WICHTIGER HINWEIS

DIGITALES SPEICHEROSZILLOSKOP

BEST.-NR.: 12 24 42 / 12 24 43 / 12 24 44 / 12 24 52 / 12 24 54 / 12 24 55

VERSION 03/12

IMPORTANT NOTE

VERSION 03/12

DIGITAL STORAGE OSCILLOSCOPE

ITEM NO.: 12 24 42 / 12 24 43 / 12 24 44 / 12 24 52 / 12 24 54 / 12 24 55

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte beachten Sie, dass Sie zur Installation der Software „Freewave“ unter der 64-Bit Version von Windows 7 die zwei folgenden Programme benötigen:

Microsoft .NET Framework Version 4.0 (Vollversion)1.

Zum Download erhältlich unter: http://www.microsoft.com/download/en/details.aspx?displaylang=en&id=17718

Microsoft Visual C++ 2010 Redistributable Package (x64)2.

Zum Download erhältlich unter: http://www.microsoft.com/download/en/details.aspx?id=14632

Vielen Dank für Ihr Verständnis.

Ihr VOLTCRAFT-Team

Impressum

Dieser Hinweis ist eine Publikation von Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in

elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Dieser Hinweis entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Dear Customer,

please note that the following two programs are required for installing the “Freewave” software using the 64-bit version of Windows 7:

Microsoft .NET Framework Version 4.0 (full version)1.

Available for download at: http://www.microsoft.com/download/en/details.aspx?displaylang=en&id=17718

Microsoft Visual C++ 2010 Redistributable Package (x64)2.

Available for download at: http://www.microsoft.com/download/en/details.aspx?id=14632

Thank you for your kind attention.

Your VOLTCRAFT team

Legal notice

This note is a publication by Voltcraft®, Lindenweg 15, D-92242 Hirschau/Germany, Phone +49 180/586 582 7 (www.voltcraft.de).

All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data processing

systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This note represents the technical status at the time of printing. Changes in technology and equipment reserved.

REMARQUE IMPORTANTE

VERSION 03/12

OSCILLOSCOPE NUMÉRIQUE À MÉMOIRE

Nº DE COMMANDE : 12 24 42 / 12 24 43 / 12 24 44 / 12 24 52 / 12 24 54 / 12 24 55

BELANGRIJKE INFORMATIE

VERSIE 03/12

DIGITAAL GEHEUGENOSCILLOSCOOP

BESTELNR.: 12 24 42 / 12 24 43 / 12 24 44 / 12 24 52 / 12 24 54 / 12 24 55

Chère cliente, cher client,

Attention : l’installation du logiciel « Freewave » sous Windows 7 64 bits requiert les deux applications ci-après :

Microsoft .NET Framework Version 4.0 (version complète)1.

Adresse de téléchargement : http://www.microsoft.com/download/en/details.aspx?displaylang=en&id=17718

Microsoft Visual C++ 2010 Redistributable Package (x64)2.

Adresse de téléchargement : http://www.microsoft.com/download/en/details.aspx?id=14632

Merci de votre attention.

Votre équipe VOLTCRAFT

Informations légales

Cette remarque est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7 (www.voltcraft.de).

traitement de données) nécessite une autorisation écrite de l’éditeur. Il est interdit de le réimprimer, même par extraits.

Cette remarque correspond au niveau technique du moment de la mise sous presse. Sous réserve de modications techniques et de

l’équipement.

Geachte klant,

denk er aan dat voor het installeren van de software “Freewave” onder de 64-bit versie van Windows 7 de twee onderstaande programma’s nodig zijn:

Microsoft .NET Framework Version 4.0 (complete versie)1.

Voor download beschikbaar onder: http://www.microsoft.com/download/en/details.aspx?displaylang=en&id=17718

Microsoft Visual C++ 2010 Redistributable Package (x64)2.

Voor download beschikbaar onder: http://www.microsoft.com/download/en/details.aspx?id=14632

Dank u voor uw aandacht.

Uw VOLTCRAFT-team

Colofon

Deze informatie is een publicatie van de rma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. +49 180/586 582 7 (www.voltcraft.de).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie

in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. Deze informatie voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

DIGITALES SPEICHER-OSZILLOSKOP

BEDIENUNGSANLEITUNG

Best.-Nr.: 12 24 42 VDO-2052 / 50 MHz 12 24 43 VDO-2072 / 70 MHz 12 24 44 VDO-2102 / 100 MHz

Version 08/11

INHALTSVERZEICHNIS

1. EINFÜHRUNG 7

2. SICHERHEITSANWEISUNGEN 8 Sicherheitssymbole 8 Sicherheitshinweise 9 Netzkabel für UK 12

3. ERSTE SCHRITTE 13

Hauptfunktionen 13 Übersicht des Bedienfelds 15

Frontplatte 15 Geräterückseite 19 Display 20

Inbetriebnahme des Oszilloskops 21

4. SCHNELLANLEITUNG 24

Menübaum und Shortcuts 24

CH1/CH2 Taste 25 Cursortaste 1/2 26 Cursortaste 2/2 26 Display-Taste 27 Autoset-Taste 27 Taste Hardcopy 27 Hilfe-Taste 27 Horizontal-Menütaste 28 Math-Taste 1/2 (+/-) 28 Math-Taste 2/2 (FFT) 29 Messtaste 30 Taste Ein/Aus 30 Speichern/Abrufen Taste 1/9 31 Speichern/Abrufen Taste 2/9 31 Speichern/Abrufen Taste 3/9 32 Speichern/Abrufen Taste 4/9 32 Speichern/Aufrufen Taste 5/9 33 Speichern/Aufrufen Taste 6/9 33 Speichern/Aufrufen Taste 7/9 34 Speichern/Aufrufen Taste 8/9 35 Speichern/Aufrufen Taste 9/9 35

Triggertaste 1/5 36 Triggertaste 2/5 36 Triggertaste 3/5 37 Triggertaste 4/5 37 Triggertaste 5/5 38 Dienstprogrammtaste 1/10 (Utility #1) 38 Dienstprogrammtaste 2/10 (Utility #2) 39 Dienstprogrammtaste 3/10 (Utility #3) 40 Dienstprogrammtaste 4/10 (Hardcopy - Alles speichern) 40 Dienstprogrammtaste 5/10 (Hardcopy - Bild speichern) 40 Dienstprogrammtaste 6/10 (Tastkopfkompensation) 41 Dienstprogrammtaste 7/10 (Go-NoGo) 41 Dienstprogrammtaste 8/10 (Datenerfassung 1/2) 42 Dienstprogrammtaste 9/10 (Datenerfassung 2/2) 42

Dienstprogrammtaste 10/10 (Selbst-KAL Menü) 42 Werkseitige Einstellungen 43 Onboard-Hilfe 44

5. MESSUNG 45 Grundmessungen 45

Aktivieren eines Kanals 45 Autoset verwenden 46 Einschalten und Stoppen des Triggers 47 Wechseln der horizontalen Position und Skalieren 48 Wechseln der vertikalen Position und Skalieren 49 Verwenden des Tastkopfkompensationssignals 50

Automatische Messungen 52

Messobjekte 52 Automatisches Messen der Eingangssignale 54

Cursormessungen 55

Verwenden der horizontalen Cursor 55 Verwenden der vertikalen Cursor 56

MATH-Operationen 58

Überblick 58 Addieren oder subtrahieren von Signalen 59 Verwenden der FFT-Funktion 59

Go No-Go Test 61

Überblick 61

Bearbeiten: NoGo Wenn 62 Bearbeiten: Quelle 62 Bearbeiten: NoGo Verletzungsbedingungen 63 Bearbeiten: Schablone (Grenze) 63 Durchführen der Go-NoGo Tests 67

Datenerfassung 68

Überblick 68 Bearbeiten: Quelle 69 Bearbeiten: Parameter einstellen 69 Datenerfassung durchführen 71

6. KONFIGURATION 72 Erfassung 72

Auswahl des Erfassungsmodus 72 Echtzeit gegenüber Äquivalentzeit-Abtastmodus 75

Display 76

Auswahl von Vektor- oder Punktzeichnung 76 Sammeln der Signalform 76 Einstellen des Displaykontrasts 77 Auswahl des Displayrasters 77

Horizontale Ansicht 78

Horizontales Bewegen der Signalformposition 78 Auswahl der horizontalen Skalierung 78 Auswahl des Signalform-Aktualsierungsmodus 79 Horizontales Zoomen der Signalform 80 Anzeige der Signalformen im X-Y-Modus 81

Vertikale Ansicht (Kanal) 82

Vertikales Bewegen der Signalformposition 82 Auswahl der vertikalen Skala 82 Auswahl des Kopplungsmodus 82 Vertikales Invertieren der Signalform 83 Begrenzung der Signalformbandbreite 83 Tastkopfdämpfungspegel und -typ 84

Trigger 85

Triggertyp 85 Triggerparameter 85

Flankentrigger kongurieren 87 Videotrigger kongurieren 89

Impulsbreitentrigger kongurieren 90

Manuelles Triggern des Signals 91 USB-Anschluss auf der Geräterückseite 93 Systemeinstellungen 94

Anzeigen der Systeminformationen 94

Auswahl der Sprache 94

7. SPEICHERN/ABRUFEN 96 Dateiaufbau 96

Anzeige des Bilddateiformats 96 Signalformdateiformat 96 Setup-Dateiformat 98

Verwenden der USB-Datei-Utilities 99 Schnelles Speichern (HardCopy) 101 Speichern 103

Dateityp/Quelle/Zielspeicher 103

Speichern der Bedienfeld-Einstellungen 104

Signalform speichern 105

Speichern eines Display-Bilds 106

Alles speichern (Bedienfeld-Einstellungen, Displaybild, Signalform) 108 Abrufen 110

Dateityp/Quelle/Zielspeicher 110

Abrufen der Standard-Bedienfeldeinstellungen 111

Abrufen einer Referenz-Signalform zur Anzeige auf dem Display 112

Abrufen der Bedienfeld-Einstellungen 112

Abrufen einer Signalform 113

8. WARTUNG 116

Kalibrierung der vertikalen Auösung 116

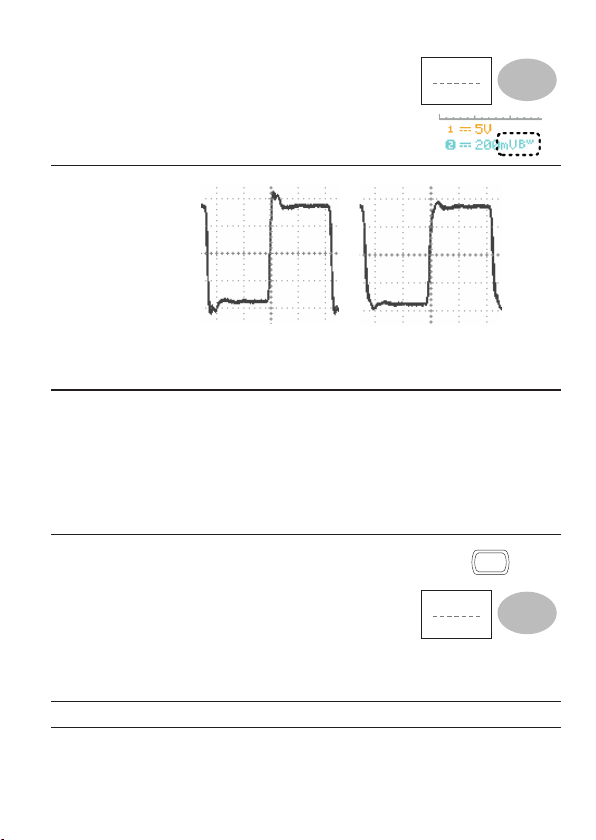

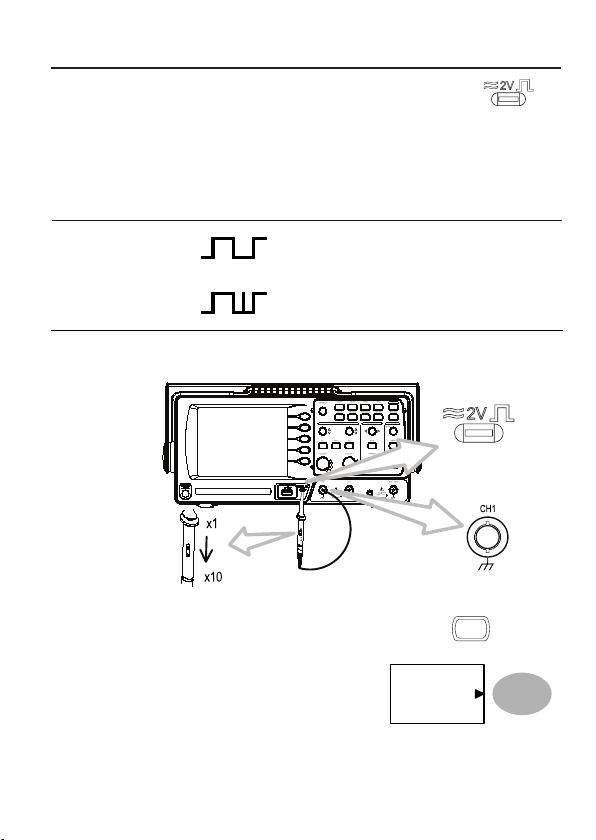

Tastkopfkompensation 117

9. HÄUFIG GESTELLTE FRAGEN (FAQ) 119 Das Eingangssignal erscheint nicht im Display. 119

Ich möchte Daten aus dem Display entfernen. 119

Die Signalform lässt sich nicht aktualisieren (eingefroren). 120 Die Tastkopfsignalform ist verzerrt. 120 Autoset erfasst das Signal nicht richtig. 120

Ich möchte überhäufte Darstellungen aus den Bedienfeld-Einstellungen 120 löschen. 120

Das gespeicherte Displaybild erscheint auf dem Hintergrund zu dunkel. 120

Die Präzision entspricht nicht den Spezikationen. 121

10. ANHANG 122 Austauschen der Sicherungen: 122 Technische Kenndaten Serie VDO-2000 123

Modellspezische Spezikationen 123 Gemeinsame Spezikationen 124

Tastkopfspezikationen 126

VDO-2052-U Tastkopf 126 VDO-2072 Probe Tastkopf 126 VDO-2102 Probe 127 Maßen 128

11. ENTSORGUNG 128

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für

überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche

Leistungsfähigkeit und permanente Innovation auszeichnen. Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit

einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer

die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige

Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/ Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

2. SICHERHEITSANWEISUNGEN

Dieses Kapitel enthält wichtige Sicherheitsanweisungen, die Sie beim Bedienen und Lagern des Oszilloskops beachten sollten. Bitte lesen Sie nachstehenden Abschnitt vor jeder Bedienung gründlich durch, um Ihre Sicherheit zu garantieren und um das Oszilloskop in einwandfreiem Zustand zu halten.

Sicherheitssymbole

Diese Sicherheitssymbole können in dieser Bedienungsanleitung oder direkt auf dem Oszilloskop

erscheinen.

Warnung: Zeigt Situationen oder Praktiken an, die zu Verletzungen oder

WARNUNG

VORSICHT

Lebensgefahr führen können.

Vorsicht: Zeigt Situationen oder Praktiken an, die zur Beschädigung des

Oszilloskops oder anderer Gegenstände oder Eigentums führen können.

GEFAHR Hochspannung

Achtung: Siehe Bedienungsanleitung.

Erdungsklemme

Masseklemme (Gehäuseerdung)

Sicherheitshinweise

Allgemeine Hinweise

• Achten Sie darauf, dass die BNC-Eingangsspannung nicht die Spitze von 300V überschreitet.

• Bitte schließen Sie niemals eine gefährliche Netzspannung an die Erdungsseite der BNCStecker an. Dies kann zu Brandgefahr und Stromschlag führen.

• Bitte stellen Sie keine schweren Gegenstände auf dem Oszilloskop ab.

• Vermeiden Sie schwere Schläge oder grobe Handhabung, die das Oszilloskop beschädigen könnten.

• Vermeiden Sie statische Entladungen auf oder in der Nähe des Ozilloskops.

• Bitte verwenden Sie nur passende Steckverbinder und keine blanken Drähte

für die Klemmen.

• Bitte versperren Sie nicht die Lüftungsschlitze.

• Bitte führen Sie keine Messungen an Stromquellen und an Bau- und

Montagestellen aus (siehe Hinweis unten).

• Das Oszilloskop darf nur von einem qualizierten Techniker

auseinandergebaut werden.

(Messkategorien) EN 61010-1:2001 legt die Messgrößen und deren

Anforderungen wie folgt fest. Die Serie VDO-2000 fällt unter Kategorie II.

• Messkategorie IV gilt für Messungen, die an der Quelle einer Niederspannungsanlage durchgeführt werden.

• Messkategorie III gilt für Messungen, die an Gebäudeinstallationen durchgeführt werden.

• Messkategorie II gilt für Messungen, die an Kreisläufen durchgeführt werden, die direkt mit einer Niederspannungsanlage verbunden sind.

• Messkategorie I gilt für Messungen, die an Kreisläufen durchgeführt werden, die nicht direkt mit dem Stromnetz verbunden sind.

Stromversorgung

• AC-Eingabespannung: 110~240 V AC 47~ 63Hz

• Die Stromversorgungsspannung sollte nicht mehr als 10% schwanken.

• Schließen Sie den Schutzleiter des AC-Netzkabels an eine Masseklemme an.

WARNUNG

Sicherung • Sicherungstyp: T1A/250V

• Zum Brandschutz, müssen die Ersatzsicherungen demselben Typ und

denselben technischen Kenndaten der Originalsicherung entsprechen.

• Bitte ziehen Sie das Netzkabel aus der Steckdose, bevor Sie die Sicherung austauschen.

• Bitte nden Sie die Ursache für das Durchbrennen der Sicherung heraus,

bevor Sie die Sicherung austauschen.

Reinigen des Oszilloskops

Einsatzumgebung

• Bitte ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das Oszilloskop reinigen.

• Bitte verwenden Sie hierzu ein weiches, mit mildem Reinigungsmittel und Wasser angefeuchtetes Tuch. Bitte sprühen Sie keine Flüssigkeit in das Oszilloskop.

• Bitte verwenden Sie keine Chemikalien, die aggressive Produkte enthalten, wie z. B. Benzin, Toluol, Xylen und Aceton.

• Einsatzort: Innen, keine direkte Sonneneinstrahlung, staubfrei, fast frei von leitfähiger Verschmutzung (siehe Hinweis unten).

• Relative Feuchtigkeit: ≤ 80%, 40°C oder darunter

≤ 45%, 41°C~50°C

• Höhe:

• Temperatur:

< 2000m

0°C - 50°C

(Veschmutzungsgrad) EN 61010-1:2001 legt den Verschmutzungsgrad und dessen Anforderungen wie folgt fest. Das Oszilloskop fällt unter Grad 2.

Verschmutzung bedeutet “Zugabe von Fremdkörpern, fest, üssig, oder gasförmig

(ionisierte Gase), die eine Verminderung der Durchschlagfestigkeit oder des

Oberächenwiderstands zur Folge haben kann“.

• Verschmutzungsgrad 1: Es tritt keine Verschmutzung oder nur trockene, nichtleitfähige Verschmutzung auf. Die Verschmutzung hat keinen Einuss.

• Verschmutzungsgrad 2: Normalerweise tritt nur eine nicht-leitfähige

Verschmutzung auf. Gelegentlich, jedoch ist zeitweise eine Leitfähigkeit zu erwarten, die durch die Kondensation erzeugt wird.

• Verschmutzungsgrad 3: Leitfähige Verschmutzung tritt auf oder trockene, nichtleitfähige Verschmutzung, die durch die zu erwartende Kondensation leitfähig werden kann. Unter solchen Bedingungen ist das Gerät normalerweise vor direkter Sonneneinstrahlung, Niederschlag und vollem Winddruck geschützt, jedoch werden weder Temperatur noch Feuchtigkeit kontrolliert.

Lagerungsumgebung

• Lagerort: Innen

• Lagerungstemperatur: -10°C~60°C, keine Kondensation

• Relative Feuchtigkeit: 93% @ 40°C

65% @ 41°C ~ 60°C

Netzkabel für UK

Wenn Sie das Oszilloskop im Vereinigten Königreich (UK) verwenden, achten Sie darauf, dass das

Netzkabel nachstehende Sicherheitsvorschriften erfüllt. HINWEIS: Dieses Gerät darf nur von dazu befugten Personen verkabelt werden.

WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN

WICHTIG: Die Kabel im Hauptleiter sind folgendermaßen farblich aufgeteilt:

Grün/Gelb: Erde Blau: Nullleiter Braun: Strom führend (Phase)

Da die Farben der Kabel im Hauptkabel dieses Gerätes nicht unbedingt mit den farbigen Markierungen der Leiter in Ihrem Stecker/Gerät übereinstimmen, gehen Sie bitte wie folgt vor:

Das grün-gelbe Kabel muss an die mit dem Buchstaben E oder mit dem Erdungssymbol gekennzeichnete oder mit grün/grün und gelb farblich codierte Erdungsklemme angeschlossen werden.

Das BLAUE Kabel muss an die mit N markierte oder SCHWARZE BZW. BLAUE Klemme angeschlossen werden.

Das BRAUNE Kabel muss an die mit L oder P markierte oder ROTE BZW. BRAUNE Klemme angeschlossen werden.

Im Zweifelsfalle lesen Sie bitte die mit dem Gerät gelieferten Anweisungen oder wenden Sie sich an den Lieferanten.

Dieses Kabel/Gerät muss durch eine geeignete und zugelassene HBC Netzsicherung geschützt werden: Siehe technische Kenndaten auf dem Gerät und/oder in der Bedienungsanleitung. Als Richtlinie kann man davon ausgehen, dass ein Kabel mit einem Querschnitt von 0,75mm

eine 3A oder 5A-Sicherung geschützt werden sollte. Größere Leiter erfordern Sicherung vom Typ

13A, je nach der gewählten Anschlussmethode.

Abisolierte Drähte, die aus einem Kabel, Stecker oder Anschluss herausragen, der mit einer Strom führenden Buchse oder Steckdose verbunden ist, sind extrem gefährlich Wenn ein Kabel oder Stecker als gefährlich angesehen wird, schalten Sie sofort den Hauptstrom aus und ziehen Sie das Netzkabel heraus, entfernen Sie Sicherungen und Schmelzsicherungseinheiten. Jede gefährliche

Verkabelung muss sofort zerstört und gemäß o.a. Vorschrift ausgetauscht werden.

durch

3. ERSTE SCHRITTE

Das Kapitel Erste Schritte ist eine Einführung in die Hauptfunktionen, die Bedienelemente und die Einstellungen des Oszilloskops.

Hauptfunktionen

Modellbezeichnung Frequenzbandweite Eingangskanäle

VDO-2052 DC – 50MHz (–3dB) 2

VDO-2072 DC – 70MHz (–3dB) 2

VDO-2102 DC – 100MHz (–3dB) 2 Leistung

Ausstattung

• 250MSa/s Echtzeit-Abtastrate

• 25GS/s Zeitäquivalente Abtastrate

• Bis zu 10ns Spitzenwerterfassung

• 2mV~10V Vertikale Skala

• 5.6 Zoll TFT-Farbdisplay

• Speicherung und Abruf von Setups und Signalformen

• 19 automatische Messungen

• Mehrsprachiges Menü (12 Sprachen)

• MATH-Operationen: Addition, Subtraktion, FFT

• Datenerfassung

• Go-NoGo-Test

• Flanke, Video, Impulsbreitentrigger

• Maße: (B) 310 x (H) 140 x (T) 142 mm

Schnittstelle • USB 2.0 Hochgeschwindigkeits-Schnittstelle zum Speichern und Abrufen

der Daten

• Kalibrierungsausgang

• Externer Triggereingang

• USB-Typ B-Slave-Schnittstelle für Fernbedienung

Übersicht des Bedienfelds

Frontplatte

LCD-Display

Funktionstaste: F1 (oben) bis F5 (unten)

Knopf “Variable”

Taste “Erfassen”

Display - Taste

Cursor - Taste

VARIABLE

Acquire

Display

Cursor

Aktiviert die Funktionen, die links im LCD-Display erscheinen.

Erhöht oder vermindert die Werte und gewegt sich zum nächsten oder vorherigen Parameter.

Messwertanzeige mit Cursorsteuerung (Seite 55).

Taste Dienstprogramm

Hilfe-Taste

Utility

Help

Konguriert die Hardcopy- Funktion (Seite 101), zeigt

den Systemstatus (Seite 94), wählt die Menüsprache (Seite 94), führt eine interne Kalibrierung durch (Seite

116), konguriert das Tastkopfkompensationssignal

(Seite 117), und wählt den USB Host- Typ (Seite 93). Zeigt die Hilfethemen auf dem Display an (Seite 44).

Autoset-Taste

Messtaste

Taste Speichern/Abrufen

Taste Hardcopy

Taste Ein/Aus

TriggerpegelKnopf

TriggermenüTaste

SingletriggerTaste

Zwangstriggerungstaste

Measure

Save/Recall

Hardcopy

Run/Stop

TRIGGER

LEVEL

Autoset

Single

FORCE

Konguriert automatisch die horizontalen, vertikalen

und Trigger-Einstellungen anhand des Eingangssignals (Seite 46).

Konguriert und führt automatische Messungen durch

(Seite 52).

Speichern und Abrufen von Bildern, Signalformen oder Bedienfeld-Einstellungen (Seite 96).

Speichert Bilder, Signalformen oder Bedienfeld-Einstellungen auf ein USB-Speichermedium (Seite 101).

Startet oder stoppt die Triggerfunktion (Seite 47).

Stellt den Triggerpegel ein (Seite 85).

Konguriert die Trigger-Einstellungen (Seite 85).

Auswahl der einmaligen Triggerung (Seite 91).

Erfasst einmal über eine Zwangstriggerung ein Eingangssignal (Seite 91).

HorizontalMenütaste

Horizontalpositionsknopf

ZEIT/DIV-Knopf

TIME/DIV

Konguriert die die horizontale Ansicht (Seite 78).

Bewegt die Signalform horizontal (Seite 78).

Konguriert die die horizontale Skala (Seite 78).

Vertikal-

Bewegt die Signalform vertikal (Seite 82).

positionsknopf

CH1/CH2 Taste

CH1

Kongurert die vertikale Skala und den Kopplungsmodus für jeden Kanal (Seite 82).

VOLTS/DIV-

VOLTS/DIV

Konguriert die die vertikale Skala (Seite 82).

Knopf

Eingangsbuchse CH1 Nimmt Eingangssignale an:

1MΩ±2% Eingangsimpedanz, BNC-Buchse.

Masseklemmel

Nimmt den Masseleiter des DUT auf, um eine gemeinsame Masse zu erzielen.

MATH-Taste

MATH

Führt mathematische Operationen durch (Seite 58).

USB-Port Erleichtert das Übertragen von Signalformdaten,

Displayanzeigen und Bedienfeld-Einstellungen (Seite 99).

Tastkopfkompensations

-Ausgang Externer

EXT TRIG

Ausgabe eines 2Vp-p rechteckförmigen Signals zur

Kompensation des Tastkopfs (Seite 117) oder zu Demonstrationszwecken.

Nimmt ein externes Triggersignal auf (Seite 85).

Triggereingang

Ein-/Ausschalter Ein-/Ausschalten des Oszilloskops.

Geräterückseite

Netzteilausgangs

Sicherungssockel

USB-Slave Port

Kalibrierungsausgang

Sicherheitsschloss

Der Netzteilausgang dient zum Anschluss eines ACNetzkabels 100 ~ 240 V, 50/60 Hz.

Der Sicherungssockel dient zur Aufnahme der Sicherung des ACNetzteils, T1A/250V.

Zum Austauschen der Sicherung, siehe Seite 122. Dieser Anschluss nimmt einen USB-Stecker vom Typ

B (Slave) für die Fernbedienung des Oszilloskops auf (Seite 93).

Ausgabe des Kalibrierungssignals, dass bei der Präzisionskalibrierung der vertikalen Skala benutzt wird Seite 116).

Standardsicherheitsschloss zur Sicherheit des VDO-

2000.

Display

Signalformen Kanal 1: Gelb Kanal 2: Blau

Triggerstatus Trig’d Ein Signal wird getriggert

Trig? Warten auf eine Triggerbedingung

Eingangssignalfrequenz

ration

Horizontalstatus Vertikalstatus

Auto Aktualisieren des Eingangssignals, ungeachtet der

STOP Stoppen des Triggerns

Einzelheiten zum Einstellen des Triggers, siehe Seite 84.

Aktualisiert die Eingangssignalfrequenz (das Triggerquellensignal) in Echtzeit. “< 2Hz” gibt an, dass die Signalfrequenz unter der unteren Frequenzgrenze liegt (2Hz) und daher nicht akkurat ist.

Anzeige der Triggerquelle, des Typs und der Kurve. Im Falle eines Videotriggers wird die Triggerquelle und die Polung angezeigt.

Kopplungsmodus, vertikale Skala und horizontale Skala.

Triggerbedingung

Inbetriebnahme des Oszilloskops

Hintergrund Dieser Abschnitt beschreibt, wie man das Oszilloskop einwandfrei einrichtet,

Vorgehensweise

einschl. der Regulierung des Griffs, dem Anschließen eines Signals, dem Einstellen der Skala und der Kompensation des Tastkopfs. Führen Sie bitte vor dem Bedienen des Oszilloskops in einem neuen Umfeld diese Schritte durch, um sicher zu stellen, dass das Oszilloskop funktional stabil ist.

1. Ziehen Sie die Griffplatten auf beiden Seiten leicht heraus.

2. Drehen Sie eine davon in die drei voreingestellten Positionen.

3. Schließen Sie das Netzkabel richtig an.

4. Drücken Sie den Ein- /Ausschalter. Das Display schaltet sich in ca. 10 Sekunden ein.

5. Rücksetzen des Systems durch Reinitialisieren der Werkseinstellungen. Drücken Sie die Taste Speicher Abrufen, dann Default Setup (Standardeinstellung). Einzelheiten zu den Werkseinstellungen, siehe Seite 43.

Save/Recall

Default

Setup

6. Schließen Sie den Tastkopf zwischen der Kanaleingangsklemme und dem

Tastkopfkompensationssignal-Ausgang (2Vp-p, 1kHz Rechtecksignal) an

7. Stellen Sie die Tastkopfdämpfungsfaktor auf x10.

Display

Autoset

Type

Vectore

8. Drücken Sie die Autoset- Taste.

Ein Rechtecksignal erscheint in der Displaymitte. Weitere Einzelheiten zum Autoset, siehe Seite 46.

9. Drücken Sie die Displaytaste, dann

Type (Typ) und wählen Sie die VektorSignalform.

10. Drehen Sie den Einstellpunkt auf dem Tastkopf so ein, dass die Flanke der Rechtecksignal horizontal gedehnt wird und ein exaktes Rechtecksignal erscheint.

Überkompensiert Normal Unterkompensiert

11. Nun ist die Einstellung des Oszilloskops beendet. Sie können mit weiteren Operationen fortfahren.

Messungen: Seite 45 Konguration: Seite 72

4. SCHNELLANLEITUNG

In diesem Kapitel nden Sie den Menübaum des Oszilloskops, Shortcuts für Operationen, eine

Onboard-Hilfe und die Werkseinstellungen. Bitte nehmen Sie dieses Kapitel als praktische Referenz zum schnellen Nachschlagen der Oszilloskopfunktionen.

Menübaum und Shortcuts

Konventionen Beispiele

Normal Drücken Sie die Funktionstaste für “Normal”

Average

Normal ~ Average Wählen Sie ein Menü aus “Normal” bis “Average” und drücken Sie die

Normal → VAR

Drücken Sie die Funktionstaste mehrmals hintereinander für “Average” (Mittelwert)

entsprechende Funktionstaste

Drücken Sie die Funktionstaste für “Normal” und dann drehen Sie den Mehrzweckknopf

Acquire

Normal

Average

Peak

Detect

Sample Rate

500MS/s

CH1/CH2 Taste

2/ 4/ 8/ 16/ 32/ 64/ 128/ 256

Wählen Sie den Erfassungsmodus

Normal ~ Peak-Detect

(Normal – Spitzenwert erfassen)

Mittelwert wählen

Average

Turn Delay on/off

(Verzögerung ein-/ausschalten)

CH 1

Coupling

Invert

Off

BW Limit

Off

Probe

On/ Off

On/Off

x1/ x10/ x100

Kanal ein-/ausstellen

CH 1/2

Wählen Sie Kopplungsmodus

Coupling (Kopplung)

Signalform invertieren

Invert

(invertieren)

Bandbreitenbegrenzung ein- /ausschalten

BW Limit

Tastkopfdämpfung wählen

↔ Tastkopf

(Bandbreitenbegrenzung)

Cursortaste 1/2

Cursor

Source

CH1

123.4us

212.0mV X2

22.9us

0.000V X1X2

23.6us

11.9Hz

212.0mV

Cursortaste 2/2

Cursor

Source

CH1

123.4mV

12.9mV

Y1Y2

10.5mV

CH1/ 2/ MATH

Cursor ein-/ausschalten Cursor

Cursor X1 bewegen X1

VAR

Cursor X2 bewegen X2 VAR

Beide Cursor X1 und X2 bewegen X1X2 VAR

Auf Cursor Y umschalten

X ↔ Y

Cursor ein-/ausschalten Cursor

Cursor Y1 bewegen Y1

VAR

Cursor Y2 bewegen Y2 VAR

Beide Cursor Y1 und Y2 bewegen Y1Y2 VAR

Auf Cursor X umschalten

X ↔ Y

Display-Taste

Display

Type

Vectors

Accumulate

Off

Refresh

Contrast

Full

Autoset-Taste

Autoset

Automatische Anpassung an die Signalparameter und Einstellen der Skala Autoset

Taste Hardcopy

Hardcopy

→ Siehe Taste Dienstprogramm (Seite 38)

Hilfe-Taste

Vectors/ Dots

On/ Off

Signalformtyp wählen Type (Typ)

Signalform ansammeln Ein/Aus Accumulate

Sammlung aktualisieren Refresh (Aktualisieren)

Displaykontrast einstellen

Contrast → VAR

Displayraster wählen

(Ansammeln)

Kontrast

Help

Hilfemodus ein-/ausschalten Help

(Hilfe)

Horizontal-Menütaste

Main

Window

Zoom

Roll

Math-Taste 1/2 (+/-)

MATH

Operation CH1+CH2

Position

0.00 Div Unit/Div

CH1+CH2 CH1-CH2 FFT

-12div ~ +12div

200mV~10V/div

Hauptdisplay (Standard) wählen Main (Hauptdisplay)

Fenstermodus wählen

Window → TIME/DIV

Fenstermodus vergrößern

Window Zoom

Fensterabrollmodus wählen Rollen

XY-Modus wählen XY

Math ein/aus Math

MATH-Operation wählen (+ / – / FFT) Operation

Ergebnisposition einrichten

Position → VAR

Rechenergebnis Volt/Div

Unit/Div → VAR

(Fenster)

Math-Taste 2/2 (FFT)

MATH

Operation

FFT

Source

CH1

Window

Hanning

Position

0.00 Div Unit/Div

1dB

CH1+CH2 CH1-CH2 FFT

CH1/2

Flattop/ Rectangular/ Blackman/ Hanning

-12div ~ +12div

20/10/5/2/1 dB

Math ein/aus Math

MATH-Operation wählen (+ / – / FFT) Operation

FFT-Quellenkanal wählen Source

(Quelle)

FFT-Fenster wählen Window

FFT-Ergebnisposition wählen

Vertical → VAR

Vertikalskala wählen Unit/Div

(Fenster)

(Vertikal)

Messtaste

Measure

Vpp

1:204mV

2: 300mV

Vavg 1: 1.93mV 2: 28.0mV

Frequency 1: 1.000kHz 2: 3.003kHz

Duty Cycle

1: 50.01% 2: 49.88%

Rise Time

1. 76.20us

2. 70.11us

Measure

Voltage

Vpp

Messung ein-/ausschalten Measure

Messtyp wählen Voltage/Time (Spannung/Zeit)

Messgegenstand wählen VAR or Icon(F3) / → VAR

Zurück zum vorherigen Menü Previous Menu (vorheriges Menü)

Taste Ein/Aus

Run/Stop Signalform oder Trigger blockieren/freigeben

Run/Stop

(Voltage/ Time)

Speichern/Abrufen Taste 1/9

Save/Recall

Default

Setup

Recall

Setup

Recall

Waveform

Display

Refs.

To Recall Setup

To Recall Waveform

To Display Refs

Save/Recall

Save

Setup

Save

Waveform

Save


Save

All

Auf Menü speichern oder Abrufen schalten Save/Recall

Werkseinstellungen zurückstellen Default Setup

Speichern/Abrufen Taste 2/9

Recall Setup

Recall

Setup

Source

Memory

Recall

File

Utilities

Memory/USB

(USB only) To File Utilities

Anderes Menü wählen Recall Setup

Einstellquelle wählen Source

Abrufen - einstellen Recall (Abrufen)

Gehe zu USB-Utilitiesdatei File Utilities (Utilitiesdatei)

To Save Setup

To Save Waveform

To Save Image

To Save All

(Abrufen einstellen)

→ VAR

(Quelle)

Speichern/Abrufen Taste 3/9

Recall Waveform

Recall

Waveform

Source

Memory

Destination

Recall

File

Utilities

Memory/USB

Ref A/B

(USB only) To File Utilities

Speichern/Abrufen Taste 4/9

Display Refs.

Display

Refs.

Ref.A Off On/ Off

Ref.B Off

On/ Off

Anderes Menü wählen Recall Waveform (Signalform abrufen)

Signalformquelle wählen Source

Signalformziel wählen

Destination → VAR

Signalform abrufen Recall (Abrufen)

Gehe zu USB-Utilitiesdatei File Utilities (Utilitiesdatei)

Anderes Menü wählen Display Refs. (Refs. Anzeigen)

Ref.-Signalform A ein-/ausschalten Ref.A

Ref.-Signalform B ein-/ausschalten Ref.B

→ VAR

(Quelle)

(Ziel)

Speichern/Aufrufen Taste 5/9

Save Setup

Save

Setup

Destination

Memory

Save

File

Utilities

Memory/USB

(USB only) To File Utilities

Speichern/Aufrufen Taste 6/9

Save Waveform

Save

Waveform

Source

Destination

Memory

Save

File

Utilities

CH1/2/Math Ref A/B

Memory(W1~W15) USB Refs (Ref A, Ref B)

(USB only) To File Utilities

Anderes Menü wählen Save Setup (Einstellung speichern)

Ziel wählen Destination

Einstellung speichern Save (Speichern)

Gehe zu USB-Utilitiesdatei File Utilities (Utilitiesdatei)

Anderes Menü wählen Save Waveform (Signalform speichern)

Quelle wählen Source

Select destination Destination → VAR

Signalform speichern Save (Speichern)

Gehe zu USB-Utilitiesdatei File Utilities (Utilitiesdatei)

→ VAR

(Ziel)

(Quelle)

(Ziel)

Speichern/Aufrufen Taste 7/9

Save Image

Save


Ink Saver

Off

Destination

USB

Save

File

Utilities

On/Off

(USB only) To File Utilities

Anderes Menü wählen Save Image (Bild speichern)

Tintensparmodus ein- /ausschalten Ink Saver

Bild speichern Save (Speichern)

Gehe zu USB-Utilitiesdatei File Utilities (Utilitiesdatei)

(Tintensparmodus)

Speichern/Aufrufen Taste 8/9

Save All

Save

All

Ink Saver

Off

Destination

USB

Save

File

Utilities

On / Off

(USB only) To File Utilities

Speichern/Aufrufen Taste 9/9

File Utilities

Select

New

Folder

Rename

Delete

Entcr

Character

Back

Space

Save

Anderes Menü wählen Save All (Alles speichern) Tintensparmodus ein-/ausschalten Ink Saver Ziel wählen Destination Alles speichern Save (Speichern)

Gehe zu USB-Utilitiesdatei File Utilities (Utilitiesdatei)

Datei/Ordner wählen VAR

Ordner/Datei erstellen oder umbenennen New Folder/Rename (Neuer Ordner/ Umbenennen) VAR Save / Previous menu (Zeichen eingeben/ Rücktaste/Speichern)

Ordner/Datei löschen Delete (Löschen)

Gehezu vorherigen Menü. Previous Menu (vorheriges Menü)

(Tintensparmodus)

→ VAR

→ Select (Wählen)

→ Enter character / Backspace /

(Ziel)

Triggertaste 1/5

Trigger Type

Type

Edge

Source

CH1

Slope /

Coupling

Mode

Auto

Triggertaste 2/5

Triggertyp wählen

(Typ)

Type

Video Trigger

Save

Video

Source

CH1

Standard

NTSC

Polarity

Line

CH1/2

NTSC/SECAM/PAL

Field1/Field2/Line

Triggertyp Video wählen Type (Typ)

Triggerquelle wählen Source

Videostandard wählen Standard

Videopolung wählen Polarity

Videofeld/Zeile wählen Line

(Quelle)

(Polung)

VAR (Zeile)

Triggertaste 3/5

Edge Trigger

Type

Edge

Source

CH1

Slope /

Coupling

Mode

Auto

Triggertaste 4/5

Pulse Trigger

Type

Pules

Source

CH1

When <

20.0ns

Slope /

Coupling

Mode

Auto

CH1/2/Ext/Line

To Slope / Coupling

Auto / Normal

CH1/2/Ext/Line

>/</=/≠

20ns~10s

To Slope / Coupling

Auto / Normal

Triggertyp Edge (Flanke) wählen Edge (Flanke)

Triggerquelle wählen Source

Gehezu Kurve/Kopplungsmenü (Seite 38) Slope/Coupling (Slope/Kopplung)

Triggermodus wählen Mode

Triggertyp Puls wählen Type (Typ)

Triggerquelle wählen Source

Pulstriggerbedingung und Impulsbreite wählen When

Gehezu Slope/Kopplungsmenü (Seite 38) Slope/Coupling (Kurve/Kopplung)

Triggermodus wählen Mode

(Quelle)

(Modus)

(Quelle)

→ VAR (Wenn)

(Modus)

Triggertaste 5/5

Coupling/Slope

Slope

Coupling

Rejection

Off

Noise Rej

Off

AC/DC

LF/HF/Off

On/Off

Dienstprogrammtaste 1/10 (Utility #1)

Utility

Hardcopy

ProbeComp

Language

English

System

Info.

To Hardcopy menu

To Probe Comp menu

English/ Chinese(T) etc

Utility #2 menu

Triggertyp Slope (steigende/fallende Flanke) wählen Slope

(steigende/fallende Flanke)

Triggermodus Kopplung wählen Coupling

Abtrennungsfrequenz wählen Rejection

Geräuschabtrennung ein- /ausschalten Noise Rej

Gehezu vorheriges Menü Previous Menu (vorheriges Menü)

Gehezu Hardcopy-Menü. Hardcopy

Gehezu Tastkopfkompensationsmenü ProbeComp (Tastkopfkomp)

Sprache wählen Language

Systeminformation anzeigen System Info.

Gehezu nächstes Dienstprogrammmenü More (Mehr)

Kopplung)

(Abtrennung)

(Rauschunterdrückung)

(Sprache)

Dienstprogrammtaste 2/10 (Utility #2)

Utility

Go-NoGo

No Go When

Data logging

To Go-NoGo Menu

To Data Logging menu

To Utility #3 menu

Gehezu Go-NoGo-Menü Go-NoGo

NoGo-Bedingungen auf die inneren

/äußeren Grenzen festlegen No Go When

Gehezu Datenerfassungsmenü Datenerfassung

Gehezu nächstes Dienstprogrammmenü More (Mehr)

(No Go Wenn)

Dienstprogrammtaste 3/10 (Utility #3)

Calibration

Self CAL

To Self CAL menu

To Utility #1 menu

Interne Kalibrierung aufrufen Self CAL (Interne KAL)

Gehezu erstes Dienstprogrammmenü Mehr

Dienstprogrammtaste 4/10 (Hardcopy - Alles speichern)

Hardcopy

Function

Save All

Ink Saver

Off

SaveImage/ SaveAll

On/Off

Hardcopy-Funktion wählen Function

Tintensparmodus ein-/ausschalten Ink Saver

Gehezu vorheriges Menü Previous Menu (vorheriges Menü)

(Funktion)

(Tintensparmodus)

Dienstprogrammtaste 5/10 (Hardcopy - Bild speichern)

Hardcopy - Save Image

Function

Save Image

Ink Saver

Off

On/Off

Hardcopy-Funktion wählen Function

Tintensparmodus ein-/ausschalten Ink Saver

Gehezu vorheriges Menü Previous Menu (vorheriges Menü)

(Funktion)

(Tintensparmodus)

Dienstprogrammtaste 6/10 (Tastkopfkompensation)

Probe compensation

Wave Type

Frequency

1 K

Duty Cycle

50%

Default

1kHz

( only) 1k ~ 100k

( only) 5% ~ 95%

Dienstprogrammtaste 7/10 (Go-NoGo)

Edit

Template

Max

Source

W01

Tolerance

0.4%

Save &

Create

Max/Min/Auto

Auto: CH1, CH2 Max|Min: Ref A/ Ref B, W01~W15

0.4%~40%

0.4DIV~40DIV

To previous menu

Tastkopfkompensationssignal wählen Wave Type (Signalform)

Frequenz für Rechtecksignal festlegen

Frequency → VAR

Einschaltdauer für Rechtecksignal festlegen

Duty Cycle → VAR

Gehezu vorheriges Menü Previous Menu (vorheriges Menü)

Zwischen Schablonen umschalten Template (Schablone)

Auswahl der Schablonenquelle. Source

Toleranz festlegen (% oder Teiler) Tolerance

Schablone speichern Speichern und Erstellen

Gehezu vorheriges Menü Previous Menu (vorheriges Menü)

(Frequenz)

(Einschaltdauer)

(Quelle)

→ VAR (Toleranz)

Dienstprogrammtaste 8/10 (Datenerfassung 1/2)

Data logging

Off

Source

CH1

Setup

File

Utilities

On/Off

CH1/CH2

To the Edit menu

(USB only) To File Utilities

To previous menu

Datenerfassung ein-/ausschalten Data logging (Datenerfassung)

Erfassungsquelle einstellen Source

Gehezu DatenerfassungsBearbeitungsmenü Setup (Einstellung)

Gehezu Utility-Dateimenü File Utilities (Utilitiesdatei)

Gehezu vorheriges Menü Previous Menu (vorheriges Menü)

Dienstprogrammtaste 9/10 (Datenerfassung 2/2)

Edit

Save

Waveform

Interval

2 secs

Duration

5 mins

Waveform/Image

2 secs ~ 2 mins

5 mins ~ 100 hrs

To previous menu

Die Protokolle als Signalformdaten oder als Bilddateien speichern Save

Erfassungsintervall einstellen

Interval → VAR

Dauer des Speicherprotokolls einstellen

Duration → VAR

Gehezu vorheriges Menü Previous Menu (vorheriges Menü)

(Quelle)

(Speichern)

(Intervall)

(Dauer)

Dienstprogrammtaste 10/10 (Selbst-KAL Menü)

Self Cal.

Vertical

Start Vertical Calibration

Vertikale Kalibrierung starten Vertikal

Werkseitige Einstellungen

Hier sind die werkseitigen Einstellungen des Bedienfelds, die beim Drücken der Taste Save/Recall (Speichern/Abrufen)

→ Default Setup (Werkseinstellung) erscheinen.

Erfassung Modus: Normal

Kanal Skalierung: 2V/Div

Kopplung: DC BW-Begrenzung: Aus

Cursor Quelle: CH1 Cursor: Aus

Display Typ: Vektor Ansammeln: Aus

Raster: Voll

Horizontal Skalierung: 2.5us/Teiler Modus: Grund Zeitbasis

Math Typ: + (Hinzufügen) Position: 0.00 Teiler

Messung Pkt: Vpp, Vavg, Frequenzy, Zyklus, Anstiegszeit

Trigger Typ: Edge (Flanke)

Modus: Auto Kopplung: DC Geräuschtrennung: Aus

Dienstprogramm Hardcopy:

Bild speichern, Tintensparmodus Aus

Go-NoGo Go-NoGo: Aus

Wenn:

Datenerfassung Datenerfassung: Aus

Einstellung: Signalform Dauer: 5 Min

Save/Recall

Invertieren: Aus

Tastkopfdämpfungsfaktor: x1

Kanal 1 & 2: Ein

Quelle: Kanal 1

Gefälle:

Abtrennung: Aus

TastkopfKomp:

Rechtecksignal, 1k, 50%

Einschaltdauer

Quelle: CH1

Zwang: Stopp

Quelle: CH1

Intervall: 2 Sek

Default

Setup

Onboard-Hilfe

Die Hilfetaste zeigt den Inhalt der integrierten Onboard-Hilfe. Sobald Sie eine Funktionstaste drücken, erscheint die entsprechende Beschreibung auf dem Display.

Anwendbare

Acquire

Display

Utility Help

Tasten

Measure Save/Recall Hardcopy Run/StopCursor

(Vertical) (Horizontal) (Trigger)

CH1 CH2

MATH

Vorgehensweise 1. Drücken Sie die Taste Help (Hilfe). Das

Display wechselt in den Hilfemodus.

2. Drücken Sie eine Funktionstaste um auf den Hilfetext zuzugreifen (Beispiel: Taste Erfassen)

3. Mit dem Mehrzweckknopf können Sie den Text der Hilfedatei auf-und ab scrollen.

4. Zum Verlassen des Hilfemodus diese Taste erneut drücken.

Help

Autoset

MENUMENU

Single

FORCE

Help

Acquire

VARIABLE

Help

5. MESSUNG

Das Kapitel Messung beschreibt, wie man einwandfrei ein Signal mithilfe der Grundfunktionen des Oszilloskops beobachtet und wie man ein Signal mithilfe einiger weiterführenden Funktionen im Detail betrachtet, wie z. B.:

Automatische Messungen, Cursormessungen und MATH-Operationen.

Grundmessungen

Dieser Abschnitt beschreibt die Grundoperationen, die man durchführen muss, um ein

Eingangssignal zu erfassen und anzusehen. Ausführliche Informationen zu Operationen nden Sie

in nachstehenden Kapiteln.

• Messungen → ab Seite 45

• Konguration → ab Seite 72

Aktivieren eines Kanals

Zum Aktivieren eines Eingangskanals, Kanaltaste CH1 oder CH2 drücke. Die Kanalanzeige erscheint links im Display und das Kanalsymbol ändert sich entsprechend.

CH1 CH2

Kanal 1: aus Kanal 1: ein

Kanalanzeige

Kanalbildzeichen

Deaktivieren eines Kanals

Zum Deaktivieren des Kanals, drücken Sie die Kanaltaste zweimal (einmal, wenn das Kanalmenü bereits gewählt wurde).

Autoset verwenden

Hintergrund

optimalsten Anzeigebedingungen und zwar wie folgt.

• Auswahl der horizontalen Skalierung

• Horizontales Positionieren der Signalform

• Auswahl der vertikalen Skala

• Vertikales Positionieren der Signalform

• Auswahl des Triggerquellenkanals

• Aktivieren der Kanäle

Vorgehensweise 1. Schließen Sie das Eingangssignal am Oszilloskop an

und drücken Sie die Autoset-Taste.

2. Das (Die) Rechtecksignal(e) erscheint (erscheinen) in der Displaymitte.

Autoset

vor Autoset nach Autoset

Autoset annullieren

Um die Autoset-Funktion zu annullieren, drücken Sie Undo (Annullieren) (nur ein paar Sekunden lang möglich).

Einstellen des Triggerpegels

Wenn die Signalform immer noch unstabil ist, versuchen Sie, mithilfe des Triggerpegelknopfs den Triggerpegel nach oben oder unten einzustellen.

Begrenzung Autoset funktioniert nicht in folgender Situation.

• Eingangssignalfrequenz unter 20Hz

• Eingangssignalamplitude unter 30mV

Einschalten und Stoppen des Triggers

Undo

LEVEL

Undo

Autoset

Option annulieren

Hintergrund Wenn der Triggermodus aktiviert ist, sucht das Oszilloskop konstant nach einer

Triggerbedienung und aktualisiert das Signal auf dem Display, sobald die Bedingung erfüllt wird. Im ausgeschalteten Triggermodus stoppt das Oszilloskop die Triggerfunktion und die zuletzt erfassten Wellensignale bleiben auf dem Display stehen. Das Triggersymbol oben auf dem Display wechselt in den Stopp-Modus.

Drücken Sie zum Umschalten auf Aktivieren/Stoppen der

Run/Stop

Triggerfunktion die Taste Trigger Run/Stop.

Trigger-Aktivierungsmodus Trigger-Stoppmodus

Signalformoperation

Signalformen können im Aktivierungs- und Stoppmodus (Run/Stop) bewegt oder skaliert werden. Weitere Details siehe Seite 78 (Horizontale Position/Skalieren) und Seite 82 (Vertikale Position/Skalieren).

Wechseln der horizontalen Position und Skalieren

Einstellen der horizontalen Position

Horizontal offset

Der Horizontalpositionsknopf bewegt die Signalform nach links oder rechts.

Die Positionsanzeige bewegt sich zusammen mit der Signalform und der Abstand vom Mittelpunkt wird als Offset im oberen Teil des Displays angezeigt.

Positionsanzeige

Auswahl der horizontalen Skalierung

Zur Auswahl der Zeitbasis (Skalierung), drehen Sie den Knopf TIME/DIV; nach links (langsam) oder rechts (schnell).

Bereich 1ns/Div ~ 10s/Div, 1-2.5-5 Inkrement

horizontale Skalierung: 50us/div horizontale Skalierung: 250us/div

Wechseln der vertikalen Position und Skalieren

Ausführliche Kongurationen, siehe Seite 82.

TIME/DIV

Vertikale Position einstellen

Vertikalskala wählen

Zum Bewegen der Signalform nach oben oder unten, für jeden einzelnen Kanal den Vertikalpositionsknopf drehen.

Während sich die Signalform bewegt erscheint die vertikale Position des Cursors unten links in der Displayecke.

Run/Stop mode Die Signalform kann im Aktivierungs- und

Stoppmodus (Run/Stop) bewegt oder skaliert werden.

Zum Wechseln der vertikalen

VOLTS/DIV

Skalierung den VOLTS/DIVKnopf nach links (unten) oder nach rechts (oben) drehen. Bereich 2mV/Div ~ 10V/Div, 1-2-5 Inkremente

Die vertikale Skalierungsanzeige für jeden Kanal unten links im Display ändert sich entsprechend.

Verwenden des Tastkopfkompensationssignals

Hintergrund Dieser Abschnitt ist eine Einführung in die Verwendung

Signalformtyp

Anzeige der Signalform zur Tastkopfkompensation

des Tastkopfkompensationssignals zur allgemeinen Verwendung, im Falle, dass das DUT-Signal nicht verfügbar ist oder um ein zweites Signal zum Vergleich zu erhalten. Einzelheiten zur Tastkopf-kompensation, siehe Seite 117.

Hinweis: Die Frequenzgenauigkeit und die relative Einschaltdauer werden nicht garantiert. Daher kann das Signal nicht zu Referenzzwecken verwendet werden.

Rechteckförmiges Signal, das zur

Tastkopfkompensation benutzt wird. 1k ~ 100kHz, 5% ~ 95%.

Signal zum Demonstrieren der Auswirkung einer Spitzenwerterfassung. Siehe Seite 72 mit Einzelheiten zur Spitzenwerterfassung.

1. Schließen Sie den Tastkopf zwischen den Kompensationssignalausgang und dem Kanaleingang.

2. Die Taste Dienstprogramm drücken.

Utility

3. Drücken Sie ProbeComp.

ProbeComp Menu

4. Drücken Sie mehrmals hintereinander auf den Signaltyp, um den Signaltyp auszuwählen.

Wave Type

Tastkopfkompensation

5. (Nur für ) Zum Ändern der Frequenz auf Frequency drücken und mit dem Mehrzweckknopf den Wert verändern.

Bereich 1kHz ~ 100kHz

6. (Nur für ) Zum Ändern der Einschaltdauer die Taste Duty Cycle drücken und mit dem Mehrzweckknopf den Wert verändern.

Bereich 5% ~ 95%

Einzelheiten zur Tastkopfkompensation, siehe Seite 117.

Frequency

1 K

VARIABLE

Duty Cycle

50%

VARIABLE

Automatische Messungen

Die automatische Messfunktion misst Eingangssignalattribute und frischt sie im Display auf. Bis

zu 5 automatische Messobjekte können gleichzeitig in den Seitenmenüs aktualisiert werden. Falls erforderlich, können alle automatischen Messtypen auf dem Bildschirm angezeigt werden.

Messobjekte

Überblick Spannungstyp Zeitbasis

Frequency Period RiseTime FallTime +Width

-Width Dutycycle

(=Vmax - Vmin)

Positive Spitzenspannung

Spannungsmessobjekte

Vpp Vmax Vmin Vamp Vhi Vlo Vavg Vrms ROVShoot FOVShoot RPREShoot FPREShoot

Vpp Differenz zwischen negativer Spitzenspannung

Vmax

Vmin Negative Spitzenspannung

Vamp Differenz zwischen globaler Hoch- und globaler

Niederspannung (=Vhi - Vlo)

Vhi Globale Hochspannung

Vlo Globale Niederspannung

Vavg Mittlerer Spannungswert des ersten Zyklus

Vrms RMS (quadratischer Mittelwert)

ROVShoot Anstieg Überschwingungsspannung

FOVShoot Fallende Überschwingungsspannung

RPREShoot Anstieg Vorschwingungsspannung

FPREShoot Fallende Vorschwingungsspannung

Messobjekte auf Zeitbasis

Freq Frequenz der Signalform

Period Signalformzykluszeit (=1/Freq)

Risetime Pulsanstiegszeit (~90%)

Falltime Pulsfallzeit (~10%)

+Width Positive Impulsbreite

–Width Negative Impulsbreite

Duty Cycle Signal-Puls-Verhältnis verglichen mit der

gesamten Einschaltdauer = 100x (Impulsbreite/Einschaltdauer)

Automatisches Messen der Eingangssignale

Anzeige der Messergebnisse

Messobjekt wählen

1. Messtaste drücken.

2. Die Messergebnisse erscheinen auf der Menüleiste und

werden konstant aufgefrischt. 5 Messschlitze (F1 bis F5) können individuell eingerichtet werden.

3. Drücken Sie mehrmals hintereinander die

Taste F3, um den Messtyp zu wählen:

Voltage

Spannung oder Zeit.

4. Verwenden Sie den Mehrzwecknopf um ein

VARIABLE

Messobjekt zu wählen

5. Drücken Sie Previous Menu (Vorheriges

Menü) um die Objektwahl zu bestätigen und um zur Anzeige der Messergebnisse

zurückzukehren

Measure

Vpp

Cursormessungen

Cursorlinien, horizontal oder vertikal, zeigen die genaue Position der Eingangssignale oder der

Math-Operationsergebnisse an. Die Horizontalcursor können Zeit, Spanung/Strom* und Frequenz

verfolgen, während die vertikalen Cursor Spannung verfolgen.

Verwenden der horizontalen Cursor

Vorgehensweise 1. Drücken Sie die Cursor- Taste. Der Cursor

erscheint auf dem Display.

2. Drücken Sie X ↔ Y zur Auswahl des horizontalen (X1 & X2) Cursors.

3. Drücken Sie mehrmals hintereinander Source um den Quellenkanal auszuwählen.

Bereich CH1, 2, MATH

4. Die Ergebnisse der Cursormessung erscheint im Menü F2 bis F4.

Parameter

Bewegen der horizontalen

X1X2

-uS

-Hz

-V

Zeitposition des linken Cursors. (bezüglich Null)

Zeitposition des rechten Cursors. (bezüglich Null)

Differenz zwischen X1 und X2.

Zeitunterschied zwischen X1 und X2.

Zeitunterschied in Frequenz umgerechnet.

Differenz zwischen Spannung/Strom von X1 und X2.

Zum Bewegen des linken Cursors X1 drücken und den Mehrzweckknopf drehen.

Cursor

Source 1

CH1

123.4us

212.0mV

Zum Bewegen des rechten Cursors X2 drücken und den Mehrzweckknopf drehen.

22.9us

0.000V

Zum Bewegen beider Cursor X1X2 drücken und den Mehrzweckknopf drehen.

Cursor entfernen

Drücken Sie die Cursor-Taste, um die Cursor auf dem Bildschirm zu entfernen.

Verwenden der vertikalen Cursor

Vorgehensweise 1. Drücken Sie die Cursor- Taste.

2. Drücken Sie X↔Y zur Auswahl des

vertikalen (X1&X2) Cursors.

3. Drücken Sie mehrmals hintereinander

Source um den Quellenkanal auszuwählen.

Bereich CH1, 2, MATH

4. Die Ergebnisse der Cursormessung erscheinen im Menü.

Parameter

Bewegen der vertikalen Cursor

Y1 Spannungspegel des oberen Cursors Y2 Spannungspegel des unteren Cursors Y1Y2 Die Differenz zwischen dem oberen und unteren Cursor Zum Bewegen des oberen Cursors Y1

drücken und den Mehrzweckknopf drehen.

Zum Bewegen des untere Cursors Y2 drücken und den Mehrzweckknopf drehen.

X1X2

23.6us

11.9Hz

212.0mV

Source

CH1

123.4mV

12.9mV

Cursor

Cursor entfernen

Zum Bewegen beider Cursor Y1Y2 drücken und den Mehrzweckknopf drehen.

Drücken Sie die Cursor-Taste, um die Cursor auf dem Bildschirm zu entfernen.

Y1Y2

10.5mV

Cursor

MATH-Operationen

Die Rechenfunktionen beinhalten Addieren, Subtrahieren, oder das Durchführen von FFT an Eingangssignalen. Die erhaltene Signalform kann mithilfe der Cursor gemessen und gespeichert oder abgerufen werden, genau wie normale Eingangssignale.

Überblick

Addition (+) Addiert die Amplitude der Signale von CH1 und CH2. Subtraktion (–) Extrahiert die Amplitudendifferenz zwischen CH1 & CH2. FFT Führt eine FFT-Berechnung an einem Signal durch. Vier Arten von FFT-Fenster

Hanning FFT Fenster

Flattop FFT Fenster

Rectangular FFT Fenster

Blackman FFT Fenster

stehen zur Verfügung: Hanning, Flattop, Rectangular, und Blackman.

Frequenzauösung Gut Amplitudenauösung Nicht gut

Geeignet für: Frequenzmessungen an

periodischen Signalformen

Frequenzauösung Nicht gut Amplitudenauösung Gut

Geeignet für: Amplitudenmessungen an

periodischen Signalformen

Frequenzauösung Sehr gut Amplitudenauösung Schlecht

Geeignet für: Einzelschuss (dieser Modus

ist derselbe als der ohne irgendein Fenster)

Frequenzauösung Schlecht Amplitudenauösung Sehr gut

Geeignet für: Amplitudenmessungen an

periodischen Signalformen

Addieren oder subtrahieren von Signalen

Vorgehensweise 1. Aktiveren Sie CH1 und CH2.

2. Drücken Sie die Taste Math.

3. Drücken Sie mehrmals hintereinander Operation um Addition (+) oder Subtraction (–) zu wählen.

4. Das Ergebnis der Rechenoperation erscheint im Display.

5. Zum vertikalen Bewegen der MathErgebnisse, verwenden Sie den Mehrzweckknopf. Die Position wird unter Position angezeigt.

6. Zum Löschen der Math- Ergebnisse vom Display, drücken Sie die Taste Math erneut.

Verwenden der FFT-Funktion

Vorgehensweise 1. Drücken Sie die Taste Math.

2. Drücken Sie Operation mehrmals hintereinander um FFR zu wählen

CH1 CH2

MATH

Operation

CH1 + CH2

Unit / Div

Position

0.00 Div

VARIABLE

MATH

Operation

FFT

3. Drücken Sie Source mehrmals hintereinander um den Quellenkanal auszuwählen.

Source

CH1

4. Drücken Sie Window mehrmals

hintereinander um den FFT-Fenstertyp zu wählen.

Window Hanning

5. Das FFT-Ergebnis wird angezeigt. Die horizontale Skalierung wechselt von

Zeit auf Frequez und die vertikale Skalierung von Spannung auf dB.

6. Zum vertikalen Bewegen der FFT-

Signalform drücken Sie die Taste Vertikal.

Bereich –12.00 Div ~ +12.00 Div

Position

0.00Div

VARIABLE

7. Zur Auswahl der vertikalen Skalierung

einer FFT Signalform, drücken Sie mehrmals hintereinander Unit/Div.

Unit/Div

1dB

Bereich 1, 2, 5, 10, 20 dB/Div

8. Zum Löschen der FFTErgebnisse vom

MATH

Display, drücken Sie die Taste Math erneut.

Go No-Go Test

Überblick

Hintergrund Bei dem Go-NoGo-Test wird geprüft, ob eine Signalform den

Einstellungen Punkt Standard Details

benutzerspezischen maximalen und minimalen Grenzen

(Schablone) entspricht. Diese Prüfung kann so eingerichtet werden, dass sie automatisch stoppt oder fortgesetzt wird, sobald die Schablone durch die Eingangssignalform überschritten wurde oder nicht.

NoGo-Kriterium: Wenn innerhalb oder außerhalb der Grenze

Quelle Kanal 1 Seite 62

Prüfung wird fortgesetzt oder stoppt bei Auftreten von NoGo

Grenze (Schablone) – wählt die maximalen und minimalen Grenzen (Schablone) aus einer einzigen Signalform aus.

Durchführen von Tests Seite 67

Innerhalb Seite 62

Stopp Seite 63

Auto (0.4%) Seite 63

Bearbeiten: NoGo Wenn

Vorgehensweise 1. Die Utility-Taste drücken.

2. Die Taste More (Mehr) drücken.

3. Die Taste No Go When (NoGo Wenn)

mehrmals hintereinander drücken, um die NoGo-Bedingungen zu wählen.

NoGo, wenn sich die Signalform innerhalb

der Grenze (Schablone) bendet

NoGo, wenn sich die Signalform außerhalb

der Grenze (Schablone) bendet

Bearbeiten: Quelle

Vorgehensweise 1. Die Dienstprogramm-Taste drücken.

2. Die Taste More (Mehr) drücken.

3. Drücken Sie die Go-NoGo Menü-Taste.

4. Drücken Sie mehrmals hintereinander

Source um den Quellenkanal (CH1 oder CH2) auszuwählen.

Utility

NoGoWhen

Utility

Go-NoGo

Source

CH1

Bearbeiten: NoGo Verletzungsbedingungen

Vorgehensweise 1. Die Dienstprogramm-Taste drücken.

2. Die Taste More (Mehr) drücken.

3. Drücken Sie die Go-NoGo Menü-Taste.

4. Drücken Sie mehrmals hintereinander die Taste Violating (Verletzung), um die NoGo-Bedingungen zu wählen.

Stopp Stoppt den Test, wenn die NoGo- Bedingungen erfüllt wurden. Fortsetzung Setzt den Test fort, auch wenn die NoGo-Bedingungen erfüllt

wurden.

Utility

Go-NoGo

Violating

Stop

Bearbeiten: Schablone (Grenze)

Hintergrund Die NoGo-Schablone stellt die oberen und unteren Amplitudengrenze ein. Es

stehen zwei Methoden zur Verfügung: Min/Max und Auto. Min/Max Wählt die obere Grenze (Max) und die untere Grenze (Min)

als separate Signalformen aus dem internen Speicher. Die obere Grenze wird unter Ref. A, die untere Grenze unter Ref. B gespeichert.

Vorteil: Die Schablonenform und Entfernung (Toleranz) zwischen

dem Quellensignal können individuell eingerichtet werden.

Nachteil: Die Signalform (Schablonen) müssen vor dieser Auswahl intern gespeichert werden.

Auto Erstellt die obere und untere Grenze (Schablone) aus dem

Quellsignal und nicht aus einer intern gespeichertern Signalform.

Vorteil: In diesem Fall ist es nicht erforderlich, die Signalformen vor dieser Auswahl intern zu speichern.

Nachteil: Die Schablonenform ist proportional zum Quellsignal. Die Entfernung (Toleranz) zwischen dem Quellsignal und der oberen bzw. unteren Schablone ist dieselbe.

Max/ Min 1. Die Schablone beruht auf das Quellsignal. Vergewissern Sie sich, dass das

Quellsignal auf dem Display erscheint.

2. Die Dienstprogramm-Taste drücken.

Utility

3. Die Taste More (Mehr) drücken.

4. Drücken Sie die Go-NoGo Menü-Taste.

5. Die Taste Template Edit (Schablone

bearbeiten) drücken.

6. Drücken Sie mehrmals hintereinander

die Taste Template (Schablone), um die obere (Max) oder untere (Min) Grenze

Go - NOGO

Template

Edit

Template

Max

zu wählen.

7. Drücken Sie die Taste Source (Quelle) und wählen Sie mit hilfe des Mehrzweckknopfs die gewünschte Signalformschablone.

Source

W01

VARIABLE

Max Signalform A: Ref A, W01~W15 Min Signalform B: Ref B, W01~W15

8. Drücken Sie die Taste Position und stellen Sie mithilfe des Mehrzweckknopfs die Signalformamplitude ein.

Source

W01

VARIABLE

9. Wiederholen Sie Schritte 5-7 für alle anderen Schabloneneinstellungen (Max oder Min).

10. Wenn die Schablonen Max und Min

beide konguriert wurden, drücken Sie

die Taste Save & Create (Speichern

Save&

Create

und Erstellen), um die Schablonen zu speichern.

max: Signalform A

Position

max: Signalform B

Auto 1. Die Schablone beruht auf das Quellsignal. Vergewissern Sie sich, dass das

Quellsignal auf dem Display erscheint.

2. Die Dienstprogramm-Taste drücken. Utility

3. Die Taste More (Mehr) drücken.

4. Drücken Sie die Go-NoGo Menü-Taste.

5. Die Taste Template Edit (Schablone

bearbeiten) drücken.

6. Drücken Sie mehrmals hintereinander

die Taste Template (Schablone) um die automatische Schablone zu wählen.

7. Drücken Sie die Taste Source

(Quelle) und wählen Sie mithilfe des Mehrzweckknopfs die gewünschte Schablonenquelle.

Quelle CH1, CH2

8. Drücken Sie mehrmals hintereinander

die Taste Tolerance (Toleranz), um die Toleranzeinheiten % oder Div. zu wählen. Stellen Sie mithilfe des Mehrzweckknopfs den Toleranzwert ein. Die Toleranz gilt für die horizontale und vertikale Achse.

% 0.4% ~ 40.0% Div 0.04 Div ~ 4.0 Div

Go - NOGO

Template

Edit

Template

Auto

Source

CH1

VARIABLE

Tolerance

0.4%

VARIABLE

9. Nachdem die automatische Schablone

konguriert wurde, drücken Sie die

Taste Save & Create (Speichern und Erstellen), um die Schablone zu speichern.

automatische Schablone

Durchführen der Go-NoGo Tests

Save&

Create

Toleranz

Signalform-Quelle

Vorgehensweise 1. Die Dienstprogramm-Taste drücken.

2. Die Taste More (Mehr) drücken.

3. Drücken Sie die Go-NoGo Menü-Taste.

Vergewissern Sie sich, dass das Quellsignal und die Grenzschablonen auf dem Bildschirm erscheinen.

Utility

Go - NOGO

4. Drücken Sie Go-NoGo. Der Test startet

und stoppt bei Eintreten der auf Seite 62, 63 eingestellten Bedingungen. Zum Stoppen des bereits gestarteten Tests, drücken Sie die Taste Go-NoGo erneut.

5. Die Testergebnisse erscheinen in

der Softtaste Ratio (Verhältnis). Der Zähler zeigt die Gesamtzahl der fehlgeschlagenen Tests an. Der Nenner zeigt die Gesamtzahl der durchgeführten Tests an.

Zähler Anzahl der “fehlgeschlagenen“ Tests.

Nenner Gesamtzahl der Tests.

Go-NoGo

Ratio:

2BMP 9BMP

Datenerfassung

Überblick

Hintergrund Die Datenerfassungsfunktion ermöglicht Ihnen, Daten oder ein

Bild innerhalb von bestimmten Zeitabständen und zwar bis zu 100 Stunden zu erfassen und auf einem USB-Stick zu speichern.

Die Daten oder Bilder werden auf dem USB-Stick in einem Verzeichnis mit der Bezeichnung LogXXXX gespeichert. LogXXXX

erhöht sich jedes Mal, wenn die Datenerfassungsfunktion

verwendet wird.

Die im Verzeichnis LogXXXX gespeicherten Dateien tragen je nachdem, ob es sich um eine Datei- oder Bilddatei handelt, entweder die Bezeichnung DSXXXX.CSV oder DSXXXX.BMP. Bei jedem Datenaustausch oder beim Speichern einer Datei wird die

Dateinummer erhöht. Beispielsweise ist DS0000 die zuerst erfasste

Datei und DS0001 die zweite usw.

Bearbeiten: Quelle

Vorgehensweise 1. Die Dienstprogramm-Taste drücken.

Utility

2. Die Taste More (Mehr) drücken.

3. Drücken Sie die Taste Data logging Menu (Datenerfassungsmenü).

4. Drücken Sie mehrmals hintereinander Source um den Quellenkanal (CH1 oder CH2) auszuwählen.

Data logging

Source

W01

Bearbeiten: Parameter einstellen

Hintergrund Für die Erfassungsfunktion muss der zu erfassende Datentyp (Signalform/Bild),

Vorgehensweise

der Erfassungszeitraum und die Dauer der Datenerfassung eingerichtet werden.

1. Die Dienstprogramm-Taste drücken.

Utility

2. Die Taste More (Mehr) drücken.

3. Drücken Sie die Taste Data logging Menu (Datenerfassungsmenü).

Data logging

4. Taste Setup (Einrichten) drücken.

Setup

5. Drücken Sie mehrmals hintereinander

die Taste Save (Speichern), um Daten oder Bilder zu erfassen

6. Drücken Sie die Taste Interval

(Intervall) und wählen Sie mithilfe des Mehrzweckknopfs die Intervallzeit.

Save

Waveform

Interval

2 mins

VARIABLE

Intervallzeit 2 Sek.~ 2 Min. (Dauer = 5 Min.) 2 Sek.~ 5 Min. (Dauer = 5~ 30 Min.) 2 Sek.~ 30 Min. (Dauer = +30 Min.)

7. Drücken Sie die Taste Duration

(Dauer) und wählen Sie mithilfe des Mehrzweckknopfs die Dauer.

Duration

5 mins

VARIABLE

Dauer 5 mins ~ 100 hours

8. Drücken Sie die Taste Previous

menu ¨(Vorheriges Menü), um zum Datenerfassungsmenü zurückzukehren.

Die Datenerfassung ist jetzt startbereit.

Datenerfassung durchführen

Hintergrund Achten Sie darauf, dass die Datenquelle (Seite 69) und die Datenerfassungswerte

(Seite 69) eingerichtet wurden.

Vorgehensweise

1. Verbinden Sie einen USB-Stick mit dem USB-Frontanschluss.

2. Die Dienstprogramm-Taste drücken.

Utility

3. Die Taste More (Mehr) drücken.

4. Drücken Sie die Taste Data logging Menu (Datenerfassungsmenü).

5. Drücken Sie die Taste Data logging (Datenerfassung) um die Datenerfassung einzuschalten. Die

Data logging

Daten- /Bilddatei wird erfasst und automatisch auf dem USB-Stick gespeichert. Zum Stoppen der Datenerfassung die Taste Data logging (Datenerfassung) erneut drücken.

6. KONFIGURATION

Das Kapitel Konguration beschreibt, wie man die Bedienfeld-Einstellungen konguriert, um anwendungsspezische Messungen und Beobachtungen durchzuführen.

Erfassung

Der Erfassungsprozess tastet die Analogeingangssignale ab und konvertiert sie in ein

Digitalformat zur internen Verarbeitung. Sie können den Erfassungsmodus normal, Mittelwert oder

Spitzenwerterfassung wählen.

Auswahl des Erfassungsmodus

Vorgehensweise 1. Die Taste Acquire (Erfassung)

Bereich Normal Alle erfassten Daten werden dazu

drücken.

2. Wählen Sie zwischen den

Erfassungsmodi Normal, Average (Mittelwert) und Peak Detect (Spitzenwerterfassung).

verwendet, um die Signalform zu zeichnen.

Normal

Average

Peak

Detect

Acquire

Spitzenwerterfassungs-effekt mithilfe einer Tastkopfkomp.Signalform

Mittelwert Es wird ein Mittelwert aus verschiedenen Daten

errechnet, um eine Signalform zu bilden. Dieser Modus ist nützlich für rauschfreie Signalformen. Zur Auswahl der Zahl, die Taste Average (Mittelwert) mehrmals hintereinander drücken. Durchschnittszahl: 2, 4, 8, 16, 32, 64, 128, 256

Spitzenwerterfassung Zur Aktivierung des Spitzenwerterfassungsmodus die

Taste Peak-Detect (Spitzenwerterfassung) drücken. Nur die minimalen und maximalen Wertepaare für jedes Erfassungsintervall (Behälter) werden benutzt. Dieser Modus ist nützlich, um unnormale Glitches in einem Signal zu erfassen.

1. Eine der Signalformen zur Tastkopf-kompensation kann den Spitzenerfassungsmodus veranschaulichen. Schließen Sie den Tastkopf am Tastkopfkompensationsausgang an.

2. Die Dienstprogramm-Taste drücken.

Utility

3. Drücken Sie ProbeComp.

4. Drücken Sie die TasteWave Type und wählen Sie die Signalform

5. Drücken Sie die Autoset- Taste. Die Signalform erscheint in der Displaymitte.

6. Die Taste Acquire (Erfassung) drücken.

ProbeComp

Wave Type

Autoset

Acquire

7. Drücken Sie Normal.

Normal

8. Drücken Sie die Taste Peak- Detect

Spitzenwerterfassung und prüfen Sie ob Spike- Rauschen erfasst wird.

Peak

Detect

Beispiel Der Spitzenwerterfassungsmodus lässt gelegentliche Glitchs erkennen.

Normal Modus Spitzenwerterfassungsmodus

Echtzeit gegenüber Äquivalentzeit-Abtastmodus

Hintergrund Das Oszilloskop schaltet automatisch zwischen zwei Abtastmodi um, d.h.

Echtzeitabtasten Nach dem Abtasten werden die Daten benutzt, um eine einzelne Signalform

Äquivalentzeitabtasten

Echtzeit- und Äquivalentzeit, je nach der Anzahl aktiver Kanäle und der Abtastrate.

wiederherzustellen. Kurzzeitereignisse können verloren gehen, wenn die

Abtastrate zu hoch ist. Dieser Modus wird bei relativ langsamen Abtastraten verwendet (250MSa/s oder langsamer).

Zahlreiche abgetastete Daten werden gesammelt, um eine einzelne Signalform zu rekonstruieren. ETS (Aquivalentzeitabtasten) stellt mehr Signaldetails wieder her, braucht aber länger, um die Signalform aufzufrischen. Dieser Modus wird verwendet, wenn die über 250MSa/s steigt. Die maximale ÄquivalentzeitAbtastrate beträgt 25GSa/s.

Display

Der Abschnitt Display beschreibt, wie man die Displayeinstellungen konguriert: Zeichentyp,

Signalformsammlung, Kontrasteinstellung und Rastereinstellungen.

Auswahl von Vektor- oder Punktzeichnung

Vorgehensweise 1. Drücken Sie die Taste Display.

2. Drücken sie die Taste Type (Typ)

mehrmals hintereinander, um die Signalformzeichnung auszuwählen.

Display

Type

Vectors

Typen Punkte Nur die abgetasteten Punkte werden angezeigt.

Vektoren Die abgetasteten Punkte werden durch Linien miteinander verbunden.

Sammeln der Signalform

Hintergrund Bei der Sammlungsfunktion werden die alten Signalformzeichungen beibehalten

Vorgehensweise

und überschreibt neue Signalformen genau darüber. Dies ist nützlich zur Beobachtung von Signalformveränderungen.

1. Drücken Sie die Taste Display.

2. Drücken Sie die Taste

Accumulate (Sammeln), um die Signalformsammlung zu aktivieren.

Display

Accumulate

3. Zum Löschen der Sammlung und

erneuten Starten (Auffrischen) drücken

Refresh

Sie die Taste Refresh (Auffrischen).

Beispiel Sammlung aus Sammlung ein

Einstellen des Displaykontrasts

Vorgehensweise 1. Drücken Sie die Taste Display.

2. Drücken Sie die Taste Contrast (Kontrast).

Contrast

3. Drehen Sie den Mehrzweckknopf nach links, um den Kontrast zu vermindern (dunkles Display) oder nach rechts, um ihn zu erhöhen (helles Display).

Auswahl des Displayrasters

Vorgehensweise 1. Drücken Sie die Taste Display.

2. Drücken Sie das Rastersymbol, um das Raster auszuwählen.

Parameter Anzeige des vollständigen Rasters.

Anzeige des äußeren Rahmens und der X/Y-Achse.

Anzeige des äußeren Rahmens.

Full

Display

VARIABLE

Display

Horizontale Ansicht

Die horizontale Ansicht beschreibt, wie man die horizontale Skalierung, die Position, den

Signalformaktualisierungsmodus, den Fensterzoom und den X-Y-Modus konguriert.

Horizontales Bewegen der Signalformposition

Vorgehensweise Der Horizontalpositionsknopf bewegt die Signalform nach

links oder rechts. Die Positionsanzeige im oberen Teil des Displays zeigt die mittlere und die aktuelle Position an.

Mittlere Position Nach rechts bewegen

Auswahl der horizontalen Skalierung

Auswahl der horizontalenh Skalierung

Zur Auswahl der Zeitbasis (Skalierung), drehen Sie den Knopf TIME/DIV; nach links (langsam) oder rechts (schnell).

Bereich 1ns/Div ~ 50s/Div, 1-2.5-5-10 Inkrement

Die Zeitbasisanzeige im unteren Teil des Displays frischt die aktuelle horizontale Skalierung auf.

TIME/DIV

Auswahl des Signalform-Aktualsierungsmodus

Hintergrund Der Displayaktualisierungsmodus wird anhand der horizontalen Skalierung

entweder automatisch oder manuell eingeschaltet.

Hauptmodus Aktualisiert die gesamte, angezeigte Signalform auf einmal an. Der Hauptmodus

Roll-Modus Aktualisiert und verschiebt die Signalform nach und nach von der linken zur

wird automatisch gewählt, wenn die horizontale Skalierung (Zeitbasis) schnell ist.

Horizontal skalieren ≤100ms/div Trigger Alle Modi möglich

rechten Displayseite. Der Roll-Modus wird automatisch gewählt, wenn die horizontale Skalierung (Zeitbasis) 50ms oder langsamer ist. Wenn der RollModus aktiviert ist, erscheint eine Anzeige im unteren Teil des Displays.

Hauptmodus Roll-Modus

Zeitbasis ≥50ms/div (≤1.25MS/s) Trigger Nur Automodus

Manuelle Wahl des RollModus

1. Drücken Sie die Taste des Horizontalmenüs.

2. Drücken Sie die Taste Roll. Die horizontale Skalierung geht automatisch auf 50ms/div über und die Signalform beginnt, von der rechten Displayseite aus zu zu scrollen (wenn sich das

Oszilloskop bereits im Roll- Modus bendet,

dann ändert sich nichts).

Roll

Horizontales Zoomen der Signalform

Vorgehens-

1. Drücken Sie die Taste des Horizontalmenüs.

weise/ range

2. Drücken Sie die Taste Window (Fenster)

Window

3. Drehen Sie am Knopf der Horizontalposition,

um den Zoombereich seitlich zu verschieben und drehen Sie dann am TIME/DIV Knopf, um

die Zoombereichsweite zu ändern. Die Balkenbreite in der Displaymitte stellt den aktuellen gezoomten Bereich dar.

Zoombereich 1ns ~ 25s

4. Drücken Sie die Taste Window Zoom (Fenster

Zoom) Der eingestellte Bereich wird gezoomt.

Window

Zoom

Example

Zoom-Breite Einstellung Ansicht vergrößern

Zoom-Breite

TIME/DIV

Anzeige der Signalformen im X-Y-Modus

Hintergrund Der X-Y-Modus vergleicht die Spannung der Signalformen von Kanal 1 und Kanal

2 auf einem einzigen Display. Dieser Modus ist nützlich zur Beobachtung des Phasenverhältnisses zwischen den beiden Signalformen.

Vorgehensweise

1. Schließen Sie die Signale an Kanal 1 (X-Achse) und Kanal 2 (Y-Achse) an.

2. Achten Sie darauf, dass Kanal 1 und 2

CH1 CH2

aktiviert sind.

3. Drücken Sie die Horizontalmenütaste.

4. Drücken Sie XY. Auf dem Display werden

Ausrichten der X-YModusSignalform

zwei Signalformen im X-YFormat angezeigt. Kanal 1 als X-Achse, Kanal 2 als Y-Achse.

Horizontale Position Positionsknopf CH1 Horizontal skalieren CH1 Volt/Div Knopf Vertikale Position CH2 Positionsknopf Vertikal skalieren CH2 Volt/Div Knopf

Beispiel

Hauptmodus XY Modus

XY Modus

Vertikale Ansicht (Kanal)

Der Abschnitt vertikale Ansicht beschreibt, wie man die vertikale Skalierung, Position, Bandbreitengrenze, den Kopplungsmodus und die Dämpfung einrichtet.

Vertikales Bewegen der Signalformposition

Vorgehensweise Zum Bewegen der Wellenform nach oben

oder unten, für jeden einzelnen Kanal den Vertikalpositionsknopf drehen.

Auswahl der vertikalen Skala

Vorgehensweise Zum Wechseln der vertikalen Skalierung den

VOLTS/DIVKnopf nach links (unten) oder nach rechts (oben) drehen.

Bereich 2mV/Div ~ 10V/Div, 1-2-5 Inkremente

VOLTS/DIV

Auswahl des Kopplungsmodus

Vorgehensweise 1. Die Kanaltaste drücken.

2. Drücken Sie mehrmals hintereinander

die Taste Coupling (Kopplung), um den Kopplungsmodus zu wählen.

Bereich DC Kopplungsmodus. Der gesamte Bereich (AC und

DC) des Signals erscheint auf dem Display. Setzt die Eingangskopplung auf Masse. Das Display

zeigt nur den Nullspannungspegel als horizontale Linie an. Dieser Modus ist nützlich, wenn man die Signalamplitude im Hinblick auf die Bodennähe

messen möchte.

CH1

Coupling

Vertikales Invertieren der Signalform

AC-Kopplungsmodus. Nur der AC Bereich des Signals erscheint auf dem Display. Dieser Modus ist nützlich zum Beobachten der ACSignalformen gemischt mit DCKomponenten.

Vorgehensweise 1. Die Kanaltaste drücken.

2. Drücken Sie die Taste Invert (Invertieren) Die Signalform wird invertiert (umgedreht) und die Kanalanzeige im Display zeigt einen Pfeil nach

CH1

Invert

Off

unten.

Original Invertiert

Begrenzung der Signalformbandbreite

Hintergrund Bei der Bandbreitenbegrenzung wird das Eingangssignal in einen 20MHz

Vorgehensweise 1. Die Kanaltaste drücken.

(-3dB) Tiefpasslter gesetzt. Diese Funktion ist zum Unterdrücken von

Hochfrequenzrauschen nützlich, um die Signalform klar und deutlich sehen zu

können.

CH1

2. Zum Ein- und Ausschalten der Bandbreitengrenze

die Taste BW Limit (Bandbreitengrenze) drücken. Nach Aktivieren der Funktion erscheint der

BW Limit

Off

BWAnzeige neben dem Kanalanzeiger im Display.

Beispiel BW-Grenze aus BW-Grenze ein

Tastkopfdämpfungspegel und -typ

Hintergrund Der Tastkopf kann entweder auf Spannung oder Strom eingestellt werden. Ein

Signaltastkopf hat einen Dämpfungsschalter, um den original DUT-Signalpegel zum Oszilloskopeingangsbereich erforderlichenfalls zu vermindern. Durch die Auswahl der Tastkopfdämpfung wird die vertikale Skalierung so ausgerichtet, dass der Spannungs- oder Strompegel auf dem Display den tatsächlichen Wert widerspiegelt und nicht den gedämpften Wert.

Vorgehensweise 1. Die Kanaltaste drücken.

2. Drücken Sie mehrmals hintereinander auf Probe

(Tastkopf), um den Dämpfungsfaktor zu wählen.

CH1

Probe

3. Die Spannungskalierung im Kanalanzeiger ändert

sich entsprechend. Die Signalform ändert sich

nicht. Bereich x1, x10, x100

Hinweis Der Dämpfungsfaktor hat keinen Einuss auf das tatsächliche Signal; er verändert

nur die Spannungsskalierung auf dem Display.

Trigger

Die Triggerfunktion konguriert die Bedingungen, die es dem Oszilloskop ermöglichen, eingehende

Signale zu erfassen.

Triggertyp

Edge (Flanke) Triggert, sobald ein Signal in einer steigenden oder abfallenden Flanken eine

Amplitudenschwelle durchquert.

Video Auszug eines Sync-Impulses von einem Videoformatsignal und triggert auf einer

Impuls Triggert, sobald die Pulsweite des Signals mit den Triggereinstellungen

Anzeigen Flanke / Impuls Video

speziellen Linie oder einem Feld.

übereinstimmt.

(CH1, Flanke, ansteigende Flanke, DC-Kopplung)

(CH1, Video, positive Polung, NTSC Standard)

Triggerparameter

Triggerquelle CH1, 2 Kanal 1, 2

Linie AC-Hauptsignal Ext Externes

Triggermodus Auto Das Oszilloskop aktualisiert das Eingangssignal, ungeachtet

Eingangssignale

EXT TRIG

Triggereingangssignal

der Triggerbedingungen (falls kein Triggerereignis vorhanden ist oder wenn das Oszilloskop einen internen Trigger erzeugt). Wählen Sie diesen Modus speziell, wenn Sie die rollende Signalformen bei niedriger Zeitbasis beobachten wollen.

Der Auto-Triggerstatus erscheint oben rechts im Display.

Videostandard (Videotrigger)

Sync-Polarität (Videotrigger)

Videozeile (Videotrigger)

Impulsbedingung (Impulstrigger)

Einzelschuss Das Oszilloskop erfasst die

SINGLE

Eingangssignale sobald ein Triggerereignis auftritt und stoppt dann mit der Erfassung. Erneutes Drücken der Einzelschusstaste wiederholt den Vorgang.

Der Einzeltriggerstatus erscheint oben rechts im Display. (Sucht) (Getriggert)

Normal Das Oszilloskop erfasst und aktualisiert die Eingangssignale

nur bei Auftreten eines Triggerereignisses. Der nomale Triggerstatus erscheint oben rechts im Display.

(Sucht) (Getriggert)

NTSC National Television System Committee PAL Phase Alternative by Line SECAM SEquential Couleur A Mémoire

Positive Polarität

Negative Polarität

Selects the trigger point in the video signal. Feld 1 oder 2 line 1~263 for NTSC, 1~313 for PAL/SECAM Legt die Impulsbreite (20ns ~ 10s) und die Triggerbedingung fest.

> Länger als = Gleich

< Kürzer als ≠ Ungleich

Triggersteigung Triggert bei ansteigender Flanke

Triggert bei abfallender Flanke

Triggerkopplung AC

Frequenzunterdrückung

DC LF

Triggert nur auf einer AC Komponente. Triggert auf AC+DC-Komponenten.

Setzt einen Hochpasslter ein und unterdrückt Frequenzen

unter 50kHz.

Setzt einen Tiefpasslter ein und unterdrückt Frequenzen

über 50kHz.

Rauschunterdrückung

Triggerpegel

Unterdrückt Rauschsignale.

LEVEL

Mithilfe des Triggerknopfs kann man den Triggerpunkt nach oben oder unten bewegen.

Flankentrigger kongurieren

Vorgehensweise 1. Drücken Sie die Triggermenütaste.

2. Drücken Sie die Taste Type (Typ) mehrmals hintereinander, um den Flankentrigger zu wählen

3. Drücken Sie mehrmals hintereinander Source um die Triggerquelle zu wählen.

Bereich Kanal 1, 2, Zeile, Ext

4. Drücken Sie mehrmals hintereinander die Taste Mode (Modus), um den Auto- oder den normalen Triggermodus zu wählen. Zur Auswahl des Einzelschuss-Triggermodus die Taste Single (Einzelschuss) wählen.

Bereich Auto, Normal

Type Edge

Source

CH1

Mode

Auto

SINGLE

5. Drücken Sie die Taste Slope/coupling (Anstieg/

Kopplung), um das Wahlmenü für den Triggeranstieg und die Kopplung aufzurufen.

Slope /

Coupling

6. Drücken Sie mehrmals hintereinander die Taste

Slope (Anstieg), um den Triggeranstieg, d.h. ansteigend oder abfallende Flanke zu wählen.

Bereich Ansteigende Flanke, abfallende Flanke

7. Drücken Sie mehrmals hintereinander die Taste

Coupling (Kopplung), um die Triggerkopplung zu wählen, d.h. DC oder AC.

Bereich DC, AC

8. Drücken Sie die Taste Rejection (Unterdrücken),

um den Frequenzunterdrückungsmodus zu wählen.

Bereich LF, HF, Aus

9. Drücken Sie die Taste Noise Rej

(Rauschunterdrückung), um die Rauschunterdrückung einoder auszustellen.

Bereich Ein, Aus

10. Drücken Sie die Taste Previous menu

(Vorheriges Menü), um zum vorherigen Menü zurückzukehren.

Slope

Coupling

Rejection

Off

Noise Rej

Off

Videotrigger kongurieren

Vorgehensweise 1. Drücken Sie die Triggermenütaste.

2. Drücken Sie die Taste Type (Typ) mehrmals hintereinander, um den Videotrigger zu wählen. Der Videotriggeranzeiger erscheint im unteren Teil des Displays.

3. Drücken Sie mehrmals hintereinander Source um die Triggerquelle auszuwählen.

Bereich Kanal 1, 2

4. Drücken Sie mehrmals hintereinander die Taste Standard, um den Videostandard zu wählen.

Bereich NTSC, PAL, SECAM

5. Drücken Sie mehrmals hintereinander die Taste Polarity (Polarität), um die Polarität des Videos zu wählen.

Bereich positiv, negativ

6. Drücken Sie mehrmals hintereinander die Taste Line, um die Videofeldzeile zu wählen. Wählen Sie das Feld mithilfe des Mehrzweckknopfs.

Feld NTSC: 1 ~ 262 (Feld 2), 1 ~ 263 (Feld 1) PAL/SECAM: 1 ~ 312 (Feld 2), 1 ~ 313 (Feld1)

Type

Video

Source

CH1

Standard

NTSC

Polarity

Line

VARIABLE

Impulsbreitentrigger kongurieren

Vorgehensweise 1. Drücken Sie die Triggermenütaste.

2. Drücken Sie die Taste Type (Typ) mehrmals

hintereinander, um den Impulsbreitentrigger zu wählen. Der Anzeiger des Impulsbreitentriggers erscheint im unteren Teil des Displays.

3. Drücken Sie mehrmals hintereinander Source um

die Triggerquelle zu wählen.

Bereich Kanal 1, 2, Ext

4. Drücken Sie mehrmals hintereinander die Taste

Mode (Modus), um den Auto- oder den normalen Triggermodus zu wählen. Zur Auswahl des Einzelschuss-Triggermodus die Taste Single (Einzelschuss) drücken.

Bereich Auto, Normal

5. Drücken Sie mehrmals hintereinander die Taste

When (Wenn), um die Impulsbedingung zu wählen. Stellen Sie dann die Impulsbreite mithilfe des Mehrzweckknopfs ein.

Bedingung > , < , = , ≠

Weite 20ns ~ 10s

6. Drücken Sie die Taste Slope/Coupling (Anstieg/

Kopplung), um den Triggeranstieg und die Kopplung zu wählen.

Type

Pulse

Source

CH1

Mode

Auto

SINGLE

When <

20.0ns

VARIABLE

Slope /

Coupling

7. Drücken Sie mehrmals hintereinander die Taste Slope (Anstieg), um den Triggeranstieg zu wählen, der auch im unteren Teil des Displays erscheint.

Bereich Ansteigende Flanke, abfallende Flanke

8. Drücken Sie mehrmals hintereinander die Taste Coupling (Kopplung), um die Triggerkopplung zu wählen.

Bereich DC, AC

9. Drücken Sie die Taste Rejection (Unterdrücken), um den Frequenzunterdrückungsmodus zu wählen.

Bereich LF, HF, Aus

10. Drücken Sie die Taste Noise Rej (Rauschunterdrückung), um die Rauschunterdrückung einoder auszustellen.

Bereich Ein, Aus

11. Drücken Sie die Taste Previous menu (Vorheriges Menü), um zum vorherigen Menü zurückzukehren.

Manuelles Triggern des Signals

Slope

Coupling

Rejection

Off

Noise Rej

Off

Hinweis Dieser Abschnitt beschreibt, wie man die Eingangssignale manuell triggert,

wenn das Oszilloskop nicht in der Lage ist, sie zu erfassen. Dieser Abschnitt gilt für den normalen und Einzelschuss-Triggermodus, da das Oszilloskop im Auto-Triggermodus ungeachtet der Triggerbedingungen das Eingangssignal permanent aktualisiert.

Zum Erfassen des Signals ohne Beachtung der Triggerbedingungen

Im Einzelschuss-Triggermodus

Zum Erfassen des Eingangssignals ohne Beachtung der Triggerbedingung die Taste Force (Zwangstriggern) drücken. Das Oszilloskop erfasst das Signal einmal.

Drücken Sie die Taste Single (Einzelschuss), um auf die Triggerbedingung zu warten. Zum Verlassen des Einzelschussmodus die Taste Run/Stop drücken. Der Triggermodus wechselt in den normalen Modus.

FORCE

SINGLE

Run/Stop

USB-Anschluss auf der Geräterückseite

Der Abschnitt Fernbedienungsinterface beschreibt, wie man das USB-Interface zum Anschluss an einen PC einrichtet. Die Details der Fernbedienungsbefehle werden im Programmierungshandbuch des VDO-2000 beschrieben.

USB-Anschluss PC Ende Type A, host

VDO-2000 end Type B, slave

Vorgehensweise

Geschwindigkeit 1.1/2.0 (Hochgeschwin-

1. Schließen Sie das USB-Kabel an den USB-SlavePort des VDO-2000 an.

2. Wenn der PC nach dem USB-Treiber fragt, wählen Sie dso_vdo.inf, die

Sie von der Conrad Webseite, www.conrad.com, herunterladen können.

3. Aktivieren Sie im PC eine Terminal- Applikation wie z. B. MTTTY (Multi-

Threaded TTY). Zum Prüfen der COM –Portnr., öffnen Sie den Gerätemanager im PC. Unter WindowsXP, wählen Sie Systemsteuerung → System →

Hardware.

4. Die Konguration der Befehlsoberäche ist beendet. Fernbedienungsbefehle

und andere Details nden Sie im Programmierungshandbuch.

digkeit)

Systemeinstellungen

Die Systemeinstellungen zeigen die Systeminformationen des Oszilloskops und ermöglichen es, die

Sprache zu wechseln.

Anzeigen der Systeminformationen

Vorgehensweise 1. Die Dienstprogramm-Taste drücken.

2. Drücken Sie die Taste System Info. In der oberen

Displayhälfte werden folgende Informationen angezeigt.

• Hersteller • Modell

• Seriennummer • Firmware version

• Webadresse

3. Drücken Sie eine beliebige Taste, um zur Anzeige

der Signalform zurückzukehren.

Utility

System

Info.

Auswahl der Sprache

Parameter Language selection differs according to the region to which the oscilloscope is

shipped.

• Englisch • Chinesisch (traditionell)

• Chinesisch (vereinfacht) • Japanisch

• Koreanisch • Französisch

• Deutsch • Russisch

• Portugiesisch • Italienisch

• Polnisch • Spanisch

Vorgehensweise 1. Die Dienstprogramm-Taste drücken.

Utility

2. Mehrmals hintereinander die Taste Language (Sprache) drücken, um die Sprache zu wählen.

Language

English

7. SPEICHERN/ABRUFEN

Die Speicherfunktion dient zum Speichern der Displaybilder, Signalformdaten und BedienfeldEinstellungen in den internen Speicher des Oszilloskops oder in den USB-Port auf der Frontplatte. Die Abrufunktion dient zum Abrufen der Werkseinstellungen, von Signalformdaten und Bedienfeld Einstellungen aus dem internen Speicher des Oszilloskops oder vom USB.

Dateiaufbau

Es gibt drei Dateiarten: Displaybild, Signalformdatei und Bedienfeld-Einstellungen.

Anzeige des Bilddateiformats

Format xxxx.bmp (Windows bitmap format)

Daten Das aktuelle Displaybild in 234 x 320 Pixel, Farbmodus. Die Hintergrundfarbe

Signalformdateiformat

kann invertiert werden (Tintensparfunktion).

Format xxxx.csv (Comma-separated values Format, das in Tabellenkalkulationsprogram-

Signalformtyp CH1, 2

Speicherplatz Interner

men wie z. B. Microsoft Excel geöffnet werden können)

Math

Speicher

Eingangskanalsignal Ergebnis mathematischer Operationen (Seite 58)

Der interne Speicher des Oszilloskops kann bis zu 15 Signalformen aufnehmen.

Signalformdatenformat

Signalforminhalt: Andere Daten

Externer USB-Stick Ein USB-Stick (FAT oder FAT32 Format) kann praktisch

Ref A, B Zwei Bezugssignalformen, die als Puffer benutzt

Eine Einteilung enthält 25 Punkte mit horizontalen und vertikalen Daten. Der vertikale Punkt startet von der Mittellinie aus. Der horizontale Punkt startet von de Signalform ganz links aus.

Die Zeit oder Amplitude die von jedem Datenpunkt dargestellt wird, hängt von der vertikalen und horizontalen Skalierung ab. Zum Beispiel:

Vertikale Skalierung: 10mV/div ( 4mV pro Punkt) Horizontale Skalierung: 10us/div ( 4us pro Punkt)

Eine Signalformdatei enthält auch folgende Informationen.

• Speicherlänge

• Quellenkanal

• Vertikales Offset

• Vertikale Skalierung

• Kopplungsmodus

• Letzte Punktadresse der Signalformress

• Datum und Uhrzeit

eine unbegrenzte Anzahl Signalformen aufnehmen.

werden, um eine Signalform auf dem Display abzurufen. Sie müssen eine Signalform in den internen Speicher oder auf den USB-Stick aufnehmen, dann diese Signalform in den Bezugssignalformslot (A oder B) kopieren und die Bezugssignalform auf dem Display abrufen.

25 50 75

–25

• Triggerpegel

• Vertikale Position

• Zeitbasis

• Tastkopfdämpfung

• Horizontale Ansicht

• Horizontale Skalierung

• Erfassungzeitraum

• Abtastmodus

Setup-Dateiformat

Format xxxx.set (geschütztes Format)

Daten Acquire (Erfassen)

Eine Setup-Datei enthält oder ruft folgende Einstellungen ab.

• Modus.

Cursor

Display

Messung Dienstprogramm

Horizontal

Trigger

Kanal (vertikal)

Math

• Quellenkanal

• Cursorplatz

• Punkte/Vektoren

• Rastertyp

• Einheit

• Hardcopytyp

• Sprache

• Datenerfassungs-

einstellungen

• Displaymodus

• Position

• Triggertyp

• Triggermodus

• Videopolarität

• Impulszeit

• Vertikale Skalierung

• Kopplungsmodus

• Bandbreitengrenze

ein-/ausschalten

• Operationsart

• Vertikale Position

• FFT-Fenster

• Cursor ein-/ausschalten

• Sammlung ein-/ausschalten

• Tintensparfunktion ein-/

ausschalten

• Go-Nogo Einstellungen

• Skalieren

• Quellenkanal

• Videostandard

• Videozeile

• Anstieg/Kopplung

• Vertikale Position

• Invertieren ein-/ausschalten

• Tastkopfdämpfungsfaktor

• Quellenkanal

• Einheit/Div

VOLTCRAFT VDO-2052, VDO-2072, VDO-2102 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
