Двухдиапазонная FM-радиостанция

FT-7900R

Инструкция по эксплуатации

VERTEX STANDARD CO., LTD.

4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan

VERTEX STANDARD

US Headquarters

10900 Walker Street, Cypress, CA 90630, U.S.A.

YAESU UK LTD.

Unit 12, Sun Valley Business Park, Winnall Close

Winchester, Hampshire, SO23 0LB, U.K.

VERTEX STANDARD CO., LTD.

Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road, Kwun Tong, Kowloon,

Hong Kong

VERTEX STANDARD (AUSTRALIA) PTY., LTD.

Normanby Business Park, Unit 14/45 Normanby Road

Notting Hill 3168, Victoria, Australia



2

Содержание



Введение.............................................................................................................................................................

4

Технические характеристики........................................................................................................................

5

Аксессуары и дополнительное оборудование ............................................................................................

7

Комплект поставки ..........................................................................................................................................

7

Дополнительное оборудование ......................................................................................................................

7

Установка ..........................................................................................................................................................

8

Рекомендации по установке ............................................................................................................................

8

Техника безопасности......................................................................................................................................

8

Установка и настройка антенны .....................................................................................................................

8

Установка в автомобиль ................................................................................................................................

10

Подключение питания в автомобиле.........................................................................................................................

10

Использование внешних громкоговорителей в автомобиле ....................................................................................

11

Установка в качестве базовой станции ...................................................................................................................

11

Источники питания переменного тока.....................................................................................................................

11

Подключение оборудования пакетной связи (TNC) ..................................................................................................

11

Органы управления передней панели .......................................................................................................

14

Органы управления и разъемы боковой панели.....................................................................................

16

LCD дисплей...................................................................................................................................................

16

Разъемы задней панели.................................................................................................................................

17

Микрофон MH-48A6J....................................................................................................................................

18

Микрофон MH-42B6JS..................................................................................................................................

20

Работа с трансивером (основные функции) .............................................................................................

21

Включение и выключение трансивера.........................................................................................................

21

Настройка уровня громкости и уровня шумоподавления..........................................................................

21

Выбор рабочего диапазона............................................................................................................................

21

Установка рабочей частоты ..........................................................................................................................

21

Работа в режиме передачи.............................................................................................................................

22

Работа с трансивером (дополнительные функции) ................................................................................

24

Блокировка управления передней панели ...................................................................................................

24

Звуковое сопровождение нажатия кнопок ..................................................................................................

24

Регулировка яркости дисплея .......................................................................................................................

24

Настройка шумоподавления по уровню ВЧ сигнала..................................................................................

25

Настройка шага сетки частот ........................................................................................................................

25

Выбор режима приема сигнала.....................................................................................................................

25

Работа с ретранслятором..............................................................................................................................

27

Смещение частоты ретранслятора ...............................................................................................................

27

Автоматическое смещение частоты ретранслятора (ARS) ........................................................................

27

Ручная настройка смещения .........................................................................................................................

27

Изменение стандартного значения смещения частоты ретранслятора ....................................................

28

Работа с системами тонального и кодового шумоподавления CTCSS/DCS ......................................

29

Работа с системой CTCSS .............................................................................................................................

29

Работа с системой DCS..................................................................................................................................

30

Поиск тонального сигнала ............................................................................................................................

30

Работа с разделенными тонами ....................................................................................................................

31

Работа с Памятью ..........................................................................................................................................

32

Работа с основными каналами памяти.........................................................................................................

32

Запись в память ...........................................................................................................................................................

32



3

Присвоение алфавитно-цифровой метки “Tag” ......................................................................................................

33

Сохранение независимых передающих частот (“нечетное разделение”).............................................................

33

Вызов данных из ячейки памяти ................................................................................................................................

34

Подстройка частоты в режиме Памяти ................................................................................................................

34

Удаление каналов Памяти ..........................................................................................................................................

35

Работа с “домашними” каналами памяти...............................................................................................................

35

Работа с банками памяти..........................................................................................................................................

36

Вызов данных из Банков памяти ................................................................................................................................

36

Удаление каналов памяти из Банка Памяти ............................................................................................................

37

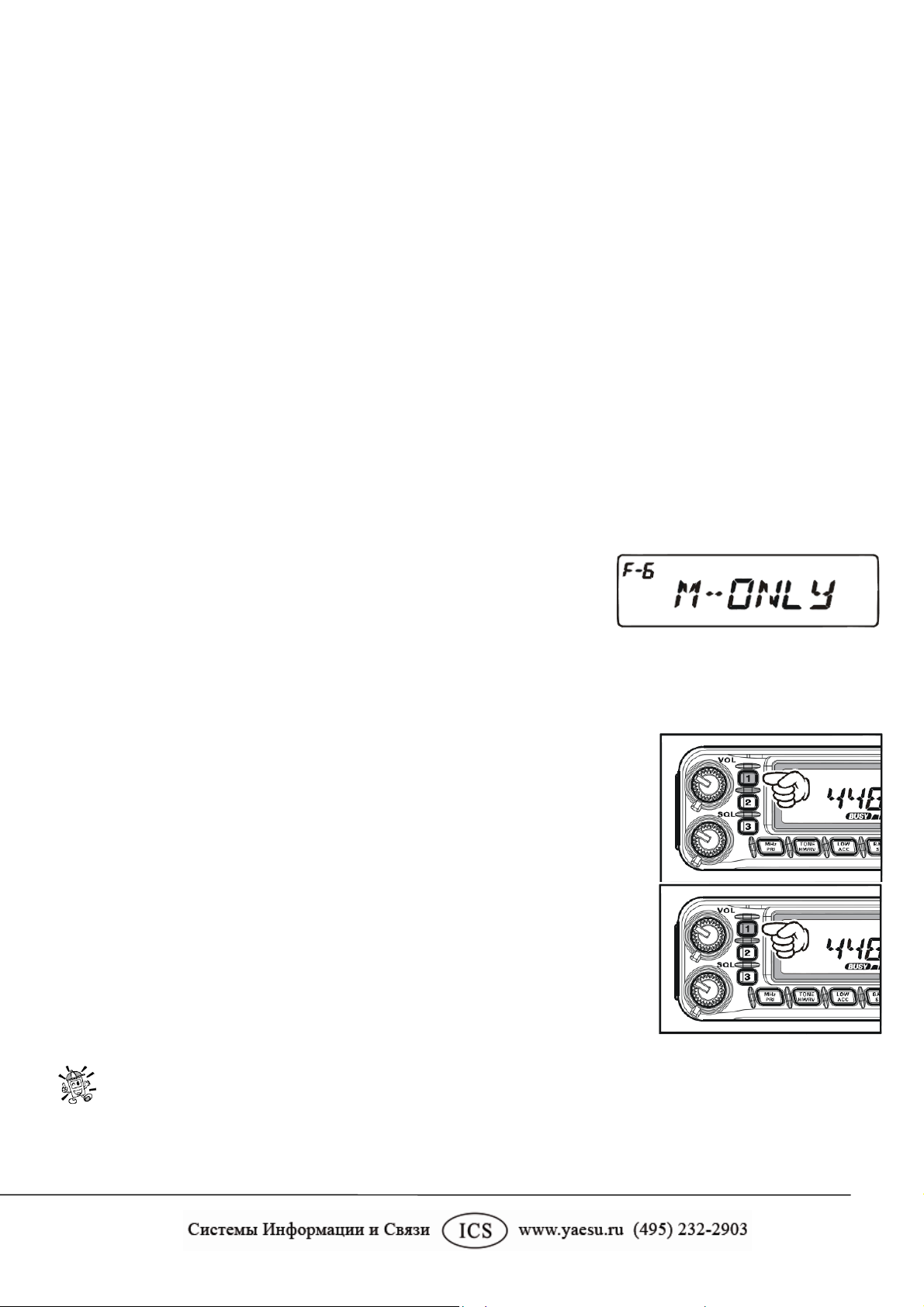

Работа в режиме “Memory Only” .............................................................................................................................

37

Работа с каналами расширенной памяти .....................................................................................................

37

Запись в расширенную память ...................................................................................................................................

37

Вызов Расширенной памяти .......................................................................................................................................

37

Сканирование .................................................................................................................................................

39

Выбор методики сканирования ....................................................................................................................

39

Сканирование в режиме VFO .......................................................................................................................

39

Сканирование каналов памяти......................................................................................................................

40

Как пропустить (отпустить) канал в режиме сканирования памяти.................................................................

40

Избирательное сканирование памяти.......................................................................................................................

41

Сканирование банков памяти.....................................................................................................................................

41

Сканирование сигналов предупреждений о погоде...................................................................................................

42

Программируемое сканирование каналов памяти (с ограничением диапазона) (PMS) .........................

42

Сканирование “приоритетного канала” (двойное прослушивание).......................................................................

43

Приоритетное сканирование в режиме VFO ...........................................................................................................

43

Приоритетное сканирование в режиме Памяти....................................................................................................

43

Приоритетное сканирование “домашних” каналов ................................................................................................

44

Приоритетное сканирование WX каналов (каналов погодного вещания) ..............................................................

44

Режим переключения на приоритетный канал ........................................................................................................

44

Интеллектуальный поиск ............................................................................................................................

45

Настройка режима Интеллектуального поиска ..........................................................................................

45

Активация режима интеллектуального поиска...........................................................................................

45

ARTSTMTM Система автоматического оповещения ..............................................................................

46

Основные настройки и режимы работы ARTS ...........................................................................................

46

Настройки частоты посылки сигнала ARTS ...............................................................................................

46

Настройка звукового оповещения ARTS.....................................................................................................

47

Установка CW идентификатора ...................................................................................................................

47

Работа с автоматическим номеронабирателем DTMF ...........................................................................

49

Функция подключения к Интернет ...........................................................................................................

51

Дополнительные настройки ........................................................................................................................

53

Таймер ограничения времени передачи “Time-Out Timer” .......................................................................

53

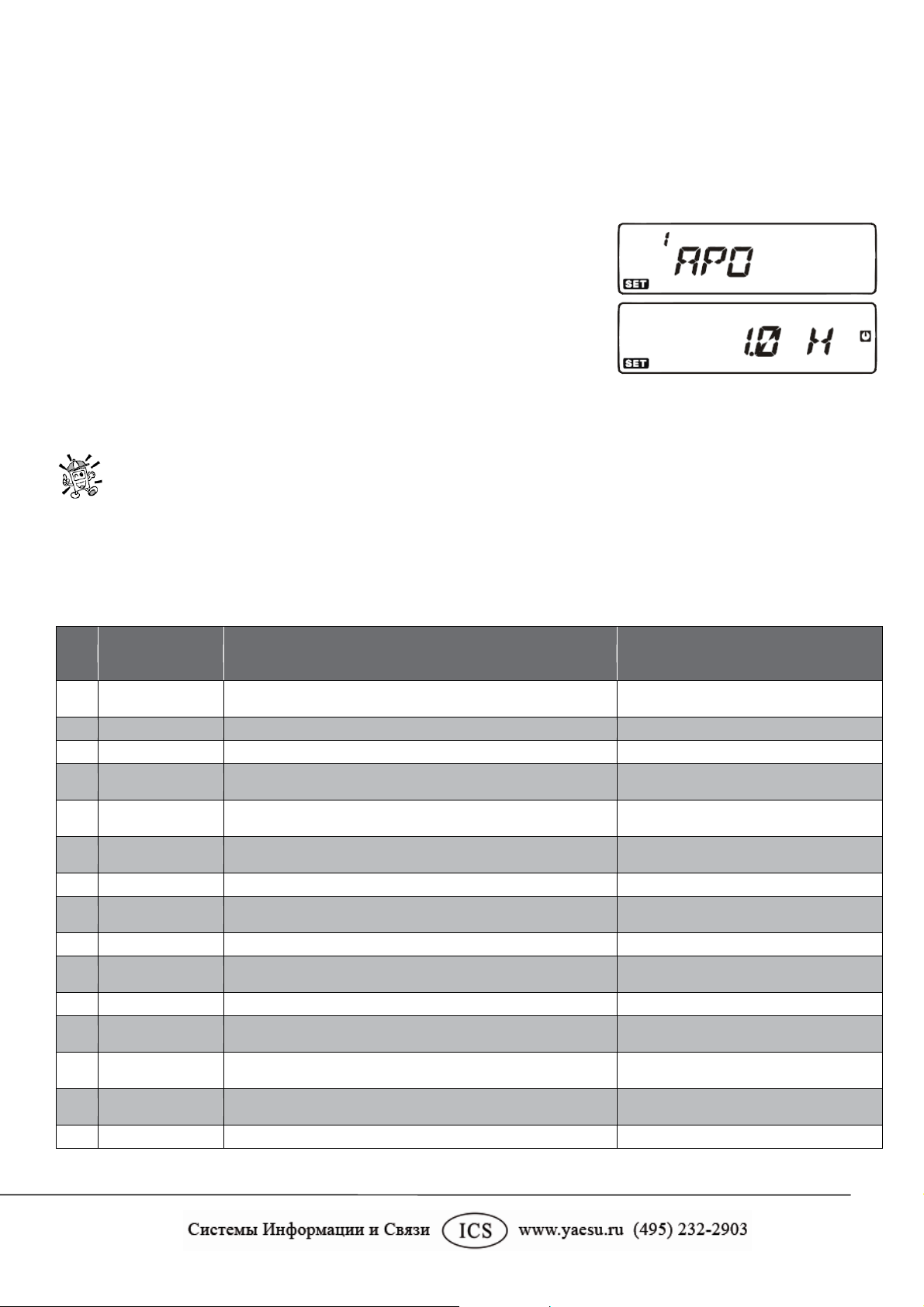

Функция автоматического выключения ......................................................................................................

53

Функция контроля усиления микрофона.....................................................................................................

54

Перепрограммирование функциональных кнопок .....................................................................................

54

Функция перепрограммирования кнопок ....................................................................................................

55

Инверсия DCS кодов......................................................................................................................................

56

Сброс микропроцессора................................................................................................................................

57

Клонирование .................................................................................................................................................

58

Режим меню “Настройки”............................................................................................................................

59

Таблица заданных параметров для работы в режиме “Auto” ..............................................................

70

4

Введение

FT-7900R – это компактный, высококачественный двухдиапазонный FM-трансивер, обеспечивающий выходную мощность сигнала 50 Ватт и 45 Ватт в 144 МГц и 430 МГц радиолюбительских диапазонах соответственно.

Высокая выходная мощность FT-7900R обеспечивается собственным усилителем мощности RD70РМА1 на основе МОП полевых транзисторах с охлаждающим радиатором и вентилятором, обеспечивающим температурную стабильность схемы трансивера.

Радиостанция имеет 1055 каналов памяти, которые могут быть использованы для хранения независимых передающих частот (“нечетное разделение”), а также встроенные CTCSS/DCS кодеры/декодеры. При использовании дополнительного комплекта YSK-7800 возможна раздельная установка передней панели и основного блока радиостанции. Благодаря этому радиостанция может быть установлена даже в самых компактных автомобилях.

В числе дополнительных функций есть специальная удобная кнопка для стандарта Vertex WIRESTM (Система подключения к интернет ретранслятору), таймер отключения режима передачи (TOT), автоматическое отключение питания (APO), автоматический смещение частоты ретранслятора (ARS), а также функция ARTSTM (Система автоматического сопровождения), которая коротким звуковым сигналом может сигнализировать о выходе из зоны действия других радиостанций, оснащенных системой ARTSTM. Специальная система шумоподавления по уровню ВЧ сигнала позволяет пользователю устанавливать порог открывания шумоподавителя в зависимости от показаний S-метра. Это позволяет снизить вероятность ошибки при установке порога шумоподавления.

Мы рекомендуем вам ознакомиться со всеми разделами инструкции, чтобы получить максимально полное представление обо всех возможностях радиостанции FT-7900R.

5

Технические характеристики

Основные

Диапазон частот:

RX (режим приема):



108,000 – 520,000 МГц,



700,000 – 999,990 МГц (кроме диапазона моб. связи)



TX(режим передачи):



144,000 – 148,000 МГц или 144,000 – 146,000 МГц,



430,000 – 450,000 МГц или 430,000 – 440,000 МГц,

Шаги синтезатора частот:

5/10/12,5/15/20/25/50/100 кГц

Режимы излучения:

F3E, F2D, F2A

Импеданс антенны:

50 Ом, несогласованный (встроен антенн. переключатель)

Стабильность частоты:

±5 ppm при темпер. 14 °F ~ +140 °F (–10 °C ~ +60 °C)

Диапазон рабочих температур:

–4 °F ~ +140 °F (–20 °C ~ +60 °C)

Напряжение питания:

13,8 В постоянного напряжения (±15 %), отрицательное



заземление

Потребление тока (приблизительно):

RX(режим приема):



0,5 А (при закрытом шумоподавителе)



TX(режим передачи):



8,5 А (144 МГц, 50 Ватт)



9 А (430 МГц, 45 Ватт)

Габаритные размеры: (Ш x В x Г):

140 x 41.5 x 168 мм (5.5" x 1.6" x 6.6") (без ручек и



разъемов)

Вес (приблизительно):

1 кг (2,2 фунтов.)

Передатчик







Выходная мощность:

50/20/10/5 Вт (144 МГц)



45/20/10/5 Вт (430 МГц)

Тип модуляции:

Частотная модуляция

Макс. отклонение частоты

±5кГц, ±2.5 кГц

модуляции:



Паразитное излучение:

менее –60 дБ

Сопротивление микрофона:

2 кОм

Сопротивление разъема DATA:

10 кОм

6

Приемник

Тип схемы:

Супергетеродин с двойным преобразованием частоты

Промежуточные частоты:

45,05 МГц/450 кГц

Чувствительность:

0,8

мкВ (TYP) при 10 дБ SN (108 – 137 МГц, АМ)



0,2

мкВ при 12 дБ SINAD (137 - 150 МГц, FM)



0,25 мкВ при 12 дБ SINAD (150 - 174 МГц, FM)



0,3

мкВ при 12 дБ SINAD (174 - 222 МГц, FM)



0,25 мкВ (TYP) при 12 дБ SINAD (222 - 300 МГц, FM)



0,8

мкВ (TYP) при 10 дБ SN (300 – 336 МГц, АМ)



0,25 мкВ при 12 дБ SINAD (336 - 420 МГц, FM)



0,2

мкВ при 12 дБ SINAD (420 - 520 МГц, FM)



0,4

мкВ (TYP) при 12 дБ SINAD (800 - 900 МГц, FM)



0,8

мкВ (TYP) при 12 дБ SINAD (900 - 999,99 МГц, FM)

Чувствительность шумоподавителя:

лучше чем 0,16 мкВ

Избирательность (–6дБ/–60дБ):

12 кГц/30 кГц

Максимальная мощность вых. сигнала:

2 Вт при нагрузке 8 Ом при искажениях менее 10%

Импеданс вых. мощности вых. сигнала:

4-16 Ом

Технические характеристики могут изменяться производителем без предварительного уведомления и гарантируются только для 144 МГц и 430 МГц радиолюбительских диапазонов. Диапазоны частот могут варьироваться в зависимости от версии трансивера;

Данную информацию можно уточнить у дилера.

7

Аксессуары и дополнительное оборудование

Комплект поставки

Микрофон MH-48A6J

1 шт.

Кронштейн для крепления в автомобиле MMB-36

1 шт.

Кабель с предохранителем (T9021715) для питания от источника постоянного тока

2 шт.

Запасной предохранитель 15 А (Q0000081)

1 шт.

Инструкция по эксплуатации

1 шт.

Гарантийный талон

1 шт.

Дополнительное оборудование

MH-48A6J

DTMF микрофон*1

MH-42B6JS

Ручной микрофон*1

YSK-7800

Комплект для раздельной установки

MEK-2

Комплект для удлинения микрофона*2

MLS-100

Внешний громкоговоритель повышенной мощности

FP-1023

Источник питания переменного тока (25 А: только для США)

FP-1030A

Источник питания переменного тока (25 А)

CT-39A

Кабель для пакетной передачи данных

Доступность дополнительного оборудования может разнится в зависимости от региона. Некоторые аксессуары могут считаться соответствующими стандартам местного законодательства по связи в то время как в других регионах они могут не соответствовать стандартам. По данному вопросу, а также по вопросам совместимости радиостанции с дополнительным оборудованием других производителей свяжитесь с вашим Yaesu дилером так как использование такого оборудования может привести к повреждению радиостанции и потере гарантии.

*1 При замене микрофона MH-48A6J на MH-42B6JS или подобный, измените настройки Меню №22

(MIC).

*2: При подключении микрофона MH-48A6J или MH-42B6JS через переходник MEK-2, в некоторых случаях возможно появление сбоев в работе функций программируемых кнопок (MH-48A6J: [P1] - [P4], MH-42B6JS: [ACC], [P], [P1], и [P2]).

8

Установка

В этой главе описана процедура установки и настройки FT-7900R в качестве обычной любительской радиостанции. Предполагается, что вы обладаете техническими знаниями и понятиями, соответствующими вашему статусу лицензированного радиолюбителя. Пожалуйста, уделите немного времени тому, чтобы убедиться, что вы соблюдаете все технические требования и требования безопасности, которые описаны в этой главе.

Рекомендации по установке

Для длительной и безотказной работы компонентов устройства обеспечьте достаточный уровень вентиляции корпуса трансивера FT-7900R.

Не размещайте трансивер на поверхности других выделяющих тепло устройств (такие как источник питания или усилитель), и не кладите оборудование, книги или бумаги на корпус радиостанции FT7900R. Избегайте размещения возле тепловентиляторов и на окнах, иначе трансивер может оказаться под сильным воздействием прямых солнечных лучей, особенно в странах с жарким климатом. Радиостанция FT-7900R не должна использоваться в условиях, где температура окружающей среды превышает +140 °F (+60 °C).

Техника безопасности

Радиостанция FT-7900R является электрическим прибором, генерирующим ВЧ (высокочастотную) энергию, поэтому вам следует предпринять все меры по обеспечению безопасности, которые требуют устройства такого типа. Такие меры безопасности применяются к любому типу устройств используемых для организации радиосвязи.

Никогда не позволяйте детям без присмотра старших играть вблизи радиостанции или установленной антенны.

Чтобы предотвратить короткие замыкания, убедитесь, что любые соединения проводов и кабелей надежно изолированы с помощью электрической изоляционной ленты.

Не прокладывайте кабели и провода через дверную коробку или другие места, где из-за износа или трения они могут оголиться и может произойти короткое замыкание на землю или друг с другом.

Не располагайтесь сами и не позволяйте никому находится перед антенной, в то время как вы ведете передачу через эту антенну. Не устанавливайте направленную антенну в местах, где в пределах области главного лепестка диаграммы направленности антенны могут ходить люди или домашние животные..

При установке в автомобиль, предпочтительнее размещать антенну на крыше транспортного средства, если это возможно, чтобы использовать корпус автомобиля в качестве противовеса антенны и чтобы поднять диаграмму направленности как можно выше над пассажирами.

При работе с радиостанцией в автомобиле во время остановки (при парковке, например) возьмите себе за правило переключать работу радиостанции на пониженную мощность, если поблизости могут проходить люди.

Никогда не одевайте наушники на оба уха, если в это время вы управляете транспортным средством.

Не пытайтесь управлять транспортным средством во время совершения телефонного звонка с использованием DTMF микрофона. Сверните на обочину дороги в любом случае, используете ли вы функцию ручного или автоматического набора.

Установка и настройка антенны

Радиостанция FT-7900R разработана для использования с антеннами, импеданс которых около 50 Ом на всех рабочих частотах. Антенна (или эквивалентная 50-омная нагрузка) должна быть постоянно

9

подключена пока работает трансивер. Это необходимо для того, чтобы избежать повреждений, которые могут произойти, если радиостанция будет находится в режиме передачи без антенны.

Убедитесь, что антенна предназначена для работы с передатчиком мощностью 50 Вт. Некоторые антенны с магнитным креплением, разработанные для использования с переносными трансиверами, могут оказаться непригодными для работы с таким уровнем мощности. За подробностями обратитесь к описанию технических характеристик производителя антенны.

В большинстве случаев при работе в FM диапазоне используют вертикальную поляризацию. При установке направленной антенны, такой как Yagi или Cubical Quad, сориентируйте ее так, чтобы обеспечить работу с вертикальной поляризацией, пока вам не потребуется работать в ситуации, где используется горизонтальная поляризация. Чтобы обеспечить работу с вертикальной поляризацией, для антенны Yagi нужно вертикально ориентировать элементы; для антенны Cubical Quad точка питания должна быть установлена по центру одной из вертикальных стенок элемента настройки (или со стороны угла, в случае ромбовидной антенны Cubical Quad).

Данная радиостанция разработана для работы в широком спектре частот УКВ/УВЧ. Для общего приема вам может понадобится широкополосная антенна дисконического типа, т.к. у направленной антенны типа Yagi резко ухудшаются характеристики за пределами радиолюбительского диапазона.

Существует множество обзорных статей и компьютерных программ для моделирования и оптимизации антенн для УКВ и УВЧ диапазонов. Ваш дилер может помочь вам по всем вопросам, связанным с требованиями к установке антенн.

Для подключения антенны к трансиверу FT-7900R используйте 50-омный коаксиальный кабель высокого качества. Все преимущества от использования антенной системы с большим коэффициентом усиления будут потеряны, если будет использован коаксиальный кабель низкого качества Потери в коаксиальных линиях увеличиваются при увеличении частоты, поэтому например 8 метровая коаксиальная линия с потерями в 1 дБ на частоте 144 МГц, может иметь потери более 3 дБ при частоте 446 МГц. Поэтому при выборе коаксиального кабеля нужно основываться на местоположении и назначении радиостанции (мобильная или базовая) и требуемой длине кабеля. Например, при использовании в автомобиле не требуется большая длина кабеля и вполне подойдет более тонкий и гибкий кабель.

Для примера в таблице приведены приблизительные данные о потерях в наиболее распространенных типах коаксиальных кабелей в диапазонах УКВ и УВЧ.

Потери в дБ на каждые 30 м длины указанных 50-омных кабелей

(предполагается, что на входе и выходе стоит 50-омная оконечная нагрузка)

Тип кабеля

Потери на

Потери на частоте430

частоте144 МГц

МГц



RG-58A

6,5

> 10







RG-58 Foam

4,7

8







RG-213

3,0

5,9

RG-8 Foam

2,0

3,7







Belden 9913

1,5

2,9







Times Microwave LMR-400

1,5

2,6







7/8” “Hardline”

0,7

1,3







Приведенные данные приблизительны; полные технические характеристики можно найти в каталогах фирм производителей кабеля.

При установке вне помещений на открытом воздухе, обеспечьте хорошую изоляцию в местах соединений для защиты от проникновения воды, т.к. вода, проникшая в коаксиальный кабель, может вызвать нарастание потерь в нем, тем самым снижая эффективность связи. Использование

10

коаксиального кабеля минимальной длины и высокого качества обеспечит вам наилучшие характеристики работы FT-7900R.

Установка в автомобиль

Радиостанция FT-7900R может быть установлена в транспортные средства только с отрицательной системой заземления и напряжением питания 13,8 Вольт постоянного тока. Используя поставляемый в комплекте кронштейн MMB-36, установите трансивер в таком месте, где вам будут легко доступны органы управления, дисплей и микрофон.

Трансивер можно установить практически в любом месте, но только не вблизи тепловентиляторов или тех мест, где он будет создавать помехи (визуальные или механические) управлению транспортным средством. Постарайтесь установить трансивер так, чтобы со всех сторон было достаточно пространства для свободной циркуляции воздуха вокруг корпуса радиостанции. Ниже на рисунке показан вариант правильной установки трансивера.

Подключение питания в автомобиле

Чтобы уменьшить падение напряжения и предотвратить перегорание предохранителей транспортного средства, подключайте кабель питания радиостанции непосредственно к клемме

аккумуляторной батареи. Не пытайтесь убрать или закоротить предохранитель в кабеле питания т.к. он предназначен для вашей защиты, защиты трансивера и электрической системы автомобиля.

Внимание!

Никогда не допускайте подключения радиостанции к источникам питания переменного или постоянного тока с напряжением более 15,8 Вольт.При замене предохранителя используйте только легкоплавкие предохранители типа 15-A. Несоблюдение этих требований безопасности приведет к нарушению и потере гарантии на этот продукт.

Перед подключением трансивера к клеммам аккумулятора проверьте напряжение на клеммах при включенном двигателе. Если напряжение превышает 15 Вольт, отрегулируйте напряжение в электрической системе питания автомобиля до того как приступите к установке радиостанции.

Красный кабель питания подключите к положительной клемме (+) аккумулятора, черный –

11

отрицательной (-). Если вам необходимо удлинить кабель, используйте изолированный медный провод типа №12 AWG (с сечением около 4 мм2 или более). Тщательно спаяйте концы проводов и оберните изоляционной лентой.

Перед подключением кабеля проверьте напряжение и полярность напряжения на трансиверном конце кабеля, используя вольтметр постоянного тока. Теперь подсоедините трансивер к кабелю питания постоянного тока.

Использование внешних громкоговорителей в автомобиле

Дополнительный внешний громкоговоритель включает в себя свой собственный кронштейн шарнирного типа для крепления. Этот кронштейн вы можете приобрести у дилера.

С трансивером FT-7900R могут быть использованы и другие внешние громкоговорители, если их сопротивление равно 8 Ом и они могут работать с 2-х Ваттным звуковым выходом.

Установка в качестве базовой станции

Радиостанция FT-7900R превосходно подходит для использования не только в качестве мобильной, но и в качестве базовой станции. FT-7900R специально разработана так, чтобы вы могли ее легко интегрировать в свою станцию, следуя приведенным ниже инструкциям.

Источники питания переменного тока

При работе FT-7900R от линии переменного тока необходим источник питания способный в течение длительного времени отдавать ток не менее 10 ампер при напряжении постоянного тока – 13,8 Вольт. Этим требованиям отвечают источники питания переменного тока FP-1023 или FP-1030A, которые Вы можете приобрести у дилера Yaesu. Могут быть использованы и другие источники питания, соответствующие предъявленным выше требованиям к величине напряжения и тока.

Для подключения радиостанции к источнику питания используйте входящий в комплект поставки кабель питания постоянного тока. Красный провод должен быть подключен к положительному (+) полюсу источника питания, черный провод – к отрицательному (-) источнику питания.

Подключение оборудования пакетной связи (TNC)

На задней панели радиостанции FT-7900R имеется удобный мини-DIN разъем DATA для подключения Терминального Контроллера (TNC) при помощи дополнительного кабеля CT-39A (в комплект поставки не входит).

12

Разъем DATA оптимизирован для приема и передачи данных. В соответствии со стандартами, уровень и полоса сигнала значительно отличаются на скоростях 9600 и 1200 бит/сек. Если ваш терминальный контроллер (TNC) не поддерживает работу с многопроводной линией, вы можете попробовать использовать TNC для работы с несколькими радиостанциями, подключив порт “Radio1” контроллера к линии 1200 бит/c радиостанции FT-7900R, а порт “Radio2” к линии 9600 бит/с.

Назначение контактов разъема DATA показано ниже.

Контакт

Наименование

Примечание

Цвет жилы в

кабеле CT-39A















1

PKD (DATA IN)

Вход для приема данных







Сопротивление: 10 кОм,







Максимальный уровень вх. сигнала:

Коричневый





40 мВ размах для 1200 бит/с







2,0 В размах для 9600 бит/с











2

GND

Сигнальная земля

Красный









3

PTT

PTT(передача – замкнут на землю)

Оранжевый









4

RX9600

9600 бит/с Выход данных







Сопротивление: 10 кОм,

Желтый





Максимальный уровень вых. сигнала: 500 мВ



5

RX1200

1200 бит/с Выход данных







Сопротивление: 10 кОм,

Зеленый





Максимальный уровень вых. сигнала: 300 мВ











размах



6

PKS (SQL)

Управление шумоподавлением







Шумоподавитель открыт: +5 В,

Синий





Шумоподавитель закрыт: 0 В











Заметьте, что для корректной работы на скорости 9600 бит/с необходима точная настройка девиации частоты при помощи калиброванного измерителя девиации. В большинстве случаев, уровень сигнала входящих данных (устанавливается потенциометром внутри контроллера TNC) должен быть настроен так, чтобы обеспечивать девиацию ±2,75 кГц (±0.25 кГц). Информацию о необходимом уровне девиации можно получить у системного оператора вашей сети. Помните, что высокая производительность на скорости 9600 бит/с зачастую требует более мощного сигнала, поэтому вам может потребоваться использовать направленную антенну типа Yagi для работы с высокоскоростными узлами.

Настройка уровня входного сигнала данных для работы на скорости 1200 бит/с менее критична, чем для 9600 бит/с. Оптимальную девиацию (±2,5 ~ ±3,5 кГц) обычно можно настроить “на слух” при помощи потенциометра, регулирующего уровень передаваемого сигнала контроллера TNC. Прослушивая выходящие пакеты на другой радиостанции необходимо добиться соответствия сигнала уровню DTMF тонов А или В, производимых микрофоном.

Обратите внимание, что Меню установок “Set” позволяет выбрать скорость передачи данных (1200 или 9600 бит/с), независимо для каждого диапазона.

Если при передаче данных у вас возникли проблемы, убедитесь, что в Меню №26 (PKT.SPD) установлена правильная скорость передачи.

Если необходимо, при работе в режиме передачи данных вы можете также активировать микрофонный вход через Меню №25 (PKT.MIC).

В целом мы не рекомендуем этого делать, так как при этом может ухудшиться качество передачи

13

данных.

14

Органы управления передней панели

1. Ручка регулировки громкости VOL

Этой ручкой регулируется уровень громкости принимаемого аудиосигнала. При вращении по часовой стрелке громкость увеличивается.

2. Ручка установки уровня шумоподавления VOL

При помощи этой ручки устанавливается уровень шумоподавления приемника. Вращайте ее по часовой стрелке до исчезновения шума (при этом индикатор “” на дисплее гаснет) – это будет свидетельствовать о том, что приемник настроен на наилучший прием слабых сигналов.

3. Кнопки вызова каналов расширенной памяти ([1] ~ [5])

Нажмите и удерживайте в течение 2 секунд одну из этих кнопок, чтобы сохранить текущий канал в банк расширенной памяти.

Нажмите кратковременно на соответствующую кнопку для вызова желаемого канала расширенной памяти.

4. Кнопка [MHz(PRI)]

При работе в режиме VFO при кратковременном нажатии этой кнопки частота будет перестраиваться с шагом 1 МГц. В режиме Памяти при нажатии этой кнопки шаг перестройки будет равен 10 каналам памяти.

Нажмите и удерживайте эту кнопку в течение 1/2 секунды для активации режима Приоритетного Сканирования (функция “двойного прослушивания”).

5. Кнопка [TONE(HM/RV)]

При кратковременном нажатии этой кнопки изменится режим тонового шумоподавления: ENC (CTCSS кодер), ENC.DEC (CTCSS шумоподавитель), или DCS (DCS). Нажмите и удерживайте эту кнопку в течение 1/2 секунды чтобы поменять местами частоты приема и передачи при работе на разнесенных частотах (через ретранслятор).

6. Кнопка [LOW(ACC)]

Кратковременно нажмите эту кнопку, чтобы изменить уровень выходной мощности передатчика

15

(“LOW”, “MID2”, “MID1” или “HIGH”).

Нажмите и удерживайте эту кнопку в течение 1/2 секунды для вызова метеорологических каналов. Также Вы можете запрограммировать для этой кнопки (нажмите и удерживайте ее) любую желаемую функцию.

7. Кнопка [BAND(SET)]

При работе в режиме VFO, кратковременное нажатие приведет к переключению рабочего диапазона: 144 MHz → 250 MHz → 350 MHz → 430 MHz → 850 MHz → 144 MHz

При работе в режиме Памяти нажмите эту кнопку, чтобы активировать функцию “Настройка памяти”. Нажмите и удерживайте эту кнопку в течение 1/2 секунды для входа в меню настроек (“Set”).

8. Кнопка [V/M(MW)]

Кратковременно нажмите эту кнопку, чтобы переключаться между режимами настройки частоты: VFO, Режим Памяти и Домашним каналом.

Нажмите и удерживайте нажатой эту кнопку в течение 1/2 секунды, чтобы сохранить настройки VFO в ячейке памяти.

9. Кнопка [SCAN(SEL)]

Нажмите кратковременно эту кнопку, чтобы включить сканирование.

Нажмите и удерживайте эту кнопку в течение ½ секунды чтобы выбрать режим сканирования.

10. Кнопка [S.SCH(ARTS)]

Нажмите кратковременно эту кнопку, чтобы включить функцию интеллектуального сканирования. Нажмите и удерживайте эту кнопку в течение ½ секунды чтобы активировать функцию ARTS.

11. Ручка DIAL

20-позиционный поворотный переключатель используется для: настройки частоты, выбора из памяти и других функций, требующих настройки.

12. Кнопка включения питания PWR ()

Нажмите и удерживайте эту кнопку более ½ секунд, чтобы включить или выключить радиостанцию.

13. Кнопка [(L)]

Нажмите кратковременно эту кнопку, чтобы активировать функцию подключения к интернету.

Нажмите и удерживайте эту кнопку в течение 1/2 секунды для включения/выключения функции блокировки.

VERTEX STANDARD FT-7900R User Manual

16

Органы управления и разъемы боковой панели

1. Микрофонный разъем (правая сторона)

Подключите к этому разъему микрофон, входящий в комплект поставки.

2. Кнопка отсоединения передней панели (левая сторона)

Нажмите эту кнопку для того, чтобы снять переднюю панель радиостанции. Для того чтобы работать с вынесенной отдельно передней панелью, необходим дополнительный комплект разделения YSK-7800

LCD дисплей

17

Разъемы задней панели

1. Антенный разъем ANT

Этот разъем предназначен для подключения антенны используя коаксиальный кабель с разъемом M- типа (для устройств предназначенных для продажи в США) или N-типа (для экспортных вариантов).

2. Охлаждающий вентилятор

Охлаждающий вентилятор включается и работает в режиме передачи и работает еще в течение 30 секунд после перехода в режим приема.

Если радиатор ВЧ усилителя мощности постоянно нагревается до высоких температур, то охлаждающий вентилятор будет работать даже в режиме приема.

3. Разъем DATA

При помощи этого 6-контактного мини-DIN разъема обеспечивается простое подключение радиостанции к терминальному контроллеру (TNC) для передачи данных на скорости 1200 или 9600 бит/с. Назначение контактов разъема было показано выше на стр.14

4. Разъем для внешнего громкоговорителя EXT SP

Этот 2-х контактный 3,5 мм аудио разъем позволяет подключать к радиостанции дополнительный громкоговоритель. Сопротивление громкоговорителя должно быть 8 Ом. При подключении к этому разъему встроенный громкоговоритель радиостанции автоматически отключается.

5. Разъем подключения питания постоянного тока с напряжением 13,8 В

Этот разъем предназначен для подключения кабеля питания к радиостанции. Используйте входящий в комплект поставки кабель питания для подключения к аккумуляторной батареи или источнику питания, способному выдавать не менее 10 А в течение длительного времени. Убедитесь, что красный провод подключен к положительному (+) контакту источника, а черный - к отрицательному (-).

18

Микрофон MH-48A6J

1. Кнопка PTT

Нажмите эту кнопку для перехода в режим передачи и отпустите ее, чтобы вернуться в режим приема.

2. Клавиатура

Эти 16 кнопок генерируют DTMF тоны во время работы в режиме передачи.

В режиме приема, цифровые (0 - 9) кнопки могут быть использованы для непосредственного ввода рабочей частоты и/или прямого вызова каналов памяти по номеру, а буквенные (A - D) кнопки могут быть использованы для управления радиостанцией:

Кнопка [A]:

Нажмите кратковременно эту кнопку, чтобы активировать функцию интеллектуального поиска.

Нажмите и удерживайте эту кнопку в течение ½ секунды чтобы активировать функцию ARTS.

Кнопка [B]:

Кратковременно нажмите эту кнопку, чтобы переключаться между режимами отображения частоты канала памяти: в виде цифрового значения частоты или наименования.

Кнопка [C]:

Нажмите кратковременно эту кнопку для отключения шумоподавления, что позволит принимать очень слабые сигналы, сравнимые с уровнем шума.

Кнопка [D]:

При работе в режиме VFO при кратковременном нажатии этой кнопки частота будет перестраиваться с шагом 1 МГц. В режиме Памяти при нажатии этой кнопки шаг перестройки будет равен 10 каналам памяти.

Нажмите и удерживайте эту кнопку в течение 1/2 секунды для активации режима Приоритетного Сканирования (функция “двойного прослушивания”)3. Кнопки:

[P1]/[P2]/[P3]/[P4]

Кнопка [P1]:

Эта кнопка дублирует функции кнопки [BAND(SET)] на передней панели радиостанции.

При работе в режиме VFO, кратковременное нажатие приведет к переключению рабочего диапазона:

144 MHz → 250 MHz → 350 MHz → 430 MHz → 850 MHz → 144 MHz

При работе в режиме Памяти нажмите кратковременно эту кнопку, чтобы активировать функцию “Настройка памяти”.

Нажмите и удерживайте эту кнопку в течение 1/2 секунды для входа в меню настроек (“Set”).

Кнопка [P2]:

Эта кнопка дублирует функции кнопки [V/M(MW)] на передней панели радиостанции.

Кратковременно нажмите эту кнопку, чтобы переключаться между режимами настройки частоты: VFO, Режим Памяти и Домашним каналом.

Нажмите и удерживайте нажатой эту кнопку в течение 1/2 секунды, чтобы сохранить

19

настройки VFO в ячейке памяти.

Кнопка [P3]:

Эта кнопка дублирует функции кнопки [TONE(REV)] на передней панели радиостанции.

При кратковременном нажатии этой кнопки изменится режим тонового шумоподавления: ENC (CTCSS кодер), ENC.DEC (CTCSS шумоподавитель), или DCS (DCS).

Нажмите и удерживайте эту кнопку в течение 1/2 секунды чтобы поменять местами частоты приема и передачи при работе на разнесенных частотах (через ретранслятор).

Кнопка [P4]:

Эта кнопка дублирует функции кнопки [TONE(REV)] на передней панели радиостанции.

Кратковременно нажмите эту кнопку, чтобы изменить уровень выходной мощности передатчика (“LOW”, “MID2”, “MID1” или “HIGH”).

Нажмите и удерживайте эту кнопку в течение 1/2 секунды для вызова метеорологических каналов. Вы можете по желанию перепрограммировать кнопки [P1], [P2], [P3], и [P4] для выполнения других функций.

4. Кнопка подсветки LAMP

Этой кнопкой включается подсветка клавиатуры микрофона.

5. Кнопка блокировки LOCK

При нажатии на кнопку блокируются все кнопки клавиатуры микрофона (кроме PTT кнопки)

6. Кнопка [UP]/[DWN]

Нажмите (или удерживайте) одну из этих кнопок для перестройки (или сканирования вверх или вниз) рабочей частоты или каналов памяти. Во многих случаях эти кнопки эмулируют функции поворотной ручки DIAL.

20

Микрофон MH-42B6JS

Дополнительный микрофон MH-42B6JS аналогичен MH48A6J, но MH-42B6JS не имеет DTMF клавиатуры и подсветки кнопок.

1. Кнопка PTT

Нажмите эту кнопку для перехода в режим передачи и отпустите ее, чтобы вернуться в режим приема.

2.Кнопки: [ACC][P][P1]/[P2]

Кнопка [ACC]:

Эта кнопка дублирует функции кнопки [BAND(SET)] на передней панели.

При работе в режиме VFO, кратковременное нажатие приведет к переключению рабочего диапазона:

144 MHz → 250 MHz → 350 MHz →430 MHz → 850 MHz → 144 MHz

При работе в режиме Памяти нажмите кратковременно эту кнопку, чтобы активировать функцию “Настройка Памяти”.

Нажмите и удерживайте эту кнопку в течение ½ секунды чтобы войти в режим настроек (“Menu”).

Кнопка [P]:

Эта кнопка дублирует функции кнопки [V/M(MW)] на передней панели радиостанции. Кратковременно нажмите эту кнопку, чтобы переключаться между режимами настройки частоты: VFO, Режим использования Памяти и Домашним каналом.

Нажмите и удерживайте нажатой эту кнопку в течение 1/2 секунды, чтобы сохранить настройки VFO в ячейке памяти.

Кнопка [P1]:

Эта кнопка дублирует функции кнопки [TONE(REV)] на передней панели радиостанции.

При кратковременном нажатии этой кнопки изменится режим тонового шумоподавления: ENC (CTCSS кодер), ENC.DEC (CTCSS шумоподавитель), или DCS (DCS).

Нажмите и удерживайте эту кнопку в течение 1/2 секунды чтобы поменять местами частоты приема и передачи при работе на разнесенных частотах (через ретранслятор).

Кнопка [P2]:

Эта кнопка дублирует функции кнопки [LOW(ACC)] на передней панели радиостанции. Кратковременно нажмите эту кнопку, чтобы изменить уровень выходной мощности передатчика

(“LOW”, “MID2”, “MID1” или “HIGH”).

Нажмите и удерживайте эту кнопку в течение 1/2 секунды для вызова метеорологических каналов. Вы можете по желанию перепрограммировать кнопки [ACC], [P], [P1], и [P2] для выполнения других функций.

3. Кнопка блокировки LOCK

При нажатии на кнопку блокируются все кнопки клавиатуры микрофона (кроме PTT кнопки).

4. Кнопка [UP]/[DWN]

Нажмите (или удерживайте) одну из этих кнопок для перестройки (или сканирования вверх или вниз) рабочей частоты или каналов памяти. Во многих случаях эти кнопки эмулируют функции поворотной ручки DIAL.

Примечание: При замене микрофона MH-48A6J на MH-42B6JS или подобный, измените настройки Меню №22 (MIC).

21

Работа с трансивером (основные функции)

Привет!Меня зовут R.F. Radio и буду помогать вам в изучении возможностей и функций радиостанции FT-7900RЯ знаю, что вам нетерпится прямо сейчас выйти в эфир, однако я прошу вас обратиться к разделу “Работа с трансивером (основные функции)” и

прочитать его внимательно, насколько это возможно, тогда вы получите наиболее полное представление о возможностях этого фантастического трансивера. Итак…начнем работать!

Включение и выключение трансивера

1.Для включения трансивера нажмите и удерживайте кнопку PWR () в течение ½ секунд. Сразу же после включения на дисплее индицируется в течение 2-х секунд величина подаваемого напряжения постоянного тока. После этого дисплей переключится в стандартный режим отображения рабочей частоты.

2.Для выключения трансивера нажмите и удерживайте кнопку PWR () в течение ½ секунд.

Настройка уровня громкости и уровня шумоподавления

Прежде всего поверните до конца ручку SQL против часовой стрелки.

Теперь, вращая ручку VOL по часовой стрелке установите комфортный уровень громкости относительно уровня шума.

Для настройки шумоподавителя, вращайте ручку SQL по часовой стрелке до тех пор пока не перестанет быть слышным фоновый шум. Это точка наилучшей чувствительности слабых сигналов и мы рекомендуем не вращать ручку SQL далеко от положения пропадания шумов.

Радиостанция имеет специальную функцию активного шумподавления “RF Squelch”. Эта функция позволяет вам настроить шумоподавитель так, что он будет открываться только в случае обнаружения уровня входного сигнала S-метром радиостанции.

Выбор рабочего диапазона

Для выбора рабочего диапазона нажмите кнопку [BAND(SET)] на передней панели радиостанции:

144 MHz → 250 MHz → 350 MHz →430 MHz → 850 MHz → 144 MHz….

Также вы можете выбрать рабочий диапазон с помощью кнопки [P1] на микрофоне.

Установка рабочей частоты

1) Установка частоты ручкой настройки

Настройка на рабочую частоту с заранее запрограммированным шагом осуществляется вращением ручки настройки [DIAL] При вращении ручки DIAL по часовой стрелке приводит к увеличению частоты вверх, а против часовой стрелки – к уменьшению.

Нажав кратковременно кнопку [MHz(PRI)] и затем поворачивая ручку

DIAL можно увеличить шаг перестройки частоты до 1 МГц. Эта функция особенно полезна, если необходимо быстро перестраивать частоту в рамках широкого частотного диапазона радиостанции

FT-7900R.

2) Ввод частоты непосредственно с клавиатуры микрофона (Микрофон MH-48A6J)

Клавиатура DTMF микрофона MH-48A6J может быть использована для прямого ввода рабочей

22

частоты.

Для ввода частоты с клавиатуры микрофона MH-48A6J просто нажимайте цифры в надлежащей последовательности. На клавиатуре микрофона нет десятичной точки.

Примеры:

для ввода частоты 146,480 МГц, следует набирать [1] → [4] → [6] → [4] → [8] → [0] для ввода частоты 433,000 МГц, следует набирать [4] → [3] → [3] → [0] → [0] → [0]

3) Сканирование

При работе в режиме VFO нажмите и удерживайте кнопку [SCAN(SEL)] в течение 1/2 секунды, а затем вращайте ручку DIAL для выбора полосы частот сканирования в режиме VFO. Теперь однократно нажмите кнопку [SCAN(SEL)] для запуска сканирования в сторону повышения частоты. Сканирование будет останавливаться на каждой частоте, где присутствует сигнал, превышающий порог открывания шумоподавителя. Радиостанция FT-7900R будет оставаться на этой частоте в зависимости от настроек режима “Resume” (Меню №37 (SCAN); См. страницу 74).

Если Вы хотите изменить направление сканирования (т.е. начать его в сторону уменьшения частоты), просто во время сканирования поверните ручку настройки DIAL на одно положение против часовой стрелки. Направление сканирования изменится. Чтобы снова изменить направление сканирования в сторону возрастания частоты, поверните ручку настройки DIAL на одно положение по часовой стрелке.

Чтобы остановить сканирование, снова нажмите кнопку [SCAN(SEL)] или кнопку PTT.

Также запустить процесс сканирования можно, нажав и удерживая кнопки [UP] или [DWN]. Однако, в данном случае, сканер будет просматривать только текущий частотный диапазон.Если Вам необходимо сканирование и других диапазонов, измените настройки Меню №46 (VFO.BND) чтобы позволить сканеру переходить на нижнюю частоту

следующего диапазона при достижении верхней частоты текущего диапазона.

Работа в режиме передачи

Чтобы начать передачу, удостоверьтесь, что канал свободен и нажмите и удерживайте кнопку PTT (Push To Talk). Держите микрофон приблизительно на расстоянии 25 мм от лица и говорите обычным голосом. По окончании передачи сообщения отпустите кнопку PTT и трансивер перейдет в режим приема.

Если температура выходного ВЧ усилителя мощности достигнет предустановленной производителем, мощность передачи будет автоматически снижена

до уровня “LOW”, во избежание перегрева радиостанции. Если вы оставите радиостанцию в режиме передачи (даже в режиме “LOW) на длительное

время, она принудительно вернется в режим приема.

Изменения уровня мощности передатчика

Вы можете выбрать один из 4-х уровней мощности передачи радиостанции.

Чтобы изменить уровень мощности нажмите кнопку [LOW(ACC)], чтобы выбрать один из 4-х уровней. При сохранении канала в память, текущий уров ень мощности также будет сохранен в ячейке памяти радиостанции.

В режиме передачи, показания графического индикатора мощности будут соответствовать установленному уровню мощности.

Loading...
+ 50 hidden pages
