DVM94

DIGITAL MULTIMETER - 1999 COUNTS

DIGITALE MULTIMETER - 1999 COUNTS

MULTIMÈTRE NUMÉRIQUE - 1999 POINTS

MULTÍMETRO DIGITAL - 1999 CUENTAS

DIGITAL-MULTIMETER - 1999 ZÄHLUNGEN

MULTIMETR CYFROWY - WARTOŚCI DO 1999

MULTÍMETRO DIGITAL - CONTAGEM ATÉ 1999

CAT. III 600 V

USER MANUAL 3

HANDLEIDING 15 MODE D'EMPLOI 28 MANUAL DEL USUARIO 40 BEDIENUNGSANLEITUNG 52 INSTRUKCJA OBSŁUGI 65 MANUAL DO UTILIZADOR 79

DVM94

V. 02 – 02/09/2016 2 ©Velleman nv

DVM94

AC (Alternating Current)

DC (Direct Current)

Both AC and DC

Risk of Electric shock. A potentially hazardous voltage is possible.

Caution: risk of danger, refer to the user manual for safety

meter or equipment under test

USER MANUAL

1. Introduction

To all residents of the European Union Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, do not install or use it and contact your dealer.

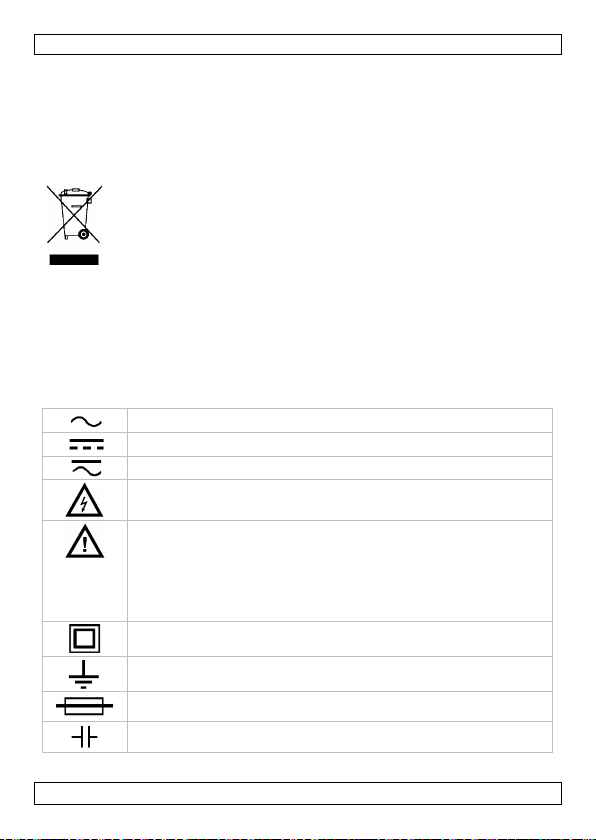

2. Used Symbols

information. Warning: a hazardous condition or action that may result in

injury or death Caution: condition or action that may result in damage to the

Double insulation (class 2-protection)

Earth

Fuse

Capacitor

Diode

V. 02 – 02/09/2016 3 ©Velleman nv

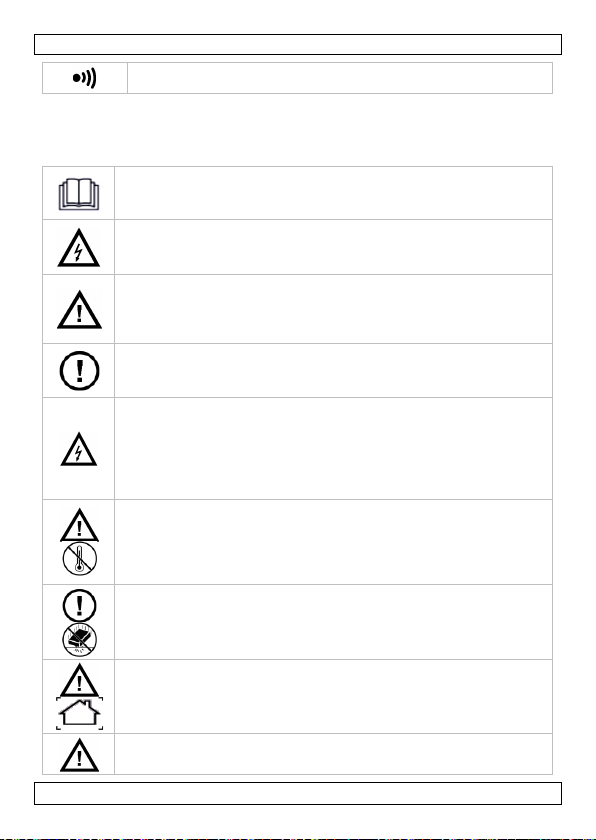

Continuity

DVM94

This symbol indicates: Read instructions

injury or death.

This symbol indicates: Risk of danger/damage

damage, injury or death

WARNING: To avoid electrical shock always disconnect the test

Remark: refer to the warning on the battery compartment

Risk of electric shock during operation. Be very careful when

measuring live circuits.

Refer to an authorized dealer for service and/or spare parts.

3. General Guidelines

Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.

Not reading the instructions and manual can lead to damage,

This symbol indicates: Danger A hazardous condition or action that may result in injury or death

Risk of a hazardous condition or action that may result in

This symbol indicates: Attention; important information

Ignoring this information can lead to hazardous situations.

leads prior to opening the housing. To prevent fire hazards, only use fuses with the same ratings as specified in this manual.

Avoid cold, heat and large temperature fluctuations. When the unit is moved from a cold to a warm location, leave it switched off until it has reached room temperature. This to avoid condensation and measuring errors.

Protect this device from shocks and abuse. Avoid brute force when operating.

Pollution degree 2-device. For indoor use only. Keep this device away from rain, moisture, splashing and dripping liquids. Not for industrial use. Refer to §8 Pollution degree.

Keep the device away from children and unauthorised users.

There are no user-serviceable parts inside the device.

V. 02 – 02/09/2016 4 ©Velleman nv

DVM94

This is an installation category CAT III measuring instrument. Refer to §7 Overvoltage/installation category.

yourself with the functions of the device before actually using it.

All modifications of the device are forbidden for safety reasons.

covered by the warranty.

Only use the device for its intended purpose. Using the device in

ensuing defects or problems.

Refer to an authorized dealer for service and/or spare parts.

Risk of electric shock during operation. Be very careful when measuring live circuits.

Read this addendum and the manual thoroughly. Familiarise

Damage caused by user modifications to the device is not

an unauthorized way will void the warranty. Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the dealer will not accept responsibility for any

4. Maintenance

There are no user-serviceable parts inside the device.

Before performing any maintenance activities, disconnect the test leads from the jacks. For instructions on replacing battery or fuse, refer to §11 Battery and fuse replacement. Do not apply abrasives or solvents to the meter. Use a damp cloth and mild detergent for cleaning purposes.

5. During Use

• Never exceed the limit value for protection. This limit value is listed separately in the specifications for each range of measurement.

• Do not touch unused terminals when the meter is linked to a circuit which is being tested.

• Never use the meter with CAT III installations when measuring voltages that might exceed the safety margin of 600 V above earth ground.

• Set the range selector at its highest position if the intensity of the charge to be measured is unknown beforehand.

• Disconnect the test leads from the tested circuit before rotating the range selector in order to change functions.

• When carrying out measurements on a TV set or switching power circuits, always remember that the meter may be damaged by any high amplitude voltage pulses at test points.

V. 02 – 02/09/2016 5 ©Velleman nv

DVM94

A CAT I-rated meter is suitable for measurements on protected electronic circuits that are not directly connected to mains power, e.g. electronics circuits, control signals…

• Always be careful when working with voltages above 60 VDC or 30 VAC rms. Keep your fingers behind the probe barriers at all times during measurement.

• Never perform resistance, diode or continuity measurements on live circuits. Make sure all capacitors in the circuit are depleted.

6. General Description

This device is a battery-operated, hand-held 3 ½ digital multi-meter for measuring DC and AC voltages, DC current and resistance. It also offers the possibility of testing continuity, diodes and batteries.

Refer to the illustration on page 2 of this manual:

1. Display

3 ½ digits, 7 segments, LCD: 45 x 18 mm

2. Hold button

In any range, press this button to freeze the last reading. Press again to unfreeze.

3. Rotary switch

This switch is used to select functions and desired ranges as well as to turn the meter on/off.

4. "10A" jack

Insert the red test lead in this connector in order to measure a max. current of 10 A.

5. "COM" jack

Insert the black (negative) test lead.

6. "VΩmA" jack

Insert the red (positive) test lead in this connector to measure voltage, resistance and current (except 10 A).

7. Overvoltage/Installation Category

DMMs are categorized depending on the risk and severity of transient overvoltage that might occur at the point of test. Transients are short-lived bursts of energy induced in a system, e.g. caused by lightning strike on a power line. The existing categories according EN 61010-1 are:

CAT I

V. 02 – 02/09/2016 6 ©Velleman nv

DVM94

A CAT II-rated meter is suitable for measurements in CAT I-

appliances, portable tools…

A CAT III-rated meter is suitable for measurements in CAT I- and

and for measurements in or on distribution level

equipment (fuse boxes, lighting circuits, electric ovens).

A CAT IV-rated meter is suitable for measuring in CAT I-, CAT II- and

meter must be used.

This device is only suitable for measurements up to 600 V in CAT III

Pollution

No pollution or only dry, nonconductive pollution occurs. The

sealed enclosures)

Pollution

Only nonconductive pollution occurs. Occasionally, temporary

and office environments fall under this category)

environments and mono-phase appliances that are connected to the mains by means of a plug and circuits in a normal domestic

CAT

environment, provided that the circuit is at least 10 m apart from a

CAT III- or 20 m apart from a CAT IV-environment. E.g. household

CAT II-environments, as well as for measurements on (fixed) mono-

CAT

or poly-phased appliances which are at least 10 m apart from of a

III

CAT IV-environment,

CAT III-environments as well as on the primary supply level.

CAT

Note that for all measurements on equipment for which the supply

cables run outdoors (either overhead or underground) a CAT IV

Warning: This device was designed in accordance with EN 61010-1 installation category CAT III 600 V. This implies that certain restrictions in use apply that are related to voltages and voltage peaks which can occur within the environment of use. Refer to the table above.

8. Pollution Degree

IEC 61010-1 specifies different types of pollution environments, for which different protective measures are necessary to ensure safety. Harsher environments require more protection, and the protection against the pollution which is to be found in a certain environment depends mainly on the insulation and the enclosure properties. The pollution degree rating of the DVM indicates in which environment the device may be used.

degree 1

degree 2

V. 02 – 02/09/2016 7 ©Velleman nv

pollution has no influence. (only to be found in hermetically

conductivity caused by condensation is to be expected.(home

DVM94

Pollution

Conductive pollution occurs, or dry nonconductive pollution

outside air - but not in contact with precipitation)

Pollution

The pollution generates persistent conductivity caused by

or high concentrations of fine particles occur)

This device is only suitable for measurements in Pollution degree class 2 environments.

degree 3

degree 4

Warning: This device was designed in accordance with EN 61010-1 pollution degree 2. This implies that certain restrictions in use apply that

are related to pollution which can occur within the environment of use. Refer to the table above.

occurs that becomes conductive due to condensation that is to be expected. (industrial environments and environments exposed to

conductive dust or by rain or snow. (exposed outdoor environments and environments where high humidity levels

9. Specifications

This device is not calibrated when purchased! Regulations concerning environment of use: Use this meter only for measurements in CAT I, CAT II and CAT III environments (see §7) Use this meter only in a pollution degree 2 environment (see §8) Ideal working conditions include: temperature: 0 °C to 40 °C (32 °F to 104 °F) relative humidity: max. 80 % altitude: max. 2000 m (6560 ft)

voltage ........................................................................... 600 V

fuse protection F250 mA/600 V, 6.3 x 32 mm F10 A/600V, 6.3 x 32 mm

power supply ............................................... 1 x 9 V 6LR61 (incl.)

display ............................................................ LCD, 1999 counts

display dimensions ................................................... 45 x 18 mm

over-range .......................................................................... yes

continuity buzzer .................................................................. yes

diode test ............................................................................ yes

low-battery indication ........................................................... yes

V. 02 – 02/09/2016 8 ©Velleman nv

DVM94

range

resolution

accuracy

200 mV

0.1 mV

± (0.5 % rdg + 2 digits)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % rdg + 2 digits)

range

resolution

accuracy

2 V

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (1.2 % rdg + 3 digits)

ranging mode ................................................................ manual

ranges ................................................................................. 23

data hold ............................................................................ yes

backlight .............................................................................. no

auto power-off ..................................................................... yes

dimensions ..................................................... 73 x 158 x 38 mm

weight (with battery) ......................................................... 220 g

storage environment

temperature ................................................. -20 °C to 60 °C

humidity ............................................................ < 90 % RH

test lead probe (incl.) ..................... CAT III 600 V, 10 A; L = 80 cm

9.1 DC VOLTAGE

Do not measure circuits that may contain voltages

> 600 VDC or > 600 VAC

± (0.5 % rdg + 3 digits)

Overload protection: 250 V DC or AC rms for 200 mV range, 600 V DC or AC rms for 2 V to 600 V range Impedance: 10 MΩ

9.2 AC VOLTAGE

Do not measure circuits that may contain voltages

> 600 VDC or > 600 VAC

± (0.8 % rdg + 4 digits)

Average sensing, calibrated to rms of sine wave Frequency range: 40-1000 Hz Overload protection: 250 V DC or AC rms for 200 mV range, 600 V DC or AC rms for 2 V to 600 V range Impedance: 10 MΩ

V. 02 – 02/09/2016 9 ©Velleman nv

DVM94

range

resolution

accuracy

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.2 % rdg + 2 digits)

10 A

10 mA

± (2.0 % rdg + 5 digits)

range

resolution

accuracy

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (2.0 % rdg + 3 digits)

10 A

10 mA

± (3.0 % rdg + 7 digits)

range

resolution

accuracy

200 Ω

0.1 Ω

± (0.8 % rdg + 3 digits)

2k Ω

1 Ω

20 kΩ

10 Ω

200 kΩ

100 Ω

2 MΩ

1 kΩ

20 MΩ

10 kΩ

± (1.0 % rdg + 2 digits)

9.3 DC CURRENT

Do not measure circuits that may contain voltages

> 600 VDC or > 600 VAC

± (0.8 % rdg + 2 digits)

Overload protection: F250 mA/600 V, F10 A/600 V fuse Max. input current: 200 mA for VΩmA jack, 10 A for 10A jack

9.4 AC CURRENT

Do not measure circuits that may contain voltages

> 600 VDC or > 600 VAC

± (1.2 % rdg + 3 digits)

Overload protection: F250 mA/600 V, F10 A/600 V fuse Max. input current: 200 mA for VΩmA jack, 10 A for 10A jack Frequency range: 40-1000 Hz Average sensing, calibrated to rms of sine wave Note: 10 A up to 10 seconds

9.5 RESISTANCE

Do not conduct resistance measurements on live

circuits

± (0.8 % rdg + 2 digits)

V. 02 – 02/09/2016 10 ©Velleman nv

DVM94

range

description

test condition

range

accuracy

discharge current

1.5 V

± (1.0 % rdg + 2 digits)

100 mA

9 V

± (1.0 % rdg + 2 digits)

6 mA

Use extreme caution when measuring voltages higher than 60 VDC

probes while measuring!

Overload protection: 250 V DC or AC rms

9.6 DIODE AND CONTINUITY

Do not conduct diode or continuity measurements on

display reads the

approximate forward

voltage of the diode

built-in buzzer sounds

Overload protection: 250 V DC or AC rms

if resistance < 50 Ω

live circuits

forward DC current ± 1 mA

reversed DC voltage ± 2.8 V

open-circuit voltage ± 2.8 V

9.7 BATTERY TEST

Overload protection: F250 mA/600 V for 1.5 V, 250 V DC or AC rms for 9 V

10. Voltage Measurement

Do not measure circuits that may contain voltages > 600 VDC or > 600 VAC

or 30 VAC rms. Always place your fingers behind the protective edges of the test

10.1 DC VOLTAGE MEASUREMENT

1. Connect the red test lead to the "VΩmA" jack and the black lead to the

"COM" jack.

2. Set the rotary switch in the desired V position. If the voltage to be

measured is unknown beforehand, you should set the range switch in the highest range position and then reduce gradually until the ideal resolution is obtained.

3. Connect the test leads to the source being measured.

4. Read the voltage value on the LCD display along with the polarity of

the red lead connection.

V. 02 – 02/09/2016 11 ©Velleman nv

DVM94

Do not measure circuits that may contain voltages > 600 VDC or > 600 VAC

Use extreme caution when measuring voltages higher than 60 VDC

probes while measuring!

10.2 AC VOLTAGE MEASUREMENT

1. Connect the red test lead to the "VΩmA" jack and the black test lead to

the "COM" jack.

2. Set the rotary switch in the appropriate V~ position.

3. Connect the test leads to the source to be measured.

4. Read the voltage value on the LCD display.

11. Current Measurement

or 30 VAC rms. Always place your fingers behind the protective edges of the test

1. Connect the red test lead to the "VΩmA" jack and the black test lead to

the "COM" jack (switch the red lead to the "10A" jack for measurements between 200 mA and 10 A).

2. Set the rotary switch (DCA) in the desired A~ or A position.

3. Open the circuit in which the current is to be measured and connect

the test leads to the circuit IN SERIES.

4. Read the current value and the polarity of the red lead connection on

the LCD display

12. Resistance Measurement

Do not conduct resistance measurements on live circuits. Make sure all capacitors in the circuit are depleted.

1. Connect the red test lead to the "VΩmA" jack and the black test lead to

the "COM" jack (the red lead has a positive polarity "+").

2. Set the rotary switch in the appropriate "Ω" range position.

3. Connect the test leads to the resistor to be measured and read the

LCD display.

4. If the resistance being measured is connected to a circuit, turn off the

power and discharge all capacitors before applying the test probes.

V. 02 – 02/09/2016 12 ©Velleman nv

DVM94

WARNING: To avoid electrical shock always disconnect the test

Remark: refer to the warning on the battery compartment

There are no user-serviceable parts inside the device. Refer to an authorized dealer for service and/or spare parts.

Disconnect the test leads from the test points and remove the test

fuses.

13. Diode Testing

Do not conduct diode or continuity measurements on live circuits. Make sure all capacitors in the circuit are depleted.

1. Connect the red test lead to "VΩmA" jack and the black one to the

"COM" jack (the red lead has a positive polarity "+".).

2. Set the rotary switch in the " " position.

3. Connect the red test lead to the anode of the diode to be tested and

the black test lead to the cathode of the diode. The approx. forward voltage drop of the diode will be displayed. If the connection is reversed, the display will merely show a "1".

14. Continuity Testing

Do not conduct diode or continuity measurements on live circuits. Make sure all capacitors in the circuit are depleted.

1. Connect the red test lead to "VΩmA" and the black one to "COM".

2. Set the range switch in the " " position.

3. Connect the test leads to two points of the circuit to be tested. If

continuity exists, the built-in buzzer will sound.

15. Battery Testing

1. Connect the red test lead to the "VΩmA" jack and the black test lead to

the "COM" jack (the red lead has a positive polarity "+").

2. Set the rotary switch in the appropriate BATT range position.

3. Connect the test leads to the battery’s terminals and read the LCD

display.

16. Battery and Fuse Replacement

leads prior to opening the housing. To prevent fire hazards, only use fuses with the same ratings as specified in this manual.

leads from the measuring terminals before replacing the batteries or

V. 02 – 02/09/2016 13 ©Velleman nv

DVM94

• When" " is displayed, the battery should be replaced.

• Fuses rarely need replacement and blown fuses almost always result

from human error.

To replace the battery or fuse:

• Switch of the meter.

• Remove the screw at the back of the case and gently open the housing.

• Remove the old battery and insert a new one.

• Close the housing and fasten the screw.

Battery: 1x 9 V 6LR61, make sure to respect the polarity Fuses: F250 mA/600 V and F10 A/600 V, 6 x 32 mm

Make sure the meter is closed tight and put the protective edge back in place before using the meter.

17. Troubleshooting

If the device acts abnormal while measuring, this means that the internal fuse is defective. Keep in mind that a low battery level could lead to incorrect measurements. Replace the battery on a regular basis. (tip: the reduced luminosity of the backlight/LCD display indicates a low battery level)

Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or injury resulting from (incorrect) use of this device. For more info concerning this product and the latest version of this manual, please visit our website www.velleman.eu. The information in this manual is subject to change without prior notice.

reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.

V. 02 – 02/09/2016 14 ©Velleman nv

DVM94

AC (wisselstroom)

DC (gelijkstroom)

Zowel wissel- als gelijkstroom

aanwezig zijn.

Opgelet: risico op gevaar, zie de gebruikershandleiding voor

de meter of het toestel onder test.

HANDLEIDING

1. Inleiding

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Gebruikte symbolen

Elektrocutiegevaar. Een potentieel gevaarlijke spanning kan

veiligheidsinformatie. Waarschuwing: gevaarlijke toestand of actie die kan leiden

tot letsel of de dood Opgelet: een toestand of actie die kan leiden tot schade aan

Dubbele isolatie (klasse II-bescherming)

Aarding

Zekering

Capaciteit (condensator)

V. 02 – 02/09/2016 15 ©Velleman nv

Diode

DVM94

Dit symbool betekent: Instructies lezen

tot beschadiging, letsel of de dood.

Dit symbool betekent: Risico op gevaar/schade

kan leiden tot schade, letsel of de dood

Dit symbool betekent: Opgelet; belangrijke informatie

gevaarlijke toestand.

WAARSCHUWING: om elektrische schokken te vermijden,

Opmerking: zie waarschuwing op de achterkant van het toestel

Vermijd koude, hitte en grote temperatuurschommelingen. Als

komen. Dit om meetfouten en condensvorming te vermijden.

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit

Continuïteit

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Het niet lezen van deze instructies en de handleiding kan leiden

Dit symbool betekent: Gevaar

Gevaarlijke toestand of actie die kan leiden tot letsel of de dood

Risico op het ontstaan van een gevaarlijke toestand of actie die

Het niet in acht nemen van deze informatie kan leiden tot een

ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding.

het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

Vervuilingsgraad 2-toestel. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §8 Vervuilingsgraad.

Houd dit toestel uit de buurt van kinderen en onbevoegden.

V. 02 – 02/09/2016 16 ©Velleman nv

DVM94

onder spanning.

Er zijn geen onderdelen in het toestel die door de gebruiker

Contacteer uw verdeler voor eventuele reserveonderdelen.

§7 Overspanning-/installatiecategorie.

Lees deze bijlage en de handleiding grondig. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan

aangebracht aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. Bij

verband mee houden.

Er zijn geen onderdelen in het toestel die door de gebruiker

Contacteer uw verdeler voor eventuele reserveonderdelen.

Elektrocutiegevaar tijdens het gebruik van deze multimeter.

Wees voorzichtig tijdens het meten van een circuit onder spanning.

gerepareerd kunnen worden.

Dit is een installatiecategorie CAT III-meetinstrument. Zie

het toestel. Schade door wijzigingen die de gebruiker heeft

onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks

4. Onderhoud

gerepareerd kunnen worden.

Alvorens onderhoudsactiviteiten te beginnen, ontkoppel de meetsnoeren van de aansluitingen. Voor informatie over het vervangen van de batterijen en de zekering, zie

§11 Batterijen en zekeringen vervangen.

Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel met een vochtige doek en een zachte detergent.

5. Gebruik

• Overschrijd nooit de grenswaarden. Deze waarden worden vermeld in de specificaties van elk meetbereik.

• Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld is aan een meetcircuit.

• Gebruik de meter nooit voor categorie III-installaties bij spanningsmetingen die de veiligheidsmarge van 600 V boven het massapotentiaal (kunnen) overschrijden.

V. 02 – 02/09/2016 17 ©Velleman nv

DVM94

• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting niet op voorhand kent.

• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.

• Wanneer u metingen uitvoert op een tv of een schakelende voeding, mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.

• Wees uiterst voorzichtig bij metingen > 60 Vdc of > 30 Vac rms. Houd tijdens metingen uw vingers achter de beschermingsrand van de meetpennen.

• Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

6. Algemene omschrijving

De DVM832 is een batterijgestuurde, handbediende 3 ½ digitale multimeter. Met dit apparaat kunt u weerstanden, gelijk- en wisselspanning en gelijkstroom meten. U kunt continuïteitsmetingen uitvoeren en ook dioden en batterijen meten.

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

1. Display

3 ½-digits, 7 segmenten, LCD: 45 x 18 mm

2. HOLD-knop

In elk bereik, druk op deze knop om de laatste weergave op het scherm te bevriezen. Druk nogmaals om de bevriezing op te heffen.

3. Draaischakelaar

Wordt gebruikt om de gewenste functie en het bereik in te stellen. Doet ook dienst als voedingsschakelaar (ON/OFF).

4. "10A"-bus

Wanneer u het rode meetsnoer aansluit op deze connector, kunt u een max. stroom meten van 10 A.

5. "COM"-bus

Sluit het zwarte (+) meetsnoer aan.

6. "VΩmA"-bus

Sluit het rode (+) meetsnoer aan op deze connector. U kunt nu spanning, weerstand en stroom meten (uitgez. 10 A).

V. 02 – 02/09/2016 18 ©Velleman nv

DVM94

Een CAT I-meter is geschikt voor metingen op beschermde

lichtnet, bv. elektronische schakelingen, stuursignalen…

Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en

omgeving. Bv. huishoudapparaten, draagbaar gereedschap...

Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II-

elektrisch fornuis).

Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en

gebruikt moet worden.

CAT III

7. Overspannings-/installatiecategorie

DMM’s worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. Spanningspieken zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn. De bestaande categorieën volgens EN 61010-1 zijn:

CAT I

elektronische circuits die niet rechtstreeks verbonden zijn met het

op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke

CAT

omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is

van een CAT III-omgeving, en minstens 20 m van een CAT IV-

omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste)

CAT

toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen

III

in of aan distributiekasten (zekeringkasten, verlichtingscircuits,

CAT III-omgevingen alsook metingen op het primaire toevoerniveau.

CAT

Merk op dat voor metingen op toestellen waarvan de toevoerkabels

buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter

Waarschuwing:

Dit toestel is ontworpen conform EN 61010-1 installatie categorie CAT III 600V. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met spanningen en spanningpieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

DIT TOESTEL IS ENKEL GESCHIKT VOOR METINGEN TOT 600 V

8. Vervuilingsgraad

IEC 61010-1 specificeert verschillende types vervuilingsgraden welke bepaalde risico’s met zich meebrengen. Iedere vervuilingsgraad vereist specifieke beschermingsmaatregelen. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van

V. 02 – 02/09/2016 19 ©Velleman nv

DVM94

Vervuilingsgraad

Omgeving zonder, of met enkel droge, niet-geleidende

(komt enkel voor in hermetisch afgesloten omgevingen)

Vervuilingsgraad

Omgeving met enkel niet-geleidende vervuiling.

voorkomen (bv. huishoudelijke- en kantooromgeving)

Vervuilingsgraad

Omgeving waar geleidende vervuiling voorkomt, of droge

neerslag)

Vervuilingsgraad

Omgeving waar frequent geleidende vervuiling voorkomt,

vochtigheidsgraad of hoge concentraties fijn stof)

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden.

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te

maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

vervuiling. De voorkomende vervuiling heeft geen invloed.

Uitzonderlijk kan tijdelijke geleiding door condensatie

niet geleidende vervuiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met

bv. veroorzaakt door geleidend stof, regen of sneeuw. (in open lucht en omgevingen met een hoge

9. Specificaties

Dit toestel is niet geijkt bij aankoop! Richtlijnen met betrekking tot de gebruiksomgeving: Gebruik dit toestel enkel voor metingen aan installatiecategorie CAT II, CAT III circuits (zie §7) Gebruik dit toestel alleen in een vervuilingsgraad 2 omgeving (zie §8) Ideale gebruikscondities: temperatuur: 0 °C tot 40 °C (32 °F tot 104 °F) relatieve vochtigheid: max. 80 % hoogte: max. 2000 m (6560 ft)

V. 02 – 02/09/2016 20 ©Velleman nv

DVM94

bereik

resolutie

nauwkeurigheid

200 mV

0.1 mV

± (0.5 % v.d. uitlezing + 2 digits)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % v.d. uitlezing + 2 digits)

spanning ......................................................................... 600 V

beveiliging door zekering F250 mA/600 V, 6.3 x 32 mm F10 A/600 V, 6.3 x 32 mm

voeding ............................................... 1x 9 V 6LR61 (meegelev.)

display ...................................................................... LCD, 1999

display-afmetingen ................................................... 45 x 18 mm

buiten meetbereik .................................................................. ja

continuïteitszoemer ................................................................ ja

diodetest ............................................................................... ja

batterij-laag-indicatie .............................................................. ja

bereikmodus ................................................................. manueel

bereiken .............................................................................. 23

dataholdfunctie ...................................................................... ja

achtergrondverlichting ........................................................ neen

automatische uitschakeling ...................................................... ja

afmetingen ..................................................... 73 x 158 x 38 mm

gewicht (met batterij) ........................................................ 220 g

opslagtemperatuur

temperatuur ................................................ -20 °C tot 60 °C

vochtigheid ......................................................... < 90 % RH

meetpennen (meegeleverd) ............ CAT III 600 V, 10 A; L = 80 cm

9.1 GELIJKSPANNING

Meet niet in circuits met spanningen > 600 VDC of

> 600 VAC

± (0.5 % v.d. uitlezing + 3 digits)

Beveiligd tegen overbelasting: 250 V DC of AC rms voor het 200 mV-bereik, 600 V DC of AC rms voor het 2 V- tot 600 V-bereik impedantie: 10 MΩ

V. 02 – 02/09/2016 21 ©Velleman nv

DVM94

bereik

resolutie

nauwkeurigheid

2 V

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (1.2 % v.d. uitlezing + 3 digits)

bereik

resolutie

nauwkeurigheid

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.2 % v.d. uitlezing + 2 digits)

10 A

10mA

± (2.0 % v.d. uitlezing + 5 digits)

bereik

resolutie

nauwkeurigheid

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (2.0 % v.d. uitlezing + 3 digits)

10 A

10 mA

± (3.0 % v.d. uitlezing + 7 digits)

9.2 WISSELSPANNING

Meet niet in circuits met spanningen > 600 VDC of

> 600 VAC

± (0.8 % v.d. uitlezing + 4 digits)

Respons gemiddeld, gekalibreerd in rms van een sinusgolf Frequentiebereik: 40-1000 Hz Beveiligd tegen overbelasting: 250 V DC of AC rms voor het 200 mV-bereik, 600 V DC of AC rms voor het 2 V- tot 600 V-bereik impedantie: 10 MΩ

9.3 GELIJKSTROOM

Meet niet in circuits met spanningen > 600 VDC of

> 600 VAC

± (0.8 % v.d. uitlezing + 2 digits)

Beveiligd tegen overbelasting: F250 mA/600 V, F10 A/600 V zekering Max. ingangsstroom: 200 mA voor VΩmA-bus, 10 A voor 10A-bus

9.4 Wisselstroom

Meet niet in circuits met spanningen > 600 VDC of

> 600 VAC

± (1.2 % v.d. uitlezing + 3 digits)

Beveiligd tegen overbelasting: F250 mA/600 V, F10 A/600 V zekering Max. ingangsstroom: 200 mA voor VΩmA-bus, 10 A voor 10A-bus

V. 02 – 02/09/2016 22 ©Velleman nv

DVM94

bereik

resolutie

nauwkeurigheid

200 Ω

0.1 Ω

± (0.8 % v.d. uitlezing + 3 digits)

2k Ω

1 Ω

20 kΩ

10 Ω

200 kΩ

100 Ω

2 MΩ

1 kΩ

20 MΩ

10 kΩ

± (1.0 % v.d. uitlezing + 2 digits)

bereik

omschrijving

meetvoorwaarde

op de display

de diode

als de weerstand <

ingebouwde zoemer af

bereik

nauwkeurigheid

ontladingsstroom

± (1.0 % v.d. uitlezing +

2 digits)

± (1.0 % v.d. uitlezing +

2 digits)

Frequentiebereik: 40-1000 Hz Respons gemiddeld, gekalibreerd in rms van een sinusgolf Opmerking: 10 A tot 10 seconden

9.5 WEERSTAND

Voer geen weerstandsmetingen uit in circuits waarop

spanning aanwezig is

± (0.8 % v.d. uitlezing + 2 digits)

Beveiligd tegen overbelasting: 250 V DC of AC rms

9.6 DIODE EN CONTINUÏTEIT

Voer geen weerstands-, diode- of continuïteitsmetingen

Beveiligd tegen overbelasting: 250 V DC of AC rms

uit in circuits waarop spanning aanwezig is

verschijnt het

voorwaartse

spanningsverlies van

50 Ω, gaat de

voorwaartse gelijkstroom

DC-sperspanning ± 2.8 V

open-circuit spanning:

± 1 mA

± 2.8 V

9.7 Batterij meten

1.5 V

9 V

Beveiligd tegen overbelasting: F250 mA/600 V voor 1.5 V, 250 V DC of AC rms voor 9 V

V. 02 – 02/09/2016 23 ©Velleman nv

100 mA

6 mA

DVM94

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC

beschermingsrand van de meetpennen!

Wees uiterst voorzichtig bij metingen hoger dan 60 Vdc of 30 Vac

beschermingsrand van de meetpennen!

10. Spanning meten

Meet niet in circuits met spanningen > 600 VDC of > 600 VAC

rms. Houd tijdens metingen uw vingers steeds achter de

10.1 GELIJKSPANNING METEN

1. Sluit het rode meetsnoer aan op de "VΩmA"-bus en het zwarte

meetsnoer op de “COM”-bus.

2. Plaats de draaiknop in de gewenste V stand. Stel de schakelaar in

op het grootste bereik indien de te meten gelijkspanning niet vooraf gekend is en verminder dan geleidelijk om de ideale resolutie te bepalen.

3. Sluit de meetsnoeren aan op de meetbron.

4. U kunt nu de intensiteit van de spanning en de polariteit van het rode

meetsnoer aflezen op de LCD-display.

10.2 WISSELSPANNING METEN

1. Sluit het rode meetsnoer aan op de "VΩmA"-bus en het zwarte

meetsnoer op de “COM”-bus.

2. Stel het gewenste meetbereik in d.m.v. de draaiknop.

3. Sluit de meetsnoeren aan op de meetbron.

4. U kunt nu de intensiteit van de spanning aflezen op de LCD-display.

11. Stroom meten

Meet niet in circuits met spanningen > 600 VDC of > 600 VAC

rms. Houd tijdens metingen uw vingers steeds achter de

1. Sluit het rode meetsnoer aan op de "VΩmA"-bus en het zwarte

meetsnoer op de “COM”-bus. Sluit het rode meetsnoer aan op de "10A"-bus voor metingen tussen 200mA en 10A).

2. Zet de draaiknop op de gewenste A~ of A stand.

3. Sluit de meetsnoeren IN SERIE aan op het circuit waarvan u de

belasting wilt meten.

4. U kunt nu de intensiteit van de spanning en de polariteit van het rode

meetsnoer aflezen op de LCD-display

V. 02 – 02/09/2016 24 ©Velleman nv

DVM94

ontladen zijn.

Voer geen diode- of continuïteitsmetingen uit in circuits waarop

volledig ontladen zijn.

12. Weerstand meten

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig

1. Sluit het rode meetsnoer aan op de "VΩmA"-bus en het zwarte

testsnoer op de "COM"-bus (het rode meetsnoer heeft een positieve polariteit "+").

2. Plaats de draaiknop in de gewenste stand ("Ω").

3. Sluit de meetsnoeren aan op de weerstand en lees de LCD-display.

4. Zorg ervoor dat bij weerstandsmetingen geen spanning meer op het

circuit staat en condensatoren volledig ontladen zijn.

13. Diode meten

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Sluit het rode meetsnoer aan op de "VΩmA"-bus en het zwarte

testsnoer op de "COM"-bus (het rode meetsnoer heeft een positieve polariteit "+").

2. Plaats de draaiknop in de " " stand.

3. Sluit de rode meetsnoer met de anode van de diode in kwestie en sluit

het zwarte meetsnoer aan op de kathode van de diode. Het voorwaartse spanningsverlies van de diode verschijnt nu op de display. Wordt de schakeling omgedraaid, dan verschijnt enkel het cijfer "1" op de display.

14. Continuïteit meten

spanning aanwezig is. Zorg ervoor condensatoren in het circuit

1. Sluit het rode meetsnoer aan op de"VΩmA"-bus en het zwarte

meetsnoer op de "COM"-bus.

2. Plaats de draaiknop in de " " stand.

3. Sluit de meetsnoeren aan op de twee punten van het circuit die u wilt

meten. De ingebouwde zoemer zal in werking treden als er continuïteit is

V. 02 – 02/09/2016 25 ©Velleman nv

DVM94

WAARSCHUWING: om elektrische schokken te vermijden,

Opmerking: zie waarschuwing op de achterkant van het toestel

Er zijn geen onderdelen in het toestel die door de gebruiker

Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van het meetcircuit en ontkoppel de meetsnoeren voor u de batterijen of zekeringen vervangt.

15. Batterijtest

1. Sluit het rode meetsnoer aan op de "VΩmA"-bus en het zwarte

testsnoer op de "COM"-bus (het rode meetsnoer heeft een positieve polariteit "+").

2. Plaats de draaiknop in de gewenste BATT stand.

3. Sluit de meetsnoeren aan op de batterijpolen. U kunt de waarde

aflezen op de LCD-display.

16. Batterijen en zekeringen vervangen

ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding.

gerepareerd kunnen worden.

• Wanneer " " op de display verschijnt, moet u de batterijen vervangen.

• Zekeringen moeten slechts zelden worden vervangen en een gesprongen zekering is bijna altijd het gevolg van een menselijke fout.

Om de batterij of zekering te vervangen:

• Schakel de meter uit.

• Verwijder de schroef achteraan de behuizing en open het batterijvak.

• Verwijder de oude lamp en breng de nieuwe in.

• Sluit het alarm en draai de schroeven vast.

Batterij: 1x 9 V 6LR61, respecteer de polariteit Zekeringen: F250 mA/600 V en F10 A/600 V, 6 x 32 mm

Zorg ervoor dat de meter stevig dichtgeschroefd en plaats de beschermhoes terug voor u het toestel gebruikt.

V. 02 – 02/09/2016 26 ©Velleman nv

DVM94

17. Problemen en oplossingen

Wanneer het toestel tijdens het meten abnormaal werkt, dan is de interne zekering defect. Houd er rekening mee dat een lage batterijspanning kan leiden tot incorrecte metingen. Vervang de batterij regelmatig. (tip: U kunt dit ook zien aan de verminderde lichtsterkte van de achtergrondverlichting/LCD-display)

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

V. 02 – 02/09/2016 27 ©Velleman nv

DVM94

AC (courant alternatif)

DC (courant continu)

CA et CC

potentiellement dangereuse.

Attention : risque de danger, se reporter aux consignes de

multimètre ou l'appareil testé

MODE D'EMPLOI

1. Introduction

Aux résidents de l'Union européenne Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer

l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l’environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si l'appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.

2. Symboles utilisés

Risque d'électrocution. Possibilité d'une tension

sécurité dans le mode d'emploi. Avertissement : une situation ou action dangereuse pouvant

causer des blessures ou entraîner la mort Attention : une situation ou action pouvant endommager le

Isolation double (classe de protection II)

Terre

Fusible

Condensateur

V. 02 – 02/09/2016 28 ©Velleman nv

Diode

DVM94

Ce symbole indique : Lire les instructions

endommagements ou blessures, ou entraîner la mort.

Ce symbole indique : Danger

ou entraîner la mort

Ce symbole indique : Risque de

endommagements ou blessures, ou entraîner la mort

Ce symbole indique : Attention; information importante

dangereuse.

AVERTISSEMENT : Pour éviter les chocs électriques, toujours

piles

Protéger du froid, de la chaleur et des larges variations de

température ambiante lorsqu’il est déplacé d’un endroit froid à un

mesure.

usage industriel. Se référer à §8 "Degré de pollution".

Garder l'appareil hors de la portée des enfants et des personnes

Continuité

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Ne pas lire les instructions ou le mode d'emploi peut causer des

Une situation ou action dangereuse pouvant causer des blessures

danger/d’endommagement

Risque d’une situation dangereuse ou action pouvant causer des

La négligence de cette information peut engendrer une situation

déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi. Remarque : se référer à l’avertissement sur le compartiment à

température. Attendre jusqu’à ce que l’appareil ait atteint la

endroit chaud, Pour éviter la condensation et les erreurs de

Protéger l’appareil des chocs et de l'abus. Traiter avec circonspection pendant l’opération.

Appareil répondant au degré de pollution 2. Uniquement pour l'usage à l’intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d’eau. Ne convient pas à un

V. 02 – 02/09/2016 29 ©Velleman nv

non autorisées.

DVM94

Risque de choc électrique pendant l’opération. Être prudent

lors d’une mesure d’un circuit sous tension.

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil.

revendeur.

Appareil de mesure répondant à la catégorie d’installation

surtension/d’installation.

Lire attentivement cet addenda et le mode d'emploi. Se

l'utiliser.

Toute modification est interdite pour des raisons de sécurité. Les

tombent pas sous la garantie.

N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre

pour les problèmes et les défauts qui en résultent.

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil.

revendeur.

Risque de choc électrique pendant l’opération. Être prudent lors d’une mesure d’un circuit sous tension.

Commander des pièces de rechange éventuelles chez votre

CAT III. Se référer à 7 "Catégories de

familiariser avec le fonctionnement de l'appareil avant de

dommages occasionnés par des modifications par le client ne

annule d'office la garantie. La garantie ne se s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité

4. Entretien

Commander des pièces de rechange éventuelles chez votre

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer les piles et le fusible. Éviter les produits abrasifs ou agressifs. Nettoyer avec un tissu humide et un détergent doux.

5. Emploi

• Ne jamais dépasser les valeurs limites de protection indiquées. Ces

valeurs de limite sont mentionnées dans les spécifications de chaque gamme de mesure.

• Ne jamais toucher les bornes inutilisées lorsque le mètre est connecté à

un circuit de mesure.

• Éviter d'utiliser le mètre pour les installations de la catégorie III lorsque

vous êtes en train de mesurer des tensions qui pourraient surpasser la marge de sécurité de 600 V au-dessus de la masse.

V. 02 – 02/09/2016 30 ©Velleman nv

DVM94

• Mettre le commutateur de gamme dans sa plus haute position lorsque

vous ne connaissez pas d'avant l'intensité de la charge à mesurer.

• Déconnecter les cordons de mesure du circuit avant de déplacer le

sélecteur rotatif.

• Lorsque vous effectuez des mesures sur une télévision ou un circuit de

commutation, ne pas oublier que des tensions à hautes amplitudes peuvent détruire le mètre.

• Toujours être prudent lors de mesures de tensions > 60 Vcc ou

> 30 Vca rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.

• Ne jamais effectuer des mesures de résistance, de diode ou de

continuité dans un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

Le DVM832 est un multimètre à commande manuelle avec un afficheur 3 ½ digit. Cet appareil vous permet de mesurer des résistances, des tensions AC et CC et des courants CC. Il est également possible d'exécuter des tests de continuité ou mesurer des diodes et des batteries.

Se référer aux illustrations en page 2 de ce mode d'emploi:

1. Afficheur

3 ½ digits, 7 segments, LCD : 45 x 18 mm

2. bouton HOLD

Dans toute plage, appuyer ce bouton pour geler le dernier affichage à l'écran. Appuyer de nouveau pour dégeler l'affichage.

3. Sélecteur rotatif

Utilisé pour sélectionner les plages et fonctions souhaitées. Ce commutateur fait aussi fonction d'interrupteur d'alimentation (ON/OFF).

4. Borne "10A"

Connecter le cordon rouge à cette borne. Il est possible de mesurer un courant max. de 10 A.

5. Borne "COM"

Connecter le cordon de mesure noir (-)

6. Borne "VΩmA"

Connecter le cordon de mesure rouge (+) à cette borne. Ceci vous permet de mesurer des tensions, des résistances et des courants (sauf 10 A).

V. 02 – 02/09/2016 31 ©Velleman nv

DVM94

Un multimètre classé CAT I convient au mesurage de circuits

contrôle…

Un multimètre classé CAT II convient à la mesure dans un

d’appareils ménagers et d’outillage portable,…

Un multimètre classé CAT III convient à la mesure dans un

distribution (coupe-circuit, circuits d’éclairage, four électrique).

Un multimètre classé CAT IV convient à la mesure dans un

nécessite un multimètre classé CAT IV.

CET APPAREIL EST UNIQUEMENT APPROPRIÉ POUR MESURER DES VALEURS JU SQU'À 600 V EN CAT III

7. Catégories de surtension/d’installation

Les DMM sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique. Les catégories existantes selon EN 61010-1 sont :

électroniques protégés non connectés directement au secteur

CAT I

électrique, p. ex. connexions électroniques circuits, signaux de

environnement CAT I, d’appareils monophasés connectés au secteur électrique par moyen d’une fiche et de circuits dans un

CAT

environnement domestique normal, à condition que le circuit se

trouve à une distance minimale de 10 m d’un environnement CAT III ou de 20 m d’un environnement CAT IV. Par exemple: alimentation

environnement CAT I et CAT II, ainsi qu'à la mesure d’un appareil

CAT

mono- ou polyphasé (fixe) à une distance minimale de 10 m d’un

III

environnement CAT IV, et à la mesure dans ou d’un boîtier de

environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d’énergie au niveau primaire.

CAT IV

Remarque : Tout mesurage effectué sur un appareil dont les câbles d’alimentation sont en extérieur (câblage de surface ou souterrain)

Avertissement :

Attention: Cet appareil a été conçu selon la directive EN 61010-1, catégorie de surtension CAT III 600V. Ceci implique que des restrictions d’utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l’environnement d’utilisation. Se référer à la table suivante.

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de protection plus sévère. Le niveau de protection adapté à un environnement

V. 02 – 02/09/2016 32 ©Velleman nv

DVM94

Degré de

Absence de pollution ou pollution sèche et non conductrice

environnement hermétiquement fermé)

Degré de

Pollution non conductrice uniquement. Occasionnellement,

survenir (environnements domestique et de bureau)

Degré de

Pollution conductrice ou pollution sèche et non conductrice

air mais à l’abri des précipitations)

Degré de

Pollution générant une conductivité persistante causée par de

et de particules fines élevés).

Cet appareil ne convient qu'à la mesure dans un environnement ayant un degré de pollution classe 2.

précis dépend de l’isolation et de la qualité du boîtier. Le degré de pollution du DMM indique l’environnement dans lequel le DMM peut être utilisé.

pollution 1

pollution 2

pollution 3

pollution 4

Avertissement : Cet appareil à été conçu selon la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d’utilisat ion ayant

rapport à la tension et les tensions de crête peuvent apparaître dans l’environnement d’utilisation. Se référer à la table suivante.

uniquement. Pollution influençable. (uniquement dans un

une conductivité éphémère causée par la condensation peut

pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein

la poussière conductrice, ou par la pluie ou la neige (environnement expose au plein air, et à des taux d’humidité

9. Spécifications

Cet appareil n’est pas étalonné par défaut! Consignes concernant l’environnement d’utilisation : N’utiliser ce multimètre que dans un environnement CAT II ou CAT III (voir §7) N’utiliser ce multimètre que dans un environnement avec degré de pollution 2 (voir §8) Conditions d’utilisation idéales : température : 0 °C à 40 °C (32 °F à 104 °F) taux d’humidité relative : max. 80 % altitude : max. 2000 m (6560 ft)

tension ........................................................................... 600 V

protection par fusible F250 mA/600 V, 6.3 x 32 mm F10 A/600 V, 6.3 x 32 mm

alimentation ................................................. 1x 9 V 6LR61 (incl.)

afficheur .......................................................... LCD, 1999 points

dimensions de l'afficheur ........................................... 45 x 18 mm

hors plage ........................................................................... oui

continuité du buzzer ............................................................. oui

V. 02 – 02/09/2016 33 ©Velleman nv

DVM94

plage

résolution

précision

200 mV

0.1 mV

± (0.5 % de la lecture + 2 chiffres)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % de la lecture + 2 chiffres)

plage

résolution

précision

2 V

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (1.2 % de la lecture + 3 chiffres)

test de diode ....................................................................... oui

indication de pile faible .......................................................... oui

sélection de gamme ...................................................... manuelle

plages ................................................................................. 23

gel d'affichage ..................................................................... oui

rétroéclairage ..................................................................... non

extinction automatique .......................................................... oui

dimensions ..................................................... 73 x 158 x 38 mm

poids (avec pile)................................................................ 220 g

température de stockage

température .................................................. -20 °C à 60 °C

humidité ............................................................ < 90 % RH

sonde de mesure (incl.) .................. CAT III 600 V, 10 A; L = 80 cm

9.1 TENSION CONTINUE

Ne pas effectuer de mesures dans un circuit pouvant

avoir une tension > 600 VCC ou > 600 VCA

± (0.5 % de la lecture + 3 chiffres)

Protection de surcharge : 250 V CC ou CA rms pour plage de 200 mV, 600 V CC ou CA rms pour plage de 2 V à 600 V Impédance : 10 MΩ

9.2 TENSION ALTERNATIVE

Ne pas effectuer de mesures dans un circuit pouvant

avoir une tension > 600 VCC ou > 600 VCA

± (0.8 % de la lecture + 4 chiffres)

Réponse moyenne, calibrage en rms d'une onde sinusoïdale Gamme de fréquence : 40-1000 Hz Protection de surcharge : 250 V CC ou CA rms pour plage de 200 mV, 600 V CC ou CA rms pour plage de 2 V à 600 V Impédance : 10 MΩ

V. 02 – 02/09/2016 34 ©Velleman nv

DVM94

plage

résolution

précision

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.2 % de la lecture + 2 chiffres)

10 A

10 mA

± (2.0 % de la lecture + 5 chiffres)

plage

résolution

précision

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (2.0 % de la lecture + 3 chiffres)

10 A

10 mA

± (3.0 % de la lecture + 7 chiffres)

plage

résolution

précision

200 Ω

0.1 Ω

± (0.8 % de la lecture + 3 chiffres)

2k Ω

1 Ω

20 kΩ

10 Ω

200 kΩ

100 Ω

2 MΩ

1 kΩ

20 MΩ

10 kΩ

± (1.0 % de la lecture + 2 chiffres)

9.3 COURANT CONTINU

Ne pas effectuer de mesures dans un circuit pouvant

avoir une tension > 600 VCC ou > 600 VCA

± (0.8 % de la lecture + 2 chiffres)

Protection de surcharge : fusible F250 mA/600 V, F10 A/600 V Courant d'entrée max. : 200 mA pour borne VΩmA, 10 A pour borne 10A

9.4 Courant CA

Ne pas effectuer de mesures dans un circuit pouvant

avoir une tension > 600 VCC ou > 600 VCA

± (1.2 % de la lecture + 3 chiffres)

Protection de surcharge : fusible F250 mA/600 V, F10 A/600 V Courant d'entrée max. : 200 mA pour borne VΩmA, 10 A pour borne 10A Gamme de fréquence : 40-1000 Hz Réponse moyenne, calibrage en rms d'une onde sinusoïdale Note : 10 A jusqu'à 10 secondes

9.5 RÉSISTANCE

Ne pas effectuer des mesures de résistance sur un

circuit sous tension.

± (0.8 % de la lecture + 2 chiffres)

V. 02 – 02/09/2016 35 ©Velleman nv

DVM94

plage

description

tester la condition

le ronfleur intégré

résistance < ± 50 Ω

courant de

décharge

± (1.0 % de la lecture

+ 2 chiffres)

± (1.0 % de la lecture

+ 2 chiffres)

Être extrêmement prudent lors d’une mesure d’une tension >

mesure !

Protection de surcharge : 250 V CC OU VCA rms

9.6 DIODE ET CONTINUITÉ

Ne pas effectuer des mesures de diode ou la continuité

la perte de tension de

la diode est affichée

Protection de surcharge : 250 V CC OU VCA rms

s'active lorsque la

sur un circuit sous tension.

courant CC direct ± 1 mA

tension inverse CC ± 2.8 V

tension à circuit ouvert

± 2.8 V

9.7 Test de batterie

plage précision

1.5 V

9 V

Protection de surcharge : F250 mA/600 V pour 1.5 V, 250 V CC ou CA rms pour 9 V

100 mA

6 mA

10. Mesurer la tension

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 VCC ou > 600 VCA

60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de

10.1 MESURER LA TENSION CONTINUE

1. Connecter le cordon de mesure rouge à la borne "VΩmA et le cordon

de mesure noir à la borne "COM".

2. Mettre le commutateur rotatif dans la position V souhaitée. Mettre

le commutateur rotatif dans sa position maximum dans le cas où la

V. 02 – 02/09/2016 36 ©Velleman nv

DVM94

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 VCC ou > 600 VCA

Être extrêmement prudent lors d’une mesure d’une tension

mesure !

tension CC à mesurer est inconnue. Ensuite diminuer la tension graduellement afin de trouver la résolution idéale.

3. Connecter les cordons de mesure à la source de mesure.

4. L'intensité de la tension et la polarité du cordon rouge se visualisent

sur l'afficheur LCD.

10.2 MESURER LA TENSION ALTERNATIVE

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon

noir à la borne "COM".

2. Mettre le commutateur rotatif dans la position V~ souhaitée.

3. Connecter les cordons de mesure à la source de mesure.

4. La valeur de la charge mesurée se visualise sur l'afficheur LCD.

11. Mesurer le courant

> 60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon

de mesure noir à la borne "COM" (connecter le cordon de mesure rouge à la borne "10A" pour des mesures entre 200 mA et 10 A).

2. Mettre le commutateur rotatif dans la position A~ ou A souhaitée.

3. Connecter les cordons de mesure EN SÉRIE à la charge dont vous

voulez mesurer le courant.

4. La valeur de la charge mesurée et la polarité du cordon rouge se

visualisent sur l'afficheur LCD

12. Mesurer la résistance

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon

de mesure noir à la borne "COM" (le cordon rouge a une polarité positive "+").

2. Mettre le commutateur rotatif sur la gamme de mesure "Ω" appropriée.

3. Connecter les cordons de mesure à la résistance et consulter l'afficheur

LCD.

4. Avant de mesurer la résistance, s'assurer qu'il n'y a plus de tension sur

le circuit et que tous les condensateurs sont déchargés.

V. 02 – 02/09/2016 37 ©Velleman nv

DVM94

Ne pas effectuer des mesures de diode ou la continuité sur un circuit

soient déchargés.

AVERTISSEMENT : Pour éviter les chocs électriques, toujours

Remarque : se référer à l’avertissement sur le compartiment à piles

Il n’y a aucune pièce réparable par l’utilisateur dans l'appareil.

revendeur.

13. Test de diode

Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit soient déchargés.

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon

de mesure noir à la borne "COM" (le cordon rouge a une polarité positive "+".).

2. Mettre le commutateur rotatif dans la " ".

3. Connecter le cordon rouge à l'anode de la diode en question et

connecter le cordon noir à la cathode de la diode. La perte de tension de la diode est affichée. Le mètre affichera un "1" si la connexion est inversée.

14. Test de continuité

sous tension. S'assurer que tous les condensateurs dans le circuit

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon

de mesure noir à la borne "COM".

2. Mettre le commutateur dans la position " ".

3. Connecter les cordons de mesure à deux points de la connexion

concernée. Le ronfleur incorporé sera activé en cas de continuité.

15. Test de piles

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon

de mesure noir à la borne "COM" (le cordon rouge a une polarité positive "+").

2. Mettre le commutateur rotatif sur la gamme de mesure "" appropriée.

3. Connecter les cordons de mesure aux pôles de la pile. La valeur

mesurée se visualise sur l'afficheur LCD.

16. Remplacer les piles et les fusibles

déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.

Commander des pièces de rechange éventuelles chez votre

V. 02 – 02/09/2016 38 ©Velleman nv

DVM94

Éteindre le multimètre et déconnecter les cordons de mesure des connexions avant de remplacer la pile/le fusible.

• Lorsque " " s'affiche, remplacer les piles.

• Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit

presque toujours d'une erreur humaine.

Remplacer la pile ou le fusible :

• Éteindre le mètre.

• Desserrer la vis à l'arrière du boîtier et ouvrir le compartiment de la

pile.

• Retirer l’ancienne pile et remplacer avec une nouvelle.

• Fermer le boîtier et serrer la vis.

Pile: 1x 9 V 6LR61, respecter la polarité Fusibles: F250 mA/600 V et F10 A/600 V, 6 x 32 mm

Refermer le boîtier et placer la gaine protectrice avant d'utiliser le mètre.

17. Problèmes et solutions

Lorsque l'appareil fonctionne anormalement pendant la mesure, cela signifie que le fusible interne est défectueux. Tenir compte qu'un niveau de pile faible pourrait conduire à des mesures incorrectes. Remplacer les piles régulièrement. (conseil : la luminosité réduite du rétroéclairage/afficheur LCD indique un niveau de pile faible)

N'employer cet appareil qu’avec des accessoires d’origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.

V. 02 – 02/09/2016 39 ©Velleman nv

DVM94

AC (« alternating current » o corriente alterna)

DC (« direct current » o corriente continua)

AC y DC

Riesgo de descarga eléctrica. Es posible una tensión potencialmente peligrosa.

Cuidado: riesgo de peligro, consulte las instrucciones de

aparato o el equipo a prueba

MANUAL DEL USUARIO

1. Introducción

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las

muestras inservibles, podrían dañar el medio ambiente. No tire

este aparato (ni las pilas, si las hubiera) en la basura doméstica;

debe ir a una empresa especializada en reciclaje. Devuelva este

aparato a su distribuidor o a la unidad de reciclaje local. Respete

las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Símbolos utilizados

seguridad del manual del usuario. Advertencia: Una situación o acción peligrosa puede causar

lesiones o incluso la muerte Advertencia: una situación o acción peligrosa puede dañar el

Aislamiento doble (clase de protección 2)

Conexión a tierra

Fusible

Condensador

Diodo

V. 02 – 02/09/2016 40 ©Velleman nv

Continuidad

DVM94

Este símbolo indica: Leer las instrucciones

aparato o sufrir heridas, incluso morir.

Este símbolo indica: Peligro

la muerte

Este símbolo indica: Riesgo de peligro/daños.

incluso la muerte.

Este símbolo indica: Advertencia; información importante

peligrosa.

ADVERTENCIA: Para evitar descargas eléctricas, siempre

pilas.

No exponga el aparato al frío, el calor ni grandes variaciones de

condensación y los errores de medición.

El aparato pertenece al grado de contaminación 2. Sólo es apto

contaminación ».

y niños.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

Si no lee las instrucciones o el manual del usuario puede dañar el

Una situación o acción peligrosa puede causar lesiones o incluso

Una situación o acción peligrosa puede causar daños, lesiones o

La negligencia de esta información puede causar una situación

desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario. Observación: Consulte la advertencia del compartimiento de

temperatura. No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente. Esto para evitar la

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante la operación.

para el uso en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. No es apto para el uso industrial. Consulte §8 « Grado de

Mantenga el aparato lejos del alcance de personas no capacitadas

V. 02 – 02/09/2016 41 ©Velleman nv

DVM94

Riesgo de descarga eléctrica durante el funcionamiento.

Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

El usuario no habrá de efectuar el mantenimiento de ninguna

Contacte con su distribuidor si necesita piezas de recambio.

Este aparato pertenece a la categoría de sobretensión CAT III. Consulte §7 « Categorías de sobretensión/instalación.

Lea atentamente este manual del usuario y el apéndice.

utilizarlo.

Por razones de seguridad, las modificaciones no autorizadas del

no autorizadas, no están cubiertos por la garantía.

Utilice sólo el aparato para las aplicaciones descritas en este

responsable de ningún daño u otros problemas resultantes.

Contacte con su distribuidor si necesita piezas de recambio.

Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

pieza.

Familiarícese con el funcionamiento del aparato antes de

aparato están prohibidas. Los daños causados por modificaciones

manual Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será

4. Mantenimiento

El usuario no habrá de efectuar el mantenimiento de ninguna pieza.

Desconecte las puntas de prueba antes de limpiar el aparato o efectuar trabajos de mantenimiento. Para informaciones sobre el reemplazo de la pila o el fusible, consulte §11 Reemplazar las pilas y el fusible. No utilice disolventes y productos abrasivos. Limpie el aparato con un paño húmedo y un poco detergente.

5. Durante el uso

• Nunca exceda los valores límites de protección mencionados. Nunca

exceda los valores límites de protección mencionados en las especificaciones para cada rango de medición.

• Nunca toque terminales no utilizados cuando el multímetro esté

conectado a un circuito a prueba.

• No utilice el multímetro para instalaciones de la categoría III al medir

tensiones que podrían sobrepasar la margen de seguridad de 600 V encima de la masa.

V. 02 – 02/09/2016 42 ©Velleman nv

DVM94

• Coloque el selector de rango en la posición máxima si no conoce el valor

de antemano.

• Desconecte las puntas de prueba del circuito analizado antes de

seleccionar otra función u otro rango.

• Pueden producirse arcos de tensión en los extremos de las puntas de

prueba durante la comprobación de televisiones o alimentaciones a conmutación. Tales arcos pueden dañar el multímetro.

• Sea extremadamente cuidadoso al medir una tensión > 60 VDC o

30 VAC RMS. ¡Ponga siempre sus dedos detrás de la barrera de protección!

• No mida resistencias, diodos o continuidad en circuitos bajo tensión.

Asegúrese de que todos los condensadores estén completamente descargados.

6. Descripción general

El DVM94 es un multímetro portátil con pantalla LCD de 3 ½ dígitos. Funciona con pilas y le permite medir tensiones DC y AC, corrientes DC y resistencias. También es posible efectuar pruebas de baterías, de diodos y de continuidad.

Véase la figura en la página 2 de este manual del usuario:

1. pantalla

3 ½ dígitos, 7 segmentos, LCD: 45 x 18 mm

2. botón HOLD

En cualquier rango, pulse este botón para bloquear el último valor medido. Vuelva a pulsar para desbloquear.

3. Selector giratorio

No sólo se utiliza para seleccionar los rangos y las funciones deseados sino también para encender o apagar el multímetro (ON/OFF).

4. borne "10A"

Conecte la punta de prueba roja a esta conexión para medir una corriente de máx. 10 A.

5. Borne "COM"

Conecte la punta de prueba negra (negativa).

6. Borne "VΩmA"

Conecte la punta de prueba roja (positiva) a esta conexión para medir la tensión, la resistencia y la corriente (salvo 10 A).

7. Categoría de sobretensión/instalación

Los multímetros han sido clasificados según el riesgo y la gravedad de las sobretensiones transitorias que pueden surgir en las puntas de prueba. Una sobretensión transitoria es un aumento corto de la tensión inducido por un sistema, p.ej. caída de un rayo en un de alta tensión. Las categorías según EN 61010-1 son:

V. 02 – 02/09/2016 43 ©Velleman nv

DVM94

Un multímetro de la categoría CAT I es apto para medir circuitos

p.ej. conexiones electrónicos circuitos, señales de control, etc.

Un DMM de la categoría CAT II es apto para la medición en un

portátiles, etc.

Un DMM de la categoría CAT III no sólo es apto para la medición en

distribución (cortocircuitos, circuitos de iluminación, horno eléctrico).

Un DMM de la categoría CAT IV es apto tanto para la medición en un

necesita un DMM de la categoría CAT IV.

Este aparato sólo es apto para mediciones de máx. 600 V en CAT III.

Grado de contaminación 1

Ausencia de contaminación o contaminación seca y sólo no

ambiente herméticamente cerrado).

grado de contaminación

Sólo contaminación no conductora. De vez en cuando, puede sobrevenir una conducción corta causada por la

CAT I

electrónicos protegidos no conectados directamente a la red eléctrica,

ambiente CAT I, aparatos monofásicos conectados a la red eléctrica con un conector y circuitos en un ambiente doméstico normal, a

CAT

condición de que el circuito esté a una distancia mínima de 10 m de

un ambiente CAT III o 20 m de un ambiente CAT IV. Ejemplo: alimentación de aparatos electrodomésticos y herramientas

un ambiente CAT I y CAT II, sino también para la medición de un

CAT

aparato mono- o polifásico (fijo) a una distancia mínima de 10 m de

III

un ambiente CAT IV, y para la medición en o de una caja de

ambiente CAT I, CAT II y CAT III, como para la medición en una entrada de energía al nivel primario.

CAT IV

Observación: Cualquier medición efectuada en un aparato, cuyos cables están en el exterior (tanto subterráneo como supraterrenal),

Advertencia:

Este aparato ha sido diseñado según la norma EN 61010-1, categoría de instalación CAT II 600 V. lo que implica restricciones de uso referentes a la tensión y las tensiones de cresta pueden aparecer en el ambiente de uso. Consulte la lista arriba.

8. Grado de contaminación (Pollution degree)

La norma IEC 61010-1 especifica los diferentes tipos de contaminación ambiental. Cada tipo necesita su propio nivel de protección para garantizar la seguridad. Un ambiente rugoso necesita un nivel de protección más severo. El nivel de protección adaptado a un ambiente preciso depende del aislamiento y la calidad de la caja. El grado de contaminación del DVM indica el ambiente en el que puede ser utilizado.

conductora. Contaminación no influenciable (sólo en un

V. 02 – 02/09/2016 44 ©Velleman nv

DVM94

condensación (ambiente doméstico y de oficina).

Grado de contaminación

Contaminación conductora o contaminación seca y no

lejos del alcance de precipitaciones).

Grado de contaminación

Contaminación que genera una conducción persistente

finas elevadas).

Este aparato sólo es apto para mediciones en un ambiente con un grado de contaminación clase 2.

conductora puede volverse conductora a causa de la

Advertencia: Este aparato ha sido diseñado según la norma EN 61010-1, grado de contaminación 2. lo que implica restricciones de uso con

respecto a la contaminación que puede aparecer en un ambiente de uso. Consulte la lista arriba.

condensación (ambiente industrial o ambiente expuesto al aire libre pero

causada por polvo conduct or, o por la lluvia o la nieve (ambiente expuesto al aire libre, y a humedad y partículas

9. Normas

Este aparato no está calibrado por defecto! Instrucciones sobre el ambiente de uso: Utilice este aparato sólo en un ambiente CAT I, CAT II y CAT III (véase §7). Utilice este aparato sólo en un ambiente con un grado de contaminación 2 (véase §8). Condiciones ideales: temperatura: de 0 °C a 40 °C (de 32 °F a 104 °F) humedad relativa: máx. 80 % altura: máx. 2000 m (6560 ft)

tensión ........................................................................... 600 V

protección por fusible F250 mA/600 V, 6.3 x 32 mm F10 A/600V, 6.3 x 32 mm

alimentación ...................................... 1 x pila 6LR61 de 9 V (incl.)

pantalla ......................................................... LCD, 1999 cuentas

dimensiones de la pantalla ......................................... 45 x 18 mm

sobre rango ........................................................................... sí

avisador acústico de continuidad ............................................... sí

prueba de diodos .................................................................... sí

indicador de batería baja ......................................................... sí

selección de rango .......................................................... manual

rangos ................................................................................. 23

retención de lectura (data hold) ................................................ sí

retroiluminación .................................................................... no

V. 02 – 02/09/2016 45 ©Velleman nv

DVM94

alcance

resolución

precisión

200 mV

0,1 mV

± (0.5 % de la lectura + 2 dígitos)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % de la lectura + 2 dígitos)

alcance

resolución

precisión

2 V

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (1.2 % de la lectura + 3 dígitos)

desactivación automática ......................................................... sí

dimensiones ................................................... 73 x 158 x 38 mm

peso (con las pilas) ............................................................ 220 g

ambiente de almacenamiento

temperatura .............................................. de -20 °C a 60 °C

humedad............................................................ < 90 % RH

punta de prueba (incl.) ................... CAT III 600 V, 10 A; L = 80 cm

9.1 TENSIÓN DC

No efectúe mediciones en un circuito con tensiones >

600 VDC o > 600 VAC.

± (0.5 % de la lectura + 3 dígitos)

Protección de sobrecarga: 250 V DC o AC rms para el rango de 200 mV, 600 V DC o AC rms para el rango de 2 V a 600 V. Impedancia: 10 MΩ

9.2 TENSIÓN AC

No efectúe mediciones en un circuito con tensiones >

600 VDC o > 600 VAC.

± (0.8 % de la lectura + 4 dígitos)

Respuesta media, calibración en rms de una onda sinusoidal Rango de frecuencias: 40-1000 Hz Protección de sobrecarga: 250 V DC o AC rms para el rango de 200 mV, 600 V DC o AC rms para el rango de 2 V a 600 V. Impedancia: 10 MΩ

V. 02 – 02/09/2016 46 ©Velleman nv

DVM94

alcance

resolución

precisión

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.2 % de la lectura + 2 dígitos)

10 A

10 mA

± (2.0 % de la lectura + 5 dígitos)

alcance

resolución

precisión

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (2.0 % de la lectura + 3 dígitos)

10 A

10 mA

± (3.0 % de la lectura + 7 dígitos)

alcance

resolución

precisión

200 Ω

0,1 Ω

± (0.8 % de la lectura + 3 dígitos)

2k Ω

1 Ω

20 kΩ

10 Ω

200 kΩ

100 Ω

2 MΩ

1 kΩ

20 MΩ

10 kΩ

± (1.0 % de la lectura + 2 dígitos)

9.3 CORRIENTE DC

No efectúe mediciones en un circuito con tensiones >

600 VDC o > 600 VAC.

± (0.8 % de la lectura + 2 dígitos)

Protección de sobrecarga: fusible F250 mA/600 V, F10 A/600 V Corriente de entrada máx.: 200 mA para el borne VΩmA, 10 A para el borne 10A

9.4 CORRIENTE AC

No efectúe mediciones en un circuito con tensiones >

600 VDC o > 600 VAC.

± (1.2 % de la lectura + 3 dígitos)

Protección de sobrecarga: fusible F250 mA/600 V, F10 A/600 V Corriente de entrada máx.: 200 mA para el borne VΩmA, 10 A para el borne 10A Rango de frecuencias: 40-1000 Hz Respuesta media, calibración en rms de una onda sinusoidal Observación: 10 A durante máx. 10 segundos

9.5 RESISTENCIA

Nunca efectúe mediciones de resistencia de un circuito

bajo tensión.

± (0.8 % de la lectura + 2 dígitos)

V. 02 – 02/09/2016 47 ©Velleman nv

DVM94

alcance

descripción

condiciones de prueba

El multímetro

del diodo.

señal acústica en caso

< 50 Ω

corriente de

descarga

± (1.0 % de la lectura +

2 dígitos)

± (1.0 % de la lectura +

2 dígitos)

Sea extremadamente cuidadoso al medir una tensión 60 VCC o

¡Ponga siempre sus dedos detrás de la barrera de protección!

Protección de sobrecarga: 250 V DC o AC rms

9.6 PRUEBA DE DIODOS Y CONTINUIDAD

No mida el diodo ni la continuidad en un circuito bajo

visualizará la tensión

directa aproximativa

Protección de sobrecarga: 250 V DC o AC rms

de una resistencia

tensión.

corriente directa DC ± 1 mA

tensión inversa DC ± 2.8 V

tensión de circuito abierto

± 2.8 V

9.7 SOMETER LA PILA A PRUEBA

alcance precisión

1.5 V

9 V

Protección de sobrecarga: F250 mA/600 V para 1.5 V, 250 V DC o AC rms para 9 V

100 mA

6 mA

10. Medir la tensión

No efectúe mediciones en un circuito con tensiones > 600 VDC o > 600 VAC.

30 VCA rms.

10.1 MEDIR LA TENSIÓN DC

1. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba

negra al borne "COM".

2. Seleccione el rango de medición apropiado (V) con el selector giratorio

V. 02 – 02/09/2016 48 ©Velleman nv

. Coloque el selector de rango en la posición máxima si no conoce la tensión que quiere medir de antemano. Luego, disminuya la tensión gradualmente hasta que encuentre la resolución ideal.

DVM94

No efectúe mediciones en un circuito con tensiones > 600 VDC o > 600 VAC.

Sea extremadamente cuidadoso al medir una tensión > 60 VDC o >

¡Ponga siempre sus dedos detrás de la barrera de protección!

3. Conecte las puntas de prueba a la fuente que desea medir.

4. El valor medido y la polaridad de la punta de prueba roja se

visualizarán en la pantalla LCD.

10.2 MEDIR LA TENSIÓN AC

1. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba

negra al borne "COM".

2. Seleccione el rango de medición apropiado (V~) con el selector giratorio.

3. Conecte las puntas de prueba a la fuente que desea medir.

4. El valor medido se visualizará en la pantalla LCD.

11. Medir la corriente

30 VAC rms.

1. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM" (Conecte la punta de prueba roja al borne "10A" para mediciones entre 200 mA y 10 A).

2. Ponga el selector giratorio (DCA) en la posición A~ o A deseada.

3. Conecte las puntas de prueba EN SERIE al circuito del que quiere

medir la corriente.

4. El valor medido y la polaridad de la punta de prueba roja se visualizarán en la pantalla LCD.

12. Medir la resistencia

Nunca efectúe mediciones de resistencia en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM" (la punta de prueba roja tiene una polaridad positiva "+").

2. Seleccione el rango de medición apropiado (Ω) con el selector giratorio.

3. Conecte las puntas de prueba a la resistencia y consulte la pantalla LCD.

4. Asegúrese de que al circuito a prueba se le haya interrumpido toda la energía y cualquier condensador esté totalmente descargado, antes de efectuar la medición.

V. 02 – 02/09/2016 49 ©Velleman nv

DVM94

No mida el diodo ni la continuidad en un circuito bajo tensión.

descargados.

ADVERTENCIA: Para evitar descargas eléctricas, siempre

Observación: Consulte la advertencia del compartimiento de pilas.

13. Prueba de diodos

No mida el diodo ni la continuidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM" (la punta de prueba roja tiene una polaridad positiva "+".).

2. Ponga el selector giratorio en la posición " ".

3. Conecte la punta de prueba roja al ánodo y la punta de prueba negra

al cátodo del diodo. El multímetro visualizará la tensión directa aproximativa del diodo. Se visualizará “1” si se ha invertido la conexión.

14. Prueba de continuidad

Asegúrese de que todos los condensadores estén completamente

1. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM".

2. Coloque el selector en la posición " ".

3. Conecte las puntas de prueba a dos puntas del circuito que quiere

probar. El zumbador incorporado sonará si hay continuidad.

15. Someter la pila a prueba

1. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba

negra al borne "COM" (la punta de prueba roja tiene una polaridad positiva "+").

2. Seleccione el rango de medición apropiado (BATT) con el selector giratorio.

3. Conecte las puntas de prueba a los terminales de la pila y consulte la pantalla LCD.

16. Reemplazar la pila y el fusible

V. 02 – 02/09/2016 50 ©Velleman nv

DVM94

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

prueba antes de reemplazar las pilas o los fusibles.

Desconecte el aparato de la red eléctrica y quite las puntas de

• Reemplace la batería en cuanto se visualice el símbolo " ".

• Normalmente, no es necesario reemplazar un fusible. Sólo se funden a

causa de un error de uso.

Para reemplazar la pila o el fusible:

• Apague el multímetro.

• Desatornille el tornillo de la parte trasera de la carcasa y abre

cuidadosamente el compartimiento de pilas.

• Quite la pila ag otada e introduzca la nueva.

• Cierre la carcasa y apriete el tornillo.

La pila: 1x 9 V 6LR61. Controle la polaridad. Fusibles: F250 mA/600 V y F10 A/600 V, 6 x 32 mm

Antes de utilizar el multímetro, verifique que el panel trasero esté bien cerrado.

17. Solución de problemas

Si el aparato no funciona correctamente durante la medición, el fusible interno está defectuoso. Un nivel de pila baja podría causar mediciones incorrectas. Reemplace la pila regularmente. (consejo: La luminosidad reducida de la retroiluminación/la pantalla LCD indicará un nivel de pila baja).

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

V. 02 – 02/09/2016 51 ©Velleman nv

DVM94

AC (Wechselstrom)

DC (Gleichstrom)

Sowohl Wechsel- als auch Gleichstrom

Spannung anliegen.

Achtung: Risiko auf Gefahr, lesen Sie die

oder das Gerät, das Sie testen möchten, beschädigen.

BEDIENUNGSANLEITUNG

1. Einführung

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma

zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Verwendete Symbole

Stromschlaggefahr. Es kann eine potentiell gefährliche

Sicherheitshinweise. Achtung: Eine unvorsichtige Nutzung dieses Gerätes kann zu

Verletzungen oder zum Tod führen. Achtung: Eine unvorsichtige Nutzung kann das Multimeter

Doppelisolation (Schutzklasse 2)

Erde, Masse

Sicherung

V. 02 – 02/09/2016 52 ©Velleman nv

Kondensator

DVM94

Dieses Symbol bedeutet Bitte lesen Sie die Hinweise.

Schäden, Verletzungen oder den Tod verursachen.

Dieses Symbol bedeutet Gefahr

oder zum Tod führen.

Dieses Symbol bedeutet Risiko auf Gefahr/Schäden

Beschädigungen, Verletzungen oder zum Tod führen.

Dieses Symbol bedeutet Achtung; wichtige Informationen

gefährlichen Situation führen

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die

befindet

Setzen Sie das Gerät keiner Kälte, Hitze und großen

vermeiden Sie Kondensation und Messfehler.

Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die

Anwendung. Siehe §8 Verschmutzungsgrad.

Diode

Durchgang

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

Das nicht Lesen der Hinweise und der Bedienungsanleitung kann

Eine unvorsichtige Nutzung dieses Gerätes kann zu Verletzungen

Eine unvorsichtige Nutzung dieses Gerätes kann zu

Befolgen Sie diese Information nicht, so kann dies zu einer

Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach

Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So

Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Bedienung.

Anwendung im Innenbereich! Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B.

V. 02 – 02/09/2016 53 ©Velleman nv

Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle

DVM94

Stromschlaggefahr während des Gebrauchs des

Strom stehenden Kreis.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Das Gerät gehört zur Installationskategorie CAT III. Siehe

§7 Überspannungs-/Installationskategorie.

Lesen Sie das Addendum und diese Bedienungsanleitung

Sie sich mit seinen Funktionen vertraut gemacht haben.

Eigenmächtige Veränderungen sind aus Sicherheitsgründen

Änderungen erlischt der Garantieanspruch.

Verwenden Sie das Gerät nur für Anwendungen beschrieben in

Folgeschäden übernimmt der Hersteller keine Haftung.

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Stromschlaggefahr während des Gebrauchs des Multimeters.

Kreis.

Halten Sie Kinder und Unbefugte vom Gerät fern.

Multimeters. Seien Sie vorsichtig beim Messen von einem unter

Es gibt keine zu wartenden Teile.

sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem

verboten. Bei Schäden verursacht durch eigenmächtige

dieser Bedienungsanleitung. Sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende

4. Wartung

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle. Informationen über den Batterie- und Sicherungswechsel finden Sie unter

§11 Batterie- und Sicherungswechsel. Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Seien Sie vorsichtig beim Messen von einem unter Strom stehenden

• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal

separat in den technischen Daten jedes Messbereichs erwähnt.

• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht

spannungslos sind.

V. 02 – 02/09/2016 54 ©Velleman nv

DVM94

• Verwenden Sie das Multimeter niemals für Messungen, die die

Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 600 in CAT III überschreiten.

• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie die

Belastungsintensität nicht im voraus kennen.

• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie

den Funktionsschalter verstellen.

• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen

Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.

• Seien Sie vorsichtig wenn Sie mit Spannungen über 60 Vdc oder 30 Vac

rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

• Führen Sie nie Widerstands-, Diodenmessungen oder

Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

6. Allgemeine Beschreibung

Das DVM94 ist ein batteriebetriebenes 3 ½stelliges Digital-Handmultimeter. Mit diesem Gerät können Sie Widerstand, Gleich-, Wechselspannung und Gleichstrom messen. Dieses Multimeter ermöglicht nicht nur Durchgangsprüfungen, sondern auch Batterie- und Diodentest.

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display

3 ½-stellig, 7 Segmente, LCD: 45 x 18 mm

2. Taste HOLD

In jedem Bereich, drücken Sie diese Taste, um den letzten Messwert festzuhalten. Drücken Sie wieder, um den Messwert wieder freizugeben.

3. Drehschalter

Mit diesem Schalter stellen Sie die gewünschte Funktion und den gewünschten Bereich ein und können Sie das Gerät ein- und abschalten.

4. "10A"-Anschlussbuchse

Stecken Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 10 A zu messen.

5. "COM"-Anschlussbuchse

Verbinden Sie die schwarze (negative) Messleitung.

6. "VΩmA"-Anschlussbuchse

Stecken Sie die rote (positive) Messleitung mit dieser Buchse, um die Spannung, den Widerstand und den Strom (außer 10 A) zu messen.

V. 02 – 02/09/2016 55 ©Velleman nv

DVM94

Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die

Geräte usw.

Ein CAT II-Multimeter eignet sich für Messungen in CAT I-

Geräte, usw.

Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I

Sicherungskasten, Kontrolleinheiten usw.).

Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I,

unterirdisch), ein CAT IV-Multimeter verwenden müssen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden. Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I

nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene

Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis

CAT

mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer

CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare

und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis

CAT

mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für

III

Messungen in der Gebäudeinstallation, (z.B. Steckdosen,

CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene.

CAT IV

Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als

Warnung:

Dieses Gerät wurde gemäß der EN 61010-1 Installationskategorie CAT III 600V konzipiert. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Dieses Gerät eignet sich nur für Messungen bis 600 V in CAT III.

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem

V. 02 – 02/09/2016 56 ©Velleman nv

DVM94

Verschmutzungsgrad

Es gibt keine oder nur trockene, nichtleitende

Räumen vor).

Verschmutzungsgrad

Es gibt nur nichtleitende Verschmutzung. Gelegentlich

Umgebungen gehören zu dieser Kategorie).

Verschmutzungsgrad

Es tritt leitfähige Verschmutzung oder trockene,

direktem Kontakt mit Regen kommen).

Verschmutzungsgrad

Die Verschmutzung erzeugt eine bleibende

feinen Teilen ausgesetzt werden) verursacht wird.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Warnung: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen

muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-

nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in

Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit

V. 02 – 02/09/2016 57 ©Velleman nv

DVM94

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert! Normen: Verwenden Sie das Gerät nur für Messungen an Überspannungs/Messkategorie CAT I, CAT II und CAT III-Kreisen (siehe §7). Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8). Ideale Umgebungstemperatur: Temperatur: 0 °C bis 40 °C (32 °F bis 104 °F) relative Feuchte: max. 80 % Höhe: max. 2000 m (6560 ft)

Spannung ....................................................................... 600 V

Sicherung F250 mA/600 V, 6.3 x 32 mm F10 A/600V, 6.3 x 32 mm

Stromversorgung ............................... 1 x 9 V 6LR61 (mitgeliefert)

Display ...................................................... LCD, 1999 Zählungen

Display-Abmessungen ............................................... 45 x 18 mm

Bereichsüberschreitung ........................................................... ja

akustischer Durchgangsprüfer .................................................. ja

Diodentest............................................................................. ja

Lo-Bat-Anzeige ...................................................................... ja

Bereichswahl ................................................................. manuell

Bereiche .............................................................................. 23

Data-Hold-Funktion ................................................................ ja

Hintergrundbeleuchtung ....................................................... nein

automatische Abschaltung ....................................................... ja

Abmessungen ................................................. 73 x 158 x 38 mm

Gewicht (mit Batterien) ...................................................... 220 g

Lagerumgebung

Temperatur ................................................. -20 °C bis 60 °C

Feuchte.............................................................. < 90 % RH

Messspitze (mitgeliefert) ............... KAT. III 600 V, 10 A; L = 80 cm

V. 02 – 02/09/2016 58 ©Velleman nv

DVM94

Reichweite

Auflösung

Genauigkeit

200 mV

0.1 mV

± (0.5 % der Anzeige + 2 Ziffern)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % der Anzeige + 2 Ziffern)

Reichweite

Auflösung

Genauigkeit

2 V

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (1.2 % der Anzeige + 3 Ziffern)

9.1 DC-SPANNUNG

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC

oder > 600 VAC.

± (0.5 % der Anzeige + 3 Ziffern)

Überlastschutz: 250 V DC oder AC rms für den 200 mV-Bereich, 600 V DC oder AC rms für den 2 V- bis 600 V-Bereich Impedanz: 10 MΩ

9.2 WECHSELSPANNUNG

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC

oder > 600 VAC.

± (0.8 % der Anzeige + 4 Ziffern)

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle Frequenzbereich: 40-1000 Hz Überlastschutz: 250 V DC oder AC rms für den 200 mV-Bereich, 600 V DC oder AC rms für den 2 V- bis 600 V-Bereich Impedanz: 10 MΩ

V. 02 – 02/09/2016 59 ©Velleman nv

DVM94

Reichweite

Auflösung

Genauigkeit

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.2 % der Anzeige + 2 Ziffern)

10 A

10 mA

± (2.0 % der Anzeige + 5 Ziffern)

Reichweite

Auflösung

Genauigkeit

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (2.0 % der Anzeige + 3 Ziffern)

10 A

10 mA

± (3.0 % der Anzeige + 7 Ziffern)

Reichweite

Auflösung

Genauigkeit

200 Ω

0,1 Ω

± (0.8 % der Anzeige + 3 Ziffern)

2k Ω

1 Ω

20 kΩ

10 Ω

200 kΩ

100 Ω

2 MΩ

1 kΩ

20 MΩ

10 kΩ

± (1.0 % der Anzeige + 2 Ziffern)

9.3 GLEICHSTROM

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC

oder > 600 VAC.

± (0.8 % der Anzeige + 2 Ziffern)

Überlastschutz: F250 mA/600 V, F10 A/600 V Sicherung Max. Eingangsstrom: 200 mA für VΩmA jack, 10 A für 10A jack

9.4 WECHSELSTROM

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC

oder > 600 VAC.

± (1.2 % der Anzeige + 3 Ziffern)

Überlastschutz: F250 mA/600 V, F10 A/600 V Sicherung Max. Eingangsstrom: 200 mA für VΩmA jack, 10 A für 10A jack Frequenzbereich: 40-1000 Hz Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle Bemerkung: 10 A für max. 10 Sekunden

9.5 WIDERSTAN D

Führen Sie keine Widerstandsmessungen an

Schaltungen, die unter Spannung stehen, durch.

± (0.8 % der Anzeige + 2 Ziffern)

V. 02 – 02/09/2016 60 ©Velleman nv

DVM94

Führen Sie keine Diodenmessungen oder

Spannung stehen, durch.

Reichweite

Beschreibung

Prüfzustand

Die

Display angezeigt.

Reichweite

Genauigkeit

Entladestrom

± (1.0 % der Anzeige +

2 Ziffern)

± (1.0 % der Anzeige +

2 Ziffern)

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder

Prüfspitzen!

Überlastschutz: 250 V DC oder AC rms

9.6 DIODENTEST UND DURCHGANGSPRÜFUNG

Überlastschutz: 250 V DC oder AC rms

Durchgangsprüfungen an Schaltungen, die unter

Durchlassspannung

der Diode wird im

akustisches Signal bei

Widerstand < 50 Ω

DC-Durchlassstrom ± 1 mA DC-Sperrspannung ± 2.8 V

Leerlaufspannung ± 2.8 V

9.7 EINEN BATTERIETEST DURCHFÜHREN

1.5 V

9 V

Überlastschutz: F250 mA/600 V für 1.5 V, 250 V DC oder AC rms für 9 V

100 mA

6 mA

10. Spannungsmessungen

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

30 VAC rms arbeiten. Halten Sie die Finger während der Messungen hinten den

10.1 GLEICHSPANNUNGSMESSUNGEN

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Drehschalter auf V . Kennen Sie die zu messende

Spannung nicht im voraus, wählen Sie dann zuerst den größten Messbereich und wechseln Sie danach auf einen kleineren Messbereich.

3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen

möchten.

V. 02 – 02/09/2016 61 ©Velleman nv

DVM94

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder

Prüfspitzen!

4. Der Messwert wird zusammen mit der Polarität der roten Messleitung

im LCD-Display angezeigt.

10.2 AC-SPANNUNGSMESSUNGEN

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Drehschalter auf V~.

3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen

möchten.

4. Der Messwert wird im LCD-Display angezeigt.

11. Strommessungen

30 VAC rms arbeiten. Halten Sie die Finger während der Messungen hinten den

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "10A"-Buchse für Messungen zwischen 200 mA und 10 A).

2. Position

3. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.

4. Der Messwert wird zusammen mit der Polarität der roten Messleitung

im LCD-Display angezeigt

12. Widerstandsmessung

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse (die rote Messleitung hat eine positive Polarität "+").

2. Stellen Sie den Drehschalter auf "Ω".

3. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen

möchten. Der Messwert wird im LCD-Display angezeigt.

4. Beachten Sie bei Widerstandsmessungen darauf, dass die Schaltung

spannungslos ist und, dass alle Kondensatoren völlig entladen sind.

V. 02 – 02/09/2016 62 ©Velleman nv

DVM94

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an

alle Kondensatoren völlig entladen sind.

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die

befindet

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

13. Diodentest

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse (die rote Messleitung hat eine positive Polarität "+".).

2. Stellen Sie den Drehschalter auf " ".

3. Verbinden Sie die rote Messleitung mit der Anode der Diode und die

schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Wird die Diode in Sperrrichtung gemessen, dann erscheint "1" im Display.

14. Durchgangsprüfung

Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse.

2. Stellen Sie den Bereichsschalter auf " ".

3. Verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die

Sie messen möchten. Bei Durchgang ertönt ein Piepton.

15. Einen Batterietest durchführen

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die

schwarze Messleitung in die "COM"-Buchse (die rote Messleitung hat eine positive Polarität "+").

2. Stellen Sie den Drehschalter auf "BATT".

3. Verbinden Sie die Messleitungen mit den Batterie-Anschlüssen. Der

Messwert wird im LCD-Display angezeigt.

16. Batterie- und Sicherungswechsel

Messleitungen immer vom Messkreis und vom Gerät, bevor Sie

das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach

V. 02 – 02/09/2016 63 ©Velleman nv

DVM94

Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

• Setzen Sie eine neue Batterie ein, wenn " " im Display angezeigt

wird.

• Sicherungen müssen normalerweise nur selten ersetzt werden. Eine

defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Um einen Batterie- oder Sicherungswechsel durchzuführen:

• Schalten Sie das Multimeter aus.

• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und öffnen

Sie das Batteriefach vorsichtig.

• Entfernen Sie die alte Batterie und legen Sie eine neue ein.

• Schließen Sie das Gehäuse und schrauben Sie die Schraube fest.

Batterie: 1x 9 V 6LR61. Legen Sie die Batterie polungsrichtig ein. Sicherungen: F250 mA/600 V und F10 A/600 V, 6 x 32 mm

Verschließen Sie das Gehäuse wieder sorgfältig.

17. Problemlösung

Funktioniert das Gerät beim Messen nicht mehr korrekt, dann ist die interne Sicherung defekt. Eine schwache Batterie kann zu ungenauen Messergebnissen führen. Ersetzen Sie die Batterie regelmäßig. (Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

V. 02 – 02/09/2016 64 ©Velleman nv

DVM94

AC (prąd zmienny)

DC (prąd stały)

Zarówno AC i DC

potencjalnie niebezpiecznego napięcia.

Uwaga: możliwe zagrożenie, odnieść się do informacji

uszkodzenia miernika lub testowanego sprzętu

INSTRUKCJA OBSŁUGI

1. Wstęp

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu

wskazuje, że utylizacja produktu może być szkodliwa dla

środowiska. Nie należy wyrzucać urządzenia (lub baterii) do

zbiorczego pojemnika na odpady komunalne, należy je przekazać

specjalistycznej firmie zajmującej się recyklingiem. Niniejsze

urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Jeżeli urządzenie zostało uszkodzone podczas transportu, nie należy montować ani używać urządzenia, lecz skontaktować się ze sprzedawcą.

2. Zastosowane symbole

Ryzyko porażenia prądem. Możliwość wystąpienia

bezpieczeństwa w instrukcji obsługi. Uwaga: niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierci Uwaga: stan lub działanie mogące doprowadzić do

Podwójna izolacja (klasa ochrony: II)

Uziemienie

Bezpiecznik

V. 02 – 02/09/2016 65 ©Velleman nv

Kondensator

DVM94

Ten symbol wskazuje: Należy zapoznać się z instrukcją

mienia, obrażeń ciała lub śmierci.

Ten symbol wskazuje: Niebezpieczeństwo

obrażeń ciała lub śmierci

Ten symbol wskazuje: Ryzyko wystąpienia

śmierci

Ten symbol wskazuje: Uwaga; ważne informacje

niebezpiecznych sytuacji.

UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed

Uwaga: patrz ostrzeżenie na gnieździe baterii

Unikać zbyt niskich i wysokich temperatur, jak również dużych

zapobiec kondensacji i błędom pomiarowym.

Urządzenie do stosowania w układach o stopniu zanieczyszczenia

urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi

Dioda

Ciągłość

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

obsługi

Nieznajomość instrukcji obsługi może prowadzić do uszkodzenia

Niebezpieczna sytuacja lub działania, które mogą prowadzić do

niebezpieczeństwa/powstania szkód

Ryzyko wystąpienia niebezpiecznej sytuacji lub działań, mogących prowadzić uszkodzenia mienia, obrażeń ciała lub

Zignorowanie niniejszej informacji może prowadzić do

otwarciem obudowy każdorazowo należy odłączać przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejszej instrukcji.

wahań temperatury. W przypadku przeniesienia urządzenia z zimnego do ciepłego miejsca, pozostawić je wyłączone do momentu osiągnięcia temperatury pokojowej. Pomoże to

Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać używania siły.

V. 02 – 02/09/2016 66 ©Velleman nv

II. Wyłącznie do użytku wewnątrz pomieszczeń. Chronić

DVM94

cieczami. Urządzenie nie jest przeznaczone do zastosowań użytkownikami.

Ryzyko porażenia prądem elektrycznym podczas pracy z

ostrożność.

W urządzeniu nie występują części, które mogą być serwisowane

się do autoryzowanego sprzedawcy.

Należy dokładnie zapoznać się z niniejszym uzupełnieniem oraz

zapoznać się z jego funkcjami.

Wprowadzanie zmian w urządzeniu jest zabronione ze względów

wprowadzonymi przez użytkownika nie podlegają gwarancji.

Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem.

ani problemy.

W urządzeniu nie występują części, które mogą być serwisowane

autoryzowanego sprzedawcy.

przemysłowych. Patrz §8 Stopień zanieczyszczenia.

Chronić urządzenie przed dziećmi i nieupoważnionymi

urządzeniem. Podczas pomiaru parametrów obwodów

znajdujących się pod napięciem należy zachować szczególną

przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić

Jest to przyrząd pomiarowy do instalacji kategorii KAT III. Patrz §7 Kategoria nadnapięciowa/instalacji.

instrukcją. Przed rozpoczęciem pracy z urządzeniem należy

bezpieczeństwa. Uszkodzenia spowodowane zmianami

Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń

spowodowanych nieprzestrzeganiem niniejszej instrukcji, a

sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia

4. Konserwacja

przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do

Przed podjęciem jakichkolwiek prac konserwacyjnych należy odłączyć

przewody pomiarowe od gniazd.

Instrukcje dotyczące wymiany baterii lub bezpiecznika znajdują się w

punkcie §11 Wymiana baterii i bezpieczników.

Do czyszczenia miernika nie stosować materiałów ściernych ani rozpuszczalników. Używać wilgotnej szmatki i łagodnego detergentu.

DVM94

Ryzyko porażenia prądem elektrycznym podczas pracy z

się pod napięciem należy zachować szczególną ostrożność.

5. Podczas użytkowania

urządzeniem. Podczas pomiaru parametrów obwodów znajdujących

• Ze względów bezpieczeństwa nigdy nie przekraczać wartości

granicznych. Wartości graniczne zostały oddzielnie wyszczególnione w specyfikacjach dla każdego zakresu pomiarowego.

• Nie dotykać nieużywanych złączy, jeżeli miernik jest podłączony do

testowanego obwodu.

• Nie należy używać miernika do instalacji kategorii III (KAT. III) w

przypadku mierzenia napięć mogących przekraczać margines bezpieczeństwa 600 V powyżej uziemienia.

• Jeżeli rząd mierzonej wielkości nie jest znany przed pomiarem, ustawić

pokrętło zakresu na pozycji maksymalnej.

• Przed przekręceniem pokrętła zakresu w celu zmiany funkcji pomiaru,

należy odłączyć przewody pomiarowe od testowanego obwodu.

• Podczas wykonywania pomiarów na odbiornikach TV lub zasilaczach

impulsowych każdorazowo należy pamiętać, że wysokie napięcia impulsowe występujące w punktach pomiarowych mogą spowodować

uszkodzenie miernika.

• Należy zachować ostrożność przy pomiarach napięcia wyższego niż

60 Vdc lub 30 Vac rms. Podczas pomiaru palce muszą znajdować się za krawędziami ochronnymi sondy pomiarowej.

• Nie dokonywać pomiaru rezystancji, parametrów diod ani ciągłośc i w

obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

6. Informacje ogólne

Urządzenie DVM94 jest ręcznym multimetrem cyfrowym 3 ½ zasilanym z baterii służącym do pomiaru napięć DC i AC, prądu DC oraz rezystancji. Umożliwia również testowanie ciągłości obwodów, a także testowanie diod i

baterii. Patrz rysunki na stronie 2 niniejszej instrukcji:

1. Wyświetlacz

LCD, 7 segmentów, 3 ½ cyfry. 45 x 18 mm

2. Przycisk zatrzymania odczytu

Niezależnie od zakresu, naciśnięcie tego przycisku powoduje zamrożenie ostatniego odczytu. Ponowne naciśnięcie „odmraża”

odczyt.

3. Pokrętło

Ten przełącznik służy do wyboru funkcji i zakresów, a także do włączania i wyłączania miernika.

DVM94

Mierniki kat. I są przeznaczone do pomiaru parametrów chronionych

np. obwody urządzeń elektronicznych, sygnały sterujące itp.

Mierniki kat. II są przeznaczone do pomiaru układów kategorii I oraz

urządzenia przenośne itp.

Mierniki kat. III są przeznaczone do pomiaru układów kategorii I i II

oświetleniowe, piecyki elektryczne).

Mierniki kat. IV są przeznaczone do pomiaru układów kategorii I,

podziemna) bezwzględnie należy używać mierników kat. IV.

4. Gniazdo 10A

Umieścić czerwony przewód pomiarowy w tym gnieździe, jeżeli ma być mierzony prąd maks. 10A.

5. Gniazdo „COM”

Umieścić czarny (negatywny) przewód pomiarowy.

6. Gniazdo "VΩmA"

Umieścić czerwony przewód pomiarowy w tym gnieździe, jeżeli ma być mierzone napięcie, rezystancja lub prąd (za wyjątkiem 10A).

7. Przepięcie/kategorie instalacji

Multimetry cyfrowe są kategoryzowane według stopnia ryzyka występowania oraz poziomu przepięcia przejściowego, które może występować podczas pomiaru. Przepięcia przejściowe to krótkotrwałe przepływy energii elektrycznej wywoływane przez układ, np. z powodu uderzenia pioruna w linię wysokiego napięcia. Zgodnie z normą EN 61010-1 obowiązują następujące kategorie:

KAT.

obwodów elektronicznych bez bezpośredniego podłączenia do sieci,

urządzeń jednofazowych, podłączonych do sieci za pomocą wtyczki, jak również obwodów do użytku domowego, o ile dany obwód

KAT.

znajduje się w odległości co najmniej 10 m od układu kategorii III lub

20 m od układu kategorii IV. Np. sprzęt gospodarstwa domowego,

oraz urządzeń jedno- lub wielofazowych, znajdujących się w

KAT.

odległośc i co najmn iej 10 m od układu kategorii IV, oraz pomiaru

III

parametrów sprzętu rozdzielczego (skrzynki bezpiecznikowe, obwody

II i III oraz głównych źródeł zasilania.

KAT.

Należy pamiętać, że do pomiaru parametrów sprzętu z przewodami

zasilającymi instalowanymi na zewnątrz (instalacja nadziemna lub

Uwaga:

Niniejsze urządzenie zaprojektowano zgodnie z normą EN 61010-1, kategoria instalacyjna III (KAT. III) 600 V. Oznacza to, że obowiązują

pewne ograniczenia w zakresie stosowania urządzenia, związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

DVM94

Niniejsze urządzenie jest przeznaczone do pomiarów wyłącznie w instalacjach KAT. III zasilanych napięciem do 600 V

Stopień

zanieczyszczenia

Brak zanieczyszczenia lub wyłącznie zanieczyszczenia

obudowach hermetycznych).

Stopień

zanieczyszczenia

Występują wyłącznie zanieczyszczenia bez właściwości

biurowe)

Stopień

zanieczyszczenia

Występują zanieczyszczenia o właściwościach

atmosferycznych).

Stopień

zanieczyszczenia

Zanieczyszczenia powodujące stałe przewodzenie prądu –

lub dużymi stężeniami drobnych cząstek).

Niniejsze urządzenie jest przeznaczone do pomiarów wyłącznie w układach o stopniu zanieczyszczenia 2.

8. Stopień zanieczyszczenia

Norma IEC 61010-1 określa różne stopnie zanieczyszczenia układów, w przypadku których należy stosować odpowiednie zabezpieczenia w celu zapewnienia bezpieczeństwa. Silniej zanieczyszczone układy wymagają większej liczby zabezpieczeń, natomiast rodzaje stosowanych zabezpieczeń zależą głównie od właściwości materiałów izolacyjnych oraz obudowy. Stopień zanieczyszczenia określony dla DVM wskazuje, w jakich układach urządzenie może być stosowane.

suche bez właściwości przewodzących. Zanieczyszczenia

Uwaga: Niniejsze urządzenie zostało opracowane zgodnie z normą EN

61010-1 dla stopnia zanieczyszczenia 2. Oznac za to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

nie wywierają żadnego wpływu. (występują wyłącznie w

przewodzących. Okazjonalnie może występować przejściowe przewodnictwo na skutek kondensacji

(niniejsza kategoria obejmuje pomieszczenia mieszkalne i

przewodzących lub zanieczyszczenia suche bez właściwości przewodzących, które na skutek kondensacji mogą stać się przewodzące. (środowiska przemysłowe i mające kontakt z powietrzem zewnętrznym, ale chronione przed działaniem opadów

pyły przewodzące, deszcz lub śnieg (odkryte środowiska zewnętrzne, środowiska z wysokim poziomem wilgotności

9. Specyfikacja

Urządzenie nie jest skalibrowane fabrycznie!

DVM94

Przepisy dotyczące środowiska pracy: Przyrząd ten może być stosowany wyłącznie do pomiarów w środowiskach

kategorii I, II i III (patrz §7)

Przyrząd może być stosowany wyłącznie w środowiskach o stopniu

zanieczyszczenia 2 (patrz §8) Idealne warunki robocze: temperatura: 0 °C - 40 °C (32 °F - 104 °F)

wilgotność względna: maks. 80 % wysokość n.p.m.: maks. 2000 m (6560 ft)

napięcie .......................................................................... 600 V

zabezpieczenie bezpiecznikiem F250 mA/600 V, 6,3 x 32 mm F10 A/600V, 6,3 x 32 mm

zasilanie................................................ 1x 9 V 6F61 (w zestawie)

wyświetlacz ...................................... ekran LCD, wartości do 1999

wymiary wyświetlacza ............................................... 45 x 18 mm

przekroczenie zakresu ........................................................... tak

brzęczyk ciągłości ................................................................. tak

testowanie diod .................................................................... tak

wskaźnik niskiego poziomu baterii ........................................... tak

tryb przełączania zakresów ................................................ręczny

zakresy ................................................................................ 23

zapamiętywanie danych......................................................... tak

podświetlenie ..................................................................... brak

automatyczne wyłączanie ...................................................... tak

wymiary......................................................... 73 x 158 x 38 mm

waga (z baterią) ................................................................ 220 g

warunki przechowywania

temperatura .............................................. od -20°C do 60°C

wilgotność .......................................................... < 90 % RH

sonda pomiarowa (w zestawie) ....... KAT. III 600 V, 10 A; L = 80 cm

DVM94

zakres

rozdzielczość

dokładność

200 mV

0,1 mV

± (0,5 % w.m. + 2 cyfry)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0,8 % w.m. + 2 cyfry)

zakres

rozdzielczość

dokładność

2 V

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (1,2 % w.m. + 3 cyfry)

9.1 NAPIĘCIE DC

Nie dokonyw ać pomiaru obwodów, które mogą

znajdować się pod napięciem > 600 VDC lub > 600 VAC

± (0,5 % w.m. + 3 cyfry)

Zabezpieczenie przeciążeniowe: 250 V DC lub AC rms - zakres 200 mV, 600 V DC lub AC rms zakres 2 V - 600 V Impedancja: 10 MΩ

9.2 NAPIĘCIE AC

Nie dokonyw ać pomiaru obwodów, które mogą

znajdować się pod napięciem > 600 VDC lub > 600 VAC

± (0,8 % w.m. + 4 cyfry)

Pomiar wartości średniej - odczyt skalibrowany na wartość skuteczną rms fali sinusoidalnej Zakres częstotliwośc i: 40-1000 Hz Zabezpieczenie przeciążeniowe: 250 V DC lub AC rms - zakres 200 mV, 600 V DC lub AC rms zakres 2 V - 600 V Impedancja: 10 MΩ

DVM94

zakres

rozdzielczość

dokładność

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1,2 % w.m. + 2 cyfry)

10 A

10 mA

± (2,0 % w.m. + 5 cyfry)

zakres

rozdzielczość

dokładność

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (2,0 % w.m. + 3 cyfry)

10 A

10 mA

± (3,0 % w.m. + 7 cyfry)

zakres

rozdzielczość

dokładność

200 Ω

0,1 Ω

± (0,8 % w.m. + 3 cyfry)

2k Ω

1 Ω

20 kΩ

10 Ω

200 kΩ

100 Ω

2 MΩ

1 kΩ

20 MΩ

10 kΩ

± (1,0 % w.m. + 2 cyfry)

9.3 PRĄD STAŁY DC

Nie dokonyw ać pomiaru obwodów, które mogą

znajdować się pod napięciem > 600 VDC lub > 600 VAC

± (0,8 % w.m. + 2 cyfry)

Zabezpieczenie przeciążeniowe: bezpiecznik F250 mA/600 V, F10 A/600 V Maks. prąd wejściowy: 200 mA - gniazdo VΩmA, 10 A - gniazdo 10A

9.4 PRĄD ZMIENNY (AC)

Nie dokonyw ać pomiaru obwodów, które mogą

znajdować się pod napięciem > 600 VDC lub > 600 VAC

± (1,2 % w.m. + 3 cyfry)

Zabezpieczenie przeciążeniowe: bezpiecznik F250 mA/600 V, F10 A/600 V Maks. prąd wejściowy: 200 mA - gniazdo VΩmA, 10 A - gniazdo 10A Zakres częstotliwości: 40-1000 Hz Pomiar wartości średniej - odczyt skalibrowany na wartość skuteczną rms

fali sinusoidalnej Uwaga: 10 A do 10 sekund

9.5 REZYSTANCJA

Nie dokonyw ać pomiarów rezystancji na obwodach pod

napięciem

± (0,8 % w.m. + 2 cyfry)

DVM94

zakres

opis

warunki testowe

wbudowany brzęczyk

rezystancji < ± 50 Ω

napięcie

rozładowywania

± (1,0 % w.m. + 2

cyfry)

± (1,0 % w.m. + 2

cyfry)

Zachować szczególną ostrożność podczas pomiaru napięcia o

sond pomiarowych!

Zabezpieczenie przeciążeniowe: 250 V DC lub AC rms

9.6 TEST DIOD I CIĄGŁOŚCI OBWODU

Nie dokonyw ać pomiaru parametrów diod ani ciągłości

w obwodach znajdujących się pod napięciem

wyświetlacz wskazuje

przybliżone napięcie

przewodzenia diody

Zabezpieczenie przeciążeniowe: 250 V DC lub AC rms

włącza się przy

prąd przewodzenia DC

napięcie wsteczne DC ± 2,8 V

napięcie obwodu otwartego

± 1 mA

± 2,8 V

9.7 TEST BATERII

zakres dokładność

1,5 V

9 V

Zabezpieczenie przeciążeniowe: F250 mA/600 V - 1,5 V, 250 V DC lub AC rms - 9 V

100 mA

6 mA

10. Pomiar napięcia

Nie dokonyw ać pomiaru obwodów, które mogą znajd ować się pod napięciem > 600 VDC lub > 600 VAC

wartościach przekraczających 60 VDC lub 30 VAC rms. Podczas pomiaru palce należy umieścić za krawędziami ochronnymi

10.1 POMIAR NAPIĘCIA DC

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny

do gniazda "COM".

2. Ustawić pokrętło na żądanej pozycji V. Jeżeli rząd wielk ości

mierzonego napięcia nie jest znany przed pomiarem, ustawić pokrętło

DVM94

Nie dokonyw ać pomiaru obwodów, które mogą znajd ować się pod napięciem > 600 VDC lub > 600 VAC

Zachować szczególną ostrożność podczas pomiaru napięcia powyżej

sond pomiarowych!

zakresu na pozycji maksymalnej, a następnie stopniowo zmniejszać do uzyskania najlepszej rozdzielczości.

3. Podłączyć przewody pomiarowe do testowanego obwodu.

4. Odczytać wartość napięcia z ekranu LCD wraz z biegunowością

czerwonego przewodu pomiarowego.

10.2 POMIAR NAPIĘCIA AC

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny

do gniazda "COM".

2. Ustawić pokrętło na żądanej pozycji V~.

3. Podłączyć przewody pomiarowe do testowanego źródła.

4. Odczytać wartość napięcia na wyświetlaczu LCD.

11. Pomiar prądu

60 VDC lub 30 VAC rms.

Podczas pomiaru palce należy umieścić za krawędziami ochronnymi

1. Podłączyć czerwony przewód pomiarowy do gniazdka "VΩmA", a

czarny do gniazdka "COM" (do pomiaru prądu w zakresie 10A należy przełączyć czerwony z gniazdka 200mA na 10A).

2. Ustawić pokrętło (DCA) w żądanej pozycji A~ lub A .

3. Otworzyć obwód, w którym ma być mierzony prąd i podłączyć do niego

przewody pomiarowe SZEREGOWO.

4. Odczytać wartość prądu z ekranu LCD wraz z biegunowością

czerwonego przewodu pomiarowego.

12. Pomiar rezystancji

Nie dokonywać pomiarów rezystancji na obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazdk a "VΩmA", a

czarny do gniazdka "COM" (czerwony przewód ma biegunowość dodatnią "+").

2. Ustawić pokrętło na żądanej pozycji zakresu "Ω".

3. Podłączyć przewody pomiarowe do testowanego rezystora i odczytać

wartość z wyświetlacza LCD.

4. Jeżeli mierzona rezystancja jest częścią obwodu, przed przyłożeniem

sond pomiarowych należy odłączyć zasilanie i rozładować wszystkie

kondensatory.

DVM94

Nie dokonywać pomiaru parametrów diod ani ciągłości w obwodach

kondensatory w obwodzie zostały rozładowane.

UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed

Uwaga: patrz ostrzeżenie na gnieździe baterii

13. Testowanie diod

Nie dokonywać pomiaru parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazdka "VΩmA" , a

czarny do gniazdka "COM" (czerwony przewód ma biegunowość dodatnią "+").

2. Ustawić pokrętło na pozycję " ".

3. Podłączyć czerwony przewód pomiarowy do anody, a czarny do katody

diody w celu przeprowadzenia testów. Pojawi się przybliżony spadek napięcia w kierunku przewodzenia na diodzie. Jeżeli połączenie zostanie odwrócone, na wyświetlaczu pokaże się tylko cyfra "1".

14. Testowanie ciągłości obwodu

znajdujących się pod napięciem. Upewnić się, że wszystkie

1. Podłączyć czerwony przewód pomiarowy do gniazdka "VΩmA", a

czarny do gniazdka "COM".

2. Ustawić pokrętło zakresu na pozycję " ".

3. Podłączyć przewody pomiarowe do dwóch końców testowanego

obwodu. Jeśli obwód jest ciągły, wbudowany brzęczyk wyemituje sygnał dźwiękowy.

15. Test baterii

1. Podłączyć czerwony przewód pomiarowy do gniazdka "VΩmA", a

czarny do gniazdka "COM" (czerwony przewód ma biegunowość dodatnią "+").

2. Ustawić pokrętło na żądanej pozycji zakresu.

3. Podłączyć przewody pomiarowe do końcówek baterii i odczytać wartość

z wyświetlacza LCD.

16. Wymiana baterii i bezpiecznika

otwarciem obudowy każdorazowo należy odłączać przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać

wyłącznie bezpieczników o parametrach określonych w niniejszej

instrukcji.

DVM94

W urządzeniu nie występują części, które mogą być serwisowane

do autoryzowanego sprzedawcy.

Przed wymianą baterii lub bezpieczników odłączyć przewody pomiarowe i wyjąć z gniazd pomiarowych.

przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się

• Po wyświetleniu " " należy wymienić baterię.

• Bezpieczniki rzadko wymagają wymiany - przepalenie się bezpiecznika

prawie zawsze jest wynikiem błędu ludzkiego.

Aby wymienić baterię lub bezpiecznik:

• Wyłączyć przyrząd.

• Odkręcić znajdującą się z tyłu śrubę i ostrożnie otworzyć obudowę.

• Wyjąć starą baterię i włożyć nową.

• Zamknąć obudowę i dokręcić śruba.

Bateria: 1x 9 V 6LR61, zwrócić uwagę na właściwą biegunowość Bezpieczniki: F250 mA/600 V i F10 A/600 V, 6 x 32 mm

Przed uruchomieniem miernika upewnić się, że jego obudowa jest szczelnie zamknięta i umieścić pokrywę ochronną na miejscu.

17. Wykrywanie i usuwanie usterek

Jeśli podczas pomiaru urządzenie działa nieprawidłowo, oznacza to uszkodzenie wewnętrznego bezpiecznika. Należy pamiętać, że niski poziom baterii może doprowadzić do niewłaściwych wyników pomiarów. Bateria należy regularnie wymieniać. (wskazówka: obniżona jasność podświetlenia/ekranu LCD oznacza niski poziom naładowania baterii)

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego

powiadomienia.

DVM94

Instrukcja jest własnością firmy Velleman nv i jest chroniona prawami autorskimi. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana,

powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw

autorskich.

DVM94

AC (Corrente Alterna)

DC (Corrente Contínua)

AC e DC

perigosa.

Atenção: risco de perigo, consulte o manual para informação

medidor ou equipamento a ser testado

MANUAL DO UTILIZADOR

1. Introdução

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto

desperdícios, poderão causar danos no meio ambiente. Não coloque

a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-

se a uma empresa especializada em reciclagem. Devolva o

aparelho ao seu distribuidor ou ao posto de reciclagem local.

Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Símbolos utilizados

Risco de choque eléctrico A possibilidade de tensão

sobre segurança. Advertência: Uma situação ou procedimento perigos pode

causar lesões ou até mesmo a morte Atenção: condição ou ação que pode provocar danos no

Duplo isolamento (proteção classe 2)

Ligação à terra

Fusível

Condensador

DVM94

Este símbolo indica: Ler as instruções

danos, lesões ou até mesmo à morte.

Este símbolo indica: Perigo

mesmo a morte

Este símbolo indica: Risco de perigo/danos

mesmo a morte

ADVERTÊNCIA: Para evitar descargas eléctricas desligue

Nota: leia a advertência no compartimento da pilha

Não exponha o aparelho ao frio, calor e grandes variações de

medição.

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

Díodo

Continuidade

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

Não ler as instruções ou o manual pode levar à ocorrência de

Uma situação ou procedimento perigos pode causar lesões ou até

Este símbolo indica: Atenção; informação importante

Ignorar esta informação pode levar a uma situação de perigo.

sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual.

temperatura. Ao deslocar o aparelho de um local frio para um local quente, deixe-o desligado até estar á temperatura ambiente. Isto evitará a formação de condensação e erros de

Proteja o aparelho de quedas e má utilização. Evite usar força excessiva durante a utilização.

Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver

§8 Grau de contaminação.

DVM94

Risco de choque eléctrico durante o funcionamento. Tenha

muito cuidado ao medir circuitos sob tensão.

O utilizador não terá de fazer a manutenção das peças.

substituição.

Este é um instrumento de medição de categoria CAT III.

Consulte a §7 categoria de instalação/Sobretensão.

Leia este anexo e o manual atentamente. Familiarize-se com o funcionamento do aparelho antes de o utilizar.

Por razões de segurança, estão proibidas quaisquer modificações

pela garantia.

Utilize o aparelho apenas para as aplicações descritas neste

quaisquer danos ou outros problemas daí resultantes.

O utilizador não terá de fazer a manutenção das peças.

substituição.

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.

Contacte um agente autorizado para assistência e/ou peças de

do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos

manual. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por

4. Manutenção

Contacte um agente autorizado para assistência e/ou peças de

Antes de proceder a quaisquer atividades de manutenção, desligue os cabos de teste das tomadas. Para instruções sobre como substituir pilhas ou fusíveis, consulte §11 Substituição de Pilhas e Fusíveis. Não utilize abrasivos ou solventes no medidor. Para efeitos de limpeza use um pano húmido e um detergente neutro.

5. Durante a Utilização

• Nunca exceda os valores máximo recomendados. O valor máximo é

indicado separadamente nas especificações para cada nível de medição.

• Nunca toque nos terminais que não estão a ser utilizados enquanto o

multímetro estiver ligado a um circuito que está a ser testado.

• Nunca use o medidor com instalações de CAT 2 ao medir voltagens que

possam exceder a margem de segurança de 600V acima do solo.

DVM94

Um multímetro de categoria CAT I é indicado para medir circuitos electrónicos protegidos não conectados directamente à rede eléctrica,

• Coloque o seletor na posição máxima caso a intensidade da carga a ser

medida não seja previamente conhecida.

• Desligue as pontas de teste do circuito testado antes de rodar o selector

para escolher outras funções.

• Ao fazer medições num aparelho de TV ou circuitos de corrente alterna,

tenha sempre em conta que o medidor pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.

• Seja extremamente cuidadoso ao medir tensões de mais de 60 Vdc ou

30 Vac rms. Coloque sempre os dedos por detrás da barreira de protecção durantes as medições.

• Não meça resistências, díodos ou continuidade em circuitos sob tensão.

Certifique-se que foram descarregados todos os condensadores.

6. Descrição Geral

O DVM851 é um multímetro digital 3 ½ a pilhas, para medir tensão AC e DC, correntes DC e resistência. Oferece ainda a possibilidade de executar testes de continuidade e testes de díodos e pilhas.

Ver as figuras da página 2 deste manual do utilizador:

1. Display

3 ½ dígitos, 7 segmentos, LCD : 45 x 18 mm

2. Botão de retenção

Em qualquer uma das opções, pressione este botão para congelar a última leitura. Pressione novamente para libertar.

3. Selector giratório

Este interruptor é usado para selecionar funções e níveis bem como para ligar e desligar o medidor.

4. entrada "10A"

Introduza o cabo de teste vermelho neste conector de forma a medir uma corrente máxima de 10 A.

5. entrada "COM"

Introduza o cabo de teste preto (negativo).

6. entrada "VΩ mA"

Introduza o cabo de teste vermelho (positivo) neste conector para medir a tensão, resistência e corrente (excepto 10 A).

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transitórias que podem ocorrer nas pontas de teste. Uma sobretensão transitória é um aumento curto da tensão induzido por um sistema, por ex., a queda de um raio num poste de alta tensão. As categorias segundo o EN 61010-1 são:

CAT I

DVM94

p.ex ligações de circuitos electrónicos, sinais de controlo...

Um multímetro de categoria CAT II é indicado para medições num

um conector e circuitos num ambiente doméstico normal, na condição

alimentação de electrodomésticos e ferramentas portáteis, etc.

Um DMM de categoria CAT III não só é indicado para medições num

distribuição (curto-circuitos, circuit os de iluminação, forno eléctrico).

Um DMM de categoria CAT IV é indicado para medição num ambiente

multímetro de categoria CAT IV.

Grau de

Ausência de contaminação ou contaminação seca e não

se encontra em compartimentos hermeticamente selados)

Grau de

Apenas ocorre poluição não condutora. De vez em quando,

categoria)

ambiente CAT I, aparelhos monofásicos ligados à rede eléctrica com CAT II

que o circuito esteja a uma distância mínima de 10 m de um

ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo:

ambiente CAT I e CAT II, como também para a medição de um CAT

aparelho mono- ou polifásico (fixo) a uma distância mínima de 10 m III

de um ambiente CAT IV, e para a medição em ou de uma caixa de

CAT I, CAT II e CAT III, e também para medição numa entrada de

energia de nível primário.

CAT IV

Qualquer medição efectuada num aparelho, cujos cabos estão no

exterior (tanto subterrâneo como supraterrâneo), necessita de um

Advertência:

Este multímetro foi desenhado de acordo com a norma EN 61010-1, categoria de instalação CAT II 600 V e categoria de instalação CAT III 300 V. Isto implica restrições de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medição. Consulte a tabela abaixo.

Este aparelho está indicado apenas para medições 600 V in CAT III

8. Grau de contaminação

A norma IEC 61010-1 especifica os diferentes tipos de contaminação ambiental. Cada tipo necessita do seu próprio nível de protecção para garantir segurança. Um ambiente rugoso necessita de um nível de protecção mais severo. O nível de protecção adaptado a um determinado ambiente depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser utilizado.

contaminação

contaminação 2

condutora. A poluição não tem qualquer influência. (apenas

pode surgir uma condução curta provocada pela condensação (ambiente doméstico e de escritório estão inseridos nesta

DVM94

Grau de

Ocorre poluição condutora, ou ocorre a poluição seca e não

mas não em contacto com a precipitação)

Grau de

A poluição gera condutividade persistente provocada por

partículas)

Este aparelho só está indicado para medições num ambiente com um grau de contaminação 2.

contaminação 3

contaminação 4

Advertência: Este aparelho foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restrições de uso no que respeita à contaminação que pode surgir num determinado ambiente. Consulte a tabela abaixo.

condutora que se torna condutora devido à condensação que está prevista. (ambientes industriais e ambientes expostos ao ar exterior -

poeira condutora, chuva ou neve. (ambientes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas de

9. Especificações

Este aparelho não vem calibrado de origem! Normas relativas ao ambiente de utilização: Use este multímetro apenas para medições em ambientes de CAT II e CAT III (ver §7) Use este multímetro apenas num ambiente de grau de contaminação 2 (ver §8) As condições ideais de funcionamento incluem: temperatura: 0 °C a 40 °C (32 °F a 104 °F) humidade relativa: máx. 80 % altitude: máx. 2000 m (6560 ft)

voltagem......................................................................... 600 V

fusível de protecção F250 mA/600 V, 6.3 x 32 mm F10 A/600V, 6.3 x 32 mm

alimentação ................................................. 1 x 9 V 6LR61 (incl.)

ecrã ......................................................LCD, contagem até 1999

dimensões do visor ................................................... 45 x 18 mm

acima do limite .................................................................... sim

indicador sonoro de continuidade ............................................ sim

teste de díodos .................................................................... sim

indicador de bateria fraca ...................................................... sim

modos disponíveis .......................................................... manual

parâmetros........................................................................... 23

retenção de dados ................................................................ sim

retroiluminação ................................................................... não

DVM94

amplitude

resolução

precisão

200 mV

0.1 mV

± (0.5 % da leitura + 2 dígitos)

2000 mV

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (0.8 % da leitura + 2 dígitos)

amplitude

resolução

precisão

2 V

1 mV

20 V

10 mV

200 V

100 mV

600 V

1 V

± (1.2 % da leitura + 3 dígitos)

desativação automática ......................................................... sim

dimensões ...................................................... 73 x 158 x 38 mm

peso (com pilhas) .............................................................. 220 g

ambiente para armazenamento

temperatura .................................................. -20 °C a 60 °C

humidade ........................................................... < 90 % RH

sonda de teste (incl.) ..................... CAT III 600 V, 10 A; L = 80 cm

9.1 TENSÃO CC

Não meça circuitos que possam ter tensões > 600 VDC

ou > 600 VAC

± (0.5 % da leitura + 3 dígitos)

Protecção contra sobrecarga: 250 V DC ou AC rms para a gama 200 mV, 600 V DC ou AC rms para a gama 2 V a 600 V Impedância: 10 MΩ

9.2 TENSÃO CA

Não meça circuitos que possam ter tensões > 600 VDC

ou > 600 VAC

± (0.8 % da leitura + 4 dígitos)

Detecção média, calibrado para rms da onda senoidal Amplitude de frequência: 40-1000 Hz Protecção contra sobrecarga: 250 V DC ou AC rms para a gama 200 mV, 600 V DC ou AC rms para a gama 2 V a 600 V Impedância: 10 MΩ

DVM94

amplitude

resolução

precisão

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (1.2 % da leitura + 2 dígitos)

10 A

10 mA

± (2.0 % da leitura + 5 dígitos)

amplitude

resolução

precisão

2 mA

1 µA

20 mA

10 µA

200 mA

100 µA

± (2.0 % da leitura + 3 dígitos)

10 A

10 mA

± (3.0 % da leitura + 7 dígitos)

amplitude

resolução

precisão

200 Ω

0,1 Ω

± (0.8 % da leitura + 3 dígitos)

2k Ω

1 Ω

20 kΩ

10 Ω

200 kΩ

100 Ω

2 MΩ

1 kΩ

20 MΩ

10 kΩ

± (1.0 % da leitura + 2 dígitos)

9.3 CORRENTE DC

Não meça circuitos que possam ter tensões > 600 VDC

ou > 600 VAC

± (0.8 % da leitura + 2 dígitos)

Protecção contra sobrecarga: Fusível 250 mA/600 V, F10 A/600 V Corrente de entrada máx.: 200 mA para ficha VΩmA, 10 A para ficha 10A

9.4 CORRENTE AC

Não meça circuitos que possam ter tensões > 600 VDC

ou > 600 VAC

± (1.2 % da leitura + 3 dígitos)

Protecção contra sobrecarga: Fusível 250 mA/600 V, F10 A/600 V Corrente de entrada máx.: 200 mA para ficha VΩmA, 10 A para ficha 10A Amplitude de frequência: 40-1000 Hz Detecção média, calibrado para rms da onda senoidal Observação: 10 A até 10 segundos

9.5 RESISTÊNCIA

Não faça medições de resistência em circuitos ativos

± (0.8 % da leitura + 2 dígitos)

DVM94

amplitude

descrição

condições de teste

sinal acústico em caso

< ± 50 Ω

corrente de

descarga

± (1.0 % da leitura + 2

dígitos)

± (1.0 % da leitura + 2

dígitos)

Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou

teste ao fazer quaisquer medições.

Protecção contra sobrecarga: 250 V DC ou AC rms

9.6 DÍODO E CONTINUIDADE

Não faça medições de díodos ou de continuidade em

é apresentada a

Protecção contra sobrecarga: 250 V DC ou AC rms

tensão direta

aproximada do diodo

de resistência

circuitos ativos

corrente DC ± 1 mA

tensão DC invertida ± 2.8 V

tensão do circuito aberto

± 2.8 V

9.7 TESTAR A BATERIA

amplitude precisão

1.5 V

9 V

Protecção contra sobrecarga: F250 mA/600 V para 1.5 V, 250 V DC ou AC rms para 9 V

100 mA

6 mA

10. medição da voltagem

Não meça circuitos que possam ter tensões > 600 VDC ou > 600 VAC

30 VAC rms. Coloque sempre os dedos por detrás da protecção das pontas de

10.1 MEDIÇÃO DE TENSÃO DC

1. Introduza a ponta de teste vermelha no borne "VΩmA" e a ponta de

teste preta no borne "COM".

2. Coloque o interruptor giratório na posição V desejada . Se não

conhecer previamente a tensão a ser medida, deve colocar o

DVM94

Não meça circuitos que possam ter tensões > 600 VDC ou > 600 VAC

Seja extremamente cuidadoso ao medir uma tensão superior a

teste ao fazer quaisquer medições.

interruptor na posição máxima e depois ir reduzindo gradualmente até obter a resolução ideal.

3. Ligue os cabos de teste à fonte que pretende medir.

4. Leia o valor da tensão no visor LCD bem como a polaridade do cabo de

ligação vermelho.

10.2 MEDIÇÃO DE TENSÃO AC

1. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo de teste

preto na entrada "COM".

2. Coloque o interruptor giratório na posição V apropriada.

3. Ligue os cabos de teste à fonte que pretende medir.

4. Leia o valor da tensão no visor LCD.

11. Medição de Corrente

60 Vdc ou 30 Vac rms. Coloque sempre os dedos por detrás da protecção das pontas de

1. Ligue o cabo de teste vermelho na entrada"VΩmA" e o cabo de teste

preto na entrada "COM" (troque o cabo de teste vermelho para a entrada "10A" para medições entre 200 mA e 10 A).

2. Coloque o seletor giratório (DCA) na posição A~ ou A desejada.

3. Abra o circuito no qual a corrente deverá ser medida e ligue os cabos

de teste ao circuito IN SERIES.

4. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD

12. Medição de Resistência

Não faça medições de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo de teste

preto na entrada "COM" (o cabo vermelho tem polaridade positiva "+").

2. Coloque o interruptor giratório na posição amplitude apropriada.Ω

3. Ligue os cabos de teste ao resistor a ser medido e leia o que aparece

no visor LCD.

4. Se a resistência a ser medida está ligada a um circuito, desligue a

alimentação e descarregue todos os capacitores antes de ligar as sondas de teste.

DVM94

ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre

Nota: leia a advertência no compartimento da pilha

O utilizador não terá de fazer a manutenção das peças.

substituição.

13. Teste de Díodo

Não faça medições de díodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada"VΩmA" e o cabo de teste

preto na entrada "COM" (o cabo vermelho tem poalridade positiva "+".).

2. Coloque o interruptor giratório na posição " ".

3. Ligue o cabo de teste vermelho ao ânodo do diodo a ser testado e o

cabo de teste preto ao cátodo do diodo. A queda de tensão directa aproximada do diodo será exibida. Se a ligação estiver invertida no visor apenas aparecerá "1".

14. Teste de Continuidade

Não faça medições de díodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VΩmA" e o preto na

entrada "COM".

2. Coloque o interruptor na posição " ".

3. Ligue os cabos de teste a dois pontos do circuito que pretende testar.

Se existir continuidade será emitido um sinal sonoro.

15. Testar Baterias

1. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo de teste

preto na entrada "COM" (o cabo vermelho tem polaridade positiva "+").

2. Coloque o interruptor giratório na posição BATT apropriada.

3. Conecte os cabos de teste ao terminais da bateria e leia o resultado no

visor LCD.

16. Substituição da Pilha e Fusível

as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual.

Contacte um agente autorizado para assistência e/ou peças de

DVM94

Desligue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medição antes de substituir pilhas ou fusíveis.

• Quando aparece " " a pilha deve ser substituída.

• Os fusíveis raramente precisam de ser substituídos e fusíveis fundidos

são normalmente resultado de erro humano.

Para substituir a pilha ou fusível:

• Desligue o medidor.

• Retire o parafuso na parte de trás e abra a caixa cuidadosamente.

• Retire a pilha gasta e introduza uma nova.

• Fecha caixa exterior e aperte os parafuso.

Pilha: 1 pilha de 9 V 6LR61, certificando-se de que respeita a polaridade Fusíveis: F250 mA/600 V e F10 A/600 V, 6 x 32 mm

Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utilizar.

17. Resolução de problemas

Se o aparelho se comportar de formaanormal no decorrer da medição, isto significa que o fusível interno se encontra danificado. Tenha sempre em conta que uma pilha fraca pode originar medições incorrectas. Substitua a pilha regularmente. (dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fraca)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

Velleman® Service and Quality Warranty

Since its foundation in 1972, Velleman® acquired extensive experience in the electronics world and currently distributes its products in over 85 countries. All our products fulfil strict quality requirements and legal stipulations in the EU. In order to ensure the quality, our products regularly go through an extra quality check, both by an internal quality department and by specialized external organisations. If, all precautionary measures notwithstanding, problems should occur, please make appeal to our warranty (see guarantee conditions).

General Warranty Conditions Concerning Consumer Products (for EU):

• All consumer products are subject to a 24-month warranty on production flaws and defective material as from the original date of purchase.

• Velleman® can decide to replace an article with an

equivalent article, or to refund the retail value totally or partially when the complaint is valid and a free repair or replacement of the article is impossible, or if the expenses are out of proportion. You will be delivered a replacing article or a refund at the value of 100% of the purchase price in case of a flaw occurred in the first year after the date of purchase and delivery, or a replacing article at 50% of the purchase price or a refund at the value of 50% of the retail value in case of a flaw occurred in the second year after the date of purchase and delivery.

• Not covered by warranty:

- all direct or indirect damage caused after delivery to the article (e.g. by oxidation, shocks, falls, dust, dirt, humidity...), and by the article, as well as its contents (e.g. data loss), compensation for loss of profits;

- consumable goods, parts or accessories that are subject to an aging process during normal use, such as batteries (rechargeable, non-rechargeable, built-in or replaceable), lamps, rubber parts, drive belts... (unlimited list);

- flaws resulting from fire, water damage, lightning, accident, natural disaster, etc.…;

- flaws caused deliberately, negligently or resulting from improper handling, negligent maintenance, abusive use or use contrary to the manufacturer’s instructions;

- damage caused by a commercial, professional or collective use of the article (the warranty validity will be reduced to six (6) months when the article is used professionally);

- damage resulting from an inappropriate packing and shipping of the article;

- all damage caused by modification, repair or alteration performed by a third party without written permission by Velleman®.

• Articles to be repaired must be delivered to your Velleman® dealer, solidly packed (preferably in the original packaging), and be completed with the original receipt of purchase and a clear flaw description.

• Hint: In order to save on cost and time, please reread the manual and check if the flaw is caused by obvious causes prior to presenting the article for repair. Note that returning a non-defective article can also involve handling costs.

• Repairs occurring after warranty expiration are subject to

shipping costs.

• The above conditions are without prejudice to all

commercial warranties.

The above enumeration is subject to modification according to the article (see article’s manual).

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode

van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of

vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden

bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een

degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden,

kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen

transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l’électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans

l’UE. Afin de garantir la qualité, nous soumettons

régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable

d’un défaut malgré toutes les précautions, il est possible d’invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l’UE) :

• tout produit grand public est garanti 24 mois contre tout

vice de production ou de matériaux à dater du jour

d’acquisition effective ;

• si la plainte est justifiée et que la réparation ou le remplacement d’un article est jugé impossible, ou lorsque les coûts s’avèrent disproportionnés, Velleman® s’autorise à remplacer ledit article par un article équivalent

ou à rembourser la totalité ou une partie du prix d’achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix

d’achat lors d’un défaut dans un délai de 1 an après l’achat et la livraison, ou un article de remplacement moyennant 50% du prix d’achat ou le remboursement de 50% du prix d’achat lors d’un défaut après 1 à 2 ans.

• sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l’article après livraison (p.ex. dommage lié à l’oxydation, choc, chute, poussière, sable, impureté…) et provoqué par l’appareil,

ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies… (liste illimitée) ;

- tout dommage qui résulte d’un incendie, de la foudre, d’un accident, d’une catastrophe naturelle, etc. ;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une

utilisation de l’appareil contraire aux prescriptions du

fabricant ;

- tout dommage à cause d’une utilisation commerciale,

professionnelle ou collective de l’appareil (la période de garantie sera réduite à 6 mois lors d’une utilisation

professionnelle) ;

- tout dommage à l’appareil qui résulte d’une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;

- tout dommage engendré par un retour de l’appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l’autorisation explicite de SA Velleman® ; frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie.

• toute réparation sera fournie par l’endroit de l’achat. L’appareil doit nécessairement être accompagné du bon d’achat d’origine et être dûment conditionné (de préférence dans l’emballage d’origine avec mention du

défaut) ;

• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l’appareil. Un appareil retourné jugé défectueux qui s’avère en bon état de marche pourra faire l’objet d’une note de frais à

charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l’objet de frais de transport ;

• toute garantie commerciale ne porte pas atteinte aux

conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l’article et être mentionnée dans la notice d’emploi.

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un

período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un

fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artìculo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente

para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

• Wenn die Klage berechtigt ist und falls eine kostenlose

Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

• Im Fall einer Reparatur, wenden Sie sich an Ihren

Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die

Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

• Jede kommerzielle Garantie lässt diese Rechte

unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

Legen Heirweg 33, 9890 Gavere, Belgium

Made in PRC

Imported by Velleman nv

www.velleman.eu

Velleman DVM94 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
