Техника измерения уровня и давления
Руководство по эксплуатации
VEGACONNECT 2
Руководство по эксплуатации
1 Описание продукта
1.1 Функция и конструкция
VEGACONNECT 2 является соединительным
кабелем (соединительным адаптером) между
способными к связи приборами фирмы VEGA
(VEGASON, VEGAPULS, D-серия, VEGABAR,
VEGAMET) и персональным компьютером с
программным обеспечением управления
VEGA Visual Operating.
Соединение происходит при помощи 9полюсной втулки SUB-D к
последовательному интерфейсу
персонального компьютера и с помощью 2
мм вилочной части (2-жильного провода) к
вилкам CONNECT прибора VEGA.
Дальнейшими возможностями присоединения
для 2-жильного кабеля VEGA CONNECT 2
являются:
- соединительный провод между датчиком
VBUS и прибором оценки/переработки
данных
- линия сигнализации 0/ 4 … 2 0 мА К
(компактных) конструкций датчиков.
VEGACONNECT 2 размещен в стабильном
пластмассовом корпусе и поставляется
комплектно с соединительными проводами и
разъемными контактными соединениями.
Подача напряжения производится
посредством интерфейса RS 232
персонального компьютера.
Для работы VEGACONNECT 2 необходимо
VEGA Visual Operating (VVO) версии 2.20 или
выше. Оно монтируется на персональном
компьютере WINDOWS 95 и позводяет
1.2 Технические данные
Подвод напряжения
от персонального компьютера через RS 232
Потребляемый ток макс. 8мА
Напряжение макс. 15 В
Норма передачи 9.600 бод
Формат знаков 8 бит (код ASCII/
Четность отсутствует
Старт/остановка каждый 1 бит
Гальваническая
развязка (цепей) между VBUS
Длина линий RS 232 ок. 30 см
Вид защиты IP 40
Конформность СЕ согл. следующих норм:
Элентромагнитная совместимость
Эмиссия EН 50081-1 : 1992
Иммиссия EН 50082-2 : 1995
Низковольтные направляющие линии
Основные направления Европейского сообщ.
Допустимая температура
окружающей среды -20°C … +60°C
Температура хранения
и транспортировки -20°C … +70°C
Материал корпуса ударопрочный
серая
Размеры корпуса Ш х В х Г
Вес
Американский
стандартный код для
обмена информацией)
иRS 232
VBUS ок. 150 см
EN 61010 : 1993
73/23 EWG/ЕЭС
89/336 EWG/ЕЭС
полистирол
Верхняя часть светло-
Нижняя часть агатосерая
= 100 x 52 x 30 мм
с присоединительными проводами ок. 200 г
удобную конфигурацию и параметрирование
способных к связи приборов фирмы VEGA.
Возможна коммуникация с протоколом
®
. Тем самым HART®--способные
HART
приборы VEGA могут быть обслужены с
2 Электрическое присоединение
2.1 Схема подключения
помощью персонального компьютера и
программного обеспечения VVO.
Двухжильный провод VEGACONNECT 2 может
быть присоединен во взрывоопасных областях
к допущенному по взрывобезопасности
датчику.
Сам VEGACONNECT 2 и ПК не должны
находиться во взрывоопасной области.
(смотрите пример присоединения 3).
Вид защиты от воспламенения,
к датчику
VBUS
вилка 2 мм
ПК = Персональный компьютер
RS 232
D-Sub-вилка
9-полюсная
RxD
TxD
GND
к ПК
искробезопасность (обору дования)
EEx ia II C / II B
EEx ib II C / II B
2 VEGACONNECT
Руководство по эксплуатации

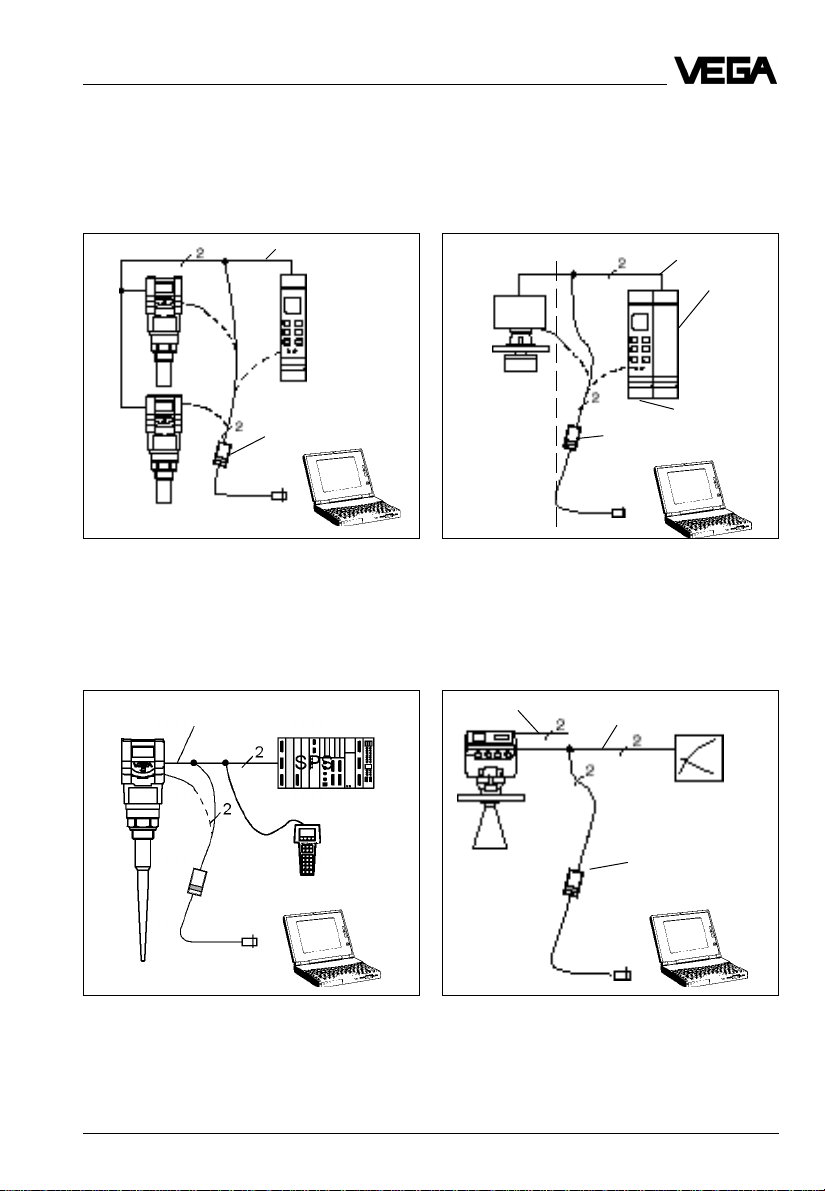

2.2 Примеры присоединения
Пример 1
Два датчика VBUS VEGASON 51 V in в
соединении с VEGAMET 515V
VBUS
VEGACONNECT 2
VVO
Пример 2
Датчик VEGAPULS 51 K с аналоговым
выходн ым сигналом в соединении с SPS/
управление при помощи программы,
хранимой в памяти.
4 … 20 мА с наложенным
протоколом HART
®
Пример 3
Датчик VBUS VEGASON 83 FV StEx во
взрывоопасной области в соединении с
VEGATRENN 548Ex, VEGAMET 515V
Взрывоопасная
область
Невзрывоопасная
область
VEGACONNECT 2
VBUS
VEGATRENN 548
Ex
VEGAMET 515 V
VVO
Пример 4
VEGAPULS 81 F с аналоговым выходным
сигналом в соединении с индикаторным
прибором
Подвод
напряжения
4 … 20 мА с наложенным
VBUS
Индикаторный
прибор
Ручное
VEGACONNECT 2
коммутационное
устройство
®
HART
VVO
VEGACONNECT 2
VVO
VEGACONNECT 3

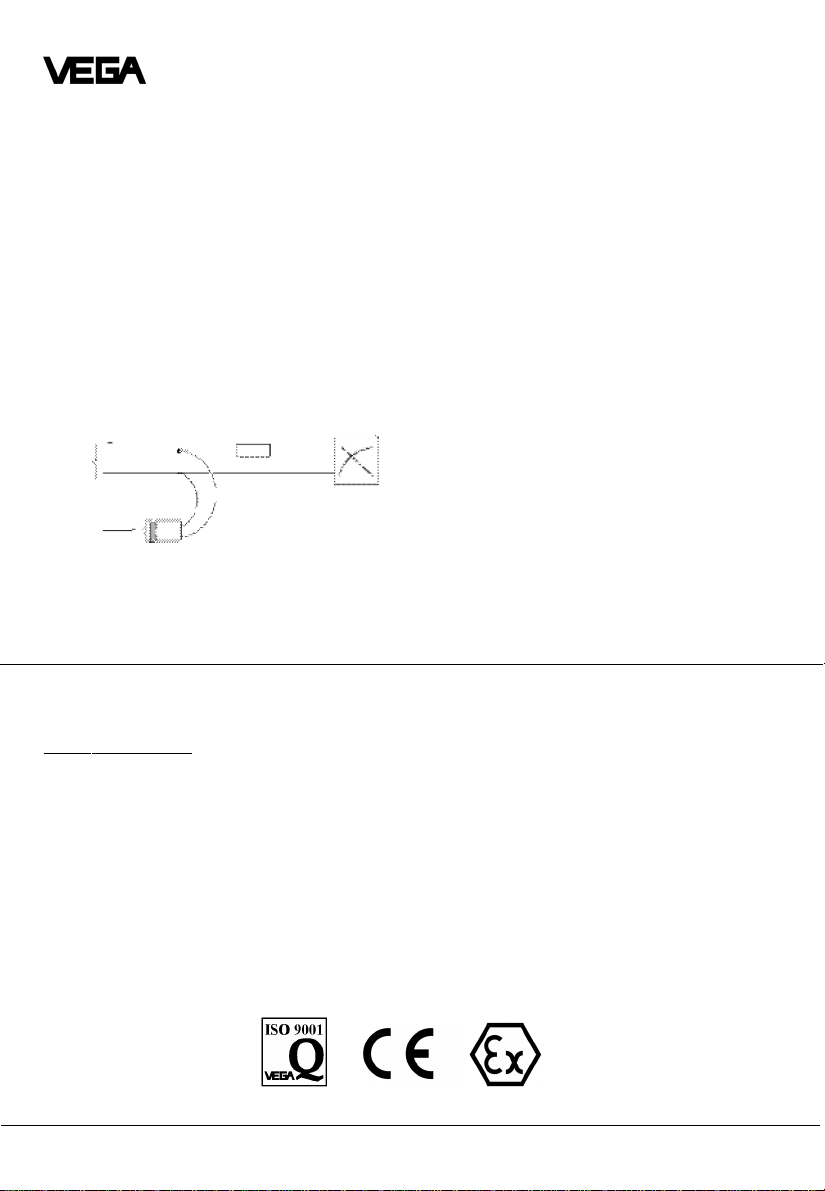

Указание к примеру 4
Если внутреннее сопротивление
присоединенной оценки (численного)
значения значительно меньше, чем 100 Ω
(напр., индикаторный прибор), то наложенный
на выход 0/4 … 20 mA сигнал VBUS
демпфируется. Поэтому при низкоомном
индикаторном приборе в проводе 0/
4 … 20 мА прошлифовать сопротивление
вторичной обмотки R = 100 Ω и
VEGACONNECT 2 присоединить к этому
сопротивлению. При аналоговых входах
сигнала от систем SPS это сопротивление в
общем случае является і 100 Ω, так что
демпфирование не встречается.
к
датчику
к персон.
компьютеру
VEGACONNECT 2
VEGA Grieshaber KG
Am Hohenstein 113
D-77761 Schiltach
Тел. (0 78 36) 50 - 0
Факс (0 78 36) 50 - 201
e-mail info@vega-g.de
R = 100 Ω
Указания по безопасности
При пуске в эксплуатацию и режиме работы
соблюдать нижеследующую информацию и
вышестоящий специфический для стран
стандарт по монтажу (напр., в Германии
„Положение Союза немецких электриков/
VDE), а также действительные для
определенных случаев использования
правила (нормы) безопасности.
Вмешательства в прибор посредством
ручного манипулирования по соображениям
безопасности и гарантии разрешается
производить только персоналу фирмы
„VEGA“.
Возможны технические изменения 2.23 095 / апрель ’98
