Каждое устройство может быть оснащено либо интерфейсом
RS232, либо интерфейсом Ethernet. Такой интерфейс
является встроенным и не может быть добавлен или заменен
впоследствии. Подключение осуществляется через разъем RJ45 на нижней стороне устройства.
1.2 Принципработы
ИнтерфейсRS232

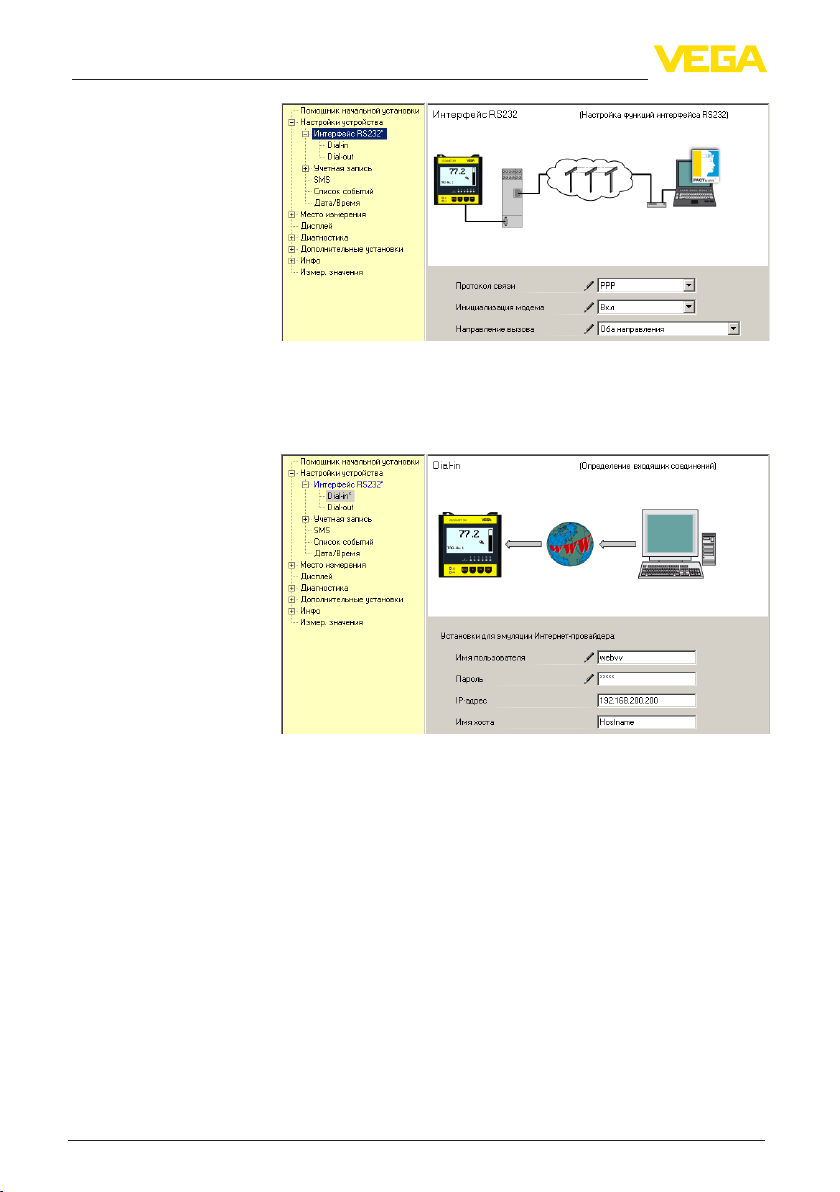

К интерфейсу RS232 может быть подключен внешний модем
(аналоговый, ISDN или GSM) для обеспечения дистанционного
опроса измеренных значений.
ИнтерфейсEthernet
Через интерфейс Ethernet устройства можно подключать
непосредственно к имеющейся компьютерной сети. При этом
каждое устройство имеет свой IP-адрес.
1.3 Настройка
Для настройки устройств необходимо программное обеспечение
PACTware и соответствующие драйверы устройств (DTM).
Драйверы DTM могут быть также интегрированы в другие
программные оболочки, соотв. стандарту FDT. Настройку
основных функций можно выполнить с помощью встроенного
модуля индикации и настройки.
Все DTM устройств VEGA поставляются в двух версиях:
бесплатной стандартной и платной полной версии. Стандартная
версия включает все функции для полной начальной установки,
Помощник создания проектов, функции сохранения/печати
проектов, функции импорта/экспорта.
Полная версия имеет расширенные возможности печати
проектов и функцию сохранения измеренных значений и
эхо-кривых. В полную версию также включена программа
расчета резервуара и мультивьюер для индикации и анализа
сохраненных измеренных значений и эхо-кривых.
Стандартную версию можно бесплатно загрузить с сайта
http://www.vega.com. Полная версия поставляется на CD по
заказу.
Соглашение о пользовании разрешает копировать и
использовать VEGA-DTM в стандартной версии на любом числе
компьютеров. Полную версию (платную) можно устанавливать
только на одном компьютере, для каждого компьютера
требуется отдельный экземпляр полной версии.
Сначала необходимо выполнить подключение источника
питания и датчиков в соответствии с руководством по
эксплуатации.
2.2 ПодключениекПК/сети/модему
Подключение осуществляется либо через интерфейс
RS232, либо через интерфейс Ethernet. Подключение для
параметрирования также может осуществляться через
интегрированные интерфейсы I²C или USB (в зависимости от
типа прибора). Порядок подключения см. в Руководстве по
эксплуатации прибора.

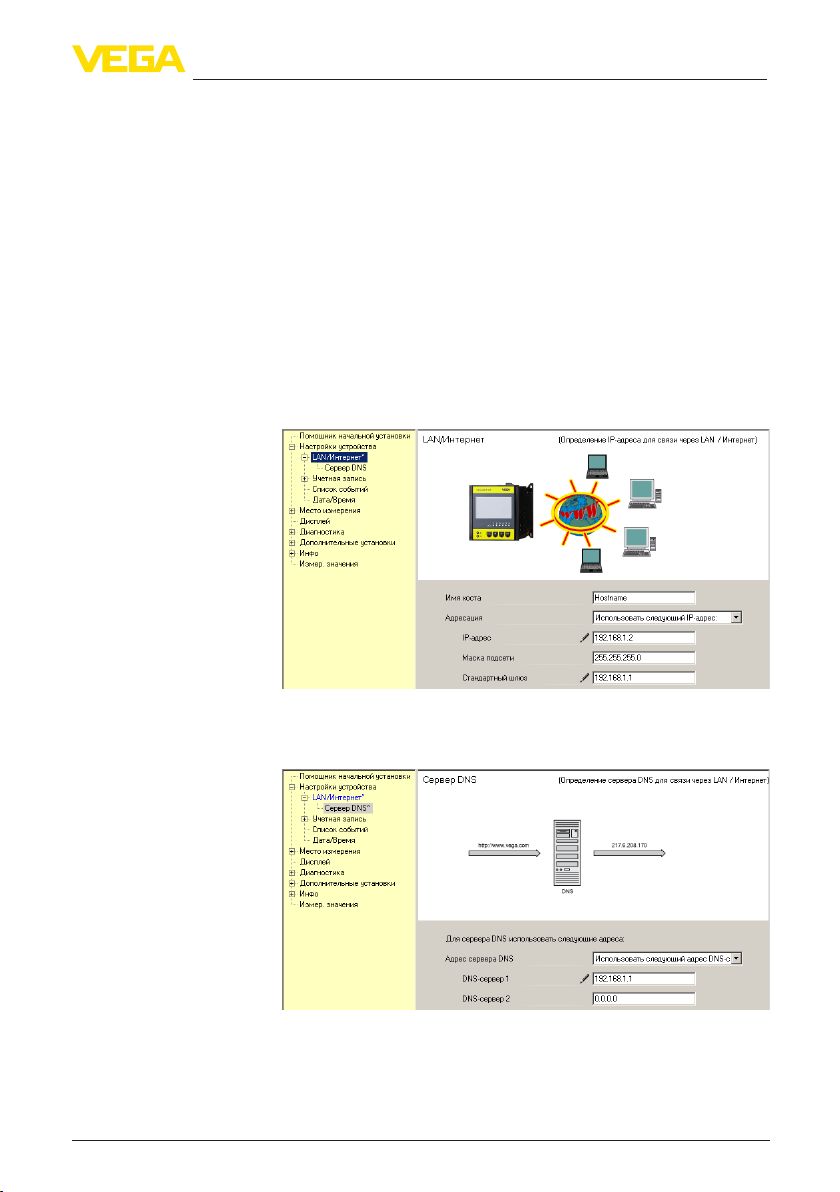

Для устройств с интерфейсом Ethernet заводской установкой
является автоматическая адресация через DHCP, т. е. IP-адрес
должен назначаться DHCP-сервером. Обращение к устройству,
как правило, выполняется через имя хоста. Как альтернатива,
возможен ввод статического IP-адреса с маской подсети и
дополнительным адресом шлюза.
Примечание:
Установка/изменение этих параметров сети в устройстве
вступает в действие после перезапуска (прерывания питания
или нового пуска) устройства.
Вид адресации и другие данные должны быть получены у
администратора сети. Возможны следующие настройки:
ДинамическийIP-адрес
(DHCP)
СтатическийIP-адрес
Маскаподсети
Стандартныйшлюз
Имяхоста
В этом режиме устройство формирования сигнала
автоматически получает все необходимые параметры от
имеющегося в сети DHCP-сервера. При этом параметры,
например IP-адрес, не будут известны пользователю, а также
могут меняться после каждого прерывания питания. Поэтому
необходимо дополнительно использовать имя хоста, по которому
можно обратиться к устройству в сети. Другие параметры,
например маску подсети, адрес шлюза или DNS-сервера, при
автоматической адресации вводить не нужно. На заводе каждое
устройство установлено на DHCP.
При отсутствии DHCP-сервера (например при прямом
подключении к ПК через кроссоверный кабель) или
нежелательности автоматической адресации, IP-адреса
вводятся в каждое устройство вручную. IP-адрес и подходящую
маску подсети нужно получить у администратора сети.
Макса подсети вместе с IP-адресом определяет, к какому
сегменту сети должно принадлежать устройство.
Шлюз соединяет сегменты сети и обеспечивает возможность
связи с целями за пределами данного сегмента. Ввод адреса
шлюза требуется только при ручной адресации и в больших
сетях.
При автоматической адресации через DHCP требуется имя
хоста, так как IP-адрес, как правило, не известен и может
изменяться. С завода имя хоста состоит из серийного номера и
"VEGA-" перед ним. Можно ввести любое имя хоста, например
имя места измерения. Имя хоста может состоять из букв и цифр,
без пробелов. Из специальных знаков разрешен только знак "-".
Первым знаком обязательно должна быть буква. Максимально
имя хоста может состоять из 16 знаков.

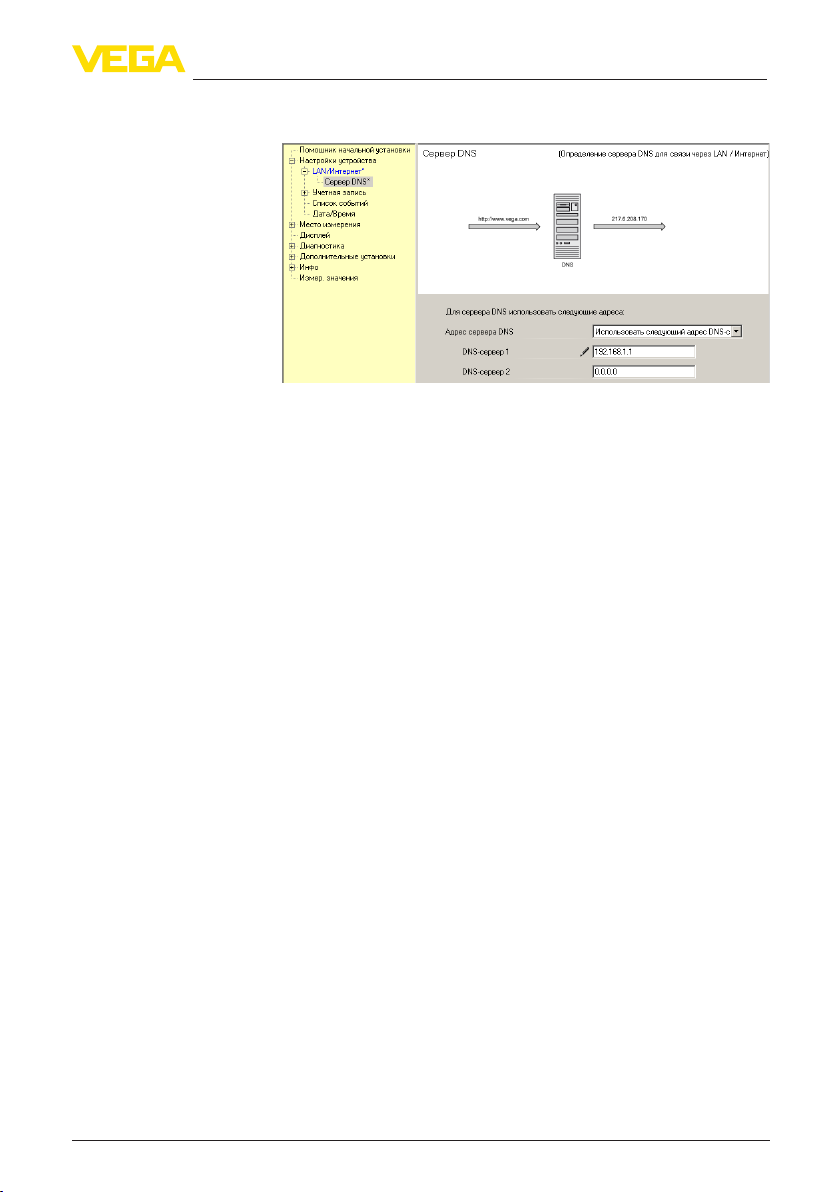

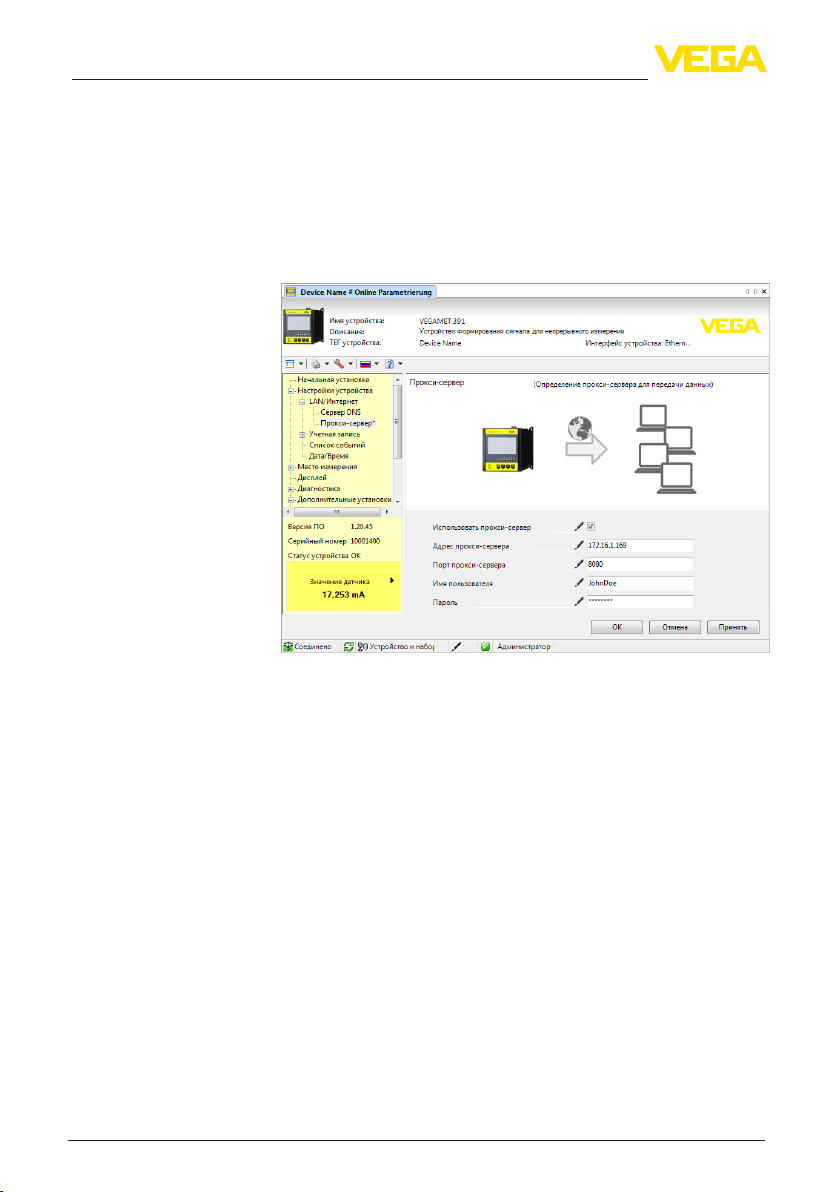

Присвоение IP-адреса и имени хоста определяется DNSсервером. Это особенно важно при автоматической адресации,
когда обращение к устройствам в сети осуществляется через
3 Настройки сети
имя хоста. Ввод адреса DNS-сервера требуется только при
ручной адресации и в больших сетях. Ручной ввод адреса DNSсервера возможен только через DTM, ввести такой адрес через
встроенный модуль настройки нельзя.
Информация:

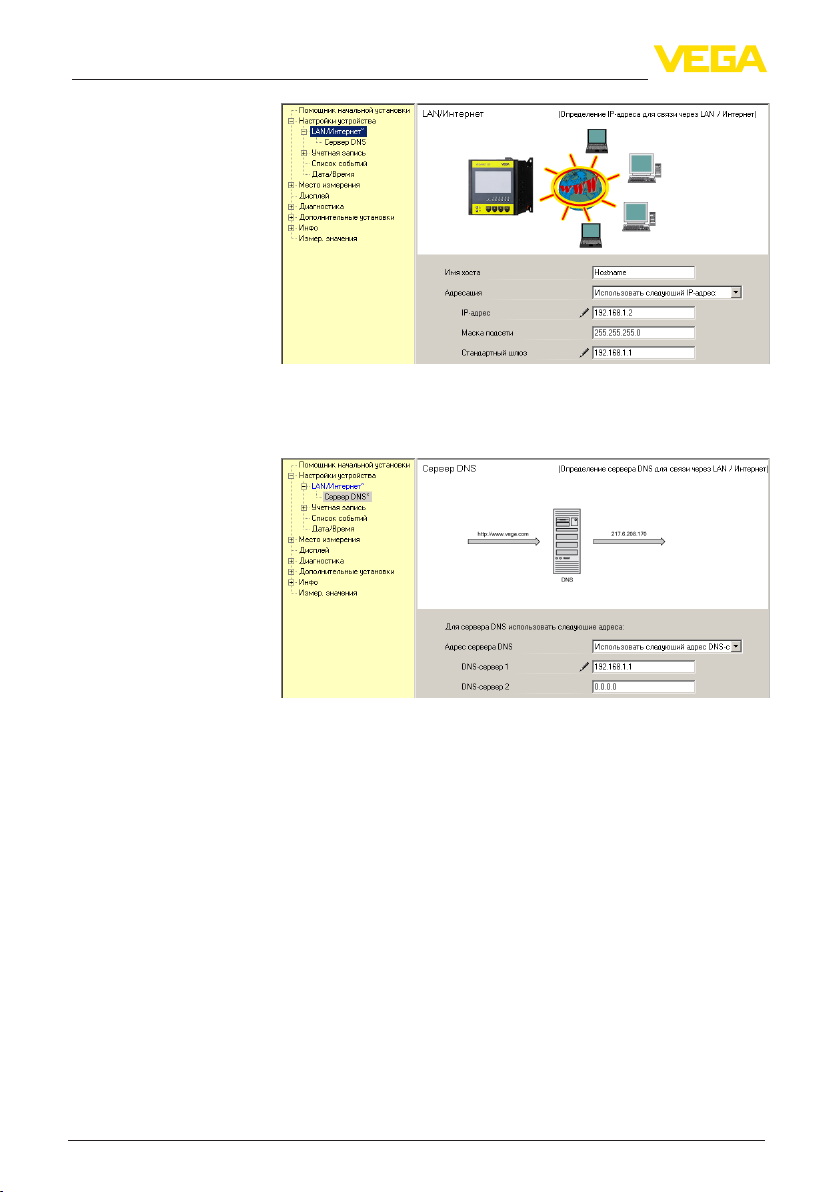

Подробное описание настройки параметров сети приведено в
онлайновой справке DTM.
Запуск PACTware осуществляется через пусковое меню Windows.
При стандартной установке вводить имя пользователя и пароль
не требуется. Если имя пользователя/пароль желательны,
то через меню PACTware "Дополнительно - Управление пользователями" можно выбрать разных пользователей с
различными правами и задать пароль.
Информация:
Для обеспечения поддержки всех функций устройства
необходимо использовать последнюю версию Коллекции DTM.
Однако следует учитывать, что не все описанные функции
могут быть доступны в случае старой версии программного
обеспечения самого устройства. Новые версии программного
обеспечения для большинства устройств можно загрузить с
нашей домашней страницы. Перенос программного обеспечения
осуществляется через PACTware. Описание процедуры
обновления ПО устройства также может быть загружено через
Интернет.
4.2 Созданиепроекта
Исходным пунктом для настройки различных устройств является
частичное или полное воспроизведение сети устройств в
проекте PACTware. Такая сеть устройств может быть создана
автоматически или вручную и будет показана в окне проекта.
Автоматическоесозданиепроекта
Вслучаепростыхструктурустройств
Для простых структур устройств, таких как прямое соединение
ПК с датчиком VEGA через VEGACONNECT 4, можно
отказаться от создания сети устройств и прямо через ярлык
на Рабочем столе запустить "VEGA-USB-Scan". Если PACTware
вызывается через этот ярлык, то подключенный датчик
идентифицируется автоматически и соответствующий ему DTM
появляется в окне PACTware в онлайновом режиме. При этом
все настроечные элементы PACTware будут скрыты, остаются
видимыми исключительно только релевантные для процесса
параметрирования сведения самого DTM.
Вслучаесложныхструктурустройств
В случае сложных структур устройств, установление связи
выполняется посредством Помощника проекта VEGA. Помощник
проекта VEGA - это специальный модуль, расширяющий
функциональность PACTware для устройств VEGA. Данный
модуль имеется в каждом инсталляционном пакете VEGA-DTM и
автоматически устанавливается вместе с VEGA-DTM. Помощник
проекта VEGA автоматически идентифицирует подключенные
устройства и добавляет их в проект PACTware. Автоматическое
создание проекта возможно только при онлайновом соединении
с подключенными устройствами.
Вызов Помощника проекта VEGA осуществляется через меню
PACTware "Проект - Помощник проекта VEGA". Открывается
окно "Помощник проекта VEGA" , и необходимо только выбрать
желаемый интерфейс для автоматического создания проекта.
Если к выбранному интерфейсу подключено только одно
устройство, будет автоматически открыто окно параметров DTM
и загружены данные устройства.
Дальнейшую информацию о работе с Помощником проекта
VEGA см. в онлайновой справке, которая может быть открыта
непосредственно через окно "Помощника проекта VEGA".
Рис. 1: Помощник проекта
Созданиепроекта
вручную
Если устройства еще не доступны или не подключены, проект
можно также создать вручную в автономном режиме (режиме
Oine). В Каталоге устройств показаны все установленные
на данном компьютере DTM. Обозначения DTM совпадают
с названиями соответствующих типов устройств. Каталог
устройств разделен на подгруппы, начиная с группировки
по наименованию производителя данных DTM и далее по
функциональным категориям: "Драйвер", "Шлюз" и "Устройство".
Для создания проекта необходимо в окно проекта вставить
DTM, выбрав их из Каталога устройств в соответствии с
фактически используемыми устройствами. Исходным пунктом
для выстраивания цепочки DTM служит позиция HOST-PC.
Устройство можно поместить в окно проекта, дважды щелкнув
на выбранном устройстве в Каталоге или перетащив его из
Каталога мышкой. В окне проекта выбранные устройства можно
переименовать. Если окно проекта или Каталог устройств не
видны, их можно активировать через меню "Вид " на панели
инструментов.
Далее описан пример типичного проекта для датчика,
подключенного к устройству формирования сигнала VEGAMET
391. В этом примере связь с VEGAMET 391 осуществляется
через порт USB. Для облегчения создания проекта и
исключения ошибок рекомендуется использовать "Помощник проекта VEGA", посредством которого все компоненты будут
найдены и вставлены в проект автоматически.
В случае создания проекта вручную, например в режиме Oine,
в проект добавляются следующие DTM:
1. Сначала в Каталоге устройств в категории "Драйвер"
2. В категории "Шлюзы" выбрать DTM VEGAMET 391 и
3. В категории "Устройство" выбрать желаемый DTM датчика и
4. Открыть DTM датчика двойным щелчком по нему в окне
выбрать DTM "VEGA USB" и перенести его двойным щелчком
в окно проекта.
перенести его в окно проекта.
перенести его в окно проекта.
проекта и выполнить необходимые установки датчика, см. гл.
Далее описан пример типичного проекта для датчика,
подключенного к устройству формирования сигнала VEGAMET
624. В этом примере связь с VEGAMET 624 осуществляется
через сеть и Ethernet. Для облегчения создания проекта и
исключения ошибок рекомендуется использовать "Помощник проекта VEGA", посредством которого все компоненты будут
найдены и вставлены в проект автоматически.
В случае создания проекта вручную, например в режиме Oine,
в проект добавляются следующие DTM:
30325-RU-130731
4 Настройка с помощью PACTware
1. Сначала в Каталоге устройств в категории "Драйвер"
выбрать DTM "VEGA-Ethernet" и перенести его двойным
щелчком в окно проекта.
2. В категории "Шлюзы" выбрать DTM VEGAMET 624 и
перенести его в окно проекта.
3. В категории "Устройство" выбрать желаемый DTM датчика и
перенести его в окно проекта.
4. В дереве проекта выбрать DTM "VEGA-Ethernet" и правой
кнопкой мыши выбрать меню "Дополнительные функции
- Изменить адрес DTM". В поле "Новый адрес" ввести IP-
адрес или имя хоста, который VEGAMET получит позднее в
реальном режиме работы.
5. Двойным щелчком открыть DTM устройства VEGAMET
и датчика и ввести желаемые установки, см. гл.
значений или сообщений об ошибках по электронной почте
или SMS
Дистанционный опрос нескольких резервуаров-хранилищ
•
через модем
Опрос измеренных значений через Modbus-TCP
•
Опрос измеренных значений через протокол ACSII
•
Передача файлов измеренных значений через http
•
5.2 Опроссостояниячерезсетьибраузер
Требование
Решение
Необходимо постоянно контролировать и измерять состояние
резервуара-хранилища. Данные измерения должны быть
доступны для ответственного персонала на рабочих местах.
Требуется также автоматическая сигнализация при достижении
определенного контрольного значения.
Одно или несколько устройств формирования сигнала
с интерфейсом Ethernet выполняют циклический опрос
подключенных датчиков. Измеренные значения обрабатываются
устройством формирования сигнала и в желаемой форме
и единицах передаются на интегрированный web-сервер.
Теперь измеренные значения могут быть показаны для любого
пользователя локальной сети. Дополнительно для каждого
резервуара устанавливается контрольное минимальное
количество хранимого продукта. Уведомление о достижении
минимального уровня передается ответственному лицу по
электронной почте через внутреннюю фирменную почтовую
систему.
Поставщик должен получать информацию о состоянии
резервуаров-хранилищ своих заказчиков и, при необходимости,
самостоятельно пополнять такие запасы. Обновляемая
несколько раз в день индикация данных измерения позволяет
поставщику оценивать потребление запасов/потребности
заказчиков за прошедший день или неделю и соответственно
планировать поставки. В свою очередь, это позволяет ему
оптимизировать закупки и использование грузового транспорта.
Необходимо также автоматическое оповещение о сокращении
запасов до определенного контрольного количества, что
гарантирует заказчикам постоянное наличие достаточного
для производства запаса и избавляет их от необходимости
формировать и размещать заказы заблаговременно.
13
5 Примеры применения
Рис. 5: Дистанционный опрос через WEB-VV
Решение
У каждого заказчика устанавливается устройство
формирования сигнала с последовательным интерфейсом и
модемом (для связи через стационарную телефонную сеть или
GSM). Измеренные значения будут автоматически передаваться
от устройств формирования сигнала на центральный сервер
WEB-VV фирмы VEGA. Измеренные значения могут также
передаваться через интерфейс Ethernet и локальную сеть. С
сервера WEB-VV измеренные значения будут доступны через
Интернет и web-браузер для любого оператора, имеющего
соответствующие права. Помимо актуальных измеренных
значений, с сервера можно получать данные измерений в виде
линейных диаграмм за определенный прошлый период. Для
каждого места измерения можно также задать предельные
значения, при достижении которых определенным операторам
будут отправляться извещения по электронной почте или SMS.
Выходы ПК/ПЛК являются цифровыми выходами для передачи
измерительной информации через интерфейс RS232 или
Ethernet на персональный компьютер, контроллер или систему
управления. Значения могут, например, отправляться по
электронной почте либо, при наличии интерфейса Ethernet,
считываться через Modbus TCP. Значения выходов ПК/ПЛК
будут также представлены на HTML-страницах устройства
формирования сигнала. Выбор формата данных и исходной
величины для этих выходов осуществляется через PACTware
и соответствующий DTM на странице параметрирования "ПК/
ПЛК". На этой странице можно также активировать опцию "В
случае ошибки: вместо измеренного значения передать код
ошибки".
Базоваявеличина
Форматданных
Вслучаеошибки
Выбор измеренного значения, которое будет служить
входным сигналом для выхода ПК/ПЛК. В зависимости от типа
подключенного устройства возможны следующие исходные
величины:
Значение датчика
•
Проценты
•
Lin.-проценты
•
В пересчете
•
Счетчик суммы
•
Через меню "Формат данных" определяется формат значения
ПК/ПЛК. Здесь устанавливается, сколько знаков после запятой
будет передаваться. Эта установка важна, например, при
Modbus TCP (массив измеренных значений 2 Byte), где значение
ПК/ПЛК передается в целочисленном формате, т.е значение
должно быть в диапазоне от –32767 до +32767.
Например: В качестве значения ПК/ПЛК должно передаваться
значение датчика от преобразователя давления с диапазоном
измерения от -0,5 bar до +0,5 bar, значение должно передаваться
с двумя знаками после запятой. Для этого нужно в качестве
"Исходной величины" выбрать значение датчика, а для "Формата
данных" выбрать #.##. При такой установке значение датчика
-0,5 bar будет передаваться как значение ПК/ПЛК -0,5 bar.
Если активирована опция "Вместо измеренного значения передать код ошибки", то в случае ошибки будет передан номер
кода ошибки. Такие номера соответствуют номерам статусов
устройства.
Например: В случае ошибки E008 вместо измеренного значения
будет передано значение 8.
7 Опрос измеренных значений через web-браузер/http
7 Опросизмеренныхзначенийчерез
web-браузер/http
7.1 Общее
Все имеющиеся в устройстве формирования сигнала
измеренные значения могут отображаться в желаемой форме и
единицах через любой web-браузер (например, Internet Explorer).
При этом значения представляются в виде HTML-таблицы.
Опрос внутри локальной сети осуществляется через Ethernet.
Для запроса измеренных значений с удаленного компьютера
необходимо устройство формирования сигнала с интерфейсом
RS232 и подключенным модемом.
Опрос измеренных значений может также выполняться через
любое http-совместимое приложение, например Excel.
7.2 Защитаотнесанкционированногодоступа
Для предупреждения несанкционированного доступа к
измеренным значениям можно активировать защиту устройства
формирования сигнала. Для этого использовать webбраузер и ввести имя хоста или IP-адрес устройства. В меню
"Установки - Общие" можно задать имя пользователя и пароль и
активировать защиту. При первом обращении к странице будут
запрошены имя пользователя и пароль по умолчанию. Введите
имя пользователя и пароль "VEGA", после чего будет можно
задать свое имя пользователя и пароль и активировать защиту.
Таким образом защищается http-доступ к файлам измеренных
значений и трендов устройства.
Примечание:
В данном случае речь идет об ограничении доступа к
измеренным значениям через web-браузер. Для защиты
конфигурации устройства формирования сигнала от
несанкционированного доступа имеется другая возможность.
Такое ограничение доступа устанавливается через PACTware и
соответствующий DTM.
Устройство формирования сигнала с интерфейсом Ethernet
•
PACTware с соответствующим DTM устройства
•
Гнездо для подключения к Ethernet на месте установки
•
устройства формирования сигнала
Персональный компьютер с Windows, портом Ethernet и web-
•
браузером
Имя хоста или IP-адрес и маска подсети вводятся прямо через
встроенный модуль устройства формирования сигнала в меню
"Установки устройства" (см. руководства по эксплуатации
устройства). После введения этих данных необходимо
кратковременно отключить питание устройства, после
30325-RU-130731
7 Опрос измеренных значений через web-браузер/http
чего устройство станет доступно в сети по установленному
имени хоста или IP-адресу. На любом компьютере в сети
нужно установить программное обеспечение PACTware с
соответствующими DTM. Параметрирование отдельных
мест измерения и датчиков описано в соответствующих
руководствах по эксплуатации. Подробную информацию см.
в гл. "Параметрирование с помощью PACTware", а также в
онлайновой справке PACTware и DTM.
Индикацияизмеренногозначения
Открыть браузер (например, Internet Explorer) на любом ПК
в вашей сети, ввести имя хоста или IP-адрес в поле "Адрес"
или "URL". В окне браузера будет отображена HTML-таблица,
созданная в устройстве формирования сигнала. Такой запрос
измеренных значений может быть выполнен с любого числа
компьютеров в вашей сети.
Рис. 6: Индикация измеренных значений через Internet Explorer
7.4 Опросизмеренныхзначенийчерез
web-браузер/RS232
При отсутствии локальной сети, но при наличии подключения
к Интернету опрос измеренных значений осуществляется
через интерфейс RS232 и протокол PPP (протокол соединения
"точка-точка"). PPP является протоколом канала связи с
непосредственным соединением между двумя компьютерами
(точками). В этом случае используется связь через телефонную
линию и модем.
Для запроса измеренных значений через web-браузер
необходимо установить удаленное соединение с устройством
формирования сигнала. При этом устройство формирования
сигнала принимает входящий вызов и ведет себя как Интернетпровайдер (ISP) по отношению к вызывающему хосту. Тем
7 Опрос измеренных значений через web-браузер/http
самым создаются условия для обмена данными с устройством
формирования сигнала через http. Когда соединение
установлено, можно через web-браузер получить доступ к HTMLстраницам устройства формирования сигнала.
При невозможности подключения к телефонной линии
используется GSM-модем с интерфейсом RS232. При этом
необходим доступ к услуге передачи данных по каналам
мобильной связи GSM, а также нахождение в зоне уверенного
приема используемой мобильной сети. PIN используемой SIMкарты должен быть деактивирован.
Условия
Устройство формирования сигнала с интерфейсом RS232
•
PACTware с соответствующим DTM устройства
•
Модем с интерфейсом RS232
•
Подключение к телефонной линии на месте установки
•
устройства формирования сигнала (не нужно для GSMмодема)
Персональный компьютер с Windows, модемом, телефонным
•
портом и web-браузером (например Internet Explorer)
Подключение
Протоколсвязи
Устройство формирования сигнала через интерфейс RS232
подключить к компьютеру с PACTware™ (см. п."Подключение").
После завершения конфигурирования к устройству вместо
компьютера подключается модем. В дальнейшем обращаться к
устройству формирования сигнала и изменять его конфигурацию
можно с удаленного компьютера через модем.
Запустить PACTware с соответствующим DTM и создать
следующую конфигурацию.
Установка режима работы интерфейса RS232. Имеются
следующие возможности:
ПротоколVVO: Прямое последовательное соединение
•
между устройством формирования сигнала и ПК для
параметрирования и опроса (например, с помощью PACTware
и DTM)
PPP: удаленное соединение между устройством
•
формирования сигнала и модемом для самостоятельной
отправки сообщений по электронной почте (исходящее
соединение) или запроса через web-браузер (входящее
соединение)
ПротоколASCII: Прямое последовательное соединение
•
между устройством формирования сигнала и компьютером
для запроса с помощью терминальных программ, например
Hyperterminal
1. При подключении модема для запроса измеренных значений
через web-браузер нужно выбрать опцию "PPP".
7 Опрос измеренных значений через web-браузер/http
Инициализациямодема
PointtoPointProtocol
Имяпользователя
Пароль/Пароль
IP-адрес
Имяхоста
Данную опцию нужно выбрать при подключении модема для
присваивания ему параметров, необходимых для передачи
данных.
PPP (протокол соединения "точка-точка") обеспечивает
передачу LAN-протоколов (например HTTP) через двухточечное
соединение, например:
Соединение по телефонной линии через модем (аналоговый,
•
ISDN или GSM)
Последовательное соединение
•
2. При подключении модема для опроса измеренных значений
через web-браузер в поле "Направление вызова" выбрать
опцию "Dial-in (входящие соединения)".
3. Выбрать "Dial-in" и в поле "Установки для эмуляции Интернет-провайдера" ввести следующие данные:
4. Ввести любое имя пользователя для данного соединения.
Это имя должно использоваться потом при удаленном
соединении.
5. Ввести любой пароль для данного соединения. Этот пароль
должен использоваться потом при удаленном соединении.
6. Ввести предпочитаемый IP-адрес. Как правило,
можно использовать стандартную установку адреса
"192.168.200.200".
7. Ввести любое имя в имеющееся поле.
НастройкаудаленногосоединениянаПК
Сначала необходимо создать новое удаленное подключение.
В Windows 2000/XP для этого существует Мастер создания
нового подключения, который запускается через меню "Пуск
- Настройки - Сеть - Удаленный доступ к сети". Выполнить
такие же настройки, как и при подключении к Интернету через
модем: ввести телефонный номер локального модема, записать
имя пользователя и пароль, которые уже используются на
устройстве формирования сигнала. Установить фиксированную
скорость передачи 9600 бод.
Теперь запустить удаленное подключение и установить связь с
устройством формирования сигнала.
Открыть web-браузер (например Internet Explorer), в поле
"Адрес" или "URL" ввести ранее определенный IP-адрес. В
окне браузера будет отображена созданная в устройстве
формирования сигнала HTML-таблица со всеми измеренными
значениями.
19
7 Опрос измеренных значений через web-браузер/http
Рис. 7: Индикация измеренных значений через Internet Explorer
7.5 Опросизмеренныхзначенийчерезhttp
Для запроса файлов измеренных значений можно использовать
любое программное обеспечение, поддерживающее HTTP.
Например, измеренные значения можно считывать через
определенные промежутки и сохранять в табличном виде
с помощью Excel. Имеются различные форматы файлов
измеренных значений и статуса. См. п. "Файлы измеренных
значений/статуса"
Условия
Устройство формирования сигнала с интерфейсом Ethernet
•
PACTware с соответствующим DTM устройства
•
Гнездо для подключения к Ethernet на месте установки
•
устройства формирования сигнала
Подходящий для данной сети IP-адрес/маска подсети для
•
каждого устройства формирования сигнала
Персональный компьютер с Windows, портом Ethernet и http-
Значения ПК/ПЛК могут запрашиваться через http в
четырех различных форматах. Для этого используется
команда: http://ip-адрес или имя хоста/имя файла, например: http://192.168.200.200/val.htm.
val.txt (текстовый файл)
•
val.csv (файл CSV)
•
val.htm (файл HTML)
•
val.xml (файл XML)
•
Наряду с файлом измеренных значений имеется также файл,
содержащий данные о статусе и информацию о релейных и
токовых выходах устройства формирования сигнала. Для http-
30325-RU-130731
7 Опрос измеренных значений через web-браузер/http
запроса используется команда: http://ip-адрес или имя хоста/имя файла, например: http://192.168.200.200/state.htm.
