Лазерный нивелир

VEGA CROSS

Руководство по эксплуатации

Спасибо за покупку

Благодарим Вас за покупку

лазерного нивелира серии VEGA

Геодезические приборы и инструменты VEGA

отличаются превосходным качеством и надежностью.

Все приборы производятся под постоянным
контролем ЗАО “Геостройизыскания“ и проходят 100%
проверку и предпродажную подготовку. Гарантийное
обслуживание осуществляется на всей территории
России в сертифицированных сервисных центрах.

Автоматический лазерный нивелир VEGA - это точный
инструмент, требующий правильного обращения.
Перед использованием настоятельно рекомендуется
внимательно прочитать настоящее Руководство.
Это позволит правильно и максимально эффективно
использовать данный прибор и продлить срок его службы.
Лазерные инструменты VEGA - это высококачественные
и надежные инструменты. Постоянно совершенствуя
эти приборы, мы стараемся сделать их ещё более
надежными и удобными в эксплуатации. Как правило,
это приводит к конструктивным изменениям, которые
могут затрагивать характеристики приборов. Таким
образом, мы оставляем за собой право вносить
конструктивные изменения и менять характеристики без
предварительного уведомления. Если Вы столкнулись с
трудностями при эксплуатации или имеете предложения
по улучшению конструкции, либо характеристик данного
прибора, пожалуйста, обратитесь к Вашему поставщику.

Мы надеемся, что автоматический лазерный нивелир
VEGA будет Вашим надежным помощником в течение
долгого времени.

Информация о безопасной работе

Приведенные ниже инструкции должны выполняться
для обеспечения безопасной работы персонала или для
сохранности инструмента от повреждения.

Для обеспечения безопасного использования данного
инструмента всегда следует помнить о приведенных
ниже инструкциях.

Инструмент не должен использоваться при
экстремальных температурах либо храниться в
помещении с быстрой сменой температуры (смотрите
диапазон температур для работы и хранения прибора).
При использовании за пределами разрешенного
диапазона температур инструмент может работать
неправильно.

n Храните прибор в футляре или другом сухом месте,

не подверженном влиянию вибрации, пыли или
высокой влажности.

n Если температуры хранения и использования

инструмента сильно различаются, оставьте прибор в
футляре на некоторое время, чтобы температура
прибора приблизилась к температуре окружающей
среды.

n Приемник излучения* может реагировать на

лазерное излучение, а так же на излучение
флуоресцентных ламп либо других источников света
или электромагнитного излучения (вблизи
аэропортов и т.п.), в результате точные измерения
не могут быть выполнены. В таких случаях
повторите измерения после устранения условий
возникновения помех.

*Поставляется отдельно

Информация о безопасной работе

n Инструмент следует переносить или перевозить с

аккуратностью, чтобы минимизировать воздействие

вибрации.

n Инструмент следует хранить в футляре, как хрупкий

объект.

n Ознакомьтесь с описанием процедур поверок и

юстировок прибора в разделе “Поверки и юстировки

инструмента” данного руководства и выполняйте эти

процедуры перед использованием прибора. После

продолжительного хранения прибора или

воздействия на него вибрации убедитесь в

работоспособности прибора перед его

использованием. В случае необходимости

отъюстируйте или отремонтируйте инструмент.

n Ознакомьтесь с содержанием данного руководства

для корректного использования инструмента.

Комплектация

1. Лазерный нивелир

2. Комплект батарей

3. Мишень

4. Универсальное магнитное крепление

5. Чехол

6. Инструкция на русском языке

Дополнительные аксессуары*

1. Приемник лазерного излучения

2. Штатив

*Поставляются отдельно

Описание

Многофункциональный автоматический лазерный
нивелир VEGA LP CROSS предназначен для внутренней
отделки помещений, установки оборудования,
выравнивания стен и пола, установки потолочных
конструкций, установки перегородок, монтажа
настенного оборудования, нивелировки настенных
полок и многое другое.

Лазерный нивелир строит одну вертикальную
плоскость и горизонтальную. Для крепления на штатив
лазерный нивелир снабжен отверстием в основании с
резьбой под фото-штатив и специальным адаптером
установки. Приведение лазерных плоскостей в рабочее
положение осуществляется с помощью маятникового
компенсатора. Приведение лазерных плоскостей
в рабочее положение осуществляется с помощью
маятникового компенсатора. Для управления лазерным
нивелиром в верхней части находиться панель
управления со световыми индикаторами.

Питание лазерного нивелира VEGA LP CROSS
осуществляется от батарей типоразмера АА.

Фиксатор (On/Off)

Описание

Источники лазерного
излучения

Клавиатура

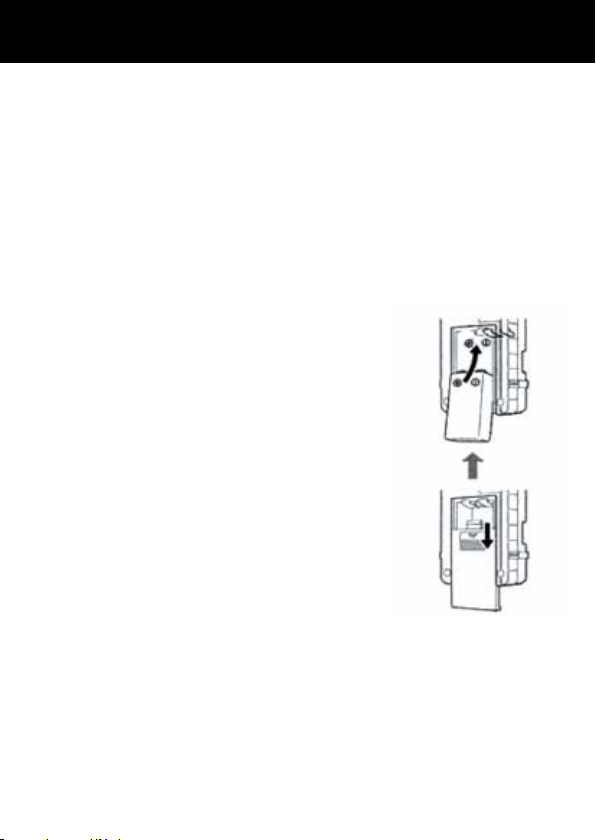

Батарейный отсек

Технические характеристики

Диапазон работы до 20 метров

Диапазон работы с
приемником

Точность построения
линии

Диапазон
самовыравнивания

Угол развертки Более 120°

Защита IP54

Тип лазера 635 нм, класс II

Элементы питания 3 x 1.5 В

Крепление на штатив 1/4", 5/8”

Рабочая температура от -10 °C до + 45 °C

Температура хранения от -20 °C до + 60 °C

Размеры и вес Высота: 119 мм

более 50 метров

±2 мм / 10 м

4°±0.5°

Ширина: 62 мм
Глубина: 95 мм
Вес: 300 г

Распаковка

Извлечение инструмента из футляра

1.Аккуратно положите футляр крышкой вверх.

2.Поднимите крышку.

3.Перед извлечением инструмента запомните схему

расположения аксессуаров в футляре.

Упаковка инструмента в футляр

1.Положите футляр и откройте его.

2.Аккуратно поместите инструмент в футляр.

3.Закройте футляр.

ПРИМЕЧАНИЕ:

n При извлечении инструмента крепко держите его

руками.

n Перед упаковкой прибора убедитесь, что питание

выключено.

n Если крышка футляра закрывается с трудом,

проверьте правильность расположения инструмента в

футляре.
