Art.-Nr. /
Pos. 16
Stamm mit Plüsch / Post with plush
ø 120 x 300
2
2
Stamm mit Plüsch und Stehbolzen / Post with plush and spacer bolt
befestigen!
Pos. 22
befestigen!
Item No.

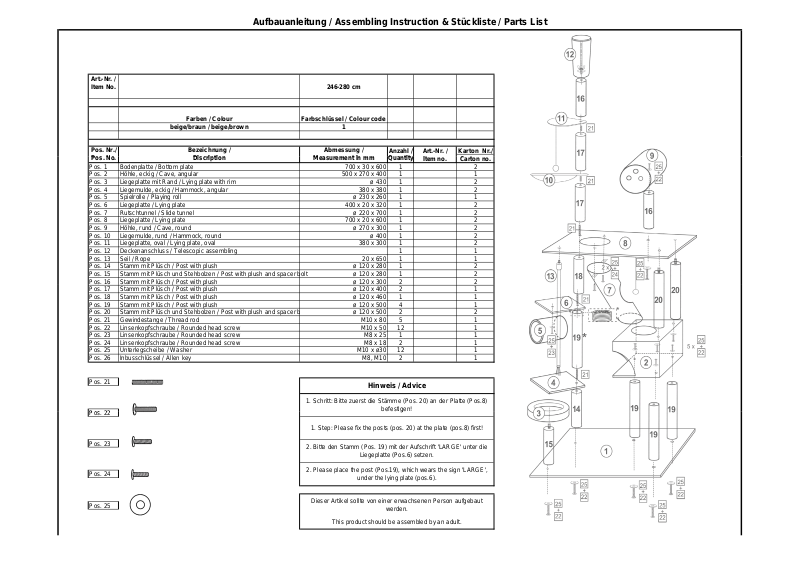

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List
246-280 cm
Farben / Colour
beige/braun / beige/brown 1
Pos. Nr./ Bezeichnung / Abmessung /
Pos. No. Discription Measurement in mm Quantity
Pos. 1 Bodenplatte / Bottom plate 700 x 30 x 600 1 2
Pos. 2 Höhle, eckig / Cave, angular 500 x 270 x 400 1 1
Pos. 3 Liegeplatte mit Rand / Lying plate with rim ø 430 1 2
Pos. 4 Liegemulde, eckig / Hammock, angular 380 x 380 1 2
Pos. 5 Spielrolle / Playing roll ø 230 x 260 1 1
Pos. 6 Liegeplatte / Lying plate 400 x 20 x 320 1 2
Pos. 7 Rutschtunnel / Slide tunnel ø 220 x 700 1 2
Pos. 8 Liegeplatte / Lying plate 700 x 20 x 600 1 2
Pos. 9 Höhle, rund / Cave, round ø 270 x 300 1 2
Pos. 10 Liegemulde, rund / Hammock, round ø 400 1 2
Pos. 11 Liegeplatte, oval / Lying plate, oval 380 x 300 1 2
Pos. 12 Deckenanschluss / Telescopic assembling 1 1
Pos. 13 Seil / Rope 20 x 650 1
Pos. 14 Stamm mit Plüsch / Post with plush ø 120 x 280 1 2
Pos. 15 Stamm mit Plüsch und Stehbolzen / Post with plush and spacer bolt ø 120 x 280 1 2
Pos. 16 Stamm mit Plüsch / Post with plush ø 120 x 300 2 2
Pos. 17 Stamm mit Plüsch / Post with plush ø 120 x 400 2 1
Pos. 18 Stamm mit Plüsch / Post with plush ø 120 x 460 1 1
Pos. 19 Stamm mit Plüsch / Post with plush ø 120 x 500 4 1
Pos. 20
Pos. 21 Gewindestange / Thread rod M10 x 80 5 1
Pos. 22 Linsenkopfschraube / Rounded head screw M10 x 50 12 1
Pos. 23 Linsenkopfschraube / Rounded head screw M8 x 25 1 1
Pos. 24 Linsenkopfschraube / Rounded head screw M8 x 18 2 1
Pos. 25 Unterlegscheibe / Washer M10 x ø30 12 1
Pos. 26 Inbusschlüssel / Allen key M8, M10 2 1
Farbschlüssel / Colour code
Anzahl / Art.-Nr. / Karton Nr./
Item no. Carton no.
ø 120 x 500 2 2
1
Pos. 21
Pos. 23
Pos. 24
Pos. 25
Hinweis / Advice
1. Schritt: Bitte zuerst die Stämme (Pos. 20) an der Platte (Pos.8)
1. Step: Please fix the posts (pos. 20) at the plate (pos.8) first!
2. Bitte den Stamm (Pos. 19) mit der Aufschrift 'LARGE' unter die
Liegeplatte (Pos.6) setzen.
2. Please place the post (Pos.19), which wears the sign 'LARGE',
under the lying plate (pos.6).
Dieser Artikel sollte von einer erwachsenen Person aufgebaut
werden.
This product should be assembled by an adult.
