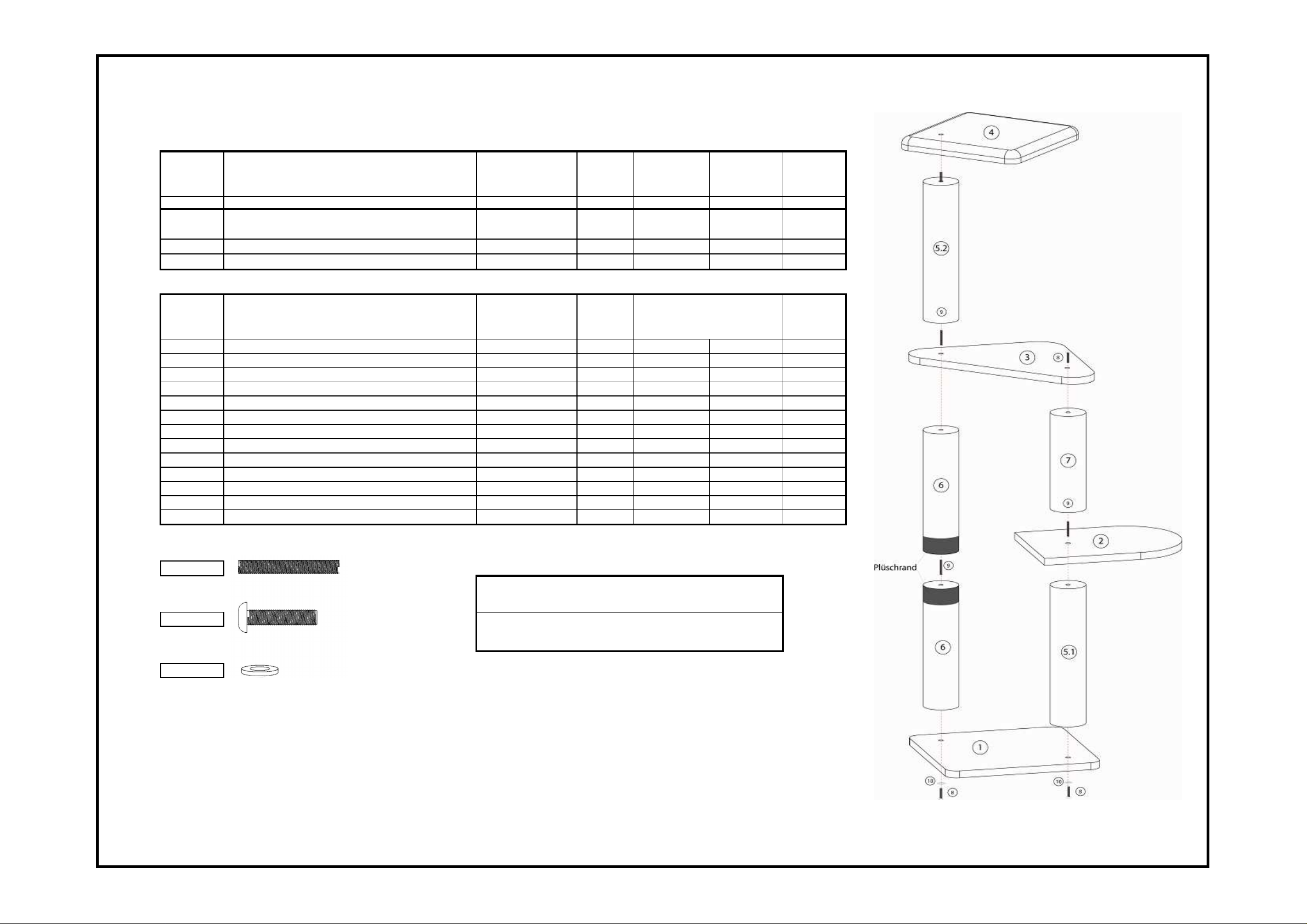

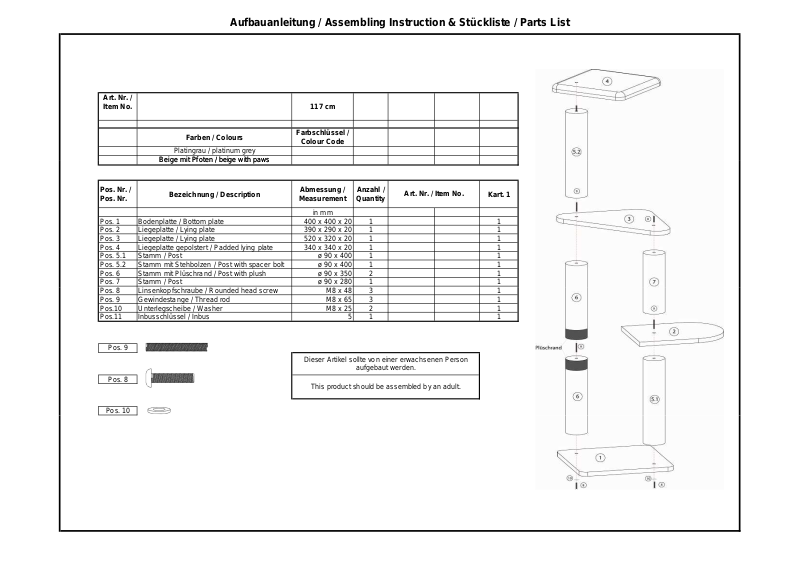

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List
Art. Nr. /
Pos. 8
Linsenkopfschraube / Rounded head screw
M8 x 48
3
1
Item No.
Farben / Colours
Platingrau / platinum grey
Beige mit Pfoten / beige with paws
Beige mit Pfoten / beige with paws
Pos. Nr. /
Pos. Nr.
Pos. 1 Bodenplatte / Bottom plate 400 x 400 x 20 1 1
Pos. 2 Liegeplatte / Lying plate 390 x 290 x 20 1 1
Pos. 3 Liegeplatte / Lying plate 520 x 320 x 20 1 1
Pos. 4 Liegeplatte gepolstert / Padded lying plate 340 x 340 x 20 1 1
Pos. 5.1 Stamm / Post ø 90 x 400 1 1
Pos. 5.2 Stamm mit Stehbolzen / Post with spacer bolt ø 90 x 400 1 1
Pos. 6 Stamm mit Plüschrand / Post with plush ø 90 x 350 2 1
Pos. 7 Stamm / Post ø 90 x 280 1 1
Pos. 9 Gewindestange / Thread rod M8 x 65 3 1
Pos.10 Unterlegscheibe / Washer M8 x 25 2 1
Pos.11 Inbusschlüssel / Inbus 5 1 1
Bezeichnung / Description
117 cm
Farbschlüssel /
Colour Code
Abmessung /
Measurement
in mm
Anzahl /
Quantity
Art. Nr. / Item No.
Kart. 1
Pos. 9
Pos. 8
Pos. 10
Dieser Artikel sollte von einer erwachsenen Person
aufgebaut werden.
This product should be assembled by an adult.
