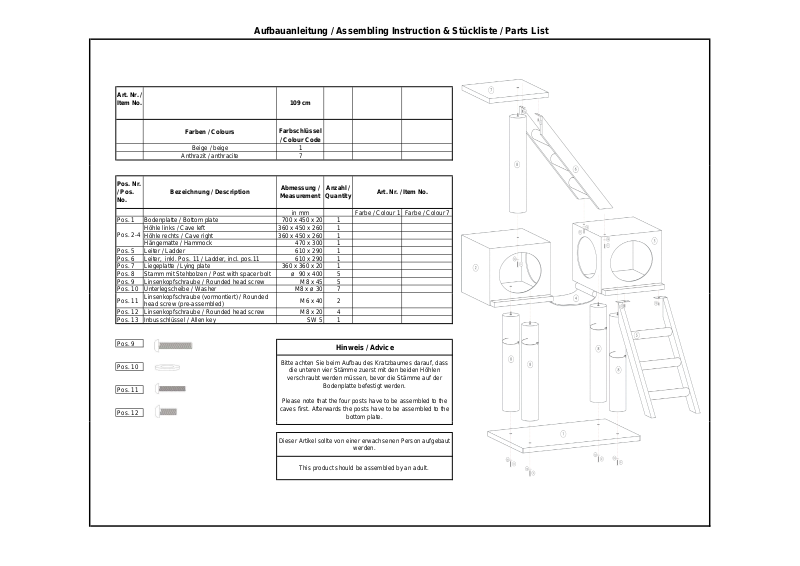

Aufbauanleitung / Assembling Instruction & Stückliste / Parts List
Linsenkopfschraube (vormontiert) / Rounded
head screw (pre-assembled)
Art. Nr. /
Item No. 109 cm
Farben / Colours
Beige / beige 1
Anthrazit / anthracite 7
Pos. Nr.
/ Pos.
No.
Pos. 1 Bodenplatte / Bottom plate 700 x 450 x 20 1
Höhle links / Cave left 360 x 450 x 260 1
Pos. 2-4
Pos. 5 Leiter / Ladder 610 x 290 1
Pos. 6 Leiter, inkl. Pos. 11 / Ladder, incl. pos.11 610 x 290 1
Pos. 7 Liegeplatte / Lying plate 360 x 360 x 20 1
Pos. 8 Stamm mit Stehbolzen / Post with spacer bolt ø 90 x 400 5
Pos. 9 Linsenkopfschraube / Rounded head screw M8 x 45 5
Pos. 10 Unterlegscheibe / Washer M8 x ø 30 7
Pos. 11
Pos. 12 Linsenkopfschraube / Rounded head screw M8 x 20 4
Pos. 13 Inbusschlüssel / Allen key SW 5 1
Höhle rechts / Cave right 360 x 450 x 260 1
Hängematte / Hammock 470 x 300 1
Bezeichnung / Description
Farbschlüssel
/ Colour Code
Abmessung /
Measurement
in mm Farbe / Colour 1 Farbe / Colour 7
M6 x 40 2
Anzahl /
Quantity
Art. Nr. / Item No.
Pos. 9
Pos. 10
Pos. 11
Pos. 12
Hinweis / Advice
Bitte achten Sie beim Aufbau des Kratzbaumes darauf, dass
die unteren vier Stämme zuerst mit den beiden Höhlen
verschraubt werden müssen, bevor die Stämme auf der
Bodenplatte befestigt werden.
Please note that the four posts have to be assembled to the
caves first. Afterwards the posts have to be assembled to the
bottom plate.
Dieser Artikel sollte von einer erwachsenen Person aufgebaut
werden.
This product should be assembled by an adult.
