FormNo.3445-189RevB

CortacéspeddeasientoZMaster SerieProfessional7500-D

concortacéspeddedescargatrasera TURBOFORCE

Nºdemodelo72098—Nºdeserie400000000ysuperiores

de244cm(96")

Registresuproductoenwww.T oro.com. Traduccióndeloriginal(ES)

*3445-189*

Elusoolaoperacióndelmotorencualquierterreno forestal,demonteocubiertodehierbaamenosque elmotorestéequipadoconparachispas(conforme aladenicióndelasección4442)mantenidoen buenascondicionesdefuncionamiento,oqueel motorhayasidofabricado,equipadoymantenido paralaprevencióndeincendios,constituyeuna infraccióndelalegislacióndeCalifornia(California PublicResourceCodeSection4442o4443).

ElManualdelpropietariodelmotoradjunto ofreceinformaciónsobrelasnormasdelaU.S. EnvironmentalProtectionAgency(EPA)ydela CaliforniaEmissionControlRegulationsobresistemas deemisiones,mantenimientoygarantía.Puede solicitarseunmanualnuevoalfabricantedelmotor.

Parbrutooneto:elparbrutoonetodeestemotor fuecalculadaporelfabricantedelmotorconarreglo aloestipuladoeneldocumentoJ1940oJ2723de laSocietyofAutomotiveEngineers(Sociedadde IngenierosdelAutomóvil-SAE).Debidoaqueel motorestáconguradoparacumplirlosrequisitosde seguridad,emisionesyoperación,supotenciareal enestetipodecortacéspedserásignicativamente menor.Consultelainformacióndelfabricantedel motorincluidaconlamáquina.

ADVERTENCIA

CALIFORNIA

AdvertenciadelaPropuesta65

EssabidoporelEstadodeCalifornia

quelosgasesdeescapedelosmotores

dieselyalgunosdesuscomponentes causancáncer,defectoscongénitosy

otrospeligrosparalareproducción.

Losbornes,terminalesyotrosaccesorios

delabateríacontienenplomoy

compuestosdeplomo,productos

químicosreconocidosporelEstadode

Californiacomocausantesdecáncery

dañosreproductivos.Láveselasmanos

despuésdemanejarelmaterial.

Elusodeesteproductopuedeprovocarla

exposiciónasustanciasquímicasqueel

EstadodeCaliforniaconsideracausantes

decáncer,defectoscongénitosuotros

trastornosdelsistemareproductor.

Esteproductocumpletodaslasdirectivaseuropeas aplicables;sideseamásdetalles,consultela DeclaracióndeConformidad(Declarationof Conformity-DOC)decadaproducto.Elparbrutoo netodeestemotorfuecalculadaporelfabricantedel motorconarregloaloestipuladoeneldocumento J1940oJ2723delaSocietyofAutomotiveEngineers (SociedaddeIngenierosdelAutomóvil-SAE). Debidoaqueelmotorestáconguradoparacumplir losrequisitosdeseguridad,emisionesyoperación, supotenciarealenestetipodecortacéspedserá signicativamentemenor.Consultelainformacióndel fabricantedelmotorincluidaconlamáquina.

Introducción

Estecortacéspeddeasientodecuchillasrotativas estádiseñadoparaserusadoporoperadores profesionalescontratados.Estádiseñado principalmenteparasegarcéspedbienmantenidoen zonasverdesresidencialesocomerciales.Elusode esteproductoparaotrospropósitosquelosprevistos podríaserpeligrosoparaustedyparaotraspersonas.

Leaestemanualdetenidamenteparaaprendera utilizarymantenercorrectamentesuproducto,y paraevitarlesionesydañosalproducto.Ustedes responsabledeutilizarelproductodeformacorrecta ysegura.

Visitewww.Toro.comparabuscarmateriales deformaciónyseguridadoinformaciónsobre accesorios,paralocalizarundistribuidoropara registrarsuproducto.

Cuandonecesiteasistenciatécnica,piezasgenuinas Torooinformaciónadicional,póngaseencontacto conunDistribuidordeServicioAutorizadoocon AsistenciaalClienteToro,ytengaamanolos númerosdemodeloyseriedesuproducto.LaFigura

1identicalaubicacióndelosnúmerosdeseriey

demodeloenelproducto.Escribalosnúmerosen elespacioprovisto.

Póngaseencontactoconnosotrosenwww.T oro.com.

Reservadostodoslosderechos

ImpresoenEUA

Importante:Consudispositivomóvil,puede

escanearelcódigoQR(ensucaso)delapegatina delnúmerodeserieparaaccederainformación sobrelagarantía,laspiezas,yotrainformación sobreelproducto.

Figura1

1.Ubicacióndelosnúmerosdemodeloydeserie

Nºdemodelo

Nºdeserie

Estemanualutiliza2palabraspararesaltar información.Importantellamalaatenciónsobre informaciónmecánicaespecial,yNotaresalta informacióngeneralquemereceunaatención especial.

Elsímbolodealertadeseguridad(Figura2)aparece tantoenestemanualcomoenlamáquinapara identicarmensajesdeseguridadimportantesque debeseguirparaevitaraccidentes.Estesímbolo aparecerájuntoalapalabraDanger(Peligro), Warning(Advertencia)oCaution(Cuidado).

•Peligro:Indicaunasituaciónpeligrosainminente,

quesinoseevita,causarálamuerteolesiones graves.

•Advertenciaindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausarla muerteolesionesgraves.

•Cuidadoindicaunasituaciónpotencialmente

peligrosaquesinoseevita,podríacausar lesionesmenoresomoderadas.

Figura2

Símbolodealertadeseguridad

Contenido

Seguridad.................................................................5

Seguridadgeneral..............................................5

Indicadordependientes.....................................6

Pegatinasdeseguridadeinstrucciones.............7

Elproducto..............................................................14

Controles.........................................................15

PantallaHorizon............................................15

Especicaciones..............................................17

Aperos/Accesorios...........................................17

Antesdelfuncionamiento....................................17

Seguridadantesdeluso...................................17

Cómoañadircombustible.................................18

Mantenimientodiario........................................19

Rodajedeunamáquinanueva.........................19

Usodelsistemadeprotecciónantivuelco

(ROPS).........................................................20

g235670

sa-black

Usodelsistemadeinterruptoresde

seguridad......................................................21

Colocacióndelasiento......................................22

Desenganchedelasiento.................................22

Cómoajustarlasuspensióndelasiento............22

Duranteelfuncionamiento...................................22

Seguridadduranteeluso..................................22

Utilizacióndelfrenodeestacionamiento...........25

Bajadadelascarcasaslaterales.......................25

Usodelmandodecontroldelascuchillas

(TDF)............................................................25

Cómoarrancarelmotor....................................26

Apagadodelmotor...........................................26

Elevaciónybloqueodelascarcasas

laterales........................................................27

Usodelaspalancasdecontrolde

movimiento...................................................28

Conduccióndelamáquina...............................28

Ajustedelaalturadecorte................................29

Ajustedelosrodillosprotectoresdel

césped..........................................................30

Ajustedelospatines.........................................31

Funcionamientodelsensorde

sobrecalentamiento......................................31

Consejosdeoperación....................................31

Despuésdelfuncionamiento...............................32

Seguridaddespuésdeluso..............................32

Usodelasválvulasdedesvíodelasruedas

motrices........................................................32

Transportedelamáquina.................................33

Mantenimiento........................................................36

Seguridadenelmantenimiento........................36

Calendariorecomendadodemanteni-

miento..........................................................36

Lubricación..........................................................37

Engrasadodelamáquina.................................37

Lubricacióndelosengrasadores......................38

Lubricacióndelasjuntascardánde

latransmisiónylajuntadeslizante

acanalada.....................................................38

Lubricacióndelospivotesdelasruedas

giratorias.......................................................39

Engrasadodeloscubosdelasruedas

giratorias.......................................................39

Mantenimientodelmotor.....................................40

Seguridaddelmotor.........................................40

Mantenimientodellimpiadordeaire..................40

Mantenimientodelaceitedemotor...................41

Inspeccióndelaholguradelasválvulasdel

motor.............................................................43

Mantenimientodelsistemadecombusti-

ble................................................................44

Drenajedelltrodecombustible/separador

deagua.........................................................44

Sustitucióndelseparadordeagua

......................................................................44

Comprobacióndelostubosdecombustible

ylasconexiones...........................................45

Mantenimientodelsistemaeléctrico....................45

Seguridaddelsistemaeléctrico........................45

Mantenimientodelabatería.............................45

Mantenimientodelosfusibles...........................47

Mantenimientodelsistemadetransmi-

sión..............................................................48

Comprobacióndelcinturónde

seguridad......................................................48

Ajustedeladirección........................................48

Comprobacióndelapresióndelos

neumáticos...................................................49

Comprobacióndelastuercasdelas

ruedas...........................................................49

Ajustedelcojinetedelpivotedelasruedas

giratorias.......................................................49

Mantenimientodelacajadeengranajes...........50

Mantenimientodelsistemaderefrigera-

ción..............................................................51

Seguridaddelsistemaderefrigeración.............51

Comprobacióndelnivelderefrigerantedel

motor.............................................................51

Limpiezadelradiador.......................................52

Cómocambiarelrefrigerantedelmotor............52

Mantenimientodelosfrenos................................53

Ajustedelfrenodeestacionamiento.................53

Mantenimientodelascorreas..............................55

Inspeccióndelascorreas.................................55

Sustitucióndelascorreasdel

cortacésped..................................................55

Comprobacióndelatensióndelacorreadel

alternador......................................................56

Mantenimientodelsistemadecontrol..................57

Ajustedelaposicióndelaspalancasde

control...........................................................57

Ajustedelosacoplamientosdecontrolde

movimiento...................................................57

Ajustedelamortiguadordecontrolde

movimiento...................................................58

Mantenimientodelsistemahidráulico..................59

Seguridaddelsistemahidráulico......................59

Mantenimientodelsistemahidráulico...............59

Mantenimientodelacarcasadecorte..................62

Seguridaddelascuchillas................................62

Mantenimientodelascuchillasde

corte..............................................................62

Nivelacióndelacarcasadecorte......................64

Limpieza..............................................................67

Limpielazonadelmotorydelsistemade

escape..........................................................67

Limpiezadelamáquinaydelacarcasade

corte..............................................................67

Eliminaciónderesiduos....................................68

Almacenamiento.....................................................68

Seguridadduranteelalmacenamiento.............68

Limpiezayalmacenamiento.............................68

Solucióndeproblemas...........................................70

Esquemas...............................................................73

Seguridad

Estamáquinahasidodiseñadaconarregloalo estipuladoenlanormaANSIB71.4-2017.

Seguridadgeneral

Esteproductoescapazdeamputarmanosypies ydelanzarobjetosalaire.Sigasiempretodas lasinstruccionesdeseguridadconelndeevitar lesionespersonalesgravesolamuerte.

•LeaycomprendaelcontenidodeesteManualdel

operadorantesdearrancarelmotor.

•Mantengaalejadasaotraspersonasyaniños.

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibidola formaciónadecuada.Sólopermitaquemanejen omantenganlamáquinapersonasresponsables, formadas,familiarizadasconlasinstruccionesy físicamentecapacesdeutilizarlamáquina.

•Mantengasiemprelabarraantivuelcoenla

posicióndetotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

•Noutilicelamáquinacercadeterraplenes,fosas,

taludes,agua,uotrospeligros,oenpendientes demásde15°.

•Nocoloquelasmanosolospiescercadelos

componentesenmovimientodelamáquina.

•Noutilicelamáquinasinqueesténcolocadosy

funcionencorrectamentetodoslosprotectores, interruptoresdeseguridadyotrosdispositivosde protecciónoseguridad.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

Indicadordependientes

Figura3

Puedecopiarestapáginaparasuusopersonal.

1.Lapendientemáximaenlaquepuedeutilizarlamáquinaesde15grados.UtiliceelDiagramadependientesparadeterminarel ángulodeunapendienteantesdeproseguir.Noutiliceestamáquinaenpendientesdemásde15grados.Dobleporlalínea correspondientealapendienterecomendada.

2.Alineeestebordeconunasupercievertical(árbol,edicio,elpostedeunavalla,etc.).

3.Ejemplodecómocompararlapendienteconelbordedoblado

g011841

Pegatinasdeseguridadeinstrucciones

Laspegatinasdeseguridadeinstruccionesestánalavistadeloperadoryestánubicadas cercadecualquierzonadepeligropotencial.Sustituyacualquierpegatinaqueestédañadao quefalte.

Símbolosdelabatería

Labateríacontienealgunosdeestossímbolos,otodos

ellos.

decalbatterysymbols

1.Riesgodeexplosión6.Mantengaaotras

2.Nofumar;mantener alejadodelfuegoydelas llamasdesnudas

3.Líquidocáustico/peligro dequemaduraquímica

4.Lleveprotecciónocular.9.Enjuaguelosojos

5.LeaelManualdel operador.

personasalejadasde labatería.

7.Lleveprotecciónocular; losgasesexplosivos puedencausarcegueray otraslesiones.

8.Elácidodelabatería puedecausarceguerao quemadurasgraves.

inmediatamenteconagua ybusquerápidamente ayudamédica.

10.Contieneplomo;notirara labasura

Marcadelfabricante

1.Indicaquelacuchillahasidoidenticadacomopiezadel fabricanteoriginaldelamáquina.

decal99-8936

99-8936

1.Velocidaddelamáquina4.Puntomuerto

2.Rápido5.Haciaatrás

3.Lento

decal106-5517

106-5517

1.Advertencia–notoquelasuperciecaliente.

decaloemmarkt

1.Nopisaraquí.

decal93-6687

93-6687

decal107-3069

107-3069

1.Advertencia–Nohayproteccióncontravuelcoscuandola barraantivuelcoestábajada.

2.Paraevitarlesionesolamuertedebidoaunvuelco accidental,mantengalabarraantivuelcoenposición elevadaybloqueada,ylleveelcinturóndeseguridad. Bajelabarraantivuelcosolocuandoseaabsolutamente necesario;nolleveelcinturóndeseguridadcuandolabarra antivuelcoestábajada.

3.LeaelManualdeloperador;conduzcalentamenteycon cuidado.

decal109-6036

109-6036

Máquinasdedescargatraseraúnicamente

1.LeaelManualdeloperador.

2.Retirelallaveylealasinstruccionesantesderealizar cualquieroperacióndemantenimientooajusteala máquina.

3.Alturadecorte

decal112-9028

112-9028

1.Advertencia–noseacerquealaspiezasenmovimiento; mantengacolocadostodoslosprotectores.

decal116-5988

116-5988

1.Frenodeestacionamiento –puesto

2.Frenodeestacionamiento –quitado

116-8283

1.Advertencia–lealasinstruccionesparaapretarel perno/tuercadelacuchillaa75–81N·m(55–60pies-libra) queguranenelmanualdeloperador.

133-8062

decal116-8283

decal133-8062

1.Refrigerantedelmotor bajopresión

2.Peligrodeexplosión–lea elManualdeloperador.

decal117-3276

117-3276

3.Advertencia–notoquela superciecaliente.

4.Advertencia–leael

Manualdeloperador.

decal126-8383

126-8383

Nota:Estamáquinacumplelapruebadeestabilidadestándardelaindustriaenlaspruebasestáticaslateralesylongitudinalesconla

pendientemáximarecomendadaindicadaenlapegatina.ReviselasinstruccionesdelManualdeloperadorsobrelaoperacióndela máquinaenpendientes,ycompruebelascondicionesenlasquesevaautilizarlamáquinaparadeterminarsilamáquinapuede utilizarseenlascondicionesreinantesenesedíayeselugarenconcreto.Loscambiosdeterrenopuedendarlugarauncambioenla operacióndelamáquinaenpendientes.

1.Advertencia–leaelManualdeloperador;noutiliceesta máquinaamenosquehayarecibidoformaciónensumanejo; lleveprotecciónauditiva.

2.Peligrodecorte/desmembramientodemano,cuchilladel cortacésped;peligrodeenredamientodelamano,correa –noseacerquealaspiezasenmovimiento;mantenga colocadostodoslosprotectoresydefensas.

3.Peligro,rampa–nousedosrampasalcargarlamáquinaen unremolque;utiliceunasolarampaconsucienteanchura paralamáquina;useunarampaconunapendientede menosde15°;subalarampaenmarchaatrásparacargarla máquina,ybajelarampaconduciendohaciaadelantepara descargarla.

4.Peligrodeatropellohaciaadelanteohaciaatrás–no transportepasajeros;mirehaciaatrásmientrassiegueen marchaatrás.

5.Peligrodeobjetosarrojados–mantengaalejadasaotras personas.

6.Peligrodevuelco–noutilicelamáquinacercadetaludes oenpendientesdemásde15grados;utilicelamáquina únicamenteenpendientesdemenosde15grados.

126-8597

1.Alturadecorte2.Ajustedelintervalo

126-8760

Modelosconcarcasade244cm(96")

1.Alturadecorte2.Ajustedelintervalo

decal126-8597

decal126-8760

126-9127

1.Enrutadodelacorrea

126-9351

1.Chasis(15A)3.Principal(25A)

2.Accesorio(15A)4.Enchufeeléctrico(15A)

decal126-9127

decal126-9351

decal126-9947

126-9947

1.LeaycomprendaelManualdeloperadorantesderealizar

7.Compruebeelniveldeaceitedelejesecundario.

tareasdemantenimientoenlamáquina.

2.Intervalodetiempo8.EngraselaTDFdelatransmisióndelacarcasa;consultelas instruccionesdelManualdeloperador.

3.Compruebeelniveldeaceitedelmotor.9.Compruebeellimpiadordeaire.

4.Compruebeelnivelderefrigerante;consultelasinstrucciones

delManualdeloperador.

5.Compruebelapresióndelosneumáticos(2posiciones).

10.Engraselospivotesdelosbrazostensores(3posiciones); consultelasinstruccionesdelManualdeloperador.

11.Engraseloscojinetesdelasruedasgiratoriasdelanteras (4posiciones);consultelasinstruccionesdelManualdel operador.

6.Compruebeelniveldeluidohidráulico;consultelas instruccionesdelManualdeloperador.

12.Engraselospivotesdelasruedasgiratoriasdelanteras (5posiciones);consultelasinstruccionesdelManualdel operador.

decal135-0328

135-0328

1.Aprietelastuercasdelas ruedasa129N·m(95 pies-libra).

2.Leaycomprendael

Manualdeloperador

antesderealizarcualquier tareademantenimiento; compruebeelparde aprietedespuésdelas primeras100horas,y luegocada500horas.

decal135-0398

135-0398

1.Motor–Apagar4.Presionelapartesuperiordelbotónparabajarlacarcasa

centralylascarcasaslateralesexteriores.

2.Motor–Enmarcha

5.Presionelaparteinferiordelbotónparaelevarlacarcasa centralylascarcasaslateralesexteriores.

3.Motor–Arrancar

135-0670

Modelosconcarcasade244cm(96")

1.Peligrodeobjetos arrojados–mantenga alejadasaotraspersonas.

135-0664

2.Peligrode corte/desmembramiento demanosypies–nose acerquealaspiezasen movimiento;mantenga colocadostodoslos protectoresydefensas.

decal135-0664

1.Peligrodeaplastamiento, mano–lealas instruccionesantes derealizarcualquier operaciónde mantenimientooajuste.

2.Advertencia–bloquee lascarcasaslaterales ylealasinstrucciones antesderealizar cualquieroperaciónde mantenimientooajusteen lamáquina.

decal135-0670

135-0679

1.Peligro;trendetransmisiónenrotación/peligrode enredamiento;correa–noseacerquealaspiezasen movimiento;mantengacolocadostodoslosprotectoresy defensas.

135-2837

1.LeaelManualdeloperadorparaobtenermásinformación; utiliceuidodetransmisiónparaembragueshúmedosToro decolorrojo;noutiliceuidohidráulicoverde.

decal135-0679

decal135-2837

Elproducto

1.Pasadordealturadecorte delacarcasacentral

2.Pasadordealturadecorte delacarcasalateral

3.Carcasalateral

4.Palancadelfrenode estacionamiento

Figura4

5.Palancadecontrolde movimiento

6.Pantalla

7.Barraantivuelco11.T apóndeldepósitode

8.Capó/rejillasdelcapó

9.Alarmasonora13.Ruedagiratoriadela

10.Enchufeeléctrico14.Carcasacentral

combustible

12.Patín16.Rodilloprotectordelcésped

g350919

carcasalateral

15.Ruedagiratoriadela carcasacentral

Controles

Familiarícesecontodosloscontrolesantesdeponer enmarchaelmotorytrabajarconlamáquina.

Paneldecontrol

Figura5

g228164

g225792

Figura6

PantallaHorizon

1.PantallaHorizon3.Interruptordeencendido

2.Interruptordeelevación delacarcasay pliegue/desplieguede lascarcasaslaterales

4.Mandodecontroldelas cuchillas(tomadefuerza)

PantallaHorizon

ConsultelaGuíadesoftwaresideseainformación detalladasobrelainterfazdeloperadorquepermite accederainformación,reiniciarcontadores,modicar laconguracióndelsistemaysolucionarproblemas conelequipo.

1.Pantalla3.Botones

2.IndicadorLEDdeestado

Pantalladeinformación

Lapantalladeinformaciónmuestrainformación relacionadaconlaoperacióndelamáquina;consulte laGuíadesoftwaresideseamásinformación.

Botones

Losbotonesmultifunciónestánsituadosenlaparte inferiordelpanel.Eliconoqueapareceenlapantalla deinformaciónencimadecadabotónindicasu funciónactual.Losbotonespermitenseleccionarla velocidaddelmotorydesplazarseporlosmenúsdel sistema.

ConsultelaGuíadesoftwareparaobtenermás información.

IndicadorLEDdeestado

ElindicadorLEDdeestadocambiadecolorpara indicarelestadodelsistema,yestásituadoenel ladoderechodelpanel.Duranteelarranque,elLED seenciendeprimeroenrojo,luegoennaranjaypor últimoenverdeparavericarlafuncionalidad.

•Verdejo–indicaactividadnormal

•Rojointermitente–indicaquehayunfalloactivo

•Verdeynaranjaintermitente:–indicaquees

necesariounreiniciodelembrague.

ConsultelaGuíadesoftwareparaobtenermás información.

Alarma

Siseproducealgúnerror,semuestraunmensajede error,elLEDcambiaarojo,ysuenalaalarmaaudible comoseindicaacontinuación:

•Unsonidodiscontinuorápidoindicalapresencia

deerrorescríticos.

•Unsonidodiscontinuolentoindicaerrores

menosimportantes,talescomounintervalode mantenimientoobligatorio.

Nota:Duranteelarranque,laalarmasuena

brevementeparavericarsufuncionalidad.

ConsultelaGuíadesoftwareparaobtenermás información.

Horímetro

Elhorímetroregistraelnúmerodehorasdeoperación delamáquina.Funcionacuandoelmotorestáen marcha.Utiliceelrecuentodehorasparaprogramar elmantenimientoregular(Figura5).

LashorassemuestranenlapantalladeApagado

delmotoroenelmenúdelContadordehorasdel motor.

ConsultelaGuíadesoftwareparaobtenermás información.

Llavedecontacto

ConsultelaGuíadesoftwareparaobtenermás información.

Mandodecontroldelascuchillas (tomadefuerza)

Elmandodecontroldelascuchillas(TDF)engranay desengranalatransmisióndepotenciaalascuchillas delcortacésped(Figura5).

ElindicadorLCDapareceenlapantallade informacióncuandoelmandodelaTDFestá desengranado.

Nota:LasmáquinasequipadasconpantallaHorizon

cuentanconunafuncióndeproteccióndelembrague, quepermitereducirautomáticamentelavelocidaddel motorcuandosedesengranaelmandodelaTDF. AlengranarydesengranarelmandodelaTDF ,se cambiaelajustedelaceleradordelmotorentrelos modosdeSIEGAyTRANSPORTE.

Nota:Elsistemalepermitearrancarlamáquinacon

elmandodelaTDFengranado,peronoseengranan lascuchillas.ParaengranarlaTDFesnecesario reiniciarelmandodelaTDF,poniéndoloprimeroen laposicióndeDesengranadoyluegoenEngranado.

Importante:Debedesplegarlascarcasas

lateralesantesdepoderengranarlaTDF .

Esteinterruptorseutilizaparaarrancarelmotor. Tienetresposiciones:ARRANQUE,MARCHAy DESCONECTADO.

Nota:LosindicadoresLCDaparecencuandocada

controlreúnelascondicionesde“arranqueseguro" (porejemplo,elindicadorseenciendecuandoel asientoestáocupado).

Nota:LaUCEdelmotorcontrolalasbujías

durantelosarranquesenfrío.Silatemperaturadel refrigeranteesdemasiadobaja,elsímbolodelabujía apareceenelmonitoryelmotordearranquenogira cuandosegiralallavealaposicióndeARRANQUE. LasbujíasseactivanenlaposicióndeCONECTADO oARRANQUE.Cuandolabujíasehaenfriadolo sucienteparalatemperaturaactual,elsímbolodela bujíadesaparecedelmonitoryelmotorgiracuando semuevelallavealaposicióndeARRANQUE.

Nota:Elsistemalepermitearrancarlamáquinacon

elmandodelaTDFengranado,peronoengranalas cuchillas.EsnecesarioreiniciarlaTDFparaengranar laTDF.

Controldelacelerador

Elaceleradorcontrolalavelocidaddelmotor,yhay3 velocidades:Máxima,EcienteyBaja.

Interruptordeelevacióndela carcasaypliegue/desplieguede lascarcasaslaterales

Presioneelinterruptorhaciaatrásparaelevarla carcasacentralyplegarlascarcasaslaterales.

Presioneelinterruptorhaciaadelanteparabajarla carcasacentralydesplegarlascarcasaslaterales.

Palancasdecontrolde movimiento

Laspalancasdecontroldemovimientoseutilizan paraconducirlamáquinahaciaadelante,haciaatrás ygirarlaenambossentidos(Figura4).

Posicióndebloqueo/puntomuerto

Muevalaspalancasdecontroldemovimientohacia fuera,desdelaposicióncentralalaposiciónde BLOQUEO/PUNTOMUERTOantesdebajarsedela máquina(Figura24).Pongasiemprelaspalancasde controldemovimientoenposicióndeBLOQUEO/PUNTO

MUERTOcuandoparelamáquinaoantesdedejarla

desatendida.

Palancadelfrenode estacionamiento

Cadavezqueapagaelmotor,pongaelfrenode estacionamientoparaevitarquelamáquinase desplaceaccidentalmente.

Operación

Nota:Losladosderechoeizquierdodelamáquina

sedeterminandesdelaposiciónnormaldeloperador.

Antesdel

Especicaciones

Anchuradecorte

Anchuratotal

Longitudtotal

Alturatotal

Anchodevía(entrecentros delosneumáticos,aloancho)

Distanciaentreejes(centro delaruedagiratoriaalcentro delaruedamotriz)

Pesototal

Aperos/Accesorios

Estádisponibleunaseleccióndeaperosyaccesorios homologadosporToroquepuedenutilizarsecon lamáquinaandepotenciaryaumentarsus prestaciones.PóngaseencontactoconsuServicio TécnicoAutorizadooconsudistribuidorautorizado Toro,ovisitewww.T oro.comparaobtenerunalistade todoslosaperosyaccesorioshomologados.

Paraasegurarunrendimientoóptimoymantener lacerticacióndeseguridaddelamáquina,utilice solamentepiezasyaccesoriosgenuinosT oro.Las piezasderepuestoyaccesoriosdeotrosfabricantes podríanserpeligrosos,ysuusopodríainvalidarla garantíadelproducto.

243.8cm(96")

Anchuradetrabajo–257.3cm (101-5/16")

Anchuradetransporteala alturadecortede7.6cm(3") –184.2cm(72½")

247.1cm(97¼")

Barraantivuelcoelevada –182.4cm(71-13/16")

Barraantivuelcobajada –129.5cm(51")

Ruedasmotrices–117cm (46-1/16")

Ruedasgiratorias–120.7cm (47½")

143cm(56–5/16")

1172kg(2,584libras)

funcionamiento

Seguridadantesdeluso

Seguridadgeneral

•Nodejequelamáquinaseautilizadaomantenida

porniñosoporpersonasquenohayanrecibido laformaciónadecuada.Lanormativalocalpuede imponerlímitessobrelaedaddeloperador. Elpropietarioesresponsabledeproporcionar formaciónatodoslosoperadoresymecánicos.

•Inspeccionelazonadondesevaautilizarla

máquina,yretirecualquierobjetoquepudiera interferirconelfuncionamientodelamáquinao quepudieraserarrojadoporlamáquina.

•Familiaríceseconlaoperaciónseguradelequipo,

loscontrolesdeloperadorylasseñalesde seguridad.

•Compruebequeloscontrolesdepresenciadel

operador,losinterruptoresdeseguridadylos protectoresestáninstaladosyquefuncionan correctamente.Noutilicelamáquinasino funcionancorrectamente.

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

•Antesdesegar,inspeccionelamáquinapara

asegurarsedequelosconjuntosdecorte funcionancorrectamente.

•Evalúeelterrenoparadeterminarcuálessonlos

equiposyaperosoaccesoriosapropiadosque serequierenparaoperarlamáquinademanera adecuadaysegura.

•Lleveropaadecuada,incluyendoguantes,

protecciónocular,pantalónlargo,calzado resistenteyantideslizanteyprotecciónauricular. Sitieneelpelolargo,recójaselo,ynollevejoyas oprendassueltas.

•Nollevepasajerosenlamáquina.

•Mantengaaotraspersonasyalosanimales

domésticosalejadosdelamáquinaduranteeluso.

Apaguelamáquinaylosaccesoriossialguien entraenlazona.

•Noutilicelamáquina,amenosqueestén

colocadosyfuncionencorrectamentetodoslos protectoresydispositivosdeseguridad,comopor ejemplolosdeectores.Sustituyacualquierpieza desgastadaodeterioradacuandoseanecesario.

Seguridadenelmanejodel combustible

•Elcombustibleesextremadamenteinamabley

altamenteexplosivo.Unincendioounaexplosión provocadosporelcombustiblepuedecausarle quemadurasaustedyaotraspersonasasícomo dañosmateriales.

–Paraevitarqueunacargaestáticaincendie

elcombustible,coloqueelrecipientey/ola máquinadirectamentesobreelsueloantesde repostar,noenunvehículoosobreotroobjeto.

–Lleneeldepósitodecombustibleenelexterior

sobreterrenollano,enunazonaabiertaycon elmotorfrío.Limpiecualquiercombustible derramado.

–Nomanejecombustiblesiestáfumando,ni

cercadeunallamadesnudaochispas.

–Noretireeltapóndecombustibleniañada

combustiblealdepósitosielmotorestá calienteoenmarcha.

–Sisederramacombustible,nointentearrancar

elmotor.Evitecrearunafuentedeignición hastaquelosvaporesdelcombustiblese hayandisipado.

–Almaceneelcombustibleenunrecipiente

homologadoymanténgalofueradelalcance delosniños.

•Elcombustibleesdañinoomortalsiesingerido.

Laexposiciónalargoplazoalosvaporespuede causarlesionesyenfermedadesgraves.

–Evitelarespiraciónprolongadadelosvapores. –Mantengalasmanosylacaraalejadasde

laboquillaydelaaberturadeldepósitode combustible.

–Mantengaelcombustiblealejadodelosojos

ylapiel.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

•Nollenelosrecipientesdentrodeunvehículo

osobrelaplataformadeuncamiónoremolque conunforrodeplástico.Coloquesiemprelos recipientesdegasolinaenelsueloylejosdel vehículo,antesdellenarlos.

•Retireelequipodelcamiónodelremolquey

repóstelomientrasseencuentrasobreelsuelo.Si estonoesposible,repóstelousandounrecipiente portátil,envezdeusarunsurtidordecombustible conboquilla.

•Noutilicelamáquinaamenosqueestéinstalado

unsistemacompletodeescapeenbuenas condicionesdefuncionamiento.

•Mantengalaboquillaencontactoconelbordedel

depósitodecombustibleoeloriciodelrecipiente entodomomentohastaqueterminederepostar. Noutilicedispositivosquemantenganabiertala boquilla.

•Sisederramacombustiblesobresuropa,

cámbiesederopainmediatamente.

•Nollenedemasiadoeldepósitodecombustible.

Vuelvaacolocareltapóndecombustibley apriételormemente.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisionesyel compartimentodelmotorparaprevenirincendios. Limpiecualquieraceiteocombustiblederramado.

Cómoañadircombustible

Combustiblerecomendado

Elmotorfuncionaconcombustiblediéselnuevo ylimpioconuncetanajemínimode40.Compre elcombustibleencantidadesquepuedanser consumidasen30díasparaasegurarsedequeel combustibleesnuevo.

Utilicecombustiblediéseltipoverano(Nº2-D)en temperaturassuperioresa-7°C(20°F),ycombustible diéseltipoinvierno(Nº1-DomezcladeNº1-D/2-D) entemperaturasinferioresa-7°C(20°F).Eluso decombustiblediéseltipoinviernoatemperaturas inferioresproporcionaunpuntodeigniciónypuntode ujomásbajos,loquefacilitaelarranqueyreducela posibilidaddeseparaciónquímicadelcombustible debidoalastemperaturasmásbajas(apariciónde cera,quepuedeobstruirlosltros).

Elusodecombustiblediéseltipoveranoporencima delos-7°C(20°F)contribuyeaextenderlavidade loscomponentesdelabomba.

Importante:Noutilicequerosenoogasolinaen

lugardecombustiblediésel.Elincumplimientode estaprecaucióndañaráelmotor.

PreparadoparaBiodiésel

Estamáquinatambiénpuedeutilizarunamezclade combustiblebiodiéseldehastaB20(20%biodiésel, 80%petrodiésel).Elcontenidodeazufredelaparte depetrodiéseldebeserultrabajo.

Tomelassiguientesprecauciones:

•Laporcióndebiodiéseldelcombustibledebe

cumplirlaespecicaciónASTMD6751o EN14214.

•Lacomposicióndelamezcladecombustibledebe

cumplirASTMD975oEN590.

•Lassuperciespintadaspuedenserdañadaspor

mezclasdecombustiblebiodiésel.

•UtiliceB5(contenidodebiodiéseldel5%)o

mezclasmenorescuandohacefrío.

•Vigilelosretenes,lasmanguerasylasjuntas

queesténencontactoconelcombustibleporque puedendegradarseconeltiempo.

•Esprevisiblelaobturacióndelltrodelcombustible

duranteuntiempotraspasarsealasmezclasde biodiésel.

•Póngaseencontactoconsudistribuidorsidesea

másinformaciónacercadelbiodiésel.

Cómollenareldepósitode combustible

1.Estacionelamáquinaenunasupercienivelada.

2.Pongaelfrenodeestacionamiento.

3.Apagueelmotoryretirelallave.

4.Limpiealrededordeltapóndeldepósitode combustible.

5.Lleneeldepósitodecombustiblehastalaparte inferiordelcuellodellenado(Figura7).

Nota:Nollenecompletamenteeldepósitode

combustible.Elespaciovacíoeneldepósito permitiráladilatacióndelagasolina.

g027726

Figura7

Mantenimientodiario

Cadadía,antesdearrancarlamáquina,sigalos procedimientosmarcadoscomo“Cadauso/Adiario” enlasecciónMantenimiento(página36).

Rodajedeunamáquina nueva

Losmotoresnuevosnecesitantiempoparadesarrollar todasupotencia.Lafriccióngeneradaporlas carcasasylossistemasdepropulsióndelos cortacéspedesesmayorcuandoéstossonnuevos, loquesuponeunacargaadicionalparaelmotor.Las máquinasnuevasnecesitanunperiododerodajede 40–50horasparadesarrollarlamáximapotenciayel mejorrendimiento.

Usodelsistemade protecciónantivuelco (ROPS)

ADVERTENCIA

Paraevitarlesionesolamuerteencasode unvuelco,mantengalabarraantivuelcoen posicióntotalmenteelevadaybloqueada,y utiliceelcinturóndeseguridad.

Asegúresedequeelasientoestásujetoala máquina.

ADVERTENCIA

Nohayproteccióncontravuelcoscuandola barraantivuelcoestábajada.

•Bajelabarraantivuelcoúnicamente cuandoseaimprescindible.

•Nouseelcinturóndeseguridadsilabarra antivuelcoestábajada.

1.Partesuperiordelabarra antivuelco

2.Pomoenlaposiciónde bloqueo

3.Tiredelpomopara desbloquearlo.

g225804

Figura8

4.Gireelpomo90°hacia fueraparajarlaenla posicióndedesbloqueado.

5.Pomoenlaposiciónde desbloqueo

•Conduzcalentamenteyconcuidado.

•Elevelabarraantivuelcotanprontocomo hayaespaciosuciente.

•Compruebecuidadosamentequehay espaciosucienteantesdeconducir pordebajodecualquierobjetoenalto (porejemplo,ramas,portales,cables eléctricos)ynoentreencontactocon ellos.

Bajadadelabarraantivuelco

Importante:Bajelabarraantivuelcoúnicamente

cuandoseaimprescindible.

1.Parabajarlabarraantivuelco,presionehacia adelantelapartesuperiordelabarra.

2.Tiredeambospomoshaciafueraygírelos90 gradosparadesengranarlos(Figura8).

3.Bajelabarraantivuelco(Figura8).

Elevacióndelabarraantivuelco

Importante:Utilicesiempreelcinturónde

seguridadcuandolabarraantivuelcoestáenla posiciónelevada.

1.Elevelabarraanti-vuelcoalaposicióndetrabajo ygirelospomoshastaqueseintroduzcan parcialmenteenlasranuras(Figura9).

2.Elevelabarraantivuelcoalaposiciónvertical, presionandosobrelapartesuperiordela misma;lasclavijasencajaránencuantose alineenconlosoricios(Figura9).

3.Presionesobrelabarraparaasegurarsedeque lasclavijashanquedadoencajadas(Figura9).

enlaposicióncorrecta,apareceunindicadorenla pantalla.

Figura10

g230650

Figura9

1.Engranado2.Parcialmentebloqueado– noutilicelamáquinacon elROPSenestaposición.

Usodelsistemade interruptoresdeseguridad

ADVERTENCIA

Silosinterruptoresdeseguridadestán desconectadosodañados,lamáquinapodría ponerseenmarchainesperadamenteycausar lesionespersonales.

•Nomanipulelosinterruptoresde seguridad.

•Compruebelaoperacióndelos interruptoresdeseguridadcadadía,y sustituyacualquierinterruptordañado antesdeoperarlamáquina.

Elsistemadeinterruptoresde seguridad

Elsistemadeinterruptoresdeseguridadhasido diseñadoparaimpedirqueelmotorarranque,a menosque:

•Elfrenodeestacionamientoestépuesto.

•Elmandodecontroldelascuchillas(TDF)está

desengranado.

•Laspalancasdecontroldemovimientoesténen

laposicióndeBLOQUEO/PUNTOMUERTO.

Elsistemadeinterruptoresdeseguridadtambiénestá diseñadoparapararelmotorcuandosemuevan laspalancasdecontroldemovimientodesdela posicióndeBLOQUEODEPUNTOMUERTOconelfreno deestacionamientopuesto,osiustedselevantadel asientocuandolaTDFestáengranada.

LapantallaHorizonincluyeindicadoresquenotican alusuariocuandoelcomponentedeseguridadestá enlaposicióncorrecta.Cuandoelcomponenteestá

g008619

1.Semuestranindicadorescuandoloscomponentesdel sistemadeseguridadestánenlaposicióncorrecta.

Comprobacióndelsistemade interruptoresdeseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Veriqueelsistemadeinterruptoresdeseguridad cadavezquevayaautilizarlamáquina.Siel sistemanofuncionadelaformaquesedescribe acontinuación,póngaseencontactoconun ServicioTécnicoAutorizadoparaqueloreparen inmediatamente.

1.Siénteseenelasiento,pongaelfrenode

estacionamientoymuevaelmandodecontrol delascuchillas(TDF)aENGRANADO.Intente arrancarelmotor;elmotornodebearrancar.

2.Siénteseenelasiento,pongaelfrenode

estacionamientoymuevaelmandodecontrol delascuchillas(TDF)aDESENGRANADO. Muevacualquieradelaspalancasdecontrol demovimientofueradelaposiciónde BLOQUEO/PUNTOMUERTO.Intentearrancarel motor;elmotornodebearrancar.Repitaconla otrapalancadecontrol.

3.Siénteseenelasiento,pongaelfrenode

estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Ahora arranqueelmotor.Conelmotorenmarcha, quiteelfrenodeestacionamiento,engrane elmandodecontroldelascuchillas(TDF)y levánteseunpocodelasiento;elmotordebe pararse.

4.Siénteseenelasiento,pongaelfrenode

estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Ahora arranqueelmotor.Conelmotorenmarcha, pongacualquieradelaspalancasdecontrol demovimientoenposicióncentralymuévala

(haciaadelanteohaciaatrás);elmotordebe pararse.Repitaconlaotrapalancadecontrol.

5.Siénteseenelasiento,quiteelfrenode estacionamiento,muevaelmandodecontrolde lascuchillas(TDF)aDESENGRANADOymueva laspalancasdecontroldemovimientoala posicióndeBLOQUEO/PUNTOMUERTO.Intente arrancarelmotor;elmotornodebearrancar.

Colocacióndelasiento

Elasientopuedemoversehaciaadelanteyhacia atrás.Coloqueelasientoenlaposiciónquele permitacontrolarmejorlamáquinayenlaqueesté máscómodo(Figura11).

Paraajustarlo,gireelpomosituadoenlaparte delanteraencualquiersentidohastaencontrarla posiciónmáscómoda(Figura13).

g019768

Figura13

1.Pomodelasuspensióndelasiento

Duranteel

Figura11

Desenganchedelasiento

Paradesengancharelasiento,muevaelenganche delasientohaciaadelante(Figura12).

Figura12

1.Enganchedelasiento2.Asiento

Cómoajustarlasuspensión delasiento

Elasientopuedeajustarseparaquelaconducción seamássuaveycómoda.Coloqueelasientoenla posiciónmáscómodaparausted.

funcionamiento

g019754

Seguridadduranteeluso

Seguridadgeneral

•Elpropietario/operadorpuedeprevenir,yes

responsabledecualquieraccidentequepueda provocarlesionespersonalesodañosmateriales.

•Dediquetodasuatenciónalmanejodela

máquina.Norealiceningunaactividadque pudieradistraerle;delocontrario,pueden producirselesionesodañosmateriales.

•Noutilicelamáquinasiestáenfermo,cansado,o

bajolainuenciadealcoholodrogas.

•Elcontactoconlacuchillapuedecausarlesiones

personalesgraves.Pareelmotor,retirelallave yespereaquesedetengantodaslaspiezasen

g019755

movimientoantesdeabandonarelpuestodel operador.Cuandogirelallavealaposiciónde DESCONECTADO,elmotordebeapagarseyla cuchilladebedetenerse.Sino,dejedeusarla máquinainmediatamenteypóngaseencontacto conunServicioTécnicoAutorizado.

•Utilicelamáquinasoloenbuenascondiciones

devisibilidadybajocondicionesmeteorológicas apropiadas.Nohagafuncionarlamáquinacuando hayriesgodetormentaseléctricas.

•Mantengalasmanosylospiesalejadosdelas

unidadesdecorte.Manténgasealejadodeloricio dedescarga.

•Nocorteelcéspedenmarchaatrásamenos

queseaabsolutamentenecesario.Miresiempre haciaabajoydetrásdeustedantesdeconducirla máquinaenmarchaatrás.

•Extremelaprecauciónalacercarseaesquinas

ciegas,arbustos,árbolesuotrosobjetosque puedanbloquearsuvisión.

•Parelascuchillassiemprequenoestésegando.

•Silamáquinagolpeaunobjetooempiezaavibrar,

apagueinmediatamenteelmotor,retirelallave (ensucaso),espereaquesedetengantodas laspiezasenmovimientoantesdeexaminarla máquinaenbuscadedaños.Hagatodaslas reparacionesnecesariasantesdevolverautilizar lamáquina.

•Vayamásdespacioytengacuidadoalgiraryal

cruzarcallesyacerasconlamáquina.Cedael pasosiempre.

•Antesdeabandonarlaposicióndeloperador,

hagalosiguiente:

–Aparquelamáquinaenunasupercienivelada. –DesengranelaTDFybajelosaccesorios. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Espereaquesedetengantodaslaspiezasen

movimiento.

•Hagafuncionarelmotorúnicamenteenzonas

bienventiladas.Losgasesdeescapecontienen monóxidodecarbono,queesletalsiseinhala.

•Nodejenuncadesatendidalamáquinasiestá

funcionando.

•Conectelosequiposremolcadosalamáquina

únicamenteenelpuntodeenganche.

•Noutilicelamáquina,amenosqueestén

colocadosyfuncionencorrectamentetodoslos protectoresydispositivosdeseguridad,comopor ejemplolosdeectores.Sustituyacualquierpieza desgastadaodeterioradacuandoseanecesario.

•Utilicesolamenteaccesoriosyaperos

homologadosporToro.

•Estamáquinaproducenivelessonorosque

superanlos85dBAeneloídodeloperador,y puedencausarpérdidasauditivasconperíodos extendidosdeexposición.

g229846

Figura14

1.Lleveprotecciónauditiva.

•Limpielahierbaylosresiduosdelaunidadde

corte,lastransmisiones,elsilenciadoryelmotor paraprevenirincendios.

•Arranqueelmotorconlospiesbienalejadosde

lascuchillas.

•Estépendientedelsentidodedescargadel

cortacéspedynoorienteladescargahacianadie. Evitedescargarmaterialcontraunapareduotra obstrucción,porqueelmaterialpodríarebotar haciausted.

•Parelascuchillas,reduzcalavelocidaddela

máquinayextremelasprecaucionesalcruzar superciesquenoseandehierbaoaltransportar lamáquinaaydesdelazonadetrabajo.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

•Amenudolosniñossesientenatraídosporla

máquinaylaactividaddesegar.Nosuponga nuncaquelosniñosvanapermanecerenel últimolugarenquelosvio.

•Mantengaalosniñosalejadosdelazonade

trabajoybajolaatentamiradadeunadulto responsablequenoseaeloperador.

•Estéalertayapaguelamáquinasientranniñosen

lazonadetrabajo.

•Antesdeconducirenmarchaatrásogirarla

máquina,mirehaciaabajoyhaciaatráspara asegurarsedequenohayniñospequeños presentes.

•Nolleveniñosenlamáquina,inclusocuando

lascuchillasnoestánenmovimiento.Los niñospodríancaerseysufrirlesionesgraves,o podríanimpedirqueustedmanejelamáquina conseguridad.Cualquierniñoquehayasido transportadoenelpasadopodríaaparecersin avisoenlazonadetrabajo,ypodríaserarrollado porlamáquina,inclusoenmarchaatrás.

Seguridaddelsistemade protecciónantivuelco(ROPS)

•ElROPSesundispositivodeseguridadintegrado.

NoretireningunodeloscomponentesdelROPS delamáquina.

•Asegúresedequeelcinturóndeseguridadestá

enganchadoydequepuededesabrocharlo rápidamenteencasodeemergencia.

•Mantengalabarraantivuelcoenlaposiciónde

totalmenteelevadaybloqueada,ylleveelcinturón deseguridadsiemprequelabarraantivuelcoesté elevada.

•Compruebecuidadosamentecualquierobjeto

elevadoantesdeconducirdebajodelmismo,y nolotoque.

•SialgúncomponentedelROPSestádañado,

sustitúyalo.Noloreparenilocambie.

•Nohayproteccióncontravuelcoscuandolabarra

antivuelcoestábajada.

•Siunaruedapasaporunbordeounterrapléno

entraenelagua,puedecausarunvuelco,que puededarlugaralesionesgravesolamuerte.

•Nolleveelcinturóndeseguridadcuandolabarra

antivuelcoestábajada.

•Bajelabarraantivuelcoúnicamentecuandosea

absolutamentenecesario;levántelatanpronto comoelespaciolopermita.

•Encasodevuelco,llevelamáquinaaunServicio

TécnicoAutorizadoparaqueinspeccioneel ROPS.

•Utilicesolamenteaccesorioseimplementos

homologadosporT oroparaelROPS.

Seguridadenpendientes

•Laspendientessonunadelasprincipalescausas

deaccidentesporpérdidadecontrolyvuelcos, quepuedencausarlesionesgravesolamuerte.El operadoresresponsabledelaseguridadcuando trabajaenpendientes.Elusodelamáquinaen cualquierpendienteexigeuncuidadoespecial. Antesdeusarlamáquinaenunapendiente,haga losiguiente:

–Leaycomprendalasinstruccionessobre

pendientesdelmanualylasqueestán colocadasenlamáquina.

–Utiliceunindicadordeánguloparadeterminar

lainclinaciónaproximadadelazona.

–Noutilicelamáquinanuncaenpendientesde

másde15°.

–Evalúelascondicionesdellugardetrabajo

paradeterminarsiessegurotrabajaren lapendienteconlamáquina.Utiliceel sentidocomúnyelbuenjuicioalrealizareste evaluación.Cualquiercambioqueseproduzca enelterreno,comoporejemplouncambiode humedad,puedeafectarrápidamentealuso delamáquinaenunapendiente.

•Identiquecualquierobstáculosituadoenlabase

delapendiente.Noutilicelamáquinacercade terraplenes,fosas,taludes,agua,uotrospeligros. Lamáquinapodríavolcarrepentinamentesiuna ruedapasaporelbordedeunterraplénofosa,o sisesocavauntalud.Mantengaunadistancia prudente(eldobledelaanchuradelamáquina) entrelamáquinaycualquierpeligro.Utiliceuna máquinadirigidaounadesbrozadoramanualpara segarlahierbaenestaszonas.

•Evitearrancar,pararogirarlamáquinaencuestas

opendientes.Evitehacercambiosbruscosde

velocidadodedirección;girepocoapoco,ya bajavelocidad.

•Noutilicelamáquinaencondicionesquepuedan

comprometerlatracción,ladirecciónola estabilidaddelamáquina.T engaencuentaque conducirenhierbamojada,atravesarpendientes empinadas,obajarcuestaspuedehacerquela máquinapierdatracción.Latransferenciadepeso alasruedasdelanteraspuedehacerquepatinela máquina,conpérdidadefrenadoydecontrolde dirección.Lamáquinapuededeslizarseincluso conlasruedasmotricesinmovilizadas.

•Retireoseñalecualquierobstáculo,comozanjas,

baches,surcos,montículos,rocasuotrospeligros ocultos.Lahierbaaltapuedeocultarobstáculos. Unterrenoirregularpuedehacerquelamáquina vuelque.

•Extremelasprecaucionesaltrabajarcon

accesoriosoaperos.Éstospuedenafectara laestabilidaddelamáquinaycausarpérdidas decontrol.Sigalasinstruccionessobrelos contrapesos.

•Siesposible,mantengalacarcasabajadaalsuelo

mientrastrabajeenpendientes.Laelevacióndela carcasamientrassetrabajaenpendientespuede hacerquelamáquinapierdaestabilidad.

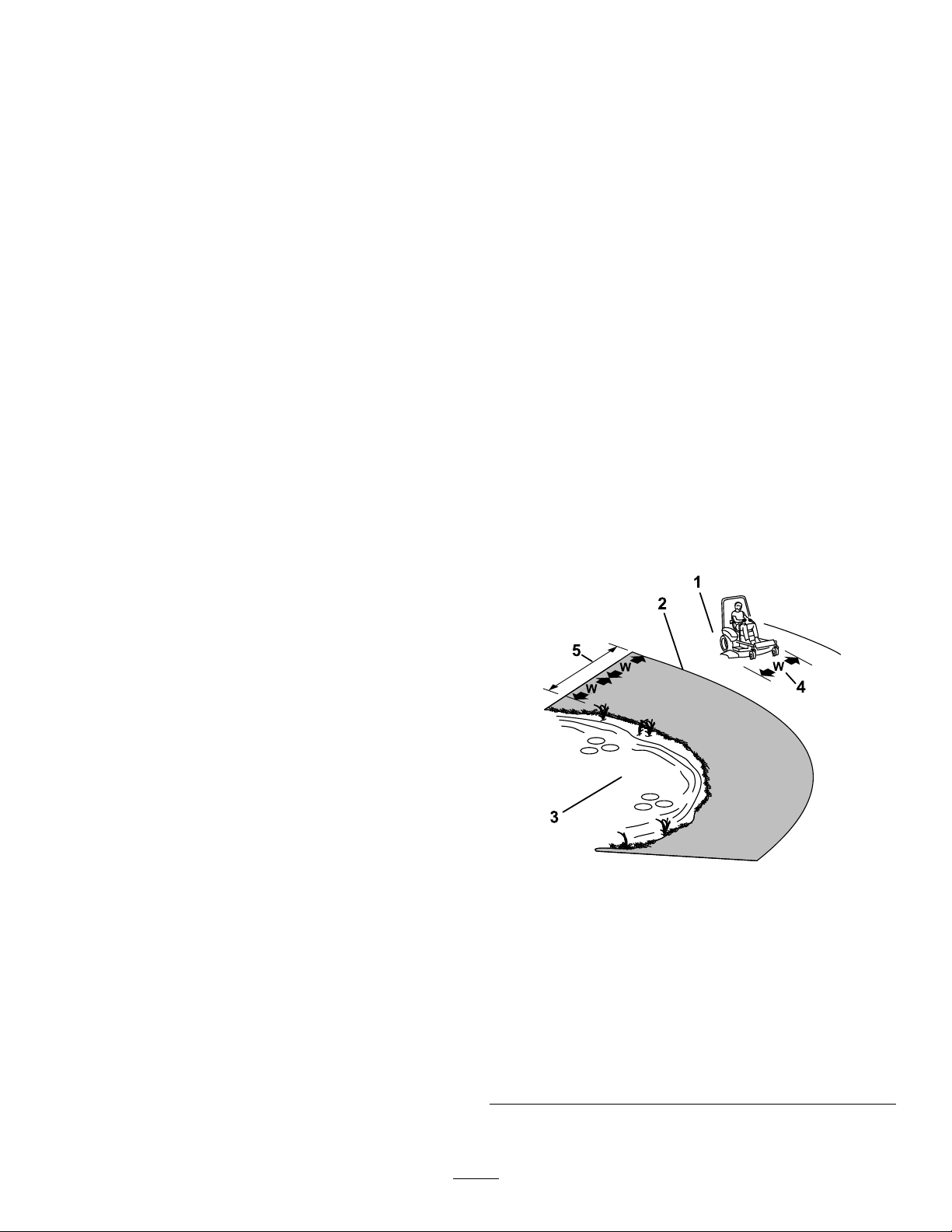

Figura15

1.Zonasegura–utilice lamáquinaaquíen pendientesdemenosde 15°ozonasplanas.

2.Zonadepeligro–utilice uncortacéspedmanual y/ounadesbrozadora manualenpendientesde másde15°,ycercade terraplenesoagua.

3.Agua

4.W=anchuradela máquina

5.Mantengaunadistancia prudente(eldobledela anchuradelamáquina) entrelamáquinay cualquierobstáculo.

g221745

Utilizacióndelfrenode estacionamiento

Pongasiempreelfrenodeestacionamientocuando parelamáquinaocuandoladejedesatendida.

Activacióndelfrenode estacionamiento

Aparquelamáquinaenunasupercienivelada.

1.Retireelpasadorylachavetaquesujetancada carcasalateralenposiciónverticalycolóquelas enlaposicióndealmacenamiento(Figura18).

Figura16

Desactivacióndelfrenode estacionamiento

Figura17

g227611

g227610

g212197

Figura18

1.Posicióndealmacenamientodelpasador

2.Asegúresedequenohaynadieenlas proximidadesdelascarcasaslaterales.

3.Mantengapulsadalaparteinferiordelinterruptor deelevacióndelacarcasa;lacarcasacentral bajaprimero,luegolascarcasaslaterales.

Usodelmandodecontrol delascuchillas(TDF)

Elmandodecontroldelascuchillas(TDF)arranca ydetienelascuchillasdelcortacéspedycualquier accesorioconectado.

Cómoengranarelmandode controldelascuchillas(TDF)

Bajadadelascarcasas laterales

Importante:Debedesplegarlascarcasas

lateralesantesdepoderengranarlaTDF .

Nota:Elusodelmandodecontroldelascuchillas

(TDF)conelaceleradorenlaposiciónintermediao menosproduciráundesgasteexcesivoenlascorreas detransmisión.

Figura19

Cómodesengranarelmandode controldelascuchillas(TDF)

Figura20

Cómoarrancarelmotor

g008945

g009174

Importante:Nohagafuncionarelmotorde

arranquedurantemásde5segundosseguidos. Sielmotornoarranca,espere15segundosentre intentos.Sinosesiguenestasinstrucciones, puedequemarseelmotordearranque.

Nota:Esposiblequenecesiterealizarvariosintentos

paraarrancarelmotorporprimeravezdespués dehaberagregadocombustibleenunsistemade combustiblevacío.

g230704

Figura21

Apagadodelmotor

CUIDADO

Losniñosuotraspersonaspodríanresultar lesionadossimuevenointentanoperarla máquinamientrasestádesatendida.

Retiresiemprelallaveypongaelfrenode estacionamientocuandodejelamáquinasin supervisión.

Figura23

g212236

Figura22

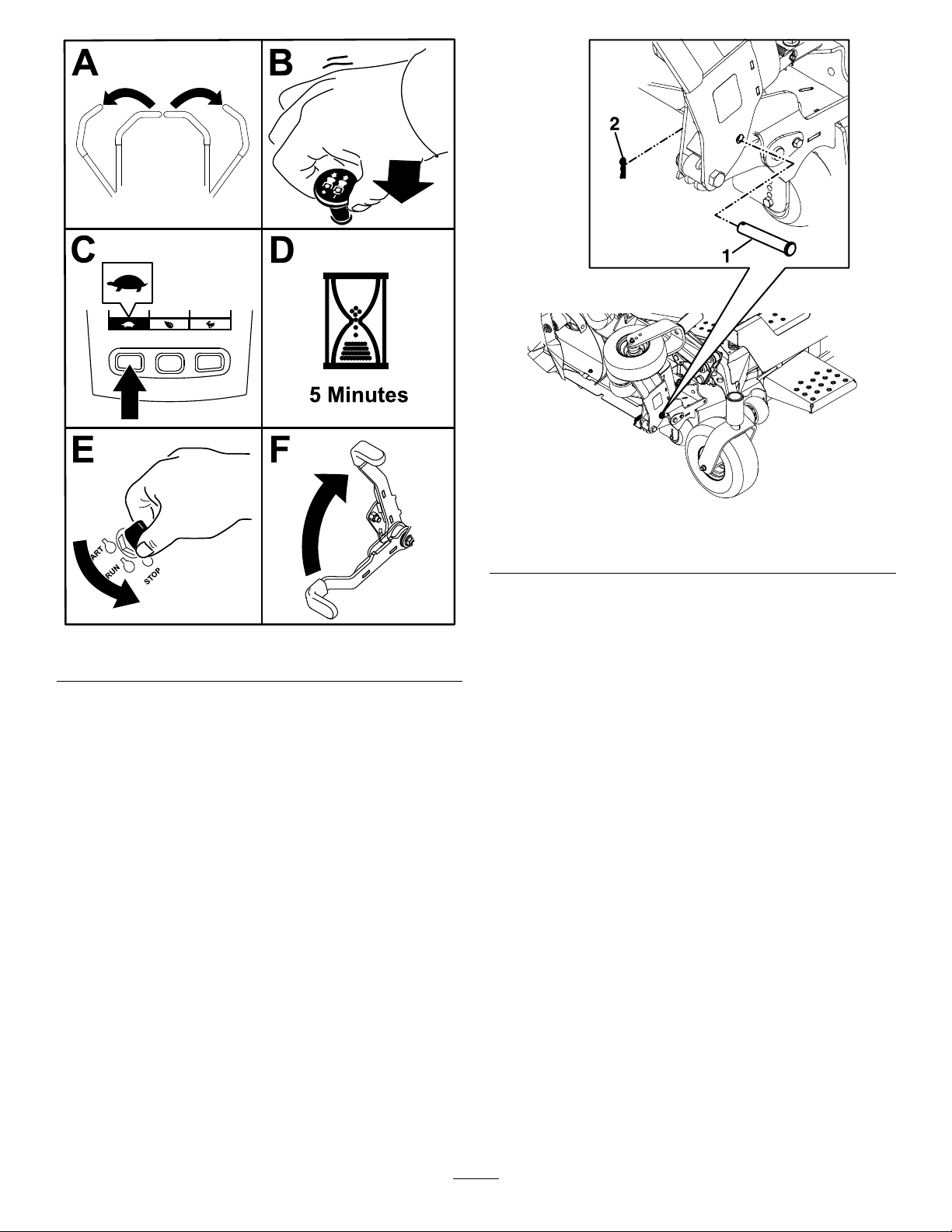

Elevaciónybloqueodelas carcasaslaterales

1.Asegúresedequenohaynadieenlas proximidadesdelascarcasaslaterales.

2.Mantengapulsadalaparteinferiordelinterruptor deelevacióndelacarcasa;lacarcasacentral bajaprimero,luegolascarcasaslaterales.

3.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

4.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

1.Pasador

g360597

2.Chaveta

5.Retireelpasadorylachavetadellugarde almacenamientoyjecadacarcasalateralen posiciónvertical(Figura23).

Usodelaspalancasde

ADVERTENCIA

controldemovimiento

Lamáquinapuedegirarmuyrápidamente. Ustedpuedeperderelcontroldelamáquina ycausarlesionespersonalesodañosala máquina.

•Extremelasprecaucionesalgirar.

•Reduzcalavelocidaddelamáquinaantes dehacergiroscerrados.

Conducciónhaciaadelante

Nota:Elmotorseparasiustedmueveelcontrolde

tracciónconelfrenodeestacionamientopuesto. Paradetenerlamáquina,tiredelaspalancasde

controldemovimientoalaposicióndePUNTOMUERTO.

1.Quiteelfrenodeestacionamiento.

2.Muevalaspalancasdecontroldemovimientoa laposicióncentraldesbloqueada.

3.Parairhaciaadelante,empujelentamente laspalancasdecontroldemovimientohacia adelante(Figura25).

Figura24

1.Palancasdecontrolde movimiento–posiciónde

BLOQUEO/PUNTOMUERTO

2.Posicióncentralde desbloqueo

3.Haciaadelante

4.Marchaatrás

5.Partedelanteradela máquina

Conduccióndelamáquina

Lasruedasmotricesgirandemaneraindependiente, impulsadaspormotoreshidráulicosencadaeje.Un ladopuedegirarhaciaatrásmientrasqueelotro ladogirahaciaadelante,haciendoquelamáquina rotesobresuejeenlugardetrazarunacurva.Esto mejoramucholamaniobrabilidaddelamáquina,pero puedesernecesariounperiododeadaptaciónsino estáfamiliarizadoconestesistema.

Elcontroldelaceleradorregulalavelocidaddel motorenrpm(revolucionesporminuto).Pongael aceleradorenposiciónRÁPIDOparaconseguirel mejorrendimiento.Sieguesiempreconelacelerador enposiciónrápido.

g004532

g008952

Figura25

Conducciónhaciaatrás

1.Muevalaspalancasdecontroldemovimientoa laposicióncentraldesbloqueada.

2.Parairhaciaatrás,tirelentamentedelas palancasdecontroldemovimientohaciaatrás (Figura26).

Figura26

g239055

Figura27

1.Bloqueodeleva3.Pasadordeseguridad

2.Pasadordeselecciónde

laalturadecorte

g008953

C.Retireelpasadordeseguridaddelpasador

dealturadecorteenloscanalesdelantero ytrasero.

Ajustedelaalturadecorte

Laalturadecortedelacarcasadecortepuede ajustarsede2.54cma14cm(1"a5½")en incrementosde6.4mm(¼").

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Presionelapartesuperiordelinterruptorde elevacióndelacarcasaparaelevarlacarcasa centralylascarcasaslaterales.

3.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

4.Ajustelacarcasacentralmedianteel procedimientosiguiente:

A.Retireelpasadordealturadecortedela

placadeelevacióndelacarcasa,enellado derechodelacarcasacentral.

B.Introduzcaelpasadordealturadecorteen

eltaladroquecorrespondealaalturade cortedeseada.

Consultelasalturasdecorteenlapegatina situadaenlaplacadeajustedealtura.

5.Paraajustarlascarcasaslaterales,realiceel procedimientosiguiente:

D.Muevalacarcasalateralalaalturadeseada

einstalelospasadoresdeajustedela alturadecorteylospasadoresdeseguridad (Figura27).

E.Cierreelbloqueodeleva.

F.Repitaesteprocedimientoenlaotra

carcasalateral.

6.Sideseavariarelintervalodealturasde corte,ajustelasruedasdeajustedelanteray traseradelacarcasalateralcomoseindicaa continuación:

A.Retirelasjacionesdemontajedelarueda

deajuste.

B.Coloquelasruedasdeajustedelanteray

traseraenlostaladroscorrespondientes (consultelatablasiguiente,ylaFigura28) einstalelasjacionesdemontaje.

Posicióndelostaladros

Taladrosuperior(-1enla pegatina)

Taladrocentral(0enla pegatina)

Taladroinferior(+1enla pegatina)

Intervalodealturasdecorte

25a89mm(1a3½")

51a114mm(2a4½")

76a140mm(3a5½")

A.Asegúresedequelascarcasaslaterales

estánbloqueadasensusitio.

B.Abralosbloqueosdelevasituadosen

elcanaldealturadecortedelacarcasa lateral(Figura27).

Figura29

g018862

Figura28

Intervalodealturasdecorte

1.Taladrosuperior(-1enlapegatina)

2.Taladrocentral(0enlapegatina)

3.Taladroinferior(+1enlapegatina)

C.Repitaesteprocedimientoenlaotra

carcasalateral.

Ajustedelosrodillos protectoresdelcésped

1.Contratuerca(⅜")

2.Rodillosprotectoresdel

césped

3.Espaciador

4.Perno

5.Coloquelosrodillosenunadelasposiciones ilustradasenlaFigura30.

g212253

Nota:Losrodillosmantendránunespaciode

19mm(¾")entrelamáquinayelsuelopara minimizardañosenelcéspedydesgasteodaño enlosrodillos.Paraalturasdecortedemás de90mm(3½"),utiliceeltaladroinferior.Los rodillossiguensiendoecacescomoprotección delcésped.

Paraobtenerlamáximaotacióndelacarcasa, instalelosrodilloseneltaladroinmediatamente inferior.Losrodillosdebenmantenerunaalturasobre elsuelode6mm(¼").Noajustelosrodillosparaque aguantenelpesodelacarcasa.

1.Aparquelamáquinaenunasupercienivelada.

2.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

3.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

4.Despuésdeajustarlaalturadecorte,ajuste losrodillosprotectoresdelcéspedretirandolas jacionesdemontaje(Figura29).

Figura30

1.Soportedemontajedel rodilloprotector

2.Alturadecorte

6.Aprietelacontratuerca(⅜")a41-47N·m

(30-35pies-libra),comosemuestraenlaFigura

29.

Nota:Enlacarcasade244cm(96")hay13

posicionesparaelrodilloprotectordelcésped(Figura

31).

g243016

Funcionamientodelsensor desobrecalentamiento

Sielmotorsesobrecalienta,laTDFsedesengrana, suenaunaalarma,yungrácodebarrasmuestra latemperaturadelmotor.Parapoderengranarla TDF,elmotordebeenfriarseyusteddebeparar manualmentelaTDFyvolveraengranarla.

Nota:Sielnivelderefrigerantedelmotorestá

pordebajodelalíneaindicadoradeldepósitode expansiónconelmotorfrío,elindicadordela temperaturadelrefrigerantepuedenoregistrar correctamentelatemperaturaconelmotorenmarcha, y/olaalarmasonorapuedenosonarsielmotorse sobrecalienta.

Figura31

Parteinferiordelacarcasadecorte

1.Rodilloprotectordelcésped

Ajustedelospatines

Montelospatinesenlaposicióninferiorconalturasde cortedemásde51mm(2"),yenlaposiciónsuperior conalturasdecortedemenosde51mm(2").

AjustelospatinescomosemuestraenlaFigura32.

g238020

Consejosdeoperación

Usodelajusterápidodel acelerador

Paraaumentaralmáximolacalidaddecorteyla circulacióndeaire,opereelmotorenlaposiciónde RÁPIDO.Serequiereaireparacortarbienlahierba,así quenopongalaalturadecortetanbajacomopara rodeartotalmentelacarcasadecortedehierbasin cortar.Tratesiempredetenerunladodelacarcasa decortelibredehierbasincortar,parapermitirla entradadeaireenlacarcasa.

Cortaruncéspedporprimeravez

Cortelahierbaalgomáslargadelohabitualpara asegurarquelaalturadecortedelacarcasadecorte nodeje“calvas”enterrenosdesiguales.Sinembargo, laalturadecorteutilizadahabitualmentesueleserla mejor.Silahierbatienemásde15cm(6")dealto,es preferiblecortarelcéspeddosvecesparaasegurar unacalidaddecorteaceptable.

Figura32

Corteunterciodelahojadehierba

Esmejorcortarsolamenteuntercioaproximadamente delahojadehierba.Noserecomiendacortarmás,a menosquelahierbaseaescasaoalnaldelotoño, cuandolahierbacrecemásdespacio.

g035646

Alternanciadeladirecciónde corte

Alterneladireccióndecorteparamantenerlahierba erguida.Deestaformatambiénseayudaadispersar mejorlosrecortessobreelcéspedyseconseguirá unamejordescomposiciónyfertilización.

Sieguealosintervaloscorrectos

Lahierbacreceavelocidadesdiferentesendiferentes épocasdelaño.Paramantenerlamismaalturade corte,corteelcéspedconmásfrecuenciadurante laprimavera.Amedidaqueavanzaelverano,la velocidaddecrecimientodelahierbadecrece,por ellodebecortarseconmenorfrecuencia.Sinopuede segarduranteunperíododetiempoprolongado, siegueprimeroconunaalturadecortealtay,después dedosdías,vuelvaasegarconunajustemásbajo.

Usodeunavelocidadmenorde corte

Paramejorarlacalidaddecorte,utiliceunavelocidad deavancemásbajaendeterminadascondiciones.

Evitecortardemasiadobajo

Despuésdel funcionamiento

Seguridaddespuésdeluso

Seguridadgeneral

•Pareelmotor,retirelallaveyespereaquese

detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.Dejeque seenfríelamáquinaantesdehacertrabajos deajuste,mantenimiento,repostaje,limpiezao almacenamiento.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisionesyel compartimentodelmotorparaprevenirincendios. Limpiecualquieraceiteocombustiblederramado.

Alcortarcéspeddealturairregular,elevelaalturade corteparaevitararrancarelcésped.

Cómopararlamáquina

Siesnecesariodetenerelavancedelamáquina mientrassecortaelcésped,esposiblequecaigaun montónderecortessobreelcésped.Paraevitaresto, diríjaseconlascuchillasengranadasaunazonadel céspedqueyahayasidosegada,odesengranela carcasadecortealdesplazarsehaciaadelante.

Limpiezadelaparteinferiordela carcasadecorte

Limpielosrecortesylasuciedaddelosbajosde lacarcasadecortedespuésdecadauso.Sise acumulanhierbaysuciedadenelinteriordela carcasadecorte,lacalidaddelcortellegaráaser insatisfactoria.

Mantenimientodela(s)cuchilla(s)

•Cierreelcombustibleyretirelallaveantesde

almacenarotransportarlamáquina.

Usodelasválvulasde desvíodelasruedas motrices

Utilicelasválvulasdedesvíodelasruedasmotrices paraliberarelsistemadetransmisiónhidrostática, quelepermiteempujarlamáquinasinponeren marchaelmotor.

Girelasválvulasdedesvíounavueltaensentido antihorarioparaliberarelsistema;girelasválvulasde desvíoensentidohorariopararestablecerelsistema (Figura33).

Importante:Noaprietedemasiado.Noremolque

lamáquina.

Mantengalascuchillasaladasdurantetodala temporadadecorte,yaqueunacuchillaaladacorta limpiamenteysinrasgarodeshilacharlashojasde hierba.Siserasganosedeshilachan,losbordesde lashojassesecarán,locualretardarásucrecimiento yfavorecerálaaparicióndeenfermedades. Compruebedespuésdecadausoquelascuchillas estánbienaladasyquenoestándesgastadaso dañadas.Eliminecualquiermellaconunalima,y alelascuchillassiesnecesario.Siunacuchillaestá desgastadaodeteriorada,sustitúyalainmediatamente porunacuchillanuevagenuinaToro.

Figura33

1.Válvuladedesvíoderecha2.Válvuladedesvío izquierda

Seleccióndeunremolque

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelco ypodríacausarlesionesgravesolamuerte (Figura34).

•Utiliceúnicamenteunarampadeancho completo;noutilicerampasindividuales paracadaladodelamáquina.

•Nosupereunángulode15gradosentre larampayelsuelo,oentrelarampayel remolqueocamión.

•Asegúresedequelarampatieneuna

g004644

longituddealmenoscuatroveceslaaltura delaplataformadelremolqueodelcamión sobreelsuelo.Deestaformaseasegura queelángulodelarampanosuperelos 15gradosenterrenollano.

Transportedelamáquina

Utiliceunremolqueparacargaspesadasouncamión paratransportarlamáquina.Utiliceunarampade anchocompleto.Asegúresedequeelremolqueo elcamióntengatodoslosfrenosytodaslaslucesy señalizacionesrequeridosporlaley.Porfavor,lea cuidadosamentetodaslasinstruccionesdeseguridad. Elconocerestainformaciónpuedeayudaraevitarle lesionesaustedoaotraspersonas.Consulteenla normativalocallosrequisitosaplicablesalremolque yalsistemadeamarre.

ADVERTENCIA

Conducirenunacalleocarreterasinseñales degiro,luces,marcasreectantesoun indicadordevehículolentoespeligrosoy puedesercausadeaccidentesquepueden provocarlesionespersonales.

Noconduzcalamáquinaenunacalleo carreterapública.

Cómocargarlamáquina

ADVERTENCIA

Elcargarlamáquinaenunremolqueoun camiónaumentalaposibilidaddeunvuelcoy podríacausarlesionesgravesolamuerte.

•Extremelasprecaucionesalhacer funcionarlamáquinaenunarampa.

•Subalamáquinaporlarampaenmarcha atrásybajelamáquinaporlarampa conduciendohaciaadelante.

•Eviteacelerarodesacelerarbruscamente alconducirlamáquinaenunarampa, porqueestopodríaprovocarunvuelcoo unapérdidadecontrol.

1.Siutilizaunremolque,conécteloalvehículoque loarrastrayconectelascadenasdeseguridad.

2.Ensucaso,conectelosfrenosylaslucesdel remolque.

1.Rampadeancho completoenposición dealmacenamiento

2.Vistalateraldeunarampa deanchocompletoenla posicióndelacarga

3.Nomásde15grados6.Remolque

Figura34

4.Lalongituddelarampa esalmenos4veces mayorquelaalturade laplataformadelcamión odelremolquesobreel suelo.

5.H=alturadelaplataforma delremolqueodelcamión sobreelsuelo.

3.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura34).

4.Subalamáquinaporlarampaenmarchaatrás

g027996

(Figura35).

1.Subaporlarampa

conduciendolamáquina enmarchaatrás.

g028043

Figura35

2.Bajelamáquinaporla rampaconduciendohacia adelante.

5.Apagueelmotor,retirelallaveypongaelfreno deestacionamiento.

6.Amarrelamáquinajuntoalasruedasgiratorias delanterasyelbastidortraseroconcorreas, cadenas,cablesocuerdas(Figura36).Consulte lanormativalocalrespectoalosrequisitosde amarre.

Figura36

1.Puntosdeamarre

Cómodescargarlamáquina

1.Bajelarampa,asegurándosedequeel ánguloentrelarampayelsuelonosuperalos 15grados(Figura34).

2.Bajelamáquinaporlarampaconduciendo haciaadelante(Figura35).

g243017

Mantenimiento

Seguridadenel mantenimiento

•Sidejalallaveenelinterruptor,alguienpodría

arrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.Retire lallavedelinterruptordeencendidoantesde realizarcualquieroperacióndemantenimiento.

•Antesdeabandonarelpuestodeloperador,haga

losiguiente:

–Aparquelamáquinaenunasupercienivelada. –Desengranelastransmisiones. –Pongaelfrenodeestacionamiento. –Apagueelmotoryretirelallave. –Dejequeloscomponentesdelamáquina

seenfríenantesderealizartareasde mantenimiento.

•Nopermitaquepersonasquenohayanrecibido

formaciónrealicenmantenimientoenlamáquina.

•Mantengalasmanosylospiesalejadosdelas

piezasenmovimientoylassuperciescalientes. Siesposible,nohagaajustesmientraselmotor estáfuncionando.

•Alivieconcuidadolatensióndeaquellos

componentesquetenganenergíaalmacenada.

•Compruebefrecuentementeelfuncionamientodel

frenodeestacionamiento.Ajústeloyrealiceel mantenimientocuandoseanecesario.

•Nomanipulenuncalosdispositivosdeseguridad.

Comprueberegularmentequefuncionan correctamente.

•Limpielahierbaylosresiduosdelaunidad

decorte,elsilenciador,lastransmisionesyel compartimentodelmotorparaprevenirincendios.

•Limpiecualquierderramedeaceiteocombustible

yretirecualquierresiduoempapadoen combustible.

•Noconfíeengatoshidráulicosomecánicospara

apoyarlamáquina;apoyelamáquinasobregatos joscadavezqueelevelamáquina.

•Mantengatodaslaspiezasenbuenascondiciones

deusoytodaslasjacionesbienapretadas, especialmentelasjacionesdelascuchillas. Sustituyacualquierpegatinaqueestédesgastada odeteriorada.

•Desconectelabateríaantesderepararla

máquina.Desconecteprimeroelterminalnegativo yporúltimoelpositivo.Conecteprimeroel terminalpositivoyporúltimoelnegativo.

•Paraasegurarunrendimientoóptimo,utilice

únicamentepiezasyaccesoriosgenuinosdeToro. Laspiezasderepuestoyaccesoriosdeotros fabricantespodríanserpeligrosos,ysuusopodría invalidarlagarantíadelproducto.

Calendariorecomendadodemantenimiento

Intervalodemanteni-

mientoyservicio

Despuésdelasprimeras

100horas

Despuésdelasprimeras

200horas

Cadavezqueseutilice

odiariamente

Cada50horas

Procedimientodemantenimiento

•Compruebelastuercasdelasruedas.

•Ajustedelfrenodeestacionamiento.

•Cambieelaceitedemotoryelltro.

•Cambieelaceitedelacajadeengranajesdelacarcasa.

•Cambiodeluidohidráulicoydelltro.

•Comprobacióndelsistemadeinterruptoresdeseguridad.

•Compruebeelniveldeaceitedelmotor.

•Comprobacióndelcinturóndeseguridad.

•Compruebeelniveldelrefrigerantedelmotor.

•Comprobacióndelniveldeuidohidráulico.

•Inspeccióndelascuchillas.

•Limpielazonadelmotorydelsistemadeescape.

•Limpiecualquieracumulacióndehierbayresiduosdelamáquinaydelacarcasa decorte.

•Engraselasjuntascardándelatransmisiónylajuntadeslizanteacanalada.

•Dreneelltrodecombustible/separadordeagua.

•Compruebelapresióndelosneumáticos

•Compruebeelniveldeaceitedelacajadeengranajes.

•Limpieelsistemaderefrigeracióndelmotor(másamenudoencondicionesde muchopolvoosuciedad).

•Compruebequelascorreasnoestándesgastadasniagrietadas.

Intervalodemanteni-

mientoyservicio

Procedimientodemantenimiento

Cada100horas

Cada200horas

Cada400horas

Cada500horas

Cada800horas

Cada2000horas

•Comprobacióndelatensióndelacorreadelalternador.

•CambieelaceitedemotoryelltrosinoutilizaaceitedemotorT oroPremium,sino cualquieraceiteconclasicaciónAPICJ-4osuperior,osegúnloindicadoenlas Especicacionesdelaceitedelmotor.

•Lubriquelospivotesdelosbrazostensoresdelacarcasa.

•Engraselosejesdelasruedasgiratorias.

•Engraselospivotesdelasruedasgiratorias(másamenudoencondicionesde muchopolvoosuciedad).

•Reviseellimpiadordeaire(conmayorfrecuenciaencondicionesdemuchopolvo osuciedad).

•CambieelaceitedelmotoryelltrosiutilizaaceitedemotorToroPremium (ClasicaciónAPICK-4osuperior)(másamenudoencondicionesdemuchopolvo osuciedad).

•Cambieelcartuchodelltrodecombustibledelseparadordeagua(másamenudo encondicionesdemuchopolvoosuciedad).

•Comprobacióndelostubosdecombustibleylasconexiones.

•Cambieelaceitedelacajadeengranajesdelacarcasa.

•Ajustedelfrenodeestacionamiento.

•CambieeluidohidráulicoyelltrosiutilizauidohidráulicoMobil®424.

•Ajustedelcojinetedelpivotedelasruedasgiratorias.

•Compruebelaholguradelasválvulasdelmotor.

•Cambieeluidohidráulicoyelltrosiutilizauidoparatransmisiones/uido hidráulicoparatractoresToroPremium.

•Cambieelrefrigerantedelmotor.

Cadames

Cadaaño

•Compruebelacargadelabatería.

•Engraselospivotesdelasruedasgiratoriasdelanteras.

•Engraseelpivotedelbrazotensor.

•EngraselaTDFdelatransmisióndelacarcasa.

•Engraseloscojinetesdelasruedasgiratorias(másamenudoencondicionesde muchopolvoosuciedad).

•Engrasadodeloscubosdelasruedasgiratorias.

•Siseutilizalamáquinamenosde200horas,cambieelaceitedelmotoryelltro.

Importante:Consultelosdemásprocedimientosdemantenimientodelmanualdelpropietariodel

motor.

CUIDADO

Sidejalallaveenelinterruptor,alguienpodríaarrancarelmotoraccidentalmenteycausar lesionesgravesaustedoaotraspersonas.

Apagueelmotoryretirelallavedelinterruptorantesderealizarcualquieroperaciónde mantenimiento.

Lubricación

Engrasadodelamáquina

Engraseconmásfrecuenciasilazonadetrabajo tienemuchopolvooarena.

Tipodegrasa:GrasadelitioNº2ograsade molibdeno

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

Nota:Asegúresederascarcualquierpinturade

lapartedelanteradelosacoplamientos.

4.Conecteunapistoladeengrasaralpuntode engrase.

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Lubricacióndelos engrasadores

Intervalodemantenimiento:Cadaaño—Engrase

lospivotesdelasruedasgiratorias

delanteras. Cadaaño—Engraseelpivotedelbrazotensor. Cadaaño—EngraselaTDFdelatransmisión

delacarcasa. Cada400horas—Lubriquelospivotesdelos

brazostensoresdelacarcasa. Cada400horas—Engraselosejesdelas

ruedasgiratorias.

Nota:Consultelosintervalosdemantenimiento

enlatabla.

1.TDFdelatransmisiónde lacarcasa

2.Pivotedelbrazotensorde lacarcasa

g238422

Figura37

3.Cojinetesdelasruedas giratorias/jas

4.Ejesdelasruedas giratorias

Consulteenlatablasiguienteloslugaresyel calendariodelubricación.

Ubicación

delosen-

grasadores

TDFdela transmisión delacarcasa

Pivotedel brazotensor delacarcasa

Cojinetesde lasruedas giratorias

Ejesde lasruedas giratorias

Aplicaciones

iniciales

Cantidadde

lugares

Intervalode

manteni-

miento

Cada

50horas

Cada400

horasocada

año

*Cadaaño

Cada400

horasocada

año

*Utilicelasinstruccionesespecialesdelubricaciónde lospivotesdelasruedasgiratoriasdelanteras,ylas instruccionesespecialesdelubricacióndelosbujes delasruedasgiratoriasdelanterasenlasección

Lubricacióndelospivotesdelasruedasgiratorias (página39).

Lubriquelospivotesdelasruedasgiratorias delanterasunavezalaño.Retireeltapónhexagonal ylatapa.Enrosqueelengrasadoreneloricioy bombeegrasahastaquesalgagrasaporlaparte superiordelcojinete.Retireelengrasadoryvuelvaa enroscareltapón.Coloquelatapa.

Lubricacióndelasjuntas cardándelatransmisión ylajuntadeslizante acanalada

Intervalodemantenimiento:Cada50

horas—Engraselasjuntas cardándelatransmisiónylajunta deslizanteacanalada.

Nota:Parafacilitarelaccesoalasjuntascardánde

latransmisiónyalajuntadeslizanteacanalada,retire lachapadesueloybajedeltodolacarcasadecorte.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Limpieconuntrapolospuntosdeengrase.

4.Conecteunapistoladeengrasaralpuntode engrase.

5.Bombeegrasahastaqueempiecearezumar grasadeloscojinetes.

6.Limpiecualquierexcesodegrasa.

Figura38

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Eleveelcortacéspedparafacilitarelacceso.

4.Retirelaruedagiratoriadelahorquilla.

5.Retirelosprotectoresdelosretenesdelcubo delarueda.

g250852

Lubricacióndelospivotes delasruedasgiratorias

Intervalodemantenimiento:Cada400horas/Cada

año(loqueocurraprimero)(mása menudoencondicionesdemucho polvoosuciedad).

Cadaaño—Engraseloscojinetesdelasruedas giratorias(másamenudoencondicionesde muchopolvoosuciedad).

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvoyajustelospivotes delasruedas;nocoloqueeltapónguardapolvo hastaqueterminedeengrasar;consulteAjuste

delcojinetedelpivotedelasruedasgiratorias (página49).

4.Retireeltapónhexagonal.

5.Enrosqueunengrasadoreneloricio.

6.Bombeegrasaenelengrasadorhastaque rezumeporelcojinetesuperior.

7.Retireelengrasadordeloricio.Vuelvaa colocareltapónhexagonalylatapa.

Engrasadodeloscubosde lasruedasgiratorias

Intervalodemantenimiento:Cadaaño

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

g006115

Figura39

1.Protectordelretén2.Tuercaespaciadoracon segmentosplanosparala llaveinglesa

6.Retireunatuercaespaciadoradelejedela

ruedagiratoria.

Nota:Lastuercasespaciadorasllevanjador

deroscasparapegarlasaleje.

7.Retireeleje(conlaotratuercaespaciadoraaún

montadaenelmismo)delconjuntodelarueda.

8.Retirelosreteneshaciendopalanca,e

inspeccioneloscojinetesenbuscadeseñales dedesgasteodaños;sustitúyalossies necesario.

9.Lleneloscojinetescongrasadepropósito

general.

10.Introduzcauncojineteyunreténnuevoenla rueda.

11.Sienelconjuntodelejefaltanambastuercas espaciadoras,apliqueunjadorderoscasauna tuercaespaciadorayenrósquelaenelejecon lossegmentosplanoshaciafuera.

Nota:Noenrosquelatuercaespaciadora

completamenteenelextremodeleje.Dejeun espaciode3mm(⅛")aproximadamenteentre lasupercieexteriordelatuercaespaciadoray elextremodeleje,dentrodelatuerca).

12.Introduzcaelejeconlatuercamontadaenla rueda,enelladoquecontieneelreténnuevo yelcojinete.

13.Conlacaraabiertadelaruedahaciaarriba, lleneelinteriordelaruedaalrededordelejecon grasadepropósitogeneral.

14.Introduzcaelsegundocojineteyunreténnuevo enlarueda.

15.Apliquejadorderoscasalasegundatuerca espaciadorayenrósquelaenelejeconlos segmentosplanoshaciafuera.

16.Aprietelatuercaa8–9N·m(75–80pulgadaslibra),aójela,luegoapriételaa2–3N·m (20–25pulgadas-libra).

Nota:Asegúresedequeelejenosobresalede

ningunadelastuercas.

17.Instalelosprotectoresdelosretenessobreel cubodelaruedaeintroduzcalaruedaenla horquilla.

Mantenimientodelmotor

Seguridaddelmotor

•Mantengalasmanos,lospies,lacara,laropa

yotraspartesdelcuerpoalejadosdeltubode escapeydeotrassuperciescalientes.Dejeque seenfríenloscomponentesdelmotorantesde realizarcualquiertareademantenimiento.

•Nocambielavelocidaddelreguladordelmotorni

hagafuncionarelmotoraunavelocidadexcesiva.

Mantenimientodel

18.Instaleelpernodelaruedayaprietelatuerca deltodo.

Importante:Paraevitarquesedañenelcojinete

yelretén,compruebeelajustedelcojinetea menudo.Girelarueda.Laruedanodebegirar libremente(másde1–2vueltas),nitenerholgura lateral.Silaruedagiralibremente,ajusteel aprietedelatuercaespaciadorahastaquequede ligeramentefrenada.Apliqueotracapadejador deroscas.

limpiadordeaire

Intervalodemantenimiento:Cada400horas

Comprobacióndellimpiadorde aire

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Inspeccionelacarcasadellimpiadordeaireen buscadedañosquepudierancausarunafuga deaire.

Cambielacarcasadellimpiadordeairesiestá dañada.

4.Compruebeelsistemadeadmisióndeaireen buscadefugas,dañosoabrazaderassueltas.

5.Reviseelltrodellimpiadordeaireyelelemento deseguridadsiapareceunaviso(Figura40).

Importante:Nolimpiecondemasiada

frecuenciaelltrodeaire.

Figura40

1.Carcasadellimpiadorde

aire

2.Junta5.T apadellimpiadordeaire

3.Elementodeseguridad6.Válvuladesalidadegoma

4.Filtro

g332364

6.Asegúresedequelatapaestábienasentada yquehaceunbuenselloconlacarcasadel limpiadordeaire.

Mantenimientodellimpiadorde aire

Nota:Silajuntadegomaespumadelacubiertaestá

dañada,reemplácela.

Importante:Eviteutilizaraireaaltapresión,que

podríaempujarlasuciedadatravésdelltroal conductodeadmisión.

Importante:Nolimpieelltrousadoande

evitardañosalmedioltrante.

Importante:Noutiliceunltrodañado.

Importante:Noapliquepresiónalcentroexible

delltro.

Figura41

Mantenimientodelaceite demotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Despuésdelasprimeras200horas—Cambie elaceitedemotoryelltro.

Cada200horas—Cambieelaceitedemotor yelltrosinoutilizaaceitedemotorToro Premium,sinocualquieraceiteconclasicación APICJ-4osuperior,osegúnloindicadoenlas Especicacionesdelaceitedelmotor.

Cada400horas—Cambieelaceitedelmotory elltrosiutilizaaceitedemotorToroPremium (ClasicaciónAPICK-4osuperior)(mása

g031807

menudoencondicionesdemuchopolvoo suciedad).

Cadaaño—Siseutilizalamáquinamenosde 200horas,cambieelaceitedelmotoryelltro.

Especicacionesdeaceitedel motor

Elmotorsesuministraconaceiteenelcárter; noobstante,compruebeelniveldeaceiteantes ydespuésdearrancarelmotorporprimeravez. Compruebeelniveldeaceiteantesdecadajornada detrabajoocadavezqueutilicelamáquina.

Capacidaddelcárter:6.6litros(7cuartosUS)con elltro.

Aceitedemotorpreferido:AceitedemotorT oro Premium

Siutilizaunaceitealternativo,utiliceunaceitede motordealtacalidadbajoencenizasquecumplao superelasespecicacionessiguientes:

•CategoríadeservicioAPI:CJ-4osuperior

g029301

Figura42

•CategoríadeservicioACEA:E6

•CategoríadeservicioJASO:DH-2

Importante:Elusodeunaceitedemotorque

notengalaclasicaciónAPICJ-4osuperior, ACEAE6oJASODH-2puedehacerqueelltro departículasdiéselseobtureopuedeprovocar dañosenelmotor.

Useelsiguientegradodeviscosidaddelaceitedel motor:

•SAE10W-30o5W-30(todaslastemperaturas)

•SAE15W-40(porencimadelos0°F(-18°C))

Nota:SuDistribuidorTorodisponedeaceitede

motorT oroPremium.ConsulteelCatálogodepiezas opóngaseencontactoconundistribuidorautorizado Toroparaobtenerlosnúmerosdepieza.

Comprobacióndelniveldeaceite delmotor

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

Cómocambiarelaceitedemotor yelltro

Siesposible,hagafuncionarelmotorjustoantesde cambiarelaceite,porqueelaceitetempladouye mejorysellevamáscontaminantesqueelaceitefrío.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraelcapó.

4.Cambieelaceitedelmotor,segúnsemuestra enlaFigura43.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraelcapó.

4.Compruebeelniveldeaceitedelmotor,según semuestraenFigura42.

Figura43

5.Sustituyaelltrodeaceitedelmotorcomose muestraenlaFigura44.

Compruebelaholguradelasválvulasdelmotor. Consulteelmanualdelpropietariodelmotor.

g031623

Figura44

6.Lleneelcárterdeaceite;consulteCómo

cambiarelaceitedemotoryelltro(página42).

Inspeccióndelaholgurade lasválvulasdelmotor

Intervalodemantenimiento:Cada800horas

g027477

Mantenimientodel sistemadecombustible

ADVERTENCIA

Loscomponentesdelsistemadecombustible estánsometidosaaltapresión.Elusode componentesincorrectospuededarlugara fallosdelsistema,fugasdecombustibley posibleexplosión.

Utiliceúnicamentetubosdecombustibley ltrosdecombustiblehomologados.

Drenajedelltrode combustible/separador deagua

Intervalodemantenimiento:Cada50horas—Drene

elltrodecombustible/separador deagua.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Coloqueunrecipientedebajodelltrode combustible/separadordeagua.

4.Abraeltapóndevaciadodelseparadorde aguaaproximadamenteunavueltaparaquese vacíenelaguayotroscontaminantes(Figura

45).

Importante:Lapresenciadeaguauotros

contaminantesenelcombustiblepuede dañarlabombadecombustibleyotros componentesdelmotor.

Sustitucióndelseparador deagua

Intervalodemantenimiento:Cada400

horas—Cambieelcartuchodel ltrodecombustibledelseparador deagua(másamenudoen condicionesdemuchopolvoo suciedad).

Figura45

1.Filtrodecombustible/separadordeagua

5.Cierreeltapóndevaciadocuandosalga solamentecombustiblediésel.

g031412

g231880

Figura46

Comprobacióndelos

Mantenimientodel

tubosdecombustibleylas conexiones

Intervalodemantenimiento:Cada400horas

Compruebequelostubosdecombustibleno estándeteriorados,dañadosorozados,yquelas conexionesnoestánsueltas.

sistemaeléctrico

Seguridaddelsistema eléctrico

•Desconectelabateríaantesderepararla

máquina.Desconecteprimeroelterminalnegativo yporúltimoelpositivo.Conecteprimeroel terminalpositivoyporúltimoelnegativo.

•Carguelabateríaenunazonaabiertaybien

ventilada,lejosdechispasyllamas.Desenchufe elcargadorantesdeconectarodesconectar labatería.Lleveropaprotectorayutilice herramientasaisladas.

Mantenimientodelabatería

PELIGRO

Elelectrolitodelabateríacontieneácido sulfúrico,queesmortalsiesingeridoycausa quemadurasgraves.

Nobebaelectrolitoyeviteelcontactocon lapiel,losojosylaropa.Llevegafasde seguridadparaprotegersusojos,yguantes degomaparaprotegersusmanos.

Comprobacióndelacargadela batería

Intervalodemantenimiento:Cadames

Eldejarlabateríasinrecargarduranteuntiempo signicativoreducesurendimientoysuvidaútil. Paraconservarunrendimientoydurabilidadóptimos, carguelabateríaalmacenadacuandolatensiónen circuitoabiertocaigahastalos12.4V.

Nota:Paraprevenirdañosdebidosalacongelación,

carguelabateríacompletamenteantesdesu almacenamientodeinvierno.

Compruebelatensióndelabateríaconunvoltímetro digital.Localicelalecturadetensióndelabatería enlatablasiguienteycarguelabateríaduranteel intervalodetiemporecomendadoparaobteneruna tensiónde12.6Vomás.

Importante:Asegúresedequeelcablenegativo

(–)delabateríaestádesconectadoyqueel cargadorusadoparacargarlabateríatieneuna potenciadesalidade16Vy7Aomenospara evitardañarlabatería(consultelosajustes recomendadosparaelcargadorenlatabla).

Lecturade tensión

12.6Vomás

12.4Va12.6

12.2Va12.4

12.0Va12.2

11.7Va12.0

11.7Vo

menos

Cómocargarlabatería

ADVERTENCIA

Porcentaje decarga

100%16V/7A

75%a100%16V/7A

50%a75%16V/7A

25%a50%14.4V/4A

0%a25%14.4V/4A

0%14.4V/2A

Ajustes máximosdel cargador

Tiempode carga

Norequiere carga

30minutos

1hora

2horas

3horas

6horasomás

1.Bornepositivodela batería

2.Bornenegativodela batería

g000960

Figura47

3.Cablerojo(+)delcargador

4.Cablenegro(-)del cargador

Elprocesodecargadelabateríaproduce gasesquepuedenexplotar.

Nofumenuncacercadelabatería,ymantenga alejadosdelabateríachispasyllamas.

Importante:Mantengasiemprelabatería

completamentecargada(densidadde1.265).Esto esespecialmenteimportanteparaevitardañosa labateríacuandolatemperaturaestápordebajo delos0°C(32°F).

1.Asegúresedequelostaponesdellenadoestán instaladosenlabatería.Carguelabatería durante10a15minutosa25–30Aodurante 30minutosa10A.

2.Cuandolabateríaestécompletamente cargada,desconecteelcargadordelatomade electricidad,luegodesconecteloscablesdel cargadordelosbornesdelabatería(Figura47).

3.Instalelabateríaenlamáquinayconectelos cablesdelabatería.

Nota:Nohagafuncionarlamáquinaconla

bateríadesconectada;puedecausardañosal sistemaeléctrico.

Arranquedelamáquinacon cablespuente

1.Inspeccionelosbornesdelabateríadescargada enbuscadecorrosión("nieve"blanca,verde oazul).

Esnecesarioeliminarlaantesdelarranquecon bateríaexterna.Limpieyaprietelasconexiones segúnseanecesario.

CUIDADO

Lacorrosiónylasconexionessueltas puedencausarpicosdevoltajeno deseadosencualquiermomentodel procedimientodearranqueexterno.

Nointentearrancarelmotorsilosbornes delabateríaestánsueltosocorroídos, porquepodríadañarelmotor.

PELIGRO

Cualquierintentodearrancarunabatería agrietada,congelada,conbajonivelde electrolitooquetengaunaceldaabierta ocortocircuitadapodríaprovocaruna explosiónycausarlesionespersonales graves.

Noarranqueunabateríadescargadasi existecualquieradeestascondiciones.

2.Asegúresedequelabateríaexternaesuna bateríadeácido-plomode12.6Vomás,yque estáenbuenascondicionesycompletamente

cargada.Utilicecablespasa-corrientedela seccióncorrecta(4a6AWG),quenosean demasiadolargosandereducirlacaídade voltajeentrelosdossistemas.Asegúresede queloscablesestáncodicadosporcoloro etiquetadosconlapolaridadcorrecta.

CUIDADO

Unamalaconexión(polaridadincorrecta) deloscablespasa-corrientepuededañar inmediatamenteelsistemaeléctrico.

Conrmelapolaridaddelosbornesde labateríaydeloscablespasa-corriente antesdeconectarlasbaterías.

Nota:Lasinstruccionessiguientessonuna

adaptacióndelasRecomendacionessobre CablesdeBateríasExternas–Vehículosde supercie–SAEJ1494Rev.Dic.2001dela SociedaddeIngenierosdeAutomoción(SAE– SocietyofAutomotiveEngineers).

Importante:Asegúresedequelostapones

deventilaciónestánapretadosynivelados. Coloqueunpañohúmedo,sitieneuno, sobrelostaponesdeventilacióndeambas baterías.Asegúresedequelasmáquinasno estánencontactoentresíyquelossistemas eléctricosdeambasestándesconectados ysondelmismovoltajenominal.Estas instruccionessonaplicablesúnicamentea sistemasconnegativoatierra.

3.Conecteelcablepositivo(+)albornepositivo (+)delabateríadescargadaqueestáconectado almotordearranqueoalsolenoide(Figura48).

4.Conecteelotroextremodelcablepositivoal bornepositivodelabateríaexterna.

5.Conecteelcablenegativo(–)alotroborne (negativo)delabateríaexterna.

6.Hagalaconexiónnalalbloquemotordela máquinaquenoarranca(noalbornenegativo delabatería),enunpuntoalejadodelabatería. Apártesedelamáquina.

7.Arranqueelvehículoyretireloscablesen elordeninversodelaconexión(desconecte primerolaconexióndelcablenegroalbloque motor).

Mantenimientodelos fusibles

Elsistemaeléctricoestáprotegidoconfusibles.No requieremantenimiento;noobstante,sisefundeun fusible,compruebequenohayaveríanicortocircuito enelcomponente/circuito.

1.Desengancheelcapódelmotorylevántelopara teneraccesoalbloquedefusibles.

2.Paracambiarunfusible,tiredelmismopara retirarlo.

3.Instaleunfusiblenuevo(Figura49).

Figura48

1.Cablepositivo(+)alabateríadescargada

2.Cablepositivo(+)delabateríaexterna

3.Cablenegativo(-)alabateríaexterna

4.Cablenegativo(–)albloquemotor

5.Bateríaexterna

6.Bateríadescargada

7.Bloquemotor

g235614

Figura49

1.Accesorio(15A)3.Principal(25A)

2.Chasis(15A)4.Enchufeeléctrico(15A)

g012785

Mantenimientodel sistemadetransmisión

Comprobacióndelcinturón deseguridad

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Inspeccioneelcinturóndeseguridadenbusca deseñalesdedesgasteocortes,ycompruebeel funcionamientodelretractorydelahebilla.Sustituya elcinturóndeseguridadsiestádañado.

g254284

Figura50

Ajustedeladirección

1.Desengraneelmandodecontroldelascuchillas (TDF).

2.Conduzcahaciaunlugarllanayabierta,y muevalaspalancasdecontroldemovimientoa laposicióndeBLOQUEO/PUNTOMUERTO.

3.Pongalapalancadelaceleradorenunpunto intermedioentrelasposicionesdeLENTOy RÁPIDO.

4.Muevaambaspalancasdecontrolde movimientohaciaadelantedeltodohastaque toquenlostopesenlaranuraenT.

5.Compruebehaciaquéladosedesvíala máquina.

6.Pongaelfrenodeestacionamiento,apagueel motoryretirelallave.

7.Ajustelasplacasdetopesegúnseanecesario.

•Silamáquinasedesvíahacialaderecha,

aojelospernosyajustelachapadeltope izquierdohaciaatrásenlaranuraenTdela izquierdahastaquelamáquinaavanceen línearecta(Figura50).

1.Palancadecontrol

2.Perno

9.Alineelaspalancasenelsentidoadelante/atrás acercándolasalaposicióndePUNTOMUERTO,y moviéndolashastaqueesténalineadas;luego aprietelospernos(Figura51).

3.Chapadeltope

•Silamáquinasedesvíahacialaizquierda,

aojelospernosyajustelachapadeltope derechohaciaatrásenlaranuraenTdela derechahastaquelamáquinaavanceen línearecta(Figura50).

8.Aprietelachapadeltope(Figura50).

g009195

Figura51

10.Siesnecesarioalinearlas,aojelos2pernosde montajedelapalancadecontroldemovimiento delladoqueestámalalineado(Figura52).

Figura52

g001055

Figura53

g254283

11.Muevalapalancadecontroldemovimiento hastaquecoincidaconladelotrolado.

12.Aprietelos2pernosdemontajedelapalanca decontroldemovimiento(Figura52).

Comprobacióndela presióndelosneumáticos

Intervalodemantenimiento:Cada50horas/Cada

mes(loqueocurraprimero)

Especicacióndelapresióndeairedelos neumáticostraseros:1.24bar(18psi).

Nota:Lasruedasgiratoriassonsemineumáticasy

noesnecesariorevisarlapresióndelaire.

PELIGRO

Silapresióndelosneumáticosesbaja,se reducelaestabilidadenpendienteslaterales. Estopodríacausarunvuelco,quepodríadar lugaralesionespersonalesolamuerte.

Nouselosneumáticosconpresiones menoresquelasrecomendadas.

Comprobacióndelas tuercasdelasruedas

Intervalodemantenimiento:Despuésdelas

primeras100horas—Compruebe lastuercasdelasruedas.

Aprietelastuercasdelasruedasa115–142N·m (85–105pies-libra).

Ajustedelcojinetedel pivotedelasruedas giratorias

Intervalodemantenimiento:Cada500horas/Cada

año(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retireeltapónguardapolvodelaruedagiratoria yaprietelacontratuerca(Figura54).

Compruebelapresióndelairedelosneumáticos traseros.Añadaoquiteairesegúnseanecesario paraestablecerlapresióncorrectadeairedelos neumáticos.

Importante:Mantengalapresióndetodoslos

neumáticosparaasegurarunabuenacalidadde corteyunrendimientocorrectodelamáquina.

Compruebelapresióndetodoslosneumáticos antesdeutilizarlamáquina.

4.Aprietelacontratuercahastaquelasarandelas demuelleesténplanas,luegoaoje¼devuelta paraestablecerlapre-cargacorrectadelos cojinetes(Figura54).

Importante:Asegúresedequelasarandelas

demuelleestáncorrectamenteinstaladas, segúnsemuestraenFigura54.

5.Coloqueeltapónanti-polvo(Figura54).

Figura54

g228558

Figura55

g231764

1.Arandelaselásticas

Mantenimientodelacaja deengranajes

Comprobacióndelniveldeaceite delacajadeengranajes

Intervalodemantenimiento:Cada50horas

Utilicelubricanteparaengranajessintético SAE75W–90.

1.Aparquelamáquinaenunasupercienivelada ypongaelfrenodeestacionamiento.

2.Bajelacarcasadecortealaalturadecortede 25mm(1").

3.Desengraneelmandodecontroldelas cuchillas,apagueelmotor,retirelallavey espereaquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

4.Levanteelreposapiésparateneraccesoala partesuperiordelacarcasadecorte.

5.Retirelavarilla/tapóndellenadodelaparte superiordelacajadeengranajesycompruebe queellubricanteestáentrelasmarcasdela varilla(Figura55).

1.Tapóndellenado/varilla

6.Sielniveldeaceiteesbajo,añadalubricante hastaqueelnivelestéentrelasmarcasdela varilla.

Importante:Nolleneenexcesolacajade

engranajes;dehacerlo,lacajadeengranajes puedesufrirdaños.

Cambiodelaceitedelacajade engranajes

Intervalodemantenimiento:Despuésdelas

primeras200horas

Cada400horas

Sielaceitesecontamina,póngaseencontactocon suDistribuidorToro,porqueelsistemadebeser purgado.Elaceitecontaminadotieneunaspecto lechosoonegroencomparaciónconelaceitelimpio.

1.Aparquelamáquinaenunasupercienivelada ypongaelfrenodeestacionamiento.

2.Bajelacarcasadecortealaalturadecortede 25mm(1").

3.Desengraneelmandodecontroldelas cuchillas,apagueelmotor,retirelallavey espereaquesedetengantodaslaspiezasen movimientoantesdeabandonarelpuestodel operador.

4.Levanteelreposapiésparateneraccesoala partesuperiordelacarcasadecorte.

5.Retirelavarilla/tapóndellenadodelaparte superiordelacajadeengranajesyasegúrese dequeellubricanteestáentrelasmarcasdela varilla(Figura55).

6.Extraigaelaceiteatravésdeloriciodellenado usandoundispositivoaspirador,oretirelacaja

deengranajesdelacarcasayviertaelaceiteen unrecipientedevaciado.

Mantenimientodel

7.Instalelacajadeengranajes(siseretirópara vaciarelaceite).

8.Añadaaproximadamente420ml(14ozuidas) delubricante,hastaqueelnivelestéentrelas marcasdelavarilla.

Importante:Nolleneenexcesolacajade

engranajes;dehacerlo,lacajadeengranajes puedesufrirdaños.

sistemaderefrigeración

Seguridaddelsistemade refrigeración

•Laingestaderefrigerantedemotorpuede

provocarenvenenamiento;manténgalofueradel alcancedeniñosyanimalesdomésticos.

•Eltocarelradiadorylaspiezasquelorodean

cuandoestáncalientes,oelrecibirunadescarga derefrigerantecalientebajopresión,puede causarquemadurasgraves.

–Siempredejequeelmotorseenfríedurante

almenos15minutosantesderetirareltapón delradiador.

–Utiliceuntrapoalabrireltapóndelradiador,y

ábralolentamenteparapermitirlasalidadel vapor.

Comprobacióndelnivelde refrigerantedelmotor

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Especicacióndelrefrigerante:Soluciónal50%de aguayanticongelantepermanentedeetilenglicol

Capacidaddelsistemaderefrigeración:7.6litros (8cuartosUS)

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraelcapó.

4.Compruebeelnivelderefrigeranteenel depósitodeexpansión(Figura56).

Nota:Elniveldelrefrigerantedebeestarentre

lasmarcasenellateraldeldepósito.

6.Cubraelmotorconuntrozodecartónocon unplástico.Dirijaunchorrodeaguaentrelas aletas.Sopleconaireabajapresiónenambos sentidos.

Nota:Siquedanresiduos,repitahastaque

estélimpio.

7.Bajeelcapó.

8.Arranqueelmotorparaasegurarsedequeel ventiladorfuncionacorrectamente.

Cómocambiarel

Figura56

1.Tapóndeldepósitode expansión

2.LíneaFULL(lleno)

5.Sielnivelderefrigeranteesbajo,retireel

tapóndeldepósitodeexpansiónyañadael refrigeranteespecicado(Figura56).

3.LíneaADD(Añadir)

Importante:Nollenedemasiado.

6.Instaleeltapóndeldepósitodeexpansión.

7.Cierreelcapó.

Limpiezadelradiador

Intervalodemantenimiento:Cada50horas—Limpie

elsistemaderefrigeracióndelmotor (másamenudoencondicionesde muchopolvoosuciedad).

Limpieelradiadorparaimpedirqueelmotorse sobrecaliente.

g227787

refrigerantedelmotor

Intervalodemantenimiento:Cada2000horas/Cada

2años(loqueocurraprimero)

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Gireelcapóhaciaadelante.

4.Dreneelrefrigeranteconelmotorfrío.

5.Retireeltapóndelradiador,coloqueun recipientedebajodelradiador,yretireeltapón devaciadodelaparteinferiordelradiador.

6.Retirelamangueraderefrigerantedelenfriador deaceiteyvacíeelrefrigerantedelbloque motor(Figura57).

Nota:Silacarcasadelcortacéspedoelmotorse

parandebidoalrecalentamiento,compruebeque nohayunaacumulaciónexcesivaderesiduosenel radiador.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Gireelcapóhaciaadelante.

4.Utilizandoairecomprimido,eliminecualquier residuodeentrelasaletasdelradiadorentero, soplandodearribaabajoydeabajoarriba.

5.Siaúnquedanresiduos,puedesernecesario utilizaraguadeunamangueraabajapresión.

Sielradiadorestálimpio,vayaalpaso7.

Figura57

1.Mangueraderefrigerante

7.Instalelostaponesylasmanguerasdevaciado.

8.Lleneelradiadorconunamezclaal50/50de aguayanticongelantedeetilenglicol.

Nota:Serecomiendaelusodelrefrigerante

Havoline Dejesitio(unos12.7mm(½"))parala

expansión.Añadalamezclaal50%de

XtendedLife.

g233651

refrigerantealdepósitodeexpansión,enellado izquierdodelmotor,hastaquelleguealalínea marcadaeneldepósito.

9.Hagafuncionarelmotorhastaqueseabrael termostatodelmotorycirculerefrigerantepor elnúcleodelradiador.

Amedidaqueseexpulseairedelbloquedel motorydesciendaelnivelderefrigerante, añadamásrefrigerantealradiador.

10.Cuandoelradiadorestétotalmentellenoynose puedaañadirmásrefrigerante,coloqueeltapón delradiadorconelmotortodavíaenmarcha.

Asegúresedequeeltapónestátotalmente estancopresionandormementehaciaabajo mientrasgiraeltapón,hastaquehagatope. Unavezcolocadoeltapón,apagueelmotor.

Mantenimientodelos frenos

Ajustedelfrenode estacionamiento

Intervalodemantenimiento:Despuésdelas

primeras100horas

Cada400horas

Compruebequeelfrenodeestacionamientoestá correctamenteajustado.Realiceesteprocedimiento tambiéndespuésderetirarocambiarcualquier componentedelfreno.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Levantelapartetraseradelamáquinayapóyela sobregatosjos.

4.Retirelasruedastraserasdelamáquina.

5.Eliminecualquiersuciedaddelazonadelos frenos.

6.Liberelasruedasmotrices;consulteUsode

lasválvulasdedesvíodelasruedasmotrices (página32).

7.Midalalongituddelconjuntodeenganche (Figura58).

Nota:Sielconjuntodeengancheestáinstalado

enlaposicióndelantera,lalongituddebeserde 219mm(8⅝");siestáinstaladoenlaposición trasera,lalongituddebeserde232mm(9⅛").

13.Repitalospasos10a12hastaqueobtenga unespaciovisibleyelcubodelaruedagire libremente.Repitaesteprocedimientoenelotro lado.

Nota:Elfrenodebedesactivarsetotalmente

cuandoelfrenoestáenlaposicióndeliberado.

14.Gireelasadeliberacióndelasruedasmotrices alaposicióndeoperación;consulteUsode

lasválvulasdedesvíodelasruedasmotrices (página32).

15.Instalelosneumáticostraserosyaprietelas tuercasdelasruedasa115–142N·m(85–105 pies-libra).

16.Retirelosgatosjos.

Figura58

1.Posicióndelantera5.Muelle

2.Posicióntrasera

3.95mm(1¾")

4.Espacio

6.Conjuntodeacoplamiento

7.Longitud

8.Midalalongituddelmuelle(Figura58).

Nota:Lamedidadebeserde95mm(3¾").

9.Cuandoobtengalalongitudcorrectadelmuelle, compruebesihayunespaciovisibleentreel soportedegiroyelresalte.

10.Quiteelfrenodeestacionamientoygireelcubo delaruedaamanoenambossentidos.

Nota:Elcubodelaruedadebemoverse

libremente.

11.Sisenecesitaunespaciomayorosielcubo delaruedanosemuevelibremente,hagalo siguiente:

A.Quiteelfrenodeestacionamiento. B.Desconecteyajusteelacoplamiento

trasero.

•Acorteelacoplamientoparacrearun

espacio.

•Alargueelacoplamientoparapermitir

queelcubosemueva.

C.Conecteelacoplamientotrasero.

12.Pongaelfrenodeestacionamientoycompruebe elespacio.

g228555

Mantenimientodelas correas

Inspeccióndelascorreas

Intervalodemantenimiento:Cada50horas

Cambielacorreasiestádesgastada.Lasseñalesde unacorreadesgastadaincluyenchirridoscuandola correaestáenmovimiento,patinajedelascuchillas durantelasiega,bordesdeshilachados,omarcasde quemadurasogrietas.

g243946

Figura59

Sustitucióndelascorreas delcortacésped

Sustitucióndelascorreasdelas carcasaslaterales

Sihaychirridoscuandolacorreaestáenmovimiento, silascuchillaspatinandurantelasiega,silosbordes delacorreaestándeshilachados,ositienemarcasde quemadurasogrietas,lacorreadelcortacéspedestá desgastada.Cambielacorreasiexistecualquierade estascondiciones.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaposicióndealturade cortede76mm(3").

1.Cubiertainteriordela correa

2.Cubiertaexteriordela correa

6.Retirelachapadesuelo.

7.Utilizandounallavedecarracaeneltaladro

cuadradodelbrazotensor,girehaciaatrásel brazotensorparaaliviarlatensióndelmuelle tensor(Figura60).

8.Retirelacorreadelaspoleasdelacarcasade

corte(Figura60).

3.Pasadordeseguridad

4.Retirelos2pasadoresdeseguridaddela cubiertaexteriordelacorreayretirelacubierta exterior(Figura59).

5.Girehaciaarribalacubiertainteriordelacorrea (Figura59).

Figura60

1.Taladrocuadradodel brazotensorparalallave decarraca

2.Correadelacarcasa lateral

9.Instalelacorreanuevaalrededordelaspoleas

delacarcasadecorte.

10.Instalelascubiertasdelacorreaylachapade suelo.

11.Repitaesteprocedimientoconlacorreadela otracarcasalateral.

3.Muelle

g243945

Sustitucióndelacorreadela carcasacentral

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Bajeelcortacéspedalaposicióndealturade cortede76mm(3").

4.Retirelascorreasdelasdoscarcasaslaterales; consulteSustitucióndelascorreasdelas

carcasaslaterales(página55).

5.Utiliceunallavedecarracaeneltaladro cuadradodelbrazotensorparaaliviarlatensión delmuelletensor(Figura61).

6.Retirelacorreadelaspoleasdelacarcasade corte(Figura61).

9.Instalelascubiertasdelacorreaylachapade suelo.

Comprobacióndela tensióndelacorreadel alternador

Intervalodemantenimiento:Cada100horas

1.Apliqueunafuerzade44N(10libras)ala correadelalternador,enelpuntointermedio entrelaspoleas.

2.Siladesviaciónnoesde10mm(⅜"),aojelos pernosdemontajedelalternador(Figura62).

Nota:Lacorreasesaledelaparteinferiorde

lapoleadelacajadeengranajes.

Figura61

1.Poleatensoratensada conmuelle

2.Taladrocuadradodel brazotensorparalallave decarraca

3.Muelle

4.Correadelacarcasa central

g008932

Figura62

1.Pernodemontaje2.Alternador

3.Aumenteoreduzcalatensióndelacorreadel alternador.

4.Aprietelospernosdemontajedel

5.Veriquedenuevoladesviacióndelacorrea paraasegurarsedequelatensióneslacorrecta.

g243947

7.Instalelacorreanuevaalrededordelaspoleas delacarcasadecorte.

8.Instalelascorreasdelasdoscarcasaslaterales; consulteSustitucióndelascorreasdelas

carcasaslaterales(página55).

Mantenimientodel sistemadecontrol

Ajustedelaposicióndelas palancasdecontrol

Laspalancasdecontroltienendosajustesdealtura: altoybajo.Retirelospernosparaadaptarlaaltura aloperador.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Aojelospernosylastuercasconarandela prensadadelaspalancas(Figura63).

g009195

Figura64

4.Alineelaspalancasenelsentidoadelante/atrás acercándolasalaposicióndePUNTOMUERTO,y moviéndolashastaqueesténalineadas;luego aprietelospernos(Figura64).

Figura63

1.Perno3.Palancadecontrol

2.Asa4.Tuerca

5.Silosextremosdelaspalancaschocanentresí, consulteAjustedelosacoplamientosdecontrol

demovimiento(página57).

6.Repitaparaajustarlaspalancasdecontrol.

Ajustedelos acoplamientosdecontrol demovimiento

Losacoplamientosdecontroldelasbombasestán situadosencadaladodelamáquina,debajodel asiento.Girelatuercadelextremoconunallavede ½"parahacerajustesnosandequelamáquina nosedesplaceenpuntomuerto.Cualquierajuste

g009040

deberealizarseúnicamenteparalaposicióndepunto muerto.

ADVERTENCIA

Elmotordebeestarenmarchaylasruedas motricesdebenestargirandoparaajustar elcontroldemovimiento.Elcontactocon piezasenmovimientoosuperciescalientes puedecausarlesionespersonales.

Mantengaalejadosdeloscomponentes rotativosydelasuperciescalienteslos dedos,lasmanosylaropa.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Presioneelpedaldeelevacióndelacarcasa, retireelpasadordealturadecorteybajela carcasadecortealsuelo.

4.Levantelapartetraseradelamáquinay apóyelasobregatosjosaunaalturasuciente parapermitirquelasruedasmotricesgiren libremente.

5.Retirelaconexióneléctricadelinterruptorde seguridaddelasiento,situadodebajodelcojín delasiento.

Nota:Elinterruptorformapartedelconjunto

delasiento.

6.Provisionalmente,instaleunpuenteentrelos terminalesdelconectordelarnésdecableado principal.

g228557

Figura65

1.Giraraquíparaajustar.2.Aojaraquí(roscaa derechas).

7.Arranqueelmotor,hágalofuncionara suvelocidadmáximayquiteelfrenode estacionamiento.

Nota:Antesdearrancarelmotor,asegúrese

dequeelfrenodeestacionamientoestápuesto yquelaspalancasdecontroldemovimiento estánhaciafuera.Noesnecesarioqueesté sentadoenelasiento.

8.Hagafuncionarlamáquinadurantealmenos 5minutosconlaspalancasdecontrolde movimientoavelocidadmáximahaciaadelante paraqueeluidohidráulicoalcancesu temperaturanormaldeoperación.

Nota:Laspalancasdecontroldemovimiento

debenestarenpuntomuertomientrasse realizanajustes.

9.Pongalaspalancasdecontroldemovimiento enlaposicióndepuntoMUERTO.

10.Ajustelalongituddelasvarillasdecontrolde lasbombasgirandolastuercasdoblesdela varillaenelsentidoapropiado,hastaquelas ruedassemuevanligeramenteenmarchaatrás (Figura65).

11.Muevalaspalancasdecontroldemovimiento alaposicióndeREVERSE(MARCHAATRÁS)y, aplicandounaligerapresiónalapalanca,deje quelosmuellesdemarchaatrásdevuelvanlas palancasapuntomuerto.

Nota:Lasruedasdebendejardegiraro

moversemuylentamenteenmarchaatrás.

12.Parelamáquina.

13.Retireelpuentedelarnésdecablesyenchufe elconectorenelinterruptordelasiento.

14.Retirelosgatosjos.

15.Elevelacarcasaeinstaleelpasadordealtura decorte.

16.Compruebequelamáquinanosedesplazaen puntomuertoconelfrenodeestacionamiento quitado.

Ajustedelamortiguadorde controldemovimiento

Elpernodemontajesuperiordelamortiguadorpuede ajustarseparaobtenerlaresistenciadelapalanca decontroldemovimientodeseada.Consultelas opcionesdemontajeenFigura66.

Figura66

Palancaderechadecontroldemovimientoilustrada

1.Aprietelacontratuercaa23N·m(17pies-libras).El pernodebesobresalirdelacontratuercadespuésdeser apretado.

2.Máximaresistencia(tactomásrme)

3.Amortiguador

4.Resistenciamedia(tactomedio)

5.Mínimaresistencia(tactomásblando)

Mantenimientodel sistemahidráulico

Seguridaddelsistema hidráulico

•Busqueatenciónmédicainmediatamentesiel

uidohidráulicopenetraenlapiel.Cualquieruido inyectadodebeserextraídoquirúrgicamentepor unmédicoenelespaciodepocashoras.

•Asegúresedequetodaslasmanguerasylíneasde

g008620

uidohidráulicoestánenbuenascondicionesde uso,yquetodoslosacoplamientosyconexiones hidráulicosestánapretados,antesdeaplicar presiónalsistemahidráulico.

•Mantengaelcuerpoylasmanosalejadosde

fugaspequeñasoboquillasqueexpulsanuido hidráulicoaaltapresión.

•Utiliceuncartónounpapelparabuscarfugas

hidráulicas.

•Aliviedemaneraseguratodapresiónenel

sistemahidráulicoantesderealizartrabajoalguno enelsistemahidráulico.

Mantenimientodelsistema hidráulico

Especicacióndeluido hidráulico

Capacidaddeldepósitohidráulico:15.1l(16

cuartosUS) Fluidorecomendado:ToroPremium

Transmission/HydraulicTractorFluid(Fluido paratransmisiones/uidohidráulicoparatractoresde altacalidad)(Disponibleenrecipientesde19litros (5galones)oenbidonesde208litros(55galones). ConsulteelCatálogodepiezasopóngaseencontacto conundistribuidorautorizadoT oroparaobtenerlos númerosdepieza.

Fluidosalternativos:Sinoestádisponibleeluido ToropuedeutilizarseuidohidráulicoMobil®424.

Nota:Toronoasumeresponsabilidadalgunaporlos

dañoscausadosporsustitucionesincorrectas.

Nota:Lamayoríadelosuidoshidráulicossoncasi

incoloros,porloqueesdifícildetectarfugas.Está disponibleunaditivodetinterojoparaelaceitedel sistemahidráulicoenbotellasde20ml(⅔ozuida). Unabotellaessucientepara15a22litros(4a6 galones)deuidohidráulico.SolicitelapiezaNº 44-2500asudistribuidorautorizadoToro.

Comprobacióndelniveldeuido hidráulico

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

Compruebeelniveldeluidohidráulicoantesde arrancarelmotorporprimeravezyluegoadiario.

1.Aparquelamáquinaenunasupercienivelada,

desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Muevalaspalancasdecontroldemovimiento

alaposicióndeBLOQUEO/PUNTOMUERTOy arranqueelmotor.

g228816

Figura68

Nota:Hagafuncionarelmotoralavelocidad

másbajaposibleparapurgarcualquierairedel sistema.

Importante:NoengranelaTDF.

3.Elevelacarcasaparaextenderloscilindrosde

elevación,pareelmotoryretirelallave.

4.Levanteelasientoparateneraccesoaldepósito

deuidohidráulico.

5.Retireeltapóndeldepósitohidráulico(Figura

67).

Figura67

1.Tapóndeldepósito hidráulico

2.Varilla

3.Cuellodellenado

1.LíneaFULL(lleno)2.LíneaADD(Añadir)

8.Vuelvaacolocarlavarillayenrosqueeltapón dellenadoenelcuellodellenadoconlapresión delosdedossolamente.

9.Compruebequenohayfugasenningún manguitooacoplamientohidráulico.

Cambiodeluidohidráulicoydel ltro

Intervalodemantenimiento:Despuésdelas

primeras200horas—Cambiodel uidohidráulicoydelltro.

Cada400horas—Cambieeluidohidráulicoy elltrosiutilizauidohidráulicoMobil®424.

Cada800horas—Cambieeluidohidráulicoy elltrosiutilizauidoparatransmisiones/uido hidráulicoparatractoresToroPremium.

1.DesengranelaTDF ,muevalaspalancas decontroldemovimientoalaposiciónde

g227849

BLOQUEO/PUNTOMUERTO,ypongaelfrenode estacionamiento.

2.Muevalapalancadelaceleradoralaposición deLENTO,pareelmotor,retirelallaveyesperea quesedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador.

6.Retirelavarillaylímpielaconunpañolimpio (Figura67).

7.Insertelavarillaenelcuellodellenado,retírela ycompruebeelniveldeuido(Figura68).

Nota:Sielnivelnoestáentrelasmuescasde

lavarilla,añadasucienteaceitehidráulicode altacalidadparaquelleguealazonadelas muescas.

Importante:Nollenedemasiado.

3.Levanteelasiento.

4.Coloqueunrecipientedevaciadograndedebajo deldepósitodeuidohidráulico,elalojamiento delatransmisiónylosmotoresderueda izquierdoyderecho(Figura69).

Figura69

1.Bastidortrasero4.Tapóndevaciado

2.Tapóndevaciadodel motorderuedaizquierdo

3.Tapóndevaciadodel depósitohidráulico

delalojamientodela transmisión

5.Tapóndevaciadodel motorderuedaderecho

6.Filtrodeuidohidráulico

5.Retirelostaponesdevaciadodecadazonay dejequesedreneeluidohidráulico(Figura69).

6.Limpielazonaalrededordelltrodeuido hidráulicoyretireelltro(Figura69).

7.Instaleunltrodeuidohidráuliconuevo,ygire elltroensentidohorariohastaquelajuntade gomaentreencontactoconeladaptadordel ltro;luegoaprieteelltroentre⅔y¾devuelta más.

8.Instalelos4taponesdevaciado.

Nota:Lostaponesdedrenajedelosmotores

deruedasonmagnéticos;límpielosantesde instalarlos.

g231945

1.Oriciodellenado

Figura70

g235097

10.Retireeltapónylavarilladeldepósitodeuido hidráulico.

11.Añada7.6l(8cuartosUS)deuidoaldepósito.

12.Levantelapartetraseradelamáquinayapóyela sobregatosjos(uotrosoporteequivalente) aunaalturasucienteparapermitirquelas ruedasmotricesgirenlibremente.

13.Arranqueelmotorycompruebequenohay fugasdeuido.

Hagafuncionarelmotorduranteunoscinco minutos,luegopárelo.

14.Despuésdedosminutos,compruebeelnivel deluidohidráulico;consulteComprobacióndel

niveldeuidohidráulico(página60).

9.Retireeltapóndeloriciodellenadosituado enlapartesuperiordecadamotorderueda (Figura70).

A.Llenecadamotorderuedacon

aproximadamente1.4litros(1.5cuartos US)deuidoparatransmisiones/uido hidráulicoparatractoresToroPremium.

B.Instalelostaponesenlosoriciosde

llenado.

Mantenimientodela carcasadecorte

Seguridaddelascuchillas

•Inspeccioneperiódicamentelascuchillas,para

asegurarsedequenoestándesgastadasni dañadas.

•Tengacuidadoalcomprobarlascuchillas.

Envuelvalascuchillasolleveguantes,yextreme lasprecaucionesalrealizarelmantenimientode lascuchillas.Soloreemplaceoalelascuchillas; nolasenderecenilassueldenunca.

•Enmáquinasconmúltiplescuchillas,tenga

cuidadopuestoquegirarunacuchillapuedehacer quegirenotrascuchillas.

•Sustituyacuchillasopernosgastadosodañados

enconjuntoscompletosparanodesequilibrarla máquina.

Mantenimientodelas cuchillasdecorte

Paragarantizarunacalidaddecortesuperior, mantengaaladaslascuchillas.Paraqueelaladoy lasustituciónseanmáscómodos,conserveunstock decuchillasderepuesto.

Antesdeinspeccionarorealizar

Figura71

1.Filodecorte3.Formaciónde

2.Partecurva

ranura/desgaste

4.Grieta

Vericacióndelarectilinealidad delascuchillas

1.Desengraneelmandodecontroldelascuchillas (TDF),pongalaspalancasdecontrolde movimientoenlaposicióndeBLOQUEO/PUNTO

MUERTO,ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Girelascuchillashastaquelosextremosestén orientadoshaciaadelanteyhaciaatrás(Figura

72).

4.Midadesdeunasupercieniveladahastaello decorte,posiciónA,delascuchillas(Figura72).

g006530

mantenimientoenlascuchillas

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

Inspeccióndelascuchillas

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Inspeccioneloslosdecorte(Figura71).

2.Siloslosestánromosotienenmuescas,retire lacuchillayafílela;consulteAladodelas

cuchillas(página63).

3.Inspeccionelascuchillas,especialmenteenla partecurva.

4.Siobservasuras,desgasteolaformaciónde unaranuraenestazona,instaledeinmediato unacuchillanueva(Figura71).

g243961

Figura72

1.PosiciónA2.Midaaquídesdelacuchilla hastaunasuperciedura.

5.Girehaciaadelantelosotrosextremosdelas

cuchillas.

6.Midadesdeunasupercieniveladahastaello decortedelascuchillasenlamismaposición queenelpaso4.

Nota:Ladiferenciaentrelasdimensiones

obtenidasenlospasos4y5nodebesuperar los3mm(⅛").

Nota:Siestadimensiónesdemásde3mm

(⅛"),lacuchillaestádobladaydebeser cambiada.

PELIGRO

Unacuchilladobladaodañadapodría romperseypodríacausargraves lesionesolamuerteaustedoaotras personas.

•Siempresustituyaunacuchilla dobladaodañadaporunacuchilla nueva.

•Nuncalimenicreemuescasaladas enlosbordesoenlasuperciedela cuchilla.

Cómoretirarlascuchillas

Figura73

1.Veladelacuchilla4.Buje

2.Cuchilla

3.Zonaplanadelejedela cuchilla

g295816

5.Pernodelacuchilla

Cambielascuchillassihangolpeadounobjetosólido osiunacuchillaestádesequilibradaodoblada.

1.Coloqueunallaveinglesaenlazonaplanadel ejeosujeteelextremodelacuchillausandoun trapoounguantegrueso.

2.Retireelpernodelacuchilla,elbujeylacuchilla deleje(Figura73).

Aladodelascuchillas

1.Utiliceunalimaparaalarellodecorteen ambosextremosdelacuchilla(Figura74).

Nota:Mantengaelángulooriginal.

Nota:Lacuchillapermaneceequilibradasise

retiralamismacantidaddematerialdeambos bordesdecorte.

g000276

Figura74

1.Aleconelángulooriginal.

2.Veriqueelequilibriodelacuchillacolocándola sobreunequilibradordecuchillas(Figura75).

Nota:Silacuchillasemantienehorizontal,está

equilibradaypuedeutilizarse.

Nota:Silacuchillanoestáequilibrada,rebaje

algoelmetalenlapartedelavelasolamente conunalima(Figura74).

3.Apliquelubricanteograsadecobrealarosca delpernodelacuchillasegúnseanecesario paraevitarqueseagarrote.Instaleelpernode lacuchillaconlosdedossolamente.

g000277

Figura75

1.Cuchilla

2.Equilibrador

4.Coloqueunallaveinglesaenlazonaplana delejeyaprieteelpernodelacuchillaa75– 81N∙m(55–60pies-libra).

3.Repitaesteprocedimientohastaquelacuchilla estéequilibrada.

Cómoinstalarlascuchillas

1.Instaleelbujeatravésdelacuchillaconlabrida delbujeenelladoinferior(ladodelcésped)de lacuchilla(Figura76).

Figura76

1.Buje

2.Instaleelconjuntodebuje/cuchillaeneleje (Figura77).

Nivelacióndelacarcasade corte

Preparacióndelamáquina

Nota:Asegúresedequelacarcasadecorteestá

niveladaantesdeajustarlaalturadecorte(ADC).

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Compruebelapresióndelosneumáticosdelas ruedasmotrices.

g255205

Siesnecesario,ajústelaa1.24bar(18psi).

4.Coloqueelcortacéspedenlaposicióndealtura decortede102mm(4'').

Nivelacióndelacarcasacentraly lascarcasaslaterales

Figura77

1.Tuercasuperiordeleje3.Pernodelacuchilla

2.Zonaplanadelejedela cuchilla

1.Elevelacarcasacentralyplieguelascarcasas lateralespresionandohaciaabajolaparte traseradelinterruptordeelevacióndela carcasa.Mantengapresionadoelinterruptor hastaqueambascarcasaslateralesestén totalmenteplegadas.

2.Coloqueelcortacéspedenlaposicióndealtura decortede102mm(4'').

3.Abralosbloqueosdelevadelascarcasas lateralesderechayizquierda(Figura78).

4.Retireyguardelatrabilladealturadecortede lacarcasalateral(Figura78).

g298850

Figura78

1.Bloqueodeleva3.Trabilla

2.Pasador

5.Introduzcaelpasadordealturadecorteenla posiciónde102mm(4")einstalelatrabilla.

6.Cierreelbloqueodelevadecadacarcasa lateral.

7.Arranqueelmotor.

g239055

Nota:Elfrenodeestacionamientodebeestar

puestoylaspalancasdecontroldemovimiento debenestarhaciafueraparapoderarrancarel motor.Noesnecesarioqueeloperadoresté sentadoenelasiento.Asegúresedequeno haynadieenlasproximidadesdelascarcasas laterales.

8.Mantengapulsadalaparteinferiordelinterruptor deelevacióndelacarcasahastaquebajela carcasacentralysedesplieguenlascarcasas lateralescompletamentealaalturadecorte correcta.

9.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

10.Midadesdelasupercieniveladahastalapunta delanteradelascuchillasderechaeizquierda delacarcasacentral(Figura79).

Ladistanciadebeserde102cm(4").

g239092

Figura79

1.108mm(4¼")

2.Puntatraseradelacuchilla

3.Puntadelanteradelacuchilla

4.102mm(4")

5.Supercienivelada

Ajustedelacarcasacentral

1.Paraaumentarlaalturadecorte,gireeltornillo deajusteensentidohorario;parareducirla altura,gíreloensentidoantihorario.

Aojelascontratuercasdelapartesuperior decadapletinadeajustedelacarcasa.Gire latuercadeajustedelconjuntodeelevación delacarcasadelanteraparaobtenerlaaltura correctaparalaspuntasdelanterasdelas cuchillasizquierdayderechadelacarcasa central(Figura80).

2.Midalaalturadelapuntatrasera. Anelaposicióndelastuercasdeajuste

traserassegúnseanecesario.Puedeutilizar elajustedeunsolopuntoparaaumentarlas posibilidadesdeajuste.

3.Midahastaquelos4ladostenganlaaltura correcta.

4.Aprietetodaslastuercasdelosbrazosde elevacióndelacarcasa.

5.Silos4mecanismosdeajustedelacarcasa (Figura80)notienenholgurasucientepara lograrlaalturadecorteprecisaconlainclinación necesaria,puedeutilizarseelsistemadeajuste deunsolopunto.

6.Paraajustarelsistemadeunsolopunto, primeroaojelospernosdemontajedelanteroy traserodelaplacadealturadecorte(Figura80)

Anelaposicióndelastuercasdeajuste traserassegúnseanecesario.Puedeutilizar elajustedeunsolopuntoparaaumentarlas posibilidadesdeajuste.

ensentidoverticallos4acoplamientosdela carcasa.

g232012

Figura81

1.Pernodelsistemadeajustedealturadeunsolopunto

2.Pernodemontajedelanterodelaplacadealturadecorte

3.Pernodemontajetraserodelaplacadealturadecorte

Figura80

1.Pletinadeajuste3.Tuercadeajuste

2.Contratuerca

7.Silacarcasaestádemasiadobaja,aprieteel pernodelajustedeunsolopuntogirándoloen elsentidodelasagujasdelreloj(Figura81).

Silacarcasaestádemasiadoalta,aojeel pernodelajustedeunsolopuntogirándoloen elsentidocontrarioalasagujasdelreloj.Aoje lospernosdemontajedelanteroytraserodela placadealturadecorte.Anelaposicióndelas tuercasdeajustetraserassegúnseanecesario. Puedeutilizarelajustedeunsolopuntopara aumentarlasposibilidadesdeajuste.

Nota:Aprieteoaojeelpernolosucientepara

desplazarlospernosdemontajedelapletina dealturadecortealmenos⅓delrecorrido posibleenlasranurascorrespondientes.De estamanera,seráposibleajustaralgomás

g239211

8.Aprietelospernosdemontajedelanteroy traserodelaplacadealturadecortea37–45 N∙m(27–33pies-libra).

Ajustedelascarcasaslaterales

1.Midadesdelasupercieniveladahastalapunta delanteradelacuchilladelacarcasalateral izquierda.

Nota:Ladistanciadebeserde102cm(4").

2.Midadesdelasupercieniveladahastalapunta delanteradelacuchilladelacarcasalateral derecha.

Nota:Ladistanciadebeserde102cm(4").

Nota:Aligualquelacarcasacentral,enla

mayoríadelascondicionesdebeajustarlas puntastraserasdelascuchillasdelascarcasas lateraleshastaqueestén6.4mm(¼")másaltas quelaspuntasdelanteras.

3.Lascarcasaslateralesderechaeizquierda incorporanmecanismosdeajustedelaaltura delascuchillas,conpuntosdeajustedelanteros ytraseros.Paraajustarlaalturadelascuchillas delascarcasaslaterales,primeroaojelas tuercasdemontajedelanterasytraserasdelas pletinasdesuspensión/alturadecorte.Hay4 posiciones(2encadaladodelcanal),comose muestraenlaFigura82.

Figura82

Carcasalateralderechailustrada

1.Tuercasdemontajetraserasdelapletinadesuspensión

2.Posicióndelosherrajesdeajustedealturatrasero

3.Mecanismodeajustedeunsolopuntotrasero

4.Tuercasdemontajedelanterasdelapletinadesuspensión

5.Posicióndelosherrajesdeajustedealturadelantero

•Silacarcasaestádemasiadobaja,aprieteel

pernodeajustedealturadelantero(Figura

82)girandolatuercainferiorensentido

horario.

Limpieza

Limpielazonadelmotory delsistemadeescape.

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente—Limpielazonadel motorydelsistemadeescape.

Importante:Noutiliceaguaparalimpiarelmotor.

Utiliceairecomprimidoabajapresión.Consulte elmanualdelpropietariodelmotor.

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

g240665

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Abraelcapó.

4.Limpiecualquierresiduodelasrejillasdelcapó.

5.Limpiealrededordelvolante,laculata,los inyectoresylabombadelosinyectores.

6.Eliminecualquierresiduodelazonadelsistema deescape.

7.Limpiecualquierexcesodegrasaoaceitede alrededordelmotorydelescape.

•Silacarcasaestádemasiadoalta,aojeel

pernodeajustedealturadelantero(Figura

82)girandolatuercainferiorensentido

antihorario.Anelaposicióndelastuercas deajustetraserassegúnseanecesario.

Ajustelaalturadelaruedatrasera(Figura82) hastaquelaruedatraseraapenastoqueel sueloconunapresiónmínima.

4.Midalapartetraseradelascuchillaslaterales. Sicualquieradelascuchillastieneuna inclinacióndemenosde1.5mm(1/16"),eleve lapartetraseradelacarcasaapretandolos ajustestraserosizquierdoyderecho(Figura82) hastaquelas4cuchillastenganunainclinación mínimade1.5mm(1/16").Ajustelasruedas lateralestraserashastaqueapenastoquenel sueloconunapresiónmínima.Aprietelas4 posicionesdemontajetraserasdelaspletinas desuspensión(Figura82).

5.Aprietelascontratuercasdelanterasytraseras delaspletinasdesuspensión/alturadecorte.

Limpiezadelamáquinay delacarcasadecorte

Intervalodemantenimiento:Cadavezqueseutilice

odiariamente

1.Aparquelamáquinaenunasupercienivelada, desengraneelmandodecontroldelascuchillas (TDF)ypongaelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Eliminecualquieracumulacióndeaceite, residuosohierbaenlamáquinaylacarcasade corte,sobretododebajodelascubiertasdelas correasdelacarcasa,alrededordeldepósitode combustible,yalrededordelmotorydelsistema deescape.

4.Elevelacarcasacentralylascarcasaslaterales. Bloqueecadacarcasalateralenposición vertical.

5.Eliminecualquieracumulacióndehierbadela parteinferiordelacarcasaydeldeectorde descarga.

Eliminaciónderesiduos

Elaceitedemotor,lasbaterías,eluidohidráulico yelrefrigerantedelmotorsoncontaminantes medioambientales.Elimínelosdeacuerdoconla normativaestatalylocal.

Almacenamiento

Seguridadduranteel almacenamiento

•Apagueelmotor,retirelallaveyespereaque

sedetengantodaslaspiezasenmovimiento antesdeabandonarelpuestodeloperador. Dejequeseenfríelamáquinaantesdehacer trabajosdeajuste,mantenimiento,limpiezao almacenamiento.

•Noguardelamáquinaoelcombustiblecercade

llamas,ynodreneelcombustibledentrodeun edicioodentrodeunremolquecerrado.

•Noguardelamáquinaounrecipientede

combustibleenunlugardondepudierahaber unallamadesnuda,chispasounallamapiloto, porejemploenuncalentadordeaguauotro electrodoméstico.

Limpiezayalmacenamiento

1.Desengraneelmandodecontroldelascuchillas (TDF)yaccioneelfrenodeestacionamiento.

2.Pareelmotor,retirelallaveyespereaquese detengantodaslaspiezasenmovimientoantes deabandonarelpuestodeloperador.

3.Retirelosrecortesdehierba,lasuciedady lamugredelaspiezasexternasdetodala máquina,especialmenteelmotoryelsistema hidráulico.Limpielasuciedadylabrozadela parteexteriordelalojamientodelasaletasdela culatadecilindrosdelmotorydelsoplador.

Importante:Lamáquinapuedelavarse

conundetergentesuaveyagua.Nolavela máquinaapresión.Eviteelusoexcesivo deagua,especialmentecercadelpanelde control,elmotor,lasbombashidráulicasy losmotoreseléctricos.

4.Compruebeelfuncionamientodelfrenode estacionamiento;consulteAjustedelfrenode

estacionamiento(página53).

5.Reviseellimpiadordeaire;consulte

Mantenimientodellimpiadordeaire(página40).

6.Engraselamáquina;consulteLubricación

(página37).

7.Cambieelaceitedelcárter;consulte

Mantenimientodelaceitedemotor(página41).

8.Compruebelapresióndelosneumáticos; consulteComprobacióndelapresióndelos

neumáticos(página49).

9.Cambielosltroshidráulicos;consulteCambio

deluidohidráulicoydelltro(página60).

10.Carguelabatería;consulteCómocargarla

batería(página46).

11.Rasquecualquieracumulaciónimportantede hierbaysuciedaddelosbajosdelcortacésped, luegoláveloconunamangueradejardín.

Nota:Hagafuncionarlamáquinaconelmando

decontroldelascuchillas(TDF)engranadoy elmotorenralentíaltodurante2a5minutos despuésdellavado.

12.Compruebelacondicióndelascuchillas; consulteMantenimientodelascuchillasdecorte

(página62).

13.Preparelamáquinaparasualmacenamiento cuandonolavayaautilizardurantemás de30días.Preparelamáquinaparael almacenamientodelamanerasiguiente:

A.Agregueunestabilizador/acondicionador

abasedepetróleoalcombustibledel depósito.Sigalasinstruccionesdemezcla delfabricantedelestabilizador.Nouseun estabilizadorabasedealcohol(etanolo metanol).

Nota:Unestabilizador/acondicionador

decombustibleesmásecazcuandose mezclaconcombustiblefrescoyseutiliza entodomomento.

B.Hagafuncionarelmotorparadistribuirel

combustibleconacondicionadorportodoel sistemadecombustibledurante5minutos.

C.Pareelmotor,dejequeseenfríeydreneel

depósitodecombustible.

D.Arranqueelmotoryhágalofuncionarhasta

quesepare.

E.Desecheelcombustibleadecuadamente.

Recicleelcombustiblesegúnlanormativa local.

Importante:Noguardecombustibleque

contengaestabilizador/acondicionador durantemástiempoqueelrecomendado porelfabricantedelestabilizadorde combustible.

14.Reviseyaprietetodoslospernos,tuercasy tornillos.Repareosustituyacualquierpieza dañada.

15.Pintelassuperciesqueesténarañadaso dondeestévisibleelmetal.Puedeadquirirla pinturaensuServicioTécnicoAutorizado.

16.Guardelamáquinaenungarajeoalmacénseco ylimpio.Retirelallavedelinterruptoryguárdela fueradelalcancedeniñosuotrosusuariosno autorizados.Cubralamáquinaparaprotegerla yparaconservarlalimpia.

Solucióndeproblemas

ProblemaPosiblecausa

Elmotordearranquenoseengrana.

Elmotornoarranca,arrancacon dicultad,onosiguefuncionando.

Accióncorrectora

1.Elmandodecontroldelascuchillas estáengranado.

2.Elfrenodeestacionamientoestá quitado.

3.Laspalancasdecontrolde movimientonoestánenlaposiciónde

BLOQUEO/PUNTOMUERTO.

4.Ustednoestásentadoenelasiento deloperador.

5.Labateríaestádescargada.

6.Lasconexioneseléctricasestán corroídasosueltas.

7.Unfusibleestafundido.7.Cambieelfusible.

8.Unreléointerruptorestádañado.

1.Eldepósitodecombustibleestávacío.1.Lleneeldepósitodecombustible.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Elaceleradornoestáenlaposición correcta.

4.Elltrodecombustibleestásucio.4.Cambieelltrodecombustible.

5.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

6.Ellimpiadordeaireestásucio.6.Limpieocambieelelementodel

7.Elinterruptordelasientonofunciona correctamente.

8.Lasconexioneseléctricasestán corroídas,sueltasodefectuosas.

9.Elreléointerruptorestároto.

1.Desengraneelmandodecontrolde lascuchillas.

2.Pongaelfrenodeestacionamiento.

3.Muevalaspalancasdecontrolde movimientohaciafueraalaposición deBLOQUEO/PUNTOMUERTO.

4.Siénteseenelasientodeloperador.

5.Carguelabatería.

6.Veriquequehaybuencontactoenlas conexioneseléctricas.

8.PóngaseencontactoconelServicio TécnicoAutorizado.

3.Asegúresedequeelcontroldel aceleradorestáenelpuntointermedio entrelasposicionesdeLENTOy RÁPIDO.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

limpiadordeaire.

7.Compruebeelindicadordelinterruptor delasiento.Cambieelasientosies necesario.

8.Compruebequehaybuencontactoen lasconexioneseléctricas.Limpielos terminalesafondoconlimpiadorpara contactoseléctricos,apliquegrasa dieléctricayhagalasconexiones.

9.PóngaseencontactoconelServicio TécnicoAutorizado.

Elmotorpierdepotencia.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Ellimpiadordeaireestásucio.2.Limpieelelementodellimpiadorde

3.Elniveldeaceiteenelcárterestábajo.3.Añadaaceitealcárter.

4.Lasaletasderefrigeraciónylos conductosdeairesituadosporencima delmotorestánobstruidos.

5.Eloriciodeventilacióndeltapón deldepósitodecombustibleestá bloqueado.

6.Elltrodecombustibleestásucio.6.Cambieelltrodecombustible.

7.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

aire.

4.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

Limpieosustituyaeltapóndeldepósito

5. decombustible.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Elmotorsesobrecalienta.

izquierda(conlaspalancasdecontrolde movimientototalmentehaciaadelante).

Noesposibleconducirlamáquina.

Lamáquinavibrademaneraanormal.

1.Lacargadelmotoresexcesiva.1.Reduzcalavelocidadsobreelterreno.

2.Elniveldeaceiteenelcárterestábajo.2.Añadaaceitealcárter.

3.Lasaletasderefrigeraciónylos conductosdeairesituadosdebajodel alojamientodelsopladordelmotor estánobstruidos.

4.Ellimpiadordeaireestásucio.4.Limpieocambieelelementodel

5.Haysuciedad,aguaocombustible viejoenelsistemadecombustible.

1.Esnecesarioajustarladirección1.Ajusteladirección. Lamáquinasedesvíaaladerechaoala

2.Lapresióndelosneumáticosdelas ruedasmotricesnoeslacorrecta.

1.Lasválvulasdedesvíonoestábien cerradas.

2.Lacorreadelabombaestá desgastada,sueltaorota.

3.Lacorreadelabombasehasalidode unapolea.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

5.Elniveldeuidohidráulicoesbajooel uidoestádemasiadocaliente.

1.La(s)cuchilla(s)decorteestá(n) doblada(s)odesequilibrada(s).

2.Elpernodemontajedelacuchillaestá suelto.

3.Lospernosdemontajedelmotorestán sueltos.

4.Lapoleadelmotor,lapoleatensorao lapoleadelascuchillasestásuelta.

5.Lapoleadelmotorestádañada.

6.Elejedelacuchillaestádoblado.

7.Elsoportedelmotorestásueltooroto.

3.Eliminelaobstruccióndelasaletas derefrigeraciónydelosconductosde aire.

limpiadordeaire.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

2.Ajustelapresióndelosneumáticosde lasruedasmotrices.

1.Aprietelasválvulasdedesvío.

2.Cambielacorrea.

3.Cambielacorrea.

5.Añadauidohidráulicoalosdepósitos odejequeseenfríe.

1.Instalecuchilla(s)nueva(s).

2.Aprieteelpernodemontajedela cuchilla.

3.Aprietelospernosdemontajedel motor.

4.Aprietelapoleacorrespondiente.

5.PóngaseencontactoconelServicio TécnicoAutorizado.

6.PóngaseencontactoconelServicio TécnicoAutorizado.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

Laalturadecortenoeshomogénea.

1.La(s)cuchilla(s)noestá(n)alada(s).1.Alela(s)cuchilla(s).

2.Unadela(s)cuchilla(s)decorteestá(n) doblada(s).

3.Elcortacéspednoestánivelado.3.Niveleelcortacéspedlateraly

4.Unodelosrodillosprotectores delcésped(ensucaso)noestá correctamenteajustado.

Losbajosdelacarcasadecorteestán

5. sucios.

6.Lapresióndelosneumáticoses incorrecta.

7.Elejedeunacuchillaestádoblado.

2.Instalecuchilla(s)nueva(s).

longitudinalmente.

4.Ajustelaalturadelaruedaprotectora delcésped.

Limpielosbajosdelacarcasade

5. corte.

6.Ajustelapresióndelosneumáticos.

7.PóngaseencontactoconelServicio TécnicoAutorizado.

ProblemaPosiblecausa

Accióncorrectora

Lascuchillasnogiran.

Elembraguenoseengrana.

1.Lacorreadelacarcasadecorteestá dañada,desgastada,sueltaorota.

2.Lacorreadelacarcasasehasalido delapolea.

3.Lacorreadetransmisióndelabomba estádesgastada,sueltaorota.

4.Elmuelletensorestárotoofalta.4.Cambieelmuelle.

1.Unfusibleestafundido.1.Cambieelfusible.Compruebela

2.Nollegasucientevoltajealembrague.2.Compruebelaresistenciadelabobina,

3.Lacorrienteesinsuciente.

4.Elmotorsehasobrecalentado.4.Elmotorsehasobrecalentado;

5.Lascarcasaslateralesnoestán totalmentebajadas.

1.Instaleunacorreadecarcasanueva.

2.Instalelacorreadelcortacéspeden lapoleadelacarcasaycompruebe laposiciónyelfuncionamientodela poleatensora,elbrazotensoryel muelle.

3.Compruebelatensióndelacorreao instaleunacorreanueva.

resistenciadelabobina,lacargade labatería,elsistemadecargaylas conexionesdeloscables.Cámbielos siesnecesario.

lacargadelabatería,elsistemade cargaylasconexionesdeloscables. Cámbielossiesnecesario.

3.Repareocambieelcabledel embragueoelsistemaeléctrico. Limpieloscontactosdelosconectores.

determinelacausadel sobrecalentamiento.

5.Bajelascarcasaslaterales.

Esquemas

RED/WHITE

GREEN/WHITE

BLACK

GREEN/YELLOW

GREEN/BROWN

GREEN/GRAY

RED/GREEN

BLACK

RED/GREEN

BLUE

BLACK

GREEN

YELLOW

VIOLET/RED

YELLOW

VIOLET/WHITE

RED/WHITE

YELLOW

GREEN

GRAY/VIOLET

RED/GREEN

BLACK

SW01

LH NEUTRAL Switch

SW02

RH NEUTRAL Switch

SW03

BRAKE Switch

SW04

OPC Switch

IGNITION SWITCH

SW06

RUN

START

OFF

CAN HI

CAN LO

SW PWR

PWR

GND

CAP02

CAP

SERVICE PORT

PTO HALL-EFFECT SWITCH

SEN02

V+

GND

OUT

KNOB EXTENDED = HIGH

KNOB DEPRESSED = OPEN

ORANGE

GREEN/WHITE

SP07

GREEN/GRAY

RED/WHITE

SP01

SP02

SP03

SP04

SP05

SP06

CAP01

DUST CAP

SW05

DOWN

(ON)-OFF-(ON)

ORANGE

GRAY/RED

BLACK

RED/GREEN

RED/WHITE

BLACK

RED/GREEN

BLUE/BLACK

ORANGE/RED

RED/GREEN

SEN01

TRANS TEMP SENSOR

P05

P09

L04

P08

CLUTCH - TRANSMISSION

P17

P1003

P19

SP1001

PX01

PROX SENSOR

GND

OUT

+12V

P1001

PX02

PROX SENSOR

GND

OUT

+12V

P1002

BLACK

WHITE/BLACK WHITE/BLACK

RED/WHITE

GREEN/WHITE

P13

P12

P11

P10

P15

LOGIC DISPLAY UNIT

DIS01

PWR

GND

CAN HI

CAN LO

P04

123

RED-2 MASTER CONTROL UNIT

MOD01

P01

FUEL PUMP PWR

N/A

ALARM

N/A

5B+6B+7

N/A

GND9GND

CLUTCH OUT

PWR TO RUN

START

P02

CAN HI

NEUTRAL

BRAKE

OPC

N/A

KEY A

N/A

KEY S

N/A

CAN LO

P03

N/A

PTO SWITCH IN

N/A

N/A6N/A

DECK POS SW

TRANS TEMP

N/A10N/A11N/A

N/A

P14

P18

12345

P16

GND

ACC PWR

ACC SIGNAL

P07

13468

P07

257

P06

ENGINE HARNESS CONNECTOR

FUSED PWR

ACC PWR

START

SW PWR

PWR TO RUN

GND

FUEL PUMP PWR

ALARM

CAN LO

CAN HI

GND

DECK LIFT VALVE

Lower = PWR to S2

Raise = PWR to S1

OUT

GND

OUT

GND

Esquemaeléctrico–MáquinaconpantallaHorizon(Rev.A)

g241314

X T P

0.020”

C B A

WINGFOLD

CYLINDER

1.25” BORE X

0.75” ROD X

3.5” STROKE

LIFT

CYLINDER

3/4” x 6.9”

3.04 in disp.

.040

4000 PSI

0.031 in

17.8 CID

VALVE

1.1 CID

GEARBOX

1.1

PTO CLUTCH

PTO

PRE

URE

TEST PO

4000 PSI

0.031 in

TOW

0.37 CID0.37 CID

PORT 1

Suc

ion

creen

100 Mesh

Charge

Pum

Pump

3000 PSI

Line Filter

Beta 11

= 200(ISO 16889)

43 PSI

CHARGE RELIEF

86+/-15 PSI

ARGE

ESS

URE

POR

PRESSURE VALVE

313+/-30 PSI

OIL COOLER

1:0.691

1:1.025

PORT 2

0.031 in

YANMAR 3TNV88C 3000/1400 RPM

IMPLEMENT RELIEF

g239212

Esquemahidráulico(Rev.A)

ENG9001

ENGINE - ECU

ENG11

ENGINE SENSORS - HARNESS B-2

SP9002

SP9006

YELLOW

VIOLET

YELLOW

VIOLET VIOLET

BROWN

BROWNRED

RED

WHITE

BLUE

ORANGE

YELLOW

VIOLET

ORANGE

BLACK

BLUE

RED

BLACK

GREEN

RED

BROWN

BLUE

GREEN

ENG10

ENGINE SENSORS - HARNESS B-1

BLUE

YELLOW

RED

GREEN

BROWN

WHITE

BLUE

GREEN

VIOLET

WHITE

RED

YELLOW

WHITE

BLACK

VIOLET

BLUE

GRAY/BROWN

BROWN

RED

WHITE

BROWN

BLACK

GREEN

BLUE

SP9008

SP9004

RED

BLACK

K06

87a

START RELAY

P9018

345

P9018

VIOLET

WHITE

SP9001

BLACKBLACK

BLACK

ORANGE

YELLOW

BLUE

BLACK

SP9009

VIOLET

SP9010

BLUE

GREEN

D05

REV POL DIODE

P9011

BLUE

P9007

3456789

SP9003

ORANGE

RED/WHITE

ORANGE

GRAY/BROWN

RED/WHITE

YELLOW

GREEN

ALM02

ALARM SPEAKER

+V GND

N/C

P9010

GRAY/VIOLET

FUSE BLOCK

579114

P9012

263

RED/GREEN

ENG09

ENGINE SENSORS - DIRECT

RED

PT02

POWER PORT

+ -

P9008

RED

SP9012

RED

BT05

TERMINAL +

TERMINAL -

BATTERY

J14 J15

RED

BLACK

RED

K08

87a

EGR RELAY

P9017

345

P9017

GREEN

FUSIBLE LINK

F02

F03

FB06

F01

JXX

P9003

RED

ORANGE

D06

FLYBACK DIODE

P9016

SP9011

BLUE

ORANGE

RED

J9002

BLUE

J9005

BLACK

J9004

BLACK

SP9005

BLACK

F09 15A

ACC

F10 15A

POWER PORT

F11 15A

CHASSIS

F12 25A

ENGINE

P25

12345

K10

GLOW RELAY

P9019

52489

P9019

673

ENG08

GROUND

ENGINE

ENGINE - HIGH CURRENT

GLOW

PLUGS

ALTERNATOR

STARTER

GROUND

REAR

FRAME

GROUND

FRAME

FRONT

P9020

AIR FILTER

OIL PRESSURE

FUEL

PUMP

SENSOR

FUEL TEMP

SENSOR

EXH TEMP

SENSOR

RAIL

PRESSURE

SENSOR

CRANK REV

SENSOR

CAM SPEED

INJECTOR #3

INJECTOR #2

INJECTOR #1

PUMP

SUPPLY

EGR PRESSURE

SENSOR

NEW TEMP

SENSOR

COOLING WATER

TEMP

INTAKE

THROTTLE

EGR

VALVE

AIR

TEMP

EGR GAS

TEMP SENSOR

DPF PRESSURE

SENSOR

DPF INLET

TEMP

DPF MIDDLE

TEMP

P9001

1VB2

GND

3VB4

GND

5VB6

GND

NO CONNECT8NO CONNECT9NO CONNECT10NO CONNECT11NO CONNECT12NO CONNECT13NO CONNECT14NO CONNECT

LOW OIL LAMP/LOPSW

NO CONNECT17NO CONNECT

REGEN

NO CONNECT

1VPS

ANALOG GND/A_GND

NO CONNECT

5VS

NO CONNECT26NO CONNECT27NO CONNECT

START RELAY/STR_RLY(D_UB5)

NO CONNECT30NO CONNECT

NO REGEN SW

NO CONNECT

EGR TEMP/TEGR

NO CONNECT

STARTSW

NO CONNECT37NO CONNECT38NO CONNECT

P_EGR_L

NO CONNECT

ACL SW

NO CONNECT

5VS

NO CONNECT

5VS

NO CONNECT47NO CONNECT48NO CONNECT49NO CONNECT50NO CONNECT51NO CONNECT

ANALOG GND/A_GND

CAN2L

CAN1H

NO CONNECT

EXH TEMP/TEXMH

NO CONNECT58NO CONNECT

APS1

NO CONNECT

ANALOG GND/A_GND

PDPF

NO CONNECT

D-GND

CHGSW

NO CONNECT

UB2

NO CONNECT

GLOW RELAY/SAID_RLY

NO CONNECT72NO CONNECT

UB5

ANALOG GND/A_GND

CAN2H

CAN1L

ANALOG GND/A_GND

NO CONNECT

TFAIR

DPF MIDDLE TEMP/TOPFM

DPF INLET TEMP/TOPFI

NO CONNECT83NO CONNECT84NO CONNECT

P_EGR

NO CONNECT87NO CONNECT

IGN SW

NO CONNECT

UB3

NO CONNECT92NO CONNECT93NO CONNECT94NO CONNECT

P9002

NO CONNECT2NO CONNECT3NO CONNECT

MPROP-H5HPPSO-L6NO CONNECT

5VS85VS

NO CONNECT10NO CONNECT

TFO12PDPFH

NO CONNECT14NO CONNECT15NO CONNECT

INJ1-L17INJ2-L18INJ3-L

IVDCM-H20IVDCM-L

NO CONNECT22NO CONNECT23NO CONNECT24NO CONNECT

ANALOG GND26PRAIL

NO CONNECT

28TW29

ANALOG GND

UB5

NO CONNECT32NO CONNECT

INJ1-H

DPF-M4

NO CONNECT36NO CONNECT

CMSPD38ANALOG GND39CKSPD

NO CONNECT41NO CONNECT42NO CONNECT43NO CONNECT44NO CONNECT45NO CONNECT46NO CONNECT

INJ2-H48INJ3-H

NO CONNECT50UB3

ANALOG GND52ANALOG GND

NO CONNECT

CKSPD

NO CONNECT56NO CONNECT57NO CONNECT58NO CONNECT

AIR TEMP

UB2

P9024

123456789

101112

P9023

123456789

P9021

1234567

P9022

123

56789

P9009

12345

FUSED PWR

ACC PWR

NO CONNECT

SW PWR (NOT USED)

PWR TO RUN

GND

FUEL PUMP

ALARM

NO CONNECT

CAN LO

CAN HI

GND

P9004

J9001

P9015

12345

P9014

P9013

ECU GND

ECU UB3

CAN HI

CAN LO

ECU D-GND

NO CONNECT

P9005

J9003

J9006

J101

J102

J103

J104

P9006

Esquemaeléctrico–MotorYanmar3TNV88C(Rev.A)

g232910

InformaciónsobrelasAdvertenciasdelaProposición65deCalifornia

¿Quésignicaestaadvertencia?

Puedeverunproductoalaventaquellevaunaetiquetadeadvertenciacomolasiguiente:

ADVERTENCIA:Cáncerydañosreproductivos–www.p65Warnings.ca.gov.

¿QuéeslaProposición65?

LaProposición65afectaacualquierempresaquetengapresenciaenCalifornia,quevendaproductosenCalifornia,oquefabriqueproductosque podríanserintroducidosovendidosenCalifornia.EstaleyexigequeelGobernadordeCaliforniamantengaypubliqueunalistadesustanciasquímicas identicadascomocausantesdecáncer,defectosdenacimientoy/uotrosdañosreproductivos.Lalista,queseactualizaanualmente,incluyecientos deproductosquímicosqueseencuentranenmuchosartículosdeusodiario.ElpropósitodelaProposición65esinformaralpúblicosobrela exposiciónaestosproductosquímicos.

LaProposición65noprohíbelaventadeproductosquecontenganestosproductosquímicos,sinoquerequierelapresenciadeadvertencias enelproducto,elenvaseyladocumentaciónsuministradaconelproducto.Además,unaadvertenciadelaProposición65nosignicaqueel productocontravenganingunanormaorequisitodeseguridad.Dehecho,elgobiernodeCaliforniahaaclaradoqueunaadvertenciabajola Proposición65“noeslomismoqueunadecisiónlegalsobrela“seguridad”ola“inseguridad”deunproducto”.Muchosdeestosproductosquímicos hansidoutilizadosduranteañosenproductosdeusodiariosinquesehayanproducidodañosdocumentados.Paraobtenermásinformación, visitehttps://oag.ca.gov/prop65/faqs-view-all.

UnaadvertenciadelaProposición65signicaqueunaempresa(1)haevaluadolaexposiciónyhaconcluidoquesuperaelnivelde“sinriesgo signicativo”;o(2)haoptadoporproporcionarunaadvertenciabasándoseensusconocimientosrespectoalapresenciadeunproductoquímicodelos incluidosenlalista,sinintentarevaluarlaexposición.

¿Estaleyesaplicableentodaspartes?

LasadvertenciasdelaProposición65sólosonobligatoriasbajolalegislacióndeCalifornia.EstasadvertenciassevenportodaCaliforniaenunavariedad deentornos,incluidosentreotrosrestaurantes,tiendasdealimentación,hoteles,escuelasyhospitales,asícomoenunaampliavariedaddeproductos. Además,algunosminoristasdeInternetydelaventaporcorreoincluyenadvertenciasdelaProposición65ensussitiosweboensuscatálogos.

¿QuédiferenciahayentrelasadvertenciasdeCaliforniayloslímitesfederales?

LasnormasdelaProposición65sonamenudomásexigentesquelasnormasfederalesointernacionales.V ariassustanciasrequierenunaadvertencia bajolaProposición65anivelesmuyinferioresaloslímitesfederales.Porejemplo,elnivelexigidoporlaProposición65paralasadvertenciassobreel plomoesde0.5μg/día,queesmuyinferioraloqueexigenlasnormasfederaleseinternacionales.

¿Porquénollevanlaadvertenciatodoslosproductossimilares?

•LosproductosvendidosenCaliforniadebenllevaretiquetasbajolaProposición65,mientrasqueotrosproductossimilaresquesevendenen

otroslugaresnolasnecesitan.

•UnaempresapuedeestarobligadaaincluiradvertenciasdeProposición65ensusproductoscomocondicióndeunacuerdotrasunprocedimiento

legalrelacionadoconlaProposición65,perootrasempresasquefabricanproductossimilaresnotienennecesariamentelamismaobligación.

•LaaplicacióndelaProposición65noesuniforme.

•AlgunasempresaspuedenoptarpornoproporcionaradvertenciasporqueconcluyenquenoestánobligadasahacerlobajolaProposición65;la

faltadeadvertenciasenunproductonosignicaqueelproductoestélibredelosproductosquímicosincluidosenlalistaanivelessimilares.

¿PorquéincluyeToroestaadvertencia?

Torohaoptadoporproporcionaralosconsumidoreslamayorcantidadposibledeinformaciónparaquepuedatomardecisionesinformadassobrelos productosquecomprayutiliza.Toroproporcionaadvertenciasenciertoscasosbasándoseensusconocimientossobrelapresenciadeunoomás productosquímicosdelalista,sinevaluarelniveldeexposición,puestoquelalistanoincluyelímitesdeexposiciónparatodoslosproductosquímicos quecontiene.AunquelaexposiciónqueprovocanlosproductosT oropuedeserinsignicante,oestardentrodeloslímitesdelacategoría“sinriesgo signicativo”,TorohaoptadoporproporcionarlasadvertenciasdelaProposición65porsimpleprecaución.Además,siToronoproporcionaraestas advertencias,podríaserdemandadaporelEstadodeCaliforniaoporparticularesbajolaProposición65,yestarsujetaaimportantessanciones.

RevA

Toro 72098 Operator's Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
