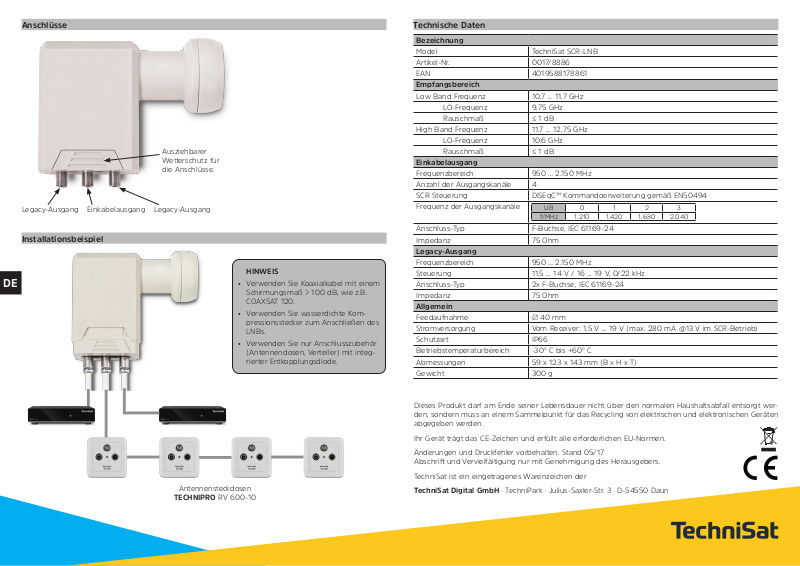

TechniSat SCR-LNB User Manual [de]

Anschlüsse

Installationsbeispiel

DE

Technische Daten

Bezeichnung

Model TechniSat SCR-LNB
Artikel-Nr. 0017/8886
EAN 4019588178861

Empfangsbereich

Low Band Frequenz 10,7 ... 11,7 GHz

LO-Frequenz 9,75 GHz
Rauschmaß ≤ 1 dB

High Band Frequenz 11,7 ... 12,75 GHz

LO-Frequenz 10,6 GHz

Ausziehbarer
Weerschutz für
die Anschlüsse.

EinkabelausgangLegacy-Ausgang

Legacy-Ausgang

HINWEIS

• Verwenden Sie Koaxialkabel mit einem
Schirmungsmaß > 100 dB, wie z.B.
COAXSAT 120.

• Verwenden Sie wasserdichte Kom­pressionsstecker zum Anschließen des
LNBs.

• Verwenden Sie nur Anschlusszubehör
(Antennendosen, Verteiler) mit integ­rierter Entkopplungsdiode.

Rauschmaß ≤ 1 dB

Einkabelausgang

Frequenzbereich 950 … 2.150 MHz
Anzahl der Ausgangskanäle 4
SCR Steuerung DiSEqC™ Kommandoerweiterung gemäß EN50494
Frequenz der Ausgangskanäle

Anschluss-Typ F-Buchse, IEC 61169-24
Impedanz 75 Ohm

Legacy-Ausgang

Frequenzbereich 950 … 2.150 MHz
Steuerung 11,5 ... 14 V / 16 ... 19 V, 0/22 kHz
Anschluss-Typ 2x F-Buchse, IEC 61169-24
Impedanz 75 Ohm

Allgemein

Feedaufnahme ∅ 40 mm
Stromversorgung Vom Receiver: 1,5 V ... 19 V (max. 280 mA @13 V im SCR-Betrieb)
Schutzart IP66
Betriebstemperaturbereich -30° C bis +60° C
Abmessungen 59 x 123 x 143 mm (B x H x T)
Gewicht 300 g

UB 0 1 2 3

f/MHz 1.210 1.420 1.680 2.040

Antennensteckdosen

TECHNIPRO RV 600-10

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer­den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 05/17
Abschri und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
