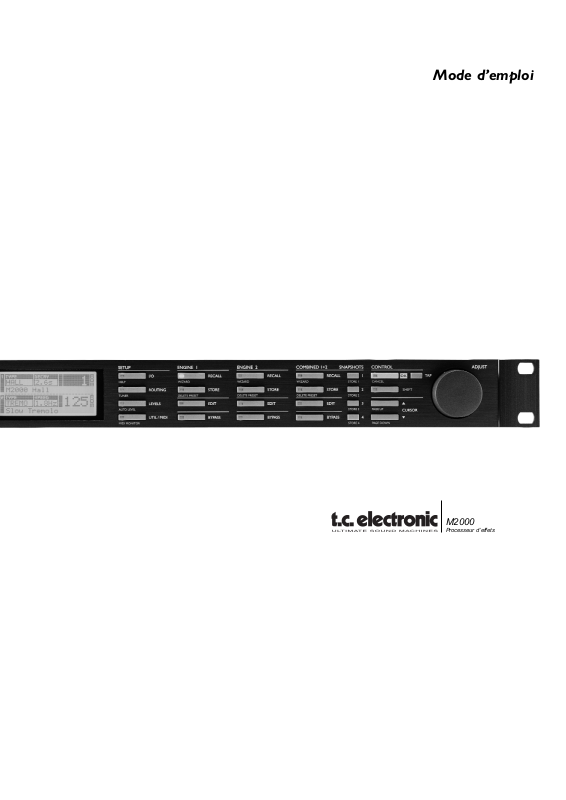

Page 1
M2000
Processeur d’effets
Mode d’emploi
Page 2
2
Page 3
TABLE DES MATIERES
3
BIENVENUE
FACE AVANT
FACE ARRIERE
TRAJET DU SIGNAL
CHARGEMENT
ENREGISTREMENT
AIDE CONTEXTUELLE
MEMU I/O
MENU LEVELS
AFFECTATION
UTIL/MIDI
MENU TEMPO
CONTRÔLE MIDI
ACCORDEUR
EDITION
MORPHING DYNAMIQUE
PROGRAMMES
MENU RESET
CARACTERISTIQUES TECHNIQUES
ASSISTANCE TECHNIQUE
TABLEAU D’IMPLEMENTATION MIDI
AUTO TEST
GLOSSAIRE
LISTE DES PRESETS
Note à l’attention du lecteur, fonction d’aide
Touches, témoins led et détail des autres fonctions
Entrées, sorties
Snapshots, chargement de Presets, Presets d’usine/utilisateur, carte mémoire
Sauvegarde d’un nouveau Preset, clavier, sauvegarde combinée
E/S, sélecteur d’entrée, fréquence d’échantillonnage, mixage, format de sortie
Plages, automation des niveaux
Série, parallèle, entrée double, mono, stéréo, fonction Preset Glide, exemple de connexions
Affichage, fondu entre Presets, E/S MIDI, Mapping, sécurité, protection, sauvegarde, pédale
Touche Tap, BPM, subdivisions du Tempo
Edition combinée, niveau de sortie
Réverb, Chorus, Flanger, retard, Phaser, transposition, EQ, trémolo, stéréo, dynamique
Menu Reset, menu User Data
Aide
5
6
8
9
10
12
13
14
15
16
18
20
21
21
22
23
24
30
31
32
33
34
35
36
TC Electronic, Sindalsvej 34, DK-8240 Risskov - tcf@tcelectronic.com Version française Rev 4 - SW - V 2.06
Prod. No: 606050211
Page 4
4
Page 5
5
BIENVENUE
Nous tenons à vous féliciter pour l’achat de ce M2000.
Nous espérons que vous prendrez autant de plaisir à
l’utiliser que nous en avons pris à le concevoir.
Le M2000 réunit en un même boîtier, deux processeurs d’effets
indépendants pouvant être couplés dans certaines configurations ;
les sorties des deux processeurs étant quant à elles mixées sur
une paire stéréo commune.
Les réglages généraux du M2000 s’effectuent de façon très
simple à l’aide des touches Cursor et de la molette Adjust pour le
choix des valeurs.
Le reste est un jeu d’enfant : Choisissez le paramètre à éditer en
appuyant sur la touche de fonction correspondante de la face
avant ; par exemple, pour charger un Preset, appuyez sur la
touche RECALL.
Note à l’attention du lecteur
La majorité des gens qui travaillent dans l’audio (et ailleurs)
cultivent une réelle aversion à l’encontre des manuels et nous les
comprenons parfaitement. Si vous souhaitez utiliser cet appareil
sans prendre la peine de lire l’intégralité du mode d’emploi, libre
à vous. Consultez le manuel pour les points qui vous posent
problème. Pour un aperçu rapide du contenu du mode d’emploi,
reportez-vous à la table des matières.
Vous pouvez également approfondir vos connaissances du M2000
avant de vous en servir. Ce manuel vous décrit ses différentes
fonctions dans le détail. Si vous ne souhaitez consulter qu’une
seule section en particulier, reportez-vous à la table des matières.
La fonction Help
La fonction d’aide est un autre outil permettant de mieux cerner
les possibilités du M2000. Pour y accéder, appuyez sur la touche
Help (Shift - I/O) ; la fonction Help vous indique alors briévement le contenu de la fenêtre active.
Page 6
6
FACE AVANT
SECTION DE CONFIGURATION
I/O
Entrée/Sortie.
Fréquence d’échantillonnage.
Sélection numérique/analogique.
Dithering.
Routing
Affectation interne du signal sur les
deux moteurs.
Levels
Niveaux des E/S analogiques.
Niveau de l’entrée numérique.
Util/Midi
Angle de vue (contraste).
Accès sécurisé.
Gestion des Presets.
Entrée commande au pied.
MIDI.
Fonctions secondaires
Help
(aide interactive).
Tuner (réglage de hauteur de note).
Auto level
(réglage instantanné des niveaux d’entrée).
Midi monitor (Contrôle de tous les canaux MIDI).
TEMPO + TEMOINS
Afficheurs de niveau
Plage de -40 dB à 0 dB
Surcharge
Signale la présence d’une
surcharge.
Echantillonnage
48000 Hz
44100 Hz
32000 Hz
Entrée MIDI
Témoin d’entrée MIDI.
Carte
Indique si la carte insérée
est compatible.
Tempo
Témoin de battements par
minute.
Morphing
Indique un Morphing entre
les deux moteurs.
ALIMENTATION + CARTE
MÉMOIRE
Touche d’alimentation
Touche de type »Easy
touch«. Maintenez cette
touche enfoncée pendant
plus d’une seconde pour
mettre l’appareil hors tension.
Carte mémoire PC-CARD
Copie des Presets
vers/depuis la carte mémoire.
Page 7
7
MOTEUR 1 ET MOTEUR 2
Recall
Chargement des Presets
sélectionnés.
Store
Enregistrement et attribution du nom des Presets.
Edit
Edition moteur 1 ou 2.
Bypass
Touche de Bypass individuel des deux moteurs.
Fonctions secondaires
Recherche multicritères.
Choix du Preset le plus approprié.
Effacement de Presets.
Méthode rapide d’effacement de Presets.
COMBINAISON 1+2
Recall
Chargement des Presets
combinés.
Store
Enregistrement et attribution du nom des Presets
combinés.
Edit
Niveau de mixage entre les
deux moteurs.
Morphing dynamique.
Bypass
Bypass de tout l’appareil.
Snapshots 1-4
Sauvegarde/chargement
des Presets combinés.
Fonctions secondaires
Recherche multicritères.
Effacement des presets.
SECTION DE COMMANDE
OK
Validation des commandes.
Shift
Accès aux fonctions secondaires.
Touches Cursors
Choix des paramètres.
Molette Adjust
Valeurs des paramètres et
des numéros de Preset.
Fonctions secondaires
Annulation.
Touches Page up/down (page
précédente/page suivante).
Page 8
8
FACE ARRIERE
Interrupteur
secteur
principal
Entrées
symétriques
XLR
Sorties
symétriques
XLR
Numéro
de série
E/S
numérique
AES/EBU
E/S
numérique
S/PDIF
MIDI
In,Thru,
Out
Entrée de
contrôle
externe
Notes :
Pour répondre aux normes internationales, vous disposez d’un interrupteur secteur sur la face arrière. Cet
interrupteur vient supléer celui de la face avant en cas de problème. Laissez-le sur ON et utilisez la touche
Power de la face avant pour mettre l’appareil sous tension ou hors tension.
Veillez à utiliser l’entrée de gauche si vous n’utilisez qu’une seule entrée.
La broche 2 correspond au point chaud sur tous les connecteurs XLR (normes AES).
Si vous souhaitez connecter le M2000 à un appareil asymétrique, reliez entre elles les broches 1 et 3 à
l’autre extrémité du câble.
Les deux broches libres des connecteurs MIDI sont réservés à la connexion d’une interface RS485 en
option. Par conséquent, si vous connectez le M2000 à un appareil utilisant ces broches, assurez-vous que
le câble soit de type MIDI standard à 3 brins et non de type MIDIPLUS à 5 brins.
Si vous utilisez une commande au pied, assurez-vous qu’elle est bien du type poussoir.
Page 9
9
SYNOPTIQUE
Notes relatives au trajet du signal :
Comme l’indique le synoptique, les signaux sont en permanence affectés à toutes les sorties.
Le circuit de gain d’entrée vous permet de rehausser le gain du signal. Cette fonction s’avère particulièrement utile pour les signaux en provenance d’un DAT dont le niveau est inférieur à 0 dB.
ENTREES
ANALOGIQUES
[Symétriques]
ENTREES
NUMERIQUES
Niveaux grand
public/Pro
Gain
d'entrée
Gain
d'entrée
numérique
A/N
Sélecteur
d'entrée
Moteur 1
Moteur 2
Bypass
mélangeur
Moteurs 1 + 2
Gain de
sortie
Niveaux grand
public/Pro
ANALOGIQUES
SORTIES
[Symétriques]
SORTIES
NUMERIQUES
Page 10
10
CHARGEMENT + SNAPSHOTS
Type de
mémoire
(RAM/ROM)
Moteur 1
Moteur 2
Type d’algorithme Paramètre primaire Témoin d’édition Numéro de Preset
Menus Recall
Le menu Recall conrrespond à la page d’accueil du M2000. Par conséquent, lorsque vous quittez un menu, vous êtes automatiquement
ramené à ce menu-ci.
Le menu Recall est partagé en deux parties, pour pouvoir afficher simultanément les Presets des deux moteurs de traitement. Le moteur 1
est toujours placé dans la motié supérieure de l’écran et la moteur deux dans la partie inférieure.
Pour ne disposer que d’un seul effet, utilisez un seul moteur et appliquez un Bypass sur le second.
Chargement d’un Preset
Pour charger un Preset, sélectionnez simplement le
Preset en question à l’aide de la molette ADJUST et
appuyez sur OK pour procéder à l’opération de chargement.
Vous pouvez également charger un Preset à l’aide de la fonction
Wizard décrite plus loin dans ce chapitre (Voir “recherche multicritères”). Le numéro du Preset et la touche OK se mettent à clignoter, vous indiquant que le Preset affiché n’est pas encore
chargé. Utilisez les touches Cursor (ou les autres touches Recall)
pour passer sur l’autre moteur.
Paramètre primaire
Nom du Preset
Menu Recall
Menu Combined Recall
Mode d’affectation
du signal
Témoin indiquant un changement d’affectation du signal (visible uniquement dans l’aperçu du Preset)
Page 11
11
Banques de programmes
NORMAUX
Presets d’usine
Presets utilisateur
COMBINES
Le M2000 dispose de quatre banques différentes, contenant chacune 128 Presets.
Description des quatres banques :
Banque ROM de Presets classiques :
Cette banque comprend 128 Presets d’usine classiques, disponibles sur les moteurs 1 et 2.
Banque ROM de Presets combinés :
La banque des Presets combinés regroupe 128 Presets d’usine,
Presets d’usine/utilisateur
disponibles pour des chargements combinés.
Banque RAM de Presets classiques :
Cette banque vous permet d’enregister jusqu’à 128 Presets.
Banque RAM de Presets combinés :
Cette banque vous permet d’enregistrer jusqu’à 128 Presets utilisateur combinés (voir section “Presets combinés”).
Les 2 banques de Presets en mémoire Ram se trouvent à la suite
des banques en mémoire Rom ; c’est-à-dire que vous devez faire
défiler les 128 Presets Rom pour accéder à la mémoire Ram.
Pour un accès direct à la RAM, appuyez sur
shift et tournez la molette Adjust d’un cran vers
la droite.
Le numéro du Preset et la touche OK clignotent pour vous indiquer que le Preset affiché n’a pas encore été chargé.
Un Preset combiné se compose de deux Presets classiques, si
bien que lorsque vous revenez au menu Recall de départ (page
d’accueil), le M2000 affiche les noms des 2 Presets composant le
Preset combiné. Le témoin d’édition est affiché si les Presets en
question ont subi des modifications.
Fonction Combined Recall
Cette fonction du M2000 vous permet de charger une programmation combinée pour les 2 moteurs.
Un Preset combiné est en fait constitué de deux Preset et des
informations relatives à l’affectation du signal. Exemple :
Lorsque vous chargez le Preset combiné n°30, un effet de Chorus
est chargé sur le moteur 1, une réberbération sur le moteur 2 et le
signal est affecté en série (voir »Affectation du signal«).
Chargement d’un preset combiné :
Appuyez sur la touche Combined Recall, sélectionnez
le Preset avec la molette Adjust et appuyez sur OK.
128 PRESETS
RAM
128 PRESETS
ROM
128 PRESETS
RAM
128 PRESETS
ROM
A l’instar d’un Preset combiné, un Snapshot est composé de deux
Presets et des informations d’affectation du signal.
Les Snapshots vous permettent de choisir entre diférentes configurations à l’aide d’une seule touche.
SAUVEGARDE D’UN SNAPSHOT :
Pour sauvegarder un Snapshot après avoir configuré votre
M2000, appuyez sur Shift et sur l’une des touches de Snapshot.
CHARGEMENT D’UN SNAPSHOT :
Le M2000 vous permet de charger les Snapshots très facilement,
en appuyant simplement sur la touche du Snapshot à charger. Une
fois cette procédure effectuée, la configuration du M2000 est
totalement modifiée.
Snapshots
Les Snapshots sont des racourcis pour le chargement
des Presets. Enregistrez vos Presets favoris sous ses
touches ou utilisez-les pour faire des comparaisons.
Page 12
12
SAUVEGARDE
Sauvegarde d’un nouveau Preset utilisateur
- Appuyez sur la touche STORE (moteur 1, moteur 2 ou combinés)
- Sélectionnez un emplacement pour votre nouveau Preset [Plage : 1 à 128]
- Placez le curseur sur la ligne d’attribution du nom et saisissez le nouveau nom [molette ADJUST et OK pour confirmer]
- Sélectionnez DONE et appuyez sur OK pour valider l’opération de sauvegarde.
Enregistrement sous le nom actuel :
Si vous souhaitez enretgisrer le Preset sous le même nom, sélectionnez un emplacement de la mémoire RAM à l’aide de la molette Adjust
et appuyez sur la touche OK (celle-ci clignote tant que l’emplacement n’a pas été sélectionné). Le message “STORED” s’affiche à
l’écran, vous êtes ensuite ramené à la page d’accueil.
Emplacement de sauvegarde
Section de caractères
Lorsque vous modifiez le nom du Preset à enregistrer, appuyez
sur la touche Page Down. Vous pouvez à présent saisir le nom du
Preset à l’aide du clavier alphanumérique. Sélectionnez les lettres
à l’aide de la molette ADJUST et validez par OK.
Pour passer en majuscules, sélectionnez CAP et validez par OK.
Une fois le nom saisi, sélectionnez DONE et appuyez sur OK
pour valider la procédure d’enregistrement.
Enregistrement combiné
La procédure de sauvegarde Combined Store fonctionne de la
même manière que la procédure de sauvegarde des Presets classiques.
Note : La sauvegarde d’un Preset combiné comprend la sauvegarde du système d’affectation des moteurs.
Nouveau nom
Section des caractères
Flèches de déplacement du curseur
Témoin
CAPS LOCK
(majuscules)
Placez le curseur sur DONE et
appuyez sur OK pour valider
l’opération de sauvegarde
Utilisation d’une carte mémoire :
Lorsque vous insérez une carte mémoire, vous pouvez accéder à
toutes les données de cette carte mémoire. Le M2000 détecte
automatiquement la présence de la carte et vous donne accès aux
fonctions Store, Recall et Snapshot. Le M2000 utilise la carte
mémoire comme une banque de mémoire RAM classique.
Lorsque la carte est retirée, le M2000 repasse automatiquement
sur la mémoire RAM interne.
Le M2000 repère immédiatement si le format de la carte mémoire
est compatible.
Types de cartes
Les cartes compatibles sont les cartes PC-Cards de type 1 SRAM
d’une capacité minimale de 64 Ko.
Page 13
13
MENU WIZARD
Appuyez sur Shift et Wizard pour accéder à cette fonction.
Utilisez les curseurs pour sélectionner les différents
filtres et la molettes Adjust pour sélectionner les
paramètres de ces filtres.
Réglez les trois différentes catégories et essayez les Presets conseillés.
Le nom du Preset proposé apparaît à l’écran.
Faites défiler les Presets à l’aide de la molette Adjust et appuyez sur
OK pour charger le Preset.
Cette fonction est particulièrement polyvalente. Utilisez-la par
exemple, pour rechercher les Presets les plus adaptés à la réverbération des sons de batterie.
Types d’algorithmes
Réverbération
Retard
Chorus (y-compris le Flanging et le Phasing)
Modulation de la hauteur de note
Dynamiques (compresseur/limiteur/expanseur/dé-esseur)
Par défaut
Instruments
Voix
Guitares
Basse
Claviers
Percussions
Instruments classiques (violons, flutes, etc.)
Category
Léger
Normal
Extra
La recherche multicritères (“Wizard”) est un outil vous
permettant de trouver le Preset d’usine correspondant
le mieux au type de signal à traiter.
La fonction de recherche multicritères est aprticulièrement facile d’accès et d’utilisation.
Faites des tests pour voir quels Presets vous sont
conseillés par nos développeurs.
1. Sélecitonner un type d’effet
Moteur 1 ou 2
2. Intruments utilisés
3. Intensité
Utilisez la molette pour sélec-
tionner les Presets répondant
aux critères de recherche
Nom du Preset sélectionné
Nombre de
Presets répondant aux citères
de recherche
Menu Wizard
Appuyez sur SHIFT et WIZARD pour accéder à l’assistant de recherche
Page 14
14
E/S - I/O
Appuyez sur la touche I/O pour configurer les paramètres d’E/S.
Déplacez-vous à l’aide des touches Cursor et modifiez les valeurs
à l’aide de la molette ADJUST.
Entrée - Input
Sélectionnez l’entrée analogique ou numérique
Sélectionnez le canal d’entrée Left ou Both. Si vous sélectionnez
Left, un Mute est appliqué sur le canal droit. Pour utiliser les
deux entrées, sélectionnez Both.
Echantillonnage - Sample rate
Sélectionnez la vitesse de l’horloge 44,1 kHz/48 kHz/Entrée num.
Lorsque vous sélectionnez l’horloge de l’entrée numérique, celleci est indiquée par les témoins led à gauche de l’écran. Si le
M2000 ne parvient pas à se synchroniser, les 3 leds clignotent.
Mixage - Mix
Le paramètre Mix est un paramètre global. Si vous le réglez à
“100%”, aucun signal direct ne traverse le M2000. Avec ce réglage, les touches de Bypass fonctionnent comme des touches de
Mute.
Lorsque le paramètre est réglé sur “Mix”, vous pouvez définir
une valeur particulière.
Appuyez sur la touche I/O pour configurer les différents paramètres d’entrée/sortie.
Utilisez les touches Cursor pour déplacer le curseur et actionnez la molette ADJUST pour choisir les valeurs.
Bit de statut - Status Bit :
Ce sélecteur vous permet de modifier les bits de statut du canal
de sortie numérique : format grand public ou format professionnel. Si vous sélectionnez le format AES, le M2000 fait appel au
format professionnel AES/EBU en sortie. Avec le format S/PDIF,
le M2000 utilise le format grand public en sortie.
Par défaut le M2000 utilise le format AES/EBU. Toutefois,
certains appareils numériques n’acceptent pas le format
professionnel. Il vous faut alors sélectionner le format S/PDIF
grand public standard.
Exemple : Si vous utilisez un DAT grand public, en aval de la
sortie numérique et s’il n’accepte pas ce format de sortie
numérique, utilisez le format S/PDIF.
Note : Les différents formats de bits de statut n’affectent pas la
qualité de la sortie audio du M2000.
Dither :
Le M2000 peut appliquer un Dither au signal de sortie de 8 ou
22 bits. Ce Dither est de type HP-TDF (ou passe-haut
triangulaire).
La résolution interne du M2000 est de 24 bits. Le Dither ne peut
être appliqué que lorsque les sorties numériques sont utilisées
(vers un DAT 16 bits par exemple). Evitez d’utiliser un Dither
avant la dernière étape de la production.
Valeur maximale du paramètre
Mix : 100%
Sélection de sortie du bit de statut : FORMAT STANDARD
SP/DIF OU AES/EBU
Echantillonnage :
44100 Hz,
48000 Hz ou
à partir des entrées
numériques
Dither appliqué sur le signal de
sortie. La valeur par défaut est
rappelée lorsque vous changez de
bit de statut.
Sélecteur d’entrée
Sélecteur de
canal
MENU I/O
Page 15
15
Appuyez sur la touche Level pour accéder à ce menu.
Réglez les niveaux au mieux de façon à optimiser le fonctionnement des convertisseurs 24 bits A/N du M2000.
Les niveaux peuvent être réglés de façon individuelle ou collective.
Indiquez le niveau à régler à l’aide des touches Cursor, puis choisissez une valeur à l’aide de la molette ADJUST.
Pour un réglage collectif, placez le curseur entre deux barres de niveau.
Notez que le niveau maximal de l’entrée numérique correspond à un gain à + 6 dB.
Gain d’entrée
numérique
Placez le curseur entre les deux canaux pour régler les niveaux simultanément
Gain d’entrée et
sensibilité
(Grand public/
Professionnel)
Gain de sortie
et niveau
(Grand public/
Professionnel)
MENU LEVEL
Plages
Entrés analogiques
Plage Consumer* : -16 dB à +10 dB
Plage Professional* : -6dB to +16dB
Sorties analogiques
Plage Consumer* : -10 dB à +16 dB
Plage Professional* : -16 dB à +6 dB
Niveau d’entrée numérique
Plage de réglage de l’entrée numérique : Off à +6 dB.
*Consumer = Grand public
*Professional = Professionnel
Auto level
Appuyez sur SHIFT et AUTO LEVEL
Affectez le signal source à une entrée du M2000 et appuyez sur
la touche Auto Level (Shift-Levels), le niveau d’entrée est alors
réglé automatiquement au niveau optimal. Le M2000 laisse jouer
une mesure et règle ensuite le niveau d’entrée à environ 6 dB de
la réserve dynamique maximale.
Page 16
16
Série
Système d’affectation stéréo des E/S. Il
permet d’obtenir deux effets indépendants
pour le même trajet du signal. Ex : le
M2000 reçoit le signal d’un clavier,
applique une réverb et un Chorus avant de l’affecter à la console.
Parallèle
Système d’affectation stéréo des
entrées/sorties. Les effets des 2 moteurs
fonctionnent chacun en stéréo, leurs
signaux sont ensuite mélangés pour ne former qu’un seul signal stéréo en sortie. Ce mode permet d’appliquer
2 effets en parallèle sur une même source stéréo. Vous pouvez également configurer le menu I/O Setup sur l’entrée gauche afin d’obtenir 2 effets stéréo indépendants en sortie.
Mode double entrée (Mode Split)
Système d’affectation double mono en
entrée et stéréo en sortie. Le signal du
canal de gauche est affecté au moteur 1 et
celui du canal de droite au moteur 2. Ce mode vous permet d’obtenir deux effets différents avec des entrées séparées.
Exemple : Connectez le départ Aux 1 de votre console à l’entrée
gauche et le départ Aux 2 à l’entrée droite. Vous obtenez 2 effets
séparés sur une même sortie stéréo. Equilibrez les effets en
réglant le volume sonore de sortie de chaque Preset.
Mode double mono (Dual Mono)
Ce mode vous permet de séparer les
2 moteurs du M2000. L’E/S de gauche
correspond au moteur 1 et celle de droite
au moteur 2. Le mode Dual Mono vous
permet d’utiliser le M2000 comme 2 insertions indépendantes.
Stéréo
En mode stéréo, les 2 moteurs sont couplés et fonctionnent en stéréo. Le Preset
du moteur 1 est copié dans le moteur 2 et
les pages Edit de l’un et de l’autre prennent les mêmes paramètres. Les 2 diodes des touches Edit s’allument lorsque le mode stétréo est actif. Le trajet audio des canaux
gauche et droit restent parfaitement indépendants.
Mode de transition de programme (Preset Glide)
Grace à ce mode, le M2000 applique une transition douce entre
deux programmes. Exemple : les répéti-
tions du délai se font entendre pendant
l’arrivée progressive du Chorus.
Réglez ce temps de transition (Glide)
dans le menu Utility (voir Util/MIDI).
Note : Vous ne disposez que d’un seul moteur en mode Preset
Glide.
AFFECTATION DU SIGNAL - MENU ROUTING
Appuyez sur la touche Routing pour accéder au menu vous permettant de choisir parmi les 6 modes d’affectation.
Placez le pointeur face au système d’affectation souhaité à l’aide des touches Cursor et appuyez sur OK.
Un message apparaît à l’écran pour vous indiquer que l’affectation a changé.
Page 17
17
EXEMPLES DE CONFIGURATION
Utilisez deux départs sur une console de mixage
Mode double entrée (Dual Input)
Supposons que le moteur 1 applique une réverbération de type salle et le moteur 2 une
réverbération plus courte de type ambiance. Dans cette configuration, vous utilisez 2 départs
indépendants de votre console et vous économisez deux retours.
Créez votre propre réverbération vocale
Mode série
On cherche souvent à obtenir une réverbération longue et brillante sur la voix principale, sans
sibilantes. Cet effet est aujourd’hui à votre portée. Pour cela, ajoutez simplement un déesseur à votre réverbération en mode série. Dès lors, le dé-esseur, élimine les transitoires sibilantes du signal.
Si vous souhaitez obtenir des parties vocales avec un son vif ou un signal réverbéré légerement désaccordé, connectez le Pitch Shifter ou le Chorus en série avec la réverbération.
Ce système autorise un grand nombre d’applications, n’hésitez pas à faire des essais.
Deux insertions individuelles sur la console
Mode Dual mono
Le mode Dual mono vous permet d’utiliser simulanément deux effets mono (correcteurs,
compresseurs, dé-esseur ou autre).
Post Production
Mode stéréo
En mode stéréo, les deux moteurs sont couplés, les deux canaux audio fonctionnent de façon
indépendante. Cela signifie que vous pouvez traiter des signaux en Dolby Surround™ sans
pour autant détruire les informations correspondant à ce type de codage. Utilisez ce mode
lorsque vous souhaitez ajouter de la réverbération à votre enregistrement.
Page 18
18
MENU UTIL/MIDI
Affichage - Display
Angle de vue - Viewing Angle :
Réglage du contraste de l’écran LCD.
Preset glide
Temps de glissement de programme
Détermine la durée du fondu du Preset entrant. Ce paramètre est
uniquement disponible si vous sélectionnez le mode d’affectation
Preset Glide (voir chapitre “Affectation du signal”).
La section MIDI vous permet de visualiser simultanément la configuration MIDI des moteurs 1 et 2 ainsi que
la section Combined.
Entrée MIDI - MIDI Input
Canal - Channel
Détermine le canal auquel répond le moteur sélectionné. En mode
Omni, le moteur répond à tous les canaux, en mode Off, aucune
donnée MIDI n’est reçue.
Filtre - Filter
Détermine si la section active du M2000 doit répondre aux messages MIDI de Control Change (CTRL) et de Program Change
(PROG) ; si vous réglez le paramètre Filter sur PROG, le M2000
répond uniquement aux messages de Program Change.
Offset
Ce paramètre vous permet d’ajouter ou de soustraire une valeur
au Program Change externe ; si le paramètre Program Change
correspond au Preset 123 et que le paramètre Offset est réglé
sur +1, le paramètre Program Change correspond au Preset 124.
Sys-ex id
Détermine le numéro d’identification du M2000.
Navigation dans le menu
Pour la navigation dans le menu Util/MIDI, utilisez les
touches Cursor et modifiez les valeurs à l’aide de la
molette Adjust.
Page 19
19
Memory Protect
Protect
Activation/désactivation de la protection des programmes en
mémoire. Lorsque la protection est activée, les Presets de la
mémoire Ram compris entre la limite supérieure et la limite inférieure sont protégés.
Low Lim
Détermine la limite inférieure de la protection. Le numéro du
Preset indiqué est inclu.
High Lim
Détermine la limite supérieure de la protection. Le numéro du
Preset indiqué est inclu.
Snapshot Protect
Activez cette fonction pour protéger les Snapshots.
Memory Backup
Mem > Card
Insérez la carte PC-Card dans le lecteur et appuyez sur OK. tous
les programmes de la mémoire Ram du M2000 sont copiés sur la
carte.
Card > Mem
Insérez la carte PC-Card contenant les Presets à copier et
appuyez sur OK. tous les Presets sont copiés de la carte vers la
mémoire Ram du M2000.
Attention : Cette procédure efface TOUS les Presets enregistrés
dans la Ram du M2000.
Mem > Midi
Connectez la sortie MIDI de votre M2000 à un autre M2000, un
séquenceur ou tout autre appareil compatible Midi. Appuyez sur
OK pour procéder au Bulk Dump de tous les Presets de la
mémoire Ram.
Midi > Mem
Connectez votre support d’enregistrement à l’entrée MIDI du
M2000 et appuyez sur OK. Le M2000 est dès lors à même de
recevoir le Bulk Dump des Presets dans sa mémoire Ram.
Attention, cette procédure efface tous les Presets Ram du M2000.
Pedal
Commande au pied
L’entrée de la commande au pied permet de contrôler 4 fonctions
différentes : Bypass du moteur 1, Bypass du moteur 2, Bypass du
moteur 1 et 2 et tempo Tap.
Sélectionnez la fonction souhaitée à l’aide de la molette Adjust.
MIDI Out
Canal
Détermine le canal MIDI de transmission de votre M2000.
Filtre
Détermine si la section active du M2000 doit autoriser ou non la
transmission des messages MIDI de Control Change (CTRL) et
de Program Change (PROG) ; Si vous réglez le paramètre Filter
sur PROG, le M2000 répond uniquement aux messages de
Program change.
Offset
Ce paramètre vous permet d’ajouter ou de soustraire une valeur
au Program Change externe ; si le numéro de Program Change
correspond au Preset 123 et que l’Offset est réglé sur +1, le
numéro de Program Change 123 devient le Preset 124.
MIDI Map
MIDI Map
Active ou désactive le Mapping MIDI courant.
Prg. Bank
Choix de la Banque (Ram/Rom) contrôlée par le Mapping MIDI.
Prg. In
Numéro de Program Change à remapper (voir “Maps to”).
Maps to
Le Program Change entrant “Prg. In” est affecté à ce numéro-ci.
Reset Map
Sélectionnez ce paramètre et appuyez sur OK pour initialiser le
Mapping MIDI.
Security
Security Lock
Sélectionnez Security Lock et appuyez sur OK pour activer
l’accès sécurisé. Lorsque cette protection est activée, vous devez
donner le code PIN pour pouvoir éditer.
PIN-Code
Personnalisez le code PIN à l’aide de la molette Adjust.
Si vous oubliez votre code PIN, supprimez le verrouillage dans le
menu Reset (vous n’avez pas à réinitialiser l’appareil pour
autant).
Page 20
20
TEMPO
Tempo Tap en ms
Tempo Tap saisi ou à l’aide de la molette
Nom du moteur
Subdivision du tempo
Tempo Tap en ms
corrigé en fonction de
la subdivision choisie
Tempo Tap
Le tempo Tap correspond à la fonction “Learn” du processeur de
retard numérique TC 2290, à ceci près que la touche Tap Tempo
vous permet de régler les paramètres suivants : Temps de retard,
temps de déclin, fréquence de Chorus, etc.
Lorsque vous appuyez sur la touche Tap, le menu Tempo apparaît,
ce menu disparaît après quelques secondes une fois le dernier
réglage effectué.
Une fonction par défaut est affectée à la touche Tap pour chaque
type d’effet. La fonction de la touche est donc variable selon les
Presets (reportez-vous à la liste des réglages par défaut donnée ciaprès).
Menu Tempo
Le tempo se mesure toujours en BPM (Battements Par Minute).
Le menu tempo vous permet de recalculer en subdivisions BPM,
le tempo saisi via la touche Tap. Réglez le Tempo sur la subdivision souhaitée et saisissez le tempo à l’aide de la touche Tap
Tempo.
Vous pouvez également modifier le tempo grâce au paramètre
BPM dans le menu Tempo. Lorsqu’un Preset a été saisi par Taps,
le paramètre affecté à la fonction Tap s’affiche en BPM dans le
menu Tempo.
Tempo BPM
La mesure BPM indique le tempo Tap (le tempo est exprimé à la
noire). Vous pouvez en outre régler votre tempo à l’aide de ce
paramètre ou à l’aide de la molette ADJUST.
Subdivision
Détermine la subdivision du tempo. Si ce paramètre est réglé sur
1/8, le tempo sera deux fois plus rapide que le tempo saisi à l’aide
d’une touche. Les subdivisions disponibles sont les suivantes :
1,1/2,1/4,1/4T,1/8,1/8T,1/16,1/16T,1/32,1/32T (T pour triolets).
Tap/Subdivision
Ces paramètres sont purement indicatifs. Ils affichent le temps
saisi par Taps successifs et le temps subdivisé en millisecondes.
La subdivision du tempo Tap correspond au paramètre dans votre
Preset.
Paramètre affecté à la touche Tap
Reverb Temps de déclin
Delay Temps de retard
Chorus Fréquence
Flanger Fréquence
Phaser Fréquence
Tremolo Fréquence
Panner Fréquence
Maintenez la touche TAP enfoncée pendant 3 secondes
pour connaître le tempo MIDI (tempo de l’horloge MIDI).
Page 21
21
IMPLEMENTATION MIDI ET ACCORDAGE
Accordeur - Tuner
Appuyez sur Shift - Routing pour accéder au menu Tuner.
Lorsque le Tuner est sélectionné, un Mute est appliqué sur les
sorties.
Sélectionnez le mode d’accordage Guitar/Bass/Manual à l’aide
de la molette Adjust. Lorsque vous sélectionnez Guitar ou Bass,
l’accordeur répond aux notes jouées sur ces instruments.
Lorsque vous sélectionnez le mode Manual, vous devez sélectionnez la note souhaitée à l’aide de la molette ADJUST.
Vous pouvez configurer le réglage de la note de référence dans la
section Master : 440 à 445 Hz.
La note détectée est indiquée dans le coin inférieur droit et sur la
ligne Note. Lorsque l’indicateur d’accordage pointe sur le 0, l’appareil est accordé. Les deux indicateurs vous indiquent si le son
est en dessous ou au-dessus de la hauteur juste.
Appuyez sur une touche pour quitter le menu Tuner.
MIDI Monitor
Appuyez sur Shift - Util/Midi pour accéder au menu MIDI
Monitor.
Le menu MIDI Monitor, vous permet de visualiser tous les messages MIDI reçus par le M2000. Les messages affichés dépendent du canal.
Prog. Affichage des messages de Program changes.
Note Affichage des messages de Note On/Off.
Cntl Affichage des messages de Control changes
Sys-x Commandes System Exclusive
Eng Affichage des canaux MIDI des moteurs, 1 et 2 ou
combinés
Chan Affichage des canaux MIDI
Appuyez sur une touche quelconque pour quitter le menu MIDI
Monitor.
Program Changes
Numéro de piste
Indicateur d’accordage
Indicateur d’accordage
Menu MIDI MONITOR
Menu TUNER
Note on/off
Contrôlleurs
Système exclusif
Canaux MIDI
Sélectionnez guitare/basse
ou réglage manuel
Note de référence 440-445 Hz
Note détectée
Transposition en
centièmes
Page 22
22
MENU EDIT
Combined Edit
Voir illustration en page suivante.
Ce menu vous permet de régler les niveaux relatifs des deux
moteurs. Plage de réglage : off à 0,0 dB.
Ces niveaux affectent les sorties analogiques et numériques.
Déplacez l’indicateur à l’aide des touches Cursor ; choisissez les
valeurs à l’aide de la molette Adjust.
Les niveaux de sortie des moteurs sont constamment identiques
aux niveaux indiqués par le paramètre Outlev. dans le menu Edit.
Edit
Déplacez-vous dans le menu Edit à l’aide des touches Cursor et
choisissez les valeurs à l’aide de la molette Adjust.
Mode Expert
Sélectionnez la ligne Expert et appuyez sur OK ; vous accédez
alors au mode d’édition de réverbérations avancé.
Les deux modes d’édition User et Expert n’étant pas compatibles,
il n’est pas possible de revenir en mode User Edit une fois que
vous avez commencé à éditer en mode Expert. Une fois un Preset
édité en mode Expert puis enregistré, il n’est plus disponible
qu’en mode Expert.
Valeurs
Sous-titre
Paramètre
Algorithme édité
Page 23
23
MENU DYNAMIC MORPHING
Morphing dynamique
La fonction de Morphing Dynamique rend interactive la relation
entre le signal source et l’effet
Lorsque cette fonction est activée, le M2000 applique en
Morphing entre la sortie des deux moteurs de traitement en fonction du niveau d’entrée. Cette fonction vous permet d’appliquer
une transition douce entre deux programmes d’effets.
Pensez à une ballade, avec une partie vocale très douce et subtile
sur plusieurs couplets, mais qui s’élève fortement lors du refrain.
Imaginez à présent l’effet apporté par une réverbération modifiée
en temps réel, avec une réverbération plus faible sur les couplets
et plus ample pour le refrain.
Sélectionnez un Preset pour chaque moteur et activez la fonction
de Morphing Dynamique. Réglez le seuil et la vitesse du
Morphing et écoutez le résultat ainsi obtenu.
Morph direction 1-2 :
Si vous sélectionnez cette zone, le moteur 1 est actif avec un
niveau d’entrée en dessous du seuil.
Morph direction 2-1 :
Si vous sélectionnez cette zone, le moteur 2 est actif avec un
niveau d’entrée en dessous du seuil.
Note : Le niveau maximum des moteurs est fixé dans la section
Engine Out, au-dessus de la section de Morphing dynamique.
Le réglage du Morphing Dynamique est enregistré avec le Preset
combiné.
La fonction de Morphing dynamique est également disponible
avec un système d’affectation du signal en parallèle.
Niveau de sortie du
moteur
Niveau de sortie
du moteur [mix]
Section de
Morphing
Dynamique
Seuil du Morphing
Vitesse du Morphing
Morphing on/off et
direction du morphing
Page 24
24
PROGRAMMES
Réverbération
HALL-ROOM-PLATE-AMBIENCE-GATED
Tous les Presets de réverb peuvent fonctionner en mode
User et en mode Expert. Les nombre de paramètres disponibles dépend du mode choisi
PARAMÈTRE DU MODE USER
Decay
Temps de déclin de la réverbération, soit le temps mis par la
chute de la réverbération pour chuter de -60 dB.
Pre-delay
Temps d’arrivée des premières réflexions.
Reverb Lo
Détermine la durée de réverbération des graves.
Reverb Mid
Durée de réverbération des fréquences médium.
Reverb Hi
Détermine la durée de réverbération des aigus.
Expert mode
Sélectionnez cette ligne et appuyez sur OK pour accéder au
mode Expert. Il n’est plus possible de revenir en mode User
lorsque des paramètres Epert ont été édité.
HiCut freq.
Détermine la fréquence de coupure du filtre passe-haut.
HiCut level
Niveau de l’atténuation en dB du filtre coupe-haut.
Mix
Mixage entre le son direct et le son traité par l’effet.
Out Level
Détermine le niveau de sortie. Utilisez ce paramètre pour
équilibrer les niveaux entre les Presets.
PARAMETRES EXPERT
(Seuls sont indiqués les paramètres supplémentaires)
Diffuse
Ce paramètre détermine le facteur de diffusion des murs. Le
fait d’augmenter cette valeur accentue la densité de la chute
de la réverbération. Pour conserver une chute naturelle, ne
choisissez pas une valeur trop grande.
Room shape
Ce paramètre vous permet de définir la forme de la pièce. Ce
paramètre détermine le rendu en premières réflexions.
Size mult.
Coefficient multiplicateur de taille ; détermine la dimension
de la pièce. Ce paramètre n’influence que les premières
réflexions.
Lo Crossover
Détermine la fréquence de coupure entre les graves et les
bas-médium.
Mid Crossover
Détermine la fréquence de coupure entre les bas-médium et
les médium.
Hi Crossover
Détermine la fréquence de coupure entre les médiums et les
aigus.
Initial lev.
Détermine le niveau des premières réflexions.
Rev.lev.
Détermine le niveau de la chute de réverbération.
Rev.width
Détermine la largeur du champ stéréo de la chute de la
réverbération.
Rev Feed
Temps mis par la réverb pour atteindre son niveau maximal.
Rev.diff
Influence des premières réflexions sur la fin de la réverb.
Distance
Cette distance modifie le mixage des premières réflexions et
de la chute ; permet de simuler l’impression de distance avec
la source sonore.
Difusor type
Ce paramètre modifie la forme des crêtes et la douceur de la
chute.
Mod Rate
Le paramètre MODRATE détermine la fréquence de réinjection du retard dans le trajet du signal et simule la chute de la
réverb.
Mod Depth
Détermine la profondeur du retard dans la réverbération.
Page 25
25
Chorus
Ces Presets vous permettent de produire un effet de
Chorus stéréo naturel. Le filtre passe-haut vous permet de
conférer davantage de chaleur au son.
PARAMÈTRE USER
Speed
Détermine la vitesse de balayage : de 1 balayage toutes les
10 secondes à 10 balayages par seconde.
Depth
Détermine la profondeur de l’effet de Chorus.
Phase
Détermine la modification de phase entre les canaux gauche
et droit. Avec une modulation de 0º, les deux canaux sont
synchronisés. Si la modulation est réglée à 180º, les deux
canaux fonctionnent en inversion de phase.
HiCut Freq.
Filtre coupe-haut type Baxendall (6 dB/oct). Détermine la
fréquence à partir de laquelle le filtre atténue le signal.
HiCut Level
Détermine l’atténuation appliquée lorsque le signal dépasse
la fréquence du filtre coupe-haut.
Delay
Détermine le délai du Chorus.
Mix
Mixage entre le son direct et le son traité par l’effet.
Out Level
Détermine le niveau de sortie. Ce paramètre permet d’équilibrer les niveaux entre les Presets.
Flanger
Les Presets peuvent aussi bien ajouter des effets très discrets que très marqués. Les filtres de réinjection sont par
conséquent conçus pour contrôler le taux de réinjection des
graves et des aigus.
PARAMÈTRES USER
Speed
Détermine la vitesse de balayage : de 1 balayage toutes les
10 secondes à 10 balayages par seconde.
Depth
Détermine la profondeur de l’effet de Flanger.
Phase
Détermine le déphasage entre les canaux gauche et droit.
Avec une modulation de 0º, les deux canaux sont synchronisés. Si la modulation est réglée à 180º, les deux canaux
fonctionnent en inversion de phase.
FB Level
Détermine le taux de réinjection du signal traité dans le
Flanger. Une valeur de réinjection négative modifie la phase
de la réinjection.
Delay
Détermine la durée du délai.
FB HiCut
Fréquence de coupure du filtre coupe-haut. Une atténuation
de 6 dB/oct est appliquée lorsque le signal dépasse ce seuil.
FB LoCut
Fréquence de coupure du filtre coupe-bas. Une Atténuation
6 dB/oct est appliquée lorsque le signal franchit ce seuil.
HiCut Freq.
(voir Chorus)
HiCut Level
(voir Chorus)
Mix
Mixage entre le son direct et le son traité par l’effet.
Out Level
Détermine le niveau de sortie.Ce paramètre premet d’équilibrer le niveau entre les Presets.
Page 26
26
Retard
Les programmes de retard permettent d’appliquer des retards
d’une durée maximale de 1200 ms. Les filtres de réinjection
vous permettent de déterminer le taux de réinjection des
hautes et des basses fréquences.
PARAMÈTRES USER
Delay
Détermine la durée du retard.
FB Level
Détermine le taux de réinjection du signal traité.
FB HiCut
Fréquence de coupure du filtre coupe-haut. Une atténuation
de 6 dB/oct est appliquée lorsque le signal dépasse ce seuil.
FB LoCut
Fréquence de coupure du filtre coupe-bas. Une atténuation
de 6 dB/oct est appliquée lorsque le signal franchit ce seuil.
HiCut Freq.
Filtre coupe-haut de type Baxendall (6 dB/oct). Ce
paramètre détermine Ce paramètre détermine la fréquence à
partir de laquelle le filtre Baxendall atténue le signal.
HiCut Level
Niveau d’atténuation du filtre coupe-haut de type Baxendall.
Mix
Mixage entre le signal direct et le signal traité.
Out Level
Détermine le niveau de sortie. Ce paremètre permet d’équilibrer le niveau entre les Presets.
Phaser
PARAMÈTRES USER
Intensity
Intensité du Phaser.
Speed
Détermine la fréquence de balayage des filtres : de 1 balayage toutes les 10 secondes à 10 balayages seconde.
Depth
Détermine la profondeur de l’effet de Phaser.
HiCut Freq.
Filtre coupe-haut de type Baxendall (6 dB/oct). Détermine la
fréquence à partir de laquelle le filtre atténue le signal.
HiCut Level
Détermine l’atténuation appliquée lorsque le signal dépasse
le seuil du filtre coupe-haut.
Mix
Mixage entre le signal direct et le signal traité par l’effet.
Out Level
Détermine le niveau de sortie. Ce paramètre permet d’équilibrer le niveau entre les Presets.
LES PROGRAMMES
Page 27
27
Multi Pitch-Shifter
Les Presets du Multi Pitch-Shifter vous permet de régler la
hauteur du signal sur 6 voix. Ce programme vous permet
de créer un véritable effet de Chorus.
PARAMÈTRE USER
Mix
Mixage entre le signal direct et le signal traité par l’effet.
Out Level
Niveau de sortie. Ce paramètre vous permet d’équilibrer le
niveau entre les Presets.
Voice
Détermine la voix à éditer.
Pitch
Détermine la hauteur de note de la voix sélectionnée
Plage : 0 à 1200.
Level
Détermine le niveau de la voix sélectionnée.
Pan
Détermine le positionnement panoramique de la voix sélectionnée.
Delay
Détermine le retard appliqué à la voix sélectionnée.
Page 28
28
Correcteur
Les programmes du correcteur (EQ)sont de type paramétrique 3 bandes, avec correcteurs hautes et basses fréquences
indépendants de type Baxendall.
PARAMETRES USER
Fréquences
Filtre basse fréquence de type Baxendall (20 hz à 5 Khz)
Filtre haute fréquence de type Baxendall (500 hz à 20 Khz)
Filtre trois bande dont la plage vaire de 20 hz à 20 Khz
Largeur de bande
Les filtres hautes et basses fréquences de type Baxendall
offrent deux largeurs de bande différentes.
Les filtres 3 bandes offrent 3 largeurs de bande.
Niveau
Tous les filtres ont des plages de +/- 12 dB.
Niveau du correcteur - EQ level
Réglable sur une plage de +/-12 dB.
Trémolo
Les programmes de trémolo sont des effets dans lesquels le
niveau du signal est modulé par LFO. La phase du LFO peut
être réglée indépendament sur les deux sorties.
PARAMETRES USER
Speed
Détermine la fréquence de balayage : de 1 balayage toutes
les 10 secondes à 10 balayage par seconde.
Depth [intensity]
Détermine la profondeur de la modulation apportée par le
trémolo.
Phase
Détermine la modification de phase entre les canaux gauche
et droite. Avec une modulation de 0º, les deux canaux sont
synchronisés. Si la modulation est réglée à 180º, les deux
canaux fonctionnent en inversion de phase.
Mix
Mixage entre le signal direct et le signal traité par l’effet.
Out Level
Détermine le niveau de sortie. Utilisez ce paramètre pour
équilibrer les niveaux entre les Presets.
PROGRAMMES
Page 29
29
Stéréo
PARAMETRES USER
Spatial
Détermine la largeur du champ stéréo.
HiCut Freq.
Filtre coupe-haut de type Baxendall (12 dB/oct). Ce
paramètre détermine la fréquence à partir de laquelle le
signal est atténué.
HiCut Level
Détermine l’atténuation maximale apportée par le filtre
lorsque le signal dépasse le seuil du filtre coupe-haut.
Mix
Mixage entre le signal direct et le signal traité par l’effet.
Out Level
Détermine le niveau de sortie. Utilisez ce paramètre pour
équilibrer les niveaux entre les Presets.
Traitement de la dynamique
COMPRESSEUR-LIMITEUR-NOISE GATE
DE-ESSEUR
PARAMETRES USER
Attack
Temps d’attaque du traitement de la dynamique.
Release
Temps de rétablissement du traitement de la dynamique.
Ratio
Taux de compression.
Seuil - Thershold (compresseur)
Réglage du seuil. Le compresseur est activé dès que le signal
franchit ce seuil.
Seuil (limiteur)
Réglage du seuil. Le limiteur est activé lorsque le signal
franchit ce seuil
Seuil (expanseur)
Réglage du seuil. L’expanseur est activé lorsque le signal
franchit ce seuil.
Gain
Ce réglage vous permet de compenser la perte de gain
apportée par la compression.
Fréquence du dé-esseur - Deessing Frequency
Fréquence traitée par le dé-esseur.
Deess damp
Taux indiquant la réduction de gain appliquée sur les sibilantes indésirables.
Page 30
30
MENU RESET
Accès au menu Reset :
Maintenez les 3 touches Bypass enfoncées lors de la
mise sous tension.
A l’aide des touches Cursor, placez le pointeur face au
sous-menu souhaité et appuyez sur OK pour valider.
Load User Default
Permet d’initialiser tous les patramètres système à la valeur par
défaut que vous avez fixé (voir Store User Def). Cette procédure
N’EFFACE PAS les Presets utilisateur du M2000.
Store User Def
Lorsque la configuration de votre M2000 est idéale, vous pouvez
la mémoriser comme configuration par défaut. Cette fonction
vous permet, une fois un travail terminé, de revenir à une configuration normale. Une fois la configuration idéale effectuée,
sélectionnez cette fonction et appuyez sur OK pour enregistrer
vos réglages par défaut.
Set User Name
Cette fonction vous permet d’enregister votre nom et numéro de
téléphone dans le M2000. Sélectionnez Set User Name et
appuyez sur OK pour accéder à ce sous-menu. Utilisez ensuite la
molette ADJUST et les touches Cursor pour saisir votre nom et
numéro de téléphone. Appuyez sur OK pour valider. Ces informations apparaissent désormais à l’écran pendant la mise sous
tension.
Reset System Parameters
Cette fonction initialise tous les paramètres systèmes à leurs
réglages d’usine. Cette procédure N’EFFACE PAS les Presets utilisateurs du M2000.
Reset all Presets
Cette procédure efface tous les Presets de la mémoire Ram.
Sauvegarde et chargement
de vos propres réglages
Accès menu Enter
UserData page
Initialisation système
Effacement Presets utilisateur
Auto test
Saisissez votre nom
votre numéro de téléphone
Placez le curseur sur
Done et appuyez sur
OK valider
Page 31
CARACTERISTIQUES TECHNIQUES
Entrées et sorties numériques
Connecteurs :
Formats :
Dither de sortie :
Fréquences d’échantillonnage :
Temps de traitement :
Bande passante :
Entrées analogiques
Connecteurs :
Impédance :
Niveau d’entrée Max. :
Niveau d’entrée Min. (à 0 dBFS) :
Sensibilité :
Conversion A/N :
Retard de conversion A/N :
Plage dynamique :
DHT :
Bande passante :
Diaphonie :
Sorties analogiques
Connecteurs :
Impédance :
Nvieau Max. de sortie :
Plage de sortie pleine échelle :
Conversion N/A :
Retard de conversion N/A :
Plage dynamique :
DHT :
Bande passante :
Diaphonie :
Compatibilité
Normes :
Sécurité
Certification :
Environnement
Température de fonctionnement :
Température de stockage :
Humidité :
Interface PC-Card (PCMCIA)
Connecteurs :
Standards :
Format carte :
Interface de contrôle
MIDI :
GPI, Pédale, Fader :
Général
Finition :
Dimensions :
Poids :
Tension secteur :
Consommation :
Autonomie de la pile :
Garantie pièce et main d’oeuvre :
XLR (AES/EBU), RCA (S/PDIF)
AES/EBU (24 bits), S/PDIF (24 bits), EIAJ CP-340, IEC 958
Dither à filtre passe-haut triangulaire 8 à 24 bits
32 kHz, 44,1 kHz, 48 kHz
0,2 ms à 48 kHz
De 0 à 23,9 kHz ± 0,01 dB à 48 kHz
XLR symétrique (broche 2 = point chaud)
20 kOhms
+22 dBu (symétrique)
-10 dBu
Avec réserve dynamique de 12 dB : -22 dBu à +10 dBu
24 bit s (1 bit, suréchantillonnage 128 fois)
0,8 ms à 48 kHz
>103 dB (non pondérée), >106 dB(A)
-95 dB (0,0018 %) à 1 kHz, -6 dBFS (FS à +16 dBu)
10 Hz à 20 kHz: +0/-0,2 dB
<-80 dB, 10 Hz à 20 kHz, type -100 dB à 1 kHz
XLR symétrique (broche 2 = point chaud)
100 Ohm (transformation active)
+22 dBu (symétrique)
-10 dBu à +22 dBu
24 bits (1 bit, suréchantillonnage 128 fois)
0,57 ms à 48 kHz
>100 dB (non pondérée), >104 dB (A)
-86 dB (0,005 %) à 1 kHz, -6 dBFS (FS à +16 dBu)
10 Hz à 20 kHz : +0/-0,5 dB
<-60 dB, 10 Hz à 20 kHz, type -90 dB à 1 kHz
EN 55103-1 et EN 55103-2 FCC chapitre 15, classe B. CISPR 22, classe B
IEC 65, EN 60065, UL 1419, CSA E65
0° C to 50° C
-30° C to 70° C
Max. 90 % sans condensation
PC Card, 68 broche type PC-Card
PCMCIA 2.0, JEIDA 4.0
Jusqu’à 2 Mo en SRAM
In/Out/Thru : DIN 5 broches
Jack 6,35 mm, 0 ohm à 50 kOhms
Façade en aluminium anodizé, chassis acier Plated and painted steel chassis
483 x 44 x 208 mm
2,35 kg
100 à 240 V alternatif, 50 à 60 Hz (sélection automatique)
<20 W
>10 ans
1 an
31
Page 32
32
ASSISTANCE TECHNIQUE
Vou appuyez sur la touche POWER mais l’appareil n’est pas mis sous tension.
- L’interrupteur de la face arrière est en position Off.
Les bargraphs ne fonctionnent pas.
- Vous utilisez des entrées analogiques, mais le sélecteur d’entrée du menu I/O est réglé sur Digital In.
- Le niveau de l’entrée analogique est trop bas.
Le bargraph de gauche n’indique aucun signal.
- Réglez le sélecteur d’entrée du menu I/O Setup sur Both.
Le M2000 ne produit aucun son.
- Vous utilisez des entrées analogiques mais le sélecteur d’entrée du menu I/O Setup est réglé sur Digital In.
Vous ne pouvez mettre l’appareil hors tension.
- Maintenez la touche power enfoncée pendant plus de 3 secondes.
Le son semble déphasé.
- Vous utilisez le M2000 avec une console de mixage (départ/retour) mais vous n’avez par réglé le paramètre Mix à 100%. Vous pouvez le
réglé dans le menu I/O Setup.
La commande au pied fonctionne mal.
- Assurez-vous que la pédale est bien de type Be sure the pedal is a »make« type.
Page 33
33
TABLEAU D’IMPLEMENTATION MIDI
PROCESSEUR D’EFFETS M2000 - 2 FEVRIER 1996 Version 1.0
Fonction Transmis Reconnu Remarques
Basic Channel Default 1-3 1-3 Moteur 1: 1, Moteur 2: 2, Combiné : 3
Changed 1-16 1-16
Mode Default
Messages X X
Altered
Note Number XX
True Voice X X
Velocity Note ON X X
Note OFF X X
After Touch Key’s X X
Ch’s X X
Pitch Bend XX
Control Change 10 et supérieurs 10 et supérieurs Cntl.#10: Mix (si disponible)
Cntl.#11: Niveau de sortie
Cntl.#12: Premier param. du menu Edit.
Cntl.#13: Second param. du menu Edit.
Cntl.#14: Troisième ....
Cntl.#15: ...
Cntl.#16: ...
Cntl.#17: ...
Tous les contôleurs sont codés sur
1 octet selon la plage du paramètre.
Prog Change OO
True# 0-127 0-127
System Exclusive OO
Common :Song Pos X X
:Song Sel X X
:Tune X X
System real time :Clock O O
:Commands X X
Aux Messages :Local ON/OFF X X
:All Notes OFF X X
:Active Sense X X
:Reset X X
Notes
O: OUI Mode 1: OMNI ON, POLY Mode 2: OMNI ON, MONO
X: NON Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF, MONO
Page 34
34
AUTO TEST
APPUYEZ SUR L’UNE DES TOUCHES BYPASS LORS
DE MISE SOUS TENSION POUR ACCEDER AU MENU
SELF-TEST ; SELECTIONNEZ ENSUITE »RUN TEST
PROGRAM«
Utilisez la molette Adjust pour sélectionner le test souhaité
Test des touches
Sélectionnez le test et appuyez sur OK.
Pour passer ce test avec succès, vous devez appuyez sur les
touches dans l’ordre indiqué par le M2000.
Appuyez sur Cancel pour quitter le test Key.
Test de la molette Adjust
Sélectionnez le test Adjust Wheel et appuyez sur OK
Tournez la molette Adjust de 0 à 30 et de 30 à 0.
Appuyez sur Cancel pour quitter le test Adjust Wheel.
Test des diodes
Sélectionnez le test Led et appuyez sur OK
Tournez la molette Adjust pour tester les diodes. Le test est réussi
lorsque toutes les diodes s’allument
Appuyez sur Cancel pour quitter le test Led.
Test d’affichage
Sélectionner le test Display et appuyez sur OK
Appuyez sur OK et vérifiez que touts les pixels sont bien
allumés.
Appuyez sur Cancel pour quitter le test Display.
Test des entrées/sorties analogiques
Sélectionnez le test Analog I/O et appuyez sur OK
Connectez la sortie analogique et l’entrée analogique à tester et
appuyez sur OK.
Utiolisez un câble symétrique.
L’afficheur de niveau crête à crête doit indiquer -12 dB pour que
le test soit réussi.
Appuyez sur Cancel pour quitter le test Analog I/O.
Test des entrées/sorties numériques
Sélectionnez le test Digital I/O et appuyez sur OK
Connectez la sortie numérique à l’entrée numérique que vous
souhaitez tester et appuyez sur OK.
Les sorties AES/EBU peuvent également être connectées à l’entrée S/PDIF et inversement.
L’indicateur de niveau crête à crête doit indiquer 0 dB pour que le
test soit réussi.
Appuyez sur la touche Cancel pour quitter le test Digital I/O.
Test des entrées/sorties Midi
Sélectionnez le test Midi I/O et appuyez sur OK
Connectez la sortie Midi Out à l’entrée Midi In.
Des messages de Program Change 1-128 sont envoyés par le
connecteur Midi Thru. Connectez cette prise à un appareil Midi
externe et vérifiez la transmission des messages de Program
Change.
Appuyez sur Cancel pour quitter le test Midi I/O.
Test de la pédale de contrôle externe
Sélectionnez le test Pedal et appuyez sur OK.
Connectez une pédale de type poussoir au connecteur Pedal In de
la face arrière.
Lorsque vous appuyez sur la pédale, le message OK doit apparaître à l’écran.
Inversement, lorsque vous relâchez la pédale, le message Not OK
doit apparaître à l’écran.
Appuyez sur Cancel pour quitter le test Pedal.
Test de la carte PC-Card
Sélectionnez le test PCMCIA et appuyez sur OK
Insérez la carte PC-Card. Toutes les données contenues sur la
carte sont détruites.
Appuyez sur OK pour lancer le test.
Messages affichés :
Low battery - Remplacer la pile interne de votre carte.
Not Ok - Essayez à nouveau avec une autre carte PC-Card.
Appuyez sur Cancel pour quitter le test PCMCIA.
Test de la pile interne
Sélectionnez le test Battery et appuyez sur OK
Vérifiez que le résultat est “ok”.
Appuyez sur Cancel pour quitter le test Battery.
Ttst système
Sélecitonnez le test System et appuyez sur OK
Vérifiez que le résultat est bien “ok”.
Messages affichés :
Eeprom Not ok - L’appareil fonctionnera correctement ; ce message est à usage interne uniquement.
DSP Not ok - Contactez votre revendeur.
Appuyez sur Cancel pour quitter le test System.
Appuyez sur Power pour démarrer le système d’exploitation.
Page 35
35
GLOSSAIRE
AES/EBU
Format numérique professionnel d’entrée/sortie avec utilisation
de câbles XLR symétriques.
S/PDIF
Format numérique amateur d’entrée/sortie avec utilisation de
câbles de type coaxial (connecteurs RCA).
DITHERING
Cette technique permet d’améliorer la qualité d’un signal audio
numérique dont le niveau est faible. Elle consiste à ajouter au
signal du bruit filtré, ce qui génère moins de distorsions pour les
signaux de faible niveau.
Si vous utilisez les sorties numériques, le matériel en aval détermine le nombre de bits. Par exemple, un Dither de 16 bits sera
toujours appliqué à un enregistreur DAT ou à un graveur de CD.
PRO/CONS LEVELS
Vous devez régler les paramètres Professional/Consumer, dans le
menu I/O Setup en fonction du matériel que vous utilisez.
Entrées analogiques du M3000 :
Niveau grand public : -16 dB à +10 dB, niveau nominal = -10 dB
Niveau professionnel : -6 dB à +16 dB, niveau nominal = +4 dB
Sorties analogiques du M3000 :
Niveau grand public : -10 dB à +16 dB
Niveau professionnel : -16 dB à +6 dB
Les niveaux sont répertoriés dans les caractéristiques techniques
ou inscrits sur la face arrière des appareils connectés.
DÉ-ESSEUR
Algorithme permettant de supprimer les sibilantes d’une voix.
COMMANDES SYSTÈME EXCLUSIF MIDI
Commandes Midi propres à chaque appareil. Elles sont normalement utilisées pour commander d’autres appareils à distance.
Page 36
36
LISTE DES PRESETS - PRESETS SIMPLES
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
M2000 Hall
Great Vocal Hall
Very Big Hall
Warm MidSize Hall
Bright MidSize Hall
Small Hall
Nice Hall
Realistic Hall
Chorus Reverb
Synthesizer Reverb
Soundcheck Empty Arena
High School gym
Empty Theater
Airport Gate
Big Church
Arvo Part Cathedral
Taj Mahal
Big Snare Hall
Vintage Hall
Wood Floor
Stone Wall
Doubling Room
SlapBack Room
Sidewall Reflections
Backwall Reflections
True Room
Home Room
The Shop
The CORE Room
At Home
New Booth
Large Room
Medium Room
Small Room
Very Small Room
Small Wood Room
Small damped Room
Empty Room
Small Chamber
Very Small Chamber
Dark Chamber
Locker Room
Auditorium
Basement
Empty Garage
In the Bathroom
Classroom
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
Tiled Room
Small Room for Drums
Percussion Room
Long Gold Plate
Medium Gold Plate
Short Gold Plate
Large Bright Plate
Snare Plate
Vocal dry
Vocal Wet
Air
Microphone Bleed
Small Studio Room
Small Box Ambience
Tiled Staircase
Nextdoor
Living Room
Phonebooth
Inside a Locker
Inside a Van
Tunnel
ZigZag Perc effect
Triple slap Reverb
Gated Reverb Short
Gated Reverb Medium
Gated Reverb Long
Gated Hall
Gated Room
Gated Gold Plate
Straight Delay
Soft Delay
Slapback Delay
The King Vocal Delay
Delay Doubler Effect
Old Tape Echo
Metallic Delay
In a Tin Can
Plain Chorus
Center Chorus
Chorus Extreme
Stereo Flange
Talking Flange
Dark Flanger
Phaser 1
Phaser 2
Phaser 3
Vocal Compressor
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
Guitar Compressor
Light Compressor
Heavy Compressor
Gain Maximizer
Pumpin Compressor
Heavy Limit
Limiter
Fast Gate
Slow Gate
Expander
Program De-Esser
Vocal De-Essing
Hard De-Essing
Neutral EQ
Bass EQ
Acoustic Guitar EQ
Loudness
Turn up the Bass
Air EQ
Telephone Voice
Voice Multipitch
6-Voice Bass Pitch
6-Voice Guitar Pitch
Fifths Up and Down
Barbershop
Mono to Stereo
Expanded Mono
Casual Panner
Straight Slow Panner
Fast Narrow Panner
Slow Tremolo
Fast Tremolo
Very Fast Tremolo
No Effect
Page 37
37
LISTE DES PRESETS - PRESETS COMBINES
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Two 2000 Halls
Deep Room
Smooth Hall
Small warm Hall
Giant Hall
Thick Drum Room
Thick Gated Reverb
Big Drum Hall
Two Verbs
Warm and Slow
Short + Slow Reverb
Big and Warm Hall
Nice Big Hall
Reverb along Reverb
Chorus-like Hall
Warm Vintage Hall
Fat Hall
Flanged Hall
Chorused Hall
Chorused Stonewall
Big Lead Guitar
Reverb + MultiPitch
Realistic Room
Reverb in Reverb
Biig Room
Short Room
Light Medium Room
Double Room
Flanged Small Room
Flanged Ambience
Flanged Room
Open up the Vocal
All Ambience
Far Away
Chorused Room
Sing in the Shower
Nice wide Vocal
Wide Room
Chorused Ambience
Room Multiplied
A litle to the Right
Wobbly Hall
Multiplex Hall
Chorus Doubler
Ultimative Chorus
Unchained Flanger
The King
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
Slapdelay along Hall
Slapdelay + Gateverb
Room + Long Delay
Very Long Delay-Verb
Right and Left
Subtle Slap
Clean Arpegio
Tap Dance Delay
Fast Flanged Delay
Nice Pitch + Delay
Bright Delay
Two Delays
Thick Delay
Telephone Delay
Slpabacking Flanger
Slapback and Doubler
Chorus + Delay
Beautiful SpaceDelay
Slow Reverb + Delay
Echo Chorus
Slowflange and Echos
Fizzy Echoes
Compressed Flanger
Comp + Gated Verb
Comp+ Small Drumhall
Compressed Snarehall
Compressed Room
Compressed + Hall
Vocal Comb + Delay
De-essed Delay
De-Essed M2000 Hall
De-Essed Bright Hall
De-Essed Basement
De-Essed Ambience
Heavy Limit+Expander
De-Esser + EQ
Compressor+De-esser
Limiter + EQ
Compressor + Expand
Compressor + Limiter
Vocal Compressor+EQ
LeslieLike Rotor
Panned Delay
Slow Panned Phone
Moving Ambience
Moving Vintage Hall
Autopanned Stonewall
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
Slapdelay in Circles
Doubler and Panner
Panned Inverse
Slow Moving Reverb
In Cirkles
Two Panners
True Stereo Delay
Stereo Garage
Stereo EQ
Stereo Compressor
Stereo Limiter
Stereo Gate
Short Stereo Delay
True Stereo Reverb
Insert Compressors
Insert EQs
Insert Gates
Echo in the Basement
Dynamic Flanger
Vocalroom-Choruslike
Short-Long Reverb
Compressor-Reverb
Bright -Warm Reverb
Warm-Bright Reverb
Chorus-Chorus
Dynmorph Looong Room
Hall-Ambience
Slapdelay-Vocal Wet
Delay-SlapDelay
Dynmorph SneakingVerb
Delay-Reverb
Reverb-Delay
Changing Ambience
Blues in a Room
Loading...
