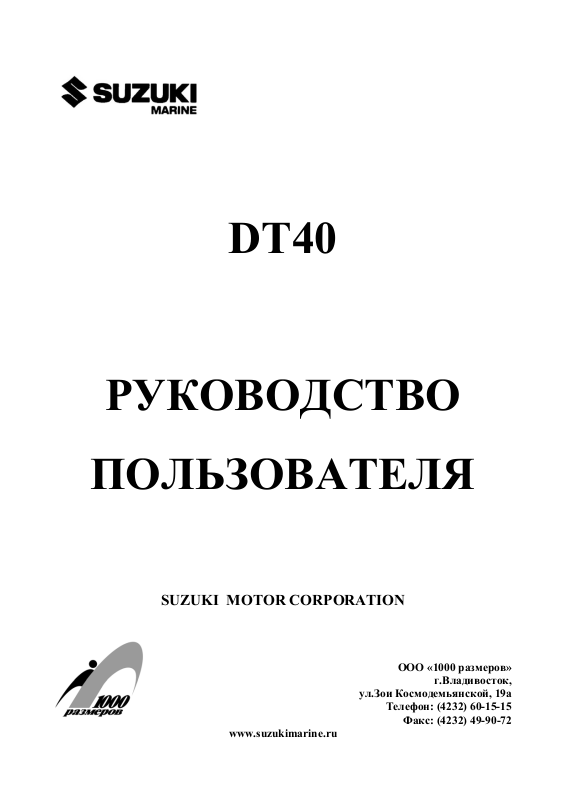

Suzuki DT40WS User Manual [ru]
DT40
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ
SUZUKI MOTOR CORPORATION
ООО «1000 размеров»
г.Владивосток,
ул.Зои Космодемьянской, 19а
Телефон: (4232) 60-15-15
Факс: (4232) 49-90-72
www.suzukimarine.ru
Данное руководство является описанием по эксплуатации подвесных лодочных мо-
торов, производимых компанией Suzuki Marine.
Все упомянутые в данном издании товарные знаки являются собственностью соответ-
ствующих фирм.
Информация, содержащаяся в данном руководстве, получена из источников, рассматриваемых авторами как надежные. Тем не менее, имея ввиду возможные человеческие или
технические ошибки, авторы не могут гарантировать абсолютную точность и полноту приводимых сведений и не несут ответственности за возможные ошибки, связанные с использованием документа.
Авторы документа не несут ответственности за возможные изменения, вносимые производителями, в описания устройств и сами устройства, и за последствия, связанные с этими
изменениями.
Никакая часть этого руководства не может быть воспроизведена в любой форме или
любыми средствами, электронными или механическими, включая фотографирование, магнитную запись или иные средства копирования или сохранения информации, без письменного разрешения компании ООО «1000 Размеров»
Право тиражирования данного руководства принадлежит компании ООО «1000 Размеров» (www.suzukimarine.ru, info@suzukimarine.ru)
Компании Suzuki Marine и ООО «1000 Размеров» за неточность перевода ответственности не несут.
Версия 0.8 (от 11.04.2006)
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
2
Предисловие
Благодарим Вас за то, что вы выбрали лодочный мотор производства Suzuki. Пожалуйста,
внимательно ознакомьтесь с руководством пользователя и обращайтесь к нему время от времени. В руководстве содержится важная информация, касающаяся вопросов безопасности,
управления и технического ухода.
Информация, предоставленная в данном руководстве, основана на новейших данных о продукте на момент издания руководства. Таким образом, возможны несоответствия между информацией в руководстве и Вашим лодочным мотором, что может быть обусловлено усовершенствованиями или заменами в продукте. Suzuki оставляет за собой право производить
любые изменения в любое время без предупреждений.
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
3
Важно
Опасно/ Предупреждение/ Примечание
Пожалуйста, внимательно ознакомьтесь с данным руководством и четко следуйте данным
здесь инструкциям. Для того, чтобы акцентировать внимание на определенных моментах,
использованы пометки «Опасно», «Предупреждение» и «Примечание», которые выделены
особым шрифтом и имеют следующие значения:
ОПАСНО
Указывает на наличие потенциального риска, сопряженного с вероятностью получения ранения вплоть до смертельного исхода.
ПРЕДУПРЕЖДЕНИЕ
Указывает на наличие потенциального риска, сопряженного с вероятностью причинения вреда механизму.
ПРИМЕЧАНИЕ:
Указывает на информацию, предназначенную для упрощения процедур по техническому уходу, а также помогает лучше понять суть инструкций.
Важное примечание для пользователей
ОПАСНО
Пользователь обязан принять меры для сокращения вероятности несчастных случаев и причинения вреда здоровью, связанных с эксплуатацией лодочного мотора
и лодки. Далее перечислены необходимые меры предосторожности:
• Перед тем, как впервые воспользоваться лодочным мотором, внимательно изу-
чите данное руководство, чтобы ознакомиться со свойствами мотора, требованиями по безопасности и требованиями по техническому уходу.
• Перед каждым использованием лодочного мотора необходимо производить его
ежедневный осмотр. Пункты осмотра перечислены в разделе ОСМОТР ПЕРЕД
ЭКСПЛУАТАЦИЕЙ.
• Никогда не заводите лодочный мотор внутри помещения или в любом закры-
том пространстве. Выхлопные газы содержат ядовитые вещества, попадание
которых в организм может вызвать потерю сознания или даже привести к
смерти.
• Никогда не управляйте лодкой в состоянии алкогольного опьянения или под
воздействием других аналогичных препаратов.
• Практиковаться в управлении лодкой следует на маленькой или средней ско-
ростях до тех пор, пока Вы не привыкните к управлению лодкой с установленным на ней лодочным мотором. Не разгоняйте лодку до максимальной скорости до тех пор, пока не почувствуете, что уверены в своих навыках управления.
• Проверяйте, чтобы, находясь в лодке, Вы и Ваш пассажир всегда были в спаса-
тельных жилетах.
• При посадке на лодку, распределяйте нагрузку в лодке равномерно между но-
сом и кормой, а также между правым и левым бортом.
• Изучите раздел, посвященный плановым мероприятиям по техническому ухо-
ду. Вы можете обратиться к официальным дилерам Suzuki, где специалисты
предоставят Вам профессиональную помощь.
• Откажитесь от мысли модифицировать лодочный мотор, так как модификации
и извлечение оригинальных деталей из мотора может привести к непредска-
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
4
зуемым последствиям.
• Изучите и четко следуйте правилам навигации в районе, где эксплуатируется
лодка.
• Проверяйте наличие необходимого аварийного комплекта на лодке. В нем
должны присутствовать индивидуальное спасательное средство для каждого
пассажира, огнетушитель, сигнальное устройство, якорь, весла, трюмная помпа, канат, аптечка, инструмент, аварийный пусковой канат, фонарик, запасы
топлива, масла и т.д.
• Проинструктируйте Ваших пассажиров о действиях на случай аварии. Удосто-
верьтесь, что пассажиры понимают в общих чертах, как управлять лодкой, как
использовать аварийный комплект и что делать в случае возникновения проблем.
• Не держитесь за крышку
мотора при посадке или высадке.
• Перед выходом ознакомьтесь с прогнозом погоды и избегайте неблагоприятных
погодных условий.
• Будьте предельно внимательны при замене деталей на лодочном моторе, а так-
же при подборе и установке аксессуаров. Использование непригодных или низкокачественных деталей или аксессуаров
стоятельно рекомендует использовать оригинальные детали и аксессуары Suzuki. Повреждения и неисправности, возникшие в результате использования
неоригинальных деталей и аксессуаров, будут исправляться за счет пользователя, а не в счет гарантии Suzuki.
мотора или за какую-либо другую часть лодочного
может быть небезопасно. Suzuki на-
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
5
Расположение идентификационного номера
Номер модели и идентификационный номер лодочного мотора напечатаны на пластине, прикрепленной к зажимной скобе.
Данные номера необходимо знать при размещении заказа на детали или на случай,
когда мотор украден.
Топливо и масло
Бензин
Suzuki настоятельно рекомендует по возможности использовать бесспиртовый неэтилированный бензин с минимальным октановым числом 91 (Исследовательский
метод). Тем не менее, допускается использование смеси неэтилированного бензина и
спирта при эквивалентном октановом числе
при условии, что соблюдаются ниже перечисленные требования.
ПРЕДУПРЕЖДЕНИЕ
Если используется этилированный
бензин, это приводит к поломке мотора. Используйте только неэтилированный бензин.
Бензин с содержанием МТВЕ
Допускается использование бензина с содержанием МТВЕ при условии, что содержание МТВЕ не превышает 15%. Данное
оксидированное топливо не содержит
спирт.
Смесь бензин/этанол
В некоторых регионах можно купить смесь
неэтилированного бензина и этанола (этиловый спирт), также известный как
газохол. Допускается использование такого
топлива при условии, что содержание этанола не превышает 10%, при этом сохраняется гарантия мотора, предоставляемая Su-
zuki.
Смесь бензин/ метанол
В некоторых регионах также продается
смесь бензина и метанола (метиловый
спирт). Ни в коем случае НЕ ИСПОЛЬЗУЙТЕ топливо, в котором содержится более 5% метанола. Suzuki снимает с себя ответственность за повреждения, нанесенные
вследствие использования такого топлива,
и не обеспечивает гарантийный ремонт связанных с этим неисправностей.
Допускается использование смеси бензина
и менее 5% метанола при условии, что в
состав также входят сорастворители и ингибиторы коррозии.
Наклейки на бензоколонке для смеси
бензин/спирт
В некоторых районах бензоколонки, распределяющие смеси бензина/спирта должны иметь наклейку, где указывается тип и
процент допустимого содержания спирта в
бензине, а также информация о наличии
важных добавок. Такие наклейки дают возможность точно определить, подходит ли
предлагаемая смесь для использования. Но
подобные наклейки существуют не на всех
заправках, либо содержат неполную информацию о типе спирта или о использованных добавках. Если Вы не уверены, отвечает ли предлагаемое топливо предоставленным требованиям, обратитесь за помощью к оператору на топливной станции или
к поставщику топлива.
ПРИМЕЧАНИЕ:
Если вы, пользуясь смесью бензина и спирта, не удовлетворены работой мотора или
расходом топлива лодочного мотора, используйте неэтилированный бензин без содержания спирта.
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
6
Проверьте, чтобы октановое число смеси
бензина и спирта было как минимум
91(Исследовательский метод).
Если при работе двигатель издает странные звуки, пробуйте сменить марку бензина, т.к. у разных производителей бензин
разный.
Неэтилированный бензин обеспечит долгосрочный срок службы свечи зажигания.
ПРЕДУПРЕЖДЕНИЕ
Будьте внимательны во время заправки, чтобы не разлить топливо,
содержащее спирт. Топливо, содержащее спирт, может повредить покраску, что не покрывается гарантийным обслуживанием.
ОПАСНО
Бензин является легковоспламеняющимся и токсичным веществом.
Во время заправки всегда следите за
моментами, перечисленными далее.
• Не позволяйте детям заправлять
бак.
• Перед заправкой топливом за-
глушите мотор и выньте топливный бак из лодки.
• Не наполняйте бак до самого
края, иначе топливо может вытечь, так как имеет свойство увеличиваться в объеме под воздействием солнечного тепла.
• Будьте осторожны и не пролейте
топливо. Если топливо все-таки
разлилось, немедленно протрите
насухо.
• Не курите и следите, чтобы вбли-
зи не было открытого пламени
или искр.
• Заправляйтесь в хорошо венти-
лируемой зоне.
• Избегайте длительного контакта
топлива с кожей, а также не дышите долго бензиновыми парами.
ПРЕДУПРЕЖДЕНИЕ
Всегда используйте только свежий
бензин. Бензин, который долгое время находился в топливном баке, образует нагар и будет смолить, что
может повредить мотор.
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
ПРИМЕЧАНИЕ:
Топливный бак, которым оснащен данный
лодочный мотор, является топливным резервуаром, предназначенным для мотора, и
не может быть использован в качестве
емкости для хранения топлива.
7
Моторное масло
Используйте исключительно оригинальное
масло SUZUKI CCI OIL или масло TC-
W3™, сертифицированное NMMA
(National Marine Manufactures Association).
ПРЕДУПРЕЖДЕНИЕ
Не смешивайте разные сорта масел.
Смешивание разных масел может
вызвать различные неисправности в
лодочном моторе.
ОПАСНО
• Перед тем, как начать заправлять-
ся топливом, обязательно заглушите мотор.
• Не заполняйте бак полностью до
самого верха. Топливо под воздействием теплых солнечных лучей
увеличивается в объеме и может
разлиться.
• Во время заправки будьте пре-
дельно осторожны и не разлейте
топливо. Если все же топливо разлилось, следует незамедлительно
вытереть пятно насухо.
• Не курите вблизи, и держитесь на
расстоянии от открытого пламени
и искр.
Трансмиссионное масло
Используйте SUZUKI OUTBOARD
MOTOR GEAR OIL или его эквивалент вы-
сокого качества, гипоидное трансмиссионное масло SAE90.
Приготовление смеси
В течение первых 10 часов эксплуатации
лодочного мотора (во время обкатки двигателя), смешайте масло с бензином в пропорции 1:25. По прошествии первых 10 часов эксплуатации смешивайте масло с бензином в пропорции 1:50.
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
8
Система ограничения превышения оборотов
Система активируется, когда скорость двигателя достигает максимально допустимых оборотов. В этот момент скорость двигателя принудительно понижается до около 3.500 оборотов в
минуту, а водитель предупреждается. Данная система предназначена для защиты двигателя.
Чтобы переустановить систему, необходимо понизить скорость до скорости холостого хода
на пару секунд.
ПРЕДУПРЕЖДЕНИЕ:
Если система ограничения превышения оборотов активируется часто, обратитесь к
Вашему официальному дилеру Suzuki.
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
9
Расположение предупредительных наклеек
!Внимание
При использовании аварийной заводки система, предупреждающая заводку при включенной передаче, не будет работать. Чтобы избежать непредсказуемого движения удостоверьтесь, что мотор находится в нейтральной передаче.
!Внимание
Внимательно изучите руководство !
Никогда не снимайте и не устанавливайте кожух приработающем моторе!
Когда кожух снят, держите от него подальше
руки, волосы, одежду и т.д.
Бензин может содержать свинцовые антидетанационные присадки.
Опасно!
Исключительно легко воспламеняется!
Смертельно опасно при попадании в рот!
При проглатывании не вызывайте рвоту,
немедленно вызовите врача! Держите закрытым бак, когда Вы его не используете!
Держите подальше от источников тепла,
искр
и открытого огня! Храните в хорошо проветриваемом помещении, вне доступа солнечных лучей и детей! Снимайте с лодки
при заправке.
!Внимание
Чтобы избежать травм, мотор должен быть
надежно закреплен на транце.
!Внимание
Не переполняйте бак. Заливайте бензин до безопасного уровня, указанного на баке. Храните
в хорошо проветриваемом
гов и механических повреждений. Снимайте бак с лодки для заправки. Открывайте вентиляционный клапан перед пуском мотора. Заменяйте прокладки, если видны следы износа или
повреждения. Не перетягивайте резьбовые соединения.
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
помещении. Храните его так, чтобы уменьшить вероятность сдви-
10
ООО «1000 Размеров» (www.suzukimarine.ru)
Расположение
деталей
1.Капот мотора
2.Контрольное отверстие
системы охлаждения
3.Отверстие для спуска
воды
4.Промывочное отвер-
стие
5.Анти-кавитационная
плита
6.Киль-протектор
7.Ручка стартера
8.Рычаг переключателя
хода/скорости
9.Рукоятка управления
газом
10.Винт крепления мото-
ра
11.Кронштейн
12.Верхняя контрольная пробка уровня масла
13.Нижняя пробка спуска масла
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
11
Установка и демонтаж двигателя
ОПАСНО
Никогда не устанавливайте мотор,
мощность которого превышает характеристики лодки. Если максимально допустимая мощность лодки
неизвестна, обратитесь к официальному дилеру Suzuki.
Установка двигателя
Для обеспечения оптимального режима работы лодочного мотора необходимо отрегулировать правильную высоту транца. Если установить мотор на слишком большой
высоте транца, гребной винт может «проскакивать», что скажется на потере мощности или может вызвать перегрев. Мотор,
установленный с высотой транца ниже положенного, не сможет развить оптимальную скорость.
Когда мотор полностью опущен вниз, проверьте, чтобы антикавитационная плита находилась на расстоянии 0-25мм ниже дна
лодки.
ПРЕДУПРЕЖДЕНИЕ
• Если мотор закрепить только
фиксаторами, он может открепиться. Время от времени
проверяйте, хорошо ли затянуты фиксаторы.
• Рекомендуется продеть через
отверстие в скобе фиксатора
прочную веревку или трос и
прочно закрепить его за лодку.
Установите мотор по центру транца и закрепите его при помощи винта крепления
мотора. Убедитесь, что мотор установлен
точно по центру, иначе на ходу лодка будет
крениться на один бок.
_________________________________________________________________________
Перевод выполнил дилер компании Suzuki Marine на Дальнем Востоке, компания
ООО «1000 Размеров» (www.suzukimarine.ru)
12
Loading...
