SUPRA ROCK SCREEN User Manual [fr]

1/8

30163-10-12

POÊLE À BOIS

ROCK SCREEN

NOTICE D’INSTALLATION ET D’UTILISATION 10-12 30163

Illustrations non contractuelles. Raccordement non fourni.

Page

1. CARACTÉRISTIQUES TECHNIQUES 3

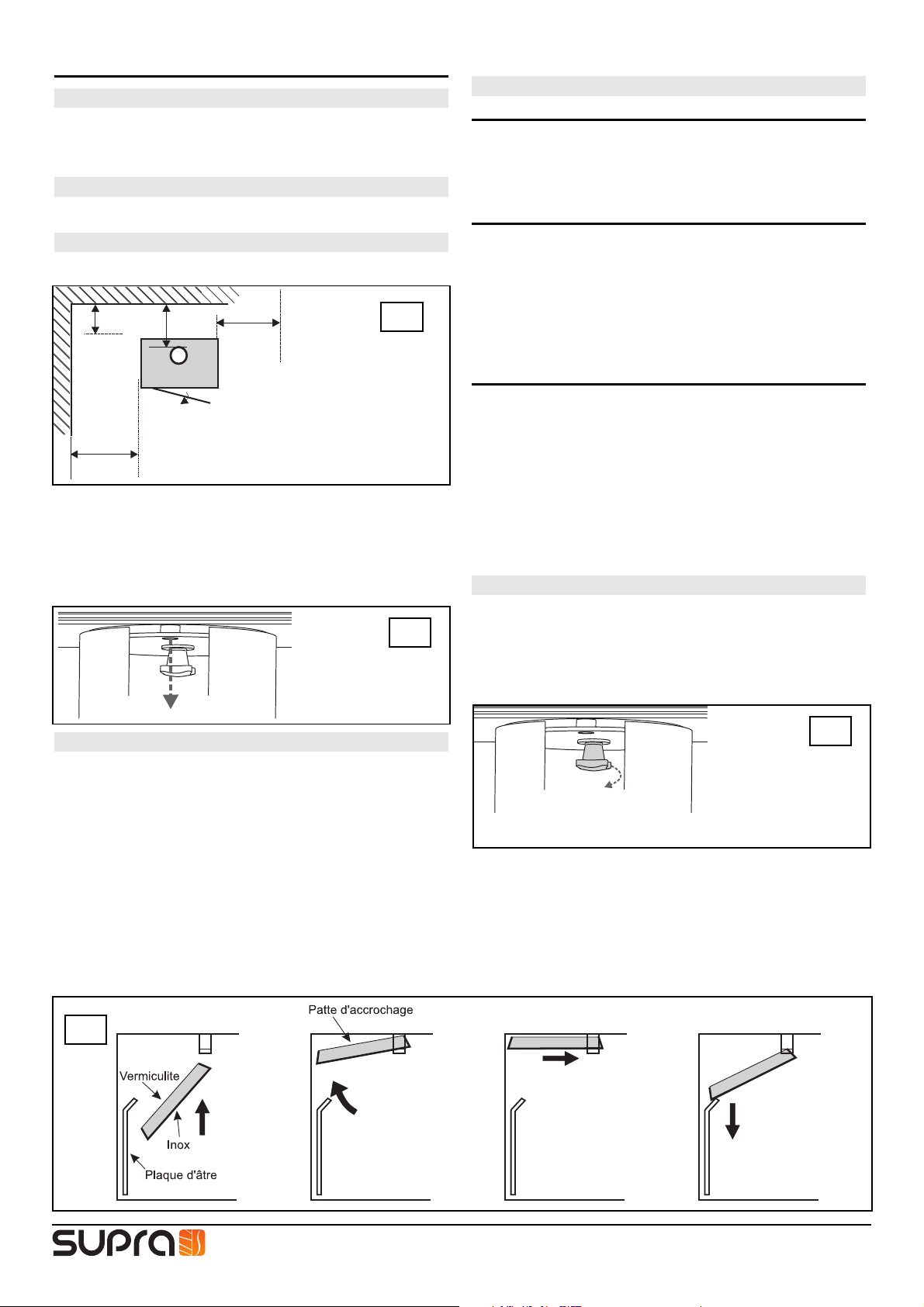

2. INSTALLATION 4

3. UTILISATION 5

4. ENTRETIEN 5

5. SERVICE APRÈS-VENTE 6

RCS Saverne B 675 880 710 - SIRET 675 880 710 00032

B.P. 22 - 67216 OBERNAI

www.supra.fr

ROCK SCREEN

2/8

30163-10-12

- INFORMATION DE MONTAGE IMPORTANTE -

Votre cheminée " tire bien ", mais vous ne connaissez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poêles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquemment (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les appareils fonctionnent alors dans des conditions anormales, qui provoquent:

- Une consommation de bois excessive: celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.

- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.

- La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).

- L'annulation de la garantie. Pour éviter tous ces problèmes, il n'y a qu'une solution ! Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un régulateur de tirage sur le conduit de raccordement de l'appareil.

- MISES EN GARDE -

• Cet appareil est destiné à brûler du bois, en aucun cas il ne pourra servir d’incinérateur ou brûler des combustibles liquides, du charbon ou dérivés.

• Respecter toutes les réglementations locales et nationales ainsi que les normes européennes

(3)

lors de l’installation et de l’utilisation de l’appareil.

• L’appareil de chauffage est chaud lorsqu’il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l’appareil (des jeunes enfants particulièrement).

• Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.

• Cet appareil doit être installé conformément aux spécifications des normes

(3)

en vigueur. L'installation par un professionnel qualifié est recommandée.

• Les instructions de la présente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.

• La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.

• Sont spécialement interdits:

- L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximité immédiate de l'appareil.

- La mise en place d'un récupérateur de chaleur de quelque type que ce soit.

- L’utilisation de tout combustible autre que le bois naturel et la lignite.

- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la

garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.

• Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

• Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.

• Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

Poêle orientable 90°

(à l’arrêt).

IMPORT

ANT

Vous venez d’acquérir un appareil de chauffage au bois de notre gamme. Nous vous félicitons de votre choix. Cet appareil a été étudié avec soin. Pour en tirer tous les avantages que vous êtes en droit d’en attendre, faites appel à un spécialiste de notre marque. Il réalisera l’installation dans les règles de l’art et assurera les meilleures conditions de fonctionnement, de sécurité et assumera l’entière responsabilité de l’installation finale. Avant la première mise en service de votre poêle, lisez attentivement la notice d’installation et d'utilisation, à conserver soigneusement ainsi que le bon de garantie comportant modèle et N° de série. Le non-respect des indications de ces deux documents entraîne l’entière responsabilité de celui qui effectue l’intervention et le montage. L'appareil sera obligatoirement raccordé par des éléments adaptés

(2)

, à un conduit de fumées individuel propre à l'appareil. Des accessoires sont

également disponibles

(2)

dont certains doivent être prévus avant l'installation.

(1)

Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite ; selon essais suivant EN13240.

(2)

Nous recommandons les produits HOMY: une gamme complète de raccordements et d’accessoires adaptés. Documentation sur demande auprès de votre revendeur.

(3)

DTU 24.1 traitant des conduits de fumées, DTU 24.2 traitant des cheminées équipées d’un poêle fermé; NF EN13240 traitant des poêles à combustible solide. (disponibles à l’AFNOR).

3/8

30163-10-12

635

1005

940

650

500

175

460

590

415

277

515

ø305

Ø150

1.1 ROCK SCREEN

1.1.CARACTÉRISTIQUES TECHNIQUES

CARACTÉRISTIQUES TECHNIQUES

POÊLE ORIENTABLE ROCK SCREEN

Catégorie du poêle Continu Puissance calorifique nominale

(1)

10 kW Fonctionnement porte fermée uniquement Type de raccordement vertical Température moyenne des fumées porte fermée 340 °C Rendement 74 % Taux de CO (13% O2) 0,29 %

Combustibles bois de chauffage

Taille des bûches 58 cm maxi Charge horaire nominale 2,5 kg Intervalle de rechargement 1 h Combustible de remplacement lignite Combustibles interdits tous les autres dont charbons et dérivés Débit massique des fumées 6,5 g/s Diamètre nominal départ des fumées 150 mm

Caractéristiques du conduit de fumées

Dimensions minimales du boisseau 20 x20 cm Ø mini tubage ou conduit métallique isolé 150 mm Hauteur mini du conduit au dessus de l’appareil 4 m Ventilation du local 1 dm²

Dépression (10 Pa = 1 mm CE)

Allure nominale 12 Pa ± 2 Pa Allure réduite (mini admissible) 6 Pa ± 1 Pa Maxi admissible 20 Pa Poids net base/ brut environ 161/199kg Plaquette signalétique au dos de l’appareil

Accessoires fournis

Main froide 1

Option

Adaptateur de tirage AT15xx Option
