PART 2 • Nederlands

Nederlands

INHOUDSOPGAVE

1.0 INTRODUCTIE 2

1.1 Gebruik 2

1.2 Waarschuwing 3

1.3 Reinigen van de unit 3

1.4 Verpakking 3

1.5 Installatie Aanwijzingen 4

2.0 UW ONTVANGER 4

2.1 Voorzijde 4

2.2 Achterzijde 4

3.0 AANSLUITEN VAN UW ONTVANGER 6

3.1 Aansluiten op uw TV en/of Video Recorder 6

3.2 Aansluiten van de schotel antenne 8

4.0 HET EERSTE GEBRUIK 9

4.1 Quick start 9

5.0 HOOFDMENU 11

5.1 Kanaal Indeling Menu 12

5.2 Installatie Menu 16

5.3 LNB Instellingen 20

5.4 Kanaal Instellingen 21

5.5 Motor Instellingen (Indien u gebruik maakt van een gemotoriseerde schotel met DiSEqC 1. 2 positioner) 23

5.6 Beveiliging 25

5.7 Smartcard 25

5.8 EPG (Elektronische Programma Gids) 26

6.0 AFSTANDSBEDIENING 27

A.1 PROBLEMEN OPLOSSEN 28

A.2 TECHNICAL SPECIFICATIONS 29

A.3 GLOSSARY OF TERMS 31

PART 2 • Nederlands

1.0 INTRODUCTIE

Wij danken u dat u voor een Strong digitale satelliet ontvanger heeft gekozen. Deze ontvanger omvat de laatst beschikbare technologie en is zodanig ontworpen dat toekomstige systeem software automatisch kan worden gedownload via de satelliet. Hierdoor blijft uw ontvanger compatibel met de laatste stand der techniek.

De SRT 6855 Digitale Satelliet Ontvanger is geschikt voor de ontvangst van Digitale Radio en Televisie kanalen die via de satelliet in DVB-S standaard worden uitgezonden.

Tevens beschikt de SRT 6855 over een ingebouwde Mediaguard decoder, dit maakt deze ontvanger geschikt voor de ontvangst van de (gecodeerde) Nederlandse zenders. Om

toegang tot deze zenders te krijgen heeft u een smartcard en een abonnement bij uw locale Betaal Televisie aanbieder nodig. Uw Strong dealer kan u hierover meer advies geven. Wij adviseren u om deze gebruiksaanwijzing aandachtig door te lezen zodat u zeker bent van een veilige installatie en zodat optimale prestaties gewaarborgd zijn. Wij wensen u veel kijk- en luister genot met uw ontvanger.

1.1 Gebruik

Deze gebruiksaanwijzing beschrijft het gebruik van de Strong SRT 6855 Digitale Satelliet Ontvanger en de daarbij geleverde accessoires. Zowel ervaren - als onervaren gebruikers wordt aangeraden deze gebruiksaanwijzing aandachtig door te nemen.

Strong heeft haar uiterste best gedaan om u een ontvanger aan te bieden voorzien van de meeste recente innovaties op het gebied van software en hardware. Strong behoudt het recht voor om in voorkomende gevallen de standaard software in dit apparaat aan te passen, zonder daarvoor vooraf mededelingen te doen aan personen en/of organisaties en zonder daarvoor op enig tijdstip goedkeuring van de gebruiker te vragen.

Meegeleverde accessoires

n Gebruiksaanwijzing n Afstandsbediening n 2x Batterijen (AAA type)

WAARSCHUWING: De batterijen in GEEN geval opladen, openen of kortsluiten:

EXPLOSIE GEVAAR. Vervang de batterijen altijd gelijktijdig en voor soortgelijke types

PART 2 • Nederlands

Nederlands

1.2 Waarschuwing

PLAATS UW ONTVANGER NIET:

n In een gesloten of onvoldoende geventileerde ruimte; n Direct onder- of boven andere elektronische apparatuur; n In een situatie waarbij de ventilatie openingen worden afgesloten.

STEL DE ONTVANGER EN DE ACCESOIRES NIET BLOOT AAN:

n Direct zonlicht of aan andere bronnen die warmte genereren; n Regen of andere vochtige omstandigheden; n Trillingen of schOkken die permanente schade aan uw ontvanger kunnen aanrichten; n Magneten, zoals luidsprekers, transformatoren, etc.

OVERIGE VEILIGHEIDS AANWIJZINGEN:

n Verwijder NOOIT het deksel van het apparaat, dit kan een elektrische schOk tot gevolg hebben,

bovendien vervalt de garantie als het zegel is verbrOken.

n Als de ontvanger voor langere tijd niet gebruikt wordt, koppel het apparaat dan af van de schotel

en van de 220 Volt netspanning.

n Vervang het stroomsnoer als het beschadigd is, beschadigingen kunnen een elektrische schOk

tot gevolg hebben.

n Pak het stroom snoer nooit met vochtige handen vast, dit kan een elektrische schOk tot

gevolg hebben.

n Plaats de ontvanger in een goed geventileerde- en droge ruimte. n Als u kabels aan het apparaat aansluit, zorg er dan voor dat het apparaat niet is aangesloten op

de netstroom.

n Gebruik het apparaat nooit in vochtige ruimtes zoals een badkamer, douche, enz.

1.3 Reinigen van de unit

Verwijder altijd de 220 Volt stekker voordat u de unit reinigt. Gebruik nooit bijtende schoonmaakmiddelen. Gebruik een zachte vochtige doek om de unit te reinigen.

1.4 Verpakking

Uw Strong ontvanger en de bijhorende accessoires zijn verpakt in een speciaal ontworpen verpakking die de apparatuur beschermt tegen vocht en mogelijke statische elektriciteit. Controleer tijdens het uitpakken of alle onderdelen aanwezig zijn, en zorg ervoor dat de plastic verpakking of andere delen aanwezig in de verpakking niet in handen van kleine kinderen kunnen komen.

Wij adviseren u om de ontvanger uitsluitend te transporteren in de originele verpakking om schade aan de unit te voorkomen. Indien u de ontvanger retourneert (Bijv. voor garantie reparatie), zorg er dan voor dat deze in de originele verpakking verzonden wordt. De schade, ontstaan door het onjuist verpakken zal in geen geval onder garantie kunnen worden gerepareerd.

PART 2 • Nederlands

1.5 Installatie Aanwijzingen

Wij adviseren u de ontvanger en de schotel door een professionele installateur te laten installeren. Indien dit niet het geval is dan raden wij u aan om onderstaande tips door te lezen:

n Lees voordat u instellingen aan uw TV en/of schotel wijzigt de gebruiksaanwijzing(en) van

deze apparatuur.

n Overtuig uzelf ervan dat alle 220 Volt kabels in goede conditie zijn. n Overtuig uzelf ervan dat alle UHF kabels dubbel zijn afgeschermd. n Overtuig uzelf ervan dat de buiteninstallatie (schotel, LNB en kabel) in goede conditie zijn en dat

alle kabels waterdicht zijn afgewerkt.

n Zorg ervoor dat de schotel correct is uitgericht op de satelliet van uw keuze n Zorg ervoor dat het juiste type kabel is gemonteerd tussen ontvanger en LNB.

2.0 UW ONTVANGER

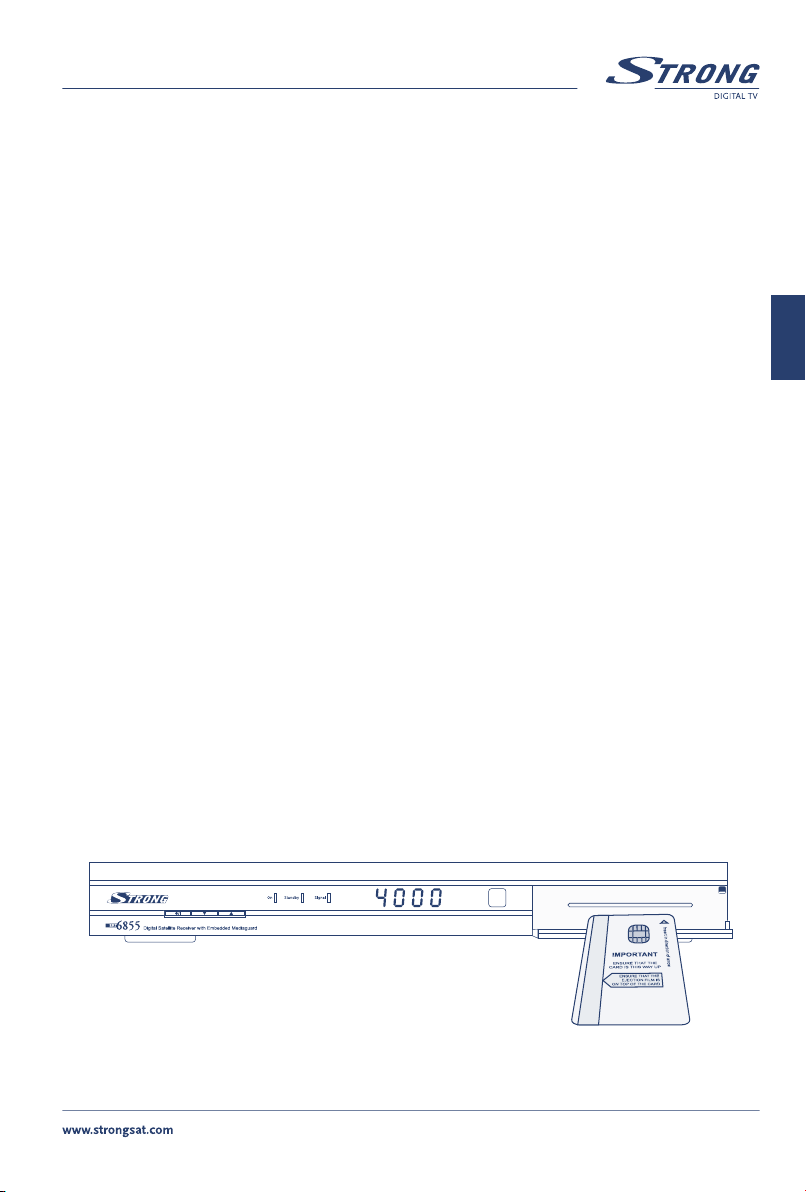

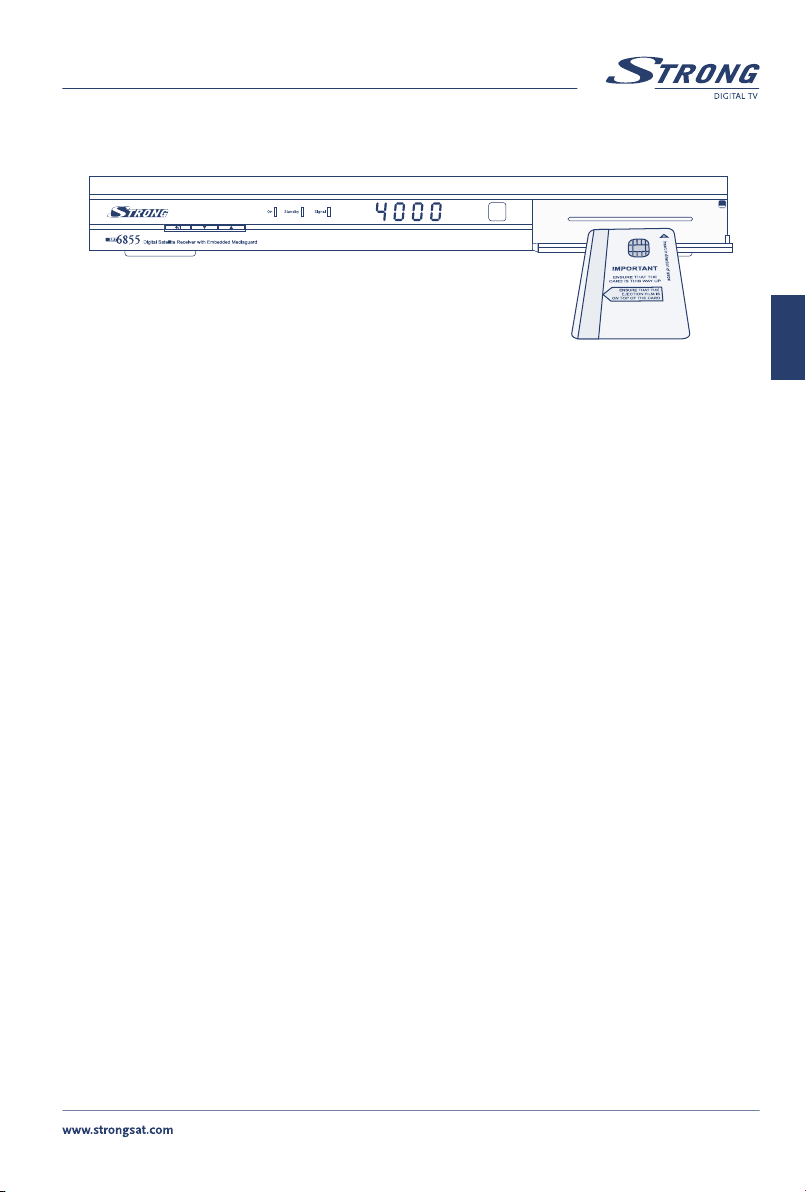

2.1 Voorzijde

(Zie omslag, ﬁguur nr. 1)

1. Stand-by knop

Schakelt uw ontvanger tussen stand-by en AAN mode.

2. Signaal LED De Groene LED (ON) licht op als uw ontvanger “AAN” staat. De RODE LED is de “stand-by” indicator. De amber LED licht op als het satelliet signaal correct ontvangen wordt.

3. Kanaal OP/NEER Toetsen “Zappen” tussen kanalen, of verplaatsen van de cursor in menu mode.

4. Display Alphanummeriek display met kanaal - of tijdsaanduiding.

5. Smartcard Lezer De ingebouwde smartcard lezer is geschikt voor kaarten die werken met de “Mediaguard” codering. Dit zijn o. a. de Nederlandse kanalen die worden aangeboden door de locale betaal Televisie aanbieder.

2.2 Achterzijde

(Zie omslag, ﬁguur nr. 2)

1. SAT OUT Hierop kunt u een eventueel aanwezige tweede ontvanger (Analoog of Digitaal) aansluiten.

2. SAT IN Sluit hier de kabel op aan die in verbinding staat met de LNB in de schotel.

3. AUDIO Rechts (RODE RCA) en Links (Witte RCA) Gebruik deze audio uitgangen om het geluid via de boxen van uw Hiﬁ installatie weer te geven.

PART 2 • Nederlands

Nederlands

4. VIDEO (Gele RCA)

Extra video uitgang voor weergave van het beeld, bijvoorbeeld te gebruiken voor het aansluiten van een draadloze video zender.

5. TV Scart Connector

Sluit deze Connector aan op een vrije scart Connector op uw TV m. b. v. een scartkabel.

6. VIDEO Scart Connector

Gebruik deze Connector om uw Video Recorder aan te sluiten op de ontvanger.

7. IR SENSOR

Gebruik deze Connector om een extra Infra Rood ontvanger aan te sluiten op uw ontvanger.

8. RS-232 poort:

Deze connector wordt uitsluitend gebruikt door onze service medewerkers voor service doeleinden.

9. Input ANTENNE

Antenne IN Connector, hier kunt u uw buitenantenne of uw kabeltelevisie op aan sluiten. Het signaal zal worden doorgezonden naar uw TV.

Let Op: Uitsluitend gebruiken indien de TV/VCR connector oOk wordt aangesloten op uw

TV/VCR middels een coax kabel.

10. TO TV

Hierop wordt uw TV of VCR aangesloten, zie de gebruiksaanwijzing voor meer details.

11. S/PDIF

Gebruik deze Coaxiale digitale audio uitgang indien u de ontvanger aan wilt sluiten op uw digitale versterker.

12. Netsnoer

De ontvanger werkt op spanningen tussen 90 - 240 V AC (Automatische selectie), 50~60 Hz +/-5 %. Overtuig uzelf ervan voordat u de ontvanger aansluit op de stroom dat de spanning op uw wandcontactdoos overeenkomt met de spanning die vermeld is op de ontvanger.

13. S-VHS Video Uitgang

Gebruik deze connector om uw ontvanger aan te sluiten op uw TV of Videorecorder. Het gebruik van een S-VHS kabel garandeerd een betere beeldkwaliteit.

PART 2 • Nederlands

3.0 AANSLUITEN VAN UW ONTVANGER

3.1 Aansluiten op uw TV en/of Video Recorder

WAARSCHUWING Als U niet zeker bent hoe uw ontvanger/schotel moet worden aangesloten,

neem dan niet het risico om dit zelf te doen. Vraag uw Strong dealer om assistentie, hij/ zij is speciaal opgeleid en is daarom in staat om de beste resultaten uit uw ontvanger halen. Het uitrichten van een schotel kan het beste met professionele meetapparatuur worden uitgevoerd, dit om signaal verlies en/of beeldverlies tijdens slecht weer te voorkomen/ beperken. De Strong dealer beschikt over deze apparatuur.

3.1.1 Standaard aansluiting met een Coax kabel

(Zie omslag, ﬁguur nr. 4)

n Sluit de Coax satelliet kabel van de LNB aan op de SAT IN aansluiting. Sluit de Televisie m. b. v.

een UHF coax kabel aan op de “TO TV” Connector op de achterzijde van de ontvanger.

Optioneel: Sluit de kabel van de kabeltelevisie of van uw buitenantenne aan op de ANT connector

op de achterzijde van de ontvanger.

3.1.2 Standaard aansluiting met een Scart kabel

(Zie omslag, ﬁguur nr. 5)

n Sluit de Coax satelliet kabel van de LNB aan op de SAT IN aansluiting op de ontvanger. n Sluit de TV scart op de achterzijde van de ontvanger aan op een vrije Scart ingang op de TV,

gebruik hiervoor een SCART kabel.

Tip: Het gebruik van een scart kabel is aan te raden vanwege een verbeterde beeld kwaliteit t. o. v. het

gebruik van een UHF coax kabel.

Optioneel: Sluit de kabel van de kabeltelevisie of van uw buitenantenne aan op de ANTENNA

Connector op de achterzijde van de ontvanger. Sluit de Televisie m. b. v. een UHF coax kabel aan op de TO TV Connector op de achterzijde van de ontvanger. De signalen van kabeltelevisie/antenne worden nu doorgelust naar uw TV.

3.1.3 Aansluiten van een Video Recorder

(Zie omslag, ﬁguur nr. 6)

Aansluiten van Video recorder ZONDER scart:

n Sluit de Coax Satelliet kabel van de LNB aan op de”SAT IN” aansluiting op de ontvanger. n Sluit de “TV” scart op de achterzijde van de ontvanger aan op een vrije Scart ingang op de TV,

gebruik hiervoor een SCART kabel.

PART 2 • Nederlands

Nederlands

n Sluit uw kabeltelevisie of buitenantenne aan op de ANTENNA connector op de achterzijde van

de ontvanger.

n Sluit een UHF coax kabel aan op de TO TV connector op de achterzijde van de ontvanger. Sluit

de andere zijde van deze kabel aan op de “ANT IN” connector op de VCR.

n Sluit een UHF coax kabel aan op de “TV Uit” connector op de VCR. Sluit de andere zijde van

deze kabel aan op de “ANT IN” connector op de TV.

Aansluiten van Video recorder MET scart:

n Sluit de “TV” scart op de achterzijde van de ontvanger aan op een vrije Scart ingang op de TV,

gebruik hiervoor een SCART kabel.

n Sluit de “VCR” scart op de achterzijde van de ontvanger aan op een vrije scart ingang op de

Video Recorder.

n De signalen van de Ontvanger worden nu doorgegeven aan uw video recorder. Zet uw

Videorecorder op EXT of AV om de beelden van de satelliet ontvanger op te kunnen nemen (zie hiervoor de gebruiksaanwijzing van uw videorecorder)

3.1.4 Aansluiten met RCA kabels

(Zie omslag, ﬁguur nr. 7)

n Indien er geen vrije scart aansluiting op uw TV of VCR beschikbaar is kunt u uw ontvanger

aansluiten m. b. v. de RCA uitgangen op de ontvanger. Sluit de VIDEO OUT RCA (geel) aan op de video RCA ingangs connector van uw TV of VCR. Sluit de audio L & R OUT RCA’s van de ontvanger aan op de Audio IN L & R van uw TV of VCR.

n Indien uw TV of VCR geen Audio L & R Audio IN RCA’s heeft, dan kunt u deze oOk aansluiten op

uw HiFi set, het geluid van de ontvanger wordt dan weergegeven via de luidsprekers van uw HiFi set.

3.1.5 Aansluiten van een digitale audio versterker met gebruik van de S/PDIF uitgang

(Zie omslag, ﬁguur nr. 8)

n Sluit de S/PDIF OUT connector op de achterzijde van uw ontvanger aan op de S/PDIF Ingangs

connector van uw digitale HiFi Set, gebruik hiervoor een geschikte Coaxiale kabel.

n Vergeet niet de S/PDIF functie aan te schakelen in het menu.

3.1.6 Aansluiten van de “Extra Infrarood Sensor”

(Zie omslag, ﬁguur nr. 9)

Uw satelliet ontvanger is voorzien van een aansluiting waarop u een extra Infrarood Sensor (Als accessoire verkrijgbaar bij uw dealer) kunt aansluiten. Deze optie kan worden gebruikt als u uw ontvanger niet in het zicht wil opstellen (bijv. in een kast met een deur ervoor), in deze situatie zou uw afstandsbediening niet werken omdat de Infrarood zender in de afstandsbediening niet meer kan communiceren met de Infrarood ontvanger die in de satelliet ontvanger is ingebouwd. Door gebruik te maken van de “Extra Infrarood Sensor” kunt u de ontvanger gewoon blijven bedienen met uw afstandsbediening.

PART 2 • Nederlands

Plaats de “Extra Infrarood Sensor” op een dusdanige wijze dat de afstandsbediening van de ontvanger de IR sensor kan “zien”.

Voer de kabel van de Extra IR sensor naar de ontvanger, en sluit de stekker van de Sensor aan op de “IR sensor” ingang achter op de ontvanger.

3.1.7 De ontvanger aansluiten op de PC

(Zie omslag, ﬁguur nr. 10)

Deze connector wordt uitsluitend gebruikt door onze service medewerkers voor service doeleinden.

3.2 Aansluiten van de schotel antenne

3.2.1 Het aansluiten van een vast opgestelde schotel

(Zie omslag, ﬁguur nr. 11)

n Bepaal van welke satelliet u de TV / Radio kanalen wil ontvangen (Bijv. ASTRA 19, 2 Oost). n Laat uw Strong dealer de schotel installeren en uitrichten op de satelliet van uw keuze. n Sluit een coax kabel (geschikt voor satelliet signaal) aan op de LNB die in de schotel

is gemonteerd.

n Sluit het andere eind van de kabel aan op de SAT IN Connector op uw ontvanger.

Tip: Zorg ervoor dat de kern van de kabel niet in contact komt met de afscherming, dit veroorzaakt

kortsluiting en kan schade tot gevolg hebben. Het correct monteren van de schotel, kabel en de daarbij horende connectors is een specialistisch werk, wij adviseren u om de montage over te laten aan uw Strong dealer.

3.2.2 Aansluiten van Twee (of meer) vaste schotels met behulp van een DiSEqC 1.0 schakelaar

(Zie omslag, ﬁguur nr. 12)

Indien u programma’s van meerdere satellieten wil ontvangen (Bijv. van Astra en van Hot Bird) dan is het aan te raden om gebruik te maken van een DiSEqC 1. 0 schakelaar.

n Laat de Strong dealer de schotels uitrichten op de satellieten van uw keuze. n Sluit de coax kabels van de LNB’s aan op de IN connectors van de DiSEqC 1. 0 schakelaar. In

de meeste gevallen wordt ASTRA aangesloten op ingang A (1), Hotbird wordt aangesloten op ingang B(2).

n Sluit de UIT connector van de DiSEqC 1. 0 schakelaar aan op de SAT IN connector op de

achterzijde van de ontvanger.

PART 2 • Nederlands

Nederlands

3.2.3 Aansluiten van een gemotoriseerde schotel (DiSEqC 1.2)

(Zie omslag, ﬁguur nr. 13)

U kunt eenvoudig meerdere satellieten ontvangen door de schotel draaibaar te maken met gebruik van een DiSEqC 1. 2 positioner.

n Voor het gebruik van een DiSEqC 1. 2 motor zijn correcte instelling van de azimuth- en de

elevatie hoek noodzakelijk, alsmede correcte instelling van het 0 graden punt. Laat het uitrichten en installeren van de DiSEqC 1. 2 motor daarom over aan uw Strong dealer.

n Sluit de LNB aan op de LNB IN connector op de positioner. n Sluit de UIT connector van de positioner aan op de SAT IN connector op de achterzijde van de

ontvanger.

4.0 HET EERSTE GEBRUIK

Overtuig uzelf ervan dat alle aansluitingen correct zijn gemaakt en dat de schotel optimaal is uitgericht op de satelliet van uw keuze. Als u er zeker van bent dat alles in orde is dan kunt u de 220 V stekker van de ontvanger aansluiten op het stopcontact.

Indien uw ontvanger op de TV is aangesloten met behulp van een scart kabel dan zal het beeld van de satelliet ontvanger in de meeste gevallen vanzelf op de TV verschijnen. Mocht dit niet het geval zijn, schakel dan de TV naar het AV of EXT kanaal m. b. v. de afstandsbediening van uw TV (zie hiervoor de gebruiksaanwijzing van de TV).

Als uw ontvanger uitsluitend op de TV is aangesloten m. b. v. een UHF coax kabel, dan moet eerst het juiste kanaal worden gezocht. Kies hiervoor een “vrij” voorkeur kanaal op uw TV, en zoek vervolgens met het menu van de TV naar het juiste UHF uitgangskanaal. (zie het hoofdstuk “kanalen zoeken” in de gebruiksaanwijzing van uw TV. Gebruik de zoekfunctie van de TV totdat u het beeld van de satelliet ontvanger storingsvrij op uw TV kunt ontvangen.

4.1 Quick start

n Overtuig uzelf ervan dat alle aansluitingen tussen Ontvanger en TV correct zijn gemaakt. n Als u er zeker van bent dat alles in orde is dan kunt u de 220V stekker van de ontvanger

aansluiten op het stopcontact.

n Schakel uw TV aan. n Schakel uw Ontvanger aan. n Indien uw ontvanger op de TV is aangesloten met behulp van een scart kabel dan zal het beeld

van de satelliet ontvanger in de meeste gevallen vanzelf op de TV verschijnen. Mocht dit niet het geval zijn, schakel dan de TV naar het AV of EXT kanaal m. b. v. de afstandsbediening van uw TV (zie hiervoor de gebruiksaanwijzing van de TV).

+ 23 hidden pages
