Videocassette Recorder

3-194-254-01(1)

Operating Instructions page 2

Before operating the unit, please read this manual thoroughly, and retain it for future reference.

Mode d’emploi page 44

Avant de faire fonctionner cet appareil, lisez attentivement le présent mode d’emploi et conservez-le pour toute référence ultérieure.

Manual de instrucciones página 86

Antes de utilizar la unidad, lea este manual detenidamente y consérvelo para futuras referencias.

SVT-L400

 1997 by Sony Corporation

Page 2

W ARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only.

This symbol is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

This symbol is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

For the customers in the USA

WARNING

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and

receiver.

– Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV

technician for help.

You are cautioned that any changes or modifications not expressly approved in this manual could void your authority to operate this equipment.

This device requires shielded interface cable to comply with FCC emission limits.

Page 3

Table of Contents

English

Precautions.................................................................4

Features ......................................................................5

Location of Parts and Controls ................................6

Front Panel ........................................................... 6

Rear Panel ............................................................7

Display Window...................................................7

Connections ................................................................8

Connecting a Camera, Monitor and Microphone.8

Connecting a Switcher .........................................8

Connecting Another Unit in Series ...................... 9

Connecting a Computer........................................ 9

Setting the Language ...............................................10

Setting the Clock......................................................11

Adjusting to Daylight Saving Time ...................12

Setting the Time/Date Display ...........................12

Changing the Display Position of

the Time/Date Display .............................13

Setting the Buzzers ..................................................14

Handling a Video Cassette......................................15

Inserting a Video Cassette..................................15

Ejecting a Video Cassette...................................15

Protecting Your Cassette from Being Erased..... 15

Setting the Operation Mode ............................... 15

Recording .................................................................16

Locking the Record Mode

— Security Lock Function .......................17

Recording on the Same Cassette Repeatedly

— Repeat Recording................................17

Series Recording ................................................18

Recording after Power Interruption or Moisture

Condensation............................................18

Setting the Mode at the End of the Tape ............19

Monitoring the Recording Condition ................. 20

Checking the Used Time ....................................20

Timer Recording...................................................... 21

Day of the Week Recording ...............................21

Daily Recording ................................................. 24

Setting the Holiday.............................................25

Recording Using an External Timer...................25

Changing/Cancelling the Timer Settings ...........26

Alarm Recording .....................................................27

Connecting an Alarm Sensor..............................27

Setting the Alarm Speed and Duration............... 27

Setting the Alarm Recording Mode ...................29

Searching the Picture of the Alarm Recordings

— Alarm Search.......................................30

Scanning the Picture of the Alarm Recordings

— Alarm Scan..........................................31

Displaying the Alarm List — Alarm Recall.......31

Playback ...................................................................32

Adjusting Pictures ..............................................33

Searching the Time and Date

— Time/Date Search ........................................34

Various Playback Modes ........................................35

Picture Search..................................................... 35

Still Picture .........................................................35

Field-by-Field Picture ........................................35

Reverse Playback ............................................... 35

Maintenance .............................................................36

Terminals..................................................................37

TIMER OUT Terminal.......................................37

WARNING OUT Terminal................................ 37

END OUT Terminal...........................................37

SW OUT Terminal .............................................38

CLOCK SET IN/OUT Terminals ......................39

RS-232C Interface..............................................40

REMOTE Jack ................................................... 40

Troubleshooting .......................................................41

Speciﬁcations............................................................42

CAUTION

The format used for time lapse recording in this video cassette recorder differs from the regular VHS video format. This VCR can play cassettes recorded in SP or EP mode. Cassettes recorded in EP mode on this unit can be viewed on a normal VHS video cassette recorder. However, cassettes recorded in time lapse modes may show some picture noise when played on a normal VHS video cassette recorder.

Page 4

Precautions

On safety

•Operate the unit on 120 V AC, 60 Hz only.

•The nameplate indicating operating voltage, power consumption, etc., is located on the rear of the unit.

•Should any solid object or liquid fall into the cabinet, turn off the power, unplug the unit and have it checked by qualified personnel before operating it any further.

•Do not drop or place heavy objects on the power cord. If the power cord is damaged, turn off the power immediately. It is dangerous to use the unit with a damaged power cord.

•Connect the power cord to the wall AC outlet. For connecting the power source, see “Connecting a Camera, Monitor and Microphone” on page 8.

•Unplug the unit from the wall outlet if it is not to be used for several days or more.

•Disconnect the power cord from the wall AC outlet by grasping the plug, not by pulling the cord.

On installation

•Do not place a heavy object on the unit.

•Allow adequate air circulation to prevent internal heat build-up. Do not place the unit on surfaces (rugs, blankets, etc.) or near materials (curtains, draperies) that may block the ventilation slots.

•Do not install the unit in a location near heat sources such as radiators or air ducts.

•Place the unit to avoid direct sunlight.

•Do not install the unit in a place subject to mechanical vibration or shock.

•Do not put magnetic objects close to the unit and cassette tape. Magnetic fields may affect the color reproduction of the unit and cause distortion.

•Whenever you changed the place of the installation, degauss the unit.

•The unit is designed for operation in a horizontal position. Do not install it in an inclined position.

On moisture condensation

If the unit is brought directly from a cold to a warm location, moisture may condense on the video head drum. In this condition, the tape may adhere to the head drum and cause serious damage to the head. To avoid damage caused by moisture condensation, be sure not to leave a cassette inside the compartment when the unit will not be used. If moisture condensation is present, the “dddd” indicator flashes in the display window and the unit will not operate. When the “dddd” indicator disappears, you can operate the unit.

On video cassettes

Remove and store video cassettes after recording or playback.

On cleaning

As a safety precaution, unplug the unit before cleaning it.

•To keep the unit looking brand-new, periodically clean it with a mild detergent solution. Never use strong solvents such as thinner or benzine, or abrasive cleaners since they will damage the cabinet. When cleaning, keep liquid away from electrical contacts and connectors.

•When there is a buildup of dust on air vents, use a vacuum cleaner to remove it.

On repacking

•Before repacking, disconnect all cables and connecting cords.

•Do not throw away the carton and packing materials. They make an ideal container with which to transport the unit. When shipping the unit to another location, repack it.

On operation

When the unit is not in use, turn the power off to conserve energy and to extend its life.

On transportation

When transporting the unit, protect it from vibration and impact.

If you have any questions about this unit, contact your authorized Sony dealer.

Page 5

Features

Field recording/field playback

Since this VCR records the picture in the EP mode which records the picture in shorter interval, you can record more information than the normal time lapse VCR. Example: In 168H recording mode using T-120 tape: This VCR can record about 2.1 fields per seconds, while the normal time lapse VCR records 0.7 fields. Because single fields can be recorded one by one in time lapse mode and all fields can be viewed separately during playback, you can record more information.

Various recording functions

•Repeat recording: When the tape reaches the end,

the VCR rewinds the tape and starts recording again from the beginning of the tape.

•Timer recording: You can set the timer on daily

recording or weekly recording.

•Alarm recording: If an externally connected alarm

sensor is triggered, you can make a complete recording of the situation that triggered the alarm.

Mode settings on monitor

You can set the modes for all functions, such as the internal timer setting, the alarm recording mode settings, etc. on the monitor.

Series recording function

This function permits long-term continuous recording using two or more time lapse VCRs.

Multiple recording modes

The time lapse intervals for recording can be set in 7 steps. At the longest interval setting, available recording time is a full 168 hours with one 120-minute tape.

Used time indicator

This VCR has a built-in microprocessor equipped with a calendar function and shows used time of head drum and power on time on the monitor screen.

Clog detection

The VCR always checks that the video signal is recorded without problem (in time lapse mode only). If the recording cannot be made properly because the recording head has become clogged, the VCR will give a warning.

Time and date retrieval function

Because this unit uses a high-performance VASS, recordings made in time lapse mode can be searched by date and time, a valuable type of search function in time lapse VCRs.

Forward/reverse field advance

This VCR offers improved search functions with the ability to move both forwards and backwards between fields.

Clock operation backup

When a power interruption occurs, the built-in rechargeable battery will provide backup power for the clock for up to 30 days. Essential data, such as data setting, internal timer settings, recording time, and mode settings, and alarm recording mode settings are also retained.

Security lock

To guard against operation errors, this VCR locks all of the buttons.

Monitoring the recording condition

You can check the recorded image during recording by pressing a single button.

RS-232C interface

By installing an optional SVT-RS1A Computer Interface Board, you can control this VCR from a personal computer via RS-232C interface.

Page 6

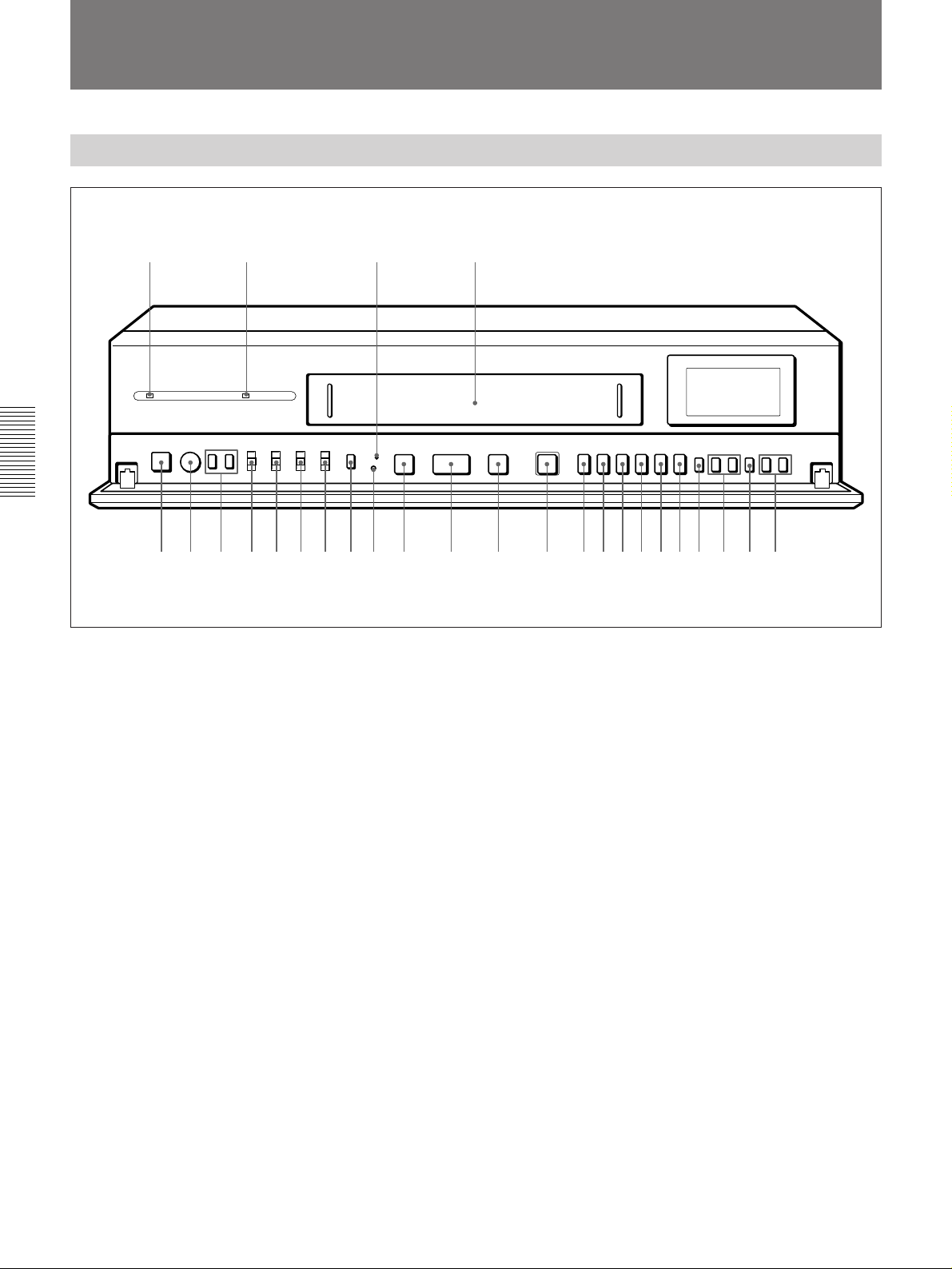

Location of Parts and Controls

Front Panel (Refer to pages in parentheses for details.)

5 6 7 89!º!¡!™!£ !¢ !∞ !§ !¶ !ª!• @º@¡@™@£@¢@∞ @§ @¶

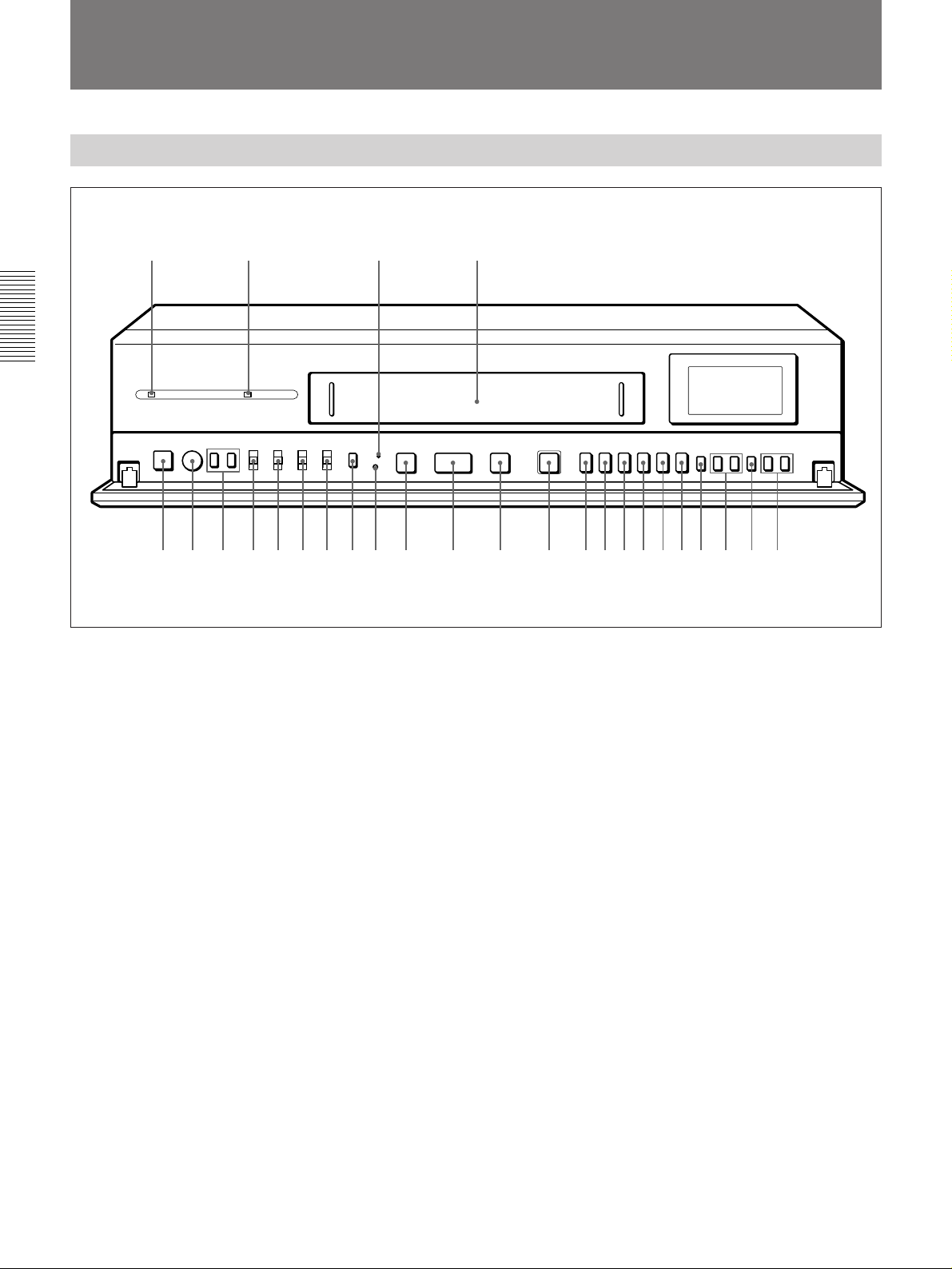

1 POWER indicator 2 REPEAT indicator (17) 3 Reset button (37) 4 Cassette compartment 5 POWER switch 6 SHARPNESS control (32) 7 TRACKING +/– buttons (33) 8 TAPE switch (15) 9 ALARM DURATION switch (27) 0 REPEAT REC switch (17) !¡ ON-SCREEN switch (12) !™ TIMER button (22) !£ MENU RESET button (19) !¢ 6 EJECT button (15)

243

!∞ r REC button !§ REC CHECK button (20) !¶ p STOP button !• 0 REW button !ª z PLAY button @º ) FF button @¡ P PAUSE button @™ Z REV button @£ SEARCH button @¢ MENU button (10) @∞ SHIFT $/z buttons (10) @§ COUNTER RESET button (32) @¶ REC/PLAY SPEED +/– buttons (10)

Page 7

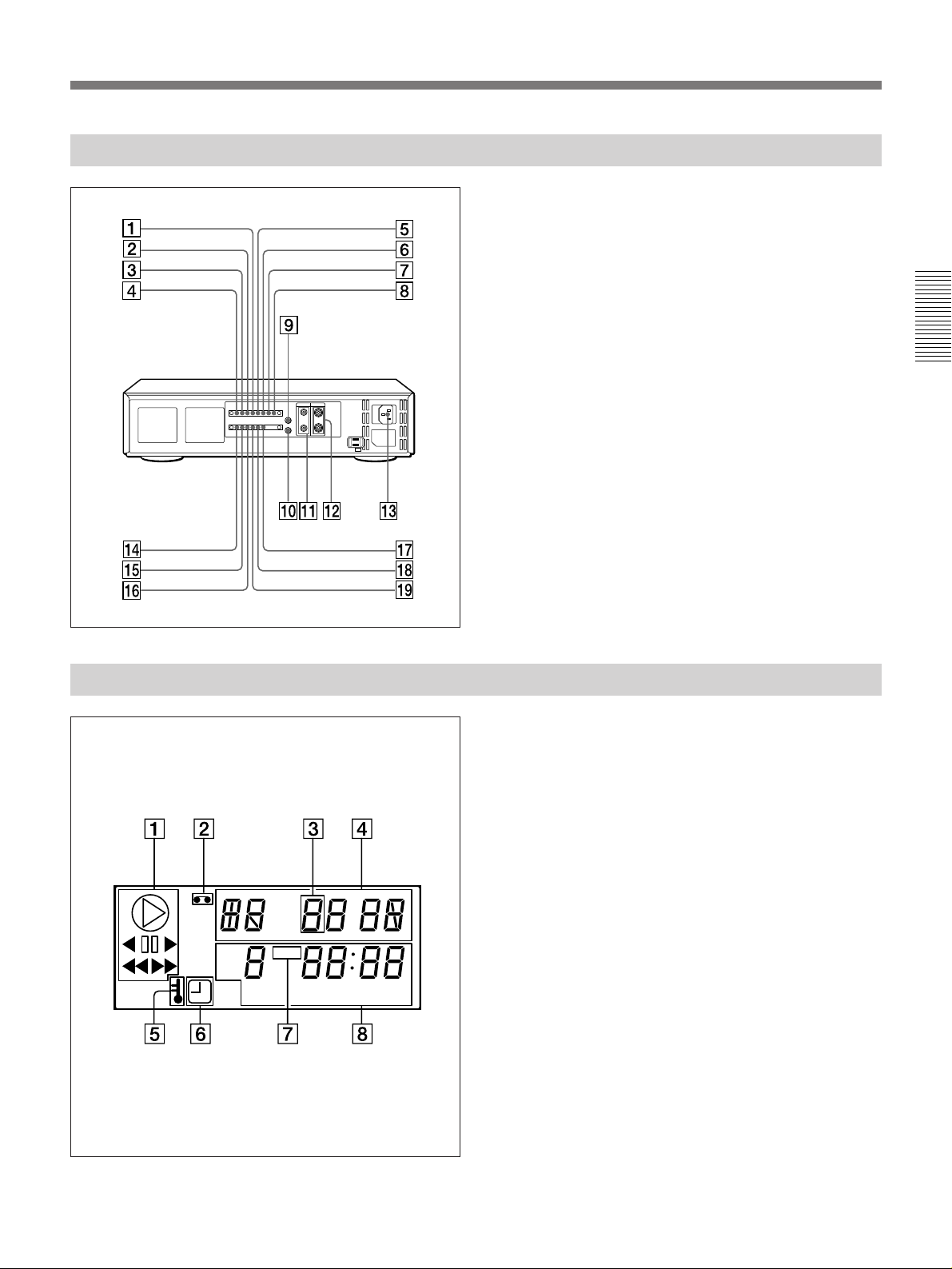

Rear Panel (Refer to pages in parentheses for details.)

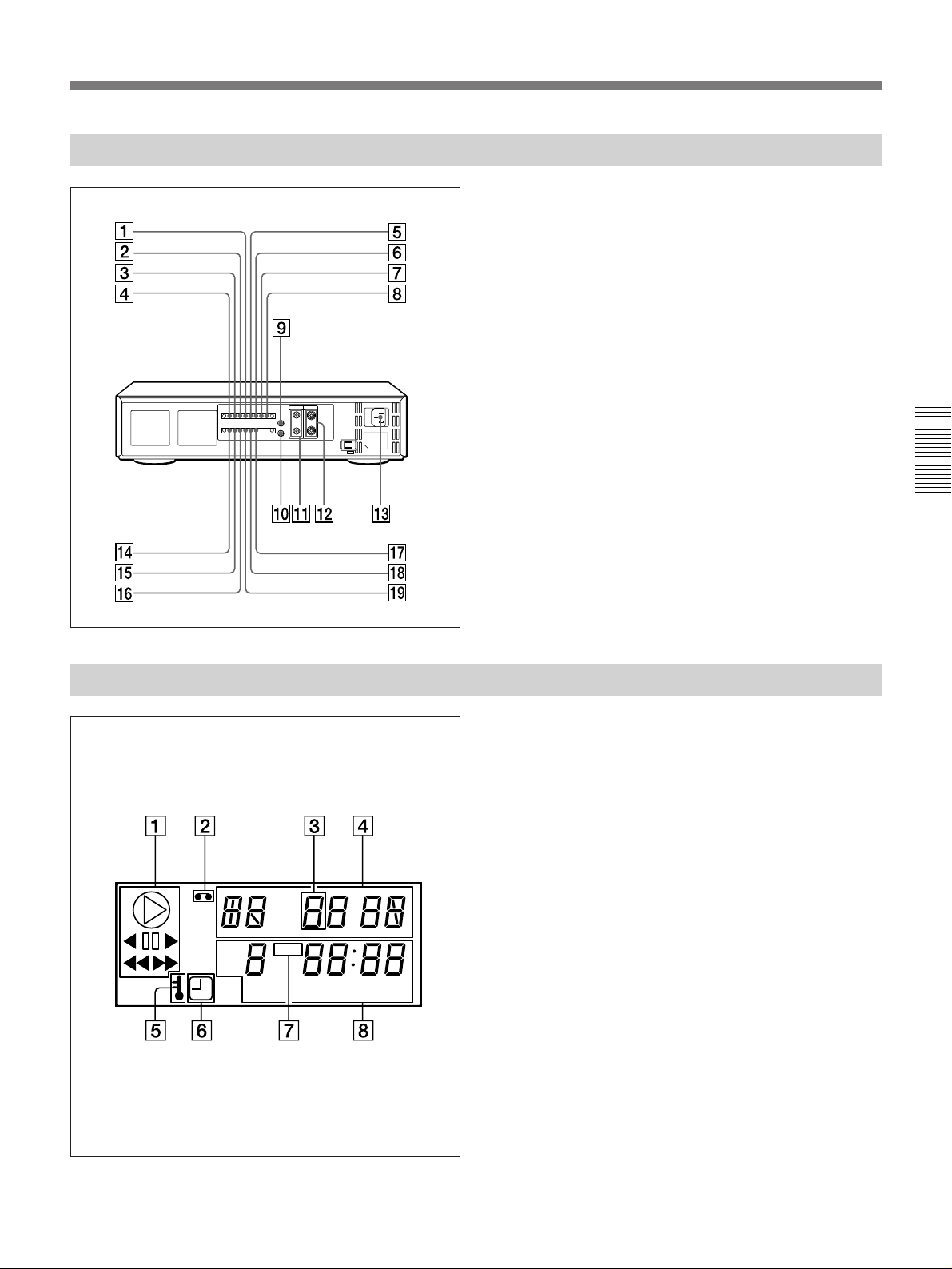

1 END OUT terminal (37) 2 WARNING OUT terminal (37) 3 COM (common) terminal (37) 4 EXT TIMER terminal (25) 5 SW OUT terminal (38) 6 COM (common) terminal (38) 7 ALARM OUT terminal (27) 8 ALARM IN terminal (27) 9 MIC IN jack (8) 0 REMOTE jack (40) !¡ AUDIO IN/OUT jacks (phono type) !™ VIDEO IN/OUT jacks (BNC type) (8) !£ AC IN (inlet) (8) !¢ CLOCK SET OUT terminal (39) !∞ CLOCK SET IN terminal (39) !§ SERIES OUT terminal (9) !¶ TIMER OUT terminal (37) !• COM (common) terminal (37) !ª SERIES IN terminal (9)

Display Window

1 Tape operation indicators 2 Cassette indicator 3 Power interruption indicator 4 Tape speed/Alarm/Moisture condensation 5 Security lock indicator 6 Timer recording standby indicator 7 OFF indicator 8 Linear time counter/Timer recording indicator

OFF

SMH

Page 8

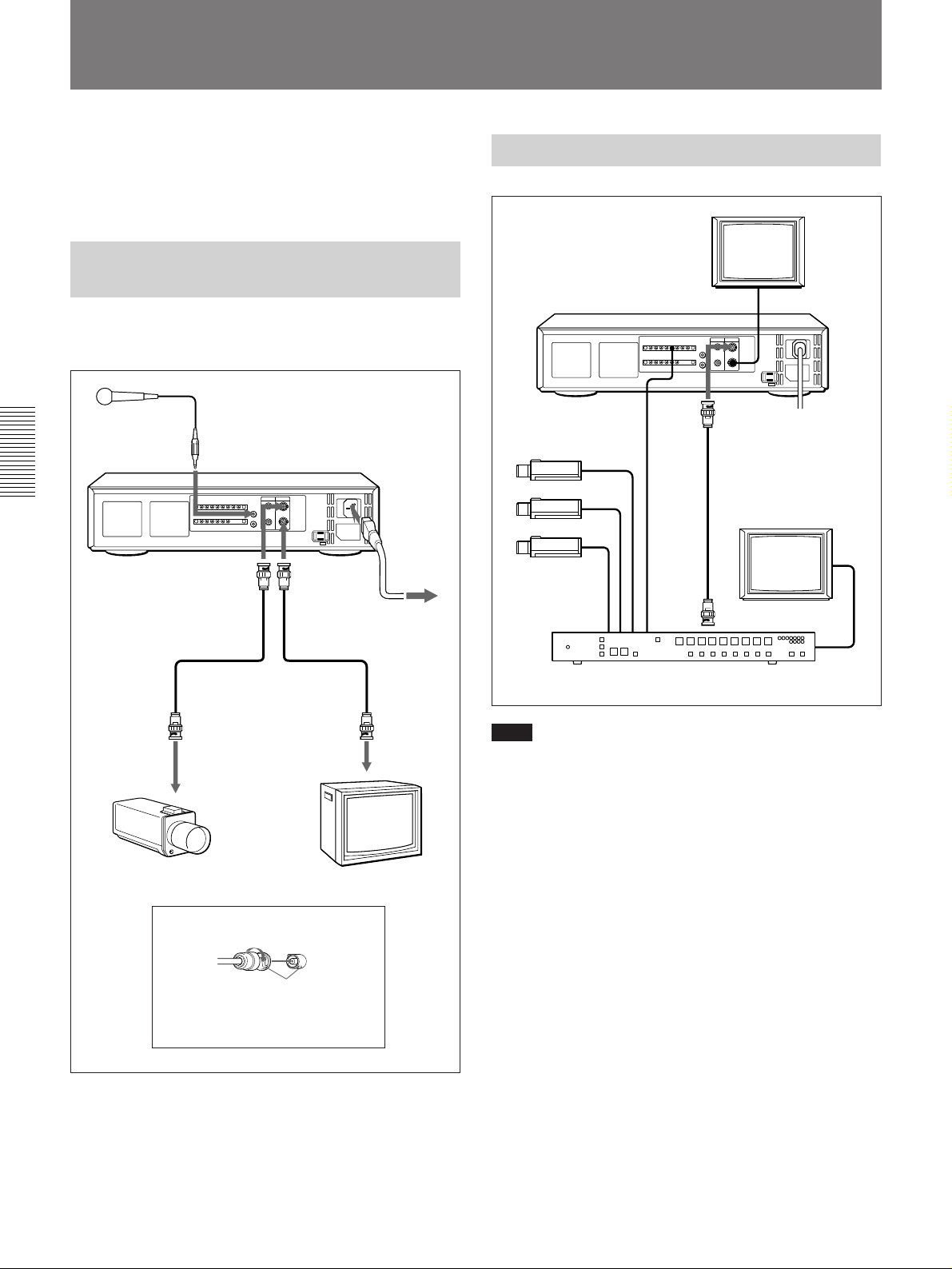

Connections

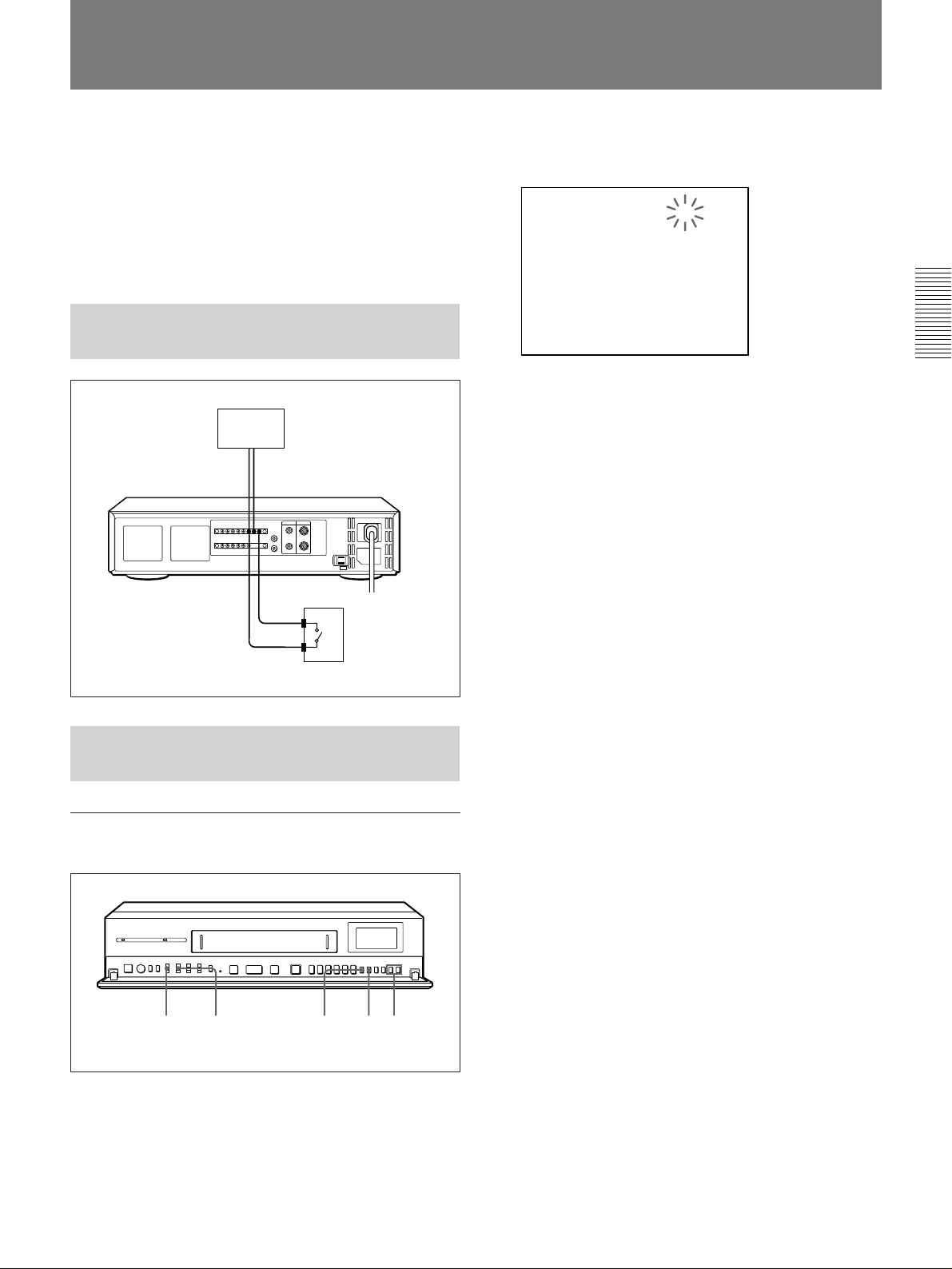

Turn all the power off before making connections. Connect the AC power cord last.

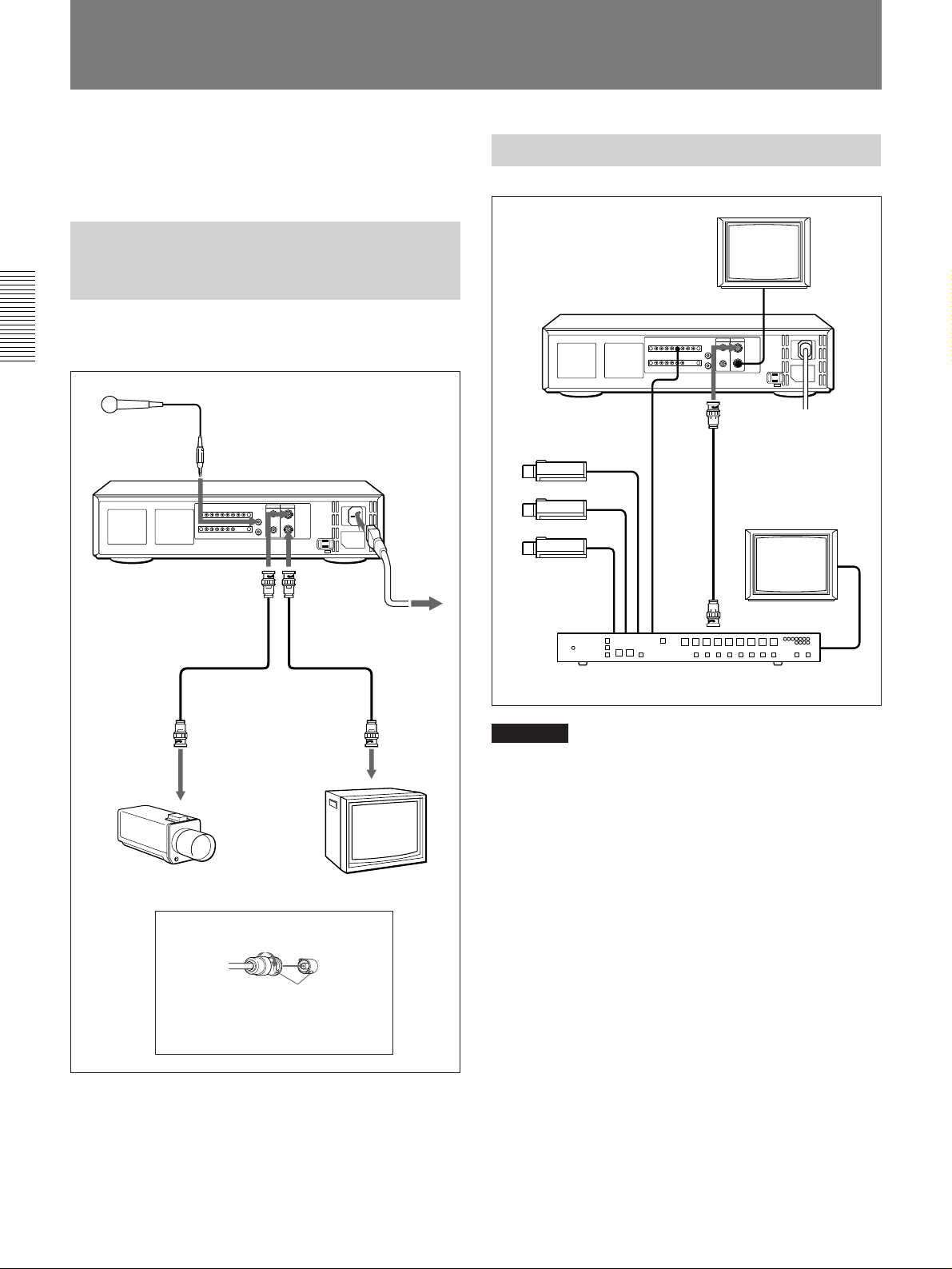

Connecting a Camera, Monitor and Microphone

With the following connections, you can monitor the picture and sound.

Microphone

to MIC IN

to AC IN

to VIDEO IN

to VIDEO OUT

to a wall outlet

Connecting a Switcher

to SW OUT

Video camera

to EXT TIMING IN

to VIDEO IN

to MONITOR OUT

Monitor

to video output

Video camera Monitor

Use of BNC connector

Align pin with cutout, insert and turn right to lock. To remove, turn left and pull out.

To connect an alarm sensor

Refer to page 27.

to video input

Camera switcher

Note

When you connect several cameras to a switcher, synchronize the cameras. If not, the picture will be disturbed.

Page 9

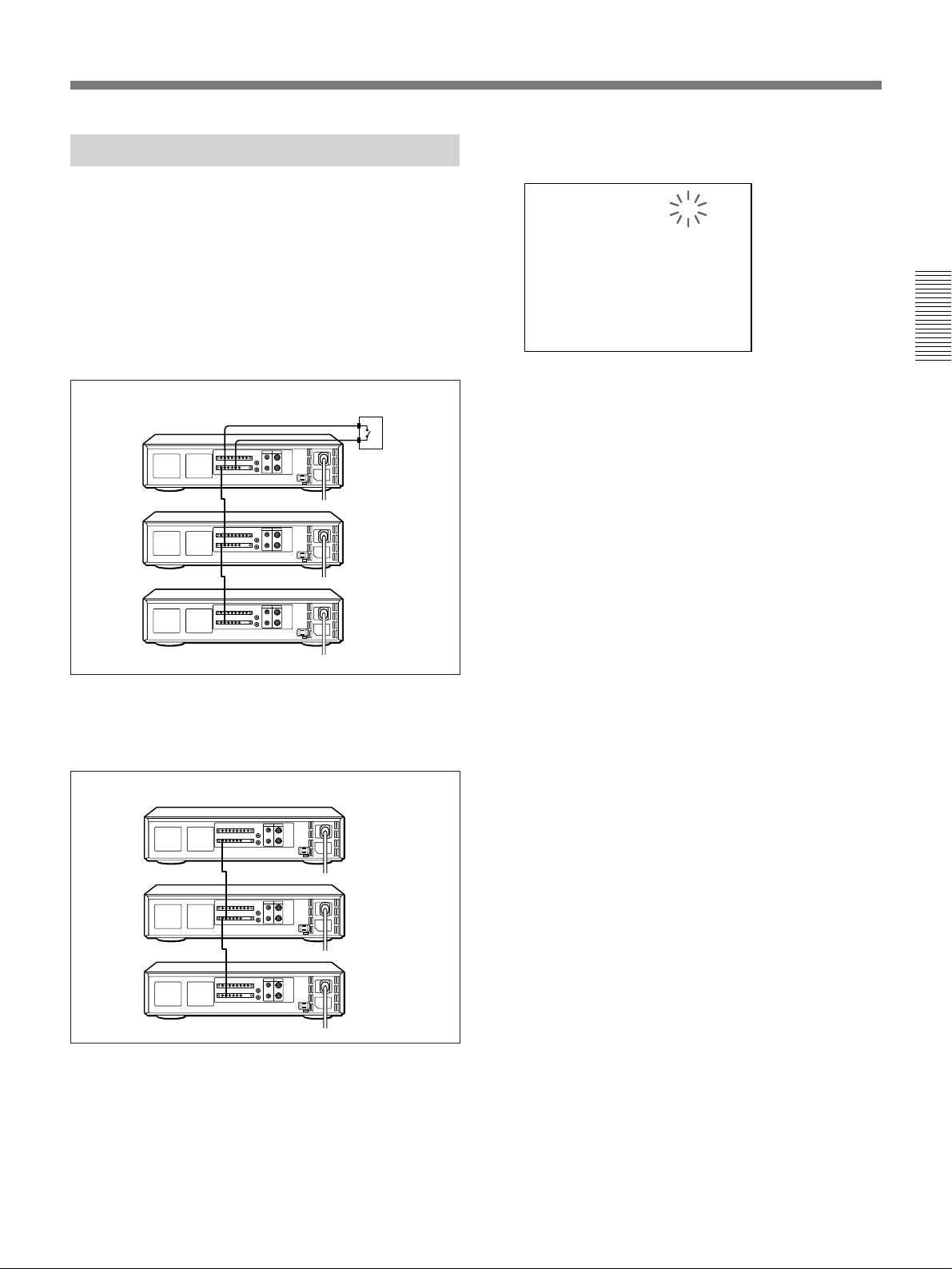

Connecting Another Unit in Series

Video Camera

to VIDEO IN

to SERIES OUT

to SERIES IN

to SERIES OUT

to SERIES IN to COM

to COM

to VIDEO OUT

to VIDEO IN

to VIDEO OUT

to VIDEO IN

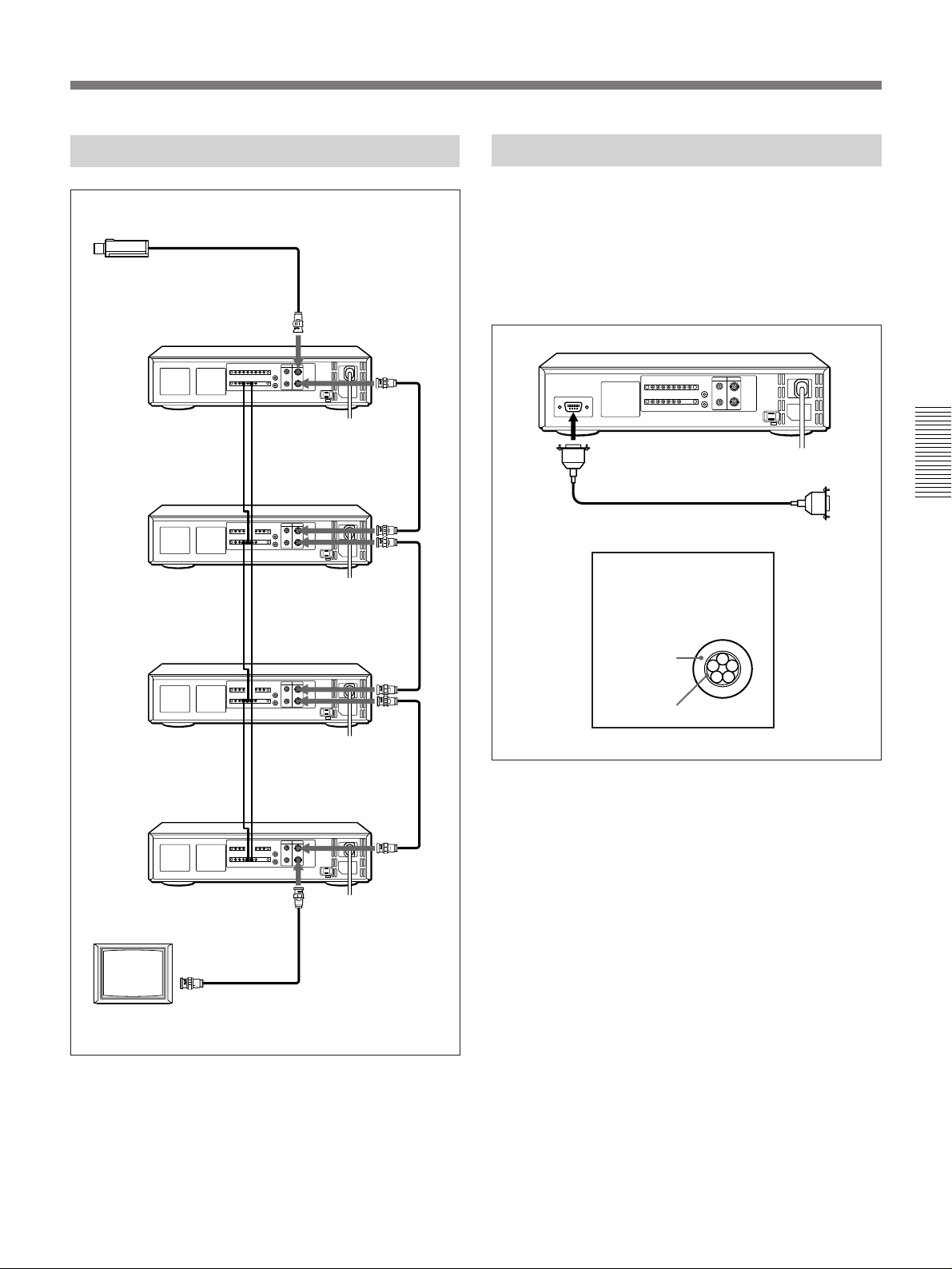

Connecting a Computer

To connect to a computer, use the SVT-RS1A Computer Interface Board (not supplied). For details about installation and control from a computer, see the instruction manual of the SVT-RS1A.

RS-232C connector (9-pin D-sub type)

9-pin D-sub type cable (not supplied)

Interface cable to be connected to the RS-232C connector must be shielded as follows.

Outer shell

Shield

To a computer

to SERIES OUT

to VIDEO IN

Monitor

to COM

to COMto SERIES IN

For operation, refer to page 18.

to VIDEO OUT

to VIDEO IN

to VIDEO OUT

Page 10

Setting the Language

Select either English, French or Spanish for the display language.

15234

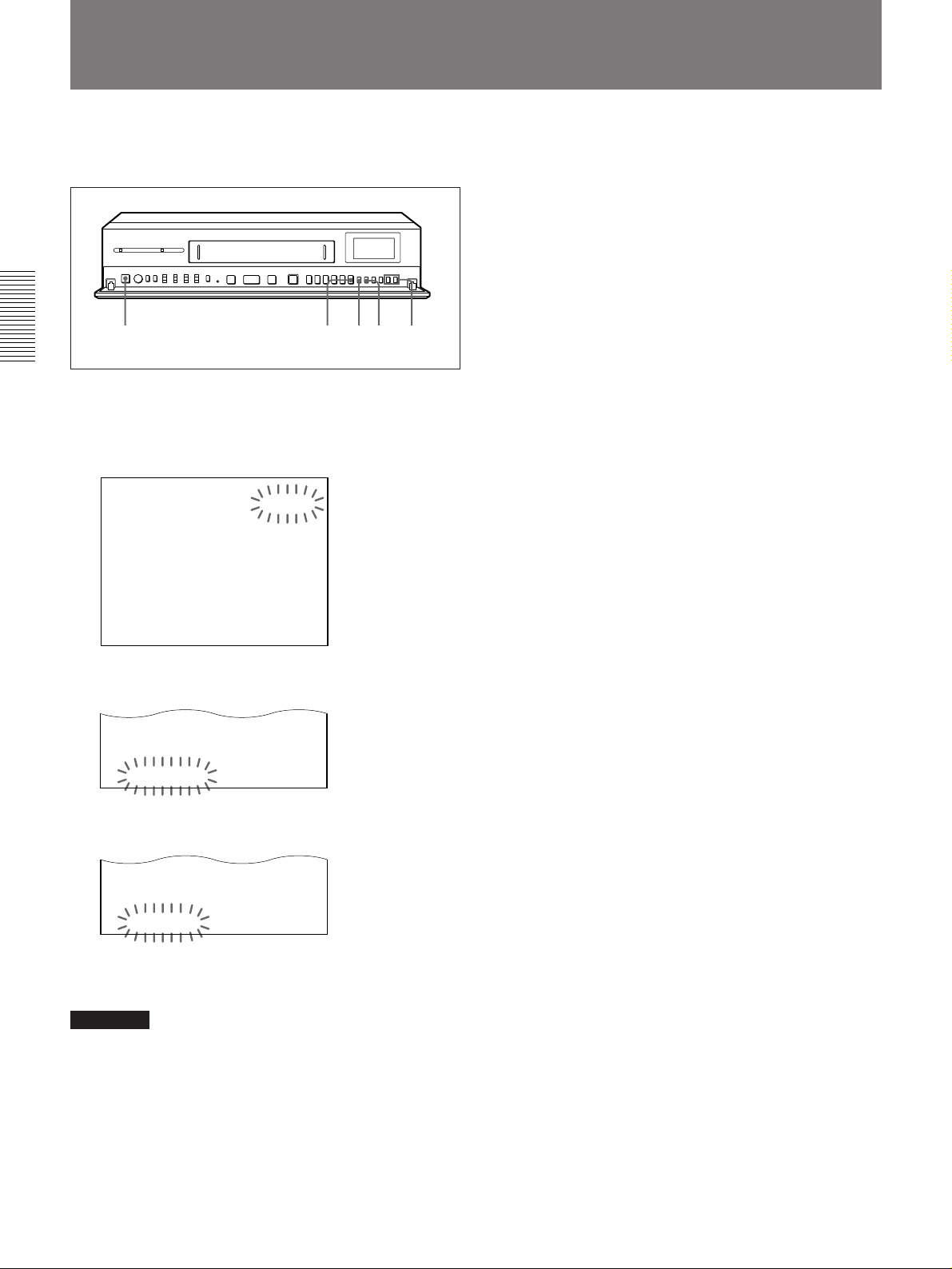

1 Turn on the power. 2 Press MENU until the SET UP 1 display appears

on the monitor screen.

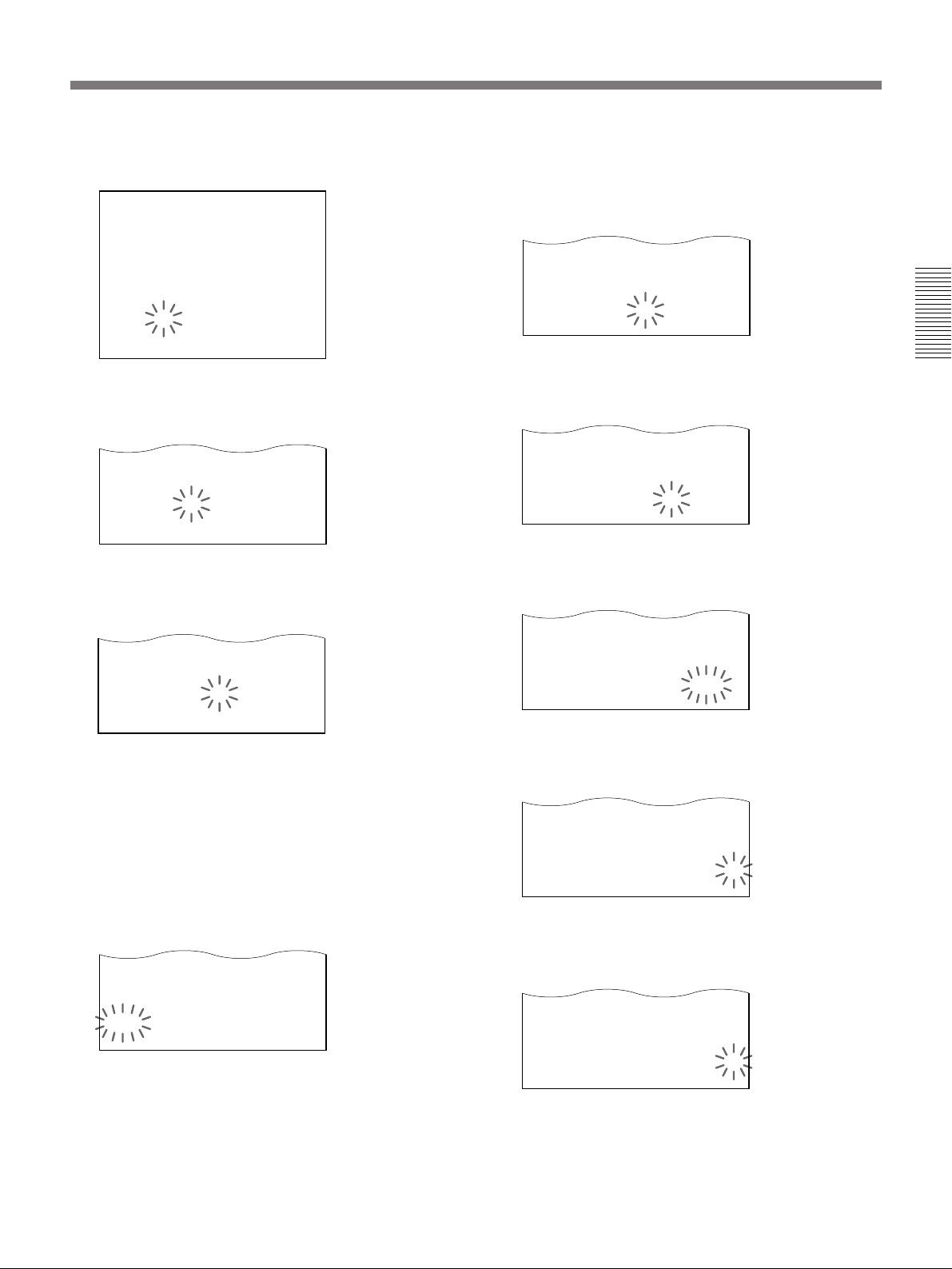

<SET UP 1> ∗DAYLIGHT SET NO USE WEEK MONTH TIME ON 1ST-SUN 04 02 : 00 OFF LST-SUN 10 02 : 00

∗CLOCK SET 01- 01 -00 SAT 00 : 00 : 00

∗LANGUAGE ENGLISH

3 Press SHIFT $ so that ENGLISH flashes.

∗CLOCK SET 01- 01-00 SAT 00 : 00 : 00

∗LANGUAGE ENGLISH

4 Press REC/PLAY SPEED +/– to select the

language.

∗CLOCK SET 01- 01-00 SAT 00 : 00 : 00

∗LANGUAGE FRANCAIS

5 Press SEARCH to return to the normal display.

Note

When you want to change the language again, repeat steps 2 to 5 after step 5.

Page 11

Setting the Clock

1ST SUN

O S SU 0 0 00

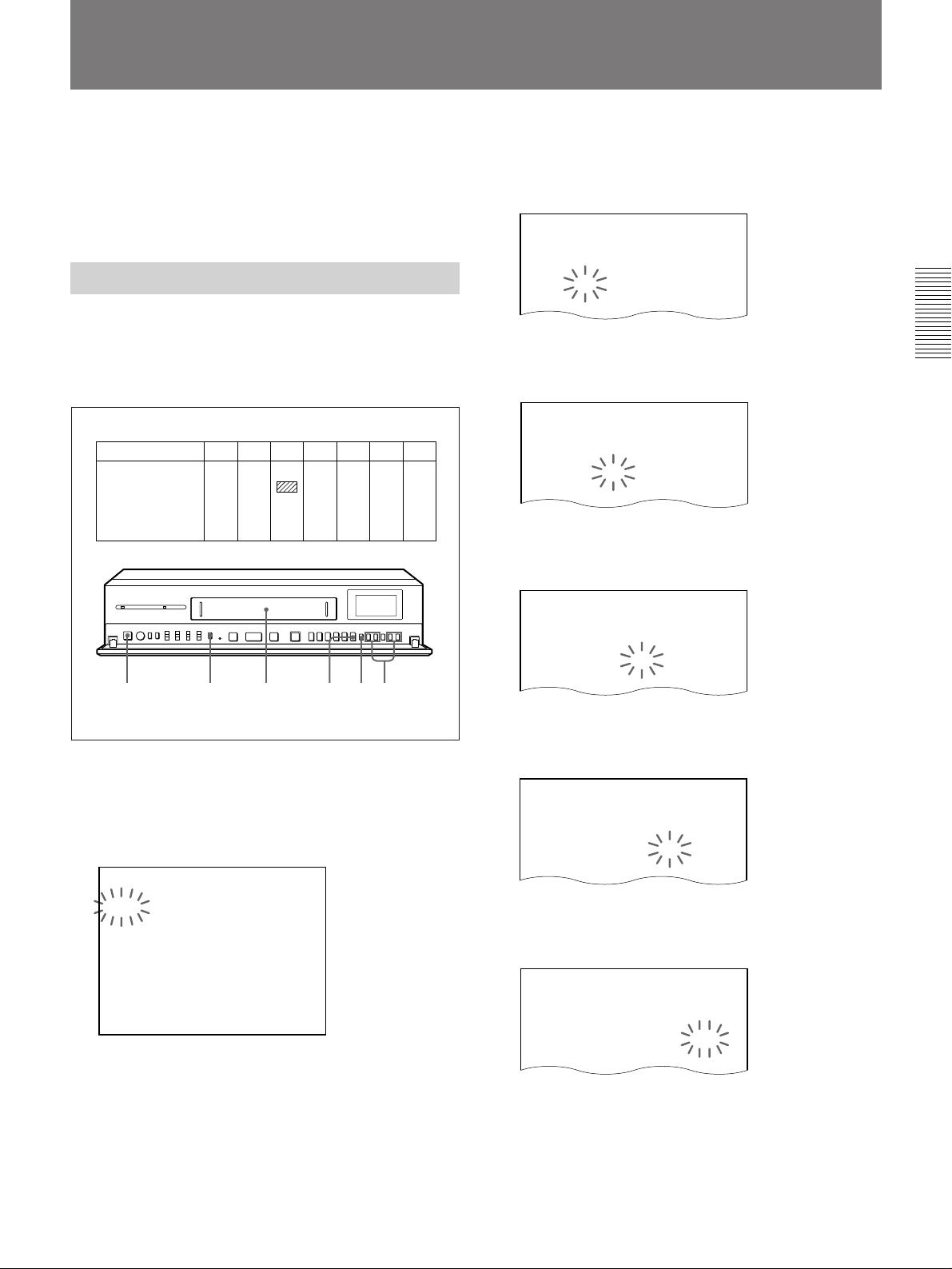

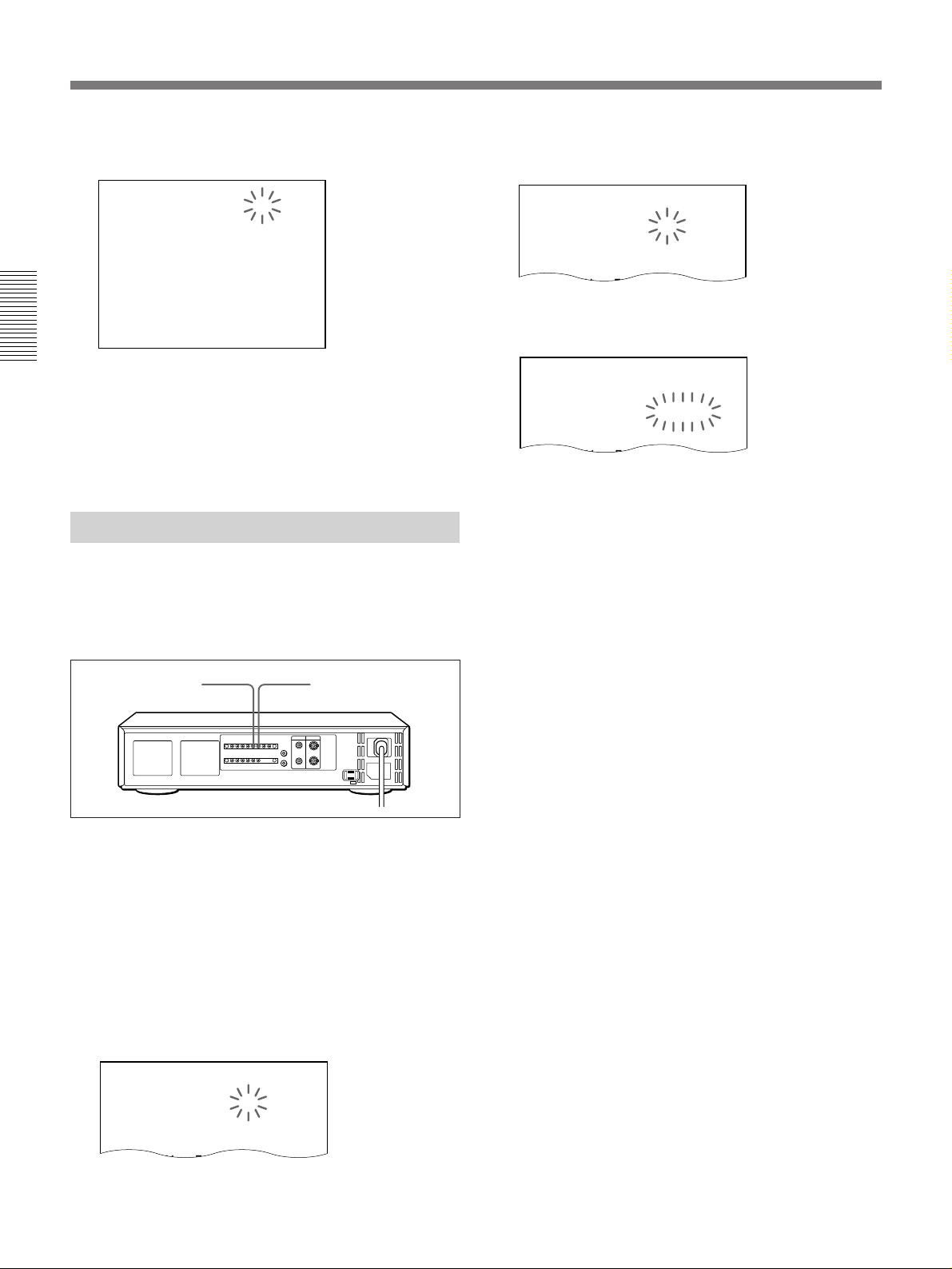

Set the clock to the current time and date on the monitor screen. For Daylight Saving Time, proceed the steps in “Adjusting to Daylight Saving Time” on page 12 first.

Example:

Set the date and time to 15:20 on October 15, 1997.

3-9

1 Turn on the power of the equipment to be used. 2 Press MENU until the SET UP 1 display appears

on the monitor screen. The ﬁrst display shows January 1, 2000.

<SET UP 1> ∗DAYLIGHT SET NO USE WEEK MONTH TIME ON 1ST-SUN 04 02 : 00 OFF LST-SUN 10 02 : 00

5 Set the day by pressing REC/PLAY SPEED +/–,

then press SHIFT z.

OFF LIST-SUN 10 02 : 00 ∗CLOCK SET

10 -15-00 SUN 00 : 00 : 00 ∗LANGUAGE

ENGLISH

6 Set the year by pressing REC/PLAY SPEED +/–,

then press SHIFT z.

ON OFF LIST-SUN 10 02 : 00

∗CLOCK SET 10 -15-97 WED 00 : 00 : 00

∗LANGUAGE ENGLISH

04 02 :

7 Set the hour by pressing REC/PLAY SPEED +/–,

then press SHIFT z.

OFF LIST-SUN 10 02 : 00 ∗CLOCK SET

10 -15-97 WED 15 : 00 : 00 ∗LANGUAGE

ENGLISH

∗CLOCK SET 01- 01 -00 SAT 00 : 00 : 00

∗LANGUAGE ENGLISH

Day of the week

Month-Day-Year

Press SHIFT $ to move the flashing to 01.

Set the month by pressing REC/PLAY SPEED +/–, then press SHIFT z.

OFF LIST-SUN 10 02 : 00 ∗CLOCK SET

10 -01-00 SUN 00 : 00 : 00 ∗LANGUAGE

ENGLISH

Time

8 Set the minutes by pressing REC/PLAY SPEED

+/–, then press SHIFT z.

OFF LIST-SUN 10 02 : 00 ∗CLOCK SET

10 -15-97 WED 15 : 20 : 00 ∗LANGUAGE

ENGLISH

9 Press REC/PLAY SPEED – simultaneously with a

time signal. You can set the clock at the 00 second point.

10After setting the date and time, press SEARCH to

return to the normal display.

Page 12

Setting the Clock

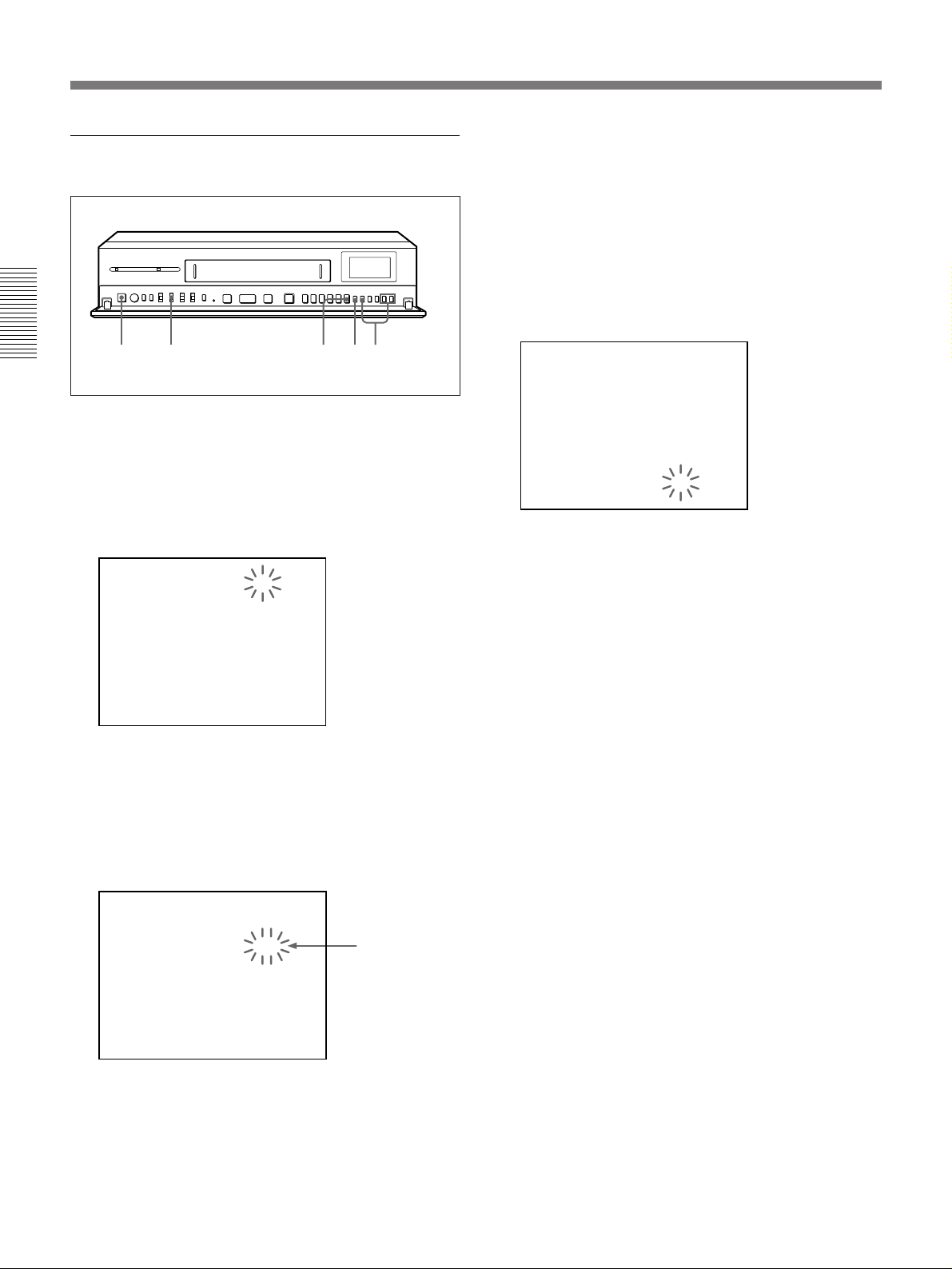

Adjusting to Daylight Saving Time

You can adjust to Daylight Saving Time when the season changes.

1 Press MENU, and the SET UP 1 display appears on

the monitor screen.

<SET UP 1> ∗DAYLIGHT SET NO USE WEEK MONTH TIME ON 1ST-SUN 04 02 : 00 OFF LIST-SUN 10 02 : 00

∗CLOCK SET 10-15-97 WED 15 : 20 : 00

2 Press

REC/PLAY SPEED +/–

to set DAYLIGHT

SET to NO USE or USE: NO USE: no Daylight Saving Time adjustment is

made

USE: Daylight Saving Time adjustment is made

<SET UP 1> ∗DAYLIGHT SET USE WEEK MONTH TIME ON 1ST-SUN 04 02 : 00 OFF LIST-SUN 10 02 : 00

∗CLOCK SET 10-15-97 WED 15 : 20 : 00

Following the same procedures as WEEK ON, MONTH ON and TIME ON, set WEEK OFF, MONTH OFF and TIME OFF when the time is changed back from the Daylight Saving Time to standard time.

4 Press SEARCH to return to the normal display.

Setting the Time/Date Display

You can display four items of information (date, time, number of alarm recordings and recording/playback speed) and turn off each item which you do not want to display.

1 Turn on the power of the equipment to be used. 2 Press MENU until the SET UP 2 display appears

on the monitor screen.

<SET UP 2> ∗DISPLAY DATE Y TIME Y ALARM COUNT Y SPEED Y

∗BUZZER

3 Set the date and time the Daylight Saving Time

adjustment is made.

WEEK ON

Press

REC/PLAY SPEED +/– the Daylight Saving Time adjustment is made: 1ST, 2ND, 3RD, 4TH or LST for first, second, third, fourth or last week. Then press SHIFT ”, and press SPEED +/–

to select the day of the week:

SUN, MON, TUE, WED, THU, FRI or SAT

MONTH ON

Press

REC/PLAY SPEED +/– month the Daylight Saving Time adjustment is made: 01, 02, 03, 04...1, 12 for January, February

.....December

TIME ON

Press

REC/PLAY SPEED +/– Daylight Saving Time adjustment is made. The time can only be set between 01 and 23. Then press SHIFT ”, and press SPEED +/–

to set the minutes.

to set which day

REC/PLAY

to set which

to set the time the

REC/PLAY

Press SHIFT $ so that the item of DISPLAY to be set flashes and

REC/PLAY SPEED +/–

to set to Y(yes) or N(no). Example: When you set the date display to N.

<SET UP 2> ∗DISPLAY DATE N TIME Y ALARM COUNT Y SPEED Y

∗BUZZER

4 Press SEARCH to return to the normal display

(time/date screen).

000

15:20:00

168

To turn off the screen display

Set the ON-SCREEN switch to OFF.

Alarm count Recording/playback

speed Current time

Page 13

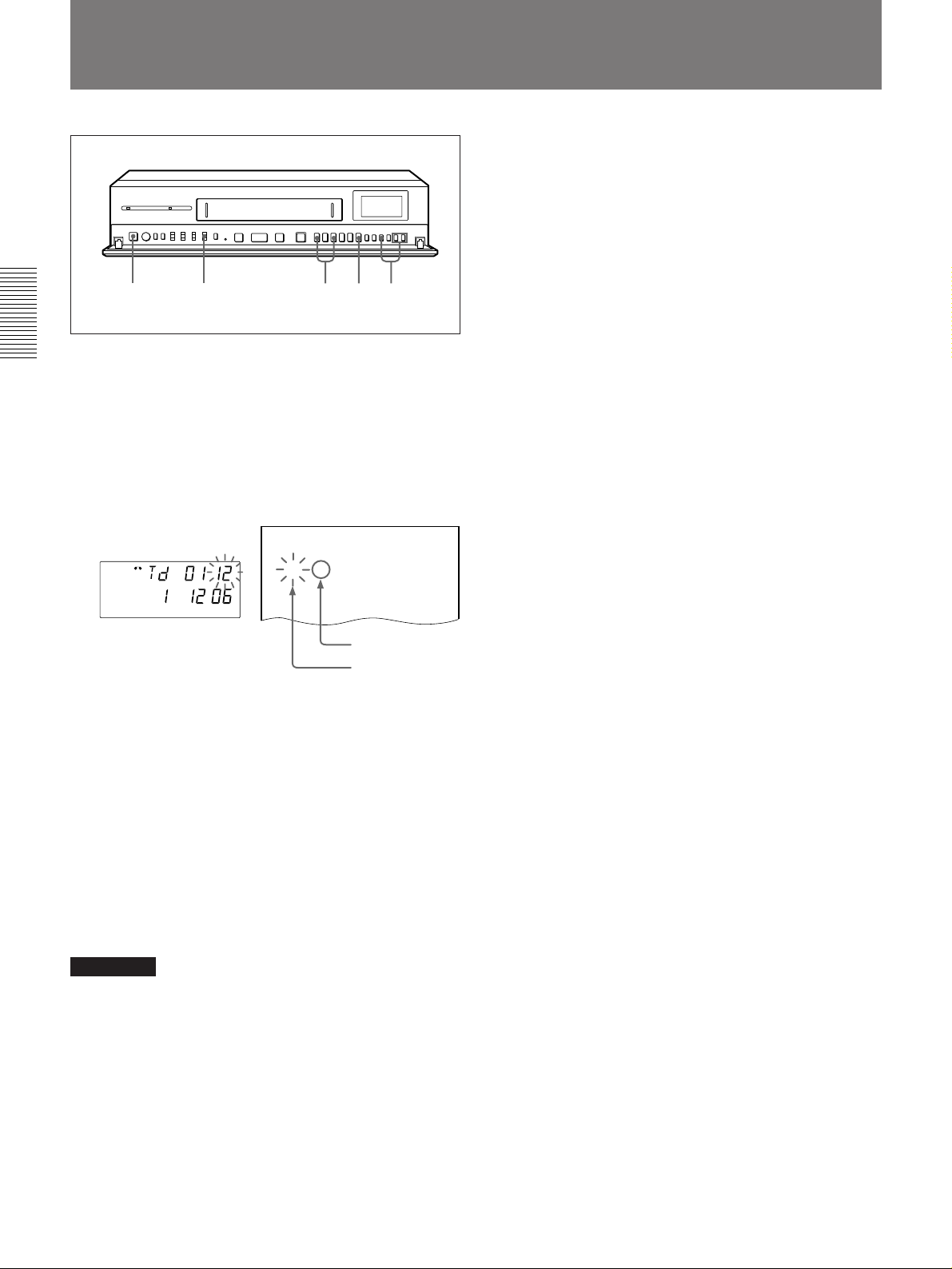

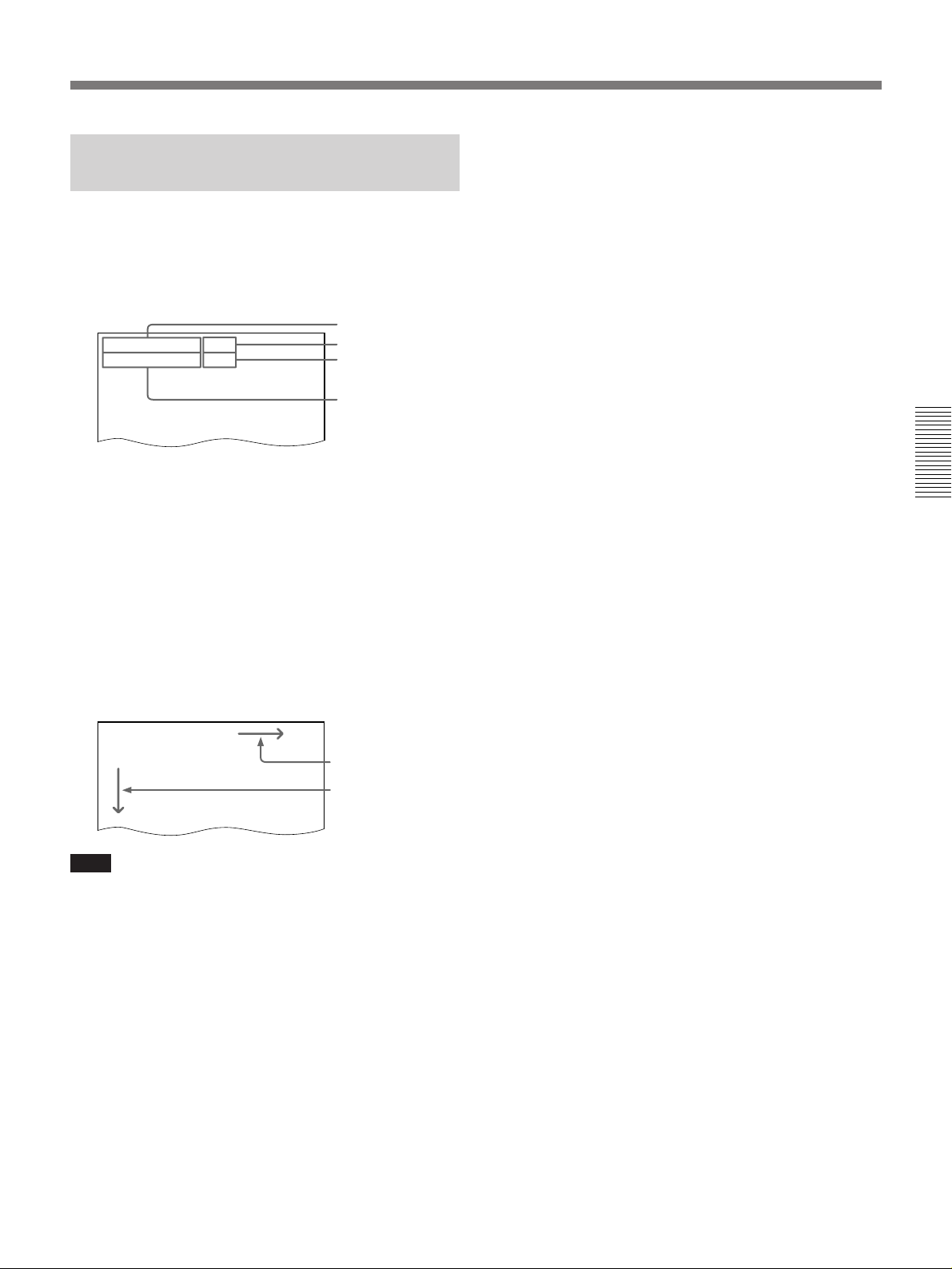

Changing the Display Position of the Time/Date Display

You can change the position of the time/date display that appears on the monitor screen.

1 Turn on the power of the equipment to be used.

The normal display appears.

Date

10-15-97 WED 000 15:20:00 168

Alarm count Recording/

playback speed Time

2 Change the display position as follows.

To move the display downwards, press SHIFT $. (When the display reaches the bottom of the screen, the display returns to the top of the screen.) To move the display rightwards, press SHIFT z. (When the display reaches the right-hand edge of the screen, the display returns to the left-hand edge of the screen.)

10-15-97 WED 000 15:20:00 168

Note

While recording, this function does not work.

Press SHIFT z. Press SHIFT $.

Page 14

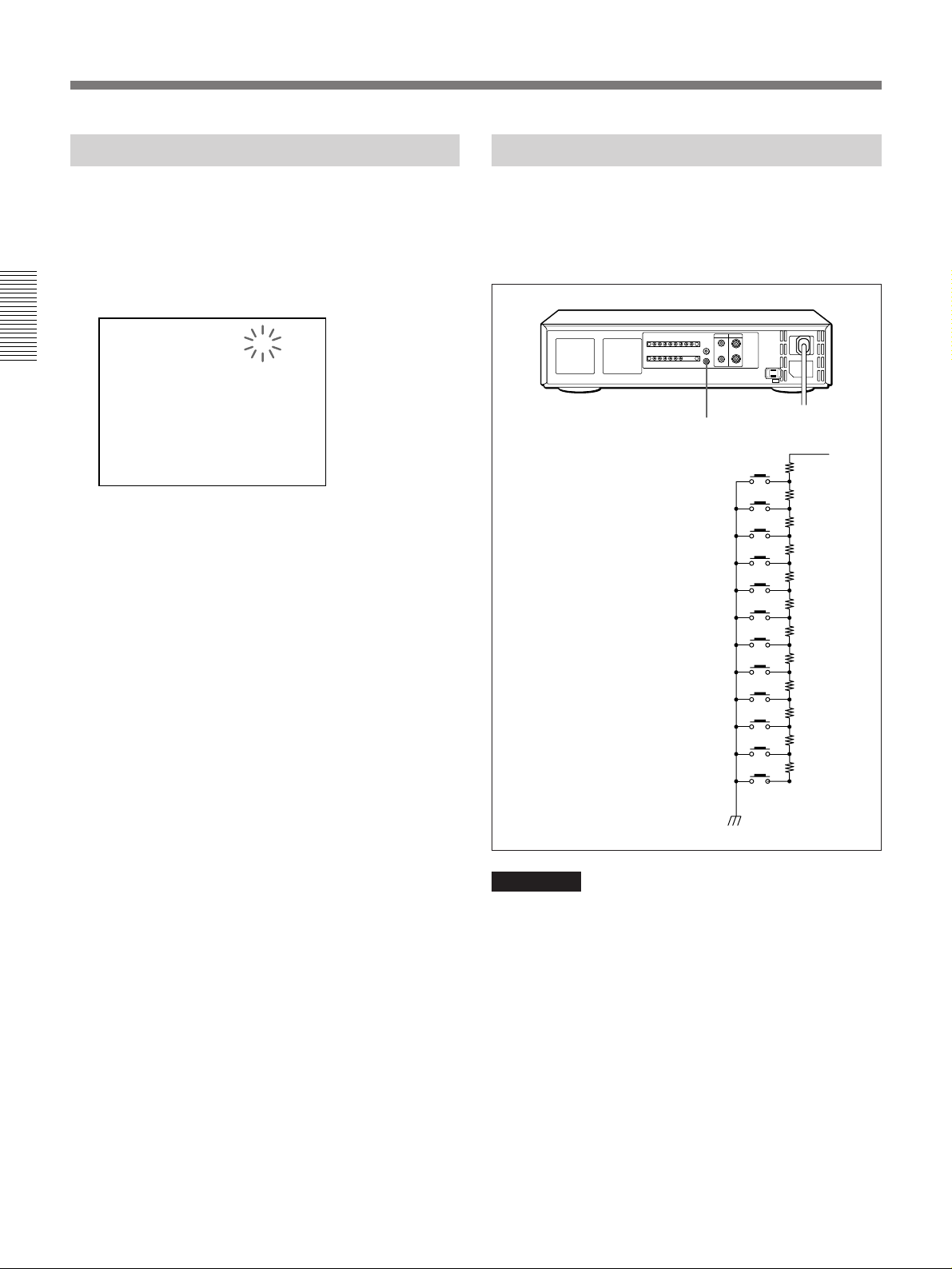

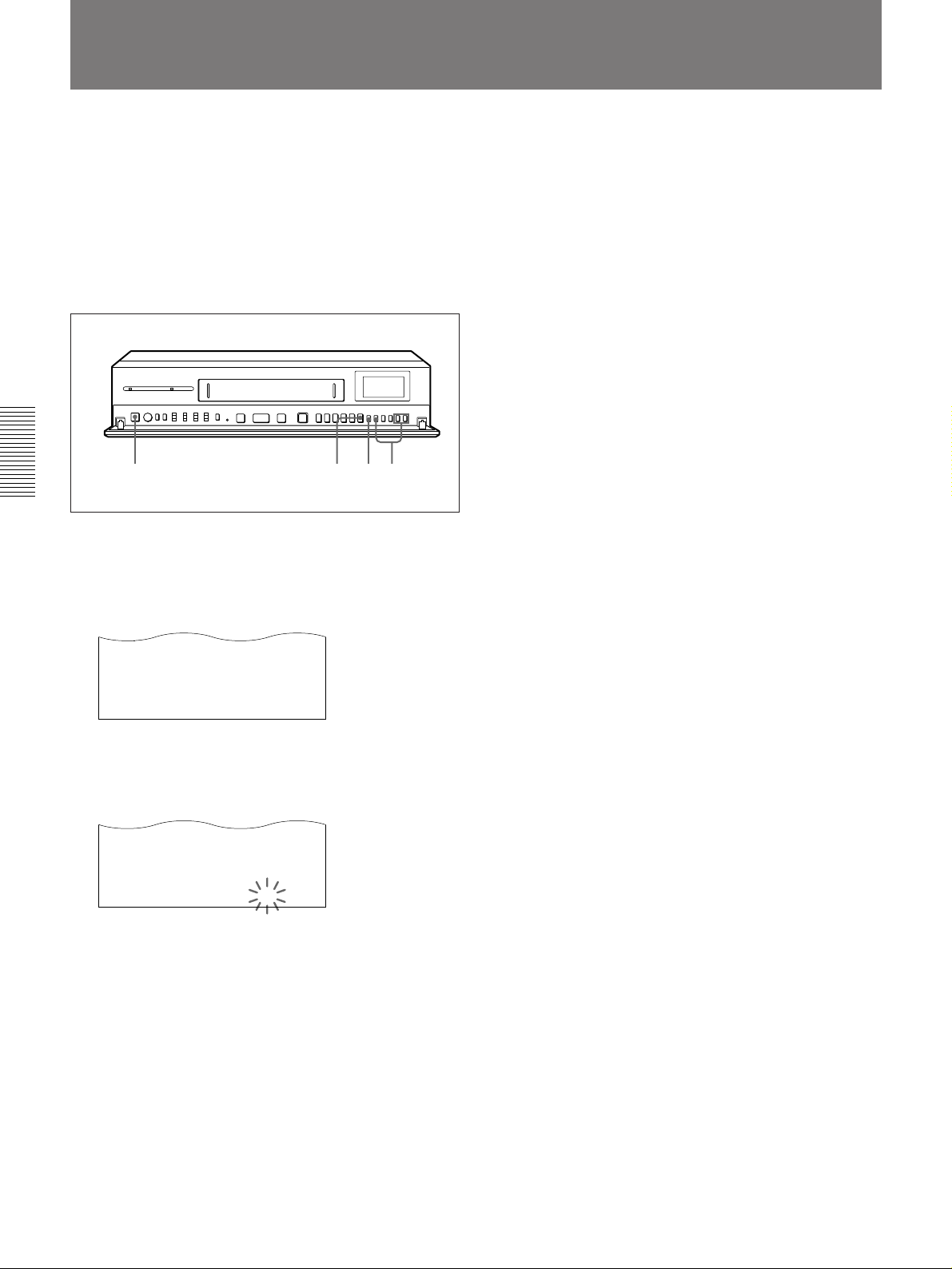

Setting the Buzzers

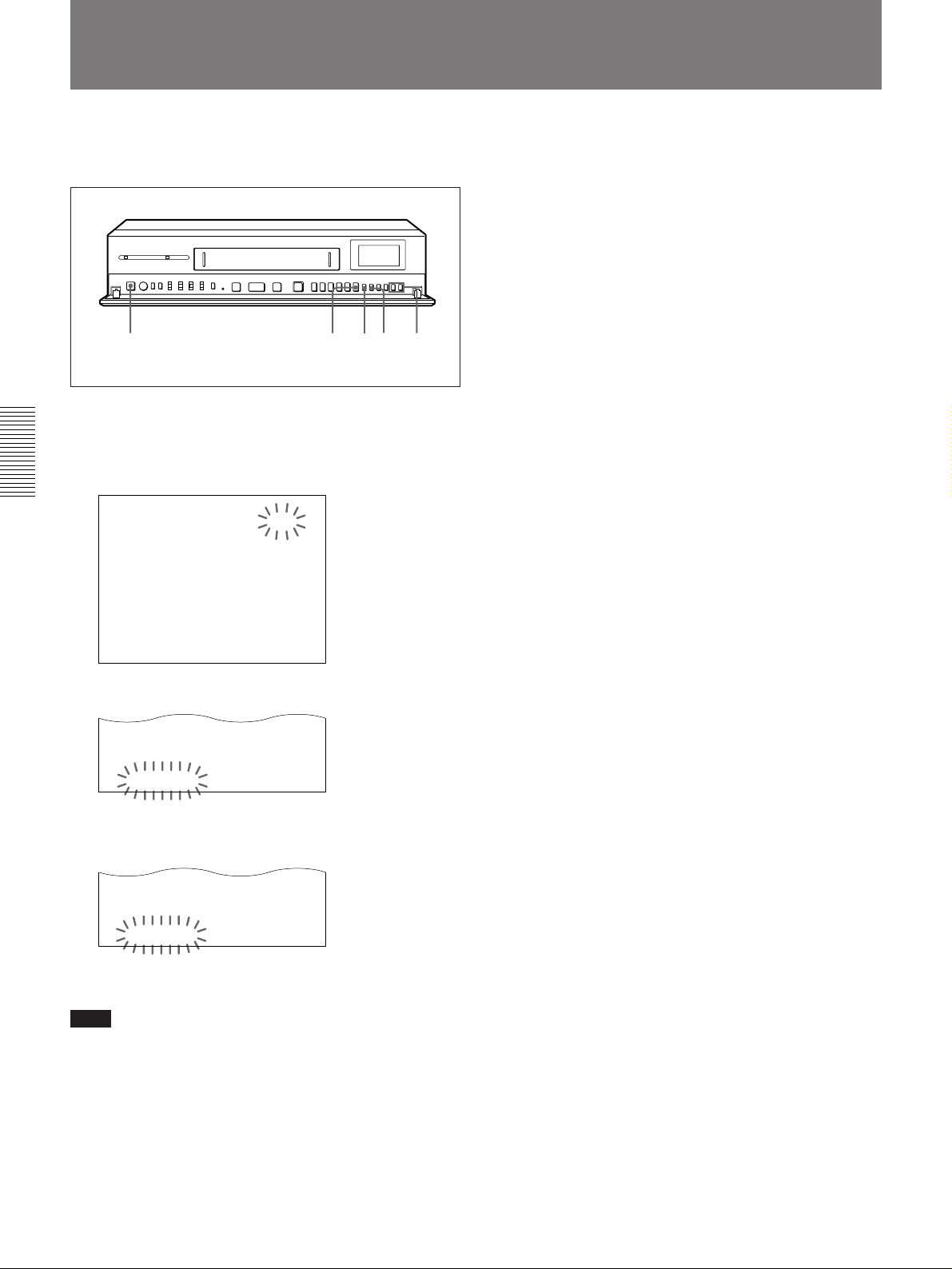

ALARM COUNT

COU

You can turn on/off three types of buzzers:

•ALARM IN buzzer: beeps while it receives an

alarm signal. (See “Alarm Recording” for more information on page 27.)

•TAPE END buzzer: beeps when the tape reaches its

end.

•KEY IN buzzer: beeps when you press a button.

1423

1 Turn on the power of the equipment to be used. 2 Press MENU until the SET UP 2 display appears

on the monitor screen.

SPEED Y ∗BUZZER

ALARM IN Y TAPE END Y KEY IN N

3 Press SHIFT $ so that the item to be set flashes

and REC/PLAY SPEED +/– to set to Y (yes) or N (no).

SPEED Y ∗BUZZER

ALARM IN Y TAPE END Y KEY IN N

4 Press SEARCH to return to the normal display.

Page 15

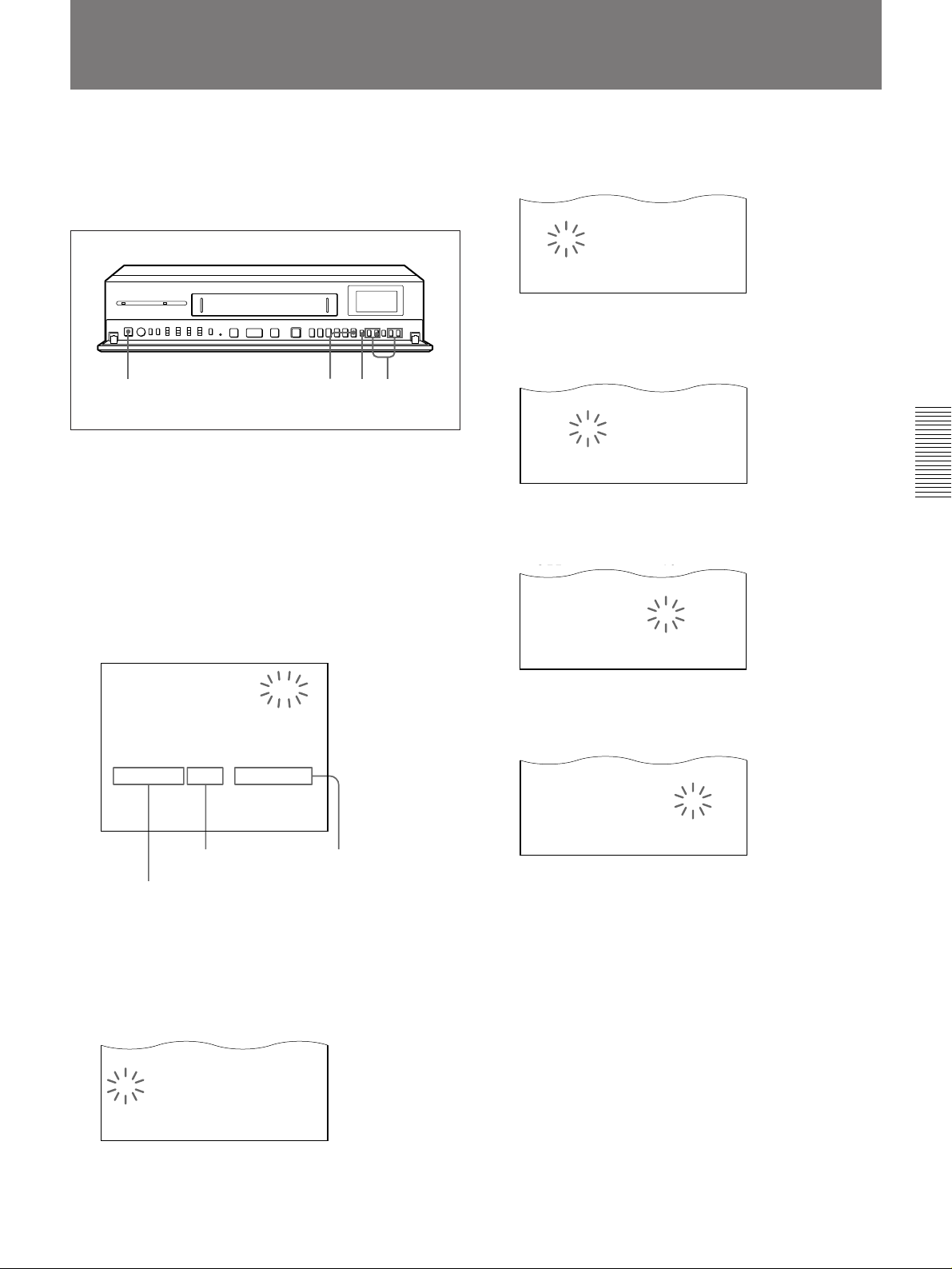

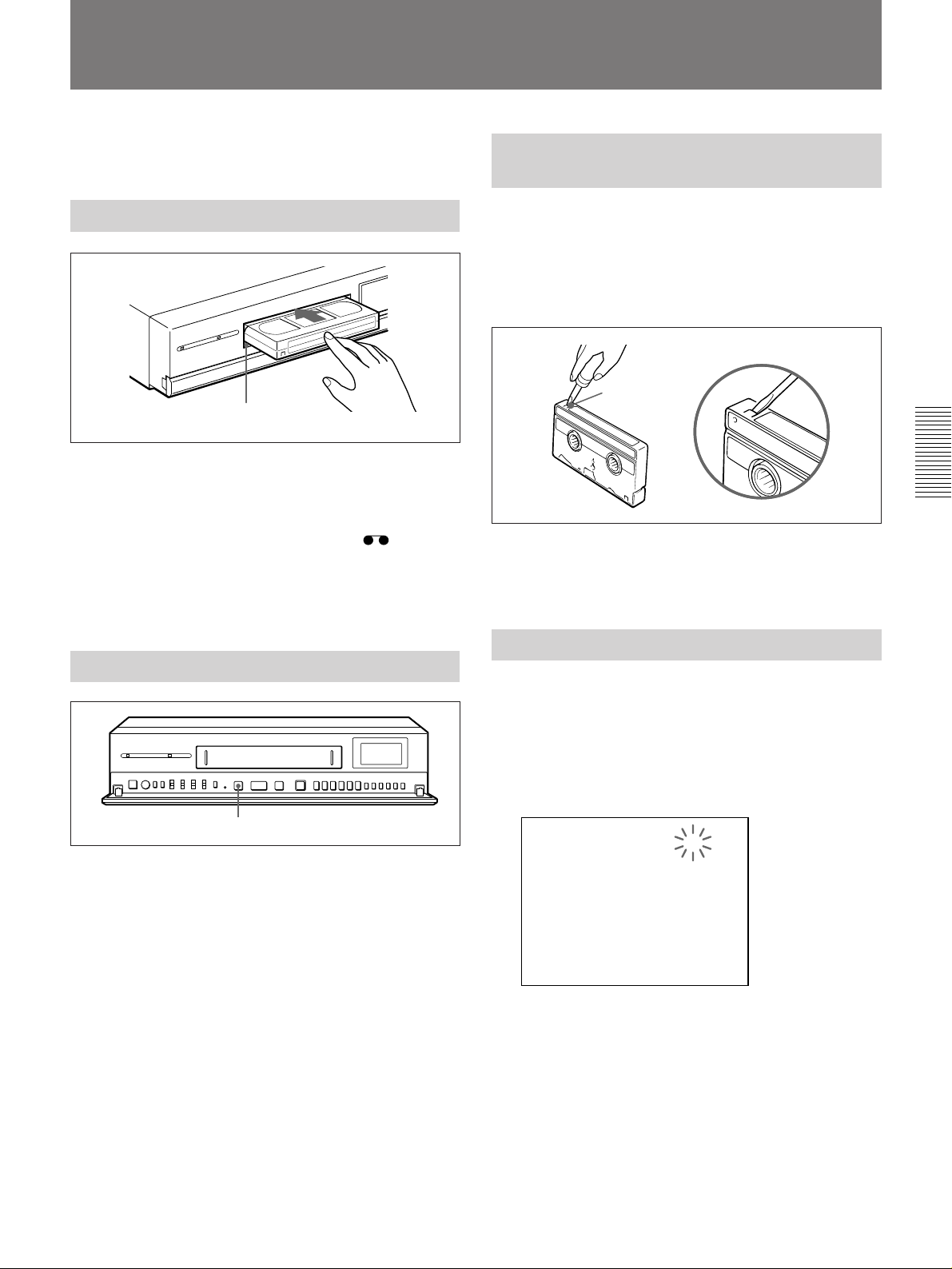

Handling a Video Cassette

This section shows you how to insert a video cassette into the VCR.

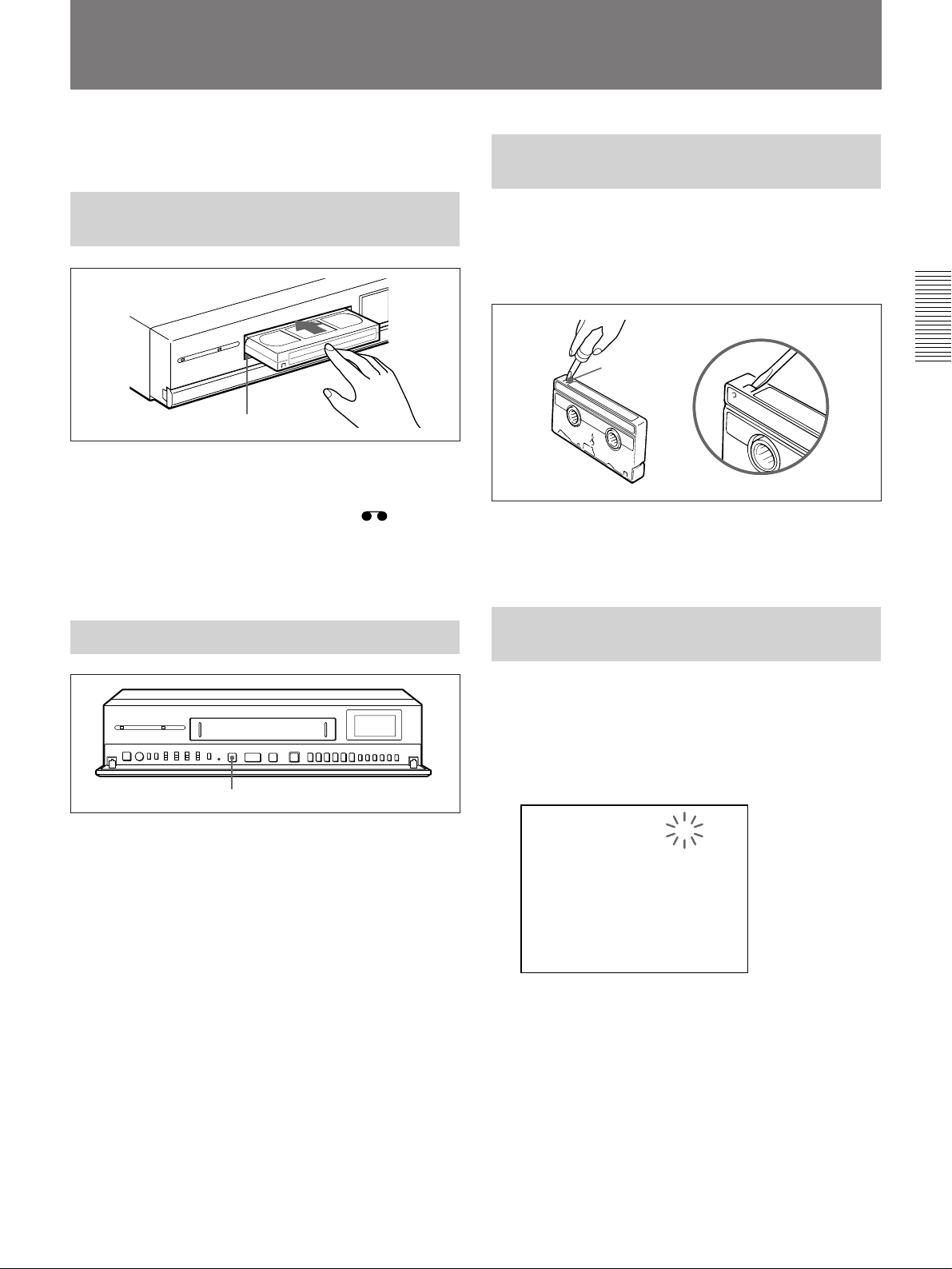

Inserting a Video Cassette

Cassette compartment

Insert the cassette into the cassette compartment by slowly pressing its center with the arrow on the top. When the cassette is inserted, the VCR automatically turns on and the window. If you insert the cassette without its safety tab for recording, the VCR ejects the cassette automatically.

indicator lights in the display

Protecting Your Cassette from Being Erased

Remove the tab on the cassette with a screwdriver or a similar tool as shown below. This protects your cassette against an accidental recording.

Safety tab

If you want to record again on the cassette without its safety tab, simply cover the safety tab hole with a piece of plastic tape.

Ejecting a Video Cassette

6 EJECT

Press 6 EJECT on the VCR. You can eject the cassette even when the power is off. When you press 6 EJECT, the VCR turns on automatically. After ejecting the cassette, the VCR turns off again.

Recommended cassette

This VCR is designed and calibrated with 120-mimute or 160-minute tape (T-120 or T-160). To ensure stable operation and optimum picture quality, we recommend that you use a Sony 120-minute tape for recording for more than 40-hour recording mode.

Setting the Operation Mode

You can set the mode for the VCR when a video cassette is inserted on the SET UP 3 display.

1 Press MENU until the SET UP 3 display appears

on the screen.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

2 Press SHIFT $ to move the flashing to TAPE IN

MODE and set to STOP or REC by pressing REC/ PLAY SPEED +/–. STOP: the VCR enters stop mode when a video

cassette is inserted.

REC: the VCR enters recording mode when a

video cassette is inserted.

To select the tape

Set the TAPE switch on the front to T-120 or T-160.

3 Press SEARCH to return to the normal display.

Page 16

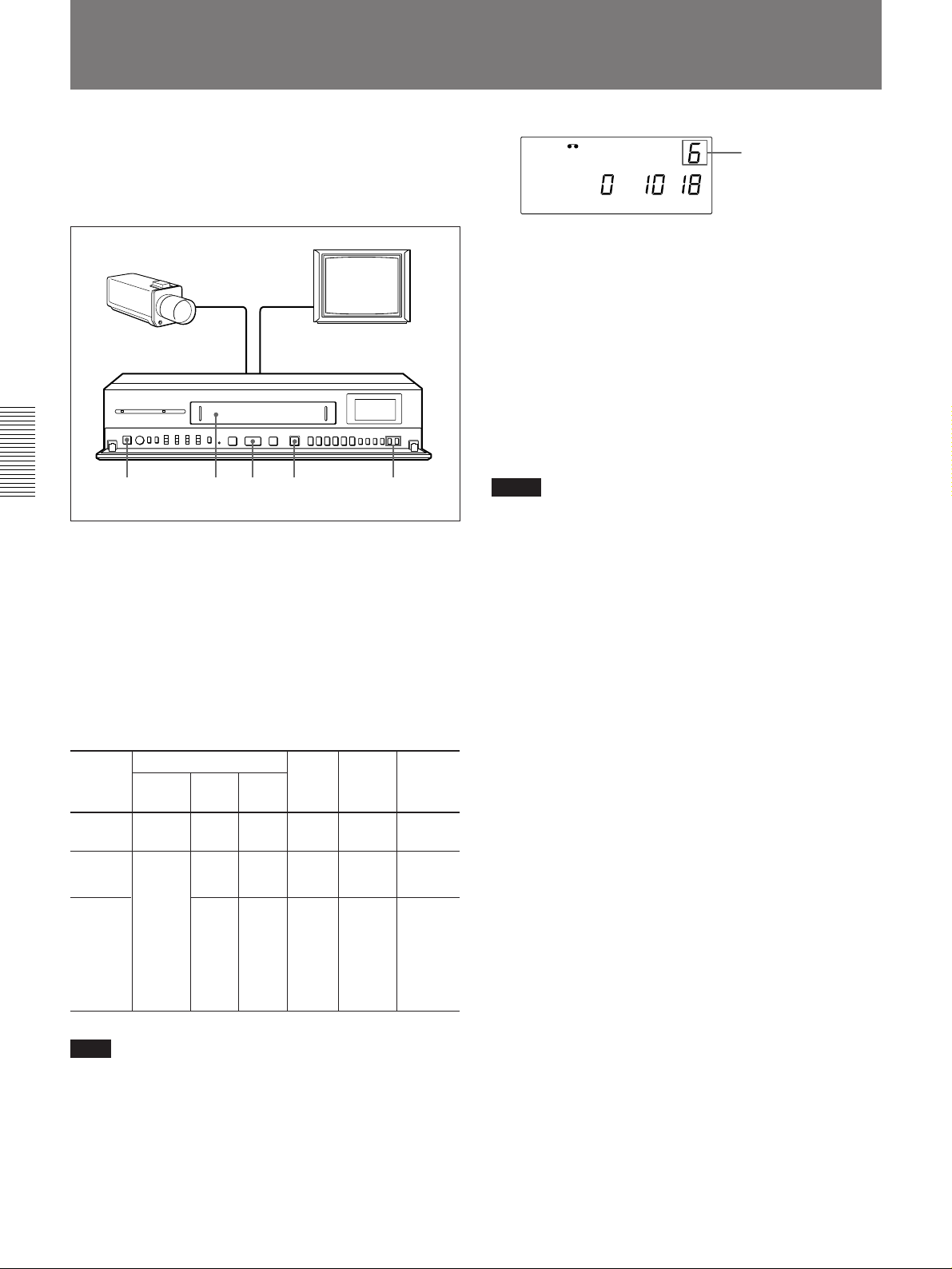

Recording

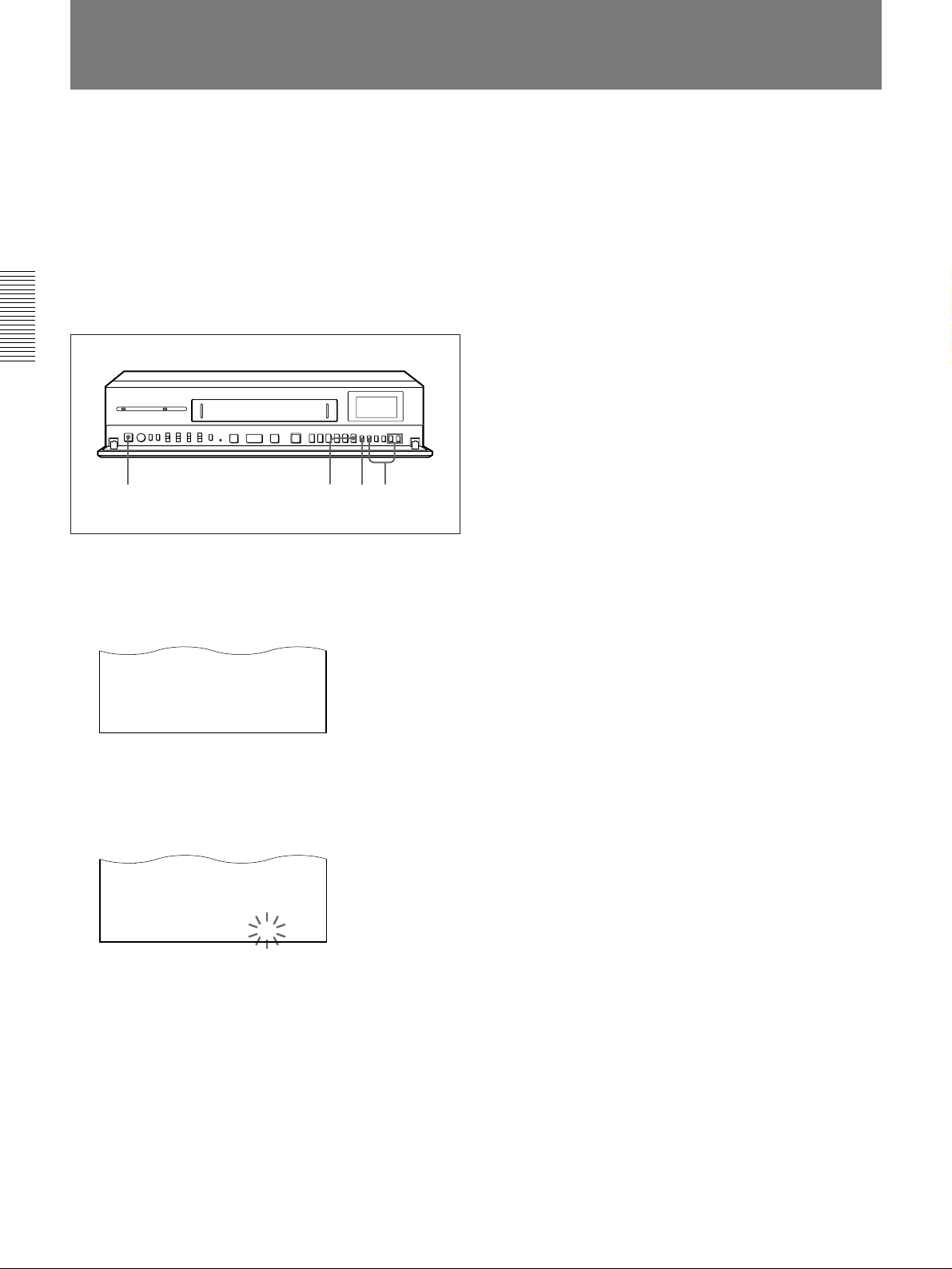

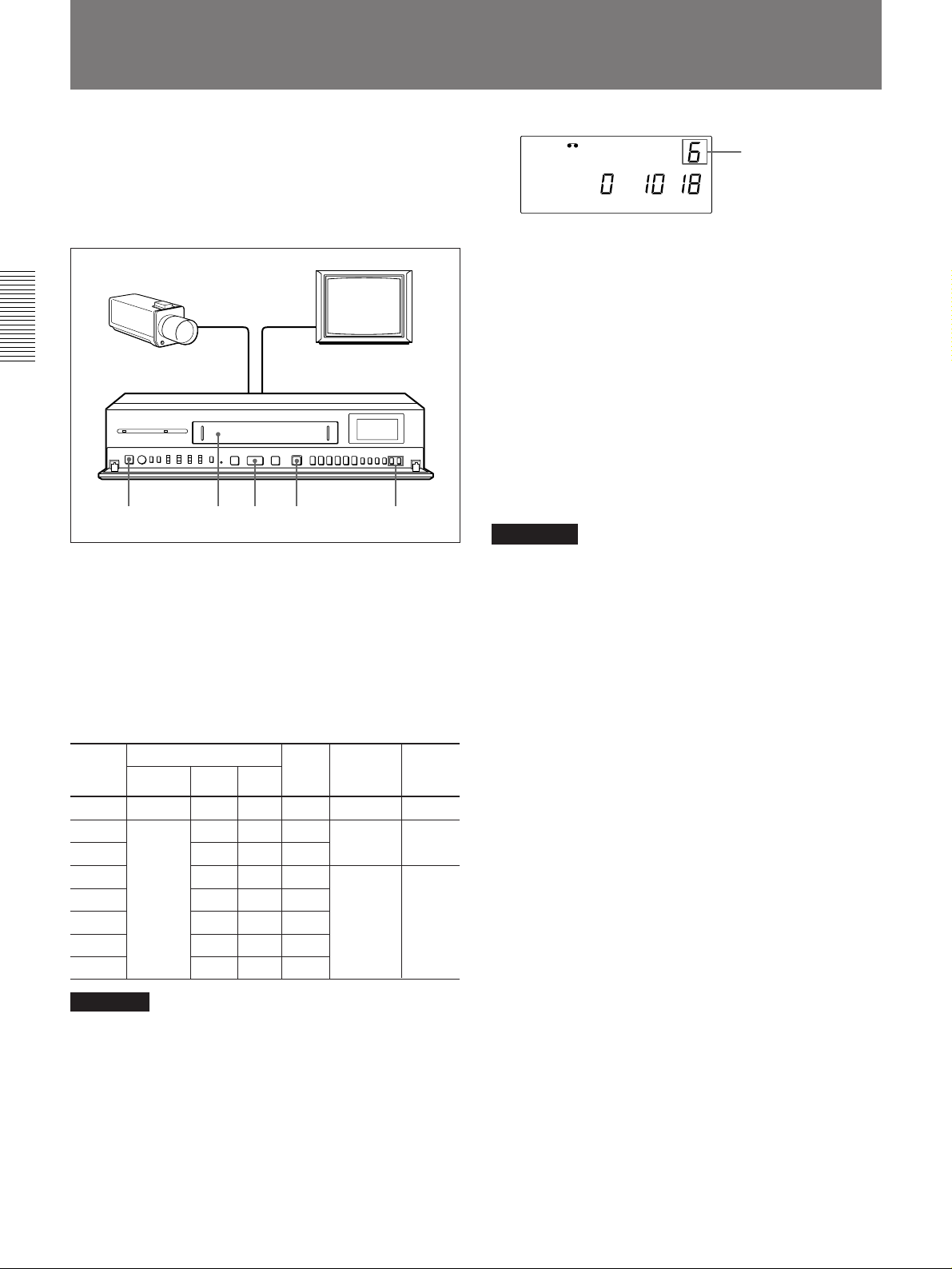

This section shows you how to record the signal from the video camera in the normal or time lapse mode, to set the security lock and to record repeatedly on the same cassette.

124

p STOP

1 Turn on the power of the equipment to be used. 2 Insert the cassette. 3 Set the recording speed by pressing REC/PLAY

SPEED +/–. The recording speed changes depending on the tape used (T-120 or T-160 tape).

4 Press r REC.

Recording starts.

To stop recording

Press p STOP.

If recording does not start and the cassette is ejected

The tab on the cassette is removed to protect against accidental recording.

Notes

•This VCR records the picture in the EP mode though you set the recording speed to “6” or “8”. This VCR cannot record in the SP mode.

•Whenever you insert a tape and first start recording, Adaptive Picture Control (APC) automatically improves recording quality by adjusting the VCR to the condition of the video heads and tape. There is about a 6-seconds delay before the VCR actually starts recording when r REC is pressed.

•This VCR is provided with a clog detection function. In time lapse modes, if recording is not made properly, the recording indicator will flash on the display window and a warning signal will be output from the WARNING OUT terminal. In this case, stop recording immediately and check the VCR.

Recording Maximum recording time Interval Audio Tape speed recording

6 (8) 18 (24) 18 24 1/20 30 (40) 30 40 1/12 48 (64) 54 72 0.15 72 (96) 78 104 0.22 96 (126) 102 134 0.28 120 (160) 168 (224)

Note

EP mode

Time lapse mode

T-120

T-160

tape

6 8 1/60

126 168 0.35 174 232 0.48

Possible Continuous

Impossible

motion

Intemittent

When using a T-120 tape in 48H, 72H, 96H, 120H and 168H modes, it is possible to record additionally 6 hours longer than the displayed recording time. When using a T-160 tape in 64H, 96H, 126H, 160H and 244H modes, it is possible to record additionally 8 hours longer than the displayed recording time.

Recording speed

SMH

In the display window

Page 17

Locking the Record Mode — Security Lock Function

Recording on the Same Cassette Repeatedly — Repeat Recording

Locking the record mode is useful to guard against accidental recording interruptions when the VCR is used for surveillance or monitoring purposes.

To set the security lock

While pressing SHIFT z, press REC/PLAY SPEED +. The

indicator lights in the display window.

SHIFT z

SMH

REC/PLAY SPEED +

The security lock function also works in timer recording and playback modes. You can use the SHARPNESS control while the security lock function is working.

To release the security lock

While pressing SHIFT z, press REC/PLAY SPEED –. The

indicator turns off.

SHIFT z REC/PLAY

SPEED –

You can record on the same cassette repeatedly in two different modes: R (repeat) 1 and R (repeat) 2.

REPEAT indicator

1 Set REPEAT REC to ON.

The REPEAT indicator lights.

2 Press MENU until the SET UP 3 display appears

on the screen.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP R1

-3M Y N 9600

3 Press SHIFT $ to move the flashing to TAPE

END MODE and set the mode to R 1 or R 2 by pressing REC/PLAY SPEED +/–. R 1: If an alarm input is received during repeat

recording, the recording mode switches to alarm recording. After the end of the tape is reached, the tape is automatically rewound and stops at the beginning. The OFF indicator lights in the display window.

R 2: If an alarm input is received during repeat

recording, the recording mode switches to alarm recording. Repeat recording is performed regardless of whether an alarm input is received or not.

4 Press r REC.

Recording begins. When the tape reaches the end, the tape is rewound at the beginning and recording resumes.

Note

If REPEAT REC is set to OFF while repeat recording is in progress, recording proceeds until the end of the tape is reached and then stops automatically after the tape is rewound at the beginning. The OFF indicator lights in the display window.

Page 18

Recording

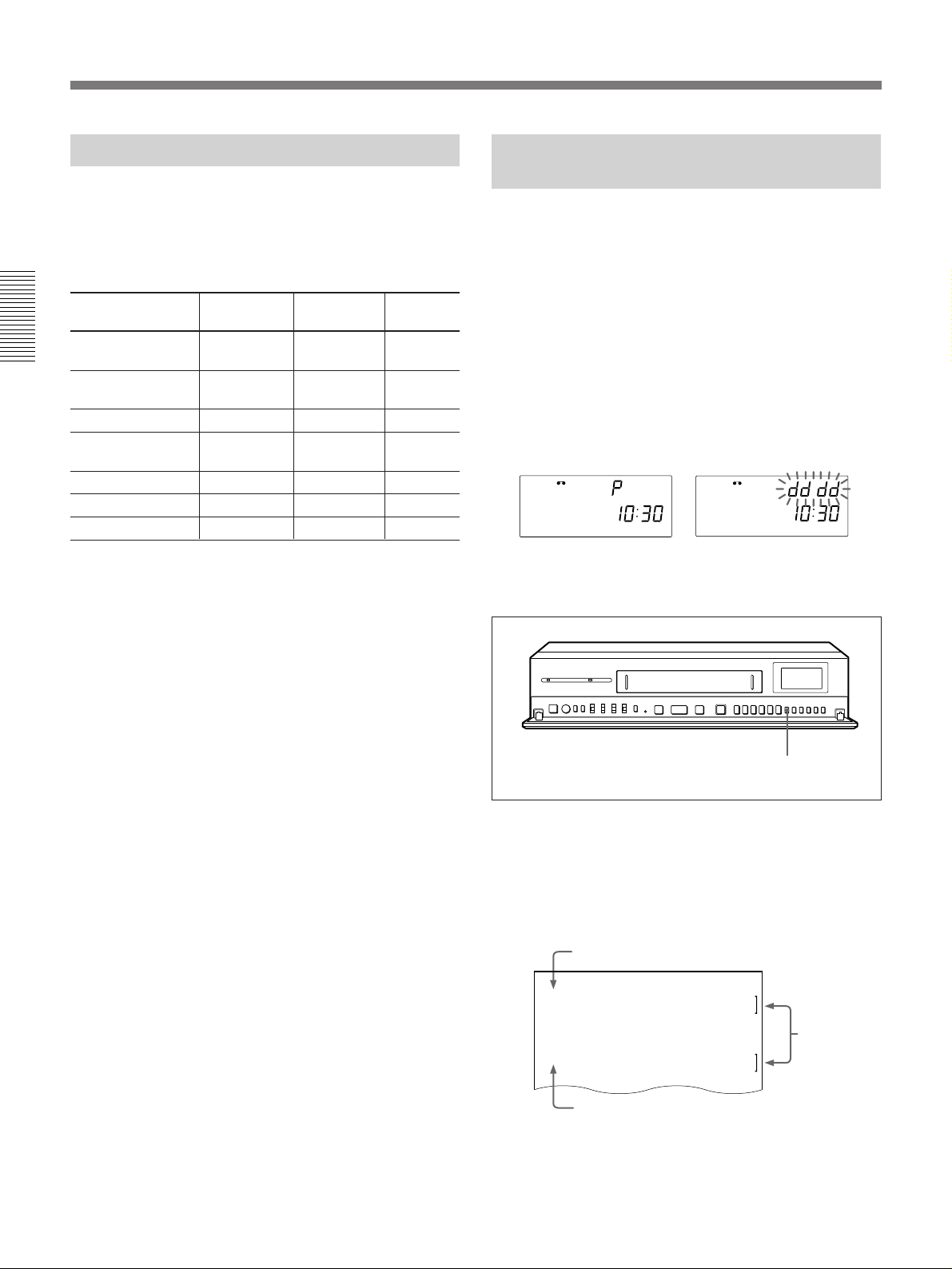

Series Recording

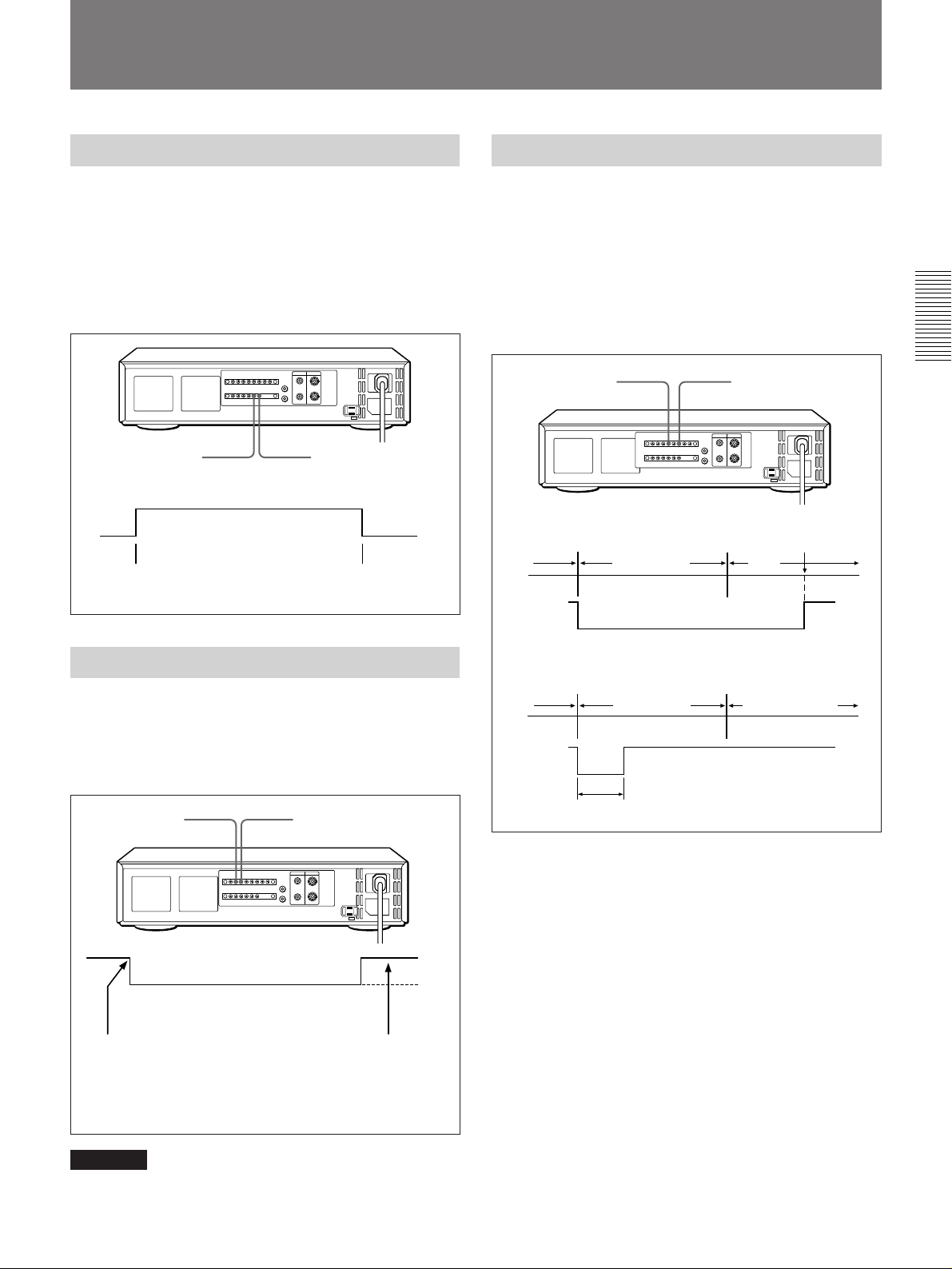

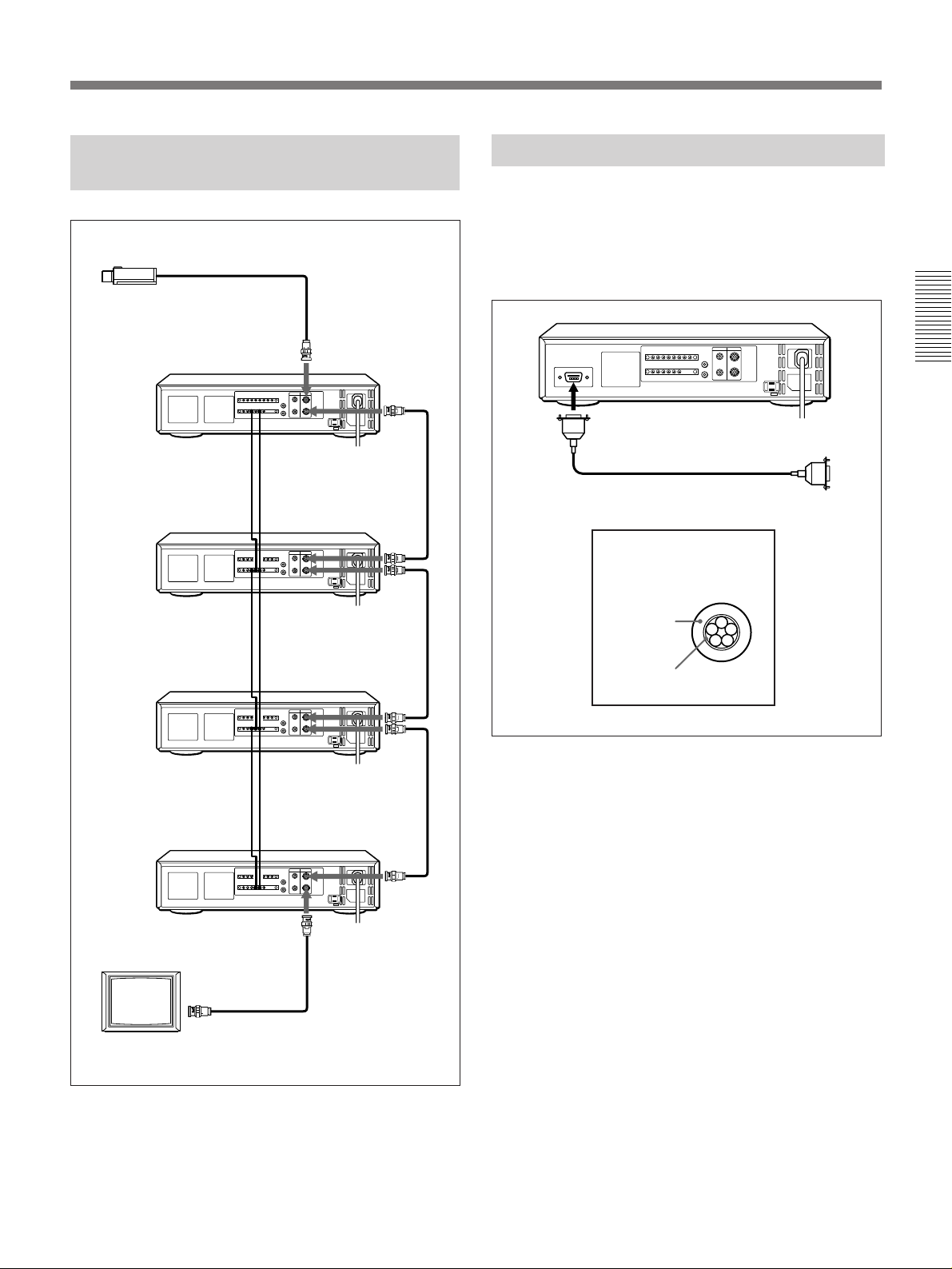

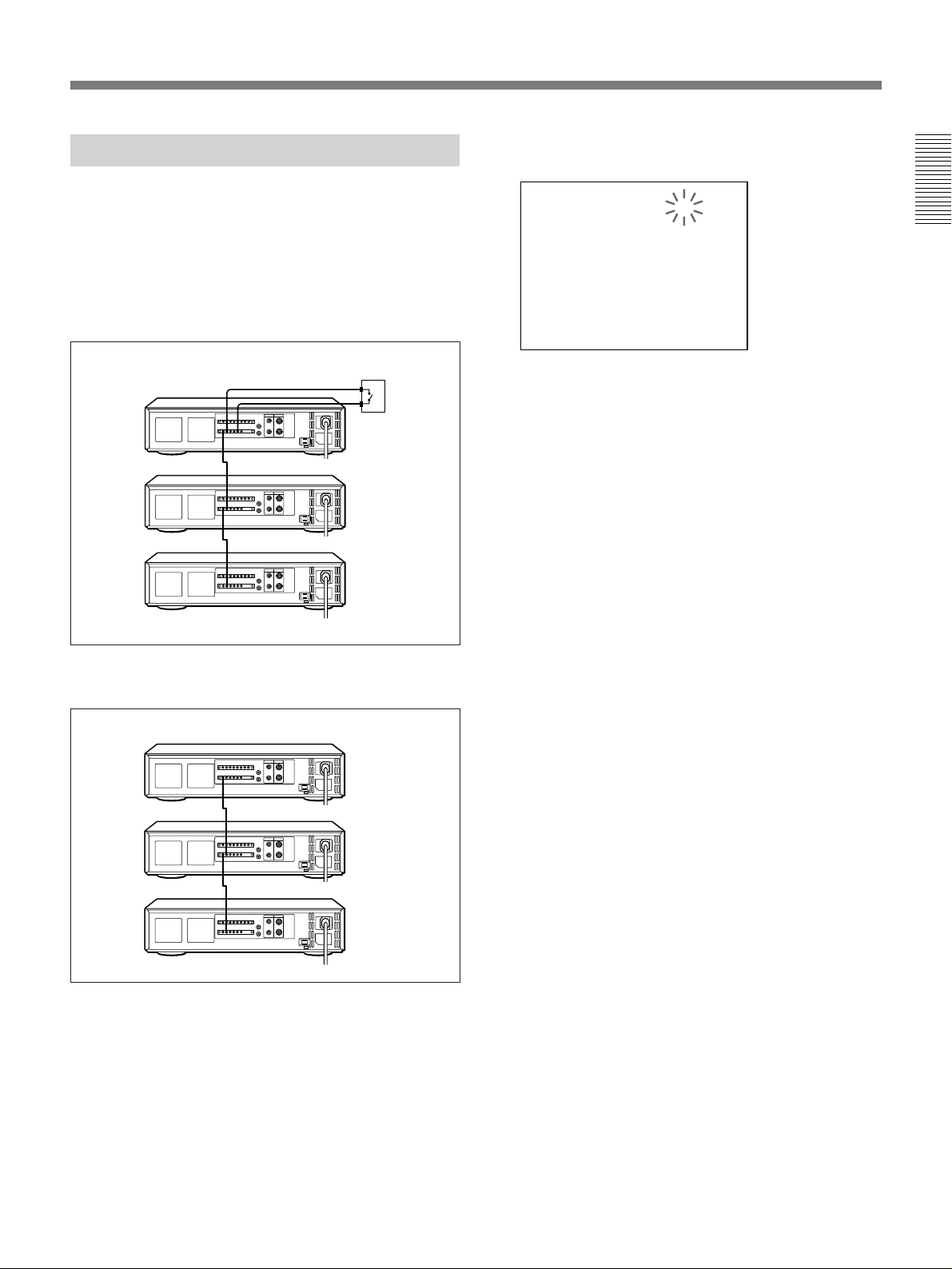

Connect another SVT-L400 for series recording (for details on connection, see page 9) and set each of the units as follows.

Item Unit #1 Unit #2 Unit #3 and

subsequent unit

SERIES REC on Y Y Y SET UP 3 screen

TAPE END OUT on –3M –3M –3M SET UP 3 screen

Cassette tape Loaded Loaded Loaded Operating status Recording Turned off Turned off REPEAT REC OFF OFF OFF Security lock Locked Locked Locked Timer recording OFF OFF OFF

When all of the settings are complete, set unit #1 in recording mode and turn off the power of unit #2 and subsequent unit. When recording on unit #1 is complete, the power for unit #2 turn on and recording begins (The recording cannot be done for about 11 seconds.). The unit #1 rewinds its tape and turns off.

When a T-120 or T-160 tape is used and TAPE END OUT is set to –3M, the unit #2 starts recording before the unit #1 stops so that recording is continued without stop.

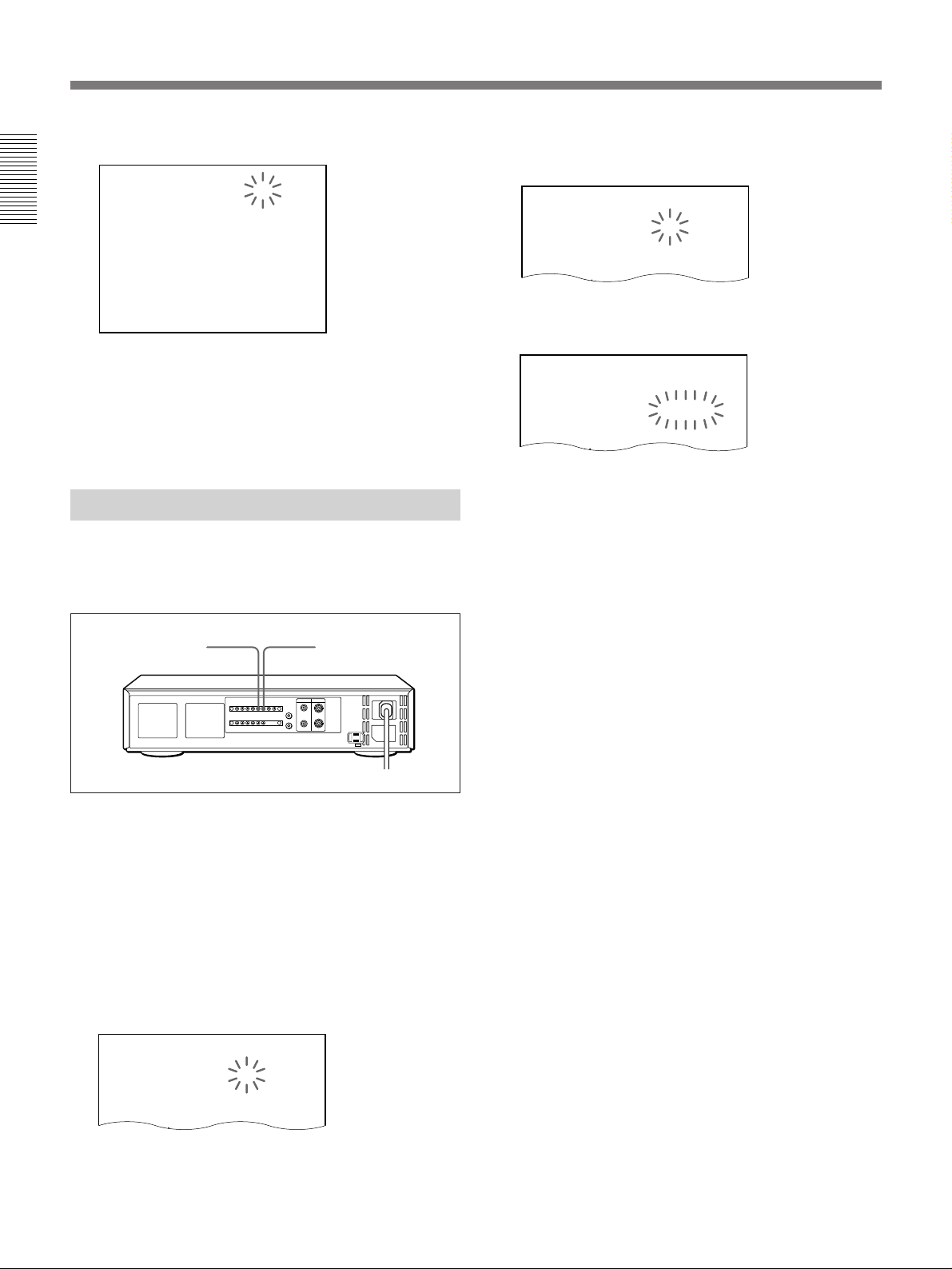

Recording after Power Interruption or Moisture Condensation

If a power interruption occurs, The P indicator lights in the display window and if a moisture condensation occurs, the “dddd” indicator flashes. Even if a power interruption or moisture condensation occurs while recording, the internal batteries provide backup power for memory for at least 30 days. The internal batteries can be charged in about 48 hours. If the power is interrupted during recording, the recording starts automatically after power is restored.

To check power interruptions or moisture condensation

Press MENU until POWER FAILURE/DEW display appears. This shows a count of the power interruption and moisture condensation and the period when the recording was interrupted.

Count of power interruption

<POWER FAILURE> 002 FAILURE RECOVERY

<DEW> 001 FAILURE RECOVERY

Count of moisture condensation

12-20 12-20

12-10 12-20

07:15 07:30

11:00 12:00

No recording periods

Page 19

To clear the P indicator

MENU RESET

Setting the Mode at the End of the Tape

You can set the mode of the tape operation when the tape comes to the end during recording using the SET UP 3 display.

When the REPEAT REC switch is set to OFF

1 Press MENU until the SET UP 3 display appears

on the screen.

Press MENU RESET.

To clear the power interruption/moisture condensation data

Press MENU until the POWER FAILURE/DEW display appears and press MENU RESET with pointed material.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

2 Set TAPE END MODE to REW, STOP or EJECT

by pressing REC/PLAY SPEED +/–. REW: when the tape comes to the end, the VCR

rewinds the tape automatically and enters stop mode at the beginning of the tape.

STOP: when the tape comes to the end, the VCR

enters stop mode at once.

EJECT: when the tape comes to the end, the tape

is ejected at once.

3 Press SEARCH to return to the normal display.

When the tape reaches the end

The OFF indicator lights in the display window. Press 6 EJECT, r REC, ) FF, 0 REW or z PLAY to turn off the OFF indicator.

When the REPEAT REC switch is set to ON

Follows the steps 2 through 4 in “Recording on the Same Cassette Repeatedly — Repeat Recording” on page 17.

Page 20

Recording

Monitoring the Recording Condition

You can check the recording condition by pressing REC CHECK while recording in time lapse mode.

REC CHECK

Press REC CHECK while recording. After the tape is rewound for about three seconds and played back for about two seconds, the unit returns to the original recording mode.

Note

While monitoring the recording condition, recording is interrupted.

Checking the Used Time

1 Turn on the power of the equipment to be used. 2 Press MENU until the USED TIME display

appears on the screen. VIDEO: amount of time the video head has been

used

POWER: the amount of time the power has been

on.

<USED TIME> VIDEO POWER

00000H 00000H

3 Press SEARCH to return to the normal display.

Page 21

Timer Recording

You can set the timer recording in two methods: day of the week recording and daily recording. Before starting, make sure that the time and date are set properly. (See page 11.)

Day of the Week Recording

Example 1:

Making a recording from 8:00 on Tuesday to 17:00 the same day with the recording speed set to 24-hour mode.

––:–– ––:–– –––

SUN

––:–– ––:–– –––

MON

08:00 17:00 24

TUE

––:–– ––:–– –––

WED

––:–– ––:–– –––

THU

––:–– ––:–– –––

FRI

––:–– ––:–– –––

SAT

––:–– ––:–– –––

SUN MON TUE WED THU FRI SAT

N N Y N N N N NDLY

3-921012 111

3 Press SHIFT $ to move the ﬂashing to TUE and

the SHIFT z to move it to the hour position of START.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU

--:--

---

N N N N N

4 Set the start hour by pressing REC/PLAY SPEED

+/– and press SHIFT z.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU

--:--

--:-08:--

--:--

---

N N N N N

5 Set the start minute by pressing REC/PLAY

SPEED +/– and press SHIFT z.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU

--:--

--:-08:00

--:--

---

N N N N N

1 Turn on the power of the equipment to be used. 2 Press MENU until the TIMER SET display

appears on the screen.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU FRI SAT DLY EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N N N

6 Set the stop hour by pressing REC/PLAY SPEED

+/– and press SHIFT z.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU

--:--

--:-08:00

--:--

--:-17:--

--:--

---

N N N N N

7 Set the stop minute by pressing REC/PLAY

SPEED +/– and press SHIFT z.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU

--:--

--:-08:00

--:--

--:-17:00

--:--

---

N N N N N

Page 22

Timer Recording

8 Set the recording speed by pressing REC/PLAY

SPEED +/– and press SHIFT z.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU

--:--

--:-08:00

--:--

--:-17:00

--:--

---

-- 24

---

N N N N N

9 Select Y (yes) to execute the timer recording by

pressing REC/PLAY SPEED +/–.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU

If you want to preset other settings, repeat steps 3 to 9.

When you have completed all the settings, press

SEARCH to return to the normal display.

--:--

--:-08:00

--:--

--:-17:00

--:--

---

-- 24

---

N N Y N N

You can set the timer to make a recording for 2 days using the 7th and 8th lines on the TIMER SET display .

Example 2:

Making a recording from 17:20 on Saturday to 7:50 on Monday with the recording speed set to 168-hour mode.

––:–– ––:–– ––– ––:–– ––:–– ––– ––:–– ––:–– ––– ––:–– ––:–– ––– ––:–– ––:–– ––– ––:–– ––:–– ––– 17:20

: 07:50 16 8

∗∗ ∗∗

∗∗ ∗∗ ∗∗∗ ∗

SAT

1141312

SUN MON TUE WED THU FRI SAT

NSUN NMON NTUE NWED NTHU NFRI

YMON

23-11

Insert the cassette.

Set TIMER to ON. The VCR turns off automatically, and enters the timer recording standby mode. The

indicator appears in the display window. When no cassette is inserted. The

indicator

ﬂashes and a beep sounds.

When the indicator appears in the display window, the buttons except TIMER does not work.

1 Turn on the power of the equipment to be used. 2 Press MENU until the TIMER SET display

appears on the screen.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU FRI SAT DLY EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N N N

Page 23

3 Press SHIFT $ to move the ﬂashing to SAT (7th

MON

line), and press SHIFT z.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU FRI SAT DLY EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N N N

4 Set the start hour by pressing REC/PLAY SPEED

+/– and press SHIFT z.

TUE WED THU FRI SAT DLY EXT

--:--

--:-17:--

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N

5 Set the start minute by pressing REC/PLAY

SPEED +/– and press SHIFT z.

TUE WED THU FRI SAT DLY EXT

6 Display the

recording speed (SPD) and timer execution positions in the 7th line and on the start time (START) position in the 8th line by pressing REC/ PLAY SPEED +/– and press SHIFT z. The day of the week in the 8th line changes to the day after the day in the 7th line.

TUE WED THU FRI SAT SUN EXT

--:--

--:-17:20

--:--

∗∗∗∗∗

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

∗∗∗∗∗

marks on the stop time (STOP),

--:--

--:-∗∗:∗∗

--:--

∗∗∗∗∗

---

∗∗∗

---

N N N N N N N

N N N N

∗

N N

7 Set flashing SUN to MON by pressing REC/PLAY

SPEED +/– and press SHIFT z to move the flasing to the hour position of STOP.

TUE WED THU FRI SAT MON EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗

--:--

∗∗∗∗∗

---

∗∗∗

---

N N N N

∗

N N

8 Set the stop hour by pressing REC/PLAY SPEED

+/– and press SHIFT z.

TUE WED THU FRI SAT MON EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗ 07:--

∗∗∗∗∗

---

∗∗∗

---

N N N N

∗

N N

9 Set the stop minute by pressing REC/PLAY

SPEED +/– and press SHIFT z.

TUE WED THU FRI SAT MON EXT

Set the recording speed by pressing REC/PLAY

SPEED +/– and press SHIFT z.

TUE WED THU FRI SAT MON EXT

Select Y (yes) to execute the timer recording by pressing REC/PLAY SPEED +/–.

TUE WED THU FRI SAT MON EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗ 07:50

∗∗∗∗∗

--:--

--:-∗∗:∗∗ 07:50

∗∗∗∗∗

--:--

--:-∗∗:∗∗ 07:50

∗∗∗∗∗

---

∗∗∗

---

∗∗∗

168

---

∗∗∗

168

---

N N N N

∗

N N

N N N N

∗

N N

N N N N

∗

Y N

Page 24

Timer Recording

TUE

When you have completed all the settings press

SEARCH to return to the normal display.

Daily Recording

Insert the cassette.

Set TIMER to ON. The VCR turns off automatically, and enters the timer recording standby mode. The

indicator appears in the display window. When no cassette is inserted. The

indicator

ﬂashes and a beep sounds.

When the indicator appears in the display window, the buttons except TIMER does not work.

You can preset the timer to start recording each day of the week.

1 Move the ﬂashing to the appropriate day of the

week by pressing SHIFT $.

2 Set the day to DLY by pressing REC/PLAY

SPEED +/– before setting the hour position of START in step 3.

WED THU FRI SAT DLY EXT

When the time set in the STOP section is earlier than the time set in the START section

The STOP time is assumed to be for the next day, and the T (tomorrow) indicator is displayed before the stop time.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU

--:--

∗∗∗∗∗

--:-17:00

--:--

∗∗∗∗∗

--:--

08:10

--:--

---

-- 24

---

N N N N N N

N Y N N N

Timer recording is interrupted when the power is interrupted

When a period of the power interruption is shorter than the power backup time (within 30 days) and within the timer end time, the recording is resumed after the power is restored. The P indicator lights in the display window to show that the timer recording is interrupted. (To clear the P indicator, press MENU RESET on the front panel. See page 19.)

To stop the timer recording

Set TIMER to OFF. The recording stops and the power is turned off.

Page 25

Setting the Holiday

MON

If you enter dates for holidays, the VCR will assume that these dates are Sundays and will record at the same time you set for Sundays.

1 Press MENU until the HOLIDAY SET display

appears on the screen.

2 3 4 5 6 7 8 9

-----

11 12 13 14 15 16 17 18 19 20

-----

2 Set the month of the holiday you want by pressing

REC/PLAY SPEED+/– and press SHIFT z.

2 3 4 5 6 7 8 9

7---

-----

11 12 13 14 15 16 17 18 19 20

-----

3 Set the day of the holiday by pressing REC/PLAY

SPEED+/–.

2 3 4 5 6 7 8 9

7-1 4

-----

11 12 13 14 15 16 17 18 19 20

-----

To set other holidays, press SHIFT $ z to move to the next row.

4 When you have completed all the settings, press

SEARCH to return to the normal display.

Recording Using an External Timer

You can preset the time to start and end recording by using a timer connected to the EXT TIMER terminal on the rear of the unit. Set the recording speed on the TIMER SET display on screen.

1 Turn on the power of the equipment to be used. 2 Press MENU until the TIMER SET display

appears on the screen.

3 Press SHIFT $ to move the flashing to EXT

(lowest line) and press SHIFT ”.

<TIMER SET> WEEK START STOP SPD SUN MON TUE WED THU FRI SAT DLY EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N N N

4 Set the recording speed by pressing REC/PLAY

SPEED +/– and press SHIFT ”.

TUE WED THU FRI SAT DLY EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

-- 24

N N N N N N N

5 Select Y (yes) to execute the timer recording by

pressing REC/PLAY SPEED +/–.

TUE WED THU FRI SAT DLY EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

-- 24

N N N N N N Y

6 When you have completed all the settings, press

SEARCH to return to the normal display.

Page 26

Timer Recording

7 Insert the cassette. 8 Set TIMER to ON.

The VCR turns off automatically, and enters the timer recording standby mode. The appears in the display window. When no cassette is inserted, the ﬂashes and a beep sounds.

When the input signal from the EXT TIMER terminal becomes low, recording starts and the E indicator appears in the display window. When the input signal from the EXT TIMER terminal becomes high, recording stops and the VCR enters the timer recording standby mode.

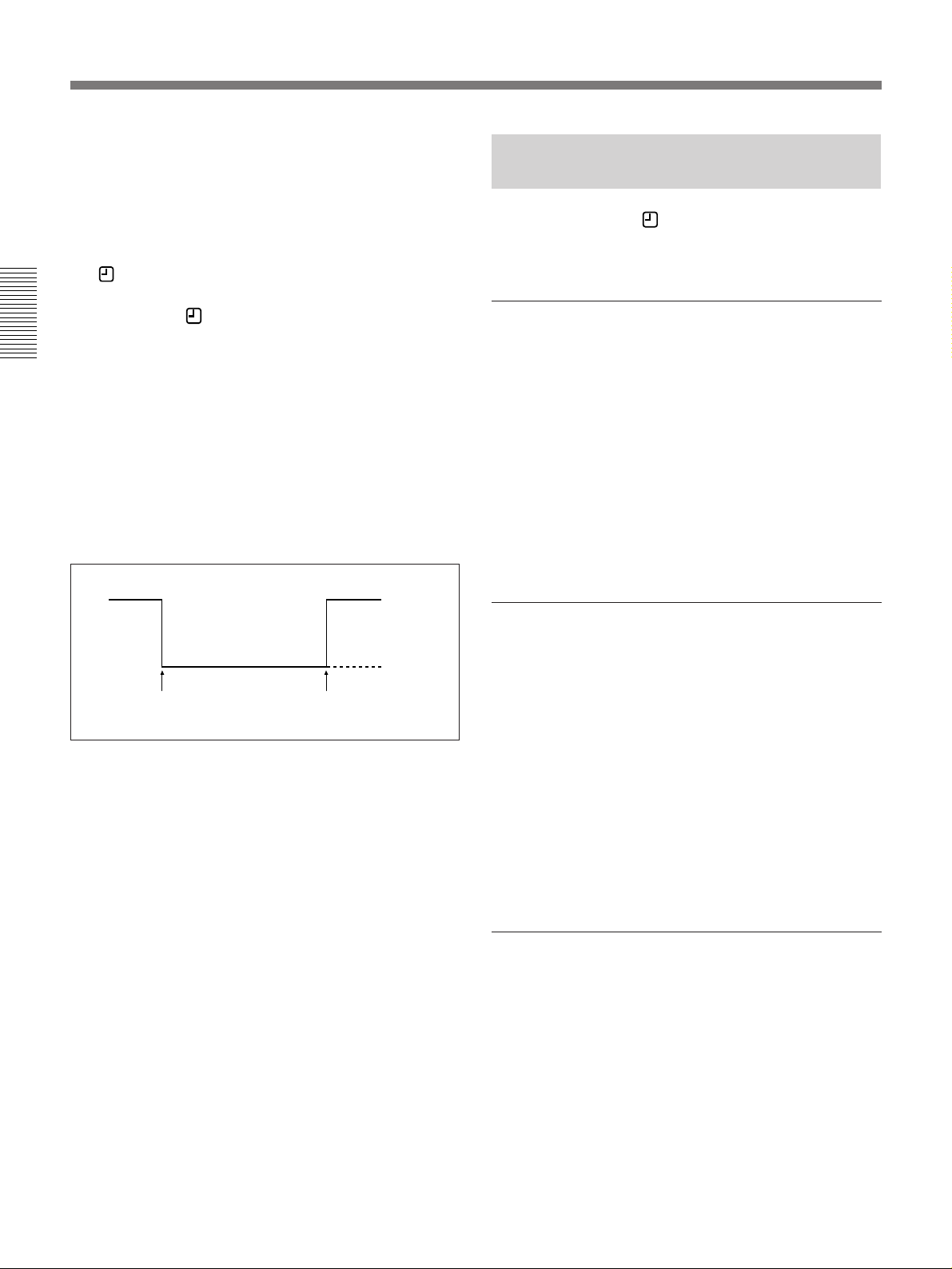

Input signal from the EXT TIMER terminal

indicator

5 V

0 V

Changing/Cancelling the Timer Settings

When indicator lights in the display window, set TIMER to OFF to clear it.

Changing the timer settings

1 Press MENU until the TIMER SET display

appears on the screen.

2 Press SHIFT z or $ to move the ﬂashing to the

position where you want to change.

3 Press REC/PLAY SPEED +/– to change the

setting.

4 Press SEARCH to return to the normal display.

Cancelling the timer setting

1 Press MENU until the TIMER SET display

appears on the screen.

Recording starts. Recording stops.

2 Press SHIFT $ to move the ﬂashing to the position

where you want to cancel.

3 Press SHIFT z to move the ﬂashing to the timer

execution.

4 Press REC/PLAY SPEED +/– to set the timer

execution to N.

5 Press SEARCH to return to the normal display.

Cancelling all timer settings

1 Press MENU until the TIMER SET display

appears on the screen.

2 Press MENU RESET.

All timer settings are cleared.

3 Press SEARCH to return to the normal display.

Page 27

Alarm Recording

You can use a door switch or alarm sensor to trigger alarm recording. You can make alarm recording in recording mode, stop mode and power off mode with the selected recording speed.

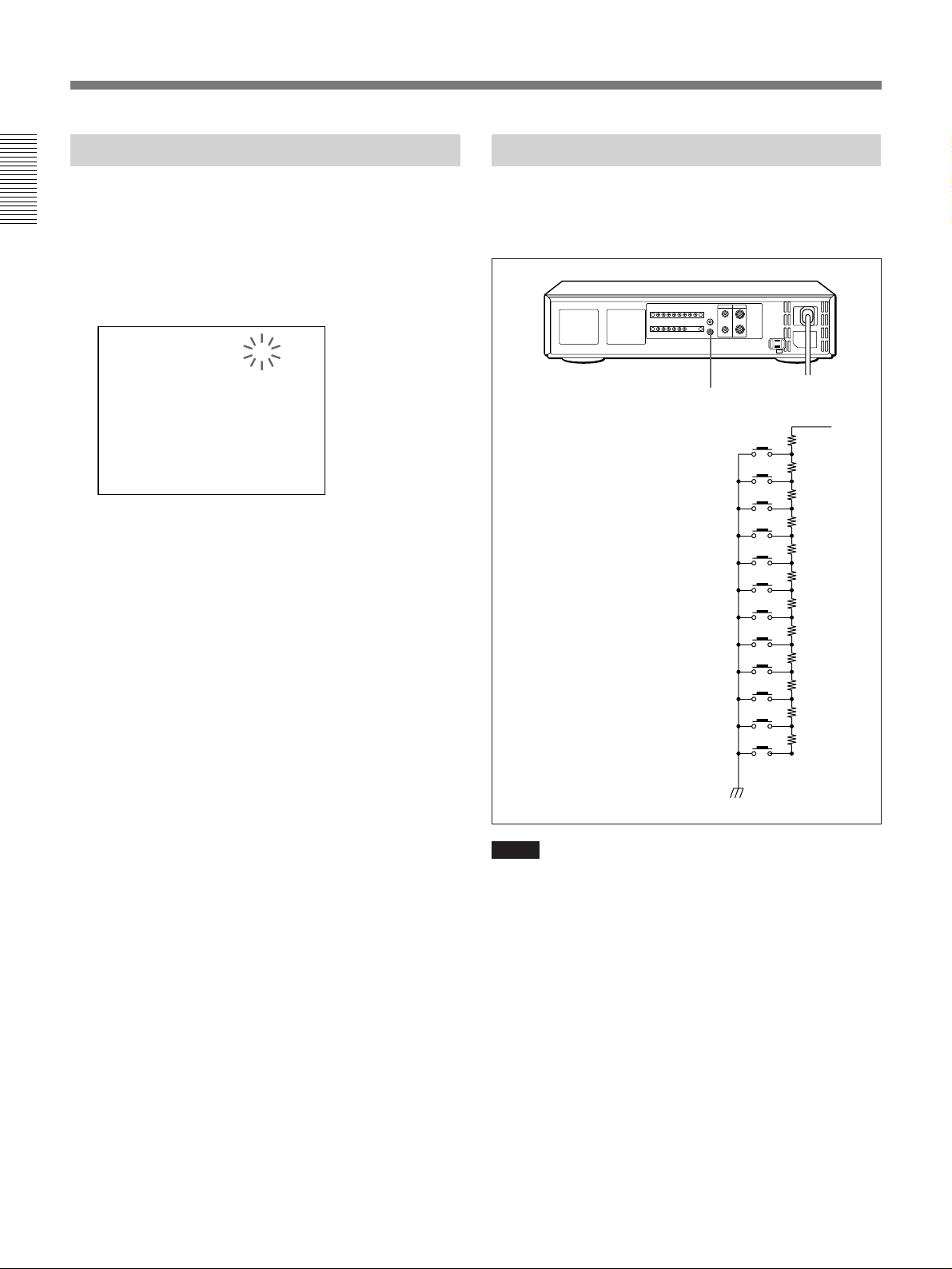

Connecting an Alarm Sensor

Commercially available switching box, etc.

to COM

to ALARM OUT

to ALARM IN

Setting the Alarm Speed and Duration

Setting the Alarm Speed and Alarm Duration on This Unit

TAPE

4123

1 Press MENU until the SET UP 3 display appears

on the screen.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

2 Press SHIFT $ to move the flashing to ALARM

SPEED.

3 When the TAPE switch is set to T-120:

Set ALARM SPEED to 6H, 18H or NC by pressing REC/PLAY SPEED +/–.

6H: for recording in 6-hour mode 18H: for recording in 18-hour mode NC: for recording at the same speed as before the

alarm was received.

When the TAPE switch is set to T-160: Set ALARM SPEED to 8H, 24H or NC by pressing REC/PLAY SPEED +/–.

8H: for recording in 8-hour mode 24H: for recording in 24-hour mode NC: for recording at the same speed as before the

alarm was received.

4 Set ALARM DURATION to 20S, PROG

(program) or CC.

20S: for recording for 20 seconds PROG: for recording for the duration set on the

monitor

CC: for recording as long as the alarm signal is

being input

Page 28

Alarm Recording

Setting the Alarm Duration on the Monitor

1 2 8 3 4-7

1 Turn on the power of the equipment to be used. 2 Set the ALARM DURATION switch to PROG. 3 Press MENU until the SET UP 3 display appears

on the screen.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

7 Set in which mode the alarm recording begins by

pressing REC/PLAY SPEED +/–. Y (yes): accepts alarms only in recording mode.

When the VCR is in seriers recording (see page

18), set to Y.

N (no): accepts alarm in recording mode, stop

mode or power off mode.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y Y 9600

8 Press SEARCH to return to the normal display.

4 Press SHIFT $ to move the flashing to ALARM

DURATION.

5 Set the alarm duration by pressing REC/PLAY

SPEED +/–. You can set the alarm duration to 20S, 40S, 1M, 2M, 3M, 4M, 5M or CC.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

Alarm duration

6 Press SHIFT $ to move the flashing to SERIES

REC.

Page 29

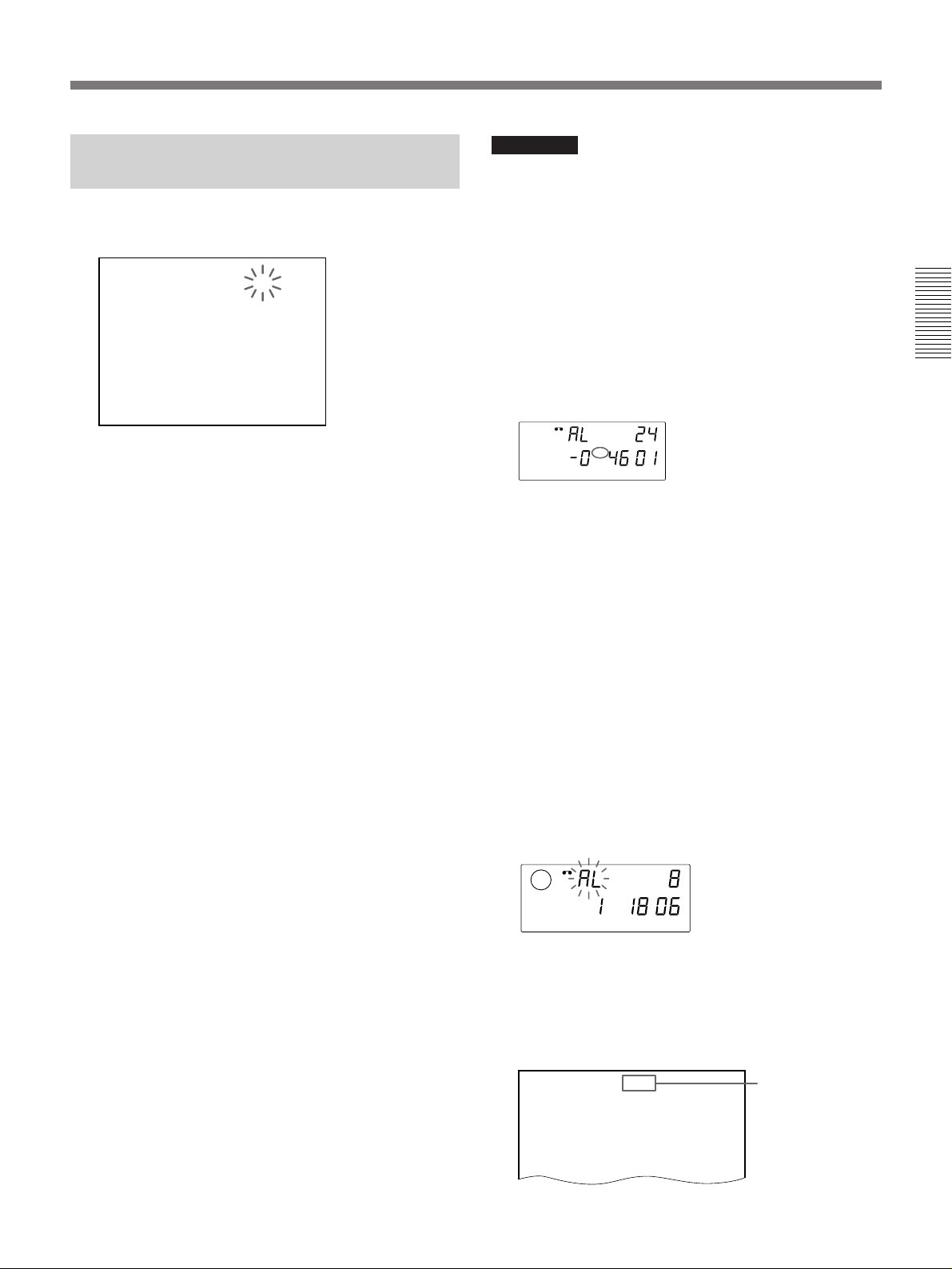

Setting the Alarm Recording Mode

SMH

1 Press MENU until the SET UP 3 display appears

on the screen.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

•If another alarm is received while alarm recording is in progress, the second alarm recording starts and the recording duration is extended.

•If the power is interrupted while alarm recording is in progress and restored again, the operation before the alarm recording was made resumes.

Indicators during alarm recording

The AL indicator ﬂashes in the display window.

Y1 of ALARM MODE is flashing.

2 Set ALARM MODE to Y1, Y2, Y3 or N by

pressing REC/PLAY SPEED +/–.

Y1 (yes): always accepts alarms. Y2: accepts alarms only when timer recording is

proceeding.

Y3: accepts alarms only in timer recording standby

mode.

N (no): does not accept alarm even if an alarm

signal is received.

3 Press SEARCH to return to the normal display.

Notes

•While alarm recording is in progress, other modes are inoperable.

•After the alarm recording is completed, the VCR returns to the condition it was in before the alarm signal was received.

•If an alarm input is received while the VCR is in repeat recording (see page 17), repeat recording stops and the REPEAT indicator goes off. After the tape reaches the end, the tape is rewound and the VCR stops. The OFF indicator lights in the display window.

The count (left digit) of the alarm recording ﬂashes on the monitor screen. The alarm recording can be counted up to 999. When the alarm function has worked 1000 times, the count number returns to 000.

10-15-97 WED 001 04:15:43 8

Alarm count number

OFF

SMH

When the OFF indicator lights, in order to prevent accidental erasure of a recorded tape, timer recording and alarm recording cannot be executed. If any of r REC, ) FF, 0 REW, z PLAY is pressed, the OFF indicator goes off.

Page 30

Alarm Recording

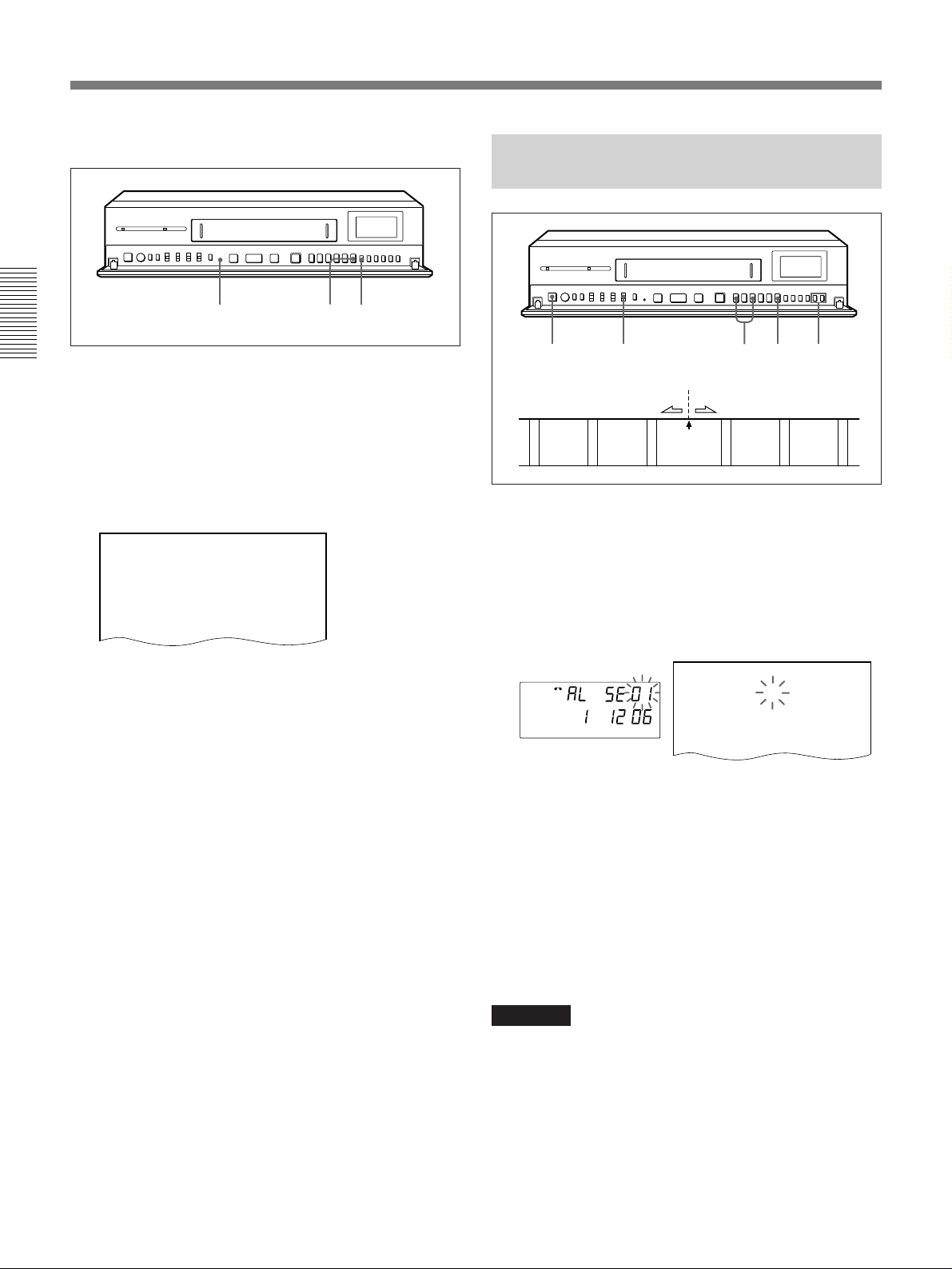

To Reset the Alarm Count

132

1 Press MENU until the ALARM TIME display

appears.

2 Press MENU RESET. 3 Press SEARCH to return to the normal display.

The count on the screen are reset to 000.

10-15-97 WED 000 04:15:43

Searching the Picture of the Alarm Recordings — Alarm Search

12 35

Rewind 0 Fast-forward )

Present

123231

positin

1 Turn on the power of the equipment to be used. 2 Set ON-SCREEN to ON. 3 Press SEARCH in stop mode.

The alarm search indicator flashes in the display window and on the screen.

1H12M06S AL SEARCH 01

SMH

In the display window On the monitor

4 Press REC/PLAY SPEED +/– to set the alarm

search number (1 to 99).

5 Press ) FF or 0 REW.

The cassette stops at the portion where the alarm function worked and the still picture playback is displayed. The alarm search mode is automatically cleared.

Note

If the tape is reached the end during searching, the tape is rewound and the unit enters the stop mode at the beginning of the tape.

Page 31

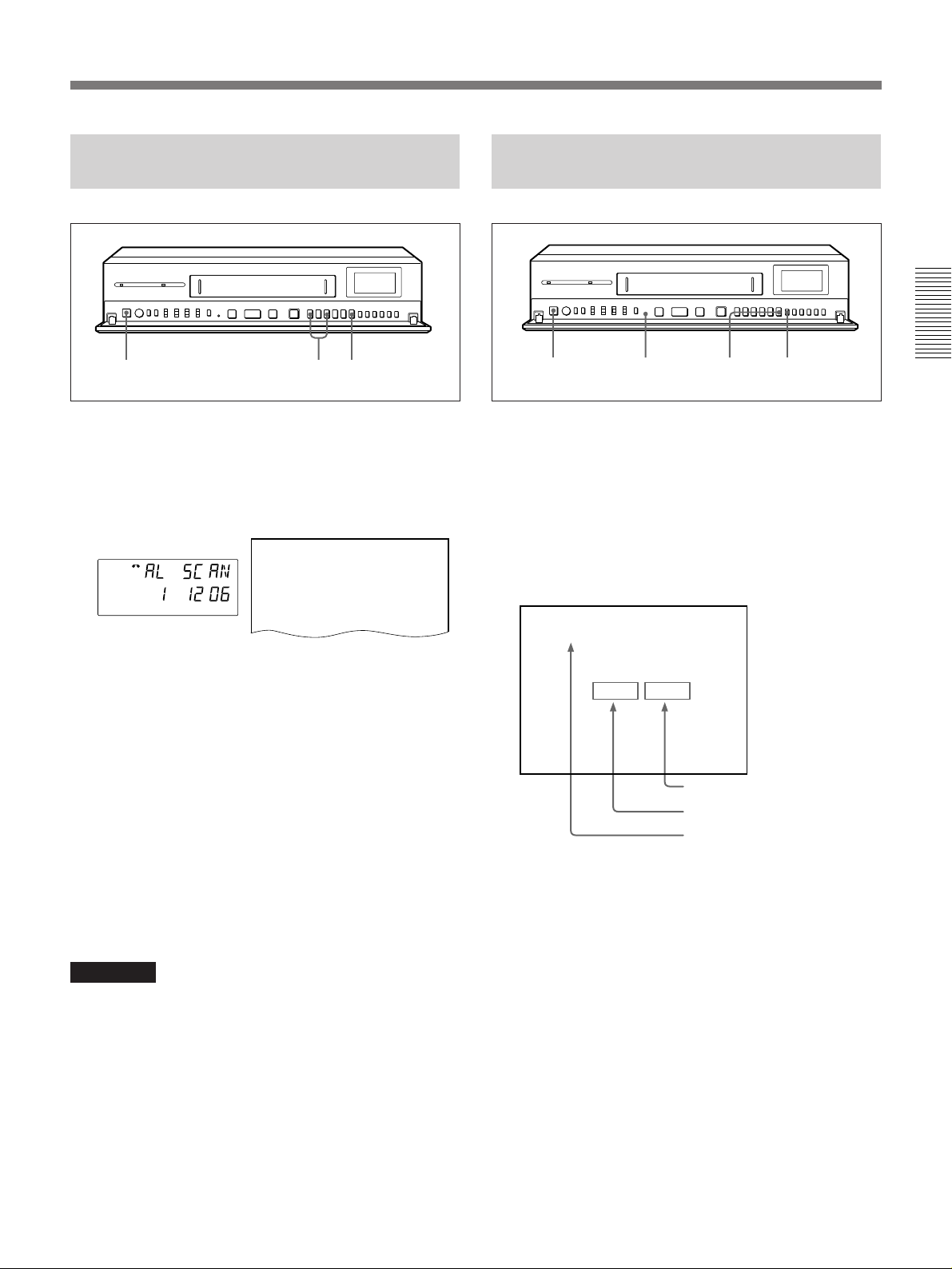

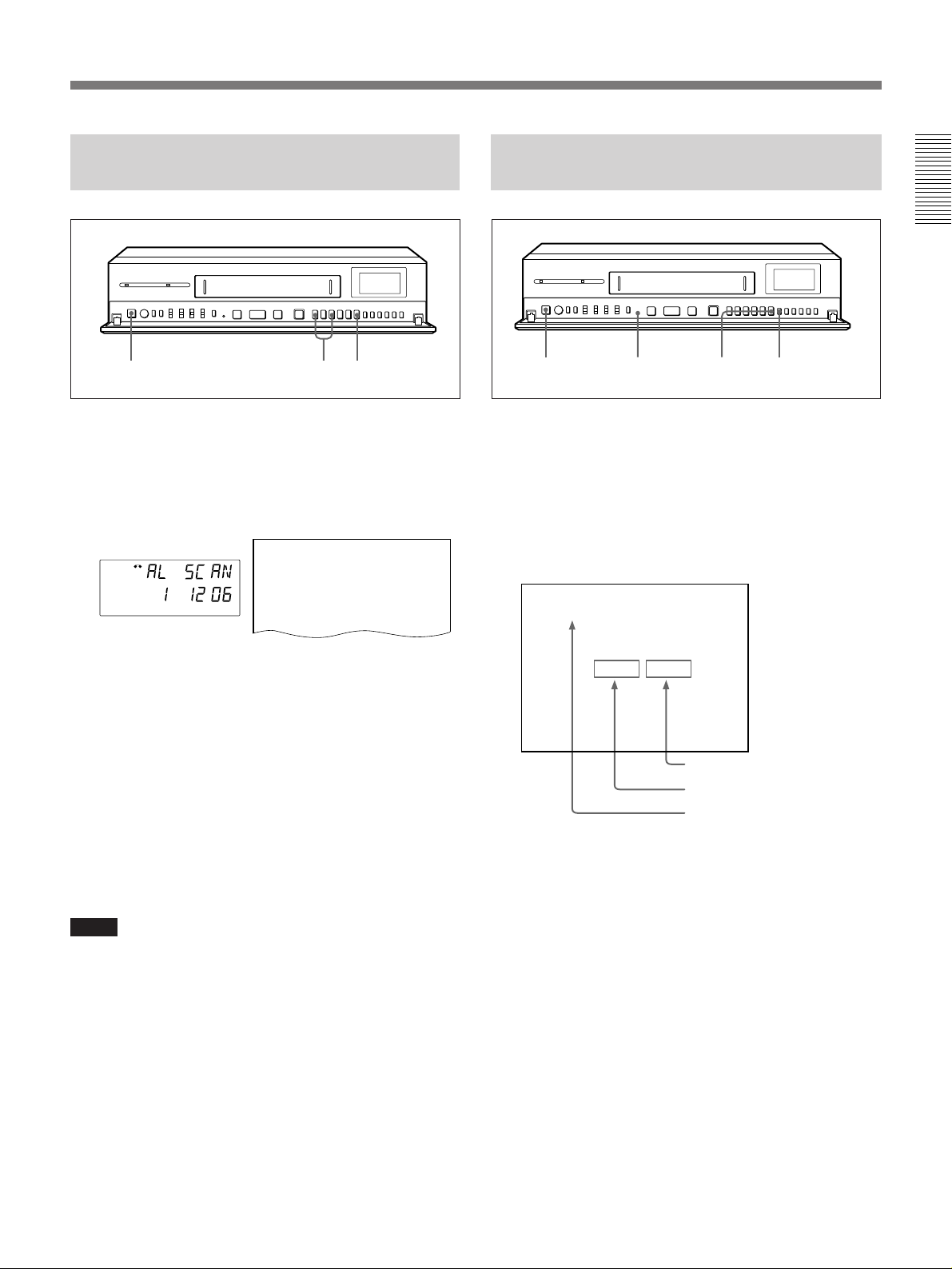

Scanning the Picture of the Alarm Recordings — Alarm Scan

Displaying the Alarm List — Alarm Recall

231

1 Turn on the power of the equipment to be used. 2 Press SEARCH in stop mode.

The AL SCAN lights in the display window or on the monitor screen.

1H12M06S AL SCAN

SMH

In the display window

On the monitor screen

3 Press ) FF or 0 REW.

The portions where the alarm function worked are subsequently played back for ﬁve seconds one by one.

Press P PAUSE to view a certain scene in still mode. (Alarm scan mode is released.)

MENU RESET SEARCH

1 Turn on the power of the equipment to be used. 2 Press MENU until the ALARM TIME display

appears on the screen.

The alarm count, date and time are displayed. The date and time are displayed up to recent eight

times.

008 12-03

11-01 10-25 10-25 10-25

19:00 23:00 15:00 08:00 06:00

Time Month-Date Alarm count

Press p STOP, z PLAY, ) FF, or 0 REW to release alarm scan mode.

Notes

•If the tape reaches the end during scanning, the tape is rewound and the unit enters the stop mode at the beginning of the tape.

•You can use the alarm scan only when the tape is recorded in 8-hour alarm recording mode and the recorded section is longer than 20 seconds.

To turn off the alarm list on the screen

Press SEARCH. The normal display appears.

To reset the alarm data

Press MENU RESET while the ALARM TIME display is on the screen.

Page 32

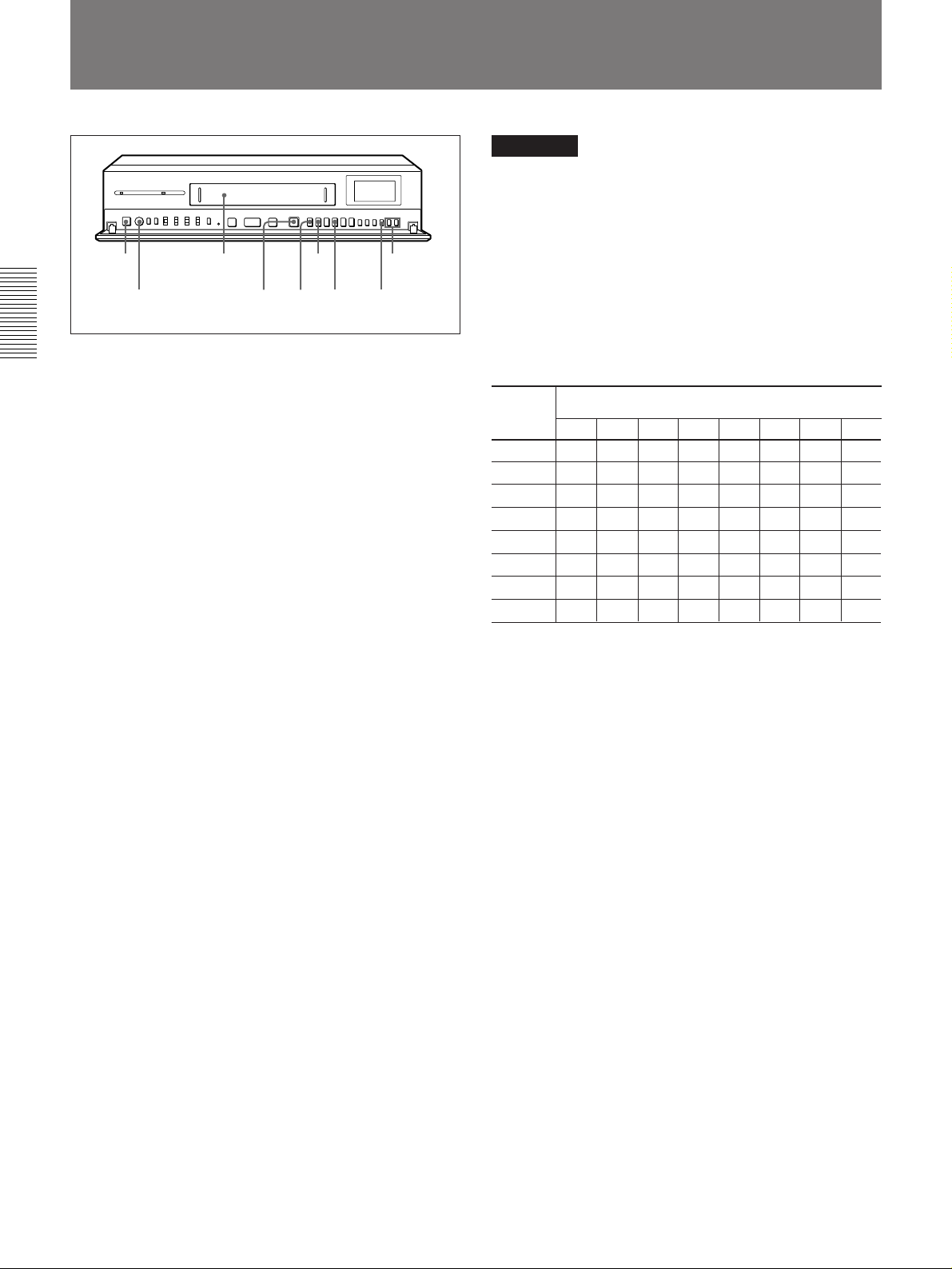

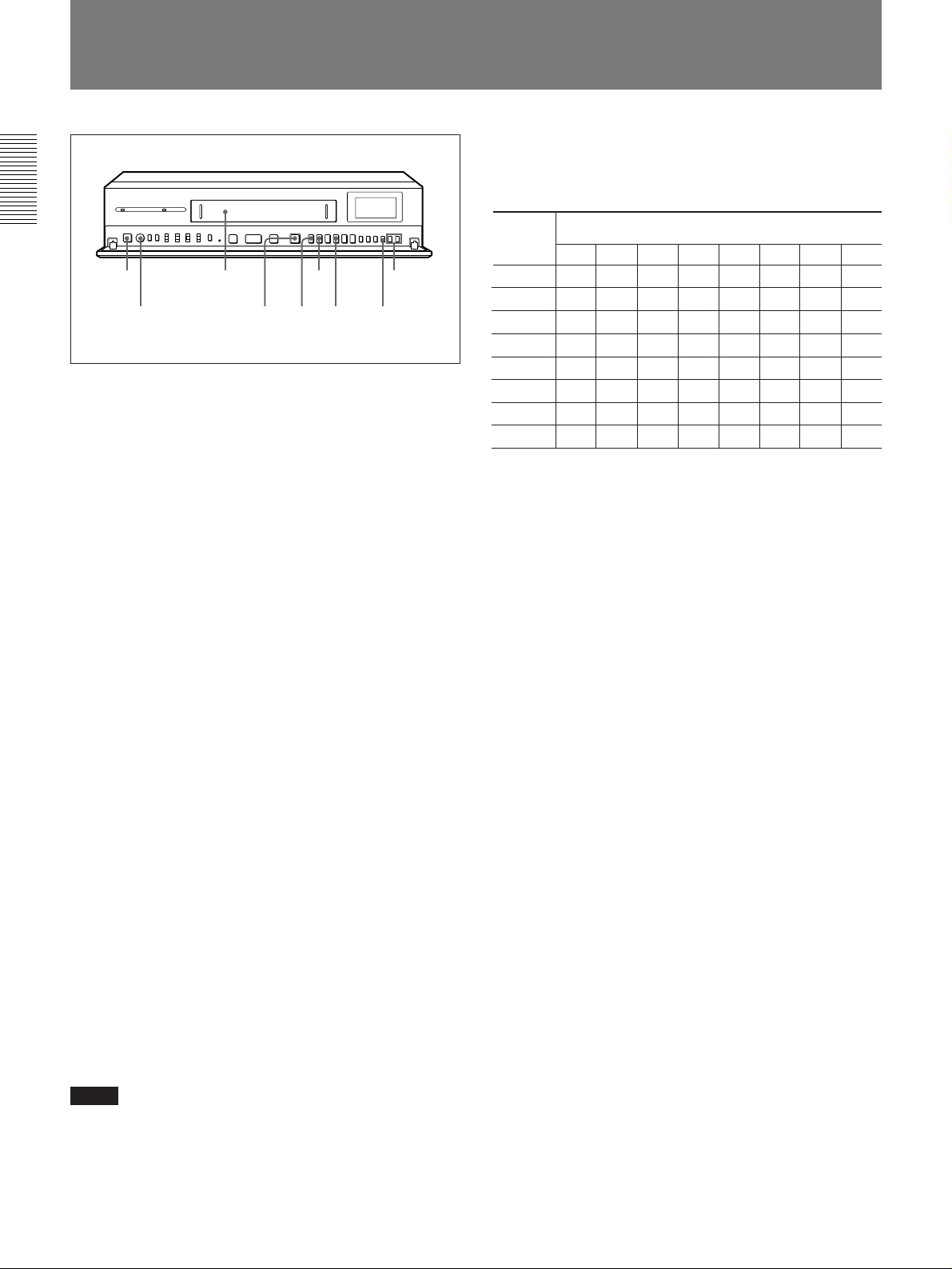

Playback

Playback speed

You can view the playback picture at one of the following speeds.

3421

SHARPNESS p STOP 0

REW)FF

COUNTER RESET

1 Turn on the power of the equipment to be used. 2 Insert the cassette. 3 Select the playback speed by pressing REC/PLAY

SPEED –/+. The selected playback speed is displayed in the display window.

4 Press z PLAY.

Playback starts.

To stop playback

Press p STOP.

Recording speed

6 (8) 18 (24) 30 (40) 48 (64) 72 (96) 96 (126) 120

(160)

168

(224)

6 (8)

1 3 5 8 12 16 20 28

Playback speed (Hour)

30 (40)

1/5 3/5 1 8/5 12/5 16/5 4 28/5

48 (64)

1/8 3/8 5/8 1 3/2 2 5/2 7/2

18 (24)

1/3 1 5/3 8/3 4 16/3 20/3 28/3

72 (96)

1/12 1/4 5/12 2/3 1 4/3 5/3 7/3

96 (126)

1/16 3/16 5/16 1/2 3/4 1 5/4 7/4

168 (224)

120 (160)

1/28

1/20

3/28

3/20

5/28

1/4

2/7

2/5

3/7

3/5

4/7

4/5

5/7

7/5

For example, when a tape recorded in 168-hour mode is played back in 6-hour mode, you can view the playback picture at a speed 28 times faster than the recorded one.

To rewind the tape

Press p STOP and then 0 REW.

To fast-forward the tape

Press p STOP and then ) FF.

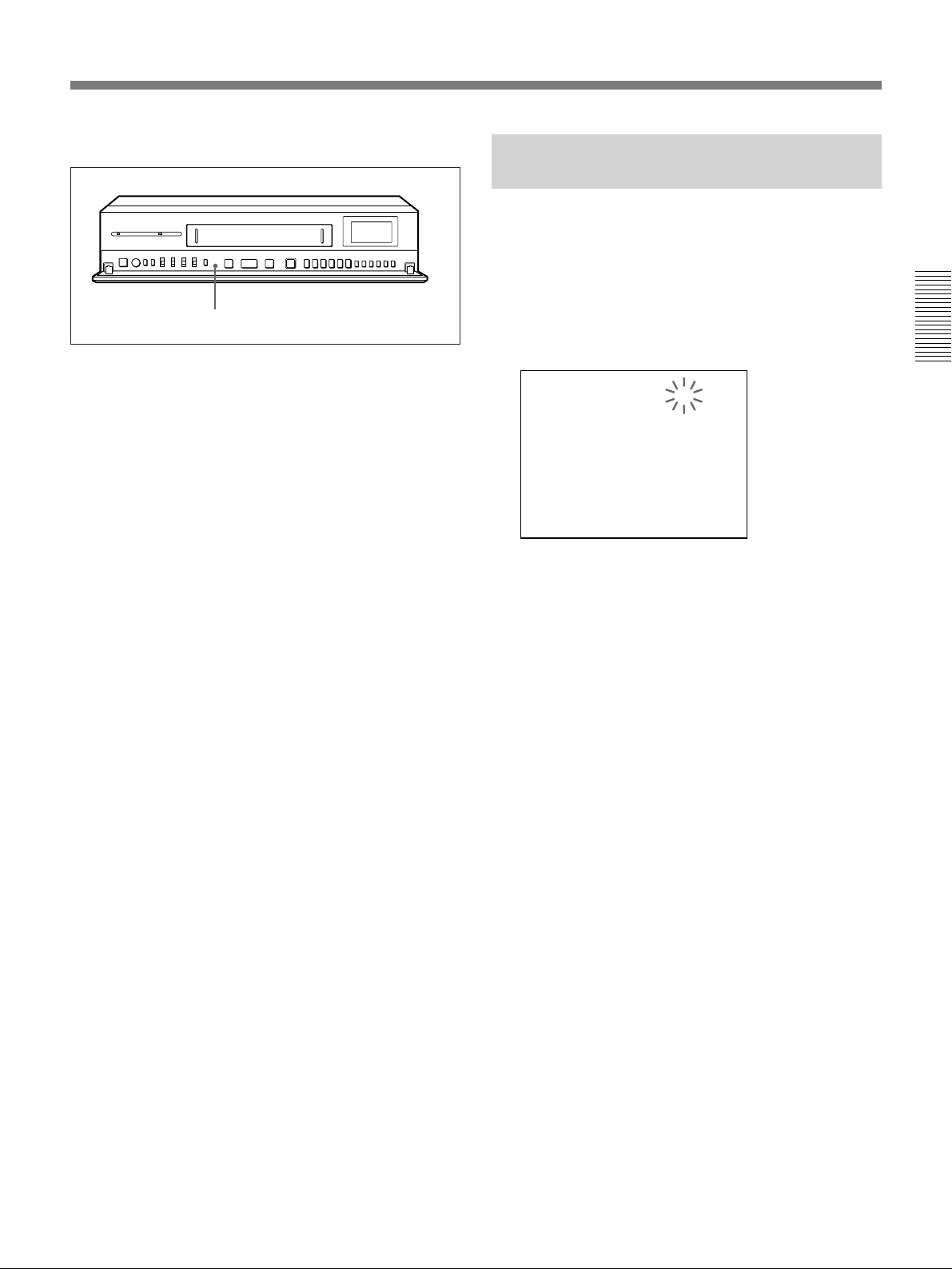

To adjust the sharpness of the picture

Turn SHARPNESS to SHARP for a sharper picture or to SOFT for a softer picture.

Resetting the tape counter

The tape counter in the display window helps you to locate a certain scene after playback. Press COUNTER RESET to set the counter to “0H00M00S” (counter zero) position before playing back the tape. The VCR keeps counting the length of the tape being played back. Note, however, that the tape counter will not count the portions without video signals.

Notes

•You cannot play back the tapes recorded on other time-lapse VCR on this VCR and vice versa.

•Play back the tape at the same speed at which it was recorded so that you can monitor the sound normally.

Page 33

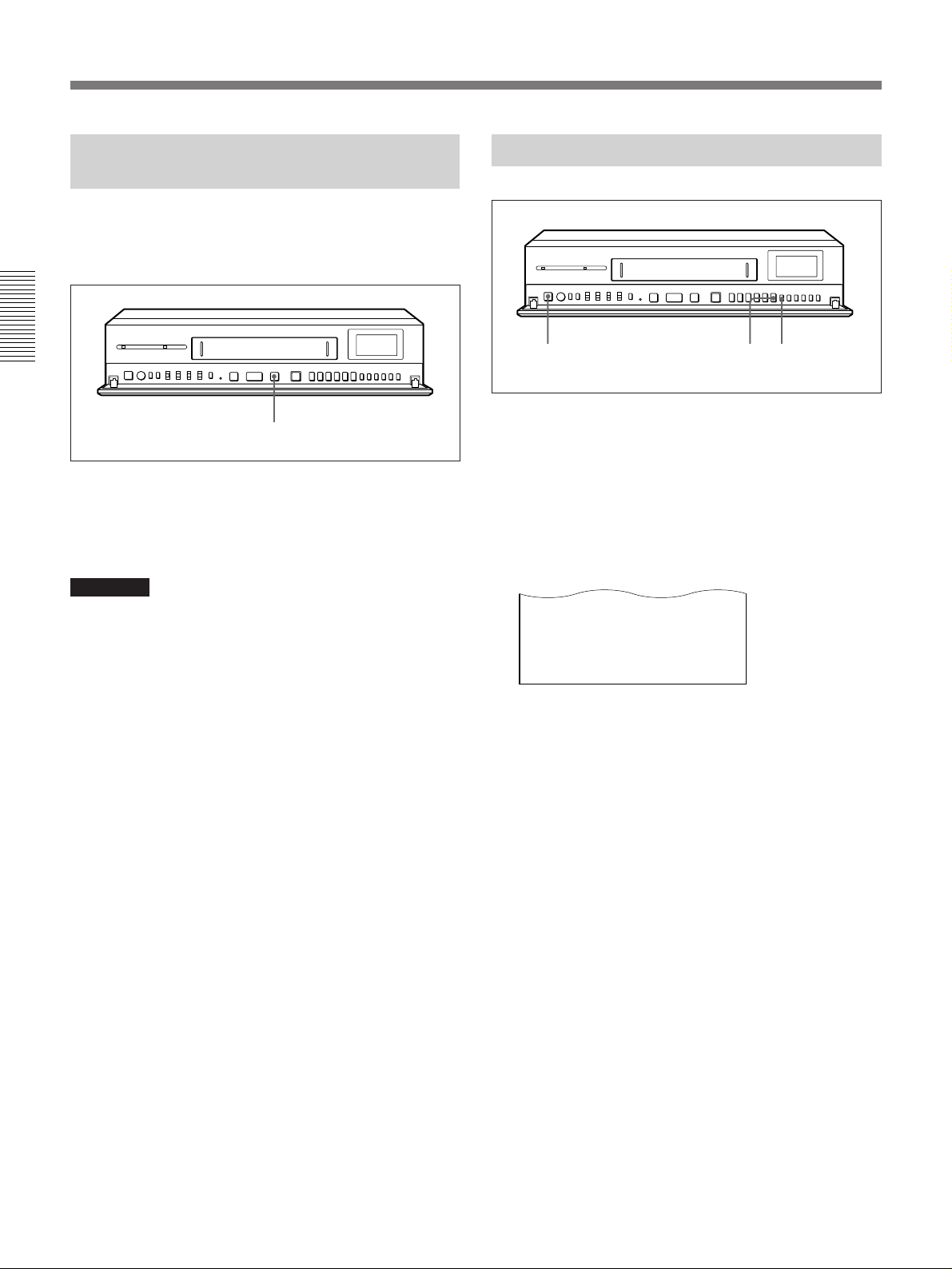

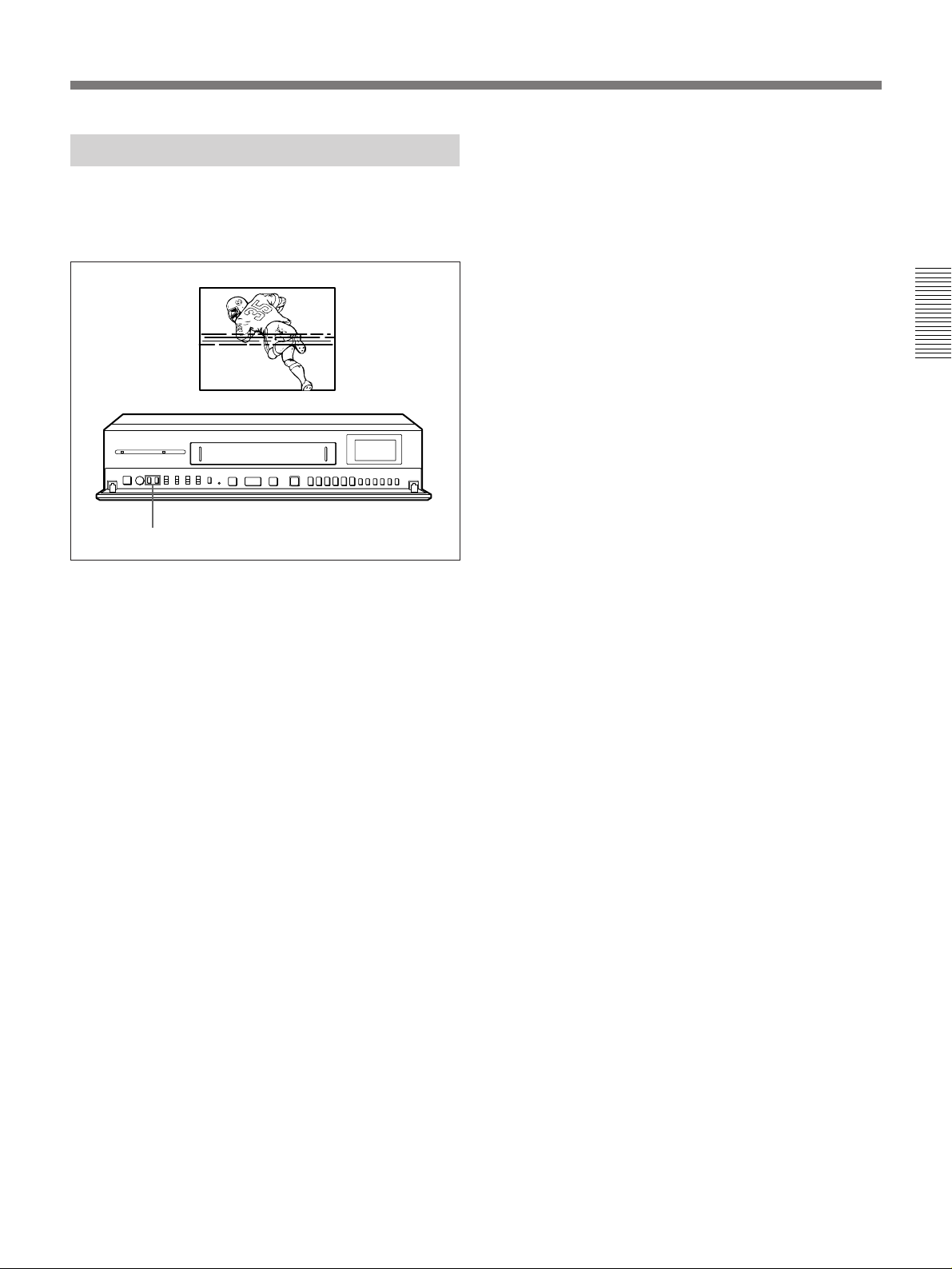

Adjusting Pictures

If streaks or noise bands appear on the playback picture, adjust the tracking condition. Use TRACKING –/+.

TRACKING –/+

Page 34

Searching the Time and Date — Time/Date Search

12 435

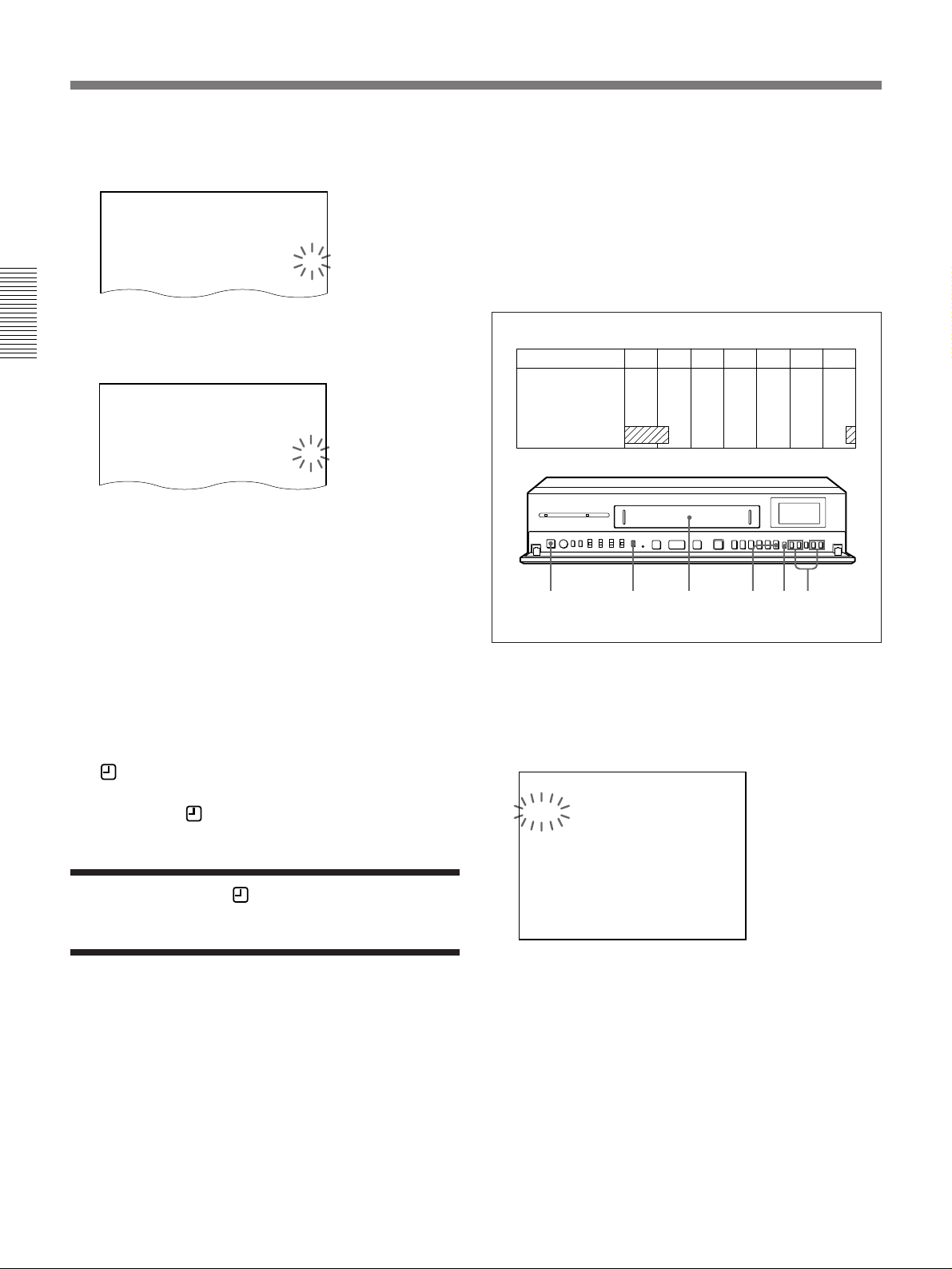

1 Turn on the power of the equipment to be used. 2 Set ON-SCREEN to ON. 3 Press SEARCH three times in stop mode.

The time/date search indicator flashes in the display window and on the monitor screen.

1H12M06S T/D SEARCH –01 –12

SMH

In the display window

Hour Date

On the monitor

4 Press REC/PLAY SPEED +/– to set the date and

press SHIFT ” to move the flashing to the time. Press + or – to set the time.

5 Press ) FF or 0 REW.

The cassette stops at the portion when you set the time and date and the still picture playback is displayed. The time/date search mode is automatically cleared.

Notes

•The time/date function works in 18 to 168-hour mode using a T-120 tape and in 24 to 224-hour mode usitng a T-160 tape.

•If the tape is reached at its end during searching, the tape is rewound and the unit enters the stop mode at the beginning of the tape.

Page 35

Various Playback Modes

SMH

You can play back picture at various modes: reverse playback, still and field by field pictures, and highspeed playback in both forward and reverse directions.

TRACKING –/+

0 REW z PLAY

) FF

Z REV P PAUSE

Picture Search

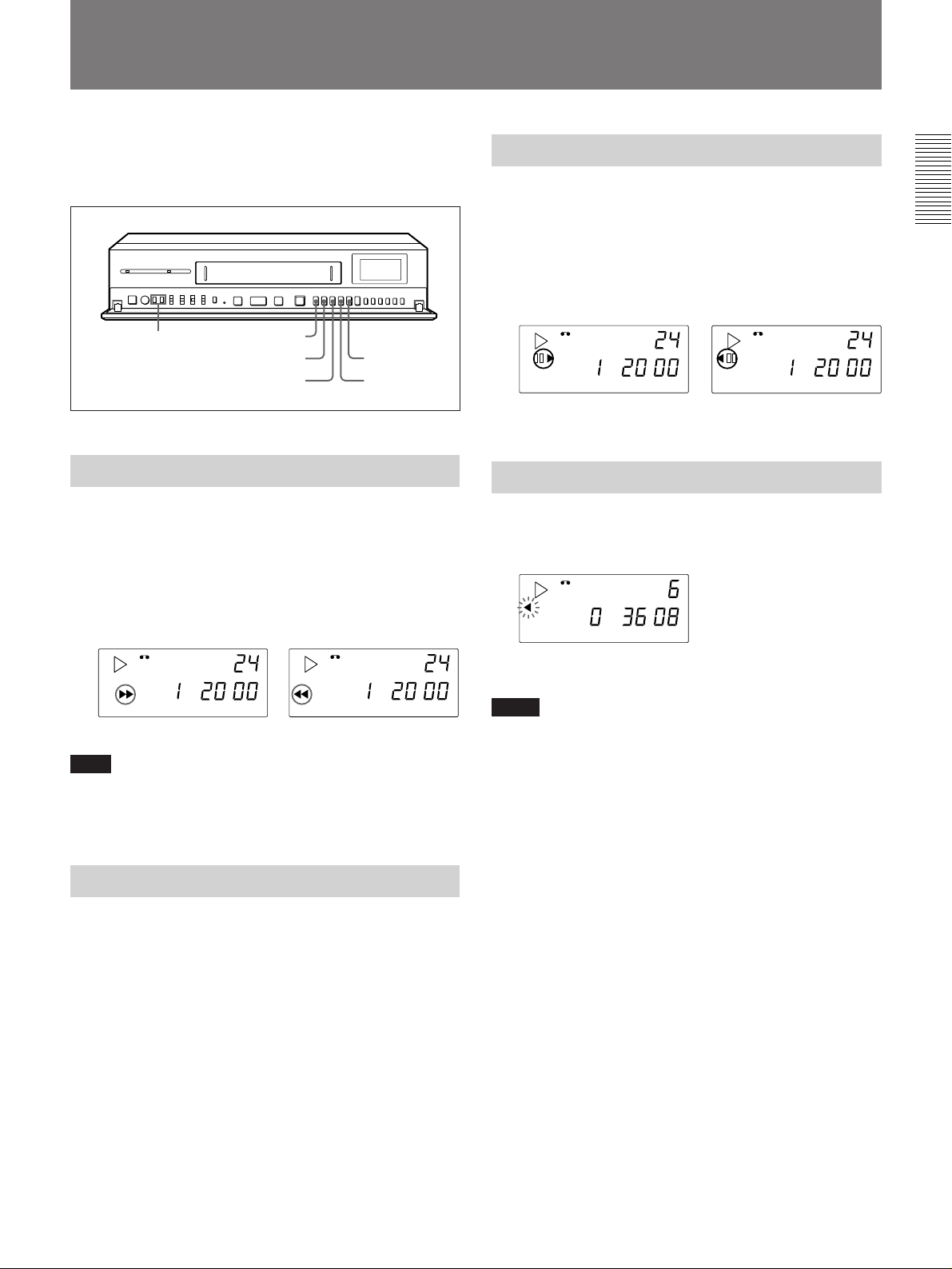

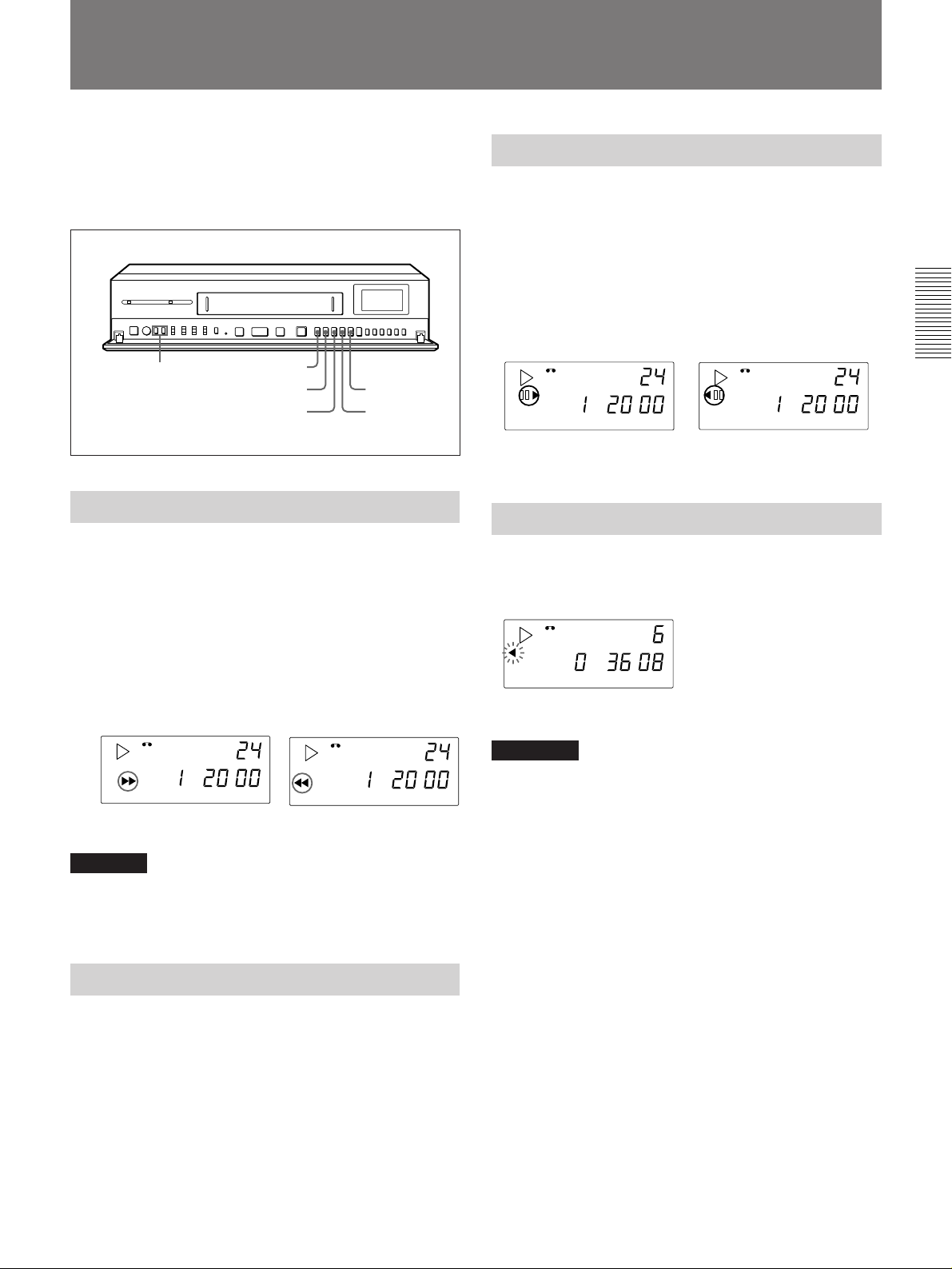

During playback, press ) FF (forward direction) or 0 REW (reverse direction). A high-speed picture

(about ﬁve times the normal speed in 8-hour mode) without sound appears on the monitor screen. To resume normal playback, press z PLAY.

Field-by-Field Picture

In the still mode, press ) FF or 0 REW. Each time you press the button, the picture advances by one ﬁeld. When you hold the button down, the picture advances continuously.

When ) FF is pressed When 0 REW is pressed

SMH

In the display window

Reverse Playback

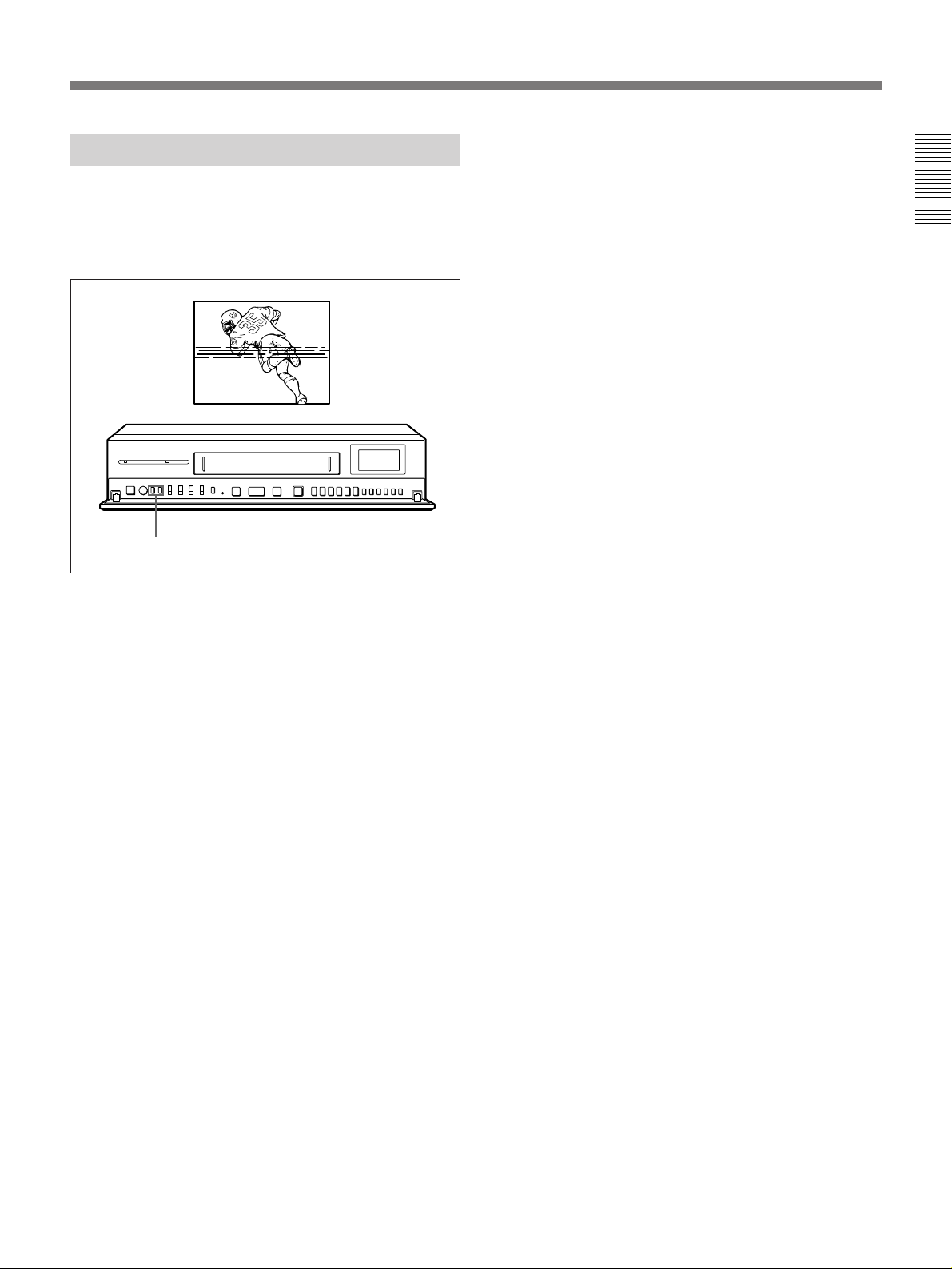

During playback, keep pressing Z REV. Reverse playback picture appears on the screen.

When ) FF is pressed When 0 REW is pressed

In the display window

Note

During picture search, streaks or noise band appear on the monitor screen.

Still Picture

During playback, press P PAUSE. To resume normal playback, press P PAUSE or z PLAY. When the still mode lasts for more than approximately ﬁve minutes, the VCR will automatically enter the playback mode.

If the picture shakes while in the still mode

Adjust the picture with TRACKING –/+.

In the display window

SMH

Notes

•During reverse playback, streaks appear on the monitor screen.

•This function works only during playback in 6H or 8H mode.

Page 36

Maintenance

We recommend you check the VCR daily to conﬁrm that the VCR works correctly. When the security lock is in effect, release it before operating.

Perform the following checks before starting to record.

1 Turn on the camera, monitor, and this VCR. 2 Conﬁrm that the picture from the camera appears

on the monitor screen.

3 Conﬁrm that the time and date display on the

monitor is correct.

4 To check the recording condition of the previous

day, rewind the tape for a few seconds and play back the tape.

5 Conﬁrm that playback is normal. 6 Conﬁrm that recorded time and date information is

correct.

Checking the Video Heads Every 1000 Hours

A VCR is a high-precision piece of equipment because it records or plays back the picture on a magnetic tape. In particular, the video head and other mechanical parts become dirty or worn. To maintain a clean picture, we recommend maintenance every 1000 hours. To identify the service time, display the USED TIME screen. (See page 20.)

Maintaining Mechanical Parts

When not used for long periods, the VCR should be switched on now and then set to the playback mode for about three minutes. This helps to prevent mechanical deterioration.

Servicing Periodically

If you ﬁnd any malfunction, switch all equipment off, unplug the VCR from the AC outlet, and consult your Sony dealer.

Cleaning Video Heads

After prolonged use, the video heads may become contaminated, which results in impaired picture quality (snow) or loss of picture. To avoid this, clean the video heads regularly.

Replacing Video Heads

If optimum picture quality is not restored even after you have cleaned the video heads, head replacement may be necessary. Please consult your Sony dealer.

To maintain optimum operating conditions and picture quality, periodic servicing (cleaning, lubrication, parts replacement) is necessary. Please consult your Sony dealer. If the VCR is to be used for critical monitoring purposes, it may be preferable to perform servicing at shorter intervals.

Page 37

Terminals

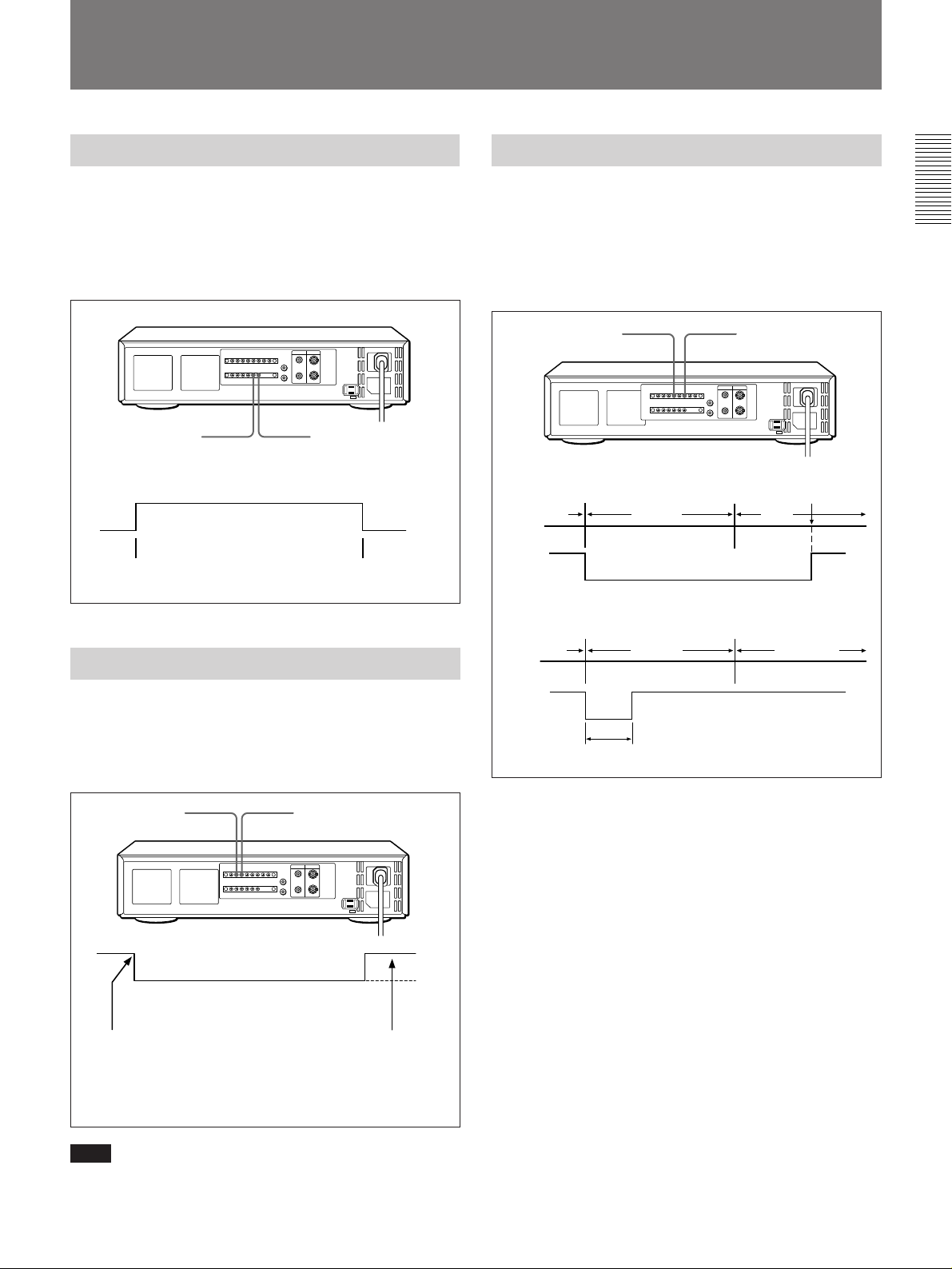

TIMER OUT Terminal

The VCR outputs +12 V from the TIMER OUT terminal according to the timer setting on the TIMER SET display. The terminal outputs the signal even if the timer recording mode is off (the TIMER button is set to OFF).

TIMER OUT terminalCOM terminal

TIMER OUT terminal

12 V 0 V

Timer starts.

Timer stops.

WARNING OUT Terminal

This terminal will help you to know when something wrong has happened to the VCR during recording. The VCR outputs a pulse signal from WARNING OUT terminal.

END OUT Terminal

When the VCR detects the tape end or the time counter shows “5H57M” or “7H57M” (depending on the setting of the TAPE switch) during recording, the output level becomes 0 V DC. To resume the 5 V output, press the operation button (6 EJECT, r REC, ) FF, 0 REW or z PLAY, etc.).

END OUT terminal

REC mode

Tape end Beginning of tape

Recording mode

Output signal

REPEAT REC mode

Tape end

Recording mode

Output signal

2 sec.

Rewind

Rewind Recording

COM terminal

Press operation button

Stop

5 V 0 V

Beginning of tape

5 V 0 V

COM terminal WARNING OUT terminal

Tape recording stops.

Note

To reset, press p STOP or 6 EJECT, if the clog detection

function works and the VCR gives warning, otherwise, press the reset button.

To turn the clog detection function off, set CLOG DETECT to N (no) on the SET UP 3 display.

5 V 0 V

Set TAPE END OUT to –3M or END on the SET UP 3 display.

•–3M: the time counter shows “5H57” (three minutes before the tape end when using T-120 tape) or “7H57M” (three minutes before the tape end when using T-160 tape) and a signal is output from the END OUT terminal (recording will be continued to the end of the tape).

•END: the VCR detects the tape end.

Page 38

Terminals

1 Press MENU until the SET UP 3 display appears

on the screen.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

2 Set the interval by pressing REC/PLAY SPEED

+/– and press SHIFT z.

<SET UP 4> ∗SW OUT FIELD TIMING 2H

04 FIELD Y

3 Set TIMING to FIELD or FRAME by pressing

REC/PLAY SPEED +/–.

2 Press SHIFT $ to move the flashing to TAPE

END OUT and set to –3M or END by pressing REC/PLAY SPEED +/–.

3 Press SEARCH to return to the normal display.

SW OUT Terminal

The VCR outputs a pulse signal from the SW (switch) OUT terminal to the camera switcher to control the switching from camera to camera.

SW OUT terminal

Specify the interval between each pulse signal on the SET UP 4 display. Also, set TIMING to FIELD or FRAME depending on the specifications of the camera switcher. Available settings are:

•FIELD: 1, 2, 3, 4, 5, 10, 30, or 60 fields

•FRAME: 1, 2, 3, 4, 5, 10, 30, or 60 frames

COM terminal

<SET UP 4> ∗SW OUT FRAME TIMING 2H

04 FRAME Y

4 When the TAPE switch is set to T-120:

Set 6H (6-hour mode) to Y (yes) or N (no) by pressing REC/PLAY SPEED +/–.

Y (yes): a signal is output in the 6-hour mode N (no): a signal is not output in the 6-hour mode

When the TAPE switch is set to T-160: Set 8H (8-hour mode) to Y (yes) or N (no) by pressing REC/PLAY SPEED +/–.

Y (yes): a signal is output in the 8-hour mode N (no): a signal is not output in the 8-hour mode

5 When you have completed the settings, press

SEARCH until the normal display appears.

1 Press MENU until the SET UP 4 display appears

on the screen.

<SET UP 4> ∗SW OUT FIELD TIMING 2H

01 of FIELD is flashing.

01 FIELD Y

Page 39

CLOCK SET IN/OUT Terminals

1 Press MENU until the SET UP 3 display appears

on the screen.

You can set the clock of this unit using an external switch. When you use one unit as the master VCR, you can set the clock of the units connected to the master VCR using the master VCR.

When Using an External Switch

External switch

to CLOCK SET IN

to COM

to CLOCK SET OUT

to CLOCK SET IN

When Using One Unit as a Master VCR

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

2 Press SHIFT $ to move the flashing to EXT TIME

ADJ. and set the time for clock setting by pressing REC/PLAY SPEED +/–.

3 Press SEARCH to return to the normal display. 4 When using an external switch:

When you turn the switch on and an input signal is received at the CLOCK SET IN terminal, the clocks of all the connected VCRs will be set to the time adjusted in step 2.

When using one unit as the master VCR:

When the clock of the master VCR comes to the time adjusted in step 2, the signal will be output from the CLOCK SET OUT terminal to set the clocks of the other connected VCRs.

Master VCR

to CLOCK SET OUT

to CLOCK SET IN

Page 40

Terminals

RS-232C Interface

When a personal computer is connected via RS-232C interface (SVT-RS1A Computer Interface Board), set the baud rate on the SET UP 3 screen.

1 Press MENU until the SET UP 3 display appears

on the screen.

<SET UP 3> ALARM MODE ALARM SPEED ALARM DURATION EXT TIME ADJ. TAPE IN MODE TAPE END MODE TAPE END OUT CLOG DETECT. SERIES REC RS-232C

Y1 6H 20S 01:00 STOP REW

-3M Y N 9600

2 Press $ SHIFT to move the flashing to RS-232C

and set the baud rate (1200, 2400, 4800 or 9600 bps) by pressing REC/PLAY SPEED+/–.

3 Press SEARCH to return to the normal display.

REMOTE Jack

The VCR can be remotely controlled by adding the circuit shown below to the REMOTE jack or by using the SVT-RM10 Remote Control Unit (not supplied).

REMOTE jack

R10

R11

R12

R13

1.5K

0.43K

0.51K

0.62K

0.75K

0.91K

1.1K

1.3K

2.0K

2.4K

3.6K

5.6K

SW1 ......... STOP

SW2 ......... PAUSE

SW3 ......... REW

SW4 ......... FF

SW5 ......... PLAY

SW6 ......... REC

SW7 ......... MENU

SW8 ......... REV

SW9 ......... REC/PLAY SPEED+

SW10 ....... REC/PLAY SPEED–

SW11 ....... SHIFT $

SW12 ....... SHIFT z

Resistor tolerance should be equal to or less than ±2%.

SW1

SW2

SW3

SW4

SW5

SW6

SW7

SW8

SW9

SW10

SW11

SW12

Notes

•Use a shielded cord less than 5 m (16 ft.) in length.

•The recording indicator on the SVT-RM10 does not light when using with this VCR.

Page 41

Troubleshooting

This section may help you isolate the problem. Should the problem persist, unplug the unit and contact your Sony dealer or local authorized Sony service facility.

Symptom

The picture does not appear on the monitor screen.

The VCR does not respond when you press any button.

Recording cannot be done. (The tape ejects automatically.)

Repeat recording cannot be done.

Timer recording was not made.

Playback picture ﬂickers or blurs. Time and date were not recorded.

The tape does not eject.

The VCR does not function except to play back the tape.

The ERROR display appears on the screen.

Possible cause

Wrong connection. No power is provided to video camera

and/or monitor TV. No cassette. Moisture condensation has occurred.

The VCR is in the alarm recording. The security lock function is working.

The VCR is in timer-recording standby mode or during timer recording.

The safety tab on the cassette has been removed.

Alarm recording was made during repeat recording.

REPEAT REC is set to OFF.

Clock setting is not correct. TIMER is not set to ON. Video heads are dirty. The time/date display is not displayed.

System trouble.

The power of the equipment to be used is not turned on.

There is a problem with your unit.

Corrective action

Check the connection. (See page 8.) Turn on the power.

Insert a cassette. Leave the VCR until its temperature

reaches the room temperature. (See page 18.)

Wait for the alarm recording to finish. Release the security lock. (See page

17.) Set TIMER to OFF.

Cover the tab hole with plastic tape. (See page 15.)

This is normal.

Set REPEAT REC to ON. (See page

17.) Set the clock correctly. (See page 11.) Set TIMER to ON. (See page 22.) Clean the video heads. Set the time/date display. (See page

12.) Set ON-SCREEN to ON. (See page 12.)

Turn the power off and on again to reset the system.

Turn on the power.

Please contact your Sony dealer.

Page 42

Speciﬁcations

General

Recording method Dual-head rotating helical scanning

system Tape speed 11.12 mm/sec (6 or 8-hour mode) Speciﬁed video cassette tape

VHS 1/2 inch video cassette tape

Recording/playback time

6, 18, 30, 48, 72, 96, 120 and 168H

hours (when using T-120 tape)

8, 24, 40, 64, 96, 126, 160 and 224H

hours (when using T-160 tape) Fast-forward/rewind time

Approx. 2.5 minutes (when using

T-120 tape) Color system NTSC color

Video

Recording method Luminance signal: FM method

Color signal: Low-pass band-pass Transformation direct recording

method Input BNC: 1 Vp-p, 75 ohms unbalanced Output BNC: 1 Vp-p, 75 ohms unbalanced Horizontal resolution

Black & white mode: 350 lines Color mode: 300 lines

S/N 43 dB

Audio

Connector

Alarm input Low level Alarm output +5 V, 5.7 kilohms (Low active) Switch output +5 V, 5.7 kilohms Tape end output +5 V, 5.7 kilohms (Low active) Warning output +5 V, 5.7 kilohms (Low active) Timer output +12 V, 5.7 kilohms (High active) External timer input

Low level Clock set output +5 V, 5.7 kilohms (Low active) Clock set input Low level Series output +5 V, 5.7 kilohms (Low active) Series input Low level Remote control input

ø3.5 mm minijack

Other speciﬁcations

Operating temperature range

5°C to 40°C Operating humidity range

80% or less Power supply 120 V AC, 60 Hz Power consumption

17 W External dimensions

Approx. 420 × 100 × 340 mm

(w/h/d)

(16

/8 × 4 × 13 1/2 in.)

Mass Approx. 5.8 kg (12 lb 9 oz)

Input 315 mV (–7.8 dBs), phono jack

47 kilohms unbalanced

Output 315 mV (–7.8 dBs), phono jack

600 ohms unbalanced

Microphone input –60 dBs,

ø3.5 mm minijack, 600 ohms

S/N 40 dB

Supplied accessory

AC power cord (1)

Optional accessories

SVT-RS1A Computer Interface Board SVT-RM10 Remote Control Unit

Design and speciﬁcations are subject to change without notice.

Page 43

Page 44

AVERTISSEMENT

Afin d’éviter tout risque d’incendie ou d’électrocution, gardez l’appareil à l’abri de la pluie ou de l’humidité.

N’ouvrez jamais le boîtier de l’appareil, sous risque d’électrocution. Confiez l’entretien exclusivement à un personnel qualifié.

Page 45

Table des matières

Français

Précautions...............................................................46

Caractéristiques.......................................................47

Nomenclature ...........................................................48

Panneau avant..................................................... 48

Panneau arrière ...................................................49

Fenêtre d’affichage............................................. 49

Raccordements.........................................................50

Raccordement d’une caméra, d’un moniteur et

d’un microphone ......................................50

Raccordement d’un partageur ............................ 50

Raccordement en série d’un autre appareil ........51

Raccordement d’un ordinateur ...........................51

Réglage de la langue ................................................52

Réglage de l’horloge ................................................53

Passage à l’heure d’été/hiver..............................54

Réglage de l’affichage de l’heure/de la date ......54

Modification de la position d’affichage

de l’heure/la date......................................55

Réglage des vibreurs sonores..................................56

Manipulation d’une cassette vidéo.........................57

Introduction d’une cassette vidéo.......................57

Ejection d’une cassette vidéo ............................. 57

Protection de votre cassette contre l’effacement 57

Réglage du mode de fonctionnement .................57

Enregistrement ........................................................58

Blocage du mode d’enregistrement

— Fonction de blocage de sécurité ..........59

Enregistrement répété sur la même cassette

— Enregistrement répété .........................59

Enregistrement en série ......................................60

Enregistrement après une coupure d’alimentation

ou de la condensation...............................60

Réglage du mode à la fin de la cassette.............. 61

Contrôle de l’état de l’enregistrement ................62

Vérification du temps utilisé ..............................62

Programmateur .......................................................63

Enregistrement hebdomadaire............................63

Enregistrement quotidien ...................................66

Réglage des jours fériés......................................67

Enregistrement à l’aide d’un programmateur

externe......................................................67

Modification/annulation des réglages du

programmateur .........................................68

Enregistrement d’alarme ........................................69

Raccordement d’un capteur d’alarme.................69

Réglage de la vitesse et de la durée de l’alarme. 69 Réglage du mode d’enregistrement sur alarme ..71 Recherche de l’image des enregistrements

d’alarme — Recherche d’alarme .............72

Balayage de l’image des enregistrements d’alarme

— Balayage d’alarme...............................73

Affichage de la liste d’alarmes

— Rappel d’alarme ..................................73

Lecture......................................................................74

Ajustement des images.......................................75

Recherche de l’heure et de la date

— Recherche de l’heure/de la date .................76

Divers modes de lecture ..........................................77

Recherche d’image .............................................77

Arrêt sur image...................................................77

Image champ par champ.....................................77

Lecture inversée ................................................. 77

Maintenance .............................................................78

Bornes ....................................................................... 79

Borne TIMER OUT ...........................................79

Borne WARNING OUT.....................................79

Borne END OUT................................................ 79

Borne SW OUT ..................................................80

Bornes CLOCK SET IN/OUT ........................... 81

Interface RS-232C..............................................82

Prise REMOTE ..................................................82

Guide de dépannage ................................................83

Spécifications............................................................84

ATTENTION

Le format utilisé par ce magnétoscope pour l’enregistrement à intervalle variable diffère du format vidéo VHS ordinaire. Ce magnétoscope peut reproduire des cassettes enregistrées dans les modes SP ou EP. Les cassettes enregistrées en mode EP sur cet appareil peuvent être reproduites sur un magnétoscope VHS normal. Les cassettes enregistrées dans les modes d’enregistrement à intervalle variable peuvent cependant afficher des parasites si elles sont reproduites sur un magnétoscope VHS normal.

Page 46

Précautions

Sécurité

•Faites uniquement fonctionner l’appareil sur une tension CA de 120 V, 60 Hz.

•La plaquette signalétique indiquant la tension de fonctionnement, la consommation de courant, etc. est située à l’arrière de l’appareil.

•Si du liquide ou un objet pénètre à l’intérieur du boîtier, coupez l’alimentation, débranchez l’appareil et faites-le vérifier par un personnel qualifié avant de le remettre en service.

•Ne posez pas d’objets lourds sur le câble d’alimentation. Si le câble est endommagé, coupez immédiatement l’alimentation. L’utilisation d’un appareil présentant un câble endommagé est dangereuse.

•Branchez le câble d’alimentation à la prise murale. Pour raccorder la source d’alimentation, reportezvous à “Raccordement d’une caméra, d’un moniteur et d’un microphone” à la page 50.

•Débranchez le câble de la prise murale si vous n’utilisez pas l’appareil pendant une période prolongée.

•Pour débrancher le câble, tirez-le par la fiche et jamais par le câble proprement dit.

Installation

•Ne placez pas d’objet lourd sur l’appareil.

•Pour éviter une surchauffe interne de l’appareil, prévoyez un espace suffisant autour de l’appareil. Ne placez pas l’appareil sur des surfaces (tapis, couvertures, etc.) ou à proximité de matières (rideaux, tentures) susceptibles de bloquer les orifices de ventilation.

•N’installez pas l’appareil à proximité de sources de chaleur tels que les radiateurs et les conduits d’air.

•Installez l’appareil de manière à éviter le rayonnement direct du soleil.

•N’installez pas l’appareil à un endroit soumis à des vibrations ou chocs mécaniques.

•Ne placez pas d’objets magnétiques à proximité de l’appareil ou de cassettes. Les champs magnétiques peuvent affecter la reproduction des couleurs de l’appareil et provoquer des distorsions.

•Chaque fois que vous changez l’appareil de place, démagnétisez l’appareil.

•Cet appareil est conçu pour fonctionner en position horizontale. Ne le mettez pas dans une position inclinée.

Condensation

Lorsque l’appareil est transporté directement d’un endroit froid à un endroit chaud, il est possible que de la condensation se forme sur le tambour d’enregistrement. Dans ce cas, il est possible que la bande adhère au tambour et endommage la tête. Pour éviter tout dégât dû à la condensation, veillez à ne pas laisser de cassette dans le compartiment lorsque vous n’utilisez pas l’appareil. En cas de présence de condensation, l’indicateur “dddd” clignote dans la fenêtre d’affichage et l’appareil ne fonctionnera pas. Lorsque l’indicateur “dddd” disparaît, vous pouvez utiliser l’appareil.

Cassettes vidéo

Retirez et stockez les cassettes vidéo après un enregistrement ou une lecture.

Nettoyage

Par précaution, il est recommandé de débrancher l’appareil avant de le nettoyer.

•Pour conserver l’appareil dans un état neuf, nettoyezle périodiquement à l’aide d’une solution détergente douce. N’utilisez jamais de solvants tels que les diluants ou le benzène ou encore des nettoyants mordants étant donné qu’ils risquent d’endommager le boîtier. Lors du nettoyage, veillez à ne pas éclabousser les contacts et les connecteurs électriques.

•En cas d’accumulation de poussière sur les ouïes de ventilation, utilisez un aspirateur pour l’enlever.

Emballage

•Avant de remballer l’appareil, déconnectez tous les câbles de raccordement.

•Conservez le carton et les matériaux de conditionnement. Ils constituent un moyen idéal pour

transporter l’appareil. Lorsque vous envoyez l’appareil vers un autre endroit, remballez-le.

Transport

Lorsque vous transportez l’appareil, protégez-le des vibrations et coups.

Fonctionnement

Lorsque vous n’utilisez pas l’appareil, coupez l’alimentation pour économiser l’énergie et pour augmenter sa durée de vie.

Si vous avez des questions concernant l’appareil, contactez votre revendeur agrée Sony.

Page 47

Caractéristiques

Enregistrement/reproduction de champ

Etant donné que ce magnétoscope enregistre l’image en mode EP, soit avec des intervalles plus courts, vous pouvez enregistrer davantage d’informations qu’avec un magnétoscope à intervalle variable normal. Exemple: En mode d’enregistrement 168H avec une cassette T-120: Ce magnétoscope peut enregistrer environ 2,1 champs par seconde, par comparaison avec seulement 0,7 champ pour un magnétoscope à intervalle variable normal. Etant donné que les champs peuvent être enregistrés un par un en mode d’intervalle variable et que tous les champs peuvent être visionnés séparément pendant la lecture, vous pouvez enregistrer davantage d’informations.

Diverses fonctions d’enregistrement

•Enregistrement répété: Lorsque la cassette arrive en

fin de bande, le magnétoscope rebobine la cassette et recommence l’enregistrement à partir du début de la bande.

•Enregistrement programmé: Vous pouvez régler le

programmateur pour un enregistrement quotidien ou hebdomadaire.

•Enregistrement d’alarme: Si un capteur d’alarme

externe est déclenché, vous pouvez effectuer un enregistrement complet de la situation qui a déclenché l’alarme.

Indicateur du temps utilisé

Ce magnétoscope est équipé d’un microprocesseur intégré muni d’une fonction de calendrier, ce qui lui permet d’afficher à l’écran du moniteur la durée d’utilisation du tambour d’enregistrement et la durée de mise sous tension.

Détection d’encrassement

Le magnétoscope contrôle toujours si le signal vidéo est enregistré sans problème (en mode d’intervalle variable uniquement). Si l’enregistrement ne peut être réalisé correctement en raison d’un encrassement de la tête d’enregistrement, le magnétoscope émet un avertissement.

Fonction de récupération de l’heure et de la date

Cet appareil utilise un VASS haute performance, ce qui permet d’effectuer une recherche sur l’heure et la date dans les enregistrements effectués en mode d’intervalle. Cela représente une fonction de recherche inestimable pour les magnétoscopes avec enregistrement à intervalle.

Avance/retour par champ

Ce magnétoscope présente des fonctions de recherche améliorées permettant à la fois d’avancer et de reculer entre les champs.

Réglages de mode sur le moniteur

Vous pouvez régler les modes pour toutes les fonctions, telles que le réglage du programmateur interne, les réglages du mode d’enregistrement d’alarme, etc. sur le moniteur.

Fonction d’enregistrement en série

Cette fonction permet un enregistrement continu prolongé grâce à deux ou plusieurs magnétoscopes avec enregistrement en accéléré.

Modes d’enregistrement multiples

Les intervalles d’enregistrement peuvent être réglés selon 7 gradations. Dans le cas du réglage d’intervalle le plus long, la durée d’enregistrement disponible autorise 168 heures d’enregistrement sur une cassette de 120 minutes.

Fonctionnement de secours de l’horloge

En cas de coupure d’alimentation, la batterie rechargeable intégrée assure une alimentation de secours pour l’horloge pendant un maximum de 30 jours. Les données essentielles, telles que le réglage des données, les réglages du programmateur interne, l’heure d’enregistrement et les réglages de mode ainsi que les réglages de mode d’enregistrement d’alarme sont également conservés.

Blocage de sécurité

Pour éviter toute erreur de fonctionnement, ce magnétoscope permet de verrouiller toutes les touches.

Contrôle de l’état d’enregistrement

Vous pouvez vérifier l’image enregistrée pendant l’enregistrement en appuyant sur une seule touche.

Interface RS-232C

L’installation d’une carte d’interface SVT-RS1A en option vous permet de commander ce magnétoscope au départ d’un PC via une interface RS-232C.

Page 48

Nomenclature

Panneau avant (reportez-vous aux pages entre parenthèses pour plus de détails.)

5 6 7 89!º!¡!™!£ !¢ !∞ !§ !¶ !ª!• @º@¡@™@£@¢@∞ @§ @¶

1 Indicateur POWER 2 Indicateur REPEAT (59) 3 Touche de réinitialisation (79) 4 Compartiment à cassette 5 Interrupteur POWER 6 Commande SHARPNESS (74) 7 Touches TRACKING +/– (75) 8 Interrupteur TAPE (57) 9 Interrupteur ALARM DURATION (69) 0 Interrupteur REPEAT REC (59) !¡ Interrupteur ON-SCREEN (54) !™ Touche TIMER (64) !£ Touche MENU RESET (61) !¢ Touche 6 EJECT (57)

243

!∞ Touche r REC !§ Touche REC CHECK (62) !¶ Touche p STOP !• Touche 0 REW !ª Touche z PLAY @º Touche ) FF @¡ Touche P PAUSE @™ Touche Z REV @£ Touche SEARCH @¢ Touche MENU (52) @∞ Touches SHIFT $/z (52) @§ Touche COUNTER RESET (74) @¶ Touches REC/PLAY SPEED +/– (52)

Page 49

Panneau arrière (reportez-vous aux pages entre parenthèses pour plus de détails.)

1 Borne END OUT (79) 2 Borne WARNING OUT (79) 3 Borne COM (commune) (79) 4 Borne EXT TIMER (67) 5 Borne SW OUT (80) 6 Borne COM (commune) (80) 7 Borne ALARM OUT (69) 8 Borne ALARM IN (69) 9 Prise MIC IN (50) !º Prise REMOTE (82) !¡ Prises AUDIO IN/OUT (type phono) !™ Prises VIDEO IN/OUT (type BNC) (50) !£ AC IN (entrée) (50) !¢ Borne CLOCK SET OUT (81) !∞ Borne CLOCK SET IN (81) !§ Borne SERIES OUT (51) !¶ Borne TIMER OUT (79) !• Borne COM (commune) (79) !ª Borne SERIES IN (51)

Fenêtre d’affichage

OFF

1 Indicateurs de fonctionnement de la cassette 2 Indicateur de cassette 3 Indicateur de coupure d’alimentation 4 Vitesse de défilement de la bande/Alarme/

Condensation

5 Indicateur de blocage de sécurité 6 Indicateur de veille de l’enregistrement par

programmateur

7 Indicateur OFF 8 Compteur de temps linéaire/Indicateur

d’enregistrement par programmateur

SMH

Page 50

Raccordements

Coupez l’alimentation avant d’effectuer le moindre raccordement. Branchez le câble secteur en dernier lieu.

Raccordement d’une caméra, d’un moniteur et d’un microphone

Les branchements suivants vous permettent de contrôler l’image et le son.

Microphone

vers MIC IN

vers AC IN

vers VIDEO IN

vers VIDEO OUT

vers une prise murale

Raccordement d’un partageur

vers SW OUT

Caméra vidéo

vers EXT TIMING IN

vers VIDEO IN

Moniteur

vers MONITOR OUT

vers une sortie vidéo

Caméra vidéo Moniteur

Utilisation d’un connecteur BNC

Alignez la broche sur le cran, insérez-la et tournez-la vers la droite pour la bloquer. Pour l’enlever, tournez-la vers la gauche et retirez-la.

Pour brancher un capteur d’alarme

Reportez-vous à la page 69.

vers une entrée vidéo

Partageur de caméra

Remarque

Lorsque vous branchez plusieurs caméras à un partageur, synchronisez les caméras. Sinon, l’image sera brouillée.

Page 51

Raccordement en série d’un autre appareil

Caméra vidéo

vers VIDEO IN

vers SERIES OUT

vers SERIES IN vers COM

vers SERIES OUT

vers SERIES IN

vers COM

vers VIDEO OUT

vers VIDEO IN

vers VIDEO OUT

vers VIDEO IN

Raccordement d’un ordinateur

Pour effectuer un raccordement à un ordinateur, utilisez la carte d’interface SVT-RS1A (non fournie). Pour plus de détails concernant l’installation et les commandes au départ d’un ordinateur, consultez le mode d’emploi du SVT-RS1A.

RS-232C connecteur (type D-sub à 9 broches)

câble de type D-sub à 9 broches (non fourni)

Le câble d’interface à brancher au connecteur RS232C doit être blindé comme suit.

Gainage extérieur

Blindage

vers un ordinateur

vers SERIES OUT

vers SERIES IN

vers VIDEO IN

Moniteur

Reportez-vous à la page 60.

vers COM

vers VIDEO OUT

vers VIDEO IN

vers VIDEO OUT

Page 52

Réglage de la langue

Sélectionnez le français, l’anglais ou l’espagnol comme langue d’affichage.

15234

1 Mettez l’appareil sous tension. 2 Appuyez sur MENU jusqu’à ce que PREREG 1

apparaisse à l’écran du moniteur.

<PREREG 1> ∗HEURE D' ETE ARRET SEM. MOIS HEUR ON 1ER-DIM 04 02 : 00 OFF DER-DIM 10 02 : 00

∗REGL. HORL. 01-01-00 SAM 00 : 00 : 00

∗LANGUE FRANCAIS

3 Appuyez sur SHIFT $ pour faire clignoter

FRANCAIS.

∗REGL. HORL. 01-01-00 SAM 00 : 00 : 00

∗LANGUE FRANCAIS

4 Appuyez sur REC/PLAY SPEED +/– pour

sélectionner la langue.

∗REGL. HORL. 01-01-00 SAM 00 : 00 : 00

∗LANGUE ESPANOL

5 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Remarque

Lorsque vous désirez à nouveau modifier la langue, répétez les étapes 2 à 5 après l’étape 5.

Page 53

Réglage de l’horloge

1ER-DIM

Réglez l’heure et la date du jour sur l’écran du moniteur. Pour le réglage de l’heure été/hiver, suivez d’abord la procédure décrite dans “Passage à l’heure d’été/hiver” à la page 54.

1 2 3-9

Exemple:

Réglez la date et l’heure sur 15:20 le 15 octobre 1997.

1 Mettez l’appareil à utiliser sous tension. 2 Appuyez sur MENU, et l’affichage PREREG 1

apparaît à l’écran du moniteur. Le premier affichage indique le 1 janvier 2000.

<PREREG 1> ∗HEURE D' ETE ARRET SEM. MOIS HEUR ON 1ER-DIM 04 02 : 00 OFF DER-DIM 10 02 : 00

∗REGL. HORL. 01-01-00 SAM 00 : 00 : 00

∗LANGUE FRANCAIS

Jour de la semaine

Mois-jour-Année

Heure

3 Appuyez sur SHIFT $ pour déplacer le curseur sur

01.

5 Réglez le jour en appuyant sur REC/PLAY SPEED

+/–, puis appuyez sur SHIFT ”.

OFF DER-DIM 10 02 : 00 ∗REGL. HORL.

10-15-00 DIM 00 : 00 : 00 ∗LANGUE

FRANCAIS

6 Réglez l’année en appuyant sur REC/PLAY

SPEED +/–, puis appuyez sur SHIFT ”.

OFF DER-DIM 10 02 : 00 ∗REGL. HORL.

10-15-97 MER 00 : 00 : 00 ∗LANGUE

FRANCAIS

7 Réglez l’heure en appuyant sur REC/PLAY

SPEED +/–, puis appuyez sur SHIFT ”.

OFF DER-DIM 10 02 : 00 ∗REGL. HORL.

10-15-97 MER 15 : 00 : 00 ∗LANGUE

FRANCAIS

8 Réglez les minutes en appuyant sur REC/PLAY

SPEED +/–, puis appuyez sur SHIFT ”.

ON OFF DER-DIM 10 02 : 00

∗REGL. HORL. 10-15-97 MER 15 : 20 : 00

∗LANGUE FRANCAIS

04 02 :

9 Appuyez sur REC/PLAY SPEED – en même

temps qu’un signal d’heure. Vous pouvez régler l’horloge au point de 00 seconde.

4 Réglez le mois en appuyant sur REC/PLAY

SPEED +/–, puis appuyez sur SHIFT ”.

OFF DER-DIM 10 02 : 00 ∗REGL. HORL.

10-01-00 DIM 00 : 00 : 00 ∗LANGUE

FRANCAIS

10Après avoir réglé la date et l’heure, appuyez sur

SEARCH pour revenir à l’affichage normal.

Page 54

Réglage de l’horloge

Passage à l’heure d’été/hiver

Vous pouvez régler l’heure d’été/hiver.

1 Appuyez sur MENU, et l’affichage PREREG 1

apparaît à l’écran du moniteur.

<PREREG 1> ∗HEURE D' ETE ARRET SEM. MOIS HEUR ON 1ER-DIM 04 02 : 00 OFF DER-DIM 10 02 : 00

∗REGL. HORL. 10-15-97 MER 15 : 20 : 00

2 Appuyez sur REC/PLAY SPEED +/– pour mettre

HEURE D’ETE sur ARRET ou MARCHE:

ARRET: aucun réglage d’été/hiver n’est effectué MARCHE: le réglage d’été/hiver est effectué

<PREREG 1> ∗HEURE D' ETE MARCHE SEM. MOIS HEUR ON 1ER-DIM 04 02 : 00 OFF DER-DIM 10 02 : 00

En suivant les mêmes procédures que pour SEM. ON, MOIS ON et HEUR ON, réglez SEM. OFF, MOIS OFF et HEUR OFF lorsque vous ramenez l’heure d’été/hiver à l’heure standard.

4 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Réglage de l’affichage de l’heure/de la date

Vous pouvez afficher quatre types d’informations: la date, l’heure, le nombre d’enregistrements d’alarme et la vitesse d’enregistrement/lecture et désactiver les paramètres que vous ne désirez pas afficher.

1 Mettez sous tension l’appareil à utiliser. 2 Appuyez sur MENU jusqu’à ce que PREREG 2

s’affiche à l’écran du moniteur.

∗REGL. HORL. 10-15-97 MER 15 : 20 : 00

3 Réglez la date et l’heure auxquelles le réglage de

l’heure d’été/hiver doit s’effectuer.

SEM. ON

Appuyez sur REC/PLAY SPEED +/– pour régler le jour auquel le réglage de l’heure d’été/ hiver doit s’effectuer: 1ER, 2EM, 3EM, 4EM ou DER pour première, deuxième, troisième, quatrième ou dernière semaine. Appuyez ensuite sur SHIFT ” et appuyez sur REC/PLAY SPEED +/– pour sélectionner le jour de la semaine: DIM, LUN, MAR, MER, JEU, VEN, ou SAM

MOIS ON

Appuyez sur REC/PLAY SPEED +/– pour régler le mois auquel le réglage de l’heure d’été/ hiver doit s’effectuer: 01, 02, 03, 04...1, 12 pour

janvier, février .....décembre

HEUR ON

Appuyez sur REC/PLAY SPEED +/– pour régler l’heure à laquelle l’heure d’été/hiver doit s’effectuer. Vous ne pouvez régler l’heure qu’entre 01 et 23. Appuyez ensuite sur SHIFT ” et appuyez sur REC/PLAY SPEED +/– pour régler les minutes.

<PREREG 2> ∗AFFICHAGE JOUR O HEURE O NOMBRE AL. O VITESSE O

∗AVERTIS.

3 Appuyez sur SHIFT $ jusqu’à ce que le paramètre

à régler de AFFICHAGE clignote et sur REC/ PLAY SPEED +/– pour le régler sur O (oui) ou N (non). Exemple: Lorsque vous mettez l’affichage de la date sur N.

<PREREG 2> ∗AFFICHAGE JOUR N HEURE O NOMBRE AL. O VITESSE O

∗AVERTIS.

4 Appuyez sur SEARCH pour revenir à l’affichage

normal (écran heure/date).

000

15:20:00

168

Comptage des alarmes Vitesse

d’enregistrement / lecture Heure

Pour éteindre l’affichage de l’écran

Mettez l’interrupteur ON-SCREEN sur OFF.

Page 55

Modification de la position d’affichage de l’heure/la date

Vous pouvez modifier la position d’affichage de l’heure/date apparaissant sur l’écran du moniteur.

1 Mettez sous tension l’appareil à utiliser.

L’affichage normal apparaît.

Date

10-15-97 MER 000 15:20:00 168

Comptage des alarmes Vitesse

d’enregistrement / lecture Heure

2 Modifiez la position d’affichage comme suit.

Pour faire descendre l’affichage, appuyez sur SHIFT $. (Lorsque l’affichage arrive tout à fait en bas de l’écran, l’affichage revient en haut de l’écran.) Pour déplacer l’affichage vers la droite, appuyez sur SHIFT z. (Lorsque l’affichage atteint le bord droit de l’écran, l’affichage revient au bord gauche de l’écran.)

10-15-97 MER 000 15:20:00 168

Remarque

En cours d’enregistrement, cette fonction n’est pas opérationnelle.

Appuyez sur SHIFT z. Appuyez sur SHIFT $.

Page 56

Réglage des vibreurs sonores

NOMBRE AL.

Vous pouvez activer/désactiver trois types de vibreurs:

•Vibreur ENT. ALARME: émet un bip sonore

lorsqu’il reçoit un signal d’alarme; (Reportez-vous à “Enregistrement d’alarme” à la page 69 pour plus d’informations.)

•Vibreur FIN BANDE: émet un bip sonore lorsque la

cassette arrive en fin de bande.

•Vibreur ENTR. TOUCHE: émet un bip sonore

lorsque vous appuyez sur une touche.

241

1 Mettez sous tension l’appareil à utiliser. 2 Appuyez sur MENU jusqu’à ce que PREREG 2

s’affiche à l’écran du moniteur.

VITESSE O ∗AVERTIS.

ENT. ALARME O FIN BANDE O ENTR. TOUCHE N

3 Appuyez sur SHIFT $ pour faire clignoter le

paramètre de AVERTIS. à régler et sur REC/ PLAY SPEED +/– pour sélectionner O (oui) ou N (non).

VITESSE O ∗AVERTIS.

ENT. ALARME O FIN BANDE O ENTR. TOUCHE N

4 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Page 57

Manipulation d’une cassette vidéo

Ce chapitre vous indique comment introduire une cassette vidéo dans le magnétoscope.

Introduction d’une cassette vidéo

Compartiment à cassette

Introduisez la cassette dans le compartiment à cassette, flèche vers le haut, en appuyant légèrement au centre. Une fois la cassette introduite, le magnétoscope se met en route automatiquement et l’indicateur dans la fenêtre d’affichage. Si vous introduisez une cassette sans sa languette de protection pour effectuer un enregistrement, le magnétoscope l’éjecte automatiquement.

s’allume

Protection de votre cassette contre l’effacement

Retirez la languette de la cassette à l’aide d’un tournevis ou d’un objet similaire, comme indiqué cidessous. Cette opération protège la cassette contre tout enregistrement accidentel.

Languette de protection

Si vous désirez à nouveau effectuer un enregistrement sur la cassette sans sa languette de protection, collez simplement de l’adhésif sur l’orifice.

Ejection d’une cassette vidéo

6 EJECT

Appuyez sur 6 EJECT sur le magnétoscope. Vous pouvez éjecter la cassette même si l’appareil n’est pas sous tension. Lorsque vous appuyez sur 6 EJECT, le magnétoscope se met automatiquement sous tension. Après avoir éjecté la cassette, le magnétoscope s’éteint de nouveau.

Cassette recommandée

Ce magnétoscope est conçu et calibré avec les cassettes de 120 minutes ou 160 minutes (T-120 ou T-160). Pour un garantir un fonctionnement stable et une qualité d’image optimale, nous vous conseillons d’utiliser une cassette Sony de 120 minutes pour un enregistrement de plus de mode 40 heures.

Sélection de la cassette

Réglez l’interrupteur TAPE à l’avant sur T-120 ou T-160.

Réglage du mode de fonctionnement

Vous pouvez régler le mode que le magnétoscope utilise lorsqu’une cassette vidéo est introduite avec l’affichage PREREG 3.

1 Appuyez sur MENU jusqu’à ce que l’affichage

PREREG 3 apparaisse à l’écran.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

2 Appuyez sur SHIFT $ pour déplacer le

clignotement vers BANDE EN PLACE et réglez-le sur ARRET ou ENREG en appuyant sur REC/ PLAY SPEED +/–. ARRET: le magnétoscope entre en mode d’arrêt

lorsqu’une cassette vidéo est introduite.

ENREG: le magnétoscope entre en mode

d’enregistrement lorsqu’une cassette vidéo est introduite.

3 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Page 58

Enregistrement

Ce chapitre vous explique comment enregistrer le signal provenant d’une caméra vidéo en mode normal et en accéléré, comment régler le blocage de sécurité et comment effectuer un enregistrement répété sur la même cassette.

p STOP

1 Mettez sous tension l’appareil à utiliser. 2 Introduisez la cassette. 3 Réglez la vitesse d’enregistrement en appuyant sur

REC/PLAY SPEED +/–. La vitesse d’enregistrement change suivant la cassette utilisée (T-120 ou T-160).

Vitesse d’enregis- (sec.) trement

6 (8) 18 (24) 18 24 1/20 Possible Continu 30 (40) 30 40 1/12 48 (64) 54 72 0,15 72 (96) 78 104 0,22 96 120 (160) 168 (224)

Durée d’enregistrement maximum Intervalle Enregistrement Défilement

Cassette

T-160

T-120

EP mode Time lapse

mode

(126)

6 8 1/60

102 134 0,28 126 168 0,35 174 232 0,48

audio de la

Impossible

bande

Intemittent

Vitesse d’enregistrement

SMH

Dans la fenêtre d’affichage

4 Appuyez sur r REC.

L’enregistrement commence.

Pour arrêter l’enregistrement

Appuyez sur p STOP.

Si l’enregistrement ne commence pas et que la cassette est éjectée

La languette de la cassette est enlevée pour éviter tout enregistrement accidentel.

Remarques

•Ce magnétoscope enregistre l’image en mode EP, même si vous avez réglé la vitesse d’enregistrement sur “6” ou “8”. Ce magnétoscope ne peut enregistrer en mode SP.

•Chaque fois que vous introduisez une cassette et la première fois que vous démarrez un enregistrement, la fonction de contrôle adaptatif de l’image (APC) optimise automatiquement la qualité d’enregistrement en ajustant le magnétoscope à l’état des têtes vidéo et de la bande magnétique. Lorsque vous appuyez sur la touch r REC, il se produit un décalage d’environ 6 secondes avant que le magnétoscope démarre l’enregistrement proprement dit.

•Ce magnétoscope est muni d’une fonction de détection du bourrage. En mode d’enregistrement accéléré, si l’enregistrement n’est pas réalisé convenablement, l’indicateur d’enregistrement clignotera dans la fenêtre d’affichage et un signal d’avertissement sera émis par la borne WARNING OUT. Dans ce cas, arrêtez immédiatement l’enregistrement et vérifiez le magnétoscope.

Remarque

Dans les modes à intervalle, il est possible d’enregistrer 6 heures supplémentaires par rapport à la durée d’enregistrement affichée avec une cassette T-120 en modos 48, 72, 96, 120 et 168 heures. Dans les modes à intervalle, il est possible d’enregistrer 8 heures supplémentaires par rapport à la durée d’enregistrement affichée avec une cassette T-160 en modos 64, 96, 126 et 244 heures.

Page 59

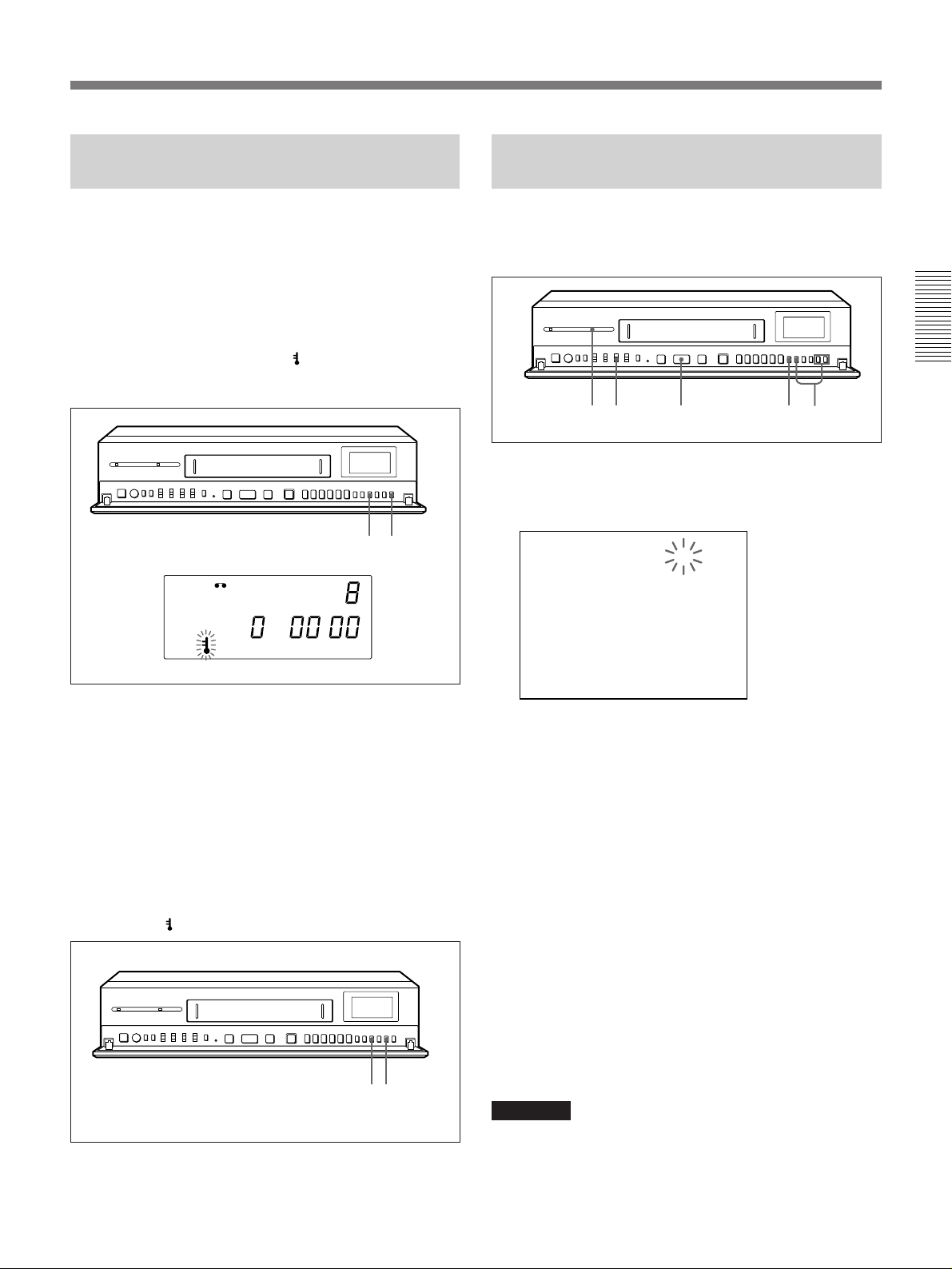

Blocage du mode d’enregistrement — Fonction de blocage de sécurité

Enregistrement répété sur la même cassette — Enregistrement répété

Le blocage du mode d’enregistrement sert à prévenir les interruptions d’enregistrement accidentelles lorsque le magnétoscope est utilisé à des fins de surveillance ou de contrôle.

Pour régler le blocage de sécurité

Tout en appuyant sur SHIFT z, appuyez sur REC/ PLAY SPEED +. L’indicateur

s’allume dans la

fenêtre d’affichage.

SHIFT z

REC/PLAY SPEED +

SMH

La fonction de blocage de sécurité est également opérationnelle dans les modes d’enregistrement par programmateur et de lecture. Vous pouvez utiliser la commande SHARPNESS pendant que la fonction de blocage de sécurité est opérationnelle.

Pour désactiver le blocage de sécurité

Tout en appuyant sur SHIFT z, appuyez sur REC/ PLAY SPEED –. L’indicateur

s’éteint.

SHIFT z REC/PLAY

SPEED –

Vous pouvez effectuer des enregistrements répétés sur la même cassette dans deux modes différents: REPET 1 et REPET 2.

Indicateur REPEAT

1 Mettez REPEAT REC sur ON.

L’indicateur REPEAT s’allume.

2 Appuyez sur MENU jusqu’à ce que PREREG 3

apparaisse à l’écran.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REPET1

-3M O N 9600

3 Appuyez sur SHIFT $ pour déplacer le curseur sur

REPETITION et choisissez le REPET 1 ou le REPET 2 en appuyant sur REC/PLAY SPEED +/–. REPET 1: Si un signal d’alarme est reçu pendant

l’enregistrement répété, le mode d’enregistrement passe en mode d’enregistrement d’alarme. En fin de bande, la cassette se rebobine automatiquement et s’arrête au début. L’indicateur OFF s’allume dans la fenêtre d’affichage.

REPET 2: Si un signal d’alarme est reçu pendant

l’enregistrement répété, le mode d’enregistrement passe en mode d’enregistrement d’alarme. L’enregistrement répété a lieu, que le signal d’alarme soit reçu ou non.

4 Appuyez sur r REC.

L’enregistrement commence. Lorsque la cassette arrive en fin de bande, la cassette est rebobinée au début et l’enregistrement reprend.

Remarque

Si REPEAT REC est mis sur OFF pendant que l’enregistrement répété est en cours, l’enregistrement a lieu jusqu’à la fin de la bande et il s’arrête automatiquement une fois que la bande est rebobinée au début. L’indicateur OFF s’allume dans la fenêtre d’affichage.

Page 60

Enregistrement

Enregistrement en série

Branchez un autre SVT-L400 pour effectuer un enregistrement en série (pour plus de détails sur le raccordement, voir page 51) et réglez chacun des appareils comme suit.

Paramètre Appareil Appareil Appareil 3

1 2 et suivants

ENREG SERIES sur O O O PREREG 3 écran

SORT FIN BANDE sur –3M –3M –3M PREREG 3 écran

Cassette Chargé Chargé Chargé Statut de Enregistrement Désactivé Désactivé

fonctionnement REPEAT REC OFF OFF OFF Blocage de sécurité Verrouillé Verrouillé Verrouillé Programmateur OFF OFF OFF

Lorsque tous les réglages sont terminés, mettez l’appareil 1 en mode d’enregistrement et mettez l’appareil 2 et les appareils suivants hors tension. Lorsque l’enregistrement sur l’appareil 1 est terminé, l’appareil 2 se met sous tension et l’enregistrement commence (L’enregistrement ne peut pas se faire pendant environ 11 secondes.). L’appareil 1 rebobine la cassette et se met hors tension. Si vous utilisez une cassette T-120 ou T-160 et si SORT FIN BANDE est réglé sur –3M, l’appareil 2 démarre l’enregistrement avant que l’appareil 1 s’arrête de façon à assurer un enregistrement progressif sans interruption.

Enregistrement après une coupure d’alimentation ou de la condensation

Si une coupure d’alimentation a lieu, l’indicateur P s’allume dans la fenêtre d’affichage et si de la condensation se produit, l’indicateur “dddd” clignote. Même en cas de coupure d’alimentation ou de condensation pendant l’enregistrement, les batteries internes de secours continuent d’alimenter la mémoire pendant au moins 30 jours. Les batteries internes se rechargent en environ 48 heures. Si l’alimentation est interrompue pendant l’enregistrement, l’enregistrement débute automatiquement une fois que l’alimentation est revenue.

Pour vérifier les coupures d’alimentation ou la présence de condensation

Appuyez sur MENU jusqu’à ce que PANNE COURANT/PERTE CONDENS. apparaisse à l’écran. Il affiche le nombre des coupures d’alimentation et la présence de condensation ainsi que la période à laquelle l’alimentation a été interrompue.

Nombre de coupures d’alimentation

<PANNE COURANT> 002 COUPURE RETOUR

<PERTE CONDENS.> 001 COUPURE RETOUR

Nombre de dépôts de condensation

12-20 12-20

12-10 12-20

07:15 07:30

11:00 12:00

Aucune période d’enregistrement

Page 61

Pour supprimer l’indicateur P

MENU RESET

Appuyez sur MENU RESET.

Pour supprimer les données de coupure d’alimentation/condensation d’humidité

Appuyez sur MENU jusqu’à ce que l’affichage PANNE COURANT/PERTE CONDENS. apparaisse à l’écran et appuyez sur MENU RESET avec un objet pointu.

Réglage du mode à la fin de la cassette

Vous pouvez régler le mode si la cassette arrive à la fin pendant l’enregistrement avec l’affichage PREREG 3.

Lorsque le commutateur REPEAT REC est mis sur OFF

1 Appuyez sur MENU jusqu’à ce que l’affichage

PREREG 3 apparaisse à l’écran.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

2 Mettez FIN CAS ENR sur REMB, ARRET ou

EJECT en appuyant sur REC/PLAY SPEED +/–. REMB: lorsque la cassette arrive en fin de bande,

le magnétoscope rembobine la cassette automatiquement et passe en mode d’arrêt au début de la cassette.

ARRET: lorsque la cassette arrive en fin de bande,

le magnétoscope passe en mode d’arrêt immédiatement.

EJECT: lorsque la cassette arrive en fin de bande,

elle est éjectée immédiatement.

3 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Lorsque la cassette arrive en fin de bande

L’indicateur OFF s’allume dans la fenêtre d’affichage. Appuyez sur 6 EJECT, r REC, ) FF, 0 REW ou ” PLAY pour éteindre l’indicateur OFF.

Lorsque le commutateur REPEAT REC est mis sur ON

Suivez les étapes 2 à 4 dans “Enregistrement répété sur la même cassette — Enregistrement répété” à la page

59.

Page 62

Enregistrement

Contrôle de l’état de l’enregistrement

Vous pouvez vérifier l’état de l’enregistrement en appuyant sur REC CHECK tout en effectuant un enregistrement en accéléré.

REC CHECK

Appuyez sur REC CHECK en cours d’enregistrement. Une fois que la cassette est rebobinée pendant environ trois secondes et lue pendant environ deux secondes, l’appareil revient en mode d’enregistrement initial.

Remarque

Pendant le contrôle de l’état d’enregistrement, l’enregistrement est interrompu.

Vérification du temps utilisé

231

1 Mettez sous tension l’appareil à utiliser. 2 Appuyez sur MENU jusqu’à ce que DUREE

UTIL. apparaisse à l’écran. VIDEO: indique la durée d’utilisation de la tête

vidéo.

ALIM.: indique la durée pendant laquelle

l’appareil est resté sous tension.

2H <DUREE UTIL. >

VIDEO ALIM.

00000H 00000H

3 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Page 63

Programmateur

Vous pouvez régler le programmateur selon deux méthodes: enregistrement hebdomadaire et enregistrement quotidien. Avant de commencer, assurez-vous que l’heure et la date sont bien réglées. (Voir page 53.)

Enregistrement hebdomadaire

Exemple 1:

Effectuez un enregistrement de 8h00 le mardi à 17h00 le même jour avec une vitesse d’enregistrement réglée sur le mode 24 heures.

––:–– ––:–– –––

DIN

––:–– ––:–– –––

LUN

08:00 17:00 24

MAR

––:–– ––:–– –––

MER

––:–– ––:–– –––

JEU

––:–– ––:–– –––

VEN

––:–– ––:–– –––

SAM

––:–– ––:–– –––

DIN LUN MAR MER JEU VEN SAM

N N Y N N N N NDLY

3-921011121

3 Appuyez sur SHIFT $ pour déplacer le curseur sur

MAR et sur SHIFT z pour le déplacer sur la position horaire de MARCHE.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU

--:--

---

N N N N N

4 Réglez l’heure de début en appuyant sur REC/

PLAY SPEED +/– et appuyez sur SHIFT z.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU

--:--

--:-08:--

--:--

---

N N N N N

5 Réglez la minute de début en appuyant sur REC/

PLAY SPEED +/– et appuyez sur SHIFT z.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU

--:--

--:-08:00

--:--

---

N N N N N

1 Mettez sous tension l’appareil à utiliser. 2 Appuyez sur MENU jusqu’à ce que REGL TIMER

apparaisse à l’écran.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU VEN SAM QUOT EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N N N

6 Réglez l’heure d’arrêt en appuyant sur REC/PLAY

SPEED +/– et appuyez sur SHIFT z.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU

--:--

--:-08:00

--:--

--:-17:--

--:--

---

N N N N N

7 Réglez la minute d’arrêt en appuyant sur REC/

PLAY SPEED +/– et appuyez sur SHIFT z.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU

--:--

--:-08:00

--:--

--:-17:00

--:--

---

N N N N N

Page 64

Programmateur

8 Réglez la vitesse d’enregistrement en appuyant sur

REC/PLAY SPEED +/– et appuyez sur SHIFT z.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU

--:--

--:-08:00

--:--

--:-17:00

--:--

---

-- 24

---

N N N N N

9 Sélectionnez O (oui) pour lancer le programmateur

en appuyant sur REC/PLAY SPEED +/–.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU VEN

--:--

--:-08:00

--:--

--:-17:00

--:--

---

-- 24

---

N N O N N N

Si vous souhaitez effectuer d’autres préréglages, répétez les étapes 3 à 9.

10Lorsque tous les réglages sont terminés, appuyez

sur SEARCH pour revenir à l’affichage normal.

Vous pouvez régler le programmateur pour 2 jours en utilisant les 7ème et 8ème lignes de la fenêtre d’affichage REGL. TIMER.

Exemple 2:

Réalisation d’un enregistrement du samedi à 17 h 20 au lundi à 7 h 50 avec la vitesse d’enregistrement réglée en mode 168 heures.

––:–– ––:–– –––

DIM

––:–– ––:–– –––

LUN

––:–– ––:–– –––

MAR

––:–– ––:–– –––

MER

––:–– ––:–– –––

JEU

––:–– ––:–– –––

VEN

17:20

SAM

: 07:50 16 8

∗∗ ∗∗

∗∗ ∗∗ ∗∗∗ ∗

DIM LUN MAR MER JEU VEN SAM

N N N N N N

YLUN

3-1 121213141

11Introduisez la cassette. 12Mettez TIMER sur ON.

Le magnétoscope se met automatiquement hors tension et passe en mode de veille d’enregistrement par programmateur. L’indicateur

apparaît dans la fenêtre d’affichage. Lorsqu’aucune cassette n’est introduite, l’indicateur

Lorsque l’indicateur apparaît dans la fenêtre d’affichage, aucune touche ne fonctionne à l’exception de TIMER.

clignote et un beep sonore retentit.

1 Mettez sous tension l’appareil à utiliser. 2 Appuyez sur MENU jusqu’à ce que REGL.

TIMER apparaisse l’écran.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU VEN SAM QUOT EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N N N

Page 65

3 Appuyez sur SHIFT $ pour déplacer le curseur sur

LUN

SAM (7ème ligne), et appuyez sur SHIFT z.

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU VEN SAM QUOT EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N N N

4 Réglez l’heure de début en appuyant sur REC/

PLAY SPEED +/– et appuyez sur SHIFT z.

-MAR MER JEU VEN SAM QUOT EXT

--:--

17:--

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N

5 Réglez la minute de début en appuyant sur REC/

PLAY SPEED +/– et appuyez sur SHIFT z.

-MAR MER JEU VEN SAM QUOT EXT

--:--

--:-17:20

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

6 Faites apparaître les repères

(ARRET), la vitesse d’enregistrement (VIT) et les positions d’exécution du programmateur sur la 7ème ligne et sur la position d’heure de début (MARCHE) sur la 8ème ligne en appuyant sur REC/PLAY SPEED +/– et appuyez sur SHIFT z. Le jour de la semaine sur la 8ème ligne passe au jour suivant le jour indiqué sur la 7ème ligne.

MAR MER JEU VEN SAM DIM EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗

--:--

∗∗∗∗∗

---

sur l’heure d’arrêt

---

∗∗∗

∗

---

7 Mettez le curseur clignotant DIN sur LUN en

appuyant sur REC/PLAY SPEED +/– et appuyez sur SHIFT z pour déplacer le curseur clignotant sur la position horaire de ARRET.

MAR MER JEU VEN SAM LUN EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗

--:--

∗∗∗∗∗

---

∗∗∗

---

N N N N

∗

N N

8 Réglez l’heure d’arrêt en appuyant sur REC/PLAY

SPEED +/– et appuyez sur SHIFT z.

MAR MER JEU VEN SAM LUN EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗ 07:--

∗∗∗∗∗

---

∗∗∗

---

N N N N

∗

N N

9 Réglez la minute d’arrêt en appuyant sur REC/

PLAY SPEED +/– et appuyez sur SHIFT z.

MAR MER JEU VEN SAM LUN EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗ 07:50

∗∗∗∗∗

---

∗∗∗

---

N N N N

∗

N N

10Réglez la vitesse d’enregistrement en appuyant sur

REC/PLAY SPEED +/– et appuyez sur SHIFT z.

MAR MER JEU VEN SAM LUN EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗ 07:50

∗∗∗∗∗

---

∗∗∗

168

---

N N N N

∗

N N

11Sélectionnez O (oui) pour lancer le programmateur

en appuyant sur REC/PLAY SPEED +/–.

MAR MER JEU VEN SAM LUN EXT

--:--

--:-17:20

∗∗:∗∗ ∗∗∗∗∗

--:--

--:-∗∗:∗∗ 07:50

∗∗∗∗∗

---

∗∗∗

168

---

N N N N

∗

O N

Page 66

Programmateur

MAR

12Lorsque tous les réglages sont terminés, appuyez

sur SEARCH pour revenir à l’affichage normal.

13Introduisez la cassette. 14Mettez TIMER sur ON.

Le magnétoscope se met automatiquement hors tension et passe en mode de veille d’enregistrement par programmateur. L’indicateur

apparaît dans la fenêtre d’affichage. Lorsqu’aucune cassette n’est introduite, l’indicateur

Lorsque l’indicateur apparaît dans la fenêtre d’affichage, aucune touche ne fonctionne à l’exception de TIMER.

clignote et un beep sonore retentit.

Enregistrement quotidien

Vous pouvez prérégler le programmateur pour démarrer un enregistrement chaque jour de la semaine.

1 Déplacez le curseur sur le jour de la semaine

adéquat en appuyant sur SHIFT $.

2 Mettez le jour sur QUOT en appuyant sur REC/

PLAY SPEED +/– avant de régler la position de l’heure de MARCHE à l’étape 3.

MER JEU VEN SAM QUOT EXT

Lorsque l’heure définie dans la partie ARRET est antérieure à l’heure réglée dans la partie MARCHE

L’heure d’arrêt est considérée pour le jour suivant et l’indicateur T (le lendemain) s’affiche devant l’heure d’arrêt.

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N

<REGL. TIMER> SEM. MARCHE ARRET VIT. DIM LUN MAR MER JEU

--:-17:00

--:--

08:10

--:--

-- 24

---

N O N N N

L’enregistrement par programmateur est interrompu lorsque l’alimentation est coupée

Lorsqu’une période de coupure d’alimentation est plus courte que la durée de l’alimentation de secours (dans les 30 jours) et qu’elle se produit avant l’heure de fin du programmateur, l’enregistrement reprend dès que l’alimentation est revenue. L’indicateur P s’allume dans la fenêtre d’affichage pour indiquer que l’enregistrement par programmateur est interrompu. (Pour faire disparaître l’indicateur P, appuyez sur MENU RESET sur le panneau avant. Voir page 61.)

Pour arrêter l’enregistrement par programmateur

Mettez TIMER sur OFF. L’enregistrement s’arrête et l’appareil est mis hors tension.

Page 67

Réglage des jours fériés

LUN

Si vous entrez des jours fériés, le magnétoscope considérera ces dates comme des dimanches et enregistrera à la même heure que vous réglez pour les dimanches.

1 Appuyez sur MENU jusqu’à ce que REGL.

CONGE apparaisse à l’écran.

<REGL. CONGE>

2 3 4 5 6 7 8 9

-----

11 12 13 14 15 16 17 18 19 20

-----

2 Réglez le mois férié que vous désirez en appuyant

sur REC/PLAY SPEED+/– et appuyez sur SHIFT z.

<REGL. CONGE>

2 3 4 5 6 7 8 9

7---

-----

11 12 13 14 15 16 17 18 19 20

-----

3 Réglez le jour du jour férié en appuyant sur REC/

PLAY SPEED+/–.

Enregistrement à l’aide d’un programmateur externe

Vous pouvez prérégler l’heure de début et de fin d’enregistrement en utilisant un programmateur raccordé à la borne EXT TIMER située à l’arrière de l’appareil. Réglez la vitesse d’enregistrement dans l’écran REGL. TIMER.

1 Mettez sous tension l’appareil à utiliser. 2 Appuyez sur MENU jusqu’à ce que REGL.

TIMER apparaisse à l’écran.

3 Appuyez sur SHIFT $ pour déplacer le curseur sur

EXT (ligne tout en bas) et appuyez sur SHIFT ”.

<REGL. TIMER> SEM MARCHE ARRET VIT. DIM LUN MAR MER JEU VEN SAM QUOT EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

N N N N N N N N N

4 Réglez la vitesse d’enregistrement en appuyant sur

REC/PLAY SPEED +/– et appuyez sur SHIFT ”.

MAR MER JEU VEN SAM QUOT EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

-- 24

N N N N N N N

<REGL. CONGE>

2 3 4 5 6 7 8 9

7-1 4

-----

11 12 13 14 15 16 17 18 19 20

-----

Pour régler d’autres jours fériés, appuyez sur SHIFT $ z pour passer à la colonne suivante.

4 Lorsque tous les réglages sont effectués, appuyez

sur SEARCH pour revenir à l’affichage normal.

5 Sélectionnez O (oui) pour exécuter

l’enregistrement par programmateur en appuyant sur REC/PLAY SPEED +/–.

MAR MER JEU VEN SAM QUOT EXT

--:--

∗∗∗∗∗

--:--

∗∗∗∗∗

---

-- 24

N N N N N N O

6 Une fois tous les réglages effectués, appuyez sur

SEARCH pour revenir à l’affichage normal.

Page 68

Programmateur

7 Introduisez la cassette. 8 Mettez TIMER sur ON.

Le magnétoscope se met automatiquement hors tension et passe en mode de veille d’enregistrement par programmateur. L’indicateur

apparaît dans la fenêtre d’affichage. Lorsqu’aucune cassette n’est introduite, l’indicateur

Lorsque le signal d’entrée transmis via la borne EXT TIMER devient bas, l’enregistrement démarre et l’indicateur E apparaît dans la fenêtre d’affichage. Lorsque le signal d’entrée transmis via la borne EXT TIMER devient haut, l’enregistrement s’arrête et le magnétoscope passe en mode de veille d’enregistrement par programmateur.

Signal d’entrée provenant de la borne EXT TIMER

clignote et un beep sonore retentit.

5 V

Modification/annulation des réglages du programmateur

Lorsque l’indicateur s’allume dans la fenêtre d’affichage, mettez TIMER sur OFF pour le désactiver.

Modification des réglages du programmateur

1 Appuyez sur MENU jusqu’à ce que REGL.

TIMER apparaisse à l’écran.

2 Appuyez sur SHIFT z ou $ pour déplacer le

curseur sur la position que vous désirez modifier.

3 Appuyez sur REC/PLAY SPEED +/– pour

modifier le réglage.

4 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Annulation du réglage du programmateur

L’enregistrement commence.

0 V

L’enregistrement se termine.

1 Appuyez sur MENU jusqu’à ce que REGL.

TIMER apparaisse à l’écran.

2 Appuyez sur SHIFT $ pour déplacer le curseur sur

la position que vous désirez annuler.

3 Appuyez sur SHIFT z pour déplacer le curseur sur

l’exécution du programmateur.

4 Appuyez sur REC/PLAY SPEED +/– pour mettre

l’exécution du programmateur sur N.

5 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Annulation de tous les réglages du programmateur

1 Appuyez sur MENU jusqu’à ce que REGL.

TIMER apparaisse à l’écran.

2 Appuyez sur MENU RESET.

Tous les règlages du programmateur sont supprimés.

3 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Page 69

Enregistrement d’alarme

Vous pouvez utiliser un contacteur de porte ou un capteur d’alarme pour déclencher l’enregistrement d’alarme. Vous pouvez effectuer un enregistrement d’alarme en mode d’enregistrement, en mode d’arrêt, en mode de coupure d’alimentation et en mode d’enregistrement à une prise de vue avec la vitesse d’enregistrement désirée.

Raccordement d’un capteur d’alarme

Boîtier de commutation disponible dans le commerce, etc.

vers ALARM OUTvers COM

vers COM

vers ALARM IN

Réglage de la vitesse et de la durée de l’alarme

Réglage de la vitesse et la durée de l’alarme sur cet appareil

1Appuyez sur MENU jusqu’à ce que l’affichage

PREREG 3 apparaisse à l’écran.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

2 Appuyez sur SHIFT $ pour déplacer le

clignotement sur VITESSE ALARME.

3 Si l’interrupteur TAPE est réglé sur T-120:

Mettez VITESSE ALARME sur 6H, 18H ou SC en appuyant sur REC/PLAY SPEED +/–.

6H: pour l’enregistrement en mode 6 heures 18H: pour l’enregistrement en mode 18 heures SC: pour l’enregistrement à la même vitesse

qu’avant l’activation de l’alarme.

Si l’interrupteur TAPE est réglé sur T-160: Mettez VITESSE ALARME sur 8H, 24H ou SC en appuyant sur REC/PLAY SPEED +/–.

8H: pour l’enregistrement en mode 8 heures 24H: pour l’enregistrement en mode 24 heures SC: pour l’enregistrement à la même vitesse

qu’avant l’activation de l’alarme.

4 Mettez ALARM DURATION sur 20S, PROG

(programme) ou CC.

20S: pour enregistrer pendant 20 secondes PROG: pour enregistrer pendant la durée définie

sur le moniteur

CC: pour enregistrer tant que le signal d’alarme est

reçu

TAPE

123

Page 70

Enregistrement d’alarme

Réglage de la durée de l’alarme sur le moniteur

4-73821

1 Mettez sous tension l’appareil à utiliser. 2 Mettez ALARM DURATION sur PROG. 3 Appuyez sur MENU jusqu’à ce que PREREG 3

apparaisse à l’écran.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

7 Réglez le mode dans lequel l’enregistrement

d’alarme commence en appuyant sur REC/PLAY SPEED +/–. O (oui): accepte les alarmes uniquement en mode

d’enregistrement. Lorsque le magnétoscope est en mode d’enregistrement série (voir page 60), réglez-le sur Y.

N (non): accepte l’alarme en mode

d’enregistrement, en mode d’arrêt ou en mode de mise hors tension.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O O 9600

8 Appuyez sur SEARCH pour revenir à l’affichage

normal.

4 Appuyez sur SHIFT $ pour déplacer le curseur sur

DUREE ALARME.

5 Réglez la durée de l’alarme en appuyant sur REC/

PLAY SPEED +/–. Vous pouvez régler la durée de l’alarme sur 20S, 40S, 1M, 2M, 3M, 4M, 5M ou CC.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

Durée de l’alarme

6 Appuyez sur SHIFT $ pour déplacer le curseur sur

ENREG SERIE.

Page 71

Réglage du mode

SMH

d’enregistrement sur alarme

1 Appuyez sur MENU jusqu’à ce que PREREG 3

apparaisse à l’écran.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

Remarques

•Pendant qu’a lieu l’enregistrement d’alarme, les autres modes ne sont pas actifs.

•Lorsqu’un enregistrement sur alarme est terminé, le magnétoscope revient au mode dans lequel il se trouvait avant la réception du signal d’alarme.

•Si un signal d’alarme est reçu pendant que le magnétoscope est en mode d’enregistrement répété (voir page 59), l’enregistrement répété s’arrête et l’indicateur REPEAT s’éteint. Lorsque la cassette arrive en fin de bande, la cassette se rebobine et le magnétoscope s’arrête. L’indicateur OFF s’allume dans la fenêtre d’affichage.

01 de MODE AL. clignote.

2 Réglez MODE AL. sur O1, O2, O3 ou N en

appuyant sur REC/PLAY SPEED +/–.

O1 (oui): accepte l’alarme. O2: accepte les alarmes uniquement en cours

d’enregistrement programmé.

O3: accepte les alarmes uniquement en mode

d’attente d’enregistrement programmé.

N (non): n’accepte pas l’alarme, même à la

réception d’un signal d’alarme.

3 Appuyez sur SEARCH pour revenir à l’affichage

normal.

OFF

SMH

Lorsque l’indicateur OFF s’allume, l’enregistrement par programmateur et l’enregistrement d’alarme ne peuvent pas être effectués afin d’éviter l’effacement accidentel d’une cassette enregistrée. Si vous appuyez sur l’une des touches r REC, ) FF, 0 REW, z PLAY, l’indicateur OFF s’éteint.

•Si un autre signal d’alarme est reçu en cours d’enregistrement d’alarme, le deuxième enregistrement d’alarme débute et la durée de l’enregistrement s’allonge.

•Si l’alimentation est coupée et restaurée pendant que l’enregistrement d’alarme est en cours, la fonction précédant l’enregistrement d’alarme reprend.

Indicateurs pendant l’enregistrement d’alarme

L’indicateur AL clignote dans la fenêtre d’affichage.

Le comptage (chiffre de gauche) de l’enregistrement d’alarme clignote sur l’écran du moniteur. L’enregistrement d’alarme peut aller jusqu’à 999. Lorsque la fonction d’alarme a fonctionné 1000 fois, le comptage revient à 000.

10-15-97 MER 001 04:15:43 8

Comptage d’alarmes

Page 72

Enregistrement d’alarme

1H12M06S AL SEARCH 01

SMH

Pour réinitialiser le comptage d’alarmes

132

1 Appuyez sur MENU jusqu’à ce que HEURE

ALARME apparaisse à l’écran.

2 Appuyez sur MENU RESET. 3 Appuyez sur SEARCH pour revenir à l’affichage

normal. Le comptage à l’écran est remis à 000.

10-15-97 MER 000 04:15:43

Recherche de l’image des enregistrements d’alarme — Recherche d’alarme

Position

123231

actuelle

5234

Avance rapide )Rebobinage 0

1 Mettez sous tension l’appareil à utiliser. 2 Mettez ON-SCREEN sur ON. 3 Appuyez sur SEARCH en mode d’arrêt.

L’indicateur de recherche d’alarme clignote dans la fenêtre d’affichage et sur l’écran.

Dans la fenêtre d’affichage

Sur l’écran du moniteur

4 Appuyez sur REC/PLAY SPEED +/– pour définir

le numéro de recherche de l’alarme (1 à 99).

5 Appuyez sur ) FF ou 0 REW.

La cassette s’arrête à l’endroit où la fonction d’alarme a fonctionné et la reproduction de l’image fixe est affichée. Le mode de recherche de l’alarme est automatiquement supprimé.

Remarque

Si la cassette arrive en fin de bande pendant la recherche, la cassette est rebobinée et l’appareil entre en mode d’arrêt au début de la cassette.

Page 73

Balayage de l’image des enregistrements d’alarme — Balayage d’alarme

Affichage de la liste d’alarmes — Rappel d’alarme

231

1 Mettez sous tension l’appareil à utiliser. 2 Appuyez deux fois sur SEARCH en mode d’arrêt.

AL SCAN s’allume dans la fenêtre d’affichage et sur l’écran du moniteur.

1H12M06S AL SCAN

SMH

Dans la fenêtre d’affichage Sur l’écran du moniteur

3 Appuyez sur ) FF ou 0 REW.

Les parties pendant lesquelles la fonction d’alarme s’est déclenchée sont reproduites l’une après l’autre pendant cinq secondes.

Appuyez sur P PAUSE pour visualiser une certaine scène en mode d’arrêt sur image. (Le mode de balayage d’alarme est désactivé.)

MENU RESET SEARCH

1 Mettez sous tension l’appareil à utiliser. 2 Appuyez sur MENU jusqu’à ce que HEURE

ALARME apparaisse à l’écran. Le comptage d’alarme, la date et l’heure s’affichent. La date et l’heure des huit dernières fois maximum sont affichées.

008 12-03

11-01 10-25 10-25 10-25

19:00 23:00 15:00 08:00 06:00

Heure Mois-Jour

Comptage d’alarmes

Appuyez sur p STOP, z PLAY, ) FF ou 0 REW pour désactiver le mode de balayage

d’alarme.

Remarques

•Si la cassette arrive en fin de bande pendant un balayage, la cassette est rembobinée et l’appareil passe en mode d’arrêt au début de la cassette.

•Vous ne pouvez utiliser la fonction de recherche d’alarme que si la cassette est enregistrée dans le mode d’enregistrement d’alarme 8 heures et si la section enregistrée dure plus de 20 secondes.

Pour désactiver la liste d’alarmes à l’écran

Appuyez sur SEARCH. L’affichage normal apparaît.

Pour réinitialiser les données d’alarme

Appuyez sur MENU RESET pendant que HEURE ALARME s’affiche à l’écran.

Page 74

Lecture

SHARPNESS

1 Mettez sous tension l’appareil à utiliser.

p STOP 0

REW)FF

3421

COUNTER RESET

Remarques

•Vous ne pouvez pas lire sur ce magnétoscope les cassettes enregistrées sur un autre magnétoscope avec enregistrement en accéléré et vice versa.

•Reproduisez la cassette à la même vitesse à laquelle elle a été enregistrée de sorte que vous puissiez contrôler normalement le son.

Vitesse de lecture

Vous pouvez visualiser l’image reproduite à l’une des vitesses suivantes.

2 Introduisez la cassette. 3 Sélectionnez la vitesse de lecture en appuyant sur

REC/PLAY SPEED –/+. La vitesse de lecture sélectionnée apparaît dans la fenêtre d’affichage.

4 Appuyez sur z PLAY.

La lecture commence.

Pour arrêter la lecture

Appuyez sur p STOP.

Pour rebobiner la cassette

Appuyez sur p STOP et puis sur 0 REW.

Pour faire avancer la cassette

Appuyez sur p STOP et puis sur ) FF.

Pour ajuster la netteté de l’image

Mettez SHARPNESS sur SHARP pour une image plus nette ou sur SOFT pour une image plus douce.

Vitesse d’enregistrement

6 (8) 18 (24) 30 (40) 48 (64) 72 (96) 96 (126) 120 168

(160) (224)

6 (8)

1 3 5 8 12 16 20 28

Vitesse de lecture (h)

48 (64)

30 (40)

18 (24)

1/5 3/5 1 8/5 12/5 16/5 4 28/5

1/8 3/8 5/8 1 3/2 2 5/2 7/2

1/3 1 5/3 8/3 4 16/3 20/3 28/3

72 (96)

1/12 1/4 5/12 2/3 1 4/3 5/3 7/3

96 (126)

1/16 3/16 5/16 1/2 3/4 1 5/4 7/4

168 (224)

120 (160)

1/28

1/20

3/28

3/20

5/28

1/4

2/7

2/5

3/7

3/5

4/7

4/5

5/7

7/5

Par exemple, lorsqu’une cassette enregistrée en mode 168 heures est reproduite en mode 6 heures, vous pouvez visualiser l’image reproduite à une vitesse 28 fois supérieure à celle enregistrée.

Réinitialisation du compteur de bande

Le compteur de bande de la fenêtre d’affichage vous aide à localiser une certaine scène après la lecture. Appuyez sur COUNTER RESET pour mettre le compteur à “0H00M00S” (compteur à zéro) avant d’entamer la lecture de la bande. Le magnétoscope continue de compter la longueur de la bande lue. A noter cependant, que le compteur de bande ne comptera pas les parties ne comportant pas de signaux vidéo.

Page 75

Ajustement des images

Si des rayures ou des bandes parasitées apparaissent sur l’image reproduite, ajustez l’alignement. Utilisez TRACKING –/+.

TRACKING –/+

Page 76

Recherche de l’heure et de la date — Recherche de l’heure/de la date

521

1 Mettez sous tension l’appareil à utiliser. 2 Mettez ON-SCREEN sur ON. 3 Appuyez trois fois sur SEARCH en mode d’arrêt.

L’indicateur de recherche de l’heure/de la date clignote dans la fenêtre d’affichage et sur l’écran du moniteur.

1H12M06S T/D SEARCH –01 –12

SMH

Dans la fenêtre d’affichage

Heure Date

Sur le moniteur

4 Appuyez sur REC/PLAY SPEED +/– pour régler

la date et appuyez sur SHIFT z pour déplacer le curseur sur l’heure. Appuyez sur + ou – pour régler l’heure.

5 Appuyez sur ) FF ou 0 REW.

La cassette s’arrête à la partie dont vous avez défini l’heure et la date et l’arrêt sur image est affiché. Le mode de recherche de l’heure/de la date est automatiquement désactivé.

Remarques

•La fonction d’heure/de date est opérationnelle en mode de vitesse d’enregistrement de 18 à 168 heures avec une cassette T-120 et de 24 à 224 heures avec une cassette T-160.

•Si la cassette arrive en fin de bande en cours de recherche, la cassette est rebobinée et l’appareil passe en mode d’arrêt au début de la cassette.

Page 77

Divers modes de lecture

SMH

Vous pouvez reproduire une image dans différents modes: lecture inversée, arrêts sur image ou image champ par champ et lecture à haute vitesse en avant et en arrière.

TRACKING –/+

0 REW z PLAY ) FF

Z REV P PAUSE

Recherche d’image

Pendant la lecture, appuyez sur ) FF (vers l’avant) ou 0 REW (vers l’arrière). Une image à haute vitesse (environ cinq fois plus rapide que la vitesse normale en mode 8 heures) sans son apparaît sur l’écran du moniteur. Pour revenir à la lecture normale, appuyez sur z PLAY.

Image champ par champ

En mode d’arrêt sur image, appuyez sur ) FF ou 0 REW.

Chaque fois que vous appuyez sur cette touche, l’image avance d’un champ. Lorsque vous maintenez la touche enfoncée, l’image avance en continu.

Lorsque vous appuyez sur

) FF

Dans la fenêtre d’affichage

Lorsque vous appuyez sur

0 REW

Lecture inversée

Pendant la lecture, maintenez Z REV enfoncé. L’image de lecture inversée apparaît à l’écran.

SMH

Lorsque vous appuyez sur

) FF

Dans la fenêtre d’affichage

Remarque

Lorsque vous appuyez sur

0 REW

Pendant la recherche d’image, des rayures ou une bande parasitée apparaissent sur l’écran du moniteur.

Arrêt sur image

En cours de lecture, appuyez sur P PAUSE. Pour reprendre la lecture normale, appuyez sur P PAUSE ou sur z PLAY. Lorsque le mode d’arrêt sur image dure plus de cinq minutes environ, le magnétoscope passe automatiquement en mode de lecture.

Dans la fenêtre d’affichage

Remarques

•Pendant la lecture inversée, des rayures apparaissent

SMH

à l’écran du moniteur.

•Cette fonction est uniquement opérante pendant la lecture en mode 6H ou 8H.

Si l’image tremble en mode d’arrêt sur image

Ajustez l’image à l’aide de TRACKING –/+.

Page 78

Maintenance

Nous vous recommandons de vérifier le bon fonctionnement du magnétoscope chaque jour. Lorsque le blocage de sécurité fonctionne, désactivezle avant de faire fonctionner l’appareil.

Effectuez les vérifications suivantes avant de commencer à enregistrer.

1 Mettez la caméra, le moniteur et le magnétoscope

sous tension.

2 Vérifiez que l’image de la caméra apparaît bien sur

l’écran du moniteur.

3 Vérifiez que l’heure et la date affichées sont

correctes.

4 Pour vérifier l’état de l’enregistrement du jour

précédent, rebobinez la cassette pendant quelques secondes et reproduisez la cassette.

5 Vérifiez que la lecture est normale.

Vérification des têtes vidéo toutes les 1000 heures

Un magnétoscope est un appareil à haute précision parce qu’il enregistre ou lit l’image sur une bande magnétique. Et la tête vidéo et d’autres pièces mécaniques s’encrassent ou s’usent tout particulièrement. Pour garantir une image propre, nous recommandons une maintenance toutes les 1000 heures. Pour identifier la durée de service, affichez l’écran DUREE UTIL. (Voir page 62.)

Entretien des pièces mécaniques

Lorsque vous n’utilisez pas le magnétoscope pendant de longues périodes, allumez-le de temps en temps et mettez-le en mode de lecture pendant environ trois minutes. Cela vous aidera à empêcher toute détérioration mécanique.

6 Vérifiez que les informations d’heure et de date

enregistrées sont correctes.

Si vous observez le moindre dysfonctionnement, mettez tous les appareils hors tension, débranchez le magnétoscope de la prise secteur et consultez votre revendeur Sony.

Nettoyage des têtes vidéo

Après une utilisation prolongée, il est possible que les têtes vidéo soient encrassées, ce qui se traduit par une qualité d’image altérée (neige) ou une perte d’image. Pour éviter cela, nettoyez régulièrement les têtes.

Remplacement des têtes vidéo

Si vous ne parvenez pas à obtenir une qualité d’image optimale après avoir nettoyé les têtes vidéo, il y a lieu de remplacer les têtes. Veuillez consulter votre revendeur Sony.

Entretien périodique

Pour conserver des conditions de fonctionnement et une qualité d’image optimales, il est nécessaire de procéder à un entretien périodique (nettoyage, lubrification, remplacement des pièces). Veuillez consulter votre revendeur Sony. Si votre magnétoscope est utilisé à des fins de contrôle importants, il sera peut-être préférable d’effectuer l’entretien à des intervalles plus courts.

Page 79

Bornes

Borne TIMER OUT

La sortie à la borne TIMER OUT du magnétoscope s’élève à +12 V en fonction du réglage du programmateur dans l’écran REGL. TIMER. La borne émet le signal même si le mode d’enregistrement par programmateur est désactivé (la touche TIMER est mis sur OFF).

Borne TIMER OUTBorne COM

Borne TIMER OUT

12 V 0 V

Début du programmateur

Fin du programmateur

Borne END OUT

Si le magnétoscope détecte la fin de la cassette ou si le compteur affiche “5H57M” ou “7H57M” (suivant le réglage de l’interrupteur TAPE) pendant l’enregistrement, le niveau de sortie devient 0 V CC. Pour revenir à une sortie 5 V, appuyez sur une touche de fonctionnement (6 EJECT, r REC, ) FF, 0 REW ou z PLAY, etc.).

Borne END OUT

Mode REC

Fin de la bande

Mode d’enregistrement

Signal de sortie

Rebobinage

Borne COM

Début de la cassette

Arrêt

Touche de fonctionnement.

5 V 0 V

Borne WARNING OUT

Cette borne vous aidera à savoir si l’enregistrement du magnétoscope s’est déroulé de manière incorrecte. Le magnétoscope émet une impulsion de la borne WARNING OUT.

Borne COM

L’enregistrement se termine.

Pour réinitialiser, appuyez sur p STOP ou 6 EJECT, si la fonction de détection d’encrassement est activée et si le magnétoscope donne un avertissement, sinon appuyez sur la touche réinitialisation.

Borne WARNING OUT

5 V 0 V

Mode REPEAT REC

Fin de la bande

Mode d’enregistrement

Signal de sortie

2 sec.

Rebobinage Enregistrement

Début de la cassette

5 V 0 V

Mettez SORT FIN BANDE sur –3M ou FIN sur l’écran PREREG 3.

•–3M: le compteur de temps affiche “5H57M” (trois minutes environ avant la fin de la bande avec une cassette T-120) ou “7H57M” (trois minutes environ avant la fin de la bande avec une cassette T-160) et un signal est émis de la borne END OUT (l’enregistrement continue jusqu’à la fin de la cassette).

•FIN: le magnétoscope détecte la fin de la bande.

Remarque

Pour désactiver la fonction de détection de bourrage, mettez DET. OBSTR. sur N (non) dans l’affichage PREREG 3.

Page 80

Bornes

1 Appuyez sur MENU jusqu’à ce que PREREG 3

apparaisse à l’écran.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

2 Appuyez sur $ SHIFT pour déplacer le curseur sur

SORT FIN BANDE et sélectionnez –3M ou FIN en appuyant sur REC/PLAY SPEED +/–.

3 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Borne SW OUT

Le magnétoscope émet une impulsion de la borne SW (commutateur) OUT vers le partageur de caméra permettant de commander la commutation d’une caméra à une autre.

Borne COMBorne SW OUT

2 Réglez l’intervalle en appuyant sur REC/PLAY

SPEED +/– et appuyez sur SHIFT z.

<PREREG 4> ∗SORTIE SW OUT TRAME TEMPS 2H

04 TRAME O

3 Mettez TEMPS sur TRAME ou IMAGE en

appuyant sur REC/PLAY SPEED +/–.

<PREREG 4> ∗SORTIE SW OUT IMAGE TEMPS 2H

04 IMAGE O

4 Si l’interrupteur TAPE est réglé sur T-120:

Mettez 6H (mode 6 heures) sur O (oui) ou N (non) en appuyant sur REC/PLAY SPEED +/–.

O (oui): un signal est émis en mode 6 heures N (no): un signal n’est pas émis en mode 6 heures

Si l’interrupteur TAPE est réglé sur T-160: Mettez 8H (mode 8 heures) sur O (oui) ou N (non) en appuyant sur REC/PLAY SPEED +/–.

O (oui): un signal est émis en mode 8 heures N (no): un signal n’est pas émis en mode 8 heures

Spécifiez l’intervalle entre chaque impulsion dans l’affichage PREREG 4 Mettez également TEMPS sur TRAME ou IMAGE en fonction des spécifications du partageur de caméra. Les réglages disponibles sont:

•TRAME: 1, 2, 3, 4, 5, 10, 30 ou 60 trames

•IMAGE: 1, 2, 3, 4, 5, 10, 30 ou 60 images

1 Appuyez sur MENU jusqu’à ce que PREREG 4

apparaisse à l’écran.

<PREREG 4> ∗SORTIE SW OUT TRAME TEMPS 2H

01 de TRAME clignote.

01 TRAME O

5 Une fois les réglages terminés, appuyez sur

SEARCH pour revenir à l’affichage normal.

Page 81

Bornes CLOCK SET IN/OUT

1 Appuyez sur MENU jusqu’à ce que PREREG 3

apparaisse à l’écran.

Vous pouvez régler l’horloge de cet appareil à l’aide d’un commutateur externe. Lorsque vous utilisez un appareil comme magnétoscope maître, vous pouvez régler l’horloge des appareils raccordés au magnétoscope maître à l’aide du magnétoscope maître.

Lorsque vous utilisez un commutateur externe

Commutateur externe

vers CLOCK SET IN

vers COM

vers CLOCK SET OUT

vers CLOCK SET IN

Lors de l’utilisation d’un appareil comme magnétoscope maître

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

2 Appuyez sur $ SHIFT pour déplacer le curseur sur

REG TEMPS EXT et réglez l’heure de l’horloge en appuyant sur REC/PLAY SPEED +/–.

3 Appuyez sur SEARCH pour revenir à l’affichage

normal.

4 Lors de l’utilisation d’un commutateur externe:

Lorsque vous activez le commutateur et qu’un signal d’entrée est reçu à la borne CLOCK SET IN, les horloges de tous les magnétoscopes raccordés seront réglées à l’heure ajustée à l’étape

Lors de l’utilisation d’un appareil comme magnétoscope maître:

Lorsque l’horloge du magnétoscope maître arrive à l’heure ajustée à l’étape 2, le signal sera émis à partir de la borne CLOCK SET OUT pour régler les horloges des autres magnétoscopes raccordés.

Magnétoscope maître

vers CLOCK SET OUT

vers CLOCK SET IN

Page 82

Bornes

Interface RS-232C

Lorsqu’un ordinateur personnel est raccordé via une interface RS-232C (carte d’interface SVT-RS1A), réglez le débit en baud sur l’écran PREREG 3.

1 Appuyez sur MENU jusqu’à ce que PREREG 3

apparaisse à l’écran.

<PREREG 3> MODE AL. VITESSE ALARME DUREE ALARME REG TEMPS EXT BANDE EN PLACE FIN CAS ENR SORT FIN BANDE DET. OBSTR. ENREG SERIES RS-232C

O1 6H 20S 01:00 ARRET REMB

-3M O N 9600

2 Appuyez sur SHIFT $ pour déplacer le curseur sur

RS-232C et réglez le débit en baud (1200, 2400, 4800 ou 9600 bps) en appuyant sur REC/PLAY SPEED +/–.

3 Appuyez sur SEARCH pour revenir à l’affichage

normal.

Prise REMOTE

Le magnétoscope peut être contrôlé à distance en ajoutant le circuit illustré ci-dessous à la prise REMOTE ou en utilisant l’unité de télécommande SVT-RM10 (non fournie).

Prise REMOTE

R10

R11

R12

R13

1.5K

0.43K

0.51K

0.62K

0.75K

0.91K

1.1K

1.3K

2.0K

2.4K

3.6K

5.6K

SW1 ......... STOP

SW2 ......... PAUSE

SW3 ......... REW

SW4 ......... FF

SW5 ......... PLAY

SW6 ......... REC

SW7 ......... MENU

SW8 ......... REV

SW9 ......... REC/PLAY SPEED+

SW10 ....... REC/PLAY SPEED–

SW11 SHIFT $ SW12 SHIFT z

La tolérance de résistance doit être égale ou inférieure à ±2%.

SW1

SW2

SW3

SW4

SW5

SW6

SW7

SW8

SW9

SW10

SW11

SW12

Remarques

•Utilisez un câble blindé inférieur à 5 m (1,6 pieds) de longueur.

•L’indicateur d’enregistrement du SVT-RM10 ne s’allume pas si vous l’utilisez avec ce magnétoscope.

Page 83

Guide de dépannage

Ce chapitre vous permet de détecter un problème. Si le problème persiste, débranchez l’appareil et contactez votre revendeur Sony ou un centre Sony agréé.

Symptôme

L’image n’apparaît pas à l’écran du moniteur.

Le magnétoscope ne répond pas lorsque vous appuyez sur une touche.

Il est impossible d’enregistrer. (La cassette est éjectée automatiquement.)

L’enregistrement répété ne peut pas s’effectuer.

L’enregistrement par programmateur ne s’est pas fait.

L’image reproduite scintille ou est floue. L’heure et la date n’ont pas été

enregistrées.

La cassette ne s’éjecte pas.

Le magnétoscope ne fonctionne pas, sauf pour lire la cassette.

ERROR apparaît à l’écran.

Cause possible

Mauvais raccordement. Aucune alimentation n’est fournie à la

caméra vidéo et/ou au moniteur. Aucune cassette. De la condensation s’est déposée.

Le magnétoscope est en enregistrement d’alarme.

La fonction de blocage de sécurité est activée.

Le magnétoscope est en mode de veille à l’enregistrement par programmateur ou en cours d’enregistrement par programmateur.

La languette de protection de la cassette a été enlevée.

Un enregistrement d’alarme a été effectué pendant l’enregistrement répété.

REPEAT REC est mis sur OFF.

Le réglage de l’horloge n’est pas correct.

TIMER n’est pas mis sur ON. Les têtes vidéo sont encrassées. L’heure/la date n’est pas affichée.

Problème du système.

L’appareil à utiliser n’est pas mis sous tension.

Votre appareil présente un problème.

Mesure corrective

Vérifiez le raccordement (voir page 50.) Mettez l’appareil sous tension.

Introduisez une cassette. Laissez le magnétoscope jusqu’à ce

que sa température atteigne la température de la pièce. (voir page 60.)

Attendez que l’enregistrement d’alarme soit terminé.

Désactivez le blocage de sécurité. (Voir page 59.)

Mettez TIMER sur OFF.

Couvrez l’orifice de la languette par de l’adhésif. (Voir page 57.)

C’est normal.

Mettez REPEAT REC sur ON. (Voir page 59.)

Réglez l’horloge correctement. (Voir page 53.)

Mettez TIMER sur ON. (Voir page 64.) Nettoyez les têtes vidéo. Réglez l’affichage de l’heure/de la date.

(Voir page 54.) Mettez ON-SCREEN sur ON.

(Voir page 54.) Mettez l’appareil hors tension, puis de

nouveau sous tension pour réinitialiser le système.

Mettez l’appareil sous tension.

Veuillez consulter votre distributeur Sony.

Page 84

Spécifications

Généralités

Méthode d’enregistrement

Système de balayage hélicoïdal à

double tête rotative

Vitesse d’enregistrement

11,12 mm/sec (mode 6 ou 8 heures)

Cassette vidéo spécifiée

Cassette vidéo VHS 1/2 pouce

Durée d’enregistrement/de lecture

6, 18, 30, 48, 72, 96, 120 et 168

heures (pour une cassette T-120)

8, 24, 40, 64, 96, 126, 160 et 224

heures (pour une cassette T-160)

Durée d’avance/rebobinage

Env. 2,5 minutes (pour une cassette

T-120)

Système couleur Système télévisé NTSC couleur

Vidéo

Méthode d’enregistrement

Signal de luminance: méthode FM Signal couleur: Bande passante

passe-bas

Méthode d’enregistrement directe à

transformation Entrée BNC: 1 Vcc, 75 ohms asynchrone Sortie BNC: 1 Vcc, 75 ohms asynchrone Résolution horizontale

Mode noir & blanc: 350 lignes Mode couleur: 300 lignes

S/N 43 dB

Audio

Entrée 315 mV (–7,8 dBs), prise phono

47 kilohms asynchrone

Sortie 315 mV (–7,8 dBs), prise phono

600 ohms asynchrone

Entrée microphone

–60 dBs, miniprise ø3,5 mm 600 ohms

S/N 40 dB

Connecteur

Entrée d’alarme Niveau réduit Sortie d’alarme +5 V, 5,7 kilohms (Faiblement

actif)

Sortie du commutateur

+5 V, 5,7 kilohms

Sortie de fin de bande

+5 V, 5,7 kilohms (Faiblement

actif)

Sortie de signal +5 V, 5,7 kilohms (Faiblement

actif)

Sortie de programmateur

+12 V, 5,7 kilohms (Hautement

actif)

Entrée de programmateur externe

Niveau réduit

Sortie de réglage de l’horloge

+5 V, 5,7 kilohms (Faiblement

actif)

Entrée de réglage de l’horloge

Niveau réduit

Sortie en série +5 V, 5,7 kilohms (Faiblement

actif) Entrée en série Niveau réduit Entrée de télécommande

Miniprise ø3,5 mm

Autres spécifications

Plage de température de fonctionnement

5°C à 40°C

Plage d’humidité de fonctionnement

80% ou moins

Alimentation électrique

120 V CA, 60 Hz

Consommation de courant

17 W

Dimensions externes

Env. 420 × 100 × 340 mm (l/h/p)

(16

/8 × 4 × 13 1/2 in.)

Poids Env. 5,8 kg (12 livres 9 onces)

Accessoire fourni

Câble d’alimentation secteur (1)

Accessoires en option

Carte d’interface SVT-RS1A Unité de télécommande SVT-RM10

La conception et les spécifications sont sujettes à modifications sans préavis.

Page 85

Page 86

ADVERTENCIA

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. Solicite asistencia técnica únicamente a personal cualificado.

Page 87

Indice

Español

Precauciones.............................................................88

Características .........................................................89

Ubicación de componentes y controles ..................90

Panel frontal ....................................................... 90

Panel posterior....................................................91

Visor ..................................................................91

Conexiones................................................................92

Conexión de una cámara, monitor y micrófono .92

Conexión de un conmutador ..............................92

Conexión de otra unidad en serie .......................93

Conexión de un ordenador ................................. 93

Selección del idioma ................................................94

Ajuste del reloj.........................................................95

Ajuste de la hora de verano ................................96

Ajuste de la indicación de hora y fecha..............96

Cambio de posición de la indicación de

fecha/hora.................................................97

Ajuste de los zumbadores .......................................98

Manejo de videocassettes ........................................99

Inserción de videocassettes ................................ 99

Expulsión de videocassettes ...............................99

Protección del videocassette contra borrados

accidentales ..............................................99

Ajuste del modo de funcionamiento...................99

Grabación...............................................................100

Bloqueo del modo de grabación

— Función de bloqueo de seguridad......101

Grabación en el mismo videocassette de forma

repetida — Repetición de grabación......101

Grabación en serie ............................................102

Grabación después de una interrupción de

alimentación o de condensación de

humedad .................................................102

Ajuste del modo al final de la cinta..................103

Control de la condición de grabación............... 104

Comprobación del tiempo de uso.....................104

Grabación con temporizador................................105

Grabación en un día de la semana ....................105

Grabación diaria ............................................... 108

Ajuste de días festivos......................................109

Grabación con un temporizador externo .......... 109

Cambio/cancelación de los ajustes del

temporizador ..........................................110

Grabación con alarma........................................... 111

Conexión de un sensor de alarma..................... 111

Ajuste de la velocidad y duración de la alarma 111

Ajuste del modo de grabación con alarma .......113

Búsqueda de las imágenes de grabaciones con

alarma — Búsqueda de alarma ..............114

Exploración de las imágenes de grabaciones con

alarma — Exploración de alarma...........115

Visualización de la lista de alarma

— Recuperación de alarma ....................115

Reproducción ......................................................... 116

Ajuste de imágenes...........................................117

Búsqueda de la hora y la fecha

— Búsqueda de hora/fecha............................118

Diversos modos de reproducción .........................119

Búsqueda de imágenes .....................................119

Imagen fija........................................................119

Imagen campo por campo ................................119

Reproducción inversa .......................................119

Mantenimiento .......................................................120

Terminales..............................................................121

Terminal TIMER OUT.....................................121

Terminal WARNING OUT.............................. 121

Terminal END OUT.........................................121

Terminal SW OUT ...........................................122

Terminales CLOCK SET IN/OUT................... 123

Interface RS-232C............................................124

Toma REMOTE ............................................... 124

Solución de problemas ..........................................125

Especificaciones .....................................................126

PRECAUCIÓN

El formato que utiliza esta videograbadora para grabar en modo de toma de imágenes a intervalos difiere del formato de vídeo VHS normal. Esta videograbadora puede reproducir videocassettes grabados en modo SP o EP. Los videocassettes grabados en modo EP en esta unidad pueden visualizarse en una videograbadora VHS normal. Sin embargo, es posible que los videocassettes grabados en modos de toma de imágenes a intervalos presenten cierto ruido de imagen al reproducirse en una videograbadora VHS normal.

Page 88

Precauciones

Seguridad

•Emplee la unidad solamente con 120 V CA, 60 Hz.

•La placa de identificación que indica la tensión de funcionamiento, consumo de energía, etc., se encuentra en la parte posterior de la unidad.

•Si se introduce algún objeto sólido o se vierte líquido sobre la unidad, desactive la alimentación, desenchufe dicha unidad y haga que sea revisada por personal especializado antes de volver a utilizarla.

•No deje caer ni coloque objetos pesados sobre el cable de alimentación. Si éste está dañado, desactive la alimentación inmediatamente, ya que es peligroso emplear la unidad con un cable dañado.

•Conecte el cable de alimentación a la toma mural de CA. Para conectar la fuente de alimentación, consulte el apartado “Conexión de una cámara, monitor y micrófono” de la página 76.

•Si no va a utilizar la unidad durante varios días o más, desenchúfela de la toma mural.

•Para desconectar el cable de alimentación de la toma mural de CA, tire del enchufe, nunca del propio cable.

Instalación

•No coloque objetos pesados sobre la unidad.

•Con el fin de evitar el recalentamiento interno de la unidad, procure que reciba una ventilación adecuada. No sitúe la unidad sobre superficies (mantas, alfombras, etc.) ni cerca de materiales (cortinas, tapices) que puedan bloquear las ranuras de ventilación.

•No instale la unidad cerca de fuentes térmicas, como radiadores o conductos de aire caliente.

•No exponga la unidad a la luz solar directa.

•No la instale en lugares expuestos a vibraciones o golpes mecánicos.

•No sitúe objetos magnéticos junto a la unidad ni junto a cintas de videocassette, ya que los campos magnéticos pueden afectar a la reproducción de color de dicha unidad y producir distorsiones.

•Desmagnetice la unidad cuando cambie el lugar de instalación.

•La unidad ha sido diseñada para emplearse en posición horizontal. No la instale en posición inclinada.

Condensación de humedad

Si traslada la unidad de un lugar frío a otro cálido, es posible que se condense humedad en el tambor del cabezal de vídeo. En este caso, la cinta puede adherirse al tambor y producir daños importantes al cabezal. Para evitar posibles daños causados por la condensación de humedad, asegúrese de no dejar ningún videocassette en el compartimiento cuando no vaya a emplear la unidad. Si se produce condensación de humedad, el indicador “dddd” parpadeará en el visor y la unidad no funcionará. Antes de volver a emplear la unidad, espere a que desaparezca dicho indicador.

Videocassettes

Extraiga los videocassettes y guárdelos después de grabar o reproducir.

Limpieza

Como medida de seguridad, desenchufe la unidad antes de limpiarla.

•Para mantener la unidad como nueva, límpiela periódicamente con una solución detergente poco concentrada. No utilice nunca disolventes concentrados, como diluyentes o bencina, ni productos de limpieza abrasivos, ya que dañarían el acabado. Cuando realice la limpieza, mantenga los productos líquidos alejados de los contactos y conectores eléctricos.

•Si existe polvo acumulado en las ranuras de ventilación, emplee una aspiradora para eliminarlo.

Embalaje

•Antes de realizar el embalaje, desconecte todos los conductores y cables de conexión.

•No se deshaga de la caja ni de los materiales de embalaje, ya que pueden ser de gran utilidad a la hora de transportar la unidad. Cuando la traslade a otro lugar, embálela.

Transporte

Funcionamiento

Cuando no utilice la unidad, desactive la alimentación para ahorrar energía y para aumentar su duración.

Cuando transporte la unidad, protéjala de vibraciones y de golpes.

Si desea realizar alguna consulta acerca de la unidad, póngase en contacto con un proveedor Sony autorizado.

Page 89

Características

Grabación y reproducción de campo

Puesto que esta videograbadora graba la imagen en el modo EP en un intervalo más corto, es posible grabar más información que con una videograbadora de toma de imágenes a intervalos normal. Ejemplo: en modo de grabación de 168 horas con cintas T-120: Esta videograbadora puede grabar alrededor de 2,1 campos por segundo, mientras que la videograbadora normal de toma de imágenes a intervalos graba 0,7 campos. Puesto que los campos individuales se pueden grabar uno a uno en modo de toma de imágenes a intervalos y todo los campos pueden visualizarse por separado durante la reproducción, puede grabar más información.

Distintas funciones de grabación

•Grabación con repetición: Cuando la cinta llega al

final, la videograbadora la rebobina y vuelve a iniciar la grabación desde el principio de la cinta.

•Grabación con temporizador: Es posible programar

el temporizador para realizar grabaciones diarias o semanales.

•Grabación con alarma: Al activarse el sensor de

una alarma de conexión externa, es posible realizar grabaciones completas de la situación que activa la alarma.

Realización de ajustes de modo en el monitor

Es posible ajustar en el monitor los modos para todas las funciones, como el ajuste del temporizador interno, los ajustes de modo de grabación con alarma, etc.

Función de grabación en serie

Esta función permite realizar grabaciones continuas a largo plazo mediante el uso de dos o más videograbadoras de toma de imágenes a intervalos.

Modos de grabación múltiple

Es posible ajustar los intervalos de toma de imágenes para la grabación en 7 pasos. El tiempo de grabación disponible mediante el ajuste del intervalo en su valor superior es de 168 horas (7 días) con una cinta de 120 minutos.

Detección de obstrucciones

La videograbadora siempre comprueba que la señal de vídeo se grabe sin problemas (sólo en el modo de toma de imágenes a intervalos). Si no es posible realizar la grabación correctamente debido a la obstrucción del cabezal de grabación, la videograbadora proporcionará un aviso.

Función de búsqueda mediante hora y fecha

Ya que esta unidad emplea un VASS de alto rendimiento, es posible buscar mediante la fecha y la hora las grabaciones realizadas en modo de toma de imágenes a intervalos. Las videograbadoras de toma de imágenes a intervalos disponen de este tipo de función de búsqueda.

Avance progresivo y regresivo entre campos

Esta videograbadora dispone de funciones de búsqueda mejoradas que permiten desplazarse en sentido progresivo y regresivo entre campos.

Alimentación de reserva para el funcionamiento del reloj

Si se produce un corte de suministro eléctrico, la pila recargable incorporada proporciona alimentación de reserva al reloj durante un máximo de 30 días. Igualmente se mantiene información básica, como ajustes de datos, ajustes del temporizador interno, tiempo de grabación, ajustes de modo y ajustes de modo de grabación con alarma.

Bloqueo de seguridad

Esta videograbadora bloquea todos los botones con el fin de evitar errores operativos.

Control de la condición de grabación

Es posible comprobar las imágenes grabadas durante la grabación mediante la pulsación de un solo botón.

Interface RS-232C

La instalación de una tarjeta de interconexión con ordenador SVT-RS1A opcional permite controlar esta videograbadora desde un ordenador personal mediante la interface RS-232C.

Indicador de tiempo de uso

Esta videograbadora muestra el tiempo de uso del tambor del cabezal y de alimentación en la pantalla del monitor.

Page 90

Ubicación de componentes y controles

Panel frontal (Para más información, consulte las páginas entre paréntesis.)

5 6 7 89!º!¡!™!£ !¢ !∞ !§ !¶ !ª!• @º@¡@™@£@¢@∞ @§ @¶

1 Indicador POWER 2 Indicador REPEAT (101) 3 Botón de reajuste (121) 4 Compartimiento del videocassette 5 Interruptor POWER 6 Control SHARPNESS (116) 7 Botones TRACKING +/– (117) 8 Interruptor TAPE (99) 9 Interruptor ALARM DURATION (111) 0 Interruptor REPEAT REC (101) !¡ Interruptor ON-SCREEN (96) !™ Botón TIMER (106) !£ Botón MENU RESET (103) !¢ Botón 6 EJECT (99)

243

!∞ Botón r REC !§ Botón REC CHECK (104) !¶ Botón p STOP !• Botón 0 REW !ª Botón z PLAY @º Botón ) FF @¡ Botón P PAUSE @™ Botón Z REV @£ Botón SEARCH @¢ Botón MENU (94) @∞ Botones SHIFT $/z (94) @§ Botón COUNTER RESET (116) @¶ Botones REC/PLAY SPEED +/– (94)

Page 91

Panel posterior (Para más información, consulte las páginas entre paréntesis.)

1 Terminal END OUT (121) 2 Terminal WARNING OUT (121) 3 Terminal COM (común) (121) 4 Terminal EXT TIMER (109) 5 Terminal SW OUT (122) 6 Terminal COM (común) (122) 7 Terminal ALARM OUT (111) 8 Terminal ALARM IN (111) 9 Toma MIC IN (92) !º Toma REMOTE (124) !¡ Tomas AUDIO IN/OUT (tipo fono) !™ Tomas VIDEO IN/OUT (tipo BNC) (92) !£ Tomas AC IN (entrada de corriente) (92) !¢ Terminal CLOCK SET OUT (123) !∞ Terminal CLOCK SET IN (123) !§ Terminal SERIES OUT (93) !¶ Terminal TIMER OUT (121) !• Terminal COM (común) (93) !ª Terminal SERIES IN (93)

Visor

1 Indicadores de funcionamiento de cinta 2 Indicador de videocassette 3 Indicador de interrupción de alimentación 4 Velocidad de cinta/Alarma/Condensación de

humedad

5 Indicador de bloqueo de seguridad 6 Indicador de grabación con temporizador en espera 7 Indicador OFF 8 Indicador de contador de tiempo lineal/Grabación

con temporizador

OFF

SMH

Page 92

Conexiones

Desactive la alimentación antes de realizar las conexiones. Conecte en último lugar el cable de alimentación de CA.

Conexión de una cámara, monitor y micrófono

Las siguientes conexiones permiten controlar la imagen y el sonido.

Micrófono

a MIC IN

a AC IN

a VIDEO IN

a VIDEO OUT

a una toma mural

Conexión de un conmutador

a SW OUT

Videocámara

a EXT TIMING IN

a VIDEO IN

a MONITOR OUT

a salida de vídeo

Videocámara

Empleo del conector BNC

Alinee el pin con la muesca, insértelo y gírelo a la derecha para bloquearlo. Para extraerlo, gírelo a la izquierda y sáquelo.

Para conectar un sensor de alarma

Consulte la página 111.

a entrada de vídeo

Monitor

Conmutador de cámara

Nota

Si conecta varias cámaras a un conmutador, sincronícelas. En caso contrario, la imagen presentará perturbaciones.

Page 93

Conexión de otra unidad en serie

Videocámara

a VIDEO IN

Conexión de un ordenador

Si desea conectar un ordenador, emplee la tarjeta de interconexión con ordenador SVT-RS1A (no suministrada). Para obtener información sobre la instalación y el control desde un ordenador, consulte el manual de instrucciones de la SVT-RS1A.

a SERIES OUT

a SERIES IN

a SERIES OUT

a SERIES IN

a SERIES OUT

a SERIES IN

a COM

a VIDEO OUT

a VIDEO IN

a VIDEO OUT

a VIDEO IN

a VIDEO OUT

a VIDEO IN

Conector RS-232C (Tipo D-SUB de 9 pines)

Cable de tipo D-SUB de 9 pines (no suministrado)

El cable de interface que va a conectarse al conector RS232C debe blindarse de la siguiente forma.

Revestimiento exterior

Blindaje

A un ordenador

a VIDEO OUT

a VIDEO IN

Monitor

Para obtener información sobre el funcionamiento, consulte la página 102.

Page 94

Selección del idioma

OFF

ULT DOM

Seleccione español, inglés, o francés para las indicaciones en pantalla.

1 Active la alimentación. 2 Pulse MENU hasta que aparezca la indicación

AJUSTE 1 en la pantalla del monitor.

<AJUSTE 1> ∗HORA DE VERANO NO SEMA MES HORA ON PRI-DOM 04 02 : 00 OFF ULT-DOM 10 02 : 00

∗AJUSTE RELOJ 01-01-00 SAB 00 : 00 : 00

∗IDIOMA ESPANOL

3 Pulse SHIFT $ de forma que ESPANOL parpadee.

∗AJUSTE RELOJ 01-01-00 SAB 00 : 00 : 00

∗IDIOMA ESPANOL

10 02 :

4 Pulse REC/PLAY SPEED +/– para seleccionar el

idioma.

∗AJUSTE RELOJ 01-01-00 SAB 00 : 00 : 00

∗IDIOMA ENGLISH

5 Pulse SEARCH para volver a la indicación normal.

Nota

Si desea volver a cambiar el idioma, repita los pasos 2 a 5 después del paso 5.

Page 95

Ajuste del reloj

PRI DOM

OO0000

Ajuste la hora y fecha actuales en la pantalla del monitor. Con respecto a la hora de verano, realice en primer lugar los pasos descritos en “Ajuste de la hora de verano” de la página 96.

3-92

Ejemplo:

Ajuste de la fecha y hora a las 15:20, 15 de octubre de

1997.

1 Active el equipo que va a emplear. 2 Pulse MENU hasta que aparezca la indicación

AJUSTE 1 en la pantalla del monitor. La primera indicación muestra enero, día 1 del

2000.

<AJUSTE 1> ∗HORA DE VERANO NO SEMA MES HORA ON PRI-DOM 04 02 : 00 OFF ULT-DOM 10 02 : 00

∗AJUSTE RELOJ 01-01-00 SAB 00 : 00 : 00

∗IDIOMA ESPANOL

Día de la semana

Hora

5 Ajuste el día pulsando REC/PLAY SPEED +/–; a

continuación, pulse SHIFT z.

OFF ULT-DOM 10 02 : 00 ∗AJUSTE RELOJ

10-15-00 DOM 00 : 00 : 00 ∗IDIOMA

ESPANOL

6 Ajuste el año pulsando REC/PLAY SPEED +/–; a

continuación, pulse SHIFT z.

ON OFF ULT-DOM 10 02 : 00

∗AJUSTE RELOJ 10-15-97 MIT 00 : 00 : 00

∗IDIOMA ESPANOL

04 02 :

7 Ajuste la hora pulsando REC/PLAY SPEED +/–; a

continuación, pulse SHIFT z.

OFF ULT-DOM 10 02 : 00 ∗AJUSTE RELOJ

10-15-97 MIT 15 : 00 : 00 ∗IDIOMA

ESPANOL

8 Ajuste los minutos pulsando REC/PLAY SPEED

+/–; a continuación, pulse SHIFT z.

OFF ULT-DOM 10 02 : 00 ∗AJUSTE RELOJ

10-15-97 MIT 15 : 20 : 00 ∗IDIOMA

ESPANOL

Mes-Día-Año

3 Pulse SHIFT $ para que el parpadeo se desplace

hasta 01.

4 Ajuste el mes pulsando REC/PLAY SPEED +/–; a

continuación, pulse SHIFT z.

ON OFF ULT-DOM 10 02 : 00

∗AJUSTE RELOJ 10-01-00 DOM 00 : 00 : 00

∗IDIOMA ESPANOL

04 02 :

9 Pulse REC/PLAY SPEED – simultáneamente con

una señal horaria. Es posible ajustar el reloj en el punto 00 segundos.

10Una vez ajustadas la hora y la fecha, pulse

SEARCH para volver a la indicación normal.

Page 96

Ajuste del reloj

Ajuste de la hora de verano

Es posible ajustar la hora de verano al cambiar de estación.

1 Pulse MENU, hasta que la indicación AJUSTE 1

aparezca en la pantalla del monitor.

<AJUSTE 1> ∗HORA DE VERANO NO SEMA MES HORA ON PRI-DOM 04 02 : 00 OFF ULT-DOM 10 02 : 00

∗AJUSTE RELOJ 10-15-97 MIE 15 : 20 : 00

2 Pulse REC/PLAY SPEED +/– para ajustar HORA

DE VERANO en NO o USADO:

NO: No se realiza el ajuste de hora de verano USADO: Se realiza el ajuste de hora de verano

<AJUSTE 1> ∗HORA DE VERANO USADO SEMA MES HORA ON PRI-DOM 04 02 : 00 OFF ULT-DOM 10 02 : 00

∗AJUSTE RELOJ 10-15-97 MIE 15 : 20 : 00

Siguiendo el mismo procedimiento que para SEMA ON, MES ON y HORA ON, ajuste SEMA OFF, MES OFF y HORA OFF para el cambio de la hora de verano a la estándar.

4 Pulse SEARCH para recuperar la indicación

normal.

Ajuste de la indicación de hora y fecha

Es posible visualizar cuatro elementos informativos (fecha, hora, número de grabaciones con alarma y velocidad de grabación y reproducción) y desactivar el que no desee visualizar.

1 Active el equipo que va a emplear. 2 Pulse MENU hasta que aparezca la indicación

AJUSTE 2 en la pantalla del monitor.

<AJUSTE 2> ∗VISUALIZ FECHA S HORA S C. ALARMA S VELOCIDAD S

3 Ajuste la fecha y la hora a la que debe realizarse el

ajuste de hora de verano.

SEMA ON

Pulse REC/PLAY SPEED +/– para ajustar el día en el que debe realizarse el ajuste de hora de verano: PRI, SEG, TER, CUA o ULT para la primera, segunda, tercera, cuarta o última semana. A continuación, pulse SHIFT ” y REC/PLAY SPEED +/– para seleccionar el día de la semana: DOM (domingo), LUN (lunes), MAR (martes), MIE (miércoles), JUE (jueves), VIE (viernes) o SAB (sábado)

MES ON

Pulse REC/PLAY SPEED +/– para ajustar el mes en que debe realizarse el ajuste de hora de verano:

01, 02, 03, 04...1, 12 para enero, febrero.....

diciembre

HORA ON

Pulse REC/PLAY SPEED +/– para ajustar la hora a la que debe realizarse el ajuste de hora de verano. La hora sólo puede ajustarse entre 01 y

23. A continuación, pulse SHIFT ” y REC/PLAY SPEED +/– para ajustar los minutos.

∗ZUMBADOR E. ALARMA S

3 Pulse SHIFT $ de forma que parpadee el elemento

de VISUALIZ que desee ajustar y defina REC/ PLAY SPEED +/– en S(sí) o N(no). Ejemplo: Si ajusta la indicación de fecha en N.

<AJUSTE 2> ∗VISUALIZ FECHA N HORA S C. ALARMA S VELOCIDAD S

∗ZUMBADOR

4 Pulse SEARCH para volver a la indicación normal

(hora y fecha).

000

15:20:00

168

Para desactivar la indicación de pantalla

Ajuste el interruptor ON-SCREEN en OFF.

Conteo de alarma Velocidad de grabación/reproducción

Hora actual

Page 97

Cambio de posición de la indicación de fecha/hora

Es posible cambiar la posición de la indicación de fecha y hora que aparece en la pantalla del monitor.

1 Active el equipo que va a emplear.

Aparece la pantalla normal.

Fecha

10-15-97 MIE 000 15:20:00 168

Conteo de alarma Velocidad de

grabación/ reproducción

Hora actual

2 Cambie la posición de visualización de la siguiente

forma. Para desplazar la indicación hacia abajo, pulse SHIFT $. (Cuando la indicación llega a la parte inferior de la pantalla, dicha indicación vuelve a la parte superior.)

Para desplazar la indicación hacia la derecha,

pulse SHIFT z. (Cuando la indicación llega al borde derecho de la pantalla, dicha indicación vuelve al borde izquierdo.)

10-15-97 MIE 000 15:20:00 168

Nota

Pulse SHIFT z. Pulse SHIFT $.

Esta función no se activa durante la grabación.

Page 98

Ajuste de los zumbadores

ALARMA

Es posible activar y desactivar tres tipos de zumbadores:

•E. ALARMA: emite pitidos al recibir una señal de

alarma. (Para obtener más información, consulte el apartado “Grabación con alarma” de la página 111.)

•FIN DE CINTA: emite pitidos cuando la cinta llega

al final.

•INTRODUC.: emite pitidos al pulsar un botón.

423

1 Active el equipo que va a emplear. 2 Pulse MENU hasta que aparezca la indicación

AJUSTE 2 en la pantalla del monitor.

VELOCIDAD S ∗ZUMBADOR

E. ALARMA S FIN DE CINTA S INTRODUC. N

3 Pulse SHIFT $ de forma que parpadee el elemento

de ZUMBADOR que desee ajustar y defina REC/ PLAY SPEED +/– en S (sí) o N (no).

C. VELOCIDAD S

∗ZUMBADOR E. ALARMA S FIN DE CINTA S INTRODUC. N

4 Pulse SEARCH para volver a la indicación normal.

Page 99

Manejo de videocassettes

En este sección se describe cómo insertar un videocassette en la videograbadora.

Inserción de videocassettes

Compartimiento del videocassette

Inserte el videocassette en el compartimiento presionando lentamente su parte central con la flecha en la parte superior. Una vez insertado el videocassette, la videograbadora se activa automáticamente y el indicador ilumina en el visor. Si inserta un videocassette desprovisto de lengüeta de seguridad para grabar, la videograbadora lo expulsará automáticamente.

Protección del videocassette contra borrados accidentales

Retire la lengüeta del videocassette con un destornillador o una herramienta similar como se muestra a continuación. De esta forma, el videocassette quedará protegido contra grabaciones accidentales.

Lengüeta de seguridad

Si desea volver a grabar en el videocassette desprovisto de lengüeta, cubra el orificio de la lengüeta con un trozo de cinta adhesiva.

Expulsión de videocassettes

6 EJECT

Pulse 6 EJECT en la videograbadora. Es posible expulsar el videocassette aunque la alimentación esté desactivada. Si pulsa 6 EJECT, la videograbadora se activa automáticamente. Una vez expulsado el videocassette, la videograbadora volverá a desactivarse.

Videocassette recomendado

Esta videograbadora está diseñada y calibrada para cintas de 120 minutos o 160 minutos (T-120 o T-160). Para garantizar un funcionamiento estable y una calidad de imagen óptima, de imagen, se recomienda utilizar cintas de 120 minutos de Sony para grabar durante más de modo de 40 horas.

Ajuste del modo de funcionamiento

Es posible ajustar en AJUSTE 3 el modo de funcionamiento de la videograbadora al insertar un videocassette.

1 Pulse MENU hasta que la indicación AJUSTE 3

aparezca en pantalla.

<AJUSTE 3> MODO ALARMA VELOCIDAD ALARMA DURACION ALARMA AJUSTE HORA EXT. INSERCION CINTA FIN GR CINTA SAL. FIN CINTA DETECT ENCRA GRAB. EN SERIE RS-232C

S1 6H 20S 01:00 PARO REBOB

-3M S N 9600

2 Pulse SHIFT $ para que el parpadeo se desplace

hasta INSERCION CINTA y ajústelo en PARO o GRAB pulsando REC/PLAY SPEED +/–. PARO: la videograbadora entra en el modo de

parada al insertar un videocassette.

GRAB: la videograbadora entra en el modo de

grabación al insertar un videocassette.

Para seleccionar la cinta

Ajuste el interruptor TAPE de la parte frontal en T-120 o T-160.

3 Pulse SEARCH para recuperar la indicación

normal.

Page 100

Grabación

En esta sección se describe cómo grabar la señal de la videocámara en modo normal o de toma de imágenes a intervalos, cómo ajustar el bloqueo de seguridad y cómo grabar varias veces en el mismo videocassette.

4 Pulse r REC.

Se inicia la grabación.

Para detener la grabación

Pulse p STOP.

Si la grabación no se inicia y el videocassette se expulsa

Se ha retirado la lengüeta del videocassette para protegerlo contra grabaciones accidentales.

p STOP

1 Active el equipo que va a emplear. 2 Inserte el videocassette. 3 Ajuste la velocidad de grabación pulsando REC/

PLAY SPEED +/–. La velocidad de grabación cambia en función de la cinta utilizada cambia dependiendo de la cinta utilizada (cinta T-120 o T-160).

Velocidad de

grabación

6 (8)

18 (24) 18 24 1/20 Posible Continuo 30 (40) 30 40 1/12 48 (64) 54 72 0,15 No 72 (96) 78 104 0,22 96 (126) 102 134 0,28 120 (160) 168 (224)

Tiempo máximo de grabación Intervalo Grabacoón Movimiento

Modo estándar

Modo de toma de imágenes a intervalos

Cintas Cintas de T-120 de T-160

6 8 1/60

126 168 0,35 174 232 0,48

(seg.) de audio de la

cinta

Intemitente

Notas

• Esta videograbadora graba la imagen en modo EP, aunque ajuste la velocidad de grabación en “6” u “8”. Esta videograbadora no puede grabar en modo SP.

•Al insertar una cinta e iniciar la grabación, la función APC (Adaptive Picture Control) mejora automáticamente la calidad de grabación ajustando la videograbadora a la condición de los cabezales y cinta de vídeo. Se produce una demora de 6 segundos aproximadamente antes de que la unidad comienza realmente a grabar al pulsar r REC.

•Esta videograbadora dispone de la función de detección de obstrucciones. En los modos de toma de imágenes a intervalos, si la grabación no se realiza correctamente, el indicador de grabación parpadeará en el visor y se enviará una señal de aviso desde el terminal WARNING OUT. En este caso, detenga la grabación inmediatamente y examine la videograbadora.

Velocidad de grabación

SMH

Visor

Note

Si utiliza cintas T-120 en los modos de 48, 72, 96, 120 y 168 horas, es posible grabar durante 6 horas más con respecto al tiempo de grabación mostrado. Si utiliza cintas T-160 en los modos de 64, 96, 126, 160 y 244 horas, es posible grabar durante 6 horas más con respecto al tiempo de grabación mostrado.

100

Sony SVTL400 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
