Sony HDR-TD30E, HDR-TD30VE Users guide

Page 1

SONY

4-450-149- 71 (1)

3D數位HD攝影機

也請參考: http://www.sony.net/SonyInfo/Support/


目錄

使用入門

錄製/播放

進階操作

編輯

用電腦儲存動畫與照片

利用外部裝置儲存影像

自訂攝影機

Page 2

請先閱讀本資訊

操作裝置前,請仔細閱讀本手冊,並加以保留供日後參考之用。

警告

為減少火災或觸電的風險, 1)請勿讓本裝置接觸到雨水或濕氣。 2)請勿把裝滿液體的物品放在本設備上,例如花瓶等。

切勿將電池放在過熱的地方,如陽光下、火裡或類似的地方。

注意

電池組

如果電池組處理不當,電池組可能會爆炸,造成火災,甚至化學灼傷。請遵循以下注意事項。

切勿拆解。
切勿擠壓,撞擊電池組或對電池組用力過度, 如敲擊,跌落或踩踏在電池組上。
切勿短路或讓金屬物品接觸到電池端子。
切勿暴露在超過60 ℃的高溫下,例如直射陽光下,或停在太陽下的汽車內。
切勿焚化或丟棄在火中。
切勿處理損壞或洩漏的鋰離子電池。
•務必使用Sony原廠的充電器或可對電池組充電的裝置來為電池組充電。
電池組應放在幼兒不易觸及的地方。
使電池組保持乾燥。
請僅使用與Sony建議的相同或相等的電池類型進行更換。
請依照說明書中的說明正確丟棄舊電池組。

請僅用指定類型的電池進行更換。否則, 可能造成起火或人員受傷。

電源適配器

切勿使用放置在狹窄空間(如牆壁和傢俱之間)中的電源適配器。

使用電源適配器時請使用靠近的電源插座。在使用攝影機時如果發生故障,請立即斷開電源適配器與電源插座的連接。

當攝影機透過電源適配器與電源插座連接時,即使攝影機電源關閉,但仍然通電。

耳機過度的聲音壓力可能損壞您的聽覺。

電源線的注意事項

電源線是專為僅與本攝影機搭配使用而設計,因此不應與其他電子設備搭配使用。

注意

特定頻率的電磁場可能會影響此機的畫面和聲音。

本產品已經過測試並確定符合EMC規定中所提出的使用連接電纜不得超過3公尺的限制。

通知

如果靜電或電磁導致資料傳送中斷(失敗),請重新啟動應用程式或斷開連接, 並重新連接通信電纜(USB等)。

Page 3

關於語言設定

使用每種當地語言的螢幕顯示來說明操作步驟。如有需要,請在使用攝影機之前變更螢幕顯示語言(第15頁)。

關於錄製

開始錄製前,請先測試錄製功能,以確認影像與聲音錄製無誤。
因攝影機、錄製媒體等故障而無法錄製或播放時,不對錄製內容提供補償。
電視機彩色系統視國家/地區而異。若要在電視機上觀看錄製的內容,您需要有PAL制式系統的電視機。
電視節目、電影、錄影帶與其他資料可能具有版權。對這類資料進行未經授權的錄製可能違反版權法。

觀看3D動畫

• 有些人觀看3D動畫影像時可能會覺得不適 (例如,眼壓高、疲倦感或作嘔)。Sony建議所有人在觀看3D動畫影像時要定時休息。所需的休息時間長短和頻率因人而異。您要自行決定對自己最有利的休息方式。如果您覺得不適,應停止觀看3D動畫影像,直到消除不適感為止;如果您覺得有需要,請就醫。您也可查閱與本產品共用之其他裝置或媒體的說明手冊。兒童(特別是六歲以下)的稅力仍在發育中。請先諮詢醫師(例如小兒科或眼科醫師)再讓兒童觀看3D動畫影像。成人應驚瞀兒童,確保他們有依照上述的建議。

使用注意事項

請勿進行下列任一動作。否則,可能會損壞錄製媒體、無法播放或遺失錄製影像,或是發生其他故障。
- 當存取指示燈(第17頁)亮起或閃爍時退出記憶卡
- 當日(動畫)/○(照片)指示燈(第19 頁)或存取指示燈(第17頁)亮起或閃爍時,從攝影機上取下電池組或電源適配器, 或對攝影機進行機械性衝擊或振動
當攝影機透過USB連線連接到其他裝置,而且攝影機電源開啟時,請勿關閉LCD螢幕。否則已錄製的影像資料可能會遺先。
使用本攝影機時, 請遵照當地法規。

LCD螢幕

LCD顯示幕採用超高精密技術製造,可用的有效畫素超過99.99%。然而,可能有些微小的黑點和/或亮點(白點、紅點、藍點或錄點)不斷出現在LCD顯示幕上。這些點是製造過程的正常結果,並不影響錄製。

Page 4

關於本手冊、圖解和螢幕顯示

在本手冊中, 3D和2D圖示分別代表2D/3D 開關的3D和2D側。
本手冊中使用的範例影像是以數位相機攝取作為圖解說明,可能與攝影機實際顯示的影像和螢幕指示不同。此外,攝影機的圖解和其畫面指示也被誇大或簡化以增進理解。
攝影機與附件的設計和規格若有變更, 恕不另行通知。
在本手冊中, 記憶卡統稱為"錄製媒體"。
在本手冊中,以高清晰品質影像(HD)錄製的DVD光碟均稱為AVCHD錄製光碟。
6 當各機型之間的規格有所差異時,便會在本手冊中顯示機型名稱。請確認攝影機底部的機型名稱。

	GPS
HDR-TD30E	-
HDR-TD30VE	✓

"Handycam"使用者指南是一款線上手冊。有關攝影機多項功能的深入說明, 請參閱該線上指南。

1 存取Sony支援網頁。

http://www.sony.net/SonyInfo/ Support/

2 選擇國家或地區。

3 在支援網頁裡搜尋攝影機的型號名稱。

• 請查看攝影機底部的機型名稱。

Page 5

3D 和 2D分別表示2D/3D開關的3D側和2D側(第19頁)。您可以設定的項目會因開關的位置而有不同。

請先閱讀本資訊	2
進一步瞭解攝影機("Handycam"使用者指南)	4
部件與控制裝置	7	ш
		畿

使用入門

隨附項目	10
對電池組充電	11
使用電腦對電池充電	12
在海外對電池組充電	13
打開電源,並設定日期和時間	14
變更語言設定	15
插入記憶卡	17

72		10
	錄製動畫	19
	拍攝照片	20
	·····································	23
放…		25
	從地圖中播放動畫和照片(HDR-TD30VE)	27

讶


調整3D動畫深度	29
調整錄製時的深度	29
調整播放時的深度	29
使用多種設定錄製影像	30
選擇動畫的影像品質(錄製模式)	30
清楚錄製所選的被攝體(面孔優先)	31
自動擷取微笑(微笑快門)	31
自動針對錄製情況選擇適合的設定(智慧式自動)	32
錄製您的位置資訊(GPS)(HDR-TD30VE)	32
在電視機上播放影像	33
享受5.1聲道環繞聲	34

Page 6

编輯

在攝影機上進行編輯	35

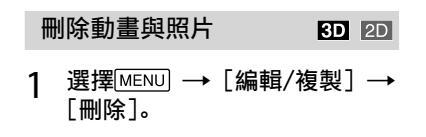

刪除動畫與照片	35
分割動畫	35

用電腦儲存動畫與照片

在電腦上播放影像	. 37
"PlayMemories Home" 軟體的功用 (Windows)	. 37
Mac版的軟體	. 37
準備電腦 (Windows)	. 38
檢查電腦系統	. 38
在電腦上安裝"PlayMemories Home"軟體	. 38
啟動"PlayMemories Home"軟體	. 39

利用外部裝置儲存影像

使用燒錄器設備建立標準清晰影像品質(	STD)的光碟 4	0
將影像儲存於外部媒體裝置		1

自訂攝影機

使用選單	44
選單列表	45

其他/索引

疑難排解	18
自檢顯示/警告指示	19
動畫的錄製時間/可拍攝的照片數量5	j0
各款電池組的預計錄製和播放時間5	50
預計的動畫錄製時間5	i1
預計的可拍攝照片數量5	52
關於使用攝影機	53
規格5	6
攝影機產品地圖資料一般使用者授權合約(HDR-TD30VE)5	59
螢幕指示	61
索引	33

Page 7

部件與控制裝置

() 中的數字是參考百碼。

1 智慧型熱靴
2 閃光燈/視訊燈
3 鏡頭(G鏡頭)
4 內建麥克圖
5 译控咸雁哭/红外绵塢
6 相機攝影燈(47)

在錄製過程中,相機攝影燈會亮紅色。剩餘的錄製媒體容量很少或電池電力不足時, 前前錄表來證告指示燈會閃爍。

1 LCD顯示幕/觸摸屏(14、16) 如果將LCD螢幕旋轉180度,便可將其闔上並使LCD顯示幕朝外。此項操作在播放時特别方便。
2 揚聲器 ③GPS天線(HDR-TD30VE) GPS天線位於LCD螢幕上。

Page 8

1 🕞 (檢視影像) 按鈕
2 POWFB按鈕
3.LIGHT (祖訊燈) 按金每次按下LIGHT按鈕,指示便會如下變更。關(無指示)→自動(三○▲四〇)→開

_____________________________________
5 2D/3D開關(19)
6 雷池组 (11)
⑦記憶卡插槽/存取指示燈(17)
8 RESET按鈕

使用尖頭物按RESET。按RESET初始化所有設定包括時鐘設定。

9○(耳機)插孔
10 ∞ (麥克風) 插孔 (PLUG IN POWER)
11 ♀ (USB) 插孔 (41)
12 HDMI OUT插孔(33)

1 電動變焦桿(23) 2 PHOTO按鈃(20) 3 MODE按鈃(19、20) ④ 閏(動畫)/▲(照片)指示燈(19、 20) 5 CHG (充電) 指示燈 (11) _____________________________________ _____________________________________ 8 A/V遙控連接器(40) 9 皮帶 10 肩帶掛環內建USB電纜(12、38) 12 三腳架插孔」——刷末1815 用於安裝三腳架(另售:螺絲長度必須小於5.5 mm)。視三腳架的規格而定,攝影機可能無法朝祝____________________________________

13 BATT (電池) 釋放桿 (12)

Page 9

收緊皮帶

無線遙控器

1 DATA CODE按鈕(47)

播放時按一下此按鈕,即可顯示錄製影像的日期和時間、相機設定資料或座標(HDR-TD30VE)。

[2] PHOT0按鈕(20) 當您按下此按鈕時,螢幕上顯示的影像將會以靜態影像方式錄製。

3 SCAN/SLOW按鈕(26)
④ ●●● ●● ●

5 PLAY按鈕 6 STOP按鈕 7 DISPLAY按鈕(21) 8 發送器 9 START/STOP按鈕(19) 10 電動變焦按鈕 11 PAUSE按鈕
12 VI SUAL INDEX按鈕 (25) 播放時顯示索引畫面。
13 </▶/▲/▼/ENTER按鈕按任何按鈕時,LCD顯示幕上便會出現淺藍色導引框。以</▶/▲/▼選擇所需的按鈕或項目,然後按ENTER輸入。

Page 10

■ 使用入門隨附項目

()中的數字是附件數量。

攝影機(1)

電源適配器(1)

電源線(1)

USB連接支援線(1)

USB連接支援線僅設計用於本攝影機。若攝影機的內建USB電纜(第12頁)對連接來說太短,則請使用此電纜。

無線遙控器(1)

充電電池組NP-FV50 (1)

"操作指南"(本手冊)(1)

〔注意事項〕

2.3.5.5.4 您可自Sony網站下載 "PlayMemories Home" 軟體和 "PlayMemories Home說明指南"(第 38頁)。

Page 11

對電池組充電

1 闔上LCD顯示幕,並安裝電池組。

2 將電源適配器(①)和電源線 ②)連接至攝影機和壁裝電源插座。
- CHG (充電) 指示燈隨即亮起。
- Chu(元電)指示短題印元起。當電池組充滿電時,CHG(充電)指示燈便會熄滅。自攝影機的DC 1N插孔中斷電源適配器。

注意事項

•除V系列的電池組外,不能將其他的"InfoLITHIUM"電池組裝入攝影機。
•我們不建議在攝影機上使用NP-FV30,因為此款電池可用於錄製和播放的時間很短。
在預設設定中,如果沒有操作攝影機約2分鐘,電源將自動關閉,以節省電池電力([省電],第 47頁)。

使用入門

Page 12

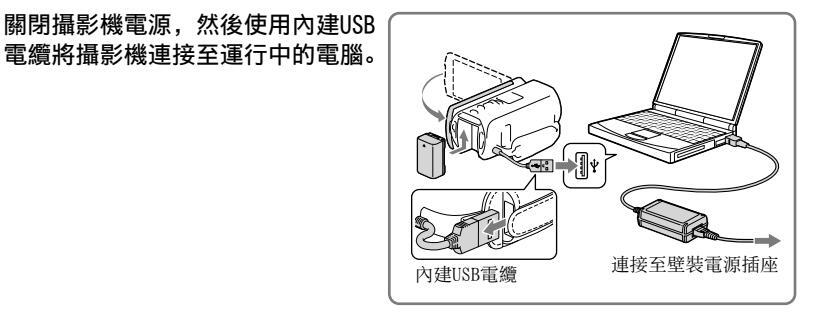

使用電腦對電池充電

使用內建USB電纜自壁裝電源插座對電池充電

可使用AC-UD10 USB充電器/電源適配器(另售),將內建USB電纜連接至壁裝電源插座來對電池充電。不能使用Sony的CP-AH2R、CP-AL或AC-UP100可攜式電源裝置(另售) 來對攝影機充電。

充電時間

對完全放電之NP-FV50電池組(附件)完全充電的大約所需時間(分鐘)。

使用電源適配器時: 155分鐘

使用透過內建USB電纜連接的電腦時*: 280分鐘

以上所示的充電時間,是在溫度25 ℃時對攝影機充電所測得的時間。對電池充電的建議溫度範圍為10 ℃至30 ℃。
* 未使用USB連接支援線來測量的充電時間。

取出電池組

闔上LCD顯示幕。滑動BATT(電池)釋放桿(①),然後取出電池組(②)。

Page 13

使用壁裝電源插座的電源

確認連接方式相同於對電池組充電的方式。即使已裝入電池組,電池組也不會放電。

電源適配器的注意事項

•請勿讓金屬物品使電源適配器的DC插頭或電池端子短路。否則可能會導致故障。

•請同時握住攝影機和DC插頭,然後將電源適配器從攝影機上拔下。

Ŧ
錄製時間與播放時間(50)
剩餘電量指示燈(21)
•在海外對電池組充電(13)

在海外對電池組充電

使用攝影機隨附的電源適配器,您可以在電壓範圍為AC 100 V - 240 V, 50 Hz/60 Hz 的任何國家/地區內對電池組充電。請勿使用電子式變壓器。

Page 14

打開電源,並設定日期和時間

設定日期和時間,並以[自動3D鏡頭調整]調整鏡頭以錄製最佳3D動畫。

Page 15

6 選擇 [執行] 在LCD顯示幕上顯示被攝體。如果您選擇 [稍後執行],當您下次開啟攝影機時,會出現 [自動3D鏡頭調整]畫面。 7 當指示比例超過◀標記時,請選擇 [0K]。
- 攝影機會自動縮放以調整鏡頭。

注意事項

如果您觀看3D影像時感到不適,請按2D/3D DISP並以2D來觀看影像(第20頁)。
如果出現[無法調整。], 請觸控[再次執行]。
如果將2D/3D開關(第19頁)設定為2D,不會出現「自動3D鏡頭調整]畫面。

「自動3D鏡頭調整]的使用秘訣

請參閱以下範例,在LCD顯示幕上表示比例較高的被攝體。表示比例較高的被攝體: -明亮的被攝體,例如在戶外日光下的物體

- 有不同色彩與形狀的被攝體

Page 16

關閉雷源

關閉LCD顯示幕或按POWER按鈕(第8頁)。

調整LCD螢幕的角度

先將LCD螢幕打開,與攝影機呈90度(①), 然後調整其角度(②)。

在距離螢幕約30 cm的位置直接面朝LCD顯示幕,以最佳的深度感觀看3D動畫。

② 180度 (最大)

關閉嗶音

選擇MENU → [設定] → [Վ一般設定] → [嗶音] → [關]。

注意事項

・錄製日期、時間和狀態與座標(HDR-TD30VE)會自動記錄到錄製媒體上。錄製時,不會顯示出來。不過,您可以在播放時用[資料代碼]檢查這些資料。若要加以顯示,請選擇MENU → [設定] → [▶]播放設定]→ [資料代碼]→ [日期/時間]。
時鐘設定完成後,時鐘時間會在[自動調整時鐘]和[自動調整地區]設定為[開]時自動調整。視攝影機選定的國家/地區而定,時鐘可能不會自動調整至正確時間。若是這樣,請將[自動調整時鐘]和[自動調整地區]設定為[關](HDR-TD30VE)。

(IF)

[透過LCD開啟電源] (第47頁)
若要再次設定日期和時間: [日期時間設定] (第47頁)

Page 17

打開外蓋,插入記憶卡直到發出喀噠聲為止。

如果您插入新的記憶卡,便會出現[準備影像資料庫檔案中。請稍等。]畫面。等待畫面消失。

很出記憶卡

打開外蓋,然後將記憶卡輕輕向內推入一次。

注意事項

為確保記憶卡能穩定操作,建議在第一次使用之前,先用攝影機格式化記憶卡(第47頁)。格式化記憶卡將會消除儲存其中的所有資料,而且資料無法復原。請先將重要的資料儲存到電腦等裝置中。
若顯示[未能創建新的影像資料庫檔案。可能沒有足夠的剩餘空間。],則請格式化記憶卡(第47頁)。
確認記憶卡的方向。如果以錯誤的方向將記憶卡強行插入插槽,則可能損壞記憶卡、記憶卡插槽或影像資料。
插入或退出記憶卡時,請注意不要使記憶卡彈出及掉落。


	SD速度等級	容量 (操作已經確認)	本手冊中的名稱
"Memory Stick PRO Duo" (Mark2)		旦夕99 0D
"Memory Stick PRO-HG Duo"	_	取多32 GD	"Memory Stick PRO Duo
"Memory Stick XC-HG Duo"	-	最多64 GB	-
SD記憶卡
SDHC記憶卡	Class 4或更快	最多64 GB	SD卡
SDXC記憶卡	-

攝影機可使用的記憶卡類型

• 無法確保搭配所有記憶卡的操作。

Page 18

注意事項

•本攝影機無法使用MultiMediaCard。
本編於100%(K)(K)(K)(K)(K)(K)(K)(K)(K)(K)(K)(K)(K)(
- 曾這大所有課題的員样。 * exFAT是 "Memory Stick XC-HG Duo"和SDXC記憶卡所使用的檔案系統。

• 動畫的錄製時間/可拍攝的照片數量(50)

Page 19

在預設設定中,動畫是以高清晰影像品質(HD)和3D效果所錄製。

1 打開LCD顯示幕,並按下MODE以開啟目(動畫)指示燈。

2 將2D/3D開關設定至3D。・若要錄製2D動畫,請將2D/3D開關設定為2D。

3 按START/STOP開始錄製。

若要停止錄製,請再按一次START/STOP。
按下PH0T0(雙重捕捉),即可在錄製2D 動畫期間拍攝照片。

注意事項

•請勿在錄製時操作2D/3D開關。攝影機停止錄製。
•視[[]]拍攝模式]和[[]]畫面播放速率]中的設定而定,您可能無法拍攝照片。

拍出好的3D動書

在距離被攝體30 cm到5 m的距離拍攝。最佳距離會因使用變焦而有所差異(第23頁)。

Page 20

如果您對3D動畫感到不適

如果您在LCD顯示幕上長時間觀看3D動畫而感到不適,請按2D/3D DISP按鈕從3D切換為 2D。

影像會以2D顯示,但是攝影機會繼續以3D錄製。

拍攝照片

1 將2D/3D開關設定至2D。
2 打開LCD顯示幕,並按下MODE以開啟▲(照片)指示燈。

3 輕輕按下PHOTO調整焦距,然後再完全按下。

• 正確調整焦距時, AE/AF鎖定指示燈便會出現在LCD顯示幕上。

Page 21

在LCD顯示幕上顯示項目

若在開啟攝影機後的幾秒內未操作攝影機,或是在動畫錄製與照片拍攝模式間進行切換時,LCD顯示幕上的項目會消失。

輕觸LCD顯示幕上除按鈕外的任何位置,以顯示圖示資訊便於錄製的功能。

錄製時的螢幕指示

在此說明的圖示適用於動畫錄製(3D/2D)和照片拍攝(2D)模式。如需詳情,請參閱 ()內所示的頁面。

1 變焦按鈕(W: 廣角/T: 攝遠)、START/STOP按鈕(於動畫錄製模式)、PHOTO按鈕 (於照片拍攝模式)
2 MENU按鈕 (44)
3 由智慧式自動所偵測的狀態(32)
[4] 錄製狀態([預備拍攝] / [拍攝])
5 AE/AF(自動曝光/自動對焦)鎖(20)
[6] 2D/3D錄製模式
7 GPS三角定位狀態(32)(HDR-TD30VE)
8 追蹤對焦(31)
9 變焦、剩餘電量
10 計數器(時:分:秒)、攝取照片、錄製/播放/編輯媒體(62)
11 追蹤對焦取消按鈕(31)
12 智慧式自動按鈕(32)
13 音訊模式(46)、音頻等級顯示(46)
[14] 可拍攝的大約照片數量、縱橫比(16:9或4:3)、照片尺寸(L/M/S)

Page 22

15 估計錄製剩餘時間、錄製影像品質(HD/STD)、畫面播放速率(50p/50i/25p)和錄製模式(PS/FX/FH/HQ/LP)(30)
16 檢視影像按鈕(25)
[17] 我的按鈕(您可將最愛的功能指定至在此區域顯示的圖示)(46)

利用鏡射模式錄製

打開LCD螢幕,與攝影機呈90度(①),然後朝鏡頭側旋轉180度(②)。 LCD顯示幕上會出現被攝體的鏡射影像,但錄製後,影像是正常的。

注意事項

如果在錄製動畫的過程中關閉LCD顯示幕,攝影機將停止錄製。
最長可連續錄製動畫的時間如下:
- 3D錄製:約6小時30分鐘
- 2D錄製:約13小時
動畫檔案超過2 GB時, 會自動建立另一個動畫檔案。
當日(動畫)燈亮起時,閃光燈沒有作用。
如果在錄製完成後仍繼續將資料寫入至錄製媒體中,便會出現下列狀態。此時,請勿搖晃或震動攝影機,或取出電池或拔下電源適配器。
- 存取指示燈(第17頁)亮起或閃爍
- LCD顯示幕右上角的媒體圖示閃爍
•當[計畫面播放速率]設定為[25p]時,就無法在攝影機處於動畫錄製模式時拍攝照片。
攝影機的LCD顯示幕,可以在整個螢幕上顯示錄製影像(全畫素顯示)。但是,在不相容於全畫素顯示的電視機上播放時,可能會對影像的四邊稍作剪裁。建議您在錄製2D時,將錄影的[水平導引框]設定為[開],並使用導引框(第46頁)的外框,作為錄製影像的指標。
ر ج
錄製時間與可拍攝的昭片數量(第50百)
[閃光燈] (第46百)
永遠顯示LCD顯示幕上的項目: [顯示設定] (第46頁)
若要變更影像尺寸: [ ] 影像尺寸] (第46頁)
可錄製的時間與剩餘容量 [媒體資訊] (第47頁)

Page 23

戀隹

移動電動變焦桿以放大或縮小影像尺寸。

₩ (廣角): 較廣的視角
T (攝遠):較近的視角
您可如下放大影像。
- 3D錄製: 最高為原始大小的12倍 (Extended Zoom)
- 2D錄製: 最高為原始大小的17倍 (Extended Zoom)
輕輕移動電動變焦桿,可慢速變焦。大幅度移動電動變焦桿,可快速變焦。

從被攝體到錄製3D動畫的最佳距離

能拍出良好3D動畫的距離因變焦程度而定。請在這些範圍內錄製3D動畫。

LCD顯示幕上的縮放比例尺

與被攝體的距離

不建議。動畫會模糊。動畫看起來有立體感和真實感。動畫看起來是平面且缺乏深度。

Page 24

注意事項

如果在LCD顯示幕上出現雙重的動畫影像,請調回原來的變焦。
•距離30 cm內的被攝體應以2D錄製。
務必將手指一直放在電動變焦桿上。如果從電動變焦桿移開手指,可能會一併將電動變焦桿的操作聲音錄下。
您無法使用LCD顯示幕上的/回按鈕來改變變焦速度。
※無法使用CUB線小幕上的凹凸数如來以愛愛無速度。如果要在攝影機和被攝體間獲得清晰的對焦,使用廣角時最短距離約為1 cm,攝遠時則約為 80 cm (僅適用於錄製2D)。
ου Cui (国政用形球ααν)。 • 錄製2D時,您可以使用光學變焦將影像放大10倍,除非[ □ SteadyShot]設定為[強]。
進一步變焦:「數位變焦」(僅適用於錄製2D)(第45頁)

Page 25

您可依錄製的日期和時間(事件瀏覽),或錄製的位置(地圖瀏覽)(HDR-TD30VE),來搜尋錄製的影像。

1 將2D/3D開關設定至3D。

•播放2D動畫和照片,將2D/3D開關設定為2D。
2 打開LCD顯示幕,並按攝影機上的一按鈕進入播放模式。
- 您可透過選擇LCD顯示幕上的▶, 以進入播放模式(第21頁)。

3 選擇()/>)將所需的事件移至中央(①),然後加以選擇(②)。

攝影機會依據日期和時間,自動將錄製的影像顯示成事件。

4 選擇影像。

攝影機會從事件中的所選影像,開始播放至事件中的最後一個影像。

Page 26

5 在LCD顯示幕上,選擇用於不同播放操作的適當按鈕。

• 視播放的影像而定, 上述的某些按鈕可能不會出現。

6. 若在播放時重複選擇回/回,動畫會以約5倍速度→約10倍速度→約30倍速度→約60倍速度播放。
暫停期間,選擇◀ / ▶ 可慢速播放動畫。
若要重複幻燈片放映,請選擇 → [幻燈片放映設定]。

在LCD顯示幕中觀看3D動畫

• 在距離約30 cm的位置直接觀看LCD顯示幕上的3D動畫。3D動畫看起來很有真實感。

• 如果您的眼睛感到不適,請按2D/3D DISP按鈕(第20頁)以2D顯示動畫。

事件瀏覽書面上的書面顯示

Page 27

• 可以讓您在索引畫面上同時觀看許多影像的縮小影像稱為"縮圖"。

注意事項

•若要避免影像資料遺失,請定期將所有錄製的影像儲存到外部媒體(第41頁)。

從地圖中播放動畫和照片(HDR-TD30VE)

輕觸 ↔ [地圖瀏覽] 來切換至地圖瀏覽。

2 選擇錄製位置。

在地圖上輕觸您想要捲動地圖的方向。持續輕觸該點即可不斷捲動地圖。
如果您使用電動變焦桿變更地圖比例, 則縮圖集也會跟著改變。

3 選擇所需的影像。

Page 28

第一次使用地圖資料時

會出現一則訊息,要求您確認是否同意地圖資料的授權條款。同意授權條款(第59頁) 之後,就能輕觸畫面上的[是]來使用地圖資料。

如果您輕觸[否],便無法使用地圖資料。但是,當第二次嘗試使用地圖資料時,畫面上仍會出現相同訊息,您可以輕觸[是]以便使用地圖資料。

地圖瀏覽上的書面顯示

播放短片

使用其他裝置播放影像

可能無法使用其他裝置來正常播放以攝影機錄製的影像。而且,也可能無法使用攝影機來正常播放以其他裝置錄製的影像。
無法在其他製造商的AV設備上,播放錄製於SD記憶卡的標準清晰影像品質(STD)動畫。

Page 29

■^進階操作調整3D動畫深度

在預設值中,攝影機會偵測被攝體與其背景之間的相對位置,並相應著自動調整視差效果,在觀看3D動畫時就會感到舒適。

注意事項

由於視差將自動調整,因此在以2D播放時, 3D動畫的側邊至側邊會看起來在震動。為避免震動,請在錄製前手動調整深度。

2 調整深度,使用+____________________________________

拍出最佳深度感

以[自動](預設值)調整深度感,直到您覺得深度感剛好為止,然後選擇[手動]。

調整播放時的深度

選擇3D動畫播放畫面上的⊑。→ [3D深度調整]。
雪操作
動畫暫停,用於調整垂直方向的畫面以 2D模式出現(雙重影像顯示)。
2 選擇[+]/[-]調整垂直方向→ [下頁]。

3 選擇[+]/[-]調整水平方向→
- •用於調整水平方向的畫面以3D模式出現。

Page 30

選擇動畫的影像品質 (錄製模式)

您可在錄製高清晰影像品質(HD)動畫時,切換錄製模式以選擇動畫品質。視選擇的錄製模式而定,錄製時間(第51 頁)或可作為影像複製目的地的媒體裝置類型可能會有所變動。([標準 HQ] 為預設設定。)

注意事項

選擇 [3D] 以錄製3D動畫。
只有當[註畫面播放速率]設定為[50p] 時,才能設定[50p品質 PS ]。
3 選擇MENU → [畫質/尺寸] → [註]拍攝模式]。
2 選擇所需的錄製模式。

可作為影像複製目的地的錄製模式與媒體裝置

		錄製	模式
媒體類型	3D	PS*	FX	FH/ HQ/ LP
在本攝影機上
記憶卡	✓	✓	✓	✓
在外部裝置上
外部媒體(USB儲存裝置)	✓	✓	✓	~
Blu-ray光碟	✓	✓	✓	✓
AVCHD錄製光碟	_	_	_	✓
* 只有當[ 日畫面描時,才能設定[50]	番放速の品質	[率] 設 PS ]。	定為	[50p]

影像品質

每種錄製模式的影像品質與位元率可依以下設定。

("M", 例如"24M", 代表"Mbps"。)
高清晰影像品質(HD) 動畫
- -[3D]: 1920×1080/50i品質, MVC HD 28M (3D)
- [50p品質PS]: 1920×1080/50p品質, AVC HD 28M (PS)
- [最高品質 FX ]: 1920×1080/50i或1920 ×1080/25p品質, AVC HD 24M (FX)
- [高品質FI]: 1920×1080/50i或1920× 1080/25p品質, AVC HD 17M (FH)
- [標準HQ]: 1440×1080/50i品質, AVC HD 9M (HQ)
- [長時間正]: 1440×1080/50i品質, AVC HD 5M (LP)
•標準清晰影像品質(STD)動畫
-[標準 HQ]:標準品質, STD 9M (HQ) *
*標準影像品質(STD)固定為此值。

Ŧ

•[計畫面播放速率](第46頁)
錄製標準清晰影像品質(STD)的動畫: 「新式」 (第46頁)
光碟建立指南(第40頁)

Page 31

整面孔的對焦、曝光和膚色。輕觸其中一個目標面孔。

便會顯示雙線框。

(注意事項)

視周圍的亮度或被攝體的髮型而定,可能無法偵測到您所輕觸的被攝體。
請確認 [面孔偵測] 設定不是設為 [關] ([自動] 為預設設定)。

錄製人物以外的被攝體(追蹤對焦)

輕觸想要錄製的被攝體。

攝影機會自動調整對焦。

攝影機在錄製動畫中偵測到人臉微笑時, 便會自動拍攝照片(第45頁)。([雙重捕捉]為預設設定。)

攝影機正在偵測微笑 (橘色)。

攝影機正在偵測面孔。

注意事項

當畫面播放速率和錄製模式設定為 [50i] / [最高品質 E] 或 [50p] / [50p品質 E] 時,就無法在錄製動畫時使用微笑快鬥功能。此外,當畫面播放速率設定為 [25p] 時, 也無法使用微笑快鬥功能。
視錄製狀況、被攝體狀態和攝影機設定而定, 可能無法偵測到微笑。

•[微笑偵測靈敏度](第45頁)

Page 32

攝影機會在針對被攝體或情況自動選擇最合適的設定後錄製動畫。([開] 為預設設定。)當攝影機偵測到被攝體時,便會顯示與偵測情況相對應的圖示。選擇動畫或照片錄製畫面右下角的「□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□

面孔偵測: ♣(人像)、 ६(嬰兒) 場景偵測: 邑(背光)、▲(風景)、 →(夜景)、 ♣(聚光燈)、 ▲(昏暗)、 ♥(特寫)

相機晃動偵測: ★(步行)、衆(三腳架) 聲音偵測: >慢、影慢(自動減少風噪音)

・若要取消智慧式自動功能,請選擇 1000 → [關]。

錄製比使用智慧式自動功能所錄製影像更亮的影像

選擇[MENU] → [相機/麥克風] → [¶₩ 手動設定] → [Low Lux]。

注意事項

在3D錄製期間,人臉上的線框不會出現。
視錄製情況而定,攝影機可能無法偵測到預期的場景或被攝體。

錄製您的位置資訊 (GPS)(HDR-TD30VE)

將 [GPS設定] 設為 [開] (預設設定) 時, GPS的三角定位圖示會出現在畫面上, 且攝影機會開始搜尋GPS衛星訊號。顯示的圖示會因所接收的訊號強度而有不同。顯示 <, <, ot 、 , 最示可以使用GPS功能。

若您使用GPS(全球定位系統)功能,便可使用以下功能。

錄製動畫或照片的位置資訊([開] 是預設設定。)
透過在地圖中搜尋動畫和照片來進行播放(地圖瀏覽,第27頁)
顯示您目前位置的地圖

注意事項

•攝影機需要一些時間才能開始進行三角定位。
•請在室外和空曠的區域使用GPS功能,因為在此類區域最容易接收無線電訊號。
地圖上方永遠代表北方。

Page 33

在電視機上播放影像

連接方式與在電視機螢幕上觀看的影像品質,會視連接的電視機類型與使用的接頭而有所不同。

連接至3D電視

以3D錄製的動畫會以3D播放。請確定攝影機的2D/3D開關已設定為3D。

連接高清晰電視機

當錄製品質屬於高清晰影像品質(HD)時,會以高清晰影像品質(HD)播放動畫。當錄製品質屬於標準清晰影像品質(STD)時,會以標準清晰影像品質(STD)播放動畫。

連接非高清晰16:9(寬螢幕)或4:3 電視機

以高清晰影像品質(HD)錄製動畫時, 會以標準清晰影像品質(STD)進行播放。以標準清晰影像品質(STD)錄製動畫時,會以標準清晰影像品質(STD)進行播放。

1 將電視機的輸入切換到連接的插孔。
2 將攝影機與電視機連線。
3 播放攝影機上的動畫或照片(第 25頁)。

注意事項

也請參閱電視機的操作手冊。
請使用隨附的電源適配器作為電源(第13 頁)。
在電視中以2D播放3D動畫時,每邊看起來可能會震動。可在錄製前將[3D深度調整](第 29頁)設定為「手動]以預防震動。
若動畫是以標準清晰影像品質(STD)錄製, 即使在高清晰電視機上播放,也會以標準清晰影像品質(STD)顯示。
若要在不相容於16:9訊號的4:3電視機上播放標準清晰影像品質(STD)的動畫時,請將[∐寬屏模式]設為[4:3],以錄製縱檔比為4:3的動畫(第46頁)。
如果您使用一種以上的電纜連接攝影機與電視機來輸出影像,則會優先使用HDMI輸出。
•本攝影機不支援S-Video輸出。

Page 34

您可以使用內建麥克風錄製Dolby Digital 5.1聲道環繞聲。在支援5.1聲道環繞聲輸入的設備上播放動書時即可欣賞真實的聲音。

注意事項

如果嘗試在攝影機使用揚聲器播放5.1聲道的磬音 5.1聲道聲音會自動轉換為雙聲道輸出.
若要欣賞以5.1聲道聲音錄製的高清晰影像品質(HD)動畫5.1之聲道環繞聲,您需要使用與5.1聲道環繞聲相容的設備。
用隨附的HDMI 電纜連接攝影機時,以5.1聲音錄製的高清晰影像品質(HD)動書聲音會自動以5.1聲道聲音輸出。標準清晰影像品質 (STD) 動畫的聲音會轉換為雙聲道。
[音訊模式] (第46頁)

右閉口加重燈

一端使用IDMI迷你接頭(適用於攝影機). 另一端使田適合連接至電視機的插頭。
受版權保護的影像不能從攝影機的HDMI OUT 插孔輸出。
透過這種連接方式,某些電視機可能無法正常運作 (例如, 無聲或無影像)。
請勿連接攝影機的HDMI OUT插孔與外接裝置的HDMI OUT插孔,以免發生故障。
HDMI (High Definition Multimedia Interface) 是同時傳送視訊/音訊訊號的介面。HDMI OUT插孔可輸出高品質影像和數位音訊.

雷視機為單聲道時(雷視機只有一 ④ (1)((1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)

請將A/V連接雷嬙(另售)的黃色插頭連接至電視機或錄影機的視訊輸入插孔並將白色(左聲道)或紅色(右聲道) 插頭連接至電視機或錄影機的音訊輸入插孔。

透過錄影機連接電視機時

用A/V連接雷纜(另售)連接攝影機與錄影機上的LINE IN輸入。將錄影機上的輸入選擇器設定為LINE (VIDEO 1、VIDEO 2等)。

設定電視機支援的縱橫比:「電視模式」(第

關於"Photo TV HD"

本攝影機與"Photo TV HD"標準相容。 "Photo TV HD" 可讓細膩的圖案和顏色, 顯示出詳細的細節和似相片的描述。诱過使用HDMI電纜*連接Sony的Photo TV ID相容裝置,便能以令人讚嘆的ID品質

* 以切換影像類型按鈕來選擇 (照片)時, 電視機會自動切換至適當的模式。

Page 35

■ _編輯在攝影機上進行編輯

注意事項

您可以在攝影機上進行一些基本編輯操作。若想要執行進階編輯操作,則請安裝 "PlayMemories Home"軟體。
影像一旦刪除將無法恢復。請預先儲存重要的動畫與照片。
刪除或分割影像時,請勿從攝影機上取下電池組或拔下電源適配器。否則可能會損壞錄製媒體。
請勿在從記憶卡刪除或分割影像時退出記憶卡。
如果刪除或分割包含在已儲存腳本內的動畫 /照片,便也會刪除腳本。

2 選擇 [多個影像]。 • 編輯2D動書時請選擇影像類型。

一次刪除所選日期裡的全部動畫/照片

1 在步驟2中,選擇[事件中的全部影像]。
2 使用 ▲/ ( ) 選擇您想刪除的日期,然後選擇 OK 。

刪除部分動書

可以分割動畫,並加以刪除。
Ē
•取消保護: [保護] (第46頁)
•[格式化](第47頁)

分割動書

1 選擇動畫播放畫面上的_區→ [分割]。

2 使用 ▶/ Ⅲ 選擇想要將動畫分割為場景的點,然後選擇 ок

A: 返回所選動畫的開頭。 B: 更精準地調整分割點。

Page 36

注意事項

選擇的位置和實際分割點之間可能會有輕微差距,因為攝影機是以半秒為遞增單位來選擇分割點。

Page 37

■ 用電腦儲存動畫與照片在電腦上播放影像

"PlayMemories Home" 軟體可讓您將動畫和靜態影像匯入至電腦中, 以透過多種方式加以使用。

*PlayMemories Home"軟體的功用(Windows)

您可透過以下網址下載 "PlayMemories Home"。 www.sony.net/pm

注意事項

• 您需要網際網路連線以使用各項線上服務。

Mac版的軟體

Mac電腦並不支援"PlayMemories Home"軟體。若要將攝影機的影像匯入Mac電腦並加以播放,則請在Mac電腦上使用適當的軟體。如需詳細資料,請造訪以下網址。 http://www.sony.co.jp/imsoft/Mac/

Page 38

檢查電腦系統

作業系統*1
Microsoft Windows XP SP3* ² /Windows Vista SP2* ³ /Windows 7 SP1/Windows 8
CPU*4
Intel Core Duo 1.66 GHz或更快,或是 Intel Core 2 Duo 1.66 GHz或更快(處理3D、FX或FH動畫時需要Intel Core 2 Duo 2.26 GHz或更快的處理器;處理PS 動畫時需要Intel Core 2 Duo 2.40 GHz 或更快的處理器。)
記憶體
Windows XP: 512 MB或以上(建議使用 1 GB或以上) Windows Vista/Windows 7/Windows 8: 1 GB或以上
硬碟
安裝所需的磁碟空間:約500 MB
顯示器

最少1024×768點

***需要進行標準安裝。若已升級作業系統,或是作業系統處於多重開機環境,則無法確保操作進行。
*2不支援64位元版本和Starter (Edition)。需要Windows Image Mastering API (IMAPI) 2.0版或以上,以使用光碟製作功能等。
*³不支援Starter (Edition)。
*4建議使用更快的處理器。

注意事項

• 無法確保在所有電腦環境中的操作。

在電腦上安裝"PlayMemories Home"軟體

使用電腦上的網路瀏覽器存取下列下載網站,然後按一下[安裝]→[執行]。

7 依照螢幕指示進行安裝。
- 當螢幕指示顯示將攝影機連接到電腦的提示時,請使用內建電纜將攝影機連接到您的電腦。

安裝完成時, "PlayMemories Home"便會啟動。

安裝注意事項

若電腦已裝妥 "PlayMemories Home" 軟體, 則請將攝影機與電腦連線。此時便可使用與本攝影機搭配使用的功能。
若電腦已安裝 "PMB (Picture Motion Browser)", 其將會被 "PlayMemories Home" 軟體覆寫。在此情況下, 您將無法透過 "PlayMemories Home" 軟體, 使用一些 "PMB" 所提供的功能。

若要中斷攝影機與電腦的連線

按一下電腦桌面右下角的 → 圖示 → [安全地移除USB Mass Storage Device]。

2 選擇攝影機顯示幕上的 × → [是]。
3 中斷USB電纜。

www.sonv.net/pm

Page 39

₹..

若您使用的是Windows 7或Windows 8,請按一下,再按一下。。

注意事項

· 當您自電腦存取攝影機時,請使用 "PlayMemories Home"軟體。如果您使用 "PlayMemories Home"以外的軟體操作資料,或直接從電腦操作攝影機中的檔案和資料夾,本公司不保證此操作可正確進行。
4. 很發製模式而定,影像將無法儲存至一些光碟上。以[30]、[50p品質PS]或[最高品質FX]模式錄製的動畫,只可儲存於 Blu-ray光碟中。
· 攝影機會自動分割2 GB以上的影像檔案,並將各部分儲存為獨立檔案。所有影像檔案可能在電腦上會顯示為獨立檔案,但使用攝影機的匯入和播放功能或 "PlayMemories Home" 軟體,仍可妥善處理這些檔案。

按兩下電腦螢幕上的 "PlavMemories Home" 圖示。

啟動 "PlayMemories

Home" 軟體

若您使用Windows 8, 則請從開始畫面上選擇 "PlayMemories Home" 圖示。
2 按兩下電腦螢幕上的 "PlayMemories Home說明指南"捷徑圖示,瞭解如何使用 "PlayMemories Home"。

若您使用Windows 8,則請從 "PlayMemories Home"的說明選單上選擇 [PlayMemories Home說明指南]。如果電腦畫面上沒有顯示圖示,則請
按一下 [開始] → [所有程式] → [PlayMemories Home] →所需的項目。
如需有關 "PlayMemories Home" 的詳細資訊,請選擇軟體上的® ("PlayMemories Home說明指南"),或造訪PlayMemories Home說明指南"),或

Page 40

■^{利用外部裝置儲存影像}使用燒錄器設備建立標準清晰影像品質 (STD)的光碟

注意事項

使用隨附的電源適配器,將攝影機連接到壁裝電源插座,進行此項操作(第13頁)。請參閱相連裝置隨附的操作手冊。

使用A/V連接電纜(另售)將攝影機連接到光碟燒錄器。您可將在攝影機上播放的影像,複製至光碟或錄影帶中。

1 將錄製媒體插入錄製設備中(如光碟燒錄器等)。
- 若錄製設備有輸入選擇器,請將選擇器設定為輸入模式。

2 使用A/V連接電纜(另售),連接攝影機與錄製設備。

____ 訊號流

• 將攝影機連接至錄製設備的輸入插孔。

3 開始在攝影機上播放,然後在錄製設備上錄製。
4 複製完成時,先停止錄製設備, 然後再停止攝影機。

Page 41

注意事項

3D動畫已轉換為標準清晰影像品質(STD) 的2D。
不能將影像複製到使用HDMI電纜連接的燒錄器。
因為複製是透過類比資料傳輸執行,因此影像品質可能失真。
高清晰影像品質(HD)的動畫會以標準清晰影像品質(STD)複製。
連接單聲道設備時,請將A/V連接電纜(另售)的黃色插頭連接至設備上的視訊輸入插孔,並將白色(左聲道)或紅色(右聲道) 的插頭連接至設備上的音訊輸入插孔。

Ŧ

複製日期與時間資訊: [資料代碼] (第47頁)
使用螢幕尺寸為4:3的顯示裝置:[電視模式] (第47頁)

將影像儲存於外部媒體裝置

可將動畫和照片儲存在外部媒體裝置 (USB儲存裝置)上,例如外接式硬碟。將影像儲存在外部媒體裝置後,即可使用以下功能

您可連接攝影機與外部媒體裝置,接著播放儲存在外部媒體裝置上的影像(第42頁)。
。您可連接電腦與外部媒體裝置,並使用 "PlayMemories Home"軟體將影像匯入電腦中(第39頁)。

注意事項

•若要進行此操作,您需要使用USB轉換電纜 VMC-UAM1(另售)。
將電源適配器和電源線連接至攝影機的DC IN插孔和壁裝電源插座。
請參閱外部媒體裝置隨附的操作手冊。

1 使用USB轉換電纜(另售)連接攝影機與外部媒體裝置。

· 當LDD顯小新工顯小[平開於隊員杆準檔案中。請稍等。] 時,切勿中斷USB電纜。
若攝影機顯示幕上顯示[修復影像資料庫檔案],則請選擇OK。

Page 42

2 選擇攝影機顯示幕上的 [複製。]。

儲存於錄製媒體裡的動畫和照片,以及尚未儲存在外部媒體裝置上的動畫和照片,可在此時儲存於連接的媒體裝置上。
只有在攝影機具有新錄製影像時才可使用此操作。
若要與外部媒體裝置斷線,請在攝影機處於播放待機模式時(顯示事件瀏覽或事件索引),選擇 ()。

在攝影機上播放外部媒體裝置中的影像

於步驟2中選擇[無複製播放。],並選擇您要檢視的影像。

您也可以在與攝影機連線的電視機上檢視影像(第33頁)。
連接外部媒體裝置時, ♥ 會出現在事件瀏覽畫面上。

刪除外部媒體裝置中的影像

1 在步驟2中選擇 [無複製播放。]。
2 選擇MENU → [編輯/複製] → [刪除],然後依照LCD顯示幕上的指示刪除影像。

將攝影機中的所需影像儲存至外部媒體裝置

1 在步驟2中選擇「無複製播放。]。
2 選擇[MENU → [編輯/複製] → [複製], 然後依照LCD顯示幕上的指示儲存影像。
若想要複製尚未複製的影像,請在攝影機與外部媒體裝置連線時選擇MENU → [編輯/ 複製]→「直接複製]。

在電腦上播放高清晰影像品質(HD) 的動畫

在"PlayMemories Home"軟體(第39 頁)上,選擇代表連接之外部媒體裝置的磁碟機,然後播放動畫。

注意事項

無法使用下列裝置做為外部媒體裝置。容量大於2 TB的媒體裝置
- 一般光碟機,如CD或DVD光碟機
- 透過USB集線器連接的媒體裝置
- 具內建USB集線器的媒體裝置
- 讀卡機
可能無法使用具有編碼功能的外部媒體裝置。
攝影機可以使用FAT檔案系統。如果外部裝置的儲存媒體格式化為NTFS檔案系統等格式,則請在使用前先以攝影機格式化外部媒體裝置。將外部媒體裝置連接至攝影機時,便會出現格式化畫面。在使用攝影機格式化外部媒體裝置之前,請先確定之前未在其中儲存重要資料。
不保證符合操作要求的每種裝置都能正常運作。
如需可用外部媒體裝置的詳細資訊,請前往貴國/地區的Sony支援網站。

Page 43

可在外部媒體裝置上儲存的場景數量如下。但是,即使外部媒體裝置仍有可用空間,也無法儲存超過下列數量的場景。
- 高清晰影像品質(HD)動畫:最多3999張標準清晰影像品質(STD)動畫:最多 9999張
- 照片: 最多40000張
視錄製的影像類型而定場景數量可能較少。
·
- 重新將USB轉換電纜(另售)連接至攝影機。
- 如果外部媒體裝置具有AC電源線,請將其連接至壁裝電源插座。
無法將外部媒體裝置上的影像,複製到攝影機的內部錄製媒體上。

Page 44

📕 自訂攝影機

使用選單

攝影機在6大選單類別下有許多選單項目。

⊞拍攝模式

҈ 1110日間 1110日日間 110日日間 110日日間 110日日日間 11010日日間 1100日日間 1100日日日日日日日日日日

□□畫質/尺寸

口播放功能

♫µ編輯/複製
一設定

2 選擇類別。

3 選擇所需的選單項目。

注意事項選擇[X]以完成選單的設定,或回到上一個選單畫面。

快速尋找選單項目

[相機/麥克風]和[設定]選單下還有子類別。選擇子類別圖示,以讓LCD顯示幕在所選的子類別中顯示選單清單。

子類別圖示

無法選擇選單項目時

灰色的選單項目或設定無法使用。當選擇灰色的選單項目時,攝影機會顯示為何無法選擇該選單項目的原因,或是要設定該選單項目的所需操作。

Page 45

選單列表

⊞拍攝模式

動畫	錄製動畫。
照片	拍攝照片。
平穩緩慢拍攝	錄製慢動作動畫。
高爾夫球拍攝	將快速移動的2秒內容分割成數個畫格,	然後錄製成動畫和照片。	錄
	製時用畫面中央的白框框住被攝體。

●相機/麥克風 ● 「一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一一

м	丁刧成足
	白平衡	調整色彩平衡以符合錄製環境的亮度。
	點測光/對焦	同時調整所選被攝體的亮度和對焦。
	重點測光	調整您在畫面所輕觸被攝體影像亮度。
	重點對焦	調整您在畫面上所輕觸被攝體的對焦。
	曝光	調整動畫和照片的亮度。若您選擇 [手動],請使用 + / - 調整亮度(曝光)。
	對焦	手動調整對焦。若您選擇 [手動],請選擇 ▲ 調整鄰近被攝體的對焦,並選擇 → 調整遠方被攝體的對焦。
	光圈	使被攝體輪廓變得清晰而背景模糊,或使整個影像變得清晰。
	快門速度	調整快門速度。使用更快的快門速度拍攝移動中的被攝體時,出現的畫面彷彿靜態影像。使用較慢的快門速度,出現的被攝體影像則像是流動影像。
	AGC限制	設定AGC (Auto Gain Control) 的最大程度。
	自動曝光變換	調整曝光。如果被攝體是白色或背光明亮,請輕觸 + ,如果被攝體是黑色或光線昏暗,請輕觸。
	白平衡轉換	調整白平衡。
	Low Lux	在昏暗環境下,錄製明亮的色彩影像。
T	相機設定
	3D深度調整	錄製3D動畫時調整影像深度。
	自動3D鏡頭調整	自動校正左右動畫的垂直位置,以錄製可舒適觀看,而不會模糊的 3D動畫。
	場景選擇	根據場景類型,如夜景或海邊,選擇適當的錄製設定。
	□□電影色調	調整動畫色彩,使其類似錄製時的電影影像氣氛。
	□□漸變調節	淡入或淡出場景。
	👌 自拍定時器	在攝影機處於照片拍攝模式時設定自拍。
	特寫	對焦被攝體,並使背景模糊。
	∏≣SteadyShot	錄製動畫時設定SteadyShot功能。若您變更此設定, Extended Zoom 功能的設定也會依適變更。
	SteadyShot	拍攝照片時設定SteadyShot功能。
	數位變焦	設定數位變焦的最大變焦等級。
	白動背光校正	白動調整背光被攝體的曝光。

●面孔
- 面孔偵測.... .自動偵測面孔。
- · 百動價例面10。值測到微笑便白動拍攝。微笑快門

微笑偵測靈敏度...... .設定用於微笑快門功能的微笑偵測靈敏度。

Page 46

↓ 閃光燈

閃光燈	設定拍照時啟用閃光燈的方式。
閃光等級	設定閃光燈亮度。
紅眼減弱	以閃光燈進行拍攝時避免紅眼。

●麥克風

更清晰語音
內置式可調麥克風以適合變焦位置的生動聲音錄製動畫。
自動減少風噪音辨識錄製環境並減少風噪音。
音訊模式
麥克風參考電平設定錄製時的麥克風音量。

∎●拍攝輔助

我的按鈕	.指派功能至我的按鈕。
水平導引框	.顯示導引框,以確認被攝體為水平或垂直。
顯示設定	.設定圖示或指示顯示在LCD顯示幕上的持續時間。
斑馬圖案	.顯示斑馬圖案作為調整亮度的指標。
峰值	.加強影像顯示在LCD顯示幕上的輪廓。
視訊燈亮度	.調整視訊燈亮度。
音頻等級顯示	錄製時在LCD顯示幕上顯示音訊電平表。

□畫質/尺寸

□□拍攝模式	設定錄製動畫的模式。
□ 畫面播放速率	設定錄製動畫的畫面播放速率。
1000/1500 設定	設定錄製的影像品質(高清晰影像品質(ED)或標準清晰影像品質(STD))。
□□寬屏模式	設定以標準清晰影像品質(STD)錄製動畫時的水平對垂直比率。
⊫x.v.Color	錄製較廣範圍的色彩。當您使用與x.v.Color相容的電視機觀賞影像時,請設定此項目。
▶ 影像尺寸	設定照片尺寸。

②播放功能

事件瀏覽	開始從事件瀏覽顯示播放影像。
地圖瀏覽*	開始從地圖瀏覽顯示播放影像。
精彩場面動態影像	開始播放儲存為標準清晰影像品質彩場面腳本。	(STD)	的精彩場面播放場景或精
	開始播放由精彩場面播放所儲存的腳	卻本。

□加編輯/複製

刪除	刪除動畫或照片。
保護	保護動畫或照片以避免刪除。
直接複製	將儲存於攝影機的影像複製至某種外部媒體裝置。

Page 47

<del>___</del>設定


5	媒體設定
_	媒體資訊	.顯示錄製媒體資訊。
	格式化	.刪除並格式化錄製媒體上的所有資料。
	修復影像資料庫
	檔案	.修復錄製媒體中的影像資料庫檔案(第49頁)。
	檔案序號	.設定指派照片檔案編號的方式。
►	播放設定
	資料代碼	.顯示自動在錄製時記錄的資訊。
	音量設定	.調整播放聲音的音量(第26頁)。
	連接
	電視模式	.視連接的電視機而定來轉換訊號(第33頁)。
	HDMI 3D設定	.使用HDMI電纜將攝影機連接到3D電視時,選擇左右影像的輸出格式。
	HDMI解析度	.使用HDMI電纜連接攝影機和電視機時,選擇輸出影像解析度。
	HDMI控制	.設定在使用HDMI電纜將攝影機與相容於 "BRAVIA" Sync的電視機連接時,是否要使用電視機的遙控器。
	USB連接	.若在透過USB連接攝影機與外部裝置時LCD顯示幕上沒有出現指示, 則請選擇此項目。
	USB連接設定	.設定攝影機與電腦或USB裝置連接時的連接模式。
	USB LUN設定	.設定攝影機以改善USB連接的相容性(透過限制一些USB功能)。
4	一般設定
•	嗶音	.設定攝影機聲音操作是否要發出嗶聲。
	LCD亮度	.調整LCD顯示幕的亮度。
	現在位置*	.在地圖上顯示目前的位置。
	GPS設定*	.接收GPS訊號。
	攝影燈	. 關閉攝影機前的相機攝影燈。
	遙控	.設定要用的無線遙控器。
	透過LCD開啟電源	.將電源設定為開啟LCD顯示幕時自動開啟。
	Language Setting	.設定顯示語言(第15頁)。
	電池資訊	.顯示大約的剩餘電量時間。
	省電	.設定LCD顯示幕和電源,以自動關閉。
	演示模式	.設定有關攝影機功能的演示動畫播放。
Ð	時鐘設定
	日期時間設定	.設定日期和時間。
	區域設定	.無需停止時鐘便調整時差(第14頁)。
	自動調整時鐘*	.取得來自GPS系統的時間來自動調整時鐘。
	自動調整地區*	.取得來自GPS系統的目前的位置訊息來自動修正時差。

* HDR-TD30VE

自訂攝影机

Page 48

■ ^{其他/索引} 疑難排解

如果您在使用攝影機時遭遇任何問題, 請依照下列步驟進行。

4) 請聯絡Sony經銷商或富地授權的 Sony維修機構。

請參閱"Handycam"使用者指南(第4頁) 以取得關於您攝影機症狀的詳細資訊,並請參閱"PlayMemories Home說明指南"(第39 頁),以取得關於將攝影機與電腦連線的資訊。

電源打不開。

請將已充滿電的電池組裝入攝影機(第11 頁)。
電源適配器的插頭已從壁裝電源插座中斷。將插頭插入壁裝電源插座(第13頁)。

______________________________________

作。

電源開啟後,攝影機需要數秒鐘準備拍攝。這並不是故障。
中斷電源適配器與壁裝電源插座的連線, 或取出電池組,約1分鐘後再重新連接。如果功能仍然無法運作,請用尖頭物按RESET (第8頁)。(如果按下RESET,所有設定便會重設,包括時鐘設定。)

攝影機發熱。

攝影機在操作過程中可能會變熱。這並不是故障。

電源突然關閉。

•使用電源適配器(第13頁)。
在預設設定中,沒有操作攝影機約2分鐘後, 攝影機會自動關閉。更改[省電]的設定
(第47頁),或重新開啟電源。
•為電池組充電(第11頁)。

按START/STOP或PHOTO. 不能錄製影像。

・顯示播放畫面。按MODE開啟・顕示播(動畫) 或・・の(照片) 指示燈(第19頁)。
攝影機正在將剛剛拍攝的影像錄製到錄製媒體上。您無法在此期間進行新的錄製。
錄製媒體已滿。刪除不需要的影像(第35 頁)。
動畫場景或照片的總數超過了攝影機可錄製的容量(第51、52頁)。刪除不需要的影像(第35頁)。

"PlayMemories Home" 無法安裝。

安裝 "PlayMemories Home" 需要網際網路連線。
檢查安裝 "PlayMemories Home" 所需的電腦環境或安裝程序。

"PlayMemories Home" 無法正確運作。

結束 "PlayMemories Home" 並重新啟動電脳。

電腦無法辨識攝影機。

從電腦的USB插孔中斷除了鍵盤、滑鼠和攝影機以外的其他裝置。
中斷電腦和攝影機間的內建USB電纜,再重新啟動電腦,然後重新按照正確的順序連接電腦和攝影機。
當攝影機的內建USB電纜和USB插孔同時連接至外接裝置時,中斷其中一條未連接至電腦的連線。

Page 49

自檢顯示/警告指示

如果LCD顯示幕上出現指示,請檢查下列項目。

如果嘗試了好幾次,操作問題仍然存在, 請聯絡Sony經銷商或當地授權的Sony維修機構。在這種情況下,當您聯絡時,

請提供開頭為C或E的完整錯誤代碼。

螢幕上出現某些警告指示時,您可能會聽到旋律。

C:04:00

電池組不是 "InfoLITHIUM" 電池組(V系列)。請使用 "InfoLITHIUM" 電池組(V系列)(第11百)。
將電源適配器的DC插頭牢固連接到攝影機的DC IN插孔(第11頁)。

C:06:00

電池組溫度高。更換電池組,或是將其放置於陰涼處。

C:13:00 / C:32:00

移除電源。重新連接電源,然後再操作攝影機。

E:00:00

• 按照第48頁從步驟②開始進行。

• 電池組電力即將耗盡。

ACIE

電池組溫度高。更換電池組,或是將其放置於陰涼處。

HDM 0

攝影機已經達到致使HDMI輸出停止的溫度,因此連接的螢幕等設備沒有顯示影像。請留置攝影機,直到溫度降低為止。不過, 您可以繼續使用攝影機錄製。

〇

沒有插入記憶卡 (第17頁)。
指示燈閃爍時,表示沒有足夠的可用空間來錄製影像。刪除不需要的影像(第35頁), 或是將影像儲存至其他媒體後格式化記憶卡(第47頁)。
・影像資料庫檔案可能已損壞。選擇MENU → [設定] → [砂媒體設定] → [修復影像資料庫檔案] →錄製媒體,檢查資料庫檔案。

B

記憶卡已損壞。
市區下山東來。使用攝影機格式化記憶卡(第47百)。

? ?

•插入了不相容的記憶卡(第17頁)。

___

•記憶卡受到寫入保護。
在其他設備上存取記憶卡時受到限制。

4

• 閃光燈故障。

(

光線不足,很容易發生相機晃動。請使用閃光燈。
1 攝影機不穩定,所以容易發生相機晃動。請用雙手握持攝影機,錄製影像。但是請注意,相機晃動警告指示不會消失。

Page 50

٩

錄製媒體已滿。
處理時, 無法拍攝照片。請稍候再錄製。
[□]拍攝模式]設定為[最高品質]▼Z] 或[50p品質]♥5]時,無法在錄製動畫時攝取照片。此外、如果將[□]畫面播放速率]設定為[25p],就無法在攝影機處於動畫錄製待機模式時拍攝照片。

攝影機和被攝體之間的距離太短。加寬距離(第23頁)或將縮放設定為W。或選擇[3D深度調整]中的[手動]並調整深度(第45頁)。

動畫的錄製時間/可拍攝的照片數量

"IDD"代表高清晰影像品質,而"STD" 代表標準影像品質。

各款電池組的預計錄製和播放時間

錄製時間

使用充滿電的電池組時,約略的可用時間。

3D

(單位・分鐘)

電池組	連續錄製時間	一般錄製時間
NP-FV50 (附件)	70	35
NP-FV70	150	75
NP-FV100	300	150

2D

(單位:分鐘)

電池組	連續時	錄製間	一般時	錄製間
影像品質	HD	STD	HD	STD
NP-FV50 (附件)	105	110	50	55
NP-FV70	220	235	110	115
NP-FV100	440	470	220	235

毎一錄製時間結果,是在攝影機錄製高清晰影像品質(HD)的動畫時所測量,且[ 拍攝模式]設定為[標準 HQ]。

Ⅰ拍攝模式」設定為 L標準 HQ 」。一般錄製時間顯示當您重複進行錄製開始/ 停止、切換MODE指示燈和變焦的時間。
・時間是在25 ℃時使用攝影機所測得的數值。 10 ℃至30 ℃為建議的使用溫度範圍。
當您在低溫環境中使用攝影機時,錄製和播放時間將會縮短。
視您使用攝影機的情況而定,錄製和播放時間將會較短。

Page 51

播放時間

使用充滿電的電池組時,約略的可用時間。

3D

(單位:分鐘)

電池組
NP-FV50 (附件)	110
NP-FV70	235
NP-FV100	470

2D

(單位:分鐘)

電池組
影像品質	HD	STD
NP-FV50(附件)	130	140
NP-FV70	270	290
NP-FV100	535	580

預計的動畫錄製時間

高清晰影像品質(HD)

		(中	山山:刀頭)
	16 GB	32 GB	64 GB
3D	75	150	305
	(75)	(150)	(305)
PS	75	150	305
	(75)	(150)	(305)
FX	85	180	360
	(85)	(180)	(360)
FH	120	245	490
	(120)	(245)	(490)
HQ	210	430	865
	(160)	(325)	(655)
LP	370	740	1490
(5.1ch) *	(300)	(610)	(1225)

(單位:分鐘)

	16 GB	32 GB	64 GB
LP	380	770	1545
(2ch) *	(310)	(630)	(1260)

標準清晰影像品質(STD)

⁽ 單位・分鐘)

	16 GB	32 GB	64 GB
HQ	220	445	895
(5.1ch) *	(200)	(410)	(825)
HQ	225	460	920
(2ch) *	(210)	(420)	(845)

* 您可使用[音訊模式](第46頁)變更錄製聲音的格式。
使用Sony記憶卡時。
最多可錄製3999個場景的3D動畫,以高清晰影像品質(HD)錄製3999個場景的3D動畫; 以標準清晰影像品質(STD),則最多可錄製 9999個場景的動畫。
最長可連續錄製動畫的時間如下。
- 3D: 約6小時30分鐘
- 2D:約13小時
攝影機使用VBR(可變位元率)格式,以自動調整影像品質來符合錄製場景。此技術會導致媒體錄製時間的差異。包含快速移動和複雜影像的動畫會以較高的位元率錄製,而這會縮短整體的錄製時間。

注意事項

視錄製和被攝體的情況,以及[拍攝模式] 和[]] 書面播放速率](第46頁),錄製時間可能會有不同。
•()中的數字是最短的可錄製時間。

Page 52

預計的可拍攝照片數量

	16:9 20.4M
2 GB	230
4 GB	465
8 GB	940
16 GB	1850
32 GB	3800
64 GB	7500

4512×3384點/4:3 4224×2376點/16:9 2592×1944點/4:3 1920×1080點/16:9 640×480點/4:3

使用Sony記憶卡時。
所顯示的記憶卡可拍攝照片數量,是針對您攝影機的最大影像尺寸而定。可拍攝照片的實際數量,會在拍攝時顯示在LCD顯示幕上 (第62百)。
(第02頁)。視拍攝情況而定,記憶卡的可拍攝照片數量可能會有不同。

注意事項

Sony的ClearVid之獨有畫素陣列和Sony的 BIONZ之影像處理系統,可讓靜態影像解析度等同上述尺寸。

有關位元率和錄製畫素

• 各個動畫錄製模式的位元率、畫素和縱橫比
(動畫+音訊等)
- 3D動畫:
最高28 Mbps 1920×1080畫素/16:9
- 高清晰影像品質 (HD):
PS: 最高28 Mbps 1920×1080畫素/16:9
FX: 最高24 Mbps 1920×1080畫素/16:9
FH: 約17 Mbps(平均)1920×1080畫素/
16:9
HQ: 約9 Mbps(平均)1440×1080畫素/
16:9
LP: 約5 Mbps(平均)1440×1080畫素/
16:9
- 標準清晰影像品質 (STD):
HQ: 約9 Mbps(平均)720×576畫素/
16:9, 4:3
• 照片拍攝畫素與縱橫比。
- 照片拍攝模式, 雙重捕捉:
6016×3384點/16:9

Page 53

關於使用攝影機

關於使用和維護

攝影機不防塵、防滴或防水。
•請勿拿住攝影機的下列部分。

ᆄᆧᆘᇟ

雷池细

插孔外翻

不要對著太陽。否則可能會導致攝影機故障。您僅能在低光線情況下拍攝太陽的影像,例如在黃昏時。
使用本攝影機時,請遵照當地法規。
•請勿在下列場所中使用或存放攝影機和附件:
- 一極熱、極冷或潮濕的地方。請勿將攝影機和附件放在溫度超過60 ℃的地方,例如直射陽光下、暖氣附近,或停在太陽下的

汽車內。攝影機和附件可能故障或變形。

靠近強磁場或機械振動。攝影機可能會故障。
靠近強烈的無線電波或輻射。攝影機可能無法正常錄製。
靠近調頻裝置,如電視機或收音機。可能會產生干擾。
一沙灘或有灰塵的地方。如果沙子或灰塵進入攝影機,可能會發生故障。有時,此故障是無法修復的。

在窗戶旁或室外,LCD顯示幕或鏡頭可能會暴露在直射陽光下。這會損壞LCD顯示幕。
以DC 6.8 V/7.2 V (電池組) 或DC 8.4 V (電源適配器) 操作攝影機。
針對DC或AC操作,請使用操作說明書中建議的附件。
油前加速南水或海水等弄濕攝影機。如果攝影機受潮,可能會發生故障。有時,此故障是無法修復的。
如果有任何固體物或液體進入機殼,請拔掉攝影機插頭,讓Sony經銷商檢查之後再繼續使用。
避免粗暴操作、拆卸、改裝、實體撞擊或擊打,如敵擊、跌落或踩踏在產品上。應特別當心鏡頭。
不使用攝影機時,請關閉LCD顯示幕。
請勿用毛巾等包住攝影機進行操作。否則會產生熱氣並積聚在攝影機內部。
中斷電源線連接時,請抓住插頭,不要拉電源線。
請勿在電源線上放置任何重物,或以其他方式損壞電源線。
•請勿使用變形或損壞的電池組。
•請將金屬接觸點保持乾淨。
如果電池電解液外漏:
- 請聯絡當地授權的Sony維修機構。
請將可能已經接觸到皮膚的液體清洗掉。
如果有液體進入您的眼睛,請用大量的清水沖洗,並迅速就醫。

長時間不使用攝影機時

若要使攝影機長時間保持在最佳狀態,每個月請開啟攝影機一次,並透過錄製與播放影像等方式操作攝影機。
•請徹底耗盡電池組電力後再存放電池組。

攝影機/電池組溫度的注意事項

攝影機或電池組溫度過高或過低時,可能無法錄製或播放,因為攝影機會在這類情況下啟動保護功能。這時,指示會出現在LCD顯示幕上。

Page 54

透過USB電纜充電的注意事項

無法確保在所有電腦上均可操作。
如果您將攝影機連接至未連接電源的筆記型電腦,則會繼續將筆記型電腦的電池用盡。請勿以此方法將攝影機連接至電腦。
本公司不保證可使用個人組裝的電腦、改裝的電腦或透過USB集線器進行充電。視搭配電腦使用的USB裝置而定,攝影機可能無法正確運作。

濕氣凝結

如果將攝影機直接從寒冷的地方帶到溫暖的地方,攝影機內部可能會產生濕氣凝結。這樣可能會導致攝影機故隨。

• 如果發生了濕氣凝結

關閉攝影機,並擱置1小時左右。

濕氣凝結的注意事項將攝影機從寒冷的地方帶到溫暖的地方(反之亦然),或者在以下的潮濕地方中使用攝影機。可能會產生濕氣凝結現象:
- 將攝影機從滑雪場帶入有暖氣設備的溫暖場所。
- 將攝影機從有空調的車或房間帶到炎熱的室外。
- 在暴風或暴雨後使用攝影機。
- 在炎熱和潮濕的地方使用攝影機。
如何預防濕氣凝結將攝影機從較冷的地方帶入溫暖的地方時, 請將攝影機放在塑膠袋內並緊緊封住。等塑膠袋內的溫度達到周圍溫度時(約1小時後), 再拿掉塑膠袋。


當攝影機連接至電腦或附	件時

請勿試圖使用電腦來格式化攝影機的錄製媒體。否則攝影機可能無法正確運作。
使用通訊電纜將攝影機連接至其他設備時, 請確保將連接接頭以正確的方向插入。強行將插頭推入端子將會損壞端子,並可能導致攝影機故障。

當攝影機透過USB連線連接到其他裝置,而且攝影機電源開啟時,請勿關閉LCD螢幕。否則已錄製的影像資料可能會遺失。

選購附件注意事項

建議您使用Sonv的正品附件。
有些國家/地區可能沒有供應Sony優質附件。

智慧型熱靴

智慧型熱靴向攝影燈、閃光燈或麥克風(另售)等附件供電。附件可以隨攝影機LCD顯示幕的開闔而開啟或關閉。詳細說明,請參關附件隨附的使用說明。
Balmir Hammark/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/me mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mechanics/mech
6 錄製動畫時,若附件熱輸已連接至外接閃光燈(另售),請關閉外接閃光燈電源,避免錄下充電噪音。
外接閃光燈(另售)和內建閃光燈無法同時使用。
連接外接麥克風(另售)時,將優先於內建麥克風。

無線遙控器

• 使用無線遙挖器前,請先取出絕緣片。

請將無線遙控器對著遙控感應器來操作攝影機(第7頁)。
無線遙控器沒有在特定時間內傳送命令時, 淺藍色導引框會消失。再次按◀/▶/▲/▼之一,或是ENTER時,橘色導引框便會出現在最後顯示的位置。
您無法用◀/▶/▲/▼選擇LCD顯示幕上的某些按鈕。

Page 55

更換無線遙控器的電池

按住卡榫時,將手指甲插入縫隙中拉出電池框。
②+面朝上裝入新電池。
③將電池框插回無線遙控器中,直到聽到喀嗒聲為止。

警告

電池處理不當可能會爆炸。切勿充電、拆解或丟棄在火中。

鋰電池電力變弱時,無線遙控器的控制距離可能會縮短,或無法正常運作。這時,請更換Sony CR2025鋰電池。使用其他電池可能會產生起火或爆炸的危險。

有關處理LCD顯示幕

如果在LCD顯示幕上留下指印、護手霜等, LCD顯示幕的塗膜將容易剝落。請儘快將其擦拭彭淨。
如果您使用面紙等物品用力擦拭LCD顯示幕, 其塗膜可能會刮傷。
如果指印或灰塵使LCD顯示幕變髒,建議您用軟布等物品將其從顯示幕上輕輕擦除。

ICD顯示墓

請勿對LCD顯示幕施加過度的壓力,因為可能會造成色彩不均或其他損壞。
如果在寒冷的地方使用攝影機,LCD顯示幕上可能會出現殘留的影像。這並不是故障。
使用攝影機時,LCD顯示幕的背面可能會發熱。這並不是故障。

關於處理外殼

如果弄髒外殼,請用軟布稍微用水沾濕來清潔攝影機機身,然後用乾的軟布擦拭。
請避免以下操作方式,以免損壞塗層: -使用稀釋劑、汽油、酒精、化學織物、驅蟲劑、殺蟲劑與遮光劑等化學物
- 手上沾有以上物質時操作攝影機
- 外殼長時間接觸橡膠或乙烯等物質

清潔閃光燈

如果指印或灰塵弄髒閃光燈,建議您使用軟布來清潔。

關於鏡頭的保養和存放

在以下情況中, 使用軟布擦拭鏡頭的表面:
- 鏡頭的表面有指印
- 在炎熱或潮濕的場所
- 鏡頭暴露在帶有鹽分的空氣中, 如海邊
建議您在擦完鏡頭後使用[自動3D鏡頭調整] (第45頁)。
•存放在通風良好,沒有污垢或灰塵的場所。
為防止發霉,請按照以上說明定期清潔鏡頭。

關於對預裝充電電池充電

攝影機已預裝了充電電池,因此即使LCD 顯示幕關閉,也能繼續保留日期、時間和其他設定。透過電源適配器將攝影機連接至壁裝電源插座,或裝入電池組時, 便會替預裝的充電電池充電。如果完全不使用攝影機,充電電池電量將在約3個月後完全耗盡。請在替預裝的充電電池充電後再使用攝影機。然而,即使預裝的充電電池沒有充電, 只要不記錄日期,就不會影響攝影機的操作。

Page 56

如何對預裝充電電池充電

使用隨附的電源適配器,連接攝影機與壁裝電源插座,闔上LCD顯示幕,然後擱置24小時以上。

系統

訊號格式·PAL彩色 CCIR標準 Ш電視機1080/50i. 1080/50p規格動書錄製格式: 3D: MPEG-4 MVC/H.264 AVCHD格式 2D·MPEG-4 AVC/H 264 AVCHD格式 2.0版相容音訊錄製系統: Dolby Digital 雙聲道/5 1聲道昭片檔案格式: DCF Ver.2.0相容 Exif Ver.2.3相容 MPF Baseline相容錄製媒體(動畫/照片): *Memory Stick PRO Duo SD卡 (Class 4或更快) 影像裝置 4.6 mm (1/3.91類型) CMOS感應器 4.0 mm (1/5.51)( 錄製書素 (昭片). 最大20 400 000畫素*¹ (6 016 × 3 384) 總量:約5 430 000書素有效 (動畫, 16:9) *2: 3D·約3 980 000書素 2D: 約5 020 000畫素右效 (昭片 16·9)· 約5 020 000書素約3 760 000書素鏡頭·C鏡頭 3D: 10× (光學), 12× (Extended Zoom) 2D· 10× (光學) *2 17× (Extended 20 Zoom) *3. 120× (數位) f=3.2 mm - 32.0 mm 當轉換為35 mm靜態攝影機時由+++1,×2 動書∗2 3D: 33.4 mm - 400.8 mm (16:9) 2D: 29 8 mm - 298 0 mm (16:9) 29 8 mm - 298 0 mm (16.9) 色溫:「自動]、「單按]、「室內]、「室外] 6 lx (lux) (在預設設定由快門速度為 1/50秒) 3 lx (lux) ([Low Lux] 設定為 [開], 快門谏度為1/25秒)

Page 57

*1 Sony獨有的畫素陣列ClearVid和影像處理系统 (BIONZ) 可讓靜能影像解析度等同上述 *²「日 SteadyShot] 設定為「標進」戓「關] *³ [ 日 SteadyShot] 設定為 [強]。輸入/輸出接頭 A/V遙控連接器: 視訊和音訊輸出插孔 HDMI OUT插孔: HDMI mini接頭 USR插孔·mini-AR/A刑 (內建USR) (僅限輪百機插孔・立體聲迷你插孔(63.5 mm) MIC輸入插孔,立體聲迷你插孔(435mm) ICD顯示墓昭片·88 cm (3 5 類型縱構比16.9) 總畫素: 1 229 760 (2 562 × 480) —船電源需求: DC 6.8 V/7.2 V (電池組) DC 8 4 V (電源適配器) USB充電: DC 5 V 500 mA/1.5 A - 在攝影機進行錄製時使用一般亮度的 LCD.顯示幕: HD· 3D· 5 1 W 2D· 3 5 W STD: 3.3 W 操作溫度·0 ℃至40 ℃ 存放溫度: -20 ℃至+60 ℃ 尺寸 (約) 71.5 mm×63.5 mm×131 mm (寬/高/深). 包括伸出之部位 71.5 mm×63.5 mm×131 mm (寬/高/深), 包括伸出之部位,並接上隨附的充電電池質量 (約) HDR-TD30VE: 460 g 僅為主機 510 g 包括隨附的充電電池組 HDR-TD30E 450 g 借為主機 500 g 包括隨附的充電電池組電源適配器AC-L200C/AC-L200D

電源週間C&AC-L2U0C/AC-L2C 電源需求: AC 100 V - 240 V, 50 Hz/60 Hz 電源耗電量: 0.35 A - 0.18 A 電源耗電量: 18 W 輸出電壓: DC 8.4 V* 操作溫度: 0 ℃至40 ℃ 存放溫度: -20 ℃至+60 ℃

尺寸(約):48 mm×29 mm×81 mm (寬/高/ 深),除伸出之部位質量(約):150 g 除重源線

(1) 130 g, 际电际缺 * 請參閱電源適配器上的標籤, 以獲得其它的規格資訊。

充雷雷池組NP-FV50

最高輸出電壓: DC 8.4 V 輸出電壓: DC 6.8 V 最大充電電壓: DC 8.4 V 最大充電電流: 2.1 A 容量一般: 7.0 Wh (1 030 mAh) 最低: 6.6 Wh (980 mAh) 類型: 鋰離子

攝影機與附件的設計和規格若有變更,恕不另行通知。

• 由Dolby Laboratories授權製造。

Page 58

有關商標

"Handycam"和ーハコロソンのあるSony Corporation的註冊商標。
"AVCHD"、"AVCHD 3D/Progressive"、 "AVCHD"標誌和 "AVCHD 3D/Progressive" 標誌為Panasonic Corporation和Sony Corporation的商標。
"Memory Stick"、 " "Memory Stick Duo"、 "Memory Stick PRO Duo"、 "Memory Stick PRO Duo"、 "Memory Stick PRO HG Duo"、
- "MEMORY STICK PRD-HG Duo"、"Memory Stick XC-HG Duo"、"MEMORY STICK XC-HG Duo"、 "MagicGate"、"MAGICGATE"、 "MagicGate Memory Stick"和"MagicGate Memory Stick Duo" 満Sony Corporation的
"InfoLITHIUM"為Sony Corporation的商標。
"x.v.Colour"為Sony Corporation的商標。
"BIONZ" 為Sony Corporation的商標。
S-MaSTEF 為Sony Corporation的註冊商標。
"BRAVIA"為Sony Corporation的商標。 Blu-ray Disc™和Blu-ray™為Blu-ray
Blu-ray Disc 和Blu-ray 為Blu Disc Association的商標。
Dolby和double-D符號為Dolby Laboratories的商標。
HDMI和HDMI High-Definition Multimedia Interface,以及HDMI標誌均為HDMI Licensing LLC在美國和其他國家的商標或註冊商標。
Microsoft、Windows、Windows Vista和 DirectX為Microsoft Corporation在美國和/或其他國家/地區的註冊商標或商標。
Mac和Mac OS為Apple Inc.在美國和其他國家/地區的註冊商標。
Intel、Intel Core和Pentium為Intel Corporation或其子公司在美國和其他國家/ 地區的商標或註冊商標。
"」"和"PlayStation"為Sony Computer Entertainment Inc.的註冊商標。
NAVTEQ和NAVTEQ地圖標誌為NAVTEQ在美國和其他國家/地區的商標。
SDXC標誌為SD-3C, LLC的商標。
MultiMediaCard為MultiMediaCard Association的商標。
Facebook和"f"標誌是Facebook, Inc. 的商標或註冊商標。

• YouTube和YouTube標誌是Google Inc.的商標或註冊商標。

此處所提到的所有其他產品名稱皆為其各自公

司的商標或註冊商標。此外,^™和®未在本手冊中各處註明。

Page 59

攝影機產品地圖資料一般使用者授權合約

(HDR-TD30VE)

使用本軟體前,您應先仔細閱讀下列合約。

重要,請仔細閱讀:本一般使用者授權條款(簡稱"授權")是您與Sony Corporation(簡稱 "SON"),亦即攝影機產品(簡稱"產品")所含地圖資料之授權者之間的法律條款。這類地圖資料,包含後續更新/升級,在此均稱為"軟體"。本"授權"僅滿蓋"軟體"。您僅可針對與"產品"相關的用途來使用"軟體"。當您按下與本 "授權"相關之"產品"畫面中顯示的"同意"按鈕時,即表示您同意有義務遵守本"授權"的條款。如果您不同意本"授權"的條款,"SONY"不願意將"軟體"授權給您。在這樣的情況下,將不提供"軟體",您也不可使用"軟體"。

軟體授權

本 "軟體"係受到著作權法與國際著作權公約, 以及其他智慧財產權法與公約的保護。本 "軟體為授權使用,並非出售。

權利授與

本 "授權" 授與您以下基於非獨佔的權利: "軟體"。您可針對一個單位的 "產品"使用本 "軟體"。使用。您可針對 "軟體" 本身用涂加以使用。

其他權利與限制的說明

限制。如了本"授權"明確允許之外,您不可將"軟體"的任何部分,以任何形式,針對任何目的來轉讓或傳遞。您不可將本"軟體"用於非本"產品"的任何產品、系統或應用程式。除了本"授權"另外載明之外、您不可,亦不可允許任何第三方,在針對"產品"之外,基於出租目的,而使用本"軟體"(法論全部或部分,包含但不限於:重製、輸出或摘錄或其他任何相關形式的作品),無論是否收取授權價。在某些管轄地不允許限制這類權利,因此您可能不適用上述限制。逆向工程、反組譯與拆卸的限制。您不可(i)從 "產品"摘錄"軟體",(i)重製、複製、修改、運輸、轉譯"軟體",或建立全部或部分的衍生作品;或(iii)以任何方式、基於任何目的將全部或部分的"軟體"進行逆向工程、反組譯與拆卸。在某些管轄地不允許限制這類權利,因此您可能不適用上述限制。

"軟體"轉讓。僅有在出售或轉讓"產品"時,亦即您將無法保留軟體的任何複本,並轉讓所有 "軟體"(包含所有複本(僅有邊守上述"逆向工程、反組澤與拆卸的限制"一段而獲允許複製

者)、元件零件、媒體與印製內容、"軟體"與本 "授權"的所有版本與升級),以及收受者需同意本"授權"的條款與條件時,才可連帶轉讓您在本"授權"下的所有權利。

4 12個自助的有種村。终止。如果您不遵守本"授權"的條款與條件, "SONY"可在不損害任何其他權利之下,終止本 "授權"。在此情況下,您必須停止使用"軟體" 及其全部或部分的元件零件。如本"授權"到期或終止,則本"授權"的"版權"、"高風險活動"、 "排除軟體保固"、"有限責任"、"禁止出口"、"可分割性"與"政府法令與管轄權"等條款,以及本"條款"的"保密"一段,依然有效。保密。您同意保密且不公開本"軟體"所含資訊, 亦不向非"SONY"預先書面核准的其他人揭露這播容訊

版權

"軟體"中所有權利與版權(包含但不限於整合至 "軟體"中所有權利與版權(包含但不限於整合至 "軟體"的地圖資料、影像、照片、動畫、視訊、音訊、文字與"小程式")與任何"軟體"複本、均為"SONY"的授權者與供應商"SONY"及其個別子公司("SONY"的授權者與供應商,以及其個別子公司,在此通稱為"SONY授權者")擁有。 "SONY"或"SONY授權者"保留此"授權"下所有並未特定授與的權利。

高風險活動

"軟體"並非可容錯,且並非設計、製造或意圖用於需要自動排除安全問題的有害環境,例如在核能機構,航空或通訊系統、空中交通控制,逃生裝置或武器系統這類一旦"軟體"失效即可能造成死亡、人員受傷或嚴重破壞身體或環境的條件(簡稱"高風險活動")下操作。"SONY"、其子公司、其供應商代表與"SONY授權者"特別聲明, 一概不負責任何"高風險活動"適用性的保固, 無論明示或暗示。

排除軟體保固

您明白並同意,需完全自行負擔使用"軟體"的風險。本"軟體"係依"現狀"提供,並且不附帶任何形式的K菌,且"SONY",其子公司、其供應商代表與"SONY授權者"(在本節中,"SONY"、其子公司、供應商代表與"SONY授權者",均通稱為"SONY")明確聲明,一概不負責所有保固與條件,無論明示或暗示,或因法律或其他原因引處, 包含但不限於:品質、非侵權、適售性與特定用途之適用性的暗示保固與條件。"SONY"不保證軟體所含功能符合您的需求,或操作軟體時,不會受到干擾或不會發生錯誤。"SONY"不保證軟軟體是否能使用,或使用軟體時,在正確性、精確性、可靠性或其他方面的結果。在某些管轄地不论詐排除暗示保固,因此您可能不適用上述排除條件。

您明白"軟體"資料可能因時間消逝、環境變更、使用的資源以及收集全面性地理資料的性質,而包含不正確或不完整資訊,且可能會導致不正確的結果。

Page 60

責任限制

(月上內次町) 在本條款中,"SONY"、其子公司、其本身及其供應商代表與"SONY授權者"依適用法律所允許的最大範圍,通稱為"SONY"。對於宣稱因使用或持有軟體,而可能造成的任何直接或間接損失或損壞,所提出的任何請求、要求或訴訟,無論請求、要求或訴訟的原因性質為何;或任何利益、收入、合約或存款等損失;或因您使用或無法使用軟體任何軟體瑕疵或違反條款與條件(合約或侵權行為訴訟或根據保固),即使已通知"SONY"可能有這類損害,而導致的死亡、人員受傷以及因產曲瑕疵導致的損壞,除了"SONY"一概不負法律責任。在於個情況下,除了前述例外,"SONY" 完意忽視或蓄意不當處理之外,"SONY"一概不負法律責任。在於授權條款下的全部責任,僅限於實際為軟體支付的可支配金額。在某些管轄地不允許排除或限制結果性或意外損害,所以您可能不適用上述排除條件或限制。

禁止出口

您明白,在某些國家/地區、區域或機構,可能會禁止使用軟體,或禁止從設計出售這類產品的國家/地區出口這些產品。您同意使用遵守相關國家/地區、區域與機構的適用法律、指導方針、規則與規範來使用軟體或出口產品。

可分割性

如果本"授權"的任何部分無效或無法強制執行則其他部分仍保持有效。

政府法令與管轄權

本"授權"受日本法律管制,且其實施不與法律規定或"聯合國國際貨物銷售合同公約"明確所指衝突。因本"授權"引起的爭議,必須專門於東京地方法院審理,且兩造在此同意此法庭的地點與管轄權。在此兩造放棄本授權相關或引發之任何事務的法庭審判。在某些管轄地不允許排除

法庭審判權,因此您可能不適用上述排除條件。

完整合約

這些條款與條件構成"SONY"與您之間,在此所提主題的完整合約,並全部凌駕於任何或所有先前存在於兩造間的相同主題書面或口頭合約。

以 / 例與使用者

如果是由美國政府取得,或任何其他尋求或採用與美國政府取得,則根據48 C.F.R.("FAR")2.101的定義,本"軟體"係"商品",需根據本"授權" 取得授權,且在傳遞或配置本"軟體"時,應標示與嵌入和/或其子公司指定的"使用通知",並依照該通知處置。

版權與商標資訊

澳洲

© Hema Maps Pty. Ltd, 2010. Copyright. Based on data provided under license from PSMA Australia Limited (www.psma.com.au). Product incorporates data which is © 2010 Telstra Corporation Limited, GM Holden Limited, Intelematics Australia Pty Ltd, NAVTEQ International LLC, Sentinel Content Pty Limited and Continental Pty Ltd.

奧地利

加拿大

This data includes information taken with permission from Canadian authorities, including ^© Her Majesty the Queen in Right of Canada, ^© Queen's Printer for Ontario, ^© Canada Post Corporation, GeoBase^®, ^© The Department of Natural Resources Canada. All rights reserved.

尼亞與烏克蘭

EuroGeographic

法國

source: C IGN 2009 - BD TOPO^®

德國

Die Grundlagendaten wurden mit Genehmigung der zustaendigen Behoerden entnommen.

英國

希臘

匈牙利

義大利

La Banca Dati Italiana è stata prodotta usando quale riferimento anche cartografia numerica ed al tratto prodotta e fornita dalla Regione Toscana.

Page 61

螢幕指示

日本

日本の地図の作成にあたっては、国土地理院長の承認を得て、同院発行の2万5千分の1地形図を使用しています。(承認番号平20業使、第204-46号)
日本の地図の作成にあたっては、国土地理院長の承認を得て、同院の技術資料H-1-No.3「日本測地系における離島位置の補正量」を使用しています。(承認番号国地企調発第78号平成16年4月23日)

約旦

墨西哥

Fuente: INEGI (Instituto Nacional de Estadística y Geografía.)

挪威

葡萄牙 Source: IgeoE - Portugal

西班牙 Información geográfica propiedad del CNIG

瑞典

Based upon electronic data C National Land Survey Sweden.

瑞士

美國

States Postal Service^®.

The following trademarks and registrations are owned by the USPS: United States Postal Service, USPS, and ZIP+4.

下列指示會在您變更設定時出現。有關在錄製或播放時出現的指示,也請參閱第21頁和第28頁。

左側


指示	意義
MENU	MENU按鈕 (44)
Ö	自拍錄製(45)
×iil	GPS三角定位狀態(32)
	視訊燈
4:3	目寛屏模式(46)
B IV	□■漸變調節(45)
	[面孔偵測] 設定為[關] (45)
(C)	[微笑快門] 設定為 [關] (45)
ē 🛦 🛓	手動對焦(45)
) i) ( ) ≪ ▲ ii @ 7 - 8	場景選擇(45)
* ☆ ⊾	白平衡 (45)
((	SteadyShot關閉 (45)
WS	白平衡轉換(45)
т	特寫 (45)
(ĆOLOŘ)	x.v.Color (46)
⊠70 ⊠100	斑馬圖案(46)
PEAK	峰值 (46)
CINEMA	□□電影色調(45)
_	目的地(47)
▙®	智慧式自動(面孔偵測/ 場景偵測/相機晃動偵測/聲音偵測)(32)
000	3D深度調整

Page 62

中間

.1.181
指示	意義
C	幻燈片放映設定
🗠 📖 🟹 (())	警告 (49)
e acia
HDMIQ @
	播放模式(26)
右側
指示	意義
HD 50 i HQ	錄製影像品質(HD/STD)
	畫面播放速率 (50p/50i/
	25p) 與錄製模式 (PS/
604	FX/FH/HQ/LP) (30)
	> 判断电重 · 独制 / 採坊 / 护胡/ / 护胡/ / 神胡/ · 胡

0.00.00	(11) 記動哭(時,分,秒)
00分	估計錄製剩餘時間
1659 20.4M	照片尺寸 (46)
9999	可拍攝的大約昭片數量
वित्रा .	播放資料本
100/112	日前播放的動畫或昭片/
100/112	錄製動畫或照片的總數
	連接至外部媒體裝置
	(42)
2D 3D	2D/3D錄製或播放
底部
指示	意義
01	麥克風參考電平低(46)
	「自動減少風噪音」設定
5011	為[關](46)
₽‰ _FF	[更清晰語音] 設定為
	[關] (46)
*	內置式可調麥克風(46)
$5.1ch $ 2ch	音訊模式 (46)
	Low Lux (45)
EV	自動曝光變換(45)
10000	快門速度(45)
F1.8	光固 (45)
+	點測光/對焦(45)/重點測光(45)/曝光(45)
; AUTO	智慧式自動 (32)
₩ 101-0005	資料檔案名稱
	保護 (46)

4 @ 4 ≠ 4+ 4- €	閃光	登(46)	/閃	光等級
	(46)	/紅眼洞	搦	(46)

指示及其位置僅為近似情況,可能與實際所見不同。

• 視攝影機機型而定, 有些指示可能不會出現。

Page 63

索引

(符號)

2D動畫1	9
3D動畫1	9
3D深度調整2	9
5.1聲道環繞聲3	4

A

AVCHD錄製光碟4,	30
A/V連接電纜	33
安裝	38

В

嗶音1	6
壁裝電源插座1	3
編輯3	5
變焦2	3
播放2	5

C

硼齿屋										ŋ
胸捑庰										Z

D


打開電源1	4
地圖瀏覽2	7
電池組1	1
電腦3	8
電視機3	3
動畫1	ę
動畫的錄製時間50,5	1
對電池組充電1	1

F

FH	30
FX	30
分割	35
風噪音	46

G

GPS	2
更清晰語音46	j
光碟燒錄器40	)
光圈48	ý
規格50	j

H

"Handycam"	使	用者	指南	4
HDMI電纜				33
HQ				30

J

記憶卡	. 17
將影像儲存於外部媒體
裝置	. 41
精彩場面動態影像	. 46
弊告指示	49

K

可拍攝的照片數量	52
快門速度	45

LP
LCD顯示幕21
連接
錄製19
錄製和播放時間50
錄製媒體17

M

"Memory Stick PRO-HG
Duo"17	7
"Memory Stick PRO Duo"
(Mark2)17	7
"Memory Stick XC-HG
Duo"17	7
面孔優先3	l

N

Р

PlayMemories Home	10, 37, 38
PlayMemories H 說明指南	ome 10, 39
PS
拍攝模式
皮帶

0

啟動PlayMemories Home....39

R

RESET	•							. 8
日期/時間.	•							16

S


SD卡17
SteadyShot45
三腳架8
刪除35
設定日期和時間14
濕氣凝結54
使用電腦對電池組充電12
使用攝影機的注意事項53
事件瀏覽25
雙重捕捉19
隨附項目10
縮圖 27

USB	12
USB連接	47
USB連接支援線	10
USB轉換電纜	41

V

vвк	VBR																				•	5	1

W

Wir	ndow	s.							38
完	全充	電				•			12
外語	郛媒	體	裝	l	ť	•			41
維語	護					•			53
微	笑快	門							31
無約	泉遙	控	器				9	,	54

X

夏令時間	14
現在位置	47
修復	48
選單	44
選單列表	45

Page 64

Y

疑難打	非解	•	•	•	4	8
螢幕打	旨示	2	1	,	6	]
影像月	マサ				4	6
語言.						2

Z

在LCD顯示幕上顯示項目21
照片20
直接複製42
智慧式自動32
智慧型熱靴7,54
追蹤對焦31
資料代碼16
自動3D鏡頭調整15
自動減少風噪音32
自檢顯示49

Page 65

其他/索引

Page 66

Page 67

Page 68

http://www.sony.net/

的訊息和日常問題的答案。

客戶支持網站可以查詢到本產品新增

NUDÁCNU

Sony HDR-TD30E, HDR-TD30VE Users guide

3D數位HD攝影機

請先閱讀本資訊

電池組

電源適配器

電源線的注意事項

注意

通知

關於語言設定

關於錄製

觀看3D動畫

使用注意事項

LCD螢幕

關於本手冊、圖解和螢幕顯示

1 存取Sony支援網頁。

3 在支援網頁裡搜尋攝影機的型號名稱。

使用入門

编輯

用電腦儲存動畫與照片

利用外部裝置儲存影像

■ 使用入門 隨附項目

注意事項

使用電腦對電池充電

使用內建USB電纜自壁裝電源插座對電池充電

充電時間

取出電池組

使用壁裝電源插座的電源

電源適配器的注意事項

在海外對電池組充電

打開電源,並設定日期和時間

注意事項

「自動3D鏡頭調整]的使用秘訣

關閉雷源

調整LCD螢幕的角度

關閉嗶音

很出記憶卡

注意事項

攝影機可使用的記憶卡類型

注意事項

3 按START/STOP開始錄製。

注意事項

拍出好的3D動書

如果您對3D動畫感到不適

拍攝照片

在LCD顯示幕上顯示項目

錄製時的螢幕指示

利用鏡射模式錄製

注意事項

從被攝體到錄製3D動畫的最佳距離

注意事項

1 將2D/3D開關設定至3D。

3 選擇()/>)將所需的事件移至中 央(①),然後加以選擇(②)。

4 選擇影像。

在LCD顯示幕中觀看3D動畫

事件瀏覽書面上的書面顯示

注意事項

2 選擇錄製位置。

3 選擇所需的影像。

第一次使用地圖資料時

地圖瀏覽上的書面顯示

使用其他裝置播放影像

■進階操作 調整3D動畫深度

注意事項

拍出最佳深度感

注意事項

可作為影像複製目的地的錄製模式 與媒體裝置

影像品質

Ŧ

錄製人物以外的被攝體(追蹤對焦)

注意事項

錄製您的位置資訊 (GPS)(HDR-TD30VE)

在電視機上播放影像

連接至3D電視

連接高清晰電視機

連接非高清晰16:9(寬螢幕)或4:3 電視機

注意事項

右閉口加重燈

雷視機為單聲道時(雷視機只有一 ④ (1)((1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)

透過錄影機連接電視機時

關於"Photo TV HD"

■ 使用入門隨附項目

3 選擇()/>)將所需的事件移至中央(①),然後加以選擇(②)。

■^進階操作調整3D動畫深度

可作為影像複製目的地的錄製模式與媒體裝置

■ _編輯在攝影機上進行編輯

■ 用電腦儲存動畫與照片在電腦上播放影像

使用電腦上的網路瀏覽器存取下列下載網站,然後按一下[安裝]→[執行]。

■^{利用外部裝置儲存影像}使用燒錄器設備建立標準清晰影像品質 (STD)的光碟

將影像儲存於外部媒體裝置

1 使用USB轉換電纜(另售)連接攝影機與外部媒體裝置。

在攝影機上播放外部媒體裝置中的影像

■ ^{其他/索引} 疑難排解

動畫的錄製時間/可拍攝的照片數量

各款電池組的預計錄製和播放時間
