Page 1

2-108-851-41(2)

DVD Home Theatre System

Инструкции по эксплуатации

DAV-SB500W

Page 2

ПРЕДУПРЕЖДЕНИЕ

Для предотвращения возгорания или поражения электрическим током не подвергайте аппарат воздействию дождя или влаги.

Не устанавливайте аппарат в тесных местах, например, на книжной полке или в стенном шкафу.

Для предотвращения возгорания не закрывайте вентиляционные отверстия аппарата газетами, скатертями, занавесками и т.д. Кроме того, не ставьте на аппарат горящие свечи.

Для предотвращения возгорания или поражения электрическим током не ставьте на аппарат предметы, наполненные жидкостями, например, вазы.

Не выбрасывайте батарейку вместе с обычными домашними отходами, правильно утилизируйте ее, как химические отходы.

Данное устройство классифицируется как ЛАЗЕРНЫЙ аппарат КЛАССА 1. Этикетка находится на задней панели аппарата.

•Пока аппарат включен в электророзетку, он остается подключенным к сети электропитания, даже если сам аппарат выключен.

•Если Вы не соби раетесь использовать аппарат длительное время, отключите его от электрической розетки. При отключении кабеля тяните за вилку, а не за кабель.

Установка

•Обеспечьте адекватную циркуляцию воздуха для предотвращения нагрева внутри аппарата.

•Не располагайте аппарат на мягких поверхностях (коврах, одеялах и т.п.) или возле мягких материалов (шторы, драпировки), которые могут блокировать вентиляционные отверстия.

•Не устанавливайте аппарат возле источников тепла, таких как радиаторы или воздуховоды, а также в местах попадания прямого солнечного света, оберегайте аппарат от чрезмерной пыли, механической вибрации и ударов.

•Не устанавливайте аппарат в наклонном положении. Он предназначен для работы только в горизонтальном положении.

•Держите аппарат и диски подальше от аппаратуры с сильными магнитами, такими как микроволновые печи или большие громкоговорители.

•Не ставьте тяжелых предметов на аппарат.

•Если домашний DVD-кинотеатр принесен непосредственно из холодн ого места в теплую комнату, внутри него может образоваться влага и повредить линзы. При установке аппарата впервые или же в случае его перемещения из холодного места в теплую комнату подождите около получaca, прежде чем начать эксплуатацию аппарата.

Cтpaнa-пpoизвoдитeль:Корея

Меры предосторожности

Безопасность

•В случае попадания внутрь корпуса посторонних предметов отключите проигрыватель от сети и не пользуйтесь им, пока его не проверит специалист.

Page 3

От фирмыизготовителя!

Благодарим за покупку домашнего DVDкинотеатра фирмы Sony. Перед эксплуатацией системы, пожалуйста, внимательно прочтите данное руководство и храните его под рукой на случай, если оно Вам понадобится.

Меры предосторожности

Источники питания

Кабель питания переменного тока необходимо заменять только в специализированной ремонтной мастерской.

Установка

•Установите систему в месте с адекватной вентиляцией для предотвращения нагрева внутри системы.

•При высокой громкости в течение продолжительного времени корпус может нагреться. Это не является признаком неисправности. Однако не следует прикасаться к корпусу. Не располагайте аппарат в ограниченном пространстве с плохой вентиляцией, так как это может привести к перегреву.

•Не перекрывайте вентиляционные отверстия системы и не вставляйте в них никакие предметы. Данная система содержит усилитель высокой мощности. Если перекрыть вентиляционные отверстия на верхней поверхности аппарата, он может перегреться и выйти из строя.

•Не располагайте систему на мягкой поверхности, например, на ковре, который может блокировать вентиляционные отверстия на нижней стороне системы.

•Не располагайте систему возле источников тепла или в местах попадания прямого солнечного света, чрезмерно запыленных местах или в местах с повышенной вибрацией.

Эксплуатация

•Если система принесена непосредственно из холодного места в теплое или установлена в комнате с повышенной влажностью, на линзах внутри системы может образоваться влага. Если это произойдет, система может работать ненадлежащим образом. В этом случае выньте диск и оставьте систему включенной примерно на полчаса до тех пор, пока не испарится влага.

•Перед перемещением системы извлеките диск. В проивном случае диск может быть поврежден.

Регулировка громкости

Не увеличивайте уровень громкости во время прослушивания фрагмента с низким уровнем входного сигнала или совсем без звуковых сигналов. Если Вы так сделаете, возможно повреждение громкоговорителей при внезапном воспроизведении участка с пиковым уровнем звука.

Очистка

Чистите корпус, панель и регуляторы мягкой тканью, слегка смоченной раствором нейтрального моющего средства. Не используйте никаких типов абразивных подушечек, чистящих порошков или растворителей, например, спирт или бензин.

Если у Вас возникнут вопросы или проблемы относительно Вашей системы, обратитесь к ближайшему дилеру Sony.

Чистящие диски

Не используйте имеющиеся в продаже чистящие диски CD/DVD. Это может привести к неисправности.

Цвета телевизора

Если при работе громкоговорителей возникают неполадки, связанные с отображением цветов на экране телевизора, немедленно выключите телевизор и включите его через 15 - 30 минут. Если неполадки в отображении цветов не устраняются, увеличьте расстояние между громкоговорителями и телевизором.

Табличка с указанием названия модели и ее характеристик находится на задней панели аппарата.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 4

ВАЖНОЕ ЗАМЕЧАНИЕ

Осторожно: Данная система позволяет удерживать неподвижное видеоизображение или изображение экранного дисплея на экране телевизора неограниченно долго. Если оставить неподвижное видеоизображение или изображение экранного дисплея на экране телевизора на продолжительное время, можно повредить экран телевизора. Это особенно относится к проекционным телевизорам.

Переноска системы

Для предотвращения повреждения механизмов системы при переносе, соблюдайти указанную ниже процедуру

1 Извлеките из системы диск. 2 Выключите систему. 3 Индикатор готовности STANDBY на

системе загорится, и на дисплее передней панели появится надпись “SEE YOU”.

4 Индикатор “STANDBY” на дисплее

передней панели мигает.

5 На дисплее передней панели других

надписей не появляется (индикатор STANDBY горит).

6 Извлеките шнур питания из розетки.

Page 5

Содержание

От фирмы-изготовителя!..................3

Меры предосторожности..................3

О данном руководстве.......................7

На данной системе можно

воспроизводить следующие

диски................................................7

Термины для дисков...........................7

Примечания относительно

дисков............................................10

Руководство по дисплею меню

управления...................................12

Начало эксплуатации

Распаковка .........................................14

Установка батареек в пульт...........14

Пункт 1: Подключение системы

громкоговорителей....................15

Пункт 2: Подключение антенны...23 Пункт 3: Подключение телевизора и

видеоаппаратуры........................24

Пункт 4: Подключение кабеля

электропитания ..........................26

Пункт 5: Настройка

радиосистемы..............................26

Пункт 6: Быстрая настройка..........30

Настройка АС ...................................32

Воспроизведение дисков

Воспроизведение дисков.................34

Возобновление воспроизведения с

точки, где был остановлен

диск................................................36

(возобновленное

воспроизведение) Использование меню DVD

диска..............................................37

Воспроизведение дисков VIDEO CD

с функциями PBC

(версия 2.0)...................................38

(воспроизведение PBC) Воспроизведение звуковой дорожки

MP3................................................39

Воспроизведение файлов

изображений JPEG ....................41

Создание собственной

программы...................................44

(программное воспроизведение)

Воспроизведение в произвольном

порядке.........................................46

(произвольное воспроизведение)

Неоднократное

воспроизведение......................... 47

(повторное воспроизведение)

Поиск определенного места на

диске..............................................49

(сканирование, замедленное воспроизведение)

Поиск главы/раздела/дорожки/

индекса/альбома/файла ............ 50

Просмотр информации о диске..... 52

Настройка звука

Изменение параметров звука........ 58

Прослушивание объемного

звука.............................................. 60

Использование звуковых

эффектов.....................................63

Использование различных дополнительных функций

Смена ракурсов................................. 64

Отображение субтитров................. 65

Блокировка дисков..........................66

(ОБЩАЯ ЗАЩИТА ОТ ПРОСМОТРА, ДОСТУП)

пpодолжeниe нa cлeдyющeй cтpaницe

Page 6

Прочие функции

Управление телевизором с

помощью прилагаемого пульта

дистанционного управления.....71

Использование функции SONY TV

DIRECT........................................73

Использование видео- или других

устройств......................................75

Прослушивание

радиоприемника..........................75

Использование системы

радиоданных (RDS) ...................78

Использование таймера

отключения..................................79

Возврат к стандартным

настройкам...................................80

Установки и настройки

Использование дисплея

установок......................................81

Установка языка дисплея или

звуковой дорожки ......................82

(НАСТРОЙКА ЯЗЫКОВ)

Установки для дисплея....................83

(НАСТРОЙКА ЭКРАНА)

Пользовательские установки.........85

(УСТАНОВКИ)

Установки для

громкоговорителей....................86

(НАСТРОЙКА АС)

Быстрая настройка и сброс

установок системы.....................90

(УСТАНОВКА)

Дополнительная информация

Поиск и устранение

неисправностей...........................91

Технические характеристики.........95

Глоссарий ...........................................96

Указатель деталей и органов

управления.................................101

Перечень кодов языков.................106

Список меню настройки DVD.....107

Указатель.........................................108

Краткое руководство для пульта

дистанционного

управления...........3адняя крыщка

Page 7

О данном руководстве

На данной системе

• Инструкции в данном руководстве относятся к органам управления на пульте дистанционного управления. Вы можете также использовать органы управления на системе с теми же или подобными названиями, как на пульте дистанционного управления.

• В этом руководстве используются следующие значки.

Значок Значение

Функции, доступные в режиме DVD VIDEO, DVD-R/DVDRW (режим видео) и DVD+R/ DVD+RW

Функции, доступные в режиме VIDEO CD

Функции, доступные в режиме CD

Функции, имеющиеся в режиме работы с Super Audio CD и Audio CD дисками

Функции, доступные для звуковых дорожек MP3*

Функции, доступные для файлов JPEG

* MP3 (MPEG 1 Audio Layer 3) - это

стандартный формат сжатия звуковых данных, разработанный ISO/MPEG

можно воспроизводить следующие диски

Формат дисков

DVD VIDEO

Super Audio CD

VIDEO CD

Audio CD

CD-R/CDRW (аудио данные) (файлы MP3) (файлы JPEG)

Логотип “DVD VIDEO” является товарным знаком.

Логотип диска

Термины для дисков

• Глaвa

Наиболее продолжительные участки изображения или музыкального фрагмента на DVD диске:

• Раздел

Части, содержащие изображение или музыку, которые меньше по размеру, чем главы. Глава состоит из нескольких разделов. В зависимости от диска подразделения на разделы может не быть.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 8

• Альбом

Часть музыкальных произведений или изображений на DATA CD диске, содержащем звуковые дорожки MP3 или файлы JPEG.

• Дорожка

Часть изображения или музыкального произведения на Super Audio CD, CD, VIDEO CD или MP3 дисках.

• Индекс (Super Audio CD, CD) /

видеоиндекс (VIDEO CD)

Номер, разделяющий дорожку на участки, позволяющий легко найти нужную точку на VIDEO CD или Super Audio CD диске. На некоторых дисках индексы могут быть не записаны.

• Сцена

На VIDEO CD диске с функциями PBC (стр. 38) экраны меню, движущиеся и неподвижные изображения подразделяются на части, которые называются “сценами”.

• Файл

Часть изображений на DATA CD диске, содержащем файлы изображений JPEG.

Диск

Структура DVD диска

Структура VIDEO CD, Super Audio CD или CD диска

Структура MP3 диска

Структура JPEG

Глaвa

Раздел

Дорожка

Индекс

Альбом

Дорожка

Альбом

Файл

Диск

Примечание относительно функции PBC (Контроль воспроизведения) (VIDEO CD диски)

Данная система поддерживает версии дисков 1.1 и 2.0 стандартов VIDEO CD. В зависимости от типа диска возможно воспроизведение двух видов.

Тип диска Можно

VIDEO CD диски без функций PBC (диски версии

1.1)

VIDEO CD диски с функциями PBC (диски версии

2.0)

Воспроизводить видео (движущиеся изображения) и музыку.

Работать с интерактивными программами, используя экраны меню, отображаемые на телеэкране (Воспроизведение PBC), в дополнение к функциям воспроизведения видео, имеющимся у дисков версии

1.1. Более того, можно воспроизводить неподвижные изображения с высоким разрешением, если они имеются на диске.

О дисках Multi Session CD

• На этом проигрывателе можно воспроизводить компакт-диски, записанные в режиме Multi Session, если звуковая дорожка MP3 содержалась в первом сеансе. Можно также воспроизводить все последующие звуковые дорожки MP3, записанные позже в других сеансах.

• На этом проигрывателе можно воспроизводить компакт-диски, записанные в режиме Multi Session, если файл изображения JPEG содержался в первом сеансе. Можно также воспроизводить все последующие файлы изображений JPEG, записанные позже в других сеансах.

• Если в первом сеансе записаны звуковые дорожки и изображения в формате музыкального CD или видео CD диска, будет воспроизводиться только первый сеанс.

Page 9

Код региона

На задней стороне аппарата имеется код региона, означающий, что на нем можно воспроизводить DVD диски с тем же кодом региона.

DVD диски со знаком также можно

ALL

воспроизводить на данной системе. Если Вы попытаетесь воспроизвести какой-либо другой DVD диск, на экране телевизора появится сообщение [Воспроизведение этого диска невозможно в связи с региональными ограничениями]. В зависимости от DVD диска на нем может быть не указан код региона, хотя его воспроизведение в определенных регионах запрещено.

Примеры дисков, которые нельзя воспроизводить на этой системе

На данной системе нельзя воспроизводить следующие диски:

• CD-ROM диски (кроме дисков, содержащих файлы с расширениями “.MP3”, “.JPG” или “.JPEG”)

• CD-R/CD-RW диски, которые не записаны в следующих форматах:

– формат Audio CD – формат видео CD диска – формат MP3/JPEG диска,

удовлетворяющий требованиям ISO9660* Level 1/Level 2, или его расширенный формат Joliet

• Данные на CD-Extra дисках

• DVD-ROM диски

• DVD Audio диски

• диски DVD-RAM

• DVD-RW в режиме VR (Видеозапись)

• файл Progressive JPEG

* Логический формат файлов и папок на

CD-ROM дисках, определенный Международной организацией по стандартизации (ISO)

Не загружайте следующие диски:

• DVD диск с другим кодом региона (стр. 9, 99).

• Диск нестандартной или некруглой формы (например, в форме открытки, сердца или звезды).

• Диск, на поверхности которого имеется бумага или наклейки.

• Диск, на поверхности которого остался клей или целлофановая пленка.

Примечание по дискам CD-R/CD-RW/DVD-R/ DVD-RW (режим видео)/DVD+R/DVD+RW

В отдельных случаях диски CD-R/CD-RW/ DVD-R/DVD-RW (режим видео)/DVD+R/ DVD+RW могут не воспроизводиться на этом проигрывателе из-за качества записи на них, их физического состояния или характеристик записывающего устройства и авторского программного обеспечения.

Диск не будет воспроизводиться, если он не был закрыт надлежащим образом. Для получения дополнительной информации см. инструкции по эксплуатации записывающего устройства.

Следует помнить, что нельзя воспроизводить диски формата Packet Write.

Myзыкальные диски, закодированные с помощью технологий защиты авторский прав

Этот продукт предназначен для воспроизведения дисков, отвечающих требованиям стандарта Compact Disc (CD).

В настоящее время некоторые звукозаписывающие компании выпускают разпичные музыкапьные диски, закодированные с помощью технологий защиты авторский прав. Помните, что среди таких дисков встречаются такие, которые не отвечают требованиям стандарта CD, и их нельзя воспроизводить с помощью данного устройства.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 10

Примечание относительно операций воспроизведения DVD и VIDEO CD дисков

Некоторые операции воспроизведения DVD и VIDEO CD дисков могут быть преднамеренно зафиксированы фирмами-изготовителями программного обеспечения. Поскольку данная система воспроизводит DVD и VIDEO CD диски в соответствии с содержимым программного обеспечения фирмизготовителей, некоторые функции могут быть недоступными. См. также инструкции, прилагаемые к DVD и VIDEO CD дискам.

Авторские права

В данном устройстве использована технология защиты авторских прав, охраняемая патентными правами США и другими законами о защите интеллектуальной собственности. Данная технология по защите авторских прав должна использоваться только с разрешения Macrovision; она предназначена только для домашнего и другого ограниченного просмотра, если нет специального разрешения Macrovision. Инженерный анализ и разборка запрещены.

Примечания относительно дисков

Обращение с дисками

• Чтобы не испачкать диск, держите его за кромку. Не прикасайтесь к поверхности диска.

• Не наклеивайте на диск бумагу или клейкую ленту.

• Не подвергайте диск воздействию прямого солнечного света или источников тепла, таких как трубопроводы горячего воздуха, и не оставляйте его в автомобиле, припаркованном в месте попадания прямого солнечного света, поскольку внутри салона автомобиля может значительно повыситься температура.

• После воспроизведения храните диск в футляре.

Очистка

• Перед воспроизведением протрите диск очистительной тканью. Протирать следует от центра к краям.

В этой системе используется декодер объемного звучания с адаптивной матрицей Dolby* Digital и Dolby Pro Logic (II) и система цифрового звука DTS** Digital Surround.

* Изготовлено по лицензии кoмпании Dolby

Laboratories. “Dolby”, “Pro Logic” и знак в виде двойной буквы D являются товарными знаками кoмпании Dolby Laboratories.

**Изготовлено по лицензии Digital Theater

Systems, Inc. “DTS” и “DTS Digital Surround” являются товарными знаками Digital Theater Systems, Inc.

• Не исполь зуйте растворители, так ие как бензин, разбавитель, имеющиеся в продаже очистители или антистатические аэрозоли, предназначенные для виниловых долгоиграющих пластинок.

Page 11

С помощью этой системы можно воспроизводить диски только обычной круглой формы. Использование диска нестандартной или некруглой формы (например, в форме открытки, сердца или звезды) может привести к неисправности.

Не используйте диски, которые продаются с наклейками или кольцом.

Page 12

Руководство по дисплею меню управления

Меню управления используется для выбора функции, которую необходимо использовать. Дисплей меню управления отображается при нажатии кнопки DVD DISPLAY. Подробные сведения см. на странице, указанной в скобках.

Номер текущей воспро изводимой главы (VIDEO CD/Super Audio CD/ CD диск: номер дорожки)

Номер текущего воспроизводимого раздела (VIDEO CD/Super Audio CD/ CD диск: номер индекса)

Время воспроизведения

Значок выбранного элемента меню управления

Элементы меню

управления Название функции выбранного элемента меню управления

Сообщение с инструкциями

Название или тип диска

Общее число записанных глав или дорожек

Название текущей воспроизводимой главы

DVD

1 2 ( 2 7 )

)

1 8 ( 3 4 T

1 : 3 2 : 5 5

ENTER

Перечень элементов меню управления

ДИСК Отображение названия или типа диска,

ГЛАВА (только DVD диск) (стр. 50)/СЦЕНА (только VIDEO CD диск при воспроизведении в режиме PBC) / РАЗДЕЛ (только VIDEO CD диск) (стр. 50)

РАЗДЕЛ (только DVD диск) (стр. 51)/ИНДЕКС (только VIDEO CD диск) (стр. 51)

установленного в систему.

Выбор главы (DVD диск) или дорожки (VIDEO CD диск) для воспроизведения. Отображает сцену (при восп роизведении VIDEO CD диска с функцией PBC).

Выбор раздела (DVD диск) или индекса (VIDEO CD диск) для воспроизведения.

Общее число записанных разделов или индексов

Состояние воспроизведения (NВоспроизведение, XПауэа, xСтоп, и т.д.)

DVD

Тип воспроизводимого диска

Текущий параметр Параметры

АЛЬБОМ (только MP3 диск) (стр. 40, 50)

РАЗДЕЛ (только Super Audio CD/CD/MP3 диски) (стр. 40, 50)

ИНДЕКС (только Super Audio CD/CD диски) (стр. 51)

Выбор альбома (MP3 диск), который необходимо воспроизвести.

Выбор дорожки (Super Audio CD/ CD/MP3 диски) для воспроизведения.

Отображение и выбор индекса (диск Super Audio CD) для воспроизведения.

Page 13

ВРЕМЯ (стр. 51) Проверка прошедшего и оставшегося времени

воспроизведения. Ввод временного кода для поиска изображения или музыки.

ЗВУК (только DVD/VIDEO CD/

Super Audio CD/CD/MP3 диски) (стр. 58)

СУБТИТРЫ (только DVD)

(стр. 65)

АЛЬБОМ (только JPEG)

(стр. 41)

ФАЙЛ (только JPEG) (стр. 41) Выбор файла (JPEG) для воспроизведения.

ДАТА (только JPEG) (стр. 57) Отображения информации о времени.

РАКУРС (только DVD диск)

(стр. 64)

РЕЖИМ (только VIDEO CD/ Super Audio CD/CD/MP3/JPEG диски) (стр. 46)

ПОВТОР (стр. 47) Повторное воспроизведение всего диска (всех глав/

ОБЩАЯ ЗАЩИТА ОТ ПРОСМОТРА (стр. 66)

Советы

•Кажд ый раз при нажатии кнопки DVD DISPLAY дисплей меню управл ения изменяется следующим образом:

Дисплей меню управления

Изменение параметров звука.

Отображение субтитров. Изменение языка субтитров.

Выбор альбома (JPEG), который необходимо воспроизвести.

Изменение ракурса.

Выбор режима воспроизведения.

всех дорожек) или одной главы/раздела/дорожки/ альбома или данных программы.

Установка запрета на воспроизведение диска.

Дисплей меню управления не отображается

Элементы меню управления могут отличаться в зависимости от диска.

•Индикатор значка меню управления горит зеленым t , если для параметра [ПОВТОP] не установлено значение [ВЫКЛ].

•Индикатор [РАКУРС] горит зеленым только в том случае, когда на диске имеется запись с нескольких ракурсов.

Page 14

Начало эксплуатации

Распаковка

Проверьте наличие следующих пунктов:

• Громкоговорители (5)

• Низкочастотный громкоговоритель (1)

• Усилитель объемного звучания (1)

• Защитный кожух кабелей громкоговорителей (1)

• Крышка защитного кожуха кабелей громкоговорителей (1)

•Винт (1)

• ИК-излучатель* (1)

• ИК-приемник* (1)

• Подставка для ИК-приемника (1)

• Рамочная антенна АМ (1)

•Антенна FМ (1)

• Кабели громкоговорителей (3,5м × 3, 5м × 2)

• Пульт дистанционного управления (пульт) RM-SP240 (1)

• Батарейки R6 (размера AA) (2)

•Ножки (4)

• Инструкции по эксплуатации

• Подсоединение и установка громкоговорителей (таблица) (1).

* Кабели ИК-излучателя и ИК-приемника

предназначены для использования только с данной системой. ?апрещается пользоваться имеющимися в продаже удлинительными шнурами.

Установка батареек в пульт

Системой можно управлять с помощью прилагаемого пульта. Вставьте две батарейки R6 (размера AA), располагая полюса 3 и # батареек в соответствии с метками внутри батарейного отсека. При использовании пульта дистанционного управления направляйте его на дистанционный датчик в системе.

Примечания

•Не оставляйте пульт в очень жарком или влажном месте.

•Не используйте новую батарейку вместе со старой.

•Не допускайте попадания посторонних предметов в корпус пульта, особенно при замене батареек.

•Не направляйте дистанционный датчик на прямой солнечный свет или осветительную аппаратуру. Это может привести к неисправности.

•Если Вы не будете использовать пульт в течение продолжительного периода времени, выньте батарейки во избежание возможного повреждения вследствие утечки внутреннего вещества батареек и коррозии.

Page 15

Пункт 1: Подключение системы громкоговорителей

Подключите входящую в комплект систему громкоговорителей с помощью прилагаемых кабелей громкоговорителей таким образом, чтобы цвет кабелей соответствовал цвету разъемов. Подключите громкоговорители объемного звучания к беспроводному усилителю. Подключайте только громкоговорители, которые входят в комплект этой системы. Для получения наилучшего эффекта объемного звучания задайте параметры громкоговорителя (расстояние, уровень и т.д.) на стр. 33.

Необходимые кабели

Кабели громкоговорителей

Разъем и цветная изоляция кабелей громкоговорителей такого же цвета, что и гнезда, к которым они подключаются.

Начало эксплуатации

(–) (+)

цветная изоляция

(–)

(+)

Оборудование для беспроводной аудиосистемы

ИК-излучатель

Передает звук посредством инфракрасного излучения. Подключите его к системе.

ИК-приемник

Принимает звук, передаваемый посредством инфракрасного излучения. Подключите его к усилителю объемного звучания.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 16

При использовании подставки для ИК-приемника закрепите ее таким образом, чтобы треугольные маркеры на приемнике и подставке совместились.

ИК-приемник

Треугольные маркеры

Подставка для ИК-приемника

Усилитель объемного звучания

Получает сигнал от ИК-приемника и передает его на громкоговорители объемного звучания. Подключите громкоговорители объемного звучания и ИК-приемник к усилителю.

POWER

POWER ON-LINE

Присоединение ножек

Для предотвращения вибрации или смещения громкоговорителей присоедините входящие в комплект поставки ножки к центральному громкоговорителю, как показано на рисунке.

Page 17

Разъемы для подключения громкоговорителей

Подключайте К

Передние громкоговорители Разъемам SPEAKER FRONT L (белый) и R (красный) Громкоговорители объемного

звучания Центральный

громкоговоритель Низкочастотный

громкоговоритель ИК-излучатель Разъем DIR-T1 (розовый) на задней панели системы ИК-приемник Разъем DIR-T1 (светло-синий) на усилителе объемного звучания

Разъемам SPEAKER SURR L (голубой) and R (серый)

Разъему SPEAKER CENTER (зеленый)

Разъемам SPEAKER WOOFER (фиолетовые)

Начало эксплуатации

Низкочастотный громкоговоритель

Громкоговоритель объемного звучания (R)

Передний громкоговоритель (R)

Центральный громкоговоритель цветное обозначение

FRONT R

WOOFER

SPEAKER

CENTER

FRONT L

WOOFER

AUDIO IN

VIDEO

SAT

DIR-T1

AUDIO IN

Передний громкоговоритель (L)

ИК-излучатель

Усилитель объемного звучания

DIR-R1

SPEAKER

SURROUND

EURO AV

OUTPUT(TO TV)

ИК-приемник

Громкоговоритель объемного звучания (L)

COAXIAL

пpодолжeниe нa cлeдyющeй cтpaницe

Page 18

Примечание по размещению громкоговорителей

•Не устанавливайте громкоговорители в наклонном положении.

•Не устанавливайте громкоговорители в следующих местах: – С повышенной или пониженной температурой – Запыленных или загрязненных –Сырых – Вблизи источников вибраций – Освещенных прямым солнечным светом

•Соблюдайте осторожность при размещении низкочастотного громкоговорителя или подставок под

громкоговорители, подсоединенных к передним громкоговорителям или громкоговорителям объемного звучания, на полах, которые обработаны особым образом (натертых воском, покрашенных масляными красками, полированных и т.д.), так как это может привести к появлению пятен или изменению цвета.

•Не опирайтесь на грмкоговоритель, он может упасть.

Замечания по размещению ИК-излучателя и ИК-приемника

•Не устанавливайте ИК-приемник в местах, открытых для прямых солнечных лучей либо других

сильных источников света (например, вблизи ламп накаливания).

•Кабели ИК-излучателя и ИК-приемника предназначены для использования только с данной

системой. Запрещается пользоваться имеющимися в продаже удлинительными шнурами.

Примечание

Проследите, чтобы кабель громкоговорителя входил в разъем SPEAKER свободным от изоляции участком.

Совет

Подключайте кабель громкоговорителя, предварительно согнув жилу в месте, где заканчивается изоляция. Это предотвратит попадание изолированного кабеля в разъем SPEAKER.

Page 19

Усилитель объемного звучания

После подключения усилителя Вы можете установить задний кожух, который служит для защиты места подключения кабелей.

Установка кожуха

1 Установите кожух, вставив его в

направляющие канавки на корпусе усилителя объемного звучания.

Защитный кожух кабелей громкоговорителей

Усилитель объемного звучания

Канавки

Сдвиньте кожух вниз до щелчка. Переверните усилитель объемного звучания и уложите шнуры внутрь защитного кожуха.

2 Вставьте выступы крышки в

прорези на корпусе защитного кожуха и защелкните крышку.

3 Зафиксируйте крышку

прилагаемым винтом.

Винт

Примечания

•Обязательно фиксируйте крышку кожуха винтом, входящим в комплект поставки.

•Перед снятием защитного кожуха необходимо предварительно выкрутить винт и снять крышку. В противном случае Вы можете повредить устройство.

•Снимая защитный кабельный кожух, слегка разожмите боковые стенки.

Начало эксплуатации

Крышка защитного кожуха кабелей громкоговорителей

Усилитель объемного звучания

Выступы

Page 20

Чтобы избежать короткого замыкания громкоговорителей

Короткое замыкание громкоговорителей может привести к неисправности системы. Чтобы избежать этого, обязательно выполняйте следующие меры предосторожности при подсоединении громкоговорителей. Убедитесь в том, что оголенные жилы всех кабелей громкоговорителей не соприкасаются с другими разъемами или оголенными жилами других кабелей.

Примеры неправильных соединений кабелей громкоговорителей

Оголенный кабель громкоговорителя соприкасается с разъемом другого громкоговорителя.

После подключения всех компонентов, громкоговорителей и кабеля электропитания воспроизведите тестовый сигнал для проверки правильности подключения всех громкоговорителей. Подробные сведения о воспроизведении тестового сигнала см. стр. 88. Если при воспроизведении тестового сигнала отсутствует звук из громкоговорителя или тестовый сигнал выдается не через тот громкоговоритель, который отображается в данный момент на дисплее передней панели, возможно, на громкоговорителе произошло короткое замыкание. В этом случае проверьте подсоединение громкоговорителя еще раз.

Примечания

•Обязательно подключайте кабели громкоговорителей к соответствующим разъемам на

компонентах: 3 к 3, а # к #. Если кабели подсоединены наоборот, возможны искажения звука, а также недостаток низких частот.

•Если шнур громкоговорителя подключен неправильно, либо если громкость будет увеличена при коротком замыкании, система переключится в режим ожидания и замигает красный светодиод. ? этом случае нужно извлечь шнур питания из розетки, затем вновь его подключить, и включить систему.

•Если шнур громкоговорителя подключен к усилителю неправильно, либо если громкость будет увеличена при коротком замыкании, индикатор питания POWER/ON LINE погаснет. В этом случае нужно извлечь шнур питания усилителя из розетки, затем вновь его подключить, и включить усилитель.

Оголенные кабели соприкасаются друг с другом из-за удаления излишнего количества изоляции.

Page 21

Замена кабеля громкоговорителя

Если Вы хотите заменить кабель громкоговорителя, отсоедините штеккер и замените кабель.

Отсоединение

Фиксатор

Повернув разъем фиксатором вниз, прижмите разъем к плоской поверхности и извлеките кабель из разъема.

Подсоединение

Прижав разъем к плоской поверхности, вставьте новый кабель громкоговорителя. Обратите внимание на соблюдение полярности при подключении: помеченный линией провод необходимо вставлять в минусовое гнездо (–) разъема.

Примечания

•При подсоединении/отключении кабелей громкоговорителей не повредите используемую поверхность (стол, и т.п.).

•При подключении кабеля низкочастотного громкоговорителя обратите внимание на то, что два наружных черных провода или провода с буквенными обозначениями являются отрицательными.

(–)

(–) (+)

Начало эксплуатации

(+)

(–)

•Если при подключении кабеля низкочастотного громкоговорителя не соблюдена полярность, начинает мигать индикатор STANDBY, и система переходит в режим ожидания.

Советы

•Допускается применение любых стандартных кабелей громкоговорителей типа AWG #18 - AWG #22.

•Подключая новый кабель, удалите с его края изоляцию (примерно 10 мм) и разогните оголенные концы обоих проводов.

10 мм

(–)

пpодолжeниe нa cлeдyющeй cтpaницe

Page 22

Радиосистема

Данная радиосистема основана на технологии передачи цифрового звука инфракрасным сигналом (стр. 99). На рисунке внизу приведена диаграмма распространения инфракрасного сигнала (дальность действия ИК-передатчика).

Вид сверху

ИК-излучатель

Примечания

Инфракрасный сигнал

10 10

Примерно 10 м

ИК-приемник

Вид сбоку

ИК-излучатель

Инфракрасный сигнал

10 10

Примерно 10

ИК-приемник

•Не устанавливайте ИК-приемник в местах, открытых для прямых солнечных лучей либо других сильных источников света (например, вблизи ламп накаливания).

•Не пользуйтесь ИК-излучателями и приемниками, не входящими в комплект поставки.

Page 23

Пункт 2: Подключение антенны

Для прослушивания радиоприемника подключайте прилагаемые антенны AM/FM.

Разъемы для подключения антенн

Подключайте К

Рамочная антенна АМ Разъемам AM Антенна FМ Гнездo FM 75Ω COAXIAL

Рамочная антенна АМ

Начало эксплуатации

FRONT R

WOOFER

SPEAKER

CENTER

FRONT L

WOOFER

AUDIO IN

VIDEO

SAT

DIR-T1

AUDIO IN

EURO AV

OUTPUT(TO TV)

COAXIAL

Антенна FМ

Примечания

•Для предотвращения приема помех необходимо устанавливать рамочную антенну AM как можно дальше от системы и других подключаемых компонентов.

•Обязательно полностью растяните проволочную антенну FM.

•После подключения проволочной антенны FM поддерживайте, насколько это возможно, ее горизонтальное положение.

•При подключении входящей в комплект поставки рамочной антенны AM, полярность присоединения проводов (A) и (B) значения не имеет.

Совет

При плохом приеме FM воспользуйтесь 75-омным коаксиальным кабелем (не прилагается) для подключения системы к наружной антенне FM, как показано ниже.

Система

COAXIAL

Выносная антенна FМ

Page 24

Пункт 3: Подключение телевизора и видеоаппаратуры

Необходимые кабели

Кабель SCART (EURO AV) для подключения телевизора (не прилагается)

Аудиокабели (не прилагаются)

При подключении кабеля обязательно подключайте цветные штекеры к соответствующим гнездам на компонентах.

Белый (L/аудио)

Красный (R/аудио)

Гнезда для подключения видео- и аудиоаппаратуры

Подключайте К

Телевизор (VIDEO IN) Гнезду T EURO AV OUTPUT (TO TV) Видеомагнитофон

(AUDIO OUT) Цифровой спутниковый

ресивер (AUDIO OUT)

Гнезда VIDEO (AUDIO IN)

Гнезда SAT (AUDIO IN)

Подключение аппарата к телевизору

Подключите аппарат к телевизору с использованием кабеля SCART (EURO AV). Подключайте кабель SCART (EURO AV) только к гнезду T EURO AV OUTPUT (TO TV) на аппарате. При подключении с использованием кабеля SCART (EURO AV) убедитесь, что телевизор поддерживает сигналы S video или RGB. Если телевизор поддерживает сигналы S video, измените режим входа телевизора на RGB. См. инструкции по эксплуатации, прилагаемые к подключаемому телевизору.

Page 25

FRONT R

WOOFER

SPEAKER

CENTER

FRONT L

WOOFER

AUDIO IN

VIDEO

SAT

DIR-T1

AUDIO IN

EURO AV

OUTPUT(TO TV)

COAXIAL

Начало эксплуатации

OUT

OUTPUT

AUDIO

OUT

Видеомагнитофон

OUT

OUTPUT

AUDIO

OUT

ТелевизорЦифровой спутниковый

ресивер

Примечания

•Для предотвращения нежелательного шума надежно выполните подключение.

•См. инструкции, прилагаемые к телевизору.

•Аппарат не выводит сигналы компонента.

•Аппарат не выводит аудиосигналы на подключенный телевизор. Громкоговорители системы воспроизводят только аудиосигнал телевизора.

Советы

•Если Вы хотите вывести звук с телевизора или стереосигнал двухканального устройства на 6 громкоговорителей, выберите любое звуковое поле кроме “AUTO FORMAT DIRECT AUTO” или “2CHANNEL STEREO” (стр. 60).

•Если возникают искажения звука во время воспроизведения с компонента, подключенного к гнездам VIDEO AUDIO IN, переключите его на гнезда SAT AUDIO IN.

Воспроизведение звука с игровой приставки (например, PlayStation 2)

С помощью аудиокабеля (приобретается отдельно) подключите аудиовыходы игровой приставки к гнездам SAT AUDIO IN (L/R) на системе.

Примечания

•Аппарат не выводит сигналы S video.

•При выборе гнезда VIDEO или SAT с помощью кнопки FUNCTION (стр. 75) аудиосигнал через гнездо AUDIO L/R выводится на подсоединенный громкоговоритель. Аудиосигнал не выводится через гнездо T EURO AV OUTPUT (TO TV).

При подключении телевизора с экраном стандарта 4:3

В зависимости от диска, изображение может не полностью отображаться на экране телевизора. Если требуется изменить форматное соотношение экрана, см стр. 83.

Page 26

Пункт 4: Подключение кабеля электропитания

Перед включением провода электропитания системы и усилителя в розетку подключите к системе громкоговорители передних и центрального каналов к системе, а громкоговорители объемного звучания - к усилителю (стр. 17).

Пункт 5: Настройка радиосистемы

Подключив громкоговорители, усилитель, ИК-излучатель, ИК-приемник и кабель питания, настройте радиосистему для обеспечения высокого качества передачи сигнала.

"/1

POWER

Индикатор питания POWER/ON LINE

POWER

POWER ON-LINE

1 Нажмите кнопку "/1 на системе и

POWER на усилителе объемного звучания.

Система и усилитель включатся, и загорится индикатор POWER/ON LINE красного цвета.

2 Поверните ИК-излучатель и ИК-

приемник друг к другу.

Отрегулируйте их расположение таким образом, чтобы цвет индикатора POWER/ON LINE изменился на зеленый.

Совет

Перемещение и ориентация ИК-излучателя выполняются очень просто.

Примечания

•Убедитесь, что между ИК-излучателем и ИКприемником нет никаких объектов, которые могли бы блокировать сигнал. В противном случае звуковой сигнал на громкоговорители поступать не будет.

•Если цвет индикатора POWER/ON LINE изменился на красный, это означает, что передача сигнала идет не в полном объеме. Отрегулируйте расположение ИК-и злучателя и ИК-приемника таким образом, чтобы цвет индикатора POWER/ON LINE изменился на зеленый.

•Если индикатор POWER/ON LINE стал красным и мигает, это означает, что на ИКприемник поступает инфракрасный сигнал от другого беспроводного продукта Sony. Переместите ИК-излучатель и/или ИКприемник таким образом, чтобы цвет индикатора POWER/ON LINE изменился на зеленый.

Page 27

Примерная схема расположения компонентов

Расположите ИК-излучатель и ИК-приемник как показано на рисунке. Установите ИК-излучатель и ИК-приемник на одной линии и отрегулируйте их положение таким образом, чтобы цвет индикатора POWER/ON LINE изменился на зеленый.

Вид сверху

Центральный

ИК-излучатель

Передний громкоговоритель (L)

громкоговоритель

Расположение слушателя

Передний громкоговоритель (R)

Низкочастотный громкоговоритель

Начало эксплуатации

ИК-приемник

Громкоговоритель объемного звучания (L)

Усилитель объемного звучания

Громкоговоритель объемного звучания (R)

Page 28

Размещение ИК-излучателя и ИК-приемника на стене

Допускается размещение ИК-излучателя и ИК-приемника на стенах, если: – между ИК-излучателем и ИК-приемником есть какие-либо препятствия. – между ИК-излучателем и ИК-приемником часто проходят люди.

При размещении ИК-излучателя и ИК-приемника на стенах, сначала повесьте приемник, и только потом подберите наилучшее место для излучателя.

Чтобы повесить ИК-приемник на стену

1 Вверните в стену винт (имеются в

продаже) таким образом, чтобы его головка выступала на 4 мм.

Чтобы повесить ИК-излучатель на стену

1 Разверните подставку ИК-

излучателя.

ИК-излучатель

4 mm

2 Отсоедините подставку ИК-

приемника и повесьте его на стену, совместив отверстие в задней панели с головкой винта.

Убедитесь, что ИК-приемник надежно зафиксирован.

ИК-приемник

Подставка для ИК-приемника

Совет

Вновь устанавливая ИК-приемник на подставку, сделайте это таким образом, чтобы маркеры на приемнике и подставке совместились (стр. 16).

Подставка

2 Вверните в стену 2 винта (имеются в

продаже) таким образом, чтобы их головки выступали на 4 мм.

Расстояние между винтами должно составлять 30 мм.

30 mm

4 mm

Page 29

3 Повесьте ИК-излучатель на стену,

совместив отверстия в задней панели с головками винтов.

Убедитесь, что ИК-излучатель надежно зафиксирован.

ИК-излучатель

Подставка

Совет

Провода можно уложить в выемки в нижней части подставки.

Подставка

Примечания

•Выбирайте винты, соответствующие материалу и прочности стен.

•Не устанавливайте ИК-излучатели и приемники на недостаточно прочные стены.

•Компания Sony не несет ответственности за любой ущерб или несчастный случай, произошедший из-за неправильной установки оборудования (из-за недостаточной прочности стен и т.п.), неправильного использования этого продукта или вследствие стихийного бедствия.

•При подключении/отключении кабелей, предварительно снимайте ИК -излучатель или приемник со стены.

Начало эксплуатации

Выемки

Page 30

Пункт 6: Быстрая настройка

123

Выполнив шаги с 1 по 4, с помощью процедуры быстрой настройки задайте первоначальные установки. Можно провести поэтапную настройку следующих параметров: [НАСТРОЙКА ЯЗЫКОВ], [РАЗМЕР ПОМЕЩЕНИЯ], [ПОЛОЖЕНИЕ ПРОСЛУШИВАНИЯ] и [ТИП ЭКРАНА]. После выполнения процедуры быстрой настройки система готова к воспроизведению фильмов, музыкальных CD и т.п. Настройка громкоговорителей описана в разделе “Установки для громкоговорителей” на стр. 86.

Выполнение процедуры быстрой настройки

"/1

FUNCTION

C/X/x/c

ENTER

O RETURN CLEAR

DVD SETUP

1 Включите телевизор. 2 Выберите входной видеосигнал от

этой системы на телевизоре.

3 Нажмите кнопку "/1. 4 Нажмите кнопку FUNCTION для

выбора “DVD”.

На экране телевизора появятся инструкции.

Примечание

Если в системе находится ди ск, инструкция на экран телевизора не выводится.

5 Нажмите кнопку ENTER.

Появится индикация [LANGUAGE SETUP].

LANGUAGE SETUP

Примечания

•Набор доступных для выбора языков зависит от региона.

•Выбор языка в разделе [НАСТРОЙКА ЯЗЫКОВ] действителен также для меню [ЭКРАН], [DVD МЕНЮ] и [СУБТИТРЫ] (стр. 82).

ENGLISH FRANÇAIS DEUTSCH ITALIANO ESPAÑOL NEDERLANDS DANSK SVENSKA SUOMI PORTUGUÉS

6 Выберите язык, используя кнопки

X/x, затем нажмите кнопку ENTER.

Установка задана; на экран выводится надпись [РАЗМЕР ПОМЕЩЕНИЯ].

Page 31

7 Выберите один из стандартных

размеров помещения [МАЛЕНЬКИЙ], [СРЕДНИЙ] или [БОЛЬШОЙ], используя кнопки нажмите кнопку ENTER.

X/x, затем

Установка задана; на экран выводится надпись [ПОЛОЖЕНИЕ ПРОСЛУШИВАНИЯ].

Число доступных для выбора [ПОЛОЖЕНИЕ ПРОСЛУШИВАНИЯ] меняется в зависимости от значения параметра [РАЗМЕР ПОМЕЩЕНИЯ]. [МАЛЕНЬКИЙ]: Три положения [СРЕДНИЙ]: Четыре положения [БОЛЬШОЙ]: Пять положений

8 Выберите желаемое положение

прослушивания с помощью нажмите ENTER.

Установка задана; на экран выводится надпись [ТИП ЭКРАНА].

X/x и

Если сделана ошибка

Нажмите кнопку O RETURN и повторите выбор параметра.

Выход из процедуры быстрой настройки

Нажмите кнопку DVD SETUP при выполнении любого из пунктов.

Примечания

•Если после появления экранной инструкции нажать кнопку CLEAR, сообщение исчезнет. При необходимости изменить настройки, выберите на дисплее установок в разделе [УСТАНОВКА] опцию [БЫСТРАЯ] (стр. 90).

•При выборе значения [4:3] в меню [ТИП ЭКРАНА], принимается параметр [4:3] (стр. 83).

•Расстояние до каждого громкоговорителя и его уровень задаются автоматически в зависимости от параметров [РАЗМЕР] и [РАССТОЯНИЕ] (стр. 86, 87).

•Если требуется изменить настройки, см. раздел “Использование дисплея установок” (стр. 81).

•Иллюстрации, приведенные для [РАЗМЕР ПОМЕЩЕНИЯ] и [ПОЛОЖЕНИЕ ПРОСЛУШИВАНИЯ] являются только примерами и могут отличаться от действительных параметров Вашего помещения. Значения параметра [НАСТРОЙКА АС] (стр. 86) в данных меню не выводятся.

Начало эксплуатации

4 : 316 : 9

9 Выберите тип экрана, используя

кнопки C/c, затем нажмите кнопку ENTER.

Быстрая настройка завершена. Заданные во время процедуры быстрой настройк и значения введены

в память, и при следующем включении системы экранная инструкция выводится не будет.

Page 32

Настройка АС

Размещение громкоговорителей

Для получения наилучшего эффекта объемного звучания все громкоговорители, кроме низкочастотного громкоговорителя, должны быть на одинаковом расстоянии от слушателя (A). Однако центральный громкоговоритель данной системы разрешается устанавливать на 1,6 м ближе (B), а громкоговорители объемного звучания на 4,6 м ближе (C) по отношению к слушателю. Передние громкоговорители можно разместить на расстоянии 1,0 - 7,0 м (A ) от слушателя.

Установите громкоговорители, как показано на рисунке ниже

Примечание

Не устанавливайте центральный громкоговоритель и громкоговорители объемного звучания дальше от слушателя, чем передние.

О громкоговорителях с магнитным экраном (для предотвращения искажений цветности на экране телевизора)

Низкочастотный громкоговоритель в этой системе защищен магнитным экраном, что препятствует рассеянию магнитного потока. Однако, так как используется сильный магнит, может иметь место некоторое рассеяние. Если низкочастотный громкоговоритель используется с телевизором с электронно-лучевой трубкой или с проектором, установите низкочастотный громкоговоритель на расстоянии не менее 0, 3 м от телевизора. Если он будет установлен слишком близко, на экране могут появиться искажения цветности. Если возникают неполадки, связанные с отображением цветов, немедленно выключите телевизор и включите его через 15 - 30 минут. Если неполадки в отображении цветов не устраняются, увеличьте расстояние между низкочастотным громкоговорителем и телевизором. Если искажения цвета появляются и после выполнения вышеописанных действий, убедитесь, что рядом с низкочастотным громкоговорителем нет предметов, излучающих магнитное поле. Искажения цветности могут возникать в результате взаимодействия между низкочастотным громкоговорителем и предметом, излучающим магнитное поле. Примеры возможных источников магнитных помех: магнитные защелки на стойке для телевизора и т.д., бытовые медицинские приборы, игрушки и т.д.

Page 33

Задание параметров громкоговорителя

Для получения наилучшего эффекта объемного звучания сначала задайте расстояние от громкоговорителей до слушателя, затем установите уровень и баланс. Воспользуйтесь тестовым сигналом для настройки одинакового уровня громкости и баланса громкоговорителей. На дисплее установок выберите элемент [НАСТРОЙКА АС]. Подробные сведения см. в разделе “Установки для громкоговорителей” (стр. 86).

Начало эксплуатации

Page 34

Воспроизведение дисков

В зависимости от DVD или VIDEO CD дисков некоторые операции могут отличаться или будут ограничены. См. инструкцию, прилагаемую к диску.

Лоток для

"/1

дисков

Индикатор STANDBY

Регулировка громкости

FUNCTION

Подключение наушников

4 Нажмите кнопку A на системе или Z

на пульте дистанционного управления.

На дисплее передней панели появится надпись “OPEN”; система готова для загрузки диска.

5 Установите диск в лоток наклейкой

вверх. Чтобы закрыть лоток, нажмите еще раз кнопку A на системе или Z на пульте дистанционного управления.

При воспроизведении диска диаметром 8 см поместите его во внутренний круг лотка. Убедитесь, что диск установлен строго по центру лотка.

"/1

FUNCTION

123

1 Включите телевизор. 2 Выберите входной видеосигнал от

этой системы на телевизоре.

3 Нажмите кнопку "/1.

Система включится. Если система не установлена в режим “DVD”, нажмите кнопку

FUNCTION, чтобы выбрать “DVD”.

6 Нажмите кнопку H.

Система начнет воспроизведение (непрерывное).

Отрегулируйте громкость на системе.

После выполнения пункта 6

В зависимости от диска, на экране телевизора может появиться меню. Вы можете воспроизводить диск в диалоговом режиме, следуя инструкциям меню. (DVD: стр. 37), (VIDEO CD диск: стр. 38).

Для извлечения диска

Нажмите кнопку A на системе или Z на пульте дистанционного управления. Извлеките из системы диск. На дисплее передней панели появится индикация “OPEN”.

Для включения системы

Нажмите кнопку "/1.

Page 35

Для выключения системы

Нажмите кнопку "/1. Система перейдет в режим ожидания, и индикатор STANDBY загорится красным. Для полного отключения системы извлеките шнур питания из розетки. При воспроизведении диска не отключайте систему кнопкой "/1. Это может привести к обнулению установок меню. При выключении системы сначала нажмите x, чтобы остановить воспроизведение, затем нажмите "/1.

Для экономии энергии в режиме ожидания

При включении системы нажмите "/1 (загорится индикатор STANDBY).

Для выключения режима ожидания

Нажмите кнопку "/1.

Дополнительные операции

MUTING

123

./>

Для Нажмите

Остановки x Паузы* X Возобновления

воспроизведения после паузы

Перехода к следующему разделу, дорожке, сцене или файлу в режиме непрерывного воспроизведения

Возврата к предыдущему разделу, дорожке, сцене или файлу в режиме непрерывного воспроизведения

Отключения звука MUTING. Чтобы

X x

VOLUME +/–

X или H

снова включить звук, нажмите эту кнопку еще раз или VOLUME +, чтобы отрегулировать громкость.

Воспроизведение дисков

* Пауза во время воспроизведения JPEG

невозможна.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 36

Примечания

•Если в системе нет диска, на дисплее передней панели появится надпись “NO DISC”.

•При паузе в воспроизведении DVD около часа система автоматически выключится.

Совет

Если на DVD содержится более двух гла в, перейти к след ующей главе или вернуться к предыдущей с помощью . или > невозможно. Эти кнопки действуют только в пределах одной главы. При необходимости перейти к следующей главе или вернуться к предыдущей, нажмите DVD TOP MENU или DVD МЕNU, и затем выберите главу, к которой нужно перейти.

Возобновление воспроизведения с точки, где был остановлен диск

(возобновленное воспроизведение)

В случае остановки диска система запоминает точку, в которой была нажата кнопка x, а на дисплее передней панели появится индикация “RESUME”. Если диск не извлечен из системы, возможность возобновленного воспроизведения остается, даже если система перейдет в режим ожидания в результате нажатия кнопки "/1.

1 Во время воспроизведения диска

нажмите кнопку x для остановки воспроизведения.

На дисплее передней панели появится индикация “RESUME”, и воспроизведение диска можно начать с того места, где он был остановлен. Если индикация “RESUME” не появится, возобновленное воспроизведение невозможно.

Page 37

2 Нажмите кнопку H.

Система начнет воспроизведение с точки, где был остановлен диск в пункте 1.

Примечания

•Функция возобновленного воспроизведения недоступна в режимах произвольного и программного воспроизведения.

•В зависимости от точки, в которой был остановлен диск, имеется вероятность, что система не возобновит воспроизведение именно с нее.

•Точка, в которой был остановлен диск, стирается в следующих случаях:

– изменение режима воспроизведения; – изменение параметров в меню настройки.

Совет

Чтобы начать воспроизведение с начала диска, дважды нажмите кнопку x, затем нажмите H.

Использование меню DVD диска

Воспроизведение дисков

DVD диск разделен на несколько участков, которые составляют изображение или музыкальный фрагмент. Эти участки называются “главами”. При воспроизведении DVD диска, содержащего несколько глав, можно выбрать нужную главу с помощью кнопки DVD TOP MENU/ALBUM–. При воспроизведении DVD дисков, для которых можно выбирать такие элементы, как язык субтитров и язык звука, выберите их с помощью кнопки DVD MENU/ALBUM+.

Номерные кнопки

DVD TOP MENU/ ALBUM–

C/X/x/c

123

DVD MENU/ ALBUM+

ENTER

1 Нажмите кнопку DVD TOP MENU/

ALBUM– или DVD MENU/ALBUM+.

На экране телевизора появится меню диска.

Содержание меню меняется в зависимости от диска.

2 Нажмите кнопки C/X /x/c или

номерные кнопки для выбора элемента, который требуется воспроизвести или изменить.

3 Нажмите кнопку ENTER.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 38

Примечание

Если главное меню DVD или меню DVD выведены на дисплей при воспроизведении DVD около часа, система автоматически выключается.

Воспроизведение дисков VIDEO CD с функциями PBC (версия 2.0)

(воспроизведение PBC)

С помощью функций PBC (контроля воспроизведения) можно легко выполнять простые операции в диалоговом режиме, операции с функциями поиска и т.д. Воспроизведение РВС позволяет воспроизводить VIDEO CD диски в диалоговом режиме, следуя командам меню на экране телевизора.

Номерные кнопки

./>

X/x

123

ENTER

O RETURN

1 Начните воспроизведение VIDEO CD

диска с функциями РВС.

Появляется меню, элементы которого можно выбирать.

2 Выберите номер элемента, нажимая

кнопку X/x или номерные кнопки.

3 Нажмите кнопку ENTER. 4 Следуйте инструкциям меню для

выполнения операций в диалоговом режиме.

Page 39

См. инструкции, прилагаемые к диску, поскольку процедуры могут меняться в зависимости от VIDEO CD диска.

Для возврата в меню

Нажмите кнопку O RETURN.

Примечания

•В зависимости от VIDEO CD диска меню не появится в пункте 1.

•В зависимости от VIDEO CD диска в прилагаемой к диску инструкции в пункте 3 вместо сообщения “Нажмите кнопку ENTER” может появиться “Нажмите кнопку SELECT”. В этом случае нажмите кнопку H.

Совет

Для воспроизведения без использования функции PBC нажмите кнопку ./> или номерные кнопки для выбора дорожки, когда система находится в режиме остановки, затем нажмите кнопку H или ENTER. На экране телевизора появится сообщение “Воспроизведение без функций РВС”, и система начнет непрерывное воспроизведение. Нельзя воспроизвести такие неподвижные изображения, как экран меню. Для возврата к воспроизведению РВС дважды нажмите кнопку x, а затем кнопку H.

Воспроизведение звуковой дорожки MP3

Воспроизведение дисков

Можно воспроизводить звуковые дорожки MP3, записанные на CD-ROM, CD-R или CD-RW дисках. Однако, чтобы проигрыватель смог распознать дорожки, диски должны быть записаны в соответствии c ISO9660 level 1, level 2 или в формате Joliet. Можно также воспроизводить диски, записанные в режиме Multi Session. Подробнее о форматах записи см. в инструкциях по устройству для CD-R/RW дисков или программному обеспечению для записи (не прилагается).

1 Вставьте диск с данными,

записанный в формате MP3, в систему.

2 Нажмите кнопку H.

Система начнет воспроизведение первой звуковой дорожки MP3 из первого альбома на диске.

Примечания

•Система может воспроизводить звук в формате MP3 (MPEG1 Audio Layer3). Система не может воспроизводить звуковые дорожки в формате MP3PRO.

•На этом проигрывателе можно воспроизводить компакт-диски, записанные в режиме Multi Session, если звуковая дорожка MP3 находится в первом сеансе. Можно также воспроизводить все последующие звуковые дорожки MP3, записанные позже в других сеансах.

•Максимальное число альбомов на диске: 99 (на альбоме может быть максимум 250 звуковых дорожек MP3).

•Альбом, который не содержит звуковые дорожки MP3, пропускается.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 40

•Если расширение “.MP3” будет присвоено

данным другого формата, т.е. не MP3, проигрыватель не сможет правильно распознать файл и будет воспроизводить сильный шум, который может повредить систему громкоговорителей.

•Если система не воспроизводит MP3, установите для элемента [ПРИОРИТЕТ К Д С ДАННЫМИ] значение [MP3] в меню [УСТАНОВКИ] (стр. 85).

•Система может воспроизводить данные максимум из 8 подкаталогов, включая каталог ROOT. пpодолжeниe нa cлeдyющeй cтpaницe.

Выбор альбома и дорожки

DVD TOP MENU/ ALBUM–

ENTER

DVD DISPLAY

1 Нажмите кнопку DVD DISPLAY.

Появится меню управления и название диска MP3 с данными.

2 Нажмите кнопку X/x для выбора

(АЛЬБОМ), затем нажмите

кнопку ENTER илим c.

Появится список альбомов, имеющихся на диске.

HOME TOWN

ROCK BEST HIT KARAOKE JAZZ R&B MY FAVORITE SONGS CLASSICAL SALSA OF CUBA BOSSANOVA

DVD MENU/ ALBUM+

O RETURN

C/X/x/c

3 Выберите альбом для

воспроизведения с помощью кнопок X/x и нажмите кнопку ENTER.

4 Выберите (PA3ДEЛ) с

помощью X/x и нажмите кнопку ENTER.

Появится список дорожек, имеющихся в текущем альбоме.

HOME TOWN

ROCK BEST HIT

HIGHWAY1.

VIEW POINT

MY CHILDREN

DANCING

GOOD TASTE

DESTINATION

MARATHON

PLACE-KICK

TAKE IT EASY

10.

PORT TOWER

11.

STANDARD

MP3

Если список всех дорожек или альбомов невозможно отобразить в окне полностью, появится полоса прокрутки. Нажмите кнопку c для выбора значка полосы прокрутки, с помощью которой можно отобразить оставшиеся позиции списка, используя кнопки X/x. Нажмите кнопку C или O RETURN, чтобы вернуться к списку дорожек или альбомов.

5 Выберите дорожку с помощью

кнопок X/x и нажмите кнопку ENTER.

Начнется воспроизведение выбранной дорожки.

Для возврата к предыдущей индикации дисплея

Нажмите кнопку O RETURN или C.

Для отключения дисплея

MP3

Нажмите кнопку DVD DISPLAY.

Примечания

•В названиях альбомов или дорожек можно использовать только буквы алфавита и цифры. Любые другие символы отображаются как “ ”.

•Если в файле MP3 содержит тег ID3, то информация этого тега отображается в качестве названия дорожки.

•Тег ID3 применяется только для версии 1.

Page 41

•При воспроизведении файла MP3 с переменной скоростью передачи (VBR), индикация истекшего времени воспроизведения может не соответствовать действительности.

•До начала воспроизведения диска или выбора альбома в пункте 2, название альбома отображается в меню управления как “**Альбом” (** означает номер).

Совет

Когда установлен диск MP3 с данными, можно выбрать альбом с помощью кнопок DVD MENU/ALBUM+ или DVD TOP MENU/ ALBUM– на пульте дистанционного управления.

Воспроизведение файлов изображений JPEG

Можно воспроизводить файлы изображений JPEG, записанные на CDROM, CD-R или CD-RW дисках. Однако, чтобы проигрыватель смог распознать файлы, диски должны быть записаны в соответствии с ISO9660 level 1, level 2 или в формате Joliet. Можно также воспроизводить диски, записанные в режиме Multi Session. Подробнее о форматах записи см. в инструкциях по устройству для CD-R/RW дисков или программному обеспечению для записи (не прилагается).

1 Вставьте диск с данными,

записанный в формате JPEG, в систему.

2 Нажмите кнопку H.

Система начнет воспроизведение первого файла JPEG из первого альбома на диске.

Примечания

•Система может воспроизводить файлы с расширениями “.JPG” или “.JPEG”.

•На данной системе можно воспроизводить диски, записанные в формате Multi Session.

•Максимальное число альбомов на диске: 99 (альбом может содержать не более 250 файлов изображений JPEG.)

•Альбом, который не содержит файл JPEG, пропускается.

•Если система не воспроизводит JPEG, установите для элемента [ПРИОРИТЕТ КД С ДАННЫМИ] значение [JPEG] в меню [УСТАНОВКИ] (стр. 85).

•Файл JPEG с размерами по длине или ширине более 4720 точек воспроизвести невозможно.

•Нельзя также воспроизвести графический файл JPEG с нестандартным соотношением ширины и высоты.

Воспроизведение дисков

пpодолжeниe нa cлeдyющeй cтpaницe

Page 42

•Некоторые CD-R или CD-RW диски нельзя

воспроизводить на этой системе из-за формата файлов.

•Система может воспроизводить данные максимум из 8 подкаталогов, включая каталог ROOT.

•Файлы изображений Progressive JPEG на данной системе не воспроизводятся.

Совет

Для перехода к следующему или предыдущему файлу нажмите .или >.

Выбор альбома и файла

DVD TOP MENU/ ALBUM–

DVD MENU/ ALBUM+

ENTER

DVD DISPLAY

O RETURN

C/X/x/c

1 Нажмите кнопку DVD DISPLAY.

Появится меню управления и название диска JPEG с данными.

2 Нажмите кнопку X/x для выбора

(АЛЬБОМ), затем нажмите

кнопку ENTER илим c.

Появится список альбомов, имеющихся на диске.

MOUNTAIN

FAMILY FLOWER GARDEN TRAIN CAR

JPEG

3 Выберите альбом для

воспроизведения с помощью кнопок X/x и нажмите кнопку ENTER.

4 Выберите (ФАЙЛ) с

помощью X/x и нажмите ENTER.

Появится список файлов, имеющихся в текущем альбоме.

MOUNTAIN

FAMILY

HAPPY1.

BIRTHDAY

CELEBRATION

CHRISTMAS

MOM

BASEBALL

PARTY

DAD

TRAVEL

10.

FRIEND

11.

DRIVE

JPEG

Если список всех файлов или альбомов невозможно отобразить в окне полностью, появится полоса прокрутки. Нажмите кнопку c для выбора значка полосы прокрутки, с помощью которой можно отобразить оставшиеся позиции списка, используя кнопки X/x. Нажмите кнопку C или O RETURN, чтобы вернуться к списку файлов или альбомов.

5 Выберите файл с помощью кнопки

X/x и нажмите ENTER.

Начнется воспроизведение выбранного файла.

Для возврата к предыдущей индикации дисплея

Нажмите кнопку O RETURN или C.

Для отключения дисплея

Нажмите кнопку DVD DISPLAY.

Примечания

•В названиях альбомов или файлов можно использовать только буквы алфавита и цифры. Любые другие символы отображаются как “ ”.

Page 43

Совет

Когда установлен диск JPEG с дан ными, можно выбрать альбом с помощью кнопок DVD MENU/ALBUM+ или DVD TOP MENU/ ALBUM– на пульте дистанционного управления.

Для поворота текущего изображения

Воспроизведение дисков

Демонстрация слайдов с диска данных JPEG (только JPEG)

1 Нажмите кнопку M во время

показа изображения JPEG.

Демонстрация слайдов начнется с текущего изображения.

2 Нажмите кнопку H для завершения

демонстрации слайдов.

Возврат в режим обычного воспроизведения, начиная с текущего изображения.

Для изменения интервала режима демонстрации слайдов

При каждом нажатии кнопки M во время демонстрации слайдов время интервала изменяется. После каждого нажатия индикация изменяется следующим образом:

1M t 2M t 3M

Интервал 3M короче, чем 2M.

Примечание

Демонстрация слайдов может быть воспроизведена только в одном направлении.

C/c

Поворот текущего изображения можно выполнять с помощью кнопок C/c

При каждом нажатии кнопки c изображение поворачивается на 90° по часовой стрелке. При каждом нажатии кнопки

изображение поворачивается на 90° против часовой стрелки.

Примечание

Во время демонстрации слайдов повернуть изображение невозможно. Нажмите кнопку H для возврата в режим обычного воспроизведения перед выполнением этой операции.

Page 44

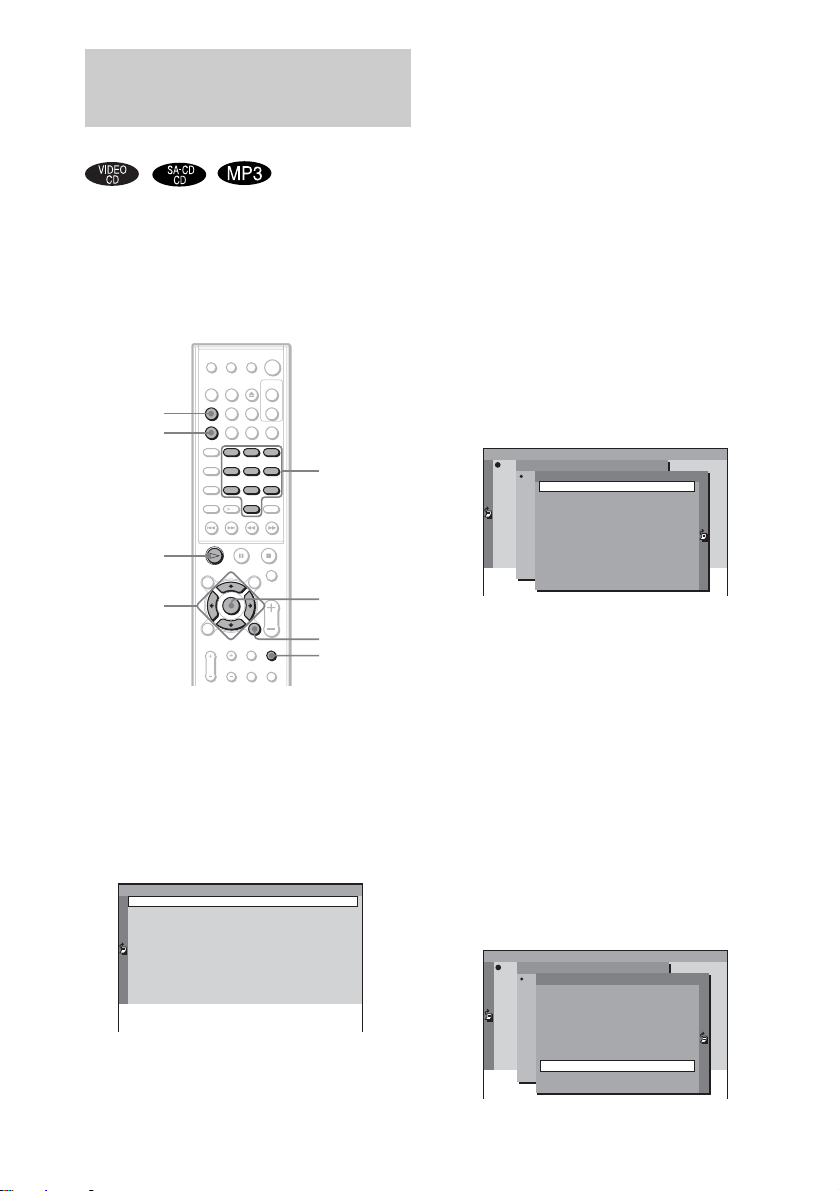

Создание собственной программы

(программное воспроизведение)

Содержимое диска можно воспроизводить в нужном порядке; для этого нужно задать последовательность дорожек, имеющихся на диске, чтобы создать собственную программу. Можно запрограммировать до 25 дорожек.

PLAY MODE

REPEAT

C/X/x/c

123

Номерные кнопки

ENTER

O RETURN

CLEAR

1 В режиме остановки нажимайте

кнопку PLAY MODE, пока на дисплее передней панели не появится индикация “PGM”.

На экране телевизора появится меню программы.

Например, выберите дорожку на диске MP3.

Program Total Time - - : - -

1 2 3 4 5 6 7 8 9

Для проверки уже созданных дорожек или альбомов нажмите кнопку

C для выбора значка полосы

прокрутки, с помощью которой можно отобразить оставшиеся позиции списка, используя кнопки X/x. Нажмите кнопку c или O RETURN, чтобы вернуться к списку дорожек.

Выбор значка полосы прокрутки возможен только при наличии более 9 запрограммированных дорожек или альбомов.

2 Нажмите кнопку c.

Курсор переместится к дорожке (в данном случае к “1”). Перед программированием дорожек MP3 требуется выбрать альбом.

Program

1 2 3 4 5 6 7 8 9

Album

Track

Album2(CD)

ALL TRACKS Album Album Album

1 2 3 4 5 6 7 8 9

TRACK1 TRACK2 TRACK3 TRACK4 TRACK5 TRACK6 TRACK7 TRACK8 TRACK9

Total Time - - : - -

Чтобы выбрать дорожку, которая не отображена в окне, нажмите кнопку c для выбора значка полосы прокрутки, с помощью которой можно отобразить оставшиеся позиции списка, используя кнопки

X/x. Нажмите кнопку

C или

O RETURN, чтобы вернуться к списку дорожек.

Выбор значка полосы прокрутки возможен только при наличии более 9 дорожек.

3 Выберите дорожку для включения

в программу.

Например, выберите дорожку “7”.

Program

1 2 3 4 5 6 7 8 9

Album

Track

Album2(CD)

ALL TRACKS Album

Album

3 4 5 6 7 8 9

TRACK1 TRACK2 TRACK3 TRACK4 TRACK5 TRACK6 TRACK7 TRACK8 TRACK9

Total Time - - : - -

Page 45

4 Нажмите кнопки X/x или номерные

кнопки для выбора “7”, затем нажмите кнопку ENTER.

Общее время запрограммированных дорожек (кроме MP3)

Program Total Time - - : - -

TRACK7 2 3 4 5 6 7 8 9

5 Чтобы запрограммировать другие

дорожки, повторите пункты 2 - 4.

Запрограммированные дорожки отобразятся в порядке выбора.

6 Нажмите кнопку H для начала

программного воспроизведения.

Начнется программное воспроизведение.

По окончании программы ее можно начать заново, нажав кнопку H.

Для возврата к воспроизведению в обычном режиме

В режиме остановки нажимайте кнопку PLAY MODE до тех пор, пока на дисплее передней панели не исчезнет индикация “PGM”.

Примечания

•Функция программного воспроизведения недоступна для DVD и JPEG дисков.

•При извлечении диска режим программного воспроизведения отменяется, и программа стирается из памяти.

•При программировании дорожек MP3 отображается индикация “--:--”, означающая общее время запрограммированных композиций.

Совет

Можно выполнить повторное воспроизведение запрограммированных дорожек. Нажмите кнопку REPEAT или выберите для параметра [ПОВТОР] значение [ВСЕ] на дисплее меню управления во время программного воспроизведения (стр. 47).

Воспроизведение дисков

Прочие функции

Для Выполните следующее

Отключения меню программиров ания

Отмены запрограммированной последовательности

В режиме остановки нажмите кнопку PLAY MODE для отключения меню программирования.

Нажмите кнопку CLEAR в пункте 5, и последняя запрограммированная дорожка будет отменена.

Page 46

Воспроизведение в

произвольном порядке

(произвольное воспроизведение)

Вы можете предоставить системе возможность “перетасовать” дорожки и воспроизводить их в произвольной последовательности. При последующей “перетасовке” порядок воспроизведения изменится.

Для возврата к воспроизведению в обычном режиме

В режиме остановки нажимайте кнопку PLAY MODE, пока с дисплея передней панели не исчезнет надпись “ПРОИЗВОЛЫНОЕВОСПР”. Та же операция используется для отмены произвольного воспроизведения альбома ПРОИЗВОЛЫНОЕВОСПР (АЛЫБОМ).

Установка режима произвольного воспроизведения в меню управления

PLAY MODE

123

1 В режиме остановки нажимайте

кнопку PLAY MODE, пока на дисплее передней панели не появится индикация “SHUF”.

При воспроизведении диска MP3 можно воспроизводить все композиции в альбомах в произвольной последовательности. Подробные сведения о воспроизведении альбома в произвольном порядке см. на стр. 46.

2 Нажмите кнопку H.

Можно выбрать обычное произвольное воспроизведение или произвольное воспроизведение альбомов (только MP3 диски).

C/X/x/c

DVD DISPLAY

ENTER

1 Нажмите кнопку DVD DISPLAY.

Появится меню управления.

2 Нажмите кнопку X/x для выбора

(РЕЖИМ), затем нажмите

кнопку ENTER или c.

HOME TOWN

ROCK BEST HIT

(

)

1 5

MP3

Page 47

3 Выберите ПРОИЗВОЛЬНОЕ ВОСПР

или ПРОИЗВОЛЬНОЕ ВОСПР (АЛЬБОМ) с помощью кнопок X/x и нажмите кнопку ENTER.

ПРОИЗВОЛЬНОЕ ВОСПР: Воспроизведение дорожек на диске в случайном порядке. ПРОИЗВОЛЬНОЕ ВОСПР (АЛЬБОМ): Воспроизведение дорожек с выбранного альбома в случайном порядке.

4 Нажмите кнопку H.

Начнется воспроизведение в выбранном режиме произвольного воспроизведения.

Примечание

Произвольное воспроизведение отключается после извлечения диска. Режим воспроизведения изменяется в следующей последовательности:

ПРОИЗВОЛЬНОЕ ВОСПР t НЕПРЕРЫВНОЕ ПРОИЗВОЛЬНОЕ ВОСПР (АЛЬБОМ) t НЕПРЕРЫВНОЕ (АЛЬБОМ)

Неоднократное воспроизведение

(повторное воспроизведение)

Можно несколько раз воспроизводить все главы, дорожки или файлы, имеющиеся на диске, или одну главу, раздел или дорожку. В режиме произвольного или программного воспроизведения система повторяет дорожки в произвольной или запрограммированной последовательности. Повторное воспроизведение невозможно в режиме воспроизведения PBC для VIDEO CD дисков (стр. 38).

REPEAT

123

Воспроизведение дисков

C/X/x/c

DVD DISPLAY

ENTER

1 Нажмите кнопку DVD DISPLAY.

Появится меню управления.

2 Нажмите кнопку X/x для выбора

(ПОВТОР), затем нажмите

кнопку ENTER.

Если не выбрано значение [ВЫКЛ], индикатор [ПОВТОР] загорится зеленым.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 48

3 Выберите параметр повторного

воспроизведения, затем нажмите кнопку ENTER.

DVD

)

1 2 ( 2 7

)

1 8 ( 3 4 T

1 : 3 2 : 5 5

x При воспроизведении DVD диска

•ВЫКЛ: повторное воспроизведение не выполняется.

• ВСЕ: повтор всех глав.

• ГЛАВА: повтор текущей главы, имеющейся на диске.

• РАЗДЕЛ: повтор текущего раздела.

x При воспроизведении VIDEO CD/ Super Audio CD/CD/MP3 дисков, когда для программного воспроизведения установлено значение ВЫКЛ

•ВЫКЛ: повторное воспроизведение не выполняется.

• ВСЕ: повтор всех дорожек на диске или текущего альбома (только если в режиме воспроизведения выбраны параметры НЕПРЕРЫВНОЕ (АЛЬБОМ) или ПРОИЗВОЛЬНОЕ ВОСПР (АЛЬБОМ)).

• РАЗДЕЛ: повтор текущей дорожки.

x При воспроизведении JPEG

•ВЫКЛ: повторное воспроизведение не выполняется.

• ВСЕ: повтор всех файлов на диске (если в режиме воспроизведения выбран параметр НЕПРЕРЫВНОЕ) или повтор текущего альбома (если в режиме воспроизведения выбран параметр НЕПРЕРЫВНОЕ (АЛЬБОМ)).

x Когда для программного воспроизведения установлен параметр ВКЛ

DVD

•ВЫКЛ: повторное воспроизведение не выполняется.

• ВСЕ: повтор программного воспроизведения.

Примечания

•В зависимости от диска DVD функция повторного воспроизведения может не работать.

•Повторное воспроизведение отключается после извлечения диска.

•При выборе параметра [ВСЕ] воспроизведение повторяется только 5 раз.

Советы

•Повторное воспроизведение можно задать в режиме остановки. После выбора параметра [ПОВТОР] нажми те кнопку H. Система начнет повторное воспроизведение.

•Можно быстро отобразить состояние параметра [ПОВТОР]. Нажмите кнопку REPEAT на пульте дистанционного управления.

•Для глав DVD, которые содержат разделы, можно выполнять повторное воспроизведение.

Page 49

Поиск определенного

места на диске

(сканирование, замедленное воспроизведение)

Можно быстро найти определенное место на диске путем просмотра изображения или замедленного воспроизведения.

SLOW /

Примечания

•Некоторые DVD/VIDEO CD диски могут не поддерживать выполнение некоторых перечисленных выше операций.

•Во время сканирования или замедленного воспроизведения звук отключается.

m/M

Быстрый поиск места путем перемотки вперед или назад (сканирование)

1 Нажмите кнопку m или M во

время воспроизведения диска.

2 После того, как найдено нужное

место, нажмите кнопку H для возврата к обычной скорости воспроизведения.

Чтобы изменить скорость сканирования (только для компакт-дисков DVD/VIDEO CD)

При каждом нажатии кнопки m или M во время сканирования скорость воспроизведения изменяется. Имеются две скорости. После каждого нажатия индикация изменяется следующим образом:

Направление воспроизведения 1M t 2M

Противоположное направление 1m t 2m

Скорость воспроизведения 2M/2m выше, чем 1M/1m.

Покадровый просмотр (замедленное воспроизведение) (только DVD/VIDEO CD)

Нажмите или , когда система находится в режиме паузы.

Чтобы вернуться к нормальной скорости воспроизведения, нажмите кнопку H.

Для изменения скорости замедленного воспроизведения

При каждом нажатии кнопки или во время замедленного воспроизведения скорость воспроизведения изменяется. Имеются две скорости. После каждого нажатия индикация изменяется следующим образом:

Направление воспроизведения 2 t 1

Противоположное направление (только DVD) 2 t 1

Скорость воспроизведения 2 /2 ниже, чем 1/1.

Воспроизведение дисков

Page 50

Поиск главы/раздела/ дорожки/индекса/ альбома/файла

Можно выполнять поиск главы (DVD диск), раздела (DVD диск), дорожки (CD, VIDEO CD, Super Audio CD, MP3 диск), индекса (VIDEO CD, Super Audio CD диск), альбома (MP3, JPEG) и файла (JPEG). Так как на диске главам, дорожкам, альбомам и файлам присвоены уникальные названия, можно выбрать нужное в меню управления. Кроме того, на диске присвоены уникальные номера разделам и индексам, поэтому можно выбрать нужный, введя его номер. Или можно выполнить поиск определенной точки, введя временной код (ПОИСК ПО ВРЕМЕНИ). Нельзя выполнить поиск сцены на VIDEO CD диске при активированной функции PBC.

Номерные кнопки

C/X/x/c

DVD DISPLAY

123

ENTER

O RETURN CLEAR

Поиск главы/дорожки/альбома/ файла

1 Нажмите кнопку DVD DISPLAY.

Появится меню управления.

2 Нажмите кнопку X/x для выбора

метода поиска и нажмите кнопку ENTER или c.

x При воспроизведении DVD диска

(ГЛАВА)

x При воспроизведении VIDEO CD

диска

(РАЗДЕЛ)

x При воспроизведении Super Audio

CD диска

(РАЗДЕЛ)

x При воспроизведении CD диска

(РАЗДЕЛ)

x При воспроизведении MP3 диска

(АЛЬБОМ) или

(РАЗДЕЛ)

x При отображении файла JPEG

(АЛЬБОМ) или

(ФАЙЛ)

Пример: при выборе (РАЗДЕЛ) Появится список дорожек, имеющихся на диске.

HIGHWAY1.

VIEW POINT

MY CHILDREN

DANCING

GOOD TASTE

DESTINATION MARATHON

PLACE-KICK

TAKE IT EASY

10.

PORT TOWER

11.

STANDARD

12.

LADY

Page 51

13.

STAY

14.

BAD

15.

BEAUTIFUL

16.

HOLD.ME

17.

FIRST TIME

18.

BLUE SKY

19.

OUR EARTH

20.

NO NAME

21.

SWEETEST

22.KISS ME

23.

FIRE

24.

ANGEL

3 Нажмите кнопку X/x для выбора

нужной дорожки и нажмите кнопку ENTER.

Система начнет воспроизведение с выбранной дорожки.

Поиск раздела/индекса

1 Нажмите кнопку DVD DISPLAY.

Появится меню управления.

2 Нажмите кнопку X/x для выбора

способа поиска.

x При воспроизведении DVD диска

(РАЗДЕЛ)

x При воспроизведении VIDEO CD диска (без функций PBC)

(ИНДЕКС)

x При воспроизведении Super Audio CD диска

(ИНДЕКС)

Пример: при выборе (РАЗДЕЛ)

Выбирается “** (**)” (** - это номер). Цифра в скобках обозначает общее

количество, разделов или индексов.

DVD

1 2 ( 2 7 1 8 ( 3 4 T

) )

1 : 3 2 : 5 5

DVD

3 Нажмите кнопку ENTER или c.

“** (**)” изменится на “-- (**)”.

DVD

1 2 ( 2 7 – – ( 3 4

) )

1 : 3 2 : 5 5

DVD

4 Нажмите кнопку X/x или номерные

кнопки для выбора раздела или индекса, поиск которых необходимо выполнить.

Если сделана ошибка

Отмените введенную цифру, нажав кнопку CLEAR, затем выберите другой номер.

5 Нажмите кнопку ENTER.

Система начнет воспроизведение с выбранного значения.

Примечание

При воспроизведении диска VIDEO CD с функциями PBC поиск по индексу не работает.

Для отключения меню управления

Несколько раз нажмите кнопку DVD DISPLAY, пока не отключится меню управления.

Для поиска определенной точки с помощью временного кода (ПОИСК ПО ВРЕМЕНИ)

если выполняется поиск времени воспроизведения текущего раздела на диске DVD

1 В пункте 2 выберите (ВРЕМЯ).

“T **:**:**” (время воспроизведения текущей главы).

2 Нажмите кнопку ENTER или c.

“T--:--:--” появится сверху “T**:**:**.”

3 Введите временной код с помощью

номерных кнопок, затем нажмите кнопку ENTER. Например, чтобы найти нужное место через 2 часа 10 минут и 20 секунд от начала, введите “2:10:20”.

Воспроизведение дисков

пpодолжeниe нa cлeдyющeй cтpaницe

Page 52

Примечания

•Отображается тот же номер главы, раздела или дорожки, который записан на диске.

•Нельзя выполнить поиск по времени на VIDEO CD диске при активированной функции PBC.

•При воспроизведении диска DVD введите время воспроизведения текущего раздела, используя временной код. При воспроизведении диска CD, Super Audio CD, VIDEO CD или MP3 введите время воспроизведения текущей дорожки, используя временной код.

Совет

Дисплей можно изменить таким образом, чтобы на нем отображалось время воспроизведения или оставшееся время. Подробнее см. в разделе “Проверка времени, прошедшего с начала или оставшегося до конца воспроизведения” (стр. 55).

Просмотр информации о диске

Просмотр времени, прошедшего с начала или оставшегося до конца воспроизведения, на дисплее передней панели

Можно проверить такую информацию о диске, как оставшееся время, общее количество глав на DVD диске или дорожек на CD, Super Audio CD, VIDEO CD или MP3 диске, либо файлов JPEG с помощью дисплея передней панели (стр. 102).

DISPLAY

Нажмите DISPLAY.

При каждом нажатии кнопки DISPLAY во время воспроизведения диска показания на дисплее изменяются следующим образом.

Page 53

При воспроизведении DVD диска При воспроизведении VIDEO CD

Время воспроизведения и номер текущей главы

диска (без функций PBC), Super Audio CD или CD диска

Время воспроизведения и номер текущей дорожки (при воспроизведении CD диска)

Оставшееся время текущей главы

Оставшееся время

Время воспроизведения и номер текущего раздела

Оставшееся время текущего раздела

Название главы а)

текущей дорожки

Время воспроизвед ения диска

Оставшееся время диска

Воспроизведение дисков

Текущее звуковое поле б)

Громкость б)

Название дорожки а)

Текущее звуковое поле б)

Громкость б)

пpодолжeниe нa cлeдyющeй cтpaницe

Page 54

При воспроизведении MP3 диска При воспроизведении JPEG

Время воспроизведения и номер текущей дорожки

Номер текущего файла

Оставшееся время текущей дорожки

Название дорожки (файла)

Название альбома (папки) в)

Текущее звуковое поле б)

Громкость б)

Название файла

Название альбома (папки) в)

Текущее звуковое поле б)

Громкость б)

Page 55

При включении режима

программного воспроизведения

Число запрограммированных дорожек и общее время воспроизведения

Оставшееся время текущей дорожки

Название дорожки а)

•Истекшее и оставшееся время воспроизведения дорожки может отображаться неточно в следующих случаях:

– при воспроизведении файла MP3 с

переменной скоростью передачи в битах (VBR),

– во время ускоренного перемещения вперед/

назад.

Советы

•При воспроизведении VIDEO CD дисков с функциями PBC отображается только время воспроизведения.

•Время воспроизведения, прошедшее с начала и оставшееся до конца текущего раздела, главы, дорожки, сцены или диска также появится на экране телевизора. Подробнее о чтении данной информации см. в разделе “Проверка времени, прошедшего с начала или оставшегося до конца воспроизведения”.

Воспроизведение дисков

Текущее звуковое поле б)

Громкость б)

а)Эта информация опускается, если

сведения о названии не существуют.

б)Возврат к первон ачальной информации

по окончании времени индикации.

в)Возврат к первон ачальной информации

по окончании прокрутки текста.

Примечания

•В зависимости от типа воспроизводимого диска и режима воспроизведения информация о диске может не отображаться.

•Тег ID3 применяется только для версии 1.

•Если в файле MP3 содержится информация тега ID3, то информация тега ID3 отображается в качестве названия дорожки (файла).

Проверка времени, прошедшего с начала или оставшегося до конца воспроизведения

Можно проверить время воспроизведения, прошедшее с начала и оставшееся до конца текущей главы, раздела или дорожки, а также общее время воспроизведения или оставшееся время до конца диска. Можно также проверить текст для DVD/CD/Super Audio CD диска и имя папки/имя файла/ тег ID3 (только название песни) для файла MP3, записанного на диске.

DISPLAY

DVD DISPLAY

пpодолжeниe нa cлeдyющeй cтpaницe

Page 56

1 Во время воспроизведения нажмите

кнопку DVD DISPLAY.

Появится меню управления.

DVD

)

1 2 ( 2 7

)

1 8 ( 3 4 T

1 : 3 2 : 5 5

Информация о времени

DVD

Тип диска

2 Для изменения информации о

времени нажимайте кнопку DISPLAY.

Способ отображения и типы изменяемого времени зависят от воспроизводимого диска.

x При воспроизведении DVD диска

• T **:**:** Время воспроизведения текущей главы

• T–**:**:** Оставшееся время текущей главы

• C **:**:** Время воспроизведения текущего раздела

• C–**:**:** Оставшееся время текущего раздела

• **:**:** Время воспроизведения в меню или оставшееся время текущей главы без раздела

x При воспроизведении VIDEO CD диска (с функциями PBC)

• **:** Время воспроизведения текущей сцены

x При воспроизведении VIDEO CD диска (без функций PBC), Super Audio CD или CD диска

• T **:** Время воспроизведения текущей дорожки

• T–**:** Оставшееся время текущей дорожки

• D **:** Время воспроизведения текущего диска

• D–**:** Оставшееся время текущего диска

x При воспроизведении MP3 диска

• T **:** Время воспроизведения текущей дорожки

• T–**:** Оставшееся время текущей дорожки

Для отключения меню управления

Несколько раз нажмите кнопку DVD DISPLAY, пока не отключится меню управления.

Примечания

•Могут быть отображены только буквы алфавита.

•В зависимости от типа воспроизводимого диска система может отображать только ограниченное количество символов. Кроме того, для некоторых дисков будут отображены не все текстовые символы.

Page 57

Проверка информации о дате

(только JPEG)

Во время воспроизведения можно проверять информацию о дате, если тег Exif* записан в данных изображения в формате JPEG.

DVD DISPLAY

Во время воспроизведения нажмите кнопку DVD DISPLAY.

Появится меню управления.

MOUNTAIN

FAMILY

) BIRTHDAY

1 ( 2 0 01 / 01/ 2004

JPEG

Воспроизведение дисков

Информация о дате

* Сменный формат файла изображения

“Exchangeable Image File Format” представляет собой формат изображения для цифровых камер, установленный ассоциацией JEITA (Японской ассоциацией электронной промышленности и информационных технологий).

Примечание

Если информация о дате отсутствует или данные на диске повреждены, система не сможет отобразить информацию о дате.

Совет

Можно изменить порядок отображения информации даты с помощью параметра [ДАТА JPEG] в меню [УСТАНОВКИ] (стр. 86).

Page 58

Настройка звука

Изменение параметров звука

Если дорожки на DVD диске записаны на нескольких языках, при его воспроизведени и можно выбрать нужный язык. Если звук на DVD диске записан в нескольких форматах (PCM, Dolby Digital, MPEG или DTS), при его воспроизведени и можно выбрать нужный формат звука. При воспроизведении CD, VIDEO CD или MP3 стереодисков можно выбрать звук левого или правого канала и прослушивать его и через левый, и через правый громкоговорители (в этом случае стереоэффект теряется). Например, при воспроизведении диска с записью песни, на котором вокал записан в правом канале, а инструментальная партия - в левом канале, можно выбрать левый канал и прослушивать только инструментальную партию через оба громкоговорителя.

123

AUDIO

X/x

DVD DISPLAY

ENTER

1 Во время воспроизведения нажмите

кнопку DVD DISPLAY.

Отображается меню управления.

2 Нажмите кнопку X/x для выбора

(ЗВУК), затем нажмите

кнопку ENTER.

Появятся возможные значения для параметра ЗВУК.

DVD

1 2 ( 2 7 1 8 ( 3 4 T

) )

1 : 3 2 : 5 5

DVD

3 Нажимая кнопку X/x, выберите

нужный аудиосигнал.

x При воспроизведении DVD диска

В зависимости от DVD диска языки, доступные для выбора, могут быть различными.

Отображаемые 4 символа означают код языка. Чтобы определить, какой язык означает тот или иной код, см. список кодов языков на стр. 106. Если один и тот же язык отображается несколько раз, DVD диск записан с использованием нескольких форматов звука.

x При воспроизведении дисков VIDEO CD, CD, или MP3

Параметр по умолчанию подчеркнут.

•СТЕРЕО стереозвук

• 1\Л: Звук левого канала (монофонический)

• 2\П: Звук правого канала (монофонический)

x При воспроизведении Super Audio CD диска

В зависимости от Super Audio CD диска параметры, доступные для выбора в режиме остановки, могут быть различными.

: Стандартный

Page 59

• МНОГОКАНАЛЬНЫЙ: Диск содержит многоканальный участок воспроизведения.

• 2KAH: Диск содержит двухканальный участок воспроизведения.

• CD: Если необходимо воспроизвести диск, как обычный CD диск.

Примечания

•В режиме воспроизведения Super Audio CD дисков не все диски предоставляют указанные три варианта прослушивания. Все зависит от конфигурации слоя воспроизводимого Super Audio CD диска.

•При воспроизведении Super Audio CD в режиме 2 CHANNEL STEREO, индикатор POWER/ON LINE усилителя объемного звучания изменяет цвет на красный.

4 Нажмите кнопку ENTER.

Для отключения меню управления

Несколько раз нажмите кнопку DVD DISPLAY, пока не отключится меню управления.

Примечания

•Для дисков, запись на которых выполнена в одном формате звука, параметр звука изменять нельзя.

•Во время воспроизведения DVD диска параметр звука может изменяться автоматически.

Советы

•Параметр [ЗВУК] можно выбрать, просто нажав кнопку AUDIO. При каждом нажатии этой кнопки элемент изменяется.

•Получить информацию о композиции (язык или звуковой канал) можно на дисплее передней панели.

Отображение информации о звуке на диске (только DVD)

При выборе параметра [ЗВУК] воспроизводимые каналы отображаются на экране. Например, в формате Dolby Digital на DVD диске может быть записано несколько различных сигналов: от

монофонического до 5.1-канального. В зависимости от DVD диска количество записанных каналов может быть различным.

Формат текущего аудиосигнала*

DVD

1 2 ( 2 7 ) TITLE12

)

1 8 ( 3 4 T

1 : 3 2 : 5 5

PROGRAM FORMAT

DVD

DOLBY DIGITAL 3/2.1

* Отображается надпись [PCM], [MPEG],

[DTS] или [DOLBY DIGITAL]. Для формата [DOLBY DIGITAL] каналы воспроизводимой дорожки отображаются по номерам следующим образом: Для 5.1-канального звука Dolby Digital:

Компонент объемного звучания 2

DOLBY DIGITAL

Передний компонен т 2 + Центральный компонент 1

3 / 2 . 1

Компонент LFE (низкочастотный эффект) 1

Примеры отображаемых дисплеев:

• PCM (стерео)

PROGRAM FORMAT

PCM 48kHz 24bit

• Dolby Surround

PROGRAM FORMAT

DOLBY DIGITAL 2/0 DOLBY SURROUND

• Dolby Digital 5.1ch

PROGRAM FORMAT

DOLBY DIGITAL 3/2.1

•DTS

PROGRAM FORMAT

DTS 3/2.1

Настройка звука

пpодолжeниe нa cлeдyющeй cтpaницe

Page 60

Советы

•Если сигнал содержит компоненты объемного сигнала, например, LS, RS или S, эффект объемного звучания усиливается.

•При воспроизведении звуковых дорожек в формате MPEG AUDIO система выдает сигналы PCM (стерео).

Прослушивание объемного звука

Возможностями объемного звучания можно воспользоваться, просто выбрав одно из звуковых полей, предварительно запрограммированных в системе. С их помощью, находясь дома, можно получить эффект прослушивания мощного звука, как в кинотеатре. Чтобы выбрать звуковое поле, нажмите несколько раз AUTO FORMAT DIRECT или MODE на пульте дистанционного управления, пока на дисплее передней панели не появится индикация нужного звукового поля.

Автоматическое декодирование входного аудиосигнала (AUTO FORMAT DIRECT AUTO)

Функция автодекодирования автоматически распознает тип входного аудиосигнала (Dolby Digital, DTS или стандартный 2-канальный стереозвук) и при необходимости выполняет его правильное декодирование. Этот режим передает звук в том виде, в котором он был записан/закодирован без добавления эффектов (например, реверберации). Однако при отсутствии низкочастотных сигналов (Dolby Digital LFE и т.д.) он будет генерировать низкочастотный сигнал для вывода на низкочастотный громкоговоритель.

AUTO FORMAT DIRECT

123

Page 61

Несколько раз нажмите кнопку AUTO FORMAT DIRECT на пульте дистанционного управления, пока на дисплее передней панели не появится индикация “A.F.D. AUTO”.

Звуковое поле Дисплей

AUTO FORMAT DIRECT

A.F.D AUTO

AUTO

Использование только передних громкоговорителей и низкочастотного громкоговорителя (2 CHANNEL STEREO)

В этом режиме выдается звук только с передних левого и правого громкоговорителей и низкочастотного громкоговорителя. Стандартные двухканальные (стерео) источники полностью игнорируют обработку звукового поля. Звук любого многоканального объемного формата декодируется в двухканальный. Это дает возможность воспроизводить любой источник, используя только передние левый и правый громкоговорители и низкочастотный громкоговоритель.

MODE

123

Настройка звука

Несколько раз нажмите кнопку MODE на пульте дистанционного управления, пока на дисплее передней панели не появится индикация “2CH ST”.

Звуковое поле Дисплей

2CHANNEL STEREO 2CH ST

Page 62

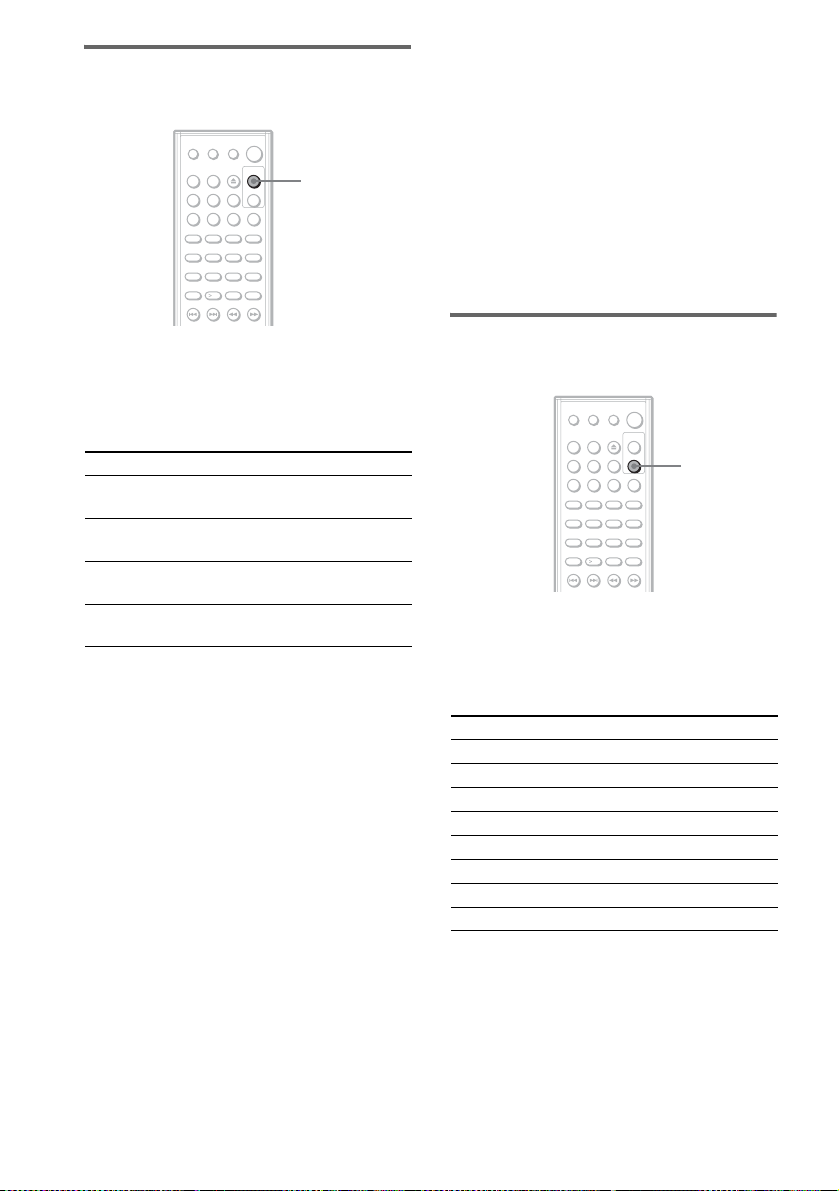

Выбор звукового поля (кнопка AUTO FORMAT DIRECT)

AUTO FORMAT DIRECT

123

x AUTO FORMAT DIRECT PRO LOGICII MOVIE/MUSIC

Dolby Pro LogicII создает пять выходных всечастотных каналов из двухканального звукового источника. Это достигается за счет использования усовершенствованного декодера объемного звучания со сверхчистой матрицей, который извлекает пространственные свойства оригинальной записи без добавления новых звуков или тональных окрасок.

Несколько раз нажмите кнопку AUTO FORMAT DIRECT на пульте дистанционного управления, пока на дисплее передней панели не появится индикация нужного звукового поля.

Звуковое поле Дисплей

AUTO FORMAT DIRECT

A.F.D AUTO

AUTO AUTO FORMAT DIRECT

DOLBY PL

PRO LOGIC AUTO FORMAT DIRECT

PLII MOVIE

PRO LOGICII MOVIE AUTO FORMAT DIRECT

PLII MUSIC

PRO LOGICII MUSIC

x AUTO FORMAT DIRECT PRO LOGIC

Dolby Pro Logic создает пять выходных каналов из двухканального звукового источника. В этом режиме Pro Logic выполняет декодирование входного сигнала и вывод на передние и центральный громкоговорители, а также на громкоговорители объемного звучания. В это время канал объемного звучания становится монофоническим.

Выбор звукового поля (кнопка MODE)

MODE

123

Несколько раз нажмите кнопку MODE на пульте дистанционного управления, пока на дисплее передней панели не появится индикация нужного звукового поля.

Звуковое поле Дисплей

2CHANNEL STEREO 2CH ST ROCK ROCK POP POP JAZZ JAZZ CLASSIC CLASSIC NEWS NEWS SPORTS SPORTS MOVIE MOVIE

x ROCK, POP, JAZZ, CLASSIC, NEWS, SPORTS, MOVIE

Каждый режим обеспечивает звук, соответствующий оригинальному.

Page 63

При использовании головных телефонов

Звуковое поле Дисплей

HEADPHONE 2 CHANNEL STEREO

HEADPHONE SURROUND

HP 2CH

HP SURR

x HEADPHONE 2CHANNEL STEREO

В этом режиме выдается звук через головной телефон Л/П. Стандартные двухканальные (стерео) источники полностью игнорируют обработку звукового поля. Звук любого многоканального объемного формата декодируется в двухканальный.

x HEADPHONE SURROUND

В этом режиме объемный звук будет выводиться через головной телефон Л/П.

Отключение эффекта объемного звучания

Несколько раз нажмите кнопку AUTO FORMAT DIRECT на пульте дистанционного управления, пока на дисплее передней панели не появится индикация “A.F.D. AUTO”, либо нажимайте MODE на пульте, пока не появится индикация “2CH ST”.

Примечание

Когда входной сигнал представляет собой многоканальный источник, функции AUTO FORMAT DIRECT PRO LOGIC, AUTO FORMAT DIRECT PRO LOGICII MOVIE/ MUSIC отменяются и многоканальный источник воспроизводится напрямую.

Совет

Если Вы хотите вывести звук с телевизора или стереосигнал двухканального устройства на 6 громкоговорителей, выберите любое звуковое поле кроме “AUTO FORMAT DIRECT AUTO” или “2CHANNEL STEREO” .

Использование звуковых эффектов

Простым нажатием кнопки можно выбрать 2 типа звукового эффекта в этой системе. Выбор необходимого звукового соответствия.

DSGX

123

Нажмите кнопку NIGHT MODE или DSGX на пульте дистанционного управления.

Звуковой эффект активизируется.

x NIGHT MODE

В этом режиме можно прослушивать звуковые эффекты или диалоги как в кинотеатре, даже на более низком уровне громкости. Это может быть полезно при просмотре фильмов ночью.

x DSGX

При включении DSGX басовые частоты будут усилены.

Отключение звуковых эффектов

Нажмите еще раз кнопку NIGHT MODE или DSGX на пульте дистанционного управления.

Примечания

•Эти два звуковых эффекта не могут быть активизированы одновременно.

•Эти функции не работает во время воспроизведения Super Audio CD.

NIGHT MODE

Настройка звука

Page 64

Использование различных дополнительных функций

Смена ракурсов

DVD

1 2 ( 2 7 1 8 ( 3 4 T

( 9

) )

1 : 3 2 : 5 5

)

DVD

Если на DVD диске записаны сцены с несколькими ракурсами, можно изменять ракурс для просмотра. Например, при воспроизведении сцены, изображающей движение поезда, не прерывая движения поезда, можно отобразить вид, открывающийся либо спереди поезда, либо из его левого или правого окна.

Номерные кнопки

ANGLE

C/X/x/c

DVD DISPLAY

123

ENTER

1 Во время воспроизведения нажмите

кнопку DVD DISPLAY.

Появится меню управления.

2 Нажмите кнопку X/x для выбора

(РАКУРС).

Появится номер ракурса. Цифра в скобках показывает общее

количество ракурсов. Индикатор [РАКУРС] горит зеленым в том случае, когда на диске имеется запись с нескольких ракурсов.

3 Нажмите кнопку ENTER или c.

Номер ракурса изменится на “-”.

DVD

1 2 ( 2 7 1 8 ( 3 4 T

– ( 9

) )

1 : 3 2 : 5 5

)

DVD

4 Выберите номер ракурса, используя

номерные кнопки или кнопку X/x, затем нажмите кнопку ENTER.

Ракурс изменится на выбранный.

Для отключения меню управления

Несколько раз нажмите кнопку DVD DISPLAY, пока не отключится меню управления.

Примечание

В зависимости от DVD диска может оказаться невозможным изменить ракурс, даже если на диске имеется запись, содержащая несколько ракурсов.

Совет

Ракурс можно выбрать, просто нажав кнопку ANGLE. При каждом нажатии этой кнопки ракурс изменяется.

Page 65

Отображение субтитров

Если на диске записаны субтитры, во время воспроизведения их можно включать или выключать. Если на диске записаны субтитры на нескольких языках, можно изменить язык субтитров во время воспроизведения или по желанию включать и выключать их. Например, можно выбрать язык, который Вы изучаете, и включить субтитры для лучшего понимания.

123

SUBTITLE

C/X/x/c

DVD DISPLAY

ENTER

3 Нажмите кнопку X/x, чтобы выбрать

язык.

В зависимости от DVD диска языки, доступные для выбора, могут быть различными. Отображаемые 4 символа означают код языка. Чтобы определить, какой язык означает тот или иной код, см. список кодов языков на стр. 106.

4 Нажмите кнопку ENTER.

Для отмены параметра [СУБТИТРЫ]

Выберите [ВЫКЛ] в пункте 3.

Для отключения меню управления

Несколько раз нажмите кнопку DVD DISPLAY, пока не отключится меню управления.

Примечание

В зависимости от DVD диска может оказаться невозможным изменить язык субтитров, даже если на диске записаны субтитры на нескольких языках.

Совет

Параметр СУБТИТРЫ можно выбрать, просто нажав кнопку SUBTITLE. При каждом нажатии этой кнопки язык изменяется.

Использование различных дополнительных функций

1 Во время воспроизведения нажмите

кнопку DVD DISPLAY.

Появится меню управления.

2 Нажмите кнопку X/x для выбора

(СУБТИТРЫ), затем

нажмите кнопку ENTER или c.

Появятся возможные значения для параметра [СУБТИТРЫ].

DVD

1 2 ( 2 7 1 8 ( 3 4 T

) )

1 : 3 2 : 5 5

DVD

Page 66

Блокировка дисков

(ОБЩАЯ ЗАЩИТА ОТ ПРОСМОТРА, ДОСТУП)

Для диска можно установить два типа ограничений на воспроизведение.

• Общая защита от просмотра Можно установить ограничения, запрещающие воспроизводить нежелательные диски.

•Доступ Воспроизведение некоторых DVD дисков может быть ограничено по предварительно определенному признаку, например, возрасту зрителей.

Для контроля доступа и общей защиты от просмотра используется один и тот же пароль.

1 Вставьте диск, который требуется

заблокировать.

Если диск воспроизводится, нажмите кнопку x для остановки воспроизведения.

2 В режиме остановки нажмите

кнопку DVD DISPLAY.

Появится меню управления.

3 Нажмите кнопку X/x для выбора

(ОБЩАЯ ЗАЩИТА ОТ ПРОСМОТРА), затем нажмите кнопку ENTER или c.

Будет выбран параметр [ОБЩАЯ ЗАЩИТА ОТ ПРОСМОТРА].

DVD

1 2 ( 2 7 )

)

1 8 ( 3 4 T

1 : 3 2 : 5 5

DVD

Общая защита от просмотра

Один и тот же пароль защиты от просмотра можно установить для 25 дисков. При установке 26-го диска ограничение воспроизведения диска, для которого был установлен пароль, отменяется.

Номерные кнопки

C/X/x/c

DVD DISPLAY

123

ENTER

O RETURN

4 Нажмите кнопку X/x для выбора

[BКЛ t], затем нажмите кнопку ENTER.

x Если пароль не введен

Появится экран для регистрации нового пароля.

ENTER

Введите 4-значный пароль, используя номерные кнопки, затем нажмите кнопку ENTER. Появится окно для подтверждения пароля.

Page 67

x После регистрации пароля

Появится окно для ввода пароля.

ENTER

5 Введите 4-значный пароль,

используя номерные кнопки, затем нажмите кнопку ENTER.

На экране появится надпись [Общая защита установлена], затем экран вернется к отображению меню управления.

Если при вводе пароля была сделана ошибка

Нажмите кнопку C, затем нажмите ENTER и введите правильный номер.

Если сделана ошибка

Нажмите кнопку O RETURN и повторите действия, начиная с пункта 3.

Для отключения меню управления

Несколько раз нажмите кнопку DVD DISPLAY, пока не отключится меню управления.

Для отключения функции общей защиты от просмотра

1 В пункте 4 выберите [BЫКЛ t], затем

нажмите кнопку ENTER.

2 Введите 4-значный пароль, используя

номерные кнопки, затем нажмите кнопку ENTER.

Для изменения пароля

1 В пункте 4 нажмите кнопку X/x, чтобы

выбрать [ПАРОЛЬ t], затем нажмите кнопку ENTER. Появится окно для ввода пароля.

2 Введите 4-значный пароль, используя

номерные кнопки, затем нажмите кнопку ENTER.

3 Введите новый 4-значный пароль,

используя номерные кнопки, затем нажмите кнопку ENTER.

4 Для подтверждения пароля введите его

еще раз, используя номерные кнопки, затем нажмите кнопку ENTER.

Воспроизведение диска, для которого установлена общая защита от просмотра

1 Вставьте диск, для которого

установлена общая защита от просмотра.

Появится дисплей [ОБЩАЯ ЗАЩИТА ОТ ПРОСМОТРА].

ENTER

2 Введите 4-значный пароль,

используя номерные кнопки, затем нажмите кнопку ENTER.

Система готова для воспроизведения.

Примечания

•При смене слоя или области на Super Audio CD с включенной функцией общей защиты от просмотра, может появиться окно для ввода пароля.

•При задании пароля функции общей защиты от просмотра для диска Hybrid Super Audio CD, данный пароль действует только для текущего слоя.

Совет

Если Вы забыли пароль, введите 6-значный номер “199703”, используя номерные кнопки, когда на дисплее [ОБЩАЯ ЗАЩИТА ОТ ПРОСМОТРА] появится запрос на ввод пароля, затем нажмите кнопку ENTER. На дисплее появится запрос на ввод нового 4-значного пароля.

Использование различных дополнительных функций

Page 68

Ограниченное воспроизведение для детей (Доступ) (только DVD)

Воспроизведение некоторых DVD дисков может быть ограничено по предварительно определенному признаку, например, возрасту зрителей. Функция “Доступ” позволяет установить уровень ограничения воспроизведения. Ограниченная для просмотра сцена не воспроизводится или заменяется другой сценой.

Номерные кнопки

C/X/x/c

123

ENTER

3 Нажмите кнопку X/x для выбора

[ДОСТУП t], затем нажмите кнопку ENTER или c.

x Если пароль не введен

Появится экран для регистрации нового пароля.

ENTER

x После регистрации пароля

Появится окно для ввода пароля.

ENTER

DVD SETUP

1 В режиме остановки нажмите

кнопку DVD SETUP.

Появится дисплей установок.

2 Нажмите кнопку X/x для выбора

[УСТАНОВКИ], затем нажмите кнопку ENTER или c.

Появится меню [УСТАНОВКИ].

O RETURN

4 Введите пароль, используя

номерные кнопки, затем нажмите кнопку ENTER.

Появится дисплей для установки ограничения на воспроизведение и изменения пароля.

Page 69

5 Нажмите кнопку X/x для выбора

[СТАНДАРТНЫЙ], затем нажмите кнопку ENTER или c.

Появятся значения для параметра [СТАНДАРТНЫЙ].

8 Выберите необходимый уровень,

используя кнопку X/x, затем нажмите кнопку ENTER.

Установка параметра доступа завершена.

PG134:

Использование различных дополнительных функций

6 Нажмите кнопку X/x для выбора

географической зоны в качестве уровня ограничения воспроизведения, затем нажмите кнопку ENTER.

Зона выбрана. При выборе [ДРУГИЕ t] выберите стандартный код в таблице на стр. 70 и введите его, используя номерные кнопки.

7 Нажмите кнопку X/x для выбора

[УРОВЕНЬ], затем нажмите кнопку ENTER или c.

Появятся значения для параметра [УРОВЕНЬ].

NC17

6: 5:

PG13

3: 2:

Чем меньше значение, тем строже ограничения.

Если сделана ошибка

Нажмите кнопку O RETURN или C, чтобы вернуться к предыдущему экрану.

Для выключения дисплея установок

Несколько раз нажмите кнопку DVD SETUP, пока дисплей установок не отключится.

Чтобы отключить функцию доступа и воспроизводить DVD диск после ввода пароля

Установите для параметра [УРОВЕНЬ] знaчeниe [ВЫКЛ] в пункте 8.

Для изменения пароля

1 В пункте 5 выберите параметр

[ИЗМЕНЕНИЕ ПАРОЛЯ t], используя кнопку x, затем нажмите кнопку ENTER или c. Появится окно для ввода пароля.

2 Следуйте пункту 3 для ввода нового

пароля.

Page 70

Воспроизведение диска, для которого установлен допуск

1 Вставьте диск и нажмите кнопку H.

Появится дисплей [ДОСТУП].

2 Введите 4-значный пароль,

используя номерные кнопки, затем нажмите кнопку ENTER.

Система начнет воспроизведение.

Примечания

•При воспроизведении DVD дисков, которые не имеют функции контроля доступа, воспроизведение нельзя ограничить на этой системе.

•В зависимости от DVD диска может потребоваться изменить уровень доступа во время воспроизведения диска. В этом случае введите пароль, затем измените уровень. При отмене режима возобновления воспроизведения значение уровня возвращается к исходному.

Совет

Если Вы забыли пароль, извлеките диск и повторите пункты c 1 по 3 раздела “Ограниченное воспроизведение для детей”. Когда появится запрос о необходимости ввода пароля, введите “199703”, используя номерные кнопки, затем нажмите кнопку ENTER. На дисплее появится запрос на ввод нового 4значного пароля. После ввода нового 4значного пароля в пункте 3, замените диск в системе и нажмите кнопку H. Когда появится дисплей [ДОСТУП], введите новый пароль.

Код зоны

Стандарт Кодовый номер

Австралия 2047 Австрия 2046 Аргентина 2044 Бельгия 2057 Бразилия 2070 Великобритания 2184 Германия 2109 Голландия 2376 Гонконг 2219 Дания 2115 Индия 2248 Индонезия 2238 Испания 2149 Италия 2254 Канада 2079 КНР 2092 Корея 2304 Малайзия 2363 Мексика 2362 Новая Зеландия 2390 Норвегия 2379 Пакистан 2427 Португалия 2436 Россия 2489 Сингапур 2501 Таиланд 2528 Тайвань 2543 Филиппины 2424 Финляндия 2165 Франция 2174 Чили 2090 Швейцария 2086 Швеция 2499 Япония 2276

Page 71

Прочие функции

Управление телевизором с помощью прилагаемого пульта дистанционного управления

Путем регулировки сигнала дистанционного управления можно управлять телевизором с помощью прилагаемого пульта дистанционного управления.

Примечания

•При вводе нового кодового номера старый кодовый номер будет удален.

•При замене батареек в пульте дистанционного управления для кодового номера может быть восстановлено значение по умолчанию (SONY). Установите нужный кодовый номер.

Управление телевизором с помощью пульта дистанционного управления

TV ?/1

Номерные кнопки

TV VOL +/–

Удерживая нажатой кнопку TV [/1, введите код производителя телевизора (см. таблицу) с помощью номерных кнопок. Затем отпустите кнопку TV [/1.

123

TV/VIDEO

TV CH +/–

Если код производителя установлен правильно, индикатор на телевизоре дважды мигнет. Если код не правильный, индикатор мигнет в быстром темпе пять раз.

Коды управляемых телевизоров

Если указано более одного кодового номера, попробуйте вводить их по одному, пока не обнаружите подходящий для Вашего телевизора.

Телевизор

Производитель Кодовый номер

SONY 001 Admiral 012, 016, 039 AIWA 001, 007, 008 AKAI 002, 010, 027 AOC 002 Bell&Howell 016, 039 Bestar 027 Blaupunkt 052, 053 Blue sky 027 Brandt 045 Broksonic

(Brocsonic) Bush 006, 027 Clatronic 027 Croslex 034 CURTIS-

MATHES DAEWOO 002, 003, 004, 005, 006, 027 Daytron 020 Deccacolour 037 DUAL 027 EMERSON 002, 020 Ferguson 035, 042, 045 First line 010, 027 FISHER 009, 010 FUJITSU 055 FUNAI 054 Fraba 027 General Electric 002, 012, 049 Goodmans 006, 027, 045 GRUNDIG 038, 052, 053

пpодолжeниe нa cлeдyющeй cтpaницe

002

002, 046

Прочие функции

Page 72

Производитель Кодовый номер

HITACHI 002, 013, 014, 015, 020, 021,

027 Inno-Hit 027 Irradio 027 ITT/NOKIA 025, 026 JC Penny 002, 012 JVC 018, 019 Kendo 027 Kiton 027 KTV 002, 020 LG/Goldstar 002, 020, 027, 028, 038 LOEWE 027, 028, 038 LXI(Sears) 002, 009, 012, 034, 046 MAGNAVOX 002, 020, 027, 034 MARANTZ 022 Mark 027 Matsui 010, 052, 053 Medion 027 Mitsubishi/MGA 002, 021, 022 NEC 002, 020, 023, 024, 048 NEI 027 NOKIA 025, 026 Nokia Oceanic 026 Nordmende 035, 042 Okano 027 ORION 007 PANASONIC 049, 050, 051 Philco 002, 004, 015, 020, 034 PHILIPS 013, 027, 034 Phoenix 027 PIONEER 029, 030, 031, 046, 049 Portland 002 Provision 027 PYE 027 QUASAR 039, 049 Radio 027 RADIO SHACK 002, 012, 022 Radiola 034 RCA/PROSCAN 002, 012, 032, 033 SABA 035, 041, 042, 043, 045 SAMSUNG 002, 013, 020, 027, 028, 036,

037, 038 SANYO 009, 010, 011

Производитель Кодовый номер

Schneider 027 SCOTT 002 SHARP 020, 039, 040 SIEMENS 052 Signature 016, 039, 040 Sinudyne 027 Supertech 027 Supervision 027 SYLVANIA 002, 034 TaTung 027 TEAC 027 Techimagen 027 TELEFUNKEN 035, 041, 042, 043, 044, 045 THOMSON 035, 041, 043, 045 Thorn 027 TOSHIBA 039, 046, 047, 048 Universum 027 Vestel 027 Videch 002, 015 W.W.House 027 WARDS 002, 020 Watson 027 ZENITH 016, 017

Управление телевизором

Управлять телевизором можно с помощью следующих кнопок.

Нажимая Можно

TV [/1 Включить или выключить

телевизор.

TV/VIDEO Выбрать телевизор или

другие устройства в качестве входного источника для телевизора.

TV VOL +/– Регулировка громкости

телевизора.

TV CH +/– Выбрать телевизионные

каналы.

Управление телевизором с помощью номерных кнопок

Переключив пульт ДУ в режим ТВ, Вы можете управлять работой телевизора с помощью номерных кнопок.

Page 73

Нажмите кнопку TV.

Кнопка подсвечивается красным цветом, и пульт переходит в режим управления телевизором. Каналы можно выбирать нажатием номерных кнопок. >10 используется для выбора номера канала больше 10. Для отмены режима ТВ нажмите кнопку TV еще раз.

Примечания

•Подсветка кнопки TV гаснет, если Вы не производите дальнейших операций с пультом ДУ в течение 10 секунд.

•В зависимости от модели телевизора управление телевизором или использование некоторых вышеупомянутых кнопок может стать невозможным.

Совет

В зависимости от производителя телевизора также работает следующий метод. Для ввода двузначного номера нажмите -/-- и затем цифры. (Например, для канала 25 нажмите -/--, затем 2 и 5.)

Использование функции SONY TV DIRECT

SONY TV DIRECT позволяет включать телевизор SONY и данную систему, переключать режим воспроизведения на “DVD” и менять источник сигнала дл я ТВ нажатием одной кнопки.

SONY TV DIRECT

Номерные кнопки

123

Прочие функции

TV CH +

TV/VIDEO

При подключении разъема системы T EURO AV OUTPUT (TO TV) к гнезду EURO AV INPUT Вашего телевизора с помощью кабеля SCART (EURO AV) (приобретается дополнительно), выполнения следующих операций не требуется.

Подготовительные операции

Определите источник входного сигнала телевизора, подключенного к данной системе.

Удерживая нажатой кнопку TV/VIDEO, введите код входного сигнала телевизора для подключения данной системы (см. таблицу) с помощью номерных кнопок.

Источник входного сигнала ТВ выбран. Если код входного сигнала установлен правильно, индикатор на телевизоре дважды мигнет. Если код не правильный, индикатор мигнет в быстром темпе пять раз.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 74

Нажимая Цифру Источник входного

сигнала

TV/VIDEO 0 Источник сигнала

не выбран (по

умолчанию) 1VIDEO1 2VIDEO2 3VIDEO3 4VIDEO4 5VIDEO5 6VIDEO6 7COMPONENT 1

INPUT 8COMPONENT 2

INPUT

Действие

Направьте пульт ДУ в направлении телевизора и системы и нажмите кнопку SONY TV DIRECT.

Мигание индикатора на ТВ свидетельствует о передаче кодового сигнала. Если эта функция не работает, измените время передачи сигнала. Время передачи сигнала у разных моделей телевизоров отличается.

Для изменения времени передачи сигнала

Удерживая нажатой кнопку TV CH +, введите код времени передачи сигнала (см. таблицу) с помощью номерных кнопок.

Время передачи сигнала установлено. Если время передачи сигнала установлено правильно, индикатор на телевизоре дважды мигнет. Если код не правильный, индикатор мигнет в быстром темпе пять раз.

Нажимая Цифру Время передачи

TV CH + 1 0,5 (по умолчанию)

21 31,5 42 52,5 63 73,5 84

Примечания

•Данная функция действует только с телевизорами SONY.

•Функция может также не работать, если расстояние между телевизором и системой слишком велико. Установите систему вблизи телевизора.

•Направьте пульт ДУ в направлении телевизора и системы и не меняйте направление, пока мигает индикатор ТВ.

Page 75

Использование видео-

Прослушивание

или других устройств

Можно использовать видеомагнитофоны или другие устройства, подключенные к гнездам VIDEO или SAT. Для получения более подробной инф ормации по работе с каким-либо устройством см. прилагаемую к нему инструкцию по эксплуатации.

123

Несколько раз нажмите кнопку FUNCTION, пока на дисплее передней панели не появится индикация “VIDEO” .

При каждом нажати и кнопки FUNCTION режим работы системы изменяется следующим образом. TUNER FM t TUNER AM t VIDEO

t SAT t TV* t DVD t TUNER FM t ...

* При выборе значения TV подается звук с

телевизора. При подключении к ТВ только через гнездо SCART, з вук с ТВ подаваться не будет.

Использование цифрового спутникового приемника или других компонентов с высоким уровнем выходного звукового сигнала

Подключите спутниковый приемник к гнездам SAT на данной системе. Вы можете также подключить другие компоненты с высоким уровнем выходного звукового сигнала (включая 2В компоненты типа MD и др.).

FUNCTION

радиоприемника

Предварительная настройка радиостанций

Можно запрограммировать 20 радиостанций для диапазона FM и 10 радиостанций для диапазона AM. Перед настройкой уменьшите громкость до минимума.

TUNER/ BAND

TUNER MENU

C/X/x/c

123

TUNING –/+

ENTER

1 Несколько раз нажмите кнопку

TUNER/BAND, пока на дисплее передней панели не появится индикация нужного диапазона.

При каждом нажатии кнопки TUNER/BAND диапазон изменяется с AM на FM и обратно.

2 Нажмите и удерживайте кнопку

TUNING + или –, пока не начнется автопоиск.

Сканирование остановится, когда система настроится на какую-нибудь станцию. На дисп лее передней панели появятся индикации “TUNED” и “ST” (для стереопрограммы).

Прочие функции

пpодолжeниe нa cлeдyющeй cтpaницe

Page 76

3 Нажмите кнопку TUNER MENU. 4 Несколько раз нажмите C/X/x/c,

пока на дисплее передней панели не появится индикация “MEMORY” .

5 Нажмите кнопку ENTER.

На дисплее передней панели появится номер станции.

6 Нажмите C/X/x/c для выбора

необходимого номера станции.

Прослушивание радиоприемника

Сначала необходимо предварительно настроить радиостанции в памяти системы (см. раздел “Предварительная настройка радиостанций” на стр. 75).

TUNER/ BAND

FM MODE

PRESET –/+

123

"/1

FUNCTION

TUNING –/+

DISPLAY

7 Нажмите кнопку ENTER.

Станция сохраняется в памяти.

8 Повторите пункты 1 - 7 для

сохранения в памяти других станций.

Для изменения номера станции

Снова начните с пункта 1.

VOLUME +/–

1 Несколько раз нажмите кнопку

FUNCTION, пока на дисплее передней панели не появится индикация FM или AM.

Включается станция, которая принималась последней.

2 Несколько раз нажмите кнопку

PRESET + или –, чтобы выбрать нужную предварительно настроенную станцию.

При каждом нажатии кнопки система переходит к одной из предварительно настроенных станций. При каждом нажатии кнопки TUNER/BAND диапазон изменяется с AM на FM и обратно.

3 Отрегулируйте громкость c

помощью кнопок VOLUME +/–.

Для отключения радиоприемника

Нажмите кнопку "/1.

Page 77

Для прослушивания радиостанций, которые не были настроены предварительно

Выполните ручную или автоматическую настройку в пункте 2. Для настройки вручную несколько раз нажмите кнопку TUNING + или – на пульте дистанционного управления. Для автоматической настройки нажмите и удерживайте нажатой кнопку TUNING + или – на пульте дистанционного управления. Нажмите кнопку x для отключения автоматической настройки.

Советы

•Если при прослушивании программы FM слышится шум, нажмите на пульте дистанционного управления кнопку FM MODE, чтобы на дисплее передней панели появилась индикация “MONO”. Стереоэффект исчезнет, но качество приема улучшится. Нажмите эту кнопку еще раз для восстановления стереоэффекта.

•Чтобы улучшить качество приема, измените ориентацию прилагаемых антенн.

Для проверки частоты или звукового поля

Несколько раз нажмите кнопку DISPLAY. Каждый раз при нажатии кнопки DISPLAY дисплей передней панели изменяется следующим образом: название станции* t частота t звук t громкость t название станции...

* Такая индикация отображается, если

введено название настроенной станции (стр. 77).

Ввод названий для настроенных станций

Вы можете ввести название длиной до 9 символов для любой настроенной станции. Эти названия (например, “XYZ”) выводятся на дисплее передней панели при выборе настроенной станции. Для каждой предварительно настроенной станции можно ввести только одно название.

TUNER MENU

PRESET –/+

C/X/x/c

123

FUNCTION

ENTER

1 Несколько раз нажмите кнопку

FUNCTION, пока на дисплее передней панели не появится индикация “FM” или “AM”.

Включается станция, которая принималась последней.

При каждом нажатии кнопки FUNCTION режим работы системы изменяется следующим образом: TUNER FM t TUNER AM t VIDEO

SAT t TV t DVD t

TUNER FM…

2 Несколько раз нажмите кнопку

PRESET + или –, чтобы выбрать предварительно настроенную станцию, для которой необходимо задать индекс.

Прочие функции

пpодолжeниe нa cлeдyющeй cтpaницe

Page 78

3 Нажмите кнопку TUNER MENU. 4 Нажимайте кнопку C или c, пока не

появится индикация “NAME IN”.

Использование системы радиоданных (RDS)

5 Нажмите кнопку ENTER. 6 Задайте индекс с помощью кнопок

управления курсором:

Нажмите X/x для выбора символа, затем нажмите c чтобы переместить курсор на следующую позицию.

Если сделана ошибка

Нажимайте C или c пока символ, который необходимо заменить, не начнет мигать, затем нажмите X/x для выбора нужного символа. Для названий радиостанций могут быть использованы буквы, цифры и 9 символов (’ - / , + < > _ пробел).

7 Нажмите кнопку ENTER.

Название станции сохранено в памяти.

Что такое система радиоданных?

Система радиоданных (RDS) является услугой, предоставляемой радиостанциями и заключающейся в посылке дополнительной информации вместе с обычным радиосигналом. В этом тюнере имеется такая удобная функция RDS, как отображение названия станции. Функция RDS доступна только для станций в диапазоне FM.*

Примечание

Функции RDS могут работать неверно, если принимаемая станция некорректно передает сигнал RDS или сигнал слишком слабый.

* Не все станции в диапазоне FM

предоставляют услуги RDS, и не все услуги, предоставляемые ими, одинаковы. Если Вы не знакомы с системой RDS, обратитесь к представителю местной радиостанции, чтобы получить сведения об услугах RDS в Вашей местности.

Прием радиосигналов RDS

Просто выберите станцию в диапазоне FM.

При настройке на станцию, которая предоставляет услуги RDS, название станции* появляется в информации TUNER.

* Если радиосигналы RDS не принимаются, то

название станции может не отображаться на дисплее.

Page 79

Использование таймера отключения

Вы можете установить автоматическое отключение системы в назначенное время, что позволит засыпать под музыку. Время до отключения устанавливается с интервалами по 10 минут.

SLEEP

123

DIMMER

Для изменения оставшегося времени

Нажимая кнопку SLEEP, выберите нужное время.

Для отмены функции отключения

Нажимайте кнопку SLEEP до тех пор, пока на дисплее не появится индикация “SLP OFF”.

Для изменения яркости дисплея передней панели

Нажмите кнопку DIMMER.

Яркость дисплея на передней панели можно изменять в два этапа.

Прочие функции

Нажмите кнопку SLEEP.

При каждом нажатии данной кнопки индикация минут на дисплее (оставшееся время) изменяется следующим образом:

SLP AUTO t SLP 90MIN t SLP 80MIN

SLP OFF T SLP 10MIN ..... SLP 70MIN

При выборе AUTO

Система отключается по окончании воспроизведения текущего диска (до 240 минут). Система отключится, если воспроизведение диска остановлено вручную.

Для проверки оставшегося времени

Один раз нажмите кнопку SLEEP. При выборе “SLP AUTO” нельзя проверять оставшееся время.

Page 80

Возврат к стандартным настройкам

Настройки системных параметров (например, настройки громкоговорителей и радиостанций) можно вернуть к предустановленным значениям.

Нажмите на системе одновременно >, X и A.

На дисплее передней панели появится индикация “ColdRESET” и значения параметров вернутся к стандартным настройкам.

Page 81

Установки и настройки

Использование дисплея установок

С помощью дисплея установок Вы можете выполнить различные настройки таких элементов, как изображение и звук. Кроме всего прочего, можно также установить язык для субтитров и дисплея установок. Подробные сведения о каждом элементе дисплея установок см. на стр. 82-89. Общий перечень элементов дисплея установок see стр. 107.

Как использовать дисплей установок

2 Нажмите X/x для выбора элемента

настройки в отображаемом списке: [НАСТРОЙКА ЯЗЫКОВ], [НАСТРОЙКА ЭКРАНА], [УСТАНОВКИ], [НАСТРОЙКА АС] и [УСТАНОВКА]. Затем нажмите кнопку ENTER или c.

Появится выбранный элемент настройки. Пример: [НАСТРОЙКА ЭКРАНА]

16:9

VIDEO

3 Выберите элемент, используя

кнопку X/x, затем нажмите кнопку ENTER или c.

Появятся возможные параметры для выбранного элемента. Пример: [ТИП ЭКРАНА]

16:9

4:3

Установки и настройки

C/X/x/c

1 В режиме остановки нажмите

кнопку DVD SETUP.

Появится дисплей установок.

Основной элемент

ENTER

O RETURN

DVD SETUP

Параметры

Нажмите кнопку C или

O RETURN,

чтобы вернуться к списку элементов настройки.

4 Выберите установку, используя

кнопки X/x, затем нажмите кнопку ENTER.

Установка выбрана, настройка завершена. Пример: [4:3 СКАН]

пpодолжeниe нa cлeдyющeй cтpaницe

Page 82

Выбранный параметр

Установка языка дисплея или звуковой

VIDEO

Для выключения дисплея установок

Несколько раз нажмите кнопку DVD SETUP, пока дисплей установок не отключится.

дорожки

(НАСТРОЙКА ЯЗЫКОВ)

Параметр [НАСТРОЙКА ЯЗЫКОВ] позволяет настроить нужный язык для экранного дисплея или звуковой дорожки.

Выберите [НАСТРОЙКА ЯЗЫКОВ] на дисплее установок. Подробные сведения об использовании этого дисплея см. в разделе “Использование дисплея установок” (стр. 81).

x ЭКРАН (Экранный дисплей)

Переключение языка дисплея на экране. Выбор языка из отображаемого списка.

x DVD МЕНЮ (только DVD)

Выбор нужного языка для меню DVD. Выбор языка из отображаемого списка.

x ЗВУК (только DVD)

Переключение языка звуковой дорожки. Выбор языка из отображаемого списка.

x СУБТИТРЫ (только DVD)

Переключение языков субтитров. Выбор языка из отображаемого списка.

Примечание

Если выбран язык, не записанный на DVD диске, автоматически выбирается один из записанных языков (кроме языка для элемента [ЭКРАН]).

Page 83

Совет

Если в меню [DVD МЕНЮ], [СУБТИТРЫ] или [ЗВУК] выбран параметр [ДРУГИЕ t], выберите и введите код языка из списка, используя номерные кнопки (стр. 106). Когда выбор сделан, то в следующий раз при выборе параметра [ДРУГИЕ t] отобразится код языка из 4 символов.

Установки для дисплея

(НАСТРОЙКА ЭКРАНА)

Выберите установки в зависимости от подключаемого телевизора.

Выберите [НАСТРОЙКА ЭКРАНА] на дисплее установок. Подробные сведения об использовании этого дисплея см. в разделе “Использование дисплея установок” (стр. 81). Настройки по умолчанию подчеркнуты.

Установки и настройки

x ТИП ЭКРАНА (только DVD)

Выбор форматного соотношения подключенного телевизора (стандарта 4:3 или широкоэкранного).

16:9

4:3

4:3 СКАН

Выберите этот параметр при подключении широкоэкранного телевизора или телевизора с функцией широкоформатного режима.

Выберите этот параметр при подключении телевизора с экраном стандарта 4:3. При отображении широкоэкранного изображения в верхней и нижней части экрана имеются полосы.

Выберите этот параметр при подключении телевизора с экраном стандарта 4:3. Автоматически отображается широкоэкранное изображение во весь экран, и отсекаются области изображения, которые не умещаются на экране.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 84

16:9

4:3

4:3 СКАН

ГРАФИКА 1-5

ГОЛУБОЙ

ЧЕРНЫЙ

На фоне появится изображение, ранее сохраненное в системе.

Цвет фона – голубой.

Цвет фона – черный.

x LINE

Выбор метода вывода видеосигналов через гнездо T EURO AV OUTPUT (TO TV) на задней панели системы.

Примечание

В зависимости от DVD диска в место параметра [4:3] может автоматически выбираться [4:3 СКАH] и наоборот.

x ЗАСТАВКА

Включает и выключает экранную заставку. Изображение заставки появляется, если система находится в режиме паузы или остановки в течение 15 минут или воспроизводятся CD, Super Audio CD, MP3 диски или файл JPEG (кроме случаев демонстрации слайдов) более 15 минут. Экранная заставка позволяет предотвратить повреждение дисплея (остаточное изображение). Нажмите кнопку H для отключения заставки.

ВКЛ

ВЫКЛ

Включает экранную заставку.

Выключает экранную заставку.

x ФОН

Выбор цвета фона или изображения на экране телевизора в режиме остановки или при воспроизведении CD диска.

VIDEO

RGB

Примечание

Если телевизор не принимает сигналы RGB, на экране телевизора будет отсутствовать изображение, даже если выбран пункт [RGB]. См. инструкции прилагаемые к телевизору.

Вывод видеосигналов.

Вывод сигналов RGB.

С ДИСКА

На фоне появится изображение с диска (неподвижное), но только в случае, если оно уже записано на диске (CDEXTRA и т.д.). Если на диске отсутствует такое изображение, появляется изображение [ГРАФИКА 1].

Page 85

Пользовательские установки

(УСТАНОВКИ)

Позволяет установить параметры доступа и другие установки.

Выберите [УСТАНОВКИ] на дисплее установок. Подробные сведения об использовании этого дисплея см. в разделе “Использование дисплея установок” (стр. 81). Настройки по умолчанию подчеркнуты.

x ДОСТУП t (только DVD)

Установка пароля и уровня ограничений для воспроизведения DVD дисков с возрастными ограничениями для детей. Подробные сведения см. в разделе [Ограниченное воспроизведение для детей (Доступ)] (стр. 68).

x ВЫБОР РАЗДЕЛА (только DVD)

Установка большего приоритета для звуковой дорожки, содержащей максимальное число каналов, при воспроизведении DVD диска, на котором звук записан в нескольких звуковых форматах (PCM, MPEG, DTS или Dolby Digital).

ВЫКЛ

ABTO

Приоритет не устанавливается.

Приоритет устанавливается.

Примечания

•При установке данного пункта в положение [АВТО] язык может меняться. Установка [ВЫБОР РАЗДЕЛА] имеет больший приоритет по сравнению с параметрами [ЗВУК] в меню [НАСТРОЙКА ЯЗЫКОВ] (стр. 82).

•Если звуковые дорожки в форматах PCM, DTS, MPEG и Dolby Digital содержат одинаковое число каналов, система выбирает звуковые дорожки в следующей последовательности: PCM, DTS, Dolby Digital и MPEG audio.

•В зависимости от DVD диска предварительно может быть определен аудиоканал с наивысшим приоритетом. В этом случае невозможно указать наивысший приоритет аудиоформата DTS, Dolby Digital или MPEG audio путем выбора значения [АВТО].

x ДИАПАЗОН*

ДИНАМИЧЕСКИЙ диапазон звуковых дорожек ограничен. Это может быть полезно при просмотре фильмов поздно ночью.

* Ограничение динамического диапазона

ВЫКЛ

CTAHДAPTHЫЙ

MAKC

Примечание

Функция ДИАПАЗОН работает только для источников в формате Dolby Digital.

x ПРИОРИТЕТ КДС ДАННЫМИ (только MP3, JPEG)

ДИНАМИЧЕСКИЙ диапазон не сжимается.

Представляет звуковую дорожку с таким диапазоном ДИНАМИЧЕСКИЙ, который требовался инженеру звукозаписи.

Полное ограничение диапазона ДИНАМИЧЕСКИЙ.

Задает приоритет для данных, которые требуется воспроизводить при воспроизведении DATA CD диска (CDROM/CD-R/CD-RW), содержащего звуковые дорожки MP3 и файлы изображений JPEG.

Установки и настройки

пpодолжeниe нa cлeдyющeй cтpaницe

Page 86

MP3

JPEG

x ДATA JPEG

Если на диске есть файл MP3, система распознает диск как “MP3 диск”. Если на диске есть только файлы JPEG, система распознает диск как “JPEG диск”.

Если на диске есть файл JPEG, система распознает диск как “JPEG диск”. Если на диске есть только файлы MP3, система распознает диск как “MP3 диск”.

Измените порядок отображения информации даты изображения JPEG в меню управления.

MM/ДД/ГГГГ

ГГГГ/MM/ДД

ДД/MM/ГГГГ

ГГГГ/ДД/MM

ГГГГ: Год MM: Месяц ДД: День

Установки для громкоговорителей

(НАСТРОЙКА АС)

Для получения наилучшего эффекта объемного звучания укажите размер подключенных громкоговорителей, а также расстояние от них до слушателя. Затем воспользуйтесь тестовым сигналом для настройки одинакового уровня и баланса всех громкоговорителей.

Выберите [НАСТРОЙКА АС] на дисплее установок. Подробные сведения см. в разделе “Использование дисплея установок” (стр. 81). Настройки по умолчанию подчеркнуты.

Для восстановления значения по умолчанию при изменении параметра

Выберите элемент и нажмите кнопку CLEAR.

x РАЗМЕР

Если не подключены центральный громкоговоритель или громкоговорители объемного звучания, или громкоговорители объемного звучания перемещены, установите для параметров значения [ЦЕНТРАЛЬНЫЙ] и [ОБЪЕМНОЕ]. Так как настройки для передних и низкочастотного громкоговорителей являются фиксированными, их нельзя изменить.

Page 87

ПЕРЕДНИЕ

ЦЕНТРАЛЬНЫЙ

ДА

ДА: Обычно следует выбрать это значение.

НЕТ: Выберите это значение, если нe используется центральный громкоговоритель.

ОБЪЕМНОЕ

ДА: Обычно следует выбрать это значение. НЕТ: Выберите это значение, если не используется громкоговоритель объемного звучания.

САБВУФЕР

Примечания

ДА

•При выборе элемента звук кратковременно прерывается.

•В зависимости от установок других громкоговорителей низкочастотный громкоговоритель может воспроизводить слишком громкий звук.

x РАССТОЯНИЕ

Параметр расстояния по умолчанию для громкоговорителей относительно положения слушателя показан ниже. При установке расстояния с помощью [БЫСТРОЙ НАСТРОЙКИ] (стр. 30, 90), значение выводится на дисплей автоматически.

1.6m

1.6m 1.6m

ПЕРЕДНИЕ

1.6м

Расстояние от слушателя до переднего громкоговорителя можно изменять с шагом 0,2 м в пределах от 1,0 до 7,0 м.

ЦЕНТРАЛЬНЫЙ

1.6м

(отображается только в случае если в разделе [РАЗМЕР] Вы установите для параметра [ЦЕНТРАЛЬНЫЙ] значение [ДА].)

ОБЪЕМНОЕ

1.6м

(отображается только в случае если в разделе [РАЗМЕР] Вы установите для параметра [ОБЪЕМНОЕ] значение [ДА].)

Центральный громкоговоритель можно смещать на 1,6 м вперед к слушателю с шагом 0,2 метра.

Громкоговоритель объемного звучания можно смещать по направлению к слушателю на расстояние до 4,6 м от передних громкоговорителей с шагом 0,2 м.

* При выполнении быстрой настройки

(стр. 30), стандартные значения изменяются.

Примечания

•При установке значения расстояния звук кратковременно прерывается.

•Если не все передние громкоговорители или громкоговорители объемного звучания расположены от слушателя на равном расстоянии, установите расстояние до ближайшего громкоговорителя.

•Не устанавливайте громкоговорители объемного звучания дальше от слушателя, чем передние.

•Настр ойка [РАССТОЯНИЕ] имеется для всех дисков, кроме Super Audio CD.

Установки и настройки

1.6m 1.6m

В случае перемещения громкоговорителей обязательно измените указанное значение на дисплее установок.

пpодолжeниe нa cлeдyющeй cтpaницe

Page 88

x УРОВЕНЬ

Уровень каждого громкоговорителя можно изменять следующим образом. Для упрощения регулировки установите для параметра [ТЕСТ СИГНАЛ] значение [ВКЛ].

ЦЕНТРАЛЬНЫЙ 0 дБ

(отображается только в случае если в разделе [РАЗМЕР] Вы установите для параметра [ЦЕНТРАЛЬНЫЙ] значение [ДА].)

ОБЬЕМНОЕ ЛЕВЫЙ 0 дБ ОБЬЕМНОЕ ПРАВЫЙ 0 дБ

(отображается только в случае если в разделе [РАЗМЕР] Вы установите для параметра [ОБЪЕМНОЕ] значение [ДА].)

САБВУФЕР +4 дБ

Регулировка уровня центрального громкоговорителя (от –6 дБ до +6 дБ, шаг 1 дБ).

Регулировка уровня громкоговорителя объемного звучания (от –6 дБ до +6 дБ, шаг 1 дБ).

Регулировка уровня низкочастотного громкоговорителя (от –6 дБ до +6 дБ, шаг 1 дБ).

Для изменения громкости сразу всех громкоговорителей

Используйте регулятор VOLUME на системе или нажмите кнопку VOLUME +/–.

x ТЕСТ СИГНАЛ

Громкоговорители будут воспроизводить тестовый сигнал для регулировки параметров [УРОВЕНЬ] и [БАЛАНС].

ВЫКЛ

ВКЛ

Тестовый сигнал не воспроизводится через громкоговорители.

При регулировке баланса тестовый сигнал воспроизводится одновременно из левых и правых громкоговорителей. При выборе одного из элементов меню [НАСТРОЙКА АС] тестовый сигнал выдается последовательно из каждого громкоговорителя.

* При выполнении быстрой настройки

(стр. 30), стандартные значения изменяются.

x БАЛАНС

Можно изменять баланс между правыми и левыми громкоговорителями следующим образом. Для упрощения регулировки установите для параметра [ТЕСТ СИГНАЛ] значение [ВКЛ].

ПЕРЕДНИЕ (ЦЕНТРАЛЬНЫЙ

Регулировка баланса

)

между передними левым и правым громкоговорителями. Центральное положение показано как “---”. (Можно сместить на 6 шагов влево или вправо от центра).

Page 89

Регулировка уровня громкости и баланса громкоговорителей с использованием тестового сигнала

1 В режиме остановки нажмите

кнопку DVD SETUP.

Появится дисплей установок.

2 Нажимая кнопку X или x, выберите

[НАСТРОЙКА АС], затем нажмите кнопку ENTER.

3 Нажимая кнопку X или x, выберите

[ТЕСТ СИГНАЛ], затем нажмите кнопку ENTER.

4 Нажимая кнопку X или x, выберите

[ВКЛ], затем нажмите кнопку ENTER.

Тестовый сигнал будет воспроизводиться по очереди через каждый громкоговоритель.

5 Находясь в положении для

прослушивания, отрегулируйте значение параметра [БАЛАНС] и [УРОВЕНЬ] с помощью кнопок C/X/x/c.

При выборе [БАЛАНС] тестовый сигнал воспроизводится одновременно из левых и правых громкоговорителей.

При выборе [УРОВЕНЬ] тестовый сигнал воспроизводится только из настаиваемого громкоговорителя.

6 По завершении настроек нажмите

кнопку ENTER.

7 Нажимая кнопку X или x, выберите

[ТЕСТ СИГНАЛ], затем нажмите кнопку ENTER.

8 Нажимая кнопку X или x, выберите

[ВЫКЛ], затем нажмите кнопку ENTER.

Примечание

Во время регулировки параметров громкоговорителя звук кратковременно прерывается.

Совет

Чтобы отрегулировать баланс или уровень без использования тестового сигнала, выберите [БАЛАНС] или [УРОВЕНЬ] в пункте 3 и нажмите кнопку ENTER. Затем отрегулируйте баланс или уровень с помощью кнопок X/x и нажмите кнопку ENTER.

Установки и настройки

Page 90

Быстрая настройка и сброс установок системы

(УСТАНОВКА)

Выберите [УСТАНОВКА] на дисплее установок. Подробные сведения об использовании этого дисплея см. в разделе “Использование дисплея установок” (стр. 81).

x БЫСТРАЯ

Обычно при первом включении или после сброса системных установок на экран телевизора выводится сообщениеинструкция, помогающая выполнить быструю настройку. Если процедура быстрой настройки была отменена и Вы хотите провести ее снова, следуйте инструкциям на экране. См. раздел “Выполнение процедуры быстрой настройки” на стр. 30.

Примечание

После выполнения быстрой настройки, стандартные значения следующих элементов изменяются. – [ЭКРАН], [DVD МЕНЮ] и [СУБТИТРЫ] в

[НАСТРОЙКA ЯЗЫКОВ]

– [РАССТОЯНИЕ] и [УРОВЕНЬ] в

[НАСТРОЙКЕ АС]

– [ТИП ЭКРАНА] в [НАСТРОЙКA

ЭКРАНА]

x СБРОС

Вы можете сбросить установки системы. После выбора параметра [СБРОС] и нажатия кнопки ENTER следует выбрать “ДА”, чтобы выполнить сброс параметров (это займет несколько секунд). Для отмены выберите [НЕТ] и нажмите ENTER. Не нажимайте кнопку "/1 во время сброса установок системы.

Примечания

•При выборе [СБРОС] все установки возвращаются к стандартным.

•При включении системы после сброса установок, на экран телевизора выводится инструкция. Для выполнения быстрой настройки (стр. 30) нажмите ENTER; чтобы вернуться к обычному экрану, нажмите CLEAR.

Page 91

Дополнительная информация

Поиск и устранение неисправностей

Если в процессе эксплуатации системы вы столкнетесь с одной из описанных ниже проблем, помощь в ее решении может оказать данное руководство по поиску и устранению неисправностей. Если проблему не удается устранить, обратитесь к ближайшему дилеру фирмы Sony.

Питание

Питание не включается.

• Проверьте правильность подсоединения кабеля питания переменного тока.

Индикатор STANDBY мигает.

Немедленно выньте вилку кабеля питания и проверьте следующие пункты.

• Нет ли короткого замыкания между кабелями громкоговорителей (+ и –)?

• Используются ли только указанные громкоговорители?

• Нет ли предметов, перекрывающих вентиляционные отверстия на верхней панели аппарата?

• Соблюдена ли полярность подключения кабеля низкочастотного громкоговорителя к разъему (стр. 21)?

После проверки указанных пунктов и устранения неисправностей снова подключите кабель питания и включите аппарат. Если индикатор продолжает мигать или причину неисправности найти не удалось даже после проверки перечисленных пунктов, обратитесь к ближайшему дилеру Sony.

Индикатор питания POWER/ON LINE не включается.

• Короткое замыкание между кабелями громкоговорителей (+ и –). В этом случае нужно извлечь шнур питания усилителя из розетки, затем вновь его подключить, и включить усилитель.


Изображение отсутствует.

• Кабель SCART (EURO AV) подключен неправильно.

• Кабель SCART (EURO AV) поврежден.

• Система не подключена к правильному разъему t EURO AV INPUT (стр. 24).

• Видеовход на телевизоре не настроен для просмотра изображений с системы.

• Проверьте режим вывода в системе (стр. 84).

На изображении помехи.

• Диск загрязнен, или на нем имеются трещины.

Даже если установлено форматное соотношение экрана в параметре [ТИП ЭКРАНА] меню [НАСТРОЙКА ЭКРАНА], изображение не заполняет экран полностью.

• Заданное на диске форматное соотношение экрана не изменяется.

Звук

Отсутствует звук.

• Нет контакта соединительного кабеля громкоговорителя.

• Нажмите кнопку MUTING на пульте дистанционного управления, если на дисплее передней панели появилась индикация “MUTING ON”.

• Система находится в режиме паузы или замедленного воспроизведения. Нажмите кнопку H для возврата в режим обычного воспроизведения.

• Выполняется перемотка вперед или назад. Нажмите кнопку H для возврата в режим обычного воспроизведения.

• Проверьте настройки громкоговорителей (стр. 32, 86).

Звук из левых и правых громкоговорителей не сбалансирован, или каналы подключены неверно.

• Проверьте правильность и надежность подключения громкоговорителей и компонентов.

• Отрегулируйте параметр баланса в меню [БАЛАНС] (стр. 88).

Дополнительная информация

пpодолжeниe нa cлeдyющeй cтpaницe

Page 92

Отсутствует звук на низкочастотном громкоговорителе.

• Проверьте соединения и настройки громкоговорителей (стр. 32, 86).

• Выберите звуковое поле “AUTO FORMAT DIRECT AUTO” (стр. 60).

Слышен значительный шум или помехи.

• Проверьте надежность подключения громкоговорителей и компонентов.

• Убедитесь, что соединительные кабели находятся на безопасном расстоянии от трансформатора или двигателя и не ближе 3 м от телевизора или источника флуоресцентного света.

• Отодвиньте телевизор от аудиокомпонентов.

• Штекеры и гнезда загрязнены. Протрите их тканью, слегка смоченной в спирте.

• Почистите диск.

При воспроизведении VIDEO CD, CD или MP3 диска звук утрачивает стереоэффект.

• Установите для параметра [ЗВУК] значение [СТЕРЕО] на дисплее меню управления (стр. 58).

• Убедитесь, что аппарат подключен правильно.

Эффект объемного звучания трудно различим при воспроизведении звуковых дорожек в формате Dolby Digital, DTS, или MPEG audio.

• Убедитесь, что включена функция звукового поля (стр. 60).

• Проверьте соединения и настройки громкоговорителей (стр. 32, 86).

• В зависимости от DVD диска выводимый сигнал может быть не полностью 5.1канальным. Он может быть монофоническим или стереофоническим даже в том случае, если звуковая дорожка записана в звуковом формате Dolby Digital или MPEG audio.

Звук подается только через центральный громкоговоритель.

• В зависимости от диска звук может выводиться только через центральный громкоговоритель.

Не выдается звук из центрального громкоговорителя.

• Проверьте соединения и настройки громкоговорителей.

• Убедитесь, что включена функция звукового поля (стр. 60).

• В зависимости от источника действие центрального громкоговорителя может быть не очень заметным.

Из громкоговорителей объемного звучания звук совсем не выдается или выдается только на очень малой громкости.

• Проверьте соединения и настройки громкоговорителей (стр. 32, 86).

• Убедитесь, что включена функция звукового поля (стр. 60).

• В зависимости от источника действие громкоговорителей объемного звучания может быть не очень заметным.

• Неправильная настройка параметров усилителя объемного звучания (стр. 26).

• Плазменный дисплей может негативно влиять на передачу; в этом случае откорректируйте расположение ИКизлучателя и ИК-приемника (стр. 26).

• Не устанавливайте ИК-приемник в местах, открытых для прямых солнечных лучей либо других сильных источников света (например, вблизи ламп накаливания).

• Протрите поверхности ИК-излучателя и ИК-приемника.

Действие

Не удается выполнить настройку на радиостанции.

• Проверьте правильность подключения антенн. Отрегулируйте антенну. При необходимости подключите внешнюю антенну.

• Сигнал станции слишком слабый (для автоматической настройки). Выполните прямую настройку вручную.

• Станции предварительно не настроены или удалены из памяти (при настройке путем сканирования предварительно настроенных станций). Выполните предварительную настройку станций (стр. 75).

• Нажмите кнопку DISPLAY, чтобы на дисплее появилась индикация частоты.

Page 93

Пульт дистанционного управления не работает.

• Между пультом дистанционного управления и системой имеется препятствие.

• Слишком большое расстояние между пультом дистанционного управления и системой.

• Пульт дистанционного управления не направлен на датчик дистанционного управления на системе.

• Разрядились батарейки в пульте дистанционного управления.

Индикатор питания POWER/ON LINE становится красным.

• При воспроизведении диска MP3 или DVD или при смене диска цвет индикатора изменяется на красный. Это не является признаком неисправности.

Индикатор питания POWER/ON LINE становится на время красным.

• Отодвиньте радиосистему от другой подобной системы, если таковая есть поблизости.

• Разверните ИК-излучатель в сторону ИКприемника.

Не воспроизводится диск.

• Не вставлен диск.

• Диск перевернут. Вставьте диск в лоток для дисков стороной для воспроизведения вниз.

• Диск в лотке перекошен.

• Аппарат не может воспроизводить диски CD-ROM и т.д. (стр. 9).

• Код региона DVD диска не соответствует коду системы.

• Внутри системы сконденсировалась влага. Выньте диск и оставьте систему включенной примерно на полчаса (стр. 3).

Невозможно воспроизвести звуковую дорожку MP3.

• DATA CD записан не в MP3, а в другом формате, который не соответствует ISO9660 Level 1/ Level 2 или формату Joliet.

• Для звуковой дорожки MP3 не указано расширение “.MP3”.

• Данные имеют не MP3, а другой формат, хотя указано расширение “.MP3”.

• Система может воспроизводить звук только в формате MP3 (MPEG1 Audio Layer3).

• Установите для элемента [ПРИОРИТЕТ КД С ДАННЫМИ] значение [MP3] в меню [УСТАНОВКИ] (стр. 85).

• Структура каталогов содержит более 8 уровней.

• Диск содержит более 99 альбомов (на альбоме может быть максимум 250 звуковых дорожек MP3).

Название аудиоальбома или дорожки MP3 отображается неправильно.

• Система может отображать только цифры и буквы алфавита. Другие символы отображаются как “ ”.

Для Super Audio CD пароль для доступа задать невозможно, даже если включена функция общей защиты от просмотра.

• Общая защита от просмотра устанавливается для отдельных слоев Super Audio CD.

Файл изображений JPEG не воспроизводится.

• DATA CD записан не в JPEG, а в другом формате, который не соответствует ISO9660 Level 1/Level 2 или формату Joliet.

• Файл изображения JPEG не имеет расширение “.JPG” или “.JPEG”.

• Данные имеют не JPEG , а другой формат, хотя указано расширение “.JPG” или “JPEG”.

• Изображение по высоте или ширине превышает 4720 точек.

• Установите для элемента [ПРИОРИТЕТ КД С ДАННЫМИ] значение [JPEG] в меню [УСТАНОВКИ] (стр. 85).

• Структура каталогов содержит более 8 уровней.

• Файлы Progressive JPEG не воспроизводятся.

• Графический файл JPEG с большим отношением ширины к длине не может быть воспроизведен.

• Диск содержит более 99 альбомов (на альбоме может быть максимум 250 изображений JPEG).

Название альбома JPEG или файла отображается неправильно.

• Система может отображать только цифры и буквы алфавита. Другие символы отображаются как “ ”.

Дополнительная информация

пpодолжeниe нa cлeдyющeй cтpaницe

Page 94

Воспроизведение диска начинается не с начала.

• Выбран режим программного, произвольного или повторного воспроизведения (стр. 44, 46, 47).

• Выбран параметр возобновленного воспроизведения. В режиме остановки нажмите кнопку x на системе или пульте дистанционного управления, затем начните воспроизведение (стр. 36).

• На экране телевизора автоматически появится меню главы, DVD или PBC.

Система автоматически начинает воспроизведение диска.

• DVD диск имеет функцию автоматического воспроизведения.

Воспроизведение останавливается автоматически.

• На некоторых дисках может быть записан сигнал автопаузы. При воспроизведении такого диска система останавливает воспроизведение на сигнале автопаузы.

Система выключается во время воспроизведения DVD.

• Если главное меню DVD или меню DVD выведены на дисплей при воспроизведении DVD около часа, либо пауза при воспроизведении включена около часа, то система автоматически выключается.

Не удается выполнить некоторые функции, такие как остановка кадра, поиск, замедленное, повторное, произвольное или программное воспроизведение.

• Некоторые диски могут не выполнять перечисленные выше операции. См. руководство по эксплуатации, прилагаемое к диску.

Сообщения на экране телевизора не отображаются на нужном языке.

• На дисплее установок выберите нужный язык для экранного дисплея с помощью параметра [ЭКРАН] в меню [НАСТРОЙКА ЯЗЫКОВ] (стр. 82).

Не удается изменить язык звуковой дорожки.

• DVD диск не содержит многоязыковых звуковых дорожек.

• На этом DVD диске невозможно изменить язык звуковой дорожки.

Не удается изменить язык субтитров.

• DVD диск не содержит многоязыковых субтитров.

• На этом DVD диске невозможно изменить язык субтитров.

Не удается отключить субтитры.

• На этом DVD диске невозможно отключить субтитры.

Не удается изменить ракурсы.

• На воспроизводимом DVD диске не записаны изображения с несколькими ракурсами (стр. 64).

• На DVD диске невозможно изменить ракурсы.

Диск не извлекается, а на дисплее передней панели высвечивается надпись “LOCKED”.

• Обратитесь к вашему дилеру фирмы Sony или в местный сервисный центр фирмы Sony.

Система не работает должным образом.

• Отсоедините шнур питания от настенной розетки сети переменного тока и снова подсоедините его через несколько минут.

Page 95

Технические характеристики

DVD (PCM): 2 Гц - 22 кГц (±1,0 дБ)

CD: 2 Гц - 20 кГц (±1,0 дБ)

Усилитель

Стереорежим (номинальный)

65 Вт + 65 Вт (4 Ом при 1кГц, DIN)

Режим объемного звучания (базовый)

Передний: 96 Вт + 96 Вт (с SS-TS11) Центральный: 96 Вт (с SS-CT11) Объемного звучания: 96 Вт + 96 Вт (с SS-TS11) Низкочастотный: 170 Вт (с SS-WS11)

* Звук может отсутствовать в зависимости

от параметров звукового поля и источника.

Входы VIDEO (AUDIO IN):

Чувствительность: 250 мВ Сопротивление: 50 кОм SAT (AUDIO IN): Чувствительность: 450 мВ Сопротивление: 50 кОм

Головные телефоны Допускается

подключение высокоомных и низкоомных наушников.

Система Super Audio CD/DVD

Лазер Полупроводниковый

лазер (Super Audio CD/DVD: λ = 650 нм) (CD: λ = 780 нм) Продолжительность излучения: непрерывное

Система формата PAL/NTSC сигнала Частотная характеристика (в режиме 2 CH

Тюнер

Система Система цифрового

FM-тюнер Диапазон настройки 87,5 - 108,0 МГц

Антенна FМ Вводы антенны 75 Ом,

Промежуточная частота

Тюнер АМ Диапазон настройки 531 - 1602 кГц (с шагом

Антенна Рамочная антенна АМ Промежуточная частота

Видео (EURO AV)

Выходы видео: 1 Vp-p 75 Ом

Громкоговорители Передние/Объемного звучания

Система громкоговорителей

Динамик диаметр 70 мм

Номинальное сопротивление

Размеры (прибл.) 260 × 1108 × 260 мм

Масса (прибл.) 3,5 кг

Центральный

Система громкоговорителей

Динамик диаметр 70 мм

Номинальное сопротивление

Размеры (прибл.) 291 × 99 × 79 мм

Масса (прибл.) 0,8 кг

STEREO)

синтезатора с кварцевой фазовой подстройкой частоты

(с шагом 50 кГц)

несбалансированные

10,7 МГц

настройки 9 кГц)

450 Гц

фазоинверторного типа

конического типа

4 Ом

(ш/в/г)

фазоинверторного типа

конического типа

4 Ом

(ш/в/г с подставкой)

Дополнительная информация

пpодолжeниe нa cлeдyющeй cтpaницe

Page 96

Низкочастотный громкоговоритель

Система громкоговорителей

фазоинверторного типа

Динамик диаметр 160 мм

конического типа

Номинальное сопротивление

2 Ом

Размеры (прибл.) 177 × 380 × 402 мм

(ш/в/г)

Масса (прибл.) 6,7 кг

Общие характеристики Система

Электропитание 220-240 В переменного

тока, 50/60 Гц

Потребляемая мощность

90 Вт (220-240 В переменного тока) 0,3 Вт (220-240 В переменного тока) (в режиме экономии энергии)

Размеры (прибл.) 430 × 70 × 393 мм

(ш/в/г) включая выступающие части

Масса (прибл.) 4,4 кг

Усилитель объемного звучания

Электропитание 220-240 В переменного

тока, 50/60 Гц

Потребляемая мощность

36 Вт (220-240 В переменного тока)

Размеры (прибл.) 65 × 95 × 344 мм

(ш/в/г) с защитным кожухом

Масса (прибл.) 1,3 кг

Входящие в комплект принадлежности

См. стр. 14.

Конструкция и характеристики могут изменяться без предварительного уведомления.

Глоссарий

Dolby Digital

Этот звуковой формат для кинотеатров представляет собой дальнейшее развитие формата Dolby Surround Pro Logic. В этом формате громкоговорители объемного звучания выдают стереозвук с расширенным частотным диапазоном. Кроме того, имеется независимый канал низкочастотного громкоговорителя для глубоких басовых составляющих. Этот формат также называют “5.1”, поскольку канал низкочастотного громкоговорителя считается каналом 0.1 (т.к. он работает только в том случае, если требуется эффект глубоких басовых звуков). Все шесть каналов в этом формате записываются отдельно для четкого разделения каналов. Более того, поскольку выполняется цифровая обработка всех сигналов, качество сигнала снижается гораздо меньше.

Dolby Pro Logic II

Dolby Pro Logic II создает пять выходных всечастотных каналов из двухканального звукового источника. Это достигается за счет использования усовершенствованного декодера объемного звучания со сверхчистой матрицей, который извлекает пространственные свойства оригинальной записи без добавления новых звуков или тональных окрасок.

x Режим кино

Режим кино предназначен для использования с телевизионными стереоспектаклями, и все программы кодируются в формате Dolby Surround. В результате получается улучшенная направленность звукового поля, приближающаяся по качеству к качеству звучания дискретных каналов 5.1.

x Режим музыки

Режим музыки предназначен для использования со стереозаписями и обеспечивает широкое глубокое звуковое пространство.

Page 97

Dolby Surround Pro Logic

Один из методов декодирования формата Dolby Surround. Dolby Surround Pro Logic создает четыре канала из двухканального звукового источника. По сравнению с системой Dolby Surround предыдущего поколения, система Dolby Surround Pro Logic обеспечивает более естественное панорамирование между левым и правым каналами и более четкое позиционирование звучания. Для наиболее полного использования возможностей системы Dolby Surround Pro Logic потребуется одна пара громкоговорителей объемного звучания и центральный громкоговоритель. Через громкоговорители объемного звучания выдается монофонический звук.

DTS

Технология сжатия цифрового звука, которая разработана фирмой Digital Theater Systems, Inc. Эта технология поддерживает 5.1-канальный объемный звук. В этом формате существует стереофонический задний канал и дискретный канал низкочастотного громкоговорителя. DTS предоставляет такое же 5.1-канальное высококачественное цифровое звучание. Благодаря раздельной записи данных всех каналов и цифровой обработке обеспечивается хорошее разделение каналов.

DVD

Диск, содержащий до 8 часов видеозаписей, такого же диаметра, что и обычный CD диск. Емкость однослойного одностороннего DVD диска составляет 4,7 Гб (гигабайт), что в 7 раз больше, чем на CD диске. Более того, емкость двухслойного одностороннего DVD диска составляет 8,5 Гб, однослойного двустороннего DVD

- 9,4 Гб, а двухслойного двустороннего DVD - 17 Гб. Для хранения данных изображения используется формат MPEG 2, один из всемирных стандартов технологии цифрового сжатия. Данные изображения

сжимаются до 1/40 своего первоначального размера. Кроме того, DVD используе т технологию переменной скорости кодирования, что позволяет обрабатывать данные в зависимости от состояния изображения. Аудиоданные записываются в формате Dolby Digital, а также PCM, что позволяет получить звучание с более четким эффектом присутствия. Более того, DVD диски имеют различные усовершенствованные функции, такие как различные ракурсы, многоязыковая поддержка и доступ.

Super Audio CD

Диск Super Audio CD может воспроизводить звуки исключительно близко к оригиналу за счет использования технологии DSD (Direct Stream Digital). В данной технологии применяется частота посылок 2,8224 МГц, что в 64 раза превышает соответствующий показатель обычного CD, и 1-битовая дискретизация, обеспечивающая 4-кратное увеличение емкости по сравнению со стандартным CD диском формата PCM. Диски Super Audio CD делятся на следующие типы.

• Super Audio CD (однослойный диск) В этом диске один слой HD*.

* Слой с высокой плотностью записи сигнала

для дисков формата Super Audio CD

Слой HD (с высокой плотностью записи)

• Super Audio CD (двухслойный диск) Такой диск состоит из двух слоев HD и предназначен для длительных сеансов воспроизведения. Кроме того, поскольку оба слоя HD расположены на одной стороне, нет необходимости переворачивать диск во время воспроизведения.

Дополнительная информация

пpодолжeниe нa cлeдyющeй cтpaницe

Page 98

Слой HD

• Super Audio CD + CD (гибридный диск) В этом диске один слой HD и один слой CD. Кроме того, поскольку оба слоя расположены на одной стороне, нет необходимости переворачивать диск во время воспроизведения. Слой CD можно воспроизводить на обычном CDплейере.

Слой СD

Слой HD

• 2 канальный + многоканальный Super Audio CD На таком диске размещены 2-канальная и многоканальная области воспроизведения.

2-канальная область воспроизведения

Многоканальная область воспроизведения

VIDEO CD диск

Компакт-диск, содержащий видеозаписи. Для хранения данных изображения используется формат MPEG 1, один из всемирных стандартов технологии цифрового сжатия. Данные изображения сжимаются до 1/140 своего первоначального размера. Благодаря этому VIDEO CD диск диаметром 12 см может содержать видеозаписи продолжительностью до 74 минут. VIDEO CD диски также содержат сжатые аудиоданные. Звуки, не воспринимаемые человеческим ухом, сжимаются. Звуки, которые человек способен различать, остаются несжатыми. На VIDEO CD диски можно записать в 6 раз больше

аудиоинформации, чем на обычные аудио компакт-диски. Существуют 2 версии VIDEO CD дисков.

• Версия 1.1: Можно воспроизводить только видеоизображение и звук.

• Версия 2.0: Можно воспроизводить неподвижные изображения с высоким разрешением, а также использовать функции PBC.

Данная система поддерживает обе версии дисков.

Альбом

Часть музыкальных произведений или изображений на DATA CD диске, содержащем звуковые дорожки MP3 или файлы JPEG.

Глaвa

Наиболее продолжительные участки изображения или музыкального фрагмента на DVD диске:

Дорожка

Часть изображения или музыкального произведения на Super Audio CD, CD, VIDEO CD или MP3 дисках. Альбом состоит из нескольких композиций (только MP3).

Доступ

Функция DVD диска, позволяющая ограничить воспроизведение диска в соответствии с возрастом зрителя согласно принятым нормам в каждой отдельной стране. Ограничение на разных дисках может быть различным. Когда активизирована эта функция, воспроизведение может быть полностью запрещено, либо сцены жестокости вырезаны или заменены другими эпизодами и т.д.

Индекс (Super Audio CD, CD) / видеоиндекс (VIDEO CD)

Номер, разделяющий дорожку на участки, позволяющий легко найти нужную точку на VIDEO CD, Super Audio CD или CD диске. На некоторых дисках индексы могут быть не записаны.

Page 99

Кинопрограмма, видеопрограмма

DVD диски можно подразделить на кинои видеопрограммы. DVD диски кинопрограмм содержат такие же изображения (24 кадра в секунду), как и те, что демонстрируются в кинотеатрах. На DVD дисках с видеопрограммами, например, телевизионными драматическими и комедийными сериалами, отображаются изображения со скоростью 30 кадров (или 60 полей) в секунду.

Код региона

Эта система используется для защиты авторских прав. Код региона имеется на каждой DVD системе или DVD диске и соответствует региону, в котором он был продан. Каждый код региона указан на системе, а также на упаковке диска. Система может воспроизводить диски, которые соответствуют ее коду региона. Эта система может также воспроизводить диски с обозначением

ALL

“ ”. Региональное ограничение может действовать, даже если код региона не указан на DVD диске.

Контроль воспроизведения (PBC)

Сигналы, записанные на VIDEO CD дисках (версии 2.0) для контроля воспроизведения. Используя экраны меню, записанные на VIDEO CD дисках с функциями PBC, можно воспроизводить простые интерактивные программы, программы с функциями поиска и т.д.

Раздел

Подраздел главы на DVD диске. Глава состоит из нескольких разделов.

Сцена

На VIDEO CD диске с функциями PBC (контроля воспроизведения) экраны меню, движущиеся и неподвижные изображения подразделяются на части, которые называются “сценами”.

Технология Digital Infrared Audio Transmission (передача цифрового звука инфракрасным сигналом)

В последнее время бурными темпами распространяются DVD-системы, спутниковые приемники и другие высококачественные устройства передачи информации. Чтобы сохранить высокое качество звука при передаче сигнала, компания Sony разработала технологию “Digital Infrared Audio Transmission” для передачи цифровых аудиосигналов посредством инфракрасного излучения без применения сжатия; эта технология применена в системе DAV-SB500W. Эта технология позволяет передавать цифровые аудиосигналы без сжатия по поднесущей частоте, выделенной IEC (Международная электротехническая комиссия) и JEITA (Японская ассоциация производителей электроники и информационных технологий )для передачи высококачественного звука. (см. Рис. 1)

Аналоговая передача

Рис. 1 Спектр сигнала при передаче по технологии Digital Infrared Audio Transmission

Файл

Цифровая передача (Digital infrared Audio Transmission)

[MHz]

5432

Часть изображений на DATA CD диске, содержащем файлы изображений JPEG.

Функция нескольких ракурсов

На некоторых DVD дисках записываются сцены с различными ракурсами, т.е. снятые видеокамерами с разных точек.

Дополнительная информация

пpодолжeниe нa cлeдyющeй cтpaницe

Page 100

Функция нескольких языков

На некоторых DVD дисках звук и субтитры в изображении записаны на нескольких языках.

100

Sony DAV-SB500W User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Использование функции SONY TV DIRECT

Пользовательские установки

(УСТАНОВКИ)

(УСТАНОВКА)
