3-212-589-31(1)

DVD systém domáceho kina

Návod na použitie

3-212-592-11(1)

DAV-IS10

Návod na jednoduché nastavenie

Po vykonaní príprav popísaných v tomto návode na jednoduché nastavenie uvediete tento systém do prevádzky.

Podrobnosti pozri v návode na použitie.

Slovensky

 Vybalenie

 Riadiaca jednotka  Predný ľavý reproduktor

(biely konektor)

 Stredový reproduktor

(zelený konektor)

 Predný pravý reproduktor

(červený konektor)

 Surround ľavý reproduktor

(modrý konektor)

 Surround pravý reproduktor

(šedý konektor)

 Subwoofer  AM rámová anténa  FM drôtová anténa  Video kábel (žltý)  Diaľkové ovládanie (DO)  Batérie R6 (veľkosť AA) (2)  Kalibračný mikrofón

 Rozmiestnenie

reproduktorov

Pre maximálny surround zvuk rozmiestnite všetky reproduktory s výnimkou subwoofera do rovnakej vzdialenosti od miesta počúvania (). Subwoofer odporúčame umiestniť do oblasti ().

Poznámka

V závislosti od polohy subwoofera sa môže na TV obrazovke vyskytovať rušenie. V takomto prípade umiestnite subwoofer ďalej od TVP.

 Ak umiestňujete subwoofer pred predné

reproduktory, vzdialenosť musí byť kratšia než 0,5 m



Ak je subwoofer umiestnený mimo danú oblasť, nízke tóny sa nemusia reprodukovať účinne vykonať z miesta počúvania.

 Na povrch subwoofera, kde je osadený

reproduktor, neumiestňujte žiadne predmety.

 Subwoofer neumiestňujte pod stôl alebo

do skrinky atď.

 Subwoofer neumiestňujte za prekážky,

napr. TVP atď. Nebudú sa dobre reprodukovať stredopásmové tóny.

. Nastavenie vzdialenosti je potrebné

 Prepojenie systému a TVP

Toto zapojenie je základné prepojenie zariadenia s TVP. Audio kábel (červený/ biely) sa nedodáva.

Sieťovú šnúru zapojte ako poslednú.



  

  

  





 

















TVP atď.



DMPORT

AUDIO

OUT

VIDEO



TVP







TV (AUDIO IN) VIDEO OUT (VIDEO)





Audio kábel

(nedodávaný)



SYSTEM CONTROL ONLY FOR HCD-IS10

CENTERSUR LSUR RFRONT LFRONT R

SPEAKER

ONLY FOR SS-IS10

Do elektrickej

zásuvky



Sieťová šnúra





 Vloženie batérií

 Diaľkové ovládanie (DO)  Batérie R6 (veľkosť AA) (2)



Rýchle nastavenie Quick Setup

Poznámka



Zobrazované položky sa líšia podľa

krajiny zakúpenia.

1 Zapnite TVP. 2 Stlačte / na DO.

Systém sa zapne.

3 Prepínač vstupného signálu na TVP

prepnite tak, aby sa zobrazil obraz z tohto systému.

V spodnej časti TV obrazovky sa zobrazí

hlásenie [Press [ENTER] to run QUICK SETUP.] (Stlačením [ENTER] spustíte QUICK SETUP). Ak sa toto hlásenie nezobrazí, zobrazte zobrazenie Quick Setup a postup vykonajte znova. Podrobnosti pozri v návode na použitie: “Obnovenie zobrazenia Quick Setup” v časti “Krok 4: Rýchle nastavenie Quick Setup”.

4 Stlačte bez vloženého disku.

Na TV obrazovke sa zobrazí ponuka

Setup používaná pre nastavenie jazyka.

5 Stláčaním / zvoľte jazyk.

Systém bude zobrazovať ponuky Menu

a titulky vo zvolenom jazyku.

7 Stláčaním / zvoľte vhodné

nastavenie pre váš TVP.  Ak vlastníte širokouhlý TVP alebo

štandardný TVP formátu 4:3 so širokouhlým režimom; [16:9]

 Ak vlastníte štandardný TVP

s pomerom strán 4:3; [4:3 LETTER BOX] alebo [4:3 PAN SCAN]

8 Stlačte .

Zobrazí sa zobrazenie

[AUTO CALIBRATION].

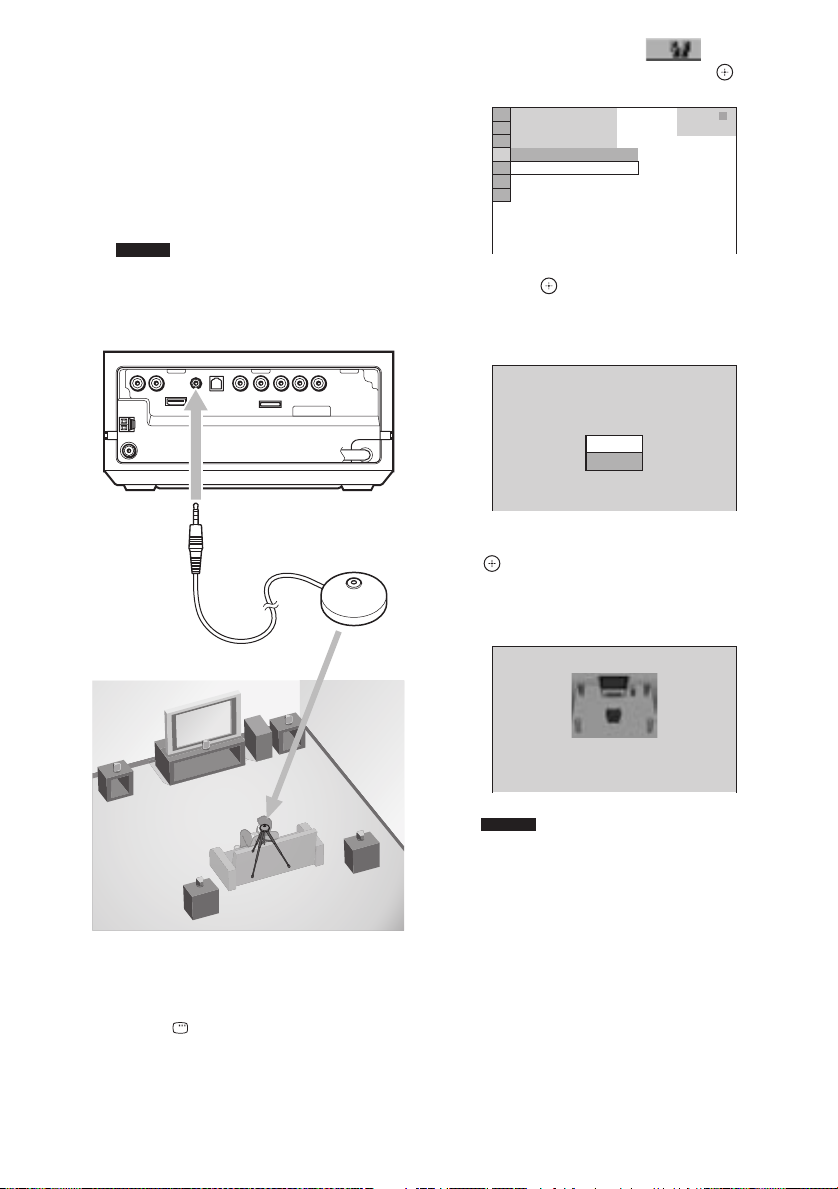

9 Pripojte kalibračný mikrofón ()

do konektora ECM-AC2 na zadnom paneli riadiacej jednotky a nastavte ho do úrovne uší pomocou statívu a pod. (nedodávaný).

Čelná strana každého reproduktora

musí smerovať na kalibračný mikrofón a medzi reproduktormi a kalibračným mikrofónom nesmú byť žiadne prekážky.

Stláčaním / zvoľte [YES], potom

stlačte

Automatická kalibrácia

[AUTO CALIBRATION] sa spustí. Počas merania nerobte hluk.

Poznámka



Po spustení automatickej kalibrácie

([AUTO CALIBRATION]) sa reprodukuje hlasný zvuk. Nie je možné znížiť hlasitosť. Berte ohľad na deti a susedov.

6 Stlačte .

Zobrazí sa ponuka Setup pre voľbu

pomeru strán pripojeného TVP.

SCREEN SETUP

TV TYPE:

YCBCR/RGB (HDMI): SCREEN SAVER: BACKGROUND: BLACK LEVEL: BLACK LEVEL

4:3 OUTPUT:

(COMPONENT OUT):

4:3 LETTER BOX

4:3 PAN SCAN

16:9 16:9

OFF

FULL

Odpojte kalibračný mikrofón

a stláčaním

Stlačte .

Rýchle nastavenie Quick Setup

bolo ukončené. Všetky prepojenia a nastavenia sú hotové.

Poznámka



Ak meranie nebolo úspešné, prečítajte

hlásenie a zopakujte automatickú kalibráciu [AUTO CALIBRATION].

/ zvoľte [YES].





/



///,





ECM-AC2

DMPORT



VÝSTRAHA

Aby ste predišli riziku vzniku požiaru a riziku úrazu elektrickým prúdom, nevystavujte zariadenie dažďu ani vlhkosti.

Použitie optických nástrojov pri tomto zariadení zvyšuje riziko poškodenia zraku.

Zariadenie neumiestňujte do uzavretých priestorov, ako sú knižnice alebo vstavané skrinky.

Aby ste predišli riziku vzniku požiaru, nezakrývajte ventilačné otvory zariadenia novinami, obrusmi, záclonami atď. Na zariadenie neklaďte horiace sviečky.

Aby ste predišli riziku vzniku požiaru alebo úrazu elektrickým prúdom, na zariadenie neklaďte nádoby naplnené kvapalinou, napríklad vázy.

Batérie ani batérie v zariadení nevystavujte nadmernému teplu ako napr. priamemu slnečnému žiareniu a pod.

Toto zariadenie je klasifikované ako výrobok CLASS 1 LASER. Štítok o klasifikácii je umiestnený na spodnej strane zariadenia.

Likvidácia starých elektrických a elektronických zariadení (Platí v Európskej únii a ostatných európskych krajinách so zavedeným separovaným zberom)

Tento symbol na výrobku alebo obale znamená, že s výrobkom nemôže byť nakladané ako s domovým odpadom. Miesto toho je potrebné ho doručiť do vyhradeného zberného miesta na recykláciu elektrozariadení. Tým, že zaistíte správne zneškodnenie, pomôžete zabrániť potencionálnemu negatívnemu vplyvu na životné prostredie a ľudské zdravie, ktoré by v opačnom prípade hrozilo pri nesprávnom nakladaní s týmto výrobkom. Recyklácia materiálov pomáha uchovávať prírodné zdroje. Pre získanie ďalších podrobných informácií o recyklácii tohoto výrobku kontaktujte prosím váš miestny alebo obecný úrad, miestnu službu pre zber domového odpadu alebo predajňu, kde ste výrobok zakúpili.

Výrobcom tohto produktu je spoločnosť Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Autorizovaným predstaviteľom ohľadom záležitostí týkajúcich sa nariadení EMC a bezpečnosti produktu je spoločnosť Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Nemecko. Ohľadom služieb alebo záručných záležitostí použite adresy poskytnuté v samostatnom servisnom alebo záručnom liste.

Bezpečnostné upozornenia

Zdroje napájania

• Výmenu sieťovej šnúry smie vykonať len oprávnená

osoba v autorizovanom servise.

• Zariadenie je pod stálym napätím, kým je sieťová

šnúra v elektrickej zásuvke, aj keď je samotné zariadenie vypnuté.

• Systém umiestnite tak, aby bolo možné v prípade

problémov sieťovú šnúru ihneď odpojiť od elektrickej siete.

Vážení zákazníci

Ďakujeme za prejavenú dôveru zakúpením DVD systému domáceho kina Sony. Pred používaním zariadenia si pozorne prečítajte tento návod a uschovajte ho pre prípadné budúce použitie.

Obsah

Pokrač

Vážení zákazníci ..................................... 2

O tomto návode....................................... 5

Disky vhodné pre prehrávanie ................5

Začíname – ZÁKLADY –

Krok 1: Rozmiestnenie reproduktorov ........ 9

Krok 2: Prepojenie systému .................. 12

Krok 3: Pripojenie k TVP .....................17

Krok 4: Rýchle nastavenie

Quick Setup ....................................18

Začíname – POKROČILÉ –

Pripojenie k TVP (Pokročilé)................21

Pripojenie iných zariadení.....................24

Montáž reproduktorov na stenu ............26

Základné operácie

Prehrávanie diskov................................ 30

Počúvanie rozhlasu alebo reprodukcia

zvuku z iných zariadení ..................33

Reprodukcia zvuku z TVP alebo VCR

cez všetky reproduktory..................35

Výber režimu Movie alebo Music ........ 36

Nastavenia zvuku

Reprodukcia priestorového zvuku

pomocou zvukových polí................37

Nastavenie úrovne nízkych, stredových

a vysokých tónov............................ 38

Používanie funkcie HDMI CONTROL pri funkcii ‘BRAVIA’ Theatre Sync

Príprava na funkciu

HDMI CONTROL.......................... 40

Sledovanie DVD disku stlačením jediného

tlačidla ............................................42

(One-Touch Play)

Reprodukcia zvuku TVP reproduktormi

tohto systému.................................. 43

(System Audio Control)

Vypnutie systému spolu s TVP............. 44

(System Power Off)

Reprodukcia digitálneho zvuku z STB

(Set Top Box) zariadenia alebo digitálneho satelitného prijímača cez

tento systém.................................... 45

(STB SYNCHRO)

Rôzne funkcie pri prehrávaní diskov

Vyhľadanie konkrétneho miesta

na disku .......................................... 47

(Scan, Slow-motion Play, Freeze Frame)

Vyhľadanie titulu/kapitoly/stopy

(skladby)/scény atď. ....................... 48

Vyhľadávanie podľa scény.................... 49

(Picture Navigation)

Obnovenie prehrávania z pozície

zastavenia prehrávania disku.......... 50

(Resume Play)

Vytvorenie programu............................ 51

(Program Play)

Prehrávanie v náhodnom poradí........... 53

(Shuffle Play)

Opakované prehrávanie ........................ 54

(Repeat Play)

Ponuka Menu DVD diskov................... 55

Zmena zvuku ........................................ 55

Výber ponuky [ORIGINAL] alebo

[PLAY LIST] na DVD-R/

DVD-RW disku.............................. 57

Zobrazenie informácií o disku .............. 58

Zmena zorných uhlov ........................... 61

Zobrazenie titulkov............................... 61

Nastavenie oneskorenia medzi obrazom

a zvukom ........................................ 62

(A/V SYNC)

Súbory formátu MP3 a JPEG ...............62

Prehrávanie DATA CD alebo DATA

DVD diskov s audio súbormi MP3

a obrazovými súbormi JPEG.......... 64

Prehrávanie audio skladieb a obrazových

súborov vo forme Slide show

so sprievodným zvukom................. 66

Prehrávanie súborov DivX Prehrávanie VIDEO CD diskov

s funkciami PBC (Ver.2.0)............. 70

(PBC Playback)

................. 68

ovanie

Funkcie tunera

Uloženie rozhlasových staníc ...............71

Počúvanie rozhlasu ............................... 72

Radio Data System (RDS) ....................74

Ďalšie operácie

Ovládanie TVP dodávaným diaľkovým

ovládaním .......................................75

Počúvanie multikanálového zvuku TV

vysielania

(Multiplex Broadcast Sound)..........77

(DUAL MONO)

Počúvanie zvuku pri nízkej úrovni

hlasitosti.......................................... 77

(NIGHT MODE)

Vypínací časovač .................................. 78

Úprava jasu displeja.............................. 78

Zmena režimu zobrazenia ..................... 79

(INFORMATION MODE)

Zmena vzhľadu dotykových tlačidiel........79

(ILLUMINATION MODE) Používanie adaptéra

DIGITAL MEDIA PORT............... 80

Pokročilejšie nastavenia

Uzamykanie diskov............................... 82

(CUSTOM PARENTAL

CONTROL, PARENTAL

CONTROL) Automatická kalibrácia vhodných

nastavení ......................................... 85

(AUTO CALIBRATION)

Ponuka nastavení Setup ........................ 88

Nastavenie jazyka pre zobrazenie

alebo zvuk....................................... 89

[LANGUAGE SETUP]

Nastavenia zobrazenia .......................... 90

[SCREEN SETUP]

Užívateľské nastavenia.......................... 93

[CUSTOM SETUP]

Nastavenia reproduktorov.....................94

[SPEAKER SETUP]

Obnovenie výrobných nastavení........... 97

Ďalšie informácie

Bezpečnostné upozornenia ................... 98

Poznámky k diskom ............................. 99

Riešenie problémov .............................. 99

Samodiagnostická funkcia.................. 103

(Keď sa na displeji zobrazia

písmená/číslice)

Technické údaje.................................. 104

Slovník................................................ 105

Tabuľka kódov jazykov ...................... 108

Index častí a ovládacích prvkov ......... 109

Prehľad ponuky Control Menu

(Ovládacie Menu)......................... 114

Prehľad ponuky Setup pre DVD......... 117

Prehľad ponuky System Menu............ 119

Prehľad ponuky Tuner Menu.............. 119

Index ................................................... 120

O tomto návode

Pokrač

Disky vhodné

• Pokyny v tomto návode sa vzťahujú na ovládacie prvky na diaľkovom ovládaní (DO). Na ovládanie zariadenia môžete použiť aj ovládacie prvky na riadiacej jednotke, ak majú podobné alebo rovnaké označenie ako ovládacie prvky na DO.

• V závislosti od krajiny sa môžu položky ponuky Control Menu líšiť.

• Označenie “DVD” sa môže vzťahovať všeobecne na DVD VIDEO, DVD+RW/ DVD+R a DVD-RW/DVD-R disky.

• V tomto návode sa používajú nižšie zobrazené symboly.

Symbol Význam

Funkcie sú dostupné pre DVD VIDEO a DVD-R/DVD-RW disky v r ežime Video a DVD+R/DVD+RW disky

Funkcie sú dostupné pre DVD-R/ DVD-RW disky v režime VR (Video Recording)

Funkcie sú dostupné pre VIDEO CD disky (vrátane Super VCD alebo CD-R/CD-RW diskov vo formáte video CD alebo Super VCD)

Funkcie sú dostupné pre audio CD alebo CD-R/CD-RW disky vo formáte audio CD

Funkcie sú dostupné pre DATA CD (CD-ROM/CD-R/CD-RW disky) obsahujúce audio súbory MP3 obrazové súbory JPEG a video súbory

2)3)

DivX Funkcie sú dostupné pre DATA DVD

disky (DVD-ROM/DVD-R/ DVD-RW/DVD+R/DVD+RW) disky obsahujúce audio súbory MP31), obrazové súbory JPEG a video súbory DivX

2)3)

pre prehrávanie

Formát diskov

DVD VIDEO

DVD-RW/ DVD-R

DVD+RW/ DVD+R

VIDEO CD (Ver. 1.1 a 2.0)/ Audio CD

CD-RW/CD-R (audio údaje) (súbory MP3) (súbory JPEG)

Logá “DVD+RW”, “DVD-RW”, “DVD+R”, “DVD VIDEO” a “CD” sú obchodné značky.

Logo disku

MP3 (MPEG1 Audio Layer 3) je štandardný formát

pre kompresiu audio dát definovaný normou ISO/ MPEG.

DivX® je technológia pre kompresiu video súborov vyvinutá spoločnosťou DivX, Inc.

DivX, DivX Certified a príslušné logá sú obchodné značky spoločnosti DivX, Inc. a používajú sa na základe licencie.

ovanie

Poznámka k CD/DVD diskom

Systém dokáže prehrávať CD-ROM/CD-R/ CD-RW disky so záznamom v nasledovných formátoch:

– Audio CD –Video CD – Audio MP3, obrazové JPEG a video DivX

súbory vo formáte vyhovujúcom norme ISO 9660 Level 1/Level 2 alebo rozšírenému formátu - Joliet

Systém dokáže prehrávať DVD-ROM/ DVD+RW/DVD-RW/DVD+R/DVD-R disky so záznamom v nasledovných formátoch:

– Audio MP3, obrazové JPEG a video DivX

súbory vo formáte vyhovujúcom štandardu UDF (Universal Disk Format)

Príklady nevhodných diskov

Systém nedokáže prehrávať nasledovné disky:

• CD-ROM/CD-R/CD-RW disky so záznamom v iných formátoch, než sú uvedené na str. 5.

• CD-ROM disky so záznamom vo formáte PHOTO CD.

• Dátové úseky CD-Extra diskov.

• DVD Audio disky.

• DATA DVD disky obsahujúce iné súbory než audio MP3, obrazové JPEG alebo video DivX súbory.

• DVD-RAM disky.

• DVD VIDEO disky s odlišným regionálnym kódom (str. 7, 107).

• Super Audio CD disky.

• Disky neštandardných tvarov (napr. v tvare štvorca, srdca).

• Nepoužívajte disky s komerčne dostupnými doplnkami, napr. so štítkom alebo obopínacím prstencom.

Prstenec

Štítok

• Adaptér na konverziu 8 cm disku na štandardný rozmer.

Adaptér

• Disky s nalepeným papierom alebo nálepkou na povrchu.

• Disky so znečisteným povrchom od zvyšku lepidla po povrchovej nálepke, lepiacej páske a pod.

Poznámky k CD-R/CD-RW/DVD-R/ DVD-RW/DVD+R/DVD+RW diskom

V niektorých prípadoch nemusí byť prehrávanie CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/ DVD+RW diskov v tomto zariadení možné z dôvodu kvality záznamu, stavu disku, alebo vlastností záznamového zariadenia a záznamového softvéru. Disk sa tiež neprehrá, ak nebol správne uzatvorený. Podrobnosti pozri v návode na použitie záznamového zariadenia. Pri niektorých DVD+RW/DVD+R diskoch nemusia fungovať niektoré funkcie prehrávania, aj keď sú tieto disky správne uzatvorené. V takomto prípade disk prehrávajte v štandardnom režime prehrávania. Nemusí byť tiež možné prehrať niektoré DATA CD/DATA DVD disky vytvorené vo formáte Packet Write.

Audio disk kódovaný technológiou pre ochranu autorských práv

Zariadenie je určené na prehrávanie diskov kompatibilných so štandardom Compact Disc (CD). V poslednom čase niektoré hudobné vydavateľstvá distribuujú disky kódované technológiou pre ochranu autorských práv. Medzi takýmito diskmi môžu byť aj disky nekompatibilné so štandardom CD a nemusia sa dať prehrávať v tomto zariadení.

Poznámka k duálnym diskom

DualDisc (duálny disk) je obojstranný disk, ktorý má DVD záznam nahraný na jednej strane a digitálny zvuk na druhej strane. Keďže strana s audio záznamom nie je v súlade so štandardom Compact Disc (CD), prehrávanie na tomto produkte nie je zaručené.

CD disk typu Multi Session

• Ak sú súbory MP3 uložené na disku v prvej sekcii (Session), dokáže systém prehrávať aj CD disky zaznamenávané metódou Multi Session. Ak sú potom súbory MP3 uložené aj v ďalších sekciách, môžu sa tieto súbory tiež prehrávať.

• Ak sú súbory JPEG uložené na disku v prvej sekcii (First Session), dokáže systém prehrávať aj CD disky zaznamenávané metódou Multi Session. Ak sú potom súbory JPEG uložené aj v ďalších sekciách, môžu sa tieto súbory tiež prehrávať.

• Ak sú audio skladby a obrazové dáta na hudobnom CD disku alebo Video CD disku zaznamenané v prvej sekcii, bude sa prehrávať iba prvá sekcia.

Regionálny kód

Váš systém má regionálny kód vyznačený na spodnej strane riadiacej jednotky a môžete v ňom prehrávať len DVD disky, ktoré majú ten istý regionálny kód.

Systém dokáže prehrávať aj DVD VIDEO disky označené značkou . Pri pokuse prehrávať iný DVD VIDEO disk sa na TV obrazovke zobrazí hlásenie [Playback prohibited by area limitations.] (Prehrávanie nie je povolené miestnym obmedzením). Niektoré DVD VIDEO disky nemusia mať vyznačený regionálny kód, aj napriek tomu, že je ich prehrávanie obmedzené pre určitý región.

ALL

Poznámka o funkciách prehrávania DVD a VIDEO CD diskov

Niektoré funkcie prehrávania DVD a VIDEO CD diskov môžu byť úmyselne zablokované výrobcom softvéru. Vzhľadom na to, že tento systém prehráva DVD a VIDEO CD disky podľa samotného obsahu disku upraveného výrobcom, niektoré funkcie prehrávania nemusia byť k dispozícii. Ďalšie informácie sa dozviete z pokynov uvedených pri DVD alebo Video CD disku.

Autorské práva

Toto zariadenie je vybavené technológiou na ochranu autorských práv vlastníka programu podľa príslušných patentov USA a iných práv o duševnom vlastníctve. Použitie tejto technológie je možné len so súhlasom spoločnosti Macrovision a je určené len pre domáce alebo iné obmedzené využívanie, ak spoločnosť Macrovision neuvedie inak. Spätné upravovanie a disasemblovanie je zakázané.

Systém je vybavený adaptívnym maticovým surround dekodérom Dolby* Digital a Dolby Pro Logic (II) a systémom DTS** Digital Surround System.

* Vyrobené v licencii spoločnosti Dolby

Laboratories. “Dolby”, “Pro Logic” a symbol dvojité-D sú obchodné značky spoločnosti Dolby Laboratories.

** Vyrobené v licencii spoločnosti DTS, Inc. “DTS”

a “DTS Digital Surround” sú ochranné známky spoločnosti DTS, Inc.

Začíname – ZÁKLADY –

Obsah balenia

• Riadiaca jednotka (1)

• Reproduktory (5)

• Subwoofer (1)

• AM rámová anténa (1)

• FM drôtová anténa (1)

• Video kábel (1)

• Diaľkové ovládanie (DO) (1)

Začíname – ZÁKLADY –

• Batérie R6 (veľkosť AA) (2)

• Kalibračný mikrofón (1)

• Konzoly (5)

• Kľúč (1)

• Návod na použitie

• Návod na jednoduché nastavenie

Vloženie batérií do diaľkového ovládania (ďalej aj DO)

Systém je možné ovládať dodávaným diaľkovým ovládaním. Do diaľkového ovládania vložte dve batérie R6 (veľkosti AA) podľa správnej polarity 3 a #. Keď používate diaľkové ovládanie, smerujte ho na senzor na riadiacej jednotke.

Poznámka

• Nenechávajte diaľkové ovládanie na veľmi teplých alebo vlhkých miestach.

• Nepoužívajte novú batériu spolu so starou.

• Dbajte na to, aby nedošlo k vniknutiu žiadneho predmetu do diaľkového ovládania, najmä počas výmeny batérií.

• Neumiestňujte zariadenie tak, aby bol senzor diaľkového ovládania vystavený priamemu slnečnému žiareniu alebo silnému svetlu zo svietidiel. V opačnom prípade môže dochádzať k funkčným poruchám pri ovládaní pomocou diaľkového ovládania.

• Ak nebudete diaľkové ovládanie používať dlhší čas, vyberte batérie, aby ste predišli možnému vytečeniu obsahu batérií a následnej korózii.

Krok 1: Rozmiestnenie

)

Pokrač

reproduktorov

Aby sa dosiahol maximálny možný surround (priestorový) efekt, mali by byť všetky reproduktory okrem subwoofera rozmiestnené v rovnakej vzdialenosti od pozície počúvania (1). Subwoofer odporúčame umiestniť do oblasti (2).

Reproduktory a subwoofer rozmiestnite podľa obrázka nižšie.

Predný reproduktor (L)

Stredový reproduktor

Subwoofer

1 1 1

Predný reproduktor (R)

Efektívne využívanie subwoofera

Aby sa zvýraznili nízke tóny, subwoofer umiestnite čo najbližšie ku stene.

Do blízkosti steny

Poznámka

• Ak umiestňujete subwoofer pred predné reproduktory, vzdialenosť musí byť kratšia než 0,5 m.*

Začíname – ZÁKLADY –

Surround reproduktor (L) Surround reproduktor (R

Rada

• Subwoofer tiež môžete umiestniť po stranách smerom k polohe počúvania.

• Po umiestnení reproduktorov môžu byť reproduktory nestabilné. V takomto prípade pomocou komerčne dostupnej spinky alebo lepiacej pásky atď. zaistite reproduktorový kábel.

• Ak je subwoofer umiestnený mimo danú oblasť (3),

nízke tóny sa nemusia reprodukovať účinne. Nastavenie vzdialenosti je potrebné vykonať z miesta počúvania.

ovanie

• Na povrch subwoofera, kde je osadený reproduktor, neumiestňujte žiadne predmety.

Začíname – ZÁKLADY –

• Subwoofer neumiestňujte pod stôl alebo do skrinky atď.

• Subwoofer neumiestňujte za prekážky, napr. TVP atď. Nebudú sa dobre reprodukovať stredopásmové tóny.

TVP atď.

Poznámka

• Reproduktory neumiestňujte na naklonený povrch.

• Reproduktory neumiestňujte na miesta:

– Extrémne horúce alebo chladné. – Prašné alebo znečistené. – Veľmi vlhké. – Vystavené otrasom. – Vystavené priamemu slnečnému žiareniu.

• Pri umiestňovaní reproduktorov a/alebo špeciálnych podstavcov (nedodávané) upevnených k r eproduktorom buďte opatrný, keďže pri umiestnení reproduktorov na špeciálne povrchovo upravenú podlahu (voskovanie, olejovanie, leštenie atď.) môže dôjsť k poškodeniu povrchovej úpravy.

• Na čistenie používajte jemnú handričku určenú napr. na čistenie skla.

• Nepoužívajte žiadne drsné handričky, práškové prostriedky alebo rozpúšťadlá ako lieh alebo benzín.

• V závislosti od polohy subwoofera sa môže na TV obrazovke vyskytovať rušenie. V takomto prípade umiestnite subwoofer ďalej od TVP.

Rada

• Ak zmeníte rozmiestnenie reproduktorov, odporúčame upraviť aj nastavenia. Podrobnosti pozri “Automatická kalibrácia vhodných nastavení” (str. 85).

Poznámka k manipulácii so subwooferom

• Pri dvíhaní nevkladajte prsty do otvorov v subwooferi. Môže sa poškodiť reproduktor subwoofera. Pri dvíhaní držte subwoofer za spodnú stranu.

Subwoofer

Otvory

• Nestláčajte povrch subwoofera, kde je osadený reproduktor.

Reproduktor

Začíname – ZÁKLADY –

Krok 2: Prepojenie systému

Toto zapojenie je základné prepojenie systému.

Pozri schému zapojenia nižšie a ďalšie informácie v častiach 1 až 4 na nasledovných stranách.

Začíname – ZÁKLADY –

2 Predný reproduktor (L)

3 AM rámová anténa

3 FM drôtová

anténa

Spodná strana subwoofera

2 Stredový reproduktor

Zadná strana riadiacej jednotky

DMPORT

1 Konektor

2 Predný

reproduktor (R)

2 Surround reproduktor (L)

Subwoofer

SPEAKER

SYSTEM CONTROL

ONLY FOR SS-IS10

ONLY FOR HCD-IS10

CENTERSUR LSUR RFRONT LFRONT R

4 Sieťová šnúra

2 Surround

reproduktor (R)

1 Zapojenie riadiacej jednotky

Pokrač

Prepojte systémový konektor riadiacej jednotky s konektorom SYSTEM CONTROL na subwooferi. Zasuňte konektor kábla SYSTEM CONTROL a zaistite skrutky na konektore.

Spodná strana subwoofera

Zadná strana riadiacej jednotky

SYSTEM CONTROL

ONLY FOR HCD-IS10

DMPORT

SPEAKER

ONLY FOR SS-IS10

CENTERSUR LSUR RFRONT LFRONT R

Začíname – ZÁKLADY –

Subwoofer

Skrutky

Konektor

Kábel SYSTEM CONTROL

ovanie

2 Pripojenie reproduktorov

Zapojte konektory reproduktorových káblov do príslušných konektorov SPEAKER. Konektory reproduktorových káblov a príslušné konektory určené na ich pripojenie sú farebne rozlíšené.

Predný

reproduktor (R)

Predný

reproduktor (L)

Stredový reproduktor

Reproduktorové káble

Začíname – ZÁKLADY –

Červený

Subwoofer

Šedý

SPEAKER

SYSTEM CONTROL

ONLY FOR SS-IS10

ONLY FOR HCD-IS10

CENTERSUR LSUR RFRONT LFRONT R

Reproduktorové káble

Surround reproduktor (L)Surround reproduktor (R)

Zelený

Biely

Spodná časť subwoofera

Modrý

3 Pripojenie antény

Pripojenie AM rámovej antény

Tvar a dĺžka antény konštrukčne zodpovedá príjmu AM signálov. Nerozoberajte, ani nezvinujte anténu.

1 Z plastového podstavca zložte len rám. 2 Zostavte AM rámovú anténu.

3 Pripojte káble do konektorov pre AM anténu.

Pokrač

Káble pripojte do niektorého z konektorov.

Zatlačte poistku a zasuňte káble.

DMPORT

Zasuňte po túto časť.

Poznámka

• AM rámovú anténu neumiestňujte do blízkosti systému ani iných AV zariadení. Môže vznikať šum.

Rada

• Pre kvalitný zvuk nastavte smerovanie AM rámovej antény.

4 AM rámovú anténu pripojte správne a pevne.

Pripojenie FM drôtovej antény

FM drôtovú anténu pripojte do konektora FM 75 Ω COAXIAL.

FM drôtová anténa (dodávaná)

Začíname – ZÁKLADY –

DMPORT

Konektor FM 75 Ω COAXIAL

Poznámka

• FM drôtovú anténu maximálne vystrite.

• Po pripojení FM drôtovej antény ju vodorovne narovnajte.

Rada

• Ak je príjem v pásme FM nekvalitný, podľa obrázka nižšie prepojte riadiacu jednotku s externou FM anténou pomocou koaxiálneho kábla 75 Ohm (nedodávaný).

Zadná strana riadiacej jednotky

Externá FM anténa

ovanie

4 Pripojenie sieťovej šnúry

Pred pripojením sieťovej šnúry subwoofera do elektrickej zásuvky pripojte k subwooferu všetky reproduktory (str. 14).

Subwoofer

Začíname – ZÁKLADY –

Do elektrickej siete

Sieťová šnúra

Poznámka

• Po pripojení sieťovej šnúry vyčkajte cca 20 sekúnd, kým zariadenie zapnete stlačením "/1.

Krok 3: Pripojenie k TVP

Toto zapojenie je základné prepojenie riadiacej jednotky a TVP. Iné možnosti prepojenia s TVP pozri str. 21. Prepojenia s inými zariadeniami pozri str. 24.

Začíname – ZÁKLADY –

: Smer toku video signálu

: Smer toku audio signálu

VIDEO

AUDIO

OUT

TVP

DMPORT

Zadná strana riadiacej jednotky

Potrebné káble

A Video kábel

Pri tomto zapojení sa odosiela video signál do TVP. Prepojte konektor VIDEO OUT (VIDEO) na riadiacej jednotke s konektorom VIDEO IN na TVP.

B Audio kábel (nedodávaný)

Žltý

Biely (L/audio)

Červený (R/audio)

Pri tomto zapojení sa odosiela audio signál z TVP do tohto systému. Zvuk TVP je pri tomto prepojení možné reprodukovať reproduktormi. Prepojte konektor TV (AUDIO IN) na riadiacej jednotke s konektormi AUDIO OUT na TVP.

Poznámka

• Pri pripájaní konektora ho zasuňte úplne.

Príklad

Nesprávne

Správne

Krok 4: Rýchle nastavenie Quick Setup

Vykonaním nižšie uvedených krokov pripravíte systém na prevádzku minimálnym počtom základných nastavení.

"/1

4 Stlačte bez vloženého disku.

Na TV obrazovke sa zobrazí ponuka Setup používaná pre nastavenie jazyka.

LANGUAGE SETUP

OSD: MENU: AUDIO: SUBTITLE:

ENGLISH ENGLISH

FRAN

ÇAIS

DEUTSCH

ITALIANO

ESPAÑOL

NEDERLANDS

DANSK

SVENSKA

Začíname – ZÁKLADY –

C/X/x/c,

1 Zapnite TVP. 2 Stlačte [/1.

Systém sa zapne.

3 Prepínač vstupného signálu na TVP

prepnite tak, aby sa zobrazil obraz z tohto systému.

V spodnej časti obrazovky sa zobrazí hlásenie [Press [ENTER] to run QUICK SETUP.] (Stlačením [ENTER] spustíte QUICK SETUP). Ak sa toto hlásenie nezobrazí, zobrazte zobrazenie Quick Setup (str. 20) a postup vykonajte znova.

DISPLAY

5 Stláčaním X/x zvoľte jazyk.

Systém bude zobrazovať ponuky Menu a titulky vo zvolenom jazyku.

6 Stlačte .

Zobrazí sa ponuka Setup pre voľbu pomeru strán pripojeného TVP.

SCREEN SETUP

TV TYPE:

YCBCR/RGB (HDMI): SCREEN SAVER: BACKGROUND:

4:3 OUTPUT:

4:3 LETTER BOX

4:3 PAN SCAN

FULL

7 Stláčaním X/x zvoľte vhodné

nastavenie pre váš TVP.

x Ak vlastníte širokouhlý TVP alebo štandardný TVP formátu 4:3 so širokouhlým režimom

[16:9] (str. 90)

x Ak vlastníte štandardný TVP s pomerom strán 4:3

[4:3 LETTER BOX] alebo [4:3 PAN SCAN] (str. 90)

8 Stlačte .

Zobrazí sa zobrazenie [AUTO CALIBRATION].

16:9 16:9

AUTO CALIBRATION

Connect calibration mic. Start measurement?

YES NO

9 Pripojte kalibračný mikrofón

Pokrač

do konektora ECM-AC2 na zadnom paneli riadiacej jednotky a nastavte ho do úrovne uší pomocou statívu a pod. (nedodávaný).

Čelná strana každého reproduktora musí smerovať na kalibračný mikrofón a medzi reproduktormi a kalibračným mikrofónom nesmú byť žiadne prekážky.

Poznámka

• Konektor ECM-AC2 je určený len pre dodávaný kalibračný mikrof ón. Nepripájajte iné mikrofóny.

Zadná strana riadiacej jednotky

Nie je možné znížiť hlasitosť. Berte ohľad na deti a susedov.

• Radšej meranú zónu opustite a počas merania nerobte hluk (meranie trvá cca 1 minútu). Môžete narušiť meranie.

11Odpojte kalibračný mikrofón

a stláčaním C/c zvoľte [YES].

Measurement complete. FRONT L : FRONT R : CENTER : SUBWOOFER : SURROUND L : SURROUND R : If OK, unplug calibration mic and select “YES”.

YES

5.00m 0.0dB

5.00m

0.0dB

5.00m + 1.0dB

5.00m + 4.0dB

3.00m

2.0dB

3.00m

2.0dB

Začíname – ZÁKLADY –

DMPORT

Do konektora ECM-AC2

Kalibračný mikrofón

10Stláčaním X/x zvoľte [YES], potom

stlačte .

Automatická kalibrácia ([AUTO CALIBRATION]) sa spustí. Počas merania nerobte hluk.

Poznámka

• Po spustení automatickej kalibrácie ([AUTO CALIBRATION]) sa reprodukuje hlasný zvuk.

Poznámka

• Meranie môžu ovplyvniť vlastnosti miestnosti, v ktorej je systém inštalovaný.

• Ak meranie zlyhá, prečítajte si hlásenie a zopakujte proces [AUTO CALIBRATION].

12Stlačte .

Rýchle nastavenie (Quick Setup) je dokončené. Všetky zapojenia a nastavenia sú dokončené.

Vypnutie rýchleho nastavenia Quick Setup

V ktoromkoľvek kroku stlačte DISPLAY.

Rada

• Ak zrušíte postup [AUTO CALIBRATION], nastavte reproduktory podľa časti “Nastavenia reproduktorov” (str. 94).

• Ak zmeníte rozmiestnenie reproduktorov, upravte aj nastavenia reproduktorov. Pozri “Automatická kalibrácia vhodných nastavení” (str. 85).

• Ak chcete zmeniť nastavenia, pozri “Ponuka nastavení Setup” (str. 88).

• Podrobnosti o automatickej kalibrácii [AUTO CALIBRATION] a chybových hláseniach pre [AUTO CALIBRATION] pozri “Automatická kalibrácia vhodných nastavení” (str. 85).

ovanie

Obnovenie zobrazenia Quick Setup

1 V režime zastavenia prehrávania stlačte

DISPLAY.

Na TV obrazovke sa zobrazí ponuka Control Menu.

2 Stláčaním X/x zvoľte [SETUP]

a stlačte .

Zobrazia sa voľby pre [SETUP].

)

1 2 ( 2 7

)

Začíname – ZÁKLADY –

1 8 ( 3 4

0 : 0 0 : 0 2

QUICK

QUICK CUSTOM RESET

DVD VIDEO

3 Stláčaním X/x zvoľte [QUICK] a stlačte .

Zobrazí sa zobrazenie Quick Setup.

+ 102 hidden pages
