Sony DAV-DZ310 Users guide [zh]
4-165-486-51(1)
DVD Home Theatre
System
使用說明書
DAV-DZ310/DZ510/DZ610/DZ810
©2010 Sony Corporation
警語
小心 - 本產品所使用的光學
裝置將增加對眼睛的傷害。
切勿將本設備安裝在狹窄的空間
內，如書櫃或壁櫥內。
為了降低發生火災的危險，請勿
使用報紙、桌布、窗簾等物品蓋
住設備的通風孔。請勿將如點燃
的蠟燭等明火源放置於設備上。
為了降低發生火災或觸電的危
險，請勿讓本設備受到液體潑
濺，也不要將如花瓶等裝滿液體
的物體放置於本設備上。
請勿讓電池或安裝電池的設備暴
露在過熱的環境中，例如：陽光、
火等。
為了避免受傷，必須遵照安裝指
示將此設備牢固地安裝在地面 /
牆壁上。
僅能於室內使用。
本設備歸類爲 CLASS 1 LASER 產
品。本標誌位於背面外表面。
廢電池請回收
僅適用於台灣
注意事項
關於電源
• 只要本機的電源線仍連接在交
流電源插座上，即使本機的電
源已經關閉，但本機仍然未與
電源插座斷開連接。
• 由於電源插頭是用來斷開本機
與電源插座，因此請將本機連
接至便於插拔的交流電源插
座。一旦發現本機有異常情況，
請立即斷開電源插頭與交流電
源插座的連接。
版權
本產品含有版權保護技術，
該技術受美國專利和其他知
識產權保護。使用此版權保
護技術時，必須獲得
Macrovision 公司的授權，
且僅供家庭和其他限制性觀
看，除非獲得 Macrovision
公司的允許。禁止逆向設計
或拆卸。
本系統合併了 Dolby*
Digital 和 Dolby Pro Logic
（II）自適應矩陣環繞解碼
器和 DTS** Digital
Surround System。
* 由 Dolby Laboratories 授權
製造。
杜比、Dolby、Pro Logic 與雙
D 標誌是 Dolby Laboratories
的商標。
** 經美國專利號：5,451,942 ；
5,956,674 ； 5,974,380 ；
5,978,762 ； 6,487,535 及其
他美國和全球已核發或申請
中的專利授權製造。DTS和 DTS
Digital Surround 為 DTS,
Inc. 的註冊商標，DTS 標誌和
符號為其商標。© 1996-2008
DTS, Inc. 保留所有權利。
本系統合併了 HighDefinition Multimedia
Interface （HDMITM）技術。
HDMI、HDMI 標誌和 HighDefinition Multimedia
Interface 是 HDMI
Licensing LLC 的商標或註
冊商標。
“DVD-RW”、“DVD-R”、
“DVD+RW”、“DVD+R”、
“DVD VIDEO”和 “CD”標誌
是商標。
“BRAVIA”是 Sony
Corporation 的商標。
“PLAYSTATION”是 Sony
Computer Entertainment
Inc. 的商標。
關於 DIVX VIDEO：
®
是一種由 DivX, Inc.
DivX
所建立的數位視頻格式。這
是播放 DivX 視頻的官方 DivX
Certified 裝置。關於將檔案
轉換為 DivX 視頻的軟體工具
和詳細資訊，請瀏覽
www.divx.com。
關於 DIVX VIDEO-ONDEMAND：
必須註冊 DivX Certified
裝置，才能播放 DivX Videoon-Demand（VOD）內容。若要
產生註冊代碼，在裝置設定
選單中找出 DivX VOD 部分。
使用此代碼進入
www.divx.com/vod，完成註
冊過程，並了解 DivX VOD。
®
為 DivX, Inc. 的註冊
DivX
商標且經授權使用。
“S-AIR”和其標誌是 Sony
Corporation 的商標。
（僅適用於 DAV-DZ810）
MPEG Layer-3 音頻編碼技術
和專利由 Fraunhofer IIS 和
Thomson 授權。
iPod 是 Apple Inc. 在美國和
其他國家的註冊商標。
（僅適用於澳洲機型）
®
CT
2
“Made for iPod”表示電子
附件設計為專門連接至
iPod，並經開發者認證符合
Apple 性能標準。
（僅適用於澳洲機型）
Apple 對本裝置的操作或其
與安全規則標準的符合概不
負責。
（僅適用於澳洲機型）
關於 MPEG-4 Visual
本產品經過 MPEG-4 VISUAL
專利組合授權許可，供消費
者個人和非商業使用，消費
者可以對因消費者個人或非
商業活動而編碼的和 / 或從
MPEG LA 允許提供 MPEG-4
VIDEO 的影片提供商獲得的
符合 MPEG-4 VISUAL 標準的
影片（“MPEG-4 VIDEO”）進
行解碼。不作任何其他用途
之許可或暗示。其他促銷、
國內、商業使用以及授權等
相關資訊，可從 MPEG LA,
LLC. 獲得。請參考
HTTP://WWW.MPEGLA.COM
關於這些使用 說明書
• 這些使用說明書中的說明
描述遙控器上的控制鍵。如
果在本機上有與遙控器上
名稱相同或相似的控制鍵，
則也可以使用。
• 控制菜單項目可能因地區
而異。
•“DVD”可能作為 DVD
VIDEO、DVD+RW/DVD+R 以及
DVD-RW/DVD-R 的一般術語
使用。
• 對於北美機型，度量單位表
示為英尺 （ft）。
• 預設設定有下劃線。
• 本系統與 S-AIR 功能相容，
能在 S-AIR 產品之間無線
傳送聲音 （僅適用於
DAV-DZ810）。有關 S-AIR
產品的詳細說明，請參閱
“使用 S-AIR 產品”（第 55
頁）。
• 這些使用說明書中的 S-AIR
功能注意事項或指示說明，
僅適用於 DAV-DZ810，這些
使用說明書中的環繞放大
器或 S-AIR 接收器注意事項
或指示說明，僅適用於使用
環繞放大器或 S-AIR 接收器
時。
CT
3
目錄
注意事項........................ 2
關於這些使用說明書 ............. 3
USB 裝置可播放的光碟 / 檔案 ...... 5
包裝內容........................ 9
部件和控制器索引 .............. 11
控制菜單指南 .................. 16
入門指南
步驟 1：安裝系統 ............... 20
步驟 2：連接系統 ............... 27
步驟 3：設定系統 ............... 32
播放
播放光碟....................... 36
播放光碟 /USB 裝置的檔案 ....... 36
其他播放操作 .................. 38
選擇播放模式 .................. 41
享受卡拉 OK .................... 44
顯示光碟 /USB 裝置的資訊 ....... 47
欣賞連接裝置的音訊 / 視頻 ...... 48
調諧器
預設無線電電臺 ................ 50
收聽無線電..................... 50
聲音效果
欣賞環繞聲..................... 51
選擇聲音效果 .................. 53
便利功能
使用 “BRAVIA”Sync 的 HDMI 控制功
能 ......................... 54
使用 S-AIR 產品................. 55
將歌曲傳送到 USB 裝置 .......... 59
使用睡眠定時器 ................ 61
調節圖像和聲音間的延遲 ........ 62
欣賞多路廣播聲音 .............. 62
改變來自連接裝置的聲音輸入
電平 ....................... 62
設定
更改前面板顯示幕的亮度 ........ 63
將演示模式設定為打開 / 關閉 .... 63
再次執行快速設定 .............. 63
將系統自動設定為待機模式 ...... 63
執行進一步的設定 .............. 64
附加資訊
注意事項 ....................... 71
故障排除 ....................... 73
規格 ........................... 79
索引 ........................... 84
CT
4
USB 裝置可播放的光碟 / 檔案
類型 光碟標誌 特性 圖示
DVD VIDEO • DVD VIDEO
• DVD VIDEO 格式或視頻模式的 DVD-R/
DVD-RW
• DVD VIDEO 格式的 DVD+R/DVD+RW
VR （視頻錄製）
模式
• VR（視頻錄製）模式的 DVD-R/DVD-RW
（DVD-R DL 除外）
VIDEO CD • VIDEO CD （1.1 和 2.0 版光碟）
• Super VCD
• 視頻CD 格式或 Super VCD 格式的 CD-R/
CD-RW/CD-ROM
Super Audio CD • Super Audio CD
CD • 聲音 CD
• 聲音 CD 格式的 CD-R/CD-RW
DATA CD - • DATA CD 格式的 CD-R/CD-RW/CD-ROM，
含有以下檔案種類，符合 ISO
1)
9660
Level 1/Level 2 或 Joliet（擴
展格式）。
– MP3 檔案
– JPEG 圖像檔案
2)3)
4)
– DivX/MPEG4 視頻檔案
DATA DVD - • DATA DVD 格式的 DVD-ROM/DVD-R/
DVD-RW/DVD+R/DVD+RW，含有以下檔案
種類，符合 UDF （Universal Disk
Format）。
– MP3 檔案
– JPEG 圖像檔案
2)3)
4)
– DivX/MPEG4 視頻檔案
USB 裝置 - • 含有以下檔案種類的 USB 裝置。
– MP3 檔案
– JPEG 圖像檔案
2)3)
或 WMA/AAC 檔案
4)
3)
– DivX/MPEG4 視頻檔案
CT
5
1)
由 ISO （International Organization for Standardization）定義的 CD-ROM 檔案與資料夾邏輯格式。
2)
MP3（MPEG1 Audio Layer 3）是由 ISO/MPEG 定義的壓縮聲音資料的標準格式。MP3 檔案必須為 MPEG1 Audio
Layer 3 格式。
3)
本系統無法播放具有版權保護 （Digital Rights Management）的檔案。
4)
JPEG 圖像檔案必須符合 DCF 圖像檔案格式。（DCF “Design rule for Camera File system”：由 Japan
Electronics and Information Technology Industries Association （JEITA）管理的數位相機圖像標
準。）
聲音 CD 注意事項
本產品是專為播放符合 Compact Disc （CD）標準光碟而設計。
DualDisc 和某些採用版權保護技術編碼的音樂光碟不符合 Compact Disc （CD）標準。因此，
這些光碟可能與本產品不相容。
本系統不能播放的光碟示例
本系統不能播放下列光碟：
• 以非第 5 頁列出格式錄製的 CD-ROM/CD-R/CD-RW
• 以 PHOTO CD 格式錄製的 CD-ROM
• CD-Extra 的資料部分
• CD 圖像光碟
• DVD 聲音
• 不含有 MP3 檔案、JPEG 圖像檔案、DivX 視頻檔案或 MPEG4 視頻檔案的 DATA CD/DATA DVD
• 以 Packet Write 格式製作的 DATA CD/DATA DVD
• DVD-RAM
• Blu-ray Disc
此外，本系統不能播放下列光碟：
• 有不同地區代碼 （第 7 頁）的 DVD VIDEO
• 非標準形狀的光碟 （如，卡片形、心形）
• 貼有紙片或不乾膠標籤的光碟
• 貼有粘性玻璃膠帶紙或不乾膠標籤的光碟
有關 CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/DVD+RW 的注意事項
在某些情況中，由於光碟的錄製品質或物理狀況，或錄製裝置和製作軟體的特性，本系統無法
播放 CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/DVD+RW。
如果光碟未正確最終化處理，也無法播放。詳細資訊，請參閱錄製裝置的使用說明書。
請注意，有些 DVD+RW/DVD+R 即使正確最終化處理後，也可能無法使用某些播放功能。在此情
況下，以正常播放模式觀看光碟。此外，有些以 Packet Write 格式製作的 DATA CD/DATA DVD
也可能無法播放。
有關 Multi Session CD 的注意事項
• 當 MP3 檔案包含在第一區段中時，本系統可以播放Multi Session CD。錄製在後面區段中的任
何後續 MP3 檔案也可以播放。
• 當 JPEG 圖像檔案包含在第一區段中時，本系統可以播放 Multi Session CD。錄製在後面區段
中的任何後續 JPEG 圖像檔案也可以播放。
CT
6
• 如果以音樂 CD 格式或視頻 CD 格式錄製的MP3檔案和JPEG圖像檔案錄製在第一區段上，則僅播
放第一區段。
地區代碼
您的系統有一個印在本機背後的地區代碼，系統只能播放標有相同地區代碼的 DVD。
ALL
標有 的 DVD VIDEO 也可以在本系統上播放。
如果您試圖播放任何其他 DVD VIDEO，電視機螢幕上將會出現 [ 由於地區限制，此光碟禁止播
放。] 的資訊。根據 DVD VIDEO 的不同，有些受到地區限制而不能播放的 DVD VIDEO，可能並
未給出地區代碼指示。
DVD 或 VIDEO CD 的播放操作注意事項
有些 DVD 或 VIDEO CD 的播放操作可能受到軟體製作者的特別設定。由於本系統是根據軟體製
作者設計的光碟內容播放 DVD 或 VIDEO CD，所以某些播放性能可能無法使用。務必閱讀 DVD 或
VIDEO CD 的使用說明書。
有關可播放檔案的注意事項
• 本系統可識別多達 200 個資料夾，包括不含有音訊文件、JPEG 圖像檔案或視頻檔案的文件夾
（資料夾）。當 DATA CD/DATA DVD/USB 裝置中超過 200 個資料夾，或是一個資料夾中超過
150 個檔案時，系統識別的資料夾 / 檔案視資料夾配置而異。
• 本系統可播放以下檔案。
檔案 檔案副檔名
MP3 檔案 “.mp3”
WMA 檔案 * “.wma”
AAC 檔案 * “.m4a”
JPEG 圖像檔案 “.jpg”或 “.jpeg”
DivX 視頻檔案 “.avi”或 “.divx”
MPEG4 視頻檔案 “.mp4”或 “.m4v”
* 僅限 USB 裝置。
本系統會嘗試播放具有上述副檔名的資料，即使資料不是 MP3/WMA/AAC/JPEG/DivX/MPEG4 格
式亦可播放。播放這些資料可能會產生很響的噪音，可能會損壞揚聲器系統。
• 以下情況會較慢開始播放：
– 以複雜樹狀結構錄製的 DATA CD/DATA DVD/USB 裝置。
– 剛播放另一個資料夾中的音訊文件、JPEG 圖像檔案或視頻檔案。
• 視檔案格式而定，本系統無法播放 DATA CD/DATA DVD/USB 裝置上的某些檔案。
• 本系統僅能深入播放至 8 個資料夾。
• 視檔案類型而定，本系統可能無法播放音訊文件、JPEG 圖像檔案或視頻檔案。
• 以電腦等裝置錄製的檔案，可能無法依照錄製時的順序播放。
• 跳過不含有音訊文件、JPEG 圖像檔案或視頻檔案的資料夾。
• 無法保證所有 MP3/WMA/AAC 編碼 / 燒錄軟體、錄音裝置與錄音媒體的相容性。
• 無法保證所有 MPEG4 視頻編碼 / 燒錄軟體、錄音裝置與錄音媒體的相容性。
• 視建立音訊文件、JPEG 圖像檔案或視頻檔案所使用的軟體而定，或是如果每個資料夾含有超
過 200 個資料夾或 150 個檔案，便可能不適用此播放順序。
CT
7
關於 DivX 視頻檔案
• DivX®是一種由 DivX, Inc. 所研發的視頻檔案壓縮技術。本產品為官方 DivX® Certified 產
品。
®
• 您可播放含有 DivX
• 當 DivX 視頻檔案是由兩種以上的 DivX 視頻檔案結合而成時，本系統可能無法播放此類檔案。
• 本系統無法播放尺寸超過 720 （寬） × 576 （高）或 4GB 的 DivX 視頻檔案。
• 視 DivX 視頻檔案而定，聲音可能會跳躍或無法與電視機畫面上的圖像對應。
• 本系統無法播放某些時間超過 3 小時的 DivX 視頻檔案。
• 視 DivX 視頻檔案而定，圖像可能會暫停或不清楚，在此情況下，建議您以較低位元率建立檔案。如果聲音
有噪音，建議使用 MP3 的聲音格式。
• 由於 DivX 視頻檔案所採用的壓縮技術，因此您按 N 之後可能需要一點時間才會出現圖像。
視頻檔案的 DATA CD/DATA DVD/USB 裝置。
有關 USB 裝置的注意事項
• 本系統支援 Mass Storage Class （MSC）裝置。
• 本系統不保證適用於所有 USB 裝置或記憶體。
• 雖然 USB 裝置有各種複雜的功能，系統所連接USB 裝置的可播放內容僅限音樂、相片和視訊內
容。詳細說明，請參閱 USB 裝置的使用說明書。
• 插入USB裝置時，本系統會讀取USB裝置上的所有檔案。如果USB裝置有許多資料夾或檔案，可
能需要較長的時間而完成 USB 裝置的讀取。
• 請勿透過 USB 集線器來連接本系統與 USB 裝置。
• 連接了某些 USB 裝置時，本系統執行操作前可能會有延遲。
• 本系統的播放順序可能會因為所連接 USB 裝置的播放順序而有所不同。
• 取下USB裝置前，務必關閉系統。如果在系統打開時取下USB裝置，便可能損毀USB裝置內的資
料。
• 使用 USB 裝置前，請確定 USB 裝置上沒有中毒的檔案。
CT
8
包裝內容
主機
揚聲器包裝
• DAV-DZ310 • DAV-DZ510 • DAV-DZ610
• DAV-DZ810
• 揚聲器導線 （1 套）
適用於 DAV-DZ310/
DAV-DZ510/DAV-DZ610
（紅/白/綠/灰/藍）
適用 於 DAV-DZ810 （綠 /
灰/藍）
• 牆壁安裝部件
適用於 DAV-DZ510
(4) (4)
(4)
• 直立式圓柱型揚聲器的揚聲器安裝部件
適用於 DAV-DZ610/DAV-DZ810
(2) (2) (8)
• 直立式方型揚聲器的揚聲器安裝部件
適用於 DAV-DZ810
(2) (6)
• 腳墊 （1 套）
• 揚聲器安裝部件
適用於 DAV-DZ310
(2) (2)
CT
9

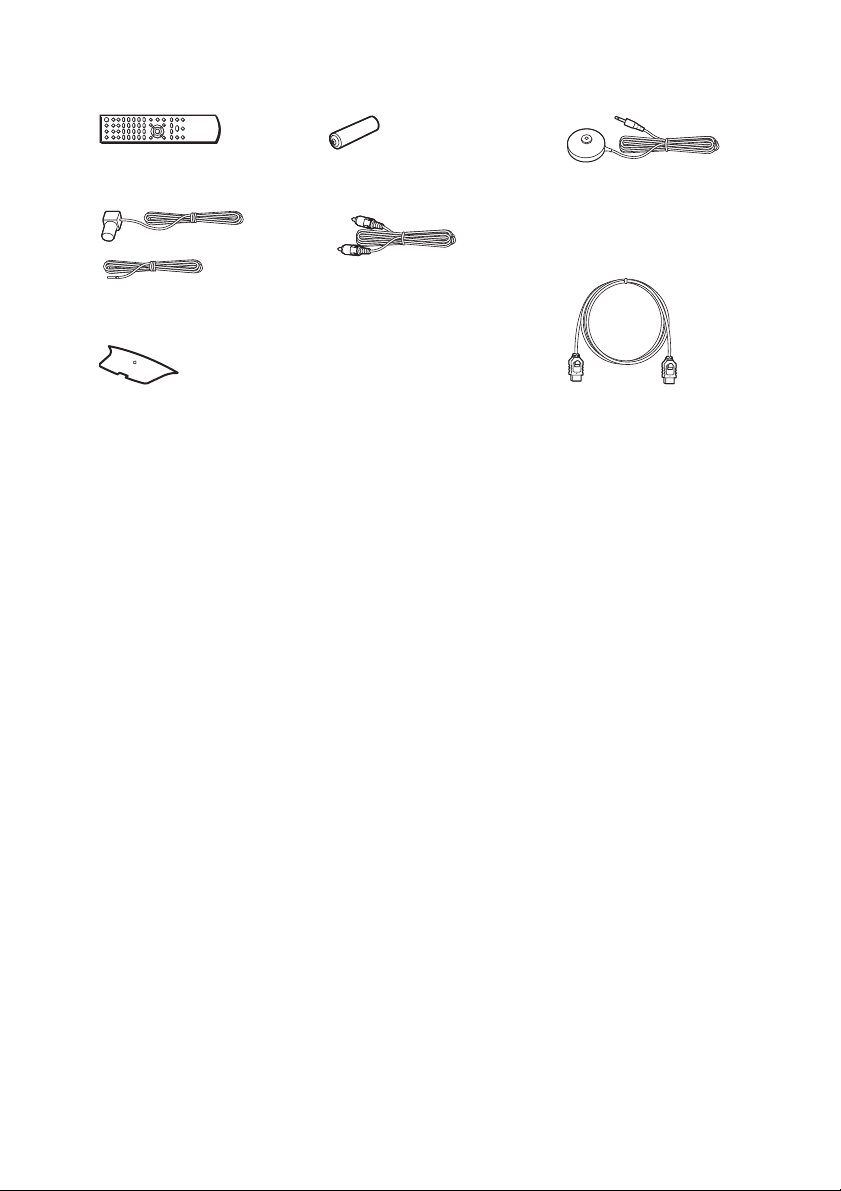

配件
• 遙控器 （1） • R6 （AA 尺寸）電池 （2） • 校正麥克風 （1）
• 調頻導線式天線 （1） • 視頻線 （1） • HDMI 電纜 （1）
（僅適用於新加坡、印尼、
或
馬來西亞、菲律賓、拉丁
美洲和墨西哥機型）
• 揚聲器底蓋 （2）（僅適用
於 DAV-DZ810）
• 使用說明書
• 快速設定指南
• 揚聲器安裝指南 （僅適用
於 DAV-DZ310/DAV-DZ610/
DAV-DZ810）
10
CT
部件和控制器索引
詳細說明，請參閱括號內所指示的頁。
前面板
A 光碟托盤
B 前面板顯示幕 （第 12 頁）
C （遙控感應窗）
接收遙控器訊號。在使用遙控器時，請
把遙控器指向此處。
D MASTER VOLUME 控制器
調整系統音量。
E REC TO USB （第 59 頁）
將軌跡 /MP3 檔案 / 廣播節目傳送到 USB
裝置。
傳送軌跡 /MP3 檔案 / 廣播節目時會亮
起。
F （USB）埠 （第 30、36 頁）
用於連接 USB 裝置或 iPod*。
* 僅適用於澳洲機型。
G AUDIO IN 插孔 （第 30 頁）
用於連接其他裝置，如便攜式音源。
H MIC/A.CAL MIC 插孔 （第 32、44 頁）
用於連接麥克風或校正麥克風。
I FUNCTION
選擇播放來源。
J 播放操作鍵
Z （打開 / 關閉）
打開或關閉光碟托盤。
N （播放）
開始或重新開始播放。
x （停止）
停止播放並記憶停止點 （續播點）。
K "/1 （開/待機）
打開本機，或是將本機設定為待機模
式。
11
CT

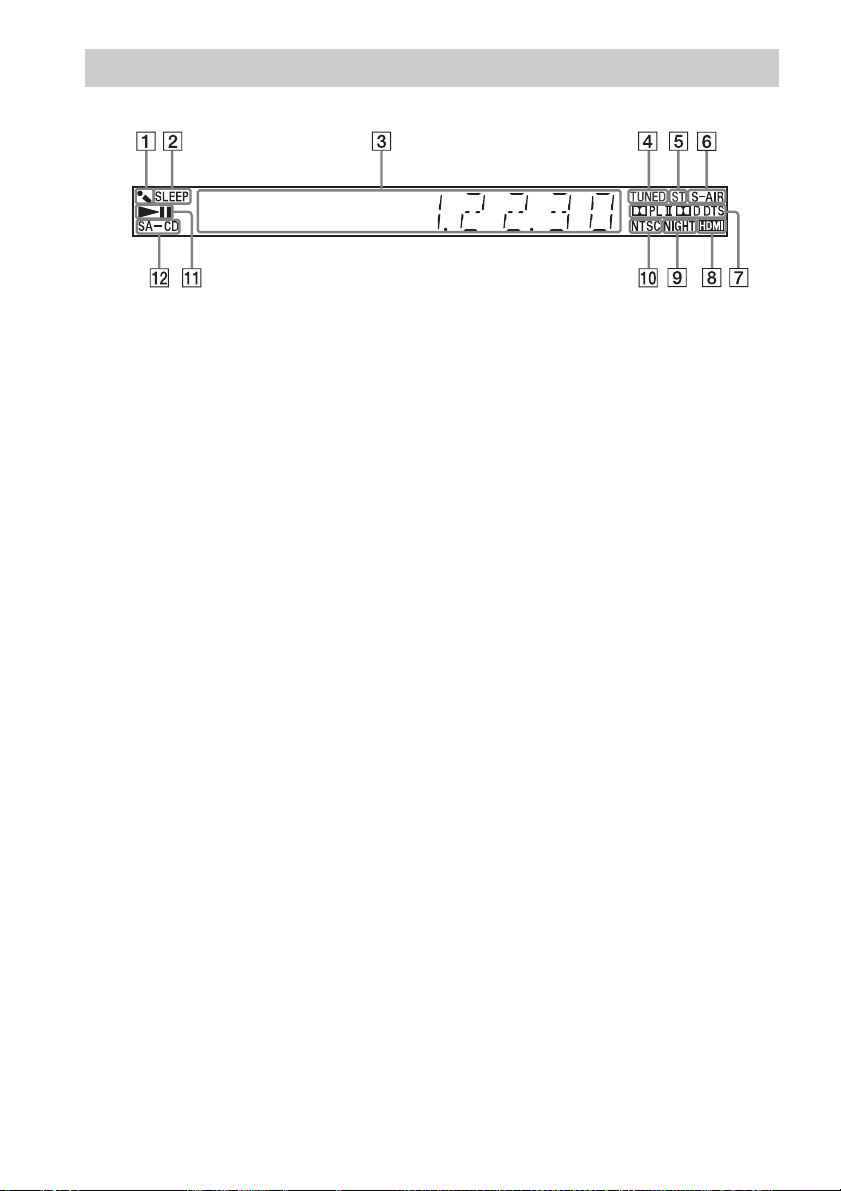

前面板顯示幕
A Karaoke 指示燈
打開卡拉 OK 模式時會亮起。
B SLEEP 指示燈
設定睡眠定時器時會閃爍。
C 系統狀態顯示幕
D TUNED 指示燈 （僅適用於無線電）
接收到電臺時會亮起。
E ST 指示燈 （僅適用於無線電）
接收到立體聲時會亮起。
F S-AIR 指示燈 （只有在無線發射器 （不提
供）裝入本機時）（僅適用於 DAV-DZ810）
無線傳輸時會亮起。
如果未啓動本機和 S-AIR 接收器之間的
無線傳輸，當 “S-AIR STBY”設定為
“STBY ON”且本系統為待機模式時會閃
爍。
G 環繞格式指示燈
H HDMI 指示燈
透過 HDMI 在電視機和本機之間建立訊號
時會亮起。
I NIGHT 指示燈
打開夜間模式時會亮起。
J NTSC 指示燈
當彩色系統設定為 NTSC 時會亮起。（僅
適用於亞洲、澳洲、中東與南非機型）
K 播放狀態指示燈
L SA-CD 指示燈
裝入 Super Audio CD/CD 時會亮起。
12
CT
後面板
SPEAKERS
SUR R
SUR L
FRONT R
FRONT L
SPEAKERS
SUBWOOFER
CENTER
ARC
OUT
A SPEAKERS 插孔 （第 27 頁）
B HDMI OUT 插孔 （第 28 頁）
C TV （DIGITAL IN OPTICAL）插孔 （僅適用
於 DAV-DZ510/DAV-DZ610/DAV-DZ810）
（第 28 頁）
D EZW-T100 插槽 （僅適用於 DAV-DZ810）
（第 55 頁）
E ANTENNA (COAXIAL 75Ω FM) 插孔
（第 31 頁）
F TV （AUDIO IN R/L）插孔 （第 28 頁）
COAXIAL 75
LR
DIGITAL
IN
OPTICAL
EZW-T100
VIDEO
AUDIO IN
TV
OUT
B/CBPR/CR
Y
P
TV
COMPONENT VIDEO OUT
螺絲 *
G VIDEO OUT 插孔 （第 28 頁）
H COMPONENT VIDEO OUT 插孔 （第 28 頁）
* 小心
（僅適用於 DAV-DZ810）
除非安裝 EZW-T100，否則請勿取下螺絲。
ANTENNA
FM
13
CT
遙控器
TV
ONE-TOUCH
THEATRE
PLAY
BRAVIA Sync
SLEEP
MIC VOL
KEYCON
FUNCTION
9
ECHO
AUDIO
INPUT
CLEAR
DVD
TOP MENU
SUBTITLE
D.TUNING
ANGLE
MEMORY
SELECT
SYSTEM
MENU
ENTER
DVD
MENU
KARAOKE PON
DISPLAY
SOUND
MODE
DYNAMIC
BASS
NIGHT
NAVI
MUTING
MENU
VOLUME
8
TOOLS
DISPLAY
STEP
REPLAY ADVANCE
PRESET
7
RETURN
PROG PROG
PRESET
TUNING TUNING
SLOW SLOW
TV
數字鍵 5、VOLUME+ 和 H 鍵都有觸覺點。操
作遙控器時請使用觸覺點作為基準。
關於隨附遙控器的操作
您可以用提供的遙控器操作本系統和 Sony
電視機。
x 系統操作
按標示 的按鍵。
x Sony 電視機操作
按下 TV 7 鍵時按標示 的按鍵。
THEATRE 1 和TV "/1 1 鍵可直接操作，
而不需按 TV 7 鍵。
• 視電視機而定，您可能無法控制您的電視機或使
用某些鍵。
A THEATRE （第 54 頁）
自動切換到最佳視頻模式，以便觀賞電
影。
ONE-TOUCH PLAY （第 54 頁）
啓動單鍵播放。
1
2
3
4
5
6
TV "/1 （開/待機）
打開電視機，或是將電視機設定為待機
模式。
"/1 （開 / 待機）（第 32 頁）
打開系統，或是將系統設定為待機模
式。
B SLEEP （第 61 頁）
設定睡眠定時器。
ECHO（第44頁）
調整回音效果的等級。
MIC VOL +/- （第 44 頁）
調整麥克風音量。
KEYCON #/2 （第 45 頁）
改變歌曲的音調。
FUNCTION （第 36、48、50 頁）
選擇播放來源。
KARAOKE PON （第 45 頁）
打開 / 關閉 Karaoke Pon 模式。
C AUDIO （第 40 頁）
選擇聲音格式 / 軌跡。
SUBTITLE （第 40 頁）
DVD VIDEO 上錄製了多種語言字幕時，選
擇字幕語言。
ANGLE （第 39 頁）
DVD VIDEO 上錄製了多種角度時，切換至
其他觀看角度。
DISPLAY （第 47 頁）
改變前面板顯示幕中的資訊。
INPUT
切換電視機的輸入源。
D.TUNING （第 50 頁）
選擇無線電頻率。
MEMORY SELECT （第 36、59 頁）
選擇要播放或傳送的 USB 裝置的記憶體
編號。
D SOUND MODE （第 53 頁）
選擇聲音模式。
DYNAMIC BASS （第 53 頁）
加強低音頻率。
NIGHT （第 53 頁）
啓動夜間模式功能。
PICTURE NAVI （第 37 頁）
顯示 JPEG 檔案選擇的圖像瀏覽器。
14
CT
SYSTEM MENU （第 50、51、55、61、63
頁）
進入系統菜單。
ENTER
進入所選項目。
E MUTING
暫時關閉聲音。
VOLUME +/- （第 36 頁）
調節音量。
F 播放操作鍵
請參閱 “其他播放操作”（第 38 頁）。
./> （上一個 / 下一個）
/ STEP
REPLAY/ADVANCE
m/M （快退 / 快進）
/ SLOW
H （播放）
X （暫停）
x （停止）
無線電操作鍵
請參閱 “收聽無線電”（第 50 頁）。
PRESET +/TUNING +/-
TOOLS
顯示當前顯示的操作菜單。
I 數字鍵 （第 39、50 頁）
輸入標題 / 章編號、無線電頻率等。
CLEAR （第 38、41、61 頁）
清除輸入欄。
-
選擇大於 10 的頻道號碼。
插入電池
將兩節 R6 （AA 尺寸）電池 （提供）的 3 和
# 兩端分別對應電池艙內的標誌裝入。
PROG +/-
選擇電視頻道。
G TV
變更為遙控器電視操作模式。
H DVD TOP MENU （第 40 頁）
開啓或關閉 DVD 頂部菜單。
DVD MENU （第 40 頁）
開啓或關閉 DVD 菜單。
C/X/x/c
移動醒目提示至顯示的項目。
(ENTER)
進入所選項目。
O RETURN （第 37 頁）
返回至先前的顯示。
DISPLAY （第 16、32、36、38、41、
44、54、59、64 頁）
在電視機螢幕上顯示播放資訊。
MENU
顯示電視機的菜單。
• 切勿將遙控器放置在極熱或潮濕的地方。
• 切勿將新舊電池混合使用。
• 切勿將任何異物掉落到遙控器內，特別是在更換
電池時。
• 如果長時間不打算使用遙控器，請取出電池以避
免因電池漏液和腐蝕而造成損壞。
15
CT
控制菜單指南
您可以使用控制菜單選擇一個功能並查看相關資訊。
使用 “DVD/CD”或 “USB”功能時，按 DISPLAY 鍵。
您每按一次 DISPLAY 鍵，控制菜單會變更：
1 t 2 t 3 t 1 t ...
1 控制菜單 1
2 控制菜單 2 （可用時出現）
3 控制菜單關閉
DISPLAY
16
CT
控制菜單
例如：播放 DVD VIDEO 時的控制菜單 1。
當前播放的標題編號
當前播放的章編號
標題的總數
控制菜單項目
所選擇的項目
所選擇的控制菜單項目功
能名稱
操作資訊
章的總數
控制菜單項目列表
視來源類型而定，控制菜單 1 和 2 將出現不同的項目。詳細說明，請參閱下表中括號內的頁
數。
播放狀態
（N 播放，
X 暫停，
x 停止等）
正在播放來源類型
播放時間
當前設定
選項
項目 項目名稱，功能，相關來源
[標題]（第39頁）/[場面]（第39頁）/[軌跡]（第39頁）
您可以選擇要播放的標題、場面或軌跡。
[ 章 ] （第 39 頁）/[ 索引 ] （第 39 頁）
您可以選擇要播放的章或索引。
[索引]（第39頁）
您可以顯示索引並選擇要播放的索引。
[軌跡]（第39頁）
您可以選擇要播放的軌跡。
[原作品/播放目錄]（第40頁）
您可以選擇要播放的標題類型（DVD-RW/DVD-R），[ 原作品 ] 或編輯好的 [ 播放目錄 ]。
[時間]（第39頁）
您可以查看已播放時間和剩餘播放時間。
您可以輸入時間代碼，從想要的位置開始播放 （僅適用於 DVD VIDEO/DVD-VR）。
[多聲道數據/第二聲道]（第41頁）
如適用，您可以選擇 Super Audio CD 的播放區域。
[SUPER AUDIO CD/CD層]（第41頁）
如適用，您可以選擇 Super Audio CD 的播放層。
17
CT
[ 編序 ] （第 41 頁）
您可以選擇軌跡，按照您要的順序進行播放。
[ 隨機 ] （第 42 頁）
您可以以隨機順序播放軌跡 / 檔案。
[ 重複 ] （第 42 頁）
您可以重複播放整張光碟 /USB 裝置（所有標題 / 所有軌跡 / 所有資料夾 / 所有檔案），
或重複播放一個標題/章/軌跡/資料夾/檔案。
[A/V SYNC] （第 62 頁）
您可以調節圖像和聲音間的延遲。
[光碟選單]（第40頁）
您可以顯示 DVD 菜單。
[瀏覽中]（第37頁）
您可以顯示資料夾 /JPEG 圖像檔案的列表。
[ 設定 ] （第 64 頁）
[常規]
除設定快速設定以外，您也可以調節各種其他設定。
[快速]（第32頁）
您可以進行基本調節。使用快速設定選擇想要的畫面顯示語言、電視機的縱橫比，以
及開始自動校正。
[資料夾]（第39頁）
您可以選擇要播放的資料夾。
[ 文件 ] （第 39 頁）
您可以選擇 JPEG 圖像檔案或視頻檔案進行播放。
1)
[ 日期 ] （第 48 頁）
您可以顯示數位照相機拍攝圖像的日期。
1)
[時間間隔]（第43頁）
您可以選擇電視機螢幕上顯示幻燈片的持續時間。
1)
[ 效果 ] （第 43 頁）
您可以選擇效果，用於在幻燈片放映過程中改變幻燈片。
[ 媒體 ] （第 38 頁）
您可以選擇要在 DATA CD/DATA DVD/USB 裝置上播放的不同媒體類型的播放優先權
（MP3/AAC
案
[USB 傳輸 ] （第 59 頁）
2)
/WMA2)檔案、JPEG 圖像檔案、視頻檔案，或同時選擇 MP3 和 JPEG 圖像檔
3)
）。
您可以將聲音 CD 的軌跡或 DATA CD/DATA DVD 的 MP3 檔案傳送到 USB 裝置。
1)
播放具有視頻檔案的 DATA CD/DATA DVD/USB 裝置時不會顯示這些項目。
2)
僅限 USB 裝置。
3)
僅限 DATA CD/DATA DVD。
18
CT
卡拉 OK 的控制菜單項目列表
項目 項目名稱，功能，相關來源
[卡拉OK模式]（第44頁）
將卡拉OK模式設為打開/關閉。
[歌聲選擇]（第46頁）
選擇光碟所錄製的不同歌聲類型。
• 當您選擇除[關]以外的任何項目（僅[編序]、[隨機]、[重複]、[A/V SYNC]、[卡拉OK模式]與[歌聲選
擇 ]）時，控制菜單圖示指示燈以黃色點亮
時，[ 原作品 / 播放目錄 ] 指示燈以黃色點亮。當您選擇 Super Audio CD 上的多聲道播放區域時，[ 多聲
道數據 / 第二聲道 ] 指示燈以黃色點亮。
t 。當您選擇 [ 播放目錄 ] （預設設定）
19
CT
入門指南
步驟 1：安裝系統
入門指南
如何放置系統
請參閱下圖安裝系統。
AB
DE
將腳墊黏貼到低音揚聲器上
G
C
,
F
A 前置揚聲器 （L （左））
B 前置揚聲器 （R （右））
C 中置揚聲器
D 後置揚聲器 （L （左））
E 後置揚聲器 （R （右））
F 低音揚聲器
G 本機
將腳墊從保護貼紙上取下。
• 在將揚聲器和 / 或裝有揚聲器的揚聲器支架放置在經特別處理 （打蠟、塗油、拋光等）的地板上時請小
心，可能會造成著色或變色。
安裝揚聲器
（僅適用於 DAV-DZ310/DAV-DZ610/DAV-DZ810）
關於安裝揚聲器，請參閱 “揚聲器安裝指南”（附件）。
CT
20
將揚聲器安裝到牆壁上時
小心
• 關於使用的牆面材料或螺絲的資訊，請聯絡螺絲商店或安裝人員。
• 使用適合牆面材料和強度的螺絲。由於石膏板牆壁易碎，請將螺絲牢固釘入柱子。將揚聲器安裝在足夠牢
固的垂直和平整的牆壁上。
• Sony 對因不正確安裝、牆壁不夠堅固、不正確安裝螺絲、自然災害等引起的事故或損壞不承擔責任。
將直立式揚聲器安裝到牆壁上前
（僅適用於 DAV-DZ810）
您無法安裝已裝有下半部的直立式方型揚聲器。將直立式方型揚聲器安裝到牆壁上前，務必取
下直立式方型揚聲器的下半部。
1 從揚聲器背面的插槽拉出揚聲器導線。
揚聲器導線
,
揚聲器背面
2 從揚聲器上斷開揚聲器導線。
入門指南
揚聲器背面
21
CT
3 取下揚聲器背後的螺絲 （預裝）。
入門指南
螺絲
揚聲器背面
4 抬起揚聲器的上半部。
上半部
下半部
揚聲器背面
5 從揚聲器下半部的底部拉出揚聲器導線。
在牆上安裝揚聲器時，使用取下的揚聲器導線。
揚聲器下半部
揚聲器上半部
,
揚聲器導線
22
,
揚聲器導線
CT
,
6 從揚聲器底蓋上取下保護貼紙，然後將揚聲器底蓋安裝到揚聲器上半部的底部。
揚聲器底蓋
揚聲器上半部的底部
,,
保護貼紙
• 取下保護貼紙時，從揚聲器底蓋的槽口部分拉出。
將揚聲器掛於牆壁上
如果使用 DAV-DZ510，您可以選擇揚聲器懸掛方法。
• 若要以垂直方向將揚聲器直接掛於牆壁上：請參閱以下步驟。
• 若要使用提供的牆壁安裝部件將前置和後置揚聲器以想要的角度掛於牆壁上：請參閱 “使用
牆壁安裝部件將前置和後置揚聲器安裝到牆壁上”（第 24 頁）。
1 將有色環的揚聲器導線連接到 3，將無色環的揚聲器導線連接到 #。
色環
左前置揚聲器 （L）：白色
右前置揚聲器 （R）：紅色
中置揚聲器：綠色
左後置揚聲器 （L）：藍色
右後置揚聲器 （R）：灰色
入門指南
2 準備適合各揚聲器背面上孔的螺絲 （不提供）。參閱下圖。
4 mm
30 mm
5 mm
10 mm
3 將螺絲旋入牆壁，然後將揚聲器掛於牆壁上。
旋入螺絲深度
8 至 10 mm
揚聲器背面上的孔
23
CT
入門指南
適用於中置揚聲器
145 mm
適用於小型揚聲器 （僅限 DAV-DZ310/DAV-DZ510/
DAV-DZ610）
適用於直立式圓柱型揚聲器 （僅限 DAV-DZ610/
DAV-DZ810）
101.6 mm
適用於直立式方型揚聲器 （僅限 DAV-DZ810）
使用牆壁安裝部件將前置和後置揚聲器安裝到牆壁上
（僅適用於 DAV-DZ510）
1 將揚聲器導線穿過安裝板，然後使用市售螺絲將安裝板安裝於牆壁上。
安裝板背面
安裝板
螺絲 （不提供）
揚聲器導線狹縫
210 mm
揚聲器導線
使用如下揚聲器導線：
• 左前置揚聲器 （L）：白色
• 右前置揚聲器 （R）：紅色
• 左後置揚聲器 （L）：藍色
• 右後置揚聲器 （R）：灰色
2 從安裝支架上取下蓋子，將揚聲器導線穿過安裝支架背面的安裝孔並從支架正面穿出，然後將
揚聲器導線連接到揚聲器。
CT
24
,
安裝支架
3 使用螺絲 （提供）將揚聲器旋緊於安裝支架上。
揚聲器背面
色環
左前置揚聲器 （L）：白色
右前置揚聲器 （R）：紅色
左後置揚聲器 （L）：藍色
右後置揚聲器 （R）：灰色
入門指南
,
螺絲 （提供）
,
4 握著軸旋把與安裝板的同時調整揚聲器導線的長度，然後將旋把用力插到底。
,
揚聲器導線
25
CT
5 決定角度後，固定下方螺絲 （1），然後固定上方螺絲 （2）。
入門指南
• 安裝前，請先確定牆壁的厚實度。
• 請勿在安裝過程中旋鬆安裝板的螺絲或用於將揚聲器固定在安裝支架上的螺絲。如果這麼做，就可能會使
揚聲器摔落而造成人員受傷。
26
CT
Loading...
