Sony CDX-C6807X Service Manual

CDX-C6807X

MANUAL

• Este modelo não possui ajustes para o rádio e para o CD.

DE SERVIÇO

ESPECIFICAÇÕES

ESPECIFICAÇÕES DE POTÊNCIA DE ÁUDIO

POTÊNCIA DE SAÍDA E DISTORÇÃO HARMÔNICA TOTAL
Média mínima contínua de 19 watts por canal em 4 ohms,
4 canais de 20Hz a 20kHz com no máximo 1% de distorção
harmônica total.

Outras Especificações
Reprodutor de CD

Sistema Sistema de áudio digital de

Relação Sinal-Ruído 90 dB
Resposta de Frequência 10 – 20,000 Hz

Wow and Flutter Abaixo do limite mensurável
Laser

Material GaAlAs

Comprimento de Onda 780 nm
Duração da Emissão Contínua
Saída do Laser Potência Máxima de 44.6 µW*

* Esta saída é o valor medido a uma distância de 200mm

da superfície da lente objetiva no bloco de leitura
óptica.

Rádio

FM

Faixa de Sintonia Intervalo de sintonia FM

Terminal de Antena Conector de antena externo
Frequência Intermediária
Sensibilidade Útil 8 dBf
Seletividade 75 dB a 400 kHz
Relação Sinal-Ruído 66 dB (estéreo),

Distorção Harmônica a 1 kHz

Separação 35 dB at 1 kHz
Resposta de Frequência 30 – 15,000 Hz

Relação Sinal-Ruído 66 dB (estéreo),

CD

87.5 – 107.9 MHz
(com passos de 200kHz)

10.7 MHz

72 dB (mono)

0.6% (estéreo),

0.3% (mono)

72 dB (mono)

Auto-rádio FM estéreo/AM com toca-discos a laser

Brazilian Model

Canadian Model

CDX-C5000X/C5005

E Model

CDX-C6800X

Photo: CDX-C5000X

Modelo que utiliza mecanismo similar NOVO
Tipo do Mecanismo do CD MG-383Z-121//K
Nome da Unidade Óptica KSS-720A

Amplificador

Saídas Saídas para alto-falantes

Impedância dos alto-falantes

4 – 8 ohms

Máxima Saída 50 W × 4 (a 4 ohms)

AM

Faixa de Sintonia Intervalo de sintonia AM:

530 – 1,710 kHz

(com passos de 10 kHz)
Terminal de Antena Conector de antena externo
Frequância Intermediária 450 kHz
Sensibilidade 30µV

Terminal de Antena Conector de antena externo
Frequância Intermediária 450 kHz

Sensibilidade 30 µV

(at 10 kHz step)

Amplificador

Saídas Saídas para alto-falantes

(sure seal connectors)

Impedância dos alto-falantes 4 – 8 ohms
Máxima Saída 50 W × 4 (a 4 ohms)

– Continua na próxima página –

MICROFILM

1

Geral

Saídas Saídas de áudio

Controle para antena
elétrica
Controle do amplificador de
potência
Cabo de controle do
telefone

Controle de Tonalidade Graves ±9 dB a 100 Hz

Agudos ±9 dB a 10 kHz

Alimentação 12 V DC da bateria do automável

(terra negativo)

Dimensões Aprox. 178 × 50 × 183 mm

(7 1/8 × 2 × 7 1/4 in.)
(L x A x P)

Dimensões para Montagem Aprox. 182 × 53 × 162 mm

(7 1/4 × 2 1/8 × 6 1/2 in.)
(L x A x P)

Peso Aprox. 1.2 kg (2 lb. 10 oz.)
Acessórios Fornecidos Acessórios para instalação e

conexão (1 jogo)
Estojo para o painel frontal (1)

Projeto e especificações sujeitos a alterações sem prévia comunicação.

notice.

NOTAS DE SERVIÇO

ATENÇÃO

O uso dos controles e ajustes ou execução de procedimentos
que não os especificados neste manual podem causar
exposição a uma perigosa radiação.

Notas Sobre Reposição de Componentes Tipo Chip

• Nunca reutilise um componente tipo chip.

• Informamos que os capacitores de tantalum são sensíveis a

exposição a altas temperaturas.

ÍNDICE

1. GERAL

Localização dos Controles ................................................. 3

Operações Iniciais............................................................................. 3

Ajustando o relógio ...................................................................... 3

Reprodutor de CDv, CD/MD Changer (opcional) ........................ 4

Rádio ....................................................................................... 5

Outras Funções ....................................................................... 6

TV/Video (opcional) ................................................................ 7

Conexões ......................................................................................... 8

2. DESMONTAGEM

2-1. SubPainel (CD) .................................................................. 10

2-2. Mecanismo do CD ....................................................... 10

2-3. Placa Principal ................................................................ 11

2-4. Dissipador ........................................................................... 11

2-5. Chassi (T) Montado ........................................................ 12

2-6. Lever ......................................................................................... 12

2-7. Placa do Servo ....................................................................... 13

2-8. Rolete Montado .............................................................. 13

2-9. Base Flutuante .......................................................................... 14

2-10. Bloco da Unidade Óptica ....................................................... 14

3. DIAGRAMAS

3-1. Descrição dos Pinos dos IC's ...................................................... 15

3-2. Diagramas de Blocos – CD –........................................... 21

3-3. Diagramas de Blocos – Rádio – ....................................... 22

3-4. Diagramas de Blocos – Painel – .................................... 23

3-5. Localização das Placas de Circuito Impresso .......................... 23

3-6. Placa de Circuito Impresso – Mecanismo do CD –............ 24

3-7. Esquema Elétrico – Mecanismo do CD (1/2)– ....... 26

3-8. Esquema Elétrico – Mecanismo do CD (2/2)– ....... 27

3-9. Esquema Elétrico – Placa Principal (1/2)– ........................ 28

3-10. Esquema Elétrico – Placa Principal (2/2)– ........................ 29

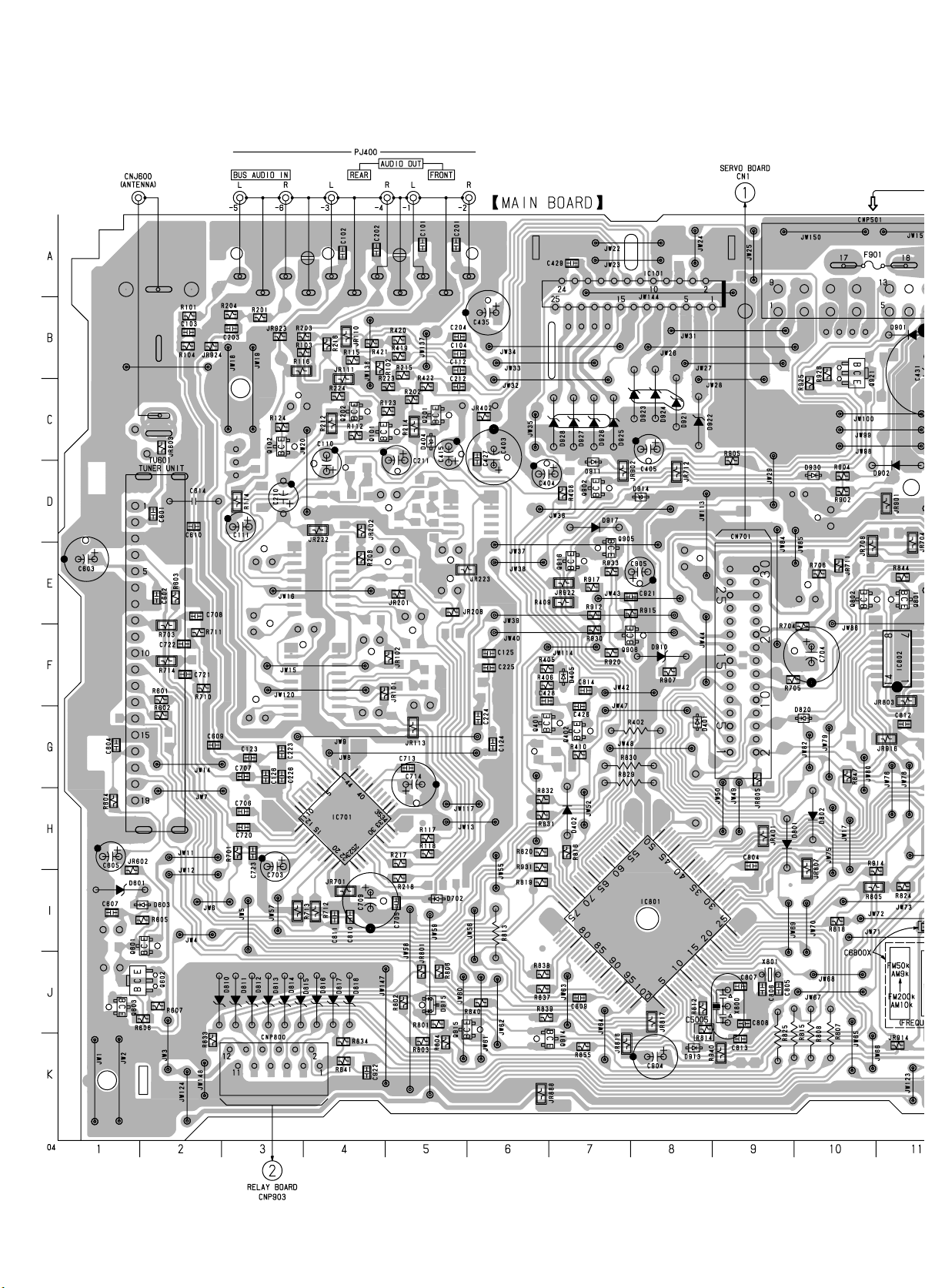

3-11. Placa de Circuito Impresso – Placa Principal – ........................ 30

3-12. Placa de Circuito Impresso –Placa Relay – ............................. 31

3-13. Esquema Elétrico – Placa Relay – ................................ 32

3-14. Esquema Elétrico – Placa do Painel –............................. 33

3-15. Placa de Circuito Impresso – Placa do Painel – ............................ 34

3-16. Diagramas de Blocos dos IC's ................................................... 35

NOTAS SOBRE O MANUSEIO DA UNIDADE ÓPTICA

OR BASE UNIT

O diodo laser na unidade óptica é sensível a descargas eletrostáticas,
podendo vir a ser danificado por descargas causadas por roupas
ou mesmo pelo corpo humano. Durante o reparo, tenha cuidado pa­ra não causar danos à unidade devido a descargas eletrostáticas e
siga corretamente os procedimentos descritos neste manual para
execução de reparos e a troca de componentes.
As placas de circuito impresso são facilmente danificadas,
tenha muito cuidado ao manuseá-las.

NOTAS SOBRE A VERIFICAÇÃO DA EMISSÃO DO LASER

O feixe laser neste modelo é concentrado e deve ser focado na
superfície reflexiva do disco, pela lente objetiva da unidade óptica.
Quando observar a emissão do diodo laser, tome o cuidado de estar
no mínimo a 30cm da lente objetiva.

ATENÇÃO COM COMPONENTES DE SEGURANÇA

COMPONENTES IDENTIFICADOS COM A MARCA 0 NA LISTA DE
PEÇAS OU NO ESQUEMA ELÉTRICO SÃO CRÍTICOS PARA
A SEGURANÇA. SOMENTE OS SUBSTITUA POR COM­PONENTES COM O NÚMERO DE IDENTIICAÇÃO SONY,
INDICADO NESTE MANUAL OU EM SUPLEMENTO PU­BLICADO PELA SONY.

2

4. VISTAS EXPLODIDAS

4-1. Chassi ................................................................................... 38

4-2. Painel Frontal ............................................................................ 39

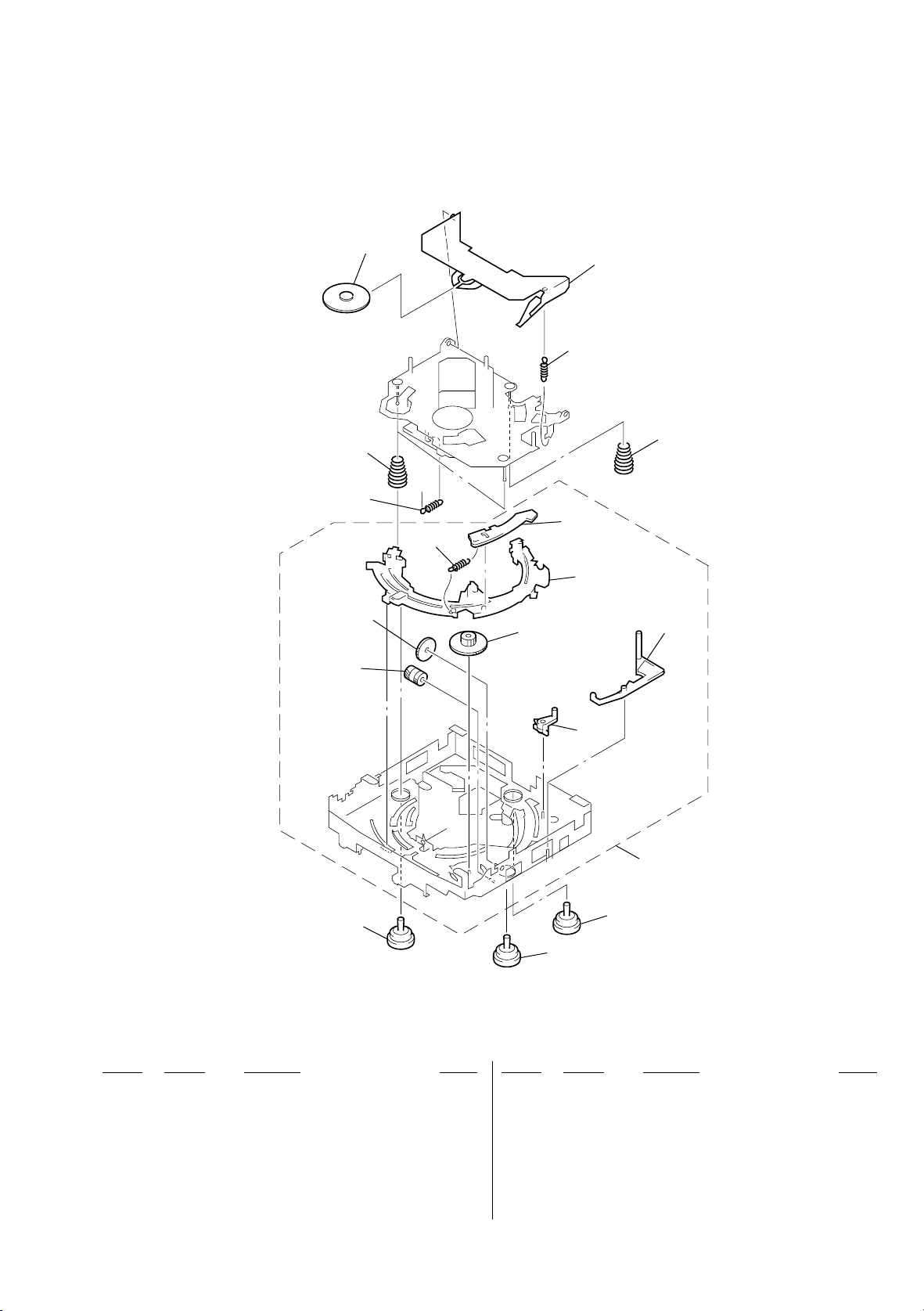

4-3. Mecanismo do CD (1) ............................................................. 40

4-4. Mecanismo do CD (2) ............................................................. 41

4-5. Mecanismo do CD (3) ............................................................. 42

5. LISTA DE PEÇAS ELÉTRICAS ........................................ 43

ATTENTION AU COMPOSANT AYANT RAPPORT

À LA SÉCURITÉ!!

LES COMPOSANTS IDENTIFIÉS P AR UNE MARQUE 0 SUR LES
DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES
SONT CRITIQUES POUR LA SÉCURITÉ DE FONCTIONNEMENT .
NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES
SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL
OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.

SEÇÃO 1

GERAL

Esta seção foi extraída do Manual de Ins­trução deste modelo.

3

Localização e Função de Controles

Painel frontal

S

+

MENU

SOUND

OFF

C

I

D

SOURCE

P

R

S

T

-

-

D

I

S

C

DSPL

-

P

R

S

T

+

LIST

-

SEEK/AMS

ENTER

–

MODE

Para maiores detalhes consulte as páginas
indicadas.

1 Anel de controle do volume
2 Tecla MENU 8, 10, 12 a 17, 21
3 Tecla

Z (eject) (

localizada na parte
frontal do aparelho, com o painel
frontal aberto

) 9

4 Tecla DISC/PRST +/– (cursor para cima /

para baixo) 7, 10
Durante a reprodução de um CD/MD:

Mudança de disco 10, 12
Durante a recepção de rádio:

Seleção das emissoras memorizadas 15,
17

5 Tecla DSPL (mudança do modo de

visualização) 9, 10, 12, 17

6 Tecla LIST 12, 17

List-up 13, 18

7 Tecla SOURCE (TUNER/CD/MD) 7, 9, 10,

13, 15, 16

8 Visor de indicações
9 Tecla OPEN 6, 9, 24
q; Tecla D-BASS 21
qa Tecla SOUND 20
qs Tecla Reset (localizada na parte frontal

do aparelho, com o painel frontal
aberto) 6

qd Tecla OFF (desliga o aparelho)* 5, 6, 7

4

OPEN

D-BASS

REP SHUF

1 2 3 4 56

CDX-C6800X

qf Tecla SEEK/AMS –/+ (cursor para a

direita / para a esquerda) 7, 8, 10, 20, 21

Sensor automático de música
(Automatic Music Sensor) 10, 14

Busca manual 10
Busca 15, 16

qg Chave seletora de freqüência (localizado

na parte inferior do aparelho)

O intervalo de freqüência em AM (FM) é
ajustade de fábrica na posição 10 k (200 k).

qh Tecla MODE

Durante a reprodução de um CD ou MD:
Seleção do aparelho de CD/MD 9, 13

Durante a recepção de rádio:
Seleção de faixa 15, 16

qj Tecla ENTER 8, 10, 12 a 18, 21
qk Sensor do controle remoto
ql Teclas numéricas

Durante a recepção do rádio:
Seleção dos números de memória 15, 16

Durante a reprodução do CD ou MD:

(1) REP 11
(2) SHUF 11

* Advertência para a instalação em um

automóvel que não possui a posição
ACC (acessório) na chave de ignição

Certifique-se de pressionar (OFF) no aparelho
por aproximadamente 2 segundos para
desativar a visualização do relógio após
desligar o automóvel.
Se pressionar a tecla (OFF)
momentaneamente, a visualização do relógio
não desaparecerá podendo desgastar a
bateria do automóvel.

Localização e Função de Controles

Controle remoto sem fio RM-X91 (fornecido)

As teclas correspondentes do controle
remoto sem fio operam as mesmas
funções das teclas do aparelho.

1 Tecla OFF
2 Tecla MENU
3 Tecla SOURCE
4 Teclas SEEK/AMS
5 Tecla SOUND
6 Tecla DSPL
7 Tecla ATT
8 Tecla LIST
9 Teclas DISC/PRST
q; Tecla ENTER
qa Tecla MODE
qs Teclas VOL

Notas sobre a bateria de lítio

•Mantenha a bateria de lítio fora do alcance
das crianças. Caso a bateria seja engolida,
consulte imediatamente um médico.

•Limpe a bateria com um pano seco, para
assegurar bom contato.

•Certifique-se de observar a polaridade
correta ao instalar a bateria.

•Não utilize pinças metálicas para segurar a
bateria, pois poderá ocorrer um curto-circuito.

ATENÇÃO

A bateria poderá explodir se for manuseada
inadequadamente. Não recarregue, não
desmonte e nem jogue a bateria ao fogo.

DISC

SOURCE

DISC

OPEN/CLOSE

ENTER

VOLATT

OFF

MENU LIST

SEEK SEEK

SOUND

DSPL MODE

Nota

Se o aparelho for desligado pressionando-se a tecla (OFF) por aproximadamente dois segundos,
este controle remoto não operará. Pressione a tecla (SOURCE) no aparelho ou insira um disco para
ativar o aparelho antes de utilizar o controle remoto.

Retirando o isolante da bateria

Quando for utilizar o controle remoto sem fio pela
primeira vez, remova o isolante da bateria de lítio.

Trocando a bateria de lítio

Quando a bateria ficar fraca, o alcance do
controle remoto sem fio diminuirá. Troque a
bateria por outra nova (CR2025).

x

Lado + para cima

NOTA

Caso o controle remoto deixe de operar,
primeiro substitua a bateria por uma nova.
Se o problema persistir, consulte a
Assistência Técnica Sony Mobile.

5

Operações Iniciais

Inicializando o aparelho

Ao utilizar o aparelho pela primeira vez ou
após a substituição da bateria do automóvel,
inicialize o aparelho.
Remova o painel frontal e pressione a tecla
RESET (localizada na parte frontal do aparelho,
com o painel frontal destacado) utilizando um
objeto pontiagudo, como a ponta de uma caneta.

Tecla RESET

Nota

Ao pressionar a tecla RESET, o relógio e
algumas funções memorizadas serão apagadas.

Notas

• Certifique-se de colocar o painel frontal
corretamente.

• Não pressione o painel frontal contra o aparelho
com força excessiva, pois ele encaixa-se
facilmente com uma leve pressão.

• Não pressione excessivamente o visor do painel
frontal.

• Não exponha o painel frontal à luz solar direta,
à fontes de calor, como dutos de ar quente,
umidade excessiva, etc.
Nunca deixe o painel frontal do aparelho no interior
de um automóvel estacionado no sol, onde poderá
ocorrer elevação considerável de temperatura.

Destacando o painel frontal

O painel frontal deste aparelho pode ser
destacado para prevenir eventuais furtos.

1 Pressione (OFF).

2 Pressione (OPEN), deslize o painel

frontal para o lado direito 1, e puxe-o
pelo lado esquerdo 2.

Colocando e destacando o
painel frontal

Colocando o painel frontal

Posicione o furo A do painel frontal dentro do
pino B no aparelho, conforme a ilustração, e
empurre o lado esquerdo até que faça um clique,
e feche o painel frontal conforme a ilustração.

A

B

x

1

2

Notas

• Não coloque nada na superfície interna do painel
frontal.

• Não deixe o painel frontal cair durante sua
remoção.

• Se o painel frontal for destacado com o aparelho
ligado, a alimentação será desligada.
automaticamente para prevenir danos aos alto­falantes.

• Ao transportar o painel frontal, coloque-o no
estojo fornecido.

Alarme de precaução

Se desligar a chave de ignição sem remover o
painel frontal, o alarme de precaução soará por
alguns segundos, somente quando o aparelho
estiver instalado através da chave de ignição.
Se você conectar um amplificador de potência
opcional e não utilizar o embutido, o alarme
ficará desativado.

6

Ajuste da abertura do painel
frontal

Ao instalar o aparelho, dependendo do tipo de
automóvel e do ângulo de instalação, a
abertura do painel frontal poderá ser
dificultada. Se isto ocorrer, faça os ajustes
conforme a ilustração abaixo.

•retire o painel frontal.

•com uma chave adequada, solte o parafuso
prateado A, até o ponto em que a trava B
não se movimentar.

•comece a apertar o parafuso A e solte-o
quando a trava B estiver na posição de
ajuste desejada.

•recoloque o painel e verifique sua abertura.

BB

B

BB

AA

A

AA

Ligando e desligando o
aparelho

Ligando o aparelho

Pressione (SOURCE) ou insira um disco no
aparelho.
Para maiores detalhes sobre a operação,
consulte a página 9 (CD) e página 15 (Rádio).

Desligando o aparelho

Pressione (OFF) para parar a reprodução do
CD ou a recepção de FM/AM (o visor e a
iluminação das teclas permanecerá ligada.)
Pressione (OFF) por aproximadamente
2 segundos, para desligar completamente o
aparelho.

Nota

Se o seu automóvel possuir a posição ACC na chave
de ignição, certifique-se de desligar o aparelho
pressionando a tecla (OFF) por aproximadamente
dois segundos para evitar o desgaste da bateria.

Como utilizar o menu

Este aparelho é operado a partir de itens
selecionados em um menu.
Para fazer uma seleção, primeiro entre no modo
menu e pressione (DISC/PRST) +/– até a opção
desejada aparecer no visor, ou para algumas
funções utilize as teclas (SEEK/AMS) –/+.

(DISC/PRST)

SOURCE

(SEEK/AMS)

(–): Para

selecionar
à esquerda

(+): Para selecionar para cima

(–): Para selecionar para baixo

SOURCE

(+): Para

selecionar à
direita

7

Ajustando o relógio

O relógio utiliza indicação digital de 12 horas.
Exemplo: Para ajustar o relógio em 10:08

1 Pressione (MENU), depois pressione um

dos lados de (DISC/PRST) repetidamente,
até que a indicação “CLOCK” apareça.

1 Pressione (ENTER).

A indicação da hora piscará.

2 Pressione um dos lados de

(DISC/PRST) para ajustar a hora.

3 Pressione o lado (+) de (SEEK/AMS).

A indicação dos minutos piscará.

4 Pressione um dos lados de

(DISC/PRST) para ajustar os minutos.

2 Pressione (ENTER).

O relógio começará a funcionar.

Quando o ajuste do relógio estiver completo, o
visor retornará ao modo normal.

Nota

O relógio é inicialmente ajustado para ser
exibido enquanto o aparelho estiver desligado.
Quando o item “D.INFO” estiver ajustado em
"ON" (pág. 21), o relógio será exibido na parte
superior do visor durante a operação do
aparelho.

8

Reprodutor de CD e
CD/MD Changer
(opcional)

Quando a reprodução da última
faixa for encerrada

A indicação do número da faixa retorna para
“1, ” e a reprodução recomeça a partir da
primeira faixa do CD.

Além de reproduzir CDs, você poderá
controlar um aparelho externo de
CD/MD Sony (opcional) com este aparelho.
Se conectar um aparelho de CD (opcional) com
a função CD TEXT, a informação do CD TEXT
aparecerá no visor quando um disco CD TEXT
for reproduzido.

Reproduzindo um CD

1 Pressione (OPEN) e insira um CD.

Lado impresso para cima

Z

2 Feche o painel frontal.

A reprodução do CD é iniciada
automaticamente.

Se um CD já estiver inserido, pressione
(SOURCE) repetidamente, até que a indicação
“CD” apareça.

Indicação CD

Para Pressione

Parar a reprodução (OFF)
Ejetar o CD (OPEN) depois Z

Reproduzindo um CD ou MD
(com um equipamento opcional de
CD/MD Sony)

1 Pressione (SOURCE) repetidamente para

selecionar “CD” ou “MD.”

2 Pressione (MODE) até que o aparelho

desejado apareça.

A reprodução do CD/MD será iniciada.

Todos os discos do aparelho de CD/MD
selecionado serão reproduzidos à partir do
início.

Mudando a visualização do item

Cada vez que pressionar (DSPL) durante a
reprodução de um disco MD, CD ou CD TEXT,
os itens mudarão conforme a seguir:

V

1

Número do disco*

Tempo decorrido de reprodução

Nome do disco*

/Número da faixa/

V

2

/Nome do artista*

V

Nome da faixa*

3

4

Número
de faixa

Tempo de
reprodução
decorrido

*1Enquanto um aparelho de CD/MD Sony

(opcional) estiver conectado.

*2Se o seu CD ou disco com CD TEXT estiver sem

nome (veja "Dando nome ao CD" na pág. 12),
ou se não houver nenhum nome de disco pré­gravado no MD, a indicação “NO D.NAME ”
aparecerá no visor.

3

Se reproduzir um disco CD TEXT, o nome do

*

artista aparecerá no visor após o nome do disco.
(Somente para discos CD TEXT com o nome do
artista.)

*4Se não houver o nome da faixa pré-gravado em

um disco CD TEXT ou MD, a indicação “NO
T.NAME” aparecerá no visor.

9

Após selecionar o item desejado, o visor
mudará automaticamente para o modo Motion
Display após alguns segundos.
O modo Motion Display permite a
visualização dos itens acima com efeito de
animação um a um, seqüencialmente.

Nota

Se estiver utilizando nomes personalizados, eles
terão sempre prioridade sobre as informações
originais do CD TEXT quando estas informações
forem visualizadas.

Dica

O modo Motion Display poderá ser desativado.
(Veja “Mudando o som e os ajustes do visor de
indicações”na pág. 21).

Visualização automática do nome
do disco

— Auto Scroll

Se o nome do disco, do artista, ou da faixa de
um MD ou de um disco CD TEXT ultrapassar
8 caracteres, e a função Auto Scroll estiver
ativada, a informação será automaticamente
visualizada, conforme a seguir:

• O nome do disco aparece quando o disco for
trocado (se o nome do disco estiver selecionado).

• O nome da faixa aparece quando a faixa for
trocada (se o nome da faixa estiver selecionado).

• O nome do disco ou faixa aparecerá dependendo
do ajuste quando pressionar (SOURCE) para
selecionar um MD ou disco CD TEXT.

Ao pressionar (DSPL) para mudar o item
visualizado, o nome do disco ou da faixa do
MD ou disco CD TEXT será visualizado
automaticamente, independente da função
estar ativada (on) ou desativada (off).

1 Durante a reprodução, pressione

(MENU).

2 Pressione um dos lados de (DISC/PRST)

repetidamente, até que a indicação
“A.SCRL” apareça.

Localizando o início de uma música

— Sensor Automático de Música - AMS
(Automatic Music Sensor)

Durante a reprodução, pressione
momentaneamente um dos lados de
(SEEK/AMS) para cada música que deseja
avançar.

Para
localizar as
músicas
anteriores

SOURCE

Para localizar
as músicas
posteriores

Localizando um ponto específico de
uma música — Busca manual

Durante a reprodução, mantenha
pressionado um dos lados de
(SEEK/AMS). Solte-o quando encontrar o
ponto desejado.

Para
retroceder

Nota

Se “
significa que você está no início ou no final do
disco e não poderá mais avançar ou retroceder.

SOURCE

” ou “ ” aparecer no visor,

Para
avançar

Localizando um disco

— Seleção de disco

Quando um aparelho de CD/MD Sony
(opcional) estiver conectado, pressione
um dos lados de (DISC/PRST) para
selecionar o disco desejado.

A reprodução do disco desejado do
aparelho de CD/MD Sony (opcional) será
iniciada.

3 Pressione o lado (+) de (SEEK/AMS) para

selecionar “A.SCRL ON.”

4 Pressione (ENTER).

Para cancelar Auto Scroll, selecione “A.SCRL
OFF” no passo 3 acima.

Nota

Para alguns discos CD TEXT com muitos caracteres,
poderão ocorrer as seguintes situações:
— Alguns caracteres não serão visualizados.
— A função Auto Scroll não funcionará.

10

Reprodução Repetida das
músicas

— Repeat Play

O disco no aparelho principal repetirá
automaticamente quando chegar ao final.
As opções para a Reprodução Repetida são:

•REP-1 - para repetir uma música.

•REP-2 - para repetir um disco no aparelho de

CD/MD Sony (opcional).

Durante a reprodução, pressione
repetidamente (1) (REP), até que o
ajuste desejado apareça no visor.

B REP-1 B REP-2*

REP-OFF b

*“REP-2” estará disponível somente quando

conectar um ou mais aparelhos de CD/MD
Sony opcionais, ou quando conectar dois ou
mais aparelhos de MD Sony opcionais.

PTY

DSPL

LIST

-

SEEK/AMS

ENTER

MODE

A reprodução repetida é iniciada.

Para retornar ao modo de Reprodução
Normal, selecione “REP-OFF” no
procedimento acima.

REP SHUF

1 2 3 4 56

Reprodução Aleatória das
músicas — Shuffle Play

As opções de seleção são:

•SHUF-1 - para reproduzir em ordem
aleatória as músicas do disco atual.

•SHUF-2 - para reproduzir em ordem
aleatória as músicas de um disco de um
aparelho de CD/MD Sony (opcional).

•SHUF-ALL - para reproduzir em ordem
aleatória todas as músicas de todos os
aparelhos de CD/MD Sony (opcionais)
conectados.

Durante a reprodução, pressione
repetidamente (2) (SHUF), até que o
ajuste desejado apareça no visor.

B SHUF-1 B SHUF-2* B SHUF-ALL*

* “SHUF-2” e “SHUF-ALL” estará disponível

somente quando um ou mais aparelhos de
CD opcionais, ou dois ou mais aparelhos de
MD (opcionais) forem conectados.

PTY

DSPL

LIST

-

SEEK/AMS

ENTER

MODE

A reprodução aleatória é iniciada.

Para retornar ao modo de Reprodução
Normal, selecione “SHUF-OFF” no
procedimento acima.

SHUF-OFF b

REP SHUF

1 2 3 4 56

11

Dando nome ao CD

— Disc Memo
(Para aparelhos de CD com função de
arquivo pessoal - Custom File)

Pode-se dar um nome personalizado para cada
disco. Este nome pode ter até 8 caracteres. Ao
nomear um CD, este poderá ser localizado pelo
nome (pág. 13) podendo-se selecionar uma
música específica para reprodução (pág. 14).

1 Inicie a reprodução do disco que deseja

dar um nome personalizado.

2 Pressione (MENU), depois pressione

repetidamente um dos lados de
(DISC/PRST), até que a indicação ”NAME
EDIT” apareça.

3 Pressione (ENTER).

Modo de edição do nome

4 Selecione os caracteres.

1 Pressione o lado (+) de (DISC/PRST)

repetidamente para selecionar o
caractere desejado.
(A t B t C t ··· Z t 0 t 1 t 2 t

··· 9 t + t – t * t / t \ t > t <
t . t _ )

3 Para retornar ao Modo de Reprodução

normal do CD, pressione (ENTER).

Dicas

• Para apagar ou corrigir um nome, selecione “_”
para cada caractere que deseja mudar.

• É possível nomear o CD de outra forma.
Mantenha pressionada (LIST) por
aproximadamente 2 segundos ao invés de
realizar os passos 2 e 3. Você também pode
completar a operação mantendo pressionada
(LIST) por aproximadamente 2 segundos ao invés
de executar o passo 5.

• É possível nomear os CDs no aparelho sem a
função Custom File quando o aparelho estiver
conectado com algum aparelho de CD (opcional)
que possua esta função.

Visualizando o nome do disco
memorizado

Pressione (DSPL) durante a reprodução
do CD ou disco CD TEXT.

Cada vez que pressionar (DSPL) durante a
reprodução do CD ou disco CD TEXT, os
itens mudarão conforme a seguir:

V

1

Número do disco*

Tempo decorrido de reprodução

/Número da música/

V

Nome do disco

V

Nome da música*

2

Se pressionar o lado (–) de (DISC/PRST)
repetidamente, os caracteres aparecerão
na ordem inversa.
Se desejar colocar um espaço em branco
entre os caracteres, selecione “_”.

2 Pressione o lado (+) de (SEEK/AMS)

após localizar o caractere desejado.

A posição para inserção do próximo
caractere piscará.

Se pressionar o lado (–) de (SEEK/AMS),
a posição para inserção do caractere
anterior piscará.

3 Repita os passos 1 e 2 para

12

completar o nome.

*1Com um aparelho de CD Sony (opcional)

conectado.

*2Se conectar um aparelho de CD Sony

(opcional) com a função CD TEXT, as
informações de CD TEXT aparecerão no visor
durante a reprodução do disco CD TEXT.

Nota

Não utilize a função de Custom File ou qualquer
outra função que possa distrair sua atenção ao
dirigir.

Apagando o nome do disco
memorizado

1 Pressione repetidamente (SOURCE) para

selecionar “CD.”

2 Pressione repetidamente (MODE) para

selecionar o aparelho de CD.

3 Pressione (MENU), depois pressione

repetidamente um dos lados de
(DISC/PRST) até que a indicação “NAME
DEL” apareça.

4 Pressione (ENTER).

5 Pressione repetidamente um dos lados

de (DISC/PRST) para selecionar o nome
do disco que deseja apagar.

Localizando um disco pelo
nome— List-up (Para aparelhos de CD

com função de arquivo pessoal - Custom
File, ou para um aparelho de MD)

Utilize esta função para os discos em que
foram dados nomes personalizados. Para
maiores informações sobre o nome de discos
memorizados, veja “Dando nome ao CD”
(pág. 12).

1 Pressione (LIST).

O nome designado para o disco atual
aparece no visor.

6 Pressione (ENTER) por

aproximadamente dois segundos.

O nome é apagado.
Repita os passos 5 e 6 se deseja apagar
outros nomes.

7 Pressione (MENU) duas vezes.

O aparelho retorna ao modo de
Reprodução Normal.

Notas

Quando um nome personalizado é apagado, as
informações originais do CD TEXT aparecerão no
visor.

Quando designar um nome para um disco
CD TEXT, este nome terá prioridade sobre
as informações originais do CD TEXT.

2 Pressione repetidamente um dos lados

de (DISC/PRST) até encontrar o disco
desejado.

3 Pressione (ENTER) para reproduzir o

disco.

Notas

• Após o nome do disco ser visualizado durante

5 segundos, o visor retornará ao modo de
Reprodução Normal.

• Os nomes das músicas não serão visualizados

durante a reprodução de um MD ou disco CD
TEXT.

• Se não houver nenhum disco no aparelho de CD/

MD, a indicação “NO Disc” aparecerá no visor.

• Se o disco não possuir nenhum arquivo pessoal

especificado, a indicação “********” aparecerá
no visor.

• Alguns caracteres não poderão ser exibidos

(durante a reprodução do MD ou disco CD TEXT).

• Se o aparelho ainda não estiver pronto para

visualizar as informações, a indicação
"NOT READ" será visualizado.

13

Selecionando uma música
específica para
reprodução

(Para aparelhos de CD com função de
arquivo pessoal - Custom File)

Ao nomear um disco, pode-se ajustar o
aparelho para pular ou reproduzir somente as
músicas desejadas.

1 Reproduza o disco que deseja marcar.

— Bank

Reproduzindo somente as músicas
desejadas

Pode-se selecionar:

•“BANK-ON” - para reproduzir as músicas
com o ajuste “PLAY”.

•“BANK-INV” (Inverso) - para reproduzir as
músicas com o ajuste “SKIP”.

1 Durante a reprodução, pressione

(MENU), depois pressione repetidamente
um dos lados de (DISC/PRST), até que a
indicação “BANK-ON”, “BANK-INV” ou
“BANK-OFF” apareça.

2 Pressione (MENU), depois pressione

repetidamente um dos lados de
(DISC/PRST), até que a indicação
“BANK SEL“ apareça.

3 Pressione (ENTER).

Modo de edição do Bank

4 Marque as músicas.

1 Pressione repetidamente um dos

lados de (SEEK/AMS) para selecionar a
música que deseja marcar.

2 Pressione repetidamente (ENTER)

para selecionar “PLAY” ou “SKIP”.

5 Repita o passo 4 para ajustar “PLAY”

ou “SKIP” para todas as músicas.

6 Pressione (MENU) duas vezes.

O aparelho retornará ao modo de
Reprodução Normal de CD.

Notas

• Pode-se ajustar “PLAY” e “SKIP” para até 24
músicas.

• O modo “SKIP” não poderá ser ajustado para
todas as músicas de um CD.

2 Pressione repetidamente o lado (+) de

(SEEK/AMS) até que o ajuste desejado
apareça.

B BANK-ON B BANK-INV

BANK-OFF b

3 Pressione (MENU).

A reprodução é iniciada a partir da música
que estiver em reprodução.

Para retornar ao modo de Reprodução
Normal, selecione “BANK-OFF“ no passo 2
acima.

14

Rádio

Memorização automática
de emissoras

— BTM (Best Tuning Memory)

Esta função seleciona as emissoras com sinais
fortes e as memoriza na ordem de suas
freqüências. Podem ser memorizadas até 6
emissoras em cada faixa (FM1, FM2, FM3,
AM1, e AM2).

Precaução

Para sintonizar as emissoras de rádio enquanto
estiver dirigindo, utilize a Memorização
Automática de Emissoras (BTM) para evitar
acidentes.

1 Pressione repetidamente a tecla

(SOURCE) para selecionar o rádio.

Cada vez que pressionar a tecla (SOURCE),
a fonte mudará conforme a seguir:

B Rádio B CD* B MD*

Notas

• O aparelho não memorizará emissoras com sinal
fraco. Se poucas emissoras forem recepcionadas,
algumas teclas numéricas continuarão em seu
ajuste anterior.

• Quando um número estiver indicado no visor, o
aparelho iniciará a memorizar as emissoras a
partir daquele número visualizado.

• Se não houver discos inseridos no aparelho,
somente as faixas de rádio aparecerão ao
pressionar (SOURCE).

• A memorização automática de emissoras (BTM)
deverá ser feita tanto para AM quanto para FM.

Memorização das
emissoras desejadas

Podem ser memorizadas até 18 emissoras de
FM (6 para FM1, FM2 e FM3) e até 12
emissoras de AM (6 para AM1 e AM2) de
acordo com sua preferência.

1 Pressione repetidamente (SOURCE) para

selecionar o rádio.

2 Pressione repetidamente (MODE) para

selecionar a faixa.

* Se o equipamento opcional correspondente não

estiver conectado, este item não aparecerá.

2 Pressione repetidamente (MODE) para

selecionar a faixa.

Cada vez que pressionar (MODE), a faixa
mudará conforme a seguir:

B FM1 B FM2 B FM3

AM2 b AM1 b

3 Pressione (MENU), depois pressione

repetidamente um dos lados de
(DISC/PRST) até que a indicação “BTM”
apareça.

4 Pressione (ENTER).

O aparelho memoriza as emissoras na ordem
de suas freqüências nas teclas numéricas.
Quando soar um bipe, a memorização
estará terminada.

3 Pressione um dos lados de (SEEK/AMS)

para sintonizar a emissora que deseja
memorizar na tecla numérica.

4 Mantenha pressionada a tecla numérica

desejada ((1) a (6)), até que “MEM”
apareça.

A indicação da tecla numérica aparecerá no
visor.

Nota

Se memorizar uma nova emissora na tecla
numérica ocupada, a emissora anterior será
apagada e substituída pela atual.

15

Sintonizando as emissoras
memorizadas

1 Pressione repetidamente (SOURCE) para

selecionar o rádio.

2 Pressione repetidamente (MODE) para

selecionar a faixa.

3 Pressione a tecla numérica ((1) a (6)) na

qual a emissora desejada está
memorizada.

Dica

Pressione um dos lados de (DISC/PRST) para
sintonizar as emissoras na ordem em que foram
memorizadas (Função Preset Search).

Quando a emissora memorizada
não puder ser recepcionada

Pressione um dos lados de (SEEK/AMS)
para buscar a emissora (sintonia
automática).

A busca cessará quando uma emissora for
encontrada. Pressione repetidamente um
dos lados de (SEEK/AMS) até que a
emissora desejada seja sintonizada.

Nota

Para evitar que a sintonia automática pare com
muita freqüência, pressione (MENU), depois
pressione repetidamente um dos lados de
(DISC/PRST), até que a indicação “LOCAL” (modo
de busca local) apareça no visor. Depois pressione
o lado (+) de (SEEK/AMS) para selecionar
“LOCAL-ON”. Pressione (ENTER). Somente as
emissoras com sinal relativamente forte serão
sintonizadas.

Dicas

• Ao selecionar o ajuste “LOCAL-ON”, a indicação
“LCL SEEK” aparecerá enquanto o aparelho
estiver buscando uma emissora.

• Se souber a freqüência da emissora que deseja
ouvir, mantenha pressionada um dos lados de
(SEEK/AMS) até que a freqüência desejada
apareça no visor (sintonia manual).

Quando a recepção em FM estiver
ruim

— Modo mono

1 Durante a recepção do rádio, pressione

(MENU), depois pressione repetidamente
um dos lados de (DISC/PRST), até que a
indicação “MONO-OFF” apareça.

2 Pressione o lado (+) de (SEEK/AMS), até

que a indicação “MONO-ON“ apareça.

O som melhorará, porém ficará em mono
(a indicação “ST” desaparecerá).

3 Pressione (ENTER).

Para retornar ao modo estéreo, selecione
“MONO-OFF” no passo 2 acima.

Quando uma recepção em FM
estéreo ficar mono

— Função IF AUTO

Quando houver interferências, a função “IF
AUTO” deste aparelho evitará
automaticamente o ruído e limitará a
freqüência de recepção. Neste caso, algumas
transmissões em FM estéreo podem mudar
para mono. Se você deseja ouvir estas
transmissões em estéreo, mude manualmente
para o ajuste “WIDE”.

1 Durante a recepção do rádio, pressione

(MENU), depois pressione repetidamente
um dos lados de (DISC/PRST), até que a
indicação “IF AUTO” apareça.

2 Pressione repetidamente o lado (+) de

(SEEK/AMS) até que a indicação “WIDE”
apareça.

3 Pressione (ENTER).

Nota

Ao expandir o ajuste de recepção de freqüência do
sinal (modo “WIDE“), poderá ocorrer
interferências.

16

Memorizando os nomes
das emissoras — Station Memo

Você pode designar um nome para cada
emissora de rádio e armazená-lo na memória.
O nome da emissora sintonizada aparecerá no
visor. O nome pode conter até 8 caracteres.

Memorizando o nome das emissoras

1 Sintonize a emissora cujo nome deseja

memorizar.

2 Pressione (MENU), depois pressione

repetidamente um dos lados de
(DISC/PRST), até que a indicação
"NAME EDIT" apareça.

3 Pressione (ENTER).

Dicas

• Para apagar ou corrigir um nome, selecione "_"
para cada caractere que deseja mudar.

• Durante a memorização dos nomes das
emissoras, existe outra alternativa para fazê-lo:
mantenha pressionada (LIST) por
aproximadamente 2 segundos ao invés de
realizar os passos 2 e 3. Da mesma forma,
complete a operação mantendo pressionada
(LIST) por aproximadamente 2 segundos ao invés
de executar o passo 5.

Visualizando o nome das emissoras

Pressione (DSPL) durante a recepção
do rádio.

Cada vez que pressionar (DSPL), o item
mudará conforme a seguir:

Nome da emissora* ˜ Freqüência

* Se não houver nenhum nome

armazemado para a emissora, a
indicação "NO NAME" aparecerá no
visor, por aproximadametne 1 segundo.

4 Selecione os caracteres.

1 Pressione repetidamente o lado

(+) de (DISC/PRST) para selecionar
o caractere desejado.
(A t B t C t ··· Z t 0 t 1 t 2
t ··· 9 t + t – t * t / t \ t
> t < t . t _ )

Se pressionar repetidamente o lado
(–) de (DISC/PRST), os caracteres
aparecerão na ordem inversa.
Se desejar colocar um espaço em
branco entre os caracteres, selecione "_".

2 Pressione o lado (+) de (SEEK/AMS)

após localizar o caractere desejado.

A posição para inserção do próximo
caractere piscará.

3 Repita os passos 1 e 2 para

completar o nome.

5 Para retornar à sintonização normal do

rádio, pressione (ENTER).

Apagando o nome das emissoras

1 Sintonize a emissora cujo nome deseja

apagar.

2 Pressione (MENU), depois pressione

repetidamente um dos lados de
(DISC/PRST), até que a indicação
"NAME DEL" apareça.

3 Pressione (ENTER).

4 Pressione (ENTER) por

aproximadamente 2 segundos.

O nome é apagado.
Repita os passos de 1 a 4 se deseja apagar
outos nomes.

5 Pressione (MENU) duas vezes.

O aparelho retornará ao modo de
Reprodução Normal de CD.

Nota

Quando apagar todos os nomes das emissoras, a
indicação "NO MANE" aparecerá no passo 4

17

Localizando as emissoras
pelo nome — List-up

Outras Funções

1 Pressione momentaneamente (LIST).

O nome designado para a emissora
recepcionada aparecerá no visor.

2 Pressione repetidamente um dos lados

de (DISC/PRST), até encontrar a emissora
desejada.

Quando nenhum nome estiver designado à
emissora selecionada, a freqüência
aparecerá no visor.

3 Pressione (ENTER) para sintonizar a

emissora desejada.

Nota

Após o nome da emissora ou a freqüência ser
visualizada por 5 segundos, o visor retornará ao
seu modo normal.

Você também poderá controlar este aparelho
com o controle remoto de segurança RM-X2S
ou RM-X4S (opcionais).

Preparando o controle
remoto de segurança
(opcional)

Dependendo do modo de montagem do
controle remoto de segurança, cole a etiqueta
apropriada, como mostrado na ilustração
abaixo.

SOUND

MODE

DSPL

DSPL

MODE

SOUND

18

Utilizando o controle
remoto de segurança

O controle remoto de segurança opera através
da pressão de suas teclas e/ou rotação dos
controles.
Também é possível controlar um CD/MD
Changer Sony opcionais com este controle.

Pressionando as teclas
(teclas SOURCE e MODE)

(SOURCE)

(MODE)

Girando o controle
(controle SEEK/AMS)

Gire momentaneamente o controle
remoto de segurança e solte-o para:

•Localizar uma música específica em um
disco. Gire e mantenha girado o controle
até localizar o ponto específico de uma
música, depois solte-o para iniciar a
reprodução.

•Sintonizar as emissoras automaticamente.
Gire e mantenha girado o controle para
buscar uma emissora desejada.

Cada vez que pressionar (SOURCE), a
fonte de som mudará conforme a seguir:

Rádio t CD t MD*

* Se o equipamento opcional não estiver

conectado, estes itens não aparecerão.

Pressionando (MODE), a operação muda
conforme a seguir:

• Rádio: FM1 t FM2 t FM3 t AM1 t AM2

• Aparelho de CD*: CD1 t CD2 t …

• Aparelho de MD*: MD1 t MD2 t …

* Se o equipamento opcional correspondente

não estiver conectado, este item não
aparecerá.

Empurrando e girando o controle
remoto (controle PRESET/DISC)

Empurre e gire o controle para:

•Sintonizar as emissoras memorizadas nas
teclas numéricas.

•Mudar o disco.

19

Outras operações

Gire o controle VOL para
ajustar o volume.

Pressione (ATT)
para atenuar o
som.

Dica

Você pode mudar a direção operacional do
controle remoto através do aparelho (veja
“Mudando o som e os ajustes do visor de
indicações” pág. 21).

OFF

Pressione (OFF)
para desligar o
aparelho.

Pressione (SOUND)
para ajustar o volume
e o menu do som.

Pressione (DSPL) para visualizar
os nomes memorizados.

Dica

Se o seu automóvel não possuir a posição ACC
(acessório) na chave de ignição, certifique-se de
pressionar (OFF) por aproximadamente
2 segundos para desligar a indicação do relógio
após desligar o motor.

Mudando a direção operacional

A direção operacional do controle remoto de
segurança é ajustada na fábrica conforme a
ilustração abaixo.

Se houver necessidade de instalar o controle
remoto de segurança no lado direito da coluna
da direção, você poderá inverter a direção
operacional.

Para aumentar

Para diminuir

Ajustando as
características do som

É possível ajustar os graves, agudos, balanço e
o fader.
Você poderá memorizar o nível de grave de
agudo independentemente para cada fonte de
som (CD/MD, FM e AM).

1 Selecione o item a ser ajustado

pressionando repetidamente (SOUND).

Cada vez que pressionar (SOUND), o item
muda conforme a seguir:

BAS (graves) t TRE (agudos) t BAL (balanço
esquerdo-direito) t FAD (balanço dianteiro­traseiro)

2 Ajuste o item selecionado pressionando

um dos lados de (SEEK/AMS).

Quando estiver ajustando através do
controle remoto de segurança, pressione
(SOUND) e gire o controle VOL.

Nota

Realize o ajuste dentro de aproximadamente
3 segundos após selecionar o item.

Atenuando o som

Pressione (ATT) no controle remoto de
segurança ou no controle remoto sem
fio.

A indicação “ATT ON” pisca
momentaneamente no visor.

Para restaurar o nível de volume anterior,
pressione (ATT) novamente.

Pressione (SOUND) por
aproximadamente 2 segundos enquanto
mantém pressionado o controle VOL.

20

Dica

Quando o cabo de interface de um telefone de
carro estiver conectado ao cabo ATT, o aparelho
diminuirá automaticamente o volume do som no
evento de uma chamada telefônica (Função ATT).

Mudando o som e os
ajustes do visor de
indicações

Podem ser ajustados os seguintes itens:

SET

•Clock (relógio) (pág. 8)

•Beep - para ativar ou desativar o bipe.

•RM (Controle remoto de segurança) - para
mudar a direção operacional do controle
remoto de segurança.
— Selecione “NORM” para utilizar o

controle remoto de segurança com os
ajustes de fábrica.

— Selecione “REV” quando o controle

remoto de segurança for instalado no lado
direito da coluna da direção.

DIS

•D.INFO (Dual Information) - em ON para
visualizar a indicação do relógio e o modo de
reprodução ao mesmo tempo; ou em OFF
para visualizar as informações
alternadametne.

•M.DSPL (Motion Display) - para selecionar o
modo Motion Display em ON ou OFF.

•A.SCRL(Auto Scroll) (pág. 10)

Nota

Se você conectar um amplificador de potência
(opcional) e não utilizar o amplificador de
potência interno, o som do bipe não atuará.

1 Pressione (MENU).

2 Pressione repetidamente um dos lados

de (DISC/PRST), até que o item desejado
apareça.

Cada vez que pressionar o lado (–) de
(DISC/PRST), o item mudará conforme a
seguir:

Exemplo:

CLOCK t BEEP t RM t D.INFO t M.DSPL
t A.SCRL*

* Quando não houver CD/MD sendo

reproduzido, este item não aparecerá.

Nota

Dependendo da fonte de som, o item
visualizado poderá ser diferente.

3 Pressione o lado (+) de (SEEK/AMS) para

selecionar o ajuste desejado (Exemplo:
“ON” ou “OFF”).

4 Pressione (ENTER).

Após o ajuste do modo estar finalizado, o
visor retornará ao modo de Reprodução
Normal.

Reforçando o som grave

— D-bass

Desfrute um som claro e forte dos graves.
A função D-BASS reforça os sinais de
freqüências baixas com uma curva mais aguda
do que o reforço dos graves convencionais.
Você poderá ouvir o som grave mais
claramente do que o som vocal, mesmo que
ambos estejam no mesmo nível de volume. O
ajuste e a ênfase do som grave podem ser
feitos facilmente com o controle D-BASS.

D.BASS-3

Nível

0dB

Ajustando a curva do grave

Pressione repetidamente (D-BASS) até
que o nível de grave desejado (1, 2, ou 3)
apareça no visor.

Para cancelar, selecione “D.BASS-OFF.”

Nota

Se o som grave ficar distorcido, ajuste o controle
“D.BASS” num nível mais baixo ou ajuste o
volume.

D.BASS-2

D.BASS-1

Freqüência (Hz)

D.BASS-3
D.BASS-2
D.BASS-1

Dica

Você pode mudar facilmente de categoria
(“SET”, “DIS”, “P/M” (modo de reprodução) e
“EDT” (modo de edição) ) mantendo
pressionado um dos lados de (DISC/PRST) por
aproximadamente 2 segundos.

21

Instalação do controle remoto de segurança RM-X2S/RM-X4S (opcional)

Notas

• Escolha cuidadosamente o local de instalação de forma que não interfira nos movimentos de rotação do eixo, nas
partes operacionais dos interruptores, nas fiações, etc. do carro.

• Não instale o controle remoto de segurança num lugar onde possa colocar o passageiro em perigo.

• Ao instalar o controle remoto de segurança, assegure-se de não danificar os cabos elétricos etc. do outro lado da
superfície de montagem.

• Evite instalar o controle remoto de segurança em locais sujeitos à altas temperaturas em decorrência da incidência
direta de raios solares ou ar quente.

3-049-606-11 (1)

Exemplos de lugares de montagem

Marque 2 posições para os parafusos
fornecidos.

2

Utilize os furos da peça de montagem
fornecida com o controle remoto para
marcar as posições.

Suporte de
fixação

Marcas

Esquente a superfície de montagem do
acessório fornecido e a fita adesiva

4

dupla-face a uma temperatura de 20°C a
30°C. A seguir, fixe-os com os parafusos
fornecidos com o controle remoto.

Cubra as pontas salientes dos parafusos com
fitas adesivas resistentes de modo que não
interfiram nos movimentos de rotação do
eixo, nas partes operacionais dos
interruptores, nas fiações, etc.

Suporte de
fixação

Escolha a localização exata onde será
montado o controle remoto de

1

segurança, e depois limpe a superfície a
ser montada.

Sujeiras e óleos diminuem a intensidade
de aderência da fita adesiva dupla-face.

Retire a capa protetora do eixo de
direção e faça os furos com 2 mm

3

de diâmetro no local marcado.

Recoloque a capa do eixo de direção e a
seguir prenda o controle remoto

5

alinhando os quatro orifícios com as
quatro lingüetas do suporte. Depois
deslize o controle até encaixar conforme a
ilustração.

Nota

Se o controle remoto de segurança for
montado no eixo de direção, assegure-se de
que os parafusos não interfiram na operação
dos movimentos e nos cabos de eletricidade,
etc. do interior da coluna.

Auto-rádio FM estéreo/AM
com toca-discos a laser

Manual de Instalação/Conexões

Parafusos

Fita adesiva
resistente,
etc.

Orifícios

CDX-C6807X

2000 Sony Corporation Impresso no Brasil

Instalação

Exemplo de montagem

Precauções

•Escolha cuidadosamente o local de instalação do aparelho para não atrapalhar o motorista na direção.

•Evite instalar o aparelho em locais sujeitos a altas temperaturas (incidência direta de raio solar ou ar
quente do aquecedor) ou em locais com poeiras, sujeiras ou muita vibração.

•Utilize somente as peças e acessórios fornecidos para realizar uma instalação segura e firme.

Ajuste do ângulo de montagem

O ajuste do ângulo de montagem deve ser menor que 60°.

Como colocar e destacar o painel frontal

A Para colocar

Posicione o furo A do painel frontal dentro do pino B do aparelho, conforme a ilustração, e
empurre o lado esquerdo até que faça um clique, e feche o painel.

A

c

B

B Para destacar

Antes de destacar o painel frontal, certifique-se
de pressionar (OFF) para desligar o aparelho.
Em seguida, pressione (OPEN) para abrir o
painel frontal. Depois, deslize o painel para a
direita 1, e puxe-o pelo lado esquerdo 2.

Nota

Ao instalar o aparelho, dependendo do tipo de
automóvel e do ângulo de instalação, a abertura do
painel frontal poderá se tornar difícil. Se isto ocorrer,
remova o parafuso prateaado A conforme indicado
na ilustração.

•retire o painel frontal.

•com uma chave de fenda adequada, solte o parafuso
prateado A até o ponto em que a trava B não se
movimente mais.

•comece a apertar o parafuso A e solte-o quando a trava
B estiver na posição de ajuste desejada.

•recoloque o painel e verifique a sua abertura.

1

2

B

A

1

1

Com a indicação TOP para cima.

2

Suporte

3

4

Fixe o 4 no aparelho, e
depois insira-o dentro da
unidade 1

Dobre as garras, se necessário.

Painel

TOP

1

Atenção!

Ao manusear o suporte de fixação 1
tome cuidado para não machucar os
dedos.

2

3

Atenção!

Ao instalar o aparelho, assegure-se
de instalar o pino de fixação
traseiro

2, como mostra a

ilustração em detalhe.
Isto evitará futuros problemas na
leitura do CD.

Exemplo de conexões

Notas sobre o condutor de controle

• Quando o AMP/ANT REM estiver conectado à

antena elétrica, esta será estendida quando
ligar o aparelho.

• A antena elétrica sem a caixa relé não deverá

ser utilizada com este aparelho.

• Se o automóvel possuir uma antena de FM/
AM na parte traseira, será necessário
conectar o cabo de controle de alimentação
da antena (azul) ou o cabo de entrada de
alimentação do acessório (vermelho) no
terminal de alimentação da antena.

Conexão com proteção da memória

Quando o fio de alimentação amarelo estiver
conectado, o circuito de memorização estará
sempre alimentado mesmo quando a chave de
ignição estiver desligada.

Notas sobre a conexão dos alto-falantes

• Antes de conectar os alto-falantes, desligue o
aparelho.

• Utilize alto-falantes com impedâncias entre 4
e 8 ohms, com a potência máxima adequada,
do contrário os alto-falantes podem ser
danificados.

• Não conecte os terminais dos alto-falantes no
chassis do automóvel, e nem o terminal do
alto-falante direito no esquerdo.

• Não tente conectar os alto-falantes em
paralelo.

• Não conecte nenhum alto-falante ativo (com
amplificador interno) nos terminais do
aparelho, porque podem danificá-los.
Portanto, certifique-se de conectar alto­falantes passivos nestes terminais.

CONECTOR

Pino

4

5
7

Cor

Amarelo

Azul
Vermelho

Preto8

Conexão

Para o terminal de alimentação +12V que está energizado
permanentemente. Certifique-se de conectar o cabo preto primeiro.

Para a caixa de controle de antena elétrica.
Para o terminal de alimentação de +12V que se energiza quando a chave

de ignição é acionada. Certifique-se de conectar o cabo preto primeiro.
No caso de automóveis sem a chave de ignição (posição acessórios),
ligar este ao terminal +12V energizado permanentemente.

Para um ponto metálico do automóvel (chassis). Primeiro conecte o
cabo preto, depois o amarelo e vermelho.

As posições 1, 2, 3, e 6 não têm pinos.

AA

A

AA

Alto-falantes dianteiros

Amplificador de potência (opcional)

BUS AUDIO IN

Alto-falantes traseiros

Para instalar nos veículos
da Volkswagen (a partir
da linha 99)

Vide adendo e efetue as
alterações.

da antena do
automóvel

AMP REM

Corrente máxima de
alimentação 0,3 A

Para instalar nos veículos
da Volkswagen (a partir
da linha 99)

Vide adendo e efetue as
alterações.

Cabos com plugue RCA (não fornecidos)

AUDIO OUT FRONT

BUS CONTROL IN

AUDIO OUT REAR

5

Azul com listra branca

A

1357

2468

Azul celeste

Para o cabo de interface
do telefone do carro

Seletor de
fonte
(não
fornecido)

Fornecidos com XA-C30

REMOTE IN

Insira com o cabo
para cima

Fusível (10 A)

B

1357

2468

ATT

CD/MD changer

Fornecidos com
CD/MD changer

CD/MD changer

Controle remoto de
segurança (opcional)

Atenção !

Dependendo do tipo do automóvel, no ato da
instalação do aparelho, os conectores
(parte em destaque na figura) podem ser
cortados de forma adequada para que a
conexão seja efetuada. Porém, caso ocorra
erro de conexões no ato da instalação do
aparelho, a garantia ficará invalidada.

BB

B

BB

Pino

1
2
3
4
5
6
7
8

Cor

Violeta

Cinza

Branco

Verde

CONECTOR

Conexão

Alto-falante traseiro direito +
Alto-falante traseiro direito –
Alto-falante dianteiro direito +
Alto-falante dianteiro direito –
Alto-falante dianteiro esquerdo +
Alto-falante dianteiro esquerdo –
Alto-falante traseiro esquerdo +
Alto-falante traseiro esquerdo –

As posições negativas 2, 4, 6 e 8 são listradas.

A e B

Peças para instalação e conexões

Os números em círculo estão relacionados com os números citados no manual. Veja maiores detalhes
no manual de instruções.

Diagrama das conexões

Exemplo 1

× 1

2

5

× 1

3

× 1

× 1

1

4

× 1

Conexões

Precauções referentes às conexões

Este aparelho está projetado para operar somente em 12 V CC com terra negativo.

•

•Antes de efetuar as conexões, desconecte o terminal de terra da bateria do automóvel para evitar
curto-circuito.

•Conecte os cabos de alimentação somente após a conexão de todos os outros cabos.

•Certifique-se de conectar o cabo de alimentação vermelho no terminal positivo de 12 V que deverá
estar energizado com a chave de ignição na posição acessórios.

•Todos os fios terra devem ser ligados a um único ponto de aterramento.

•Conecte o cabo amarelo a um circuito livre do automóvel de potência nominal superior a do fusível do
aparelho. Se conectar este aparelho em série com outros equipamentos estéreo, a potência nominal do
circuito do automóvel, em que os equipamentos estão conectados, deve ser superior a soma da potência
nominal do fusível dos equipamentos. Se não houver circuitos de automóvel de potência nominal igual a
do fusível do aparelho, conecte o aparelho diretamente à bateria. Se não houver circuitos do automóvel
disponíveis para conectar o aparelho, conecte-o a um circuito de automóvel de potência nominal superior
a do fusível do aparelho, de forma que não desativem outros circuitos quando o fusível se queimar.

•A utilização de instrumentos óticos junto com este aparelho pode aumentar o risco de lesões nos olhos.

BUS AUDIO IN

BUS CONTROL IN

Exemplo 2

CD/MD Changer

(não fornecido)

Seletor de fonte

(não fornecido)

BUS

AUDIO IN

CDX-C6807X

AUDIO OUT

FRONT

CDX-C8057X

Amplificador

de potência

(não fornecido)

Alto-falantes

dianteiros

(não fornecidos)

Alto-falantes

traseiros

(não fornecidos)

Alto-falantes

dianteiros

(não fornecidos)

Tecla RESET

Quando a instalação e a conexão estiverem terminadas,
pressione a tecla RESET com uma caneta ou um objeto
pontiagudo. A tecla RESET está localizada no lado esquerdo
do aparelho quando o painel frontal estiver destacado.

Advertência sobre a instalação em um automóvel sem a posição
ACC acessório na chave de ignição - Função Power Select

Certifique-se de pressionar (OFF) no aparelho por aproximadamente 2 segundos para desligar a
indicação do relógio após desligar o motor.
Quando pressionar (OFF) momentaneamente, a indicação do relógio não desligará e poderá
descarregar a bateria.

BUS

CONTROL IN

Amplificador

CD/MD Changer

(não fornecido)

Nota

Para conectar dois ou mais CD/MD Changer, será necessário o seletor de fonte XA-C30 (opcional)

de potência

(não fornecido)

AUDIO OUT

REAR

Alto-falantes

(não fornecidos)

traseiros

6

SEÇÃO 2

DESMONTAGEM

Nota : Siga o procedimento de desmontagem na ordem numérica indicada.

2-1. SUBPAINEL (CD)

4 duas travas

6 subpainel (CD)

2 PTT 2.6x6

2-2. MECANISMO DO CD

5 mecanismo do CD

2 PTT 2.6x6

3 trava

5 CNP800

1 PTT 2.6x6

7 suporte (CD)

6 PTT 2.6x6

10

3

4 CN301

1 PTT 2.6x

7 dissipador

1 PTT 2.6x8

2 PTT 2.6x8

4 PTT 2.6x8

5 PTT 2.6x8

3 PTT 2.6x12

6 PTT 2.6x8

8

2-3. PLACA PRINCIPAL

5 PTT 2.6x6

6 placa principal

4 PTT 2.6x6

3 PTT 2.6x

2 PTT 2.6x8

1 PTT 2.6x8

2-4. DISSIPADOR

11

2-5. CHASSI (T) MONTADO

2 P 2x3

3 P 2x3

2-6. LEVER

1 dessolde os
cabos.

4 chassi (T) montado

preto
vermelho

branco

4 travas

5 guia do disco

6 lever (R)

3 mola de tensão (LR)

7 lever (L)

1 PS 2x3

2 placa DISC IN SW

12

Fig. 1

1 mola de tensão (RA)

2 braço (do rolete)

3 anel retentor (RA)

4 bucha

5 rolete

anel retentor (RA)

braço

braço

arruela

arruela

bucha

bucha

2-7. PLACA DO SERVO

7 PS 2x4

6 PS 2x4

3 remova as soldas

1 CN3

4 P 2x3

5 motor de carregamento

2-8. ROLETE MONTADO

• Quando instalar, tenha atençaõ com a posição
do braço (roller) e das arruelas. (Fig. 1)

2 CN2

8 placa do SERVO

13

2-9. BASE FLUTUANTE

7 mola de compressão (FL)

1 mola de tensão (KF1)

6 base flutuante

8 mola de compressão (FL)

4 Fit lever (D) in the

direction of the arrow.

5 gire o anel de carregamento
ña direção da seta.

3 amortecetor (T)

2-10. BLOCO DA UNIDADE ÓPTICA

1 P 2x3

2 motor sled

2 amortecetor (T)

3 bloco da unidade óptica

14

SEÇÃO 3

DIAGRAMAS

3-1. DESCRIÇÃO DOS PINOS DOS IC's

• IC501 CXD2598Q (DIGITAL SERVO, DIGITAL SIGNAL PROCESSOR) (SERVO BOARD)

Pin No. Pin Name I/O Pin Description

1 DVDD — Digital power supply pin
2 DVSS — Digital ground
3 SOUT O Servo brock serial data output (Not used.)
4 SOCK O Servo brock serial data read clock output (Not used.)
5 XOLT O Servo brock serial data latch output (Not used.)
6 SQSO O Sub Q 80 bit, PCM peak and level data output. CD TEXT data output
7 SQCK I Clock input from SQSO read output.
8 SCSY I Fixed at “L”.

9 SBSO O Serial output of sub-P to W. (Not used.)
10 EXCK I Clock input from SBSO read output. (Fixed at “L”)
11 XRST I System reset (“L”: Reset)
12 STSM I System mute input (Fixed at “L”)
13 DATA I Serial data input from CPU.
14 XLAT I Latch input from CPU. Latch serial data at the falling edge.
15 CLOK I Serial data transfer clock input from CPU.
16 SENS O SENS output for CPU.
17 SCLK I Clock input from SENS serial data read.
18 ATSK I/O Input/output for anti-shock.
19 WFCK O WFCK (Write Flame Clock) output (Not used.)
20 XUGF O XUGF output (Not used.)
21 XPCK O XPCK output (Not used.)
22 GFS O GFS output
23 C2PO O C2PO output (Not used.)
24 SCOR O “H” output at either detection, sub code sync S0 or S1.
25 C4M O 4.2336 MHz output (Not used.)
26 WDCK O Word clock input f=2Fs (Not used.)
27 COUT I/O Track number count signal input/output (Not used.)
28 MIRR I/O Mirror signal input/output (Not used.)
29 DVSS — Digital ground
30 DVDD — Digital power supply pin
31 DFCT I/O Diffect signal input/output (Not used.)
32 FOK I/O Focus OK signal output
33 PWM1 I External control input of spindle motor.
34 LOCK I/O Lock signal input/output
35 MDP O Servo control output of spindle motor.
36 SSTP I Disc most inner track detection signal input
37 FSTIO I/O 2/3 frequency division output of pins ih and ij. (Not used.)
38 SFDR O Sled drive output
39 SRDR O Sled drive output
40 TFDR O Tracking drive output
41 TRDR O Tracking drive output
42 FFDR O Focus drive output
43 FRDR O Focus drive output
44 DVDD — Digital power supply pin
45 DVSS — Digital ground
46 TEST I Test pin (Fixed at “L”.)
47 TES1 I Test pin (Fixed at “L”.)
48 XTSL I X’tal select input (“L”: 16.9344 MHz, “H”: 33.8688 MHz)
49 VC I Center voltage input
50 FE I Focus error signal input
51 SE I Sled error signal input

15

Pin No. Pin Name I/O Pin Description

52 TE I Tracking error signal input
53 CE I Center servo analog input
54 RFDC I RF signal input
55 ADIO O Test pin (Not used.)
56 AVSSO — Analog ground
57 IGEN I Constant current input from OP amplifier.
58 AVDDO — Analog ground
59 ASYO O EFM full-swing output (“L”: VSS, “H”: VDD)
60 ASYI I Asymmetry comparate voltage input
61 RFAC I EFM signal input
62 AVSS3 — Analog ground
63 CLTV I VCO control voltage input from master.
64 FILO O Filter output for master PLL (slave=digital PLL)
65 FILI I Filter input from master PLL.
66 PCO O Charge pump output for master PLL.
67 AVDD3 — Analog power supply pin
68 BIAS I Asymmetry circuit constant current input
69 VCTL I VCO2 control input from wideband EFM PLL. (Not used.)
70 V16M O VCO2 oscillator output for wideband EFM PLL. (Not used.)
71 VPCO O Charge pump output for wideband EFM PLL. (Not used.)
72 DVSS — Digital ground
73 MD2 I Digital out ON/OFF control input (“L”: OFF, “H”: ON)
74 DOUT O Digital out output
75 ASYE I Asymmetry circuit ON/OFF input (“L”: OFF, “H”: ON)
76 DVDD — Digital power supply pin
77 LRCK O D/A interface LR clock output (f=Fs)
78 LRCKI I D/A interface LR clock input
79 PCMD O D/A interface serial data output (2’s COMP, MSB fast)
80 PCMD I D/A interface serial data input (2’s COMP, MSB fast)
81 BCK O D/A interface bit clock output
82 BCKI I D/A interface bit clock input
83 EMPH O Emphasis ON/OFF signal output
84 EMPHI I Emphasis ON/OFF signal input (“H”: ON, “L”: OFF)
85 XVDD — Power supply for master clock.
86 XTAI I X’tal oscillator input from master clock (16.9344 MHz).
87 XTAO O X’tal oscillator output for master clock (16.9344 MHz).
88 XVSS — Ground pin for master clock.
89 AVDD1 — Analog power supply pin
90 AOUT1 O Lch analog output
91 AIN1 I Lch OPAMP input
92 LOUT1 O Lch LINE output
93 AVSS1 — Analog ground
94 AVSS2 — Analog ground
95 LOUT2 O Rch LINE output
96 AIN2 I Rch OPAMP input
97 AOUT2 O Rch analog output
98 AVDD2 — Analog power supply pin
99 RMUT O Rch “0” detect Flug (Not used.)

100 LMUT O Lch “0” detect Flug (Not used.)

16

• IC5 CXP84640-072Q (CD SYSTEM CONTROL) (SERVO BOARD)

Pin No. Pin Name I/O Pin Description

1 ITRPT — Not used in this set.

2, 3 ——Not used in this set.
4, 5 NCO — Not used in this set.

6 OPEN I Front panel open detection input

7 CLOSE O Front panel close control output

8 LINKOFF I Bus interface link input

9 NCO — Not used in this set.
10 D SW I Down switch input (SW4)
11 SSTP I Limit switch input (SW3)

12, 13 NCO — Not used in this set.
14, 15 ——Not used in this set.

16 EMPH O O De-emphasis ON/OFF control output
17 CDMON O CD mechanism deck power control output
18 CD ON O CD power control output
19 A MUT O System attenuate control output
20 LD ON O Laser power ON/OFF control output
21 CD RST O CD system reset output
22 HOLD O Hold switch output
23 AGC CONT O AGC control output
24 ——Not used in this set.
25 PH3 I Not used in this set.
26 TSTIN0 I Not used in this set.
27 TSTIN1 I Not used in this set.
28 TST.CLV I Not used in this set.
29 NCO — Not used in this set.
30 RESET I System reset input (“L”=Reset)
31 X IN I X’tal oscillator input from system clock. (10 MHz)
32 X OUT O X’tal oscillator output for system clock. (10 MHz)
33 GND — Analog ground
34 XT OUT O Not used in this set.
35 XT IN I Not used in this set.
36 AVSS — A/D converter ground
37 AVREF I A/D converter reference voltage input
38 TEP L I Not used in this set.
39 TEP H I Not used in this set.
40 SLED– I Sled drive input
41 PH2 I Not used in this set.
42 SEK/SMET I Fixed at “H” in this set.
43 GFS/MNT2 SEL I Fixed at “H” in this set.
44 SC-JIG ON/OFF I Fixed at “H” in this set.
45 SCLK O CD-TEXT data read clock output
46 LOCK I/O Lock signal input/output
47 ——Not used in this set.
48 SCK2 O Sub Q read clock output
49 SI2 I Sub Q 80 bit, PCM peak and level data 16 bit input.
50 ——Not used in this set.
51 BUS CLK I/O Bus system serial clock input/output
52 BUS SI I Bus system serial interface input
53 BUS SO O Bus system serial interface output
54 F OK I Focus OK signal input
55 GFS I GFS signal detection input
56 TEST MODE I Fixed at “H” in this set.

17

Pin No. Pin Name I/O Pin Description

57 SENS I SENS signal input
58 ——Not used in this set.
59 ——Not used in this set.
60 BU.IN I Back-up power detection input
61 BUSON I Bus on control input
62 IN SW I Disc in switch input (SW1)
63 SELF SW I Self switch input (SW2)
64 SCOR O Sub-code sync output
65 CD-CKO O CD signal process serial clock input
66 LM LOD O Loading motor control output
67 CD DATA O CD signal process serial data output
68 CD-XLAT O CD signal process serial data latch output
69 LM-EJ O Loading motor control output
70 DRV-OE O Focus/tracking coil/sled motor control output
71 MD2 O Digital out ON/OFF control output (“L”: OFF, “H”: ON)
72 VDD — Power supply pin
73 NIH I Fixed at “H” in this set.
74 V/Z I Fixed at “H” in this set.
75 PH1 I Not used in this set.
76 ——Not used in this set.
77 DOUT-SEL I Fixed at “H” in this set.

78 – 80 ——Not used in this set.

18

• IC801 MN101C49KTB (SYSTEM CONTROL) (MAIN BOARD)

Pin No. Pin Name I/O Pin Description

1 VREF–—Ground for A/D converter power supply

2 S METER I S meter voltage detect signal input

3 FM AGC I FM auto gain control signal input

4 KEY IN1 I KEY signal input

5 KEY IN0 I KEY signal input

6 DSTSEL I C5000X/C5005: Not used. C6800X: Frequency select signal input

7 RC IN0 I Rotary commander signal input

8 FUNC SEL I Model function selection pin

9NIL— Ground
10 VREF+ — A/D converter power supply
11 VDD — Power supply (+5 V) input pin
12 OSC OUT O High speed clock signal output (18.432 MHz)
13 OSC IN I High speed clock signal input (18.432 MHz)
14 VSS — Ground for power supply
15 XI I Low speed clock signal input (32 kHz)
16 XO O Low speed clock signal output (32 kHz)
17 MMOD — Not used. (Fixed at “L”.) Memory mode select signal input
18 RC IN1 I Rotary commander shift key signal input
19 SYSRST O System reset signal output
20 BUS ON O Bus on control signal output
21 LCD DATA O LCD serial data signal output
22 LCD CE O LCD chip enable signal output
23 LCD CLK O LCD serial clock signal output
24 ILL ON O Illumination power supply control signal output
25 DOOR IND O Control signal output for power on sub panel when open to front panel
26 KEY ACK I Key active interrupt detect signal input
27 NOSE I Front panel attachment detection input
28 BU IN I Back up power supply setect signal input
29 SIRCS I Remote control signal input

30, 31 NC — Not used. (Fixed at “L”.)

32 RAM — Not used.
33 RESET I Reset signal input
34 NC — Not used.
35 BEEP O Beep signal input
36 NC (FUNC SEL) I Model function selection pin
37 NC (FUNC SEL) I Model function selection pin

38 – 40 NC — Not used.

41 UNI CLI I Bus system serial clock signal input
42 UNI SO O Bus system serial interface signal output
43 UNI SI I Bus system serial interface signal input
44 UNI CLO O Bus system serial clock signal output
45 SDA I/O I2C bus serial data signal input/output
46 NC — Not used.
47 SCL O I2C bus serial clock signal output

48, 49 NC — Not used.

50 LOCK I Check when remove to lock of MDNO CLV SERVO

51 – 63 NC — Not used.

64 ACC IN I Accessory power supply voltage detection input
65 TEL MUT I Telephone attenuate detect signal input
66 TEST IN I Test mode setting detect first stage signal input
67 ANT CUT — Not used.
68 NC — Not used.

19

Pin No. Pin Name I/O Pin Description

69 AMP ON O Power supply on/off control signal output
70 MUT O System attenuate control signal output
71 AMP MUT O Power amp attenuate control signal output
72 VOL MUT O Mute control signal output for electrical volume
73 TU ON O Tuner attenuate signal output
74 EEP SDA I/O Tuner EEPROM serial data signal input/output
75 EEP SCL O Runer EEPROM serial clock signal output
76 IF BW I Not used.
77 NC — Not used. Tuner switch VCO level shift signal input
78 NC — Not used.
79 REIN1 I Rotary encoder signal input
80 REIN0 I Rotary encoder signal input
81 AD ON O Power control output for A/D conversion

82 – 92 NC — Not used.

93 OPEN I Front panel open/close condition signal input

94 – 98 NC — Not used.

99 PW ON O System power supply control signal output

100 NC — Not used.

20

3-2. DIAGRAMA DE BLOCOS — CD —

CDX-C6807X

OPTICAL PICKUP

KSS-720A

A

C
B

D

E
F

PD

LD

FOCUS

COIL

TRACKING

COIL

I-V

CONV.

M902
SLED

MOTOR

M901

SPINDLE

MOTOR

A

5

C

7

B

6

D

8

E

11

F

10

PD

4

LD

DRIVE

Q101

LD

3

TRACKING/FOCUS COIL DRIVE

SLED/SPINDLE/LOADING MOTOR DRIVE

10

11

8

9

6
7

12
13

FOCUS
ERROR

TRACKING

ERROR

LD

AMP

IC7

FOCUS

COIL

DRIVE

TRACKING

COIL

DRIVE

SLED

MOTOR

DRIVE

SPINDLE

MOTOR

DRIVE

RF AMP, LD APC,

ERROR AMP

IC1

22

21

25

24

31
32

18

RFO RFAC

RF
EQ

FE

TE

LD ON

HOLD SW

AGC CONT

16

14

13

22
21
20

DIGITAL SERVO,

DIGITAL SIGNAL PROCESSOR

IC501

(Page 22)

LOUT1
LOUT2

LOCK

SQSO
SQCK
SCOR

XRST
DATA
XLAT
SCLK
CLOK
SENS

XTALI

XTALO

MD2

GFS
FOK

92
95

34

6
7

24

73
11
13
14
17
15
16
22
32

86

87

SW4

(LIMIT)

SW1

(DISC IN)

SW3

(LOAD IN)

SW2

(SELF)

RFDC

FE

TE

SE

FFDR

FRDR

TFDR

TRDR

SFDR
SRDR

MDP

EFM
DEM

SERVO

CTL

61

54

50

52

51

42

43

40

41

38
39

35

D/A

I/F

DIGITAL

CLV

D/A

CONV.

SUB

CODE

PROCESS

X2

16MHz

CD L

R-CH

TUNER

A

SECTION

CD SYSTEM CONTROL

LOCK

46

SI2

49

SCK2

48

SCOR

64

MD2

71

CD RST

21

CD DATA

67

CD XLAT

68

SCLK

45

CD CKO

65

SENS

57

GFS

55

FOK

54

SSTP

11

D SW

10

IN SW

64

SELF SW

63

IC5

A MUT

OPEN

BUS CLK

BUS SI

BUS ON

RESET

BU IN

X IN

X OUT

19

6

51
52

61
30
60

31

32

ATT

(DISPLAY BOARD)

X1

10MHz

(Page 22)

B

SECTION

S900

(RESET)

TUNER

SYSTEM CONTROL

MUT

70

OPEN

93

UNI CLI

41

UNI CLO

44

UNI SI

43

UNI SO

42

BUS ON

20

SYS RST

19

BU IN

28

RESET

33

3 1

RESET

BUS INTERFACE

BATT (L)

10 3

CHECK

IC801 (1/3)

IC902

IC802

BU 5V

DISPLAY
SECTION

(Page 23)

BATT

SIRCS

C

13 2

M903

LOADING

MOTOR

04

LOADING

5

MOTOR

4

DRIVE

MUTE 1
MUTE 2

1
2

34
35

CD ON

SWITCH

CD +5V

CD +6V

CD +5V

REG

Q703

Q701, 702

CD +6V

REG

Q922

+11V REG

Q920

CD MECHA ON

SWITCH

Q903, 913

BATT

69
66
40
70
20
22
23

18

17

LM EJ
LM LOD
SLED –
DRIVE ON
LD ON
HOLD
AGC CONT

CD ON

CDM ON

BUS SO

LNK OFF

Q803

53

8

RESET

Q801

12

BUS ON

9

8

11

DATA

CLK

1

8

6

6

4

3

5

2

4

1

7

CNP801

BUS

CONTROL IN

BATT

• Signal path
: CD

21 21

CDX-C6807X

3-3. DIAGRAMA DE BLOCOS — RÁDIO —

PJ400 PJ400

BUS AUDIO IN

L R

–5 –6

AUDIO OUT REAR

L R

–3 –4

AUDIO OUT FRONT

L R

–1 –2

CNJ600

(ANTENNA)

04

TUNER UNIT

TU601

ANTFM MPX

2 10

AM DET

ANTAM

1

AM IF

S-METER

SDA
SCL

VDD (8V)

IF BW

VDD (5V)

FM AGC

SDA (EEP)

SCL (EEP)

R-CH

POWER AMP

12

11

AUX IN

16

STAND BY

4

MUTE

22

IC101

5
3

9
8

BATT

R-CH

F901

CNP501

10

12

11

16

1

FL+

9

FL–

2

RL+
RL–

4

FR+
FR–

3

RR+
RR–

BATT

ELECTRONIC VOLUME

IC701

A

(Page 21)

8

19

SECTION

CD

CDL

R-CH

AUX L OUT LF

3 30

CD L

1

MPX

13

AM

11

AM IF

12

LEVEL

14

MPIN

15

SDA

20

SCL

21

MUTE

18

SYSTEM CONTROL

IC801 (2/3)

OUT LR

29

Q102

MUTE

MUTE

SWITCH

Q401, 402

Q101

MUTE

ATT

R-CH

B

CD

SECTION

(Page 21)

VOL MUT

72

14
12
13

TU +8V

5

BACKUP +5V

11

TU +5V

16

4
17
18

2
45
47

3
74
75

S-MRTER
SDA
SCL

FM AGC
EEP SDA
EEP SCL

BEEP

AMP ON

AMP MUTE

TEL MUT

ACC IN

TEST IN

DSTSEL

PW ON

TU ON

DOOR IND

35
69
71
65

64

66

6

SW802(FREQUENCY SELECT)

99

73

BATT

PW ON

SWITCH

Q919

25

FM 50k
AM 9k

FM 200k

AM 10k

Q907

COM +8V

REG

Q904

C6800X

BATT

DOOR IND

SWITCH

Q908

POWER SUPPLY

4 2

VCC AMP +B

1

AMP ON

COM +8V

CHECK

Q905

IC901

TU +8V

Q602

ACC

BU +B

GND

REG

5

3

TU ON

SWITCH

Q603

TU +8V

TEL

MUTE

Q916

BATT

CHECK

Q906

PULL UP +5V
BACKUP +5V

TU +5V

REG

Q601

BATT

AMP +B
SWITCH

Q921

SWITCH

TU +5V

• Signal path
: FM

: AM
: CD

TU ON

Q902

13

7

15

5

6

ATT

ACC

TEST

AMP REM

ANT REM

2222

CDX-C6807X

3-4. DIAGRAMA DE BLOCOS — PAINEL —

KEY MATRIX
LSW901-908
LSW910-915

S901-904

KEY

ACTIVE

Q914

CD

SECTION

(Page 21)

04

CNP802

(REMOTE IN)

SIRCS

C

Q802

ACTIVE

IC951

RECEIVE

ROTARY

ENCODER

RE901

S901

(NOSE DET)

KEY

Q915

IR

KEY ACT

X801

32.768kHz

SYSTEM CONTROL

IC801 (3/3)

KEY IN0 DATA

5 21

KEY IN1

KEY ACK

26

AD ON

81

RC IN1

18

RC IN0

7

SIRCS

29

RE IN0

80

RE IN1

79

NOSE

27

XO

16

XI

15

LCD DATA

LCD CE

LCD CLK

ILL ON

OSC OUT

OSC IN

22
2347

POWER

24

BATT

12

14.432MHz

13

64
62
63

CONT
Q911

X800

LCD DRIVE

CE
CL

F/P +10V

IC901

S04

S51

COM1

COM4

GREEN

AMBER

LED910-915

+10V REG

Q912

3-5. LOCALIZAÇÃO DAS PLACAS DE CIRCUITO IMPRESSO

4
I

I

51

•

52

I

I

55

2
1

ILL +B

LIQUID CRYSTAL

DISPLAY PANEL

LCD901

C5005

AMBER

DRIVE

Q901

GREEN

DRIVE

Q902

LSW901-908
LSW910-915

LED921-924
LED901-904 (C5005)

Placa RELAY

Placa DISC IN SW

Placa do Painel

Placa LIMIT SW

Placa SER

VO

Sintonizador (Tuner)

(TU601)

Placa Principal

23 23

CDX-C6807X

THIS NOTE IS COMMON FOR PRINTED WIRING
BOARDS AND SCHEMATIC DIAGRAMS.
(In addition to this, the necessary note is
printed in each block.)

for schematic diagram:

• All capacitors are in µF unless otherwise noted. pF: µµF
50 WV or less are not indicated except for electrolytics
and tantalums.

• All resistors are in Ω and 1/
specified.

• % : indicates tolerance.

f

•

• C : panel designation.

Note:

The components identi­fied by mark 0 or dotted
line with mark 0 are criti­cal for safety.
Replace only with part
number specified.

• U : B+ Line.

• Power voltage is dc 14.4V and fed with regulated dc power

• V oltages are taken with a V OM (Input impedance 10 MΩ).

• Waveforms are taken with a oscilloscope.

• Circled numbers refer to waveforms.

• Signal path.

: internal component.

supply from ACC and BATT cords.
Voltage variations may be noted due to normal produc-

tion tolerances.
Voltage variations may be noted due to normal produc-

tion tolerances.

F : FM
f : AM
J : CD

4

W or less unless otherwise

Note:

Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
piéce portant le numéro
spécifié.

3-6. PLACA DE CIRCUITO IMPRESSO — MECANISMO CD —

for printed wiring boards:

• X : parts extracted from the component side.

• Y : parts extracted from the conductor side.

a

•

• b : Pattern from the side which enables seeing.

Caution:
Pattern face side: Parts on the pattern face side seen from the
(Side B) pattern face are indicated.
Parts face side: Parts on the parts face side seen from the
(Side A) parts face are indicated.

: Through hole.

(The other layer’s patterns are not indicated.)

2424

(Page 30)

CDX-C6807X

• Semiconductor
Location

Ref. No. Location
IC1 C-1

IC5 C-6
IC7 F-2
IC501 F-5

Q101 B-2

25 25

CDX-C6807X

3-7. ESQUEMA ELÉTRICO — MECANISMO CD (1/2) — • Refer to page 35 for IC Block Diagrams.

KSS-720A

• Waveforms (MODE:PLAY)

1

0V

Approx. 200mVp-p

qd

(TE)

IC1

2

0V

Approx. 620mVp-p

qf

(FE)

IC1

3

1.2Vp-p

qh

(RFO)

IC1

Note:

• Voltage and waveforms are dc
with respect to ground
under no-signal conditions.
no mark : CD PLAY

: Impossible to measure

∗

2626

(Page 27)

(Page 28)

(Page 27)

2626

3-8. ESQUEMA ELÉTRICO — MECANISMO CD (2/2) — • Refer to page 36 for IC Block Diagrams.

27 27

(Page 26)

CDX-C6807X

(Page 26)

27 27

Note:

• Voltage and waveforms are dc with respect to ground
under no-signal conditions.
no mark : CD PLAY

: Impossible to measure

∗

CDX-C6807X

3-9. ESQUEMA ELÉTRICO — PLACA PRINCIPAL (1/2) — • Refer to page 36 for IC Block Diagrams.

(Page

26)

2828

(Page

26)

(Page 29)

(Pág. 32)

Note:

• Voltage is dc with respect to ground under no-signal
(detuned) condition.
no mark : FM
(): AM
< > : CD PLAY

2828

3-10. ESQUEMA ELÉTRICO — PLACA PRINCIPAL (2/2) — • Refer to page 35 for IC Block Diagrams.

(Page 28)

29 29

CDX-C6807X

29 29

Note:

• Voltage is dc with respect to ground
under no-signal (detuned) condition.
no mark : FM
(): AM
< > : CD PLAY

CDX-C6807X

3-11. PLACA DE CIRCUITO IMPRESSO — PLACA PRINCIPAL —

(Page 25)

(Page 31)

3030

• Semiconductor Location

Ref. No. Location
D401 G-8

D402 H-7
D404 C-5
D405 F-7
D601 I-1
D603 I-2
D701 E-14
D702 I-5
D801 H-9
D802 H-10
D803 D-12
D806 D-12
D807 F-12
D808 E-11
D809 D-12
D810 J-3
D811 J-3
D812 J-3
D813 J-3
D814 J-3
D815 J-3
D816 J-4
D817 J-4
D818 J-4
D820 G-10
D821 F-11
D822 B-14
D823 B-13
D901 B-11
D902 D-11
D903 C-11
D904 G-12
D905 H-14
D906 I-14
D907 E-12
D909 F-12
D910 F-8
D911 D-7
D913 K-8
D914 D-8
D915 J-5
D917 D-7
D918 B-14
D921 C-8
D922 C-8
D923 C-8

Ref. No. Location
D924 C-8

D925 C-7
D926 C-7
D927 C-7
D928 C-7
D930 D-10

IC101 B-8
IC701 H-4
IC801 I-8
IC802 F-11
IC901 F-13
IC902 J-12

Q101 C-5
Q102 C-3
Q201 C-5
Q202 C-4
Q401 G-6
Q402 G-7
Q601 I-1
Q602 J-2
Q603 J-1
Q701 E-13
Q702 F-13
Q703 D-13
Q801 E-11
Q802 E-10
Q803 F-11
Q902 D-7
Q903 C-14
Q904 H-14
Q905 E-7
Q906 F-8
Q907 I-13
Q908 H-12
Q911 K-13
Q912 I-12
Q913 C-14
Q914 K-7
Q915 J-5
Q916 E-7
Q919 I-12
Q920 B-13
Q921 C-10
Q922 G-14

3030

3-12. PLACA DE CIRCUITO IMPRESSO — PLACA RELAY —

CDX-C6807X

(Page 30)

31 31

(Page 34)

CDX-C6807X

3-13. ESQUEMA ELÉTRICO — PLACA RELAY —

(Page 33)

(Page 28)

3232

3-14. ESQUEMA ELÉTRICO — PLACA DO PAINEL —

(Pág. 32)

CDX-C6807X

33 33

Note:

• Voltage is dc with respect to ground under no-signal
(detuned) condition.
no mark : FM

CDX-C6807X

3-15. PLACA DE CIRCUITO IMPRESSO — PLACA DO PAINEL —

(Page 31)

• Semiconductor Location

Ref. No. Location
(D902) B-10

(D903) B-10
(D905) A-6
(D951) C-5

(IC901) B-8
IC951 C-6

<

LED901
LED902
LED903
LED904

> A-2
> C-2
> C-3
> A-3

<
<
<
LED910 B-13

( ) : SIDE B
< > : CDX-C5005 only
[ ] : SIDE B, CDX-C5005 only

Ref. No. Location
LED911 A-13

LED912 A-5
LED913 B-5
LED914 B-13
LED915 B-5
LED921 A-2
LED922 C-2
LED923 C-4
LED924 A-4

[Q901] A-3
[Q902] A-3

3434

3-16. DIAGRAMA DE BLOCOS DOS IC's

IC1 CXA2596M-T6

APC PD AMP

HOLD

1 24

VEE

AGCVTH

2

VEE

1.25V

VREF

LD

3

PD

4

A

5

B

6

C

7

D

8

VEE

E

VC

VEE

9

VC BUFFER

+
–

–
+

+
–

VC

F

10

11

VC

12

VC

+
–

+
–

–
+

VC

VCC
VEE

VCC

+
–

VC

+
–

+
–

+
–

RF SUMMING AMP RF EQ AMP

VC

VC

VC

VC

APC LD AMP

+
–

VEE

ERROR AMP

+
–

VCC

+
–

FOCUS

IC901 BA4903ST-V5

23

22

21

20

19

18

17

16

VCC

LC/PD

LD ON

HOLD SW

AGCCONT

RF BOT

RFTC

RF I

RFO

VCC

+
–

+
–

VC

IC802 BA8270F-E2

RFE

15

ERROR AMP

VC

–
+

TRACKING

BUS ON

1

FE

14

TE

13

OUT

RST

2

OUT

BATT

3

CLK

4

OUT

5

VREF

6

DATA

IN/OUT

GND

7 8

BUS ON
SWITCH

RESET

SWITCH

BATTERY

SWITCH

14

13
12
11
10

9

VCC

RST
BUS ON IN
CLK IN
BATT

CHECK

DATA IN

DATA OUT

5.7V

ON ON

+–

THERMAL

SHUT

DOWN

CIRCUIT ON

AMPONAMP

B+

GND VCC BU+B

+–

REGULATOR

VREF

OVER
VOLTAGE
PROTECT

51 2 3 4

35

IC7 LA6556

FWD

REV

VCC2

VL0–

VL0+

VO4+

VO4–

VO3+

VO3–

VO2+

VO2–

MUTE2

MUTE1

VIN1/VREF SW

5V REG

+

–

GND

+

–

–

+

36

S-GND

35

MUTE2

34

MUTE1

VIN4

33

VIN4–

32

VIN4+

31

VREF-IN

30

VIN1 (VREF)-SW

29

VREF-OUT (CH1)

28

REG-OUT

27

REG-IN

26

1

INPUT

2

3

4

5

6

7

8

9

10

11

OUTPUT

CONTROL

LEVEL

SHIFT

LEVEL

SHIFT

–

+

LEVEL

SHIFT

CH2-CH4 OUTPUT

ON/OFF

CH1 OUTPUT

ON/OFF

–

+

VO1+

VO1–

VCC1

VIN1

VIN1–A

VIN1+A

VIN1–B

12

13

14

15

16

AMP-A

–

+

17

–

18

+

AMP-B

LEVEL

–

+

SHIFT

–

+

–

+

VIN3+

25

+

–

VIN3–

24

VIN3

23

VIN2+

22

+

–

VIN2–

21

20

VIN2

19

VIN1 +B

36

IC701 TDA7402TR

ACINLR

ACINLR

ACINRR

OUTLF

33

OUTLR

28 2730 2932 31

OUTRF

OUTRR

OUTSWL

OUTSWR

26 25 24 23

OUTSSL

OUTSSR

ACINLF
SWINR

SWINL

AC OUTR
AC OUTL

VREF

MUX

MD1 (SE4L)

MD1G (SE4R)

MD2

MD2G

MONO
FADER

MIXER

MIXING

SUBWOOFER

+PHASE

CONTROL

SECOND SOURCE

LOUDNESS

IN GAIN

MUTE

SELECTOR

II

C-BUS

DIGITAL

CONTROL

BEEP

HIGH OUT

S & H

LP

DEMODULATOR

+STEREO ADJUST

+STEREO BLAND

PILOT

CANCELLATION

LP

PIL, DET

PLL

QUAL.

MALTI

PATH

DETECTOR

MONO

FADER

34
35
36

37
38

LP

HP

BASS

39

40

41
42
43
44

TRABLE

VOLUME

SOFT MUTE

LOUDNESS COMPANDER

IN GAIN
+ AUTO

ZERO

MAIN SOURCE

SELECTOR

OUTPUT CONTROL

VOICE

BANDPASS

INPUT MULTIPLEXER

MONO
FADER

SELECTOR

SUPPLY

D/A

PULSE

FORMER

AM/FM

NOISE

BLANKER

22

21
20

19

18

17

16

15

14

13

12

VDD

SCL
SDA

GND

MUTE

QUAL

MP OUT

MP IN

LEVEL

MPX

AMIF

1 2 3 4 5 6 7 8 9 10 11

CD L

CD R

SE2L

SE2R

AUX L

AUX R

FD2L+

FD2L–

FD2R+

FD2R–

AM

37

NOTA:

• As peças mecânicas sem indicação de número
de referência nas vistas explodidas não são fornecidas.

• Itens com a marca “*” não são mantidos em estoque
por serem raramente solicitados.
Algum atraso pode ser evitado, antecipando os
pedidos para estes itens.

• -XX e -X indicam peça padrão, podendo haver
alguma diferença para a peça originariamente
usada no aparelho.

4-1. CHASSI

SEÇÃO 4

VISTAS EXPLODIDAS

• Color Indication of Appearance Parts
Example :

KNOB, BALANCE (WHITE) ... (RED)

• A lista de acessórios e parafusos encontra-se
no final da lista de peças elétricas.

the last of this parts list.

R

Parts Color Cabinet’s Color

R

Os componentes identificados com a
marca 0 são críticos para a seguran­ça. Somente os substitua por peças
identificadas pelo número indicado
neste manual.

Les composants identifiés par une
marque 0 sont critiques pour
la sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.

#2

9

MG-383Z-121

#2

8

12

15

11

16

14

13

#1

#1

#1

#2

#1

#3

#1

#1

#1

#1

10

TU601

4

3

19

#1

F901

12

2

1

5

#2

7

6

#5

#2

#5

#5

18

Ref. No. Part No. Description Remark

1 X-3378-387-1 PANEL ASSY (CD), SUB
2 3-041-039-01 BUTTON (EJECT)

* 3 Y-8373-311-A RELAY BOARD

4 X-3376-686-2 GEAR ASSY
5 3-030-909-02 DAMPER, OIL

6 X-3376-687-2 LOCK ASSY

7 3-713-786-51 SCREW +P 2X3

* 8 3-041-156-21 COVER

9 1-776-527-61 CORD (WITH CONNECTOR) (POWER)

* 10 Y-8373-385-A MAIN BOARD, COMPLETE

* 10 A-3294-874-A MAIN BOARD, COMPLETE (C6800X)
* 10 A-3294-877-A MAIN BOARD, COMPLETE (C5000X)

#2

38

#2

17

Ref. No. Part No. Description Remark
* 11 3-041-173-01 BRACKET (CD)

12 3-376-464-11 SCREW (+PTT 2.6X6), GROUND POINT

* 13 3-019-565-01 BRACKET (IC)

* 14 3-041-157-02 HEAT SINK (6P)

* 15 3-041-174-01 HEAT SINK (REG)

* 16 3-041-261-01 BRACKET (TR)

* 17 3-041-155-02 CHASSIS

18 3-035-250-02 SCREW (LOCK)

* 19 X-3376-689-2 BRACKET (GEAR) ASSY

F901 1-532-877-11 FUSE (BLADE TYPE) (AUTO FUSE) 10A

TU601 A-3220-739-A TUNER UNIT (TUX-020KIT//Q)

4-2. PAINEL FRONTAL

#4

#4

57

#4

Placa do Painel

Cód.: Y-8373-389-A

55

66

65

LCD901

53

52

51

51 3-041-028-01 BUTTON (SOURCE)

52 3-041-029-11 KNOB (VOL)

52 3-041-029-11 KNOB (VOL) (C6800X)

53 3-041-030-01 BUTTON (CROSS)

54 3-042-967-02 CUSHION (CROSS)

54

64

63

61

62

59

58

56

Ref. No. Part No. Description RemarkRef. No. Part No. Description Remark

60 3-041-036-01 BUTTON (1-6/M)
61 3-041-033-01 BUTTON (LIST/ENTER)

62 3-041-035-02 BUTTON (OFF)

63 3-041-034-01 BUTTON (MENU/SOUND)

* 64 3-041-175-01 PLATE (LCD), GROUND

60

67

* 55 X-3378-426-1 HOLDER (LCD) ASSY

56 X-3379-264-1 PANEL (S) ASSY, FRONT

56 X-3378-605-1 PANEL (S) ASSY, FRONT (C5000X)
56 X-3378-606-1 PANEL (S) ASSY, FRONT (C6800X)

57 X-3378-391-1 PANEL ASSY, FRONT BACK

58 3-041-037-01 BUTTON (OPEN)
59 3-032-321-01 SPRING (OPEN)

65 1-694-660-11 CONDUCTIVE BOARD, CONNECTION

* 66 3-041-372-01 SHEET (REFLECTOR)

67 3-041-038-01 BUTTON (D)

LCD901 1-803-907-31 DISPLAY PANEL, LIQUID CRYSTAL

LCD901 1-803-907-31 DISPLAY PANEL, LIQUID CRYSTAL

(C5000X/C6800X)

39

4-3. MECANISMO DO CD (1)

(MG-383Z-121 - Cód.: A-3220-766-A (Montado))

101

115

104

114

109

116

103

#8

102

#8

107

106

105

111

114

113

108

C

M903

#7

#7

110 3-040-040-01 ARM (ROLLER)

* 111 A-3294-809-A SERVO BOARD, COMPLETE
* 112 3-040-048-01 BRACKET (MOTOR)

113 3-040-034-01 SPRING (RA), TENSION
114 3-040-042-01 WASHER

#8

#9

112

105

C

110

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
* 101 1-676-709-11 DISC IN SW BOARD

102 3-040-039-01 CHASSIS (T)
103 3-040-038-01 SPRING (LR), TENSION
104 3-040-050-01 LEVER (L)
105 3-040-022-01 RETAINER (RA), SHAFT

106 3-040-044-01 ROLLER (S)
107 3-040-067-01 LEVER (R)
108 A-3301-980-A SHAFT ROLLER ASSY
109 3-040-037-01 GUIDE (DISC)

40

115 3-043-880-01 RING (RA), RETAING
116 3-338-737-01 SCREW (2X3), PS
M903 A-3301-978-A MOTOR SUB ASSY, LO (LOADING)

4-4. MECANISMO DO CD (2)
(MG-383Z-121)

157

158

163

154

162

D

160

165

151

156

157

164

155

153

161

D

159

152

152

152

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

151 3-040-025-01 ARM, CHUCKING
152 3-040-031-01 DAMPER (T)
153 3-040-056-01 LEVER (D)
154 3-040-024-01 RETAINER (DISC)
155 3-040-053-01 RING, LOADING

156 3-040-026-01 SPRING (CH), TENSION
157 3-040-032-01 SPRING (FL), COMPRESSION
158 3-040-033-01 SPRING (KF1), TENSION

159 A-3307-422-A CHASSIS (M) COMPLETE ASSY
160 3-040-059-01 SPRING (TR), TENSION
161 3-040-057-01 LEVER (LOCK)
162 3-040-058-01 GEAR (MDL)
163 3-040-052-01 WHEEL (U), WORM

164 3-040-051-01 LEVER (TR)
165 3-040-054-01 WHEEL (LW), WORM

41

4-5. MECANISMO DO CD (3)

(MG-383Z-121)

207

201

M901

202

M902

208

203

#10

209

210

#8

204

205

206

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
* 201 X-3378-480-1 CHASSIS (OP) ASSY (INCLUDING M901)

202 3-040-029-01 SPRING (SL), TORSION
203 3-040-045-01 BASE (DRIVING)
204 3-040-194-01 GEAR (SL MIDWAY)
205 A-3301-983-A SHAFT (FEED) ASSY

* 208 1-676-708-11 LIMIT SW BOARD

0 210 8-820-103-03 PICK-UP, OPTICAL KSS-720A/K1RP

211

#8

The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.

207 1-677-182-11 MOTOR FLEXIBLE BOARD

209 3-909-607-01 SCREW

211 3-040-030-01 SPRING (FEED), PLATE

Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.

206 1-676-707-11 PICK-UP FLEXIBLE BOARD

42

M902 A-3301-985-A MOTOR ASSY, SLED (SLED)

SEÇÃO 5

LISTA DE PEÇAS ELÉTRICAS

NOTA:

• Devido a padronização, alguns componentes
da lista de peças podem apresentar diferenças
do componentes especificado nos esquemas
ou mesmo dos utilizados no aparelho.

• -XX e -X indicam peça padrão, podendo
apresentar alguma diferença da peça
originalmente utilizada no aparelho.

• RESISTORES
Todos os resistores estão em Ohms.
METAL: resistor de metal-film
METAL OXIDE: resistor de metal oxide-film
F:anti-chama

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

* 1-676-709-11 DISC IN SW BOARD

****************

< SWITCH >

SW2 1-529-566-21 SWITCH, PUSH (1 KEY) (SELF)
SW3 1-529-566-21 SWITCH, PUSH (1 KEY) (DISC IN)

*************************************************************

DISPLAY BOARD

**************

• Itens com a marca “*” não são mantidos em
estoque por serem raramente solicitados.
Algum atraso pode ser evitado, antecipando
os pedidos para estes itens.

• SEMICONDUTORES
Em cada caso, u : µ, por exemplo:
uA.. : µA.. uPA.. : µPA..
uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD..

• CAPACITORES
uF : µF

• INDUTORES
uH : µH

LED904 8-719-078-21 LED SML-310PT (C5005)

LED910 8-719-078-19 LED LWA673-R1S2*1
LED911 8-719-078-19 LED LWA673-R1S2*1
LED912 8-719-078-19 LED LWA673-R1S2*1
LED913 8-719-078-19 LED LWA673-R1S2*1

LED914 8-719-078-19 LED LWA673-R1S2*1
LED915 8-719-078-19 LED LWA673-R1S2*1

LED921 8-719-078-22 LED SML-310YT (C5005)

LED921 8-719-078-83 LED SML-310VT

LED922 8-719-078-22 LED SML-310YT (C5005)

DISC IN SW DISPLAY

Os componentes identifiacdos com
a marca 0 são críticos para a segu­rança. Somente os substitua pelo
componente com o código numé­rico indicado.

Les composants identifiés par une
marque 0 sont critiques pour
la sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.

Quando solicitar uma peça pelo códi­go numérico, indique também a placa.

1-694-660-11 CONDUCTIVE BOARD, CONNECTION

* 3-041-175-01 PLATE (LCD), GROUND
* 3-041-372-01 SHEET (REFLECTOR)

< CAPACITOR >

C951 1-163-037-11 CERAMIC CHIP 0.022uF 10% 25V
C952 1-107-823-11 CERAMIC CHIP 0.47uF 10% 16V
C953 1-163-251-11 CERAMIC CHIP 100PF 5% 50V

< CONNECTOR >

CN901 1-794-065-21 PLUG, CONNECTOR 14P

< DIODE >

D902 8-719-068-68 DIODE SDZ6V2WA

D903 8-719-422-65 DIODE MA8062-M-TX

D905 8-719-988-61 DIODE 1SS355TE-17

D951 8-719-420-92 DIODE MA8051-M-TX

< IC >

IC901 8-759-365-90 IC LC75824W
IC951 8-749-017-35 IC KSM-401N

< JUMPER RESISTOR >

JR901 1-216-295-00 SHORT 0

< LIQUID CRYSTAL DISPLAY >

LCD901 1-803-907-31 DISPLAY PANEL, LIQUID CRYSTAL

LCD901 1-803-907-31 DISPLAY PANEL, LIQUID CRYSTAL

(C5000X/C6800X)

< DIODE >

LED901 8-719-078-21 LED SML-310PT (C5005)
LED902 8-719-078-21 LED SML-310PT (C5005)
LED903 8-719-078-21 LED SML-310PT (C5005)

LED922 8-719-078-83 LED SML-310VT

LED923 8-719-078-22 LED SML-310YT (C5005)

LED923 8-719-078-83 LED SML-310VT

LED924 8-719-078-22 LED SML-310YT (C5005)

LED924 8-719-078-83 LED SML-310VT

< SWITCH >

LSW901 1-771-610-11 SWITCH, TACTILE (WITH LED) (OFF) (C5005)

LSW901 1-771-883-21 SWITCH, TACTILE (WITH LED) (OFF)

(C5000X/C6800X)

LSW902 1-762-620-21 SWITCH, KEY BOARD (WITH LED) (SOURCE)

(C5005)

LSW902 1-771-476-11 SWITCH, KEY BOARD (WITH LED) (SOURCE)

(C5000X/C6800X)

LSW903 1-762-620-21 SWITCH, KEY BOARD (WITH LED) (SOUND)

(C5005)

LSW903 1-771-476-11 SWITCH, KEY BOARD (WITH LED) (SOUND)

(C5000X/C6800X)

LSW904 1-762-620-21 SWITCH, KEY BOARD (WITH LED) (MENU)

(C5005)

LSW904 1-771-476-11 SWITCH, KEY BOARD (WITH LED) (MENU)

(C5000X/C6800X)

LSW905 1-762-620-21 SWITCH, KEY BOARD (WITH LED) (DSPL)

(C5005)

LSW905 1-771-476-11 SWITCH, KEY BOARD (WITH LED) (DSPL)

(C5000X/C6800X)

LSW906 1-762-620-21 SWITCH, KEY BOARD (WITH LED) (LIST)

(C5005)

LSW906 1-771-476-11 SWITCH, KEY BOARD (WITH LED) (LIST)

(C5000X/C6800X)

LSW907 1-762-620-21 SWITCH, KEY BOARD (WITH LED) (ENTER)

(C5005)

LSW907 1-771-476-11 SWITCH, KEY BOARD (WITH LED) (ENTER)

(C5000X/C6800X)

LSW909 1-771-610-11 SWITCH, TACTILE (WITH LED)

(C5005)

43

DISPLAY

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

LSW908 1-771-883-21 SWITCH, TACTILE (WITH LED) (MODE)

LSW909 1-762-737-21 SWITCH, KEY BOARD (WITH LED)

LSW910 1-771-883-21 SWITCH, TACTILE (WITH LED) (6)

LSW911 1-771-610-11 SWITCH, TACTILE (WITH LED) (5) (C5005)

LSW911 1-771-883-21 SWITCH, TACTILE (WITH LED) (5)

LIMIT SW

(C5000X/C6800X)

(C5000X/C6800X)

(C5000X/C6800X)

R926 1-216-026-11 RES-CHIP 110 5% 1/10W

(C5005)

R927 1-216-041-00 METAL CHIP 470 5% 1/10W

R928 1-216-045-00 METAL CHIP 680 5% 1/10W

(C5005)

R933 1-216-026-11 RES-CHIP 110 5% 1/10W

R934 1-216-026-11 RES-CHIP 110 5% 1/10W

(C5005)

LSW912 1-771-610-11 SWITCH, TACTILE (WITH LED) (4) (C5005)

LSW912 1-771-883-21 SWITCH, TACTILE (WITH LED) (4)

(C5000X/C6800X)
LSW913 1-771-610-11 SWITCH, TACTILE (WITH LED) (3) (C5005)

LSW913 1-771-883-21 SWITCH, TACTILE (WITH LED) (3)

(C5000X/C6800X)
LSW914 1-771-610-11 SWITCH, TACTILE (WITH LED) (2 SHUF)

(C5005)

LSW914 1-771-883-21 SWITCH, TACTILE (WITH LED) (2 SHUF)

(C5000X/C6800X)
LSW915 1-771-610-11 SWITCH, TACTILE (WITH LED) (1 REP)

(C5005)

LSW915 1-771-883-21 SWITCH, TACTILE (WITH LED) (1 REP)

(C5000X/C6800X)

< TRANSISTOR >

Q901 8-729-904-67 TRANSISTOR DTD113EK-T-146
Q902 8-729-904-67 TRANSISTOR DTD113EK-T-146

< RESISTOR >

R901 1-216-647-11 METAL CHIP 680 0.5% 1/10W
R902 1-216-647-11 METAL CHIP 680 0.5% 1/10W
R903 1-216-647-11 METAL CHIP 680 0.5% 1/10W
R904 1-216-651-11 METAL CHIP 1K 0.5% 1/10W
R905 1-216-655-11 METAL CHIP 1.5K 0.5% 1/10W

R906 1-216-655-11 METAL CHIP 1.5K 0.5% 1/10W
R907 1-216-659-11 METAL CHIP 2.2K 0.5% 1/10W
R908 1-216-663-11 METAL CHIP 3.3K 0.5% 1/10W
R909 1-216-667-11 METAL CHIP 4.7K 0.5% 1/10W
R910 1-216-671-11 METAL CHIP 6.8K 0.5% 1/10W

R911 1-208-806-11 RES-CHIP 10K 2% 1/10W
R912 1-216-647-11 METAL CHIP 680 0.5% 1/10W
R913 1-216-647-11 METAL CHIP 680 0.5% 1/10W
R914 1-216-647-11 METAL CHIP 680 0.5% 1/10W
R915 1-216-651-11 METAL CHIP 1K 0.5% 1/10W

R936 1-216-041-00 METAL CHIP 470 5% 1/10W

R937 1-216-045-00 METAL CHIP 680 5% 1/10W

(C5005)

R951 1-216-040-00 RES-CHIP 430 5% 1/10W
R952 1-216-021-00 METAL CHIP 68 5% 1/10W
R953 1-216-049-11 RES-CHIP 1K 5% 1/10W

R954 1-216-049-11 RES-CHIP 1K 5% 1/10W
R955 1-216-049-11 RES-CHIP 1K 5% 1/10W
R956 1-216-049-11 RES-CHIP 1K 5% 1/10W
R957 1-216-107-00 METAL CHIP 270K 5% 1/10W
R958 1-216-049-11 RES-CHIP 1K 5% 1/10W

R959 1-216-049-11 RES-CHIP 1K 5% 1/10W
R960 1-216-049-11 RES-CHIP 1K 5% 1/10W
R961 1-216-121-11 RES-CHIP 1M 5% 1/10W
R970 1-216-178-00 RES-CHIP 150 5% 1/8W
R971 1-216-178-00 RES-CHIP 150 5% 1/8W

R973 1-216-178-00 RES-CHIP 150 5% 1/8W
R999 1-216-295-00 SHORT 0

< ROTARY ENCODER >

RE901 1-475-014-12 ENCODER, ROTARY

< SWITCH >

S901 1-771-884-21 SWITCH, TACTILE (WITH LED) (SEEK/AMS

– . m)

S902 1-771-884-21 SWITCH, TACTILE (WITH LED) (DISC/PRST +)
S903 1-771-884-21 SWITCH, TACTILE (WITH LED) (SEEK/AMS

+ M >)

S904 1-771-884-21 SWITCH, TACTILE (WITH LED) (DISC/PRST –)

*************************************************************

* 1-676-708-11 LIMIT SW BOARD

***************

< CONNECTOR >

R916 1-216-655-11 METAL CHIP 1.5K 0.5% 1/10W
R917 1-216-655-11 METAL CHIP 1.5K 0.5% 1/10W
R918 1-216-659-11 METAL CHIP 2.2K 0.5% 1/10W
R919 1-216-663-11 METAL CHIP 3.3K 0.5% 1/10W
R920 1-216-667-11 METAL CHIP 4.7K 0.5% 1/10W

R921 1-216-029-00 METAL CHIP 150 5% 1/10W

R922 1-216-026-11 RES-CHIP 110 5% 1/10W

R923 1-216-178-00 RES-CHIP 150 5% 1/8W

R924 1-216-026-11 RES-CHIP 110 5% 1/10W

R925 1-216-029-00 METAL CHIP 150 5% 1/10W

44

CN13 1-770-347-21 CONNECTOR, FPC 6P

< SWITCH >

SW4 1-529-565-11 SWITCH, PUSH (1 KEY) (LIMIT)

*************************************************************

(C5005)

(C5005)

MAIN

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

* Y-8373-385-A MAIN BOARD, COMPLETE

* A-3294-874-A MAIN BOARD, COMPLETE (C6800X)
* A-3294-877-A MAIN BOARD, COMPLETE (C5000X)

*********************

* 3-019-565-01 BRACKET (IC)
* 3-041-157-01 HEAT SINK (6P)
* 3-041-174-01 HEAT SINK (REG)
* 3-041-261-01 BRACKET (TR)

7-685-793-09 SCREW +PTT 2.6X8 (S)

7-685-795-09 SCREW +PTT 2.6X12 (S)

< CAPACITOR >

C101 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C102 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C103 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C104 1-164-346-11 CERAMIC CHIP 1uF 16V
C110 1-124-233-11 ELECT 10uF 20% 16V

C111 1-124-233-11 ELECT 10uF 20% 16V
C112 1-164-346-11 CERAMIC CHIP 1uF 16V
C123 1-164-346-11 CERAMIC CHIP 1uF 16V
C124 1-164-346-11 CERAMIC CHIP 1uF 16V
C125 1-163-133-00 CERAMIC CHIP 470PF 5% 50V

C126 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C201 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C202 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C203 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C204 1-164-346-11 CERAMIC CHIP 1uF 16V

C210 1-124-233-11 ELECT 10uF 20% 16V
C211 1-124-233-11 ELECT 10uF 20% 16V
C212 1-164-346-11 CERAMIC CHIP 1uF 16V
C223 1-164-346-11 CERAMIC CHIP 1uF 16V
C224 1-164-346-11 CERAMIC CHIP 1uF 16V

C225 1-163-133-00 CERAMIC CHIP 470PF 5% 50V
C226 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C403 1-119-774-11 ELECT 100uF 20% 16V
C404 1-124-233-11 ELECT 10uF 20% 16V
C405 1-124-233-11 ELECT 10uF 20% 16V

C415 1-124-259-11 ELECT 4.7uF 20% 16V
C426 1-164-346-11 CERAMIC CHIP 1uF 16V
C427 1-163-809-11 CERAMIC CHIP 0.047uF 10% 25V
C428 1-164-343-11 CERAMIC CHIP 0.056uF 10% 25V
C429 1-164-346-11 CERAMIC CHIP 1uF 16V

C431 1-135-473-11 ELECT 3300uF 20% 16V
C435 1-126-786-11 ELECT 47uF 20% 16V
C601 1-163-233-11 CERAMIC CHIP 18PF 5% 50V
C602 1-163-038-00 CERAMIC CHIP 0.1uF 25V

C603 1-126-934-71 ELECT 200uF 20% 16V

C614 1-162-306-11 CERAMIC CHIP 0.01uF 30% 16V
C703 1-124-253-11 ELECT 0.47uF 20% 50V

C704 1-113-645-11 ELECT 330uF 20% 6.3V

C705 1-164-346-11 CERAMIC CHIP 1uF 16V
C706 1-163-263-11 CERAMIC CHIP 330PF 5% 50V

C707 1-163-037-11 CERAMIC CHIP 0.022uF 10% 25V
C708 1-163-037-11 CERAMIC CHIP 0.022uF 10% 25V

C709 1-126-898-61 ELECT 220uF 20% 10V

C713 1-164-346-11 CERAMIC CHIP 1uF 16V
C714 1-124-584-00 ELECT 100uF 20% 10V

C719 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C720 1-164-346-11 CERAMIC CHIP 1uF 16V
C721 1-164-346-11 CERAMIC CHIP 1uF 16V
C722 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V
C723 1-163-017-00 CERAMIC CHIP 0.0047uF 10% 50V

C801 1-163-038-00 CERAMIC CHIP 0.1uF 25V
C802 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C803 1-163-251-11 CERAMIC CHIP 100PF 5% 50V
C804 1-163-038-00 CERAMIC CHIP 0.1uF 25V
C805 1-163-233-11 CERAMIC CHIP 18PF 5% 50V

C806 1-163-233-11 CERAMIC CHIP 18PF 5% 50V
C807 1-163-222-11 CERAMIC CHIP 5PF 0.25PF 50V
C808 1-163-222-11 CERAMIC CHIP 5PF 0.25PF 50V
C809 1-163-809-11 CERAMIC CHIP 0.047uF 10% 25V
C810 1-163-133-00 CERAMIC CHIP 470PF 5% 50V

C811 1-163-259-11 CERAMIC CHIP 220PF 5% 50V
C812 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C813 1-164-346-11 CERAMIC CHIP 1uF 16V
C814 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C888 1-124-119-11 ELECT 330uF 20% 16V

C904 1-124-225-61 ELECT 100uF 20% 6.3V

C905 1-124-233-11 ELECT 10uF 20% 16V
C906 1-163-038-00 CERAMIC CHIP 0.1uF 25V
C907 1-124-465-00 ELECT 0.47uF 20% 50V
C908 1-163-038-00 CERAMIC CHIP 0.1uF 25V

C910 1-163-038-00 CERAMIC CHIP 0.1uF 25V
C913 1-126-960-11 ELECT 1uF 20% 50V
C914 1-128-647-11 DOUBLE LAYERS 0.1F 5.5V
C920 1-163-038-00 CERAMIC CHIP 0.1uF 25V
C921 1-163-038-00 CERAMIC CHIP 0.1uF 25V

C922 1-164-004-11 CERAMIC CHIP 0.1uF 10% 25V

< CONNECTOR >

CN701 1-764-617-12 PIN, CONNECTOR (PC BOARD) 30P
CNP501 1-774-701-11 PIN, CONNECTOR 16P
CNP800 1-770-520-31 CONNECTOR, FFC/FPC 12P

CNP801 1-580-907-32 PLUG, CONNECTOR (BUS CONTROL IN)

C604 1-163-038-00 CERAMIC CHIP 0.1uF 25V
C605 1-124-233-11 ELECT 10uF 20% 16V
C607 1-163-021-11 CERAMIC CHIP 0.01uF 10% 50V
C609 1-163-009-11 CERAMIC CHIP 0.001uF 10% 50V
C610 1-163-251-11 CERAMIC CHIP 100PF 5% 50V

< JACK >

CNJ600 1-793-598-11 JACK (ANTENNA)

CNP802 1-566-822-41 JACK (REMOTE IN)

45

MAIN

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

< DIODE >

D930 8-719-069-57 DIODE UDZS-TE-6.8B

D401 8-719-988-61 DIODE 1SS355TE-17
D402 8-719-991-33 DIODE 1SS133T-77
D404 8-719-422-16 DIODE MA8039-L-TX
D405 8-719-988-61 DIODE 1SS355TE-17

D601 8-719-923-35 DIODE MTZJ-T-77-5.1C

D603 8-719-988-61 DIODE 1SS355TE-17 IC802 8-759-449-89 IC BA8270F-E2

D701 8-719-923-39 DIODE MTZJ-T-77-5.6C

D702 8-719-058-24 DIODE RB501V-40TE-17
D801 8-719-991-33 DIODE 1SS133T-77
D802 8-719-991-33 DIODE 1SS133T-77
D803 8-719-058-24 DIODE RB501V-40TE-17

D806 8-719-017-95 DIODE MA8180-TX
D807 8-719-923-46 DIODE MTZJ6.8-B-RT

D808 8-719-991-33 DIODE 1SS133T-77

D809 8-719-017-95 DIODE MA8180-TX

D810 8-719-923-42 DIODE MTZJ-T-77-6.2B

D811 8-719-923-42 DIODE MTZJ-T-77-6.2B
D812 8-719-923-42 DIODE MTZJ-T-77-6.2B
D813 8-719-923-42 DIODE MTZJ-T-77-6.2B
D814 8-719-923-42 DIODE MTZJ-T-77-6.2B
D815 8-719-923-42 DIODE MTZJ-T-77-6.2B

D816 8-719-923-42 DIODE MTZJ-T-77-6.2B
D817 8-719-923-42 DIODE MTZJ-T-77-6.2B
D818 8-719-923-42 DIODE MTZJ-T-77-6.2B

D820 8-719-988-61 DIODE 1SS355TE-17
D821 8-719-988-61 DIODE 1SS355TE-17

IC101 8-759-663-88 IC TA8268H
IC701 8-759-653-27 IC TDA7402TR

IC801 8-759-688-34 IC MN101C49KTB2

IC901 8-759-572-12 IC BA4903

IC902 8-759-574-61 IC XC61AN4302MR

JR101 1-216-295-00 SHORT 0
JR102 1-216-295-00 SHORT 0
JR110 1-216-296-00 SHORT 0
JR111 1-216-296-00 SHORT 0
JR201 1-216-295-00 SHORT 0

JR202 1-216-295-00 SHORT 0
JR222 1-216-296-00 SHORT 0
JR223 1-216-296-00 SHORT 0
JR401 1-216-296-00 SHORT 0
JR402 1-216-295-00 SHORT 0

JR602 1-216-295-00 SHORT 0
JR603 1-216-295-00 SHORT 0
JR701 1-216-296-00 SHORT 0
JR704 1-216-296-00 SHORT 0
JR708 1-216-296-00 SHORT 0

< IC >

< JUMPER RESISTOR >

D822 8-719-069-57 DIODE UDZS-TE-6.8B
D823 8-719-069-57 DIODE UDZS-TE-6.8B
D824 8-719-069-57 DIODE UDZS-TE-6.8B
D901 8-719-210-03 DIODE 11ES2-TA1B
D902 8-719-210-03 DIODE 11ES2-TA1B

D903 8-719-049-38 DIODE 1N5404TU
D904 8-719-991-33 DIODE 1SS133T-77

D905 8-719-923-46 DIODE MTZJ6.8-B-RT
D906 8-719-923-68 DIODE MTZJ-T-77-9.1C
D907 8-719-210-03 DIODE 11ES2-TA1B

D909 8-719-991-33 DIODE 1SS133T-77

D910 8-719-923-93 DIODE MTZJ-T-77-16C
D911 8-719-042-13 DIODE MA8160-M-TX

D913 8-719-988-61 DIODE 1SS355TE-17

D914 8-719-069-57 DIODE UDZS-TE-6.8B

D915 8-719-914-45 DIODE DAP202K-T-146

D917 8-719-991-33 DIODE 1SS133T-77
D918 8-719-929-15 DIODE MTZJ-T-77-9.1B
D921 8-719-079-42 DIODE 1ZB22(TPA3)
D922 8-719-079-42 DIODE 1ZB22(TPA3)

D923 8-719-079-42 DIODE 1ZB22(TPA3)
D924 8-719-079-42 DIODE 1ZB22(TPA3)
D925 8-719-079-42 DIODE 1ZB22(TPA3)
D926 8-719-079-42 DIODE 1ZB22(TPA3)
D927 8-719-079-42 DIODE 1ZB22(TPA3)

JR710 1-216-296-00 SHORT 0
JR711 1-216-295-00 SHORT 0
JR712 1-216-296-00 SHORT 0
JR801 1-216-295-00 SHORT 0
JR803 1-216-296-00 SHORT 0

JR805 1-216-295-00 SHORT 0
JR807 1-216-296-00 SHORT 0
JR810 1-216-296-00 SHORT 0
JR812 1-216-296-00 SHORT 0
JR813 1-216-295-00 SHORT 0

JR816 1-216-296-00 SHORT 0
JR817 1-216-296-00 SHORT 0
JR888 1-216-296-00 SHORT 0
JR901 1-216-296-00 SHORT 0
JR902 1-216-296-00 SHORT 0

JR911 1-216-296-00 SHORT 0
JR914 1-216-295-00 SHORT 0
JR916 1-216-296-00 SHORT 0
JR917 1-216-296-00 SHORT 0
JR920 1-216-296-00 SHORT 0

JR922 1-216-198-00 RES-CHIP 1K 5% 1/8W
JR923 1-216-295-00 SHORT 0
JR924 1-216-295-00 SHORT 0

< COIL >

D928 8-719-079-42 DIODE 1ZB22(TPA3)

46

L901 1-419-476-21 COIL, CHOKE 250uH

MAIN

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

< JACK >

PJ400 1-794-068-11 JACK, PIN 6P (AUDIO OUT FRONT,

AUDIO OUT REAR, BUS AUDIO IN)

< TRANSISTOR >

Q101 8-729-920-19 TRANSISTOR DTC343TK-T-146
Q102 8-729-920-19 TRANSISTOR DTC343TK-T-146
Q201 8-729-920-19 TRANSISTOR DTC343TK-T-146
Q202 8-729-920-19 TRANSISTOR DTC343TK-T-146

Q401 8-729-038-55 TRANSISTOR KRA103S

Q402 8-729-038-68 TRANSISTOR KRC103S
Q601 8-729-049-40 TRANSISTOR STC2412G
Q602 8-729-049-43 TRANSISTOR STB1132Y
Q603 8-729-038-68 TRANSISTOR KRC103S
Q701 8-729-038-55 TRANSISTOR KRA103S

Q702 8-729-038-68 TRANSISTOR KRC103S
Q703 8-729-015-11 TRANSISTOR 2SD1802FAST-TL
Q801 8-729-038-55 TRANSISTOR KRA103S
Q802 8-729-038-55 TRANSISTOR KRA103S
Q803 8-729-049-40 TRANSISTOR STC2412G

Q902 8-729-038-68 TRANSISTOR KRC103S
Q903 8-729-038-55 TRANSISTOR KRA103S
Q904 8-729-019-00 TRANSISTOR 2SD2394-G
Q905 8-729-049-40 TRANSISTOR STC2412G
Q906 8-729-049-40 TRANSISTOR STC2412G

Q907 8-729-038-55 TRANSISTOR KRA103S
Q908 8-729-038-68 TRANSISTOR KRC103S
Q911 8-729-038-68 TRANSISTOR KRC103S
Q912 8-729-049-43 TRANSISTOR STB1132Y
Q913 8-729-038-68 TRANSISTOR KRC103S

Q914 8-729-038-55 TRANSISTOR KRA103S
Q915 8-729-038-55 TRANSISTOR KRA103S
Q916 8-729-049-40 TRANSISTOR STC2412G
Q919 8-729-038-68 TRANSISTOR KRC103S
Q920 8-729-019-00 TRANSISTOR 2SD2394-G

Q921 8-729-049-43 TRANSISTOR STB1132Y
Q922 8-729-019-00 TRANSISTOR 2SD2394-G

< RESISTOR >

R202 1-216-089-11 RES-CHIP 47K 5% 1/10W
R203 1-216-089-11 RES-CHIP 47K 5% 1/10W
R204 1-216-089-11 RES-CHIP 47K 5% 1/10W
R212 1-216-174-00 RES-CHIP 100 5% 1/8W
R214 1-216-174-00 RES-CHIP 100 5% 1/8W

R215 1-216-077-00 METAL CHIP 15K 5% 1/10W
R216 1-216-077-00 METAL CHIP 15K 5% 1/10W
R217 1-216-025-11 RES-CHIP 100 5% 1/10W
R218 1-216-025-11 RES-CHIP 100 5% 1/10W
R223 1-216-089-11 RES-CHIP 47K 5% 1/10W

R224 1-216-089-11 RES-CHIP 47K 5% 1/10W
R402 1-247-879-11 CARBON 100K 5% 1/4W
R405 1-216-049-11 RES-CHIP 1K 5% 1/10W
R406 1-216-065-11 RES-CHIP 4.7K 5% 1/10W
R408 1-216-049-11 RES-CHIP 1K 5% 1/10W

R409 1-216-222-00 RES-CHIP 10K 5% 1/8W
R410 1-216-097-11 RES-CHIP 100K 5% 1/10W
R411 1-216-121-00 METAL CHIP 1M 5% 1/10W
R601 1-216-025-11 RES-CHIP 100 5% 1/10W
R602 1-216-025-11 RES-CHIP 100 5% 1/10W

R603 1-216-295-00 SHORT 0
R604 1-216-295-00 SHORT 0
R605 1-216-049-11 RES-CHIP 1K 5% 1/10W
R606 1-216-058-00 RES-CHIP 2.4K 5% 1/10W
R607 1-216-097-11 RES-CHIP 100K 5% 1/10W

R701 1-216-089-11 RES-CHIP 47K 5% 1/10W
R703 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R704 1-216-017-11 RES-CHIP 47 5% 1/10W
R705 1-216-304-11 METAL CHIP 3.3 5% 1/10W
R706 1-216-001-00 METAL CHIP 10 5% 1/10W

R707 1-216-041-00 METAL CHIP 470 5% 1/10W
R710 1-216-089-11 RES-CHIP 47K 5% 1/10W
R711 1-216-085-00 METAL CHIP 33K 5% 1/10W
R712 1-216-174-00 RES-CHIP 100 5% 1/8W
R713 1-216-174-00 RES-CHIP 100 5% 1/8W

R714 1-216-296-00 SHORT 0
R801 1-208-806-11 RES-CHIP 10K 2% 1/10W
R802 1-208-806-11 RES-CHIP 10K 2% 1/10W
R803 1-216-105-11 RES-CHIP 220K 5% 1/10W
R804 1-216-105-11 RES-CHIP 220K 5% 1/10W

R101 1-216-064-00 METAL CHIP 4.3K 5% 1/10W
R102 1-216-089-11 RES-CHIP 47K 5% 1/10W
R103 1-216-089-11 RES-CHIP 47K 5% 1/10W
R104 1-216-089-11 RES-CHIP 47K 5% 1/10W
R112 1-216-025-11 RES-CHIP 100 5% 1/10W

R114 1-216-174-00 RES-CHIP 100 5% 1/8W
R115 1-216-077-00 METAL CHIP 15K 5% 1/10W
R116 1-216-226-00 RES-CHIP 15K 5% 1/8W
R117 1-216-025-11 RES-CHIP 100 5% 1/10W
R118 1-216-025-11 RES-CHIP 100 5% 1/10W

R123 1-216-089-11 RES-CHIP 47K 5% 1/10W
R124 1-216-089-11 RES-CHIP 47K 5% 1/10W
R201 1-216-064-00 METAL CHIP 4.3K 5% 1/10W

R805 1-216-246-00 RES-CHIP 100K 5% 1/8W
R806 1-216-097-11 RES-CHIP 100K 5% 1/10W
R807 1-249-417-11 CARBON 1K 5% 1/4W
R808 1-249-417-11 CARBON 1K 5% 1/4W

R812 1-216-089-11 RES-CHIP 47K 5% 1/10W

(C5005)

R812 1-216-295-00 SHORT 0 (C5000X/C6800X)

R813 1-247-863-11 CARBON 22K 5% 1/4W
R814 1-216-097-11 RES-CHIP 100K 5% 1/10W

(C5005)
R815 1-249-417-11 CARBON 1K 5% 1/4W
R816 1-216-025-11 RES-CHIP 100 5% 1/10W

R818 1-216-049-11 RES-CHIP 1K 5% 1/10W

47

MAIN

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

R819 1-216-049-11 RES-CHIP 1K 5% 1/10W
R820 1-216-049-11 RES-CHIP 1K 5% 1/10W
R821 1-216-069-11 METAL CHIP 6.8K 5% 1/10W
R822 1-216-081-00 METAL CHIP 22K 5% 1/10W
R823 1-216-025-11 RES-CHIP 100 5% 1/10W

RELAY

SERVO

R934 1-247-810-11 CARBON 130 5% 1/4W
R935 1-247-810-11 CARBON 130 5% 1/4W
R936 1-247-810-11 CARBON 130 5% 1/4W
R937 1-247-810-11 CARBON 130 5% 1/4W
R938 1-247-810-11 CARBON 130 5% 1/4W

R824 1-216-097-11 RES-CHIP 100K 5% 1/10W
R825 1-249-429-11 CARBON 10K 5% 1/4W
R826 1-216-025-11 RES-CHIP 100 5% 1/10W
R827 1-216-025-11 RES-CHIP 100 5% 1/10W
R828 1-216-073-00 METAL CHIP 10K 5% 1/10W

R829 1-247-807-11 CARBON 100 5% 1/4W
R830 1-247-807-11 CARBON 100 5% 1/4W
R831 1-216-073-00 METAL CHIP 10K 5% 1/10W
R832 1-216-073-00 METAL CHIP 10K 5% 1/10W
R833 1-216-049-11 RES-CHIP 1K 5% 1/10W

R834 1-216-049-11 RES-CHIP 1K 5% 1/10W
R837 1-216-049-11 RES-CHIP 1K 5% 1/10W
R838 1-216-049-11 RES-CHIP 1K 5% 1/10W
R839 1-216-025-11 RES-CHIP 100 5% 1/10W
R840 1-216-025-11 RES-CHIP 100 5% 1/10W

R841 1-216-049-11 RES-CHIP 1K 5% 1/10W

R843 1-216-295-00 SHORT 0 (C5000X/C5005)

R844 1-216-025-11 RES-CHIP 100 5% 1/10W
R845 1-216-097-11 RES-CHIP 100K 5% 1/10W

(C6800X)

R846 1-216-089-11 RES-CHIP 47K 5% 1/10W

(C6800X)

R847 1-216-097-11 RES-CHIP 100K 5% 1/10W
R852 1-216-295-00 SHORT 0
R854 1-216-295-00 SHORT 0
R855 1-216-019-00 RES-CHIP 56 5% 1/10W
R888 1-216-089-11 RES-CHIP 47K 5% 1/10W

R939 1-247-810-11 CARBON 130 5% 1/4W
R940 1-216-138-00 RES-CHIP 3.3 5% 1/8W

< SWITCH >

S900 1-762-638-11 SWITCH, TACTILE (RESET)
S901 1-771-540-11 SWITCH, PUSH (1 KEY) (NOSE DET)
SW802 1-571-478-11 SWITCH, SLIDE (FREQUENCY SELECT)

(C6800X)

< THERMISTOR (POSITIVE) >

TH801 1-801-792-21 THERMISTOR, POSITIVE

< TUNER >

TU601 A-3220-739-A TUNER UNIT (TUX-020KIT//Q)

< VIBRATOR >

X800 1-781-822-21 VIBRATOR, CERAMIC (18.432MHz)

X801 1-567-098-41 VIBRATOR, CRYSTAL (32kHz)

*************************************************************

* Y-8373-387-A RELAY BOARD

************

< CONNECTOR >

CNP902 1-794-064-11 SOCKET, CONNECTOR 14P
CNP903 1-792-173-11 CABLE, FLAT (FFC) 12P

R901 1-216-246-00 RES-CHIP 100K 5% 1/8W
R902 1-216-049-11 RES-CHIP 1K 5% 1/10W
R903 1-216-027-00 METAL CHIP 120 5% 1/10W
R904 1-216-085-00 METAL CHIP 33K 5% 1/10W
R905 1-216-025-11 RES-CHIP 100 5% 1/10W

R907 1-216-057-00 METAL CHIP 2.2K 5% 1/10W
R909 1-216-044-00 METAL CHIP 620 5% 1/10W
R910 1-216-097-11 RES-CHIP 100K 5% 1/10W
R912 1-216-097-11 RES-CHIP 100K 5% 1/10W
R914 1-216-089-11 RES-CHIP 47K 5% 1/10W

R915 1-216-079-00 METAL CHIP 18K 5% 1/10W
R917 1-216-105-11 RES-CHIP 220K 5% 1/10W
R918 1-216-206-00 RES-CHIP 2.2K 5% 1/8W
R920 1-216-097-11 RES-CHIP 100K 5% 1/10W
R925 1-216-059-00 METAL CHIP 2.7K 5% 1/10W

R926 1-216-097-11 RES-CHIP 100K 5% 1/10W
R928 1-216-043-11 RES-CHIP 560 5% 1/10W
R929 1-216-043-11 RES-CHIP 560 5% 1/10W
R930 1-216-097-11 RES-CHIP 100K 5% 1/10W
R931 1-216-073-00 METAL CHIP 10K 5% 1/10W

R933 1-216-083-00 METAL CHIP 27K 5% 1/10W

< DIODE >

LED905 8-719-078-39 LED CL-170SR-CD-T (CD WINDOW)

< SWITCH >

LSW916 1-771-883-21 SWITCH, TACTILE (WITH LED) ( Z)

< RESISTOR >

R930 1-216-037-00 METAL CHIP 330 5% 1/10W

*************************************************************

* A-3294-809-A SERVO BOARD, COMPLETE

***********************

< CAPACITOR >

C101 1-135-259-11 TANTAL. CHIP 10uF 20% 6.3V
C103 1-104-609-11 ELECT CHIP 100uF 20% 4V
C104 1-135-259-11 TANTAL. CHIP 10uF 20% 6.3V
C106 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C107 1-115-156-11 CERAMIC CHIP 1uF 10V

C108 1-162-974-11 CERAMIC CHIP 0.01uF 50V

48

SERVO

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

C109 1-162-915-11 CERAMIC CHIP 10PF 0.5PF 50V
C111 1-104-852-11 TANTAL. CHIP 22uF 20% 10V
C115 1-164-733-11 CERAMIC CHIP 820PF 10% 50V
C116 1-165-128-11 CERAMIC CHIP 0.22uF 16V
C117 1-162-962-11 CERAMIC CHIP 470PF 10% 50V

C118 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C127 1-104-851-11 TANTAL. CHIP 10uF 20% 10V
C301 1-126-393-11 ELECT CHIP 33uF 20% 10V
C302 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C303 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V

C304 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C305 1-162-962-11 CERAMIC CHIP 470PF 10% 50V
C306 1-162-962-11 CERAMIC CHIP 470PF 10% 50V
C307 1-162-962-11 CERAMIC CHIP 470PF 10% 50V
C308 1-162-962-11 CERAMIC CHIP 470PF 10% 50V

FB503 1-500-445-21 FERRITE BEAD INDUCTOR

< IC >

IC1 8-752-095-36 IC CXA2596M-T6
IC5 8-752-914-87 IC CXP84640-072Q
IC7 8-759-653-67 IC LA6556
IC501 8-752-392-04 IC CXD2598Q

< JUMPER RESISTOR >

JR501 1-216-295-00 SHORT 0
JR505 1-216-864-11 METAL CHIP 0 5% 1/16W
JR506 1-216-864-11 METAL CHIP 0 5% 1/16W
JR507 1-216-295-00 SHORT 0

< TRANSISTOR >

C309 1-164-227-11 CERAMIC CHIP 0.022uF 10% 25V
C310 1-125-838-11 CERAMIC CHIP 2.2uF 10% 6.3V
C311 1-164-677-11 CERAMIC CHIP 0.033uF 10% 16V
C312 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C501 1-126-391-11 ELECT CHIP 47uF 20% 6.3V

C502 1-162-965-11 CERAMIC CHIP 0.0015uF 10% 50V
C504 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V
C505 1-165-176-11 CERAMIC CHIP 0.047uF 10% 16V
C506 1-107-823-11 CERAMIC CHIP 0.47uF 10% 16V
C507 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V

C508 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
C509 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C510 1-164-217-11 CERAMIC CHIP 150PF 5% 50V
C511 1-164-217-11 CERAMIC CHIP 150PF 5% 50V
C512 1-162-963-11 CERAMIC CHIP 680PF 10% 50V

C513 1-162-963-11 CERAMIC CHIP 680PF 10% 50V
C514 1-126-391-11 ELECT CHIP 47uF 20% 6.3V
C515 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C517 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C518 1-164-360-11 CERAMIC CHIP 0.1uF 16V

C519 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C520 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C521 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C522 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C550 1-164-360-11 CERAMIC CHIP 0.1uF 16V

C553 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C554 1-164-360-11 CERAMIC CHIP 0.1uF 16V

< CONNECTOR >

CN1 1-764-616-12 HOUSING, CONNECTOR (PC BOARD) 30P
CN2 1-794-153-21 CONNECTOR, FPC (ZIF)16P
CN3 1-770-347-21 CONNECTOR, FPC 6P

< FERRITE BEAD >

FB101 1-216-295-00 SHORT 0
FB102 1-216-295-00 SHORT 0
FB103 1-216-295-00 SHORT 0
FB501 1-216-295-00 SHORT 0

Q101 8-729-904-87 TRANSISTOR 2SB1197K-T-146-R

< RESISTOR >

R101 1-216-847-11 METAL CHIP 150K 5% 1/16W
R102 1-216-847-11 METAL CHIP 150K 5% 1/16W
R103 1-216-158-00 RES-CHIP 22 5% 1/8W
R104 1-216-857-11 METAL CHIP 1M 5% 1/16W
R105 1-216-833-11 RES-CHIP 10K 5% 1/16W

R106 1-216-857-11 METAL CHIP 1M 5% 1/16W
R107 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R108 1-216-829-11 METAL CHIP 4.7K 5% 1/16W
R110 1-216-837-11 METAL CHIP 22K 5% 1/16W
R111 1-216-833-11 RES-CHIP 10K 5% 1/16W

R113 1-216-839-11 METAL CHIP 33K 5% 1/16W
R116 1-216-845-11 METAL CHIP 100K 5% 1/16W
R122 1-216-845-11 METAL CHIP 100K 5% 1/16W
R123 1-216-839-11 METAL CHIP 33K 5% 1/16W
R126 1-216-842-11 METAL CHIP 56K 5% 1/16W

R127 1-216-821-11 METAL CHIP 1K 5% 1/16W
R213 1-216-821-11 METAL CHIP 1K 5% 1/16W
R301 1-216-843-11 METAL CHIP 68K 5% 1/16W
R302 1-216-839-11 METAL CHIP 33K 5% 1/16W
R303 1-216-821-11 METAL CHIP 1K 5% 1/16W

R304 1-216-839-11 METAL CHIP 33K 5% 1/16W
R306 1-216-833-11 RES-CHIP 10K 5% 1/16W
R307 1-216-833-11 RES-CHIP 10K 5% 1/16W
R308 1-216-833-11 RES-CHIP 10K 5% 1/16W
R309 1-216-833-11 RES-CHIP 10K 5% 1/16W

R310 1-216-833-11 RES-CHIP 10K 5% 1/16W
R311 1-216-833-11 RES-CHIP 10K 5% 1/16W
R312 1-216-845-11 METAL CHIP 100K 5% 1/16W
R313 1-216-842-11 METAL CHIP 56K 5% 1/16W
R314 1-216-842-11 METAL CHIP 56K 5% 1/16W

R315 1-216-842-11 METAL CHIP 56K 5% 1/16W
R316 1-216-842-11 METAL CHIP 56K 5% 1/16W
R317 1-216-838-11 METAL CHIP 27K 5% 1/16W
R318 1-216-842-11 METAL CHIP 56K 5% 1/16W
R319 1-216-842-11 METAL CHIP 56K 5% 1/16W

49

SERVO

Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark

R321 1-216-846-11 METAL CHIP 120K 5% 1/16W
R322 1-216-835-11 METAL CHIP 15K 5% 1/16W
R501 1-216-833-11 RES-CHIP 10K 5% 1/16W
R503 1-216-845-11 METAL CHIP 100K 5% 1/16W
R504 1-216-857-11 METAL CHIP 1M 5% 1/16W

R505 1-216-839-11 METAL CHIP 33K 5% 1/16W
R506 1-216-845-11 METAL CHIP 100K 5% 1/16W
R507 1-216-827-11 METAL CHIP 3.3K 5% 1/16W
R511 1-216-845-11 METAL CHIP 100K 5% 1/16W
R513 1-216-827-11 METAL CHIP 3.3K 5% 1/16W

R516 1-216-845-11 METAL CHIP 100K 5% 1/16W
R517 1-216-837-11 METAL CHIP 22K 5% 1/16W
R518 1-216-834-11 METAL CHIP 12K 5% 1/16W
R519 1-216-834-11 METAL CHIP 12K 5% 1/16W
R520 1-216-834-11 METAL CHIP 12K 5% 1/16W

R521 1-216-834-11 METAL CHIP 12K 5% 1/16W
R522 1-216-834-11 METAL CHIP 12K 5% 1/16W
R523 1-216-834-11 METAL CHIP 12K 5% 1/16W
R524 1-216-845-11 METAL CHIP 100K 5% 1/16W
R526 1-216-845-11 METAL CHIP 100K 5% 1/16W

R527 1-216-845-11 METAL CHIP 100K 5% 1/16W
R531 1-216-809-11 METAL CHIP 100 5% 1/16W
R532 1-216-845-11 METAL CHIP 100K 5% 1/16W
R533 1-216-845-11 METAL CHIP 100K 5% 1/16W
R535 1-216-845-11 METAL CHIP 100K 5% 1/16W

R551 1-216-841-11 METAL CHIP 47K 5% 1/16W
R552 1-216-841-11 METAL CHIP 47K 5% 1/16W
R553 1-216-845-11 METAL CHIP 100K 5% 1/16W
R554 1-216-845-11 METAL CHIP 100K 5% 1/16W
R555 1-216-845-11 METAL CHIP 100K 5% 1/16W

R558 1-216-864-11 METAL CHIP 0 5% 1/16W
R560 1-216-809-11 METAL CHIP 100 5% 1/16W
R563 1-216-809-11 METAL CHIP 100 5% 1/16W
R564 1-216-845-11 METAL CHIP 100K 5% 1/16W
R568 1-216-837-11 METAL CHIP 22K 5% 1/16W

R569 1-216-809-11 METAL CHIP 100 5% 1/16W
R570 1-216-821-11 METAL CHIP 1K 5% 1/16W
R572 1-216-809-11 METAL CHIP 100 5% 1/16W
R590 1-216-845-11 METAL CHIP 100K 5% 1/16W
R594 1-216-845-11 METAL CHIP 100K 5% 1/16W

9 1-776-527-61 CORD (WITH CONNECTOR) (POWER)

* 201 3-041-155-02 CHASSIS (OP) ASSY (INCLUDING M901)

206 1-676-707-11 PICK-UP FLEXIBLE BOARD
207 1-677-182-11 MOTOR FLEXIBLE BOARD

0 210 8-820-103-03 PICK-UP, OPTICAL KSS-720A/K1RP

F901 1-532-877-11 FUSE (BLADE TYPE) (AUTO FUSE) 10A
M902 A-3301-985-A MOTOR ASSY, SLED (SLED)
M903 A-3301-978-A MOTOR SUB ASSY, LO (LOADING)

*************************************************************

*************************************************************

********************************

3-047-992-11 MANUAL DE INSTRUÇÃO

ACCESSORIES & PACKING MATERIALS

********************************

ACCESSORIES & PACKING MATERIALS

3-043-279-21 MANUAL, INSTRUCTION (FRENCH) (CND)

1-528-113-41 BATERIA DE LITIO
3-044-623-02 TAMPA DA BATERIA
A-3315-181-A CONTROLE REMOTO (RM-X91)

3-049-605-11 MANUAL DE INSTRUÇÃO
3-049-606-01 MANUAL DE INSTALAÇÃO

3-019-685-22 CASE ASSY (for FRONT PANEL)

*************************************************************

#1 7-685-793-09 SCREW +PTT 2.6X8 (S)
#2 7-685-792-09 SCREW +PTT 2.6X6 (S)
#3 7-685-795-09 SCREW +PTT 2.6X12 (S)
#4 7-685-106-19 SCREW +P 2X10 TYPE 2 NON-SLIT
#5 7-621-772-20 SCREW +B 2X5

#6 7-627-552-87 SCREW, PRECISION +P 1.7X2.2
#7 7-628-253-00 SCREW +PS 2X4
#8 7-627-553-37 SCREW, PRECISION +P 2X3 TYPE 3
#9 7-627-553-17 SCREW, PRECISION +P 2X2 TYPE 3
#10 7-627-850-28 SCREW, PRECISION +P 1.4X3

*************************************************************

MISCELLANEOUS

***************

**************

HARDWARE LIST

**************

R595 1-216-845-11 METAL CHIP 100K 5% 1/16W
R599 1-216-821-11 METAL CHIP 1K 5% 1/16W

< SWITCH >

SW1 1-762-944-12 SWITCH, DETECTION (SMALL TYPE) (DOWN)

< VIBRATOR >

X1 1-781-758-21 VIBRATOR, CERAMIC (CHIP TYPE) (10MHz)
X2 1-781-759-21 VIBRATOR, CERAMIC (CHIP TYPE) (16MHz)

*************************************************************

50

The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.

Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.

Ref. No. Part No. Description Remark

PARTS FOR INSTALLATION AND CONNECTIONS

**************************************

251 3-014-370-21 FRAME, FITTING

252 3-916-012-01 BRACKET (ND), FITTING ASSIST

253 7-682-160-01 SCREW +P 4X6 (C5000X/C5005)
254 X-3368-725-1 SCREW ASSY, FITTING (C5000X/C5005)

255 X-3378-389-1 COLLAR

256 X-3366-405-1 SCREW ASSY (EXP), FITTING

257 X-3376-692-3 SPRING, FITTING

258 3-934-325-01 SCREW (+K 5X8 TP)

259 1-791-226-11 CORD (WITH CONNECTOR) (POWER)

X-3366-405-1 KIT DE PARAFUSO P/ MONTAGEM

254

251

252

253

255 256

258

259

257

51

CDX-C6807X

SON

Y Comércio e Industria Ltda.

Assistência Técnica Consumidor

Dpto. Técnico - Maio/2000

http://www.nbti.com.br/sony2000
