PROJEKTOR DANYCH

MODEL

XG-F260X XG-F210X

INSTRUKCJA OBSŁUGI

Na opisywanym

urządzeniu

znajduje się

powyższy

symbol.

Oznacza on,

że zużytego

urządzenia nie

można łączyć

ze zwykłymi

odpadami

z gospodarstw

domowych.

A. Informacje dla użytkowników (prywatne gospodarstwa domowe)

dotyczące usuwania odpadów

Uwaga: Jeśli chcą Państwo usunąć to urządzenie, prosimy nie

używać zwykłych pojemników na śmieci!

Zużyty sprzęt elektryczny i elektroniczny należy usuwać oddzielnie, zgodnie z wymogami prawa dotyczącymi odpowiedniego przetwarzania, odzysku i recyklingu zużytego sprzętu elektrycznego i elektronicznego. Po wdrożeniu przepisów unijnych w Państwach Członkowskich prywatne gospodarstwa domowe na terenie krajów UE mogą bezpłatnie* zwracać zużyty sprzęt elektryczny i elektroniczny do wyznaczonych punktów zbiórki odpadów. W niektórych krajach* można bezpłatnie zwrócić stary produkt do lokalnych punktów sprzedaży detalicznej pod warunkiem, że zakupią Państwo podobny nowy produkt.

*) W celu uzyskania dalszych informacji na ten temat należy skontak-

tować się z lokalnymi władzami.

Jeśli zużyty sprzęt elektryczny i elektroniczny jest wyposażony w baterie lub akumulatory, należy je usunąć oddzielnie, zgodnie z wymogami lokalnych przepisów. Jeśli ten produkt zostanie usunięty we właściwy sposób, pomogą Państwo zapewnić, że odpady zostaną poddane przetworzeniu, odzyskowi i recyklingowi, a tym samym zapobiec potencjalnym negatywnym skutkom dla ś

rodowiska natural-

nego i zdrowia ludzkiego, które w przeciwnym razie mogłyby mieć miejsce na skutek niewłaściwej obróbki odpadów.

B. Informacje dla użytkowników biznesowych dotyczące usuwania

odpadów.

W przypadku gdy produkt używany jest do celów biznesowych i zamierzają go Państwo usunąć: Należy skontaktować się z dealerem firmy SHARP, który poinformuje o możliwości zwrotu wyrobu. Być może będą Państwo musieli ponieść koszty zwrotu i recyklingu produktu. Produkty niewielkich rozmiarów (i w małych ilościach) można zwrócić do lokalnych punktów zbiórki odpadów.

Przed przystąpieniem do pracy z projektorem należy się uważnie zapoznać z niniejszą instrukcją.

Wprowadzenie

WAŻNE

Prosimy o zapisanie numeru modelu oraz numeru seryjnego (Serial No.) posiadanego przez Państwa projektora. Będzie to przydatne na wypadek jego ewentualnej kradzieży lub zagubienia. Numer ten znajduje się na spodzie projektora. Przed wyrzuceniem opakowania od projektora należy się upewnić, czy wszystkie elementy wyposażenia, wyszczególnione w punkcie „Dostarczone wyposażenie” na stronie 10, zostały wypakowane.

OSTRZEŻENIE:

Projektor jest źródłem intensywnego światła. Należy unikać bezpośredniego patrzenia w wiązkę. Należy zwrócić szczególną uwagę na dzieci, żeby nie patrzyły bezpośrednio w obiektyw.

Żeby zmniejszyć ryzyko wybuchu pożaru lub porażenia prądem, należy chronić projektor przed deszczem i wilgocią.

Żeby zmniejszyć ryzyko porażenia prądem, nie wolno demontować obudowy projektora. Wewnątrz nie ma żadnych elementów wymagających obsługi użytkownika. Naprawy należy zlecać wykwalifikowanym pracownikom serwisu.

Opisywany projektor jest urządzeniem klasy A. Oznacza to, że w gospodarstwach domowych może on powodować zakłócenia w pracy odbiorników radiowych. W takim przypadku użytkownik ma obowiązek podjęcia odpowiednich działań, które zapobiegną takim zakłóceniom.

Numer modelu:

Numer seryjny:

Informacja na spodzie projektora:

Żeby uniknąć ryzyka porażenia

prądem, nie wolno zdejmować

obudowy projektora. Wewnątrz nie ma

żadnych elementów wymagających obsługi. Naprawę projektora należy

zlecać autoryzowanym punktom

serwisowym.

Symbol błyskawicy w trójkącie równobocznym ostrzega użytkownika o obecności we wnętrzu urządzenia nieizolowanych elementów pod napięciem, które może być niebezpieczne dla zdrowia i życia.

Wykrzyknik znajdujący się w trójkącie równobocznym informuje użytkownika o konieczności zapoznania się z ważnymi informacjami w dokumentacji dołączonej do urządzenia.

1

Ostrzeżenie dotyczące wymiany lampy

Patrz „Wymiana lampy” na stronie 50.

Opisywany projektor wykorzystuje moduł DMD. Jest to wysokiej klasy element zawierający 786.432 mikrolusterek. Podobnie jak w przypadku innych zaawansowanych technologicznie urządzeń elektronicznych (telewizorów wielkoekranowych, systemów wideo i kamer) istnieją pewne dopuszczalne odchylenia od standardów, które urządzenie musi spełniać. Moduł DMD opisywanego projektora może mieć pewną ograniczoną liczbę nieaktywnych punktów. Nie wpływa to jednak na jakość obrazu ani na trwałość projektora.

Podmiot odpowiedzialny za wprowadzenie opisywanego projektora na rynek Unii Europejskiej:

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

2

Jak korzystać z niniejszej instrukcji

• Rysunki przedstawiające w niniejszej instrukcji projektor i menu ekranowe mają uproszczoną postać i mogą nieznacznie odbiegać od rzeczywistości.

Przyciski uży- wane w tej procedurze

Przycisk użyty w tym kroku

Menu ekranowe

Informacja....... oznacza informacje związane z bezpieczeństwem podczas korzystania z projektora.

Wskazówka ... oznacza dodatkowe informacje dotyczące ustawienia i obsługi projektora.

Na wypadek późniejszych wątpliwości

Konserwacja Rozwiązywanie problemów Skorowidz

¨ Strona 47 ¨ Strony 62 i 63 ¨ Strona 67

3

Spis treści

Przygotowanie

Wprowadzenie

Jak korzystać z niniejszej

instrukcji ..................................................3

Spis treści................................................4

WAŻNE INFORMACJE DOTYCZĄCE

BEZPIECZEŃSTWA....................................6

Przystępując do instalacji projektora należy zapoznać się z poniższymi

wskazówkami:.............................................8

Wyposażenie .........................................10

Dostarczone wyposażenie ........................ 10

Wyposażenie opcjonalne .......................... 10

Nazwy i funkcje części..........................11

Projektor....................................................11

Widok projektora z tyłu..............................12

Pilot zdalnego sterowania .........................13

Wkładanie baterii ......................................14

Zasięg pilota..............................................15

Skrócony opis obsługi

Skrócony opis obsługi..........................16

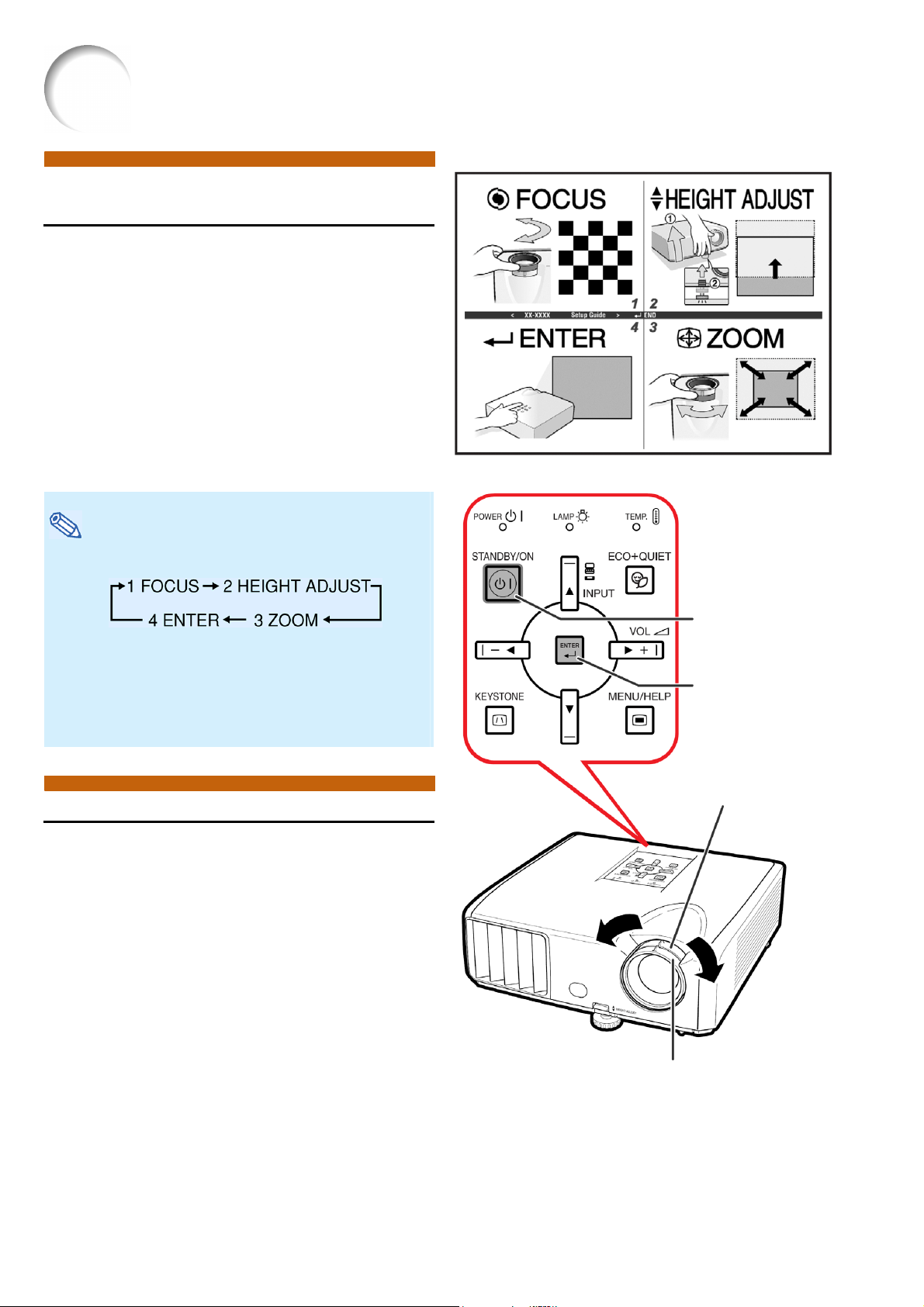

Ustawienie projektora i wyświetlenie

obrazu .......................................................16

Ustawienia

Ustawienie projektora...........................18

Ustawienie projektora ...............................18

Ustawienie standardowe (projekcja

od przodu).................................................18

Instalacja na suficie................................... 18

Tryby projekcji...........................................19

Wielkość obrazu a odległość

projektora od ekranu .................................20

Podłączenia

Podłączenie projektora

do innych urządzeń ..............................21

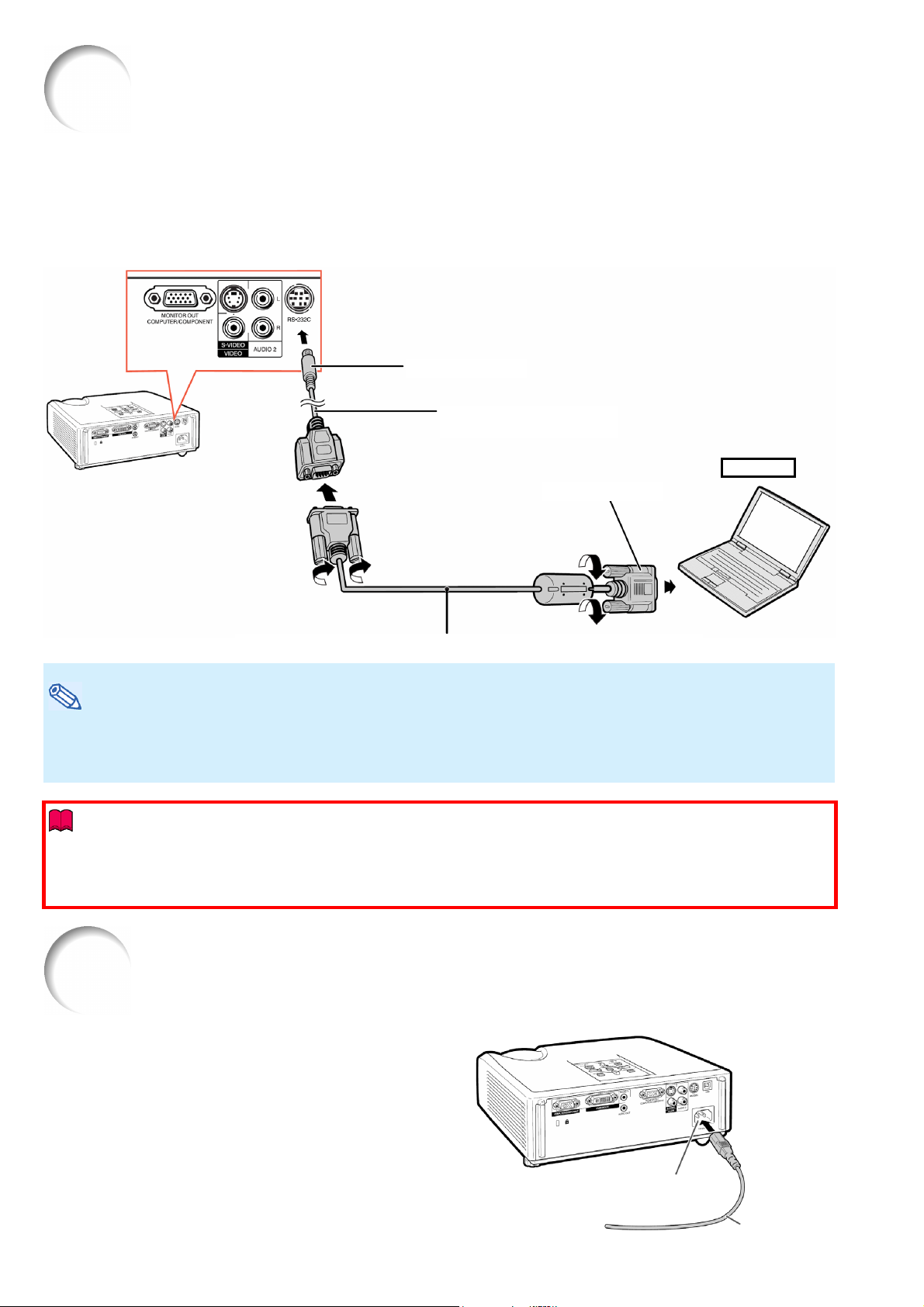

Sterowanie projektorem przy

pomocy komputera...............................24

Podłączenie kabla zasilającego ...........24

Praca

Podstawy obsługi

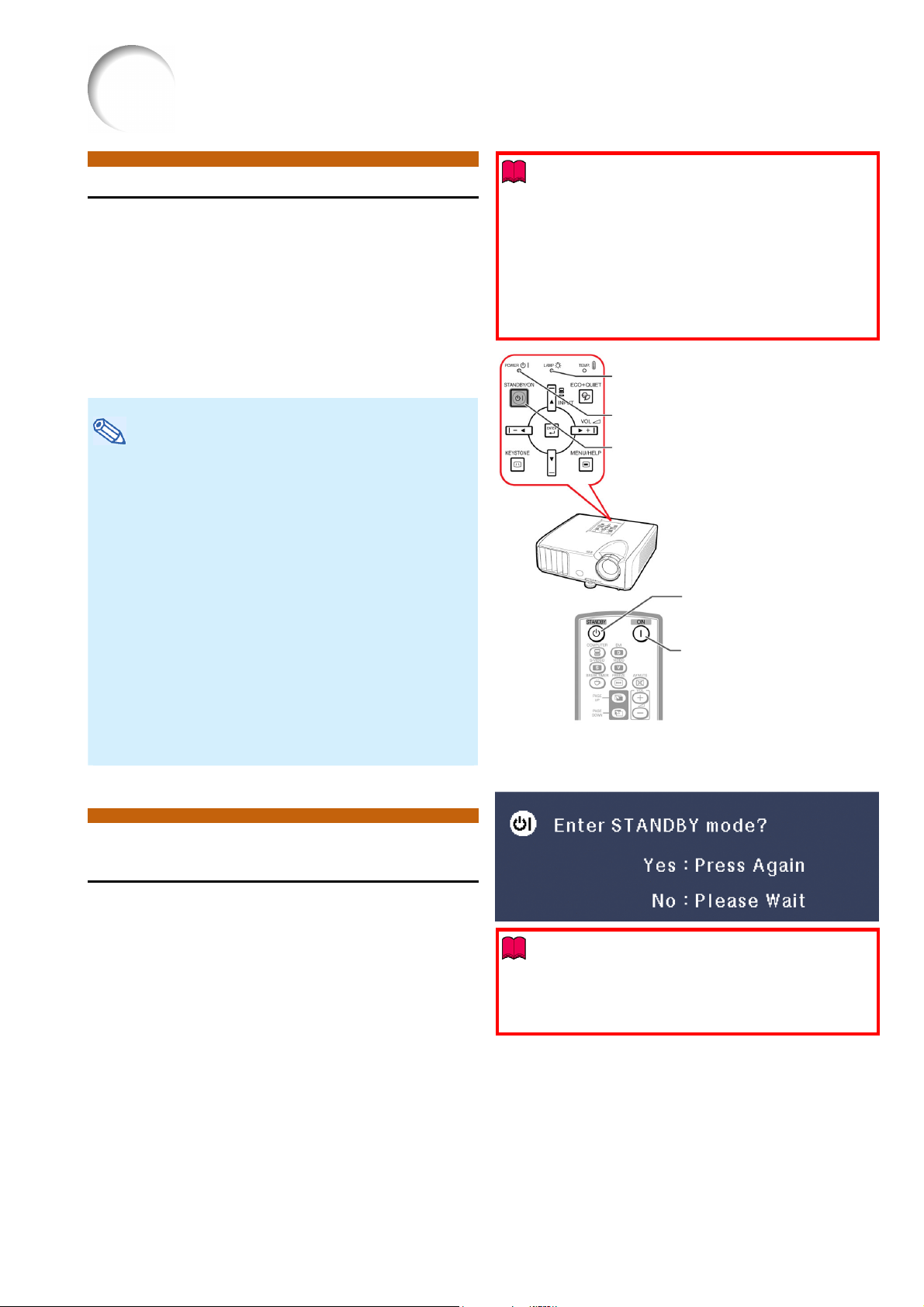

Włączanie i wyłączanie

projektora ..............................................25

Włączanie projektora................................ 25

Wyłączenie projektora (przełączenie

do trybu czuwania) ................................... 25

Wyświetlenie obrazu.............................26

Procedura ułatwiająca ustawienia

(„Setup Guide”)......................................... 26

Regulacja wyświetlanego obrazu............... 26

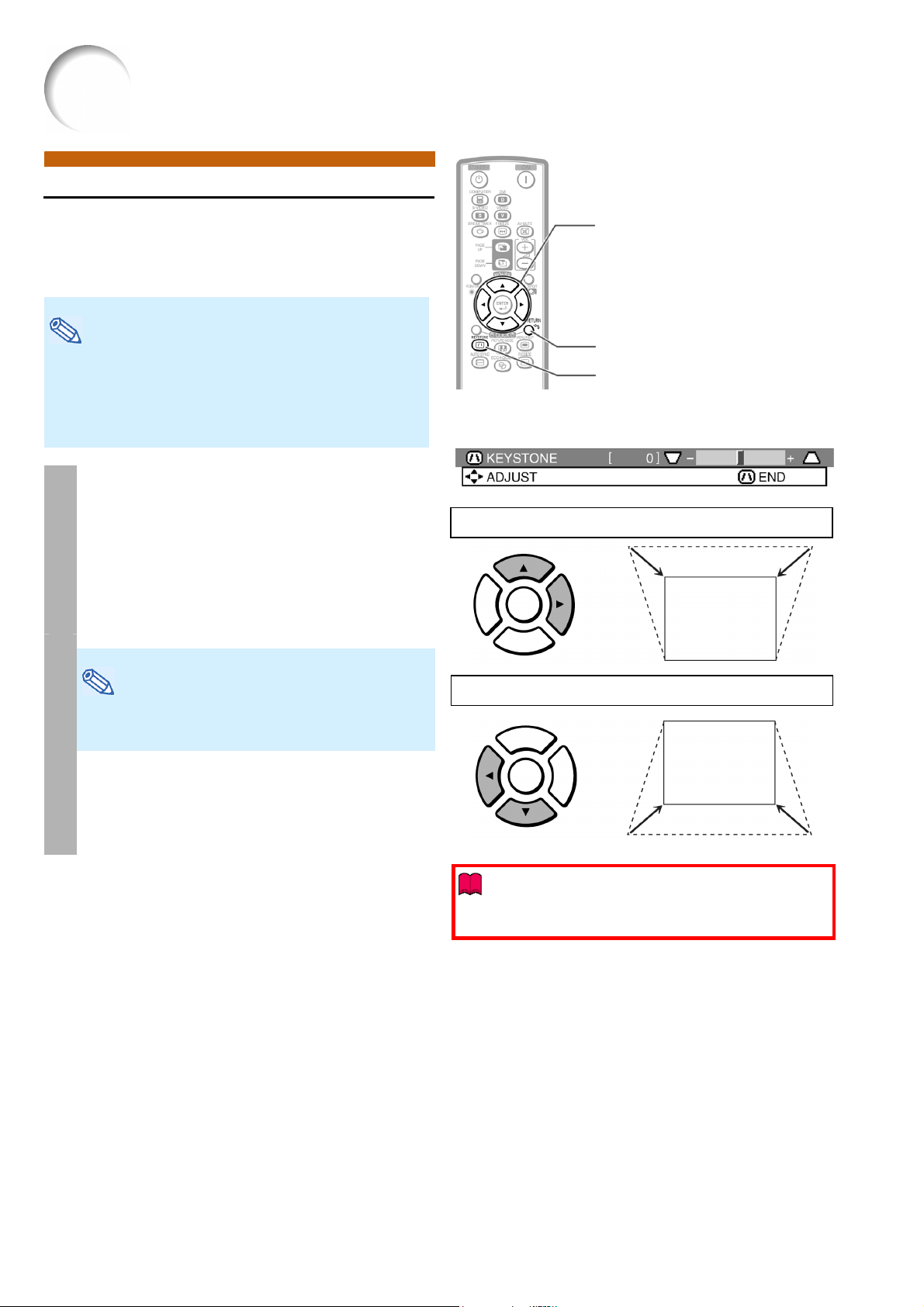

Korekcja efektu trapezowego ................... 28

Wybór sygnału wejściowego .................... 29

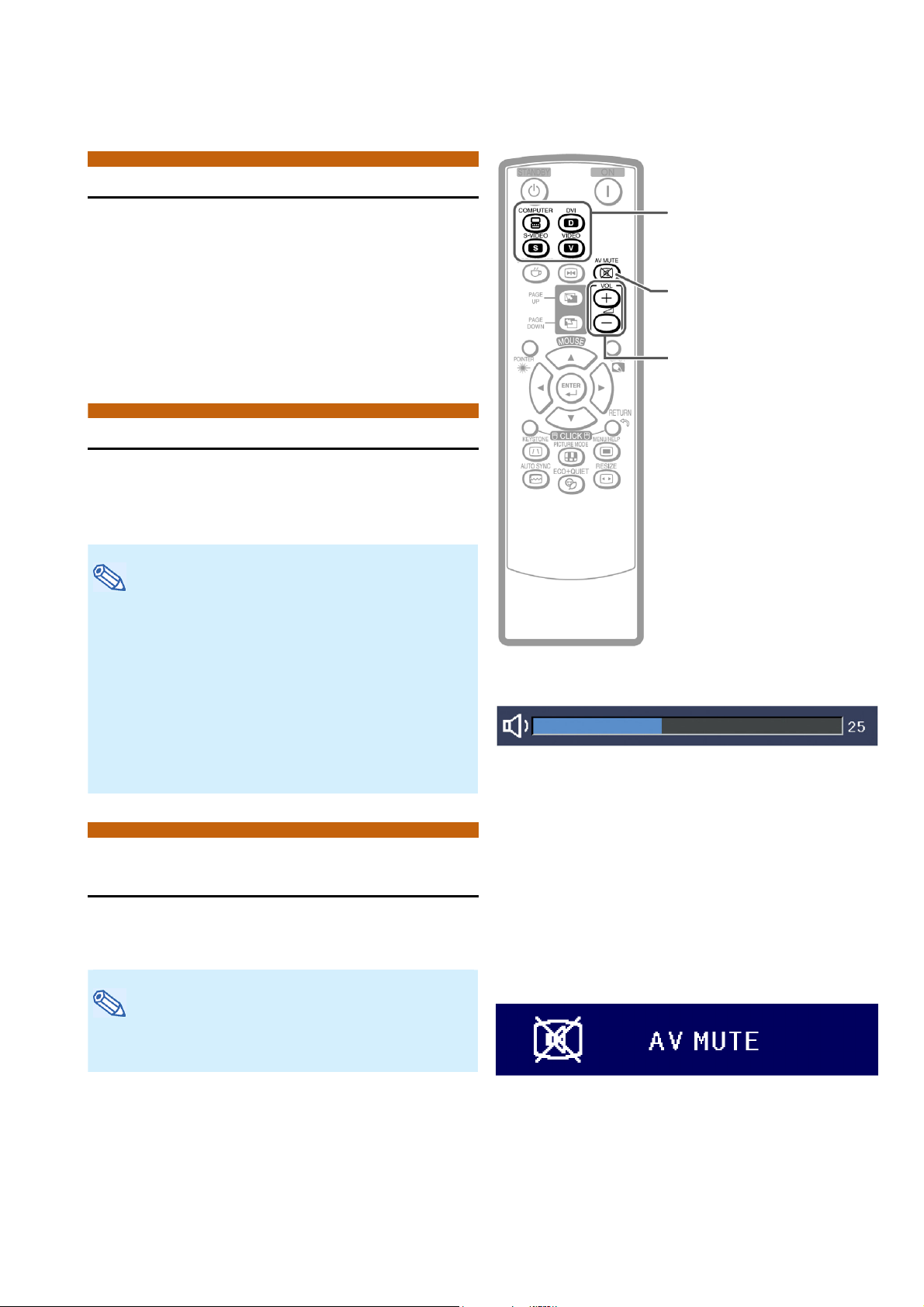

Regulacja głośności.................................... 29

Tymczasowe wyłączenie obrazu

i dźwięku.................................................... 29

Zmiana proporcji obrazu........................... 30

Użyteczne funkcje

Sterowanie przy pomocy pilota ...........32

Wyświetlenie wskaźnika

ekranowego.............................................. 32

Korzystanie z reflektora

ekranowego.............................................. 32

Przełączanie trybu ECO+QUIET.............. 32

Wyświetlenie i ustawienie

wskaźnika czasu trwania przerwy ............ 32

Wybór trybu wyświetlania obrazu Automatyczne dostrojenie do

sygnału z komputera (Auto Sync) ............ 33

Zatrzymanie ruchomego obrazu............... 33

Sterowanie przy pomocy pilota ...........34

Wykorzystywanie pilota jako bezprzewodowej myszy

komputerowej ........................................... 34

Elementy menu ekranowego................35

Korzystanie z menu ekranowego.........37

Podstawy obsługi menu (regulacje) ......... 37

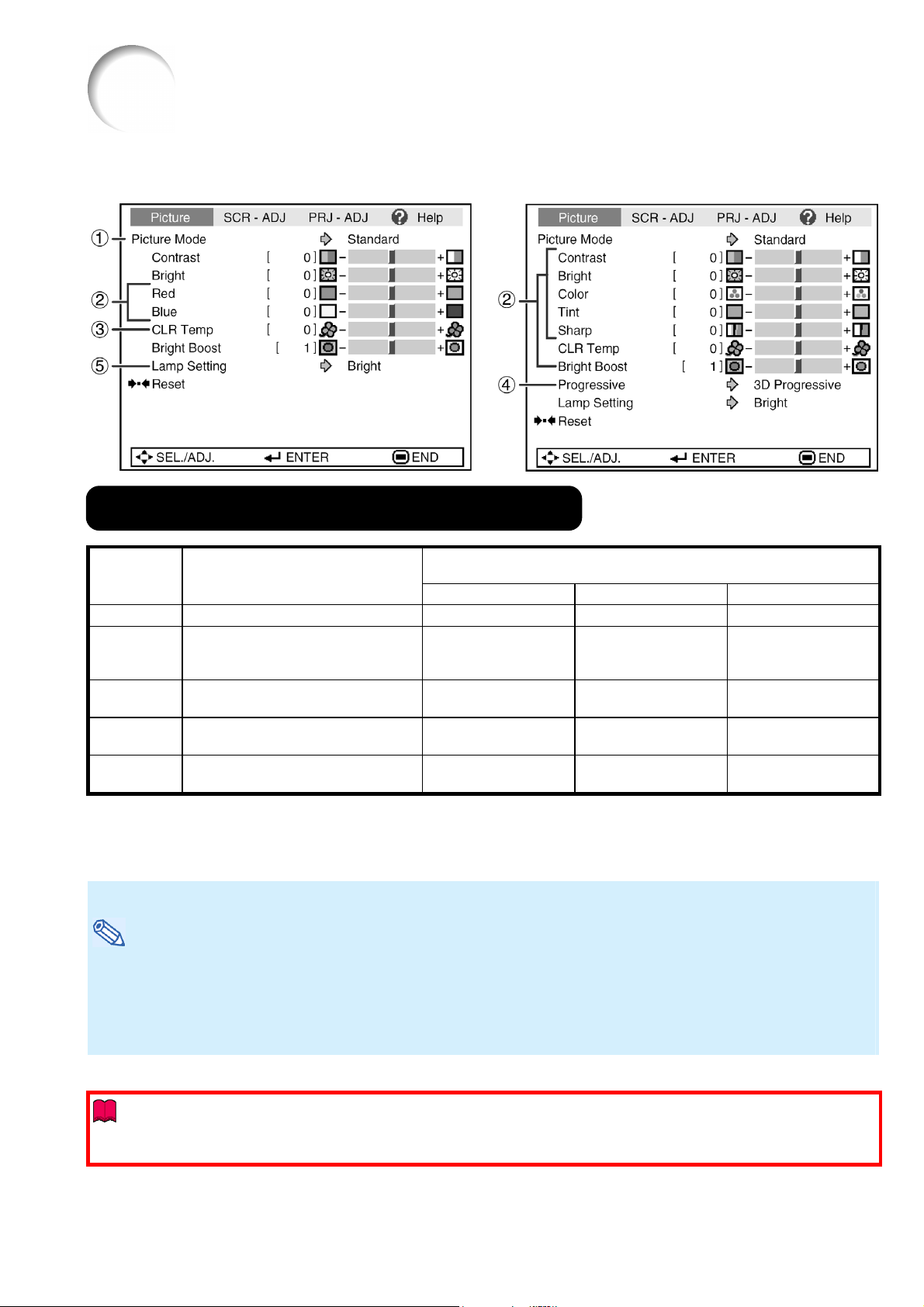

Regulacja obrazu (menu

„Picture”) ...............................................39

Ustawienie trybu wyświetlania

obrazu .......................................................39

Regulacja obrazu (menu

„Picture”) (ciąg dalszy).........................40

Regulacja obrazu ......................................40

Tryb Progressive .......................................40

Regulacja temperatury barw .....................40

Tryb pracy lampy.......................................40

.............. 33

4

Ustawienie sposobu projekcji

(menu „SCR - ADJ”) ............................. 41

Ustawienie proporcji obrazu ..................... 41

Korekcja efektu trapezowego ............................ 41

Regulacja położenia obrazu ..................... 41

Włączanie i wyłączanie

komunikatów ekranowych......................... 42

Odwrócenie i obrót obrazu........................ 42

Ustawienie obrazu tła ............................... 42

Procedura ułatwiająca ustawienia ............ 42

Wybór języka menu .................................. 42

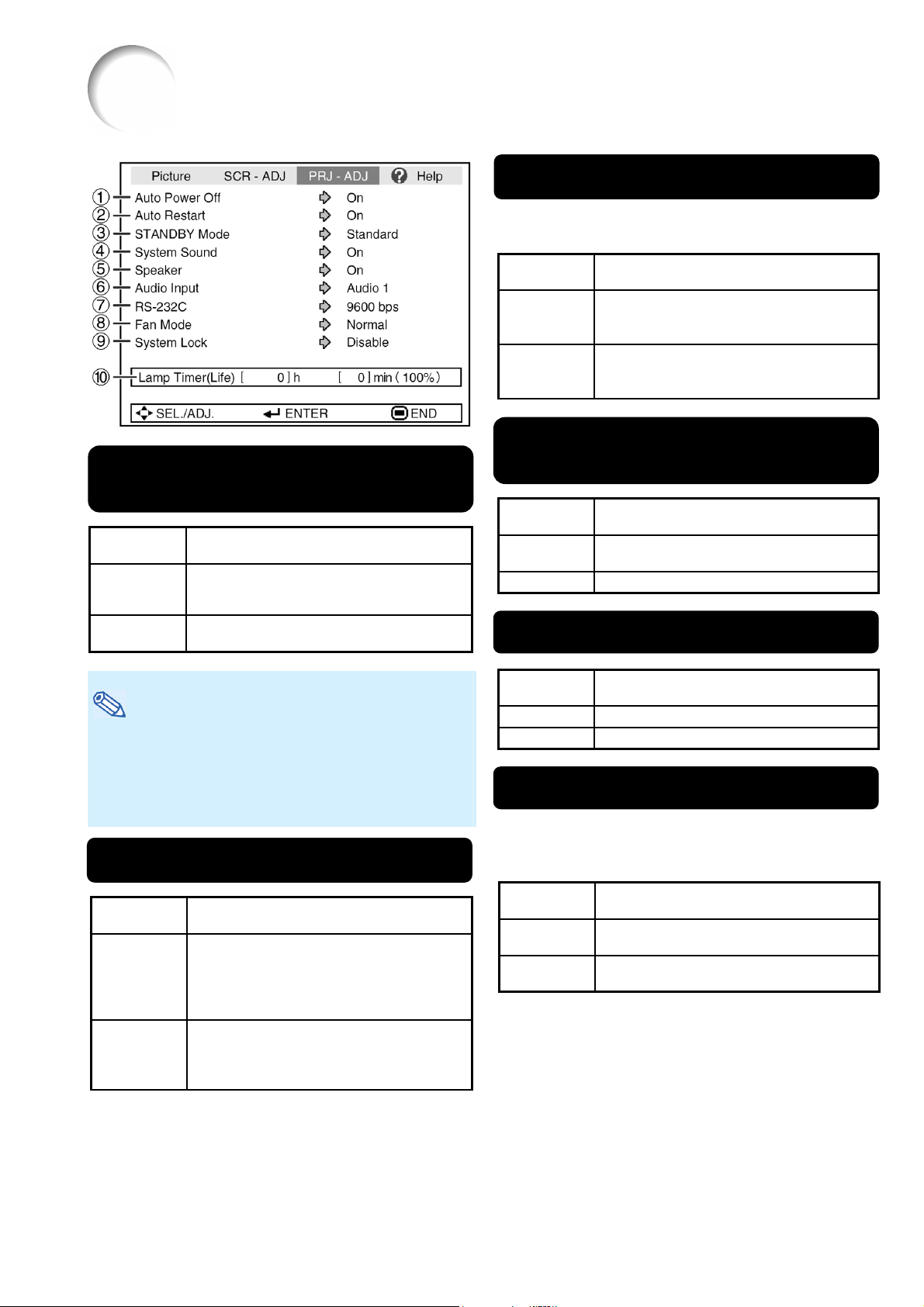

Ustawienie funkcji projektora

(menu „PRJ - ADJ”).............................. 43

Automatyczne wyłączanie

projektora.................................................. 43

Automatyczny restart ................................ 43

Tryb czuwania........................................... 43

Ustawienie dźwięku

potwierdzającego...................................... 43

Ustawienie głośnika.................................. 43

Wejście audio ........................................... 43

Ustawienie szybkości transmisji

(RS-232C)................................................. 44

Ustawienie szybkości wentylatora ............ 44

Sprawdzenie stopnia zużycia lampy......... 44

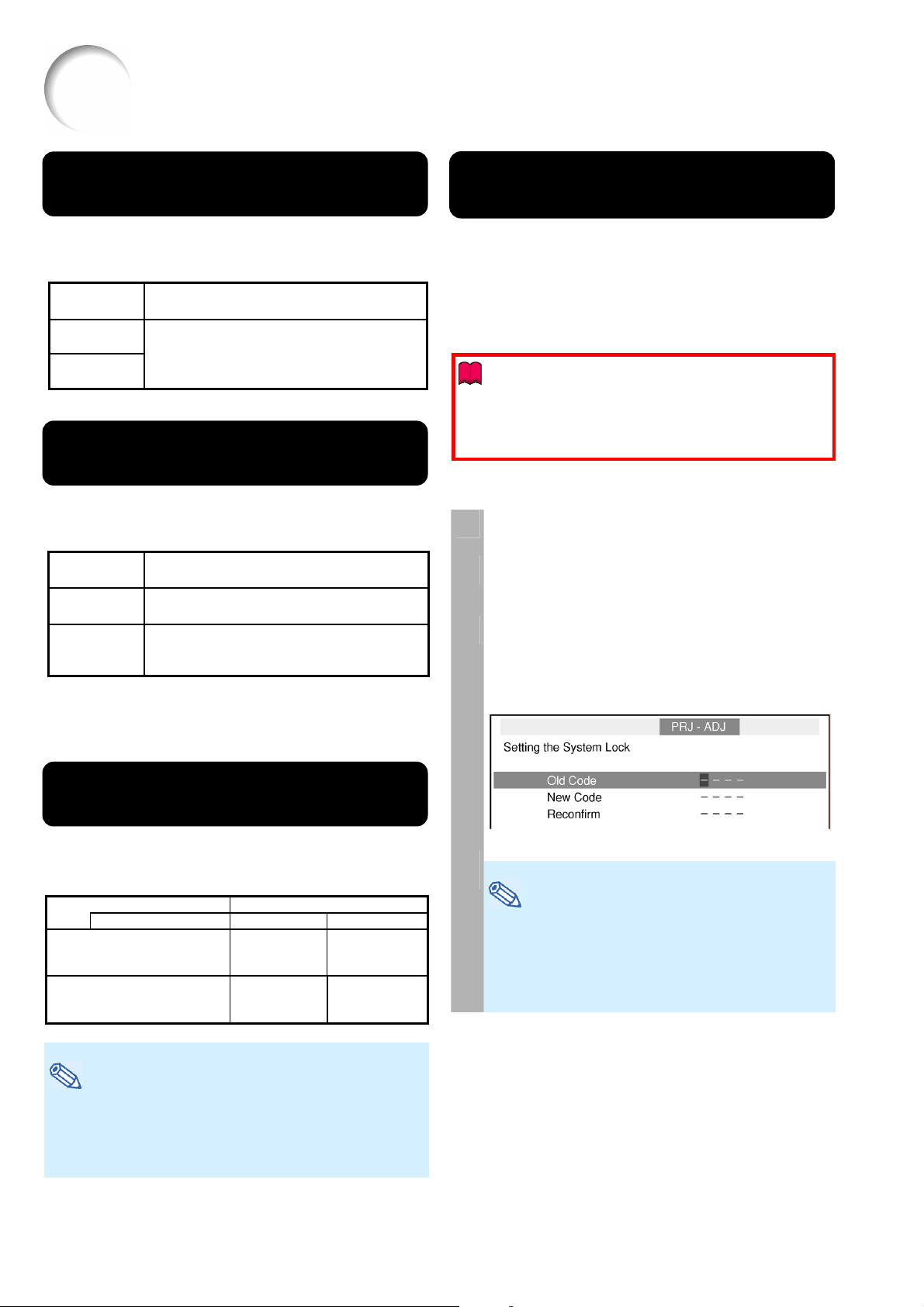

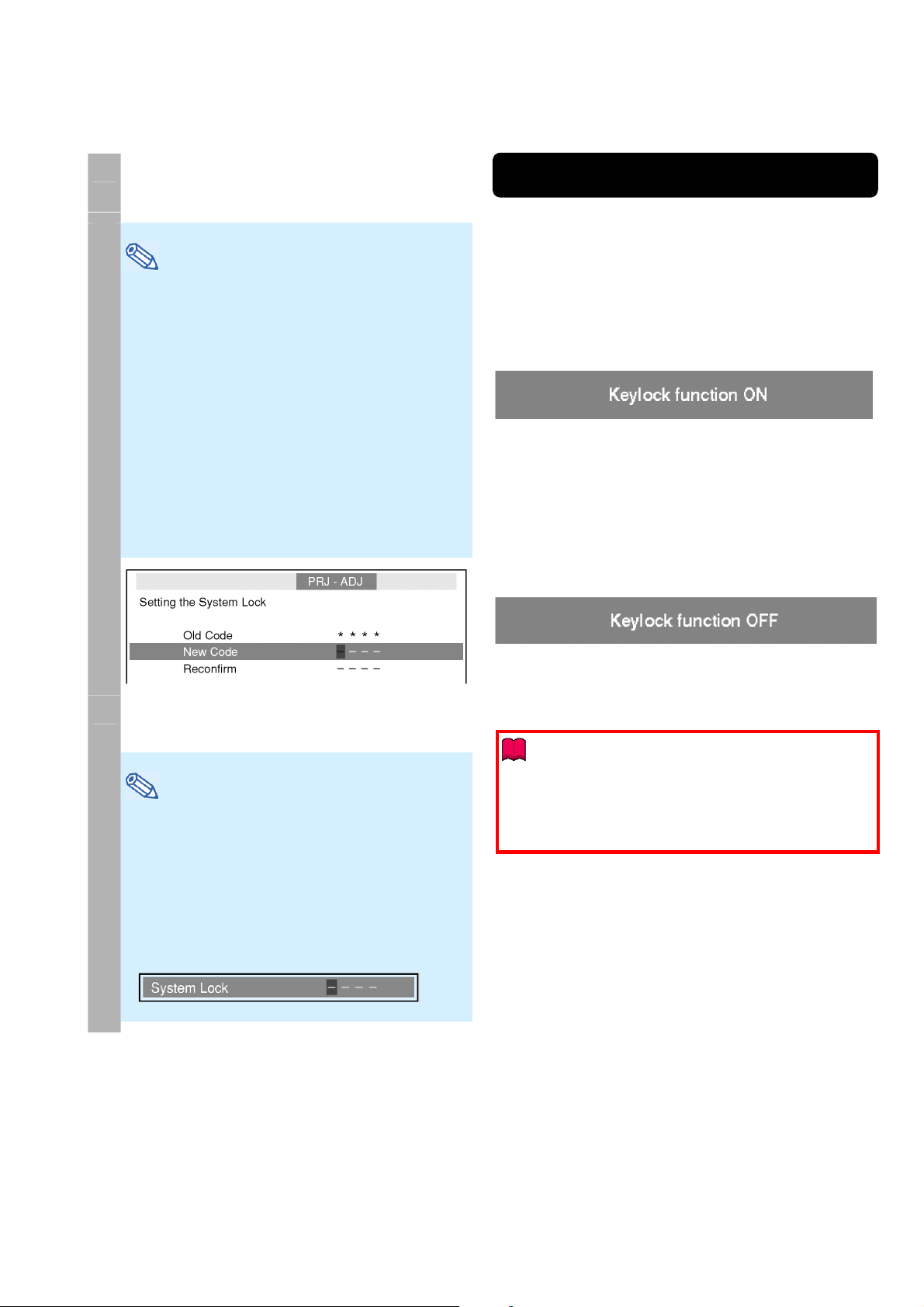

Zabezpieczenie przed kradzieżą .............. 44

Rozwiązywanie problemów

z wykorzystaniem menu „Help” .......... 46

Wyświetlenie okna „Help” ......................... 46

Informacje dodatkowe

Uzupełnienie

Konserwacja projektora ....................... 47

Wskaźniki informacyjne ....................... 48

Informacje dotyczące lampy................ 50

Lampa .......................................................50

Ostrzeżenia dotyczące lampy ...................50

Wymiana lampy.........................................50

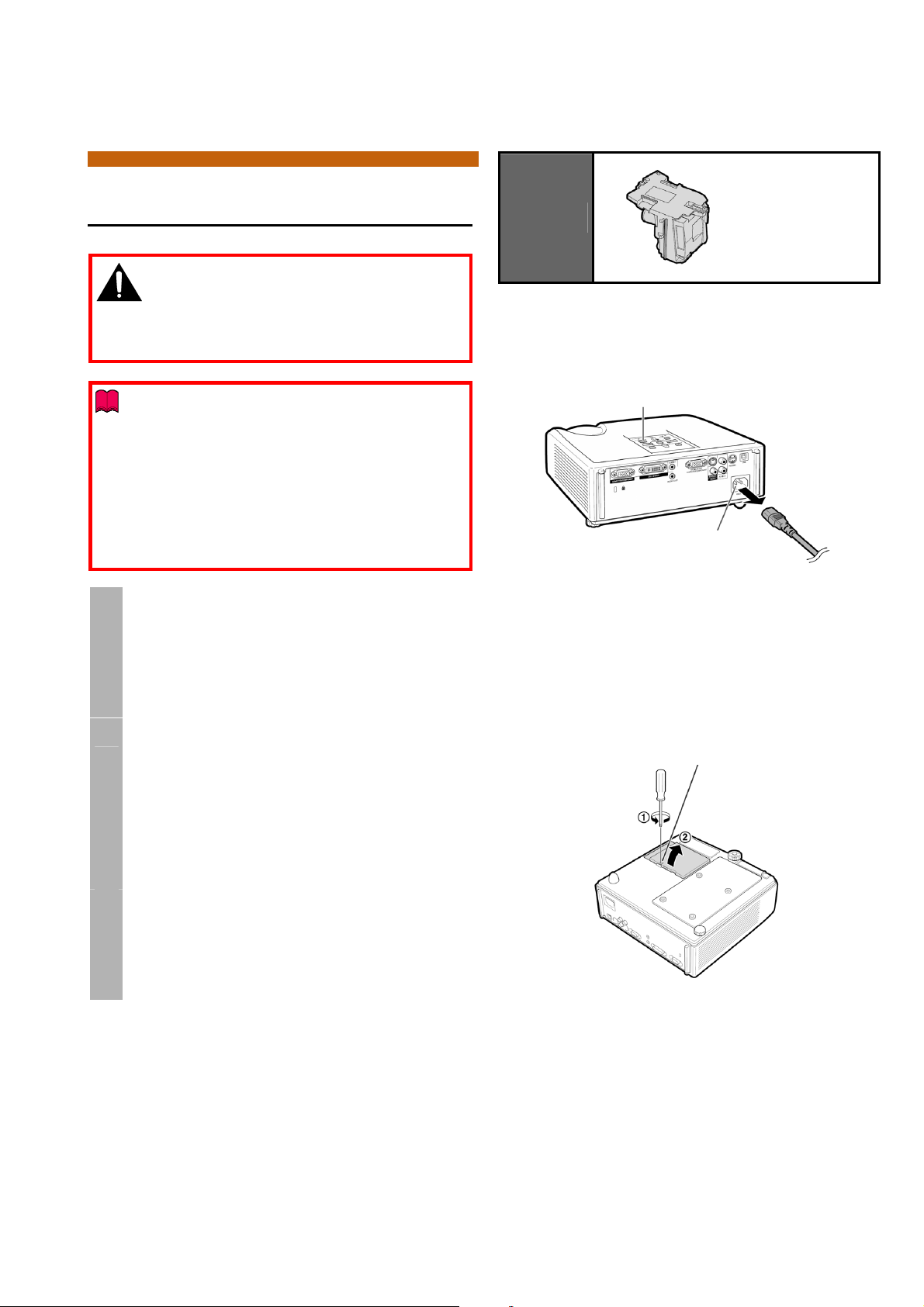

Montaż i demontaż zespołu lampy............51

Skasowanie zegara lampy ........................52

Przechowywanie projektora ................ 53

Korzystanie z torby....................................53

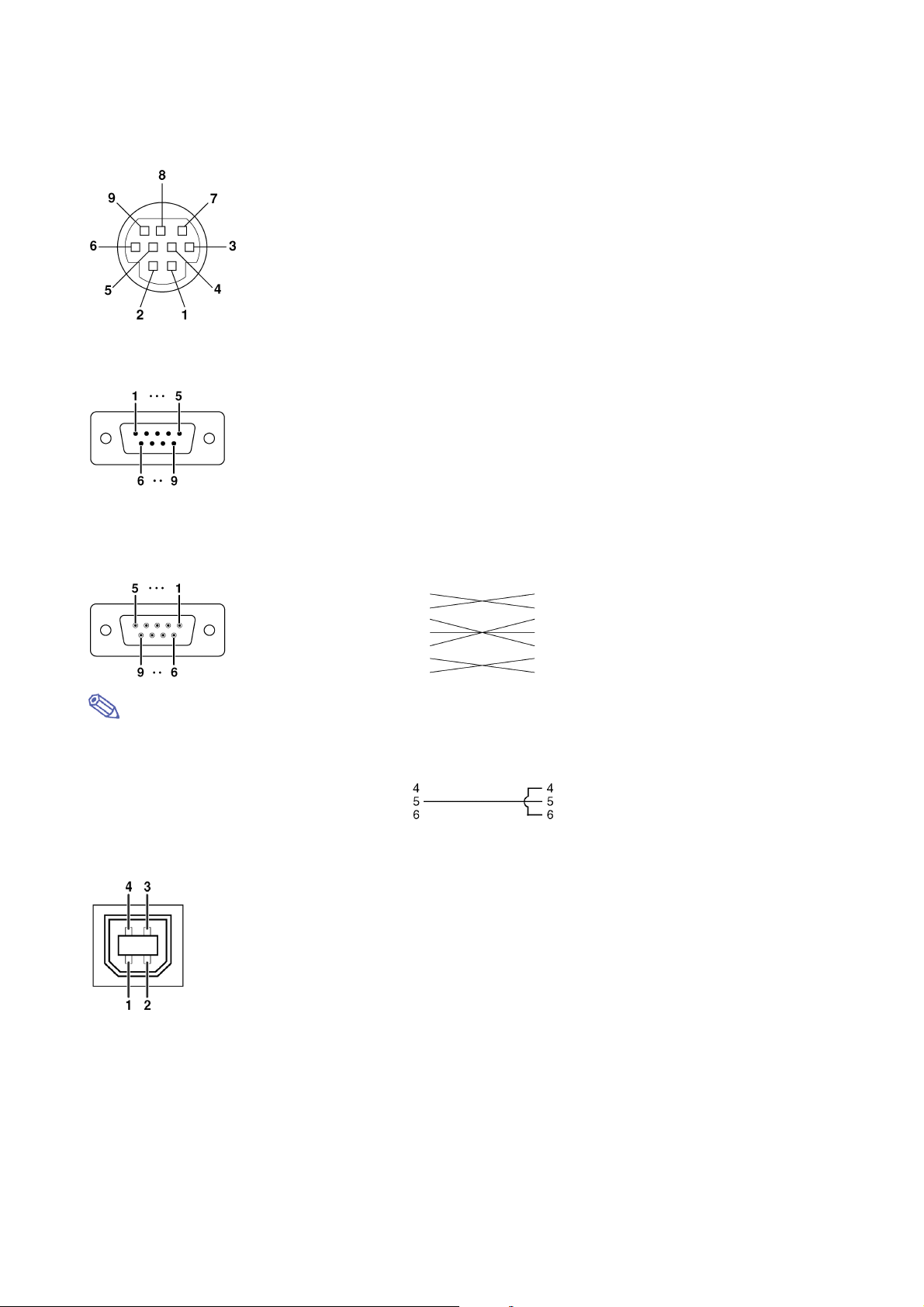

Opis gniazd ........................................... 54

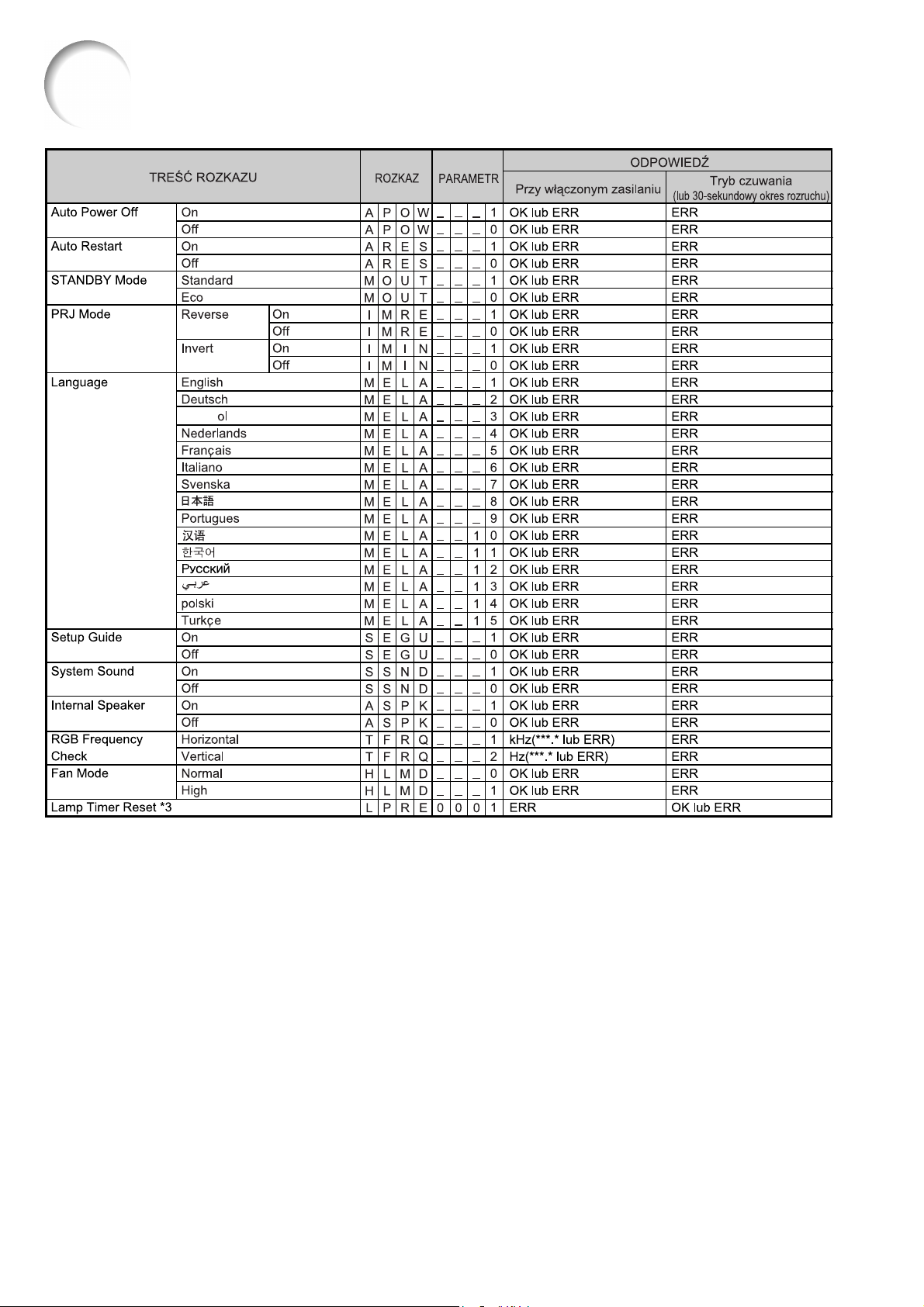

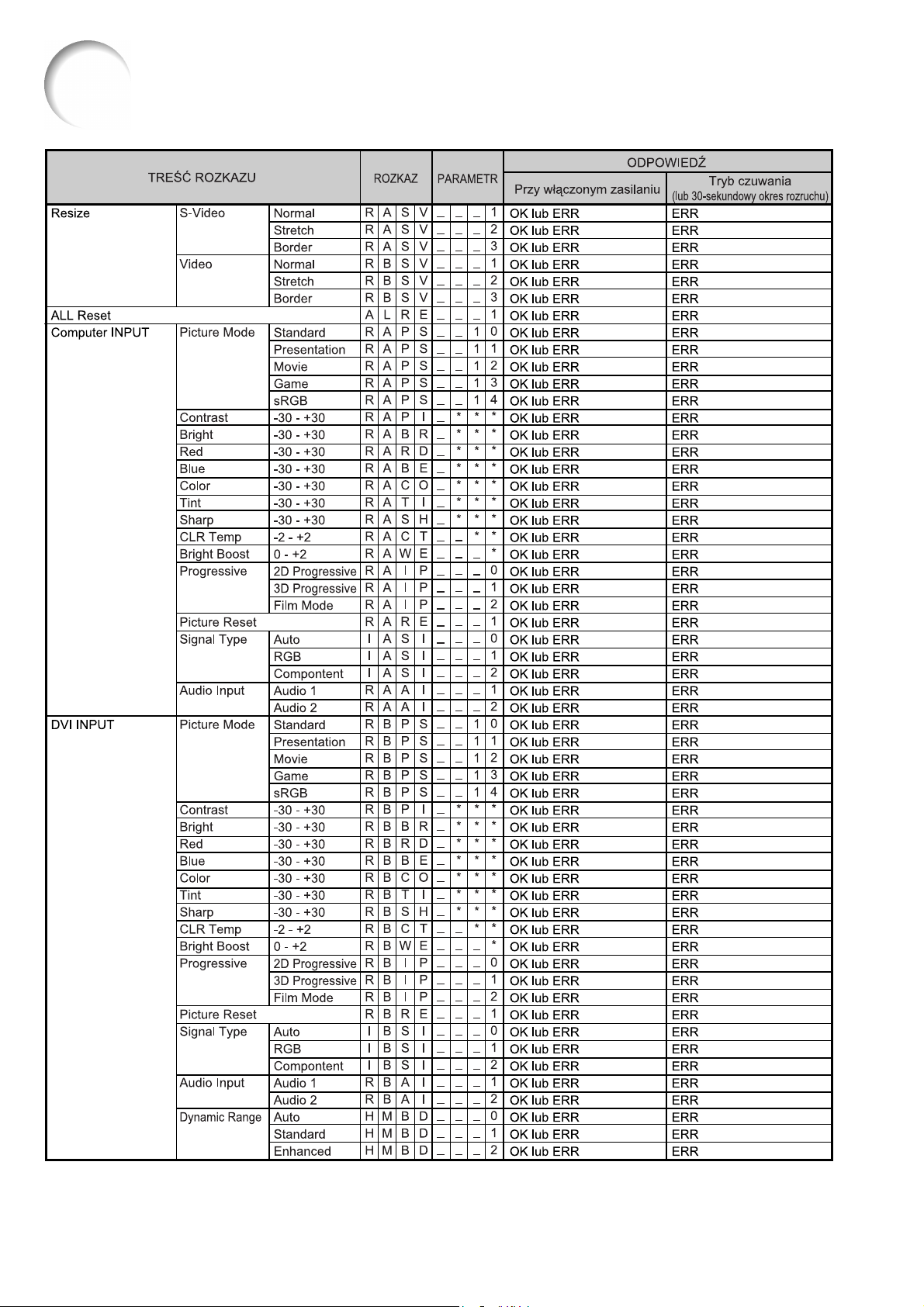

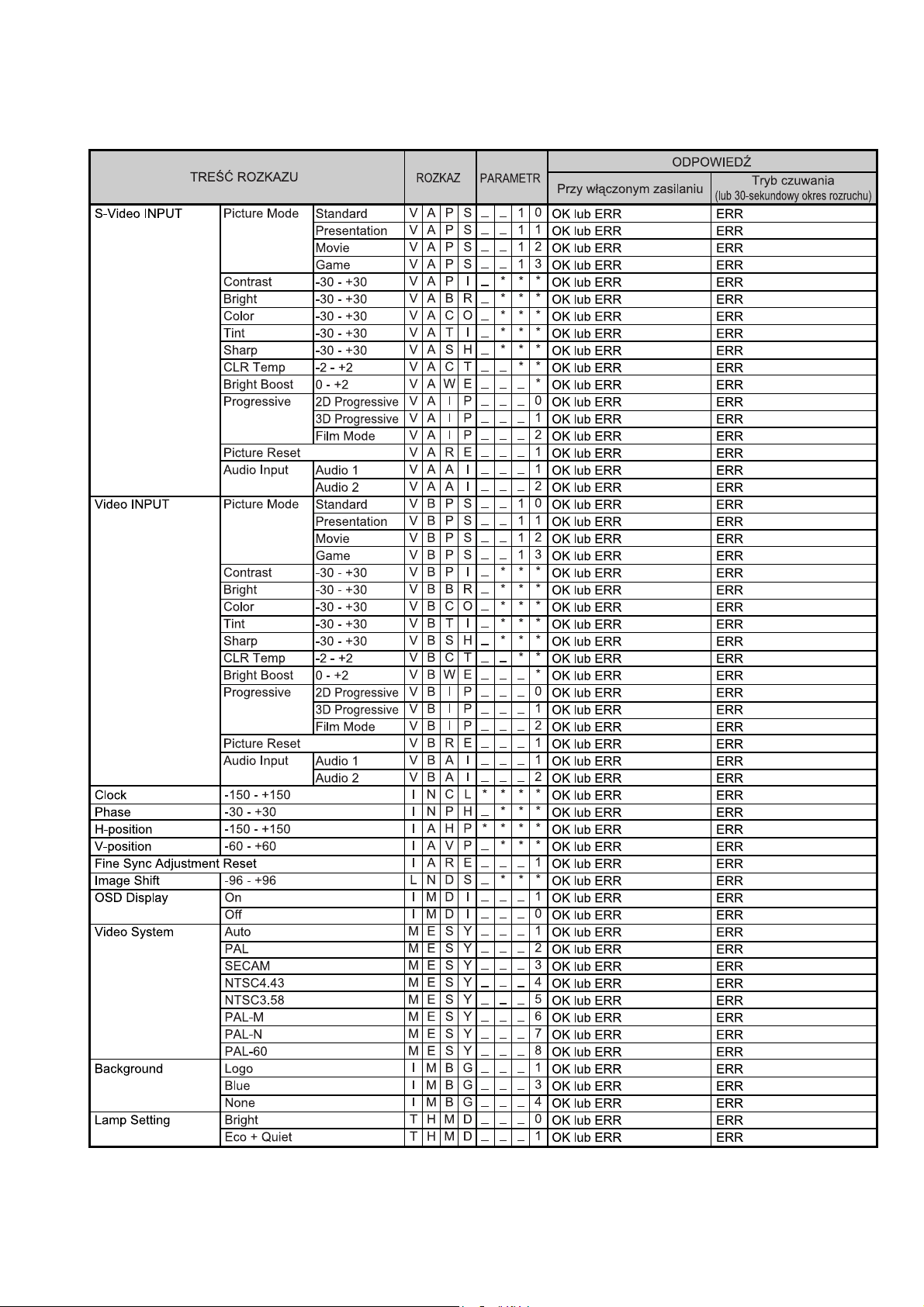

Port RS-232C – parametry i lista

rozkazów ............................................... 56

Sterowanie z komputera PC .....................56

Warunki transmisji.....................................56

Format danych ..........................................56

Rozkazy ....................................................57

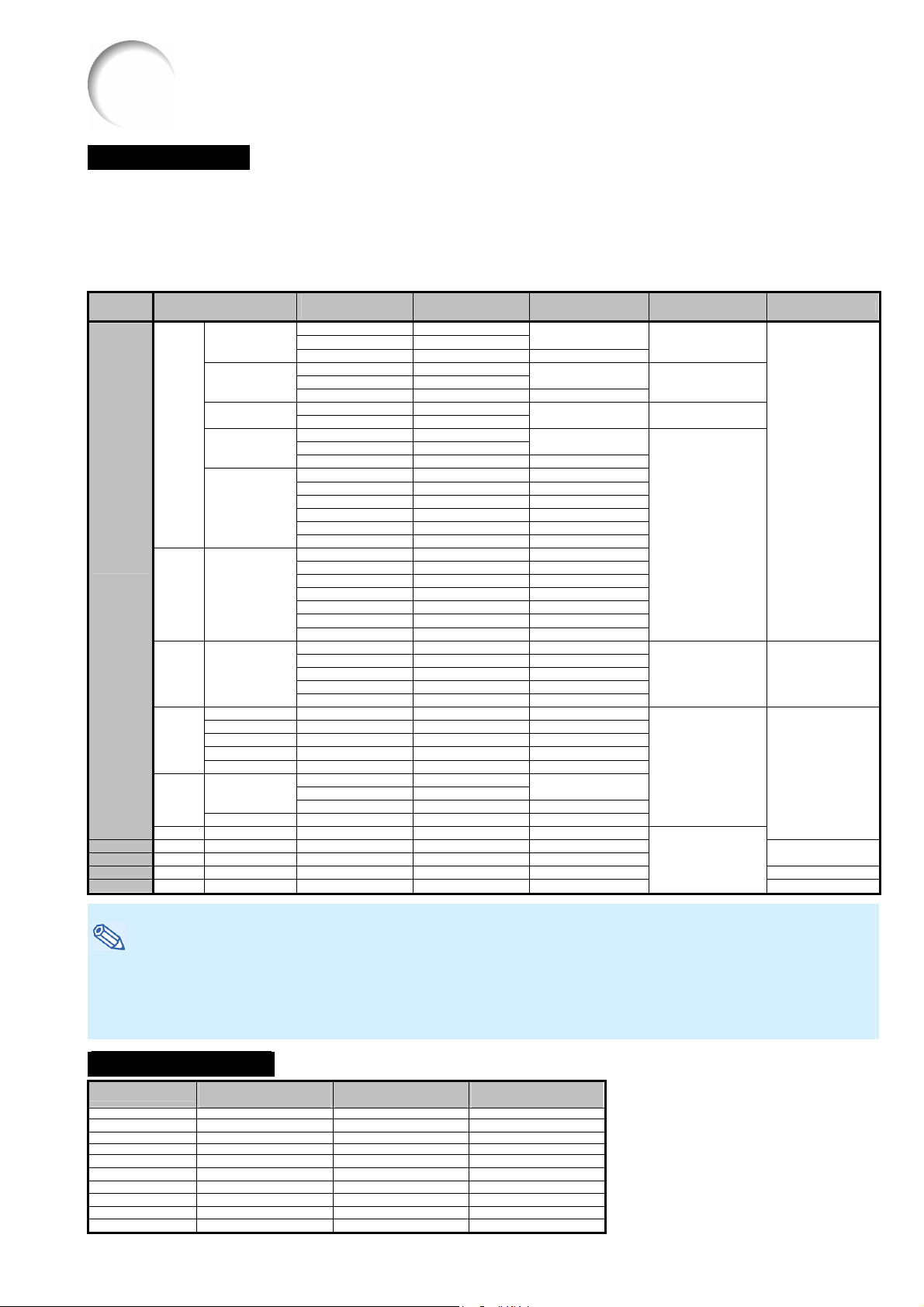

Lista obsługiwanych sygnałów

komputerowych .................................... 61

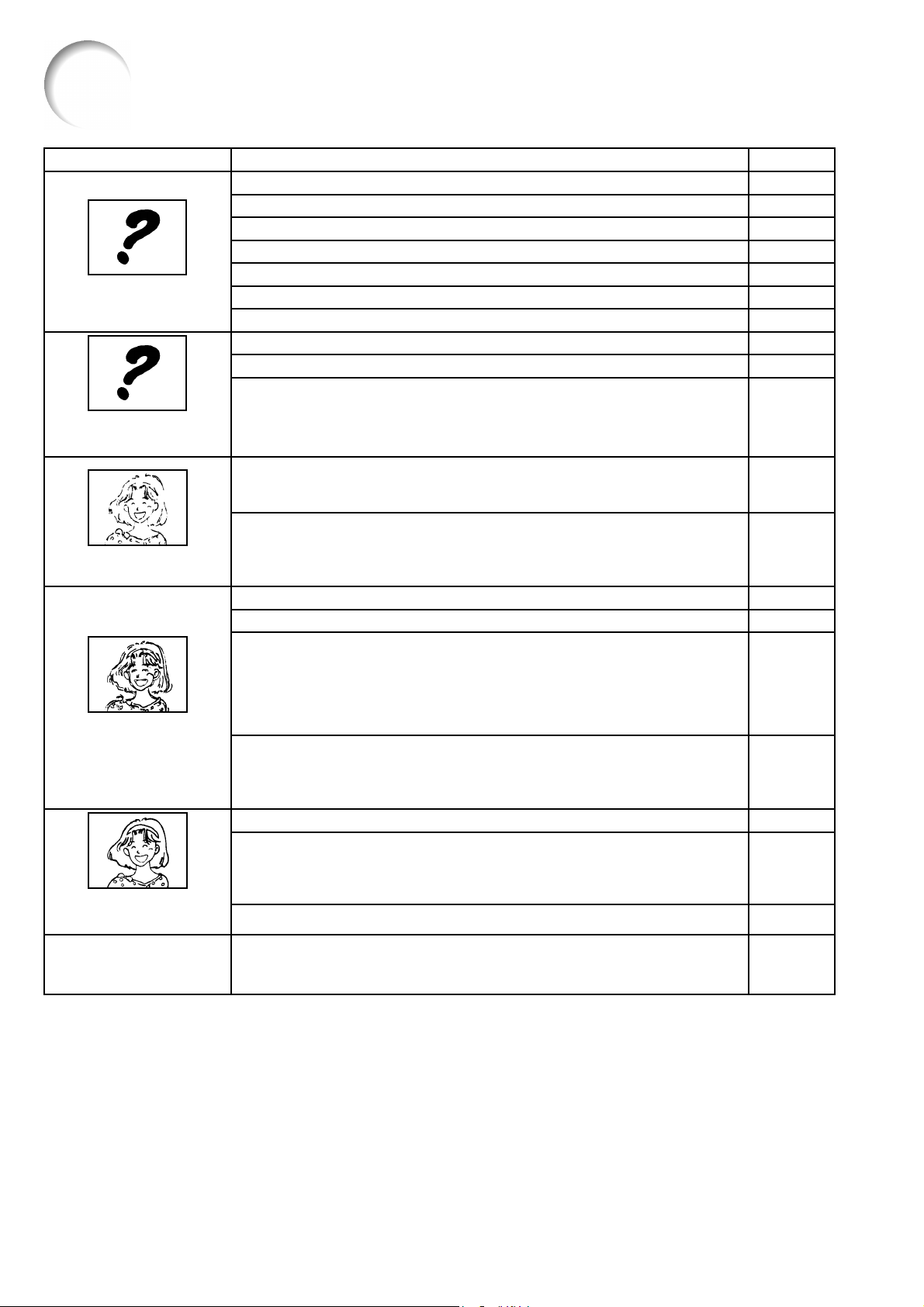

Rozwiązywanie problemów ................. 62

Autoryzowane serwisy SHARP............64

Dane techniczne ...................................65

Wymiary................................................. 66

Skorowidz.............................................. 67

5

y

ą

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

OSTRZEŻENIE: Przed przystąpieniem do pracy należy zapoznać się uważnie z poniższymi informacjami.

Energia elektryczna znalazła bardzo wiele zastosowań. Opisywany projektor został zaprojektowany i skonstruowany w taki sposób, żeby zapewnić bezpieczeństwo osobom, które go obsługują i przebywają w jego pobliżu. Należy jednak pamiętać, że NIEPRAWIDŁOWA OBSŁUGA ZWIĘKSZA RYZYKO PORAŻENIA PRĄDEM I WYSTĄPIENIA POŻARU. Żeby nie dopuścić do uszkodzenia wewnętrznych zabezpieczeń, w które wyposażony został projektor, prosimy o przestrzeganie następujących zasad przy jego instalacji i obsłudze.

1. Przeczytaj uważnie instrukcję obsługi Przed przystąpieniem do pracy z projektorem na-

leży uważnie przeczytać wszystkie informacje zamieszczone w niniejszej instrukcji.

2. Zachowaj instrukcję obsługi Niniejsza instrukcja obsługi, wraz z informacjami

dotyczącymi bezpieczeństwa powinna znajdować się zawsze w pobliżu projektora na wypadek wystąpienia wątpliwości związanych z jego obsługą.

3. Przestrzegaj ostrzeżeń Należy przestrzegać wszelkich ostrzeżeń umiesz-

czonych na obudowie projektora i wskazówek zawartych w niniejszej instrukcji.

4. Przestrzegaj wszystkich wskazówek Należy bezwzględnie przestrzegać wszystkich

wskazówek zamieszczonych w niniejszej instrukcji obsługi.

5. Czyszczenie Przed przystąpieniem do czyszczenia, odłącz pro-

jektor od sieci elektrycznej. Nie używaj żadnych środków czyszczących w płynie lub aerozolu. Uż

ywaj tylko wilgotnej ściereczki. Nigdy nie używaj

silnych detergentów z alkoholem lub rozpuszczalnikiem.

6. Dodatkowe urządzenia Nie należy podłączać do projektora urządzeń nie

zalecanych przez producenta.

7. Woda i wilgoć Nie należy używać projektora w pobliżu wody, na

przykład: w pobliżu wanien, umywalek, zlewów, basenów, na mokrej nawierzchni.

8. Akcesoria Nie należy ustawiać projektora na niestabilnych

stołach, wózkach, czy innych podstawach. Upadek projektora może spowodować zranienie kogoś i/lub uszkodzenie samego urządzenia. Należy używać wyłącznie akcesoria zalecane przez producenta i zgodnie z jego wskazaniami. Podczas montażu projektora we wszelkich instalacjach stałych należy bezwzględnie przestrzegać zaleceń producenta i stosować odpowiednie elementy montażowe.

9. Transport Jeśli projektor został zainstalowany na wózku, należ

go przewozić z dużą ostrożnością. Gwałtowne zatrzymanie, zbyt szybkie przesuwanie czy transport po nierównej nawierzchni mogą spowodować wywrócenie wózka.

10. Wentylacja Otwory znajdujące się w obudowie projektora

zapewniają prawidłową wentylację i zabezpieczaj przed przegrzaniem. W żadnym wypadku nie wolno ich czymkolwiek przykrywać. Nie powinno się go również stawiać w miejscach osłoniętych (np. na półkach, na łóżkach itp.), jeśli mogłoby to utrudnić wentylację.

11. Zasilanie Projektor może być zasilany tylko takim napięciem,

jakie zaznaczone jest na tylnej ściance projektora. W razie jakichkolwiek wątpliwości prosimy o kontakt z serwisem. W przypadku urządzeń zasilanych z baterii lub innych źródeł należy postępować zgodnie instrukcją obsługi.

12. Uziemienie Opisywany projektor jest dostarczany z jedn

z opisanych poniżej wtyczek elektrycznych. Jeśli wtyczka nie pasuje do gniazdka, skontaktuj się z elektrykiem. a. Standardowa wtyczka dwużyłowa. b. Standardowa wtyczka trójżyłowa z uziemieniem.

Wtyczka ta będzie pasowała jedynie do gniazdka elektrycznego z uziemieniem.

13. Zabezpieczenie kabla zasilającego Projektor należy ustawiać w taki sposób, żeby jego

przewód nie został uszkodzony przez przechodzące osoby.

14. Burza Żeby zapobiec uszkodzeniu projektora z powodu

burzy, czy awarii sieci elektrycznej, należy go wyłączać z sieci, jeśli ma pozostawać nieużywany przez dłuższy czas.

15. Przeciążenie gniazdka elektrycznego Nie należy podłączać do jednego gniazdka

sieciowego zbyt wielu urządzeń, ponieważ może to być przyczyną pożaru, czy porażenia prądem.

16. Przedmioty lub p

łyny we wnętrzu projektora

Nie wolno wrzucać żadnych przedmiotów do

wnętrza projektora, ponieważ może to spowodować zwarcie, a co za tym idzie, pożar lub porażenie kogoś prądem.

17. Naprawa

Nie wolno naprawiać projektora samodzielnie. Zdejmowanie obudowy projektora, może narazić użytkownika na porażenie prądem. Naprawę projektora należy pozostawić autoryzowanym serwisom.

6

k

t

y

18. Kiedy wezwać serwis

W następujących przypadkach prosimy o odłą-

czenie projektora z sieci i skontaktowanie się z serwisem: a. Jeśli kabel sieciowy lub wtyczka zostały

uszkodzone.

b. Jeśli jakikolwiek płyn przedostał się do wnętrza

projektora.

c. Jeśli projektor został poddany działaniu wody lub

deszczu.

d. Jeżeli projektor nie działa prawidłowo podczas

normalnej obsługi. Prosimy o regulację tylko tych funkcji, które opisane zostały w niniejszej instrukcji. Nieprawidłowe ustawienia pozostałych opcji mogą spowodować uszkodzenie projektora, co może wymagać przeprowadzenia skomplikowanych napraw.

e. Jeśli projektor został zrzucony lub obudowa

została uszkodzona.

f. Jeżeli zauważalne jest wyraźne obniżenie jakości

pracy projektora.

19. Części zamienne Jeśli zachodzi konieczność wymiany pewnych

elementów projektora, należy upewnić się, że serwisant wyposaża projektor w części zalecane przez producenta. Instalacja nieodpowiednich podzespołów może spowodować pożar lub być przyczyną porażenia prądem użytkowników projektora.

20. Kontrola sprawności Po naprawie projektora serwis ma obowiąze

skontrolować go, czy nadaje się on do pracy i jes bezpieczny dla osób, które będą z niego korzystały.

21. Instalacja na ścianie lub suficie Opisywane urządzenie można zainstalować na

ścianie lub suficie wyłącznie w sposób zalecan przez producenta.

22. Wysoka temperatura

Projektora nie należy ustawiać w pobliżu źródeł ciepła - kaloryferów, pieców, ani żadnych innych urządzeń grzewczych. Projektora nie należy ustawiać w pobliżu źródeł ciepła - kaloryferów, pieców, ani żadnych innych urządzeń grzewczych.

• DLP™ (Digital Light Processing) i DMD™ (Digital Micromirror Device) są znakami handlowymi firmy Texas

Instruments.

• Microsoft

®

i Windows® są zarejestrowanymi znakami handlowymi firmy Microsoft Corporation w Stanach

Zjednoczonych i innych krajach.

• PC/AT jest zarejestrowanym znakiem handlowym firmy International Business Machines Corporation.

• Macintosh

• Wszystkie inne nazwy przedsiębiorstw i urządzeń wymienione w niniejszej instrukcji obsługi są własnością

®

jest zarejestrowanym znakiem handlowym firmy Apple Computer Inc.

odpowiednich przedsiębiorstw.

• Niektóre układy scalone zastosowane w opisywanym urządzeniu zawierają poufne i/lub tajne informacje

handlowe należące do firmy Texas Instruments. Z tego powodu ich kopiowanie, modyfikowania, adaptowanie, tłumaczenie, dystrybucja, dekonstrukcja i dekompilacja jest zabroniona.

7

r

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przystępując do instalacji projektora należy zapoznać się z poniższymi wskazówkami:

Ostrzeżenia dotyczące wymiany zespołu lampy

 Jeśli lampa pęknie, we wnętrzu

projektora mogą się znajdować odłamki szkła. W takim przypadku należy porozumieć się z serwisem. Opis wymiany lampy znajduje się na stronie 50.

Uwagi dotyczące ustawienia projektora

 Żeby maksymalnie wydłużyć okres bezawaryjnej

pracy projektora, nie należy z niego korzystać w pomieszczeniach wilgotnych, zakurzonych lub zadymionych. Praca w takich warunkach będzie wymagała częstszego czyszczenia elementów optycznych projektora i wymiany filtra. Jeśli projekto pracujący w takich warunkach będzie czyszczony regularnie, jego stan techniczny nie ulegnie pogorszeniu. Czyszczenie wewnętrznych elementów projektora należy zlecać wyłącznie autoryzowanym punktom serwisowym.

Projektora nie należy ustawiać w silnie nasłonecznionych pomieszczeniach.

 Ekran należy ustawiać w ten sposób, by nie padało

na niego intensywne światło, ponieważ mogłoby to utrudnić lub uniemożliwić obserwację wyświetlanych obrazów. Przeprowadzając prezentację w ciągu dnia należy zasunąć zasłony i zgasić światło.

Projektora nie należy nadmiernie odchylać od poziomu.

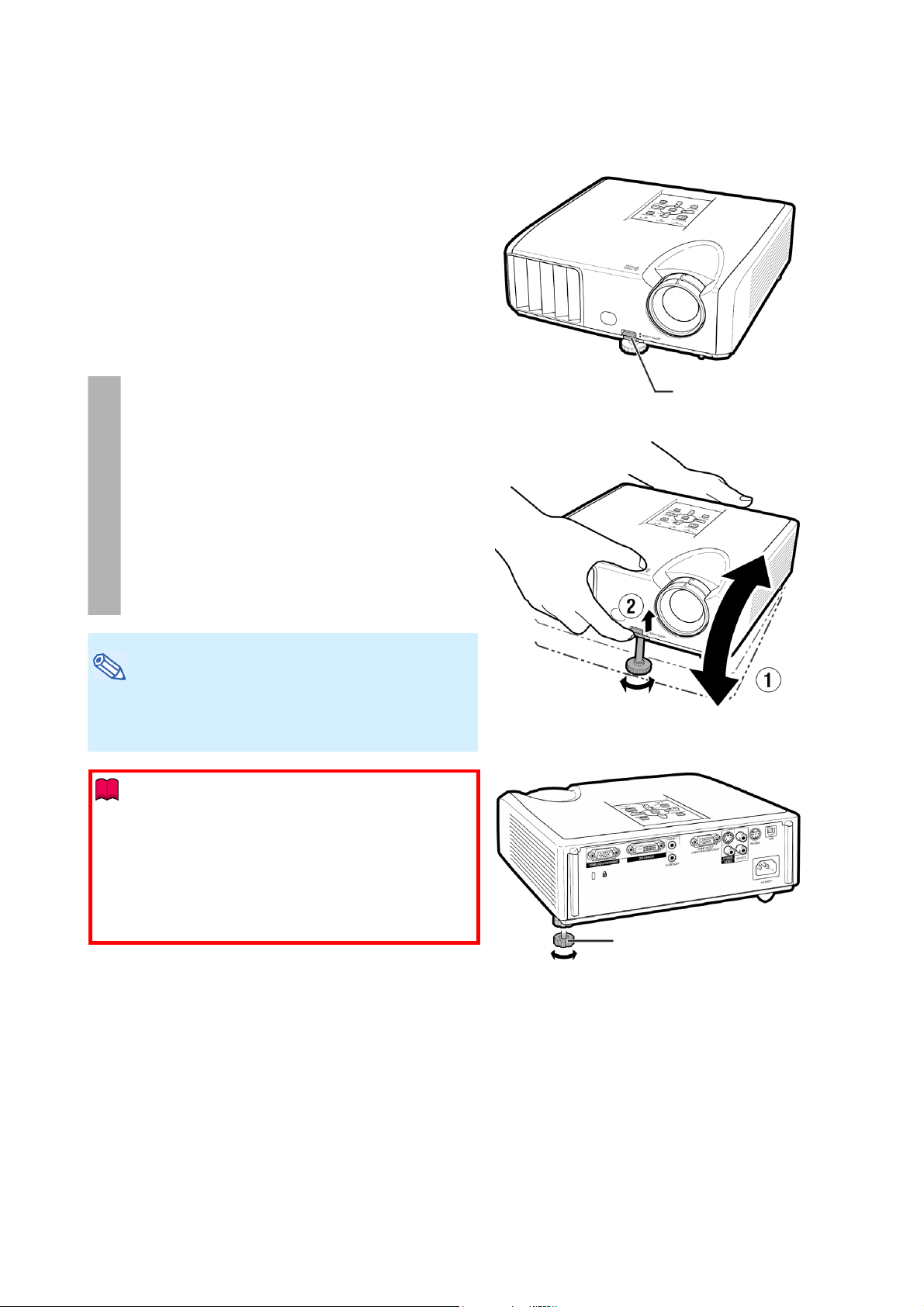

 Projektor można odchylać w zakresie, w jaki

pozwalają na to regulowane nóżki (do około 9 stopni od poziomu).

 Przy pierwszym włączeniu nowego projektora może

być wyczuwalny nietypowy zapach. Jest to normalne i nie oznacza usterek. Zapach zniknie po pewnym czasie.

Korzystanie z projektora na dużych wysokościach (np. w górach) przekraczających 1500 m n.p.m.

 Jeśli projektor ma być używany na dużych

wysokościach, należy ustawić funkcję „Fan Mode” na „High” (zwiększenie obrotów wentylatora). W przeciwnym razie okres pracy układu optycznego mógłby ulec znacznemu skróceniu.

Ostrzeżenie dotyczące ustawienia projektora na podwyższeniu

 Ustawiając projektor na podwyższeniu, należy go

odpowiednio zabezpieczyć, żeby zapobiec ewentualnemu upadkowi i zranieniu osób znajdujących się w pobliżu.

Projektora nie należy poddawać działaniu uderzeń lub wstrząsów.

 Należy zwrócić szczególną uwagę na obiektyw, żeby

nie uszkodzić jego powierzchni.

Chroń swój wzrok!

 Oglądanie obrazów z projektora przez wiele godzin

bez przerwy będzie powodowało zmęczenie wzroku. Należy pamiętać o robieniu przerw.

Projektora nie należy poddawać działaniu ekstremalnych temperatur.

 Temperatura otoczenia w trakcie pracy:

+5°C do +35°C

 Temperatura otoczenia w trakcie przechowywania:

-20°C do +60°C

Nie wolno blokować kratek wentylacyjnych.

 Wszelkie ściany i przeszkody powinny się znajdować

w odległości co najmniej 30 cm od kratek wentylacyjnych.

 Nie wolno wsuwać żadnych przedmiotów do otworów

wentylacyjnych.

 Jeśli wentylator zostanie zablokowany, obwód

zabezpieczający automatycznie wyłączy projektor. Nie oznacza to jednak uszkodzenia. (Patrz strony 48 i 49.) W takiej sytuacji należy odłączyć projektor od sieci elektrycznej i odczekać ponad 10 minut, a następnie ustawić projektor w miejscu, w którym otwory wentylacyjne nie będą zablokowane, ponownie kabel zasilający i uruchomić projektor. Spowoduje to przywrócenie normalnego trybu pracy projektora.

8

k

Ostrzeżenia dotyczące eksploatacji projektora

 Transportując projektor należy postępować ostrożnie,

żeby nie narazić go na silne uderzenia i/lub wstrząsy,

ponieważ mogłoby to spowodować jego uszkodzenie. Szczególną uwagę należy zwrócić na obiektyw. Przed przeniesieniem projektora należy odłączyć od niego wszystkie kable.

 Jeśli kabel zasilający zostanie odłączony od sieci

jeszcze podczas pracy wentylatora, niektóre elementy projektora mogą być gorące. Prosimy zachować ostrożność przenosząc projektor.

 Nie wolno przenosić projektora trzymając go za

obiektyw.

 Jeśli projektor ma być nieużywany, należy założyć

osłonę na obiektyw (patrz strona 11).

 Projektora nie należy poddawać bezpośredniemu

działaniu promieni słonecznych ani ustawiać go w pobliżu źródeł ciepła, ponieważ mogłoby to spowodować odbarwienie lub deformację obudowy.

Podłączanie innych urządzeń

 Przystępując do podłączania do projektora wszel-

kiego rodzaju urządzeń audio-wideo należy bezwzględnie ODŁĄCZYĆ projektor i podłączany sprzęt od sieci elektrycznej.

 W trakcie dokonywania podłączeń należy postępo-

wać zgodnie z opisami zawartymi w instrukcjach obsługi projektora i podłączanego sprzętu.

Korzystanie z projektora w innych krajach

 Napięcie zasilające i typ gniazdka elektrycznego

zależą od kraju, w którym projektor jest eksploatowany. Zabierając projektor za granicę należy się zaopatrzyć w odpowiedni kabel zasilający.

Funkcja kontroli temperatury

 Jeśli projektor będzie się prze-

grzewał z powodu nieprawidłowego ustawienia lub zablokowania otworów wentylacyjnych, w lewym dolnym rogu ekranu będą widoczne symbole „

” i „ ”. Jeśli temperatura nadal będzie wzrastała, lampa projektora zostanie wyłączona, zacznie pulsować wskaźni TEMP., a po 90 sekundach chłodzenia zasilanie zostanie wyłączone. Postępuj według opisu zamieszczonego w rozdziale „Wskaźniki ostrzegawcze" na stronie 48.

Informacja

• Wbudowany wentylator reguluje temperaturę wewnątrz projektora, a jego wydajność jest ustalana automatycznie. Odgłos pracy wentylatora może się zmieniać w zależności od prędkości obrotów silnika. Nie oznacza to usterki

9

Wyposażenie

Dostarczone wyposażenie

Pilot zdalnego sterowania

(Rozmiar „AA”, UM/SUM-

Dwie baterie R-6

3, HP-7 lub podobne)

Kabel RGB (3,0 m)

Osłona obiektywu

(założona)

Adapter z wtyczkami DIN-

D-sub / RS-232C (15 cm)

Torba do przenoszenia

Kabel zasilający* (1,8 m)

Wersja dla Stanów Zjed-

noczonych, Kanady itp.

Wersja dla Europy, oprócz

Wielkiej Brytanii

Wersja dla Wielkiej

Brytanii i Singapuru

Wersja dla Australii, No-

wej Zelandii i Oceanii

* Należy użyć kabla pasującego do gniazdek elektrycznych w danym kraju.

• Instrukcja obsługi (niniejsza instrukcja) i płyta CD-ROM <UDSKAA089WJZZ>)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• W nawiasach „< >” podano kody katalogowe poszczególnych części.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wyposażenie opcjonalne

 Kabel z wtyczkami 3RCA/15-stykowa D-sub (3,0 m) AN-C3CP2  Zdalny odbiornik sygnału AN-MR2  Zespół lampy AN-XR30LP  Wspornik do instalacji na suficie AN-60KT  Dodatkowy wysięgnik AN-TK201

AN-TK202

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Niektóre kable nie są dostępne we wszystkich regionach sprzedaży. Więcej informacji na ten temat można uzyskać

u autoryzowanych przedstawicieli firmy SHARP.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

10

Y

i

u

a

.

a

i

a

Nazwy i funkcje części

W polach podane są numery stron, na których można znaleźć więcej informacji na dany temat.

Projektor

Widok z góry

Wskaźnik zasilania

(POWER)

Przycisk ON/STANDB

Służy do włączenia projektora

i przełączania go do trybu

czuwania.

Przycisk ENTER

Służy do ustawiania wybranych

elementów w menu.

Wskaźnik LAMP

Wskaźnik TEMP.

Przycisk ECO/QUIET

Służy do włączania trybu, w którym projektor działa ciszej, a czas pracy lampy jest dłuższy.

Przyciski VOL. (+W/X-)

Służą do regulacji poziomu głośności.

Przyciski INPUT (S/T)

Służą do przełączania źródeł sygnału.

Przycisk KEYSTONE

Służy do włączania trybu korekcji

efektu trapezowego.

Widok z przodu

Pokrętło regulacj

wielkości obraz

Służy do powiększani

/pomniejszania obrazu

Odbiornik sygnału pilot

Wylotowa kratk

wentylacyjn

Przycisk regulacj

wysokości projektor

Przycisk MENU/HELP

Służy do wyświetlania menu i pomocy ekranowej.

Przyciski regulacyjne (

Służą do wyboru elementów menu.

Wlotowa kratka wentylacyjna

Głośnik

S/T/W/X

)

Pierścień regulacji ostrości

Służy do regulacji ostrości obrazu.

Dociśnij oba przyciski, żeby zdjąć lub założyć osłonę.

11

e

T

a

B

w

a

R

a

V

Nazwy i funkcje części (ciąg dalszy)

W polach podane są numery stron, na których można znaleźć więcej informacji na dany temat.

Widok projektora z tyłu

Gniazda

Gniazdo wejściowe AUDIO 1

Gniazdo wejściowe DVI-I

Służy do podłączenia cyfrowych sygnałów DVI, Computer RGB i Component

Gniazdo wejściow

COMPUTER/COMPONEN

Służy do podłączeni

sygnałów Computer RG

i Component.

Gniazdo wejściowe S-

Służy do podłączenia źródła obrazu z wyjściem S-wideo.

Gniazdo RS-232C

Umożliwia sterowanie projektorem przy pomocy komputera.

IDEO

Gniazdo USB

Umożliwia podłączenie komputera w celu wykorzystywania dostarczonego z projektorem pilota do sterowania kursorem myszy.

Gniazdo wyjściowe

AUDIO

Służy do podłączenia

Gniazdo wejściowe AUDIO 2

wejścia w zewnętrznym

urządzeniu audio.

Gniazdo wyjściowe

MONITOR OUT

Gniazdo wyjściowe sygnałó

Gniazdo wejściowe VIDEO

Służy do podłączenia źródła obrazu z wyjściem wideo.

Computer RGB, Component

i Analog DVI. Wspólne dl

wejść COMPUTE

/COMPONENT i DVI-I.

Służy do podłączeni

zewnętrznego monitora.

Gniazdo zasilające

Tutaj należy podłączyć dostarczony w zestawie kabel zasilający.

Tylna nóżka

regulacyjna

Korzystanie z gniazda zabezpieczającego

• Opisywany projektor wyposażony jest w gniazdo zabezpieczające, które może współpracować z systemem bezpieczeństwa Kensington. Opis obsługi gniazda jest dostarczany razem z systemem.

Gniazdo zabezpieczające standardu Kensington Security

12

Y

a

V

a

w

R

u

e

-

R

a

o

K

y

-

u

j

m

y

Pilot zdalnego sterowania

Przycisk STANDB

Służy do przełączenia projektor

do trybu czuwania.

Przyciski COMPUTER, DVI,

S-

IDEO, VIDEO

Służą do przełączani

poszczególnych sygnałó

wejściowych.

Przycisk BREAK TIME

Umożliwia wyświetlenie czas

pozostałego do końca przerwy.

Przyciski PAGE UP

i PAGE DOWN

Działają podobnie jak przyciski [Pag

Up] i [Page Down] na klawiaturz

komputera) po podłączeniu kompute

ra lub opcjonalnego zdalnego odbior

nika sygnału myszy przez port USB.

Przycisk POINTE

Służy do wyświetleni

wskaźnika ekranoweg

Przyciski regulacyjne (ef d c) (MOUSE)

•

Służą do sterowania kursorem myszy po podłączeniu komputera lub opcjonalnego zdalnego odbiornika sygnału myszy przez port USB.

Służą do wyboru elementów menu.

Przycisk L-CLIC

Służy jako lewy przycisk mysz

po podłączeniu komputera lub opcjo

nalnego zdalnego odbiornika sygnał

Służy do włączania trybu, w który

projektor działa ciszej, a czas prac

myszy przez port USB.

Przycisk KEYSTONE

Służy do korekcji efekt

trapezowego.

Przycisk AUTO SYNC

Służy do automatyczne

regulacji obrazu z komputera.

Przycisk ECO+QUIET

lampy jest dłuższy.

Przycisk ON

Służy do włączania zasilania.

Przycisk FREEZE

Służy do wyświetlania menu ekrano- wego.

Przycisk AV MUTE

Służy do tymczasowego wyłączenia obrazu i dźwięku.

Przyciski VOL. (+/–)

Służą do regulacji poziomu głośności.

Przycisk SPOT

Służy do wyświetlenia „reflektora” ekranowego.

Przycisk ENTER

Służy do ustawiania wybranych elementów w menu.

Przycisk R-CLICK/RETURN

•

Służy jako prawy przycisk myszy po podłączeniu komputera lub opcjonalnego zdalnego odbiornika sygnału myszy przez port USB.

•

Służy do powrotu do poprzedniego okna menu.

Przycisk MENU/HELP

Służy do wyświetlania menu i pomocy ekranowej. Służy do zatrzymywania obrazu.

Przycisk RESIZE

Umożliwia zmianę trybu wyświetlania obrazu (NORMAL, BORDER itp.).

Przycisk PICTURE MODE

Służy do przełączania trybu wyświetlania obrazu.

13

Nazwy i funkcje części (ciąg dalszy)

Wkładanie baterii

Naciśnij zatrzask na osłonie pojemnika baterii i zsuń ją w kierun-

1

ku wskazywanym przez strzałkę.

Włóż dostarczone w zestawie baterie.

2

• Wkładając baterie należy pamiętać, by były one ułożone zgodnie z oznaczeniami i wewnątrz pojemnika.

Załóż osłonę i nasuń ją w kierunku wskazywanym przez strzałkę.

3

Nieprawidłowe korzystanie z baterii może spowodować ich wyciek lub wybuch. Prosimy o przestrzeganie poniższych zaleceń.

Ostrzeżenie

• Nieprawidłowe włożenie baterii może spowodować wybuch. Zużyte baterie należy wymienić na identyczne lub tego samego typu.

• Wkładając baterie należy pamiętać, by były one ułożone zgodnie z oznaczeniami

• Baterie różnych typów mają różne właściwości i dlatego nie należy ich używać równocześnie.

• Nie należy równocześnie instalować starych i nowych baterii. Ponieważ mogłoby to spowodować skrócenie żywotności

nowych baterii oraz wyciek starych.

• Wyczerpane baterie należy niezwłocznie wyjąć z pilota, ponieważ pozostawienie ich mogłoby spowodować wyciek. Płyt wyciekający z baterii jest szkodliwy dla skóry, dlatego usuwając nieszczelne baterie należy trzymać je przez papier lub ścierkę.

• Baterie dostarczone razem z pilotem mogą ulec szybkiemu rozładowaniu, w zależności od tego, jak długo były przechowy- wane. Z tego powodu należy je wymienić jak najszybciej na nowe.

• Jeśli pilot ma pozostać nieużywany przez dł

• Usuwając zużyte baterie należy postępować zgodnie lokalnymi przepisami dotyczącymi ochrony środowiska.

uższy czas, należy wyjąć z niego baterie.

i wewnątrz pojemnika.

14

Zasięg pilota

Pilot może być używany do sterowania projektorem w zasięgu pokazanym na rysunku obok.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Sygnał pilota może być odbijany od ekranu. Jednak efek- tywny zasięg w takiej sytuacji będzie zależał od rodzaju materiału, z jakiego wykonany został ekran.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Podczas korzystania z pilota:

• Pilota nie wolno narażać na wstrząsy, wilgoć lub wysoką temperaturę.

• W pomieszczeniach oświetlanych lampą jarzeniową pilot może działać nieprawidłowo. W takiej sytuacji należy ustawić projektor jak najdalej od źródła światła.

30º

Nadajniki

Odbiornik

7 m

Pilot

15

r

Skrócony opis obsługi

W tej części instrukcji znajduje się skrócony opis obsługi projektora. Szczegółowe informacje znajdują się na wskazanych stronach.

Ustawienie projektora i wyświetlenie obrazu

Poniżej jako przykład opisana została procedura podłączenia projektora do komputera.

Przycisk ON/STANDBY

Przyciski INPUT

Przycisk ENTER

Przyciski (e/f/d/c)

Przycisk KEYSTONE

Pierścień regulacji wielkości obrazu (ZOOM)

Pierścień regulacji ostrości obrazu (FOCUS)

Dźwignia regulacji wysokości projektora (HEIGHT ADJUST)

1. Ustaw projektor tak, by obiektyw był skierowany na ekran.

Przycisk STANDBY

Przycisk ON

Przycisk COMPUTER

Przycisk ENTER

Przyciski (

Przycisk KEYSTONE

e/f/d/c)

¨ Str. 18

2. Połącz projektor z komputerem i podłącz kabel zasilający do projektora.

Podłączając inne urządzenia niż komputer, należy się zapoznać z informacjami ze stron 22 i 23.

¨ Str. 21, 24

3. Zdejmij osłonę obiektywu i włącz projektor.

Projekto

Pilot

¨ Str. 27

16

j

4. Wyreguluj wyświetlany obraz przy pomocy funkcji Setup Guide.

Po włączeniu projektora pojawi się okno Setup Guide.

1

(Jeśli opcja „Setup Guide” będzie ustawiona w menu na „On”. Patrz strona 42.) Wykonaj poszczególne czynności według wskazań funkcji Setup Guide i wyreguluj ostrość, wielkość i poło-

2

żenie obrazu w pionie. Po dokonaniu regulacji ostrości, położenia obrazu w pionie i wielkości obrazu, naciśnij przycisk ENTER,

3

żeby zakończyć ustawienia i zamknąć okno Setup Guide.

¨ Str. 26, 27

5. Skoryguj deformację trapezową.

Skoryguj deformację trapezową przy pomocy funkcji Keystone.

Panel sterowania na projektorze

Zwężenie

górnej krawędzi

Zwężenie

dolnej krawędzi

Pilot zdalnego sterowania

¨ Str. 28

6. Wybierz źródło sygnału

Wybierz „COMPUTER” korzystając z przycisków INPUT na projektorze lub przycisku COMPUTER na pilocie.

Projektor

• Naciśnięcie jednego z przycisków INPUT na projektorze spowoduje wyświetlenie listy źródeł sygnału (INPUT). Przyciskami

S/T przełączaj źródło sygnału.

Pilot

Lista INPUT

Informacja ekranowa (tryb RGB)

¨ Str. 29

7. Włącz komputer.

8. Wyłącz zasilanie

Naciśnij przycisk ON/STANDBY na projektorze lub przycisk STANDBY na pilocie, a następnie naciśnij ten przycisk ponownie, gdy pojawi się pytanie, czy przełączyć projektor do trybu czuwania.

Pro

ektor

Pilot

T Informacja ekranowa

¨ Str. 25

17

Ustawienie projektora

W celu uzyskania optymalnego obrazu należy ustawić projektor na poziomej powierzchni, prostopadle do płaszczyzny ekranu. Pozwoli to uniknąć konieczności użycia funkcji korekcji efektu trapezowego i zapewni obraz o najlepszej jakości (patrz strona 28).

Ustawienie standardowe (projekcja od przodu)

 Projektor należy ustawić w odpowiedniej odległości od ekranu, zależnie

od żądanej wielkości obrazu (patrz strona 20).

Przykład ustawienia standardowego

Widok z boku

Ekran

L: Odległość od ekranu

Środek obiektywu

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Dodatkowe informacje dotyczące odległości projektora od ekranu znajdują się na stronie 20.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Instalacja na suficie

 Instalacja na suficie jest możliwa przy wykorzystaniu dodat-

kowego wspornika. Instalując projektor na suficie należy skontaktować się z autoryzowanym sprzedawcą projektorów firmy SHARP, w celu nabycia dodatkowych akcesoriów umożliwiają- cych instalację projektora pod sufitem.

18

Tryby projekcji

Opisywany projektor może wyświetlać obraz w jednym z czterech opisanych poniżej trybów. Wybierz odpowiedni tryb wyświetlania w zależności od sposobu ustawienia projektora. (Tryb projekcji można ustawić w menu „SCRADJ”. Patrz strona 42.)

 Projektor ustawiony na stole, projekcja od przodu

[Ustawienie w menu l „Front”]

 Projektor ustawiony na stole, projekcja od tyłu

(przezroczysty ekran) [Ustawienie w menu l „Rear”]

 Projektor zainstalowany na suficie, projekcja od tyłu

[Ustawienie w menu l „Ceiling + Front”]

 Projektor zainstalowany na suficie, projekcja od tyłu

(przezroczysty ekran)

[Ustawienie w menu l „Ceiling + Rear”]

Ustalenie wielkości obrazu w zależności od odległości projektora od ekranu

Przykład: tryb NORMAL (4:3)

Przekątna obrazu

Odległość projektora od ekranu

19

Ustawienie projektora (ciąg dalszy)

Wielkość obrazu a odległość projektora od ekranu

Tryb NORMAL (4:3)

Przek. [χ]

300” (762 cm) 610 cm (240”) 457 cm (180”) 11,2 m (36’ 10”) — 19 cm (7 9/16”)

270” (686 cm) 549 cm (216”) 411 cm (162”) 10,1 m (33’ 2”) 11,7 m (38’ 4”) 17 cm (6 51/64”)

250” (635 cm) 508 cm (200”) 381 cm (150”) 9,4 m (30’ 9”) 10,8 m (35’ 5”) 16 cm (6 19/64”)

200” (508 cm) 406 cm (160”) 305 cm (120”) 7,5 m (24’ 7”) 8,6 m (28’ 4”) 13 cm (5 3/64”)

150” (381 cm) 305 cm (120”) 229 cm (90”) 5,6 m (18’ 5”) 6,5 m (21’ 3”) 10 cm (3 25/32”)

100” (254 cm) 203 cm (80”) 152 cm (60”) 3,7 m (12’ 3”) 4,3 m (14’ 2”) 6 cm (2 33/64”)

84” (213 cm) 171 cm (67”) 128 cm (50”) 3,1 m (10’ 4”) 3,6 m (11’ 11”) 5 cm (2 7/64”)

72” (183 cm) 146 cm (58”) 110 cm (43”) 2,7 m (8’ 10”) 3,1 m (10’ 3”) 5 cm (1 13/16”)

60” (152 cm) 122 cm (48”) 91 cm (36”) 2,2 m (7’ 4”) 2,6 m (8’ 6”) 4 cm (1 33/64”)

40” (102 cm) 81 cm (32”) 61 cm (24”) 1,5 m (4’ 11”) 1,7 m (5’ 8”) 3 cm (1 1/64”)

χ: Rozmiar obrazu (przek.) (cale/cm) L: Odległość od ekranu (m/stopy) L1: Minimalna odległość (m/stopy) L2: Maksymalna odległość (m/stopy) H: Odległość pomiędzy osią obiektywu a dolną krawędzią ekranu (cm/cale)

Tryb STRETCH (16:9)

Przek. [χ]

250” (635 cm) 553 cm (218”) 311 cm (123”) 10,2 m (33’ 6”) 11,8 m (38’ 8”) 69 cm (27 19/64”) ± 52 cm (± 20 27/64”)

225” (572 cm) 498 cm (196”) 280 cm (110”) 9,2 m (30’ 1”) 10,6 m (34’ 9”) 62 cm (24 9/16”) ± 47 cm (± 18 25/64”)

200” (508 cm) 443 cm (174”) 249 cm (98”) 8,2 m (26’ 9”) 9,4 m (30’ 11”) 55 cm (21 53/64”) ± 42 cm (± 16 11/32”)

150” (381 cm) 332 cm (131”) 187 cm (74”) 6,1 m (20’ 1”) 7,1 m (23’ 2”) 42 cm (16 3/8”) ± 31 cm (± 12 1/4”)

133” (338 cm) 294 cm (116”) 166 cm (65”) 5,4 m (17’ 10”) 6,3 m (20’ 7”) 37 cm (14 33/64”) ± 28 cm (± 10 7/8”)

106” (269 cm) 235 cm (92”) 132 cm (52”) 4,3 m (14’ 2”) 5,0 m (16’ 5”) 29 cm (11 37/64”) ± 22 cm (± 8 21/32”)

100” (254 cm) 221 cm (87”) 125 cm (49”) 4,1 m (13’ 5”) 4,7 m (15’ 5”) 28 cm (10 59/64”) ± 21 cm (± 8 11/64”)

92” (234 cm) 204 cm (80”) 115 cm (45”) 3,8 m (12’ 4”) 4,3 m (14’ 3”) 26 cm (10 3/64”) ± 19 cm (± 7 33/64”)

84” (213 cm) 186 cm (73”) 105 cm (41”) 3,4 m (11’ 3”) 4,0 m (13”) 23 cm (9 11/64”) ± 17 cm (± 6 55/64”)

72” (183 cm) 159 cm (63”) 90 cm (35”) 2,9 m (9’ 8”) 3,4 m (11’ 2”) 20 cm (7 55/64”) ± 15 cm (± 5 57/64”)

60” (152 cm) 133 cm (52”) 75 cm (29”) 2,4 m (8”) 2,8 m (9’ 3”) 17 cm (6 35/64”) ± 12 cm (± 4 29/32”)

40” (102 cm) 89 cm (35”) 50 cm (20”) 1,6 m (5’ 4”) 1,9 m (6’ 2”) 11 cm (4 23/64”) ± 8 cm (± 3 17/64”)

χ: Rozmiar obrazu (przek.) (cale/cm) L: Odległość od ekranu (m/stopy) L1: Minimalna odległość (m/stopy) L2: Maksymalna odległość (m/stopy) H: Odległość pomiędzy osią obiektywu a dolną krawędzią ekranu (cm/cale) S: Zakres regulacji położenia obiektywu (cm/cale)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Rozmiar obrazu (ekranu) Odległość od ekranu [L]

Szerokość Wysokość Min. [L1] Maks. [L2]

Wzór pozwalający obliczyć rozmiar obrazu i odległość od ekranu: [m/cm]

Rozmiar obrazu (ekranu) Odległość od ekranu [L]

Szerokość Wysokość Min. [L1] Maks. [L2]

Wzór pozwalający obliczyć rozmiar obrazu i odległość od ekranu: [m/cm]

Odległość pomiędzy osią obiektywu

L1 (m) = 0,03745 χ L2 (m) = 0,04323 H (cm) = 0,064

L1 (m) = 0,0408 χ L2 (m) = 0,0471 H (cm) = 0,27727 S (cm) = ±0,20754

χ

Odległość pomiędzy osią obiektywu

χ

a dolną krawędzią ekranu [H]

[stopy/cale]

χ

a dolną krawędzią ekranu [H]

χ

L1 (ft) = 0,03745 χ / 0,3048 L2 (ft) = 0,4323 H (in) = –0,064

[stopy/cale]

L1 (ft) = 0,0408 χ / 0,3048 L2 ft) = 0,0471 H (in) = 0,27727 S (in) = ±0,20754

χ / 0,3048

χ/ 2,54

Zakres regulacji położe-

nia obiektywu [S]

χ / 0,3048

χ / 2,54

Wskazówka

• Znaczenie parametrów „Odległość od ekranu [L]” i „Odległość pomiędzy osią obiektywu a dolną krawędzią ekranu [H]” jest dodatkowo wyjaśnione na schemacie na stronie 18.

• Podane wielkości są przybliżone.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

20

Podłączenie projektora do innych urządzeń

Przed przystąpieniem do pracy należy wyłączyć zarówno zasilanie projektora jak i wszystkich podłącza- nych urządzeń. Po dokonaniu podłączeń należy najpierw włączyć projektor, a następnie wszystkie pozostałe urządzenia. W przypadku podłączenia komputera, należy pamiętać, żeby był on ostatnim włączanym urządzeniem.

WAŻNE:

Przed włączeniem zasilania podłączonego sprzętu należy wybrać w projektorze odpowiednie wejście sygnału.

• Więcej informacji na temat odpowiednich kabli podłączeniowych można znaleźć w instrukcji obsługi podłączanych urządzeń.

• Do podłączenia mogą być potrzebne również inne kable niewymienione poniżej.

Gniazda na projektorze

Gniazdo

Urządzenie

w podłączanym

Kabel Gniazdo projektora

urządzeniu

Komputer

Wyjście RGB

Cyfrowe wyjście DVI

Kabel RGB (w zestawie)

Kabel mini D-sub 15 pin/DVI (dostępny powszechnie w sprzedaży)

Cyfrowy kabel DVI (dostępny powszechnie w sprzedaży)

COMPUTER/ COMPONENT

DVI-I

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Przed podłączeniem komputera należy zapoznać się z listą obsługiwanych sygnałów znajdującą się na stronie 61 Podłącze- nie projektora do nieodpowiedniego źródła sygnału może spowodować, że niektóre funkcje nie będą działały.

• Jeśli podłączasz komputer typu Macintosh, konieczne może być użycie odpowiedniego adaptera. Skontaktuj się z autoryzo- wanym przedstawicielem firmy Apple.

• W zależności od typu podłączanego komputera, konieczne może być włączenie zewnętrznego wyjścia sygnału wi- deo. (Np. w notebookach firmy SHARP należy nacisnąć równocześnie przyciski „Fn” i „F5”) Postępuj według instruk-

cji obsługi komputera.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

21

Podłączenie projektora do innych urządzeń (ciąg dalszy)

Gniazdo

Urządzenie

Sprzęt wideo

w podłączanym

urządzeniu

Cyfrowe wyjście HDMI

Kabel HDMI – DVI (dostępny powszechnie w sprzedaży)

Kabel Gniazdo projektora

DVI-I

Kamera/ konsola do gier

Cyfrowe wyjście DVI

Wyjście sygnału

Component

Wyjście sygnału

s-wideo

Wyjście sygnału wideo

Wyjście sygnału

Component

Cyfrowy kabel DVI (dostępny powszechnie w sprzedaży)

Kabel z wtyczkami 3RCA (sygnał component) / 15-stykowa wtyczka D-sub (opcjonalny, ANC3CP2)

Kabel s-wideo (dostępny powszechnie w sprzedaży)

Kabel wideo (dostępny powszechnie w sprzedaży)

Kabel do podłączenia kamery lub konsoli go gier,

kabel 3 RCA/mini D-sub 15-pin (opcjonalny, AC-C3CP2)

Kabel do podłączenia kamery lub konsoli go gier

COMPUTER/ COMPONENT

S-VIDEO

VIDEO

COMPUTER/ COMPONENT

S-VIDEO

Wyjście sygnału

s-wideo

Kabel do podłączenia kamery lub konsoli go gier

Wyjście sygnału wideo

VIDEO

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

•

W przypadku podłączania urządzenia wideo wyposażonego w gniazdo wyjściowe HDMI, do projektora wprowadzany jest tylko sygnał wideo. (W celu wprowadzenia dźwięku należy wykorzystać gniazdo wejściowe AUDIO.)

•

W zależności od specyfikacji sprzętu wideo lub kabla HDMI-DVI, transmisja sygnału może przebiegać nieprawidłowo. (Specyfikacja HDMI nie obejmuje wszystkich sposobów podłączenia urządzeń z cyfrowym wyjściem HDMI poprzez kabel HDMI-DVI.)

•

Szczegółowe informacje na temat kompatybilnych sygnałów w standardzie DVI można uzyskać od producenta podłączanego sprzętu wideo.

•

Podłączając urządzenie wideo z wyjściem RGB 21-pin (Euro-scart), należy zastosować kabel z wtyczką pasującą do żądanego gniazda w projektorze.

•

Opisywany projektor nie jest zgodny z sygnałami RGBC z gniazda Euro-scart.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

22

Urządzenie

Sprzęt audio-wideo

Gniazdo

w podłączanym

urządzeniu

Wyjście sygnału

audio (∅ 3,5 mm)

Kabel Gniazdo projektora

Kabel audio stereo z wtyczkami ∅ 3,5 mm (dostępny powszechnie w sprzedaży lub jako element opcjonalny QCNWGA038WJPZ)

AUDIO 1

Monitor

Wzmacniacz

Wyjście sygnału

audio (RCA)

Wyjście sygnału audio

Wejście RGB

Wejście audio

∅ 3,5 mm

Wejście

RCA audio

Kabel audio RCA (dostępny powszechnie w sprzedaży)

Kabel do podłączenia kamery lub konsoli go gier

Kabel RGB (w zestawie lub dostępny powszechnie w sprzedaży)

Kabel audio stereo z wtyczkami ∅ 3,5 mm (dostępny powszechnie w sprzedaży lub jako element opcjonalny QCNWGA038WJPZ)

Kabel z wtyczkami 3,5 mm stereo minijack i RCA (dostępny powszechnie w sprzedaży)

AUDIO 2

MONITOR OUT

AUDIO OUT

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli zostanie użyty kabel audio z wtyczkami ∅ 3,5 mm mono, poziom głośności będzie o połowę niższy niż w przypadku kabla z wtyczkami

∅ 3,5 mm stereo.

• Jako aktywne wejście sygnału można wybrać „Audio 1” lub „Audio 2” w menu „PRJ-ADJ”. (Patrz strona 43.)

• Do zewnętrznego monitora można wyprowadzać sygnały RGB i Component.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

23

A

Sterowanie projektorem przy pomocy komputera

Jeśli gniazdo RS-232C w projektorze zostanie połączone z analogicznym gniazdem w komputerze, można będzie używać komputera do sterowania i kontroli stanu projektora. Należy użyć dostarczonego w zestawie adaptera DIND-sub/RS-232C oraz dostępnego powszechnie w sprzedaży kabla szeregowego z krzyżowym układem połączeń. Szczegóły na ten temat można znaleźć na stronie 56.

Podłączenie komputera poprzez szeregowy kabel RS-232C i adapter DIN D-sub/RS-232C

Do gniazda RS-232C

dapter DIN-D-sub/RS-232C

Komputer

Do gniazda RS-232C

Szeregowy kabel sterujący RS-232C (typ krzyżowy, dostępny powszechnie w sprzedaży)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Połączenie poprzez interfejs RS-232C może nie działać prawidłowo, jeśli port w komputerze będzie źle skonfigurowany. Szczegóły na ten temat można znaleźć w instrukcji obsługi komputera.

• Wykaz połączeń w szeregowym kablu RS-232C pokazany jest na stronie 55.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Informacja

• Kabla RS-232C nie wolno podłączać do innego portu w komputerze niż RS-232C. Mogłoby to spowodować uszkodzenie komputera lub projektora.

• Kabla RS-232C nie wolno podłączać ani odłączać do/od komputera, gdy jest on włączony, ponieważ mogłoby to spowodo- wać uszkodzenie komputera.

Podłączenie kabla zasilającego

Podłącz dostarczony w zestawie kabel zasilający do gniazda AC z tyłu projektora.

Gniazdo AC

Do gniazdka elektrycznego

w ścianie

Kabel zasilający (dostarczony)

24

-

Włączanie i wyłączanie projektora

Włączanie projektora

Przed wykonaniem opisanych poniżej czynności należy pod łączyć projektor do niezbędnych urządzeń zewnętrznych

i źródła zasilania . (Patrz strony 21 do 24.)

Zdejmij osłonę obiektywu i naciśnij przycisk ON/STANDBY na projektorze lub przycisk ON na pilocie.

• Wskaźnik POWER zacznie świecić na zielono.

• Po włączeniu się wskaźnika LAMP projektor będzie gotowy

do pracy.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

• Wskaźnik LAMP

Gdy zasilanie jest włączone, kolor wskaźnika LAMP informuje o stanie lampy:

Zielony: lampa włączona Pulsujący zielony: lampa się rozgrzewa lub jest wyłączana Czerwony: lampa została niewłaściwie wyłączona lub należy ją wymienić.

• W ciągu pierwszej minuty od włączenia lampy obraz może nieznacznie mrugać. Jest to zjawisko normalne spowodowane stabilizacją charakterystyki mocy lampy przez układ sterujący. Nie należy tego traktować jako usterki.

• Jeśli zasilanie projektora zostanie wyłączone i natychmiast włączone z powrotem, lampa może się włączyć z pewnym opóźnieniem.

• Jeśli włączone będzie zabezpieczenie projektora, pojawi się okno do wprowadzania kodu dostępu. Wprowadź prawidłowy kod, żeby uruchomić projektor. Szczegóły na temat tej funkcji znajdują się na stronie 44.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

Wyłączenie projektora

Informacja

• Jeśli funkcja „Auto Restart” jest ustawiona na „ON”

Jeśli podczas pracy projektora zostanie odłączony kabel zasilający lub zasilanie zostanie wyłączone przy pomocy przełącznika na listwie zasilającej, przy ponownym doprowadzeniu zasilania projektor włączy się automatycznie. (Patrz strona 43.)

• Zgodnie z ustawieniem fabrycznym, menu ekranowe

wyświetlane jest w języku angielskim. Opis wyboru języka menu znajduje się na stronie 42.

Wskaźnik LAMP

Wskaźnik POWER

Przycisk ON/STANDBY

Przycisk STANDBY

Przycisk ON

Informacja ekranowa (prośba o potwierdzenie wyłączenia projektora)

T

(przełączenie do trybu czuwania)

Naciśnij przycisk ON/STANDBY na projektorze lub przycisk STANDBY na pilocie, a gdy poja-

wi się prośba o potwierdzenie („Enter STANDBY mode? Yes: Press Again. No: Please Wait.”), naciśnij ten przycisk ponownie.

• Projektora nie można włączyć ponownie podczas chłodzenia.

Informacja

• Funkcja Direct Power Off

(bezpośrednie wyłączanie projektora)

Kabel zasilający można odłączać również podczas pracy wen- tylatora.

25

r

Wyświetlenie obrazu

Procedura ułatwiająca ustawienia („Setup Guide”)

Po włączeniu projektora wyświetlone zostanie okno „Setup Guide”, które ułatwi przygotowanie projektora do pracy. Procedura ta składa się z nastę- pujących elementów:

1 FOCUS (regulacja ostrości) 2 HEIGHT ADJUST (regulacja położenia ob-

razu w pionie)

3 ZOOM (regulacja wielkości obrazu)

Naciśnij przycisk ENTER, żeby wyłączyć okno „Setup Guide”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Okno „Setup Guide”

Wskazówka

• W oknie „Setup Guide” będą kolejno podświetlane następu- jące elementy:

• Istnieje możliwość regulacji ostrości, położenia obrazu w pionie i wielkości obrazu niezależnie od dokonanego wyboru w oknie „Setup Guide”.

• Jeśli nie chcesz, żeby okno „Setup Guide” zostało wyświe- tlone przy kolejnym uruchomieniu projektora, ustaw „Menu” – „SCR - ADJ” – „Setup Guide” na „Off”. (Patrz strona 42.)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Regulacja wyświetlanego obrazu

1 Regulacja ostrości

Ostrość można wyregulować przy pomocy pier- ścienia regulacji ostrości (FOCUS) na projektorze.

Obracaj pierścieniem, żeby wyregulować ostrość, obserwując wyświetlany obraz.

2 Regulacja wielkości obrazu

Wielkość obrazu można wyregulować przy pomocy pierścienia ZOOM na projektorze.

Obracaj pierścieniem ZOOM, żeby powiększyć lub pomniejszyć obraz.

Pok wielkości obrazu

Pokrętło regulacji

ostrości

Przycisk ON/STANDBY

Przycisk ENTER

ętło regulacji

26

3 Położenie obrazu w pionie

Kąt odchylenia projektora od poziomu i położenie obrazu w pionie można regulować przy pomocy wysuwanych nóżek w przedniej i tylnej części projektora.

Jeśli ekran jest zawieszony powyżej poziomu, na którym ustawiony jest projektor, można unieść obraz, odchylając projektor.

Unosząc dźwignię HEIGHT ADJUST, od-

1

chyl projektor, żeby wyregulować jego ustawienie. Gdy projektor znajdzie się we właściwym

2

położeniu, zwolnij dźwignię HEIGHT ADJUST.

• Kąt projekcji może być maksymalnie odchylony o ok. 9 stopni od płaszczyzny, na której ustawiony jest projektor.

Użyj tylnych nóżek regulacyjnych, żeby

3

wypoziomować projektor.

• Projektor można odchylić o ±2 stopnie od położenia standardowego.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Dźwignia HEIGHT ADJUST

Wskazówka

• Odchylenie projektora od poziomu powoduje trapezową deformację obrazu. Jeśli chcesz skorygować obraz, użyj funkcji Keystone Correction – patrz strony 28 i 41.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Informacja

• Jeśli przednia nóżka projektora jest wysunięta, nie wolno nadmiernie dociskać projektora.

• Obniżając projektor należy postępować ostrożnie, żeby nie przyciąć sobie palców pomiędzy przednią nóżką a obudową projektora.

• Unosząc lub przenosząc projektor należy zachować szczególną ostrożność.

• Projektora nie należy przenosić za obiektyw.

Dokonaj precyzyjnych

regulacji

Tylna nóżka regulacyjna

27

y

Wyświetlenie obrazu (ciąg dalszy)

Korekcja efektu trapezowego

Jeśli projektor jest ustawiony poniżej lub powyżej ekranu i obraz jest wyświetlany pod kątem, obraz jest zdeformowany. Do korekcji tego efektu służ funkcja Keystone Correction

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Funkcja Keystone Correction umożliwia ręczną korekcję deformacji obrazu w zakresie ±20°. O taki kąt można również odchylić ekran od osi obiektywu. (Jeśli funkcja ustalania proporcji obrazu „Resize” jest ustawiona na „Normal” (patrz strona 30).)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Naciśnij przycisk KEYSTONE na pilocie,

1

żeby włączyć okno korekcji efektu trapezowego – Keystone Correction.

• Można również użyć przycisku KEYSTONE na pro-

jektorze.

Przyciskami S/T/W/X na pilocie dokonaj

2

regulacji.

• Można również użyć przycisków na projektorze

S/T/W/X.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby przywrócić ustawienie standardowe, naciśnij

przycisk RETURN.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Naciśnij przycisk KEYSTONE.

3

• Menu regulacyjne funkcji Keystone Correction zosta-

nie wyłączone.

• Można również użyć przycisku KEYSTONE na pro-

jektorze.

Przyciski (S/T/W/X)

Przycisk RETURN

Przycisk KEYSTONE

Menu ekranowe (tryb Keystone Correction)

Zwęża górną krawędź. (Przesuń suwak w kierunku +.)

Zwęża dolną krawędź. (Przesuń suwak w kierunku –.)

Informacja

• Podczas regulacji linie proste lub krawędzie na obrazie mogą być postrzępione.

28

Wybór sygnału wejściowego

Wybierz odpowiedni sygnał wejściowy, zależnie od podłączonych źródeł sygnału.

Naciśnij przycisk COMPUTER, DVI, S-VIDEO lub VIDEO na pilocie, żeby wybrać odpo- wiedni sygnał wejściowy.

• Naciśnięcie przycisków INPUT na projektorze lub przycisku DVI na pilocie spowoduje wyświetlenie listy sygnałów wejściowych. Użyj przycisków S/T do przełączania sygnałów.

Regulacja głośności

Użyj przycisków VOL +/– na pilocie lub przycisków –W/X+ na projektorze, żeby wyregulować głośność.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Naciśnięcie przycisku VOL–/–W spowoduje zmniejszenie głośności.

• Naciśnięcie przycisku VOL+/X+ spowoduje zwiększenie głośności.

• Jeśli projektor jest podłączony do zewnętrznego źródła dźwię- ku, poziom głośności dźwięku z tego źródła będzie się zmie- niał zgodnie ustawieniem dokonanym w projektorze. Włącza- jąc lub wyłączając projektor albo zmieniając źródło sygnału należy ustawić minimalny poziom głośności.

• Żeby wyłączyć wewnętrzny głośnik projektora, ustaw funkcję „Speaker” w menu „PRJ-ADJ” na „Off”. (Patrz strona 43.)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Tymczasowe wyłączenie obrazu i dźwięku

Naciśnij przycisk AV MUTE na pilocie, żeby tymczasowo wyłączyć obraz i dźwięk.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Ponowne naciśnięcie przycisku AV MUTE spowoduje włą- czenie dźwięku i obrazu.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Przyciski COMPUTER, DVI, S-VIDEO, VIDEO

Przycisk AV MUTE

Przyciski VOL +/–

Informacja ekranowa

29

Wyświetlenie obrazu (ciąg dalszy)

Zmiana proporcji obrazu

Ta funkcja umożliwia zmianę trybu wyświetlania i dostosowanie go do indywidualnych potrzeb, poprawiając jakość wyświetlanego obrazu. W zależności od rodzaju sygnału wejściowego można wybrać „NORMAL”, „BORDER” lub „STRETCH”.

Naciśnij przycisk RESIZE.

• Opis ustawień w menu ekranowym znajduje się na stronie 41.

Sygnał z komputera

Proporcje 4:3

Inne proporcje

Podstawowa

rozdzielczość

SVGA (800 x 600) XGA (1024 x 768)

SXGA (1280 x 960)

SXGA + (1400 x1050)

SXGA (1280 x1024) WXGA (1280 x 720) - -

NORMAL BORDER STRETCH

1024 x 768 768 x 576

Sygnał wejściowy

Obraz wyjściowy na ekranie

Przycisk RESIZE

1024 x 576

Standard komputerowy

Rozdzielczość

niższa niż XGA

Rozdzielczość

XGA

Rozdzielczość

wyższa niż XGA

SXGA

(1280 x 1024)

Typ obrazu

Obraz

o proporcjach 4:3

Obraz

o proporcjach 5:4

NORMAL BORDER STRETCH

* *

*

WXGA

Obraz

o proporcjach 16:9

* Tryb umożliwiający wyświetlenie obrazu w oryginalnych proporcjach bez odcinania jego fragmentów.

: Obszary, w których obraz nie może być wyświetlany.

30

Sygnał wideo

• Jeśli wprowadzany jest sygnał 540P, 720P, 1035I i 1080I, wybierany jest tryb „STRETCH”.

Sygnał wejściowy

Obraz wyjściowy na ekranie

Standard DVD/wideo Typ obrazu

Obraz o proporcjach 4:3

480I, 480P, 576I,

NTSC, PAL, SECAM

Obraz letter box

Ściśnięty obraz 16:9

Ściśnięty obraz 4:3

NORMAL BORDER STRETCH

540P, 720P,

1035I, 1080I

Ściśnięty obraz 16:9

(proporcje 4:3

na ekranie 16:9)

* Tryb umożliwiający wyświetlenie obrazu w oryginalnych proporcjach bez odcinania jego fragmentów.

: Obszary, w których obraz nie może być wyświetlany.

: Obszary, w których w sygnale oryginalnym nie ma obrazu.

31

Sterowanie przy pomocy pilota

Przycisk BREAK TIMER

Przycisk POINTER

Przycisk SPOT

Przyciski regulacyjne (S/T/W/X)

Przycisk ECO+QUIET

Wyświetlenie i ustawienie wskaźnika czasu trwania przerwy

Wyświetlenie wskaźnika ekranowego

Naciśnij przycisk POINTER i używaj

1

przycisków S/T/W/X do przesuwania wskaźnika po ekranie.

Naciśnij ponownie przycisk POINTER.

2

• Wskaźnik zniknie.

Korzystanie z reflektora ekranowego

Naciśnij przycisk SPOT i używaj przyci-

1

sków S/T/W/X do przesuwania „reflektora” po ekranie.

Naciśnij ponownie przycisk SPOT.

2

• „Reflektor” zniknie.

Przełączanie trybu ECO+QUIET

Naciśnij przycisk BREAK TIMER.

1

• Licznik zaczyna odliczanie w dół od 5 minut.

T Informacja ekranowa

Przyciskami S/T/W/X wyreguluj czas

2

trwania przerwy.

• Zwiększenie wskazania: przycisk S lub X

5 minut J 6 minut J ... J 60 minut

• Zmniejszenie wskazania: przycisk T lub W

4 minuty J 3 minuty J ... J 1 minuta

• Czas trwania przerwy można zmieniać z dokładnością

Anulowanie funkcji

do jednej minuty (maksymalne ustawienie: 60 minut).

Naciśnij przycisk BREAK TIMER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Wskaźnika czasu pozostałego do końca przerwy nie moż- na włączyć, jeśli działają funkcje „Auto Sync”, „Freeze” lub „AV MUTE”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Naciśnij przycisk ECO+QUIET na pilocie, żeby włączyć lub wyłączyć tryb ECO+QUIET.

• Jeśli tryb ECO+QUIET jest włączony (ustawienie „ON”), poziom szumów wentylatora jest obniżany, zużycie energii jest mniejsze, a czas pracy lampy wydłuża się. (Jasność obrazu jest obniżana o 20%.)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Szczegółowe informacje na temat trybu Eco+Quiet można znaleźć na stronie 40 w opisie „Wybór trybu pracy lampy”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

32

Przycisk FREEZE

Przycisk PICTURE MODE

Przycisk AUTO SYNC

Automatyczne dostrojenie do sygnału z komputera (Auto Sync)

Wybór trybu wyświetlania obrazu

Odpowiedni tryb wyświetlania obrazu można dobrać w zależności od tego, czy wyświetlany jest film czy obraz z gry telewizyjnej.

Naciśnij przycisk PICTURE MODE.

• Naciśnięcie przycisku PICTURE MODE będzie powodowało zmianę ustawień w następującej sekwencji:

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Szczegółowe informacje na temat trybów wyświetlania obrazu można znaleźć na stronie 39.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

* Ustawienie „sRGB” jest dostępne, jeśli wyświetlany

jest sygnał RGB.

Funkcja Auto Sync włącza się po wykryciu sygnału wejściowego przy włączeniu projektora. Żeby wywołać funkcję Auto Sync można rów-

nież nacisnąć przycisk AUTO SYNC.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli optymalnego obrazu nie udaje się uzyskać przy pomocy funkcji Auto Sync, należy dokonać regulacji ręcznych, postępując według wskazówek w pomocy ekranowej – patrz strona 46.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Zatrzymanie ruchomego obrazu

Naciśnij przycisk FREEZE.

1

• Obraz zostanie zatrzymany.

Ponownie naciśnij przycisk FREEZE, żeby

2

powrócić do wyświetlania ruchomego obrazu z bieżącego źródła.

33

Sterowanie przy pomocy pilota (ciąg dalszy)

Wykorzystywanie pilota jako bezprzewodowej myszy komputerowej

Po podłączeniu zdalnego odbiornika sygnału myszy do komputera można wykorzystywać dostarczonego w zestawie pilota jako bezprzewodową mysz komputerową. Jeśli komputer jest ustawiony zbyt daleko od projektora, żeby można go było podłączyć przez kabel USB, można zastosować sprzedawany oddzielnie zdalny odbiornik sygnału myszy (AN-MR2). Szczegółowe informacje można znaleźć w instrukcji obsługi zdalnego odbiornika sygnału.

Podłączenie przez kabel USB

Po dokonaniu podłączenia można sterować myszą w następujący sposób:

 Sterowanie kursorem

Używaj przycisków

 Kliknięcie lewym przyciskiem

Używaj przycisku L-CLICK.

 Kliknięcie prawym przyciskiem

Używaj przycisku R-CLICK.

 Jeśli w danym komputerze rozpoznawany jest

S/T/W/X.

Do gniazda USB

Kabel USB (dostępny powszechnie w sprzedaży lub jako element wyposażenia opcjonalnego w firmie Sharp – nr części: QCNWGA014WJPZ)

tylko jeden przycisk myszy (np. w komputerach Macintosh)

Używaj przycisku L-CLICK lub R-CLICK. (Przyciski L-CLICK i R-CLICK spełniają taką samą funkcję.)

 Korzystanie z przycisków PAGE UP i DOWN

Przyciski PAGE UP i PAGE DOWN działają tak samo jak przyciski [Page Up] i [Page Down] na klawiaturze komputera. Naciśnij przycisk PAGE UP lub PAGE DOWN.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Do gniazda USB

lub

Komputer

Zdalny odbiornik sygnału myszy (AN-MR2, opcjonalny)

Przyciski PAGE UP/PAGE DOWN

Przyciski sterujące kursorem (S/T/W/X)

Przycisk R-CLICK

Przycisk L-CLICK

Wskazówka

• Opisywana funkcja działa wyłącznie z komputerami pracującymi w systemie Microsoft® Windows® oraz Mac OS®. Standard USB nie działa w komputerach wyposażonych w następujące wersje systemów:

• Wersje wcześniejsze niż Windows® 95

• Wersje wcześniejsze niż Windows® NT 4.0

• Wersje wcześniejsze niż Mac OS® 8.5

• Opisywana funkcja nie działa w trakcie wyświetlania menu ekranowego.

• Należy się upewnić, że komputer wykrywa podłączenie USB.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

34

Elementy menu ekranowego

Poniżej pokazane są elementy, które można ustawiać w menu ekranowym projektora.

Menu „Picture”

Wejście COMPUTER (RGB), DVI (RGB)

Menu główne Menu poboczne

Wejście COMPUTER (Component), DVI (Component), S-VIDEO, VIDEO

Menu „SCR-ADJ” (ustawienia ekranu)

Menu główne Menu poboczne

*1 Elementy dostępne podczas wprowadzania sygnału

RGB poprzez gniazdo COMPUTER lub DVI.

*2 Elementy dostępne podczas wprowadzania sygnału

Component przez gniazdo COMPUTER lub DVI, albo jeśli wybrane jest ustawienie VIDEO lub S-VIDEO.

*3 Ustawienie „Tone” dostępne jest w menu tylko w

przypadku wyświetlania sygnałów PAL lub SECAM (również w przypadku ręcznego ustawienia jednego z tych systemów). W ogólnym przypadku nie ma konieczności regulacji parametru „Tone”, ale można taką regulację przeprowadzić podczas wyświetlania sygnałów PAL lub SECAM.

35

Elementy menu ekranowego (ciąg dalszy)

Menu „PRJ - ADJ” (ustawienia projekcji)

Menu „Help”

Menu główne Menu poboczne

Elementy dostępne w menu „Help”

Menu „Help” – patrz strona 46.

• Vertical stripes or flickering image appear

(Widoczne są pionowe pasy lub obraz mruga)

Użyj funkcji Auto Sync Wyreguluj szum pionowy Wyreguluj szum poziomy

• Data image is not centered

(Obraz nie jest ustawiony na środku)

Użyj funkcji Auto Sync Wyreguluj parametr H-Pos

• Color is faded or poor

* Dostępne elementy zależą od rodzaju sygnału i wybranego źródła sygnału.

Wyreguluj parametr V-Pos

(Brak kolorów lub są one mało intensywne)

Wejście COMPUTER/COMPONENT lub DVI

- Wybierz rodzaj sygnału: Auto/RGB/Component

Wejście S-VIDEO lub VIDEO

- Ustaw system wideo: Auto/PAL/SECAM/NTSC3.58/NTSC4.43 /PAL-M/PAL-N/PAL-60

Wejście S-VIDEO lub VIDEO

- Ustaw zakres dynamiczny: Auto/Standard/Enhanced

36

Korzystanie z menu ekranowego

Przycisk ENTER

Przyciski regulacyjne (S/T/W/X)

Przycisk MENU/HELP

Przycisk ENTER

Przyciski regulacyjne (S/T/W/X)

Przycisk RETURN

• Naciśnięcie tego przycisku przy wyświetlonym menu powoduje powrót do poprzedniego okna ustawień.

Podstawy obsługi menu (regulacje)

Przykład: regulacja jasności (element „Bright”)

• Opisane czynności można również wykonać przy pomocy przycisków na projektorze.

Naciśnij przycisk MENU/HELP.

1

• Wyświetlone zostanie menu „Picture” dla bieżącego sygnału wejściowego.

Przy pomocy przycisku e lub f wybierz

2

menu „Picture”.

Przykład: menu „Picture” dla trybu COMPUTER (RGB)

Przycisk MENU/HELP

Nagłówki menu

37

Korzystanie z menu ekranowego (ciąg dalszy)

Przy pomocy przycisku d lub c wybierz

3

element, który chcesz wyregulować (w tym przypadku „Bright”).

• Wybrany element menu zostanie zaznaczony.

Regulacja obrazu przy jednoczesnej obserwacji jego zawartości

Naciśnij przycisk ENTER.

• Wyświetlony zostanie pasek regulacji związany wyłącznie z wybranym elementem (np. „Bright”).

• Naciśnięcie przycisku d lub c będzie powodowało wyświetlenie pasków regulacji sąsiednich elementów (np. „Red” po „Bright”).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Żeby powrócić do poprzedniego okna, naciśnij ponownie przycisk ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Przy pomocy przycisku e lub f dokonaj

4

regulacji wybranego elementu.

• Ustawienie zostanie zapisane w pamięci.

• W przypadku niektórych elementów menu

należy nacisnąć przycisk f, żeby wyświetlić menu poboczne, a następnie przyciskiem T lub

S wybrać żądany element i dopiero nacisnąć

przycisk ENTER.

Elementy do regulacji

Pojedynczy element regulacyjny

Naciśnij ENTER.

Naciśnij przycisk MENU/HELP.

5

• Menu ekranowe zostanie wyłączone.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Przyciski menu są wyłączone w trakcie działania funkcji „Auto Sync”, „Break Time”, „Freeze” lub „AV MUTE”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

38

Regulacja obrazu (menu „Picture”)

X Przykład: menu „Picture” dla trybu

COMPUTER (RBG)

X Przykład: menu „Picture” dla trybu

Obsługa menu  patrz strona 37.

S-VIDEO

Ustawienie trybu wyświetlania obrazu



Tryb Opis

Standard Obraz standardowy 0 1 Bright Presentation Rozjaśnia ciemne fragmenty obrazu,

dzięki czemu wyświetlane prezentacje są wyraźniejsze.

Cinema Nadawanie naturalnego odcienia

wyświetlanym obrazom.

Game

*sRGB Wierne odtwarzanie obrazów kom-

Zwiększanie ostrości barw wyświetlanych obrazów.

puterowych.

• Ustawienie „sRGB” jest dostępne, jeśli wyświetlany jest sygnał RGB.

• Każdy element w menu „Picture” można regulować zgodnie z indywidualnymi potrzebami. Wszelkie dokonane zmiany są

zachowywane w pamięci.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Ustawienia domyślne wybierane po włączeniu odpowiedniego trybu

funkcji Picture Mode

CLR Temp Bright Boost Tryb pracy lampy

0 2 Bright

–1 0 Eco + Quiet

0 1 Bright

– – Bright

Wskazówka

• W celu wyboru trybu wyświetlania obrazu można również nacisnąć przycisk PICTURE MODE na pilocie – patrz strona 33. * sRGB jest międzynarodowym standardem odtwarzania kolorów został ustanowionym przez IEC (International Electrotechni-

cal Comission). Jeśli ustawiony zostanie tryb „sRGB”, obrazy będą wyświetlone w naturalnym odcieniu. Dodatkowe informacje na temat ustawienia sRGB można znaleźć na stronie „http://www.srgb.com/”. Jeśli ustawiony jest tryb „sRGB”, nie można regulować elementów „Red”, „Blue”, „CLR Temp” i „Bright Boost”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Informacja

• Wybór ustawienia „sRGB” może spowodować, że wyświetlany obraz będzie ciemniejszy, ale nie oznacza to uszkodzenia

projektora.

39

Regulacja obrazu (menu „Picture”) (ciąg dalszy)

Regulacja obrazu



Parametr Przycisk W Przycisk X

Contrast Mniejszy kontrast Większy kontrast Bright Ciemniej Jaśniej

Red*1 Mniej czerwonego Więcej czerwonego

Blue*1 Mniej niebieskiego Więcej niebieskiego

Color*2 Mniejsza intensywność Większa intensywność

*2*3

Tint

Więcej czerwieni Więcej zieleni

Sharp*2 Kontury bardziej rozmyte Ostrzejsze kontury

Bright Boost*1 Wierne odtwarzanie

kolorów

Bardziej żywe odcienie

*1 Niedostępne, jeśli wybrane jest ustawienie „sRGB”. *2 Niedostępne w trybie RGB. *3 Element „Tone” pojawi się w menu tylko wtedy, gdy odbierany

będzie sygnał PAL lub SECAM (również w przypadku gdy jeden z tych systemów będzie ustawiony ręcznie). W normalnym przypadku nie ma konieczności regulacji parametru „Tone”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli wybrane będzie ustawienie „sRGB”, elementy „Bright Boost” i „CLR Temp” będą niedostępne.

• Żeby wszystkim parametrom przywrócić ustawienia fa- bryczne, wybierz opcję „Reset” i naciśnij przycisk ENTER.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Regulacja temperatury barw



Dostępne

ustawienia

Niższa temperatura barw – ocieplenie obrazu

–2 –1

0 1 2

i nadanie mu silniejszych odcieni czerwonych.

Wyższa temperatura barw – ochłodzenie obrazu i nadanie mu silniejszych odcieni niebieskich.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Podane wartości „CLR Temp” mają jedynie znaczenie infor- macyjne.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Opis

R

Obsługa menu  patrz strona 37.

Tryb Progressive



Dostępne usta-

wienia

2D Progressive Ten tryb nadaje się najlepiej do wyświe-

3D Progressive Ten tryb nadaje się najlepiej do wyświe-

Film Mode Ten tryb poprawia jakość filmów*

tlania szybko poruszających się obrazów, np. relacji sportowych lub filmów akcji.

tlania stosunkowo wolno zmieniających się obrazów, np. filmów obyczajowych lub dokumentalnych.

z komputera. Wyświetlany obraz jest optymalizowany przy pomocy algorytmu „three-two pull down” (system NTSC i PAL 60 Hz) lub „two-two pull down” (system SECAM i PAL 50 Hz).

* Pod pojęciem „film” rozumiany jest w tym miejscu cyfrowy

materiał wideo zakodowany w oryginalnym formacie 24 klatek na sekundę. Projektor jest w stanie przetworzyć taki obraz do trybu Progressive odtwarzanego z prędkością 60 klatek na sekundę w systemie NTSC i PAL60Hz lub 50 klatek na sekundę w systemie PAL50Hz i SECAM, co w znacznym stopniu poprawia jakość obrazu.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• W systemie NTSC lub PAL60Hz, nawet jeśli wybrany zosta-

nie uprzednio tryb 3D Progressive, algorytm „three-two pull down” zostanie uruchomiony automatycznie w sytuacji, gdy wyświetlany będzie film.

• Jeśli obraz jest rozmyty lub zaszumiony, wybrać inne,

optymalne, ustawienie.

• Obrazy pochodzące ze źródła nadającego sygnał w trybie Progressive wyświetlane są bezpośrednio i dlatego ustawienia 2D Progressive, 3D Progressive i Film Mode są niedostępne.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Tryb pracy lampy



Dostępne

ustawienia

Eco+Quiet Ok. 80 %

Bright 100%

Jasność i zużycie energii

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• W trybie Eco + Quiet poziom szumów wentylatora i pobór mocy są niższe niż w trybie Bright. (Jasność wyświetlane- go obrazu jest niższa – zgodnie zamieszczoną wyżej tabelą.) Żywotność lampy będzie wynosiła ok. 3.000 godzin. (Około 2.00 godzin w trybie Bright.)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Opis

40

<

ą

Ustawienie sposobu projekcji (menu „SCR - ADJ”)

Ustawienie proporcji obrazu



• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Szczegółowe informacje na temat ustawień proporcji ob- razu znajdują się na stronach 31 i 30.

• Proporcje obrazu można również zmienić naciskając przy- cisk RESIZE na pilocie – patrz strona 32.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Regulacja położenia obrazu



Istnieje możliwość przesuwania obrazu w pionie.

Obsługa menu  patrz strona 37.

Korekcja efektu trapezowego



Jeśli projektor będzie pochylony w stosunku do ekranu, obraz będzie zdeformowany – jego krawędzie będ miały kształt trapezu. Funkcja umożliwiająca korekcję efektu trapezowego nosi nazwę „Keystone Correction”.

Wybierz funkcję „Keystone” w menu „SCR ADJ” i dokonaj regulacji.

Szczegółowe informacje na temat funkcji Keystone Correction można znaleźć na stronie 28.

Korekcja ręczna

Przycisk X

Przycisk W

Przycisk X

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Powyższe regulacje są niedostępne, jeśli proporcje obrazu ustalane są w trybie „Normal”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Funkcja Keystone Correction umożliwia korekcję ręczną w zakresie ±20°. (Jeśli funkcja ustalania proporcji obrazu „Resize” jest ustawiona na „Normal”.)

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

41

Ustawienie sposobu projekcji (menu „SCR - ADJ”) (ciąg dalszy)

Włączanie i wyłączanie



komunikatów ekranowych

Dostępne

ustawienia

On Wyświetlane są wszystkie informacje ekrano-

Off Komunikaty INPUT, VOLUME, AV MUTE,



Ustawienie obrazu tła

we.

FREEZE, AUTO SYNC, RESIZE, PICTURE MODE i „An invalid button has been pressed.” nie są wyświetlane.

Dostępne

ustawienia

Logo Logo firmy SHARP

Blue Niebieski ekran

None -

Procedura ułatwiająca



Opis

Odwrócenie i obrót obrazu



Dostępne

ustawienia

Front

Ceiling + Front

Rear

Ceiling + Rear

Normalny obraz (projekcja od przodu ekranu)

Obraz obrócony (projekcja od przodu ekranu przy obróconym projektorze)

Obraz odwrócony (projekcja od tyłu ekranu lub z wykorzystaniem lustra)

Obraz obrócony i odwrócony (projekcja z wykorzystaniem lustra)

Szczegółowe informacje na temat trybów projekcji obrazu można znaleźć na stronie 19.

Wybór języka menu



Opis

Menu ekranowe opisywanego projektora może być wyświetlane w jednym z 15 języków.

ustawienia

Dostępne

ustawienia

On

Off

Procedura ułatwiająca ustawienia będzie uruchamiana automatycznie.

Procedura ułatwiająca ustawienia nie bę- dzie uruchamiana automatycznie.

Opis

42

Ustawienie funkcji projektora (menu „PRJ - ADJ”)

Automatyczne wyłączanie



projektora

Dostępne

ustawienia

On

Off

Projektor automatycznie przełącza się do trybu gotowości, jeśli nie dociera do niego żaden sygnał przez 15 minut lub dłużej.

Funkcja automatycznie wyłączająca projektor jest nieaktywna.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli funkcja automatycznie wyłączająca projektor będzie ustawiona na „ON”, na pięć minut przed wyłączeniem projektora na ekranie zaczną się pojawiać komunikaty informujące o czasie pozostałym do wyłączenia projektora („Enter STANDBY mode in X min.”).

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •



Automatyczny restart

Dostępne

ustawienia

On

Off

Jeśli podczas pracy projektora zostanie odłączony kabel zasilający lub zasilanie zostanie wyłączone przy pomocy przełącznika na listwie zasilającej, przy ponownym doprowadzeniu zasilania projektor włączy się automatycznie.

Projektor nie włączy się automatycznie po podłączeniu kabla zasilającego do sieci lub włączeniu zasilania przełącznikiem na listwie zasilającej.

Opis



Tryb czuwania

Obsługa menu  patrz strona 37.

Jeśli wybrane jest ustawienie „Eco”, pobór energii w trybie czuwania jest dodatkowo obniżony.

Dostępne

ustawienia

Eco Wyjście monitora i gniazdo sterujące

Standard Wyjście monitora i gniazdo sterujące



RS-232C są wyłączone, gdy projektor znajduje się w trybie czuwania.

RS-232C pozostają aktywne, nawet gdy projektor znajduje się w trybie czuwania.

Ustawienie dźwięku

Opis

potwierdzającego

Dostępne

ustawienia

On

Off Dźwięk potwierdzający nie będzie emitowany.



Włączenie i wyłączenie projektora będzie potwierdzane dźwiękiem.

Ustawienie głośnika

Dostępne

ustawienia

On Wbudowany głośnik projektora jest włączony. Off Wbudowany głośnik projektora jest wyłączony.



Wejście audio

Ta funkcja umożliwia wybór odpowiedniej kombinacji gniazd wejściowych audio dla poszczególnych źródeł sygnału.

Dostępne

ustawienia

Audio 1

Audio 2

Jako wejście aktywne wejście dźwięku wykorzy- stywane jest gniazdo wejściowe AUDIO 1.

Jako wejście aktywne wejście dźwięku wykorzy- stywane są gniazda wejściowe AUDIO 2.

Opis

43

Ustawienie funkcji projektora (menu „PRJ - ADJ”) (ciąg dalszy)

Ustawienie szybkości



transmisji (RS-232C)

Należy się upewnić, że taka sama szybkość transmisji jest ustawiona w projektorze i w komputerze.

Dostępne

ustawienia

9600 bps

115200 bps

Ustawienie szybkości



Opis

Mniejsza szybkość

R

Większa szybkość

wentylatora

Ta funkcja pozwala zmienić szybkość obrotów wentylatora.

Dostępne

ustawienia

Nomal

High

Przy ustawieniu „High” obroty wentylatora są wyższe, przez co szum spowodowany jego pracą jest większy.

Odpowiedni dla normalnych warunków otoczenia.

To ustawienie należy wybrać, jeśli projektor ma pracować na wysokościach powyżej

1.500 m n.p.m.

Opis

Zabezpieczenie przed



Obsługa menu  patrz strona 37.

kradzieżą

Zabezpieczenie przed kradzieżą uniemożliwia osobom niepowołanym korzystanie z projektora. Jeśli zabezpieczenie zostanie aktywowane, po każdym włączeniu projektora konieczne będzie podanie prawidłowego kodu. Zalecane jest zapisanie kodu w miejscu nie-

dostępnym dla osób niepowołanych.

Informacja

• W przypadku zagubienia kodu należy się porozumieć z najbliższym autoryzowanym przedstawicielem firmy SHARP (patrz strona 64). Nawet jeśli projektor znajduje się jeszcze na gwarancji, skasowanie kodu jest odpłatne.

 Ustawienie/zmiana kodu

Wybierz opcję „System Lock”, a nas-

1

tępnie naciśnij przycisk ENTER lub X. Wybierz „next”, a następnie naciśnij

2

przycisk ENTER .

• Pojawi się okno do wprowadzania kodu.

Naciśnij cztery przyciski na pilocie lub

3

projektorze, żeby wprowadzić kod w polu „Old Code”.

• Ustawiając kod po raz pierwszy, naciśnij cztery

razy przycisk T na projektorze.

Sprawdzenie stopnia

0

zużycia lampy

Istnieje możliwość sprawdzenia całkowitego czasu pracy lampy oraz jej stopnia zużycia.

Warunki pracy lampy Pozostały czas pracy

% „przydatności” 100% 5%

Jeśli lampa była cały czas eksploatowana przy ustawieniu „Eco+Quiet” Jeśli lampa była cały czas eksploatowana przy ustawieniu „Bright”

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Zaleca się wymianę lampy, gdy pozostały czas pracy obniży się do 5%.

• Czas pracy lampy zależy od warunków eksploatacji projektora.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

3.000 godzin ok. 150 godzin

2.000 godzin ok. 100 godzin

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli wprowadzisz niewłaściwy kod, kursor powróci na pierwszą pozycję w polu „Old Code”.

• Kod fabryczny, to cztery naciśnięcia przycisku T. Przy takim ustawieniu okno do wprowadzania kodu nie pojawia się przy każdym włączeniu projektora.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

44

Naciśnij cztery przyciski na pilocie lub

4

projektorze, żeby wprowadzić nowy kod w polu „New Code”.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Do wprowadzenia kodu zabezpieczającego można użyć następujących przycisków:

• STANDBY/ON

• ON

• STANDBY

• ENTER

• L-CLICK

• R-CLICK/RETURN

• MENU/HELP

• Przyciski na pilocie i projektorze są rozróżniane

przez system niezależnie od tego, że związane są z tymi samymi funkcjami. W zależności od tego, w jaki sposób został zapisany kod, należy go wprowadzić naciskając przyciski na pulpicie sterowniczym projektora lub pilocie zdalnego sterowania.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Funkcja blokowania przycisków

Blokowanie przycisków na obudowie projektora

Opisywana funkcja służy do blokowania przycisków na projektorze.

 Zablokowanie przycisków

Naciśnij i przytrzymaj przez 5 sekund przycisk ENTER, gdy projektor będzie włączony.

Informacja ekranowa

• Opisywana funkcja nie ma wpływu na działanie przycisków

na pilocie.

• Funkcji blokowania przycisków nie można używać podczas

rozgrzewania projektora.

 Odblokowanie przycisków

Naciśnij i przytrzymaj przez 5 sekund przycisk ENTER, gdy projektor będzie włączony.

Informacja ekranowa

Wprowadź ten sam kod w polu „Recon-

5

firm”, żeby go potwierdzić.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

Wyłączenie zabezpieczenia

• W punktach 3 i 4 powyższego opisu naciśnij cztery razy przycisk T.

Jeśli zabezpieczenie jest aktywne

• Jeśli zabezpieczenie jest aktywne, po włączeniu projektora na ekranie pojawi się okno do wprowadzenia kodu. W takim przypadku należy wprowadzić prawidłowy kod, żeby rozpocząć projekcję.

Okno do wprowadzania kodu

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

• Gdy projektor znajduje się w trybie czuwania, można rów-

nież wyłączyć blokadę przycisków, naciskając i przytrzymując przez 5 sekund równocześnie przyciski ENTER i STANDBY/ON.

Informacja

• Funkcja blokowania przycisków jest niedostępna, jeśli pro- jektor wyświetla menu lub okno „Setup Guide”, a także jeśli projektor znajduje się w trybie czuwania, rozgrzewa się, dokonuje regulacji „Auto Sync”, włączony jest tryb „FREEZE” lub wyświetlane jest okno do wprowadzania kodu.

45

Rozwiązywanie problemów z wykorzystaniem menu „Help”

Ta funkcja ułatwia rozwiązywanie różnych problemów, które mogą się pojawić w trakcie eksploatacji projektora.

Wyświetlenie okna „Help”

Przykład: Obraz mruga.

Poniżej przedstawiony jest sposób postępowania, w przypadku gdy obraz wprowadzany w postaci komputerowego sygnału RGB mruga.

Naciśnij przycisk MENU/HELP.

1

Przy pomocy przycisku e lub f wybierz

2

„Help”, a następnie naciśnij przycisk

ENTER.

Przyciskiem d lub c wybierz „Vertical

3

stripes or flickering image appears” w menu „Help”, a następnie naciśnij przycisk ENTER.

Przycisk ENTER

Przyciski regulacyjne (S/T/W/X)

Przycisk MENU/HELP

Wybierz „Initiate „Auto Sync” Adjust-

4

ments”, a następnie naciśnij przycisk

ENTER.

Jeśli obraz się nie poprawił, wybierz „Ad-

5

just horizontal noise”, a następnie naciśnij przycisk ENTER.

Przyciskiem e lub f dokonaj regulacji.

6

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Wyregulować można elementy oznaczone symbolem zaznacze-

nia ().

• Niektóre elementy w menu „Help” mogą być niedostępne w zależności od wyświetlanego obrazu.

• Jeśli problemu nie udało się rozwiązać, postępuj według opisu „Rozwiązywanie problemów” ze stron 62 i 63.

• Jeśli w ustawieniu „Picture Mode” wybrany jest tryb „sRGB”, opcja „Color is faded or poor" będzie niedostępna. Oznacza to, że nie można zmienić typu sygnału.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

46

ą

y

Konserwacja projektora

Czyszczenie projektora

 Przed przystąpieniem do czyszczenia projektora

należy odłączyć kabel zasilający od gniazdka elektrycznego w ścianie.

 Zarówno obudowa jak i pulpit sterowniczy są wyko-

nane z plastiku. Do ich czyszczenia nie wolno uży- wać benzyny ani rozpuszczalnika, ponieważ mogłoby to spowodować ich uszkodzenie.

 Obudowę należy chronić przed działaniem wszelkich

lotnych substancji, takich jak np. środki owadobójcze. Obudowa projektora nie powinna przez dłuższy czas pozostawać w kontakcie z gumą lub plastikiem. Pod wpływem pewnych związków chemicznych zawartych w plastiku obudowa mogłaby zmatowieć.

 Zanieczyszczenia należy usuwać z obudowy miękk

flanelową ściereczką.

 W przypadku trudności w usuwaniu zanieczyszczeń,

należy zmoczyć ściereczkę w łagodnym środku czyszczącym rozcieńczonym w wodzie, wyżąć i wytrzeć ni obudowę projektora. Silne środki czyszczące mogłyb spowodować odbarwienie, złuszczenie lub zniszczenie obudowy projektora. Przed przystąpieniem do czyszczenia należy przeprowadzić próbę działania środka na niewidocznym fragmencie obudowy.

Czyszczenie obiektywu

 Do czyszczenia obiektywu należy używać dostęp-

nych w sprzedaży specjalnych pędzelków lub papieru do czyszczenia soczewek. Nie wolno używać żad- nych środków w płynie, ponieważ mogłyby one zniszczyć cienką warstwę ochronną pokrywającą soczewkę obiektywu.

 Ponieważ powierzchnia obiektywu może bardzo ła-

two ulec uszkodzeniu, należy ją chronić przed zadrapaniami lub uderzeniami.

Czyszczenie wlotowych i wylotowych kratek wentylacyjnych

 Do czyszczenia otworów wentylacyjnych należy

używać odkurzacza.

Informacja

• Przed przystąpieniem do czyszczenia otworów wentyla- cyjnych należy przełączyć projektor do trybu gotowości, naciskając przycisk ON/STANDBY na projektorze lub STANDBY na pilocie, a następnie odczekać, aż wentyla- tor się zatrzyma i odłączyć projektor od sieci elektrycznej. Dopiero wtedy można rozpocząć czyszczenie.

47

Wskaźniki informacyjne

 Wskaźniki umieszczone na obudowie projektora (POWER, LAMP i TEMP.) informują o problemach

w jego wnętrzu.

 Jeśli wystąpi jakiś problem, jeden ze wskaźników LAMP lub TEMP. zacznie świecić na czerwono

i projektor przełączy się do trybu czuwania. Po przełączeniu się projektora do trybu czuwania należy postępować według poniższych wskazówek.

Widok z góry

Wskaźnik TEMP.

Wskaźnik LAMP

Wskaźnik POWER

Wskaźnik TEMP.

Jeśli projektor będzie przegrzewał się z powodu nieprawidłowego ustawienia lub zablokowania otworów wentylacyjnych, w lewym dolnym rogu ekranu będzie widoczny symbol „

”. Jeśli temperatura nadal będzie wzrastała, lampa projektora zostanie wyłączona, zacznie pulsować wskaźnik TEMP., uruchomiony zostanie wentylator, a następnie projektor przełączy się do trybu gotowości. Gdy na ekranie pojawia się napis „

” należy postępo-

wać według opisu ze strony 49.

Wskaźnik LAMP

 Jeśli wskaźnik stopnia przydatności lampy będzie pokazywał 5% lub mniej, na ekranie pojawi się żółty sym-

bol „

„

” i komunikat „Change The Lamp.”. Gdy wskaźnik pokaże 0%, kolor symbolu zmieni się na czerwony:

”. Zasilanie lampy zostanie wyłączone, a projektor przełączy się do trybu gotowości. W tym czasie

wskaźnik LAMP zacznie świecić na czerwono.

 Przy czwartej próbie włączenia projektora bez wymiany lampy zasilanie się nie włączy.

Wskaźniki na projektorze

Wskaźnik POWER

Wskaźnik LAMP

Wskaźnik TEMP.

Świeci na czerwono. Sytuacja normalna (tryb czuwania)

Świeci na zielono. Sytuacja normalna (zasilanie włączone)

Pulsuje na czerwono. Sytuacja anormalna (Patrz strona 49.) Pulsuje na zielono. Sytuacja normalna (chłodzenie)

Świeci na zielono. Sytuacja normalna

Pulsuje na zielono. Lampa się rozgrzewa.

Świeci na czerwono.

Wyłączony. Sytuacja normalna

Świeci na czerwono. Temperatura we wnętrzu projektora jest zbyt wysoka. (Patrz strona 49.)

Lampa została wyłączona w nieodpowiedni sposób lub musi zostać wymieniona. (Patrz strona 49.)

48

Wskaźnik

TEMP.

Wskaźnik

LAMP

Wskaźnik

POWER

Sytuacja

Normalna Anormalna

Nie świeci.

Świeci na

zielono lub

pulsuje, gdy

lampa się

rozgrzewa.

Świeci na czerwono

lub zielono.

Pulsuje na

zielono

(chłodze-

nie)

Świeci na

czerwono,

projektor

przełącza

się do trybu

czuwania.

Świeci na

czerwono.

Świeci na

czerwono,

projektor

przełącza

się do trybu

czuwania

Pulsuje na

czerwono.

Objaw Problem Możliwe rozwiązanie

• Ustaw projektor w miejscu o lepszej wentylacji.

Patrz strona 8.

• Zgłoś się z projektorem do autoryzowanego

serwisu firmy SHARP. (Patrz strona 64.)

Temperatura wewnątrz projektora jest zbyt wysoka.

• Zablokowany otwór wlotowy

powietrza.

• Zepsuty wentylator.

• Uszkodzenie wewnętrznego

obwodu zasilania.

• Zanieczyszczony filtr powietrza.

Lampa nie świeci.

Lampa musi zostać wymieniona.

• Lampa została nieprawidłowo

wyłączona.

• Stopień przydatności lampy

wynosi 5% lub mniej.

• Odłącz kabel zasilający od gniazdka elektryczne-

go i podłącz go ponownie.

• Wymień lampę. Patrz str. 51.

• Zgłoś się z projektorem do autoryzowanego serwi-

Lampa nie świeci.

Po włączeniu projektora wskaź- nik pulsuje na czerwono.

• Przepalona lampa.

• Uszkodzony obwód lampy.

• Otwarta jest pokrywa

zespołu lampy.

su firmy SHARP. (Patrz strona 64.)

• Postępuj ostrożnie wymieniając lampę.

• Starannie zainstaluj pokrywę zespołu lampy.

• Jeśli wskaźnik pulsuje, pomimo że pokrywa jest

prawidłowo zainstalowana, należy zgłosić się z projektorem do autoryzowanego serwisu firmy SHARP. (Patrz strona 64.)

Informacja

• Jeśli wskaźnik TEMP. zaczyna świecić i projektor przełącza się do trybu czuwania, należy sprawdzić, czy otwory wentylacyj- ne nie są zablokowane, a następnie po odczekaniu przynajmniej 10 minut, aż projektor ostygnie, można podłączyć kabel zasilający do sieci i włączyć zasilanie.

• Jeśli zasilanie zostanie wyłączone i zaraz potem wyłączone (np. z powodu chwilowej przerwy w dostawie prądu), wskaźnik LAMP zacznie świecić na czerwono i lampa projektora się nie włączy. W takim przypadku należy odłączyć kabel elektryczny od sieci, podłączyć go ponownie i włączyć projektor.

• Wentylator utrzymuje właściwą temperaturę we wnętrzu projektora. Funkcja ta jest sterowana automatycznie i dlatego pod- czas pracy projektora poziom szumów emitowanych przez wentylator może ulegać zmianom wraz ze zmianami prędkości wentylatora. Nie oznacza to uszkodzenia.

49

Informacje dotyczące lampy

Lampa

 Wymiana lampy (sprzedawanej oddzielnie) jest zalecana, gdy wskaźnik stopnia przydatności lampy po-

kazuje 5% lub mniej, albo w sytuacji, gdy zauważalne będzie znaczne obniżenie jakości obrazu i kolorów. Czas pracy lampy może być kontrolowany w menu ekranowym. Patrz strona 44.

 W sprawie wymiany lampy (typ: AN-XR30LP) należy się porozumieć z autoryzowanym przedstawicielem

firmy SHARP.

Ostrzeżenia dotyczące lampy

 W opisywanym projektorze zainstalowana jest lampa rtęciowa. Głośny huk może świadczyć o uszkodze-

niu lampy. Uszkodzenie lampy może być skutkiem wielu czynników: nadmiernych wstrząsów, nieprawidłowego chłodzenia, uszkodzeń powierzchni lampy spowodowanych długotrwała eksploatacją. Całkowity czas pracy lampy zależy od bardzo wielu indywidualnych czynników oraz częstotliwości używania. Należy pamiętać, że z uszkodzeniem (przepaleniem lampy) często związane jest pęknięcie bańki.

 Jeśli świeci lub pulsuje wskaźnik LAMP, a na ekranie widoczne jest ostrzeżenie, należy jak najszybciej

wymienić lampę, nawet jeśli działa prawidłowo.

 W przypadku pęknięcia lampy istnieje ryzyko rozsypania się odłamków szkła we wnętrzu projektora.

W takiej sytuacji należy porozumieć się z autoryzowanym serwisem firmy SHARP.

 W przypadku pęknięcia lampy istnieje ryzyko rozsypania się odłamków szkła we wnętrzu zespołu lampy,

a także emisji gazu zawierającego rtęć. W takiej sytuacji należy wywietrzyć pomieszczenie i unikać wdy- chania gazu. W przypadku podejrzenia zatrucia gazem należy wezwać lekarza.

Wymiana lampy

Ostrzeżenie!

• Lampy nie należy wymieniać bezpośrednio po wyłączeniu projektora, ponieważ może być ona bardzo gorąca, co mogłoby spowodować poparzenia lub inne obrażenia ciała.

• Przed przystąpieniem do wymiany lampy należy odczekać przynajmniej jedną godzinę, żeby lampa i jej osłona mogły osty- gnąć.



Ostrożnie wymień lampę, postępując według opisu w tym rozdziale.* W razie problemów można zwrócić się o pomoc do autoryzowanego serwisu firmy SHARP.

* Jeśli nowa lampa nie świeci po wymianie, należy oddać projektor do serwisu.

50

Montaż i demontaż zespołu lampy

Ostrzeżenie!

• Nie wymontowuj zespołu lampy bezpośrednio po wy- łączeniu projektora. Lampa może być bardzo gorąca,

co mogłoby spowodować poważne poparzenia.

Informacja

• Zespół lampy należy trzymać wyłącznie za uchwyt. Nie wolno dotykać szklanej powierzchni lampy lub wnętrza projektora.

• Żeby uniknąć skaleczeń lub cięższych obrażeń, należy dokładnie przestrzegać informacji zawartych w niniejszym opisie.

• Nie należy wykręcać żadnych innych wkrętów oprócz wkrętów mocujących pokrywę zespołu lampy oraz zespół lampy.

Naciśnij przycisk ON/STANDBY na pro-

1

jektorze lub przełączyć projektor do trybu czuwania.

• Odczekaj, aż wentylator się wyłączy.

Odłącz kabel zasilający.

2

• Odłącz kabel od gniazda AC.

• Odczekaj około godziny, aż lampa wystygnie.

Zdemontuj pokrywę zespołu lampy.

3

• Odwróć projektor. Wykręć wkręt (1) mocujący po- krywę zespołu lampy. Zdemontuj (2) pokrywę.

STANDBY na pilocie, żeby

Wyposażenie opcjonalne

Przycisk ON/STANDBY

Gniazdo AC

Wkręt mocujący pokrywę zespołu lampy

Zespół lampy AN-XR30LP

51

Informacje dotyczące lampy (ciąg dalszy)

Zdemontuj zespół lampy.

4

• Wykręć wkręty zabezpieczające zespół. Trzymaj zespół za uchwyt i wysuń go z projektora w kierunku wskazy- wanym przez strzałkę. Zespół lampy należy trzymać poziomo i nie przechylać go.

Zainstaluj nowy zespół lampy.

5

• Dociśnij zespół i zabezpiecz go wkrętami.

Zamocuj pokrywę zespołu lampy.

6

• Ustaw prawidłowo pokrywę (1) i domknij ją (2), doci- skając zatrzask, a następnie przykręć wkręt (

zabezpieczyć pokrywę.

Informacja

• Jeśli zespół lampy i pokrywa zespołu lampy nie zostaną prawidłowo zainstalowane, nie będzie moż- na włączyć projektora, nawet jeśli będzie on podłączony do sieci elektrycznej.

Skasowanie zegara lampy

3), żeby

Wkręty mocujące

Po wymianie lampy należy skasować jej zegar.

Informacja

• Zegar należy kasować wyłącznie bezpośrednio po wymianie

lampy. Skasowanie zegara lampy i kontynuacja pracy ze starą lampą może doprowadzić do jej wybuchu.

Podłącz kabel zasilający.

1

• Kabel należy podłączyć do gniazda zasilającego

(AC) w projektorze.

Skasuj zegar lampy.

2

• Trzymając równocześnie naciśnięte przyciski

MENU/HELP, ENTER i T na projektorze, naciśnij przycisk ON/STANDBY na projektorze.

• Na ekranie pojawi się napis „LAMP 0000H” sygnali- zujący, że zegar został skasowany.

52

Gniazdo AC

Przycisk ON/STANDBY

Przycisk ENTER

Przycisk T

Przycisk MENU/HELP

ą

Przechowywanie projektora

Korzystanie z torby

Projektor należy przechowywać z założoną osłon obiektywu w dostarczonej w zestawie torbie.

Otwórz torbę.

1

Włóż projektor do torby.

2

3

Informacja

• Przed włożeniem projektora do torby należy odcze- kać, aż dostatecznie ostygnie.

• Obiektyw należy zabezpieczyć zakładając na niego osłonę.

• Projektor należy ułożyć w torbie w ten sposób, by obiektyw był skierowany stronę uchwytu torby.

• Projektor należy zabezpieczyć w torbie przy pomocy

pasków.

• Torbę należy chronić przed działaniem promieni słonecznych i wysokiej temperatury, które mogłyby spowodować jej odbarwienie lub deformację.

Zamknij torbę.

Osłona obiektywu

Włóż akcesoria do przedniej kieszeni tor-

4

by.

Pasek mocujący

Dostarczone akcesoria (pilot itp.)

53

Opis gniazd

Gniazda wejściowe i wyjściowe COMPUTER/COMPONENT:

gniazdo 15-stykowe mini D-sub żeńskie

Gniazdo DVI-I:

29-stykowe

Analogowe wejście DVI RGB

•

Nr

styku

1. Dane TMDS 2-

2. Dane TMDS 2+

3. Ekranowanie danych TMDS 2

4. Niepodłączone

5. Niepodłączone

6. Zegar DDC

7. Dane DDC

8. Niepodłączone

9. Dane TMDS 1-

10. Dane TMDS 1+

11. Ekranowanie danych TMDS 1

12. Niepodłączone

13. Niepodłączone

14. +5V

15. GND

Nazwa

Wejście/wyjście COMPUTER

Nr

styku

1. Wejście wideo (czerwony)

2. Wejście wideo (zielony/synchronizacja)

3. Wejście wideo (niebieski)

4. Niepodłączone

5. Niepodłączone

6. Masa (czerwony)

7. Masa (zielony/synchronizacja)

8. Masa (niebieski)

9. Niepodłączone

10. Masa

11. Niepodłączone

12. Dane dwukierunkowe

13. Synchronizacja pozioma (poziom TTL)

14. Synchronizacja pionowa (poziom TTL)

15. Zegar danych

• Cyfrowe wejście DVI

Nr

styku

1. Dane TMDS 2-

2. Dane TMDS 2+

3. Ekranowanie danych TMDS 2

4. Niepodłączone

5. Niepodłączone

6. Zegar DDC

7. Dane DDC

8. Niepodłączone

9. Dane TMDS 1-

10. Dane TMDS 1+

11. Ekranowanie danych TMDS 1

12. Niepodłączone

13. Niepodłączone

14. +5V

15. GND

Nr

styku

16. Detekcja podłączonej wtyczki

17. Dane TMDS 0-

18. Dane TMDS 0+

19. Ekranowanie danych TMDS 0

20. Niepodłączone

21. Niepodłączone

22. Ekranowanie zegara TMDS

23. Zegar TMDS +

24. Zegar TMDS C1. Niepodłączone C2. Niepodłączone C3. Niepodłączone C4. Niepodłączone C5. GND

Nazwa

Wejście/wyjście COMPONENT

Nr

styku

1. PR (CR)

2. Y

3. PB (CB)

4. Niepodłączone

5. Niepodłączone

6. Masa (PR)

7. Masa (Y)

8. Masa (PB)

9. Niepodłączone

10. Niepodłączone

11. Niepodłączone

12. Niepodłączone

13. Niepodłączone

14. Niepodłączone

15. Niepodłączone

Nazwa

• Analogowe wejście DVI Component

Nr

styku

1. Niepodłączone

2. Niepodłączone

3. Niepodłączone

4. Niepodłączone

5. Niepodłączone

6. Niepodłączone

7. Niepodłączone

8. Niepodłączone

9. Niepodłączone

10. Niepodłączone

11. Niepodłączone

12. Niepodłączone

13. Niepodłączone

14. Niepodłączone

15. GND

Nazwa

Nr

styku

16. Detekcja podłączonej wtyczki

17. Dane TMDS 0-

18. Dane TMDS 0+

19. Ekranowanie danych TMDS 0

20. Niepodłączone

21. Niepodłączone

22. Ekranowanie zegara TMDS

23. Zegar TMDS +

24. Zegar TMDS C1. Niepodłączone C2. Niepodłączone C3. Niepodłączone C4. Niepodłączone C5. GND

Nazwa

Nr

styku

16. Niepodłączone

17. Niepodłączone

18. Niepodłączone

19. Niepodłączone

20. Niepodłączone

21. Niepodłączone

22. Niepodłączone

23. Niepodłączone

24. Niepodłączone C1. Analogowe wejście Pr/Cr C2. Analogowe wejście Y C3. Analogowe wejście Pb/Cb C4. Niepodłączone C5. GND

Nazwa

54

Gniazdo RS-232C: 9-stykowe mini DIN żeńskie

Nr styku Sygnał Nazwa Wej./wyj. Komentarz

1 Niepodłączone 2 RD Odbiór danych Wejście Podłączone do obwodów wewnętrznych 3 SD Wysyłanie danych Wyjście Podłączone do obwodów wewnętrznych 4 Niepodłączone 5 SG Masa Podłączone do obwodów wewnętrznych 6 Niepodłączone 7 RS Polecenie wysłania Podłączone do obwodów wewnętrznych (CS) 8 CS Podłączone do obwodów wewnętrznych (RS) 9 Niepodłączone

Gniazdo RS-232C w adapterze DIN D-sub/RS-232C: 9-stykowe D-sub męskie (wyposażenie opcjonalne: AN-A1RS)

Nr styku Sygnał Nazwa Wej./wyj. Komentarz

1 Niepodłączone 2 RD Odbiór danych Wejście Podłączone do obwodów wewnętrznych 3 SD Wysyłanie danych Wyjście Podłączone do obwodów wewnętrznych 4 Niepodłączone 5 SG Masa Podłączone do obwodów wewnętrznych 6 Niepodłączone 7 RS Polecenie wysłania Podłączone do obwodów wewnętrznych (CS) 8 CS Skasowanie Podłączone do obwodów wewnętrznych (RS) 9 Niepodłączone

Zalecany kabel RS-232C: wtyczka 9-stykowa D-sub żeńska

Wskazówka

• W zależności od konfiguracji systemu konieczne może być połączenie styku 4 i 6 w urządzeniu sterującym (np. komputerze).

Nr styku Sygnał Nr styku Sygnał

1 CD 1 CD 2 RD 2 RD 3 SD 3 SD 4 ER 4 ER 5 SG 5 SG 6 DR 6 DR 7 RS 7 RS 8 CS 9 CI 9 CI

Projektor

(numery styków)

8 CS

Komputer

(numery styków)

Gniazdo USB: 4-złączowe gniazdo USB typu B

Nr złącza Sygnał Nazwa

1 VCC Zasilanie USB 2 USB (-) Dane USB (-) 3 USB (+) Dane USB (+) 4 SG Masa

55

Port RS-232C – parametry i lista rozkazów

Sterowanie z komputera PC

Do sterowania projektorem może być używany komputer PC połączony z nim poprzez kabel RS-232C (typ null modem cross, dostępny powszechnie w sprzedaży). Opis podłączenia kabla znajduje się na stronie 24.

Warunki transmisji

Port RS-232C w komputerze należy skonfigurować według poniższych parametrów: Format danych: zgodny ze standardem RS-232C Prędkość*: 9.600 / 38.400 / 115.200 bitów na sekundę Długość danych: 8 bitów * Należy ustawić taką samą prędkość jak w komputerze.

Format danych

Dane z komputera są przesyłane w następującej kolejności: rozkaz, parametr i kod zwrotny. Po odebraniu danych projektor przesyła odpowiedź do komputera.

Format rozkazu

C1 C2 C3 C4 P1 P2 P3 P4

4 znaki rozkazu 4 znaki parametru

Format odpowiedzi

Odpowiedź normalna

O K

Kod powrotu

↵

(0DH)

↵

Kod powrotu

(0DH)

Sygnalizacja błędu (błąd komunikacji lub złe polecenie)

Kontrola parzystości: brak Bity stopu: 1 Kontrola przepływu: brak

E R R

↵

Kod powrotu

(0DH)

Informacja

• Sterując projektorem z komputera przy pomocy rozkazów RS-232C, po włączeniu zasilania należy odczekać co najmniej 30 sekund i dopiero wtedy wysyłać rozkazy.

• Po odebraniu rozkazu wyboru źródła sygnału lub ustawień obrazu i wysłaniu odpowiedzi „OK” projektor może potrzebować trochę czasu na wykonanie rozkazu. Poszczególne rozkazy należy wysłać w co najmniej 5 sekundowych odstępach.

• Wysyłając po kilka rozkazów pod rząd, kolejne rozkazy należy wysyłać dopiero po zweryfikowaniu odpowiedzi na poprzedni rozkaz.

• „POWR????” „TABN _ _ _ 1” „TLPS _ _ _ 1” „TPOW _ _ _ 1” „TLPN _ _ _ 1” „TLTT _ _ _ 1” „TLTL _ _ _ 1” „TNAM _ _ _ 1” „MNRD _ _ _ 1” „PJN0 _ _ _ 1”

- Jeśli projektor odbierze powyższą serię rozkazów:

* Informacje ekranowe nie znikną. * Zegar funkcji automatycznie wyłączającej projektor nie zostanie skasowany.

- W przypadku zastosowań wymagających wywoływania ciągłego dostępne są polecenia specjalne.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Wskazówka

• Jeśli w kolumnie parametrów widoczne jest podkreślenie (_), należy w tym miejscu wprowadzić spację.

• Jeśli widoczna jest gwiazdka (*), należy wprowadzić liczbę z zakresu podanego w nawiasach w kolumnie poleceń.

*1

Ustawiając nazwę projektora należy wysyłać rozkazy w kolejności PJN1, PJN2 i PJN3.

*2

To polecenie należy wysłać po uprzednim wysłaniu polecenia „IRGB _ _ _ 2” i odebraniu odpowiedzi „OK”.

*3

Rozkaz skasowania zegara lampy dostępny jest tylko wtedy, gdy projektor znajduje się w trybie czuwania.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

56

Rozkazy

Przykład: żeby włączyć projektor, należy wysłać następujący rozkaz:

Komputer:

P O W R _ _ _ 1

↵

Projektor:

O K

↵

57

Port RS-232C – parametry i lista rozkazów (ciąg dalszy)

58

59

Port RS-232C – parametry i lista rozkazów (ciąg dalszy)

Espan

60

Lista obsługiwanych sygnałów komputerowych

Sygnał z komputera

• Obsługiwane sygnały: Częstotliwość pozioma: 15 – 70 kHz; Częstotliwość pionowa: 45 – 85 Hz;

W poniższej tabeli zamieszczona jest lista trybów zgodnych ze standardem VESA. Opisywany projektor obsługuje również tryby niezgodne z tym standardem.

PC/MAC Rozdzielczość

640 x 350

640 x 400

720 x 350

VGA

PC

MAC 13" VGA 640 x 480 34,9 67 MAC 16” SVGA 832 x 624 49,7 75 MAC 19" XGA 1024 x 768 60,2 75 Rzeczywisty MAC 21" SXGA 1152 x 870 68,7 75

SVGA 800 x 600

XGA 1024 x 768

WXGA

SXGA

SXGA+ 1400 x 1050 64,0 60

720 x 400

640 x 480

1280 x 720 55 60 1280 x 768 66,2 70 1280 x 800 67,5 75 1360 x 768 64 60 1366 x 768 64 60

1152 x 864

1280 x 1024 64,0 60

Częstotliwość

pozioma (kHz)

27,0 60 31,5 70 37,5 85 27,0 60 31,5 70 37,9 85 27,0 60 31,5 70 27,0 60 31,5 70 37,9 85 26,2 50 31,5 60 34,7 70 37,9 72 37,5 75 43,3 85 31,4 50 35,1 56 37,9 60 46,6 70 48,1 72 46,9 75 53,7 85 40,3 50 48,4 60 56,5 70 60,0 75 68,7 85

55,0 60 66,2 70 67,5 75

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Zegar punktowy: 12 – 108 MHz

Sygnał synchronizacji: poziom TTL

• Projektor jest kompatybilny ze standardami, których sygnał synchronizacji jest przekazywany z sygnałem zieleni.

Częstotliwość

pionowa (Hz)

Standard VESA



  

 

  

   

 

Obsługa

DVI-D



Obraz

Powiększony

Rzeczywisty

Inteligentna

kompresja

Powiększony

Inteligentna kompresja

Wskazówka

• Opisywany projektor może odbierać i wyświetlać sygnały w standardzie VESA VGA 640 x 350, ale na ekranie będzie wi-

doczna informacja „640 x 400”.

• Optymalną jakość obrazu można uzyskać po ustawieniu w komputerze rozdzielczości wyjściowej odpowiadającej rozdziel- czości znamionowej projektora.

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

Sygnał z dekodera DTV

Sygnał

480I 480P 31.5 60 540P 33.8 60 576I 576P 31.3 50 720P 37.5 50

720P 45.0 60 1035I 1080I 1080I

Częstotliwość pozioma

(kHz)

15.7 60

15.6 50

33.8 60

28.1 50

33.8 60

Częstotliwość pionowa

(Hz)

Obsługa DVI-D

(zgodność z HDCP)



     

61

Rozwiązywanie problemów

Problem Przyczyna lub możliwe rozwiązanie Strona

• Kabel zasilający nie jest podłączony do gniazdka w ścianie.

• Zasilanie podłączonych urządzeń zewnętrznych jest wyłączone.

• Wybrane jest nieodpowiednie źródło sygnału.

• Kable zostały nieprawidłowo podłączone do gniazd projektora.

Brak dźwięku i obrazu.

Dźwięk jest słyszalny,

ale nie ma obrazu.

Kolory są wyblakłe.

Obraz jest rozmyty,

widoczne są szumy.

Obraz jest widoczny,

ale nie ma dźwięku. Z wnętrza obudowy

dochodzą nietypowe

odgłosy.

• Baterie pilota wyczerpały się.

• W podłączonym notebooku wyłączone jest zewnętrzne wyjście obrazu.

• Pokrywa zespołu lampy jest zainstalowana nieprawidłowo.

• Kable zostały nieprawidłowo podłączone do gniazd projektora.

• Parametr „Bright” ma ustawioną wartość minimalną.

• W zależności od typu używanego komputera obraz będzie niewidoczny, jeśli

nie zostanie włączone zewnętrzne wyjście sygnału. Postępuj zgodnie z instrukcją obsługi komputera, żeby włączyć wyjście sygnału.

• Nieprawidłowe ustawienia parametrów obrazu.

• Dokonaj regulacji parametrów „Color” i „Tint” w menu „Picture Mode” i zmniejsz

wartość parametru „Bright Boost”.

(Tylko sygnał wideo)

• Wybrany został nieodpowiedni system wideo.

• Wyreguluj ostrość

• Odległość projektora od ekranu przekracza dopuszczalną wartość.

• Na powierzchni obiektywu skropliła się para wodna. Jeśli projektor zostanie

przeniesiony z zimnego pomieszczenia do ciepłego, na powierzchni obiektywu może się skroplić para wodna i obraz będzie rozmazany. Projektor należy przygotować do pracy co najmniej na godzinę przed rozpoczęciem prezentacji. Jeśli dojdzie do skroplenia pary wodnej, należy odłączyć projektor od sieci elektrycznej i odczekać, aż para zniknie.

(Tylko sygnał z komputera)

• Dokonaj regulacji „Fine Sync – Clock”.

• Dokonaj regulacji „Fine Sync – Phase”.

• Źródłem szumu jest komputer

• Kable zostały nieprawidłowo podłączone do gniazd projektora.

• Ustawiony jest minimalny poziom głośności.

• Jeśli projektor jest podłączony do urządzenia zewnętrznego i ustawiony jest

minimalny poziom głośności, regulacja poziomu głośności w urządzeniu zewnętrznym nie spowoduje włączenia dźwięku.

• Parametr „Speaker” jest ustawiony na „Off”.

• Jeśli obraz jest normalny, odgłosy mogą być skutkiem zmian temperatury

obudowy. Nie ma to wpływu na działanie projektora.

24

–

29

21 – 24

14

21

51, 52

21 – 22

40

–

40

46

26

20

–

46 46

–

21 – 24

29

43

–

62

Problem Przyczyna lub możliwe rozwiązanie Strona

Świeci wskaźnik

ostrzegawczy.

Nie można włączyć projek-

tora ani przełączyć go

do trybu czuwania przy

pomocy przycisku

STANDBY/ON na projekto-

rze.

Obraz w trybach COMPUTER (Component) lub DVI (Comp-

nent) jest zielony.

Obraz w trybach

COMPUTER (RGB)

lub DVI (RGB) jest różo-

wy (brak zieleni).

Obraz jest zbyt jasny

i wyblakły.

Wentylator głośno

pracuje.

Po włączeniu projektora

lampa nie świeci.

Podczas pracy lampa

nagle się wyłącza.

Obraz czasami mruga.

Lampa włącza się

z opóźnieniem.

• Patrz „Wskaźniki informacyjne”.

• Włączona jest funkcja blokująca przyciski na projektorze.

• Zmień ustawienia sygnału wejściowego.

• Jeśli nie możesz wybrać typu sygnału wejściowego, po wybraniu innego usta-

wienia niż „sRGB” w menu „Picture Mode” wybierz opcję „Color is faded or po- or” w menu „Help”, a następnie wybierz typ sygnału wejściowego.

• Ustawienia parametrów obrazu są nieprawidłowe.

• Jeśli we wnętrzu projektora wzrasta temperatura, wentylator zaczyna pracować

szybciej.

• Wskaźnik LAMP świeci na czerwono. Wymień lampę.

• Kable są nieprawidłowo podłączone do projektora lub podłączone urządzenia

pracują nieprawidłowo.

• W menu „Help” wybierz opcję „Vertical stripes or flickering image appear.” i

dokonaj niezbędnych ustawień.

• Jeśli sytuacja powtarza się często, należy wymienić lampę.

• Lampa powinna zostać wkrótce wymieniona.

Jeśli zegar pokazuje znaczne zużycie lampy, należy ją wymienić.

48

45

46 39, 46

40

8, 9 47–49

48, 51

21, 24

46

51

Obraz jest ciemny.

15

14

Pilot zdalnego sterowania

nie działa.

• Korzystając z pilota należy kierować go w stronę odbiornika sygnału na obudo-

wie projektora.

• Pilot może się znajdować zbyt daleko od projektora.

• Jeśli na odbiornik sygnału w projektorze będzie pada zbyt silne światło sło-

neczne lub fluorescencyjne, należy zmienić ustawienie projektora, tak by odbiornik znajdował się w cieniu.

• Baterie mogą być rozładowane lub włożone nieprawidłowo. Upewnij się, że

baterie są włożone prawidłowo lub zainstaluj nowe.

Opisywany projektor jest wyposażony w mikroprocesor, którego prawidłowe działanie może zostać zakłócone przez nieprawidłową obsługę lub wpływ czynników zewnętrznych. W takim przypadku należy odłączyć projektor od sieci elektrycznej na co najmniej pięć minut.

63

Autoryzowane serwisy SHARP

W przypadku wystąpienia problemów podczas korzystania z opisywanego projektora należy spróbować rozwiązać je na podstawie informacji w tabelach na stronach 62 i 63. Jeśli problemu nie udało się rozwiązać, prosimy o kontakt z autoryzowanym serwisem firmy SHARP.

SHARP ELECTRONICS GESSELSCHAFT M.B.H. Sp. z o.o.

ODDZIAŁ W POLSCE

02-844 Warszawa, ul. Puławska 469

tel. +48 22 545 81 00

Poniżej zamieszczona jest lista przedstawicieli firmy SHARP zagranicą, do których można się zwrócić o pomoc w przypadku problemów z projektorem podczas pobytu poza granicami Polski.

USA Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharplcd.com

Kanada Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

Meksyk Sharp Electronics Corporation Mexico Branch

(525) 716-9000 http://www.sharp.com.mx

Ameryka Sharp Electronics Corp. Latin American Łacińska Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Niemcy Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Wielka Sharp Electronics (U.K.) Ltd. Brytania 0161-205-2333

custinfo@sharp-uk.co.uk http://www.sharp.co.uk

Włochy Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

Francja Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Hiszpania Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Szwajcaria Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Szwecja Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Beneluks SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723) Holandia 9900-0159 Belgia http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Austria Sharp Electronics Austria (Ges.m.b.H.)

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Australia Sharp Corporation of Australia Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Nowa Sharp Corporation of New Zealand Zelandia (09) 634-2059, (09) 636-6972

http://www.sharpnz.co.nz

Singapur Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hongkong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Malezja Sharp-Roxy Sales & Service Co.

(60) 3-5125678

Zjednoczone Sharp Middle East Fze Emiraty 971-4-81-5311 Arabskie helpdesk@smef.global.sharp.co.jp

Tajlandia Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Korea Sharp Electronics Incorporated of Korea

(82) 2-3660-2002 webmaster@sharp-korea.co.kr http://www.sharp-korea.co.kr

Indie Sharp Business Systems (India) Limited

(91) 11- 6431313 service@sharp-oa.com

64

Dane techniczne

Model XG-F260X/XG-F210X System wyświetlania Układ DLP 0,55" Rozdzielczość

Obiektyw

Gniazda wejściowe

Gniazda wyjściowe

Gniazda sterujące

Głośnik 2 W (Mono)

Lampa projekcyjna 200 W Napięcie znamionowe AC 100 – 240 V Częstotliwość znamionowa 50/60 Hz Prąd wejściowy 2,9 A

Temperatura podczas pracy +5ºC do +35ºC

Obudowa Plastikowa

Wymiary (sam korpus)

Waga (ok.) 2,9 kg

Parametr F F 2,5 – 2,6

Ogniskowa (zoom) ostrość Regulacja ręczna

DVI-I (zgodne ze standardem HDCP)

RGB/Component (mini D-sub 15 pin)

S-Video (mini DIN 4 pin)

Video (RCA)

Audio (ø3.5 mm stereo minijack)

Audio (RCA)

RGB/Component (mini D-sub 15 pin)

Audio (minijack ø3,5 mm stereo)

USB (typ B)

RS-232C (mini DIN 9 pin)

Stawiając sobie za cel ciągłe doskonalenie swoich produktów firma SHARP zastrzega sobie prawo do wprowadzania zmian

w parametrach konstrukcyjnych i danych technicznych urządzenia bez wcześniejszego powiadamiania nabywcy.

Dane dotyczące wydajności poszczególnych elementów są wartościami nominalnymi produkowanych urządzeń.

W pojedynczych przypadkach dopuszcza się odchylenia od podanych wielkości.

XGA (1024 × 768)

Regulacja ręczna, ×1,15 (f = 20,4 – 23,5 mm)

× 1

× 1 (L/P)

× 1

283 W (4,3 W) przy zasilaniu AC 100 V Pobór mocy (tryb czuwania)

270 W (4,4 W) przy zasilaniu AC 240 V

270 (szer.) × 89 (wys.) × 265 × (gł.) mm

65

Wymiary

Wszystkie wymiary w calach (milimetrach)

66

Skorowidz

A

Adapter DIN-D-sub/RS-232C ........................................... 24

Akcesoria ......................................................................... 10

Automatyczna synchronizacja............................... 33, 36, 46

Automatyczne wyłączanie ................................................ 43

Automatyczny restart ....................................................... 43

B

Baterie .............................................................................. 14

Blokada klawiatury ............................................................ 45

C

Czerwony .......................................................................... 40

D

Dostarczone wyposażenie ............................................... 10

Dźwięki systemowe........................................................... 43

Dźwignia HEIGHT ADJUST ............................................. 27

G

Głośnik .............................................................................. 43

Gniazdo AC....................................................................... 24

Gniazdo AUDIO 1, 2 ........................................................ 23

Gniazdo AUDIO OUT ....................................................... 23

Gniazdo MONITOR OUT ................................................. 23

Gniazdo RS-232C ............................................................ 24

Gniazdo S-VIDEO ............................................................ 22

Gniazdo USB ................................................................... 34

Gniazdo VIDEO ................................................................ 22

Gniazdo wejściowe COMPUTER/COMPONENT.........21, 22

Gniazdo wejściowe DVI-I ........................................... 21, 22

Gniazdo zabezpieczające Kensigton ............................... 12

J

Jasność ............................................................................ 40

Język menu ...................................................................... 42

K

Kabel RGB ........................................................................ 21

Kabel zasilający ................................................................ 24

Kod ................................................................................... 44

Kolor.................................................................................. 40

Kontrast............................................................................. 40

Korekcja efektu trapezowego ...................................... 28, 41

L

Lampa .............................................................................. 50

Licznik czasu pracy lampy................................................. 44

M

Menu ekranowe................................................................. 42

Menu PRJ - ADJ .............................................................. 43

Menu SCR - ADJ .............................................................. 41

N

Niebieski ekran.................................................................. 40

O

Obraz tła............................................................................ 42

Odbiornik sygnału pilota .................................................... 15

Osłona obiektywu.............................................................. 11

Ostrość kolorów

P

Parametr H-Pos ......................................................... 36, 46

Parametr V-Pos .......................................................... 36, 46

Pierścień regulacji ostrości ............................................... 26

Pierścień ZOOM................................................................ 26

Pilot .................................................................................. 13

Pomoc ekranowa .............................................................. 46

Procedura ułatwiająca ustawienia............................... 26, 42

Proporcje obrazu ............................................................. 30

Przednia nóżka regulacyjna.............................................. 27

Przesunięcie obrazu ......................................................... 41

Przycisk AUTO SYNC ..................................................... 33

Przycisk AV MUTE .......................................................... 29

Przycisk BREAK TIMER .................................................. 32

Przycisk COMPUTER ...................................................... 29

Przycisk DVI .................................................................... 29

Przycisk ECO+QUIET ...................................................... 32

Przycisk ENTER .............................................................. 37

Przycisk FREEZE ............................................................ 33

Przycisk KEYSTONE ....................................................... 28

Przycisk L-CLICK.............................................................. 34

Przycisk MENU/HELP ............................................... 37, 46

Przycisk ON ..................................................................... 25

Przycisk PAGE DOWN .................................................... 34

Przycisk PAGE UP .......................................................... 34

Przycisk PICTURE MODE ............................................... 33

Przycisk POINTER .......................................................... 32

Przycisk R-CLICK/RETURN ...................................... 34, 37

Przycisk RESIZE ............................................................. 30

Przycisk SPOT ................................................................. 32

Przycisk STANDBY ......................................................... 25

Przycisk STANDBY/ON ................................................... 25

Przycisk S-VIDEO ............................................................ 29

Przycisk VIDEO ............................................................... 29

Przyciski MOUSE/regulacyjne .................................... 34, 37

Przyciski regulacyjne ........................................................ 37

Przyciski VOL ................................................................. 29

R

Regulacja obrazu ............................................................. 39

Regulacja odcienia ........................................................... 40

Regulacja precyzyjna........................................................ 46

T

Temperatura kolorów ...................................................... 40

Torba do przenoszenia ..................................................... 53

Tryb BORDER ........................................................... 30, 31

Tryb czuwania (STANDBY) ............................................. 43

Tryb NORMAL ........................................................... 30, 31

Tryb pracy lampy .............................................................. 40

Tryb pracy wentylatora ..................................................... 44

Tryb Progressive .............................................................. 40

Tryb projekcji ............................................................. 19, 42

Tryb STRETCH .......................................................... 30, 31

Tryb wyświetlania obrazu ........................................... 33, 39

Tryby INPUT .................................................................... 29

Tylna nóżka regulacyjna ................................................... 27

U

Ustawienie Bright Boost ................................................... 40

Ustawienie proporcji obrazu ....................................... 30, 41

W

Wejście audio .................................................................. 43

Wielkość obrazu a odległość od ekranu ........................... 20

Wlotowa kratka wentylacyjna...................................... 11, 47

Wskaźnik LAMP................................................................ 48

Wskaźnik POWER............................................................ 48

Wskaźnik TEMP. ............................................................. 48

Wylotowa kratka wentylacyjna.................................... 11, 47

Wymiana lampy .......................................................... 50, 51

Wyposażenie opcjonalne.................................................. 10

Z

Zabezpieczenie projektora................................................ 44

Zespół lampy ................................................................... 51

67

XG-F260X / XG-F210X

SHARP ELECTRONICS (EUROPE) GMBH

Sp. z o.o. Oddział w Polsce

02-844 Warszawa, ul. Puławska 469

tel. +48 22 545 81 00

www.sharp.pl

Sharp XG-F210X, XG-F260X User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
