Sharp XG-C50X User Manual [sv]

Download

BRUKSANVISNING

MODELL

XG-C50X

Introduktion

Anslutningar och uppställning

Grundbruk

LCD-PROJEKTOR

Användarvänliga funktioner

Bilaga

VIKTIGT

För att underlätta rapportering ifall projektorn skulle bli stulen bör du skriva ner serienumret som återfinns på projektorns undersida och bevara denna information. Kontrollera noga att samtliga föremål som står förtecknade i listan “Medföljande tillbehör” på sid 14 återfinns i paketet innan det kastas.

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese (Traditional Chinese and Simplified Chinese), Korean and Arabic. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch (traditionelles Chinesisch und einfaches Chinesisch), Koreanisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, portugais, chinois (chinois traditionnel et chinois simplifié), coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, portugisiska, kinesiska (traditionell kinesiska och förenklad kinesiska), koreanska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, portugués, chino (chino tradicional y chino simplificado), coreano y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, portoghese, cinese (cinese tradizionale e cinese semplificato), coreano e arabo. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Portugees, Chinees (Chinees Traditioneel Chinees en Vereenvoudigd Chinees), Koreaans en Arabisch. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano, Holandês, Português, Chinês (Chinês Tradicional e Chinês Simplificado), Coreano e Árabe. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Modell Nr.: XG-C50X

Serienr.:

Läs noga denna bruksanvisning innan projektorn tas i bruk.

Introduktion

SVENSKA

Det finns två viktiga anledningar till att snabbt registrera garantin för din SHARP-projektor med hjälp av registreringskortet som medföljer projektorn.

1. GARANTI

Denna är till för att försäkra att du erhåller alla förmåner ifråga om reservdelar, service och arbete som garanteras för enheten vid inköpet.

2. SÄKERHETSLAG FÖR KONSUMENTPRODUKT

För att försäkra att du snabbt erhåller säkerhetsbesked om inspektion, modifiering eller återkallning som SHARP är förpliktad att ge enligt 1972 års Säkerhetslag för Konsumentprodukter, BÖR DU NOGA LÄSA DEN VIKTIGA KLAUSULEN “BEGRÄNSAD GARANTI”.

ENBART USA

VARNING: Väldigt skarp ljuskälla. Titta inte rakt in i strålen. Var speciellt noga med att barn inte tittar direkt in i ljusstrålen.

VARNING:

Se apparatens undersida.

OBSERVERA: FÖR ATT REDUCERA RISKEN FÖR ELSTÖTAR

UTÖVER LAMPENHETEN FINNS DET INGA DELAR SOM

För att begränsa risken för brand eller elstötar skall enheten hållas borta från regn och fukt.

Symbolen med en blixt inuti en liksidig triangel är

OBSERVERA

RISK FÖR ELSTÖTAR. AVLÄGSNA

INTE NÅGRA SKRUVAR UTÖVER

DE SPECIFIKT ANGIVNA

SERVICESKRUVARNA.

FÅR LOCKET INTE TAS AV.

KONSUMENTEN KAN REPARERA. ÖVERLÅT ALLT

SERVICEARBETE TILL KVALIFICERAD PERSONAL.

avsedd att varna användaren för närvaron av oisolerad “farlig spänning” inuti enheten som är tillräcklig kraftig för att orsaka elstötar.

Utropstecknet inuti en triangel gör användaren uppmärksam på viktiga föreskrifter för drift och underhåll (service) i dokumentationen som medföljer enheten.

Introduktion

VARNING: De amerikanska FCC-bestämmelserna fastslår att ändringar eller modifieringar utan särskilt tillstånd från

tillverkaren kan häva användarens rätt att använda enheten.

ENBART USA

INFORMATION

Denna utrustning har testats och funnits uppfylla gränserna för digitala produkter av klass A, i enlighet med del 15 i de amerikanska FCC-reglerna. Dessa gränser är fastställda för att erbjuda rimligt skydd mot skadliga störningar i en kommersiell miljö. Denna utrustning alstrar, använder sig av och kan avge radiofrekvensenergi och kan störa radiomottagning om den inte installeras eller används i enlighet med anvisningarna i denna bruksanvisning. Användning av denna utrustning i en hemmiljö kommer sannolikt att orsaka störningar, i vilket fall kunden själv måste lösa problemet på egen hand.

ENBART USA

Den medlevererade datorkabeln måste användas med enheten. Denna kabel försäkrar att enheten uppfyller FCC:s godkännande av produkten för klass A.

ENBART USA

VARNING:

Detta är en produkt av klass A. I hemmiljö kan produkten störa radiomottagning, i vilket fall användaren kan behöva vidta motåtgärder.

VARNING:

Kylfläkten i denna projektor fortsätter att gå i cirka 90 sekunder efter att projektorn slagits av. Under normal drift skall projektorn alltid slås av med Strömbrytaren (OFF) på projektorn eller på fjärrkontrollen. Kontrollera att kylfläkten har stannat innan nätkabeln kopplas loss. VID NORMAL DRIFT FÅR PROJEKTORN ALDRIG SLÅS AV GENOM ATT KOPPLA LOSS NÄTKABELN. I SÅ FALL KAN LAMPAN BRÄNNAS UT SNABBARE ÄN VANLIGT.

BORTSKAFFANDE AV PRODUKTEN

Denna produkt har tennblylödning och en högintensiv urladdningslampa som innehåller en liten mängd kvicksilver. Av miljöskäl kan bortskaffning av dessa material vara föremål för reglering. För information om bortskaffning eller återvinnig bör du kontakta de lokala myndigheterna eller, om du befinner dig i USA, Electronics Industries Alliance: www.eiae.org.

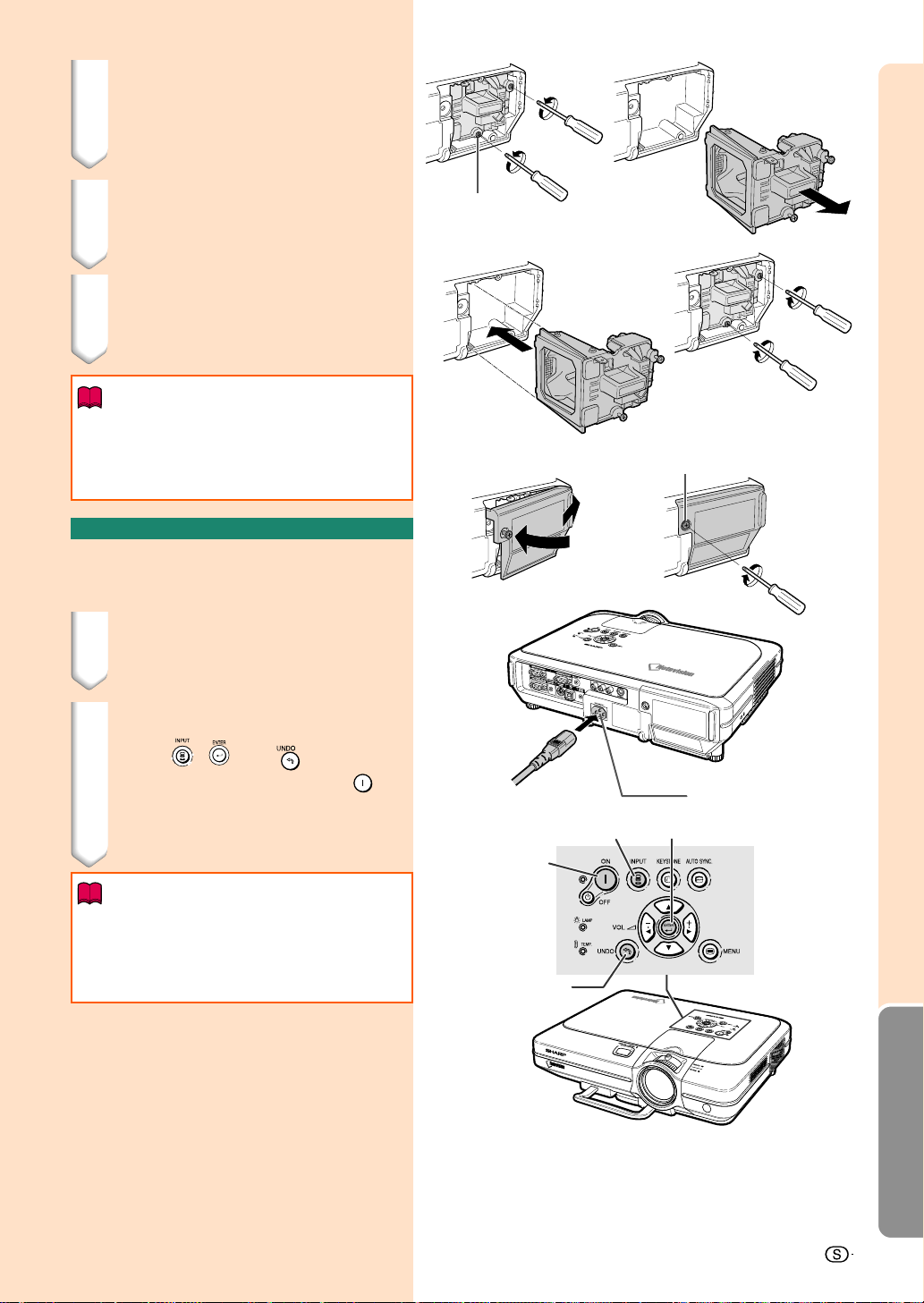

Att observera vid lampbyte

Se “Byta lampan” på sid 85.

ATT OBSERVERA VID LAMPBYTE

KOPPLA LOSS NÄTKABELN INNAN SKRUVEN AVLÄGSNAS. HETA YTOR INUTI. LÅT ENHETEN SVALNA I MINST 1 TIMME

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-XGC50X//1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

PRECAUTIONS A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-XGC50X//1. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A MOYENNE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

FÖRE LAMPBYTE. BYT ENDAST UT MOT SAMMA LAMPENHET BQC-XGC50X//1 FRÅN SHARP. UV-STRÅLNING: KAN ORSAKA SYNSKADOR. SLÅ AV LAMPAN FÖRE BYTE. LAMPA MED MEDELTRYCK: RISK FÖR EXPLOSION. RISK FÖR SKÄRSÅR FRÅN GLASBITAR OM LAMPAN SPRUCKIT. HANTERA MED FÖRSIKTIGHET. SE BRUKSANVISNINGEN.

Utmärkande egenskaper

1. Ultrahög ljusstyrka från en kompakt projektor

•

AC 250W-lampa AC 250W-lampan ger överlägsen färgenhetlighet och ultrahög ljusstyrka.

•

Funktionen för strömbesparingsläge ger lägre brusnivåer, reducerad strömförbrukning och förlänger lampans livslängd.

2. Enkel och lätt användning

•

Det användarvänliga gränssnittet med lättanvänt operativsystem och anslutningsområden gör att installationen är mycket enkel. Smidig installation och användning tack vare snabbknappar, anslutningsplacering, färgscheman samt kombinerad användning av automatisk inmatning och sökning.

•

Enkelt linsbyte

Tack vare det lättåtkomliga linsskyddet och en ny bajonettfattning kan tilläggslinsen monteras lätt.

3. Maximal datorkompatibilitet

•

Kompatibel med upp till 200 Hz vertikal uppdateringsfrekvens, synk på grönt och sammansatta synksignaler för användning med många olika datorer och arbetsstationer.

•

Tack vare bruk av avancerad intelligent komprimeringsteknik är det möjligt att återge UXGA-bilder med en upplösning på 1.600 × 1.200 utan någon större dataförlust vid komprimering.

Introduktion

4. Integrerad kretsteknik för dator- och videobilder

•

Projektorn ger imponerande levande bilder med den senaste tekniken inom avancerad bildkretsteknologi.

•

Ny intelligent bildbehandlingsalgoritm ger förbättrade egenskaper vid rörliga bilder som kräver intelligent bildbehandling.

Radikal förbättring av taggiga kanter eller lutande linjer i rörliga bilder.

• Färghanteringssystem

sRGB-stöd. Det gör att ljusstyrka, färgvärde och -nyans kan ställas in separat för sex målfärger.

•

Brusreducering

Detta gör att bilden alltid är tydlig även om videobrusnivån ökar.

•

Ny kantförstoring

Reducerar taggiga bildkanter och bildflimmer vid förstoring av linjer i bilden som lutar. Detta ger en markant förbättring av bildskärpan.

5. Stöldskydd och säker konstruktion

•

Stöldskydd Denna funktion gör att projektorn är obrukbar tills en tangentkod anges.

•

Notevision-spärr

Notevision-spärren (toppbult) är kopplad med en optisk metallmekanism. Således förhindrar Notevision-spärren insatsmuttern från att falla ut, också vid starka påkänningar, och eftersom projektorn kan monteras fastare än tidigare är detta effektivt båda för att förhindra stöld och när det gäller säkerhet.

Innehåll

Introduktion

Utmärkande egenskaper ............................................. 3

Innehåll ......................................................................... 4

VIKTIGA SÄKERHETSFÖRESKRIFTER ..................... 6

Hur du läser PDF-bruksanvisningarna (Windows,

Macintosh) .............................................................. 9

Delarnas namn ........................................................... 10

Projektor (framifrån och ovanifrån) ................................... 10

Projektor (bakifrån) ........................................................... 11

Fjärrkontroll (framifrån) ...................................................... 12

Fjärrkontroll (ovanifrån) ..................................................... 12

Använda fjärrkontrollen............................................. 13

Fjärrkontrollens funktionsområde...................................... 13

Sätta i batterier .................................................................. 13

Tillbehör ...................................................................... 14

Anslutningar och uppställning

Ansluta projektorn till annan utrustning.................. 16

Innan anslutningarna ........................................................ 16

Denna projektor kan anslutas till:...................................... 16

Ansluta nätkabeln ............................................................. 17

Ansluta projektorn till en dator ..................................... 18

Ansluta projektorn till annan utrustning ........................ 20

Ansluta till en förstärkare ............................................. 22

Styra projektorn via datorn ........................................... 23

Anslutning till en bildskärm .......................................... 24

Använda fjärrkontrollens trådlösa

presentationsfunktion ............................................. 25

Använda en fjärrkontroll med sladd.............................. 26

Uppställning ...................................................... 27

Justera fötterna ................................................................. 27

Justera objektivet ..............................................................28

Uppställning av duken ......................................................29

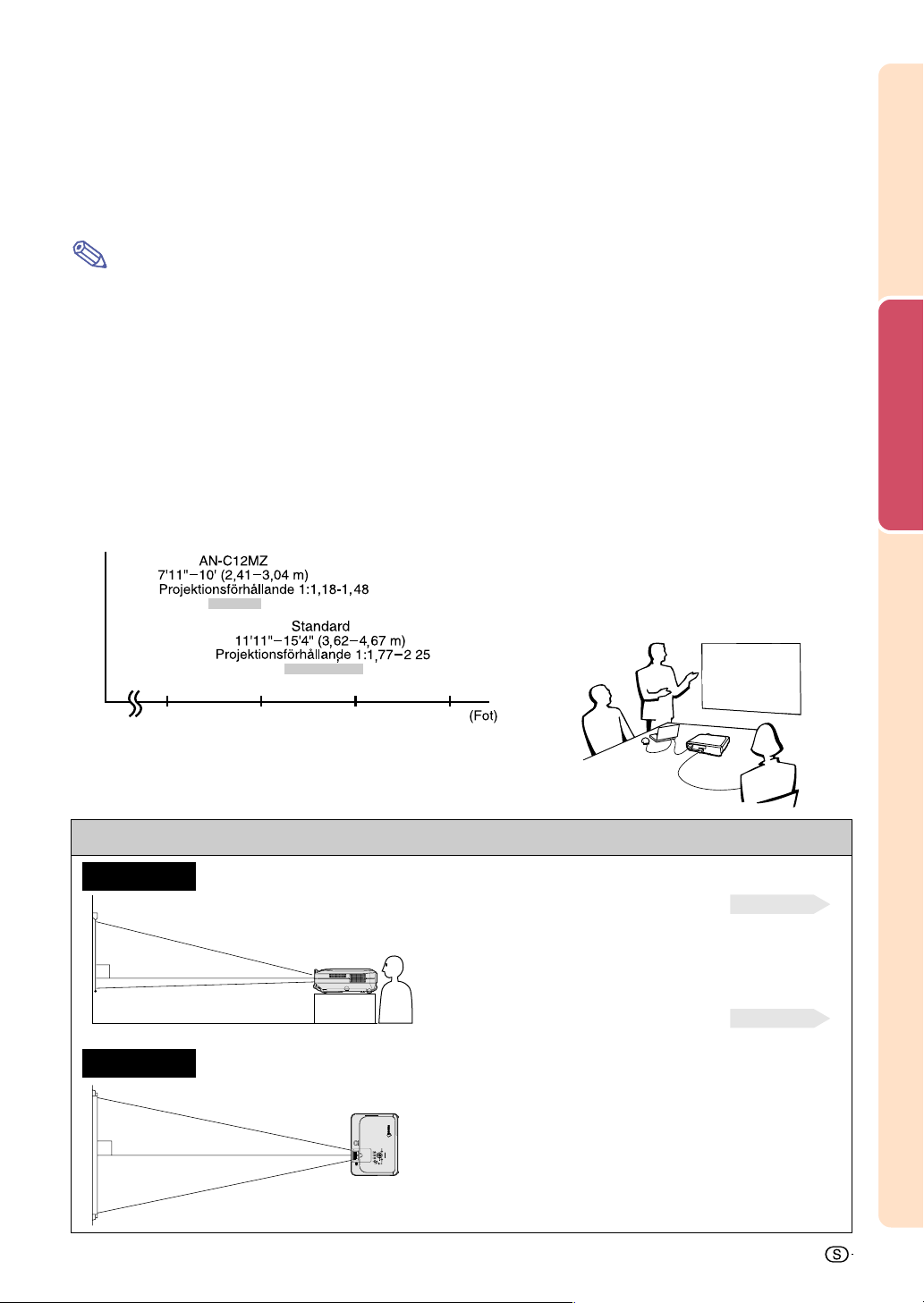

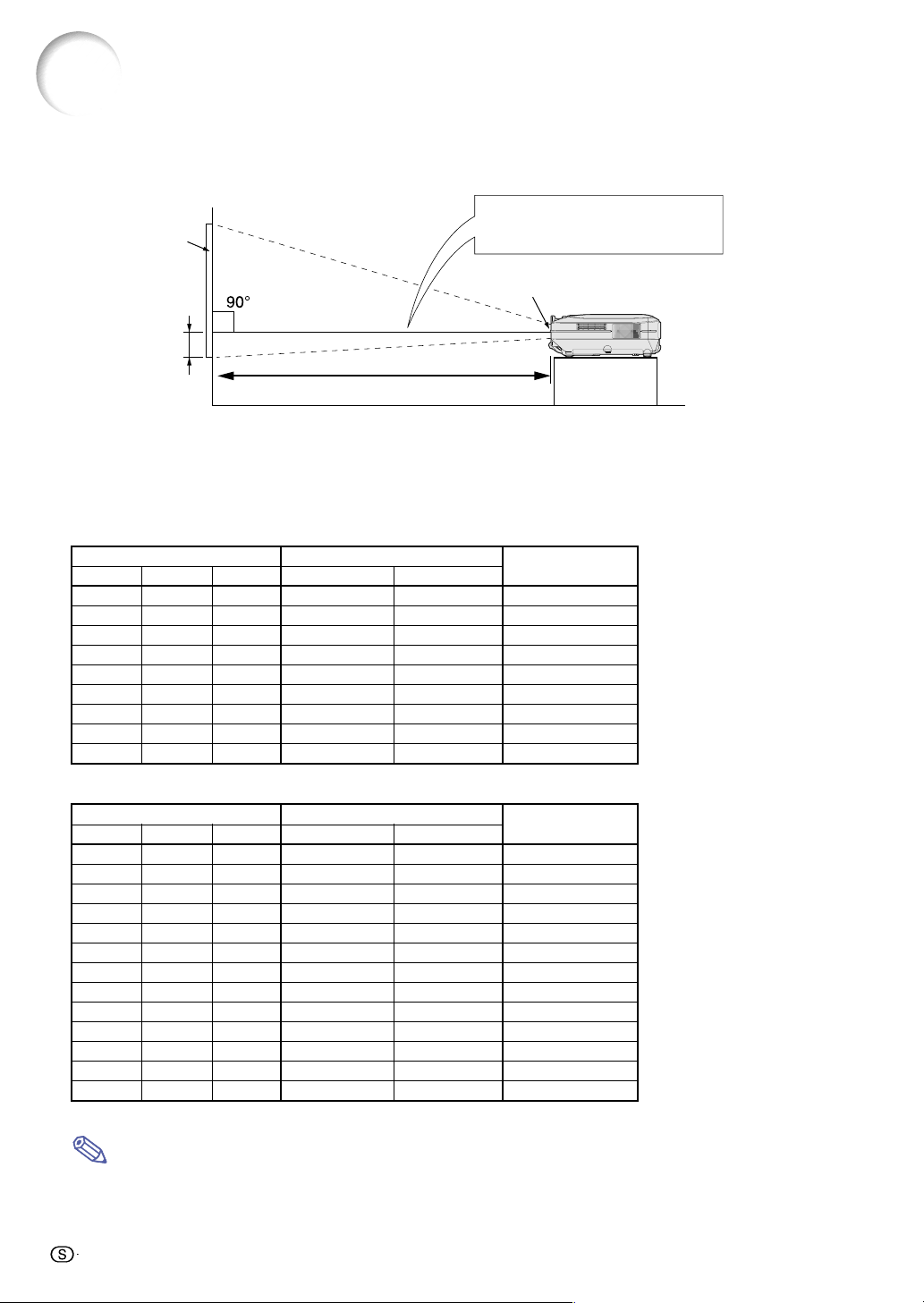

Dukstorlekar och projiceringsavstånd .............................. 30

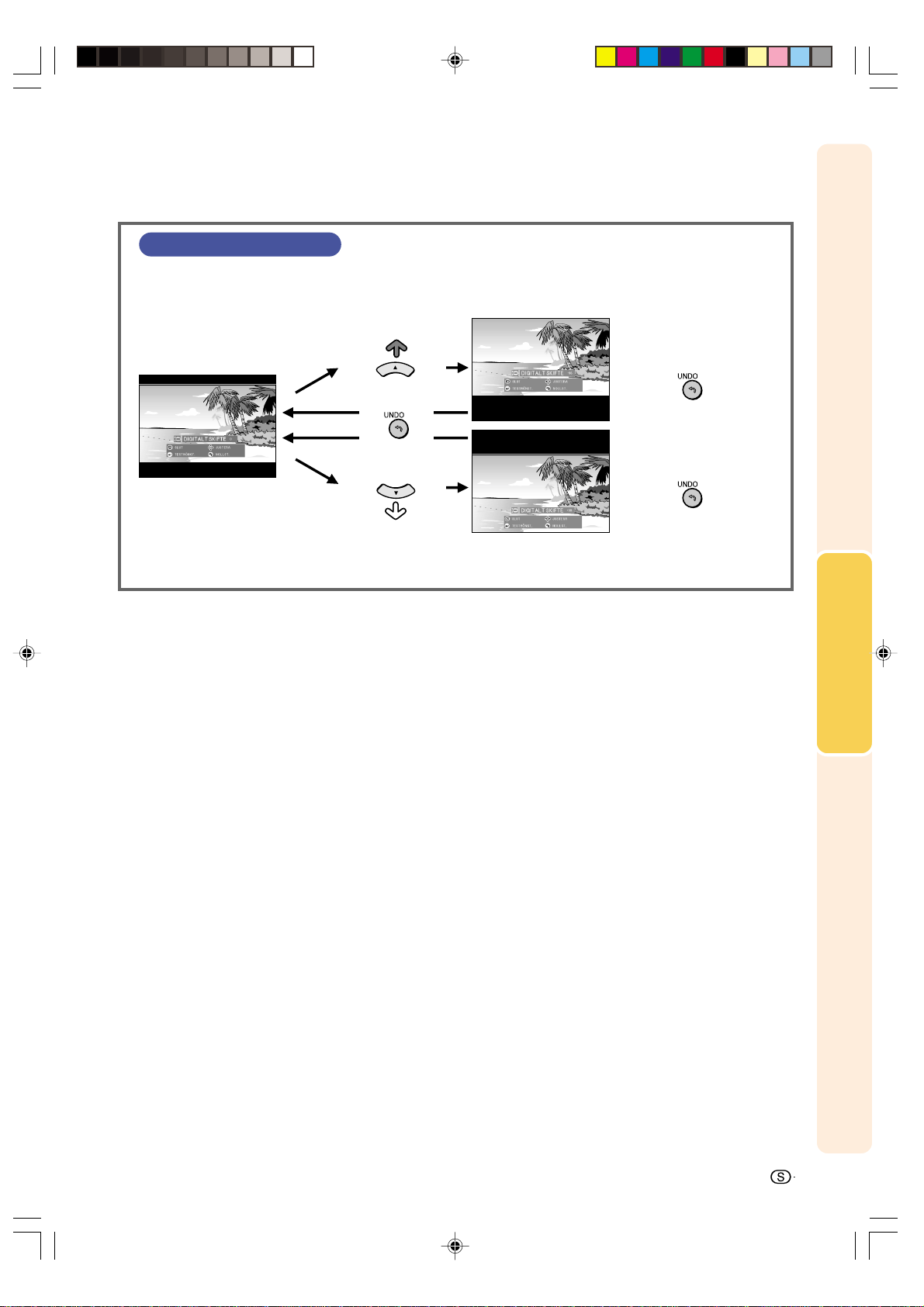

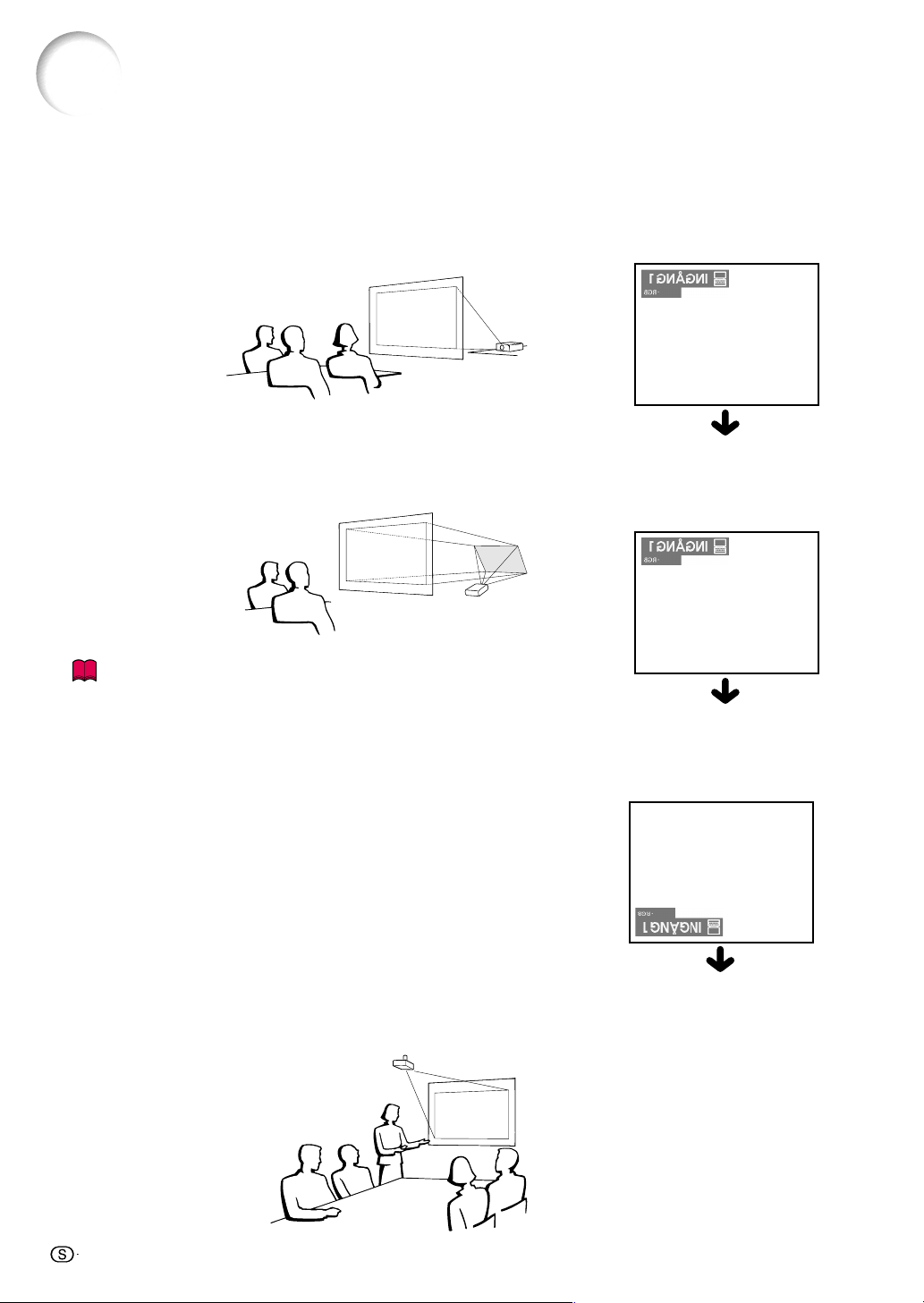

Projicering av en spegelvänd/upp-och-nedvänd bild ...... 32

Grundbruk

Inställning med tangenterna

Bildprojicering ............................................................ 34

Grundläggande tillvägagångssätt .................................... 34

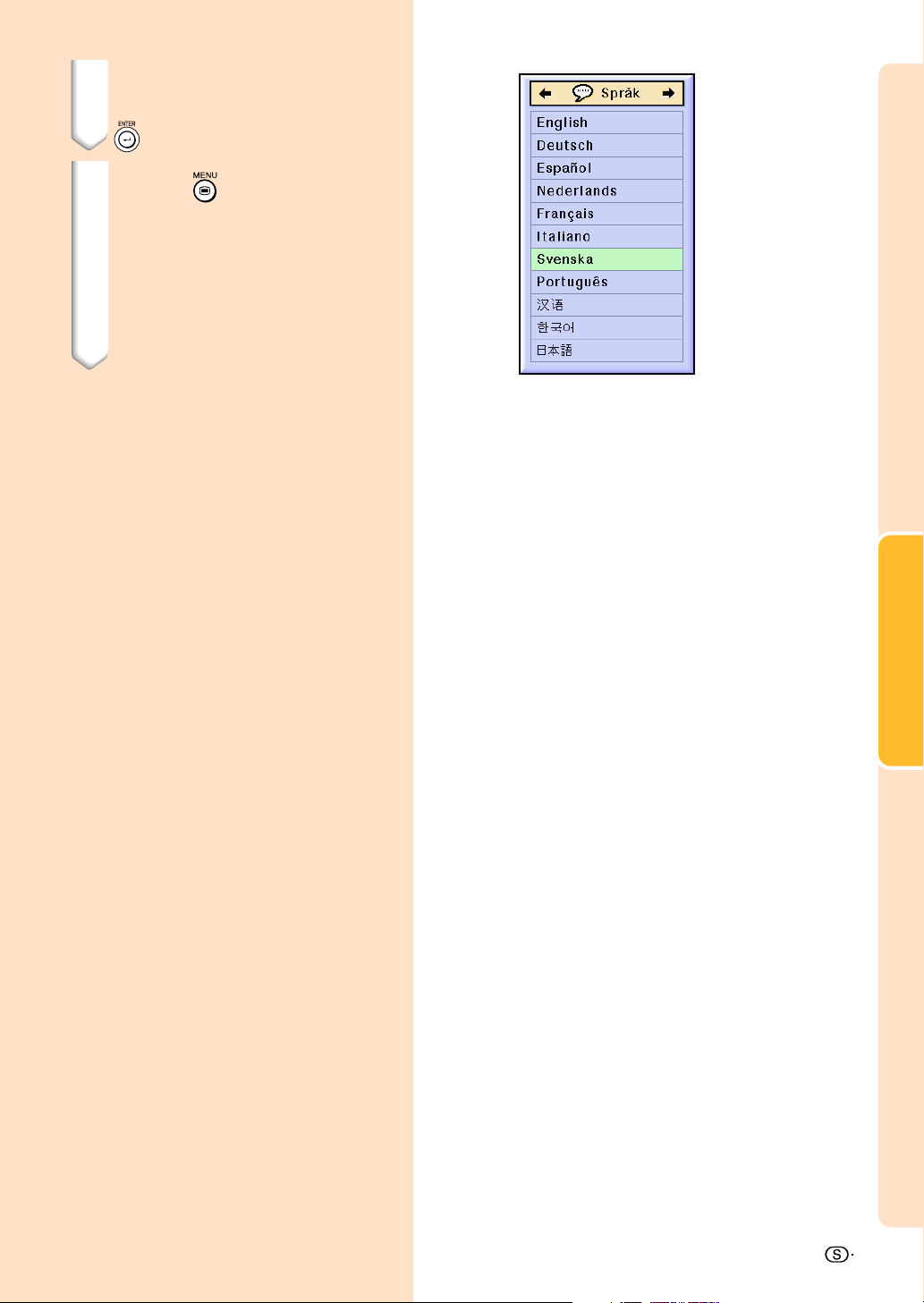

Välja språk på skärmdisplayen ........................................ 36

Korrigera trapetsförvrängning

(Keystone-korrigering) ........................................ 38

Inställning via menyerna

Menyalternativ ............................................................ 40

Använda skärmmenyn ............................................... 42

Menyalternativ (justeringar) .............................................. 42

Menyalternativ (inställningar) ............................................44

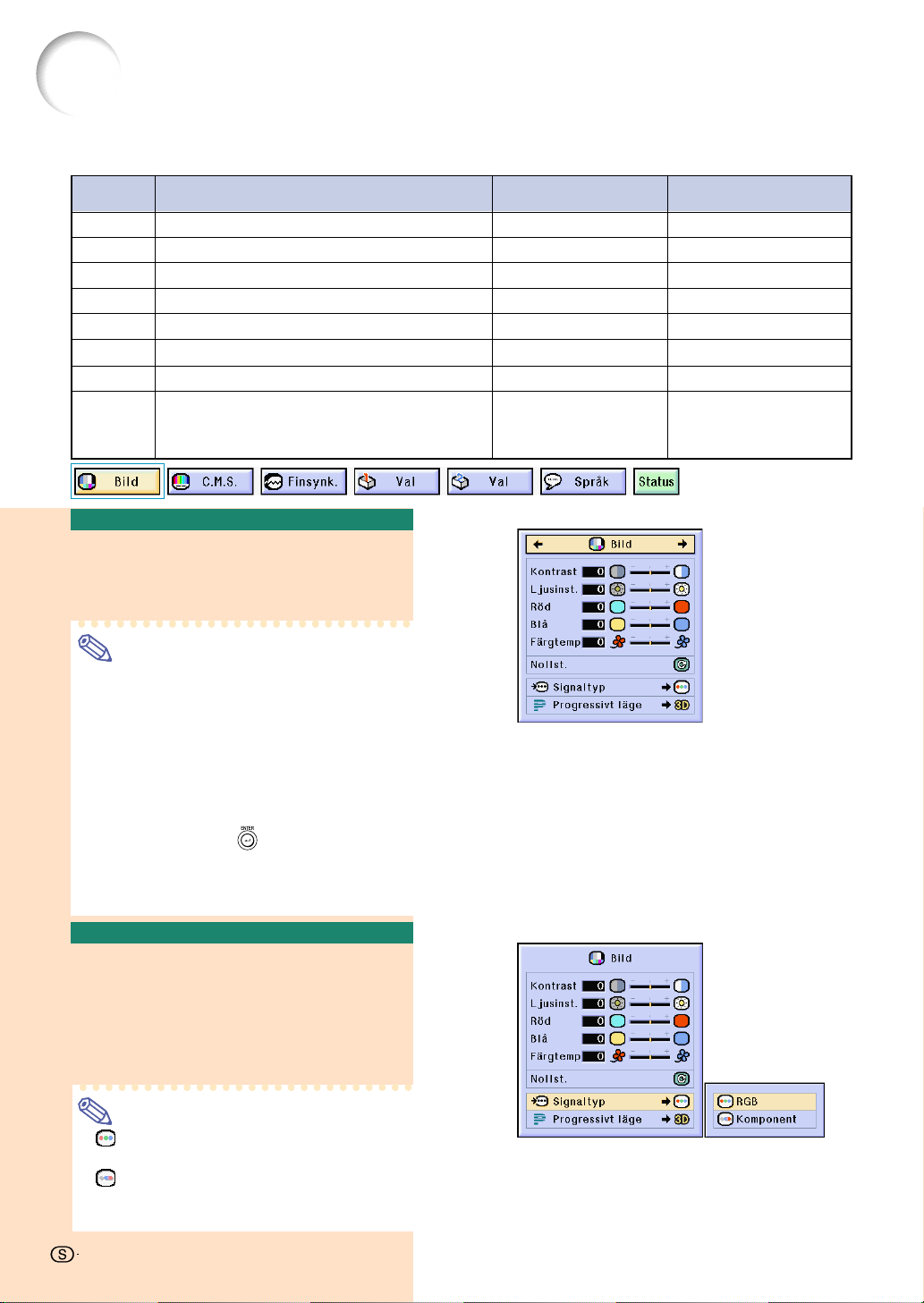

Justera bilden ............................................................. 46

Justering av bildpreferens ................................................ 46

Välja signaltyp................................................................... 46

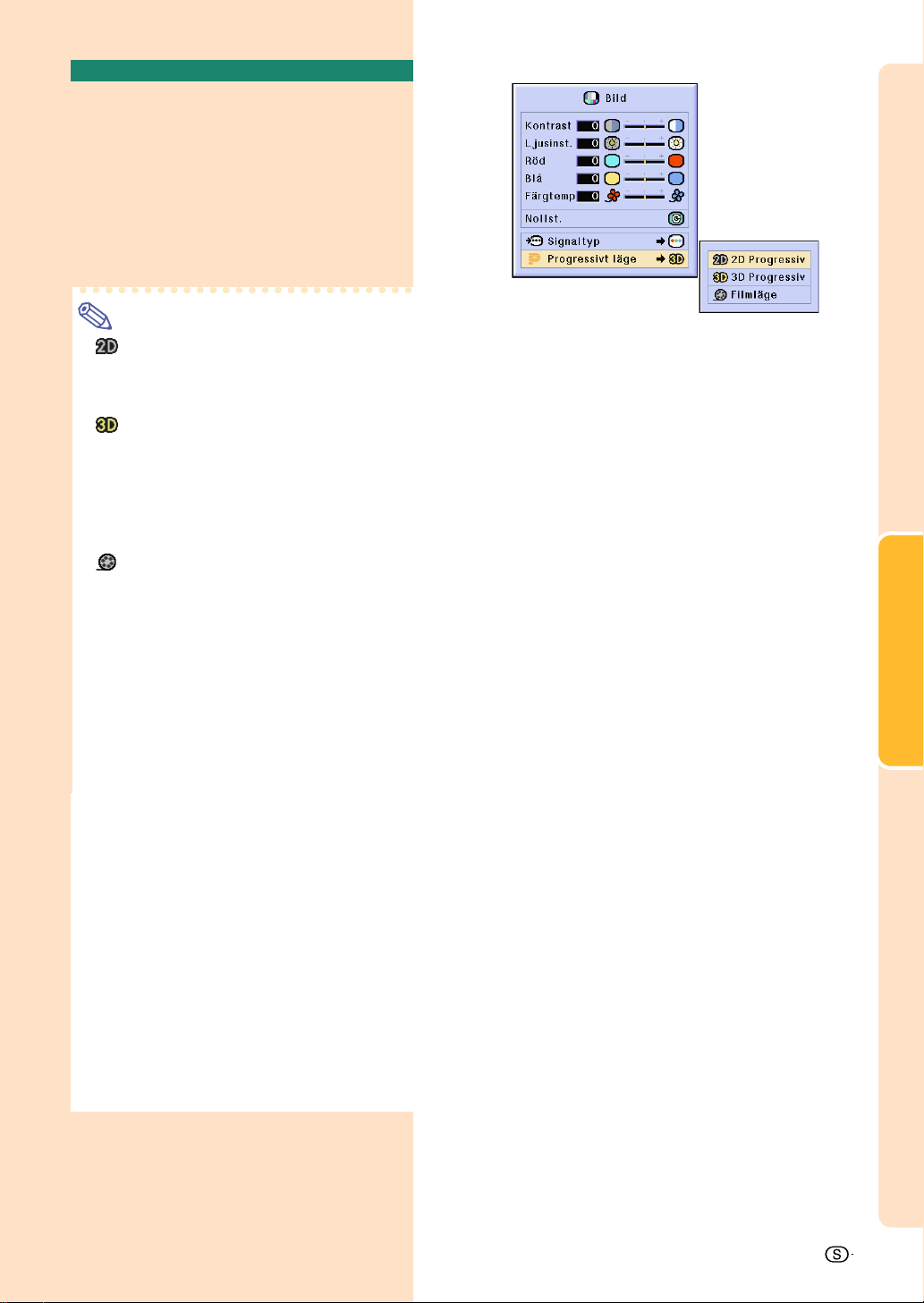

Progressivt läge ................................................................ 47

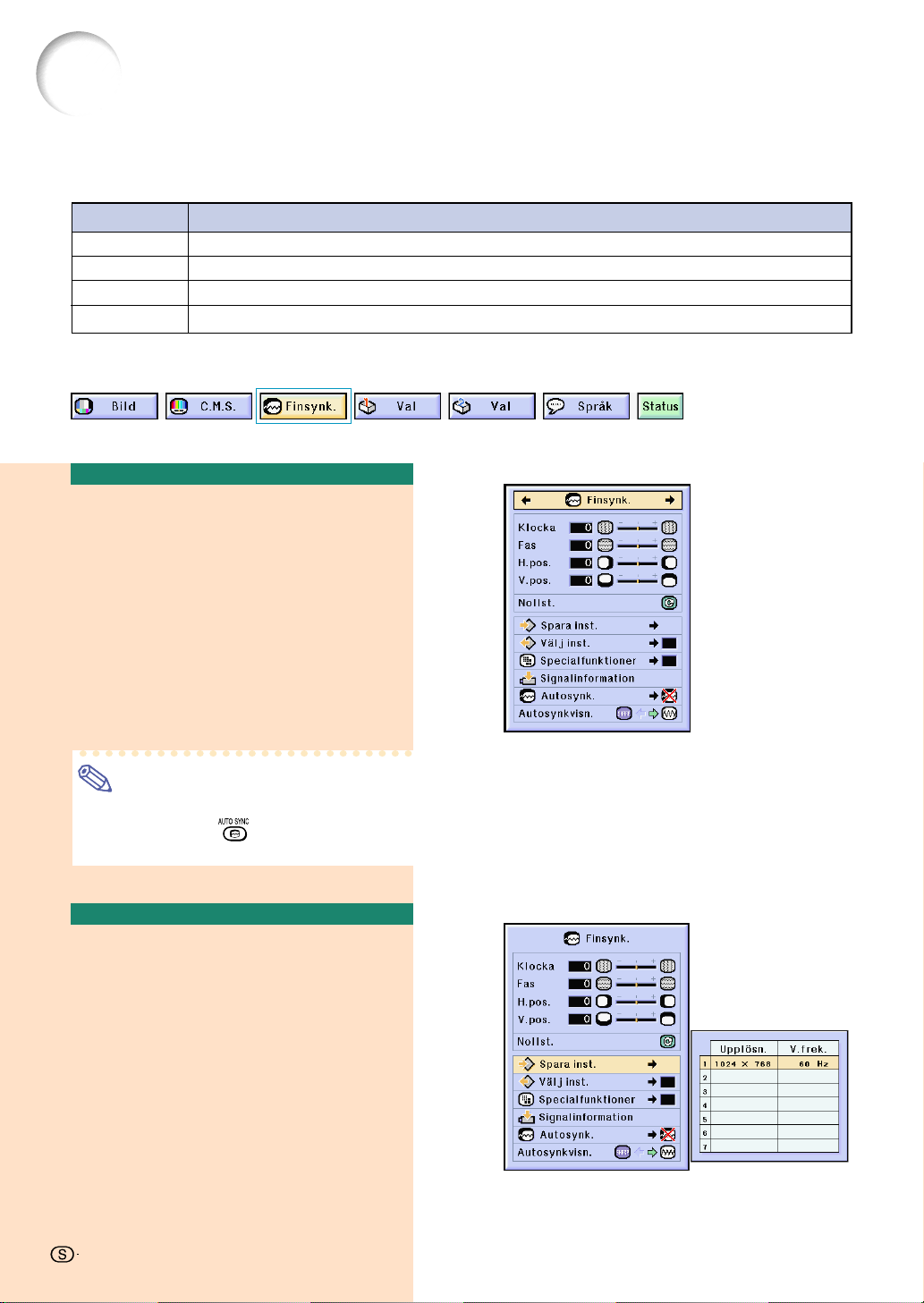

Justera datorbilder..................................................... 48

När Autosynk. är OFF ....................................................... 48

Spara justeringsinställningarna ........................................ 48

Välja justeringsinställningarna .......................................... 49

Specialfunktioner inställningarna ...................................... 49

Kontrollera insignalen ....................................................... 49

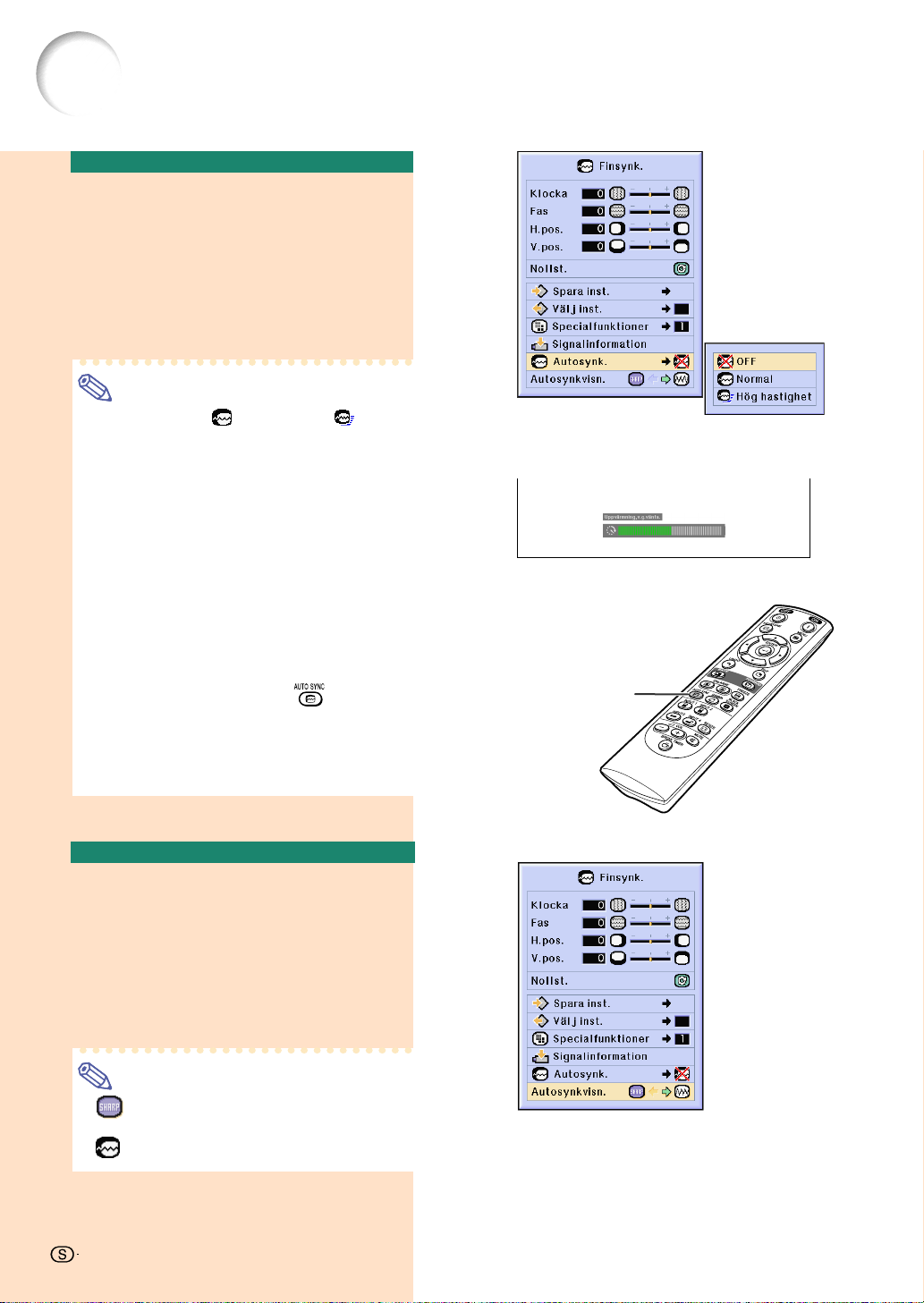

Justera Autosynk. ............................................................. 50

Visa Autosynk.-funktionen................................................. 50

Användarvänliga funktioner

Välja bildvisningssätt ................................................ 52

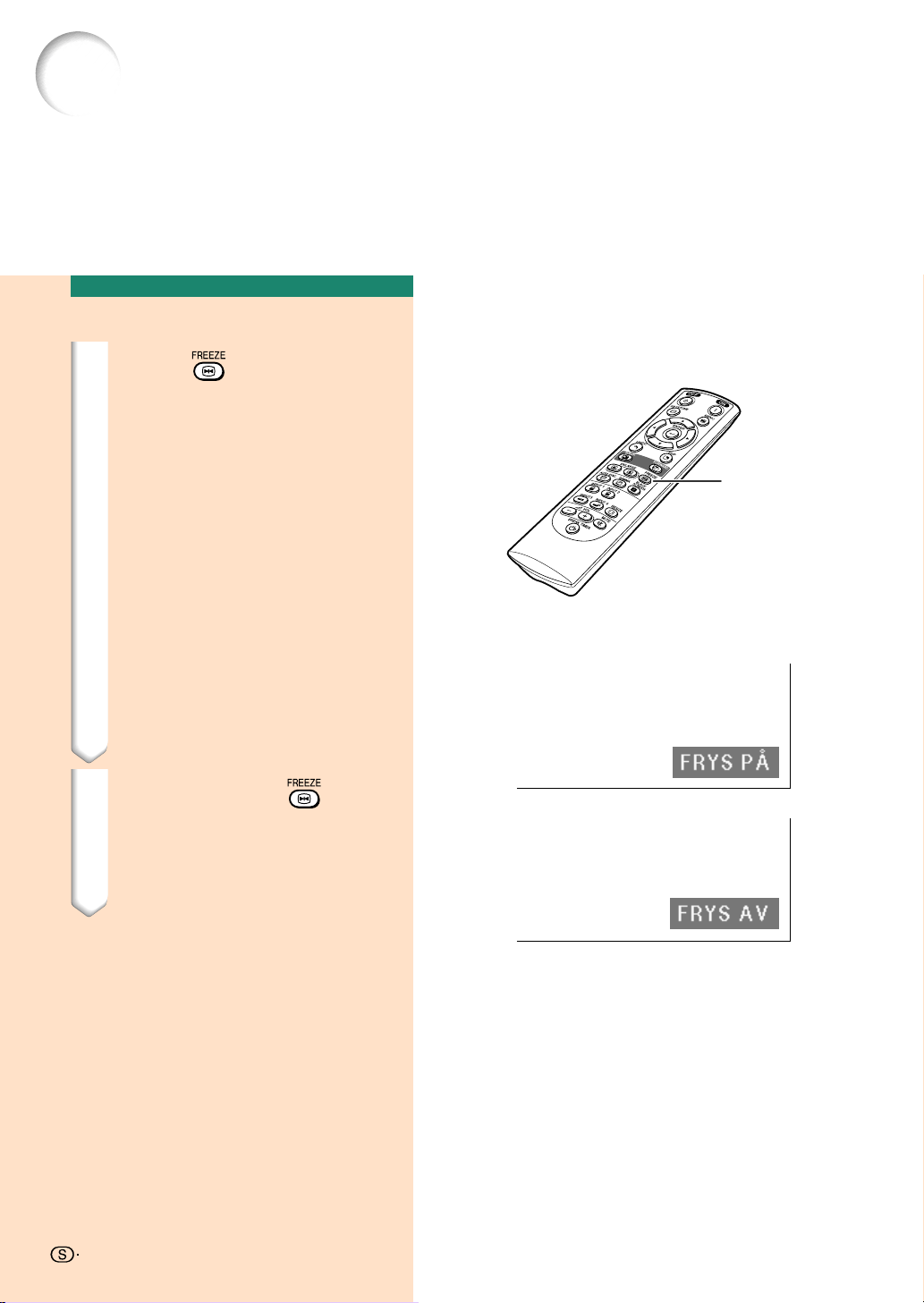

Visa en stillbild ........................................................... 54

Förstora en del av bilden........................................... 55

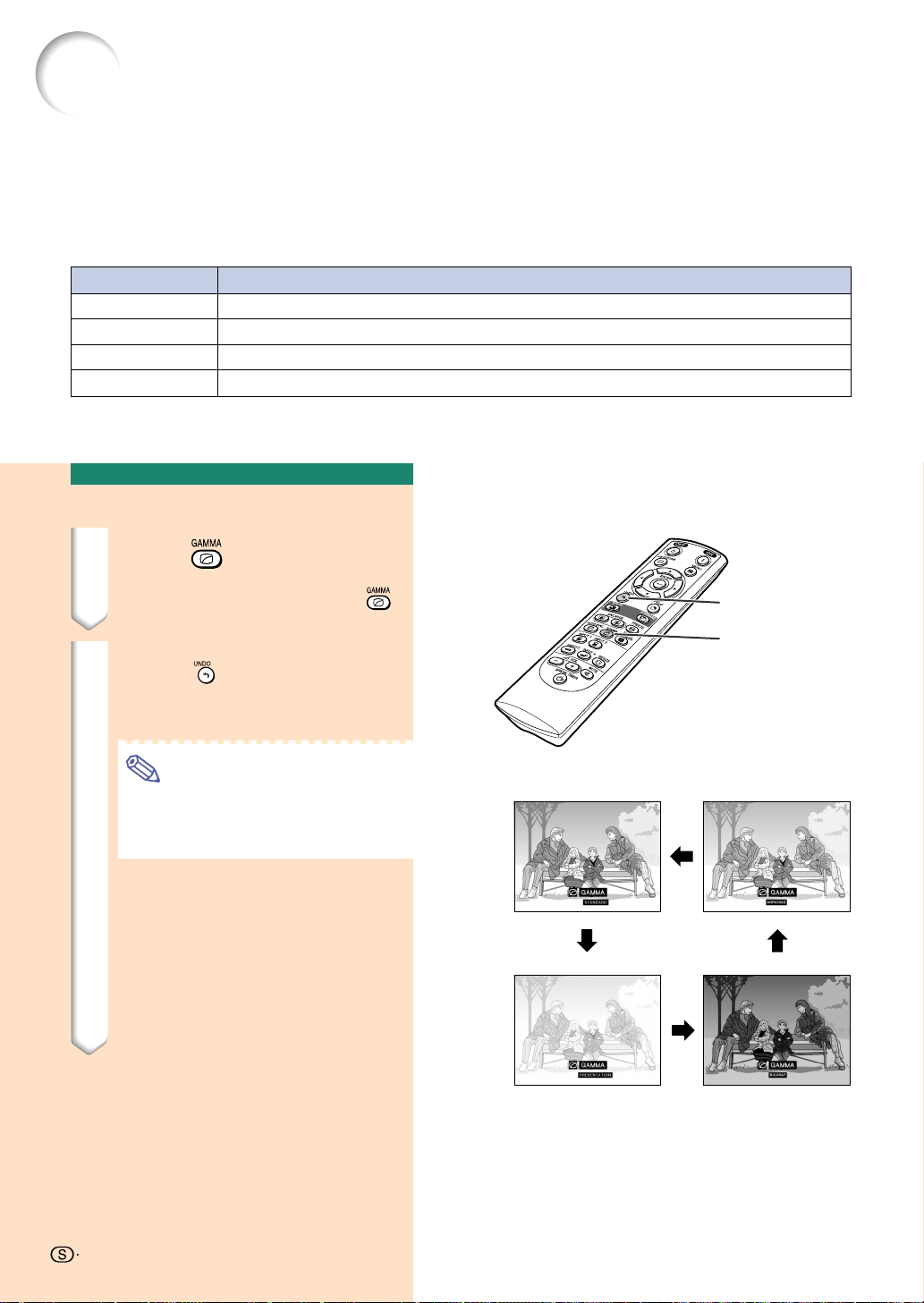

Gammakorrigering ..................................................... 56

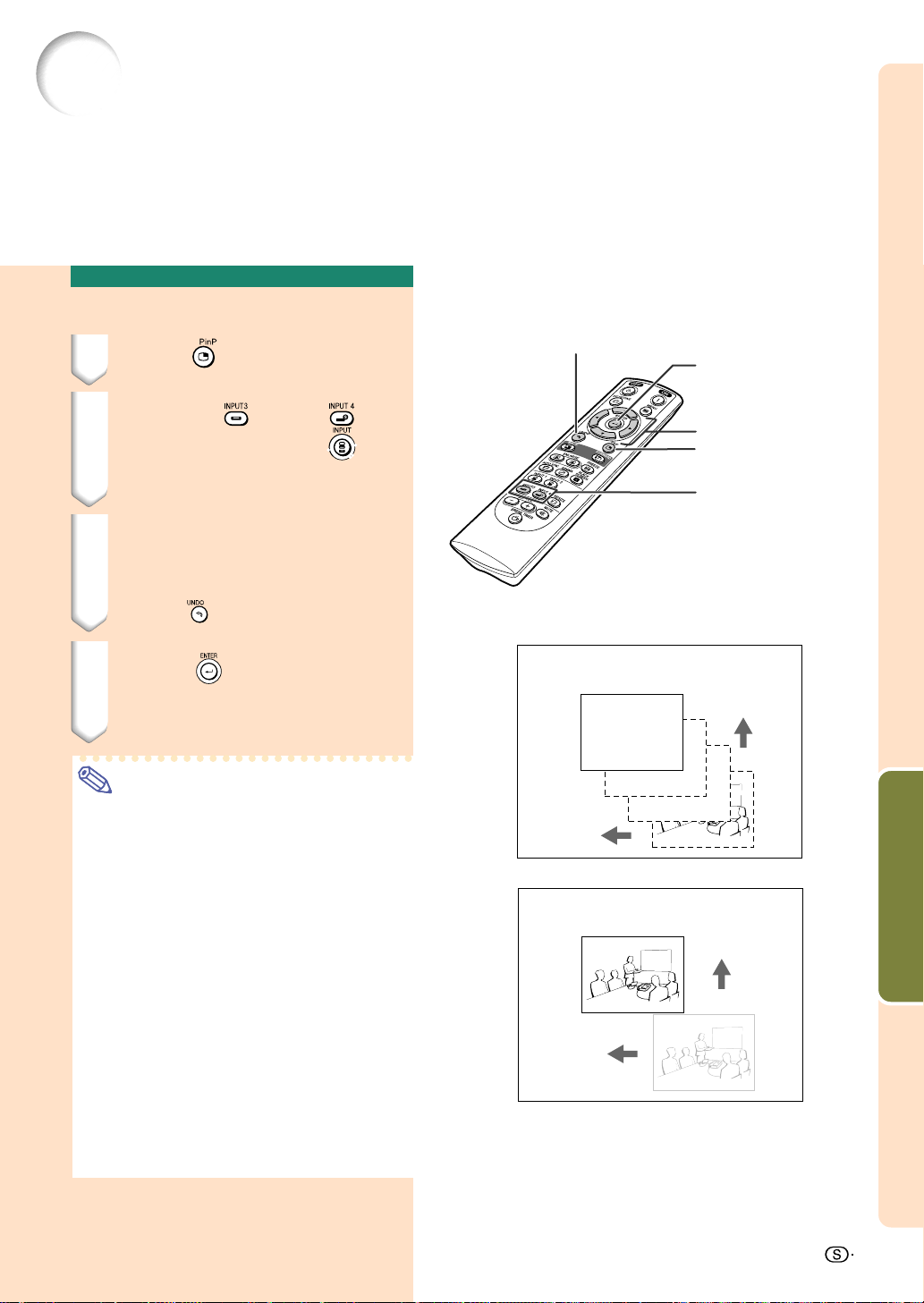

Visa två bilder (Bild i bild) ......................................... 57

Black Screen-funktion (Svart SKÄRM)..................... 58

Visa paustimern ......................................................... 59

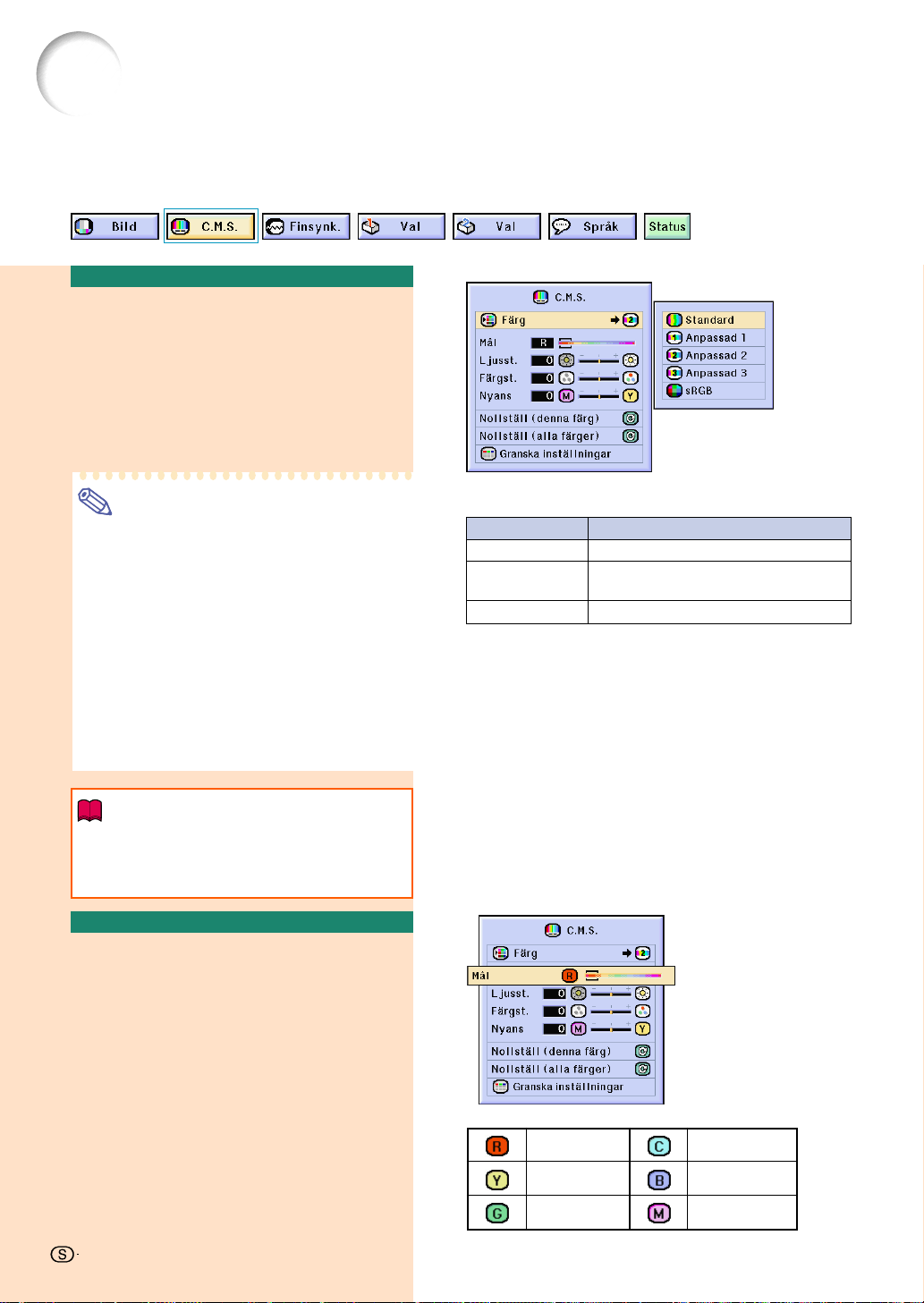

Färghanteringssystem (C. M. S.) .............................. 60

Välja färgreproduktionsläget............................................

Välja målfärg ....................................................................

Ställa in målfärgens ljusstyrka .........................................

Ställa in målfärgens färgstyrka ........................................

Ställa in målfärgens färgnyans ........................................

Återställa användardefinierade färginställningar .............

Översikt av alla färginställningar......................................

Ställa in ljudutmatningstyp ....................................... 63

Sätta på/stänga av den interna högtalaren .............. 63

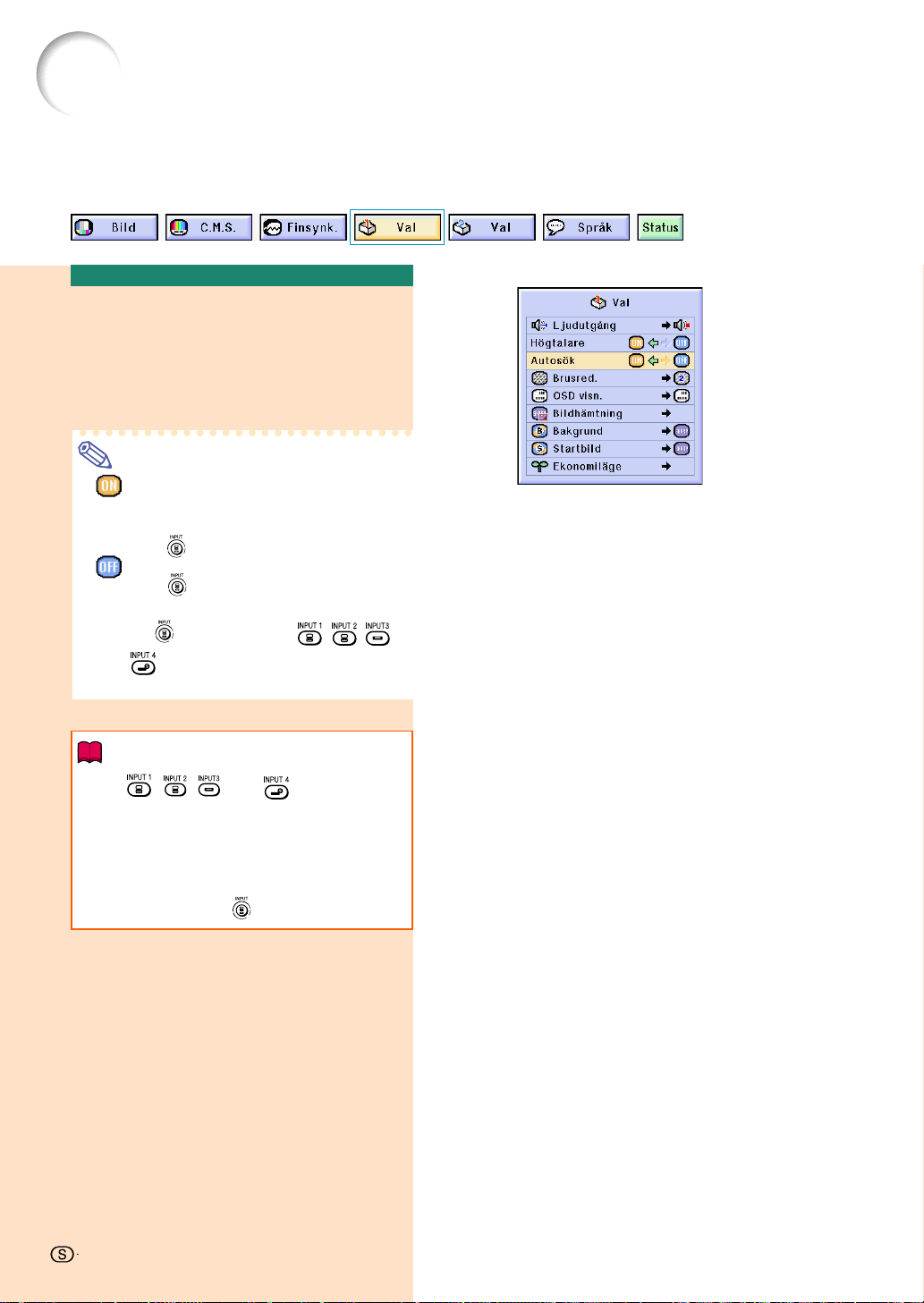

Autosök ....................................................................... 64

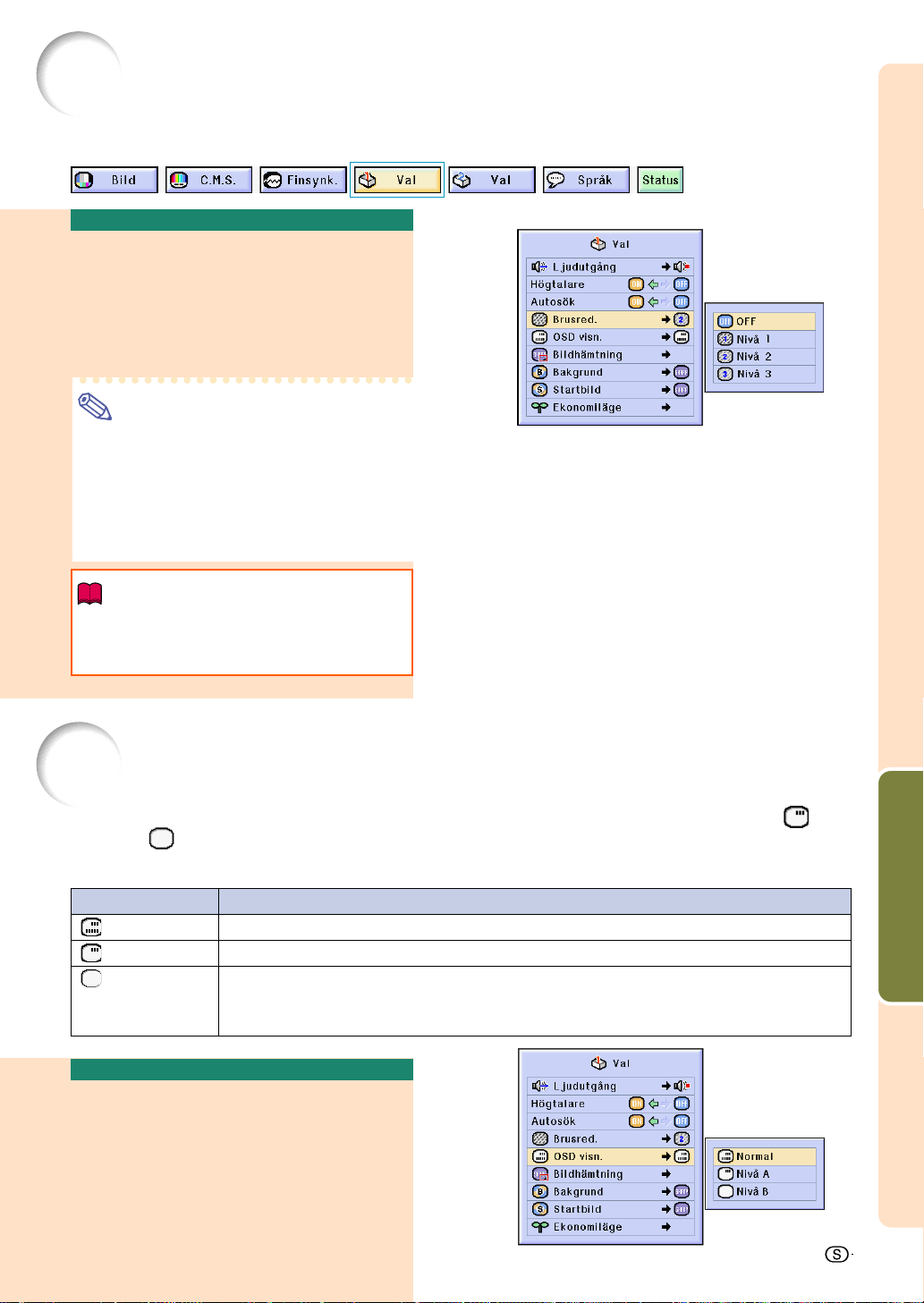

Digitalt bildstörningsreduceringssystem

(Brusred.).............................................................. 65

Ställa in skärmvisningen ........................................... 65

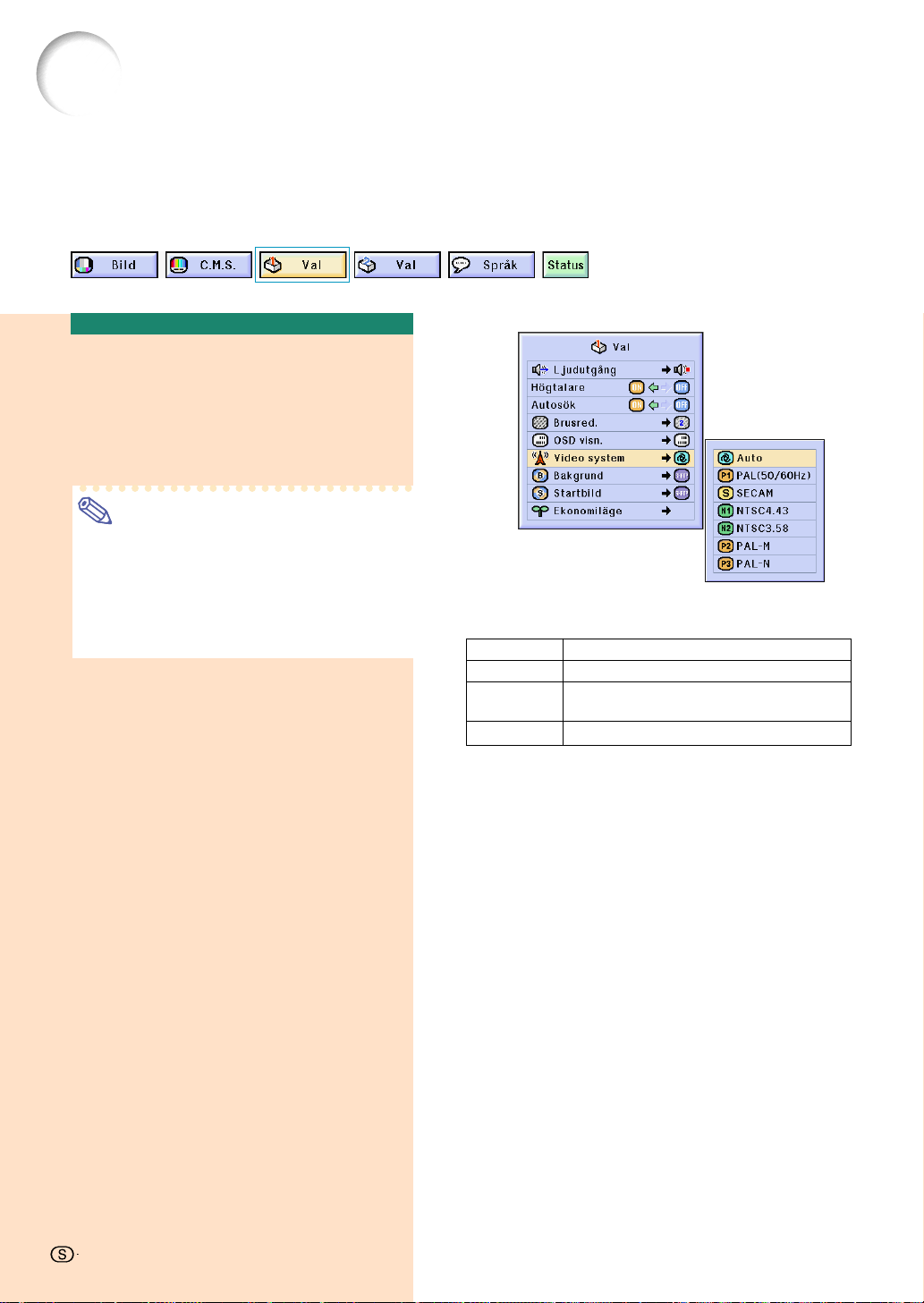

Ställa in videosystemet ............................................. 66

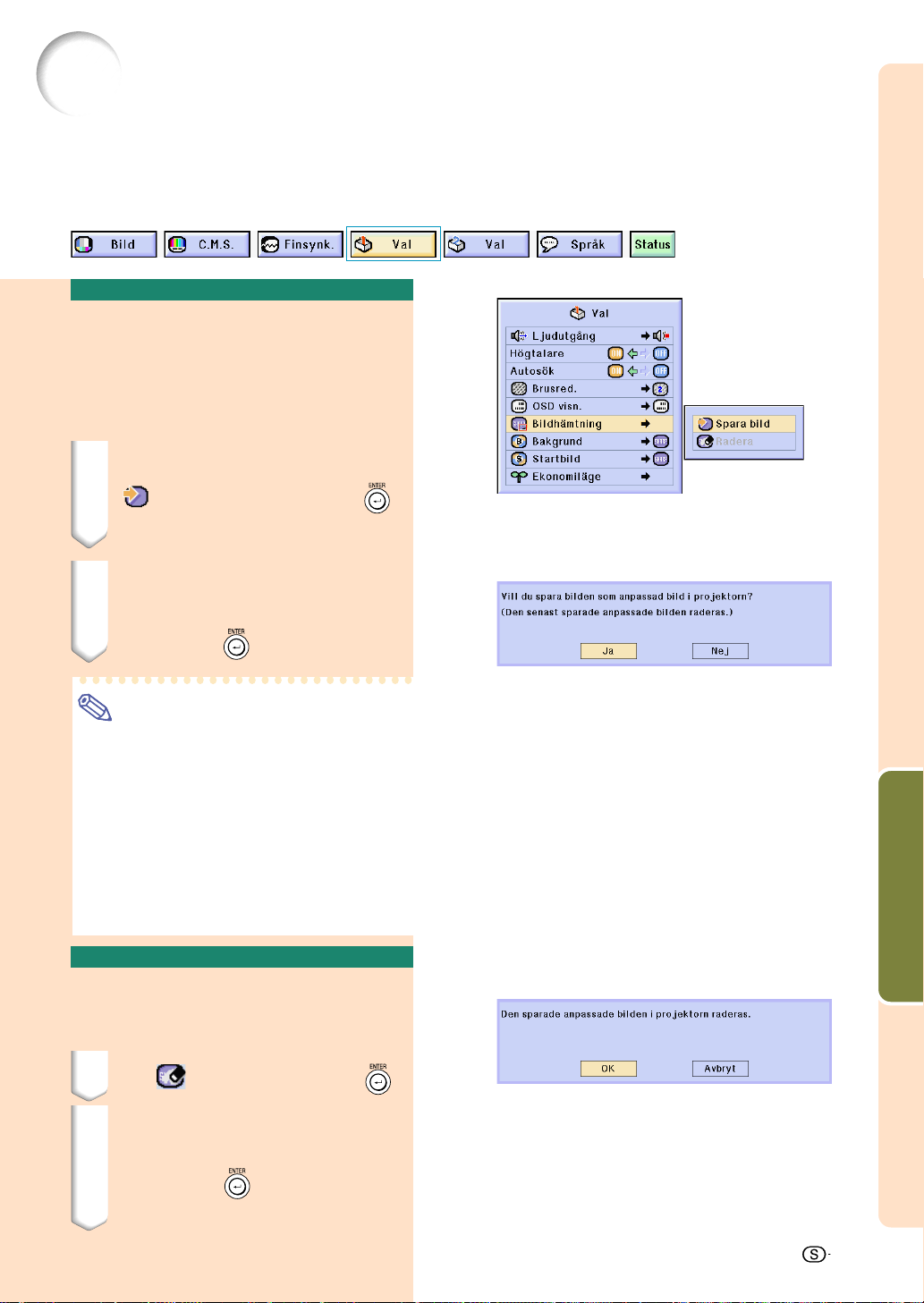

Spara projicerade bilder ............................................ 67

Bildhämtning ..................................................................... 67

Radera den inhämtade bilden .......................................... 67

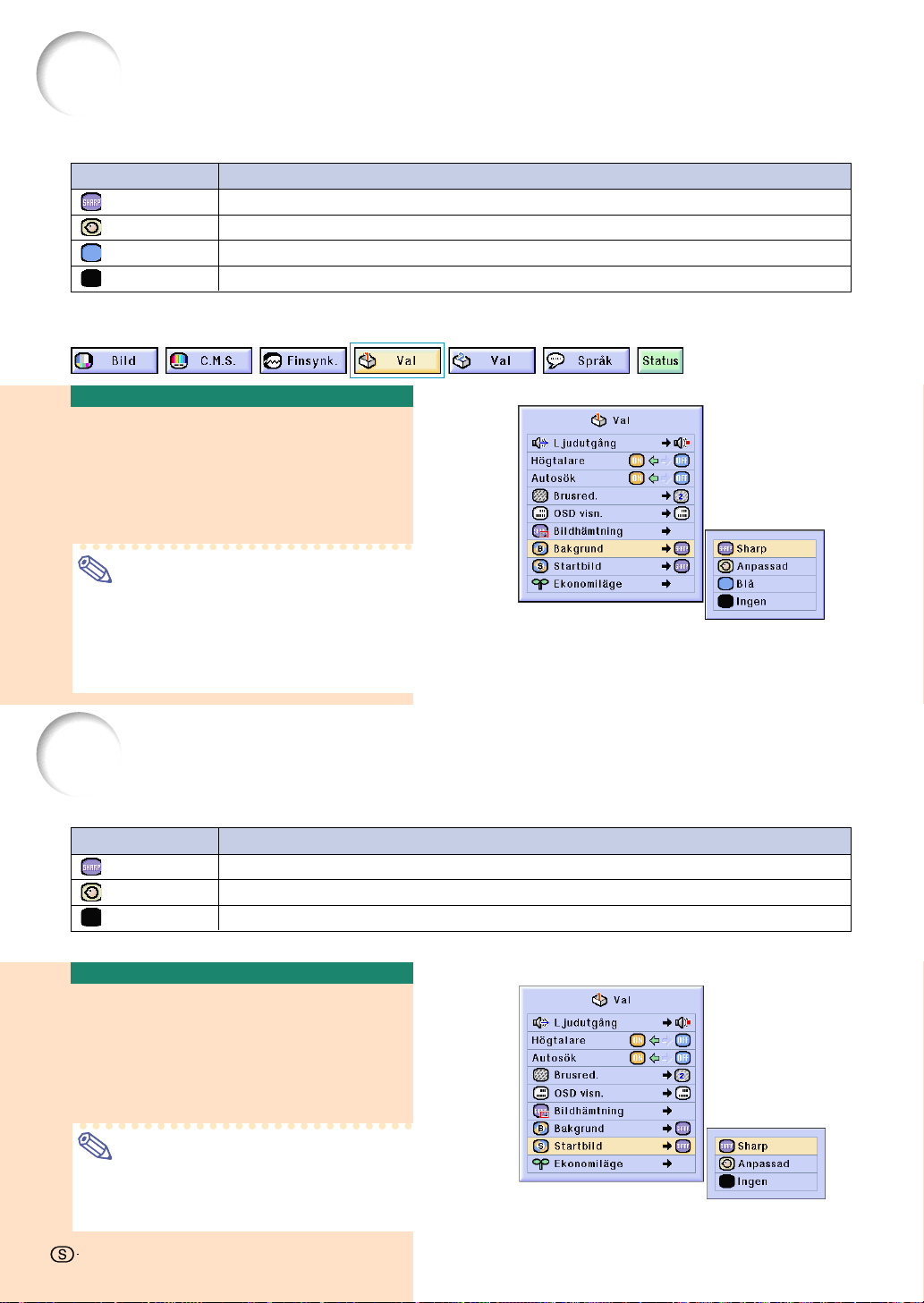

Ställa in en bakgrundsbild ........................................ 68

Välja en startbild ........................................................ 68

Välja budgetläget ....................................................... 69

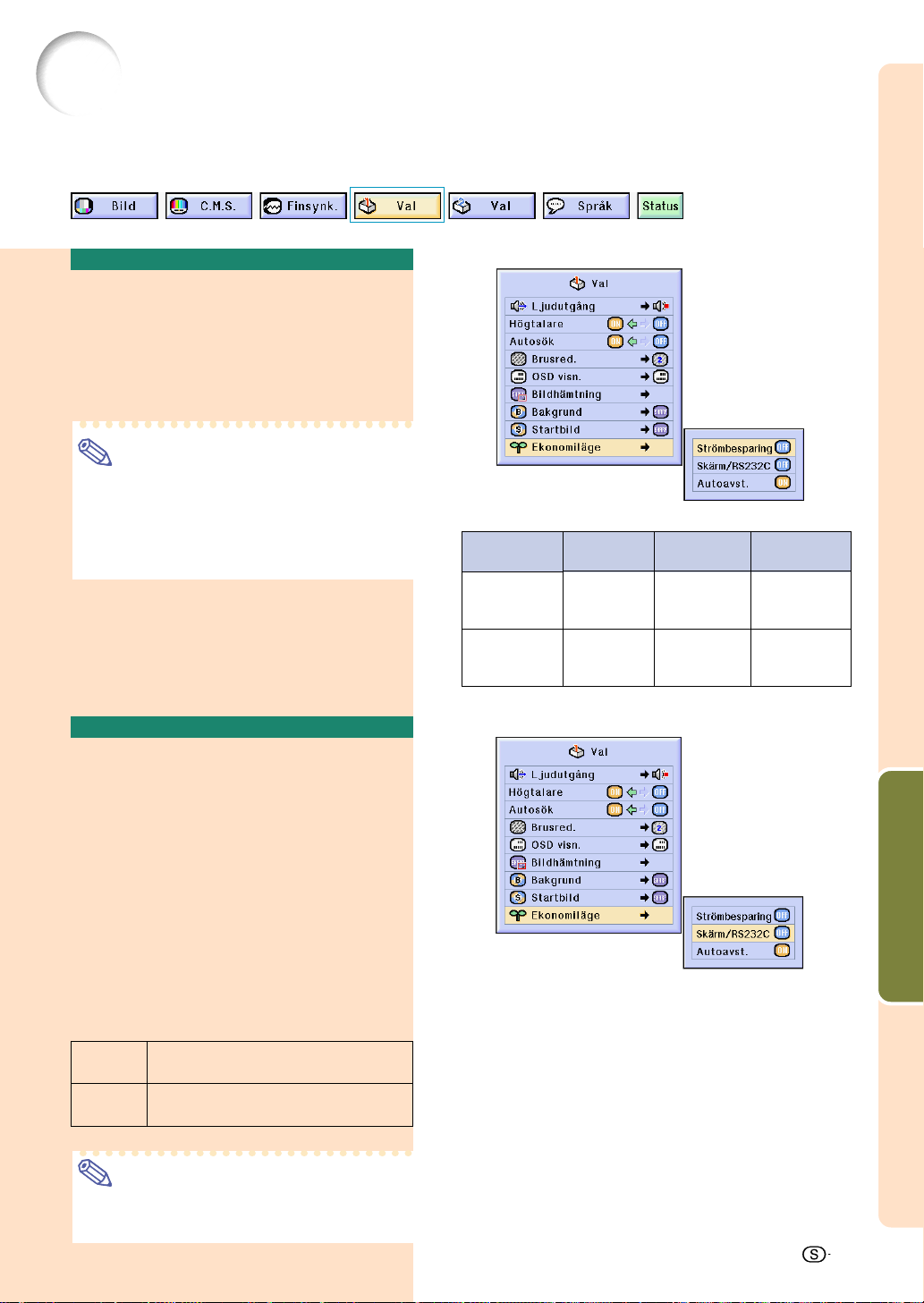

Välja Strömbesparingsläge............................................... 69

Funktionen Monitor ut/RS-232C av ................................... 69

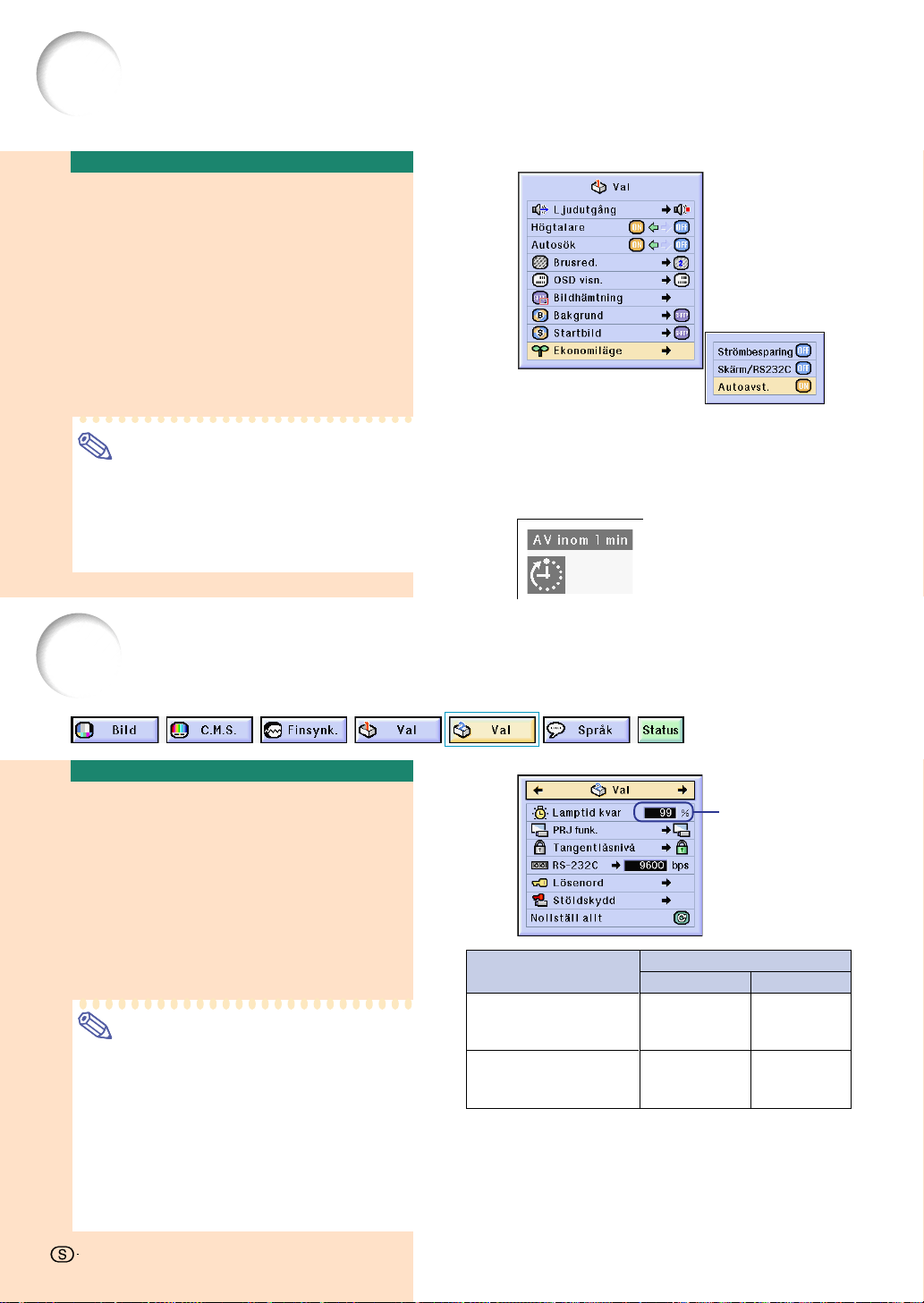

Automatisk avstängning ................................................... 70

Visa lampans återstående livslängd (i procent) ...... 70

Spegelvända/upp-och-nedvända bilden .................. 71

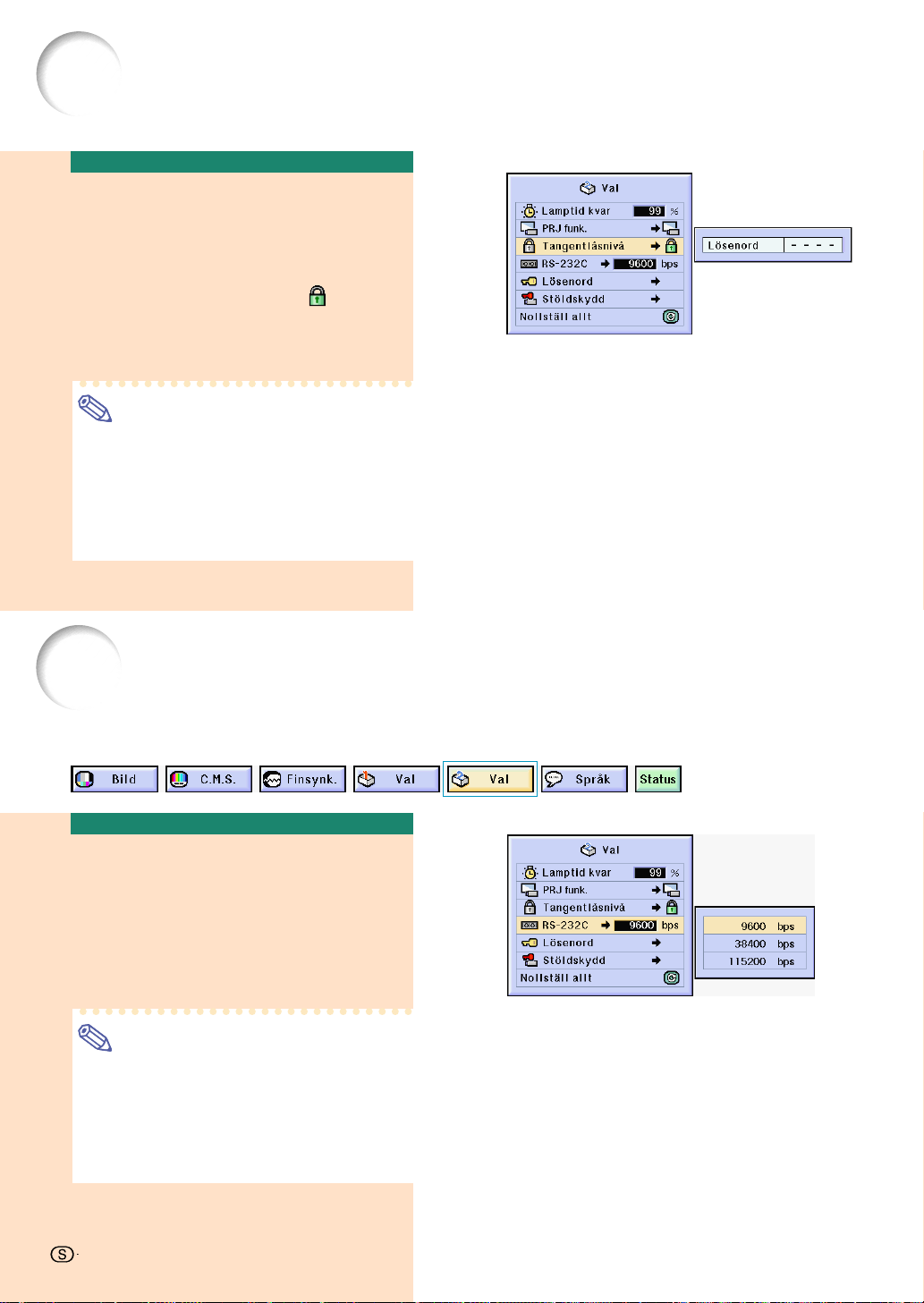

Låsa projektorns tangenter ....................................... 71

Aktivera tangentlåset ........................................................ 71

Koppla ur tangentlåset ..................................................... 72

Välja överföringshastighet (RS-232C) ...................... 72

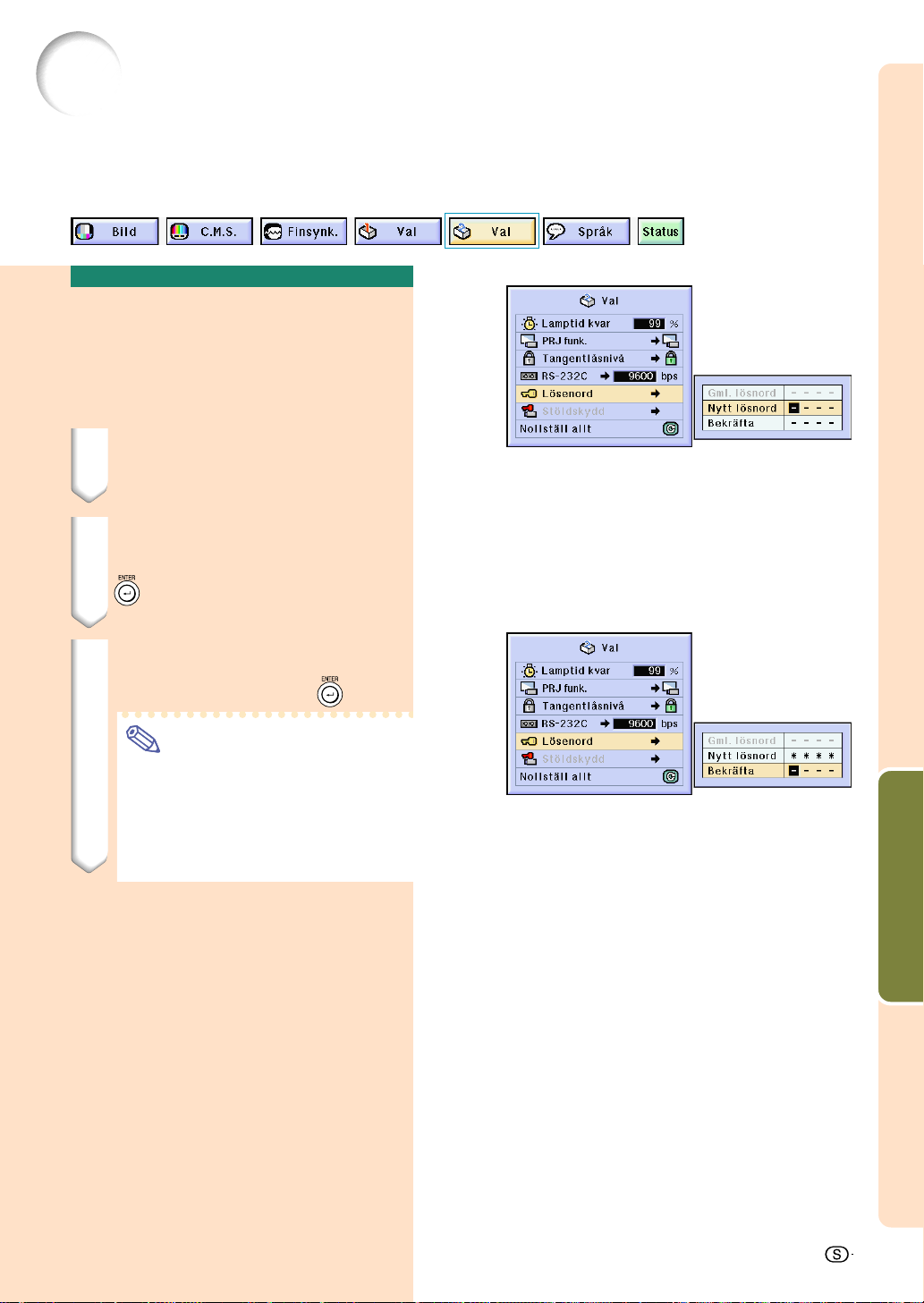

Bestämma ett lösenord ............................................. 73

Ange ett lösenord ............................................................. 73

60 60 61 61 61 62 62

Ändra lösenord ................................................................. 74

Om du glömt lösenordet ................................................... 74

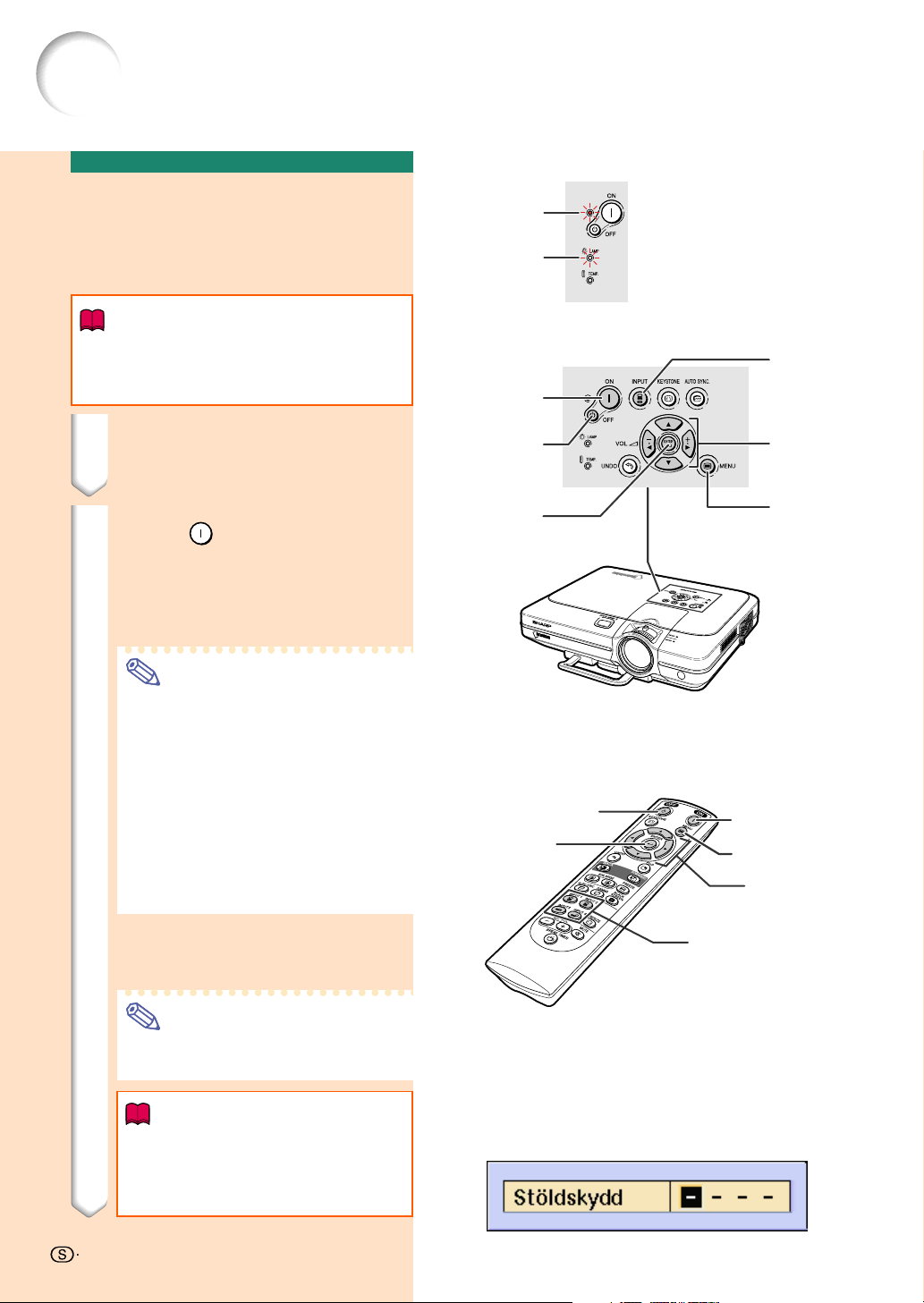

Ställa in stöldskydd ................................................... 75

Ange en tangentkod ......................................................... 75

Ändra tangentkoden ......................................................... 76

Nollställning ............................................................... 77

Visa inställningarna ................................................... 78

Bilaga

Underhåll .................................................................... 80

Byta ut luftfiltret ......................................................... 81

Underhållsindikatorer ................................................ 83

Angående lampan ...................................................... 85

Lampa ...............................................................................85

Observera angående lampan........................................... 85

Byta lampan ......................................................................85

Ta ut och sätta i lampenheten ...........................................86

Nollställa lamptimern ........................................................ 87

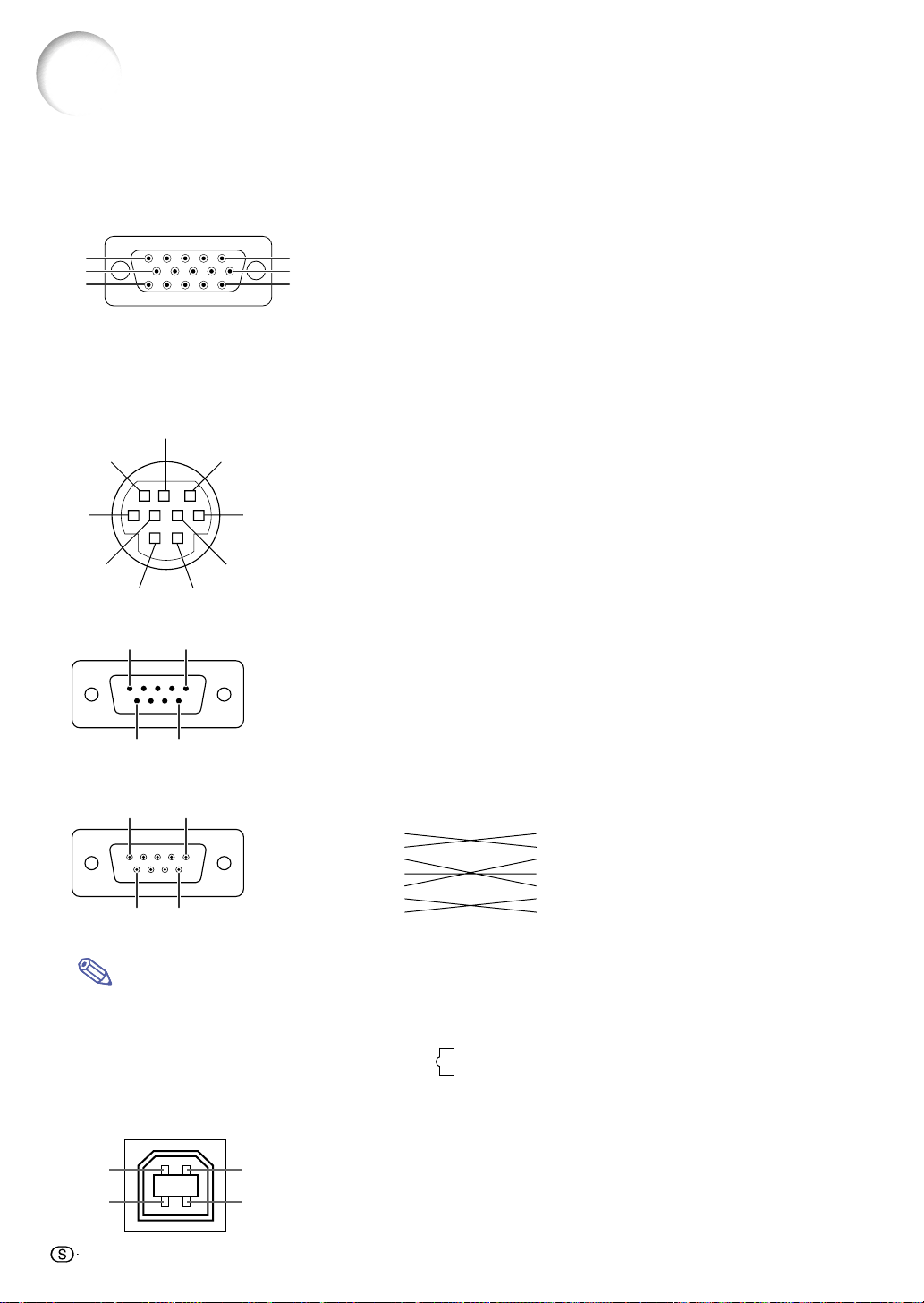

Tilldelning av anslutningsstift .................................. 88

(RS-232C) Specifikationer och

kommandoinställningar ...................................... 89

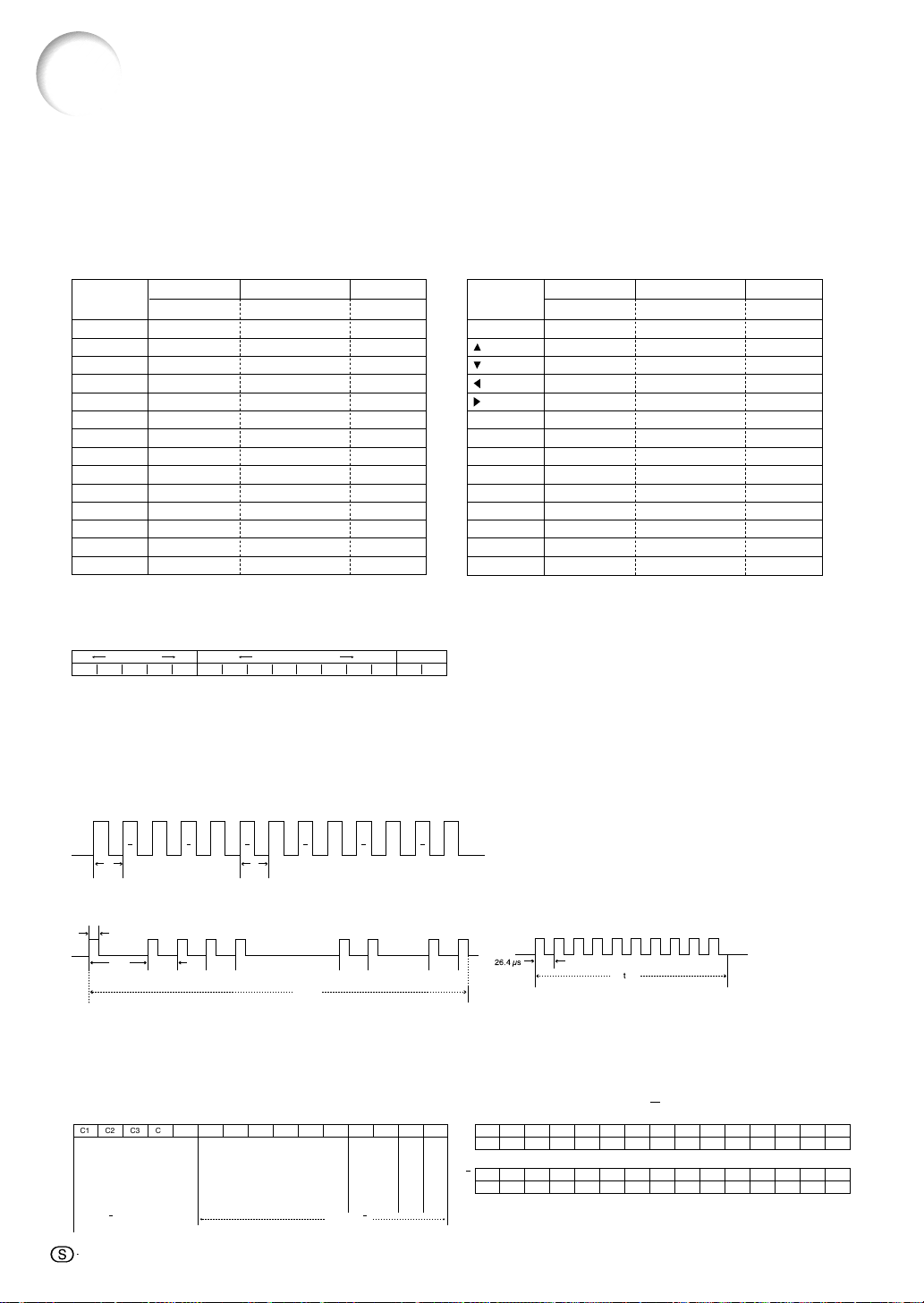

Specifikationer för fjärrkontrollens

kabelanslutning .................................................. 92

Tabell över datorkompatibilitet ................................. 93

Felsökning .................................................................. 94

Om du behöver hjälp från SHARP ............................ 96

Specifikationer ........................................................... 97

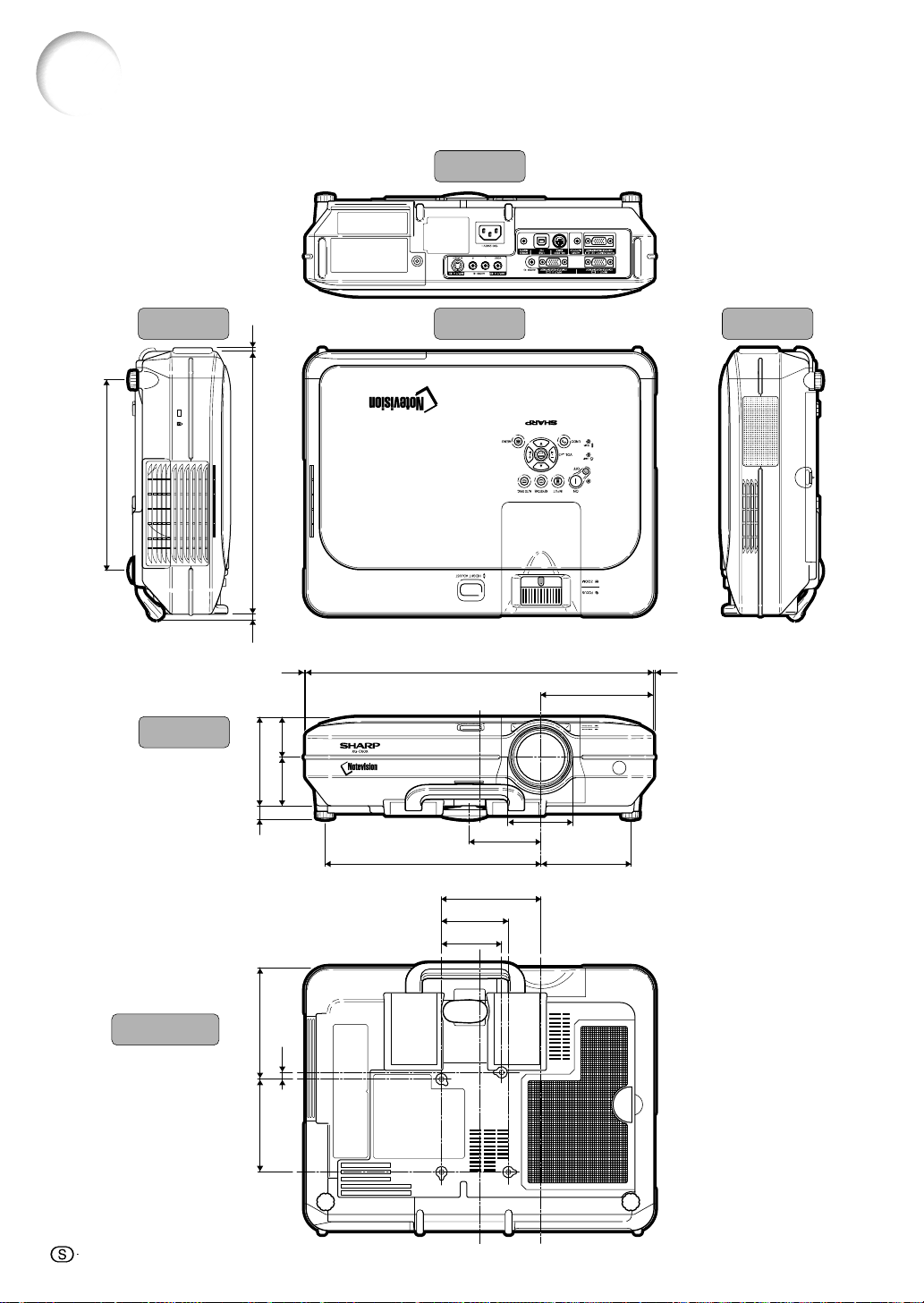

Mått .............................................................................. 98

Ordlista........................................................................ 99

Alfabetiskt index ...................................................... 100

Introduktion

VIKTIGA SÄKERHETSFÖRESKRIFTER

OBSERVERA: Läs dessa föreskrifter innan du använder produkten för första gången och spara dem för

framtida bruk.

Man kan använda elektricitet till många praktiska saker. Denna produkt har utvecklats och tillverkats för att kunna säkerställa din personliga säkerhet. FELAKTIG HANTERING KAN MEDFÖRA RISK FÖR ELEKTRISKA STÖTAR ELLER BRAND. För att inte sätta de säkerhetsanordningar som byggts in i denna produkt ur spel, måste följande grundregler beaktas vid installation, användning och underhåll.

1. Läs anvisningarna

Läs noga alla föreskrifter om säkerhet och drift innan produkten tas i bruk.

2. Bevara anvisningarna

Alla föreskrifter om säkerhet och drift bör förvaras på ett säkert ställe för framtida referens.

3. Iaktta varningarna

Iaktta samtliga varningar som förekommer i bruksanvisningen och på själva produkten.

4. Följ anvisningarna

Följ noga samtliga instruktioner om säkerhet och tillvägagångssätt.

5. Rengöring

Koppla loss enheten från el-uttaget före rengöring. Använd inte flytande rengöringsmedel eller sådana av sprejtyp. Rengör med en fuktig trasa.

6. Anordningar

Använd inte anordningar som inte specifikt rekommenderas av tillverkaren då sådana kan orsaka problem.

7. Vatten och fukt

Använd inte enheten i närheten av vatten – t.ex. nära ett badkar, tvättställ, diskbänk eller tvättmaskin, och ej heller i en fuktig källare, nära en simbassäng e.dyl.

8. Tillbehör

Placera inte enheten på en ostadig vagn, ställning, stativ, hållare eller bord. Enheten kan falla och skadas eller utsätta någon för personskador. Använd endast en vagn, ställning, stativ, hållare eller bord som rekommenderas av tillverkaren eller säljs tillsammans med enheten. Montering av enheten bör utföras enligt tillverkarens anvisningar och med monteringstillbehör som rekommenderas av tillverkaren.

9. Transport

En kombination av denna enhet och en vagn bör flyttas med största försiktighet. Hastiga stopp, kraftiga stötar och ojämna underlag kan göra att ekipaget välter och skadas.

10. Ventilation

Skåror och öppningar är avsedda att förse enheten med ventilation som försäkrar felfri drift och skyddar mot överhettning. Dessa öppningar bör aldrig täckas över eller blockeras genom att placera enheten på en säng, soffa, tjock matta eller liknande underlag. Enheten bör ej heller placeras på inneslutna ställen såsom i en bokhylla eller ställning såvida inte lämplig ventilation kan försäkras enligt tillverkarens anvisningar.

11. Strömkällor

Denna produkt får endast drivas med den typ av strömkälla som anges på märketiketten. Kontakta din återförsäljare eller det lokala elkraftbolaget om du är osäker på vilken spänning som används i hemmet. För produkter som skall drivas med batterier eller någon annan strömkälla bör du anlita bruksanvisningen som medföljer denna.

12. Jordning och polarisation

Till denna produkt medföljer en av de följande typerna av stickproppar. Om stickproppen inte kan stickas in i eluttaget, skall du kontakta en elektriker. Koppla inte ur jorden i stickproppen. Upphäv inte stickproppens säkerhetssyfte.

a. Tvåtrådig (nät-) stickpropp. b. Tretrådig jordad (nät-) stickpropp med jorduttag.

Denna stickpropp passar endast i ett jordat eluttag.

13. Skydd av nätkabeln

Alla nätkablar skall dras så att det inte finns risk att någon trampar på dem eller att de kläms av möbler eller andra föremål. Var speciellt försiktig med kablarnas kontakter, förlängningsledningar nätintaget på enheten.

14. Åskväder

Koppla för säkerhets skull loss nätkabeln från både eluttaget och nätintaget på enheten vid åskväder och inför perioder då enheten inte skall användas under en längre tid. Detta förhindrar skador på enheten som kan orsakas av blixtnedslag eller strömrusning.

15. Överbelastning

Akta dig för att överbelasta vägguttag, förlängningskablar och stickproppsadatprar då detta kan skapa risk för brand och elstötar.

16. Intrång av föremål och vätskor

Stick aldrig in föremål av något slag i öppningarna på enheten då de kan vidröra delar med högspänning eller kortsluta kretsar och därmed skapa risk för brand och elstötar. Var också noga med att inte spilla vätskor på enheten.

17. Servicearbete

Försök aldrig att reparera produkten på egen hand då öppning eller borttagning av locken kan utsätta dig för hög spänning eller andra faror. Överlåt alla servicearbeten till en kvalificerad servicetekniker.

Introduktion

18. Skador som kräver service

Koppla loss enheten från eluttaget och kontakta kvalificerad servicepersonal om något av det följande inträffar:

a. Nätkabeln eller dess stickpropp har skadats. b. Vätska har spillts på eller föremål har trängt in i

produkten. c. Produkten har utsatts för regn eller vattenstänk. d. Om produkten uppträder onormalt trots att den

hanteras enligt bruksanvisningen. Använd endast de

reglage som specifikt anges i bruksanvisningen då

felaktig justering med övriga reglage kan leda till svåra

skador, som kan kräva omfattande reparationer av en

kvalificerad tekniker. e. Produkten har tappats eller på något sätt utsatts för

skador. f. Service kan också behövas när bild- och ljudkvalitet

skiljer sig märkbart från den normala.

INTELLEKTUELL ÄGANDERÄTT

LÄS DETTA INNAN ENHETEN ANVÄNDS

19. Reservdelar

Om några delar behöver bytas skall du försäkra att teknikern använder delar som specifikt anges av tillverkaren eller som har samma egenskaper som den ursprungliga delen. Delar som ej godkänts kan medföra risk för brand, elektriska stötar eller annan fara.

20. Säkerhetskontroll

Efter avslutad service eller reparationsarbete skall du be teknikern att utföra en fullständig säkerhetskontroll för att försäkra att produkten är i fullgod driftskondition.

21. Tak- eller väggmontering

Vid montering av enheten på en vägg eller hängande i taket skall tillverkarens rekommendationer noggrant följas.

22. Värme

Produkten bör hållas på behörigt avstånd från värmekällor som element, värmeutsläpp, spisar och andra föremål (inklusive förstärkare) som avger värme.

VIKTIGT

•

Du har anskaffat en produkt som omfattar mjukvara licensierad till företaget SHARP av Lineo, Inc. (“Lineo”). Mjukvaran skyddas av upphovsmannarätt, internationella lagar om upphovsrätt och andra intellektuella äganderätter och fördrag. Lineo och dess leverantörer behåller all äganderätt, inklusive intellektuella äganderätter och upphovsmannarätt, till mjukvarukomponenter samt alla kopior av de samma under förutsättning att specifika delar av mjukvaran och dess komponenter licensierats under den GNU General Public-licens (version 2), som Lineo stödjer. En kopia av GNU General Public-licensen kan hämtas på http://www.fsf.org/copyleft/gpl.html. Lineo håller källkoden för de komponenter i mjukvaran som licensierats enligt GNU General Public-licensen tillgänglig. För att få källkoden kan du skicka ett e-postmeddelande till embedix-support@lineo.com.

•

OS: Embedix (Embedded Linux) EmbedixTM är ett registrerat varumärke som tillhör U.S.A. LINEO, Inc.

•

Microsoft och Windows är registrerade varumärken som tillhör Microsoft Corporation i Förenta Staterna och/eller andra länder.

•

PC/AT är ett registrerat varumärke som tillhör International Business Machines Corporation i Förenta Staterna.

•

Adobe Acrobat är ett varumärke som tillhör Adobe Systems Incorporated.

•

Macintosh är ett registrerat varumärke som tillhör Apple Computer, Inc. i Förenta Staterna och/eller andra länder.

•

Detta program baseras delvis på funktionen hos den oberoende JPEG-gruppen.

•

Alla andra företags- och produktnamn är varumärken eller registrerade varumärken som tillhör sina respektive ägare.

VIKTIGA SÄKERHETSFÖRESKRIFTER

Observera följande säkerhetsföreskrifter vid projektorns uppställning.

■

Observera angående lampenheten

■

Det föreligger risk för skärsår om lampan råkar spricka. Kontakta auktoriserad Sharp-projektorhandlare eller en serviceverkstad för att köpa en byteslampa om detta inträffar. Se “Byta lampan” på sid 85.

Observera angående projektorns uppställning

■

För att reducera behovet för servicearbete och försäkra en fortsatt hög bildkvalitet rekommenderar SHARP att projektorn installeras på ett ställe som ej utsätts för fukt, damm och cigarrettrök. Objektivet måste rengöras oftare om projektorn används i en sådan miljö. Användning i dessa slags miljöer förkortar dock inte projektorns livslängd så länge den rengörs regelbundet. Intern rengöring bör endast utföras av en auktoriserad Sharp-projektorhandlare eller en serviceverkstad.

Placera inte projektorn på en plats som utsätts för direkt solljus eller mycket stark belysning.

■

Placera duken så att den inte utsätts för direkt solljus eller rummets belysning. Ljus som träffar duken direkt orsakar bleka färger och försvårar tittningen. Dra för gardinerna och dämpa belysningen i rummet om visningen gör i ett rum med mycket solljus eller annan stark belysning.

Projektorn kan lutas till en vinkel på högst 12 grader.

■

Den bör placeras inom

Utsätt inte projektorn för hårda stötar och/eller skakningar.

■

Se upp så att objektivet inte utsätts för stötar eller att linsytan skadas.

Låt dina ögon vila med jämna mellanrum.

■

Timtals tittning kan göra dina ögon trötta. Ta därför paus in emellan för att vila ögonen.

Undvik varma och kalla platser.

■

Projektorns arbetsmiljö är från 41°F till 104°F (+5°C till +40°C).

■

Projektorns förvaringstemperatur är från –4°F till 140°F (–20°C till +60°C).

Blockera inte ventilationsöppningarna.

■

Lämna ett utrymme på minst 7.9'' (20 cm) mellan luftuttaget och närmaste vägg eller annat föremål.

12 grader.

–

Se till att luftintaget och ventilationsöppningarna inte blockeras.

■

En skyddsanordning slår automatiskt av projektorlampan om kylfläkten blockeras. Detta tyder inte på något fel. Koppla loss projektorns nätkabel från eluttaget och vänta i minst 10 minuter. Se till att projektorn står på en plats där luftintaget och ventilationsöppningarna inte blockeras, anslut nätkabeln igen och sätt på projektorn. Projektorn bör då fungera som vanligt.

Observera angående transport av projektorn

■

Se till att projektorn inte utsätts för hårda stötar och/eller skakningar när den skall transporteras, eftersom detta kan orsaka skador. Var mycket försiktig med objektivet. Inna projektorn flyttas, skall du koppla loss dess nätkabel från eluttaget samt andra kablar som anslutits till den.

Annan ansluten utrustning

■

Vid anslutning till en dator eller annan audio-visuell utrustning skall dessa anslutningar göras EFTER att strömmen slagits av på projektorn samt på den utrustning som skall anslutas.

■

Läs bruksanvisningarna för projektorn och den andra utrustningen som skall anslutas för information om hur anslutningarna görs rätt.

Användning av projektorn i andra länder

■

Strömförsörjningen och stickkontaktens utformning kan vara annorlunda i andra länder där projektorn skall användas. Om projektorn skall användas i ett annat land, skall du anskaffa en korrekt nätkabel för det land du tänker besöka.

Temperaturövervakningsfunktion

■

“ ” och “ ” börjar blinka i bildens nedre vänstra hörn, om projektorn börjar överhettas på grund av felaktig installation eller blockerade ventilationsöppningar. Om temperaturen därefter fortsätter att stiga slocknar lampan, temperaturvarningsindikatorn (TEMP.) på projektorn börjar blinka och strömmen slås sedan av efter en kylperiod på 90 sekunder. Se avsnittet “Underhållsindikatorer” på sid

83 för mer information.

Försiktig

•

Kylfläkten reglerar den interna temperaturen och dess funktion kontrolleras automatiskt. Ljudet från fläkten kan variera under användning p.g.a. växlingar i fläkthastigheten. Detta är normalt och tyder inte på något fel.

•

Koppla inte loss nätkabeln under bildvisning eller när kylfläkten är igång. Detta kan orsaka skador i projektorn som följd av överhettning, eftersom kylfläkten då stannar.

Hur du läser PDF-bruksanvisningarna (Windows, Macintosh)

På cd-skivan finns bruksanvisningar i PDF-format på flera olika språk så att du kan använda projektorn även om du inte har denna bruksanvisning. För att kunna använda dessa anvisningar måste du installera Adobe Acrobat Reader i din persondator (Windows eller Macintosh). Om du inte redan har installerat Acrobat Reader, kan du göra det från cd-skivan.

Installation av Acrobat Reader från din CD-ROM-skiva

För Windows:

1 Sätt in CD-ROM-skivan i din CD-ROM-drivenhet. 2 Dubbelklicka på ikonen “Den här datorn”. 3 Dubbelklicka på “CD-ROM-enhet”. 4 Dubbelklicka på mappen “acrobat”. 5 Dubbelklicka på det språk (mappnamn) som du vill

se.

6 Dubbelklicka på installationsprogrammet och följ

anvisningarna på skärmen.

För andra operativsystem:

Nerladda Acrobat Reader från Internet (http://www.adobe.com).

För andra språk:

Om du vill använda Acrobat Reader för språk utöver de som inkluderas på CD-ROM-skivan, kan du ladda ner lämplig version från Internet.

Hur du läser PDF-bruksanvisningarna

För Windows:

1 Sätt in CD-ROM-skivan i din CD-ROM-drivenhet. 2 Dubbelklicka på ikonen “Den här datorn”. 3 Dubbelklicka på “CD-ROM-enhet”. 4 Dubbelklicka på mappen “MANUALS”. 5

Dubbelklicka på det språk (mappnamn) som du vill se.

6 Dubbelklicka på pdf-filen “C50X” för att öppna

projektorns bruksanvisningar.

För Macintosh:

1 Sätt in CD-ROM-skivan i din CD-ROM-drivenhet. 2 Dubbelklicka på ikonen “CD-ROM”. 3 Dubbelklicka på mappen “acrobat”. 4 Dubbelklicka på det språk (mappnamn) som du vill

se.

Dubbelklicka på installationsprogrammet och följ anvisningarna på skärmen.

För Macintosh:

1 Sätt in CD-ROM-skivan i din CD-ROM-drivenhet. 2 Dubbelklicka på ikonen “CD-ROM”. 3 Dubbelklicka på mappen “MANUALS”. 4

Dubbelklicka på det språk (mappnamn) som du vill se.

5 Dubbelklicka på pdf-filen “C50X” för att öppna

projektorns bruksanvisningar.

Introduktion

Anm

•

Om den önskade pdf-filen inte kan öppnas genom att dubbelklicka med musen, ska du först starta Acrobat Reader och sedan specificera önskad fil med menyn “Fil”, “Öppna”.

•

I “readme.txt”-filen på cd-skivan finns viktig information som inte finns i denna bruksanvisning.

w 3

A f ( t

Delarnas namn

Siffrorna inom ramarna hänvisar till de sidnummer i denna bruksanvisning där respektive funktioner beskrivs.

Projektor (framifrån och ovanifrån)

Strömtangenter (ON/OFF)

Slår på och av strömmen.

Strömindikator

Lyser rött när projektorn är i beredskapsläget. Indikatorn lyser grönt när strömmen är

Lampbytesindikator

Tänds med grönt sken och indikerar

normal funktion. Byt lampan om

indikatorn lyser rött.

Temperaturvarnings-

indikator (TEMP.)

Indikatorn lyser rött om

temperaturen inuti projektorn

Ångratangent (UNDO)

Används för att ångra ett

kommando eller återgå till

grundinställningarna.

Bekräftelsestangent

Används för att bekräfta valda alternativ eller inställningar på

Höjdjusteringstangent

OFF)

tons

or off.

cator

en the

ndby. urned or will

på.

reen.

ment cator

(LAMP)

cating

place

icator s red.

rning cator

nternal

s, this

te red.

blir för hög.

utton

ration

efault

ttings.

utton

lected

(ENTER)

menu.

menyn.

(HEIGHT ADJUST)

Justeringsfot

Ingångstangent (INPUT)

INPU

Används för att välja ingång

For s

bland 1, 2, 3 och 4.

1, 2,

Keystonetangent (KEYSTONE)

KEY

Används för justering av Keystone-

For a

och Digitalskift-inställningarna.

Digita

Synkroniseringstangent

AUT

(AUTO SYNC)

For a adjus

Används för att automatiskt justera bilder

conn

som överförs från en ansluten dator.

Justeringstangenter

Adju

" "

\ \

(

" "

(',

For s

Används för val av menyalternativ.

Volymtangenter (VOL)

VOL

Används för att reglera

For a

volymen.

soun

Menytangent (MENU)

MEN

Används för att visa justerings-

For di

och inställningsmenyerna.

and s

| |

\ \

| |

Zoomspak

Fokuseringsring

Ventilationsöppning

Bärhandtag

Fastsättning och borttagning av objektivskyddet

• Tryck in de båda knapparna på objektivskyddet och placera skyddet över objektivet. Släpp upp knapparna, så att skyddet låses fast.

• Tryck in de båda knapparna och ta bort objektivskyddet från objektivet.

Fjärrkontrollsensor

Luftfilter/kylfläkt

(ventilationsöppning) (på projektorns undersida)

Projektor (bakifrån)

USB-anslutning

För anslutning av en

RS-232C-anslutning

RS-232C terminal

För att styra projektorn

Ljudutgång (AUDIO

Delad ljud-utgång för INPUT

1-, 2-, 3- och 4-anslutning.

Anslutning för datorns RGB-

OUTPUT (INPUT 1, 2)

(OUTPUT (INPUT 1, 2))

Delad utgång för datorns

RGB and component

INPUT 1- och 2-anslutning.

Anslutning för datorns RGB-

USB Port

Port for connecting

dator via en USB-

a computer using a

USB cable.

For controlling

via en dator.

projector using a

computer.

AUDIO OUTPUT

OUTPUT)

terminal

Shared audio

output terminal for

INPUT 1, 2, 3 and 4.

Ingång1-anslutning

INPUT 1 terminal

computer RGB and component signals.

och komponentsignaler.

(INPUT 1)

Terminal for

Utgång-anslutning

Shared computer

komponentssignaler för

for INPUT 1 and 2.

Ingång2-anslutning

INPUT 2 terminal

computer RGB and component signals.

och komponentsignaler.

terminal

RGB- och

signals output

terminal

(INPUT 2)

Terminal for

kabel.

Ljudingång 1-, 2-anslutning

AUDIO INPUT 1, 2

(AUDIO INIT 1, 2)

terminal

Delad ljudingång för INPUT 1- och

Shared audio input terminal for INPUT 1

2-anslutning.

and 2.

WIRED REMOTE-anslutning,

WIRED REMOTE

ingång för fjärrkontrollskabel

control input terminal

Ingång 3-ansluting (INPUT 3)

INPUT 3 terminal

För anslutning av

For connecting video equipment.

videoutrustning.

Ljudingang 3-, 4-anslutningar

AUDIO (L/R)

(AUDIO (L/R) INPUT 3-, 4)

INPUT 3, 4

Delade ljudingångar för

terminals

Shared audio input

INPUT 3- och 4-anslutningar.

terminals for INPUT 3 and 4.

Ingång 4 (INPUT 4)

INPUT 4 terminal

Ingång för anslutning av

Terminal for connecting video

videoutrustning med en

equipment with an

S-VIDEO-utgång.

S-video terminal.

AC socket

Nätintag

Introduktion

Exhaust vent

Luftuttag

Kensington Security

Kensington Security-

Standard connector

stöldskyddsanslutning

Adjustment Feet

Justerbara fötter

Används för Kensington-låsning av projektorn

•

Projektorn har en Kensington Security-stöldskyddsanslutning som kan användas med Kensington MicroSaver Securitysystemet. Se den information som medföljer detta stöldskyddssystem för närmare anvisningar om hur projektorn kan stöldskyddas.

Bära projektorn

Dra ut bärhandtagen helt innan du lyfter projektorn.

Delarnas namn

Fjärrkontroll (framifrån)

Keystonetangent (KEYSTONE)

För justering av keystone- eller

For adjusting Keystone or Digital

Bekräftelsestangent (ENTER)

Används för att bekräfta valda

alternativ eller inställningar på menyn.

Används för att ångra ett kommando

eller återgå till grundinställningarna.

returning to the default settings.

Zoomtangenter (ENLARGE)

ENLARGE (Enlarge/Reduce)

For enlarging or reducing part of

Används för att korrigera bildens

For correcting the brightness of an

ljusstyrka om den är svår att se p.g.a.

image, when the images displayed

are hard to see because of the

belysningen i rummet. Det finns fyra

gamma modes are available to

Synkroniseringstangent (AUTO SYNC)

Används för att automatiskt justera bilder

For automatically adjusting images

som överförs från en ansluten dator.

when connected to a computer.

Ingångstangenter (INPUT)

För att växla mellan ingångslägena.

For switching to the respective

Används för att reglera volymen.

For adjusting the speaker sound

KEYSTONE button

digitalskiftinställningar.

For setting items selected or

adjusted on the menu.

Ångratangent (UNDO)

For undoing an operation or

Används för att förstora eller

förminska delar av bilden.

Gammatangent (GAMMA)

brightness of the room. Four

gammalägen att välja mellan.

AUTO SYNC button

Volymtangenter (VOL)

Shift setting.

ENTER button

UNDO button

buttons

the image.

GAMMA button

choose from.

INPUT buttons

input modes.

VOLUME buttons

level.

Strömtangenter (ON/OFF)

Power (ON/OFF) buttons

For turning the power on or off.

Slår på och av strömmen.

Menytangent (MENU)

MENU button

Används för att visa justerings- och

For displaying adjustment and

inställningsmenyerna.

setting screens.

Justeringstangenter

Adjustment buttons

Används för val av menyalternativ.

(', ", \, |)

For selecting menu items.

Bild-i-bild-tangent (PinP)

PinP button

För visning av dubbla bilder.

For displaying dual pictures.

Framåt-/bakåttangenter

FORWARD/BACK buttons

(FORWARD/BACK)

Moves forward or backwards when

Flyttar framåt resp. bakåt vid anslutning

connected to a computer using a

till en dator via en USB-kabel. Samma

USB cable. Same as the [Page

funktion som [Page Down]- och [Page

Down] and [Page Up] keys on a

Up]-tangenterna på datorns tangentbord.

computer keyboard.

Stillbildstangent (FREEZE)

FREEZE button

Används för att frysa bilden.

For freezing images.

Svart-skärm-tangent (BLACK

BLACK SCREEN button

SCREEN)

For superimposing a black screen.

För att lägga över en svart bild.

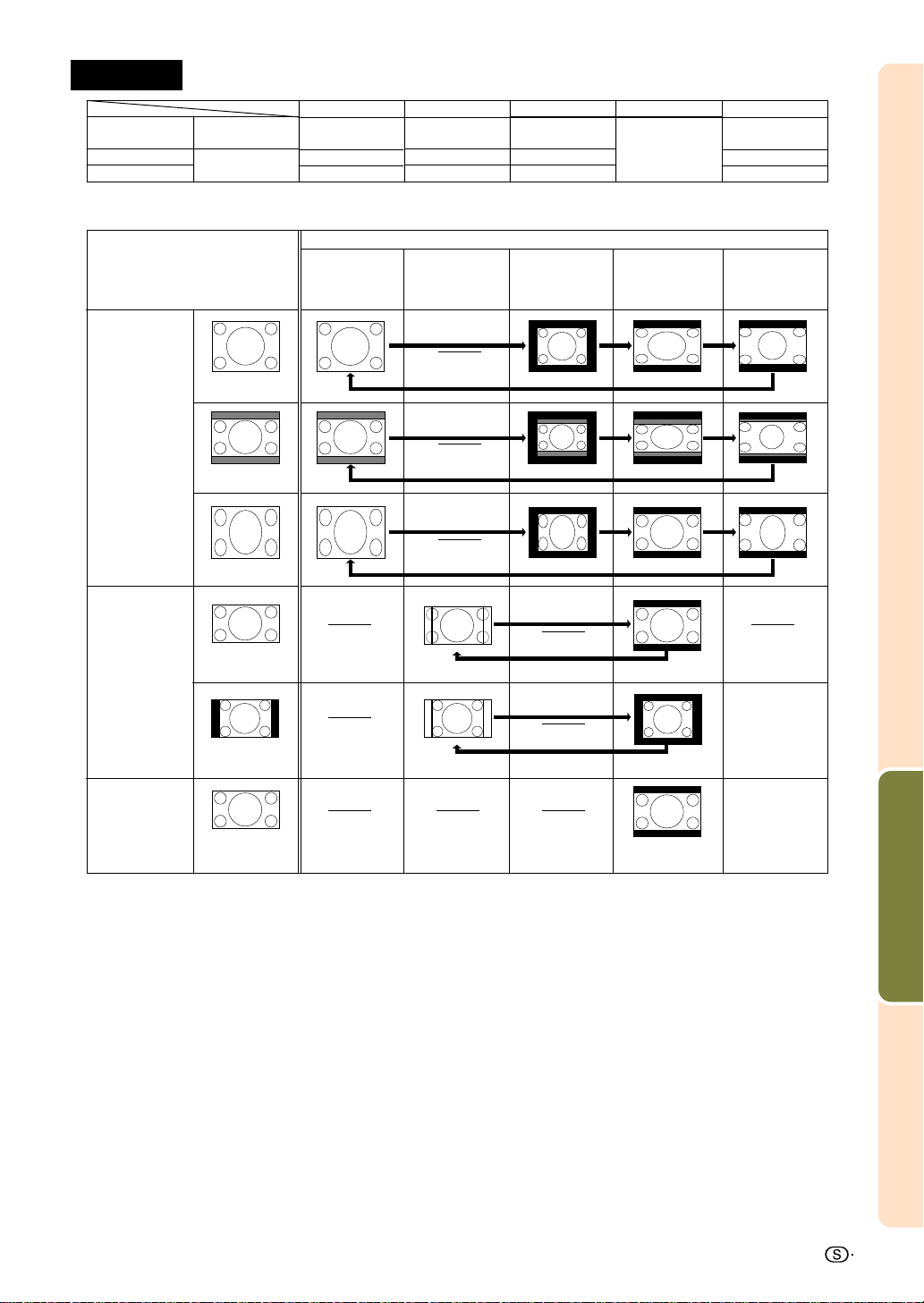

Omformateringstangent (RESIZE)

RESIZE button

Används för att välja ett annat skärmformat

For switching the screen size

(NORMAL, INRAMNING/BILD osv.).

(NORMAL, BORDER, etc).

Dämpningstangent (MUTE)

MUTE button

For temporarily turning off the

För att stänga av ljudet temporärt.

sound.

Paustimer-tangent (BREAK TIMER)

BREAK TIMER button

För att visa paustimern.

For displaying the break timer.

(', ", \, |)

Fjärrkontroll (ovanifrån)

Fjärrkontrollens signalsändare

Remote control signal transmitters

WIRED R/C JACK

Uttag för fjärrkontrollskabel

For controlling the projector by

(WIRED R/C JACK)

connecting the remote control to the

För att styra projektorn via en ansluten

projector.

fjärrkontroll.

Använda fjärrkontrollen

Fjärrkontrollens funktionsområde

■

Fjärrkontrollen kan användas för att styra projektorn inom de avstånd som visas på bilden.

Introduktion

Anm

•

För att underlätta kan signalen från fjärrkontrollen reflekteras via en skärm. Signalens effektiva användningsavstånd kan variera något beroende på materialet på den reflekterande ytan.

Vid användning av fjärrkontrollen:

•

Fjärrkontrollen får inte tappas, utsättas för fukt eller höga temperaturer.

•

Fjärrkontrollen kan fungera felaktigt i lysrörsbelysning. Flytta i så fall projektorn bort från sådan lysrörsbelysning.

Sätta i batterier

Batterierna (två styck R-6-batterier (storlek “AA”, UM/SUM-3, HP-7 e.likn.)) medföljer i kartongen.

Dra ner fliken på höljet och ta bort det i pilens riktning.

Sätt i de medlevererade batterierna.

•

Sätt i batterierna så att polerna passas rätt samman med i batterifacket.

och markeringarna

Fjärrkontrollens signalsändare

30°

Fjärrkontroll

45°

23' (7 m)

Fjärrkontrollsensor

Sätt i höljets nedre flik i öppningen och sänk höljet tills det snäpps fast.

Fel användning av batterierna kan resultera i att de börja läcka eller exploderar. Följ därför föreskrifterna härunder.

Observera

•

Sätt i batterierna så att polerna passas rätt samman med och markeringarna i batterifacket.

•

Batterier av olika typ har olika egenskaper och man bör därför inte blanda batterierna om de är olika.

•

Blanda inte nya och gamla batterier. Detta kan nedsätta batteriernas livstid och kan göra att de gamla batterierna börjar läcka.

•

Ta ut batterierna ur fjärrkontrollen när de inte längre har någon kraft i sig, eftersom de i annat fall kan börja läcka. Batterivätska som läckt ur batterierna är skadlig för huden, och måste torkas bort med en trasa.

•

Batterierna som medföljer projektorn kan ta slut inom rätt kort tid beroende på hur de har förvarats. Byt därför ut dem så fort som möjligt mot nya batterier.

•

Ta ut batterierna ur fjärrkontrollen om den inte skall användas under en längre tid.

Tillbehör

Medföljande tillbehör

Fjärrkontroll RRMCGA029WJSA

Nätkabel (1)

Två R-6-batterier (storlek “AA”, UM/SUM-3, HP-7 e.likn.)

(2) (3)

(4)

För USA, Kanada osv. (11'10" (3,6 m)) QACCDA010WJPZ

För Europa utom Storbritannien (6' (1,8 m)) QACCV4002CEZZ

För Storbritannien, Hong Kong och Singapore (6' (1,8 m)) QACCBA012WJPZ

För Australien, Nya Zeeland och Oceanien (6' (1,8 m)) QACCL3022CEZZ

Anm

•

Projektorn levereras endast med en nätkabel (se ovan) beroende på destinationslandet. Använd en nätkabel som passar med eluttagets utformning i ditt land.

RGB-kabel (9'10" (3 m)) QCNWGA012WJPZ

Objektivskydd (medföljer) PCAPHA003WJSA

USB-kabel (9'10'' (3 m)) QCNWGA014WJPZ

Extra luftfilter PFILDA005WJZZ

Datorljudkabel (ø3,5 mm stereo minijackskabel) (9'10'' (3 m)) QCNWGA013WJPZ

DIN-D-sub RS-232Cadapter

(6 45/64'' (15 cm))

QCNWGA015WJPZ

Cd-skiva med projektorns bruksanvisning och tekniska data UDSKAA007WJZZ

Cd-skiva med programmet Sharp Advanced Presentation UDSKAA005WJN1

Bruksanvisning (detta häfte) Snabbguidesetikett

Extra kablar

3 RCA/15-polig D-sub-kabel (9'10'' (3,0 m)) AN-C3CP RGB-anslutningskabel för dator (32'10'' (10,0 m)) AN-C10BM

(för IBM-, NEC-datorer i serien PC-9821 och PC-98NX) AN-C10MC (för Macintosh-datorer) AN-C10PC

(för NEC-datorer i serien PC-98 (förutom PC-9821 och PC-98NX)) 5 BNC/15-polig D-sub-kabel (9'10'' (3,0 m)) AN-C3BN RS-232C seriell styrkabel (32'10'' (10,0 m)) AN-C10RS

•

Anm

En del kablar kanske inte finns i vissa regioner. Kontakta närmaste auktoriserade Sharp-projektorhandlare

eller serviceverkstad.

Anslutningar och

uppställning

Anslutningar och uppställning

Ansluta projektorn till annan utrustning

Innan anslutningarna

Anm

•

Stäng av projektorn och annan utrustning som skall anslutas innan anslutningarna görs. När alla anslutningar gjorts, skall du slå på projektorn och den andra utrustningen. Vid anslutning av en dator skall du se till att denna slås på sist av annan utrustning efter det att anslutningarna har gjorts.

•

Läs bruksanvisningarna för den andra utrustningen innan du gör några anslutningar.

Denna projektor kan anslutas till:

En dator med:

■

En RGB-kabel och en datorljudkabel (Se sid 18.)

■

En DIN-D-sub RS-232C adapter och en RS-232C seriell styrkabel (ANC10RS) (säljs separat) (Se sid 23.)

Video- eller audiovisuell utrustning med anslutning för komponentsignal:

■

en videobandspelare, laser disc-spelare eller annan audio-visuell utrustning (Se sid 20.)

■

en DVD-spelare eller DTV-avkodare* (Se sid 21.)

* DTV är ett generellt uttryck som används för att ange det nya digitala

TV-systemet i USA.

förstärkare eller ljudkomponenter med:

■

En ljudkabel (säljs i handeln) (Se sid 22.)

En bildskärm med:

■

En RGB-kabel (Se sid 24.)

■

En dator-RGB-kabel (AN-C10BM, AN-C10MC eller AN-C10PC) (säljs separat) (Se sid 24.)

Ansluta nätkabeln

1 Anslut den medlevererade

nätkabeln till nätintaget på projektorns baksida.

Medföljande tillbehör

Nätkabel

Anslutningar och uppställning

Ansluta projektorn till annan utrustning

Ansluta projektorn till en dator

Ansluta till en dator med RGB-kabeln

Ansluta projektorn till datorn med den medföljande RGB-kabeln.

•

Säkra kontakterna genom att dra åt skruvarna i kontakterna.

För att mata in en ljudsignal, anslut projektorn till datorn med

den medföljande datorljudkabeln.

Anm

•

Se avsnittet “Tabell över datorkompatibilitet” på sid 93 för en förteckning över datasignaler som ä r kompatibla med projektorn. Användning av andra datasignaler än de som tas upp i förteckningen kan orsaka felfunktion.

•

Välj “RGB” under “Signaltyp” på menyn “Bild” när projektorn ansluts till en dator på detta sätt. (Se sid 46.)

•

Vid anslutning till en Macintosh-dator kan det krävas en Macintosh-adapter. Kontakta din närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad.

•

Beroende på vilken dator som används kan det vara nödvändigt att växla över signalutgången till extern utgång. Mer information finns i datorns användarhandbok.

Medföljande tillbehör

Bärbar dato

Till RGB-utgång

Till ljudutgång

RGB-kabel

Datorljudkabel

RGB-kabel

Datorljudkabel

Anslutning av kabelkontakter med vridskruvar

■

Anslut skruvkabeln och se till att den passar in i kontakten på rätt sätt. båda sidor av kontakten.

■

Ta inte bort ferritkärnan som sitter fast på RGB-kabeln.

Dra sedan åt vridskruvarna på

Ferritkärna

“Plug and Play”-funktion (vid anslutning via en 15-polig anslutning)

■

Projektorn är kompatibel med VESA-standard DDC 1/DDC 2B. Projektorn och VESA DDC-kompatibla datorer kommunicerar automatiskt sina nödvändiga inställningar till varandra för snabb och enkel installation.

■

Innan du använder “Plug and Play”-funktionen måste du se till att projektorn ansluts först och att den anslutna datorn slås på sist i kedjan.

Anslutningar och uppställning

Anm

•

DDC “Plug and Play”-funktionen i denna projektor fungerar endast tillsammans med VESA DDC-kompatibla datorer.

Ansluta projektorn till annan utrustning

Anslutning till videoutrustning med en S-VIDEO-, video- eller ljudanslutningskabel

Med hjälp av en S-VIDEO-, video- eller ljudanslutningskabeln kan man ansluta en videobandspelare, laser disc-spelare eller annan audiovisuell utrustning till INPUT 3-, INPUT 4- och AUDIO(L/R)-anslutningarna.

Videobandspelare eller annan audiovisuell utrustning

Till S-VIDEO-utgången

Till videoutgången

Till ljudutgången

1 Anslut projektorn till video-

utrustningen med en S-VIDEOeller videokabel (båda säljs i handeln).

Anslut projektorn till videoapparaten med en ø3,5 mm stereominijack/RCA-ljudkabel (finns i handeln).

Anm

•

För INPUT 4-anslutningen (S-VIDEO) används ett videosignalsystem i vilket bilden delas in i färg- och ljusstyrkesignaler för att ge bilden högre kvalitet. Om du vill se en bild med högre kvalitet ska du ansluta en S-videokabel, som införskaffats i handeln, mellan INPUT 4anslutningen på projektorn och S-videoutgången på videoapparaten.

• En RCA-ljudkabel fö r ø3,5 mm

stereominijack (säljs i handeln) krävs för ljudinmatning.

ø3,5 mm stereo-minijack/RCA-

ljudkabel

Videokabel (säljs i handeln)

S-VIDEO-kabel (säljs i handeln)

(säljs i handeln)

-20

Anslutning till videoutrustning med komponentsignal

Använd en 3 RCA/15-polig D-sub-kabel vid anslutning till INPUT 1 eller 2-anslutning, komponentvideoapparater som t.ex. DVD-spelare och DTV-avkodare*.

* DTV är ett generellt uttryck som används för att

ange digital-TV.

Anslut projektorn till videoapparaten med 3 RCA/15-polig Dsub-kabeln.

Anslut projektorn till videoapparaten med en ø3,5 mm stereominijack/RCA-ljudkabel (finns i handeln).

Extra kabel

3RCA/15-polig D-sub-kabel Typ: AN-C3CP (9' 10'' (3,0 m))

Till utgången för analog komponent

Till ljudutgången

3 RCA/15-polig D-sub-kabel

(säljs separat)

ø3,5 mm stereo-minijack/RCA-ljudkabel

(säljs i handeln)

DVD-spelare eller DTV-avkodare*

Anslutningar och uppställning

Anm

•

När projektorn ansluts till videoutrustningen på detta sätt, skall du välja “Komponent” under “Signaltyp” på menyn “Bild”. (Se sid 46.)

•

I detta fall rekommenderas användning av en ljudanslutningskabel med en ø3,5 mm stereominikontakt/RCA (säljs i handeln) för överföring av ljudet.

Ansluta projektorn till annan utrustning

Ansluta till en förstärkare

Ansluta till en förstärkare eller andra ljudkomponenter

Med en ø3,5 mm stereo-minijack/RCA-ljudkabel kan en förstärkare eller andra ljudkomponenter anslutas till ljudutgången (AUDIO OUTPUT).

Anslut projektorn till videoapparaten med en ø3,5 mm stereo-minijack/ RCA-ljudkabel (finns i handeln).

Försiktig

• Stä ng alltid av projektorn innan du

ansluter ljudkomponenter för att skydda både projektorn och de komponenter som ansluts.

• Genom att använda externa ljud-

komponenter kan volymen förstörkas så att ljudet blir bättre.

• Via AUDIO OUTPUT-anslutningen kan

ljud från vald AUDIO-ingång (INPUT 1och 2-anslutning) eller AUDIO (L/R)ingångarna (INPUT 3- och 4-anslutning) som är ansluta till ljudvisuell utrustning, matas ut till ljudkomponenter.

• Mer information om VAO (Variable Audio

Output - Variabel ljudutmatning) och FAO (Fixed Audio Output - Fast ljudutmatning) finns på sidan 63.

• En ø3,5 mm stereo-minijack/RCA-

ljudkabel (finns i handeln) behövs för ljudinmatning.

Ljudingång

Förstärkare

ø3,5 mm stereo-minijack/RCA-ljudkabel (säljs i handeln)

Styra projektorn via datorn

Ansluta till en dator med en DIN-D-sub RS232C adapter och en RS-232C seriell styrkabel

När RS-232C-kontakten på projektorn ansluts till en dator med en DIN-D-sub RS-232C adapter och en RS-232C seriell styrkabel (korstyp, säljs separat), kan datorn användas för att styra projektorn och kontrollera dess status. Se sida 89 för information.

Anslut medföljande DIN-D-sub RS-232C adapter till en RS-232C seriell styrkabel (säljs separat).

Använd ovanstående kablar för att ansluta projektorn till datorn.

Anm

•

Datorn ska alltid stängas av innan en RS-232C seriell styrkabel ansluts eller kopplas bort. Annars kan datorn skadas.

•

Om inte dator-anslutningen är korrekt inställd kan det hända att RS-232C-funktionen inte fungerar. Mer information finns i datorns bruksanvisning.

•

Se sida 88 för anslutning av en RS-232C seriell styrkabel.

Medföljande tillbehör

Extra kabel

DIN-D-sub RS-232Cadapter

RS-232C seriell styrkabe Type: AN-C10RS (32'10" (10,0 m))

RS-232C-anslutning

Bordsdator

DIN-D-sub RS-232C adapter

RS-232C seriell styrkabel (säljs separat)

Anslutningar och uppställning

Ansluta projektorn till annan utrustning

Anslutning till en bildskärm

Se bilder både med projektorn och på en bildskärm

Genom att använda två RGB-kablar är det möjligt att visa datorbilder både på projektorn och på en separat bildskärm. En RGB-kabel följer med projektorn. En extra RGB-kabel må ste inskaffas för att kunna ansluta projektorn till en bildskärm.

Anslut projektorn till datorn och bildskärmen med hjälp av RGBkablar (en medföljer, en till säljs separat).

Ta fram menyn "Val (1)" och välj alternativet "Ekonomiläge". Välj "Skärm/RS232C" och inställningen "ON" (se sid. 69).

Anm

•

Analoga RGB-signaler såv äl som komponentsignaler kan överföras till bildskärmen.

Supplied accessory

Optional cable

(säljs i separat)

RGB-kabel

RGB-anslutningskabel för dator (32'10'' (10,0 m)) Typ: AN-C10BM

AN-C10MC AN-C10PC

Till RGB-ingång

RGB kable

Bildskärm

Bärbar dator

RGB kable (medföljer)

Till RGB-utgång

Använda fjärrkontrollens trådlösa presentationsfunktion

Den trådlösa presentationsfunktionen på projektorn fungerar på samma sätt som [Page Up]- och [Page Down]-tangenterna på datorns tangentbord. Funktionen kan även användas för att flytta framåt eller bakåt när man tittar på presentationer, som t.ex. i PowerPointTM.

Använda fjärrkontrollens trådlösa presentationsfunktion

1 Anslut projektorn till datorn

med den medlevererade USBkabeln.

Anm

•

Denna funktion fungerar endast med Microsoft Windows OS och Mac OS. Men den fungerar inte med följande operativsystem som inte stöder USB.

•

Versioner tidigare än Windows 95.

•

Versioner tidigare än Windows NT 4.0.

•

Versioner tidigare än Mac OS 8.5.

2 Tryck på

presentationsprogrammet körs på datorn.

•

Tryck på

eller när

för att gå till nästa sida.

Medföljande tillbehör

USB-kabel

Anslutningar och uppställning

Bärbar dator

USB-anslutning

USB-kabel

•

Tryck på för att gå till föregående sida.

Bakåttangent

(BACK)

Framåttangent (FORWARD)

Ansluta projektorn till annan utrustning

Använda en fjärrkontroll med sladd

WIRED REMOTE-anslutning, ingång fö r

Ansluta fjärrkontrollen till projektorn

Om fjärrkontrollen inte kan användas på grund av riktningen eller projektorns placering (projicering bakifrån etc.), kan en ø3,5 mm minijack-kabel (finns i handeln eller kan beställas från Sharp, reservdelsnummer QCNW-4870CEZZ) anslutas mellan WIRED R/ C JACK (uttag för fjärrkontrollskabel) överst på fjärrkontrollen och WIRED REMOTE (ingäng för fjärrkontrollskabel).

fjärrkontrollskabel

Till fjärrstyrningsingången WIRED R/C

ø3,5 mm minijack-kabel (finns i handel eller kan beställas från Sharp, reservdelsnummer QCNW-4870CEZZ)

Uppställning

Justera fötterna

Projektorns höjd kan ställas in med justeringsfötterna fram och bak på projektorn när den placeras på en ojämn yta eller om duken är vinklad. Bilden kan projiceras högre genom att justera projektorns fötter om den står lägre än duken.

Tryck på HEIGHT ADJUST.

Lyft upp projektorn till önskad höjd och ta bort ditt finger från HEIGHT ADJUST.

Du kan finjustera genom att vrida på justeringsfötterna längst bak på projektorn.

Upp

Höjdjusteringstangent (HEIGHT ADJUST )

Justeringsfot

Justerbara fötter

Anslutningar och uppställning

Anm

•

När projektorn ska sättas tillbaka till det ursprungliga läget håller du stadigt i projektorn och trycker på HEIGHT ADJUST och därefter sänker försiktigt ner den.

•

Projektorn kan justeras upp till cirka 12 grader fram och 3 grader bak från standardpositionen.

Försiktig

•

Tryck inte på HEIGHT ADJUST utan att stadigt hå lla i projektorn när justeringsfoten är förlängd.

•

Håll inte i objektivet när projektorn justeras i höjdled.

•

Var försiktig när du sänker ner projektorn så att inte ditt finger fastnar i området mellan justeringsfoten och projektorn.

Ned

Uppställning

Justera objektivet

Du kan fokusera bilden och justera bildformatet som önskas med fokuseringsringen och zoomspaken på projektorn.

Vrid på fokuseringsringen för att justera fokuseringen.

Rör på zoomspaken för att zooma.

Fokuseringsring

Zoomspak

Zooma ut

Zooma in

Uppställning av duken

Placera projektorn i rät vinkel mot duken och med alla fötter i kontakt med underlaget och i jämn höjd. Detta ger bästa möjliga bild.

Anm

•

Projektorns objektiv bör centreras i dukens mitt. Bilden blir förvrängd och tittningen försvåras om en föreställen horisontal linje från objektivets centrum inte håller rät vinkel mot duken.

•

Placera duken så att den inte utsätts för direkt solljus eller rummets belysning för att få en så bra bild som möjligt. Ljus som träffar duken direkt orsakar bleka färger och försvårar tittningen. Dra för gardinerna och dämpa belysningen i rummet om visningen görs i ett rum med mycket solljus eller annan stark belysning.

•

En polariserande duk kan inte användas tillsammans med denna projektor.

Det finns även en tilläggslins (AN-C12MZ) från Sharp som används vid specialtillämpningar. Kontakt en auktoriserade återförsäljare av Sharp-projektorer för information om linsen. (När du monterar en lins ska du läsa tillhörande installationsmanual.)

Projektionsavstånd

■

Diagrammet nedan är för 100 tums (254 cm) skärm med 4:3 normalläge.

Skärm

Anslutningar och uppställning

5101520

Vanlig uppställning (projicering framifrån)

■

Placera projektorn på det erforderliga avståndet från duken beroende på det bildformat som önskas. (Se sid 30.)

Exempel på vanlig uppställning

Sidovy

90°

Publikum

Ovanifrån

90°

•

Avståndet från duken till projektorn varierar beroende på dukens storlek.

•

Fabriksinställningen kan användas när projektorn placeras framför duken. Om den projicerade bilden spegelvänds eller vänds upp-och-ned, skall “PRJ funk.” ställas på “Fram”.

•

Placera projektorn så att en föreställen horisontal linje från objektivets centrum håller rät vinkel mot duken.

Sid 30

Sid 71

Uppställning

Dukstorlekar och projiceringsavstånd

Horisontal linje:

Duk

L:Projiceringsaustånd

Standardlins Projektionsförhållande

Den horisontala linjen går genom objektivcentrum.

Objektivcentrum

1:1,77 till 2,25

NORMAL-läge (4:3)

Bildformat (duk) Projiceringsavstånd (L)

Diag. (X) Bredd Höjd Maximum (L1) Minimum (L2)

300" (762 cm) 240" (609,6 cm)

250" (635 cm) 200" (508 cm) 150" (381 cm)

200" (508 cm) 160" (406,4 cm)

150" (381 cm)

100" (254 cm) 80" (203,2 cm)

84" (213,3 cm) 67" (170,1 cm) 50" (127 cm)

72" (182,8 cm) 58" (147,3 cm)

60" (152,4 cm) 48" (121,9 cm) 36" (91,4 cm)

40" (101,6 cm) 32" (81,2 cm) 24" (60,9 cm)

120" (304,8 cm)

180" (457,2 cm)

120" (304,8 cm)

90" (228,6 cm)

60" (152,4 cm)

43" (109,2 cm)

46' 4" (14,12 m) 36' (10,97 m) 17 11 / 16" (45,0 cm)

38' 7" (11,76 m) 30' (9,13 m) 14 3 / 4" (37,5 cm)

30'10" (9,39 m) 24' (7,29 m) 11 13 / 16" (30,0 cm)

23' 1" (7,03 m) 17' 11" (5,46 m) 8 7 / 8" (22,5 cm)

15' 4" (4,67 m) 11' 11" (3,62 m) 5 7 / 8" (15,0 cm)

12'11" (3,92 m) 10' (3,03 m) 4 15 / 16" (12,6 cm)

11' (3,35 m) 8' 6" (2,59 m) 4 1 / 4" (10,8 cm)

Avstånd från objektivcentrum till bildens underkant (H)

9' 2" (2,78 m) 7' 1" (2,15 m) 3 9 / 16" (9,0 cm)

6' 1" (1,84 m) 4' 8" (1,42 m) 2 3 / 8" (6,0 cm)

STRÄCKNING-läge (16:9)

Bildformat (duk) Projiceringsavstånd (L)

Diag. (X) Bredd Höjd Maximum (L1) Minimum (L2)

300" (762 cm) 240" (609,6 cm)

250" (635 cm) 218" (553,7 cm)

225" (571,5 cm)

200" (508 cm) 174" (441,9 cm) 98" (248,9 cm)

150" (381 cm) 131" (332,7 cm) 74" (188 cm)

133" (337,8 cm)

106" (269,2 cm)

100" (254 cm) 87" (220,9 cm)

92" (233,6 cm) 80" (203,2 cm)

84" (213,3 cm) 73" (185,4 cm)

72" (182,8 cm) 63" (160 cm) 35" (88,9 cm)

60" (152,4 cm) 52" (132 cm) 29" (73,6 cm)

40" (101,6 cm) 35" (88,9 cm) 20" (50,8 cm)

196" (497,8 cm)

116" (294,6 cm) 65" (165,1 cm)

92" (233,6 cm) 52" (132 cm)

180" (457,2 cm)

123" (312,4 cm)

110" (279,4 cm)

49" (124,4 cm)

45" (114,3 cm)

41" (104,1 cm)

50' 6" (15,37 m) 39' 3" (11,95 m) –4 15/ 16" (–12,6 cm)

42' (12,80 m) 32' 8" (9,95 m) –4 1/ 8" (–10,5 cm)

37'10" (11,51 m) 29' 5" (8,95 m) –3 3 / 4" (–9,5 cm)

33' 7" (10,23 m) 26' 1" (7,95 m) –3 5 / 16" (–8,4 cm)

25' 2" (7,66 m) 19' 7" (5,95 m) –2 1 / 2" (–6,3 cm)

22' 3" (6,78 m) 17' 4" (5,27 m) –2 3 / 16" (–5,6 cm)

17' 9" (5,40 m) 13' 9" (4,19 m) –1 3 / 4" (–4,5 cm)

16' 9" (5,09 m) 13' (3,95 m) –1 5 / 8" (–4,2 cm)

15' 5" (4,68 m) 11' 11" (3,63 m) –1 9 / 16" (–3,9 cm)

14' (4,27 m) 10' 11" (3,31 m) –1 3 / 8" (–3,5 cm)

12' (3,65 m) 9' 4" (2,83 m) –1 3 / 16" (–3,0 cm)

10' (3,03 m) 7' 9" (2,35 m) –31 / 32" (–2,5 cm)

6' 7" (2,00 m) 5' 2" (1,55 m) –11 / 16" (–1,7 cm)

Avstånd från objektivcentrum

till bildens underkant (H)

Avstånd från objektivcentrum

till bildens underkant (H)

Formel för bildformat i förhållande till projiceringsavstånd

L1 (fot) = (0,0472X – 0,0517) / 0,3048 L2

(fot) = (0,0367X – 0,0529) / 0,3048

(tum) = (0,1499X – 0,0064) / 2,54

X: Bildformat (diagonalt) (tum) L: Projiceringsavstånd (fot) L1: Max projiceringsavstånd (fot) L2: Min projiceringsavstånd (fot) H: Avstånd från objektivcentrum till

bildens underkant (tum)

Formel för bildformat i förhållande till projiceringsavstånd

L1 (fot) = (0,0514X – 0,0516) / 0,3048 L2

(fot) = (0,04X – 0,0523) / 0,3048

(tum) =(– 0,0422X + 0,0018) / 2,54

Anm

•

Formeln ovan har en felmarginal på ± 3%.

•

Värden som indikeras med minus (–) indikerar avståndet från objektivcentrum under bildens underkant.

AN-C12MZ Projektionsförhållande 1:1,18 till 1,48

NORMAL-läge (4:3)

Bildformat (duk) Projiceringsavstånd (L)

Diag. (X) Bredd Höjd Maximum (L1) Minimum (L2)

300" (762 cm) 240" (609.6 cm)

250" (635 cm) 200" (508 cm) 150" (381 cm)

200" (508 cm) 160" (406,4 cm)

150" (381 cm)

100" (254 cm) 80" (203,2 cm)

84" (213,3 cm) 67" (170,1 cm) 50" (127 cm)

72" (182,8 cm) 58" (147,3 cm)

60" (152,4 cm) 48" (121,9 cm) 36" (91,4 cm)

40" (101,6 cm) 32" (81,2 cm) 24" (60,9 cm)

120" (304,8 cm)

STRÄCKNING-läge (16:9)

Bildformat (duk) Projiceringsavstånd (L)

Diag. (X) Bredd Höjd Maximum (L1) Minimum (L2)

300" (762 cm) 240" (609,6 cm)

250" (635 cm) 218" (553,7 cm)

225" (571,5 cm)

200" (508 cm) 174" (441,9 cm) 98" (248,9 cm)

150" (381 cm) 131" (332,7 cm) 74" (188 cm)

133" (337,8 cm)

106" (269,2 cm)

100" (254 cm) 87" (220,9 cm)

92" (233,6 cm) 80" (203,2 cm)

84" (213,3 cm) 73" (185,4 cm)

72" (182,8 cm) 63" (160 cm) 35" (88,9 cm)

60" (152,4 cm) 52" (132 cm) 29" (73,6 cm)

40" (101,6 cm) 35" (88,9 cm) 20" (50,8 cm)

196" (497,8 cm)

116" (294,6 cm) 65" (165,1 cm)

92" (233,6 cm) 52" (132 cm)

180" (457,2 cm)

120" (304,8 cm)

90" (228,6 cm)

60" (152,4 cm)

43" (109,2 cm)

180" (457,2 cm)

123" (312,4 cm)

110" (279,4 cm)

49" (124,4 cm)

45" (114,3 cm)

41" (104,1 cm)

30' 5" (9,26 m) 24' 3" (7,38 m) 17 3 / 4" (45,1 cm)

25' 4" (

20' 3" (6,15 m) 16' 1" (4,89 m) 11 13 / 16" (30,0 cm)

15' 2" (4,60 m) 12' (3,65 m) 8 7 / 8" (22,5 cm)

10' (3,04 m) 7'11" (2,41 m) 5 7 / 8" (15,0 cm)

33' 2" (10,10 m) 26' 5" (8,04 m) –5"

27' 7" (8,40 m) 22' (6,69 m) –4

24'10" (7,55 m) 19' 9" (6,01 m) –3 3 / 4" (–9,5 cm)

22' 1" (6,71 m) 17' 7" (5,34 m) –3 3 / 8" (–8,5 cm)

16' 6" (5,01 m) 13' 2" (3,99 m) –2 1 / 2" (–6,4 cm)

14' 7" (4,44 m) 11' 7" (3,53 m) –2 3 / 16" (–5,6 cm)

11' 7" (3,52 m) 9' 3" (2,80 m) –1 3 / 4" (–4,5 cm)

10'11" (3,32 m) 8' 8" (2,63 m) –1 5 / 8" (–4,2 cm)

10' 1" (3,05 m) 8' (2,42 m) –1 9 / 16" (–3,9 cm)

7,71

m) 20' 2" (

8' 4" (2,54 m) 6' 8" (2,02 m) 4 15 / 16" (12,6 cm)

7' 2" (2,17 m) 5' 8" (1,72 m) 4 1 / 4" (10,8 cm)

5' 11" (1,80 m) 4' 8" (1,42 m) 3 9 / 16" (9,0 cm)

3' 11" (1,18 m) 3' 1" (0,92 m) 2 3 / 8" (6,0 cm)

9' 2" (2,78 m) 7' 3" (2,20 m) –1 7 / 16" (–3,6 cm)

7'10" (2,37 m) 6' 3" (1,88 m) –1 3 / 16" (–3,0 cm)

6' 6" (1,97 m) 5' 2" (1,55 m)

4' 3" (1,29 m) 3' 4" (1,01 m)

Avstånd från objektivcentrum

till bildens underkant (H)

6,14

m) 14 13 / 16" (37,6 cm)

Avstånd från objektivcentrum

till bildens underkant (H)

3 / 16" (–10,6 cm)

–31 / 32"

–11 / 16"

(–12,7 cm)

(–2,5 cm)

(–1,7 cm)

Formel för bildformat i förhållande till projiceringsavstånd

L1 (fot) = (0,0311X – 0,0676) / 0,3048 L2

(fot) = (0,0248X – 0,0693) / 0,3048

(tum) = (0,1504X – 0,0328) / 2,54

X: Bildformat (diagonalt) (tum) L: Projiceringsavstånd (fot) L1: Max projiceringsavstånd (fot) L2: Min projiceringsavstånd (fot) H: Avstånd från objektivcentrum till

bildens underkant (tum)

Formel för bildformat i förhållande till projiceringsavstånd

(fot)

= (0,0339X – 0,0669) / 0,3048

(fot)

= (0,027X – 0,0683) / 0,3048

(tum)

=(– 0,0424X + 0,0079) / 2,54

Anslutningar och uppställning

Anm

•

Formeln ovan har en felmarginal på ± 3%.

•

Värden som indikeras med minus (–) indikerar avståndet från objektivcentrum under bildens underkant.

Uppställning

Projicering av en spegelvänd/upp-och-nedvänd bild

Projicering bakifrån duken

■

Placera en genomskinlig duk mellan projektorn och tittarna.

■

Spegelvänd bilden genom att ställa “PRJ funk.” på “Bak”. Se sid 71 angående användning av denna funktion.

Projicering med en spegel

■

Placera en spegel (vanlig, plan spegel) framför objektivet.

■

Spegelvänd bilden genom att ställa “PRJ funk.” på “Bak” om spegeln står på sidan av tittarna. Se sid 71 för användning av denna funktion.

När grundinställningarna används.

▼ Skärmvisning

Bilden är spegelvänd.

När grundinställningarna används.

▼ Skärmvisning

Försiktig

•

Om en spegel används, skall projektorn och spegeln placeras så att ljuset inte träffar tittarnas ögon.

Takmontering

■

För denna typ av installation rekommenderas användning av Sharps takmonteringsfäste (säljs separat). Kontakta din närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad för anskaffning av det rekommenderade takmonteringsfästet (säljs separat) innan projektorn monteras på detta sätt. (Takmonteringsfästet AN-XGCM55, dess förlängningsrör ANEP101B och universalfästet AN-JT200 (för montering i lutande tak; enbart USA) takadaptern BB-M20T, dess takmonteringssystem BB-NVHOLDER280, BB-NVHOLDER550 och BB-NVHOLDER900 (för TYSKLAND) eller takmonteringsfästet AN-60KT, dess förlängningsrör AN-TK301/AN-TK201 och AN-TK302/AN-TK202 (för andra länder än USA. och TYSKLAND).)

■

Justera projektorns läge så att det passar med avståndet (H) från objektivcentrum (se sid 30) till bildens undre kant då projektorn monteras i taket.

■

Bilden kan vändas upp-och-ned genom att ställa “PRJ funk.” på “Tak+Fram”. Se sid

71 för användning av denna funktion.

Bilden är spegelvänd.

När grundinställningarna används.

▼ Skärmvisning

Bilden har vänts upp och ned.

Grundbruk

Bildprojicering

Grundläggande tillvägagångssätt

Anslut annan extern utrustning till projektorn innan du utför något av följande moment.

Försiktig

•

Språket förinställt på fabriken är engelska.Följ anvisningarna på sid 36 om du vill ändra till ett annat språk i skärmdisplayen.

Anslut nätkabeln till ett eluttag.

• Strömindikator tänds röd och projektorn ställs i beredskapsläget.

Tryck på ON på projektorn eller på

fjärrkontrollen.

• Strömindikator lyser nu grönt. Projektorn är klar att använda efter att Lampbytesindikatorn (LAMP) tänds.

Anm

•

Lampbytesindikatorn (LAMP) visar projiceringslampans status.

Grön: Lampan är klar att användas. Blinkande grön: Lampan värms upp. Röd: Lampan skall bytas.

•

Om strömmen slås av och sedan på med det samma36 efter detta kan det ta en stund innan Lampbytesindikatorn (LAMP) tänds.

•

Vänta i minst 30 sekunder efter att strömmen slagits på med att överföra kommandona, när projektorn ska manövreras med hjälp av RS-232C-kommandon från en dator.

Inmatningsfältet för tangentkoden visas när ”Stöldskydd” (se sid 75) är inställt.

•

Skriv in tangentkoden.

Anm

•

Tryck på de tangenter som tidigare ställdes in på projektorn eller fjärrkontrollen.

Strömindikator

Lampbytes-

indikatorn

(LAMP)

Strömtangent

(ON)

Strömtangent

(OFF)

Bekräftelses-

tangent

(ENTER)

Strömtangent

Bekräftelses-

tangent

(ENTER)

(OFF)

Strömtangent (ON)

MENU button

Justeringstangenter (

Ingångstangent (INPUT)

Justeringstangenter (

',",\,|

Menytangent (MENU)

',",\,|

)

Försiktig

•

Skriv in tangentkoden när “Stöldskydd” är inställt, annars kommer inte inläsningsfältet att visas. Fältet visas inte ens vid signalinmatning.(Se sid 75.)

▼ Inmatningsfältet för tangentkoden

Tryck på

, , eller på fjärrkontrollen för att välja ingångsläget (INPUT).

•

När du tryckt på en gång, använd för att välja önskat ingångsläge.

▼ Skärmvisning (exempel)

INGÅNG 1

När RGB används

➝

Anm

•

“EJ SIGNAL” visas om ingen signal tas emot. Om en signal som projektorn inte är inställd att hantera tas emot visas “EJ REG.”.

• Medan Autosök är på är det möjligt att välja

ingångslägena med signaler. (Se sid 64.)

•

Ingångsläget visas inte då “OSD visn.” är satt till “Nivå A” eller “Nivå B”. (Se

sid 65.)

Angående INGÅNG-lägena

INGÅNG 1 INGÅNG 2 (RGB/ Komponent)

INGÅNG 3 (Video)

INGÅNG 4 (S-Video)

Används för projicering av bilder från utrustning som sänder RGB- eller komponentsignaler och har anslutits till RGB-ingången.

Används för projicering av bilder från utrustning som anslutits till VIDEOingången.

Används för projicering av bilder från utrustning som anslutits till S-VIDEOingången.

När komponentsignal används

INGÅNG 2

När RGB används

När komponentsignal används

INGÅNG 3

När Video används

INGÅNG 4

När S-Video används

➝

➝➝

Grundbruk

Tryck på

eller på fjärrkontrollen för att reglera högtalarens volymen.

Anm

•

Tryck på för att minska volymen.

Tryck på för att öka volymen.

•

Du kan justera volymen från projektorn

genom att trycka på

•

, på projektorn fungerar som

markörknappar (

aktiverad.

är

\,|

eller .

) när skärmmenyn

Volymtangenter (VOL)

Bildprojicering

Tryck på för att stänga av

ljudet temporärt.

Anm

•

Tryck på igen för att få tillbaka ljudet.

Tryck på igen under tiden bekräftelses- meddelandet visas för att stänga av projektorn.

och bekräfta med

Anm

•

Om du trycker på av misstag och inte vill stänga av strömmen kan du vänta tills bekräftelsesmeddelande försvinner.

Strömbrytare

(OFF)

Bekräftelses-

tangent

(ENTER)

Dämpningstangent (MUTE)

Strömbrytare (ON)

Menytangent (MENU)

Justeringstangenter (

', ", \, |

)

Försiktig

•

Koppla inte loss nätkabeln under bildvisning eller när kylfläkten är igång. Detta kan orsaka skador i projektorn som följd av överhettning, eftersom kylfläkten då stannar.

•

Om projektorn har anslutits till annan utrustning, som t.ex. en förstärkare, skall du först stänga av strömmen till den anslutna utrustningen innan strömmen till projektorn stängs av.

Välja språk på skärmdisplayen

•

Språket på skärmdisplayen kan ställas in till engelska, tyska, spanska, holländska, franska, italienska, svenska, portugisiska, kinesiska, koreanska eller japanska.

Tryck på .

•

Menyn kommer visas.

Tryck på \ eller | och välj “Språk”.

Tryck på ' eller " för att välja önskat språk och tryck sedan på

Tryck på .

•

Det valda språket ställs in för skärmdisplayen.

Grundbruk

Korrigera trapetsförvrängning (Keystone-korrigering)

Korrigera trapetsförvrängning

Använd denna funktion för att justera Keystone (dvs. trapetsförvrängning av bilden).

Anm

•

Om bilden projiceras i en vinkel antingen uppifrån eller underifrån mot duken förvrängs bilden och man får s.k. trapetsförvrängning. Keystone-korrigering är en justering som görs för att eliminera trapetsförvrängning.

•

Trapetsdistorsionen kan korrigeras upp till ±35 graders vinkel.

Tryck på .

•

Om du trycker en gång till på när INRAMNING/BILD-, STRÄCKNING- eller SMARTSTRÄCKNING-visningen görs aktiveras digitalskiftfunktionen. Se sid 39.

Tryck på

justera Keystone.

•

För fininställning, skall du trycka på för att visa ett testmönster och sedan användas

', ", \

eller

eller | för att

för justeringen.

Keystonetangent (KEYSTONE)

Bekräftelsestangent (ENTER)

Ångratangent (UNDO)

Normal visning

Pressar ihop bildens övre del.

Justeringstangenter (

', ", \, |

Skärm för korrigering av trapetsförvrängning (Keystone-Korrigering)

)

Anm

•

Eftersom bildens trapetsdistorsion kan korrigeras upp till ±35 graders vinkel kan även den verkliga skärmen ställas in diagonalt till den vinkeln.

•

Tryck på om du ångrar dig och vill avbryta Keystone-justeringen.

•När ingen signal avkänns uppvisas

testmönstret även om du inte trycker på .

Tryck på .

Anm

•

Du kan använda samma inställningar som gäller i NORMAL 4:3-läge för 16:9läget.

•

Raka linjer och bildkonturer kan vara taggiga under tiden bilden justeras.

Pressar ihop bildens under del.

Provmönster

XG-C50X#Sw_PDF#p33_41.p65 02.6.27, 07:13 PM38

Digitalskiftinställning

Denna funktion flyttar bilden upp eller ned på skärmen när den visar bilder från DVD-spelare och DTV-dekoders* i 16:9-format för att på så sätt underlätta tittningen. * DTV är ett generellt uttryck som används för att ange digital-TV.

Tryck på ' för att flytta den projicerade bilden uppåt. Tryck på för att nollställa bilden.

Ångratangent (UNDO)

• Digitalskiftfunktionen fungerar med INRAMNING/BILD-, STRÄCKNING- och SMARTSTRÄCKNING-

visningen. Se sid 53 för närmare information.

Tryck på " för att flytta den projicerade bilden nedåt. Tryck på för att nollställa bilden.

Grundbruk

XG-C50X#Sw_PDF#p33_41.p65 02.6.27, 07:13 PM39

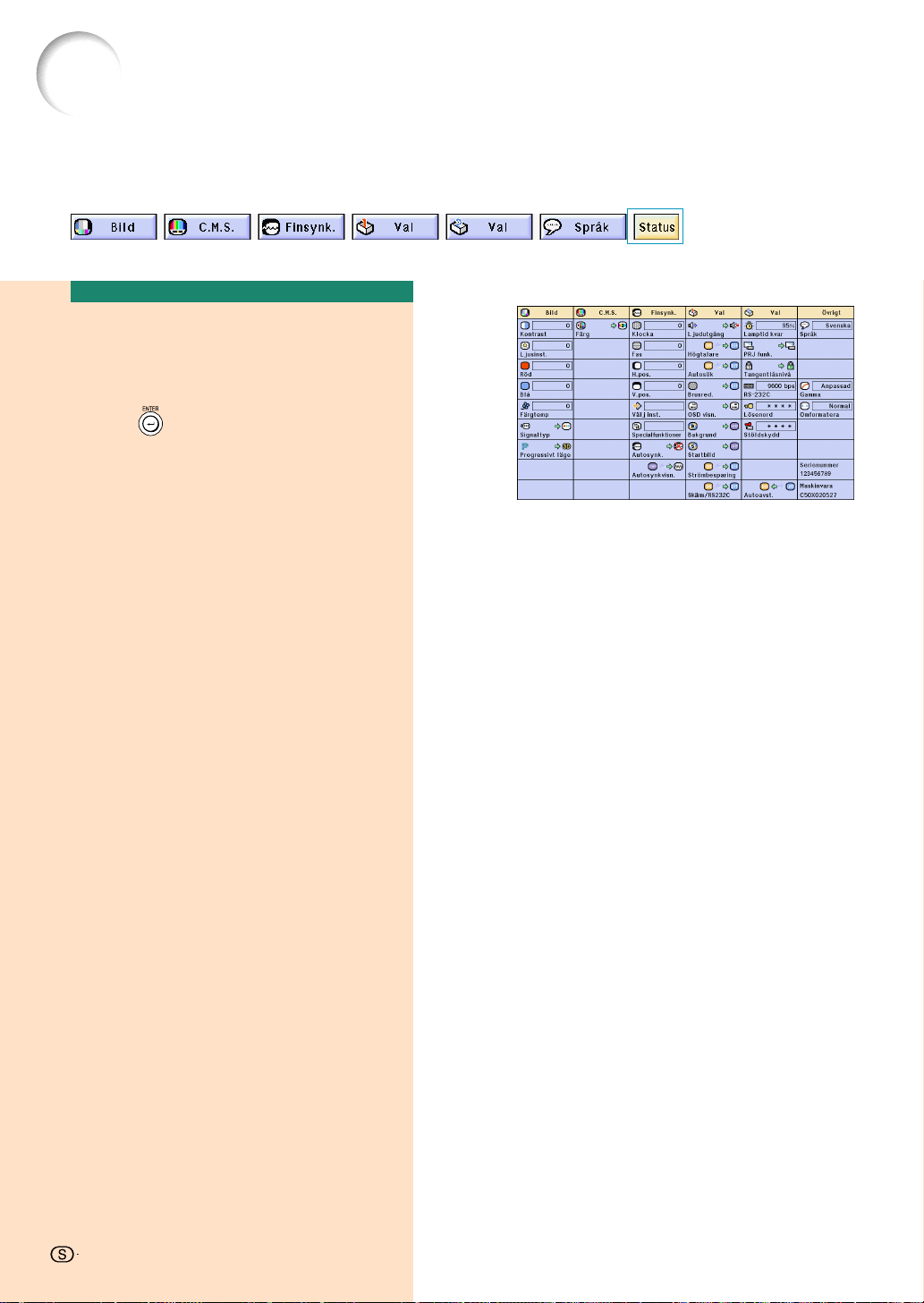

Menyalternativ

Förteckningen visar de alternativ som kan ställas in i projektorn.

■

INGÅNG 1/2-läget

Huvudmeny Undermeny

Bild Sid 46

C.M.S. Sid 60

Finsynk. Sid 48

Kontrast

Ljusinst.

Färg

Toning

Skärpa

Röd

Blå

Färgtemp

Nollst.

Signaltyp

Progressivt läge

Färg

Mål

Ljusst.

Färgst.

Nyans

Nollställ (denna färg)

Nollställ (alla färger)

Granska inställningar

Klocka

Fas

H.pos.

V.pos.

Nollst.

Spara inst.

Välj inst.

Specialfunktioner

Signalinformation

Autosynk.

Autosynkvisn. [ON/OFF]

Huvudmeny Undermeny

+30–30

+3–3

RGB Komponent

2D Progressiv 3D Progressiv Filmläge

Standard

sRGB

[R] Röd [Y] Gul

+30–30

[G] Grön [C] Cyan

+30–30

[B] Blå [M] Magenta

+30–30

+150–150

+30–30

+150–150

+60–60

1 2

1 2 3 4

Upplösn. H.frek. V.frek.

OFF Normal Hög hastighet

Upplösn. 1024 × 768 800 × 600

•

Upplösn. 1024 × 768

800 × 600

•

Upplösn. 1024 × 864 1152 × 864 1152 × 870 1152 × 882

•

Anpassad 3Anpassad 1

V.frek. 60 Hz 75 Hz

1024 × 768

48.4 KHz 60 Hz

Val (1) Sid 63

Val (2) Sid 70

Språk Sid 36

Status Sid 78

Ljudutgång

Högtalare [ON/OFF]

Autosök [ON/OFF]

Brusred.

OSD visn.

Bildhämtning

Bakgrund

Startbild

Ekonomiläge

Lamptid kvar

PRJ funk.

Tangentlåsnivå

RS-232C

Lösenord

Stöldskydd

Nollställ allt

English Deutsch Español Nederlands Français Italiano Svenska Português

FLU VLU

OFF

Nivå 3

Nivå 1

Normal Nivå A Nivå B

Spara bild Radera

Sharp Anpassad Blå Ingen

Sharp Anpassad Ingen

Strömbesparing [ON/OFF] Skäm/RS232C [ON/OFF] Autoavst. [ON/OFF]

Fram Tak+Fram Bak Tak+Bak

Normal Nivå A Nivå B

9600 bps 38400 bps 115200 bps

Gml. lösnord Nytt lösnord Bekräfta

Gammal kod Ny kod Bekräfta

Anm

• Värden som visas under upplösning, vertikal frekvens och horisontal frekvens ovan är endast ur demonstrationssyfte.

• Endast då signaltypen är satt till “Komponent” i menyn “Bild” för INGÅNG 1 eller 2, visas “Färg”, “Toning” och “Skärpa”. Vissa alternativ kan inte nollställas även om “Nollställ allt” väljs under Val (2). Se sid 77 för närmare

•

anvisningar.

■

INGÅNG 3/4-lägena

Huvudmeny Undermeny

Bild Sid

C.M.S.

Sid

Val (1)

Sid

Kontrast

Ljusinst.

Färg

Toning

Skärpa

Röd

Blå

Färgtemp

Nollst.

Progressivt läge

Färg

Mål

Ljusst.

Färgst.

Nyans

Nollställ (denna färg)

Nollställ (alla färger)

Granska inställningar

Ljudutgång

Högtalare [ON/OFF]

Autosök [ON/OFF]

Brusred.

OSD visn.

Videosystem

Bakgrund

Startbild

Economiläge

+30–30

+3–3

2D Progressiv 3D Progressiv Filmläge

Standard

Nivå

[R] Röd [Y] Gul

+30–30

[G] Grön [C] Cyan

+30–30

[B] Blå [M] Magenta

+30–30

FLU VLU

OFF

Nivå

Normal Nivå A Nivå B

Auto PAL (50/60Hz) SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N

Sharp Anpassad Blå Ingen

Sharp Anpassad Ingen

Strömbesparing [ON/OFF] Skärm/RS232C [ON/OFF] Autoavst. [ON/OFF]

Huvudmeny Undermeny

Val (2) Sid

Nivå

Språk Sid

Status

Sid

Nivå

Lamptid kvar

PRJ funk.

Tangentlåsnivå

RS-232C

Lösenord

Stöldskydd

Nollställ allt

English Deutsch Español Nederlands Français Italiano Svenska Português

Fram Tak+Fram Bak Tak+Bak

Normal Nivå A Nivå B

9600 bps 38400 bps 115200 bps

Gml. lösnord Nytt lösnord Bekräfta

Gammal kod Ny kod Bekräfta

Grundbruk

Använda skärmmenyn

Projektor har två uppsättningar av skärmmenyer via vilka du kan justera bilden och projektorns olika inställningar. Gör så här för att använda menyerna från projektorn eller fjärrkontrollen.

Skärmmeny för INGÅNG 1 eller INGÅNG 2 i RGB-läge

Menybalk (Huvudmeny)

Menyalternativ (justeringar)

Tryck på .

•

Skärmmenyn visas.

Anm

•

Menyn “Bild” för den valda ingången visas.

•

Om läget INGÅNG 1 eller 2 väljs, visas OSD-displayen längst ner till höger.

Skärmmeny för INGÅNG 3- eller INGÅNG 4-läge

Menybalk (Huvudmeny)

Bekräftelsestangent (ENTER)

Justeringstangenter

)

(

Menytangent (MENU)

Bekräftelsestangent (ENTER)

"Skärmmeny

Menytangent (MENU)

Justeringstangenter

)

(

Tryck på

eller

för att välja

menyn på vilken du vill göra justeringar.

Anm

•

Se menyförteckningen på sid 40 och 41 för mer information om menyerna.

Tryck på

eller

för att välja

det alternativ du vill justera.

Anm

•

För att endast visa ett alternativ skall

efter att du valt

eller

för att justera

eller ", visas

Tryck på

du trycka på alternativet. I så fall visas endast menybalken och det valda alternativet. Om du nu trycker på nästa alternativ (“Röd” efter “Ljusinst.”).

•

Tryck på när du vill gå tillbaka till den förra skärmmenyn.

det valda alternativet.

•

Justeringen sparas.

Grundbruk

Tryck på .

•

Skärmmenyn försvinner.

Använda skärmmenyn

Menyalternativ (inställningar)

Tryck på .

•

Skärmmenyn visas.

Anm

•

Menyn “Bild” för den valda ingången visas.

•

Om läget INGÅNG 1 eller 2 väljs, visas OSD-displayen längst ner till höger.

Tryck på

menyn på vilken du vill göra justeringar.

Anm

•

Se menyförteckningen på sid 40 och 41 för mer information om menyerna.

Tryck på

det alternativ du vill ställa in.

eller

för att välja

Bekräftelsestangent (ENTER)

"Skärmmeny

Bekräftelsestangent (ENTER)

Justeringstangenter

)

(

Menytangent (MENU)

Justeringstangenter

(

Anm

•

Tryck på när du vill gå tillbaka till den förra skärmmenyn.

•

Använd “ vissa menyer.

” för att välja en ikon på

Undermeny

Tryck på

•

Markören flyttas till undermenyn.

Undermeny

Tryck på

eller

för att ändra

inställningen av punkten på undermenyn.

Tryck på .

•

Inställningen av punkten har nu ändrats.

Anm

•

Ett bekräftelsemeddelande om ändringen kan visas på skärmen. När du ändrar en punkt, skall du trycka

eller | för att välja “Ja” eller “OK”

på och sedan bekräfta med

Tryck på .

•

Menyn kommer att försvinna.

Grundbruk

Justera bilden

Du kan justera den projicerade bilden som önskas med följande bildinställningar.

Valt

alternativ

Kontrast Ljusinst. Färg Toning Skärpa

Röd Blå

Färgtemp

Används för att justera kontrasten Används för att justera bildens ljusstyrka Används för att justera färgernas intensitet Används för att justera bildens färgton Används för att göra bildkonturerna skarpare eller mjukare Används för att justera nivån av rött i bilden Används för att justera nivån av blått i bilden

Används för att justera bildens färgtemperatur

Justering av bildpreferens

Gör justeringar på menyn Bild i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Beskrivning

tangent

För mindre kontrast För en mörkare bild För mattare färger Hudfärger blir mer rödaktiga För mjukare konturer

För svagare röd färg För svagare blå färg

Minskar färgtemperaturen för en varmare, rödare bild, liknande scener med levande ljus.

För mer kontrast För en ljusare bild För starkare färger Hudfärger blir mer grönaktiga För skarpare konturer

För starkare röd färg För starkare blå färg

Ökar färgtemperaturen för en mjukare, mer blåaktig bild, liknande lysrörsbelysning.

tangent

Anm

•

“Färg”, “Toning” och “Skärpa” visas inte när INGÅNG 1 eller 2 har valts och “Signaltyp” står på “RGB”.

•

Det går att lagra separata bildinställningar för de olika ingångslägena.

•

När signaltypen för INGÅNG 1 eller 2 har satts till Komponent, kan “Skärpa” justeras om 480I, 480P, 540P, 580I, 580P, 720P, 1035I eller 1080I signaler är anslutna.

•

Välj “Nollst.” och tryck på om du vill nollstäla alla inställningspunkter.

•

“Röd”, “Blå” och “Färgtemp” kan inte justeras när “Färg” på C.M.S.-menyn är satt till “sRGB”.

Välja signaltyp

Med denna funktion kan du välja signaltypen på INGÅNG 1 eller 2 mellan RGB och Komponent.

Ta fram “Signaltyp” på menyn “Bild” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

RGB

Använd detta alternativ när RGB-signaler tas emot.

•

Komponent

När Komponent-signaler tas emot.

Progressivt läge

Denna funktion medger val av progressiv visning av en videosignal. Det progressiva läget ger en videobild av högre kvalitet.

Ta fram “Progressivt läge” på menyn “Bild” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

2D Progressiv Denna funktion är praktisk för visning av snabbt rörliga bilder, t.ex. sport och actionfilmer. Bilden optimeras då på skärmen.

•

3D Progressiv Denna funktion är praktisk för visning av bilder med relativt långsamma rörelser, t.ex. dramer och dokumentärfilmer. Bilden optimeras genom att uppskatta rörelsem i ett antal föregående och efterföljande bildrutor.

•

Filmläge

Återger bilden i filmer tydligare. Optimerar

filmbilder genom att omvandla och förstärka antingen NTSC- och PAL60Hz-signaler eller PAL50Hz- och SECAM-signaler till bilder för det progressiva läget. * Filmkällan är en digital videoinspelning med

kodning av originalet med 24 bildrutor/ sekund. Projektorn kan omvandla filmmaterial till det progressiva videoläget med 60 bildrutor/sekund för NTSC och PAL60Hz eller med 50 bildrutor/sekund med PAL50Hz och SECAM och på så sätt återge en bild med hög upplösning.

Grundbruk

•

När Progressivt läge används, visas signalen som tas emot endast i detta läge, vilket betyder att 2D Progressiv, 3D Progressiv och Filmläge inte kan väljas. Dessa lägen kan endast väljas med andra linjeavsökningssignaler än 1080

•

Även om 3D Progressiv har ställts på NTSC eller PAL60Hz, så aktiveras bildförstärkningen tre eller två rullgardinsbilder automatiskt om en filmkälla väljs.

•

Bildförstärkningen i två eller två rullgardiner aktiveras endast i Filmläge när filmläget har ställts på PAL50Hz eller SECAM.

Justera datorbilder

Använd Finsynk.-funktionen om det uppstår bildstörningar, som t.ex. vertikala streck eller flimmer, i bilden.

Valt alternativ Beskrivning

Klocka

Fas

H.pos.

V.pos.

När Autosynk. är OFF

När “Autosynk.” är “OFF”, kan störningar, som t.ex. flimmer eller vertikala streck, uppstå i bilder med rutmönster eller vertikala streckmönster. Om detta inträffar skall du justera “Klocka”, “Fas”, “H.pos.” och “V.pos.” för att få en bättre bild.

Justerar vertikalt bildbrus.

Justerar horisontalt bildbrus (fungerar ungefär som spårningskontrollen på en videobandspelare).

Använd för att centrera bilden i sidled på skärmen.

Använd för att centrera bilden i höjdled på skärmen.

Ta fram “Klocka” “Fas” “H.pos.” eller “V.pos.” på menyn “Finsynk.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Man kan enkelt justera datorbilder genom att trycka på information.

. Se sid 50 för närmare

Spara justeringsinställningarna

Projektorn ger dig möjlighet att spara upp till sju justerade inställningar för användning med olika datorer.

Ta fram “Spara inst.” på menyn “Finsynk.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Välja justeringsinställningarna

Det är lätt att komma åt de inställningar som lagrats i projektorn.

Ta fram “Välj inst.” på menyn “Finsynk.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Om ingenting har lagrats på en minnesplats visas varken upplösnings- eller frekvensinställningen.

•

När du använder “Välj inst.” för att välja en lagrad inställning kan du ställa in projektorn enligt de lagrade inställningarna.

Specialfunktioner inställningarna

Vanligtvis avkänns typen av ingångssignal och det korrekta upplösningsläget väljs automatiskt. För vissa signaler kan det dock vara nödvändigt att välja optimal upplösning med “Specialfunktioner” på menyn “Finsynk.” för att passa datorns visningsläge.

Ställ in upplösningen genom att välja “Specialfunktioner” på menyn “Finsynk.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Grundbruk

Anm

•

Undvik att visa datormönster som repeteras varannan linje (vågräta ränder). (Bildflimmer kan uppstå, så att det blir svårt att se bilden.)

•

Välj 480P som insignal vid anslutning av en DVD-spelare eller digital videoutrustning.

•

Se “Kontrollera insignalen” nedan för information angående den insignal som valts för tillfället.

Kontrollera insignalen

Använd denna funktion för att kontrollera informationen om insignalen som används för tillfället.

Ta fram “Signalinformation” på menyn “Finsynk.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Projektorn visar antalet avsökta rader från audio-visuell utrustning som t.ex. en DVD-spelare eller digitalvideo.

Justera datorbilder

Justera Autosynk.

Används för automatisk synkronisering av en datorbild.

Ta fram “Autosynk.” på menyn “Finsynk.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

Om inställningen “ Normal” eller “ Hög hastighet” används:

•

Justering av automatisk synkronisering görs när projektorn slås på eller när en ny insignal väljs och projektorn är ansluten till en dator.

Manuell justering bör göras i följande fall:

•

När en optimal bild inte kan fås med Autosynk.-justeringen. Se sid 48.

•

Justering av automatisk synkronisering kan ta en stund beroende på bildsignalerna som tas emot från datorn som anslutits till projektorn.

•

Om “Autosynk.” ställs på “OFF” eller “Hög hastighet” och man trycker på automatisk synkronisering i “Hög hastighet”- läget. Om du trycker en gång till på samma tangent inom en minut görs automatisk synkronisering i “Normal”-läget.

så utförs

Skärmdisplay under Autosynk.

Synkroniseringstangent (AUTO SYNC)

Visa Autosynk.-funktionen

Denna funktion används för att visa den automatiska synkroniseringen på skärmen.

Ta fram “Autosynkvisn.” på menyn “Finsynk.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

..... Bilden som bestämts som

bakgrundsbild visas.

•

..... Datorbilden som justeras visas.

Användarvänliga

funktioner

Användarvänliga funktioner

Välja bildvisningssätt

Med denna funktion kan du modifiera eller anpassa bildvisningen så att den passar den bildsignal projektorn tar emot. Du kan välja mellan “NORMAL”, “FULL”, “DOT BY DOT”, “INRAMNING/BILD”, “STRÄCKNING” eller “SMARTSTRÄCKNING” beroende på den signal som tas emot.

Ändra visningssätt med användning av olika bildsignaler

Tryck på .

•

Varje gång ändras enligt sid 52 och 53.

•

I läget Dot by Dot visas bilderna med deras originalupplösning och av denna anledning förstoras de inte.

•

Tryck på då “OMFORMATERA” visas i bilden för att få tillbaka en normalbild.

DATOR

Bildförhållande 4:3

Andra bildförhållanden

•

“NORMAL” är ett fast läge när projektorn tar emot XGA-signaler (1024 × 768).

Försiktig

trycks ned kommer displayen att

SVGA (800 × 600)

XGA (1024 × 768)

SXGA (1280 × 960) UXGA (1600 × 1200) SXGA (1280 × 1024)

Insignal

1024 × 768 1024 × 768 1024 × 768 1024 × 768

En bild som fyller hela duken visas och

det ursprungliga bildförhållandet behålls.

NORMAL

960 × 768

NORMAL

En bild som fyller hela duken visas samtidigt

Visningslägets skärmvisning

FULL

— — — —

1024 × 768

Bild från projektorn

FULL

som signalens bildförhållande ignoreras.

DOT BY DOT

800 × 600

—

1280 × 960 1600 × 1200 1280 × 1024

DOT BY DOT

I detta läge visas bilden

med sin originalupplösning.

Omformateringstangent (RESIZE)

Upplösning lägre

än XGA

XGA

Upplösning högre

än XGA

SXGA (1280 × 1024)

Bildförhållande 4:3

VIDEO

480I, 480P, 580I, 580P,

NTSC, PAL, SECAM

540P

720P, 1035I, 1080I

•

“STRÄCKNING” är ett fast läge när 720P-, 1035I- eller 1080I-signaler tas emot.

Bildförhållande 4:3

Letterbox, sammanpressad

Bildförhållande 16:9

1024 × 768

— —

* Digitalskiftfunktionen kan användas tillsammans med dessa bilder.

NORMAL

En bild som fyller hela

duken visas.

480I, 480P, 580I, 580P,

NTSC,

PAL, SECAM

Insignal

Bildförhållande 4:3

Letterbox

Sammanpressad

FULL

—

1024 × 768

—

FULL

Den mittersta delen projiceras

på en skärm av formatet 4:3 genom att förstora bilden 1,3 gånger i horisontell riktning.

INRAMNING/BILD

768 × 576*

— —

Bild från projektorn INRAMNING/BILD

Visar en 4:3-bild (höger/vänster

avklippt) helt utsträckt

(bilden i följande kolumn).

STRÄCKNING

1024 × 576*

STRÄCKNING

Visar en 16:9-bild i

originalformatet över hela duken

(svarta över-/underkanter).

SMARTSTRÄCKNING

1024 × 576*

— —

SMARTSTRÄCKNING

Ett läge som visar bilden i största

möjliga format i en skärm med bildförhållandet 16:9 genom att endast sträcka ut de omgivande

ytorna medan mittendelens bildförhållande hålls till 4:3.

540P

720P, 1035I, 1080I

Bildförhållande 16:9

Bildförhållande 16:9 (bildförhållandet 4:3 på en

skärm av formatet 16:9)

Bildförhållande 16:9

Användarvänliga funktioner

Visa en stillbild

Med denna funktion kan du frysa en rörlig bild. Funktionen är praktisk för att visa en stillbild från en dator eller annan videoutrustning då du vill ta tid på dig och förklara bilden till åskådarna.

Spara en stillbild

Tryck på .

•

Bilden på duken fryses.

Stillbildstangent (FREEZE)

Tryck en gång till på again för att fortsätta bildvisningen från den anslutna utrustningen.

▼ Skärmvisning

Förstora en del av bilden

Med denna funktion kan du förstora en önskad del av bilden. Funktionen är praktisk om du vill visa detaljer i en del av bilden.

Visa en förstorad del av bilden

Tryck på .

•

Förstorar bilden.

•

Tryck på eller för att förstora respektive förminska bilden.

Justeringstangenter

(

Anm

För att förstora

×1 ×4 ×9 ×16 ×36 ×64×2 ×3

För att förminska

•

Du kan ändra placeringen av en förstorad bild med

•

När en bild med högre upplösning än SXGA visas är det inte möjligt att välja "×2" eller "×3".

Tryck på om du vill avbryta

', ", \

och |.

funktionen. Bildförhållandet blir då åter normala ×1.

Anm

Bilden återgår till normalt format (×1) i följande situationer.

•

När ingångsläget ändras.

•

Om du trycker på -tangenten.

•

Om insignalen ändras.

•

Om insignalens upplösning eller uppdateringsfrekvens (vertikal frekvens) ändras.

▼ Skärmvisning

Zoomtangenter (ENLARGE)

Användarvänliga funktioner

Gammakorrigering

Gammakorrigering är en bildförbättringsfunktion som sörjer för en klarare bild genom att göra de mörka delarna av bilden ljusare utan att påverka de ljusare delarna av bilden. Vid visning av bilder med många mörka scener, t.ex. en film eller en konsert, eller vid visning i ett väldigt ljust rum, gör denna funktion de mörka scenerna lättare att se och ger bilden känslan av ett större djup.

Valt läge STANDARD PRESENTATION BIOGRAF ANPASSAD

För en normalbild Gör de mörka delarna av bilden ljusare för en effektivare presentation. Ger de mörkare delarna av bilden större djup och sörjer därmed för större närvarokänsla. Gammavärdet kan justeras med hjälp av Sharp Advanced Presentation Software.

Gammakorrigering

Tryck på .

•

Gammanivån växlar mellan olika gammalägen varje gång du trycker på

Tryck på medan “GAMMA” vi- sas för att återställa grundinställningarna.

Anm

•

Gamma-läget fungerar inte för INGÅNG 1 eller INGÅNG 2 när “Färg” på C.M.S.menyn är satt till “sRGB”.

Beskrivning

STANDARD ANPASSAD

Ångratangent (UNDO) Gammatangent (GAMMA)

PRESENTATION BIOGRAF

Visa två bilder (Bild i bild)

Med bild i bild-funktionen kan du visa två bilder samtidigt på duken. Du kan visa bilden som tas emot via INPUT 3 eller 4 som en infälld bild i huvudbilden som tas emot via INPUT 1 eller 2.

Visa en infälld bild

Ångratangent (UNDO)

Tryck på .

Tryck på eller på fjärrkontrollen eller

projektorn för att växla den infällda bilden.

Tryck på

eller

bestämma den infällda bildens placering i huvudbilden.

•

Tryck på för att hindra ramen från att röra på sig eller försvinna.

på

för att

Bekräftelsestangent (ENTER)

Justeringstangenter (

', ", \, | Bild-i-bild-tangent (PinP)

Ingångstangenter 3/ 4 (INPUT 3/4)

)

Tryck på för att förflytta den infällda bilden.

•

Den infällda bilden flyttas till den infällda bildramen.

Anm

•

Den infällda bilden kan endast visas under förutsättning att det är en kompositvideosignal (NTSC/PAL/SECAM) eller en S-videosignal.

•

Stillbildsfunktionen kan endast användas med den

infällda bilden då Bild i bild-funktionen används. Bild i bild-funktionen fungerar inte när signalen som tas emot via INGÅNG 1 eller 2 är av följande typ:

•

Upplösningen är större än SXGA.

•

När insignalen är en 480I-, 480P-, 540P-, 580I-, 580P-, 720P-, 1035I- eller 1080 nal.

•

Insignalen har ändrats till radsprångsavsökningsläget då RGB-signaler tas emot.

•

När bildvisningsläget är inställt på “DOT BY DOT”.

•

Ingen signal tas emot via INGÅNG 1eller 2, eller upplösningen eller uppdateringsfrekvens (vertikal frekvens) ändras.

I-sig-

Användarvänliga funktioner

Black Screen-funktion (Svart SKÄRM)

Denna funktion kan användas för att visa en svart bild.

Mörkläggning av visad bild

Tryck på .

• Skärmen blir svart och “SVART SKÄRM” visas på skärmen.

För att återgå till den ursprungliga projektionsbilden, tryck på igen.

Proijcerad bild

Svart-skärm-tangent (BLACK SCREEN)

-58

Visa paustimern

Denna funktion kan användas för att visa återstående tid för paus under ett möte.

Visa och ställa in paustimern

Tryck på . Paustimern sätter igång att räkna ner från 5 minuter.

Tryck på

' ,

" ,

ställa in paustimern när

•

Paustimern kan ställas in på önskad tid från 1 till 60 minuter (i enheter om 1 minut).

•

Paustimern sätter igång och räkna ner så

' , " , \

fort

eller | trycks ned.

eller

för att

visas.

Justeringstangenter (

', ", \, |

Paustimer-tangent (BREAK TIMER)

)

Tryck på för att avbryta paustimern.

Anm

•

Automatisk avstängning är temporärt urkopplad under tiden paustimern används. Om ingen insignal identifieras under 15 minuter stängs projektorn av automatiskt om paustimerns tid gått ut.

•

Paustimern visas i startbilden. Om du vill ändra visningen på duken då paustimern visas, skall du ändra inställningen under “Startbild”. (Se sid 68.)

"Skärmvisning

Användarvänliga funktioner

Färghanteringssystem (C. M. S.)

Med hjälp av denna funktion kan du individuellt justera egenskaper hos sex färger (R: Röd, Y: Gul, G: Grön, C: Cyan, B: Blå, M: Magenta) .

Välja färgreproduktionsläget

Ta fram “Färg” på menyn “C.M.S.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Mer information om sRGB-funktionen finns på “http://www.srgb.com/”.

•

“sRGB” kan inte väljas för “Färg” på C.M.S.menyn när “Komponent” har valts för “Signaltyp” i menyn “Bild” .

•

När “sRGB” har valts,

•

kan inte gammakorrigering ställas in.

•

och “Röd”, “Blå” eller “Färgtemp” i “Bild” kan

inte justeras.

•

Om “Standard” eller “sRGB” har valts som “Färg” kan inga andra alternativ (t.ex. Mål) ändras.

Vald post

Standard Anpassad 1-3

sRGB

Sharps standardinställning “Ljusst.”, “Färgst.” och “Nyans” kan

justeras för var och en av de sex färgerna. Läget ändras till sRGB

Beskrivning

Försiktig

•

När “sRGB” valts kan den projicerade bilden bli mörk. Det är emellertid ingen indikation på felfunktion.

Välja målfärg

Ta fram “Mål” på menyn “C.M.S.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Röd Cyan

Gul Blå

Grön Magenta

Ställa in målfärgens ljusstyrka

Ta fram “Ljusst.” på menyn “C.M.S.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Ställa in målfärgens färgstyrka

Ta fram “Färgst.” på menyn “C.M.S.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Ställa in målfärgens färgnyans

Ta fram “Nyans” på menyn “C.M.S.” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Användarvänliga funktioner

Färghanteringssystem (C. M. S.)

Återställa användardefinierade färginställningar

Ta fram “Nollställ (denna färg)” eller “Nollställ (alla färger)” på menyn “C.M.S.” i menyfönstret.

➝ Se sid 42 till 45 angående användning av menyskärmen.

Vald post

Nollställ (denna färg)

Nollställ (alla färger)

Beskrivning

“Ljusst.”, “Färgst.” och “Nyans” för färgen som valts för “Mål” återställs.

“Ljusst.”, “Färgst.” och “Nyans” för alla färger återställs.

Översikt av alla färginställningar

Ta fram “Granska inställningar” på menyn “C.M.S.” i menyfönstret.

➝ Se sid 42 till 45 angående användning av menyskärmen.

Ställa in ljudutmatningstyp

Med denna funktion kan du ställa in ljudutmatningstypen.

Valt alternativ

FLU (Fast ljudutmatning)

VLU (Variabel ljudutmatning)

Ljudutmatning som inte ändras i styrka med källprojektorns volymnivå.

Ljudutmatning som andras i styrka med källprojektorns volymnivå.

Beskrivning

Stalla in ljudutmatningstyp

Ta fram “Ljudutgång” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Sätta på/stänga av den interna högtalaren

Användarvänliga funktioner

Med denna funktion kan du sätta på/stänga av den interna högtalaren.

Sätta på/stänga av den interna högtalaren

Ta fram “Högtalare” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Autosök

Med denna funktion kan du automatiskt söka efter och ändra insignalläget beroende på de signaler som tas emot då projektorn är på eller när du trycker på Ingångstangent (INPUT).

Använda Autosök

Ta fram “Autosök” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Växlar automatiskt till det läge i vilket signaler tas emot när projektorn sätts på eller när du trycker på

•

OFF

Tryck på ingångsläge manuellt i följd.

•

Tryck på på projektorn eller eller på fjärrkontrollen för att sluta söka

efter ingångsläget.

på projektorn.

på projektorn för att växla

, ,

Försiktig

•

När , , eller trycks ned på fjärrkontrollen kommer respektive läge att

väljas, även om denna funktion söker ingångssignaler.

•

Även medan sökning efter insignaler pågår för funktionen kan föregående ingångsläge väljas

genom att trycka på

på projektorn.

Digitalt bildstörningsreduceringssystem (Brusred.)

Digital brusreducering (Brusred.) ger bilder av mycket hög kvalitet med minimal punktinterferens och färgblödning.

Bildbrusreducering (Brusred.)

Ta fram “Brusred.” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Välj en brusreduceringsnivå som ger en tydligare bild.

Ställ Brusred. på “OFF” i följande fall:

•

Om bilden är suddig.

•

Om konturer och färger i rörliga bilder släpar efter.

•

Vid projicering av TV-program med svaga signaler.

Försiktig

•

Denna funktion finns tillgänglig med INGÅNG 1, 2 (480 signaler) och INGÅNG 2, 3 (alla signaler).

I-, 480P-, 580I- och 580P-

Ställa in skärmvisningen

Med denna funktion kan du välja att visa eller inte visa meddelanden på duken. Om du väljer A” eller på Ingångstangent (INPUT).

Stänga av skärmvisningen

Ta fram “OSD visn.” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

“ Nivå B” under “OSD visn.” visas inte ingångsläget (t.ex. INGÅNG 1) även då du trycker

Valt alternativ

Normal Nivå A Nivå B

Alla meddelanden visas på duken. Ingång/Frysning/Förstora/Autosynk./Volym/Dämpning/Svart-skärm visas inte. Inga meddelanden visas på duken.

(med undantag av meny- och varningsmeddelanden samt meddelanden som visas på skärmen när KEYSTONE-tangenten trycks ned (Avstängning/Temp./Byt lamp. osv.))

Beskrivning

“ Nivå

Användarvänliga funktioner

Ställa in videosystemet

Videoingångssystemet är förinställt på “Auto”. Det kan dock hända att man inte får en tydlig bild från den anslutna AV-utrustningen beroende på skillnader i videosignalen. I detta fall kan videosignalen ändras.

Ställa in videosystemet

Ta fram “Videosystem” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Det går endast att ställa in videosignalen för de signaler som går via INGÅNG 3 och INGÅNG 4.

•

I läget “Auto” visas bilder i PAL-formatet även om projektorn tar emot PAL-N- eller PAL-Msignaler.

PA L SECAM NTSC4.43

NTSC3.58

Vid anslutning till PAL-videoutrustning. Vid anslutning till SECAM-videoutrustning. När NTSC-signaler återges på PAL-

videoutrustning. Vid anslutning till NTSC-videoutrustning.

Spara projicerade bilder

•

Projektorn kan spara projicerade bilder (RGB-signaler) och använda dem som startbild eller bakgrundsbild då den inte tar emot signaler från ansluten utrustning.

•

Du kan hämta in bilderna som matas in via RGB-signaler.

Bildhämtning

Ta fram “Bildhämtning” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Tryck på “

•

Bilden på duken hämtas in. Bildhämtningen kan ta en liten stund.

Spara bild” och tryck på .

Tryck på

eller

för att välja

“Ja”.

Tryck på .

Anm

•

Endast bilder från XGA (1024 × 768) ickelinjeavsökningssignaler i INGÅNG 1- eller INGÅNG 2-läge kan hämtas in.

•

Den sparade bilden reduceras till 256 färger.

•

Det går inte att hämta in bilder från utrustning som anslutits till INPUT 3 eller INPUT 4.

• Endast en bild kan infångas och sparas.

• Bildens färg kan ändras efter att den har

sparats, om den inhämtade bilden justerats via “C.M.S.”-funktionen.

Användarvänliga funktioner

Radera den inhämtade bilden

Välj “ Radera” och tryck på .

Tryck på

“OK”.

Tryck på .

\ eller

| för att välja

Ställa in en bakgrundsbild

Med denna funktion kan visa en önskad bild när projektorn inte tar emot någon signal.

Valt alternativ

Sharp Anpassad Blå Ingen

*1 Du kan använda en bild som bakgrundsbild genom att välja “Anpassad”. *2 Om det finns störningar i bildsignalen visas störningarna även i bakgrundsbilden.

SHARPs grundbild

En användardefinierad bild (t.ex. företagslogotyp) Blå skärm Svart skärm

Beskrivning

Välja en bakgrundsbild

Ta fram “Bakgrund” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Om “Anpassad” har valts, kan du visa bilden som sparats med funktionen “Bildhämtning” som bakgrundsbild.

•

“Anpassad” bild är i grundinställningen en svart bild.

Välja en startbild

Med denna funktion kan visa en önskad bild när projektorn slås på.

Valt alternativ

Sharp Anpassad * Ingen

* Du kan använda en bild som startbild genom att välja “Anpassad”.

SHARPs grundbild En användardefinierad bild (t.ex. företagslogotyp) Svart skärm

Välja en startbild

Ta fram “Startbild” på menyn “Val (1)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Om “Anpassad” har valts, kan du visa bilden som sparats med funktionen “Bildhämtning” som startbild.

•

“Anpassad” bild är i grundinställningen en svart bild.

Beskrivning

Välja budgetläget

Med dessa funktioner kan du reducera projektorns strömförbrukning.

Välja Strömbesparingsläge

Välj “Strömbesparing” i “Ekonomiläge i menyn “Val (1)” i skärmmenyn. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Även om lampans livslängd och brus förbättras när “Strömbesparing” är satt till “ON”, minskas ljusstyrkan med 20%.

•

Grundinställningen för “Strömbesparing” är “OFF”.

Status

ON (Strömbesparingsläge)

OFF (Normalläge)

Ljusstyrka

80%

100%

Strömförbrukning

290 W

340 W

Lampans livslängd

2,000 timmar

1,500 timmar

Funktionen Monitor ut/ RS-232C av

Denna projektor förbrukar ström när man använder en monitor som är ansluten till Utgång-anslutningen (Ingång 1, 2) och en dator är ansluten till RS-232C-kontakten. När inte dessa terminaler används kan “Skärm/ RS232C” sättas till “OFF” för att reducera strömförbrukning i standby-läge.

Välj “Skärm/RS232C” i “Ekonomiläge” i menyn “Val (1)” i skärmmenyn. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Off

•

Sätt “Skärm/RS232C” till “ON” när programmet Sharp Advanced Presentation används.

Skärm/RS-232C-anslutningen är inställd i läget “ON”.

Skärm/RS-232C-anslutningen är inställd i läget “OFF”.

Anm

Användarvänliga funktioner

Välja budgetläget

Automatisk avstängning

Projektorn stänger av sig själv automatiskt om ingen signal tas emot i mer än 15 minuter när detta alternativ står på “ON”. Funktionen för automatisk avstängning är urkopplad när alternativet ställts på “ OFF”.

Välj “Autoavst.” i “Ekonomiläge” i menyn “Val (1)” i skärmmenyn. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

När funktionen för automatiskt avstängning ställts på “ON” visas 5 minuter före avstängningen meddelandet “AV inom X min” på duken och indikerar de återstående minuterna.

Visa lampans återstående livslängd (i procent)

Kontrollera lampans återstående livslängd (i procent)

Med denna funktion kan du kontrollera lampans återstående livslängd (i procent).

Välj menyn “Val (2)” i skärmmenyn. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Lampan bör bytas ut när dess återstående livslängd är 6 %. Kontakta närmaste auktoriserad återförsäljare/ serviceverkstad för Sharp-projektorer då lampan ska bytas ut.

•

Tabellen till höger visar grova uppskattningar vid användning med endast någotdera av de lägen som anges. Lampans återstående livslängd varierar inom de värden som anges beroende på hur ofta “Strömbesparing” är inställt i läget “ON” respektive “OFF” (se sid 69).

Används endast med “ON” på “Strömbesparing” (Strömbesparingsläge)

Används endast med “OFF” på “Strömbesparing” (Normalläge)

Lampans återstående livslängd

100% 6%

2.000 timmar

1.500

Lampans återstående livslängd (i procent)

133

timmar

100

timmar

-70

Spegelvända/upp-och-nedvända bilden

Projektorn har en funktion för att spegelvända resp. vända bilden upp-och-ned beroende på hur den används.

Valt alternativ

Fram Tak + Fram Bak Tak + Bak

Normal bild Upp-och-nedvänd bild Spegelvänd bild Upp-och-ned- och spegelvänd bild

Ställa in projiceringsläget

Ta fram “PRJ funk.” på menyn “Val (2)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Om ett lösenord används, visas rutan för lösenordet då “PRJ funk.” väljs.

•

Denna funktion används för att spegelvända bilden vid projicering bakifrån eller vända den upp-och-ned vid takmontering. Se sid 32 angående uppställningen.

Beskrivning

Fram Tak + Fram Bak Tak + Bak

Låsa projektorns tangenter

Denna funktion kan användas för att låsa bruket av vissa driftstangenter på projektorn. Följande tre låsnivåer finns.

Tangentlåsnivå Normal Nivå A Nivå B

Alla driftstangenter kan användas. Endast tangenterna INPUT/VOL/MUTE på projektorn kan användas. Inga driftstangenter på projektorn kan användas.

Aktivera tangentlåset

Ta fram “Tangentlåsnivå” på menyn “Val (2)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Om ett lösenord används, visas rutan för lösenordet då “Tangentlåsnivå” väljs.

Beskrivning

Användarvänliga funktioner

Spegelvända/upp-och-nedvända bilden

Koppla ur tangentlåset

Alla tangenter fungerar som vanligt när Tangentlåsnivå ställs på “Normal”.

Välj “Tangentlåsnivå” på menyn “Val (2)” och ändra inställningen till “ Normal” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Om ett lösenord används, visas rutan för lösenordet då “Tangentlåsnivå” väljs.

•

Om både ett lösenord används och Tangentlåsnivå har aktiverats, måste lösenordet anges innan inställningen av Tangentlåsnivå kan ändras.

Välja överföringshastighet (RS-232C)

I denna meny kan du ställa in överföringshastigheten vid RS-232C-anslutning genom att välja baudrate.

Välja överföringshastighet (RS-232C)

Välj “RS-232C” på menyn “Val (2)” i menyfönstret ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Om ett lösenord ställts in och “RS-232C” väljs visas en inmatningsruta för lösenord.

•

Kontrollera att både projektorn och datorn ställts in på samma överföringshastighet. I datorns bruksanvisning finns instruktioner om hur man ställer in dess överföringshastighet.

Bestämma ett lösenord

Användaren kan ställa in ett lösenord för att förhindra ändring av vissa inställningar på menyn “Val (2)”. Det är ännu mer effektivt att använda ett lösenord tillsammans med Tangentlåsnivå (sid 71).

Ange ett lösenord

Ta fram “Lösenord” på menyn “Val (2)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

eller

Tryck på en önskad siffra och tryck på

Ange de tre andra siffrorna på samma sätt och tryck sedan på

Ange lösenordet en gång till vid “Bekräfta” och tryck på

• När ett lösenord har ställts in i projektorn måste det anges innan inställningarna under “PRJ funk.”,

“Tangentlåsnivå”, “RS-232C”, “Stöldskydd” och “Nollställ allt” kan ändras.

för att välja

Användarvänliga funktioner

Bestämma ett lösenord

Ändra lösenord

Ta fram “Lösenord” på menyn “Val (2)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Tryck på

lösenordet vid “Gml. lösenord” och tryck på

Tryck på

det nya lösenordet och tryck på

Ange det nya 4-siffriga lösenordet en gång vid “Bekräfta” och tryck på

och

för att ange

Anm

•

Om du inte vill använda ett lösenord med projektorn skall du låta fälten i steg 2 och 3 vara tommar och sedan trycka på .

•

Klicka på om du vill cancellera lösenordsinställningarna.

Om du glömt lösenordet

Om du glömt bort ditt lösenord, skall du radera det och ställa in ett nytt lösenord med hjälp av anvisningarna nedan.

ON ON

Tryck på

Ställa in stöldskydd

Systemlåset förhindrar att icke-auktoriserad användning av projektorn. Du kan välja att använda denna funktion eller inte. Skriv inte in tangentkoden om du inte vill använda funktionen. När den andra funktionen väl aktiverats kommer man att behöva skriva in korrekt tangentkod varje gång projektorn startas. Skrivs inte korrekt tangentkod in kommer bildvisning att förhindras. I det följande förklaras hur man använder funktionen.

Ange en tangentkod

•

“Stöldskydd” kan inte väljas om inte “Lösenord” är valt. (Se sid 73.)

•

När “Stöldskydd” är valt kommer lösenordsfältet att visas. Skriv in tangentkoden efter att korrekt lösenord skrivits in.

Ta fram “Stöldskydd” på menyn “Val (2)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Försiktig

•

När funktionen aktiverats måste du komma ihåg den korrekta tangentkoden. Vi föreslår att du skriver ner tangentkoden på ett säkert ställe dit endast auktoriserade användare har tillträde. Kontakta närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad om du skulle glömma bort tangentkoden. (Se sid 96.) Du kan behöva ta med projektorn till dem för att återställa den till sitt ursprungliga fabriksskick (återinställning av lösenord och tangentkod).

1 Tryck på en valfri tangent på

fjärrkontrollen eller projektorn för att ange den första siffran i “Ny kod”.

Anm

•

Följande tangenter på fjärrkontrollen och projektorn kan användas för tangentkod:

•

Strömtangenter (ON/OFF)

•

Bekräftelsestangent (ENTER)

•

Ångratangent (UNDO)

•

Menytangent (MENU)

•

Framåttangent (FORWARD)

•

Bakåttangent (BACK)

Användarvänliga funktioner

Ställa in stöldskydd

Ange de 3 övriga siffrorna genom att trycka på vilka tangenter du vill.

Ange samma låskod en gång vid “Bekräfta”.

Anm

•

Låskoden kopplas temporärt ur.

När “Stöldskydd” ä r satt, visas en inmatningsruta för tangentkod efter det att strömmen slagits på. När den dyker upp, ange rätt tangentkod.

•

Tryck på tangenterna på fjärrkontrollen om det är de som används för att skriva in tangentkoden. Tryck på tangenterna på projektorn på samma sätt om det är de tangenterna som används för att skriva in tangentkoden.

Ändra tangentkoden

•

Inmatningsfältet för lösenordet visas när “Stöldskydd” väljs. Du kan ändra tangentkoden efter att lösenordet skrivits in.

Ta fram “Stöldskydd” på menyn “Val (2)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Tryck på tangenterna på fjärrkontrollen eller projektorn för att ange den fyrsiffriga låskoden vid “Gammal kod”.

Tryck på en valfri tangent på fjärrkontrollen eller projektorn för att ange den nya tangentkoden.

Ange samma 4-siffriga tangentkod vid “Bekräfta”.

Anm

•

Om du inte vill använda en tangentkod med projektorn skall du låta tangentkodfälten i steg 2 och 3 vara tomma och sedan trycka på .

Nollställning

Du kan nollställa alla inställningar i projektorn så att de återställs till grundinställningarna.

Återgå till grundinställningarna

Ta fram “Nollställ allt” på menyn “Val (2)” i menyfönstret. ➝ Se sid 42 till 45 angående användning av menyskärmen.

Anm

•

Om ett lösenord har ställts in, visas inmatningsfältet för lösenordet då “Nollställ allt” väljs.

Följande inställningar kan inte nollställas.

•

C. M. S.

•

“Ljusst.”, “Färgst.” respektive “Nyans” sparade

för Anpassad 1-3 på C.M.S.- menyn

•

Finsynk.

•

Specialfunktioner

•

Signalinformation

•

Val

•

Lamptid kvar

•

Stöldskydd

•

Språk

•

Bilder som lagras med “Bildhämtning”

Användarvänliga funktioner

Visa inställningarna

Med denna funktion kan de visa alla inställningar som gjorts i en förteckning på skärmen.

Översikt över samtliga menyinställningar

Välj menyn “Status” på skärmmenyn och tryck på . ➝ Se sid 42 till 45 angående användning av menyskärmen.

Bilaga

Underhåll

Rengöra projektorn

■

Koppla loss nätkabeln innan du rengör projektorn.

■

Projektorns hölje och kontrollpanel är gjord av plast. Undvik därför att använda bensen och thinner, eftersom de kan skada höljets ytbehandling.

■

Använd inte flyktiga ämnen, som t.ex. insektsspray, på eller i närheten av projektorn. Klistra inte fast gummi- eller plastdekaler på projektorn med mindre det handlar om en kort stund. Vissa medel i plasten kan skada projektorns ytbehandling och missfärga den.

Thinner

Vax

■

Torka av damm med en mjuk flanelltrasa.

Neutralt tv

ättmedel

Neutralt tvättmedel

utspätt med vatten

Rengöra objektivet

■

Använd en linsborste (säljs i handeln) eller särskilda rengöringsdukar för objektiv (de som är avsedda för glasögon och kameraobjektiv) för rengöring av objektivlinsen. Använd inte flytande rengöringsmedel, eftersom de kan skada linsens ytbehandling.

■

Var försiktig så att objektivlinsen inte repas eller stöter emot någonting, eftersom linsytan mycket lätt kan skadas.

rin

Rengöra luftuttaget och ventilationsöppningarna

■

Använd en dammsugare för att avlägsna damm från luftuttaget och ventilationsöppningarna.

■

Om det är svårt att få bort smutsen, kan du fukta en mjuk trasa i ett neutralt tvättmedel som spätts ut med vatten, vrida ur trasan och sedan torka av projektorn försiktigt. Starka tvättmedel kan missfärga, bukta eller skada projektorns yta. Var noga med att först testa på en liten obetydlig yta på projektorn.

Byta ut luftfiltret

•

Denna projektor är försedd med luftfilter för att säkerställa optimala driftförhållanden för projektorn.

•

Luftfiltrena bör rengöras var 100:e drifttimme. Rengör filtrerna oftare om projektorn används i dammiga eller rökiga lokaler.

•

Be närmaste auktoriserad återförsäljare/ serviceverkstad för Sharp-projektorer att byta ut filtret (PFILDA005WJZZ) när det inte kan rengöras längre.

Rengöra och byta ut det nedre luftfiltret

Stäng av strömmen och dra ur nätsladden.

• Tryck på . Vänta tills kylfläkten stannat.

Luftfilter

(ej borttagbart)

Strömtangent (OFF)

Luftfilter

Ta bort skyddet för det nedre filtret.

• Vänd projektorn upp och ner. Fatta tag i fliken och skjut av filterskyddet i pilens riktning.

Ta bort luftfiltret.

• Fatta tag i luftfiltret med fingrarna och lyft ut det ur filterskyddet.

Strömtangent (OFF)

Filk

Bilaga

Byta ut luftfiltret

Rengöra luftfiltret.

•

Använd en dammsugare och sug upp damm på luftfiltret och skyddet.

Byta ut luftfiltret.

•

Sätt luftfiltret under flikarna på filterskyddet.

Byta ut filterskyddet.

•

Skjut filterskyddet i pilen riktning för att stänga det.

Anm

•

Kontrollera att filterskyddet är monterat på rätt sätt. Strömmen slås inte på om det är felaktigt monterat.

•

Om damm eller smuts samlats inne i det nedre luftfiltret (ej borttagbart), rengör filtret med en dammsugare.

Underhållsindikatorer

■

Varningsindikatorerna på projektorn tänds om det uppstår problem inuti projektorn.

■

I händelse av ett problem, tänds antingen temperaturvarningsindikatorn (TEMP.) eller lampbytesindikatorn (LAMP) med rött ljus och strömmen slås av automatiskt. Följ anvisningarna nedan för att åtgärda problemet efter att strömmen stängts av.

Strömindikator

Lampbytesindikator

(LAMP)

Temperatur-

varningsindikator (TEMP.)

Angående temperaturvarningsindikatorn (TEMP.)

“ ” börjar blinka i bildens nedre vänstra hörn om projektorn börjar överhettas på grund av felaktig installation eller blockerade ventilationsöppningar. Om temperaturen därefter fortsätter att stiga slocknar lampan, temperaturvarningsindikatorn (TEMP.) på projektorn börjar blinka och strömmen slås sedan av efter en 90 sekunders kylperiod med fläkten på. Gör följande efter att “

” visas.

Angående lampbytesindikatorn

■

Lampans livslängd är 0 %, då den använts i cirka 2.000 timmar med “ON” i “Strömbesparing” eller cirka 1.500 timmar med “OFF” i “Strömbesparing”. (Se sid 69).

■

Nar lampans livslängd är 6 % eller mindre, visas “ ” på skärmen i gult. När procenttalet når 0% ändras “

som lampan slocknar, varefter projektorn slås av automatiskt. Samtidigt tänds den röda lampbytesindikatorn (LAMP) på projektorn.

■

Om du försöker slå på projektorn en fjärde gång utan att lampan har bytts, förblir projektorn avstängd.

” till “ ” (röd) samtidigt

Temperatur-

varnings-

indikator

(TEMP.)

Lampbytes-

indikator

(LAMP)

Ström-

indikator

Underhållsindikator Händelse Problem Möjlig åtgärd

Normalt

Släckt

Lyser grönt

Blinkar

grönt

när

lampan

lyser.

Grön lyser/

Röd lyser

Onormalt

Lyser rött/ strömmen av

Röd blinkar/ Röd lyser

Lyser rött/ strömmen av

Röd blinkar

Temperaturen inuti projektorn är onormalt hög.

Dags att byta lampan

Lampan tänds inte.

Strömindikatorn blinkar rött när projektorn är påslagen.

•

Blockerade ventilationsöppningar

•

Kylfläkten är trasig

•

Fel i interna kretsar

•

Blockerade ventilationsöppningar

•

Lampans återstående livstid är 6 % eller under.

•

Lampan är trasig

•

Fel i lampkretsen

•

Filterskyddet, lampenheten eller objektivenheten är öppet/öppen.

•

Ställ projektorn på en annan plats med bra ventilation.

•

Lämna in projektorn hos närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad (se sid 96) och be dem reparera den.

•

Byt försiktigt ut lampan. (Se sid 86.)

•

Lämna in projektorn hos närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad (se sid 96) och be dem reparera den eller byta lampan.

• Var försiktig när du byter lampan.

•

Montera filterskyddet på rätt sätt.

•

Om strömindikatorn blinkar även då filterskyddet monterats på rätt sätt, ska du kontakta närmaste auktoriserad återförsäljare/ serviceverkstad för Sharp-projektorer och be om råd.

Bilaga

Underhållsindikatorer

Försiktig

•

Om temperaturvarningsindikator (TEMP.) tänds och strömmen slås av, skall du följa en av de föreslagna åtgärderna ovan och vänta tills projektorn kylts ned helt innan nätkabeln ansluts till ett eluttag och strömmen åter slås på. (Minst 5 minuter.)

•

Om strömmen slås av och sedan på igen, t.ex. för ett test, kan lampbytesindikatorn (LAMP) tändas och motverka att strömmen slås på. Om detta händer, skall du koppla loss nätkabeln från eluttaget och sedan ansluta den igen.

•

Om du upptäcker att ventilationsöppningarna behöver rengöras under en presentation, skall du första trycka på och sedan vänta tills strömmen stängs av och kylfläkten stannar innan ventilationsöppningarna rengörs.

•

Koppla inte loss nätkabeln förrän strömmen har stängts av och kylfläkten har stannat. Kylfläkten fortsätter gå i ca. 90 sekunder.

Angående lampan

Lampa

■

Lampan (säljs separat) bör bytas ut när dess återstående livslängd är 6% eller mindre, eller om du märker betydlig försämring av bild- och färgkvalitet. Lampans livslängd (i procent) kan kontrolleras via OSD-displayen. Se sid 70.

■

Be din närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad byta lampan åt dig.

VIKTIGT FÖR KUNDER I USA:

Lampan som medföljer projektorn skyddas av 90 dagars garanti för delar och servicearbete. All service på projektorn som utförs under denna garantiperiod, inklusive lampbyte, skall överlåtas till en auktoriserad Sharp-projektorhandlare eller serviceverkstad. För mer information om närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad kan du ringa avgiftsfritt till. 1-888-GO-SHARP (1-888-467-4277). Endast USA

Observera angående lampan

■

Projektorn använder en högintensiv kvicksilverlampa. Ett starkt ljud kan vara ett tecken på att lampan gått sönder. Om lampan utsätts för stötar, nötning, oriktig nedkylning eller används utöver den rekommenderade användningstiden, kan den gå sönder. Som följd av produktskillnader och olika användningsförhållanden, är kvicksilverlampornas totala användningstid ungefärlig. Observera att lampan ofta spräcks när den går sönder.

■

Nät lampbytesindikatorn (LAMP) tänds eller börjar blinka rött, skall lampan bytas mot en ny så fort som möjligt, även om den verkar fungera normalt.

■

Om den högintensiva projiceringslampan exploderar, kan glasbitar flyga omkring i lampenheten och gasen från lampan kan släppas ut via projektorns luftuttag. Eftersom gasen i högintensiva kvicksilverlampor är kvicksilverhaltig måste du ventilera väl och omedelbart kontakta en läkare om du råkar inandas gasen eller får den i munnen eller ögonen.

■

Om den högintensiva kvicksilverlampan exploderar, kan glasrester flyga omkring inuti projektorn. Om detta inträffar skall du kontakta din närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad och be dem kontrollera projektorn inuti och samtidigt byta lampan.

Byta lampan

Observera

•

Ta inte ut lampan direkt efter att projektorn stängts av. Lampan kan vara mycket varm och du kan bränna sig.

•

Vänta minst en timme efter att nätkabeln kopplats loss för att vara säker på att lampan kylts av tillräckligt och det är säkert att ta ut lampenheten.

■

Lämna in projektorn hos närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad om den nya lampan inte tänds efter att du har bytt den. Byteslampan för denna projektor har beställningsnumret BQCXGC50X//1 och finns att köpa hos din närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad. Byt lampan försiktigt enligt anvisningarna i detta avsnitt. Om du vill kan du be din närmaste auktoriserade Sharp-projektorhandlare eller serviceverkstad byta lampan åt dig.

Bilaga

Angående lampan

Ta ut och sätta i lampenheten

Försiktig

•

Ta endast i lampans handtag. Undvik att röra lampans glasyta och delar inuti projektorn.

•

Följ noggrant stegen nedan för att undvika skada dig själv eller lampan.

•

Skruva inte lös några andra skruvar än de som hör till lampenheten och lampan. (Endast de silverfärgade skruvarna ska lossas.)

•

Se installationsmanualen som medföljer lampan.

Tryck på på projektorn för att stänga av strömmen till projektorn.

•

Vänta tills kylfläkten stannat.

Var ning

• Ta inte bort lampenheten från projektorn direkt efter användning. Lampan blir mycket het och kan orsaka brännskador.

Koppla loss nätkabeln.

•

Koppla loss nätkabeln från nätintaget.

•

Låt lampan kylas ned helt (detta tar ca. 1 timme).

Lampenhet

Strömtangent (OFF)

BQC-XGC50X//1

Byta ut luftfiltret.

•

Byt ut luftfiltret varje gång du monterar lampenheten. (Se sid 81och 82.)

Ta av locket till lampenheten.

•

Lossa skruven som håller fast locket till lampenheten. Skjut sedan locket i pilens riktning för att öppna det.

Nätintag

Användarskruv

Ta ut lampenheten.

• Skruva loss skruvarna som håller fast lampenheten. handtaget och dra ut den i pilens riktning.

Sätt i den nya lampenheten.

•

Tryck lampenheten helt ned i lamprummet. Säkra sedan lampenheten med skruvarna.

Sätt på locket till lampenheten.

•

Sätt i lampenhetshöljets flik i öppningen och tryck ner höljet tills det snäpps fast.

Försiktig

• Om lampenheten och skyddet för lampenheten inte är korrekt monterade kommer strömmen att slås på även om nätsladden är ansluten till projektorn.

Hall lampenheten i

Nollställa lamptimern

Lamptimern skall nollställas efter byte av lampan.

Säkringsskruv

Användarskruv

Anslut nätkabeln.

•

Anslut nätkabeln till nätintaget på projektorn.

Nollställ lamptimern.

•

Håll projektorn och tryck samtidigt på projektorn.

•

“LAMP 100%” visas som tecken på att lamptimern nollställts.

Försiktig

• Nollställ inte lamptimern förrän du bytt lampa. Om du nollställer lamptimern och fortsätter använda samma lampa kan lampan förstöras och explodera.

, och intryckta på

på

Ingångstangent (INPUT)

Strömtangent

(ON)

Ångratangent

(UNDO)

Nätintag

Bekräftelsestangent (ENTER)

Bilaga

Tilldelning av anslutningsstift

INPUT 1/2 RGB- och OUTPUT Signal-anslutning: 15-polig Mini D-sub honkontakt

RGB-ingång

1. Videoingång (röd)

2. Videoingång (grön/synk på grön)

3. Videoingång (blå)

4. Reservingång 1

5. Sammansatt synk

6. Jord (röd)

5 10 15

1 6 11

7. Jord (grön/synk på grön)

8. Jord (blå)

9. Inte ansluten

10. JORD

11. JORD

12. Dubbelriktade data

13. Horisontell synksignal

14. Vertikal synksignal

15. Dataklocka

RS-232C-anslutning: 9-polig Mini DIN honkontakt

Stiftnr. Signal Namn I/O Referens

1 VCC +3,3V (Reserverad) Utgång Inte ansluten 2 RD Ta emot data Ingång Ansluten till intern krets 3SDSänd data Utgång Ansluten till intern krets 4 EXIR

5 SG Signaljord Ansluten till intern krets 6 ERX

7RSSändningsbegäran Utgång Inte ansluten 8 CS Klart för sändning Ingång Inte ansluten 9ETX

Ansluten till intern krets Detektor i valenhet (Reserverad)

IR överföringssignal IR-förstärkare (Reserverad)

IR mottagningssignal från (Reserverad)

Ingång Inte ansluten

Utgång Inte ansluten

9-polig D-sub-hankontakt på DIN-D-sub RS-232C-adapter

Stiftnr. Signal Namn I/O Referens

1 CD Inte ansluten 2 RD Ta emot data Ingång Ansluten till intern krets 3SDSänd data Utgång Ansluten till intern krets 4 ER Inte ansluten 5 SG Signaljord Ansluten till intern krets 6 DR Klart för drift Inte ansluten 7RSSändningsbegäran Utgång Ansluten till intern krets 8 CS Klart för sändning Ingång Ansluten till intern krets 9 CI Inte ansluten

Rekommenderad anslutning för RS-232C-kabel: 9-polig D-sub honkontakt

Stiftnr. Signal Stiftnr. Signal

1CD 1 CD 2RD 2 RD 3SD 3 SD 4ER 4 ER 5SG 5 SG 6DR 6 DR 7RS 7 RS 8CS 8 CS 9CI 9 CI

Komponentingång

10. Inte ansluten

11. Inte ansluten

12. Inte ansluten

13. Inte ansluten

14. Inte ansluten

15. Inte ansluten

1. PR (CR)

2. Y

3. P

B (CB)

4. Inte ansluten

5. Inte ansluten

6. Jord (P

7. Jord (Y)

8. Jord (P

9. Inte ansluten

Anm

•

På grund av systemkonfigurationen är det nödvändigt att ansluta stift 4 och stift 6 på styrenheten (t.ex. dator).

Projektor

Stiftnr.

4 5 6

Dator

Stiftnr.

4 5 6

USB-anslutning: 4-polig B-typ USB-kontakt

Stiftnr. Signal Namn

1 VCC USB-ström 2 USB– USB data– 3 USB+ USB data+ 4 SG Signaljord

(RS-232C) Specifikationer och kommandoinställningar

Datorstyrning

Man kan styra projektorn via en dator om man ansluter en RS-232C seriell styrkabel (korstyp, säljs separat) till projektorn. (Se sid 23 för anslutning.)

Kommunikationsvillkor

Ställ in datorns inställningar för seriell port så att de matchar värdena i tabellen. Signalformat: Överensstämmer med RS-232C standard. Överföringshastighet: 9.600 bps Datalängd: 8 bitar Paritetsbit: Ingen Stoppbit: 1 bit Flödeskontroll: Ingen

Grundformat

Kommandon från datorn sänds i följande oring’ kommando, parameter och returkod. Efter projrktorn bearbetat kommandot från datorn skickar den en svarskod till darton.

Kommandoformat

C1 C2 C3 C4 P1 P2 P3 P4

Returkod (0DH)

4-siffrigt kommando 4-siffrig parameter

Svarskodformat

Normalt svar

O K

Returkod (0DH)

Problemsvar (kommunikationsfel eller felaktigt kommando)

E R R

Returkod (0DH)

Försiktig

•

När mer än en kod sänds, ska man vänta tills projektorn sänder svarskoden OK från föregående kommando innan man sänder nästa kod.

• Vid överföring av kommandon i standbyläge tar det upp till 30 sekunder innan svarskoden tas emot.

• Vänta i minst 30 sekunder efter att strömmen slagits på med att överföra nästa kommando, när strömmen

slås på i standbyläge med hjälp av kommandot "STRÖM PÅ".

Anm

•

Projektorns driftstatus kan inte läsas av datorn då projektorns datorstyrningsfunktion används. Bekräfta därför status genom att överföra visa-kommandona för varje justeringsmeny och kontrollera status på OSD-displayen. Om projektorn får ett kommando som inte är ett menyvisningskommando, körs kommandot utan att OSD-displayen visas.

Kommandon

Exempel:

•

När “Ljusinst.” för INGÅNG 1 bildjustering är satt till –10

RABR 1 0_–

KONTROLLINNEHÅLL

STRÖM PÅ STRÖM AV VOLYM (0 - 60) DÄMPNING PÅ DÄMPNING AV KEYSTONE (–127 - +127) DIGITALSKIFT (–96 - +96)

KNAPPAR & FJÄRRKONTROLLSTANGENTER

KOMMAND

PARAMETER

_ _ _ _ _ * *

RETUR KONTROLLINNEHÅLL OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR

→

←

SVART SKÄRM PÅ SVART SKÄRM AV INGÅNG 1 INGÅNG 2 INGÅNG 3 INGÅNG 4 INGÅNGSKONTROLL FRYS PÅ FRYS AV AUTOMATISK SYNKSTART

KNAPPAR & FJÄRRKONTROLLSTANGENTER

ProjektorDator

KOMMAND

PARAMETER

_ _ _ _ _ _ _ _ _ _

RETUR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR

Bilaga

(RS-232C) Specifikationer och kommandoinställningar

KONTROLLINNEHÅLL

INGÅNG 1 OMFORMATERA : NORMAL INGÅNG 1 OMFORMATERA : FULL INGÅNG 1 OMFORMATERA : DOT BY DOT INGÅNG 1 OMFORMATERA : STRÄCKNING INGÅNG 1 OMFORMATERA : SMARTSTRÄCKNING INGÅNG 2 OMFORMATERA : NORMAL INGÅNG 2 OMFORMATERA : FULL INGÅNG 2 OMFORMATERA : DOT BY DOT INGÅNG 2 OMFORMATERA : STRÄCKNING INGÅNG 2 OMFORMATERA : SMARTSTRÄCKNING INGÅNG 3 OMFORMATERA : NORMAL INGÅNG 3 OMFORMATERA : INRAMNING/BILD INGÅNG 3 OMFORMATERA : STRÄCKNING INGÅNG 3 OMFORMATERA : SMARTSTRÄCKNING INGÅNG 4 OMFORMATERA : NORMAL INGÅNG 4 OMFORMATERA : INRAMNING/BILD INGÅNG 4 OMFORMATERA : STRÄCKNING INGÅNG 4 OMFORMATERA : SMARTSTRÄCKNING

KNAPPAR & FJÄRRKONTROLLSTANGENTERBild

RGB GAMMA : STANDARD RGB GAMMA : PRESENTATION RGB GAMMA : BIOGRAF RGB GAMMA : ANPASSAD Video GAMMA : STANDARD Video GAMMA : PRESENTATION Video GAMMA : BIOGRAF Video GAMMA : ANPASSAD INGÅNG 1 Kontrast (–30 - +30) INGÅNG 1 Ljusinst. (–30 - +30) INGÅNG 1 Röd (–30 - +30) INGÅNG 1 Blå (–30 - +30) INGÅNG 1 Färg (–30 - +30) INGÅNG 1 Toning (–30 - +30) INGÅNG 1 Skärpa (–30 - +30) INGÅNG 1 Färgtemp (–3 - +3) INGÅNG 1 VISNING INGÅNG 1 ÅTERSTÄLLNING AV JUSTERING INGÅNG 2 Kontrast (–30 - +30) INGÅNG 2 Ljusinst. (–30 - +30) INGÅNG 2 Röd (–30 - +30) INGÅNG 2 Blå (–30 - +30) INGÅNG 2 Färg (–30 - +30) INGÅNG 2 Toning (–30 - +30) INGÅNG 2 Skärpa (–30 - +30) INGÅNG 2 Färgtemp (–3 - +3) INGÅNG 2 VISNING INGÅNG 2 ÅTERSTÄLLNING AV JUSTERING INGÅNG 1 Signaltyp : RGB INGÅNG 1 Signaltyp : Komponent INGÅNG 2 Signaltyp : RGB INGÅNG 2 Signaltyp : Komponent INGÅNG 1 2D Progressiv INGÅNG 1 3D Progressiv INGÅNG 1 Filmläge INGÅNG 2 2D Progressiv INGÅNG 2 3D Progressiv INGÅNG 2 Filmläge INGÅNG 3 Kontrast (–30 - +30) INGÅNG 3 Ljusinst. (–30 - +30) INGÅNG 3 Röd (–30 - +30)

KOMMAND

PARAMETER

_ P P

_ P

_ R

_ D

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ * * * * * * * _ _ _ * * * * * * * _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ * * *

RETUR KONTROLLINNEHÅLL

OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR

INGÅNG 3 Blå (–30 - +30) INGÅNG 3 Färg (–30 - +30) INGÅNG 3 Toning (–30 - +30) INGÅNG 3 Skärpa (–30 - +30) INGÅNG 3 Färgtemp (–3 - +3) INGÅNG 3 VISNING INGÅNG 3 ÅTERSTÄLLNING AV JUSTERING INGÅNG 4 Kontrast (–30 - +30) INGÅNG 4 Ljusinst (–30 - +30) INGÅNG 4 Röd (–30 - +30) INGÅNG 4 Blå (–30 - +30)

BildFinsynk.

INGÅNG 4 Färg (–30 - +30) INGÅNG 4 Toning (–30 - +30) INGÅNG 4 Skärpa (–30 - +30) INGÅNG 4 Färgtemp (–3 - +3) INGÅNG 4 VISNING INGÅNG 4 ÅTERSTÄLLNING AV JUSTERING INGÅNG 3 2D Progressiv INGÅNG 3 3D Progressiv INGÅNG 3 Filmläge INGÅNG 4 2D Progressiv INGÅNG 4 3D Progressiv INGÅNG 4 Filmläge Färg : Standard Färg : sRGB Färg : Anpassad 1 Färg : Anpassad 2 Färg : Anpassad 3 Mål : Röd Mål : Gul Mål : Grön

C. M. S.

Mål : Cyan Mål : Blå Mål : Magenta Ljusst. (–30 - +30) Färgst. (–30 - +30) Nyans. (–30 - +30) Nollställ (denna färg) Nollställ (alla färger) Klocka (–150 - +150) Fas (–60 - +60) H. pos.(–150 - +150) V. pos. (–60 - +60) RGB-INGÅNGSVISNING RGB ÅTERSTÄLLNING AV JUSTERING Spara inst. (1 - 7) Väli inst. (1 - 7) KONTROLL AV RGB HORISONTELL FREKVENS KONTROLL AV RGB VERTIKAL FREKVENS Autosynk. AV NORMAL AUTOSYNK AUTOSYNK MED HÖG HASTIGHET DISPLAY FÖR AUTOSYNK PÅ DISPLAY FÖR AUTOSYNK AV

KOMMAND

PARAMETER

RETUR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR kHz (***. * ELLER _) Hz (***. * ELLER _) OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR OK ELLER ERR

KONTROLLINNEHÅLL FLU VLU Högtalare PÅ Högtalare AV Bild i bild : NERE TILL HÖGER Bild i bild : NERE TILL VÄNSTER Bild i bild : UPPE TILL HÖGER Bild i bild : UPPE TILL VÄNSTER Bild i bild AV Strömbesparing : NORMAL Strömbesparing : STRÖMBESPARING Brusred. : AV Brusred. : Nivå 1 Brusred. : Nivå 2 Brusred. : Nivå 3 Autosök : AV Autosök : PÅ OSD visn. Normal OSD visn. AV Nivå A OSD visn. AV Nivå B SVART BILD-DISPLAY PÅ

Val (1)

SVART BILD-DISPLAY AV VAL AV VIDEOSYSTEM : Auto VAL AV VIDEOSYSTEM : PAL (50/60Hz) VAL AV VIDEOSYSTEM : SECAM VAL AV VIDEOSYSTEM : NTSC4.43 VAL AV VIDEOSYSTEM : NTSC3.58 VAL AV VIDEOSYSTEM : PAL-M VAL AV VIDEOSYSTEM : PAL-N BAKGRUNDSVAL : Sharp BAKGRUNDSVAL : Anpassad BAKGRUNDSVAL : Blå BAKGRUNDSVAL : Ingen VAL AV STARTBILD: Sharp VAL AV STARTBILD: Anpassad VAL AV STARTBILD: Ingen Monitor ut AV Monitor ut PÅ Auto Avstängning : INGEN ANVÄNDNING Auto Avstängning : ANVÄNDNING

KOMMAND

PARAMETER

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

RETUR

KONTROLLINNEHÅLL

Lamptid kvar (i procent)

LAMPSTATUS

PRJ funk. : SPEGELVÄND AV

Val (2)Språk

PRJ funk. : SPEGELVÄND PÅ PRJ funk. : UPP-OCH-NER-VÄND AV PRJ funk. : UPP-OCH-NER-VÄND PÅ Tangent låsnivå : Normal Tangent låsnivå : Nivå A Tangent låsnivå : Nivå B SPRÅKVAL : English SPRÅKVAL : Deutsch SPRÅKVAL : Español SPRÅKVAL: Nederlands SPRÅKVAL : Français SPRÅKVAL: Italiano SPRÅKVAL : Svenska SPRÅKVAL : SPRÅKVAL : Português SPRÅKVAL : SPRÅKVAL : KONTROLL AV MODELLNAMN KONTROLL AV SERIENR.*

INSTÄLLNING AV PROJEKTORNAMN 1 (de första fyra tecknen)

INSTÄLLNING AV PROJEKTORNAMN 2 (de mellersta fyra tecknen)

INSTÄLLNING AV PROJEKTORNAMN 3 (de sista fyra tecknen)

KONTROLL AV PROJEKTORNAMN

KOMMAND

PARAMETER

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

RETUR

0-100 (HELTAL)

0:AV, 1:PÅ, 2:OMFÖRSÖK,

3:VÄNTAR, 4:LAMPFEL OK ELLER ERR

OK ELLER ERR

MODELLNAMN

SERIENUMMER

OK ELLER ERR

PROJEKTORNAMN

Anm

•

Om ett understreck (_) visas i parameterkolumnen, mata in ett mellanslag. Om en asterisk (*) visas, ange ett värde inom det område som visas i parentesen under KONTROLLINNEHÅLL.

•

FINSYNK kan endast ställas in i det visade RGB-läget.

•

Kommandot KONTROLL AV SERIENR. används för avläsning av det 12-siffriga serienumret.

Bilaga

Specifikationer för fjärrkontrollens kabelanslutning

Specifikationer för fjärrkontrollens kabelingång

• ø3,5 mm minijack

• Externt: +5 V (1 A)

• Internt: JORD

Funktions- och överföringskoder

KONTROLL-

INNEHÅLL

OFF

VOLUME +

VOLUME –

MUTE

KEYSTONE

BLACK SCREEN

ENTER

RESIZE

UNDO

FREEZE

ENLARGE (+)

ENLARGE (–)

SYSTEMKOD

DATAKOD EXTERN KOD

C5 C6

C10 C11

KONTROLL-

C12

C13

C14

C15

INNEHÅLL

AUTO SYNC

GAMMA

PinP

BACK

FORWARD

BREAK TIMER

INPUT 1

INPUT 2

INPUT 3

INPUT 4

SYSTEMKOD

DATAKOD EXTERN KOD

C5 C6

C10 C11

C12

C13

C14

C15

Funktionskod för fjärrkontroll med sladd

LSB MSB

SYSTEMKOD

10110********10

•

Systemkoderna C1 till C5 är fixerade till “10110”.

•

Koderna C14 och C15 är bekräftelesbitar för omvändning, där “10” anger “Fram” och “01” anger “Bak”.

C5 C6

DATAKOD

C13 C14 C15

Signalformat för Sharp fjärrkontroll

Överföringsformat: 15-bitars format

DDDDDD

67,5 ms 67,5 ms

Utsignalens vågform: Pulsplaceringmodulering används för utsignalen

“0”“0”“0”“1”

• t = 264 µs • Bärpulsfrekvens = 455/12 kHz

0 = 1,05 ms • Pulsförhållande = 1:1

• T

1 = 2,10 ms

Styrkod för överföring

15 bit

C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14

Systemadress

DDDDDDD

Databit för funktionskod

Data-

expansion

Mask

“0”“1”“0”

26.4 µs

Exempel på omvänd D till D

C15

Dataavslut

C11DC20C31C41C50C61C70C80C90C100C110C120C130C141C15

C11DC20C31C41C50C60C71C81C91C101C111C121C131C140C15

D till D gemensam databit Omvänd i

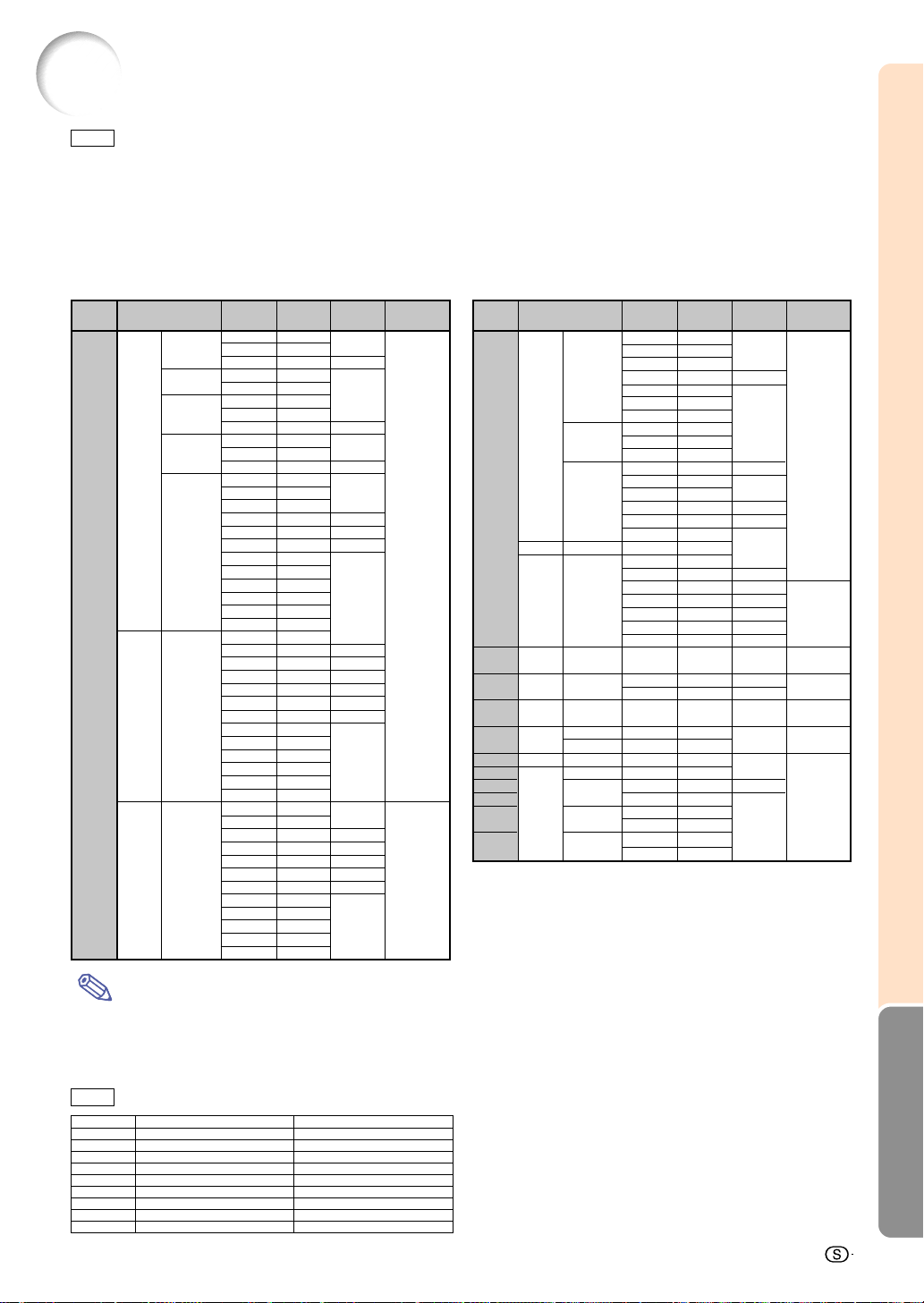

Tabell över datorkompatibilitet

Dator

•

Stöd för flera signaler Horisontal frekvens: 15–126 kHz, Vertikal frekvens: 43–200 Hz*, Pixelklocka: 12–230 MHz

•

Kompatibel med synk på grönt och sammansatta synksignaler

•

Kompatibel med UXGA och SXGA vid avancerad intelligent komprimering

•

Omformateringstekniken AICS (Advanced Intelligent Compression and Expansion System)

Förteckningen anger de lägen som uppfyller VESA-standarden. Projektorn har dock även stöd för andra signaler än VESA-standardsignaler.

PC/

MAC/

VGA

SVGA

XGA

Äkta

640 × 350

720 × 350

640 × 400

720 × 400

640 × 480

800 × 600

1.024 × 768

Horisontal

frekvens

(kHz)

27,0 60 31,5 37,9 27,0 31,5 27,0 31,5 37,9 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5

43.3 47,9 53,0 61,8 78,5 80,9

100,4

31,4 35,1 37,9 44,5 48,1 46,9 53,7 56,8 64,0 77,2

98,3 102,1 125,6

35,5

40,3

48,4

56,5

58,1

60,0

68,7

73,5

77,2

80,6

98,8 113,2

Vertikal

frekvens

(Hz)

70 85 60 70 60 70 85 60 70 85 50 60 70 72 75 85

90 100 120 150 160 200

96 100 120 140

VESA-

Standard

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔

Display

Upscale

Åkta

PC/

MAC/

PC/

MAC 13”

PC/

MAC 19”

PC/

MAC 21”

MAC

16”

HP (WS) PC (WS)

SGI (WS)

SUN (WS)

Äkta

1.152 × 864

SXGA

1.152 × 882

SXGA

1.400 ×1.050

UXGA

VGA

640 × 480 34,9 67

XGA

1.024 × 768

1.280×1.024

SXGA

800 × 600

SVGA

832

1.152

SXGA

1.280×1.024

1.280

SXGA

1.280×1.024

1.152

1.280

1.024

1.600

1.200

624

870

960

900

Horisontal

frekvens

(kHz)

54,3 64,0 64,1 67,5 75,7 80 77,3 90,2 54,8 65,9 67,4 64,0 74,6 78,1 74 80,0 75 91,1 85

108,4 100

64,0 60 74,7 52 75,0 60 81,3 65 87,5 70 90,1 72 93,8 75

106,3 85

48,4 60 60,0 75

80,0 75 46,8 75

49,6 75 68,5 75 78,1 72 60,0 60 85,9 85 53,5 50 76,8 72 60,9 66 71,9 76

Vertikal

(Hz)

60 70 72 75

100

60 72 74 60 70

VESA-

Standard

✔

✔ ✔

✔ ✔ ✔

✔ ✔

✔

Display

Avancerad

intelligent

komprimering

Intelligent

komprimering

Upscale

Åkta

Avancerad

intelligent

komprimering

Upscale

Avancerad

intelligent

komprimering

* Tillfälliga störningar kan synas med vertikala frekvenser

över 100 Hz om OSD-funktioner är aktiverade.

Anm

•

Denna projektor kan kanske inte visa bilder från en bärbar dator i simultanläge (CRT/LCD). Om detta inträffar skall du slå av LCD-skärmen på datorn och utmata data enbart i läget CRT. Anlita bruksanvisningen som medföljer din bärbara dator angående hur videoläget kan ändras.

•

När denna projektor tar emot 640 × 350 VGA-signaler i VESA-format kommer “640 × 400” visas på skärmen.

•

När 1.600 × 1.200 VESA-signaler tas emot kan det hända att en del av bilden beskärs eftersom den visas i 1.024 linjer.

DTV

Signal

480I 480P 540P 580I 580P

720P 1035I 1080I 1080I

Horisontal frekvencs (kHz)

15,7 31,5 33,8 15,6 31,3 45,0 33,8 33,8 28,1

Vertikal

frekvencs

60 60 60 50 50 60 60 60 50

(Hz)

Bilaga

Felsökning

Problem

•

Ingen bild och inget ljud

eller projektorn startar inte

Ljudet hörs, men ingen

bild visas

Färgerna är bleka eller dåliga

Bilden är suddig;

brus i bilden

•

(Endast videoingång)

•

(Endast INGÅNG 1 och 2)

•

(Endast datoringång)

•

Kontrollera Projektorns nätkabel är inte ansluten till ett eluttag. Strömmen till annan ansluten utrustning är av. Fel ingångsläge har valts. Kablarna är felaktigt anslutna till sidan av projektorn. Fjärrkontrollens batterier har tagit slut. Den externa utgången har inte valts vid anslutning av en bärbar dator. Lampenhetens hölje är felaktigt monterad. Kablarna är felaktigt anslutna till bakpanelen på projektorn. “Ljusinst.” står i minimilägena.

Bildinställningarna är fel.

Utrustning ansluten till videoingången är fel inställd.

Insignalen av typ RGB/komponentsignal är fel inställd.

Justera fokuseringen. Projiceringsavståndet ligger utanför fokuseringsavståndet.

Utför “Finsynk.”-inställningarna (justering av “Klocka”) Utför “Finsynk.”-inställningarna (justering av “Fas”) Bildbrus kan uppstå beroende på datorn som används.

Inställningen av “Brusred.” (digital brusreducering) är fel. Kablarna är felaktigt anslutna till sidan av projektorn. Ljudstyrkan står på minimum.

Indikeringen DÄMPNING visas.

Sid

—

35 18 13 18 87 18 46

28 29

48 48

—

65 18 35

Bilden visas, men inget

ljud hörs

Onormalt ljud hörs ibland

från höljet

Underhållsindikatorn

tänds

Bilden kan inte hämtas in

•

Om bilden är normal beror ljudet på att höljet har “krympt” beroende på ändringar i rumstemperaturen. Denna påverkar inte projektorns funktion eller prestanda.

•

Se “Underhållsindikatorer”.

•

Signalen i INPUT 1- eller 2-anslutningen är inte en RGB XGA (1024 ×

768) signal. typ än denna.

Bilder kan inte inhämtas om bildsignalen är av en annan

—

Felsökning

Bild i bild fungerar

inte

Strömmen kan inte slås på

eller av med Strömtangenter

på projektorn

Bilden är grön från INGÅNG 1

eller 2 KOMPONENT

Bilden är för rosa (inget grönt)

från INGÅNG 1 eller 2 RGB

Bilden är mörk

Bilden är för ljus eller

vitaktig

Volymtangenterna (VOL)

på projektorn fungerar inte

Ingen svarskod kan tas

emot vid ett försök att

manövrera projektorn med

hjälp av RS-232C-

kommandon från en dator i

standbyläge.

KontrolleraProblem Sid

•

Signalen från INGANG 1 eller 2 är inställd på en upplösning som överstiger SXGA.

•

Signalen från INGANG 1 eller 2 består av komponentsignaler (480I, 540P, 580I, 580P, 480P, 720P, 1035I eller 1080I).

•

Signalen från INGANG 1 eller 2 är inställd på radsprångsavsökningsläget då RGB-signaler tas emot.

•

Tangentlåsnivån har aktiverats. Alla tangenter är låsta när Tangentlåsnivå står på Nivå B. Om Tangentlåsnivå står på Nivå A, fungerar endast tangenterna INPUT, VOL och MUTE.

•

Ändra insignalens inställning.

•

Lampbytesindikatorn (LAMP) blinkar rött. Byt ut lampan.

•

Bildinställningarna är fel.

Volymtangenterna (VOL) fungerar inte när: (pröva att använda VOL+/– på fjärrkontrollen)

•

menyn visas

•

linsmenyn visas

•

när Bild i bild används

•

bilden har förstorats (till mer än dubbelt format)

•

en punktupplösning som är större än panelens upplösning används.

• Vid överföring av RS-232C-kommandon från en dator i standbyläge tar det upp till 30 sekunder innan datorn tar emot svarskoden. Ställ därför in datorns väntetid för svarskod på minst 30 sekunder.

—

Bilaga

Om du behöver hjälp från SHARP

Om du stöter på problem under uppsättningen eller användning av projektorn, bör du först försöka lösa problemet enligt anvisningarna i avsnittet “Felsökning” på sid 94 och 95. Om bruksanvisningen inte kan hjälpa dig lösa problemet, bör du kontakta SHARPs följande serviceavdelningar.

USA Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharplcd.com

Kanada Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

Mexiko Sharp Electronics Corporation Mexico

Branch

(525) 716-9000 http://www.sharp.com.mx

Latinamerika Sharp Electronics Corp. Latin American

Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Tyskland Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Storbritannien Sharp Electronics (U.K.) Ltd.

0161-205-2333 custinfo@sharp-uk.co.uk http://www.sharp.co.uk

Italien Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

Frankrike Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Spanien Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Österrike Sharp Electronics Austria

(Ges.m.b.H.)

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Australien Sharp Corporation of Australia

Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Nya Zeeland Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharpnz.co.nz

Singapore Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Malaysia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

UAE Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Thailand Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Korea Sharp Electronics Incorporated of

Korea

(82) 2-3660-2002 webmaster@sharp-korea.co.kr http://www.sharp-korea.co.kr

Schweiz Sharp Electronics (Schweiz) AG

Sverige Sharp Electronics ( Nordic ) AB

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Indien Sharp Business Systems (India)

Limited

(91) 11- 6431313 service@sharp-oa.com

Specifikationer

Produkttyp

Videosystemet

Visningssätt

LCD-panel

Standardobjektiv

Projiceringslampa

Komponentinsignal

(INPUT 1/2)

Horisontal upplösning

Dator-RGB-insignal

(INPUT 1/2)

Videoinsignal

(INPUT 3)

S-videoinsignal

(INPUT 4)

Datorns styrsignal (RS-232C)

Pixelklocka

Vertikal frekvens

Horisontal frekvens

Ljudinsignal

Ljudutgång

Högtalarsystem

Märkspänning

Ingångsström

Märkfrekvens

Strömförbrukning (normalt)

Strömförbrukning (standby)

Värmeförlust

Användningstemperatur

Förvaringstemperatur

Infraröd bärvågsfrekvens

Mått (cirka)

Vikt (cirka)

Medföljande tillbehör

Reservdelar

Lcd-projektor XG-C50X

Modell

NTSC 3,58/NTSC 4.43/PAL/PAL-M/PAL-N/PAL 60/SECAM/ DTV480I/DTV480P/DTV540P/DTV580I/DTV580P/DTV720P/DTV1035I/DTV1080I LCD-panel × 3, optisk RGB-slutarmetod Panelstorlek: 0,99 tum(25,1 mm)(15 [H] × 20 [B] mm) Antal bildpunkter: 786.432 punkter (1.024 [H] × 768 [V]) 1–1,27 × zoomobjektiv, F1,7–2,2, f = 36,5–46,3 mm 250 W lampa (växelström) 15-stifts mini D-subkontakt Y: 1,0 Vt-t, negativ synk., 75 Ω avslutad PB: 0,7 Vt-t, 75 Ω avslutad PR: 0,7 Vt-t, 75 Ω avslutad 750 TV-linjer (DTV720P) 15-stifts mini D-subkontakt Analog ingång med separat RGB/synk. på grönt: 0–0,7 Vt-t, positive, 75 Ω avslutad HORISONTAL SYNK.-SIGNAL: TTL-nivå (positiv/negativ) VERTIKAL SYNK.-SIGNAL: Samma som ovan RCA-anslutning: VIDEO, kompositvideo, 1,0 Vt-t, negativ synk., 75 Ω avslutad 4-polig mini-DIN-kontakt Y (luminanssignal): 1,0 Vt-t, negativ synk., 75 Ω avslutad C (krominanssignal): Signaltopp 0,286 Vt-t, 75 Ω avslutad 9-polig mini-DIN-kontakt 12–230 MHz 43–200 Hz* 15–126 kHz ø3,5 Minijack: AUDIO, 0,5 Vrms, mer än 47 kΩ (stereo) 3,0 W (mono) 4 cm × 7 cm 100–240 V växelström 3,4 A 50/60 Hz 340 W (normalläge) / 290 W (strömbesparingsläge) Ca 0,8 W (med “Skärm/RS232C” i läget “OFF”)

1.280 BTU/timme 41°F till 104°F ( –4°F till 140°F ( Plast

Hölje

38 kHz 15 3⁄8" × 3 7⁄8" × 11 9⁄16" (390 (B) × 99,0 (H) × 294 (D) mm) (endast huvudenheten) 15 1⁄2" × 4 7⁄16" × 11 5⁄8" (393 (B) × 114,0 (H) × 303,2 (D) mm) (justeringsfot och projiceringsdelar ingår) 11,3 lbs. (5.1 kg) Fjärrkontroll, två R-6-batterier, nätkabel för USA, Kanada osv. (11' 10'', 3,6 m), nätkabel för Europa utom Storbritannien (6', 1,8 m), nätkabel för Storbritannien, Hong Kong och Singapore (6', 1,8 m), nätkabel för Australien, Nya Zeeland och Oceanien (6', 1,8 m), RGB-kabel (9' 10'', 3 m), USB-kabel (9' 10'',3 m), Datorljudkabel (9' 10'', 3 m), DIN-D-sub RS-232C-adapter (6 45⁄64", 15 cm), Extra luftfilter, objektivskydd (medföljer), Cd-skiva med projektorns bruksanvisning och tekniska data,Cd-skiva med programmet Sharp Advanced Presentation, bruksanvisning, Snabbguidesetikett Lampenhet (lamp-/hylsmodul) (BQC-XGC50X//1) fjärrkontroll (RRMCGA029WJSA), två R-6-batterier (format “AA”, UM/SUM-3, HP-7 e.likn.), nätkabel för USA, Kanada etc. (QACCDA010WJPZ), nätkabel för Europa utom Storbritannien (QACCV4002CEZZ), nätkabel för Storbritannien, Hong Kong och Singapore (QACCBA012WJPZ), nätkabel för Australien, Nya Zeeland och Oceanien (QACCL3022CEZZ), RGB-kabel (QCNWGA012WJPZ), USB-kabel (QCNWGA014WJPZ), Datorljudkabel (QCNWGA013WJPZ), DIN-D-sub RS-232C-adapter (QCNWGA015WJPZ), luftfilter (PFILDA005WJZZ), objektivskydd (PCAPHA003WJSA), Cd-skiva med projektorns bruksanvisning och tekniska data (UDSKAA007WJZZ),Cd-skiva med programmet Sharp Advanced Presentation (UDSKAA005WJN1), bruksanvisning (TINS-A163WJZZ), Snabbguidesetikett

+5°C till +40°C) –20°C till +60°C)

* Tillfälliga störningar kan synas med vertikala frekvenser över 100 Hz om OSD-funktioner är aktiverade.

Denna SHARP-projektor använder en LCD-skärm (Liquid Crystal Display - Flytande kristallskärm). Denna mycket sofistikerade skärm består av 786.432 pixlar (× RGB) TFT:er (Thin Film Transistors - Tunnfilmstransistorer). Liksom alla avancerade elektroniska komponenter, t.ex. stora TV-apparater, videobandspelare och videokameror, finns det vissa acceptabla

villkor som produkten måste uppfylla. Denna enhet har en del inaktiva bildpunkter inom en acceptabel toleransnivå, vilka kan återges som upplysta eller inaktiva punkter på skärmen. Detta påverkar dock inte bildkvaliteten och enhetens förväntade livslängd.

Rätt till ändringar förbehålles.

Bilaga

Mått

Enhet: tum (mm)

Sidovy

(213,8)

Bakifrån

(4)

(294)

(5,2)

/16 (1,5)

Ovanifrån

/8 (390)

/16 (1,5)

5 (126,5)

Sidovy

Framifrån

Underifrån

(98,8)

(15)

(124,5)

(104)

/ 1

/ 2

(7,5)

(44,5)

(54,5)

4 3/8 (111,75)

/16 (75)

2 11/

(67,5)

/8 (80)

ø 67,5
