MANUAL DE MANEJO

MODELO

XG-C50X

Introducción

Conexiones y instalación

Operación básica

PROYECTOR LCD

Funciones fáciles de usar

Apéndice

IMPORTANTE

Para que le sirva de ayuda al notificar la pérdida o el robo de
su proyector, anote el número de serie que se encuentra en
la parte inferior del proyector y guarde esta información. Antes
de reciclar la envoltura, asegúrese de haber comprobado el
contenido de la caja de cartón comparándolo con la lista de
la sección de “Accesorios suministrados” en la página 14.

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian,
Dutch, Portuguese, Chinese (Traditional Chinese and Simplified Chinese), Korean and Arabic. Carefully read
through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch,
Italienisch, Niederländisch, Portugiesisch, Chinesisch (traditionelles Chinesisch und einfaches Chinesisch), Koreanisch
und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois,
espagnol, italien, néerlandais, portugais, chinois (chinois traditionnel et chinois simplifié), coréen et arabe.
Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska,
italienska, holländska, portugisiska, kinesiska (traditionell kinesiska och förenklad kinesiska), koreanska och
arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español,
italiano, holandés, portugués, chino (chino tradicional y chino simplificado), coreano y árabe. Lea
cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano,
olandese, portoghese, cinese (cinese tradizionale e cinese semplificato), coreano e arabo. Leggere
attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans,
Nederlands, Portugees, Chinees (Traditioneel Chinees en Vereenvoudigd Chinees), Koreaans en Arabisch.
Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano,
Holandês, Português, Chinês (Chinês Tradicional e Chinês Simplificado), Coreano e Árabe. Leia
cuidadosamente todas as instruções de operação antes de operar o projetor.

Núm. de modelo: XG-C50X

Núm. de serie:

Antes de emplear el proyector, lea con atención este manual de manejo.

Introducción

ESPAÑOL

Introducción

Hay dos razones importantes por las que debe registrar rápidamente la garantía de su nuevo proyector
SHARP, empleando para ello la TARJETA DE REGISTRO entregada con el proyector.

1. GARANTÍA

Ésta es para asegurar que usted reciba inmediatamente todos los beneficios relacionados con la
garantía de los componentes, servicio y mano de obra aplicables a su adquisición.

2. ACTA DE SEGURIDAD DE PRODUCTOS DEL CONSUMIDOR

Para asegurar que usted reciba rápidamente cualquier aviso de inspección de seguridad, modificación o retirada
del mercado que SHARP tenga que llevar a cabo cumpliendo con el Acta de Seguridad de Productos del
Consumidor, bajo de la ley 1972 LEA CON ATENCIÓN LA IMPORTANTE CLÁUSULA DE “GARANTÍA LIMITADA”.

EE.UU. solamente

ADVERTENCIA

: Fuente de iluminación intensa. No mire fija ni directamente al haz de luz. Tenga especial cuidado

de que los niños no miren fijamente hacia el haz de luz.

ADVERTENCIA:Para reducir el riesgo de que se produzca una descarga eléctrica, no exponga este producto a la lluvia ni a la humedad.

Vea la parte inferior del equipo.

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA.

NO RETIRE LOS TORNILLOS, EXCEPTO AQUELLOS

ESPECIFICADOS PARA QUE EL USUARIO PUEDA

REALIZAR EL MANTENIMIENTO

El signo del rayo con punta de flecha en el interior
de un triángulo equilátero, tiene la finalidad de
avisar al usuario de la presencia de una tensión
peligrosa sin aislar dentro de la caja del producto
que puede ser de suficiente magnitud como para
constituir un riesgo de descarga eléctrica para
las personas.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA

ELÉCTRICA NO RETIRE LA TAPA. A EXCEPCIÓN DE LA

LÁMPARA, NO HAY COMPONENTES QUE PUEDA REPARAR

EL USUARIO. SOLICITE LAS REPARACIONES A PERSONAL DE

ADVERTENCIA

SERVICIO CUALIFICADO.

: Las normas de la FCC estipulan que cualquier cambio o modificación realizado en este equipo

sin la aprobación expresa del fabricante podrá anular la autoridad que el usuario tiene para
utilizar este equipo.

El signo de exclamación en el interior de un
triángulo tiene la finalidad de avisar al usuario
de la presencia de importantes instrucciones
de operación y mantenimiento (servicio) en
los documentos que acompañan al producto.

EE.UU. solamente

INFORMACIÓN

Este equipo ha sido probado y ha demostrado cumplir con las limitaciones para dispositivos digitales de la Clase A, de
conformidad con el apartado 15 de las Normas de la FCC. Estas limitaciones han sido designadas para proporcionar
una protección razonable contra interferencias perjudiciales cuando el equipo se opera en una instalación comercial.
Este equipo genera, utiliza y puede radiar energía de radiofrecuencia, y, si no se instala y utiliza según las instrucciones
del manual de manejo, puede causar interferencias perjudiciales en las comunicaciones de radio. Es probable que el
funcionamiento de este equipo en un área residencial cause interferencias perjudiciales, en tal caso se requerirá de la
intervención del usuario para corregir la interferencia por su cuenta.

El cable de ordenador suministrado deberá ser utilizado con el dispositivo. Este cable se suministra para
asegurar que el dispositivo cumpla con las indicaciones de la Clase A de la FCC.

ADVERTENCIA

Éste es un producto Clase A. En un entorno doméstico, este producto puede causar interferencias, en cuyo caso,
el usuario deberá tomar las medidas adecuadas.

:

EE.UU. solamente

EE.UU. solamente

1

ADVERTENCIA

:

El ventilador de este proyector continúa funcionando durante unos 90 segundos después de que se ha apagado el proyector.
Durante la operación normal, cuando desconecte la alimentación, utilice siempre el botón OFF del proyector o del mando a
distancia. Asegúrese de que el ventilador esté parado antes de desconectar el cable de alimentación.
DURANTE EL FUNCIONAMIENTO NORMAL, NUNCA APAGUE EL PROYECTOR DESCONECTANDO EL CABLE DE
ALIMENTACIÓN. SI NO SIGUE ESTE CONSEJO, LA LÁMPARA PODRÁ FALLAR PREMATURAMENTE.

PARA TIRAR EL PRODUCTO

Este proyector utiliza soldadura de estaño y plomo, y una lámpara presurizada que contiene una pequeña cantidad de mercurio.
Debido a la conservación del medio ambiente es posible que para tirar estos materiales existan ciertos reglamentos. Para obtener
información sobre cómo tirar o reciclar este producto, póngase en contacto con las autoridades de su localidad o si se encuentra
usted en los Estados Unidos de América, con la Alianza de la Industria Electrónica:www.eiae.org.

Precaución acerca del reemplazo de la lámpara

Consulte “Reemplazo de la lámpara en la página 85.

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD.
HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP.
REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-XGC50X//1 ONLY.
UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING.
MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS
PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

PRECAUTIONS A OBSERVER LORS DU
REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS.
L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE
AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE.
NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-XGC50X//1.
RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX.
ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN.
LAMPE A MOYENNE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL
DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE.
A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

PRECAUCIÓN ACERCA DEL REEMPLAZO DE LA
LÁMPARA

ANTES DE RETIRAR EL TORNILLO, DESCONECTE EL CABLE
DE ALIMENTACIÓN. EN EL INTERIOR HAY PARTES
CALIENTES. PERMITA QUE SE ENFRÍE EL PROYECTOR
ANTES DE REEMPLAZAR LA LÁMPARA.
SÓLO REEMPLACE LA LÁMPARA POR OTRA LÁMPARA
SHARP DEL MISMO TIPO: BQC-XGC50X//1. RADIACIÓN UV:
PUEDE CAUSAR DAÑOS EN SUS OJOS.
APAGUE LA LÁMPARA ANTES DE TRABAJAR EN ELLA.
LÁMPARA DE PRESIÓN MEDIA: RIESGO DE EXPLOSIÓN. SI
LA LÁMPARA SE ROMPE, LAS PARTÍCULAS DE CRISTAL
PUEDEN CONVERTIRSE EN UN PELIGRO POTENCIAL.

2

Características principales

1. Proyector compacto con un altísimo nivel de luminosidad

••

• Lámpara CA 250 W

••

Emplee la lámpara CA 250 W para conseguir una excelente uniformidad de color y un altísimo nivel de luminosidad.

••

• La función de ahorro de energía permite reducir los niveles de ruido y el

••

consumo de energía y alargar la vida útil de la lámpara.

2. Facilidad y sencillez de empleo

••

•

Una interfaz de fácil utilización, el sencillo sistema de funcionamiento y las áreas de conexión facilitan

••

enormemente la configuración.
Fácil instalación y funcionamiento, mediante el empleo de los botones usados con más frecuencia, ubicación
de los terminales, diagramas de colores, además del empleo combinado de búsqueda y entrada automática.

••

• Fácil sustitución de la lente

••

Gracias a un protector de la lente de fácil acceso y una nueva montura de bayoneta, la lente opcional
puede instalarse fácilmente.

3. Alta compatibilidad con equipos PC

••

•

Compatible con una frecuencia de actualización vertical de hasta 200 Hz, señales

••

de sincronización en verde y de sincronización compuesta que permiten su
utilización con equipos PC de gama alta y estaciones de trabajo.

••

•

Gracias al uso de tecnología de compresión inteligente avanzada, las imágenes de ordenador de

••

resolución UXGA (1.600

××

× 1.200) pueden ahora visualizarse con una distorsión mínima.

××

Introducción

4.

Avanzada tecnología de compositor integrada para ordenador y vídeo

••

•

Permite obtener imágenes vívidas mediante el uso de la más avanzada circuitería de calidad de imagen.

••

••

• El nuevo algoritmo de conversión I/P mejora el rendimiento de la función de

••

conversión I/P de detección de movimiento.

Mejoramiento extenso en los bordes irregulares o líneas inclinadas en imágenes en movimiento.

••

• Sistema de gestión del color

••

Compatible con la señal RGB.
Permite el ajuste individual de la luminosidad, el valor
cromático y la tonalidad para seis colores.

••

• Reducción de ruido

••

Permite mantener clara la imagen, incluso con señales de fuente de ruido.

••

• Nuevo mejoramiento de bordes

••

Reduce las irregularidades y el parpadeo al escalar los bordes de
líneas inclinadas, lo que permite obtener imágenes de gran nitidez.

5. Seguridad y función antirrobo

••

• Antirrobo

••

Esta función bloquea el funcionamiento del proyector si no se introduce un código de seguridad.

••

• Cierre Notevision

••

El cierre Notevision (perno de techo) cuenta con un mecanismo metálico
óptico. De esta manera, aun si se aplica una gran fuerza, el Cierre

Notevision evita que la tuerca de inserto se caiga, y como el proyector
puede ser instalado más rígidamente que previamente, es efectivo para
evitar robos y en términos de seguridad.

3

Contenido

Introducción

Características principales ......................................... 3

Contenido ..................................................................... 4

IMPORTANTES MEDIDAS DE SEGURIDAD ............... 6

Cómo acceder a los manuales de manejo en

formato PDF (Windows, Macintosh) .................... 9

Nomenclatura ............................................................. 10

Proyector (vista frontal y superior) .................................... 10

Proyector (vista posterior) ................................................. 11

Mando a distancia (vista frontal) ...................................... 12

Mando a distancia (vista superior) .................................. 12

Uso del mando a distancia ........................................ 13

Alcance del mando a distancia ........................................ 13

Instalación de las pilas ..................................................... 13

Accesorios .................................................................. 14

Conexiones y instalación

Conexión del proyector a otros dispositivos .......... 16

Antes de hacer las conexiones ........................................ 16

Este proyector puede conectarse a: ................................ 16

Conexión del cable de alimentación ................................ 17

Conexión del proyector a un ordenador ....................... 18

Conexión a equipos de vídeo....................................... 20

Conexión a un amplificador.......................................... 22

Control del proyector mediante un ordenador.............. 23

Conexión a un monitor ................................................. 24

Uso de la función de presentación inalámbrica

del mando a distancia ............................................ 25

Uso de la función del mando a distancia

con cable ............................................................... 26

Instalación .................................................................. 27

Uso de las patas de ajuste ............................................... 27

Ajuste del objetivo ............................................................ 28

Preparación de la pantalla ................................................ 29

Tamaño de la pantalla y distancia de proyección ............ 30

Proyección de una imagen espejo/invertida .................... 32

Operación básica

Ajustes con los botones

Proyección de imágenes ........................................... 34

Procedimiento básico ....................................................... 34

Selección del idioma de visualización en pantalla ............ 36

Corrección de la distorsión trapezoidal................... 38

Ajustes con los menús

Ítems de la barra de menús ....................................... 40

Utilización de las pantallas de menú ....................... 42

Selecciones de menú (ajustes) ........................................ 42

Selecciones de menú (configuración) .............................. 44

Ajuste de la imagen ................................................... 46

Ajuste de las preferencias de imagen .............................. 46

Selección del tipo de señal .............................................. 46

Modo progresivo ............................................................... 47

Ajuste de imágenes de ordenador ........................... 48

Cuando la función de sincronización automática

está desactivada (OFF) ............................................. 48

Memorización de los ajustes de configuración ................ 48

Selección de ajustes de configuración ............................ 49

Configuración de modo especial ..................................... 49

Comprobación de la señal de entrada ............................. 49

Ajuste de sincronización automática ................................ 50

Función de visualización de sincronización automática .... 50

Funciones fáciles de usar

Selección del modo de visualización de imágenes

Visualización de una imagen fija .............................. 54

Ampliación de una parte específica de la imagen .... 55

Función de corrección del gamma ........................... 56

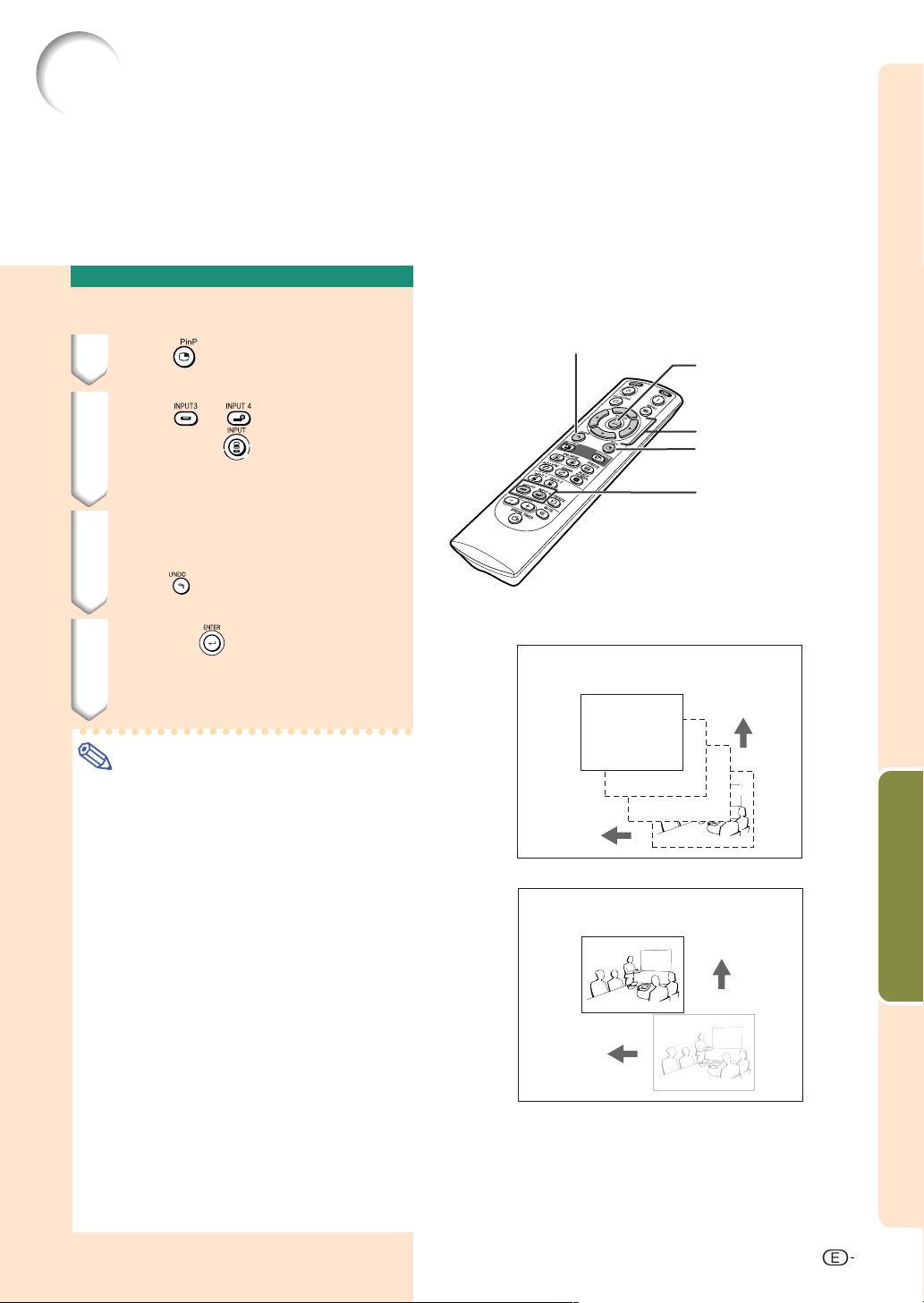

Visualización simultánea de dos imágenes

(Imagen en imagen) ............................................. 57

Función pantalla negra .............................................. 58

Visualización del temporizador de desconexión .... 59

C. M. S. (Color Management System,

Sistema de gestión del color) ............................. 60

Selección del modo de reproducción del color ............... 60

Selección del color deseado ............................................ 60

Ajuste de la luminosidad del color deseado .................... 61

Ajuste del valor cromático del color deseado .................. 61

Ajuste del Tono del color deseado ................................... 61

Reajuste de la configuración del color definida por el

usuario ....................................................................... 62

Vista general de los ajustes de todos los colores ............ 62

Ajuste del tipo de salida de audio ............................ 63

Activación / Desactivación del altavoz interno ....... 63

Función de búsqueda automática ............................ 64

Sistema de reducción de ruido digital (DNR) .......... 65

Selección de visualización en pantalla .................... 65

Ajuste del sistema de vídeo ...................................... 66

Para guardar las imágenes proyectadas ................. 67

Captura de la imagen ....................................................... 67

Para borrar una imagen capturada .................................. 67

Selección de una imagen de fondo .......................... 68

Selección de una imagen inicial ............................... 68

Selección del modo económico ............................... 69

Selección del modo de ahorro de energía ....................... 69

Función de desactivación de Monitor Out/RS-232C ........ 69

Función de desconexión automática ............................... 70

Duración restante de la lámpara (Porcentaje) ......... 70

Inversión de las imágenes proyectadas .................. 71

Bloqueo de los botones de función del proyector ... 71

Selección del nivel de bloqueo de las teclas ................... 71

Cancelación del nivel de bloqueo de las teclas .............. 72

... 52

4

Selección de la velocidad de transmisión

(RS-232C).............................................................. 72

Para establecer una contraseña ............................... 73

Introducción de la contraseña .......................................... 73

Cambio de la contraseña ................................................. 74

Si olvida la contraseña ...................................................... 74

Ajuste de la función antirrobo .................................. 75

Introducción de un código clave ...................................... 75

Cambio del código clave .................................................. 76

Inicialización de los ajustes ...................................... 77

Visualización de los ajustes ..................................... 78

Apéndice

Mantenimiento ............................................................ 80

Cambio del filtro de aire ............................................ 81

Indicadores de mantenimiento ................................. 83

Acerca de la lámpara ................................................. 85

Lámpara ............................................................................ 85

Advertencia acerca de la lámpara ................................... 85

Reemplazo de la lámpara ................................................. 85

Desmontaje e instalación de la unidad de lámpara ......... 86

Reposición del temporizador de lámpara ........................ 87

Asignación de los contactos de conexión .............. 88

(RS-232C) Características técnicas y ajustes

de los comandos ................................................. 89

Características del terminal de mando a

distancia por cable .............................................. 92

Tabla de compatibilidad con ordenadores .............. 93

Solución de problemas.............................................. 94

Para asistencia SHARP ............................................. 96

Especificaciones ........................................................ 97

Dimensiones ............................................................... 98

Glosario ...................................................................... 99

Índice ......................................................................... 100

Introducción

5

IMPORTANTES MEDIDAS DE SEGURIDAD

PRECAUCIÓN: Lea completamente estas instrucciones antes de usar el producto y consérvelas

para poder consultarlas en el futuro.

La energía eléctrica puede tener muchas aplicaciones útiles. Este producto ha sido diseñado y fabricado para
garantizar la seguridad del usuario. SIN EMBARGO, EL USO INCORRECTO DEL PRODUCTO PUEDE OCASIONAR
DESCARGAS ELÉCTRICAS E INCENDIOS. A fin de no anular los dispositivos de seguridad incorporados en este
producto, observe las siguientes reglas básicas para la instalación, uso y mantenimiento del producto.

1. Lectura de instrucciones

Antes de utilizar el producto deberán leerse todas las
instrucciones de seguridad y funcionamiento.

11. Fuentes de alimentación

2. Conservación de las instrucciones

Las instrucciones de seguridad y funcionamiento deberán
conservarse para poder utilizarlas como referencia en el futuro.

3. Cumplimiento de advertencias

Deberán cumplirse todas las advertencias que aparecen en
el producto y en el manual de instrucciones.

12. Conexión a tierra o polarización

4. Seguimiento de las instrucciones

Deberán seguirse todas las instrucciones de funcionamiento y utilización.

5. Limpieza

Desenchufe este producto de la toma de corriente antes de
limpiarlo. No emplee limpiadores líquidos ni aerosoles. Para
la limpieza, utilice un paño húmedo.

6. Aditamentos

No utilice aditamentos que no hayan sido recomendados por el
fabricante del producto porque podrán causar peligros.

13. Protección de los cables de alimentación

7. Agua y humedad

No utilice este producto cerca del agua como, por ejemplo,
próximo a una bañera, lavabo, fregadero o lavadora; ni en un
sótano húmedo, al lado de una piscina o lugares similares.

8. Accesorios

No coloque este producto encima de un carrito, soporte,
trípode, ménsula o mesa inestable porque podría caerse y
estropearse seriamente o causar lesiones graves a un niño o
a un adulto. Utilícelo solamente con un carrito, soporte,
trípode, ménsula o mesa que sea recomendado por el
fabricante o que se venda con el producto. Al montar el
producto deberán seguirse siempre las instrucciones del
fabricante, y deberán utilizarse los accesorios de montaje
recomendados por él.

9. Transporte

La combinación del producto y el carrito
deberá moverse con cuidado. Las
paradas repentinas, la fuerza excesiva
y las superficies desniveladas podrían
hacer que la combinación del producto
y el carrito volcase.

14. Tormentas eléctricas

15. Sobrecarga

16. Entrada de objetos sólidos y líquidos

17. Reparaciones

10.Ventilación

Las ranuras y aberturas de la caja tienen la finalidad de que el
aparato pueda ventilarse; para asegurar así su buen
funcionamiento y protegerlo contra el recalentamiento. Las
aberturas no deberán cubrirse ni bloquearse nunca colocando
el producto en una cama, sofá, alfombra u otra superficie similar.
Este producto no deberá colocarse en una instalación empotrada
como, por ejemplo, una librería o estantería para libros, a menos
que se disponga de la ventilación apropiada o se hayan seguido
las instrucciones del fabricante.

Este producto sólo deberá funcionar con el tipo de alimentación indicado
en la etiqueta de características. Si no está seguro del tipo de alimentación
empleado en su hogar, consulte al distribuidor del producto o a la
compañía eléctrica local. Para los productos diseñados para funcionar
con la alimentación de pilas o baterías, u otras fuentes, consulte las
instrucciones de uso respectivas.

Este producto está equipado con uno de los tipos siguientes de
enchufe. Si su enchufe no se adapta a la toma de corriente, por
favor contacte a un electricista para dar solución al problema.
No anule la característica de seguridad del enchufe.

a. Enchufe (principales) de tipo bifilar
b. Enchufe (principales) de tipo trifilar con un terminal

a tierra.

Este enchufe solo se ajustara dentro de una toma

de corriente a tierra.

Los cables de alimentación deberán colocarse de forma que no
sean pisados por personas ni aplastados por los objetos que se
pongan sobre o contra ellos, y deberá tenerse mucho cuidado en
los puntos donde las clavijas se unen a los cables, en las tomas de
alimentación y en los puntos por donde salen del producto.

Para mayor protección de este producto durante tormentas eléctricas o
cuando se deje sin atender durante un periodo de tiempo prolongado,
desenchufe el cable de alimentación de la toma de corriente y
desconéctelo del proyector. Esto impedirá que se estropee el producto
debido a las tormentas eléctricas y a la sobretensión de la línea.

No sobrecargue las tomas de corriente, cables de extensión o
receptáculos de alimentación integrales porque esto puede
causar un riesgo de incendio o descarga eléctrica.

No introduzca nunca objetos de ninguna clase en este producto a través de
las aberturas porque podrán tocar puntos peligrosos de alta tensión o crear
cortocircuitos, lo que a su vez podría producir un incendio o una descarga
eléctrica. No derrame nunca ningún tipo de líquido sobre el producto.

No intente reparar este producto usted mismo ya que
al abrir o retirar las cubiertas podrá exponerse a una
tensión peligrosa o a otros peligros. Solicite cualquier
reparación a personal de servicio cualificado.

6

Introducción

18. Daños que requieren reparaciones

Desenchufe este producto de la toma de corriente y solicite
el servicio de reparaciones a personal cualificado cuando
se produzcan las condiciones siguientes:

a. Si el cable o el enchufe de alimentación está estropeado.
b. Si se han derramado líquidos o han caído objetos en el interior

del producto.
c. Si el producto ha estado expuesto a la lluvia o al agua.
d. Si el producto no funciona normalmente a pesar de haberse

seguido las instrucciones de uso. Ajuste solamente los

controles indicados en este manual de instrucciones, ya que

un ajuste mal hecho en otros controles podría causar daños

y tal vez requiera el trabajo laborioso de un técnico cualificado

para que el producto vuelva a funcionar normalmente.
e. Si el producto se ha caído o estropeado de cualquier otra

forma.
f. Si el producto muestra un cambio patente en su

funcionamiento, esto indicará la necesidad de tener que

repararlo.

19. Reemplazo de componentes

Cuando sea necesario reemplazar componentes, asegúrese
de que el técnico de servicio utilice los componentes de
reemplazo especificados por el fabricante o que posean las
mismas características que los originales. Las sustituciones
no autorizadas pueden ocasionar incendios, descargas
eléctricas u otros peligros.

20. Comprobación de seguridad

Al terminar cualquier trabajo de mantenimiento o reparación en
este producto, solicite al técnico de servicio que realice
comprobaciones de seguridad para determinar si el producto
se encuentra en buenas condiciones de funcionamiento.

21. Instalación en la pared o en el techo

Este producto debe montarse en una pared o techo
sólo de la forma indicada por el fabricante.

22. Calor

Este producto deberá instalarse lejos de fuentes de calor tales
como radiadores, salidas de aire caliente, estufas y otros
productos (incluidos amplificadores) que produzcan calor.

DERECHOS DE PROPIEDAD INTELECTUAL

IMPORTANTE

ANTES DE USAR ESTE PRODUCTO

Usted ha adquirido un producto que incluye software concedido en licencia a SHARP Corporation por Lineo, Inc. (“Lineo”).

•

El software está protegido por leyes de propiedad intelectual, tratados internacionales de derechos de autor y otras leyes y
tratados de propiedad intelectual. Lineo y sus distribuidores son los únicos propietarios de los componentes del software y de
todas las copias de los mismos, así como de los derechos de propiedad intelectual (incluyendo derechos de autor), siempre que
ciertos componentes del software sean componentes concedidos en licencia bajo la Licencia para Público General GNU (versión

2), que Lineo acepta. Puede obtener una copia de la Licencia para Público General GNU en http://www.fsf.org/copyleft/gpl.html.
Lineo proporcionará el código fuente para cualquiera de los componentes del software concedidos en licencia bajo la Licencia
para Público General GNU. Para obtener dicho código fuente, envíe un mensaje de correo electrónico a embedix­[e-mail].

•

OS: Embedix (Linux integrado) Embedix (TM) es una marca comercial registrada de LINEO Inc. de los Estados Unidos de América.

• Microsoft y Windows son marcas comerciales registradas de Microsoft Corporation en Estados Unidos y
otros países.

•

PC/AT es una marca comercial registrada de International Business Machines Corporation en Estados Unidos.

• Adobe Acrobat es una marca comercial de Adobe Systems Incorporated.

• Macintosh es una marca comercial registrada de Apple Computer, Inc. en Estados Unidos y otros países.

• Este software está parcialmente basado en el trabajo del Grupo independiente JPEG.

• Todos los demás nombres de compañía o producto son marcas comerciales o marcas comerciales

registradas de sus respectivos propietarios.

7

IMPORTANTES MEDIDAS DE SEGURIDAD

Al instalar el proyector, asegúrese de leer y observar las
siguientes medidas de seguridad.

Advertencia acerca de la lámpara

■

Si la lámpara se rompe las partículas de
cristal pueden ser un peligro. Si la lámpara
se rompe, solicite el reemplazo de la
misma en el centro de servicio o
distribuidor Sharp autorizado más
cercano.
Consulte la sección “Reemplazo de la
lámpara” en la página 85.

■ Asegúrese de que las aberturas de entrada y de
ventilación de aire no estén obstruidas.

■

Si se obstruye el ventilador de enfriamiento, un circuito de
protección apaga automáticamente el proyector. Esto no indica
mal funcionamiento. Retire el cable de alimentación del proyector
desde el tomacorriente y espere por lo menos 10 minutos. Instale
el proyector en un lugar donde las aberturas de entrada y de
ventilación de aire no queden bloqueadas, enchufe el cable de
alimentación y encienda el proyector. Esto restablecerá la
condición normal de funcionamiento del proyector.

Precauciones a tener en cuenta para la instalación del proyector

■

Para minimizar la necesidad de mantenimiento y mantener una
alta calidad de imagen, SHARP recomienda instalar este
proyector en un lugar que esté libre de humedad, polvo y humo
de cigarrillo. Si se instala el proyector en un ambiente expuesto
a estas condiciones, será necesario limpiar el objetivo con mayor
frecuencia de lo normal. Siempre que el proyector sea limpiado

Precauciones al transportar el proyector

■

Al transportar el proyector, asegúrese de no someterlo a
impactos fuertes y/o vibración, ya que éstos pueden dañarlo.
Tenga especial cuidado con el objetivo. Antes de trasladar
el proyector, asegúrese de desenchufar el cable de
alimentación de la toma de corriente mural, y desconecte
todos los demás cables conectados al proyector.

periódicamente, el uso del mismo en estos ambientes no reducirá
su vida útil. La limpieza interna sólo debe ser realizada por un
centro de servicio o distribuidor Sharp autorizado.

No instale el proyector en lugares expuestos a
la luz directa del sol o a luz intensa.

■

Sitúe la pantalla de modo que no quede expuesta a la luz directa
del sol o a la iluminación de la habitación. La luz que incide
directamente en la pantalla atenúa los colores, lo cual dificulta la
visualización de la imagen. Si instala la pantalla en una habitación
soleada o luminosa, cierre las cortinas y apague las luces.

El proyector puede inclinarse hasta un máximo
de 12 grados.

■

El proyector debe colocarse en un ángulo de ±12 grados.

Conexión de otros equipos

■ Al conectar un ordenador u otro equipo audiovisual al
proyector, haga las conexiones DESPUÉS de apagar
el proyector y el equipo que va a conectar.

■ Para instrucciones sobre cómo hacer las conexiones,
lea los manuales de manejo del proyector y del equipo
que va a conectar.

Uso del proyector en otros países

■

La tensión de alimentación y la forma del enchufe pueden
variar dependiendo de la región o país en que vaya a
usar el proyector. Al usar el proyector en el extranjero,
asegúrese de utilizar el cable de alimentación apropiado
para el país en que se encuentre.

Función de monitor de temperatura

■

Si el proyector comienza a recalentarse
debido a problemas de configuración u
obstrucción de las aberturas de ventilación,
“ ” y “ ” parpadearán en la

No someta el proyector a impactos fuertes y/o
vibración.

■

Tenga cuidado de no golpear o dañar la superficie del objetivo.

esquina inferior izquierda de la imagen. Si la temperatura sigue
aumentando, la lámpara se apagará, el indicador de
advertencia de temperatura TEMP. parpadeará en el proyector
y la alimentación eléctrica se desconectará tras un período

Descanse la vista ocasionalmente.

■ Si mira continuamente la pantalla durante horas, se le
cansará la vista. Asegúrese de descansar la vista
ocasionalmente.

Evite los lugares con temperaturas demasiado altas o bajas.

■ La temperatura de funcionamiento del proyector es de
41°F a 104°F (+5°C a +40°C).

■

La temperatura de almacenamiento del proyector es de
–4°F a 140°F (–20°C a +60°C).

No bloquee las aberturas de entrada y salida de aire.

■

Deje un espacio de al menos 7,9" (20 cm) entre la abertura
de ventilación y la pared u objeto más cercano.

de enfriamiento de 90 segundos. Para más detalles, consulte
la sección “Indicadores de mantenimiento” en la página

Información

•

El ventilador de enfriamiento regula la temperatura interna del proyector,
y su funcionamiento se controla de forma automática. El sonido del
ventilador puede variar durante el funcionamiento del proyector debido
a cambios en la velocidad del ventilador. Esto no indica mal
funcionamiento.

•

No desenchufe el cable de alimentación durante la proyección de
imágenes o mientras el ventilador de enfriamiento está en funcionamiento.
Esto podría causar daños debido al aumento de la temperatura interna,
ya que en este caso el ventilador de enfriamiento dejará de funcionar.

83.

8

Cómo acceder a los manuales de manejo en formato PDF
(Windows, Macintosh)

Introducción

El CD-ROM incluye los manuales de instrucciones en varios idiomas en formato PDF, para que pueda
utilizar el proyector aunque no tenga el presente manual. Para poder usar estos manuales debe tener
instalado Adobe Acrobat Reader en su PC (Windows o Macintosh).Si todavía no tiene instalado el
programa Acrobat Reader, puede hacerlo desde el CD-ROM.

Para instalar Acrobat Reader desde el CD-ROM

Para Windows:

1 Inserte el CD-ROM en la unidad de CD-ROM.
2 Haga doble clic en el icono “Mi PC”.
3

Haga doble clic en el icono de la unidad “CD-ROM”.

4 Haga doble clic en la carpeta “acrobat”.
5

Pulse dos veces el idioma (nombre de la carpeta)
que desea ver.

6 Pulse dos veces el programa de instalación y

siga las instrucciones en pantalla.

Para Macintosh:

1 Inserte el CD-ROM en la unidad CD-ROM.
2 Haga doble clic en el icono “CD-ROM”.
3 Haga doble clic en la carpeta “acrobat”.
4

Pulse dos veces el idioma (nombre de la carpeta)
que desea ver.

5 Pulse dos veces el programa de instalación y

siga las instrucciones en pantalla.

Para otros sistemas operativos:

Descargue Acrobat Reader desde Internet (http://www.adobe.com).

Para otros idiomas:

Si desea usar Acrobat Reader para un idioma distinto de aquellos incluidos en el CD-ROM, descargue
la versión apropiada desde Internet.

Cómo acceder a los manuales de uso en formato PDF

For Windows:

1 Inserte el CD-ROM en la unidad de CD-ROM.
2 Haga doble clic en el icono “Mi PC”.
3

Haga doble clic en el icono de la unidad “CD-ROM”.

4 Haga doble clic en la carpeta “MANUALS”.
5

Pulse dos veces el idioma (nombre de la carpeta)
que desea ver.

6 Pulse dos veces el archivo “C50X” en formato

PDF para acceder a los manuales del proyector.

Nota

• Si no puede abrir el fichero PDF deseado haciendo doble clic con el mouse, inicie primero Acrobat Reader

y luego especifique el fichero deseado seleccionando el comando “Abrir” en el menú “Archivo”.

• Véase el archivo “readme.txt” en el CD-ROM para leer información importante no incluida en este manual.

For Macintosh:

1 Inserte el CD-ROM en la unidad CD-ROM.
2 Haga doble clic en el icono “CD-ROM”.
3 Haga doble clic en la carpeta “MANUALS”.
4

Pulse dos veces el idioma (nombre de la carpeta)
que desea ver.

5 Pulse dos veces el archivo “C50X” en formato

PDF para acceder a los manuales del proyector.

9

Nomenclatura

Los números en

se refieren a las páginas principales de este manual de manejo en donde se explica el tópico.

Proyector (vista frontal y superior)

alimentación (ON/OFF)

Botones de

Para conectar y desconectar la

alimentación eléctrica.

Indicador de alimentación

Se enciende de color rojo cuando

el proyector está en modo de

espera. Cuando se conecta la

alimentación eléctrica, el

indicador cambia a color verde.

Indicador de reemplazo

de lámpara LAMP

La luz verde indica un

funcionamiento normal. Reemplace

la lámpara cuando el indicador se

encienda de color rojo.

Indicador de

advertencia de

temperatura TEMP.

Cuando la temperatura

interna aumenta, el indicador

se enciende de color rojo.

Botón UNDO

Para deshacer una
operación o restablecer
los ajustes por defecto.

Botón ENTER

Para registrar ítems seleccionados

o ajustados en el menú.

34

34

83

83

39

42

Botón INPUT

35

Para seleccionar el modo
de entrada 1, 2, 3 o 4.

Botón KEYSTONE

38

Para ajustar la distorsión trapezoidal
y el desplazamiento digital.

Botón AUTO SYNC

50

Para ajustar imágenes
automáticamente cuando el proyector
está conectado a un ordenador.

Botones de ajuste

42

(', ", \, |)

Para seleccionar ítems en los menús.

35

Botones de volumen VOL

Para ajustar el nivel de
volumen del altavoz.

Botón MENU

43

Para visualizar pantallas
de ajuste y configuración.

HEIGHT AJUSTE

Botón

Pata de ajuste

Asa de transporte

10

27

27

Fijación y extracción de la tapa del objetivo

• Presione los dos botones de la tapa del
objetivo y fíjela sobre el objetivo. Luego suelte
los botones para bloquearla en posición.

• Presione los dos botones de la tapa del
objetivo y retírela del objetivo.

Botón de zoom

28

Aro de enfoque

28

Toma de ventilación

80

Sensor de mando

13

a distancia

Filtro de aire / ventilador

81

de refrigeración (toma de
ventilación). (En la parte
inferior del proyector.)

Proyector (vista posterior)

Terminal USB

Terminal para la

conexión a un ordenador

usando un cable USB.

Terminal RS-232C

Para controlar el

proyector mediante

un ordenador.

Terminal AUDIO

OUTPUT

Terminal compartido de
salida de audio para las

entradas INPUT 1, 2, 3 y 4.

Terminal INPUT 1

Terminal para RGB

de ordenador y señal

por componentes.

Terminal OUTPUT

(INPUT 1, 2)

Terminal compartido de
salida de señal RGB de

computador y de señal

por componentes para

las entradas INPUT 1 y 2.

Terminal INPUT 2

Terminal para RGB

de ordenador y señal

por componentes.

25

23

22

18

24

18

18

26

20

20

20

17

Introducción

Terminal AUDIO
INPUT 1, 2

Terminal compartido de
entrada de audio para las
entradas INPUT 1 y 2.

Terminal de control
de entrada WIRED
REMOTE

Terminal INPUT 3

Para la conexión de
equipos de vídeo.

Terminales
AUDIO (L/R)
INPUT 3, 4

Terminales compartidos
de entrada de audio para
las entradas INPUT 3 y 4.

Terminal INPUT 4

Terminal para la
conexión de equipos
de vídeo provistos de
un terminal S-VIDEO.

Toma de CA

Abertura de

80

ventilación

Conector de seguridad
estándar Kensington

Patas de ajuste

27

Uso del candado de seguridad Kensington

Este proyector está equipado con un conector de seguridad estándar Kensington que se utiliza con el sistema

•

de seguridad MicroSaver de Kensington. Para obtener instrucciones sobre cómo asegurar el proyector,
consulte la información incluida con el sistema.

Transporte del proyector

Antes de transportar el proyector,
extienda totalmente el asa de
transporte.

11

Nomenclatura

Mando a distancia (vista frontal)

Botón KEYSTONE

Ajuste de la configuración “E.

TRAPECIAL” o “DEPLAZADA.

DIGITAL”.

Botón ENTER

Para registrar ítems seleccionados o

ajustados en el menú.

Botón UNDO

Para deshacer una operación o

restablecer los ajustes por

defecto.

Botones ENLARGE

(ampliar/reducir)

Para ampliar o reducir parte de la

imagen.

Botón GAMMA

Para corregir el brillo de una imagen,

cuando las imágenes visualizadas

son difíciles de ver debido a la

luminosidad de la habitación. Hay

cuatro modos gamma de entre los

cuales se puede elegir.

Botón AUTO SYNC

Para ajustar imágenes automáticamente

cuando el proyector está conectado a un

ordenador.

Botones INPUT

Cambian a los respectivos modos

de entrada.

Botones de volumen VOL

Para ajustar el nivel de volumen del

altavoz.

38 34

42

42

42

39

57

55

25

56

54

58

50

52

35

36

35

59

Botones de alimentación (ON/OFF)

Para conectar y desconectar la alimentación
eléctrica.

Botón MENU

Para visualizar pantallas de ajuste y
configuración.

Botones de ajuste (', ", \, |)

Para seleccionar ítems en los menús.

Botón PinP

Permite visualizar imágenes duales.

Botones FORWARD/BACK

Para avanzar o retroceder cuando el
proyector está conectado a un ordenador a
través de un cable USB. Funciona de la
misma forma que las teclas [Re Pág] y [Av
Pág] del teclado de un ordenador.

Botón FREEZE

Para congelar imágenes.

Botón BLACK SCREEN

Permite sobreponer una pantalla negra.

Botón RESIZE

Para cambiar el tamaño de la pantalla
(NORMAL, BORDE, etc.).

Botón MUTE

Permite desactivar temporalmente el
sonido.

Botón BREAK TIMER

Permite visualizar el temporizador de
desconexión.

Mando a distancia (vista superior)

Transmisores de señal del mando a distancia.

12

13

Conexión del mando a distancia

26

(WIRED R/C JACK)

Permite controlar el proyector conectando el
mando a distancia al proyector.

23' (7 m)

45°

30°

30°

Uso del mando a distancia

Alcance del mando a distancia

■ El mando a distancia puede utilizarse para controlar el
proyector dentro de los márgenes que se indican en la
ilustración.

Introducción

Nota

• La señal del mando a distancia puede reflejarse en una pantalla,

lo cual facilita su uso. Sin embargo, la distancia efectiva de la
señal puede variar dependiendo del material de la pantalla.

Al usar el mando a distancial:

• Asegúrese de no dejar caer el mando a distancia ni de exponerlo

a la humedad o a altas temperaturas.
El mando a distancia no funcionará correctamente cuando esté bajo el efecto de

•

una lámpara fluorescente. En este caso, aleje el proyector de la lámpara fluorescente.

Instalación de las pilas

Las pilas (dos pilas R-6 (tamaño “AA”, UM/SUM-3, HP-7
o similar)) vienen incluidas con el mando a distancia.

1

Tire de la pestaña de la tapa y retire
la tapa en la dirección de la flecha.

2 Instale las pilas suministradas.

• Instale las pilas asegurándose de que
las polaridades coincidan con las
marcas
compartimiento de las pilas.

y en el interior del

Transmisores
de señal del
mando a
distancia.

Mando a distancia

Sensor de
mando a
distancia

3

Inserte la pestaña inferior de la
tapa en la abertura, y baje la tapa
hasta que oiga un chasquido y
quede colocada en su sitio.

El uso incorrecto de las pilas puede causar fugas o explosiones. Tome las precauciones que se indican a continuación.

Precaución

• Instale las pilas asegurándose de que las polaridades coincidan con las marcas y en el interior del
compartimiento de las pilas.

• Las pilas de distinto tipo tienen propiedades diferentes; por lo tanto, no mezcle distintos tipos de pilas.

• No utilice simultáneamente pilas usadas y pilas nuevas.

Esto podría reducir la vida útil de las pilas nuevas o causar fugas en las pilas usadas.

• Extraiga las pilas del mando a distancia cuando se hayan agotado; de lo contrario, las pilas podrán tener fugas.
El líquido de las pilas (electrólito) es peligroso para la piel; por lo tanto, asegúrese de limpiar primero las pilas y
luego sáquelas con un paño.

•

Las pilas incluidas con este proyector se pueden agotar en un corto período de tiempo, dependiendo de cómo las use.
Asegúrese de reemplazarlas por pilas nuevas lo antes posible.

• Extraiga las pilas del mando distancia cuando no vaya a usarlo durante un período prolongado de tiempo.

13

Accesorios

Accesorios suministrados

Mando a distancia
RRMCGA029WJSA

Cable de alimentación
(1)

(2) (3)

Dos pilas R-6
(tamaño “AA”, UM/SUM-3, HP-7 o similar)

(4)

Para EE.UU., Canadá, etc.
(11'10" (3,6m))
QACCDA010WJPZ

Para Europa, excepto el Reino Unido
(6' (1,8m))
QACCV4002CEZZ

Para el Reino Unido,
Hong Kong y Singapur
(6' (1,8m))
QACCBA012WJPZ

Para Australia, Nueva
Zelanda y Oceanía
(6' (1,8m))
QACCL3022CEZZ

Nota

• Dependiendo de la región, los proyectores sólo incluyen un cable de alimentación (ver arriba). Use el

cable de alimentación apropiado para las tomas de corriente de su país.

Cable RGB
(9'10" (3m))
QCNWGA012WJPZ

Tapa del objetivo (instalada)
PCAPHA003WJSA

Cable USB
(9'10'' (3 m))
QCNWGA014WJPZ

Filtro de aire extra
PFILDA005WJZZ

Cable de audio del ordenador
(Cable miniclavija estéreo de ø3,5 mm)
(9'10'' (3 m))
QCNWGA013WJPZ

CD-ROM con el Manual del
proyector y Referencias técnicas
UDSKAA007WJZZ

CD-ROM con Software de
presentación avanzado
UDSKAA005WJN1

Manual de manejo (este manual)
Etiqueta de referencia rápida

Adaptador DIN-D-sub RS-232C
(6 45/64'' (15 cm))
QCNWGA015WJPZ

Cables opcionales

Cable 3 RCA a D-sub de 15 contactos (9'10" (3,0 m))
Cable RGB para ordenador (32'10" (10,0 m))

Cable 5 BNC a D-sub de 15 contactos (9'10" (3,0 m))
Cable de control serie RS-232C (32'10" (10,0 m))

• Dependiendo del país, algunos cables podrían no estar disponibles. Consulte con el centro de

Nota

14

servicio o distribuidor Sharp autorizado más cercano.

AN-C3CP
AN-C10BM
(para series de IBM-PC, NEC PC-9821 y PC-98NX)
AN-C10MC (para series de Macintosh)
AN-C10PC
(para series de NEC PC-98 (Excepto NEC PC-9821 y series
de PC-98NX))
AN-C3BN
AN-C10RS

Conexiones y instalación

Conexiones y instalación

Conexión del proyector a otros dispositivos

Antes de hacer las conexiones

Nota

• Antes de hacer las conexiones, asegúrese de apagar tanto el proyector como los dispositivos que va a
conectar. Una vez que haya completado todas las conexiones, encienda el proyector y los dispositivos.
Si conecta un ordenador, asegúrese de que éste sea el último dispositivo en ser encendido una vez
completadas todas las conexiones.

•

Antes de hacer las conexiones, asegúrese de leer los manuales de manejo de los dispositivos que va a conectar.

Este proyector puede conectarse a:

Un ordenador utilizando:

■

Un cable RGB y un cable de audio del ordenador (Vea la página 18.)

■ Un adaptador DIN-D-sub RS-232C y un cable de control serie
RS-232C (AN-C10RS) (se venden por separado)
(Vea la página 23.)

Componente de vídeo o equipo audiovisual:

■ Un VCR, reproductor de discos láser u otros equipos
audiovisuales (Vea la página
Un reproductor de DVD o descodificador DTV* (Vea la página 21.)

■

*

DTV es un término general que se utiliza para describir el nuevo sistema

de televisión digital en los Estados Unidos.

20

.)

Un amplificador o componentes de audio mediante:

■ Un cable de audio (disponible en el comerico)
(Vea la página

22

.)

Un monitor utilizando:

■ Un cable RGB (vea la página 24.)

■ Un cable RGB de ordenador (AN-C10BM, AN-C10MC o

AN-C10PC) (se vende por separado) (Vea la página 24.)

16

Conexión del cable de
alimentación

Conecte el cable de alimentación
suministrado a la toma de CA
situada en la parte posterior del
proyector.

Accesorio
suministrado

Cable de alimentación

Conexiones y instalaci

ón

17

Conexión del proyector a otros dispositivos

Conexión del proyector a un ordenador

Conexión a un ordenador
mediante un cable RGB

1 Conecte el proyector a un

ordenador mediante el cable
RGB suministrado.

• Asegure los conectores apretando los
tornillos.

2

Para permitir la entrada de una señal
de audio, conecte el proyector al

ordenador mediante el cable de audio
de ordenador suministrado.

Nota

• Para ver una lista de señales de ordenador compatibles
con el proyector, consulte la “Tabla de compatibilidad
con ordenadores” en la página 93. El uso de señales
de ordenador distintas de aquellas indicadas en la lista
puede inhabilitar algunas funciones.

• Al conectar el proyector a un ordenador de esta manera,
seleccione “RGB” para “Tipo de señal” en el menú
“Imagen”. Vea la página 46.

• Para poder usar ciertos ordenadores Macintosh, puede
ser necesario utilizar un adaptador Macintosh. Póngase
en contacto con un centro de servicio o distribuidor
Sharp autorizado.

• Podría ser necesario cambiar la señal de salida a salida
externa, según el ordenador que utilice. Consulte el
manual de instrucciones de su ordenador.

Accesorio
suministrados

Ordenador portátil

Al terminal de salida RGB

Al terminal de salida de audio

Cable RGB

Cable de audio del
ordenador

Cable RGB

1

Cable de audio del ordenador

2

Conexión de los cables con tornillos de apriete manual

■

Conecte el cable con tornillos de apriete manual
asegurándose de que quede debidamente sujeto al
terminal. Luego, apriete firmemente los tornillos a ambos
lados del conector para asegurarlo.

■ No retire el núcleo de ferrita instalado en el cable

RGB.

Núcleo de ferrita

18

Función “Plug and Play” (al hacer la conexión a un terminal de 15 contactos)

■

Este proyector es compatible con el estándar VESA DDC 1/DDC 2B. El proyector y un ordenador compatible con
VESA DDC comunican los ajustes necesarios el uno al otro, lo que permite realizar una configuración rápida y fácil.

■ Antes de usar la función “Plug and Play”, asegúrese de encender primero el proyector, y luego el

ordenador conectado.

Conexiones y instalaci

Nota

• La función “Plug and Play” DDC de este proyector sólo funciona cuando se utiliza el proyector
conjuntamente con un ordenador compatible con VESA DDC.

ón

19

Conexión del proyector a otros dispositivos

Conexión a equipos de vídeo

Conexión a equipos de
vídeo utilizado un cable
de S-VÍDEO, de vídeo
combinado o de audio

Utilizando un cable de S-Vídeo, vídeo o audio, podrá conectar un
VCR, reproductor de discos láser u otros equipos audiovisuales a
los terminales INPUT 3, INPUT 4 y AUDIO (L/R).

Al terminal de salida S-VIDEO

Al terminal de salida de vídeo
Al terminal de salida de audio

1 Conecte el proyector al equipo

de vídeo utilizando un cable de
S-Vídeo o un cable de vídeo
combinado (disponibles en el
comercio).

VCR u otro equipo audiovisual

2 Conecte el proyector al equipo

de vídeo mediante una
miniclavija estéreo de ø3.5 mm
a un cable de audio RCA
(disponible en el comercio).

Nota

•

El puerto INPUT 4 (S-VIDEO) emplea un
sistema de señal de vídeo en el que la imagen
se separa en señal de color y señal de
luminancia para conseguir una imagen de
mayor calidad. Para obtener una mejor calidad
de imagen, utilice un cable S-video (disponible
en el comercio) para conectar el terminal
INPUT 4 al proyector y la salida S-video al
equipo de vídeo.

•

Para la entrada de audio se requiere una
minitoma estéreo de ø3,5 mm de a cable de
audio RCA (disponible en el comercio).

Miniclavija estéreo de ø3,5 mm a

2

cable de audio RCA (disponible en
el comercio)

Cable de vídeo combinado

1

(disponible en el comercio)

Cable de S-VÍDEO (disponible en el comercio)

1

-20

20

Conexión a equipos de
vídeo de componente

Utilice un cable 3 RCA a D-sub de 15 comtactos al
conectar al terminal INPUT 1 o 2 algún equipo de
vídeo por componentes como un reproductor de
DVD o un decodificador DTV*.

* DTV es un término general que se utiliza para
describir el nuevo sistema de televisión digital en
los Estados Unidos.

1

Conecte el proyector al equipo de
vídeo mediante el cable 3 a RCA
D-sub de 15 contactos.

2

Conecte el proyector al equipo de
vídeo mediante una miniclavija
estéreo de ø3,5 mm a cable de
audio RCA (disponible en el
comercio).

Nota

•

Al conectar el proyector al equipo de vídeo de
esta forma, seleccione “Componentes” para
“Tipo de señal” en el menú “Imagen”. Vea la
página 46.

•

Para entrada de audio, le recomendamos usar
una miniclavija estéreo de ø3,5 mm para cable
de audio RCA (disponible en el comercio).

Cable
opcional

Cable 3 RCA a D-sub de 15
contactos
Tipo: AN-C3CP
(9'10" (3,0 m))

Al terminal de salida de
componente analógico

Al terminal de salida de audio

Cable 3 RCA a D-sub de 15

1

contactos (se vende por separado)

Miniclavija estéreo de ø3,5 mm a cable de

2

audio RCA (disponible en el comercio)

Reproductor
de DVD o
descodificador
DTV*

Conexiones y instalaci

ón

21

Conexión del proyector a otros dispositivos

Conexión a un amplificador

Conexión a un
amplificador u otros
componentes de audio

Mediante una miniclavija estéreo de ø3,5 mm
a cable de audio RCA, se puede conectar un
amplificador u otros componentes de audio
al terminal AUDIO OUTPUT.

Conecte el proyector a un amplificador
mediante una miniclavija estéreo de
ø3,5 mm a cable de audio RCA
(disponible en el comercio).

Información

•

Apague siempre el proyector antes de realizar
una conexión a componentes de audio, para
proteger tanto al proyector como a los demás
componentes que se conectan.

•

Mediante el empleo de componentes externos de audio,
puede amplificarse el volumen para obtener un mejor sonido.

•

El terminal AUDIO OUTPUT permite entregar una
señal de audio a componentes de audio desde el
terminal de entrada AUDIO seleccionado (para
INPUT 1 y 2) o para los terminales de entrada
AUDIO (L/R) (para INPUT 3 y 4) conectados a
equipos audiovisuales.

•

Para más información sobre VAO (Variable Audio
Output, salida de audio variable) y FAO (Fixed Audio
Output, salida de audio fija), véase la página
Para la entrada de audio es necesario una

•

miniclavija estéreo de ø3,5 mm a cable de
audio RCA (disponible en el comercio).

63.

Terminal de entrada de audio

Amplificador

Miniclavija estéreo de ø3,5 mm a cable de audio RCA
(disponible en el comercio)

22

Control del proyector mediante un ordenador

Conexión a un ordenador
mediante un adaptador
DIN-D-sub RS-232C y un
cable de control serie RS­232C

Cuando el terminal RS-232C en el proyector está
conectado a un ordenador con un adaptador DIN­D-sub RS-232C y un cable de control serie RS-232C
(tipo cruz, se vende por separado), el ordenador
puede emplearse para controlar el proyector y
comprobar el estado del proyector. Si desea más
información, consulte la página 89.

1

Conecte el adaptador DIN-D-sub
RS-232C suministrado a un cable
de control serie RS-232C (se
vende por separado).

2

Use los cables mencionados
anteriormente para conectar el
proyector y el ordenador.

Nota

• No conecte o desconecte el cable de
control serie RS-232C del ordenador
cuando esté encendida. Esto podría dañar
a su ordenador.
La función RS-232C podría no funcionar en el

•

terminal de su ordenador si no está correctamente
configurada. Para más información, consulte el
manual de instrucciones de su ordenador.

•

Véase la página 88 para ver más información sobre
la conexión de un cable de control serie RS-232C.

Accesorio
suministrado

Cable
opcional

Adaptador DIN-D-sub
RS-232C

Cable de control serie RS-232C
Type: AN-C10RS (32'10" (10,0 m))

Terminal RS-232C

Ordenador personal

To Audio
Output port

Adaptador
DIN-D-sub RS-232C

Cable de control serie RS-232C
(se vende por separado)

Conexiones y instalaci

ón

23

Conexión del proyector a otros dispositivos

Conexión a un monitor

Visualización de
imágenes en el proyector
y en un monitor

Puede visualizar las imágenes del ordenador
en el proyector y un monitor separado, usando
dos juegos de un cable RGB. Un cable RGB
es suministrado con este proyector.
Necesitará comprar otro cable RGB para la
conexión del proyector a un monitor.

1

Conecte el proyector al
ordenador y monitor, usando los
cables RGB (uno suministrado, el
otro comprado separadamente).

2 En el menú “Opciones(1)”,

seleccione “Modo Económico”,
“Moni./RS232” y luego “ON”,
vea la página 69.)

Nota

•

Se pueden emitir señales RGB analógicas
y señales de componente al monitor.

Accesorio
suministrado

Cable RGB para ordenador (32'10" (10,0 m)

Cable
opcional

(se vende por separado)

(suministrado)

Tipo: AN-C10BM

Al terminal de entrada RGB

Cable RGB

Cable RGB

Cable RGB

AN-C10MC
AN-C10PC

Monitor

Ordenador portátil

Al terminal de salida RGB

24

24

Uso de la función de presentación inalámbrica del
mando a distancia

La función de presentación inalámbrica del proyector funciona de la misma forma que las teclas [Av
Pág] y [Re Pág] del teclado de un ordenador. También puede emplearse para avanzar o retroceder al
ver imágenes de un software para presentaciones como PowerPoint™.

Uso de la función de Uso de la
función de presentación inalámbrica

1 Conecte el proyector al

ordenador utilizando el cable
USB suministrado.

Nota

•

Esta característica solo funciona con
Microsoft Windows OS y Mac OS. Sin
embargo, esta característica no
funcionará con los siguientes sistemas
operativos que no soporten USB.

•

Versiones anteriores a Windows 95.

•

Versiones anteriores a Windows
NT4.0.

•

Versiones anteriores a Mac OS 8.5.

Accesorio
suministrado

Ordenador portátil

Cable USB

Cable USB

Terminal USB

Conexiones y instalaci

ón

2 Pulse o

mientras utilice
un software de presentación en su
ordenador.

• Pulse para retroceder una página.

• Pulse para avanzar una página.

Botón
BACK

Botón
FORWARD

25

Conexión del proyector a otros dispositivos

Uso de la función del mando a distancia con cable

Terminal de control de entrada WIRED REMOTE

Conexión del mando a
distancia al proyector

Cuando no es posible utilizar el mando a distancia
debido a la distancia o a la posición del proyector
(proyección trasera, etc.), conecte un cable de
miniclavija de ø3,5 mm (disponible en el comercio
o en el Distribuidor Oficial de Sharp, artículo
QCNW-4870CEZZ) desde la entrada WIRED R/C
JACK en la parte superior del mando a distancia al
terminal de entrada de control WIRED REMOTE.

Cable miniclavija de ø3,5 mm
(disponible en el comercio o en el Distribuidor Oficial
de Sharp, artículo QCNW-4870CEZZ)

A la toma WIRED
R/C JACK

26

Instalación

Uso de las patas de ajuste

Cuando la pantalla está inclinada o la superficie
sobre la que está el proyector no es llana, puede
ajustarse la altura del proyector mediante la pata
de ajuste que se encuentra en las partes frontal y
trasera del proyector.
También se puede elevar la proyección de la
imagen cuando el proyector se encuentra en
un lugar más bajo que la pantalla.

1 Pulse HEIGHT ADJUST.

2 Levante el proyector para

ajustar su altura y suelte
HEIGHT ADJUST.

Arriba

Botón HEIGHT
ADJUST

Pata de ajuste

Patas de ajuste

Conexiones y instalación

3 Gire la pata de ajuste en la

parte trasera del proyector
para un mejor ajuste.

Nota

•

Al volver a poner el proyector en su posición
original, sujételo con firmeza, pulse
HEIGHT ADJUST y bájelo con cuidado.

• El proyector se puede ajustar hasta a unos
12 grados en la parte frontal y 3 grados
en la parte trasera con respecto a la
posición normal.

Información

• No pulse HEIGHT ADJUST cuando la
pata de ajuste esté extendida sin sujetar
firmemente el proyector.

• Al levantar o bajar el proyector, no lo
sostenga por el objetivo.

• Al bajar el proyector, tenga cuidado de no
introducir el dedo entre el proyector y la
pata de ajuste.

Abajo

27

Instalación

Ajuste del objetivo

Para enfocar la imagen y ajustarla al tamaño
deseado, use el aro de enfoque y el botón de
zoom del proyector.

1 Gire el aro de enfoque para

enfocar la imagen.

2 Mueva el botón de zoom para

ajustar el tamaño de la imagen.

Aro de

enfoque

Botón de
zoom

28

Alejar

Acercor

Preparación de la pantalla

Para obtener una imagen óptima, sitúe el proyector perpendicularmente a la pantalla, con todas las patas niveladas.

Nota

•

El objetivo del proyector debe quedar centrado en la pantalla. Si la línea horizontal que pasa a través del centro del
objetivo no está perpendicular a la pantalla, la imagen aparecerá distorsionada, lo que dificultará su visualización.

•

Para conseguir una imagen óptima, sitúe la pantalla de modo que no quede expuesta a la luz directa del sol o a la iluminación
de la habitación. La luz que incide directamente en la pantalla atenúa los colores, lo cual dificulta la visualización de la
imagen. Si instala la pantalla en una habitación soleada o luminosa, cierre las cortinas y apague las luces.

• No es posible usar una pantalla polarizada con este proyector.

Un objetivo de Sharp opcional (AN-C12MZ) también está disponible para aplicaciones especializadas. Póngase en contacto con su Distribuidor
Oficial Sharp para tener más información sobre el objetivo. (Al instalar dicha lente, consulte el manual de instalación de la objetivo).

Distancia de proyección

■ El siguiente gráfico es para una pantalla de 100 pulgadas (254 cm) con el formato normal 4:3.

Pantalla

Conexiones y instalaci

ón

Relación de proyección

5 10 15 20 (ft)

,,

Relación de proyección

,,

Estándar

,,

,,

Instalación estándar (proyección frontal)

■ Instale el proyector a la distancia requerida de la pantalla

según el tamaño de imagen deseado. (Vea la página 30.)

Ejemplo de instalación estándar

Vista lateral

90°

Audiencia

Vista superior

• La distancia desde la pantalla al proyector puede

variar dependiendo del tamaño de la pantalla.

• Al instalar el proyector delante de la pantalla, se

puede usar el ajuste de fábrica. Si la imagen
proyectada aparece invertida o como una imagen
“espejo”, vuelva a seleccionar la opción “Frente”
en “Modo PRY”. P.71

P.30

90°

• Sitúe el proyector de manera tal que la línea

horizontal que pasa a través del centro del objetivo
quede perpendicular a la pantalla.

29

Instalación

Tamaño de la pantalla y distancia de proyección

Línea de base:

Pantalla

H

L: Distancia de proyección

Objetivo estándar
Relación de proyección
1:1,77 a 2,25

Modo NORMAL (4:3)

Ta ma ño de la imagen (pantalla) Distancia de proyección (L)

Diag. (X) Anchura Altura Máxima (L1) Mínima (L2)

300" (762 cm)

250" (635 cm) 200" (508 cm) 150" (381 cm)

200" (508 cm)

150" (381 cm)

100" (254 cm) 80" (203,2 cm)

84" (213,3 cm) 67" (170,1 cm) 50" (127 cm)

72" (182,8 cm) 58" (147,3 cm)

60" (152,4 cm) 48" (121,9 cm) 36" (91,4 cm)

40" (101,6 cm) 32" (81,2 cm) 24" (60,9 cm)

Modo ALARGAMIENTO (16:9)

Ta ma ño de la imagen (pantalla) Distancia de proyección (L)

Diag. (X) Anchura Altura Máxima (L1) Mínima (L2)

300" (762 cm) 240" (609,6 cm)

250" (635 cm) 218" (553,7 cm)

225" (571,5 cm) 196" (497,8 cm)

200" (508 cm)

150" (381 cm)

133" (337,8 cm) 116" (294,6 cm)

106" (269,2 cm)

100" (254 cm) 87" (220,9 cm)

92" (233,6 cm) 80" (203,2 cm)

84" (213,3 cm) 73" (185,4 cm)

72" (182,8 cm) 63" (160 cm) 35" (88,9 cm)

60" (152,4 cm) 52" (132 cm) 29" (73,6 cm)

40" (101,6 cm) 35" (88,9 cm) 20" (50,8 cm)

240" (609,6cm)

160" (406,4 cm)

120" (304,8 cm)

174" (441,9 cm)

131" (332,7 cm)

92" (233,6 cm)

180"(457,2 cm)

120" (304,8 cm)

90" (228,6 cm)

60" (152,4 cm)

43" (109,2 cm)

180" (457,2 cm)

123" (312,4 cm)

110" (279,4 cm)

98" (248,9 cm)

74" (188 cm)

65" (165,1 cm)

52" (132 cm)

49" (124,4 cm)

45" (114,3 cm)

41" (104,1 cm)

46' 4" (14,12 m) 36' (10,97 m) 17 11 / 16" (45,0 cm)

38' 7" (11,76 m) 30' (9,13 m) 14 3 / 4" (37,5 cm)

30'10" (9,39 m) 24' (7,29 m) 11 13 / 16" (30,0 cm)

23' 1" (7,03 m) 17'11" (5,46 m) 8 7 / 8" (22,5 cm)

15' 4" (4,67 m) 11'11" (3,62 m) 5 7 / 8" (15,0 cm)

12'11" (3,92 m) 10' (3,03 m) 4 15 / 16" (12,6 cm)

11' (3,35 m) 8' 6" (2,59 m) 4 1 / 4" (10,8 cm)

9' 2" (2,78 m) 7' 1" (2,15 m) 3 9 / 16" (9,0 cm)

6' 1" (1,84 m) 4' 8" (1,42 m) 2 3 / 8" (6,0 cm)

50' 6" (15,37 m) 39' 3" (11,95 m) –4 15 / 16"(–12,6 cm)

42' (12,80 m) 32' 8" (9,95 m) –4 1 / 8"(–10,5 cm)

37'10" (11,51 m) 29' 5" (8,95 m) –3 3 / 4" (–9,5 cm)

33' 7" (10,23 m) 26' 1" (7,95 m) –3 5 / 16" (–8,4 cm)

25' 2" (7,66 m) 19' 7" (5,95 m) –2 1 / 2" (–6,3 cm)

22' 3" (6,78 m) 17' 4" (5,27 m) –2 3 / 16" (–5,6 cm)

17' 9" (5,40 m) 13' 9" (4,19 m) –1 3 / 4" (–4,5 cm)

16' 9" (5,09 m) 13' (3,95 m) –1 5 / 8" (–4,2 cm)

15' 5" (4,68 m) 11'11" (3,63 m) –1 9 / 16" (–3,9 cm)

14' (4,27 m) 10'11" (3,31 m) –1 3 / 8" (–3,5 cm)

12' (3,65 m) 9' 4" (2,83 m) –1 3 / 16" (–3,0 cm)

10' (3,03 m) 7' 9" (2,35 m) –31 / 32"(–2,5 cm)

6' 7" (2,00 m) 5' 2" (1,55 m) –11 / 16"(–1,7 cm)

Lí nea horizontal que pasa a
través del centro del objetivo.

Centro del objetivo

Distancia desde el centro del
objetivo a la parte inferior de

la imagen (H)

Distancia desde el centro del
objetivo a la parte inferior de

la imagen (H)

Fórmula para tamaño de imagen y
distancia de proyección
L1 (ft) = (0,0472X – 0,0517) / 0,3048
L2 (ft) = (0,0367X – 0,0529) / 0,3048
H (pulg.) = (0,1499X – 0,0064) / 2,54

X: Tamaño de la imagen (diag.)

(pulg.)
L: Distancia de proyección (ft)
L1: Distancia de proyección

máxima (ft)
L2: Distancia de proyección mínima

(ft)
H: Distancia desde el centro del

objetivo a la parte inferior de la

imagen (pulg.)

Fórmula para tamaño de imagen y
distancia de proyección
L1 (ft) = (0,0514X – 0,0516) / 0,3048
L2 (ft) = (0,04X – 0,0523) / 0,3048
H

(pulg.) = (– 0,0422X + 0,0018) / 2,54

Nota

• La fórmula anterior tiene un margen de error de ± 3%.

• Los valores con un signo menos (–) indican la distancia desde el centro del objetivo a un punto situado

debajo de la parte inferior de la imagen.

30

AN-C12MZ
Relación de proyección
1:1,18 a 1,48

Modo NORMAL (4:3)

Ta ma ño de la imagen (pantalla) Distancia de proyección (L)

Diag. (X) Anchura Altura Máxima (L1) Mínima (L2)

300" (762 cm) 240" (609,6 cm)

250" (635 cm) 200" (508 cm) 150" (381 cm)

200" (508 cm) 160" (406,4 cm)

150" (381 cm)

100" (254 cm) 80" (203,2 cm)

84" (213,3 cm) 67" (170,1 cm) 50" (127 cm)

72" (182,8 cm) 58" (147,3 cm)

60" (152,4 cm) 48" (121,9 cm) 36" (91,4 cm)

40" (101,6 cm) 32" (81,2 cm) 24" (60,9 cm)

120" (304,8 cm)

Modo ALARGAMIENTO (16:9)

Ta ma ño de la imagen (pantalla) Distancia de proyección (L)

Diag. (X) Anchura Altura Máxima (L1) Mínima (L2)

300" (762 cm) 240" (609,6 cm)

250" (635 cm) 218" (553,7 cm)

225" (571,5 cm)

200" (508 cm) 174" (441,9 cm) 98" (248,9 cm)

150" (381 cm) 131" (332,7 cm) 74" (188 cm)

133" (337,8 cm)

106" (269,2 cm)

100" (254 cm) 87" (220,9 cm)

92" (233,6 cm) 80" (203,2 cm)

84" (213,3 cm) 73" (185,4 cm)

72" (182,8 cm) 63" (160 cm) 35" (88,9 cm)

60" (152,4 cm) 52" (132 cm) 29" (73,6 cm)

40" (101,6 cm) 35" (88,9 cm) 20" (50,8 cm)

196" (497,8 cm)

116" (294,6 cm) 65" (165,1 cm)

92" (233,6 cm) 52" (132 cm)

180" (457,2 cm)

120" (304,8 cm)

90" (228,6 cm)

60" (152,4 cm)

43" (109,2 cm)

180" (457,2 cm)

123" (312,4 cm)

110" (279,4 cm)

49" (124,4 cm)

45" (114,3 cm)

41" (104,1 cm)

30' 5" (9,26 m) 24' 3" (7,38 m) 17 3 / 4" (45,1 cm)

25' 4" (

20' 3" (6,15 m) 16' 1" (4,89 m) 11 13 / 16" (30,0 cm)

15' 2" (4,60 m) 12' (3,65 m) 8 7 / 8" (22,5 cm)

10' (3,04 m) 7'11" (2,41 m) 5 7 / 8" (15,0 cm)

8' 4" (2,54 m) 6' 8" (2,02 m) 4 15 / 16" (12,6 cm)

7' 2" (2,17 m) 5' 8" (1,72 m) 4 1 / 4" (10,8 cm)

5'11" (1,80 m) 4' 8" (1,42 m) 3 9 / 16" (9,0 cm)

3'11" (1,18 m) 3' 1" (0,92 m) 2 3 / 8" (6,0 cm)

33' 2" (10,10 m) 26' 5" (8,04 m) –5"

27' 7" (8,40 m) 22' (6,69 m) –4 3 / 16"(–10,6 cm)

24'10" (7,55 m) 19' 9" (6,01 m) –3 3 / 4" (–9,5 cm)

22' 1" (6,71 m) 17' 7" (5,34 m) –3 3 / 8" (–8,5 cm)

16' 6" (5,01 m) 13' 2" (3,99 m) –2 1 / 2" (–6,4 cm)

14' 7" (4,44 m) 11' 7" (3,53 m) –2 3 / 16" (–5,6 cm)

11' 7" (3,52 m) 9' 3" (2,80 m) –1 3 / 4" (–4,5 cm)

10'11" (3,32 m) 8' 8" (2,63 m) –1 5 / 8" (–4,2 cm)

10' 1" (3,05 m) 8' (2,42 m) –1 9 / 16" (–3,9 cm)

9' 2" (2,78 m) 7' 3" (2,20 m) –1 7 / 16" (–3,6 cm)

7'10" (2,37 m) 6' 3" (1,88 m) –1 3 / 16" (–3,0 cm)

6' 6" (1,97 m) 5' 2" (1,55 m) –31 / 32" (–2,5 cm)

4' 3" (1,29 m) 3' 4" (1,01 m) –11 / 16" (–1,7 cm)

7,71

m) 20' 2" (

Distancia desde el centro del

objetivo a la parte inferior de

la imagen (H)

6,14

m) 14 13 / 16" (37,6 cm)

Distancia desde el centro del
objetivo a la parte inferior de

la imagen (H)

(–12,7 cm)

Fórmula para tamaño de imagen y
distancia de proyección
L1 (ft) = (0,0311X – 0,0676) / 0,3048
L2 (ft) = (0,0248X – 0,0693) / 0,3048
H (pulg.) = (0,1504X – 0,0328) / 2,54

X: Tamaño de la imagen (diag.)

(pulg.)
L: Distancia de proyección (ft)
L1: Distancia de proyección

máxima (ft)
L2: Distancia de proyección mínima

(ft)
H: Distancia desde el centro del

objetivo a la parte inferior de la

imagen (pulg.)

Fórmula para tamaño de imagen y
distancia de proyección
L1 (ft)= (0,0339X – 0,0669) / 0,3048
L2 (ft)= (0,027X – 0,0683) / 0,3048
H (

pulg.

)=(– 0,0424X + 0,0079) / 2,54

Conexiones y instalaci

ón

Nota

• La fórmula anterior tiene un margen de error de ± 3%.

• Los valores con un signo menos (–) indican la distancia desde el centro del objetivo a un punto situado

debajo de la parte inferior de la imagen.

31

Instalación

Proyección de una imagen espejo/invertida

Proyección por detrás de la pantalla

■ Instale una pantalla translúcida entre el proyector y la
audiencia.
Invierta la imagen seleccionado “Detrás” en “Modo PRY”. Para más

■

detalles sobre el uso de esta función, vea la página 71.

Al usar el ajuste por defecto.

▼Visualización en pantalla

Proyección utilizando un espejo

■ Instale un espejo (plano, de tipo normal) delante del objetivo.

■ Si el espejo se encuentra en el lado de la audiencia, invierta

la imagen seleccionando “Detrás” en “Modo PRY”. Para m ás
detalles sobre el uso de esta función, vea la página 71.

Información

• Al usar un espejo, asegúrese de situar el proyector y el espejo

cuidadosamente de modo que la luz no llegue directamente a
los ojos de los espectadores.

Proyección con el proyector montado en el techo

■

Le recomendamos usar el soporte opcional para montaje en el techo
Sharp para este tipo de instalación.
Antes de montar el proyector, póngase en contacto con el centro de
servicio o distribuidor Sharp autorizado más cercano para obtener el
soporte de montaje recomendado (se vende por separado). (Soporte
para montaje en el techo AN-XGCM55, tubo de extensión AN-EP101B
y soporte universal AN-JT200, adaptador para instalación en techo
desnivelado (para EE.UU.), adaptador para techo BB-M20T, sistemas
de montaje en el techo BB-NVHOLDER280, BB-NVHOLDER550, y
BB-NVHOLDER900 (para ALEMANIA), o soporte para montaje en el
techo AN-60KT, tubos de extensión AN-TK301/AN-TK201 y AN­TK302/AN-TK202 (para otros países diferentes a los Estados Unidos
de América y ALEMANIA)).

■

Al instalar el proyector en el techo, asegúrese de
ajustar la posición del proyector para que coincida
con la distancia (H) desde el centro del objetivo
(vea la página 30) al borde inferior de la imagen.

■ Invierta la imagen
seleccionando “Techo + frente”
en “Modo PRY”. Para más
detalles sobre el uso de esta
función, vea la página 71.

La imagen se invierte.

Al usar el ajuste por defecto.

▼Visualización en pantalla

La imagen se invierte.

Al usar el ajuste por defecto.

▼Visualización en pantalla

La imagen está al revés.

32

Operación básica

Operación básica

Proyección de imágenes

Procedimiento básico

Conecte el equipo externo requerido al proyector
antes de realizar los procedimientos siguientes.

Información

•

El idioma preajustado en la fábrica es inglés.
Si desea cambiar el idioma de visualización
en pantalla, reposicione el idioma de acuerdo
con el procedimiento en la página 36.

1

Enchufe el cable de alimentación en

la toma de corriente mural.

•

El indicador de alimentación se encenderá de color
rojo y el proyector entrará en modo de espera.

ON

2 Pulse

el mando a distancia.

•

El indicador de alimentación se encenderá de
color verde. El proyector estará listo para
funcionar una vez que el indicador de
reemplazo de lámpara LAMP se encienda.

• El indicador de reemplazo de
lámpara LAMP se enciende,
indicando el estado de la lámpara.

•

Cuando se controla el proyector usando los
comandos RS-232C desde un ordenador,
espere por lo menos 30 segundos después
de que se lo haya encendido, y luego transmita
los comandos.

Cuando se ajusta “Antirrobo” (vea la página 75),
aparecerá el cuadro de introducción del código clave.

• Introduzca el código clave.

en el proyector o en

Nota

Verde: La lámpara está lista.
Parpadeando de color verde:

Rojo:

lámpara se está calentando.

Es necesario reemplazar la lámpara.

La

Indicador de

alimentación

Indicador de

reemplazo de

lámpara

LAMP

Botón de

alimentación

(ON)

Botón de

alimentación

(OFF)

Botón

ENTER

Botón de

alimentación

Botón

ENTER

(OFF)

Botón
INPUT

Botones de
ajuste
(',",\, |)

Botón
MENU

Botón de
alimentación
(ON)

Botón MENU

Botones de
ajuste
(',",\, |)

Botón
INPUT

34

Nota

•

Cuando introduzca el código clave, pulse
los botones previamente ajustados en el
proyector o en el mando a distancia.

Información

•

Cuando se ajusta “Antirrobo”, introduzca el
código clave o la pantalla de introducción no
aparecerá. Aun cuando se ingresa la señal, la
visualización no aparecerá. (vea la página 75.)

▼Cuadro de introducción del código clave

3

Pulse , , o en el

mando a distancia para seleccionar
el modo de ENTRADA.

•

Después de pulsar una vez en el proyector, use

para seleccionar el modo de entrada deseado.

"Visualización en pantalla (ejemplo)

Modo ENTRADA 1

Usando señales
RGB

➝

Nota

•Cuando no se recibe ninguna señal,
se visualiza “SIN SEÑAL”. Cuando
se recibe una señal para la cual el
proyector no está preajustado, se
visualiza “NO REG.”.
Cuando la búsqueda automática está activada

•

(ON), pueden seleccionarse los modos de
entrada con señales. (vea la página 64.)

•

No se puede visualizar el modo ENTRADA
cuando el “Visualizador” está ajustado a
“Nivel A” o “Nivel B”. (vea la página 65.)

Acerca de los modos de ENTRADA

ENTRADA 1
ENTRADA 2
(RGB/
Componente)

ENTRADA 3
(Vídeo)

ENTRADA 4
(S-Vídeo)

Empleado para proyectar
imágenes desde un
equipo conectado a la
terminal de entrada RGB
que envía señales RGB o
por componentes.

Se utiliza para proyectar
imágenes desde equipos
conectados al terminal de
entrada VIDEO.

Se utiliza para proyectar
imágenes desde equipos
conectados al terminal de
entrada S-VIDEO.

Usando
señales de
componente

Modo ENTRADA 2

Usando señales
RGB

Usando
señales de
componente

Modo ENTRADA 3

Usando señales
de vídeo

Modo ENTRADA 4

Usando señales
S-Vídeo

➝

➝➝

Operación básica

4

Pulse o en el mando a distancia

para ajustar el volumen del altavoz.

Nota

•

Pulse para disminuir el volumen.

Pulse para aumentar el volumen.

• En el proyector, el volumen puede

ajustarse pulsando

, en el proyector funcionan

•

como cursores (\, |) cuando la
pantalla de menú está activa.

o .

Botones de
Volumen VOL

35

Proyección de imágenes

5 Pulse para desactivar

temporalmente el sonido.

Nota

• Pulse de nuevo para activar de
nuevo el sonido.

6

Pulse , y luego pulse
nuevamente

mientras visualiza
el mensaje de confirmación, para
apagar el proyector.

Nota

•

Si pulsa accidentalmente y no
desea desconectar la alimentación
eléctrica, espere hasta que el mensaje
de confirmación desaparezca.

Información

•

No desenchufe el cable de alimentación durante
la proyección de imágenes o mientras el ventilador
de enfriamiento está en funcionamiento. Esto
podría causar daños debido al aumento de la
temperatura interna, ya que en este caso el
ventilador de enfriamiento dejará de funcionar.

•

Cuando el proyector esté conectado a un equipo
como, por ejemplo, un amplificador, asegúrese de
desconectar la alimentación eléctrica del equipo
primero, y luego la del proyector.

Botón de

alimentación

(OFF)

Botón ENTER

Botón de
alimentación
(ON)

Botón
MENU

Botones de
ajuste
(',",\, |)

Botón MUTE

Selección del idioma de
visualización en pantalla

• El idioma de la visualización en pantalla
del proyector puede ser ajustado a inglés,
alemán, español, holandés, francés,
italiano, sueco, portugués, chino, coreano
o japonés.

1 Pulse .

• Se visualizará el menú.

2 Pulse \ o | para seleccionar

“Idioma”.

36

3 Pulse ' o " para seleccionar

el idioma, y luego pulse

.

4 Pulse .

• El idioma deseado será ajustado como
idioma de visualización en pantalla.

Operación básica

37

Corrección de la distorsión trapezoidal

Corrección de la
distorsión trapezoidal

Esta función permite corregir la distorsión
trapezoidal (E. TRAPECIAL en la pantalla).

Nota

•

Cuando se proyecta la imagen desde arriba
o abajo hacia la pantalla en ángulo, la imagen
se distorsiona (adoptando la forma de un
trapecio).
La función que corrige este problema se
denomina Corrección de distorsión trapezoidal.

•

La distorsión trapezoidal se puede corregir
hasta en un ángulo de ±35 grados.

1 Pulse .

•

Si pulsa nuevamente mientras se
visualiza la pantalla de BORDE,
ALARGAMIENTO o ALARGAMIENTO
INTE. la función de desplazamiento digi­tal se activará. Vea la página 39.

2 Pulse ', ", \ o | para ajustar

la distorsión trapezoidal.

• Si desea hacer correcciones más
detalladas, pulse
imagen de prueba; luego, pulse

\\

||

\ o

| para hacer los ajustes.

\\

||

Nota

•

Puesto que la distorsión trapezoidal de la
imagen se puede corregir hasta en un
ángulo de aproximadamente ±35 grados,
la pantalla actual se puede ajustar
diagonalmente hasta ese mismo ángulo.

•

Pulse para cancelar la corrección
de distorsión trapezoidal.

•

Cuando no signo está detectado, el
patrón de prueva se mostrará sin

presionar

para visualizar la

.

''

',

''

""

",

""

Botón KEYSTONE

Botón ENTER

Botón UNDO

Pantalla normal

Comprime la
parte superior.

Comprime la
parte inferior.

Botones de
ajuste

(',",\, |)

Pantalla de corrección de

distorsión

Patrón de prueba

3 Pulse .

Nota

• Puede usar los mismos ajustes
utilizados en el modo NORMAL 4:3
para el modo 16:9.
Durante el ajuste de la imagen, las líneas

•

rectas y los bordes de la imagen
proyectada pueden aparecer irregulares.

38

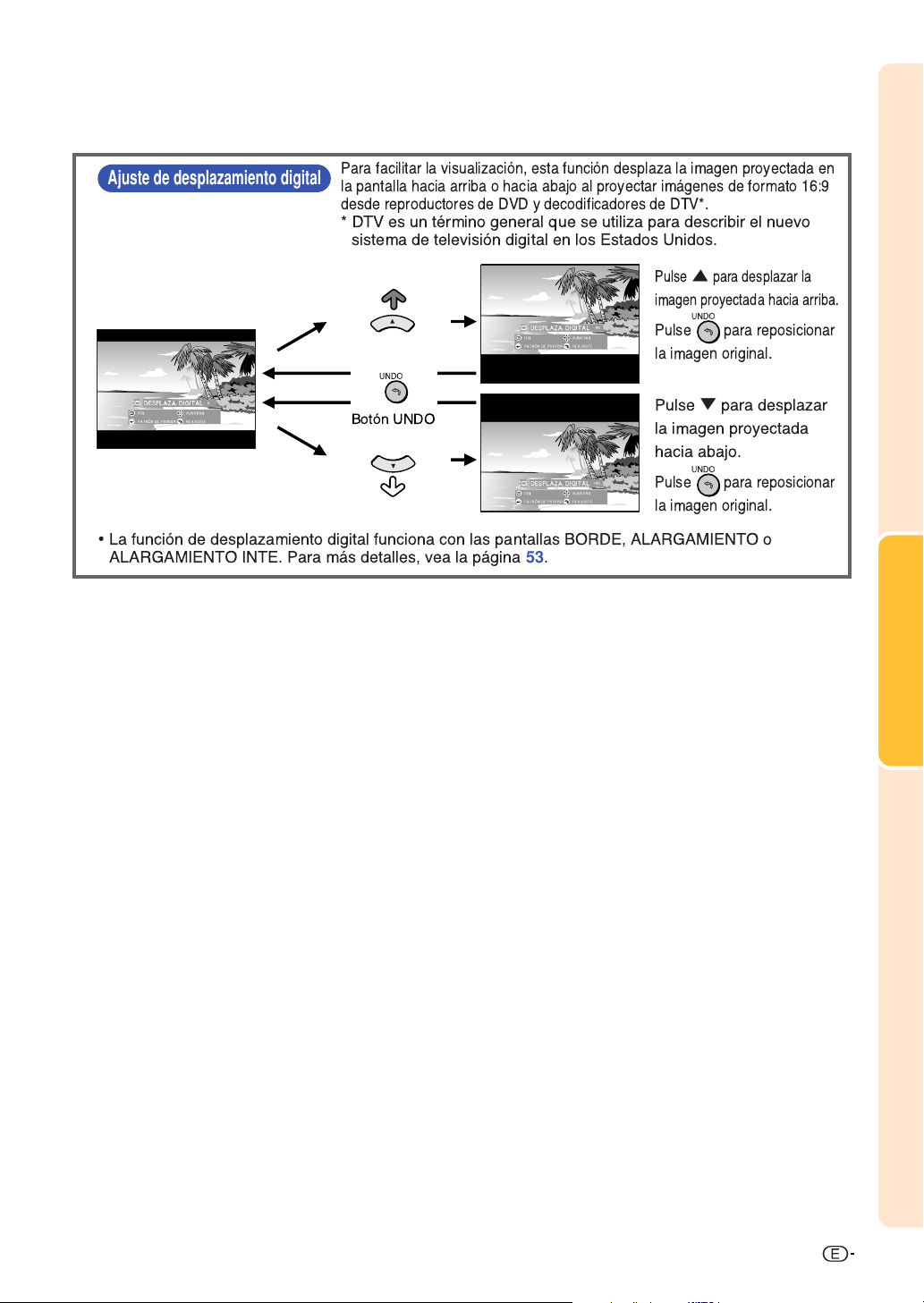

Ajuste de desplazamiento digital

Para facilitar la visualizacin, esta funcin desplaza la imagen proyectada en
la pantalla hacia arriba o hacia abajo al proyectar imgenes de formato 16:9
desde reproductores de DVD y decodificadores de DTV*.
* DTV es un trmino general que se utiliza para describir el nuevo

sistema de televisin digital en los Estados Unidos.

Pulse'para desplazar la
imagen proyectada hacia arriba.

Pulse para reposicionar
la imagen original.

Botn UNDO

·

La funcin de desplazamiento digital funciona con las pantallas BORDE, ALARGAMIENTO o
ALARGAMIENTO INTE. Para ms detalles, vea la pgina53.

Pulse"para desplazar
la imagen proyectada
hacia abajo.

Pulse para reposicionar
la imagen original.

Operación básica

39

Ítems de la barra de menús

Esta lista muestra las distintas opciones que se pueden establecer para el proyector.

■ Modo ENTRADA 1 / 2

Menú principal Menú secundario

Imagen

Página 46

C.M.S.

Página 60

Sinc. fina

Página 48

Contraste

Brillo

Color

Matiz

Nitidez

Rojo

Azul

Temp Clr

Reajuste

Tipo de señal

Modo. progres.

Color selecc.

Objetivo

Claridad

Cromin.

Matiz

Reajuste (este color)

Reajuste (todos los colores)

Ver ajustes

Reloj

Fase

Pos. H.

Pos. V.

Reajuste

Guardar ajuste

Elegir ajuste

Modos especiales

Información de señal

Sinc.auto

Vi.sinc.auto. [ON/OFF]

Menú principal Menú secundario

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+3–3

RGB
Componentes

2D progresivo
3D progresivo
Mod. película

Estándar

sRGB

[R] Rojo
[Y] Amarillo

+30–30

[G] Verde
[C] Cyan

+30–30

[B] Azul
[M] Magenta

+30–30

+150–150

+30–30

+150–150

+60–60

1
2

•

•

7

1
2

•

•

7

1
2
3
4

•

•

7

Resolución
Frec. H.
Frec. V.

OFF
Normal
Alta velocidad

Resolución

1024 × 768
800 × 600

Resolución

1024 × 768
800 × 600

Resolución

1024 × 864
1152 × 864
1152 × 870
1152 × 882

Personalizar 3Personalizar 1

Frec. V.

60 Hz
75 Hz

Frec. V.

60 Hz
75 Hz

1024 × 768

48.4 KHz
60 Hz

Opciones (1)

Página 63

Opciones (2)

Página 70

Idioma

Página 36

Estado
Página 78

Salida de audio

Altavoz [ON/OFF]

Búsqueda auto. [ON/OFF]

Reducción de ruido

Visualizador

Captura de imagen

Fondo

Imagen inicial

Modo Económico

Porcent. Rest

Modo PRY

Nivel blo.teclas

RS-232C

Contraseña

Antirrobo

Reposicionar todo

English
Deutsch
Español
Nederlands
Français
Italiano
Svenska
Português

FAO
VAO

OFF

Nivel 3

Nivel 1

Normal
Nivel A
Nivel B

Salver imagen
Borrar

Sharp
Personalizar
Azul
Ninguno

Sharp
Personalizar
Ninguno

Ahorro energ. [ON/OFF]
Moni./RS232C [ON/OFF]
Desc. Automát. [ON/OFF]

Frente
Techo y frente
Detrás
Techo y detrás

Normal
Nivel A
Nivel B

9600 bps
38400 bps
115200 bps

Contr. vieja
Contr. nueva
Reconfirmar

Código antiguo
Código nuevo
Reconfirmar

Nota

• Las cifras de resolución, frecuencia vertical y frecuencia horizontal indicadas anteriormente son
solamente a modo de ejemplo.

• Sólo cuando el tipo de señal está ajustado como “Componentes”, aparecerán “Color”, “Matiz” y “Nitidez”
en el menú “Imagen” de ENTRADA 1 o 2.
Aún cuando se selecciona “Resposicionar todo” en Opciones (2), algunos ítems o pueden restablecerse.

•

Para más detalles, vea la página 77.

40

■ Modo ENTRADA 3 / 4

Menú principal Menú secundario Menú principal Menú secundario

Imagen
Página 46

C.M.S.

Página 60

Opciones (1)

Página 63

Contraste

Brillo

Color

Matiz

Nitidez

Rojo

Azul

Temp Clr

Reajuste

Modo. progres.

Color selecc.

Objetivo

Claridad

Cromin.

Matiz

Reajuste (este color)

Reajuste (todos los colores)

Ver ajustes

Salida de audio

Altavoz [ON/OFF]

Búsqueda auto. [ON/OFF]

Reducción de ruido

Visualizador

Sistema de vídeo

Fondo

Imagen inicial

Modo Económico

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+30–30

+3–3

2D progresivo
3D progresivo
Mod. película

Estándar

[R] Rojo
[Y] Amarillo

+30–30

[G] Verde
[C] Cyan

+30–30

[B] Azul
[M] Magenta

+30–30

FAO
VAO

OFF
Nivel 1

Normal
Nivel A
Nivel B

Auto
PAL (50/60Hz)
SECAM
NTSC4.43
NTSC3.58
PAL-M
PAL-N

Sharp
Personalizar
Azul
Ninguno

Sharp
Personalizar
Ninguno

Ahorro energ. [ON/OFF]
Moni./RS232C [ON/OFF]
Desc. Automát. [ON/OFF]

Personalizar 3Personalizar 1

Nivel 3

Opciones (2)

Página 70

Idioma

Página 36

Estado
Página 78

Porcent. Rest

Modo PRY

Nivel blo. teclas

RS-232C

Contraseña

Antirrobo

Reposicionar todo

English
Deutsch
Español
Nederlands
Français
Italiano
Svenska
Português

Frente
Techo y frente
Detrás
Techo y detrás

Normal
Nivel A
Nivel B

9600 bps
38400 bps
115200 bps

Contr. vieja
Contr. nueva
Reconfirmar

Código antiguo
Código nuevo
Reconfirmar

Operación básica

41

Utilización de las pantallas de menú

Este proyector tiene dos grupos de pantallas de menú que permiten ajustar la imagen y
modificar diversos ajustes del proyector.
Puede controlar los menús desde el proyector o el mando a distancia mediante el
procedimiento que se describe a continuación.

Pantalla de menú para modo
RGB ENTRADA 1 o ENTRADA 2.

Barra de menú
(Menú principal)

Selecciones de menú
(ajustes)

1 Pulse .

• Aparece la pantalla del menú.

Nota

• Se visualiza la pantalla de menú
“Imagen” correspondiente al modo

de entrada seleccionado.

• El visualizador en pantalla que se
encuentra en la parte inferior
derecha aparece cuando el modo
ENTRADA 1 o 2 está seleccionado.

Pantalla de menú para modo
ENTRADA 3 o ENTRADA 4.

Barra de menú
(Menú principal)

Botón ENTER

Botones de
ajuste

''

(

',

''

Botón MENU

""

",

""

\\

\,

\\

||

|)

||

42

Botón
ENTER

""

"Pantalla del menú

""

Botón MENU

Botones de
ajuste

''

""

\\

",

""

\,

\\

||

|)

||

(

',

''

\\

2 Pulse

||

\ o

| para seleccionar

\\

||

el menú que desea ajustar.

Nota

•

Para conocer detalles de los menús, vea los
tres diagramas en las páginas 40 y 41.

''

3 Pulse

""

' o

" para seleccionar

''

""

el ítem que desea ajustar.

Nota

•

Para visualizar un solo ítem de ajuste,
pulse
Sólo se visualizarán la barra de menú y
el ítem de ajuste seleccionado.
Luego, si pulsa ' o ", se visualiza el
ítem siguiente (“Rojo” viene a
continuación de “Brillo”).

después de seleccionar el ítem.

||

|

||

• Pulse para volver a la pantalla
anterior.

\\

4 Pulse

||

\ o

| para ajustar el ítem

\\

||

seleccionado.

• El ajuste está memorizado.

5 Pulse .

• La pantalla del menú desaparecerá.

Operación básica

43

Utilización de las pantallas de menú

Selecciones de menú
(configuración)

1 Pulse .

• Aparece la pantalla del menú.

Nota

• Se visualiza la pantalla de menú
“Imagen” correspondiente al modo

de entrada seleccionado.

• El visualizador en pantalla que se
encuentra en la parte inferior
derecha aparece cuando el modo
ENTRADA 1 o 2 está seleccionado.

\\

2 Pulse

el menú que desea ajustar.

•

Para conocer detalles de los menús, vea los
tres diagramas en las páginas 40 y 41.

||

\ o

| para seleccionar

\\

||

Nota

Botón
ENTER

▼ Pantalla del menú

Botón ENTER

Botones de
ajuste

''

""

\\

",

""

""

",

""

\,

\\

\\

\,

\\

||

|)

||

||

|)

||

(

',

''

Botón MENU

Botón MENU

Botones de
ajuste

''

(

',

''

''

3 Pulse

""

' o

" para seleccionar

''

""

el ítem que desea ajustar.

Nota

• Pulse para volver a la pantalla
anterior.

• En algunos menús, seleccione el
ícono utilizando “ ”.

44

Menú
secundario

4 Pulse

• El cursor se desplaza al menú

5 Pulse

||

|.

||

secundario.

''

' o

''

""

" para seleccionar

""

el ajuste del ítem que se
visualiza en el menú
secundario.

6 Pulse .

• Se ajusta el ítem seleccionado.

Menú
secundario

Operación básica

Nota

• Puede aparecer un mensaje de
confirmación en la pantalla para
algunos ítems ajustados.
Para ajustar un ítem, pulse \ o |
para seleccionar “Sí” u “OK” y luego
pulse

.

7 Pulse .

• El menú desaparecerá.

45

Ajuste de la imagen

Puede ajustar la imagen del proyector según sus preferencias utilizando los ajustes de imagen siguientes.

Ítem

seleccionado

Contraste
Brillo
Color
Matiz
Nitidez

Rojo
Azul

Temp Clr

Para ajustar el nivel de contraste
Para ajustar el brillo de la imagen
Para ajustar la intensidad de los colores de la imagen
Para ajustar la tonalidad de la imagen
Para acentuar o atenuar el contorno de la imagen

Para ajustar el nivel de rojo
Para ajustar el nivel de azul
Para ajustar la temperatura de color de la imagen

Ajuste de las preferencias de imagen

Utilice el menú Imagen en la pantalla de menú.

➝

Para operar la pantalla del menú, vea las páginas 42 a 45.

Descripción

\ botón | botón

Para disminuir el contraste
Para disminuir el brillo
Para disminuir la intensidad de los colores
Los tonos de la piel tienden hacia el color púrpura
Para disminuir la nitidez

Para atenuar el rojo
Para atenuar el azul

Disminuye la temperatura de color,
produciendo imágenes más cálidas,
con tonalidades rojizas y un aspecto
incandescente.

Para aumentar el contraste
Para aumentar el brillo
Para aumentar la intensidad de los colores
Los tonos de la piel se vuelven verdosos
Para aumentar la nitidez

Para acentuar el rojo
Para acentuar el azul

Aumenta la temperatura de color,
produciendo imágenes más frías,
con tonalidades azuladas y un
aspecto fluorescente.

Nota

• “Color”, “Matiz” y “Nitidez” no se visualizan
cuando se selecciona ENTRADA 1 o 2 y el
“Tipo de señal” es “RGB” .

•

Los ajustes de imagen pueden almacenarse por
separado en cada modo de entrada.

• Cuando el tipo de señal en ENTRADA 1
o 2 ha sido ajustado a Componentes,
“Nitidez” se puede ajustar cuando las
señales 480
720P, 1035

I, 480P, 540P, 580I, 580P,

I o 1080I están conectadas.

• Para restablecer todos los ítems de ajuste,
seleccione “Restablecer” y pulse

.

• “Rojo”, “Azul” y “Temp clr” no pueden
ajustarse cuando “Color selecc.” en el
menú C.M.S. está ajustado a “sRGB”.

Selección del tipo de señal

Esta función permite seleccionar el tipo de señal de
entrada: RGB o Componentes para ENTRADA 1 o 2.

Seleccione “Tipo de señal” en el menú “Imagen” en la pantalla de menú.
➝

Para operar la pantalla del menú, vea las páginas 42 a 45.

Nota

• RGB– Seleccione esta opción para
recibir señales RGB.

Componentes – Seleccione esta opción

•

para recibir señales de componente;.

46

Modo progresivo

Esta función permite seleccionar
visualización progresiva de una señal de
vídeo. La visualización progresiva proyecta
una imagen de vídeo más suave.

Seleccione “Modo. progres.” en el menú
“Imagen” en la pantalla de menú.
➝Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

• 2D progresivo
Esta función es útil para ver imágenes con
escenas rápidas, tales como deportes o
películas de acción. Este modo optimiza la
imagen en el cuadro visualizado.

• 3D progresivo
Esta función es útil para ver imágenes con
escenas relativamente lentas, tales como
dramas y documentales, con mayor claridad.
Este modo optimiza la imagen estimando el
movimiento de un cierto número de cuadros
anteriores y siguientes.

• Mod. película
Reproduce claramente las imágenes de
películas. Muestra la imagen optimizada de la
película transformada mediante mejoramiento
de “descenso tres-dos” (NTSC y PAL60Hz) o
“descenso dos-dos” (PAL50Hz y SECAM) en
imágenes de modo progresivo.
* La fuente de película es una grabación

de vídeo digital con el original codificado
“como está”, a 24 cuadros/segundo. El
proyector puede convertir esta fuente
de película en vídeo progresivo de 60
cuadros/segundo en NTSC y PAL60Hz,
o de 50 cuadros/segundo en PAL50Hz
y SECAM, para reproducir una imagen
de alta definición.

Operación básica

Cuando se utilizan entradas progresivas,

•

éstas se visualizan directamente; por lo tanto,
en este caso no es posible seleccionar los
modos 2D progresivo, 3D progresivo y de
película. Estos modos pueden seleccionarse
para señales entrelazadas (excepto 1080

• En NTSC o PAL60Hz, aun cuando se
seleccione el modo 3D progresivo, el
mejoramiento de descenso tres-dos se
activará automáticamente cuando se
introduzca la fuente de película.
En PAL50Hz o SECAM, el mejoramiento

•

de descenso dos-dos sólo estará disponible
en el Mod. película, cuando la fuente de
película haya sido introducida.

I).

47

Ajuste de imágenes de ordenador

Use la función de sincronización fina en caso de producirse perturbaciones tales como franjas
verticales o parpadeo en partes de la pantalla.

Ítem seleccionado Descripción

Reloj
Fase

Pos. H.
Pos. V.

Cuando la función de
sincronización automática
está desactivada (OFF)

Cuando la función “Sinc. auto.” está “OFF”,
pueden producirse interferencias tales como
parpadeo o franjas verticales al visualizar
patrones de baldosas o líneas verticales. Si esto
sucediera, ajuste “Reloj”, “Fase”, “Pos. H.” y
“Pos. V.” para obtener una imagen óptima.

Ajusta el ruido vertical.
Ajusta el ruido horizontal (similar a la función de alineación de un VCR).
Centra la imagen en la pantalla desplazándola hacia la izquierda o derecha.

Centra la imagen en la pantalla desplazándola hacia arriba o abajo.

Seleccione “Reloj”, “Fas”, “Pos. H.” o
“Pos. V.” en el menú “Imagen” en la
pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

• La imagen de ordenador puede ajustarse
fácilmente pulsando . Para más

detalles, vea la página 50.

Memorización de los
ajustes de configuración

Este proyector le permite almacenar hasta
siete ajustes de configuración para utilizarlos
en diversos ordenadores.

Seleccione “Guardar ajuste” en el menú
“Sinc. fina” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

48

Selección de ajustes de configuración

Se puede acceder fácilmente a los ajustes de
configuración almacenados en el proyector.

Seleccione “Elegir ajuste” en el menú
“Sinc. fina” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

• Si no se ha ajustado una posición de
memoria, no se visualizará el ajuste de
resolución y frecuencia correspondiente.

•

Cuando use la opción “Elegir ajuste” para seleccionar un
ajuste de configuración almacenado, puede usted
configurar el proyector en los ajustes almacenados.

Configuración de modo especial

Generalmente, el tipo de señal de entrada es detectado y el
modo de resolución correcto se selecciona automáticamente.
Sin embargo, en el caso de algunas señales, puede ser
necesario seleccionar el modo de resolución óptimo en
“Modos especiales” del menú “Sincronización fina” para que
coincida con el modo de visualización del ordenador.

Para seleccionar la resolución, elija

“Modos especiales” en el menú
“Sinc.fina” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Operación básica

Nota

•

Evite proyectar patrones de ordenador que se repiten
en una línea sí en otra no (franjas horizontales).
(Esto puede producir parpadeo de la imagen, lo que
dificultará su visualización.)

•

Cuando se conecta un reproductor de DVD o un reproductor
de vídeo digital, seleccione 480P como señal de entrada.

•

Para obtener información sobre la señal de entrada actual,
consulte a continuación “Comprobación de la señal de entrada”.

Comprobación de la señal de entrada

Esta función permite obtener información
acerca de la señal de entrada actual.

Seleccione “Información de señal” en el
menú “Sinc. fina” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

• El proyector mostrará el número de líneas
exploradas disponibles desde el equipo
audiovisual (Reproductor DVD o vídeo
digital).

49

Ajuste de imágenes de ordenador

Ajuste de sincronización
automática

Se utiliza para ajustar automáticamente una imagen de ordenador.

Seleccione “Sinc. auto.” en el menú
“Sinc. fina” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

Al seleccionar “ Normal” o

Alta velocidad”:

“

•

El ajuste de sincronización automática tiene
lugar cuando se enciende el proyector o
cuando se cambia de entrada, cuando el
equipo está conectado a un ordenador.

Los ajustes deben realizarse manualmente:

• Cuando no se puede obtener una imagen

óptima con el ajuste de sincronización
automática. Vea la página 48.

• Dependiendo de la imagen del ordenador
conectado al proyector, el ajuste de
sincronización automática puede tardar
cierto tiempo en completarse.
Si la opción “Sinc.auto.” está ajustada a “OFF”

•

(desactivada) o modo “Alta velocidad” y se
pulsa la sincronización automática se
realizará en el modo “Alta velocidad”. Si se
vuelve a pulsar el botón en el transcurso de
un minuto, la sincronización automática se
realizará en el modo “Normal”.

Visualización durante Auto Sync

Botón AUTO SYNC

Función de visualización de
sincronización automática

Se utiliza para seleccionar la imagen que se
visualiza durante la sincronización automática.

Seleccione “Vi. sinc. auto.” en el menú
“Sinc. fina” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

• .....

• ..... Se visualiza la imagen de

50

Se proyecta la imagen seleccionada
como imagen de fondo.

ordenador que se está ajustando.

Funciones fáciles de usar

Funciones fáciles de usar

Selección del modo de visualización de imágenes

Esta función le permite modificar o personalizar el modo de visualización de imagen para mejorar la
imagen recibida. Dependiendo de la señal de entrada, puede elegir imagen “NORMAL”, “COMPLETA”,
“PUNTO POR PUNTO”, “BORDE”, “ALARGAMIENTO” o “ALARGAMIENTO INTE.”.

Para cambiar la imagen
visualizada utilizando
distintas señales de entrada

Pulse .

• Cada vez se pulsa , la pantalla cam
bia como se muestra en la página 52 y 53.

Información

•

En el modo “Punto por punto”, las imágenes se
visualizan con su resolución original y, por lo tanto, no
se amplían.

•

Para restablecer la imagen estándar, pulse
mientras visualiza “CAMBIO TAMAÑO” en la pantalla.

ORDENADOR

SVGA (800 × 600)

Formato 4:3

Otros formatos

• “NORMAL” es fijo cuando se reciben señales XGA (1024 × 768).

Señal de entrada

XGA (1024 × 768)

SXGA (1280 × 960)
UXGA (1600 × 1200)
SXGA (1280 × 1024)

NORMAL

1024 × 768
1024 × 768
1024 × 768
1024 × 768

960 × 768

NORMAL

Proyecta una imagen de pantalla completa,
mientras mantiene el formato de la imagen.

Botón
RESIZE

La visualización de la pantalla del modo de

visualización de imagen

COMPLETA

—
—
—
—

1024 × 768

Imagen en la pantalla de salida

COMPLETA

Proyecta una imagen de pantalla completa,

ignorando el formato de la imagen.

PUNTO POR PUNTO

800 × 600

—

1280 × 960
1600 × 1200
1280 × 1024

PUNTO POR PUNTO

Proyecta la señal de resolución

original de la imagen.

Resolución inferior

a XGA

XGA

Resolución superior

a XGA

SXGA (1280

××

× 1024)

××

52

Formato 4:3

Formato 4:3

Formato 4:3

VÍDEO

480I, 480P, 580I, 580P,

NTSC, PAL, SECAM

540P

720P, 1035I, 1080I

Formato 4:3

“Buzón”, compresión

Formato 16:9
Formato 16:9

1024 × 768

—
—

• “ALARGAMIENTO” es fijo cuando se reciben señales 720P, 1035I o 1080I.
* Con estas imágenes se puede utilizar la función de desplazamiento digital.

NORMAL

Señal de entrada

Formato 4:3

480I, 480P,
580I, 580P,

NTSC, PAL, SECAM

“Buzón”

Compresión

NORMAL

Proyecta una imagen
de pantalla completa.

COMPLETA

—

1024 × 768

—

Imagen en la pantalla de salida

COMPLETA

Proyecte la parte central en una

pantalla 4:3 ampliando 1,3 veces

en la dirección horizontal.

BORDE

768 × 576*

—
—

BORDE

Proyecta una imagen de

formato 4:3 completa en imagen

(la columna siguiente) estirada.

ALARGAMIENTO

ALARGAMIENTO INTE.

1024 × 576*

1024 × 576*

ALARGAMIENTO

Proyecta una imagen de formato 16:9

uniformemente en toda la pantalla

(bandas negras en la parte superior/inferior).

ALARGAMIENTO INTE.

Proyecta la imagen en una pantalla de

formato 16:9 aumentando sólo las áreas

de alrededor mientras que mantiene la

relación de aspecto en la parte del centro

de la imagen en el formato 4:3.

—
—

540P

720P, 1035I, 1080I

Formato 16:9

Formato 16:9
(relación de aspecto
4:3 en pantalla 16:9)

Formato 16:9

Funciones fáciles de usar

53

Visualización de una imagen fija

Esta función le permite congelar instantáneamente una imagen en movimiento. Esto resulta
muy útil para cuando se desea visualizar una imagen fija de un ordenador o vídeo, pues le da
más tiempo para explicar la imagen al público.

Para guardar una imagen en
formato de imagen fija

1 Pulse .

• La imagen proyectada se congela.

Botón
FREEZE

2 Pulse nuevamente para

volver a la imagen en
movimiento del dispositivo
conectado.

"Visualización en pantalla

54

54

Ampliación de una parte específica de la imagen

Esta función le permite ampliar una parte específica de la imagen. Esto resulta útil cuando
se desea visualizar una parte detallada de la imagen.

Visualización de una parte
ampliada de la imagen

1 Pulse .

• Amplia la imagen.

• Pulse

reducir la imagen proyectada.

o para ampliar o

Botones de ajuste

(',",\,|)

Nota

Para ampliar

×1 ×4 ×9 ×16 ×36 ×64×2 ×3

Para reducir

• Si lo desea, puede cambiar la
posición de la imagen ampliada
utilizando ', ", \ o |.

• Cuando se visualiza una imagen
con una resolución mayor que
SXGA, “× 2” y “× 3” no pueden
seleccionarse.

2 Pulse para cancelar la

operación; se restablece la
relación de aumento de

Nota

En los siguientes casos, la imagen
volverá a su tamaño normal (×1).

•

Cuando cambia el modo de entrada.

• Cuando se pulse .

• Cuando se cambie la señal de

entrada.

• Cuando la resolución y la frecuencia
de actualización (frecuencia
vertical) de la señal de entrada
cambien.

××

×1.

××

"Visualización en pantalla

Botones
ENLARGE
(ampliar/
reducir)

Funciones fáciles de usar

55

Función de corrección del gamma

Gamma es una función de mejoramiento de la calidad de imagen que produce una imagen más rica aclarando
las partes más oscuras de la misma sin alterar el brillo de las partes más claras.
Al proyectar imágenes que contienen muchas escenas oscuras, tales como una película o un concierto, o al
proyectar imágenes en una habitación luminosa, esta función facilita la visualización de las escenas oscuras
y produce la impresión de mayor profundidad en la imagen.

Modo seleccionado
ESTÁNDAR
PRESENTACIÓN
CINEMA
PERSONALIZAR

Para imagen estándar
Aclara las partes más oscuras de las imágenes, mejorando las presentaciones.
Produce una mayor profundidad en las partes oscuras de las imágenes, contribuyendo a una experiencia cinematográfica excitante.
Le permite ajustar el valor gama usando el software de Presentación Avanzada de Sharp.

Corrección del
gamm

1 Pulse .

• Cada vez que pulse el nivel de
gamma cambiará entre distintos
modos de gamma.

2 Para restablecer los ajustes por

defecto, pulse
visualiza “GAMMA”.

Nota

• El modo Gamma no funciona para
las ENTRADA 1 o ENTRADA 2
cuando “Color selecc.” en el menú
C.M.S. está ajustado a “sRGB”.

cuando se

Descripción

Botón UNDO

Botón GAMMA

ESTÁNDAR PERSONALIZAR

56

PRESENTACIÓN CINEMA

56

Visualización simultánea de dos imágenes (Imagen en imagen)

La función “Imagen en imagen” permite visualizar dos imágenes en la misma pantalla. Se
puede visualizar la imagen recibida en INPUT 3 o 4 como una imagen superpuesta en la
imagen principal de INPUT 1 o 2.

Visualización de la imagen superpuesta

Botón UNDO

1 Pulse .

Botón ENTER

2 Pulse o en el mando a

distancia o
para cambiar la imagen

insertada.

''

3

Pulse

',

''

""

",

""

la posición de la imagen superpuesta.

•

Pulse para detener el movimiento del
cuadro o para hacer que el cuadro desaparezca.

en el proyector

\\

||

\

o

|

para establecer

\\

||

4 Pulse para mover la

imagen insertada.

• La imagen insertada se moverá al
cuadro de imagen insertada.

Nota

• La imagen superpuesta sólo puede
visualizarse al recibir señales de vídeo
compuesto (NTSC/PAL/SECAM) o S­Vídeo.

•La función Congelar sólo funciona con la
imagen superpuesta cuando el modo
Imagen en Imagen está activo.

Cuando la señal recibida en ENTRADA 1 o
2 es como se indica a continuación, la
función Imagen en Imagen no funciona:

• Cuando la resolución es superior a

SXGA.

• Cuando la señal de entrada es 480I,

480P, 540P, 580I, 580P, 720P,1035I o
1080I.

• Cuando la señ al de entrada ha

cambiado al modo entrelazado, que
utiliza señales RGB.

• Cuando el modo de pantalla de imagen

se ajusta a “PUNTO POR PUNTO”.

• Cuando no se reciben señales en

ENTRADA 1 o 2, o cuando se cambia la
resolución o la frecuencia de
actualización (frecuencia vertical).

Botones de ajuste
(', ", \, |)

Botón PinP

Botones INPUT
3/4

Funciones fáciles de usar

57

Función pantalla negra

Puede usarse esta función para visualizar una pantalla negra.

Ennegrecer la Imagen
Proyectada

1 Pulse .

• La pantalla se vuelve negra y
PANTALLA NEGRA aparece en la
pantalla.

2 Para volver a la imagen origi-

nal proyectada en la pantalla,
pulse

de nuevo.

Botón
BLACK SCREEN

" Imagen proyectada

58

58

Visualización del temporizador de desconexión

Esta función se puede utilizar para mostrar el tiempo restante para la pausa durante una
reunión.

Visualización y ajuste del
temporizador de desconexión

Botones de ajuste
(', ", \, |)

1 Pulse . El temporizador

de desconexión inicia la
cuenta atrás desde 5 minutos.

2

Cuando visualice“ ”, pulse

""

\\

\

\\

||

o

|

para activar el

||

"

""

,

temporizador de desconexión.

• Puede elegir cualquier valor entre 1 y
60 minutos (en unidades de 1 minuto).

• El temporizador de desconexión inicia
la cuenta atrás en cuanto pulse ' ,

" , \ o | .

''

'

''

,

Botón
BREAK TIMER

3 Pulse para cancelar el

Temp. para.

Nota

• La función “Desconex Automát” quedará
temporalmente inhabilitada mientras el
temporizador de desconexión esté activo.
Cuando no se detecta ninguna entrada de
señal durante más de 15 minutos, el
proyector se apagará automáticamente si
ha transcurrido el tiempo del temporizador
de desconexión.

• El temporizador de desconexión se
visualiza en la imagen inicial. Para
cambiar la pantalla que se visualiza
durante el uso del temporizador de
desconexión, cambie el ajuste de “Imagen
inicial” (vea la página 68).

"Visualización en pantalla

Funciones fáciles de usar

59

C. M. S. (Color Management System, Sistema de gestión del color)

Esta función le permite ajustar individualmente las características de seis colores (R: Rojo, Y: Amarillo,
G: Verde, C: Cyan, B: Azul, M: Magenta).

Selección del modo de
reproducción del color

Seleccione “Color selecc.” en el menú
“C.M.S.” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

• Para más información sobre la función
sRGB, vaya a “http://www.srgb.com/”.

• “sRGB” no se puede seleccionar para
“Color selecc.” en el menú C.M.S. cuando
“Componentes” está seleccionado para
“Tipo de señal” en el menú “Imagen”.

• Cuando “sRGB” está seleccionado;

• La corrección de gamma no se puede

ajustar.

• “Rojo”, “Azul” o “Temp Clr” en “Imagen”

no se puede ajustar.

• Si selecciona “Estándar” o “sRGB” para

“Color selecc.”, los otros ítemes (por
ejemplo, Objetivo no puede ajustarse).

Elemento seleccionado
Estándar

Personalizar 1-3

sRGB

Ajuste predeterminado
Sharp

“Claridad”, “Cromin.” y “matiz”
pueden ajustarse para cada uno
de los seis colores.

El modo cambia a sRGB

Descripción

Información

•

Cuando “sRGB” está seleccionado, la imagen
proyectada puede volverse oscura; sin embargo,
esto no es señal de mal funcionamiento.

Selección del color
deseado

Seleccione “ Objetivo” en el menú
“C.M.S.” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

60

60

Rojo Cyan

Amarillo Azul

Verde Magenta

Ajuste de la luminosidad del color deseado

Seleccione “ Claridad” en el menú
“C.M.S.” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Ajuste del valor
cromático del color
deseado

Seleccione “Cromin.” en el menú
“C.M.S.” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Ajuste del Tono del color deseado

Seleccione “Matiz” en el menú “C.M.S.”
en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Funciones fáciles de usar

61

C. M. S. (Color Management System, Sistema de gestión del color)

Reajuste de la configuración del
color definida por el usuario

Seleccione “Reajuste(este color)” o
“Reajuste(todos los colores)” en el
menú “C.M.S.” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Vista general de los ajustes de todos los colores

Seleccione “Ver ajustes” en el menú
“C.M.S.” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Elemento seleccionado
Reajuste

(este color)

Reajuste
(todos los colores)

Se reajustan los parámetros
“Claridad”, “Cromin” y “Matiz”
del color deseado.

Se reajustan los parámetros
“Claridad”, “Cromin” y “Matiz”
de todos los colores.

Descripción

6262

Ajuste del tipo de salida de audio

Esta función le permite ajustar el tipo de salida de audio.

Ítem seleccionado

FAO
(Fixed audio output, Salida de audio fija)

VAO
(Variable audio output, Salida de audio variable)

La salida de audio no varía en intensidad con el nivel de volumen del
proyector fuente.

Salida de audio que varía en intensidad con el nivel de volumen del
proyector fuente.

Descripción

Ajuste del tipo de
salida de audio

Seleccione “Salida de audio” en el
menú “Opciones (1)” en la pantalla de
menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Activación / Desactivación del altavoz interno

Funciones fáciles de usar

Esta función le permite activar o desactivar el altavoz interno.

Activación / desactivación
del altavoz interno

Seleccione “Altavoz” en el menú
“Opciones (1)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

63

Función de búsqueda automática

Cuando se enciende el proyector o cuando se pulsa el botón INPUT, esta función busca el
modo de entrada en que se están recibiendo las señales y lo selecciona automáticamente.

Uso de la función de
búsqueda automática

Seleccione “Búsqueda auto.” en el
menú “Opciones (1)” en la pantalla de
menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

• ON
Cambia automáticamente al modo de
entrada en el que se reciben las señales,
al activar el proyector o al pulsar
proyector.

en el

•

OFF
Para cambiar los modos de entrada
manualmente en orden pulsando
el proyector.

• Para detener la búsqueda del modo de
entrada, pulse

,

o en el mando a distancia.

Información

• Incluso cuando esta funció n esté
buscando señales de entrada, cuando

quiera que pulse
mando a distancia, el modo de entrada

se cambia a uno respectivo.

•

Aun mientras la función está buscando las
señales de entrada, presionando
sobre el proyector retorna al modo de

entrada previo.

en el proyector, o ,

, , o en el

en

64

64

Sistema de reducción de ruido digital (DNR)

La función de reducción de ruido digital (DNR) proporciona imágenes de alta calidad
reduciendo al mínimo el arrastre de puntos y el ruido de diafonía cromática.

Reducción del ruido de la imagen (DNR)

Seleccione “Reducción de ruido” en el menú
“Opciones (1)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea las
páginas 42 a 45.

Nota

• Seleccione el nivel con que obtenga la
imagen más clara.

Asegúrese de ajustar Reducción de ruido
a “OFF” en los siguientes casos:

• Cuando la imagen sea borrosa.

•

Cuando los contornos y colores de
imágenes en movimiento dejen una “estela”.

•

Al proyectar emisiones de TV con señales débiles.

Información

•

Esta función está disponible con ENTRADA
1,2 (señales de 480I , 480P, 580I, y 580P)
e ENTRADA 3, 4 (todas las señales).

Selección de visualización en pantalla

Esta función permite habilitar o inhabilitar los mensajes en pantalla. Cuando se selecciona
“ Nivel A” o “ Nivel B” en “Visualizador”, la indicación de modo de entrada (p.ej., ENTRADA

1) no aparecerá, aun cuando se pulse el botón INPUT.

Ítem seleccionado

Normal
Nivel A
Nivel B

Se visualizan todas las indicaciones en pantalla.
No se visualiza Entrada/Congelar/Ampliar/Sinc.auto./Volumen/Silenciar/Pantalla negra.
No se visualiza ninguna indicación en pantalla.

(excepto los menús, indicaciones en pantalla visualizadas cuando se pulsa el botón
KEYSTONE y las indicaciones de advertencia (Desconexión/Temp./Cambiar la lámp, etc.))

Cancelación de
lavisualización en pantalla

Descripción

Funciones fáciles de usar

Seleccione “ Visualizador” en el menú
“Opciones (1)” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea las
páginas 42 a 45.

65

Ajuste del sistema de vídeo

El modo de sistema de entrada de vídeo viene preajustado a “Auto”; sin embargo, dependiendo de la
diferencia en la señal de vídeo, en algunos casos puede no ser posible recibir una imagen clara desde
el equipo audiovisual conectado. En tales casos, cambie la señal de vídeo.

Ajuste del sistema de
vídeo

Seleccione “Sistema de vídeo” en el menú
“Opciones (1)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

•

La señal de vídeo sólo puede seleccionarse
en el modo ENTRADA 3 o ENTRADA 4.

•

En “Auto”, las imágenes se visualizan en PAL
aun cuando se estén recibiendo señales de
entrada PAL-N o PAL-M.

PA L

SECAM

NTSC4.43

NTSC3.58

Cuando el proyector está conectado a
un equipo de vídeo PAL.

Cuando el proyector está conectado a
un equipo de vídeo SECAM.

Al reproducir señales NTSC en un
equipo de vídeo PAL.

Cuando el proyector está conectado a un
equipo de vídeo NTSC.

66

66

Para guardar las imágenes proyectadas

• Este proyector le permite capturar las imágenes proyectadas (señales RGB) y establecerlas
como una imagen inicial o imagen de fondo cuando no se reciben señales.

• Puede capturar las imágenes que entran mediante las señales RGB.

Captura de la imagen

Seleccione “Captura de imagen” en el menú
“Opciones (1)” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

''

1

Pulse
Salvar imagen” y luego pulse

•

La imagen proyectada es capturada. La
operación de captura puede tardar un poco.

""

' o

" para seleccionar “

''

""

.

11

2

1 Pulse

11

\\

\ o

\\

||

| para

||

seleccionar “Sí”.

22

2 Pulse

22

Nota

•

Sólo se pueden capturar imágenes desde XGA
(1024 × 768) de señales no entrelazadas en
modo ENTRADA 1 o ENTRADA 2.

•

La imagen guardada se reduce a 256 colores.

•

No es posible capturar imágenes de equipos
conectados a INPUT 3 o INPUT 4.

•

Solamente puede capturarse y almacenarse
una imagen.

•

El color de las imágenes puede ser distinto antes y después
de guardarla si en la imagen capturada se ha realizado un
ajuste de imagen mediante la función “C.M.S.”.

.

Para borrar una imagen capturada

1

Seleccione “ Borrar” y luego
pulse

.

Funciones fáciles de usar

11

2

1 Pulse

11

“OK”.

22

2 Pulse .

22

\\

||

\ o

| para seleccionar

\\

||

67

Selección de una imagen de fondo

Esta función permite seleccionar la imagen que se visualiza cuando el proyector no está recibiendo ninguna señal.

Ítem seleccionado

Sharp

Personalizar *1
Azul
Ninguno

*1 Puede usted establecer una imagen capturada como imagen de fond seleccionando “Personalizar”.
*2 Si la señal de entrada tiene interferencias, dichas interferencias aparecerán en la pantalla.

Imagen por defecto SHARP
Imagen personalizada por el usuario (por ejemplo: logotipo de la compañía)
Pantalla azul
Pantalla negra

*2

Descripción

Selección de una
imagen de fondo

Seleccione “Fondo” en el menú “Opciones
(1)” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

•

Cuando se selecciona “Personalizar”, se puede visualizar una
imagen guardada con “Captura de imagen” como imagen de fondo.

•

Como imagen “Personalizada” se ha preestablecido una pantalla
negra.

Selección de una imagen inicial

Esta función le permite especificar la imagen que debe aparecer al encender el proyector.

Ítem seleccionado

Sharp
Personalizar *
Ninguno

* Puede usted establecer una imagen capturada como imagen inicial seleccionando “Personalizar”.

Imagen por defecto SHARP
Imagen personalizada por el usuario (por ejemplo: logotipo de la comopñía)
Pantalla negra

Selección de una imagen inicial

Seleccione “Imagen inicial” en el menú
“Opciones (1)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

•

Cuando se selecciona “Personalizar”, se puede visualizar una
imagen guardada con “Captura de imagen” como imagen inicial.

•

Como imagen “personalizada” se ha preestablecido una pantalla negra.

68

68

Descripción

Selección del modo económico

Estas funciones le permiten reducir el consumo de energía del proyector.

Selección del modo de
ahorro de energía

Seleccione “Ahorro energ.” en “Modo
Económico” bajo el menú “Opciones
(1)” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

•

Aunque la duración y el nivel de ruido de la
lámpara mejoran sensiblemente cuando la
función “ Ahorro energ.” está “ON” , la
luminosidad se reduce en un 20%.

•

El modo “Ahorro energ.” viene ajustado de
fábrica a “OFF”.

Estado

ON
(

Modo de baja energía

OFF
(Modo estándar)

Duración de

lámpara

2.000 horas

)

1.500 horas

Brillo

80%

100%

Consumo de

energía

290 W

340 W

Función de desactivación de
Monitor Out/RS-232C

Este proyector consume energía al utilizar un monitor
conectado al terminal OUTPUT (INPUT 1, 2) y un
ordenador conectada al terminal RS-232C. Cuando no
emplee estos terminales, “ Moni. /RS232C” puede
ajustarse a “OFF” para reducir el consumo de energía en
modo de espera.

Seleccione “Moni./RS232C” en “Modo
Económico” bajo el menú “Opciones
(1)” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

ON

Off

• Ajuste “Moni. / RS-232C” a “ON” al utilizar
el Software avanzado de presentación
Sharp.

La conexión de salida/RS-232C del
monitor está ajustada a “ON”.

La conexión de salida/RS-232C del
monitor está ajustada a “OFF”.

Nota

Funciones fáciles de usar

69

Selección del modo económico

Función de desconexión
automática

Cuando no se detecta ninguna señal de entrada du­rante más de 15 minutos, el proyector se apagará
automáticamente si esta función está ajustada a “ON”.

La función “Desconex Automát” queda
inhabilitada si se ajusta “OFF”.

Seleccione “Desc.Automát.” en “Modo
Económico” bajo el menú “Opciones (1)”
en la pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

•

Cuando la función “Desc. Automát.” está
ajustada a “ON”, 5 minutos antes de que se
desconecte la alimentación eléctrica, en la
pantalla aparecerá el mensaje “Apagado en X
minutos.” para indicar los minutos restantes.

Duración restante de la lámpara (Porcentaje)

Comprobación de la duración
restante de la lámpara (Porcentaje)

Esta función le permite comprobar la duración
restante de la lámpara (porcentaje).

Seleccione el menú “Opciones (2)” en la
pantalla de menú.
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

•

Se recomienda sustituir la lámpara cuando la
duración restante de la lámpara indique 6%.
Para sustituir la lámpara, póngase en contacto
con su Distribuidor Oficial Sharp más cercano.

•

La tabla de la derecha indica aproximaciones
estimadas en el caso de usarse solamente en
cada modo mostrado. La duración de lámpara
restante cambia dentro de la gama de los
valores mostrados dependiendo en la
frecuencia en que el “Ahorro energ.” es activado
(“ON”) y desactivado (“OFF”) (vea la página 69).

Usado únicamente con
“Ahorro energ.” en “ON”
(Modo de baja energía)

Usado únicamente con
“Ahorro energ.” en “OFF”
(Modo estándar)

Duración restante de la

lámpara

100% 6%

2.000 horas 133 horas

1.500 horas 100 horas

Duración restante
de la lámpara
(Porcentaje)

70

70

Inversión de las imágenes proyectadas

Este proyector está equipado con una función de inversión de imagen que permite invertir la
imagen proyectada para diversas aplicaciones.

Ítem seleccionado

Frente
Techo y frente
Detrás
Techo y detrás

Imagen normal
Imagen invertida
Imagen “espejo”
Imagen “espejo” e invertida

Selección del modo de
proyección

Seleccione “Modo PRY” en el menú
“Opciones (2)” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea las
páginas 42 a 45.

Nota

•

Si se ha establecido una contraseña, el cuadro
de introducción de contraseña aparecerá
cuando se seleccione el “Modo PRY”.

•

Esta función se utiliza para las configuraciones de
imagen “espejo” e instalación en el techo. Para obtener
detalles sobre estas configuraciones, vea la página 32.

Descripción

Frente Techo y frente Detrás Techo y detrás

Bloqueo de los botones de función del proyector

Use esta función para bloquear ciertos botones de función del proyector.
Los siguientes tres niveles de bloqueo de teclas están disponibles.

Nivel de bloqueo de teclas
Normal
Nivel A
Nivel B

Todos los botones de función funcionan normalmente.
Sólo funcionan los botones INPUT/VOLUME/MUTE del proyector.
Ningún botón de función del proyector está disponible.

Selección del nivel de
bloqueo de las teclas

Seleccione “Nivel blo. teclas” en el menú
“Opciones (2)” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea las
páginas 42 a 45.

Nota

•

Si se ha establecido una contraseña, el cuadro
de introducción de contraseña aparecerá
cuando se seleccione “Nivel blo. teclas”.

Descripión

Funciones fáciles de usar

71

Bloqueo de los botones de función del proyector

Cancelación del nivel de
bloqueo de las teclas

Cuando se selecciona el nivel de bloqueo de
tecla “Normal”, todos los botones funcionan.

Seleccione “Nivel blo. teclas” en el
menú “Opciones (2)” y seleccione
luego “
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

•

Cuando se ha establecido una contraseña y

se selecciona “Nivel blo. teclas”, aparece el
cuadro de introducción de contraseña.

•

Si se ha establecido una contraseña y el nivel
de bloqueo de las teclas al mismo tiempo, se
necesitará la contraseña para poder cambiar
el nivel de bloqueo de las teclas.

Normal” en la pantalla de menú.

Nota

Selección de la velocidad de transmisión (RS-232C)

Este menú le permite ajustar la velocidad de transmisión de la conexión RS-232C
seleccionando la velocidad de transmisión.

Selección de la velocidad de
transmisión(RS-232C)

Seleccione “RS-232C” en el menú
“Opciones (2)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

•

Cuando se ha introducido una contraseña, y
se ha seleccionado “RS-232C”, se visualizará
la casilla para introducir la contraseña.

•

Asegúrese de que tanto el proyector como el
ordenador están ajustados a la misma
velocidad de transmisión. Consulte el manual
de instrucciones del ordenador para ajustar
la velocidad de transmisión.

72

72

Para establecer una contraseña

El usuario puede establecer una contraseña para impedir que ciertos ajustes del menú “Opciones (2)” puedan ser
modificados. Es más efectivo usar una contraseña junto con la función de nivel de bloqueo de las teclas (página 71).

Introducción de la contraseña

Seleccione “Contraseña” en el menú
“Opciones (2)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

''

1 Pulse

el número deseado y luego
pulse

""

' o

" para seleccionar

''

""

||

|.

||

2 Introduzca los 3 dígitos

restantes y luego pulse

.

3

Introduzca la contraseña nuevamente
en “Reconfirmar” y pulse

Nota

•

Cuando establezca una contraseña,
deberá introducirla para cambiar los
ajustes “Modo PRY”, “Nivel blo.
teclas”, “RS-232C”, “Antirrobo” y
“Reposicionar todo”.

.

Funciones fáciles de usar

73

Para establecer una contraseña

Cambio de la contraseña

Seleccione “Contraseña” en el menú
“Opciones (2)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

''

""

1

Pulse

'

''

,

"

""

||

y

|

para introducir

||

una contraseña en “Contraseña
vieja”, y luego pulse

''

2

Pulse

'

''

,

""

"

""

y

nueva contraseña, y luego pulse

.

||

|

para establecer la

||

.

3 Vuelva a introducir la nueva

contraseña de 4 dígitos en
“Reconfirmar” y pulse

.

Nota

• Si no desea establecer una contraseña,
deje en blanco los campos en los pasos
2 y 3 y pulse .

• Para cancelar los ajustes de contraseña,
haga clic en

.

Si olvida la contraseña

Si olvida la contraseña, bórrela y establezca
una nueva contraseña siguiendo el
procedimiento que se describe a continuación.

Pulse

ON ON

ON

74

74

Ajuste de la función antirrobo

La función antirrobo previene el uso del proyector sin autorización. Puede elegir el usar o no
esta función. Si no desea utilizarla, no introduzca el código clave. Una vez se ha activado la
función, los usuarios necesitan introducir el código clave correcto cada vez que el proyector
se encienda. Al introducir mal el código clave se impedirá la proyección de imágenes. El
procedimiento siguiente explica como utilizar esta función.

Introducción de un código clave

• No se puede seleccionar “Antirrobo” a menos

que se haya ajustado una “Contraseña”. (Vea
la página 73).

• Cuando se selecciona “Antirrobo”, el cuadro

de introducción de la contraseña aparecerá.
Introduzca el código clave después de haber
introducido la contraseña correcta.

Seleccione “Antirrobo” en el menú
“Opciones (2)” en la pantalla de menú.
➝ Para operar la pantalla del menú, vea las
páginas 42 a 45.

Información

•

Una vez que se ha activado la función, deberá
recordar el código clave correcto. Se recomienda
guardar el código clave en un lugar seguro al
que solo puedan tener acceso usuarios
autorizados. Si pierde u olvida su código clave,
necesitará contactar a su distribuidor de
proyectores autorizado Sharp o al centro de
servicio (vea la página 96). Puede que sea
necesario llevarles el proyector para que sea
reestablecido a la condición original de fábrica.
(restablecer la contraseña y el código clave).

1 Pulse cualquier botón en el

mando a distancia o en el
proyector para introducir el
primer dígito en “ Código
nuevo”.

Nota

•Los siguientes botones del mando

a distancia y del proyector no
pueden emplearse para el código
de seguridad:

Botones de alimentación(ON/OFF)

•

•Botón ENTER

•Botón UNDO

•Botón MENU

•Botón FORWARD

•Botón BACK

Funciones fáciles de usar

75

Ajuste de la función antirrobo

2

Introduzca los 3 dígitos restantes
pulsando cualquier botón que desee.

3

Introduzca los mismos números una
vez más en el cuadro “Reconfirmar”.

Nota

•

La función de bloqueo de las teclas
quedará temporalmente inhabilitada.

Cuando la función “Antirrobo” está activada, la
casilla para introducir el código de seguridad
aparece después de encender la unidad. Cuando
aparezca, introduzca el código de seguridad
correcto.

• Pulse los botones en el mando a distancia si
estos son utilizados para ajustar el código
clave. De la misma forma, pulse los botones
en el proyector si estos son utilizados para
el ajuste del código clave.

Cambio del código clave

••

•

Cuando se selecciona “Antirrobo”, el cuadro de

••

introducción se visualiza. Después de que se ha
introducido la contraseña, podrá cambiar el código clave.

Seleccione “Antirrobo” en el menú
“Opciones (2)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

1

Pulse los botones en el mando a
distancia o en el proyector para
introducir el código de seguridad de
4 dígitos en “Código antiguo”.

2

Pulse cualquier botón en el mando a
distancia o en el proyector para
introducir el nuevo código de seguridad.

3

Introduzca el mismo código de seguridad
de 4 dígitos en “Reconfirmar”.

Nota

•

Si no desea establecer un código de
seguridad, deje en blanco el campo de código
de seguridad en los pasos 2 y 3 y pulse

.

7676

Inicialización de los ajustes

Esta función le permite inicializar los ajustes que ha realizado en el proyector.

Para restablecer los
ajustes por defecto

Seleccione “Reposicionar todo” en el menú
“Opciones (2)” en la pantalla de menú.

➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

Nota

• Si se ha establecido una contraseña, el

cuadro de introducción de contraseña
aparecerá cuando se seleccione
“Reposicionar todo”.

No es posible inicializar los siguientes

ítems.

• C. M. S.

• “Claridad”, “Cromin” y “Matiz”

respectivamente guardados para
“Personalizar 1-3” en el menú C.M.S.

• Sincronización fina

• Modos especiales

• Información de señal

• Opciones

• Porcent. Rest

• Antirrobo

• Idioma

• Imagen guardada con “Captura de

imagen”

Funciones fáciles de usar

77

Visualización de los ajustes

Esta función puede utilizarse para visualizar una lista de todos los ajustes realizados en la
pantalla.

Bosquejo de todos los
ajustes de menú

Seleccione el menú “Estado” en la
pantalla del menú y pulse .
➝ Para operar la pantalla del menú, vea
las páginas 42 a 45.

78

78

Apéndice

Apéndice

Mantenimiento

Limpieza del proyector

■

Asegúrese de desconectar el cable de alimentación
antes de limpiar el proyector.

■

La caja y el panel de mando están hechos de plástico.
Evite usar benceno o diluyente, ya que estas
sustancias pueden dañar el acabado de la caja.

■

No aplique sustancias volátiles tales como insecticidas
al proyector.
No pegue artículos de goma o plástico en el proyector
durante períodos prolongados de tiempo.
Los efectos que algunos agentes tienen en el plástico
pueden afectar la calidad del proyector o dañar el
acabado del mismo.

Disolvente

Cera

■

Quite la suciedad cuidadosamente utilizando un paño
suave de franela.

Detergente neutro

Limpieza del objetivo

■

Use un pincel soplador o papel para limpieza de lentes
(para gafas y cámaras) (disponibles en el comercio)
para limpiar el objetivo. No utilice agentes limpiadores
líquidos, ya que estas sustancias pueden dañar la
película protectora en la superficie del objetivo.

■

Como la superficie del objetivo puede dañarse
fácilmente, asegúrese de no rasparla ni golpearla.

P

apel de

lim

pieza

Limpieza de las aberturas de ventilación y
entrada de aire

■ Use una aspiradora para quitar el polvo de las
aberturas de salida y entrada de aire.

Diluido en aqua

■

Cuando sea difícil quitar la suciedad, moje un paño
en una solución de detergente neutro diluido en agua,
escúrralo bien y limpie el proyector.
Los detergentes de limpieza fuertes pueden decolorar,
deformar o dañar el recubrimiento en el proyector.
Asegúrese de probar sobre un área poco notoria del
proyector antes de utilizar el detergente.

80

Cambio del filtro de aire

•

Este proyector está equipado con filtros
de aire para asegurar unas condiciones
de funcionamiento óptimo para el
proyector.

•

Los filtros de aire deben limpiarse cada
100 horas de uso. Limpie los filtros más
a menudo cuando utilice el proyector en
lugares con humo o polvo.

•

Pida en el Distribuidor Oficial Sharp más
cercano que le cambien el filtro
(PFILDA005WJZZ) cuando ya no resulte
posible limpiarlo.

Limpieza y cambio del
filtro de aire inferior

1

Apague la unidad y desconecte la
toma de alimentación.

• Pulse . Espere hasta que los
ventiladores se detengan.

Filtro de aire

(no extraíble)

Botón de alimentación

(OFF)

M4

M4

M4

M4

Filtro de aire

Botón de
alimentación
(OFF)

2 Retire la tapa del filtro inferior.

• Voltee el proyector. Sujete la
lengüetay deslice la tapa del filtro en
la dirección de la flecha para abrirlo.

3 Retire el filtro de aire.

• Sujete el filtro de aire con sus dedos y
levántelo de la tapa del filtro.

Lengüeta

Apéndice

81

Cambio del filtro de aire

4 Limpie el filtro de aire.

• Limpie el polvo del filtro y de la tapa
de aire con una aspiradora.

5

Vuelva a colocar el filtro de aire.

• Coloque el filtro de aire bajo las
lengüetas en la tapa del filtro.

6

Vuelva a colocar la tapa del filtro.

• Deslice la tapa del filtro en la dirección
de la flecha para cerrarla.

Nota

• Asegúrese de que la tapa del filtro esté
correctamente instalada. La unidad no se
encenderá a no ser que esté bien
colocada.

• Si ha entrado polvo o suciedad dentro
del filtro de aire inferior (no retirar), limpie
el filtro con una aspiradora.

82

Indicadores de mantenimiento

■

Las lámparas de aviso del proyector indican problemas en el interior del proyector.

■

Si ocurre un problema, el indicador de advertencia de temperatura TEMP o indicador de reemplazo de lámpara
LAMP. se encenderá de color rojo y la alimentación eléctrica se desconectará. Una vez que la alimentación
eléctrica se haya desconectado, siga el procedimiento que se describe a continuación.

Acerca del indicador de reemplazo
de lámpara LAMP.

Indicador de

alimentación

Indicador de reemplazo

de lámpara LAMP

Indicador de advertencia

de temperatura TEMP.

Acerca del indicador de advertencia de temparatura TEMP.

Si la temperatura en el interior del proyector
aumenta debido a que las aberturas de
ventilación están obstruidas, o debido a un
aumento de temperatura en el lugar de uso,

“

izquierda de la imagen. Si la temperatura sigue
aumentando, la lámpara se apagará y el
indicador de advertencia de temperatura TEMP
parpadeará, el ventilador de enfriamiento
continuará por 90 segundos más, y la
alimentación eléctrica se desconectará. Cuando
aparezca “
medidas que se indican a continuación.es.

” parpadeará en la esquina inferior

” asegúrese de tomar las

■

La duración de la lámpara se agota (0%)
cuando se usa unas 2.000 horas
aproximadamente con “Ahorro energ.” en
“ON” o después de unas 1.500 horas de uso
aproximadamente con “Ahorro energ.” en
“OFF”. (Vea la página 69.)

■

Cuando la duración restante de la lámpara
es del 6% o menos , “

” aparecerá en
amarillo en la pantalla. Cuando el porcentaje
se convierte 0%, “ ” (amarillo) cambiará a

” (rojo), la lámpara se apagará

“

automáticamente y luego el proyector
también. En este momento, el indicador de
reemplazo de lámpara LAMP se encenderá
de color rojo.

■

Si intenta encender el proyector por cuarta
vez sin reemplazar la lámpara, el proyector
no se encenderá.

Indicador de mantenimiento Condición Problema Posible solución

Indicador de

advertencia

de

temperatura

TEMP.

Indicador de

reemplazo de

lámpara LAMP

Indicador de

alimentación

Normal

Apagado

Encendido

de color verde

Parpadea

de color verde

cuando la

lámpara está

activa.

Iluminada en
verde/
Iluminada en
rojo

Anormal

Encendido
de color
rojo/
Alimentación
desconectada

Destella en
rojo/
Iluminada en
rojo

Encendido
de color rojo/
Alimentación
desconectada

Destella
en rojo

La temperatura
interna es
excesivamente
alta.

Tiempo de
reemplazar la
lámpara

La lámpara no
se enciende.

El indicador de
alimentación
parpadea en
rojo cuando el
proyector está
encendido.

•

Entrada de aire obstruida

•

Fallo del ventilador de
enfriamiento

•

Fallo del circuito interno

•

Entrada de aire obstruida

• El tiempo restante
de la lámpara es del
6% o menos.

• Lámpara quemada

• Fallo en el circuito

de la lámpara

• La cubierta del filtro,
cubierta de unidad
de lámpara o
cubierta de objetivo
está abierta.

• Instale el proyector en un lugar
que tenga buena ventilación.

• Lleve el proyector al Centro de
Servicio o Distribuidor Sharp
autorizado más cercano (Vea la
página 96) para que sea reparado.

•

Cambie la lámpara con cuidado. (Vea la
página 86.)

•

Lleve el proyector al Centro de Servicio o
Distribuidor Sharp autorizado más cercano
(vea la página 96) para que sea reparado o
para que la lámpara sea reemplazada.

•

Por favor tenga cuidado cuando reemplace
la lámpara.

•

Instale correctamente la tapa del filtro.

•

Si el indicador de alimentación
parpadea incluso cuando la tapa del
filtro está correctamente instalada,
póngase en contacto con su
Distribuidor Oficial Sharp más
cercano.

Apéndice

83

Indicadores de mantenimiento

Información

• Si el indicador de advertencia de temperatura TEMP. se enciende y la alimentación eléctrica se desconecta,
siga el procedimiento indicado anteriormente y espere hasta que el proyector se enfríe por completo antes
de volver a conectar el cable de alimentación y encender el proyector. (Al menos 5 minutos.)

• Si desconecta la alimentación eléctrica y luego vuelve a conectarla, como al realizar una prueba corta, el
indicador de reemplazo de lámpara LAMP podrá activarse e impedir que el proyector se encienda. Si esto
sucediera, desenchufe el cable de alimentación de la toma de corriente y vuelva luego a enchufarlo.

• Si desea limpiar las aberturas de ventilación durante mientras usa el proyector, asegúrese de pulsar primero

luego, una vez que la alimentación eléctrica se haya desconectado y el ventilador de enfriamiento haya

dejado de funcionar, limpie las aberturas de ventilación.

• No desenchufe el cable de alimentación después de que la alimentación eléctrica se haya desconectado,
mientras el ventilador de enfriamiento aún esté funcionando. El ventilador de enfriamiento sigue funcionando
durante aproximadamente 90 segundos.

84

Acerca de la lámpara

Lámpara

■ Se recomienda cambiar la lámpara (se vende por separado) cuando la duración restante sea del 6%

o menos, o cuando observe un deterioro significante en la calidad de la imagen y del color. La vida
útil de la lámpara (porcentaje) puede comprobarse con el visualizador en pantalla. Vea la página 70.

■ Para el reemplazo de la lámpara, por favor consulte a su centro de servicio o distribuidor Sharp

autorizado más cercano.

NOTA IMPORTANTE PARA CLIENTES DE LOS EE.UU.:

La lámpara incluida con este proyector tiene una garantía limitada de 90 días por piezas y mano de
obra. Todo servicio de este proyector que esté cubierto por la garantía, incluyendo el reemplazo de la
lámpara, debe realizarse a través de un centro de servicio o distribuidor Sharp autorizado. Para obtener
el nombre del centro de servicio o distribuidor Sharp autorizado más cercano, llame sin costo al siguiente
número: 1-888-GO-SHARP (1-888-467-4277).

Advertencia acerca de la lámpara

■ Este proyector utiliza una lámpara de mercurio presurizado. Un fuerte ruido puede indicar un fallo

de la lámpara. Los fallos de la lámpara se pueden atribuir a numerosas fuentes tales como: golpes
excesivos, enfriamiento inadecuado, rasguños en la superficie o deterioro de la lámpara debido a
que expiró el tiempo de uso. El período de tiempo transcurrido hasta que se presenta una falla,
varia dependiendo de cada lámpara en particular y/o a la frecuencia de uso. Es importante destacar
que las fallas pueden dar como resultado la fractura de la bombilla.

■ Cuando el indicador de reemplazo de lámpara LAMP y su icono en la pantalla de visualización se

iluminan o parpadean, se recomienda reemplazar la lámpara por una nueva inmediatamente, aún si
la lámpara sigue funcionando normalmente.

■ Si la lámpara se rompe, las partículas de vidrio pueden esparcirse dentro de la caja de la lámpara o

gas contenido dentro de la lámpara puede ser descargado dentro del cuarto a través de las aberturas
de ventilación. Debido a que el gas en esta lámpara contiene mercurio, ventile bien el cuarto, si la
lámpara se rompe. Y también tenga cuidado de no inhalarlo, ni dejar que entre en contacto con sus
ojos o boca. En caso de exposición al gas, consulte con un medico lo más pronto posible.

■ Si la lámpara se rompe, existe la posibilidad de que las partículas de gas sean esparcidas dentro

del proyector, en tal caso, le recomendamos solicitar a su centro de servicio o distribuidor Sharp
autorizado para que extraigan la lámpara dañada y se asegure una instalación segura.

SÓLO EN EE.UU.

Reemplazo de la lámpara

Precaución

•No retire la unidad de lámpara inmediatamente después de usar el proyector. La lámpara estará muy caliente;
podrá sufrir quemaduras o lesiones si la toca.

•Antes de retirar la unidad de lámpara, espere al menos una hora después de desconectar el cable de
alimentación para permitir que la superficie de la unidad de lámpara se enfríe por completo.

■ Si la nueva lámpara no se enciende después de instalarla, lleve su proyector al centro de servicio o

distribuidor Sharp autorizado más cercano para que sea reparado. Adquiera una unidad de lámpara
de reemplazo del tipo BQC-XGC50X//1 en el centro de servicio o distribuidor Sharp autorizado más
cercano. Reemplace cuidadosamente la lámpara siguiendo las instrucciones descritas en esta
sección. Si lo desea, puede solicitar el reemplazo de la lámpara en el centro de servicio o distribuidor
Sharp autorizado más cercano.

Apéndice

85

Acerca de la lámpara

Desmontaje e instalación
de la unidad de lámpara

Información

•

Asegúrese de usar el asa para retirar la unidad de
lámpara. Asegúrese de no tocar la superficie de
cristal de la unidad de lámpara ni el interior del
proyector.

•

Para evitar lesiones personales y daños a la lámpara,
asegúrese de seguir cuidadosamente el
procedimiento que se describe a continuación.

•

No afloje los otros tornillos excepto los de la cubierta
de la unidad de lámpara y unidad de lámpara.
(Solamente se aflojan los tornillos plateados).

•

Por favor remítase al manual de instalación incluido
con la lámpara.

1

Pulse

en el proyector para

desconectar la alimentación eléctrica.

• Espere hasta que el ventilador de
enfriamiento se detenga.

¡Advertencia!

• No retire la unidad de lá mpara
inmediatamente después de usar el
proyector. La lámpara estará muy
caliente; podría sufrir quemaduras o
lesiones si la toca.

Unidad
de
lámpara

Botón de alimentación (OFF)

BQC-XGC50X//1

2

Desconecte el cable de alimentación.

• Desconecte el cable de alimentación
de la toma de CA.

• No toque la lámpara hasta que se haya
enfriado por completo
(aproximadamente 1 hora).

3 Cambio del filtro de aire.

•

Cambie el filtro de aire siempre que instale
una lámpara (vea las páginas 81 y 82).

4

Retire la cubierta de la unidad de
lámpara.

• Afloje el tornillo de servicio que
asegura la cubierta de la unidad de
lámpara. Luego, deslice la cubierta en
la dirección de la flecha para abrirla.

86

Toma de CA

Tornillo de servicio

5 Retire la unidad de lámpara.

•

Afloje los tornillos de sujeción de la unidad
de lámpara. Tome la unidad de lámpara
por el asa y tire de ella en la dirección de
la flecha.

6

Introduzca la nueva unidad de lámpara.

•

Presione la unidad de lámpara firmemente
para introducirla en el compartimiento.
Apriete los tornillos de sujeción.

7

Instale la cubierta de la unidad de
lámpara.

• Inserte la pestaña de la tapa de la
lámpara en la abertura, y pulse la tapa
hasta que quede colocada en su lugar.

Información

•

Si la unidad de lámpara y cubierta de la unidad de
lámpara no están colocados correctamente, la
alimentación no se activará, aun cuando el cable
de alimentación esté conectado al proyector.

Reposición del
temporizador de lámpara

Ponga el temporizador de lámpara en cero
después de reemplazar la lámpara.

Tornillo de
sujeción

Tornillo de servicio

1

Conecte el cable de alimentación.

•

Conecte el cable de alimentación
suministrado a la toma de CA del proyector.

2

Ponga el temporizador de lámpara
en cero.

•

Mientras pulsa simultáneamente ,
y en el proyector, pulse ON en el
proyector.

•

Se visualiza “LÁMP. 100%”, indicando que
el temporizador de lámpara ha sido puesto
en cero.

Información

•

Asegúrese de reposicionar el temporizador
de la lámpara sólo cuando reemplace la
lámpara. Si reposiciona el temporizador de
la lámpara y continúa usando la misma
lámpara, la lámpara podrá dañarse o explotar.

Botón INPUT

Botón de

alimentación

(ON)

Botón UNDO

Toma de CA

Botón ENTER

Apéndice

87

Asignación de los contactos de conexión

Terminal de señal INPUT 1/2 RGB y OUTPUT: Entrada para conector hembra Mini D-sub de 15 patillas

Entrada RGB

1. Entrada de video (rojo)

2.

Entrada de video (verde / sincronización en verde)

3. Entrada de video (azul)

4. Entrada de reserva 1

5. Sincronización compuesta

6. Tierra (red)

5
10
15

1
6
11

7. Tierra (verde / sincronización en verde)

8. Tierra (azul)

9. No conectado

10. Tierra

11. Tierra

12. Datos bidireccionales

13. Señal de sincronismo horizontal

14. Señal de sincronismo vertical

15. Reloj de datos

RS-232C Terminal: Conector hembra Mini DIN de 9 patillas

8

9

7

6

5

4

Número de Pin

3

21

Señal Nombre E/S Referencia

1 VCC +3.3V (Reservado) Salida No conectado
2 RD Recepción de datos Entrada Conectado a circuito interno
3SDEnvío de datos Salida Conectado a circuito interno
4 EXIR

5SG
6 ERX

7 RS Petición para enviar Salida No conectado
8 CS Borrar para enviar Entrada No conectado
9ETX

Detector de unidad de opción
(Reservado)
Retorno de tierra del circuito de señal
Recepción de señal infrarroja desde
Amplificador IR (Reservado)

Señal de transmisión infrarroja
(Reservado)

Entrada No conectado

Entrada

Salida No conectado

Conector macho D-sub de 9 patillas del adaptador DIN-D-sub RS-232C

15

69

Número de Pin

Señal Nombre E/S Referencia

1 CD No conectado
2RD
3SD
4 ER No conectado
5SG
6 DR Ajuste de datos listo No conectado
7 RS Petición para enviar Salida Conectado a circuito interno
8 CS Borrar para enviar Entrada Conectado a circuito interno
9 CI No conectado

Recepción de datos Envió de datos
Envió de datos

Retorno de tierra del circuito de señal

Entrada Conectado a circuito interno

Salida Conectado a circuito interno

RS-232C conexión de cable recomendada: Conector hembra D-sub de 9 patillas

51

96

Número de Pin

Señal

1CD 1 CD
2RD 2 RD
3SD 3 SD
4ER 4 ER
5SG 5 SG
6DR 6 DR
7RS 7 RS
8CS 8 CS
9CI 9 CI

Número de Pin

Entrada por componentes

1. PR (CR)

2. Y

3. PB (CB)

4. No conectado

5. No conectado

6. Tierra (P

7. Tierra (Y)

8. Tierra (P

9. No conectado

10. No conectado

11. No conectado

12. No conectado

13. No conectado

14. No conectado

15. No conectado

Conectado a circuito interno
No conectado

Conectado a circuito interno

Señal

)

R

)

B

Nota

• Dependiendo del diseño del sistema, es necesario conectar Pin 4 y Pin 6 en el dispositivo de control (por

ejemplo un PC).

Proyector

Número de Pin

4
5
6

PC

Número de Pin

4
5
6

Terminal USB: Conector USB tipo B de 4 patillas

88

Número de Pin

2

3

1

4

Señal Nombre

1 VCC Alimentación USB
2 USB– Datos– USB
3 USB+ Datos+ USB
4 SG Retorno de tierra del circuito de señal

(RS-232C) Características técnicas y ajustes de los comandos

Control mediante un PC

Puede utilizarse un ordenador para controlar el proyector conectando un cable de control serie RS-232C
(tipo cruz, se vende por separado) al proyector. (Vea la página 23 para saber más sobre las conexiones.)

Condiciones de comunicación

Configure los puertos serie del ordenador según se indica en la tabla.
Formato de la señal: Conforme a la norma RS-232C.
Velocidad de transmisión: 9.600 bps
Longitud de datos: 8 bits
Bits de paridad: ninguno
Bit de parada: 1 bit
Control de flujo: ninguno

Formato básico

Los comandos del ordenador se envían en el siguiente orden: comando, parámetro y código de retorno.
Después de procesar el comando del ordenador, el proyector envía un código de respuesta al ordenador.

Formato del comando

C1 C2 C3 C4 P1 P2 P3 P4

Código de retorno (0DH)

Comando de 4 dígitos Parámetro de 4 dígitos

Formato del código de respuesta

Respuesta normal

O K

Código de retorno (0DH)

Respuesta con problemas (error de comunicación o comando incorrecto)

E R R

Código de retorno (

0DH)

Información

• Cuando se envía más de un código, envíe cada comando sólo después de verificarse el código de respuesta

OK para el comando previo.

• En el caso de comandos de transmisión durante la condición de espera, toma un máximo de 30 segundos

hasta que el código de respuesta es recibido.

• Cuando la alimentación está activada durante la condición de espera con el comando “POWER ON”, espere

durante por lo menos 30 segundos después que la alimentación se haya activado, y luego transmita el
comando siguiente.

Nota

•

Al utilizar la función de control por el ordenador del proyector, el ordenador no puede leer el estado de funcionamiento
del proyector. Por lo tanto, confirme el estado transmitiendo los comandos del visualizador para cada menú de ajuste y
comprobando el estado con el visualizador en pantalla. Si el proyector recibe un comando diferente al comando del
menú del visualizador, ejecutará el comando sin mostrar el visualizador en pantalla.

Comandos

Ejemplo:

• Cuando el ajuste de imagen “Brillo” de ENTRADA 1 está ajustado a –10.

RABR 1 0_– OK

COMANDO
ALIMENTACIÓN ACTIVADA
ALIMENTACIÓN DESACTIVADA
VOLUME N (0 - 60)
SILENCIAR ACTIVADO
SILENCIAR DESACTIVADO
E. TRAPECIAL (–127 - +127)
DESPLAZA. DIGITAL (–96 - +96)

BOTONES Y TECLA DEL MANDO A DISTANCIA

PARÁMETROS

P

O

W

R

_

_

P

V

M

M

K

L

_

O

W

R

_

_

_

O

L

A

_

_

*

U

T

E

_

_

_

U

T

E

_

_

_

E

Y

S

*

*

*

N

D

S

_

*

*

1

0

*

1

0

*

*

VOLVER
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR

→

←

ProyectorOrdenador

CONTENIDO DEL CONTROL
PANTALLA NEGRA ACTIVADA
PANTALLA NEGRA DESACTIVADA
ENTRADA 1
ENTRADA 2
ENTRADA 3
ENTRADA 4
COMPROBACIÓN DE ENTRADA
IMAGEN CONGELADA ACTIVADA

BOTONES Y TECLA DEL MANDO A DISTANCIA

IMAGEN CONGELADA DESACTIVADA
INCIO AUTOSINCRONIZADO

COMANDO

I

M

B

I

M

B

I

R

G

I

R

G

I

V

E

I

V

E

I

C

H

F

R

E

F

R

E

A

D

J

PARÁMETROS

K

_

_

K

_

_

B

_

_

B

_

_

D

_

_

D

_

_

K

_

_

Z

_

_

Z

_

_

S

_

_

VOLVERCONTENIDO DEL CONTROL

OK O ERR

_

1

OK O ERR

_

0

OK O ERR

_

1

OK O ERR

_

2

OK O ERR

_

1

OK O ERR

_

2

OK O ERR

_

0

OK O ERR

_

1

OK O ERR

_

0

OK O ERR

_

1

Apéndice

89

(RS-232C) Características técnicas y ajustes de los comandos

CONTENIDO DEL CONTROL
ENTRADA 1 CAMBIO TAMAÑO : NORMAL
ENTRADA 1 CAMBIO TAMAÑO : COMPLETA
ENTRADA 1 CAMBIO TAMAÑO : PUNTO POR PUNTO
ENTRADA 1 CAMBIO TAMAÑO : ALARGAMIENTO
ENTRADA 1 CAMBIO TAMAÑO : ALARGAMIENTO INTE
ENTRADA 2 CAMBIO TAMAÑO : NORMAL
ENTRADA 2 CAMBIO TAMAÑO : COMPLETA
ENTRADA 2 CAMBIO TAMAÑO : PUNTO POR PUNTO
ENTRADA 2 CAMBIO TAMAÑO : ALARGAMIENTO
ENTRADA 2 CAMBIO TAMAÑO : ALARGAMIENTO INTE
ENTRADA 3 CAMBIO TAMAÑO : NORMAL
ENTRADA 3 CAMBIO TAMAÑO : BORDE
ENTRADA 3 CAMBIO TAMAÑO : ALARGAMIENTO
ENTRADA 3 CAMBIO TAMAÑO : ALARGAMIENTO INTE.
ENTRADA 4 CAMBIO TAMAÑO : NORMAL
ENTRADA 4 CAMBIO TAMAÑO : BORDE
ENTRADA 4 CAMBIO TAMAÑO : ALARGAMIENTO

BOTONES Y TECLA DEL MANDO A DISTANCIA

ENTRADA 4 CAMBIO TAMAÑO : ALARGAMIENTO INTE
RGB GAMMA : ESTÁNDAR
RGB GAMMA : PRESENTACIÓN
RGB GAMMA : CINEMA
RGB GAMMA : PERSONALIZAR
Vídeo GAMMA : ESTÁNDAR
Vídeo GAMMA : PRESENTACIÓN
Vídeo GAMMA : CINEMA
Vídeo GAMMA : PERSONALIZAR
ENTRADA 1 Contraste (–30 - +30)
ENTRADA 1 Brillo (–30 - +30)
ENTRADA 1 Rojo (–30 - +30)
ENTRADA 1 Azul (–30 - +30)
ENTRADA 1 Color (–30 - +30)
ENTRADA 1 Matiz (–30 - +30)
ENTRADA 1 Nitidez (–30 - +30)
ENTRADA 1 Temp Clr (–3 - +3)
ENTRADA 1 VISUALIZACIÓN
ENTRADA 1 RESTABLECER EL AJUSTE
ENTRADA 2 Contraste (–30 - +30)
ENTRADA 2 Brillo (–30 - +30)
ENTRADA 2 Rojo (–30 - +30)
ENTRADA 2 Azul (–30 - +30)
ENTRADA 2 Color (–30 - +30)
ENTRADA 2 Matiz (–30 - +30)
ENTRADA 2 Nitidez (–30 - +30)

IMAGEN

ENTRADA 2 Temp Clr (–3 - +3)
ENTRADA 2 VISUALIZACIÓN
ENTRADA 2 RESTABLECER EL AJUSTE
ENTRADA 1 Tipo de señal : RGB
ENTRADA 1 Tipo de señal : Componentes
ENTRADA 2 Tipo de señal : RGB
ENTRADA 2 Tipo de señal : Componentes
ENTRADA 1 2D progresivo
ENTRADA 1 3D progresivo
ENTRADA 1 Mod. película
ENTRADA 2 2D progresivo
ENTRADA 2 3D progresivo
ENTRADA 2 Mod. película
ENTRADA 3 (Vídeo 1) Contraste (–30 - +30)
ENTRADA 3 (Vídeo 1) Brillo (–30 - +30)
ENTRADA 3 (Vídeo 1) Rojo (–30 - +30)

COMANDO

R

A

R

A

R

A

R

A

R

A

R

B

R

B

R

B

R

B

R

B

R

A

R

A

R

A

R

A

R

B

R

B

R

B

R

B

G

A

M

G

A

M

G

A

M

G

A

M

G

A

M

G

A

M

G

A

M

G

A

M

R

A

R

A

R

A

R

A

R

A

R

A

R

A

R

A

R

A

R

A

R

B

R

B

R

B

R

B

R

B

R

B

R

B

R

B

R

B

R

B

I

A

I

A

I

B

I

B

R

A

R

A

R

A

R

B

R

B

R

B

V

A

V

A

V

A

S

R

S

R

S

R

S

R

S

R

S

R

S

R

S

R

S

R

S

R

S

V

S

V

S

V

S

V

S

V

S

V

S

V

S

V

R

R

R

R

V

V

V

V

P

B

R

R

D

B

E

C

O

T

S

H

C

T

R

E

R

E

P

B

R

R

D

B

E

C

O

T

S

H

C

T

R

E

R

E

S

S

S

S

I

P

I

P

I

P

I

P

I

P

I

P

P

B

R

R

D

PARÁMETROS

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

I

_

*

_

*

_

*

_

*

_

*

I

_

*

_

*

_

_

_

_

_

_

I

_

*

_

*

_

*

_

*

_

*

I

_

*

_

*

_

_

_

_

_

_

I

_

_

I

_

_

I

_

_

I

_

_

_

_

_

_

_

_

_

_

_

_

_

_

I

_

*

_

*

_

*

VOLVER CONTENIDO DEL CONTROL

OK O ERR

_

1

OK O ERR

_

5

OK O ERR

_

3

OK O ERR

_

2

OK O ERR

_

4

OK O ERR

_

1

OK O ERR

_

5

OK O ERR

_

3

OK O ERR

_

2

OK O ERR

_

4

OK O ERR

_

1

OK O ERR

_

3

OK O ERR

_

2

OK O ERR

_

4

OK O ERR

_

1

OK O ERR

_

3

OK O ERR

_

2

OK O ERR

_

4

OK O ERR

_

1

OK O ERR

_

2

OK O ERR

_

3

OK O ERR

_

4

OK O ERR

_

1

OK O ERR

_

2

OK O ERR

_

3

OK O ERR

_

4

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

_

0

OK O ERR

_

1

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

_

0

OK O ERR

_

1

OK O ERR

_

1

OK O ERR

_

2

OK O ERR

_

1

OK O ERR

_

2

OK O ERR

_

0

OK O ERR

_

1

OK O ERR

_

2

OK O ERR

_

0

OK O ERR

_

1

OK O ERR

_

2

OK O ERR

*

*

OK O ERR

*

*

OK O ERR

*

*

ENTRADA 3

Azul

(–30 - +30)

Color

(–30 - +30)

ENTRADA 3

Matiz

(–30 - +30)

ENTRADA 3

Nitidez

(–30 - +30)

ENTRADA 3

Temp Clr

ENTRADA 3
ENTRADA 3 VISUALIZACIÓN
ENTRADA 3
ENTRADA 4
ENTRADA 4
ENTRADA 4
ENTRADA 4
ENTRADA 4
ENTRADA 4

IMAGENSYNC. AUTO.

ENTRADA 4
ENTRADA 4
ENTRADA 4 VISUALIZACIÓN
ENTRADA 4
ENTRADA 3 2D progresivo
ENTRADA 3 3D progresivo
ENTRADA 3 Mod. película
ENTRADA 4 2D progresivo
ENTRADA 4 3D progresivo
ENTRADA 4 Mod. película
Color selecc. : Estándar
Color selecc. : sRGB
Color selecc. : Personalizar 1
Color selecc. : Personalizar 2
Color selecc. : Personalizar 3
Objetivo : Rojo
Objetivo : Amarillo
Objetivo : Verde
Objetivo : Cyan

C. M. S.

Objetivo : Azul
Objetivo : Magenta
Claridad (–30 - +30)
Cromin. (–30 - +30)
Matiz (–30 - +30)
Reajuste (este color)
Reajuste (todos los colores)
Reloj (–150 - +150)
Fase (–60 - +60)
Pos. H. (–150 - +150)
Pos. V. (–60 - +60)
VISUALIZACIÓN DE ENTRADA DE RGB
RGB RESTABLECER AJUSTE

*1

Guardar ajuste (1 - 7)
Elegir ajuste (1 - 7)
COMPROBACIÓN DE LA FRECUENCIA HORIZONTAL RGB
COMPROBACIÓN DE LA FRECUENCIA VERTICAL RGB
Sinc. auto. SINCRONISMO AUTOMÁTICO DESACTIVADO
AUTOSINCRONIZACIÓN NORMAL
AUTOSINCRONIZACIÓN DE ALTA VELOCIDAD
VISUALIZADOR DE AUTOSINCRONIZACIÓN ACTIVADO
VISUALIZADOR DE AUTOSINCRONIZACIÓN DESACTIVADO

(–3 - +3)

RESTABLECER EL AJUSTE
Contraste

(–30 - +30)

Brillo

(–30 - +30)

Rojo

(–30 - +30)

Azul

(–30 - +30)

Color

(–30 - +30)

Matiz

(–30 - +30)

Nitidez

(–30 - +30)

Temp Clr

(–3 - +3)

RESTABLECER EL AJUSTE

COMANDO

V

A

V

A

V

A

V

A

V

A

V

A

V

A

V

B

V

B

V

B

V

B

V

B

V

B

V

B

V

B

V

B

V

B

V

A

V

A

V

A

V

B

V

B

V

B

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

C

M

I

N

I

N

I

A

I

A

I

A

I

A

M

E

M

E

T

F

T

F

A

A

A

A

A

A

I

M

I

M

B

C

T

S

C

R

R

P

B

R

B

C

T

S

C

R

R

I

I

I

I

I

I

C

C

C

C

C

T

T

T

T

T

T

S

S

S

R

R

C

P

H

V

R

R

M

M

R

R

D

D

D

A

A

PARÁMETROS

E

_

O

_

I

_

H

_

T

_

E

_

E

_

I

_

R

_

D

_

E

_

O

_

I

_

H

_

T

_

E

_

E

_

P

_

P

_

P

_

P

_

P

_

P

_

S

_

S

_

S

_

S

_

S

_

G

_

G

_

G

_

G

_

G

_

G

_

L

_

C

_

H

_

E

_

E

_

L

*

H

_

P

*

P

_

E

_

E

_

S

_

L

_

Q

_

Q

_

J

_

J

_

J

_

S

_

S

_

*

*

*

*

_

_

_

*

*

*

*

*

*

*

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

_

*

*

*

_

_

*

*

*

*

_

_

_

_

_

_

_

_

_

_

_

*

*

*

*

*

*

*

*

*

*

_

0

_

1

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

_

0

_

1

_

0

_

1

_

2

_

0

_

1

_

2

0

0

0

1

1

1

1

2

1

3

_

1

_

2

_

3

_

4

_

5

_

6

*

*

*

*

*

*

_

1

_

2

*

*

*

*

*

*

*

*

_

0

_

1

_

*

_

*

_

1

_

2

_

0

_

1

_

2

_

1

_

0

VOLVER
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
kHz (***. * O _)
Hz (***. * O _)
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR

90

CONTENIDO DEL CONTROL
FAO
VAO
Altavoz ACTIVADA
Altavoz DESACTIVADA
Imagen en imagen : INFERIOR DERECHA
Imagen en imagen : INFERIOR IZQUIERDA
Imagen en imagen : SUPERIOR DERECHA
Imagen en imagen : SUPERIOR IZQUIERDA
Imagen en imagen DESACTIVADA
Ahorro de energía : ESTÁNDAR
Ahorro de energía : BAJA POTENCIA
Reducción de ruido: DESACTIVADA
Reducción de ruido: Nivel 1
Reducción de ruido: Nivel 2
Reducción de ruido: Nivel 3
Búsqueda auto. : DESACTIVADA
Búsqueda auto. : ACTIVADA
Visualizador NORMAL
Visualizador Nivel A
Visualizador Nivel B
VISUALIZADOR DE PANTALLA NEGRA ACTIVADO
VISUALIZADOR DE PANTALLA NEGRA DESACTIVADO

OPCIONES (1)

SELECCIÓN DEL SISTEMA DE VÍDEO : Auto
SELECCIÓN DEL SISTEMA DE VÍDEO :
SELECCIÓN DEL SISTEMA DE VÍDEO : SECAM
SELECCIÓN DEL SISTEMA DE VÍDEO : NTSC4.43
SELECCIÓN DEL SISTEMA DE VÍDEO : NTSC3.58
SELECCIÓN DEL SISTEMA DE VÍDEO : PAL-M
SELECCIÓN DEL SISTEMA DE VÍDEO : PAL-N
SELECCIÓN DEL FONDO : Sharp
SELECCIÓN DEL FONDO : Personalizar
SELECCIÓN DEL FONDO : Azul
SELECCIÓN DEL FONDO : Ninguno
SELECCIÓN DE IMAGEN DE INICIO : Sharp
SELECCIÓN DE IMAGEN DE INICIO : Personalizar
SELECCIÓN DE IMAGEN DE INICIO : Ninguno
Desconex Automát : NO UTILICE
Desconex Automát : UTILICE

PAL(50/60 Hz)

COMANDO

A

O

A

O

A

S

A

S

P

I

P

I

P

I

P

I

P

I

T

H

M

T

H

M

3

D

3

D

3

D

3

D

I

N

I

N

I

M

I

M

I

M

I

M

I

M

M

E

M

E

M

E

M

E

M

E

M

E

M

E

I

M

I

M

I

M

I

M

I

M

I

M

I

M

A

P

A

P

U

T

U

T

P

K

P

K

N

P

N

P

N

P

N

P

N

P
D
D

N

R

N

R

N

R

N

R

S

E

S

E

D

I

D

I

D

I

B

O

B

O

S

Y

S

Y

S

Y

S

Y

S

Y

S

Y

S

Y

B

G

B

G

B

G

B

G

S

I

S

I

S

I

O

W

O

W

PARÁMETROS

_

_

_

1

_

_

_

2

_

_

_

1

_

_

_

0

_

_

1

1

_

_

1

2

_

_

1

3

_

_

1

4

_

_

_

0

_

_

_

0

_

_

_

1

_

_

_

0

_

_

_

1

_

_

_

2

_

_

_

3

_

_

_

0

_

_

_

1

_

_

_

1

_

_

_

2

_

_

_

0

_

_

_

1

_

_

_

0

_

_

_

1

_

_

_

2

_

_

_

3

_

_

_

4

_

_

_

5

_

_

_

6

_

_

_

7

_

_

_

1

_

_

_

2

_

_

_

3

_

_

_

4

_

_

_

1

_

_

_

2

_

_

_

3

_

_

_

0

_

_

_

1

OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR
OK O ERR

VOLVER

CONTENIDO DEL CONTROL

Porcent. Rest. (Porcentaje)

ESTADO DE LÁMPARA

Modo PRV : RETROCESO DESACTIVADO
Modo PRV : RETROCESO ACTIVADO

OPCIONES (2)IDIOMA

Modo PRV : INVERSIÓN DESACTIVADA
Modo PRV : INVERSIÓN ACTIVADA
Nivel blo. teclas : Normal
Nivel blo. teclas : Nivel A
Nivel blo. teclas : Nivel B
SELECCIÓN DE IDIOMA : English
SELECCIÓN DE IDIOMA : Deutsch
SELECCIÓN DE IDIOMA : Español
SELECCIÓN DE IDIOMA : Nederlands
SELECCIÓN DE IDIOMA : Français
SELECCIÓN DE IDIOMA : Italliano
SELECCIÓN DE IDIOMA : Svenska
SELECCIÓN DE IDIOMA :
SELECCIÓN DE IDIOMA : Português
SELECCIÓN DE IDIOMA :
SELECCIÓN DE IDIOMA :
COMPROBACIÓN DEL NOMBRE DEL MODELO
COMPROBACIÓN DE NÚMERO DE SERIE
AJUSTE DE NOMBRE DE PROYECTOR 1

(Primeros cuatro caracteres)
AJUSTE DE NOMBRE DE PROYECTOR 2

(Cuatro caracteres del medio)
AJUSTE DE NOMBRE DE PROYECTOR 3

(Ultimos cuatro caracteres)
VERIFICACIÓN DE NOMBRE DE PROYECTOR

PARÁMETROS

COMANDO

T

T

I
I
I
I
K
K

K
M
M
M
M
M
M
M
M
M
M
M
M

*2

S

P

P

P
P

_

_

_

L

T

L

_

_

_

S

P

L

_

_

_

E

R

M

_

_

_

E

R

M

_

_

_

N

I

M

_

_

_

N

I

M

_

_

_

L

Y

E

_

_

_

L

Y

E

_

_

_

L

Y

E

_

_

_

A

L

E

_

_

_

A

L

E

_

_

_

A

L

E

_

_

_

A

L

E

_

_

_

A

L

E

_

_

_

A

L

E

_

_

_

A

L

E

_

_

_

A

L

E

_

_

_

A

L

E

1

_

_

A

L

E

1

_

_

A

L

E

_

_

_

D

R

N

_

_

_

D

R

N

*

*

*

1

N

J

*

*

*

2

N

J

*

*

*

3

N

J

_

_

_

0

N

J

VOLVER

0-100 (Entero)

1

0:DESACTIVADA, 1:ACTIVADA,
2:REINTENTAR,3:EN ESPERA,

1

4:ERROR DE LA LÁMPARA

OK O ERR

0

OK O ERR

1

OK O ERR

0

OK O ERR

1

OK O ERR

0

OK O ERR

1

OK O ERR

2

OK O ERR

1

OK O ERR

2

OK O ERR

3

OK O ERR

4

OK O ERR

5

OK O ERR

6

OK O ERR

7

OK O ERR

8

OK O ERR

9

OK O ERR

0

OK O ERR

1

NOMBRE DE MODELO

1

NO. DE SERIE

1

OK O ERR

*

OK O ERR

*

OK O ERR

*

NOMBRE DE PROYECTOR

1

Nota

• Si aparece un guión bajo (_) en la columna de parámetros, introduzca un espacio. Si aparece un asterisco
(*), introduzca un valor en el rango indicado entre corchetes bajo CONTENIDO DEL CONTROL.

*1

Sinc. fina sólo se puede ajustar en el modo RGB visualizado.

•

*2

•

El comando COMPROBACIÓN DEL NÚMERO DE SERIE se emplea para leer los doce dígitos del número
de serie.

Apéndice

91

Características del terminal de mando a distancia por cable

Características de la entrada del mando a distancia con cable

••

• Miniclavija de ø3.5 mm

••

••

• Externo: +5 V (1 A)

••

••

• Interno: TIERRA

••

Códigos de función y de transmisión

CONTROL

ITEM

ON

OFF

VOLUME +

VOLUME –

MUTE

MENU

KEYSTONE

BLACK SCREEN

ENTER

RESIZE

UNDO

FREEZE

ENLARGE (+)

ENLARGE (–)

CîDIGO DE SISTEMA

C2

C3

C4

C1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

C5 C6

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

CîDIGO DE DATOS

C7

C8

C9

C10 C11

1

1

0

0

0

1

1

0

1

1

1

0

1

1

1

1

0

1

1

0

1

0

0

1

0

0

1

1

0

1

0

0

0

1

1

0

0

1

1

1

0

1

1

1

0

0

1

1

0

1

1

0

1

1

0

1

CîDIGO

EXTERNO

C12

C13

C14

C15

0

1

1

0

1

0

1

0

1

0

1

0

0

0

0

0

0

1

1

0

1

0

1

0

0

0

0

1

0

1

1

0

1

0

1

0

0

0

1

0

0

0

1

0

0

0

1

0

1

1

1

0

1

0

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

1

0

1

0

0

1

1

0

1

0

1

0

Código de función del mando a distancia con cable

LSB MSB

C1

C DIGO DE SYSTEMA

10110********10

•

Los códigos de sistema C1 a C5 están fijados en “10110”.

•

Los códigos C14 y C15 son bits de confirmación inversa.

C5 C6

C DIGO DE DATOS

C13 C14 C15

“10” indica “Parte frontal” y “01” indica “Parte trasera”.

CONTROL

ITEM

AUTO SYNC

∂

ƒ

ß

©

GAMMA

PinP

BACK

FORWARD

BREAK TIMER

INPUT 1

INPUT 2

INPUT 3

INPUT 4

CîDIGO DE SISTEMA

C2

C3

C4

C1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

C5 C6

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

0

1

1

0

CîDIGO DE DATOS

C7

C8

C9

0

1

0

0

1

0

1

0

1

0

1

0

1

0

0

1

1

1

0

1

1

0

1

0

0

0

1

1

1

0

0

0

1

1

1

1

1

1

1

1

1

1

0

0

1

0

0

1

1

0

0

1

0

0

1

0

C10 C11

1

1

1

0

1

0

1

0

0

0

0

0

1

1

0

1

0

1

1

1

1

1

1

1

1

1

1

1

EXTERNO

C12

1

0

0

1

1

1

1

0

0

0

0

0

0

0

CîDIGO

C13

C14

1

1

1

0

0

0

1

1

1

1

0

0

0

0

C15

1

0

1

0

1

0

1

0

1

0

1

0

1

0

1

0

1

0

1

0

1

0

1

0

1

0

1

0

Formato de la señal remota Sharp

Formato de transmisión: formato 15 bits

DDDDDD

67,5 ms 67,5 ms

DDDDDDD

Forma de onda de la señal de salida: Salida empleando modulación de la posición del pulso

t

0

T

1

T

“0”“0”“0”“1”

D

“0”“1”“0”

• t = 264 µs • Frecuencia de pulsos de la portadora = 455/12 kHz

0 = 1,05 ms • Relación de trabajo = 1:1

• T

1 = 2,10 ms

• T

Código de control de transmisión

15 bits Ejemplo de retroceso D a D

C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14

Direccin del sistema

Bit de datos comunesDaD Retroceso en D

Bit de datos de tecla de funcin

Expansin

de datos

Mscara

C15

Deter­minación
de datos

92

26,4 s

C11DC20C31C41C50C61C70C80C90C100C110C120C130C141C15

C11DC20C31C41C50C60C71C81C91C101C111C121C131C140C15

t

0

1

Tabla de compatibilidad con ordenadores

Ordenador

• Soporte de señales múltiples

Frecuencia horizontal: 15–126 kHz, Frecuencia vertical: 43–200 Hz*, Reloj de pixeles: 12–230 MHz

• Compatible con señales de sincronización compuestas y en verde

• UXGA y SXGA compatibles en compresión inteligente.

• Tecnología de redimensionamiento AICS (Sistema de compresión inteligente avanzada y de expansión)

La siguiente es una lista de modos que conforman el VESA. Sin embargo, este proyector soporta otras
señales que no son estándars VESA.

PC/
MAC/
WS

PC

Resolución

VGA

SVGA

XGA

640 × 350

720 × 350

640 × 400

720 × 400

640 × 480

800 × 600

1.024 × 768

Frecuencia

horizontal

(kHz)

27,0 60
31,5
37,9
27,0
31,5
27,0
31,5
37,9
27,0
31,5
37,9
26,2
31,5
34,7
37,9
37,5
43,3
47,9
53,0
61,8
78,5
80,9

100,4

31,4
35,1
37,9
44,5
48,1
46,9
53,7
56,8
64,0
77,2

98,3
102,1
125,6

35,5

40,3

48,4

56,5

58,1

60,0

68,7

73,5

77,2

80,6

98,8

113,2

Frecuencia

Vertical

(Hz)

70
85
60
70
60
70
85
60
70
85
50
60
70
72
75
85

90
100
120
150
160
200

50

56

60

70

72

75

85

90
100
120
150
160
200

43

50

60

70

72

75

85

90

96
100
120
140

Estándar

VESA

✔

✔

✔

✔
✔
✔

✔
✔

✔
✔
✔

✔
✔

✔
✔

Visualización

Superior

Centrado

PC/
MAC/
WS

PC

PC/

MAC 13”

PC/

MAC 19”

PC/

MAC 21”

MAC

16”

HP (WS)
PC (WS)

WS

SGI (WS)

SUN (WS)

Resolución

1.152 × 864

SXGA

1.152 × 882

1.280

×

1.024

+

SXGA

1.400 ×1.050

UXGA

SXGA

SVGA
SXGA

SXGA

1.600

×

1.200

VGA

640 × 480 34,9 67

XGA

1.024 × 768

1.280×1.024

800 × 600
832

×

624

1.152

×

870

1.280×1.024

1.280

×

960

1.280×1.024

1.152

×

900

Frecuencia

Frecuencia

horizontal

(kHz)

54,3
64,0
64,1
67,5
75,7 80
77,3
90,2
54,8
65,9
67,4
64,0
74,6
78,1 74
80,0 75
91,1 85

108,4 100

64,0 60
74,7 52
75,0 60
81,3 65
87,5 70
90,1 72
93,8 75

106,3 85

48,4 60
60,0 75

80,0 75
46,8 75

49,6 75
68,5 75
78,1 72
60,0 60
85,9 85
53,5 50
76,8 72
60,9 66
71,9 76

Vertical

(Hz)

60
70
72
75

85

100

60
72
74
60
70

Estándar

VESA

✔

✔

✔
✔

✔
✔
✔

✔
✔

✔
✔

✔

✔

Visualización

Compresión

inteligente

avanzada

Compresión

inteligente

Superior

Centrado

Compresión

inteligente
avanzada

Superior

Compresión

inteligente

avanzada

* Pueden ser visibles interferencias temporales con

frecuencias verticales sobre los 100 Hz si se activan las
funciones OSD.

Nota

•

Puede que este proyector no pueda visualizar imágenes de ordenadores portatiles en el modo simultáneo (CRT/LCD). Si esto ocurre, apague la pantalla
LCD en el ordenador portatil y emita los datos de visaulización en el modo “Solo CRT”. Detalles sobre como cambiar los modos de pantalla se pueden
encontrar en el manual de funcionamiento de su ordenador portatil.

•

Cuando este proyector recibe señales de formato VGA VESA 640 × 350, aparecerá “640 × 400” en la pantalla.

•

Cuando se reciben señales de formato 1.600 × 1.200 VESA, ocurre muestreo y parte de la imagen puede ser cortada debido a que la imagen es
visualizada en 1.024 líneas.

DTV

Señal

480I
480P
540P

580I
580P
720P

1035I
1080I
1080I

Frecuencia horizontal (kHz)

15,7
31,5
33,8
15,6
31,3
45,0
33,8
33,8
28,1

Frecuencia Vertical (Hz)

60
60
60
50
50
60
60
60
50

93

Apéndice

Solución de problemas

Problema

No hay imagen y no hay

sonido o el proyector no se

inicia.

Se escucha sonido pero no

aparece ninguna imagen.

Colores desvanecidos o

pobres.

Comprobar

•

El cable de alimentación del proyector no está conectado a la toma de
corriente mural.

•

La alimentación eléctrica de los dispositivos externos está
desconectada.

•

Se ha seleccionado un modo de entrada incorrecto.

•

Los cables están conectados de forma incorrecta al panel lateral del
proyector.

•

Las pilas del mando a distancia se han agotado.

•

No se ha seleccionado la salida externa al conectar el ordenador
portátil.

•

La tapa protectora de la lámpara no está instalada correctamente.

• Los cables no están correctamente conectados al panel trasero
del proyector.

• El “Brillantez” ha sido ajustado a la posición de mínimo.

•

Las opciones de imagen han sido ajustadas de forma incorrecta.

(Sólo entrada de vídeo)

• El sistema de entrada de vídeo ha sido ajustado de forma
incorrecta.

(Solo ENTRADA 1 y 2)

• El tipo de señal de entrada RGB/Componentes ha sido
ajustado incorrectamente.

Página

17

—

35
18

13
18

87
18

46

46

66

46

• Ajuste el enfoque.

• La distancia de proyección excede el margen de enfoque.

(Sólo entrada de ordenador)

• Realice los ajustes de “Sinc.fina” (ajuste de “Reloj”)

• Realice los ajustes de “Sinc.fina” (ajuste de “Fase”)

Imagen borrosa;

aparece ruido.

Se visualiza la imagen pero

no se escucha ningún sonido.

Ocasionalmente se
escucha un ruido inusual
desde la caja del equipo.

El indicador de

mantenimiento se enciende.

No es posible capturar la

imagen.

94

• Dependiendo del ordenador, puede aparecer ruido.

• El ajuste de “DNR” (reducción de ruido digital) es incorrecto.

• Los cables están conectados de forma incorrecta al panel

• El volumen está ajustado al mínimo.

• Aparece la visualización SILENCIAR.

•

• Consulte “Indicadores de mantenimiento”.

• La señal en las entradas INPUT 1 ó 2 no es una señal RGB

28
29

48
48

—

65
18

lateral del proyector.

35
36

Si la imagen es normal, el ruido puede deberse a la contracción del
material de la caja causada por cambios de temperatura en la habitación.
Esto no afecta el funcionamiento ni el rendimiento del equipo.

XGA (1024 × 768). No es posible capturar imágenes cuyas
señales son diferentes de las indicadas anteriormente.

—

83

67

Solución de problemas

• La señal recibida en INPUT 1 o 2 está ajustada a una

La función “Imagen en

imagen” no funciona.

No se puede conectar ni

desconectar la

alimentación eléctrica con

el botón de alimentation del

proyector.

La imagen es verde en

ENTRADA 1 o 2

COMPONENTE.

La imagen es rosada

(no verde) en ENTRADA

1 o 2, RGB.

La imagen es oscura.

La imagen es demasiado

brillante y blanquecina.

Los botones de volumen

VOL del proyector no

funcionan.

No se puede recibir un código

de respuesta cuando se

intentó controlar el proyector

usando los comandos RS­232C desde un ordenador

durante la condición de

espera.

• La señal recibida en INPUT 1 o 2 envía señales de componente

• La señal recibida en INPUT 1 o 2 está ajustada al modo

• Se ha seleccionado un nivel de bloqueo de las teclas.

• Cambie el tipo de señal de entrada.

• El indicador de reemplazo de lámpara LAMP parpadea de color

• Las opciones de imagen han sido ajustadas de forma

Los botones de volumen VOL no funcionan cuando: (intente usar
los botones VOL+/– del mando a distancia)

• se visualiza el menú

• se visualiza el menú de objetivo

• se utiliza la función “Imagen en imagen”

• se amplía la imagen (a más del doble del tamaño original)

• se utiliza una pantalla del tipo “punto por punto” con una

• En el caso de transmitir los comandos RS-232C desde un

ComprobarProblema Página

resolución que excede SXGA.

480I, 480P, 540P, 580I, 580P, 720P, 1035I o 1080I.

entrelazado, que utiliza señales RGB.

Si el nivel de bloqueo de las teclas está ajustado a “Nivel B”,
ningún botón funciona. Si el nivel de bloqueo de las teclas está
ajustado a “Nivel A”, sólo funcionan los botones INPUT, VOL y
MUTE.

rojo. Reemplace la lámpara.

incorrecta.

resolución mayor que la del panel.

ordenador durante la condición de espera, toma un máximo de
30 segundos para que el ordenador reciba el código de
respuesta. Ajuste el tiempo de espera del código de respuesta
del ordenador a 30 segundos o más tiempo.

57

71

46

83

46

—

89

95

Apéndice

Para asistencia SHARP

Si tiene cualquier tipo de problema durante la instalación o uso de este proyector, consulte primero la
sección “Solución de problemas” en las páginas 94 y 95. Si este manual de uso no soluciona su
problema, póngase en contacto con los departamentos de Servicio de SHARP de la siguiente lista.

EE.UU. Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277)
[e-mail]
http://www.sharplcd.com

Canadá Sharp Electronics of Canada Ltd.

[phone]
http://www.sharp.ca

México Sharp Electronics Corporation Mexico

Branch

[phone]
http://www.sharp.com.mx

Latinoamérica Sharp Electronics Corp. Latin American

Group

[phone]
[e-mail]
http://www.siempresharp.com

Alemania Sharp Electronics (Europe) GMBH

01805-234675
http://www.sharp.de

Reino Unido Sharp Electronics (U.K.) Ltd.

0161-205-2333
[e-mail]
http://www.sharp.co.uk

Italia Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1
http://www.sharp.it

Francia Sharp Electronics France

01 49 90 35 40
[e-mail]
http://www.sharp.fr

España Sharp Electronica Espana, S.A.

93 5819700
[e-mail]
http://www.sharp.es

Austria Sharp Electronics Austria

(Ges.m.b.H.)

0043 1 727 19 123
[e-mail]
http://www.sharp.at

Australia Sharp Corporation of Australia

Pty. Ltd.

1300-135-022
http://www.sharp.net.au

Nueva Zelanda Sharp Corporation of New Zealand

[phone], [phone]
http://www.sharpnz.co.nz

Singapur Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556
[e-mail]
http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623
[e-mail]
http://www.sharp.com.hk

Malasia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

E.A.U. Sharp Middle East Fze

971-4-81-5311
[e-mail]

Tailandia Sharp Thebnakorn Co. Ltd.

02-236-0170
[e-mail]
http://www.sharp-th.com

Corea Sharp Electronics Incorporated of

Korea

(82) 2-3660-2002
[e-mail]
http://www.sharp-korea.co.kr

Suiza Sharp Electronics (Schweiz) AG

0041 1 846 63 11
[e-mail]
http://www.sharp.ch

Suecia Sharp Electronics ( Nordic ) AB

(46) 8 6343600
[e-mail]
http://www.sharp.se

96

India Sharp Business Systems (India)

Limited

(91) 11- 6431313
[e-mail]

Especificaciones

Tipo de producto

Modelo

Sistema de vídeo

Método de visualización

Panel LCD

Objetivo

Lámpara de proyección

Señal de entrada de componente

(INPUT 1/2)

Resolución horizontal

Señal de entrada RGB de ordenador

(INPUT 1/2)

Señal de entrada de vídeo

(INPUT 3)

Señal de entrada S-vídeo

(INPUT 4)

Señal de control del ordenador

(RS-232C)

Reloj de pixeles

Frecuencia vertical

Frecuencia horizontal

Señal de entrada de audio

Salida de audio

Sistema de altavoces

Tensión nominal

Corriente de entrada

Frecuencia nominal

Consumo

Consumo de energía (en espera)

Disipación de calor

Temperatura de funcionamiento

Temperatura de almacenamiento

Frecuencia portadora de I/R

Dimensiones (aprox.)

Peso (aprox.)

Accesorios suministrados

Piezas de recambio

Proyector LCD
XG-C50X
NTSC 3.58/NTSC 4.43/PAL/PAL-M/PAL-N/PAL 60/SECAM/
DTV480I/DTV480P/DTV540P/DTV580I/DTV580P/DTV720P/DTV1035I/DTV1080I
Panel LCD x 3, método de obturador óptico RGB
Tamaño del panel: 0,99" (25,1 mm) (15 [Al] × 20 [An] mm)
Núm. de puntos: 786.432 puntos (1.024 [H] × 768 [V])
Objetivo zoom 1–1,27 ×, F1,77–2,25, f = 36,5–46,3 mm
Lámpara de 250 W de CA
Conector D-sub de 15 contactos
Y: 1,0 Vp-p, sincronización negativa, terminación de 75 Ω
PB: 0,7 Vp-p, terminación de 75 Ω
PR: 0,7 Vp-p, terminación de 75 Ω
750 líneas de TV (DTV720P)
Conector D-sub de 15 contactos
Entrada analógica tipo RGB separada/sincronización en verde: 0-0,7 Vp-p, positiva, terminación de 75 Ω
SEÑAL DE SINCR. HORIZONTAL: Nivel TTL (positivo/negativo)
SEÑAL DE SINCR. VERTICAL: Igual que arriba
Conector RCA: VIDEO, vídeo compuesto, 1,0 Vp-p, sincronización negativa, terminación
de 75 Ω
Conector Mini DIN de 4 contactos
Y (señal de luminancia): 1,0 Vp-p, sincronización negativa, terminación de 75 Ω
C (señal de crominancia): Ráfaga 0,286 Vp-p, terminación de 75 Ω
Conector mini DIN de 9 patillas

12-230 MHz
43-200 Hz*
15-126 kHz
Miniclavija de ø3,5 mm: AUDIO, 0,5 Vrms, más de 47 kΩ (estéreo)
3,0 W (monofónico)
4 cm × 7 cm
CA 100 –240 V
3,4 A
50/60 Hz
340 W (Modo estándar)/290 W (Modo de baja energía)
Alrededor de 0,8 W (cuando "Moni./RS232C" se ajusta a "OFF" (desactivado).

1.280 BTU/hora
41°F to 104°F (+5°C a +40°C)
–4°F to 140°F (–20°C a +60°C)
Plástico

Caja

38 kHz
15 3⁄8" × 3 7⁄8" × 11 9⁄16" (390 (An) × 99,0 (Al) × 294 (Prf) mm) (sólo el cuerpo principal)
15 1⁄2" × 4 7⁄16" × 11 5⁄8" (393 (An) × 114,0 (Al) × 303,2 (Prf) mm) (Incluyendo pata de ajuste y
partes protectoras)
11,3 lbs. (5,1 kg)
Mando a distancia, Dos pilas R-6, Cable de alimentación para EE.UU., Canadá, etc. (11'10", 3,6
m), Cable de alimentación para Europa, excepto el Reino Unido (6', 1,8 m), Cable de alimentación
para el Reino Unido, Hong Kong y Singapur (6', 1,8 m), Cable de alimentación para Australia,
Nueva Zelanda y Oceanía (6', 1,8 m), Cable RGB (9'10", 3 m), Cable USB (9'10", 3 m), Cable de
audio del ordenador (9'10", 3 m), Adaptador DIN-D-sub RS-232C (6 45⁄64", 15 cm), Filtro de aire
extra, Tapa del objetivo (instalada), CD-ROM con el Manual del proyector y Referencias técnicas,
CD-ROM con Software de presentación avanzado, Manual de manejo, Etiqueta de referencia
rápida
Unidad de la lámpara (módulo de la lámpara/caja) (BQC-XGC50X//1), Mando a distancia
(RRMCGA029WJSA), Dos pilas R-6 (tamaño “AA”, UM/SUM-3, HP-7 o similar), Cable de
alimentación para EE.UU., Canadá, etc. (QACCDA010WJPZ), Cable de alimentación para
Europa, excepto el Reino Unido (QACCV4002CEZZ), Cable de alimentación para el Reino
Unido, Hong Kong y Singapur (QACCBA012WJPZ), Cable de alimentación para Australia, Nueva
Zelanda y Oceanía (QACCL3022CEZZ), Cable RGB (QCNWGA012WJPZ), Cable USB
(QCNWGA014WJPZ), Cable de audio del ordenador (QCNWGA013WJPZ), Adaptador DIN-D­sub RS-232C (QCNWGA015WJPZ), Filtro de aire (PFILDA005WJZZ), Tapa del objetivo
(PCAPHA003WJSA), CD-ROM con el Manual del proyector y Referencias técnicas
(UDSKAA007WJZZ), CD-ROM con Software de presentación avanzado (UDSKAA005WJN1),
Manual de manejo (TINS-A163WJZZ), Etiqueta de referencia rápida

Apéndice

*

Pueden ser visibles interferencias temporales con frecuencias verticales sobre los 100 Hz si se activan las funciones OSD.

Este proyector SHARP emplea un panel de LCD (Liquid Crystal
Display, Pantalla de cristal líquido). Este sofisticado panel TFT
(Thin Film Transistors, Transistores de película delgada) tiene una
resolución de 786.432 pixels (× RGB). Al igual que cualquier otro
equipo electrónico de alta tecnología, tales como grandes
pantallas de TV, sistemas de vídeo y cámaras de vídeo, hay ciertos

límites con los que el equipo debe cumplir.
Este equipo tiene ciertos pixeles inactivos dentro de los límites
aceptados, lo que puede traducirse en puntos inactivos en la
pantalla. Esto no afecta la calidad de la imagen ni la vida útil del
equipo.

Las especificaciones están sujetas a cambios sin previo aviso.

97

Dimensiones

Unidades: Pulgadas (mm)

/16 (213,8)

7

8

Vista lateral

/8 (4)

1

/16 (294)

9

11

/16

3

(5,2)

1

/16 (1,5)

Vista posterior

Vista superior

3

15

/8 (390)

5 (126,5)

1

/16 (1,5)

Vista lateral

Vista frontal

Vista inferior

3

/8 (98,8)

7

1

3

/16 (15)

9

/16 (124,5)

15

/16 (7,5)

4

5

/8 (104)

1

4

/4
1

/8
2

(44,5)

(54,5)

2

4

15

2 11/

M4

M4

1

/8 (80)

3

3

/8 (111,75)

/16 (75)

16

(67,5)

M4

M4

ø 67,5

3 15/16 (100,5)9 1/2 (241,5)

98
