BEDIENUNGSANLEITUNG

MODELL

XG-C50X

Anhang

Einführung

Anschlüsse und Aufstellung

Grundlegende Bedienung

LCD-PROJEKTOR

Einfach zu verwendende Funktionen

Anhang

WICHTIG

Um bei Verlust oder Diebstahl dieses Projektors eine Meldung zu vereinfachen, sollten Sie die auf der Unterseite des Projektors angebrachte Seriennummer aufschreiben und sorgfältig aufbewahren. Vor dem Wegwerfen der Verpackung sicherstellen, dass der Inhalt auf die Gegenstände überprüft wird, die in der Liste von „Mitgeliefertes Zubehör“ auf Seite 14 aufgeführt sind.

The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese (Traditional Chinese and Simplified Chinese), Korean and Arabic. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch (Traditionelles Chinesisch und einfaches Chinesisch), Koreanisch und Arabisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, suédois, espagnol, italien, néerlandais, portugais, chinois (chinois traditionnel et chinois simplifié), coréen et arabe. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, svenska, spanska, italienska, holländska, portugisiska, kinesiska (traditionell kinesiska och förenklad kinesiska), koreanska och arabiska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, sueco, español, italiano, holandés, portugués, chino (chino tradicional y chino simplificado), coreano y árabe. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, svedese, spagnolo, italiano, olandese, portoghese, cinese (cinese tradizionale e cinese semplificato), coreano e arabo. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Zweeds, Spaans, Italiaans, Nederlands, Portugees, Chinees (Traditioneel Chinees en Vereenvoudigd Chinees), Koreaans en Arabisch. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Sueco, Espanhol, Italiano, Holandês, Português, Chinês (Chinês Tradicional e Chinês Simplificado), Coreano e Árabe. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Modell-Nr.: XG-C50X

Serien-Nr.:

Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Einführung

DEUTSCH

Es gibt zwei wichtige Gründe für die baldige Garantie-Registrierung dieses neuen Projektors von SHARP mit Hilfe der dem Projektor beiliegenden REGISTRIERUNGS-KARTE:

1. GARANTIE

Hierdurch wird sichergestellt, dass Sie sofort den vollständigen Anspruch auf die Garantie auf Bauteile, Service und Personalkosten dieses Gerätes haben.

2. CONSUMER PRODUCT SAFETY ACT

Um sicherzustellen, dass Sie sofort über Sicherheitshinweise zu Inspektionen, Modifizierungen oder einen Rückruf benachrichtigt werden, die von SHARP aufgrund des Consumer Product Saftey Act von 1972 durchgeführt werden müssen, LESEN SIE BITTE DEN WICHTIGEN ABSCHNITT ÜBER DIE “EINGESCHRÄNKTE GARANTIE” DURCH.

WARNUNG:

Helle Lichtquelle. Nicht in den Lichtstrahl schauen oder ihn direkt anschauen. Besonders Kinder sollten nicht direkt in den Lichtstrahl schauen.

NUR USA

WARNUNG: Um das Risiko von elektrischem Schlag zu verringern, sollte dieses Gerät nicht

Regen oder Feuchtigkeit ausgesetzt werden.

Siehe Unterseite des aktuellen Gerätes.

VORSICHT

RISIKO VON ELEKTRISCHEM

SCHLAG. NICHT DIE SCHRAUBEN

ENTFERNEN, AUSGENOMMEN

DIE BESONDERS AUSGEWIESENEN

SERVICESCHRAUBEN FÜR

DEN BENUTZER.

VORSICHT: ZUR VERRINGERUNG DES RISIKOS VON

KEINE DURCH DEN BENUTZER ZU WARTENDEN BAUTEILE

DIE WARTUNG SOLLTE NUR DURCH QUALIFIZIERTES

ELEKTRISCHEM SCHLAG NICHT

DIE ABDECKUNG ENTFERNEN.

AUSSER DER LAMPENEINHEIT.

WARTUNGSPERSONAL AUSGEFÜHRT WERDEN.

Der Blitz mit dem Pfeilsymbol innerhalb eines gleichseitigen Dreiecks warnt den Benutzer vor dem Vorhandensein unisolierter, potentiell gefährlicher Stromspannung im Geräteinneren, die ein Risiko darstellt bzw. elektrische Schläge verursachen kann.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks macht den Benutzer auf wichtige Anweisungen zu Bedienung und Wartung (Service) des Gerätes in der mitgelieferten Dokumentation aufmerksam.

Einführung

WARNUNG

: Die FCC-Vorschriften besagen, dass jede nicht durch den Hersteller genehmigte Änderung oder

Modifizierung des Gerätes zu einer Annullierung der Betriebsgenehmigung des Gerätes führen kann.

NUR USA

INFORMATION

Dieses Gerät wurde getestet und entspricht den Einschränkungen bei den Anforderungen für ein digitales Klasse A-Gerät, wie sie in Teil 15 der FCC-Regelung beschrieben werden. Diese Einschränkungen wurden erstellt, um einen sinnvollen Schutz gegen schädliche Interferenzen zu gewährleisten, wenn das Gerät in einer kommerziellen Umgebung betrieben wird. Dieses Gerät entwickelt, verwendet und strahlt Radiofrequenz-Energie ab und kann unter Umständen - wenn es nicht in Übereinstimmung mit dem Benutzerhandbuch aufgestellt und betrieben wird - schädliche Interferenzen bei der Radiokommunikation verursachen. Der Betrieb dieses Gerätes in einem Wohnbereich führt aller Wahrscheinlichkeit nach zu schädlichen Interferenzen; in einem solchen Fall liegt es beim Benutzer, auf eigene Kosten geeignete Maßnahmen zur Beseitigung der Interferenzen zu ergreifen.

Das mitgelieferte Computer-Kabel muss mit diesem Gerät verwendet werden. Das Kabel wird mitgeliefert um sicherzustellen, dass das Gerät den FCC-Vorschriften der Klasse A entspricht.

WARNUNG

Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Gegenmaßnahmen durchzuführen und dafür aufzukommen.

Geräuschpegel

NORMALBETRIEB: < 70 dB (A)

gemessen nach DIN 45635

EN 27779

NUR USA

WARNUNG:

Der Kühlventilator in diesem Projektor läuft nach dem Ausschalten des Gerätes etwa 90 Sekunden lang weiter. Während des normalen Betriebs sollte das Gerät immer mit der Off-Taste des Projektors oder der Fernbedienung ausgeschaltet werden. Stellen Sie vor dem Abtrennen des Netzkabels sicher, dass der Kühlventilator nicht mehr läuft. WÄHREND DES NORMALEN BETRIEBES SOLLTE DER PROJEKTOR NIEMALS DURCH ABTRENNEN DES NETZKABELS AUSGESCHALTET WERDEN. EIN AUSSCHALTEN DES GERÄTES AUF DIESE WEISE HAT EINE VERKÜRZUNG DER LAMPENLEBENSDAUER ZUR FOLGE.

ENTSORGUNG DES GERÄTES

In diesem Projektor wurde Zinn-Blei-Lötmaterial verwendet und die unter Druck stehende Lampe enthält eine kleine Menge Quecksilber. Die besondere Entsorgung dieser Materialien kann aufgrund von Gesetzen zum Umweltschutz vorgeschrieben sein. Wenden Sie sich hinsichtlich Entsorgungs- und Recycling-Informationen an die örtlichen Behörden oder, wenn Sie in den Vereinigten Staaten von Amerika wohnen, an die Electronic Industries Alliance: www.eiae.org

Vorsichtsmaßnahmen beim Austauschen der Lampe

Siehe den Abschnitt “Austausch der Lampe” auf Seite 85.

LAMP REPLACEMENT CAUTION

BEFORE REMOVING THE SCREW, DISCONNECT POWER CORD. HOT SURFACE INSIDE. ALLOW 1 HOUR TO COOL BEFORE REPLACING THE LAMP. REPLACE WITH SAME SHARP LAMP UNIT TYPE BQC-XGC50X//1 ONLY. UV RADIATION : CAN CAUSE EYE DAMAGE. TURN OFF LAMP BEFORE SERVICING. MEDIUM PRESSURE LAMP : RISK OF EXPLOSION. POTENTIAL HAZARD OF GLASS PARTICLES IF LAMP HAS RUPTURED. HANDLE WITH CARE. SEE OPERATION MANUAL.

PRECAUTIONS A OBSERVER LORS DU REMPLACEMENT DE LA LAMPE.

DEBRANCHER LE CORDON D’ALIMENTATION AVANT DE RETIRER LES VIS. L’INTERIEUR DU BOITIER ETANT EXTREMEMENT CHAUD, ATTENDRE 1 HEURE AVANT DE PROCEDER AU REMPLACEMENT DE LA LAMPE. NE REMPLACER QUE PAR UNE LAMPE SHARP DE TYPE BQC-XGC50X//1. RAYONS ULTRAVIOLETS : PEUVENT ENDOMMAGER LES YEUX. ETEINDRE LA LAMPE AVANT DE PROCEDER A L’ENTRETIEN. LAMPE A MOYENNE PRESSION : RISQUE D’EXPLOSION. DANGER POTENTIEL DE PARTICULES DE VERRE EN CAS D’ECLATEMENT DE LA LAMPE. A MANIPULER AVEC PRECAUTION, SE REPORTER AU MODE D’EMPLOI.

VORSICHTSMASSNAHMEN BEIM LAMPENAUSTAUSCH

VOR DEM ENTFERNEN DER SCHRAUBE DAS NETZKABEL ABTRENNEN. OBERFLÄCHE IM INNERN IST HEISS. VOR DEM AUSTAUSCHEN DER LAMPE EINE STUNDE LANG ABKÜLEN LASSEN. DIE LAMPENEINHEIT NUR DURCH EINE VOM GLEICHEN TYP BQC-XGC50X//1 AUSWECHSELN. UV-STRAHLUNG: KANN SCHÄDEN AN DEN AUGEN VERURSACHEN. DIE LAMPE VOR DER WARTUNG AUSSCHALTEN. LAMPE MIT MITTLEREM DRUCK: RISIKO EINER EXPLOSION IST VORHANDEN. MÖGLICHE GEFAHREN DURCH GLASSCHERBEN, WENN LAMPE ZERBROCHEN IST. VORSICHTIG VORGEHEN. SIEHE BEDIENUNGSANLEITUNG.

Besondere Merkmale

1. Ultrahelligkeit mit einem Kompaktprojektor

••

•

AC 250W-Lampe

••

Verwenden Sie eine AC 250W-Lampe für ausgezeichnete Farbuniformität und Ultrahelligkeit.

••

•

Mit Hilfe des Stromsparmodus wird der Geräuschpegel gesenkt und Energie gespart, während

••

eine längere Lebensdauer der Lampe erzielt wird.

2. Einfache Bedienung

••

•

Die benutzerfreundliche Bedienungsoberfläche mit dem leicht verständlichen Bedienungssystem

••

und den übersichtlichen Anschlüssen machen die Einrichtung des Geräts zu einem Kinderspiel. Die problemlose Installation und Bedienung des Geräts wird durch die Nutzung bekannter Schaltflächen, der Platzierung der Anschlüsse, der Farbzusammenstellungen sowie der kombinierten Verwendung von Autoeingabe und Suchfunktion gewährleistet.

••

•

Einfaches Ersetzen der Linse

••

Über die problemlos zu erreichende Objektivabdeckung und die neuartige Bajonetthalterungskonfiguration kann das gewünschte Objektiv schnell und einfach ausgetauscht werden.

3. Erstklassige PC-Kompatibilität

••

•

Für die Nutzung mit einer großen Auswahl von Highend-PCs und Workstations ist das Gerät mit

••

bis zu 200 Hz vertikaler Aktualisierungsrate, Sync auf Green und Composite Sync-Signalen kompatibel.

••

•

Unter Verwendung der fortschrittlichen intelligenten Kompression-Technologie können Computer-

••

Bildschirme mit einer UXGA-Auflösung (1.600 werden.

××

× 1.200) mit minimalem Datenverlust wiedergegeben

××

Einführung

4. Weiterentwickelte integrierte Computer & Video-Composer-Technologie

••

•

Realisiert klare Bilder durch Verwendung der neuesten Schaltungstechnik für hohe Bildqualität.

••

•

Z/P-Konvertierung mit neuem Algorithmus verbessert die Leistung der bewegungserkennenden Z/P-Konvertierung.

••

Umfassende Verbesserungen bei Zacken oder schiefen Linien bei bewegten Bildern.

••

•

Farbverwaltungssystem

••

Unterstützt RGB. Ermöglicht individuelle Einstellungen von Helligkeit, chromatischen Werten und Schattierungen für sechs Zielfarben.

••

•

Verringerung von Rauschen

••

Ermöglicht selbst bei erhöhtem Rausch-Pegel weiterhin ein klares Bild.

••

•

Neue Anpassung der Kanten-Wiedergabe

••

Reduziert Zacken und Flackern, wenn Kanten und schiefe Linien wiedergegeben werden, und ermöglicht eine schärfere Bildqualität.

5. Diebstahlsicherung und Sicherheitsdesign

••

•

Diebstahlsicherung

••

Mit Hilfe dieser Funktion wird der Projektor bei fehlender Eingabe eines Schlüsselcodes unbenutzbar gemacht.

••

•

Notevision-Lockdown

••

Der Notevision-Lockdown (Abdeckungsriegel) ist mit einem optischen Metallmechanismus kombiniert. Daher verhindert Notevision-Lockdown auch bei Anwendung einer starken Kraft ein Herausfallen der eingesetzten Mutter, und da der Projektor stabiler als früher installiert werden kann, wird dadurch verbesserter Diebstahlschutz sowie verbesserte Sicherheit sichergestellt.

Inhaltsverzeichnis

Einführung

Besondere Merkmale .......................................... 3

Inhaltsverzeichnis ............................................... 4

WICHTIGE SICHERHEITSHINWEISE ................. 6

Zugriff auf die PDF-Bedienungsanleitungen

(Windows, Macintosh) .................................. 9

Bedienelemente................................................. 10

Projektor (Vorder- und Draufsicht) .......................... 10

Projektor (Hintersicht) ..............................................11

Fernbedienung (Vordersicht)................................... 12

Fernbedienung (Draufsicht) ................................... 12

Verwendung der Fernbedienung ..................... 13

Reichweite der Fernbedienung .............................. 13

Einsetzen der Batterien ........................................... 13

Zubehör .............................................................. 14

Anschlüsse und Aufstellung

Anschluss des Projektors an andere Geräte . 16

Vor Ausführen der Anschlüsse ................................16

Anschlussmöglichkeiten an den Projektor ............. 16

Anschluss des Netzkabels ..................................... 17

Anschluss des Projektors an einen Computer .... 18

Anschluss an ein Videogerät............................... 20

Anschließen an einen Verstärker ........................ 22

Projektorbedienung mittels Computer ................. 23

Anschluss an einen Monitor ................................ 24

Verwendung der drahtlosen Präsentationsfunktion

der Fernbedienung ........................................ 25

Als verkabelte Fernbedienung verwenden .......... 26

Aufstellung ........................................................ 27

Verwendung des Einstellfußes ................................ 27

Einstellung des Objektivs ....................................... 28

Einstellung der Bildwand .........................................29

Bildwandgröße und Projektionsabstand................. 30

Projektion eines Kehrbildes/Umkehrbildes............. 32

Grundlegende Bedienung

Einstellung mit Hilfe der Tasten

Bild-Projektion................................................... 34

Allgemeines Verfahren ............................................ 34

Auswahl der Bildschirm-Sprache ............................36

Korrektur eines Trapezfehlers

(Trapezverzerrungskorrektur) .................... 38

Einstellung mit Hilfe der Menüs

Punkte im Menübalken ..................................... 40

Verwendung des Menüs ................................... 42

Menüoptionen (Justierungen) .................................42

Menüoptionen (Einstellungen) ................................. 44

Einstellung des Bildes ...................................... 46

Einstellung der Bild-Vorlieben .................................46

Wahl des Signaltyps ................................................46

Progressiv-Modus.................................................... 47

Einstellung der Computer-Bilder ..................... 48

Wenn Auto-Sync. auf OFF gestellt ist ......................48

Speichern der Einstellungen ................................... 48

Wahl der Einstellungen ............................................49

Einstellung einer besonderen Betriebsart ...............49

Prüfung des Eingangssignals .................................49

Einstellung von Auto-Sync. ..................................... 50

Anzeigefunktion von Auto-Sync. ............................ 50

Einfach zu verwendende Funktionen

Wahl der Bildanzeige-Betriebsart .................... 52

Anzeige eines Standbildes ............................... 54

Vergrößerung eines bestimmten Bildteiles .... 55

Gamma-Korrektur-Funktion ............................. 56

Anzeige von Doppelbildern (Bild in Bild)........ 57

Blackscreen-Funktion ...................................... 58

Anzeige des Pausen-Timers ............................ 59

C.M.S. (Color Management System-

Farbverwaltungssystem) ............................ 60

Auswählen des Farbreproduktionsmodus............... 60

Auswählen der Zielfarbe .........................................60

Helligkeit der Zielfarbe einstellen ............................61

Den chromatischen Wert der Zielfarbe auswählen

Den Farbton der Zielfarbe auswählen .....................61

Zurücksetzen der benutzerdefinierten Einstellungen ..

Überblick aller Farbeinstellungen............................ 62

Audioausgabetyp festlegen ............................. 63

Internen Lautsprecher an/aus schalten .......... 63

Automatische Suchfunktion ............................ 64

Video-Digital-Störgeräusch-Reduktionssystem

(DNR) ............................................................ 65

Einstellung der Bildwandanzeige .................... 65

Videosystem festlegen ..................................... 66

Speichern von projizierten Bildern ................. 67

Einfangen des Bildes ..............................................67

Löschen des eingefangenen Bildes ........................67

Einstellung eines Hintergrundbildes............... 68

Wahl eines Bildes für die Anfangsanzeige ..... 68

Stromsparmodus festlegen ............................. 69

Einstellung des Stromspar-Betriebsart ................... 69

Monitor Aus/RS-232C Aus-Funktion ........................69

Automatische Stromausschalt-Funktion ................. 70

Restliche Lebenszeit der Lampe anzeigen

(Prozent) ....................................................... 70

..61

Wiedergabe mit der Kehrbild-/Umkehrbild-

Funktion ....................................................... 71

Sperrung der Bedienungstasten auf dem

Projektor ....................................................... 71

Einstellung der Tastensperre ...................................71

Deaktivierung der Tastensperren-Einstellung.......... 72

Übertragungsgeschwindigkeit festlegen (RS-

232C) ............................................................. 72

Einstellung eines Kennwortes ......................... 73

Eingabe des Kennwortes ....................................... 73

Änderung des Kennwortes ..................................... 74

Falls Sie Ihr Kennwort vergessen haben .................74

Einstellung der Anti-Diebstahlfunktion........... 75

Eingabe eines Schlüsselcodes .............................. 75

Ändern des Schlüsselcodes ...................................76

Initialisierung der Einstellungen...................... 77

Anzeige der Einstellungen ............................... 78

Anhang

Wartung.............................................................. 80

Ersetzen des Luftfilters .................................... 81

Wartungsanzeigen ............................................ 83

Informationen bezüglich der Lampe ............... 85

Lampe .................................................................... 85

Vorsichtsmaßnahmen bei der Handhabung der

Lampe ...............................................................85

Austausch der Lampe .............................................85

Ausbau und Installation der Lampeneinheit ............ 86

Rückstellung des Lampen-Timers .......................... 87

Verbindungs-Pin-Zuweisungen ....................... 88

(RS-232C)-Spezifikationen und

Befehlseinstellungen .................................. 89

Spezifizierungen des Anschlusses der

Kabelfernbedienung .................................... 92

Computer-Kompatibilitäts-Tabelle................... 93

Fehlersuche ....................................................... 94

SHARP Kundendienst....................................... 96

Technische Daten.............................................. 97

Abmessungen ................................................... 98

Glossar ............................................................... 99

Einführung

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG: Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung

durchlesen und für die Bezugnahme gut aufbewahren.

Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN ODER ZU EINEM BRAND FÜHREN. Damit die in diesem Gerät eingebauten Sicherheitsfunktionen nicht umgangen werden, sollten die folgenden Hinweise für Installation, Gebrauch und Wartung befolgt werden.

1. Lesen Sie die Anleitungen

Alle Sicherheitshinweise und Bedienungsanleitungen sollten vor der Verwendung des Gerätes gelesen werden.

2. Bewahren Sie die Anleitungen auf

Die Sicherheitshinweise und Bedienungsanleitungen sollten für zukünftige Bezugnahme aufbewahrt werden.

3. Beachten Sie die Warnungen

Alle Warnungen auf dem Gerät und in der Bedienungsanleitung sollten beachtet werden.

4. Folgen Sie den Anleitungen

Alle Bedienungs- und Gebrauchsanleitungen sollten befolgt werden.

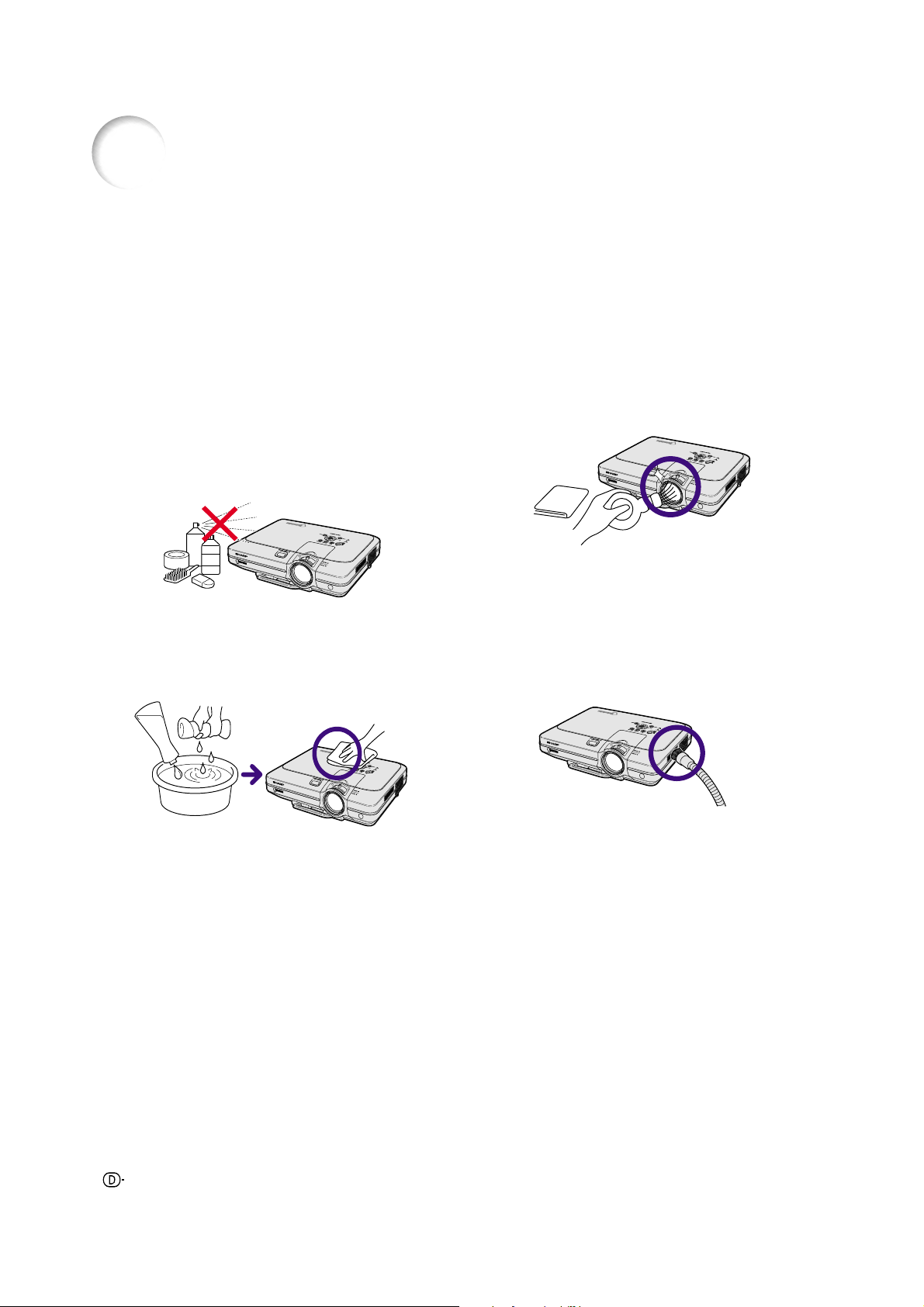

5. Reinigung

Den Stecker dieses Gerätes vor dem Reinigen von der Steckdose abtrennen. Keine flüssigen Reinigungsmittel oder Sprühreiniger verwenden. Zum Reinigen ein angefeuchtetes Tuch verwenden.

6. Zubehör

Vom Geräte-Hersteller nicht empfohlenes Zubehör sollte nicht verwendet werden, da es eine Gefahrenquelle darstellen kann.

7. Wasser und Feuchtigkeit

Dieses Gerät nicht in der Nähe von Wasser verwenden - z.B. in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle oder einer Waschmaschine, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens usw.

8. Zubehör

Das Gerät nicht auf einen instabilen Wagen, einem Ständer, einem Stativ, einer Halterung oder auf einem Tisch aufstellen. Das Gerät kann herunterfallen und es können ernsthafte Körperverletzungen bei Kindern oder Erwachsenen auftreten oder es kann zu Beschädigungen des Gerätes kommen. Nur Wagen, Ständer, Stativ, Halterung oder einen Tisch verwenden, der vom Hersteller empfohlen wird oder zusammen mit dem Gerät verkauft wird. Bei Befestigung an einer Wand oder in einem Regal den Anleitungen des Herstellers folgen und einen vom Hersteller empfohlenen Befestigungssatz verwenden.

9. Transport

Das auf einem Regal aufgestellte Gerät sollte zusammen mit dem Regal vorsichtig bewegt werden. Ein schnelles Anhalten, übermäßige Gewalt und unebene Oberflächen können zum Umstürzen des Gerätes oder des Regals führen.overturn.

10. Belüftung

Schlitze und Öffnungen im Gehäuse sind für die Belüftung vorgesehen, stellen den Betrieb des Gerätes sicher und schützen vor Überhitzen. Diese Öffnungen sollten niemals blockiert werden, indem das Gerät auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche aufgestellt wird. Das Gerät sollte nur in einem anderem Gehäuse, z.B. einem Bücherregal oder Schrank eingebaut werden, wenn eine ausreichende Belüftung sichergestellt ist oder den Anleitungen des Herstellers Folge geleistet wurde.

11.Stromversorgung

Dieses Gerät sollte nur mit der auf dem Aufkleber bezeichneten Stromquelle betrieben werden. Falls Fragen über die Art der Stromversorgung auftreten, wenden Sie sich an den Händler oder das örtliche Energieversorgungsunternehmen. Bei Geräten, die mit Batterien oder anderen Stromquellen betrieben werden, siehe die Bedienungsanleitung.

12. Erdung oder Polarisierung

Dieses Produkt ist mit einer der folgenden Arten von Steckern ausgestattet. Sollte es nicht möglich sein, den Stecker in die Netzsteckdose einzustecken, lassen Sie sich bitte von Ihrem Elektriker beraten. Umgehen Sie jedoch auf keinen Fall den Sicherheitszweck des Steckers.

a. Zweidraht (Netz)-Stecker. b. Dreidraht-Erde (Netz)-Stecker mit einem

Erdungsanschluss. Dieser Stecker passt ausschließlich in eine ErdungsNetzsteckdose.

13. Schutz des Netzkabels

Netzkabel sollten nicht im Durchgangsbereich von Personen verlegt werden oder an Orten, an denen Gegenstände auf sie gestellt oder gelegt werden. Besondere Beachtung sollten die Stecker der Kabel, Verlängerungskabel mit Steckdosen und die Stellen finden, an denen die Kabel aus dem Gerät austreten.

14. Blitzschlag

Als zusätzlicher Schutz dieses Gerätes während eines Gewitters, oder wenn es für längere Zeit unbeaufsichtigt steht und nicht verwendet wird, sollte der Netzstecker von der Steckdose abgetrennt werden. Dadurch wird eine Beschädigung des Gerätes durch Blitzschlag und Spannungsstöße in der Stromleitung vermieden.

15. Überladung

Nicht die Netzsteckdosen, die Verlängerungskabel oder Verlängerungskabel mit Steckdosen überladen, da dies Feuer oder elektrischen Schlag verursachen kann.

16. Eindringen von Gegenständen und Flüssigkeiten

Niemals Gegenstände durch die Öffnungen in das Gerät einführen, da dies zum Kontakt mit stromführenden Teilen und zu Kurzschlüssen führen und Feuer oder elektrischen Schlag zur Folge haben kann. Keine Flüssigkeiten auf dem Gerät verschütten.

17. Wartung

Nicht versuchen, das Gerät selbst zu warten, da beim Öffnen oder Entfernen der Abdeckungen gefährliche Stromspannungen oder anderen Gefahren vorhanden sind. Alle Wartungsarbeiten dem Kundendienst überlassen.

Einführung

18. Wartung durch den Kundendienst

Das Gerät sofort von der Steckdose abtrennen und den Kundendienst benachrichtigen, falls folgende Situationen eintreten:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder

Gegenstände hineingefallen sind.

c. Wenn das Gerät mit Regen oder Wasser in Kontakt

gekommen ist.

d. Wenn das Gerät nicht normal betrieben werden kann,

selbst wenn die Bedienungsanweisungen befolgt werden. Nur diejenigen Regler einstellen, die in der Bedienungsanleitung beschrieben werden, da die falsche Einstellung anderer Regler eine Beschädigung zur Folge haben kann, und umfangreiche Reparaturarbeiten durch einen qualifizierten Techniker zur Wiederherstellung des Gerätes für einen normalen

Betrieb notwendig werden. e. Wenn das Gerät fallengelassen und beschädigt wurde. f. Wenn eine Änderung des normalen Betriebs festgestellt

wird, die eine Wartung notwendig macht.

19. Austauschteile

Falls Austauschteile benötigt werden, ist sicherzustellen, dass der Wartungstechniker die vom Hersteller vorgeschriebenen Bauteile verwendet, welche die gleichen Eigenschaften wie die Original-Bauteile aufweisen. Die Verwendung von anderen als Original-Bauteilen kann Feuer, elektrischen Schlag oder andere Gefahren zur Folge haben.

20. Sicherheitsprüfung

Nach Beendigung einer Wartung oder Reparatur dieses Gerätes den Wartungstechniker mit der Durchführung einer Sicherheitsprüfung beauftragen und überprüfen lassen, dass das Gerät in einem sicheren Betriebszustand ist.

21. Wand- oder Deckenmontage

Dieses Gerät sollte nur so an eine Wand oder Decke montiert werden, wie es vom Hersteller empfohlen wird.

22. Wärmequellen

Dieses Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizern, Öfen oder anderen Geräten (einschließlich Verstärkern) aufgestellt werden, die Wärme produzieren.

GEISTIGE EIGENTUMSRECHTE

WICHTIG

VOR INBETRIEBNAHME DES GERÄTES LESEN

• Sie haben ein Produkt erworben, das Software enthält, die für die SHARP Corporation durch Lineo, Inc. (“Lineo”) lizensiert ist. Die Software ist durch Urheberrechte, internationale Urheberrechtsverträge und andere geistigen Eigentumsrechte und -verträge geschützt. Lineo und seine Lieferanten behalten sich jegliches Eigentum an, und geistige Eigentumsrechte (einschließlich Urheberrecht) in den Software-Komponenten und allen Kopien davon vor; dennoch sind bestimmte Komponenten der Software unter GNU General Public License (2. Version) lizenzierte Komponenten, die Lineo unterstützt. Sie können eine Kopie der GNU General Public License unter http://www.fsf.org/copyleft/gpl.html erhalten. Lineo übergibt den Quellencode für alle Komponenten der unter der GNU General Public License lizenzierten Software. Um einen solchen Quellencode zu erhalten, senden Sie eine E-Mail an embedix-support@lineo.com.

• Betriebssystem: Embedix (Embedded Linux) Embedix™ ist ein eingetragenes Warenzeichen der LINEO INC., USA.

• Microsoft und Windows sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.

• PC/AT ist ein eingetragenes Warenzeichen der International Business Machines Corporation in den Vereinigten Staaten.

• Adobe Acrobat ist ein Warenzeichen der Adobe Systems Incorporated.

• Macintosh ist ein eingetragenes Warenzeichen von Apple Computer, Inc. in den Vereinigten Staaten und/

oder anderen Ländern.

• Diese Software basiert teilweise auf Arbeiten der Independent JPEG Group.

• Alle anderen Firmen- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der

entsprechenden Firmen.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie beim Setup Ihres Projektors unbedingt die folgenden Sicherheitshinweise.

■

Vorsichtsmaßnahmen bei der Handhabung des Lampenmoduls

■

Wenn die Lampe zerspringt, kann es zu Verletzungen durch Glassplitter kommen. Falls die Lampe zerspringt, sollten Sie die Lampe von einem von SHARP autorisierten Händler für Projektoren oder dem Kundendienst austauschen lassen. Siehe den Abschnitt “Austausch der Lampe” auf Seite 85.

Vorsichtsmaßnahmen bei der Aufstellung des Projektors

■

Im Hinblick auf möglichst wenig Wartungsintervalle und Aufrechterhaltung der Bildqualität empfiehlt SHARP, den Projektor nicht in Räumen mit hoher Luftfeuchtigkeit, Staub und Zigarettenrauch aufzustellen. Wenn der Projektor in dieser Umgebung verwendet wird, muss das Objektiv öfter gereinigt werden. Wenn das Gerät regelmäßig gereinigt wird, wird die Betriebsdauer bei Verwendung des Geräts in solcher Umgebung nicht reduziert. Eine interne Gerätereinigung darf nur von einem von SHARP autorisierten Händler für Projektoren oder dem Kundendienst durchgeführt werden.

Stellen Sie den Projektor nicht dort auf, wo er direktem Sonnenlicht oder hellem Licht ausgesetzt ist.

■

Positionieren Sie die Bildwand so, dass sie nicht direktem Sonnenlicht oder Raumbeleuchtung ausgesetzt ist. Licht, dass direkt auf die Bildwand einfällt, schwächt die Farben und macht das Betrachten schwierig. Schließen Sie die Vorhänge und dämpfen Sie das Licht, wenn die Bildwand in einem sonnigen oder hellen Raum aufgestellt wird.

Der Projektor kann gefahrlos auf den Maximalwinkel von 12 Grad geneigt werden.

■

Eine Platzierung innerhalb von einem Winkel von ±12 Grad wird empfohlen.

Setzen Sie den Projektor keinen Stößen und/oder Vibrationen aus.

■

Handhaben Sie das Objektiv vorsichtig; nicht gegen das Objektiv schlagen oder die Objektivoberfläche beschädigen.

Gönnen Sie Ihren Augen gelegentlich eine Pause.

■

Ununterbrochenes Betrachten der Bildwand über Stunden ermüdet Ihre Augen. Gönnen Sie Ihren Augen unbedingt gelegentlich eine Pause.

Vermeiden Sie Aufstellungsplätze, an denen hohe oder niedrige Temperaturen herrschen.

■

Die Betriebstemperatur für den Projektor liegt bei 41°F bis 104°F (+5°C bis +40°C)

Die Lagertemperatur für diesen Projektor liegt bei –4°F bis 140°F (–20°C bis +60°C)

Blockieren Sie nicht die Luftaustritt- und Einsaugöffnungen.

■

Mindestens 20 cm (7,9 Inches) Abstand zwischen der Luftaustrittöffnung und der nächsten Wand oder einem Gegenstand einhalten.

■

Vergewissern Sie sich, dass die Einsaugöffnung und die Luftaustrittöffnung nicht blockiert ist.

■

Wenn der Kühlventilator blockiert wird, schaltet die Schutzschaltung den Projektor automatisch aus. Dies zeigt keine Fehlfunktion an. Den Projektor dort aufstellen, wo die Einsaug- und Austrittöffnungen nicht blockiert werden, das Netzkabel wieder einstecken und den Projektor einschalten. Dadurch wird der Projektor wieder auf den normalen Betrieb eingestellt.

Vorsichtsmaßnahmen beim Transport des Projektors

■

Beim Transport des Projektors darf er keinen Erschütterungen und/ oder Vibrationen ausgesetzt werden, da er anderenfalls beschädigt werden könnte. Handhaben Sie das Objektiv besonders vorsichtig. Vor dem Transport des Projektors unbedingt das Netzkabel von der Steckdose und andere Anschlusskabel abtrennen.

Andere angeschlossenen Geräte

■

Wenn ein Computer oder ein anderes audiovisuelles Gerät an den Projektor angeschlossen wird, die Anschlüsse NACH Ausschalten des Projektors und des anzuschließenden Gerätes ausführen.

■

Bitte lesen Sie für die Anschlussausführung die Bedienungsanleitung des Projektors und des anzuschließenden Gerätes.

Verwendung des Projektors in anderen Ländern

■

Die Stromspannung und die Steckerform kann von Region zu Region oder Land, in dem Sie den Projektor verwenden, unterschiedlich sein. Wenn der Projektor in Übersee verwendet wird, unbedingt das für das jeweilige Land zu verwendende Netzkabel benutzen.

Temperatur-Überwachungsfunktion

■

Wenn der Projektor wegen Problemen bei der Aufstellung oder Blockierens der Luftöffnungen zu warm wird, blinkt “ ” und “ ” in der unteren linken Ecke des Bildes. Wenn die Temperatur weiterhin ansteigt, wird die Lampe ausgeschaltet und die TEMPERATURWARN-Anzeige auf dem Projektor blinkt. Nach einer Abkühlzeit von 90 Sekunden wird das Gerät ausgeschaltet. Siehe für Einzelheiten den Abschnitt “Wartungsanzeigen” auf Seite 83.

Info

•

Der Kühlventilator reguliert die interne Temperatur; seine Leistung wird automatisch geregelt. Das Ventilatorgeräusch kann sich während des Projektorbetriebs entsprechend der Ventilatordrehzahl ändern. Dies zeigt keine Fehlfunktion an.

•

Das Netzkabel nicht während der Projektion oder des Kühlventilatorbetriebs abtrennen. Dies kann eine Beschädigung durch einen Anstieg der internen Temperatur hervorrufen, da auch der Kühlventilatorbetrieb stoppt.

Zugriff auf die PDF-Bedienungsanleitungen (Windows, Macintosh)

Die CD-ROM beinhaltet Bedienungsanleitungen im PDF-Format in mehreren Sprachen, damit Sie auch dann mit dem Projektor arbeiten können, wenn Sie dieses Handbuch nicht vorliegen haben. Zur Verwendung dieser Anleitungen muss der Adobe Acrobat Reader auf Ihrem PC (Windows oder Macintosh) Sollten Sie Acrobat Reader noch nicht installiert haben, können Sie das Programm von der CD-ROM herunterladen.

Installation von Acrobat Reader von der CD-ROM

Für Windows:

Die CD-ROM in das CD-ROM-Laufwerk einlegen.

Das Symbol “Arbeitsplatz” doppelt anklicken.

Das “CD-ROM”-Laufwerk doppelt anklicken.

Den “acrobat”-Ordner doppelt anklicken.

Doppelklicken Sie auf die Sprache (Ordnername) die Sie einsehen möchten.

Doppelklicken Sie das Installationsprogramm und befolgen Sie die Anleitungen auf dem Bildschirm.

Für andere Betriebssysteme:

Bitte laden Sie Acrobat Reader aus dem Internet (http://www.adobe.com) herunter.

Für andere Sprachen:

Wenn Acrobat Reader für andere nicht auf dieser CD-ROM enthaltenen Sprachen verwendet werden soll, kann die entsprechende Version aus dem Internet heruntergeladen werden.

Für Macintosh:

Die CD-ROM in das CD-ROM-Laufwerk einlegen.

Das Symbol “CD-ROM” doppelt anklicken.

Den “acrobat”-Ordner doppelt anklicken.

Doppelklicken Sie auf die Sprache (Ordnername) die Sie einsehen möchten.

Doppelklicken Sie das Installationsprogramm und befolgen Sie die Anleitungen auf dem Bildschirm.

Einführung

Zugriff auf die PDF-Bedienungsanleitungen

Für Windows:

Die CD-ROM in das CD-ROM-Laufwerk einlegen.

Das Symbol “Arbeitsplatz” doppelt anklicken.

Das “CD-ROM”-Laufwerk doppelt anklicken.

Den “MANUALS”-Ordner doppelt anklicken.

Doppelklicken Sie auf die Sprache (Ordnername) die Sie einsehen möchten.

Doppelklicken Sie auf die PDF-Datei “C50X”, um auf die Bedienungsanleitung des Projektors zuzugreifen.

Für Macintosh:

Die CD-ROM in das CD-ROM-Laufwerk einlegen.

Das Symbol “CD-ROM” doppelt anklicken.

Den “MANUALS”-Ordner doppelt anklicken.

Doppelklicken Sie auf die Sprache (Ordnername) die Sie einsehen möchten.

Doppelklicken Sie auf die PDF-Datei “C50X”, um auf die Bedienungsanleitung des Projektors zuzugreifen.

Hinweis

• Wenn die gewünschte PDF-Datei nicht durch das doppelte Anklicken mit der Maus geöffnet werden kann, sollte zuerst Acrobat Reader gestartet und dann die gewünschte Datei mit den Menüs “Datei”, “Öffnen” bestimmt werden.

• Die Datei “readme.txt” auf der CD-ROM enthält wichtige Informationen, die nicht in der vorliegenden Bedienungsanleitung enthalten sind.

Bedienelemente

Die in aufgeführten Zahlen beziehen sich auf die Hauptseiten dieser Bedienungsanleitung, auf welchen der entsprechende Punkt erläutert wird.

Projektor (Vorder- und Draufsicht)

Netz-Tasten(ON/OFF)

Schaltet die Stromversorgung

ein oder aus.

Netz-Anzeige

Leuchtet rot, wenn sich der

Projektor im Bereitschaftsbetrieb

befindet. Wenn die

Stromversorgung eingeschaltet

ist, leuchtet diese Anzeige grün.

LAMP-Anzeige

(Lampenaustausch)

Bei vorschriftsmäßiger Funktion

leuchtet diese Anzeige grün. Die

Lampe austauschen, wenn die

Anzeige rot leuchtet.

TEMP.-Anzeige

(Temperaturwarn)

Wenn die interne Temperatur

ansteigt, leuchtet diese

Anzeige rot.

UNDO-Taste

Für das Rückgängigmachen

eines Bedienschrittes oder für

die Rückkehr zu den

Grundeinstellungen.

ENTER-Taste

Für die Einstellung der

gewählten oder eingestellten

Menüpunkte.

INPUT-Taste

Für das Umschalten zwischen Eingangsmodus 1, 2, 3 und 4.

KEYSTONE-Taste

Für das Einstellen der Trapezverzerrungs- oder Digitalen Verschiebungs-Einstellung.

AUTO SYNC-Taste

Für das automatische Einstellen von Bildern, wenn ein Computer angeschlossen ist.

Einstelltasten

(', ", \, |)

Für die Wahl der Menüpunkte.

VOL-Tasten

Für das Einstellen des Lautsprecher-Tonpegels.

MENU-Taste

Für die Anzeige des Justierungsund Einstellungsbildschirms.

HEIGHT

ADJUST-Taste

Einstellfuß

Tragegriff

Anbringen und Abnehmen der Objektivkappe

O Drücken Sie an den beiden Tasten der Objektivkappe,

• Drücken Sie an den beiden Tasten der

und bringen Sie diese an dem Objektiv an. Danach

Objektivkappe, und bringen Sie diese an dem

geben Sie die Tasten frei, um die Objektivkappe zu

Objektiv an. Danach geben Sie die Tasten frei, um

verriegeln.

die Objektivkappe zu verriegeln.

O Drücken Sie die beiden Tasten der Objektivkappe, und

• Drücken Sie die beiden Tasten der Objektivkappe,

nehmen Sie die Objektivkappe von dem Objektiv ab.

und nehmen Sie die Objektivkappe von dem Objektiv ab.

Zoom-Knopf

Fokusring

Luftzufuhr

Fernbedienungssensor

Luftfilter/Ventilator

(Luftzufuhr) (auf der Unterseite des Projektors)

Projektor (Hintersicht)

USB-Anschluss

Für den Anschluss eines

Computers unter

Verwendung eines USB-

RS-232C-Anschluss

Für die Bedienung des

Projektors über

Computers.

AUDIO OUTPUT-

Anschluss

Geteiltes Audio

Ausgabeanschluss für

INPUT 1, 2, 3 und 4.

INPUT 1-Anschluss

Anschluss für Computer

RGB und

Komponentensignale.

OUTPUT (INPUT 1, 2)-

Anschluss

Geteilter Computer-RGB-

und Komponentensignale-

Ausgabeanschluss für

INPUT 1 und 2.

Kabels.

AUDIO INPUT 1, 2-

Anschluss

Geteilter Audioeingabeanschluss für INPUT 1 und 2.

WIRED REMOTE-

Eingabeanschluss

INPUT 3-Anschluss

Für den Anschluss eines Videogerätes.

AUDIO (L/R) INPUT

3, 4-Anschlüsse

Geteilter Audioeingabeanschluss für INPUT 3 und 4.

INPUT 4-Anschluss

Anschluss für ein Videogerät mit einem SVIDEO-Anschluss.

Einführung

INPUT 2-Anschluss

Anschluss für Computer

RGB und

Komponentensignale.

Netzanschluss

Luftaustritt-öffnung

KensingtonSicherheitsstandardanschluss

Einstellfuß

Verwendung der Kensington-Sperre

Dieser Projektor ist mit einem Kensington-Sicherheitsstandardanschluss für die Verwendung des Kensington

•

MicroSaver-Sicherheitssystem ausgestattet. Lesen Sie hinsichtlich der Verwendung die Informationen, die dem System beiliegen, um den Projektor zu sichern.

Transportieren des Projektors

Bevor Sie den Projektor transportieren, muss der Tragegriff vollkommen ausgeklappt werden.

Bedienelemente

Fernbedienung (Vordersicht)

KEYSTONE-Taste

Zur Einstellung des Keystone oder

Digital Shift.

ENTER-Taste

Fr die Einstellung der gewhlten oder

eingestellten Menpunkte.

UNDO-Taste

Fr das Rckgngigmachen eines

Bedienschrittes oder fr die Rckkehr zu

den Grundeinstellungen.

ENLARGE-Tasten

(Vergrößern/Verkleinern)

Fr das Vergr§ern oder Verkleinern eines

Bildteils.

GAMMA-Taste

Fr das Korrigieren der Helligkeit eines

Bildes, wenn das angezeigte Bild aufgrund

der Raumhelligkeit schwierig zu sehen ist. Sie knnen aus vier verfgbaren Gamma-

Modi auswhlen.

AUTO SYNC-Taste

Fr das automatische Einstellen von

Bildern, wenn ein Computer

angeschlossen ist.

INPUT-Tasten

Zum Umschalten auf die entsprechenden

Eingabemodi.

VOL-Tasten

Fr das Einstellen des Lautsprecher-

Tonpegels.

38 34

Netz-Tasten(ON/OFF)

Schaltet die Stromversorgung ein oder aus.

MENU-Taste

Fr die Anzeige des Justierungs- und Einstellungsbildschirms.

Einstelltasten (', ", \, |)

Fr die Wahl der Menpunkte.

PinP-Taste

Zur Anzeige von Doppelbildern.

FORWARD/BACK-Tasten

Schaltet nach vorne oder hinten, wenn ein Computer mittels eines USB-Kabels angeschlossen ist. Wie die [Page Up]- und [Page Down]-Tasten auf der Computer- Tastatur.

FREEZE-Taste

Fr das Einfrieren von Bildern.

BLACK SCREEN-Taste

Schwarzberlagerung des Bildschirms.

RESIZE-Taste

Fr das Umschalten der Bildwandgr§e (NORMAL, UMRANDLING usw).

MUTE-Taste

Zum zeitweisen Stummschalten.

BREAK TIMER-Taste

Zur Anzeige des Pausentimers.

Fernbedienung

Signalsender für Fernbedienung

(Draufsicht)

WIRED R/C JACK

Fernbedienungsanschluss an den Projektor.

Verwendung der Fernbedienung

Reichweite der Fernbedienung

■ Der Projektor kann mittels der Fernbedienung innerhalb der

in der Abbildung gezeigten Bereiche gesteuert werden.

Einführung

Hinweis

• Das Signal von der Fernbedienung kann für eine einfache Bedienung von der

Bildwand reflektiert werden. Die tatsächliche Reichweite des Signals kann je nach Bildwandmaterial unterschiedlich sein.

Bei Verwendung der Fernbedienung:

• Nicht fallen lassen, keiner Feuchtigkeit oder hoher Temperatur aussetzen.

• Die Fernbedienung funktioniert unter Umständen nicht unter einer

Fluoreszenzlampe. Unter diesen Umständen den Projektor von der Fluoreszenzlampe entfernt aufstellen.

Signalsender für Fernbedienung

Einsetzen der Batterien

Die Batterien (zwei R 6-Batterien (“AA”, UM/ SUM-3, HP-7 oder ähnlich)) sind in der Packung enthalten.

Ziehen Sie die Lasche an der Abdeckung herunter und entfernen Sie die Abdeckung in Pfeilrichtung.

Die beiliegenden Batterien einlegen.

• Die Batterien einlegen und sicherstellen, dass die Pole mit der Markierung und im Batteriefach übereinstimmen.

30°

Fernbedienung

45°

23' (7 m)

Fernbedienungssensor

3 Führen Sie die untere Lasche

der Abdeckung in die Öffnung ein und senken Sie die Abdeckung bis sie einrastet.

Falsche Verwendung der Batterien kann eine Leckage oder Explosion zur Folge haben. Bitte befolgen Sie die unten stehenden Vorsichtsmaßnahmen.

Achtung

•

Die Batterien einlegen und sicherstellen, dass die Pole mit der Markierung und im Batteriefach übereinstimmen.

•

Batterien unterschiedlichen Typs haben unterschiedliche Eigenschaften, verwenden Sie deshalb keine Batterien unterschiedlichen Typs zusammen.

•

Verwenden Sie keine neuen und alten Batterien zusammen. Dadurch könnte die Lebensdauer der neuen Batterien reduziert werden oder die alten Batterien auslaufen.

•

Leere Batterien aus der Fernbedienung herausnehmen, da sie ansonsten auslaufen könnten. Aus den Batterien ausgelaufene Batterieflüssigkeit ist für Ihre Haut schädlich, wischen Sie die Batterien deshalb unbedingt zuerst ab und nehmen Sie sie dann mit einem Tuch heraus.

• Die diesem Projektor beiliegenden Batterien können unter Umständen, je nach Handhabung, nach kurzer Zeit aufgebraucht sein. Stellen Sie sicher, dass sie so bald wie möglich durch neue Batterien ersetzt werden.

• Nehmen Sie die Batterien heraus, wenn die Fernbedienung lange nicht benutzt wird.

Zubehör

Mitgeliefertes Zubehör

Fernbedienung RRMCGA029WJSA

Netzkabel (1)

zwei R 6-Batterien (“AA”, UM/SUM-3, HP-7 oder ähnlich)

(2) (3)

(4)

Für USA, Kanada usw. (11'10" (3.6m)) QACCDA010WJPZ

Für Europa, ausgenommen Großbritannien (6' (1.8m)) QACCV4002CEZZ

Für Großbritannien, Hongkong und Singapur (6' (1.8m)) QACCBA012WJPZ

Für Australien, Neuseeland und Ozeanien (6' (1.8m)) QACCL3022CEZZ

Hinweis

• Je nach Region werden die Projektoren nur mit einem Netzkabel geliefert (siehe oben). Das Netzkabel

verwenden, dessen Stecker mit der verwendeten Steckdose übereinstimmt.

RGB-Kabel (9'10" (3m)) QCNWGA012WJPZ

Objektivkappe (befestigt) PCAPHA003WJSA

USB-Kabel (9'10'' (3 m)) QCNWGA014WJPZ

Zusätzlicher Luftfilter PFILDA005WJZZ

Audio-Computerkabel (ø3.5 mm Ministecker-Stereokabel) (9'10'' (3 m)) QCNWGA013WJPZ

Projektorhandbuch- und technische Rererenz-CD-ROM UDSKAA007WJZZ

Sharp Advanced Presentation Software CD-ROM UDSKAA005WJN1

Bedienungsanleitung (diese Anleitung)

Kurzanleitungskennung

DIN-D-Sub RS-232CAdapter QCNWGA015WJPZ

(645/64'' (15 cm))

Optionale Kabel

3 RCA an 15-Pin D-Sub-Kabel (9'10'' (3.0 m)) AN-C3CP Computer-RGB-Kabel (32'10'' (10.0 m)) AN-C10BM

5 BNC an 15-Pin D-Sub-Kabel (9'10'' (3.0 m)) AN-C3BN RS-232C serielles Steuerkabel

Hinweis

• Möglicherweise sind nicht alle Kabel in allen Regionen erhältlich. Bitte wenden Sie sich an

einen von SHARP autorisierten Händler für Projektoren oder an den Kundendienst.

(32'10" (10.0m)) AN-C10RS

(für IBM-PC, NEC PC-9821 und PC-98NX Serien) AN-C10MC (für Macintosh-Serien) AN-C10PC (für NEC PC-98 Serien (ausgenommen NEC PC-9821 und PC-98NX Serien))

Anschlüsse und

Aufstellung

Anschlüsse und Aufstellung

Anschluss des Projektors an andere Geräte

Vor Ausführen der Anschlüsse

Hinweis

• Vor Ausführ der Anschlüsse zuerst unbedingt den Projektor und die anzuschließenden Geräte ausschalten. Nach Ausführen der Anschlüsse zuerst den Projektor und dann die anderen Geräte einschalten. Nach Ausführ aller Anschlüsse sollte bei Verwendung eines Computer dieser stets als Letztes eingeschaltet werden.

• Lesen Sie sich vor Ausführung der Anschlüsse unbedingt die Bedienungsanleitungen der anzuschließenden Geräte durch.

Anschlussmöglichkeiten an den Projektor:

Bei Verwendung eines Computers mit:

■ Ein RGB-Kabel und ein Audio-Computerkabel (Siehe Seite 18.)

■ Ein DIN-D-Sub RS-232C-Adapter und ein RS-232C serielles

Steuerkabel (AN-C10RS) (im Handel erhältlich) (Siehe Seite 23.)

Videogeräte oder audiovisuelle Geräte:

■ Ein Videorecorder, ein Laser Disc-Player oder andere audiovisuelle Geräte (Siehe Seite 20.)

■ Ein DVD-Player oder DTV*-Decoder (Siehe Seite 21.)

* DTV ist die allgemeine Umschreibung für das neue digitale Fernsehen in den Vereinigten Staaten von Amerika.

Verstärker oder Audiokomponenten verwenden folgende Kabel:

■ Ein Audiokabel (im Handel erhältlich) (siehe Seite 22.)

Bei Verwendung eines Monitors mit:

■ Ein RGB-Kabel (siehe Seite 24.)

■ Ein Computer-RGB-Kabel (AN-C10BM, AN-C10MC oder AN-

C10PC) (im Handel erhältlich) (siehe Seite 24.)

Anschluss des Netzkabels

Das mitgelieferte Netzkabel am Netzanshluss auf der Rückseite des Projektors anschließen.

Mitgeliefertes Zubehör

Netzkabel

Anschlüsse und Aufstellung

Anschluss des Projektors an andere Geräte

Anschluss des Projektors an einen Computer

Mit einem RGB-Kabel an einen Computer anschließen

Schließen Sie den Projektor mit Hilfe des mitgelieferten RGBKabels an den Copmputer an.

• Die Stecker mit den Steckerschrauben befestigen.

Zur Audiosignaleingabe schließen Sie den Projektor mit Hilfe des mitgelieferten

Audio-Computerkabels an den Computer an.

Hinweis

•

Siehe Seite 93 “Computer-Kompatibilitäts-Tabelle” für eine Liste von Computersignalen, die mit dem Projektor kompatibel sind. Die Verwendung des Gerätes mit anderen Computersignalen als den aufgeführten kann bei einigen Funktionen zu Fehlern führen.

•

Wenn der Projektor an einen Computer auf diese Weise angeschlossen wird, “RGB” als “Signaltyp” im “Bild”-Menü einstellen. Siehe Seite 46.

•

Für bestimmte Macintosh-Computer wird ein Macintosh-Adapter benötigt. Bitte wenden Sie sich an einen von SHARP autorisierten Händler für Projektoren oder dem Kundendienst.

•

Entsprechend dem Computer, den Sie verwenden wollen,müssen Sie möglicherweise die Signalausgabe auf externe Ausgabe schalten. Nähere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Computers.

Mitgeliefertes Zubehör

Notebook computer

An den RGB-Ausgang

An den Audio-Ausgang

RGB-Kabel

AudioComputerkabel

RGB-Kabel

Audio-Computerkabel

Anschluss der Steckerschraubenkabel

■

Achten Sie beim Anschließen des Steckerschraubenkabels darauf, dass es fest im Anschluss eingesetzt ist. Danach die Anschlussstecker mit den Schrauben auf beiden Seiten des Steckers befestigen.

■

Entfernen Sie auf keinen Fall den am RGB-Kabel befestigten Ferritkern.

Ferritkern

“Plug and Play”-Funktion (bei Anschluss an einen 15-Pin Anschluss)

■ Dieser Projektor ist mit den VESA-Standards DDC 1/DDC 2B kompatibel. Der Projektor und ein VESA DDC-kompatibler Computer tauschen ihre Einstellungsanforderungen aus und gewährleisten dadurch eine schnelle und einfache Einstellung.

■ Vor der Verwendung der “Plug and Play”-Funktion sicherstellen, dass zuerst der Projektor und zuletzt der angeschlossene Computer eingeschaltet wird.

Hinweis

• Die DDC “Plug and Play”-Funktion dieses Projektors funktioniert nur, wenn das Gerät zusammen mit

einem VESA DDC-kompatiblen Computer verwendet wird.

Anschlüsse und Aufstellung

Anschluss des Projektors an andere Geräte

Anschluss an ein Videogerät

Anschluss an ein Videogerät mit Hilfe eines S-VIDEO-, Video- oder Audiokabels

Ein Videorecorder, Laser Disc-Player oder andere audiovisuellen Geräte können mit Hilfe eines S-VIDEO-, Video-oder Audiokabels an die INPUT 3-, INPUT 4- und AUDIO (L/R)-Anschlüsse angeschlossen werden.

Den Projektor mit einem S-VIDEOKabel oder einem VerbundVideokabel (beide im Handel erhältlich) an ein Videogerät anschließen.

Verbund-

An den S-VIDEO-Ausgangsanschluss

An den Video-Ausgangsanschluss An den Audio-Ausgangsanschluss

Videorecorder oder anderes audiovisuelles Gerät

Schließen Sie den Projektor mit dem ø3,5 mm Stereoministecker an das RCA-Audiokabel (im Handel erhältlich) an.

Hinweis

•

Der INPUT 4 (S-VIDEO)-Anschluss verwendet ein Videosignalsystem, bei dem das Bild für eine höhere Bildqualität in Farb- und Helligkeitssignale aufgeteilt wird. Für das Realisieren eines Bildes in höherer Qualität kann ein im Handel erhältliches S-Videokabel zwischen den INPUT 4-Anschluss des Projektors und den S-Videoausgabeanschluss des Videogeräts angeschlossen werden.

•

ø3,5 mm Stereo-Mini-Buchse auf RCA-AudioKabel (im Handel erhältlich) ist für den AudioEingang erforderlich.

ø3,5 mm Stereoministecker an RCA-

Audiokabel (im Handel erhältlich)

Verbund-Videokabel

(im Handel erhältlich)

S-VIDEO-Kabel (im Handel erhältlich)

-20

Anschluss an ein Komponenten-Videogerät

Bei Videogeräten wie DVD-Player und DTV*-Decodern verwenden Sie ein 3 RCA an 15-Pin-D-Sub-Kabel zum Anschließen an den Anschluss INPUT 1 oder 2.

*DTV ist die allgemeine Umschreibung für das neue digitale Fernsehen in den Vereinigten Staaten von Amerika.

1 Schließen Sie den Projektor mit

Hilfe des 3 RCA an 15-Pin-D-SubKabels an das Videogerät an.

2 Schließen Sie den Projektor mit

Hilfe eines ø3,5 mm Stereoministeckers an einem RCA-Audiokabel (im Handel erhältlich) an das Videogerät an.

Hinweis

•

Wenn der Projektor auf diese Weise an ein Videogerät angeschlossen wird, “Komponente” als “Signaltyp” im “Bild”Menü einstellen. Siehe Seite 46.

•

Für den Audioeingang wird ein ø3,5 mmStereo-Minibuchse an RCA-Audiokabel (im Handel erhältlich) empfohlen.

Optionales Kabel

3 RCA an 15-Pin D-Sub-Kabel Typ: AN-C3CP (9'10" (3.0 m))

An den AnalogkomponentenAusgangsanschluss

An den Audio-Ausgangsanschluss

3 RCA an 15-Pin

D-Sub-Kabel (separat erhältlich)

ø3,5 mm Stereoministecker an RCA-

Audiokabel (im Handel erhältlich)

DVD-Player oder DTV*-Decoder

Anschlüsse und Aufstellung

Anschluss des Projektors an andere Geräte

Anschließen an einen Verstärker

Anschließen an einen Verstärker oder an andere Audiokomponenten

Mit Hilfe eines ø3,5 mm Stereoministeckers an einem RCA-Audiokabel kann ein Verstärker oder eine andere Audiokomponente an den AUDIO OUTPU-Anschluss angeschlossen werden.

Schließen Sie den Projektor mit Hilfe eines ø3,5 mm Stereoministeckers an einem RCA-Audiokabel (im Handel erhältlich) an den Verstärker an.

Info

•

Zum Schutz des Projektors und der anzuschließenden Geräte sollten Sie den Projektor vor dem Anschließen an Audiokomponenten stets ausschalten.

•

Die Lautstärke kann durch das Anschließen externer Audiokomponenten in besserer Klangqualität verstärkt werden.

•

Der AUDIO OUTPUT-Anschluss ermöglicht die Ausgabe von Audio-zu-AudioKomponenten vom gewünschten AUDIOEingabeanschluss (für INPUT 1 und 2) oder an audiovisuelle Geräte angeschlossenen AUDIO (L/R)-Eingabeanschlüssen (für INPUT 3 und 4).

•

Nähere Informationen über VAO (Variable Audio Output – variierbare Audioausgabe) sowie FAO (Fixed Audio Output – festgelegte Audioausgabe) finden Sie auf Seite 63.

•

Für die Audioeingabe ist ein ø3,5 mm Stereoministecker (im Handel erhältlich) erforderlich.

Audioeingabeanschluss

Verstärker

ø3,5 mm Stereoministecker an RCA-Audiokabel (im Handel erhältlich)

Projektorbedienung mittels Computer

Anschließen an einen Computer mittels eines DIN-D-Sub RS-232CAdapters und eines RS232C seriellen Steuerkabels

Ein Computer kann zur Projektorbedienung und -Statusprüfung verwendet werden, wenn der RS-232C-Anschluss des Projektors mittels eines DIN-D-Sub-RS-232C-Adapters und eines RS-232C seriellen Steuerkabels (im Handel erhältlich) an den Computer angeschlossen ist. Siehe Seite 89 für nähere Informationen.

Schließen Sie den mitgelieferten DIN-D-Sub-RS-232C-Adapter an ein RS-232C serielles Steuerkabel (im Handel erhältlich) an.

2 Verbinden Sie den Projektor

und den Computer mit o.g. Kabeln.

Hinweis

• Ein RS-232C serielles Steuerkabel sollte nicht bei eingeschaltetem Computer angeschlossen oder entfernt werden. Eine solche Vorgehensweise könnte Ihren Computer beschädigen.

• Wenn der Computeranschluss nicht korrekt konfiguriert ist besteht die Möglichkeit, dass die RS-232C-Funktion nicht ausgeführt werden kann. Nähere Einzelheiten entnehmen Sie bitte dem Computerhandbuch.

• Siehe Seite 88 für das Anschließen eines RS-232C seriellen Steuerkabels.

Mitgeliefertes Zubehör

Optionales Kabel

DIN-D-Sub RS-232C-Adapter

RS-232C serielles Steuerkabel Type: AN-C10RS (32'10" (10,0 m))

RS-232C-Anschluss

Tischcomputer

To Audio Output port

DIN-D-Sub RS-232C-Adapter

RS-232C serielles Steuerkabel (separat erhältlich)

Anschlüsse und Aufstellung

Anschluss des Projektors an andere Geräte

Anschluss an einen Monitor

Wiedergabe von Bildern mit dem Projektor und einem Monitor

Sie können Computerbilder sowohl auf dem Projektor als auch auf einem separaten Monitor anzeigen, indem Sie zwei Sätze von RGB-Kabeln verwenden. Ein RGB-Kabel wird mit diesem Projektor mitgeliefert. Sie müssen ein anderes RGB-Kabel für den Anschluß des Projektors an einen Monitor kaufen.

Schließen Sie den Projektor unter Verwendung von RGB-Kabeln (eines ist mitgeliefert, das andere muß separat gekauft werden) an den Computer und den Monitor an.

In dem Menü “Optionen (1)” wählen Sie “Energiespar-Mod.”, “Monitor/RS232” und danach “EIN” (siehe Seite 69).

Mitgeliefertes Zubehör

Optionales Kabel

(separat erhältlich)

Audio-Computerkabel

Computer-RGB-Kabel (32'10'' (10,0 m)) Typ: AN-C10BM

RGB-Kabel

(mitgeliefert)

RGB-Kabel

AN-C10MC AN-C10PC

An den RGB-Eingang

Monitor

Notebook

An den RGB-Ausgang

Hinweis

•

Analoge RGB-Signale sowie Komponentensignale können am Monitor ausgegeben werden.

Verwendung der drahtlosen Präsentationsfunktion der Fernbedienung

Die drahtlose Präsentationsfunktion am Projektor arbeitet wie die [Bild aufwärts]- und [Bild abwärts]Tasten auf der Computer-Tastatur. Sie kann auch dazu verwendet werden, vorwärts oder rückwärts zu gehen, wenn Bilder einer Präsentations-Software wie PowerPointTM angezeigt werden.

Verwendung der drahtlosen Präsentationsfunktion

1 Den Projektor mittels des

mitgelieferten USB-Kabels an den Computer anschließen.

Hinweis

• Diese Funktion arbeitet nur unter dem Betriebssystem Microsoft Windows und unter dem Betriebssystem Mac. Nichtsdestotrotz arbeitet diese Funktion nicht unter den folgenden Betriebssystemen, die USB nicht unterstützen.

• Unter Versionen älter als Windows 95.

Unter Versionen älter als Windows NT 4.0.

•

• Unter Versionen älter als Mac OS 8.5.

Mitgeliefertes Zubehör

Notebook

USB-Kabel

USBAnschluss

Anschlüsse und Aufstellung

2 Während der Verwendung der

Präsentationssoftware Ihres Computers drücken Sie oder .

• drücken, um eine Seite aufwärts zu schalten.

drücken, um eine Seite abwärts

•

zu schalten.

BACK-Taste

FORWARDTaste

Anschluss des Projektors an andere Geräte

Als verkabelte Fernbedienung verwenden

WIRED REMOTE-Eingabeanschluss

Anschließen der Ferbedienung an den Projektor

Wenn aufgrund des Abstands oder der Positionierung des Projektors (Rückseite des Projektors usw.) die Fernbedienung nicht verwendet werden kann, können Sie an der Oberseite der Fernbedienung ein ø3,5 mm Ministeckerkabel (im Handel oder als Sharp Serviceteil QCNW-4870CEZZ erhältlich) in die Buchse WIRED R/C JACK einstecken und mit dem Projektoranschluss WIRED REMOTE verbinden.

ø3,5 mm Ministeckerkabel (im Handel oder als Sharp Serviceteil QCNW-4870CEZZ erhältlich)

An die WIRED R/CBuchse

Aufstellung

Verwendung des Einstellfußes

Die Höhe des Projektors kann mit dem Einstellfuß justiert werden, wenn der Projektor auf eine unebene Oberfläche gestellt wird oder wenn die Bildwand schief ist. Durch Einstellen des Projektors kann die Projektion des Bildes höher adjustiert werden, falls sein Aufstellungsplatz niedriger ist als die Bildwand.

Auf die Fußentriegelung drücken.

Den Projektor anheben, um die Höhe einzustellen und die Hände von den Fußentriegelungen nehmen.

Oben

HEIGHT ADJUSTTaste

Einstellfuß

Anschlüsse und Aufstellung

Den hinteren Einstellfuß drehen, um Feinabstimmungen vorzunehmen.

Hinweis

•

Wenn der Projektor zurück in die Originalposition gestellt werden soll, den Projektor festhalten, auf

HEIGHT ADJUST

dann langsam absenken.

•

Der Projektor kann vorne um ungefähr 12 Grad und 3 Grad hinten gegenüber der Standardposition geneigt werden.

Info

• Bei herausgedrehten Füßen nicht auf

HEIGHT ADJUST drücken, ohne den Projektor fest zu halten.

• Beim Anheben oder Absenken des Projektors nicht das Objektiv anfassen. Achten Sie darauf, dass Sie sich beim

•

Absenken des Projektors nicht den Finger zwischen Stellfuß und Gerät einklemmen.

drücken und den Projektor

Unten

Aufstellung

Einstellung des Objektivs

Das Bild wird mit dem Fokusring oder dem Zoom-Knopf auf dem Projektor fokussiert und auf die gewünschte Größe eingestellt.

1 Der Fokus wird durch Drehen

des Fokusrings eingestellt.

2 Das Zoomen wird durch

Betätigen des Zoom-Knopfes eingestellt.

Fokusring

egzoomen

ZoomKnopf

Heranzoomen

Einstellung der Bildwand

Eine optimale Bildqualität kann erzielt werden, wenn der Projektor mit allen Füßen flach und eben zur Bildwand aufgestellt wird.

Hinweis

•

Das Projektorobjektiv sollte in der Mitte der Bildwand zentriert werden. Falls die horizontale Linie, die die Objektivmitte passiert, nicht senkrecht zur Bildwand verläuft, kann das Bild verzerrt sein und die Betrachtung erschwert werden.

•

Positionieren Sie die Bildwand für das Erzielen eines optimalen Bildes so, dass sie nicht direktem Sonnenlicht oder Raumbeleuchtung ausgesetzt ist. Licht, dass direkt auf die Bildwand einfällt, schwächt die Farben und erschwert das Betrachten. Schließen Sie die Vorhänge und dämpfen Sie das Licht, wenn die Bildwand in einem sonnigen oder hellen Raum aufgestellt wird.

•

Mit diesem Projektor kann keine Polarisationsbildwand verwendet werden.

Für Spezialanwendungen ist ein optionales Objektiv (AN-C12MZ) von Sharp erhältlich. Für nähere Informationen zum Objektiv wende Sie sich bitte an Ihren authorisierten Sharp-Projektorenhändler. (Beachten Sie bitte das Montagehandbuch beim Einsetzen des Objektivs.)

Projektionsabstand

■ Die Illustration unten wurde für eine hundertzöllige (254 cm) Bildwand bei einem 4:3 Normalmodus berechnet.

Bildwand

Projektionsrate

Standard

Projektionsrate

Anschlüsse und Aufstellung

5101520

(Fuß)

Normale Aufstellung (Projektion von vorne)

■

Den Projektor mit dem notwendigen Abstand zur Bildwand entsprechend der gewünschten Bildgröße aufstellen. (Siehe Seite 30.)

Beispiel für eine normale Aufstellung

Ansicht von der Seite

90°

Publikum

Ansicht von oben

90°

• Der Abstand von der Bildwand zum Projektor

hängt von der Größe der Bildwand ab.

•

Die Grundeinstellung kann verwendet werden, wenn der Projektor vor der Bildwand aufgestellt wird. Falls das projizierte Bild ein Umkehrbild oder Kehrbild ist, die Einstellung im “PRJ.-Mode” auf “Vorne” ändern.

• Den Projektor so aufstellen, dass die horizontale

Linie, die die Objektivmitte passiert, senkrecht zur Bildwand verläuft.

S.30

S.71

Aufstellung

Bildwandgröße und Projektionsabstand

Grundlinie:

Bildwand

L: Projektionsabstand

Standardobjektiv Projektionsrate 1:1,77 bis 2,25

NORMAL Modus (4:3)

Bildgröße (Bildwandgröße) Projektionsabstand (L)

Diag. (X) Breite Höhe Maximum (L1) Minimum (L2) 300" (762 cm) 250" (635 cm) 200" (508 cm) 150" (381 cm) 200" (508 cm) 150" (381 cm) 100" (254 cm) 80" (203,2 cm) 84" (213,3 cm) 67" (170,1 cm) 50" (127 cm) 72" (182,8 cm) 58" (147,3 cm) 60" (152,4 cm) 48" (121,9 cm) 36" (91,4 cm) 40" (101,6 cm) 32" (81,2 cm) 24" (60,9 cm)

240" (609,6cm)

160" (406,4 cm) 120" (304,8 cm)

180"(457,2 cm)

120" (304,8 cm) 90" (228,6 cm) 60" (152,4 cm)

43" (109,2 cm)

46' 4" (14,12 m) 36' (10,97 m) 17 11 / 16" (45,0 cm) 38' 7" (11,76 m) 30' (9,13 m) 14 3 / 4" (37,5 cm) 30'10" (9,39 m) 24' (7,29 m) 11 13 / 16" (30,0 cm) 23' 1" (7,03 m) 17'11" (5,46 m) 8 7 / 8" (22,5 cm) 15' 4" (4,67 m) 11'11" (3,62 m) 5 7 / 8" (15,0 cm) 12'11" (3,92 m) 10' (3,03 m) 4 15 / 16" (12,6 cm) 11' (3,35 m) 8' 6" (2,59 m) 4 1 / 4" (10,8 cm)

9' 2" (2,78 m) 7' 1" (2,15 m) 3 9 / 16" (9,0 cm) 6' 1" (1,84 m) 4' 8" (1,42 m) 2 3 / 8" (6,0 cm)

Horizontale Linie, die die Objektivmitte passiert.

Objektivmitte

Abstand von der

Objektivmitte zur

Bildunterkante (H)

Die Formel für die Bildgröße und den Projektionsabstand L1 (Fuß) = (0,0472X – 0,0517) / 0,3048 L2 (Fuß) = (0,0367X – 0,0529) / 0,3048 H (Zoll) = (0,1499X – 0,0064) / 2,54

X: Bildgröße (diag.) (Zoll) L: Projektionsabstand (Fuß) L1: Maximaler Projektionsabstand (Fuß) L2: Minimaler Projektionsabstand (Fuß) H: Abstand von der Objektivmitte zur

unteren Bildkante (Zoll)

STRETCH Mode (16:9)

Bildgröße (Bildwandgröße) Projektionsabstand (L)

Diag. (X) Breite Höhe Maximum (L1) Minimum (L2) 300" (762 cm) 240" (609,6 cm) 250" (635 cm) 218" (553,7 cm) 225" (571,5 cm) 196" (497,8 cm) 200" (508 cm) 150" (381 cm) 133" (337,8 cm) 116" (294,6 cm) 106" (269,2 cm) 100" (254 cm) 87" (220,9 cm) 92" (233,6 cm) 80" (203,2 cm) 84" (213,3 cm) 73" (185,4 cm) 72" (182,8 cm) 63" (160 cm) 35" (88,9 cm) 60" (152,4 cm) 52" (132 cm) 29" (73,6 cm) 40" (101,6 cm) 35" (88,9 cm) 20" (50,8 cm)

174" (441,9 cm) 131" (332,7 cm)

92" (233,6 cm)

180" (457,2 cm) 123" (312,4 cm) 110" (279,4 cm) 98" (248,9 cm) 74" (188 cm) 65" (165,1 cm) 52" (132 cm) 49" (124,4 cm) 45" (114,3 cm) 41" (104,1 cm)

50' 6" (15,37 m) 39' 3" (11,95 m) –4 15/ 16" (–12,6 cm) 42' (12,80 m) 32' 8" (9,95 m) –4 1/ 8" (–10,5 cm) 37'10" (11,51 m) 29' 5" (8,95 m) –3 3 / 4" (–9,5 cm) 33' 7" (10,23 m) 26' 1" (7,95 m) –3 5 / 16" (–8,4 cm) 25' 2" (7,66 m) 19' 7" (5,95 m) –2 1 / 2" (–6,3 cm) 22' 3" (6,78 m) 17' 4" (5,27 m) –2 3 / 16" (–5,6 cm) 17' 9" (5,40 m) 13' 9" (4,19 m) –1 3 / 4" (–4,5 cm) 16' 9" (5,09 m) 13' (3,95 m) –1 5 / 8" (–4,2 cm) 15' 5" (4,68 m) 11' 11" (3,63 m) –1 9 / 16" (–3,9 cm) 14' (4,27 m) 10' 11" (3,31 m) –1 3 / 8" (–3,5 cm) 12' (3,65 m) 9' 4" (2,83 m) –1 3 / 16" (–3,0 cm) 10' (3,03 m) 7' 9" (2,35 m) –31 / 32" (–2,5 cm)

6' 7" (2,00 m) 5' 2" (1,55 m) –11 / 16" (–1,7 cm)

Abstand von der

Objektivmitte zur

Bildunterkante (H)

Die Formel für die Bildgröße und den Projektionsabstand L1 (Fuß) = (0,0514X – 0,0516) / 0,3048 L2 (Fuß) = (0,04X – 0,0523) / 0,3048 H (Zoll) = (– 0,0422X + 0,0018) / 2,54

Hinweis

• In der oben stehenden Formel ist eine Fehlerrate von ± 3% vorhanden.

• Werte mit einem Minuszeichen (–) zeigen den Abstand der Objektivmitte unterhalb der unteren Bildwandkante

an.

AN-C12MZ Projektionsrate 1:1,18 bis 1,48

NORMAL Modus (4:3)

Bildgröße (Bildwandgröße) Projektionsabstand (L)

Diag. (X) Breite Höhe Maximum (L1) Minimum (L2) 300" (762 cm) 240" (609.6 cm) 250" (635 cm) 200" (508 cm) 150" (381 cm) 200" (508 cm) 160" (406,4 cm) 150" (381 cm) 100" (254 cm) 80" (203,2 cm) 84" (213,3 cm) 67" (170,1 cm) 50" (127 cm) 72" (182,8 cm) 58" (147,3 cm) 60" (152,4 cm) 48" (121,9 cm) 36" (91,4 cm) 40" (101,6 cm) 32" (81,2 cm) 24" (60,9 cm)

120" (304,8 cm)

STRETCH Mode (16:9)

Bildgröße (Bildwandgröße) Projektionsabstand (L)

Diag. (X) Breite Höhe Maximum (L1) Minimum (L2) 300" (762 cm) 240" (609,6 cm) 250" (635 cm) 218" (553,7 cm) 225" (571,5 cm) 200" (508 cm) 174" (441,9 cm) 98" (248,9 cm) 150" (381 cm) 131" (332,7 cm) 74" (188 cm) 133" (337,8 cm) 106" (269,2 cm) 100" (254 cm) 87" (220,9 cm) 92" (233,6 cm) 80" (203,2 cm) 84" (213,3 cm) 73" (185,4 cm) 72" (182,8 cm) 63" (160 cm) 35" (88,9 cm) 60" (152,4 cm) 52" (132 cm) 29" (73,6 cm) 40" (101,6 cm) 35" (88,9 cm) 20" (50,8 cm)

196" (497,8 cm)

116" (294,6 cm) 65" (165,1 cm) 92" (233,6 cm) 52" (132 cm)

180" (457,2 cm)

120" (304,8 cm) 90" (228,6 cm) 60" (152,4 cm)

43" (109,2 cm)

180" (457,2 cm) 123" (312,4 cm) 110" (279,4 cm)

49" (124,4 cm) 45" (114,3 cm) 41" (104,1 cm)

30' 5" (9,26 m) 24' 3" (7,38 m) 17 3 / 4" (45,1 cm) 25' 4" (7,71 m) 20' 2" (6,14 m) 14 13 / 16" (37,6 cm) 20' 3" (6,15 m) 16' 1" (4,89 m) 11 13 / 16" (30,0 cm) 15' 2" (4,60 m) 12' (3,65 m) 8 7 / 8" (22,5 cm) 10' (3,04 m) 7' 11" (2,41 m) 5 7 / 8" (15,0 cm)

8' 4" (2,54 m) 6' 8" (2,02 m) 4 15 / 16" (12,6 cm) 7' 2" (2,17 m) 5' 8" (1,72 m) 4 1 / 4" (10,8 cm) 5'11" (1,80 m) 4' 8" (1,42 m) 3 9 / 16" (9,0 cm) 3'11" (1,18 m) 3' 1" (0,92 m) 2 3 / 8" (6,0 cm)

33' 2" (10,10 m) 26' 5" (8,04 m) –5" 27' 7" (8,40 m) 22' (6,69 m) –4 3 / 16"(–10,6 cm) 24'10" (7,55 m) 19' 9" (6,01 m) –3 3 / 4" (–9,5 cm) 22' 1" (6,71 m) 17' 7" (5,34 m) –3 3 / 8" (–8,5 cm) 16' 6" (5,01 m) 13' 2" (3,99 m) –2 1 / 2" (–6,4 cm) 14' 7" (4,44 m) 11' 7" (3,53 m) –2 3 / 16" (–5,6 cm) 11' 7" (3,52 m) 9' 3" (2,80 m) –1 3 / 4" (–4,5 cm) 10'11" (3,32 m) 8' 8" (2,63 m) –1 5 / 8" (–4,2 cm) 10' 1" (3,05 m) 8' (2,42 m) –1 9 / 16" (–3,9 cm)

9' 2" (2,78 m) 7' 3" (2,20 m) –1 7 / 16" (–3,6 cm) 7'10" (2,37 m) 6' 3" (1,88 m) –1 3 / 16" (–3,0 cm) 6' 6" (1,97 m) 5' 2" (1,55 m) –31 / 32" (–2,5 cm) 4' 3" (1,29 m) 3' 4" (1,01 m) –11 / 16" (–1,7 cm)

Abstand von der

Objektivmitte zur

Bildunterkante (H)

Abstand von der

Objektivmitte zur

Bildunterkante (H)

(–12,7 cm)

Die Formel für die Bildgröße und den Projektionsabstand L1 (Fuß) = (0,0311X – 0,0676) / 0,3048 L2 (Fuß) = (0,0248X – 0,0693) / 0,3048 H (Zoll) = (0,1504X – 0,0328) / 2,54

X: Bildgröße (diag.) (Zoll) L: Projektionsabstand (Fuß) L1: Maximaler Projektionsabstand (Fuß) L2: Minimaler Projektionsabstand (Fuß) H: Abstand von der Objektivmitte zur

unteren Bildkante (Zoll)

Die Formel für die Bildgröße und den Projektionsabstand L1 (Fuß) = (0,0339X – 0,0669) / 0,3048 L2 (Fuß) = (0,027X – 0,0683) / 0,3048 H (Zoll) = (– 0,0424X + 0,0079) / 2,54

Anschlüsse und Aufstellung

Hinweis

• In der oben stehenden Formel ist eine Fehlerrate von ± 3% vorhanden.

• Werte mit einem Minuszeichen (–) zeigen den Abstand der Objektivmitte unterhalb der unteren Bildwandkante

an.

Aufstellung

Projektion eines Kehrbildes/Umkehrbildes

Rückprojektion

■

Stellen Sie eine durchlässige Bildwand zwischen dem Projektor und den Zuschauern auf.

■

Zum Umkehren des Bildes “Hinten” im “PRJ.-Mode” einstellen. Siehe Seite 71 für die Verwendung dieser Funktion.

Bei Verwendung der Grundeinstellung.

▼Bildwandanzeige

Projektion mit einem Spiegel

■ Einen Spiegel (normaler flacher Typ) vor das Objektiv stellen.

■ Wenn der Spiegel auf der Seite der Zuschauer aufgestellt wird,

zum Umkehren des Bildes “Hinten” im “PRJ.-Mode” einstellen. Siehe Seite 71 für die Verwendung dieser Funktion.

Info

• Bei Verwendung eines Spiegels sollten der Projektor und der Spiegel so aufgestellt werden, dass das Licht nicht in die Augen der Betrachter fällt.

Aufstellung bei Deckenmontage

■

Es wird empfohlen, die als Sonderzubehör erhältliche Deckenhalterung von Sharp für diese Installation zu verwenden. Wenden Sie sich vor dem Anbringen des Projektors an einen von Sharp autorisierten Händler für Projektoren oder dem Kundendienst für den Erwerb der vom Hersteller empfohlenen Deckenhalterung (separat erhältlich). (AN-XGCM55-Deckenmontagehalterung, das dazugehörige AN-EP101B-Verlängerungsrohr und AN-JT200Mehrzweckhalterung für Montage an schrägen Decken, Adapter für Montage an schrägen Decken (für USA), BB-M20T-Deckenadapter, das dazugehörige Deckenmontagesystem BB-NVHOLDER280, BBNVHOLDER550, BB-NVHOLDER900 (für DEUTSCHLAND) oder AN60KT Deckenmontagehalterung, die dazugehörigen Verlängerungsrohre AN-TK301/AN-TK201 und AN-TK302/AN-TK202 (für andere Länder als die USA und DEUTSCHLAND).)

■

Den Projektor unbedingt so einstellen, dass er mit dem Abstand (H) von der Objektivmittenposition (siehe Seite 30) zur unteren Bildwandkante übereinstimmt, wenn der Projektor an der Decke installiert wird.

■

Zum Umkehren des Bildes “Decke + Vorne” im “PRJ.-Mode” einstellen. Siehe Seite 71 für die Verwendung dieser Funktion.

Das Bild wird verkehrt herum

angezeigt.

Bei Verwendung der Grundeinstellung.

▼Bildwandanzeige

Das Bild wird verkehrt herum

angezeigt.

Bei Verwendung der Grundeinstellung.

▼Bildwandanzeige

Das Bild wird invertiert

angezeigt.

Grundlegende Bedienung

Bild-Projektion

Allgemeines Verfahren

Schließen Sie das erforderliche externe Gerät an den Projektor an, bevor die folgenden Arbeitsschritte ausgeführt werden.

Netz-Anzeige

Lampenaustausch-

Info

•

Die werkseitig voreingestellte Sprache ist Englisch. Wenn Sie die Sprache auf dem Bildschirm umschalten möchten, setzen Sie die Sprache entsprechend dem auf Seite 36 beschriebenen Verfahren zurück.

POWER-Taste

Stecken Sie das Netzkabel in die Steckdose.

•

Die Netz-Anzeige leuchtet rot und der Projektor wird in den Bereitschaftsbetrieb geschaltet.

am Projektor oder auf der

Fernbedienung drücken.

•

Die Netz-Anzeige leuchtet grün. Nachdem die Lampenaustausch-Anzeige aufleuchtet, ist der Projektor betriebsbereit.

Hinweis

• Die Lampenaustausch-Anzeige leuchtet und zeigt damit den Status der Lampe an.

Grün: Die Lampe ist bereit. Grünes Blinken:

Rot:

Die Lampe muss ausgetauscht werden.

•

Wenn die Stromversorgung ausgeschaltet und gleich danach wieder eingeschaltet wird, benögtigt die LampenaustauschAnzeige unter Umständen einige Zeit, um aufzuleuchten.

•

Wenn Sie den Projektor unter Verwendung der RS-232C Befehle von einem Computer aus steuern, warten Sie mindestens 30 Sekunden nach dem Einschalten der Stromversorgung, und übermitteln Sie danach die Befehle.

Die Lampe wird vorgewärmt.

POWER-Taste

ENTER-

POWER-Taste

ENTER-

(ON)

(OFF)

Taste

(OFF)

INPUTTaste

',",\,| Tasten

MENUTaste

POWER-Taste (ON)

MENU-Taste

',",\,|Tasten

Wenn “Anti-Diebst.” (siehe Seite 75) eingestellt worden ist, wird das Eingabefeld für den Schlüsselcode angezeigt.

•

Geben Sie den Schlüsselcode ein.

Hinweis

•

Drücken Sie bei der Eingabe des Schlüsselcodes die Tasten, die zuvor am Projektor oder auf der Fernbedienung eingestellt worden sind.

Info

•

Wenn “Anti-Diebst.” eingestellt worden ist, müssen Sie zunächst den Schlüsselcode eingeben, sonst wird das Eingangsdisplay nicht angezeigt. Auch wenn ein Signal eingespeist wird, erscheint das Display nicht. (Siehe Seite 75.)

▼Schlüsselcode-Eingabefeld

INPUTTaste

3 , ,

oder auf der Fernbedienung drücken, um die EINGANG-Betriebsart auszuwählen.

•

Nachdem Sie einmal am Projektor gedrückt haben, wählen Sie mit Hilfe der Taste

den gewünschten Eingabemodus.

"Bildwandanzeige (Beispiel)

EINGANG 1-Betriebsart

Bei Verwendung von RGB

➝

Hinweis

• Wenn kein Signal empfangen wird, erscheint “KEIN SIGNAL”. Wenn ein Signal empfangen wird, auf das der Projektor nicht eingestellt ist, erscheint “KEIN EINS”. Wenn die automatische Suche eingeschaltet

•

ist, kann der Eingangsmodus mit Signalen gewählt werden (siehe Seite 64).

•

Der INPUT-Modus wird nicht angezeigt, wenn “OSD display” auf “Level A” oder “Level B” gesetzt ist (siehe Seite 65).

Über die EINGANG-Betriebsarten

EINGANG 1 EINGANG 2 (RGB/ Komponente)

EINGANG 3 (Video)

EINGANG 4 (S-Video)

Wird von Geräten, die RGBSignale oder Komponentensignale in Verbindung mit dem RGBEingabeanschluss ausstrahlen, zur Bildprojektion verwendet.

Für die Projektion von Bildern mit einem am VIDEO-Eingangsanschluss angeschlossenen Gerät.

Für die Projektion von Bildern mit einem am SVIDEO-Eingangsanschluss angeschlossenen Gerät.

Bei Verwendung von Komponente

EINGANG 2-Betriebsart

Bei Verwendung von RGB

Bei Verwendung von Komponente

EINGANG 3-Betriebsart

Bei Verwendung von Video

EINGANG 4-Betriebsart

Bei Verwendung von S-Video

➝

➝➝

Grundlegende Bedienung

oder auf der Fernbedienung drücken,

um die Lautstärke des Lautsprechers einzustellen.

Hinweis

•

Durch Drücken von wird die Lautstärke verringert.

Durch Drücken von

•

Die Lautstärke kann auch durch Drücken von

oder auf dem Projektor eingestellt werden.

• ,

bei aktiviertem Menübildschirm wie Mauszeigertasten

auf dem Projektor funktionieren

wird die Lautstärke erhöht.

(\, |) .

VOL-Tasten

Bild-Projektion

Drücken Sie zur

vorübergehenden Stummschaltung.

Hinweis

• Erneutes Drücken von schaltet den Ton wieder ein.

Zum Ausschalten des Projektors drücken und anschließend noch einmal

drücken, während die

Bestätigungsmeldung angezeigt wird.

POWER-Taste

(OFF)

ENTER-Taste

POWERTaste (ON)

MENUTaste

',",\,|Tasten

Hinweis

•

Wenn Sie versehentlich gedrückt haben und Sie die Stromversorgung nicht ausschalten möchten, warten Sie, bis die Bestätigungsmeldung verschwindet.

Info

•

Wenn ein Gerät wie beispielsweise ein Verstärker angeschlossen ist, sicherstellen, dass die Stromversorgung des angeschlossenen Gerätes zuerst und danach der Projektor ausgeschaltet wird.

Auswahl der BildschirmSprache

•

Die Bildschirm-Sprache des Projektors kann auf Englisch, Deutsch, Spanisch, Holländisch, Französisch, Italienisch, Schwedisch, Portugiesisch, Chinesisch, Koreanisch oder Japanisch eingestellt werden.

MUTE-Taste

1 drücken.

• Das Menü wird angezeigt.

2 \ oder | drücken, um

“Sprache” auszuwählen.

3 '

oder "drücken, um die gewünschte Sprache auswählen, und dann

drücken.

4 drücken.

• Die gewünschte Sprache wird als Bildschirm-Sprache eingestellt.

Grundlegende Bedienung

Korrektur eines Trapezfehlers (Trapezverzerrungskorrektur)

Korrektur eines Trapezfehlers

Mit dieser Funktion können Trapezverzerrungen (Trapezfehler in der Bildwandanzeige) korrigiert werden.

Hinweis

•

Wenn das Bild entweder von oben oder von unten in einem bestimmten Winkel auf die Bildwand projiziert wird, wird das Bild verzerrt. Die Funktion zur Korrektur der Trapezverzerrung wird als Trapezverzerrungskorrektur bezeichnet.

• Die Korrektur von Trapezfehlern kann bis zu einem Winkel von etwa ±35 Grad durchgeführt werden.

UNDO-Taste

1 drücken.

•

Wenn noch einmal während der Anzeige des UMRANDUNG-, STRECKEN- oder SMART STRECKEN-Bildschirms gedrückt wird, startet die Digitale Verschiebung. Siehe Seite 39.

2 ', ", \

oder |drücken, um die

Trapezverzerrungskorrektur einzustellen.

•

Falls Sie detailliertere Korrekturen vornehmen möchten, drücken Sie lassen, und drücken Sie anschließend

oder

Hinweis

•

Da die Korrektur von Trapezfehlern bis zu einem Winkel von etwa ±35 Grad durchgeführt werden kann, kann die eigentliche Bildwand bis zu diesem Winkel diagonal abweichend aufgestellt werden.

•

drücken, um die Trapezverzerrungs-

korrektur abzubrechen.

•

Wenn kein Signal festgestellt wird, wird das Testpattern angezeigt, ohne dass gedrückt werden muss.

, um das Prüfmuster anzeigen zu

um die Einstellungen vorzunehmen.

Komprimiert obere Seite.

Komprimiert untere Seite.

KEYSTONE-Taste

ENTER-Taste

Normale Bildwandanzeige

Testmuster

', ", \, |Tasten

Trapez verzerrungs

korrektur-Bildwandanzeige

3 drücken.

Hinweis

• Sie können die gleichen Einstellungen wie in der NORMALBetriebsart 4:3 für 16:9 verwenden.

•

Während der Bildeinstellung können gerade Linien oder gezackte Bildkanten

angezeigt werden.

Einstellung der Digitalen Verschiebung

Diese Funktion bewegt für einfacheres Betrachten das gesamte auf dem Schirm projizierte Bild nach oben oder unten, wenn Bilder im 16:9-Format mit DVD-Playern und DTV*-Decodern projiziert werden. * DTV ist die allgemeine Umschreibung für das neue digitale

Fernsehen in den Vereinigten Staaten von Amerika.

Drücke, um das projizierte

Bild nach oben zu verschieben.

Drücken, um das Bild

wiederherzustellen.

UNDO-Taste

• Die Digitale Verschiebung kann beim UMRANDUNG-, STRECKEN- und SMART STRECKEN-

Bildschirm aktiviert werden. Einzelheiten können der Seite 53 entnommen werden.

" Drücken, um das projizierte Bild nach unten zu verschieben.

Drücken, um das Bild

wiederherzustellen.

Grundlegende Bedienung

Punkte im Menübalken

Diese Liste zeigt die Punkt an, die im Projektor eingestellt werden können.

■ EINGANG 1 / 2-Betriebsart

Hauptmenü Untermenü

Bild Seite

C.M.S. Seite

Fein-Sync. Seite

Kontrast

Helligk.

Farbe

Tnung

Schrfe

Rot

Blau

Farb Temp

Reset

Signaltyp

Progressiv-Modus

Ausgew. Farbe

Ziel

Leichtgk.

Farbstt.

Farbton

Reset (diese Farbe)

Reset (alle Farben)

Einstellungen betrachten

Uhr

Phase

H-Pos.

V-Pos.

Reset

Einst.speich.

Einst.whlen

Betriebsarten

Signal-Info

Auto-Sync.

Auto-Sync.Disp [ON/OFF]

Hauptmenü Untermenü

+30Ð30

+3Ð3

RGB Komponente

2D Progressiv 3D Progressiv Film-Modus

Standard

sRGB

[R] Rot [Y] Gelb

+30Ð30

[G] Grn [C] Zyanblau

+30Ð30

[B] Blau [M] Violett

+30Ð30

+150Ð150

+30Ð30

+150Ð150

+60Ð60

1 2

¥ ¥

1 2

¥ ¥

1 2 3 4

¥ ¥

Auflsung Hori.-Freq. Vert.-Freq.

OFF Normal Hohe Geschw.

Auflsung

1024´768

800´600

Auflsung

1024´768

800´600

Auflsung 1024´864 1152´864 1152´870 1152´882

Eigenes Bild 3Eigenes Bild 1

Vert.-Freq.

60 Hz 75 Hz

Vert.-Freq.

60 Hz 75 Hz

1024´768 48,4 KHz 60 Hz

Optionen (1) Seite

Optionen (2) Seite

Sprache Seite

Status Seite

Audio-Ausgang

Lautsprecher [ON/OFF]

Auto-Suche [ON/OFF]

Rauschunterdr.

OSD-Anzeige

Bild einfangen

Hintergrund

Startbild

Energiespar-Mod.

Verbl %-Dauer

PRJ.-Modus

Tastensp.-Stufe

RS-232C

Kennwort

Anti-Diebst.

Alles Reset

English Deutsch Espaol Nederlands Franais Italiano Svenska Portugus

FAO VAO

OFF

Stufe 3

Stufe 1

Normal Stufe A Stufe B

Bild speichern Lschen

Sharp Eigenes Bild Blau Kein

Sharp Eigenes Bild Kein

Stromsparen [ON/OFF] Monitor/RS232 [ON/OFF] Autom. Aus [ON/OFF]

Vorne Decke+Vorne Hinten Decke+Hint.

Normal Stufe A Stufe B

9600 bps 38400 bps 115200 bps

Altes Kennw. Neues Kennw. Besttigen

Alter Code Neuer Code Besttigen

Hinweis

•

Die Abbildungen für Auflösung, vertikale Frequenz und horizontale Frequenz dienen nur Beispielzwecken.

•

“Color”, “Tint” und “Sharp” werden nur dann unter INPUT 1 oder 2 im “Picture”-Menü angezeigt, wenn der Signaltyp auf “Component” eingestellt ist.

•

Einige Punkte können nicht rückgesetzt werden, selbst wenn “Alles Reset” in den Optionen (2) ausgewählt wurde. Für Einzelheiten siehe Seite 77.

■ EINGANG 3 / 4-Betriebsart

Hauptmenü Untermenü Hauptmenü Untermenü

Bild Seite

C.M.S. Seite

Optionen (1) Seite

Kontrast

Helligk.

Farbe

Tnung

Schrfe

Rot

Blau

Farb Temp

Reset

Progressiv-Modus

Ausgew. Farbe

Ziel

Leichtgk.

Farbstt.

Farbton

Reset (diese Farbe)

Reset (alle Farben)

Einstellungen betrachten

Audio-Ausgang

Lautsprecher [ON/OFF]

Auto-Suche [ON/OFF]

Rauschunterdr.

OSD-Anzeige

Videosystem

Hintergrund

Startbild

Energiespar-Mod.

+30Ð30

+3Ð3

2D Progressiv 3D Progressiv Film-Modus

Standard

[R] Rot [Y] Gelb

+30Ð30

[G] Grn [C] Zyanblau

+30Ð30

[B] Blau [M] Violett

+30Ð30

FAO VAO

OFF Stufe 1

Normal Stufe A Stufe B

Auto PAL (50/60Hz) SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N

Sharp Eigenes Bild Blau Kein

Sharp Eigenes Bild Kein

Stromsparen [ON/OFF] Monitor/RS232 [ON/OFF] Autom. Aus [ON/OFF]

Eigenes Bild 3Eigenes Bild 1

Stufe 3

Optionen (2) Seite

Sprache Seite

Status Seite

Verbl %-Dauer

PRJ.-Modus

Tastensp.-Stufe

RS-232C

Kennwort

Anti-Diebst.

Alles Reset

English Deutsch Espaol Nederlands Franais Italiano Svenska Portugus

Vorne Decke+Vorne Hinten Decke+Hint.

Normal Stufe A Stufe B

9600 bps 38400 bps 115200 bps

Altes Kennw. Neues Kennw. Besttigen

Alter Code Neuer Code Besttigen

Grundlegende Bedienung

Verwendung des Menüs

Dieser Projektor ist mit zwei Menüs ausgestattet, mit denen das Bild und der Projektor eingestellt werden können. Sie können diese Menüs vom Projektor oder von der Fernbedienung aus folgendermaßen verwenden.

Menübildschirm für den Modus INPUT 1 oder INPUT 2 RGB

Menübalken (Hauptmenü)

Menüoptionen (Justierungen)

1 drücken.

• Der Menübildschirm wird angezeigt.

Hinweis

• Die “Bild”-Menüanzeige für die ausgewählte Eingangsbetriebsart wird angezeigt.

• Wenn der Modus INPUT 1 oder 2 ausgewählt wurde, wird die Bildschirmanzeige unten rechts angezeigt.

Menübildschirm für den Modus INPUT 3 oder INPUT 4

Menübalken (Hauptmenü)

ENTER-Taste

Tasten

MENU-Taste

ENTERTaste

"Menübildschirm

MENU-Taste

Tasten

oder

für die Wahl des Menüs

drücken, das Sie einstellen möchten.

Hinweis

•

Für Einzelheiten zu den Menüs siehe die Tabellen auf Seite 40 und 41.

oder

für die Wahl des Menüpunktes

drücken, den Sie einstellen möchten.

Hinweis

•

Für die Anzeige eines einzelnen Einstellungspunktes nach Wahl des Punktes drücken. Nur der Menübalken und der gewählte Einstellungspunkt werden angezeigt. Wenn danach ' oder " gedrückt wird, erscheint der folgende Punkt (“Rot” kommt nach “Helligk”).

• für die Rückkehr zum vorherigen Menü drücken.

Grundlegende Bedienung

oder

für die Einstellung des

gewählten Punktes drücken.

• Die Änderung wurde gespeichert.

5 drücken.

•

Der Menübildschirm wird ausgeblendet.

Verwendung des Menüs

Menüoptionen (Einstellungen)

1 drücken.

• Der Menübildschirm wird angezeigt.

Hinweis

• Die “Bild”-Menüanzeige für die ausgewählte Eingangsbetriebsart wird angezeigt.

• Wenn der Modus INPUT 1 oder 2 ausgewählt wurde, wird die Bildschirmanzeige unten rechts angezeigt.

drücken, das Sie einstellen möchten.

oder

für die Wahl des Menüs

Hinweis

•

Für Einzelheiten zu den Menüs siehe die Tabellen auf Seite 40 und 41.

ENTERTaste

▼ Menübildschirm

ENTER-Taste

| -

Tasten

MENU-Taste

Tasten

oder

für die Wahl des Menüpunktes

drücken, den Sie einstellen möchten.

Hinweis

• für die Rückkehr zum vorherigen Menü drücken.

• Das Symbol in einigen Menüs mit “ ” wählen.

UnterMenü

| drücken.

• Der Cursor wird in das Untermenü verschoben.

Untermenü

' oder

" für die Wahl der

Einstellung des im Untermenü angezeigten Punktes drücken.

6 drücken.

• Der gewählte Punkt ist eingestellt.

Hinweis

• Bei einige Einstellungspunkten wird unter Umständen eine Bestätigungsmeldung angezeigt. Wenn ein Punkt eingestellt wird, \ oder | für die Wahl von “Ja” oder “OK” drücken, anschließend drücken.

Grundlegende Bedienung

7 drücken.

• Das Menü wird nicht mehr angezeigt.

Einstellung des Bildes

Das vom Projektor wiedergegebene Bild kann nach Wunsch mit den folgenden Bildeinstellungen eingestellt werden.

Gewählter Punkt

Kontrast Helligk. Farbe

Tönung Schärfe

Rot Blau

Farb Temp

Für das Einstellen des Kontrastpegels Für das Einstellen der Helligkeit eines Bildes Für das Einstellen der Farbenintensität eines Bildes

Für das Einstellen der Tönungen eines Bildes Um die Kontur eines Bildes schärfer oder weicher zu machen

Für das Einstellen des Rot-Pegels Für das Einstellen des Blau-Pegels Für das Einstellen der Farbtemperatur eines Bildes

Beschreibung

Einstellung der Bild-Vorlieben

Einstellung des Bildmenüs auf der Menüanzeige.

➝

Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

•

“Farbe”, “Tönung” und “Schärfe” werden nicht angezeigt, wenn die EINGANG 1 oder 2-Betriebsart eingestellt wird und der “Signaltyp” “RGB” ist.

•

Die Bildeinstellungen können in jeder Eingangsbetriebsart separat gespeichert werden.

• Wenn der Signaltyp unter INPUT 1 oder 2 auf “Component” gesetzt ist, kann “Sharp” eingestellt werden, sofern die Signale 480I, 480P, 540P, 580I, 580P, 720P, 1035I oder 1080I verbunden sind.

• Zum Rückstellen aller eingestellten Punkte “Reset” wählen und

•

Wenn die Option “Ausgew. Farbe” im C.M.S.Menü auf “sRGB” festgelegt ist, können “Rot”,

“Blau” und “Farb Temp” nicht eingestellt werden.

drücken.

\ Taste | Taste

Für weniger Kontrast Für weniger Helligkeit Für weniger intensive Farben

Hautfarben werden violetter Für geringere Schärfe

Für schwächeres Rot Für schwächeres Blau

Verringert die Farbtemperatur für wärmere, rötliche, weißglühende Bilder.

Für mehr Kontrast Für mehr Helligkeit Für stärker intensive Farben

Hautfarben werden grüner Für größere Schärfe

Für kräftigeres Rot Für kräftigeres Blau

Erhöht die Farbtemperatur für kühlere, bläuliche, Fluoreszenzähnliche Bilder.

Wahl des Signaltyps

Mit dieser Funktion kann der Eingangssignaltyp RGB oder Komponente für den EINGANG 1 oder 2 gewählt werden.

“Signaltyp” im “Bild”-Menü auswählen auf der Menüanzeige.

➝

Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• RGB Einstellen, wenn RGB-Signale empfangen werden.

• Komponente Einstellen, wenn Komponenten-signale empfangen werden.

Progressiv-Modus

Mit dieser Funktion kann die ProgressivAnzeige eines Videosignals gewählt werden. Mit der Progressiv-Anzeige wird ein besseres Videobild projiziert.

“Progressiv-Modus” im “Bild”-Menü auswählen auf der Menüanzeige. ➝Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• 2D Progressiv Diese Funktion kann für die Wiedergabe von sich schnell bewegenden Bildern wie beim Sport oder bei Actionfilmen verwendet werden. Diese Betriebsart optimiert das Bild in einem angezeigten Rahmen.

• 3D Progressiv Diese Funktion kann für die bessere Wiedergabe von sich relativ langsam bewegenden Bildern wie in einem Fernsehstück oder einer Dokumentation verwendet werden. Diese Betriebsart optimiert das Bild, indem sie die Bewegungen einer Reihe von vorherigen und folgenden Rahmen abschätzt.

• Film-Modus Klare Wiedergabe einer Filmquelle. Zeigt das optimierte Bild eines Films an, der mit 3-2Pull-Down-Enhancement (NTSC und PAL60Hz) oder 2-2-Pull-Down-Enhancement (PAL50Hz und SECAM) in Bilder des Progressiv-Modus umgewandelt wird. *

Die Filmquelle ist eine digitale Videoaufnahme, wobei das Original mit 24 Rahmen/Sekunde codiert ist. Der Projektor kann diese Filmquelle in ein ProgressivVideo mit 60 Rahmen/Sekunde durch NTSC und PAL60Hz oder mit 50 Rahmen/Sekunde durch PAL50Hz und SECAM konvertieren, um ein scharfes Bild wiederzugeben.

Grundlegende Bedienung

•

Bei Verwendung von Progressiv-Eingängen werden diese Eingänge direkt in 2DProgressiv, 3DProgressiv wiedergegeben und der Film-Modus kann nicht eingestellt werden. Diese Betriebsarten können mit von 1080I abweichenden Zeilensprung-Signalen eingestellt werden.

•

Selbst wenn die 3DProgressiv-Betriebsart auf NTSC oder PAL60Hz eingestellt wurde, wird 3-2Pull-Down-Enhancement automatisch aktiviert, wenn die Filmquelle eingegeben wurde.

•

In PAL50Hz oder SECAM wird 2-2-Pull-DownEnhancement nur im Film-Modus aktiviert, wenn die Filmquelle eingegeben wurde.

Einstellung der Computer-Bilder

Die Fein-Sync.-Funktion verwenden, wenn Unregelmäßigkeiten wie vertikale Streifen oder Flimmern auf der Bildwand auftreten.

Gewählter Punkt Beschreibung

Uhr Phase

H-Pos. V-Pos.

Wenn Auto-Sync. auf OFF gestellt ist

Wenn “Auto-Sync” auf “OFF” gestellt ist, können Interferenzen wie Flimmern oder vertikale Streifen auftreten, falls Karo-Muster oder vertikale Streifen angezeigt werden. Sollte dies geschehen, “Uhr”, “Phase”, “H-Pos.” und “V-Pos.” für ein optimales Bild einstellen.

Stellt vertikales Rauschen ein. Stellt horizontales Rauschen ein (ähnlich wie beim Spurabgleich bei Ihrem Videorecorder). Zentriert das Bild auf der Bildwand, indem es nach links oder rechts bewegt wird.

Zentriert das Bild auf der Bildwand, indem es nach oben oder unten bewegt wird.

“Uhr”, “Phase”, “H-Pos.” oder “V-Pos.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• Computerbild-Einstellungen können einfach durch Drücken von durchgeführt werden. Siehe Seite 50 für Einzelheiten.

Speichern der Einstellungen

Dieser Projektor kann bis zu sieben Einstellungen für die Verwendung mit verschiedenen Computern speichern.

“Einst. speich.” im “Fein-Sync.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Wahl der Einstellungen

Auf die in diesem Projektor gespeicherten Einstellungen kann auf einfache Weise zugegriffen werden.

“Einst. wählen” im “Fein-Sync.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• Falls eine Speicherposition nicht belegt wurde, werden die Einstellungen für Auflösung und Frequenz nicht angezeigt.

•

Wenn eine gespeicherte Einstellung mit “Einst.wählen” ausgewählt wird, können Sie den Projektor mit den gespeicherten Einstellungen verwenden.

Einstellung einer besonderen Betriebsart

Normalerweise wird die Art des Eingangssignals erkannt und automatisch die dafür geeignete AuflösungsBetriebsart eingestellt. Bei einigen Signalen sollte die optimale Auflösungs-Betriebsart in “Betriebsarten” des “Fein-Sync.”-Menüs gewählt werden, um der AnzeigeBetriebsart des Computers zu entsprechen.

Die Auflösung durch Wahl von “Betriebsarten” im “Fein-Sync.”-Menü einstellen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Grundlegende Bedienung

Hinweis

•

Die Wiedergabe von Computer-Mustern, bei denen jede zweite Zeile wiederholt wird (horizontale Streifen), sollte vermieden werden.(Durch Auftreten von Flimmern kann das Betrachten erschwert werden.)

•

Wenn ein DVD-Player oder ein Digital-Videogerät angeschlossen wird, 480P als Eingangssignal auswählen.

•

Siehe den unten stehenden Abschnitt “Prüfung des Eingangssignals” für Informationen über das gegenwärtig eingestellt Eingangssignal.

Prüfung des Eingangssignals

Diese Funktion kann zur Überprüfung des gegenwärtigen Eingangssignals verwendet werden.

“Signal-Info” im “Fein Sync”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

•

Der Projektor zeigt die Anzahl der von audiovisuellen Geräten (z. B. DVD-Player oder Digital Video) empfangenen, gescannten Zeilen an.

Einstellung der Computer-Bilder

Einstellung von Auto-Sync.

Für die automatische Einstellung eines Computerbildes.

“Auto-Sync.” im “Fein-Sync.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

Bei Einstellung auf “ Normal” oder “

Hohe Geschw.”:

• Die Auto-Sync.-Einstellung wird nach Einschalten des Projektors oder nach Ändern der Eingänge durchgeführt, wenn ein Computer angeschlossen ist.

Die Einstellungen sollten manuell durchgeführt werden:

• Wenn mit der Auto-Sync.-Einstellung kein optimales Bild erzielt werden kann. Siehe Seite 48.

• Die Auto-Sync.-Einstellung kann je nach Bild des am Projektor angeschlossenen Computers einige Zeit in Anspruch nehmen. Wenn “Auto-Sync.” auf “OFF” oder “Hohe

•

Geschw.” gestellt wird, und falls wird, wird Auto-Sync. mit “Hohe Geschw.” ausgeführt. Falls die Taste innerhalb einer Minute noch einmal gedrückt wird, wird AutoSync. in der “Normal” Betriebsart ausgeführt.

gedrückt

Bildschirmanzeige während

Auto Sync

AUTO SYNC-Taste

Anzeigefunktion von Auto-Sync.

Für die Einstellung der Anzeige, die während der Auto-Sync. angezeigt wird.

“Auto-Sync. -Disp” im “Fein-Sync”Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• ..... Das als Hintergrundbild

eingestellte Bild wird projiziert.

• ..... Das eingestellte Computerbild

erscheint.

Einfach zu verwendende

Funktionen

Einfach zu verwendende Funktionen

Wahl der Bildanzeige-Betriebsart

Mit dieser Funktion kann die Bildanzeige-Betriebsart zur Verbesserung des eingegebenen Bildes modifiziert oder individuell eingestellt werden. Je nach Eingangssignal kann ein Bild im Format “NORMAL”, “VOLL”, “PUNKT FÜR PUNKT”, “UMRANDUNG”, “STRECKEN” oder “SMART STRECKEN” gewählt werden.

Umschalten der Bildanzeige mit Hilfe der unterschiedlichen Eingangssignale

drücken.

• Bei jedem Drücken von schaltet sich die

Anzeige wie auf Seite 52 und 53 dargestellt um.

Info

•

In der Punkt für Punkt-Betriebsart werden die Bilder in der Originalauflösung angezeigt; deshalb werden sie nicht vergrößert.

•

Wenn “GRÖSSE ÄNDERN” auf der Bildwand angezeigt

drücken, um zum Standardbild zurückzukehren.

wird,

COMPUTER

SVGA (800 × 600)

4:3-Bildseitenverhältnis

Andere Bildseitenverhältnisse

• “NORMAL” ist fest eingestellt, wenn XGA-Signale (1024 × 768) eingegeben werden.

Eingangssignal

XGA (1024 × 768)

SXGA (1280 × 960) UXGA (1600 × 1200) SXGA (1280 × 1024)

NORMAL

1024 × 768 1024 × 768 1024 × 768 1024 × 768

960 × 768

NORMAL

Projiziert eine volle Bildwandanzeige,

während das Bildseitenverhältnis beibehalten wird.

Bildschirmanzeige der Bildanzeige-Betriebsart

VOLL

— — — —

1024 × 768

Ausgabe der Bildwandanzeige

VOLL

Projiziert eine volle Bildwandanzeige,

während das Bildseitenverhältnis ignoriert wird.

PUNKT FÜR PUNKT

800 × 600

—

1280 × 960 1600 × 1200 1280 × 1024

PUNKT FÜR PUNKT

Projiziert das Originalauflösungs-

signal des Bildes.

RESIZETaste

Auflösung geringer

als XGA

XGA

Auflösung höher

als XGA

SXGA (1280

××

× 1024)

××

4:3-Bildseitenverhältnis

VIDEO

480I, 480P, 580I, 580P,

NTSC, PAL, SECAM

540P

720P, 1035I, 1080I

4:3-Bildseitenverhältnis. Letterbox, Verschmälern 16:9-Bildseitenverhältnis 16:9-Bildseitenverhältnis

NORMAL

1024 × 768

— —

VOLL

—

1024 × 768

—

• Wenn 720P-, 1035Ioder 1080I-Signale eingegeben werden, ist die Grundeinstellung “STRECKEN”. * Die Funktion für Digitale Verschiebung kann mit diesen Bildern verwendet werden.

Eingangssignal

480I, 480P, 580I, 580P,

NTSC, PAL, SECAM

4:3 Bildseitenverhältnis

Briefkasten

Verschmälern

NORMAL

Projiziert eine volle

Bildwandanzeige.

VOLL

Projiziert den Mittelteil auf einen 4:3 Bildschirm, indem dieses um

das 1,3-fache in horizontaler

Richtung vergrößert wird.

UMRANDUNG

768 × 576*

— —

Ausgabe der Bildwandanzeige

UMRANDUNG

Projiziert ein 4:3-Bild

vollständig gestreckt (die

Bildanzeige in der folgenden

Spalte).

Projiziert ein 16:9-Bild über

STRECKEN

1024 × 576*

STRECKEN

die gesamte Bildwand

(schwarzer Balken oben/

unten).

SMART STRECKEN

1024 × 576*

— —

SMART STRECKEN

Projiziert das Bild auf einem

16:9-Bildschirm, indem nur

die Umgebungsbereiche

vergrößert werden und das

4:3-Bildformat in der Bildmitte

aufrechterhalten bleibt.

540P

720P, 1035I, 1080I

16:9-Bildseitenverhältnis

16:9-Bildseitenverhältnis (4:3 Seitenverhältnis auf

16:9 Bildschirm)

16:9-Bildseitenverhältnis

Einfach zu verwendende Funktionen

Anzeige eines Standbildes

Mit dieser Funktion kann ein bewegtes Bild sofort als Standbild angezeigt werden. Diese Funktion kann verwendet werden, wenn ein Standbild von einem Computer- oder Videobild gezeigt werden soll und mehr Zeit für die Erklärung benötigt wird.

Speichern eines Bildes im Standbild-Format

1 drücken.

• Das projizierte Bild wird als Standbild angezeigt.

FREEZETaste

2 noch einmal drücken, um

zum bewegten Bild des gegenwärtig angeschlossenen Gerätes zurückzukehren.

"Bildwandanzeige

Vergrößerung eines bestimmten Bildteiles

Mit dieser Funktion kann ein bestimmter Bildteil vergrößert werden. Diese Funktion ist besonders nützlich, wenn ein bestimmter Bildteil angezeigt werden soll.

Anzeige einer Vergrößerung des Bildteils

1 drücken.

•

Vergrößert das Bild.

•

Durch Drücken von oder wird das projizierte Bild vergrößert oder verkleinert.

',",\,|-

Tasten

Hinweis

Vergrößern

×1 ×4 ×9 ×16 ×36 ×64×2 ×3

Verkleinern

•

Sie können die Position des vergrößerten Bildes mit ', ", \ oder|ändern.

•

Falls ein Bild mit einer Auflösung höher

als SXGA angezeigt wird, kann “

3” nicht gewählt werden.

“

2” und

2 drücken, um den Betrieb zu

stoppen; danach kehrt der Abbildungsmaßstab auf zurück.

Hinweis

In den folgenden Fällen kehrt das Bild zurück zum normalen Format (×1):

• Wenn die Eingangs-Betriebsart geändert wird.

• Wenn

• Wenn das Eingangssignal geändert

wird. Wenn die Eingangssignal-Auflösung

•

und die Auffrischungsrate (Vertikale Frequenz) geändert werden.

gedrückt wurde.

××

×1

××

"Bildwandanzeige

ENLARGE(Vergrößern/ Verkleinern) Tasten

Einfach zu verwendende Funktionen

Gamma-Korrektur-Funktion

Gamma ist eine Verbesserungsfunktion für die Bildqualität, die ein deutlicheres Bild durch Aufhellen der dunklen und weniger sichtbaren Bildteile bietet, ohne dass die Helligkeit der helleren Bildteile beeinflusst wird. Wenn Aufnahmen mit häufigen dunklen Szenen wiedergegeben werden, z. B. ein Film oder Konzert, oder wenn die Aufnahme in einem hellen Raum wiedergegeben wird, können mit dieser Funktion die dunklen Szenen aufgehellt und dadurch dem Bild eine größere Tiefe gegeben werden.

Eingestellte Betriebsart STANDARD PRÄSENTATION KINO EIGENES BILD

Für Standardbild Hellt dunklere Bildteile für bessere Präsentationen auf. Gibt den dunkleren Bildteilen für ein aufregenderes Kinoerlebnis mehr Tiefe. Gestattet Ihnen die Einstellung des Gammawertes unter Verwendung der

fortschrittlichen Präsentationssoftware von Sharp.

Einstellung der Gamma-Korrektur

1 drücken.

• Jedesmal, wenn gedrückt wird, wird der Gamma-Pegel zwischen den verschiedenen Gamma-Betriebsarten umgeschaltet.

2 Je nach Eingangs-Modus und-

Signal können Sie durch Drücken von Anzeige von “GAMMA” in den jeweiligen Gamma-Betriebsart zurückkehren.

während der

Beschreibung

UNDO-Taste

GAMMA-Taste

STANDARD EIGENES BILD

Hinweis

• Wenn im C.M.S.-Menü die Option “Color Selected” auf “sRGB” gesetzt ist, kann der Gamma-Modus über INPUT 1 oder INPUT 2 nicht verwendet werden.

PRÄSENTATION KINO

Anzeige von Doppelbildern (Bild in Bild)

Die Funktion Bild in Bild erlaubt die Wiedergabe von Doppelbildern auf der gleichen Bildwand. Der Bildeingang von EINGANG 3 oder 4 kann als eingefügtes Bild in das Hauptbild von EINGANG 1 oder 2 wiedergegeben werden.

Anzeige des eingefügten Bildes

UNDO-Taste

ENTER-Taste

1 drücken.

oder auf der Fernbedienung

oder

am Projektor drücken, um

das Bild im eingefügten Bild umzuschalten.

\ oder

| drücken, um

die Position des eingefügten Bildes festzulegen.

• drücken, um Bewegungen des Rahmens zu stoppen oder um den Rahmen auszuschalten.

drücken, um das eingesetzte

Bild zu verschieben.

•Das eingesetzte Bild wird zum eingesetzten Bildrahmen verschoben.

Hinweis

• Das eingefügte Bild kann nur als gemischtes Video(NTSC/PAL/SECAM) oder S-Video-Signal angezeigt werden.

• Die Standbild-Funktion kann nur mit dem eingefügten Bild verwendet werden, wenn die Bild in Bild-Betriebsart aktiviert ist.

Wenn das am EINGANG 1oder 2 eingegangene Signal wie folgt ist, funktioniert die Bild in Bild-Betriebsart nicht:

• Mit einer Auflösung, die SXGA übersteigt.

• Wenn das Eingangssignal 480I, 480P, 540P, 580I,

580P, 720P, 1035I oder 1080I ist.

• Wenn das Eingangssignal mit Hilfe von RGB-Signalen

in die Zeilensprung-Betriebsart geändert wurde.

• Wenn die Bildanzeige-Betriebsart auf “PUNKT FÜR

PUNKT” eingestell ist.

• Wenn keine Signale zu EINGANG 1 oder 2 gesendet

werden oder wenn die Auflösung oder die Auffrischungsrate (Vertikale Frequenz) geändert wird.

', ", \, |-Tasten

PinP-Taste

INPUT 3/4-Tasten

Einfach zu verwendende Funktionen

Blackscreen-Funktion

Mit Hilfe dieser Funktion wird ein schwarzer Bildschirm angezeigt.

Schwarzes Ausblenden des projizierten Bildes

Drücken Sie .

• Der Bildschirm wird schwarz und “BLACK SCREEN” wird angezeigt.

2 Erneutes Drücken auf führt

zum vorangegangenen Bild zurück.

BLACK SCREENTaste

" Das projizierte Bild

Anzeige des Pausen-Timers

Mit Hilfe dieser Funktion kann die verbleibende Pausenzeit der Sitzung angezeigt werden.

Anzeige und Einstellung des Pausen-Timers

', ", \ , |-

Tasten

1 Drücken Sie . Der Pausen-

Timer beginnt von 5 Minuten zurück zu zählen.

2 Wenn “ ” angezeigt wird,

" ,

\ oder

des Pausen-Timers drücken.

• Sie können zwischen 1 und 60 Minuten (in 1-Minuten-Einheiten) wählen.

• Der Pausen-Timer beginnt zurück zu zählen sobald ' , " , \ oder | gedrückt wird.

|zur Einstellung

BREAK TIMERTaste

Drücken Sie , um den PausenTimer auszuschalten.

Hinweis

•

Während des Pausen-Timer-Betriebs wird die Automatisch aus-Option vorübergehend deaktiviert. Der Projektor schaltet sich automatisch aus sofern der Pausen-Timer abgelaufen ist und für mehr als 15 Minuten kein Eingabesignal empfangen wird.

• Der Pausen-Timer wird auf dem Startbild angezeigt. Um die Bildwandanzeige während des Pausen-Timer-Betriebes zu ändern, die “Startbild”-Einstellung ändern (siehe Seite 68).

"Bildwandanzeige

Einfach zu verwendende Funktionen

C. M. S. (Color Management System - Farbverwaltungssystem)

Mit Hilfe dieser Funktion können die Farbcharakteristika von sechs Farben (R: Rot, Y: Gelb, G: Grün, C: Zyanblau, B: Blau, M: Violett) individuell verändert werden.

Auswählen des Farbreproduktionsmodus

“Ausgew.Farbe” im “C. M. S.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• Nähere Informationen zur sRGB-Funktion finden Sie unter “http://www.srgb.com/”.

• Wenn im “Picture”-Menü der Signaltyp “Component” ausgewählt wurde, können im C.M.S.-Menü “sRGB” nicht als Farbe ausgewählt werden.

• Wenn “sRGB” ausgewählt wurde,

• Die Gamma-Korrektur kann nicht gesetzt

werden.

• Unter “Picture”können “Red”, “Blue” oder

“CLR Temp” nicht verändert werden.

Falls Sie “Standard” oder “sRGB” für

•

“Ausgew. Farbe” wählen, können andere Einträge (z.B. Ziel) nicht eingestellt werden.

Ausgewähltes Objekt Standard Eigenes 1-3

sRGB

Beschreibung Sharp Standardeinstellung “Leichtgk.”, “Farbsätt.” und “Farbton”

können für jede der sechs Farben eingestellt werden.

Der Modus wechselt zu sRGB

Info

• Wenn “sRGB” ausgewählt wurde, kann das projizierte Bild dunkler werden. Dies ist keine Funktionsstörung.

Auswählen der Zielfarbe

“Ziel” im “C. M. S.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

-60

42 bis 45

Rot Zyanblau

Gelb Blau

Grün Violett

Helligkeit der Zielfarbe einstellen

“Leichtgk.” im “C. M. S.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Den chromatischen Wert der Zielfarbe auswählen

“Farbsätt.” im “C. M. S.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Den Farbton der Zielfarbe auswählen

“Farbton” im “C. M. S.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Einfach zu verwendende Funktionen

C. M. S. (Color Management System-Farbverwaltungssystem)

Zurücksetzen der benutzerdefinierten Einstellungen

“Reset (diese Farbe)” oder“Reset (alle Farben)” im “C. M. S.”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Ausgewähltes Objekt Reset (diese Farbe) Reset (alle Farben)

“Leichtgk.”, “Farbsätt.” und “Farbton” der als “Ziel” gewählten Farbe werden zurückgesetzt.

“Leichtgk.”, “Farbsätt.” und “Farbton” aller Farben werden zurückgesetzt.

Beschreibung

Überblick aller Farbeinstellungen

“Einstellungen betrachten” im “C. M. S.”Menü auswählen auf der Menüanzeige ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

-6262

Audioausgabetyp festlegen

Mit Hilfe dieser Funktion können Sie den Audioausgabetyp festlegen.

Ausgewähktes objekt

FAO (Festgelegte Audioausgabe)

VAO (Variable Audioausgabe)

Audioausgabe variiert nicht in verbindung mit der Lautstärke des Ausgabeprojektors.

Audioausgabe variiert in verbindung mit der Lautstärke des Ausgabeprojektors.

Audioausgabetyp festlegen

“Audio Ausgang” im “Optionen(1)”Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Beschreibung

Einfach zu verwendende Funktionen

Internen Lautsprecher an/aus schalten

Mit Hilfe dieser Funktion wird der interne Lautsprecher an/aus geschaltet.

Internen Lautsprecher an/aus schalten

“Lautsprecher” im “Optionen(1)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Automatische Suchfunktion

Wenn der Projektor eingeschaltet oder die INPUT-Taste gedrückt wird, sucht diese Funktion automatisch nach der Eingangsbetriebsart, in der die Signale empfangen werden, und aktiviert diese.

Verwendung von Auto-Suche

“Auto-Suche” im “Optionen(1)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• ON Schaltet bei Einschalten des Projektors oder Drücken von den Eingangsmodus, in dem Signale empfangen werden.

• OFF Für das manuelle Umschalten der Eingangsmodi in Reihenfolge,wenn am Projektor gedrückt wird.

•

Um die Suche nach einem Eingangsmodus zu beenden auf dem Projektor oder ,

drücken.

am Projektor automatisch in

oder auf der Fernbedienung

Info

• Auch wenn diese Funktion nach Eingangssignalen sucht, wird der

Eingangsmodus bei Drücken von ,

, oder auf der Fernbedienung

in den entsprechenden Modus geschaltet.

• Auch während die Funktion nach Eingangssignalen sucht, wird durch das

Drücken von an dem Projektor auf den vorhergehenden Eingangsmodus

zurückgekehrt.

-64

Video-Digital-Störgeräusch-Reduktionssystem (DNR)

Die Digitale Rauschenreduktion (DNR) bietet hochqualitative Bilder bei minimaler Punktverschiebung und Kreuzfarbrauschen.

Verringerung von Bildrauschen (DNR)

“Rauschunterdr.” im “Optionen(1)”Menü auswählen auf der Menüanzeige ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• Den Pegel so einstellen, als ob ein klareres Bild angezeigt werden soll.

Sicherstellen, dass Rauschunterdr. in den folgenden Fällen auf “OFF” gestellt wird:

• Wenn das Bild unscharf ist.

• Wenn die Konturen und Farben eines

bewegten Bildes verzerrt sind.

• Wenn Fernsehsendungen mit schwachen Signalen angezeigt werden.

Info

•

Diese Funktion ist verfügbar bei EINGANG 1 ,2(480I, 480P, 580I und 580p-Signale) und EINGANG 3, 4 (alle Signale).

Einstellung der Bildwandanzeige

Mit dieser Funktion können die Anzeigen auf der Bildwand ein-und ausgeschaltet werden. Wenn“ Stufe A” oder “ Stufe B” in “OSD-Anzeige”eingestellt wird, erscheint die EingangsbetriebsartAnzeige (z. B. EINGANG 1) nicht, auch wenn die INPUT-Taste gedrückt wird.

Gewählter Punkt

Normal Stufe A Stufe B

Alle Bildwandanzeigen werden angezeigt. Eingang/Standbild/Vergrößern/Auto-Sync./Lautstärke/Stummschaltung/Schwarzbildwerden nicht angezeigt. Keine Bildwandanzeigen werden angezeigt. (außer Menü-Anzeigen, Bildwandanzeigen, die bei Drücken

der KEYSTONE-Taste angezeigt werden, und Warnanzeigen (Strom aus/Temp./Lamp. austauschen. usw.))

Ausschalten der Bildwandanzeige

Beschreibung

Einfach zu verwendende Funktionen

“OSD-Anzeige” im “Optionen(1)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Videosystem festlegen

Die Videoeingangssystem-Betriebsart ist auf “Auto” eingestellt; allerdings kann ein klares Bild von dem angeschlossenen audiovisuellen Gerät möglicherweise nicht empfangen werden, was von der Videosignalabweichung abhängt. In diesem Fall das Videosignal ändern.

Videosystem festlegen

“Videosystem” im “Optionen(1)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• Das Videosignal kann nur in der Betriebsart EINGANG 3 oder EINGANG 4 eingestellt werden.

• In “Auto” werden Bilder in PAL angezeigt, auch wenn PAL-N- oder PAL-MEingangssignale empfangen werden.

PAL SECAM

NTSC4.43

NTSC3.58

Wenn ein PAL-Videogerät angeschlossen ist. Wenn ein SECAM-Videogerät angeschlossen

ist. Wenn NTSC-Signal mit dem PAL-Videogerät

reproduziert werden. Wenn ein NTSC-Videogerät angeschlossen

ist.

-66

Speichern von projizierten Bildern

•

Dieser Projektor kann projizierte Bilder (RGB-Signale) einfangen und diese als Startbild oder Hintergrundbild speichern, das dann angezeigt wird, wenn keine Signale empfangen werden.

•

Eingabebilder können mit Hilfe von RGB-Signalen empfangen werden.

Einfangen des Bildes

“Bild einfangen” im “Optionen(1)”Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

42 bis 45

' oder

“

Bild speichern” auszuwählen,

anschließend

• Das projizierte Bild wird eingefangen. Dies dauert einige Zeit.

\ oder

drücken,um

drücken.

| drücken, um “Ja”

auszuwählen.

Hinweis

•

Es können nur Bilder aus nicht-verschachtelten XGA (1024 INPUT 2-Modus eingefangen werden.

•

Das gespeichert Bild ist auf 256 Farben reduziert.

•

Bilder eines am INPUT 3 oder INPUT 4 angeschlossenen Gerätes können nicht eingefangen werden.

•

Nur ein Bild kann eingefangen und abgespeichert werden.

•

Wenn ein Bild eingefangen wird, an dem mit Hilfe der “C.M.S.”-Funktion Farbänderungen vorgenommen wurden, können sich die Farben vor und nach dem Speichern unterscheiden.

drücken.

768)-Signalen auf INPUT 1- oder

Einfach zu verwendende Funktionen

Löschen des eingefangenen Bildes

“ Löschen” wählen und anschließend

\ oder

auszuwählen.

2 drücken.

drücken.

| drücken, um “OK”

Einstellung eines Hintergrundbildes

Mit dieser Funktion kann ein Bild gewählt werden, das angezeigt wird, wenn kein Signal an den Projektor gesendet wird.

Gewählter Punkt

Sharp Eigenes Bild Blau Kein

*1 Durch Auswählen von “Eigenes Bild” können Sie ein eingefangenes Bild als Hintergrundbild einstellen. *2 Wenn das Eingangssignal gestört ist, erscheint die Anzeige mit den Interferenzen.

SHARP-Originalbild

Eigenes Bild (z.B. Firmenlogo) Blaue Bildwand Schwarze Bildwand *

Beschreibung

Wahl eines Hintergrundbildes

“Hintergrund” im “Optionen(1)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

Hinweis

• Wenn “Eigenes Bild” gewählt wird, kann ein unter “BildEinfangen” gespeichertes Bild als Hintergrundbild angezeigt werden.

• Ein “Eigenes Bild” ist als Schwarzbild voreingestellt.

42 bis 45

Wahl eines Bildes für die Anfangsanzeige

Mit dieser Funktion kann ein Bild für die Anfangsanzeige gewählt werden.

Gewählter Punkt

Sharp Eigenes Bild * Kein

* Durch Auswählen von “Eigenes Bild” können Sie ein eingefangenes Bild als Anfangsanzeige einstellen.

SHARP-Originalbild Eigenes Bild (z.B. Firmenlogo) Schwarzbild

Wahl eines Bildes für die Anfangsanzeige

“Startbild” im “Optionen(1)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

Hinweis

•

Wenn “Eigenes Bild” gewählt wird, kann ein unter “Bild-Einfangen” gespeichertes Bild als Startbild angezeigt werden.

•

Ein “Eigenes Bild” ist als Schwarzbild voreingestellt.

42 bis 45

Beschreibung

Stromsparmodus festlegen

Mit Hilfe dieser Funktionen können Sie den Energieverbrauch des Projektors senken.

Einstellung des Stromspar-Betriebsart

Im Menübildschirm wählen Sie unter “Optionen (1)” im “Energiespar-Mod.” die Option “Stromsparen”. ➝ Für Bedienung der Menüanzeige siehe Seite

Hinweis

•

Obwohl sich sowohl die Lebensdauer der Lampe als auch der Geräuschpegel im “Stromsparen”-Modus verbessern, nimmt die Helligkeit um 20% ab.

•

“Stromsparen” ist werkseitig auf “OFF” gestellt.

42 bis 45

Status

ON (Modus mit niedrigem Stromverbrauch)

OFF (StandardModus)

Helligkeit

80%

100%

Leistungsaufnahme

290 W

340 W

Lampenlebensdauer

2.000

1.500

Stunden

Monitor Aus/RS-232C Aus-Funktion

Der Projektor verbraucht Strom, wenn ein Monitor mit dem OUTPUT (INPUT 1, 2)-Anschluss, und ein Computer mit dem RS-232-Anschluss verbunden ist. Wenn diese Anschlüsse nicht verwendet werden, kann “MontorAus /RS232” auf “OFF” geschaltet werden, um den Stromverbrauch im Bereitschaftsmodus zu reduzieren.

Im Menübildschirm wählen Sie unter “Options (1)” im “Energiespar-Mod.” die Option “Monitor/RS232”. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Off

• Stellen Sie “Mntr.out/RS232” auf “ON”, wenn Sie die Sharp Advanced Presentation Software verwenden.

Monitor-Ausgang/RS-232CAnschluss ist auf “Ein” gestellt.

Monitor-Ausgang/RS-232CAnschluss ist auf “Aus” gestellt.

Hinweis

Einfach zu verwendende Funktionen

Stromsparmodus festlegen

Automatische Stromausschalt-Funktion

Wenn länger als 15 Minuten kein Eingangssignal erfasst wird, wird der Projektor bei einer Einstellung von “ (ON)” automatisch ausgeschaltet. Die automatische Stromausschalt-Funktion wird deaktiviert, wenn sie auf “(OFF)” gestellt ist.

Im Menübildschirm wählen Sie unter “Optionen (1)” im “Energiespar-Mod.” die Option “Autom. Aus”. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

•

Wenn die automatische Stromausschalt-Funktion auf “(ON)” gestellt ist, erscheint 5 Minuten vor dem Ausschalten jede Minute die Meldung “Gerät AUS in X Min.” auf der Bildwand, um die verbleibenden Minuten anzuzeigen.

Restliche Lebenszeit der Lampe anzeigen (Prozent)

Restliche Lebenszeit der Lampe prüfen (Prozent)

Mit Hilfe dieser Funktion können Sie die restliche Lebenszeit der Lampe prüfen (Prozent).

Wählen Sie im Menübildschirm “Optionen (2)” aus. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

•

Es wird empfohlen die Lampe auszuwechseln, wenn als restliche Lebenszeit 6% angezeigt wird. Für Ersatzlampen wenden Sie sich bitte an Ihren authorisierten Sharp Projektorenhändler oder an Ihr Service Center.

•

Die auf der rechten Seite aufgeführte Tabelle zeigt eine grobe Schätzung im Falle der Verwendung nur in jedem gezeigten Modus an. Die restliche Lampenlebensdauer ändert innerhalb des Bereichs der in Abhängigkeit von der Häufigkeit des auf “Ein” und “Aus” geschalteten “Stromsparens” angegebenen Werte (siehe Seite 69).

Nutzung nur im “Stromsparen” auf “EIN” (Modus mit niedrigem Stromverbrauch)

Nutzung nur im “Stromsparen” auf “AUS” (Standardmodus)

Restliche Lebenszeit der Lampe

2.000Stunden 133Stunden

1.500Stunden 100Stunden

Restliche Lebenszeit der Lampe (Prozent)

100% 6%

-70

Wiedergabe mit der Kehrbild-/Umkehrbild-Funktion

Dieser Projektor ist mit einer Kehrbild-/Umkehr-Funktion ausgestattet, mit der das Bild für unterschiedlichen Anwendungen als Kehrbild bzw. Umkehrbild projiziert werden kann.

Gewählter Punkt

Vorne

Decke + Vorne Hinten Decke + Hint.

Normales Bild Kehrbild Umkehrbild Umkehr- und Kehrbild

Einstellung der Projektions-Betriebsart

“PRJ-Modus” im “Optionen(2)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

Hinweis

•

Wenn ein Kennwort eingestellt wurde, erscheint bei Aktivierung von “PRJ.-Modus” das Kennwort-Eingabefeld.

•

Diese Funktion wird für die Umkehrbild- und Deckenmontage-Einstellungen verwendet. Für diese Einstellungen siehe Seite 30.

42 bis 45

Beschreibung

Vorne Decke + Vorne Hinten Decke + Hint.

Sperrung der Bedienungstasten auf dem Projektor

Einfach zu verwendende Funktionen

Mit dieser Funktion kann die Verwendung bestimmter Bedienungstasten auf dem Projektor gesperrt werden. Die drei Tastensperrstufen sind nachfolgend beschrieben.

Tastensp.-Stufe

Normal

- Stufe A Stufe B

Alle Bedienungstasten können verwendet werden. Nur die INPUT/VOLUME/MUTE-Tasten auf dem Projektor können verwendet werden. Keine Bedienungstaste am Projektor kann verwendet werden.

Beschreibung

Einstellung der Tastensperre

“Tastensp.-Stufe” im “Optionen(2)”Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

Hinweis

• Wenn ein Kennwort eingestellt wurde, erscheint bei Aktivierung von “Tastensp.Stufe” das Kennwort-Eingabefeld.

42 bis 45

Sperrung der Bedienungstasten auf dem Projektor

Deaktivierung der Tastensperren-Einstellung

Wenn die Tastensperrstufe auf “Normal” eingestellt ist, können alle Tasten verwendet werden.

“Tastensp.-Stufe” im “Optionen (2)”- Menü auswählen und ➝ Für Bedienung der Menüanzeige siehe Seite

Hinweis

•

Wenn ein Kennwort eingestellt wurde und “Tastensp.-Stufe” ausgewählt ist, wird das Kennwort-Eingabefeld angezeigt.

•

Wenn sowohl, Kennwort als auch Tastensperrstufe, gleichzeitig eingestellt wurde, muss zuerst das Kennwort eingegeben werden, bevor die Tastensperrstufe geändert werden kann.

“ Normal” einstellen

42 bis 45

Übertragungsgeschwindigkeit festlegen (RS-232C)

Mit Hilfe dieses Menüs können Sie mittels einer ausgewählten Baud-Rate die Übertragungsgeschwindigkeit der RS-232C-Verbindung festlegen.

Übertragungsgeschwindigkeit festlegen (RS-232C)

“RS-232C” im “Optionen(2)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite 42 bis 45.

Hinweis

• Bei der Auswahl der Option “RS-232C” wird das Kennworteingabefeld angezeigt, sofern ein Kennwort festgelegt wurde.

• Stellen Sie sicher, dass sowohl der Projektor als auch der Computer auf dieselbe Baud-Rate eingestellt sind. Informationen zur Einstellung der BaudRate beim Computer finden Sie im Computerhandbuch.

Einstellung eines Kennwortes

er Benutzer kann ein Kennwort eingeben, um eine Änderung von bestimmten Einstellungen im “Optionen (2)”-

Menü zu verhindern. Die Verwendung eines Kennwortes zusammen mit der Tastensp.-Stufe (Seite 71) ist wirksamer.

Eingabe des Kennwortes

“Kennwort” im “Optionen(2)”-Menü auswählen auf der Menüanzeige ➝ Für Bedienung der Menüanzeige siehe Seite

42 bis 45

' oder

gewünschten Zahl drücken, anschließend

" für die Wahl der

| drücken.

2 Die 3 verbleibenden Stellen

eingeben und

drücken.

3 Das Kennwort erneut im

“Bestätigen”-Feld eingeben und

• Nachdem das Kennwort eingestellt

drücken.

Hinweis

ist, muss es für das Ändern der “PRJ.-Modus”, “Tastensp.-Stufe”, “RS-232C”,“Anti-Diebst.” und “Alles Reset”-Einstellungen eingegeben werden.

Einfach zu verwendende Funktionen

Einstellung eines Kennwortes

Änderung des Kennwortes

“Kennwort” im “Optionen(2)”-Menü auswählen auf der Menüanzeige ➝ Für Bedienung der Menüanzeige siehe Seite

Kennwort im “Altes Kennw.”Feld einzugeben, anschließend

neue Kennwort einzugeben, danach

42 bis 45

" und

| drücken, um das

drücken.

| drücken, um das

drücken.

3 Das neue 4-stellige Kennwort

erneut im “Bestätigen”-Feld eingeben und

Hinweis

• Falls Sie kein neues Kennwort einstellen möchten, lassen Sie die Felder in den Schritten 2 und 3 leer und drücken Sie

• Wenn Sie die Kennwort-Einstellungen löschen möchten, klicken Sie an.

Falls Sie Ihr Kennwort vergessen haben

Falls Sie das Kennwort vergessen haben, kann es durch das folgende Verfahren gelöscht und ein neues eingestellt werden.

ON ON

drücken.

Einstellung der Anti-Diebstahlfunktion

Die Anti-Diabstahlfunktion verhindert ein nicht genehmigte Verwendung des Projektors. Sie können sich aussuchen, ob Sie diese Funktion verwenden möchten oder nicht. Wenn Sie diese Funktion nicht verwenden möchten, verzichten Sie einfach auf die Eingabe des Schlüsselcodes. Wenn die Funktion erst einmal ausgewählt worden ist, werden Benutzer bei jedem Starten des Projektors dazu aufgefordert, den korrekten Schlüsselcode einzugeben. Wenn kein korrekter Schlüsselcode eingegeben wird, können keinerlei Bilder projiziert werden. Das folgende Verfahren erklärt Ihnen die Verwendung dieser Funktion.

Eingabe eines Schlüsselcodes

•

“Anti-Diebst.” kann nicht ausgewählt werden, bevor das “Kennwort” eingestellt worden ist. (Siehe Seite 73.)

•

Wenn “Anti-Diebst.” ausgewählt wird, wird zunächst das Eingabefeld für das Kennwort angezeigt. Geben Sie den Schlüsselcode nach der Eingabe des korrekten Kennwortes ein.

“Anti-Diebst.” im “Optionen(2)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

42 bis 45

Info

•

Wenn die Funktion erst einmal eingeschaltet worden ist, müssen Sie stets den korrekten Schlüsselcode bereit halten. Wir empfehlen Ihnen, den Schlüsselcode an einem sicheren Ort aufzubewahren, zu dem nur autorisierte Personen Zutritt haben. Sollten Sie Ihren Schlüsselcoder verloren oder vergessen haben, müssen Sie Kontakt zu einem von Sharp autorisierten Händler für Projektor oder zu einem Kundendienst in Ihrer Nähe (siehe Seite 96) aufnehmen. Unter Umständen ist es sogar erforderlich, dass Sie den Projektor dort abgeben, damit der Projektor auf die ursprünglichen werkseitigen Einstellungen (Rücksetzen des Kennwortes und des Schlüsselcodes) zurückgesetzt werden kann.

Eine beliebige Taste auf der Fernbedienung oder auf dem Projektor drücken, um die erste Stelle in “Neuer Code” einzustellen.

Hinweis

• Die folgenden Fernbedienungs- und Projektortasten können nicht als Schlüssecodes eingestellt werden:

• Netz-Tasten (ON/OFF)

• ENTER-Taste

• UNDO-Taste

• MENU-Taste

• FORWARD-Taste

• BACK-Taste

Einfach zu verwendende Funktionen

Einstellung der Anti-Diebstahlfunktion

Geben Sie die verbleibenden 3 Stellen durch Drücken beliebiger Tasten ein.

Geben Sie die gleichen Zahlen noch einmal in “Bestätigen”-Feld ein.

Hinweis

• Die Tastensperren-Funktion wird vorübergehend deaktiviert.

Das Schlüsselcode-Eingabefeld wird eingeblendet, wenn die Option “Anti-Diebst.” Eingeschaltet ist. Ist dies der Fall, dann geben Sie den korrekten Schlüsselcode ein.

•

Drücken Sie die Tasten auf der Fernbedienung, wenn die Tasten auf der Fernbedienung zur Einstellung des Schlüsselcodes verwendet werden. Drücken Sie dem entsprechend die Tasten am Projektor, wenn die Tasten am Projektor für die Einstellung des Schlüsselcodes verwendet werden.

Ändern des Schlüsselcodes

••

•

Wenn “Anti-Diebst.” eingestellt ist, wird das Feld zur

••

Eingabe des Kennwortes angezeigt. Nachdem Sie das Kennwort eingegeben haben, können Sie den Schlüsselcode ändern.

“Anti-Diebst.” im “Optionen(2)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

Drücken Sie die Tasten auf der Fernbedienung oder dem Projektor, um den 4-stelligen Schlüsselcode in “Alter code” einzugeben.

Eine beliebige Taste auf der Fernbedienung oder auf dem Projektor drücken, um den neuen Schlüsselcode einzugeben.

Den gleiche 4-stellige Schlüsselcode in “Bestätigen”-Feld eingeben.

Hinweis

•

Falls Sie keinen neuen Schlüsselcode einstellen möchten, lassen Sie die Felder in den Schritten 2 und 3 leer und drücken Sie .

42 bis 45

Initialisierung der Einstellungen

Mit dieser Funktion können die von Ihnen ausgeführten Projektoreinstellungen initialisiert werden.

Rückkehr zu den Grundeinstellungen

“Alles Reset” im “Optionen(2)”-Menü auswählen auf der Menüanzeige. ➝ Für Bedienung der Menüanzeige siehe Seite

• Wenn ein Kennwort eingestellt wurde, erscheint bei Auswahl von “Alles Reset” das Feld zur Eingabe des Kennwortes.

42 bis 45

Hinweis

Die folgenden Punkte können nicht initialisiert werden.

• C. M. S.

•“Leichtgk.”, “Farbsätt.” und “Farbton”

Benutzerdefinierung 1-3 im C.M.S.Menü.

• Fein-Sync.

• Betriebsarten

• Singnal-Info

• Optionens

• verbl.%-Dauer

• Anti-Diebst.

• Sprache

• Bild mithilfe von “Bild-Einfangen”

speichern

Einfach zu verwendende Funktionen

Anzeige der Einstellungen

Mit dieser Funktion können alle Einstellungen auf der Bildwand aufgelistet werden.

Übersicht über die Menüeinstellungen “Alle”

Wählen Sie im Menübildschirm das Menü “Status” aus und drücken Sie auf

. ➝ Für Bedienung der Menüanzeige siehe Seite

42 bis 45

Anhang

Wartung

Reinigen des Projektors

■ Das Netzkabel vor Reinigen des Projektors

unbedingt abziehen.

■ Das Gehäuse sowie das Bedienfeld sind aus

Plastik hergestellt. Vermeiden Sie die Verwendung von Benzin und Verdünner, da diese Mittel die Gehäuseoberfläche beschädigen können.

■ Keine flüchtigen Mittel wie Insektizide auf dem

Projektor verwenden. Keine Gummi- oder Plastikteile für längere Zeit am Projektor befestigen. Die Wirkung einiger Mittel auf Plastik kann zu Qualitätsverschlechterungen und Oberflächenschäden am Projektor führen.

Verd nner

Wachs

■ Schmutz mit einem weichen Flanelltuch

vorsichtig abwischen.

Reinigen des Objektivs

■ Für das Reinigen des Objektivs einem im Handel erhältlichen Objektiv-Blower oder Objektivreinigungspapier (für Brillengläser und Kameraobjektive) verwenden. Keine flüssigen Reinigungsmittel verwenden, da sie den Schutzfilm auf der Objektivoberfläche abnutzen könnten. Da die Objektivoberfläche leicht beschädigt werden

■

kann, nicht am Objektiv kratzen oder gegen das Objektiv schlagen.

Reinigungs-

papier

Reinigen der Luftaustritts- und Lufteinsaugöffnungen

■

Staub von den Luftaustritts- und Lufteinsaugöffnungen mittels eines Staubsaugers entfernen.

Rückansicht des Projektors

Mit Wasser verd nnter

Neutralreiniger

Bei hartnäckigem Schmutz das Tuch in mit Wasser

■

verdünnten Neutralreiniger eintauchen, auswringen und den Projektor dann reinigen. Stark wirkende Reinigungsmittel könnten unter Umständen einen Farbverlust, ein Verziehen oder eine Beschädigung des Projektorgehäuses bewirken.

Ersetzen des Luftfilters

• Um optimale Arbeitsbedingungen für den Projektor zu gewährleisten, wurde das Gerät mit einem Luftfilter ausgestattet.

• Die Luftfilter sollten jeweils nach 100 Betriebsstunden gereinigt werden. Sollte der Projektor in einer sehr staubigen oder verrauchten Umgebung benutzt werden, sollten Sie die Luftfilter öfters reinigen.

• Wenn sich der Luftfilter nicht mehr reinigen lässt, wenden Sie sich bitte an Ihren authorisierten Sharp Projektorenhändler oder Ihr Service Center für einen Ersatzfilter (PFILDA005WJZZ). Reinigung und Ersatz des unteren Luftfilters.

Reinigen und Einsetzen des unteren Luftfilters

1 Schalten Sie das Gerät aus und

ziehen Sie den Netzstecker.

• Drücken Sie . Warten Sie, bis die Kühlung abschaltet.

Luftfilter

(nicht entfernbar)

POWER (OFF) -Taste

Luftfilter

POWER (OFF)

-Taste

2 Entfernen Sie die untere

Filterabdeckung.

• Drehen Sie den Projektor um. Greifen Sie die Lasche und ziehen Sie die Filterabdeckung in Pfeilrichtung.

3 Entfernen Sie den Luftfilter.

• Greifen Sie den Luftfilter und heben Sie ihn aus der Abdeckung.

Lasche

Anhang

Ersetzen des Luftfilters

4 Reinigen Sie den Luftfilter.

• Entfernen Sie den Staub von dem Luftfilter und der Abdeckung mit eines Handstaubsaugers.

5 Setzen Sie den Luftfilter wieder

ein.

• Platzieren Sie den Luftfilter unter die Laschen der Filterabdeckung.

6 Setzen Sie die Filterabdeckung

wieder ein.

• Schieben Sie die Filterabdeckung in Pfeilrichtung.

Hinweis

• Stellen Sie sicher, dass die Filterabdeckung korrekt eingerastet ist. Die Stromversorgung lässt sich nicht einschalten, wenn dies nicht der Fall ist.

• Falls sich Staub oder Schmutz im unteren Bereich des Luftfilters (nicht entfernbar) angesammelt haben, entfernen Sie diesen mit einem Handstaubsauger.

Wartungsanzeigen

■ Die Warnleuchten auf dem Projektor weisen auf Fehlfunktionen im Projektor hin.

■ Falls ein Problem auftritt, leuchtet entweder die Temperaturwarn-Anzeige oder die Lampenaustausch-

Anzeige rot auf und die Stromversorgung wird ausgeschaltet. Nach dem Ausschalten des Gerätes den unten aufgeführten Schritten folgen.

Über die LampenaustauschAnzeige

Netz-Anzeige

Lampenaustausch-

Temperaturwarn-

Über die Temperaturwarn-Anzeige

Wenn der Projektor wegen Problemen bei der Aufstellung oder wegen Blockierens der Luftöffnungen zu warm wird, blinkt

” in der unteren linken Ecke des

“ Bildes. Wenn die Temperatur weiter

ansteigt, schaltet sich die Lampe aus und die Temperaturwarn-Anzeige blinkt; der Kühlventilator dreht sich für weitere 90 Sekunden und anschließend wird die Stromversorgung ausgeschaltet. Nachdem

” angezeigt wird, unbedingt die

“ folgenden Maßnahmen durchführen.

Wartungsanzeige Symptom Problem Abhilfe

Unnormal

Rot ein/ Strom aus

Rot blinkt / Rot eingeschaltet

Rot ein/ Strom aus

Rot blinkt

Die Temperatur im Inneren des Gerätes ist zu hoch.

Die Lampe muss ausgetauscht werden

Die Lampe leuchtet nicht.

Die Netz-Anzeige blinkt bei eingeschaltetem Projektor rot auf.

Temperatur-

warn-

Lampenaus-

tausch-

Netz-

Normal

Aus

Grün ein

Grün

blinkt,

wenn die

Lampe

aktiviert ist.

Grün eingeschaltet / Rot eingeschaltet

■ Die restliche Lebensdauer der Lampe sinkt auf 0%, wenn sie ungefähr 2.000 Stunden im “Stromsparmodus” bei der Option “ON” verwendet wurde oder nach ungefähr 1.500 Stunden im “Stromsparmodus” bei der Option “OFF” (siehe Seite 69).

■ Wenn die restliche Lebensdauer der Lampe auf 6% oder weniger absinkt, wird “ Bildschirm in gelb eingeblendet. Wenn der Prozentsatz 0% wird, ändert “ ” auf “ ” (rot), worauf die Lampe und danach der Projektor automatisch ausgeschaltet werden. Gleichzeitig

leuchtet die Lampenaustausch-Anzeige rot auf.

■ Nachdem Sie zum vierten Mal versucht haben den Projektor einzuschalten, ohne dass die Lampe ausgetauscht wurde, kann der Projektor nicht mehr eingeschaltet werden.

•

Belüftungsöffnungen blockiert.

•

Kühlventilator beschädigt

•

Interne Schaltkreise beschädigt

•

Luftfilter verstopft

•

Restliche Lebensdauer der Lampe sinkt auf 6% oder weniger ab.

•

Ausgebrannte Lampe

•

Lampen-Schaltkreis beschädigt

•

Die Filterabdeckung, die Abdeckung der Lampeneinheit oder die Objektivkappe ist geöffnet.

Den Projektor an einem besser belüfteten Ort aufstellen.

•

Den Projektor einem von Sharp autorisierten Händler für Projektoren oder dem Kundendienst (siehe Seite 96) zur Reparatur geben.

•

Ersetzen Sie die Lampe. (Siehe Seite 86.)

•

Den Projektor einem von Sharp autorisierten Händler für Projektoren oder dem Kundendienst (siehe Seite 96) zur Reparatur oder zum Lampenaustausch geben.

•

Lassen Sie beim Austausch der Lampe bitte die nötige Vorsicht walten.

•

Setzen Sie die Filterabdeckung sorgfältigein.

•

Sollte die Netzanzeige auch bei korrekt eingesetzter Filterabdeckung rot aufblinken, dann wenden Sie sich bitte an Ihren von Sharp autorisierten Händler für Projektoren oder anderen Kundendienste

” auf dem

Anhang

einen

Wartungsanzeigen

Info

• Wenn die Temperaturwarn-Anzeige aufleuchtet und die Stromversorgung ausgeschaltet wird, sollten die obigen Abhilfen befolgt und dann gewartet werden, bis der Projektor vollständig abgekühlt ist, bevor das Netzkabel wieder eingesteckt und das Gerät wieder eingeschaltet wird. (Mindestens 5 Minuten.)

• Wenn das Gerät ausgeschaltet und dann nach einer kurzen Pause, wie beispielsweise während eines kurzen Tests, wieder eingeschaltet wird, kann die Lampenaustausch-Anzeige aktiviert und das Einschalten des Gerätes verhindert werden. In diesem Fall sollte das Netzkabel von der Steckdose abgezogen und erneut wieder angeschlossen werden.

•Wenn die Belüftungsöffnungen während des Projektorbetriebs gereinigt werden sollen, unbedingt zuerst drücken; nachdem das Gerät ausgeschaltet und der Kühlventilator zum Stillstand gekommen ist, die Belüftungsöffnungen reinigen.

• Das Netzkabel nicht nach Ausschalten des Gerätes und während des Kühlventilatorbetriebs abtrennen. Der Kühlventilator dreht sich für noch etwa 90 Sekunden.

Informationen bezüglich der Lampe

Lampe

■ Es wird empfohlen, die Lampe (im Handel erhältlich) zu ersetzen, wenn die restliche Lebensdauer

der Lampe auf 6% oder weniger abfällt, oder wenn Sie einen deutlichen Qualitätsabfall bei der Bildwiedergabe und Farbqualität bemerken. Sie können die restliche Lebensdauer der Lampe (Prozent) mittels Bildschirmanzeige überprüfen.Siehe Seite 70. Hinsichtlich des Lampenaustauschs lassen Sie sich bitte von einem in Ihrer Nähe niedergelassenen von Sharp

■

autorisierten Händler für Projektoren oder vom Kundendienst beraten.

WICHTIGER HINWEIS FÜR KUNDEN IN DEN USA:

Die dem Projektor beiliegende Lampe besitzt eine 90-tägige begrenzte Teile- und Arbeitsgarantie. Alle Wartungsarbeiten an diesem Projektor einschließlich Lampenaustausch dürfen nur von einem von Sharp autorisierten Händler für Projektoren oder vom Kundendienst ausgeführt werden. Rufen Sie uns gebührenfrei an, um den Namen des von Sharp autorisierten Händlers für Projektoren in Ihrer Nähe oder vom Kundendienst in Erfahrung zu bringen. 1-888-GO-SHARP (1-888-467-4277).

Vorsichtsmaßnahmen bei der Handhabung der Lampe

■ In diesem Projektor kommt eine Hochdruckleistungs-Quecksilberlampe zum Einsatz. Ein lauter Knall

kann auf eine Fehlfunktion der Lampe hinweisen. Eine Fehlfunktion der Lampe kann die folgenden Ursachen haben: übermäßige Stöße, nicht ordnungsgemäße Kühlung, Kratzer an der Oberfläche oder eine Beeinträchtigung der Lampe aufgrund überschrittener Betriebszeit. Aufgrund von Lampenunterschieden und/oder Betriebsbedingungen sowie aufgrund der Häufigkeit der Nutzung variiert die Zeit, bis die Lampe explodiert oder ausbrennt. Es ist wichtig, dass Sie sie die Tatsache zur Kenntnis nehmen, dass eine Fehlfunktion unter Umständen zum Platzen der Glühbirne führen kann.

■ Wenn die Lampenaustausch-Anzeige oder das Symbol derselben auf der Bildschirmanzeige leuchtet

oder blinkt, wird empfohlen, die Lampe unbedingt sofort durch eine neue ersetzen, selbst wenn die Lampe anscheinend normal funktioniert.

■ Wenn die Lampe zerspringt, können Glassplitter in das Lampengehäuse gelangen oder kann Gas

aus dem Inneren der Lampe durch die Luftaustritts-Öffnung des Projektors in den Raum entweichen. Da das Gas im Inneren der Lampe Quecksilber enthält, ist es notwendig, den Raum bei einem Zerbrechen der Lampe sofort gründlich zu lüften. Achten Sie darauf, dass Sie das Gas weder einatmen noch in Kontakt mit Ihrem Mund oder Ihren Augen bringen. Sollten Sie dennoch in Kontakt mit dem Gas gekommen sein, suchen Sie bitte sofort einen Arzt auf.

■ Wenn die Lampe explodiert, können zudem Glassplitter im Inneren des Projektors verstreut werden.

Wenden Sie sich in diesem Fall an den von Sharp autorisierten Händler für Projektoren in Ihrer Nähe oder an den Kundendienst, um das Innere des Projektors überprüfen und die Lampe austauschen zu lassen.

NUR USA

Austausch der Lampe

Achtung

• Das Lampenmodul nicht direkt nach dem Betrieb des Projektors austauschen. Die Lampe ist heiß und wenn sie berührt wird, kann es zu Verbrennungen oder Verletzungen kommen.

• Mindestens eine Stunde nach Abtrennen des Netzkabels warten, damit die Oberfläche des Lampenmoduls vollständig abgekühlt ist, bevor das Lampenmodul entfernt wird.

■ Wenn die neue Lampe nach dem Austausch nicht aufleuchtet, sollte der Projektor zum nächsten

von Sharp autorisierten Händler für Projektoren oder zum Kundendienst zwecks Reparatur gebracht werden. Das Ersatz-Lampenmodul des Typs BQC-XGC50X//1 beim nächsten von Sharp autorisierten Händler für Projektoren oder beim Kundendienst kaufen. Dann die Lampe vorsichtig austauschen, indem die in diesem Abschnitt beschriebenen Schritte ausgeführt werden. Der Lampenaustausch kann auf Wunsch von einem von Sharp autorisierten Händler für Projektoren oder vom Kundendienst durchgeführt werden.

Anhang

Informationen bezüglich der Lampe

Ausbau und Installation der Lampeneinheit

Info

•

Sicherstellen, dass die Lampeneinheit am Handgriff entfernt wird. Nicht die Glasoberfläche der Lampeneinheit oder die Innenseite des Projektors berühren.

•

Um Verletzungen oder Beschädigungen der Lampe zu verhindern, sollten die folgenden Schritte befolgt werden.

•

Lösen Sie keine anderen Schrauben, mit Ausnahme für die Abdeckung der Lampeneinheit und die Lampeneinheit.(Nur die silberfarbigen Schrauben sind zu lösen.)

•

Lesen Sie dazu bitte das mit der Lampeneinheit mitgelieferte Installations-Handbuch.

1 auf dem Projektor drücken,

um das Gerät auszuschalten.

•

Warten, bis der Kühlventilator zum Stillstand kommt.

Warning!

Die Lampeneinheit nicht sofort nach dem

•

Betrieb aus dem Projektor entfernen. Die Lampe ist sehr heiß und kann Verbrennungen oder Verletzungen verursachen.

Lampeneinheit

POWER-Taste (OFF)

BQC-XGC50X//1

2 Das Netzkabel abtrennen.

Das Netzkabel vom Netzanschluss

•

abtrennen. Die Lampe vollständig abkühlen

•

lassen (etwa 1 Stunde).

3 Den Luftfilter auswechseln.

Sie sollten jedesmal, wenn Sie eine

•

neue Lampe einsetzen, auch den Luftfilter auswechseln.(siehe Seite 81 und 82)

Die Abdeckung der Lampeneinheit entfernen.

Die Benutzer-Wartungsschraube

•

lösen, die die Abdeckung des Lampeneinheit befestigt. Dann die Abdeckung in Pfeilrichtung schieben.

Netzanschluss

Benutzer-Wartungsschraube

5 Die Lampeneinheit entfernen.

•

Die Halteschrauben von der Lampeneinheit lösen. Die Lampeneinheit am Griff fest halten und in Pfeilrichtung herausziehen.

Die neue Lampeneinheit einsetzen.

•

Die Lampeneinheit in das Fach für die Lampeneinheit drücken. Die Halteschrauben anziehen.

7 Die Abdeckung der Lampen-

einheit wieder anbringen.

•

Führen Sie die Lasche den Lampenabdeckung in die Öffnung ein und drücken Sie auf die Abdeckung bis sie einrastet.

Info

•

Falls die Lampeneinheit und die Abdeckung der Lampeneinheit nicht richtig eingebaut sind, schaltet sich die Stromzufuhr nicht ein, selbst wenn das Netzkabel an den Projektor angeschlossen ist.

Halteschraube

BenutzerWartungsschraube

Rückstellung des LampenTimers

Den Lampen-Timer nach dem Lampenaustausch zurückzustellen.

1 Das Netzkabel anschließen.

• Das Netzkabel am Netzanschluss des Projektors anschließen.

Den Lampen-Timer zurückstellen.

•

Während Projektor gleichzeitig gedrückt wird,

auf dem Projektor drücken.

• “LAMPE 100%” erscheint und zeigt damit an, dass der Lampen-Timer zurückgestellt ist.

Info

• Stellen Sie sicher, dass Sie den LampenTimer nur nach dem Austausch der Lampe zurücksetzen. Wenn Sie den Lampen-Timer zurücksetzen und dieselbe Lampe weiterhin verwenden, könnte die Lampe beschädigt werden oder explodieren.

, und auf dem

INPUT-Taste

Netz-Taste

(ON)

UNDO-Taste

Netzanschluss

ENTER-Taste

Anhang

Verbindungs-Pin-Zuweisungen

INPUT-1/2-RGB und OUTPUT-Signalanschluss: 15-Pin Mini-D-Sub weiblich

RGB-Eingabe

1. Videoeingabe (rot)

2. Videoausgabe (grün/sync auf grün)

3. Videoausgabe (blau)

4. Reserveeingabe 1

5. Composite-Sync

5 10 15

1 6 11

6. Erde (rot)

7. Erde (grün/sync auf grün)

8. Erde (blau)

9. nicht angeschlossen

10. GND

11. GND

12. Bi-directionale Daten

13. Horizontal-Sync-Signal

14. Vertikal-Sync-Signal

15. Datenuhr

RS-232-Anschluss: 9-Pin Mini-DIN weiblich

Pin-Nr. Signal Name I/O Referenz

1 VCC +3.3V (Reserviert) Ausgabe Nicht angeschlossen 2 RD Daten empfangen Eingabe interner Stromkreisanschluss 3 SD Daten senden Ausgabe interner Stromkreisanschluss 4 EXIR

5 SG Signalgrund interner Stromkreisanschluss 6 ERX IR-Signalempfang von Eingabe Nicht angeschlossen

7 RS Sendeanfrage Ausgabe Nicht angeschlossen 8 CS Sendebereit Eingabe Nicht angeschlossen 9 ETX IR Signal übetragen Ausgabe Nicht angeschlossen

Detektor der Optionseinheit (Reserviert)

IR-Verstärker (Reserviert)

(Reserviert)

9-Pin D-Sub männlicher Anschluss des DIN-D-Sub-RS-232C-Adapter

Pin-Nr. Signal Name I/O Referenz

1 CD Nicht angeschlossen 2 RD Daten empfangen Eingabe interner Stromkreisanschluss 3 SD Daten senden Ausgabe interner Stromkreisanschluss 4 ER Nicht angeschlossen 5 SG Signalgrund interner Stromkreisanschluss 6 DR Datensatz bereit Nicht angeschlossen 7 RS Sendeanfrage Ausgabe interner Stromkreisanschluss 8 CS Sendebereit Eingabe interner Stromkreisanschluss 9 CI Nicht angeschlossen

RS-232C Kabel empfohlene Verbindung: 9-Pin-D-Sub weiblich

Pin-Nr. Signal Pin-Nr. Signal

1CD 1 CD 2RD 2 RD 3SD 3 SD 4ER 4 ER 5SG 5 SG 6DR 6 DR 7RS 7 RS 8CS 8 CS 9CI 9 CI

Eingabe Nicht angeschlossen

Komponenteneingabe

1. PR (CR)

2. Y

3. PB (CB)

4. Nicht angeschlossen

5. Nicht angeschlossen

6. Erde (P

7. Erde (Y)

8. Erde (P

9. Nicht angeschlossen

10. Nicht angeschlossen

11. Nicht angeschlossen

12. Nicht angeschlossen

13. Nicht angeschlossen

14. Nicht angeschlossen

15. Nicht angeschlossen

)

Hinweis

• Je nach Systemlayout kann es nötig sein, Pin 4 und Pin 6 beim kontrollierenden Gerät (z. B. Computer) zu

verbinden.

Projektor

Pin-Nr.

4 5 6

Pin-Nr.

4 5 6

USB-Anschluss: 4-Pin-B-Typ USB-Stecker

Pin-Nr. Signal Name

1 VCC USB-Strom 2 USB– USB-Daten– 3 USB+ USB-Daten+ 4 SG Signalgrund

(RS-232C)-Spezifikationen und Befehlseinstellungen

PC-Kontrolle

Der Projektor kann durch einen Anschluss an einen Computer über ein RS-232C serielles Steuerkabel (im Handel erhältlich) über den Computer gesteuert werden. (Siehe Seite 23 Anschlussanleitungen.)

Kommunikationsbedingungen

Legen Sie die seriellen Porteinstellungen des Computers identisch denen der Tabelle fest. Signalformat: Konform mit RS-232C-Standard. Baud-Rate: 9.600 Bps Datenlänge: 8 Bit Paritätsbit: Keine Stopbit: 1 Bit Flusssteuerung: Keine

Grundformat

Computerbefehle werden in folgender Reihenfolge gesendet: Befehl, Parameter und Rückcode. Nachdem der Projektor den Computerbefehl ausgeführt hat, sendet er einen Antwortcode an den Computer.

Befehlsformat

C1 C2 C3 C4 P1 P2 P3 P4

Rückcode (0DH)

Befehl 4-stellig Parameter 4-stellig

Antwortcodeformat

Normalantwort

O K

Rückcode (0DH)

Problemantwort (Kommunikationsfehler oder inkorrekter Befehl)

E R R

Rückcode (0DH)

Info

•

Wird mehr als ein Code gesendet, dann wird jeder Befehl erst nach Empfang der OK-Antwort für den voran gegangenen Befehl für den Projektor empfangen wurde.

•

Im Falle der Übermittlung von Befehlen während der Bereitschaft, werden maximal bis zu 30 Sekunden benötigt, bis der Antwortcode empfangen wird.

•

Wenn die Stromversorgung während der Bereitschaft mit dem “POWER ON"-Befehl eingeschaltet wird, warten Sie nach dem Einschalten der Stromversorgung mindestens 30 Sekunden, und übertragen Sie erst danach den nächsten Befehl.

Hinweis

• Während der Nutzung der Computersteuerungsfunktion des Projektors kann der Projektorstatus vom Com-

puter nicht gelesen werden. Daher sollten Sie den Status durch Versendung der Anzeigebefehle für jedes Einstellungsmenü verifizieren und den Status via Bildschirmanzeige überprüfen. Wenn der Projektor einen Befehl empfängt, der kein Menüanzeigenbefehl ist, führt er diesen ohne Bildschirmanzeige aus.

Befehle

Beispiel:

• Wenn die EINGANG 1 Bildeinstellung “Helligk.” auf –10 gesetzt ist.

ProjektorComputer

RABR 1 0_–

→ ←

STROM EIN STROM AUS LAUT (0 - 60) STUMMSCHALTUNG EIN STUMMSCHALTUNG AUS TRAPEZENTZERRUNG (–127 - +127)

TASTEN & FERNBEDIENUNGSSCHLÜSSEL

DIGITALE VERSCH. (–96 - +96)

P P

V M M

BEFEHL

W O U U

L T T Y D

PARAMETER

E E

_ _ _ _ _ * *

OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR

RETOUR

STEUERUNGSINHALTE SCHWARZBILD EIN SCHWARZBILD AUS EINGANG 1 EINGANG 2 EINGANG 3 EINGANG 4 EINGABEPRÜFUNG EINFRIEREN EIN EINFRIEREN AUS AUTO-SYNC-START

TASTEN & FERNBEDIENUNGSSCHLÜSSEL

I I I I I I

I F F A

BEFEHL

PARAMETER

_ _ _ _ _ _ _ _ _ _

RETOURSTEUERUNGSINHALTE OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR

Anhang

(RS-232C)-Spezifikationen und Befehlseinstellungen

STEUERUNGSINHALTE

EINGANG 1

GRÖSSE ÄNDERN EINGANG 1 EINGANG 1 EINGANG 1 EINGANG 1 EINGANG 2 EINGANG 2 EINGANG 2 EINGANG 2 EINGANG 2 EINGANG 3 EINGANG 3 EINGANG 3 EINGANG 3 EINGANG 4 EINGANG 4 EINGANG 4 EINGANG 4

TASTEN&FERNBEDIENUNGSSCHLÜSSELBILD

RGB GAMMA : STANDARD RGB GAMMA : PRÄSENTATION RGB GAMMA : KINO RGB GAMMA : EIGENES BILD Video GAMMA : STANDARD Video GAMMA : PRÄSENTATION Video GAMMA : KINO Video GAMMA : EIGENES BILD EINGANG 1 Kontrast (–30 - +30) EINGANG 1 Helligk. (–30 - +30) EINGANG 1 Rot (–30 - +30) EINGANG 1 Blau (–30 - +30) EINGANG 1 Farbe (–30 - +30) EINGANG 1 Tönung (–30 - +30) EINGANG 1 Schärfe (–30 - +30) EINGANG 1 Farb Temp (–3 - +3) EINGANG 1 DISPLAY EINGANG 1 EINGANG 2 Kontrast (–30 - +30) EINGANG 2 Helligk. (–30 - +30) EINGANG 2 Rot (–30 - +30) EINGANG 2 Blau (–30 - +30) EINGANG 2 Farbe (–30 - +30) EINGANG 2 Tönung (–30 - +30) EINGANG 2 Schärfe (–30 - +30) EINGANG 2 Farb Temp (–3 - +3) EINGANG 2 DISPLAY EINGANG 2 EINGANG 1 Signltyp : RGB EINGANG 1 Signltyp : Komponente EINGANG 2 Signltyp : RGB EINGANG 2 Signltyp : Komponente EINGANG 1 2D Progressiv EINGANG 1 3D Progressiv EINGANG 1 Film-Modus EINGANG 2 2D Progressiv EINGANG 2 3D Progressiv EINGANG 2 Film-Modus EINGANG 3 Kontrast (–30 - +30) EINGANG 3 Helligk. (–30 - +30) EINGANG 3 Rot (–30 - +30)

: NORMAL

GRÖSSE ÄNDERN

: VOLL GRÖSSE ÄNDERN : PUNKT FüR PUNKT GRÖSSE ÄNDERN : STRECKEN GRÖSSE ÄNDERN : SMART STRECKEN GRÖSSE ÄNDERN

: NORMAL GRÖSSE ÄNDERN

: VOLL GRÖSSE ÄNDERN

PUNKT FüR PUNKT GRÖSSE ÄNDERN : STRECKEN GRÖSSE ÄNDERN : SMART STRECKEN GRÖSSE ÄNDERN

: NORMAL

GRÖSSE ÄNDERN

UMRANDUNG GRÖSSE ÄNDERN

: STRECKEN

GRÖSSE ÄNDERN

SMART STRECKEN GRÖSSE ÄNDERN

: NORMAL

GRÖSSE ÄNDERN

UMRANDUNG GRÖSSE ÄNDERN

: STRECKEN

GRÖSSE ÄNDERN

SMART STRECKEN

BILDEINSTELLUNG ZURÜCKSETZEN

R R R R R R R R R R R R R R R R R R G G G G G G G G R R R R R R R R R R R R R R R R R R R R

I I I

I R R R R R R V V V

BEFEHL

A A A A A B B B B B A A A A B B B B

A A A

B A A A B B B

S S S S S S S S S S S S S S S S S S

P B

I I I I I I

PARAMETER

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ * * * * * * * _ _ _ * * * * * * * _ _ _ _ _ _ _ _ _ _ _ _ _ * * *

RETOUR STEUERUNGSINHALTE OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR

EINGANG 3 Blau (–30 - +30) EINGANG 3 Farbe (–30 - +30) EINGANG 3 Tönung (–30 - +30) EINGANG 3 Schärfe (–30 - +30) EINGANG 3 Farb Temp (–3 - +3) EINGANG 3 DISPLAY EINGANG 3 EINGANG 4 Kontrast (–30 - +30) EINGANG 4 Helligk. (–30 - +30) EINGANG 4 Rot (–30 - +30) EINGANG 4 Blau (–30 - +30) EINGANG 4 Farbe (–30 - +30)

BILDFEIN-SYNC

EINGANG 4 Tönung (–30 - +30) EINGANG 4 Schärfe (–30 - +30) EINGANG 4 Farb Temp (–3 - +3) EINGANG 4 DISPLAY EINGANG 4 EINGANG 3 2D Progressiv EINGANG 3 3D Progressiv EINGANG 3 Film-Modus EINGANG 4 2D Progressiv EINGANG 4 3D Progressiv EINGANG 4 Film-Modus Ausgew. Farbe : Standard Ausgew. Farbe : sRGB Ausgew. Farbe : Eigenes Bild 1 Ausgew. Farbe : Eigenes Bild 2 Ausgew. Farbe : Eigenes Bild 3 Ziel : Rot Ziel : Gelb Ziel : Grün Ziel : Zyanblau Ziel : Blau Ziel : Violett

C. M. S.

Leichtgk. (–30 - +30) Farbsätt.(–30 - +30) Farbton (–30 - +30) Reset (diese Farbe) Reset (alle Faben) Uhr (–150 - +150) Phase (–60 - +60) H-POS. (–150 - +150) V-POS. (–60 - +60) RGB-EINGANGSDISPLAY RGB-BILDEINSTELLUNG ZURÜCKSETZEN Einst.speich. (1 - 7) Einst.wählen(1 - 7) RGB-HORIZONTALFREQUENZPRÜFUNG

RGB-VERTIKALFREQUENZPRÜFUNG Auto - Sync. Aus NORMAL AUTO-SYNC HOCHGESCHWINDIGKEITS-AUTO-SYNC AUTO-SYNC-ANZEIGE EIN AUTO-SYNC-ANZEIGE AUS

BILDEINSTELLUNG ZURÜCKSETZEN

V V V V V V V V V V V V V V V V V V V V V V V C C C C C C C C C C C C C C C C

I I I I I

I M M T T A A A

BEFEHL

A A A A A A A B B B B B B B B B B A A A B B

B M M M M M M M M M M M M M M M M

B C T S C R R P B R B C T S C R R I I I I I I C C C C C T T T T T T S S S R R C P H V R R

PARAMETER

_ _

OK ODER ERR

kHz (***. * ODER _)

Hz (***. * ODER _)

OK ODER ERR

RETOUR

STEUERUNGSINHALTE FAO VAO Lautsprecher Ein Lautsprecher Aus Bild in Bild : UNTEN RECHTS Bild in Bild : UNTEN LINKS Bild in Bild : OBEN RECHTS Bild in Bild : OBEN LINKS Bild in Bild Aus Stromsparen: STANDARD Stromsparen: NIEDRIGER STROMVERBRAUCH Rauschunterdr. : Aus Rauschunterdr. : Stufe 1 Rauschunterdr. : Stufe 2 Rauschunterdr. : Stufe 3 AUTO - Suche : Aus AUTO - Suche : Ein OSD - Anzeige Normal OSD - Anzeige Aus Stufe A OSD - Anzeige Aus Stufe B SCHWARZBILD-ANZEIGE Ein SCHWARZBILD-ANZEIGE Aus VIDEOSYSTEMAUSWAHL : AUTO VIDEOSYSTEMAUSWAHL : PAL (50/60Hz) VIDEOSYSTEMAUSWAHL : SECAM

OPTIONEN (1)

VIDEOSYSTEMAUSWAHL : NTSC4.43 VIDEOSYSTEMAUSWAHL : NTSC3.58 VIDEOSYSTEMAUSWAHL : PAL-M VIDEOSYSTEMAUSWAHL : PAL-N HINTERGRUNDAUSWAHL : Sharp HINTERGRUNDAUSWAHL : Eigenes Bild HINTERGRUNDAUSWAHL : Blau HINTERGRUNDAUSWAHL : Kein WAHL DES STARTBILDES : Sharp WAHL DES STARTBILDES : Eigenes Bild WAHL DES STARTBILDES : Kein Automatisch aus : NICHT VERWENDET Automatisch aus : VERWENDET

A A A A P P P P P T T 3 3 3 3

I I I I I I

I M M M M M M M

I A A

BEFEHL

O S S

D N N

M M M

E E E E E E

E M M M M M M M

P P

S S

B B S S S S S S S B B B B S S S

PARAMETER

D D

_ _

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR OK ODER ERR

RETOUR

STEUERUNGSINHALTE

Verbl.%-Dauer

LAMPENSTATUS

PRJ.-Modus : RÜCKWÄRTS Aus PRJ.-Modus : RÜCKWÄRTS Ein

OPTIONEN (2)SPRACHE

PRJ.-Modus : INVERTIEREN Aus PRJ.-Modus : INVERTIEREN Ein Tastensp.-Stufe : Normal Tastensp.-Stufe : Stufe A Tastensp.-Stufe : Stufe B SPRACHAUSWAHL : English SPRACHAUSWAHL : Deutsch SPRACHAUSWAHL : Español SPRACHAUSWAHL : Nederlands SPRACHAUSWAHL : Français SPRACHAUSWAHL : Italiano SPRACHAUSWAHL : Svenska SPRACHAUSWAHL : SPRACHAUSWAHL : Português SPRACHAUSWAHL : SPRACHAUSWAHL: MODELLNAMENPRÜFUNG SERIENNR.-PRÜFUNG* PROJEKTORNAMEN-EINSTELLUNG 1

(ersten vier Zeichen) PROJEKTORNAMEN-EINSTELLUNG 2

(mittleren vier Zeichen) PROJEKTORNAMEN-EINSTELLUNG 3

(letzten vier Zeichen) PROJEKTORNAMEN-KONTROLLE

I I I I K K

K M M M M M M M M M M M M S

BEFEHL

R M M

L N

R N

L L L A A A A A A A A A A A D D

PARAMETER

0-100 (GANZZAHL) 0:Aus, 1:Ein, 2:

3:Warten, 4:

OK ODER ERR

MODELLNAME

OK ODER ERR

PROJEKTORNAME

RETOUR

Neuversuch,

Lampenfehler

Hinweis

• Wenn in der Tabellensparte Parameter ein Unterstrich (_) erscheint, geben Sie bitte einen Freischlag ein. Wenn ein Stern (*) erscheint, geben Sie einen Wert innerhalb der in Klammern unter STEUERUNGSINHALTE angegebenen Spanne ein.

FEIN-SYNC kann nur im angezeigten RGB-Modus festgelegt werden.

•

Der Befehl zur SERIENNR:-PRÜFUNG wird verwendet, um die 12-stellige Seriennummer zu lesen.

•

Anhang

Spezifizierungen des Anschlusses der Kabelfernbedienung

Spezifizierungen der Kabelfernbedienungseingabe

••

• ø3,5 mm Ministecker

••

• Extern: +5 V (1 A)

••

• Intern: GND

••

Funktions- und Übermittlungscodes

CONTROL

ITEM

OFF

VOLUME +

VOLUME —

MUTE

KEYSTONE

BLACK SCREEN

ENTER

RESIZE

UNDO

FREEZE

ENLARGE (+)

ENLARGE (—)

SYSTEMCODE

C5 C6

DATENCODE

Steuerungsfunktioncode der Kabelfernbedienung

LSB MSB

C1 System Code C5 C6 Data Code C13 C14 C15

10110********10

•

Die Systemcodes C1 bis C5 sind bei “10110” festgelegt.

•

Die Codes C14 und C15 sind Rückkonfirmationsbits, wobei “10” für “Vorderseite” und “01” für “Rückseite”steht.

C10 C11

EXTERNER

CODE

C12

C13

C14

C5 C6

DATENCODE

CONTROL

C15

ITEM

AUTO SYNC

∂

GAMMA

PinP

BACK

FORWARD

BREAK TIMER

INPUT 1

INPUT 2

INPUT 3

INPUT 4

SYSTEMCODE

Sharp Fernbedienungssignalformat

Übertragungsformat: 15-Bit-Format

C10 C11

EXTERNER

CODE

C12

C13

C14

C15

DDDDDD

67,5 ms 67,5 ms

DDDDDDD

Wellenform des Ausgabesignals: Ausgabe mittels Pulspositionsmodulation

“0”“0”“0”“1”

“0”“1”“0”

26,4 µs

• t = 264 µs • Pulsträgerfrequenz = 455/12 kHz

• T0 = 1,05 ms • Duty ratio = 1:1

• T

1 = 2,10 ms

Übertragungssteuercode

15 bit Beispiel für rückgängig D nach D

C1 C2 C3 C4 C5 C6 C7 C8 C9 C10 C11 C12 C13 C14

Systemadresse

D nach D gemeinsames Daten-Bit Rckgngig in D

Funktionstasten-Datenbit

Daten

expansion

Maske

C15

Daten

bestim-

mung

C11DC20C31C41C50C61C70C80C90C100C110C120C130C141C15

C11DC20C31C41C50C60C71C81C91C101C111C121C131C140C15

Computer-Kompatibilitäts-Tabelle

Computer

• Mehrsignal-Unterstützung

Horizontale Frequenz: 15-126 kHz, Vertikale Frequenz: 43-200 Hz*, Pixel-Takt: 12-230 MHz

• Kompatibel mit Sync.-auf-Grün- und Komposit-Sync.-Signalen

• UXGA- und SXGA-kompatibel bei Fortschrittliche intelligente Kompression

• AICS (Fortschrittliche intelligente Kompression und Expansionsystem)-Technologie zur Veränderung der Größe

Im Folgenden wird eine Liste von Modi angegeben, die dem VESA-Standard entsprechen. Dieser Projektor unterstützt allerdings auch Signale, die nicht dem VESA-Standard entsprechen.

PC/ MAC/ WS

VGA

SVGA

XGA

Auflösung

640 × 350

720 × 350

640 × 400

720 × 400

640 × 480

800 × 600

1.024 × 768

Horizontale

Frequenz

(kHz)

27,0 60 31,5 37,9 27,0 31,5 27,0 31,5 37,9 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 47,9 53,0 61,8 78,5 80,9

100,4

31,4 35,1 37,9 44,5 48,1 46,9 53,7 56,8 64,0 77,2 98,3

102,1

125,6

35,5 40,3 48,4 56,5 58,1 60,0 68,7 73,5 77,2 80,6 98,8

113,2

Vertikale

Frequenz

(Hz)

85 60 70 60 70 85 60 70 85 50 60 70 72 75 85 90

100 120 150 160 200

56 60 70 72 75 85 90

100 120 150 160 200

43 50 60 70 72 75 85 90 96

100 120 140

VESA

Standard

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔

Angepaßt

Echt

PC/ MAC/ WS

PC/

MAC 13”

PC/

MAC 19”

PC/

MAC 21”

MAC

16”

HP (WS) PC (WS)

SGI (WS)

SUN (WS)

1.152 × 864

SXGA

1.152 × 882

1.280

1.024

SXGA

1.400 ×1.050

UXGA

SXGA

SVGA SXGA

SXGA

1.600

1.200

VGA

640 × 480 34,9 67

XGA

1.024 × 768

1.280×1.024 800×600

832×624

1.152×870

1.280 × 1024

1.280×960

1.280×1.024

1.152×900

Horizontale

Frequenz

Vertikale

Frequenz

(kHz)

54,3 64,0 64,1 67,5 75,7 80 77,3 90,2 54,8 65,9 67,4 64,0 74,6 78,1 74 80,0 75 91,1 85

108,4 100

64,0 60 74,7 52 75,0 60 81,3 65 87,5 70 90,1 72 93,8 75

106,3 85

48,4 60 60,0 75

80,0 75

46,8 75 49,6 75 68,5 75 78,1 72 60,0 60 85,9 85 53,5 50 76,8 72 60,9 66 71,9 76

(Hz)

60 70 72 75

100

60 72 74 60 70

VESA

Standard

✔

✔ ✔

✔ ✔ ✔

✔ ✔

✔

AnzeigeAuflösung

Fortschrittliche

intelligente

Kompression

Intelligente

Kompression

Angepaßt

Echt

Fortschrittliche

intelligente

Kompression

Angepaßt

Fortschrittliche

intelligente

Kompression

* Bei vertikalen Frequenzen über 100 Hz kann eine zeitweise

Störung sichtbar werden, wenn die OSD-Funktionen eingeschaltet sind.

Hinweis

•

Unter Umständen ist dieser Projektor nicht in der Lage, Bilder von einem Notebook im kombinierten (CTR/LCD)-Modus zu projizieren. Schalten Sie in einem solchen Fall die LCD-Anzeige des Notebooks aus und lassen Sie die anzuzeigenden Daten ausschließlich im “Nur CRT”-Modus wiedergeben. Einzelheiten bezüglich des Umschaltens des Anzeige-Modus können Sie der Bedienungsanleitung Ihres Notebooks entnehmen.

•

Wenn dieser Projektor VGA-Signale im VESA-Format 640 × 350 empfängt, wird “640 × 400” auf der Bildwand angezeigt.

•

Beim Empfang von Signalen im VESA-Format 1.600 × 1.200 kann es zu Sampling kommen, und das Bild wird unter Umständen mit 1.024 Zeilen angezeigt, was dazu führt, dass Teile des Bildes abgeschnitten werden.

DTV

Signal

480I 480P 540P

580I 580P 720P

1035I 1080I

1080P

Horizontale Frequenz (kHz)

15,7 31,5 33,8 15,6 31,3 45,0 33,8 33,8 28,1

Vertikale Frequenz (Hz)

60 60 60 50 50 60 60 60 50

Anhang

Fehlersuche

Problem

Kein Bild und kein Ton oder

Projektor startet nicht.

Ton, aber kein Bild

Die Farbe ist schwach

oder schlecht

Das Bild ist

verschwommen;

Rauschen tritt auf

Überprüfen

• Das Netzkabel ist an keine Steckdose angeschlossen.

• Die extern angeschlossenen Geräte sind ausgeschaltet.

• Der gewählte Eingang ist falsch.

• Kabel sind falsch an die Seite des Projektors angeschlossen.

• Die Batterien der Fernbedienung sind leer.

•

Der externe Ausgang wurde beim Anschluss eines Notebooks nicht eingestellt.

• Die Lampenabdeckung ist nicht korrekt montiert.

•

Die Kabel auf der rückwärtigen Paneele des Projektors sind nicht korrekt eingesteckt.

• “Helligk.”-Einstellung ist auf Minimum eingestellt.

• Bildeinstellungen sind falsch eingestellt.

(Nur Videoeingang)

• Video-Eingangssystem ist falsch eingestellt. (Nur EINGANG 1und 2)

• Eingangssignaltyp RGB/Komponente ist falsch eingestellt.

• Scharfeinstellung vornehmen.

•

Die Projektionsentfernung überschreitet den Scharfeinstellungsbereich.

(Nur Computer-Eingang)

• Die “Fein Sync.” -Einstellungen ausführen (“Clock”-Einstellung)

• Die “Fein Sync.” -Einstellungen ausführen (“Phase”-Einstellung)

• Rauschen tritt bei einigen Computern auf.

• Die “DNR” (Digital Noise Reduction) ist falsch.

• Kabel falsch an die Seite des Projektors angeschlossen.

• Die Lautstärke ist auf ein Minimum eigestellt.

• Die Anzeige STUMMSCHALTUNG erscheint.

Seite

—

35 18 13 18 87 18

28 29

48 48

—

65 18 35

Bild erscheint, aber

kein Ton

Aus dem Gehäuse kommen

manchmal ungewöhnliche

Geräusche

Wartungs-

Anzeige leuchtet auf

Bild kann nicht

eingefangen werden

•

Wenn das Bild normal ist, entstehen Geräusche durch Verziehung des Gehäuses aufgrund von Temperaturveränderungen. Dies hat keinen Einfluss auf den Betrieb.

• Siehe “Wartungsanzeigen”.

• Das Signal auf INPUT 1 oder 2 ist kein RGB-XGA (1024 x 768)-

Signal. Bilder können nicht eingefangen werden, wenn die Signale von den oben genannten abweichen.

—

Fehlersuche

Bild in Bild

funktioniert nicht

Das Gerät kann nicht mit

den Netz-Tasten

des Projektors ein- oder

ausgeschaltet werden

Das Bild ist bei EINGANG

1 oder 2 KOMPONENTE grün

Das Bild ist bei

EINGANG 1 oder 2 RGB

rosa (nicht grün)

Das Bild ist dunkel

Das Bild ist zu hell und

weißlich

Die VOLUME-Tasten

des Projektors

funktionieren nicht

ÜberprüfenProblem Seite

• Das Signal bei EINGANG 1 ist auf eine Auflösung eingestellt, die SXGA übersteigt.

• Das Signal bei EINGANG 1 sendet die Komponenten-Signale 480I, 480P,540P,580I,580P,720P,1035I, oder 1080I.

• Das Signal bei EINGANG 1 wird durch die RGB-Signale in den Zeilensprung-Betrieb eingestellt.

•

Eine Tastensperrstufe ist eingestellt. Wenn die Tastensperrstufe auf Stufe B eingestellt ist, kann keine Taste verwendet werden. Wenn die Tastensperrstufe auf Stufe A eingestellt ist, können nur die INPUT-, VOLUME- und AV MUTE-Tasten verwendet werden.

• Die Einstellung des Eingangssignaltyps ändern.

•

Die Lampenaustausch-Anzeige blinkt rot. Die Lampe austauschen.

•

Bildeinstellungen sind falsch.

Die VOLUME-Tasten funktionieren nicht, wenn: (versuchen Sie die VOL+/–-Tasten auf der Fernbedienung)

• das Menü angezeigt wird

• das Objektiv-Menü angezeigt wird

• die Bild in Bild-Funktion aktiviert ist

• die Vergrößern-Funktion aktiviert ist (mehr als die doppelte

Größe)

• eine Punkt für Punkt-Bildwandauflösung größer ist als die Panel-Auflösung.

83 46

—

Ein Antwortcode kann nicht

empfangen werden, wenn

versucht wurde, den

Projektor unter

Verwendung der RS-232C

Befehle während der

Bereitschaft von einem

Computer zu steuern.

• Im Falle der Übertragung von RS-232C Befehlen während der Bereitschaft von dem Computer, werden maximal 30 Sekunden für den Computer benötigt, um den Antwortcode zu empfangen. Stellen Sie die Antwortcode-Wartezeit des Computers auf 30 Sekunden oder mehr ein.

Anhang

SHARP Kundendienst

Wenn Sie beim Aufstellen oder Betrieb des Projektors auf Probleme stoßen, lesen Sie bitte zuerst den Abschnitt “Fehlersuche” auf den Seiten 94 und 95. Wenn dieses Bedienungshandbuch Ihre Frage nicht beantwortet, wenden Sie sich an eine der unten aufgelisteten SHARP-Kundendienststellen.

USA Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharplcd.com

Kanada Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

Mexiko Sharp Electronics Corporation Mexico

Branch

(525) 716-9000 http://www.sharp.com.mx

Lateinamerika Sharp Electronics Corp. Latin American

Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Deutschland Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Großbritannien Sharp Electronics (U.K.) Ltd.

0161-205-2333 custinfo@sharp-uk.co.uk http://www.sharp.co.uk

Italien Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

Frankreich Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Spanien Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Österreich Sharp Electronics Austria

(Ges.m.b.H.)

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Australien Sharp Corporation of Australia

Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Neuseeland Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharpnz.co.nz

Singapur Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hongkong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Malaysia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

V.A.E. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Thailand Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Korea Sharp Electronics Incorporated of

Korea

(82) 2-3660-2002 webmaster@sharp-korea.co.kr http://www.sharp-korea.co.kr

Schweiz Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Schweden Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Indien Sharp Business Systems (India)

Limited

(91) 11- 6431313 service@sharp-oa.com

Technische Daten

Produkttyp

Videosystem

Wiedergabeverfahren

LCD-Panel

Standard-Objektiv

Projektionslampe

Komponenten-Eingangssignale

(INPUT 1/2)

Horizontale Auflösung

Computer-RGB-Eingangssignal

(INPUT 1/2)

Videoeingangssignal

(INPUT 3)

S-Videoeingangssignal

(INPUT 4)

Computer-Steuerungssignal (RS-232C)

Vertikale Frequenz

Horizontale Frequenz

Audioeingangssignal

Audioausgang

Lautsprechersystem

Nennspannung

Eingangsspannung

Nennfrequenz

Leistungsaufnahme (normal)

Leistungsaufnahme (Bereitschaft)

Wärmeableitung

Betriebstemperatur

Lagertemperatur

I/R-Trägerfrequenz

Abmessungen (ca.)

Gewicht (ca.)

Mitgeliefertes Zubehör

Ersatzteile

LCD PROJEKTOR XG-C50X

Modell

NTSC 3.58/NTSC 4.43/PAL/PAL-M/PAL-N/PAL 60/SECAM/ DTV480I/DTV480P/DTV540P/DTV580I/DTV580P/DTV720P/DTV1035I/DTV1080I LCD-Panel x 3, optische RGB-Verschlussmethode Panel-Größe: 0,99tum(25,1 mm)(15[H] × 20[B] mm) Anzahl der Bildpunkte: 786.432 Bildpunkte (1.024 [H] × 768 [V]) 1–1,27 × Zoom-Objektiv, F1,7–2,2, f = 36,5–46,3 mm Wechselstromlampe 250 W 15-poliger Mini-D-Sub-Anschluss Y: 1,0 Vs-s, negatives Sync., 75 PB: 0,7 Vs-s, 75 Ω terminiert PR: 0,7 Vs-s, 75 Ω terminiert 750 Fernsehzeilen (DTV720P) 15-poliger Mini-D-Sub-Anschluss RGB getrennt/Sync auf Grün-Typ analoger Eingang: 0-0,7 Vs-s, positiv, 75 Ω terminiert HORIZONTALES SYNC.-SIGNAL: TTL-Pegel (positiv/negativ) VERTIKALES SYNC.-SIGNAL: Wie oben RCA-Anschluss: VIDEO, gemischtes Video, 1,0 Vs-s, negatives Sync., 75

4-pol. Mini DIN-Anschluss Y (Luminanzsignal): 1,0 Vs-s, negatives Sync., 75 C (Chrominanzsignal): Stoß 0,286 Vs-s, 75 9-Pin Mini-DIN-Stecker 12-230 MHz

Pixeltakt

43-200 Hz* 15-126 kHz ø 3,5 mm Minibuchse: AUDIO, 0,5 Vrms, mehr als 47 kΩ (Stereo) 3,0 W (Mono) 4 cm × 7 cm 100-240 V Wechselstromspannung 3,4 A 50/60 Hz 340 W (Standard-Modus)/290 W (Modus mit niedrigem Stromverbrauch) Ca. 0,8 W (wenn “Monitor/RS232” auf “OFF” gestellt ist)

1.280kWh 41°F bis 104°F (+5°C bis +40°C) – 4°F bis 140°F (–20°C bis +60°C) Plastik

Gehäuse

38 kHz 153⁄8" × 3 7⁄8" × 11 9⁄16" (390 (B) × 99,0 (H)× 294 (T) mm) (nur Hauptgerät) 151⁄2" × 4 7⁄16" × 11 5⁄8" (393 (B) × 114,0 (H) × 303,2 (T) mm) (einschließlich Drehfüße und Projektionsteile) 11,3 lbs. (5,1 kg) Fernbedienung, zwei R6-Batterien, Netzkabel für USA, Kanada usw. (11'10", 3,6 m), Netzkabel für Europa, ausgenommen Großbritannien (6', 1,8 m), Netzkabel für Großbritannien, Hongkong und Singapur (6', 1,8 m), Netzkabel für Australien, Neuseeland und Ozeanien (6', 1,8 m), RGB-Kabel (9' 10", 3m), USB-Kabel (9' 10", 3m), Audio-Computerkabel (9' 10", 3m), DIN-D-Sub RS232C-Adapter (6 45⁄64", 15 cm), zusätzlicher Luftfilter, Objektivkappe (befestigt), Projektorhandbuch-und technische ReferenzCD-ROM, Sharp Advanced Presentation Software CD-ROM, Bedienungsanleitung,Kurzanleitungskennung Lampeneinheit (Lampen-/Gehäusemodul) (BQC-XGC50X//1), Fernbedienung (RRMCGA029WJSA), zwei R 6-Batterien (“AA”, UM/SUM-3, HP-7 oder ähnlich), Netzkabel für USA, Kanada usw. (QACCDA010WJPZ), Netzkabel für Europa, ausgenommen Großbritannien (QACCV4002CEZZ), Netzkabel für Großbritannien, Hongkong und Singapur (QACCBA012WJPZ), Netzkabel für Australien, Neuseeland und Ozeanien (QACCL3022CEZZ),RGB-Kable (QCNWGA012WJPZ), USB-Kable (QCNWGA014WJPZ), Audio-Computerkabel (QCNWGA013WJPZ), DIN-D-Sub RS-232C-Adapter (QCNWGA015WJPZ), Luftfilter (PFILDA005WJZZ), Objektivkappe (PCAPHA003WJSA), Projektorhandbuch-und- technische Referenz-CD-ROM (UDSKAA007WJZZ), Sharp Advanced Presentation Software CD-ROM (UDSKAA005WJN1), Bedienungsanleitung (TINSA163WJZZ), Kurzanleitungskennung.

Ω

terminiert

Ω

terminiert

Ω

terminiert

*Bei vertikalen Frequenzen über 100 Hz kann eine zeitweise Störung sichtbar werden, wenn die OSD-Funktionen eingeschaltet sind.

Dieser SHARP Projektor verwendet eine LCD (Liquid Crystal Display)-Anzeige.Diese hochmoderne Anzeige enthält 786.432 Pixel (xRGB) TFTs (Thin Film Transistors). Bei allen technologisch fortschrittlichen, elektronischen Geräten, z. B. Großbild-Fernsehern, Videosystemen bzw. Videokameras, sind bestimmte Toleranzgrenzen für die Funktionen gegeben. Dieses Gerät hat einige inaktive, innerhalb akzeptierter Toleranzgrenzen liegende Bildpunkte, die als leuchtende oder als nicht aktive Punkte auf der Bildwand wiedergegeben werden. Dies hat keinen Einfluss auf die Bildqualität oder die Lebensdauer des Gerätes.

Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Anhang

Abmessungen

Einheiten: Zoll (mm)

Ansicht von

der Seite

(213,8)

(4)

(294)

(5,2)

/16 (1,5)

Ansicht

von hinten

Ansicht von

oben

/8 (390)

5 (126,5)

/16 (1,5)

Ansicht von

der Seite

Ansicht von

vorne

Ansicht von

unten

(98,8)

(15)

(124,5)

(104)

/ 1

/ 2

(7,5)

(44,5)

(54,5)

/8 (111,75)

/16 (75)

211/16(67,5)

/8 (80)

ø 67,5

315/16 (100,5)91/2 (241,5)

Sharp XG-C50X User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
