Introduzione

PROIETTORE DI DATI

MODELLO

XG-C465X XG-C435X

MANUALE DI ISTRUZIONI

Avvio rapido

Installazione

Collegamenti

Funzionamento

principale

Caratteristiche

utili

Appendice

IMPORTANTE

∑ Per ricevere assistenza in caso di smarrimento o furto del

proiettore, annotarne il modello e il numero di serie. Queste informazioni sono riportate sulla base del proiettore.

∑ Prima di riciclare il materiale di imballaggio, controllare

attentamente il contenuto dello scatolone con la lista di “Accessori in dotazione” a pagina 10.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 10A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth / Blue : Neutral / Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

Modello n.:

Serie n.:

or and of the same rating as

∑ The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by

the letter E or by the safety earth symbol

or coloured green or green-and-yellow.

∑ The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black. ∑ The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

The supplied CD-ROM contains operation instructions in English, German, French, Spanish, Italian, Dutch, Swedish, Portuguese, Chinese and Korean. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Schwedisch, Portugiesisch, Chinesisch und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, espagnol, italien, néerlandais, suédois, portugais, chinois et coréen. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, spanska, italienska, holländska, svenska, portugisiska, kinesiska och koreanska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, español, italiano, holandés, sueco, portugués, chino y coreano. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, spagnolo, italiano, olandese, svedese, portoghese, cinese e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Spaans, Italiaans, Nederlands, Zweeds, Portugees, Chinees en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Espanhol, Italiano, Holandês, Sueco, Português, Chinês e Coreano. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Prima di utilizzare il proiettore, leggere con attenzione il presente manuale di istruzioni.

Introduzione

ITALIANO

Vi sono due ragioni di rilievo per registrare rapidamente la garanzia del nuovo proiettore SHARP appena acquistato servendosi della CARTOLINA DI REGISTRAZIONE contenuta nella sua confezione.

1. GARANZIA

La prima consiste nell’assicurarsi la possibilità di ricevere immediatamente tutti i vantaggi della garanzia su componenti, assistenza e manodopera applicabili all’acquisto effettuato.

2. LEGGE SULLA SICUREZZA DEI PRODOTTI PER I CONSUMATORI

La seconda consiste nell’assicurarsi la possibilità di ricevere immediatamente qualunque notifica di sicurezza relativa a controlli, modifiche o ritiri che SHARP sia eventualmente tenuta a fornire ai sensi della legge 1972 sulla sicurezza dei prodotti per i consumatori. LEGGERE ATTENTAMENTE L’IMPORTANTE CLAUSOLA RELATIVA AI “LIMITI DI GARANZIA”.

ATTENZIONE

Sorgente di luce ad elevata brillantezza. Non fissare lo sguardo sul fascio di luce e non guardarlo direttamente. Prestare particolare attenzione per evitare che i bambini guardino direttamente nella direzione del fascio luminoso.

: Per ridurre il rischio di incendi o di scosse elettriche, non esporre questo

SOLO STATI UNITI

prodotto alla pioggia o all’umidità.

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE. NON

RIMUOVERE LE VITI, SALVO QUELLE INDICATE

PER L’EFFETTUAZIONE

DELL’ASSISTENZA DA PARTE DELL’UTENTE.

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE,

NON RIMUOVERE IL COPERCHIO. AD ECCEZIONE DELL’ UNITÀ

LAMPADA, NESSUN COMPONENTE PUÒ ESSERE SOTTOPOSTO

ALL’ASSISTENZA TECNICA DA PARTE DELL’UTENTE. PER

L’ASSISTENZA TECNICA, RIVOLGERSI A PERSONALE QUALIFICATO.

Il simbolo con il fulmine con la punta a freccia all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di “tensione pericolosa” non isolata, all’ interno dell’ involucro del prodotto; essa risulterà essere di entità sufficiente a dare luogo a rischi di scosse elettriche per le persone.

Il simbolo con il punto esclamativo all’interno di un triangolo equilatero serve per avvertire l’utente della presenza di istruzioni di rilievo per il funzionamento e la manutenzione (l’assistenza tecnica) nella documentazione fornita unitamente al prodotto.

ATTENZIONE

: In base alle normative FCC, tutte le variazioni o le modifiche non autorizzate apportate alla presente

attrezzatura senza l’approvazione esplicita del fabbricante possono annullare la facoltà dell’utente di utilizzare tale attrezzatura.

SOLO STATI UNITI

NOTA INFORMATIVA

Questo componente è stato sottoposto a vari test che hanno provato la sua conformità con i limiti per i dispositive digitali della Classe A, giusto la Parte 15 delle norme FCC. Questi limiti sono stati stabiliti per fornire una protezione ragionevole contro interferenze dannose quando il componente viene usato in un ambiente commerciale. Questo componente genera, utilizza e può irradiare l’energia di frequenze radio e, se non viene installato ed usato in conformità con il manuale di istruzioni, può causare interferenze dannose alle comunicazioni radio. L’uso di questo componente in un’area residenziale può causare interferenze dannose e in tal caso, l’utente dovrà correggere queste interferenze a sue spese.

Utilizzare il cavo per computer in dotazione con il dispositivo. Il cavo viene fornito per garantire la conformità del dispositivo con le norme di verifica della Classe A FCC.

ATTENZIONE

Questo è un prodotto Classe A. In un ambiente domestico questo prodotto può causare interferenze radio, nel qual caso l’utilizzatore può essere tenuto a prendere provvedimenti adeguati.

SOLO STATI UNITI

ATTENZIONE:

La ventola in questo proiettore continua a funzionare per circa 90 secondi dopo che il proiettore è passato nel modo di attesa. Durante il funzionamento normale, quando l’unità è nel modo di attesa, usare sempre il tasto STANDBY (Attesa) sul proiettore o sul telecomando. Accertarsi che la ventola di raffreddamento si sia arrestata prima di riporre il prodotto nella custodia. DURANTE L’USO NORMALE, NON SPEGNERE MAI IL PROIETTORE SCOLLEGANDO IL CAVO DI ALIMENTAZIONE. SE NON SI OSSERVA QUESTA PRECAUZIONE LA DURATA DELLA LAMPADA SARÁ INFERIORE AL PREVISTO.

SMALTIMENTO DEL PRODOTTO

Questo prodotto utilizza una saldatura a stagno e piombo, e la lampada contiene un piccolo quantitativo di mercurio. Lo smaltimento di questi materiali potrebbe essere regolamentato da norme istituite per la tutela dell’ambiente. Per informazioni sullo smaltimento o sul riciclaggio, rivolgersi alle autorità locali, all’Associazione delle Industrie Elettroniche sul sito www.eiae.org, all’Ente di Riciclaggio Lampade sul sito www.lamprecycle.org. oppure alla Sharp all’indirizzo 1-800-BE-SHARP.

SOLO STATI UNITI

Attenzione nella sostituzione della lampada

Vedere “Sostituzione della lampada”, alla pagina 60.

Il proiettore SHARP è dotato di un display LCD (Liquid Crystal Display) particolarmente sofisticato, in quanto contiene TFT (Thin Film Transistor) da 786.432 pixel (x RGB). Come con tutti i componenti elettronici ad alta tecnologia, ad esempio televisori a grande schermo, sistemi video e videocamere, c’è una certa tolleranza accettabile per la conformità del componente. L’unità ha alcuni pixel inattivi all’interno del livello di tolleranza accettabile che può causare dei punti non attivi nell’immagine. Questo non influisce sulla qualità dell’immagine o sulla durata dell’unità stessa.

∑ Microsoft® e Windows® sono marchi depositati della Microsoft Corporation, negli Stati Uniti e/o in altre

nazioni.

∑ PC/AT è un marchio depositato della International Business Machines Corporation negli Stati Uniti. ∑ Adobe ∑ Macintosh ∑ Tutti gli altri nomi di società o prodotti sono marchi o marchi depositati delle compagnie proprietarie.

Responsabile rappresentativo autorizzato per il mercato comunitario dell’Unione europea

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

Reader® è un marchio della Adobe Systems Incorporated.

è un marchio depositato della Apple Computer, Inc. negli Stati Uniti e/o altre nazioni.

SOLO UE

Istruzioni per la consultazione del presente manuale di instruzioni

∑ Nel presente manuale d’istruzioni, le illustrazioni e le immagini visualizzate su schermo

sono state semplificate per facilitare la spiegazione. Potrebbero pertanto differire da ciò che viene effettivamente visualizzato sul display.

Uso dello schermo menu

Introduzione

Ta sti utilizzati in questa operazione

Tasto utilizzato in questo passaggio

Tasti di regolazione ('/"/\/|)

Tasto ENTER

Tasto MENU

Tasto RETURN

Tasti di regolazione/ MOUSE ('/"/\/|)

Tasto ENTER

Selezioni del menu

Esempio: Regolazione della “Luminos.”

∑ La stessa operazione può essere eseguita utilizzando i tasti sul proiettore.

Premere

MENU.

∑ Appare sul display lo schermo del menu

“Immagine” per il modo dell’ingresso selezionato.

Premere gli altri schermi menu.

∑ L’icona del menu dello schermo menu

| o

\ per visualizzare

selezionato viene evidenziata.

Icona del menu Schermo menu

Nota

∑ Il menu “Sinc.fine” non è disponibile

per VIDEO o S-VIDEO.

Immagine

Sinc.fine

Opzioni1

Opzioni2

Lingua

Esempio: Menu dello schermo “Immagine”

Immagine Mod. Immagine

Contrasto Luminos. Rosso Blu Temp col

Reset

Tipo segnale

Tasto MENU

Tasto RETURN

per il modo COMPUTER/ COMPONENT 1 (RGB)

SEL/REG TOMA.

0 0 0 0

Icone del menu

COMP.1

Standard

7500K

Autom.

INSER FIN

Tasti utilizzati in questa operazione

Display visualizzato sullo schermo

Informazioni

....................Indica ulteriori informazioni per impostare e utilizzare il proiettore.

Nota

........Indica le precauzioni da osservare durante l’utilizzo del proiettore.

Per la consultazione successiva

Manutenzione Localizzazione dei guasti Indice analitico

Pagina 68Pagine 64 e 65Pagina 55

Indice

Preparazione

Introduzione

Istruzioni per la consultazione del

presente manuale di instruzioni ............. 3

Indice ............................................................... 4

Per accedere ai manuali di istruzioni nel

formato PDF .............................................. 6

NORME DI SICUREZZA IMPORTANTI ........... 7

Accessori ...................................................... 10

Nomi di parti e funzioni ............................... 12

Uso del telecomando ................................... 15

Campo disponibile ............................................ 15

Installazione delle batterie ......................................

Avvio rapido

Avvio rapido ................................................. 16

Installazione

Installazione del proiettore.......................... 18

Installazione del proiettore ................................ 18

Modalità di proiezione (Modo PRO) .................. 19

Come conservare il proiettore .................... 20

Come usare la borsa a tracolla ......................... 20

Collegamenti

Esempi di cavi di collegamento .................. 21

Collegamento al computer .......................... 23

Collegamento a un apparecchio video ...... 25

Controllo del proiettore tramite un computer ... Collegamento al monitor con il

terminale di ingresso RGB .................... 28

Collegamento all’amplificatore o altra

apparecchiatura audio ........................... 29

Utilizzo

Funzionamento principale

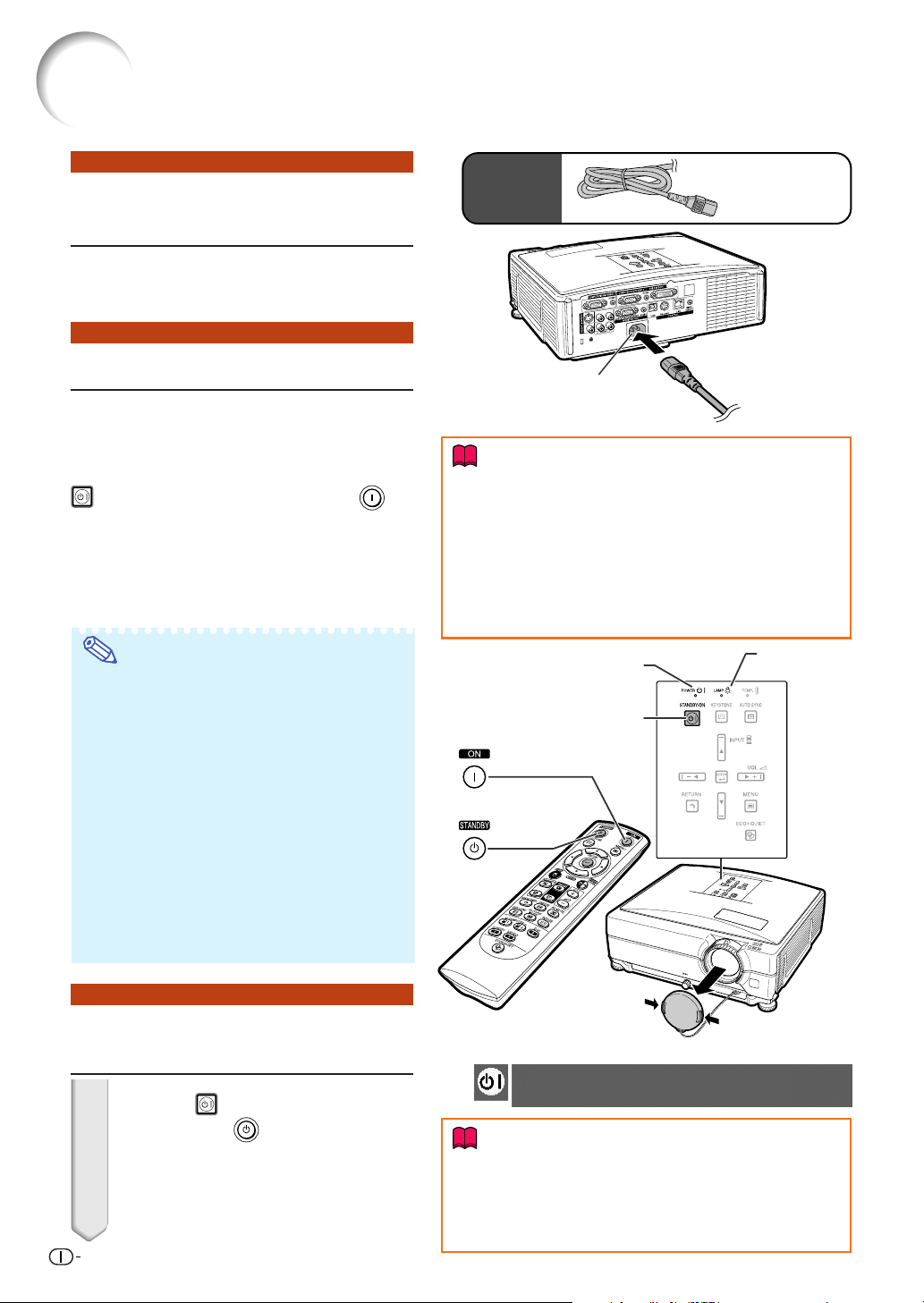

Accensione e spegnimento del proiettore....

Collegamento del cavo di alimentazione .......... 30

Accensione del proiettore ................................. 30

Spegnimento (mettere il proiettore in modo

Attesa) ......................................................... 30

Proiezione dell’immagine ............................ 31

Uso del Piedino di regolazione.......................... 31

Correzione della deformazione trapezoidale .... 32

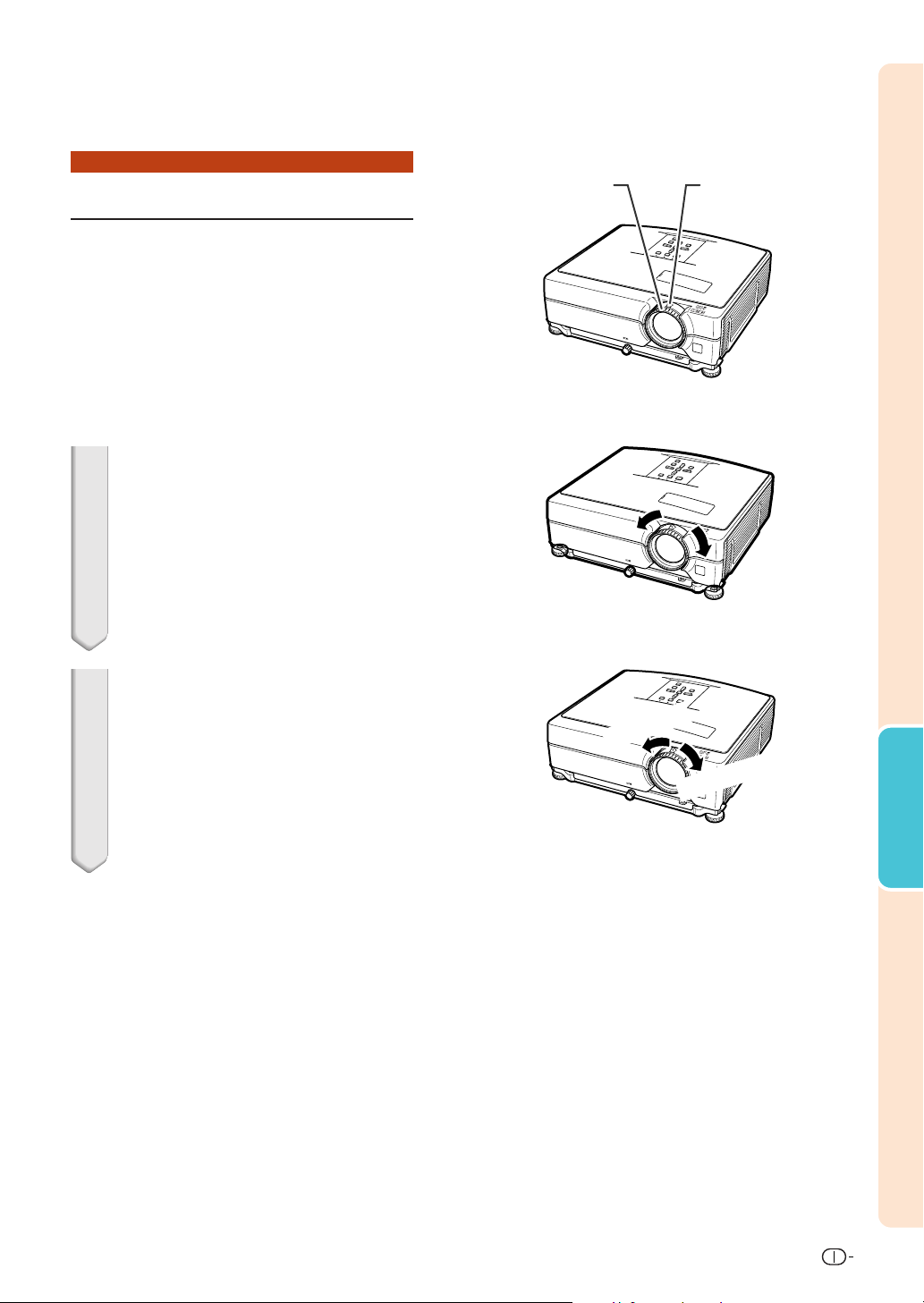

Regolazione della lente ..................................... 33

Attivazione del modo INGRESSO ...................... 34

Regolazione del volume .................................... 35

Visualizzazione di uno schermo nero e

disattivazione temporanea dell’audio ......... 35

Visualizzazione di una parte ingrandita

dell’immagine .............................................. 35

Fermoimmagine ................................................. 35

Visualizzazione e impostazione del timer di

interruzione ................................................. 36

Attivazione/disattivazione del Modo

Eco+Silenzioso ............................................

Selezione del modo Immagine .......................... 36

Modo di visualizzazione delle immagini ............ 37

Uso del telecomando come un mouse da

computer senza cavo ................................. 39

Caratteristiche utili

Voci del menu ............................................... 40

Uso dello schermo menu ............................ 42

Selezioni del menu ............................................ 42

Regolazione dell’immagine

(menu “Immagine”) ................................ 44

Selezione del modo Immagine .......................... 44

Regolazione dell’immagine ............................... 44

Regolazione della temperatura dei colori ......... 45

Impostazioni del tipo di segnale ....................... 45

Selezione della Gamma dinamica ..................... 45

Selezione del modo progressivo ....................... 45

Impostazione del sistema video ........................ 45

Regolazioni delle immagini del computer

(menu “Sinc.fine”) .................................. 46

Regolazione delle immagini del computer ........ 46

Impostazione della risoluzione .......................... 46

Regolazione Sinc.auto. ...................................... 46

Controllo del segnale d’entrata ......................... 46

Utilizzo del menu “Opzioni1” ...................... 47

Controllo dello stato di durata della lampada ... 47

Impostazione del modo Ridimensiona .............. 47

Regolazione della posizione dell’immagine ...... 47

Correzione della deformazione trapezoidale .... 48

Impostazione del display visualizzato sullo

schermo ...................................................... 48

Selezione di un’immagine di avvio e di fondo ... 48

Impostazione del Modo Eco+Silenzioso ........... 48

Funzione di spegnimento automatico ............... 48

Impostazione dell’audio del sistema ................. 49

Scelta della posizione dello schermo dei menu ...

Funzione Chiusura sistema ............................... 49

Funzione di blocco tastiera ............................... 50

Funzione di avvio automatico ............................ 50

Set di funzioni di aiuto nell’impostazione

(menu “Opzioni2”) .................................. 51

Impostare una parola d’ordine .......................... 51

Se dimenticate la parola d’ordine...................... 51

Impostazioni degli altoparlanti .......................... 52

Impostazione del tipo di uscita audio ............... 52

Capovolgimento/Inversione delle immagini

proiettate ........................................................

Impostazione della modalità ventola ................. 52

Uscita Monitor ................................................... 52

LAN/RS232C ..................................................... 52

Selezione della velocità di trasmissione

(RS-232C) ................................................... 52

Impostazione cliente DHCP .............................. 53

Impostazione TCP/IP ......................................... 53

Conferma delle informazioni di rete per il

proiettore ..................................................... 54

Ritorno alle impostazioni default ....................... 54

Selezione della lingua di visualizzazione

sullo schermo .............................................. 54

Riferimento

Appendice

Manutenzione ............................................... 55

Sostituzione del filtro dell’aria .................... 56

Sostituzione del filtro dell’aria ....................................

Indicatori manutenzione .............................. 58

Informazioni sulla lampada ......................... 60

Lampada ........................................................... 60

Precauzioni relative alla lampada...................... 60

Sostituzione della lampada ............................... 60

Rimozione ed installazione dell’unità lampada ...

Ripristino del timer della lampada ..................... 62

Scheda di compatibilità del computer ....... 63

Localizzazione dei guasti ............................ 64

Per l’assistenza SHARP............................... 66

Specifiche ..................................................... 67

Indice analitico ............................................. 68

GUIDA DI IMPOSTAZIONE

Per ulteriori dettagli, far riferimento alla “GUIDA DI IMPOSTAZIONE” contenuta nel CD-ROM in dotazione.

Impostazione dello schermo ......................... 2

Formato dello schermo e distanza

di proiezione ............................................. 3

Sostituzione della lente ................................. 9

Assegnazioni dei pin di collegamento ....... 11

RS-232C Caratteristiche tecniche e

impostazioni del comando .................... 13

Impostazione dell’ambiente di rete del

proiettore ................................................. 18

Controllo del proiettore tramite rete LAN ....

Impostazione del proiettore usando

RS-232C o Telnet .................................... 29

Ripristino del timer della lampada del

proiettore attraverso la rete LAN .......... 39

Localizzazione dei guasti ............................ 41

Dimensioni .................................................... 44

Introduzione

Per accedere ai manuali di istruzioni nel formato PDF

Nel CD-ROM sono disponibili i manuali di istruzioni in formato PDF in più lingue, in modo da poter utilizzare il proiettore anche senza questo manuale. Per usare questi manuali, bisogna installare Adobe® Reader® nel computer (Windows® o Macintosh®).

Scaricate Adobe® Reader

® da Internet (http://www.adobe.com).

Accesso ai manuali PDF

Per Windows®:

1 Inserire il CD-ROM nel drive CD-ROM. 2

Cliccare due volte sull’icona “Risorse del computer”.

3 Cliccare due volte sul drive “CD-ROM”. 4

Quando volete vedere il manuale di istruzioni

Cliccare due volte sulla cartella “MANUALS”.

2) Cliccare due volte sulla lingua (nome della cartella) da visualizzare.

3) Cliccare due volte sul file pdf per accedere al manuale proiettore.

Quando volete vedere la guida di impostazione

1) Cliccare due volte sulla cartella “SETUP”.

2) Cliccare due volte sulla lingua (nome della cartella) da visualizzare.

3) Ciccare due volte il file pdf per accedere alla guida di impostazione.

Per Macintosh

1 Inserire il CD-ROM nel drive CD-ROM. 2 Cliccare due volte sull’icona “CD-ROM”. 3

Quando volete vedere il manuale di istruzioni

2) Cliccare due volte sulla lingua (nome della

3) Cliccare due volte sul file pdf per accedere

Quando volete vedere la guida di impostazione

1) Cliccare due volte sulla cartella “SETUP”.

2) Cliccare due volte sulla lingua (nome della

3) Ciccare due volte il file pdf per accedere alla

Cliccare due volte sulla cartella “MANUALS”.

cartella) da visualizzare.

al manuale proiettore.

cartella) da visualizzare.

guida di impostazione.

Informazioni

∑ Se il file PDF desiderato non si apre quando cliccate due volte con il mouse, avviare Adobe® Reader

specificare il file desiderato usando il menu “File”, “Apri”.

®, poi

NORME DI SICUREZZA IMPORTANTI

ATTENZIONE: Leggete queste istruzioni prima di usare il prodotto e poi conservate le istruzioni

per ogni riferimento futuro.

L’energia elettrica può effettuare molte funzioni utili. Questo prodotto è stato creato per assicurare la vostra sicurezza personale. MA L’USO ERRATO PUO’ CAUSARE POTENZIALI SCOSSE ELETTRICHE O RISCHI DI INCENDI. Per non disabilitare le protezioni incorporate in questo prodotto, osservate le seguenti regole principali per l’installazione, l’uso e il lavoro di servizio.

1. Leggere le istruzioni

Prima di utilizzare il prodotto, occorre leggere tutte le istruzioni di sicurezza e di funzionamento.

2. Conservare le istruzioni

Occorre conservare le istruzioni di sicurezza e di funzionamento per potervi fare riferimento in futuro.

3. Rispettare le avvertenze

Occorre seguire scrupolosamente tutte le avvertenze presenti sul prodotto e nelle istruzioni per il funzionamento.

4. Seguire le istruzioni

Occorre seguire tutte le istruzioni per l’uso e per il funzionamento.

5. Pulizia

Prima di effettuare la pulizia, scollegare il prodotto dalla presa di corrente. Per la pulizia, non usare detergenti liquidi o aereosol. Usare un panno umido.

6. Accessori

Non utilizzare accessori non consigliati dal fabbricante del prodotto poiché essi possono causare pericoli.

7. Acqua e umidità

Non utilizzare il prodotto in prossimità di acqua, ad esempio presso una vasca da bagno, un lavabo, un lavandino o un lavatoio, in cantine umide, presso una piscina e così via.

8. Collocazione

Non collocare il prodotto su carrelli, supporti, cavalletti, staffe o tavoli instabili. Il prodotto potrebbe cadere causando gravi lesioni a bambini o adulti e danneggiandosi gravemente. Utilizzare esclusivamente carrelli, supporti, cavalletti, staffe o tavoli consigliati dal fabbricante o venduti unitamente al prodotto. Il prodotto deve sempre essere installato seguendo le istruzioni del fabbricante e utilizzando accessori di montaggio consigliati da quest’ultimo.

9. Trasporto

La combinazione di prodotto e carrello deve essere spostata con attenzione. Le fermate brusche, l’applicazione di una forza eccessiva e gli spostamenti su superfici accidentate possono provocare il ribaltamento del prodotto e del carrello.

10. Ventilazione

L’involucro è dotato di fessure e aperture di ventilazione volte a garantire un funzionamento affidabile del prodotto e a proteggerlo dal surriscaldamento. Non coprire o ostruire le aperture collocando il prodotto su letti, divani, tappeti o altre superfici simili. Il prodotto non deve essere collocato in strutture incassate come librerie o rastrelliere, a meno che non venga fornita una ventilazione adeguata o che siano comunque rispettate rigorosamente le istruzioni del fabbricante.

11. Sorgenti di alimentazione

Questo prodotto deve essere alimentato esclusivamente da sorgenti di alimentazione del tipo indicato sull’etichetta di identificazione. Se non si è sicuri del tipo di alimentazione disponibile, rivolgersi al rivenditore del prodotto o all’azienda elettrica locale. Per i prodotti progettati per funzionare a batterie o con alimentazione di altro genere, fare riferimento alle istruzioni per il funzionamento.

12. Messa a terra o polarità

Questo prodotto è stato dotato di uno dei seguenti tipi di spine. Se la spina non dovesse entrare nella presa murale, rivolgetevi ad un elettricista. Non modificate la spina togliendo la spina di messa a terra.

a. Spina a due cavi (principale). b. Spina a tre cavi (principale) con un terminale di messa a terra.

Questa spina entra solo nelle prese murali con messa a terra.

13. Protezione del cavo di alimentazione

Il percorso dei cavi di alimentazione deve essere scelto in modo che sia improbabile calpestarli o schiacciarli collocando oggetti sopra o contro di essi; occorre prestare particolare attenzione ai cavi in corrispondenza delle spine, delle prese multiple e dei punti di uscita dal prodotto.

14. Fulmini

Per una maggiore protezione del prodotto durante i temporali, o nei periodi in cui esso non è sotto sorveglianza o rimane inutilizzato a lungo, scollegarlo dalla presa di rete e staccare il cavo di alimentazione. Ciò previene eventuali danni al prodotto dovuti a fulmini e a sbalzi della tensione di alimentazione.

15. Sovraccarico

Non sovraccaricare le prese di corrente, le prolunghe o le prese multiple integrate, poiché ciò può causare rischi di incendi o scosse elettriche.

16. Penetrazione di oggetti e liquidi

Non spingere oggetti di alcun tipo all’interno del prodotto attraverso le aperture, poiché essi possono venire a contatto con punti in cui è presente una tensione pericolosa o mettere in corto circuito componenti che possono dare luogo a incendi o scosse elettriche. Non versare sul prodotto liquidi di alcun genere.

17. Assistenza tecnica

Non tentare di effettuare personalmente interventi di assistenza tecnica sul prodotto, poiché l’apertura o la rimozione dei coperchi può comportare l’esposizione a tensioni pericolose o ad altri pericoli. Rivolgersi esclusivamente a personale qualificato.

18.

Problemi che richiedono assistenza tecnica

Qualora si verifichino le seguenti condizioni, scollegare il prodotto dalla presa di corrente e rivolgersi a personale qualificato per l’assistenza tecnica:

a. se il cavo o la spina di alimentazione sono

danneggiati. b. se nel prodotto sono penetrati liquidi o corpi estranei. c. se il prodotto è stato esposto alla pioggia o all’acqua. d. se il prodotto non funziona in modo normale quando

si seguono le istruzioni per il funzionamento.

Regolate esclusivamente i comandi descritti nelle

istruzioni per il funzionamento, poiché una

regolazione errata di altri comandi può provocare

danni e comporta spesso lunghi interventi dei tecnici

qualificati per ripristinare il funzionamento normale

del prodotto. e. se il prodotto è caduto o è stato danneggiato in

qualunque modo. f. se il prodotto presenta chiare variazioni delle

prestazioni.

19. Ricambi

Accertarsi che i tecnici che effettuano gli interventi di assistenza tecnica utilizzino i ricambi specificati dal fabbricante o ricambi con caratteristiche identiche a quelle dei componenti originali. L’uso di pezzi di ricambio impropri può causare incendi, scosse elettriche o altri pericoli.

20. Controlli per la sicurezza

Al termine di qualsiasi intervento di assistenza tecnica o di riparazione di questo prodotto, richiedere al tecnico addetto all’assistenza di effettuare i controlli per la sicurezza per verificare che il prodotto sia in condizioni di funzionamento adeguate.

21. Montaggio a parete o a soffitto

Questo prodotto va montato a parete o a soffitto nel modo raccomandato dal fabbricante.

22. Calore

Questo prodotto deve essere collocato lontano da sorgenti di calore come radiatori, riscaldatori, fornelli o altri prodotti (compresi gli amplificatori) che dissipano calore.

Introduzione

NORME DI SICUREZZA IMPORTANTI

Assicurarsi di leggere le seguenti norme di sicurezza prima di impostare il proiettore.

Precauzioni riguardanti l’unità lampada

■

Se si rompe la lampada si possono verificare dei danni causati dai frammenti di vetro. In caso si dovesse rompere la lampada, rivolgetevi al più vicino rivenditore autorizzato dalla Sharp o al centro di servizio per una sostituzione. Fate riferimento alla sezione “Sostituzione della lampada” alla pagina 60.

CAUTION PRECAUCIÓN PRÉCAUTION

Precauzioni riguardanti l’impostazione del proiettore

■

Per limitare i lavori di servizio e per mantenere un’alta qualità dell’immagine, la SHARP raccomanda di installare questo proiettore in un’area priva di umidità, polvere e fumo di sigarette. Quando il proiettore viene esposto a tali condizioni ambientali, bisogna ripulire le valvole e gli objettivi più spesso. Se il proiettore viene pulito regolarmente, l’uso dello stesso in tali ambienti non riduce la durata operativa generale dell’unità. La pulizia interna va eseguita solo da un rivenditore autorizzato dalla Sharp o presso un centro di servizio.

Non installate il proiettore in luoghi dove potrebbe essere esposto alla luce diretta del sole o ad una forte illuminazione.

■ Posizionare lo schermo in modo tale che non sia esposto alla luce diretta del sole o esposto a fonti di illuminazione. Se la luce dovesse colpire lo schermo direttamente, i colori saranno sbiaditi e sarà difficile vedere le immagini correttamente. Chiudete le tende e diminuite le luci se dovete installare lo schermo in una stanza assolata o illuminata.

Il proiettore può essere inclinato in modo sicuro ad un angolo massimo di 9 gradi.

■ Il posizionamento deve avvenire entro ±9 gradi rispetto alla posizione orizzontale.

Quando si utilizza il proiettore in zone di altitudine elevata, ad esempio in montagna (a un’altitudine di circa 1.500 metri (4.900 piedi) o superiore)

■ Quando si utilizza il proiettore in zone di altitudine elevata in cui l’aria è rarefatta, impostare la “Modalità ventola” su “Alta”. In caso contrario è possibile che si riduca la durata del sistema ottico.

Avvertenza relativa al collocamento del proiettore in posizione sopraelevata

■ Quando si colloca il proiettore in una posizione sopraelevata, adoperarsi per fissarlo adeguatamente onde evitare che cada addosso a qualcuno, ferendolo.

Non esponete il proiettore ad urti violenti e/o vibrazioni.

■ Fare attenzione all’obiettivo per non colpire o danneggiare la superficie dell’obiettivo.

Riposatevi gli occhi ogni tanto.

■ Se fissate lo schermo per delle ore vi stancherete gli occhi. Assicuratevi di riposare gli occhi ogni tanto.

Evitare luoghi con temperature estreme.

■ La temperatura operativa del proiettore va da 41°F a 95°F (da +5°C a +35°C).

■

La temperatura di immagazzinaggio del proiettore va da –4°F a 140°F (da –20°C a +60°C).

Non bloccate le valvole di aspirazione e scarico.

■ Lasciate uno spazio di almeno 7 7/8 pollici (20 cm) tra la valvola di scarico e la parete o un’altra superficie.

■ Assicuratevi che non siano bloccate la valvola di aspirazione e la valvola di scarico.

■

Se il ventilatore di raffreddamento è bloccato, scatta un circuito di protezione che mette automaticamente il proiettore nel modo di attesa. Questo non è segno di malfunzionamento. (Vedere pagine 58 e 59.) Rimuovete il cavo di alimentazione del proiettore dalla presa murale ed attendere almeno 10 minuti. Posizionate il proiettore in una posizione dove le valvole di aspirazione e scarico non sono bloccate, ricollegate il cavo di alimentazione ed accendete il proiettore. Il proiettore ritorna alla condizione operativa normale.

Introduzione

Precauzioni riguardanti l’uso del proiettore

■

Quando si usa il proiettore, assicurarsi di non esporlo a urti violenti e/o vibrazioni, dato che ciò potrebbe danneggiarlo. Prestare particolare cura agli objettivi. Se si prevede di non usare il proiettore per un lungo periodo, assicurarsi di scollegare il cavo di alimentazione dalla presa murale e di scollegare eventuali cavi connessi alla stessa.

■

Non trasportare il proiettore tenendolo per la lente.

■

Al momento di riporre il proiettore, assicurarsi di fissare il coprilente allo stesso. (Vedere pagina

■ Non esporre la borsa a tracolla o il proiettore alla luce diretta o a fonti di calore. La borsa a tracolla o il proiettore potrebbero cambiare colore o deformarsi.

12)

Altri componenti collegati

■ Quando collegate un computer o un altro componente Audio/Video al proiettore, fate i collegamenti DOPO aver scollegato il cavo di alimentazione del proiettore dalla presa a muro CA e aver spento il componente da collegare.

■

Leggete il manuale di istruzioni del proiettore e del componente da collegare per ulteriori informazioni su come effettuare i collegamenti.

Informazioni

∑ Il ventilatore di raffreddamento regola la

temperatura interna e le prestazioni sono controllate automaticamente. Il suono del ventilatore può cambiare durante il funzionamento del proiettore per via dei cambiamenti della velocità del ventilatore. Questo non è segno di malfunzionamento.

∑ La ventola di raffreddamento rimane in

funzione per un certo tempo dopo aver scollegato il cavo di alimentazione dalla

presa. Prima di riporre il proiettore nella custodia, accertarsi che la ventola si sia fermata.

Utilizzo del proiettore in altre nazioni

■ Il voltaggio di alimentazione e la forma della spina possono variare secondo la regione e la nazione in cui usate il proiettore. Quando usate il proiettore oltremare, assicuratevi di usare il cavo di alimentazione appropriato per la nazione in cui vi trovate.

Funzione monitoraggio temperatura

■

Se inizia il surriscaldamento del proiettore per via dei problemi di impostazione o per il bloccaggio delle valvole dell’aria, “ ” e “ ” si illuminano nell’angolo inferiore sinistro dell’immagine. Se continua ad aumentare la temperatura, la lampada si spegne, l’indicatore avvertimento temperatura lampeggia sul proiettore e, dopo un periodo di raffreddamento di 90 secondi, il proiettore passa nel modo di attesa. Fate riferimento alla sezione “Indicatori manutenzione” alla pagina 58 per ulteriori informazioni.

Accessori

Accessori in dotazione

Telecomando <RRMCGA623WJSA>

Cavo di alimentazione

(1)

Due batterie R-6 (formato “AA” size, UM/ SUM-3, HP-7 o simili)

(2) (3)

Cavo RGB (10' (3,0 m)) <QCNWGA045WJPZ>

Adattatore RS-232C DIN-D-sub (5

57/64" (15 cm))

(4)

Per gli Stati Uniti, il Canada, ecc. (6' (1,8 m)) <QACCDA007WJPZ>

Per l’Europa tranne il Regno Unito (6' (1,8 m)) <QACCVA011WJPZ>

Per il Regno Unito, Hong Kong e Singapore (6' (1,8 m)) <QACCBA036WJPZ>

Per l’Australia, Nuova Zelanda e Oceania (6' (1,8 m)) <QACCLA018WJPZ>

*Usate un cavo di alimentazione corrispondente alla presa murale della vostra nazione.

Coprilente (attaccato) <PCAPHA026WJSA>

∑ Manuale di istruzioni (il presente manuale <TINS-D310WJZZ> e CD-ROM <UDSKAA092WJZZ>)

Nota

∑ I codici compresi tra “< >” rappresentano i codici delle parti di ricambio.

Accessori opzionali

■ Cavo 3 RCA verso D-sub a 15 pin (10' (3,0 m)) AN-C3CP2

■ Ricevitore remoto AN-MR2

■ Unità lampada AN-C430LP

■ Adattatore di montaggio a soffitto AN-60KT

■ Staffa universale AN-JT200 (solo per gli Stati Uniti)

■ Unità di montaggio a soffitto AN-TK201 <per AN-60KT>

Cinturino coprilente <UBNDTA017WJZZ>

AN-XGCM55 (solo per gli Stati Uniti)

AN-TK202 <per AN-60KT> AN-EP101B <per AN-XGCM55 e AN-JT200> (solo per gli Stati Uniti)

Borsa a tracolla <GCASNA020WJSA>

Nota

∑ A seconda della regione, alcuni accessori opzionali potrebbero non essere disponibili. Rivolgetevi al

vostro rivenditore autorizzato della Sharp o ad un centro di servizio.

Obiettivi opzionali

■ Obiettivo Distanza di proiezione per schermo 100"

Obiettivo zoom grande (¥ 1,5 – 1,9) AN-C12MZ 9'11" – 12'5" (3,0 m – 3,8 m) Obiettivo tele-zoom (¥ 2,2 – 2,8) AN-C18MZ 14'10" – 18'10" (4,5 m – 5,7 m) Obiettivo tele-zoom (¥ 3,3 – 5,1) AN-C27MZ 22' – 33'11" (6,7 m – 10,3 m) Obiettivo tele-zoom (¥ 5,2 – 7,2) AN-C41MZ 34'5" – 48'4" (10,5 m – 14,7 m)

Il proiettore è dotato di obiettivo zoom standard. Sharp offre anche obiettivi opzionali per applicazioni professionali. Rivolgersi al più vicino rivenditore autorizzato Sharp per informazioni sui vari tipi di obiettivo. (Per i dettagli fare riferimento alla “GUIDA DI IMPOSTAZIONE” contenuta nel CD-ROM in dotazione.) Per il montaggio di obiettivi opzionali rivolgersi sempre a personale qualificato.

Distanza di proiezione

Il seguente grafico è per uno schermo da 100 pollici (254 cm) con modalità normale 4:3.

Schermo

Obiettivo zoom grande (AN-C12MZ)

9'11"–12'5" (3,0 m–3,8 m)

Rapporto distanza di proiezione 1:1,5–1,9

Introduzione

Obiettivo zoom standard

11'9"–14'1" (3,6 m–4,3 m)

Rapporto distanza di proiezione 1:1,8–2,1

Obiettivo tele-zoom (AN-C18MZ)

14'10"–18'10" (4,5 m–5,7 m)

Rapporto distanza di proiezione 1:2,2–2,8

Obiettivo tele-zoom (AN-C27MZ)

Rapporto distanza di proiezione 1:3,3–5,1

3,0 6,0 9,1 15,212,2 (m)

10 20 30 5040 (piedi)

22'–33'11" (6,7 m–10,3 m)

Obiettivo tele-zoom (AN-C41MZ)

34'5"–48'4" (10,5 m–14,7 m)

Rapporto distanza di proiezione 1:5,2–7,2

Nomi di parti e funzioni

I numeri in si riferiscono alle pagine principali di questo manuale di istruzioni, dove vengono spiegati gli argomenti.

Proiettore

Vista superiore

Indicatore di alimentazione

Tasto STANDBY/ON

Per accendere il proiettore e

metterlo in modo Attesa.

Tasto KEYSTONE

Per immettere il modo di

correzione della deformazione

trapezoidale.

Tasti di regolazione

('/"/\/|)

Per selezionare e regolare le voci

visualizzate sullo schermo.

Tasto RETURN

Per tornare alla schermata

precedente.

Tasti INPUT

Per cambiare il modo di ingresso.

Vista anteriore

Manopola zoom

Per ingrandire/

ridurre l’immagine.

Selettore di inclinazione

Tasto per la

regolazione dell’altezza

Piedino di regolazione

Per inserire o rimuovere il coprilente

dell’obiettivo, premere su

entrambi i lati del coprilente.

30·58

55·56

Indicatore lampada

Indicatore avvertimento temperatura

Tasto AUTO SYNC

Per regolare automaticamente le immagini quando avete collegato l’unità ad un computer.

Tasto ENTER

Per impostare le voci selezionate o regolate sul menu.

Tasti Volume

Per regolare il livello sonoro dell’altoparlante.

Tasto MENU

Per visualizzare lo schermo di regolazione e quello di impostazione.

Tasto ECO+QUIET

Per ridurre il rumore della ventola di raffreddamento e prolungare la durata della lampada.

Ghiera della

messa a fuoco

Per regolare la messa a fuoco.

Altoparlante

Sensore del telecomando

Tasto per la regolazione dell’altezza

Piedino di regolazione

Filtro dell’aria/Valvola di aspirazione

(nella parte inferiore del proiettore)

Come attaccare il coprilente

Dopo aver montato il cinturino sul coprilente, far passare l’altra estremità del cinturino attraverso il foro presente sulla parte anteriore del proiettore, accanto alla lente, come mostrato in figura.

Proiettore (Vista posteriore)

Terminali

Introduzione

Terminale di ingresso COMPUTER/COMPONENT 2

Terminale di ingresso

COMPUTER/COMPONENT 1

Terminale per il segnale RGB e la

componente segnale del computer.

Terminale di ingresso

Terminale per il segnale RGB e la

componente segnale del computer.

Terminale di ingresso AUDIO

Terminale ingresso audio per

COMPUTER/COMPONENT 1.

23·25

S-VIDEO

VIDEO

AUDIO per S-video

AUDIO per Video

Terminale di uscita MONITOR

Terminale di uscita per segnali componente e RGB computer.

COMPUTER/COMPONENT 1 e 2.

In comune per

23·25

Terminale di ingresso AUDIO

Terminale di ingresso condiviso per COMPUTER/ COMPONENT 2 e DVI-D.

24·25

Terminale di ingresso DVI-D

Terminale per i segnali DVI Digital RGB e Digital Component.

Terminale USB

Terminale per il collegamento con il terminale USB sul computer per utilizzare il telecomando in dotazione come mouse.

Terminale di uscita AUDIO

Terminale LAN

Terminale per il controllo del proiettore per mezzo di una rete computer.

Terminale WIRED REMOTO

Per collegare il telecomando al proiettore quando i segnali del telecomando non riescono a raggiungerne il sensore del telecomande.

Terminale RS-232C

Terminale per il controllo del proiettore per mezzo di un computer.

Sensore del telecomando

Valvola di scarico

Manico per il trasporto

Valvola di

aspirazione

* Connettore dello

standard Kensington

Security

Presa CA

Collegare il cavo di alimentazione in dotazione.

Uso del manico per il trasporto

Utilizzare il manico per il trasporto sul lato per trasportare il proiettore. ∑ Collocare sempre il coprilente per evitare che la lente si danneggi durante il

trasporto del proiettore.

∑ Non sollevare né trasportare il proiettore dalla lente o dal coprilente per non

danneggiare la lente.

* Uso del bloccaggio Kensington

∑ Questo proiettore è stato dotato di un connettore standard Kensington Security da usare con il sistema di

sicurezza MicroSaver della Kensington. Fate riferimento alle informazioni in dotazione con il sistema per ulteriori istruzioni su come usare il proiettore in modo sicuro.

Nomi di parti e funzioni

Telecomando

Tasto STANDBY

Per portare il proiettore

nel modo di attesa.

Tasto KEYSTONE

Per immettere il modo di

correzione della deformazione

trapezoidale.

Tasto ENTER

Per impostare le voci selezionate o

regolate sul menù.

Tasto L–CLICK

Equivale al clic del mouse in

presenza di collegamento USB

(utilizzando un cavo USB oppure

un ricevitore remoto opzionale).

Tasti MAGNIFY

(ingrandire/ridurre)

Per ingrandire o ridurre

una parte dell’immagine.

Tasti PAGE Su/Giù

Equivalgono ai tasti [Page Down] e

[Page up] della tastiera del computer

in presenza di collegamento USB

(utilizzando un cavo USB oppure un

ricevitore remoto opzionale).

Tasto BREAK TIMER

Per visualizzare il tempo residuo

fino alla pausa.

Tasto AUTO SYNC

Per regolare automaticamente le

immagini quando avete collegato

l’unità ad un computer.

Tasto PICTURE MODE

Per passare al modo Immagine.

Tasti di INPUT

Per passare ai relative

modi di ingresso.

WIRED R/C JACK

Per controllare il proiettore collegandovi il telecomando.

Tasto ON

Per accendere la corrente.

Tasto MENU

Per visualizzare lo schermo di regolazione e quello di impostazione.

39·42

39·43

Tasti di regolazione/MOUSE ('/"/\/|)

•

Per spostare il cursore del computer in presenza del collegamento USB (utilizzando un cavo USB oppure un ricevitore remoto opzionale).

• Per selezionare e regolare le voci

Tasto R–CLICK/RETURN

•

Equivale al clic con il pulsante destro del mouse in presenza del collegamento USB (utilizzando un cavo USB oppure un ricevitore remoto opzionale).

•

Per tornare alla schermata precedente.

Tasti Volume

Per regolare il livello sonoro dell’altoparlante.

Tasto AV MUTE

Per visualizzare temporaneamente lo schermo scuro e disattivare l’audio.

Tasto FREEZE

Per fermare le immagini.

Tasto RESIZE

Per commutare il formato dello schermo (NORMALE, BORDO, ecc.)

Tasto ECO+QUIET

Per ridurre il rumore della ventola di raffreddamento e prolungare la durata della lampada.

Utilizzo del telecomando con cavo segnale

Se la posizione del proiettore è tale che non viene raggiunto dai segnali del telecomando, utilizzare un cavo per minijack ø3,5 mm di diametro per collegare il telecomando al proiettore. Sarà così possibile controllare il proiettore con il telecomando.

Proiettore

(Vista posteriore)

Al terminale WIRED REMOTE

Cavo per minijack ø3,5 mm (disponibile in commercio o disponibile come parte di servizio Sharp QCNWGA038WJPZ)

Al WIRED R/C JACK

Nota

∑

La funzione di telecomando wireless non è possibile quando il cavo per minijack ø3,5 mm è collegato al proiettore. Nel caso in cui la funzione telecomando wireless fosse necessaria, il cavo per minijack ø3,5mm dovrebbe essere scollegato dal proiettore.

Telecomando

Uso del telecomando

Introduzione

Campo disponibile

Potete usare il telecomando per manovrare il proiettore all’interno dei campi indicati nell’illustrazione.

Nota

∑

Il segnale proveniente dal telecomando può essere riflesso dallo schermo per una facile operazione. Tuttavia, la distanza effettiva del segnale dipende dal materiale dello schermo.

Quando usate il telecomando:

∑

Assicurarsi di non far cadere l’unità o di esporre la stessa all’umidità e alle alte temperature.

∑

Il telecomando potrebbe non funzionare correttamente sotto le lampade fluorescenti. In tal caso, allontanate il proiettore dalla lampada fluorescente.

Installazione delle batterie

Abbassare la linguetta sul coperchio e tirare quest’ultimo nella direzione indicata dalla freccia.

Vista anteriore

23' (7 m)

Vista posteriore

Sensore del telecomando

30°

Telecomando

23' (7 m)

Sensore del telecomando

30°

Trasmettitore segnale telecomando

30°

Trasmettitore segnale telecomando

30°

Telecomando

2 Inserire le pile in dotazione.

∑ Inserire le pile in modo che le polarità

corrispondano a quelle

riportate nel vano.

Inserire la linguetta inferiore del coperchio nell’apertura e abbassare il coperchio fino a quando non si insedia perfettamente.

L’uso errato delle batterie può causare fuoriuscite o scoppi. Seguite le precauzioni qui sotto.

Attenzione

∑ Se la batteria viene sostituita in modo errato esiste il pericolo di esplosione. Sostituire solamente con batterie

alcaline o al manganesio. Installate le batterie assicurandovi che le polarità siano corrette secondo i marchi e all’interno al vano batterie.

∑ ∑ Batterie di diversi tipi hanno diverse caratteristiche, per cui non bisogna mai mescolare batterie di vari tipi. ∑ Non mescolate batterie vecchie con delle nuove.

Ciò può ridurre la durata di nuove batterie o può causare fuoriuscite da vecchie batterie.

∑ Rimuovete le batterie dal telecomando quando sono scariche, altrimenti possono perdere del liquido.

Il liquido delle batterie è dannoso per la pelle, per cui dovete strofinarle e poi rimuovere le stesse usando un panno.

∑ Le batterie in dotazione con questo proiettore, potrebbero consumarsi entro breve tempo, a seconda

dell’utilizzo. Assicuratevi di sostituirle appena possibile con delle nuove.

∑ Rimuovete le batterie dal telecomando se non intendete usare il telecomando per un lungo periodo di tempo. ∑ Osservare le norme vigenti relative allo smaltimento delle batterie esaurite.

Avvio rapido

In questa sezione vengono illustrate le operazioni di base (collegamento del proiettore al computer). Per ulteriori dettagli, vedere la pagina indicata di seguito relativa a ogni passaggio.

Installazione e proiezione

In questa sezione viene descritto un esempio di collegamento del proiettore a un computer.

37 Tasto STANDBY/ON

6 Tasti INPUT

6 Tasto ENTER

5 Manopola zoom

5 Ghiera della

messa a fuoco

4 Selettore di

inclinazione

Posizionare il proiettore in modo che sia rivolto verso uno schermo

4 Tasti per la regolazione

dell’altezza

7 Tasto

STANDBY

3 Tasto ON

6 Tasto

COMPUTER 1

2. Collegare il proiettore al computer e inserire il cavo di

alimentazione nella presa CA del proiettore

Per collegare apparecchiature diverse dal computer, consultare le pagine 25, 28 e 29.

3. Rimuovere il coprilente e accendere il proiettore

Sul telecomandoSul proiettore

Pagina 18

Pagine 23, 30

Pagina 30

4. Regolare l’angolo

Regolare l’angolo del proiettore

∑

Regolare l’angolazione del proiettore utilizzando i tasti per la regolazione dell

∑

Ruotare il selettore di inclinazione per regolare l

’

inclinazione orizzontale del proiettore.

regolazione dell’altezza

Tasti per la

’

altezza.

Selettore di inclinazione

∑ Questo proiettore è dotato della funzione

“Correzione chiave automatica” che corregge automaticamente qualsiasi distorsione trapezoidale nell’immagine proiettata.

5. Regolazione della messa a fuoco e dello zoom

Mettere a fuoco l'immagine proiettata ∑ Mettere a fuoco l'immagine proiettata

ruotando l'anello di messa a fuoco.

Ghiera della messa a fuoco

Regolare le dimensioni dell’immagine proiettata ∑ Regolare le dimensioni dell’immagine proiettata

ruotando la manopola dello zoom.

Riduzione

Avvio rapido

Pagine 31, 32

Manopola zoom

Ingrandimento

Pagina 33

6. Selezionare il modo INGRESSO

Selezionare “COMPUTER 1” utilizzando i tasti INPUT sul proiettore oppure il tasto COMPUTER 1 sul telecomando.

" Elenco INGRESSO

Sul

proiettore

Sul

telecomando

∑ L’elenco INGRESSO viene visualizzato premendo i tasti di INPUT sul proiettore.

Premere al modo di ingresso selezionato.

∑ Utilizzando il telecomando, premere

modi INGRESSO.

" per selezionare una voce dell’elenco, quindi premere per passare

INGR.

COMPUTER 1

COMPUTER 2

/ /

Display visualizzato sullo schermo (RGB)

COMPUTER 11

per passare tra i diversi

RGB

1024 ¥ 768

Pagina 34

7. Spegnimento del proiettore

Premere sul tasto STANDBY, quindi premere nuovamente il tasto durante la visualizzazione del messaggio di conferma per mettere il proiettore nel modo di attesa.

Sul telecomandoSul proiettore

∑ La ventola di raffreddamento rimane in funzione per un certo tempo dopo aver scollegato il cavo di

alimentazione dalla presa CA.

" Display visualizzato sullo schermo

Entrare modo ATTESA? Sí: Premere ancora No: Attendere

Pagina 30

Installazione del proiettore

Per ottenere una qualità di immagine ottimale, posizionare il proiettore perpendicolarmente rispetto allo schermo, assicurandosi che i piedi del proiettore siano a livello. In tal modo, per ottenere una qualità di immagine ottimale non sarà necessario effettuare la correzione trapezoidale. (Vedere pagina 32.)

Installazione standard (Proiezione frontale)

■ Posizionare il proiettore alla distanza indicata dallo schermo in base alle dimensioni desiderate dell’immagine. (Per i dettagli fare riferimento alla “GUIDA DI IMPOSTAZIONE” contenuta nel CD-ROM in dotazione.)

Esempio di impostazione standard

Vista laterale

Linea di base:

Schermo

Linea orizzontale che attraversa il centro dell’obiettivo

L: Distanza di proiezione

Installazione al soffitto

■ Per questo tipo di installazione si consiglia di utilizzare l’adattatore e l’unità di montaggio a soffitto Sharp opzionali. Prima di installare il proiettore, rivolgersi al centro di servizio o al rivenditore autorizzato Sharp più vicino per ottenere l’adattatore e l’unità di montaggio a soffitto consigliati (questi componenti sono venduti separatamente).

Centro dell’obiettivo

Modalità di proiezione (Modo PRO)

Il proiettore consente quattro modalità di proiezione, come indicato nelle figure riportate di seguito. Selezionare la modalità più appropriata per l’impostazione di proiezione utilizzata. (È possibile impostare il modo PRO dal menu “Opzioni2”. Vedere pagina 52.)

■ Installazione su tavolo, proiezione frontale ■ Installazione a soffitto, proiezione frontale [Voce di menu ➞ “Fronte”] [Voce di menu ➞ “Soff + fronte”]

■ Installazione su tavolo, proiezione verso il retro ■ Installazione a soffitto, proiezione verso il retro

(con schermo traslucido) (con schermo traslucido)

[Voce di menu ➞ “Retro”] [Voce di menu ➞ “Soff+retro”]

Installazione

Indicazione delle dimensioni dell’immagine proiettata e della distanza di proiezione

Per i dettagli fare riferimento alla “GUIDA DI IMPOSTAZIONE” contenuta nel CD-ROM in dotazione. Esempio: modo NORMALE (4:3) per lente standard

Dimensioni dell’immagine

500"

200"

100"

84" 60"

48"

67"

160"

80"

60"

50"

36"

8'5

"–

7'0

(2,1 m – 2,6 m)

9'10

"–

(3,0 m

120"

11'10

–

3,6 m)

"–

11'9

(3,6 m

400"¥300"

14'1

4,3 m)

–

"–

23'5

(7,1 m

28'1

8,6 m)

–

58'7

70'4

–

(17,9 m – 21,4 m)

Distanza di proiezione

Come conservare il proiettore

Come usare la borsa a tracolla

Al momento di riporre il proiettore, fissare il coprilente all’objettivo e collocare il proiettore nella borsa a tracolla in dotazione.

1 Aprire il coperchio della borsa a

tracolla.

2 Collocare il proiettore nella

borsa a tracolla.

Informazioni

∑ Assicurarsi che il proiettore si sia

sufficientemente raffreddato prima di inserirlo nella borsa.

∑ Assicurarsi che il coprilente sia fissato

all’objettivo per protezione.

∑ Posizionare il proiettore nella borsa

a tracolla con l’objettivo rivolto verso il manico.

∑ Assicurarsi che il proiettore si

mantenga fermo con l’aiuto della fascia di fissaggio.

Coprilente

Fascia di fissaggio

3 Chiudere il coperchio della

borsa a tracolla.

4 Collocare gli accessori nella

tasca frontale della borsa a tracolla.

Accessori in dotazione (Telecomando, ecc.)

Esempi di cavi di collegamento

•Per ulteriori dettagli sul collegamento e sui cavi, si prega di consultare il manuale d’uso dell’apparecchio di

collegamento.

•È possibile che abbiate bisogno di cavi o connettori non indicati qui sotto.

Apparecchio

Computer

Apparecchiatura audio-video

Terminale sullo

strumento collegato

Cavo RGB (in dotazione)

Terminale di

uscita RGB

Terminale di uscita video

digitale DVI

Terminale di uscita audio

Terminale di uscita video

digitale DVI

Terminale di uscita video a

componenti

Cavo digitale DVI (disponibile in commercio)

Cavo audio stereo o mono dal ø3,5 mm (disponibile in commercio o disponibile come parte di servizio Sharp QCNWGA038WJPZ)

Cavo digitale DVI (disponibile in commercio)

Cavo 3 RCA verso D-sub a 15 pin (opzionale: AN-C3CP2)

Cavo

Terminale sul

proiettore

COMPUTER/ COMPONENT 1, 2

DVI-D

AUDIO

(per COMPUTER/ COMPONENT 1, 2, DVI-D)

DVI-D

COMPUTER/ COMPONENT 1, 2

Collegamenti

Terminale

per l’uso

del cavo

dedicato

Terminale di

uscita S-video

Terminale di uscita video

Collegare con cavo adattatore, ecc.

Cavo 3 RCA verso D-sub a 15 pin (opzionale: AN-C3CP2)

Adattatore per cavo

Cavo dedicato

Cavo S-video (disponibile in commercio)

Cavo video (disponibile in commercio)

(disponibile in commercio)

S-VIDEO

VIDEO

Esempi di cavi di collegamento

Apparecchio

Apparecchiatura audio-video

Terminale sullo

strumento collegato

Cavo audio RCA con minijack stereo di ø3,5 mm (disponibile in commercio)

Terminale di uscita audio

Collegare con cavo adattatore, ecc.

Terminale

per l’uso

del cavo

Cavo dedicato

dedicato

Cavo audio RCA (disponibile in commercio)

Terminale di uscita audio

Collegare con cavo adattatore, ecc.

Terminale

per l’uso

del cavo

Cavo dedicato

dedicato

Cavo

Adattatore per cavo (disponibile in commercio)

Minijack di ø3,5 mm al cavo audio RCA (disponibile in commercio)

Adattatore per cavo (disponibile in commercio)

Cavo audio RCA (disponibile in commercio)

Terminale sul

proiettore

AUDIO

(per COMPUTER/ COMPONENT 1, 2, DVI-D)

AUDIO

(per VIDEO, S-VIDEO)

Monitor

Amplificatore

Terminale di

ingresso RGB

Terminale di

ingresso

audio

Cavo RGB (in dotazione o disponibile in commercio)

Cavo audio RCA con minijack stereo di ø3,5 mm (disponibile in commercio)

MONITOR OUTPUT

AUDIO

(MONITOR OUT)

Collegamento al computer

Prima di effettuare il collegamento, assicuratevi di aver scollegato il cavo di alimentazione del proiettore dalla presa a muro CA e di aver spento i dispositivi da collegare. Dopo aver fatto tutti i collegamenti, accendete il proiettore e poi gli altri dispositivi. Quando collegate un computer, assicuratevi che lo stesso sia l’ultimo componente da accendere dopo aver fatto tutti i collegamenti.

Assicuratevi di leggere i manuali di istruzioni dei dispositivi da collegare prima di fare i collegamenti.

Collegamento mediante cavo RGB

(Collegamento a COMPUTER/COMPONENT 1 o 2: l’immagine in basso si riferisce al primo).

Al terminale di uscita audio

Al terminale di uscita RGB

Accesorio in

dotazione

Computer

Al terminale di ingresso COMPUTER/ COMPONENT 1

Cavo RGB

* Cavo audio stereo o mono dal diametro di 3,5 mm (disponibile in commercio o

disponibile come parte di servizio Sharp QCNWGA038WJPZ)

Al terminale di ingresso AUDIO

Cavo RGB

* Quando si utilizza un cavo audio mono dal diametro di 3,5 mm, il volume risulta ridotto per metà

rispetto a quando si utilizza un cavo audio stereo dal diametro di 3,5 mm.

Collegamenti

Nota

∑ Vedere pagina 63 “Scheda di compatibilità del computer” per una lista di segnali computer compatibili

con il proiettore. L’uso con segnali computer diversi da quelli elencati può causare il mancato funzionamento di alcune funzioni.

∑ Può essere necessario usare un adattatore Macintosh per l’uso con alcuni computer Macintosh. Contattate

il vostro rivenditore Macintosh più vicino.

∑ A seconda del computer utilizzato, è possibile che un’immagine non venga proiettata se non è

attiva la porta di uscita del computer (ad esempio premere i tasti “Fn” e “F5” contemporaneamente quando si utilizza un computer notebook SHARP). Per attivare la porta di uscita esterna del computer,

consultare le relative istruzioni nel manuale d’uso del computer.

Collegamento al computer

Collegamento mediante cavo digitale DVI

Il proiettore utilizza il terminale d’ingresso digitale DVI per l’ingresso diretto di segnali video digitali da computer.

Computer

Al terminale ingresso DVI-D

Al terminale di uscita audio

Al terminale di ingresso

Al terminale d’uscita digitale DVI

Cavo audio stereo o mono dal ø3,5 mm (disponibile in commercio o disponibile come parte di servizio Sharp QCNWGA038WJPZ)

AUDIO (per DVI-D)

Cavo digitale DVI (disponibile in commercio)

* Quando si utilizza un cavo audio mono dal diametro di 3,5 mm, il volume risulta ridotto per metà rispetto

a quando si utilizza un cavo audio stereo dal diametro di 3,5 mm.

Collegamento a un apparecchio video

La qualità dell’immagine varia in base alla qualità del segnale del componente, del segnale RGB del segnale video S e del segnale video. Se l’attrezzatura audiovisiva utilizzata ha un terminale di uscita per il componente ou per RGB, utilizzare il terminale del COMPUTER/COMPONENTE 1 o 2 sul proiettore per il collegamento video.

Collegamento di un dispositivo video con un terminale di uscita DVI

Apparecchiatura video

Al terminale ingresso DVI-D

Cavo digitale DVI (disponibile in commercio)

Al terminale d’uscita DVI

Al terminale di ingresso AUDIO (per COMPUTER/COMPONENT 2, DVI-D)

A terminali di uscita audio

Cavo audio RCA con minijack stereo di ø3,5 mm (disponibile in commercio)

Nota

∑ Selezionare il tipo di segnale d’ingresso del componente video. Vedere pagina 45.

Quando si collegano apparecchiature video con il terminale di uscita del segnale video a componenti (Collegamento a COMPUTER/COMPONENT 1 o 2: l’immagine in basso si riferisce al primo).

Al terminale d’uscita audio

Al terminale di uscita del segnale a componenti

Al terminale di ingresso COMPUTER/COMPONENT 1 Al terminale di

ingresso AUDIO

Collegamenti

Apparecchiatura video

Cavo 3 RCA (componente) verso D-sub a 15 pin (opzionale: AN-C3CP2)

Minijack di ø3,5 mm al cavo audio RCA (disponibile in commercio)

Nota

∑ Quando si collega l’apparecchiatura video con un’uscita RGB a 21-pin (Euro-scart) al proiettore, utilizzare

un cavo disponibile in commercio adatto per il terminale del proiettore da collegare.

Collegamento a un apparecchio video

Quando si collegano apparecchiature video con il terminale di uscita S-video

Al terminale di uscita audio

Al terminale di uscita S-video

Apparecchiatura video

Al terminale di ingresso S-VIDEO

Al terminale di ingresso AUDIO

Cavo audio RCA (disponibile in commercio)

Cavo S-video (disponibile in commercio)

Quando si collegano apparecchiature video con il terminale di uscita video

Al terminale di uscita audio

Al terminale di uscita video

Cavo audio RCA (disponibile in commercio)

Apparecchiatura video

Cavo video composito (disponibile in commercio)

Al terminale di ingresso VIDEO

Al terminale di ingresso AUDIO

Nota

∑ Quando si collega l’apparecchiatura video con un’uscita RGB a 21-pin (Euro-scart) al proiettore, utilizzare

un cavo disponibile in commercio adatto per il terminale del proiettore da collegare.

Controllo del proiettore tramite un computer

Se il terminale RS-232C sul proiettore è collegato a un computer, è possibile utilizzare quest’ultimo per operare il proiettore e controllarne lo stato. Per ulteriori informazioni su “RS-232C Caratteristiche tecniche e impostazioni del comando”, vedere il “GUIDA DI IMPOSTAZIONE” incluso nel CD-ROM in dotazione.

Quando si collega a un computer per mezzo di un cavo seriale di comando RS-232C e un adattatore RS-232C DIN-D-sub

Adattatore RS-232C DIND-sub

Computer

Al terminale RS-232C

Cavo di controllo seriale RS-232C (tipo incrociato, disponibile in commercio)

Accessorio

in dotazione

Al terminale RS-232C

Adattatore RS-232C DIN-D-sub

Nota

∑ È possibile che la funzione RS-232C non sia utilizzabile se il terminale del computer non è configurato

correttamente. Per maggiori dettagli fare riferimento al manuale d’uso del computer.

Collegamenti

Informazioni

∑ Non connettere il cavo RS-232C a una porta diversa dal terminale RS-232C del computer. In caso contrario,

è possibile danneggiare il computer o il proiettore.

∑ Non collegare o scollegare il cavo di controllo seriale RS-232C al o dal computer mentre questo è acceso

onde evitare di danneggiare il computer.

Controllo del proiettore tramite un computer

Quando si collega al terminale LAN con un cavo LAN

TX/RX LED (giallo) Si illumina quando di stanno trasmettendo/ricevendo dati. LINK LED (verde) Si illumina quando c’è il collegamento.

HUB

Computer

Per garantire la sicurezza, non collegare il terminale LAN a cavi come la linea telefonica che possono

Cavo LAN (Categoria tipo 5, disponibile in commercio)

Al terminale LAN

generare tensioni eccessive.

Nota

∑ Per il collegamento all’hub, usare cavi diretti di tipo “Categoria 5” (CAT.5) (disponibile in commercio). ∑ Per il collegamento al computer, usare cavi incrociati di tipo “Categoria 5” (CAT.5) (disponibile in commercio).

Collegamento al monitor con il terminale di ingresso RGB

È possibile visualizzare immagini da computer sia sul proiettore che su un monitor separato usando due set di cavi RGB.

Monitor

Al terminale di ingresso RGB

Cavo RGB (disponibile in commercio)

Computer

Al terminale di uscita RGB

Accessorio

in dotazione

Al terminale di ingresso COMPUTER/ COMPONENT 1

Cavo RGB

Al terminale MONITOR OUT

Collegamento all’amplificatore o altra apparecchiatura audio

I segnali audio in arrivo da un’apparecchiatura collegata ad ogni terminale di ingresso audio del proiettore possono essere inviati all’apparecchiatura audio.

Amplificatore

Al terminale di uscita AUDIO (MONITOR OUT)

Al terminale di ingresso audio

Minijack di ø3,5 mm al cavo audio RCA (disponibile in commercio)

Nota

∑ Spegnere sia il proiettore che la strumentazione audio quando si effettua la connessione. ∑ Quando i spengono le unità, nel caso di connessione di amplificatore o altra strumentazione audio,

spegnere prima l’amplificatore e poi spegnere il proiettore.

∑ Usando componenti audio esterne, il volume può essere amplificato per un suono migliore. ∑ Per dettagli su “Uscita var. audio” (VAO) e “Uscita fissa aud.” (FAO), vedere pagina 52.

Collegamenti

Accensione e spegnimento del proiettore

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione in dotazione nella presa CA sul retro del proiettore. Poi

inserire nella presa CA.

Accensione del proiettore

Prima di eseguire i passaggi descritti in questa sezione, collegare gli apparecchi da utilizzare

con il proiettore. (Vedere le pagine 23-29).

Rimuovere il coprilente e premere

STANDBY/ON sul proiettore o ON

sul telecomando.

∑ Si illumina di verde I’indicatore di alimentaziome. ∑ Dopo l’illuminazione dell’indicatore lampada, il

proiettore è pronto per iniziare l’operazione.

∑

Quando è inserito “Chiusura sistema”, appare lo schermo di immissione del codice di accesso. Vedere pagina 49 per dettagli.

Nota

∑

L’indicatore lampada resta illuminato o lampeggia, ad indicare lo stato della lampada.

Verde: La lampada è accesa. Verde lampeggiante: La lampada si sta riscaldando. Rossa:

∑

Quando si accende il proiettore, l’immagine può apparire leggermente mossa o disturbata per circa un minuto dopo che la lampada si è illuminata. Questo è normale mentre il circuito elettrico di controllo della lampada stabilizza le funzioni di emissione della lampada. Non dovrebbe, pertanto, essere considerato come un malfunzionamento.

∑

Se il proiettore è messo nel modo Attesa e viene immediatamente riacceso, la lampada può impiegare alcuni secondi per iniziare la proiezione.

La lampada si spegne in maniera anomale o deve essere sostituita.

Accessorio

in dotazione

Presa AC

Informazioni

∑ Quando “Avvio automatico” è impostato su “Attivata”:

Se il cavo dell’alimentazione viene scollegato dalla presa, o se l’interruttore viene spento quando il proiettore è in funzione, il proiettore si accenderà automaticamente quando sarà inserito il cavo dell’alimentazione nella presa di corrente, o quando verrà acceso l’interruttore. (Vedere pagina 50.)

∑ La lingua predefinita è l’inglese. Per modificare la

visualizzazione su schermo in un’altra lingua, reimpostare la lingua attenendosi alla procedura descritta a pagina 54.

Indicatore di alimentazione

Tasto STANDBY/ON

Tasto ON

Tasto STANDBY

Cavo di alimentazione

Nella Presa AC

Indicatore lampada

Spegnimento (mettere il

proiettore in modo Attesa)

Premere proiettore o

telecomando, quindi premere nuovamente il tasto mentre viene visualizzato il messaggio di conferma per mettere il proiettore nel modo Attesa.

STANDBY/ON

STANDBY

sul

▼ Display visualizzato sullo schermo

Entrare modo ATTESA? Sí: Premere ancora No: Attendere

Informazioni

∑ Funzione di spegnimento diretto:

Potete staccare il cavo di alimentazione dalla presa CA anche se la ventola di raffreddamento sta ancora funzionando.

∑

La ventola di raffreddamento rimane in funzione per un certo tempo dopo aver scollegato il cavo di alimentazione dalla presa.

Proiezione dell’immagine

Uso del Piedino di regolazione

Per regolare l’altezza del proiettore, utilizzare i piedini regolabili se lo schermo si trova più in alto rispetto al proiettore, se è inclinato oppure se il luogo dell’installazione è leggermente inclinato. Installare il proiettore in modo che sia quanto più possibile perpendicolare allo schermo.

dell’obiettivo

1 Premere i tasti per la regolazione

dell’altezza.

∑ I piedini regolabili fuoriescono.

Sollevare il proiettore per regolarlo in altezza e non continuare a premere i tasti di regolazione.

∑ Il proiettore può essere regolato fino a

circa 9 gradi.

Vista laterale

Centro

Piedino di regolazione

Vista superiore

Tasto per la regolazione dell’altezza

3 Ruotare il selettore di

inclinazione per regolare l’inclinazione orizzontale del proiettore.

∑ L’inclinazione è regolabile fino a circa 2

gradi. Durante la regolazione dell’altezza del

∑

proiettore, si verifica una distorsione trapezoidale. Quando “Chiave autom.” del menu “Opzioni1” è impostata su “Attivata” (vedere pagina 48), la correzione trapezoidale si attiva automaticamente per correggere la distorsione trapezoidale. Quando si vuole regolare l’immagine corretta automaticamente, usare la correzione trapezoidale manuale. (Vedere pagina 32.)

Informazioni

∑ Non premere il tasto per la regolazione

dell’altezza se i piedini regolabili fuoriescono senza che il proiettore sia sorretto con forza.

∑ Non tenere il proiettore per l’obiettivo mentre

lo alzate o abbassate.

∑ In caso di abbassamento del proiettore, fare

attenzione a non chiudervi le dita nell’area tra il piedino di regolazione e il proiettore.

Funzionamento

principale

Selettore di

inclinazione

Proiezione dell’immagine

Nota

Correzione della deformazione trapezoidale

Correzione automatica della deformazione trapezoidale

Quando l’immagine viene proiettata dall’alto o dal basso verso lo schermo ad un’angolazione, l’immagine può avere una deformazione trapezoidale. La funzione per correggere la

deformazione trapezoidale si chiama Keystone.

Questo proiettore è dotato della funzione “Correzione chiave automatica” che corregge automaticamente qualsiasi distorsione trapezoidale nell’immagine proiettata. La correzione viene effettuata automaticamente se l’inclinazione rientra nei

Correzione manuale della deformazione trapezoidale

Quando volete fare una correzione affinata dopo che è stata attivata la funzione “Correzione automatica della deformazione trapezoidale”, o quando volete fare la correzione senza l’uso della funzione “Correzione automatica della deformazione trapezoidale”, potete fare la correzione manualmente eseguendo la seguente procedura.

12 gradi sia verso l’alto che verso il basso.

Nota

∑

Quando non usate la funzione “Correzione automatica della deformazione trapezoidale”, impostate “Chiave autom.” del menu “Opzioni1” su “Disattivata”.

Tasto

KEYSTONE

"Display visualizzato sullo schermo (Modo di

correzione della deformazione trapezoidale)

Tr apezio

REGOLA

Compressione del lato superiore.

Tasti di regolazione/ MOUSE ('/"/\/|)

Tasto RETURN

RESET FIN

Premere

KEYSTONE sul telecomando per inserire il modo di auto correzione della deformazione trapezoidale.

∑ Potete inoltre utilizzare KEYSTONE

nel proiettore.

Premere i tasti ', | o " , \ sul telecomando per regolare la correzione della deformazione trapezoidale.

∑ Potete anche regolare la correzione

della deformazione trapezoidale usando

i tasti

| o

Nota

∑ Premere

all’impostazione predefinita.

∑ Le linee dritte o i bordi dell’immagine

possono apparire dentati durante la regolazione dell’immagine.

3 Premere

∑

Lo schermo relativo al modo di correzione della deformazione trapezoidale non verrà più visualizzato.

∑

Potete inoltre utilizare KEYSTONE sul projettore.

\ sul proiettore.

RETURN

per tornare

KEYSTONE

Compressione del lato inferiore.

∑

La correzione manuale della deformazione trapezoidale può essere regolata con un angolo di fino a circa ±40 gradi e anche lo schermo può anche essere impostato ad un’inclinazione pari a fino circa ±40 gradi. (Quando il modo di ridimensionamento è impostato su “Normale” (vedere pagina 47)).

Regolazione della lente

Per mettere a fuoco l’immagine e regolare le dimensioni dello schermo si utilizzano l’anello di messa a fuoco e la manopola dello zoom presenti sul proiettore.

1 Per regolare il fuoco, ruotare

l’anello di messa a fuoco.

2 Per regolare lo zoom, spostare

la manopola dello zoom.

Ghiera della messa a fuoco

Riduzione

Manopola zoom

Funzionamento

principale

Ingrandimento

Proiezione dell’immagine

Attivazione del modo INGRESSO

Selezionare il modo di ingresso corretto per le apparecchiature collegate.

Sul telecomando

Premere

telecomando per selezionare il modo di ingresso.

, ,

sul

////

Tasti INPUT

Sul proiettore

1 Premere un tasto di INPUT (

∑ Viene visualizzato l’elenco INGRESSO.

2 Premere

" per selezionare una

voce dell’elenco.

3 Premere

Nota

∑

Quando non è in ricezione nessun segnale, appare sul display “NO SEGN.”. Quando viene ricevuto un segnale non preselezionato nel proiettore, appare sul display “NON REGIS.”.

Sui modi INGRESSO

COMPUTER/ COMPONENT 1, 2

DVI-D

S-VIDEO

VIDEO

ENTER.

Utilizzato per la proiezione di immagini da apparecchi collegati al terminale di ingresso RGB che inviano segnali RGB o segnali componente.

Modo utilizzato per proiettare immagini dal dispositivo che invia i segnali DVI Digital RGB e Digital Component collegati al terminale di ingresso DVI-D.

Usato per la proiezione delle immagini da componenti collegati al terminale di ingresso S-VIDEO.

Usato per la proiezione delle immagini da un componente collegato al terminale di ingresso VIDEO.

").

"Elenco INGRESSO visualizzato

INGR.

COMPUTER 1

COMPUTER 2

DVI

S-VIDEO

VIDEO

INSERSEL

"Display del modo INGRESSO (esempio)

Utilizzo del RGB

Modo COMPUTER/ COMPONENT 1, 2

Utilizzo del Componente

Modo DVI-D

Modo S-VIDEO

Modo VIDEO

COMPUTER 11

1024 ¥ 768

COMPUTER 1

Componente

720P/750P

DVI

RGB PC Dig.

1024 × 768

S-VIDEO

VIDEO

RGB

Tasti di regolazione/ MOUSE ('/"/\/|)

Tasti MAGNIFY (ingrandire/ridurre)

Tasto FREEZE

Tasto

RETURN

Tasti Volume

Tasto AV MUTE

Tasto RESIZE

Visualizzazione di una parte ingrandita dell’immagine

Grafici, tabelle o altre porzioni di immagini proiettate possono essere ingrandite. Questo è di aiuto quando si fanno spiegazioni più dettagliate.

Nota

MAGNIFY sul telecomando.

MAGNIFY per ingrandire

Premere

∑ Ingrandisce l’immagine.

Premere

∑

o ridurre l’immagine proiettata.

Regolazione del volume

Premere i tasti

VOL sul telecomando per regolare il volume.

"Display visualizzato sullo schermo

Nota

∑ Premendo o

Premendo

VOL sul proiettore o

VOLUME

VOL si abbassa il volume.

o VOL si alza il volume.

Visualizzazione di uno schermo nero e disattivazione

temporanea dell’audio

Premere

visualizzare temporaneamente uno schermo scuro e disattivare l’audio.

"Display visualizzato sullo schermo

AV MUTE sul telecomando per

AV MUTE

Nota

∑

Se premete di nuovo

visualizzata l’immagine proiettata e attivato l’audio.

AV MUTE verrà di nuovo

¥1 ¥2 ¥3 ¥4 ¥9 ¥16 ¥36 ¥64

Premere

∑

Potete cambiare l’ubicazione dell’immagine ingrandita usando ', ", \ o |.

RETURN sul telecomando

per annullare l’operazione.

∑ L’ingrandimento torna a ¥1.

Nota

Nei seguenti casi, l’immagine ritorna al formato normale (¥1).

∑

Quando il modo di INGRESSO viene cambiato.

∑ Quando premete

∑

Quando è stato modificato il segnale di ingresso.

∑

Quando cambia la risoluzione del segnale di ingresso e la velocità della frequenza verticale.

∑ Quando premete

RETURN.

RESIZE.

Fermoimmagine

Premere

∑ Viene attivato il fermo immagine.

FREEZE sul telecomando.

2 Premere nuovamente

consente di tornare all’immagine dal dispositivo attualmente collegato.

Funzionamento

principale

FREEZE

Proiezione dell’immagine

Tasti di regolazione/ MOUSE ('/"/\/|)

Attivazione/disattivazione

Tasto BREAK TIMER

Tasto RETURN

Tasto PICTURE MODE

Tasto ECO+QUIET

Premere ECO+QUIET sul telecomando o

disattivare il Modo Eco+Silenzioso.

∑ Se il Modo Eco+Silenzioso è “Attivata”, il rumore

Visualizzazione e impostazione del timer di interruzione

Selezione del modo Immagine

del Modo Eco+Silenzioso

Questa funzione consente di mostrare il tempo d’interruzione restante durante la riunione.

1 Premere il tasto

BREAK TIMER. Il timer inizia il conto alla rovescia da 5 minuti.

"Visualizzazione su schermo

È possibile selezionare il modo immagine adatto per l’immagine proiettata, ad esempio un film o un videogioco.

Premere

∑ Se si preme

ECO+QUIET sul proiettore per attivare e

della ventola di raffreddamento si riduce, il consumo energetico si abbassa e la lampada dura più a lungo.

Nota

• Consultare la pagina 48 alla voce “Impostazione

del Modo Eco+Silenzioso” per maggiori dettagli.

PICTURE MODE sul telecomando.

PICTURE MODE, si passa al

modo Immagine nell’ordine

STANDARD

PRESENTAZIONE

CINEMA

GIOCO

sRGB

2 Quando appare “ ” sul display,

premete

' ,

" ,

impostare il timer di interruzione.

∑ Può essere impostato tra 1 e 60 minuti (per

unità di 1).

3 Premendo

BREAK TIMER viene

annullato il timer d’interruzione.

\ o

| per

Nota

∑ “sRGB” viene visualizzato solo quando viene

immesso un segnale RGB.

∑ Premere

“STANDARD” mentre “Mod. Immagine” è visualizzato sullo schermo.

RETURN per tornare al modo

Modo di visualizzazione delle immagini

Questa funzione vi permette di modificare o personalizzare il modo di visualizzazione dell’immagine per aumentare la qualità dell’immagine. È possibile scegliere un’immagine in base al segnale di input.

COMPUTER

Tasti di regolazione/ MOUSE ('/"/\/|)

Tasto RESIZE

Rapporto di ingrandimento 4:3

Altri rapporti di ingrandimento

Segnale di ingresso

Computer

Risoluzione

inferiore

rispetto a

XGA

Risoluzione

superiore

rispetto a

XGA

SXGA (1280 × 1024)

Rapporto di ingrandimento 4:3

Rapporto di ingrandimento 5:4

SVGA (800 ¥ 600)

XGA (1024 ¥ 768)

SXGA (1152 ¥ 864)

SXGA+ (1400 ¥ 1050)

SXGA (1280 ¥ 1024)

1280 ¥ 720

1360 ¥ 768

1366 ¥ 768

1280 ¥ 768

1280 ¥ 800

Tipo immagine

NORMALE

1024 ¥ 768

968 ¥ 768

1024 ¥ 576

1024 ¥ 578

1024 ¥ 576

1024 ¥ 614

1024 ¥ 640

NORMALE PIENA BORDO

PIENA BORDO STIRATURADOT BY DOT

800 ¥ 600

1024 ¥ 768

1152 ¥ 864

1400 ¥ 1050

1024 ¥ 768

Per schermi 4:3 Per schermi 16:9

1280 ¥ 1024

1280 ¥ 720

1360 ¥ 768

1366 ¥ 768

1280 ¥ 768

1280 ¥ 800

DOT BY DOT

768 ¥ 576

—

960 ¥ 576

922 ¥ 576

1024 ¥ 576

—

1024 ¥ 576

STIRATURA

Funzionamento

principale

1280 × 720

1360 × 768 1366 × 768

1280 × 768

1280 × 800

: Area tagliata sulla quale le immagini non possono essere proiettate : Area in cui i segnali sono fuori dallo schermo

*Per queste immagini è possibile utilizzare la funzione di Spost. imm.

Rapporto di ingrandimento 16:9

Rapporto di ingrandimento 16:10

Proiezione dell’immagine

VIDEO / DTV

Segnale di ingresso

480I, 480P, 576I, 576P, NTSC, PAL,

SECAM

720P, 1035I,

1080I

540P

Tipo immagine NORMALEVideo / DTV

Rapporto di ingrandimento 4:3

Compressione

Lettere

Rapporto di ingrandimento 16:9

Per schermi 4:3 Per schermi 16:9

ZOOM AREA

STIRATURA V

BORDO STIRATURA

(Rapporto di ingrandimento

4:3 nello schermo 16:9)

: Area tagliata sulla quale le immagini non possono essere proiettate : Area nella quale le immagini non sono incluse nei segnali originali

*Per queste immagini è possibile utilizzare la funzione di Spost. imm.

Uso del telecomando come un mouse da computer senza cavo

Se il proiettore e un computer vengono collegati mediante un cavo USB, è possibile utilizzare il telecomando come mouse. Se il computer è troppo lontano dal proiettore per collegarli con il cavo USB, il ricevitore remoto AN-MR2 (venduto separatamente) consente di gestire il proiettore con il telecomando. Per ulteriori informazioni, vedere il manuale d’uso del ricevitore.

Collegamento con cavo USB

Computer

Terminale USB

Al terminale USB

Puntare il telecomando al

ricevitore USB remoto (AN-MR2, opzionale)

Cavo USB (disponibile in commercio o disponibile come parte di servizio Sharp QCNWGA014WJPZ)

Il puntatore del mouse può essere mosso e utilizzato nel modo seguente dopo che sia

Tasti di regolazione/ MOUSE ('/"/\/|)

stato connesso.

■ Quando si muove il cursore

Premere i tasti di regolazione/MOUSE ('/"/\/|).

■ Per il click sinistro

Premere L-CLICK.

Tasto R-CLICK

■ Per il click destro

Premere R-CLICK.

■

Se il vostro computer utilizza un mouse con un solo click (come Macintosh)

Premere L-CLICK o

I tasti L-CLICK e

■

Se si utilizzano i tasti [Page Up] e [Page Down]

Equivalgono ai tasti [Page Up] e [Page Down] sulla tastiera di un computer. Premere

Nota

∑ Questa funzione opera solamente con Microsoft® Windows® OS and Mac OS®. In ogni caso, questa funzione

non opera con i sistemi operativi che non supportano USB.

∑ Versioni precedenti rispetto a Windows ∑

Versioni precedenti rispetto a Windows® NT4.0.

∑ Versioni precedenti rispetto a Mac OS ∑ Non è possibile utilizzare questa funzione quando si visualizza lo schermo del menu. ∑ Conferma che il computer riconosce la connessione USB. ∑ Se è visualizzata la scritta “Ridimens.” mentre si stanno immettendo segnali con risoluzione maggiore di

XGA, ed avete impostato la dimensione dello schermo “Dot by dot” (“punto per punto”), allora non potete agire sulle funzioni del mouse.

R-CLICK.

R-CLICK hanno funzioni comuni.

PAGE.

95.

8.5.

Tasti PAGE Su/Giù

Tasto L-CLICK

Funzionamento

principale

Voci del menu

Nell’immagine seguente vengono raffigurate le opzioni che è possibile impostare nel proiettore.

Menu “Immagine”

COMPUTER/COMPONENT 1 (RGB), COMPUTER/COMPONENT 2 (RGB), DVI-D

Immagine Mod. Immagine

Contrasto Luminos. Rosso Blu Temp col

Standard

0 0 0 0

7500K

COMP.1

Menu principale

Immagine

Reset

Tipo segnale

SEL/REG TOMA.

Autom.

INSER FIN

COMPUTER/COMPONENT 1 (Componente), COMPUTER/COMPONENT 2 (Componente), VIDEO, S-VIDEO

Immagine Mod. Immagine

Contrasto Luminos. Colore Sfumatura Definizione Rosso Blu Temp col Progressivo

Reset

Tipo segnale

SEL/REG TOMA.

Standard

0 0 0 0 0 0 0

7500K 3D Progresivo

Componente

INSER FIN

COMP.1

*1 Voce per immettere segnali RGB attraverso COMPUTER/COMPONENT 1, 2 o DVI-D *2 Elementi impostabili quando viene immesso un segnale componente in

*3 “Progressivo” può essere regolato solo se il segnale di input è 480I o 576I. *4 Voce per selezionare COMPUTER/COMPONENT 1, 2 o DVI-D *5 Voce per selezionare DVI-D *6 Voce per selezionare VIDEO o S-VIDEO

Pagina 44

Mod. Immagine

Pagina

Contrasto

Luminos.

Colore

Sfumatura

Definizione

Rosso

Blu

Pagina

Temp col

Pagina

Progressivo

Pagina

Reset

Pagina

Tipo segnale

Pagina

Gamma dinamica

Pagina

Sistema video

-30

Pagina 45

COMPUTER/COMPONENT 1, 2 o quando si seleziona VIDEO o S-VIDEO.

Menu secondario

Standard Presentazione Cinema Gioco sRGB

+30-30

+30

+30-30

+30

5500K 6500K 7500K 8500K 9300K 10500K

2D Progresivo 3D Progresivo

COMPUTER/ COMPONENT 1, 2

Autom. RGB Componente

Standard Migliorata

Autom. PAL SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N PAL-60

DVI-D

RGB PC Dig. Comp. PC Dig. RGB vi. Dig. Comp. vi. Dig.

Menu “Sinc.fine”

Sinc.fine Clock

Fase Orizz. Ver t.

Reset Risoluz. Sinc.auto. Info segnale

0 0 0 0

640 × 480 Attivata

COMP.1

Menu principale

Sinc.fine

Pagina 46

Clock

Fase

Orizz.

Vert.

Reset

Pagina 46

Risoluz.

Pagina 46

Sinc.auto.

Pagina 46

Info segnale

+30-30

+15-15

+30-30

Attivata Disattivata

Pagina 46

SEL/REG TOMA.

INSER FIN

*7 Voce per immettere segnali RGB attraverso COMPUTER/COMPONENTE 1 o 2 *8 Voce per immettere segnali RGB attraverso COMPUTER/COMPONENTE 1, 2 o DVI-D

Nota

∑

Il menu “Sinc.fine” è l’unico visualizzato quando l’ingresso del proiettore è COMPUTER/COMPONENT 1, 2 o DVI-D.

Menu “Opzioni1”

Opzioni1 Timer lam. (dur)

Ridimens. Spost. imm. Tr apezio Chiave autom. Vis.OSD Fondo Eco + Sil. Spegn. Automatico Sistema sonoro Posiz. Menù Chiusura sistema Avvio automatico

SEL/REG TOMA.

Menu “Opzioni2”

Opzioni2 Parola d’ordine

Altoparlante Uscita audio Modo PRO Modalità ventola Uscita del monitor LAN/RS232C RS-232C Cliente DHCP TCP/IP Indirizzo MAC Proiettore

Reattiva tutto

SEL/REG TOMA.

Menu “Lingua”

Lingua

English Deutsch Español Nederlands Français Italiano Svenska Português

h ( 100%)

Normale

0 0

Attivata Attivata Logo Attivata Attivata Attivata Centro Disattiva Attivata

INSER FIN

Disattiva Attivata Uscita fissa aud. Fronte Normale Attiva Attiva 9600 bps Attivata

XX:XX:XX:XX:XX:XX MYPROJECTOR

INSER FIN

COMP.1

VIDEO

COMP.1

Menu principale Menu secondario

Opzioni1

Pagina 47

Menu principale Menu secondario

Opzioni2

Pagina 51

Menu principale

Lingua

Pagina 54

Timer lam. (dur)

Pagina

Ridimens.

Pagina 47

Spost. imm.

Pagina 47

Trapezio

Pagina

Chiave autom.

Pagina 48

Vis.OSD

Pagina 48

Fondo

Pagina

Eco + Sil.

Pagina

Spegn. Automatico

Pagina

Sistema sonoro

Pagina 49

Posiz. Menù

Pagina

Chiusura sistema

Pagine 49 e

Avvio automatico

Pagina 50

Parola d’ordine

Pagina

Altoparlante

Pagina 52

Uscita audio

Pagina 52

Modo PRO

Pagina

Modalità ventola

Pagina 52

Uscita del monitor

Pagina

LAN/RS232C

Pagina

RS-232C

Pagina

Cliente DHCP

Pagina 53

TCP/IP

Pagina 53

Indirizzo MAC

Pagina

Proiettore

Pagina 54

Reattiva tutto

Pagina 54

English Deutsch Español Nederlands Français Italiano Svenska Português

DTV

COMPUTER/

Normale Piena Dot by dot Zoom Area Stiratura V

+96-96

Bordo Stiratura

+127-127

Attivata Disattivata

Logo Blu Nessuno

Attivata Disattivata

Centro Sup. dest. Inf. dest. Sup. sin. Inf. sin.

Codice vecchio Codice nuovo

Conferma

Attivata Disattivata

Vecchia par. d’ord. Nuova par. d’ord. Conferma

Attivata Disattivata

Uscita fissa aud. Uscita var. audio

Fronte Soff+fronte Retro Soff+retro

Normale Alta

Attiva Disattiva

9600 bps 38400 bps 115200 bps

Attivata Disattivata

Indirizzo IP Masc. subnet Gateway

*1 Regolabile solo se Cliente DHCP è

impostato su “Disattivata”

*2 Solo display

VIDEO/

Normale Zoom Area Stiratura V Bordo Stiratura

S-VIDEO

Caratteristiche

utili

SEL/REG TOMA.

INSER FIN

polski Türkçe

Uso dello schermo menu

Tasti di regolazione ('/"/\/|)

Tasto ENTER

Tasto MENU

Tasto RETURN

Tasti di regolazione/ MOUSE ('/"/\/|)

Tasto ENTER

Selezioni del menu

Esempio: Regolazione della “Luminos.”

∑ La stessa operazione può essere eseguita utilizzando i tasti sul proiettore.

1 Premere

∑ Appare sul display lo schermo del menu

“Immagine” per il modo dell’ingresso selezionato.

MENU.

Esempio: Menu dello schermo “Immagine”

per il modo COMPUTER/ COMPONENT 1 (RGB)

Tasto MENU

Tasto RETURN

Icone del menu

2 Premere

| o

\ per visualizzare

gli altri schermi menu.

∑ L’icona del menu dello schermo menu

selezionato viene evidenziata.

Icona del menu Schermo menu

Immagine

Sinc.fine

Opzioni1

Opzioni2

Lingua

Nota

∑ Il menu “Sinc.fine” non è disponibile

per VIDEO o S-VIDEO.

Immagine Mod. Immagine

Contrasto Luminos. Rosso Blu Temp col

Reset

Tipo segnale

SEL/REG TOMA.

COMP.1

Standard

0 0 0 0

7500K

Autom.

INSER FIN

3 Premere

' o

" per selezionare

la voce da regolare.

∑ La voce selezionata viene evidenziata.

Per regolare l’immagine proiettata mentre la si

Premere ENTER.

∑ La voce singola di regolazione

selezionata (ad esempio, “Luminos.”) viene visualizzata in sostituzione del menu.

∑ Quando si preme ' o " , viene

visualizzata la seguente voce (“Rosso” dopo “Luminos.”).

Nota

osserva

Voci singole di regolazione

Immagine Mod. Immagine

Contrasto Luminos. Rosso Blu Temp col

Reset

Tipo segnale

SEL/REG TOMA.

Luminos.

COMP.1

Standard

0 0 0 0

7500K

Autom.

INSER FIN

∑ Premere

allo schermo precedente.

4 Premere

RETURN per ritornare

\ o

| per regolare la

voce selezionata.

∑ La regolazione viene memorizzata. ∑ Per alcune voci di menu premere

visualizzarne i sottomenu, quindi

premere voce di regolazione, infine premere

ENTER.

5 Premere

∑ Lo schermo menu scompare.

' o

" per selezionare una

MENU.

| per

Immagine Mod. Immagine

Contrasto Luminos. Rosso Blu Temp col

Reset

Tipo segnale

SEL/REG TOMA.

0 0

Standard

7500K

Autom.

INSER FIN

COMP.1

Caratteristiche

utili

Regolazione dell’immagine (menu “Immagine”)

Esempio:

Menu dello schermo “Immagine” per il modo DVI-D

Immagine

Mod. Immagine Contrasto Luminos.

Rosso Blu Temp col

Reset

Tipo segnale Gamma dinamica

SEL/REG TOMA.

Selezione del modo Immagine

Standard

0 0 0 0

7500K

RGB PC DIG. Standard

DVI

INSER FIN

Questa funzione permette di selezionare il modo immagine in base alla luminosità della stanza o al contenuto dell’immagine da riprodurre. In tutti i modi immagine, le opzioni sul menu “Immagine” possono essere regolate e salvate.

Voci selezionabili

Standard Presentazione

Cinema

Gioco

sRGB

Per un’immagine standard Consente di aumentare la luminosità di determinate aree dell’immagine per rendere le presentazioni più vivaci. Applica una tonalità naturale all’immagine proiettata. Applica una maggiore definizione all’immagine proiettata. Per la riproduzione ad alta fedeltà di immagini da un computer.

Descrizione

Nota

∑ È anche possibile premere

PICTURE MODE sul telecomando per selezionare il modo Immagine. (Vedere pagina 36.)

∑ “sRGB” viene visualizzato solo quando viene

immesso un segnale RGB.

∑ sRGB è uno standard internazionale per la

riproduzione del colore stabilito dall’IEC (International Electrotechnical Commission, Commissione elettrotecnica internazionale). Poiché l’area di colore fisso è stata stabilita dall’IEC, quando si seleziona “sRGB” le immagini vengono visualizzate con una tonalità naturale basata sull’immagine originale. Per ulteriori informazioni sulla funzione sRGB, visitare “http://www.srgb.com/”. Quando è selezionata l’opzione “sRGB” non è possibile impostare gli elementi “Rosso”, “Blu” e “Temp col”.

Esempio:

Funzioni del menu

Menu dello schermo “Immagine”

Pagina 42

per il modo VIDEO

Immagine Mod. Immagine

Contrasto Luminos. Colore

Sfumatura Definizione Rosso Blu Temp col

Progressivo

Reset

Sistema video

SEL/REG TOMA.

Regolazione dell’immagine

Standard

0 0 0 0 0 0 0

7500K 3D Progresivo

Componente

VIDEO

INSER FIN

Selezionare un modo immagine prima di regolare l’immagine stessa.

Voci selezionabili Contrasto Luminos.

Colore

Sfumatura

Definizione Rosso Blu

“Colore”, “Sfumatura” e “Definizione” non sono

Tasto \ Per diminuire il contrasto. Per ridurre la luminosità. Per diminuire l’intensità dei colori. I toni della pelle diventano viola. Per ridurre la nitidezza. Per diminuire il rosso. Per diminuire il blu.

Per aumentare il contrasto. Per aumentare la luminosità. Per aumentare l’intensità dei colori. I toni della pelle diventano verdastri. Per aumentare la nitidezza. Per aumentare il rosso. Per aumentare il blu.

Tasto |

visualizzati se il segnale viene immesso tramite COMPUTER/COMPONENT 1 (RGB), 2 (RGB) o DVI-D.

“Rosso” e “Blu” non sono regolabili se è selezionato “sRGB”.

Nota

∑ “Definizione” può essere regolato in caso di

rivelazione dei segnali 480I, 480P, 540P, 576I, 576P, 720P, 1035I o 1080I mentre.

∑ Per azzerare tutte le voci di regolazione,

selezionare “Reset” e premere

ENTER.

Informazioni

•

Quando è selezionata l’opzione “sRGB”, l’immagine proiettata può diventare scura, tuttavia non si tratta di un malfunzionamento.

Regolazione della temperatura dei colori

Voci selezionabili

5500K 6500K 7500K 8500K 9300K

10500K

Per ridurre la temperatura dei colori e ottenere immagini più calde e rosso incandescente.

Per aumentare la temperatura dei colori e ottenere immagini più fredde e blu fosforescente.

Descrizione

Voci selezionabili 2D Progresivo

Nota

∑ I valori su “Temp col” sono solo per uso generale

standard.

∑ “Temp col” non può essere impostata se “sRGB”

è selezionato.

Impostazioni del tipo di segnale

Questa funzione permette di selezionare il tipo di segnale di ingresso RGB o a componenti per COMPUTER/COMPONENTE 1, 2 o DVI-D.

COMPUTER/COMPONENTE 1, 2

Voci selezionabili

Autom.

RGB

Componente

DVI-D

Voci selezionabili

RGB PC Dig.

Comp. PC Dig.

RGB vi. Dig.

Comp. vi. Di.

Selezione della Gamma dinamica

I segnali di ingresso vengono riconosciuti automaticamente come RGB o componente. Impostato quando vengono ricevuti i segnali RGB. Impostato quando vengono ricevuti i segnali componente.

Impostare quando si ricevono segnali RGB PC digitali da computer. Impostare quando si ricevono segnali componente PC digitali da computer. Impostare quando si ricevono segnali RGB video digitali da apparecchio video. Impostare quando si ricevono segnali componente video digitali da apparecchio video.

Descrizione

3D Progresivo

Il modo del sistema di ingresso video è preselezionato su “Autom.”; tuttavia si può non ricevere un’immagine nitida dal componente audiovideo collegato, a seconda delle differenze tra i segnali video. In tal caso, commutate il segnale video.

* Quando riproducete dei segnali NTSC in

componenti video PAL.

Funzioni del menu

Pagina 42

Nota

∑ È possibile selezionare la gamma dinamica solo

se è selezionato il modo di ingresso “DVI-D”.

Selezione del modo progressivo

Descrizione Questa funzione è utile per visualizzare immagini rapide, ad esempio sport pubblicitari e film d’azione. Questa funzione è utile per visualizzare delle immagini più nitide che si muovono relativamente lentamente, ad esempio teatro e documentari.

Nota

∑ Quando l’immagine è offuscata o disturbata,

selezionare il mode ottimale.

∑ Quando usate delle entrate progressive, queste

entrate vengono visualizzate direttamente e per questo non è possibile selezionare il modo “2D Progresivo” e “3D Progresivo”.

Impostazione del sistema video

Voci selezionabili Autom. PA L SECAM *NTSC4.43 NTSC3.58 PA L- M PAL-N PAL -60

Caratteristiche

utili

Se il tipo di segnale di uscita dell’apparecchiatura compatibile con DVI-D non corrisponde al tipo di segnale di ingresso del proiettore, l’immagine risultante potrebbe non essere ottimale. In tal caso, passare a “Gamma dinamica”.

Voci selezionabili

Standard

Migliorata

Quando i livelli di nero dell’immagine mostrano un effetto banding o appaiono sbiaditi, selezionare la voce che permette di ottenere la qualità migliore di visualizzazione (nella maggior parte dei casi, selezionare “Standard”).

Descrizione

Nota

∑ Il segnale video può essere impostato solo nel

modo VIDEO o S-VIDEO.

∑ Quando “Sistema video” è impostato su

“Autom.”, la ricezione di un’immagine nitida può risultare impossibile a causa delle differenze di segnale. In tal caso, commutare il sistema video del segnale di origine.

Regolazioni delle immagini del computer (menu “Sinc.fine”)

Sinc.fine Clock

Fase

Orizz. Ver t.

2 3 4

Regolazione delle immagini del computer

Se non è possibile ottenere l’immagine ottimale con la regolazione Sinc.auto., utilizzare la funzione Sinc.fine.

Voci selezionabili

Clock

Fase

Orizz.

Ver t.

Reset Risoluz. Sinc.auto. Info segnale

SEL/REG TOMA.

Regolare il rumore verticale.

Regolare il rumore orizzontale (simile

alla registrazione nel videoregistratore)

Centrare l’immagine sullo schermo

spostandola a sinistra o a destra.

Centrare l’immagine sullo schermo

spostandola in alto o in basso.

0 0 0 0

640 × 480 Attivata

Descrizione

COMP.1

INSER FIN

Funzioni del menu

Regolazione Sinc.auto.

Usato per regolare automaticamente I’immagine del computer.

Voci selezionabili

Attivata

Disattivata

La regolazione Sinc.auto. si verificherà quando il proiettore viene acceso o quando i segnali di ingresso vengono cambiati quando collegati ad un computer.

La regolazione Sinc.auto. non viene eseguita automaticamente.

Descrizione

Pagina 42

Nota

∑ Per azzerare tutte le voci di regolazione,

selezionate “Reset” e premere

∑ La gamma di regolazione di “Vert.” (posizione

verticale) potrebbe variare a seconda della risoluzione dello schermo del computer.

Impostazione della risoluzione

Normalmente, viene rivelato il tipo del segnale d’entrata e viene selezionato automaticamente il modo della risoluzione corretta. Tuttavia, per alcuni segnali, la risoluzione ottimale in “Risoluz.” sullo schermo del menu “Sinc.fine” deve essere selezionata secondo il modo di visualizzazione del computer.

ENTER.

Nota

∑

La visualizzazione di motivi creati al computer ripetuti una volta ogni due righe (strisce orizzontali) può provocare lo sfarfallio dell’immagine rendendone la proiezione disturbata.

∑ Per ulteriori informazioni sul segnale d’entrata

attualmente selezionato, vedere la colonna “Controllo del segnale d

’

entrata”.

Nota

∑ La regolazione Sinc.auto. si può eseguire anche

premendo

AUTO SYNC sul telecomando.

∑ Può essere necessario un po’ di tempo per

completare la regolazione “Sinc.auto.”, a seconda dell’immagine del computer collegato al proiettore.

Controllo del segnale d’entrata

Questa funzione vi consente di controllare le informazioni correnti del segnale d’entrata.

AUTO SYNC sul proiettore o

Utilizzo del menu “Opzioni1”

Opzioni1 Timer lam. (dur)

Ridimens.

Spost. imm.

Tr apezio

Chiave autom. Vis.OSD

Fondo

Eco + Sil.

Spegn. Automatico

Sistema sonoro

Posiz. Menù

Chiusura sistema

Avvio automatico

Controllo dello stato di

SEL/REG TOMA.

Normale

0 0

Attivata Attivata Logo Attivata Attivata Attivata Centro Disattiva Attivata

INSER FIN

VIDEO

h ( 100%)

durata della lampada

Potete confermare il tempo di utilizzo complessivo della lampada e il tempo rimasto (percentuale).

Condizione di utilizzo lampada

“dur” (durata) Utilizzata esclusivamente se “Eco + Sil.” è attivato.

Utilizzata esclusivamente se “Eco + Sil." è disattivato.

Tempo di durata rimanente

100% 5%

circa circa

3.000 ore 150 ore

circa circa

2.000 ore 100 ore

Funzioni del menu

Impostazione del modo

Pagina 42

Ridimensiona

Nota

∑ Per dettagli sul modo Ridimensiona, vedere le

pagine 37 e 38.

∑ È anche possibile premere

RESIZE sul

telecomando per selezionare il modo Ridimensiona (Vedere pagina 37.)

Regolazione della posizione dell’immagine

È possibile spostare verticalmente l’immagine proiettata.

Nota

Tasto

Nota

∑ Si consiglia di sostituire la lampada quando la

durata residua della lampada arriva al 5%.

∑ La durata rimanente della lampada varia

all’interno della gamma dei valori indicati a seconda della frequenza con cui “Eco + Sil.” viene cambiata tra “Attivata” e “Disattivata”. (Vedere pagina 48.)

∑ La durata di vita della lampada può variare in

funzione delle condizioni di utilizzo.

∑ Questa funzione è possibile soltanto in alcune

modo di visualizzazione delle immagini. (Vedere pagine 37 e 38.)

∑ Per ripristinare questa funzione, selezionare “0”. ∑ Quando si regola lo spostamento immagine,

“Trapezio” è impostato su “0” e “Chiave autom.” è impostato su “Disattiva”.

Caratteristiche

utili

Utilizzo del menu “Opzioni1”

Correzione della

deformazione trapezoidale

Se l’immagine viene proiettata dall’alto o dal basso verso lo schermo con una qualche angolazione, questa diventa trapezoidalmente distorta. La funzione per la correzione di tale deformazione è detta Correzione della deformazione trapezoidale.

Correzione automatica della deformazione trapezoidale

Impostare “Chiave autom.” nel menu “Opzioni1” su “Attivata”.

Correzione manuale della deformazione trapezoidale

Impostare “Chiave autom.” nel menu “Opzioni1” su “Disattivata”, quindi selezionare “Trapezio” e regolare la deformazione con la barra di scorrimento.

Correzione manuale

Nota

∑

La correzione della deformazione trapezoidale può essere regolata fino a un angolo di circa ±12 gradi con “Chiave autom.” e fino a un angolo di circa ±40 gradi con la funzione “Trapezio” manuale. (Se “Ridimens.” è impostato su “Normale”).

∑

Se lo schermo è obliquo o l’immagine è rovinata, impostare “Chiave autom.” su “Disattivata”.

∑

Durante la regolazione della deformazione trapezoidale o se “Chiave autom.” è impostato su “Attivata”, “Spost. imm.” è impostato automaticamente su “0”.

Impostazione del display

Tasto

|Tasto

visualizzato sullo schermo

Questa funzione vi permette di accendere o spegnere i messaggi sullo schermo.

Voci selezionabili Attivata

Disattivata

Sono visualizzati tutti i display sullo schermo.

∑

INGRESSO/VOLUME/AV MUTE/FERMO IMMAGINE/SINC. AUTO/INGRANDISCI/ “È stato premuto un tasto non valido.” non vengono visualizzati.

∑ Il messaggio “Tutti i tasti sul proiettore

sono stati bloccati” viene visualizzato quando il STANDBY/ON viene premuto mentre è attiva la funzione di blocco tastiera.

Descrizione

Voci selezionabili Logo Blu Nessuno

Voci

selezionabili

Attivata

Disattivata

Nota

∑

È altresì possibile utilizzare il tasto ECO+QUIET sul telecomando oppure sul proiettore per attivare il Modo Eco+Silenzioso. (Vedere pagina 36).

Voci selezionabili

Attivata

Disattivata

Nota

∑ Quando la funzione Spegnimento automatico

è su “Attivata”, 5 minuti prima che il proiettore passi nel modo di attesa, appare sullo schermo il messaggio “Entrata modo ATTESA in X min.”, che indica i minuti rimasti.

Funzioni del menu

Pagina 42

Selezione di un’immagine di avvio e di fondo

Descrizione Immagine default SHARP Schermo blu Schermo nero

Impostazione del Modo Eco+Silenzioso

Luminosità

Circa 80%

100%

Rumore

della

ventola

Basso

Normale

Durata

della

lampada

Circa

3.000 ore

Circa

2.000 ore

Funzione di spegnimento automatico

Descrizione Il proiettore entra automaticamente nel modo di attesa quando non rileva alcun segnale di ingresso per un periodo di 15 minuti o più.

La funzione “Spegn. Automatico” viene disabilitata.

Impostazione dell

Voci selezionabili Attivata

Disattivata

Il segnale audio viene emesso dall’altoparlante interno. Il segnale audio non viene emesso dall’altoparlante interno.

’

audio del sistema

Descrizione

Funzioni del menu

"Display visualizzato sullo schermo

Chiusura sistema Codice vecchio

Codice nuovo Conferma

TOMA. FINE

Pagina 42

Scelta della posizione dello schermo dei menu

Selezionare “Posiz. Menù” nel menu “Opzioni1” e la posizione desiderata per lo schermo menu.

Voci selezionabili Centro Sup. dest.

Inf. dest.

Sup. sin.

Inf. sin.

Funzione Chiusura sistema

Questa funzione impedisce l’uso non autorizzato del proiettore. Una volta attivata, gli utenti devono sempre inserire il codice corretto all’accensione del proiettore. Si raccomanda di conservare il codice in un posto sicuro accessibile solo agli utenti autorizzati.

Informazioni

∑

Se si perde o si dimentica il codice, rivolgersi al centro di servizio o al rivenditore autorizzato Sharp più vicino (vedere pagina 66). Anche se la garanzia è ancora in corso di validità, il ripristino del codice comporta un addebito.

Visualizzato al centro dell’immagine. Visualizzato nella parte superiore destra dell’immagine. Visualizzato nella parte inferiore destra dell’immagine. Visualizzato nella parte superiore sinistra dell’immagine. Visualizzato nella parte inferiore sinistra dell’immagine.

Impostazione/modifica del codice

Descrizione

Nota

∑ Se si immette un codice errato, il cursore torna

al primo punto in “Codice vecchio”.

∑ Il codice predefinito è composto da 4 tasti "

bsul proiettore. Se è impostato tale codice, lo schermo di inserimento del codice non viene visualizzata quando si accende l’unità.

3 Premere i 4 tasti sul telecomando

o sul proiettore per inserire il nuovo codice in “Codice nuovo”.

Nota

∑ Per il codice non è possibile utilizzare i seguenti

tasti:

∑ Tasto STANDBY/ON ∑ Tasto ON ∑ Tasto STANDBY ∑ Tasto ENTER ∑ Tasto L-CLICK ∑ Tasto R-CLICK/RETURN ∑ Tasto MENU ∑ Tasto ECO+QUIET ∑ Tasto BREAK TIMER

∑ La funzione di chiusura del sistema

riconosce singolarmente ciascun tasto del telecomando o del proiettore, anche se i tasti hanno lo stesso nome. Se è stato impostato utilizzando i pulsanti sul proiettore, il codice non può essere annullato dal telecomando.

Caratteristiche

utili

Selezionare “Chiusura sistema” nel menu

“Opzioni1”, quindi premere

∑ E’ visualizzato un messaggio.

Leggere il messaggio e premere ENTER.

∑ ∑ Compare la schermata per inserire il codice.

Premere i 4 tasti del telecomando o

del proiettore per immettere il codice predefinito in “Codice vecchio”.

∑

Quando si imposta per la prima volta il codice, premere quattro volte " sul proiettore.

4 Inserire lo stesso codice in

“Conferma”.

Nota

Per annullare il codice impostato

∑ Premere quattro volte " sul proiettore nei

passaggi 3 e 4 sopra riportati.

Utilizzo del menu “Opzioni1”

Quando si imposta “Chiusura sistema”

Quando è impostata la Chiusura sistema,

Blocco dei pulsanti di

funzionamento sul proiettore

all’accensione del proiettore viene visualizzata la casella di immissione del codice. Inserire il codice corretto per iniziare la proiezione. Se non si immette il codice corretto non sarà proiettata alcuna immagine nemmeno quando vengono immessi segnali nel proiettore.

▼Schermo di immissione del codice

Chiusura sistema

Nota

∑ Se non viene immesso alcun codice chiave,

l’immagine non viene visualizzata anche se il proiettore riceve il segnale di ingresso.

(Funzione di blocco tastiera)

Utilizzare questa funzione per bloccare i pulsanti di funzionamento sul proiettore.

■ Blocco dei pulsanti di funzionamento

Tenere premuto ENTER ul proiettore per circa 5 secondi durante l’accensione del proiettore.

▼Display visualizzato sullo schermo

∑

∑ Non è possibile utilizzare la funzione di blocco

■ Sblocco della tastiera

Funzione di avvio automatico

Voci selezionabili

Attivata

Disattivata

Il proiettore non si accende automaticamente quando il cavo dell’alimentazione viene inserito nella presa di corrente, o quando l’interruttore viene acceso.

Descrizione

Tenere premuto ENTER sul proiettore per circa 5 secondi.

▼Display visualizzato sullo schermo

∑ Quando il proiettore è in modalità standby, è

Funzioni del menu

Accendi blocco tastiera

La funzione di blocco tastiera non influisce sul funzionamento tramite i pulsanti del telecomando.

tastiera durante la fase di riscaldamento del proiettore.

Spegni blocco tastiera

possibile rilasciare il blocco tastiera tenendo premuti contemporaneamente

STANDBY/ON sul proiettore per circa 5

secondi.

Pagina 42

ENTER e

Informazioni

∑

È possibile attivare la funzione di blocco dei tasti solo se sul display non è visualizzato nulla.

Set di funzioni di aiuto nell’impostazione (menu “Opzioni2”)

Opzioni2 Parola d’ordine

Altoparlante

Uscita audio

Modo PRO

Modalità ventola

Uscita del monitor

6 7

LAN/RS232C

RS-232C

Cliente DHCP

TCP/IP

Indirizzo MAC Proiettore

Reattiva tutto

SEL/REG TOMA.

Impostare una parola d’ordine

Se non volete che altre persone cambino le impostazioni del menu “Opzioni2”, impostate una parola d’ordine.

Disattiva Attivata Uscita fissa aud. Fronte Normale Attiva Attiva 9600 bps Attivata

XX:XX:XX:XX:XX:XX MYPROJECTOR

COMP.1

INSER FIN

1 Selezionare “Parola d’ordine”, poi

premere

∑ Compare la schermata per l’inserimento

della parola d’ordine.

Parola d’ordine

Vecchia par. d’ord.

Nuova par. d’ord.

Conferma TOMA. FINE

Funzioni del menu

Pagina 42

Cambiare la parola d’ordine

1 Selezionare “Parola d’ordine”, poi

premere

∑ Compare la schermata per l’inserimento

della parola d’ordine.

Inserire la parola d’ordine in “Vecchia parola d’ordine” utilizzando

\, poi premere

Inserire la parola d’ordine in “Vecchia parola d’ordine” utilizzando

\, poi premere

ENTER.

4 Inserire nuovamente la stessa

parola d’ordine in “Confermare

nuovamente” utilizzando

\, poi premere

Nota

∑ Se non necessitate più la protezione della parola

d’ordine per le impostazioni menu “Opzioni2”, premere parola d’ordine nella fase 3 e 4.

∑ Per cancellare le impostazioni della parola

d’ordine premere

ENTER senza inserire la nuova

ENTER.

RETURN.

2 Premere

' o

" per impostare la

prima cifra in “Nuova parola d’ordine”, poi premere

3 Inserire le rimanenti 3 cifre e poi

premere

ENTER.

4 Inserire la stessa parola d’ordine in

“Confermare nuovamente” e poi premere

Nota

∑ Una volta impostata la parola d’ordine dovete

inserire la parola d’ordine per cambiare le impostazioni del menu “Opzioni2”.

ENTER.

Se dimenticate la parola d’ordine

Se dimenticate la parola d’ordine eseguite la seguente procedura per cancellarla, poi impostate un’altra parola d’ordine.

Premere

sul proiettore.

Nota

∑ Se

ENTER secondi i tasti operativi sul proiettore verranno bloccati. (Vedere pagina

∑ Non potete utilizzare i tasti del telecomando per

cancellare la parola d’ordine.

viene tenuto premuto per più di 5

50.)

Caratteristiche

utili

Set di funzioni di aiuto nell’impostazione (menu “Opzioni2”)

Impostazioni degli altoparlanti

Questa funzione permette di impostare l’uscita audio degli altoparlanti interni su “Attivata” o “Disattivata” come quando il proiettore è collegato ad un amplificatore esterno.

Voci selezionabili

Attivata

Disattivata

Impostazione del tipo di uscita audio

Questa funzione consente di determinare se l’uscita del livello audio dal terminale di uscita AUDIO (uscita MONITOR) è fissa o variabile collegandola con VOLUME.

Voci selezionabili Uscita fissa aud. (Uscita audio fissa) Uscita var. audio (Uscita audio variabile)

Informazioni

∑

Quando si è impostato “Uscita audio” su “Uscita var. audio”, assicuratevi di abbassare il volume del proiettore prima di accendere o spegnere l’unità e quando si cambiano gli ingressi.

Capovolgimento/Inversione

Il segnale audio è emesso dagli altoparlanti interni. Il segnale audio non è emesso dagli altoparlanti interni.

L’intensità dell’uscita audio non cambia con il livello del volume del proiettore sorgente. L’intensità dell’uscita audio che varia con il livello del volume del proiettore sorgente.

Descrizione

delle immagini proiettate

Questo proiettore è stato dotato di una funzione di capovolgimento/inversione del’immagine per invertire l’immagine proiettata per varie applicazioni.

Voci selezionabili Fronte

Soff + fronte

Retro

Soff + retro

Nota

∑

Usate questa funzione pe per le installazioni al soffitto. (Vedere pagina 19.)

Immagine normale (proiettata da una posizione davanti allo schermo)

Immagine capovolta (proiettata da una posizione davanti allo schermo con un proiettore capovolto)

Immagine invertita (proiettata da una posizione dietro lo schermo o con uno specchio)

Immagine capovolta e invertita (proiettata con uno specchio)

Descrizione

r l’im

magine invertita e

Funzioni del menu

Impostazione della modalità ventola

Questa funzione consente di cambiare la velocità della ventola.

Voci selezionabili Normale Alta

Quando la “Modalità ventola” è impostata su “Alta”, la velocità di rotazione della ventola aumenta e di conseguenza aumenta anche la rumorosità della ventola.

Uscita Monitor

LAN/RS232C

Se impostata su “Attiva”, la funzione viene attivata e vi è consumo energetico anche in modo Standby. Si consiglia di impostare questa funzione su “Disattiva” quando non è connessi. In questo modo si riduce il consumo energetico quando il proiettore è in modo Standby.

Voci selezionabili Attiva

Disattiva

Nota

∑ Se si desidera controllare il proiettore con la

funzione LAN/RS232C, selezionare “Attiva”.

Selezione della velocità di

Adatta per ambienti normali. Selezionare questa impostazione quando si utilizza il proiettore ad altitudini di circa

1.500 (4.900 piedi) metri o superiori.

La funzione è attivata anche se il proiettore è in modo Standby. La funzione è disattivata quando il proiettore è in modo Standby.

Descrizione

Pagina 42

trasmissione (RS-232C)

Assicuratevi che sia il proiettore che il computer siano impostati sulla stessa frequenza di baud.

Voci selezionabili 9600 bps

38400 bps 115200 bps

Nota

∑Fare riferimento alla “GUIDA DI IMPOSTAZIONE”

contenuta nel CD-ROM in dotazione per RS232C Specifiche e impostazioni dei comandi.

∑ Fare riferimento al manuale d’uso del computer

per le istruzioni per impostare la frequenza di baud del computer.

La velocità di trasmissione è bassa.

La velocità di trasmissione è alta.

Descrizione

Impostazione cliente DHCP

Collegare il cavo LAN prima di accendere il proiettore. In caso contrario la funzione cliente DHCP non funziona.

Voci selezionabili Attivata

Disattivata

Selezionare “Attivata” per “Cliente DHCP” e poi premere l’indirizzo IP...” e poi compare la schermata di menu. Confermare i parametri dell’indirizzo IP, della maschera subnet e del gateway sulla schermata TCP/IP. Se il server DHCP non è disponibile compare la scritta “Non è stato possibile ottenere l’indirizzo IP”. In questo caso impostare manualmente TCP/IP. (Si veda la voce 0.)

Impostazione TCP/IP

Impostare manualmente il TCP/IP.

Selezionare “Disattivata” per il “Cliente

Si ottengono automaticamente i parametri di configurazione per la rete TCP/IP. Imposta manualmente il TCP/IP.

ENTER. Compare la scritta “Ottenendo

DHCP”, poi premere

Descrizione

ENTER.

Funzioni del menu

Voci selezionabili

Indirizzo IP

Masc. subnet

Gateway

Nota

∑ Confermare il segmento di rete esistente

(gruppo indirizzo IP) per evitare l’impostazione di un indirizzo IP che duplichi gli indirizzi IP di altre apparecchiature di rete o computer. Se “192.168.150.002” non è utilizzato nella rete avente un indirizzo IP di “192.168.150.XXX”, non dovete cambiate l’indirizzo IP del proiettore. Per maggiori dettagli riguardo ciascuna

∑

impostazione, consultare il vostro amministratore di rete.

Impostazione iniziale di fabbrica:

192.168.150.002 Immettere un indirizzo IP appropriato per la rete. Impostazione iniziale di fabbrica:

255.255.255.000 Impostare la subnet mask (maschera di sottorete) allo stesso modo come quella del computer e apparecchiatura sulla rete. Impostazione iniziale di fabbrica:

000.000.000.000 * Quando non è in uso, impostare a

“000. 000. 000. 000”.

Descrizione

Pagina 42

2 Selezionare “TCP/IP”, poi premere

ENTER.

3 Inserire “Indirizzo IP” utilizzando

| e \, poi premere

TCP/IP

Indirizzo IP

Masc. subnet Gateway

TOMA. FINE

ENTER.

4 Inserire “Masc. subnet” utilizzando

5 Inserire “Gateway” utilizzando

| e \, poi premere

ENTER.

Caratteristiche

utili

Set di funzioni di aiuto nell’impostazione (menu “Opzioni2”)

Conferma delle informazioni

di rete per il proiettore

Potete confermare l’indirizzo MAC o il nome del proiettore.

Opzioni visualizzate. Indirizzo MAC

Proiettore

L’indirizzo MAC del proiettore è visualizzato. Viene visualizzato il nome del proiettore.

Descrizione

Nota

∑ Per informazioni su come cambiare il nome del

proiettore, vedere la “GUIDA DI IMPOSTAZIONE” contenuta nel CD-ROM in dotazione.

w Ritorno alle impostazioni

default

Questa funzione vi premette di inizializzare le impostazioni fatte nel proiettore.

Nota

Potete inizializzare le seguenti voci. ∑ Menu “Sinc.fine”

Resoluz.

∑ Menu “Opzioni1”

Timer lam. (dur) Chiusura sistema

∑ Menu “Lingua”

Lignua

English Deutsch Español Nederlands Français Italiano Svenska Português

Lignua

polski Türkçe

Funzioni del menu

SEL/REG TOMA.

COMP.1

INSER FIN

COMP.1

INSER FIN

Pagina 42

Selezione della lingua di

visualizzazione sullo schermo

Il proiettore dispone di 15 lingue per la visualizzazione sullo schermo.

Manutenzione

Pulizia del proiettore

■ Assicurarsi che il cavo di alimentazione sia scollegato prima di pulire il proiettore.

■ L’involucro e il pannello operativo sono di plastica. Evitare di usare benzene o acquaragia, poiché queste sostanze possono danneggiare l’involucro.

■ Non usare sostanze volatili, ad esempio spray insetticida sul proiettore. Non fissare oggetti in gomma o plastica sul proiettore per un lungo periodo. Gli effetti di certe sostanze sulla plastica può causare danni alla qualità o alla rifinitura del proiettore.

Detergent delicato

Detergente delicato

dilulto acqua

Acuaragia

Cera

Pulizia dell’obiettivo

■ Usare un soffiatore disponible in commercio oppure un fazzoletto di pulizia (per occhiali e obiettivi) per pulire l’obiettivo. Non usare nessun tipo di prodotti di pulizia liquidi, poiché possono rimuovere il rivestimento superficiale dell’obiettivo.

■ Siccome la superficie dell’obiettivo si danneggia con grande facilità, assicurarsi di non graffiare o colpire l’obiettivo.

Fazzoletto

di pulizia

Pulizia della valvola di scarico e di aspirazione

■ Usare un aspirapolvere per rimuovere la polvere dalla valvola di scarico e la valvola di aspirazione.

■ Rimuovere la sporcizia delicatamente con un panno morbido in flanella.

■ Se risultasse difficile rimuovere la sporcizia, inumidire un panno con un detergente delicato diluito con acqua, strizzare il panno bene e poi strofinare il proiettore. Dei detergenti per pulizia troppo forti potrebbero sbiadire, deformare, o danneggiare la copertura del proiettore. Assicurarsi di testarlo su una piccola, incospicua area del proiettore prima dell’uso.

Informazioni

∑

Se volete pulire le valvole dell’aria durante l’uso del proiettore, assicuratevi di premere

STANDBY/ON sul proiettore o STANDBY sul telecomando e mettete il proiettore nel modo di attesa. Dopo che la ventola di raffreddamento si è fermata, staccare il cavo di alimentazione dalla presa AC e pulire le ventole.

∑ I filtri dell’aria devono essere puliti ogni 100 ore

di utilizzo. Pulirli più spesso se il proiettore viene utilizzato in luoghi polverosi o in cui è consentito fumare.

Appendice

Sostituzione del filtro dell’aria

• Il proiettore è dotato di filtri dell’aria che gli consentono di funzionare in modo ottimale.

• Rivolgersi al centro di servizio o al rivenditore autorizzato Sharp più vicino per richiedere la sostituzione del filtro (PFILDA022WJKZ) se non è più possibile pulirlo.

Sostituzione del filtro dell’aria

1 Premere

proiettore oppure

telecomando per portare il proiettore in modo Standby.

∑ Attendere l'arresto della ventola di

raffreddamento.

STANDBY/ON sul

STANDBY sul

2 Scollegare il cavo di alimentazione.

∑ Scollegare il cavo di alimentazione dalla

presa CA.

Tasto STANDBY

Tasto STANDBY/ON

3 Rimuovere il coperchio del filtro.

∑ Capovolgere il proiettore. Abbassare il

manico per il trasporto (1), afferrare la linguetta (2) e far scorrere il coperchio del filtro (3).

4 Rimuovere il filtro dell’aria.

∑ Prendere il filtro dell’aria con le dita ed

estrarlo.

Presa AC

Linguetta

5 Collocare un filtro dell’aria di

sostituzione.

∑ Collocare il nuovo filtro dell’aria.

6 Sostituire il coperchio del filtro.

∑ Far scorrere il coperchio del filtro nella

direzione indicata dalla freccia per chiuderlo.

Nota

∑ Assicurarsi che il coperchio del filtro sia

installato saldamente. In caso contrario l’unità non si accenderà.

Appendice

Indicatori manutenzione

■ Le spie di avvertimento sul proiettore indicano problemi all’interno dello stesso.

■ Se si verifica un problema, si illumina di rosso l’indicatore avvertimento temperatura o quello lampada

e il proiettore passa nel modo di attesa. Una volta che il proiettore si trova nel modo di attesa, seguire le procedure qui sotto.

Indicatori manutenzione

Indicatore di alimentazione Indicatore lampada Indicatore avvertimento temperatura

Sull’indicatore avvertimento temperatura

Se la temperatura all’interno del proiettore aumenta, a causa del blocco delle ventole dell’aria o della posizione delle impostazioni, “ ”si illumina nell’angolo inferiore sinistro dell’immagine. Se la temperatura dovesse continuare a salire, la lampada si spegnerà e l'indicatore avvertimento temperatura lampeggia, il ventilatore di raffreddamento funzionerà per altri 90 secondi e poi il proiettore si troverà nel modo di attesa. Dopo la visualizzazione dell’indicazione “ misure alla pagina 59.

”, dovete effettuare le seguenti

Sull’indicatore lampada

■ Quando durata della lampada scende intorne al 5% o meno, “ ” (giallo) e sullo schermo viene visualizata la scritta “Sost. Lampada”. Quando la percentuale arriva a 0%, si trasforma in “ ” (rosso), la lampada si spegne automaticamente e il proiettore entra nel modo Attesa. A questo punto i’indicatore lampada diventa rosso.

■ Se cercate di accendere il proiettore una quarta volta senza sostituire la lampada, il proiettore rimarrà spento.

Indicatore di manutenzione

Normale

Indicatore

avvertimento

temperatura

Indicatore

lampada

Indicatore di

alimentazione

Disattivato

Verde acceso

Verde lampeggia quando la

lampada si sta

riscaldando.

Verde acceso/

rosso acceso

Verde

lampeggiante

(raffreddamento)

Anomalo

Rosso

acceso

(Attesa)

Rosso

acceso

Rosso

acceso

(Attesa)

Rosso

lampeggiante

Problema

La temperatura interna è eccessivamente alta.

La lampada non si illumina.

Sostituire la lampada.

La lampada non si illumina.

L’indicatore di alimentazione lampeggia di rosso quando il proiettore è acceso.

Causa Possibile soluzione

∑

Valvola di aspirazione bloccata

∑ Rottura della ventola

di raffreddamento

∑

Guasto del circuito interno

∑ Valvola di

aspirazione intasata

∑ La lampada si

spegne in maniera anomala.

∑

La durata della lampada è scesa intorno al 5% o meno.

∑ Lampada fulminata ∑ Guasto del circuito

della lampada

∑ Il coperchio del filtro,

il coperchio del gruppo lampada o il coperchio dell’alloggiamento della lente è aperto.

∑ Rottura della ventola

di raffreddamento

∑ Ricollocare il proiettore in un’area

dotata di adeguata ventilazione. (Vedere pagina 8.)

∑

Portare il proiettore al centro di servizio o al rivenditore autorizzato Sharp più vicino (vedere pagina 66) per la riparazione.

∑ Pulizia delle valvole di scarico e di

aspirazione.

∑ Scollegare il cavo di alimentazione

dalla presa a muro CA, quindi ricollegarlo.

∑ Sostituire con cura la lampada.

(Vedere pagina 61.)

∑

Portare il proiettore al centro di servizio o al rivenditore autorizzato Sharp più vicino (vedere pagina 66) per la riparazione.

∑ Prestare la massima cura quando

si sostituisce la lampada.

∑

Fissare il coperchio del gruppo lampada.

∑

Se I’indicatore di alimentazione lampeggia anche quando i coperchi sono installati correttamente oppure se la ventola di raffreddamento non funziona normalmente, rivolgersi al centro di servizio o al rivenditore autorizzato Sharp più vicino (vedere pagina 66) per ricevere consulenza.

(Vedere pagina 55.)

Informazioni

∑ Se si illumina l’indicatore avvertimento temperatura e il proiettore passa nel modo di attesa, assicurarsi

che le valvole dell’aria non siano ostruite (vedere pagina 8), quindi provare a riaccendere l’unità. Prima di collegare il cavo di alimentazione e riaccendere l’unità, attendere il completo raffreddamento del proiettore (almeno 10 minuti).

∑ Se per alcuni minuti il proiettore si spegne a causa di un’interruzione di corrente o per altri motivi mentre

è in funzionamento e si riaccende subito dopo, l’indicatore lampada diventa rosso e la lampada potrebbe non essere accesa. In questo caso, scollegare il cavo di alimentazione dall a presa a muro CA, collegare di nuovo il cavo di alimentazione e riaccendere il proiettore.

∑ La ventola di raffreddamento mantiene costante la temperatura interna del proiettore e questa funzione

viene controllata automaticamente. Il rumore della ventola di raffreddamento potrebbe cambiare durante il funzionamento a seguito dei cambiamenti di velocità della ventola e ciò non indica un malfunzionamento.

Appendice

Informazioni sulla lampada

Lampada

■ Si raccomanda di sostituire l’unità lampada (opzionale: AN-C430LP) quando la durata rimanente è scesa intorno al 5% o meno o quando si nota un significativo deterioramento della qualità dell’immagine e del colore. È possibile verificare la durata della lampada (percentuale) con la visualizzazione su schermo (vedere pagina 47).

■ Acquistare un’unità lampada di sostituzione di tipo AN-C430LP presso il centro assistenza o il rivenditore autorizzato Sharp più vicino.

NOTA IMPORTANTE PER I CITTADINI DEGLI STATI UNITI:

La lampada fornita in dotazione con questo proiettore è coperta da una garanzia limitata di 90 giorni. I servizi di assistenza per il proiettore coperti dalla garanzia, compresa la sostituzione della lampada, devono essere eseguiti da un centro di servizio o un rivenditore autorizzato Sharp. Per informazioni sui centri assistenza o i rivenditori autorizzati Sharp, contattare il numero verde: 1-888-GO-SHARP (1-888467-4277).

Precauzioni relative alla lampada

■ Questo proiettore utilizza una lampada al mercurio pressurizzata. Un suono acuto potrebbe indicare un guasto della lampada. Un guasto della lampada potrebbe essere attribuito a diverse cause, quali: shock eccessivo, raffreddamento inadeguato, graffi sulla superficie o deterioramento della lampada a seguito di una dimenticanza in relazione al tempo di utilizzo della stessa. L’intervallo di tempo fino al guasto dipende molto dalla singola lampada e/o dalle condizioni e dalla frequenza di utilizzo. È importante notare che il guasto produce frequentemente la rottura del bulbo.

■ Quando l’indicatore di sostituzione della lampada e l’icona di visualizzazione sui schermo si illuminano, si raccomanda di sostituire immediatamente la lampada con una lampada nuova, anche se sembra funzionare normalmente.

■ Se la lampada si rompe, i frammenti di vetro potrebbero riversarsi all’interno del vano della lampada o il gas contenuto nella lampada potrebbe spargersi nella stanza dall’apertura di emissione dell’aria. Poiché il gas contenuto in questa lampada contiene mercurio, arieggiare adeguatamente la stanza se la lampada si rompe ed evitare l’esposizione al gas. In caso di esposizione al gas, consultare immediatamente un medico.

■ In caso di rottura della lampada, è possibile che i frammenti di vetro si spargano all’interno del proiettore. In questo caso, si raccomanda di rivolgersi al centro di servizio o al rivenditore autorizzato Sharp più vicino in modo da assicurare un corretto funzionamento del proiettore.

SOLO STATI UNITI

Sostituzione della lampada

Attenzione

∑ Non rimuovere l’unità lampada dal proiettore immediatamente dopo l’uso. La lampada è, infatti, normalmente

molto calda e potrebbe provocare ustioni o danni.

∑ Aspettate almeno nun’ora dopo aver scollegato il cavo di alimentazione per lasciare raffreddare la superficie

dell’unità lampada prima di rimuovere l’unità lampada.

■ Cambiare con cura la lampada attenendosi alle istruzioni riportate in questa sezione oppure richiedere

la sostituzione della lampada presso il centro di servizio o il rivenditore autorizzato Sharp più vicino.*

*Se, dopo la sostituzione, la nuova lampada non si accende, portare il proiettore a riparare presso il centro di

servizio o il rivenditore autorizzato Sharp più vicino.

Rimozione ed installazione dell’unità lampada

Attenzione!

∑ Non rimuovere l’unità lampada dal

proiettore immediatamente dopo l’uso. La lampada è molto calda e può causare ustioni o lesioni alle persone.

Accessori

opzionali

Unità lampada AN-C430LP

Informazioni

∑ Non toccare la superficie di vetro dell’unità

della lampada o l’interno del proiettore.

∑ Per evitare di farvi male o di causare danni

alla lampada, assicurarsi di seguire attentamente i passi qui sotto.

∑ Ad eccezione di quelle dell'unità lampada

e del relativo coperchio, evitare di allentare le altre viti.

1 Premere

proiettore o

STANDBY/ON sul

STANDBY sul

telecomando per mettere il proiettore nel modo di attesa.

∑ Attendere fino a quando la ventola di

raffreddamento non si ferma.

Scollegare il cavo di alimentazione.

∑ Scollegare il cavo di alimentazione dalla

presa CA.

∑ Lasciare la lampada fino a quando si è

raffreddata completamente (1 ora circa).

Rimuovere il coperchio dell’unità lampada.

∑ Allentare la vite di servizio dell’utente

(1) che fissa il coperchio dell’unità lampada. Far scivolare verso il basso (2) il coperchio dell’unità lampada e rimuoverlo (3).

4 Rimuovere l’unità lampada.

∑ Allentare le viti di fissaggio dall’unità

lampada. Reggere l’unità lampada e tirarla nella direzione indicata dalla freccia. A questo punto mantenere l’unità lampada in posizione orizzontale e non inclinarla.

Tasto STANDBY/ON

Presa AC

Vite di servizio dell’utente (per il coperchio dell’unità lampada)

Appendice

Vite di fissaggio

Informazioni sulla lampada

5 Inserire la nuova unità lampada.

∑ Premere l’unità lampada fermamente

nello scomparto dell’unità lampada. Serrare le viti di fissaggio.

6 Riposizionare il coperchio

dell’unità lampada.

∑ Allineare il coperchio dell’unità lampada

e farlo scorrere per chiudere. Quindi stringere la vite di servizio per assicurare il coperchio dell’unità lampada.

Informazioni

∑ Se l’unità lampada e il relativo coperchio

non sono installati correttamente, anche se il cavo di alimentazione è collegato non sarà possibile accendere il proiettore.

Vite di servizio dell’utente (per il coperchio dell’unità lampada)

Ripristino del timer della lampada

Azzerare il timer della lampada dopo la sostituzione della lampada.

Informazioni

∑

Assicurarsi di ripristinare il timer della lampada solo alla sostituzione della lampada. Se si azzera il timer della lampada continuando ad usare la stessa lampada, quest’ultima si può danneggiare o scoppiare.

∑ È altresì possibile azzerare il timer della

lampada tramite la LAN. (Per i dettagli fare riferimento alla “GUIDA DI IMPOSTAZIONE” contenuta nel CDROM in dotazione.)

Collegare il cavo di alimentazione.

∑ Collegare il cavo di alimentazione nella

presa CA del proiettore.

Azzerare il timer della lampada.

∑

Tenendo premuti ", ENTER e MENU nel proiettore contemporaneamente, premere

∑ Appare l’indicazione “LAMP 0000H” sul

display, indicando così che è stato azzerato il timer della lampada.

STANDBY/ON nel proiettore.

Presa AC

Tasto STANDBY/ON

Tasto ENTER Tasto "

Tasto MENU

Scheda di compatibilità del computer

La tabella sottostante elenca i codici di segnale compatibili con il proiettore. Quando le immagini sono distorte oppure non possono essere riprodotte, regolare il segnale di uscita del computer facendo sempre riferimento alla tabella sottostante.

Computer

∑ Supporto a segnale multiplo

Frequenza orizzontale: 15–70 kHz Frequenza verticale: 43–85 Hz

La seguente, è una lista di modi conformi alla VESA. Nonostante ciò, questo proiettore supporta altri segnali che non appartengono agli standard VESA.

PC/MAC

MAC 13" MAC 16" MAC 19" MAC 21"

Risoluzione Standard VESA

640 × 400

720 × 400

VGA

640 × 480

800 × 600

SVGA

1.024 × 768

XGA

1.280 × 720

1.280 × 768

1.280 × 800

WXGA

1.360 × 768

1.366 × 768

1.152 × 864

SXGA

1.280 × 1.024

1.400 × 1.050

SXGA+

VGA

SVGA

XGA

SXGA

640 × 480 832 × 624

1.024 × 768

1.152 × 870

Frequenza orizzontale

(kHz)

27,0 31,5 37,9 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 35,5 40,3 48,4 56,5 60,0 68,7 45,0 47,7 62,7 47,6 47,8 55,0 66,2 67,5 64,0 64,0 34,9 49,7 60,2 68,7

Frequenza verticale

Orologio pixel: 12–108 MHz Segnale di sinc.: compatibile con livello TTL

Compatibile con il segnale di sicnronizzazione sul verde

∑

(Hz)

60 70 85 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 43 50 60 70 75 85 60 60 75 60 60 60 70 75 60 60 67 75 75 75

Supporto

DVI

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔

✔

Visualizzazione

Raffinata

Reale

Compressione intelligente

Raffinata

Reale

Compressione intelligente

Nota

∑ Questo proiettore potrebbe non essere in grado di far apparire delle immagini dal computer notebook nel

modo simultaneo (CRT/LCD). In questo caso, spegnere il display LCD sul computer notebook e fate uscire i dati del display nel modo “solamente CRT”. Dettagli su come cambiare i modi del display possono essere trovati nel manual d’uso del vostro computer notebook.

∑

Quando questo proiettore riceve segnali dal formato 640 ¥ 350 VESA VGA , “640 ¥ 400” apparirà sullo schermo.

∑ Durante la proiezione del segnale RGB di interlacciamento tramite COMPUTER/COMPONENT 1, 2 o

DVI-D con “Tipo segnale” impostato su “Autom.” o “RGB”, è possibile che l’immagine non venga proiettata nella maniera desiderata. In questo caso, utilizzare la presa Video o S-Video.

DTV

Segnale Frequenza verticale (Hz)Frequenza orizzontale (kHz)

480 480P 540P

576 576P 720P 720P

1035 1080 1080

I I I

15,7 31,5 33,8 15,6 31,3 37,5 45,0 33,8 28,1 33,8

60 60 60 50 50 50 60 60 50 60

Supporto DVI

✔ ✔

✔ ✔ ✔

✔ ✔

Appendice

Localizzazione dei guasti

Problema

Nessuna immagine e

nessun suono, oppure il

proiettore non si avvia.

Il suono viene riprodotto ma

non appare l’immagine.

I colori sono sbiaditi o di

cattiva qualità.

L’immagine è offuscata;

appaiono delle interferenze.

Controllo

∑

Il cavo di alimentazione del proiettore non è stato collegato alla presa murale.

∑ È spenta la corrente del dispositivo esterno collegato. ∑ È errato il modo d’entrata selezionato. ∑ La funzione AV MUTE è attivata.

∑

I cavi sono stati collegati erratamente al pannello laterale del proiettore.

∑ Sono scariche le batterie del telecomando. ∑ L’uscita esterna non è stata impostata durante il collegamento

del computer notebook.

∑ Il coperchio del filtro, il coperchio del gruppo lampada o il

coperchio dell’alloggiamento lampada non è installato correttamente.

∑

Cavi collegati in modo sbagliato al panello del pannello del proiettore.

∑ La regolazione “Luminos.” è impostata al minimo.

∑ Regolazioni dell’immagine non impostate correttamente.

(Solo entrata video, S-video) ∑ Il sistema d’entrata video è stato impostato in modo errato. (Solo COMPUTER/COMPONENTE 1, 2, DVI-D) ∑ Il tipo di segnale d’entrata (RGB/componente) è impostato in

modo errato.

∑ Regolare la messa a fuoco. ∑ La distanza di proiezione eccede il campo di messa a fuoco. ∑ C’è una velatura sulle lenti. Se il proiettore viene spostato da

una stanza fredda ad una calda, o se viene improvvisamente scaldato, potrebbe formarsi della condensa sulla superficie delle lenti e l’immagine risulterà indistinta. Se prega di preparare il proiettore almeno un’ora prima dell’utilizzo. Nel caso in cui si formi condensa, rimuovere il cavo di alimentazione dalla presa e attendere che la condensa sparisca.

(Solo per l’entrata del computer)

∑ Effettuare le regolazioni “Sinc.fine”. (regolazione “Clock”) ∑ Effettuare le regolazioni “Sinc.fine”. (regolazione “Fase”) ∑ Possono essere visualizzate delle interferenze a seconda del

tipo di computer.

∑

I cavi sono stati collegati in modo errato sul pannello laterale del proiettore.

∑ Il volume è al minimo.

Pagina

—

34 35

23-29

15 23

23-29

33 19

—

46 46

—

23-29

Appare l’immagine ma

non si sente il suono.

A volte si sente un

suono anomalo

dall’involucro.

∑ Se l’immagine è normale, il suono dipende dalla riduzione

dell’involucro dovuto agli sbalzi di temperatura nella stanza. Questo non influirà sulle prestazioni o sul funzionamento.

—

L’indicatore di

manutenzione sul

proiettore si illumina o

lampeggia in colore rosso. Non è possibile accendere

o mettere nel modo di

attesa l’unità utilizzando i

tasti STANDBY/ON sul

proiettore.

L’immagine è verde con i

segnali di ingresso

Component (COMPUTER/

COMPONENT 1, 2, DVI-D).

L’immagine è rosa (non

verde) con i segnali di

ingresso RGB (COMPUTER/

COMPONENT 1, 2, DVI-D).

Immagine troppo

e biancastra.

I livelli di nero di

un’immagine presentano

delle bande o appaiono

scoloriti quando DVI-D è

selezionato.

La ventola di

raffreddamento emette

dei rumori.

La lampada non si

accende neanche dopo

aver acceso il proiettore.

La lampada si spegne

improvvisamente

durante la proiezione.

Nell’immagine si verifica

talvolta un'interferenza.

Occorre molto tempo

affinché si accenda la

lampada.

Immagine nera.

Il telecomando non può

essere utilizzato.

luminosa

∑ Fare riferimento alla sezione “Indicatori manutenzione”.

∑ E’ stato impostato il livello di blocco tastiela.

∑ Cambiare l’impostazione del tipo di segnale in ingresso.

∑ Regolazioni dell’immagine non impostate correttamente.

∑ Selezionare l’impostazione per Gamma dinamica (“Standard” o

∑ Quando la temperatura all'interno del proiettore aumenta, la

∑ L’indicatore lampada è di colore rosso.

∑ I cavi non sono collegati correttamente al proiettore o

∑ Se questo problema si verifica spesso, sostituire la lampada. ∑ Può essere necessario sostituire la lampada.

∑ Utilizzare il telecomando puntandolo in direzione del sensore

∑ Il telecomando potrebbe essere troppo distante da proiettore. ∑ Se il sensore del telecomando del proiettore è esposto alla luce

∑

ControlloProblema Pagina

Se il blocco tastiela è impostato su attivo ON, sono bloccati tutti i tasti.

“Migliorata”) che consente di ottenere la migliore qualità dell’immagine.

ventola di raffreddamento gira più rapidamente.

Sostituire la lampada.

l’apparecchiatura collegata non funziona correttamente.

La lampada si è esaurita. Sostituirla.

del proiettore.

diretta del sole o a forte luce fluorescente, spostare il proiettore in un luogo in cui sia protetto dalla luce.

Le batterie possono essere scariche o non inserite correttamente. Assicurarsi che le batterie siano inserite correttamente o inserirne delle nuove.

—

23-29

60 60

Appendice

Al proiettore è dotata di un microprocessore, le cui prestazioni potrebbero venire compromesse dall’utilizzo inappropriato o da interferenze. In tal caso, scollegare al proiettore e collegarla nuovamente dopo più di 5 minuti.

Per l’assistenza SHARP

Se sorgono dei dubbi durante l’impostazione o l’utilizzo di questo proiettore, fate prima riferimento alla sezione “Localizzazione dei guasti” alle pagine 64 e 65. Se questo manuale di istruzioni non basta per risolvere il problema, rivolgetevi al Reparto di servizio del vostro rivenditore autorizzato della SHARP elencato di seguito.

Stati Uniti Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharpusa.com

Canada Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

Messico Sharp Electronics Corporation Mexico

Branch

(525) 716-9000 http://www.sharp.com.mx

America latina Sharp Electronics Corp. Latin American

Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Germania Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Regno Unito Sharp Electronics (U.K.) Ltd.

08705 274277 http://www.sharp.co.uk/customersupport

Italia Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

Francia Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Spagna Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Svizzera Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Svezia Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Austria Sharp Electronics (Europe) GMBH

Branch Office Austria

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Benelux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Australia Sharp Corporation of Australia

Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Nouva Zelanda Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharp.net.nz

Singapore Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Malesia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

U.A.E. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Tailandia Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Corea Sharp Electronics Incorporated of

Korea

(82) 2-3660-2002 lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

India Sharp Business Systems (India)

Limited

(91) 11- 6431313 service@sharp-oa.com

Specifiche

Modello Dispositivi di visualizzazione Risoluzione Lente

Te r minali di ingresso

Te r minali di uscita

Te r minali di controllo e comunicazione

Altoparlanti Lampada di proiezione Tensione Frequenza Corrente di ingresso Consumo (attesa)

Temperatura operativa Contenitore Dimensioni (solo corpo principale) [L × A × D] Peso (circa)

Numero di F Zoom Fuoco DVI-D (Compatibile con HDCP) Computer/Componente

(mini D-sub a 15 pin)

S-Video (mini DIN a 4 pin) Video (RCA) Audio (minijack stereo di ø3,5 mm) Audio (RCA) Computer/Componente

(mini D-sub a 15 pin)

Audio (minijack stereo di ø3,5 mm) LAN (RJ-45) USB (Tipo B) RS-232C (mini DIN a 9 pin)

Telecomando in linea (minijack stereo di ø3,5 mm)

XG-C465X/XG-C435X Display LCD a 0,8" × 3 XGA (1024 × 768) F 1,7 – 1,9 Manuale, ×1,2 (f = 28,0 – 33,6 mm) Manuale

×1 ×2

×1 ×1 ×2 ×2 (L/R) ×1

×1 ×1 ×1 ×1

×1

2 W (Mono) 275 W CA 100 – 240 V 50/60 Hz 3,6 A 360 W (6 W) con CA 100 V

345 W (8 W) con CA 240 V Da 41°F a 95°F (da +5°C a +35°C) Plastica

/32" × 4" × 11 1/64"

12 (326 × 101,5 × 279,5 mm)

10,8 lbs. (4,9 kg)

In linea con la sua politica di miglioramento continuo dei prodotti, la SHARP si riserva il diritto di apportare modifiche al design e alle funzioni di questo prodotto senza preavviso. I dati relativi alle specifiche inerenti le prestazioni qui riportati rappresentano dei valori nominali misurati su determinate unità produttive e possono variare da unità a unità.

Appendice

Indice analitico

2D Progressivo .................................................... 45

3D Progressivo .................................................... 45

Accessori in dotazione ........................................ 10

Accessori opzionali .............................................. 10

Adattatore RS-232C DIN-D-sub .......................... 27

Altoparlante .......................................................... 52

Avvio automatico ................................................. 50

Blocco tastiera ..................................................... 50

Blu ........................................................................ 44

BORDO ................................................................ 37

Borsa a tracolla .................................................... 20

Cavo di alimentazione ......................................... 30

Cavo RGB ............................................................ 23

Chiave autom....................................................... 48

Chiusura sistema ................................................. 49

Cinema ................................................................. 44

Cinturino coprilente .............................................. 10

Clock .................................................................... 46

Codice di auesso ................................................. 49

Colore .................................................................. 44

Connettore dello standard Kensington Security ..

Contrasto ............................................................. 44

Coprilente ............................................................ 12

Correzione della deformazione trapezoidale ....

Cliente DHCP ...................................................... 53

Definizione ........................................................... 44

DOT BY DOT ....................................................... 37

Eco + Sil............................................................... 48

Fase ..................................................................... 46

Fondo ................................................................... 48

Gamma dinamica................................................. 45

Gateway ............................................................... 53

Gioco .................................................................... 44

Indicatore avvertimento temperatura .................. 58

Indicatore di alimentazione.................................. 30

Indicatore lampada .............................................. 58

Indirzzo IP ............................................................ 53

Indirzzo MAC ....................................................... 54

Info segnale ......................................................... 46

Immagine ....................................................... 40, 44

Lampada .............................................................. 60

LAN/RS232C ....................................................... 52

Lingua (Lingua visualizzata sullo schermo) .. 41, 54

Luminos. .............................................................. 44

Masc. subnet ....................................................... 53

Mod. immagine .................................................... 44

Modo PRO ........................................................... 52

Modalità ventola .................................................. 52

NORMALE ........................................................... 37

Opzioni 1 ........................................................ 41, 47

Opzioni 2 ........................................................ 41, 51

Orizz. .................................................................... 46

Parola d’ordine..................................................... 51

PDF ........................................................................ 6

PIENA .................................................................. 37

Posiz. Menù ......................................................... 49

Presa CA.............................................................. 30

Progressivo .......................................................... 45

Proiettore ............................................................. 54

Presentazione ...................................................... 44

32, 48

Rapporto di ingrandimento ............................ 37, 38

Reattiva tutto........................................................ 54

Ricevitore remoto ................................................ 39

Regolazione Sinc.auto......................................... 46

Reset .................................................................... 44

Ridimens. .............................................................47

Risoluz. ................................................................ 46

Rosso ................................................................... 44

RS-232C .............................................................. 52

Selettore di inclinazione ...................................... 31

Sensore del telecomando .................................... 15

Sfumatura ............................................................ 44

Sinc.fine ......................................................... 40, 46

Sistema sonoro .................................................... 49

Sistema video ...................................................... 45

Sostituzione della lampada ................................. 60

Spegn. Automatico .............................................. 48

Spost. imm ........................................................... 47

sRGB ................................................................... 44

Standard .............................................................. 44

STIRATURA......................................................... 37

STIRATURA V ..................................................... 38

Tasti di regolazione .............................................. 42

Tasti di regolazione/MOUSE ......................... 39, 42

Tasti INPUT .......................................................... 34

Tasti MAGNIFY .................................................... 35

Tasti Volume ........................................................ 35

Tasto AUTO SYNC .............................................. 46

Tasto AV MUTE ................................................... 35

Tasto ECO+QUIET .............................................. 36

Tasto ENTER ....................................................... 43

Tasto FREEZE ..................................................... 35

Tasto KEYSTONE ................................................ 32

Tasto L-CLICK ..................................................... 39

Tasto MENU ......................................................... 42

Tasto ON .............................................................. 30

Tasto per la regolazione dell’altezza ................... 31

Tasto PICTURE MODO ....................................... 36

Tasto R-CLICK/RETURN ............................... 39, 43

Tasto RESIZE ...................................................... 37

Tasto STANDBY................................................... 30

TCP/IP ................................................................. 53

Telecomando ....................................................... 14

Temp col (Temperatura dei colori) ....................... 45

Terminale di ingresso AUDIO .........................23-26

Terminale di ingresso COMPUTER/COMPONENT 1 ... Terminale di ingresso COMPUTER/COMPONENT 2 ...

Terminale di ingresso S-VIDEO .......................... 26

Terminale di ingresso VIDEO .............................. 26

Terminale di uscita AUDIO .................................. 29

Terminale ingresso DVI-D .............................. 24, 25

Terminale LAN ..................................................... 28

Terminale RS-232C ............................................. 27

Terminale USB ..................................................... 39

Terminale WIRED REMOTE ................................ 14

Timer lam. (dur) ................................................... 47

Tipo segnale ........................................................ 45

Uscita audio ......................................................... 52

Uscita del montor ................................................. 52

Valvola di aspirazione.................................... 13, 55

Valvola di scarico ........................................... 13, 55

Vert....................................................................... 46

Vis. OSD .............................................................. 48

ZOOM AREA ....................................................... 38

23, 25 23, 25

SHARP CORPORATION

Sharp XG-C465X, XG-C435X User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduzione

Istruzioni per la consultazione del presente manuale di instruzioni

Indice

Per accedere ai manuali di istruzioni nel formato PDF

NORME DI SICUREZZA IMPORTANTI

Accessori
