Sharp XG-C465X, XG-C435X User Manual [de]

Download

DATENPROJEKTOR

MODELL

XG-C465X XG-C435X

Einführung Kurzanleitung Einstellung Anschlüsse

BEDIENUNGSANLEITUNG

Grundlegende

Bedienung

Funktionen

Nützliche

Anhang

WICHTIG

∑

Zu Ihrer Hilfe bei der Meldung von Verlust oder Diebstahl des Projektors notieren Sie bitte die Modell- und

Modell-Nr.:

Seriennummern, die auf der Unterseite des Projektors angegeben sind, und bewahren Sie diese Information auf.

∑

Stellen Sie vor dem Wegwerfen der Verpackung sicher, dass der

Serien-Nr.:

Inhalt auf die Gegenstände überprüft wird, die in der Liste von „Mitgeliefertes Zubehör“ auf Seite 10 aufgeführt sind.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 10A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth / Blue : Neutral / Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

or and of the same rating as

∑ The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by

the letter E or by the safety earth symbol

or coloured green or green-and-yellow.

∑ The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black. ∑ The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

The supplied CD-ROM contains operation instructions in English, German, French, Spanish, Italian, Dutch, Swedish, Portuguese, Chinese and Korean. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Schwedisch, Portugiesisch, Chinesisch und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, espagnol, italien, néerlandais, suédois, portugais, chinois et coréen. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, spanska, italienska, holländska, svenska, portugisiska, kinesiska och koreanska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, español, italiano, holandés, sueco, portugués, chino y coreano. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, spagnolo, italiano, olandese, svedese, portoghese, cinese e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Spaans, Italiaans, Nederlands, Zweeds, Portugees, Chinees en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Espanhol, Italiano, Holandês, Sueco, Português, Chinês e Coreano. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Einführung

DEUTSCH

Es gibt zwei wichtige Gründe für die baldige Garantie-Registrierung dieses neuen Projektors von SHARP mit Hilfe der dem Projektor beiliegenden REGISTRIERUNGS-KARTE:

1. GARANTIE

Hierdurch wird sichergestellt, dass Sie sofort den vollständigen Anspruch auf die Garantie auf Bauteile, Service und Personalkosten dieses Gerätes haben.

2. CONSUMER PRODUCT SAFETY ACT

Um sicherzustellen, dass Sie sofort über Sicherheitshinweise zu Inspektionen, Modifizierungen oder einen Rückruf benachrichtigt werden, die von SHARP aufgrund des Consumer Product Saftey Act von 1972 durchgeführt werden müssen, LESEN SIE BITTE DEN WICHTIGEN ABSCHNITT ÜBER DIE „EINGESCHRÄNKTE GARANTIE“ DURCH.

WARNUNG:

Helle Lichtquelle. Nicht in den Lichtstrahl schauen oder ihn direkt anschauen. Besonders Kinder sollten nicht direkt in den Lichtstrahl schauen.

NUR USA

WARNUNG: Um das Risiko von elektrischem Schlag zu verringern, sollte dieses Gerät nicht

Regen oder Feuchtigkeit ausgesetzt werden.

Der Blitz mit dem Pfeilsymbol innerhalb eines

VORSICHT

RISIKO VON ELEKTRISCHEM

SCHLAG. NICHT DIE SCHRAUBEN

ENTFERNEN, AUSGENOMMEN

DIE BESONDERS AUSGEWIESENEN

SERVICESCHRAUBEN FÜR

DEN BENUTZER.

VORSICHT: ZUR VERRINGERUNG DES RISIKOS VON

KEINE DURCH DEN BENUTZER ZU WARTENDEN BAUTEILE

DIE WARTUNG SOLLTE NUR DURCH QUALIFIZIERTES

ELEKTRISCHEM SCHLAG NICHT

DIE ABDECKUNG ENTFERNEN.

AUSSER DER LAMPENEINHEIT.

WARTUNGSPERSONAL AUSGEFÜHRT WERDEN.

gleichseitigen Dreiecks warnt den Benutzer vor dem Vorhandensein unisolierter, potentiell gefährlicher Stromspannung im Geräteinneren, die ein Risiko darstellt bzw. elektrische Schläge verursachen kann.

Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks macht den Benutzer auf wichtige Anweisungen zu Bedienung und Wartung (Service) des Gerätes in der mitgelieferten Dokumentation aufmerksam.

WARNUNG

: Die FCC-Vorschriften besagen, dass jede nicht durch den Hersteller genehmigte Änderung oder

Modifizierung des Gerätes zu einer Annullierung der Betriebsgenehmigung des Gerätes führen kann.

NUR USA

INFORMATION

Dieses Gerät wurde getestet und entspricht den Einschränkungen bei den Anforderungen für ein digitales Klasse A-Gerät, wie sie in Teil 15 der FCC-Regelung beschrieben werden. Diese Einschränkungen wurden erstellt, um einen sinnvollen Schutz gegen schädliche Interferenzen zu gewährleisten, wenn das Gerät in einer kommerziellen Umgebung betrieben wird. Dieses Gerät entwickelt, verwendet und strahlt Radiofrequenz-Energie ab und kann unter Umständen - wenn es nicht in Übereinstimmung mit dem Benutzerhandbuch aufgestellt und betrieben wird - schädliche Interferenzen bei der Radiokommunikation verursachen. Der Betrieb dieses Gerätes in einem Wohnbereich führt aller Wahrscheinlichkeit nach zu schädlichen Interferenzen; in einem solchen Fall liegt es beim Benutzer, auf eigene Kosten geeignete Maßnahmen zur Beseitigung der Interferenzen zu ergreifen.

Das mitgelieferte Computer-Kabel muss mit diesem Gerät verwendet werden. Das Kabel wird mitgeliefert um sicherzustellen, dass das Gerät den FCC-Vorschriften der Klasse A entspricht.

WARNUNG

Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Gegenmaßnahmen durchzuführen und dafür aufzukommen.

Geräuschpegel LpA: <70 dB Gemessen nach EN ISO 7779: 2001

NUR USA

-1

WARNUNG:

Der Kühlventilator in diesem Projektor läuft nach der Aktivierung des Standby-Modus etwa 90 Sekunden lang weiter. Während des normalen Betriebs sollte der Projektor immer mit der STANDBY-Taste (Bereitschaft) des Projektors oder der Fernbedienung in den Standby-Modus geschaltet werden. Stellen Sie sicher, dass der Lüfter gestoppt ist, bevor Sie den Projektor im Ablagekasten ablegen. WÄHREND DES NORMALEN BETRIEBES SOLLTE DER PROJEKTOR NIEMALS DURCH ABTRENNEN DES NETZKABELS AUSGESCHALTET WERDEN. EIN AUSSCHALTEN DES GERÄTES AUF DIESE WEISE HAT EINE VERKÜRZUNG DER LAMPENLEBENSDAUER ZUR FOLGE.

ENTSORGUNG DES GERÄTES

Bei diesem Produkt wurde Zinn-Blei-Lötmaterial verwendet und die Lampe enthält eine kleine Menge Quecksilber. Die besondere Entsorgung dieser Materialien kann aufgrund von Gesetzen zum Umweltschutz vorgeschrieben sein. Wenden Sie sich hinsichtlich Entsorgungs- und Recycling-Informationen an die örtlichen Behörden, die Electronics Industries Alliance: www.eiae.org, die Lampen-Recycling-Organisation www.lamprecycle.org oder an Sharp unter der Nummer 1-800-BE-SHARP.

NUR USA

Vorsichtsmaßnahmen beim Austauschen der Lampe

Siehe den Abschnitt „Austauschen der Lampe“ auf Seite 60.

Dieser SHARP-Projektor verfügt über ein LCD-Panel (Flüssigkristalldisplay). Dieses hochentwickelte Display umfasst

786.432 Pixel (x RGB) TFT (Dünnfilmtransistoren). Wie bei allen technologisch fortschrittlichen, elektronischen Geräten, z. B. Großbild-Fernsehern, Videosystemen bzw. Videokameras, sind bestimmte Toleranzgrenzen für die Funktionen gegeben. Dieses Gerät hat einige inaktive, innerhalb akzeptierter Toleranzgrenzen liegende Bildpunkte, die als leuchtende oder als nicht aktive Punkte auf der Bildwand wiedergegeben werden. Dies hat keinen Einfluss auf die Bildqualität oder die Lebensdauer des Gerätes.

∑ Microsoft® und Windows® sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten

Staaten und/oder anderen Ländern.

∑ PC/AT ist ein eingetragenes Warenzeichen der International Business Machines Corporation in den

Vereinigten Staaten.

∑ Adobe ∑ Macintosh

∑ Alle anderen Firmen- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der

Autorisierter Repräsentant für den Markt der Europäischen Gemeinschaft

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

Reader® ist ein Warenzeichen der Adobe Systems Incorporated.

ist ein eingetragenes Warenzeichen von Apple Computer, Inc. in den Vereinigten Staaten

und/oder anderen Ländern.

entsprechenden Firmen.

NUR E.U.

-2

Über diese Bedienungsanleitung

∑∑

∑

In dieser Bedienungsanleitung werden die Abbildungen und Bildschirmanzeigen zur Erläuterung

∑∑

vereinfacht dargestellt und können von der tatsächlichen Anzeige etwas abweichen.

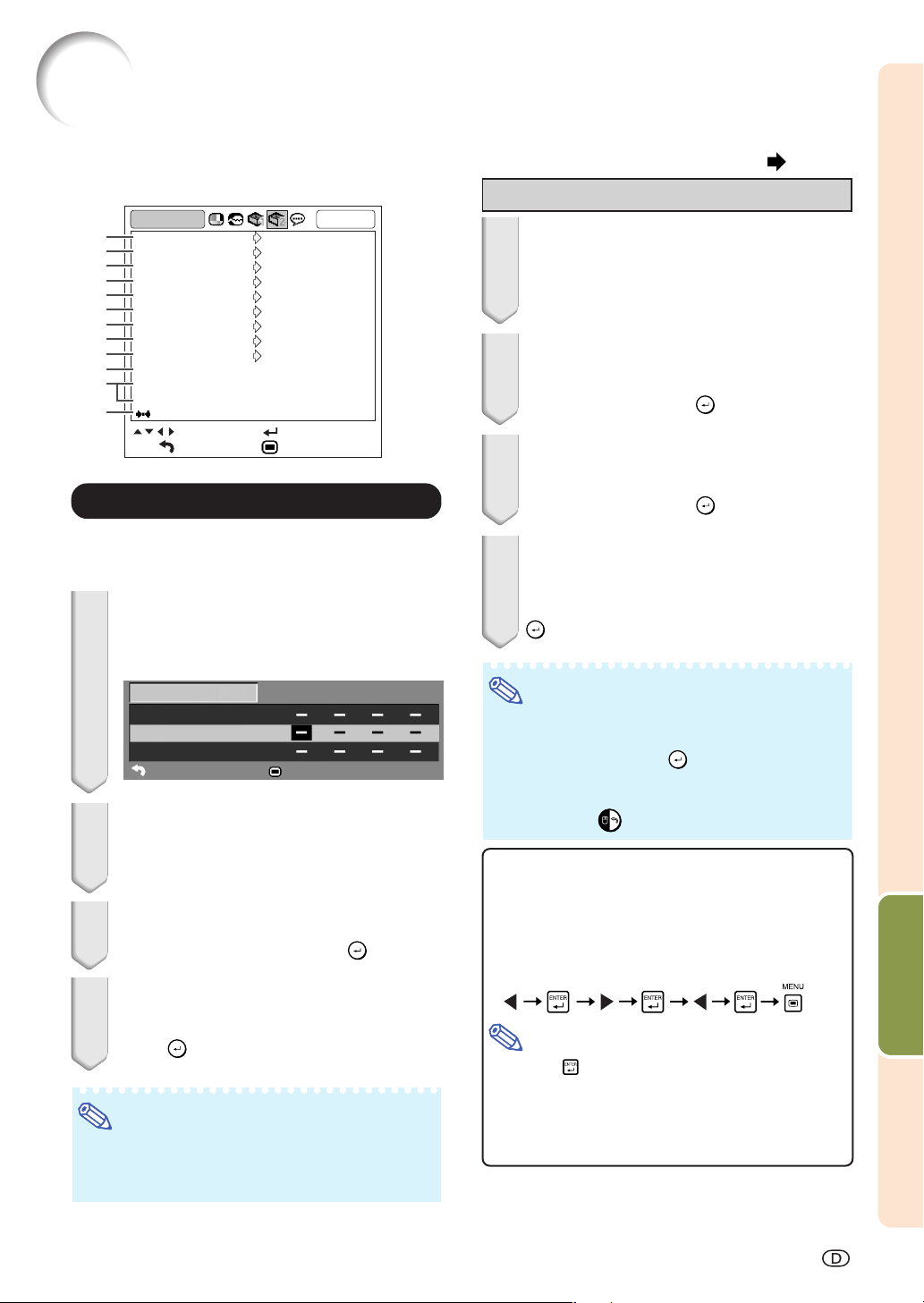

Verwendung des Menü-Bildschirms

Einführung

In diesem Schritt verwendete Tasten

In diesem Schritt verwendeter Taste

Einstelltasten ('/"/\/|)

ENTER-Taste

MENU-Taste

RETURN-Taste

MOUSE/ Einstellungstasten ('/"/\/|)

ENTERTaste

Menüoptionen

Beispiel: Anpassen von „Helligk.“

∑ Dieser Vorgang kann auch mit Hilfe der am Projektor befindlichen Tasten ausgeführt werden.

MENU drücken.

∑ Der „Bild“-Menü-Bildschirm für die

ausgewählte Eingang-Betriebsart wird angezeigt.

-42

| oder

\ drücken, um die

anderen Menü-Bildschirme anzeigen zu lassen.

∑ Das Menüsymbol für den eingestellten

Menü-Bildschirm wird hervorgehoben.

Menüsymbol Menü-Bildschirm

Hinweis

∑ Das „Fein-Sync.“-Menü ist für VIDEO

oder S-VIDEO nicht verfügbar.


Fein-Sync.

Optionen1

Optionen2

Sprache

Beispiel: Bildschirmmenü „Bild“ im

COMPUTER/COMPONENT 1 (RGB)-Modus

Bild Bildmodus

Kontrast Helligk. Rot Blau CLR Temp

Signaltyp

Reset

WÄ./EINS. ZURÜCKOKAUS

Standard

0 0 0 0

7500K

Auto

MENU-Taste

RETURN-Taste

Menüsymbole

COMP.1

In diesem Schritt verwendete Tasten

Bildschirmanzeige

Info

................ Kennzeichnet Sicherheitshinweise zur Verwendung des Projektors.

Hinweis

........ Kennzeichnet Zusatzinformationen zur Einstellung und zum Betrieb des Projektors.

Für weiteren Bezug

Wartung Fehlersuche Register

Seite 68Seiten 64 und 65Seite 55

-3

Inhaltsverzeichnis

Vorbereitung

Einführung

Über diese Bedienungsanleitung ................. 3

Inhaltsverzeichnis .......................................... 4

Zugriff auf die

PDF-Bedienungsanleitungen .................. 6

WICHTIGE SICHERHEITSHINWEISE ............ 7

Zubehör ......................................................... 10

Tastenbezeichnungen und

Tastenfunktionen.................................... 12

Verwendung der Fernbedienung ................ 15

Reichweite ......................................................... 15

Einlegen der Batterien ....................................... 15

Kurzanleitung

Kurzanleitung ............................................... 16

Einstellung

Einrichten des Projektors ............................ 18

Einrichten des Projektors ................................... 18

Projektionsmodus (PRJ. -Mod.) ......................... 19

Aufbewahrung des Projektors .................... 20

Verwendung der Tragetasche ........................... 20

Anschlüsse

Muster für Verbindungskabel...................... 21

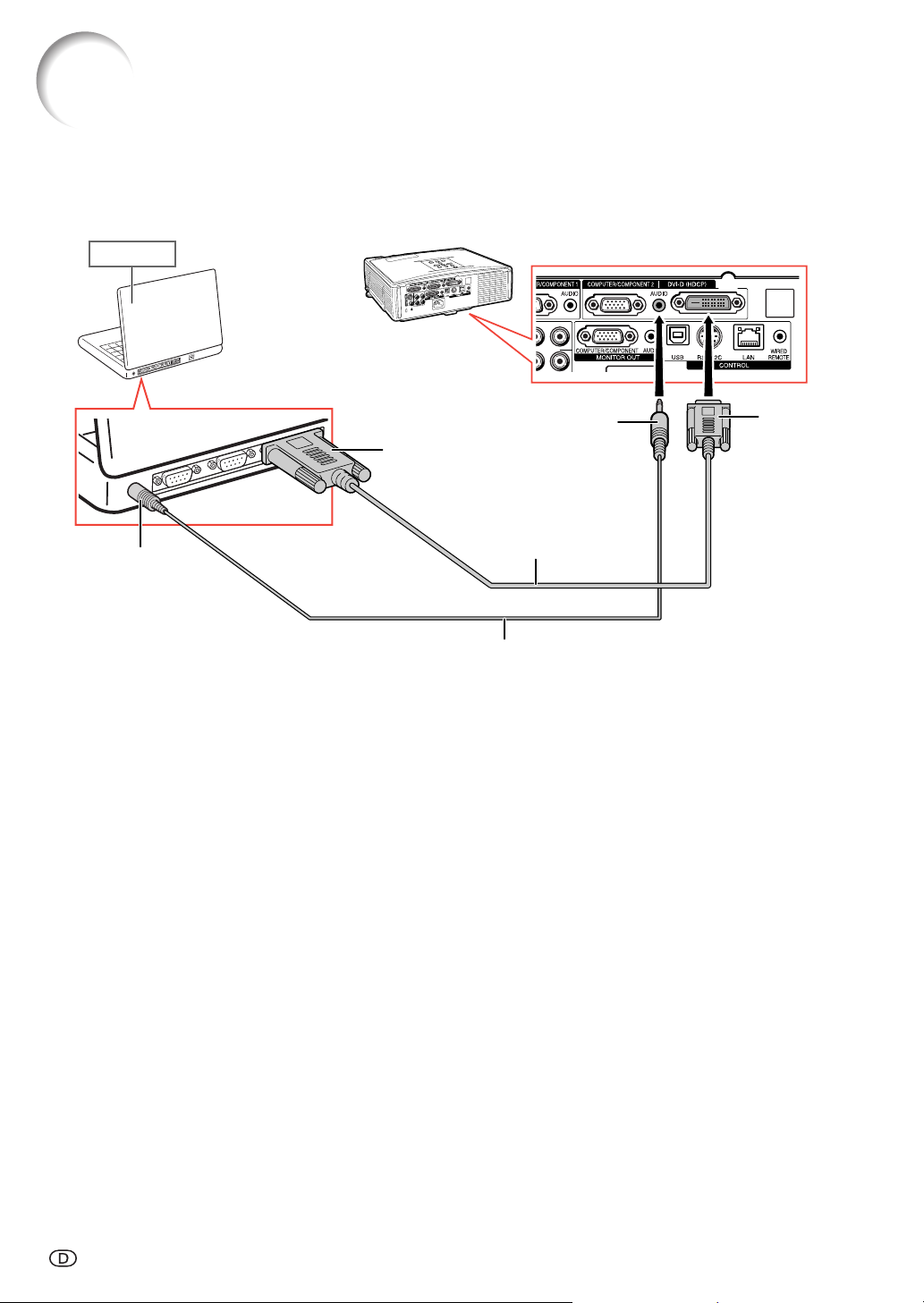

Anschluss an einen Computer ................... 23

Anschluss mit Videogeräte ......................... 25

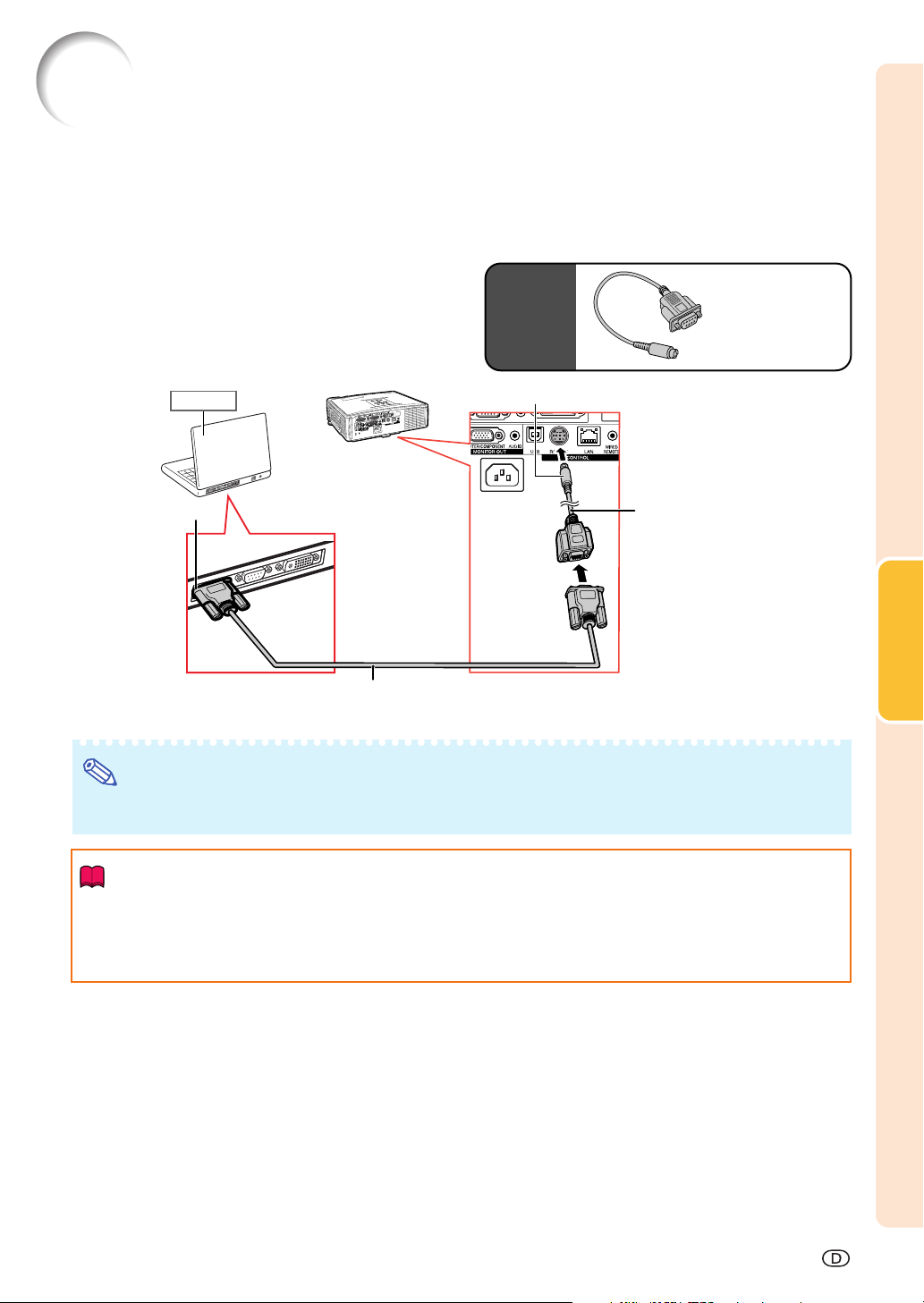

Projektorsteuerung unter Verwendung

eines Computers .................................... 27

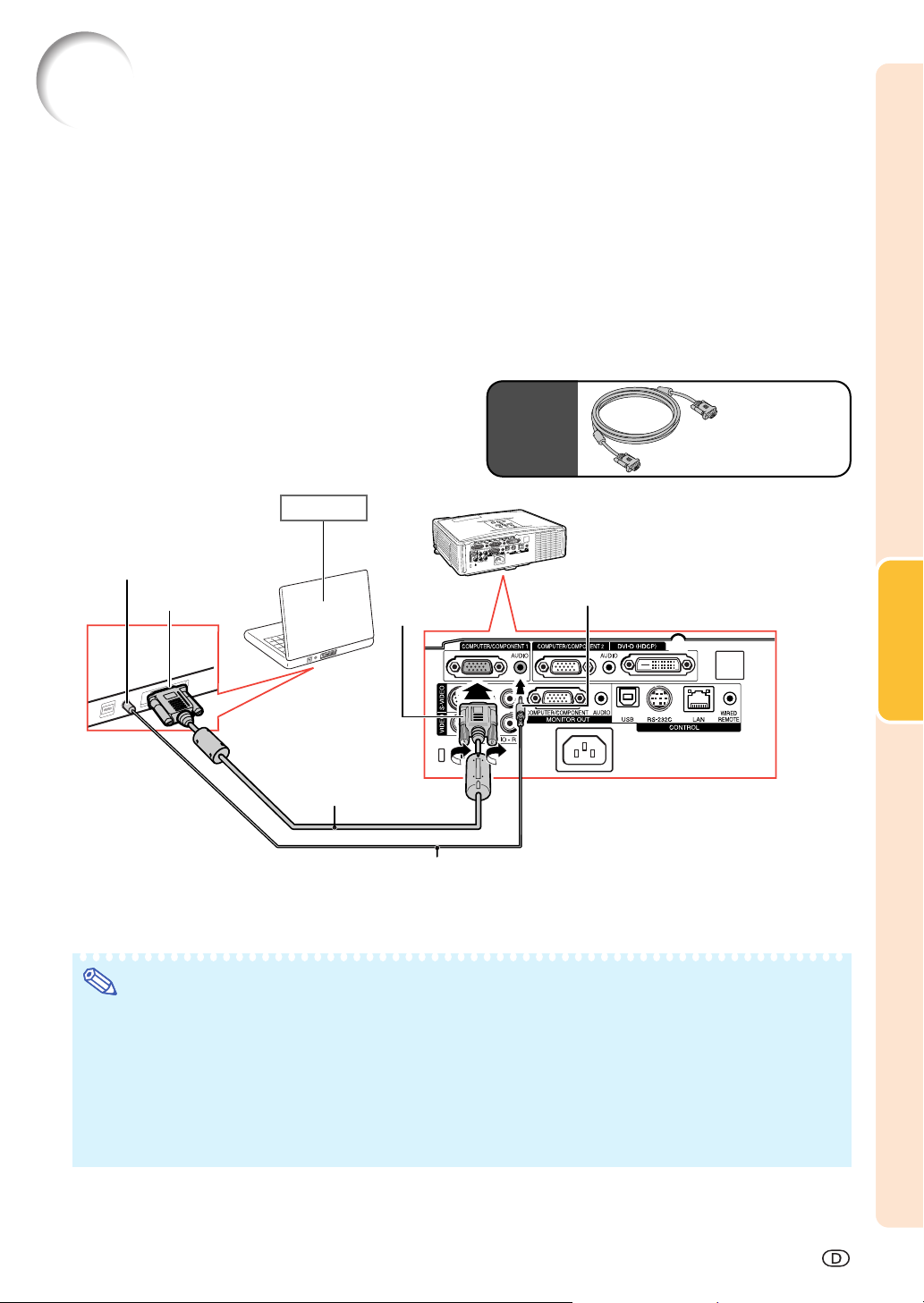

Anschluss an einen Monitor mit RGB-

Eingangsanschluss ................................ 28

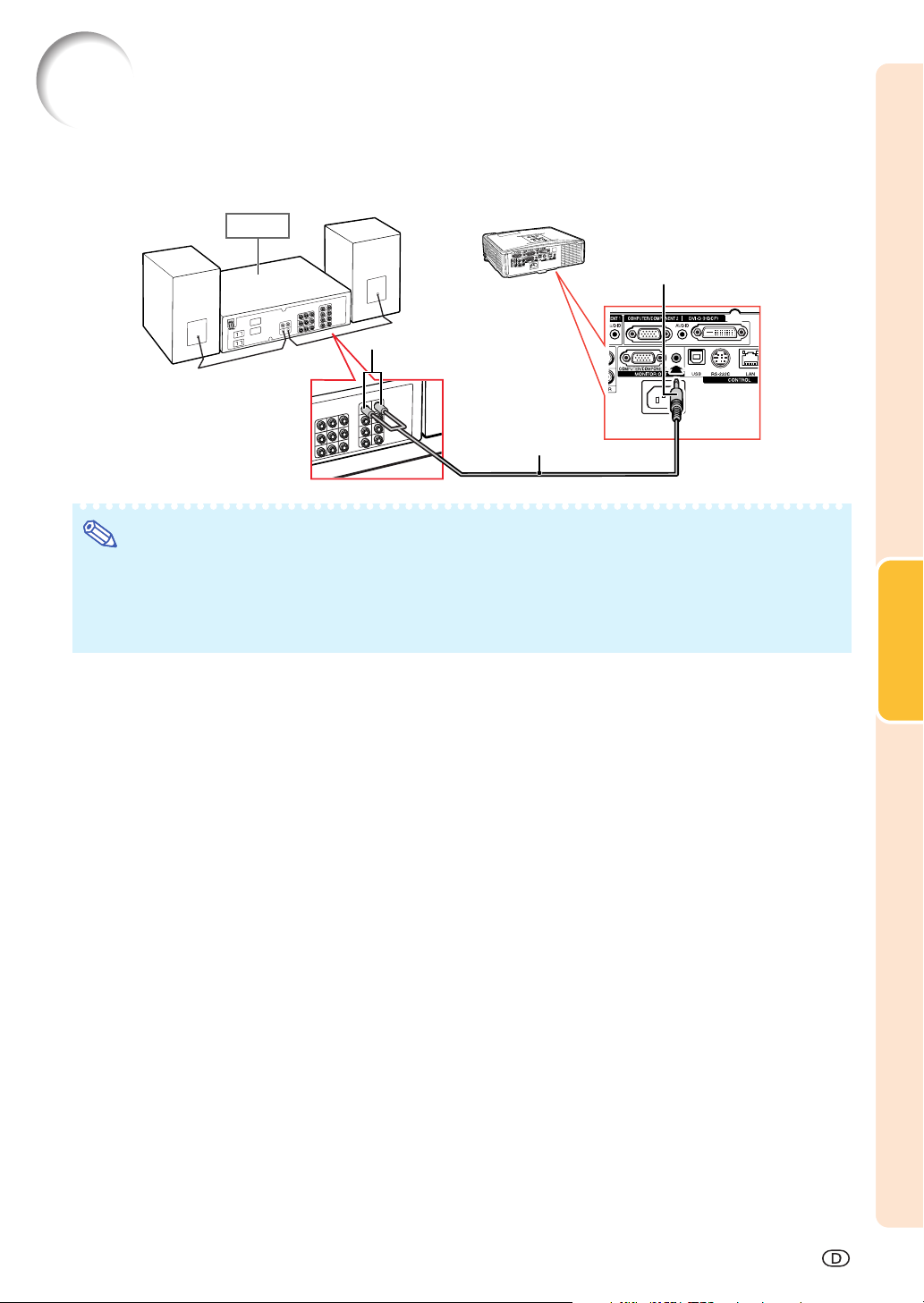

Anschluss an einen Verstärker oder an

ein anderes Audiogerät.......................... 29

Verwendung

Grundlegende Bedienung

Ein- und Ausschalten des Projektors ........ 30

Anschluss des Netzkabels ................................ 30

Einschalten des Projektors ................................ 30

Ausschalten des Projektors (Aktivierung des

Standby-Modus).......................................... 30

Bild-Projektion.............................................. 31

Verwendung Einstellfüße ................................... 31

Korrektur eines Trapezfehlers ............................ 32

Anpassung des Objektivs ................................. 33

Wechseln der EINGANG-Betriebsart ................ 34

Einstellung der Lautstärke .................................35

Anzeige des Schwarzbildschirms und

vorübergehendes Abschalten des Tons ..... 35

Anzeige einer Vergrößerung eines Bildteils ...... 35

Einfrieren eines Bildes ....................................... 35

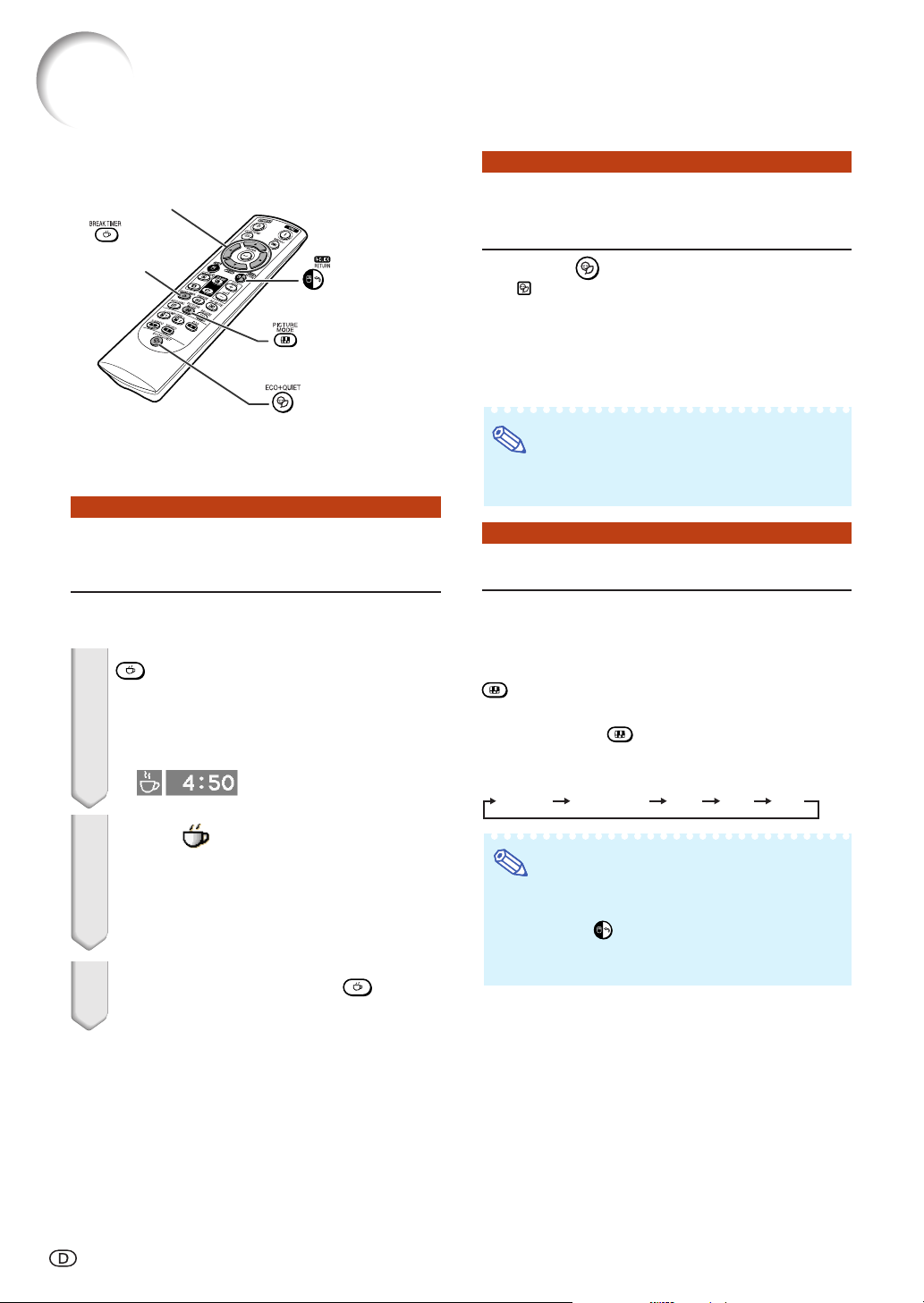

Anzeige und Einstellung des Pausen-Timers .... 36

Umschalten des Eco+Leise-Modus .................. 36

Auswählen des Bildmodus ................................ 36

Größenänderungs-Modus ................................. 37

Verwendung der Fernbedienung als

drahtlose Computer-Maus .......................... 39

Nützliche Funktionen

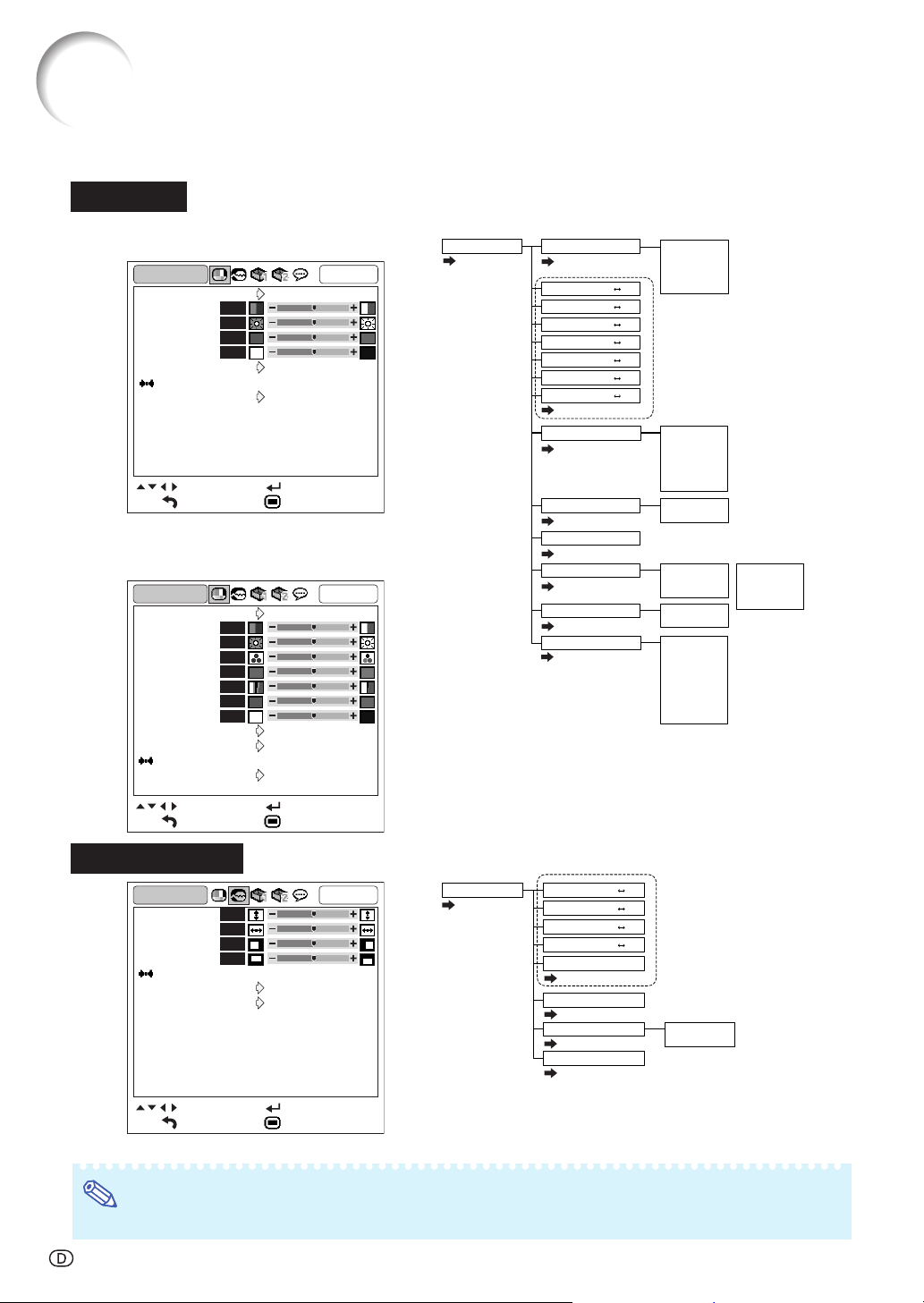

Menüpunkte .................................................. 40

Verwendung des Menü-Bildschirms .......... 42

Menüoptionen .................................................... 42

Bildanpassung („Bild“-Menü) ..................... 44

Auswählen des Bildmodus ................................ 44

Einstellung des Bildes ....................................... 44

Einstellung der Farbtemperatur ......................... 45

Einstellung des Signaltyps ................................ 45

Auswählen des dynamischen Bereichs ............ 45

Auswählen des Progressiv-Modus .................... 45

Videosystem festlegen ...................................... 45

Einstellung des Computerbildes

(„Fein-Sync.“-Menü) ............................... 46

Einstellung des Computerbildes ....................... 46

Auflösung-Einstellung ........................................ 46

Auto-Sync.-Einstellung ...................................... 46

Prüfung des Eingangssignals ........................... 46

Verwendung des „Optionen1“-Menüs ....... 47

Prüfung des Lampen-Lebensdauerstatus ......... 47

Auswählen des Größenänderungs-Modus ........ 47

Anpassen der Bildposition ................................ 47

Trapezkorrektur ..................................................48

Einstellung der Bildschirmanzeige .................... 48

Auswahl eines Start- und Hintergrundbildes ..... 48

Eco+Leise-Modus-Einstellung .......................... 48

Automatische Stromausschalt-Funktion ............ 48

Einstellen des Systemsound ............................. 49

Auswahl der Position des Menü-Bildschirms .... 49

Systemverrieg. ................................................... 49

Tastensperre-Funktion ....................................... 50

Neustart-Automatik-Funktion ............................. 50

Hilfreiche Funktionen, die während der

Installation eingestellt werden können

(„Optionen2“-Menü) ............................... 51

Einstellen eines Kennworts ................................ 51

Wenn Sie das Kennwort vergessen .................. 51

Lautsprecher-Einstellung................................... 52

Audioausgangstyp festlegen ............................ 52

Wiedergabe mit der Kehrbild-/

Umkehrbild-Funktion ................................... 52

Lüfter-Modus-Einstellung................................... 52

Monitor-Ausgang ...............................................52

LAN/RS232C ..................................................... 52

Übertragungsgeschwindigkeit festlegen

(RS-232C) ................................................... 52

DHCP Client-Einstellung .................................... 53

TCP/IP-Einstellung ............................................. 53

Überprüfung der Netzwerk-Informationen

für den Projektor .......................................... 54

Rückkehr zu den Grundeinstellungen ............... 54

Auswählen der Sprache für die

Bildschirmanzeige ...................................... 54

-4

Referenz

Anhang

Wartung......................................................... 55

Austauschen des Luftfilters ........................ 56

Austauschen des Luftfilters ................................

Wartungsanzeigen ....................................... 58

Hinweise zur Lampe..................................... 60

Lampe ............................................................... 60

Warnhinweise zur Lampe .................................. 60

Austauschen der Lampe ................................... 60

Ausbau und Installation der Lampeneinheit ...... 61

Rückstellung des Lampen-Timers ..................... 62

Computer-Kompatibilitätstabelle ................ 63

Fehlersuche .................................................. 64

SHARP-Kundendienst ................................. 66

Technische Daten......................................... 67

EINRICHTUNGS-ANLEITUNG

Beziehen Sie sich für Einzelheiten auf die „EINRICHTUNGSANLEITUNG“, die sich auf der beiliegenden CD-ROM befindet.

Einstellung der Bildwand ............................. 2

Bildwandgröße und Projektionsabstand ..... 3

Objektiv austauschen ................................... 9

Verbindungs-Pin-Zuweisungen .................. 11

RS-232C-Spezifikationen und

Befehlseinstellungen ............................. 13

Einstellung des Projektornetzwerk-

Umfeldes ................................................. 18

Steuerung des Projektors via LAN ............. 24

Einstellung des Projektors für die

Verwendung von RS-232C oder

Telenet ..................................................... 29

Wiedereinstellung des Lampentimers des

Projektors über LAN .............................. 39

Fehlersuche .................................................. 41

Abmessungen .............................................. 44

Einführung

-5

Zugriff auf die PDF-Bedienungsanleitungen

Die CD-ROM beinhaltet Bedienungsanleitungen im PDF-Format in mehreren Sprachen, damit Sie auch dann mit dem Projektor arbeiten können, wenn Sie dieses Bedienungsanleitungen nicht vorliegen haben. Zur Verwendung dieser Anleitungen muss der Adobe® Reader® auf Ihrem PC (Windows® oder Macintosh®) installiert sein.

Bitte laden Sie Adobe® Reader® aus dem Internet (http://www.adobe.com) herunter.

Zugriff auf die PDF-Bedienungsanleitungen

Für Windows®:

1 Die CD-ROM in das CD-ROM-Laufwerk

einlegen.

2 Das Symbol „Arbeitsplatz“ doppelt anklicken. 3 Das „CD-ROM“-Laufwerk doppelt anklicken. 4

Wenn Sie sich die Bedienungsanleitung anzeigen lassen möchten

1) Den „MANUALS“-Ordner doppelt anklicken.

2) Die einzusehende Sprache (Ordnername) doppelt anklicken.

3) Die PDF-Datei doppelt anklicken, um auf die Bedienungsanleitung des Projektors zuzugreifen.

Wenn Sie sich die Einrichtungs-Anleitung anzeigen lassen möchten

1) Den „SETUP“-Ordner doppelt anklicken.

2) Die einzusehende Sprache (Ordnername) doppelt anklicken.

Die PDF-Datei doppelt anklicken, um auf die Einrichtungs-Anleitung zuzugreifen.

Für Macintosh®:

1 Die CD-ROM in das CD-ROM-Laufwerk

einlegen.

2 Das Symbol „CD-ROM“ doppelt anklicken. 3

Wenn Sie sich die Bedienungsanleitung anzeigen lassen möchten

1) Den „MANUALS“-Ordner doppelt anklicken.

2) Die einzusehende Sprache (Ordnername) doppelt anklicken.

3) Die PDF-Datei doppelt anklicken, um auf die Bedienungsanleitung des Projektors zuzugreifen.

Wenn Sie sich die Einrichtungs-Anleitung anzeigen lassen möchten

1) Den „SETUP“-Ordner doppelt anklicken.

2) Die einzusehende Sprache (Ordnername) doppelt anklicken.

Die PDF-Datei doppelt anklicken, um auf die Einrichtungs-Anleitung zuzugreifen.

Info

∑ Wenn die gewünschte PDF-Datei nicht durch das doppelte Anklicken mit der Maus geöffnet werden

kann, sollte zuerst Adobe® Reader® gestartet und dann die gewünschte Datei mit den Menüs „Datei“, „Öffnen“ bestimmt werden.

-6

WICHTIGE SICHERHEITSHINWEISE

ACHTUNG: Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung

durchlesen und für die Bezugnahme gut aufbewahren.

Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN ODER ZU EINEM BRAND FÜHREN. Damit die in diesem Gerät eingebauten Sicherheitsfunktionen nicht umgangen werden, sollten die folgenden Hinweise für Installation, Verwendung und Wartung befolgt werden.

1. Lesen Sie die Anleitungen

Alle Sicherheitshinweise und Bedienungsanleitungen sollten vor der Verwendung des Gerätes gelesen werden.

2. Bewahren Sie die Anleitungen auf

Die Sicherheitshinweise und Bedienungsanleitungen sollten für zukünftige Bezugnahme aufbewahrt werden.

3. Beachten Sie die Warnungen

Alle Warnungen auf dem Gerät und in der Bedienungsanleitung sollten beachtet werden.

4. Folgen Sie den Anleitungen

Alle Bedienungs- und Gebrauchsanleitungen sollten befolgt werden.

5. Reinigung

Den Stecker dieses Gerätes vor dem Reinigen von der Steckdose abtrennen. Keine flüssigen Reinigungsmittel oder Sprühreiniger verwenden. Zum Reinigen ein angefeuchtetes Tuch verwenden.

6. Zubehör

Vom Geräte-Hersteller nicht empfohlenes Zubehör sollte nicht verwendet werden, da es eine Gefahrenquelle darstellen kann.

7. Wasser und Feuchtigkeit

Dieses Gerät nicht in der Nähe von Wasser verwenden - z.B. in der Nähe einer Badewanne, eines Waschbeckens, einer Küchenspüle oder einer Waschmaschine, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens usw.

8. Zubehör

Das Gerät nicht auf einem instabilen Wagen, einem Ständer, einem Stativ, einer Halterung oder auf einem Tisch aufstellen. Das Gerät kann herunterfallen und es können ernsthafte Körperverletzungen bei Kindern oder Erwachsenen auftreten oder es kann zu Beschädigungen des Gerätes kommen. Nur Wagen, Ständer, Stativ, Halterung oder einen Tisch verwenden, der vom Hersteller empfohlen wird oder zusammen mit dem Gerät verkauft wird. Bei Befestigung an einer Wand oder in einem Regal den Anleitungen des Herstellers folgen und einen vom Hersteller empfohlenen Befestigungssatz verwenden.

9. Transport

Das auf einem Regal aufgestellte Gerät sollte zusammen mit dem Regal vorsichtig bewegt werden. Ein schnelles Anhalten, übermäßige Gewalt und unebene Oberflächen können zum Umstürzen des Gerätes oder des Regals führen.

10. Belüftung

Schlitze und Öffnungen im Gehäuse sind für die Belüftung vorgesehen, stellen den Betrieb des Gerätes sicher und schützen vor Überhitzen. Diese Öffnungen sollten niemals blockiert werden, indem das Gerät auf einem Bett, Sofa, Teppich oder einer ähnlichen Oberfläche aufgestellt wird. Das Gerät sollte nur in einem andern Gehäuse, z.B. einem Bücherregal oder Schrank eingebaut werden, wenn eine ausreichende Belüftung sichergestellt ist oder den Anleitungen des Herstellers Folge geleistet wurde.

11. Stromversorgung

Dieses Gerät sollte nur mit der auf dem Aufkleber bezeichneten Stromquelle betrieben werden. Falls Fragen über die Art der Stromversorgung auftreten, wenden Sie sich an den Händler oder das örtliche Energieversorgungsunternehmen. Bei Geräten, die mit Batterien oder anderen Stromquellen betrieben werden, siehe die Bedienungsanleitung.

12. Erdung oder Polarisierung

Dieses Produkt ist mit einer der folgenden Arten von Steckern ausgestattet. Sollte es nicht möglich sein, den Stecker in die Netzsteckdose einzustecken, lassen Sie sich bitte von Ihrem Elektriker beraten. Umgehen Sie jedoch auf keinen Fall den Sicherheitszweck des Steckers.

a. Zweidraht (Netz)-Stecker. b. Dreidraht-Erde (Netz)-Stecker mit einem

Erdungsanschluss. Dieser Stecker passt ausschließlich in eine ErdungsNetzsteckdose.

13. Schutz des Netzkabels

Netzkabel sollten nicht im Durchgangsbereich von Personen verlegt werden oder an Orten, an denen Gegenstände auf sie gestellt oder gelegt werden. Besondere Beachtung sollten die Stecker der Kabel, Verlängerungskabel mit Steckdosen und die Stellen finden, an denen die Kabel aus dem Gerät austreten.

14. Blitzschlag

Als zusätzlicher Schutz dieses Gerätes während eines Gewitters, oder wenn es für längere Zeit unbeaufsichtigt steht und nicht verwendet wird, sollte der Netzstecker von der Steckdose abgetrennt werden. Dadurch wird eine Beschädigung des Gerätes durch Blitzschlag und Spannungsstöße in der Stromleitung vermieden.

15. Überladung

Nicht die Netzsteckdosen, die Verlängerungskabel oder Verlängerungskabel mit Steckdosen überladen, da dies Feuer oder elektrischen Schlag verursachen kann.

16. Eindringen von Gegenständen und Flüssigkeiten

Niemals Gegenstände durch die Öffnungen in das Gerät einführen, da dies zum Kontakt mit stromführenden Teilen und zu Kurzschlüssen führen und Feuer oder einen elektrischen Schlag zur Folge haben kann. Keine Flüssigkeiten auf dem Gerät verschütten.

17. Wartung

Nicht versuchen, das Gerät selbst zu warten, da beim Öffnen oder Entfernen der Abdeckungen gefährliche Stromspannungen oder andere Gefahren vorhanden sind. Alle Wartungsarbeiten dem Kundendienst überlassen.

18. Wartung durch den Kundendienst

Das Gerät sofort von der Steckdose abtrennen und den Kundendienst benachrichtigen, falls folgende Situationen eintreten:

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist. b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände

hineingefallen sind.

c. Wenn das Gerät mit Regen oder Wasser in Kontakt gekommen ist. d. Wenn das Gerät nicht normal betrieben werden kann, selbst wenn

die Bedienungsanweisungen befolgt werden. Nur diejenigen Regler einstellen, die in der Bedienungsanleitung beschrieben werden, da die falsche Einstellung anderer Regler eine Beschädigung zur Folge haben kann, und umfangreiche Reparaturarbeiten durch einen qualifizierten Techniker zur Wiederherstellung des Gerätes für einen normalen Betrieb notwendig werden.

e. Wenn das Gerät fallengelassen und beschädigt wurde. f. Wenn eine Änderung des normalen Betriebs festgestellt wird, die

eine Wartung notwendig macht.

19. Austauschteile

Falls Austauschteile benötigt werden, ist sicherzustellen, dass der Wartungstechniker die vom Hersteller vorgeschriebenen Bauteile verwendet, welche die gleichen Eigenschaften wie die Original-Bauteile aufweisen. Die Verwendung von anderen als Original-Bauteilen kann Feuer, elektrischen Schlag oder andere Gefahren zur Folge haben.

20. Sicherheitsprüfung

Nach Beendigung einer Wartung oder Reparatur dieses Gerätes den Wartungstechniker mit der Durchführung einer Sicherheitsprüfung beauftragen und überprüfen lassen, dass das Gerät in einem sicheren Betriebszustand ist.

21. Wand- oder Deckenmontage

Dieses Gerät sollte nur so an eine Wand oder Decke montiert werden, wie es vom Hersteller empfohlen wird.

22. Wärmequellen

Dieses Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizern, Öfen oder anderen Geräten (einschließlich Verstärkern) aufgestellt werden, die Wärme produzieren.

Einführung

-7

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie bei der Einrichtung Ihres Projektors unbedingt die folgenden Sicherheitshinweise.

Vorsichtsmaßnahmen bei der Handhabung der Lampeneinheit

■

Wenn die Lampe zerspringt, kann es zu Verletzungen durch Glassplitter kommen. Falls die Lampe zerspringt, sollten Sie die Lampe von einem von SHARP autorisierten Händler für Projektoren oder vom Kundendienst austauschen lassen. Siehe den Abschnitt „Austauschen der Lampe“ auf Seite 60.

CAUTION PRECAUCIÓN PRÉCAUTION

Vorsichtsmaßnahmen bei der Aufstellung des Projektors

■

Im Hinblick auf möglichst wenig Wartungsintervalle und Aufrechterhaltung der Bildqualität empfiehlt SHARP, den Projektor nicht in Räumen mit hoher Luftfeuchtigkeit, Staub und Zigarettenrauch aufzustellen. Wenn der Projektor in dieser Umgebung verwendet wird, müssen die Belüftungsöffnungen und das Objektiv öfter gereinigt werden. Wenn der Projektor regelmäßig gereinigt wird, wird die Betriebsdauer bei Verwendung des Gerätes in einer solchen Umgebung nicht reduziert. Eine interne Gerätereinigung darf nur von einem von SHARP autorisierten Händler für Projektoren oder vom Kundendienst durchgeführt werden.

Stellen Sie den Projektor nicht dort auf, wo er direktem Sonnenlicht oder hellem Licht ausgesetzt ist.

■

Positionieren Sie die Bildwand so, dass sie nicht direktem Sonnenlicht oder Raumbeleuchtung ausgesetzt ist. Licht, das direkt auf die Bildwand einfällt, schwächt die Farben und macht das Betrachten schwierig. Schließen Sie die Vorhänge und dämpfen Sie das Licht, wenn die Bildwand in einem sonnigen oder hellen Raum aufgestellt wird.

Der Projektor kann gefahrlos auf den Maximalwinkel von 9 Grad geneigt werden.

■

Eine Platzierung sollte innerhalb von ±9 Grad horizontal erfolgen.

-8

Bei Verwendung des Projektors in Höhenlagen wie in Berggebieten (in Höhen von ca. 1.500 m (4.900 Fuß) oder mehr)

■

Wenn Sie den Projektor in Höhenlagen mit dünner Luft verwenden, Stellen Sie „Lüfter-Mod.“ auf „Hoch“. Wenn dies nicht ausgeführt wird, kann u.a. die Lebensdauer des optischen Systems beeinträchtigt werden.

Warnung zur Anbringung des Projektors an hoher Stelle.

■

Beim Anbringen des Projektors an einer hohen Stelle muss er sicher befestigt werden, um Verletzungen durch Herunterfallen zu vermeiden.

Setzen Sie den Projektor keinen harten Stößen und/oder Vibrationen aus.

■

Handhaben Sie das Objektiv vorsichtig und schlagen Sie nicht gegen das Objektiv bzw. beschädigen Sie die Objektivoberfläche nicht.

Gönnen Sie Ihren Augen gelegentlich eine Pause.

■

Ununterbrochenes Betrachten der Bildwand über Stunden überanstrengt Ihre Augen. Gönnen Sie Ihren Augen unbedingt gelegentlich eine Pause.

Vermeiden Sie Aufstellungsorte, an denen extreme Temperaturen herrschen.

■

Die Betriebstemperatur für den Projektor liegt bei 41°F bis 95°C (+5°C bis +35°C).

■

Die Lagertemperatur für den Projektor liegt bei –4°F bis 140°F (–20°C bis +60°C).

Blockieren Sie nicht die Luftaustritt- und Einsaugöffnungen.

■

Halten Sie mindestens 7 7/8 zwischen der Luftaustrittöffnung und der nächsten Wand oder einem Gegenstand ein.

■

Vergewissern Sie sich, dass die Einsaugöffnung und die Luftaustrittöffnung nicht blockiert ist.

■

Wenn der Kühlventilator blockiert wird, schaltet die Schutzschaltung den Projektor automatisch in den Standby-Modus. Dies zeigt keine Fehlfunktion an (siehe Seiten 58 und 59). Das Netzkabel des Projektors von der Steckdose abtrennen und mindestens 10 Minuten warten. Stellen Sie den Projektor dort auf, wo die Einsaug- und Austrittöffnungen nicht blockiert werden, schließen Sie das Netzkabel wieder an und schalten Sie den Projektor ein. Dadurch wird der Projektor wieder auf den normalen Betrieb eingestellt.

Zoll (20 cm) Abstand

Vorsichtsmaßnahmen bei der Verwendung des Projektors

■

Stellen Sie bei der Verwendung des Projektors sicher, dass er keinen harten Erschütterungen und/ oder Vibrationen ausgesetzt wird, da er andernfalls beschädigt werden könnte. Handhaben Sie das Objektiv besonders vorsichtig. Wenn Sie beabsichtigen, den Projektor längere Zeit nicht zu verwenden, trennen Sie sowohl das Netzkabel von der Netzsteckdose als auch alle anderen an den Projektor angeschlossenen Kabel ab.

■

Fassen Sie den Projektor beim Tragen nicht an der Linse.

■

Stellen Sie bei der Aufbewahrung des Projektors sicher, dass der Objektivdeckel am Projektor befestigt ist. (Siehe Seite 12.)

■

Setzen Sie die Tragetasche und den Projektor keinem direkten Sonnenlicht aus und stellen Sie beides nicht neben Wärmequellen ab. Die Tragetasche oder der Projektor könnte die Farbe ändern oder verformt werden.

Andere angeschlossene Geräte

■

Wenn ein Computer oder ein anderes audiovisuelles Gerät an den Projektor angeschlossen wird, die Anschlüsse NACH Abziehen des Projektornetzkabels von der Netzsteckdose und Ausschalten des anzuschließenden Gerätes ausführen.

■

Bitte lesen Sie für die Anschlussausführung die Bedienungsanleitung des Projektors und des anzuschließenden Gerätes.

Info

∑

Der Kühlventilator reguliert die interne Temperatur; seine Leistung wird automatisch geregelt. Das Ventilatorgeräusch kann sich während des Projektorbetriebes entsprechend der Ventilatordrehzahl ändern. Dies zeigt keine Fehlfunktion an.

∑ Auch wenn Sie den Netzstecker nach dem

Betrieb des Projektors abziehen, läuft der Lüfter noch eine Zeit lang weiter. Wenn Sie den Projektor im Ablagekasten ablegen, stellen Sie sicher, dass der Lüfter gestoppt ist.

Einführung

Verwendung des Projektors in anderen Ländern

■

Die Stromspannung und die Steckerform kann je nach Region oder Land, in dem Sie den Projektor verwenden, unterschiedlich sein. Verwenden Sie, wenn der Projektor in Übersee verwendet wird, unbedingt das für das jeweilige Land zu verwendende Netzkabel.

Temperatur-Überwachungsfunktion

■

Wenn der Projektor aufgrund von Problemen bei der Aufstellung oder wegen eines Blockierens der Luftaustrittsöffnungen zu warm wird, leuchtet „ “ und „ “ in der unteren linken Ecke des Bildes. Wenn die Temperatur weiterhin ansteigt, wird die Lampe ausgeschaltet und die Temperaturwarn-Anzeige auf dem Projektor blinkt. Nach einer Abkühlzeit von 90 Sekunden wird der Projektor in den Standby-Modus geschaltet. Für Einzelheiten siehe den Abschnitt „Wartungsanzeigen“ auf Seite 58.

-9

Zubehör

Mitgeliefertes Zubehör

Fernbedienung <RRMCGA623WJSA>

Netzkabel*

(1)

Für USA, Kanada usw. (6' (1,8 m)) <QACCDA007WJPZ>

Zwei R6-Batterien (Große „AA“, UM/SUM-3, HP-7 oder entsprechende)

(2) (3)

Für Europa, außer Großbritannien (6' (1,8 m)) <QACCVA011WJPZ>

RGB-Kabel (10' (3,0 m)) <QCNWGA045WJPZ>

Für Großbritannien, Hongkong und Singapur (6' (1,8 m)) <QACCBA036WJPZ>

DIN-D-Sub RS-232CAdapter (5

57/64" (15 cm))

(4)

Für Australien, Neuseeland und Ozeanien (6' (1,8 m)) <QACCLA018WJPZ>

*Das Netzkabel verwenden, dessen Stecker mit der in Ihrem Land verwendeten Steckdose übereinstimmt.

Objektivkappe (befestigt) <PCAPHA026WJSA>

∑ Bedienungsanleitung (diese Anleitung <TINS-D310WJZZ> und CD-ROM <UDSKAA092WJZZ>)

Objektivdeckel-Riemen <UBNDTA017WJZZ>

Tr agetasche <GCASNA020WJSA>

Hinweis

∑ Codes in „< >“ sind Ersatzteil-Codes.

Optionales Zubehör

■ 3 RCA an 15-Pin-D-Sub-Kabel (10' (3,0 m)) AN-C3CP2

■ Fernbedienungsempfänger AN-MR2

■ Lampeneinheit AN-C430LP

■ Deckenhalterungsadapter AN-60KT

AN-XGCM55 (nur für USA)

■ Universalhalterung AN-JT200 (nur für USA)

■ Deckenhalterung AN-TK201 <für AN-60KT>

AN-TK202 <für AN-60KT> AN-EP101B <für AN-XGCM55 und AN-JT200> (nur für USA)

Hinweis

∑ Möglicherweise sind nicht alle Optionale Zubehörteile in allen Regionen erhältlich. Bitte wenden Sie sich

an einen von SHARP autorisierten Händler für Projektoren oder an den Kundendienst.

-10

Optional erhältliche Objektive

■ Objektiv Projektionsabstand für 100" Bilddiagonale Weitwinkel-Zoomobjektiv (¥ 1,5 – 1,9) AN-C12MZ 9'11" – 12'5" (3,0 m – 3,8 m) Tele-Zoomobjektiv (¥ 2,2 – 2,8) AN-C18MZ 14'10" – 18'10" (4,5 m – 5,7 m) Tele-Zoomobjektiv (¥ 3,3 – 5,1) AN-C27MZ 22' – 33'11" (6,7 m – 10,3 m) Tele-Zoomobjektiv (¥ 5,2 – 7,2) AN-C41MZ 34'5" – 48'4" (10,5 m – 14,7 m)

Der Projektor wird mit dem Standard-Zoomobjektiv geliefert. Für Spezialanwendungen bietet Sharp auch optional erhältliche Objektive an. Lassen Sie sich einfach von einem autorisierten Sharp-Händler in Ihrer Nähe zu den verschiedenen Objektiven beraten. (Sie sich für Einzelheiten auf die „EINRICHTUNGS-ANLEITUNG“, die auf der mitgelieferten CD-ROM enthalten ist.) Lassen Sie optional erhältliche Objektive immer von einem Kundendienstmitarbeiter installieren.

Projektionsabstand

Die Illustration unten wurde für eine hundertzöllige (254 cm) Bildwand bei einem 4:3 Normalmodus berechnet.

Bildwand

Einführung

Weitwinkel-Zoomobjektiv (AN-C12

9'11"–12'5" (3,0 m–3,8 m)

Verhältnis Breite/Abstand 1:1,5–1,9

Standard-Zoomobjektiv

11'9"–14'1" (3,6 m–4,3 m)

Verhältnis Breite/Abstand 1:1,8–2,1

Tele-Zoomobjektiv

14'10"–18'10" (4,5 m–5,7 m)

Verhältnis Breite/Abstand 1:2,2–2,8

3,0 6,0 9,1 15,212,2 (m)

10 20 30 5040 (Fuß)

MZ)

(AN-C18MZ)

Tele-Zoomobjektiv

22'–33'11" (6,7 m–10,3 m)

Verhältnis Breite/Abstand 1:3,3–5,1

(AN-C27MZ)

Tele-Zoomobjektiv

34'5"–48'4" (10,5 m–14,7 m)

Verhältnis Breite/Abstand 1:5,2–7,2

(AN-C41MZ)

-11

Tastenbezeichnungen und Tastenfunktionen

Die in aufgeführten Zahlen beziehen sich auf die Hauptseiten dieser Bedienungsanleitung, auf welchen der entsprechende Punkt erläutert wird.

Projektor

Draufsicht

Netz-Anzeige

STANDBY/ON-Taste

Zum Ein- und Ausschalten des

Projektors sowie zur Aktivierung

des Standby-Modus.

KEYSTONE-Taste

Für das Aktivieren des

Trapezverzerrungs-Korrekturmodus.

Einstelltasten

('/"/\/|)

Zur Auswahl und Einstellung

von Elementen im Bildschirm.

RETURN-Taste

Zum Rückstellen zur

vorherigen Anzeige.

INPUT-Tasten

Zum Umschalten des

Eingabe-Modus

30·58

Vorderansicht

Zum Vergrößern/Verkleinern

Zoom-Knopf

des Bildes.

30·58

Lampen-Anzeige

TemperaturwarnAnzeige

AUTO SYNC-Taste

Für das automatische Einstellen von Bildern, wenn ein Computer angeschlossen ist.

ENTER-Taste

Für das Einstellen der ausgewählten oder eingestellten Menüpunkte.

Lautstärke-Tasten

Für das Einstellen des Lautsprecher-Tonpegels.

MENU-Taste

Für die Anzeige des Justierungsund Einstellungsbildschirms.

ECO+QUIET-Taste

Zum Verringern des Geräuschs des Lüfters und Verlängern der Lebensdauer der Lampe.

Fokussierrin

Zur Einstellung des Fokus.

Neigungsregler

Höheneinstellung-

Einstellfuß

Drücken Sie beide Seiten des

Objektivdeckels zum Anbringen

Anbringen des Objektivdeckels

Nachdem Sie den Objektivdeckel-Riemen am Objektivdeckel angebracht haben, führen Sie das andere Ende des Riemens durch das Loch an der Vorderseite des Projektors neben dem Objektiv, wie in der Abbildung gezeigt.

Taste

oder Abnehmen.

-12

55·56

Lautsprecher

Fernbedienungssensor

HöheneinstellungTaste

Einstellfuß

Luftfilter/Einsaugöffnung

(auf der Unterseite des Projektors)

Projektor (Rückansicht)

Anschlüsse

Einführung

COMPUTER/COMPONENT 2-Eingangsanschluss

Anschluss für Computer-RGB- und Komponentensignale.

AUDIO-Eingangsanschluss

Audio-Eingangsanschluss für

COMPUTER/COMPONENT 1.

COMPUTER/COMPONENT 1-

Eingangsanschluss

Anschluss für Computer-RGB-

und Komponentensignale.

S-VIDEO-

Eingangsanschluss

AUDIO-Eingangsanschluss

für S-Video

AUDIO-Eingangsanschluss

MONITOR-Ausgangsanschluss

Ausgangsbuchse für Computer-RGB-

Gemeinsame Eingangsbuchse für

COMPUTER/COMPONENT 1 und 2.

23·25

VIDEO-

für Video

und Komponenten-Signale.

23·25

AUDIO-Eingangsanschluss

Gemeinsamer Audioeingangsanschluss für COMPUTER/COMPONENT 2 und DVI-D.

24·25

DVI-D-Eingangsanschluss

Anschluss für DVI Digital RGB- und Digital ComponentSignale.

USB-Anschluss

Anschluss zur Verbindung mit USB-Anschluss am Computer zur Verwendung der mitgelieferten Fernbedienung als Computermaus.

AUDIO-Ausgangsanschluss

LAN-Anschluss

Anschluss für die Steuerung des Projektors mit Hilfe eines Computers über ein Netzwerk.

WIRED REMOTE-Anschluss

Zum Anschluss der Fernbedienung an den Projektor, wenn die Signale der Fernbedienung nicht ausreichen, um den Fernbedienungs-Sensor zu erreichen.

RS-232C-Anschluss

Anschluss für die Bedienung des Projektors unter Verwendung eines Computers.

Fernbedienungssensor

Luftaustrittöffnung

Tragegriff

Einsaugöffnung

Kensington-Sicherheits-

standardanschluss

Netzanschluss

Schließen Sie das mitgelieferte Netzkabel an.

Verwendung des Tragegriffs

Tragen Sie beim Transport des Projektors diesen stets am Tragegriff an der Seite. ∑ Setzen Sie immer den Objektivdeckel auf, um Schäden am Objektiv beim Trans-

port des Projektors zu vermeiden.

∑ Heben oder tragen Sie den Projektor nicht am Objektiv oder am Objektideckel,

da dadurch das Objektiv beschädigt werden kann.

* Verwendung der Kensington-Sperre

∑ Dieser Projektor ist mit einem Kensington-Sicherheitsstandardanschluss für die Verwendung des Kensington

MicroSaver-Sicherheitssystems ausgestattet. Lesen Sie hinsichtlich dessen Verwendung die Informationen, die dem System beiliegen, um den Projektor zu sichern.

-13

Tastenbezeichnungen und Tastenfunktionen

Fernbedienung

Schaltet den Projektor in den

STANDBY-Taste

Standby-Modus.

KEYSTONE-Taste

Für das Aktivieren des Trapezverzerrungs-

Korrekturmodus.

ENTER-Taste

Für die Einstellung der gewählten oder

eingestellten Menüpunkte.

L-CLICK-Taste

Zum Linksklicken bei USB-Verbindung

(mit einem USB-Kabel oder dem

optionalen Fernbedienungsempfänger).

MAGNIFY-Tasten

(Vergrößern/Verkleinern)

Für das Vergrößern/Verkleinern eines

PAGE-auf/-ab-Tasten

Gleich wie die Tasten [Bild-Auf] und [Bild-Ab]

an einer Computertastatur bei einer USB-

Verbindung (mit einem USB-Kabel oder dem

optionalen Fernbedienungsempfänger).

BREAK TIMER-Taste

Zur Anzeige des Unterbrechungstimers.

AUTO SYNC-Taste

Für das automatische Einstellen

von Bildern, wenn ein Computer

angeschlossen ist.

PICTURE MODE-Tasten

Zum Umschalten des Bildmodus.

Tasten für INPUT

Für das Umschalten auf die

entsprechende Eingangs-Betriebsart.

Bildteils.

WIRED R/C JACK

Zur Steuerung des Projektors durch Verbindung der Fernbedienung an den Projektor.

ON-Taste

Schaltet die Stromversorgung ein.

MENU-Taste

Für die Anzeige des Justierungs- und

39·42

39·43

Einstellungsbildschirms

MOUSE/Einstellungstasten ('/"/\/|)

∑ Zum Bewegen des

Computercursors bei USBVerbindung (mit einem USB-Kabel oder dem optionalen Fernbedienungsempfänger).

∑ Zur Auswahl und Einstellung von

Elementen im Bildschirm.

R-CLICK/RETURN-Taste

∑ Zum Rechtsklicken, bei USB-

Verbindung (mit einem USBKabel oder dem optionalen Fernbedienungsempfänger).

∑ Zum Rückstellen zur vorherigen

Anzeige.

Lautstärke-Tasten

Für das Einstellen des LautsprecherTonpegels.

AV MUTE-Taste

Für die vorübergehende Anzeige des Schwarzbildschirms und das vorübergehende Ausschalten des Tons.

FREEZE-Taste

Für das Einfrieren von Bildern.

RESIZE-Taste

Für das Umschalten der Bildwandgröße (NORMAL, UMRANDUNG usw).

ECO+QUIET-Taste

Zum Verringern des Geräuschs des Lüfters und Verlängern der Lebensdauer der Lampe.

Verwenden der Fernbedienung mit einem Signalkabel

Wenn die Signale von der Fernbedienung wegen der Aufstellung des Projektors nicht empfangen werden können, verwenden Sie ein ø3,5-mm-Minibuchsenkabel zur Verbindung der Fernbedienung mit dem Projektor. Jetzt können Sie den Projektor mit der Fernbedienung steuern.

Projektor

(Rückansicht)

Zur WIRED REMOTE-Anschluss

ø3,5mm Klinkenkabel (im Handel erhältlich oder über Bestellnummer QCNWGA038WJPZ bei Sharp zu beziehen)

Zur WIRED R/C JACK

Hinweis

• Die drahtlose Fernbedienungsfunktion arbeitet nicht, wenn das ø3,5-mm-Minibuchsenkabel am Projektor

angeschlossen ist. Sollte drahtlose Fernbedienungsfunktion erforderlich sein, muss das ø3,5-mmMinibuchsenkabel vom Projektor abgetrennt werden.

-14

Fernbedienung

Verwendung der Fernbedienung

Einführung

Reichweite

Der Projektor kann mittels der Fernbedienung innerhalb der in der Abbildung dargestellten Bereiche gesteuert werden.

Hinweis

∑

Das Signal von der Fernbedienung kann für eine einfache Bedienung von der Bildwand reflektiert werden. Die tatsächliche Reichweite des Signals kann je nach Bildwandmaterial unterschiedlich sein.

Bei Verwendung der Fernbedienung:

∑ Nicht fallen lassen, keiner Feuchtigkeit oder

hohen Temperatur aussetzen. Die Fernbedienung funktioniert unter Umständen

∑

nicht unter einer Fluoreszenzlampe. Unter diesen Umständen den Projektor von der Fluoreszenzlampe entfernt aufstellen.

Einlegen der Batterien

Ziehen Sie den Zapfen am Deckel nach unten und nehmen Sie den Deckel in Pfeilrichtung ab.

Vorderansicht

23' (7 m)

Rückansicht

Fernbedienungssensor

30°

Signalsender für Fernbedienung

Fernbedienung

Fernbedienungssensor

30°

23' (7 m)

Fernbedienung

30°

Signalsender für Fernbedienung

30°

Legen Sie die mitgelieferten Batterien ein.

∑

Achten Sie beim Einlegen der Batterien darauf, dass die Polarität den Markierungen

und im Batteriefach entspricht.

Setzen Sie den unteren Zapfen des Deckels in die Öffnung ein und drücken den Deckel bis zum hörbaren Einrasten auf.

Falsche Verwendung der Batterien kann ein Auslaufen oder Explosion zur Folge haben. Bitte befolgen Sie die unten stehenden Vorsichtsmaßnahmen.

Achtung

∑ Explosionsgefahr bei falschem Einsetzen der Batterie. Nur durch Alkali- oder Manganbatterien ersetzen.

Die Batterien einlegen und sicherstellen, dass die Pole mit den Markierungen und im Batteriefach übereinstimmen.

∑ ∑ Batterien unterschiedlichen Typs haben unterschiedliche Eigenschaften, verwenden Sie deshalb keine Batterien

unterschiedlichen Typs zusammen.

∑ Verwenden Sie keine neuen und alten Batterien zusammen.

Dadurch könnte die Lebensdauer der neuen Batterien reduziert oder ein Auslaufen der Batterien verursacht werden.

∑ Nehmen Sie leere Batterien aus der Fernbedienung heraus, da sie ansonsten auslaufen könnten.

Aus den Batterien ausgelaufene Batterieflüssigkeit ist für Ihre Haut schädlich, wischen Sie die Batterien deshalb unbedingt zuerst ab und nehmen Sie sie dann mit einem Tuch heraus.

∑ Die diesem Projektor beiliegenden Batterien können unter Umständen, je nach Handhabung, nach kurzer

Zeit aufgebraucht sein. Stellen Sie sicher, dass sie so bald wie möglich durch neue Batterien ersetzt werden.

∑ Nehmen Sie die Batterien heraus, wenn die Fernbedienung lange nicht verwendet wird.

Bei der Entsorgung verbrauchter Batterien müssen alle geltenden gesetzlichen und örtlichen Vorschriften beachtet werden.

∑

-15

Kurzanleitung

Dieser Abschnitt beschreibt den grundlegenden Betrieb (Verbindung von Projektor und Computer). Einzelheiten finden Sie auf den unter jedem Schritt angegebenen Seiten.

Einstellung und Projektion

In diesem Abschnitt wird der Anschluss des Projektors und des Computers als Beispiel erklärt.

37 STANDBY/ON-Taste

6 INPUT-Tasten

6 ENTER-Taste

5 Zoom-Knopf

5 Fokussierring

4 Neigungsregler

4 Höheneinstellung-Tasten

1. Stellen Sie den Projektor gegenüber einer Bildwand

7 STANDBY-

Taste

3 ON-Taste

6 COMPUTER 1-

Taste

Seite 18

2. Schließen Sie den Projektor an den Computer an und stecken

Sie das Netzkabel am Netzanschluss des Projektors ein

Für den Anschluss von anderen Geräten finden Sie Informationen auf den Seiten 25, 28 und 29.

Nehmen Sie die Objektivkappe ab und schalten Sie den Projektor ein

Auf der FernbedienungAm Projektor

-16

Seiten 23, 30

Seite 30

4. Stellen Sie den Winkel ein

Stellen Sie den Projektorwinkel ein

∑∑

∑ Passen Sie den Projektorwinkel mithilfe der

∑∑

Höheneinstellung-Tasten an.

∑∑

∑ Drehen Sie den Neigungsregler zum Anpassen

∑∑

der horizontalen Neigung des Projektors.

HöheneinstellungTasten

Neigungsregler

∑∑

∑

Dieser Projektor ist mit einer „Auto-Trapezkorrektur-“

∑∑

Funktion ausgestattet, die trapezförmige Verzerrungen innerhalb des projizierten Bildes automatisch korrigiert.

5. Stellen Sie den Fokus und den Zoom ein

Scharfstellen des projizierten Bildes

∑∑

∑ Stellen Sie den Fokus durch Drehen des

∑∑

Fokussierrings auf das Bild ein.

Fokussierring

Die projizierte Bildgröße einstellen

∑∑

∑ Passen Sie die Größe des projizierten Bildes mit

∑∑

dem Zoom-Knopf an.

Kurzanleitung

Seiten 31, 32

Zoom-Knopf

Herauszoomen

Heranzoomen

Seite 33

6. Wählen Sie die Eingang – Betriebsart

Wählen Sie den „COMPUTER 1“ mit der COMPUTER-Tasten des Projektors oder mit der COMPUTER 1-Taste der Fernbedienung aus.

Projektor

Auf der

Fernbedienung

∑∑

∑ Wenn Sie die INPUT-Tasten am Projektor drücken, erscheint die INPUT-Liste.

∑∑

Drücken Sie

∑∑

∑

Drücken Sie bei Verwendung der Ferbedienung zum Wechseln der Eingang-Betriebsart auf / /

∑∑

" zum Wählen eines Elements aus der Liste und drücken Sie zum Umschalten auf den gewählten INPUT-Modus.

" INPUT-Liste

EING.

COMPUTER 1

COMPUTER 2

" Bildschirmanzeige (RGB)

COMPUTER 1

RGB

1024  768

Seite 34

7. Ausschalten der Stromversorgung

Drücken Sie, um den Projektor in den Standby-Modus zu schalten, die STANDBY-Taste, und drücken Sie sie anschließend noch einmal, während die Bestätigungsmeldung angezeigt wird.

Auf der FernbedienungAm Projektor

Bildschirmanzeige

In den STANDBY-Modus schalten? Ja: Erneut drück. Nein: Warten.

∑∑

∑ Auch wenn Sie den Netzstecker von der Steckdose abziehen, läuft der Lüfter noch eine Zeit lang weiter.

∑∑

Seite 30

-17

Einrichten des Projektors

Um optimale Bildqualität zu erzielen, platzieren Sie den Projektor im rechten Winkel zur Projektionsfläche auf, mit nivellierten Einstellfüßen. Dadurch wird Trapezkorrektur unnötig, und die beste Bildqualität kann erzielt werden. (Siehe Seite 32.)

Standardaufstellung (Vorwärtsprojektion)

■ Platzieren Sie den Projektor in dem Abstand von der Leinwand, der für die gewünschte Bildgröße erforderlich ist. (Sie sich für Einzelheiten auf die „EINRICHTUNGS-ANLEITUNG“, die auf der mitgelieferten CD-ROM enthalten ist.)

Beispiel für eine normale Aufstellung

Side View

Ansicht von der Seite

Basislinie:

Bildwand

Waagerechte Linie durch die Objektivmitte

L: Projektionsabstand

Einrichtung bei Deckenmontage

■

Wir empfehlen den optionalen Sharp Deckenhalterungsadapter sowie die Deckenhalterung für diese Anbringung zu verwenden. Vor der Montage des Projektors wenden Sie sich an Ihren autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe zur Beschaffung des Deckenhalterungsadapters und der Deckenhalterung (separat erhältlich).

Objektivmitte

-18

Projektionsmodus (PRJ. -Mod.)

Der Projektor kann einen der 4 Projektionsmodi wie in der Zeichnung unten dargestellt verwenden. Wählen Sie den Modus, der für die verwendete Projektionseinstellung am besten geeignet ist. (Sie können den PRJModus im Menü „Optionen2“ einstellen. Siehe Seite 52.)

■ Tischmontiert, Frontprojektion ■ Deckenmontiert, Frontprojektion [Menüeintrag ➞ „Vorne“] [Menüeintrag ➞ „Decke + Vorne“]

■ Tischmontiert, Rückprojektion ■ Deckenmontiert, Rückprojektion

(mit Rückprojektionsleinwand) (mit Rückprojektionsleinwand)

[Menüeintrag ➞ „Hinten“] [Menüeintrag ➞ „Decke + Hint.“]

Einstellung

Anzeige von Projektionsbildgröße und Projektionsabstand

Sie sich für Einzelheiten auf die „EINRICHTUNGS-ANLEITUNG“, die auf der mitgelieferten CD-ROM enthalten ist. Beispiel: NORMAL-Modus (4:3) für Standardobjektiv

Bild-Größe

500"

200"

100"

84" 60"

48"

67"

160"

80"

60"

50"

36"

8'5

"–

7'0

(2,1 m – 2,6 m)

9'10

"–

(3,0 m

120"

11'10

–

3,6 m)

"–

11'9

(3,6 m

400"¥300"

14'1

4,3 m)

–

23'5

(7,1 m

"–

28'1

8,6 m)

–

70'4

–

58'7

(17,9 m – 21,4 m)

Projektionsabstan

-19

Aufbewahrung des Projektors

Verwendung der Tragetasche

Wenn Sie den Projektor aufbewahren, befestigen Sie den Objektivdeckel an der Linse und verstauen ihn dann in der mitgelieferten Tragetasche.

1 Öffnen Sie die Abdeckung der

Tragetasche.

2 Den Projektor in die Tragetasche

legen.

Info

∑ Sicherstellen, dass der Projektor

ausreichend abgekühlt ist, bevor er in die Tasche gelegt wird.

∑ Unbedingt immer die Objektivkappe

befestigen, um das Objektiv zu schützen.

∑ Verstauen Sie den Projektor in der

Tragetasche, wobei das Objektiv zum Griff him weist.

∑ Unbedingt immer den Projektor mit

Hilfe des Fixierbands tragen.

3 Schließen Sie die Abdeckung

der Tragetasche.

Verstauen Sie die Zubehörteile in dem vorderen Fach der Tragetasche.

Objektivkappe

Fixierband

Mitgeliefertes Zubehör (Fernbedienung, usw.)

-20

Muster für Verbindungskabel

•

Einzelheiten zu den Anschlüssen und Verbindungskabeln finden Sie in die Bedienungsanleitungen zu den jeweiligen Produkten.

•Sie benötigen vielleicht andere Kabel oder Anschlüsse, die unten nicht aufgeführt sind.

Ausrüstung

Computer

Audio/Video-Gerät

Anschluss am

angeschlossenen Gerät

RGB-Kabel (mitgeliefert)

RGB-

Ausgangsanschluss

Digitale DVI

Video-

Ausgangsbuchse

Audio-

Ausgangsanschluss

Digitale DVI

Video-

Ausgangsbuchse

Komponenten-

Video-

Ausgangsanschluss

Digitales DVI-Videokabel (im Handel erhältlich)

ø3,5 mm Durchm. Stereo- oder Mono-Audiokabel (im Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ erhältlich)

Digitales DVI-Videokabel (im Handel erhältlich)

3 RCA an D-sub 15-polig Kabel (optionales, AN-C3CP2)

Kabel

Anschluss am

Projektor

COMPUTER/ COMPONENT 1, 2

DVI-D

AUDIO

(für COMPUTER/ COMPONENT 1, 2 DVI-D)

Anschlüsse

DVI-D

COMPUTER/ COMPONENT 1, 2

Anschluss

Verwendung

dezidierten

Kabels

S-Video-

Ausgangsanschluss

Video-

Ausgangsanschluss

An den Kabeladapter, usw. anschließen.

für

des

Dezidiertes Kabel

S-Videokabel (im Handel erhältlich)

Videokabel (im Handel erhältlich)

3 RCA an D-sub 15polig Kabel (optionales, AN-C3CP2)

Kabeladapter (im Handel erhältlich)

S-VIDEO

VIDEO

-21

Muster für Verbindungskabel

Ausrüstung

Audio/Video-Gerät

Anschluss am

angeschlossenen Gerät

ø3,5 mm Stereoministecker an RCA-Audiokabel (im Handel erhältlich)

Audio-

Ausgangsanschluss

An den Kabeladapter, usw. anschließen.

nschluss

für

Verwendung

des

dezidierten

Dezidiertes Kabel

Kabels

RCA-Audiokabel (im Handel erhältlich)

Audio-

Ausgangsanschluss

An den Kabeladapter, usw. anschließen.

Ans

chluss

für

Verwendung

des

Dezidiertes Kabel

dezidierten

Kabels

Kabel

Kabeladapter (im Handel erhältlich)

ø3,5 mm Ministecker an RCAAudiokabel (im Handel erhältlich)

Kabeladapter (im Handel erhältlich)

RCA-Audiokabel (im Handel erhältlich)

Anschluss am

Projektor

AUDIO

(für COMPUTER/ COMPONENT 1, 2 DVI-D)

AUDIO

(für VIDEO, S-VIDEO)

Monitor

Verstärker

-22

RGB-Kabel (im Lieferumfang enthalten oder im Handel erhältlich)

RGB-

Eingangsanschluss

ø3,5 mm Stereoministecker an RCA-Audiokabel (im Handel erhältlich)

Audio-

Eingangsanschluss

MONITOR OUTPUT

AUDIO

(MONITOR OUT)

Anschluss an einen Computer

Vor Ausführen der Anschlüsse zuerst das Netzkabel des Projektors aus der Netzsteckdose ziehen und die anzuschließenden Geräte ausschalten. Nach dem Durchführen der Anschlüsse zuerst den Projektor und dann die anderen Geräte einschalten. Nach dem Durchführen aller Anschlüsse sollte bei Verwendung eines Computers dieser stets als Letztes eingeschaltet werden.

Lesen Sie sich vor dem Durchführen der Anschlüsse unbedingt die Bedienungsanleitungen der anzuschließenden Geräte durch.

Bei Verbindung über das RGB-Kabel

(Verbindung mit COMPUTER/COMPONENT 1 oder 2: Die Abbildung unten zeigt den ersteren.)

An den Audio-Ausgangsanschluss

An den RGB-Ausgangsanschluss

Mitgeliefertes

Zubehör

Computer

An COMPUTER/ COMPONENT 1Eingangsanschluss

RGB-Kabel

3,5 mm Durchm. Stereo- oder Mono-Audiokabel (im Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ erhältlich)

An AUDIO-Eingangsanschluss

RGB-Kabel

* Wenn das ø3,5 mm Mono-Audiokabel benutzt wird, wird das Volumen-Niveau um die Hälfte dessen des ø3.5

Stereo- oder Mono-Audiokabel verringert.

Anschlüsse

Hinweis

∑ Siehe die „Computer-Kompatibilitätstabelle“ auf Seite 63 hinsichtlich einer Liste von Computersignalen,

die mit dem Projektor kompatibel sind. Die Verwendung des Gerätes mit anderen Computersignalen als den aufgeführten kann bei einigen Funktionen zu Fehlern führen.

∑ Für bestimmte Macintosh-Computer wird möglicherweise ein Macintosh-Adapter benötigt. Bitte wenden

Sie sich an einen Macintosh-Händler in Ihrer Nähe.

∑ Je nach dem verwendeten Computer wird möglicherweise kein Bild projiziert, wenn der externe

Ausgangs-Port des Computers nicht eingeschaltet ist. (Z.B. Drücken Sie die Tasten „Fn“ und „F5“ gleichzeitig bei Verwendung eines SHARP-Notebooks). Zur Aktivierung des externen Ausgangs-Ports

Ihres Computers siehe spezifische Anweisungen in der Bedienungsanleitung des Computers.

-23

Anschluss an einen Computer

Bei Verbindung über das DVI Digital-Kabel

Für den direkten Eingang digitaler Videosignale von einem Computer nutzt der Projektor die digitale DVI-Eingangsbuchse.

Computer

An den Audio-Ausgangsanschluss

An AUDIO-

Eingangsanschluss

Zur digitalen DVI-Ausgangsbuchse

* ø

3,5 mm Durchm. Stereo- oder Mono-Audiokabel

(im Handel oder als Sharp-Ersatzteil QCNWGA038WJPZ erhältlich)

(für DVI-D)

Digitales DVI-Videokabel (im Handel erhältlich)

Zur DVI-D Eingangsbuchse

*Wenn das ø3,5 mm Mono-Audiokabel benutzt wird, wird das Volumen-Niveau um die Hälfte dessen des

ø3.5 Stereo- oder Mono-Audiokabel verringert.

-24

Anschluss mit Videogeräte

Die Bildqualität ist in der Reihenfolge Komponenten-Signal, RGB-Signal, S-Video-Signal und Video-Signal in absteigender Reihenfolge gestaffelt. Wenn Ihr Audio/Video-Gerät einen Komponenten-Ausgang oder RGB-Ausgangsanschluss hat, verwenden Sie den COMPUTER/COMPONENT-Anschluss 1 oder 2 am Projektor für den Videoanschluss.

Beim Anschließen von Videogeräten mit DVI-Ausgangsanschluss

Videogerät

Zur DVI-D Eingangsbuchse

Digitales DVI-Videokabel (im Handel erhältlich)

Zur digitalen DVI-Ausgangsbuchse

An AUDIO-Eingangsanschluss (für COMPUTER/COMPONENT 2, DVI-D)

An den Audio-Ausgangsanschluss

ø3,5 mm Stereoministecker an RCA-Audiokabel (im Handel erhältlich)

Hinweis

∑ Wählen Sie die Art des Eingangssignals des Videogeräts. Siehe Seite 45.

Wenn ein Videogerät mit einem Komponenten-Video-Ausgangsanschluss angeschlossen wird

(Verbindung mit COMPUTER/COMPONENT 1 oder 2: Die Abbildung unten zeigt den ersteren.)

An den Audio-Ausgangsanschluss

An den Komponenten-Video-Ausgangsanschluss

An COMPUTER/COMPONENT 1Eingangsanschluss

Eingangsanschluss

An AUDIO-

Anschlüsse

Videogerät

3 RCA (Komponente) an D-sub 15-polig Kabel (optionales, AN-C3CP2)

ø3,5 mm Ministecker an RCA-Audiokabel (im Handel erhältlich)

Hinweis

∑

Wenn Sie das Videogerät mit einem 21-pol. RGB-Ausgang (Euro-Scart) am Projektor anschließen, verwenden Sie ein im Handel erhältliches Kabel, das in den Projektoranschluss, den Sie verwenden möchten, passt.

-25

Anschluss mit Videogeräte

Wenn ein Videogerät mit einem S-Video-Ausgangsanschluss angeschlossen wird

An den Audio-Ausgangsanschluss

An den S-Video-Ausgangsanschluss

Videogerät

An S-VIDEO-Eingangsanschluss

An AUDIO-Eingangsanschluss

RCA-Audio-Kabel (im Handel erhältlich)

S-Videokabel (im Handel erhältlich)

Wenn ein Videogerät mit einem Video-Ausgangsanschluss angeschlossen wird

An den Audio-Ausgangsanschluss

An den Video-Ausgangsanschluss

RCA-Audio-Kabel (im Handel erhältlich)

Videogerät

Composite-Video-Kabel (im Handel erhältlich)

An VIDEO-Eingangsanschluss

An AUDIO-Eingangsanschluss

Hinweis

∑ Wenn Sie das Videogerät mit einem 21-pol. RGB-Ausgang (Euro-Scart) am Projektor anschließen,

verwenden Sie ein im Handel erhältliches Kabel, das in den Projektoranschluss, den Sie verwenden möchten, passt.

-26

Projektorsteuerung unter Verwendung eines Computers

Wenn der RS-232C-Anschluss am Projektor mit einem Computer verbunden ist, kann der Computer zur

„

Steuerung des Projektors und Prüfung des Projektorzustands verwendet werden. Siehe ANLEITUNG“ auf der mitgelieferten CD-ROM für „RS-232C-Spezifikationen und Befehlseinstellungen“.

Anschluss an einen Computer unter Verwendung eines RS-232C seriellen Steuerkabels und eines DIN-D-Sub RS-232C-Adapters

EINRICHTUNGS-

Computer

An den RS-232C-Anschluss

Serielles RS-232C- Steuerkabel (kreuztyp, im Handel erhältlich)

Mitgeliefertes

Zubehör

An den RS-232C-Anschluss

DIN-D-Sub RS-232C-Adapter

DIN-D-sub RS-232C-Adapter

Hinweis

∑

Wenn der Computeranschluss nicht korrekt konfiguriert ist, kann die RS-232C-Funktion unter Umständen nicht durchgeführt werden. Nähere Einzelheiten entnehmen Sie bitte die Bedienungsanleitung des Computers.

Anschlüsse

Info

∑ Schließen Sie das RS-232C-Kabel nicht an einen anderen Port als den RS-232C-Anschluss am Com-

puter an. Dies könnte Ihren Computer oder Ihren Projektor beschädigen.

∑ Ein serielles RS-232C-Steuerkabel sollte nicht bei eingeschaltetem Computer angeschlossen oder entfernt

werden. Eine solche Vorgehensweise könnte Ihren Computer beschädigen.

-27

Projektorsteuerung unter Verwendung eines Computers

Anschluss an den LAN-Anschluss unter Verwendung eines LAN-Kabels

TX/RX-LED (gelb) Leuchtet, wenn Daten übertragen/empfangen werden. LINK-LED (grün) Leuchtet bei einer Verknüpfung.

HUB oder

Computer

LAN-Kabel (Kategorie 5, im Handel erhältlich)

An den LAN-Anschluss

Hinweis

∑ Verwenden Sie für den Anschluss an einen Hub ein durchgehendes (1:1) Kabel der Kategorie 5 (CAT.5)

(im Handel erhältlich).

∑ Verwenden Sie für den Anschluss an einen Computer ein (Kreuz) Verbindungskabel der Kategorie 5

(CAT.5) (im Handel erhältlich).

Schließen Sie aus Sicherheitsgründen den LAN-Anschiuss nicht mit kabeln wie Telefonkabel an, dadurch kann eine Überspannung erzeugt werden.

Anschluss an einen Monitor mit RGB-Eingangsanschluss

Mit Hilfe von zwei RGB-Kabelpaaren können Sie die Computerbilder sowohl am Projektor als auch auf einem separaten Monitor anzeigen lassen.

Monitor

An den RGB-Eingangsanschluss

Computer

An den RGBAusgangsanschluss

Mitgeliefertes

Zubehör

An COMPUTER/ COMPONENT 1Eingangsanschluss

RGB-Kabel

An den MONITOR

OUT-Anschluss

-28

RGB-Kabel (im Handel erhältlich)

Anschluss an einen Verstärker oder an ein anderes Audiogerät

Audiosignale, die von Geräten ausgegeben werden, die an die einzelnen Ausgangsanschlüsse des Projektors angeschlossen sind, können zu einem Audiogerät ausgegeben werden.

Verstärker

An AUDIO-Eingangsanschluss (MONITOR OUT)

An den

Audio

-Eingangsanschluss

ø3,5 mm Ministecker an RCA-Audiokabel (im Handel erhältlich)

Hinweis

∑ Schalten Sie bei einem Anschluss den Projektor und das Audiogerät aus. ∑ Wenn die Stromversorgung für den Anschluss eines Verstärkers oder eines anderen Audiogerätes

ausgeschaltet wird, schalten Sie zuerst den Verstärker und danach den Projektor aus.

∑

Wenn externe Audiokomponenten verwendet werden, kann die Lautstärke für einen besseren Sound verstärkt werden.

∑

Siehe für Einzelheiten über den veränderlichen Audio-Ausgang (VAO) und den festen Audio-Ausgang (FAO) Seite 52.

Anschlüsse

-29

Ein- und Ausschalten des Projektors

Anschluss des Netzkabels

Stecken Sie das mitgelieferte Netzkabel in der Netzanschluss hinten am Projektor ein. Dann stecken Sie den Stecker in eine Netzsteckdose.

Einschalten des Projektors

Bevor Sie die Schritte in diesem Abschnitt ausführen, sollten Sie alle zu verwendenden Geräte an den Projektor anschließen. (Siehe Seiten 23 - 29.)

Die Objektivkappe entfernen und

STANDBY/ON

ON auf der Fernbedienung drücken.

∑ Die Netz-Anzeige leuchtet grün. ∑ Nachdem die Lampen-Anzeige aufleuchtet, ist

der Projektor betriebsbereit.

∑

Wenn die Systemverrieg. aktiviert ist, wird der Schlüsselcode-Eingabebildschirm eingeblendet. Geben Sie den richtigen Schlüsselcode ein, um die Projektion zu starten. Siehe für Einzelheiten Seite 49.

Hinweis

∑ Die Lampen-Anzeige leuchtet oder blinkt und

zeigt damit den Status der Lampe an.

Grün: Die Lampe leuchtet. Grün blinkend: Die Lampe wird

Rot:

Die Lampe wird normal ausgeschaltet

∑

oder muss ersetzt werden.

Beim Einschalten des Projektors kann ein leichtes Bildflimmern in der ersten Minute nach dem Aufleuchten der Lampe auftreten. Dies ist normal, da die Steuerschaltung der Lampe die Lampen-Ausgangseigenschaften stabilisiert. Es handelt sich nicht um eine Fehlfunktion. Wenn der Projektor im Standby-Modus sofort wieder eingeschaltet wird, benötigt die Lampe zum Start der Projektion möglicherweise ein wenig Zeit.

am Projektor oder

aufgewärmt.

Mitgeliefertes

Zubehör

Netzanschluss

Info

∑ Wenn „Neustart-Auto“ auf „Ein“ gestellt ist:

Wenn der Netzstecker von der Steckdose abgezogen ist oder der Hauptunterbrecherschalter ausgeschaltet ist, wenn der Projektor eingeschaltet ist, schaltet der Projektor automatisch ein, wenn der Netzstecker in die Steckdose eingesteckt oder der Hauptunterbrecherschalter eingeschaltet wird. (Siehe Seite 50.)

∑

Werkseitig wird die Sprache auf Englisch eingestellt. Wenn Sie die Sprache für die Bildschirmanzeige ändern möchten, gehen Sie gemäß der Anleitung auf Seite 54 vor.

Netz-Anzeige

STANDBY/ON-Taste

ON-Taste

STANDBYTaste

Netzkabel

Zur Netzsteckdose

LampenAnzeige

Ausschalten des Projektors

▼Bildschirmanzeige

(Aktivierung des Standby-Modus)

Drücken Sie die

oder die

STANDBY/ON

am Projektor

STANDBY auf der Fernbedienung. Drücken Sie die Taste erneut, wenn die Bestätigungsmeldung angezeigt wird, um den Projektor in den Standby-Modus zu schalten.

-30

Info

∑ Direkte Ausschaltfunktion:

Sie können das Netzkabel von der Netzsteckdose abziehen, obwohl der Lüfter noch eine Zeit lang weiterläuft.

∑ Auch wenn Sie den Netzstecker vom Projektor

abziehen, läuft der Lüfter noch eine Zeit lang weiter.

In den STANDBY-Modus schalten? Ja: Erneut drück. Nein: Warten.

Bild-Projektion

Verwendung Einstellfüße

Die Höhe des Projektors kann mit den Einstellfüßen angepasst werden, wenn die Leinwand höher als der Projektor aufgestellt ist, wenn die Leinwand geneigt ist oder wenn der Projektionsort leicht geneigt ist. Stellen Sie den Projektor so auf, dass er so lotrecht zur Leinwand wie möglich ist.

Betätigen Sie die HöheneinstellungTasten.

∑ Die Einstellfüße kommen heraus.

2 Heben Sie den Projektor zur

Anpassung der Höhe und nehmen Sie die Hände von den Höheneinstellung-Tasten.

∑ Der Projektor kann bis zu etwa 9 Grad

angepasst werden.

Drehen Sie den Neigungsregler zum Feinanpassen der horizontalen Neigung des Projektors.

∑ Die Neigung ist innerhalb von etwa 2

Grad anpassbar. Wenn die Höhe des Projektors eingestellt

∑

wird, treten Trapezverzerrungen auf. Wenn „Auto-Trapez“ im „Optionen1“-Menü auf „Ein“ gestellt ist (siehe Seite 48), wird die Trapezkorrektur automatisch ausgeführt, um Trapezverzerrungen zu korrigieren. Wenn Sie das automatisch korrigierte Bild einstellen möchten, verwenden Sie die manuelle Trapezkorrektur. (Siehe Seite 32.)

Seitenansicht

Objektiv mitte

Einstellfuß

Draufsicht

Höheneinstellung-Taste

Grundlegende

Bedienung

Info

∑ Halten Sie den Projektor gut fest, wenn beim

Betätigen der Höheneinstellung-Taste die Einstellfüße ausfahren.

∑ Beim Anheben oder Absenken des

Projektors nicht das Objektiv anfassen.

∑ Achten Sie darauf, dass Sie sich beim

Absenken des Projektors nicht den Finger zwischen Einstellfuß und Gerät einklemmen.

Neigungsregler

-31

Bild-Projektion

Korrektur eines Trapezfehlers

Auto-Trapezkorrektur

Wenn das Bild entweder von oben oder von unten in einem bestimmten Winkel auf die Bildwand projiziert wird, wird das Bild verzerrt. Die Funktion zur Korrektur der Trapezverzerrung wird als Trapezkorrektur bezeichnet. Dieser Projektor ist mit einer „Auto-Trapezkorrektur-“ Funktion ausgestattet, die trapezförmige Verzerrungen innerhalb des projizierten Bildes automatisch korrigiert. Die Korrektur wird automatisch ausgeführt, sofern die vertikale Steigung oder Neigung innerhalb eines Bereiches

12 Grad liegt.

von

Hinweis

∑

Wenn die Auto-Trapezkorrektur-Funktion nicht verwendet wird, stellen Sie „Auto-Trapez“ im „Optionen1“-Menü auf „Aus“.

Manuelle Trapezkorrektur

Wenn Sie nach Aktivierung der Auto-TrapezkorrekturFunktion Feineinstellungen oder wenn Sie Korrekturen ohne Verwendung der Auto-Trapezkorrektur-Funktion durchführen möchten, können Sie Korrekturen mit Hilfe des folgenden Verfahrens manuell vornehmen.

KEYSTONETaste

MOUSE/ Einstellungstasten ('/"/\/|)

RETURN-Taste

"Bildschirmanzeige (Trapezkorrektur-Modus)

Komprimiert obere Seite.

KEYSTONE auf der Fernbedienung drücken,

um den Trapezkorrektur-Modus aufzurufen.

∑ Sie können auch KEYSTONE am

Projektor verwenden.

2 ' , | oder " , \ auf der

Fernbedienung drücken, um die Trapezkorrektur einzustellen.

∑ Sie können die Trapezkorrektur auch mit

Hilfe der dem Projektor einstellen.

∑ Um zu den Standardeinstellungen

zurückzukehren, drücken Sie auf

∑ Während der Bildeinstellung könnten

gerade Linien oder gezackte Bildkanten angezeigt werden.

-32

KEYSTONE drücken.

∑

Die Bildschirmanzeige des TrapezverzerrungsKorrekturmodus wird verschwinden.

∑ Sie können auch KEYSTONE am

Projektor verwenden.

Hinweis

RETURN

| oder

\ Tasten auf

Komprimiert untere Seite.

Hinweis

∑ Die manuelle Trapezkorrektur kann bis zu

einem Winkel von ungefähr ±40 Grad und der Bildschirm ebenfalls bis zu einem Winkel von ungefähr ±40 Grad eingestellt werden (wenn der Bildanzeige-Modus auf „Normal“ eingestellt wurde (siehe Seite 47)).

Anpassung des Objektivs

Die Scharfstellung und die Bildschirmgröße können mithilfe des Fokusrings oder ZoomKnopfs am Projektor eingestellt werden.

Die Fokussierung wird durch

Drehen des Fokusrings eingestellt.

2 Der Zoom wird mit dem Zoom-

Knopf eingestellt.

Fokussierring Zoom-Knopf

Herauszoomen

Grundlegende

Bedienung

Heranzoomen

-33

Bild-Projektion

Wechseln der EINGANGBetriebsart

Wählen Sie für das angeschlossene Gerät die geeignete Eingang-Betriebsart.

Auf der Fernbedienung

Drücken Sie

auf der Fernbedienung, um den

Eingangsmodus auszuwählen.

, ,

oder

////

INPUT-Tasten

Am Projektor

Drücken Sie eine INPUT-Taste (

∑ Die INPUT-Liste erscheint.

2 Drücken Sie

", um ein Element

aus der Liste zu wählen.

3 Drücken Sie

Hinweis

∑ Wenn kein Signal empfangen wird, erscheint

„KEIN SIGNAL“. Wenn ein Signal empfangen wird, auf das der Projektor nicht eingestellt ist, erscheint „KEIN EINS“.

Über die EINGANG-Betriebsart

COMPUTER/ COMPONENT 1, 2

DVI-D

S-VIDEO

VIDEO

Wird von Geräten, die RGB-Signale oder Komponentensignale in Verbindung mit dem RGB-Eingangsanschluss ausstrahlen, zur Bildprojektion verwendet.

Wird zur Projektion von Bildern verwendet, die von einer an den DVI-D-Eingang angeschlossenen DVI Digital RGB- und Digital Component-Quelle stammen.

Wird von am S-Video-Eingangsanschluss angeschlossenen Geräten zur Bildprojektion verwendet

Wird von am Video-Eingangsanschluss angeschlossenen Geräten zur Bildprojektion verwendet

ENTER.

").

"Bildschirmanzeige der INPUT-Liste

EING.

COMPUTER 1

COMPUTER 2

DVI

S-VIDEO

VIDEO

OKWÄ.

Bildschirmanzeige des EINGANG-Betriebsart (Beispiel)

Bei Verwendung von RGB

COMPUTER/ COMPONENT 1, 2Betriebsart

DVI-D-Betriebsart

S-VIDEO-Betriebsart

VIDEO-Betriebsart

COMPUTER 1

Bei Verwendung von Komponente

COMPUTER 1

DVI

S-VIDEO

VIDEO

RGB

1024  768

Komponente

720P/750P

Dig.-PC-RGB

1024 ¥ 768

-34

MOUSE/Einstellungstasten

Hinweis

('/"/\/|)

MAGNIFY-Tasten (Vergrößern/ Vekleinern)

FREEZE Taste

RETURNTaste

Lautstärke-Tasten

AV MUTE-Taste

RESIZE-Taste

Anzeige einer Vergrößerung eines Bildteils

Grafiken, Tabellen und andere Abschnitte des projizierten Bildes können vergrößert werden. Dies ist nützlich, wenn detaillierte Erklärungen nötig sind.

MAGNIFY auf der Fernbedienung

drücken.

∑ Vergrößert das Bild.

∑

Durch Drücken von oder

wird das projizierte Bild vergrößert oder verkleinert.

MAGNIFY

Einstellung der Lautstärke

VOL am Projektor oder /

der Fernbedienung drücken, um die Lautstärke einzustellen.

"Bildschirmanzeige

VOL auf

LAUT

Hinweis

∑ Durch Drücken von oder VOL wird die

Lautstärke verringert. Durch Drücken von

Lautstärke erhöht.

oder

VOL wird die

Anzeige des Schwarzbildschirms und vorübergehendes

Abschalten des Tons

AV MUTE auf der Fernbedienung drücken, um den Schwarzbildschirm vorübergehend anzuzeigen und den Ton vorübergehend auszuschalten.

drücken.

¥1 ¥2 ¥3 ¥4 ¥9 ¥16 ¥36 ¥64

drücken.

∑

Sie können die Position des vergrößerten Bildes mit ', ", \ oder | ändern.

RETURN auf der Fernbedienung

drücken, um den Betrieb zu stoppen.

∑

Der Abbildungsmaßstab kehrt auf ¥1 zurück.

In den folgenden Fällen kehrt das Bild

zum normalen Format (

∑

Wenn die EINGANG-Betriebsart geändert wird.

∑ Wenn RETURN gedrückt wurde.

Wenn das Eingangssignal geändert wird.

∑ ∑

Wenn die Eingangssignal-Auflösung und die Aktualisierungsrate (vertikale Frequenz) geändert werden.

∑ Wenn

RESIZE gedrückt wurde.

1) zurück:

Einfrieren eines Bildes

Grundlegende

Bedienung

"Bildschirmanzeige

AV-STMHALT

Hinweis

∑

Durch erneutes Drücken von

projizierte Bild aus- und der Ton wieder eingeschaltet.

AV MUTE wird das

FREEZE auf der Fernbedienung drücken.

∑ Das projizierte Bild wird als Standbild

angezeigt.

Drücken Sie nochmals

FREEZE, um zum Bild des aktuell angeschlossenen Geräts zurückzukehren.

-35

Hinweis

Bild-Projektion

MOUSE/Einstellungstasten ('/"/\/|)

BREAK TIMERTaste

RETURN-Taste

PICTURE MODETaste

ECO+QUIET-Taste

Anzeige und Einstellung des Pausen-Timers

Umschalten des Eco+Leise-Modus

Drücken Sie

oder

ECO+QUIET am Projektor, um den Eco+Leise-

Modus ein- und auszuschalten.

∑ Wenn der Eco+Leise-Modus auf „Ein“ gestellt ist,

wird das Betriebsgeräusch des Lüfters geringer, die Leistungsaufnahme nimmt ab und die Lampenlebensdauer wird länger.

Hinweis

∑ Siehe „Eco+Leise-Modus-Einstellung“ auf Seite

48 für Einzelheiten.

ECO+QUIET an der Fernbedienung

Auswählen des Bildmodus

Diese Funktion ermöglicht das Anzeigen der Restzeit für Unterbrechungen während eines Meetings.

BREAK TIMER drücken. Der Timer beginnt, von 5 Minuten herunterzuzählen.

"Bildwandanzeige

2 Wenn „ “ angezeigt wird,

\ oder

| zur Einstellung des

" ,

Pausen-Timers drücken.

∑

Der Pausen-Timer kann (in Stufen von 1 Min.) auf 1 - 60 Minuten eingestellt werden.

Durch Drücken der Taste

BREAK

TIMER wird der Pausen-Timer deaktiviert.

Sie können den für das projizierte Bild bestgeeigneten Bildmodus wählen, beispielsweise Filme oder Videospiele.

PICTURE MODE auf der Fernbedienung

drücken.

∑ Wenn Sie die

halten, ändert sich der Bildmodus in der folgenden Reihenfolge:

STANDARD

∑ „sRGB“ wird nur angezeigt, wenn das RGB-Sig-

nal anliegt. Drücken Sie RETURN, um zum „STANDARD“-

∑

Modus zurückzukehren, während „Bildmodus“ auf dem Bildschirm angezeigt wird.

PRÄSENTATION

PICTURE MODE, gedrückt

KINO

SPIEL

sRGB

-36

Größenänderungs-Modus

Mit dieser Funktion kann die Bildanzeige-Betriebsart zur Verbesserung des eingegebenen Bildes modifiziert oder individuell eingestellt werden. Je nach dem Eingangssignal können Sie ein gewünschtes Bild wählen.

COMPUTER

MOUSE/ Einstellungtasten

('/"/\/|)

RESIZE-Taste

4:3 Bildseitenverhältnis

Andere

Bildseitenverhältnisse

Eingangssignal

Computer

Auflösung

geringer

als XGA

XGA

Auflösung

höher

als XGA

SXGA (1280 ¥ 1024)

SVGA (800 ¥ 600)

XGA (1024 ¥ 768)

SXGA (1152 ¥ 864)

SXGA+ (1400 ¥ 1050)

SXGA (1280 ¥ 1024)

1280 ¥ 720

1360 ¥ 768

1366 ¥ 768

1280 ¥ 768

1280 ¥ 800

Bild-Typ

4:3-Bildseitenverhältnis

5:4-Bildseitenverhältnis

NORMAL

1024 ¥ 768

968 ¥ 768

1024 ¥ 576

1024 ¥ 578

1024 ¥ 576

1024 ¥ 614

1024 ¥ 640

NORMAL VOLL UMRANDUNG

VOLL UMRANDUNG STRECKEN

1024 ¥ 768

Für 4:3 Bildschirm Für 16:9 Bildschirm

PUNKT FÜR PUNKT

800 ¥ 600

1024 ¥ 768

1152 ¥ 864

1400 ¥ 1050

1280 ¥ 1024

1280 ¥ 720

1360 ¥ 768

1366 ¥ 768

1280 ¥ 768

1280 ¥ 800

PUNKT FÜR PUNKT

768 ¥ 576

—

960 ¥ 576

922 ¥ 576

1024 ¥ 576

—

1024 ¥ 576

STRECKEN

Grundlegende

Bedienung

1280 ¥ 720

1360 ¥ 768 1366 ¥ 768

1280 ¥ 768

1280 ¥ 800

: Abgeschnittener Bereich, in welchem die Bilder nicht projiziert werden können : Bereich, bei dem die Signale außerhalb des Bildschirms liegen

*Die Bildverschiebung-Funktion kann für diese Bilder verwendet werden.

16:9-Bildseitenverhältnis

16:10-Bildseitenverhältnis

-37

Bild-Projektion

VIDEO/DTV

Eingangssignal

480I, 480P, 576I, 576P,

NTSC, PAL,

SECAM

720P, 1035I,

1080I

540P

Bild-Typ NORMALVideo/DTV

4:3-Bildseitenverhältnis

Verschmälern

Letterbox

16:9-Bildseitenverhältnis

Für 4:3 Bildschirm Für 16:9 Bildschirm

BER.-ZOOM V-STRECKEN

UMRANDUNG STRECKEN

(4:3 Seitenverhältnis auf

16:9-Bildwand)

: Abgeschnittener Bereich, in welchem die Bilder nicht projiziert werden können : Bereich, in dem das Bild im Originalsignal nicht enthalten war

*Die Bildverschiebung-Funktion kann für diese Bilder verwendet werden.

-38

Verwendung der Fernbedienung als drahtlose Computer-Maus

Wenn der Projektor über ein USB-Kabel mit einem Computer verbunden ist, können Sie die Fernbedienung als Computer-Maus verwenden. Wenn der Computer zu weit vom Projektor entfernt aufgestellt ist, um über ein USB-Kabel verbunden zu werden, erlaubt es der getrennt erhältliche Empfänger (AN-MR2), den Projektor über Fernbedienung zu steuern.

Einzelheiten siehe Bedienungsanleitung des Empfängers.

Verbindung über ein USB-Kabel

Computer

-Anschluss

USB

An den USB-Anschluss

oder

Richten Sie die Fernbedienung auf den USB-Empfänger (ANMR2, optional)

USB-Kabel (im Handel oder als Sharp-Ersatzteil QCNWGA014WJPZ erhältlich)

Der Maus-Zeiger kann nach dem Anschluss folgendermaßen benutzt werden.

MOUSE/ Einstellungstasten ('/"/\/|)

■ Wenn der Cursor bewegt wird

Betätigen Sie die MOUSE/Einstellungstasten ('/"/\/|).

■ Linke Maustaste anklicken

R-CLICK-Taste

Auf L-CLICK drücken.

■ Rechte Maustaste anklicken

Auf R-CLICK drücken.

■

Wenn Ihr Computer eine Maus mit nur einer Taste unterstützt (so wie bei Macintosh)

Auf L-CLICK oder R-CLICK.

L-CLICK und

■

Bei Verwendung von [Page Up] oder [Page Down]

Gleiche Funktion wie die Tasten [Page Up] und [Page Down] an einer Computertastatur. Drücken Sie

Hinweis

∑

Diese Funktion arbeitet nur unter dem Betriebssystem Microsoft® Windows® und unter dem Betriebssystem Mac®. Nichtsdestotrotz arbeitet diese Funktion nicht unter den folgenden Betriebssystemen, die USB nicht unterstützen.

∑ Unter Versionen älter als Windows® 95. ∑ Unter Versionen älter als Windows

∑ Unter Versionen älter als Mac OS ∑ Sie können diese Funktion nicht verwenden, wenn der Menü-Bildschirm angezeigt wird. ∑ Überprüfen Sie, dass der Computer den USB-Anschluss erkennt. ∑

Falls „Größe Ändern“ angezeigt wird, wenn Signale mit einer höheren Auflösung als XGA eingehen und Sie als Bildwandgröße „Punkt für Punkt“ eingestellt haben, können Sie die Maus-Funktion nicht verwenden.

R-CLICK hhaben die gleiche Funktion.

oder PAGE.

NT 4.0.

8.5.

PAGE-auf/-ab-Tasten

L-CLICK-Taste

Grundlegende

Bedienung

-39

Menüpunkte

Im Folgenden werden die Teile gezeigt, die am Projektor angebracht werden können.

„Bild“-Menü

COMPUTER/COMPONENT 1 (RGB), COMPUTER/COMPONENT 2 (RGB), DVI-D

Bild Bildmodus

Kontrast Helligk. Rot Blau Farb Temp

Reset

Signaltyp

WÄ./EINS. ZURÜCK

Standard

0 0 0 0

7500K

Auto

COMP.1

OK AUS

COMPUTER/COMPONENT 1 (Komponente), COMPUTER/COMPONENT 2 (Komponente),

VIDEO, S-VIDEO

Bild Bildmodus

Kontrast Helligk. Farbe Tö nung Schärfe Rot Blau Farb Temp Progressiv

Reset

Signaltyp

WÄ./EINS. ZURÜCK

Standard

0 0 0 0 0 0 0

7500K 3DProgressiv

Komponente

COMP.1

OK AUS

Hauptmenü


Seite 44

Bildmodus

Seite 44

Kontrast

Helligk.

Farbe

Tönung

Schärfe

Rot

Blau

Seite 44

Farb Temp

Seite 45

Progressiv

Seite 45

Reset

Seite 44

Signaltyp

Seite 45

Dynam. Bereich

Seite 45

Videosystem

Seite 45

*1 Punkt, wenn RGB-Signale durch COMPUTER/COMPONENT 1, 2 oder DVI-D eingegeben

werden

Punkte beim Anlegen von Component-Signal über COMPUTER/COMPONENT 1 oder 2, oder

beim Wählen von VIDEO oder S-VIDEO

„Progressive“ kann nur eingestellt werden, wenn ein Signal des Typs 480I oder 576I anliegt.

Punkt, wenn COMPUTER/COMPONENT 1, 2 oder DVI-D ausgewählt wird

Punkt, wenn DVI-D ausgewählt wird

Punkt, wenn VIDEO oder S-VIDEO ausgewählt wird

+30-30

Untermenü

Standard Präsentation Kino Spiel

sRGB

5500K 6500K 7500K 8500K 9300K 10500K

2DProgressiv 3DProgressiv

COMPUTER/ COMPONENT 1, 2

Auto RGB Komponente

Standard Verstärkt

Auto PAL SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N PAL-60

DVI-D

Dig.-PC-RGB Dig.-PC-Kom. Dig.-Vd.-RGB Dig.-Vd.-Kom.

„Fein-Sync.“-Menü

Fein-Sync. Clock

Phase H-Pos V-P os

Reset Auflösung Auto-Sync. Signal-Info

COMP.1

0 0 0 0

640 ¥ 480 Ein

Hauptmenü

Fein-Sync.

Seite 46

Clock

Phase

H-Pos

V-Pos

Reset

Seite 46

Auflösung

Seite 46

Auto-Sync.

Seite 46

Signal-Info

+30-30

+15-15

+30-30

Ein Aus

Seite 46

WÄ./EINS. ZURÜCK

OK AUS

*7 Punkt, wenn RGB-Signale durch COMPUTER/COMPONENT 1 oder 2 eingegeben

werden

*8 Punkt, wenn RGB-Signale durch COMPUTER/COMPONENT 1, 2 oder DVI-D

eingegeben werden

Hinweis

∑

Das „Fein-Sync.“-Menü wird nur dann angezeigt, wenn der Projektoreingang COMPUTER/COMPONENT 1,2 oder DVI-D ist.

-40

„Optionen1“-Menü

Ein Aus

Normal Hoch

LAN/RS232C

Monitor Aus

RS-232C

Optionen2

Einschalten Ausschalten

Vorne Decke+Vorne Hinten Decke+Hint.

9600 bps 38400 bps 115200 bps

Einschalten Ausschalten

Hauptmenü Untermenü

PRJ.-Mod.

Seite 51

Seite 52

FAO VAO

Audio Ausgang

Seite 52

TCP/IP

Seite 53

DHCP-Client

Seite 53

Seite 52

Seite 54

Kennwort

Altes Kennw. Neues Kennw. Bestätigen

Lautsprecher

Seite 52

Lüfter-Mod.

Seite 52

Alles Reset

Seite 54

MAC-Adresse

Seite 54

Projektor

*1 Nur einstellbar wenn der DHCP-

Client auf „Aus“ gestellt ist

*2 Nur Display

IP-Adresse Subnet Mask Gateway

Optionen1 Lamp.-T. (Leben.)

Größe Ändern Bildversch. Tra.-Entz. Auto-Trapez OSD-Anzeige Hintergrund Eco + Leise Automatisch aus Systemsound Menü-Position Systemverrieg. Neustart-Auto

Normal

0 0

Ein Ein Logo Ein Ein Ein Mitte Ausschalten Ein

WÄ./EINS. ZURÜCK

„Optionen2“-Menü

Optionen2 Kennwort

Lautsprecher Audio Ausgang PRJ.-Mod. Lüfter-Mod. Monitor Aus LAN/RS232C RS-232C DHCP-Client TCP/IP MAC-Adresse Projektor

Alles Reset

WÄ./EINS. ZURÜCK

„Sprache“-Menü

Sprache

English Deutsch Español Nederlands Français Italiano Svenska Português

WÄ./EINS. ZURÜCK

Ausschalten Ein FAO Vor ne Normal Einschalten Einschalten 9600 bps Ein

XX:XX:XX:XX:XX:XX MYPROJECTOR

OK AUS

VIDEO

h ( 100%)

COMP.1

Hauptmenü Untermenü

Optionen1

Seite 47

Lamp.-T. (Leben.)

Seite 47

Größe Ändern

Seite 47

Bildversch.

Seite 47

Tra.-Entz.

COMPUTER/DTV VIDEO/S-VIDEO

Normal Voll Punkt für Punkt Bereichszoom

+96-96

V-Strecken Umrandung Strecken

+127-127

Seite 48

Ein Aus

Logo Blau Kein

Ein Aus

Mitte Oben rechts Unt. rechts Oben links Unten links

Alter Code Neuer Code Bestätigen

Ein Aus

Hauptmenü

Sprache

Seite 54

Auto-Trapez

Seite 48

OSD-Anzeige

Seite 48

Hintergrund

Seite 48

Eco + Leise

Seite 48

Automatisch aus

Seite 48

Systemsound

Seite 49

Menü-Position

Seite 49

Systemverrieg.

Seites 49 und 50

Neustart-Auto

Seite 50

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Türkçe

Normal Bereichszoom V-Strecken Umrandung Strecken

Funktionen

Nützliche

-41

Verwendung des Menü-Bildschirms

Einstelltasten ('/"/\/|)

ENTER-Taste

MENU-Taste

RETURN-Taste

MOUSE/ Einstellungstasten

('/"/\/|)

ENTERTaste

RETURN-Taste

Menüoptionen

Beispiel: Anpassen von „Helligk.“

∑ Dieser Vorgang kann auch mit Hilfe der am Projektor befindlichen Tasten ausgeführt werden.

1 MENU drücken.

∑ Der „Bild“-Menü-Bildschirm für die

ausgewählte Eingang-Betriebsart wird angezeigt.

| oder

anderen Menü-Bildschirme anzeigen zu lassen.

∑ Das Menüsymbol für den eingestellten

Menü-Bildschirm wird hervorgehoben.

\ drücken, um die

Menüsymbol Menü-Bildschirm


Fein-Sync.

Optionen1

Optionen2

Sprache

Beispiel: Bildschirmmenü „Bild“ im

COMPUTER/COMPONENT 1 (RGB)-Modus

Menüsymbole

Bild Bildmodus

Kontrast Helligk. Rot Blau CLR Temp

Reset

Signaltyp

WÄ./EINS. ZURÜCK

Standard

0 0 0 0

7500K

Auto

OK AUS

MENU-Taste

COMP.1

Hinweis

∑ Das „Fein-Sync.“-Menü ist für VIDEO

oder S-VIDEO nicht verfügbar.

-42

oder

für die Auswahl des

einzustellenden Punktes drücken.

∑

Der ausgewählte Punkt wird hervorgehoben.

Zum Einstellen des projizierten Bildes beim Betrachten

Einzelne Einstellungspunkt

Bild Bildmodus

Kontrast Helligk. Rot Blau Farb Temp

Reset

Signaltyp

COMP.1

Standard

0 0 0 0

7500K

Auto

ENTER drücken.

∑

Der gewählte einzelne Einstellungspunkt (z.B. „Helligk.“) erscheint anstelle des Menüs.

∑ Wenn Sie ' oder " drücken, wird das

folgende Punkt („Rot“ nach „Helligk.“) angezeigt.

Hinweis

∑ RETURN für die Rückkehr zum

vorherigen Menü drücken.

\ oder

| für die Einstellung des

ausgewählten Punktes drücken.

∑ Die Änderung wird gespeichert. ∑ Bei manchen Menüelementen drücken

Sie

| zur Anzeige des Untermenüs,

drücken Einstellgegenstands und drücken dann

' oder

ENTER.

" zum Wählen eines

WÄ./EINS. ZURÜCK

Helligk. 0

Bild Bildmodus

Kontrast Helligk. Rot Blau Farb Temp

Reset

Signaltyp

WÄ./EINS. ZURÜCK

0 0

OK AUS

Standard

7500K

Auto

OK AUS

COMP.1

Funktionen

Nützliche

5 MENU drücken.

∑ Der Menü-Bildschirm wird ausgeblendet.

-43

Bildanpassung („Bild“-Menü)

Beispiel: Bildschirmmenü „Bild“ im

DVI-D-Modus

Bild Bildmodus

Kontrast Helligk.

Rot Blau Farb Temp

4 5

Reset Signaltyp Dynam. Bereich

WÄ./EINS. ZURÜCK

Auswählen des Bildmodus

Standard

0 0 0 0

7500K

Dig.-PC-RGB Standard

DVI

OK AUS

Diese Funktion erlaubt Ihnen die Auswahl des Bildmodus entsprechend der Raumhelligkeit oder dem zu projizierenden Bild. In allen Bildmodi können die Punkte im „Bild“Menü eingestellt und gespeichert werden.

Verfügbare

Punkte Standard Präsentation

Kino

Spiel sRGB

Für Standard-Bilder Hellt Teile des Bildes für bessere Darstellung auf. Vermittelt dem projizierten Bild eine natürliche Tönung. Vermittelt dem projizierten Bild Schärfe. Für hochwertige Reproduktion von Bildern von einem Computer.

Beschreibung

Hinweis

∑ Sie können den Bildmodus auch mit der

PICTURE MODE auf der Fernbedienung

auswählen. (Siehe Seite 36.)

∑ „sRGB“ wird nur angezeigt, wenn das RGB-Sig-

nal anliegt.

∑

sRGB ist ein internationaler Standard für Farbreproduktion, reguliert von der IEC (International Electrotechnical Commission). Da der feste Farbbereich von der IEC festgelegt ist, werden Bilder in einer natürlichen Tönung basierend auf dem Originalbild gezeigt, wenn „sRGB“ gewählt ist. Weitere Informationen zur sRGB-Funktion finden Sie im Internet unter „http://www.srgb.com/“. Sie können die Menüeinträge „Rot“, „Blau“, „Farb Temp“ nicht einstellen, wenn „sRGB“ gewählt ist.

Menübetrieb

Beispiel: Bildschirmmenü „Bild“ im

Seite 42

VIDEO-Modus

Bild Bildmodus

Kontrast Helligk. Farbe Tö nung

Schärfe Rot Blau Farb Temp Progressiv

Reset

Videosystem

WÄ./EINS. ZURÜCK

Einstellung des Bildes

Standard

0 0 0 0 0 0 0

7500K 3DProgressiv

Komponente

VIDEO

OK AUS

Wählen Sie vor der Einstellung des Bildes einen Bildmodus aus.

Verfügbare

Punkte Kontrast Helligk.

Farbe

Tönung

Schärfe

Rot

Blau

„Farbe“, „Tönung“ und „Schärfe“ werden nicht

\ drücken | drücken

Für weniger Kontrast Für weniger Helligkeit Für weniger intensive Farben Um Hauttöne violetter zu machen Für geringere Schärfe Für schwächeres Rot Für schwächeres Blau

Für mehr Kontrast Für mehr Helligkeit Für mehr intensive Farben Um Hauttöne grüner zu machen Für größere Schärfe Für kräftigeres Rot Für kräftigeres Blau

angezeigt, wenn ein Signal über COMPUTER/COMPONENT 1 (RGB), 2 (RGB) oder DVI-D anliegt.

„Rot“ und „Blau“ können nicht eingestellt werden,

wenn „sRGB“ gewählt ist.

Hinweis

∑ „Schärfe“ kann eingestellt werden, wenn die

Signale 480I, 480P, 540P, 576I, 576P, 720P, 1035I oder 1080I erkannt werden.

∑ Zum Rückstellen aller eingestellten Punkte

„Reset“ wählen und

ENTER drücken.

Info

∑ Wenn „sRGB“ gewählt ist, kann das projizierte Bild

dunkel werden, aber das weist nicht auf eine Fehlfunktion hin.

-44

Einstellung der Farbtemperatur

Verfügbare

Punkte

5500K 6500K 7500K 8500K 9300K

10500K

Für niedrigere Farbtemperatur für wärmere, rötlichere, weißglühende Bilder.

Für höhere Farbtemperatur für kühlere, blaue, fluoreszenzartige Bilder.

Beschreibung

Hinweis

∑ Bei den Werten unter „Farb Temp“ handelt es

sich lediglich um allgemeine Richtwerte.

∑ „Farb Temp“ kann nicht eingestellt werden, wenn

„sRGB“ gewählt ist.

Menübetrieb

Seite 42

Hinweis

∑ Der Dynamikumfang kann nur gewählt werden,

wenn der „DVI-D“-Eingangsmodus gewählt ist.

Auswählen des Progressiv-Modus

Verfügbare Punkte

2DProgressiv

3DProgressiv

Diese Funktion kann für die Wiedergabe von sich schnell bewegenden Bildern wie beim Sport oder bei Actionfilmen verwendet werden. Diese Funktion kann für die bessere Wiedergabe von sich relativ langsam bewegenden Bildern wie in einem Fernsehstück oder einer Dokumentation verwendet werden.

Beschreibung

Einstellung des Signaltyps

Diese Funktion ermöglicht Ihnen die Auswahl des Eingangssignaltyps RGB oder Komponente für COMPUTER/COMPONENT 1, 2 oder DVI-D.

COMPUTER/COMPONENT 1, 2

Verfügbare Punkte

Auto

RGB

Komponente

DVI-D

Verfügbare Punkte

Dig.-PC-RGB

Dig.-PC-Kom.

Dig.-Vd.-RGB

Dig.-Vd.-Kom.

Auswählen des dynamischen Bereichs

Ein optimales Bild kann nicht angezeigt werden, wenn ein DVI-D-geeigneter Ausgangssignaltyp des Geräts und ein Eingangssignaltyp des Projektors nicht übereinstimmen. Wenn dies passiert, schalten Sie auf „Dynam. Bereich“.

Verfügbare Punkte

Standard Verstärkt

Eingangssignale werden automatisch als RGB- oder Komponentensignale erkannt. Einstellen, wenn RGB-Signale empfangen werden. Einstellen, wenn Komponentensignale empfangen werden.

Einstellen, wenn digitale PC-RGB-Signale von einem Computer empfangen werden. Einstellen, wenn PC-Komponentensignale von einem Computer empfangen werden. Einstellen, wenn digitale Video-RGB-Signale von einem Videogerät empfangen werden. Einstellen, wenn digitale Video-Komponentensignale von einem Videogerät empfangen werden.

Wenn die Schwarzwerte des Bildes eine Randleiste anzeigen oder verblasst erscheinen, wählen Sie das Element aus, das in der besten Bildqualität resultiert. (In den meisten Fällen sollte „Standard“ ausgewählt werden.)

Beschreibung

Hinweis

∑ Wenn das Bild verschwommen ist oder rauscht,

muss in den Modus „optimale Auflösung“ umgeschaltet werden.

∑

Wenn Sie progressive Eingänge verwenden, werden die Eingänge direkt angezeigt, sodass Sie zwischen „2DProgressiv“ und „3DProgressiv“ wählen können.

Videosystem festlegen

Die Videoeingangssystem-Betriebsart ist auf „Auto“ voreingestellt; allerdings kann ein klares Bild vom angeschlossenen audiovisuellen Gerät möglicherweise nicht empfangen werden, was von der Videosignalabweichung abhängt. In diesem Fall das Videosignal ändern.

Verfügbare Punkte Auto PAL SECAM *NTSC4.43 NTSC3.58 PAL-M PAL-N PAL -60

*Wenn ein NTSC-Signal mit dem PAL-Videogerät

reproduziert werden.

Hinweis

∑ Das Videosignal kann nur in der Betriebsart

VIDEO oder S-VIDEO eingestellt werden.

∑

Wenn „Videosystem“ auf „Auto“ eingestellt ist, kann es vorkommen, dass aufgrund von Signalunterschieden kein klares Bild empfangen wird. In diesem Fall sollte auf das wiedergegebene Videosystem umgeschaltet werden.

Funktionen

Nützliche

-45

Einstellung des Computerbildes („Fein-Sync.“-Menü)

Fein-Sync. Clock

2 3 4

Wenn das optimale Bild nicht mit der Auto-SyncAnpassung erhalten werden kann, verwenden Sie die Fine-Sync-Anpassungsfunktion.

Verfügbare

Punkte Clock

Phase

H-Pos

V-Pos

Phase H-Pos V-P os

Reset Auflösung Auto-Sync. Signal-Info

WÄ./EINS. ZURÜCK

Einstellung des Computerbildes

Zum Einstellen von vertikalen Störungen Zum Einstellen von horizontalen Störungen (wie Spurabgleich bei Ihrem Videorecorder) Zum Zentrieren der Bildschirmanzeige durch Bewegen nach links oder rechts Zum Zentrieren der Bildschirmanzeige durch Bewegen nach oben oder unten

0 0 0 0

640 ¥ 480 Ein

Beschreibung

COMP.1

OK AUS

Hinweis

∑ Zum Rückstellen aller eingestellten Punkte „Re-

set“ wählen und

∑ Der Einstellbereich von „V-Pos“ (V-Position)

kann je nach Bildschirmauflösung des Computers variieren.

ENTER drücken.

Menübetrieb

Auto-Sync.-Einstellung

Für die automatische Einstellung eines Computerbildes.

Verfügbare Punkte Ein

Aus

Die Auto-Sync.-Einstellung wird beim Einschalten des Projektors oder bei der Umschaltung der Eingangssignale beim Anschluss an einen Computer durchgeführt.

Die Auto-Sync.-Einstellung wird nicht automatisch ausgeführt.

Beschreibung

Seite 42

Hinweis

∑

Auto-Sync-Anpassung wird auch durch Drücken von

AUTO SYNC am Projektor oder

SYNC an der Fernbedienung ausgeführt.

∑ Die Auto-Sync.-Einstellung könnte abhängig

vom Bild des an den Projektor angeschlossenen Computers einige Zeit benötigen.

AUTO

Auflösung-Einstellung

Normalerweise wird die Art des Eingangssignals erkannt und die dafür geeignete Auflösungs-Betriebsart automatisch eingestellt. Bei einigen Signalen sollte die optimale Auflösungs-Betriebsart in „Auflösung“ des „Fein-Sync.“-Menüs gewählt werden, um der AnzeigeBetriebsart des Computers zu entsprechen.

Hinweis

∑ Bei der Anzeige von Computermustern mit wie-

derholenden Linien (horizontale Streifen), kann ein Flimmern auftreten, welches die Anzeige des Bildes beeinträchtigt.

∑ Siehe „Prüfen des Eingangssignals“ in der

rechten Spalte für Information über das aktuell gewählte Eingangssignal.

-46

Prüfung des Eingangssignals

Diese Funktion kann zur Überprüfung des gegenwärtigen Eingangssignals verwendet werden.

Verwendung des „Optionen1“-Menüs

Optionen1

Lamp.-T. (Leben.)

Größe Ändern

Bildversch. Tra.-Entz.

Auto-Trapez

OSD-Anzeige

Hintergrund

Eco + Leise Automatisch aus

Systemsound

Menü-Position

Systemverrieg.

Neustart-Auto

WÄ./EINS. ZURÜCK

Prüfung des Lampen-

0 0

Normal

Ein Ein Logo Ein Ein Ein Mitte Ausschalten Ein

OK AUS

VIDEO

h ( 100%)

Lebensdauerstatus

Die kumulative Lampenbetriebsdauer und die restliche Lampen-Lebensdauer (Prozent)kann überprüft werden.

Lampenbetriebsbedingung

„Leben.“ Nur bei auf „Ein“ geschaltetem „Eco + Leise“. Nur bei auf „Aus“ geschaltetem „Eco + Leise“.

Hinweis

∑ Es wird empfohlen, die Lampe auszuwechseln,

wenn als restliche Lampen-Lebensdauer 5% angezeigt wird.

∑ Die restliche Lampen-Lebensdauer ändert sich

innerhalb des Bereichs der in Abhängigkeit von der Häufigkeit des auf „Ein“ und „Aus“ geschalteten „Eco + Leise“ angegebenen Werte (siehe Seite 48).

∑ Die Lebensdauer der Lampe kann je nach

Verwendungsbedingung variieren.

Restliche Lampen-Lebensdauer

100% 5%

etwa etwa

3.000 Stunden

etwa etwa

2.000

Stunden

150

100

Stunden

Auswählen des

Menübetrieb

Seite 42

Größenänderungs-Modus

Hinweis

∑ Einzelheiten zum Größenänderungs-Modus

finden Sie auf den Seiten 37 und 38 .

∑ Sie können den Größenänderungs-Modus auch

mit der auswählen. (Siehe Seite 37.)

Anpassen der Bildposition

Sie können das projizierte Bild senkrecht verschieben.

Hinweis

∑ Diese Funktion arbeitet nur bei manchen

GRÖSSE ÄNDERN-Modi. (Siehe Seiten 37 und

38.)

Zum Rücksetzen dieser Funktion wählen Sie „0“.

∑ ∑

Beim Einstellen der Bildverschiebung wird „Tra.Entz.“ auf „0“ und „Auto-Trapez“ auf „Aus“ gestellt.

RESIZE auf der Fernbedienung

\ \

\ Taste

\ \

| Taste

Funktionen

Nützliche

-47

Verwendung des „Optionen1“-Menüs

Hinweis

Trapezkorrektur

Wenn das Bild entweder von oben oder von unten im Winkel auf die Leinwand projiziert wird, wird es trapezartig verzerrt. Die Funktion zur Korrektur von Trapezverzerrung wird Trapezkorrektur genannt.

Auto-Trapezkorrektur

Stellen Sie „Auto-Trapez“ im Bildschirmmenü auf „Optionen1“ auf „Ein“.

Manuelle Trapezkorrektur

Stellen Sie „Auto-Trapez“ im Bildschirmmenü „Optionen1“ auf „Aus“, wählen „Tra.-Entz.“ und stellen Sie dann mit dem Schieberegler ein.

Manuelle Korrektur

\ \

\ Taste

\ \

Hinweis

∑

Die Trapezkorrektur kann bis zu einem Winkel von etwa ±12 Grad justiert werden, wenn „Auto-Trapez“ verwendet wird, und in einem Winkel von etwa ±40 Grad mit manueller „Tra.-Entz.“ Regelung (wenn „Größe Ändern“ auf „Normal“ gestellt ist).

∑ Schalten Sie „Auto-Trapez“ auf „Aus“, wenn das

Bild schräg verzerrt oder die Bildqualität beeinträchtigt ist.

∑ Beim Einstellen der Trapezverzerrung oder

wenn wird „Auto-Trapez“ auf „Aus“ gestellt ist, wird „Bildversch.“ automatisch auf „0“ gestellt.

| Taste

Menübetrieb

Auswahl eines Start- und

Seite 42

Hintergrundbildes

Verfügbare Punkte Logo Blau Kein

Eco+Leise-Modus-Einstellung

Verfügbare

Punkte

Ein

Aus

Hinweis

∑

Sie können auch die Taste ECO+QUIET an der Fernbedienung oder am Projektor verwenden, um den Eco+Leise-Modus ein- und auszuschalten. (Siehe Seite 36.)

Automatische

SHARP-Originalbild Blaue Bildwand Schwarzbild

Helligkeit

Ca. 80%

100%

Beschreibung

Lüfter-geräusch

Niedrig

Normal

Lampen-

lebensdauer

Ca. 3.000

Stunden

Ca. 2.000

Stunden

Stromausschalt-Funktion

Verfügbare Punkte Ein

Aus

Der Projektor wird automatisch in den StandbyModus geschaltet, wenn 15 oder mehr Minuten kein Eingangssignal erkannt wird. Die Automatische StromausschaltFunktion wird deaktiviert.

Beschreibung

Einstellung der Bildschirmanzeige

Mit dieser Funktion können die Anzeigen auf der Bildwand ein-und ausgeschaltet werden.

Verfügbare Punkte Ein Aus

-48

Alle Bildschirmanzeigen werden angezeigt.

∑

EINGANG/LAUT/AV-STMHALT/ EINFRIEREN/AUTO SYNC/ VERGRÖSSERN/ „Es wurde eine ungültige Taste gedrückt.“ wird nicht angezeigt.

∑

„Alle Tasten des Projektors sind gesperrt.“ wird ange zeigt, wenn die

ON bei aktivier Tastensperre gedrückt wird.

Beschreibung

STANDBY/

∑

Wenn die automatische Stromausschalt-Funktion auf „Ein“ gestellt ist, erscheint 5 Minuten vor der Aktivierung des Standby-Modus jede Minute die Meldung „Schaltet in X Min. in den STANDBY-Modus.“ auf der Bildwand, um die verbleibenden Minuten anzuzeigen.

"Bildschirmanzeige

Einstellen des Systemsound

Verfügbare Punkte Ein

Aus

Auswahl der Position des

Das Tonsignal wird vom internen Lautsprecher ausgegeben.

Das Tonsignal wird nicht vom internen Lautsprecher ausgegeben.

Beschreibung

Menü-Bildschirms

„Menü-Position“ im „Optionen1“-Menü und die gewünschte Position für das Menü auswählen.

Verfügbare Punkte Mitte Oben rechts Unt.rechts Oben links Unten links

q Systemverrieg.

Anzeige in der Bildmitte Anzeige oben rechts im Bild Anzeige unten rechts im Bild Anzeige oben links im Bild Anzeige unten links im Bild

Beschreibung

Systemverrieg. Alter Code

Neuer Code Bestätigen

ZURÜCK ENDE

Hinweis

∑

Wenn Sie einen falschen Schlüsselcode eingeben, kehrt der Cursor zum ersten Punkt von „Alter Code“ zurück.

∑ Der gespeicherte Schlüsselcode ist 4 " Tasten

am Projektor. Wenn dieser Schlüsselcode eingestellt ist, erscheint der SchlüsselcodeEingabebildschirm beim Einschalten des Gerätes nicht.

3 Betätigen Sie die 4 Tasten auf der

Fernbedienung oder am Projektor, um unter „Neuer Code“ den neuen Schlüsselcode einzugeben.

Diese Funktion beugt der unbefugten Benutzung des Projektors vor. Wenn diese Funktion aktiviert ist, muss der Benutzer bei jedem Einschalten des Projektors den richtigen Schlüsselcode eingeben. Es wird empfohlen, den Schlüsselcode an einem Ort aufzubewahren, zu dem nur befugte Benutzer Zugang haben.

Info

∑

Wenn Sie den Schlüsselcode vergessen haben, wenden Sie sich an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe (siehe Seite 66). Das Zurücksetzen des Schlüsselcodes ist auch während des Gewährleistungszeitraums kostenpflichtig.

Einstellen/Ändern des Schlüsselcodes

1 Wählen Sie „Systemverrieg.“ im

„Optionen1“-Menü, drücken Sie dann auf

∑ Es wird eine Meldung angezeigt. ∑ Lesen Sie diese Meldung und drücken Sie

ENTER.

∑

Der Bildschirm zur Eingabe des Schlüsselcodes erscheint.

Hinweis

∑

Folgende Tasten können nicht für den Schlüsselcode verwendet werden:

∑ STANDBY/ON-Taste ∑ ON-Taste ∑ STANDBY-Taste ∑ ENTER-Taste ∑ L-CLICK-Taste ∑ R-CLICK/RETURN-Taste ∑ MENU-Taste ∑ ECO+QUIET-Taste ∑ BREAK TIMER-Taste

∑ Die System-Sperrfunktion erkennt jede Taste

an der Fernbedienung oder am Projektor als unterschiedliche Taste, auch wenn sie den gleichen Tastennamen tragen. Wenn Sie die Tasten am Projektor bei der Einstellung Ihres Schlüsselcodes verwendet haben, kann der Schlüsselcode nicht mit der Fernbedienung aufgehoben werden.

4 Geben Sie den Schlüsselcode unter

„Bestätigen“ nochmals ein.

Menübetrieb

Seite 42

Funktionen

Nützliche

Betätigen Sie diese 4 Tasten auf der Fernbedienung oder am Projektor, um unter „Alter Code“ den gespeicherten Schlüsselcode einzugeben.

∑

Wenn Sie den Schlüsselcode erstmals verwenden oder dieser zurückgesetzt wurde, drücken Sie " am Projektor viermal.

Hinweis

Zum Annullieren des bereits eingegebenen Schlüsselcodes

∑

Drücken Sie " am Projektor viermal in den obigen Schritten 3 und 4.

-49

Verwendung des „Optionen1“-Menüs

Wenn die Systemverrieg. aktiviert ist

Wenn die Systemverrieg. aktiviert ist, wird das Eingabefeld für den Schlüsselcode bei jedem Einschalten angezeigt. Wenn das Feld angezeigt wird, geben Sie den korrekten Schlüsselcode ein, um die Projektion zu starten. Wenn der Schlüsselcode nicht eingegeben wird, werden keine Bilder projiziert, auch wenn Signale am Projektor anliegen.

▼Eingabebildschirm für Schlüsselcode

Systemverrieg.

Hinweis

∑ Wird kein Schlüsselcode eingegeben, wird das

Bild nicht angezeigt. Dies gilt auch für den Fall, dass der Projektor ein Eingabesignal erhält.

w Neustart-Automatik-

Funktion

Menübetrieb

Seite 42

Sperren der Bedientasten am Projektor (Tastensperre-Funktion)

Verwenden Sie diese Funktion zum Sperren der Bedientasten am Projektor.

■ Sperren der Bedientasten

Halten Sie ENTER am Projektor etwa 5 Sekunden lang gedrückt, während der Projektor einschaltet.

▼Bildschirmanzeige

Tastensperren-Funktion EIN

∑ Die Tastensperre-Funktion beeinflusst nicht die

Steuerung über Fernbedienungstasten.

∑ Sie können die Tastensperre-Funktion nicht

verwenden, während der Projektor warmläuft.

■ Aufheben der Tastensperre

Halten Sie ENTER am Projektor etwa 5 Sekunden lang gedrückt.

▼Bildschirmanzeige

Tastensperren-Funktion AUS

Verfügbare Punkte

Ein

Aus

Beschreibung

∑

Wenn der Projektor im Standby-Modus ist, können Sie die Tastensperre durch gleichzeitiges Gedrückthalten von

ON am Projektor für etwa 5 Stunden aufheben.

ENTER und

STANDBY/

Info

∑ Sie können die Tastensperren-Funktion nur

aktivieren, wenn keine Bildschirmanzeige erscheint.

-50

Hilfreiche Funktionen, die während der Installation eingestellt werden können („Optionen2“-Menü)

Optionen2 Kennwort

Lautsprecher

2 3

Audio Ausgang

PRJ.-Mod.

Lüfter-Mod.

Monitor Aus

LAN/RS232C

RS-232C

DHCP-Client

TCP/IP

MAC-Adresse Projektor

Wenn Sie nicht möchten, dass andere die Einstellung für das „Optionen2“-Menü ändern, geben Sie ein Kennwort ein.

Alles Reset

WÄ./EINS. ZURÜCK

Einstellen eines Kennworts

Wählen Sie „Kennwort“ und drücken Sie dann

∑

Der Bildschirm zur Eingabe des Kennworts erscheint.

Ausschalten Ein FAO Vor ne Normal Einschalten Einschalten 9600 bps Ein

XX:XX:XX:XX:XX:XX MYPROJECTOR

COMP.1

OK AUS

Menübetrieb

ndern des Kennworts

Wählen Sie „Kennwort“ und drücken Sie dann

∑ Der Bildschirm zur Eingabe des Kennworts

erscheint.

Seite 42

2 Geben Sie das Kennwort in „Altes

Kennw.“ mit

drücken Sie dann

| und

\ ein, und

ENTER.

3 Geben Sie das Kennwort in „Neues

Kennw.“ mit

drücken Sie dann

| und

\ ein, und

ENTER.

4 Geben Sie das gleiche Kennwort

erneut in „Bestätigen“ mit

und

\ ein, und drücken Sie dann

ENTER.

Kennwort

Altes Kennw.

Neues Kennw.

Bestätigen

ZURÜCK ENDE

Drücken Sie

' oder

" zum Einstellen

der ersten Stelle in „Neues Kennw.“, und drücken Sie dann

Geben Sie die restlichen 3 Stellen ein, und drücken Sie dann

ENTER.

4 Geben Sie das gleiche Kennwort in

„Bestätigen“ ein, und drücken Sie dann

Hinweis

∑

Nachdem das Kennwort eingestellt ist, müssen Sie das Kennwort eingeben, um die „Optionen2“Menü-Einstellungen zu ändern.

ENTER.

Hinweis

∑ Wenn Sie den Kennwort-Schutz für die

„Optionen2“-Menüeinstellungen nicht mehr brauchen, drücken Sie

eines neuen Kennworts in Schritt 3 und 4.

∑ Zum Aufheben der Kennwort-Einstellungen

drücken Sie

RETURN.

ENTER ohne Eingabe

Wenn Sie das Kennwort vergessen

Wenn Sie das Kennwort vergessen, verfahren Sie wie folgt, um es zu löschen, und stellen Sie dann ein neues Kennwort ein.

Am Projektor drücken Sie

Hinweis

∑ Wenn ENTER länger als 5 Sekunden

gedrückt gehalten wird, sind die Bedientasten am Projektor gesperrt. (Siehe Seite 50.) Sie können nicht die Tasten an der Fernbedienung

∑

verwenden, um das Kennwort zu löschen.

Funktionen

Nützliche

-51

Hilfreiche Funktionen, die während der Installation eingestellt werden können („Optionen2“-Menü)

Lautsprecher-Einstellung

Diese Funktion ermöglicht Ihnen die Einstellung des Audioausgangs der internen Lautsprecher auf „Ein“ oder „Aus“, wenn der Projektor beispielsweise an einem externen Verstärker angeschlossen ist.

Verfügbare Punkte

Ein

Aus

Diese Funktion legt fest, ob der vom AUDIO-Ausgangsanschluss ausgegebene Audiopegel (MONITOR-Ausgang) fest oder durch Verknüpfung mit VOLUME variabel ist.

Verfügbare Punkte FAO (Festgelegte Audioausgabe) VAO (Variable Audioausgabe)

∑

Wenn „Audio Ausgang“ auf „VAO“ eingestellt wird, stellen Sie zunächst sicher, dass die Lautstärke des Projektors verringert wird, bevor der Strom ein-oder ausgeschaltet und der Eingang gewechselt wird.

Das Audiosignal wird vom internen Lautsprecher ausgegeben. Das Audiosignal wird nicht vom internen Lautsprecher ausgegeben.

Audioausgangstyp festlegen

Audioausgabe variiert nicht in Verbindung mit der Lautstärke des Ausgabeprojektors. Audioausgabe variiert in Verbindung mit der Lautstärke des Ausgabeprojektors.

Info

Beschreibung

Diese Funktion ändert die Gebläsedrehgeschwindigkeit.

Bei Einstellung auf „Einschalten“ ist die Funktion aktiviert, und eine geringe Strom wird auch im Standby-Modus aufgenommen. Es wird empfohlen, die Funktion auf „Ausschalten“ zu setzen, wenn kein Anschluss vorliegt. Dadurch wird der Stromverbrauch verringert, wenn der Projektor im Standby-Modus ist.

Menübetrieb

Lüfter-Modus-Einstellung

Verfügbare Punkte Normal Hoch

Wenn „Lüfter-Mod.“ auf „Hoch“ gestellt ist, dreht der Lüfter schneller, und das Lüftergeräusch nimmt zu.

Monitor-Ausgang

LAN/RS232C

Verfügbare Punkte Einschalten

Ausschalten

Hinweis

∑

Wenn Sie den Projektor mit der LAN/RS232CFunktion steuern wollen, wählen Sie „Einschalten“.

Geeignet für normale Umgebungen. Wählen Sie diesen Punkt bei Verwendung des Projektors in Höhenlagen von ca.

1.500 m (4.900 Fuß) oder mehr.

Die Funktion ist aktiviert, auch wenn der Projektor im Standby-Modus ist. Die Funktion ist ausgeschaltet, auch wenn der Projektor im Standby-Modus ist.

Beschreibung

Seite 42

Wiedergabe mit der Kehrbild-/ Umkehrbild-Funktion

Dieser Projektor ist mit einer Kehrbild-/Umkehr-Funktion ausgestattet, mit der das Bild für unterschiedliche Anwendungen als Kehrbild bzw. Umkehrbild projiziert werden kann.

Verfügbare Punkte Vorne

Decke + Vorne

Hinten

Decke + Hint.

Hinweis

∑

Diese Funktion wird für die Umkehrbild-und DeckenmontageEinstellungen verwendet. (Siehe Seite 19.)

-52

Normalbild (Projizieren von vor der Projektionsfläche)

Invertiertes Bild (Projizieren von vor der Projektionsfläche mit einem invertierten Projektor)

Reverse-Bild (Projizieren von hinter der Projektionsfläche oder mit einem Spiegel)

Reverse- und invertiertes Bild (Projizieren mit einem Spiegel)

Beschreibung

Übertragungsgeschwindigkeit

festlegen (RS-232C)

Stellen Sie sicher, dass sowohl der Projektor als auch der Computer auf die gleiche Baudrate eingestellt sind.

Verfügbare Punkte 9600 bps

38400 bps 115200 bps

Hinweis

∑

Beziehen Sie sich für RS-232C-Spezifikationen und Befehlseinstellungen auf die „EINRICHTUNGSANLEITUNG“, die auf der mitgelieferten CD-ROM befindet.

∑

Beziehen Sie sich hinsichtlich der Anleitungen für die Einstellung der Baudrate des Computers auf die Bedienungsanleitung des Computers.

Beschreibung

Übertragungsgeschwindigkeit ist langsam.

Übertragungsgeschwindigkeit ist schnell.

DHCP Client-Einstellung

Schließen Sie das LAN-Kabel vor dem Einschalten des Projektors an. Wenn nicht, arbeitet die DHCPClient-Funktion nicht.

Verfügbare Punkte Ein

Aus

Wählen Sie „Ein“ für „DHCP-Client“ und drücken Sie dann erscheint, und dann der Menü-Bildschirm. Bestätigen Sie die Parameter von IP-Adresse, Subnet Mask und Gateway im TCP/IP-Bildschirm. Wenn der DHCP-Server nicht verfügbar ist, erscheint „IP-Adresse nicht verfügbar.“ In diesem Fall stellen Sie TCP/IP manuell ein. (Siehe Gegenstand 0.)

TCP/IP-Einstellung

Stellen Sie TCP/IP manuell ein.

Wählen Sie „Aus“ für „DHCP-Client“

Erhält automatisch Konfigurationsparameter für das TCP/ IP-Netzwerk. Stellt TCP/IP manuell ein.

ENTER. „Beschaffe IP-Adresse...“

und drücken Sie dann

Beschreibung

ENTER.

Menübetrieb

Verfügbare Punkte IP-Adresse

Subnet Mask

Gateway

Hinweis

∑

Bestätigen Sie das vorhandene Netzwerksegment (IP-Adressengruppe), um die Einstellung einer IPAdresse zu vermeiden, die die IP-Adressen anderer Netzwerkausrüstung und Computer dupliziert. Falls „192.168.150.002“ nicht in dem Netzwerk mit der IP-Adresse „192.168.150.XXX“ verwendet wird, dann müssen Sie die IP-Adresse des Projektors nicht ändern.

∑ Für Einzelheiten über jede Einstellung wenden

Sie sich an Ihren Netzwerk-Administrator.

Werksseitige Vorgabeeinstellung:

192.168.150.002 Geben Sie eine für das Netzwerk geeignete IP-Adresse ein. Werksseitige Vorgabeeinstellung:

255.255.255.000 Stellen Sie die Teilnetzmaske auf den gleichen Wert wie für den Computer und die Ausrüstung des Netzwerks ein. Werksseitige Vorgabeeinstellung:

000.000.000.000 * Wenn nicht verwendet, benutzen Sie

die Einstellung:

000.000.000.000

Beschreibung

Seite 42

2 Wählen Sie „TCP/IP“ und drücken

Sie dann

3 Geben Sie „IP-Adresse“ mit

| und \ ein, und drücken Sie dann

ENTER.

TCP/IP IP-Adresse

Subnet Mask Gateway

ZURÜCK ENDE

4 Geben Sie „Subnet Mask“ mit

| und \ ein, und drücken Sie

dann

5 Geben Sie „Gateway“ mit

und\ ein, und drücken Sie dann

ENTER.

Funktionen

Nützliche

-53

Hilfreiche Funktionen,die während der Installation eingestellt werden können („Optionen2“-Menü)

Überprüfung der Netzwerk-

Informationen für den Projektor

Sie können die MAC-Adresse und den Projektornamen überprüfen.

Angezeigte Punkte MAC-Adresse

Projektor

Die für den Projektor eingegebene MAC-Adresse wird angezeigt. Der Projektorname wird angezeigt.

Beschreibung

Hinweis

∑

Siehe für Informationen hinsichtlich der Änderung des Projektornamens die „EINRICHTUNGSANLEITUNG“ auf der mitgelieferten CD-ROM.

w Rückkehr zu den

Grundeinstellungen

Mit dieser Funktion können die von Ihnen ausgeführten Projektoreinstellungen initialisiert werden.

Sprache

English Deutsch Español Nederlands Français Italiano Svenska Português

WÄ./EINS. ZURÜCK

Sprache

polski Türkçe

Menübetrieb

COMP.1

OK AUS

COMP.1

Seite 42

Hinweis

Die folgenden Punkte können nicht initialisiert werden. ∑ „Fein-Sync.“-Menü

Auflösung

∑ „Optionen1“-Menü

Lamp.-T. (Leben.) Systemverrieg.

∑ „Sprache“-Menü

WÄ./EINS. ZURÜCK

OK AUS

Auswählen der Sprache

für die Bildschirmanzeige

Der Projektor kann die Bildschirm-anzeigesprache unter 15 Sprachen umschalten.

-54

Wartung

Reinigen des Projektors

■ Das Netzkabel vor Reinigen des Projektors unbedingt abtrennen.

■ Das Gehäuse sowie das Bedienfeld sind aus Kunststoff hergestellt. Die Verwendung von Benzin und Verdünner vermeiden, da diese Mittel die Gehäuseoberfläche beschädigen können.

■ Keine flüchtigen Mittel wie Insektizide am Projektor verwenden. Keine Gummi- oder Kunststoffteile für längere Zeit am Projektor befestigen. Die Wirkung einiger Mittel auf Kunstsoff kann zu Qualitätsverschlechterungen und zu Oberflächenschäden am Projektor führen.

Milder Reiniger

Mit Wasser verdünnter

milder Reiniger

Reinigen des Objektivs

■

Für das Reinigen des Objektivs ein im Handel erhältlichen Objektiv-Blower oder ObjektivReinigungspapier (für Brillengläser und Kameraobjektive) verwenden. Keine flüssigen Reinigungsmittel verwenden, da diese den Schutzfilm auf der Objektivoberfläche abnutzen könnten.

■ Da die Objektivoberfläche leicht beschädigt werden kann, nicht am Objektiv kratzen oder gegen das Objektiv schlagen.

Reinigungs-

papier

Reinigen der Luftaustritts- und Einsaugöffnungen

■ Staub von den Luftaustritts- und Einsaugöffnungen unter Verwendung eines Staubsaugers entfernen.

Verdünner

Wachs

■ Schmutz mit einem weichen Flanelltuch vorsichtig abwischen.

■ Bei hartnäckigem Schmutz das Tuch in mit Wasser verdünnten milden Reiniger eintauchen, auswringen und den Projektor dann reinigen. Stark wirkende Reinigungsmittel könnten unter Umständen einen Farbverlust, ein Verziehen oder eine Beschädigung des Projektorgehäuses bewirken. Vor der Reinigung auf jeden Fall einen Test an einer kleinen, unauffälligen Stelle des Projektors durchführen.

Info

∑

Wenn die Belüftungsöffnungen während des Projektorbetriebs gereinigt werden sollen, unbedingt

STANDBY/ON am Projektor oder

STANDBY auf der Fernbedienung drücken und den Projektor in den Standby-Modus schalten. Nachdem der Kühlventilator zum Stillstand gekommen ist, das Netzkabel vom Netzanschluss abziehen und die Belüftungsöffnungen reinigen.

∑

Die Luftfilter sollten nach jeweils 100 Betriebsstunden gereinigt werden. Reinigen Sie die Filter öfter, wenn der Projektor in staubiger oder verrauchter Umgebung betrieben wird.

Anhang

-55

Austauschen des Luftfilters

•

Der Projektor ist mit Luftfiltern ausgestattet, um optimale Betriebsbedingung des Projektors sicherzustellen.

•

Wenden Sie an einen autorisierten SharpProjektor-Händler oder Kundendienstbetrieb in Ihrer Nähe, um den Filter (PFILDA022WJKZ) ersetzen zu lassen, wenn er sich nicht mehr reinigen lässt.

Austauschen des Luftfilters

STANDBY-Taste

1 Drücken Sie

Projektor oder

STANDBY/ON am

STANDBY auf der Fernbedienung, um den Projektor in den Standby-Modus zu schalten.

∑ Warten Sie, bis der Lüfter stoppt.

2 Trennen Sie das Netzkabel ab.

∑ Ziehen Sie das Netzkabel von der

Netzanschluss ab.

Nehmen Sie die Filter-Abdeckung ab.

∑ Drehen Sie den Projektor um. Ziehen Sie

den Tragegriff (1) herunter, greigen Sie den Lasche (2) und schieben Sie die FilterAbdeckung (3) auf.

Netzanschluss

STANDBY/ONTaste

4 Nehmen Sie den Luftfilter ab.

∑ Greifen Sie den Luftfilter mit den Fingern und

heben ihn aus der Filter-Abdeckung.

-56

Lasche

5 Setzen Sie einen Ersatzluftfilter ein.

∑ Setzen Sie den neuen Luftfilter auf die Fil-

ter-Abdeckung.

6 Ersetzen Sie die Filter-Abdeckung.

∑ Schieben Sie die Filter-Abdeckung zum

Schließen in Pfeilrichtung.

Hinweis

∑ Stellen Sie sicher, dass die Filterabdeckung

sicher installiert ist. Die Stromversorgung schaltet nicht ein, wenn die Installation nicht richtig vorgenommen wurde.

-57

Anhang

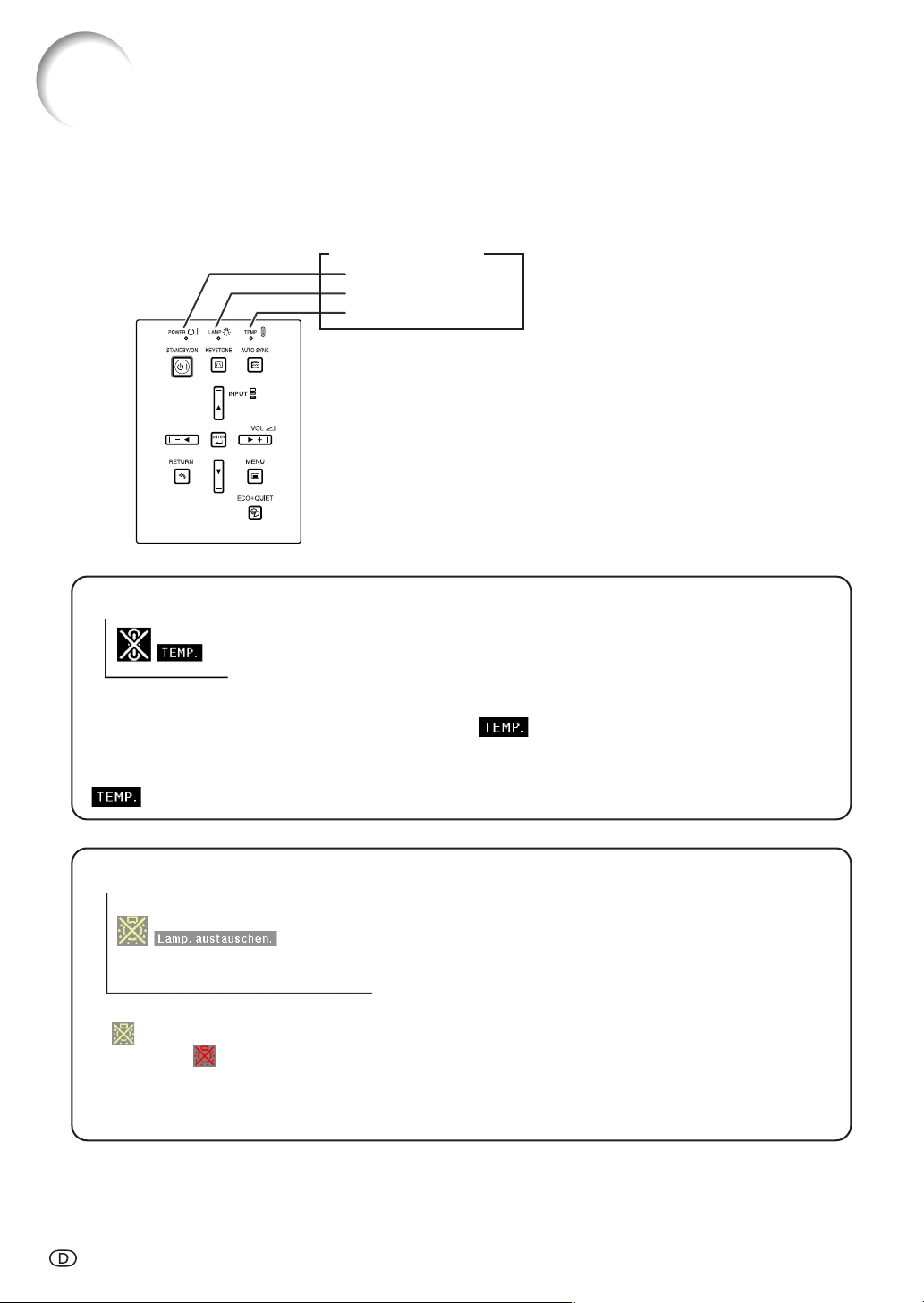

Wartungsanzeigen

■ Die Warnleuchten am Projektor weisen auf Fehlfunktionen im Projektor hin.

■ Falls ein Problem auftritt, leuchtet entweder die Temperaturwarn-Anzeige oder die Lampen-Anzeige

rot auf und der Projektor wird in den Standby-Modus geschaltet. Nachdem der Projektor in den Standby-Modus geschaltet worden ist, den unten aufgeführten Schritten folgen.

War tungsanzeigen

Netz-Anzeige Lampen-Anzeige Temperaturwarn-Anzeige

Über die Temperaturwarn-Anzeige

Wenn der Monitor sich in Folge nicht ordnungsgemäßer Aufstellung oder blockierter Belüftungsöffnungen überhitzt, leuchtet am unteren linken Rand des Bildes „ schaltet sich die Lampe aus und die Temperaturwarn-Anzeige blinkt; der Kühlventilator dreht sich für weitere 90 Sekunden und anschließend wird der Projektor in den Standby-Modus geschaltet. Nachdem „

“ erscheint, führen Sie auf jeden Fall die Maßnahmen aus wie auf Seite 59 beschrieben.

“ auf. Wenn die Temperatur weiter ansteigt,

Über die Lampen-Anzeige

■

Wenn die verbleibende Lebensdauer der Lampe 5 % oder weniger beträgt, wird auf dem Bildschirm

„

“ (gelb) und „Lamp. austauschen.“ angezeigt. Wenn die Lebensdauer 0 % beträgt, ändert sich die Anzeige in „ Standby-Modus. Die Lampen-Anzeige beginnt in diesem Fall rot zu leuchten.

■

Wenn Sie zum vierten Mal versucht haben, den Projektor einzuschalten, ohne dass die Lampe

ausgetauscht wurde, kann der Projektor nicht mehr eingeschaltet werden.

“ (rot), die Lampe wird ausgeschaltet, und der Projektor wechselt automatisch in den

-58

Wartungsanzeige

Temperaturwarn

Lampen-

Netz-

Normal

Aus

Grün

leuchtend

Grün blinkt,

wenn die

Lampe

aufwärmt.

Grün

leuchtend/rot

leuchtend

Grün blinkend (Kühlen)

Anormal

Rot leuchtend (Standby)

Rot leuchtend

Rot leuchtend (Standby)

Rot

blinkend

Problem

Die interne Temperatur ist ungewöhnlich hoch.

Die Lampe leuchtet nicht.

Wechseln Sie die Lampe.

Die Lampe leuchtet nicht.

Die NetzAnzeige blinkt rot, wenn der Projektor eingeschaltet ist.

Ursache Mögliche Lösung

∑

∑ Blockierter

Belüftungseinlass

∑ Defekter Lüfter ∑ Fehler im internen

Kreislauf

∑ Verstopfter

Belüftungseinlass

∑ Die Lampe wird

anormal ausgeschaltet.

∑ Die verbleibende

LampenLebensdauer beträgt 5 % oder weniger.

∑ Durchgebrannte

Lampe

∑ Fehler im

Lampenkreislauf

∑

Die Filter-Abdeckung, LampeneinheitAbdeckung oder ObjektivgehäuseAbdeckung ist offen.

∑ Defekter Lüfter

Stellen Sie den Projektor so auf, dass er ordnungsgemäß belüftet wird (siehe Seite 8).

∑

Bringen Sie den Projektor zu einem autorisierten Sharp-ProjektorHändler oder Kundendienstbetrieb in Ihrer Nähe (siehe Seite 66).

∑ Reinigen Sie die Luftaustritts- und

Einsaugöffnungen.(Siehe Seite 55.)

∑

Das Netzkabel vom Netzanschluss abtrennen, und stecken ihn erneut ein.

∑ Tauschen Sie die Lampe vorsichtig

aus. (Siehe Seite 61.)

∑

Bringen Sie den Projektor zu einem autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe (siehe Seite 66).

∑ Gehen Sie beim Austauschen der

Lampe sehr vorsichtig vor.

∑ Bringen Sie die Lampeneinheit-

Abdeckung wieder ordnungsgemäß an.

∑

Wenn die Netz-Anzeige auch bei ordnungsgemäß eingesetztem Abdeckungen weiterhin blinkt, oder wenn der Lüfter nicht normal läuft, wenden Sie sich an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe (siehe Seite 66).

Info

∑ Wenn die Temperaturwarn-Anzeige aufleuchtet und der Projektor in den Standby-Modus geschaltet wird,

sollten Sie überprüfen, ob irgendwelche der Belüftungsöffnungen blockiert sind (siehe Seite 8) und anschließend den Projektor wieder einschalten. Warten Sie bis der Projektor vollständig abgekühlt ist, bevor Sie das Netzkabel anschließen und das Gerät wieder einschalten. (Mindestens 10 Minuten.)

∑ Wenn die Stromversorgung in Folge eines Stromausfalls oder aus anderen Gründen während der

Verwendung des Projektors kurzzeitig unterbrochen wird, leuchtet die Lampen-Anzeige möglicherweise rot auf, und die Lampe bleibt ausgeschaltet. Ziehen Sie in diesem Fall das Netzkabel vom Netzanschluss abtrennen, setzen Sie ihn wieder ein, und schalten Sie den Projektor wieder ein.

∑ Der Lüfter regelt die interne Temperatur des Projektors und wird automatisch gesteuert. Das Lüftergeräusch

kann sich im Betrieb infolge der Geschwindigkeit verändern. Dabei handelt es sich nicht um eine Fehlfunktion.

Anhang

-59

Hinweise zur Lampe

Lampe

■ Es wird empfohlen, die Lampeneinheit (optionales, AN-C430LP) auszutauschen, wenn die LampenLebensdauer 5% oder weniger beträgt, oder wenn Sie eine deutliche Verschlechterung der Bild- und Farbqualität feststellen. Die Lampen-Lebensdauer (Prozentsatz) kann auf der Bildschirmanzeige überprüft werden. Siehe Seite 47.

■ Erwerben Sie über einen Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe eine Lampeneinheit des Typs AN-C430LP.

Wichtiger Hinweis für US-Kunden:

Für die mit dem Projektor gelieferte Lampe gilt eine 90-tägige Herstellungs- und Verarbeitungsgarantie. Alle Reparaturarbeiten am Projektor im Rahmen der Gewährleistung, einschließlich des Lampenaustauschs, sind von einem autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe vorzunehmen. Die Anschriften der autorisierten Sharp-Projektor-Händler und Kundendienstbetriebe in Ihrer Nähe können Sie unter der folgenden gebührenfreien Telefonnummer abfragen: 1-888-GO-SHARP (1-888-467-4277).

Warnhinweise zur Lampe

■ Dieser Projektor verwendet eine Hochdruck-Quecksilberleuchte. Wenn Sie einen lauten Knall hören, ist die Lampe defekt. Die Lampe kann in Folge verschiedener Ursachen ausfallen: starke Stöße, mangelhafte Kühlung, Kratzer auf der Oberfläche oder Alterung der Lampe. Der Zeitpunkt des Ausfalls hängt von der jeweiligen Lampe und/oder dem Zustand und der Verwendungshäufigkeit ab. Beim Ausfall der Lampe kommt es häufig zum Brechen des Lampenglases.

■ Wenn die Lampenaustausch-Anzeige leuchtet und das entsprechende Symbol auf der Bildschirmanzeige erscheint, sollten Sie die Lampe unverzüglich ersetzen, auch wenn sie normal zu arbeiten scheint.

■ Beim Brechen des Lampenglases kann es dazu kommen, dass sich Glaspartikel im Lampenkäfig verteilen oder Gas aus der Lampe über die Entlüftung in den Raum austritt. Da das Gas in der Lampe quecksilberhaltig ist, müssen Sie den Raum im Falle eines Lampenbruchs gut lüften. Vermeiden Sie jeglichen Kontakt mit dem Gas. Wenn Sie das Gas eingeatmet haben, suchen Sie umgehend einen Arzt auf.

■ Wenn das Lampenglas bricht, können Glaspartikel in das Innere des Projektors gelangen. Wenden Sie sich in diesem Fall an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe, um die beschädigte Lampe entfernen zu lassen und den sicheren Betrieb zu gewährleisten.

NUR USA

Austauschen der Lampe

Achtung

∑ Nehmen Sie die Lampeneinheit nicht direkt nach der Verwendung des Projektors heraus. Sie könnten sich

andernfalls an der heißen Lampe verbrennen.

∑ Mindestens eine Stunde nach Abtrennen des Netzkabels warten, damit die Oberfläche der Lampeneinheit

vollständig abgekühlt ist, bevor die Lampeneinheit entfernt wird.

■ Tauschen Sie die Lampe vorsichtig gemäß der Anleitung in diesem Abschnitt aus. *Sie können sich

zwecks Austausch der Lampe auch an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe wenden.

*Wenn die neue Lampe nach dem Austausch ebenfalls nicht leuchtet, bringen Sie den Projektor zu einem

autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe.

-60

Ausbau und Installation der Lampeneinheit

Warnung!

∑

Die Lampeneinheit nicht sofort nach dem Betrieb aus dem Projektor entfernen. Die Lampe ist sehr heiß und kann Verbrennungen oder Verletzungen verursachen.

Optionales

Zubehör

Lampeneinheit AN-C430LP

Info

∑ Berühren Sie nicht die Glasoberfläche der

Lampe sowie das Innere des Projektors. Um Verletzungen oder Beschädigungen der

∑

Lampe zu verhindern, sollten die folgenden Schritte befolgt werden.

∑ Lösen Sie keine anderen Schrauben, mit

Ausnahme der für die Abdeckung der Lampeneinheit und die Lampeneinheit.

1 Drücken Sie STANDBY/ON

am Projektor oder

auf der Fernbedienung, um den Projektor in den Standby-Modus zu schalten.

∑ Warten, bis die Kühlung abschaltet.

STANDBY

2 Das Netzkabel abtrennen.

∑ Das Netzkabel vom Netzanschluss

abtrennen.

∑ Die Lampe vollständig abkühlen lassen

(etwa 1 Stunde).

3 Nehmen Sie die Abdeckung der

Lampeneinheit ab.

∑

Lösen Sie an der Abdeckung der Lampeneinheit die Benutzer-Wartungsschraube (1). Schieben Sie (2) herunter und nehmen Sie

die Abdeckung der Lampeneinheit ab (

STANDBY/ONTaste

Netzanschluss

BenutzerWartungsschraube (für Abdeckung der Lampeneinheit)

4 Die Lampeneinheit entfernen.

∑

Die Halteschrauben von der Lampeneinheit lösen. Fassen Sie die Lampeneinheit, und ziehen Sie sie in Pfeilrichtung. Die Lampeneinheit zu diesem Zeitpunkt hori-

zontal halten und nicht kippen.

Anhang

Halteschrauben

-61

Hinweise zur Lampe

Die neue Lampeneinheit einsetzen.

∑

Die Lampeneinheit in das Fach für die Lampeneinheit drücken. Die Halteschrauben anziehen.

6 Ersetzen Sie die Abdeckung der

Lampeneinheit.

∑

Gleichen Sie die LampeneinheitAbdeckung ab und schließen Sie diese, indem Sie sie zuschieben. Ziehen Sie dann die Benutzer-Wartungsschraube fest, um die Lampeneinheit-Abdeckung zu sichern.

Info

∑ Wurden Lampeneinheit und Abdeckung der

Lampeneinheit nicht ordnungsmäßig eingebaut, können Sie das Gerät nicht einschalten, auch wenn das Stromkabel mit dem Projektor verbunden ist.

BenutzerWartungsschraube (für Abdeckung der Lampeneinheit)

Rückstellung des Lampen-Timers

Den Lampen-Timer nach dem Lampenaustausch zurückzustellen.

Info

∑ Stellen Sie sicher, dass Sie den Lampen-

Timer nur nach dem Austausch der Lampe zurücksetzen. Wenn Sie den LampenTimer zurückstellen und dieselbe Lampe weiterhin verwenden, könnte die Lampe beschädigt werden oder explodieren.

∑ Sie können auch den Lampen-Zeitgeber

über LAN zurücksetzen. (Sie sich für Einzelheiten auf die „EINRICHTUNGS-ANLEITUNG“, die auf der mitgelieferten CD-ROM enthalten ist.)

Netzanschluss

1 Das Netzkabel anschließen.

∑ Das Netzkabel am Netzanschluss des

Projektors anschließen.

STANDBY/ON-Taste

ENTER-Taste " Taste

MENU-Taste

Den Lampen-Timer zurückstellen.

∑

Während ", ENTER und MENU am Projektor gleichzeitig gedrückt werden,

STANDBY/ON am Projektor drücken.

∑

„LAMP 0000H“ erscheint und zeigt damit an, dass der Lampen-Timer zurückgestellt wurde.

-62

Computer-Kompatibilitätstabelle

In der nachfolgenden Tabelle sind die mit diesem Projektor kompatiblen Signalcodes aufgelistet. Wenn die Bilder verzerrt sind oder nicht projiziert werden können, stellen Sie das Ausgangssignal ihres Compputers usw. unter Bezugnahme auf die nachfolgende Tabelle ein.

Computer

∑ Mehrsignal-Unterstützung

Horizontale Frequenz: 15-70 kHz Vertikale Frequenz: 43-85 Hz

Im Folgenden finden Sie eine Liste von Modi, die dem VESA-Standard entsprechen. Dieser Projektor unterstützt allerdings auch Signale, die nicht dem VESA-Standard entsprechen.

PC/MAC Auflösung VESA-Standard

640 × 400

720 × 400

VGA

640 × 480

800 × 600

SVGA

1.024 × 768

XGA

1.280 × 720

1.280 × 768

1.280 × 800

WXGA

1.360 × 768

1.366 × 768

1.152 × 864

SXGA

1.280 × 1.024

1.400 × 1.050 MAC 13" MAC 16" MAC 19" MAC 21"

SXGA+

VGA

SVGA

XGA

SXGA

640 × 480 832 × 624

1.024 × 768

1.152 × 870

Horizontale Frequenz

(kHz)

27,0 31,5 37,9 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 35,5 40,3 48,4 56,5 60,0 68,7 45,0 47,7 62,7 47,6 47,8 55,0 66,2 67,5 64,0 64,0 34,9 49,7 60,2 68,7

Vertikale Frequenz

Pixel-Takt: 12-108 MHz Synchronisationssignal: Kompatibel mit TTL-Stufe

∑ Kompatibel mit Sync-auf-Grün-Signal

(Hz)

60 70 85 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 43 50 60 70 75 85 60 60 75 60 60 60 70 75 60 60 67 75 75 75

DVI-

Support

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔

✔

Angepasst

Echt

Intelligente Komprimierung

Angepasst

Echt

Intelligente Komprimierung

Hinweis

∑

Unter Umständen ist dieser Projektor nicht in der Lage, Bilder von einem Notebook im kombinierten (CTR/ LCD)-Modus zu projizieren. Schalten Sie in einem solchen Fall die LCD-Anzeige des Notebooks aus und lassen Sie die anzuzeigenden Daten ausschließlich im „Nur CRT“-Modus wiedergeben. Einzelheiten hinsichtlich des Umschaltens des Anzeige-Betriebsart können Sie der Bedienungsanleitung Ihres Notebooks entnehmen.

∑ Wenn dieser Projektor VGA-Signale im VESA-Format 640 ¥ 350 empfängt, wird „640 ¥ 400“ auf der

Bildwand angezeigt.

∑ Wenn das RGB Flechtwerk-Signal projiziert wird und Sie der COMPUTER/COMPONENT 1, 2 oder DVI-

D mit „Signaltyp“ zu „Auto“ oder „RGB“ benutzen, wird das Bild vielleicht nicht projiziert wie gewünscht. In diesem Fall verwenden Sie entweder Video oder S-Video.

DTV

Signal

480 480P 540P

576 576P 720P 720P 1035 1080 1080

Horizontale Frequenz (kHz)

I I I

15,7 31,5 33,8 15,6 31,3 37,5 45,0 33,8 28,1 33,8

Vertikale Frequenz (Hz)

60 60 60 50 50 50 60 60 50 60

DVI-Support

✔ ✔

✔ ✔ ✔

✔ ✔

Anhang

-63

Fehlersuche

Problem

Kein Bild und kein Ton oder

Projektor startet nicht.

Ton erscheint, aber kein

Bild.

Die Farbe ist schwach

oder schlecht.

Das Bild ist

verschwommen;

Rauschen tritt auf.

Überprüfen

∑ Das Netzkabel ist an keine Steckdose angeschlossen. ∑ Das extern angeschlossene Gerät ist ausgeschaltet. ∑ Die ausgewählte Eingangs-Betriebsart ist falsch. ∑ Die AV-STMHALT-Funktion arbeitet.

∑

Die Kabel sind falsch an die Rückseite des Projektors angeschlossen.

∑ Die Batterien der Fernbedienung sind leer.

∑

Der externe Ausgang wurde beim Anschluss eines Notebooks nicht eingestellt.

∑ Die Filter-Abdeckung, Lampeneinheit-Abdeckung oder

Lampengehäuse-Abdeckung ist nicht richtig installiert.

∑ Die Kabel auf der Rückseite des Projektors sind nicht korrekt

eingesteckt.

∑ Die „Helligk.“-Einstellung ist auf Minimum eingestellt.

∑ Die Bildanpassungen sind fehlerhaft.

(Nur Video-, S-Video-Eingang) ∑ Das Video-Eingangssystem ist falsch eingestellt. (Nur COMPUTER/COMPONENT 1, 2, DVI-D)

∑ Der Eingangssignaltyp (RGB/Komponente) ist falsch eingestellt.

∑ Scharfeinstellung vornehmen.

∑

Die Projektionsentfernung überschreitet den Scharfeinstellungsbereich.

∑

Das Objektiv ist beschlagen. Wenn der Projektor aus einem kalten in einen warmen Raum gebracht oder die Raumtemperatur durch Beheizen in kurzer Zeit stark ansteigt, kann sich Feuchtigkeit auf dem Objektiv abschlagen und das Bild verschwommen sein. Bitte stellen Sie den Projektor mindestens eine Stunde vor der Benutzung auf. Wenn sich Kondenswasser bildet, das Netzkabel aus der Steckdose ziehen und warten, bis die Feuchtigkeit abgetrocknet ist.

(Nur Computer-Eingang)

Die „Fein-Sync.“ -Einstellungen („Clock“-Einstellung) durchführen.

∑ ∑

Die „Fein-Sync.“ -Einstellungen („Phase“-Einstellung) durchführen.

∑ Je nach Computer kann Rauschen auftreten.

23-29

Seite

—

34 35

15 23 59

33 19

—

46 46

—

Bild erscheint, aber

kein Ton.

Aus dem Gehäuse

kommen manchmal

ungewöhnliche Geräusche.

-64

∑

Die Kabel sind falsch an die Rückseite des Projektors angeschlossen.

∑ Die Lautstärke ist auf ein Minimum eingestellt.

∑

Wenn das Bild normal ist, entstehen Geräusche durch Verziehen des Gehäuses aufgrund von Temperaturveränderungen. Dies hat keinen Einfluss auf den Betrieb.

23-29

—

Die Wartungsanzeige am Projektor leuchtet

oder blinkt rot.

Der Projektor kann nicht mit der

STANDBY/ON-Taste am

Projektor eingeschaltet bzw. in

den Standby-Modus geschaltet

werden.

Das Bild ist bei Component-

Eingangssignalen grün

(COMPUTER/

COMPONENT 1, 2, DVI-D).

Das Bild ist bei RGB-

Eingangssignalen rosa

(kein Grün) (COMPUTER/

COMPONENT 1, 2, DVI-D).

Das Bild ist zu hell und

weißstichig.

Die Schwarzpegel des Bildes

zeigen Streifenbildung oder

weisen Abschwächung auf,

wenn DVI-D gewählt ist.

Der Lüfter wird laut.

Die Lampe leuchtet auch

nach dem Einschalten

des Projektors nicht auf.

Die Lampe erlischt plötzlich

während der Projektion.

Das Bild flackert

gelegentlich.

Es dauert lange, bis sich

die Lampe einschaltet.

Das Bild ist zu dunkel.

Fernbedienung nicht

verwendbar.

∑ Siehe „Wartungsanzeigen“.

∑ Die Tastensperre ist eingestellt.

∑ Ändern Sie die Einstellung für den Signaltyp.

∑ Die Bildanpassungen sind fehlerhaft.

∑ Wählen Sie die Dynamikumfang-Einstellung („Standard“ oder

∑ Wenn die Temperatur im Inneren des Projektors steigt, läuft der

∑ Die Lampen-Anzeige leuchtet rot.

∑ Falsch an den Projektor angeschlossene Kabel oder

∑ Wenn dies häufig auftritt, ersetzen Sie die Lampe. ∑ Die Lampe muss in absehbarer Zeit ausgetauscht werden.

∑ Die Fernbedienung bei der Bedienung auf den

∑ Fernbedienung eventuell zu weit vom Projektor entfernt. ∑ Falls direkte Sonne oder das Licht einer starken

∑

PrüfenProblem Seite

Wenn die Tastensperre auf EIN gestellt ist, sind alle Tasten gesperrt.

„Verstärkt“), die beste Bildqualität bewirkt.

Lüfter schneller.

Tauschen Sie die Lampe aus.

Fehlfunktion bei verbundenen Geräten.

Die Lampe hat das Ende ihrer Lebensdauer erreicht. TauschenSie die Lampe aus.

Fernbedienungssensor des Projektors richten.

Leuchtstoffröhre in den Fernbedienungssensor des Projektors fällt, diesen vor starkem Lichteinfall geschützt aufstellen.

Eventuell sind die Batterien entladen oder falsch eingesetzt. Batterien korrekt einsetzen bzw. durch frische Batterien ersetzen.

—

23-29

60 60

Dieser Projektor ist mit einem Mikroprozessor ausgestattet. Seine Leistung kann durch falsche Bedienung oder Interferenz beeinträchtigt werden. In diesem Fall trennen Sie den Projektor vom Netz und schließen inn nach mehr als 5 Minuten erneut an.

Anhang

-65

SHARP-Kundendienst

Wenn Sie beim Aufstellen oder beim Betrieb des Projektors auf Probleme stoßen, lesen Sie bitte zuerst den Abschnitt „Fehlersuche“ auf den Seiten 64 und 65. Wenn dieses Bedienungssanleitung Ihre Frage nicht beantwortet, wenden Sie sich an eine der unten aufgelisteten SHARP-Kundendienststellen.

USA Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharpusa.com

Kanada Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

Mexiko Sharp Electronics Corporation Mexico

Branch

(525) 716-9000 http://www.sharp.com.mx

Lateinamerika Sharp Electronics Corp. Latin American

Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Deutschland Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Großbritannien Sharp Electronics (U.K.) Ltd.

08705 274277 http://www.sharp.co.uk/customersupport

Italien Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

Frankreich Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Spanien Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Schweiz Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Schweden Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Österreich Sharp Electronics (Europe) GMBH

Branch Office Austria

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Benelux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Australien Sharp Corporation of Australia

Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Neuseeland Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharp.net.nz

Singapur Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hongkong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Malaysia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

V.A.E. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Thailand Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Korea Sharp Electronics Incorporated of

Korea

(82) 2-3660-2002 lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

Indien Sharp Business Systems (India)

Limited

(91) 11- 6431313 service@sharp-oa.com

-66

Technische Daten

Modell Anzeigegeräte Auflösung Linse

Eingangsanschlüsse

Ausgangsanschlüsse

Steuerung und Übertragungsanschlüsse

Lautsprecher Projektionslampe Betriebsspannung Nennfrequenz Eingangsleistung Leistungsaufnahme (Standby)

Betriebstemperatur Gehäuse Abmessungen (Nur Gehäuse) [B × H × T] Gewicht (etwa)

F-Nummer Zoom Fokus DVI-D (HDCP-kompatibel) Computer/Komponente

(15-Pin-Mini-D-Sub) S-Video (4-Pin-Mini-DIN)

Video (RCA) Audio (ø3,5 mm Stereoministecker) Audio (RCA) Computer/Komponente

(15-Pin-Mini-D-Sub) Audio (ø3,5 mm Stereoministecker)

LAN (RJ-45) USB (B-Typ) RS-232C (9-Pin-Mini-DIN)

Verdrahtete Fernbedienung (ø3,5 mm Stereoministecker)

XG-C465X/XG-C435X 0,8" LCD-Panel × 3 XGA (1024 × 768) F 1,7 – 1,9 Manuell, ×1,2 (f = 28,0 – 33,6 mm) Manuell

×1 ×2

×1 ×1 ×2 ×2 (L/R) ×1

×1 ×1 ×1 ×1

×1

2 W (Mono) 275 W Wechselstrom 100 – 240 V 50/60 Hz 3,6 A 360 W (6 W) mit Wechselstrom 100 V

345 W (8 W) mit Wechselstrom 240 V 41°F bis 95°F (+5°C bis +35°C) Kunststoff

/32" × 4" × 11 1/64"

12 (326 × 101,5 × 279,5 mm)

10,8 lbs. (4,9 kg)

Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe Abweichungen bei einzelnen Geräten sind möglich.

Anhang

-67

Register

2DProgressiv........................................................ 45

3DProgressiv........................................................ 45

Alles Reset ........................................................... 54

AUDIO-Eingangsanschluss.................................. 29

Audioausgang ...................................................... 52

AUDIO-Eingangsanschluss .............................23-26

Auflösung ............................................................. 46

Austausch der Lampe .......................................... 60

AUTO SYNC-Taste ............................................... 46

Automatisch aus................................................... 48

Auto-Sync (Auto-Sync-Einstellung) ...................... 46

Auto-Trapez .......................................................... 48

AV MUTE-Taste.................................................... 35

BER.-ZOOM ......................................................... 38

Bild ................................................................. 40, 44

Bildmodus ............................................................ 44

Bildseitenverhältnis ........................................ 37, 38

Bildversch............................................................. 47

Blau ...................................................................... 44

Clock .................................................................... 46

COMPUTER/COMPONENT 1-Eingangsanschluss ....

COMPUTER/COMPONENT 2-Eingangsanschluss ....

DHCP-Client......................................................... 53

DIN-D-Sub RS-232C-Adapter .............................. 27

DVI-D-

Eingangsbuchse ........................................

Dynam. Bereich.................................................... 45

Eco + Leise .......................................................... 48

ECO+QUIET-Taste............................................... 36

Einsaugöffnung .............................................. 13, 55

Einstelltasten ........................................................ 42

ENTER-Taste ....................................................... 43

Farb Temp (Farbtemperatur) ................................ 45

Farbe .................................................................... 44

Fein-Sync ....................................................... 40, 46

Fernbedienung ..................................................... 14

Fernbedienungsempfänger .................................. 39

Fernbedienungssensor ........................................ 15

FREEZE-Taste ..................................................... 35

Gateway ............................................................... 53

Größe Ändern

Helligk. ................................................................. 44

Hintergrund .......................................................... 48

Höheneinstellung-Taste ........................................ 31

H-Pos ................................................................... 46

INPUT-Tasten ....................................................... 34

IP-Adresse ........................................................... 53

Kennwort .............................................................. 51

Kensington-Sicherheits-Standardanschluss ........ 13

KEYSTONE-Taste ................................................ 32

Kino ...................................................................... 44

Kontrast ................................................................ 44

Lampe .................................................................. 60

Lampen-Anzeige .................................................. 58

Lamp.-T. (Leben.) ................................................. 47

LAN-Anschluss..................................................... 28

LAN/RS232C........................................................ 52

Lautsprecher ........................................................ 52

Lautstärke-Tasten ................................................. 35

L-CLICK-Taste ...................................................... 39

Luftaustrittsöffnung......................................... 13, 55

Lüfter-Mod. ........................................................... 52

......................................................

23, 25 23, 25

24, 25

MAC-Adresse ....................................................... 54

MAGNIFY-Tasten ................................................. 35

Menü-Position ...................................................... 49

MENU-Taste ......................................................... 42

Mitgeliefertes Zubehör ......................................... 10

Monitor-Ausgang .................................................. 52

MOUSE/Einstellungstasten ............................ 39, 42

Neigungsregler ..................................................... 31

Netzanschluss ...................................................... 30

Netz-Anzeige........................................................ 30

Netzkabel ............................................................. 30

Neustart-Auto ....................................................... 50

NORMAL .............................................................. 37

Objektivdeckel-Riemen ........................................ 10

Objektivkappe ...................................................... 12

ON-Taste .............................................................. 30

Optionales Zubehör.............................................. 10

Optionen1....................................................... 41, 47

Optionen2....................................................... 41, 51

OSD-Anzeige ....................................................... 48

PDF ........................................................................ 6

Phase ................................................................... 46

PICTURE MODE-Taste ........................................ 36

Präsentation ......................................................... 44

PRJ-Mod .............................................................. 52

Progressiv ............................................................ 45

Projektor ............................................................... 54

PUNKT FÜR PUNKT ........................................... 37

R-CLICK/RETURN-Taste ............................... 39, 43

Reset .................................................................... 44

RESIZE-Taste ...................................................... 37

RGB-Kabel ........................................................... 23

Rot........................................................................ 44

RS-232C .............................................................. 52

RS-232C-Anschluss ............................................. 27

Schärfe .................................................................44

Schlüsselcode ...................................................... 49

Signal-Info ............................................................ 46

Signaltyp .............................................................. 45

Spiel ..................................................................... 44

Sprache (Bildwand-Anzeigesprache) ............. 41, 54

sRGB.................................................................... 44

Standard............................................................... 44

STANDBY-Taste ................................................... 30

STRECKEN.......................................................... 37

Subnet Mask ........................................................ 53

S-VIDEO-Eingangsanschluss .............................. 26

Systemsound ....................................................... 49

Systemverrieg. ..................................................... 49

Tastensperren ...................................................... 50

TCP/IP.................................................................. 53

Temperaturwarn-Anzeige ..................................... 58

Tönung ................................................................. 44

Tragetasche.......................................................... 20

Trapezkorrektur .............................................. 32, 48

UMRANDUNG ..................................................... 37

USB-Anschluss .................................................... 39

VIDEO-Eingangsanschluss .................................. 26

Videosystem......................................................... 45

VOLL .................................................................... 37

V-Pos.................................................................... 46

V-STRECKEN ...................................................... 38

WIRED REMOTE-Anschluss ............................... 14

-68

SHARP CORPORATION

Sharp XG-C465X, XG-C435X User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Einführung

Über diese Bedienungsanleitung

Inhaltsverzeichnis

Zugriff auf die PDF-Bedienungsanleitungen

WICHTIGE SICHERHEITSHINWEISE

Zubehör

Tastenbezeichnungen und Tastenfunktionen

Verwendung der Fernbedienung

Reichweite

Einlegen der Batterien

Kurzanleitung

Einrichten des Projektors

Einrichten des Projektors

Projektionsmodus (PRJ. -Mod.)

Aufbewahrung des Projektors

Verwendung der Tragetasche

Muster für Verbindungskabel

Anschlüsse

Anschluss an einen Computer

Anschluss mit Videogeräte

Projektorsteuerung unter Verwendung eines Computers

Anschluss an einen Monitor mit RGB-Eingangsanschluss

Anschluss an einen Verstärker oder an ein anderes Audiogerät

Ein- und Ausschalten des Projektors

Anschluss des Netzkabels

Einschalten des Projektors

Bild-Projektion

Verwendung Einstellfüße

Korrektur eines Trapezfehlers

Anpassung des Objektivs

Anzeige einer Vergrößerung eines Bildteils

Einstellung der Lautstärke

Einfrieren eines Bildes

Anzeige und Einstellung des Pausen-Timers

Auswählen des Bildmodus

Größenänderungs-Modus

Verwendung der Fernbedienung als drahtlose Computer-Maus

Menüpunkte

Verwendung des Menü-Bildschirms

Menüoptionen

Bildanpassung („Bild“-Menü)

Auswählen des Bildmodus

Einstellung des Bildes

Einstellung der Farbtemperatur

Auswählen des Progressiv-Modus

Einstellung des Signaltyps

Auswählen des dynamischen Bereichs

Videosystem festlegen

Einstellung des Computerbildes („Fein-Sync.“-Menü)

Einstellung des Computerbildes

Auto-Sync.-Einstellung

Auflösung-Einstellung

Prüfung des Eingangssignals

Verwendung des „Optionen1“-Menüs

Anpassen der Bildposition

Trapezkorrektur

Einstellung der Bildschirmanzeige

Einstellen des Systemsound

q Systemverrieg.

Hilfreiche Funktionen, die während der Installation eingestellt werden können („Optionen2“-Menü)

Einstellen eines Kennworts

Wenn Sie das Kennwort vergessen

Lautsprecher-Einstellung

Audioausgangstyp festlegen

Lüfter-Modus-Einstellung

Monitor-Ausgang

LAN/RS232C

Wiedergabe mit der Kehrbild-/ Umkehrbild-Funktion

DHCP Client-Einstellung

TCP/IP-Einstellung

Wartung

Anhang

Austauschen des Luftfilters

Austauschen des Luftfilters

Wartungsanzeigen

Hinweise zur Lampe
