Introdução

PROJETOR DE DADOS

MODELO

XG-C465X XG-C435X

MANUAL DE OPERAÇÃO

Referência

Rápida

Configuração

Conexões

Operação

Básica

Recursos

Úteis

Apêndice

IMPORTANTE

∑ Para sua assistência ao relatar a perda ou o roubo de

seu Projetor, favor anotar os Números de Modelo e Série

NO. de Modelo.:

localizados no fundo do projetor e guarde essas informações.

∑

Antes de desfazer-se da embalagem (reciclável), verifique

NO. de Série:

com cuidado o conteúdo da mesma, a fim de se assegurar que você recebeu todos os itens acessórios, conforme descrito em “Acessórios fornecidos”, na página 10.

SPECIAL NOTE FOR USERS IN THE U.K.

The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporating a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked above, which is also indicated on the pin face of the plug, must be used. Always refit the fuse cover after replacing the fuse. Never use the plug without the fuse cover fitted. In the unlikely event of the socket outlet in your home not being compatible with the plug supplied, cut off the mains plug and fit an appropriate type.

DANGER:

The fuse from the cut-off plug should be removed and the cut-off plug destroyed immediately and disposed of in a safe manner. Under no circumstances should the cut-off plug be inserted elsewhere into a 10A socket outlet, as a serious electric shock may occur. To fit an appropriate plug to the mains lead, follow the instructions below:

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in this mains lead are coloured in accordance with the following code:

Green-and-yellow : Earth / Blue : Neutral / Brown : Live As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug proceed as follows:

or and of the same rating as

∑ The wire which is coloured green-and-yellow must be connected to the terminal in the plug which is marked by

the letter E or by the safety earth symbol

or coloured green or green-and-yellow.

∑ The wire which is coloured blue must be connected to the terminal which is marked with the letter N or coloured black. ∑ The wire which is coloured brown must be connected to the terminal which is marked with the letter L or coloured red.

IF YOU HAVE ANY DOUBT, CONSULT A QUALIFIED ELECTRICIAN.

The supplied CD-ROM contains operation instructions in English, German, French, Spanish, Italian, Dutch, Swedish, Portuguese, Chinese and Korean. Carefully read through the operation instructions before operating the projector.

Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Schwedisch, Portugiesisch, Chinesisch und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.

Le CD-ROM fourni contient les instructions de fonctionnement en anglais, allemand, français, espagnol, italien, néerlandais, suédois, portugais, chinois et coréen. Veuillez lire attentivement ces instructions avant de faire fonctionner le projecteur.

Den medföljande CD-ROM-skivan innehåller bruksanvisningar på engelska, tyska, franska, spanska, italienska, holländska, svenska, portugisiska, kinesiska och koreanska. Läs noga igenom bruksanvisningen innan projektorn tas i bruk.

El CD-ROM suministrado contiene instrucciones de operación en inglés, alemán, francés, español, italiano, holandés, sueco, portugués, chino y coreano. Lea cuidadosamente las instrucciones de operación antes de utilizar el proyector.

Il CD-ROM in dotazione contiene istruzioni per l’uso in inglese, tedesco, francese, spagnolo, italiano, olandese, svedese, portoghese, cinese e coreano. Leggere attentamente le istruzioni per l’uso prima di usare il proiettore.

De meegeleverde CD-ROM bevat handleidingen in het Engels, Duits, Frans, Spaans, Italiaans, Nederlands, Zweeds, Portugees, Chinees en Koreaans. Lees de handleiding zorgvuldig door voor u de projector in gebruik neemt.

O CD-ROM fornecido contém instruções de operação em Inglês, Alemão, Francês, Espanhol, Italiano, Holandês, Sueco, Português, Chinês e Coreano. Leia cuidadosamente todas as instruções de operação antes de operar o projetor.

Antes de utilizar este projetor, leia atentamente este Manual de Operação.

Introdução

PORTUGUÊS

Existem duas boas razões para que você faça, sem demora, o registro de garantia do seu novo Projetor SHARP, usando o CARTÃO DE REGISTRO que acompanha o aparelho.

1. GARANTIA

Para assegurar que você receba imediatamente todos os benefícios de garantia para peças, assistência técnica e mão de obra especializada a que você tem direito.

2. ESTATUTO DE SEGURANÇA PARA PRODUTOS DE CONSUMO

Para assegurar que você receba, prontamente, todas as notificações relativas a segurança, tais como inspeções, modificações ou recolha, que a SHARP poderá ser requerida a executar com base no Estatuto de Segurança para Produtos de Consumo de 1972. RECOMENDA-SE UMA LEITURA CUIDADOSA DA IMPORTANTE CLÁUSULA “GARANTIA LIMITADA”.

SOMENTE ESTADOS UNIDOS DA AMÉRICA

ATENÇÃO: Fonte de iluminação intensa. Não olhe direta nem fixamente o feixe de luz. Tenha muito cuidado

com crianças, não permitindo que olhem fixamente o feixe de luz.

ATENÇÃO: Para reduzir riscos de incêndios ou choques elétricos, não exponha

este aparelho à chuva ou umidade.

O símbolo do raio com a extremidade em

CUIDADO

RISCO DE CHOQUE ELÉTRICO. NÃO RETIRE

OS PARAFUSOS, EXCETO AQUELES

DEVIDAMENTE ESPECIFICADOS PARA

MANUSEIO PELO USUÁRIO.

CUIDADO: PARA REDUZIR O RISCO DE CHOQUES ELÉTRICOS,

NÃO RETIRE A TAMPA. NÃO HÁ PEÇAS QUE POSSAM SER

CONSERTADAS PELO USUÁRIO NA PARTE INTERNA, EXCETO A

LÂMPADA. ENCAMINHE OS CONSERTOS A UM POSTO DE

ASSISTÊNCIA TÉCNICA QUALIFICADA.

forma de flecha dentro de um triângulo equilátero destina-se a alertar o usuário sobre a presença de “voltagens perigosas” e sem isolamento dentro do produto, que podem ser de magnitude suficiente para constituir perigo de choque elétrico para pessoas.

O ponto de exclamação dentro de um triângulo equilátero destina-se a alertar o usuário sobre a existência de instruções de operação e manutenção (assistência técnica) importantes na literatura que acompanha o produto.

ATENÇÃO:

Os regulamentos FCC declaram que qualquer alteração ou modificação efetuada neste aparelho, que não seja expressamente aprovada pelo fabricante, poderá anular o direito de operação do equipamento pelo usuário.

SOMENTE ESTADOS UNIDOS DA AMÉRICA

INFORMAÇÃO

Este equipamento foi testado e aprovado de acordo com os limites Classe A para dispositivos digitais, em conformidade com a Parte 15 das Normas FCC. Estes limites são designados a fim de prover uma proteção razoável contra interferências nocivas quando o equipamento for operado em ambientes comerciais. Este equipamento gera, usa e pode irradiar energia em frequência de rádio e, caso não seja instalado e utilizado de acordo com o manual de operação, pode causar interferências prejudiciais a comunicações de rádio. Entretanto, não há nenhuma garantia que não ocorrerão interferências em uma instalação em particular. A operação deste equipamento numa área residencial é susceptível de causar interferências prejudiciais, e nesse caso o utilizador será obrigado a corrigir a interferência a suas próprias custas.

SOMENTE ESTADOS UNIDOS DA AMÉRICA

O cabo de computador incluso deve ser usado com este aparelho. O cabo é fornecido a fim de assegurar que o aparelho esteja de acordo com os requerimentos das normas FCC Classe A.

SOMENTE ESTADOS UNIDOS DA AMÉRICA

ATENÇÃO:

Este aparelho é um produto de classe A. Ele poderá causar interferências de rádio em ambientes residenciais, sobre as quais o usuário poderá ser requerido a tomar as devidas providências por conta própria.

-1

ATENÇÃO:

A ventoinha de refrigeração deste projetor continua a funcionar por cerca de 90 segundos depois que o projetor entra em modo espera. Em condições normais de operação, ao colocar o projetor em modo espera use sempre a tecla STANDBY (Espera) no projetor, ou no controle remoto. Assegure-se de que a ventoinha de ventilação esteja desligado antes de guardar o projetor na caixa de armazenamento.

EM CONDIÇÕES NORMAIS DE USO, NUNCA DESLIGUE O PROJETOR DESCONECTANDO O CABO DE FORÇA. A NÃO OBSERVÂNCIA DESTA ADVERTÊNCIA RESULTARÁ EM PROBLEMAS PREMATUROS DE OPERAÇÃO DA LÂMPADA.

AO DESCARTAR-SE DO PRODUTO

Este produto utiliza solda de estanho-chumbo e uma lâmpada contendo uma pequena quantidade de mercúrio. O descarte destes materiais pode ser regulamentado por considerações ambientais. Para informações quanto ao descarte ou reciclagem, recomenda-se contatar as autoridades locais, a Associação das Indústrias Eletrônicas: www.eiae.org, a organização de reciclagem de lâmpadas www.lamprecycle.org, ou a Sharp no 1-800-BE-SHARP.

SOMENTE ESTADOS UNIDOS DA AMÉRICA

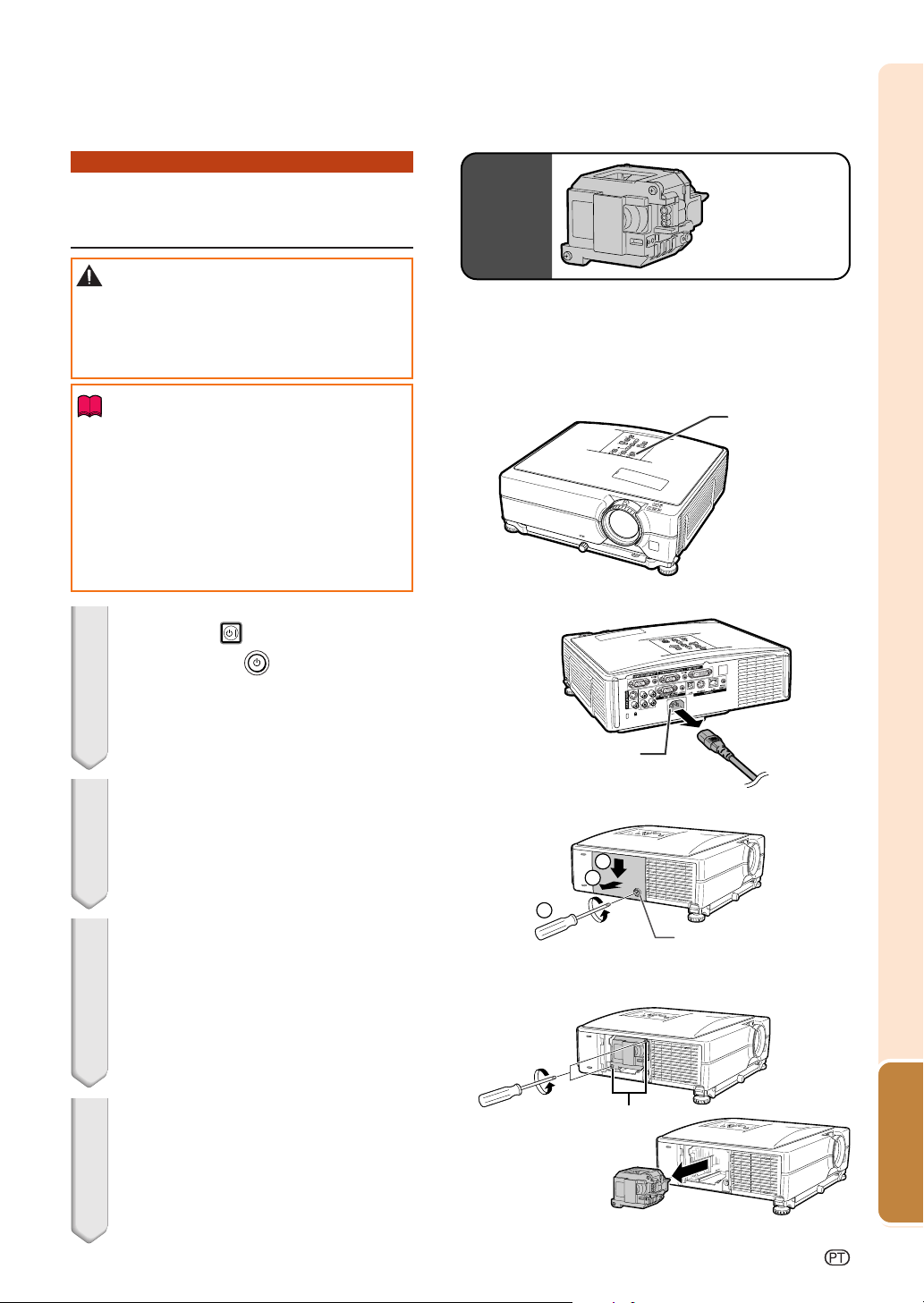

Cuidados em relação à troca da lâmpada

Veja “Substituição da Lâmpada” na página 60.

Este projetor SHARP utiliza um painel LCD (Tela de Cristal Líquido). Este painel muito sofisticado contém 786 432 pixels (x RGB) TFT’s (Thin Film Transistors – Transistores de Película Magnética). Tal como em qualquer equipamento eletrônico de alta tecnologia como grandes telas de TV, sistemas de vídeo e câmaras vídeo, existem certas tolerâncias aceitáveis que o equipamento deverá cumprir. Esta unidade possui alguns pixels inativos dentro de tolerâncias aceitáveis que poderão resultar em pontos inativos na tela da imagem. Isto não afetará a qualidade da imagem ou a vida útil da unidade.

∑ Microsoft® e Windows® são marcas registradas da Microsoft Corporation, nos Estados Unidos e/ou outros

países.

∑ PC/AT é uma marca registrada da International Business Machines Corporation nos Estados Unidos. ∑ Adobe ∑ Macintosh ∑ Todas as outras companhias ou nomes de produtos são marcas comerciais ou marca registradas das

Representante autorizado responsável pelo mercado da Comunidade da União Européia

SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg

Reader® é uma marca comercial da Adobe Systems Incorporated.

é uma marca registrada da Apple Computer, Inc. nos Estados Unidos e/ou outros países.

respetivas companhias.

SOMENTE UNIÃO EUROPÉIA

-2

Como Ler Este Manual de Operação

∑ Neste manual de operação, as ilustrações e exibições de tela estão simplificadas para melhor

entendimento, e podem diferir da exibição de tela real.

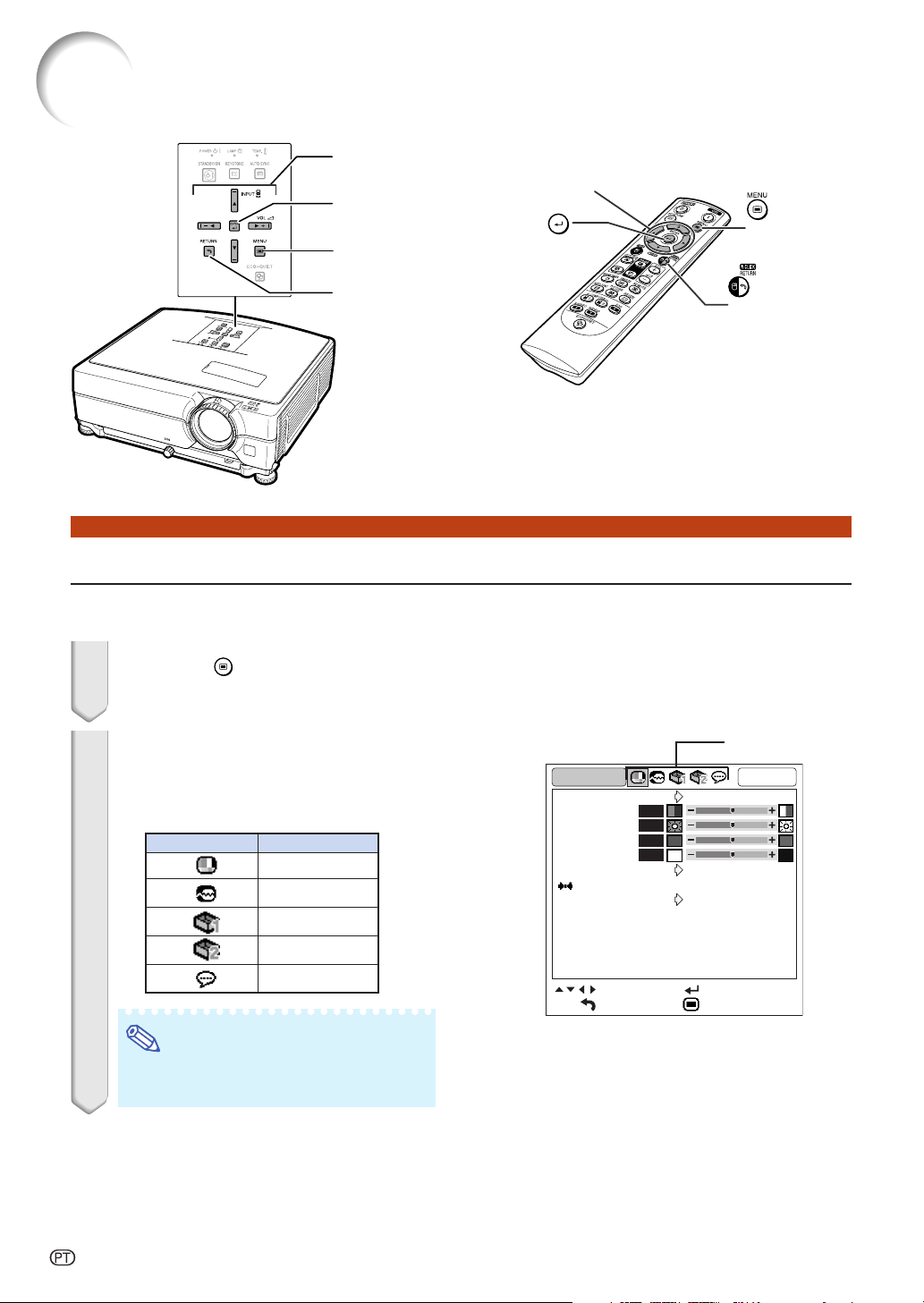

Utilização da Tela de Menu

Introdução

Teclas usadas nesta operação

Tecla usada nesta etapa

Teclas de ajuste ('/"/\/|)

Tecla ENTER

Tecla MENU

Tecla RETURN

Teclas Ajustes

Tecla ENTER

Seleções do Menu

Exemplo: Ajuste de “Brilho”

∑ Esta operação também pode ser executado com as teclas do projetor.

Pressione MENU.

∑ A tela do menu “Imagem” para o modo de

entrada selecionado é exibida.

Nota

| ou

\ para exibir as

Imagem

Sincronia

Opções1

Opções2

Idiomas

Pressione outras telas de menu.

∑ O ícone da tela de menu escolhida é

realçado.

Ícone de menu Tela de menu

∑ O menu “Sincronia” não está disponível

para VIDEO ou S-VIDEO.

-42

Exemplo: tela do menu “Imagem” para

Imagem Modo Imagem

Contraste Brilho Vermelho Azul Temp Cor

Tipo de Sinal

MOUSE/ ('/"/\/|)

modo COMPUTER/ COMPONENT 1 (RGB)

0 0 0 0

Reset

SEL/AJU VOLTAR

Tecla RETURN

Ícones de menu

Padrão

7500K

Auto

CONF FIM

Tecla MENU

Teclas usadas nesta operação

COMP.1

Exibição na tela

Informação

Nota

....... Indica salvaguardas ao usar o projetor.

................ Indica informações adicionais para configuração e operação do projetor.

Para referência posterior

Manutenção Solução de Problemas Índice

Página 68Páginas 64 e 65Página 55

-3

Conteúdo

Preparativos

Introdução

Como Ler Este Manual de Operação............ 3

Conteúdo ........................................................ 4

Como Acessar os Manuais de Operação

PDF ............................................................ 6

INFORMAÇÕES DE SEGURANÇA ................ 7

Acessórios .................................................... 10

Nomes de Peças e Funções ........................ 12

Utilização do Controle Remoto ................... 15

Alcance Disponível ............................................ 15

Coloção das Pilhas ............................................ 15

Referência Rápida

Referência Rápida ........................................ 16

Configuração

Configuração do Projetor ............................ 18

Configuração do Projetor .................................. 18

Modo Projeção .................................................. 19

Guardando o Projetor .................................. 20

Como Usar o Estojo de Proteção ...................... 20

Conexões

Exemplos de Cabos para Conexão ............ 21

Conexão a um Computador ........................ 23

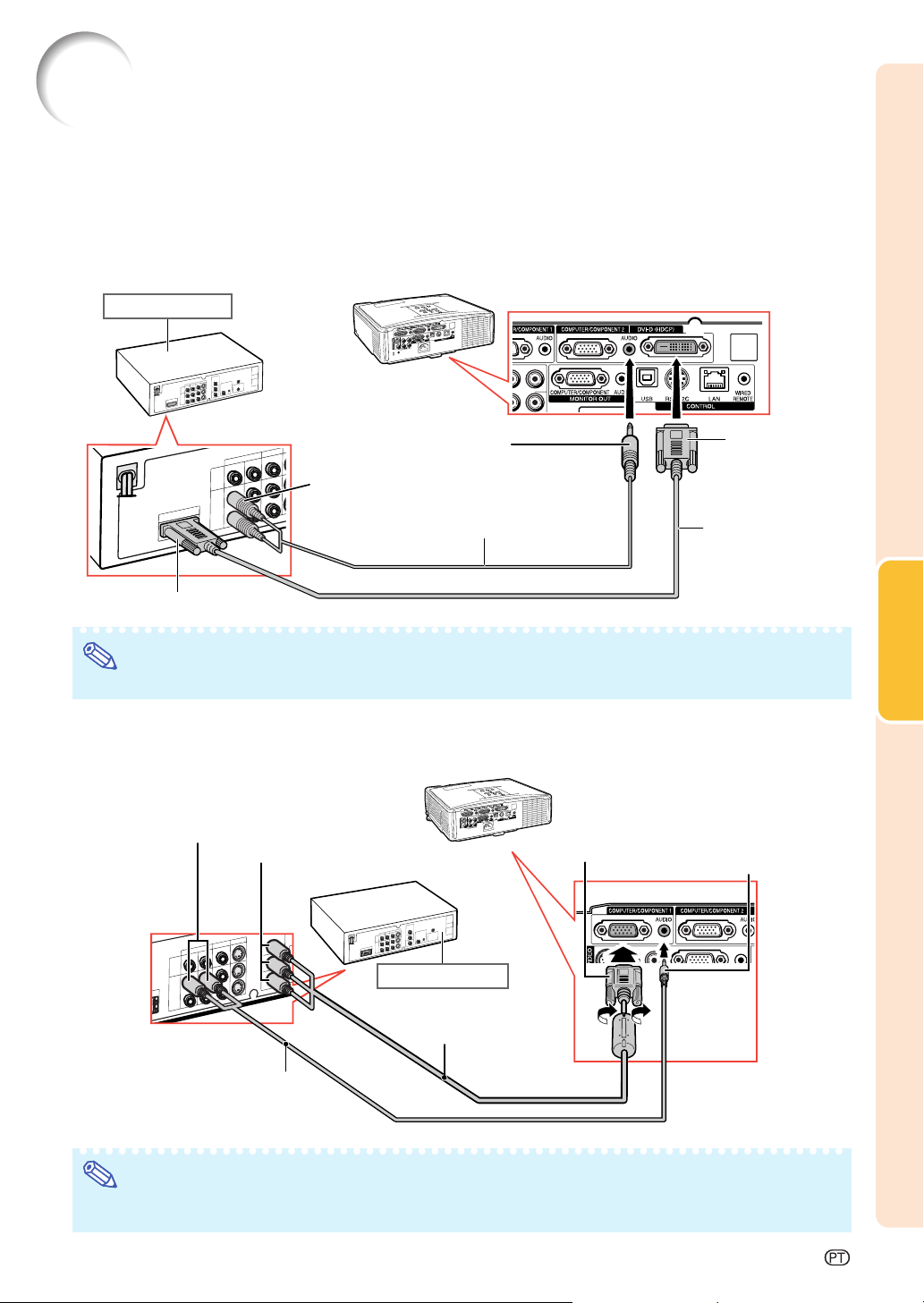

Conexão a Equipamento de Vídeo ............. 25

Controle do Projetor através de um

Computador ............................................ 27

Conexão a um Monitor com Terminal de

Entrada RGB ........................................... 28

Conexão a um Amplificador ou Outro

Equipamento de Áudio .......................... 29

Uso

Operação Básica

Ligando e Desligando o Projetor ................ 30

Conectando Cabo de Energia .......................... 30

Ligando o Projetor ............................................. 30

Desligando a Energia (Colocando o Projetor no

Modo Espera).............................................. 30

Projeção da Imagem .................................... 31

Utilização dos Pés de Ajuste ............................. 31

Correção da Distorção Trapezoidal .................. 32

Ajuste da Lente ................................................. 33

Mudando o Modo de ENTRADA ....................... 34

Ajustando o Volume........................................... 35

Exibindo a Tela Preta e Desligando

Temporariamente o Som ............................. 35

Exibição de uma Parte Ampliada da Imagem .. 35

Congelamento de Imagem ................................ 35

Apresentação e Definição da Pausa ................. 36

Seleção do Modo Eco+Silen .............................

Selecionando o Modo Imagem..................................

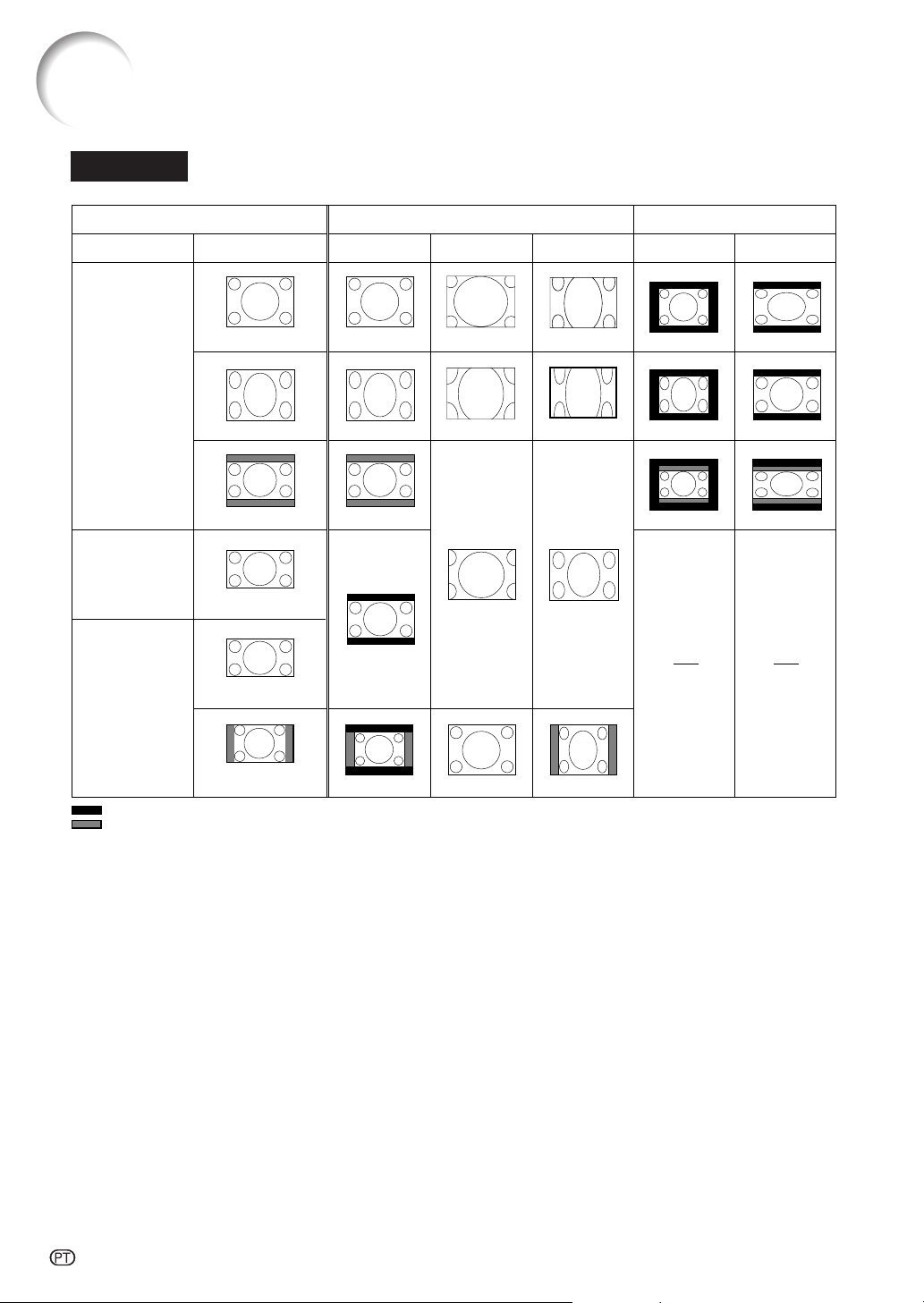

Modo Redimensionar ........................................ 37

Utilização do Controle Remoto como Mouse sem Fio do

computador ...............................................................

36 36

Recursos Úteis

Itens do Menu ............................................... 40

Utilização da Tela de Menu .......................... 42

Seleções do Menu ............................................. 42

Ajustes de Imagem (Menu “Imagem”) ........ 44

Selecionando o Modo Imagem ......................... 44

Ajustando a Imagem ......................................... 44

Ajustando a Temperatura de Cor ...................... 45

Ajuste de Tipo de Sinal .....................................45

Seleção da Amplitude Dinâmica .......................45

Selecionando o Modo Progressivo.................... 45

Ajuste do Sistema de Vídeo .............................. 45

Ajuste da Imagem de Computador

(Menu “Sincronia”) ................................. 46

Ajuste da Imagem do Computador ...................46

Ajuste de Resolução ......................................... 46

Ajuste de Sincronia Automática ........................ 46

Verificação do Sinal de Entrada ........................46

Utilização do Menu “Opções1” ................... 47

Verificação da Vida Útil da Lâmpada................ 47

Ajuste do Modo Reajustar ................................. 47

Ajustar a Posição da Imagem ........................... 47

Correção de Angulação .................................... 48

Ajuste da Exibição na Tela ................................ 48

Seleção de uma Imagem Inicial e de Fundo .......

Ajuste do Modo Eco+Silen ................................ 48

Função de Desligamento Automático ............... 48

Ajuste do Som do Sistema ................................ 49

Seleção da Posição do Menu na Tela ............... 49

Função Bloqueio do Sistema ............................ 49

Função Keylock .................................................50

Função Auto Re-Iniciar ......................................50

Conjunto de Funções Úteis durante a

Instalação (Menu “Opções2”) ................ 51

Ajustar a senha .................................................. 51

Caso se esqueça a senha ................................. 51

Utilização do Alto-falante .................................. 52

Uso do Tipo de Saída de Áudio ........................ 52

Reversão/Inversão das Imagens Projetadas..... 52

Ajuste do Modo da Ventoinha ........................... 52

Saída do Monitor ............................................... 52

LAN/RS232C ..................................................... 52

Seleção da Velocidade de Transmissão

(RS-232C) ................................................... 52

Ajuste do Cliente DHCP .................................... 53

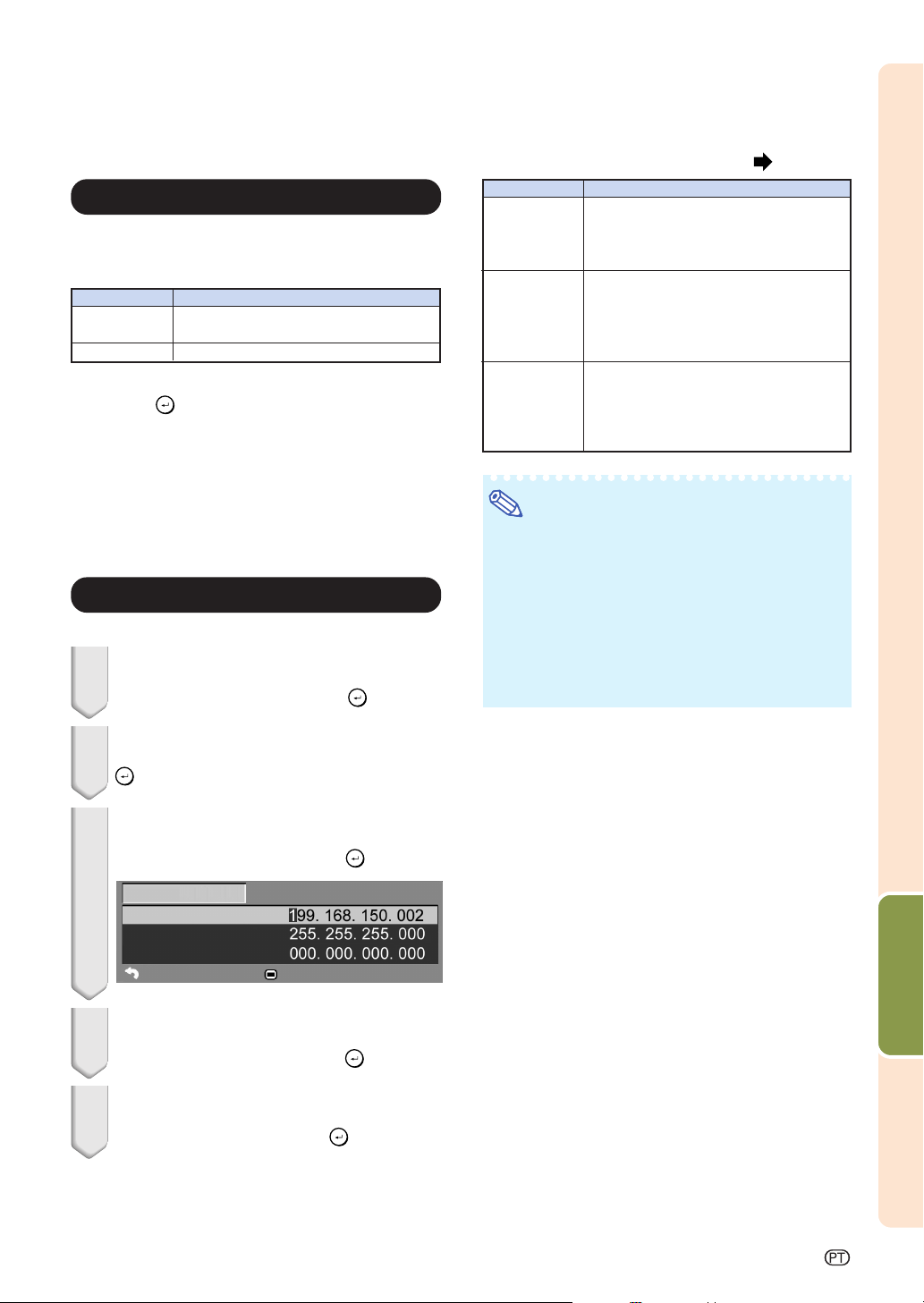

Ajuste de TCP/IP ............................................... 53

Confirmação da Informação em Rede para o

Projetor ........................................................ 54

Voltando aos Ajustes-Padrão ............................ 54

Selecionar o Idioma do Menu na Tela ............... 54

-4

Referência

Apêndice

Manutenção .................................................. 55

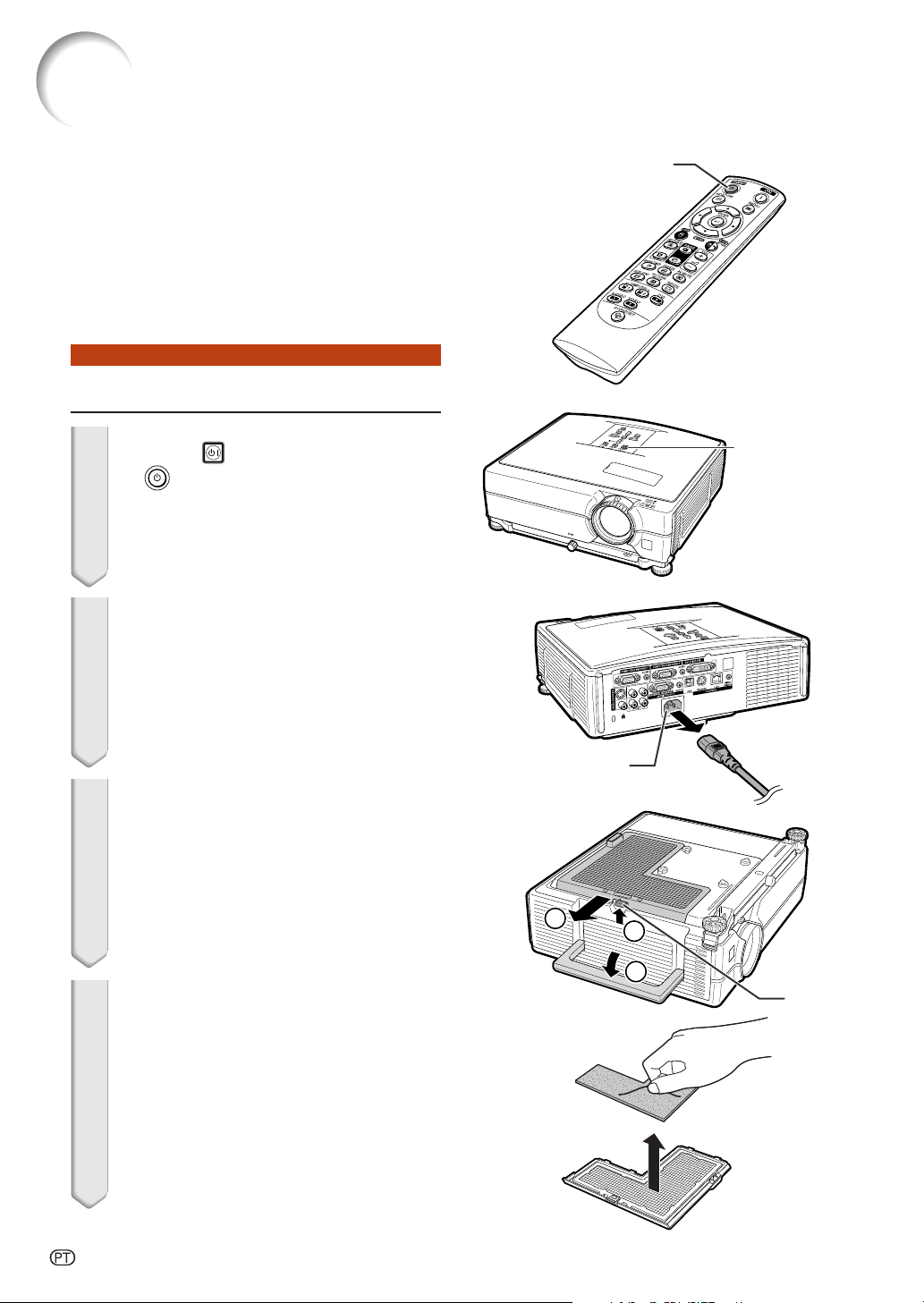

Substituição do Filtro de Ar .........................

Substituição do Filtro de Ar ................................

Indicadores de Manutenção ........................ 58

A Respeito da Lâmpada .............................. 60

Lâmpada ........................................................... 60

Cuidados Relativos à Lâmpada ........................ 60

Substituição da Lâmpada ................................. 60

Remoção e Instalação da Unidade da

Lâmpada ..................................................... 61

Reiniciação do Temporizador da Lâmpada ...... 62

Tabela de Compatibilidade de

Computadores ........................................ 63

Solução de Problemas................................. 64

Assistência da SHARP ................................ 66

Especificações ............................................. 67

Índice ............................................................. 68

MANUAL DE INSTALAÇÃO

Introdução

Para detalhes, consulte o “MANUAL DE INSTALAÇÃO” contido no CD-ROM fornecido.

Ajuste da Tela ................................................. 2

Tamanho da Tela e Distância de Projeção ... 3

Substituição da Lente .................................... 9

Atribuições dos Pinos de Conexão ............ 11

RS-232C Especificações e

Configurações de Comandos ............... 13

Configuração do Ambiente de

Rede do Projetor ..................................... 18

Controle do Projetor através da LAN ......... 24

Configuração do Projetor Utilizando

RS-232C ou Telnet .................................. 29

Reiniciando o Temporizador da Lâmpada

do Projetor através da LAN ................... 39

Solução de Problemas................................. 41

Dimensões .................................................... 44

-5

Como Acessar os Manuais de Operação PDF

O CD-ROM inclui os manuais de operação (em formato PDF) em vários idiomas, para que você possa trabalhar com o projetor mesmo que não os possua. Para utilizar estes manuais, você precisará instalar Adobe® Reader ® no seu PC (Windows ® ou Macintosh®).

Instale Adobe® Reader

® pela Internet (http://www.adobe.com).

Para acessar os manuais PDF

Para Windows®:

Insira o CD-ROM na unidade de CD-ROM.

Dê um duplo clique no ícone “Meu Computador”.

3 Dê um duplo clique no “CD-ROM”. 4

Para ver o manual de operações

1) Dê um duplo clique na pasta “MANUALS”.

2) Dê um duplo clique no idioma (nome da pasta) que deseja visualizar.

Dê um duplo clique no arquivo PDF para acessar os manuais do projetor.

Para

ver o manual de instalação

1) Dê um duplo clique na pasta “SETUP”.

2) Dê um duplo clique no idioma (nome da pasta) que deseja visualizar.

Dê um duplo clique no arquivo PDF para acessar o manual de instalação.

Para Macintosh®:

Insira o CD-ROM na unidade de CD-ROM.

2 Dê um duplo clique no ícone “CD-ROM”. 3

Para ver o manual de operações

1) Dê um duplo clique na pasta “MANUALS”.

2) Dê um duplo clique no idioma (nome da pasta) que deseja visualizar.

Dê um duplo clique no arquivo PDF para acessar os manuais do projetor.

Para

ver o manual de instalação

1) Dê um duplo clique na pasta “SETUP”.

2) Dê um duplo clique no idioma (nome da pasta) que deseja visualizar.

Dê um duplo clique no arquivo PDF para acessar o manual de instalação.

Informação

∑ Se o arquivo PDF desejado não puder ser aberto com o duplo clique, inicie primeiro Adobe® Reader

então especifique o arquivo desejado utilizando o menu “Arquivo”, “Abrir”.

®, e

-6

INFORMAÇÕES DE SEGURANÇA

ATENÇÃO: Leia por favor todas estas instruções antes de operar este produto e guarde-as para

uso posterior.

A energia elétrica pode realizar muitas funções úteis. Este produto foi concebido e fabricado para garantir a sua segurança pessoal. MAS A UTILIZAÇÃO INCORRETA PODERÁ RESULTAR EM POTENCIAL CHOQUE ELÉTRICO OU PERIGO DE INCÊNDIO. A fim de não neutralizar as seguranças incorporadas neste produto, observe as seguintes regras básicas para a sua instalação, uso e assistência.

1. Leia as instruções

Todas as instruções de segurança e de operação devem ser lidas antes de utilizar o aparelho.

2. Guarde as instruções

Todas as instruções de segurança e de operação devem ser guardadas para consultas futuras.

3. Observe as advertências

Todas as advertências e as instruções de operação devem ser observadas.

4. Siga as instruções

Todas as instruções de uso e de operação devem ser seguidas.

5. Limpeza

Desligue o aparelho da tomada elétrica antes de limpá-lo. Não utilize produtos de limpeza líquidos ou em aerosol, apenas um pano úmido.

6. Adaptadores

Utilize somente os adaptadores recomendados pelo fabricante para não danificar o aparelho.

7. Água e umidade

Não utilize o aparelho perto da água. Por exemplo: perto de uma banheira, pia da cozinha ou tanque de lavar roupa, de um porão úmido ou perto de uma piscina, etc.

8. Acessórios

Não coloque este aparelho sobre um carrinho, suporte, tripé ou mesa instáveis. Ele pode cair, causando ferimentos graves a alguém ou ficar bastante danificado. Use somente os acessórios recomendados pelo fabricante ou vendidos junto com o aparelho. A fixação do aparelho e o acessório a ser utilizado devem seguir as recomendações do fabricante.

9. Transporte

Caso o aparelho esteja colocado sobre uma mesa com rodas, o conjunto deve ser movido com cuidado. Paradas repentinas, força excessiva e superfície desnivelada podem derrubá-lo.

10. Ventilação

Os furos e aberturas no gabinete foram projetados para proporcionar ventilação e garantir o funcionamento adequado do aparelho, protegendo-o contra superaquecimento. As aberturas não devem ser obstruídas, e assim sendo, não coloque o aparelho sobre uma cama, sofá, tapete ou qualquer outra superfície semelhante. Não o instale em um móvel fechado, como uma estante ou um “rack”, a não ser que disponha de ventilação adequada e que as instruções do fabricante sejam cumpridas.

11. Alimentação

Este aparelho deve ser operado apenas com o tipo de alimentação indicado na etiqueta. Se não tiver certeza acerca do tipo de alimentação na sua casa, consulte um revendedor autorizado ou a companhia elétrica local. Consulte o manual de instruções para aparelhos que irão funcionar com pilhas ou outras fontes de energia.

12. Aterramento ou polarização

Este produto está equipado com um dos seguintes tipos de plugues. Se o plugue não servir na tomada de força, por favor contate o seu eletricista. Não anule a característica de segurança do plugue.

a. Plugue de tipo de dois fios (corrente). b.

Plugue de tipo de três fios com terra (corrente) com um terminal de aterramento. Este plugue apenas servirá numa tomada de força de tipo com terra.

13. Proteção do cabo de alimentação

Os fios de alimentação devem ser instalados em locais que não possam ser pisados, nem posicionados sob objetos que possam pressioná-los. Preste atenção especial ao encaixe dos fios nos plugues, nas réguas de tomada e nos pontos onde saem do aparelho.

14. Relâmpagos

Para maior proteção deste equipamento durante tempestades, ou quando o mesmo não vá ser usado por um longo período, aconselha-se desligá-lo da tomada. Isto irá prevenir danos ao aparelho, causados por raios ou por sobretensão na energia elétrica.

15. Sobrecarga

Não sobrecarregue as tomadas elétricas, fios de extensão ou réguas de tomada pois podem causar incêndios ou choques elétricos.

16. Entrada de líquidos ou objetos

Nunca introduza nenhum tipo de objeto nas aberturas do aparelho porque este pode tocar pontos perigosos de tensão ou causar curto-circuito, provocando incêndio ou choque elétrico. Nunca derrame qualquer líquido no equipamento.

17. Assistência técnica

Não tente consertar o aparelho por conta própria, pois ao abrir ou retirar as tampas, você ficará exposto a altas tensões e outros perigos. Caso necessário, solicite sempre o serviço de técnicos qualificados.

18. Danos que necessitam assistência

Desligue o aparelho da tomada elétrica e solicite o serviço de técnicos qualificados nas seguintes circunstâncias:

a. Quando o cabo de alimentação ou o plugue estiverem

danificados.

b. Se algum líquido ou objetos caírem dentro do

equipamento.

c. Se o equipamento for exposto à chuva ou à água. d. Se o equipamento não estiver funcionando

normalmente, mesmo depois de verificadas as instruções de uso. Ajuste somente os controles indicados no manual já que o ajuste incorreto de outros controles pode causar danos outros que, muitas vezes, podem requerer o trabalho intenso de um técnico qualificado para que o equipamento volte a funcionar devidamente.

e. Se o equipamento tiver caído ou sofrido algum dano. f. Quando o equipamento apresentar uma alteração

brusca no desempenho, indicando a necessidade de conserto.

19. Reposição de peças

Quando houver necessidade de reposição de alguma peça, certifique-se de que o técnico use peças indicadas pelo fabricante ou que possuem as mesmas características das peças originais. Substituições por peças não autorizadas podem causar incêndio, choque elétrico ou outros perigos.

20. Inspeção de segurança

Após o término ou reparo de qualquer serviço, peça ao técnico que realize inspeções de segurança para determinar se o equipamento está em perfeitas condições de uso.

21. Montagem na parede ou no teto

Este aparelho só deve ser montado no teto ou na parede conforme recomendação do fabricante.

22. Calor

Este aparelho deve ficar longe de qualquer fonte de calor, como radiadores, saídas de calor, aquecedores ou outros produtos geradores de calor (incluindo amplificadores).

Introdução

-7

INFORMAÇÕES DE SEGURANÇA

Leia cuidadosamente as seguintes informações de segurança quando instalar o seu projetor.

Cuidados relativos à lâmpada

■

Perigo de ferimentos com partículas de vidro caso a lâmpada se quebre. Caso a lâmpada venha a quebrar, contate o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp para trocar a lâmpada. Veja “Substituição da Lâmpada” na página 60.

CAUTION PRECAUCIÓN PRÉCAUTION

Cuidados relativos à instalação do projetor

■

Para um mínimo de assistência e para manter uma elevada qualidade de imagem, a SHARP recomenda que este projetor seja instalado em uma área isenta de umidade, poeira e fumo de tabaco. Caso o projetor esteja sujeito a estes ambientes, as aberturas e a lente deverão ser limpas mais freqüentemente. Desde que o projetor seja limpo regularmente, a utilização nesses ambientes não reduzirá o tempo total de vida da unidade. A limpeza interna deverá ser efetuada apenas por o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado.

Não instale o projetor em locais expostos à luz solar direta ou a luzes fortes.

■ Posicione a tela de forma a que esta não

fique sob a luz solar ou luz ambiente diretas. A luz incidindo diretamente na tela esvanece as cores, dificultando a visualização. Feche as cortinas e reduza a iluminação quando instalar a tela em uma sala exposta ao sol ou muito iluminada.

O projetor pode ser inclinado com segurança em um ângulo máximo de 9 graus.

■ A colocação deve estar dentro de ±9 graus da horizontal.

Quando for usar o projetor em áreas de altitudes altas, tais como nas montanhas (a altitudes de aproximadamente 1 500 metros (4 900 pés) ou mais)

■

Quando for usar o projetor em áreas com altitudes altas com ar rarefeito, ajuste o “Modo Ventoinha” para “Alta”. Negligenciar isto pode afetar a longevidade do sistema óptico.

Cuidados ao colocar o projetor em locais altos

■

Quando for colocar o projetor em locais altos, assegure-se de segurá-lo com cuidado para evitar ferimentos devido à queda do mesmo.

Não sujeite o projetor a pancadas fortes e/ou vibrações.

■ Tome cuidado para não atingir nem danificar a superfície da lente.

Repouse seus olhos de vez em quando.

■ Olhar continuamente para a tela durante longas horas cansará seus olhos. Não deixe de descansar seus olhos de vez em quando.

Evite locais com temperaturas extremas.

■ A temperatura de operação para o projetor é de 41°F a 95°F (+5°C a +35°C).

■

A temperatura de armazenagem para o projetor é de –4°F a 140°F (–20°C a +60°C).

Não bloqueie as grades de ventilação de entrada e de saída.

■

Deixe um espaço de pelo menos 7 7/8" polegadas (20 cm) entre a grade de ventilação e a parede ou obstáculo mais próximos.

■ Confira se as grades de ventilação de entrada e de saída não estão obstruídas.

■ Se a ventoinha de arrefecimento ficar obstruída, um circuito de proteção colocará automaticamente o projetor em modo espera. Isto não indica uma avaria páginas 58 e 59) alimentação do projetor da rede elétrica e espere pelo menos 10 minutos. Coloque o projetor onde as grades de ventilação de entrada e de saída não estejam bloqueadas, ligue novamente o plugue do cabo de força e ligue o projetor. Isto fará voltar o projetor ao modo de funcionamento normal.

. Desconecte o cabo de

(Veja

-8

Introdução

Precauções referentes ao uso do projetor

■ Quando em uso, não submeter o projetor a impacto e/ou vibração fortes, pois isto poderá danificá-lo. Tomar cuidado especial com a lente. Se não for usar o projetor por muito tempo, desligar o cabo de energia da tomada na parede, e desconectar quaisquer outros cabos ligados ao mesmo. Não carregue o projetor segurando-o pela lente.

■

Quando guardar o projetor, colocar a tampa na lente do mesmo. (Veja página 12.)

■ Não expor o estojo de proteção ou o projetor à luz solar direta ou a fontes de calor. O estojo de proteção ou o projetor poderão mudar de cor ou sofrer deformação.

Outro equipamento conectado

■ Quando conectar um computador ou outro equipamento audiovisual ao projetor, efetue as conexões APÓS desligar o cabo de força do projetor da tomada de força CA e desligar o equipamento a ser conectado.

■ Leia por favor os manuais de operação do projetor e o equipamento a ser conectado para instruções sobre como efetuar as conexões.

Informação

∑

A ventoinha de esfriamento regula a temperatura interna, e o seu funcionamento é controlado automaticamente. O som da ventoinha poderá variar durante a operação de projeção devido a alterações da velocidade da ventoinha. Isto não indica uma avaria.

∑

Mesmo que você desligue o cabo de energia após o uso do projetor, o a ventoinha de ventilação continua funcionando por algum tempo. Quando guardar o projetor na caixa de armazenamento, assegure-se de que a ventoinha de ventilação esteja parado.

Utilização do projetor em outros países

■ A tensão de força de alimentação e a forma do plugue poderão variar dependendo da região ou país no qual você está utilizando o projetor. Quando utilizar o projetor no estrangeiro, certifique-se que usa o cabo de força apropriado para o país no qual se encontra.

Função de monitorização de temperatura

■ Se o projetor começar aquecendo devido a problemas de instalação ou bloqueamento das grades de ventilação, “ no canto inferior esquerdo da imagem. Se a temperatura continuar aumentando, a lâmpada apagará, o indicador de aviso de temperatura no projetor piscará, e após um período de arrefecimento de 90 segundos o projetor entrará em modo espera. Consulte “Indicadores de Manutenção” na página 58 para detalhes.

” e “ ” iluminar-se-á

-9

Acessórios

Acessórios fornecidos

Controle remoto <RRMCGA623WJSA>

Cabo de energia

(1)

Duas pilhas R-6 (Tamanho “AA”, UM/ SUM-3, HP-7 ou similar)

(2) (3)

Cabo RGB (10' (3,0 m)) <QCNWGA045WJPZ>

Adaptador DIN-D-sub RS-232C (5

57/64" (15 cm))

(4)

Para os E.U.A, Canadá, etc. (6' (1,8 m)) <QACCDA007WJPZ>

Para Europa, exceto R.U. (6' (1,8 m)) <QACCVA011WJPZ>

Para R.U., Hong Kong e Cingapura (6' (1,8 m)) <QACCBA036WJPZ>

Para Austrália, Nova Zelândia e Oceania (6' (1,8 m)) <QACCLA018WJPZ>

*Use o cabo de energia correspondente ao seu país.

Tampa da lente (anexa) <PCAPHA026WJSA>

∑ Manual de operação (este manual <TINS-D310WJZZ> e o CD-ROM <UDSKAA092WJZZ>)

Nota

• Códigos em “< >” são códigos de peças sobressalentes.

Acessórios opcionais

■ Cabo 3 RCA para 15 pinos D-sub (10' (3,0 m)) AN-C3CP2

■ Receptor remoto AN-MR2

■ Unidade de lâmpada AN-C430LP

■ Adaptador para montagem no teto AN-60KT

■ Suporte universal AN-JT200 (somente para os E.U.A.)

■ Módulo para montagem no teto AN-TK201 <para AN-60KT>

Faixa protetora da lente <UBNDTA017WJZZ>

AN-XGCM55 (somente para os E.U.A.)

AN-TK202 <para AN-60KT> AN-EP101B <para AN-XGCM55 e AN-JT200> (somente para os E.U.A.)

Estojo de proteção <GCASNA020WJSA>

Nota

∑ Alguns dos acessórios opcionais podem não estar disponíveis na região. Verifique por favor com o

Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

-10

Lentes opcionais

■ Lente Distância de projeção para tela de 100"

Lente com zoom amplo (¥ 1,5 – 1,9) AN-C12MZ 9'11" – 12'5" (3,0 m – 3,8 m) Lente tele-zoom (¥ 2,2 – 2,8) AN-C18MZ 14'10" – 18'10" (4,5 m – 5,7 m) Lente tele-zoom (¥ 3,3 – 5,1) AN-C27MZ 22' – 33'11" (6,7 m – 10,3 m) Lente tele-zoom (¥ 5,2 – 7,2) AN-C41MZ 34'5" – 48'4" (10,5 m – 14,7 m)

A lente com zoom padrão está acoplada ao projetor. As lentes opcionais da Sharp também estão disponíveis para aplicações especializadas. Consulte o seu revendedor autorizado de projetores Sharp mais próximo para obter detalhes sobre todas as lentes. (Para detalhes, consulte o “MANUAL DE INSTALAÇÃO” no CD-ROM fornecido.) Além disso, certifique-se de que elas sejam instaladas pela equipe de assistência técnica.

Distância de Alcance

O gráfico a seguir é para uma tela de 100 polegadas (254 cm) com modo normal 4:3.

Tela

Lente com zoom amplo (AN-C12MZ)

9'11"–12'5" (3,0 m–3,8 m)

Proporção da distância de projeção 1:1,5–1,9

Introdução

Lente com zoom padrão

11'9"–14'1" (3,6 m–4,3 m)

Proporção da distância de projeção 1:1,8–2,1

Lente tele-zoom (AN-C18MZ)

14'10"–18'10" (4,5 m–5,7 m)

Proporção da distância de projeção 1:2,2–2,8

Lente tele-zoom (AN-C27MZ)

22'–33'11" (6,7 m–10,3 m)

Proporção da distância de projeção 1:3,3–5,1

3,0 6,0 9,1 15,212,2 (m)

10 20 30 5040 (pés)

Lente tele-zoom (AN-C41MZ)

34'5"–48'4" (10,5 m–14,7 m)

Proporção da distância de projeção 1:5,2–7,2

-11

Nomes de Peças e Funções

Os números em referem-se às páginas principais neste manual de operação onde o tópico é explicado.

Projetor

Vista Superior

Indicador de energia

Tecla STANDBY/ON

Para ligar e colocar o projetor

no modo Espera.

Tecla KEYSTONE

Para ativar o modo de

Correção de Angulação.

Teclas de ajuste

('/"/\/|)

Para seleção e ajuste

de itens na tela.

Tecla RETURN

Para retornar à tela anterior.

Teclas INPUT

Para selecionar o modo

de entrada.

Vista Frontal

Botão de zoom

Para aumentar/

reduzir a imagem.

30·58

Indicador da lâmpada

Indicador de aviso de temperatura

Tecla AUTO SYNC

Para ajustar automaticamente imagens quando conectado a um computador.

Tecla ENTER

Para definir itens selecionados ou ajustados no menu.

Teclas Volume

Para ajustar o nível de som do alto-falante.

Tecla MENU

Para ajustes e definição de telas.

Tecla ECO+QUIET

Para diminuir o ruído da ventoinha de ventilação e aumentar a vida útil da lâmpada.

Anel do foco

Para ajuste de foco.

Disco de inclinação

Botão de Ajuste

de Altura

Pé de ajuste

Aperte ambos os lados da tampa

da lente para colocá-la ou retirá-la.

Colocação da tampa da lente

Após colocar a faixa protetora da lente sobre a proteção da lente, passe a outra ponta da faixa através do furo na parte frontal do protetor, próximo da lente, conforme a ilustração.

-12

55·56

Alto-falante

Sensor de controle remoto

Botão de Ajuste de Altura

Pé de ajuste

Filtro de ar/Grade de ventilação de entrada

(na parte posterior do projetor)

Projetor (Vista Posterior)

Terminais

Introdução

Terminal de entrada do COMPUTER/COMPONENT 2

Terminal de entrada de AUDIO

Terminal de entrada do

COMPUTER/COMPONENT 1

Terminal para sinais de

componente e RGB

Terminal de entrada

Terminal de entrada de

AUDIO para S-vídeo

Terminal de entrada de

AUDIO para Vídeo

Terminal de saída para sinais de componente e

Terminal para sinais de componente

Terminal de entrada de áudio para

COMPUTER/COMPONENT 1.

e RGB do computador.

23·25

do computador.

S-VIDEO

de VIDEO

Terminal de MONITOR desligado

RGB do computador. Compartilhados para

COMPUTER/COMPONENT 1 e 2.

Alça de transporte

23·25

Terminal de entrada de AUDIO

Terminal de entrada de áudio compartilhado para COMPUTER/COMPONENT 2 e DVI-D.

24·25

Terminal de entrada de DVI-D

Terminal para sinais de DVI Digital RGB e Componente Digital.

Terminal USB

Terminal que, conectado à porta USB do computador, permite utilizar o controle remoto fornecido como mouse do computador.

Terminal de saída de AUDIO

Terminal LAN

Terminal para controlar o projetor usando computador de rede local.

Terminal WIRED REMOTE

Para conexão do controle remoto ao projetor quando os sinais do controle remoto não alcançam o seu sensor.

Terminal RS-232C

Terminal para controlar o projetor usando um computador.

Sensor de controle remoto

Grade de ventilação

de saída

Grade de ventilação

de entrada

* Conector Kensington

Security Standard

Tomada de CA

Conecte o cabo de energia fornecido.

Uso da Alça de Transporte

Ao transportar o projetor, segure-o pela alça de transporte localizada lateralmente. ∑ Coloque sempre a proteção da lente para evitar danos à mesma ao transportar

o projetor.

∑ Não levante ou segure o projetor pela lente ou pela proteção da lente, pois isso

pode danificar a lente.

* Utilização do Bloqueio Kensington

∑ Este projetor tem um conector Kensington Security Standard para uso do Sistema de Segurança Kensington

MicroSaver. Consulte as informações que acompanham o sistema para instruções sobre como usá-lo para proteger o seu projetor.

-13

Nomes de Peças e Funções

Controle Remoto

Tecla STANDBY

Para colocar o projetor em

modo espera.

Tecla KEYSTONE

Para ativar o modo de

Correção de Angulação.

Tecla ENTER

Para definir itens selecionados

ou ajustados no menu.

Tecla L-CLICK

Para o clique Esquerdo quando

estiver utilizando a conexão

USB (com um cabo USB ou

receptor remoto opcional).

Teclas MAGNIFY

(Ampliação/Redução)

Para ampliação ou redução de

parte da imagem.

Teclas PAGE Up/Down

Semelhantemente às teclas [Page

Down] e [Page Up] em um teclado de

computador, quando estiver utilizando

a conexão USB (com um cabo USB

ou receptor remoto opcional).

Tecla BREAK TIMER

Para exibição do cronômetro de

Tecla AUTO SYNC

Para ajustar automaticamente imagens

quando conectado a um computador.

Tecla PICTURE MODE

Para mudar o modo Imagem.

Teclas INPUT

Para ativar os modos de entrada

respectivos.

parada.

WIRED R/C JACK

Para controlar o projetor conectando um controle remoto a ele.

Tecla ON

Para ligar a energia.

Tecla MENU

Para ajustes e definição de telas.

39·42

39·43

Teclas MOUSE/Ajustes ('/"/\/|)

•

Para mover o cursor do computador quando estiver utilizando a conexão USB (com um cabo USB ou receptor remoto opcional).

•

Para seleção e ajuste de itens na tela.

Tecla R-CLICK/RETURN

• Para o clique Direito quando estiver utilizando a conexão USB (com um cabo USB ou receptor remoto opcional).

• Para retornar à tela anterior.

Teclas Volume

Para ajustar o nível de som do alto-falante.

Tecla AV MUTE

Para temporariamente apresentar a tela preta e desligar o som.

Tecla FREEZE

Para congelar imagens.

Tecla RESIZE

Para mudar o tamanho da tela (NORMAL, BORDA, etc).

Tecla ECO+QUIET

Para diminuir o ruído da ventoinha de ventilação e aumentar a vida útil da lâmpada.

Usando o Controle Remoto com um Cabo de Sinal

Quando os sinais do controle remoto não puderem ser alcançados devido à posição do projetor, utilize um cabo de ø3,5 mm para conectar o controle remoto ao projetor. Dessa forma é possível controlar o projetor pelo controle remoto.

Projetor

(Vista Posterior)

Ao terminal WIRED REMOTE

Cabo com miniconector de ø3,5 mm (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA038WJPZ)

Ao WIRED R/C JACK

Nota

∑

Não é possível a função remota sem fio quando o cabo de ø3,5 mm da minitomada é conectado ao projetor. Para executar a operação remota sem fio, o cabo de ø3,5 mm da minitomada deve ser desconectado do projetor.

-14

Controle Remoto

Utilização do Controle Remoto

Introdução

Alcance Disponível

O controle remoto pode ser usado para controlar o projetor dentro dos alcances indicados na ilustração.

Nota

∑ O sinal do controle remoto pode ser refletido

em uma tela para facilidade de operação. Contudo, o alcance efetivo do sinal poderá variar dependendo do material da tela.

Quando utilizar o controle remoto:

∑ Não o deixe cair, nem o exponha a umidade

ou temperatura elevada. O controle remoto poderá funcionar mal sob uma

∑

lâmpada fluorescente. Nessa circunstância, afaste o projetor da lâmpada fluorescente.

Coloção das Pilhas

Pressione para baixo a aba sobre a proteção e remova a proteção na direção da seta.

Vista Frontal

23' (7 m)

Vista Posterior

Sensor de controle remoto

30°

Transmissores do sinal do controle remoto

Controle remoto

Sensor de controle remoto

23' (7 m)

30°

Controle remoto

30°

Transmissores do sinal do controle remoto

30°

2 Insira as baterias inclusas.

∑

Ao inserir as baterias, assegure-se de que as polaridades ( segundo as marcações localizadas no respectivo compartimento.

Insira, na abertura, a aba inferior da proteção, e abaixe a proteção até ouvir um clique.

O uso incorreto das pilhas poderá causar seu vazamento ou explosão. Favor seguir as precauções a seguir.

Atenção

∑

Perigo de explosões se as pilhas for trocada incorretamente.

∑

Coloque as pilhas assegurando-se que as polaridades correspondem corretamente às marcas e dentro do compartimento.

∑ Pilhas de tipos diferentes têm propriedades diferentes, portanto não misture pilhas de diferentes tipos. ∑ Não misture pilhas novas com antigas.

Isto poderá encurtar a vida das pilhas novas ou poderá provocar o vazamento das antigas.

∑ Remova as pilhas do controle remoto assim que se esgotarem, para evitar o seu vazamento.

O líquido das pilhas é prejudicial à pele; portanto, use um pano para limpar as pilhas e depois retirá-las.

∑ As pilhas usadas neste projetor poderão se esgotar num curto tempo, dependendo de como forem mantidas.

Tenha o cuidado de as substituir por pilhas novas logo que possível.

∑ Remova as pilhas do controle remoto se não pretender usá-lo por muito tempo. ∑ Obedeça os regulamento (ordenanças) das autoridades locais quando for desfazer-se das pilhas usadas.

e ) estão corretas

Troqu

e somente por pilhas

alcalinas ou de manganês.

-15

Referência Rápida

Esta seção mostra as operações básicas (conexão do projetor a um computador). Para detalhes, veja a página indicada para cada passo.

Configuração e Projeção

Nesta seçao, descreve-se como exemplo a conexão do projetor ao computador.

37 Tecla STANDBY/ON

6 Teclas INPUT

6 Tecla ENTER

5 Botão de zoom

5 Anel do foco

4 Disco de

inclinação

4 Botões de Ajuste de Altura

1. Coloque o projetor em frente a uma tela

7 Tecla STANDBY

3 Tecla ON

6 Tecla COMPUTER 1

Página 18

2. Conecte o projetor no computador e ligue o fio de energia na

entrada AC do projetor

Para conectar outros equipamentos além do computador, consulte as páginas 25, 28 e 29.

Páginas 23, 30

3. Remova a tampa da lente e ligue o projetor

No controle remotoNo projetor

Página 30

-16

4. Ajuste o ângulo

Ajuste o ângulo do projetor

∑

Ajuste o ângulo do projetor utilizando os botões de Ajuste de Altura.

∑

Gire o disco de inclinação para ajustar a inclinação horizontal do projetor.

Botões de Ajuste de Altura

Disco de inclinação

5. Ajuste o foco e o zoom

Ajuste do foco da imagem projetada ∑ Ajuste o foco da imagem projetada girando

o anel focalizador.

Anel do foco

∑ Este projetor está equipado com uma função

“Correção Auto Keystone” que corrige automaticamente qualquer distorção trapezoidal da imagem projetada.

Páginas 31, 32

Ajuste do tamanho da imagem projetada ∑ Ajuste o tamanho da imagem projetada

movendo a haste de zoom.

Botão de zoom

Menos zoom

Mais zoom

Referência

Rápida

Página 33

6. Selecione o modo ENTRADA

Selecione “COMPUTADOR 1” com a tecla INPUT do projetor ou com a tecla COMPUTER 1 do controle remoto.

" Lista de ENTRADAS

No projetor

Deslique a energia

Para colocar o projetor no modo Espera, pressione a tecla STANDBY, e depois pressione-a novamente ao aparecer a mensagem de confirmação.

Mesmo que você desligue o cabo de energia da tomada CA, a ventoinha de ventilação continua a girar por algum tempo.

∑

No controle

remoto

∑ Ao pressionar os botões de ENTRADA do projetor, a lista de ENTRADAS é exibida.

Pressione modo de ENTRADA selecionado. Ao utilizar o controle remoto, pressione

∑

" para selecionar um item da lista e pressione

No controle remotoNo projetor

ENTR

COMPUTER 1

COMPUTER 2

/ /

" Exibição na tela

" Exibição na tela (RGB)

COMPUTER 1

para alterar o modo de ENTRADA.

Entrar em modo ESPERA? Sim: Pressione Novamente. Não: Aguarde.

RGB

1024  768

para mudar para o

Página 34

Página 30

-17

Configuração do Projetor

Para obter a melhor qualidade de imagem, posicione o projetor perpendicularmente à tela, com os pés do projetor retraídos e nivelados. Isto tornará desnecessário o uso da correção Keystone e irá proporcionar a melhor qualidade de imagem. (Veja página 32.)

Configuração Padrão (Projeção Frontal)

■ Coloque o projetor à distância necessária da tela de acordo com o tamanho da imagem desejado. (Para detalhes, consulte o “MANUAL DE INSTALAÇÃO” no CD-ROM fornecido.)

Exemplo de ajuste padrão

Vista Lateral

Linha de base:

Tela

Linha horizontal que passa através do centro da lente

L: Distância de projeção

Instalação no Teto

■ Recomenda-se que faça uso do adaptador e módulo opcional para montagem no teto da Sharp para esta instalação. Antes de montar o projetor, contate o seu Revendedor Autorizado ou o Centro de Assistência Técnica Sharp mais próximo para obter o adaptador e módulo para montagem no teto (à venda em separado).

Centro da lente

-18

Modo Projeção

O projetor pode usar qualquer um dos 4 modos de projeção, ilustrados no diagrama abaixo. Escolha o modo mais apropriado para a situação de projeção. (Pode-se ajustar o modo Projeção no menu “Opções2”. Vide página 52.)

■ Projeção frontal, montagem em mesa ■ Projeção frontal, montagem no teto [Item do menu ➞ “Frontal”] [Item do menu ➞ “Teto + Frontal”]

■ Projeção traseira, montagem em mesa ■ Projeção traseira, montagem no teto

(com tela translúcida) (com tela translúcida)

[Item do menu ➞ “Traseira”] [Item do menu ➞ “Teto + Traseira”]

Configuração

Referência de Tamanho da Imagem Projetada e Distância de Projeção

Para detalhes, consulte o “MANUAL DE INSTALAÇÃO” no CD-ROM fornecido. Exemplo: Modo NORMAL (4:3) para lentes padrão

Tamanho da imagem

500"

200"

100"

84" 60"

48"

67"

160"

80"

60"

50"

36"

8'5

"–

7'0

(2,1 m – 2,6 m)

9'10

"–

(3,0 m

120"

11'10

–

3,6 m)

"–

11'9

(3,6 m

400"¥300"

14'1

4,3 m)

–

"–

23'5

(7,1 m

28'1

8,6 m)

–

58'7

70'4

–

(17,9 m – 21,4 m)

Distância de Projeção

-19

Guardando o Projetor

Como Usar o Estojo de Proteção

Quando guardar o projetor, afixar a tampa na lente e colocá-lo no estojo de proteção fornecido.

1 Abra a tampa do estojo de

proteção.

2 Coloque o projetor no estojo de

proteção.

Informação

∑

Deixar o projetor esfriar suficientemente antes de colocá-lo no estojo.

∑ Certificar-se de que a tampa de

proteção da lente está afixada.

∑ Colocar o projetor no estojo de

proteção com a lente voltada para cima.

∑ Prender o projetor no lugar com a

cinta de fixação.

3 Feche a tampa do estojo de

proteção.

4 Coloque os acessórios na bolsa

da frente do estojo de proteção.

Tampa da lente

Cinta de fixação

Acessórios fornecidos (Controle remoto, etc.)

-20

Exemplos de Cabos para Conexão

•Para mais detalhes acerca de conexões e cabos, consulte o manual de operação do equipamento conectado.

•Você poderá precisar de outros cabos ou conectores não relacionados abaixo.

Equipamento

Computador

Equipamento audiovisual

Terminal em equipamento

conectado

Cabo RGB (fornecido)

Terminal de

saída RGB

Terminal de

saída de

vídeo digital

DVI

Terminal de saída áudio

Terminal de

saída de

vídeo digital

DVI

Terminal de saída vídeo

componente

Cabo digital DVI (disponível no mercado)

Cabo de áudio de ø3,5 mm estéreo ou mono (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA038WJPZ)

Cabo digital DVI (disponível no mercado)

Cabo 3 RCA a D-sub 15-pinos (opcional: AN-C3CP2)

Cabo

Terminal no

projetor

COMPUTER/ COMPONENT 1, 2

DVI-D

AUDIO

(para COMPUTER/ COMPONENT 1, 2, DVI-D)

Conexões

DVI-D

COMPUTER/ COMPONENT 1, 2

Terminal para uso

de cabo

dedicado

Terminal de

saída

S-vídeo

Terminal de saída vídeo

Conexão com adaptador de cabo etc.

Adaptador de cabo (disponível no mercado)

Cabo dedicado

Cabo S-vídeo (disponível no mercado)

Cabo vídeo (disponível no mercado)

Cabo 3 RCA a D-sub 15-pinos (opcional: AN-C3CP2)

S-VIDEO

VIDEO

-21

Exemplos de Cabos para Conexão

Equipamento

Equipamento audiovisual

Terminal em equipamento

conectado

Cabo de áudio com miniconector estéreo de ø3,5 mm

Terminal de

para RCA (disponível no mercado)

saída de

áudio

Conexão com adaptador de cabo etc.

Terminal para uso

de cabo

Cabo dedicado

dedicado

Cabo de áudio RCA (disponível no mercado)

Terminal de

saída de

áudio

Conexão com adaptador de cabo etc.

Terminal para uso

de cabo

Cabo dedicado

dedicado

Cabo

Adaptador de cabo (disponível no mercado)

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Adaptador de cabo (disponível no mercado)

Cabo de áudio RCA (disponível no mercado)

Terminal no

projetor

AUDIO

(para COMPUTER/ COMPONENT 1, 2, DVI-D)

AUDIO

(para VIDEO, S-VIDEO)

Monitor

Amplificador

-22

Terminal de

entrada RGB

Terminal de

entrada de

áudio

Cabo RGB (fornecido ou disponível no mercado)

Cabo de áudio com miniconector estéreo de ø3,5 mm para RCA (disponível no mercado)

MONITOR OUTPUT

AUDIO

(MONITOR OUT)

Conexão a um Computador

Antes de conectar, desligue o cabo de energia do projetor da tomada de força CA e desligue os dispositivos a serem conectados. Depois de feitas todas as conexões, ligue primeiro o projetor e depois os outros dispositivos. Ao conectar um computador, assegure-se que este será o último dispositivo a ser ligado após todas as conexões estarem efetuadas.

Antes de fazer as conexões, leia cuidadosamente os manuais de operação dos dispositivos a serem conectados.

Quando conectado com o cabo RGB

(Conectando ao COMPUTER/COMPONENT 1 ou 2: A ilustração exibida abaixo é para a matriz.)

Acessório

fornecido

Computador

Ao terminal de saída de áudio

Ao terminal de saída RGB

Cabo RGB

Cabo de áudio de ø3,5 mm estéreo ou mono (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA038WJPZ)

Ao usar o cabo de áudio mono de ø3,5 mm, o volume será a metade do que se usar o cabo de áudio estéreo de ø3,5 mm.

Para o terminal de entrada do COMPUTER/ COMPONENT 1

Para o terminal de entrada de AUDIO

Cabo RGB

Conexões

Nota

∑ Veja na página 63 “Tabela de Compatibilidade de Computadores” uma relação de sinais de computadores

compatíveis com o projetor. A utilização de sinais de computador não relacionados poderá ocasionar o não funcionamento de algumas funções.

∑ Poderá ser necessário um adaptador Macintosh para uso com alguns computadores Macintosh. Contatar

um Revendedor Macintosh.

∑ Dependendo do computador que se estiver usando, a imagem poderá não ser projetada a menos

que se ative a porta de saída externa do computador (por exemplo, pressionando-se simultaneamente as teclas “Fn” e “F5” como em um computador da SHARP). Consulte as instruções

expecíficas no manual de operação do seu computador para como ativar a porta de saída externa do seu computador.

-23

Conexão a um Computador

Conectar utilizando um cabo digital DVI

O projetor emprega o terminal de entrada digital DVI para entrada direta de sinais de vídeo digital de um computador.

Computador

Ao terminal de entrada de DVI-D

Ao terminal de saída de áudio

Para o terminal de entrada de AUDIO

Ao terminal de saída digital DVI

Cabo de áudio de ø3,5 mm estéreo ou mono (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA038WJPZ)

(para DVI-D)

Cabo digital DVI (

disponível no mercado

)

* Ao usar o cabo de áudio mono de ø3,5 mm, o volume será a metade do que se usar o cabo de áudio

estéreo de ø3,5 mm.

-24

Conexão a Equipamento de Vídeo

O projetor possui um terminal COMPUTER-RGB/COMPONENT, um terminal S-VIDEO e um terminal VIDEO para entrada de vídeo. Veja a ilustração abaixo para conectar a um equipamento audiovisual. A qualidade da imagem fica melhor com sinais componente, sinais RGB, sinais S-video e sinais de vídeo, nesta ordem. Se o equipamento audiovisual tiver um terminal de saída componente ou terminal de saída RGB, use o terminal COMPUTER/COMPONENT 1 ou 2 no projetor para a conexão de vídeo.

Ao conectar um equipamento de vídeo utilizando um terminal de saída de DVI

Equipamento de vídeo

Ao terminal de entrada de DVI-D

Cabo digital DVI (disponível no mercado)

Ao terminal de saída DVI

Para o terminal de entrada de AUDIO (para COMPUTER/

Aos terminais de saída de áudio

COMPONENT 2, DVI-D)

Cabo de áudio com miniconector estéreo de ø3,5 mm para RCA (disponível no mercado)

Nota

∑ Selecione o tipo de sinal de entrada do equipamento de vídeo. Veja página 45.

Quando conectar equipamento de vídeo com o terminal de saída vídeo componente

(Conectando ao COMPUTER/COMPONENT 1 ou 2: A ilustração exibida abaixo é para a matriz.)

Ao terminal de saída áudio

Ao terminal de saída vídeo componente

Para o terminal de entrada do COMPUTER/COMPONENT 1 Para o terminal

de entrada de AUDIO

Conexões

Equipamento de vídeo

Cabo 3 RCA (Componente) a D-sub 15-pinos (opcional, AN-C3CP2)

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Nota

∑ Quando conectar ao projetor um equipamento de vídeo com saída RGB de 21 pinos (Euro-scart), utilize

um cabo disponível no comércio adequado ao terminal do projetor onde o mesmo será conectado.

-25

Conexão a Equipamento de Vídeo

Quando conectar equipamento de vídeo com o terminal de saída S-vídeo

Ao terminal de saída áudio

Ao terminal de saída S-vídeo

Equipamento de vídeo

Para o terminal de entrada de S-VIDEO

Para o terminal de entrada de AUDIO

Cabo de áudio RCA (disponível no mercado)

Cabo S-VIDEO (disponível no mercado)

Quando conectar equipamento de vídeo com o terminal de saída vídeo

Ao terminal de saída áudio

Ao terminal de saída de vídeo

Cabo de áudio RCA (disponível no mercado)

Equipamento de vídeo

Cabo composto de vídeo (disponível no mercado)

Para o terminal de entrada de VIDEO

Para o terminal de entrada de AUDIO

Nota

∑ Quando conectar ao projetor um equipamento de vídeo com saída RGB de 21 pinos (Euro-scart), utilize

um cabo disponível no comércio adequado ao terminal do projetor onde o mesmo será conectado.

-26

Controle do Projetor através de um Computador

Quando o terminal RS-232C do projetor é conectado a um computador, o computador pode ser utilizado para controlar o projetor e verificar o seu status. Consulte o item “RS-232C Especificações e Configurações de Comandos” no “MANUAL DE INSTALAÇÃO” contido no CD-ROM fornecido.

Quando conectar a um computador com cabo de controle serial RS-232C e adaptador DIN-D-sub RS-232C

Adaptador DIN-D-sub RS232C

Computador

Ao terminal RS-232C

Cabo de controle serial RS-232C (tipo cruzado, disponível no mercado)

Acessório

fornecido

Ao terminal RS-232C

Adaptador DIN-D-sub RS-232C

Nota

∑ A função RS-232C poderá não operar se o seu terminal de computador não estiver montado corretamente.

Consulte o manual de operação do computador para detalhes.

Conexões

Informação

∑ Não conecte o cabo RS-232C em nenhuma outra porta que não seja o terminal RS-232C do computador,

para não danificar o computador ou o projetor.

∑ Não conecte ou desconecte um cabo de controle serial RS-232C para ou do computador enquanto ele

estiver ligado. lsto poderá danificar seu computador.

-27

Controle do Projetor através de um Computador

Quando conectar ao terminal LAN com um cabo LAN

TX/RX LED (amarelo) Acende quando transmite / recebe dados. LINK LED (verde) Acende quando conectado.

HUB

Computador

Para maior segurança, não conectar o terminal LAN a quaisquer cabos, como a linha de telefone, que

Cabo LAN (tipo categoria 5, disponível no mercado)

Ao terminal LAN

possam causar excesso de voltagem.

Nota

∑ Quando conectar ao hub, use cabo convencional tipo categoria 5 (CAT.5) (disponível no mercado). ∑ Quando conectar a computador, use cabo cruzado tipo categoria 5 (CAT.5) (disponível no mercado).

Conexão a um Monitor com Terminal de Entrada RGB

Pode-se exibir imagens de computador tanto no projetor como num monitor separado usando dois cabos RGB.

Monitor

Ao terminal de entrada RGB

Cabo RGB (disponível no comércio)

Computador

Ao terminal de entrada RGB

Acessório

fornecido

Para o terminal de entrada do COMPUTER/COMPONENT 1

Cabo RGB

Ao terminal

Cabo RGB

MONITOR OUT

-28

Conexão a um Amplificador ou Outro Equipamento de Áudio

A entrada de sinais de áudio do equipamento conectado a cada terminal de entrada de áudio do projetor pode ter saída para equipamento de áudio.

Amplificador

Para o terminal de saída de AUDIO (MONITOR OUT)

Ao terminal de saída áudio

Cabo miniconector de ø3,5 mm para áudio RCA (disponível no mercado)

Nota

∑ Antes de fazer a conexão, desligue o projetor e o equipamento de áudio. ∑ No caso de conectar o amplificador ou outro equipamento de áudio, desligue primeiro o amplificador e

depois o projetor.

∑ Para melhorar o som, o volume poderá ser ampliado com a utilização de componentes de áudio externos. ∑ Veja página 52 para detalhes sobre Saída var. áudio e Saída fixa áudio.

Conexões

-29

Ligando e Desligando o Projetor

Conectando Cabo de Energia

Conecte o cabo de alimentação fornecido ao soquete CA na traseira do projetor. Conecte então em uma tomada CA.

Ligando o Projetor

Antes de iniciar as etapas desta seção, conecte qualquer equipamento que será usado com o projetor. (Veja páginas 23 - 29.)

Remova a tampa da lente e pressione

STANDBY/ON no projetor ou ON no

controle remoto.

∑ O indicador de ∑ Depois que o indicador da lâmpada acende, o

projetor está pronto a iniciar a operação.

∑

A tela de entrada do código de acesso aparece quando o Bloqueio do Sistema é ativado. Digite corretamente o código de acesso para iniciar a projeção. Veja página 49 para mais detalhes.

Nota

∑ O indicador da lâmpada fica aceso ou pisca

para indicar o seu estado.

Verde: A lâmpada está ligada. Verde piscando:

Vermelho: A lâmpada foi desligada de forma

∑

Ao ligar o projetor, pode ocorrer breve tremulação da imagem nos primeiros minutos de operação da lâmpada. Trata-se de uma ocorrência normal para estabilização da lâmpada, e não se constitui defeito.

∑

Se o projetor for colocado no modo Espera e for novamente ligado logo depois, a lâmpada poderá levar algum tempo para acender.

energia

acende em verde.

A lâmpada está em aquecimento.

anormal ou necessita ser trocada.

Acessório

fornecido

Tomada de CA

Informação

∑ Quando o “Auto Re-Iniciar” estiver em “Ativar”:

Se o cabo de alimentação for desconectado da tomada ou o disjuntor for desligado quando o projetor estiver ligado, o projetor então ligará automaticamente quando o cabo de alimentação for reconectado à tomada ou o disjuntor for religado. (Veja página 50.)

∑ Inglês é o idioma original de fábrica. Para mudar o

idioma do menu na tela, siga os procedimentos na página 54.

Indicador de energia

Tecla STANDBY/ON

Tecla ON

Tecla STANDBY

Cabo de energia

Para tomada CA

Indicador da lâmpada

Desligando a

Energia

(Colocando o Projetor no Modo Espera)

1 Para colocar o projetor no modo

Espera, pressione

ON no projetor ou no controle remoto, e então

pressione a mesma tecla novamente quando a mensagem de confirmação for exibida.

-30

STANDBY/

STANDBY

▼Exibição na telay

Entrar em modo ESPERA? Sim: Pressione Novamente. Não: Aguarde.

Informação

∑ Função de desligamento direto da alimentação:

Pode-se desconectar o cabo de alimentação da tomada CA mesmo que a ventoinha de refrigeração ainda esteja em funcionamento.

∑

Mesmo que você desligue o cabo de energia do projetor, a ventoinha de ventilação continua a girar por algum tempo.

Projeção da Imagem

Utilização dos Pés de Ajuste

A altura do projetor pode ser ajustada utilizando-se o calço de ajuste quando a tela estiver em uma posição superior ao projetor, quando a tela estiver inclinada ou quando o local de instalação estiver levemente inclinado. Instale o projetor de forma haja a maior perpendicularidade possível entre o projetor e a tela.

Pressione os botões de Ajuste de Altura.

∑ O calço de ajuste é exibido.

Levante o projetor para ajustar a altura e retire as mãos dos botões de Ajuste de Altura.

∑

O projetor é ajustável até aproximadamente 9 graus.

3 Gire o disco de Inclinação para

fazer o ajuste fino da inclinação horizontal do projetor.

∑

O projetor é ajustável até aproximadamente 2 graus.

∑

O ajuste da altura do projetor causa distorção trapezoidal. Quando a “Auto Angulação” do menu “Opções1” está em “Ativar” (veja página 48), a correção keystone (correção angular) funciona automaticamente para corrigir a distorção trapezoidal. Se desejar ajustar melhor a imagem corrigida automaticamente, usar a correção keystone manual (veja página 32).

Vista Lateral

Centro da lente

Pé de ajuste

Vista Superior

Botão de Ajuste de Altura

Operação

Básica

Informação

∑ Não pressione o botão de Ajuste de Altura

quando o calço de ajuste estiver exposto sem que o projetor esteja firmemente seguro.

∑ Não segure na lente ao levantar e baixar o

projetor.

∑ Ao baixar o projetor, tenha cuidado para não

prender seu dedo entre o pé de ajuste e o projetor.

Disco de

inclinação

-31

Projeção da Imagem

Nota

Correção da Distorção Trapezoidal

Correção Auto-angular

A imagem sofre distorção trapezoidal quando é projetada em ângulo de cima ou de baixo para a tela. A função para corrigir a distorção trapezoidal é chamada de Correção Trapezoidal. Este projetor está equipado com uma função “Correção Auto Keystone” que corrige automaticamente qualquer distorção trapezoidal da imagem projetada. A correção é feita automaticamente desde que a inclinação ou declinação vertical seja de até ±12 graus.

Nota

∑ Quando não usar a função “Correção Auto-

angular”, coloque “Auto Angulação” do menu “Opções1” em “Desativar”.

Correção Angular Manual

Para ajustes finos depois que a função “Correção Auto-angular” foi ativada, ou para correções sem o uso desta função, faça ajustes manuais adotando o seguinte procedimento.

Tecla KEYSTON

"Exibição na tela (Modo Correção Angular)

Angulação

AJUST

Comprime o lado superior.

Teclas MOUSE/ Ajustes ('/"/\/|)

Tecla RETURN

RESET FIM

Pressione

KEYSTONE no controle

remoto para entrar no modo Correção Angular.

∑

Você também pode usar KEYSTONE no projetor.

Pressione ', | ou ", \ no controle remoto para ajustar a Correção Angular.

∑ A Correção Angular pode também ser

ajustada através das teclas

\ do projetor.

Nota

∑ Pressione

à configuração padrão.

∑ As linhas retas ou as margens das

imagens poderão parecer denteadas durante o ajuste da imagem.

Pressione

∑ A exibiçãodo modo de Correção Angu-

lar desaparece da tela.

∑ Pode-se também usar

no projetor.

-32

RETURN para retornar

KEYSTONE.

| ou

KEYSTONE

Comprime o lado inferior.

∑

A Correção Angular Manual pode ser ajustada num ângulo de até aproximadamente ±40 graus, e a tela também (quando o modo de exibição estiver em “Normal” (veja página 47)).

Ajuste da Lente

A imagem é focalizada e ajustada à tela utilizando-se o anel focalizador ou a haste de zoom do projetor.

1 O foco é ajustado girando-se o

anel focalizador.

2 O zoom é ajustado movendo-se

a haste de zoom.

Anel do foco

Botão de zoom

Menos zoom

Mais zoom

Operação

Básica

-33

Projeção da Imagem

Mudando o Modo de ENTRADA

Selecione o modo apropriado de entrada para o equipamento conectado.

No controle remoto

Pressione

controle remoto para selecionar o modo de entrada.

, ,

////

Teclas INPUT

No projetor

Pressione uma tecla de INPUT (

∑ A lista de ENTRADA é exibida.

2 Pressione

" para selecionar

um item da lista.

3 Pressione

Nota

∑ Quando nenhum sinal é recebido, aparece

“SEM SINAL”. Quando é recebido um sinal para o qual o projetor não está configurado, aparece “INDEFINIDO”.

Sobre os Modos ENTRADA

COMPUTER/ COMPONENT 1, 2

DVI-D

S-VIDEO

VIDEO

ENTER.

Usado para projetar imagens do equipamento que envia sinais RGB ou sinais do componente conectado ao terminal de entrada RGB.

Usado para projetar imagens a partir de equipamentos que emitem sinais de DVI Digital RGB e de Componente Digital conectados ao terminal de entrada de DVI-D.

Usado para projetar imagens a partir de equipamento conectado ao terminal de entrada S-VIDEO.

Usado para projetar imagens a partir de equipamento conectado ao terminal de entrada VIDEO.

").

"Exibição da lista de ENTRADA na tela

ENTR

COMPUTER 1

COMPUTER 2

DVI

S-VIDEO

VIDEO

CONFSEL

"Exibição na tela do modo de entrada (exemplo)

Usando RGB

Modo COMPUTER/ COMPONENT 1, 2

Modo DVI-D

Modo S-VIDEO

Modo VIDEO

COMPUTER 11

Usando Componente

COMPUTER 1

DVI

S-VIDEO

VIDEO

RGB

1024 × 768

Componente

720P/750P

RGB PC Digit

1024 × 768

-34

Teclas MOUSE/ Ajustes ('/"/\/|)

Teclas MAGNIFY (Ampliação/ Redução)

Tecla FREEZE

Tecla RETURN

Teclas Volume

Tecla AV MUTE

Tecla RESIZE

Exibição de uma Parte Ampliada da Imagem

Gráficos, tabelas e outras partes das imagens projetadas podem ser ampliadas. Isto ajuda quando há necessidade de explicações mais detalhadas.

Pressione

∑ Amplia a imagem.

∑ Pressionando

aumenta ou reduz a imagem projetada.

Nota

MAGNIFY no controle remoto.

Pressione

MAGNIFY

Ajustando o Volume

Pressione

VOL

"Exibição na tela

∑

VOL

no projetor ou

no controle remoto para ajustar o volume.

VOLUME

Nota

Pressionando ou

volume.

VOL diminuirá o volume.

VOL aumentará o

Exibindo a Tela Preta e Desligando

Temporariamente o Som

Pressione

temporariamente apresentar uma tela preta e desligar o som.

AV MUTE no controle remoto para

×1 ×2 ×3 ×4 ×9 ×16 ×36 ×64

∑

Pressione

Você pode alterar a localização da imagem aumentada usando ', ", \ ou |.

RETURN

no controle

remoto para cancelar a operação.

∑ A ampliação volta a ¥1.

Nota

Nos casos seguintes, a imagem voltará ao tamanho normal (¥1).

∑

Quando mudar o modo de entrada.

∑ Quando pressionar

∑

Quando mudar o sinal de entrada.

∑

Quando mudar a resolução do sinal de entrada e a taxa de atualização (frequência vertical).

∑ Quando pressionar RESIZE.

RETURN .

Congelamento de Imagem

Operação

Básica

"Exibição na tela

AV MUDO

Nota

∑ Pressione

à imagem projetada e ligar novamente o som.

AV MUTE novamente para voltar

Pressione

∑ A imagem projetada é congelada.

Pressione novamente

FREEZE no controle remoto.

FREEZE para voltar à imagem proveniente do dispositivo atualmente conectado.

-35

Projeção da Imagem

Teclas MOUSE/ Ajustes ('/"/\/|)

Tecla BREAK TIMER

Tecla RETURN

Tecla PICTURE MODE

Seleção do Modo Eco+Silen

Pressione ECO+QUIET no controle remoto ou

ECO+QUIET no projetor para ligar ou desligar o

modo Eco+Silen.

∑ Quando o modo Eco+Silen estiver ajustado para

“Ativar”, o ruído da ventoinha de ventilação diminui, o consumo de energia diminui e a vida útil da lâmpada aumenta.

Tecla ECO+QUIET

Apresentação e Definição da Pausa

Essa função permite mostrar o tempo restante de intervalo durante uma reunião.

1 Pressione

temporizador começa a contagem regressiva de 5 minutos.

"Exibição na tela

Quando é apresentado “ ” pressione selecionar a Pausa.

∑ Você pode definir qualquer valor entre 1 e

60 minutos (em 1 unidade).

BREAK TIMER. O

" ,

\ ou

' ,

| para

Nota

∑ Ver “Ajuste do Modo Eco+Silen” na página 48

para detalhes.

Selecionando o Modo Imagem

Pode-se selecionar o modo de imagem adeguado para a imagem projetada, como filmes ou vídeo games.

Pressione

remoto.

∑ Quando pressionar

imagem mudará nest ordem:

PADRÃO

Nota

∑ “sRGB” é exibido somente quando da entrada

de sinais RGB.

∑ Pressione

“PADRÃO” enquanto o “Modo Imagem” é exibido na tela.

PICTURE MODE no controle

PICTURE MODE, o modo

APRESENTAÇÃO

RETURN para voltar ao modo

CINEMA

JOGO

sRGB

Pressionando

BREAK TIMER irá

cancelar o temporizador de intervalo.

-36

Modo Redimensionar

Esta função permite a você modificar ou personalizar o modo de exibição da imagem melhorando a entrada de imagem. Dependendo do sinal de entrada, você poderá escolher a imagem desejada.

COMPUTADOR

Teclas MOUSE/ Ajustes ('/"/\/|)

Tecla RESIZE

Razão aparente 4:3

Outras razões aparentes

Sinal de entrada

Computador

Resolução

inferior a

XGA

Resolução

superior a

XGA

SXGA (1280 × 1024)

SVGA (800 ¥ 600)

XGA (1024 ¥ 768)

SXGA (1152 ¥ 864)

SXGA+ (1400 ¥ 1050)

SXGA (1280 ¥ 1024)

1280 ¥ 720

1360 ¥ 768

1366 ¥ 768

1280 ¥ 768

1280 ¥ 800

Tipo de imagem

Razão aparente 4:3

Razão aparente 5:4

NORMAL

1024 ¥ 768

968 ¥ 768

1024 ¥ 576

1024 ¥ 578

1024 ¥ 576

1024 ¥ 614

1024 ¥ 640

NORMAL CHEIO BORDA

CHEIO BORDA ALONGAR

1024 ¥ 768

Para tela 4:3 Para tela 16:9

DOT BY DOT

800 ¥ 600

1024 ¥ 768

1152 ¥ 864

1400 ¥ 1050

1280 ¥ 1024

1280 ¥ 720

1360 ¥ 768

1366 ¥ 768

1280 ¥ 768

1280 ¥ 800

DOT BY DOT

768 ¥ 576

960 ¥ 576

922 ¥ 576

1024 ¥ 576

—

1024 ¥ 576

ALONGAR

Operação

Básica

1280 × 720

1360 × 768 1366 × 768

1280 × 768

1280 × 800

: Área recortada na qual não podem ser projetadas imagens : Área onde os sinais estão fora da tela

*A função Deslocamento de Imagem pode ser usada para essas imagens.

Razão aparente 16:9

Razão aparente 16:10

-37

Projeção da Imagem

VIDEO/ DTV

Signal de imagem

480I, 480P, 576I, 576P,

NTSC, PAL,

SECAM

720P, 1035I,

1080I

540P

Tipo de imagem NORMALVideo/ DTV

Razão aparente 4:3

Compressão

“Letter box”

Razão aparente 16:9

Para tela 4:3 Para tela 16:9

AREA ZOOM

V-ALONGAR

BORDA ALONGAR

(Razão aparente de

4:3 em uma tela 16:9)

: Área recortada na qual não podem ser projetadas imagens : Área na qual a imagem não é incluída nos sinais de origem

*A função Deslocamento de Imagem pode ser usada para essas imagens.

-38

Utilização do Controle Remoto como Mouse sem Fio do computador

Ao conectar o projetor e o computador com um cabo USB, é possível utilizar o controle remoto como o mouse do computador. Se o computador estiver muito distante do projetor a ser conectado via cabo USB, o receptor remoto (ANMR2), vendido separadamente, possibilita a operação do projetor utilizando o controle remoto. Para maiores

detalhes, consulte o manual de operação do receptor.

Conexão com cabo USB

Computador

Terminal USB

terminal USB

Aponte o controle remoto

para o receptor remoto USB (AN-MR2, opcional)

Cabo USB (disponível no mercado ou disponível como peça de serviço Sharp QCNWGA014WJPZ)

Depois de conectado, o cursor do mouse pode ser operado da seguinte maneira.

Teclas MOUSE/ Ajustes ('/"/\/|)

■ Para mover o cursor

Pressione as teclas MOUSE/Ajustes ('/"/\/|).

■ Para clique esquerdo (l-click)

Pressione L-CLICK.

Tecla R-CLICK

■ Para clique direito (r-click)

Pressione R-CLICK.

■

Se o seu computador aceita apenas mouse de um clique (como um Macintosh)

Pressione L-CLICK ou

L-CLICK e

R-CLICK

R-CLICK.

têm uma função comum.

Teclas PAGE Up/Down

Tecla L-CLICK

■ Ao utilizar [Page Up] ou [Page Down]

Semelhante às teclas [Page Up] e [Page Down] do teclado de um computador. Pressione PAGE

Nota

∑ Esta função funciona apenas com Microsoft® Windows® OS e Mac OS®. Contudo, esta função não funciona

com os seguintes sistemas operacionais que não suportam USB.

∑ Versões anteriores a Windows ∑ Versões anteriores a Windows

∑ Versões anteriores a Mac OS ∑ Não se pode usar esta função quando o menu estiver exibido na tela. ∑ Confirme o reconhecimento da conexão USB pelo computador. ∑ Se o tamanho da tela foi estabelecido como “Dot By Dot”, e aparecer “Reajustar” durante a entrada de

sinais com resolução maior que XGA, a função mouse não poderá ser operada.

ou .

95.

NT 4.0.

8.5.

Operação

Básica

-39

Itens do Menu

Veja a seguir os itens que podem ser ajustados no projetor.

Menu “Imagem”

COMPUTER/COMPONENT 1 (RGB), COMPUTER/COMPONENT 2 (RGB), DVI-D

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Temp Cor

Reset

Tipo de Sinal

SEL/AJU VOLTAR

Padrão

0 0 0 0

7500K

Auto

COMP.1

CONF FIM

COMPUTER/COMPONENT 1 (Componente), COMPUTER/COMPONENT 2 (Componente), VIDEO, S-VIDEO

Imagem Modo Imagem

Contraste Brilho Cor Matiz Nitidez Ver melho Azul Temp Cor Progress.

Reset

Tipo de Sinal

SEL/AJU VOLTAR

Padrão

0 0 0 0 0 0 0

7500K 3D Progress.

Componente

COMP.1

CONF FIM

Menu principal

Imagem

Página 44

Modo Imagem

Página 44

Contraste

Brilho

Cor

Matiz

Nitidez

Vermelho

Azul

Página 44

Temp Cor

Página 45

Progress.

Página 45

Reset

Página 44

Tipo de Sinal

Página 45

Amplitude Dinâmica

Página 45

Sist. de Vídeo

Página 45

*1 Item quando entra sinal de RGB através de COMPUTER/COMPONENT 1, 2 ou DVI-D *2 Items quando entra sinal de componente através de COMPUTER/COMPONENT 1, 2,

ou quando VIDEO ou S-VIDEO é selecionada *3 “Progress.” pode ser ajustado apenas quando o sinal 480I ou 576I é recebido. *4 Item quando COMPUTER/COMPONENT 1, 2 ou DVI-D é selecionada *5 Item quando DVI-D é selecionada *6 Item quando VIDEO ou S-VIDEO é selecionada

+30-30

Submenu

Padrão Apresentação Cinema Jogo

sRGB

5500K 6500K 7500K 8500K 9300K 10500K

2D Progress. 3D Progress.

COMPUTER/ COMPONENT 1, 2

Auto RGB Componente

Padrão Aumentado

Auto PAL SECAM NTSC4.43 NTSC3.58 PAL-M PAL-N PAL-60

DVI-D

RGB PC Digit Com PC Digit RGB Víd. Digit Com Víd. Digit

Menu “Sincronia”

Sincronia Relógio

Fase Horiz. Ver tic.

Reset Resolução Automática Info do Sinal

COMP.1

0 0 0 0

640 ¥ 480 Ativar

Menu principal

Sincronia

Página 46

Relógio

Fase

Horiz.

Vertic.

Reset

Página 46

Resolução

Página 46

Automática

Página 46

Info do Sinal

+30-30

+15-15

+30-30

Ativar Desativar

Página 46

SEL/AJU VOLTAR

CONF FIM

Item quando entra sinal de RGB através de

COMPUTER/COMPONENT COMPUTER/COMPONENT

1 ou 2 1, 2 ou DVI-D

Nota

∑

O menu de “Sincronia” somente aparece quando a entrada do projetor é COMPUTER/COMPONENT 1, 2 ou DVI-D.

-40

Ativar Desativar

Normal Alta

LAN/RS232C

Monitor Desligado

RS-232C

Opções2

Ativar Desativar

Frontal Teto + Frontal Traseira Teto+Traseira

9600 bps 38400 bps 115200 bps

Ativar Desativar

Projeção

Saída fixa áudio Saída var. áudio

Saída áudio

TCP/IP

Cliente DHCP

Senha

Senha Antiga Senha Nova Reconfirmar

Alto falante

Modo Ventoinha

Reiniciar Tudo

Endereço MAC

Projector

*1 Ajustável apenas quando o Cliente

DHCP é ajustado para “Desativar”

*2 Exibe apenas

Menu principal Submenu

Página 51

Página 52

Página 53

Página 52

Página 54

Página 52

Página 54

Endereço IP Subnet Mask Gateway

Menu “Opções1”

Opções1 T.Lâmp.(Vida)

Reajustar Desloc Imagem Angulação Auto Angulação Mostrar OSD Tela de Fundo Eco + Silen Auto Desligamento Som do sistema Posição do Menu Bloqueio Sistema Auto Re-Iniciar

Normal

0 0

Ativar Ativar Logo Ativar Ativar Ativar Centro Desativar Ativar

SEL/AJU VOLTAR

Menu “Opções2”

Opções2 Senha

Alto falante Saída áudio Projeção Modo Ventoinha Monitor Desligado LAN/RS232C RS-232C Cliente DHCP TCP/IP Endereço MAC Projector

Reiniciar Tudo

SEL/AJU VOLTAR

Menu “Idiomas”

Idiomas

English Deutsch Español Nederlands Français Italiano Svenska Português

SEL/ADJ VOLTAR

Desativar Ativar Saída fixa áudio Frontal Normal Ativar Ativar 9600 bps Ativar

XX:XX:XX:XX:XX:XX MYPROJECTOR

CONF FIM

COMP.1

VIDEO

hr ( 100%)

COMP.1

Menu principal Submenu

Opções1

Página 47

T.Lâmp.(Vida)

Página 47

Reajustar

Página 47

Desloc Imagem

Página 47

Angulação

+96-96

+127-127

COMPUTADOR/

Normal Cheio Dot By Dot Area Zoom V-Alongar Borda Alongar

Página 48

Ativar Desativar

Logo Azul Nenhum

Ativar Desativar

Centro Sup. Dto. Inf. Dto. Sup. Esq. Inf. Esq.

Código Antigo Código Novo Reconfirmar

Ativar Desativar

Menu principal

Idiomas

Página 54

Auto Keystone

Página 48

Mostrar OSD

Página 48

Tela de Fundo

Página 48

Eco + Silen

Página 48

Auto Desligamento

Página 48

Som do sistema

Página 49

Posição do Menu

Página 49

Bloqueio Sistema

Páginas 49 e 50

Auto Re-Iniciar

Página 50

English Deutsch Español Nederlands Français Italiano Svenska Português

polski Türkçe

DTV VIDEO/ S-VIDEO

Normal Area Zoom V-Alongar Borda Alongar

Recursos

Úteis

-41

Utilização da Tela de Menu

Teclas de ajuste ('/"/\/|)

Tecla ENTER

Tecla MENU

Tecla RETURN

Teclas Ajustes

Tecla ENTER

MOUSE/

('/"/\/|)

Seleções do Menu

Exemplo: Ajuste de “Brilho”

∑ Esta operação também pode ser executado com as teclas do projetor.

1 Pressione MENU.

∑ A tela do menu “Imagem” para o modo de

entrada selecionado é exibida.

Exemplo: tela do menu “Imagem” para

Tecla MENU

Tecla RETURN

modo COMPUTER/ COMPONENT 1 (RGB)

2 Pressione

| ou

\ para exibir as

outras telas de menu.

∑ O ícone da tela de menu escolhida é

realçado.

Ícone de menu Tela de menu

Imagem

Sincronia

Opções1

Opções2

Idiomas

Nota

∑ O menu “Sincronia” não está disponível

para VIDEO ou S-VIDEO.

-42

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Temp Cor

Reset

Tipo de Sinal

SEL/AJU VOLTAR

Ícones de menu

COMP.1

Padrão

0 0 0 0

7500K

Auto

CONF FIM

Pressione

' ou

" para selecionar

o item que pretende ajustar.

∑ O item selecionado é realçado.

Para ajustar a imagem projetada enquanto a vê

Itens de ajustes simples

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Temp Cor

Reset

Tipo de Sinal

COMP.1

Padrão

0 0 0 0

7500K

Auto

Pressione

∑ O item de ajuste simples escolhido

(p.ex., “Brilho”) é exibido em vez do menu

∑ Ao pressionar-se ' ou", o item

seguinte será exibido (“Vermelho” será exibido depois de “Brilho”).

ENTER.

Nota

∑ Pressione

tela anterior.

4 Pressione

RETURN para voltar à

\ ou

| para ajustar

o item selecionado.

∑ O ajuste é armazenado. ∑ Para alguns itens do menu, pressione

| para exibir o submenu e pressione

|| ''

' ou

" para selecionar um item de

ajuste, e aperte

5 Pressione

∑ A tela de menu irá desaparecer.

ENTER.

MENU.

SEL/AJU VOLTAR

Brilho

Imagem Modo Imagem

Contraste Brilho Ver melho Azul Temp Cor

Reset

Tipo de Sinal

SEL/AJU VOLTAR

CONF FIM

COMP.1

Padrão

0 0

7500K

Auto

CONF FIM

Recursos

Úteis

-43

Ajustes de Imagem (Menu “Imagem”)

Exemplo: tela do menu “Imagem”

para modo DVI-D

Imagem

Modo Imagem Contraste Brilho

Ver melho Azul Temp Cor

4 5

Selecionando o Modo Imagem

Reset Tipo de Sinal Ampl. Dinâmica

SEL/AJU VOLT

Padrão

0 0 0 0

7500K

RGB PC Digit Padrão

DVI

CONF FIM

Esta função permite selecionar o modo de imagem de acordo com a claridade do ambiente ou o conteúdo da imagem a ser projetada. Em todos os modos de imagem, pode-se ajustar e salvar os itens do menu “Imagem”.

Itens selecionáveis

Padrão Apresentação

Cinema

Jogo

sRGB

Para imagem padrão Clareia porções da imagem para dar mais realce às apresentações. Proporciona uma matiz natural à imagem projetada. Proporciona a nitidez da imagem projetada. Para alta fidelidade de reprodução de imagens de um computador.

Descrição

Nota

∑ Você pode também pressionar


MODE no controle remoto para selecionar o modo Imagem. (Veja página 36.)

∑ “sRGB” é exibido somente quando da entrada

de sinais RGB.

∑

sRGB é um padrão internacional de reprodução de cores regulado pela IEC (Comissão Eletrotécnica Internacional). Como a área de cor fixa foi decidida pela IEC, as imagens são exibidas em matizes naturais baseadas na imagem original, quando “sRGB” for selecionado. Para informações adicionais a respeito da função sRGB, visite o site “http://www.srgb.com/”. Quando “sRGB” for selecionado, não se pode ajustar itens tais como “Vermelho”, “Azul” e “Temp Cor”.

Operação do menu

Exemplo: tela do menu “Imagem”

Página 42

para modo VIDEO

Imagem Modo Imagem

Contraste Brilho Cor

Matiz Nitidez Ver melho Azul Temp Cor

Progress.

Reset

Sist. de Vídeo

SEL/AJU VOLTAR

Ajustando a Imagem

0 0 0 0 0 0 0

Padrão

7500K 3D Progress.

Componente

VIDEO

CONF FIM

Selecione um modo de imagem antes de ajustar a imagem.

Itens selecionáveis

Contraste

Brilho

Cor

Matiz

Nitidez Vermelho

Azul

“Cor”, “Matiz” e “Nitidez” não são exibidos quando é

Pressione \ Pressione |

Para menor contraste Para menor brilho Para menor intensidade de cor

Os tons de pele tornam-se arroxeados Para menor nitidez Para diminuir o vermelho Para diminuir o azul

Para maior contraste

Para maior brilho Para maior intensidade de cor Os tons de pele tornam-se esverdeados Para maior nitidez Para aumentar o vermelho Para aumentar o azul

recebido o sinal por meio do COMPUTADOR/ COMPONENTE 1 (RGB), 2 (RGB) ou DVI-D.

“Vermelho” e “Azul” não podem ser ajustados

quando “sRGB” estiver selecionado.

Nota

∑ “Nitidez” pode ser ajustada quando forem

detectados os sinais 480I, 480P, 540P, 576I, 576P, 720P, 1035I ou 1080I estando.

∑ Para reiniciar todos os itens de ajuste, selecione

“Reset” e pressione

ENTER

Informação

• Quando “sRGB” for selecionado, a imagem projetada poderá ficar escura, mas isto não indica nenhum problema no aparelho.

-44

Ajustando a Temperatura de Cor

Itens selecionáveis 5500K 6500K 7500K 8500K 9300K 10500K

Para menor temperatura de cor para imagens mais quentes, avermelhadas com matiz incandescente.

Para maior temperatura de cor para imagens mais frias, azuladas com matiz fluorescente.

Descrição

Nota

∑ Os valores de “Temp Cor” são somente para

fins genéricos normais.

∑ “Temp Cor” não pode ser ajustado quando

“sRGB” estiver selecionado.

Ajuste de Tipo de Sinal

Esta função permite selecionar o sinal de entrada de RGB ou de componente em COMPUTADOR/ COMPONENTE 1, 2 ou DVI-D.

COMPUTADOR/COMPONENTE 1, 2

Itens selecionáveis

Auto

RGB Componente

DVI-D

Itens selecionáveis

RGB PC Digit

Com PC Digit

RGB Víd. Digit

Com Víd. Digit

Seleção da Amplitude Dinâmica

Poderá não ser exibida uma imagem ideal, se o tipo de sinal de saída do dispositivo compatível com DVI-D e o tipo de sinal de entrada do projetor não coincidirem. Se isso ocorrer, altere “Ampl. Dinâmica”.

Itens selecionáveis

Padrão Aumentado

Os sinais de entrada são automaticamente reconhecidos como RGB ou componente. Ajuste quando receber sinais RGB. Ajuste quando receber sinais componente.

Definir quando os sinais de RGB PC digital forem recebidos de um computador. Definir quando os sinais de componente PC digital forem recebidos de um computador Definir quando os sinais de RGB de vídeo digital forem recebidos de um equipamento de vídeo. Definir quando os sinais de componente de vídeo digital forem recebidos de um equipamento de vídeo.

Quando os níveis de preto da imagem mostram faixas ou parecem desbotados, selecione o item que resulta na melhor qualidade de imagem. (Na maioria dos casos, “Padrão” deve ser selecionado.)

Descrição

Operação do menu

Página 42

Nota

∑ A Amplitude Dinâmica pode ser selecionada

apenas quando o modo de entrada “DVI-D” estiver selecionado.

Selecionando o Modo Progressivo

Itens selecionáveis

2D Progress.

3D Progress.

Esta função é útil para exibir imagens de deslocamento rápido tais como esportes e filmes de ação. Esta função é útil para exibir imagens com movimentos relativamente lentos tais como novelas ou documentários, de forma mais clara.

Descrição

Nota

∑ Quando a imagem está borrada ou com ruídos,

alterne para modo otimizado.

∑ Quando usar entradas progressivas, estas

entradas são diretamente exibidas e portanto os Modos “2D Progress.” e “3D Progress.” não podem ser selecionados.

Ajuste do Sistema de Vídeo

O modo do sistema de entrada de vídeo vem predeterminado de fábrica em “Auto”; contudo, dependendo da diferença do sinal de vídeo, pode não aparecer uma imagem nítida do equipamento audiovisual conectado. Neste caso, mude o sinal de vídeo.

Itens selecionáveis Auto PA L SECAM *NTSC4.43 NTSC3.58 PAL-M PAL-N PAL -60

Quando reproduzindo sinais NTSC em equipamento de vídeo PAL.

Nota

∑ O sinal de vídeo somente pode ser colocado

no modo VIDEO ou S-VIDEO.

∑ Quando “Sist. de Vídeo” está em “Auto”, pode

não receber uma imagem nítida devido a diferenças de sinal. Neste caso, mude para o sistema de vídeo do sinal de origem.

Recursos

Úteis

-45

Ajuste da Imagem de Computador (Menu “Sincronia”)

Sincronia Relógio

Fase

Horiz. Ver tic.

2 3 4

Ajuste da Imagem do Computador

Se a imagem ideal não puder ser obtida com o ajuste Sintonia Automática, utilize a função Sincronia Fina.

Itens selecionáveis Relógio Fase

Horiz.

Ver tic.

Reset Resolução Automática Info do Sinal

SEL/AJU VOLTAR

Ajustar o ruído vertical. Ajustar o ruído horizontal (como o tracking do VCR). Centralizar a imagem na tela movendo-a para esquerda ou direita. Centralizar a imagem na tela movendo-a para cima ou para baixo.

0 0 0 0

640 × 480 Ativar

Descrição

COMP.1

CONF FIM

Nota

∑ Para reiniciar todos os itens de ajuste, selecione

“Reset” e pressione

∑ A extensão variável da “Vertic.” (Posição-V)

pode mudar, dependendo da resolução da tela do computador.

ENTER.

Operação do menu

Ajuste de Sincronia Automática

Usado para ajustar automaticamente uma imagem de computador.

Itens selecionáveis Ativar

Desativar

O ajuste de Sincronia Automática ocorre quando o projetor é ligado ou, se conectado a um computador, quando os sinais de entrada são mudados.

O ajuste de Sincronia Automática não funciona automaticamente.

Descrição

Página 42

Nota

∑ O ajuste de Sincronia Automática também é

realizado pressionando-se

projetor ou

∑ O ajuste de Sincronia Automática poderá levar

algum tempo para completar, dependendo da imagem do computador conectado ao projetor.

AUTO SYNC no controle remoto.

AUTO SYNC no

Ajuste de Resolução

Normalmente, o tipo de sinal de entrada é detectado e o modo de resolução correto é automaticamente selecionado. Contudo, para alguns sinais, é necessário selecionar o modo de resolução ideal em “Resolução” do menu “Sincronia” que combine com o modo de exibição do computador.

Nota

∑ Quando o computador exibe padrões repetitivos

em linhas alternadas (faixas horizontais), pode aparecer uma tremulação que dificulte a visualização da imagem.

∑ Consulte “Verificação do Sinal de Entrada” na

coluna direita para informações sobre o sinal de entrada selecionado no momento.

-46

Verificação do Sinal de Entrada

Esta função permite a você verificar a informação do sinal de entrada no momento.

Utilização do Menu “Opções1”

Opções1 T.Lâmp.(Vida)

Reajustar

Desloc Imagem

Angulação

Auto Keystone Mostrar OSD

Tela de Fundo

Eco + Silen

Auto Desligamento

Som do sistema

Posição do Menu

Bloqueio Sistema

Auto Re-Iniciar

Verificação da Vida Útil da

SEL/AJU VOLTAR

0 0

Normal

Ativar Ativar Logo Ativar Ativar Ativar Center Desativar Ativar

CONF FIM

VIDEO

hr ( 100%)

Lâmpada

Pode-se confirmar o tempo de uso acumulado da lâmpada e o tempo de vida restante (percentagem).

Condição de uso da lâmpada

“Vida” Operado exclusivamente apenas quando o “Eco + Silen” estiver “Ativar”. Operado exclusivamente apenas quando o “Eco + Silen” estiver “Desativar”.

Nota

∑ Recomenda-se trocar a lâmpada quando sua

vida útil restante estiver 5%.

∑ A vida restante da lâmpada varia dentro da faixa

de valores mostrados dependendo da freqüência em que o “Eco + Silen” é mudado entre “Ativar” e “Desativar”. (Veja página 48.)

∑ A vida útil da lâmpada pode variar dependendo

das condições de uso.

Vida útil restante da lâmpada

100% 5%

Aprox. Aprox. 3 000 horas 150 horas

Aprox. Aprox. 2 000 horas 100 horas

Operação do menu

Ajuste do Modo Reajustar

Página 42

Nota

∑ Para detalhes do modo Reajustar, veja páginas

37 e 38.

∑ Pode-se também pressionar

RESIZE no

controle remoto para ajustar o modo Reajustar. (Veja página 37.)

Ajustar a Posição da Imagem

Você pode mover verticalmente a imagem projetada.

\ Tecla

| Tecla

Nota

∑ Essa função é aplicada apenas em alguns

modos REAJUSTAR. (Veja páginas 37 e 38.)

∑ Para reiniciar essa função, selecione “0”. ∑ Ao ajustar o deslocamento de imagem,

“Angulação” é ajustado para “0” e “Auto Angulação” é ajustado para “Desativado”.

Recursos

Úteis

-47

Utilização do Menu “Opções1”

Correção de Angulação

Quando a imagem é projetada, tanto de cima como de baixo, em direção à tela com um ângulo, a imagem é distorcida trapezoidalmente. A função para correção da distorção trapezoidal é chamada Correção de Angulação.

Correção de Auto Angulação

Ajuste “Auto Angulação” no menu da tela “Opções1” para “Ativado”.

Correção Manual de Angulação

Ajuste “Auto Angulação” no menu da tela “Opções1” para “Desativado” e selecione “Angulação”, então ajuste com a barra de rolagem.

Correção Manual

\ \

\ Tecla

\ \

Nota

∑

A Correção de Angulação pode ser ajustada até um ângulo de aproximadamente ±12 graus com a “Auto Angulação” e até um ângulo de aproximadamente ±40 graus com a “Angulação” manual. (quando “Reajustar” estiver ajustado para “Normal”)

∑

Quando a tela estiver inclinada ou a imagem estiver deteriorada, ajuste “Auto Angulação” para “Desativar”.

∑

Ao ajustar a angulação ou quando a “Auto Angulação” estiver ajustada para “Ativar”, o “Desloc Imagem de Imagem” é automaticamente ajustado para “0”.

| Tecla

Operação do menu

Seleção de uma Imagem

Página 42

Inicial e de Fundo

Itens selecionáveis

Logo Tela Azul Nenhum

Ajuste do Modo Eco+Sile

Itens selecio-

náveis

Ativar

Desativar

Nota

∑ Também é possível utilizar a tecla ECO+QUIET

no controle remoto ou no projetor para ligar ou desligar o Modo Eco+Silen. (Veja página 36.)

Função de Desligamento

Imagem padrão SHARP Tela azul

Tela preta

Claridade

Aprox. 80%

100%

Descrição

Som da

ventoinha

Baixo

Normal

Vida útil da

lâmpada

Aprox.

3 000 horas

Aprox.

2 000 horas

Automático

Itens selecionáveis

Ativar

Desativar

O projetor entra automaticamente no modo de espera quando nenhum sinal de entrada é detectado por 15 minutos ou mais. A função “Auto Desligamento” é desativada.

Descrição

Ajuste da Exibição na Tela

Esta função permite ligar ou desligar as mensagens na tela.

Itens selecionáveis

Ativar Des

-48

ativar

Aparecem todas as exibições na tela.

∑ Não são exibidos ENTRADA/

∑ “Todos os botões do Projetor estão

VOLUME/AV MUDO/IMOBILIZAÇÂO/ AUTO SINC/AMPLIAR/ “Foi pressionado um botão inválido”.

travados” é exibido quando se pressiona função Travamento de tecla ligada.

Descrição

STANDBY/ON com a

Nota

∑ Quando a função “Auto Desligamento” estiver

em “Ativar”, aparecerá na tela 5 minutos antes do projetor entrar no modo Espera a mensagem “Entrar em modo ESPERA em X min.”, indicando os minutos restantes.

Ajuste do Som do Sistema

Itens selecionáveis

Ativar

Desativar

Os sinais de áudio são emitidos pelos altofalantes internos. Os sinais de áudio não são emitidos pelos altofalantes internos.

Descrição

Operação do menu

"Exibição na tela

Bloqueio Sistema

Código Antigo

Código Novo Reconfirmar

VOLTAR FINALIZAR

Página 42

Seleção da Posição do Menu na Tela

Selecione “Posição do Menu” no menu “Opções 1” e a posição desejada para a tela do menu.

Itens selecionáveis

Centro Sup. Dto. Inf. Dto. Sup. Esq. Inf. Esq.

Função Bloqueio do Sistema

Esta função previne usos não-autorizados do projetor. Com esta função ativada, os usuários precisam digitar o código de acesso correto toda vez que o projetor for ligado. Recomenda-se que se guarde o código de acesso em lugar seguro onde somente usuários autorizados tenham acesso.

Informação

∑

Se perder ou esquecer o seu código de acesso, contate o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página

66). Mesmo que a garantia do produto esteja na validade,

o serviço para reativação do código de acesso será cobrado.

No centro da imagem. No canto superior direito da imagem. No canto inferior direito da imagem. No canto superior esquerdo da imagem. No canto inferior esquerdo da imagem.

Configurar/Alterar a senha

Selecione “Bloqueio Sistema” no menu “Opções1”, e pressione

∑ Aparecerá uma mensagem. ∑

Leia esta mensagem, e pressione ENTER.

∑ A tela para a entrada da senha aparece.

Descrição

Nota

∑ Se digitar um código de acesso errado, o cur-

sor voltará ao ponto inicial do “Código Antigo”.

∑ O código de acesso válido consta de 4 teclas

" do projetor. Se este código de acesso estiver ativado, a tela para entrada do código de acesso não aparecerá quando a energia for ligada.

Pressione as 4 teclas no controle remoto ou no projetor para digitar o novo código

de acesso em “Código Novo”.

Nota

∑ As seguintes teclas não podem ser usadas para

o código de acesso:

∑ Tecla STANDBY/ON ∑ Tecla ON ∑ Tecla STANDBY ∑ Tecla ENTER ∑ Tecla L-CLICK ∑ Tecla R-CLICK/RETURN ∑ Tecla MENU ∑ Tecla ECO+QUIET ∑ Tecla BREAK TIMER

∑

A função Bloqueio do Sistema reconhece cada tecla no controle remoto ou no projetor como uma tecla individual, mesmo que as teclas tenham o mesmo nome. Caso a senha seja ajustada com as teclas do projetor, use somente as mesmas teclas no projetor. Caso a senha seja ajustada com as teclas do controle remoto, use as mesmas teclas no controle remoto.

4 Digite o mesmo código de acesso

em “Reconfirmar”.

Recursos

Úteis

Pressione as 4 teclas no controle remoto ou no projetor para digitar o código de acesso válido em “Código Antigo”.

∑ Quando configurar a senha pela primeira

vez, pressione " no projetor quatro vezes.

Nota

Para cancelar o código que já se tenha ajustado

∑ Pressione " no projetor quatro vezes nas

etapas 3 e 4 acima.

-49

Utilização do Menu “Opções1”

Quando o Bloqueio do Sistema está Ativado

Quando o Bloqueio do Sistema estiver ativado, a janela para entrada do código de acesso aparecerá ao ser ligado o aparelho. Neste caso, digitar o código de acesso correto para iniciar a projeção. Se o código de acesso não for inserido, as imagens não serão projetadas, mesmo que os sinais sejam enviados ao projetor.

▼Tela de entrada para código de acesso

Bloqueio Sistema

Nota

∑ Se nenhum código de acesso for digitado, a

imagem aparecerá, mesmo se o projetor receber o sinal de entrada.

w Função Auto Re-Iniciar

Travar as Teclas de Operação no Projetor (Função Keylock)

Use esta função para travar as teclas de operação no projetor.

■ Trava das Teclas de Operação

Mantenha pressionado ENTER no projetor por cerca de 5 segundos enquanto o projetor estiver sendo ligado.

▼Exibição na tela

Função Trava Tecla Ativada

∑ A função Keylock não afeta a operação com as

teclas do controle remoto.

∑ Não se pode usar a função Keylock enquanto o

projetor estiver em aquecimento.

■ Desativar o Keylock

Mantenha pressionado ENTER no projetor por cerca de 5 segundos.

▼Exibição na tela

Operação do menu

Página 42

Itens selecionáveis

Ativar

Desativar

Descrição

O projetor não é ligado automaticamente quando o cabo de alimentação for reconectado à tomada ou o disjuntor for religado.

Função Trava Tecla Desativada

∑ Quando o projetor estiver no modo Espera,

pode-se desativar a função Keylock mantendo pressionados simultaneamente ENTER e

STANDBY/ON no projetor por cerca de 5

segundos.

Informação

∑ É possível ativar a função de travamento

das teclas apenas quando nenhuma exibição é mostrada na tela.

-50

Conjunto de Funções Úteis durante a Instalação

(Menu “Opções2”)

Opções2 Senha

Alto falante

Saída áudio

Projeção

Modo Ventoinha

Monitor Desligado

LAN/RS232C

RS-232C

Cliente DHCP

9 0

TCP/IP

Endereço MAC Projector

Caso não se queira que outros venham a mudar a configuração do menu “Opções2”, ajuste uma senha.

Reiniciar Tudo

SEL/AJU VOLTAR

Ajustar a senha

Desativar Ativar Saída fixa áudio Frontal Normal Ativar Ativar 9600 bps Ativar

XX:XX:XX:XX:XX:XX MYPROJECTOR

COMP.1

CONF FIM

1 Escolha “Senha”, e então

pressione

∑ A tela para entrar a senha aparece.

Senha

Senha Antiga

Senha Nova

Reconfirmar

VOLTAR FINALIZAR

Operação do menu

Página 42

Mudar a Senha

Escolha “Senha”, e então pressione

∑ A tela para entrar a senha aparece.

2 Entre a senha em “Senha Antiga”

usando pressione

ENTER.

| e

\, e então

3 Entre a senha em “Senha Antiga”

usando

pressione

ENTER.

| e

\, te então

4 Entre a mesma senha novamente

para “Reconfirmar” usando

| e

\, e então pressione

Nota

∑ Caso não se necessite mais de proteção por

senha para os ajustes do menu “Opções2”, pressione

nova nos passos 3 e 4.

∑ Para cancelar os ajustes de senha, pressione

RETURN.

ENTER sem entrar uma senha

ENTER.

2 Pressione

' ou

" para ajustar o

primeiro dígito em “Senha Nova”, e então pressione

3 Entre os 3 dígitos restantes, e então

pressione

ENTER.

4 Entre a mesma senha novamente

para “Reconfirmar”, e então pressione

Nota

∑ Uma vez que a senha tenha sido ajustada,

deve-se entrar a senha para alterar os ajustes do menu “Opções2”.

ENTER.

Caso se esqueça a senha

Caso se esqueça a senha, execute os seguintes procedimentos para apagá-la, e então ajuste uma nova senha.

No projetor, pressione:

Nota

∑ Caso

ENTER mais de 5 segundos, os botões de operação no projetor serão travados. (Veja página

∑ Não se pode usar os botões no controle remoto

para apagar a senha.

eja mantido pressionado por

50.)

Recursos

Úteis

-51

Conjunto de Funções Úteis Durante a Instalação (Menu “Opções2”)

Utilização do Alto-falante

Esta função permite colocar a saída de áudio do alto-falante interno em “Ativar” ou “Desativar” quando, por exemplo, o projetor está conectado a um amplificador externo.

Itens selecionáveis

Ativar

Desativar

Uso do Tipo de Saída de Áudio

Essa função determina se o nível de saída de áudio proveniente do terminal de saída de AUDIO (saída do MONITOR) é fixo ou variável, por meio de uma ligação com o VOLUME.

Itens selecionáveis

Saída fixa áudio Saída var. áudio

Informação

∑

Se a “Saída áudio” estiver em “Saída var. áudio”, assegure-se de diminuir o volume do projetor antes de ligar ou desligar a energia, e quando mudar a entrada.

Reversão/Inversão das

O sinal de áudio sai do alto-falante interno. O sinal de áudio não sai do alto-falante interno.

Saída de áudio cuja potência não varia com o nível de volume do projetor. Saída de áudio cuja potência varia com o nível de volume do projetor.

Descrição

Esta função altera a velocidade de rotação da ventoinha.

Itens selecionáveis

Normal Alta

Quando o “Modo Ventoinha” estiver ajustado para “Alta”, a rotação da ventoinha aumenta, e o barulho da mesma fica mais audível.

Saída do Monitor

LAN/RS232C

Quando ajustada para “Ativar”, essa função é ativada, e a energia é consumida mesmo no sistema stand-by. Recomenda-se que essa função seja ajustada para “Desativar” quando não estiver conectado. Isso reduz o consumo de energia quando o projetor estiver no modo stand-by.

Itens selecionáveis

Ativar

Desativar

Nota

∑ Quando quiser controlar o projetor utilizando a

função LAN/RS232C, selecione “Ativar.”

Imagens Projetadas

Este projetor está equipado com uma função de reversão/inversão de imagem que permite reverter ou inverter a imagem projetada para diversas finalidades.

Itens selecionáveis

Frontal

Teto + Frontal

Tr aseira

Teto +Traseira

Nota

∑ Esta função é usada para instalações de

imagem revertida e de montagem no teto. (Veja página 19.)

Imagem normal (Projetada da frente da tela)

Imagem invertida (Projetada da frente da tela, com projetor invertido)

Imagem revertida (Projetada de trás da tela, ou com um espelho)

Imagem revertida e invertida (Projetada com um espelho)

Descrição

Lembre-se de ajustar o projetor e o computador na mesma taxa de transmissão.

Itens selecionáveis

9600 bps 38400 bps 115200 bps

Nota

∑ Veja no “MANUAL DE INSTALAÇÃO” do CD-

ROM fornecido, RS-232C Especificações e Configurações de Comandos.

∑ Veja no manual de operações do computador

as instruções para ajustar a taxa de transmissão do computador.

Operação do menu

Página 42

Ajuste do Modo da Ventoinha

Descrição Apropriado para ambientes normais. Escolha este modo quando for usar o projetor a altitudes de aproximadamente 1 500 metros (4 900 pés) ou mais.

A função é ativada mesmo se o projetor estiver no modo stand-by. A função é desativada quando o projetor estiver no modo stand-by.

Descrição

Seleção da Velocidade de Transmissão (RS-232C)

Descrição

A velocidade de transmissão é lenta.

A velocidade de transmissão é rápida.

-52

Ajuste do Cliente DHCP

Conecte o cabo LAN antes de ligar o projetor. Caso contrário, a função Cliente DHCP não funcionará.

Itens selecionáveis

Ativar

Desativar

Escolha “Ativar” para “Cliente DHCP”, e então pressione

aparece, e então a tela do menu é exibida. Confirme os parâmetros do Endereço IP, Subnet Mask e Gateway na tela TCP/IP.

Caso o Cliente DHCP não esteja disponível, “Não foi possível obter endereço IP” aparecerá.

Caso venha a ocorrer, ajuste o TCP/IP manualmente. (Veja o item 0.)

Ajuste de TCP/IP

Ajuste o TCP/IP manualmente.

Escolha “Desativar” para “Cliente

Obtém automaticamente os parâmetros de configuração para rede TCP/IP. Ajusta o TCP/IP manualmente.

ENTER. “Obtendo Endereço IP….”

DHCP”, e então pressione

Descrição

ENTER.

Operação do menu

Itens selecionáveis

Endereço IP

Subnet Mask

Gateway

Nota

∑ Confira o segmento da rede existente (grupo

de endereço IP) para evitar definir um endereço IP que duplique os endereços IP de outros equipamentos ou computadores na rede. Se “192.168.150.002” não for usado na rede com um endereço IP de “192.168.150.XXX”, você não precisa alterar o endereço IP do projetor.

∑ Para maiores detalhes sobre cada definição,

consulte o administrador da sua rede.

Definição de fábrica:

192.168.150.002 Entre um endereço IP apropriado para a rede.

Definição de fábrica:

255.255.255.000 Defina a máscara de sub-rede para a mesma do computador e equipamentos na rede. Definição de fábrica:

000.000.000.000 * Quando não estiver em uso, defina

para: “000.000.000.000”.

Descrição

Página 42

Escolha “TCP/IP”, e então pressione

ENTER.

Entre o “Endereço IP” usando

| e \, e então pressione

TCP/IP Endereço IP

Subnet Mask Gateway

VOLTAR FINALIZAR

Entre o “Subnet Mask” usando

| e \, e então pressione

5 Entre o “Gateway” usando

e \,

e então pressione

ENTER.

Recursos

Úteis

-53

Conjunto de Funções Úteis Durante a Instalação (Menu “Opções2”)

Confirmação da Informação

em Rede para o Projetor

Pode-se confirmar o endereço MAC e o nome do projetor.

Itens exibidos Endereço MAC Projetor

Aparece o endereço MAC do projetor. O nome do projetor é exibido.

Descrição

Nota

∑ Veja no “MANUAL DE INSTALAÇÃO” do CD-

ROM fornecido, informações sobre como mudar o nome do projetor.

w Voltando aos Ajustes-

Padrão

Esta função permite reiniciar os ajustes feitos no projetor.

Nota

Os itens seguintes não podem ser reiniciados. ∑ Menu “Sincronia”

Resolução

∑ Menu “Opções1”

T.Lâmp. (Vida) Bloqueio Sistema

∑ Menu “Idiomas”

Idiomas

English Deutsch Español Nederlands Français Italiano Svenska Português

Idiomas

polski Türkçe

Operação do menu

SEL/AJU VOLTAR

CONF FIM

Página 42

COMP.1

Selecionar o Idioma do

Menu na Tela

O projetor pode exibir o menu na tela em 15 idiomas diferentes.

-54

Manutenção

Limpeza do projetor

■ Lembre-se de desligar o cabo de energia antes de

limpar o projetor.

■ O gabinete e o painel de operações são feitos de plástico. Evite o uso de benzina e diluente, pois estes podem danificar o acabamento do gabinete.

■ Não use agentes voláteis, como inseticidas, no projetor. Não prenda por muito tempo no projetor itens de borracha ou de plástico. Os efeitos de alguns elementos no plástico podem causar danos à qualidade ou ao acabamento do projetor.

Detergente suave

diluído em água

Diluente

Cera

Limpeza da lente

■ Para limpar a lente, use um soprador disponível no mercado, ou lenços de papel (para óculos e câmeras). Não use quaisquer agentes líquidos de limpeza, pois estes podem danificar a película que reveste a superfície da lente.

■ Como a superfície da lente pode ser facilmente danificada, tenha o cuidado de não arranhar ou bater na lente.

Papel de

Limpeza

Limpeza das grades de ventilação de entrada e de saída

■ Use um aspirador de pó para limpar as grades de ventilação de entrada e de saída.

■ Limpe suavemente a sujeira com uma de flanela macia.

■ Para sujeira de difícil de remoção, umedeça o pano em detergente suave diluído com água, esprema-o bem, e então limpe o projetor. Detergentes fortes podem descolorir, deformar ou danificar o acabamento do projetor. Antes de usá-los, faça um teste numa área pequena e pouco visível do projetor.

Informação

∑ Se desejar limpar as grades de ventilação du-

rante a operação do projetor, coloque antes o projetor no modo de espera pressionando

STANDBY/ON no projetor ou STANDBY no controle remoto. Após a parada da ventoinha de ventilação, desligue o cabo da tomada e só então limpe as grades.

• Os filtros de ar devem ser limpos a cada 100 horas de uso. Limpe os filtros com maior freqüência quando o projetor for utilizado em ambientes com poeira ou fumaça.

Apêndice

-55

Substituição do Filtro de Ar

• Este projetor é equipado com filtros de ar para garantir a condição de operação ideal do projetor.

•Peça ao seu Vendedor Autorizado de Projetores Sharp ou Centro de Serviços mais próximo que substitua o filtro (PFILDA022WJKZ) quando a limpeza não for mais possível.

Substituição do Filtro de Ar

Pressione

para colocar o projetor no modo standby.

STANDBY no controle remoto

∑ Espere até que a ventoinha de ventilação

pare de girar.

STANDBY/ON no projetor

2 Desconecte o cabo de energia.

∑ Retire o cabo de energia da tomada CA.

Tecla STANDBY

Tecla STANDBY/ON

3 Remova a proteção do filtro.

∑ Altere a direção do projetor. Pressione para

baixo a alça de transporte (1), segure firmemente a aba (2) e deslize a proteção do filtro (3).

4 Remova o filtro de ar.

∑ Retire o filtro de ar com os dedos e levante-

o para fora da proteção do filtro.

-56

Tomada de CA

Aba

Posicione o filtro de ar sobressalente.

∑ Posicione o novo filtro de ar em direção à

proteção do filtro.

6 Reposicione a proteção do filtro.

∑ Deslize a proteção do filtro em direção à

seta para fechá-la.

Nota

∑ Assegure-se de que a cobertura do filtro esteja

instalada com segurança. A energia não será ligada a menos que a proteção esteja corretamente instalada.

Apêndice

-57

Indicadores de Manutenção

■ As luzes de aviso no projetor indicam problemas dentro do projetor.

■ Ao ocorrer um problema, o indicador da temperatura ou o indicador da lâmpada acende em vermelho,

e o projetor entra no modo espera. Após o projetor entrar em espera, siga os procedimentos indicados a seguir.

Indicadores de Manutenção

Indicador de energia Indicador da lâmpada Indicador de aviso de temperatura

Sobre o indicador de aviso de temperatura

Se a temperatura interna do projetor subir, devido ao bloqueio das grades de ventilação, ou à instalação em local inadequado, “ aumentando, a lâmpada apagará, o indicador de aviso de temperatura piscará, a ventoinha de ventilação continuará funcionando por mais 90 segundos e então o projetor entrará no modo espera. Depois do aparecimento de “

” acenderá no canto inferior esquerdo da imagem. Se a temperatura continuar

” , não deixe de tomar as medidas descritas na página 59.

Sobre o indicador da lâmpada

Mudar Lâmp.

■ Quando a vida útil restante da lâmpada cai para 5% ou menos, “ ” (amarelo) e “Mudar Lâmp.” serão exibidos na tela. Quando a porcentagem cai para 0%, “ automaticamente se apaga, e então o projetor entra automaticamente em modo espera. Neste ponto, o indicador da lâmpada acenderá em vermelho.

Se tentar ligar o projetor uma quarta vez sem trocar a lâmpada, o projetor não ligará.

■

” muda para “ ” (vermelho), a lâmpada

-58

Indicador de manutenção

Indicador de

aviso de

temperatura

Indicador da

lâmpada

Indicador de

energia

Desativar

Verde aceso

Pisca em

quando a

lâmpada

está em

aquecimento.

Verde aceso/

Ver melho aceso

Verde piscando

(Resfriando)

Normal

verde

Anormal

Ver melho aceso

(Espera)

Vermelho aceso

Ver melho aceso (Espera)

Piscando

vermelho

Problema

A temperatura interna está anormalmente

alta.

A lâmpada não acende.

Hora de trocar a lâmpada.

A lâmpada não acende.

O indicador de energia pisca em vermelho quando o projetor está ligado.

Causa Possível Solução

∑ Entrada de ar

bloqueada

∑

Ventoinha de ventilação quebrada

∑ Falha no circuito

interno

∑

Entrada de ar bloqueada

∑ A lâmpada foi

desligada de forma anormal.

∑ Vida útil restante da

lâmpada chegou a 5% ou menos.

∑ Lâmpada queimada ∑ Falha no circuito da

lâmpada

∑ A proteção do filtro,

a proteção da unidade da lâmpada ou o alojamento da lente está aberto.

∑

Ventoinha de ventilação quebrada

∑ Recoloque o projetor em local

com ventilação adequada. (Veja página 8.)

∑

Leve o projetor ao Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página

66) para reparos.

∑

Limpe as grades de ventilação de entrada e de saída. (Veja página 55

∑ Desconecte o cabo de energia da

tomada CA, e depois conecte-o novamente.

∑ Cuidados ao trocar a lâmpada.

(Veja página 61.)

∑

Leve o projetor ao Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo (veja página 66) para reparos.

∑

Recomenda-se bastante cuidado quando for substituir a lãmpada.

∑ Instale a proteção da unidade da

lâmpada, com segurança.

∑

Se o indicador de energia piscar mesmo quando as proteções estiverem instaladas com segurança, ou se a ventoinha de ventilação não funcionar normalmente, entre em contato com o Vendedor Autorizado de Projetores Sharp ou Centro de Serviços mais próximo (veja página

66) para avaliação.

Informação

∑ Se o indicador de aviso de temperatura acender e o projetor entrar no modo de espera, verifique se

alguma das grades de ventilação está bloqueada (veja página 8), e depois tentar ligar novamente a energia. Espere que o projetor esteja completamente frio (pelo menos 10 minutos) antes de conectar o cabo e ligar novamente a energia.

∑ Durante o uso do projetor, se a energia for interrompida por um breve momento devido à falta de luz ou

qualquer outra causa , e a luz voltar logo em seguida, o indicador da lâmpada irá acender em vermelho e a lâmpada poderá não acender. Em tais casos, desconecte o cabo de energia da tomada CA, torne a conectá-lo na tomada CA e então ligue o aparelho novamente.

∑ A ventoinha de resfriamento mantém a temperatura interna do projetor constante e esta função é controlada

automaticamente. O som da ventoinha pode alterar-se durante a operação devido a mudanças na velocidade da ventoinha, e tais ocorrências não constituem problemas no aparelho.

Apêndice

-59

A Respeito da Lâmpada

Lâmpada

■ Recomenda-se a substituição da lâmpada (opcional: AN-C430LP) quando sua vida útil restante chegar a 5% ou menos, ou quando se notar uma significativa deterioração na qualidade e na cor da imagem. A vida útil da lâmpada (porcentagem) pode ser verificada na tela. (Veja página 47.)

■ Adquira uma lâmpada sobressalente tipo AN-C430LP no seu fornecedor, no Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp.

NOTA IMPORTANTE PARA CLIENTES DOS EUA:

A lâmpada fornecida com este projetor vem protegida com uma garantia de 90 dias limitada a peças e mão-de-obra. Qualquer reparo neste projetor sob garantia, inclusive substituição da lâmpada, deve ser executados em Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp. Para informações sobre o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo, faça uma ligação gratuita para: 1-888-GO-SHARP (1- 888-467-

4277).

Cuidados Relativos à Lâmpada

■ Este projetor utiliza uma lâmpada de mercúrio pressurizada. Um som estridente pode indicar avaria na lâmpada. A avaria pode ter várias causas, tais como: choque excessivo, ventilação inadequada, arranhões na superfície ou deterioração pelo tempo de uso. O período de tempo até a queima da lâmpada pode variar muito, dependendo das condições e/ou freqüência em que ela é usada. É importante notar que a avaria pode muitas vezes resultar na quebra da bulbo.

■ Quando o indicador de troca de lâmpada e o ícone correspondente acendem, recomenda-se a troca imediata da lâmpada por outra nova, mesmo que ela pareça estar operando normalmente.

■ Se a lâmpada quebrar, os cacos de vidro podem se espalhar no seu receptáculo, ou o gás contido na lâmpada pode escapar através da grade de ventilação. Como o gás mercúrio, se a lâmpada quebrar, procure ventilar bem o ambiente e evitar qualquer exposição ao gás liberado. Em caso de exposição ao gás, consulte um médico logo que rápido possível.

■ Se a lâmpada quebrar, existe também a possibilidade de cacos de vidro se espalharem pelo interior do projetor. Neste caso, recomenda-se contatar o Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo para obter um reparo seguro.

SOMENTE ESTADOS UNIDOS DA AMÉRICA

Substituição da Lâmpada

Cuidado

∑ Não remova a lâmpada do projetor logo após o uso. Ela estará muito quente e poderá causar queimaduras

ou ferimentos.

∑ Antes de remover a lâmpada, espere pelo menos uma hora após ter desconectado o cabo de energia, para

permitir o arrefecimento completo da lâmpada.

■ Troque a lâmpada como cuidado seguindo as instruções descritas nesta seção. * Se preferir, a lâmpada

poderá se substituída no Revendedor Autorizado ou Centro de Assistência Técnica Autorizado para Projetores Sharp mais próximo.

* Se a lâmpada nova instalada não acender, leve o projetor ao Revendedor Autorizado ou Centro de Assistência

Técnica Autorizado para Projetores Sharp mais próximo para reparos.

-60

Remoção e Instalação da Unidade da Lâmpada

Aviso!

∑ Não remova a unidade da lâmpada do

projetor imediatamente após uso. A lâmpada poderá estar muito quente e causar queimaduras ou ferimentos.

Acessórios

opcionais

Unidade da lâmpada AN-C430LP

Informação

∑

Não toque na superfície de vidro da lâmpada ou dentro do projetor.

∑ Para evitar ferimentos a si próprio e danos

à lâmpada, siga cuidadosamente as etapas abaixo.

∑ Não afrouxe parafuso algum exceto os da

tampa da unidade da lâmpada e os da unidade da lâmpada propriamente dita.

1 Pressione

projetor ou

STANDBY/ON no

STANDBY no

controle remoto para colocar o projetor no modo espera.

∑ Espere a parada da ventoinha de

ventilação.

2 Desconecte o cabo de energia.

∑ Desconecte o cabo de energia da

tomada de CA.

∑ Não toque na lâmpada até que esteja

completamente fria (cerca de 1 hora).

3 Remova a proteção da unidade

da lâmpada.

∑ Afrouxe o parafuso de assistência ao

usuário (1) que prende a proteção da unidade de lâmpada. Deslize (2) e remova a proteção da unidade da lâmpada (3).

4 Remova a unidade da lâmpada.

∑ Afrouxe os parafusos de fixação da

unidade da lâmpada. Segure a unidade da lâmpada e puxe-a na direção da seta. Ao fazê-lo, mantenha a unidade da lâmpada na horizontal sem incliná-la.

Tecla STANDBY/ON

Tomada de CA

Parafuso de serviço (para a tampa da unidade da lâmpada)

Apêndice

Parafusos de fixação

-61

A Respeito da Lâmpada

Coloque a nova unidade da lâmpada.

∑

Comprima com firmeza a unidade da lâmpada no seu compartimento. Aperte os parafusos de fixação.

Recoloque a tampa da unidade da lâmpada.

∑ Alinhe a tampa da unidade da lâmpada

e encaixá-la para fechar. Depois apertar o parafuso de serviço para afixar a tampa da unidade da lâmpada.

Informação

∑

Se a unidade da lâmpada e a tampa da unidade de lâmpada não estiverem corretamente colocados, o projetor não funcionará mesmo que o cabo de energia esteja conectado ao mesmo.

Parafuso de serviço (para a tampa da unidade da lâmpada)

Reiniciação do Temporizador da Lâmpada

Reinicie o temporizador depois de trocar a lâmpada.

Informação

∑ Assegure-se de reiniciar o temporizador da

lâmpada apenas quando trocar a lâmpada. Se reiniciar o temporizador e continuar a utilizar a mesma lâmpada, ela poderá sofrer avarias ou explodir.

•Você também pode reiniciar o cronômetro da lâmpada via LAN. (Para detalhes, consulte o “MANUAL DE

INSTALAÇÃO” no CD-ROM fornecido.)

1 Conecte o cabo de energia.

∑ Conecte o cabo de energia na tomada

de CA do projetor.

Reinicie o temporizador da lâmpada.

∑

Pressionando simultaneamente ",

ENTER e MENU no projetor,

pressione

∑Aparece na tela “LAMP 0000H”,

indicando que o temporizador da lâmpada foi reiniciado.

STANDBY/ON no projetor.

Tomada de CA

Tecla STANDBY/ON

Tecla ENTER " Tecla

Tecla MENU

-62

Tabela de Compatibilidade de Computadores

A tabela abaixo relaciona os códigos de sinais compatíveis com o projetor. Quando as imagens ficam distorcidas ou não podem ser projetadas, ajustar o sinal de saída de seu computador e assim por diante, guiando-se pela tabela abaixo.

Computador

∑ Suporte de sinal múltiplo

Frequência Horizontal: 15–70 kHz Frequência Vertical: 43–85 Hz

A lista a seguir relaciona os modos compatíveis com VESA. Contudo, este projetor aceita outros sinais além dos padrões VESA.

PC/MAC Resolução Padrão VESA

640 ¥ 400

720 ¥ 400

VGA

640 ¥ 480

800 ¥ 600

SVGA

1 024 ¥ 768

XGA

1 280 ¥ 720 1 280 ¥ 768 1 280 ¥ 800

WXGA

1 360 ¥ 768 1 366 ¥ 768

1 152 ¥ 864

SXGA

1 280 ¥ 1 024

SXGA+ MAC 13" MAC 16" MAC 19" MAC 21"

VGA

SVGA

XGA

SXGA

1 400 ¥ 1 050

640 ¥ 480

832 ¥ 624 1 024 ¥ 768 1 152 ¥ 870

Frequência

Horizontal (kHz)

27,0 31,5 37,9 27,0 31,5 37,9 26,2 31,5 34,7 37,9 37,5 43,3 31,4 35,1 37,9 46,6 48,1 46,9 53,7 35,5 40,3 48,4 56,5 60,0 68,7 45,0 47,7 62,7 47,6 47,8 55,0 66,2 67,5 64,0 64,0 34,9 49,7 60,2 68,7

Relógio de Pixel: 12–108 MHz Sinal de sincronia: Compatível com nível TTL

∑ Compatível com sinal sinc em verde

Frequência

Vertical (Hz)

60 70 85 60 70 85 50 60 70 72 75 85 50 56 60 70 72 75 85 43 50 60 70 75 85 60 60 75 60 60 60 70 75 60 60 67 75 75 75

✔

✔ ✔ ✔

✔ ✔

✔ ✔ ✔

✔ ✔ ✔ ✔

✔ ✔

Suporte

DVI

✔

Compressão Inteligente

Tela

Superior

Verdadeiro

Superior

Verdadeiro

Nota

∑

Este projetor poderá não conseguir exibir imagens a partir de computadores notebook em modo simultâneo (CRT/LCD). Caso tal ocorra, desligue a tela LCD do computador notebook e faça sair os dados de tela em modo “apenas CRT”. Detalhes sobre como alterar os modos de exibição podem ser encontrados no seu manual de operação do computador notebook.

∑ Quando este projetor receber sinais VGA de formato 640 ¥ 350 VESA, será exibido na tela “640 ¥ 400”. ∑ Ao projetar o sinal de interlace RGB usando a COMPUTER/COMPONENT 1, 2 ou DVI-D com o “Tipo de

Sinal” definido para “Auto” ou “RGB”, a imagem pode não ser projetada como esperada. Nesse caso, utilize Vídeo ou S-vídeo.

DTV

Sinal Frequência Vertical (Hz)Frequência Horizontal (kHz)

480 480P 540P

576 576P 720P 720P

1035 1080I 1080I

15,7 31,5 33,8 15,6 31,3 37,5 45,0 33,8 28,1 33,8

60 60 60 50 50 50 60 60 50 60

Suporte DVI

✔ ✔

✔ ✔ ✔

✔ ✔

-63

Apêndice

Solução de Problemas

Problema

Não aparece imagem,não

há som ou o projetor não

começa a funcionar.

Escuta-se som mas

não aparece imagem.

Cor desbotada ou de má

qualidade.

Verifique

∑ O cabo de energia do projetor não está na tomada CA.

∑

A energia para os dispositivos externos conectados está desligada.

∑ O modo de entrada está selecionado errado. ∑ A função AV MUDO está ativada.

∑

Cabos incorretamente conectados ao painel traseiro do projetor.

∑ Pilhas do controle remoto estão esgotadas. ∑ Saída externa não ajustada após conectar o notebook. ∑ A proteção do filtro, a proteção da unidade da lâmpada ou a

proteção do alojamento da lâmpada não está instalada corretamente.

∑

Cabos conectados incorretamente no painel traseiro do projetor.

∑ “Brilho” está ajustado na posição mínima.

∑ Os ajustes de imagem estão incorretos.

(Apenas Entrada Vídeo, S-Vídeo) ∑ Sistema de entrada vídeo incorretamente ajustado. (Apenas COMPUTADOR/COMPONENTE 1, 2, DVI-D) ∑ Tipo de sinal de entrada (RGB/Componente) incorretamente

ajustado.

Página

—

34 35

23-29

15 23 59

23-29

Imagem borrada;

aparece ruído.

Imagem aparece mas não

se escuta som.

Som anormal ocasional

∑ Ajuste o foco. ∑ Distância de projeção além do alcance do foco. ∑ A lente está embaçada. Caso o projetor seja trazido de uma

sala fria para uma sala quente, ou caso o mesmo seja aquecido repentinamente, poderá ocorrer formação de condensação na superfície das lentes, e a imagem ficará embaçada. Recomenda-se assim instalar o projetor com pelo menos uma hora de antecedência antes de ser usado. Caso ocorrer formação de condensação, retire o cabo de alimentação da tomada da parede e espere até que se evapore.

(Apenas Entrada de Computador)

∑ Execute os ajustes “Sincronia” (Ajuste “Relógio”) ∑ Execute os ajustes “Sincronia” (Ajuste “Fase”) ∑ Poderá aparecer ruído dependendo do computador.

∑

Cabos incorretamente conectados ao painel traseiro do projetor.

∑ Volume está colocado no mínimo.

∑ Se a imagem está normal, o som é devido à deformação do

gabinete,face a mudanças de temperatura. Isto não afeta a

33 19

—

46 46

—

23-29

—

-64

vindo do gabinete.

Indicador de

manutenção acende ou

pisca em vermelho.

O projetor não liga ou

não entra no modo

espera usando-se a tecla STANDBY/ON.

A imagem é verde com

sinais de entrada de

componente (COMPUTER/

COMPONENT 1, 2, DVI-D). A imagem é rosa (não verde)

com sinais de entrada de

RBG (COMPUTER/

COMPONENT 1, 2, DVI-D).

A imagem está muito

clara e esbranquiçada.

Os níveis de preto da

imagem exibem faixas

ou parecem desbotados

quando DVI-D é

selecionado.

Ventoinha de ventilação

barulhenta.

A lâmpada não acende

depois que o projetor é

ligado.

A lâmpada apaga-se de

repente durante a projeção.

A imagem tremula às

vezes.

A lâmpada leva muito

tempo para acender.

A imagem está escura.

Não se pode usar o

controle remoto.

∑ Veja “Indicadores de Manutenção”.

∑ A função de travamento está ativada.

∑ Mude a configuração do tipo de sinal de entrada.

∑ Os ajustes de imagem estão incorretos.

∑ Selecione a configuração da Amplitude Dinâmica (“Padrão” ou

∑ Quando a temperatura interna do projetor aumenta, a ventoinha

∑ O indicador da lâmpada está aceso em vermelho.

∑ Cabos conectados de forma errada no projetor, ou o

∑ Caso ocorra com freqüência, troque a lâmpada. ∑ A lâmpada eventualmente necessitará ser trocada.

∑ Opere o controle remoto apontando-o para o sensor do controle

∑ O controle remoto pode estar muito longe do projetor. ∑ Caso luz solar direta ou iluminação fluorescente muito forte

∑ As pilhas podem estar fracas ou colocadas incorretamente.

VerifiqueProblema Página

operação ou performance.

Se a função de travamento estiver em “Ativada”, todas as teclas estarão travadas.

“Aumentado”) que resulte em melhor qualidade de imagem.

gira mais rápido.

Troque a lâmpada.

equipamento conectado não está funcionando bem.

A lâmpada chegou ao fim de sua vida útil. Substituir a lâmpada.

remoto no projetor.

esteja incidindo no sensor do controle remoto no projetor, coloque o projetor onde o mesmo não seja afetado por tais fontes de iluminação.

Assegure-se que as pilhas estejam inseridas corretamente, ou então troque-as por outras novas.

—

23-29

60 60

Apêndice

Este projetor está equipado com um microprocessador. Seu desempenho pode ser afetado de forma adversa por operações incorretas ou interferências. Caso seja necessário, desconecte o projetor da tomada e torne a conectá-lo após mais de 5 minutos.

-65

Assistência da SHARP

Se tiver problemas durante a instalação ou a operação deste projetor, consulte primeiramente a seção “Solução de Problemas” nas páginas 64 e 65. Se este manual de operação não dirimir suas dúvidas, contate os Centros de Assistência Técnica da SHARP relacionados a seguir.

Estados Unidos Sharp Electronics Corporation

1-888-GO-SHARP (1-888-467-4277) lcdsupport@sharpsec.com http://www.sharpusa.com

Canadá Sharp Electronics of Canada Ltd.

(905) 568-7140 http://www.sharp.ca

México Sharp Electronics Corporation Mexico

Branch

(525) 716-9000 http://www.sharp.com.mx

América Latina Sharp Electronics Corp. Latin American

Group

(305) 264-2277 www.servicio@sharpsec.com http://www.siempresharp.com

Alemanha Sharp Electronics (Europe) GMBH

01805-234675 http://www.sharp.de

Reino Unido Sharp Electronics (U.K.) Ltd.

08705 274277 http://www.sharp.co.uk/customersupport

Itália Sharp Electronics (Italy) S.P.A.

(39) 02-89595-1 http://www.sharp.it

França Sharp Electronics France

01 49 90 35 40 hotlineced@sef.sharp-eu.com http://www.sharp.fr

Espanha Sharp Electronica Espana, S.A.

93 5819700 sharplcd@sees.sharp-eu.com http://www.sharp.es

Suíça Sharp Electronics (Schweiz) AG

0041 1 846 63 11 cattaneo@sez.sharp-eu.com http://www.sharp.ch

Suécia Sharp Electronics ( Nordic ) AB

(46) 8 6343600 vision.support@sen.sharp-eu.com http://www.sharp.se

Áustria Sharp Electronics (Europe) GMBH

Branch Office Austria

0043 1 727 19 123 pogats@sea.sharp-eu.com http://www.sharp.at

Benelux SHARP Electronics Benelux BV

0900-SHARPCE (0900-7427723) Nederland 9900-0159 Belgium http://www.sharp.nl http://www.sharp.be http://www.sharp.lu

Austrália Sharp Corporation of Australia

Pty. Ltd.

1300-135-022 http://www.sharp.net.au

Nova Zelândia Sharp Corporation of New Zealand

(09) 634-2059, (09) 636-6972 http://www.sharp.net.nz

Cingapura Sharp-Roxy Sales (S) Pte. Ltd.

65-226-6556 ckng@srs.global.sharp.co.jp http://www.sharp.com.sg

Hong Kong Sharp-Roxy (HK) Ltd.

(852) 2410-2623 dcmktg@srh.global.sharp.co.jp http://www.sharp.com.hk

Taiwan Sharp Corporation (Taiwan)

0800-025111 http://www.sharp-scot.com.tw

Malásia Sharp-Roxy Sales & Service Co.

(60) 3-5125678

E.A.U. Sharp Middle East Fze

971-4-81-5311 helpdesk@smef.global.sharp.co.jp

Tailândia Sharp Thebnakorn Co. Ltd.

02-236-0170 svc@stcl.global.sharp.co.jp http://www.sharp-th.com

Coréia Sharp Electronics Incorporated of

Korea

(82) 2-3660-2002 lcd@sharp-korea.co.kr http://www.sharpkorea.co.kr

Índia Sharp Business Systems (India)

Limited

(91) 11- 6431313 service@sharp-oa.com

-66

Especificações

Modelo Dispositivos de exibição Resolução Lente

Te r minais de entrada

Te r minais de saída

Te r minais de controle e comunicação

Alto-falantes Lâmpada de projeção Voltagem especificada Frequência especificada Corrente de entrada Consumo de energia (espera)

Temperatura de operação Gabinete

Dimensões [L × A × P]

Peso (aprox.)

Número de F Zoom Foco DVI-D (Compatível com HDCP) Computador/Componente

(Miniatura D-sub de 15 pinos) S-Vídeo (Miniatura DIN de 4 pinos)

Vídeo (RCA) Áudio (Miniconector estéreo de ø3,5 mm) Áudio (RCA) Computador/Componente

(Miniatura D-sub de 15 pinos) Áudio (Miniconector estéreo de ø3,5 mm)

LAN (RJ-45) USB (Tipo B) RS-232C ( Controle Remoto por Fio

(Miniconector estéreo de ø3,5 mm)

(somente corpo principal)

Miniatura DIN de 9 pinos

XG-C465X/XG-C435X Painel LCD 0,8" × 3 XGA (1024 × 768) F 1,7 – 1,9 Manual, ×1,2 (f = 28,0 – 33,6 mm) Manual

×1 ×2

×1 ×1 ×2 ×2 (L/R) ×1

×1 ×1 ×1

)

×1 ×1

2 W (Mono) 275 W CA 100 – 240 V 50/60 Hz 3,6 A 360 W (6 W) con 100 V CA

345 W (8 W) con 240 V CA 41°F a 95°F (+5°C a +35°C) Plástico

/32" × 4" × 11 1/64"

12 (326 × 101,5 × 279,5 mm)

10,8 lbs. (4,9 kg)

Como parte da sua política de contínuas melhorias, a SHARP reserva-seo direito de efetuar

alterações ao design e especificações para melhoria do produto sem aviso prévio. Os

valores de especificações de desempenho indicados são valores nominais para unidades

de produção. Poderá existir algum desvio destes valores em unidades individuais.

Apêndice

-67

Índice

2D Progress. ........................................................45

3D Progress. ........................................................45

Acessórios fornecidos ......................................... 10

Acessórios opcionais ........................................... 10

Adaptador DIN-D-sub RS-232C ..........................27

ALONGAR ........................................................... 37

Alto falante ...........................................................52

Apresentação....................................................... 44

Amplitude Dinâmica............................................. 45

AREA ZOOM ....................................................... 38

Auto Angulação ................................................... 48

Auto Desligamento .............................................. 48

Automática (Ajuste de Sincronia Automática)..... 46

Auto Re-Iniciar ..................................................... 50

Azul ...................................................................... 44

Bloqueio Sistema ................................................. 49

BORDA ................................................................ 37

Botão de Ajuste de Altura .................................... 31

Brilho .................................................................... 44

Cabo de energia .................................................. 30

Cabo RGB............................................................ 23

CHEIO.................................................................. 37

Cinema................................................................. 44

Cliente DHCP ...................................................... 53

Código.................................................................. 49

Conector Kensington Security Standard ............. 13

Contraste ............................................................. 44

Controle Remoto.................................................. 14

Cor ....................................................................... 44

Correção angular ........................................... 32, 48

Desloc Imagem .................................................... 47

Disco de inclinação.............................................. 31

DOT BY DOT ....................................................... 37

Eco + Silen........................................................... 48

Endereço IP ......................................................... 53

Endereço MAC .................................................... 54

Estojo de proteção............................................... 20

Faixa protetora da lente....................................... 10

Fase ..................................................................... 46

Gateway ............................................................... 53

Grade de ventilação de entrada ....................13, 55

Grade de ventilação de saída ....................... 13, 55

Horiz..................................................................... 46

Idioma (Idioma de exibição na tela) .............. 41, 54

Imagem ..........................................................40, 44

Indicador de aviso de temperatura ...................... 58

Indicador de energia ............................................ 30

Indicador da lâmpada ..........................................58

Info do Sinal .........................................................46

Jogo ..................................................................... 44

Lâmpada ..............................................................60

LAN/RS232C ....................................................... 52

Matiz .................................................................... 44

Modo Imagem ...................................................... 44

Modo Ventoinha ................................................... 52

Mostrar OSD ........................................................48

Nitidez ..................................................................44

NORMAL.............................................................. 37

Opções 1........................................................ 41, 47

-68

Opções 2........................................................ 41, 51

Padrão ................................................................. 44

PDF ........................................................................ 6

Posição do Menu ................................................. 49

Progress............................................................... 45

Projeção ............................................................... 52

Projetor ................................................................ 54

Razão aparente ............................................. 37, 38

Reajustar ............................................................. 47

Receptor remoto ..................................................39

Reiniciar Tudo ...................................................... 54

Relógio ................................................................. 46

Reset.................................................................... 44

Resolução ............................................................ 46

RS-232C .............................................................. 52

Saída de Áudio .................................................... 52

Saída do Monitor ................................................. 52

Senha................................................................... 51

Sensor de controle remoto .................................. 15

Sincronia ........................................................ 40, 46

Sistema de Vídeo ................................................ 45

Som do Sistema .................................................. 49

sRGB ................................................................... 44

Subnet Mask ........................................................ 53

Substituição da Lâmpada .................................... 60

Tampa de lente .................................................... 12

TCP/IP ................................................................. 53

Tecla AUTO SYNC ............................................... 46

Tecla AV MUTE .................................................... 35

Tecla ECO+QUIET .............................................. 36

Tecla ENTER ....................................................... 43

Tecla FREEZE ..................................................... 35

Tecla KEYSTONE ................................................ 32

Tecla L-CLICK...................................................... 39

Tecla MENU ......................................................... 42

Tecla ON .............................................................. 30

Tecla PICTURE MODE ........................................ 36

Tecla R-CLICK/RETURN ...............................39, 43

Tecla RESIZE ...................................................... 37

Tecla STANDBY................................................... 30

Teclas de ajuste ................................................... 42

Teclas INPUT .......................................................34

Teclas MAGNIFY ................................................. 35

Teclas MOUSE/Ajustes ................................. 39, 42

Teclas Volume ...................................................... 35

Tela de Fundo ...................................................... 48

Temp Cor (Temperatura de Cor) ......................... 45

Terminal de entrada de AUDIO ......................23-26

Terminal de entrada do COMPUTER/COMPONENT 1 ... Terminal de entrada do COMPUTER/COMPONENT 2 ...

Terminal de saída de AUDIO............................... 29

Terminal de entrada de DVI-D ....................... 24, 25

Terminal de entrada de S-VIDEO ........................ 26

Terminal de entrada de VIDEO ........................... 26

Terminal LAN ....................................................... 28

Terminal RS-232C ............................................... 27

Terminal USB ....................................................... 39

Terminal WIRED REMOTE ..................................14

Tipo de Sinal ........................................................ 45

T. Lâmp. (Vida) ..................................................... 47

Tomada de CA ..................................................... 30

Trava Tecla ........................................................... 50

Vermelho.............................................................. 44

Vertic. ................................................................... 46

V-ALONGAR ........................................................ 38

23, 25 23, 25

SHARP CORPORATION

Sharp XG-C465X, XG-C435X User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introdução

Como Ler Este Manual de Operação

Conteúdo

Como Acessar os Manuais de Operação PDF

INFORMAÇÕES DE SEGURANÇA

Acessórios

Nomes de Peças e Funções

Utilização do Controle Remoto

Alcance Disponível

Coloção das Pilhas

Referência Rápida

Configuração do Projetor

Configuração do Projetor

Modo Projeção

Guardando o Projetor

Como Usar o Estojo de Proteção

Exemplos de Cabos para Conexão

Conexões

Conexão a um Computador

Conexão a Equipamento de Vídeo

Controle do Projetor através de um Computador

Conexão a um Monitor com Terminal de Entrada RGB

Conexão a um Amplificador ou Outro Equipamento de Áudio

Ligando e Desligando o Projetor

Conectando Cabo de Energia

Ligando o Projetor

Projeção da Imagem

Utilização dos Pés de Ajuste

Correção da Distorção Trapezoidal

Ajuste da Lente

Mudando o Modo de ENTRADA

Exibição de uma Parte Ampliada da Imagem

Ajustando o Volume

Congelamento de Imagem

Apresentação e Definição da Pausa

Selecionando o Modo Imagem

Modo Redimensionar

Utilização do Controle Remoto como Mouse sem Fio do computador

Itens do Menu

Utilização da Tela de Menu

Seleções do Menu

Ajustes de Imagem (Menu “Imagem”)

Selecionando o Modo Imagem

Ajustando a Imagem

Ajustando a Temperatura de Cor

Ajuste de Tipo de Sinal

Seleção da Amplitude Dinâmica

Selecionando o Modo Progressivo

Ajuste do Sistema de Vídeo

Ajuste da Imagem de Computador (Menu “Sincronia”)

Ajuste da Imagem do Computador

Ajuste de Sincronia Automática

Ajuste de Resolução

Verificação do Sinal de Entrada

Utilização do Menu “Opções1”

Ajuste do Modo Reajustar

Ajustar a Posição da Imagem

Correção de Angulação

Ajuste da Exibição na Tela

Ajuste do Som do Sistema

Seleção da Posição do Menu na Tela

Função Bloqueio do Sistema

Ajustar a senha

Caso se esqueça a senha

Utilização do Alto-falante

Uso do Tipo de Saída de Áudio

Saída do Monitor

LAN/RS232C

Ajuste do Modo da Ventoinha

Seleção da Velocidade de Transmissão (RS-232C)

Ajuste do Cliente DHCP

Ajuste de TCP/IP

Manutenção

Apêndice

Substituição do Filtro de Ar

Substituição do Filtro de Ar
