DATENPROJEKTOR
MODELL
XG-C465X
XG-C435X
EINRICHTUNGS-ANLEITUNG
Einstellung der Bildwand.................................... 2
Bildwandgröße und Projektionsabstand .......... 3
Projektionsabstand ................................................. 3
Standard-Zoomobjektiv .......................................... 4
Weitwinkel-Zoomobjektiv (AN-C12MZ) .................. 5
Tele-Zoomobjektiv (AN-C18MZ)............................. 6
Tele-Zoomobjektiv (AN-C27MZ)............................. 7
Tele-Zoomobjektiv (AN-C41MZ) ............................. 8
Objektiv austauschen ......................................... 9
Verbindungs-Pin-Zuweisungen........................ 11
RS-232C-Spezifikationen und Befehlseinstellungen ...
Computer-Steuerung ............................................ 13
Kommunikationsbedingungen .............................. 13
Grundformat.......................................................... 13
Befehle .................................................................. 14
Einstellung des Projektornetzwerk-Umfeldes ... 18
Netzwerk-Einstellungen auf dem Computer ........ 18
1. Anschließen des Projektors an einen Computer ... 19
2. Einstellung einer IP-Adresse für den Computer ... 20
3.
Einrichten eines Netzwerkanschlusses für den Projektor ...
Steuerung des Projektors via LAN .................. 24
Steuerung des Projektors unter Verwendung des
Internet Explorer (Version 5.0 oder später) ... 24
Bestätigung des Projektorstatus (Status) ............ 25
Steuerung des Projektors (Control) ..................... 25
Setzen und Einstellung des Projektors
(Settings & Adjustments)............................ 26
Einstellung der Sicherheit (Network – Security) .. 26
Ausführung allgemeiner Einstellungen für das
Netzwerk (Network – General)................... 27
Einstellung für das Senden einer E-Mail im Falle
eines Fehlers (Mail – Originator Settings)... 27
Einstellung der Fehlereinträge und der
Bestimmungsortadressen, an die die E-Mail
im Falle des Auftretens eines Fehlers
gesandt wird (Mail – Recipient Settings) ... 28
Einstellung der Fehlereinträge und der URL, die bei
Auftreten eines Fehlers angezeigt werden
Einstellung des Projektors für die
(Service & Support – Access URL) ........... 28
Verwendung von RS-232C oder Telenet .. 29
Beim Anschluss über RS-232C ............................ 29

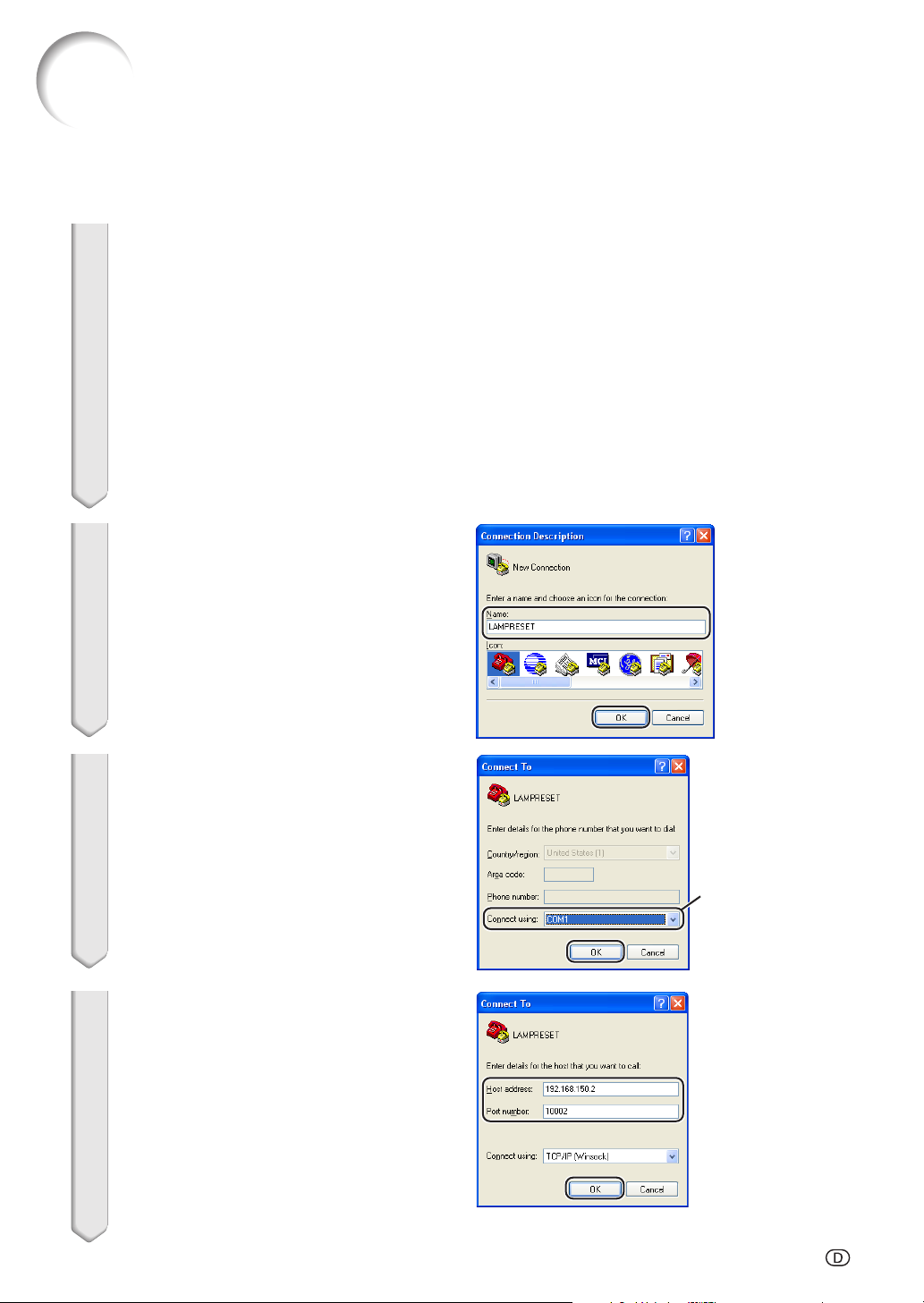

Beim Anschluss über Telenet ............................... 30
13
22
SETUP MENU (Konfigurationsmenü)
(Hauptmenü)............................................... 31
ADVANCED SETUP MENU (Erweitertes
Konfigurationsmenü) .................................. 31
Betrachten der Einstelldetailliste
([V]View All Setting) ................................... 32
Eingestellte Einträge ............................................ 32
Speichern der Einstellungen und Abbrechen
([S]Save & Quit).......................................... 33
Abbrechen ohne Speichern der Einstellungen
([Q]Quit Unchanged) .................................. 33
IP-Adressen-Einstellung ([1]IP Address) ............. 34
Teilnetzmasken-Einstellung ([2]Subnet Mask) ..... 34
Vorgabe-Gateway-Einstellung ([3]Default Gateway) ..
Benutzernamen-Einstellung ([4]User Name) ....... 34
Passwort-Einstellung ([5]Password) ..................... 35
RS-232C Baudraten-Einstellung
([6]RS-232C Baud Rate) ............................ 35
Projektornamen-Einstellung ([7]Projector Name) .. 35
Einstellung des DHCP-Client ([8]DHCP Client) ... 35
Abtrennen aller Anschlüsse ([D]Disconnect All) .. 36
Öffnen des ADVANCED SETUP MENUs
(Erweitertes Konfigurationsmenü)
([A]Advanced Setup) .................................. 36
Einstellung der automatischen Abmeldezeit
(ADVANCED[1]Auto Logout Time) ............. 36
Datenport-Einstellung (ADVANCED[2]Data Port) .. 36

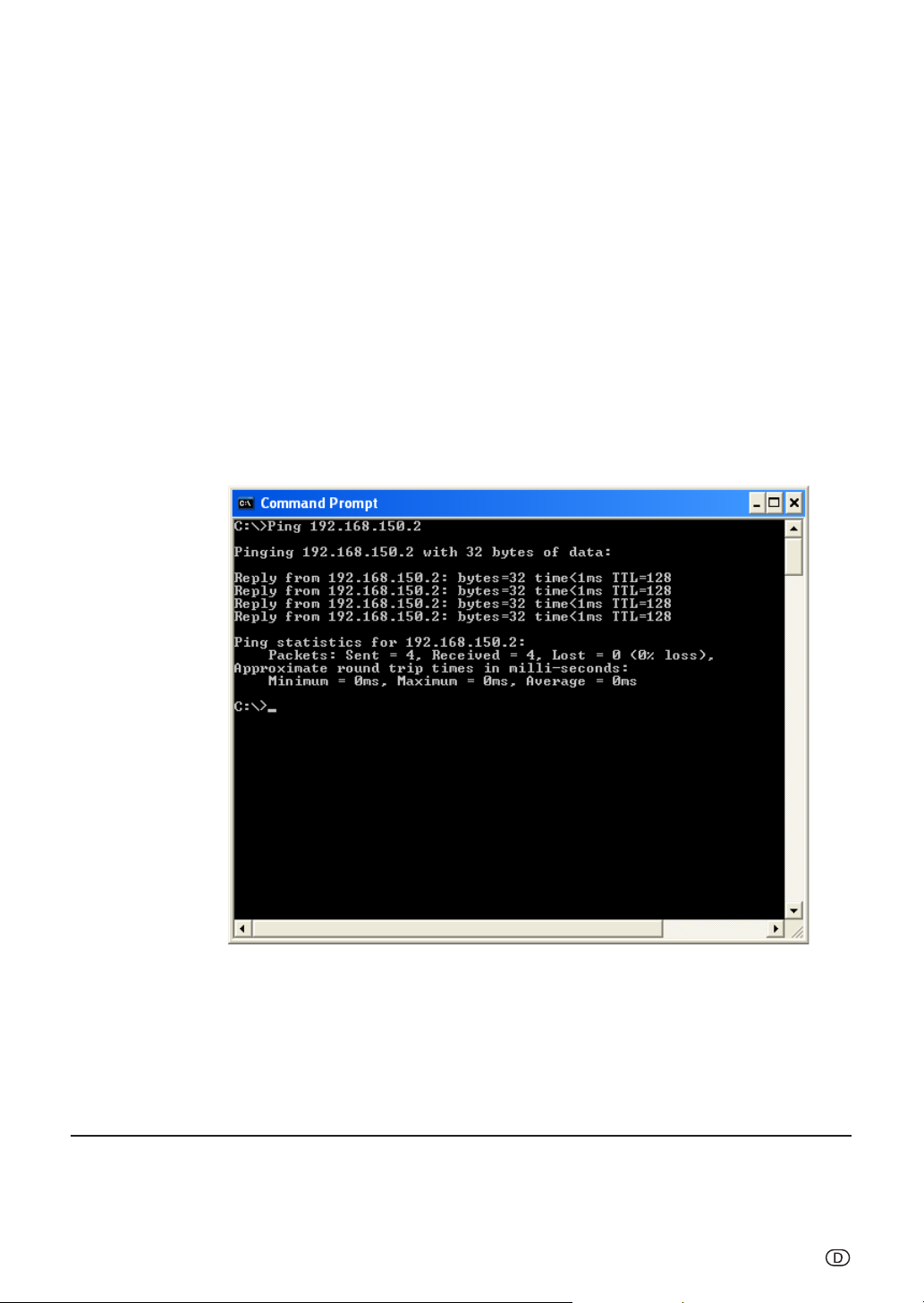

Ausführung des Netzwerk-Ping-Testes
(ADVANCED[5]Network Ping Test) ............ 37
Einstellung der akzeptierten IP-Adresse
(ADVANCED[6]Accept IP Addr (1) –
[8] Accept IP Addr (3))................................ 37
Akzeptieren aller IP-Adressen
(ADVANCED[9]Accept All IP Addr) ............ 37
Einstellung des Suchports (ADVANCED[0]Search Port) ..
Rückkehr an die Vorgabeeinstellungen
(ADVANCED[!]Restore Default Setting)..... 38
Rückkehr an das Hauptmenü
(ADVANCED[Q]Return to Main Menu)....... 38
Wiedereinstellung des Lampentimers des
Projektors über LAN .................................. 39
Fehlersuche ........................................................ 41

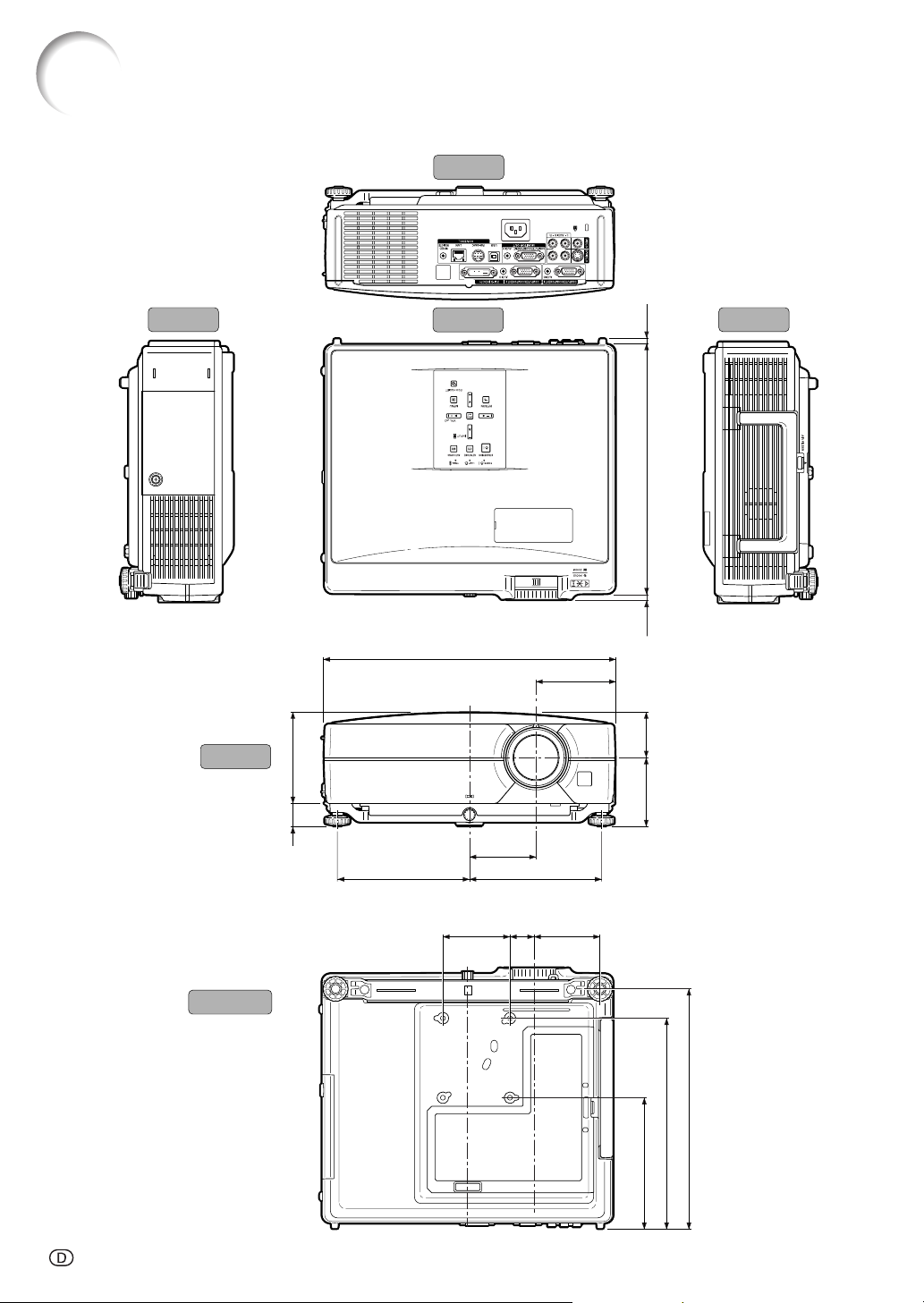

Abmessungen .................................................... 44
34
38
Einstellung der Bildwand
Um optimale Bildqualität zu erzielen, platzieren Sie den Projektor im rechten Winkel zur Projektionsfläche
auf, mit nivellierten Einstellfüßen. Dadurch wird Trapezkorrektur unnötig, und die beste Bildqualität kann
erzielt werden.
Hinweis
∑ Das Projektorobjektiv sollte in der Mitte der Bildwand zentriert werden. Falls die horizontale Linie, die die
Objektivmitte passiert, nicht senkrecht zur Bildwand verläuft, kann das Bild verzerrt sein und die Betrachtung
erschwert werden.
∑ Positionieren Sie die Bildwand für das Erzielen eines optimalen Bildes so, dass
sie nicht direktem Sonnenlicht oder Raumbeleuchtung ausgesetzt ist. Licht,
dass direkt auf die Bildwand einfällt, schwächt die Farben und erschwert das
Betrachten. Schließen Sie die Vorhänge und dämpfen Sie das Licht, wenn die
Bildwand in einem sonnigen oder hellen Raum aufgestellt wird.
Normale Aufstellung (Projektion von vorne)
■ Den Projektor mit dem notwendigen Abstand zur Bildwand
entsprechend der gewünschten Bildgröße aufstellen.
Beispiel für eine normale Aufstellung
Ansicht von der Seite
Bildwand
H
L: Projektionsabstand
∑ Der Abstand von der Bildwand zum Projektor hängt von der Größe der Bildwand ab.
∑ Die Grundeinstellung kann verwendet werden, wenn der Projektor vor der Bildwand aufgestellt
Basislinie:
Waagerechte Linie durch die
Objektivmitte
Objektivmitte
wird. Falls das projizierte Bild ein Umkehrbild oder Kehrbild ist, die Einstellung im „PRJ.-Mod.“
auf „Vorne“ ändern. (Siehe Seite 52 der Bedienungsanleitung des Projektors.)
∑ Den Projektor so aufstellen, dass die horizontale Linie, die die Objektivmitte passiert, senkrecht
zur Bildwand verläuft.
-2
Bildwandgröße und Projektionsabstand
Die Projektionsbildschirmgröße variiert gemäß des Abstands der Projektorenobjektives zu der Videowand.
Für Spezialanwendungen bietet Sharp auch optional erhältliche Objektive an. Lassen Sie sich einfach von
einem autorisierten Sharp-Projektor-Händler in Ihrer Nähe zu den verschiedenen Objektiven beraten. (Bitte
beachten Sie bei der Verwendung von Objektiven die Bedienungsanleitung zum Objektiv.)
Benutzen Sie bei der Installation die Tabelle, um eine optimale Größe der auf der Videowand projizierten
Bilder, zu erhalten. Benutzen Sie bei der Installation die Werte in der Tabelle als Bezugsgröße.
Projektionsabstand
Die Illustration unten wurde für eine hundertzöllige (254 cm) Bildwand bei einem 4:3
Normalmodus berechnet.
Bildwand
Weitwinkel-Zoomobjektiv (AN-C12MZ)
9'11"–12'5" (3,0 m–3,8 m)
Projektionsrate 1:1,5–1,9
Standard-Zoomobjektiv
11'9"–14'1" (3,6 m–4,3 m)
Projektionsrate 1:1,8–2,1
Tele-Zoomobjektiv (AN-C18MZ)
14'10"–18'10" (4,5 m–5,7 m)
Projektionsrate 1:2,2–2,8
Tele-Zoomobjektiv (AN-C27MZ)
22'–33'11" (6,7 m–10,3 m)
Projektionsrate 1:3,3–5,1
Tele-Zoomobjektiv (AN-C41MZ)
34'5"–48'4" (10,5 m–14,7 m)
Projektionsrate 1:5,2–7,2
3,0 6,0 9,1 15,212,2 (m)
10 20 30 5040 (Fuß)
-3
Bildwandgröße und Projektionsabstand
Standard-Zoomobjektiv
F1,7-F1,9, f=28,0-33,6 mm
NORMAL-Modus (4:3)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
500'' (1270 cm) 1016 cm (400'') 762 cm (300'') 17,9 m(58' 7") 21,4 m (70' 4") –76 cm (–30")
300'' (762 cm) 610 cm (240'') 457 cm (180'') 10,7 m (35' 2") 12,9 m (42' 2") –46 cm (–18")
270'' (686 cm) 549 cm (216'') 411 cm (162'') 9,6 m (31' 8") 11,6 m (38') –41 cm (–16
250'' (635 cm) 508 cm (200'') 381 cm (150'') 8,9 m (29' 3") 10,7 m (35' 2") –38 cm (–15")
200'' (508 cm) 406 cm (160'') 305 cm (120'') 7,1 m (23' 5") 8,6 m (28' 1") –30 cm (–12")
150'' (381 cm) 305 cm (120'') 229 cm (90'') 5,4 m (17' 7") 6,4 m (21' 1") –23 cm (–9")
100'' (254 cm) 203 cm (80'') 152 cm (60'') 3,6 m (11' 9") 4,3 m (14' 1") –15 cm (–6")
84'' (213 cm) 171 cm (67'') 128 cm (50'') 3,0 m (9' 10") 3,6 m (11' 10") –13 cm (–5
80'' (203 cm) 163 cm (64'') 122 cm (48'') 2,9 m (9' 4") 3,4 m (11' 3") –12 cm (–4
72'' (183 cm) 146 cm (58'') 110 cm (43'') 2,6 m (8' 5") 3,1 m (10' 1") –11 cm (–4
60'' (152 cm) 122 cm (48'') 91 cm (36'') 2,1 m (7') 2,6 m (8' 5") –9 cm (–3
40'' (102 cm) 81 cm (32'') 61 cm (24'') 1,4 m (4' 8") 1,7 m (5' 7") –6 cm (–2
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
STRECKEN-Modus (16:9)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
450'' (1143 cm) 996 cm (392'') 560 cm (221'') 17,5 m(57' 5") 21,0 m (68' 11") 19 cm (7 23/64") ±93 cm (±36 49/64")
300'' (762 cm) 664 cm (261'') 374 cm (147'') 11,7 m (38' 3") 14,0 m (45' 11") 12 cm (4
250'' (635 cm) 553 cm (218'') 311 cm (123'') 9,7 m (31' 11") 11,7 m (38' 4") 10 cm (4
225'' (572 cm) 498 cm (196'') 280 cm (110'') 8,8 m (28' 9") 10,5 m (34' 6") 9 cm (3
200'' (508 cm) 443 cm (174'') 249 cm (98'') 7,8 m (25' 6") 9,3 m (30' 8") 8 cm (3
150'' (381 cm) 332 cm (131'') 187 cm (74'') 5,8 m (19' 2") 7,0 m (23') 6 cm (2
133'' (338 cm) 294 cm (116'') 166 cm (65'') 5,2 m (17') 6,2 m (20' 4") 6 cm (2
106'' (269 cm) 235 cm (92'') 132 cm (52'') 4,1 m (13' 6") 4,9 m (16' 3") 4 cm (1
100'' (254 cm) 221 cm (87'') 125 cm (49'') 3,9 m (12' 9") 4,7 m (15' 4") 4 cm (1
92'' (234 cm) 204 cm (80'') 115 cm (45'') 3,6 m (11' 9") 4,3 m (14' 1") 4 cm (1
84'' (213 cm) 186 cm (73'') 105 cm (41'') 3,3 m (10' 9") 3,9 m (12' 10") 3 cm (1
80'' (203 cm) 177 cm (70'') 100 cm (39'') 3,1 m (10' 3") 3,7 m (12' 3") 3 cm (1
72'' (183 cm) 159 cm (63'') 90 cm (35'') 2,8 m (9' 2") 3,4 m (11') 3 cm (1
60'' (152 cm) 133 cm (52'') 75 cm (29'') 2,3 m (7' 8") 2,8 m (9' 2") 2 cm (
40'' (102 cm) 89 cm (35'') 50 cm (20'') 1,6 m (5' 1") 1,9 m (6' 2") 2 cm (
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
S: Anpassungsbereich der Bildposition (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
13
/64")
3
/64")
51
/64")
5
/16")
19
/32")
13
/32")
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,03571
L2 (m) = 0,04286
H (cm) = –0,1524
[Fuß/Zoll]
L1 (Fuß) = 0,03571c / 0,3048
L2 (Fuß) = 0,04286c / 0,3048
H (Zoll) = –0,1524
Entfernung von der Unterkante des
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,0389
L2 (m) = 0,04669
H (cm) = 0,04151
S (cm) = ±0,20754
[Fuß/Zoll]
L1 (Fuß) = 0,0389c / 0,3048
L2 (Fuß) = 0,04669
H (Zoll) = 0,04151c / 2,54
S (Zoll) = ±0,20754c / 2,54
c
c
c
c
/ 2,54
Bildes bis zu Objektivmitte [H]
29
/32") ±62 cm (±24 33/64")
5
/64") ±52 cm (±20 27/64")
43
/64") ±47 cm (±18 25/64")
17
/64") ±42 cm (±16 11/32")
29
/64") ±31 cm (±12 1/4")
11
/64") ±28 cm (±10 7/8")
47
/64") ±22 cm (±8 21/32")
41
/64") ±21 cm (±8 11/64")
1
/2") ±19 cm (±7 33/64")
3
/8") ±17 cm (±6 55/64")
5
/16") ±17 cm (±6 17/32")
11
/64") ±15 cm (±5 57/64")
63
/64") ±12 cm (±4 29/32")
21
/32") ±8 cm (±3 17/64")
c
c
c
c
c
/ 0,3048
Anpassungsbereich
der Bildposition [S]
Hinweis
∑ Bei den Werten der obigen Darstellung ist eine Fehlertolerenz einzuräumen.
∑ Wenn der Abstand von der Objektivmitte zur Bildunterkante [H] ein negativer Wert, liegt die Bildunterkante
entsprechend weit unter der Objektivmitte.
-4
Bildwandgröße und Projektionsabstand
Weitwinkel-Zoomobjektiv (AN-C12MZ)
F2,2-F2,7, f=24,5-30,7 mm
NORMAL-Modus (4:3)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
250'' (635 cm) 508 cm (200'') 381 cm (150'') 7,5 m (24' 9") 9,5 m (31') –38 cm (–15")
200'' (508 cm) 406 cm (160'') 305 cm (120'') 6,0 m (19' 10") 7,6 m (24' 10") –30 cm (–12")
150'' (381 cm) 305 cm (120'') 229 cm (90'') 4,5 m (14' 10") 5,7 m (18' 7") –23 cm (–9")
100'' (254 cm) 203 cm (80'') 152 cm (60'') 3,0 m (9' 11") 3,8 m (12' 5") –15 cm (–6")
84'' (213 cm) 171 cm (67'') 128 cm (50'') 2,5 m (8' 4") 3,2 m (10' 5") –13 cm (–5
80'' (203 cm) 163 cm (64'') 122 cm (48'') 2,4 m (7' 11") 3,0 m (9' 11") –12 cm (–4
72'' (183 cm) 146 cm (58'') 110 cm (43'') 2,2 m (7' 2") 2,7 m (8' 11") –11 cm (–4
60'' (152 cm) 122 cm (48'') 91 cm (36'') 1,8 m (5' 11") 2,3 m (7' 5") –9 cm (–3
40'' (102 cm) 81 cm (32'') 61 cm (24'') 1,2 m (4') 1,5 m (5') –6 cm (–2
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,03019
L2 (m) = 0,03783
H (cm) = –0,1524
[Fuß/Zoll]
L1 (Fuß) = 0,03019
L2 (Fuß) = 0,03783c / 0,3048
H (Zoll) = –0,1524c / 2,54
c
c
c
c
/ 0,3048
3
/64")
51
/64")
5
/16")
19
/32")
13
/32")
STRECKEN-Modus (16:9)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
225'' (572 cm) 498 cm (196'') 280 cm (110'') 7,4 m (24' 3") 9,3 m (30' 5") 9 cm (3 43/64") ±47 cm (±18 25/64")
200'' (508 cm) 443 cm (174'') 249 cm (98'') 6,6 m (21' 7") 8,2 m (27') 8 cm (3
150'' (381 cm) 332 cm (131'') 187 cm (74'') 4,9 m (16' 2") 6,2 m (20' 3") 6 cm (2
133'' (338 cm) 294 cm (116'') 166 cm (65'') 4,4 m (14' 4") 5,5 m (18') 6 cm (2
106'' (269 cm) 235 cm (92'') 132 cm (52'') 3,5 m (11' 5") 4,4 m (14' 4") 4 cm (1
100'' (254 cm) 221 cm (87'') 125 cm (49'') 3,3 m (10' 9") 4,1 m (13' 6") 4 cm (1
92'' (234 cm) 204 cm (80'') 115 cm (45'') 3,0 m (9' 11") 3,8 m (12' 5") 4 cm (1
84'' (213 cm) 186 cm (73'') 105 cm (41'') 2,8 m (9' 1") 3,5 m (11' 4") 3 cm (1
80'' (203 cm) 177 cm (70'') 100 cm (39'') 2,6 m (8' 8") 3,3 m (10' 10") 3 cm (1
72'' (183 cm) 159 cm (63'') 90 cm (35'') 2,4 m (7' 9") 3,0 m (9' 9") 3 cm (1
60'' (152 cm) 133 cm (52'') 75 cm (29'') 2,0 m (6' 6") 2,5 m (8' 1") 2 cm (
40'' (102 cm) 89 cm (35'') 50 cm (20'') 1,3 m (4' 4") 1,6 m (5' 5") 2 cm (
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
S: Anpassungsbereich der Bildposition (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
17
/64") ±42 cm (±16 11/32")
29
/64") ±31 cm (±12 1/4")
11
/64") ±28 cm (±10 7/8")
47
/64") ±22 cm (±8 21/32")
41
/64") ±21 cm (±8 11/64")
1
/2") ±19 cm (±7 33/64")
3
/8") ±17 cm (±6 55/64")
5
/16") ±17 cm (±6 17/32")
11
/64") ±15 cm (±5 57/64")
63
/64") ±12 cm (±4 29/32")
21
/32") ±8 cm (±3 17/64")
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,03289
L2 (m) = 0,04121
H (cm) = 0,04151
S (cm) = ±0,20754
[Fuß/Zoll]
L1 (Fuß) = 0,03289
L2 (Fuß) = 0,04121c / 0,3048
H (Zoll) = 0,04151c / 2,54
S (Zoll) = ±0,20754
c
c
c
c
c
c
/ 0,3048
/ 2,54
Anpassungsbereich
der Bildposition [S]
Hinweis
∑ Bei den Werten der obigen Darstellung ist eine Fehlertolerenz einzuräumen.
∑ Wenn der Abstand von der Objektivmitte zur Bildunterkante [H] ein negativer Wert, liegt die Bildunterkante
entsprechend weit unter der Objektivmitte.
-5
Bildwandgröße und Projektionsabstand
Tele-Zoomobjektiv (AN-C18MZ)
F1,7-F2,2, f=36,5-46,3 mm
NORMAL-Modus (4:3)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
250'' (635 cm) 508 cm (200'') 381 cm (150'') 11,3 m (37' 2") 14,4 m (47' 1") –38 cm (–15")
200'' (508 cm) 406 cm (160'') 305 cm (120'') 9,1 m (29' 9") 11,5 m (37' 8") –30 cm (–12")
150'' (381 cm) 305 cm (120'') 229 cm (90'') 6,8 m (22' 3") 8,6 m (28' 3") –23 cm (–9")
100'' (254 cm) 203 cm (80'') 152 cm (60'') 4,5 m (14' 10") 5,7 m (18' 10") –15 cm (–6")
84'' (213 cm) 171 cm (67'') 128 cm (50'') 3,8 m (12' 6") 4,8 m (15' 10") –13 cm (–5
80'' (203 cm) 163 cm (64'') 122 cm (48'') 3,6 m (11' 11") 4,6 m (15' 1") –12 cm (–4
72'' (183 cm) 146 cm (58'') 110 cm (43'') 3,3 m (10' 8") 4,1 m (13' 7") –11 cm (–4
60'' (152 cm) 122 cm (48'') 91 cm (36'') 2,7 m (8' 11") 3,4 m (11' 4") –9 cm (–3
40'' (102 cm) 81 cm (32'') 61 cm (24'') 1,8 m (5' 11") 2,3 m (7' 6") –6 cm (–2
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,04529
L2 (m) = 0,05745
H1 (cm) = –0,1524
[Fuß/Zoll]
L1 (Fuß) = 0,04529
L2 (Fuß) = 0,05745c / 0,3048
H (Zoll) = –0,1524c / 2,54
c
c
c
c
/ 0,3048
3
/64")
51
/64")
5
/16")
19
/32")
13
/32")
STRECKEN-Modus (16:9)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
225'' (572 cm) 498 cm (196'') 280 cm (110'') 11,1 m (36' 5") 14,1 m (46' 2") 9 cm (3 43/64") ±47 cm (±18 25/64")
200'' (508 cm) 443 cm (174'') 249 cm (98'') 9,9 m (32' 5") 12,5 m (41' 1") 8 cm (3
150'' (381 cm) 332 cm (131'') 187 cm (74'') 7,4 m (24' 3") 9,4 m (30' 10") 6 cm (2
133'' (338 cm) 294 cm (116'') 166 cm (65'') 6,6 m (21' 6") 8,3 m (27' 4") 6 cm (2
106'' (269 cm) 235 cm (92'') 132 cm (52'') 5,2 m (17' 2") 6,6 m (21' 9") 4 cm (1
100'' (254 cm) 221 cm (87'') 125 cm (49'') 4,9 m (16' 2") 6,3 m (20' 6") 4 cm (1
92'' (234 cm) 204 cm (80'') 115 cm (45'') 4,5 m (14' 11") 5,8 m (18' 11") 4 cm (1
84'' (213 cm) 186 cm (73'') 105 cm (41'') 4,1 m (13' 7") 5,3 m (17' 3") 3 cm (1
80'' (203 cm) 177 cm (70'') 100 cm (39'') 3,9 m (12' 11") 5,0 m (16' 5") 3 cm (1
72'' (183 cm) 159 cm (63'') 90 cm (35'') 3,6 m (11' 8") 4,5 m (14' 9") 3 cm (1
60'' (152 cm) 133 cm (52'') 75 cm (29'') 3,0 m (9' 9") 3,8 m (12' 4") 2 cm (
40'' (102 cm) 89 cm (35'') 50 cm (20'') 2,0 m (6' 6") 2,5 m (8' 3") 2 cm (
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
S: Anpassungsbereich der Bildposition (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
17
/64") ±42 cm (±16 11/32")
29
/64") ±31 cm (±12 1/4")
11
/64") ±28 cm (±10 7/8")
47
/64") ±22 cm (±8 21/32")
41
/64") ±21 cm (±8 11/64")
1
/2") ±19 cm (±7 33/64")
3
/8") ±17 cm (±6 55/64")
5
/16") ±17 cm (±6 17/32")
11
/64") ±15 cm (±5 57/64")
63
/64") ±12 cm (±4 29/32")
21
/32") ±8 cm (±3 17/64")
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,04934
L2 (m) = 0,06259
H (cm) = 0,04151
S (cm) = ±0,20754
[Fuß/Zoll]
L1 (Fuß) = 0,04934
L2 (Fuß) = 0,06259c / 0,3048
H1 (Zoll) = 0,04151c / 2,54
S (Zoll) = ±0,20754
c
c
c
c
c
c
/ 0,3048
/ 2,54
Anpassungsbereich
der Bildposition [S]
Hinweis
∑ Bei den Werten der obigen Darstellung ist eine Fehlertolerenz einzuräumen.
∑ Wenn der Abstand von der Objektivmitte zur Bildunterkante [H] ein negativer Wert, liegt die Bildunterkante
entsprechend weit unter der Objektivmitte.
-6
Bildwandgröße und Projektionsabstand
Tele-Zoomobjektiv (AN-C27MZ)
F2,0-F2,8, f=53,8-82,9 mm
NORMAL-Modus (4:3)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
250'' (635 cm) 508 cm (200'') 381 cm (150'') 16,8 m (55') 25,9 m (84' 11") –38 cm (–15")
200'' (508 cm) 406 cm (160'') 305 cm (120'') 13,4 m (44') 20,7 m (67' 11") –30 cm (–12")
150'' (381 cm) 305 cm (120'') 229 cm (90'') 10,1 m (33') 15,5 m (50' 11") –23 cm (–9")
100'' (254 cm) 203 cm (80'') 152 cm (60'') 6,7 m (22') 10,3 m (33' 11") –15 cm (–6")
84'' (213 cm) 171 cm (67'') 128 cm (50'') 5,6 m (18' 6") 8,7 m (28' 6") –13 cm (–5
80'' (203 cm) 163 cm (64'') 122 cm (48'') 5,4 m (17' 7") 8,3 m (27' 2") –12 cm (–4
72'' (183 cm) 146 cm (58'') 110 cm (43'') 4,8 m (15' 10") 7,5 m (24' 5") –11 cm (–4
60'' (152 cm) 122 cm (48'') 91 cm (36'') 4,0 m (13' 3") 6,2 m (20' 4") –9 cm (–3
40'' (102 cm) 81 cm (32'') 61 cm (24'') 2,7 m (8' 10") 4,1 m (13' 7") –6 cm (–2
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,0671
L2 (m) = 0,10348
H (cm) = –0,1524
[Fuß/Zoll]
L1 (Fuß) = 0,0671c / 0,3048
L2 (Fuß) = 0,10348
H (Zoll) = –0,1524c / 2,54
c
c
c
c
/ 0,3048
3
/64")
51
/64")
5
/16")
19
/32")
13
/32")
STRECKEN-Modus (16:9)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c]
Breite Höhe Minimum [L1] Maximum [L2]
225'' (572 cm) 498 cm (196'') 280 cm (110'') 16,4 m (54') 25,4 m (83' 3") 9 cm (3 43/64") ±47 cm (±18 25/64")
200'' (508 cm) 443 cm (174'') 249 cm (98'') 14,6 m (48') 22,5 m (74') 8 cm (3
150'' (381 cm) 332 cm (131'') 187 cm (74'') 11,0 m (36') 16,9 m (55' 6") 6 cm (2
133'' (338 cm) 294 cm (116'') 166 cm (65'') 9,7 m (31' 11") 15,0 m (49' 2") 6 cm (2
106'' (269 cm) 235 cm (92'') 132 cm (52'') 7,7 m (25' 5") 12,0 m (39' 2") 4 cm (1
100'' (254 cm) 221 cm (87'') 125 cm (49'') 7,3 m (24') 11,3 m (37') 4 cm (1
92'' (234 cm) 204 cm (80'') 115 cm (45'') 6,7 m (22' 1") 10,4 m (34') 4 cm (1
84'' (213 cm) 186 cm (73'') 105 cm (41'') 6,1 m (20' 2") 9,5 m (31' 1") 3 cm (1
80'' (203 cm) 177 cm (70'') 100 cm (39'') 5,8 m (19' 2") 9,0 m (29' 7") 3 cm (1
72'' (183 cm) 159 cm (63'') 90 cm (35'') 5,3 m (17' 3") 8,1 m (26' 8") 3 cm (1
60'' (152 cm) 133 cm (52'') 75 cm (29'') 4,4 m (14' 5") 6,8 m (22' 2") 2 cm (
40'' (102 cm) 89 cm (35'') 50 cm (20'') 2,9 m (9' 7") 4,5 m (14' 10") 2 cm (
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
S: Anpassungsbereich der Bildposition (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
17
/64") ±42 cm (±16 11/32")
29
/64") ±31 cm (±12 1/4")
11
/64") ±28 cm (±10 7/8")
47
/64") ±22 cm (±8 21/32")
41
/64") ±21 cm (±8 11/64")
1
/2") ±19 cm (±7 33/64")
3
/8") ±17 cm (±6 55/64")
5
/16") ±17 cm (±6 17/32")
11
/64") ±15 cm (±5 57/64")
63
/64") ±12 cm (±4 29/32")
21
/32") ±8 cm (±3 17/64")
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,0731
L2 (m) = 0,11274
H (cm) = 0,04151
S (cm) = ±0,20754
[Fuß/Zoll]
L1 (Fuß) = 0,0731c / 0,3048
L2 (Fuß) = 0,11274c / 0,3048
H (Zoll) = 0,04151
S (Zoll) = ±0,20754c / 2,54
c
c
c
c
c
/ 2,54
Anpassungsbereich
der Bildposition [S]
Hinweis
∑ Bei den Werten der obigen Darstellung ist eine Fehlertolerenz einzuräumen.
∑ Wenn der Abstand von der Objektivmitte zur Bildunterkante [H] ein negativer Wert, liegt die Bildunterkante
entsprechend weit unter der Objektivmitte.
-7
Bildwandgröße und Projektionsabstand
Tele-Zoomobjektiv (AN-C41MZ)
F2,1-F2,8, f=83,5-117,2 mm
NORMAL-Modus (4:3)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
250'' (635 cm) 508 cm (200'') 381 cm (150'') 26,2 m (86') 36,8 m (120' 9")–38 cm (–15")
200'' (508 cm) 406 cm (160'') 305 cm (120'') 21,0 m (68' 10") 29,5 m (96' 7")
150'' (381 cm) 305 cm (120'') 229 cm (90'') 15,7 m (51' 7") 22,1 m (72' 6")
100'' (254 cm) 203 cm (80'') 152 cm (60'') 10,5 m (34' 5") 14,7 m (48' 4")
84'' (213 cm) 171 cm (67'') 128 cm (50'') 8,8 m (28' 11") 12,4 m (40' 7")
80'' (203 cm) 163 cm (64'') 122 cm (48'') 8,4 m (27' 6") 11,8 m (38' 8")
72'' (183 cm) 146 cm (58'') 110 cm (43'') 7,5 m (24' 9") 10,6 m (34' 9")
60'' (152 cm) 122 cm (48'') 91 cm (36'') 6,3 m (20' 8") 8,8 m (29')
40'' (102 cm) 81 cm (32'') 61 cm (24'') 4,2 m (13' 9") 5,9 m (19' 4")
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
–
30 cm (–12")
–
23 cm (–9")
–
15 cm (–6")
–
13 cm (–5 3/64")
–
12 cm (–4 51/64")
–
11 cm (–4 5/16")
–
9 cm (–3 19/32")
–
6 cm (–2 13/32")
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,10484
L2 (m) = 0,14725
H (cm) = –0,1524
[Fuß/Zoll]
L1 (Fuß) = 0,10484
L2 (Fuß) = 0,14725c / 0,3048
H (Zoll) = –0,1524c / 2,54
c
c
c
c
/ 0,3048
STRECKEN-Modus (16:9)
Bildgröße (Bildwandgröße) Projektionsabstand [L]
Diag. [c] Breite Höhe Minimum [L1] Maximum [L2]
225'' (572 cm) 498 cm (196'') 280 cm (110'') 25,7 m (84' 4") 36,1 m (118' 5") 9 cm (3 43/64") ±47 cm (±18 25/64")
200'' (508 cm) 443 cm (174'') 249 cm (98'') 22,8 m (74' 11") 32,1 m (105' 3") 8 cm (3
150'' (381 cm) 332 cm (131'') 187 cm (74'') 17,1 m (56' 3") 24,1 m (78' 11") 6 cm (2
133'' (338 cm) 294 cm (116'') 166 cm (65'') 15,2 m (49' 10") 21,3 m (70') 6 cm (2
106'' (269 cm) 235 cm (92'') 132 cm (52'') 12,1 m (39' 9") 17,0 m (55' 9") 4 cm (1
100'' (254 cm) 221 cm (87'') 125 cm (49'') 11,4 m (37' 6") 16,0 m (52' 8") 4 cm (1
92'' (234 cm) 204 cm (80'') 115 cm (45'') 10,5 m (34' 6") 14,8 m (48' 5") 4 cm (1
84'' (213 cm) 186 cm (73'') 105 cm (41'') 9,6 m (31' 6") 13,5 m (44' 3") 3 cm (1
80'' (203 cm) 177 cm (70'') 100 cm (39'') 9,1 m (30') 12,8 m (42' 1") 3 cm (1
72'' (183 cm) 159 cm (63'') 90 cm (35'') 8,2 m (27') 11,6 m (37' 11") 3 cm (1
60'' (152 cm) 133 cm (52'') 75 cm (29'') 6,9 m (22' 6") 9,6 m (31' 7") 2 cm (
40'' (102 cm) 89 cm (35'') 50 cm (20'') 4,6 m (15') 6,4 m (21' 1") 2 cm (
c
: Bildgröße (diag.) (Zoll/cm)
L: Projektionsabstand (m/Fuß)
L1: Mindestprojektionsdistanz (m/Fuß)
L2: Höchstprojektionsdistanz (m/Fuß)
H: Entfernung von der Unterkante des Bildes bis zu Objektivmitte (cm/Zoll)
S: Anpassungsbereich der Bildposition (cm/Zoll)
Entfernung von der Unterkante des
Bildes bis zu Objektivmitte [H]
17
/64") ±42 cm (±16 11/32")
29
/64") ±31 cm (±12 1/4")
11
/64") ±28 cm (±10 7/8")
47
/64") ±22 cm (±8 21/32")
41
/64") ±21 cm (±8 11/64")
1
/2") ±19 cm (±7 33/64")
3
/8") ±17 cm (±6 55/64")
5
/16") ±17 cm (±6 17/32")
11
/64") ±15 cm (±5 57/64")
63
/64") ±12 cm (±4 29/32")
21
/32") ±8 cm (±3 17/64")
Die Formel für die Bildgröße und den Projektionsabstand
[m/cm]
L1 (m) = 0,11422
L2 (m) = 0,16042
H (cm) = 0,04151
S (cm) = ±0,20754
[Fuß/Zoll]
L1 (Fuß) = 0,11422c / 0,3048
L2 (Fuß) = 0,16042
H (Zoll) = 0,04151c / 2,54
S (Zoll) = ±0,20754c / 2,54
c
c
c
c
c
/ 0,3048
Anpassungsbereich
der Bildposition [S]
Hinweis
∑ Bei den Werten der obigen Darstellung ist eine Fehlertolerenz einzuräumen.
∑ Wenn der Abstand von der Objektivmitte zur Bildunterkante [H] ein negativer Wert, liegt die Bildunterkante
entsprechend weit unter der Objektivmitte.
-8
Objektiv austauschen
Info
∑ Schalten Sie die Stromversorgung des Projektors aus und ziehen Sie das Netzkabel von der Netzsteckdose
ab, bevor Sie das Objektiv austauschen.
∑ Versuchen Sie nicht, das Objektiv auszutauschen, wenn der Projektor noch an der Decke installiert ist.
1
Öffnen Sie die Objektivabdeckung
mit dem beiliegenden
Objektivabdeckungs-stab, indem
Sie diesen in die Nut an der
Objektivabdeckung drücken.
∑ Halten Sie die Objektivabdeckung dabei
mit der Hand zurück, damit sie nicht
herausspringt.
2 Halten Sie das Objektiv zum
Abnehmen mit einer Hand fest,
damit es nicht herun-terfällt, und
schieben Sie die Objektivbefestigungsnase in Richtung
“UNLOCK„.
∑
Drehen Sie die Objektivbefestigungsnase
so weit, dass das neben “LOCK„
befindliche Fenster nach oben gewendet
ist. Vergewissern Sie sich durch das
Fenster, dass die beiden Nuten am
Objektivbefestigungsring oben liegen.
Objektivbefestigungsnase
Zwei Nuten
3 Entfernen Sie das Objektiv,
indem Sie es geradlinig
herausziehen.
4 Entfernen Sie die Schutzkappe
von der Rückseite des neuen
Objektivs.
Fenster
-9
Objektiv austauschen
5 Setzen Sie das Objektiv in den
Projektor ein.
∑ Kontrollieren Sie sich beim Einsetzen
des Objektivs mit einem Blick in das
Fenster, dass der Stift korrekt in das
Loch in der Objektivhalterung eingreift.
Stift
Objektivhalterung
6 Schieben Sie den
Objektivbefestigungsnase bis zum Anschlag in
Richtung “LOCK„.
∑ Achten Sie dabei darauf, dass der
Objektivbefestigungsring nicht zu fest
aufgedreht wird, da er sich sonst beim
nächsten Objektivwechsel schwer lösen
lässt.
7 Bringen Sie die
Objektivabdeckung wieder an.
∑ Wenn die Objektivabdeckung nicht fest
am Projektor befestigt ist, können Sie
den Projektor nicht einschalten.
Objektivbefestigungsnase
-10
Verbindungs-Pin-Zuweisungen
COMPUTER-RGB/COMPONENT INPUT1, 2 und COMPUTER-RGB/COMPONENT OUTPUT Anschlüsse:
15-pol. Mini-D-Sub-Anschluss
COMPUTER-RGB-Eingang/Ausgang
1. Videoeingang (rot)
2. Videoausgang (grün/Sync. auf grün)
3. Videoausgabe (blau)
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Erde (rot)
7. Erde (grün/Sync. auf grün)
8. Erde (blau)
9. nicht angeschlossen
10, GND
11. Nicht angeschlossen
12. Bi-direktionale Daten
13. Horizontal-Sync-Signal: TTL-Pegel
14. Vertikal-Sync-Signal: TTL-Pegel
15. Datentakt
6
11
15
1
5
10
RS-232-Anschluss: 9-pol. Mini-DIN-Anschluss
8
9
6
5
7
3
4
12
Pin-Nr. Signal Name E/A Referenz
1 Nicht angeschlossen
2RDDaten empfangen Eingang Interner Stromkreisanschluss
3SDDaten senden Ausgang Interner Stromkreisanschluss
4 Nicht angeschlossen
5SGSignalerde Interner Stromkreisanschluss
6 Nicht angeschlossen
7RSSendeanforderung
8CSKlar zum Senden
9 Nicht angeschlossen
Component-Eingang/Ausgang
1. PR (CR)
2. Y
3. P
B (CB)
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Erde (P
7. Erde (Y)
8. Erde (P
9. Nicht angeschlossen
10, Nicht angeschlossen
11. Nicht angeschlossen
12. Nicht angeschlossen
13. Nicht angeschlossen
14. Nicht angeschlossen
15. Nicht angeschlossen
Angeschlossen an CS in internem Schaltkreis
Angeschlossen an RS in internem Schaltkreis
R)
B)
RS-232-Anschluss: 9-pol. D-sub männlicher Stecker von DIN-D-sub RS-232C-Adapter
15
69
Pin-Nr. Signal Name E/A Referenz
1 Nicht angeschlossen
2RDDaten empfangen Eingang Interner Stromkreisanschluss
3SDDaten senden Ausgang Interner Stromkreisanschluss
4 Nicht angeschlossen
5SGSignalerde Interner Stromkreisanschluss
6 Nicht angeschlossen
7RSSendeanforderung
8CSKlar zum Senden
9 Nicht angeschlossen
Angeschlossen an CS in internem Schaltkreis
Angeschlossen an RS in internem Schaltkreis
RS-232C Kabel empfohlene Verbindung: 9-pol. D-Sub-Anschluss
51
96
Pin-Nr. Signal Pin-Nr. Signal
1CD 1 CD
2RD 2 RD
3SD 3 SD
4ER 4 ER
5SG 5 SG
6DR 6 DR
7RS 7 RS
8CS 8 CS
9CI 9 CI
Hinweis
∑ Je nach verwendetem Steuergerät ist es unter Umständen erforderlich, Pin 4 und Pin 6 am Steuergerät (z.B.
am Computer) anzuschließen.
LAN-Anschluss:
8...1
8-pol. RJ-45 Modularanschluss
Pin-Nr. Signal Pin-Nr. Signal
1 TX+ 5
2 TX– 6 RX–
3 RX+ 7
48
Projektor
Pin-Nr.
4
5
6
Computer
Pin-Nr.
4
5
6
-11
Verbindungs-Pin-Zuweisungen
DVI-D-Eingangsanschluss
16
Pin-Nr. Signal
1724
8
1
9
1T.M.D.S.-Daten 2–
2T.M.D.S.-Daten 2+
3T.M.D.S.-Daten 2-Schutz
4 Nicht angeschlossen
5 Nicht angeschlossen
6DDC-Takt
7 DDC-Daten
8 Nicht angeschlossen
9T.M.D.S.-Daten 1–
10 T.M.D.S.-Daten 1+
11 T.M.D.S.-Daten 1-Schutz
12 Nicht angeschlossen
Pin-Nr. Signal
13 Nicht angeschlossen
14 Stromversorgung +5 V
15 Erde
16 Zündkerzenerkennung
17 T.M.D.S.-Daten 0–
18 T.M.D.S.-Daten 0+
19 T.M.D.S.-Daten 0-Schutz
20 Nicht angeschlossen
21 Nicht angeschlossen
22 T.M.D.S.-Taktschutz
23 T.M.D.S.-Takt+
24 T.M.D.S.-Takt–
-12
RS-232C-Spezifikationen und Befehlseinstellungen
Computer-Steuerung
Sie können einen Computer für die Steuerung des Projektors verwenden, indem Sie ein serielles RS-232C
Steuerkabel (kreuztyp, im Handel erhältlich) an den Projektor anschließen. (Für den Anschluss siehe Seite
27 der Bedienungsanleitung des Projektors.)
Kommunikationsbedingungen
Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen.
Signalformat: Entspricht dem RS-232C-Standard. Paritätsbit: Keine
Baud-Rate*: 9.600 Bps / 38.400 Bps / 115.200 Bps Stopp-Bit: 1 Bit
Datenlänge: 8 Bit Flusssteuerung: Keine
*Stellen Sie die Baudrate des Projektors auf die gleiche Rate ein, wie sie in dem Computer verwendet wird.
Grundformat
Computerbefehle werden in folgender Reihenfolge gesendet: Befehl, Parameter und Rückcode. Nachdem
der Projektor den Computerbefehl ausgeführt hat, sendet er einen Antwortcode an den Computer.
Befehlsformat
C1 C2 C3 C4 P1 P2 P3 P4
Rückcode (0DH)
Antwortcodeformat
Normalantwort
O K
Befehl 4-stellig Parameter 4-stellig
Problemantwort (Kommunikationsfehler oder inkorrekter Befehl)
Rückcode (0DH)
E R R
Rückcode (0DH)
Info
∑ Bei Steuerung des Projektors mit RS-232C-Befehlen von einem Computer warten Sie mindestens 40
Sekunden nach dem Einschalten, bevor Sie die Befehle senden.
∑ Nach dem Senden eines Eingabewahl- oder Bildeinstellungsbefehls und Empfang eines „OK“-Antwort
kann der Projektor eine kurze Zeit zur Verarbeitung des Befehls benötigen. Wenn ein anderer Befehl
gesendet wird, während der Projektor noch den ersten Befehl verarbeitet, kann es sein, dass Sie einen
„ERR“-Antwortkcode erhalten. In diesem Fall versuchen Sie, den zweiten Befehl erneut zu senden.
∑ Wenn mehr als ein Code gesendet wird, senden Sie jeden Befehl erst nachdem der Reaktionscode für
den vorherigen Befehl vom Computer verifiziert ist.
∑ „POWR????“ „TABN _ _ _ 1“ „TLPS _ _ _ 1“ „TPOW _ _ _ 1“ „TLPN _ _ _ 1“ „TLTT _ _ _ 1“
„TLTL _ _ _ 1“ „TNAM _ _ _ 1“ „MNRD _ _ _ 1“ „PJN0 _ _ _ 1“
–Wenn der Projektor die oben erwähnten Sonderbefehle empfängt:
* Die Bildschirmanzeige verschwindet nicht.
* Der „Automatisch aus“-Timer wird nicht zurückgesetzt.
– Sonderbefehle sind bei Anwendungen verfügbar, die eine Dauerabfrage erfordern.
Hinweis
∑ Wenn ein Unterstreichungszeichen (_) in der Parameter-Spalte erscheint, geben Sie eine Leerstelle ein.
∑ Wenn ein Sternchen (*) in der Parameter-Spalte erscheint, geben Sie einen Wert im angezeigten Bereich
unter Steuerinhalte ein.
*1 Der Befehl zur Seriennr:-Prüfung wird verwendet, um die 12-stellige Seriennummer zu lesen.
*2 Zum Einstellen des Projektor-Namens senden Sie die Befehle in der Reihenfolge PJN1, PJN2 und PJN3.
*3 Parameter der Farb-Temp-Einstellungen sind wie folgt.
Farb Temp
5500K
6500K
7500K
*4 Der Einstellbereich von „V-Pos“ (V-Position) kann je nach Bildschirmauflösung des Computers variieren.
Parameter
_0 5 5
_0 6 5
_0 7 5
Farb Temp
8500K
9300K
10500K
Parameter
_0 8 5
_0 9 3
_1 0 5
-13
RS-232C-Spezifikationen und Befehlseinstellungen
Befehle
Beispiel: Beim Einschalten des Projektors nehmen Sie folgende Einstellung vor.
ProjektorComputer
RETOUR
Standby-Modus
(oder 40 Sekunden Anlaufzeit)
OK
OK oder ERR
0
0 : Normal
1 : Hohe Temp.
2 : Gebläsefehler
4 : Abdeckung offen
Lampen-Lebensdauer 5 % oder weniger
8 :
16 : Lampe ausgebrannt
32 : Lampe leuchtet nicht
64 : Temp. unnormal hoch
0 : Aus, 4 : Lampenfehler
0 : Bereitschaft
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
ERR
POWR _ 1__ OK
STEUERUNGSINHALTE
Strom Aus
Strom Ein
Leistungsstatus
Zustand des Projektors
Lampenstatus
Lampenleistungsstatus
Anzahl der Lampen
Lampen-Betriebsdauer (Stunden)
Lampen-Betriebsdauer (Minuten)
Lampen-Lebensdauer (Prozent)
Modellnamenprüfung
Modellnamenprüfung
Seriennr-Prüfung *1
Projektornamen-Einstellung 1 (ersten vier Zeichen) *2
Projektornamen-Einstellung 2 (mittleren vier Zeichen) *2
Projektornamen-Einstellung 3 (letzten vier Zeichen) *2
Projektornamen-Kontrolle
COMPUTER 1 (RGB1)
COMPUTER 2 (RGB2)
DVI (RGB3)
EINGANG RGB- Prüfung
S-VIDEO (Video1)
VIDEO (Video2)
EINGANG Videoprüfung
EINGANG Modusprüfung
EINGANG Prüfung
Alles Reset
Laut (0 – 60)
Lautstärke höher/niedriger (-10 – +10)
Trapezentzerrung (-127 – +127)
AV-Stmhalt Aus
AV-Stmhalt Ein
Einfrieren Aus
Einfrieren Ein
Eco + Leise : Aus
Eco + Leise : Ein
Auto-Sync-Start
COMPUTER 1 Größe ändern : Normal
COMPUTER 1 Größe ändern : Strecken
COMPUTER 1 Größe ändern : Punkt für Punkt
COMPUTER 1 Größe ändern : Voll
COMPUTER 1 Größe ändern : Umrandung
COMPUTER 2 Größe ändern : Normal
COMPUTER 2 Größe ändern : Strecken
COMPUTER 2 Größe ändern : Punkt für Punkt
COMPUTER 2 Größe ändern : Voll
COMPUTER 2 Größe ändern : Umrandung
DVI Größe ändern : Normal
DVI Größe ändern : Strecken
DVI Größe ändern : Punkt für Punkt
DVI Größe ändern : Voll
DVI Größe ändern : Umrandung
-14
BEFEHL
P
O
P
O
P
O
T
A
T
L
T
P
T
L
T
L
T
L
T
L
T
N
M
N
S
N
P
J
P
J
P
J
P
J
I
R
I
R
I
R
I
R
I
V
I
V
I
V
I
M
I
C
A
L
V
O
V
O
K
E
I
M
I
M
F
R
F
R
T
H
T
H
A
D
R
A
R
A
R
A
R
A
R
A
R
B
R
B
R
B
R
B
R
B
R
C
R
C
R
C
R
C
R
C
W
R
W
R
W
R
B
N
P
S
O
W
P
N
T
T
T
M
T
L
A
M
R
D
R
D
N
1
N
2
N
3
N
0
G
B
G
B
G
B
G
B
E
D
E
D
E
D
O
D
H
K
R
E
L
A
U
D
Y
S
B
K
B
K
E
Z
E
Z
M
D
M
D
J
S
S
R
S
R
S
R
S
R
S
R
S
R
S
R
S
R
S
R
S
R
S
R
S
R
S
R
S
R
S
R
Æ
¨
PARAMETER
OK oder ERR
_
_
_
0
OK
_
_
_
1
1
?
?
?
?
0 : Normal
_
_
_
1
1 : Hohe Temp.
8 : Lampen-Lebensdauer 5 % oder weniger
16 : Lampe ausgebrannt
32 : Lampe leuchtet nicht
0 : Aus, 1 : Ein, 2 : Neuversuch, 3 : Warten, 4 : Lampenfehler
_
_
_
1
1 : Ein, 2 : Kühlen
_
_
_
1
1
_
_
_
1
0 – 9999 (Ganzzahl)
_
_
_
1
0, 15, 30, 45
_
_
_
1
0% – 100% (Ganzzahl)
_
_
_
1
XGC465X / XGC435X
_
_
_
1
XG-C465X / XG-C435X
_
_
_
1
Seriennr.
_
_
_
1
OK oder ERR
*
*
*
*
OK oder ERR
*
*
*
*
OK oder ERR
*
*
*
*
Projektorname
_
_
_
1
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
2
OK oder ERR
_
_
_
3
1 : RGB1 (Computer1), 2 : RGB2 (Computer2),
?
?
?
?
3 : RGB3 (DVI) oder ERR
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
2
1 : S-Video, 2 : Video oder ERR
?
?
?
?
1 : RGB, 2 : Video
?
?
?
?
1 : Computer1, 2 : Computer2, 3 : DVI,
?
?
?
?
4 : S-Video, 5 : Video
OK oder ERR
_
_
_
1
OK oder ERR
_
_
*
*
OK oder ERR
_
*
*
*
OK oder ERR
_
*
*
*
OK oder ERR
_
_
_
0
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
0
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
0
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
2
OK oder ERR
_
_
_
3
OK oder ERR
_
_
_
5
OK oder ERR
_
_
_
6
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
2
OK oder ERR
_
_
_
3
OK oder ERR
_
_
_
5
OK oder ERR
_
_
_
6
OK oder ERR
_
_
_
1
OK oder ERR
_
_
_
2
OK oder ERR
_
_
_
3
OK oder ERR
_
_
_
5
OK oder ERR
_
_
_
6
Strom EIN
RS-232C-Spezifikationen und Befehlseinstellungen
STEUERUNGSINHALTE
S-Video Größe ändern : Normal
S-Video Größe ändern : Strecken
S-Video Größe ändern : Umrandung
S-Video Größe ändern : Bereichszoom
S-Video Größe ändern : V-Strecken
Video Größe ändern : Normal
Video Größe ändern : Strecken
Video Größe ändern : Umrandung
Video Größe ändern : Bereichszoom
Video Größe ändern : V-Strecken
COMPUTER 1 Bildeinstellung zurücksetzen
COMPUTER 2 Bildeinstellung zurücksetzen
DVI Bildeinstellung zurücksetzen
S-VIDEO Bildeinstellung zurücksetzen
VIDEO Bildeinstellung zurücksetzen
COMPUTER 1 Bildmodus : Standard
COMPUTER 1 Bildmodus : Präsentation
COMPUTER 1 Bildmodus : Kino
COMPUTER 1 Bildmodus : Spiel
COMPUTER 1 Bildmodus : sRGB
COMPUTER 1 Kontrast (-30 – +30)
COMPUTER 1 Helligk. (-30 – +30)
COMPUTER 1 Farbe (-30 – +30)
COMPUTER 1 Tönung (-30 – +30)
COMPUTER 1 Rot (-30 – +30)
COMPUTER 1 Blau (-30 – +30)
COMPUTER 1 Schärfe (-30 – +30)
COMPUTER 1 Farb Temp *3
COMPUTER 1 Progressiv : 2D
COMPUTER 1 Progressiv : 3D
COMPUTER 1 Signaltyp : Auto
COMPUTER 1 Signaltyp : RGB
COMPUTER 1 Signaltyp : Komponente
COMPUTER 2 Bildmodus : Standard
COMPUTER 2 Bildmodus : Präsentation
COMPUTER 2 Bildmodus : Kino
COMPUTER 2 Bildmodus : Spiel
COMPUTER 2 Bildmodus : sRGB
COMPUTER 2 Kontrast (-30 – +30)
COMPUTER 2 Helligk. (-30 – +30)
COMPUTER 2 Farbe (-30 – +30)
COMPUTER 2 Tönung (-30 – +30)
COMPUTER 2 Rot (-30 – +30)
COMPUTER 2 Blau (-30 – +30)
COMPUTER 2 Schärfe (-30 – +30)
COMPUTER 2 Farb Temp *3
COMPUTER 2 Progressiv : 2D
COMPUTER 2 Progressiv : 3D
COMPUTER 2 Signaltyp : Auto
COMPUTER 2 Signaltyp : RGB
COMPUTER 2 Signaltyp : Komponente
DVI Bildmodus : Standard
DVI Bildmodus : Präsentation
DVI Bildmodus : Kino
DVI Bildmodus : Spiel
DVI Bildmodus : sRGB
DVI Kontrast (- 30 – + 30)
DVI Helligk. (- 30 – + 30)
DVI Rot (- 30 – + 30)
DVI Blau (- 30 – + 30)
DVI Farb Temp *3
BEFEHL
PARAMETER
RASV_ __1
RASV_ __2
RASV_ __3
RASV_ _10
RASV_ _11
RBSV_ __1
RBSV_ __2
RBSV_ __3
RBSV_ _10
RBSV_ _11
RARE_ __1
RBRE_ __1
RCRE_ __1
VARE___1
VBRE___1
RAPS_ _10
RAPS_ _11
RAPS_ _12
RAPS_ _13
RAPS_ _14
RAPI _***
RABR_* **
RACO_* **
RAT I _ ***
RARD_***
RABE_ ***
RASH_* **
RACT_ ***
RA IP ___0
RA IP ___1
IASI___0
IASI___1
IASI___2
RBPS_ _10
RBPS_ _11
RBPS_ _12
RBPS_ _13
RBPS_ _14
RBPI _***
RBBR_* **
RBCO_* **
RBT I _ ***
RBRD_***
RBBE_ ***
RBSH_* **
RBCT_ ***
RB IP ___0
RB IP ___1
IBSI___0
IBSI___1
IBSI___2
RCPS_ _10
RCPS_ _11
RCPS_ _12
RCPS_ _13
RCPS_ _14
RCPI _***
RCBR_* **
RCRD_***
RCBE_ ***
RCCT_ ***
REPOUR
Strom EIN
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
Standby-Modus
(oder 40 Sekunden Anlaufzeit)
-15
RS-232C-Spezifikationen und Befehlseinstellungen
STEUERUNGSINHALTE
DVI Signaltyp : Dig.-PC-RGB
DVI Signaltyp : Dig.-PC-Kom.
DVI Signaltyp : Dig.-Vd.-RGB
DVI Signaltyp : Dig.-Vd.-Kom.
DVI Dynamischer Bereich : Standard
DVI Dynamischer Bereich : Verstärkt
S-Video Bildmodus : Standard
S-Video Bildmodus : Präsentation
S-Video Bildmodus : Kino
S-Video Bildmodus : Spiel
S-Video Kontrast (-30 – +30)
S-Video Helligk. (-30 – +30)
S-Video Farbe (-30 – +30)
S-Video Tönung (-30 – +30)
S-Video Rot (- 30 – + 30)
S-Video Blau (- 30 – + 30)
S-Video Schärfe (-30 – +30)
S-Video Farb Temp *3
S-Video Progressiv : 2D
S-Video Progressiv : 3D
Video Bildmodus : Standard
Video Bildmodus : Präsentation
Video Bildmodus : Kino
Video Bildmodus : Spiel
Video Kontrast (-30 – +30)
Video Helligk. (-30 – +30)
Video Farbe (-30 – +30)
Video Tönung (-30 – +30)
Video Rot (- 30 – + 30)
Video Blau (- 30 – + 30)
Video Schärfe (-30 – +30)
Video Farb Temp *3
Video Progressiv : 2D
Video Progressiv : 3D
Videosystemauswahl : AUTO
Videosystemauswahl : PAL
Videosystemauswahl : SECAM
Videosystemauswahl : NTSC4.43
Videosystemauswahl : NTSC3.58
Videosystemauswahl : PAL_M
Videosystemauswahl : PAL_N
Videosystemauswahl : PAL-60
Clock (-30 – +30)
Phase (-15 – +15)
H-Pos (-30 – +30)
V-Pos (-30 – +30) *4
Fein-Sync. Einstellungszurücksetzung
Auto-Sync. : Aus
Auto-Sync. : Ein
RGB-Horizontalfrequenzprüfung
RGB-Vertikalfrequenzprüfung
Bildversch. (-96 – +96)
Auto-Trapez : Aus
Auto-Trapez : Ein
OSD-Anzeige : Aus
OSD-Anzeige : Ein
Hintergrundauswahl : Logo
Hintergrundauswahl : Blau
Hintergrundauswahl : Kein
Automatisch aus : Aus
Automatisch aus : Ein
Systemsound : Aus
Systemsound : Ein
Neustart-Auto : Aus
Neustart-Auto : Ein
BEFEHL
PARAMETER
ICSI___3
ICSI___4
ICSI___5
ICSI___6
HMCD _ _ _ 1
HMCD _ _ _ 2
VAPS__10
VAPS__11
VAPS__12
VAPS__13
VAPI _ ***
VABR_***
VACO_***
VATI _* **
VARD_***
VABE_* **
VASH_***
VACT_* **
VA IP_ __0
VA IP_ __1
VBPS__10
VBPS__11
VBPS__12
VBPS__13
VBPI _ ***
VBBR_***
VBCO_***
VBTI _* **
VBRD_***
VBBE_* **
VBSH_***
VBCT_* **
VB IP_ __0
VB IP_ __1
ME SY_ _ _ 1
ME SY_ _ _ 2
ME SY_ _ _ 3
ME SY_ _ _ 4
ME SY_ _ _ 5
ME SY_ _ _ 6
ME SY_ _ _ 7
ME SY_ _ _ 8
INCL_***
INPH_***
IAHP_***
IAVP_***
IARE___1
AADJ__ _0
AADJ__ _1
TFRQ___1
TFRQ___2
LNDS_* **
ATKS___0
ATKS___1
IMDI_ __0
IMDI_ __1
IMBG_ __1
IMBG_ __3
IMBG_ __4
APOW__ _0
APOW__ _1
SSND___0
SSND___1
ARES_ __ 0
ARES_ __ 1
RETOUR
Strom EIN
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
-1
kHz (***.* oder ERR) ERR
x10
Hz (*** oder ERR) ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
Standby-Modus
(oder 40 Sekunden Anlaufzeit)
-16
RS-232C-Spezifikationen und Befehlseinstellungen
STEUERUNGSINHALTE
Interner Lautsprecher : Aus
Interner Lautsprecher : Ein
Audio Ausgang : FAO
Audio Ausgang : VAO
PRJ.-Mod. : Rückwärts Aus
PRJ.-Mod. : Rückwärts Ein
PRJ.-Mod. : Invertieren Aus
PRJ.-Mod. : Invertieren Ein
Lüfter-Mod. : Normal
Lüfter-Mod. : Hoch
Monitor Aus : Ausschalten
Monitor Aus : Einschalten
Sprachauswahl : ENGLISH
Sprachauswahl : DEUTSCH
Sprachauswahl : ESPAÑOL
Sprachauswahl : NEDERLANDS
Sprachauswahl : FRANÇAIS
Sprachauswahl : ITALIANO
Sprachauswahl : SVENSKA
Sprachauswahl :
Sprachauswahl :
Sprachauswahl :
Sprachauswahl :
Sprachauswahl :
Sprachauswahl :
Sprachauswahl : polski
Sprachauswahl : Türkçe
Rücksetzung des Lampentimers *5
PORTUGUÊS
BEFEHL
PARAMETER
ASPK___0
ASPK___1
AOUT___1
AOUT___2
IMRE___0
IMRE___1
IMIN___0
IMIN___1
HLMD_ __0
HLMD_ __1
MOUT _ _ _ 0
MOUT _ _ _ 1
ME LA_ __1
ME LA_ __2
ME LA_ __3
ME LA_ __4
ME LA_ __5
ME LA_ __6
ME LA_ __7
ME LA_ __8
ME LA_ __9
ME LA_ _10
ME LA_ _11
ME LA_ _12
ME LA_ _13
ME LA_ _14
ME LA_ _15
LPRE0001
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
OK oder ERR ERR
ERR OK oder ERR
*5 Der Befehl für die Rücksetzung des Lampentimers ist nur im Standby-Modus verfügbar.
Strom EIN
RETOUR
Standby-Modus
(oder 40 Sekunden Anlaufzeit)
PJLinkTM-konform:
Das Produkt richtet sich nach dem PJLink-Standard erster Klasse und alle Befehle der ersten Klasse sind
darin enthalten.
Hiermit wird bestätigt, dass sich dieses Produkt nach den PJLink-Standarddaten der Version 1.00 richtet.
Zusätzliche Informationen finden Sie unter „http://pjlink.jbmia.or.jp/english/“.
-17
Einstellung des Projektornetzwerk-Umfeldes
In diesem Abschnitt sind die grundlegenden Vorgänge für die Verwendung des Projektors über ein Netzwerk
beschrieben.
Falls das Netzwerk bereits aufgebaut ist, müssen vielleicht die Netzwerkeinstellungen des Projektors geändert
werden. Bitte wenden Sie sich um Hilfe bei diesen Einstellungen an Ihren Netzwerk-Administrator.
Sie können sowohl am Projektor als auch auf dem Computer Netzwerk-Einstellungen vornehmen. Das folgende
Verfahren beschreibt, wie Einstellungen auf dem Computer vorgenommen werden.
Netzwerk-Einstellungen auf dem Computer
1. Anschließen des Projektors an einen Computer
Schließen Sie ein LAN-Kabel (Kategorie 5, kreuztyp) zwischen dem Computer und dem Projektor an.
LAN-Kabel
(im Handel erhältlich)
Seite 19
2. Einstellung einer IP-Adresse für den Computer
Führen Sie die IP-Einstellungen des Computers aus, um individuelle Kommunikation mit dem Projektor
zu ermöglichen.
Ändern Sie temporär
die IP-Adresse des
Computers.
Seiten 20, 21
3. Einrichten eines Netzwerkanschlusses für den Projektor
Führen Sie die Netzwerkeinstellungen des Projektors in Übereinstimmung mit Ihrem Netzwerk aus.
Verwenden Sie den Internet
Explorer (Version 5.0 oder
später), um die verschiedenen
Projektoreinstellungen
auszuführen.
Seiten 22, 23
∑ Microsoft® und Windows® sind eingetragene Warenzeichen der Microsoft Corporation in den Vereinigten
Staaten und/oder anderen Ländern.
∑ Alle anderen Firmen- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der
entsprechenden Firmen.
-18
Einstellung des Projektornetzwerk-Umfeldes
1. Anschließen des Projektors an einen Computer
Etablieren Sie eine individuelle Verbindung
zwischen dem Projektor und dem Computer.
Unter Verwendung eines LAN-Kabels
(Kategorie 5, kreuztyp) können Sie den
Projektor über den Computer konfigurieren.
1 Trennen Sie das LAN-Kabel des
Computers von dem bestehenden
Netzwerk ab.
2 Schließen Sie ein LAN-Kabel
(UTP-Kabel, Kategorie 5, Crossover-Typ) an die LAN-Buchse
des Projektors und das andere
Ende des Kabels an die LANBuchse des Computers an.
Ein LAN-Kabel wird an
das Netzwerk angeschlossen.
LAN-Kabel
(kreuztyp, im Handel erhältlich)
3 Stecken Sie das Netzkabel am
Netzanschluss des Projektors
ein.
4 Schalten Sie den Computer ein.
Info
Achten Sie darauf, dass die LINK LED an der
Rückseite des Projektors aufleuchtet. Falls die LINK
LED nicht aufleuchtet, überprüfen Sie Folgendes :
∑ Das LAN-Kabel ist richtig angeschlossen.
∑ Die Netzschalter des Projektors und des
Computers sind eingeschaltet.
Damit ist der Anschluss beendet. Setzen Sie nun mit „2. Einstellung einer IP-Adresse
für den Computer” fort.
ON
(EIN)
-19
Einstellung des Projektornetzwerk-Umfeldes
2. Einstellung einer IPAdresse für den Computer
Nachfolgend ist beschrieben, wie Sie die
Einstellungen in Windows
oder Home Edition) ausführen können.
®
XP (Professional
1 Melden Sie sich in dem
Netzwerk an, indem Sie das
Administratorkonto für den
Computer verwenden.
2 Klicken Sie auf „Start“ und
danach auf die Schaltfläche „Control Panel“ (Systemsteuerung).
3
Klicken Sie auf „Network and Internet
Connections“ (Netzwerk- und
Internetverbindungen) und danach in
dem neuen Fenster auf „Network Connections“ (Netzwerkverbindungen).
2
1
1
∑ In dieser Anleitung werden Beispiele
verwendet, um die Bedienungsvorgänge
in der Kategorienansicht zu erläutern. Falls
Sie die Klassische Ansicht verwenden,
führen Sie einen Doppelklick auf „Network
Connections“ (Netzwerkverbindungen)
aus.
4 Führen Sie einen rechten
Mausklick auf „Local Area Connection“ (LAN-Verbindung) aus,
und wählen Sie aus dem
erscheinenden Menü den Eintrag
„Properties“ (Eigenschaften).
-20
2
1
2
5 Klicken Sie auf „Internet Proto-
col (TCP/IP)“ (Internetprotokoll
(TCP/IP)), und klicken Sie
danach auf die Schaltfläche
„Properties“ (Eigenschaften).
Einstellung des Projektornetzwerk-Umfeldes
1
2
6 Bestätigen oder ändern Sie die
IP-Adresse für den EinrichtungsComputer.
1
Überprüfen und notieren Sie sich die
aktuelle „IP address“ (IP-Adresse), die
„Subnet mask“ Teilnetz-Maske und die
„Default gateway“ (Standard-Gateway).
Notieren Sie sich unbedingt die aktuelle IPAdresse, die Teilnetz-Maske und das Standard-Gateway, da Sie diese Informationen
später neu einstellen müssen.
2 Vorübergehend wie folgt einstellen:
IP address : 192.168.150.3
Subnet mask : 255.255.255.0
Default gateway : (Geben Sie keine Werte ein.)
Hinweis
∑ Die werkseitigen Grundeinstellungen für den
Projektor sind wie folgt:
DHCP-Client : Aus
IP-Adresse : 192.168.150.2
Subnet Mask : 255.255.255.0
Standard-Gateway : 0.0.0.0
7
Nachdem Sie die Einstellung
ausgeführt haben, klicken Sie auf
die Schaltfläche „OK“, und starten
Sie danach den Computer neu.
Nach der Bestätigung oder Einstellung, setzen Sie mit „3. Einrichten eines
Netzwerkanschlusses für den Projektor“ fort.
-21
Einstellung des Projektornetzwerk-Umfeldes
3. Einrichten eines Netzwerkanschlusses für den Projektor
Die Einstellungen für solche Einträge wie die
IP-Adresse des Projektors und die
Teilnetzmaske sind kompatibel mit dem
bestehenden Netzwerk.
Stellen Sie die Werte des Projektors wie folgt
ein. (Für die Einstellung siehe Seite 53 der
Bedienungsanleitung des Projektors.)
DHCP-Client: Aus
IP-Adresse: 192.168.150,002
Subnet Mask (Teilnetzmaske): 255.255.255.000
1 Starten Sie den Internet Explorer
(Version 5.0 oder später) auf dem
Computer, und geben Sie „http://
192.168.150,2/“ in „Address“
(Adresse) ein, und drücken Sie
danach die „Enter“-Taste.
2 Falls noch kein Benutzername
und kein Passwort eingestellt
wurden, klicken Sie auf die
Schaltfläche „OK“.
∑ Falls bereits ein Benutzername und ein
Passwort eingestellt wurden, geben Sie
den Benutzername und das Passwort
ein, und klicken Sie danach auf die
Schaltfläche „OK“.
∑ Falls der Benutzername oder das
Passwort dreimal falsch eingegeben
wird, erscheint eine Fehlermeldung.
3 Wenn die rechts dargestellte
Anzeige erscheint, klicken Sie
auf „TCP/IP“.
-22
4
Die TCP/IP-Einstellanzeige erscheint,
bereit für die Netzwerkeinstellungen
für den Projektor.
Einträge
DHCP Client
(DHCPClient)
IP Address
(IP-Adresse)
Subnet Mask
(Teilnetzmaske)
Default Gateway
(Vorgabe-Gatway)
DNS Server
(DNS-Server)
Einstellbeispiel / Bemerkungen
Wählen Sie „ON“ oder „OFF“, um
zu bestimmen, ob DHCP-Client
verwendet werden soll.
Sie können diesen Wert einstellen, wenn
„DHCP Client“ auf „OFF“ gestellt ist.
Werksseitige Vorgabeeinstellung : 192.168.150.2
Geben Sie eine für das Netzwerk
geeignete IP-Adresse ein.
Sie können diesen Wert einstellen, wenn
„DHCP Client“ auf „OFF“ gestellt ist.
Werksseitige Vorgabeeinstellung : 255.255.255.0
Stellen Sie die Teilnetzmaske auf den
gleichen Wert wie für den Computer
und die Ausrüstung des Netzwerks ein.
Sie können diesen Wert einstellen, wenn
„DHCP Client“ auf „OFF“ gestellt ist.
Werksseitige Vorgabeeinstellung : 0.0.0.0
* Wenn nicht verwendet, benutzen Sie
die Einstellung „0.0.0.0“.
Werksseitige Vorgabeeinstellung : 0.0.0.0
* Wenn nicht verwendet, benutzen Sie
die Einstellung „0.0.0.0“.
Einstellung des Projektornetzwerk-Umfeldes
Hinweis
∑
Bestätigen Sie das vorhandene Netzwerksegment (IPAdressengruppe), um die Einstellung einer IP-Adresse
zu vermeiden, die die IP-Adressen anderer
Netzwerkausrüstung und Computer dupliziert. Falls
„192.168.150.2“ nicht in dem Netzwerk mit der IPAdresse „192.168.150.XXX“ verwendet wird, dann
müssen Sie die IP-Adresse des Projektors nicht ändern.
∑
Für Einzelheiten über jede Einstellung wenden
Sie sich an Ihren Netzwerk-Administrator.
5 Klicken Sie auf die Schaltfläche
„Apply“ (Anwenden).
6
Die eingestellten Werte erscheinen.
Bestätigen Sie, dass die Werte
richtig eingestellt sind, und klicken
Sie danach auf die Schaltfläche
„Confirm“ (Bestätigen).
∑ Schließen Sie den Browser.
∑ Dadurch sind die Netzwerkeinstellungen beendet.
∑ Nachdem Sie die Einträge eingestellt haben, warten Sie für 10 Sekunden, bevor Sie wiederum darauf zugreifen.
Ändern Sie die IP-Adresse des Einstellungscomputers in seine ursprüngliche IP-Adresse zurück, die Sie in Schritt 6-
∑
1 auf Seite 21 eingegeben haben. Schließen Sie anschließend den Projektor und den Computer an das Netzwerk an.
-23
Steuerung des Projektors via LAN
Geben Sie nach der Verbindung des Projektors mit Ihrem Netzwerk die „IP address“ (IP-Adresse)
des Projektors unter „Address“ (Adresse) im Internet Explorer (Version 5.0 oder später) ein,
verwenden Sie einen Computer im Netzwerk, um den Setup-Bildschirm zu starten, über den der
Projektor via Netzwerk gesteuert werden kann.
Steuerung des Projektors unter
Verwendung des Internet
Explorer
Beenden Sie die Anschlüsse der externen Ausrüstung,
bevor Sie den Betrieb starten. (Siehe Seiten 21 bis 29
der Bedienungsanleitung des Projektors.)
Beenden Sie den Anschluss des Netzkabels. (Siehe
Seite 30 der Bedienungsanleitung des Projektors.)
∑ Wenn Sie den Projektor an das LAN
anschließen, verwenden Sie ein LAN-Kabel
(Kategorie 5). Wenn Sie den Projektor an
einen Hub anschließen, verwenden Sie ein
durchgehend gerades Kabel.
(Version 5.0 oder später)
Hinweis
1
Starten Sie den Internet Explorer (Version 5.0 oder später) auf dem Computer.
2
Geben Sie „http://“ gefolgt von der IP-Adresse
des Projektors, die Sie gemäß Vorgang auf
Seite 23 eingegeben haben, gefolgt von „ / “
in der „Address“ (Adresse) ein, und drücken
Sie danach die „Enter“-Taste.
∑
Die werkseitige Grundeinstellung für den
Projektor: Der „DHCP-Client“ ist auf „Aus“
gestellt und die IP-Adresse ist „192.168.150.2“.
Falls Sie Folgendes nicht ausgeführt haben.
Ändern Sie die IP-Adresse in „3.Einrichten
eines Netzwerkanschlusses für den
Projektor“ (Seiten 22 bis 23, und geben Sie
„http://192.168.150.2/“ ein.
3 Eine Anzeige für die Steuerung
des Projektors erscheint, bereit für
die Ausführung verschiedener
Statusbedingungen, Steuerungen
und Einstellungen.
-24
Steuerung des Projektors via LAN
Hinweis
Bestätigung des Projektorstatus (Status)
Auf dieser Anzeige können Sie den
Projektorstatus bestätigen. Sie können die
folgenden Einträge bestätigen :
∑∑
∑ MAC Address (MAC-Adresse)
∑∑
∑∑
∑ Power (Stromversorgung)
∑∑
∑∑
∑ Condition (Bedingung)
∑∑
∑∑
∑ Lamp Timer (Lampen-Timer)
∑∑
∑∑
∑ Lamp Life (Lampen-Lebensdauer)
∑∑
∑∑
∑ Input (Eingang)
∑∑
∑∑
∑ Signal Info (Signalinformation)
∑∑
∑∑
∑ Serial Number (Seriennummer)
∑∑
Hinweis
∑ Falls Sie auf die Schaltfläche „Refresh“
(Auffrischen) klicken, bevor die Anzeige
vollständig angezeigt wird, wird eine
Fehlermeldung („Server Busy Error“ (ServerBesetztfehler)) angezeigt. Warten Sie einen
Moment, und führen Sie danach die
Bedienung erneut durch.
∑ Für Einzelheiten über jeden Eintrag, siehe
die Bedienungsanleitung des Projektors.
Steuerung des Projektors (Control)
Auf dieser Anzeige können Sie die Steuerung
des Projektors ausführen. Sie können die
folgenden Einträge steuern :
∑∑
∑ Power (Stromversorgung)
∑∑
∑∑
∑ Input Select (Eingangswahl)
∑∑
∑∑
∑ Volume (Lautstärke)
∑∑
∑∑
∑ AV Mute (AV-Muting)
∑∑
∑ Falls Sie auf die Schaltfläche „Refresh“
(Auffrischen) klicken, bevor die Anzeige
vollständig angezeigt wird, wird eine
Fehlermeldung („Server Busy Error“ (ServerBesetztfehler)) angezeigt. Warten Sie einen
Moment, und führen Sie danach die
Bedienung erneut durch.
∑ Sie können diese Seite nicht bedienen,
während der Projektor aufgewärmt wird.
∑ Während sich der Projektor im
Bereitschaftsmodus befindet, können Sie
nur „Power ON“ (Stromversorgung EIN)
steuern.
∑ Für Einzelheiten über jeden Eintrag, siehe die
Bedienungsanleitung des Projektors.
-25
Steuerung des Projektors via LAN
Hinweis
Setzen und Einstellung
des Projektors (Settings &
Adjustments)
Beispiel: Die „Picture“ (Bild)-Anzeige für COMPUTER1 wird angezeigt
Auf diesen Anzeigen können Sie die Setzvorgänge
und Einstellungen ausführen. Sie können die
folgenden Einträge setzen oder einstellen :
∑∑
∑ Picture Mode (Bildmodus)
∑∑
∑∑
∑ CLR Temp (Farb Temp)
∑∑
∑∑
∑ Progressive (Video) (Progressiv (Video)
∑∑
∑∑
∑
Signal Type (Computer, DVI) (Signaltyp (Computer, DVI))
∑∑
∑∑
∑
Dynamic Range (DVI) (Dynamischer Bereich (DVI))
∑∑
∑∑
∑
Video System (Video) (Videosystem (Video))
∑∑
∑∑
∑
Resolution Setting (Auflösung-Einstellung)
∑∑
∑∑
∑ Auto Sync (Auto-Sync.)
∑∑
∑∑
∑ Resize (Größe ändern)
∑∑
∑∑
∑ Auto Keystone (Auto-Trapez)
∑∑
∑∑
∑ OSD Display (OSD-Anzeige)
∑∑
∑∑
∑ Background (Hintergrund)
∑∑
∑∑
∑ Eco+Quiet Mode (Eco+Leise-Modus)
∑∑
∑∑
∑ Auto Power Off (Automatisch aus)
∑∑
∑∑
∑ System Sound (Systemsound)
∑∑
∑∑
∑ Menu Position (Men
∑∑
∑∑
∑ Auto Restart (Neustart-Automatik)
∑∑
∑∑
∑ Password (Kennwort)
∑∑
∑∑
∑ Internal Speaker (Interner Lautsprecher)
∑∑
∑∑
∑ Audio Out (Audio Ausgang)
∑∑
∑∑
∑ Projection Mode (Projektionsmodus)
∑∑
∑∑
∑ Fan Mode (Lüfter-Mod.)
∑∑
∑∑
∑ Monitor Out (Monitor Aus)
∑∑
∑∑
∑
RS-232C Speed (RS-232C Übertragungsrate)
∑∑
∑∑
∑ All Reset (Alles Reset)
∑∑
∑∑
∑ Languane (Sprache)
∑∑
ü-Position
)
Einstellung der
Sicherheit
(Network – Security)
Auf dieser Anzeige können Sie die
Einstellungen hinsichtlich der Sicherheit
ausführen.
Einträge
User Name
(
Benutzername)
Password
(Passwort)
Accept IP
Address
(Akzeptierte
IP-Adresse)
All IP
Addresses
(Alle IPAdressen)
From only
specific IP
addresses
(Nur von
bestimmten
IP-Adressen)
Einstellung des Benutzernamens
für den Sicherheitsschutz.
Einstellung des Passwortes für
den Sicherheitsschutz.
Es besteht die Möglichkeit der
Einstellung von bis zu drei IPAdressen, die eine Verbindung
mit dem Projektor gestatten.
Keine Begrenzung besteht
hinsichtlich der IP-Adressen, die
die Verbindung mit dem
Projektor ermöglichen.
Als eine Verbesserung der
Sicherheit gestattet nur eine
mittels „Address 1-3“ (Adresse
1-3) eingestellte IP-Adresse
die Verbindung mit dem
Projektor.
Beschreibung
Hinweis
∑
Falls Sie auf die Schaltfläche „Refresh“ (Auffrischen)
klicken, bevor die Anzeige vollständig angezeigt wird,
wird eine Fehlermeldung („Server Busy Error“ (ServerBesetztfehler)) angezeigt. Warten Sie einen Moment,
und führen Sie danach die Bedienung erneut durch.
∑ Sie können diese Seite nicht bedienen,
während der Projektor aufgewärmt wird.
∑ Für Einzelheiten über jeden Eintrag, siehe die
Bedienungsanleitung des Projektors.
-26
∑ Der Bunutzername und das Passwort können
jeweils bis zu acht Zeichen aufweisen.
∑ Sie können die nachfolgend dargestellten
Zeichen eingeben :
a-z, A-Z, 0-9, -, _
Steuerung des Projektors via LAN
Hinweis
Ausführung allgemeiner
Einstellungen für das
Netzwerk
Auf dieser Anzeige können Sie die allgemeine
Einstellungen hinsichtlich des Netzwerks ausführen.
Einträge
Projector Name
(
Projektorname)
Auto
Logout
Time
(
Automatische
Abmeldezeit)
Data Port
(Datenport)
Search
Port
(Suchport)
Nachdem Sie auf die Schaltfläche „Apply“ (Anwenden)
geklickt haben, erscheinen die gesetzten Werte. Bestätigen
Sie, dass die Werte richtig gesetzt sind, und klicken Sie
danach auf die Schaltfläche „Confirm“ (Bestätigen).
Hinweis
∑ Nachdem Sie die Einträge eingestellt haben,
warten Sie für 10 Sekunden, bevor Sie
wiederum darauf zugreifen.
∑ Sie können den Projektornamen mit bis zu
12 Zeichen eingeben.
∑ Sie können die nachfolgend dargestellten
Zeichen eingeben : A-Z, 0-9, -, _, (,), space
(Wenn „a-z“ eingegeben werden, werden
diese automatisch in „A-Z“ umgewandelt.)
(Network
Einstellung des Projektornamens
Einstellung des Intervalls in Einheiten
von Minuten (von 1 bis 65535), nach
dem der Projektor automatisch von
dem Netzwerk abgetrennt wird. Falls
der Einstellwert gleich 0 ist, ist die
automatische Abmeldefunktion
deaktiviert.
Einstellung der Nummer (von
1025 bis 65535) des TCPPorts, der für den Austausch
von Daten mit dem Projektor
verwendet wird.
Einstellung der Nummer (von 1025
bis 65535) des TCP-Ports, der für
die Suche nach dem Projektor.
–
General)
Beschreibung
Einstellung für das Senden einer E-Mail im Falle eines Fehlers (Mail – Originator Settings)
Auf dieser Anzeige können Sie die Einstellungen für
das Senden einer E-Mail ausführen, um zu berichten,
wenn der Projektor einen Fehler generiert hat.
Einträge
SMTP
Server
(SMTPServer)
Originator Email Address
(E-MailAdresse des
Absenders)
Originator
Name
(Absendername)
∑
Sie können den SMTP-Server, die E-MailAdresse des Absenders und den Benutzernamen
mit bis zu 64 Zeichen eingeben.
∑ Sie können die nachfolgend dargestellten
Zeichen eingeben:
SMTP-Server und E-Mail-Adresse des Absenders :
a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^, {,
|, }, ~, _, ’, ., @, `
(Sie können „@“ nur einmal als „Originator
E-mail Address” (E-Mail-Adresse des
Absenders) eingeben.)
Absendername : a-z, A-Z, 0-9, -, _, (,), space
Wenn die Einstellungen von „3. Einrichten eines
∑
Netzwerkanschlusses für den Projektor“ auf den
Seiten 22 und 23 falsch sind, wird keine Email gesendet.
Einstellbeispiel / Bemerkungen
Einstellung einer SMTPServer-Adresse für die E-MailÜbertragung.
z.B. 1 : 192.168.150,253
z.B. 2 : smtp123.sharp.co.jp
*Wenn Sie einen Domain-
Namen verwenden, führen
Sie die Einstellungen für den
DNS-Server aus.
Einstellung der E-Mail-Adresse
des Projektors. Die hier
eingestellte E-Mail-Adresse wird
zur E-Mail-Adresse des
Absenders.
Einstellung des Namen des Senders.
Der hier eingestellte Namen erscheint
in der Spalte Absendername des
Textteils der Mail.
-27
Steuerung des Projektors via LAN
Einstellung der
Fehlereinträge und der
Bestimmungsortadressen,
an die die E-Mail im Falle
des Auftretens eines
Fehlers gesandt wird
(Mail – Recipient Settings)
Auf dieser Anzeige können Sie die Zielorte für
die E-Mails eingeben, an die E-Mails zum
Berichten (der Fehlereinträge) gesandt werden.
Einträge
E-mail
Address (EMailAdresse)
Error Mail
(Lamp, Temp, Fan,
Cover)
(Fehler-Mail
(Lampe, Temperatur,
Lüfter, Abdeckung))
Test
(Test)
Beschreibung
Stellen Sie die Adressen ein,
an die die E-Mail zum
Berichten eines aufgetretenen
Fehlers gesandt werden soll.
Sie können bis zu fünf
Adressen eingeben.
Die Fehler-E-Mail wird für die
Fehlereinträge gesandt,
deren Kontrollkästchen
aktiviert sind.
Senden einer Test-E-Mail.
Diese Funktion gestattet
Ihnen die Bestätigung, dass
die Einstellungen für die EMail-Übertragung richtig
ausgeführt wurden.
Einstellung der Fehlereinträge und der URL, die bei Auftreten eines Fehlers angezeigt werden (Service & Support – Access URL)
Auf dieser Anzeige können Sie die Einstellung
der URL und der Fehlereinträge vornehmen,
die angezeigt werden sollen, wenn der
Projektor einen Fehler erzeugt hat.
Einträge
Access URL
(Zugang
URL)
Condition (Always,
Lamp, Temp, Fan,
Cover) (Bedingung
(Immer, Lampe,
Temperatur, Lüfter,
Abdeckung))
Test
(Test)
Beispiel einer Anzeige bei Auftritt eines Fehlers
Stellen Sie die URL ein, die bei
Auftreten eines Fehlers angezeigt
werden soll. Sie können bis zu
fünf Adressen eingeben.
Die URL wird angezeigt, wenn
ein Fehler auftritt, für den ein
Kontrollkästchen aktiviert ist.
Die eingestellte URL-Seite wird
zum Test angezeigt. Damit
können Sie feststellen, ob die
URL-Seite richtig angezeigt wird.
Beschreibung
Hinweis
∑ Sie können für die E-Mail-Adresse bis zu
64 Zeichen eingeben.
Sie können die nachfolgend dargestellten
∑
Zeichen eingeben : a-z, A-Z, 0-9, !, #, $, %, &,
*, +, -, /, =, ?, ^, {, |, }, ~, _, ’, ., @, ` (Sie können
das Zeichen „@“ nur einmal eingeben.)
∑ Für Einzelheiten über die Fehlereinträge,
siehe die Bedienungsanleitung des
Projektors.
-28
Einstellung des Projektors für die Verwendung von
Hinweis
RS-232C oder Telenet
Schließen Sie den Projektor mittels RS-232C oder Telenet an einen Computer an und öffnen
Sie das „SETUP MENU“ (Konfigurationsmenü) auf dem Computer, um die verschiedenen
Einstellungen für den Projektor ausführen zu können.
6
„Password:“ (Passwort) wird angezeigt.
Beim Anschluss über RS232C
1
Starten des Allzweck-Terminalemulators.
Geben Sie das Passwort ein, und
drücken Sie danach die „Enter“-Taste.
∑ Falls das Passwort noch nicht gesetzt
wurde, drücken Sie einfach die „Enter“Taste.
7 Geben Sie „setup“ (Konfiguration)
ein und drücken Sie danach die „En-
2 Geben Sie die Einstellungen für den
RS-232C-Anschlussstelle des
Terminalemulators wie folgt ein.
Baud Rate (Baudrate) : 9600 bps*
Data Length (Datenlänge) : 8 Bit
Parity Bit (Paritätsbit) : Keines
Stop Bit (Stoppbit) : 1 Bit
Flow Control (Ablaufsteuerung)
* Dies ist die werksseitige Vorgabeeinstellung.
Falls der Wert der Baudrate für den Projektor
geändert wurde, stellen Sie hier die
Baudrate in Abhängigkeit von dem auf dem
Projektor geänderten Wert ein.
: Keine
ter“-Taste.
∑ Das SETUP MENU (Konfigurationsmenü)
wird angezeigt.
▼SETUP MENU
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name [8]DHCP Client
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
3 Geben Sie „PJS11234“ ein, und
drücken Sie danach die „Enter“Taste.
4 „OK“ wird angezeigt. Geben Sie
„PJS25678“ ein, und drücken Sie
die „Enter“-Taste innerhalb von 10
Sekunden.
5 „User Name:“ (Benutzername)
wird angezeigt. Geben Sie den
Anwendernamen ein, und drücken
Sie danach die „Enter“-Taste.
∑ Falls der Anwendername noch nicht gesetzt
wurde, drücken Sie einfach die „Enter“Taste.
∑ Der Benutzername und das Passwort sind in den
werksseitigen Vorgabeeinstellungen nicht gesetzt.
∑ Falls der Benutzername oder das Passwort
dreimal falsch eingegeben wird, wird das SETUP
MENU (Konfigurationsmenü) beendet.
-29
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
Hinweis
▼SETUP MENU
Beim Anschluss über Telenet
1 Klicken Sie von dem Windows
Desktop auf „Start“, und wählen Sie
danach „Run“ (Ausführen).
2 Geben Sie „telnet 192.168.150.2“ in
die Textbox ein, die geöffnet wird.
(Falls die IP-Adresse des
Projektors 192.168.150.2 ist.)
3 Klicken Sie auf die Schaltfläche
„OK“.
®
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name [8]DHCP Client
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
∑ Falls die IP-Adresse geändert wurde, geben Sie
unbedingt die neue Adresse in Schritt 2 ein.
∑ Der Anwendername und das Passwort sind in den
werksseitigen Vorgabeeinstellungen nicht gesetzt.
∑ Falls der Anwendername oder das Passwort in
Schritt 4 oder 5 dreimal falsch eingegeben wird,
wird das SETUP MENU (Konfigurationsmenü)
beendet.
4 „User Name:“ (Benutzername)
Wird angezeigt. Geben Sie den
Anwendernamen ein, und drücken
Sie danach die „Enter“-Taste.
∑ Falls der Anwendername noch nicht gesetzt
wurde, drücken Sie einfach die „Enter“Taste.
5
„Password:“ (Passwort) Wird angezeigt.
Geben Sie das Passwort ein, und
drücken Sie danach die „Enter“-Taste.
∑ Falls das Passwort noch nicht gesetzt
wurde, drücken Sie einfach die „Enter“Taste.
6 Geben Sie „setup“ (Konfiguration)
ein und drücken Sie danach die
„Enter“-Taste.
∑ Das SETUP MENU (Konfigurationsmenü)
wird angezeigt.
-30
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
SETUP MENU
(Konfigurationsmenü)
(Hauptmenü)
▼SETUP MENU (Konfigurationsmenü)
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name [8]DHCP Client
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
[1]IP Address (IP-Adresse)
IP-Adressen-Einstellungen (Seite 34)
[2]Subnet Mask (Teilnetzmaske)
Teilnetzmasken-Einstellungen (Seite 34)
Default Gateway (Vorgabe-Gateway)
[3]
Vorgabe-Gateway-Einstellungen (Seite 34)
[4]User Name (Benutzername) (Werksseitige
Vorgabeeinstellung: Nicht erforderlich.)
Einstellung des Anwendernamens für den
Sicherheitsschutz (Seite 34)
Password (Passwort) (Werksseitige Vorgabeeinstellung:
[5]
Nicht erforderlich.)
Einstellung des Passwortes für den Sicherheitsschutz (Seite 35)
[6]RS-232C Baud Rate (RS-232C Baudrate)
(Werksseitige Vorgabeeinstellung: 9600 bps)
Baudraten-Einstellungen für die RS-232C Buchsen (Seite 35)
[7]Projector Name (Projektorname)
Sie können einen Projektornamen zuordnen (Seite 35)
[8]DHCP Client (DHCP-Client)
Einstellungen des DHCP-Clients (Seite 35)
[A]Advanced Setup (Weiterführendes Setup)
Zum Öffnen des ADVANCED SETUP MENU
(Erweitertes Konfigurationsmenü) (Seite 36)
[D]Disconnect All (Alle abtrennen)
Alle Verbindungen abtrennen (Seite 36)
[V]View All Setting (Alle Einstellungen betrachten)
Zeigt alle Einstellwerte an (Seite 32)
Kann auch mit dem weiterführenden Menü verwendet werden.
[S]Save & Quit (Speichern & Abbrechen)
Speichert die Einstellwerte und bricht das Menü ab (Seite 33)
[Q]Quit Unchanged (Unverändert abbrechen)
Bricht das Menü ab, ohne die Einstellwerte zu
speichern (Seite 33)
Hinweis
∑ Die werkseitigen Grundeinstellungen für den
Projektor sind wie folgt:
DHCP-Client : Aus
IP-Adresse : 192.168.150.2
Subnet Mask : 255.255.255.0
Standard-Gateway : 0.0.0.0
ADVANCED SETUP MENU (Erweitertes Konfigurationsmenü)
▼ADVANCED SETUP MENU
(Erweitertes Konfigurationsmenü)
******************** ADVANCED SETUP MENU ***********************
[1]Auto Logout Time [2]Data Port
[5]Network Ping Test
[6]Accept IP Addr(1) [7]Accept IP Addr(2) [8]Accept IP Addr(3)
[9]Accept All IP Addr [0]Search Port
[!]Restore Default Setting
[Q]Return to Main Menu
advanced>
[1]Auto Logout Time (Automatische Abmeldezeit)
(Werksseitige Vorgabeeinstellung: 5 Minuten)
Einstellung der Zeitspanne bis zum automatischen
Abtrennen der Netzwerksverbindung (Seite 36)
[2]Data Port (Datenport) (Werksseitige
Vorgabeeinstellung: 10002)
Einstellung der Nummer des für den Datenaustausch
verwendeten TCP-Ports (Seite 36)
[5]Network Ping Test (Netzwerk-Ping-Test)
Sie können bestätigen, dass die Netzwerksverbindung
zwischen dem Projektor und einem Computer usw.
normal arbeitet (Seite 37)
[6]Accept IP Addr(1) (Akzeptieren der IP-Adresse) (1)
[7]Accept IP Addr(2) (Akzeptieren der IP-Adresse) (2)
[8]Accept IP Addr(3) (Akzeptieren der IP-Adresse) (3)
Accept All IP Addr (Akzeptieren aller IP-Adressen)
[9]
(Werksseitige Vorgabeeinstellung: Alle akzeptieren)
Für verbesserte Sicherheit besteht die Möglichkeit
der Einstellung von bis zu drei IP-Adressen, die eine
Verbindung mit dem Projektor gestatten. Die
eingestellten IP-Adressen können unter Verwendung
von [9] Accept All IP Addr wieder gelöscht werden.
(Seite 37)
[0] Search Port (Suchport) (Werksseitige
Vorgabeeinstellung: 5006)
Einstellung der Portnummer für die Suche nach dem
Projektor (Seite 38)
[!] Restore Default Setting (Vorgabeeinstellung
wiederherstellen)
Stellt alle Einstellwerte wieder her, die unter
Verwendung des Menüs auf den Vorgabestatus
eingestellt werden können (Seite 38)
[Q]Return to Main Menu (Rückkehr an das
Hauptmenü)
Kehren Sie an das Haupt-SETUP MENU (HauptKonfigurationsmenü) zurück (Seite 38)
-31
Hinweis
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
Geben Sie die Nummer oder das Symbol für den in dem „SETUP MENU“ (Konfigurationsmenü) zu wählenden
Eintrag ein. Wenn Sie die Einstellung ausführen, geben Sie die einzustellenden Einzelheiten ein. Die
Einstellung erfolgt jeweils für einen Eintrag, worauf am Ende alle Einstellungen gespeichert werden.
Betrachten der
Einstelldetailliste
([V]View All Setting)
▼SETUP MENU (Konfigurationsmenü)
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name [8]DHCP Client
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>v
Model Name : XX-XXXX
Projector Name : XX-XXXX
MAC Address : XX:XX:XX:XX:XX:XX
DHCP Client : Disabled
IP Address : 192.168.150.2
Subnet Mask : 255.255.255.0
Default Gateway : Not Used
RS-232 Baud Rate : 9600 bps
Password : Not Required
**********(Advanced Status)**********
Data Port : 10002
Accept IP Address : Accept All
Auto Logout Time : 5 minutes
Search Port : 5006
11
1 Geben Sie „v“ ein, und drücken Sie danach
11
die „Enter“-Taste.
Zeigen Sie alle Einstellwerte(*) an.
1
Eingestellte Einträge
(Beispiel) Wenn die IP-Adresse (geändert von
192.168.150.2 auf 192.168.150.3) eingestellt wird.
▼SETUP MENU (Konfigurationsmenü)
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>1
IP Address : 192.168.150.2
Please Enter : 192.168.150.3
(change) —> 192.168.150.3
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
*
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>v
Model Name : XX-XXXX
Projector Name : XX-XXXX
MAC Address :
DHCP Client : Disabled
IP Address : 192.168.150.3
Subnet Mask : 255.255.255.0
Default Gateway : Not Used
RS-232C Baud Rate : 9600 bps
Password : Not Required
**********(Advanced Status)**********
Data Port : 10002
Accept IP Address : Accept All
Auto Logout Time : 5 minutes
Search Port : 5006
XX:XX:XX:XX:XX:XX
[8]DHCP Client
[8]DHCP Client
1
2
3
*1
*2
*3
-32
11
1
Geben Sie „1“ (Nummer des einzustellenden Eintrags)
11
ein, und drücken sie danach die „Enter“-Taste.
Zeigen Sie die aktuelle IP-Adresse an (*1).
22
2 Geben Sie die einzustellende IP-Adresse ein,
22
und drücken Sie danach die „Enter“-Taste.
Zeigen Sie die IP-Adresse nach der Änderung an (*2).
33
3
Geben Sie „v“ ein, und drücken Sie danach die „En-
33
ter“-Taste, um die Einstelldetailliste zu verifizieren.
Die IP-Adresse wird geändert (*3).
∑ Die Verifizierung der Einstelldetailliste kann
weggelassen warden.
∑ Die Einstelldetails sind nicht wirksam, bis sie
gespeichert wurden (Seite 33).
∑ Falls Sie eine ungültige Nummer eingeben, wird
eine Fehlermeldung („Parameter Error!“ (Parameter-Fehler!)) angezeigt.
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
Speichern der
Einstellungen und
Abbrechen
([S]Save & Quit)
Speichert die Einstellwerte und bricht das Menü ab.
▼SETUP MENU (Konfigurationsmenü)
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>s
All Connection will be disconnect.
Continue(y/n)? y
Apply New setting...Done.
11
1 Geben Sie „s“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie „y“ ein, und drücken Sie danach
22
die „Enter“-Taste.
[8]DHCP Client
1
2
Abbrechen ohne Speichern
der Einstellungen
([Q]Quit Unchanged)
Bricht das Menü ab, ohne die Einstellwerte zu
speichern.
▼SETUP MENU (Konfigurationsmenü)
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>q
Quit Without Saving(y/n)? y
Setting Unchanged.
11
1 Geben Sie „q“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie „y“ ein, und drücken Sie danach
22
die „Enter“-Taste.
[8]DHCP Client
1
2
-33
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
Hinweis
Hinweis
Der Einstellvorang für jeden Eintrag wird erläutert. Für den grundlegenden Vorgang siehe
„Eingestellte Einträge“ auf Seite 32.
IP-Adressen-Einstellung
([1]IP Address)
Einstellung der IP-Adresse.
setup>1
IP Address :192.168.150.2
Please Enter :192.168.150.3
(change) —> 192.168.150.3
11
1 Geben Sie „1“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie einen numerischen Wert ein, und
22
drücken Sie danach die „Enter“-Taste.
Zeigen Sie die IP-Adresse nach der Änderung
an (*).
1
2
TeilnetzmaskenEinstellung ([2]Subnet Mask)
Einstellung der Teilnetzmaske.
setup>2
Subnet Mask :255.255.255.0
Please Enter :255.0.0.0
(change) —> 255.0.0.0
11
1 Geben Sie „2“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie einen numerischen Wert ein, und
22
drücken Sie danach die „Enter“-Taste.
Zeigen Sie die Teilnetzmaske nach der Änderung
an (*).
1
2
Vorgabe-GatewayEinstellung
([3]Default Gateway)
Einstellung des Vorgabe-Gateway.
setup>3
note: “0.0.0.0” means “Using no default gateway.”
*
Gateway Address :0.0.0.0
Please Enter :192.168.150.1
(change) —> 192.168.150.1
11
1 Geben Sie „3“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie einen numerischen Wert ein, und
22
drücken Sie danach die „Enter“-Taste.
Zeigen Sie die Gateway-Adresse nach der
Änderung an (*).
∑ Falls die Werte für die IP-Adresse, die
Teilnetzmaske oder das Gateway des Projektors
über das Telenet geändert wurden, kann der Computer nicht mit dem Projektor verbunden werden,
abhängig von den Einstellungen des Netzwerkes
des Computers.
*
Benutzernamen-Einstellung
([4]
User Name
)
Ausführung von Sicherheitsschutzmaßnahmen unter
Verwendung des Anwendernamens.
setup>4
User Name :
Please Enter : XX-XXXX
(change) —> XX-XXXX
11
1 Geben Sie „4“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie den Anwendernamen ein, und
22
drücken Sie danach die „Enter“-Taste.
Zeigen Sie den eingestellten Anwendernamen an (*).
1
2
*
1
2
*
-34
∑ Sie können den Anwendernamen mit bis zu 8
Zeichen eingeben.
∑ Sie können die nachfolgend dargestellten
Zeichen eingeben :
a-z, A-Z, 0-9, -, _
∑ In dem Vorgabestatus ist der Anwendername nicht
eingestellt.
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
Hinweis
Passwort-Einstellung
([5]Password)
Ausführung von Sicherheitsschutzmaßnahmen unter
Verwendung des Passworts.
setup>5
Password :
Please Enter :
(change) —> sharppj
11
1 Geben Sie „5“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie das Passwort ein, und drücken Sie
22
danach die „Enter“-Taste.
Zeigen Sie das eingestellte Passwort an (*).
Hinweis
∑ Sie können das Passwort mit bis zu 8 Zeichen
eingeben.
∑ Sie können die nachfolgend dargestellten
Zeichen eingeben :
a-z, A-Z, 0-9, -, _
∑ In dem Vorgabestatus ist das Passwort nicht
eingestellt.
sharppj
1
2
ProjektornamenEinstellung
Sie können einen Projektornamen zuordnen.
setup>7
Projector Name : XX-XXXX
Please Enter : MY XX-XXXX
(change) —> MY XX-XXXX
*
11
1 Geben Sie „7“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie den Projektornamen ein (*).
22
Zeigen Sie den eingestellten Projektornamen an.
∑ Sie können den Projektornamen mit bis zu 12
Zeichen eingeben.
∑ Sie können die nachfolgend dargestellten
Zeichen eingeben :
A-Z, 0-9, -, _, (,), space
(Wenn „a-z“ eingegeben werden, werden diese
automatisch in „A-Z“ umgewandelt.)
∑ Es ist der gleiche Name, wie der Name, der unter
Verwendung der RS-232C Befehle „PJN0“,
„PJN1“, „PJN2“ und „PJN3“ bestätigt oder
eingestellt werden kann.
([7]Projector Name)
1
2
*
RS-232C BaudratenEinstellung
Einstellung der Baudrate für die RS-232C Buchsen.
setup>6
0 ... 9600 bps
1 ... 38400 bps
2 ... 115200 bps
Baud Rate Select[0-2] :2
RS-232C Baud Rate : 115200 bps
11
1 Geben Sie „6“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Wählen und geben Sie die Nummer 0, 1 oder 2
22
ein, und drücken Sie danach die „Enter“-Taste.
Zeigen Sie die eingestellte Baudrate an (*).
Hinweis
∑
Stellen Sie die Baudrate des Projektors auf die gleiche
Rate ein, wie sie in dem Computer verwendet wird.
([6]RS-232C Baud Rate)
1
2
Einstellung des DHCPClient ([8]DHCP Client)
DHCP-Client auf „Enable“ oder „Disable“ stellen.
Beispiel: Wenn DHCP-Client auf „Enable“ gestellt wird
*
setup>8
note: It sets DHCP Client.
0 ... Disable
1 ... Enable
DHCP Select[0-1] : 1
DHCP Client : Enabled
Success get data from DHCP server.
[MAC Address
[IP Address
[Subnet Mask
[Default Gateway
[DHCP IP Address] : [192.168.150.1]
11
1 Geben Sie „8“ ein, und drücken Sie danach
11
] : [XX:XX:XX:XX:XX:XX]
] : [192.168.150.2]
] : [255.255.255.0]
] : [0.0.0.0]
die „Enter“-Taste.
22
2 Geben Sie „1“ ein, und drücken Sie danach
22
die „Enter“-Taste.
Zeigt die erhaltenen Werte (*) an.
1
2
*
-35
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
Hinweis
Hinweis
Abtrennen aller Anschlüsse ([D]Disconnect All)
Es besteht die Möglichkeit, dass Sie alle gegenwärtig
von dem Projektor erkannten TCP/IP-Verbindungen
abtrennen. Auch wenn ein COM-Umleitungsport
aufgrund eines Problems in dem Besetztstatus
festgehalten wird, kann der Bereitschaftsstatus durch
Ausführung dieser Abtrennung erzwungen werden.
setup>d
Disconnect All Connections(y/n)?y
Now Disconnecting...
11
1 Geben Sie „d“ ein, und drücken Sie danach
11
1
2
die „Enter“-Taste.
22
2 Geben Sie „y“ ein, und drücken Sie danach
22
die „Enter“-Taste.
Hinweis
∑ Falls Alles abtrennen ausgeführt wird, dann wird
die Verbindung zu dem Projektor über das
Netzwerk zwangsweise getrennt.
Öffnen des ADVANCED
SETUP MENUs
(Erweitertes
Konfigurationsmenü)
([A]Advanced Setup)
Einstellung der
automatischen Abmeldezeit
(ADVANCED[1]Auto Logout Time)
Falls nach einer festen Zeitspanne keine Eingabe erfolgt, dann trennt
der Projektor automatisch die Netzwerksverbindung unter Verwendung
der automatischen Abmeldefunktion. Es besteht die Möglichkeit, dass
Sie die Zeitspanne bis zum automatischen Abtrennen des Projektors
in Einheiten von einer Minute (von 1 bis 65535 Minuten) einstellen.
advanced>1
Valid range : 0 to 65535 (minute)
note: if you enter “0”, auto logout function will be disable.
Auto Logout Time: 5
Please Enter :15
(change) —> 15
11
1 Geben Sie „1“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie einen numerischen Wert ein, und
22
drücken Sie danach die „Enter“-Taste.
Zeigen Sie den eingestellten numerischen Wert an (*).
∑ Falls der Einstellwert gleich 0 ist, ist die
automatische Abmeldefunktion deaktiviert.
Wenn eine falsche Nummer eingegeben wurde, wird eine
∑
Fehlermeldung („Parameter Error!“ (Parameter-Fehler))
angezeigt und es erscheint wieder das ADVANCED
SETUP MENU (Erweiteres Konfigurationsmenü).
1
2
*
Datenport-Einstellung
(ADVANCED[2]Data Port)
Öffnet das ADVANCED SETUP MENU (Erweiteres
Konfigurationsmenü).
setup>a
******************** ADVANCED SETUP MENU ***********************
[1]Auto Logout Time [2]Data Port
[5]Network Ping Test
[6]Accept IP Addr(1) [7]Accept IP Addr(2) [8]Accept IP Addr(3)
[9]Accept All IP Addr [0]Search Port
[!]Restore Default Setting
[Q]Return to Main Menu
advanced>
11
1 Geben Sie „a“ ein, und drücken Sie danach
11
die „Enter“-Taste.
-36
1
Die TCP Port-Nummer kann innerhalb eines Bereiches
von 1025 bis 65535 eingestellt werden.
advanced>2
Valid range :1025 to 65535
Data Port :10002
Please Enter :10005
(change) —> 10005
11
1 Geben Sie „2“ ein, und drücken Sie danach
11
1
2
die „Enter“-Taste.
22
2 Geben Sie einen numerischen Wert ein, und
22
drücken Sie danach die „Enter“-Taste.
Zeigen Sie den eingestellten numerischen Wert an (*).
∑
Führen Sie die Einstellung gemäß Anforderung aus. Normalerweise
sollten Sie die werksseitige Vorgabeeinstellung verwenden.
*
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
Hinweis
Hinweis
Ausführung des NetzwerkPing-Testes
(ADVANCED[5]Network Ping Test)
Sie können bestätigen, dass die Netzwerksverbindung
zwischen dem Projektor und einem Computer usw.
normal arbeitet.
advanced>5
Ping dest IP addr :192.168.150.1
Please Enter :192.168.150.152
(change) —> 192.168.150.152
32 bytes from 192.168.150.152: icmp_seq = 1, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 2, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 3, time = 0 ms
32 bytes from 192.168.150.152: icmp_seq = 4, time = 0 ms
11
1 Geben Sie „5“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie die IP-Adresse des zu prüfenden
22
Gerätes ein, und drücken Sie danach die „Enter“-Taste.
Zeigen Sie die eingegebene IP-Adresse an (*1).
Zeigen Sie das Testergebnis an (*2).
Hinweis
∑ Falls Sie die „Enter“-Taste drücken, ohne eine IP-
Adresse einzugeben, dann wird die früher
verwendete IP-Adresse des Ping-Zielortes
eingegeben.
∑ Falls ein Fehler mit der Verbindung vorliegt, wird
„Error: No answer“ (Fehler: Keine Antwort) 5
Sekunden nach einem nochmaligem Versuch
angezeigt. In diesem Fall müssen Sie die
Einstellungen für den Projektor und den Computer
bestätigen und sich an Ihren Netzwerk-Administrator wenden.
1
2
Einstellung der
akzeptierten IP-Adresse
(ADVANCED[6]Accept IP Addr (1)
– [8]Accept IP Addr (3))
Es besteht auch die Möglichkeit, dass Sie die Sicherheit des Projektors
verbessern, indem Sie nur eine Verbindung von einer vorgeschriebene
IP-Adresse zulassen. Sie können bis zu drei IP-Adressen einstellen,
die Verbinddungen zu dem Projektor herstellen dürfen.
*1
*2
advanced>6
Accept IP Addr(1) : 0.0.0.0
Please Enter : 192.168.150.152
(change) —> 192.168.150.152
11
1 Geben Sie „6“, „7“ oder „8“ ein, und drücken
11
Sie danach die „Enter“-Taste.
22
2 Geben Sie einen numerischen Wert ein, und
22
drücken Sie danach die „Enter“-Taste.
Zeigen Sie den eingestellten numerischen Wert an (*).
∑
Um die gegenwärtig eingestellte akzeptierte IPAdresse ungültig zu machen, geben Sie „0.0.0.0“ ein.
∑
Falls eine oder mehrere akzeptierte IP-Adressen
eingestellt werden, dann werden keine Verbindungen
von IP-Adressen zugelassen, die noch nicht eingestellt
sind. Sie können unter Verwendung von [9]Accept
All IP Addr wieder gelöscht werden.
Akzeptieren aller IP-Adressen
(ADVANCED[9]Accept All IP Addr)
Entfernt die IP-Adressen, die mit „Akzeptierte IPAdresse“ eingestellt wurden.
advanced>9
Accept All IP Addresses(y/n)? y
11
1 Geben Sie „9“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie „y“ ein, und drücken Sie danach
22
die „Enter“-Taste.
1
2
*
1
2
∑ Zu dem Zeitpunkt, zu dem „y“ eingegeben wurde,
werden die numerischen Werte für die akzeptierten
IP-Adressen (1)-(3) auf „0.0.0.0“ zurückgestellt.
∑ Wenn “n” eingegeben worden ist, ändert sich die
Einstellung nicht.
-37
Einstellung des Projektors für die Verwendung von RS-232C oder Telenet
Einstellung des Suchports
(ADVANCED[0]Search Port)
Stellt die Portnummer für die Suche nach dem
Projektor von dem Netzwerk ein.
advanced>0
Please Enter Port Number for Search from Computer.
Valid range : 1025 to 65535
Search Port : 5006
Please Enter : 5004
(change) —> 5004
11
1 Geben Sie „0“ ein, und drücken Sie danach
11
die „Enter“-Taste.
22
2 Geben Sie einen numerischen Wert ein, und
22
drücken Sie danach die „Enter“-Taste.
Zeigen Sie den eingestellten numerischen Wert an (*).
Hinweis
∑ Führen Sie die Einstellung gemäß Anforderung aus.
Sie sollten die werksseitige Vorgabeeinstellung
verwenden.
1
2
Rückkehr an das
Hauptmenü
(
ADVANCED[Q]Return to Main Menu
Kehrt an das Haupt-SETUP-MENÜ zurück.
advanced>q
---------------------------------SETUP MENU-------------------------------[1]IP Address [2]Subnet Mask [3]Default Gateway
[4]User Name [5]Password
[6]RS-232C Baud Rate [7]Projector Name [8]DHCP Client
*
[A]Advanced Setup [D]Disconnect All
[V]View All Setting [S]Save & Quit [Q]Quit Unchanged
setup>
11
1 Geben Sie „q“ ein, und drücken Sie danach
11
die „Enter“-Taste.
Kehrt an das SETUP MENU (Konfigurationsmenü)
zurück.
)
1
Rückkehr an die
Vorgabeeinstellungen
(
ADVANCED[!]Restore Default
Setting
Lässt alle Menüeinstellwerte auf den Vorgabestatus
zurückkehren.
advanced>!
Restore All Setting to Default(y/n)? y
— User Setting Initialized —
11
1 Geben Sie „!“ ein, und drücken Sie danach
11
22
2 Geben Sie „y“ ein, und drücken Sie danach
22
∑
)
1
2
die „Enter“-Taste.
die „Enter“-Taste.
Hinweis
Falls die Werte für die IP-Adresse, die Teilnetzmaske
oder das Gateway des Projektors über das Telenet
zurückgesandt wurden, kann der Computer nicht
mit dem Projektor verbunden werden, abhängig von
den Einstellungen des Netzwerkes des Computers.
-38
Wiedereinstellung des Lampentimers des Projektors über LAN
Wenn der Projektor an ein Netzwerk angeschlossen ist, können Sie HyperTerminal oder ein ähnliches
Kommunikationsprogramm verwenden, um einen Befehl zu geben, mit dem der Lampentimer eingestellt
werden kann. Das unten stehende Beispiel verwendet als Betriebssystem Windows® XP.
1
Klicken Sie „Start“ (Start) – „All
„
Programs“ (Alle Programme) –
cessories“ (Zubehör) –
cations“ (Kommunikation) –
„
HyperTerminal“.
∑
Falls Sie HyperTerminal installiert haben,
lesen Sie die Bedienungsanleitung Ihres
Computers.
∑ Je nach den Einstellungen Ihres Com-
puters werden Sie eventuell
aufgefordert, Ihren Bereichscode und
weitere Details einzugeben. Geben Sie
die Informationen wie gefordert ein.
„
Communi-
Ac-
2 Geben Sie im „Name
(Namens)-Feld einen Namen ein
und klicken Sie „OK“.
“
3 Wenn Sie aufgefordert werden,
den Bereichscode einzugeben,
geben Sie ihn im „Area code“ (Bereichscode)-Feld ein. Wählen
Sie vom „Connect using“(Verwendete Verbindung-) Dropdown-Menü „TCP/IP (Winsock)“
und klicken Sie „OK“.
4
Geben Sie die IP-Adresse des
Projektors im
(Adresse des Computers)-Feld
ein (siehe
(Netzwerk)-Menü auf dem
Projektor) und geben Sie den
Datenport des Projektors im „Port
number
(„10002“ ist die Standardeinstellung)
und klicken Sie „OK“.
“
- (Portnummern)-Feld ein
„
Host address“-
„
TCP/IP“ im „Network“-
-
Wählen Sie „TCP/IP
(Winsock)“
-39
Wiedereinstellung des Lampentimers des Projektors über LAN
5 Klicken Sie im
Menü „Properties“ (Eigenschaften).
6 Klicken Sie die
(Einstellungen)-Leiste und
klicken Sie anschließend
Setup“ (ASCII-Einrichtung).
7
Markieren Sie die Kästchen für die
Optionen
feeds“ (Senden des Zeilenendes mit
Zeilenvorschüben),
characters locally“ (Eingegebene
Zeichen lokal ausgeben) und
pend line feeds to incoming line
ends“ (Angehängte Zeilenvorschübe
zu ankommenden Zeilenvorschüben)
und klicken Sie
∑ Das Eigenschaftenfenster LAMPRESET
erscheint, klicken Sie „OK“.
„
Send line ends with line
„
File“- (Datei)-
„
Settings“-
„
Echo typed
„
OK“.
„
ASCII
„
Ap-
8 Falls für den Projektor ein
Benutzername und/oder ein
Passwort eingestellt sind, geben
Sie beide ein.
9
Geben Sie den Befehl für die
Lampenrücksetzung
∑ Dieser Befehl kann nur dann gesendet
werden, wenn sich der Projektor im
Standby-Modus befindet.
∑
Wenn „OK“ erscheint, zeigt dies die
erfolgreiche Rücksetzung der Lampe an.
10
Schließen Sie HyperTerminal.
-40
„
LPRE0001“.
Fehlersuche
Kommunikation kann mit dem Projektor nicht etabliert werden.
Bei Anschluss des Projektors unter Verwendung des seriellen Anschlusses
\ Überprüfen Sie, dass die RS-232C Buchse des Projektors und des Computers oder des im
Fachhandel erhältlichen Steuergerätes richtig angeschlossen sind.
\ Achten Sie darauf, das es sich bei dem RS-232C Kabel um ein Crossover-Kabel handelt.
\ Stellen Sie sicher, dass die Einstellung des RS-232C Ports für den Projektor mit der Einstellung
für den Computer oder dem im Fachhandel erhältlichen Steuergerät übereinstimmt.
Bei Anschluss des Projektors an einen Computer unter Verwendung einer
Netzwerk-(LAN)-Verbindung
\ Stellen Sie sicher, dass der Kabelstecker richtig in die LAN-Buchse des Projektors eingesteckt
ist.
\ Stellen Sie sicher, dass der Kabelstecker richtig in einen LAN-Port des Computers oder eines
Netzwerkgerätes, wie z.B. eines Hubs, eingesteckt ist.
\ Stellen Sie sicher, dass es sich bei dem LAN-Kabel um ein Kabel der Kategorie 5 handelt.
\ Stellen Sie sicher, dass es sich bei dem LAN-Kabel um ein Crossover-Kabel handelt, wenn
Sie den Projektor direkt an den Computer anschließen.
\ Stellen Sie sicher, dass es sich bei dem LAN-Kabel um ein gerade durchgehendes Kabel
handelt, wenn Sie den Projektor mit einem Netzwerkgerät, wie z.B. einem Hub, verbinden.
\ Achten Sie darauf, dass die Stromversorgung für das Netzwerkgerät, wie z.B. einem Hub,
zwischen dem Projektor und einem Computer eingeschaltet ist.
Überprüfen Sie die Netzwerk-Einstellungen für den Computer und den Projektor.
\ Kontrollieren Sie die folgenden Netzwerk-Einstellungen für den Projektor.
∑ IP Address (IP-Adresse)
Stellen Sie sicher, dass die IP-Adresse für den Projektor in dem Netzwerk nicht dubliziert ist.
∑ Subnet Mask (Teilnetzmaske)
Wenn die Gateway-Einstellung für den Projektor gleich „0.0.0.0“ (nicht verwendet) ist, oder
die Gatewy-Einstellung für den Projektor und die Vorgabe-Gateway-Einstellung für den
Computer gleich sind:
∑ Die Teilnetzmasken für den Projektor und den Computer sollten gleich sein.
∑ Die von der Teilnetz-Maske gezeigten IP-Adressen-Teile für den Projektor und den
Computer sollten identisch sein.
(Beispiel)
Wenn die IP-Adresse für den Projektor gleich „192.168.150.2“ und die Teilnetzmaske gleich
„255.255.255.0“ ist, dann sollte die IP-Adresse für den Computer gleich „192.168.150.X“
(X=3-254) und die Teilnetzmaske gleich „255.255.255.0“ sein.
∑ Gateway
Wenn die Gateway-Einstellung für den Projektor gleich „0.0.0.0“ (nicht verwendet) ist, oder
die Gatewy-Einstellung für den Projektor und die Vorgabe-Gateway-Einstellung für den
Computer gleich sind:
∑ Die Teilnetze für den Projektor und den Computer sollten gleich sein.
∑ Die von der Teilnetz-Maske gezeigten IP-Adressen-Teile für den Projektor und den
Computer sollten identisch sein.
(Beispiel)
Wenn die IP-Adresse für den Projektor gleich „192.168.150.2“ und die Teilnetzmaske gleich
„255.255.255.0“ ist, dann sollte die IP-Adresse für den Computer gleich „192.168.150.X“
(X=3-254) und die Teilnetzmaske gleich „255.255.255.0“ sein.
Hinweis
∑ Die werkseitigen Grundeinstellungen für den Projektor sind wie folgt:
DHCP-Client : Aus
IP-Adresse : 192.168.150.2
Subnet Mask : 255.255.255.0
Gateway-Adresse : 0.0.0.0 (Nicht verwendet)
∑ Für die Netzwerk-Einstellungen für den Projektor siehe Seite 22.
-41
Fehlersuche
\ Halten Sie die folgenden Schritte ein, wenn Sie die Netzwerk-Einstellungen für den Computer
überprüfen.
1. Öffnen Sie einen Befehl-Eingabeaufforderung (MS-DOS Prompt).
∑ Im Falle von Windows
„MS-DOS Prompt“ (MS DOS-Eingabeaufforderung) in dieser Reihenfolge.
∑ Im Falle von Windows
(Zubehör), „MS-DOS Prompt“ (MS DOS-Eingabeaufforderung) in dieser Reihenfolge.
∑ Im Falle von Windows
(Zubehör), „Command Prompt“ (Befehls-Eingabeaufforderung) in dieser Reihenfolge.
∑ Im Falle von Windows
®
98 oder 98SE: Klicken Sie auf „START“, „Programs“ (Programme),
®
Me: Klicken Sie auf „START“, „Programs“ (Programme), „Accessories“
®
2000: Klicken Sie auf „START“, „Programs“ (Programme), „Accessories“
®
XP: Klicken Sie auf „START“, „All Programs“ (Alle Programme),
„Accessories“ (Zubehör), „Command Prompt“ (Befehls-Eingabeaufforderung) in dieser
Reihenfolge.
2. Nachdem Sie den Befehls-Eingabeaufforderung (MS-DOS Prompt) gestartet haben, geben
Sie den Befehl „ipconfig“ ein, und drücken Sie danach die „Enter“-Taste.
Hinweis
∑ Die Kommunikation wird vielleicht nicht etabliert, auch wenn Sie die Netzwerk-
Einstellungen für den Computer ausgeführt haben. In einem solchen Fall starten
Sie erneut den Computer.
C:\>ipconfig
-42
Hinweis
∑ Verwendungsbeispiele für ipconfig
C:\>ipconfig /? Zeigt an wie „ipconfig.exe“ zu verwenden ist.
C:\>ipconfig zeigt die eingestellte IP-Adresse, die Teilnetzmaske und das
Vorgabe-Gateway an.
C:\>ipconfig /all zeigt alle Einstellinformationen in Hinsicht auf TCP/IP an.
3. Um an die Windows-Anzeige zurückzukehren, geben Sie „exit“ ein, und drücken Sie danach
die „Enter“-Taste.
Fehlersuche
\ Überprüfen Sie, ob das „TCP/IP“-Protokoll richtig arbeitet, indem Sie den „PING“-Befehl
verwenden. Überprüfen Sie auch, ob die IP-Adresse eingestellt ist.
1. Öffnen Sie einen Befehl-Eingabeaufforderung (MS-DOS Prompt).
∑ Im Falle von Windows
„MS-DOS Prompt“ (MS DOS-Eingabeaufforderung) in dieser Reihenfolge.
∑ Im Falle von Windows
(Zubehör), „MS-DOS Prompt“ (MS DOS-Eingabeaufforderung) in dieser Reihenfolge.
∑ Im Falle von Windows
(Zubehör), „Command Prompt“ (Befehls-Eingabeaufforderung) in dieser Reihenfolge.
Im Falle von Windows® XP: Klicken Sie auf „START“, „All Programs“ (Alle Programme),
∑
„Accessories“ (Zubehör), „Command Prompt“ (Befehls-Eingabeaufforderung) in dieser Reihenfolge.
2. Nachdem Sie den Befehls-Eingabeaufforderung (MS-DOS Prompt) gestartet haben, geben
Sie den Befehl „PING“ ein.
Eingabebeispiel C:\>Ping XXX.XXX.XXX.XXX
„XXX.XXX.XXX.XXX“ sollte mit einer IP-Adresse eingegeben werden, an die der Anschluss
erfolgen soll, wie zum Beispiel an den Projektor.
3. Bei normalem Anschluss wird das folgende Display erhalten.
(Die Bildschirmanzeige kann sich in Abhängigkeit von dem Betriebssystem etwas unterscheiden.)
<Beispiel> Wenn die IP-Adresse mit „192.168.150.2“ verbunden ist.
®
98 oder 98SE: Klicken Sie auf „START“, „Programs“ (Programme),
®
Me: Klicken Sie auf „START“, „Programs“ (Programme), „Accessories“
®
2000: Klicken Sie auf „START“, „Programs“ (Programme), „Accessories“
4. Wenn kein Befehl gesandt werden kann, wird „Aufforderungszeit abgelaufen“ („Request
time out“) angezeigt.
Überprüfen Sie nochmals die Netzwerk-Einstellung.
Falls die Kommunikation noch immer nicht richtig etabliert werden kann, wenden Sie sich
an Ihren Netzwerk-Administrator.
Um an die Windows®-Anzeige zurückzukehren, geben Sie „exit“ ein, und drücken Sie danach die „Enter“-Taste.
5.
Es kann keine Verbindung hergestellt werden, da Sie Ihren Anwendernamen
oder Ihr Passwort vergessen haben.
\ Initialisieren Sie die Einstellungen. (Siehe Seite 54 in der Bedienungsanleitung des Projektors.)
\ Nach der Initialisiertung führen Sie die Einstellung erneut aus.
-43
Abmessungen
Einheiten: Zoll (mm)
Ansicht von
der Seite
Ansicht
von hinten
Ansicht von
oben
12 27/32 (326)
31
3
/64 (88,5)
64
/
17
(6)
4
/
1
(279,5)
64
/
1
11
(6,5)
Ansicht von
der Seite
Ansicht von
vorne
Ansicht von
unten
64
/
63
4 (101,5)
(25)
15
2
/
16
(74,5)
53
5
/64 (148) 5 53/64 (148)
2 61/
64
1 5/
(75)
(27,25)
32
/
31
(50)
1
(76,5)
64
/
1
3
29
/
32
2
64
(73,5)
(268,5)
64
/
(235,5)
37
32
/
9
10
9
(146,5)
32
/
25
5
-44
Projektor- und Objektivabmessungen
[Wenn AN-C12MZ installiert ist]
15 21/64 - 15 13/32 (389 - 391)
107
[Wenn AN-C18MZ installiert ist]
Abmessungen
Einheiten: Zoll (mm)
67,5
[Wenn AN-C27MZ installiert ist]
80
[Wenn AN-C41MZ installiert ist]
12 3/32 - 12 11/64 (307 - 309)
7
13
/16 - 13 5/8 (341 - 346)
19
13
/32 - 13 3/4 (345 - 349)
Einheiten: Zoll (mm)
Einheiten: Zoll (mm)
Einheiten: Zoll (mm)
80
-45
Loading...
