SHARP UX-470 User Manual [de]

MODELL

UX-470

TELEFAX

BEDIENUNGSANLEITUNG

1. Installation

2. Benutzung des Anrufbeantworters

3. Senden von Originalen

4. Empfang

5. Kopieren

6. Telefonfunktionen

7. Sonderfunktionen

8. Optionale Einstellungen

9. Ausdruck von Berichten und Listen

10. Wartung

11. Störungsbeseitigung

CAUTION:

For a complete electrical disconnection pull out the mains plug.

VORSICHT:

Zur vollständigen elektrischen Trennung vom Netz den Netzstecker ziehen.

ATTENTION:

Pour obtenir une mise hors-circuit totale, débrancher la prise de courant secteur.

AVISO:

Para una desconexión eléctrica completa, desenchufar el enchufe del tomacorriente.

VARNING:

För att helt koppla från strömmen, dra ut stickproppen.

ATTENZIONE:

Per un totale scollegamento elettrico rimuovere la spina di corrente.

"The mains outlet (socket-outlet) shall be installed near the equipment and shall be easily accessible." "De aansluiting op de stroomvoorziening (stopkontakt) moet nabij het apparaat zijn aangebracht en moet gemak-

kelijk bereikbaar zijn." Ett nätuttag (vägguttag) bör befinna sig nära utrustningen och vara lätt att tillgå. La presa di corrente deve essere installata vicino all’apparecchio, e deve essere facilmente accessibile. El tomacorriente principal se debe encontrar cerca del aparato y debe ser fácil de acceder a él. "Die Netzsteckdose (Wandsteckdose) sollte in der Nähe des Geräts installiert werden und leicht zugänglich sein." Stikkontakten skal være placeret nær faxen og være let tilgængelig. Pääpistoke (pistokkeen poisto) tulee asentaa lähelle laitetta ja tulee olla helposti poistettavissa. Stikkontakten må være montert i nærheten av utstyret og den må være lett tilgjengelig. La prise de courant principale (d’alimentation) doit être située près de l’appareil et facilement accessible.

This equipment complies with the requirements of Directives 89/336/EEC and 73/23/EEC as amended by 93/68/EEC.

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Ce matériel répond aux exigences contenues dans les directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG. Dette udstyr overholder kravene i direktiv nr. 89/336/EEC og 73/23/EEC med tillæg nr. 93/68/EEC. Quest’ apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva

93/68/EEC.

Este equipamento obedece às exigências das directivas 89/336/CEE e 73/23/CEE, na sua versão corrigida pela directiva 93/68/CEE.

Este aparato satisface las exigencias de las Directivas 89/336/CEE y 73/23/CEE, modificadas por medio de la 93/68/CEE.

Denna utrustning uppfyller kraven enligt riktlinjerna 89/336/EEC och 73/23/EEC så som kompletteras av 93/68/EEC. Dette produktet oppfyller betingelsene i direktivene 89/336/EEC og 73/23/EEC i endringen 93/68/EEC. Tämä laite täyttää direktiivien 89/336/EEC ja 73/23/EEC vaatimukset, joita on muutettu direktiivillä 93/68/EEC. 89/336/EEC : EMC directive 73/23/EEC : Low voltade directive 93/68/EEC : CE Mark regulation

Kurzbedienungsanleitung

INSTALLATION

TEL. SET

TEL. LINE

1. Schließen Sie den Hörer entsprechend der Abbildung an.

2. Stecken Sie den Netzstecker in eine geerdete 220-230 V Steckdose.

3. Stecken Sie das eine Ende der Telefonleitung in die TEL. LINE Buchse auf der Rückseite des Faxgeräts und das andere Ende in die Telefonbuchse an der Wand.

ANSAGE AUFZEICHNEN

1. Drücken Sie:

FUNKTION

Es wird folgendes angezeigt:

ANSAGE AUFNEHMEN

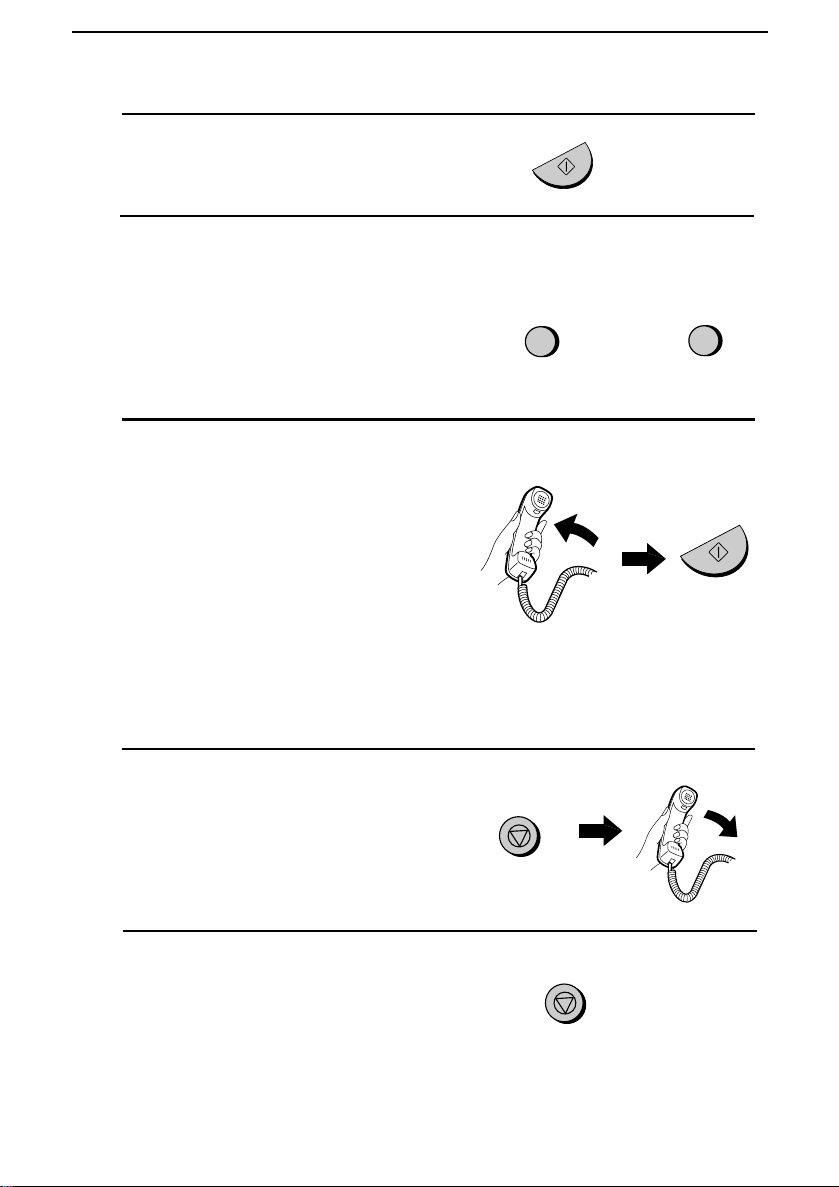

2. Drücken Sie:

START/SPEICHER

Drücken Sie 1 (GENERAL), um einen Ansagetext für den Anrufbeantworter aufzuzeichnen und 2 (TRANSFER), um einen Ansagetext für die Weiterleitungsfunktion aufzuzeichnen.

4. Nehmen Sie den Hörer ab , und sprechen Sie Ihren Text in den Hörer.

5. Wenn Sie den Text aufgespro chen haben , drücken Sie die Taste STOP, un d legen Sie den Hörer auf.

6. Drücken Sie:

STOP

EINGABE VON NAME UND

FAXNUMMER

Hinweis:

1. Drücken Sie:

Es wird folgendes angeze igt:

2. Drücken Sie:

3. Geben Sie Ihre Faxnum m er mi t den Ziffern ta ste n ein (max. 20 Ziffern).

♦Um einen Fehler zu korrigi ere n, drücken Sie die

Taste ALPHAWAHL/R , um den Cursor zu dem Fehler zurückzubewegen, und geben Sie dann die richtige Zahl oder den richtigen Buchstaben ein.

4. Drücken Sie:

5. Geben Sie Ihren Namen üb er die entsprechenden Zifferntasten ein (siehe Abbildung).

♦Um nacheinander zwei Buchstaben mit der

gleichen Taste einzugeben, drücken Sie die Taste LAUTSPR. nach Eingabe des ersten Buchstabens.

A = B =

C =

D =

E =

F =

G =

H =

I =

GHI

PQRS

Drücken Sie ein- oder mehrmals die entsprechende Taste, bis das gewünschte Symbol erscheint.

6. Wenn Sie die Eing ab e be en de t haben, dann drücken Sie:

Um die folgende Funktion ausführen zu können, müssen Druckfolie und Papier eingelegt sein.

FUNKTION

SENDERKENNUNG

START/SPEICHER

J =

K =

L =

M =

N =

O =

P =

Q = R =

DEF

ABC

JKL

TUV

SYMBOLE

MNO

WXYZ

KURZWAHL

WAHLWDH.

ALPHAWAHL

LAUTSPR.

Löscht markierten Buchstaben. Umschalttaste, um zwischen Groß- und Kleinschreibung

umzuschalten. Bewegt den Cursor nach links. Bewegt den Cursor nach recht s.

S =

T = U =

V =

W =

X =

Y =

Z =

SPACE =

START/SPEICHER

STOP

DATUM UND UHRZEIT

EINSTELLEN

Hinweis:

Drücken Sie: Es wird folgendes angezeigt:

Drücken Sie die Taste START :

Geben Sie zwei Ziffern für den Wochentag ein (01 bis 31). Geben Sie zwei Ziffern für den Monat ein (01 bis

12). Geben Sie vier Ziffern für das Jahr ein (z.B. 1999). Geben Sie zwei Ziffern für die Stunde ein (00 bis

23). Geben Sie zwei Ziffern für die Minute ein (00 bis

59). Drücken Sie nach Beendigung der Eingabe:

Um die folge nd e Funktion ausführen zu können, müssen Druckfo lie und Pap ier ein ge le gt sein.

FUNKTION

TAG/ZEIT EINST.

START/SPEICHER

STOP

NUMMERN IN DER

WÄHLAUTOMATIK

SPEICHERN UND LÖSCHEN

Hinweis:

1. Drücken Sie:

Es wird folgendes angezeigt:

Drücken Sie 1, um eine Nummer zu speichern oder 2, um ei ne Nummer zu löschen.

3. Geben Sie eine 2stellige Kurzwahlnummer ein (von 01 bis 05 zum Wählen über Zielwahltaste oder 06 bis 45 zum Wählen über Kurzwahlnummer). (Wenn Sie eine Nummer löschen, dann gehen Sie zu Schritt 7.)

4. Geben Sie die vollständige Telefon-/Faxnumm er ein.

5. Drücken Sie:

6. Geben Sie den Namen des Orts mit den Zifferntasten ein (max. 20 Zeichen). (Siehe die Buchstabeneingabetabelle in EINGABE VON NAME UND FAXNUMMER.)

7. Drücken Sie:

Um die folge nd e Funktion ausführen zu können, müssen Druckfo lie und Pap ier ein ge le gt sein.

FUNKTION

FAX/TEL. NUMMERN

START/SPEICHER

STOP

START/SPEICHER

SENDEN VON ORIGINALEN

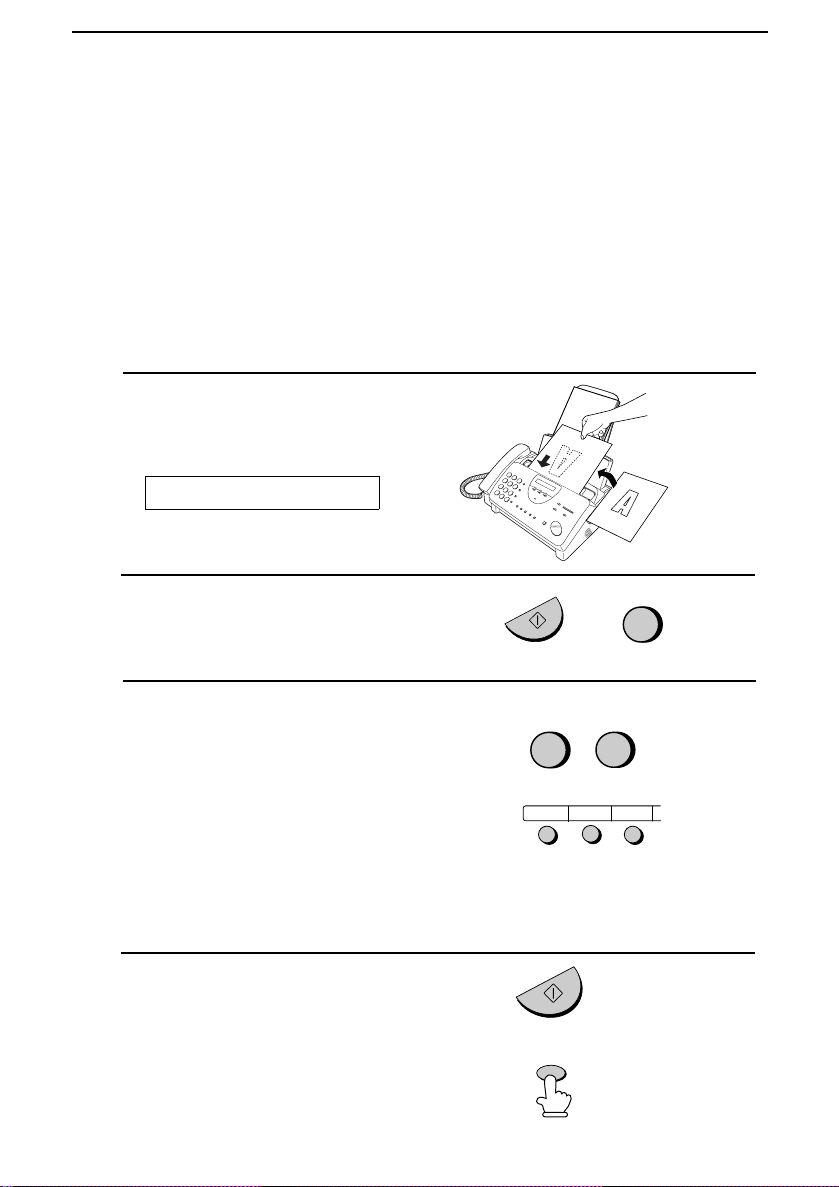

Legen Sie Ihr Original (max. 10 Seiten) mit der bedruckten Seite nach unten in den Originaleinzu g.

Wählen über Tastatur

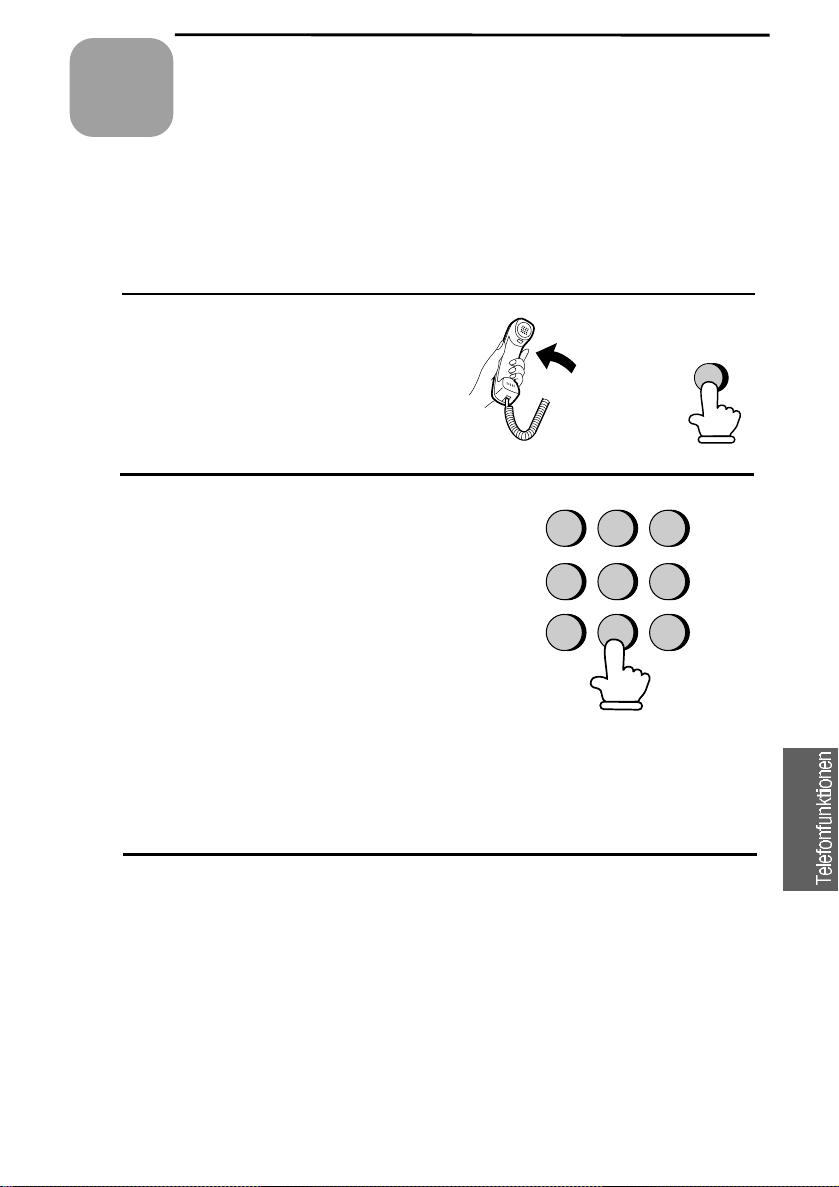

1. Nehmen Sie den Hörer ab , ode r drücken Sie

2. Wählen Sie die Faxnummer.

3. Warten Sie auf das Antwortsignal (wenn der andere Teilnehmer antwortet, bitten Sie diesen, die Starttaste zu drücken).

4. Drücken Sie:

Wählen über Zielwahltaste

Drücken Sie die entsprechende Zielwahltaste. Die Übertragun g begin nt auto matisch.

Wählen über Kurzwahlnummer

1. Drücken Sie:

START/SPEICHER

KURZWAHL

2. Geben Sie eine 2stel lige Kur zwahl nu mme r ein.

3. Drücken Sie:

START/SPEICHER

EMPFANG VON ORIGINALEN

FAX

TEL

14 FEB 10:30

ANRUFB.TEL/FAX

FAX

TEL

Drücken Sie:

FAX Modus: Das Faxgerät antwortet automatisch

nac h ein bis zwei Rufen und empfängt das einge hend e Origin al .

EMPFANGSART

TEL Modus:

Faxsignalton

EMPFANGEN

TEL/FAX Modu s :

Nach 1 oder 2 Rufen nimmt das Faxgerät Anrufe entgegen un d empfä ng t Faxna chr ichte n. Anru fe (einschließlich manuell gewählten Faxübertragungen) werden durch ein spezielles Rufsignal angekündigt.

ANRUFB. Modus: Wähle n Sie die sen Mo du s,

wenn Sie abwesend sind, um sowohl gesprochene Meldungen als auch Faxnachrichten empfangen zu können .

14 FEB 10:30

ANRUFB.TEL/FAX

TEL

ANRUFB.TEL/FAX

TEL

ANRUFB.TEL/FAX

FAX

START/SPEICHER

LAUTSPR.

Einführung

Wir danken Ihnen, daß Sie sich für ein Faxgerät von Sharp entschieden haben. Wichtige Sicherheitshinweise Ihres neuen Sharp Faxgeräts sind unten aufgeführt. Technische Date n finden sie am Ende dieser Bedienungsanleitung.

Sicherheitshinweise

• Zerlegen Sie das Faxgerät nicht, und versuchen Sie nicht, Vorgänge

auszuführen, die in di esem Handbuch nicht beschrieben wurden. Wend en Sie sich stets an den für Sie zuständigen Vertragshändler.

• Dieses Faxgerät darf nur an eine geerdete Netzsteckdose 220-230 V, 50

Hz, (2-polig) angeschlossen werden. Wird das Faxgerät an eine andere Netzsteckdose angeschlos sen, kann es zu Beschädigu ngen kom men.

• Installieren oder benutzen Sie das Gerät nicht in der Nähe von Wasser,

und berühren Sie es nicht mit feuchten Händen. Lassen Sie keine Flüssigkeiten auf das Gerät gelangen.

• Wenn eine der folgenden Situationen eingetreten ist, wenden Sie sich

bitte an den zuständigen Vertragshändl er (Netzstecker des Faxgeräts aus der Steckdose ziehen. Telefonstecker herausziehen):

- Flüssigkeit wurde über das Faxgerät gegossen, oder das Faxgerät war Regen oder Wasser ausgesetzt.

- Das Gerät verbreitet einen unangenehmen Geruch, Qualm tritt aus, oder es sind ungewöhnliche Geräusche aus dem Gerät zu hören.

- Das Netzkabel ist durchgescheuert oder beschädigt.

- Das Faxgerät ist heruntergefallen, oder das Gehäus e ist beschädi gt .

• Nichts auf das Netzkabel stell en. Stell en S ie d as Ge rät ni cht dort auf, w o

Personen auf das Netzkabel treten könnten.

• S tecken Sie keinerlei Gegenstände in die Schlitze oder Öffnungen im

Faxgerät. Dies könnte einen Brand auslösen oder einen elektrischen Schlag provozieren. Sollte ein Gegenstand in das Gerät fallen, den Sie nicht entfernen können, Netzstecker ziehen und den zuständigen Vertragshändler anrufen.

• S tellen Sie das Gerät nicht auf eine instabile Unterlage. Das Faxgerät

könnte beim Herunterfallen stark beschädigt werden.

• De r Anschluß des Gerätes mit den notwendigen Verdrahtungen sollte

niemals während eines Gewitters e rfolgen.

• Te lefonanschlüsse niemals in Naßbereichen verlegen; es sei denn, die

Anschlüsse sind speziell für einen solchen Einsatz ausgelegt und entsprechend gekennzeichnet.

• Niemals blanke Telefondrähte oder Anschlußklemmen berühren, bevor

die Telefonleitung ni cht vo m Netz abgeklemmt ist.

• Beim Verlegen von Telefonleitungen sorgfältig und mit der nötigen

Vorsicht vorgehen.

• Da s Telefon während eines Gewitters nicht benutzen. Ausgenommen

sind drahtlose Telefone. Andernfalls besteht ei n geringes Risiko, daß Sie einen Stromschlag bekomm en könn en .

• Um das Austreten von Gas zu melden, sollten Si e kein Telefon benutzen,

das sich in unmittelbarer Nähe dieser Gefahrenquelle befindet.

• Die Steckdose sollte in der Nähe des Gerätes installiert und leicht

zugänglich sein.

WICHTIG

•• Dieses Faxgerät wurde nur für das Land entwi ckel t, in dem es gekau ft

wurde.

Inhaltsverzeichnis

1 Installation 5

Auspacken (Checkliste) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Anschlüsse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installation der Druckfolie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Papier einlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Eingabe von Name und Faxnumm er. . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Datum und Uhrzeit einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Auswahl der Empfangsart. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Lautstärke einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

2 Benutzung des Anrufbeantworters 31

Einen Ansagetext aufzeichnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Betrieb des Anrufbeantworters. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Optionale Einst ell ungen des Anrufbeant worters . . . . . . . . . . . . . . . . . 38

Funktion "Weit erl eiten" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Durchgangsfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Fernbedienungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

3 Senden von Originalen 55

Übertragbare Originale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Original einlegen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Auflösung und Kontr ast . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Normaler Wählvorgang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Ein Fax mit der Wählautomatik senden . . . . . . . . . . . . . . . . . . . . . . . . 63

Cost Management

(Senden mit Zugangsnummern privater Anbieter). . . . . . . . . . . . . . . . 67

4 Empfang 73

TEL/FAX Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

FAX Modus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

ANRUFB. Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

TEL Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Auto-Cordless-F ax-Cont rol

(Anruf von einem Schnurlostelefon entgegennehmen) . . . . . . . . . . . . 77

Stiller Faxempfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

5 Kopieren 80

6 Telefonfunktionen 83

7 Sonderfunktionen 87

Rufnummern-Erkennung (CLIP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Rundsenden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

Deckblatt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Stapelseitennumerierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Schutz vor ungewünschten Num mern . . . . . . . . . . . . . . . . . . . . . . . . . 99

Originale aus dem Speicher senden . . . . . . . . . . . . . . . . . . . . . . . . . . 101

Abruf (eine Faxübertragung abrufen). . . . . . . . . . . . . . . . . . . . . . . . . 103

Timer-Funktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

8 Optionale Einstellungen 108

9 Ausdruck von Berichten und Listen 116

10 Wartung 120

11 Störungsbeseitigung 124

Probleme und Lösung en . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

Nachrichten und Signale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

Papierstau beseit ig en. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

Spezifikationen 134

Kapitel

Installation

Auspacken (Checkliste)

Bevor Sie das Faxgerät in sta llieren , sicher ste llen, daß alle nachstehen d aufgefüh rten Teile vorhanden sind.

Sollte etwas fehlen, wenden S ie sich bitte an Ihren Händler.

1. Installation

Originalhalter

Hörer

Spiralkabel des Hörers

Zahnräder (4)

Druckfolie (mitgeliefer te Rolle für ca. 30 Seiten)

Papierfachverlängerung

Etiketten f ür die Zielwahltast en

Bedienungsanleitung

Telefonka bel

Druckfolienkassette

Bedienfeld

KURZWAHL

GHI

PQRS

ABC

DEF

JKL

TUV

SYMBOLE

MNO

WXYZ

KURZWAHL

WAHLWDH.

ALPHAWAHL

LAUTSPR.

TEL/FAX

ANSWERING

DIGITAL

SYSTEM

ZURÜCK AUFN.

LÖSCHEN

14 16

TEL

ANRUFB.

WIEDERG./VOR.

04030201

FAX

05/

ABRUF

5 6

EMPFANGSART

AUFLÖSUNG FUNKTION

STOP

Zum Wählen einer zweistelligen Kurzwahlnummer.

WAHLWDH.

Mit dieser Taste wird die zuletzt gewählte Numme r automatisch wiedergewählt.

KOPIE/HILFE

LAUTSTÄRKE

LEISE LAUT

START/SPEICHER

ZURÜCK

Diese Taste drücken, um eine eingegangene Nachricht während des Abspielens erneut abzuhören.

LCD-Anzeige

Zur Anzeige verschiedener Nachrichten während des Betriebs und der Programmeingabe.

WIEDERG/VO R.

Drücken Sie diese Taste, um die aufgezeichneten Nachrichten abzuspielen. Drücken Sie diese während des Abspielens , um zur nächsten Nachricht überzugehen.

EMPFANGSART

Drücken Sie diese Taste, um die Empfangsart auszuwählen. Ein Pfeil in der Anzeige zeigt auf die aktuell ausgewählte Empfangsart.

AUFLÖSUNG

Zur Einstellung der Auflös ung od er des Kontr astes vor Übertragung oder vor dem Kopieren eines Originals.

LAUTSTÄRKE

Drücken Sie diese Tasten, um die Lautstärke des Lautsprechers zu regeln, wenn die Taste LAUTSPR. gedrückt wurde, oder um die Ruflautst ä rk e ein zu stellen.

FUNKTION

Mit dieser Taste können die verschiedenen Sonderfunkti onen gewählt werden.

BEDIENFELD ENTRIE GELN

Ergreifen Sie das Oberteil des Bedienfel ds in der Mitte, un d ziehen Sie es zum Öffnen zu sich heran.

Zifferntasten

Zum Wählen von Rufnummern und Speichern von Nummern und Namen.

Bedienfeld

1. Installation

ALPHAWAHL/R

Drücken Sie diese Taste, um eine Rufnumm er zu suchen, die für die automatische Wahl gespeichert wurde oder, wenn Sie sich an einer Nebenstelle befinden, um einen Anruf weiterzuleiten.

LAUTSPR.

Drücken Sie diese Taste, um beim Senden eines Origin als Leitungs und Faxsignaltöne über den L autsp recher zu hören, sowie um eine dritte Person im Raum mith ö ren zu las sen. Anmerkung: Dies ist kein Telefon mit Freispre chein rich tung. Wenn Sie mit dem anderen Teilnehmer sprechen möchten, müssen Sie d en Hörer abnehmen.

AUFN.

Drücken Sie diese Taste, wenn Sie ein Telefongespräch oder eine Nachricht aufzeichnen möchten.

Zielwahltas ten

Zum automatischen Wählen vo n Fax- und Telefon num mern. (Hinweis: Die entsprechenden Zielwahletiket ten si nd anzubringen. )

Bedienfeld

LÖSCHEN

Zum Löschen aufgezeichneter Nachrichten.

STOP

Zum Abbruch von Vorgängen, bevor dies e abgeschloss en sind.

START/SPEICH ER Taste

Drücken Sie diese Taste, um ein Dokument zu senden ode r zu empfangen, oder um ein Dokument in den Speicher einzulesen, bevor es gesendet wird.

KOPIE/HILFE

Wenn ein Dokument im Einzug lieg t, drücken Sie diese Taste, um es zu kopieren. Ansonsten wi rd diese Taste betäti gt , um die Hilfsli st e, die Kurzbedienungsanleitung für Ihr Faxgerät, auszudrucken.

Anschlüsse

Punkte, auf die bei de r Vorbere itung zu ac hten ist

Das Faxgerät nicht dort aufstellen, wo es direktem Sonnenlicht ausgesetzt ist.

Das Gerät nicht in unmittelbarer Nähe von Heizlüftern oder Klimaanlagen aufstellen.

1. Installation

Das Faxgerät nicht in einer stark staubhaltigen Umgebung aufstellen.

Den Bereich um das Faxgerät sauber halten.

Anmerkung zur Kondensa tion

Wenn das Faxgerät von einem kalten an einen w armen O rt gebracht wird, kann das Vorlagenglas beschl agen, was ein korrektes Abtast en der zu übertragenden Originale verhi ndert. Schalten S ie das Ge rät ein, und warten Sie etwa 2 Stunden, bevor Sie das Faxge rät in Betrieb nehmen.

Anschlüsse

Hörer

Hörer anschließen (siehe Abbildung) und auf die Hörerauflage legen.

♦ Die beiden Enden des Hörerspiralkabels sind gleich und können

jeweils in eine der beiden Buchsen eingesteckt werden.

Stecken Sie das Spiralkabel des Hörers in die Buchse mit dem Hörersymbol, die sich seitlich am Gerät befindet!

Hörer für Telefonanrufe benutzen oder um Originale manuell zu übertragen und zu empfangen.

Netzkabel

Netzkabel in eine geerdete Netzsteckdose 220 - 230 V, 50Hz, stecken.

Achtung: Die Netzsteckdose (Wandsteckdose) sollte in der Nähe des

Geräts installiert werden und leicht zugänglich sein.

Anschlüsse

1. Installation

Das Faxgerät hat keinen Netzschalter (EIN/AUS ). Zum Ein- und Ausschalten des Geräts Netzsteck er einstecken oder herausziehen.

Hinweis: Wenn es in Ihrem Gebiet häufig zu Gewittern oder

Netzüberspannungen kommt, sollten Sie Strom- und Telefonleitungen mit Netzüberspannungssicherungen, die Sie über Ihren Händler oder in Telefonläden beziehen können, ausrüsten.

Anschlüsse

Telefonkabel

Stecken Sie ein Ende des Telefonleit ungs kabels in die Ge rätebuchse mit der Aufschrift TEL.LINE. Stecken Sie das andere Ende in die Telefonsteckdose in der Wand.

Deutschland:

TEL. SET

TEL. LINE

Anmerkungen:

•• In Deutschland wird das Gerä t mit einem N-c odi ert en Telefonl ei tu ngska be l

zum Anschluß an einen an aloge n Wähl ansc hl uß ge liefe rt . Das Gerä t darf einzeln oder in Konfigu rat io n betri eben wer den , d.h. , Sie könne n an der gleichen Leitung ein weiter es zugelasse ne s (z.B. schn url oses) Telefon betreiben. Wenn Sie keine NFN-Tel efo nste ckdose der TELE KOM haben , können Sie über Ihren Händler einen NFN-Adapter beziehen.

•• Ihr Faxger ät ist für To nwah l eingestellt. Wenn Sie das Faxg erät nur im

Impulswahl ve rfa hre n nutze n könn en, müssen Sie das Gerä t über de n Bedienerscha lt er 6 entspre chend e inst elle n. Die ser Vor gan g ist ausführl ic h in Kapitel 8, "Option al e Einst ellu nge n" beschrieben.

•• Wenn Sie das Ge rät an eine Nebe nst elle nan la ge ansch li eßen, soll ten Sie die

entsprechend en Ein ste ll unge n für den Bediene rsc hal ter 9 vor neh men. Sie he Kapitel 8, Option ale Einstel lu nge n.

•• Wenn Sie auf der gleich en Tel ef onl ei tun g ein Com put er -Fax -Mode m

benutzen möchten, m üssen die Sie den Bedienersch alte r 10 auf NEIN stellen, um Fehler be i Übert rag ung und Empfang zu ve rm eiden. Dieser Einstellvo rga ng wir d in Ka pitel 8 "Optiona le Einst el lun gen " besc hri ebe n.

Papierablagen

Befestigen Sie die Papierfachverlängerung.

♦ Ziehen Sie die Papierentriegelungsplatte na ch vorne, und setzen

Sie die Papierfachverlängerung horizontal in die Einkerbungen in der Papierablage. Drehen Sie die Papierfachverlängerung nach oben, bis diese richtig einrastet.

Anschlüsse

1. Installation

Befestigen Sie die Originalhalter.

Hinweis: Der Originalhalter hat eine Vor- und eine Rückseite. Wenn Sie die Laschen des Halters nicht in die Löcher einsetzen können, drehen Sie diesen um.

Installation der Druckfolie

Ihr Faxgerät braucht zur Wiedergabe von gedrucktem Text und Bildern eine Rolle mit Druckfolie. Der Druckkopf im Faxgerät bringt Wärme auf d ie Druckfolie, um Farbe auf das Papier zu übertragen. Befolgen Sie die untenstehenden Schritte, um den Film einzulegen oder zu ersetzen.

Mit der Rolle Druckfolie, die mit Ihrem Faxgerät geliefert wird, können ca. 30 A4-Seiten gedruckt werden.

Hinweis: Wenn im Papiermagazin Papier eingelegt ist, dann ziehen Sie die

Papierentriegelungsplatte nach vorne, und nehmen Sie das Papier heraus, bevor Sie die Druckfolie einlegen.

Ergreifen Sie das Oberteil des Bedienfelds, und ziehen Sie es zum

Ersetzen Sie die leere Rolle durch eine Rolle Sharp UX-3CR Druckfolie. Mit einer Rolle können ca. 95 A4-Seiten gedruckt werden.

Öffnen zu sich heran.

Ziehen Sie die grüne Entriegelung auf der rechten Seite des Geräts nach vorne, und öffnen Sie die Abdeckung der Druckereinheit.

Installation der Druckfolie

Wenn Sie die Druckfolie zum ersten Mal einl egen, dann gehen Sie zu Schr itt 6.

Nehmen Sie die Druckfolienkassette aus der Druckereinheit heraus (ergre ifen Sie Ha ndgriff auf der Vorderse ite der Kassette), u n d drehen Sie sie um .

Nehmen Sie die gebrauchte Folie aus der Kassette heraus.

1. Installation

Entfernen Sie die vier grünen Zahnräder von der gebrauchten Folie.

WERFEN SIE DIE VIER GR ÜNEN ZAHNRÄDER NICHT WEG!

Installation der Druckfolie

Nehmen Sie die neue Rolle mit Druckfolie aus ihrer Verpackung heraus.

•• Entfernen Sie noch nicht das Band, das die Rollen zusammen hält.

Setzen Sie das große Zahnrad in das grüne Ende der lee ren Spule ein. Achten Sie darauf, daß die beiden überstehenden Teile am großen Zahnrad fest in die Schlitze am Ende der Spule einrasten.

Setzen Sie die verbleiben den drei Zah nräder in die Spulen ein, und achten Sie darauf, daß das überstehende Teil an jedem Zahnrad fest in die Schlitze im Ende von jeder Spule einrastet.

•• Ziehen Sie ggf. die Spulen etwas auseinander, damit die Zahnräder

richtig einrasten könn en (das Band wird gedehnt).

Schlitz

Großes Zahnrad

überstehendes Teil

Installation der Druckfolie

Stecken Sie das große Zahnrad in die große Halterung auf der Druckfolienkassette, und stecken Sie dann das kleine Zahnrad am anderen Ende der Spule in seine Halterung (achten Sie darauf, daß beide richtig einrasten).

Schneiden Sie das Band durch, das die beiden Spulen zusammenhält. Rollen Sie die Folie etwas ab, und stecken Sie die kleinen Zahnräder in ihre Halterungen (achten Sie darauf, daß beide richtig einrasten).

1. Installation

Drehen Sie die Kassette um, ergreifen Sie den Handgriff, und setzen Sie die Kassette in die Dr uckereinheit ein.

Installation der Druckfolie

Drehen Sie das große Zahnrad zu sich, bis die Folie ge spannt ist.

Schließen Sie die Abdeckung der Druckereinheit (drücken Sie diese auf beiden Seiten nach unten, bis dies e richtig einrastet), und schließen Sie dann da s Bedienfel d .

Klick!

Legen Sie Papier in das Papiermagazin ein, und drücken Sie dann die folgenden Tasten, um die Folie zu initialisieren.

Hinweis: Es muß Papier eingelegt sein, bevor die Folie initialis iert werden

kann. Zum Einlegen des Papiers sieh e den folgenden Abschnitt Druckpapier einlegen.

FUNKTION

Es wird folgendes angezeigt:

FOLIE INITIAL.

Wann muß die Druckfolie ausgetauscht werden

Ersetzen Sie die Druckfolie, wenn folgendes angezeigt wird:

FOLIEN ENDE

Benutzen Sie die folgende D ruckfoli e, die Sie über Ihren Fa chhändl er beziehen können:

Sharp UX-3CR Druckfolie

START/SPEICHER

Papier einlegen

Sie können A4-Papier in das Papiermagazin ein legen. Max. Blattmenge:

♦ 60 Blatt von 60 bis 80 g/m ♦ 50 für Papier bis 90 g/m

Hinweis: Für bestmögliche Wiedergabequalität empfehlen wir das Sharp

Normalpapier "FO-16NC" (Normalpapier hoher Qualität), welches im Fachhandel erhältlich ist. Bitte beachten Sie die dafür notwendige Einstellung am Gerät auf Seite 20.

Papier auffächern und den Stapel bündig ausrichten.

Ziehen Sie die Papierlöseplatte zu sich heran.

Papier einlegen

1. Installation

Legen Sie den Papierstapel mit der zu bedruckenden Seite nach unten ein.

•• Wenn noch ein Rest Papier in der Ablage liegt, diesen

herausnehmen und zusammen mit dem neuen Stapel in das Papierfach einlegen.

Legen Sie das Papier so ein, daß das Drucken auf der

Druckseite des

Papiers erfolgt. Andernfalls wird die Druckqualität beeinträchtigt.

Papier einlegen

Schieben Sie die Papierlöseplatte in die Ausgangsstellung z urück.

Wenn die Papierlöseplatte mit dem Hebel nicht nach unten gedrückt wurde, kommt es zu Störungen beim Papiereinzug.

Hinweis: Wenn Sie Faxe empfangen oder Originale kopieren, dann sollten

Sie darauf achten, daß sich nicht zu viele Seiten im Ausgabefach ansammeln. Dadurch kann der Ausgabeschlitz verstopfen, und es kann ein Papierstau entstehen.

Ihr Faxgerät wurde werkseitig für den Druck mit Normalpa pier einfacher Qualität eingestellt. Je nachdem, welche Papierqualität Sie eingelegt habe n, kann es sein, daß Sie die Einstellung in HELL ändern müssen. Drücken Sie diese Tasten:

FUNKTION

In der Anzeige erscheint:

DRUCKKONTRAST

Drücken Sie 1, um STANDARD auszuwählen oder 2, um HELL auszuwählen.

STANDARD

In der Anzeige erscheint:

oder

KOPIE BEGRENZEN

HELL

Drücken Sie die Taste STOP, um zur Anz eige mit Datum und Uhrz ei t z u rü ckzukehren.

STOP

Eingabe von Name und Faxnummer

Bevor Sie Ihr Faxgerät benutzen können, müssen Sie die Senderkennung (Ihren Namen und die Faxnummer Ihres Faxgeräts) eingeben. Sie müssen auch Datum und Uhrzeit einstellen.

Sobald Sie diese Information eingegeben haben, wird diese automatisch auf jeder Seite, die Sie übertragen, oben ausgedruckt.

213

5 6

Hinweis: Druckfolie und Druckpapier müssen eingelegt sein, bevor Sie

Ihren Namen und Ihre Fax nummer (Senderkennung) eingeben können.

8 0

STOP

1. Installation

FUNKTION

START/SPEICHER

Drücken Sie diese Tasten:

In der Anzeige erscheint: EINGABEN

Drücken Sie die Taste # zweimal:

In der Anzeige erscheint:

SENDERKENNUNG

FUNKTION

Eingabe von Name und Faxnummer

Drücken Sie die Taste START/SPEICHER.

START/SPEICHER

In der Anzeige erscheint:

Geben Sie Ihre Faxnummer über die Zahlentasten ein (maximal 20

FAX NR. EINGEBEN

Stellen).

•• Um eine Leerstelle zwischen den Ziffern einzufügen, drücken Sie

die Taste "#". Um ein "+" einzufügen, drücken Sie die Taste "*".

•• Bei fehlerhafter Eingabe von Rufnummer oder Name können Sie

mit der Taste ALPHAWAHL/R den Curso r bis zu der fehlerhaften Stelle zurück bewegen und Ihre Eingabe entsprechend korrigieren.

Beispiel:

Cursor: Eine dunkle quadratische Markierung in der Anzeige zeigt, wo

Drücken Sie START/SPEICHER, um die Faxnummer zu speicher n.

eine Ziffer oder ein Buchstabe eingegeben wird.

START/SPEICHER

21 43

In der Anzeige erscheint: NAMEN EINGEBEN

Geben Sie Ihren Namen ein, indem Sie die Zahlentasten drücken (siehe untenstehende Tabelle). Es können max. 24 Zeichen eingegeben werden.

•• Um nacheinander zwei Buchstaben mit der gleichen Taste

einzugeben, drücken Sie d ie Taste LA UTSPR. nach Eingabe des ersten Buchstabens einmal, und geben Sie anschließend den zweiten Buchstaben ein.

Beispiel: SHARP = 7 7 7 7 7 4 4 4 2 2 7 7 7 7 7 7

LAUTSPR.

Eingabe von Name und Faxnummer

A = B =

C =

D =

E =

F =

G =

H =

I =

GHI

PQRS

ABC

JKL

TUV

SYMBOLE

DEF

MNO

WXYZ

J =

K =

L =

M =

N =

O =

P =

Q = R =

KURZWAHL

WAHLWDH.

ALPHAWAHL

LAUTSPR.

Drücken Sie jede Taste mehrmals, um eines der folgenden Sonderzeichen auszuwählen: ./!"#$%&’()++,-:;<=>?@[ ¥]^_p{|}→←ÄÖÜ äöü

S =

T =

U =

V =

W =

X =

Y =

Z =

SPACE =

Drücken Sie diese Taste, um den mit dem Cursor markier ten Buchstaben z u löschen.

Umschalten

Drücken Sie diese Taste einmal, um zwischen Groß- und Kleinschreibung umzuschalten (erneut drück en, um wieder zurückzuschalten).

Cursor links

Drücken Sie diese Taste, um den Cursor nach links zu bewegen.

Cursor rechts

Drücken Sie diese Taste, um den Cursor nach rechts zu bewegen.

1. Installation

Drücken Sie die Taste START/SPEICHER, um Ihren Namen zu speichern.

START/SPEICHER

In der Anzeige erscheint:

Drücken Sie die Taste STOP, um zur Datums- und Uhrzeitanzeige zurückzukehren.

ABRUFSCHUTZ

STOP

Datum und Uhrzeit einstellen

Datum und Uhrzeit erscheinen in der Anzeige und Berichten und werden oben auf jeder Seite, die Sie übertragen, ausgedruckt.

213

5 6

8 0

STOP

Hinweis: Druckfolie und Druckpapier müssen eingelegt sein, bevor Datum

und Uhrzeit eingestellt werden können.

FUNKTION

START/SPEICHER

Drücken Sie diese Tasten:

FUNKTION

In der Anzeige erscheint:

Drücken Sie die Taste * dreimal.

In der Anzeige erscheint:

Hinweis: Das Fax ist für die durch den Jahrtausendwechsel bedingten

Umstellungen gerüstet (Jahr-2000-kompatibel).

EINGABEN

TAG/ZEIT EINST.

Datum und Uhrzeit einstellen

Drücken Sie die Taste STA RT/SP EICHER.

START/SPEICHER

•• Das aktuelle Datum wird angezeigt.

Geben Sie e ine zweistellige Zahl für den Tag ein ("01" bis "31").

•• Um einen Fehler zu korrigieren, drücken Sie die Taste

KURZWAHL, um den Cursor zu dem Fehler zurückzubewegen und anschließend die richtige Nummer einzugeben.

1. Installation

(Beispiel: der 5.)

Geben Sie eine zweistellige Zahl für den Monat ein ("01" für Januar usw.).

(Beispiel: Januar)

Die Jahreszahl eingeben (vier Ziffern).

Beispiel: 1999

Geben Sie eine zweistellige Zahl für die Stunde ("00" bis "23") und eine zweistellige Zahl für die Minute ("00" bis "59") ein.

(Beispiel: 9:25)

0 5

9 91

Datum und Uhrzeit einstellen

Drücken Sie die Taste STA RT/SP EICHER, um die Uhr einzuschalten.

START/SPEICHER

In der Anzeige erscheint:

Drücken Sie die Taste STOP, um zur Datums- und Uhrzeitanzeige zurückzukehren.

Anmerkung: Die Uhrzeit wir d jeweils am Anfang und am Ende der

Sommerzeit automatisch eingestellt.

UNGEWÜNSCHTE NR.

STOP

+ 114 hidden pages
