SCHOLTES PP 73 G AT, TF 753 S (IX) User Manual

Istruzioni per l’uso

Italiano, 1 Français, 23English,12

Nederlands, 34

PP 73 G PP 73 G AT TF 753 S (IX) PPF 73 G

Deutsch, 46

Español , 58

PIANO

Sommario

Installazione, 2-6

Posizionamento Collegamento elettrico Collegamento gas Targhetta caratteristiche Caretteristiche dei bruciatori ed ugelli

Descrizione dell’apparecchio, 7

Vista d’insieme

Avvio e utilizzo, 8

Consigli pratici per l’uso dei bruciatori

Precauzioni e consigli, 9

Sicurezza generale Smaltimento

Manutenzione e cura, 10

Escludere la corrente elettrica Pulire l’apparecchio Manutenzione rubinetti gas

Anomalie e rimedi, 11

Assistenza attiva 7 giorni su 7

Installazione

! È importante conser vare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta

differenziata (vedi Precauzioni e consigli). ! L’installazione va effettuata secondo queste istruzioni e

da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

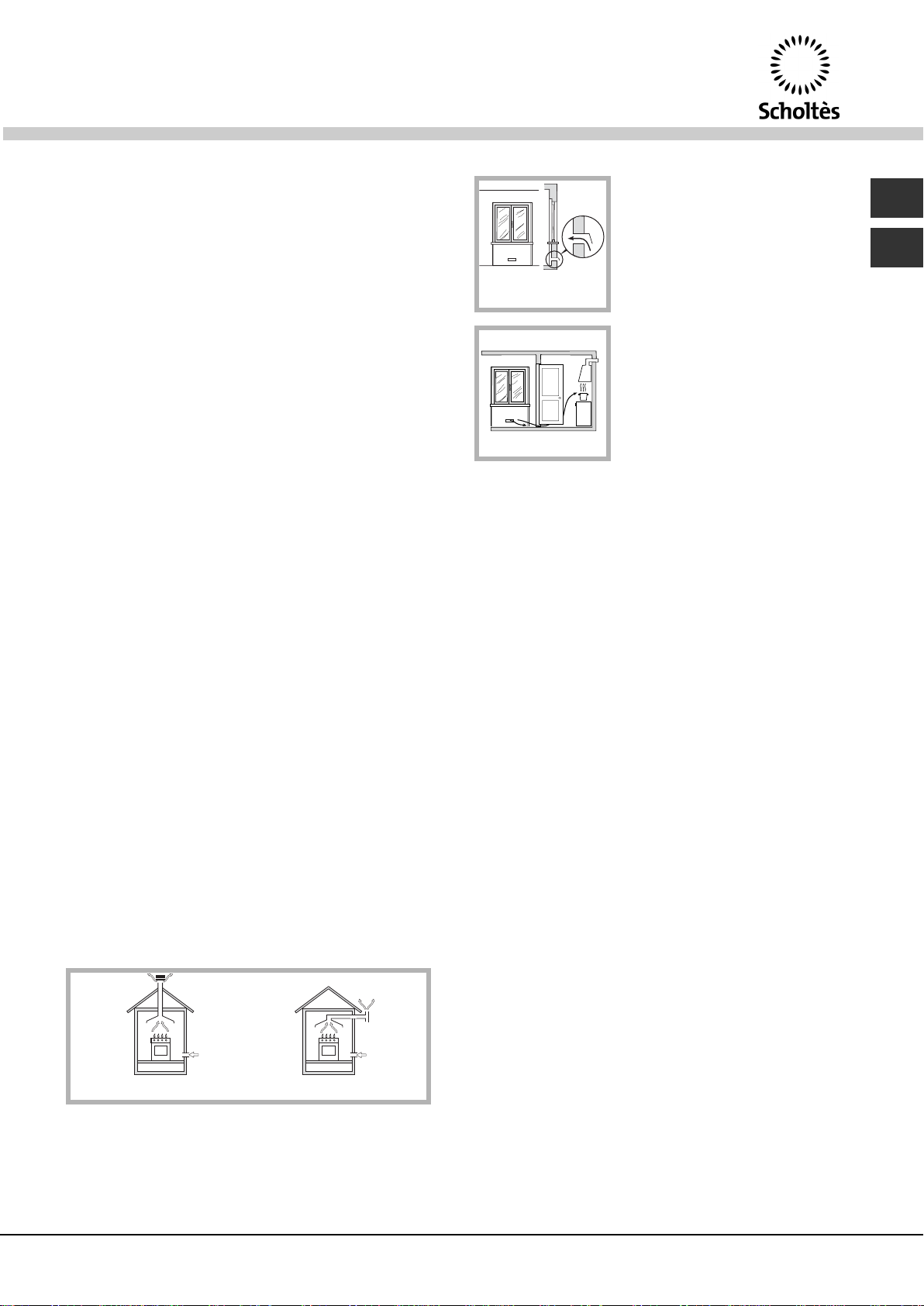

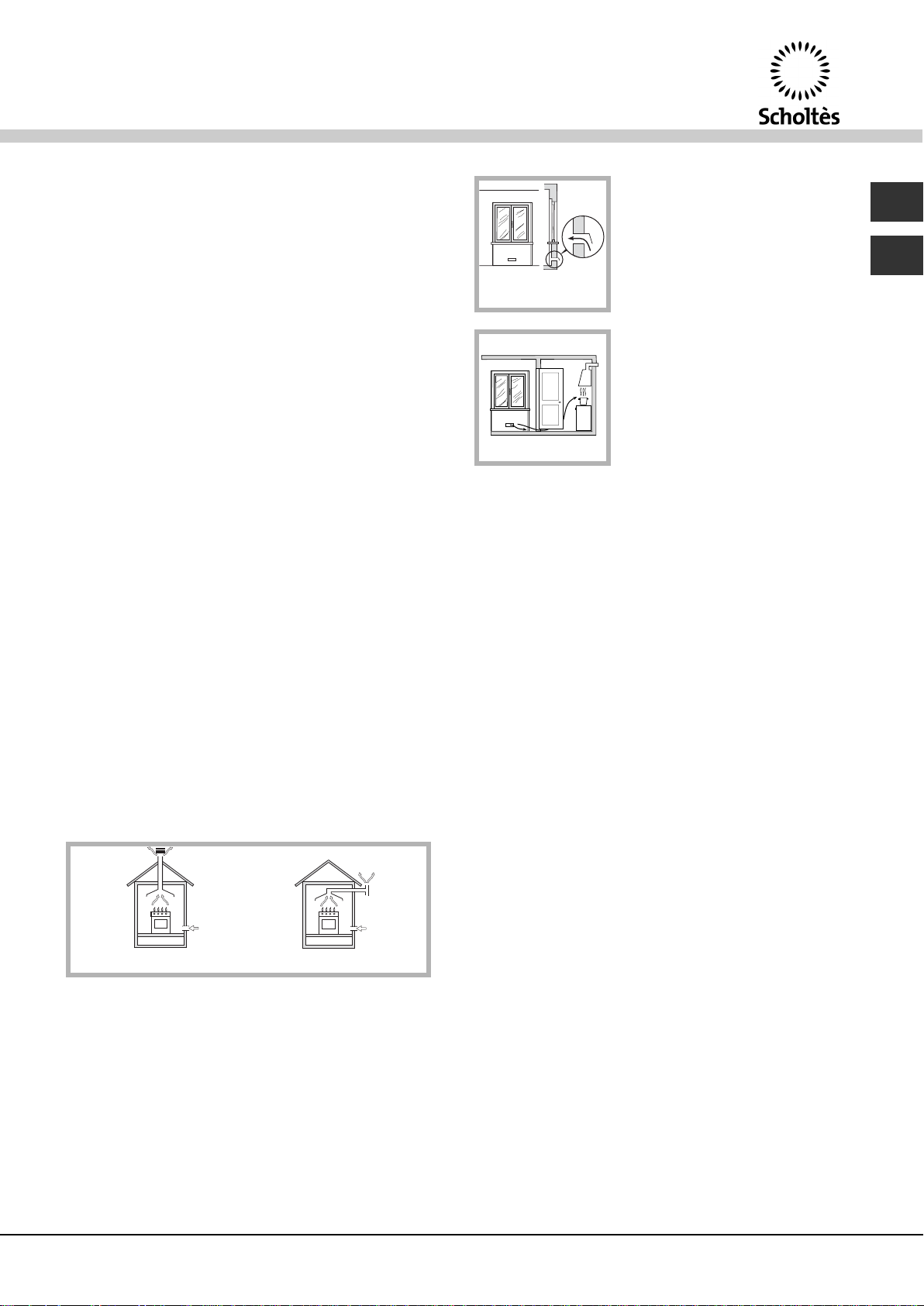

! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

• Il locale deve prevedere un sistema che consenta l’afflusso dell’aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m3/h per kW di potenza installata.

Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm2 di

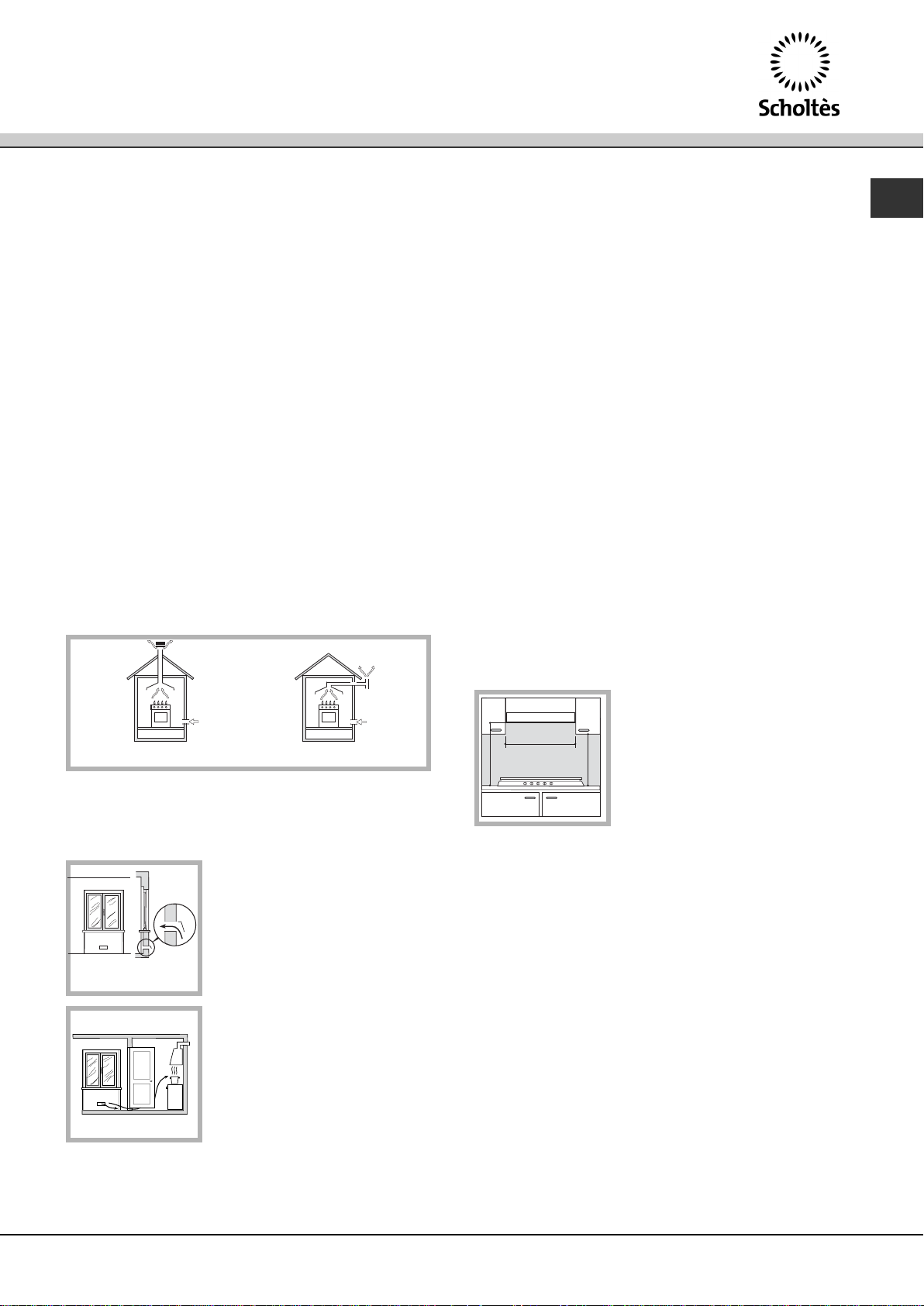

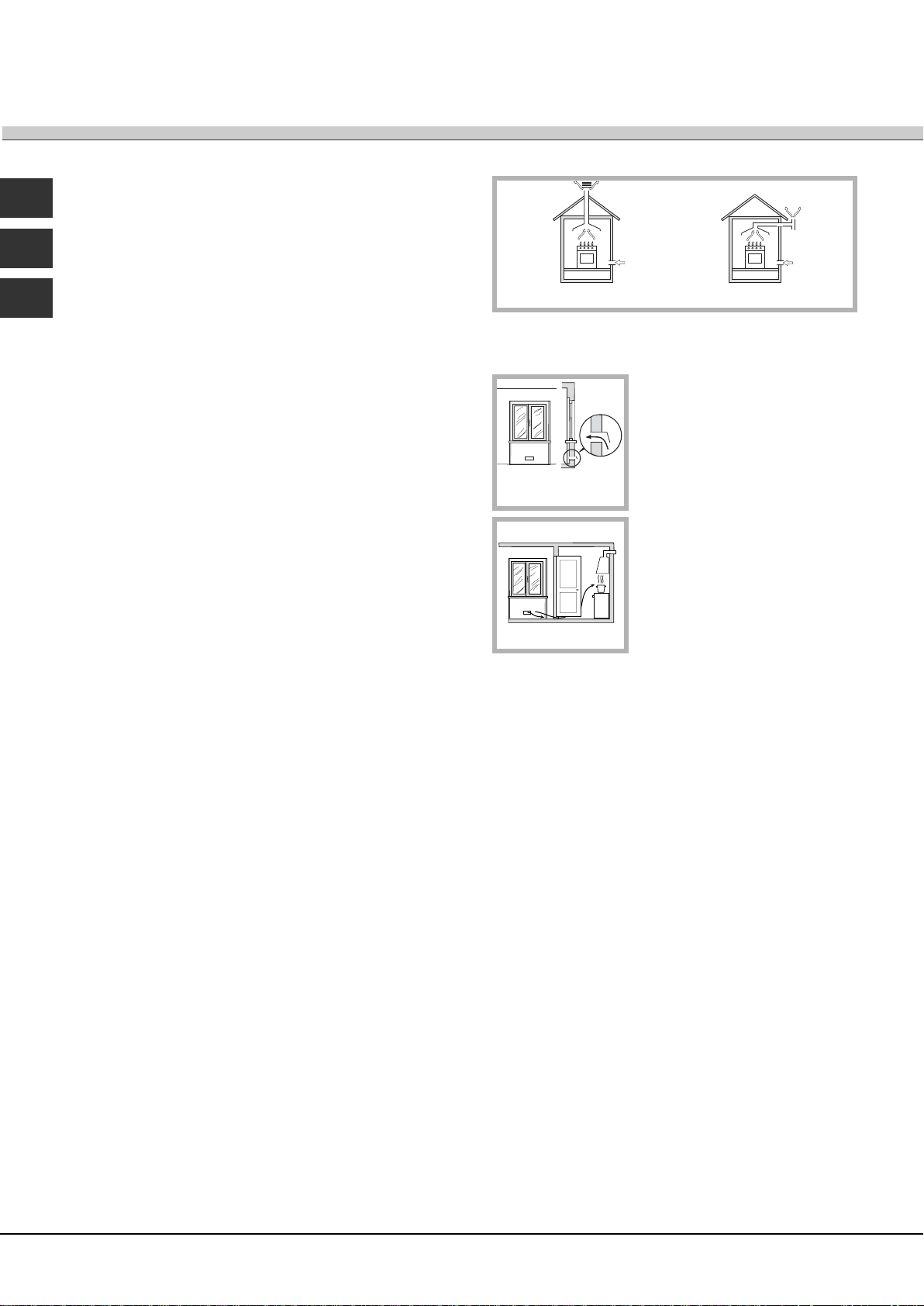

Esempi di aperture di ventilazione per l’aria comburente

Locale adiacente

Locale da ventilare

sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con

Maggiorazione della fessura fra porta e pavimento

pericolo di incendio, o camere da letto.

Direttamente all’esterno

• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l’esterno così da permettere l’evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.

Incasso

I piani a gas e misti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l’installazione a fianco di mobili la cui altezza non superi quella del piano di lavoro. Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm.

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima

600mm min.

700mm min.

dal top di 420 mm (vedi figura). Allorchè il piano di cottura venga installato sotto un pensile,

540mm min.

quest’ultimo dovrà mantenere una distanza minima dal top pari a 700 mm (vedi figura).

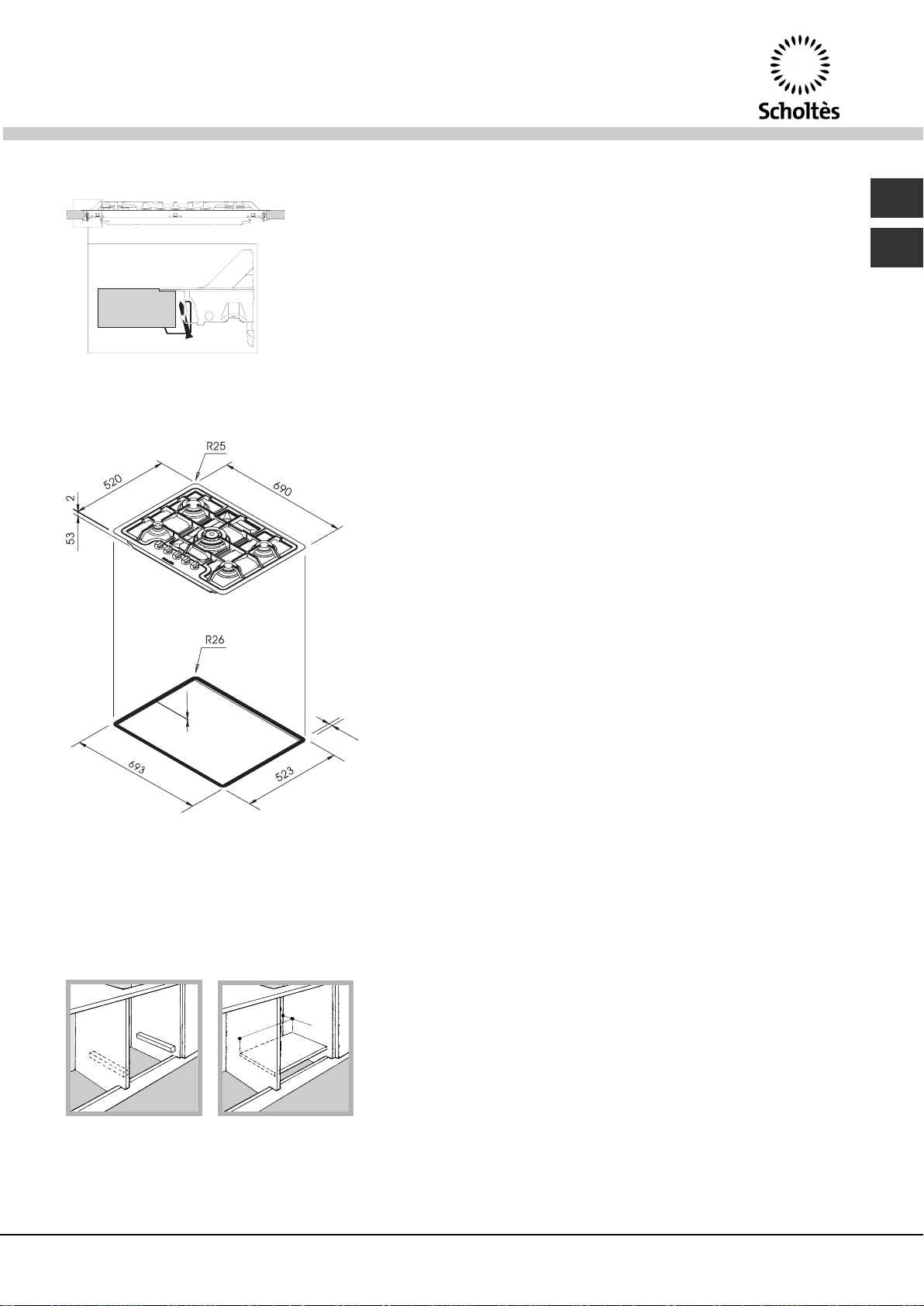

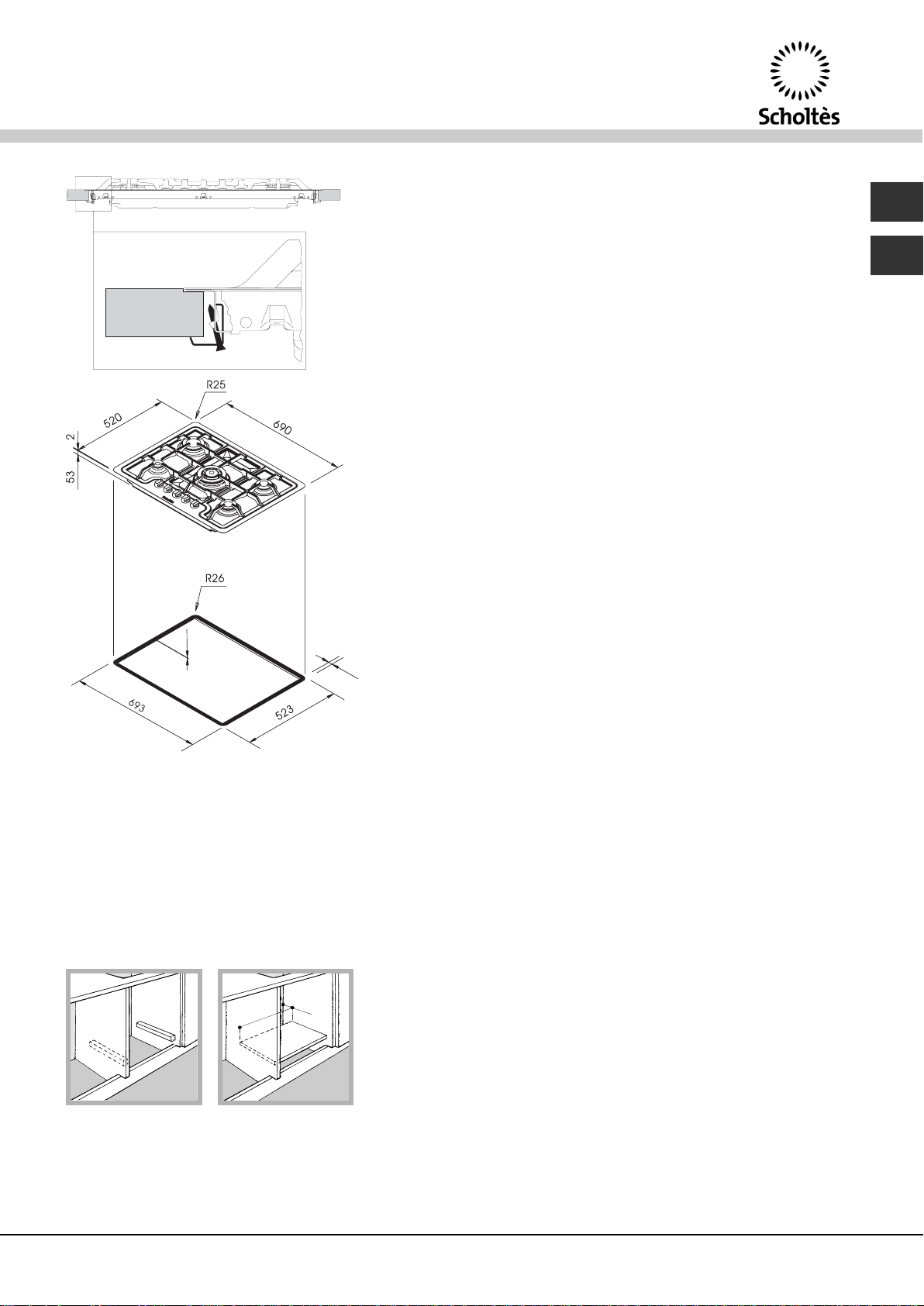

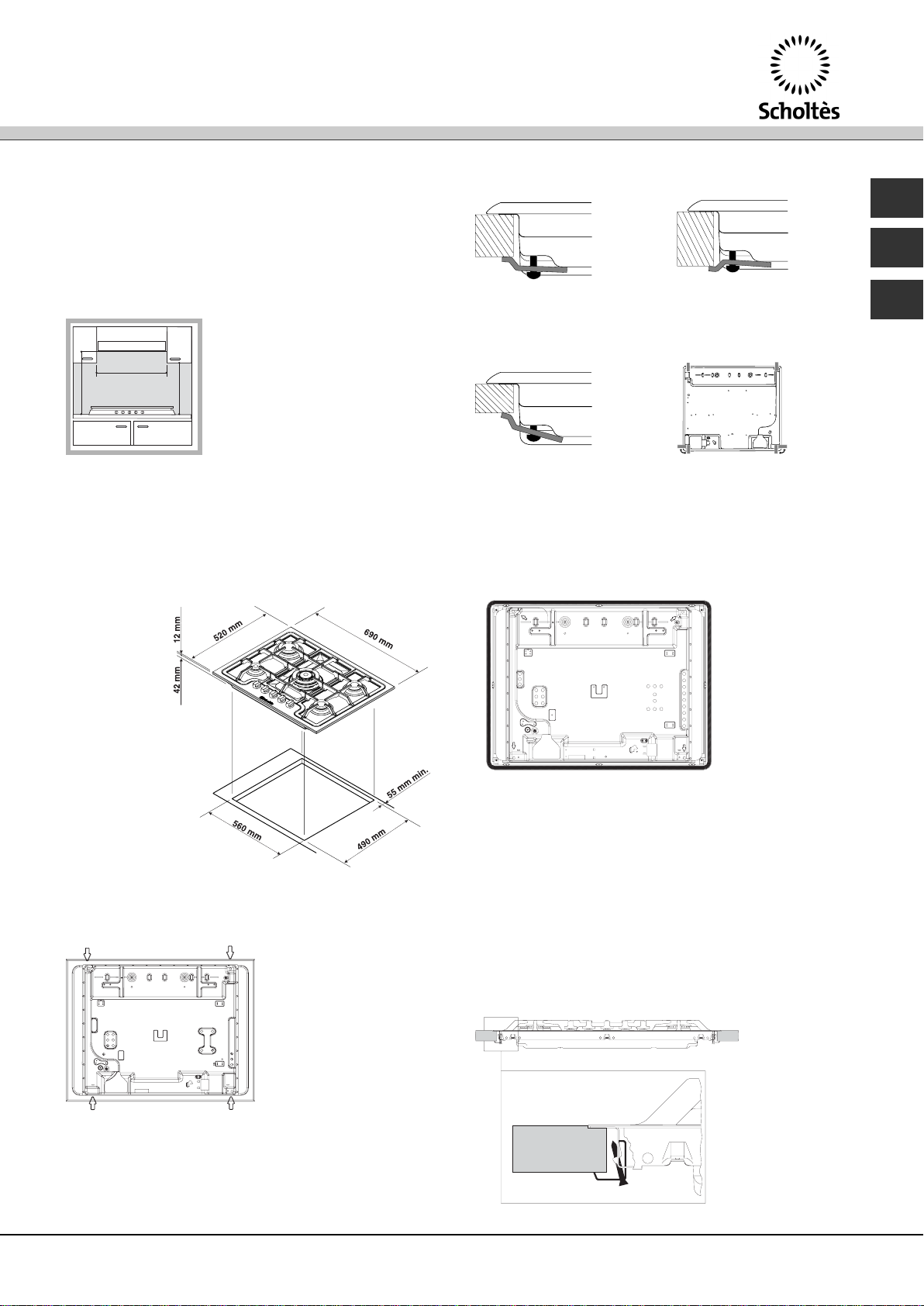

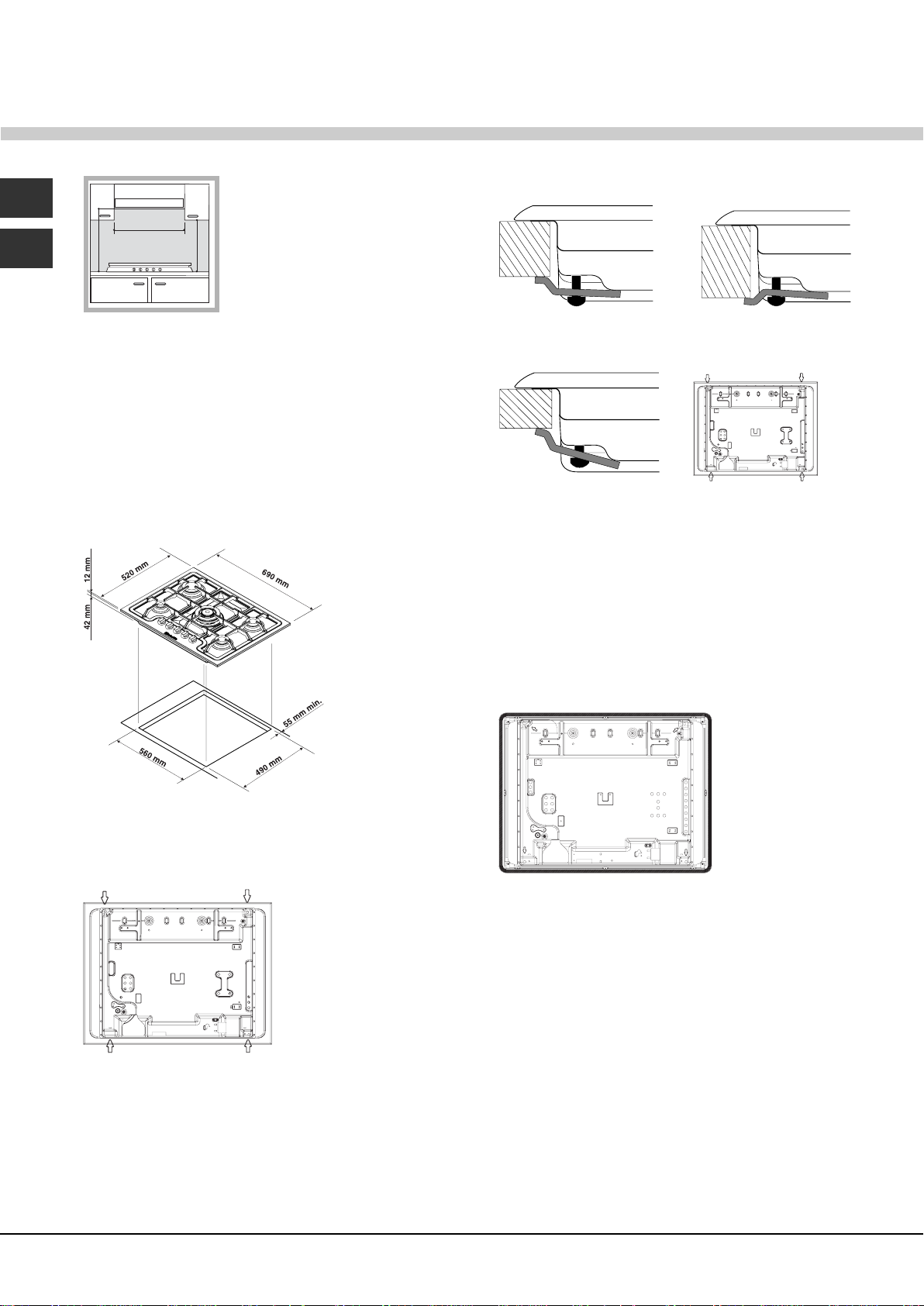

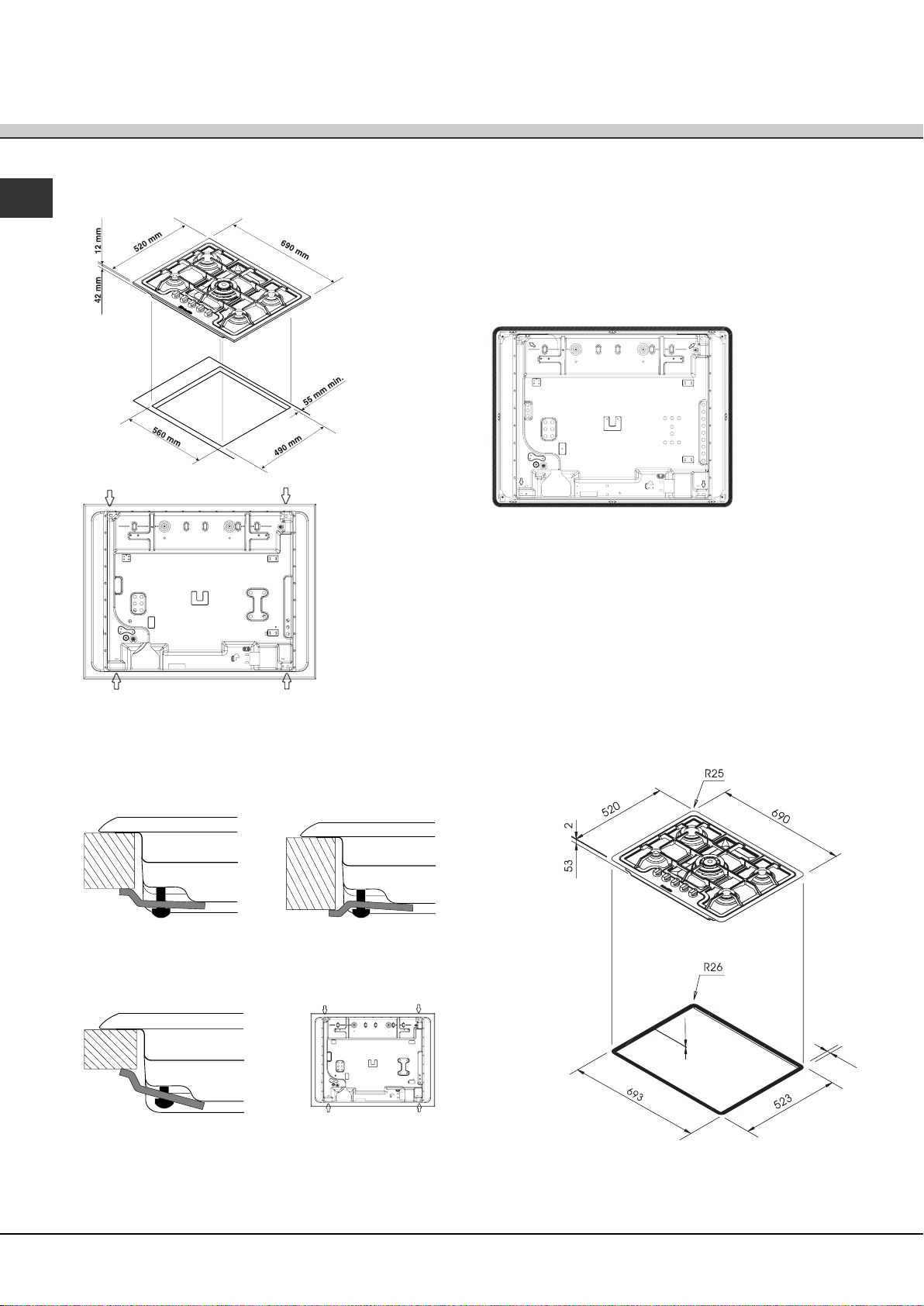

Installazione dei piani da INCASSO (mod. PP...TF....)

Il vano del mobile dovrà avere le dimensioni indicate nella figura 1. Inoltre, sotto il piano deve essere installato un pannello di legno come isolamento, posizionato ad una distanza minima di 20 mm dall’involucro del piano.

Fig. 1

Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in figura 2.

Avanti

Posizione gancio per Dietro top H=20mm

N.B: Usare i ganci contenuti nella "confezione accessori"

Installazione dei piani (mod. PPF...)

Prima di procedere al fissaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in figura 3.

Fig.3

Fig.2

Sono previsti dei ganci di fissaggio che consentono di fissare il piano su top da 20 a 40 mm. di spessore. Per un buon fissaggio del piano è consigliabile usare tutti i ganci a disposizione.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per top H=30mm top H=40mm

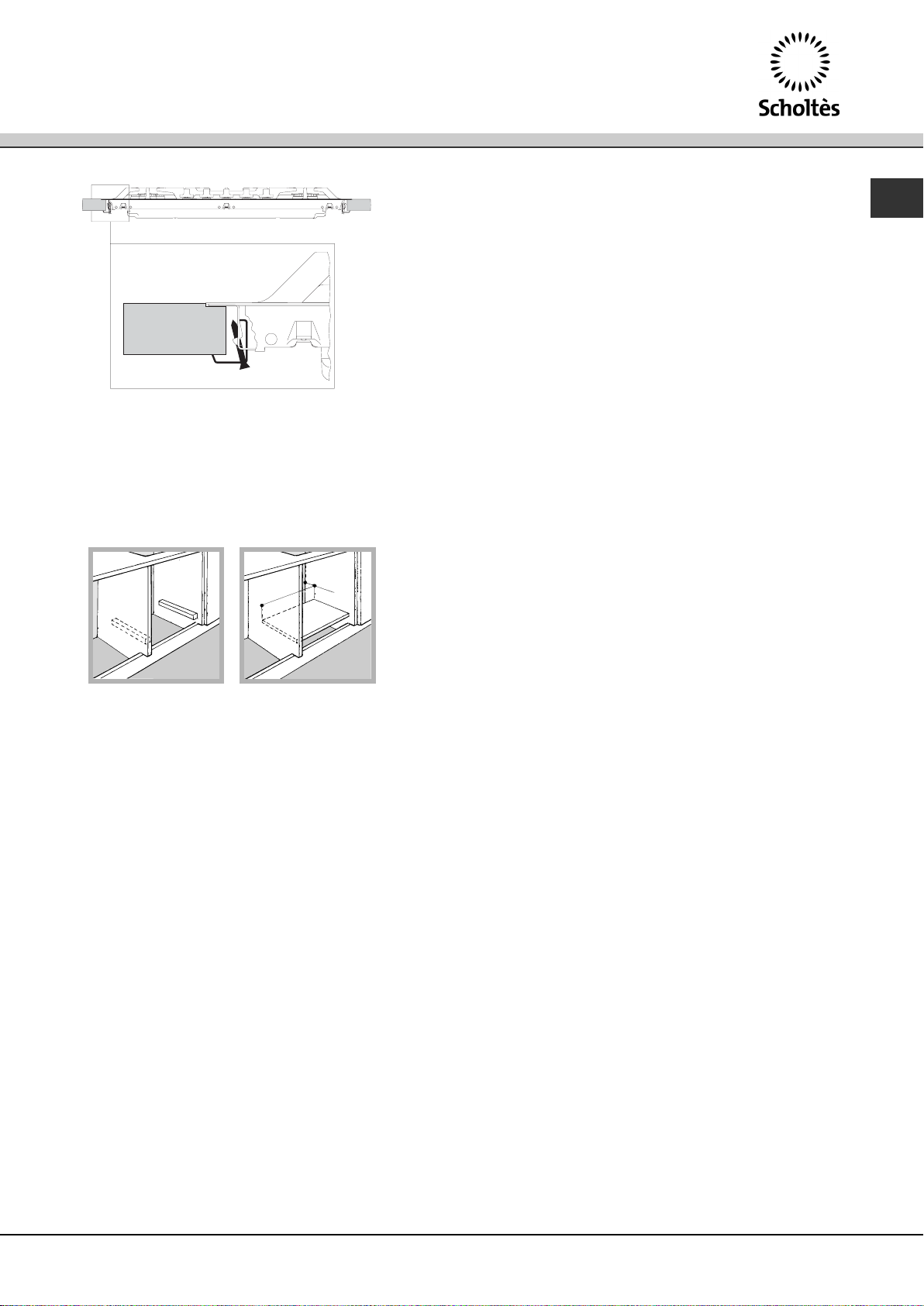

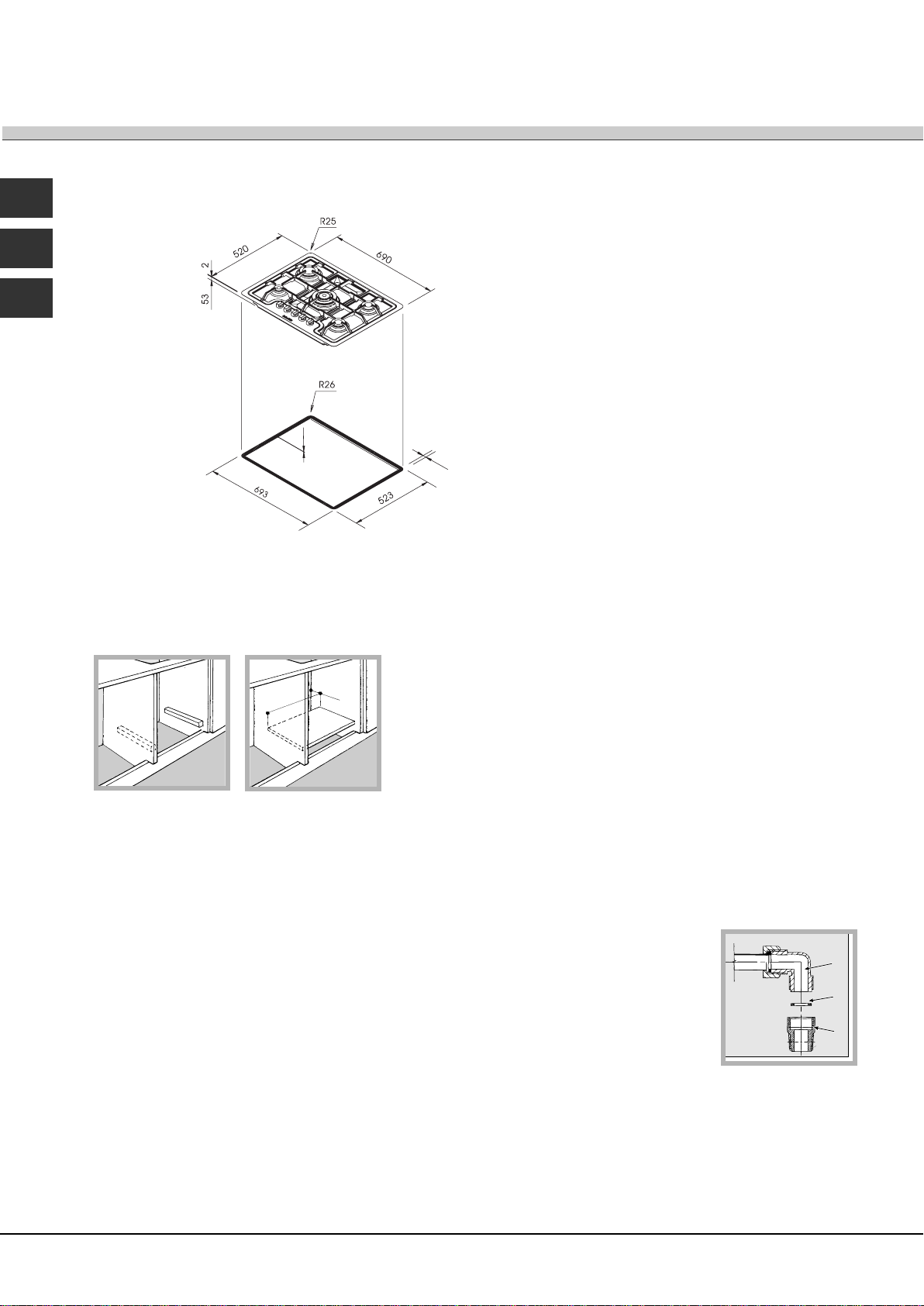

Installazione dei piani a filo

Sotto il piano deve essere installato un pannello di legno come isolamento, posizionato ad una distanza minima di 20 mm dall’involucro del piano. Tale parete deve essere asportabile in modo da rendere possibile un eventuale intervento di manutenzione sotto la zona cottura. Per ottenere l’incasso a filo è necessario prevedere un abbassamento nella zona perimetrale del foro di incasso come illustrato in figura 4.

2.5

fig.4

Per fissare i piani al mobile sono previste delle squadrette da montare come illustrato in figura 5

fig.5

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560 mm (vedi figure).

45 mm.

560 mm.

! E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico

indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall’interruttore). Il

cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettr ico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

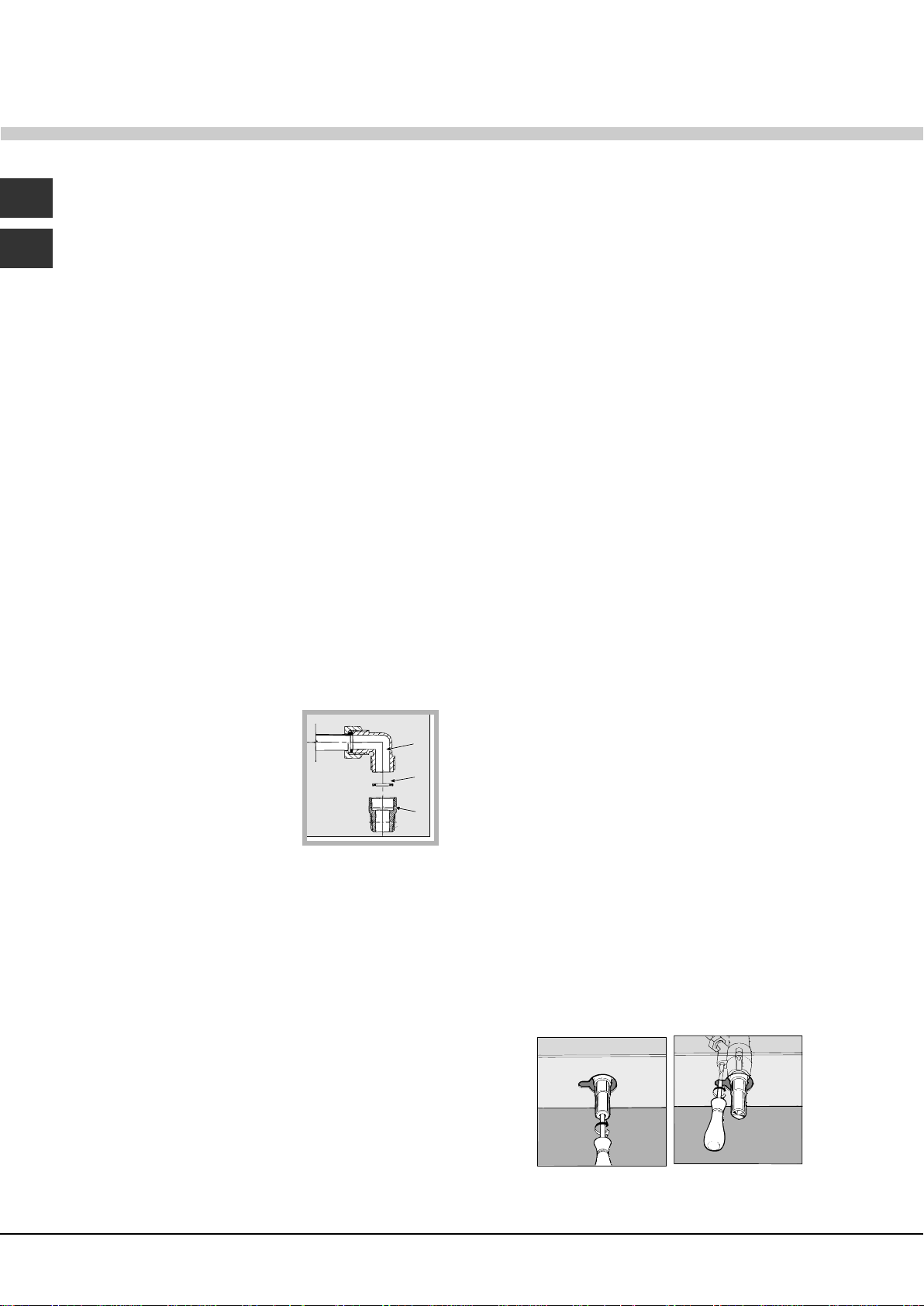

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”. Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI-CIG 7432.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

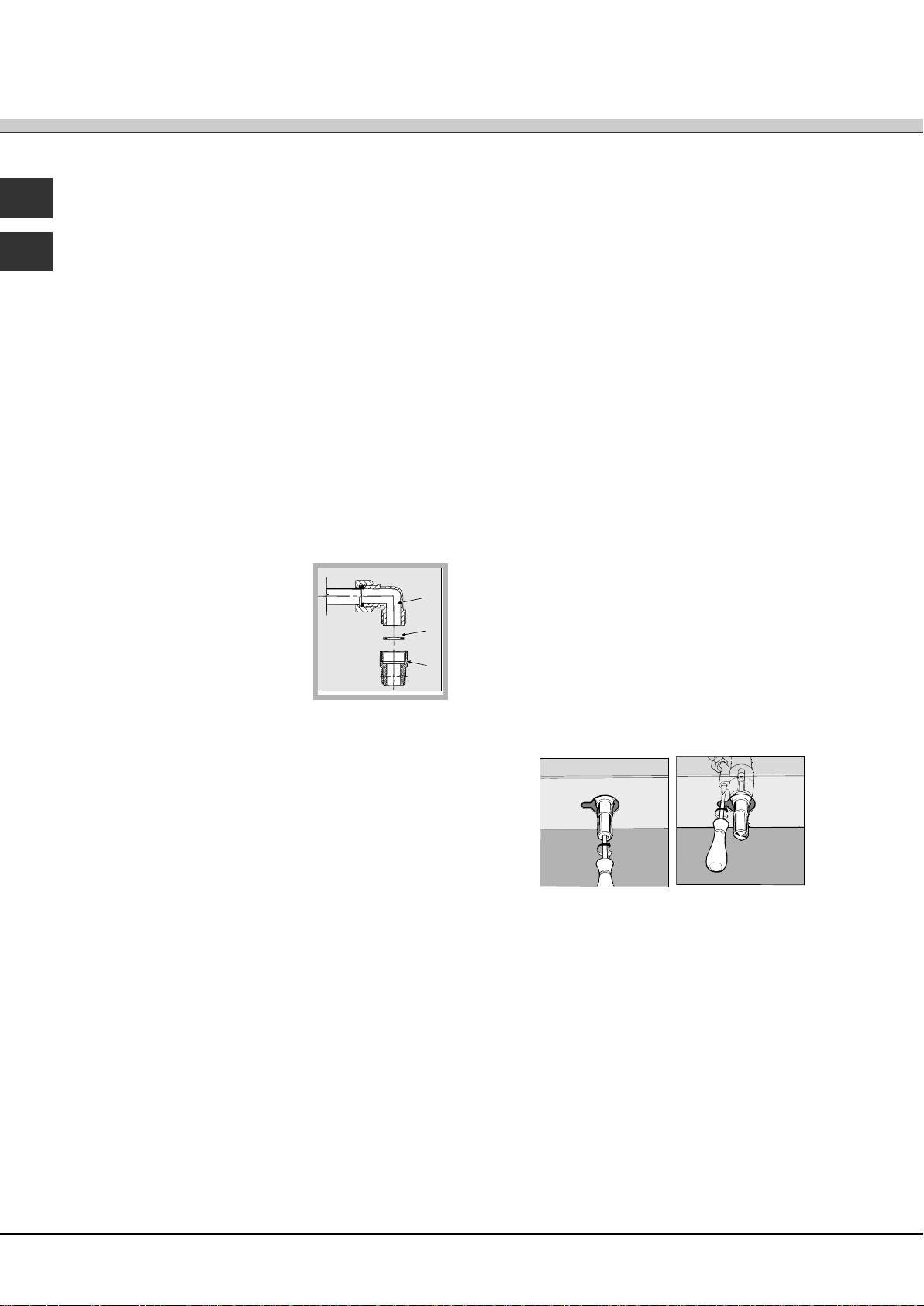

Allaccio con tubo rigido (rame o acciaio) ! L’allaccio all’impianto gas deve essere effettuato in modo

da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all’apparecchio è filettato 1/2 gas maschio cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo T enuta ! Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento ai diversi tipi di gas Per adattare il piano ad un tipo di gas diverso da quello per

il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

3. rimontare le parti eseguendo all’inverso le operazioni.

4. al termine dell’operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

• Regolazione minimi

dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo UNI-CIG 7430 “regolatori per gas canalizzati”).

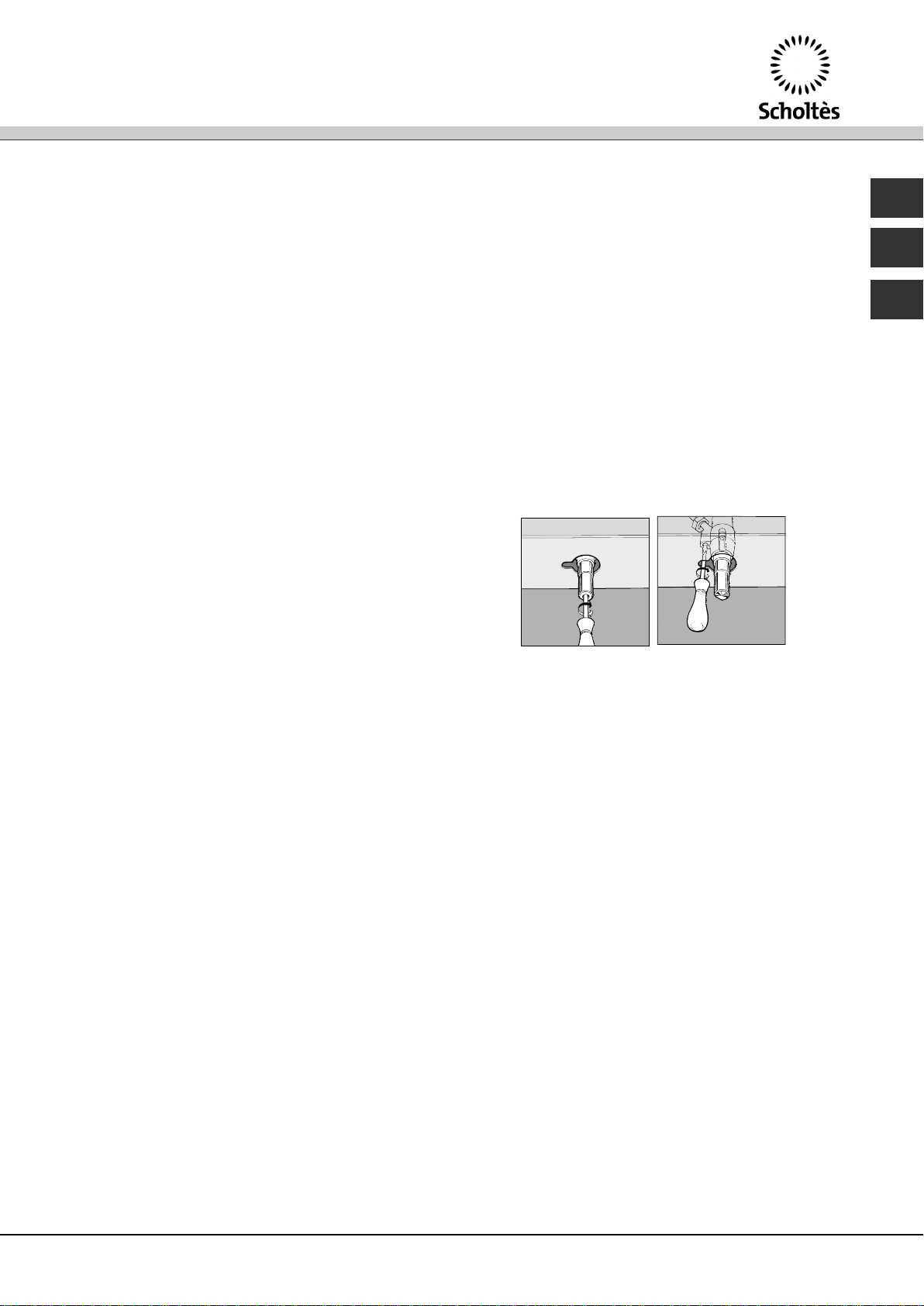

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione posta all’interno o di fianco all’astina del rubinetto fino ad ottenere una piccola fiamma regolare.

3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del

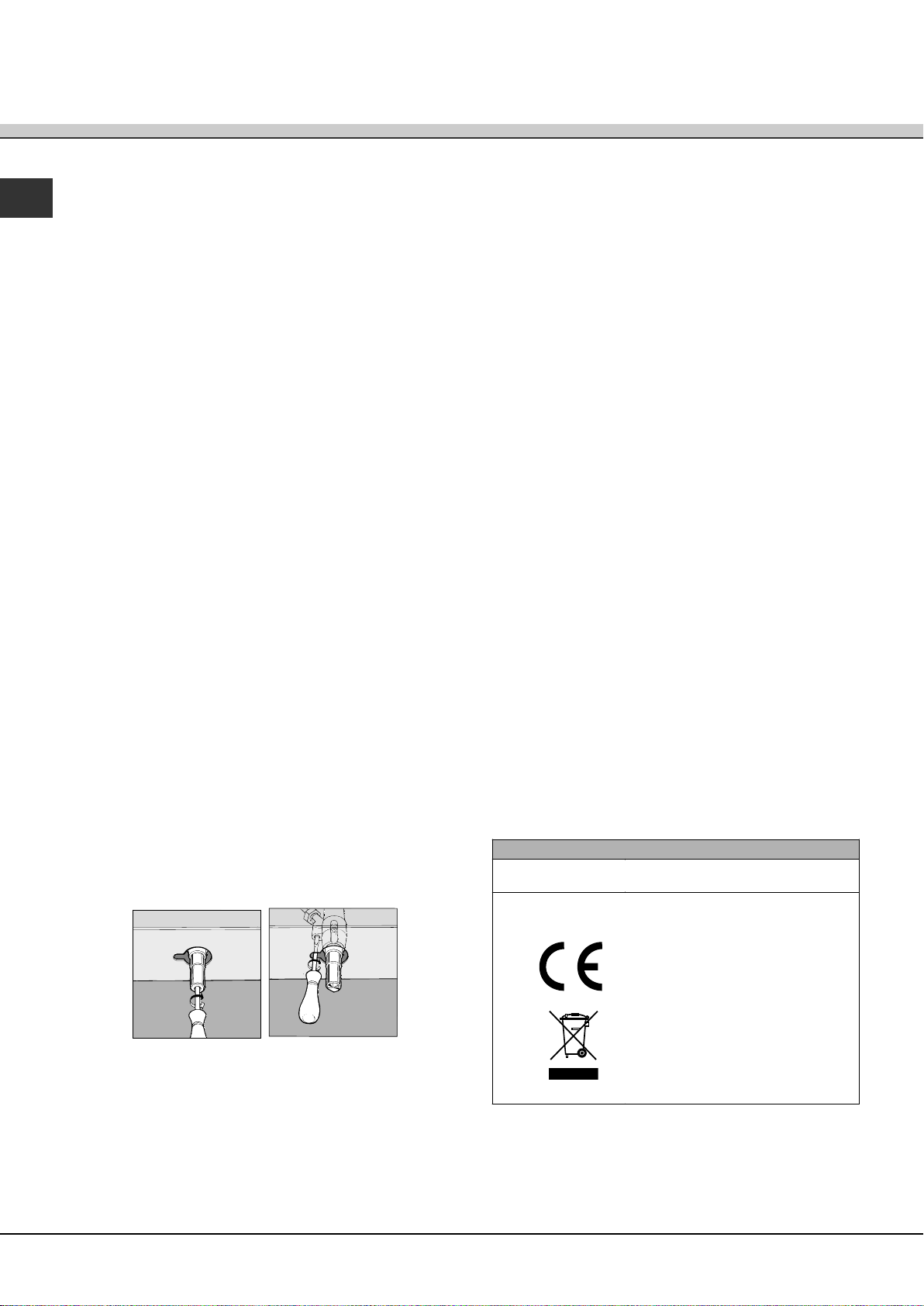

TARGHETTA CARATTERISTICHE

Collegamenti

elettrici

tensione 220-240V ~ 50/60Hz (vedi tar

Questa apparecchiatura è conforme alle se Comunitarie: 73/23/CEE d el

19/02/73 (Bassa Tensione) e

successive modificazioni - 89/336/CEE del 03/05/89 (Compatibilità Elettroma

successive modificazioni -

93/68/CEE del 22/07/93 e

successive modificazioni.

90/336/CEE del 29/06/90 (Gas) e

successive modificazioni. 2002/96/CE

hetta caratteristiche)

uenti Direttive

netica) e

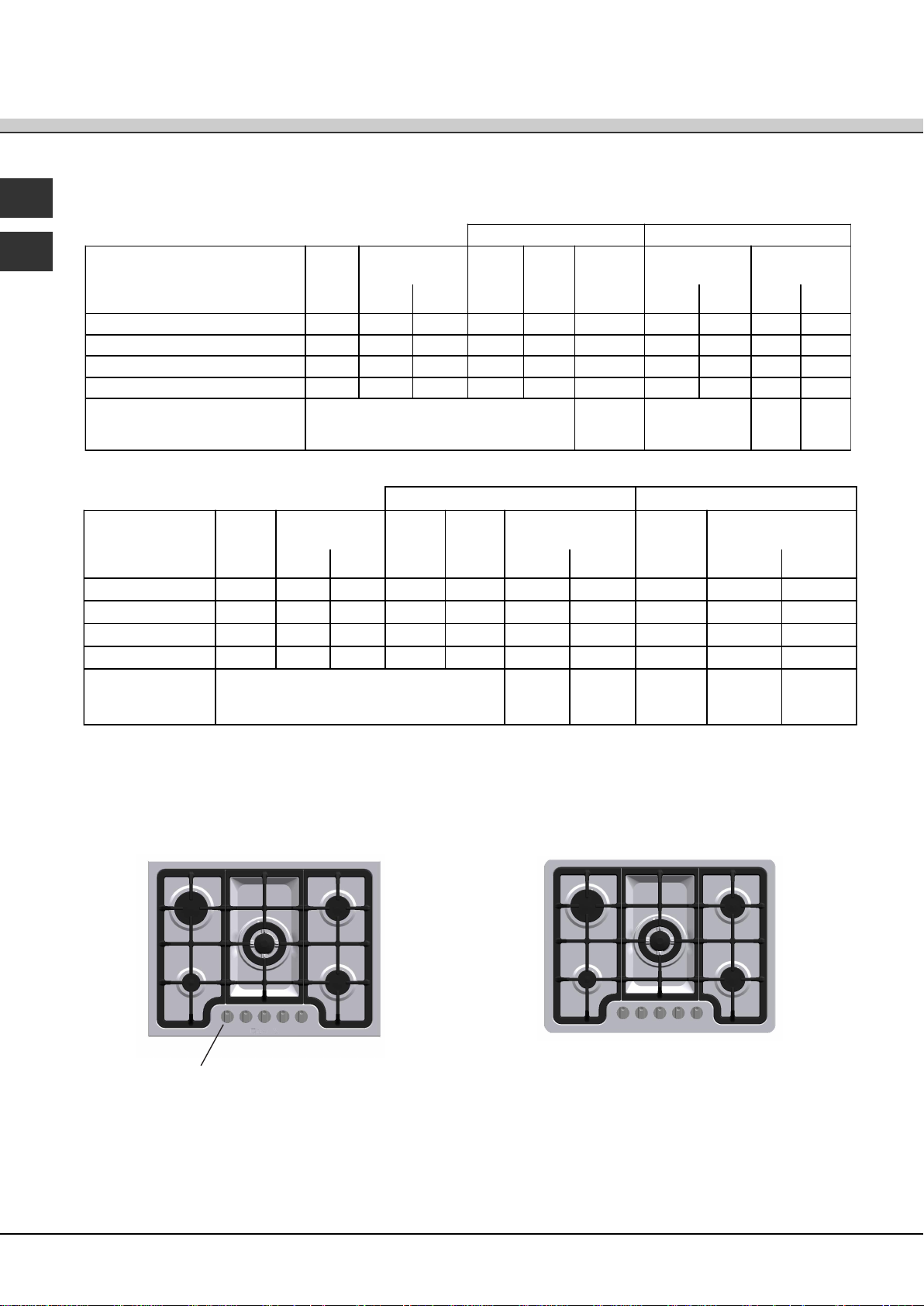

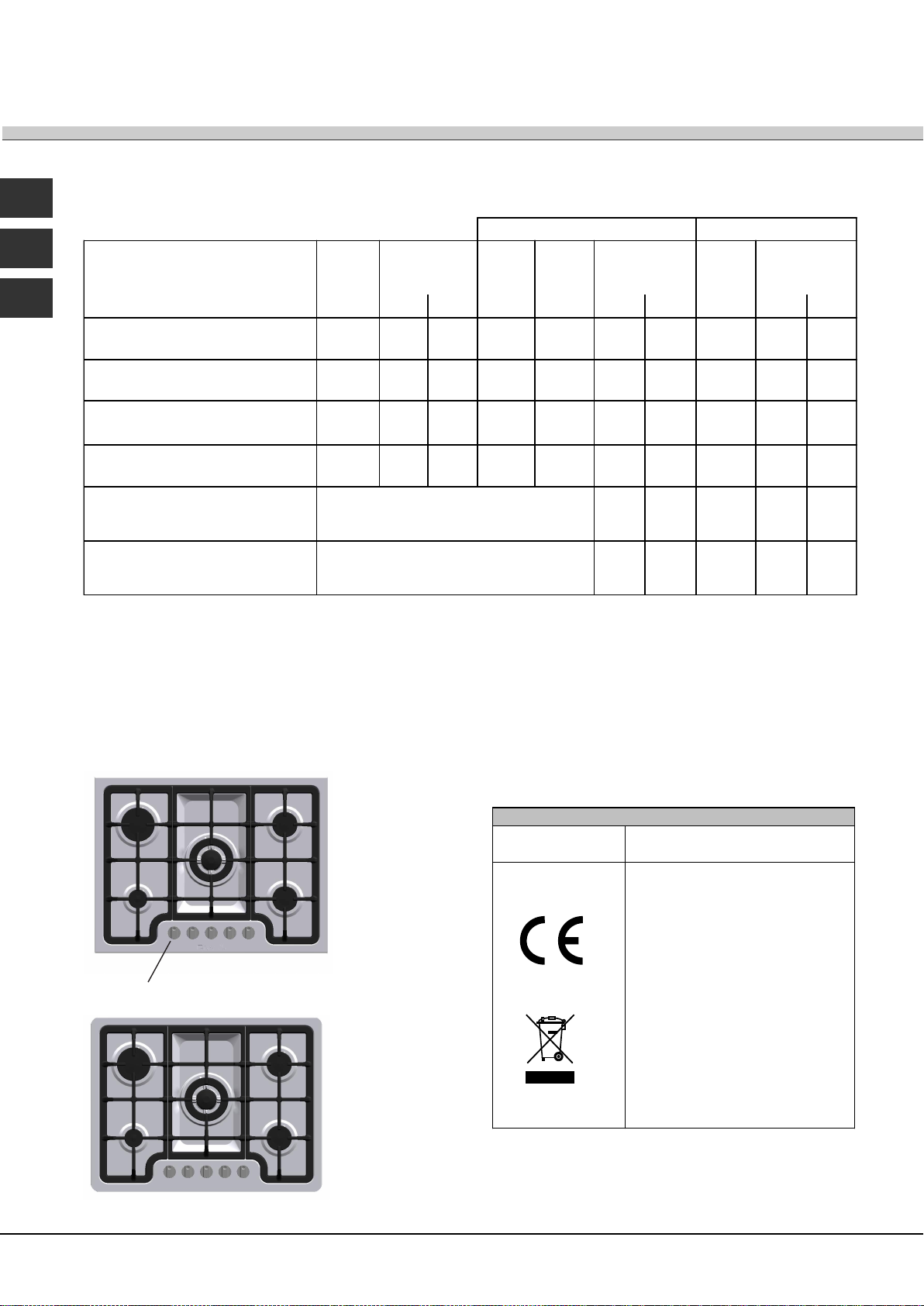

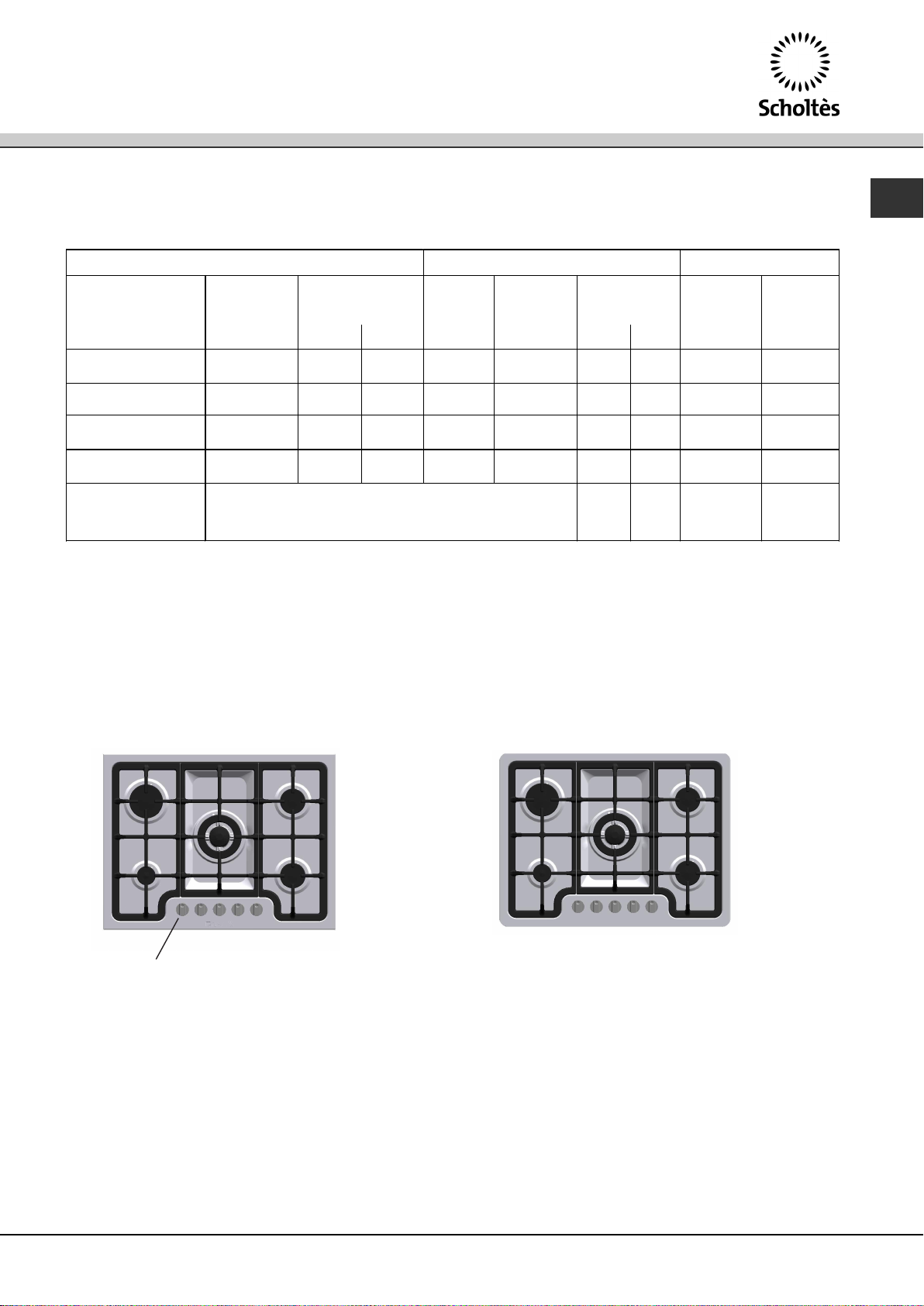

Caratteristiche dei bruciatori ed ugelli

Tabell a 1 Gas liquido Gas naturale

Portata *

g/h

G30 G31 G20

Ugello

1/100

(mm)

Bruciatore

Diametro

(mm)

Potenza termica

kW (H.s.*)

Nomin. Ridot.

By-pass

1/100

(mm)

Ugello

1/100

(mm)

TriplaCorona D 130 3.25 1.3 57 91 236 232 133 309

Rapido C 100 2.60 0.7 40 80 189 186 110 248

Semirapido B 75 1.90 0.4 30 70 138 136 106 181

Ausiliario A 55 1.00 0.4 30 50 73 71 79 95

Portata *

l/h

Pressione di

alimentazione

* A 15°C e 1013 mbar-gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m

! E' possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

Nom.

Min. Max

28-30

20 35

37 25 45

C A

B B

20 17 25

PP 73 G PP 73 G AT TF 753 S (IX)

PPF 73 G

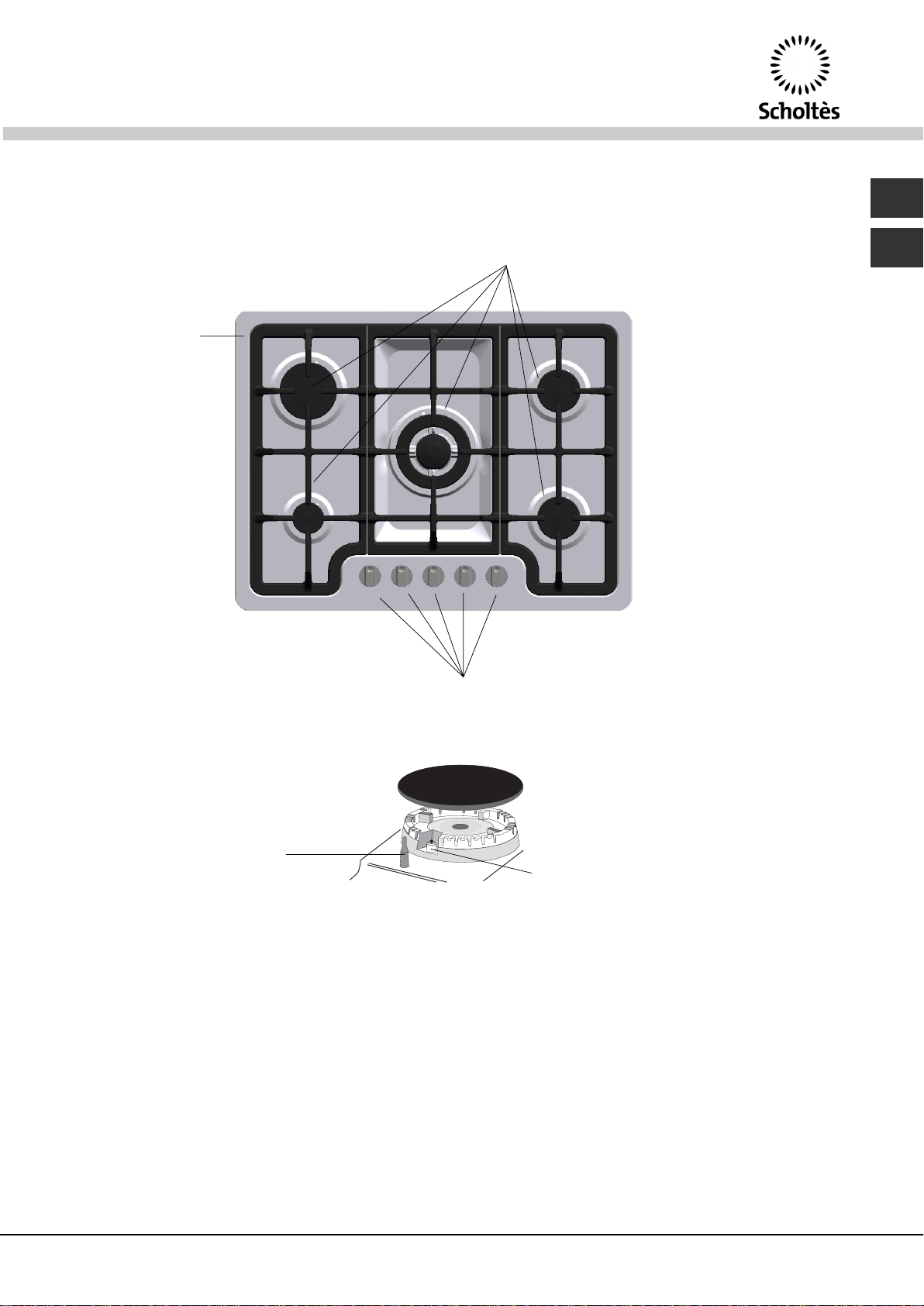

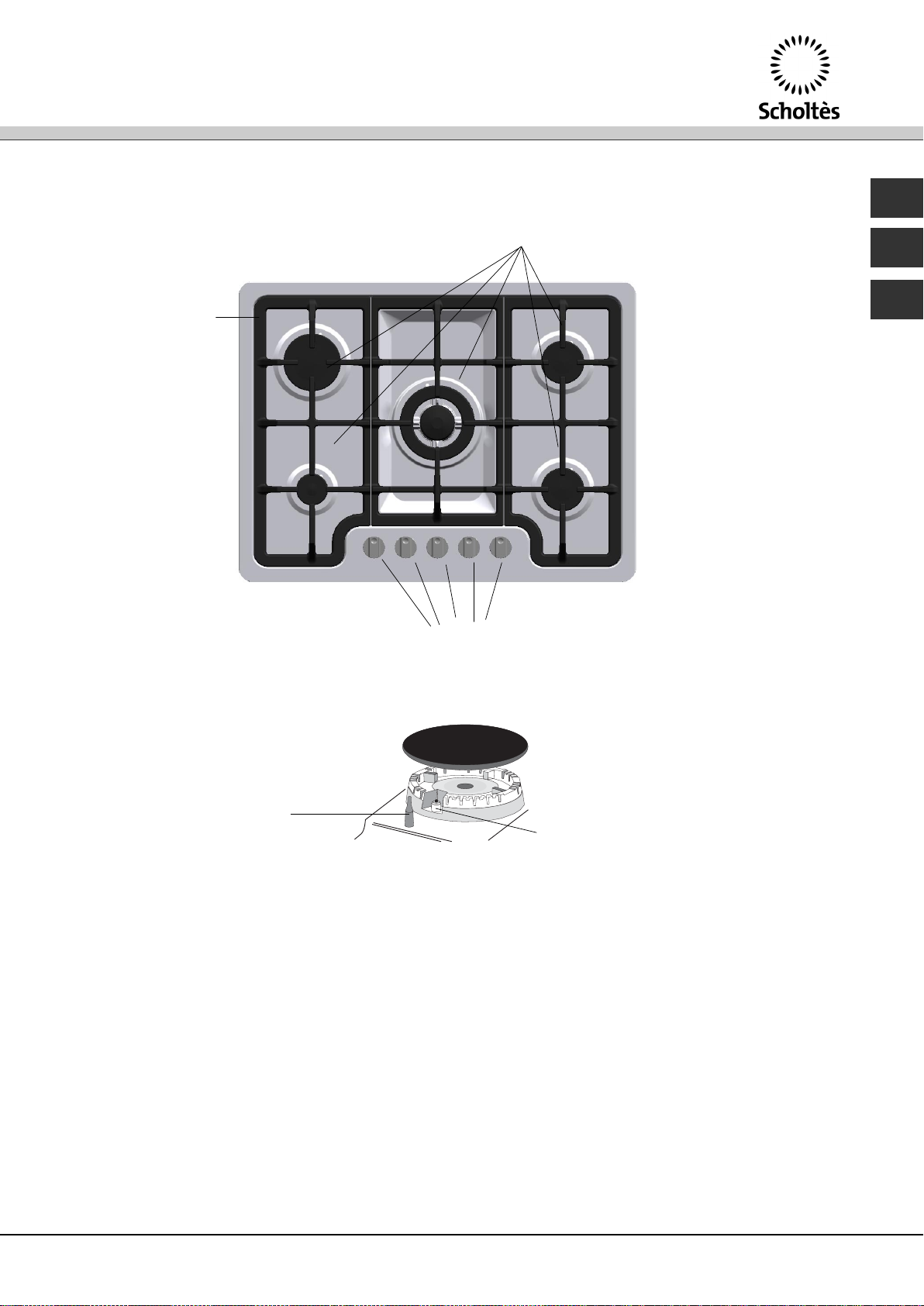

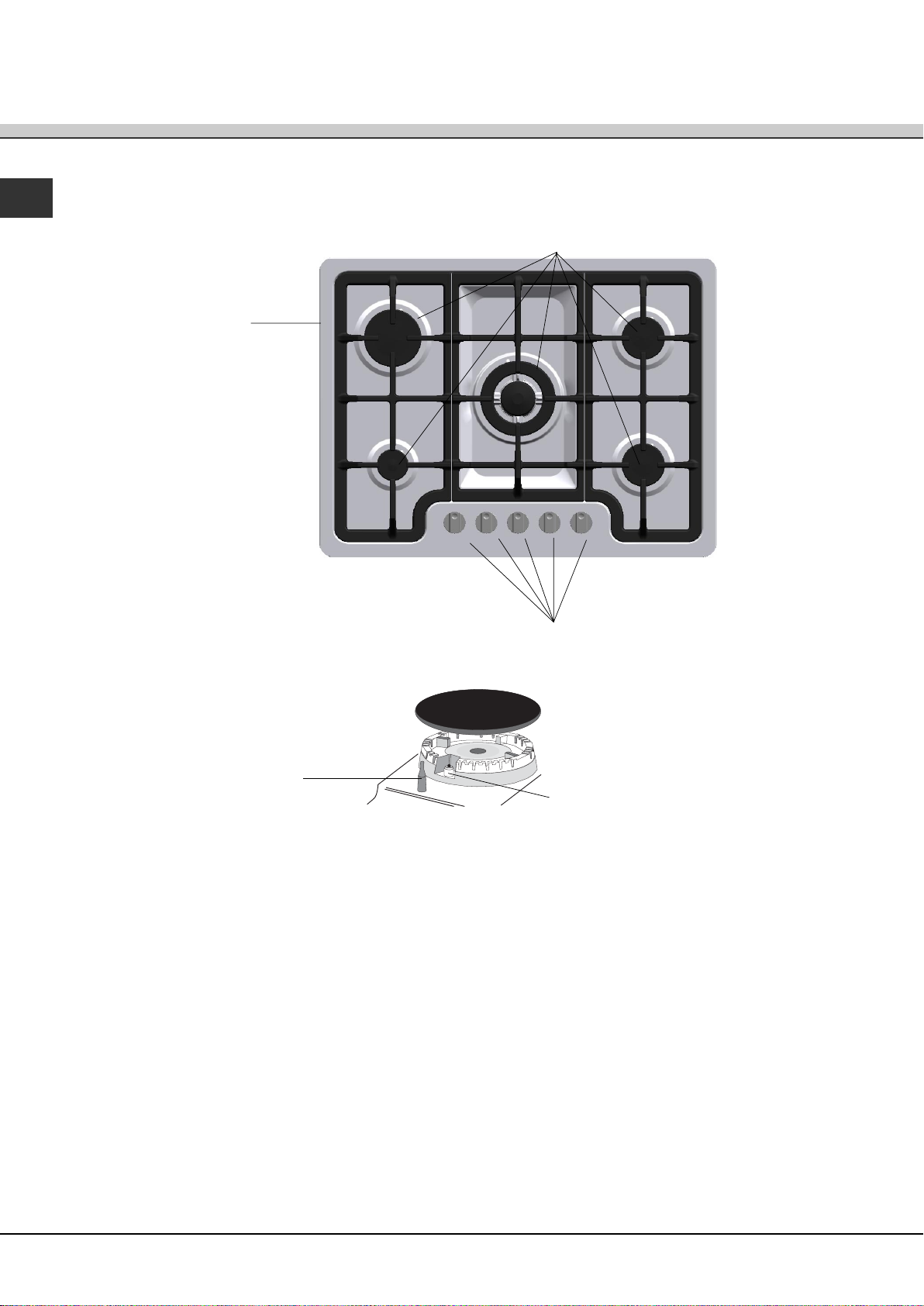

Descrizione dell’apparecchio

Vista d’insieme

Griglie di appoggio per RECIPIENTI DI COTTURA

BRUCIATORI GAS

DISPOSITIVO DI

SICUREZZA

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.

• Manopole di comando dei BRUCIATORI GAS per la regolazione della fiamma o della potenza.

• Candela di accensione dei BRUCIATORI GAS permette l’accensione automatica del bruciatore prescelto.

Manopole di comando dei BRUCIATORI GAS

Candela di accensione dei BRUCIATORI GAS

• DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe l’uscita del gas.

A vvio e utilizzo

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Bruciatori gas Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

• Spento

Massimo Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all’avvenuta accensione.

Consigli pratici per l’uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.

• utilizzare sempre recipienti a fondo piatto e con coperchio.

• al momento dell’ebollizione ruotare la manopola fino alla posizione di minimo.

ruciatore Diametro dell a pent ola in cm.

Ausiliario A da 6 a 15 Semirapido B da 15 a 20

Rapido C da 21 a 26

Tri pla Co rona D da 24 a 26

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di comando e ritentare l’accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all’arresto (corrispondente al simbolo “•”).

Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la

manopola per circa 2-3 secondi finchè non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni ripor tate in questo libretto.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Assicurarsi sempre che le manopole siano nella posizione “l”/“ utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente.

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Non lasciare accesa la piastra elettrica senza pentole.

• Non utilizzare pentole instabili o deformate.

• Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con la zona di cottura vetroceramica (se presente), durante e subito

¡” quando l’apparecchio non è

dopo il funzionamento, visto che rimane calda per almeno mezz'ora dopo lo spegnimento;

• Occorre rivolgersi a centri di assistenza autorizzati dal costruttore in caso di rottura della superficie vetroceramica.

• È opportuno disconnettere l'apparecchio dalla rete di alimentazione elettrica in caso di rottura della zona vetroceramica;

• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per r icordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici

dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto dalla legge nazionale in materia, renderli ai rivenditori contestualmente all’acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono

attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli apparecchi dimessi.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

! Evitare l’uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.

• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.

• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della parte ter minale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.

• L’acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente ed asciugare dopo la pulizia. E’ inoltre opportuno asciugare eventuali trabocchi d’acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un

tecnico autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aper ti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

I recipienti sono instabili.

• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)

• il numero di serie (S/N) Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio e/o sull’imballo.

Possibili cause / Soluzione:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d'aria nelle vicinanze del piano.

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d'aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.scholtes.com.

Operating Instructions

Contents

Italiano, 1 Français, 23English,12

Nederlands, 34

PP 73 G PP 73 G AT TF 753 S (IX) PPF 73 G

Deutsch, 46

Español , 58

Installation, 13-17

Positioning Electrical connection Gas connection Data plate Burner and nozzle specifications

Description of the appliance, 18

Overall view

Start-up and use, 19

Practical advice on using the burners

Precautions and tips, 20

General safety Disposal

Maintenance and care, 21

Switching the appliance off Cleaning the appliance Gas tap maintenance

HOB

Troubleshooting, 22

Installation

 Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

 Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

 Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

 The appliance must be installed by a qualified professional according to the instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

 This unit may be installed and used only in permanently ventilated rooms in accordance with British Standard Codes Of Practice: B.S. 6172 / B.S. 5440, Par. 2 and B.S. 6891 Current Editions. The following requirements must be observed:

 The room must be equipped with an air extraction

system that expels any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

In a chimney stack or branched flue. (exclusively for cooking appliances)

 The room must also allow proper air circulation, as air is

needed for combustion to occur normally. The flow of air must not be less than 2 m power.

The air circulation system may take air directly from the outside by means of a pipe with an inner

Examples of ventilation holes for comburant air.

cross section of at least 100

; the opening must not be

cm vulnerable to any type of blockages.

Directly to the Outside

/h per kW of installed

 Liquid petroleum gas sinks to the floor as it is heavier

than air. Therefore, rooms containing LPG cylinders must also be equipped with vents to allow gas to escape in the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not subject to heat produced by external sources (ovens, fireplaces, stoves, etc. ) which could raise the temperature of the cylinder above 50°C.

Fitting the appliance

Gas and mixed hobs are manufactured with type X degree protection against overheating. The following precautions must be taken when installing the hob:

 Kitchen cabinets adjacent to the appliance and taller

than the top of the hob must be at least 600 mm from the edge of the hob.

 Hoods must be installed according to their relative

installation instruction manuals and at a minimum distance of 650 mm from the hob.

 Place the wall cabinets adjacent to the hood at a

600mm min.

700mm min.

Hobs installation (mod. PP...TF...):

The dimensions of the cutout for the appliance must be those indicated in the figure 1. Also a wooden panel should be installed beneath the hob as insulation, positioning it at a minimum distance of 20 mm from the hob housing.

minimum height of 420 mm from the hob (see figure). If the hob is installed beneath a

540mm min.

wall cabinet, the latter must be situated at a minimum of 700 mm above the hob (see figure).

Adjacent Room

Enlarging the ventilation slot between window and floor.

Room to be Vented

The system can also provide the air needed for combustion indirectly, i.e. from adjacent rooms fitted with air circulation tubes as described above. However, these rooms must not be communal rooms, bedrooms or rooms that may present a fire hazard.

Fig. 1

Before fastening the cooktop in place, position the seal (supplied) along the perimeter of the countertop, as shown in the figure 2.

Fig. 2

Clamps are provided to fasten the cooktop to counters measuring from 20 to 40 mm in thickness. To fasten the cooktop securely, it is recommended that all the clamps be used.

Fastening Clamps - Assembly Diagram

Clamp Position for Clamp Position for

H=30mm top H=40mm top

Hobs installation (mod. PP...TF ...):

Before fastening the cooktop in place, position the seal (supplied) along the perimeter of the countertop, as shown in the figure 3.

fig.3

Installation of flush-fit hobs

An insulating wooden panel should be fitted beneath the hob, positioned at a minimum of 20 mm from the hob underside. This wooden panel must be removable in order to allow for any maintenance operations beneath the hob. To slot in the hob flush with the worktop, it is necessary to lower the area just outside the cut-out for the hob as illustrated in figure 4.

Front

Clamp Position for

H=20mm top Back N.B: Use the clamps contained in the "accessory kit."

2.5

fig.4

To fix hobs to the cabinet, some brackets have been provided to fit on as illustrated in figure 5.

fig.5

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (see diagrams).

45 mm.

560 mm.

(the earthing wire must not be interrupted by the circuitbreaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

 The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations. Before connecting to the power supply, make sure that:

 The appliance is earthed and the plug is compliant with

the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate.

 The voltage is in the range between the values indicated

on the data plate.

 The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

 Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

 The cable must not be bent or compressed.  The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).  The manufacturer declines any liability should these

safety measures not be observed.

! The hob can only be installed above built-in ovens with a cooling ventilation system.

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph Adapting to different types of gas. When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations.

 Check that the pressure of the gas supply is consistent with the values indicated in Table 1 (Burner and nozzle specifications). This will ensure the safe operation and longevity of your appliance while maintaining efficient energy consumption.

Connection with a rigid pipe (copper or steel)

 Connection to the gas system must be carried out in such a way as not to place any strain of any kind on the appliance. There is an adjustable L-shaped pipe fitting on the appliance supply ramp and this is fitted with a seal in order to prevent leaks. The seal must always be replaced after rotating the pipe fitting (seal provided with appliance). The gas supply pipe fitting is a threaded 1/2 gas cylindrical male attachment.

Connecting a flexible jointless stainless steel pipe to a threaded attachment

The gas supply pipe fitting is a threaded 1/2 gas cylindrical male attachment. These pipes must be installed so that they are never longer than 2000 mm when fully extended. Once connection has been carried out, make sure that the flexible metal pipe does not touch any moving parts and is not compressed.

 Only use pipes and seals that comply with current national regulations.

Checking the tightness of the connection

 When the installation process is complete, check the pipe fittings for leaks using a soapy solution. Never use a flame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 Burner and nozzle characteristics).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is finished, replace the old rating sticker with one indicating the new type of gas used. Sticker are available from any of our Service Centres.

 Adjusting the burners primary air : Does not require adjusting.

3. Having adjusted the flame to the required low setting, while the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the flame does not go out.

4. Some appliances have a safety device (thermocouple) fitted. If the device fails to work when the burners are set to the low flame setting, increase this low flame setting using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

 If the appliance is connected to liquid gas, the regulation screw must be fastened as tightly as possible.

 Once this procedure is finished, replace the old rating sticker with one indicating the new type of gas used. Stickers are available from any of our Service Centres.

 Should the gas pressure used be different (or vary slightly) from the recommended pressure, a suitable pressure regulator must be fitted to the inlet pipe (in order to comply with current national regulations).

 Setting the burners to minimum:

1. Turn the tap to the low flame position.

2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap pin, until the flame is small but steady.

DATA PLAT E

Electrical connections

voltage of 220-240V ~ 50/60Hz (see data plate ) This appliance conforms to the following European Economic Community directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent amendments

- 89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 90/336/EEC dated 29/06/90 (Gas) and subsequent amendm e n ts.

- 2002/96/EC

Burner and nozzle specifications

Table 1 Liquid gas Natural gas

Burner Diameter

(mm)

Thermal power

kW (H.s.*)

Nomin. Reduc. G30 G31 G20

By-pass

1/100

(mm)

Injector

1/100

(mm)

Flow *

g/h

Injector

1/100

(mm)

Flow*

Rapid C 100 3.00 0. 7 40 86 218 214 116 286

Semi-rapid B 75 1.65 0.4 30 64 120 118 96 157

Auxiliary A 55 1.00 0.3 27 50 73 71 71 95

Tripl e r i ng D 130 3.25 1.3 57 91 236 232 124 309

Supply pressure 28-30 37 20

* At 15°C and 1013 mbar - dry gas ** Propane P.C.S. = 50.37 MJ/Kg *** Butane P.C.S. = 49.47 MJ/Kg

Natural P.C.S. = 37.78 MJ/m

l/h

 The hob can only be installed above built-in ovens with a cooling ventilation system.

PP 73 G PP 73 G AT TF 753 S (IX)

B B

PPF 73 G

Description of the appliance

Overall view

GAS BURNERS

Support Grid for

COOKWARE

SAFETY

DEVICES

 GAS BURNERS differ in size and power. Use the

diameter of the cookware to choose the most appropriate burner to cook with.

 Control Knobs for GAS BURNERS adjust the

power or the size of the flame.

Control Knobs for

GAS BURNERS

Ignition for

GAS BURNERS

 GAS BURNER ignition enables a specific burner

to be lit automatically.

 SAFETY DEVICE stops the gas flow if the flame

is accidentally extinguished.

Start-up and use

The position of the corresponding gas burner or electric hotplate* is shown on every knob.

Gas burners

Each burner can be adjusted to one of the following settings using the corresponding control knob:

 Off

Maximum

Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting. Since the burner is fitted with a safety device, the knob should be pressed for approximately 2-3 seconds to allow the automatic device keeping the flame alight to heat up. When using models with an ignition button, light the desired burner pressing down the corresponding knob as far as possible and turning it anticlockwise towards the maximum setting.

Practical advice on using the burners

To ensure the burners operate efficiently:

 Use appropriate cookware for each burner (see

table) so that the flames do not extend beyond the bottom of the cookware.

 Always use cookware with a flat base and a cover.

 When the contents of the pan reach boiling point,

turn the knob to minimum.

Burner ø Pan Diameter (cm) A.Auxiliary B.Semi-rapid C.Rapid D. Triple ring

To identify the type of burner, refer to the designs in the section entitled, "Burner and Nozzle Specifications".

6 – 14 15 – 20 21 – 26 24 - 26

 If a flame is accidentally extinguished, turn off the control knob and wait for at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise direction until it stops (when reaches the  position).

Precautions and tips

 This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

 This is a class 3 built-in appliance.  Gas appliances require regular air exchange to

maintain efficient operation. When installing the hob, follow the instructions provided in the paragraph on Positioning the appliance.

 These instructions are only valid for the

countries whose symbols appear in the manual and on the serial number plate.

 The appliance was designed for domestic use

inside the home and is not intended for commercial or industrial use.

 The appliance must not be installed outdoors, even

in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with

wet or damp hands and feet.

 The appliance must be used by adults only, to

cook food according to the instructions in this manual.

 Ensure that the power supply cables of other

electrical appliances do not come into contact with the hot parts of the oven.

 The openings used for ventilation and dispersion

of heat must never be covered.

 Always make sure the knobs are in the l/

position when the appliance is not in use.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

 Never carry out any cleaning or maintenance work

without having detached the plug from the mains.

 In case of malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

 Always make sure that pan handles are turned

towards the centre of the hob in order to avoid accidental burns.

 Do not close the glass cover (if present) when the

gas burners or electric hotplates are still hot.

 Do not leave the electric hotplate switched on

without a pan placed on it.

¡

 Do not use unstable or deformed pans.  Remove any liquid from the lid before

opening it.

 Prevent children and the disabled from coming

into contact or having access at the ceramic glass cooking surface (if present) immediately before and after use, as the cooking surface will remain hot for at least a half hour after being turned off;

 Contact service centers authorized by the

manufacturer in the event the ceramic glass cooking surface breaks.

 It is recommended that you follow the guidelines

below:

 Disconnect the appliance from the electrical supply

in the event the ceramic glass cooking surface breakds.

Disposal

 When disposing of packaging material: observe

local legislation so that the packaging may be reused.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers may take their old appliance to public waste collection areas, other communal collection areas, or if national legislation allows return it to a retailer when purchasing a similar new product. All major household appliance manufacturers are active in the creation of systems to manage the collection and disposal of old appliances.

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

 Do not use abrasive or corrosive detergents such as stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

 Never use steam cleaners or pressure cleaners on the appliance.

 It is usually enough to wash the hob with a damp

sponge and dry it with absorbent kitchen roll.

 The removable parts of the burners should be

washed frequently with warm water and soap and any burnt-on substances removed.

 For hobs which ligth automatically, the terminal part

of the electronic instant lighting devices should be cleaned frequently and the gas outlet holes should be checked for blockages.

 Stainless steel can be marked by hard water that

has been left on the surface for a long time, or by aggressive detergents containing phosphorus. After cleaning, rinse and dry any remaining drops of water.

Gas tap maintenance

Over time, the taps may become jammed or difficult to turn. If this happens, the tap must be replaced.

 This procedure must be performed by a qualified technician authorised by the manufacturer.

+ 47 hidden pages
