SCHOLTES LTE 12-106 User Manual

Mode demploi

LAVE-VAISSELLE

Français, 1

Dutch, 34

Italiano, 67

LTE 12-106

English,12

Español, 45

Deutsch, 23

Português, 56

Sommaire

Installation, 2-3

Mise en place et mise à niveau Raccordements eau et électricité Conseils pour le premier lavage Caractéristiques techniques

Description de lappareil, 4

Vue densemble Tableau de bord

Charger les paniers, 5

Panier inférieur Panier à couverts Panier supérieur

Mise en marche et utilisation, 6

Mettre en marche le lave-vaisselle Charger le produit de lavage Options de lavage

Programmes, 7

Tableau des programmes

Produit de rinçage et sel régénérant, 8

Charger le produit de rinçage Charger le sel régénérant

Entretien et soin, 9

Coupure de larrivée deau et de courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre dentrée deau Nettoyer les filtres En cas dabsence pendant de longues périodes

Précautions, conseils, 10

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 11



Installation

Conserver ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, sassurer quil accompagne bien lappareil.

Lire attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de lappareil.

En cas de déménagement, transporter lappareil verticalement; si besoin est, lincliner sur le dos.

Mise en place et mise à niveau

1. Déballer lappareil et sassurer quil na pas été endommagé pendant le transport. Sil est abîmé, ne pas le raccorder et contacter le revendeur.

2. Installer le lave-vaisselle de manière à ce que les côtés et la paroi arrière touchent aux meubles adjacents ou au mur. Lappareil peut être encastré sous un plan de travail continu (voir feuille de Montage).

3. Installer le lave-vaisselle sur un sol plat et rigide. Compenser les irrégularités en vissant ou en dévissant les pieds avant jusquà ce que lhorizontalité de lappareil soit parfaite. Une bonne horizontalité garantit la stabilité de lappareil et supprime tout risque de vibrations, bruits et déplacements.

4. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas et au milieu, à laide dune clé mâle à six pans, ouverture 8 mm. Tourner dans le sens des aiguilles dune montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (consulter la notice dinstructions encastré jointe à la documentation)

Raccord du tuyau damenée de leau

 A une prise deau froide: bien visser le tuyau damenée à

un robinet à embout fileté 3/4 gaz; avant de visser, faire couler leau jusquà ce quelle devienne limpide et dépourvue dimpuretés qui pourraient engorger lappareil.

 A une prise deau chaude: en cas dinstallation de

chauffage centralisé (radiateurs), le lave-vaisselle peut être alimenté avec de leau chaude de réseau ne dépassant pas 60°C. Visser le tuyau au robinet en procédant comme pour la prise deau froide.

Si la longueur du tuyau damenée ne suffit pas, sadresser à un magasin spécialisé ou à un technicien agréé (voir Assistance).

La pression de leau doit être comprise entre les valeurs reportées dans le tableau des Caractéristiques techniques (voir ci-contre).

Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Raccordements eau et électricité

Ladaptation des installations électriques et les travaux de plomberie de linstallation doivent être effectués par du personnel qualifié.

Le lave-vaisselle ne doit pas écraser les tuyaux ou le câble dalimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement de lappareil au réseau de distribution de leau. Ne pas réutiliser les anciens tuyaux.

Les tuyaux damenée (A) et dévacuation (B) de leau et le câble dalimentation électrique peuvent être orientés vers la droite ou vers la gauche pour simplifier linstallation (voir figure).

Sécurité anti-fuite

Pour éviter tout risque dinondation, le lave-vaisselle :

- est équipé dun dispositif qui coupe larrivée de leau en cas danomalie ou de fuite à lintérieur de lappareil.

Quelques modèles sont équipés dun dispositif de sécurité supplémentaire New Acqua Stop risque dinondation même en cas de rupture du tuyau damenée de leau.

ATTENTION : TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau damenée de leau car il contient des parties sous tension.

* qui garantit contre tout

* Présent uniquement sur certains modèles.

Raccord du tuyau dévacuation de leau

Raccorder le tuyau dévacuation, sans le plier, à une conduite dévacuation ayant au moins 4 cm de diamètre. Ou bien laccrocher au bord dun évier; lextrémité libre du tuyau de vidange ne doit pas être plongée dans leau.

Un coude

facilite une installation optimale : fixer solidement le coude au mur pour éviter que le tuyau se déplace et déverse leau hors du conduit. La portion de tuyau repérée par la lettre A doit se trouver à une distance du sol comprise entre 40 et 100 cm

(voir figure).

Lutilisation de tuyaux de rallonge est déconseillée.

* plastique spécial

Raccordement électrique

Ruban anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et coller le ruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Une fois linstallation terminée et tout de suite avant le premier lavage, remplir complètement deau le réservoir à sel et ajouter environ 1 kg de sel (voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de leau déborde. Sélectionner le degré de dureté de leau (voir Produit de rinçage et sel régénérant). - Après remplissage du réservoir à sel, le voyant

* s'éteint.

SEL

Le manque de remplissage du réservoir à sel, peut

endommager l'adoucisseur d'eau et l'élément chauffant.

Avant de brancher la fiche dans la prise de courant, sassurer que :

 la prise dispose de mise à la terre et est conforme aux

normes;

 la prise est bien apte à supporter la puissance maximale

de lappareil reportée sur la plaque signalétique fixée à la contre-porte (voir paragraphe Description du lave- vaisselle);

 la tension dalimentation est bien comprise entre les valeurs

figurant sur la plaque signalétique de la contre-porte;

 la prise est bien compatible avec la fiche de lappareil.

Autrement, faire remplacer la fiche par un technicien agréé (voir Assistance); nutiliser ni rallonges ni prises multiples.

Après installation de lappareil, le câble dalimentation électrique et la prise de courant doivent être facilement accessibles.

Le câble ne doit être ni plié ni trop écrasé.

Afin déviter tout danger, faire changer le cordon dalimentation abîmé, par le fabricant ou par son service après-vente. (Voir Assistance)

Nous déclinons toute responsabilité en cas de nonrespect des normes énumérées ci-dessus.

Caractéristiques techniques

Dimensions

Capacité

Pression eau d’alimentation

Tension d’alimentation

Puissance totale absorbée

Fusible

largeur 59.5 cm hauteur 82 cm profondeur 57 cm

12 couverts standard

0,05 ÷ 1 MPa (0,5 ÷ 10 bar) 4,3 psi – 145 psi

Voir étiquette des caractéristiques

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes

- 97/17/CE (étiquetage)

- 2002/96/CE

* Présent uniquement sur certains modèles.

Description de lappareil

Vue densemble

1. Panier supérieur

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

5. Panier inférieur

6. Bras de lavage inférieur

7. Panier à couverts

8. Filtre lavage

9. Réservoir à sel

10. Bacs produit de lavage et réservoir à

produit de rinçage

11. Plaque signalétique

12. Tableau de bord

***

Tableau de bord

programme

Voyant ON-OFF

Touche

ON-OFF/Reset

Indicateur lumineux numéro du programme

Touche

Sélection

Voyant

Manque de sel*

Voyant Manque de produit de rinçage*

Touche Départ différé*

Voyants Départ différé*

*** Uniquement pour modèles tout intégrables. * Présent uniquement sur certains modèles.

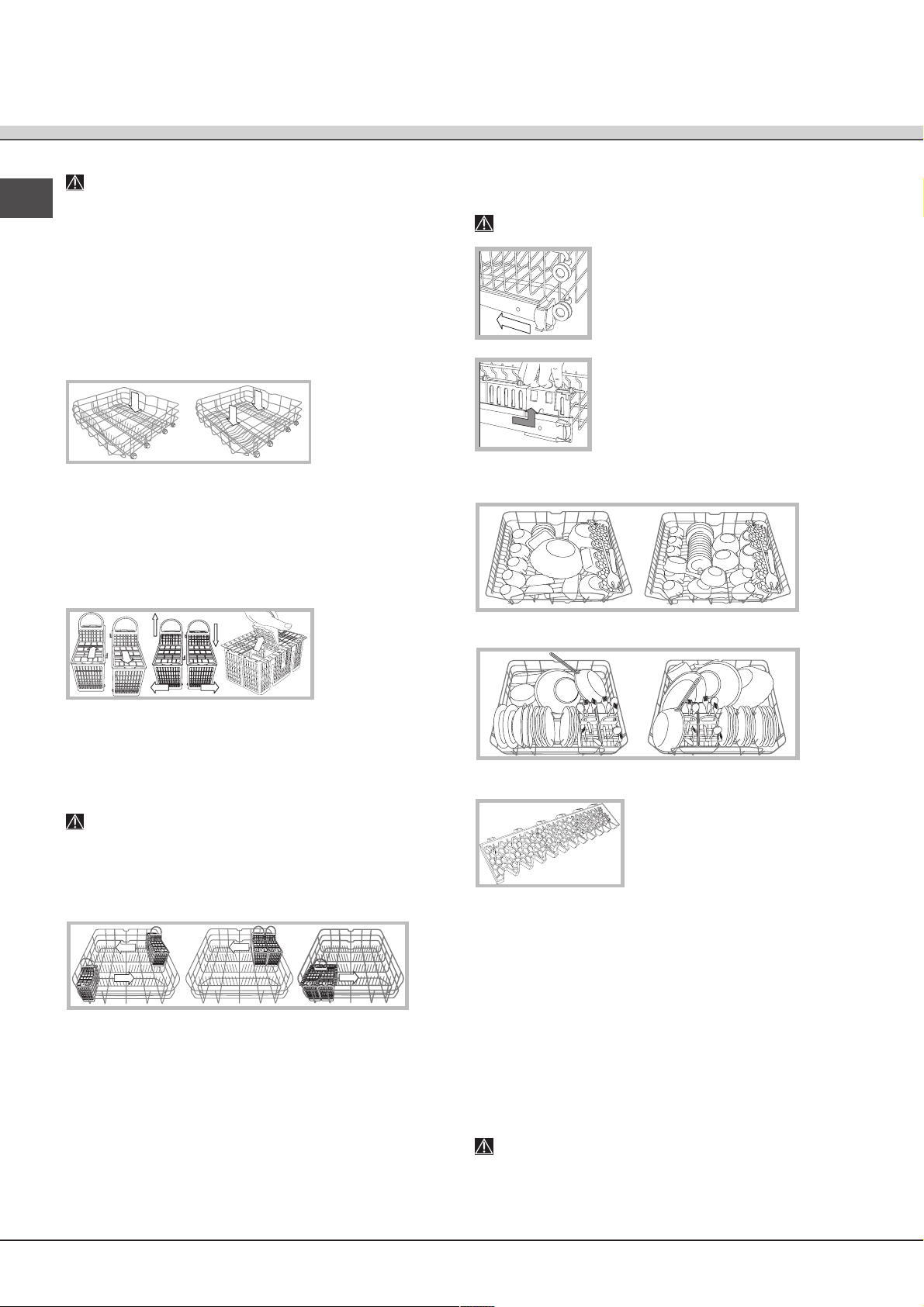

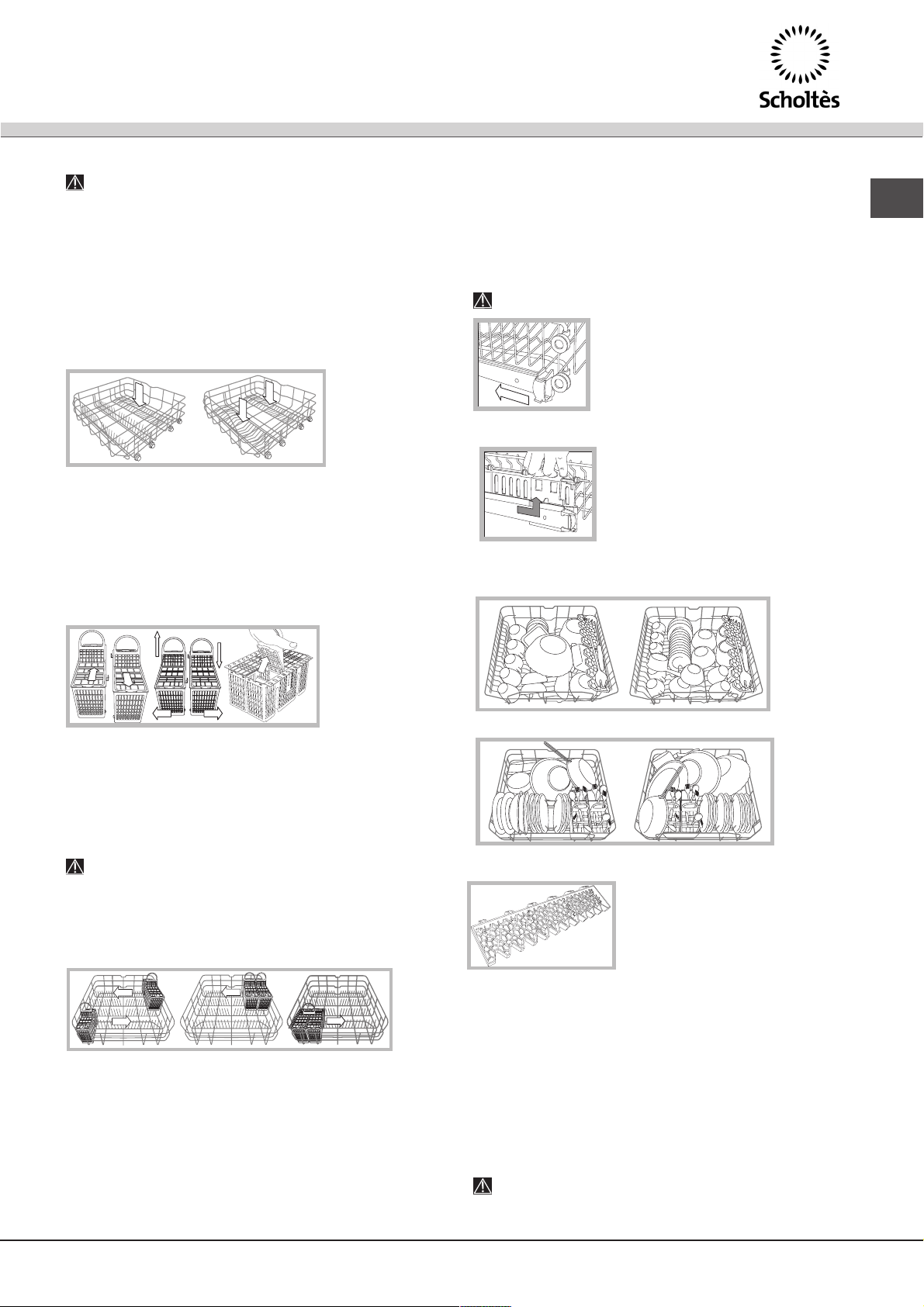

Charger les paniers

Avant de charger les paniers, débarrasser la vaisselle des déchets plus importants et vider les verres et les coupes.

Après avoir chargé le lave-vaisselle, sassurer que les bras de lavage tournent librement.

Panier du bas

Le panier du bas peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc.selon les Exemples de chargement. Ranger de préférence sur les côtés du panier les plats de service et les grands couvercles sans toutefois bloquer la rotation du bras de lavage supérieur.

Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables

peuvent être placés à la verticale pour ranger des assiettes ou à lhorizontale pour ranger des casseroles et des saladiers.

* qui

Panier à couverts

Le panier à couverts peut varier selon le modèle de lavevaisselle : séparable, non séparable, coulissant. Le panier à couverts non séparable doit être placé obligatoirement dans la partie avant du panier inférieur.

Le panier séparable se détache en deux parties, solution pratique en cas de

lavage d'une demicharge (si cette option est prévue pour le modèle de lavevaisselle), il peut coulisser parmi les accessoires fixes ou rabattables pour aller se placer dans n'importe quel coin du panier du bas.

- Ils sont équipés tous deux de rabats coulissants qui permettent de mieux ranger les couverts.

Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur.

Exemples de rangement dans le panier à couverts

Régler de préférence la hauteur du panier quand ce dernier est VIDE.

Ne jamais soulever ou abaisser le panier dun seul côté.

Ouvrir les butées des glissières du panier à droite et à gauche et sortir le panier. Positionner le panier en position haute ou basse, le faire glisser le long des glissières jusquà ce que les roues avant entrent elles aussi et refermer les butées (voir figure).

Si le panier est équipé de poignées Espace

double

* (voir figure), sortir le panier du haut

en fin de corse, saisir les poignées sur les côtés du panier et déplacer vers le haut ou vers le bas; laisser retomber le panier sans le lâcher.

Exemples de chargement du panier supérieur

Exemples de chargement du panier inférieur

Accessoire pour couteaux/verres

Certains modèles de lave-vaisselle sont équipés d'un support à couteaux/ verres qui permet de ranger en toute sécurité les verres, les couteaux et les utensiles présentant une pointe coupante et d'obtenir des

performances de lavage optimales. Il faut placer cet accessoire

dans la partie droite du panier supérieur.

Panier du haut

Y ranger la vaisselle fragile et légère : verres, tasses à thé et à café, soucoupes, saladiers bas, casseroles basses peu sales, en suivant les Exemples de chargement.  Tasses et tasses à café: les placer sur les étagères

rabattables

 Couteaux longs et pointus, couverts de service : les placer

sur les étagères rabattables

Régler la hauteur du panier supérieur

Pour optimiser le rangement de la vaisselle, possibilité de régler le panier supérieur en position haute ou basse.

**.

Vaisselle nallant pas au lave-vaisselle

 Objets en bois, avec des manches en bois ou en corne ou

ayant des parties collées.  Objets en aluminium, cuivre, laiton ou étain.  Vaisselle en plastique thermorésistant.  Porcelaines anciennes ou peintes à la main.  Argenterie ancienne. Les pièces dargenterie non ancienne

peuvent par contre être lavées avec un programme délicat

après sêtre assuré quelles ne touchent pas à dautres métaux.

Nous conseillons dutiliser de la vaisselle lavable au lave-

vaisselle.

* Présent uniquement sur certains modèles. ** Leur nombre et leur position varient.

Mise en marche et utilisation

Mettre en marche le lave-vaisselle

1. Ouvrir le robinet de leau.

2. Ouvrir la porte et appuyer sur la touche ON/OFF : un bip court retentit, le voyant ON/OFF, lafficheur et les voyants options sallument.

3. Doser le produit de lavage (voir plus bas).

4. Charger les paniers (voir Charger les paniers).

5. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche P.

6. Sélectionner les options de lavage (voir ci-contre).

7. Fermer la porte pour faire démarrer le programme : un bip prolongé annonce le démarrage du programme.

8. A la fin, deux bips courts et un bip prolongé annoncent la fin du programme et le numéro du programme se met à clignoter sur lafficheur. Ouvrir la porte, appuyer sur la touche ON/OFF pour éteindre lappareil, fermer le robinet de leau et débrancher la fiche de la prise de courant.

9. Attendre quelques minutes avant de sortir la vaisselle pour éviter de se brûler. Décharger les paniers en commençant par celui du bas.

Lordre daffichage des programmes sactualise selon

leur fréquence dutilisation.

Modifier un programme en cours

En cas derreur de sélection dun programme, il est possible de le modifier, à condition quil vienne tout juste de démarrer : ouvrir la porte en faisant attention à la vapeur chaude qui séchappe, appuyer de façon prolongée sur la touche ON/OFF, un bip prolongé annonce que lappareil est éteint. Rallumer lappareil à laide de la touche ON/OFF et sélectionner le nouveau programme ainsi que les options éventuelles, fermer la porte pour faire démarrer.

Introduire de la vaisselle en cours de lavage

Sans éteindre lappareil, ouvrir la porte en faisant attention à la vapeur chaude qui séchappe et introduire la vaisselle. Fermer la porte : le cycle redémarre.

Interruptions accidentelles

En cas douverture de la porte en cours de lavage ou de coupure de courant, le programme sarrête. Il redémarre du point où il a été interrompu dès que le courant revient ou que la porte est refermée.

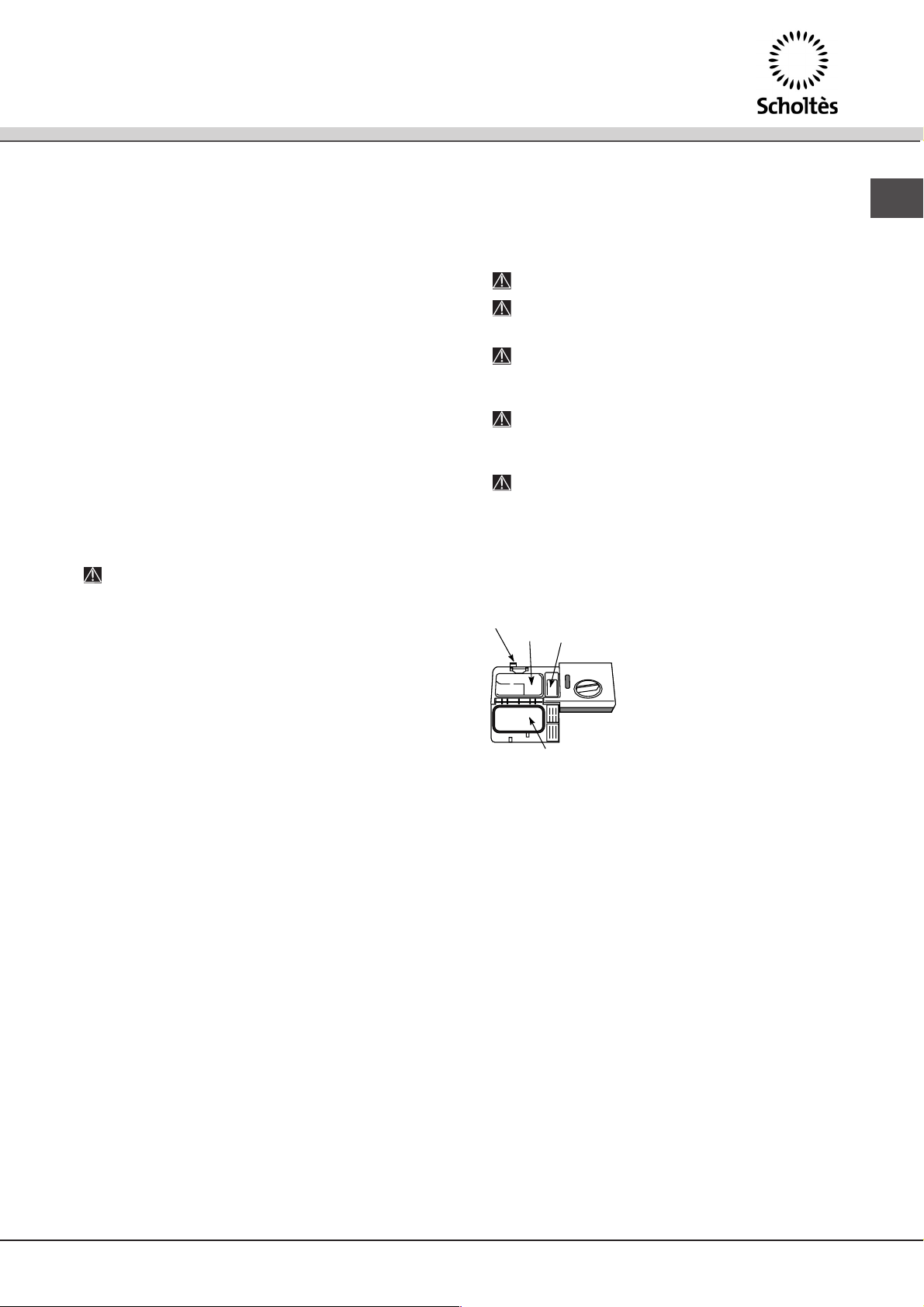

Charger le produit de lavage

Un bon résultat de lavage dépend aussi dun bon dosage

du produit de lavage. Un excès de produit de lavage ne

lave pas mieux et pollue lenvironnement.

Nutiliser que du produit de lavage spécial

lave-vaisselle.

NE PAS UTILISER de produits pour laver la

vaisselle à la main.

Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle.

L'utilisation de pastilles n'est conseillée que pour les modèles qui prévoient l'option PASTILLES MULTIFONCTION.

Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel.

bac A : Produit de lavage bac B : Produit de prélavage

fond de la cuve.

3. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusquau déclic.

1. Appuyer sur la touche D pour ouvrir le couvercle C.

2. Pour doser le produit de lavage se reporter au Tableau des programmes:  en poudre : bacs A et B.  pastilles : si le programme en prévoit 1, placer cette dernière dans le bac A et fermer le couvercle; sil en prévoit 2, mettre la deuxième dans le

Options de lavage

Si une option n’est pas compatible avec le programme sélectionné, (voir tableau programmes) la led correspondante clignote 3 fois de suite et 2 bips courts retentissent.

Départ différé

Il est possible de différer de 3, 6, 9 heures le démarrage du programme :

1. Appuyer sur la touche DEPART DIFFERE : à chaque pression, un signal sonore retentit et le temps sélectionné est affiché;

2. Sélectionner le programme et fermer la porte : le compte à rebours démarre après le bip;

3. A lexpiration du délai dattente, le voyant séteint et le programme démarre. Pour modifier le délai dattente et sélectionner un temps inférieur appuyer sur la touche DEPART DIFFERE. Pour lannuler, appuyer plusieurs fois de suite sur la touche jusquà ce que le voyant du délai dattente sélectionné séteigne. Le programme démarre dès fermeture de la porte.

* Présent uniquement sur certains modèles.

Programmes

En cas de vaisselle peu sale ou précédemment rincée à leau, réduire considérablement la quantité

de produit de lavage.

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle.

Durée du

programme

(tolérance

±10%)

Hrs. Min

2:15’

1:45’

0:08’

2:20’

0:35’

1:30’

Indications sur le choix des programmes

Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)

Vaisselle et casseroles normalement sales. Programme standard quotidien.

Lavage préalable dans l’attente de compléter le chargement au repas suivant

Lavage écologique à faible consommation d’électricité pour vaisselle et casseroles.

Cycle économique et rapide pour vaisselle peu sale, tout de suite après l’usage. (2 assiettes +2 verres +4 couverts +1 casserole + 1 petite poêle)

Cycle économique et rapide pour vaisselle fragile ne supportant pas les hautes températures, tout de suite après l’usage. (12 verres à pied + assiettes fragiles).

Programme

1.Intensif

2. Normal

3. Trempage

4. Bio*

5. Rapide

6. Verres

Produit de lavage

(A) = bac A (B) = bac B

Poudre Liquide Pastilles

30 g (A)

25 g (A)

5 g (B)

Non

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 1 (A)

30 g (A) 30 ml (A) 1 (A)

30 ml (A)

25 ml (A)

5 ml (B)

Non

25 ml (A)

5 ml (B)

1 (A)

Non

1 (A)

Programme s prévoyant

le séchage

Oui

Non

Oui

Non

Oui

Options

Départ

différé

Départ

différé

Départ

différé

Départ

différé

Départ

différé

Départ

différé

Remarques :

Pour obtenir des performances optimales avec le programme "Rapide" il est conseillé de respecter le nombre de couverts indiqué.

* Le programme Bio est conforme à la norme EN-50242. Il a une durée de lavage plus longue que les autres programmes mais

cest aussi celui qui consomme le moins dénergie et qui respecte le plus lenvironnement. Note pour les laboratoires d'essai: pour toutes informations détaillées sur les conditions d'essai comparatif EN, s'adresser à : ASSISTENZA_EN_LVS@indesitcompany.com

Pour simplifier le dosage du produit de lavage, prendre note que : 1 cuillère à soupe = 15 gr. de poudre = 15 ml de liquide environ - 1 cuillère à café = 5 gr. de poudre = 5 ml de liquide environ

Produit de rinçage et sel régénérant

Nutiliser que des produits de lavage spéciaux lave-vaisselle. Ne pas utiliser de sel alimentaire ou industriel ni de produits pour lavage de la vaisselle à la main. Se conformer aux instructions reportées sur l'emballage.

En cas dutilisation dun produit multifonction, pas besoin dajouter de produit de rinçage mais nous conseillons par contre dajouter du sel, surtout en cas deau dure ou très dure. Se conformer aux instructions reportées sur lemballage.

Sil ny a pas de rajout de sel ni de produit de rinçage, il est normal que les voyants SEL produit DE RINÇAGE

* restent allumés.

* et

Charger le produit de rinçage

Le produit de rinçage aide au séchage de la vaisselle car il fait glisser leau de la surface et évite ainsi la formation de traces ou de taches. Il faut remplir le réservoir à produit de rinçage:  quand le voyant PRODUIT DE RINÇAGE

s'allume;

1. Ouvrir le réservoir en tournant le couvercle (G) dans le sens inverse des aiguilles dune montre.

2. Verser le produit de rinçage sans le faire déborder. Si cela se produit, nettoyer aussitôt avec un

chiffon sec.

3. Revisser le couvercle.

Ne JAMAIS verser le liquide de

rinçage directement à lintérieur de la cuve.

Régler la dose de produit de rinçage Si le résultat du séchage nest pas satisfaisant, le dosage du produit de rinçage peut être réglé. A laide dun tournevis agir sur le dispositif de réglage (F) et lamener sur une des 6 positions au choix (il est réglé en usine sur 4) :  si la vaisselle présente des traces, lamener sur des chiffres

plus bas (1-3).

 sil y a des gouttes deau ou des taches de calcaire, le régler

sur des chiffres plus élevés (4-6).

Réglage dureté de leau

Chaque lave-vaisselle est équipé d'un adoucisseur d'eau qui, grâce à du sel régénérant spécial lave-vaisselle, fournit de l'eau de lavage sans calcaire.

Ce lave-vaisselle permet d'opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la dureté de l'eau. Se renseigner auprès de l'organisme distributeur de l'eau.

- Ouvrir la porte et appuyer sur la touche ON/OFF pour mettre lappareil sous tension.

- Appuyer 5 secondes de suite sur la touche P; deux bips courts retentissent et le numéro correspondant au degré de dureté sélectionné clignote lentement sur lafficheur (ladoucisseur deau est réglé sur le n° 3).

* du bandeau

- Appuyer sur la touche P à plusieurs reprises jusquà ce que le degré de dureté voulu soit atteint (1-2-3-4-5 Voir tableau dureté de leau).

- Pour quitter cette fonction, attendre environ 30 secondes ou appuyer sur une autre touche des options ou éteindre lappareil à laide de la touche ON/OFF.

En cas d'utilisation de pastilles de lavage multifonction, remplir tout de même le réservoir à sel.

Tableau de dureté de l’eau

°dH °fH mmol/l niveau

0 6 0 10 0 1 1 6 11 11 20 1,1 2 2

12 17 21 30 2,1 3 3

17 34 31 60 3,1 6 4 34 50 61 90 6,1 9

De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel. * ce type de sélection peut légèrement prolonger la durée des cycles.

(dH = duret en degrs allemands - fH = duret en degrs franais -

mmol/l = millimol/litre)

Charger le sel régénérant

Pour obtenir de bons résultats de lavage, sassurer que le réservoir à sel nest jamais vide. Le sel régénérant élimine le calcaire présent dans leau et évite ainsi quil ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lavevaisselle (voir Description) doit être rempli:  quand le flotteur vert

du sel;

 quand le voyant SEL

4. Enlever l'entonnoir*, éliminer les résidus de sel sur le filetage. Avant de revisser le couvercle, il faut le rincer à l'eau courante en le plaçant tête en bas et en faisant couler l'eau à travers les quatre fentes en étoile situées dans la partie inférieure du couvercle. (Bouchon réservoir à sel avec flotteur vert)

Nous conseillons d'effectuer cette opération à chaque chargement de sel.

Fermer soigneusement le couvercle pour éviter que du produit de lavage pénètre à l'intérieur du réservoir pendant le lavage (cela pourrait endommager irrémédiablement l'adoucisseur).

En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.

* nest plus visible à travers le couvercle

* du bandeau s'allume;

1. Sortir le panier inférieur et dévisser le couvercle du réservoir dans le sens inverse des aiguilles d'une montre.

2. Lors de la première mise en service : remplir le réservoir d'eau à ras bord.

3. Utiliser l'entonnoir* (voir figure) pour remplir le réservoir de sel à ras bord (1 kg environ). Il est tout à fait normal qu'il y ait un peu d'eau qui déborde.

* Présent uniquement sur certains modèles.

Entretien et soin

Coupure de larrivée deau et de courant

 Fermer le robinet de leau après chaque lavage

pour éviter tout risque de fuites.

 Débrancher la fiche de la prise de courant lors du

nettoyage de lappareil et pendant tous travaux dentretien.

Nettoyer le lave-vaisselle

 Pour nettoyer lextérieur et le bandeau de

commande, utiliser un chiffon humide non abrasif. Nutiliser ni solvants ni abrasifs.

 Pour nettoyer la cuve intérieure et enlever toute

tache, utiliser un chiffon imbibé deau additionnée dun peu de vinaigre.

Eviter les mauvaises odeurs

 Laisser toujours la porte entrouverte pour éviter

toute stagnation dhumidité.

 Nettoyer régulièrement les joints détanchéité de la

porte et des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets daliment qui sont les principaux responsables de la formation de mauvaises odeurs.

Nettoyer les bras de lavage

Il peut arriver que des déchets restent collés aux bras de lavage et bouchent les orifices de sortie de leau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique. Les deux bras de lavage sont tous deux démontables.

Pour démonter le bras supérieur, il faut dévisser la bague de fixation en plastique (tourner dans le sens inverse des aiguilles dune montre). Il faut remonter le bras gicleur supérieur, orifices orientés

vers le haut.

Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut.

Nettoyage du filtre dentrée deau

Si les tuyaux de leau sont neufs ou sils sont restés longtemps inutilisés, avant deffectuer le raccordement, faire couler leau jusquà ce quelle devienne limpide et dépourvue dimpuretés. Faute de quoi, un engorgement pourrait se produire au point darrivée de leau et endommager le lave-vaisselle .

Nettoyer, périodiquement le filtre dentrée de leau situé à

la sortie du robinet.

- Fermer le robinet de leau.

- Dévisser lextrémité du tuyau darrivée de leau, retirer le filtre et le laver soigneusement à leau courante.

- Remettre le filtre en place et visser le tuyau.

Nettoyer les filtres

Les trois filtres qui composent le groupe filtrant débarrassent leau de lavage des résidus daliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.

Nettoyer les filtres régulièrement.

Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre

mal fixé.

 Après quelques lavages, contrôler le groupe filtrant et, si nécessaire, le laver soigneusement à leau courante avec une petite brosse non métallique en procédant comme suit :

1. tourner le filtre cylindrique C dans le sens inverse des aiguilles dune montre pour le sortir de son emplacement (fig. 1).

2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir (Fig. 2);

3. Dégager le filtre inox A. (fig. 3).

4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de

lavage (pièce noire) (fig.4).



)

Après avoir nettoyé les filtres, remettre soigneusement le groupe filtrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle.

En cas dabsence pendant de longues périodes

 Débrancher les raccordements électriques et fermer le

robinet de leau.

 Laisser la porte entrouverte.

 Au retour, effectuer un lavage à vide.

* Présent uniquement sur certains modèles.

Précautions et conseils

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces avertissements sont fournis pour des raisons de sécurité, il faut les lire attentivement.

Sécurité générale

 Cet appareil est conçu pour un usage de type non

professionnel à lintérieur dune habitation.

 Cet appareil est destiné au lavage de vaisselle à

usage domestique, il ne doit être utilisé que par des adultes et selon les instructions reportées dans cette notice.

 Ne pas installer lappareil à lextérieur, même dans un

endroit protégé, car il est extrêmement dangereux de

lexposer à la pluie et aux orages.  Ne pas toucher au lave-vaisselle pieds nus.  Ne jamais tirer sur le câble pour débrancher la fiche

de la prise de courant.  Fermer le robinet de leau et débrancher la fiche de la

prise de courant avant deffectuer tous travaux de

nettoyage et dentretien.  En cas de panne, nessayer en aucun cas daccéder

aux mécanismes internes pour tenter de la réparer.  Ne jamais toucher à la résistance.  Ne pas sappuyer à la porte ouverte ou sy asseoir :

lappareil pourrait basculer.  Ne pas garder la porte ouverte pour éviter de buter

contre elle en risquant de se faire mal.  Garder les produits de lavage et de rinçage hors de la

portée des enfants.  Les emballages ne sont pas des jouets pour enfants.

Mise au rebut

 Mise au rebut du matériel demballage: se conformer

aux réglementations locales, les emballages pourront

ainsi être recyclés.  La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE),

exige que les appareils ménagers usagés ne soient

pas jetés dans le flux normal des déchets municipaux

Les appareils usagés doivent être collectés

séparément afin doptimiser le taux de récupération et

le recyclage des matériaux qui les composent et

réduire limpact sur la santé humaine et

lenvironnement Le symbole de la poubelle barrée

est apposé sur tous les produits pour rappeler les

obligations de collecte séparée

Economies et respect de lenvironnement

Faire des économies deau et délectricité

 Ne faire fonctionner le lave-vaisselle que quand il est

rempli au maximum de sa capacité. Dans lattente de remplir la machine, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes).

 Sélectionner un programme adapté au type de

vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes :

- pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité deau et délectricité utilisée.

- pour une quantité réduite de vaisselle, choisir loption Demi-charge* (voir Mise en marche et utilisation).

 Si le contrat de fourniture délectricité prévoit des

tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. Dans ce cas, lutilisation de loption Départ différé* (voir Mise en marche et utilisation) est une aide précieuse pour organiser les lavages.

Produits de lavage sans phosphates, sans chlore et aux enzymes

 Il est vivement conseillé dutiliser des produits de

lavage sans phosphates et sans chlore, plus indiqués pour la protection de lenvironnement.

 Les enzymes développent une action

particulièrement efficace à des températures avoisinant 50°C, les produits de lavage aux enzymes permettent donc de sélectionner des lavages à de basses températures et dobtenir les mêmes résultats quà une température de 65°C.

 Pour bien doser le produit de lavage, il faut tenir

compte des indications du fabricant, de la dureté de leau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent léquilibre de la nature.

Pour de plus amples renseignements sur la mise au

rebut des électroménagers, les possesseurs peuvent

sadresser au service public prévu à cet effet ou aux

commerçants.



* Présent uniquement sur certains modèles.

Anomalies et remèdes

Si lappareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service dassistance technique.

Anomalies : Causes / Solutions possibles :

Le lave-vaisselle ne démarre pas.

Le lave-vaisselle ne vidange pas.

Le lave-vaisselle est bruyant.

La vaisselle et les verres pré sentent des dé p ô ts de calcaire ou une couche blanchâ tre.

La vaisselle et les verres pré sentent des traces blanches ou des reflets bleuâ tres.

La vaisselle n’est pas sè che.

La vaisselle n’est pas propre.

Il n’y a pas d’arrivée d’eau / alarme robinet fermé.

(des bips courts retentissent)

(le voyant ON/OFF clignote et l’écran affiche le numéro 6).

Alarme panne de l’électrovanne d'arrivé e de l'eau

(le voyant ON/OFF clignote et l’écran affiche le numéro 2).

• La fiche n’ est pas bien branché e dans la prise ou il y a une coupure de

courant

• La porte du lave-vaisselle n’est pas bien fermé e

• Un D é part diffé ré (voir M ise en ma rche et u tilisation) a é té sé lectionné

• Le programme n’ est pas encore terminé

• Le tuyau de vidange de l’eau est plié (voir Installation)

• L’é vacuation de l’évier est bouché e

• Le filtre est bouché par des dé chets de nourriture

• La vaiss elle s ’ entrechoque ou butte contre les bras de lavage.

• Excé dent de mousse : le produit de lavage n’est pas bien dosé ou n’ est

pas approprié (

• Il manque du sel ré g én é rant ou son ré glage n’ est pas adapté à la dureté

de l’eau (voir Produit de rinç age et sel).

• Le couvercle du ré servoir à sel n’est pas bien fermé .

• Il n’ y a plus de produit de rinçage ou son dosage est insuffisant.

• La vaisselle est en m até riau antiadhé sif.

• Le dosage du produit de rinç age est excessif.

• Il y a eu sélection d’ un programm e sans sé chage.

• Il n’ y a plus de produit de rinçage ou son dosage est insuffisant (voir

Produit de rinç age et sel).

• Le ré glage du produit de rinç age n’est pas approprié .

• Les paniers sont trop chargé s (

• La vaisselle n ’ est pas bien rangé e.

• Les bras de lavage ne tournent pas librement.

• Le programme de lavage n’ est pas assez puissant (

• Excé dent de mousse : le produit de lavage n’est pas bien dosé ou n’ est

pas approprié (

• Le couvercle du réservoir à produit de rinç age n'est pas bien fermé .

• Le filtre est sale ou bouché (

• Il manque du sel rég é n é rant (voir Produit de rinçage et sel).

• Il y a une coupure d’eau.

• Le tuyau d’arrivé e de l’eau est plié (

• Ouvrir le robinet, l’ appareil se met en marche au bout de quelques

minutes.

• L ’ appareil s’est bloqué car personne n’ a donné suite aux bips

d ’ avertissement.

• Eteindre l’ appareil à l’ aide de la touche ON/OFF, ouvrir le robinet et au

bout de 20 secondes rallumer en appuyant à nouveau sur la mê me

touche. Reprogrammer l’ appareil et le remettre en marche.

• Eteindre l’ appareil à l'aide de la touche ON/OFF et rallumer au bout

d ’ une minute. Si l’alarme continue, fermer le robinet de l’ eau pour

é viter tout risque d’ inondation, débrancher la fiche de la prise de

courant et contacter le service d’ assistance technique.

voir Mis e en ma rch e et utilisation

voir Charger les paniers

voir Mis e en ma rch e et utilisation

voir Entretien et soin

voir Insta llation).

voir Programmes

Alarm e concernant le tuya u

d ’arrivé e de l’eau

(le voyant ON/OFF clignote et l’écran affiche le numéro 1).

Alarm e s ur le tu yau d’ arrivé e de

l ’ eau/Filtre arrivé e eau bouché .

(le voyant ON/OFF clignote et l’écran affiche le numéro 7).

• Appuyer sur la touche ON/OFF pour é teindre l’ appareil.

Fermer le robinet de l’ eau pour é viter tout risqu e d’ inondation,

d é brancher la fiche de la prise de courant et contacter le service

d ’ assistance technique.

• Appuyer sur la touche ON/OFF pour é teindre l’ appareil. Fermer le

robinet de l’ eau pour é viter tout risque d’ inondation, débrancher la fiche

de la prise de courant.

S ’assurer que le filtre d’ arrivé e de l’ eau n’ est pas bouché par des

impureté s. (voir cha pitre "E ntretien et S oin")



Operating instructions

DISHWASHER

English,12

LTE 12-106

Contents

Installation, 13-14

Positioning and levelling Connecting the water and electricity supplies Advice regarding the first wash cycle Technical data

Description of the appliance, 15

Overall view Control panel

Loading the racks, 16

Lower rack Cutlery basket Upper rack

Start-up and use, 17

Starting the dishwasher Measuring out the detergent Wash options

Wash cycles, 18

Table of wash cycles

Rinse aid and refined salt, 19

Measuring out the rinse aid Measuring out the refined salt

Care and maintenance, 20

Shutting off the water and electricity supplies Cleaning the dishwasher Preventing unpleasant odours Cleaning the sprayer arms Cleaning the water inlet filter Cleaning the filters Leaving the machine unused for extended periods

Precautions and advice, 21

General safety Disposal Saving energy and respecting the environment

Troubleshooting, 22

Installation

Keep this instruction manual in a safe place for future reference. If the appliance is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.

Please read this instruction manual carefully: it contains important information regarding the safe installation, use and maintenance of the appliance.

If the appliance must be moved at any time, keep it in an upright position; if absolutely necessary, it may be tilted onto its back.

Positioning and levelling

1. Remove the appliance from all packaging and check that it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Check the dishwasher by placing it so that its sides or back panel are in contact with the adjacent cabinets or even with the wall. This appliance can also be recessed under a single worktop

3. Position the dishwasher on a level and sturdy floor. If the floor is uneven, the front feet of the appliance may be adjusted until it reaches a horizontal position. If the appliance is levelled correctly, it will be more stable and much less likely to move or cause vibrations and noise while it is operating.

4. Adjust the height of the rear foot from the front of the appliance a hexagonal spanner (red color) with an opening of 8 mm in a clockwise direction to increase the height or in an anticlockwise direction to decrease the height.

* (see the Assembly instruction sheet).

* on the central lower part of the dishwasher, turning

Connecting the water inlet hose

 To a suitable cold water connection point: before attaching

the hose, run the water until it is perfectly clear so that any impurities that may be present in the water do not clog the appliance; after performing this operation, screw the inlet hose tightly onto a tap with a ¾ gas threaded connection.

 To a suitable hot water connection point: your dishwasher

may be supplied with hot water from the mains supply (if you have a central heating system with radiators) provided that it does not exceed a temperature of 60°C. Screw the hose to the tap as described for connection to a cold water supply.

If the inlet hose is not long enough, contact a specialist

store or an authorised technician (see Assistance).

The water pressure must be within the values indicated in

the Technical data table (see adjacent information).

The hose should not be bent or compressed.

Anti-flooding protection

To ensure floods do not occur, the dishwasher:

- is provided with a special system which blocks the water supply in the event of anomalies or leaks from inside the appliance.

Some models are also equipped with the supplementary safety device New Acqua Stop flooding protection even in the event of a supply hose rupture.

*, which guarantees anti-

Connecting the water and electricity supplies

Connection to the water and electricity supplies should only be performed by a qualified technician.

The dishwasher should not stand on top of the water hoses or the electricity supply cable.

The appliance must be connected to the water supply network using new hoses. Do not use old hoses.

The water inlet (A) and outlet (B) hoses and the electricity supply cable may be positioned towards the right or the left in order to achieve the best possible installation (see figure).

WARNING: HAZARDOUS VOLTAGE!

Under no circumstance should the water inlet hose be cut as it contains live electrical parts.

* Only available in selected models.

!

Connecting the water outlet hose

Connect the outlet hose (without bending it) to a drain duct with a minimum diameter of 4 cm. Alternatively, rest it over a sink or tub; the free end of the hose should not remain immersed in water.

The special plastic elbow

makes it easier to find the best layout: fix the elbow to the wall securely in order to prevent the outlet hose from moving and spilling the dirty water. The part of the hose marked with the letter A should be between 40 and 100 cm above the ground (see

figure).

We advise against the use of hose extensions.

Anti-condensation strip*

After installing the dishwasher, open the door and stick the adhesive transparent strip under the wooden shelf in order to protect it from any condensation which may form.

Advice regarding the first wash cycle

After the appliance has been installed, immediately before running the first wash cycle, completely fill the salt dispenser with water and add only then approximately 1 kg of salt (see chapter entitled Rinse aid and refined salt). The water may overflow: this is normal and is not a cause for concern. Select the water hardness value (see chapter entitled Rinse aid and refined salt). machine, the LOW SALT indicator light

If the salt container is not filled, the water softener and the

heating element may be damaged as a result.

- After the salt has been poured into the

* switches off.

Electrical connection

Before inserting the plug into the electrical socket, make sure that:

 The socket is earthed and complies with current

regulations.

 The socket can withstand the maximum load of the

appliance, which is indicated on the data plate located on the inside of the door (see chapter entitled Description of the appliance).

 The power supply voltage falls within the values indicated

on the data plate on the inside of the door.

 The socket is compatible with the plug of the appliance. If

this is not the case, ask an authorised technician to replace the plug (see Assistance); do not use extension cables or multiple sockets.

Once the appliance has been installed, the power supply

cable and the electrical socket should be easily accessible.

The cable should not be bent or compressed.

If the power supply cable is damaged, it must be replaced by the manufacturer or its Technical Assistance Service in order to prevent all potential hazards. (See Assistance)

The Company shall not be held responsible for any incidents that occur if these regulations are not observed.

Technical data

Dimensions

Capacity

Water supply pressure

Power supply voltage

Total absorbed power

Fuse

width 59.5 cm height 82 cm depth 57 cm

12 standard place-settings

0,05 ÷ 1MPa (0.5 ÷ 10 bar)

4.3 psi – 145 psi

See appliance data plate

This dishwasher conforms to the following European Community Directives:

-73/23/EEC dated 19/02/73 (Low Voltage) and subsequent modifications

-89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

-97/17/EC (Labelling)

-2002/96/ CE (

Waste Electrical and Electronic Equipment WEEE)

"

* Only available in selected models.

Description of the appliance

Overall view

1. Upper rack

2. Upper sprayer arm

3. Tip-up compartments

4. Rack height adjuster

5. Lower rack

6. Lower sprayer arm

7. Cutlery basket

8. Washing filter

9. Salt dispenser

10. Detergent and rinse aid dispensers

11. Data plate

12. Control Panel

***

Control panel

ON/OFF indicator light

ON/OFF/Reset

Select wash

cycle button

button

Low salt

indicator

light*

Wash cycle number light-up indicator

Low rinse aid indicator light*

Delayed start button*

Delayed start indicator lights*

***Only in completely built-in models.

* Only available in selected models.

#

Loading the racks

Before loading the racks, remove all food residues from the

crockery and empty liquids from glasses and cups.

After loading the appliance, check that the sprayer arms can rotate freely.

Lower rack

The lower rack can hold pans, lids, plates, salad bowls, cutlery, etc. as seen in the Loading examples. Plates and large covers should be placed at the sides of the rack, ensuring that they do not block the rotation of the upper sprayer arm.

Some dishwasher models are fitted with tip-up sections which can be used in a vertical position

when arranging plates or in a horizontal position when arranging pans and salad bowls.

Cutlery basket

The type of cutlery basket may vary according to the dishwasher model: it may be modular, non-modular or a sliding version. The non-modular basket must only be positioned at the front of the lower rack.

The modular basket may be separated into two parts, a solution which is recommended when

performing a half load wash (only in models offering this option), is available in a sliding version (positioned at any point on the lower rack by sliding it between the fixed or tip-up inserts.

- Both versions are fitted with a collapsible sliding system which means the cutlery can be arranged in the best possible way.

Knives and other utensils with sharp edges must be placed in the cutlery basket with the points facing downwards, or they must be positioned horizontally in the tip-up compartments on the upper rack.

Cutlery basket positioning examples

The height of the upper rack should ideally be adjusted

WHEN THE RACK IS EMPTY.

Never lift or lower the rack on one side only.

Open the left and right guide rail stops and pull out the rack; position it higher or lower as required, slide it along the guide rails until the front wheels are in place and close the stops (see figure).

If the rack is fitted with Dual Space handles* (see figure), pull out the upper rack

until it reaches its stop point, grip the handles at the sides of the rack and move it upwards or downwards, then slowly let it fall back into place.

Loading examples for the upper rack

Loading examples for the lower rack

Knife/Glass rack accessory

The accessory should only be positioned on the right-hand side of the upper rack.

Several dishwasher models are equipped with a knife/glass rack accessory which can be used to hold knives, utensils with sharp edges and glasses in complete safety while optimal washing results are achieved.

Upper rack

Load this rack with delicate and lightweight crockery: glasses, tea and coffee cups, saucers, small salad bowls, saucepans and small saucepans which are not too soiled, using the Loading examples as a guide.  Mugs and cups: place these on the tip-up compartments  Long sharp knives and serving utensils: place these on the tipup compartments

**.

Adjusting the height of the upper rack

In order to make it easier to arrange the crockery, the upper rack may be moved to a higher or lower level.

$

**.

Items which should not be washed in the dishwasher

 Wooden items, objects with wooden or horn handles or glued-

on parts.  Items made from aluminium, copper, brass, pewter or tin.  Items made from plastic material which is not heat-resistant.  Antique or hand-painted porcelain.  Antique silver. Silver which is not antique may, however, be

washed in the dishwasher using a delicate wash cycle,

provided that it does not come into contact with other metals.

We recommend the use of crockery which is dishwasher safe.

* Only available in selected models. ** The number and position may vary.

Start-up and use

Starting the dishwasher

1. Turn the water tap on.

2. Open the door and press the ON/OFF button: you will hear a short beep and the display and option indicator lights switch on.

3. Measure out the detergent (see below).

4. Load the racks (see Loading the racks).

5. Select the wash cycle in accordance with the type of crockery and its soil level (see Table of wash cycles), by pressing the P button.

6. Select the wash options (see adjacent information).

7. Start the wash cycle by shutting the door: a long beep signals the start of the wash cycle.

8. Two short beeps and one long one indicate the end of the wash cycle and the wash cycle number flashes on the display. Open the door, switch off the appliance by pressing the ON/ OFF button, shut off the water tap and unplug the appliance from the electricity socket.

9. Wait for a few minutes before removing the crockery, in order to avoid burns. Unload the racks, beginning with the lower level.

The order in which the different wash cycles are displayed will change according to the frequency with which each cycle is used.

Modifying a wash cycle in progress

If a mistake was made during the wash cycle selection process it is possible to change the cycle, provided that it has only just begun: open the door, avoiding the escaping steam, and press and hold the ON/OFF button; the machine will switch off with a long beep. Switch the machine back on using the ON/OFF button and select the new wash cycle and any options desired; start the cycle by closing the door.

Adding extra crockery

Without switching off the machine, open the door, taking care to avoid the escaping steam, and place the crockery inside the dishwasher. Close the door: the cycle starts from the point at which it was interrupted.

Accidental interruptions

If the door is opened during the wash cycle, or if there is a power cut, the cycle stops. It starts again from the point at which it was interrupted once the door has been shut or once the electricity supply is restored.

Measuring out the detergent

A good wash result also depends on the correct amount of detergent being used; exceeding the stated amount does not result in a more effective wash and increases environmental pollution.

 Only use detergent which has been specifically designed for dishwashers.

 DO NOT USE washing up liquid.

Using excessive detergent may result in foam residue remaining in the machine after the cycle has ended.

The use of tablets is only recommended for models which offer the MULTI-FUNCTIONAL TABLETS option.

To achieve the best results from each washing and drying cycle, powder detergent, rinse aid liquid and salt should be used.

Compartment A: Washing detergent Compartment B: Pre-wash detergent

when it requires 2, place the second tablet at the bottom of the appliance.

3. Remove detergent residues from the edges of the compartment and close the cover until it clicks.

1. Open cover C by pressing button D.

2. Pour in the detergent after consulting the Table of wash cycles:  For powder detergent use compartments A and B.  For detergent in tablet form: when the cycle requires 1 tablet, place it in compartment A and close the cover;

Wash options

If an option is not compatible with the selected was cycle (see Table of wash cycles), the corresponding LED flashes rapidly 3 times and 2 short beeps will sound.

Delayed start

It is possible to delay the start time of the cycle by 3, 6 or 9 hours.

1. Press the DELAYED START button: every time it is pressed a buzzer sounds and the selected period of time is displayed.

2. Select the wash cycle and shut the door: after the beep sounds, the timer begins counting down.

3. Once this time has elapsed, the indicator light switches off and the wash cycle begins. To adjust the delay time and select a smaller period of time, press the DELAYED START button. To cancel it, press the button repeatedly until the selected delayed start indicator light switches off. The wash cycle will start automatically as soon as the door is shut.

* Only available in selected models.

%

Wash cycles

If the crockery is only lightly soiled or if it has been rinsed with water before being placed in the

dishwasher, reduce the amount of detergent used accordingly.

The number and type of wash cycles and options may vary depending on the dishwasher model.

Wash cycle selection instructions

Heavily soiled dishes and pans (not to be used for delicate items).

Normally soiled pans and dishes. Standard daily wash cycle.

Pre-wash for dishes while awaiting completion of the load with the dishes from the next meal.

Environmentally-friendly wash cycle with low energy consumption levels, suitable for pans and dishes.

Economic and fast wash to be used for lightly soiled dishes. (Run cycle immediately after use) (2 plates + 2 glasses + 4 pieces of cutlery + 1 saucepan + 1 small frying pan).

Economic and fast wash for delicate items which are sensitive to high temperatures. (Run cycle immediately after use) (12 glasses + delicate plates).

Wash cycle

1. Intensive

2. Normal

3. Soak

4. Bio

5. Quick

6. Crystal

(A) = compartment A (B) = compartment B

Powder Liquid Tablets

30 g (A)

25 g (A)

5 g (B)

25 g (A)

5 g (B)

25 g (A) 25 ml (A) 1 (A)

30 g (A) 30 ml (A) 1 (A)

Detergent

30 ml (A)

25 ml (A)

5 ml (B)

25 ml (A)

5 ml (B)

1 (A)

Wash

cycles

which

include

drying

Yes

Options

Delayed

start

Delayed

start

Delayed

start

Delayed

start

Delayed

start

Delayed

start

Wash

cycle

duration

(tolerance

±10%)

Hrs. Min.

2:15’

1:45’

0:08’

2:20’

0:35’

1:30’

Notes:

Optimum performance levels when using the ""Quick wash" cycles can be achieved by observing the maximum amounts of crockery specified.

To make it easier to measure out the detergent, it is worth remembering that: 1 tablespoon = 15 grams of powder = approximately 15 ml of liquid - 1 teaspoon = 5 grams of powder = approximately 5 ml of liquid

* The Bio wash cycle adheres to the regulation EN-50242. Although it has a longer duration than other wash cycles it uses less energy and

is les harmful to the environment. Note for Test Laboratories: for information relating to comparative EN testing conditions, please send an email to the following address: ASSISTENZA_EN_LVS@indesitcompany.com

&

Rinse aid and refined salt

Only use products which have been specifically designed for dishwashers. Do not use table salt or industrial salt, or washing up liquid. Follow the instructions given on the packaging.

If using a multi-functional product it is not necessary to add rinse aid; however, we recommend that you add salt,

especially if you live in an area where the water is hard or very hard. Follow the instructions given on the

packaging.

If you do not add salt or rinse aid, the LOW

* and LOW RINSE AID* indicator lights

SALT remain lit.

Measuring out the rinse aid

Rinse aid makes it easier for the crockery to dry, as water runs off surfaces more readily and therefore does not leave streaks or marks. The rinse aid dispenser should be filled:  When the LOW RINSE AID panel is illuminated;

Adjusting the amount of rinse aid

If you are not completely satisfied with the drying results, you may adjust the quantity of rinse aid used. Use a screwdriver to turn the dosage adjuster (F) to one of the 6 pre-set positions (the default position is set to 4):  If there are streaks on the crockery, set the adjustment

device to a lower number (1-3).

 If drops of water remain on the crockery or if there are

limescale marks present after the cycle has finished, set the adjuster to a higher number (4-6).

Setting the water hardness

Every dishwasher is equipped with a water softener which, by using refined salt designed especially for this type of appliance, supplies water without limescale which is then used to wash the crockery.

This dishwasher offers a setting which helps to reduce pollution and optimises washing performance in accordance with the water hardness level in your area. This information can be obtained from the organisation which supplies your household with water.

- Open the door and switch on the machine by pressing the ON/OFF button.

- Press the P button and hold for approximately 5 seconds; two short beeps will sound and the set hardness number will flash slowly on the display (the water softening system is set to number 3).

- Press the P button repeatedly until the desired hardness

* indicator light on the control

1. Open the dispenser by turning the lid (G) in an anticlockwise direction.

2. Pour in the rinse aid, making sure it does not overflow from the dispenser. If this happens, clean the spill immediately with a dry cloth.

3. Screw the lid back on.

NEVER pour the rinse aid directly into the appliance tub.

level has been reached (1-2-3-4-5 table).

- To exit the function, wait approximately 30 seconds or press another option button, or switch off the machine using the ON/OFF button.

Even if using multi-functional tablets, the salt dispenser should still be filled.

Water Hardness Table

°dH °fH mmol/l level

0 6 0 10 0 1 1 6 11 11 20 1.1 2 2

12 17 21 30 2.1 3 3

17 34 31 60 3.1 6 4 34 50 61 90 6.1 9

For values bet ween 0°f and 10°f, we do not recommend the use of salt. * this setting may cause a slight increase in the duration of the cycle.

(°dH = hardness measured in German degrees - °f = hardness measured in French degrees - mmol/l = millimoles per litre)

* see Water hardness

Measuring out the refined salt

In order to achieve the best possible results using a wash cycle, make sure that the dispenser is never empty. Refined salt removes limescale from the water, thus avoiding the formation of deposits on crockery. The salt dispenser is located in the lower part of the dishwasher (see Description) and should be filled:  When the green float

the cap of the salt dispenser.  When the LOW SALT illuminated;

1 kg); it is not unusual for a little water to leak out.

4. Remove the funnel* and wipe any salt residue away from the opening; rinse the cap under running water and then screw it on, the head facing downwards so as to let the water flow out of the four cracks which are arranged in a star shape on the lower part of the cap. (Salt cap with green float

It is advisable to perform this procedure every time you add salt to the container.

Make sure the cap is screwed on tightly, so that no detergent can get into the container during the wash cycle (this could damage the water softener beyond repair).

When necessary, measure out the salt before a wash cycle so that any saline solution which has leaked out of the salt dispenser is removed.

* cannot be seen by simply looking at

* indicator light on the control panel is

1. Remove the lower rack and unscrew the container cap (anticlockwise).

2. The first time you do this: fill the water tank right up to its edge.

3. Position the funnel* (see figure) and fill the salt container right up to its edge (this should hold approximately

* Only available in selected models.

'

Care and maintenance

Shutting off the water and electricity

supplies

 Turn off the water tap after every wash cycle to

avoid leaks.

 Always unplug the appliance when cleaning it and

when performing maintenance work.

Cleaning the dishwasher

 The external surfaces of the machine and the

control panel may be cleaned using a non-abrasive cloth which has been dampened with water. Do not use solvents or abrasive products.

 Any marks on the inside of the appliance may be

removed using a cloth dampened with water and a little vinegar.

Preventing unpleasant odours

 Always keep the door of the appliance ajar in order

to avoid moisture from forming and being trapped inside the machine.

 Clean the seals around the door and detergent

dispensers regularly using a damp sponge. This will avoid food becoming trapped in the seals, which is the main cause behind the formation of unpleasant odours.

Cleaning the sprayer arms

Food residue may become encrusted onto the sprayer arms and block the holes used to spray the water. It is therefore recommended that the arms are checked from time to time and cleaned with a small nonmetallic brush. The two sprayer arms may both be removed.

To remove the upper sprayer arm, rotate the locking ring in an anti-clockwise direction. The upper sprayer arm should be replaced with the holes facing upwards.

Clean the water inlet filter at the tap outlet regularly.

- Turn off the water tap.

- Unscrew the end of the water inlet hose, remove the filter and clean it carefully under running water.

- Replace the filter and screw the water hose back into position.

Cleaning the filters

The filter assembly consists of three filters which remove food residues from the washing water and then recirculate the water. They should be cleaned if you wish to achieve the best results in every wash.

Clean the filters regularly.

The dishwasher should not be used without filters, or if

the filter is loose.

 After several washes, check the filter assembly and if necessary clean it thoroughly under running water, using a non-metallic brush and following the instructions below:

1. Turn the cylindrical filter C in an anti-clockwise direction and pull it out (fig. 1).

2. Remove the cup filter B by exerting a slight pressure on the side flaps (fig. 2).

3. Slide out the stainless steel plate filter A (fig. 3).

4. Inspect the trap and remove any food residue. NEVER REMOVE the wash cycle pump (black detail) (fig. 4).

The lower sprayer arm can be removed by pressing on the side tabs and pulling it upwards.

Cleaning the water inlet filter*

If the water hoses are new or have not been used for an extended period of time, let the water run to make sure it is clear and free of impurities before performing the necessary connections. If this precaution is not taken, the water inlet could become blocked and damage the dishwasher.



After cleaning the filters, replace the filter assembly and fix it in position correctly; this is essential for maintaining the efficient operation of the dishwasher.

Leaving the machine unused for extended periods

 Disconnect the appliance from the electricity supply and

shut off the water tap.

 Leave the door of the appliance ajar.

 When you return, run a wash cycle when the dishwasher

is empty.

* Only available in selected models.

Precautions and advice

This appliance was designed and manufactured in

compliance with current international safety standards. The following information has been provided for safety reasons and should therefore be read carefully.

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must be used by adults only, to wash

domestic crockery in accordance with the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the

machine exposed to rain and storms.  Do not touch the appliance when barefoot.  When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.  The water supply tap must be shut off and the plug

should be removed from the electrical socket before

cleaning the appliance or carrying out any

maintenance work.  If the appliance breaks down, do not under any

circumstances touch the internal parts in an attempt

to perform the repair work yourself.  Never touch the heating element.  Do not lean or sit on the open door of the appliance:

this may cause the appliance to overturn.  The door should not be left open as it may create a

dangerous obstacle.  Keep detergent and rinse aid out of reach of children.  The packaging material should not be used as a toy.

Disposal

 Disposal of packaging materials: observe local

legislation so that the packaging may be reused.  The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states

that household appliances should not be disposed of

using the normal solid urban waste cycle. Exhausted

appliances should be collected separately in order to

optimise the cost of re-using and recycling the

materials inside the machine, while preventing

potential damage to the atmosphere and to public

health. The crossed-out dustbin is marked on all

products to remind the owner of their obligations

regarding separated waste collection.

Saving energy and respecting the environment

Saving water and energy

 Only begin a wash cycle when the dishwasher is full.

While waiting for the dishwasher to be filled, prevent unpleasant odours using the Soak cycle (see Wash cycles).

 Select a wash cycle which is suited to the type of

crockery and to the soil level of the crockery using the Table of wash cycles:

- For dishes with a normal soil level, use the Eco wash cycle, which guarantees low energy and water consumption levels.

- If the load is smaller than usual activate the Half load

* (see Start-up and use).

option

 If your electricity supply contract gives details of

electricity saving time bands, run wash cycles during the periods when a lower tariff is applied. The Delayed start you organise the wash cycles accordingly.

Phosphate-free and chlorine-free detergents containing enzymes

 We strongly recommend that you use detergents that

do not contain phosphates or chlorine, as these products are harmful to the environment.

 Enzymes provide a particularly effective action at

temperatures around 50°C, and as a result detergents containing enzymes can be used in conjunction with low-temperature wash cycles in order to achieve the same results as a normal 65°C wash cycle.

 To avoid wasting detergent, use the product in

appropriate quantities based on the manufacturers recommendations, the hardness of the water and the soil level and quantity of crockery to be washed. Even if they are biodegradable, detergents contain substances which may alter the balance of nature.

* button (see Start-up and use) helps

For further information relating to the correct disposal

of household appliances, owners may contact the

relevant public authority or the local appliance

dealer.

* Only available in selected models.



Troubleshooting

Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.

Malfunc tion : Poss ible causes / Solut ions :

The dishwasher does not start.

• T he plug has not been inserted into the electrical socket properly, or there is

no power in the house.

• T he dishwasher door has not been shut properly.

• A delayed start has been programmed (see Start-up and use).

No w ater dr ains ou t fr om the dishwasher.

The dishwasher makes excessive noise.

The dishes and glasses are covered in a white film or limes cale deposits.

The dishes and glasses are streaked or have a bluish tinge.

The crockery has not been dried properly.

The dishes are not clean.

• T h e di sh wa sh e r cy cle ha s no t yet fini shed.

• T he water outlet hose is bent (see Installa t io n ).

• Th e drai n du ct i s b lo cked .

• T he filter is clogged up with food residues.

• T he dishes are rattling against each other or against the sprayer arms.

• An excessive amount of foam has been produced: the detergent has not

been measured out correctly or it is not suitable for use in dishwashers

(see Start-up and use).

• T he level of the refi ned salt is low or the dosage setting is not suited to the

hardness of the water (see Rinse aid and salt).

• T he lid on the salt dispenser is not closed properly.

• The rinse aid has been used up or the dosage is too low.

• T he crockery is made from non-stick m aterial.

• T he rinse aid dosage is too high.

• A w a sh c y cl e w i th ou t a d ryi n g p r og ra m m e ha s b e en se l e ct e d .

• The rinse aid has been used up or the dosage is too low (see Rinse aid and

sal t).

• T he rinse aid dispenser setting is not high enough.

• The racks are overloaded (see Loading the racks).

• The crockery has not been arranged well.

• The sprayer arm s cannot move freely.

• The wash cycle is too gentle (see Wash cycles).

• An excessive amount of foam has been produced: the detergent has not

been measured out correctly or it is not suitable for use in dishwashers

(see Start-up and use).

• The lid on the rinse aid compartment has not been shut correctly.

• The filter is dirty or blocked (see Care and maintenance).

• The refined salt level is low (see Rinse aid and salt).

The dishwasher does not take any w ater in/Tap shut-off alarm .

(several short beeps are emitted)

(the ON/OFF indicator light flashes and the number 6 appears on the display).

Wa te r in t ake s o le n o id v a lve malfunction alarm

(the ON/OFF indicator light flashes and the number 2 appears on the display).

Water inle t hose alarm

(the ON/OFF indicator light flashes and the number 1 appears on the display).

Water inlet hose alarm /Water inlet filter blocked.

(the ON/OFF indicator light flashes and the number 7 appears on the display).

• There is no water in the mains supply.

• The water inlet hose is bent (se e Installation).

• Turn on the tap and the appliance will start after a few minutes.

• The appliance lock has been activated because no action was taken when

the beeps sounded. Switch off the machine using the ON/OFF button, turn

on the tap and switch the machine back on after 20 seconds by pressing

the same button. Re-programme the m achine and restart the wash cycle.

• Switch off the appliance by pressing the ON/OFF button and switch it back

on after one minute. If the alarm continues, shut off the water tap to

elim inate th e risk of f l oo din g , remove th e pl ug f rom the ele ct ric al soc ket

and contact Assistance.

• Switch off the appliance by pressing the ON/OFF button.

Shut off the water tap to eliminate the risk of flooding, remove the plug

from the electrical socket and contact Assistance.

• Sw itch off the appliance by pressing the ON/OFF button. Shut off the w ater tap to eliminate the risk of flooding and remove the plug f rom the electrical socket. Make sure the water inlet filter has not become blocked by various impurities. (see “ Care and maintenance” chapter).

Bedienungsanleitung

GESCHIRRSPÜLER

Deutsch, 23

LTE 12-106

Inhaltsverzeichnis

Installation, 24-25

Positionierung und Nivellierung Wasser- und Elektroanschlüsse Hinweise zur ersten Inbetriebnahme Technische Daten

Beschreibung Ihres Geschirrspülers, 26

Geräteansicht Bedienblende

Beschickung der Körbe, 27

Unterkorb Besteckkorb Oberkorb

Start und Inbetriebnahme, 28

Starten des Geschirrspülers Einfüllen des Spülmittels Spüloptionen

Spülprogramme, 29

Spülprogrammtabelle

Klarspüler und Regeneriersalz, 30

Einfüllen des Klarspülers Einfüllen des Regeneriersalzes

Reinigung und Pflege, 31

Abstellen der Wasser- und Stromversorgung Reinigung des Geschirrspülers Vermeidung von Geruchsbildung Reinigung der Sprüharme Reinigen des Wasserzufuhr-Filtersiebes Reinigung der Filtersiebe Was tun, bevor Sie für längere Zeit verreisen

Vorsichtsmaßregeln und Hinweise, 32

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen

Störungen und Abhilfe, 33

Installation

Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet.

Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden, falls erforderlich, neigen Sie das Gerät zur Rückseite hin.

Positionierung und Nivellierung

1. Nehmen Sie das Verpackungsmaterial ab und prüfen Sie Ihr Gerät auf eventuelle Transportschäden. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an, sondern fordern Sie den Kundendienst an.

2. Stellen Sie das Gerät so auf, dass es mit den Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden (siehe Montageanleitung).

3. Stellen Sie den Geschirrspüler auf einem ebenen und festen Boden auf. Gleichen Sie eventuelle Unregelmäßigkeiten durch Anziehen oder Losschrauben der vorderen Stellfüße aus, bis das Gerät eben ausgerichtet ist. Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden.

4. Regulieren Sie den hinteren Stellfuß durch Einwirken mittels eines 8mm-Sechskantschlüssels auf die rote Sechskantbuchse (befindlich unter der Frontseitenmitte des Geschirrspülers). Durch Drehen nach rechts wird die Höhe erhöht, durch Drehen nach links wird sie herabgesetzt (siehe beigefügtes Einbaublatt).

Wasser- und Elektroanschlüsse

Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur von Fachpersonal durchgeführt werden..

Der Geschirrspüler darf nicht auf Rohrleitungen oder auf dem Netzkabel aufstützen.

Für den Anschluss des Gerätes an die Wasserversorgung müssen neue Schläuche verwendet werden. Die alten Schläuche sollten niemals erneut verwendet werden.

Der Wasserzulaufschlauch (A), der Wasserablaufschlauch (B) und das Netzkabel können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird (siehe Abbildung).

Anschluss des Zulaufschlauchs

 An einen Kaltwasserhahn: Schrauben Sie den

Wasserzulaufschlauch fest an einen mit ¾Gewindeanschluss versehenen Hahn; bevor Sie ihn jedoch anschrauben, lassen Sie Wasser auslaufen, bis klares Wasser austritt, um das Gerät vor Verstopfen durch Unreinheiten zu bewahren.

 An einen Warmwasserhahn: Im Falle einer

Zentralheizungsanlage kann der Geschirrspüler auch durch heißes Leitungswasser gespeist werden, vorausgesetzt dass die Temperatur 60°C nicht übersteigt. Schrauben Sie den Schlauch an den Wasserhahn, so wie für den Anschluss an den Kaltwasserhahn beschrieben.

Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker (siehe Kundendienst).

Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten (siehe seitlich ) angegebenen Werte liegen.

Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.

Schutz vor Überschwemmungen

Um Überschwemmungen auszuschließen, wurde der Geschirrspüler:

- mit einem System versehen, dank dessen der Wasserzulauf bei Anomalien oder internem Wasserverlust unterbrochen wird.

Einige Modelle sind mit einem zusätzlichen New Acqua Stop* Sicherheitssystem ausgestattet, das auch bei Schlauchdefekten vor Überschwemmung schützt.

ACHTUNG: GEFÄHRLICHE SPANNUNG!

Der Versorgungsschlauch darf auf keinen Fall abgeschnitten werden: er enthält nämlich Strom führende Teile.

* Nur an einigen Modellen

+ 56 hidden pages
