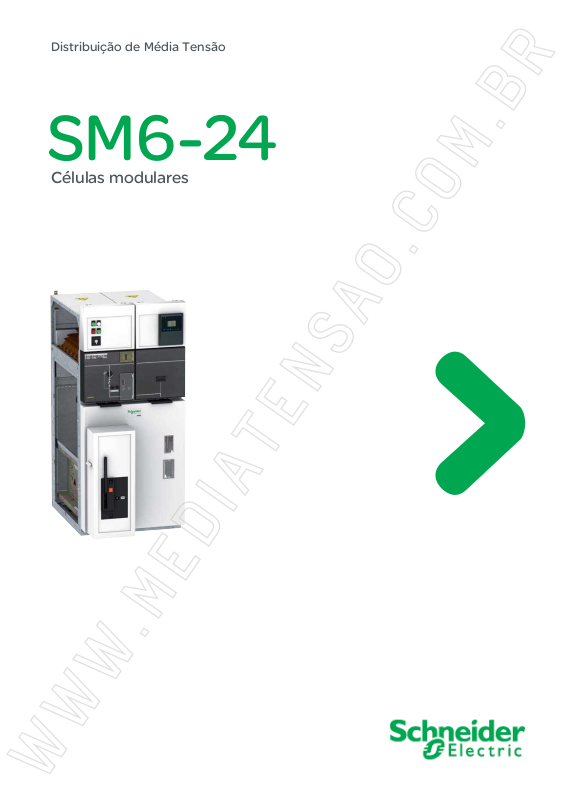

Distribuição de Média Tensão

WWW.MEDIATENSAO.COM.BR

SM6-24

Células modulares

Um novo caminho para a realização

WWW.MEDIATENSAO.COM.BR

de suas instalações elétricas

Uma oferta completa

A gama SM6-36 faz parte de uma oferta completa de produtos perfeitamente coordenados para atender ao conjunto das necessidades de distribuição elétrica de média e baixa tensões. Todos estes produtos foram projetados para funcionar juntos: compatibilidade elétrica, mecânica e comunicação. Consequentemente, a instalação elétrica é otimizada e sua performance aprimorada:

b melhor continuidade de serviço, b aumento da segurança das pessoas e dos equipamentos b possibilidade de atualização e evoluções, b controle e monitoração eﬁ cientes.

Com isso, você dispõe de todas as vantagens do know-how e da criatividade para tornar suas instalações otimizadas, seguras, evolutivas e em conformidade com as normas.

Ferramentas para facilitar o projeto e a instalação

Com a Schneider Electric, você dispõe de uma gama completa de ferramentas que irão ajudá-lo a compreender e a instalar produtos e tudo isso, respeitando as normas em vigor e o estado da arte. Estas ferramentas, cadernos e guias técnicos, softwares de ajuda no projeto, estágios de treinamento… são regularmente atualizados.

A Schneider Electric associa-se ao seu know-how e à sua criatividade para tornar as instalações ótimas, seguras, evolutivas e conforme as normas.

Para uma verdadeira parceria com você

Não existe uma solução universal para todas as instalações elétricas, pois cada instalação é um caso particular. A variedade de combinações apresentadas possibilita uma verdadeira personalização das soluções técnicas. Você pode utilizar sua criatividade e valorizar seu know-how no projeto, na fabricação e na operação de uma instalação elétrica.

SM6-24

WWW.MEDIATENSAO.COM.BR

Sumário geral

Apresentação 3

Generalidades 11

Características das unidades funcionais 33

Conexões 53

Instalação 59

WWW.MEDIATENSAO.COM.BR

SM6-24

WWW.MEDIATENSAO.COM.BR

Sumário

Apresentação

A experiência de um líder mundial 4 As vantagens da gama 5 Preservar o meio ambiente 6 Uma gama completa de serviços 7 As referências de um líder 8 Garantia de qualidade 9

Apresentação

WWW.MEDIATENSAO.COM.BR

A experiência de um líder mundial

A Schneider Electric tem mais de 40 anos de experiência em cubículos pré-fabricados e mais de 30 anos de experiência de tecnologia SF6 para equipamentos de média tensão.

Esta experiência permite atualmente à Schneider Electric propor uma gama complementar de células seccionadoras com seccionamento a vácuo até 24 kV e cubículos a arco interno para reforçar a segurança das pessoas conforme a norma IEC.

É para você a vantagem de uma experiência única, aquela de um líder mundial com mais de dois milhões de unidades funcionais de média tensão em SF6 instaladas no mundo todo.

Colocar esta experiência a seu serviço e permanecer atento à suas necessidades, este é o espírito de parceria ativa que desejamos desenvolver, colocando à sua disposição a gama SM6-24.

A gama modular SM6-24 é um conjunto de cubículos homogêneos equipados com dispositivos que utilizam a tecnologia SF6 ou a vácuo com um vida útil de 30 anos.

Estes cubículos permitem realizar qualquer subestação de média tensão até 24 kV, pela sobreposição de suas várias funções.

O resultado de uma longa reﬂ exão de seus requerimentos presentes e futuros, os cubículos SM6-24 proporcionam todas as vantagens de uma tecnologia moderna e comprovada.

1975: a inovação O hexaﬂ uoreto de enxofre (SF6) é utilizado pela primeira vez em uma seccionadora MT em uma subestação MT/BT, com o antigo painel VM6.

1989: a experiência Mais de 300.000 cubículos VM6 instalados no mundo todo.

1991: a inovação e a experiência Acumuladas com o SM6, segunda geração de células modulares SF6.

2008: liderança b com mais de 900.000 células SM6-24 instaladas no mundo, a Schneider Electric consolida sua liderança incontestável no campo da média tensão.

b evolução da oferta para ampliar a gama de células seccionadoras com seccionamentos a vácuo até 24 kV.

Apresentação

WWW.MEDIATENSAO.COM.BR

As vantagens da gama

Modularidade

SM6-24, uma ampla gama

ampla gama para atender suas necessidades atuais e futuras

células modulares que permitem a ampliação de suas instalações

um catálogo de funções para todas as suas aplicações

atende às recomendações das normas nacionais e internacionais

opções para antecipar o telecontrole de suas instalações.

T amanho reduzido

SM6-24, uma gama otimizada

células com dimensões reduzidas

espaço racionalizado requerido para a instalação dos painéis

redução dos custos de engenharia civil

integração fácil nas subestações externas pré-fabricadas, para as quais

o SM6-24 foi especialmente bem projetado.

Manutenção

SM6-24, uma gama com manutenção reduzida

as partes ativas (interrupção e aterramento) estão conﬁ nadas em câmaras

invioláveis a vácuo

os mecanismos de controle foram previstos para funcionar com manutenção

reduzida sob condições normais de operação

vida elétrica ampliada na interrupção.

Facilidade de instalação

SM6-24, uma gama simples de instalar

dimensões e pesos reduzidos

engenharia civil única

solução adaptada para conexão dos cabos

projeto simpliﬁ cado dos jogos de barras do painel.

Facilidade e segurança de operação

SM6-24, uma gama testada e aprovada

interruptor de 3 posições para impedir manobras indevidas

chave de terra com pleno poder de fechamento

interrupção positiva dos indicadores de posição

resistência ao arco interno nos compartimentos de cabos e aparelhagem

sinótico claro e animado

alavanca de manobra com função “antirreﬂ exo”

células compartimentadas.

SM6-24: uma gama projetada para o telecontrole

A aparelhagem do SM6-24 é perfeitamente adequada para aplicações de telecontrole motorizado, seja durante a sua instalação ou para adaptação futura.

SM6-24: uma gama com proteções adaptadas

Com o SM6-24, a Schneider Electric propõe soluções de proteção, controle e comando. As gamas de relés Sepam e VIP protegem as instalações, asseguram a continuidade da alimentação elétrica e reduzem os tempos de interrupção.

Apresentação

WWW.MEDIATENSAO.COM.BR

O serviço Schneider Electric de reciclagem dos produtos SF6 faz parte de um rigoroso processo de gestão.

Preservar o meio ambiente

Serviço de reciclagem da Schneider Electric

A Schneider Electric comprometeu-se em fazer uma abordagem ambiental a longo prazo. Como parte disto, o SM6-24 foi projetado para ser ambientalmente amigável, principalmente na reciclagem de produtos. Os materiais utilizados, condutores e isoladores, são identiﬁ cáveis e facilmente separáveis. Ao ﬁ m de sua vida útil, o SM6-24 pode ser processado, reciclado e seus materiais recuperados conforme as regulamentações europeias relativas aos produtos eletroeletrônicos, e, especialmente, sem liberação de gases na atmosfera ou quaisquer líquidos poluentes.

Metais ferrosos 84% 65%

Metais não ferrosos 4% 10,6%

Termoendurecimentos 9,5% 22%

Termoplásticos 2,35% 2,3% Fluidos 0,15% 0,1%

O sistema de gerenciamento ambiental adotado pelas fábricas da Schneider Electric, para fabricação do SM6, tem sido avaliado e homologado conforme as exigências da norma ISO 14001.

Célula seccionadora

Célula disjuntora

14001

ISO

Apresentação

WWW.MEDIATENSAO.COM.BR

Uma gama completa de serviços

A Schneider Electric tem capacidade de oferecer uma ampla gama de serviços associados ou não, com fornecimento de células SM6-24.

Para melhorar a qualidade de sua instalação elétrica:

estudo de rede, estudo harmônico, etc.

compensação de energia reativa

monitoração de seus consumos

otimização de seu contrato de fornecimento de energia elétrica.

Para acompanhar a compra e a instalação de seu equipamento SM6-24:

adaptação de nosso equipamento para melhor atender

às suas necessidades

montagem, teste e comissionamento de seus equipamentos

soluções de ﬁ nanciamento personalizados

extensão de garantia

treinamento dos operadores.

Para acompanhar a vida de sua instalação e fazer atualização de seus equipamentos:

evolução de equipamento existente: adaptação funcional,

motorização dos comandos, renovação das proteções, etc.

intervenções no local

fornecimento de peças de reposição

contratos de manutenção

tratamento de ﬁ m de vida.

Para obter mais informações sobre o conjunto de serviços propostos pela Schneider Electric, favor entrar em contato com seu representante Schneider Electric.

Apresentação

WWW.MEDIATENSAO.COM.BR

Concessionárias

Painéis instalados nas áreas de atuação das principais Concessionárias Brasileiras:

Apoio na aprovação

Rapidez na ligação

Facilidade na inclusão de novas cargas

Algumas referências

Brasil

General Motors, S. J. dos Campos, SP e

Gravataí, RS

Toyota, Indaiatuba e S. B. do Campo, SP

Bosch, Curitiba, PR e Pomerode, SC

Gillette, Manaus, AM

Microservice, Manaus, AM

Johnson & Johnson, S. J. dos Campos, SP

Souza Cruz, Uberlândia, MG, Cachoeirinha

e Rio Negro, PR

Nestlé, Araras, SP

Aeroportos de Congonhas, São Paulo, SP , Guararapes, Recife, PE, Brasília, DF e Santos Dumont, RJ

Libra Terminais, Santos, SP

Tecon Suape, Recife, PE

SANEPAR, Cascavel e Curitiba, PR

Brasil Telecom, Brasília, DF

Banco Bradesco, Osasco e São Paulo, SP

Hospital Albert Einstein, São Paulo, SP

Hospital Moinho de Vento, Porto Alegre, RS

Clube Hebraica, São Paulo, SP

Shopping Center Leste, São Paulo, SP

Shopping Iguatemi, São Paulo, SP

Shopping Iguatemi, Campinas, SP

Shopping Estação Plaza Show, Curitiba, PR

Hotel Renaissance, São Paulo, SP

Hotel Marriot, Rio de Janeiro, RJ

Light, Rio de Janeiro, RJ

CESP, Porto Primavera, SP

Sesc/Senac - Sede Nacional, Rio de Janeiro, RJ

Telefonica, Fortaleza, CE, Araraquara, SP e Uberlândia, MG

TIM, Santo André, SP

Sadia, Chapeco, SC, Francisco Beltrão, PR e Concórdia, SC

Optiglobe, Rio de Janeiro, RJ

Mineração Serra da Fortaleza, Fortaleza de Minas, MG

Scania, S. Bernardo do Campo, SP

Petrobras Repar, Araucária, PR e Replan, Paulínia, SP

Referências de um líder

SM6, um produto mundial

América do Sul/Pacíﬁ co

Mexico City Underground System, México

Santiago Underground System, Chile

Cohiba Hotel, Havana, Cuba

Aluminio Argentino Saic SA, Argentina

Europa

EDF, França

Eurotunnel, França

Nestlé Company Headquarters, França

Stade de France, Paris, França

Prague Airport, República Checa

Kremlin Moscow, Rússia

Estádio da Luz, Portugal

Ásia/Oriente Médio

Sanya Airport, China

Bank of China, Beijing, Jv Yanta, China

Otaru Shopping Center, Japão

Danang and Quinhon Airport, Vanad, Vietnã

Raka Stadium, Arábia Saudita

Bilkent University, Turquia

África

ONAFEX, Hilton Hotel, Argélia

Yaounde University, Camarões

Libreville Airport, Gabão

Bamburi cement Ltd, Quênia

Ivory Electricity Company, Costa do Marﬁ m

Apresentação

WWW.MEDIATENSAO.COM.BR

Qualidade garantida

Certiﬁ cado de qualidade ISO 9001

Maior vantagem

A Schneider Electric integra uma organização funcional em cada uma de suas unidades. A principal missão da organização é garantir a qualidade e o atendimento às normas. Este procedimento é:

homogêneo entre todos os departamentos

reconhecido por diversos clientes e organismos de aprovação.

Mas é sobretudo sua aplicação estrita que permitiu obter o reconhecimento de um organismo independente: Association Française pour l’Assurance Qualité (AFAQ) [Associação Francesa para a Garantia de Qualidade].

O sistema de qualidade do projeto e da fabricação das células SM6-24 é certiﬁ cado em conformidade com os modelos de segurança de qualidade ISO 9001 e ISO 9002, além de sua fábrica ser desde 2001 certiﬁ cada pela ISO 14001.

No Brasil, o SM6 é fabricado na unidade de Sumaré/SP que também possui os certiﬁ cados ISO 9001 e ISO 14001.

ISO 900 1

ISO 9002

Controles rigorosos e sistemáticos

Durante a fabricação, cada SM6-24 é objeto de um sistemático teste de rotina que tem como objetivo garantir a qualidade e a conformidade:

teste de estanqueidade

teste de pressão de enchimento

teste de abertura e fechamento

medição do torque de aperto

testes dielétricos

conformidade de desenhos e esquemas.

Os resultados obtidos são escritos e relatados no certiﬁ cado de teste de cada dispositivo pelo Controle de Qualidade.

O sistema de gerenciamento ambiental adotado pelas fábricas da Schneider Electric, para fabricação do SM6-24, tem sido avaliado e homologado conforme as exigências da norma ISO 14001.

14001

ISO

WWW.MEDIATENSAO.COM.BR

SM6-24

WWW.MEDIATENSAO.COM.BR

Sumário

Generalidades

Campo de aplicação 12 Células para todas as funções 14 Condições de operação 18 Características principais 19 Descrição das células pré-fabricadas 20 Descrição dos compartimentos 22 Segurança das pessoas 24 Amperímetro 28 Descrição das funções de proteção, controle e comando 29 Cadeia de proteção LPCT 32

Generalidades

WWW.MEDIATENSAO.COM.BR

Campo de aplicação

A gama SM6-24 é composta de células modulares, compartimentadas, em invólucro metálico, equipadas com aparelhagens ﬁ xas e desconectáveis, preenchidas com gás hexaﬂ uoreto de enxofre (SF6) ou vácuo:

seccionadora ﬁ xa - sob carga

disjuntores SF1, SFset ou Evolis

seccionadora ﬁ xa, sob carga.

As células SM6-24 são utilizadas nas seções de MT das subestações de transformação MT/BT de distribuição pública e nas subestações consumidoras ou de distribuição MT até 24 kV.

Subestações de transformação MT/BT

Norma UTE (EDF)

Subestação AT/MT

Subestação consumidora MT

(medição de MT)

IM IM CM DM2 QM IM

Linha de entrada da distribuição principal

Subestação mista: consumidora e distribuição pública

QM QMIM IM

Linha de partida para outras subestações em malha

Outras normas

Subestações consumidoras MT

(medição de MT)

IM IM DM1-D GBC-A QM DMVL-A

Subestação consumidora MT

(medição de BT)

IM IM GAM QMQM DM1-A

Subestação

Linha de partida para outras subestações em malha

Linha de entrada da subestação de distribuição principal

Generalidades

WWW.MEDIATENSAO.COM.BR

Campo de aplicação

Subestações de distribuição industriais

Subestação AT/MT

Painel de distribuição

DM1-A

GBC-B

IM IMB

GBM

DM1-A

GBC-BQM QMQM IM

DM1-A

Deﬁ nição das células

As diferentes células da gama SM6-24 utilizadas na composição das subestações de transformação MT/BT e de distribuição industrial são:

IM, IMC, IMB célula de seccionamento de entrada

ou saída

QM, QMC, QMB células seccionadoras fusíveis

combinadas

DM1-A, DM1-D célula desconectável de simples

seccionamento com disjuntor SF6

DMVL-A célula (vácuo) lateral desconectável

com disjuntor

DM2 célula de duplo seccionamento com

disjuntor SF6

CM, CM2 célula com transformadores de potencial

GBC-A, GBC-B célula de medição de corrente

e/ou tensão

GBC-E célula de entrada e medição de corrente

e/ou tensão

GBC-I célula de seccionamento e medição de

corrente e/ou tensão

GBM célula de transição

GAM2, GAM célula de entrada

outras células: consulte-nos.

GBC-B

Linha de entrada

Alimentação de emergência de uma rede pública

DM1-A DM1-A

Linha de entrada

Subestações MT/BT

IM IMB GBM IM CMQM IM IM QM DM1-A

Alimentação do gerador de emergência

Painel de distribuição

QM QM

GBC-B

IM IMIMB

GBM

STA

Linha de

Linha de entrada

STA: Sistema de T ransferência Automática

entrada

STA

Generalidades

WWW.MEDIATENSAO.COM.BR

pág.

Células para todas as funções

Conexão com as redes

34 Seccionadora

IM (375 ou 500 mm)

Proteção com seccionadora-fusíveis

35 Combinação

seccionadora-fusíveis QM (375 ou 500 mm)

Seccionadora c/ TPs IMT (500 mm)

Combinação seccionadora-fusíveis com pára-raios QMPR (500 mm)

Seccionadora com ou sem chave de terra com transição à direita ou à esquerda IMB (375 mm)

Combinação seccionadora-fusíveis com transição à direita ou à esquerda QMB (375 mm)

Generalidades

WWW.MEDIATENSAO.COM.BR

pág.

Células para todas as funções

Proteção por disjuntor com seccionamento em SF6

36 Disjuntor desconectável

simples seccionamento DM1-A (750 mm)

37 Disjuntor desconectável

duplo seccionamento com transição à direita ou esquerda DM2 (750 mm)

Disjuntor desconectável simples seccionamento com transição à direita DM1-D (750 mm)

37 Disjuntor simples

seccionamento, TPs e saída por cabos DM1-AC (750 mm)

Disjuntor simples seccionamento, TPs e saída por cabos DM1-DC (750 mm)

Generalidades

WWW.MEDIATENSAO.COM.BR

pág.

Células para todas as funções

Proteção por disjuntor com seccionamento a vácuo

38 Disjuntor desconectável

simples seccionamento DMVL-A (750 mm)

Medição de MT

pág.

39 Transformadores de potencial

para rede com neutro aterrado CM (375 mm)

Disjuntor desconectável simples seccionamento à direita DMVL-D (750 mm)

Transformadores de potencial para rede com neutro isolado CM2 (500 mm)

40 Medições de corrente

e/ou tensão com transição à direita ou à esquerda GBC-A (750 mm)

Medições de corrente e/ou tensão GBC-B (750 mm)

Generalidades

WWW.MEDIATENSAO.COM.BR

pág.

Células para todas as funções

Medição de MT (cont.)

40 Medição de corrente e/ou

de tensão com seccionadora e transições superiores por barras GBC-I (750 mm)

Células

pág.

41 Célula de conexão da linha

de entrada com transição à direita ou à esquerda GBM (375 mm)

Medição de corrente e/ou de tensão com entrada de cabos inferior GBC-E (750 mm)

41 Célula de entrada

ou saída de cabos GAM2 (375 mm)

Célula de entrada ou saída de cabos GAM (500 mm)

Generalidades

WWW.MEDIATENSAO.COM.BR

Condições de operação

Além de suas características técnicas, o SM6-24 apresenta uma resposta às exigências de segurança das pessoas e bens, assim como a facilidade de instalação, operação e respeito ao meio ambiente.

As células SM6-24 foram projetadas para instalações abrigadas. Suas dimensões compactas são:

largura de 375 mm a 750 mm

altura 1600 mm

profundidade 840 mm… … o que permite a instalação em pequenas salas ou em subestações pré-fabricadas. Os cabos são conectados pela parte frontal das células. Todas as funções de controle são centralizadas na placa frontal, simpliﬁ cando a operação. As células podem ser equipadas com diversos acessórios (relés, toroides, transformadores de medição, para-raios, controle e comando, etc…).

Normas

As células de SM6-24 atendem às seguintes recomendações, normas e especiﬁ cações:

b Recomendações normas IEC

60694: Especiﬁ cações comuns para normas de aparelhagem de alta tensão. 62271-200: Aparelhagem sob invólucro metálico para corrente alternada com tensões nominais superiores a 1 kV e inferiores a 52 kV. 60265-1: Seccionadora de alta tensão de tensões nominais acima de 1 kV e abaixo de 52 kV. 62271-105: Combinados seccionadoras-fusíveis de alta tensão para corrente alternada. 60255: Relés elétricos. 62271-100: Disjuntores de alta tensão em corrente alternada. 62271-102: Seccionadoras e chaves de terra de alta tensão em corrente alternada.

b Normas UTE

NFC 13.100: Subestações instaladas no interior de edifícios e alimentadas por redes públicas de distribuição de segunda categoria. NFC 13.200: Regras para instalações elétricas de alta tensão. NFC 64.130: Seccionadoras de alta tensão para tensões nominais superiores a 1 kV e inferiores a 52 kV. NFC 64.160: Seccionadoras e chaves de terra em corrente alternada.

b Especiﬁ cações EDF

HN 64-S-41: Aparelhagem modular sob invólucro metálico para corrente alternada de tensão nominal igual a 24 kV. HN 64-S-43: Comando elétrico independente para seccionadora 24 kV - 400 A.

Denominação

As células SM6-24 são identiﬁ cadas pelo código que inclui:

a descrição da função, isto é, pelo esquema elétrico:

IM, QM, DM1, CM, DM2, etc.

a corrente nominal do dispositivo (Ir): 400 - 630 - 1250 A

a tensão nominal (Ur): 7,2 - 12 - 17,5 - 24 kV

os valores máximos de corrente de curta duração admissíveis (Ik):

12,5 - 16 - 20 - 25 kA, duração 1 s

Classiﬁ cação do arco interno IAC: A-FLR, 16 kA 1 s

A: acessibilidade limitada ao pessoal autorizado F: para a face frontal L: para as faces laterais R: para a face traseira

Valor do arco interno: 16 kA, Duração: 1 s

a cor é do tipo RAL 9002 (bege).

Exemplo para uma célula: IM 400 - 24 - 12,5

IM indica que trata-se de uma célula de entrada ou saída

400 indica que a corrente nominal é 400 A

24 indica que a tensão nominal é 24 kV

12,5 indica que a corrente de curta duração admissível é de 12,5 kA 1 s.

Generalidades

WWW.MEDIATENSAO.COM.BR

Características principais

Os valores abaixo são dados para temperaturas de funcionamento entre

-5°C e +40°C e para instalação situada a uma altitude inferior a 1000 m.

Suportabilidade ao arco interno:

padrão: 12,5 kA 1 s, IAC: A-FL

reforçada: 16 kA 1 s, IAC: A-FLR & IAC: A-FL

em conformidade com a norma IEC 62271-200.

Grau de proteção:

classes: PI (divisória)

perda de continuidade de serviço: LSC2A

células: IP3X

entre compartimentos: IP2X

cubículo: IK08.

Compatibilidade eletromagnética:

para os relés: capacidade suportável 4 kV, segundo

recomendação IEC 60801.4

para os compartimentos:

campo elétrico:

40 dB de atenuação a 100 MHz

20 dB de atenuação a 200 MHz

campo magnético: 20 dB de atenuação abaixo de

30 MHz.

Temperaturas:

As células devem ser estocadas e instaladas em local seco, protegidas de poeiras, com variações de temperaturas limitadas.

estocagem: de -40°C a +70°C,

funcionamento: de -5°C a +40°C,

outras temperaturas, consulte-nos.

Características gerais

Tensão nominal Ur kV 7,2 12 17,5 24

Nível de isolamento

Isolamento Ud 60 Hz, 1 min (kV rms) 20 28 38 50 Seccionamento Ud 60 Hz, 1 min (kV rms) 23 32 45 60 Isolamento Up Seccionamento Up

Capacidade de interrupção

Transformador sem carga A 16 Cabos sem carga A 31,5 Corrente nominal Ir A 400 - 630 -1250 Corrente de curta

duração admissível

Poder de fechamento Ima (kA) 62,5

NA: Não aplicável.

1,2/50 µs (kV crista) 1,2/50 µs (kV crista)

Ik/tk (kA /1 s) 25 630 - 1250

20 630 - 1250 16 630 - 1250 12,5 400 - 630 - 1250

50 630 40 630 31,25 400 - 630

60 75 95 125 70 85 110 145

630

Capacidade de interrupção máxima (Isc)

Tensão nominal Ur kV 7,2 12 17,5 24

Células

IM, IMC, IMB A 630 QM, QMC, QMB kA 25 20

Gama com disjuntor com seccionamento a SF6

DM1-A, DM1-D, DM2 kA 25 20

Gama com disjuntor com seccionamento a vácuo

DMVL-A kA 20

Vida útil

Células Vida mecânica Vida elétrica

IM, IMC, IMB,

(1)

, QMC

Gama com disjuntor com seccionamento a SF6

DM1-A, DM1-D, DM2

Gama com disjuntor com seccionamento a vácuo

DMVL-A Seccionadora IEC 62271-102

(1) Segundo IEC 62271-105, 3 aberturas a cos ϕ = 0,2

b 1730 A a 12 kV b 1400 A a 24 kV b 2600

(1)

, QMB

Seccionadora IEC 62271-102

Disjuntor SF IEC 62271-100

Disjuntor Evolis IEC 62271-100

IEC 60265 1 000 manobras classe M1

manobras

1 000

10 000 manobras classe M2

A a 5,5 kV .

IEC 60265 100 aberturas a Ir,

ϕ = 0,7, classe E3

cos

IEC 62271-100 40 aberturas a 12,5 kA 25 aberturas a 25 kA 10 000 aberturas a Ir,

ϕ = 0,7, classe E2

cos

IEC 62271-100 10 000 aberturas a Ir,

ϕ = 0,7, classe E2

cos

Generalidades

WWW.MEDIATENSAO.COM.BR

Descrição das células pré-fabricadas

Células seccionadoras e proteção por fusíveis

As células são compostas de 5 compartimentos distintos separados por divisórias metálicas ou isolantes.

2 1

5 4

1 aparelhagem: seccionadora sob carga e chave de terra dentro de um invólucro

preenchido com SF6 e atendendo ao “sistema à pressão selada”.

2 barramentos: condutor tubular, permite uma extensão dos painéis para ambos

os lados e uma conexão com equipamentos existentes.

3 conexão: acessível pela parte frontal, com conexões aos terminais inferiores

da seccionadora sob carga e da chave de terra (células IM) ou nos porta-fusíveis (célula QM). Este compartimento também é equipado com uma chave de terra a jusante dos fusíveis MT para as células de proteção.

4 comando: contém os elementos utilizados para manobrar a seccionadora

sob carga e a chave de terra, assim como a sinalização correspondente (seccionamento garantido).

5 baixa tensão (controle): para instalação de borneira (opção com motorização),

fusíveis de BT e dispositivos de proteção compactos. Uma caixa complementar pode ser instalada, se necessário, na parte superior da célula.

Opções: ver as opções descritas no capitulo “Características das unidades funcionais”.

Células disjuntoras com seccionamento a SF6

1 aparelhagens: seccionadora(s) e chave(s) de terra dentro de um invólucro

2 1

preenchido com SF6 e atendendo ao “sistema à pressão selada”.

2 barramentos: condutor tubular, permite uma extensão dos painéis para ambos

os lados e uma conexão com equipamentos existentes.

3 conexão e aparelhagem: acessível pela parte frontal, nos terminais a jusante

do disjuntor. Duas opções de disjuntores podem ser utilizadas:

SF1: aparelho associado a uma proteção eletrônica e a sensores padrões

(com ou sem fonte auxiliar)

SFset: conjunto autônomo equipado com proteção eletrônica e sensores próprios

(sem necessidade de fonte auxiliar).

4 comandos: contém os elementos utilizados para manobrar a(s) seccionadora(s),

o disjuntor e a chave de terra, assim como, a sinalização correspondente.

5 baixa tensão (controle): para a instalação de relés de proteção compactos

(Statimax) e blocos de testes. Uma caixa complementar pode ser instalada, se necessário, na parte superior da célula.

Opções: ver as opções descritas no capitulo “Características das unidades

funcionais”.

Generalidades

WWW.MEDIATENSAO.COM.BR

2 1

Descrição das células pré-fabricadas

Células disjuntoras laterais tipo a vácuo

1 aparelhagens: seccionadora(s) e chave(s) de terra dentro de um invólucro

preenchido com SF6 e um disjuntor com seccionamento a vácuo, atendendo ao “sistema à pressão selada”.

2 barramentos: condutor tubular, permite uma extensão dos painéis para ambos

os lados e uma conexão com equipamentos existentes.

3 conexão e aparelhagem: acessível pela parte frontal, nos terminais a jusante

do disjuntor.

Evolis: dispositivo associado a uma proteção eletrônica e a sensores padrões

(com ou sem fonte auxiliar).

4 comandos: contém os elementos utilizados para manobrar a(s) seccionadora(s),

o disjuntor e a chave de terra, assim como, a sinalização correspondente.

5 baixa tensão (controle): para a instalação de relés de proteção compactos (VIP)

e blocos de testes.

Uma caixa complementar pode ser instalada, se necessário, na parte superior da célula.

Opções: ver as opções descritas no capitulo “Características das unidades funcionais”.

Generalidades

WWW.MEDIATENSAO.COM.BR

Descrição dos compartimentos

Compartimento dos jogos de barras

O jogo de barras isolado comporta três elementos dispostos em paralelo. As conexões são efetuadas pela parte superior do invólucro com o auxílio de repartidores de campo com parafusos integrados. Calibres de 630 - 1250 A.

Compartimento da seccionadora

Ele está limitado pelo invólucro da seccionadora sob carga, da seccionadora e da chave de terra que forma uma divisão entre o compartimento do jogo de barras e o compartimento de conexões.

Disjuntor lateral com seccionamento a SF6 e a vácuo

Compartimento de conexão e da seccionadora

Os cabos de ligação são conectados:

nos terminais da seccionadora

ou pelos porta-fusíveis inferiores

ou pelas partes de ligação do disjuntor.

As extremidades são do tipo:

com cobertura termo retrátil para cabos secos ou isolados por papel impregnado

A seção máxima padrão admissível dos cabos:

630 mm2 ou 2 x 400 mm2 para células de entrada ou saída de 1250 A

240 mm2 ou 2 x 240 mm2 para células de entrada ou saída de 630 A

95 mm2 para células de proteção de transformador através de fusíveis.

Ver no capítulo “Características funcionais”, as seções disponíveis para cada célula. O acesso ao compartimento está condicionado ao fechamento da chave de terra. A pequena profundidade das células facilita a conexão de todas as fases. Um prisioneiro integrado ao repartidor de campo permite o posicionamento e a ﬁ xação do terminal do cabo com apenas uma só mão.

Generalidades

WWW.MEDIATENSAO.COM.BR

Descrição dos compartimentos

Compartimento de comando

Estes compartimentos contêm as diversas funções de comando:

da seccionadora sob carga e da chave de terra

da(s) seccionadora(s)

do disjuntor

do contator, assim como os indicadores de presença de tensão.

O compartimento de comando é acessível com os cabos e os jogos de barras energizados e sem a necessidade de desenergizar a subestação. T ambém permite a fácil instalação de cadeados, bloqueios mecânicos e acessórios BT padronizados (contatos auxiliares, bobinas, motorização, etc…).

A: Calha BT B: Compartimento BT C: Caixa de BT h = 1600 mm h = 1690 mm h = 2050 mm

Compartimento de controle e comando BT

Este compartimento permite equipar o cubículo com aparelhagem de baixa tensão para garantir a proteção, o comando, a sinalização dos estados e a transmissão de informações. Dependendo do volume necessário, 3 versões são disponíveis: calha BT , compartimento BT e caixa de BT .

A - Calha BT: permite instalar os elementos simples de baixa tensão, tais como sinalizadores, botões pulsadores e multimedidores PM 700. A altura total da célula é então de 1600 mm.

B - Compartimento BT : permite instalar a grande maioria das conﬁ gurações de baixa tensão. Além disso, permite a instalação do Sepam série 20 ou série 40. A altura total da célula é então de 1690 mm.

C - Caixa de BT : é reservada aos acessórios de baixa tensão de grandes dimensões, ou de profundidade superior a 100 mm, ou de equipamentos complexos, tais como o Sepam série 80, conversores, inversores de fontes e unidades de telecontrole, estabilizadores ou transformadores de duplo secundário. A altura total da célula é então de 2050 mm.

Em todos os casos, estes compartimentos são acessíveis, com cabos e jogos de barras energizados, sem a necessidade de desenergizar a subestação.

Generalidades

WWW.MEDIATENSAO.COM.BR

Seccionadora sob carga e chave de terra

Segurança das pessoas

Pelo aparelho de manobra

Seccionadora sob carga e chave de terra

Estanqueidade

O invólucro preenchido com gás SF6 a uma pressão relativa de 0,4 bar (400 hPa), contém os três contatos rotativos. Ele atende ao “sistema à pressão selada” e sua estanqueidade é sistematicamente veriﬁ cada na fase de fabricação. A taxa de fuga é de menos de 0,1% para 30 anos de vida útil.

Segurança

a seccionadora possui três posições: “fechada”, “aberta” ou “aterrada”, o que

constitui um intertravamento natural que impede manobras perigosas. A rotação do equipamento móvel se efetua com o auxílio de um mecanismo de ação rápida independente do operador.

este mecanismo combina as funções de interrupção e seccionamento.

a chave de terra a gás SF6 dispõe, conforme as normas, de um poder de

fechamento em curto-circuito.

toda sobrepressão acidental é limitada pela abertura da membrana de segurança.

Os gases são, neste caso, canalizados na direção traseira da célula, distante do operador.

Disjuntor SF1

Posição “fechada” Posição “aberta” Posição “aterrada”

Insensibilidade ao meio ambiente

as peças são elaboradas para obter uma distribuição otimizada dos campos

elétricos.

a estrutura metálica dos cubículos foi projetada para suportar ambientes

agressivos e impedir qualquer acesso às áreas energizadas.

Disjuntor SF6: SF1 ou SFset

Estanqueidade

O disjuntor SF1 ou SFset é constituído de três polos separados, ﬁ xados sobre uma estrutura que dá suporte ao comando. Cada polo contém todas as partes ativas dentro de um invólucro isolante preenchido de SF6 a uma pressão relativa de 0,5 bar (500 hPa). Ele atende ao “sistema à pressão selada” e sua estanqueidade é sistematicamente veriﬁ cada na fase de fabricação.

Segurança

Da mesma forma que para a seccionadora, toda sobrepressão acidental é limitada pela abertura da membrana de segurança.

Contatos fechados Pré-compressão Período de arco Contatos abertos

Generalidades

WWW.MEDIATENSAO.COM.BR

Evolis versão lateral

Segurança das pessoas

Pelo aparelho de manobra

Disjuntor Evolis com seccionamento a vácuo

Estanqueidade

O disjuntor Evolis é constituído de três polos separados, ﬁ xados sobre uma estrutura que suporta o comando. Cada polo contém todas as partes ativas dentro de um invólucro isolante a vácuo e sua estanqueidade é sistematicamente veriﬁ cada na fase de fabricação.

Segurança

O campo magnético é aplicado no eixo dos contatos do disjuntor com seccionamento a vácuo. Este processo difunde o arco de modo regular com correntes elevadas. Assegura uma distribuição otimizada da energia na superfície de contato, de maneira a evitar a localização dos pontos quentes.

A vantagens dessa técnica:

disjuntor a vácuo simpliﬁ cado, consequentemente muito conﬁ ável,

baixa dissipação da energia de arco no disjuntor,

contatos com elevado rendimento, que não se deformam durante as interrupções

repetidas,

redução signiﬁ cativa da energia do comando.

Generalidades

WWW.MEDIATENSAO.COM.BR

Proteção das pessoas

Por mecanismos de operação seguros

Mecanismos de operação conﬁ áveis

Sinalização do status da seccionadora:

Ligada diretamente ao eixo rotativo da seccionadora, ela reﬂ ete de forma garantida a posição do aparelho (conforme IEC 62271-102 anexo A).

Alavanca de operação:

Ela foi projetada com um dispositivo antirreﬂ exo que impede qualquer tentativa de reabertura do aparelho imediatamente após o fechamento da seccionadora ou da chave de terra.

Dispositivo de travamento:

De um a três cadeados impedem:

v o acesso ao eixo de manobra da seccionadora ou do disjuntor, v o acesso ao eixo de manobra da chave de terra, v a manobra do botão pulsador de disparo.

Indicador de presença de tensão

Um dispositivo com lâmpadas integradas, tipo VPIS (Voltage Presence Indicating System), em conformidade com a norma IEC 61958, permite veriﬁ car a presença (ou ausência) de tensão nos cabos.

Generalidades

WWW.MEDIATENSAO.COM.BR

Proteção das pessoas

Através da resistência a arco interno

A norma IEC 62271-200 anexo A indica o método para testar a aparelhagem em invólucro metálico nas condições de arco interno. O objetivo deste teste é demonstrar que um operador próximo ao painel estará protegido contra os efeitos de uma falta interna.

Instalação de painel instalado contra a parede, com exaustão de gases pela parte inferior 12,5 kA 1 s e 16 kA 1 s: acesso pelos três lados

Para reforçar a segurança das pessoas, é recomendável prever o mais alto grau possível de proteção, reduzindo os efeitos de um arco interno:

por meio de sistemas de exaustão que direcionam os gases para a parte superior

ou inferior do painel e limitem a sobrepressão nos compartimentos, em caso de falta interna

ao canalizar e expelir os gases quentes para um espaço externo, não perigoso

para o operador

pelo uso de materiais não inﬂ amáveis nos cubículos

pela concepção de painéis reforçados.

Consequência

O SM6-24 é projetado para oferecer um excelente nível de segurança

Controle da arquitetura:

invólucro compartimentado.

Controle tecnológico:

eletrotécnico: modelação dos campos elétricos,

mecânico: peças produzidas usando sistemas CAD.

Utilização de componentes conﬁ áveis:

escolha dos materiais,

chave de terra com poder de fechamento.

Dispositivo para segurança total de operação:

indicador de presença de tensão na face frontal,

intertravamentos naturais conﬁ áveis,

bloqueios por chaves e cadeados.

Resistência a arco interno dos cubículos

2 versões disponíveis:

versão básica: 12,5 kA 1 s, IAC: A-FL

resistência a arco interno reforçada: 16 kA 1 s, IAC: A-FL ou IAC: A-FLR.

Instalação de painel não encostado na parede, com exaustão de gases pela parte superior 16 kA 1 s: acesso pelos quatro lados

Instalação de painel não encostado na parede, com exaustão de gases pela parte inferior 16 kA 1 s: acesso pelos quatro lados

SM6-24 arco interno (conforme a norma IEC 62271-200 anexo A)

Em sua versão arco interno, a gama SM6-24 foi submetida com sucesso a todos os testes de tipo relativos à norma IEC 62271-200 (5 critérios de aceitação). Os materiais utilizados atendem às restrições de projeto previstas para o SM6-24. Os esforços térmicos e mecânicos que um arco interno pode provocar, são perfeitamente absorvidos pelo invólucro. Durante um arco interno, um operador à frente de um cubículo SM6-24 não será exposto aos efeitos do arco.

SM6-24 propõe diversas opções para instalar um painel com arco interno reforçado

Proteção contra arco interno nos três lados IAC: A-FL, 12,5 kA 1 s, 16 kA 1 s

Em um painel SM6-24 instalado contra a parede, o acesso à parte traseira dos cubículos é impossível. É suﬁ ciente uma proteção contra arco interno nos 3 lados.

Proteção contra arco interno nos quatro lados IAC: A-FLR, 16 kA 1 s

Nos casos de painéis SM6-24 instalados no meio de uma sala, é necessário prever uma proteção contra arco interno nos quatro lados, para proteger operadores que circulam nas proximidades do painel.

Escolha de exaustão

A escolha depende da engenharia civil:

Exaustão pela parte superior:

Requer uma altura de teto (pé direito) maior ou igual a 2 800 mm.

Exaustão pela parte inferior:

Requer engenharia civil com um volume adequado necessário.

Generalidades

WWW.MEDIATENSAO.COM.BR

Descrição das funções de proteção, controle e comando

A gama Sepam de proteção, controle e comando foi projetada para a operação de máquinas e redes de distribuição elétrica em instalações industriais e subestações em todos os níveis de tensão. Ela consiste em soluções completas, simples e conﬁ áveis, adequadas às quatro famílias abaixo:

b Sepam série 10, b Sepam série 20, b Sepam série 40, b Sepam série 80.

Relés de proteção Sepam

Uma gama adaptada às suas aplicações

Proteção de subestações (linhas de entrada, saída e barramentos).

Proteção de transformadores.

Proteção de motores e geradores.

Medições precisas e diagnóstico detalhado

Medição de todos os valores elétricos necessários.

Controle do estado dos aparelhos: sensores e circuito de disparo, estado

mecânico dos aparelhos.

Registro de perturbações.

Autodiagnóstico e watchdog do Sepam (supervisão do próprio relé).

Simplicidade

Fácil de instalar

Aparelho básico, leve e compacto.

Módulos opcionais para instalar em trilho DIN, conectados em cabos

pré-fabricados.

Software em PC amigável e poderoso para a parametrização dos valores e das

proteções, para dispor de todas as possibilidades do Sepam

Amigável

Interface Homem-Máquina intuitiva com acesso direto aos dados.

Dados de operação no idioma do operador.

Flexibilidade e evolução

Evolui com a sua instalação através do acréscimo de módulos opcionais.

Possibilidade de acoplar módulos opcionais a qualquer momento.

Simples de conectar e de colocar em serviço por procedimento de ajuste de

parâmetros.

Sepam Características Proteções Aplicações

Básica

Especíﬁ ca

Subestação

Transformador

Sepam série 10

Para aplicações simples

Sepam série 20

Para aplicações comuns

Sepam série 40

Para aplicações exigentes

Sepam série 80

Para aplicações avançadas

4 entradas lógicas

7 saídas a relé

1 porta de comunicação

10 entradas lógicas

8 saídas a relé

1 porta de comunicação

Modbus

10 entradas lógicas

8 saídas a relé

1 porta de comunicação

Modbus

Editor de equações lógicas

42 entradas lógicas

23 saídas a relé

2 portas de comunicação

Modbus

Editor de equações lógicas

Cartucho de memória

removível

Bateria para salvar

os históricos de eventos

Proteção contra sobrecorrente de fase e falta à terra

Proteção de corrente S20 T20 M20

Proteção de tensão e de freqüência B21

Perda de alimentação (ROCOF) B22

Proteção de corrente, tensão e freqüência

Falta direcional à terra S41 M41

Falta direcional à terra e sobrecorrente de fase

Proteção de corrente, tensão e freqüência

Falta direcional à terra S81 T81 M81

Falta direcional à terra e sobrecorrente de fase

10A

10B

S40 T40 G40

S42 T42

S80

S82 T82 G82

Motor

Gerador

Barramento

Generalidades

WWW.MEDIATENSAO.COM.BR

VIP 300 LL

Descrição das funções de proteção, controle e comando

Relé de proteção VIP 300 LL

Integrado às células DM1-S

O VIP 300 realiza as proteções contra os defeitos entre fases e fase-terra. A escolha das curvas de disparo e a multiplicidade dos ajustes permitem sua utilização em uma grande variedade de planos de seletividade. O VIP 300 é um relé autônomo alimentado pelos sensores de corrente; ele não necessita de alimentação auxiliar. Ele aciona um disparador que abre o disjuntor em situação de falta.

Proteção de fase

A proteção de fase possui dois níveis de ajustes independentes:

o nível baixo pode ser por tempo inverso ou tempo deﬁ nido.

As curvas a tempo deﬁ nido são em conformidade a norma IEC 60255-3. Elas são do tipo inverso, muito inverso ou extremamente inverso.

o nível alto é a tempo inverso.

Proteção de terra

A proteção contra as faltas à terra funciona com a medição da corrente residual,

realizada a partir da soma das correntes dos secundários dos sensores. Isto é feito através de toroides CRa X1, calibre: 10 a 50 A e X4, calibre: 40 a 200 A ou por um CRb X1, calibre: 63 a 312 A e X4 de 250 A a 1250 A.

Como para a proteção de fase, a proteção de terra possui dois níveis de ajustes

independentes.

Sinalização

Dois indicadores mostram a origem do disparo (fase ou terra).

Eles permanecem na posição após a interrupção da alimentação do relé.

Dois sinalizadores LEDs (fase e terra) indicam que o nível baixo foi excedido e

que sua temporização está em curso.

Sepam série 10 com sensores CRa/CRb para proteção do transformador

Integrado às células DM1-S

O Sepam série 10 assegura o controle das corrente de fase e/ou corrente de fuga à terra. Dois modelos fornecem uma resposta adaptada às necessidades da oferta SM6:

10B: o Sepam série 10B assegura a proteção contra sobrecargas, as faltas entre

fases e as faltas à terra.

10A: o Sepam série 10A assegura as mesmas funções que o Sepam série 10B

Sepam série 10

Valores de ajustes da corrente de serviço de fase Is para Sepam série 10

Tensão de serviço (kV)

3 19 24 31 38 48 61 77 96 121 154 192 241 308 385 481 577 3,3 22 28 35 44 55 70 87 110 4,2 22 27 34 43 55 69 87 110 5,5 21 26 33 42 52 66 84 105 131 168 210 262 315 367 6 19 24 30 38 48 61 77 96 120 154 192 241 289 337 6,6 22 28 35 44 55 70 87 109 140 10 23 29 36 46 58 72 92 115 11 21 26 33 42 52 66 84 105 131 13,8 21 26 33 42 52 67 84 105 126 146 15 19 24 31 38 48 62 77 96 115 135 20 23 29 36 46 58 72 87 101 22 21 26 33 42 52 66 79 92

Potência do transformador (kVA)

50 75 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3000 3500

com uma porta de comunicação, entradas e saídas adicionais e funções complementares de proteção e de controle.

Ajuste do Sepam série 10 Is: corrente de serviço de fase é ajustada diretamente em função da potência do

transformador e da tensão de serviço. Io: nível de corrente de fuga à terra é ajustado em função das características da rede.

140 175 219 280 350 437 525

137 172 220 275 344 412 481

175 219 262 306

144 173 202

157 184

Legenda dos tipos de sensores

CRa 200/1 CRb 1250/1

Generalidades

WWW.MEDIATENSAO.COM.BR

Descrição das funções de proteção, controle e comando

Sensores de corrente para VIP 300LL e Sepam série 10

Tipo Dimensões (mm) Peso (kg) Relação de

Ø externoØ interno

CRa 143,5 81 37,5 2,18 1/200 ± 2% de 10 A a 100 A

CRb 143,5 81 37,5 1,26 1/1250 ± 1% de 10 A a 11 kA Com carga 5,7 Ω (cal. x 1)

CRc 143,5 81 37,5 2 S1-S2: 1/200

Espessura (sem suporte)

transformação

(*)

S1-S3: 1/500

Classe de precisão (*) VIP 300LL Sepam 10

± 1% de 100 A a 1600 A ± 1% de 10 A a 10 kA Com carga 0,67 Ω (cal. x 4)

± 1% de 10 A a 25 kA Com carga 0,67 Ω (cal. x 4) S1-S2:

± 5% de 10 A a 80 A ± 2,5 % de 80 A a 600 A S1-S3: ± 2% de 20 A a 2200 A

(*) não válido para Sepam 10

Toroides abertos

Com carga 5,7 Ω (cal. x 1)

Com carga 0,6 Ω

Sensores de corrente CRa, CRb, CRc

T abela de escolha das proteções

Tipo de proteção Código Unidades de proteção

Sepam VIP série 10 série 20 série 40 série 80 300

Sobrecorrente de fase 50 - 51 Fuga à terra / Fuga à terra sensível 50N - 51N Direcional de fuga à terra 67N Subtensão (fase-fase ou fase-neutro) 27 Sobretensão (fase-fase ou fase-neutro) 59 Imagem térmica 49 Deslocamento de tensão do neutro 59N Desbalanço / corrente de seqüência negativa 46 Partida longa, rotor bloqueado 51LR Partidas por hora 66 Subcorrente de fase 37 Comunicação

(1) Curvas DT, EI, SI, VI e RI.

bb bb bbbb

bbbb

bbb bbb bbb bbb

bbbb

bb bb bb

(1)

Generalidades

WWW.MEDIATENSAO.COM.BR

Relé de proteção Sepam série 20, série 40

Cadeia de proteção LPCT

Sensores TLP130, CLP2 e relés de proteção Sepam série 20, série 40

Os sensores tipo transdutor de corrente de baixa potência LPCT (Low Power Current Transformer) são sensores de corrente com saída em tensão, conforme a norma IEC 60044-8.

Estes sensores são destinados à medição de corrente de valor nominal compreendido entre 5 A e 630 A, com relação 100 A / 22,5 mV.

Os relés de proteção Sepam série 20, série 40 estão no centro da cadeia de proteção LPCT .

Os Sepam série 20, série 40 realizam as seguintes funções:

aquisição das corrente de fase medidas pelos sensores LPCT

utilização destas medições pelas funções de proteção

desligamento do dispositivo de interrupção em caso de detecção de falta.

Vantagens

Cadeia de proteção coerente com um único e mesmo sensor para a medição

das correntes de fase de 5 a 630 A

Simplicidade de instalação e colocação em operação:

instalação dos sensores LPCT

TLP130 é instalado próximo do cabo MT

CLP2 é instalado no circuito de MT

conexão direta dos LPCT no Sepam série 20, série 40

acessórios disponíveis para testar a cadeia de proteção LPCT por injeção de

corrente no secundário.

Faixa de utilização dos LPCT:

A medição e a função de proteção do LPCT asseguram a precisão até a corrente de curta duração admissível. Seguindo a faixa de utilização dos LPCT:

de 5 A a 1250 A, respeitando a margem de tolerância imposta pela classe 0,5

de 1250 A a 50 kA, respeitando a margem de tolerância imposta pela classe 5P.

Porcentagem de erro

5,00 4,75 4,50 4,25 4,00 3,75 3,50 3,25 3,00 2,75 2,50 2,25 2,00 1,75 1,50 1,25 1,00 0,75 0,50 0,25

5 20 100 1000 1250 2000 3000 31500 40000 50000

Integração funcional otimizada:

medição das correntes nominais de fase a partir de 25 A ajustável por micro-switches

monitoração do sensor LPCT assegurada pelo Sepam série 20, série 40

(detecção da perda de uma fase).

Classe de proteção 5P

Classe de medição 0,5

Conexões

Sensor LPCT , equipado de um cabo blindado com conector RJ45 para conexão

direta no conector CCA670

Relé de proteção Sepam série 20, série 40

Conector CCA670, interface de adaptação da tensão fornecida pelos sensores

LPCT, com parametrização da corrente nominal por micro-switches.

T este e injeção

Tomada de teste remoto CCA613, embutida no painel frontal da célula,

equipada com cabo de 3 m a ser conectado na tomada de teste do conector CCA670 (sub-D9 pinos)

Adaptador de injeção ACE917, interface que permite o teste da cadeia de

proteção LPCT com uma caixa de injeção padrão

Caixa de injeção padrão 1 A.

WWW.MEDIATENSAO.COM.BR

SM6-24

WWW.MEDIATENSAO.COM.BR

Sumário

Características das unidades funcionais

Escolha das unidades funcionais 34 Comandos 42 Auxiliares 45 Sensores tipo transdutor de corrente de baixa potência (LPCT) 47 Proteção dos transformadores 48 intertravamentos 50

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Conexão às redes

IM (375 mm) Seccionadora de entrada ou saída

Características elétricas

IMT (500 mm)

Seccionadora de entrada ou saída com TPs

IMB (375 mm) Seccionadora com transição à direita ou à esquerda

Equipamento básico:

seccionadora sob carga e chave de terra com intertravamentos de segurança

jogo de barras tripolar

comando CIT

indicadores de presença de tensão

resistência de aquecimento 50 W

kit de ligações para cabos secos unipolares e tripolaresb jogo de barras tripolar inferior para saída

compartimento de controle

1 a 3 transformadores de potencial

à direita ou à esquerda

Variantes:

comando CI2 manual ou motorizado com bobinas de abertura e de fechamento sob tensão b jogo de barras tripolar 630 A ou 1250 Ab

Acessórios opcionais:

motorização

contatos auxiliares

caixa de ligação para entrada de cabos pela parte superior da célula

travamento por chaves

base de sobrelevação

compartimento de controle

comparador de fase

indicador de defeito

kit de “dupla ligação” para cabos secos unipolares

pára-raios

transformadores de corrente janela

compartimento de controleb

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Proteção por seccionadora-fusíveis

QM (375 ou 500 mm) Combinação seccionadora-fusíveis e saída de cabos

Características elétricas

QMPR (500 mm)

Combinação seccionadora-fusíveis e saída de cabos

QMB (375 mm) Combinação seccionadora-fusíveis com transição à direita ou à esquerda

Equipamento básico:

seccionadora sob carga e chave de terra

jogo de barras tripolar

comando CI1

indicadores de presença de tensão

equipamento para três fusíveis DIN com sistema “striker pin”

mecanismo de sinalização de queima do fusível

kit de ligações para cabos secos

chave de terra a jusante 2 kA rms com capacidade de fechamento

compartimento de controle

para-raios

Variantes:

comando CI2 b

Acessórios opcionais:

motorização com bobina de abertura sob tensão

contatos auxiliares

base de sobrelevação

travamento por chaves

base de sobrelevação

contato de sinalização de fusível queimado

fusíveis DIN com “striker pin” (indicador de atuação)

compartimento de controle

caixa de ligação para entrada de cabos

pela parte superior da célula

transformadores de corrente janela

compartimento de controle

transformadores de corrente janela

jogo de barras tripolar inferior para saída

à direita ou à esquerda

compartimento de controle

caixa de ligação para entrada de cabos

pela parte superior da célul

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Proteção por disjuntor com seccionamento a SF6

DM1-A (750 mm) Célula disjuntora desconectável, simples seccionamento

Características elétricas

DM1-D (750 mm)

Célula disjuntora desconectável, simples seccionamento com transição à direita

Equipamento básico:

disjuntor SF1 desconectável

disjuntor SFset desconectável (somente para 400-630 A)

seccionadora sob carga e chave de terra

jogo de barras tripolar

comando RI do disjuntor

comando CS da seccionadora

indicadores de presença de tensão

3 transformadores de corrente para o disjuntor SF1

contatos auxiliares do disjuntor

kit de ligações para cabos secos

chave de terra a jusante 2 kA rms a 630 A

e 25 kA rms a 1250 A com capacidade de fechamento

jogo de barras tripolar inferiorb

Versões:

LPCT (somente para Sepam série 20, série 40)b

Acessórios opcionais:

célula:

contatos auxiliares na seccionadora

caixa de controle ou caixa de ligação para entrada de cabos pela parte superior

proteção por relé eletrônico programável Sepam para disjuntor SF1

3 transformadores de potencial para disjuntor SF1 (até 17,5 kV)

travamento por chaves

resistência de aquecimento 50 W

base de sobrelevação

para-raios

jogo de barras tripolar superior 1250 A a Ir 630 A

disjuntor:

motorização

bobinas

contador de operações sob comando manual

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Proteção por disjuntor com seccionamento a SF6

DM2 (750 mm) Célula disjuntora desconectável, duplo seccionamento com transição à direita

Características elétricas

DM1-AC (750 mm)

Célula disjuntora com TPs e saída por cabos

DM1-DC (750 mm) Célula disjuntora com TPs e transição à direita ou à esquerda por barras*

Equipamento básico:

disjuntor SF1 desconectável

seccionadora sob carga e chave de terra

jogo de barras tripolar

3 transformadores de corrente convencionais

comando RI do disjuntor

comando CS da seccionadora

contatos auxiliares do disjuntor

proteção por relé VIP

3 sensores CR para proteção por relé VIP

indicadores de presença de tensão

kit de ligações para cabos secos

chave de terra a jusante 2 kA rms com capacidade

de fechamento

Versões:

jogo de barras tripolar 630 A ou 1250 A

Sepam série 10 com 3 sensores CR e alim. auxiliar

Acessórios opcionais:

célula:

caixa de controle ou caixa de ligação para entrada

de cabos pela parte superior

3 transformadores de potencial

travamento por chaves

resistência de aquecimento 50 W

base de sobrelevação

jogo de barras tripolar superior 1250 A a Ir 630 Av para-raiosv

disjuntor:

motorização

bobinas

contador de operações sob comando manual

seccionadora sob carga e chave

de terra, com intertravamentos de segurança

jogo de barras tripolar

comando RI do disjuntor

comando CS da seccionadora

compartimento de controle

disjuntor SFset

kit de ligações para cabos secos

unipolares

chave de terra na saída dos cabos

jogo de barras tripolar 630 A

ou 1250 A

célula:

contatos auxiliares da seccionadora

caixa de ligação para chegada de

cabos pela parte superior da célula

proteção através da unidade

microprocessada multifunção Sepam para disjuntor SF1

travamento por chaves

base de sobrelevação

* saída à esquerda, consulte-nos

indicadores de presença de tensão

resistência de aquecimento 50 W

2 transformadores de potencial

+ 3 fusíveis

contatos auxiliares do disjuntor

disjuntor SFset ou SF1

jogo de barras tripolar inferior para

saída à direita

3 transformadores de corrente para

o disjuntor SF1

disjuntor:

motorização

bobina de abertura Mitop

ou de falta de tensão

bobina de abertura e de

fechamento sob tensão

contador de operações sob

comando manual

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Proteção por disjuntor com seccionamento a vácuo

DMVL-A (750 mm) Célula disjuntora desconectável, simples seccionamento

Características elétricas

kA Ik/1s

Ir = 630A

DMVL-D (750 mm) Célula disjuntora desconectável, simples seccionamento à direita

12.5

12 17.5 24

Equipamento básico:

disjuntor Evolis comando lateral desconectável

seccionadora sob carga e chave de terra

jogo de barras tripolar

comando RI do disjuntor

comando CS da seccionadora

indicadores de presença de tensão

contatos auxiliares do disjuntor

3 transformadores de corrente

kit de ligações para cabos secosb chave de terra a jusante 2 kA rms com

capacidade de fechamento

Acessórios opcionais:

célula:

contatos auxiliares da seccionadora

caixa de baixa tensão ou caixa de ligação para

entrada de cabos pela parte superior

3 transformadores de potencial (somente DMVL-A)

travamento por chaves

base de sobrelevação (somente para 630 A)

resistência de aquecimento 50 W

jogo de barras tripolar superior 1250 A a Ir 630 A

célula:

proteção por relé Sepam série 20, 40, 80

para-raios (somente DMVL-A)

disjuntor:

motorização

bobinas

contador de operações sob comando manual

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Medição de MT

CM (375 mm) Transformadores de potencial para rede com neutro aterrado

Características elétricas

CM2 (500 mm)

Transformadores de potencial para rede com neutro isolado

Equipamento básico:

seccionadora e chave de terra

jogo de barras tripolar

comando CS

disjuntor de circuito BT

resistência de aquecimento 50 W

compartimento de controle

3 fusíveis DIN 6,3 A

3 transformadores de potencial (fase/terra)

ou 2 transformadores de potencial (fase/fase)

Versões:

jogo de barras tripolar 630 A ou 1250 Ab

Acessórios opcionais:

contatos auxiliares

caixa de controle

base de sobrelevação

indicação mecânica de queima de fusível

3 fusíveis DIN 6,3 A

2 transformadores de

potencial (fase/fase)

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Medição de MT

GBC-A (750 mm) Medição de corrente e/ou de tensão com transição à direita por barras

Características elétricas

GBC-A (750 mm)

Medição de corrente e/ou de tensão com transição à esquerda por barras

GBC-B (750 mm) Medição de corrente e/ou de tensão com transição por barras

Equipamento básico:

1 a 3 transformadores de corrente

barras de ligação

jogo de barras tripolar

Acessórios opcionais:

caixa de controle

3 transformadores de potencial (fase/terra), ou 2 transformadores de potencial (fase/fase)

base de sobrelevação

jogo de barras tripolar superior 1250 A a Ir 630 A

dispositivos para lacre

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Medição de MT

GBC-I (750 mm) Medição de corrente e/ou tensão com seccionadora e transição por barras

Características elétricas

GBC-E (750 mm)

Medição de corrente e/ou tensão com entrada de cabos por baixo

Equipamento básico:

barras de ligação

jogo de barras tripolar

seccionadora sob carga e chave de terra, com

intertravamentos de segurança

Acessórios opcionais:

caixa de controle

1 a 3 transformadores de corrente

3 transformadores de potencial (fase/terra) ou 2 transformadores de potencial (fase/fase)

dispositivos para lacre

pára-raiosb

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Escolha das unidades funcionais

Células

GBM (375 mm) Célula de transição à direita ou à esquerda

Características elétricas

GAM2 (375 mm)

Célula de entrada ou saída de cabos

GAM (500 mm) Célula de entrada ou saída de cabos com aterramento

Equipamento básico:

barras de ligação

jogo de barras tripolar para transição

à direita ou à esquerda

Acessórios opcionais:

base de sobrelevação

caixa de controle

jogo de barras tripolar superior 1250 A a Ir 630 A

jogo de barras tripolar

indicadores de presença de tensão

kit de ligações para cabos secos

barras de ligação

compartimento de controle

base de sobrelevação

resistência de aquecimento 50 W

para-raios

jogo de barras tripolar superior 1250 A a Ir 630 A

comando CC

chave de terra a jusante 25 kA rms

com capacidade de fechamento

contatos auxiliares

para-raios

travamento por chaves

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Comandos

Os elementos necessários para manobras de operação das células são agrupados na face frontal. Il existe plusieurs types de commandes (voir tableau de correspondance ci-contre). Existem diversos tipos de comando (ver tabela ao lado). As velocidades de manobra são independentes do operador (exceto para comando CS). Para os travamentos, consultar em função das células escolhidas, as tabelas nas

Células Tipos de comando

Seccionadora Disjuntor

CIT CI1 CI2 CS CC RI

IM, IMB, IMC, IMT , GBC-I QM, QMC, QMB, QMPR CM, CM2 DM1-A, DM1-D, DM2, DMVL-A, DM1-AC, DM1-DC DM1-A(*) GAM

b Padrão v Opção

(*) V

ersão 1250 A

bvv

b bb bbb

páginas 50 e seguintes.

Tipo de comando CIT CI1 CI2 CS1

Aplicação da célula Seccionadora sob carga

Seccionadora do circuito principal Fechamento Abertura Fechamento Abertura Carga do

Modo de operação manual Alavanca Alavanca Alavanca Botão

Modo de operação elétrico (opcional)

Velocidade de operação 1 a 2 s 1 a 2 s 4 a 7 s 35 ms 4 a 7 s 55 ms 35 ms - - Aplicações da rede T elecontrole Telecontrole T elecontrole Sem possibilidade

Chave de terra Fechamento Abertura Fechamento Abertura - Fechamento Abertura Fechamento Abertura Modo de operação manual Alavanca Alavanca Alavanca Alavanca Alavanca Alavanca Alavanca Alavanca Alavanca

Seccionadora-fusíveis associadas

Motorização Motorização Motorização Bobina Motorização Bobina Bobina - -

Seccionadora sob carga Combinação seccionadora-fusíveis

pulsador

Seccionadora sob carga Combinação seccionadora-fusíveis

Abertura Abertura Fechamento Abertura

mecanismo Alavanca Botão

pulsador

Botão pulsador

Seccionadora

Alavanca Alavanca

de telecontrole

Comando CIT de dupla função

Função seccionadora sob carga

Operação independente de abertura e de fechamento por alavanca ou motorização.

Função chave de terra

Operação independente de abertura e de fechamento por alavanca. A energia necessária para as manobras é obtida comprimindo-se uma mola que, após a passagem do ponto morto, provoca o fechamento ou a abertura do aparelho.

Contatos auxiliares

seccionadora sob carga (2 NA + 2 NF)*,

seccionadora sob carga (2 NA + 3 NF) e chave de terra (1 NA + 1 NF),

seccionadora sob carga (1 NA) e chave de terra (1 NA + 1 NF) se motorizado.

Motorização

(*) Inclusa com motorização opcional.

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Comandos

Comando CI1 de dupla função

Função seccionadora sob carga

operação independente de abertura e de fechamento por alavanca ou

motorização. A energia necessária para as manobras é obtida comprimindo-se uma mola que, após a passagem do ponto morto, provoca o fechamento do aparelho.

operação independente de abertura através de botão de pressão (O) ou bobinas.

Função chave de terra

Contatos auxiliares

seccionadora sob carga (2 NA + 2 NF)*,

seccionadora sob carga (2 NA + 3 NF) e chave de terra (1 NA + 1 NF),

seccionadora sob carga (1 NA) e chave de terra (1 NA + 1 NF) se motorizado,

queima de fusíveis (1 NA).

Sinalização mecânica

Queima de fusíveis para células QM.

Bobinas de abertura

sob tensão,

de falta de tensão para células QM.

Motorização

(*) Inclusa com motorização opcional.

Comando CI2 de dupla função

Função seccionadora sob carga

operação independente de fechamento em 2 tempos:

1 - carregamento do comando por alavanca ou motorização, 2 - liberação da energia armazenada por botão de pressão (I) ou bobina.

operação independente de abertura através de botão de pressão (O) ou bobina.

Função chave de terra

Contatos auxiliares

seccionadora sob carga (2 NA + 2 NF)*,

seccionadora sob carga (2 NA + 3 NF) e chave de terra (1 NA + 1 NF),

seccionadora sob carga (1 NA) e chave de terra (1 NA + 1 NF) se motorizado.

Bobinas de abertura

Bobina de fechamento

Motorização

(*) Inclusa com motorização opcional.

Comando CS de dupla função

Funções seccionadora e chave de terra

Abertura e fechamento com operação dependente por alavanca.

Contatos auxiliares

seccionadora (2 NA + 2 NF) para células DM1-A, DM1-D, DM2,

seccionadora (2 NA + 3 NF) e chave de terra (1 NA + 1 NF) para células DM1-A,

DM1-D, DM2,

seccionadora (1 NA + 2 NF) para células CM, CM2, DM1-A, DM1-D, DM2.

Sinalização mecânica

Queima de fusíveis para células CM e CM2.

Comando CC de simples função

Função chave de terra

Contatos auxiliares

Chave de terra (1 NA + 1 NF).

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Comandos

Comando RI utilizado nos disjuntores SF1/SFset e Evolis 24 kV lateral

Função disjuntor

operação independente de fechamento.

Ele opera em 2 tempos com carregamento do comando por alavanca ou motorização, depois libera a energia armazenada por botão pulsador (I) ou bobina.

operação independente de abertura por botão pulsador (O) ou bobinas.

Contatos auxiliares

disjuntor (4 NA + 4 NF),

carregamento de comando (1 NF).

Sinalização mecânica

Contador de operações.

Bobina de abertura

Mitop (energia baixa),

sob tensão,

de falta de tensão.

Bobina de fechamento

sob tensão

Motorização (possibilidade de opção e instalação posterior).

Possibilidade de combinações entre bobinas de abertura

SF1 SFset

Tipo de bobina Combinações Combinações

1 234561234 Mitop (energia baixa) Sob tensão De falta de tensão

bbb bbb

bbb b

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Auxiliares

Motorização e bobinas para seccionadora sob carga

Os comandos CIT , CI1 e CI2 podem ser equipados com motorização.

T ensão nominal CC CA (60 Hz)*

Alimentação (V) 24 48 110 125 220 120 230

Motorização

(W) 200

(VA) 200 Carregamento de molas CIT 1 a 2 (s) 1 a 2 (s) T empo de carregamento

para CI1, CI2

Bobinas de abertura

Sob tensão (W) 200 250 300 300 300

T empo de resposta (ms) 35 35

De falta de tensão

Chamada (pick-up) (W) 160

Retenção (Hold) (W) 4

T empo de resposta (ms) 45 45

Bobina de fechamento

Sob tensão (W) 200 250 300 300 300

T empo de resposta (ms) 55 55

Outras freqüências, consulte-nos.

4 a 7 (s) 4 a 7 (s)

(VA) 400 750

(VA) 280 550

(VA) 50 40

(VA) 400 750

Motorização e bobinas para disjuntores SF1/SFset e Evolis 24 kV lateral

O comando RI pode ser equipado com a opção motorização para o carregamento elétrico.

T ensão nominal CC CA (60 Hz)*

Alimentação (V) 24 48 110 125 220 120 230

Motorização

(W) 300

(VA) 380 T empo de

carregamento

Bobinas de abertura

Mitop (energia baixa) (W) 3

T empo de resposta (ms) 30 30

Sob tensão (W) 85

T empo de resposta (ms) 45 45

De falta de tensão

Chamada (pick-up) (W) 160

Retenção (Hold) (W) 10

T empo de resposta (ms) 55 55

Bobina de fechamento

Sob tensão (W) 85

T empo de resposta (ms) 65 65

Outras freqüências, consulte-nos.

(s) 15 15

(VA) 180

(VA) 280 550

(VA) 50 40

(VA) 180

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Sensores tipo transdutor de corrente de baixa potência (LPCT)

T abela de síntese dos sensores tipo transdutor de corrente de baixa potência nas células SM6-24 (por célula)

Células QMC DM1-A DM1-D DM2 GBC-A GBC-B DMVL-A IMC

CLP2 TLP130

Sensor tipo transdutor de corrente de baixa potência eletrônico LPCT (Low Power Current Transformer) CLP2

características em conformidade com a norma IEC 60044-8

ampla faixa de corrente primária

saída direta em tensão para medição e proteção

conector RJ45-8 pts no secundário

nível de isolamento 24 kV .

Corrente nominal primária mínima 5 A Corrente nominal primária 100 A Corrente nominal primária estendida 1250 A Corrente nominal secundária 22,5 mV Classe de precisão para a medição 0,5 Classe de precisão para a proteção 5P Fator limite de precisão 400 Corrente de curta duração admissível 40 kA 1 s T ensão máxima (Um) 24 kV T ensão suportável de isolamento na frequência industrial 50 kV

630 A

Sensor tipo transdutor de corrente de baixa potência eletrônico LPCT (Low Power Current Transformer LPCT) TLP130

características em conformidade com a norma IEC 60044-8

ampla faixa de corrente primária

tensão de saída contínua para medição e proteção

conector RJ45-8 pts no secundário

nível de isolamento 0,72 kV ,

diâmetro interno 130 mm.

Corrente nominal primária mínima 5 A Corrente nominal primária 100 A Corrente nominal primária estendida 1250 A Corrente nominal secundária 22,5 mV Classe de precisão para a medição 0,5 Classe de precisão para a proteção 5P Fator limite de precisão 250 Corrente de curta duração admissível 25 kA 1 s T ensão máxima (Um) 0,72 kV T ensão suportável de isolamento na frequência industrial 3 kV

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Proteção dos transformadores

Escolha dos fusíves

O calibre dos fusíveis nas células de proteção SM6 tipo QM, QMB e QMPR depende, entre outros, dos seguintes elementos:

tensão de serviço

potência do transformador

tecnologia dos fusíveis (fabricante)

corrente de energização do trafo.

Diferentes tipos de fusíveis, com percutor à média energia podem ser instalados:

Conforme recomendações da IEC 60282.1 e dimensões DIN 43625.

T abela de escolha orientativa

O campo colorido está ligado à tensão nominal do fusível. Calibre em A – sem sobrecarga entre -5°C < t < 40°C. No caso de sobrecarga ou acima de 40° C, nos consultar.

Tipo de fusível

HH 475 mm (norma DIN)

* consultar o departamento técnico

Tensão de serviço

(kV)

3,3 16 25 40 50 50 80 80 100 125 125 160 200 5,5 10 16 31,5 31,5 40 50 50 63 80 100 125 125 160 160 6,6 10 16 25 31,5 40 50 50 63 80 80 100 125 125 160 10 6,3 10 16 20 25 31,5 40 50 50 63 80 80 100 100 125 200*12 13,8 6,3 10 16 16 20 25 31,5 31,5 40 50 50 63 80 80 100 125* 17,5 15 6,3 10 10 16 16 20 25 31,5 40 50 50 63 80 80 100 125 20 6,3 6,3 10 10 16 16 25 25 31,5 40 40 50 50 63 80 100*24 22 6,3 6,3 10 10 10 16 20 25 25 31,5 40 40 50 50 80 80

Potência do transformador (kVA) Tensão 25 50 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000

nominal

(kV)

Os dados desta tabela estão sujeitos a alterações sem prévio aviso. Sempre

consultar nosso departamento técnico antes de usar os fusíveis indicados.

Os fusíveis indicados são aplicados para a proteção individual de

transformadores (apenas 1 trafo). Para proteger mais de 1 trafo, com um único conjunto de fusíveis, consultar nosso departamento técnico.

7,2

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Intertravamentos

Células seccionadoras sob carga

o fechamento da seccionadora sob carga

somente será possível, se a chave de terra estiver aberta e a tampa frontal no lugar.

o fechamento da chave de terra somente será

possível, se a seccionadora sob carga estiver aberta.

a abertura da tampa de acesso às conexões

somente será possível, se a chave de terra estiver fechada.

a seccionadora será bloqueada na posição aberta

quando a tampa de acesso aos cabos for removida. As operações da chave de terra são então possíveis para testes.

Células disjuntoras

o fechamento da(s) seccionadora(s) somente

será possível, se o disjuntor estiver aberto e a tampa frontal de acesso na posição “travado” (tipo 50).

o fechamento da(s) chave(s) de terra somente

será possível se a(s) seccionadora(s) estiver(em) aberta(s).

a abertura da tampa frontal de acesso somente

será possível se:

o disjuntor estiver aberto e travado,

a(s) seccionadora(s) estiver(em) aberta(s),

a(s) chave(s) de terra estiver(em) fechada(s).

Nota: é possível travar a(s) seccionadora(s) na posição aberta para efetuar manobras sem carga no disjuntor.

Intertravamentos funcionais

Os travamentos atendem às recomendações da norma IEC 62271-200. Além dos travamentos funcionais, a seccionadora ou seccionadora sob carga

incluem:

dispositivos para cadeados previstos na fabricação (cadeados não fornecidos)

4 pré-furações destinadas para cada uma receber uma fechadura (fornecida, se

solicitado) para os travamentos por fechaduras e chaves.

Intertravamentos das células

Células Tipo de intertravamento

A1 C1 C4 A3 A4 A5 50 P1 P5 IM, IMB, IMC, IMT , GBC-I QM, QMB, QMC, DM1-A,

DM1-D, DMVL-A, DM1-AC, DM1-DC GAM DM2

bbb b

bb b

Tipo A1

Tipo C1

Tipo C4

Travamentos por fechadura e chaves

Células de saída

Objetivo:

impedir o fechamento da chave de terra em uma célula de proteção de

transformador, se o disjuntor de baixa tensão não tiver sido travado na posição “aberto” ou “extraído”.

impedir o acesso ao transformador se a chave de terra de proteção dele não tiver

sido previamente “fechado”.

impedir o fechamento da chave de terra em uma célula de proteção de

transformador, se o disjuntor de baixa tensão não tiver sido travado na posição “aberto” ou “extraído”.

impedir o acesso ao transformador se a chave de terra de proteção dele não tiver

sido previamente “fechado”.

Legenda para travamento por chave:

sem chave chave livre chave cativa tampa ou porta

Características

WWW.MEDIATENSAO.COM.BR

das unidades funcionais

Intertravamentos

Tipo A3

Tipo A4

Tipo A5

O S

Células interligadas

Objetivo:

impedir o fechamento da chave de terra da célula a jusante se a seccionadora a

montante não for travada na posição “aberta”.

impedir o fechamento simultâneo de duas seccionadoras.b

impedir o fechamento da chave de terra da célula se as seccionadoras a

montante e a jusante não forem travadas na posição “aberta”.

Tipo 50

Tipo P1

Tipo P5

impedir a manobra sob carga das seccionadoras.

permitir a manobra em vazio do disjuntor com as seccionadoras abertas (dupla

isolação).

permitir a manobra em vazio do disjuntor com a seccionadora aberta (simples

isolação).

impedir o fechamento de uma chave de terra se a seccionadora de outra

subestação não for travada na posição “aberta”.

impedir o fechamento da chave de terra da célula de chegada, se as seccionadoras

não estiverem travadas na posição “aberta”.

Legenda para travamento por chave:

sem chave chave livre chave cativa tampa ou porta

SM6-24

WWW.MEDIATENSAO.COM.BR

Sumário

Conexões

Tabela de escolha das conexões 54 Conexão dos cabos pela parte inferior 55

Conexões

WWW.MEDIATENSAO.COM.BR

Conexão redonda

Conexão quadrada

Tabela de escolha das conexões

A resistência ao envelhecimento da aparelhagem, em uma subestação MT/BT , depende de 3 fatores essenciais:

b a necessidade de se fazer uma correta conexão

As novas tecnologias de conexão com encaixe a frio oferecem uma facilidade de instalação que favorece a resistência ao longo do tempo. Sua concepção permite uma operação em ambientes poluídos sob condições severas.

b a incidência do fator da umidade relativa

A instalação de resistência de aquecimento é obrigatória em climas com elevada taxa de umidade relativa e com altas variações de temperatura.

b o controle da ventilação

A dimensão das grades deve ser apropriada à potência dissipada na subestação. Elas somente devem atravessar o ambiente do transformador.

Os cabos de rede são conectados:

nos terminais da seccionadora

nos porta-fusíveis inferiores

nas conexões do disjuntor.

Os terminais bimetálicos da extremidade do cabo são:

conexão redonda e haste para cabos y 240 mm

conexão quadrada e haste somente para cabos > 240 mm2.

A crimpagem dos terminais nos cabos deve ser feita por estampagem.

As extremidades são do tipo contráteis a frio

A experiência da Schneider Electric leva a privilegiar , na medida do possível, esta tecnologia para uma melhor resistência no tempo.

A seção máxima dos cabos admissível para montagem padrão é:

630 mm2 para as células de entrada ou saída 1250 A

240 mm2 para as células de entrada ou saída 400 - 630 A

120 mm2 para as células do contator

95 mm2 para células de proteção de transformador com fusíveis.

O acesso ao compartimento está condicionado ao fechamento da chave de terra. A pequena profundidade das células facilita a conexão de todas as fases. Um prisioneiro com Ø 12 mm integrado ao repartidor de campo elétrico permite o posicionamento e ﬁ xação do terminal do cabo com somente uma mão. Utilize uma chave dinamométrica (torquímetro) para ajustar a 50 mN.

Performance Tipo de terminal Seção mm

3 a 24 kV 400 A - 630 A

3 a 24 kV 1250 A

Performance Tipo de terminal Seção mm

3 a 24 kV 400 A - 630 A

3 a 24 kV 1250 A

Conexão redonda 50 a 240 mm

Conexão redonda

Conexão quadrada

Conexão redonda 50 a 240 mm

Conexão redonda 50 a 630 mm

50 a 630 mm

> 300 mm2 admissível

Cabo seco unipolar

Extremidade interna curta, tipo contrátil a frio reduzido

Fabricante Nº de cabos Observações

T odos os fabricantes de terminais simpliﬁ cados: Silec, 3M, Pirelli, Raychem, etc.

1 ou 2 por fase Seção, número de cabos

1 ou 2 por fase

y 400 mm 400 < 1 y 630 mm2 por

fase

superiores, e outros tipos de terminais, consulte-nos.

Seção, número de cabos superiores, e outros tipos de terminais, consulte-nos.

Cabo seco tripolar

Extremidade interna curta, tipo contrátil a frio reduzido

Fabricante Nº de cabos Observações

T odos os fabricantes de terminais simpliﬁ cados: Silec, 3M, Pirelli, Raychem, etc.

Nota:

b Os terminais recobertos por um repartidor de campo elétrico podem ser quadrados, b Célula tipo QM: conexão redonda Ø 30 mm máx.

1 por fase Seção, número de cabos

superiores, e outros tipos de terminais, consulte-nos.

1 por fase Seção, número de cabos

superiores, e outros tipos de terminais, consulte-nos.

Conexões

WWW.MEDIATENSAO.COM.BR

Conexão dos cabos pela parte inferior

Altura da conexão

Altura A de conexão dos cabos em relação ao piso (mm)

630 A 1250 A

IM 950 IMT 450 QM 400 QMPR 340 DM1-A SF1 370 650 DMVL-A,

DM1-A SFset, DM1-AC SFset GAM2 760 GAM 470 620

430

IM IMT , QM, QMPR

200

420

GAM2 GAM

200

420

200

420

DM1-A, DMVL-A (630 A) DM1-A (1250 A)

200

420

510,5

200

420

333

330

789

200

420

dimensões em mm

Conexões

WWW.MEDIATENSAO.COM.BR

625

500

375

187.5

Conexões dos cabos por baixo

Profundidade das canaletas

Células 630 - 1250 A

Cabos unipolares Células até 630 A Células 1250 A

Seção do cabo (mm

50 370 140 400 350 70 400 150 430 350 95 440 160 470 350 120 470 200 500 150 500 220 550 185 240 590 330 730 300 692 400 800 1000 1350 630 940 1000 1350

(1) suporte de cabo de 100 mm de profundidade, obrigatório. (2) suporte de cabo com rebaixo de 350 mm de profundidade, obrigatório a construção de piso

técnico. Nota: para determinar a profundidade P da canaleta de um painel, deverá ser considerada a

célula e os cabos que demandam a profundidade máxima. No caso de canaleta dupla, deve ser considerada cada profundidade P por tipo de célula e a orientação dos cabos.

Raio de curvatura

)

(mm)

540 270 670

IM IMT,

DM1-A, GAM, DMVL-A

Profundidade P (mm) todas as direções

P1 P2 P3 P4 P5

QM, QMPR

GAM DM1-A

(1)

(2)

Conexão por cima

Sobre todas as células exceto aquelas equipadas com caixa de baixa tensão, é possível a chegada de cabos por cima. A conexão se efetua com cabos secos unipolares (1 ou 2 cabos por fase até 240 mm2). A caixa de conexão por cima pode ser equipada com indicadores de presença de tensão.

Altura: 450 mm

Conexão por baixo

Todas as células: b com canaleta

A profundidade P das canaletas é indicada acima, para os tipos de cabos unipolares de uso geral (para cabos tripolares, nos consultar). b com base de sobrelevação A

supressão da canaleta civil ou a sua diminuição, é obtida colocando as células sobre uma base de 400 mm do tipo metálica. b com piso técnico civil A profundidade P é indicada abaixo.

Desenhos de pisos técnicos

Células 1250 A

GAM

Para cabos unipolares, tripolares

140

740

DM1-A

Para cabos unipolares

140

740

600

dimensões em mm

840

Conexões

WWW.MEDIATENSAO.COM.BR

Conexões

Projetos das canaletas Exemplos

Células de 630 A

Entrada ou saída lateral direita ou esquerda

140

600

Células de 630 A

Entrada ou saída por trás

140

Células de 630 A

Entrada ou saída frontal

140

QMPR

DM1

60 140

dimensões obrigatórias (em mm)

140

Nota 1: para conexão traseira ou frontal, a abertura deverá ter as seguintes dimensões: P1 = 75 mm ou P2/P3 = 150 mm. Nota 2: consulte o capítulo “Exemplos de disposição” para aplicação no local.

Conexões

WWW.MEDIATENSAO.COM.BR

Conexão dos cabos pela parte inferior

Exemplos mais detalhados de desenhos de canaleta e piso a vácuo técnico

Para células reforçadas para resistência a arco interno 16 kA 1 s

Instalação com piso a vácuo técnico

Exaustão pela parte inferior

220

740220

1060

Instalação com canaleta

Exaustão pela parte superior

Ø 200

100

600

1060

Ø 200

DM1-A

Nota: para a exaustão dos gases pela parte inferior, o volume do piso a vácuo técnico deve ser maior ou igual a 2 m

dimensões em mm

DM1-A

SM6-24

WWW.MEDIATENSAO.COM.BR

Sumário

Instalação

Dimensões e pesos 60 Dimensões das células 61 Exemplos de disposição 63

Instalação

WWW.MEDIATENSAO.COM.BR

Dimensões e pesos

Tipo de célula Altura

(mm)

IM, IMB 1600 IMT 1600 QM, QMB 1600 QMPR 1600 DM1-A, DM1-D, DM2, DMVL-A / D 1600 DM1-AC, DM1-DC 1600 CM 1600 CM2 1600 GBC-I, GBC-A, GBC-B, GBC-E 1600 750 1020 290 GBM 1600 375 940 120 GAM2 1600 375 940 120 GAM 1600 500 1020 160 DM1-A, DM1-D (1250 A) 1600 750 1220 420

Acrescentar à altura:

(1) 450 mm, se houver caixa de baixa tensão para proteção, controle/comando.

Para garantir um painel homogêneo, todas as células podem ser equipadas com uma caixa de baixa tensão.

Largura (mm)

(1)

375/500 940 120/130

(1)

500 940 200

(1)

375/500 940 130/150

(1)

625 940 180

(1)

750 1220 400

(1)

750 1220 450

(1)

375 940 190

(1)

500 940 210

Profundidade (mm)

Peso (kg)

Preparo do piso

As células são instaladas sobre piso de concreto de qualidade normal, com ou sem canaleta, segundo a seção e a natureza dos cabos.

A sobrelevação das células 630 A sobre base 350 mm (somente 12,5 kA/1 s):

permite a instalação em locais onde não é possível enterrar as canaletas.

Sobrelevação das células 400 - 630 A sobre base 350 mm

15 15

740

840

Fixação das células

Entre células

As células que compõem a subestação são aparafusadas entre si por simples ﬁ xação (parafusos fornecidos com as células). As conexões dos jogos de barras são efetuadas com o auxílio de uma chave dinamométrica (torquímetro) que deve ser regulada a 28 mN.

No piso

para um painel com 3 células ou menos, a ﬁ xação dos 4 ângulos do painel é feita

por:

parafusos M8 (não fornecidos) ﬁ xados com uma porca colocada por pistola de

chumbador ou,

hastes ﬁ xadas ao piso.

para um painel com mais de 3 células, cada célula deverá ser ﬁ xada ﬁ rmemente

ao piso através de chumbadores.

posição dos furos de ﬁ xação b segundo a largura a da célula:

a (mm) 125 375 500 625 750 b (mm) 95 345 470 595 720

12.3 x 12.3

Nota: para as células disjuntoras, a ﬁ xação é efetuada sobre o lado oposto da aparelhagem.

dimensões em mm

Instalação

WWW.MEDIATENSAO.COM.BR

IM, IMB, QM, QMB, QMPR, IMC IMT, CM, CM2 GBM, GAM2

Dimensões das células

840 30

450

1600

840 30

GAM GBC-A, GBC-B, GBC-I, GBC-E

450

1600

840 30

1600

dimensões em mm

840 30

84080 100

Instalação

WWW.MEDIATENSAO.COM.BR

Dimensões das células

DMVL-A, DMVL-D, DM1-A, DM1-D, DM2 630 A

84080 100

450

1600

200

DM1-AC, DM1-DC DM1-A1250 A

450

1600

450

200

600

832

80 100

Células com arco interno reforçado, exaustão pela parte inferior

840

84080 100

Células com arco interno reforçado, exaustão pela parte superior

450

1600

330

200

450

220

dimensões em mm

1600

220

Instalação

WWW.MEDIATENSAO.COM.BR

Exemplos de disposição

Exemplo de subestação de média tensão (instalação)

Exemplo de extensão de painel

Células com arco interno 16 kA 1 s

Instaladas contra uma parede para exaustão pelas partes superior e inferior

Subestação convencional (alvenaria)

Células com arco interno 12,5 kA 1 s

22 (mínimo)

(*) Dimensões recomendadas (em mm)

Células com arco interno 16 kA 1 s

Com corredor traseiro e exaustão pelas partes superior e inferior

140

940

200

1200 (*)

(*) Dimensões recomendadas em mm

1160

200

1200 (*)

Para exaustão pela parte superior (altura de teto [pé-direito] u 2800 mm)

600 (mín.)

600

1 600

Anotações

WWW.MEDIATENSAO.COM.BR

Anotações

WWW.MEDIATENSAO.COM.BR

Anotações

WWW.MEDIATENSAO.COM.BR

Centro de Treinamento Schneider Electric

WWW.MEDIATENSAO.COM.BR

Centro de Treinamento Schneider Electric

Investir na formação técnica de seus proﬁ ssionais é investir na produtividade da sua empresa.

A Schneider Electric oferece treinamentos com conteúdo teórico e prático, podendo ser customizados conforme a necessidade do cliente.

Visite nosso site para conhecer todos os treinamentos, inclusive cursos gratuitos online: www.schneider-electric.com.br

Contate-nos para mais informações: tel.: (11) 2165-5350 ou treinamento.br@br.schneider-electric.com

Conheça o calendário de treinamentos técnicos:

WWW.MEDIATENSAO.COM.BR

www.schneider-electric.com.br Mais informações: tel. (11) 2165-5350 ou treinamento.br@br.schneider-electric.com

Schneider Electric Brasil Ltda.

Contatos comerciais: São Paulo (SP): Tel.: (0--11) 2165-5400 - Fax: (0--11) 2165-5391 - Ribeirão Preto (SP): Tel.: (0--16) 2132-3150 - Fax: (0--16) 2132-3151 - Rio de Janeiro (RJ): Tel.: (0--21) 2111-8900 - Fax: (0--21) 2111-8915 - Belo Horizonte (MG): Tel.: (0--31) 3069-8000 - Fax: (0--31) 3069-8020 - Curitiba (PR): Tel.: (0--41) 2101-1200 - Fax: (0--41) 2101-1276 - Fortaleza (CE): Tel.: (0--85) 3308-8100 - Fax: (0--85) 3308-8111

Goiânia (GO): Tel.: (0--62) 2764-6900 - Fax: (0--62) 2764-6906 - Joinville (SC): (RN): Tel.: (0--84) 4006-7000 - Fax: (0--84) 4006-7002 - Porto Alegre (RS): Tel.: (0--51) 2104-2850 - Fax: (0--51) 2104-2860 - Recife (PE): Tel.:

(0--81) 3366-7070 - Fax: (0--81) 3366-7090 - Salvador (BA): Tel.: (0--71) 3183-4999 - Fax: (0--71) 3183-4990 - São Luís (MA): Tel.: (0--98) 3227-3691

As informações contidas neste documento estão sujeitas a alterações técnicas sem prévio aviso. C.100.04-10/09

Tel.: (0--47) 2101-6750 - Fax: (0--47) 2101-6760 - Parnamirim

Call Center: 0800 7289 110 ou (11) 3468-5791 call.center.br@br.schneider-electric.com

wap.schneider.com.br www.schneider-electric.com.br

Distribuição de Média Tensão

WWW.MEDIATENSAO.COM.BR

SM6-36

Células modulares

Um novo caminho para

WWW.MEDIATENSAO.COM.BR

suas instalações elétricas

Uma oferta completa

b melhor continuidade de serviço, b aumento da segurança das pessoas e dos equipamentos b possibilidade de atualização e evoluções, b controle e monitoração eﬁ cientes.

Com isso, você dispõe de todas as vantagens do know-how e criatividade para tornar suas instalações otimizadas, seguras, evolutivas e em conformidade com as normas.

Ferramentas para facilitar o projeto e a instalação

Com a Schneider Electric, você dispõe de uma gama completa de ferramentas que irão ajudá-lo a compreender e a instalar produtos e tudo isso, respeitando as normas em vigor. Estas ferramentas, cadernos e guias técnicos, softwares de ajuda no projeto, estágios de treinamento… são regularmente atualizados.

A Schneider Electric associa-se ao seu know-how e à sua criatividade para tornar as instalações ótimas, seguras, evolutivas e conforme as normas.

Para uma verdadeira parceria com você

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Índice

Apresentação 2 Campo de aplicação 6 Células para todas as funções 7 Condições de operação 9 Características principais 10 Descrição 11 Chaves SF6 14 Segurança das pessoas 16 Descrição das funções de proteção,

controle e comando 18 Escolha das células das unidades funcionais 19 Comandos dos equipamentos 26 Escolha dos auxiliares 29 Transformadores de medição 30 Intertravamentos 31 Proteção de transformadores 34 Conexões 35 Instalação 36

Apresentação

WWW.MEDIATENSAO.COM.BR

A experiência de um líder mundial

A Schneider Electric tem mais de 40 anos de experiência em cubículos pré-fabricados e mais de 25 anos de experiência de tecnologia SF6 para equipamentos de média tensão. Esta experiência signiﬁ ca que atualmente a Schneider Electric pode propor cubículos a arco interno 16 kA/1 s para reforçar a segurança das pessoas. Oferecendo a vantagem da experiência única de um líder mundial com mais de meio milhão de unidades de média tensão em SF6 instaladas no mundo todo.

Colocar esta experiência a seu serviço e permanecer atento à suas necessidades, este é o espírito de parceria ativa que desejamos desenvolver colocando à sua disposição a gama SM6-36.

A gama modular SM6-36 é um conjunto de cubículos homogêneos equipados com dispositivos que utilizam tecnologia SM6-36 e vida útil de 30 anos.

Estes cubículos permitem realizar qualquer subestação de média tensão de 1 kV a 36 kV pela sobreposição de suas várias funções.

O resultado da análise detalhada de seus requerimentos presente e futuros, os cubículos SM6-36 proporcionam todas as vantagens de uma tecnologia moderna e comprovada.

Apresentação

WWW.MEDIATENSAO.COM.BR

As vantagens da gama

Modularidade

SM6-36, uma ampla gama

ampla gama para atender suas necessidades atuais e futuras

células modulares que permitem a ampliação de suas instalações

um catálogo de funções para todas as suas aplicações

atende às recomendações das normas nacionais e internacionais

opções para antecipar o telecontrole de suas instalações.

T amanho reduzido

SM6-36, uma gama otimizada

células com dimensões reduzidas

espaço racionalizado requerido para a instalação dos painéis

redução dos custos de engenharia civil

integração fácil nas subestações externas pré-fabricadas, para as quais

o SM6-36 foi especialmente bem projetado.

Manutenção

SM6-36, uma gama com manutenção reduzida

as partes ativas (interrupção e aterramento) estão conﬁ nadas em câmaras

invioláveis preenchidos com gás SF6

os mecanismos de controle foram previstos para funcionar com manutenção

reduzida sob condições normais de operação

vida elétrica ampliada na interrupção.

Facilidade de instalação

SM6-36, uma gama simples de instalar

dimensões e pesos reduzidos

engenharia civil única

solução adaptada para conexão dos cabos

projeto simpliﬁ cado dos barramentos do painel.

Facilidade e segurança de operação

SM6-36, uma gama testada e aprovada

interruptor de 3 posições (intertravamentos) para impedir manobras indevidas

chave de terra com poder de fechamento

interrupção positiva dos indicadores de posição

resistência ao arco interno nos compartimentos de cabos e aparelhagem

sinótico claro e animado

alavanca de manobra com função “antirreﬂ exo”

células compartimentadas.

SM6-36: uma gama projetada para o telecontrole

A aparelhagem SM6-36 é perfeitamente adequada para aplicações de telecontrole motorizado, seja durante a sua instalação ou para adaptação futura.

SM6-36: uma gama com proteções adaptadas

Com o SM6-36, a Schneider Electric propõe soluções de proteção e controle e comando. As gamas de relés Sepam e VIP da Schneider Electric protegem as instalações, asseguram a continuidade da alimentação elétrica e reduzem os tempos de interrupção.

Apresentação

WWW.MEDIATENSAO.COM.BR

Proteção ambiental

Política ambiental da Schneider Electric

A Schneider Electric comprometeu-se em fazer uma abordagem ambiental a longo prazo. Como parte disto, o SM6-36 foi projetado para ser ambientalmente amigável, principalmente na reciclagem de produtos. Os materiais utilizados, condutores e isoladores, são identiﬁ cáveis e facilmente separáveis. Ao ﬁ m de sua vida útil, o SM6-36 pode ser processado, reciclado e seus materiais recuperados conforme as regulamentações relativas aos produtos eletroeletrônicos, e, especialmente, que não sejam liberados nenhum gás na atmosfera ou nenhum líquido poluente.

O SM6-36 está em conformidade com a diretriz RoHS. A RoHS (Restriction of Certain Hazardous Substances, Restrição de Certas Substâncias Perigosas) é uma diretriz europeia que restringe o uso de certas substâncias na fabricação de diversos tipos de equipamentos eletroeletrônicos.

ISO

Metal ferroso 74%

Metal não-ferroso 8%

Termoendurecimento 15% Termoplásticos 2%

Fluidos 1%

O sistema de gerenciamento ambiental adotado pelas fábricas da Schneider Electric, para fabricação do SM6-36, tem sido avaliado e homologado conforme as exigências da norma ISO 14001: 2004.

14001

Apresentação

WWW.MEDIATENSAO.COM.BR

Qualidade garantida

Certiﬁ cado de Qualidade ISO 9001

Maior vantagem

A Schneider Electric integra uma organização funcional em cada uma de suas unidades. A principal missão da organização é garantir a qualidade e o atendimento às normas.

Este procedimento é:

idêntico em todos os departamentos

reconhecido por diversos clientes e organismos de aprovação.

O sistema de qualidade do projeto e fabricação do SM6-36 foi certiﬁ cado em conformidade com os modelos de segurança de qualidade ISO 9001 e ISO 9002, além de sua fábrica ser desde 2001 certiﬁ cada pela ISO 14001. No Brasil, o SM6 é fabricado na unidade de Sumaré/SP que também possui os certiﬁ cados ISO 9001 e ISO 14001.

ISO 900 1

ISO 9002

Controles rigorosos e sistemáticos

Durante a fabricação, cada SM6-36 é objeto de um sistemático teste de rotina que tem como objetivo garantir a qualidade e a conformidade:

teste de estanqueidade;

teste de pressão;

teste de abertura e fechamento;

medição do torque de aperto;

testes dielétricos;

conformidade de desenhos e esquemas..

Os resultados obtidos são escritos e relatados no certiﬁ cado de teste de cada dispositivo pelo Controle de Qualidade.

O sistema de gerenciamento ambiental adotado pelas fábricas da Schneider Electric, para fabricação do SM6-36, tem sido avaliado e homologado conforme as exigências da norma ISO 14001.

14001

ISO

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Deﬁ nição das células

As diferentes células da gama SM6-36 utilizadas na composição das subestações de transformação MT/ BT e de distribuição industrial são:

IM, IMC, IMB: célula de seccionamento de entrada

ou saída

QM, QMC, QMB: células seccionadoras fusíveis

combinadas

DM1-A, DM1-D: célula de simples seccionamento

com disjuntor SF6

DM2: célula de duplo seccionamento com disjuntor

SM6

CM, CM2: célula com transformadores de potencial

GBC-A, GBC-B: célula de medição de corrente e/ou

tensão

GBM: célula de transição

GAM2, GAM: célula de entrada

Outras células: consulte-nos.

Campo de aplicação

A gama SM6 é composta de células modulares, compartimentadas, em invólucro metálico, equipadas com aparelhagens ﬁ xas e desconectáveis, preenchidas com gás SF6 (hexaﬂ uoreto de enxofre):

Chave seccionadora

Disjuntor SF1

Seccionadora ﬁ xa, sob carga.

As células SM6-36 são utilizadas nas subestações de transformação MT/BT de distribuição pública e nas subestações consumidoras ou de distribuição MT de 1 kV a 36 kV.

Subestações de transformação MT/BT

Subestação de MT

(medição MT)

Linha de entrada de distribuição principal

Subestação de MT

(medição BT)

Subestação de transformação MT/BT

Linha de saída para subestações MT)

Subestação de MT

(medição MT)

Linha de saída para subestações MT)

Linha de entrada de distribui

ão principal do painel

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Para conexão com as redes

Células para todas as funções

Seccionadora de entrada ou saída IM (750 mm)

Para proteção com seccionadora-fusíveis

Combinação seccionadora-fusíveis QM (750 mm)

Seccionadora de entrada ou saída IMC (750 mm)

Combinação seccionadora-fusíveis com transição à direita ou à esquerda QMB (750 mm)

Seccionadora com chave de terra, com transição à direita ou à esquerda IMB (750 mm)

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Células para todas as funções

Proteção por disjuntor SF6 com interrupção

Disjuntor simples seccionamento e saída por cabos DM1-A (1000 mm)

Medição MT

Transformadores de potencial para rede com neutro aterrado CM (750 mm)

Disjuntor simples seccionamento com transição à direita por barras DM1-D (1000 mm)

Transformadores de potencial para rede com neutro isolado CM2 (750 mm)

Disjuntor duplo seccionamento com transição à direita ou à esquerda por barras DM2 (1500 mm)

Medição de corrente e/ou de tensão com transição à esquerda ou direita por barras GBC-A (750 mm)

Medição de corrente e/ou de tensão com transições superiores por barras GBC-B (750 mm)

Transições

Transição à direita ou à esquerda por barras GBM (750 mm)

Entrada ou saída de cabos GAM2 (750 mm)

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Condições de operação

Além de suas características técnicas, o SM6-36 apresenta uma resposta às exigências de segurança das pessoas e bens, assim como a facilidade de instalação, operação e respeito ao meio ambiente.

As células SM6-36 foram projetadas para instalações abrigadas (IP3X). Suas dimensões são compactas:

largura de 750 mm a 1500 mm

altura de 2250 mm

profundidade de 1400 mm… … permite a instalação em pequenas salas ou em subestações pré-fabricadas. Os cabos são conectados pela parte frontal das células. T odas as funções de controle são centralizadas na placa frontal, simpliﬁ cando a operação. As células podem ser equipadas com diversos acessórios (relés, toroides, transformadores de medição, transformadores de corrente (somente com Sepam), dispositivos de proteção contra surtos, comando motorizado, etc...).

Normas

As células da gama SM6-36 atendem às recomendações das seguintes normas e especiﬁ cações:

b Recomendações IEC e NBR:

IEC 62271-1 Especiﬁ cações comuns às normas de aparelhagem

NBR IEC 62271-200 Aparelhagem sob invólucro metálico para corrente alternada

IEC 60265-1 Seccionadora de alta tensão com tensões nominais

IEC 62271-105 Combinações de seccionadora-fusível de alta tensão em

NBR IEC 62271-100 Disjuntores de alta tensão em corrente alternada NBR IEC 62271-102 Seccionadoras e chaves de terra de alta tensão

IEC 60282-1 Fusíveis de alta tensão IEC 60255 Relés de proteção (Sepam) IEC 60044-1 Transformadores de corrente IEC 60044-2 Transformadores de tensão

de alta tensão

de tensões nominais superiores a 1 kV e inferiores a 52 kV

superiores a 1 kV e inferiores a 52 kV

corrente alternada

em corrente alternada

Denominação

As células SM6-36 são identiﬁ cadas pelo código que inclui:

a descrição da função, isto é, pelo esquema elétrico: IM, QM, DM1, CM, DM2,

etc.

a corrente nominal do dispositivo (Ir): 400 - 630 - 1250 A

a tensão nominal (Ur): 36 kV

os valores máximos de corrente de curta duração admissíveis (Ik):

12,5 - 16 - 20 - 25 kA, duração (tk) 1 s

a cor padrão é tipo RAL 9002 (bege).

Exemplo de identiﬁ cação de uma célula: IM 630 - 36 - 12,5

IM indica uma célula de entrada ou saída

630 indica que a corrente nominal é 630 A

36 indica que a tensão nominal é de 36 kV

12,5 indica que a corrente de curta duração admissível é de 12,5 kA/1 s.

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Características principais

Os valores abaixo são dados para temperaturas de funcionamento entre

-5°C e +40°C e para instalação situada a uma altitude inferior a 1000 m.

Suportabilidade ao arco interno

16 kA ,1 s, IAC: A-FL

em conformidade com a norma IEC 62271-200.

Grau de proteção

Células: IP3X

Entre compartimentos: IP2XC

Classe da divisória: PI (não-metálica)

Categoria de perda de continuidade de serviço:

LSC2A.

Temperaturas

As células devem ser armazenadas em local seco, protegido de poeiras, com variações limitadas de temperatura.

Para estocagem: de -40°C a +70°C

Para funcionamento: de -5°C a +40°C

Outras temperaturas, consulte-nos.

Características gerais

Tensão nominal Ur kV 36

Nível de isolamento

60 Hz, 1 min isolamento Ud (kV rms) 70

1.2/50 µs

Capacidade de interrupção

Corrente nominal Ir A 630 1250

Células

IM, IMC, IMB Principalmente carga ativa A 630 –

QM, QMB, QMC I1 kA 20 – DM1-A, DM1-D, DM2 Isc kA 20 25

Corrente de curta duração admissível Ik/tk (kA /1 s) 16

O poder de fechamento é igual a 2,5 vezes a corrente de curta duração admissível.

seccionamento Ud (kV rms) 80 isolamento Up (kV crista) 170 seccionamento Up (kV crista) 195

Transformador a vazio A 16 Cabos a vazio A 50

25 –

Vida útil

Células Vida mecânica Vida elétrica

IM, IMC, IMB Seccionadora IEC 60265

QM, QMB, QMC Seccionadora-fusível IEC 60265

DM1-A, DM1-D, DM2

Disjuntora IEC 62271-102

Disjuntor SF IEC 62271-100

1 000 manobras classe M1

1 000 manobras

10 000 manobras classe M2

IEC 60265 100 aberturas a In, cos ϕ = 0,7, classe E3

IEC 62271-105 com fusíveis 63 A 3 interrupções na transferência 800 A cos ϕ = 0,2

IEC 62271-100 25 aberturas a 25 kA 10 000 aberturas a In, cos ϕ = 0,7, classe E2

Compatibilidade eletromagnética

Para os relés: capacidade suportável 4 kV segundo a

recomendação da IEC 60801.4

Compartimentos:

campo elétrico:

40 dB de atenuação a 100 MHz,

20 dB de atenuação a 200 MHz;

campo magnético:

20 dB de atenuação abaixo de 30 MHz.

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Célula seccionadora

1 Aparelhagem: seccionadora sob carga e chave de

terra dentro de um invólucro preenchido com SF6 e atendendo ao “sistema à pressão selada”.

2 Barramentos: todos montados no mesmo plano

horizontal, permite extensões posteriores do painel.

3 Conexão: acessível pela parte frontal, com

conexões aos terminais inferiores da seccionadora sob carga e da chave de terra (células IM) ou nas bases dos fusíveis (célula QM). Este compartimento também é equipado com uma chave de terra a jusante dos fusíveis MT para as células de proteção do transformador (células QM).

4 Comando: contém os elementos utilizados para

manobrar a seccionadora sob carga e a chave de terra, assim como a sinalização correspondente (seccionamento garantido). Opcionalmente, o comando pode ser motorizado.

5 Baixa tensão: para a instalação de borneiras (opção

com motorização), fusíveis BT e relés de proteção.

Descrição

Célula disjuntora a SF6

1 Aparelhagem: seccionadora(s) e chave(s) de terra

dentro de um invólucro preenchido com SF6 e atendendo ao “sistema à pressão selada”.

2 Barramentos: todos montados no mesmo plano

horizontal, permite extensões posteriores do painel.

3 Conexão e aparelhagem: acessível pela parte

frontal, com conexões aos terminais a jusante do disjuntor SF1.

4 Comando: contém os elementos utilizados para

manobrar as seccionadora(s), o disjuntor e a chave de terra e atuar a sinalização correspondente. O comando do disjuntor pode ser motorizado (opcional).

5 Baixa tensão: para a instalação de relés de

proteção e blocos de teste. Uma caixa complementar pode ser instalada, se necessário, na parte superior da célula.

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Os cabos da rede são conectados nos terminais da seccionadora, do disjuntor e da chave de terra. Os cabos do transformador são conectados através dos porta-fusíveis inferiores.

As extremidades dos cabos são do tipo:

simples para cabos secos unipolares e tripolares

com cobertura termorretrátil para cabos secos ou

isolados por papel impregnado. Para equipamento básico, a seção máxima padrão admissível dos cabos é de:

b b

através de fusíveis. O acesso ao compartimento está condicionado ao fechamento da chave de terra. A pequena profundidade das células facilita a conexão de todas as fases. Um prisioneiro integrado ao repartidor de campo permite o posicionamento e a ﬁ xação do terminal do cabo com apenas uma só mão.

240 mm 95 mm2 para células de proteção de transformador

para as células de entrada ou saída

Descrição

Compartimento do jogo de barras

DE51489

O jogo de barras isolado comporta três elementos dispostos em paralelo. As conexões são efetuadas pela parte superior do invólucro. Calibres de 630 - 1250 A.

Compartimento de conexão (cabo)

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Descrição

As células são compostas de três compartimentos distintos separados por divisórias metálicas ou isolantes, compartimentos de comando e de baixa tensão.

Este compartimento contém diversos comandos da seccionadora sob carga, do disjuntor, da chave de terra e dos indicadores de presença de tensão. O compartimento de comando da seccionadora sob carga e da chave de terra pode ser acessado com os cabos e o jogo de barras energizados, sem a necessidade de desenergizar a subestação. Permite a instalação fácil de cadeados, bloqueios mecânicos e acessórios BT padronizados (contatos auxiliares, bobinas, motorização, etc...).

Compartimento da seccionadora

Este compartimento é separado do compartimento do jogo de barras e do compartimento de conexões pelo invólucro que contém a seccionadora e a chave de terra.

Compartimento de comando

Se o comando da seccionadora sob carga for motorizado, este compartimento será equipado com uma borneira e fusíveis BT . Este compartimento pode ser acessado com os cabos e o jogo de barras energizados, sem a necessidade de desenergizar a subestação.

Compartimento de baixa tensão

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Invólucro

Tampa

Eixo de comando

Contato ﬁ xo

Contato móvel

Junta de estanqueidade

Chaves SF6

Seccionadora e chave de terra

Os três contatos rotativos são alojados dentro de um invólucro, preenchido com gás SF6 a uma pressão relativa de 1,5 bar (1500 hPa). Este sistema oferece máxima garantia de operação.

Estanqueidade

Este invólucro é preenchido com gás SF6, atende à deﬁ nição da norma NBR IEC 62271-200 para “sistema à pressão selado” e sua estanqueidade é sistematicamente veriﬁ cada em fábrica.

Segurança de operação

a seccionadora possui três posições: “fechada”, “aberta” ou “aterrada”, o que

representa um intertravamento natural que impede manobras perigosas. A rotação do equipamento móvel se efetua utilizando um mecanismo de ação brusca independente do operador

este dispositivo combina as funções de interrupção e seccionamento

a chave de terra a gás SF6 dispõe, conforme as normas, de um poder de

fechamento em curto-circuito

qualquer sobrepressão acidental é limitada pela abertura da membrana de

segurança. Os gases são canalizados na direção traseira da célula, sem nenhuma manifestação ou projeção na direção frontal.

Princípio de seccionamento

As qualidades excepcionais do SF6 são utilizadas para a extinção do arco elétrico. Para aumentar o resfriamento do arco, um movimento rotativo é criado entre este e o gás. Surge então o arco com a separação dos contatos ﬁ xos e móveis. A combinação da corrente e do campo magnético provocado por um ímã permanente provoca uma rotação do arco em torno do contato ﬁ xo, sua extensão e seu resfriamento até a extinção da passagem de corrente pelo zero. A distância entre os contatos ﬁ xos e móveis é então suﬁ ciente para suportar a tensão de restabelecimento. Este sistema é ao mesmo tempo simples e seguro, garantindo uma maior vida elétrica, pois o desgaste dos contatos é reduzido.

Contatos fechados Contatos abertos Contatos aterrados

SF6, o gás dos fabricantes de aparelhos

As seccionadoras e chaves de terra SM6-36 utilizam o hexaﬂ uoreto de enxofre (SF6) para o isolamento e a interrupção. As partes ativas são colocadas em um invólucro de material isolante selado, que atende à deﬁ nição da IEC 62271-103.

Os dispositivos que compõem a gama SM6-36 possuem características notáveis:

longa vida útil (30 anos)

sem manutenção das partes ativas

vida elétrica elevada

nível de sobretensão muito baixo

segurança de operação.

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Disjuntor SF1

Chaves SF6

Disjuntor SF1

O disjuntor SF1 é composto de três polos separados, ﬁ xados sobre uma estrutura que suporta o comando. Cada polo contém todas as partes ativas dentro de um invólucro isolante preenchido de SF6 a uma pressão relativa máx. de 2 bar. Este sistema oferece o máximo de conﬁ abilidade de operação:

b estanqueidade

O invólucro preenchido com gás SF6 atende ao “sistema à pressão selada” e sua estanqueidade é sistematicamente veriﬁ cada na fase de fabricação.

b segurança de operação

Da mesma forma que para a seccionadora, toda sobrepressão acidental é limitada pela abertura da membrana de segurança.

b princípio de seccionamento

O disjuntor utiliza o princípio da autocompressão do gás SF6. As qualidades intrínsecas do gás e o seccionamento suave propiciados por esta técnica reduzem as sobretensões de manobra.

b pré-compressão

O pistão provoca, durante o movimento de abertura, uma ligeira compressão de SF6 dentro da câmara de compressão.

b período de arco

O arco surge entre os contatos de arco. O pistão continua seu curso. Uma pequena quantidade de gás, canalizada pelo duto isolante, é injetada sobre o arco. Logo, o resfriamento do arco se efetua por convecção forçada para o seccionamento das baixas correntes. Ao contrário, durante o seccionamento de correntes elevadas, há um efeito de expansão térmica que é responsável pelo movimento dos gases quentes para as regiões frias do aparelho. A distância entre os dois contatos de arco torna-se então suﬁ ciente para que, na passagem de corrente pelo zero, esta seja interrompida de modo deﬁ nitivo pelas qualidades dielétricas do SF6.

b sobrecurso de disparo

As partes móveis terminam seu curso, enquanto que a injeção de gás frio continua até a abertura completa dos contatos.

Contatos fechados Pré-compressão Período de arco Contatos abertos

Invólucro

Tampa inferior

Eixo de comando

Contato móvel principal

Contato móvel de arco

Contato ﬁ xo de arco

Câmara de compressão

7 9 Pistão móvel 10 Válvulas 11 Base isolante

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Segurança das pessoas

Pelo mecanismo de operação

Mecanismo de operação conﬁ ável

Sinalização do status da seccionadora

Ligada diretamente ao eixo rotativo da seccionadora, ela reﬂ ete de forma garantida a posição da aparelhagem (a norma IEC 62271-102 anexo A).

Alavanca de operação

Ela foi projetada com um dispositivo antirreﬂ exo que impede qualquer tentativa de reabertura do dispositivo imediatamente após o fechamento da seccionadora ou da chave de terra.

Dispositivo de intertravamento

De um e três cadeados não permitem:

o acesso ao eixo de manobra da seccionadora ou do disjuntor,

o acesso ao eixo de manobra da chave de terra,

a manobra pelo botão pulsador de disparo.

Manobras simples e sem esforço

Dispositivos de controle elétrico e mecânico são agrupados no frontal do painel, sob um frontal que inclui o sinótico animado com indicação do estado dispositivo (fechado, aberto ou aterrado).

Fechamento

A manobra do equipamento móvel é feita utilizando um mecanismo de ação rápida, independente do operador. Para a seccionadora, fora das manobras, nenhuma energia é acumulada. Para a combinação seccionadora-fusíveis, o mecanismo de abertura é carregado com o mesmo movimento, antes do fechamento dos contatos.

Abertura

A abertura da seccionadora é feita com o mesmo mecanismo de ação rápida, operando no sentido inverso. Para os disjuntores e a combinação seccionadora-fusíveis, a abertura é disparada por:

um botão pulsador

um defeito.

Aterramento

Um eixo de comando especíﬁ co permite o fechamento ou a abertura dos contatos de aterramento. O orifício de acesso deste eixo é bloqueado por uma cobertura que desliza se a seccionadora for aberta, e permanece bloqueado se a seccionadora estiver fechada.

Seccionadora e chave de terra

Indicador de presença de tensão

Um dispositivo tipo VPIS (Voltage Presence Indicating System) com LEDs luminosos integrados, em conformidade com a norma IEC 61958, permite veriﬁ car a presença (ou falta) de tensão nos cabos.

Insensibilidade ao meio ambiente

um invólucro selado contém as partes ativas da aparelhagem (seccionadora e

chave de terra). Este invólucro é preenchido com gás SF6, atende à deﬁ nição da norma NBR IEC 62271-200 para “sistema à pressão selado”.

sua estanqueidade é sistematicamente veriﬁ cada em fábrica.

as peças são projetadas para obter uma melhor distribuição dos campos

elétricos.

a estrutura metálica das células foi projetada para suportar ambientes agressivos

e impossibilitar qualquer acesso às áreas energizadas.

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Segurança das pessoas

Pela proteção contra arco interno (opcional)

A norma IEC 62271-200 anexo A indica um método para testar a aparelhagem em invólucro metálico nas condições de arco interno. O objetivo deste teste é demonstrar que um operador próximo ao painel estará protegido contra os efeitos de uma falta interna.

Exemplo de um painel SM6-36 instalado contra a parede com exaustão: proteção contra arco interno pelos 3 lados.

Para reforçar a segurança das pessoas, é recomendável prever o mais alto grau possível de proteção, reduzindo os efeitos de um arco interno:

por meio de sistemas de exaustão que direcionem os gases para o teto ou para a

parte inferior do painel e limitem a sobrepressão nos compartimentos, em caso de falta interna

ao canalizar e expelir os gases quentes para um espaço externo, não perigoso

para o operador

pelo uso de materiais não inﬂ amáveis nos cubículos

pela concepção de painéis reforçados.

Consequência

O SM6-36 é projetado para oferecer um excelente nível de segurança

Controle da arquitetura:

invólucro compartimentado.

Controle tecnológico:

eletrotécnico: modelação dos campos elétricos.

Utilização de componentes conﬁ áveis:

escolha dos materiais

chave de terra com poder de fechamento

Dispositivos para segurança total de operação:

indicador de presença de tensão na face frontal

intertravamentos naturais conﬁ áveis

bloqueios por chaves e cadeados.

Suportabilidade ao arco interno das células

Arco interno é opcional

IAC, versão básica: A-FL 16 kA 1 s (três lados).

SM6-36 arco interno (conforme a norma IEC 62271-200 anexo A)

Em sua versão arco interno, a gama SM6-36 foi submetida com sucesso a todos os testes de tipo relativo à norma IEC 62271-200 (5 critérios de aceitação). Os materiais utilizados atendem às restrições de projeto do SM6-36. Os esforços térmicos e mecânicos que um arco interno pode provocar, são perfeitamente absorvidos pelo invólucro. Durante um arco interno, um operador à frente ou ao lado do cubículo SM6-36 não será exposto aos efeitos do arco.

SM6-36 propõe diversas opções para instalar um painel com arco interno

Proteção contra arco interno nos três lados

Em um painel SM6-36 instalado contra a parede, é praticamente impossível ter acesso à parte traseira das células. Neste caso, uma proteção contra arco interno de três lados proporciona maior conﬁ abilidade ao cliente.

Sistemas de exaustão

Exaustão traseira

o documento de engenharia civil para o arco interno protege os compartimentos a

serem considerados,

engenharia civil com um volume adequado necessário.

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Descrição das funções de proteção, controle e comando

A gama Sepam de proteção, controle e comando é projetada para a operação de máquinas e redes de distribuição elétrica em instalações industriais e subestações em todos os níveis de tensão. Ela consiste em soluções completas, simples e conﬁ áveis, adequadas às quatro famílias abaixo:

b Sepam série 10, b Sepam série 20, b Sepam série 40, b Sepam série 80.

Relés de proteção Sepam

Uma gama adequada às suas aplicações

Proteção de subestações (linhas de entrada, saída e barramentos).

Proteção de transformadores.

Proteção de motores e geradores.

Medições precisas e diagnóstico detalhado

Medição de todos os valores elétricos necessários.

Controle do estado dos aparelhos: sensores e circuito de disparo, estado

mecânico dos aparelhos.

Registro de perturbações.

Autodiagnóstico e watchdog do Sepam (supervisão do próprio relé).

Simplicidade

Fácil de instalar

Aparelho básico, leve e compacto.

Módulos opcionais para instalar em trilho DIN, conectados em cabos

pré-fabricados.

Software em PC amigável e poderoso para a parametrização dos valores e das

proteções, para dispor de todas as possibilidades do Sepam

Amigável

Interface Homem-Máquina intuitiva com acesso direto aos dados.

Dados de operação no idioma do operador.

Flexibilidade e evolução

Evolui com a sua instalação através do acréscimo de módulos opcionais.

Possibilidade de acoplar módulos opcionais a qualquer momento.

Simples de conectar e de colocar em serviço por procedimento de ajuste de

parâmetros.

Sepam Características Proteções Aplicações

Básica

Especíﬁ ca

Subestação

Transformador

Sepam série 10

Para aplicações simples

Sepam série 20

Para aplicações comuns

Sepam série 40

Para aplicações exigentes

Sepam série 80

Para aplicações avançadas

4 entradas lógicas

7 saídas a relé

1 porta de comunicação

10 entradas lógicas

8 saídas a relé

1 porta de comunicação

Modbus

10 entradas lógicas

8 saídas a relé

1 porta de comunicação

Modbus

Editor de equações lógicas

42 entradas lógicas

23 saídas a relé

2 porta de comunicação

Modbus

Editor de equações lógicas

Cartucho de memória

removível

Bateria para salvar

os históricos de eventos

Proteção sobrecorrente de fase e falta à terra

Proteção de corrente S20 T20 M20

Proteção de tensão e de freqüência B21

Perda de alimentação (ROCOF) B22

Proteção de corrente, tensão e frequência

Falta direcional à terra S41 M41

Falta direcional à terra e sobrecorrente de fase

Proteção de corrente, tensão e freqüência S80

Falta direcional à terra S81 T81 M81

Falta direcional à terra e sobrecorrente de fase

10A

10B

S40 T40 G40

S42 T42

S82 T82 G82

Motor

Gerador

Barramento

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Escolha das células

Para conexão à rede

IM (750 mm) Seccionadora de entrada ou saída

Características elétricas

630 A

IMC (750 mm) Seccionadora de entrada ou saída com TCs

IMB (750 mm) Seccionadora com transição à direita ou à esquerda para barras

12.5

25 36 kV

Equipamento básico:

seccionadora sob carga e chave de terra,

jogo de barras tripolar

comando CIT

indicadores de presença de tensão

resistência de aquecimento 50 W

kit de ligações para cabos secos unipolares e tripolaresb jogo de barras tripolar inferior para

três TCsb

saída (à direita ou à esquerda)

Versões:

comando CI1 ou CI2 manual ou motorizado com bobinas de abertura e de fechamento sob

b comando CI1 tensão

comando CI2

Acessórios opcionais:

motorização

contatos auxiliares

travamento por chaves

conexão de cabos pela parte superior da célula

bobinas de abertura e fechamento simples

comparador de fase

indicador de defeito

kit de “dupla ligação” para cabos secos unipolares

para-raios

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Escolha das células

Para proteção dos transformadores

QM (750 mm) Combinação seccionadora-fusíveis e saída de cabos

Características elétricas

63 A

QMB (750 mm) Combinação seccionadora-fusíveis com transição à direita ou à esquerda com barras

12.5

36 kV

Equipamento básico:

seccionadora sob carga e chave de terra

jogo de barras tripolar

indicadores de presença de tensão

equipamento para três fusíveis DIN

mecanismo de sinalização de queima do fusível

comando CI1

resistência de aquecimento 150 W

kit de ligações para cabos secos unipolares

chave de terra na saída de cabos

Versão:

comando CI2 b

Acessórios opcionais:

motorização com bobina de abertura sob tensão

contatos auxiliares

travamento por chaves

contato de sinalização de fusível queimado

entrada de cabos pela parte superior da célula

fusíveis DIN com “striker pin” (indicador de atuação)

bobina de mínima tensão

bobinas de abertura e fechamento simples

jogo de barras tripolar inferior para saída

(à direita ou à esquerda)

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Escolha das células

Para proteção com disjuntores SF6

DM1-A (1000 mm) Célula disjuntora com saída por cabos

Características elétricas

1250 A

630 - 1250 A

DM1-D (1000 mm) Célula disjuntora com transição à direita por barras

12.5

25 36 kV

Equipamento básico:

disjuntor SF1 desconectável

seccionadora sob carga e chave de terra

jogo de barras tripolar

comando RI do disjuntor

comando CS da seccionadora

indicadores de presença de tensão

três TCs

contatos auxiliares do disjuntor

resistência de aquecimento 150 W

Versão:

kit de ligações para cabos secos

chave de terra a jusante

jogo de barras tripolar inferioresb

Acessórios opcionais:

célula:

contatos auxiliares na seccionadora

conexão de cabos pela parte superior

proteção utilizando a unidade eletrônica programável Sepam para disjuntor SF1

travamento por chaves

kit de ligações para dois cabos secos unipolares

para-raios

célula:

sensores tipo transdutor de corrente de baixa

potência (LPCT) somente podem ser utilizados com os relés Sepam

disjuntor:

motorização

bobinas de abertura e fechamento

simples

contador de operações sob

comando manual

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

DM2 (1500 mm) Célula disjuntor com isolação dupla com transição à direita com barras

Características elétricas

Escolha das células

Para proteção com disjuntores SF6

12.5

25 36 kV

1250 A

630 - 1250 A

Equipamento básico:

disjuntor SF1 ﬁ xo/desconectávelb jogo de barras tripolar

comando RI do disjuntor

comando CS da seccionadora

indicadores de presença de tensão

três TCs

contatos auxiliares do disjuntor

resistência de aquecimento 150 W

Versão:

kit de ligações para cabos secos

chave de terra a jusante

Acessórios opcionais:

célula:

contatos auxiliares da seccionadora

conexão de cabos pela parte superior

travamento por chaves

proteção utilizando a unidade eletrônica

programável Sepam para disjuntor SF1

kit de ligações para dois cabos secos unipolares

sensores tipo transdutor de corrente de baixa

potência (LPCT) somente podem ser utilizados com os relés Sepam

dispositivos de proteção contra surtos

disjuntor:

motorização

contador de operações sob comando manual

bobinas de abertura e fechamento simplesv

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Escolha das células

Para medição de MT

CM (750 mm) Transformadores de potencial para rede com neutro aterrado

Características elétricas

50 A

CM2 (750 mm) Transformadores de potencial para rede com neutro isolado

12.5

25 36 kV

Equipamento básico:

seccionadora e chave de terra

jogo de barras tripolar

comando CS

disjuntor de circuito BT

fusíveis BT

3 fusíveis DIN 6,3 A

resistência de aquecimento 150 W

3 transformadores de potencial

b 2 transformadores de potencial (fase/terra)

Acessórios opcionais:

contatos auxiliares

conexão de cabos pela parte superior

(fase/fase)

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Escolha das células

Para medição de MT

GBC-A (750 mm) Medição de corrente e/ou de tensão com transição à direita por barras

Características elétricas

1250 A

630 - 1250 A

GBC-A (750 mm) Medição de corrente e/ou de tensão com transição à esquerda por barras

GBC-B (750 mm) Medição de corrente e/ou de tensão com transição por barras

12.5

25 36 kV

Equipamento básico:

três TCs

barras de ligação

jogo de barras tripolar

resistência de aquecimento 150 W

Acessórios opcionais:

compartimento de BT extendido

3 transformadores de potencial (fase/terra)

conexão de cabos pela parte superiorb

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Escolha das células

Para funções requeridas por redes privadas

GBM (750 mm) Célula de transição à direita ou à esquerda

Características elétricas

1250 A

630 - 1250 A

GAM2 (750 mm) Célula de entrada ou saída de cabos

12.5

25 36 kV

Equipamento básico:

barras de ligação

resistência de aquecimento 150 W

jogos de barras tripolares para transição

b jogos de barras tripolares à direita ou à esquerda

Acessórios opcionais:

conexão de cabos pela parte superiorb

indicadores de presença de tensão

kit de ligações para cabos secos

para-raiosb

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Comandos

Os dispositivos necessários para manobras de operação das células são agrupados na face frontal. Os tipos de comando são apresentados na tabela ao lado. As velocidades de operação são independentes do operador, exceto para comando CS. Para os travamentos em função das células escolhidas, consultar a tabela nas páginas

Células Tipo de comando

Seccionadora Disjuntor

CIT CI1 CI2 CS CC RI

IM, IMB, IMC QM, QMB, QMC CM, CM2, GAM DM1-A, DM1-D, DM2

b Padrão v Opção

bvv

b bb

34 a 36.

Tipos de comando CIT CI1 CI2 CS1

Aplicações da célula Seccionadora sob carga

Circuito principal da seccionadora

Modo de operação manual Alavanca Alavanca Alavanca Botão

Modo de operação elétrico (opcional)

Velocidade de operação 1 a 2 s 1 a 2 s 4 a 7 s 35 ms 4 a 7 s 55 ms 35 ms - - Aplicações da rede Gestão da rede por

Seccionadora

Fechamento Abertura Fechamento Abertura Mecanismo

Motor Motor Motor Bobina Motor Bobina Bobina - -

telecontrole

Seccionadora sob carga Combinação seccionadora-fusíveis

pulsador

Proteção do transformador por telecontrole

Seccionadora sob carga Combinação seccionadora-fusíveis

em carga Alavanca Botão

Gestão da rede por telecontrole, requer uma reconﬁ guração rápida (fonte gerador, anel)

Fechamento Abertura Fechamento Abertura

pulsador

Botão pulsador

Disjuntor

Alavanca Alavanca

Comando CIT de dupla função

Função seccionadora sob carga

Operação independente de abertura e de fechamento por alavanca ou motorização.

Função chave de terra

Contatores auxiliares

seccionadora sob carga (2 NA + 2 NF) * ,

seccionadora sob carga (2 NA + 3 NF) e chave de terra (1 NA + 1 NF),

seccionadora sob carga (1 NA) e chave de terra (1 NA + 1 NF) se motorizado.

Motorização

(*) Inclusa com motorização opcional

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Comandos

Comando CI1 de dupla função

Função seccionadora sob carga

operação independente de abertura e de fechamento por alavanca ou motorização. A energia necessária para as manobras é obtida comprimindo-se uma mola que, após a passagem do ponto morto, provoca o fechamento do aparelho.

operação independente de abertura através de botão de pressão (O) ou bobinas.

Função chave de terra Operação independente de abertura e de fechamento por alavanca. A energia necessária para as manobras é obtida comprimindo-se uma mola que, após a passagem do ponto morto, provoca o fechamento ou a abertura do aparelho.

Contatos auxiliares

seccionadora sob carga (2 NA + 2 NF) * ,

seccionadora sob carga (2 NA + 3 NF) e chave de terra (1 NA + 1 NF),

seccionadora sob carga (1 NA) e chave de terra (1 NA + 1 NF) se motorizado,

queima de fusíveis (1 NA).

Sinalização mecânica

Queima de fusíveis para células QM.

Bobinas de abertura

sob tensão.

Motorização

(*) Inclusa com motorização opcional

Comando CI2 de dupla função

Função seccionadora sob carga

operação independente de fechamento em 2 tempos: 1 - armamento do comando por alavanca ou motorização, 2 - liberação da energia armazenada por botão de pressão (I) ou bobina.

operação independente de abertura através de botão de pressão (O) ou bobina.

Função chave de terra

Contatos auxiliares

seccionadora sob carga (2 NA + 2 NF) * ,

seccionadora sob carga (2 NA + 3 NF) e chave de terra (1 NA + 1 NF),

seccionadora sob carga (1 NA) e chave de terra (1 NA + 1 NF) se motorizado.

Bobina de abertura sob tensão

Bobina de fechamento sob tensão

Motorização

(*) Inclusa com motorização opcional

Comando CS1 de dupla função

Funções seccionadora e chave de terra

Abertura e fechamento com operação dependente por alavanca.

Contatos auxiliares

seccionadora (2 NA + 2 NF) para células DM1-A, DM1-D, DM2,

seccionadora (2 NA + 3 NF) e chave de terra (1 NA + 1 NF) para células DM1-A, DM1-D, DM2,

seccionadora (1 NA + 2 NF) para células CM, CM2, DM1-A, DM1-D, DM2.

Sinalização mecânica Queima de fusíveis para células CM e CM2.

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Comandos

Comando RI de simples função, utilizado nos disjuntores SF1

Função disjuntor

operação independente de fechamento em dois tempos.

Inicialmente opera com armamento do comando por alavanca ou motorização, depois libera a energia armazenada por botão pulsador (I) ou bobina.

operação independente de abertura por botão pulsador (O) ou bobinas.

Contatos auxiliares

disjuntor (4 NA + 4 NF),

armamento de comando (1 NF).

Sinalização mecânica

Contador de operações.

Bobina de abertura

Mitop (energia baixa),

sob tensão,

de falta de tensão.

Bobina de fechamento

sob tensão

Motorização (possibilidade de opção e instalação posterior).

Possibilidade de combinações entre bobinas

SF1

Tipo de bobina Combinações

123456 Mitop (energia baixa) Sob tensão De falta de tensão

bbb

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Escolha dos auxiliares

Motorização e bobinas para seccionadora sob carga

Os comandos CIT , CI1 e CI2 podem ser equipados com motorização. A opção motorização pode ser instalada no local “seccionadora aberta” sem

precisar substituir o comando.

Un CC CA (60 Hz)*

Alimentação (V) 24 48 1 10 125 220 120 230

Motorização

(W) 200

(VA) 200

Carregamento de molas CIT 1 a 2 (s) 1 a 2 (s) T empo de carregamento

para CI1, CI2

Bobinas de abertura

Sob tensão (W) 200 250 300 300 300

T empo de resposta (ms) 35 35

De falta de tensão

Chamada (Pick-up) (W) 160

Retenção (Hold) (W) 4

T empo de resposta (ms) 45 45

Bobinas de fechamento

Sob tensão (W) 200 250 300 300 300

T empo de resposta (ms) 55 55

* Outras frequências, consulte-nos.

4 a 7 (s) 4 a 7 (s)

(VA) 400 750

(VA) 280 550

(VA) 50 40

(VA) 400 750

Motorização e bobinas para disjuntores

O comando RI pode ser equipado com a opção motorização para o armamento elétrico.

Un CC CA (60 Hz)*

Alimentação (V) 24 48 1 10 125 220 120 230

Motorização

(W) 300

(VA) 380

T empo de carregamento

Bobinas de abertura

Mitop (energia baixa) (W) 3

T empo de resposta (ms) 30 30

Sob tensão (W) 85

T empo de resposta (ms) 45 45

De falta de tensão

Chamada (Pick-up) (W) 160

Retenção (Hold) (W) 10

T empo de resposta (ms) 55 55

Bobinas de fechamento

Sob tensão (W) 85

T empo de resposta (ms) 65 65

* Outras frequências, consulte-nos.

(s) 15 15

(VA) 180

(VA) 280 550

(VA) 50 40

(VA) 180

Gama SM6-36

WWW.MEDIATENSAO.COM.BR

Transformador TLP 130

Transformadores de medição

Sensores tipo transdutor de corrente de baixa potência (LPCT)

Para células DM1-A

Transformador TLP 130, TLP 190

características em conformidade com a norma IEC 60044-8

ampla faixa de corrente primária

saída direta em tensão para medição e proteção

conector secundário RJ45 8 pts

nível de isolamento 0,72 kV

diâmetro interno 130 ou 190 mm

no SM6-36, o TLP 130 pode ser utilizado em 630 A, o TLP 190 pode ser utilizado

até 1250 A.

TLP 130 TLP 190

Corrente nominal primária mínima 5 A 5 A Corrente nominal primária estendida 1250 A 2500 A Saída secundário 22,5 mV a 100 A 22,5 mV a 100 A Classe de precisão para medição 0,5 0,5 Classe de precisão para proteção 5P 5P Fator limite de precisão 250 400 Corrente de curta duração admissível nominal 25 kA 1 s 40 kA 1 s T ensão máxima (Um) 0,72 kV 0,72 kV T ensão suportável de isolamento

na frequência industrial

3 kV 3 kV

TCs com núcleos separados

Vantagens do LPCT

A oferta LPCT é uma solução conﬁ ável e segura de sensores de corrente, com uma ampla faixa de utilização e dimensões reduzidas.

Sem possibilidade de ocasionar faltas de isolamento. Os LPCT s são instalados

nos cabos de alta tensão. Não de falta de tensão.

Não há efeito de forças dinâmicas e térmicas de curto-circuito. Os LPCT s não são

conectados diretamente ao circuito primário.

A precisão é garantida até a corrente térmica de curta duração admissível.

Maior segurança nas operações do circuito secundário. Os LPCT s têm baixa

tensão de saída e somente fornecem tensão para o relé.

Facilidade de instalação e manutenção. O LPCT têm tamanho ﬁ xo reduzido, ocupam menos espaço no compartimento, e suas dimensões não serão alteradas se houver mudança de corrente. Os TCs convencionais ocupam espaços maiores e suas dimensões são diretamente proporcionais à corrente primária nominal.

Solução ótima para requerimentos de medição de proteção (classe de precisão para medição de 0,5).

Para-raios

Para IM, DM1-A, GAM2

In (A) 630 Un (kV) 36

Nota: Além dos transformadores de corrente de baixa tensão, as colunas são equipadas com TCs de barra convencionais.

Schneider SM6-24 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
