Schneider SL331, SL331B, SL331IX User Manual

MARQUE :
SCHNEIDER
REFERENCE : CODIC :
SL331
4381599
NOTICE
REFRIGERATEUR
SL331 / SL331B / SL331IX
Manuel d'instructions
Veuillez lire attentivement les instructions suivantes.
avant d'utiliser cet appareil.
Veuillez conserver ces instructions pour toute future référence.
CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT! Veuillez lire attentivement toutes les instructions avant la première utilisation et conservez-les pour une référence ultérieure.
CONSIGNES DE SECURITE IMPORTANTES
Quand vous utilisez des appareils électriques, vous devez toujours prendre des précautions de bas e pour réd uire l es risques d'incendie, de décharge électrique et de blessures, telles que les suivantes :
1. Avant de brancher l'appareil, assurez­vous que la tension de la prise secteur à votre domicile correspond à celle indiquée sur la plaque signalétique.
2. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de
l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par les utilisateurs ne doivent pas être effectués par des enfants, sans surveillance.
MISE EN GARDE: ne surcharger pas votre réfrigérateur afin de facilité une meilleur propagation du froid dans l’enceinte de l’appareil.
3. MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, sauf ceux recommandés par le fabriquant.
4. MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf ceux qui peuvent être recommandés par le fabriquant.
5. MISE EN GARDE: Ne p as endommager le circuit de refroidissement.
6. Si le câble d' alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.
7. Il est recommandé d' examiner régulièrement le câble d'alimentation p o u r d é c e l e r t o u t s i g n e d e détérioration éventuelle, et l'appareil ne doit pas être utilisé si le câble est endommagé.
8. Pour éviter le risque d'électrocution, ne jamais utiliser cet appareil avec les mains humides ou pieds nus sur une surface humide.
9.
Il est recom m an dé d'utiliser cet appareil sans rallonge électrique. Assurez-vous de brancher l'appareil directement sur une pris e électrique.
10. Pour assurer une bonne ventilation de l'appareil, il est recommandé d'avoir au moins un déga gement d e 5 c m s u r t o u s l e s c ô t é s e t u n dégagement de 10 cm à l'arrière de l'appareil, car c'est la sortie principale de la chaleur.
11. Ne pas placer de boisson ou d'un plat chaud dans l'appareil avant qu'il refroidisse à la température ambiante.
12. Refermez la porte immédiatement après utilisation afin d'év iter u ne a u g m e n t a t i o n r a p i d e d e l a température.
13. Ne pas placer l'appareil à proximité d ' u n e s o u r c e d e c h a l e u r o u directement aux lumières du soleil.
14. L'appareil doit être placé sur une surface plane et stable. Il ne doit pas être posé sur n'importe quelle surface douce.
15. Ne pas poser d'objet lourd sur l'appareil et ne pas le mouill er. Ne pas déplacer l'appareil quand il est rempli d'aliments af in d'éviter le basculement.
16. Ne pas y entreposer de matières toxiques comme de l ' éther, du méthanol, de l'essence, etc., qui sont volatiles et peuvent brûler ou exploser.
17. Ne pas utiliser l'appareil à l'extérieur ou dans un endroit humide.
18. . Ne jamais t i rer sur le câble d'alimentation pour débrancher l'appareil. Saisissez la fiche et retirez-la de la prise d e courant.
19. Tenez le câble d'alimentation à l'écart des surfaces de chauffage.
20. Cet appareil est équipé d'une prise d e t e r r e p o u r v o u s p r o t é g e r d'éventuels risques électriques et doit être branché sur un socle de prise de courant comportant un contact de terre.
21. Branchez votre réfrigérateur sur la prise secteur dédiée et utilisez un cordon d'alimentation de terre.
22. Quand le dégivrage a été effectué, ou quand le réfrigérateur cesse d'ê tre
utilisé, nettoyez l ' appareil pour empêcher la propagation d'odeur. Un surplus de gel peut affecter la réfrigération.
23. Dégivrez le compartiment de congélation au moins une fois par mois, parce qu'un surplus de givre peut affecter l a réfrigératio n.
24. . Ne pas placer de
matières inflammables dans le réfrigérateur à moins qu'elles aient été autorisées par le fabricant.
25. Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
26. Assurez-vous que l'appareil soit débranché avant de le nettoyer. Ne pas essayer de réparer, régler ou remplacer les pièces de cet appareil p a r v o u s - m ê m e . E n c a s d ' u n dysfonctionnement, contactez le service après-vente.
27. Pour nettoyer cet appareil, utilisez un chiffon humide ou un produit de nettoyage pour les vitres. Ne jamais utiliser de détergent ou de dissolvant.
28. En cas d'une coupure d'électricité, rebranchez l'appareil à l'alimentation électrique ap rès 5 minutes afin d'éviter d'endommager le com presseur.
Seul un technicien habilité peut changer le LED en cas de panne.
DESCRIPTION DE L’ APPAREIL
1. Top
2. Thermostat
3. Ventilateur
Clayettes
4.

5. Clayette bouteilles (x1)

6. Couvercle bac à legumes
du réfrigérateur (x5)
7. Bac à légumes
8. Pieds ajustables
9. Balconnets complets
10. Petits balconnets
11. Réservoir d'eau
TRANSPORT ET MISE EN ROUTE
Lors du transport de cet appareil, prenez-le par la base et inclinez- le doucement jusqu'à 45° maximum. Ne pas soulever l'appareil par la poignée de la porte. Ne pas mettre l'appareil dans une position totalement horizontale ou à l'envers. Poussez le réfrigérateur sur les pieds à roulettes afin de le déplacer.
IINSTALLATION
Installez le réfrigérateur sur une surface plane et stable, ce qui empêchera les bruits et les vibrations éventuelles de l'appareil. Choisissez un endroit sec et bien aér é. Laissez au moins un espace de 5 cm sur tous les côtés et un espace de 10 cm à l'arrière de l'appareil. Ne pas mettre le réfrigérateur près d'une source de chaleur, ni en plein soleil, ni près d'appareils électroménagers produisant d e la chaleur (four, gazinière…). Ne pas installer le réfrigérateur dans une atmosphère corrosive.

Attendre 12 à 24 heures avant de brancher l'appareil.

UTILISATION

Avant la première utilisation,

Nettoyez tous les éléments du réfrigérateur avec de l'eau et une solution détergente douce.
Rincez les soigneusement et séchez les avec un chiffon doux.
Remarque: Les parties électriques de l'appareil pe uven t être nettoyées uniquement avec un chiffon sec.
Réglez le bouton de contrôle de la température sur la position « 3 », allumez l'appareil. Le compresseur et la lumière intérieure s'allument. Fermez la por te. Après 30 minutes, si la température dans le réfrigérateur descend de façon significative, cela montre que le système de réfrigération fonctionne correctement. Lorsque le réfrigérateur fonctionne depuis un certain temps, la température s'ajuste au réglage effectué à condition de ne pas laisser la porte ouverte trop longtemps. Si les étapes ci-dessus ont été effectuées avec succès, les opérations de mise en place sont terminées, le réfrigérateur fonctionne nor maleme nt.
CONTROLE DE LA TEMPERATURE
Les températures du réfrigérateur sont contrôlées par le contrôleur de
température installé sur la paroi intérieure du compartiment réfrigérateur.
Tournez le bouton de réglage de la température de droite à gauche pour régler la température à l'intérieur du réfrigérateur. La graduation sur le bouton de régl age d e la tempéra ture ne correspond pas à des degrés. La position « 0 » indique la position d'arrêt et la position « 7 » indi q ue la température la plus basse. Vous pouvez choisir la position en fonction de vos besoins. Pour un usage normal d e votre ré frigérateu r, p lacez le b outo n de régla ge sur la position « 3-4 ».
STOCKAGE DES ALIMENTS
Comment utili ser le compartiment réfrigérateur ?
l
Placez les œufs et les autres bouteilles dans les emplacements
réservés à cet effet.
l
Les fruits et les légumes doivent être placés dans le bac à
légumes et fruits .
l
Les bocaux doivent être placés dans les cuves situées sur la
porte du réfrigérateur.
l
La viande, le poisson et les autres aliments doivent être placés
dans des boîtes hermétiques ou couverts par une feuille d'aluminium afin d'éviter les odeurs dans le réfrigérateur et l'assèchement des aliments.
Mise en place de la nourriture
l
Veillez laisser de la place dans le compartiment afin que l'air
puisse circuler entre les aliments.
l
Les aliments doivent être recouverts d'un film pour éviter que les
aliments ne s'assèchent, ne s'abiment ou que les odeurs ne se mélangent.
l
Les aliments chauds ne doivent pas être placés dans le réfrigérateur. Veillez laisser les aliments re froidir à la t e m p é r a t u r e a m b i a n t e a v a n t d e l e s p l a c e r d a n s l e compartiment réfrigérateur. Dans le cas contraire, la consommation électrique peut augmenter et du givre pourrait se former à l'intérieur de l'appareil.
DEGIVRAGE
Lorsque le réfrigérateur fonctionne depuis une longue période, la surface intérieure du compartiment de congélation peut se couvrir d'une pellicule de givre. Cela entraîne une augmentation de la consommation électrique et diminue l'efficacité de votre appareil. Il faut alors effectuer un dégivrage de l'appareil .

Lors du dégivrage, débra nchez l'appareil, ouvrez la porte et retirez tous les aliments. Puis stockez les aliments dans un endroit frais.

Essuyez l'eau avec un chiffon doux et sec. Vous pouvez utiliser un grattoir en plastique ou laisser le givre se décoller seul des parois mais il ne faut en aucun cas utiliser d'ustensile métallique afin de ne pas rayer les parois intérieures de l'appareil.
ENTRETIEN ET NETTOYAGE
L'appareil doit être nettoyé au moins une fois par mois. Avant le nettoyage, débranchez toujours l'appareil. L'intérieur et l'extérieur de l'appareil doivent être nettoyés avec un chiffon doux et humide. Si l'appareil est trop sale, nettoyez-le avec un détergent neutre, rincez soigneusement et séchez avec un chiffon doux. Si vous devez partir en vacances ou ne pas utiliser l'appareil pendant une longue période, veuillez procéder de la manière suivante:
l
lDébranchez l'appareil de sa prise électrique.
l
Retirez toute les aliments dans les compartiments.
l
lNettoyez et séchez l'intérieur de l'appareil en suivant les
instruc tions indiquées ci-dessus.
l
Laissez les port es ouvertes afin d'éviter toute mauvaise odeur.
Nettoyage
Lorsque vous nettoyez l'appareil, celui-ci doit impérativement être débranché. Utilisez de l'eau et un détergent non abrasif. Utilisez un chiffon doux et propre. Pensez à nettoyer le bac de récupération de l'eau situé à l'arrière au­dessus du couvercle en verre.
Dysfonctionnement de lumière
Si la lumière intérieure ne fonctionne pas, contactez votre revendeur ou un centre de service après-vente pour remplacer l'ampoule. Ne jamai s re mplacer l'amp oule par vous-même.
DISTRIBUTEUR D'EAU
Le distributeur d'eau permet l'accès à l'eau fraiche sans avoir à ouvrir la porte du réfrigérateur. Vous réduisez ainsi le nombre d'ouvertures de la porte.
Capuchon I
Capuchon II
Levier
Plaque d'égouttage Bac de récupération
Réservoir d'eau
Poignée fixe Dispositif de distribution
Remplissage du réservoir d'eau
l
Ouvrez le capuchon II du réservoir d'eau.
l
Remplissez avec de l'eau potable et pure.
l
Ne pas dépasser la quantité maximale du remplissage.
l
Fermez le capuchon II.
Remarques: Remplissez uniquement le réservoir d'eau potable. Les
boissons telles que le jus de fruit, les boissons gazeuses et l'alcool ne peuvent pas être utilisées dans le distributeur d'eau. Le distr ibuteu r d'eau pourrait être en panne, causant des dommages irréparables. Certains ingrédients chimiques et les additifs de boisson peuvent aussi endommager le matériel du réservoir d'eau. La garantie ne couvre pas de telles éventualités.
Utilisation du distributeur d'eau
l
Poussez le le vi er d u dis tri b ut eur d' ea u av ec vot r e verre.
l
Relâchez le levier, l ' e au ne gout te plus d u distributeur.
l
Vous pouvez contrôler le débit du flux en exerçant une pression
mesurée sur le levier.
Une pression complète = gros débit d'eau Une légère pression = petit dépit d'eau
l
Lorsque le niveau d'eau de votre verre augment e,
doucement le levier pour éviter tout débordement.
relâchez
Remarque: Poussez le levier avec un verre rigide. Si vous utilisez un
gobelet en plastique, pressez le levier avec vos doigts derrière le verre.
Nettoyage du réservoir d'eau
l
Retirez le réservoir d'eau en tirant sur la poignée fixe.
l
Retirez la capuchon I. Nettoyez le réservoir avec de l'eau tiède et
propre.
l
Réinstallez le rés er voir d'eau et repoussez la poigné e f i xe.
l
Pour éviter une fuite possible, assurez-vous que toutes les pièces
soient retirées pour le nettoyage et soient remontées correctement dans leurs emplacements d'origine.
Remarques: Le réservoir d'eau et les composants du distributeur ne
peuvent pas être lavés dans le lave-vaisselle.
Bac de récupération
l
L'eau qui goutte du distributeur d'eau pendant l'utilisation
s'accumule dans le bac de réc u pératio n.
l
Retirez la plaque d'égouttage. Essuyez la plaque et le bac de
récupération avec un tissu propr e et sec.
l
Remettez la plaque en place.
IMPORTANT : Cette opération doit impérativement être réalisée par 2 personnes !
INVERSION DU SENS D'O UVERTURE DE L A PORTE
Le côté d'ouverture de la porte peut être inversé. Procédez comme suit :
1. Dévissez les deux vis (8) qui retiennent la charnière inférieure (sur le côté droit) au cadre. Retirez la charnière inférieure (5);
2. Dévissez les quatre vis (1) qui retiennent le couvercle supérieur (10);
3. Dévissez les trois vis (4) qui sont insérées dans la charnière supérieure de droite (3);
4. Dévissez l'écrou de la goupille de la charnière supérieure de droite(2). Remettez la goupille de la droite charni ère supérieure (2) dans la charnière supérieure de gauche (11);
5. Retirez la charnière supérieure de droite(3) et placez-la sur un e surface afin d'éviter de la rayer;
6. Dévissez le pied avant gauche (9) et transférez-le sur le côté droit;
7. Mettez la porte en place, en vous assurant que la p orte soi t fixée sur la goupille de la charnière supérieure de gauche (11);
8. Avant de placer la charnière inférieure (5), retirez le boulon (6) et inversez la direction de la charnière inférieure(5). Puis installez la charnière inférieure (5) sur le côté droit du cadre inférieur avec les deux vi s (8);
9. Insérez le boulon (6) dans la charnière inférieure (5);
10. Lorsque vous tenez la porte en position fermée, attachez la charnière inférieure (5) sur le côté gauche du cadre inférieur avec deux vis (8). Ne pas serrer les deux vis (8) à moins que la partie supérieure de la porte soit à la même hauteur du dessus du comptoir.
figure 1 figure 2
Figure 1: Vue de la position des composants avant l'inversion du sens
ZONE LA PLUS FROI DE DU REFRIGERATEUR
d'ouverture de l a p o rte. Figure 2: Vue de la position des composants après l'inversion du sens d'ouverture de l a p o rte.

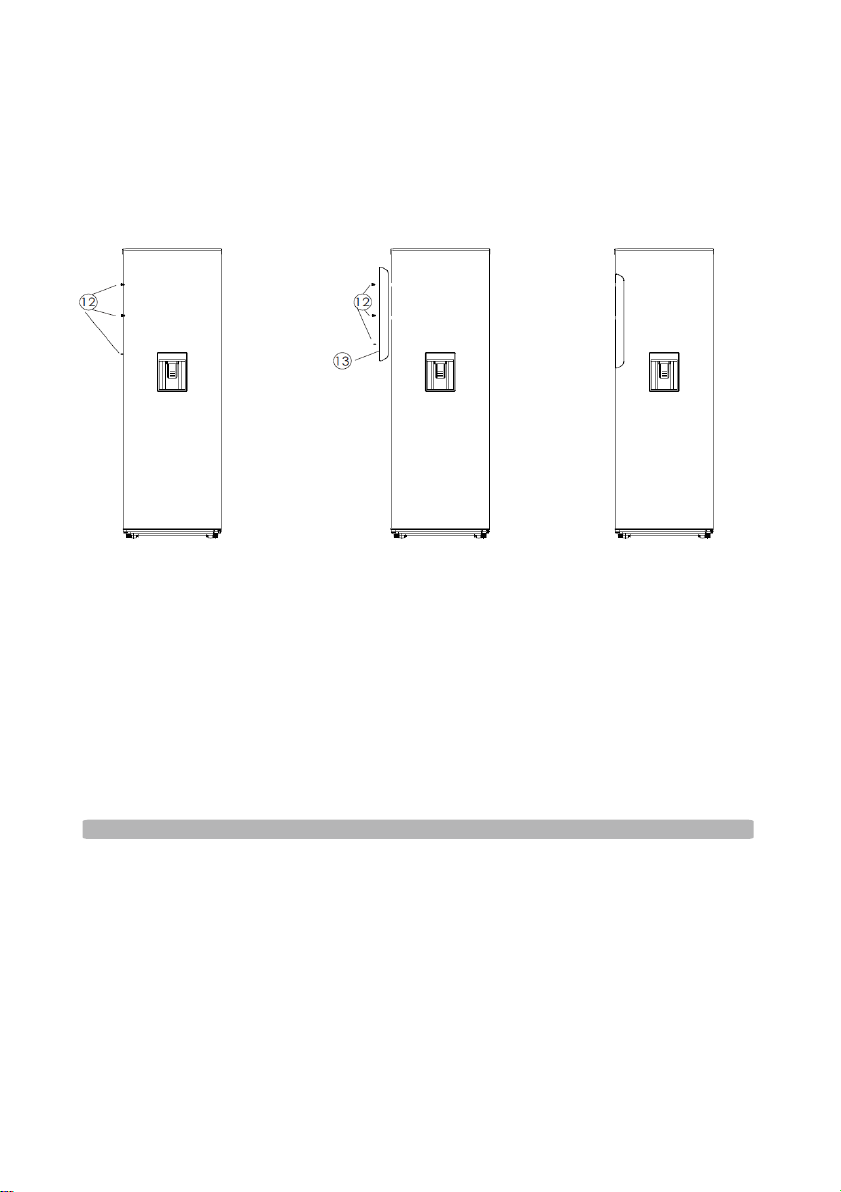

Installation des poignées
Ce réfrigérateur est équipé de poignées extérieures, qui sont dans le sachet. Suivez les instructions ci-dessous pour les installer.
figure 1 figure 2 figure 3
Figure 1: Vue de face sans poignée Figure 2: Vue éclatée de l'installation de la poignée Figure 3: Vue de face avec poignée
1. Retirez les deux vis (12) en utilisant un tournevis cruci forme.
2. Sortez la poignée (13) et fixez-la avec les deux vis (12).
3. Couvrez les deux vis (12) , qui sont dans le
petit sachet avec la poignée.
l
Vous obtiendrez une meilleure conservation de vos aliments si
vous les placez dans la zone de froid convenant le mieux à leur nature.
l
Le symbole ci-dessous indique l'emplacement de la zone la plus
froide de votre réfrigérateur.
l
Cette zone est délimitée en haut par le compartiment basse
température et en bas par le symbole ou bien par la clayette positionnée à la même hauteur.
l
Afin de garantir les températures dans la zone la plus froide, à ne pas mo dif ier le pos it io n ne me nt d e cett e c lay et t e.
veillez
INSTALLATION DE L'INDICATEUR DE TEMPERATURE
Pour vous aider à bien régler votre réfrigérateur, celui-ci est équipé d'un indicateur de température (livré dans le sachet de la notice) qui permettra de contrôler la température moyenne dans la zone la plus froide.
Attention:
Cet indicateur est prévu pour fonctionner uniquement avec votre réfrigérateur, veillez à ne pas l'utiliser dans un autre réfrigérateur (en effet, la zone la plus froide n'est pas identique), ou pour une autre utilisation.
VERIFICATION DE LA TEMPERATURE DANS LA ZONE LA PLUS FROIDE
Une fois l'installation de l'indicateur de température réalisée, vous pourrez vérifier régulièrement que la température de la zone la plus froide est correcte, et, le cas échéant, ajuster le thermostat en conséquence comme indiqué précédemment. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froi de, veill ez à ce que dans l'i ndicateu r de température apparaisse « OK ». Si « OK » n'apparaît pas, la température moyenne de la zone est trop élevée. Réglez le therm ostat s ur une position supérieure.
OK
A chaque modification du thermostat, atten dez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du thermo stat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
REMARQUES :
Après le chargement de l'appareil avec des denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de température. Attendez au moins 12 heures avant de réajuster le thermostat.
DEPANNAGE
est bien branché et que la prise murale fonctionne bien
réfrigérateur en réglant la
pieds, éloignez l'appareil du mur, placez correctement les accessoires
trop souvent ou a
Fermer la porte et ne l'ouvrez
été laissée ouverte
pas trop fréquemment. L ' a p p a r e i l
n ' a t t e i n t e
pas la
température
désirée. dégage
réfrigérateur.
de
mauvaises
odeurs.
Symptôme Cause Solution
L’appareil ne fonctionne pas.
Pas d' alimentation électrique.
Le fusible a sauté. Remplacez le fusible.
Assurez-vous que l'appareil
(par exemple, en y branchant un autre appareil).
L'appareil fait beaucoup de bruits.
L ' a p p a r e i l
L'appareil n'est pas p a r a l l è l e a u s o l , l'appareil touc he le mur ou les accessoires intérieurs du réfrigérateur sont mal placés.
La porte est ouverte
longtemps.
Le réfrigérateur est trop proche du mur.
Le réfrigérateur est trop plein.
La température est mal réglée.
D e s a l i m e n t s o n t périmé à l'intérieur du
L'intérieur du réfrigérateur doit être nettoyé.
S t a b i l i s e z l a b a s e d u position des
intérieures du réfrigérateur.
Eloignez l'appareil du mur pour assurer une bonne ventilation.
Retirez des aliments de l'appareil.
T o u r n e z l a m o l e t t e d e réglage de température sur « 3 » ou plus.
Jetez les aliments périmés et emballez les autres.
N e t t o y e z l ' i n t é r i e u r d e l'appareil.

Si votre appareil montre d'autres symptômes que ceux décrit ci-dessus, veuillez appeler le service après-vente agréé du magasin ou le revendeur.

Les symptômes suivants ne sont pas des pannes:
SL331 SL331B
Consommation d’énergie : 135 kWh par an, calculée sur la base du résultat obtenu
l
Le bruit du liquide réfrigérant qui circule dans les tuyaux peut
être entendu, cela est normal.
l
L'humidité sur la surface extérieure de l'appareil durant les saisons humides n'est pas un problème, il suffit de passer un chiffon do ux et sec sur les sur f ac es .
l
Le compresseur et le condenseur peuvent chauffer davantage
durant les pério des de forte chal eur.
l
Le cadre de la porte est un peu chaud, cela signifie que le
condenseur fonctionne pour évacuer l'humidité de l'air.
EXCLUSIONS DE GARANTIE : La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de : (1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des aliments ou des liquides et dus à la corrosion provoquée par la rouille ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés ; (4) toute opération impropre d'entretien, utilisation non conforme aux ins tructions
concernant le produit ou branchement à une tension incorrecte ; (5) toute utilisation d'accessoires non fournis ou approuvés par Continental Edison.
La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.
SPECIFICATIONS TECHNIQUES
Marque:
SCHNEIDER
Référence commerciale:
Modèle: Catégorie de l’appareil réfrigérant: Classe d’efficacité énergétique:
pour 24 heures dans des conditions d’essai normalisées. La consommation d’énergie réelle dépend des conditions d’utilisation et de l’emplacement de l’appareil.
Capacité utile du réfrigérateur (l) No Frost (Sans givre) Classe climatique : Classe climatique: N/ST. Cet appareil est prévu pour fonctionner à une température
ambiante comprise entre 16°C et 38°C. Niveau sonore en dB(A) re 1 pW : Type d'installation : Gaz réfrigérant: Isolant:
SL331IX
KS-335LY 1, Réfrigérateur A+
331 Non N/ST
42 dB(A) Pose-libre R600a Cyclopentane
Le fabriquant et le revendeur ne peuvent pas être tenus responsable de
tout accident ou dommage causé par une utilisation impropre de l'appareil, ou si les instructions données dans le présent manuel n'ont pas été respectées.
ENLEVEMENT DES APPAREILS MENAGERS USAGES
La directive Euro péenn e 2012/ 19/UE su r les Dé chets d es Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent êtr e collectés sépa rément afin d'optimiser le taux de récupérati on et le recyc lage des matériaux qui les composent et réduire l'impact sur la
santé humaine et l'environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de la collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.

Informations sur la signification du marquage de conformité Le marquage CE indique que le produit répond aux principales exigences des Directives Européenne 2006/95/CE (Basse Tension), 2004/108/CE (Compatibilité Electromagnétique), 2011/65/UE (Réduction de l'emploi de certaines substances dangereuses dans les EEE).

Importé par: ADMEA
12 rue Jules Ferry - 93110 Rosny-Sous-Bois, FRA NCE
Loading...
