РУКОВОДСТВО ПО УСТАНОВКЕ

Программируемая функция 2-20: «Назначение входа габаритных огней»

Эта функция позволяет выбрать назначение данного программируемого входа (оранжевый или оранжевый/чёрный провод в разъёме CN4, см. описание на стр. 24).

Имеются три варианта возможной настройки:

1) Заводское значение. Вход габаритных огней не используется

2) Основная функция оранжевого или оранжевого/чёрного провода. В

этом режиме данный вход используется для предупреждения владельца о включенных габаритных огнях при постановке системы на охрану, это позволяет защитить аккумулятор автомобиля от разряда.

3) Вход габаритных огней не используется

4) Альтернативная функция оранжевого или оранжевого/чёрного

провода – вход автоматического запуска двигателя автомобиля от внешнего устройства. При подаче на оранжевый провод сигнала положительной полярности, система будет производить те же действия, что и при дистанционном запуске с брелока. В том случае, если двигатель автомобиля уже работает в автоматическом режиме, при подаче положительного сигнала на оранжевый провод система заглушит двигатель

Те же самые действия система будет производить при подаче МАССЫ на оранжевый/чёрный провод.

ВНИМАНИЕ!

Установка значения программируемой функции 2–20 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным предназначением входа габаритных огней

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

РУКОВОДСТВО

ПО УСТАНОВКЕ

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR A. Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем. Система SCHER-KHAN MAGICAR A является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановка на дорогах, качество работы близко расположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

ВНИМАНИЕ!

Установка значения программируемой функции 2-18 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка. Неправильная установка значения данной программируемой функции может привести к ухудшению ресурса и выходу из строя узлов автомобиля. Если Вы не уверены в выборе значения данной функции, проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2-19: «Импульс в 0.6 секунды на выходе стартера при окончании автоматического запуска»

Включение данной опции необходимо при установке в автомобиль, в котором запуск и останов производится кнопкой (используется карта доступа). При этом импульс в 0,6 секунды выдается непосредственно перед выключением выходов «Зажигание 1» и «Зажигание 2» при окончании автоматического запуска, резервирования. Функция не может быть активирована при использовании режимаТУРБО. Данная опция активируется при установке значения «IV» программируемой функции 2-19. При установке значений «I» (заводское значение), «II» или «III» данная опция выключена.

ВНИМАНИЕ!

Установка значения программируемой функции 2–19 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка. Неправильная установка значения данной программируемой функции может привести к ухудшению ресурса и выходу из строя узлов автомобиля. Если Вы не уверены в выборе значения данной функции, проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Изготовитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

4) Задержка 15 секунд, и последующие попытки запустить двигатель снова. Количество попыток повторного запуска двигателя после самопроизвольной остановки ограничено тремя. Параметры автоматического запуска при этом, определяются значениями программируемых функций 2-12, 2-13, 2-14, 2-15, 2-16 и 2-17

Использование значений «II», «III» или «IV» позволяет исключить влияние случайных провалов сигнала с датчика работающего двигателя (которые, например, могут возникать при включении выхода АСС).

ВНИМАНИЕ!

Установка значения программируемой функции 2-17 должна производиться квалифицированным специалистом при инсталляции системы. Если данная задержка включена, в случае использования датчика шума его неправильная настройка может не проявиться при установке. Однако в последствии данный дефект может стать причиной нестабильной работы системы автозапуска. Рекомендуется производить тестирование системы при заводском значении данной программируемой функции. Выбор чувствительности датчика шума, решение о возможности его использования должны основываться на показаниях светодиода LED1 под верхней крышкой корпуса блока.

Программируемая функция 2-18: «Время работы в режиме ТУРБО»

Эта функция позволяет выбрать время охлаждения двигателя при холостых оборотах в режиме ТУРБО. Включение и выключение режима ТУРБО производится коротким нажатием кнопок брелока (III+IV). Если этот режим включен, система будет перехватывать зажигание при переводе замка зажигания из положения ON (Вкл.) в положение OFF (Выкл.) при условии, что двигатель работает.

Данная программируемая функция имеет четыре значения:

1) Заводское значение: 1 минута

2) 2 минуты

3) 4 минуты

4) 6 минут

ВНИМАНИЕ!

При покупке проверьте правильность заполнения гарантийного талона.

Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR A

SCHER-KHAN MAGICAR A является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелокакоммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 800 м. Автосигнализация предназначена для работы на автомобилях с напряжением бортовой сети 12В и заземлённым отрицательным выводом батареи. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR A ........................................................3

КОМПЛЕКТ ПОСТАВКИ ....................................................................................4

СПИСОК ФУНКЦИЙ ...........................................................................................6

Функции брелока-коммуникатора ...............................................................5

Функции процессорного блока ...................................................................6

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ...........................................................................8

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ ............................................11

УСТАНОВКА ОСНОВНЫХ КОМПОНЕНТОВ ..................................................13

Установка процессорного блока ................................................................13

Установка антенного блока .........................................................................13

Установка датчика вызова из автомобиля .................................................14

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

Установка сирены ........................................................................................13

Установка датчиков капота и багажника ..................................................13

Установка датчика удара .............................................................................14

НАЗНАЧЕНИЕ ПРОВОДОВ .............................................. 15

6-КОНТАКТНЫЙ РАЗЪЁМ CN1 .........................................................................15

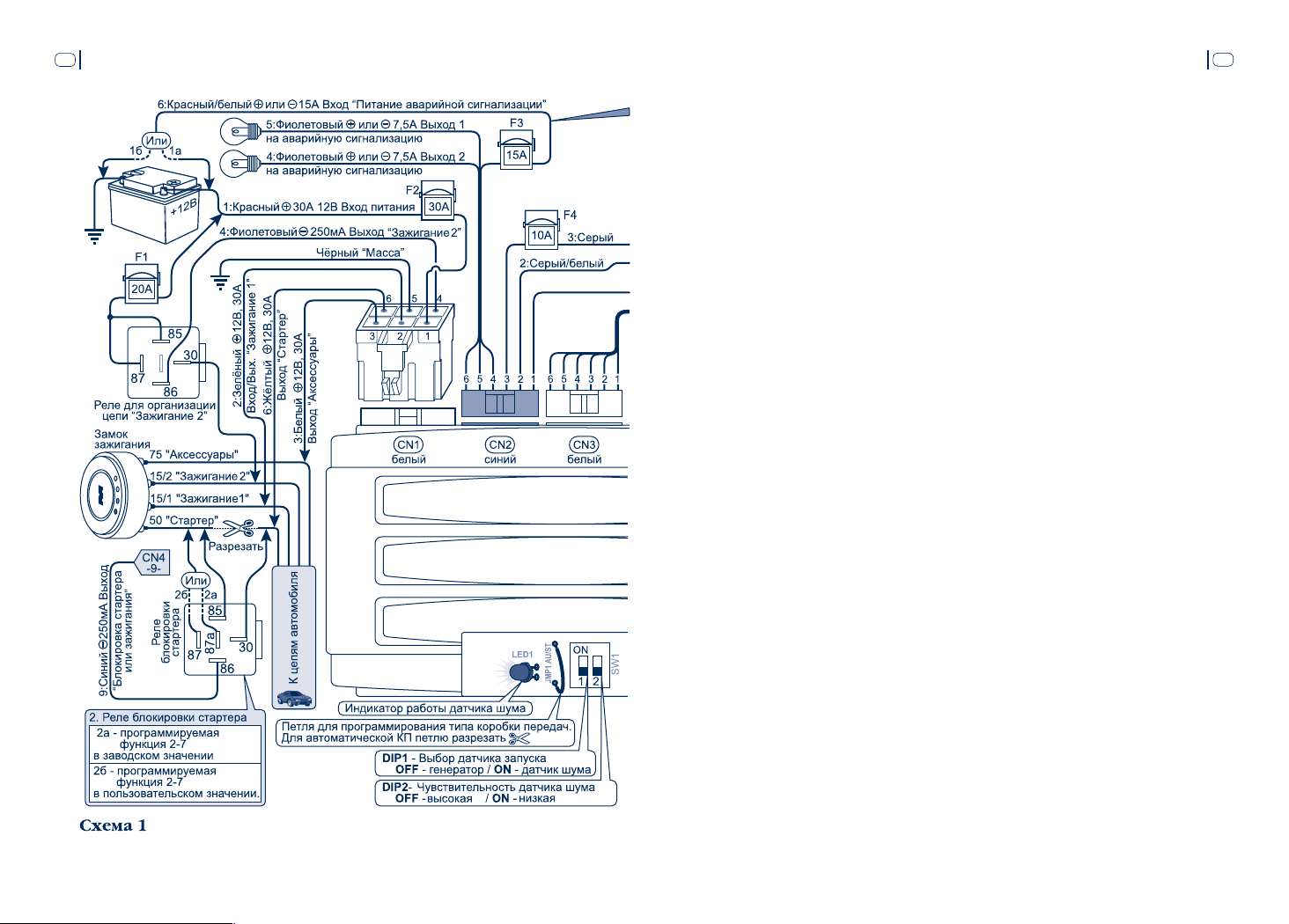

Схема 1. Схема основных подключений ...................................................16

6-КОНТАКТНЫЙ РАЗЪЁМ CN2 ........................................................................18

Схемы 2-3. Схемы подключения замка багажника ...................................19

6-КОНТАКТНЫЙ РАЗЪЁМ CN3 ........................................................................20

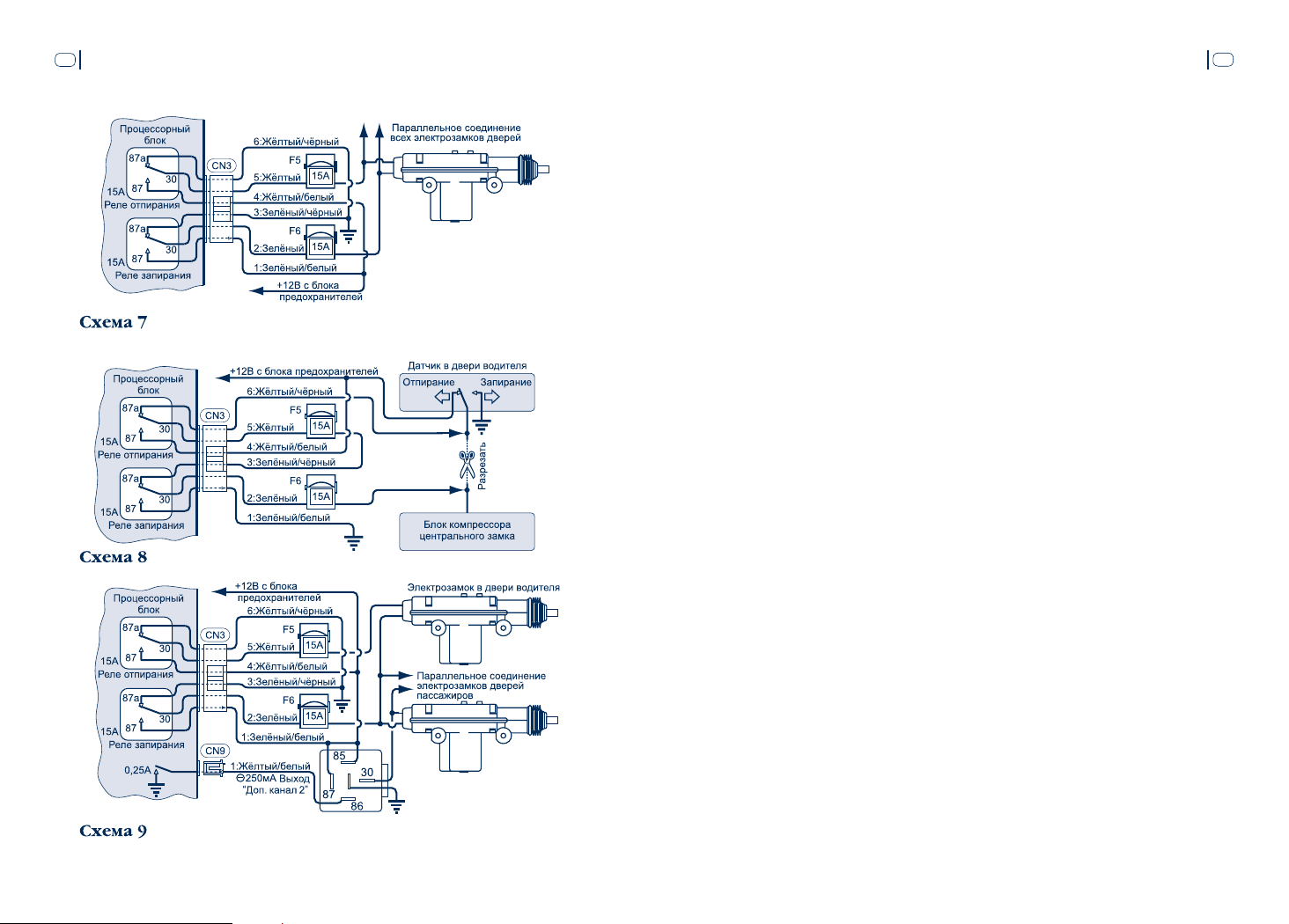

Схемы 4-9. Схемы подключения к ЦЗ .......................................................20

9-КОНТАКТНЫЙ РАЗЪЁМ CN4 ........................................................................23

Схема 10. Схема подключения концевых датчиков капота/багажника 26

Схемы 11-15. Схемы подключения концевых датчиков дверей ....................26

2-КОНТАКТНЫЙ РАЗЪЁМ CN5 ........................................................................30

4-КОНТАКТНЫЙ РАЗЪЁМ CN6 ........................................................................30

4-КОНТАКТНЫЙ РАЗЪЁМ CN7 ........................................................................30

4-КОНТАКТНЫЙ РАЗЪЁМ CN8 .........................................................................31

2-КОНТАКТНЫЙ РАЗЪЁМ CN9 ........................................................................31

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА

ВЫЗОВА ВЛАДЕЛЬЦА ........................................................................................34

ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ ..........................34

ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКОВ ................. 34

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ ................................. 35

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ

ФУНКЦИЙ МЕНЮ №1 ........................................................................................39

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №1

НА ЗАВОДСКИЕ ЗНАЧЕНИЯ .............................................................................53

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №2 ...............................................54

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №2

НА ЗАВОДСКИЕ ЗНАЧЕНИЯ .............................................................................56

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

МЕНЮ №2 ............................................................................................................56

Программируемая функция 2-16: «Задержка включения канала ACC после автоматического запуска двигателя»

Эта функция позволяет включать выход ACC (белый провод в разъёме CN1, см. описание подключения на стр. 15) через заданное время после того, как система произведет запуск двигателя. Включение аксессуаров, когда двигатель уже работает, уменьшает пиковую нагрузку на бортсеть. Дополнительное оборудование, подключенное к данному проводу замка зажигания возможно включать только после того, как будет прогрет двигатель и восстановлен заряд аккумуляторной батареи.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Без задержки, в том случае, если определение запуска производится по датчику генератора. При использовании датчика шума система будет включать выход АСС с задержкой в 4 секунды, необходимой для правильного определения факта запуска двигателя

2) Задержка 4 секунды

3) Задержка 60 секунд

4) Задержка 120 секунд

ВНИМАНИЕ!

Установка значения программируемой функции 2-16 должна производиться квалифицированным специалистом при инсталляции системы.

Программируемая функция 2-17: «Интервал времени, между самопроизвольной остановкой двигателя и отключением зажигания»

Эта функция позволяет установить интервал времени, через который система отключит зажигание в случае самопроизвольной остановки двигателя, а также определяет будут ли производиться повторные попытки запуска после этого.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Зажигание будет отключено немедленно, как только пропадет сигнал с датчика запущенного двигателя

2) Задержка 4 секунды

3) Задержка 15 секунд

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

ВНИМАНИЕ!

Установка значения программируемой функции 2-14 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка. Неправильная установка значения данной программируемой функции может привести к ухудшению ресурса и выходу из строя узлов автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку, проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2-15: «Задержка перед вращением стартера после включения зажигания»

Эта функция позволяет установить интервал времени между включением зажигания и включением вращения стартера при автоматическом запуске двигателя автомобиля. Данный параметр устанавливается исходя из конструктивных особенностей топливной системы автомобиля, в который производится установка. Имеющийся выбор значений позволяет запрограммировать необходимое время готовности к запуску для любого автомобиля с бензиновым двигателем. В случае установки системы в автомобиль с дизельным двигателем, данный диапазон недостаточен, определение момента времени, когда можно производить запуск достигается автоматически при подключении входа датчика калильных свечей (белый или белый/чёрный провод в разъёме CN4, см. стр. 25).

Данная программируемая функция имеет четыре значения:

1) Заводское значение: 2 секунды

2) 4 секунды

3) 8 секунд

4) 10 секунд

ВНИМАНИЕ!

Установка значения программируемой функции 2-15 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка. Неправильная установка значения данной программируемой функции может привести к нестабильной работе системы.

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный комплект поставки является базовым и может быть дополнен в соответствии с пожеланием покупателя дополнительными компонентами.

Наименование Количество

Руководство по эксплуатации ...........................................................................1

Руководство по установке .................................................................................1

Процессорный блок SCHER-KHAN MAGICAR A ..............................................1

Брелок-коммуникатор ........................................................................................1

Дополнительный брелок ...................................................................................1

Датчик удара с кабелем CN6 ..............................................................................1

Датчик вызова из автомобиля с кабелем CN7 .................................................1

Антенный блок ....................................................................................................1

Датчик температуры ..........................................................................................1

Реле блокировки с колодкой ............................................................................1

Сирена ..................................................................................................................1

Концевой датчик капота/багажника ................................................................1

6-контактный силовой разъём с кабелем и предохранителем CN1 .............1

6-контактный силовой разъём с кабелем и предохранителем CN2 .............1

6-контактный силовой разъём с кабелем и предохранителями CN3 ...........1

9-контактный разъём управления CN4 ............................................................1

4-проводной кабель подключения антенного блока CN8 .............................1

2-контактный разъём управления дополнительными каналами CN9 ..........1

Наклейка датчика вызова из автомобиля ........................................................1

Наклейка под антенный блок ...........................................................................1

Наклейка на стекло ............................................................................................2

Дополнительные компоненты SCHER-KHAN MAGICAR A

Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно

• Модуль обхода иммобилайзера SCHER-KHAN BP-2

• Брелок-коммуникатор SCHER-KHAN MAGICAR A(с дисплеем)*

• Брелок SCHER-KHAN MAGICAR A (без дисплея)*

* Процессорный блок может помнить коды только трёх брелоков.

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

СПИСОК ФУНКЦИЙ

Функции брелока-коммуникатора

• Многофункциональный, 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем

• Защита от перехвата кодовых посылок MAGIC CODE

• Включение и выключение режима охраны разными кнопками

• Аудиовизуальное подтверждение выполняемых команд

• Вибрационный звонок

• Громкие звуковые сигналы

• Дальняя связь до 800 м с процессорным блоком

• Автоматическая подсветка дисплея

• Индикация разряда батареи

• Индикация напряжения аккумуляторной батареи автомобиля

• Индикация температуры в салоне автомобиля

• Индикация текущего времени

• Индикация времени работы двигателя в автоматическом режиме

• Дистанционный запуск двигателя

• Программирование времени запуска двигателя (с точностью до минуты)

• Звуковой и визуальный режим напоминания о получении тревожного сообщения

• Оперативное программирование всех функций системы с брелока

• Экономичное питание (один элемент ААА)

Функции процессорного блока

• Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач

• Работа системы запуска, как с бензиновыми, так и с дизельными двигателями

• Работа системы запуска с двигателями, имеющими турбину

• Запуск двигателя по команде с брелока

• Автоматический запуск двигателя каждые 2, 4 или 8 часов

• Автоматический запуск двигателя в заранее заданное время каждые 24 часа

• Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства

• Возможность ограничения числа автоматических запусков

• Отслеживание запуска двигателя по сигналам от генератора или по шумам в бортовой сети

ВНИМАНИЕ!

Установка значения программируемой функции 2-13 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка. Неправильная установка значения данной программируемой функции может привести к ухудшению ресурса и выходу из строя узлов автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку, проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2-14: «Приращение времени вращения стартера с ростом числа попыток запуска»

Эта функция позволяет установить интервал времени, на который увеличивается время вращения стартера при каждой следующей попытке запуска. Данная программируемая функция используется только в том случае, когда DIP-переключатель №1 под верхней крышкой корпуса блока (выбор датчика запуска, см. схему 1) установлен в положение ON (Вкл.) – датчик шума (см. схему 1).

Данная программируемая функция имеет три значения:

1) Заводское значение. Первая попытка запуска – время, назначенное функцией 2-12. Вторая попытка запуска – время, назначенное функцией 2-12 + 0.2 секунды Третья попытка запуска – время, назначенное функцией 2-12 + 0.4 секунды

2) Первая попытка запуска – время, назначенное функцией 2-12 Вторая попытка запуска – время, назначенное функцией 2-12 + 0.4 секунды. Третья попытка запуска – время, назначенное функцией 2-12 + 0.8 секунды

3) Все три попытки – фиксированное время, назначенное функцией 2-12

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

ВНИМАНИЕ!

Установка значения программируемой функции 2-12 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка. Неправильная установка значения данной программируемой функции может привести к ухудшению ресурса и выходу из строя узлов автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку, проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2-13: «Максимальное время вращения стартера»

Эта функция позволяет установить максимально возможное время вращения стартера в том случае, если используется датчик генератора, (переключатель №1 в положении OFF (Выкл.) и соответствующее подключение жёлтого/чёрного провода в разъёме CN4 (см. стр. 27, подключение входа генератора). При этом система отключает стартер, как только на жёлтом/чёрном проводе появится положительное напряжение более 5В, если истекло минимальное время вращения стартера, назначенное программируемой функцией 2-12. Если за период времени, назначенный программируемой функцией 2-13 запуск не произведен, (МАССА на входе датчика генератора) система считает данную попытку неудачной.

Данная программируемая функция имеет четыре значения:

1) Заводское значение: 2 секунды

2) 4 секунды

3) 8 секунд

4) 10 секунд

В случае если DIP-переключатель №1 под верхней крышкой корпуса блока (выбор датчика запуска, см. схему 1) установлен в положение ON (Вкл.) – датчик шума, данная программируемая функция не используется. При этом время вращения стартера при каждой из трех попыток запуска определяется минимальным временем (функция 2-12) и величиной приращения при каждой следующей попытке (функция 2-14).

• Выбор минимального, максимального времени вращения стартера и возможность его прогрессивного приращения с ростом числа попыток запуска

• Возможность учёта работы свечей накаливания для дизельных двигателей

• Программирование времени задержки включения аксессуаров при автоматическом запуске двигателя

• Возможность реализации дистанционного запуска на автомобилях, оснащённых системой «виртуальный ключ»

• Выбор времени работы в режиме ТУРБО (программируемая функция)

• Персональный код для доступа в салон автомобиля при утере ключа

• Персональный код для доступа в салон автомобиля при утере брелока

• Двухшаговое отключение охраны (возможно с применением персонального кода)

• Силовой выход управления центральным замком автомобиля

• Приоритетное отпирание двери водителя (программируемая функция)

• Силовой выход отпирания замка багажника

• Силовой выход управления аварийной сигнализацией (две цепи)

• Программирование типа реле блокировки

• Режим охраны автомобиля с работающим двигателем

• Автоматическая постановка на охрану (программируемая функция)

• Звуковое предупреждение перед автоматической постановкой на охрану

• Автоматический возврат в режим охраны, если не была открыта дверь

• Звуковое предупреждение перед автоматическим возвратом в режим охраны

• Режим охраны без предупредительных сигналов сирены, без тревожных сигналов сирены, или скрытая охрана (программируемая функция)

• Два универсальных программируемых канала управления дополнительными устройствами с возможностью синхронизации с системными событиями

• Возможность подключения отрицательных и положительных датчиков дверей

• Вход для отрицательного датчика багажника

• Запирание и отпирание замков дверей при включении и выключении зажигания

• Выбор длительности и числа импульсов управления замками дверей

• Возможность постановки на охрану с подтверждающими сигналами сирены и без них

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

• Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)

• Учёт задержки выключения салонного света (программируемая функция)

• Режим ПАНИКА или JackStop™

• Высокочувствительный двухуровневый датчик удара с раздельной регулировкой чувствительности

• Предупреждение о включенных габаритных огнях

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала

Длитель-

ность

Частота

срабатывания

Звуковой на сирену (ток Imax = 2А) 30 сек. Непрерывно Оптический, два канала с

использованием аварийной сигнализации (ток по каналу Imax =

30 сек.

Прерывисто с частотой 1 Гц

2х7.5 А Посредством передачи сигналов по

радиоканалу на расстояние до 800 м

Влияние на основное и дополнительное электрооборудование автомобиля

Система управляет подачей питания на

100 мсек.

Прерывисто с

частотой 0.35 Гц

Максимальный

ток по каналу

Цепь включения зажигания (встроенное реле) Imax = 30 А Дополнительная цепь включения зажигания

(управление внешним реле) Цепь включения стартера (встроенное реле)

Imax = 0.25 А

Imax = 30 А

Цепь включения аксессуаров (встроенное реле) Imax = 30 А Цепь блокировки 1 (управление внешним НЗ или НР

реле) Цепь аварийной сигнализации левого борта

Imax = 0.25 А

Imax = 7.5 А

сигнала определяется значением программируемой функции 2-9

3) Сигнал на желтом/белом проводе управляется нажатием кнопок брелока (II+III) так же, как и при заводском значении функции 2-11. При этом сигнал на желтом/белом проводе будет включен при попытке дистанционного запуска двигателя автомобиля

4) Сигнал на желтом/белом проводе появляется в соответствии с алгоритмом отпирания замков пассажирских дверей, т.е. при повторном коротком нажатии кнопки II брелока непосредственно после отпирания замка водительской двери. Длительность и число импульсов на выходе «дополнительного канала 2» определяется функциями 2-4, 2-5.

ВНИМАНИЕ!

Установка значения программируемой функции 2-9 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным предназначением выхода «дополнительный канал 2».

Программируемая функция 2-12: «Минимальное время вращения стартера»

Эта функция позволяет установить минимальное время вращения стартера при попытке автоматического запуска двигателя автомобиля. В случае если DIP-переключатель №1 под верхней крышкой корпуса блока (выбор датчика запуска, см. схему 1) установлен в положение ON (Вкл.) – датчик шума, время вращения стартера при первой попытке будет равно интервалу времени, соответствующему значению программируемой функции 2-12. Если используется датчик генератора, (переключатель №1 в положении OFF (Выкл.) и соответствующее подключение жёлтого/чёрного провода в разъёме CN4 (см. стр. 27, подключение входа генератора), значение программируемой функции 2-12 задает минимально возможное время вращения стартера при каждой попытке.

Данная программируемая функция имеет четыре значения:

1) Заводское значение: 0.6 секунды

2) 0.8 секунды

3) 1.2 секунды

4) 2 секунды

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Сигнал на желтом проводе управляется только нажатием кнопок брелока (I+III)

2) Сигнал на желтом проводе управляется нажатием кнопок брелока (I+III) так же, как и при заводском значении функции 2-10. При этом сигнал на желтом проводе будет включен при постановке системы в режим охраны

3) Сигнал на желтом проводе управляется нажатием кнопок брелока (I+III) так же, как и при заводском значении функции 2-10. При этом сигнал на желтом проводе будет включен при снятии системы с охраны

4) Сигнал на желтом проводе управляется нажатием кнопок брелока (I+III) так же, как и при заводском значении функции 2-10. При этом сигнал на желтом проводе будет включен при завершении дистанционного запуска двигателя автомобиля

ВНИМАНИЕ!

Установка значения программируемой функции 2-8 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным предназначением выхода «дополнительный канал 1».

Программируемая функция 2-11: «Событие для включения выхода «дополнительный канал 2»

Эта функция позволяет выбрать событие, необходимое для включения данного выхода. В случае если функция 2-11 установлена в значение «IV» (отпирание дверей пассажиров), короткое нажатие кнопок брелока (II+III) не используется и не влияет на работу данного выхода. В случае если функция 2-11 установлена в значение «I», «II» или «III», а также функция 2-9 установлена в значение «IV» (режим триггера), выход может быть выключен только нажатием кнопок брелока (II+III).

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Сигнал на желтом/белом проводе управляется только нажатием кнопок брелока (II+III)

2) Сигнал на желтом/белом проводе управляется нажатием кнопок брелока (II+III) так же, как и при заводском значении функции 2-11. При этом сигнал на желтом/белом проводе будет включен, если успешно произведен дистанционный запуск двигателя автомобиля. Длительность

Цепь аварийной сигнализации правого борта

Imax = 7.5 А

Цепь выхода на сирену Imax = 2 А Реле управления отпиранием электрозамков дверей

или отпиранием штатной системы Центрального замка (ЦЗ) автомобиля

Imax = 2 А

Реле управления запиранием электрозамков дверей или запиранием штатной системы Центрального

Imax = до 15 А

замка (ЦЗ) автомобиля Реле управления электроприводом замка багажника Imax = 10 А Канал управления дополнительным устройством 1 Imax = 0.25 А Канал управления дополнительным устройством 2 Imax = 0.25 А Канал управления питанием датчиков Imax = 0.1 А

Способы управления

• Дистанционно радиочастотным передатчиком (брелоком) на частоте

433.92 Мгц ± 0.2% при мощности не более 10 мВт

• От ключа зажигания

• Автоматически по сигналам от датчиков

Защита электрических цепей

• Предохранителями (автомобильные предохранители замедленного действия в соответствии со схемой подключения)

• Внутренними токоограничительными сгораемыми резисторами

• Транзисторными внутренними защитами

• Варисторами от превышений напряжений и импульсных помех

• Диодами от смены полярности источников питания

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

Сферы защиты

Защищаемые зоны Методы защиты

Контактные датчики (открытие двери, капота/ багажника, включение зажигания)

Датчик удара (возможно отключение датчика до или после постановки на охрану)

Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле и невозможностью его отключения после постановки на охрану

Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле с возможностью его отключения после постановки на охрану

Использование защищенного алгоритма кодирования передаваемых команд и

Радиоканал управления

узкополосной FSK-модуляции, системы динамического кодирования, разделение каналов постановки и снятия режима охраны

Прочие параметры

Процессорный блок Параметр

Значение

Мин. Макс.

Напряжение питания Вольт 9 18 Ток потребления

мА 20 30 процессорного блока в дежурном режиме*

Диапазон рабочих температур

С -40 +85 Вес грамм 270 Габариты мм 155 х 116 х 39

Данная программируемая функция имеет четыре значения:

1) Заводское значение: импульс длительностью в 1 секунду. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1-4

2) Импульс длительностью в 15 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1-4

3) Импульс длительностью в 30 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1-4

4) Триггерный режим. Сигнал на желтом/белом проводе включается при нажатии комбинации кнопок (II+III) или при событии, заданном значением программируемой функции 2-11. При этом сигнал на данном выходе фиксируется в активном состоянии, и может быть выключен только следующим нажатием кнопок брелока (II+III). Система подтверждает включение и выключение данного выхода короткими сигналами сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1-4

ВНИМАНИЕ!

Программируемая функция 2-10: «Событие для включения выхода «дополнительный канал 1»

Эта функция позволяет выбрать событие, необходимое для включения данного выхода. В случае если функция 2-8 установлена в значение «IV» (режим триггера), выход может быть выключен только нажатием кнопок брелока (I+III).

РУКОВОДСТВО ПО УСТАНОВКЕ

SCHER-KHAN MAGICAR A

2) Импульс длительностью 15 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1-4

3) Импульс длительностью 30 секунд. Система подтверждает включение данного выхода коротким сигналом сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1-4

4) Триггерный режим. Сигнал на желтом проводе включается при нажатии комбинации кнопок (I+III) или при событии, заданном значением программируемой функции 2-10. При этом сигнал на данном выходе фиксируется в активном состоянии, и может быть выключен только следующим нажатием кнопок брелока (I+III). Система подтверждает включение и выключение данного выхода короткими сигналами сирены и аварийной сигнализации, если они не запрещены нажатием комбинации кнопок (I+II) и значением программируемой функции 1-4

ВНИМАНИЕ!

Программируемая функция 2-9: «Длительность импульса на выходе «дополнительный канал 2»

Эта функция позволяет выбрать необходимую длительность импульсов на данном выходе или включить триггерный режим управления.

Выход «дополнительный канал 2» (желтый/белый провод в разъёме CN9, см. описание на стр. 32) управляется коротким одновременным нажатием кнопок брелока (II+III), а также может включаться соответствующим событием, в соответствии со значением программируемой функции 2-11. В случае если функция 2-11 установлена в значение «IV» (отпирание дверей пассажиров), программируемая функция 2-9 не используется, длительность и число импульсов на выходе «дополнительный канал 2» определяются функциями 2-4, 2-5 (такие же импульсы, как и на встроенном реле отпирания ЦЗ).

Элементы питания

Напряжение и тип

элемента питания

Процессорный блок 12В (автомобильный аккумулятор)

Процессорный блок 12В (дополнительный резервный аккумулятор)

Брелок-коммуникатор 1.5В (батарея ААА)

ВНИМАНИЕ!

Срок службы одного

комплекта элементов

питания

Ограничено сроком службы АКБ автомобиля

Ограничено сроком службы дополнительного резервного аккумулятора и его ёмкостью

Около 6 месяцев*

Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

Примечание:

В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком, качества элемента питания, режимов работы брелока.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ МОНТАЖЕ СИСТЕМЫ НА АВТОМОБИЛЬ

• Перед установкой системы внимательно изучите данное руководство

• При прокладке проводов собирайте их в жгуты, защищайте изоляционной лентой и (или) пластиковой гофрированной трубкой. Для повышения скрытности установки рекомендуется выбирать защиту проводки от системы подобную примененной в автомобиле, на который она устанавливается

• Прокладка проводов подключения процессорного блока должна производиться в местах прокладки штатной проводки автомобиля

• При установке исполнительных устройств на подвижные части автомобиля (двери, багажник, капот и т.д.) и при переходе от неподвижных частей, прокладывайте провода только в специально предназначенных для этого трубках

+ 25 hidden pages
