SCHER-KHAN Magicar 6 User Manual [ru]

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДЛЯ ЗАМЕТОК

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

СТСТС SCHER-KHAN MAGICAR 6 (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТC))

ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 6. Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем. Система SCHER-KHAN MAGICAR 6 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям. В период эксплуатации периодически проверяйте правильность функционирования системы.

ВНИМАНИЕ!

• При покупке проверьте правильность заполнения гарантийного талона.

• Фирма–производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

2. Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню №2.

Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

СОДЕРЖАНИЕ

можно включить по команде с брелока – короткого нажатия кнопок (I+IV) и он будет присутствовать до повторного нажатия этих кнопок. При активировании этого канала по событию, сигнал на данном канале будет присутствовать до окончания этого события (программируемая функция 2-4, значения 2 и 3).

Программируемая функция 2-7: «Длительность импульса на выходе дополнительного канала 2»

Эта функция позволяет установить длительность импульса при активировании дополнительного канала 2.

Данная программируемая функция имеет четыре значения:

1) 0.5 сек. (заводское значение)

2) 5 сек.

3) 45 сек.

4) 120 сек.

Программируемая функция 2-8: «Пассивный иммобилайзер»

Эта функция включает такой режим, когда каждый через 30 сек. после выключения зажигания будет активироваться блокировка зажигания. Для отключения блокировки после стоянки более 30 сек. следует коротко нажать кнопку II брелока.

Данная программируемая функция имеет два значения:

1) Выключена (заводское значение)

2) Включена

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо выполнить два шага.

1. Вход в режим программирования. Одновременно нажмите кнопки (I+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

КОМПЛЕКТ ПОСТАВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

СПИСОК ФУНКЦИЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

БРЕЛОК-КОММУНИКАТОР . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА . . . . . . . . . . . . . . . . . . . . . . . . .13

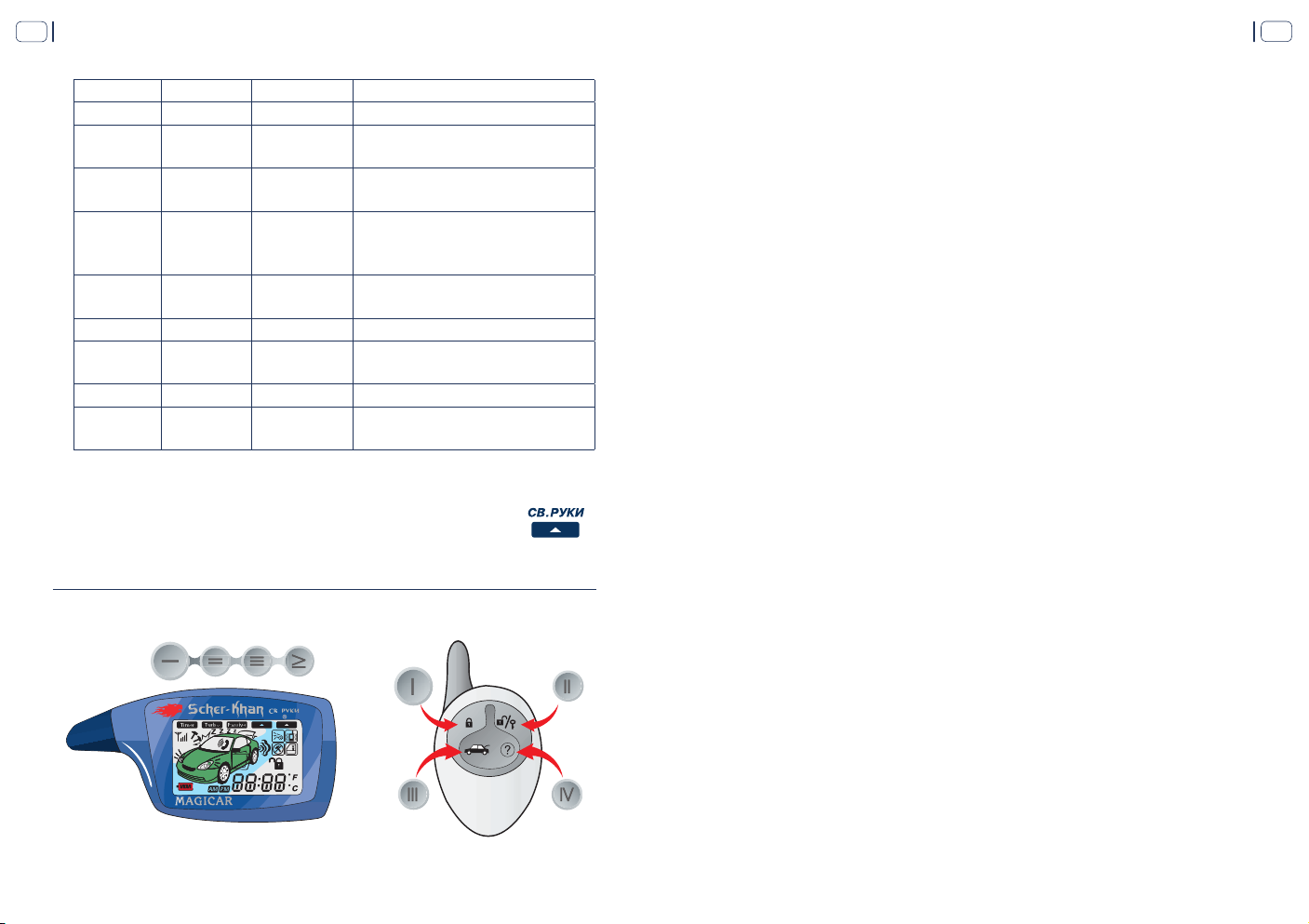

СООТВЕТСТВИЕ КНОПОК ОСНОВНОГО И ДОПОЛНИТЕЛЬНОГО БРЕЛОКОВ . . . . . 14

УСТАНОВКА ВРЕМЕНИ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА . . . . . . . . . . . . .15

УСТАНОВКА РЕЖИМОВ БРЕЛОКА-КОММУНИКАТОРА. ВЫЗОВА ВЛАДЕЛЬЦА, ВИБРАЦИОННОГО ЗВОНКА, СТАНДАРТА ОТОБРАЖЕНИЯ ТЕМПЕРАТУРЫ

«оF» ИЛИ «оС» . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

ФУНКЦИОНИРОВАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

ПОСТАНОВКА НА ОХРАНУ [КНОПКА (I)] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

ПОСТАНОВКА В РЕЖИМ ОХРАНЫ ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ . . . . . . . . . . . . .19

РЕЖИМ TURBO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

СНЯТИЕ С ОХРАНЫ [КНОПКА (II)] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

ФУНКЦИЯ «СВОБОДНЫЕ РУКИ» [КНОПКА (I)–] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

ОТКРЫТИЕ БАГАЖНИКА [КНОПКА (III)–] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

ПРОВЕРКА СОСТОЯНИЯ [КНОПКА (IV)] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

РЕЖИМ JACKSTOP™ (ЗАЩИТА ОТ ЗАХВАТА) [КНОПКА (IV)–] . . . . . . . . . . . . . . . . . . . 26

ОТКЛЮЧЕНИЕ СИГНАЛОВ СИРЕНЫ [КНОПКА (I+II)] . . . . . . . . . . . . . . . . . . . . . . . . . . .26

РЕЖИМ VALET [КНОПКА (I+III)] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

ОТКЛЮЧЕНИЕ ДВУХУРОВНЕВОГО ДАТЧИКА УДАРА И ДОПОЛНИТЕЛЬНОГО

ДАТЧИКА [КНОПКА (I+III)-] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ЗАМКОМ ПО ВКЛЮЧЕНИЮ И ВЫКЛЮЧЕНИЮ

ЗАЖИГАНИЯ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

ПАССИВНАЯ ПОСТАНОВКА НА ОХРАНУ [КНОПКА (II+III)] . . . . . . . . . . . . . . . . . . . . . . 31

УСТАНОВКА ТАЙМЕРА ДЛЯ АКТИВАЦИИ ДОП. КАНАЛА 1 [КНОПКА (II+IV)] . . . . . .32

УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 1 [КНОПКА (I+IV)] . . . . . . . . . . . . . . . 35

УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 2 [КНОПКА (III+IV)] . . . . . . . . . . . . . .35

РЕЖИМ ТРЕВОГИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

РЕЖИМ НАПОМИНАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНЫХ КОДОВ . . . . . . . . . . . . . . . . . . . . . . . . . . 39

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА PIN 1 . . . . . . . . . . . . . . . . . . . . . . . . .39

РЕЖИМ АВАРИЙНОГО ОТКЛЮЧЕНИЯ C ПРИМЕНЕНИЕМ

ПЕРСОНАЛЬНОГО КОДА PIN 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

ПРОГРАММИРОВАНИЕ ПЕРСОНАЛЬНОГО КОДА PIN 2 . . . . . . . . . . . . . . . . . . . . . . . . .42

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

ЗАЩИТА АККУМУЛЯТОРА (ПРЕДУПРЕЖДЕНИЕ О НЕ ВЫКЛЮЧЕННЫХ ГАБАРИТАХ) . .44

БЛОКИРОВКА СТАРТЕРА ИЛИ ЗАЖИГАНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

ПРЕДУПРЕЖДЕНИЕ ОБ ОТКРЫТОЙ ДВЕРИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

ЗАЩИТА РАДИОКАНАЛА ОТ ПЕРЕХВАТА КОДА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА . . . . . . . . . . . . . . . . . . . . . . . . 45

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ВЫЗОВА ВЛАДЕЛЬЦА . . . . . . . . . . 46

ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОЙ ЗАПИСИ

ДОПОЛНИТЕЛЬНЫХ БРЕЛОКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

МЕТОДИКА ПРОГРАММИРОВАНИЯ НОВЫХ БРЕЛОКОВ . . . . . . . . . . . . . . . . . . . . . . . .47

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА . . . . . . . . . . . . . . . . . . . . . 48

МЕНЮ №1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №1 . . . . . . . . . .50

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

МЕНЮ № 1 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

МЕНЮ № 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №2 . . . . . . . . . .58

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №2

НА ЗАВОДСКИЕ ЗНАЧЕНИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 6

Система SCHER-KHAN MAGICAR 6 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 1500 м. Система предназначена для работы на автомобилях с напряжением бортовой сети 12В и заземлённым отрицательным выводом батареи. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный комплект поставки является базовым и может быть дополнен в соответствии с пожеланием покупателя дополнительными компонентами.

дополнительного канала 1. Данная программируемая функция имеет четыре значения:

1) Только нажатие кнопок (III+IV) (заводское значение)

2) Тревога в режиме охраны по датчикам багажника/капота или дверей или зажигания и нажатие кнопок (III+IV)

3) Нажатие кнопок (III+IV) или включенние зажигания

4) Турботаймер При выборе этого значения программируемой функции сигнал на дополнительном канале 2 будет появляться немедленно при выключении зажигания и длиться 120 сек. независимо от значения программируемой функции 2-7. При этом на дисплее брелока появится метка «

» (после опроса состояния системы – короткое нажатие кнопки IV). На выход дополнительного канала требуется подключить одно или два дополнительных реле для поддержания питания на замке зажигания в режиме TURBO. После того как этот канал активирован, Вы можете покинуть автомобиль и поставить систему в режим охраны, блокировка зажигания и датчик удара, дополнительный датчик, датчик включения зажигания при этом будут отключены. Как только время работы дополнительного канала закончится, немедленно будет включена блокировка зажигания и датчик включения зажигания, датчик удара и дополнительный датчик будут приняты под охрану через 15 секунд. Также этот дополнительный канал может применяться для поддержания питания на кнопках управления стеклоподъёмниками, чтобы позволить пользователю закрыть стёкла после выключения зажигания.

Программируемая функция 2-6: «Длительность импульса на выходе дополнительного канала 1»

Эта функция позволяет установить длительность импульса при активировании дополнительного канала 1.

Данная программируемая функция имеет четыре значения:

1) 0.5 сек. (заводское значение)

2) 20 сек.

3) 60 сек.

4) Триггер.

При выборе значения «Триггер» сигнал на выходе дополнительного канала

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

КОМПЛЕКТ ПОСТАВКИ

требуется выбрать второе или третье значение данной функции. Данная программируемая функция имеет три значения:

1) 0.5 сек. (заводское значение)

2) 2 сек.

3) 4 сек.

ВНИМАНИЕ!

Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к выходу из строя электрозамка багажника, снижению его ресурса или к порче штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 2-4: «Выбор событий для включения дополнительного канала 1»

Эта функция позволяет управлять дополнительным каналом не только от брелока, но и от системных событий: постановка на охрану, снятие с охраны, по таймеру.

Данная программируемая функция имеет четыре значения:

1) Только нажатие кнопок (I+IV) (заводское значение)

2) Постановка в режим охраны и нажатие кнопок (I+IV)

3) Снятие с охраны и нажатие кнопок (I+IV).

4) По таймеру в заданное время и нажатие кнопок (I+IV). Пользователь может на брелоке установить требуемое время с точностью до 1 минуты для активирования дополнительного канала и включить функцию таймер (см. руководство по эксплуатации на стр. 31 «Установка режима таймера»).

Наименование Количество

Руководство по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Руководство по установке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Процессорный блок SCHER-KHAN MAGICAR 6 . . . . . . . . . . . . . . . . . . . . . . . . .1

Брелок-коммуникатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Брелок без дисплея . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Датчик удара с кабелем CN5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Датчик вызова и светодиодный индикатор (СИД) с кабелем CN6 . . . . . . . . . .1

Антенный блок с кабелем CN7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Датчик температуры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Реле блокировки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Сирена . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Концевой датчик капота/багажника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

8-контактный силовой разъём с кабелем и двумя предохранителями CN1 . .1

6-контактный силовой разъём управления центральным замком

с кабелем и двумя предохранителями CN2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

10-контактный разъём управления CN3 с колодкой для реле блокировки . . .1

2-контактный разъём управления дополнительными каналами CN8 . . . . . . .1

Кабель для подключения дополнительного датчика с 4-контактным

разъёмом CN9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Наклейка под датчик вызова . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Наклейка под антенный блок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Наклейка на стекло . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Дополнительные компоненты SCHER-KHAN MAGICAR 6

• Брелок-коммуникатор SCHER-KHAN MAGICAR 6 (с дисплеем)*

• Брелок SCHER-KHAN MAGICAR 6 (без дисплея)*

• Адаптер для подключения к компьютеру

• Программное обеспечение для программирования системы с помощью компьютера

Программируемая функция 2-5: «События для включения дополнительного канала 2»

Эта функция позволяет управлять дополнительным каналом брелока не только от брелока, но и от системных событий, но события иные, чем для

* система может хранить в памяти коды трёх брелоков.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

СПИСОК ФУНКЦИЙ

Функции брелока-коммуникатора

• Многофункциональный, 4-х кнопочный брелок-коммуникатор

• Отображение информации на жидкокристаллическом дисплее

• Защита от перехвата кодовых посылок MAGIC CODE

• Раздельные каналы постановки и снятия режима охраны

• Дополнительный код подтверждения снятия с охраны

• Аудиовизуальное подтверждение выполняемых команд

• Вибрационный звонок

• Громкие звуковые сигналы

• Сверхдальняя связь до 1500 м с процессорным блоком

• Автоматическая подсветка дисплея

• Индикация разряда батареи

• Индикация напряжения аккумуляторной батареи автомобиля

• Индикация температуры в салоне автомобиля

• Индикация текущего времени

• Звуковой и визуальный режим напоминания о получении тревожного сообщения

• Оперативное программирование функций системы с брелока

• Экономичное питание (один элемент ААА)

Функции процессорного блока

• Персональный код для доступа в салон автомобиля при утере ключа

• Учёт задержки выключения салонного света (три режима)

• Защита от несанкционированной записи дополнительных брелоков

• Силовой выход управления центральным замком автомобиля

• Силовой выход отпирания замка багажника

• Силовой выход управления аварийной сигнализацией (две цепи) с отдельной цепью питания

• Автоматическая постановка на охрану (программируемая функция)

• Звуковое предупреждение перед автоматической постановкой на охрану

• Автоматический возврат в режим охраны, если не была открыта дверь

• Звуковое предупреждение перед автоматическим возвратом в режим охраны

• Режим охраны без сигналов сирены

3) Комбинация кнопок (I+II) отключает или включает сигналы сирены в режиме тревоги. Короткие сигналы не отключаются. Таким образом, можно включить режим, когда при тревоге будет мигать аварийная сигнализация, сирена будет молчать, а передатчик блока будет транслировать сигнал на брелок. Короткие сигналы сирены (при постановке и снятии режима охраны) останутся.

4) Комбинация кнопок (I+II) включает или выключает все сигналы (сирену в режиме тревоги, короткие сигналы при постановке и снятии режима охраны, сигналы аварийной сигнализации в режиме тревоги). При этом на брелок будет передаваться вся информация. Режим скрытой охраны.

Программируемая функция 2-2: «Управление замком багажника в режиме охраны»

Эта функция позволяет выбрать пользователю снимать систему при отпирании багажника и отпирать электроприводы замков дверей или нет.

Данная программируемая функция имеет два значения:

1) При дистанционном отпирании замка багажника система не снимается с охраны, после активирования замка багажника система отключает датчик удара, дополнительный датчик, датчик капота/багажника на 15 секунд. Если багажник за это время не был открыт, то система по истечении 15 секунд начнёт отслеживать отключенные датчики. Если багажник был открыт, то система начнёт отслеживать отключенные датчики через 15 секунд, после того как багажник будет закрыт (заводское значение).

2) При дистанционном отпирании замка багажника первое нажатие кнопки III на 2 сек. приведет к снятию системы с охраны. Второе нажатие активирует электропривод замка багажника.

Программируемая функция 2-3: «Длительность импульсов

управления замком багажника»

Эта функция позволяет изменить длительность импульсов управления замком багажника. Выбор значения данной функции зависит от конструкции автомобиля, на который устанавливается система. Например, если подключение происходит к кнопке в салоне, которая для устранения ложного срабатывания требует некоторого времени удержания, то

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

СПИСОК ФУНКЦИЙ

Тревога в

Событие для включения

2-5

дополнительного канала 2

Длительность импульса на выходе

2-6

дополнительного канала 1

Длительность импульса на выходе

2-7

дополнительного канала 2

Пассивный

2-8

иммобилайзер

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №2:

Программируемая функция 2-1: «Назначение комбинации кнопок (I+II)»

Только нажатие кнопок (III+IV)

0.5 сек. 20 сек. 60 сек.

0.5 сек. 5 сек. 45 сек. 120 сек.

Нет Есть — —

режиме охраны по датчикам багажника/ капота или дверей или зажигания и нажатие кнопок (III+IV)

Только нажатие кнопок (III+IV) или включение зажигания

Турботаймер (при этом функция 2-7 не позволяет выбирать время работы канала. Время задаётся автоматически

-120 сек.)

Триггер (защёлка ВКЛ/ВЫКЛ)

Эта функция меняет назначение короткого нажатия кнопок (I+II). Что позволяет выбрать различные типы оповещения и тревоги в зависимости от потребностей пользователя. При выключении каких-либо сигналов сирены

на дисплее пропадает пиктограмма . Данная программируемая функция имеет четыре значения:

1) Комбинация кнопок (I+II) включает или выключает короткие сигналы сирены (при постановке и снятии режима охраны). При этом сирена в режиме тревоги работает (заводское значение).

2) Комбинация кнопок (I+II) включает или выключает сирену в режиме тревоги и короткие сигналы (при постановке и снятии режима охраны).

• Скрытая охрана (возможность передачи сигналов тревоги только на брелок)

• Постановка/снятие охраны без сигналов сирены

• Два выхода блокировки

• Электронная защита выхода на сирену от короткого замыкания на массу

• Электронная защита по току всех слаботочных выходов

• Два универсальных программируемых канала управления дополнительными устройствами

• Программирование событий для включения дополнительных каналов

• Возможность использования дополнительного канала для реализации функции «Турботаймер» - задержка выключения зажигания на 2 мин.

• Охрана с работающим двигателем

• Возможность подключения отрицательных и положительных датчиков дверей

• Вход для отрицательного датчика капота/багажника

• Запирание и отпирание замков дверей при включении и выключении зажигания

• Программирование времени управления центральным замком

• Программирование количества импульсов для запирания центрального замка

• Программирование количества импульсов для отпирания центрального замка

• Приоритетное отпирание двери водителя

• Программируемый выход на клаксон или включение салонного света

• Программирование алгоритма работы ЦЗ для управления функцией «Комфорт» (закрытие электролюка, электростеклоподъёмников)

• Предупреждение аварийной сигнализацией об открытой двери

• Режим ПАНИКА или JackStop™

• Высокочувствительный микрофонный двухуровневый датчик удара с раздельной регулировкой чувствительности по каждому из уровней

• Функция «СВОБОДНЫЕ РУКИ» для автоматической постановки/снятия режима охраны при удалении/приближении владельца к автомобилю

• Цифровые алгоритмы защиты датчиков от ложных срабатываний

• Предупреждение о не выключенных габаритных огнях

• Режим иммобилайзера

• Служебный режим «VALET» для передачи автомобиля на техническое обслуживание

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала

Виды тревожного сигнала: Длительность

Частота срабатывания

Звуковой на сирену (ток Imax = 2А) 30 сек. Непрерывно

Оптический, два канала с использова-

нием аварийной сигнализации (ток

30 сек.

по каналу Imax = 2х7,5 А Посредством передачи сигналов по

радиоканалу на расстояние до 1500 м

Влияние на основное и дополнительное электрооборудование автомобиля

100 мсек.

Система управляет подачей питания на:

Прерывисто с

частотой 1 Гц

Прерывисто с

частотой 0,35 Гц

Максимальный

ток по каналу Цепь блокировки 1 (НЗ реле) Imax = 0,25 А Цепь блокировки 2 (НР реле) Imax = 0,25 А Цепь аварийной сигнализации левого борта Imax = 7,5 А Цепь аварийной сигнализации правого борта Imax = 7,5 А Цепь выхода на сирену Imax = 2 А Реле управления отпиранием электрозамков дверей

или отпиранием штатной системы Центрального

Imax = до 15 А

замка (ЦЗ) автомобиля

Реле управления запиранием электрозамков дверей или запиранием штатной системы Центрального замка

Imax = до 15 А (ЦЗ) автомобиля

Реле управления отпиранием электрозамков всех дверей или отпиранием штатной системы всех дверей

Imax = 0,25 А кроме водительской (ЦЗ) автомобиля

Реле управления электроприводом замка багажника Imax = 10 А Канал управления дополнительным устройством 1 Imax = 0,25 А Канал управления дополнительным устройством 2 Imax = 0,25 А Канал управления реле включения салонного света Imax = 0,25 А Канал управления питанием датчиков Imax = 0,1 А

МЕНЮ №2 [Кнопка (I+IV)–]

№

п/п.

2-1

2-2

2-3

2-4

Функция

Назначение комбинации кнопок (I+II)

Управление замком багажника в режиме охраны

Длительность импульса отпирания замка багажника

События для включения дополнительного канала 1

[Кнопка I] Заводское

значение

Комбинация кнопок (I+II) включает или выключает короткие сигналы сирены (сирена в режиме тревоги работает)

При дистанционном отпирании замка багажника система не снимается с охраны

0.5 сек. 2 сек. 4 сек. —

Только нажатие кнопок (I+IV)

[Кнопка II] [Кнопка III] [Кнопка IV]

Комбинация кнопок (I+II) отключает или включает все сигналы (сирену в режиме тревоги, короткие сигналы, сигналы аварийной сигнализации в режиме тревоги)

По таймеру в заданное время и нажатие кнопок (I+IV)

Комбинация кнопок (I+II) включает или

выключает сирену в режиме тревоги и короткие сигналы.

При дистанционном отпирании замка багажника система снимается с охраны (требуется 2 нажатия кнопки)

Постановка в режим охраны и нажатие кнопок (I+IV)

Комбинация кнопок (I+II) отключает или включает сигналы сирены в режиме тревоги (короткие сигналы не отключаются)

——

Снятие с охраны и нажатие кнопок (I+IV)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ВНИМАНИЕ!

Значения этой функции зависят от конструкции автомобиля. Штатно установленный модуль центрального замка автомобиля может не поддерживать такую работу, либо потребуется изменение схемы подключения штатного замка водительской двери. Рекомендуется проконсультироваться с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 1-9: «Включение салонного света при снятии с охраны или выход на клаксон»

Эта функция позволяет использовать в зависимости от пожеланий пользователя выход для включения салонного света (заводское значение) как выход для управления реле клаксона.

Данная программируемая функция имеет два значения:

1) Салонный свет (заводское значение)

2) Клаксон

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 1 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо выполнить два шага.

1. Вход в режим программирования. Нажмите одновременно кнопки (I+II) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1

Способы управления

• Дистанционно радиочастотным передатчиком (брелоком) на частоте 433,92 Мгц ± 0,2% при мощности не более 10 мВт

• От ключа зажигания

• Автоматически по сигналам от датчиков

Защита электрических цепей

• Предохранителями (автомобильные предохранители замедленного действия в соответствии со схемой подключения)

• Внутренними токоограничительными сгораемыми резисторами

• Внутренними транзисторными защитами

• Варисторами от превышений напряжений и импульсных помех

• Диодами от смены полярности источников питания

Сферы защиты

Защищаемые зоны Методы защиты

Контактные датчики (открытие

двери, капота/багажника,

включение зажигания)

Датчик удара (возможно отключение датчика до или

после постановки на охрану)

Тревожный сигнал с ограничением

времени срабатывания до 30 сек. в одном цикле и невозможностью его отключения после постановки на охрану

Тревожный сигнал с ограничением

времени срабатывания до 5 сек. в одном

цикле с возможностью его отключения

после постановки на охрану

Использование защищенного

алгоритма кодирования передаваемых

Радиоканал управления

команд и узкополосной FSK –

модуляции, системы динамического

кодирования, разделение каналов

постановки и снятия режима охраны

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 6

ПРОГРАММИРУЕМЫЕ ФУНКЦИИ

Прочие параметры

Процессорный блок Параметр

Значение

Мин. Макс.

Напряжение питания Вольт 9 18

Ток потребления процессорного

блока в дежурном режиме*

мА 20 30

Диапазон рабочих температур °С - 40 +85 Вес грамм 270 Габариты мм 155 х 116 х 39

Элементы питания

Устройство, напряжение (тип элемента)

Процессорный блок 12В (автомобильный аккумулятор)

Процессорный блок 12В (дополнительный резервный

аккумулятор)

Срок службы одного комплекта элементов питания

Ограничено сроком службы АКБ автомобиля

Ограничено сроком службы дополнительного резервного аккумулятора и его ёмкостью

Брелок-коммуникатор 1,5В (батарея ААА) Около 6 месяцев*

* В таблице приведено среднее значение. Срок службы элемента питания

брелока зависит от интенсивности пользования брелоком, качества элемента питания, режимов работы брелока.

ВНИМАНИЕ!

Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

Программируемая функция 1-7: «Двойной импульс отпирания центрального замка»

Эта функция включает такой режим управления центральным замком, когда на выходе отпирания каждый раз будет появляться два импульса подряд выбранной длительности. Выбор значения данной функции зависит от конструкции автомобиля, на который устанавливается система.

Данная программируемая функция имеет два значения:

1) Выключена (заводское значение)

2) Включена

ВНИМАНИЕ!

Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, снижению его ресурса или к порче штатного оборудования автомобиля. Если Вы не уверены в выборе значения данной функции, то прежде чем изменить заводскую установку проконсультируйтесь с техническими специалистами дилера этой марки автомобилей в Вашем регионе.

Программируемая функция 1-8: «Приоритетное отпирание

двери водителя»

Эта функция включает такой режим управления центральным замком, когда при первом нажатии кнопки II брелока для снятия системы с режима охраны будет отпираться только водительская дверь. Для отпирания остальных дверей необходимо повторно нажать кнопку II.

Данная программируемая функция имеет два значения:

1) Выключена (заводское значение)

2) Включена

+ 22 hidden pages
