РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДЛЯ ЗАМЕТОК

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА (СТСТС)

РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

Система тревожной сигнализации транспортного средства (СТСТС) (далее система) соответствует обязательным требованиям в системе сертификации ГОСТ Р, предъявляемых к приборам охраны для автомобиля:

ГОСТ Р 41.97-99 (Единообразные предписания, касающиеся официального утверждения систем тревожной сигнализации транспортных средств (СТСТС) и механических транспортных средств в отношении их систем тревожной сигнализации (СТС))

ГОСТ Р 50009-2000 (Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний)

Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN MAGICAR 5. Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и служат для удовлетворения всех потребностей пользователей наших систем. Система SCHER-KHAN MAGICAR 5 является сложным электронным оснащением автомобиля. От его функционирования и правильной установки зависят безопасность Вашей жизни и обстановки на дорогах, качество работы близко расположенной радиоэлектронной аппаратуры и средств связи. Доверяйте установку системы только специализированным сервисным станциям.В период эксплуатации периодически проверяйте правильность функционирования системы.

ДЛЯ ЗАМЕТОК

Изготовитель оставляет за собой право вносить изменения в конструкцию системы

в целях улучшения потребительских свойств

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

Программируемая функция 2-18: «Время работы в режиме ТУРБО»

ВНИМАНИЕ!

Установка значения программируемой функции 2-18 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка.

Неправильная установка значения данной программируемой функции может привести к ухудшению ресурса и выходу из строя узлов автомобиля.

Программируемая функция 2-19: «Импульс 0.6 секунды на выходе стартера при окончании автоматического запуска»

ВНИМАНИЕ!

Установка значения программируемой функции 2-19 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка.

Данная функция не может быть использована совместно с режимом ТУРБО (см. стр. 34)

Программируемая функция 2-20: «Назначение входа габаритных огней»

ВНИМАНИЕ!

Установка значения программируемой функции 2-20 должна производиться квалифицированным специалистом при инсталляции системы.

ВНИМАНИЕ!

При покупке проверьте правильность заполнения гарантийного талона.

Фирма-производитель и поставщик системы не несут ответственности за любое игнорирование пунктов руководств по установке и эксплуатации, а также за ошибки, допущенные при установке.

Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедлительно обратитесь в сервисный центр для диагностики или за консультацией.

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 5

SCHER-KHAN MAGICAR 5 является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелокакоммуникатора с жидкокристаллическим дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстояние до 1500 м. В SCHER-KHAN MAGICAR 5 предусмотрена функция автоматического запуска двигателя по командам: брелока, внешнего устройства, внутреннего таймера с учётом или без учёта температуры в салоне автомобиля и (или) напряжения аккумулятора. Автосигнализация предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 12В, с механической или автоматической трансмиссией. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

СОДЕРЖАНИЕ

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 5 ......................................................... 3

КОМПЛЕКТ ПОСТАВКИ ....................................................................................5

СПИСОК ФУНКЦИЙ ...........................................................................................6

Функции брелока-коммуникатора ............................................................... 6

Функции процессорного блока ....................................................................7

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ............................................................................ 8

БРЕЛОК-КОММУНИКАТОР ................................................ 10

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

ПОДГОТОВКА БРЕЛОКА-КОММУНИКАТОРА К РАБОТЕ ............................10

Символы на дисплее брелока-коммуникатора ..........................................10

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА .............................12

СООТВЕТСТВИЕ КНОПОК ОСНОВНОГО И ДОПОЛНИТЕЛЬНОГО

БРЕЛОКОВ ........................................................................................................... 13

УСТАНОВКА ВРЕМЕНИ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА ...... 13

УСТАНОВКА РЕЖИМОВ РАБОТЫ БРЕЛОКА-КОММУНИКАТОРА ............. 15

ВКЛЮЧЕНИЕ ПОДСВЕТКИ ДИСПЛЕЯ ............................................................15

ФУНКЦИОНИРОВАНИЕ СИСТЕМЫ ..................................16

ПОСТАНОВКА НА ОХРАНУ .............................................................................. 16

ПОСТАНОВКА НА ОХРАНУ С РАБОТАЮЩИМ ДВИГАТЕЛЕМ .................... 17

АВТОМАТИЧЕСКАЯ ПОСТАНОВКА В РЕЖИМ ОХРАНЫ ............................. 18

РЕЖИМ ТРЕВОГИ ...............................................................................................19

РЕЖИМ НАПОМИНАНИЯ .................................................................................. 20

СНЯТИЕ С ОХРАНЫ ............................................................................................ 21

АВТОМАТИЧЕСКИЙ ВОЗВРАТ В РЕЖИМ ОХРАНЫ .....................................22

ФУНКЦИЯ «СВОБОДНЫЕ РУКИ» ......................................................................22

ОТКРЫТИЕ БАГАЖНИКА .................................................................................. 24

ПРОВЕРКА СОСТОЯНИЯ ..................................................................................25

ВЫЗОВ ВЛАДЕЛЬЦА АВТОМОБИЛЯ ...............................................................27

РЕЖИМ ПАНИКА ИЛИ JACKSTOP™ ...............................................................27

ОТКЛЮЧЕНИЕ СИГНАЛОВ СИРЕНЫ .............................................................. 29

СЛУЖЕБНЫЙ РЕЖИМ VALET ...........................................................................30

ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ДАТЧИКА УДАРА .......................................32

УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ЗАМКОМ ПО ВКЛЮЧЕНИЮ

И ВЫКЛЮЧЕНИЮ ЗАЖИГАНИЯ ...................................................................... 33

РЕЖИМ ТУРБО .................................................................................................... 34

УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 1» ...................................... 36

УПРАВЛЕНИЕ «ДОПОЛНИТЕЛЬНЫМ КАНАЛОМ 2» ...................................... 37

РЕЖИМ ДИСТАНЦИОННОГО ЗАПУСКА ........................................................ 39

РЕЖИМ РЕЗЕРВИРОВАНИЯ ............................................................................. 41

ДИАГНОСТИКА ПРИЧИН НЕУДАЧНОГО

ДИСТАНЦИОННОГО ЗАПУСКА ....................................................................... 43

УСТАНОВКА ТАЙМЕРА ДЛЯ АВТОМАТИЧЕСКОГО ЗАПУСКА ..................44

ОГРАНИЧЕНИЕ ЧИСЛА АВТОМАТИЧЕСКИХ ЗАПУСКОВ ........................... 47

ОГРАНИЧЕНИЕ КОЛИЧЕСТВА ТАЙМЕРНЫХ ЗАПУСКОВ

Программируемая функция 2-15: «Задержка перед вращением стартера после включения зажигания»

Эта функция позволяет установить интервал времени между включением зажигания и включением вращения стартера при автоматическом запуске двигателя автомобиля.

ВНИМАНИЕ!

Установка значения программируемой функции 2-15 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка. Неправильная установка значения данной программируемой функции может привести к нестабильной работе системы.

Программируемая функция 2-16: «Задержка включения канала ACC после автоматического запуска двигателя»

Дополнительное оборудование, подключенное к данному проводу замка зажигания возможно включать только после того, как будет прогрет двигатель и восстановлен заряд аккумуляторной батареи.

ВНИМАНИЕ!

Установка значения программируемой функции 2-16 должна производиться квалифицированным специалистом при инсталляции системы.

Программируемая функция 2-17: «Интервал времени между самопроизвольной остановкой двигателя и отключением зажигания»

Эта функция позволяет установить интервал времени, через который система отключит зажигание в случае самопроизвольной остановки двигателя и может разрешить повторные попытки запуска.

ВНИМАНИЕ!

Установка значения программируемой функции 2-17 должна производиться квалифицированным специалистом при инсталляции системы. Неправильная установка значения данной программируемой функции может привести к нестабильной работе системы.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

ВНИМАНИЕ!

Установка значения программируемой функции 2-12 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка.

Программируемая функция 2-13: «Максимальное время вращения стартера»

Эта функция позволяет установить максимально возможное время вращения стартера в том случае, если используется датчик генератора.

ВНИМАНИЕ!

Установка значения программируемой функции 2-13 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка.

Программируемая функция 2-14: «Приращение времени вращения стартера с ростом числа попыток запуска»

Эта функция позволяет установить интервал времени, на который увеличивается время вращения стартера при каждой следующей попытке запуска.

ВНИМАНИЕ!

Установка значения программируемой функции 2-14 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с параметрами автомобиля, в который производится установка.

ПО ТЕМПЕРАТУРЕ И НАПРЯЖЕНИЮ АККУМУЛЯТОРНОЙ БАТАРЕИ ...... 47

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ БЕЗ БРЕЛОКА С ПРИМЕНЕНИЕМ

ПЕРСОНАЛЬНОГО КОДА .................................................................................. 47

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ БЕЗ БРЕЛОКА

С ИСПОЛЬЗОВАНИЕМ PIN 1 .............................................................................48

ДОСТУП В АВТОМОБИЛЬ С ИСПОЛЬЗОВАНИЕМ PIN 2 .............................. 51

ПРЕДУПРЕЖДЕНИЕ О ВКЛЮЧЕННЫХ ГАБАРИТАХ .................................... 53

БЛОКИРОВКА СТАРТЕРА ИЛИ ЗАЖИГАНИЯ ................................................ 53

ПРЕДУПРЕЖДЕНИЕ ОБ ОТКРЫТОЙ ДВЕРИ ..................................................54

ОСВЕЩЕНИЕ ПРИ ПОСТАНОВКЕ И СНЯТИИ С ОХРАНЫ ...........................54

ЗАЩИТА РАДИОКАНАЛА ОТ ПЕРЕХВАТА КОДА ......................................... 54

ЗАЩИТА ДВИГАТЕЛЯ В РЕЖИМЕ АВТОМАТИЧЕСКОГО ЗАПУСКА .......... 55

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА УДАРА ...........................55

РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА

ВЫЗОВА ВЛАДЕЛЬЦА ........................................................................................54

ПРОГРАММИРОВАНИЕ БРЕЛОКОВ .................................. 56

ПРОГРАММИРОВАНИЕ ФУНКЦИИ .................................. 57

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №1 ..............................................59

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 1

НА ЗАВОДСКИЕ ЗНАЧЕНИЯ ............................................................................61

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

МЕНЮ №1 ............................................................................................................61

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №2 ..............................................74

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ

МЕНЮ №2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ ........................................................76

ОПИСАНИЕ ФУНКЦИЙ МЕНЮ №2 .................................................................76

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный комплект поставки является базовым и может быть дополнен в соответствии с пожеланием покупателя дополнительными компонентами.

Наименование Количество

Руководство по эксплуатации ...........................................................................1

Руководство по установке .................................................................................1

Процессорный блок SCHER-KHAN MAGICAR 5 ..............................................1

Брелок-коммуникатор ........................................................................................1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

Дополнительный брелок ...................................................................................1

Датчик удара с кабелем CN6 .............................................................................. 1

Датчик вызова из автомобиля с кабелем CN7 ................................................. 1

Антенный блок c кабелем подключения и разъёмом CN8 ............................. 1

Датчик температуры ..........................................................................................1

Реле блокировки с колодкой .............................................................................1

Сирена .................................................................................................................. 1

Концевой датчик капота/багажника ................................................................1

6-контактный силовой разъём с кабелем

и предохранителем CN1 ..................................................................................... 1

6-контактный силовой разъём с кабелем и предохранителем CN2 .............1

6-контактный силовой разъём с кабелем и предохранителями CN3 ...........1

9-контактный разъём управления CN4 .............................................................1

2-контактный разъём управления дополнительными каналами CN9 ..........1

Наклейка датчика вызова из автомобиля ........................................................1

Наклейка под антенный блок ............................................................................1

Наклейка на стекло ............................................................................................. 2

Дополнительные компоненты SCHER-KHAN MAGICAR 5

Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.

• Модуль обхода иммобилайзера SCHER-KHAN BP-2

• Модуль обхода иммобилайзера SCHER-KHAN BP-3

• Брелок-коммуникатор SCHER-KHAN MAGICAR 5 (с дисплеем)*

• Брелок SCHER-KHAN MAGICAR 5 (без дисплея)*

* Процессорный блок может помнить коды только трёх брелоков.

СПИСОК ФУНКЦИЙ

Функции брелока-коммуникатора

• Многофункциональный, 4-кнопочный брелок-коммуникатор с жидкокристаллическим дисплеем

• Защита от перехвата кодовых посылок MAGIC CODE

• Включение и выключение режима охраны разными кнопками

• Аудиовизуальное подтверждение выполняемых команд

• Вибрационный звонок

• Громкие звуковые сигналы

ВНИМАНИЕ!

Установка значения программируемой функции 2-9 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным предназначением выхода «дополнительный канал 2».

Программируемая функция 2-10: «Событие для включения выхода «дополнительный канал 1»

Эта функция позволяет выбрать событие, необходимое для включения данного выхода.

ВНИМАНИЕ!

Установка значения программируемой функции 2-10 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным предназначением выхода «дополнительный канал 1».

Программируемая функция 2-11: «Событие для включения выхода «дополнительный канал 2»

Эта функция позволяет выбрать событие, необходимое для включения данного выхода.

ВНИМАНИЕ!

Установка значения программируемой функции 2-11 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным предназначением выхода «дополнительный канал 2».

Программируемая функция 2-12: «Минимальное время вращения стартера»

Эта функция позволяет установить минимальное время вращения стартера при попытке автоматического запуска двигателя автомобиля.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

Программируемая функция 2-6: «Двойной импульс отпирания центрального замка»

ВНИМАНИЕ!

Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, снижению его ресурса или к порче штатного оборудования автомобиля.

Программируемая функция 2-7: «Тип реле блокировки»

Значение этой программируемой функции устанавливается в соответствии с выбранной схемой подключения.

ВНИМАНИЕ!

Установка значения программируемой функции 2-7 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранной схемой подключения.

Программируемая функция 2-8: «Длительность импульса на выходе «дополнительный канал 1»

Эта функция позволяет выбрать необходимую длительность импульсов на данном выходе или включить триггерный режим управления.

ВНИМАНИЕ!

Установка значения программируемой функции 2-8 должна производиться квалифицированным специалистом при инсталляции системы, в соответствии с выбранным предназначением выхода «дополнительный канал 1».

Программируемая функция 2-9: «Длительность импульса на выходе «дополнительный канал 2»

• Сверхдальняя связь (до 1500 м) с процессорным блоком

• Автоматическая подсветка дисплея

• Индикация разряда батареи

• Индикация напряжения аккумуляторной батареи автомобиля

• Индикация температуры в салоне автомобиля

• Индикация текущего времени

• Индикация времени работы двигателя в автоматическом режиме

• Дистанционный запуск двигателя

• Программирование времени запуска двигателя

• Звуковой и визуальный режимы напоминания о получении тревожного сообщения

• Программирование всех функций системы с брелока

• Экономичное питание (один элемент ААА)

Функции процессорного блока

• Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач

• Работа системы запуска как с бензиновыми, так и с дизельными двигателями

• Работа системы запуска с двигателями, имеющими турбину

• Запуск двигателя по команде с брелока

• Автоматический запуск двигателя каждые 2, 4 или 8 часов

• Автоматический запуск двигателя в заранее заданное время каждые 24 часа

• Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства

• Возможность ограничения числа автоматических запусков

• Отслеживание запуска двигателя по сигналам от генератора или по шумам в бортовой сети

• Выбор минимального, максимального времени вращения стартера и возможность его прогрессивного приращения с ростом числа попыток запуска (программируемая функция)

• Возможность учёта работы свечей накаливания для дизельных двигателей

• Программирование времени задержки включения аксессуаров при автоматическом запуске двигателя

• Выбор времени работы в режиме ТУРБО (программируемая функция)

• Персональный код для снятия системы с охраны при утере брелока (PIN 1)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

• Персональный код для доступа в салон автомобиля при утере ключа (PIN 2)

• Двухшаговое отключение охраны (возможно с применением персонального кода)

• Силовой выход управления центральным замком

• Приоритетное отпирание двери водителя (программируемая функция)

• Силовой выход отпирания замка багажника

• Силовой выход управления аварийной сигнализацией (две цепи)

• Программирование типа реле блокировки

• Режим охраны автомобиля с работающим двигателем

• Автоматическая постановка на охрану

• Учет задержки выключения салонного света

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Виды тревожного сигнала:

Длительность Частота срабатывания

Звуковой на сирену 30 сек. Непрерывно

Оптический, один канал с

использованием аварийной

сигнализации

Посредством передачи сигналов

по радиоканалу

на расстояние до 1500 м

Способы управления

30 сек.

100 мсек.

Прерывисто с частотой 1 Гц

Прерывисто с частотой

0.35 Гц

• Дистанционно радиочастотным передатчиком (брелоком) на частоте

433.92 Мгц ± 0.2% при мощности не более 10 мВт

• От ключа зажигания

• При помощи датчика вызова водителя

• Автоматически по сигналам от датчиков

Защита электрических цепей

• Предохранителями (автомобильные предохранители замедленного действия в соответствии со схемой подключения)

• Внутренними токоограничительными сгораемыми резисторами

• Транзисторными внутренними защитами

• Варисторами от превышений напряжений и импульсных помех

• Диодами от смены полярности источников питания

Программируемая функция 2-2: «Задержка принятия под охрану датчиков дверей»

Эта функция предназначена для настройки системы при необходимости учета задержки выключения света в салоне.

ВНИМАНИЕ!

Установка значения программируемой функции 2-2 должна производиться квалифицированным специалистом при установке системы.

Программируемая функция 2-3: «Длительность импульсов управления замком багажника»

ВНИМАНИЕ!

Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к выходу из строя электрозамка багажника, снижению его ресурса или к порче штатного оборудования автомобиля.

Программируемая функция 2-4: «Длительность импульсов управления центральным замком»

ВНИМАНИЕ!

Значения этой функции зависят от конструкции автомобиля. Неправильный выбор значения данной функции может привести к неустойчивой работе центрального замка, к снижению ресурса или выходу из стотроя электрозамков дверей и других узлов автомобиля.

Программируемая функция 2-5: «Двойной импульс запирания центрального замка»

ВНИМАНИЕ!

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо выполнить два шага.

1) Вход в режим программирования. Нажмите одновременно кнопки (I+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1

2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню №2

ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ №2

Программируемая функция 2-1: «Световая сигнализация при срабатывании предупредительной зоны датчика удара»

Эта функция позволяет включать и выключать сигналы аварийной сигнализации, сопровождающие срабатывание зоны предупреждения датчика удара.

Данная программируемая функция имеет два значения

1) Заводское значение. Срабатывание зоны предупреждения датчика удара сопровождается миганием аварийной сигнализации

2) Мигание аварийной сигнализации при срабатывании зоны предупреждения датчика удара выключено

Данный режим позволяет существенно уменьшить разряд аккумуляторной батареи в случае частых срабатываний датчика удара по зоне предупреждения. Включение аварийной сигнализации в некоторых моделях автомобилей может выводить из спящего режима штатное электронное оборудование. Если возврат в спящий режим происходит долго, расход энергии, связанный с данной проблемой, может многократно превосходить потребление ламп аварийной сигнализации при мигании по зоне предупреждения от датчика удара.

Сферы защиты

Защищаемые зоны

Контактные датчики (открытие двери, капота/багажника, включение зажигания)

Датчик удара (возможно отключение датчика до или после постановки на охрану)

Методы защиты

Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле и невозможностью его отключения после постановки на охрану

Использование защищенного

Радиоканал управления

алгоритма динамического кодирования передаваемых команд

Прочие параметры

Процессорный блок

Параметр Значение

Мин. Макс.

Напряжение питания (В) 9 18 Ток потребления процессорного

блока в дежурном режиме* (mA)

20 35

Диапазон рабочих температур 0С - 40 +85 Вес (г) 270 Габариты (мм) 155 х 116 х 39

Элементы питания

Напряжение

и тип

элемента

Процессорный блок

Срок службы одного комплекта

элементов питания

12В (автомобильный аккумулятор)

Ограничено сроком службы АКБ автомобиля

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

Брелоккоммуникатор

Брелок без дисплея

1.5В (батарея ААА) Около 6 месяцев*

6В (две батареи CR2025)

Около 3-х лет*

* В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком и качества элемента питания, режимов работы.

ВНИМАНИЕ!

Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.

БРЕЛОК-КОММУНИКАТОР

ПОДГОТОВКА БРЕЛОКА К РАБОТЕ

Перед использованием брелока необходимо привести его в рабочее состояние, т.к. при транспортировке и хранении между контактом батареи питания и контактной пластиной брелока устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее. Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону противоположную антенне. Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъемной пластиной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека, если нет указания на полярность батареи, то она устанавливается отрицательным выводом в сторону антенны. Закройте крышку батарейного отсека. Брелок готов к работе.

Символы на дисплее брелока-коммуникатора

Индикатор работы передатчика брелока-коммуникатора

Индикатор разряда элемента питания брелока-коммуникатора

Событие для включения

2-10

2-11

2-12

2-13

2-14

2-15

2-16

2-17

2-18

2-19

2-20

доп. канала 1

Событие для включения

доп. канала 2

Минимальное время

вращения стартера

Максимальное время

вращения стартера

(только для датчика

генератора)

Увеличение времени вращения стартера с

ростом числа попыток

запуска

Пауза перед вращением

стартера

Задержка включения ACC

после автом. запуска

двигателя

Интервал

остановкой

отключением зажигания Время работы в режиме

Импульс 0.6 сек. на

выходе стартера по

окончании запуска

Назначение входа габаритных огней

между

двигателя и

ТУРБО

Только нажатие

кнопок (I+III)

Нажатие кнопок

(II+III)

0.6 сек. 0.8 сек. 1.2 сек. 2 сек.

2 сек. 4 сек. 8 сек. 10 сек.

Время функции

2-12 + 0.2 сек.

с каждой след.

попыткой

2 сек. 4 сек. 8 сек. 10 сек.

0 сек. (для

датчика ген.)

/4 сек. (для

датчика шума)

0 сек. 4 сек. 15 сек.

60 сек. 120 сек. 240 сек. 360 сек.

Не используется

Постановка в режим охраны или нажатие

кнопок (I+III)

Успешный запуск

двигателя или

нажатие кнопок

(II+III)

Время функции

2-12 + 0.4 сек.

с каждой след.

попыткой

4 сек.

Нет Нет Нет Есть

Вход габаритных

огней

Снятие с охраны

или нажатие

кнопок (I+III)

Перед

запуском

двигателя

или нажатие

кнопок (II+III)

Фиксированное

время функции

2-12

60 сек. 120 сек.

Не используется

автомат. запуска

Отпирание замков

4 сек. с попытками

запуска/остановки

сигналу внешнего

По окончании

или нажатие

кнопок (I+III)

пассажирских

дверей

—

повторного

запуска

Вход для

двигателя по

устройства

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

понизится до 11.5 В (программируемая функция 1-20, значение 2)

3) Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -250С или напряжение аккумулятора не понизится до 11.5 В (программируемая функция 1-20, значение 2)

4) Очередной таймерный запуск будет откладываться до тех пор, пока температура не поднимется выше +600С или напряжение аккумулятора не понизится до 11.5 В (программируемая функция 1-20, значение 2)

Последний вариант предназначен для обеспечения функционирования кондиционера, при эксплуатации в условиях жаркого климата.

МЕНЮ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ №2 [КНОПКА (I+IV)–]

№

2-1

2-2

2-3

2-4

2-5

2-6

2-7

Функция

Мигание авар. сигн. при

срабатывании датчика

(предупредительной

зоны)

Учёт плавного гашения

света

Длительность импульса

отпирания замка

багажника

Длительность импульса на

управление ЦЗ (открытие

/закрытие)

Двойной импульс

отпирания замков дверей

Двойной импульс

запирания замков дверей

Тип реле блокировки НЗ НР — —

Кнопка I

(завод. знач.)

Есть Нет — —

Нет (0.5 сек.) 5 сек. 45 сек. Автомат.

0.5 сек. 4 сек. — —

0.5 сек./

0.5 сек.

Нет Есть — —

Нет Есть

Кнопка II Кнопка III Кнопка IV

3.5 сек./ 3.5 сек.

0.5 сек./ 20 сек.

——

3.5 сек./ 20 сек.

Индикатор часов, напряжения аккумулятора автомобиля, температуры в салоне

Индикатор режима VALET Индикатор запирания замков и отпирания замков.

Индикатор состояния режима охраны

Индикатор включения сигналов сирены

Индикатор отключения датчика удара

Индикатор включения вибрационного звонка

Индикатор включения автоматического управления ЦЗ по зажиганию

Индикатор включения запуска по таймеру Индикатор включения режима ТУРБО

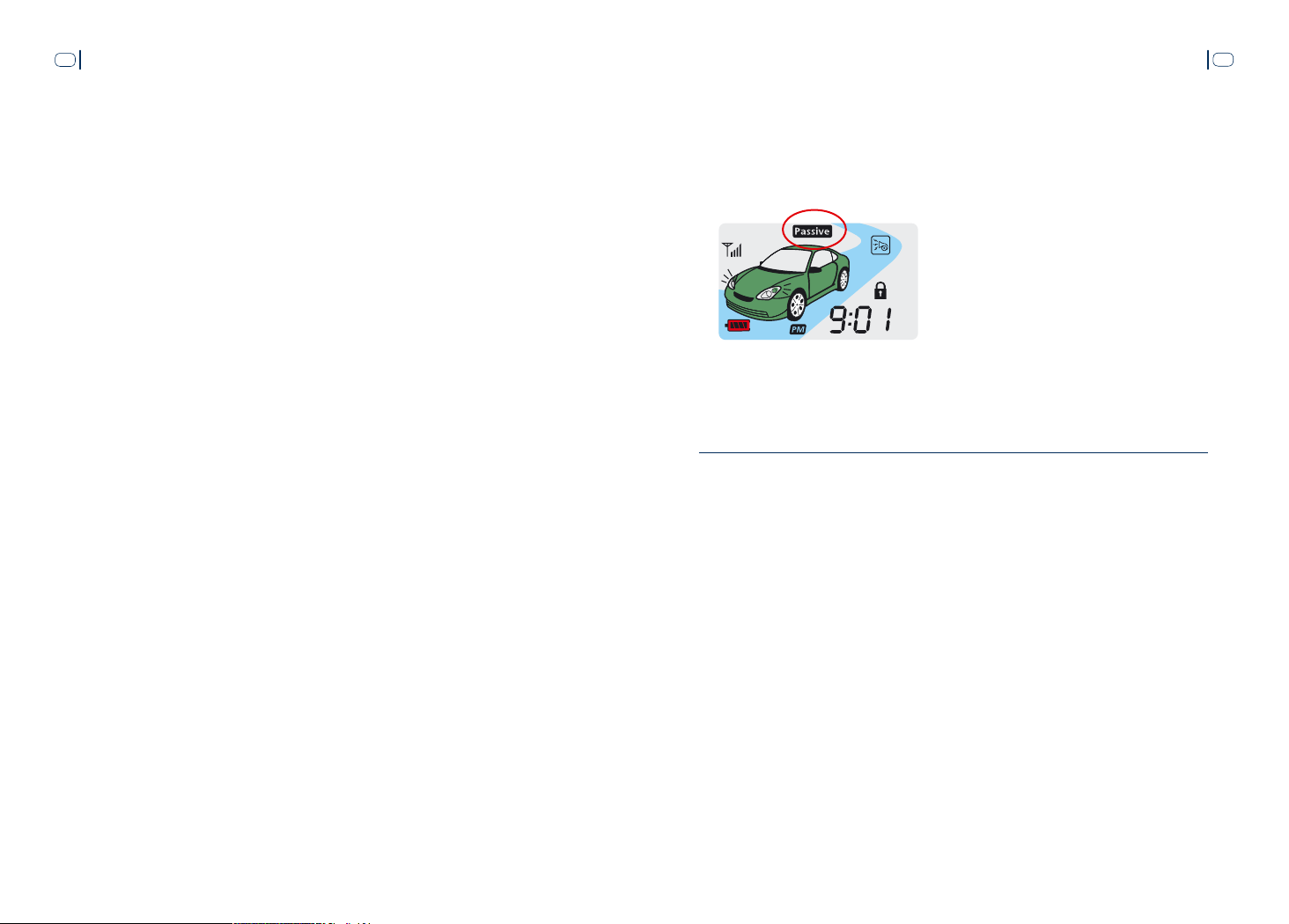

Индикатор включения режима пассивной постановки в режим охраны

Индикатор включения режима «Свободные руки»

Индикатор открытой двери

Индикатор открытого багажника/капота

Индикатор тревоги, вызванной датчиком удара (дополнительным датчиком)

Индикатор вызова владельца автомобиля

Длительность импульса на

2-8

2-9

доп. канале 1

Длительность импульса на

доп. канале 2

1 сек. 15 сек. 30 сек. Триггер

Индикатор работающего двигателя или включения зажигания

Индикатор включенных габаритных огней

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА

Пример обозначений: I – быстрое (0.5 сек.) нажатие кнопки I– – длительное (2 сек.) нажатие кнопки (I+II) – быстрое (0.5 сек.) одновременное нажатие кнопок (I+II)– – длительное (2 сек.) одновременное нажатие кнопок

Номер

кнопки

Время

нажатия

Функция (режим)

• Включить режим охраны

I 0.5 сек.

• Прекратить режим тревоги

• Включить блокировку стартера/зажигания

• Закрыть замки

• Выключить режим охраны

II 0.5 сек.

• Прекратить режим тревоги

•

Выключить блокировку стартера/зажигания

• Открыть замки

I– * 2 сек.

III 0.5 сек.

Включить/выключить функцию «Свободные руки»*

Включить/выключить подсветку дисплея

IV 0.5 сек Проверка состояния системы

III– 2 сек. Открыть багажник

IV– 2 сек.

(I+II) 0.5 сек.

Режимы ПАНИКА или «JackStop»™. Для прекращения нажать кнопку I или II

Включить/выключить сигналы сирены (I+III) 0.5 сек Управление доп. каналом 1 (I+IV) 0.5 сек. Датчик удара включить/выключить

(II+III) 0.5 сек. Управление доп. каналом 2 (II+IV) 0.5 сек.

Включить/выключить запуск по таймеру

(III+IV) 0.5 сек. Режим ТУРБО включить/выключить

(I+II)– 2 сек. Вход в меню программирования 1

Данная программируемая функция имеет два значения:

1) Заводское значение. Двухшаговое снятие с охраны отключено. Для снятия с охраны достаточно нажать кнопку «II» брелока

2) Требуется подтверждение снятия с охраны. Если использование кода PIN1 отключено (программируемая функция 1-6 в заводском значении), необходимо повторно нажать кнопку «II» брелока. Если используется четырех- или двухзначный код PIN1 (программируемая функция 1-6 имеет значение II или III), необходимо после нажатия кнопки «II» брелока последовательно нажать четыре (или две) кнопки брелока с номерами, соответствующими цифрам кода PIN1. Только после правильного выполнения второго шага система будет снята с охраны. Если код не введен в течении 15 секунд или введен неверный код, система перейдет в состояние тревоги

Программируемая функция 1-20: «Автоматический запуск по напряжению аккумуляторной батареи»

Эта функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру.

Данная программируемая функция имеет два значения:

1) Заводское значение. Автоматический запуск по напряжению аккумуляторной батареи не используется

2) Очередной таймерный запуск будет откладываться до тех пор, пока напряжение аккумуляторной батареи не опустится ниже 11.5 В, либо выполнится условие по температуре, назначенное программируемой функцией 1-21

Программируемая функция 1-21: «Автоматический запуск по пороговому значению температуры»

Эта функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру, а также выбрать пороговое значение температуры.

Данная программируемая функция имеет четыре значения:

1) Заводское значение. Автоматический запуск по пороговому значению температуры не используется

2) Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -150С или напряжение аккумулятора не

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SCHER-KHAN MAGICAR 5

нажатием кнопки «I» брелока. После этого система выключит зажигание. При этом система считает алгоритм резервирования выполненным и готова производить автоматический запуск двигателя. Следует учитывать, что если по каким либо причинам резервирование не было выполнено, действия системы будут определяться значением программируемой функции 1-5 (автоматическая постановка на охрану)

В случае, если включен режим ТУРБО, выключение зажигания откладывается до момента времени, определяемого значением программируемой функции 2-18 (см. стр. 82).

После того, как резервирование запуска выполнено, система может ставиться и сниматься с охраны, при этом автоматический запуск двигателя может производиться как в режиме охраны, так и в состоянии «снято с охраны» (по таймеру или дистанционный при удержании в течение 2-х секунд кнопки «II» брелока). Срабатывание тревоги по датчику удара не отменяет состояние готовности к запуску. Состояние выполненного резервирования сохраняется до тех пор, пока не будет открыта дверь, капот или багажник.

Программируемая функция 1-18: «Отпирание замков дверей в момент выключения зажигания при резервировании запуска»

Эта функция позволяет включить или выключить данную опцию. Если резервирование запуска не производится, отпирание замков дверей в момент выключения зажигания управляется значением программируемой функции 1-3.

Данная программируемая функция имеет два значения:

1) Заводское значение. Отпирание замков дверей в момент выключения зажигания при резервировании запуска включено

2) Отпирание замков дверей в момент выключения зажигания при резервировании запуска отключено

Программируемая функция 1-19: «Двухшаговое снятие с охраны»

Эта функция позволяет включить или выключить алгоритм подтверждения снятия с охраны с использованием персонального кода PIN1.

(I+III)– 2 сек. Режим VALET включить/выключить (I+IV)– 2 сек. Вход в меню программирования 2

(II+III) 2 сек.

Вход в режим программирования функций брелока

(II+IV)– 2 сек. Вход в режим программирования кода PIN 1

* При длительном 2 сек. нажатии кнопки I – происходит последовательная смена режимов в порядке (1) > (2) > (выключено). В режиме (1) функция «Свободные руки» имеет малую дальность работы – символ не мигает. В режиме (2) функция «Свободные руки» имеет высокую дальность работы – символ мигает.

СООТВЕТСТВИЕ КНОПОК ОСНОВНОГО И ДОПОЛНИТЕЛЬНОГО БРЕЛОКОВ

УСТАНОВКА ВРЕМЕНИ НА ДИСПЛЕЕ БРЕЛОКА-КОММУНИКАТОРА

Установка текущего времени требуется перед началом эксплуатации системы или при смене батареи питания брелока. Выполните шаги в соответствии с приведённой таблицей.

Шаг

Номер

кнопки

Время

нажатия

Функция

(режим)

Вход в режим программирования функций

ШАГ 1 (II+III)– 2 сек.

брелока. Появление символа подтверждается звуковым сигналом брелока

+ 29 hidden pages
