Scheppach Air Force 3 User Manual

Art.Nr.

5906127901

AusgabeNr.

5906127850

Rev.Nr.

29/05/2018

Air Force 3

Druckluftkompressor

Originalbetriebsanleitung

Compressor

Translation from the original instruction manual

Compresseur

Traduction des instructions d’origine

Kompresor

Překlad originálního návodu k obsluze

Luftkompressor

Översättning av originalinstruktioner

Luftkompressor

Oversettelse av opprinnelige instruksjonene

Kompresor

Preklad originálu návodu na obsluhu

Kompresor

Tłumaczenie oryginalnej instrukcji obsługi

Kompresszor

Az eredeti használati útmutató fordítása

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

5-11

12-18

19-25

26-32

33-39

40-45

46-52

53-59

60-66

Kompressori

Käännös alkuperäisestä käyttöohjeesta

Compressore

Traduzione delle istruzioni originali

Kompressor

Tõlge Originaalkasutusjuhend

Kompresorius

Vertimas originali naudojimo instrukcija

Kompresors

Tulkošana no oriģinālā lietošanas instrukcija

Luftkompressor

Oversættelse af oprindelige brugsanvisning

Compressor

Vertaling van de originele handleiding

Kompresor

Prevod originalnih navodil za uporabo

Kompresor

Prijevod originalnih uputa za uporabu

67-73

74-80

81-87

88-94

95-101

102-108

109-115

116-122

123-129

H; J; K

4 4

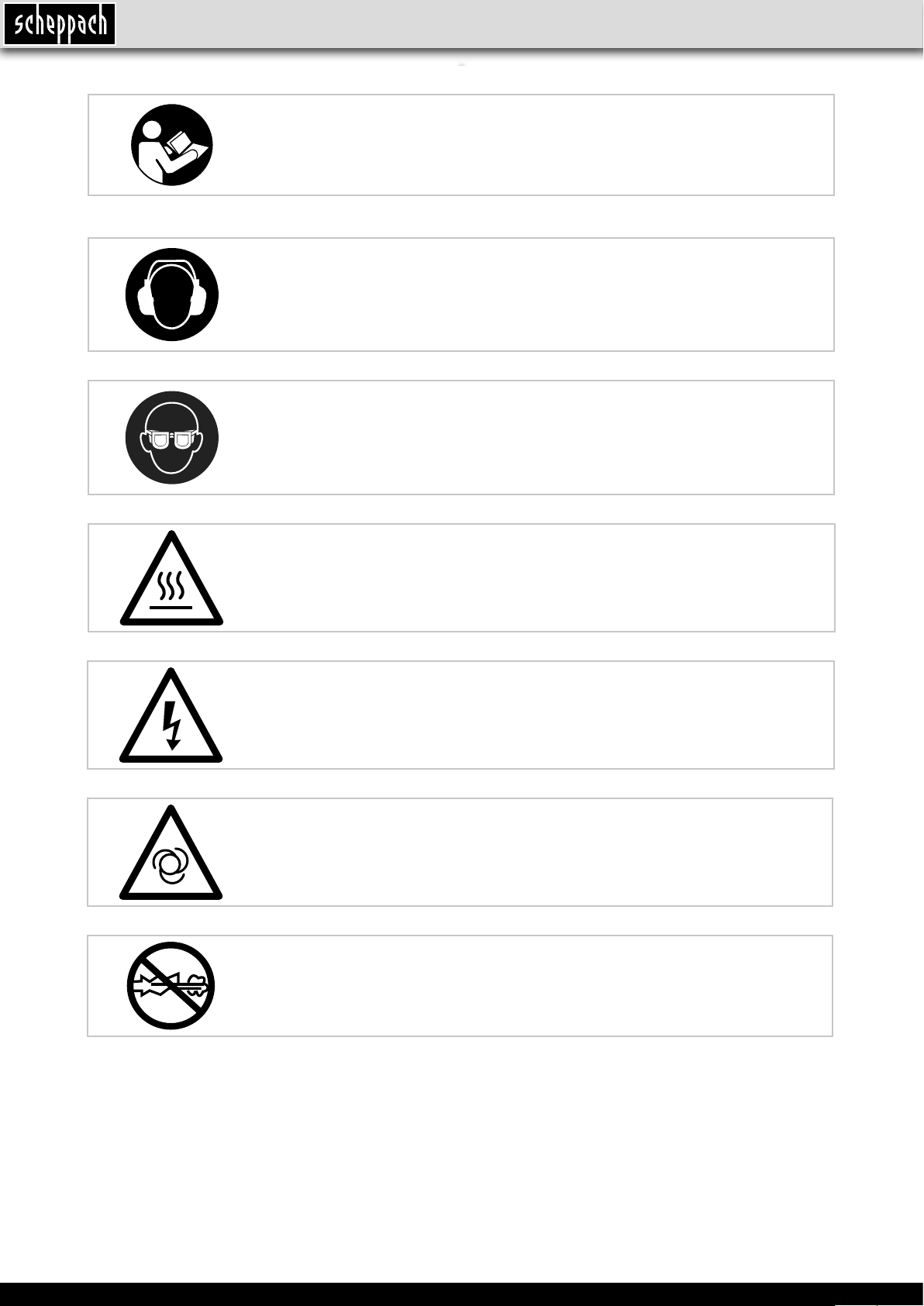

Erklärung der Symbole auf dem Gerät

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Schutzbrille tragen!

Warnung vor heißen Oberächen.

Warnung vor elektrischer Spannung

Warnung! Das Gerät ist mit einer automatisierten Anlaufsteuerung ausgestattet. Halten Sie Dritte vom

Arbeitsbereich des Gerätes fern!

Den Hahn nicht öffnen, bevor der Luftschlauch angeschlossen ist

І 5

Einleitung

Gerätebeschreibung

HERSTELLER: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

VEREHRTER KUNDE,

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach-

kräfte,

• Einbau und Austausch von nicht originalen Ersatzteilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung

der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen

Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von baugleichen Geräten allgemein anerkannten technischen Regeln zu beachten.

1. Transportgriff

2. Ein-/ Aus-Schalter

3. Kompressorgehäuse

4. Schnellkupplung

5. Druckschlauch

6. Netzkabel

A Universaladapter, für Ventile mit einem Durchmes-

ser von ca. 6 mm

B Universaladapter, für Ventile mit einem Durchmes-

ser von ca. 9 mm

C Adapter für H, J, K D Ausblasadapter E Ventil-Adapter, z.B. für Fahrradventile F Ballnadel G Reifenlfüller H Entlüftungsadapter J Schraubventiladapter K Universaladapter

Entpacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf

Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

m ACHTUNG! Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Bestimmungsgemäße Verwendung

Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge, welche mit einer Luftmenge bis ca. 180 l/min. betrieben werden können (z.B. Reifenfüller, Ausblaspistole und Lackierpistole). Aufgrund der begrenzten Luftfördermenge ist es nicht möglich, Werkzeuge zu betreiben, welche einen sehr hohen Luftverbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer und Schlagschrauber). Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6 DE

Sicherheitshinweise

m Achtung! Beim Gebrauch dieses Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungsund Brandgefahr folgende grundsätzlichen Sichereitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen

Sicheres Arbeiten

1 Halten Sie Ihren Arbeitsbereich in Ordnung

– Unordnung im Arbeitsbereich kann Unfälle zur Fol-

ge haben.

2 Berücksichtigen Sie Umgebungseinüsse

– Setzen Sie Elektrowerkzeuge nicht dem Regen aus. – Benutzen Sie Elektrowerkzeuge nicht in feuchter

oder nasser Umgebung. Gefahr durch Stromschlag!

– Sorgen Sie für gute Beleuchtung des Arbeitsbe-

reichs.

– Benutzen Sie Elektrowerkzeuge nicht, wo Brand-

oder Explosionsgefahr besteht.

3 Schützen Sie sich vor elektrischem Schlag

– Vermeiden Sie Körperberührung mit geerdeten

Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

4 Halten Sie Kinder fern!

– Lassen Sie andere Personen nicht das Werkzeug

und das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern.

5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

– Unbenutzte Elektrowerkzeuge sollten an einem

trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6 Überlasten Sie Ihr Elektrowerkzeug nicht

– Sie arbeiten besser und sicherer im angegebenen

Leistungsbereich.

7 Tragen Sie geeignete Kleidung

– Tragen Sie keine weite Kleidung oder Schmuck, sie

könnten von beweglichen Teilen erfasst werden.

– Bei Arbeiten im Freien sind Gummihandschuhe und

rutschfestes Schuhwerk empfehlenswert.

– Tragen Sie bei langen Haaren ein Haarnetz.

8 Verwenden Sie das Kabel nicht für Zwecke, für die

es nicht bestimmt ist

– Benutzen Sie das Kabel nicht, um den Stecker aus

der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

9 Pegen Sie Ihre Werkzeuge mit Sorgfalt

– Halten Sie Ihren Kompressor sauber, um gut und

sicher zu arbeiten.

– Befolgen Sie die Wartungsvorschriften. – Kontrollieren Sie regelmäßig die Anschlussleitung

des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

– Kontrollieren Sie Verlängerungsleitungen regelmä-

ßig und ersetzen Sie diese, wenn sie beschädigt sind.

10 Ziehen Sie den Stecker aus der Steckdose

– Bei Nichtgebrauch des Elektrowerkzeugs, vor der

Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.

11 Vermeiden Sie unbeabsichtigten Anlauf

– Vergewissern Sie sich, dass der Schalter beim

Einstecken des Steckers in die Steckdose ausgeschaltet ist.

12 Benutzen Sie Verlängerungskabel für den Außen-

bereich

– Verwenden Sie im Freien nur dafür zugelassene

und entsprechend gekennzeichnete Verlängerungskabel.

– Verwenden Sie die Kabeltrommel nur im abgeroll-

ten Zustand.

13 Seien Sie stets aufmerksam

– Achten Sie darauf, was Sie tun. Gehen Sie mit

Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

14 Überprüfen Sie das Elektrowerkzeug auf eventuelle

Beschädigungen

– Vor weiterem Gebrauch des Elektrowerkzeugs müs-

sen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

– Überprüfen Sie, ob die beweglichen Teile einwand-

frei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.

– Beschädigte Schutzvorrichtungen und Teile müs-

sen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

– Beschädigte Schalter müssen bei einer Kunden-

dienstwerkstatt ersetzt werden.

– Benutzen Sie keine fehlerhaften oder beschädig-

ten Anschlussleitungen.

– Benutzen Sie keine Elektrowerkzeuge, bei denen

sich der Schalter nicht ein- und ausschalten lässt.

15 Lassen Sie Ihr Elektrowerkzeug durch eine Elekt-

rofachkraft reparieren

– Dieses Elektrowerkzeug entspricht den einschlä-

gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

16 Achtung!

– Zu Ihrer eigenen Sicherheit, benutzen Sie nur Zu-

behör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer

als der in der Bedienungsanleitung oder im Katalog

empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

17 Geräusch

– Bei Verwendung des Kompressors Gehörschutz

tragen.

7DE

18 Austausch der Anschlussleitung

– Wenn die Anschlussleitung beschädigt wird, muss

sie vom Hersteller oder einer Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. Gefahr durch Stromschläge

19 Befüllung von Reifen

– ACHTUNG! Das Manometer ist nicht geeicht! Kon-

trollieren Sie den Reifendruck unmittelbar nach der Befüllung durch ein geeignetes Manometer, z.B. an einer Tankstelle.

20 Straßenfahrbare Kompressoren im Baustellenbetrieb

– Achten Sie darauf, dass alle Schläuche und Arma-

turen für den höchst zulässigen Arbeitsdruck des Kompressors geeignet sind.

21 Aufstellort

– Stellen Sie den Kompressor nur auf einer ebenen

Fläche auf.

22 Achtung!

– Dieses Gerät kann von Kindern ab 8 Jahren und

darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

– Kinder dürfen nicht mit dem Gerät spielen. – Reinigung und Wartung darf nicht von Kindern

durchgeführt werden.

23 Es ist empfohlen, dass Zuführschläuche bei Drücken

über 7 bar mit einem Sicherheitskabel, z.B. einem Drahtseil ausgestattet werden sollten.

24 Verweiden Sie starke Belastungen auf das Leitungs-

system, indem Sie exible Schlauchanschlüsse verwenden um Knickstellen zu vermeiden.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

• Bei Arbeiten mit der Ausblaspistole Schutzbrille tragen. Durch Fremdkörper und weggeblasene Teile können leicht Verletzungen verursacht werden.

• Mit der Ausblaspistole keine Personen anblasen oder Kleidung am Körper reinigen. Verletzungsgefahr!

Sicherheitshinweise beim Farbspritzen

• Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 55° C verarbeiten. Explosionsgefahr!

• Lacke und Lösungsmittel nicht erwärmen. Explosionsgefahr!

• Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe gemachten Angaben über Schutzmaßnahmen.

• Die auf den Umverpackungen der verarbeiteten Materialien aufgebrachten Angaben und Kennzeichnungen der Gefahrstoffverordnung sind zu beachten. Gegebenenfalls sind zusätzliche Schutzmaßnahmen zu treffen, insbesondere geeignete Kleidung und Masken zu tragen.

• Während des Spritzvorgangs sowie im Arbeitsraum darf nicht geraucht werden. Explosionsgefahr! Auch Farbdämpfe sind leicht brennbar.

• Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden sein bzw. betrieben werden.

• Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verzehren. Farbdämpfe sind gesundheitsschädlich.

• Der Arbeitsraum muss größer als 30 m³ sein und es muss ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein.

• Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgütern die Bestimmungen der örtlichen Polizeibehörde beachten.

• Verarbeiten Sie in Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid. Diese Medien zerstören den Druckschlauch.

Technische Daten

ZUSÄTZLICHE SICHERHEITSHINWEISE

Sicherheitshinweise zum Arbeiten mit Druckluft und Ausblaspistolen

• Verdichterpumpe und Leitungen erreichen im Betrieb hohe Temperaturen. Berührungen führen zu Verbrennungen.

• Die vom Kompressor angesaugte Luft ist frei von Beimengungen zu halten, die in der Verdichterpumpe zu Bränden oder Explosionen führen können. Halten Sie beim Lösen der Schlauchkupplung das Kupplungsstück des Schlauches mit der Hand fest. So vermeiden Sie Verletzungen durch den zurückschnellenden Schlauch.

8 DE

Netzanschluss 220 - 240 V~ 50 Hz Motorleistung W max. 1100 Betriebsart S3 15% Kompressor-Drehzahl 3750 min Betriebsdruck ca. 8 bar Theo. Ansaugleistung l/min ca. 180 Schallleistungspegel L Unsicherheit K

97 dB(A)

1,93 dB

Schutzart IP20 Schutzklasse I Gerätegewicht in kg 5

-1

Die Geräuschemissionswerte wurden entsprechend EN ISO 3744 ermittelt.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Restrisiko

Halten Sie die vorgegebenen Wartungs- und Sicherheitshinweise der Bedienungsanleitung ein. Seien Sie stets aufmerksam bei der Arbeit und halten Sie dritte Personen in einem sicheren Abstand von Ihrem Arbeitsplatz fern.

Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes können die folgenden potentiellen Gefährdungen abgeleitet werden:

• Unbeabsichtigte Inbetriebsetzung des Produktes.

• Schädigung des Gehöres, wenn kein vorgeschriebe-

ner Gehörschutz getragen wird.

• Schmutzpartikel, Staub etc. können trotz des Tragens der Schutzbrille in Ihr Auge oder Gesicht gelangen.

• Einatmen von aufgewirbelten Partikeln.

Vor Inbetriebnahme

• Achten Sie vor Inbetriebnahme darauf, dass die Netzspannung mit der Betriebsspannung mit der Maschinenleistung auf dem Datenschild übereinstimmt.

• Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungsabfall und können den Motoranlauf verhindern.

• Bei niedrigen Temperaturen unter +5°C ist der Motoranlauf durch Schwergängigkeit gefährdet.

Ein-/ Ausschalter (Bild 1)

• Durch Drücken des Knopfes (2) auf Position I wird der Kompressor eingeschaltet.

• Zum Ausschalten des Kompressors muss der Knopf (2) auf Position 0 gedrückt werden.

Anschlüsse vornehmen (Abb. 2 - 4)

m Achtung! Schalten Sie hierfür das Gerät aus. Halten Sie bitte hierbei das Kupplungsstück fest, um Verletzungen durch ein Zurückschnellen des Schlauchs zu vermeiden.

• Verbinden Sie den Druckluftschlauch (5) mit der Schnellkupplung (4) des Kompressor

• Schließen Sie den Nippel Ihres Druckluftwerkzeuges an den Druckluftschlauch (5) des Kompressors an.

• Möchten Sie diese Verbindung wieder trennen, ziehen Sie die Schnellkupplung (4) am Druckluftschlauch (5) zurück.

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.

• Die Aufstellung des Kompressors muss in der Nähe des Verbrauchers erfolgen.

• Lange Luftleitungen und lange Zuleitungen (Verlängerungskabel) sind zu vermeiden.

• Auf trockene und staubfreie Ansaugluft achten.

• Den Kompressor nicht in feuchtem oder nassem

Raum aufstellen.

• Der Kompressor darf nur in geeigneten Räumen (gut belüftet, Umgebungstemperatur +5°C bis 40°C) betrieben werden. Im Raum dürfen sich keine Stäube, keine Säuren, Dämpfe, explosive oder entammbare Gase benden.

• Der Kompressor ist geeignet für den Einsatz in trockenen Räumen. In Bereichen, in denen mit Spritzwasser gearbeitet wird, ist der Einsatz nicht zulässig.

Aufbau und Bedienung

m Achtung! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Netzanschluss

• Der Kompressor ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet. Dieser kann an jeder Schutzkontaktsteckdose 220 - 240V ~ 50 Hz, welche mit 16 A abgesichert ist, angeschlossen werden.

Reifenfüller verwenden (Abb. 6, 7, 8)

Der Druckluft-Reifenfüller (G) dient zum Befüllen von Autoreifen; mit dem entsprechenden Zubehör auch zur Befüllung und Regulieren von Fahrradreifen, Schlauchbooten, Luftmatratzen, Bällen etc. Durch betätigen des Entlüftungsventils (7) kann Druck abgelassen werden. m Achtung! Das Manometer ist nicht geeicht! Bitte kontrollieren Sie den Luftdruck nach dem Befüllen mit einem geeichten Gerät.

Ausblaspistole verwenden

Sie können den Reifenfüller (G) auch zum Reinigen von Hohlräumen und verschmutzten Oberächen und Arbeitsgeräten als Ausblaspistole verwenden. Hierfür entfernen Sie bitte zuerst den Schlauch mit Ventiladapter (8). Verschrauben Sie nun den Ausblasadapter (D) mit dem Reifenfüller (G).

Adapterset verwenden

Das Adapterset ermöglicht Ihnen folgende weitere Einsatzmöglichkeiten des Reifenfüllers:

• Aufpumpen von Bällen mit Hilfe der Ballnadel (F).

• Der Ventil-Adapter (E) ermöglicht das Befüllen von

Fahrradreifen.

• Befüllen von Pools, Luftmatratzen oder Booten mit Hilfe des Zusatzadapters (K).

• Befüllen von Artikeln mit Schraubventilen (z.B. Boote) mit dem Schraubventiladapter (J).

• Entlüften von großvolumigen Artikeln. Hierzu können Sie den Entlüftungsventiladapter (C) verwenden.

• Die beiden konischen Universaladapter ( A / B ) können Sie ebenfalls zu Befüllen von Luftmatratzen verwenden.

9DE

Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung.

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden,

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung,

• Schnittstellen durch Überfahren der Anschlussleitung,

• Isolationsschäden durch Herausreißen aus der Wand-

steckdose,

• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05V V - F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Reinigung

• Halten Sie das Gerät so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

• Schlauch und Spritzwerkzeuge müssen vor Reinigung vom Kompressor getrennt werden. Der Kompressor darf nicht mit Wasser, Lösungsmitteln o. Ä. gereinigt werden.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile*: Riemen und Kupplung * nicht zwingend im Lieferumfang enthalten!

Lagerung m Achtung! Ziehen Sie den Netzstecker, entlüften Sie das Gerät und alle angeschlossenen Druckluftwerkzeuge. Stellen Sie den Kompressor so ab, dass dieser nicht von Unbefugten in Betrieb genommen werden kann.

Wechselstrommotor

Die Netzspannung muss 220 - 240 V~ betragen. Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen. Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

Reinigung, Wartung und Lagerung

m Achtung!

Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker! Verletzungsgefahr durch Stromstöße!

m Achtung!

Warten Sie bis das Gerät vollständig abgekühlt ist! Verbrennungsgefahr!

m Achtung!

Vor allen Reinigungs- und Wartungsarbeiten ist das Gerät drucklos zu machen! Verletzungsgefahr!

m Achtung! Den Kompressor nur in trockener und für Unbefugte unzugänglicher Umgebung aufbewahren. Nicht kippen, nur stehend aufbewahren!

Lagerung Netzstecker, Schlauch und Zubehör (Bild 2)

• Das Netzkabel (6) kann wie in Abbildung 3 gezeigt, seitlich im Fach am Kompressor verstaut werden.

• Der Druckschlauch kann Werkzeugfach verstaut werden.

Transport

• Das Gerät kann am Handgriff (1) transportiert werden (Abb. 5).

Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

10 DE

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z.B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik- Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häug in Elektro- und Elektronik-Altg+eräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

Störungsabhilfe

Störung Mögliche Ursache Abhilfe

Kompressor läuft nicht.

Kompressor läuft, jedoch kein Druck.

Kompressor läuft, Druck wird am Manometer angezeigt, jedoch Werkzeuge laufen nicht.

• Netzspannung nicht vorhanden.

• Netzspannung zu niedrig.

• Außentemperatur zu niedrig.

• Motor überhitzt.

• Rückschlagventil undicht

• Dichtungen kaputt.

• Schlauchverbindungen undicht.

• Schnellkupplung undicht.

• Kabel, Netzstecker, Sicherung und Steckdose

überprüfen.

• Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden.

• Nicht unter +5° C Außentemperatur betreiben.

• Motor abkühlen lassen ggf. Ursache der Über-

hitzung beseitigen.

• Rückschlagventil austauschen.

• Dichtungen überprüfen, kaputte Dichtungen bei

einer Fachwerkstatt ersetzen lassen.

• Druckluftschlauch und Werkzeuge überprüfen, ggf. austauschen.

• Schnellkupplung überprüfen, ggf. ersetzen.

11DE

Explanation of the symbols on the equipment

Read and follow the operating and safety instructions before you start working with this power tool.

Wear ear-muffs. The impact of noise can cause damage to hearing.

Wear safety goggles!

Beware of hot parts!

Beware of electrical voltage!

Warning! The unit is equipped with an automatic start control. Keep others away from the work area of

the device!

Do not open the cock before the air hose is attached.

12 GB

Introduction

Device description

MANUFACTURER:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

DEAR CUSTOMER,

we hope your new tool brings you much enjoyment and success.

NOTE:

According to the applicable product liability laws, the manufacturer of the device does not assume liability for damages to the product or damages caused by the product that occurs due to:

• Improper handling,

• Non-compliance of the operating instructions,

• Repairs by third parties, not by authorized service

technicians,

• Installation and replacement of non-original spare parts,

• Application other than specied,

• A breakdown of the electrical system that occurs due

to the non-compliance of the electric regulations and VDE regulations 0100, DIN 57113 / VDE0113.

We recommend:

Read through the complete text in the operating instructions before installing and commissioning the device. The operating instructions are intended to help the user to become familiar with the machine and take advantage of its application possibilities in accordance with the recommendations. The operating instructions contain important information on how to operate the machine safely, professionally and economically, how to avoid danger, costly repairs, reduce downtimes and how to increase reliability and service life of the machine. In addition to the safety regulations in the operating instructions, you have to meet the applicable regulations that apply for the operation of the machine in your country. Keep the operating instructions package with the machine at all times and store it in a plastic cover to protect it from dirt and moisture. Read the instruction manual each time before operating the machine and carefully follow its information. The machine can only be operated by persons who were instructed concerning the operation of the machine and who are informed about the associated dangers. The minimum age requirement must be complied with. In addition to the safety notices contained in this operating manual and the particular instructions for your country, the generally recognised technical regulations for the operation of identical devices must be complied with.

1. Transport handle

2. ON/OFF switch

3. Compressor housing

4. Quick-lock coupling

5. Pressure hose

6. Power cord

A Universal adapter, for valves with diameter ca. 6 mm B Universal adapter, for valves with diameter ca. 9 mm C Adapter for H, J, K D Blow-out adapter E Valve adapter, e.g. For bicycle valves F Ball needle G Tyre pressure gauge H Deating adapter J Screw-on valve adapter K Universal adapter

Unpacking

• Open the packaging and remove the device carefully.

• Remove the packaging material as well as the pack-

aging and transport bracing (if available).

• Check that the delivery is complete.

• Check the device and accessory parts for transport

damage.

• If possible, store the packaging until the warranty period has expired.

m ATTENTI ON! The device and packaging materials are not toys! Children must not be allowed to play with plastic bags, lm and small parts! There is a risk of swallowing and suffocation!

Intended use

The compressor is designed to generate compressed air for compressed-air driven tools which can be driven with an air volume of up to approx. 180 l/min (e.g. tire in ator, blow-out pistol and paint spray gun). Due to the limited air output it is not possible to use the compressor to drive tools with very high air consumption (for example orbital sanders, rod grinders and hammer screwdrivers).

The equipment is to be used only for its prescribed purpose. Any other use is deemed to be a case of misuse. The user / operator and not the manufacturer will be liable for any damage or injuries of any kind caused as a result of this.

Please note that our equipment has not been designed for use in commercial, trade or industrial applications. Our warranty will be voided if the equipment is used in commercial, trade or industrial businesses or for equivalent purposes.

13GB

Safety information

m Attention! The following basic safety actions must be taken when using this compressor in order to protect the user from electric shocks and the risk of injury and  re. Read and follow these instructions before using the equipment.

Safe work

1 Keep the work area orderly

– Disorder in the work area can lead to accidents.

2 Take environmental inuences into account

– Do not expose electric tools to rain. – Do not use electric tools in a damp or wet environ-

ment. There is a risk of electric shock!

– Make sure that the work area is well-illuminated. – Do not use electric tools where there is a risk of

re or explosion.

3 Protect yourself from electric shock

– Avoid physical contact with earthed parts (e.g.

pipes, radiators, electric ranges, cooling units).

4 Keep children away

– Do not allow other persons to touch the equipment

or cable, keep them away from your work area.

5 Securely store unused electric tools

– Unused electric tools should be stored in a dry, ele-

vated or closed location out of the reach of children.

6 Do not overload your electric tool

– They work better and more safely in the specied

output range.

7 Wear suitable clothing

– Do not wear wide clothing or jewellery, which can

become entangled in moving parts.

– Rubber gloves and non-slip shoes are recommend-

ed when working outdoors.

– Tie long hair back in a hair net.

8 Do not use the cable for purposes for which it is not

intended

– Do not use the cable to pull the plug out of the

outlet. Protect the cable from heat, oil and sharp edges.

9 Take care of your tools

– Keep your compressor clean in order to work well

and safely.

– Follow the maintenance instructions. – Check the connection cable of the electric tool

regularly and have it replaced by a recognised specialist when damaged.

– Check extension cables regularly and replace them

when damaged.

10 Pull the plug out of the outlet

– During non-use of the electric tool or prior to main-

tenance and when replacing tools such as saw blades, bits, milling heads.

11 Avoid inadvertent starting

– Make sure that the switch is switched off when

plugging the plug into an outlet.

12 Use extension cables for outdoors

– Only use approved and appropriately identied

extension cables for use outdoors.

– Only use cable reels in the unrolled state.

13 Remain attentive

– Pay attention to what you are doing. Remain sen-

sible when working. Do not use the electric tool when you are distracted.

14 Check the electric tool for potential damage

– Protective devices and other parts must be care-

fully inspected to ensure that they are fault-free and function as intended prior to continued use of the electric tool.

– Check whether the moving parts function faultless-

ly and do not jam or whether parts are damaged. All parts must be correctly mounted and all conditions must be fullled to ensure fault-free operation of the electric tool.

– Damaged protective devices and parts must be

properly repaired or replaced by a recognised workshop, insofar as nothing different is specied in the operating manual.

– Damaged switches must be replaced at a customer

service workshop.

– Do not use any faulty or damaged connection ca-

bles.

– Do not use any electric tool on which the switch

cannot be switched on and off.

15 Have your electric tool repaired by a qualied elec-

trician

– This electric tool conforms to the applicable safety

regulations. Repairs may only be performed by an electrician using original spare parts. Otherwise accidents can occur.

16 Important!

– For your own safety you must only use the acces-

sories and additional units listed in the operating instructions or recommended or specied by the manufacturer. The use of mounted tools or ac-

cessories other than those recommended in the

operating instructions or catalog may place your personal safety at risk.

17 Noise

– Wear ear muffs when you use the compressor.

18 Replacing the power cable

– To prevent hazards, leave the replacement of dam-

aged power cables strictly to the manufacturer or a qualied electrician. There is a risk of electric shock!

19 Inating tires

– ATTENTION! The manometer has not been of-

cially calibrated! Directly after inating tires, check the pressure with a suitable pressure gauge, for example at your lling station.

20 Roadworthy compressors for building site operations

– Make sure that all lines and ttings are suitable

for the maximum permissible operating pressure of the compressor.

21 Place of installation

– Set up the compressor on an even surface.

14 GB

22 Attention!

– This device can be used by children from 8 years

of age as well as by persons with reduced physical, sensory or mental capabilities or with a lack of experience or knowledge, if they are supervised or if they have been trained in the safe use of the device and understand the resultant hazards.

– Children may not play with the device. – Cleaning and maintenance may not be carried out

by children.

23 Supply hoses at pressures above 7 bar should be

equipped with a safety cable (e.g. a wire rope).

24 Avoid over-stressing the piping system by using ex-

ible hose connections to prevent kinking.

Warning! This electric tool generates an electromag- netic eld during operation. This eld can impair active or passive medical implants under certain conditions. In order to prevent the risk of serious or deadly injuries, we recommend that persons with medical implants consult with their physician and the manufacturer of the medical implant prior to operating the electric tool.

ADDITIONAL SAFETY INSTRUCTIONS

Safety instructions for working with compressed air and blasting guns

• The compressor pump and lines can become very hot during operation. Touching these parts will burn you.

• The air which is sucked in by the compressor must be kept free of impurities that could cause res or explosions in the compressor pump.

• When releasing the hose coupling, hold the hose coupling piece with your hand. This way, you can protect yourself against injury from the rebounding hose.

• Wear safety goggles when working with the blow-out pistol. Foreign bodies or blown off parts can easily cause injuries.

• Do not blow at people with the blow-out pistol and do not clean clothes while being worn. Risk of injury!

• Never set up or operate the equipment in the vicinity of a re place, open lights or sparking machines.

• Do not store or eat food and drink in the work area. Paint vapors are harmful to your health.

• The work area must exceed 30 m3 and sufcient ventilation must be ensured during spraying and drying. Do not spray against the wind. Always adhere to the regulations of the local police authority when spraying combustible or hazardous materials.

• Do not process media such as white spirit, butyl alcohol and methylene chloride with the PVC pressure hose.These media will destroy the pressure hose.

Technical data

Mains connection 220 - 240 V~ 50 Hz Motor rating W max. 1100 Operating mode S3 15% Compressor speed min

-1

3750 min

-1

Operating pressure approx. 8 bar Theoretical intake

capacity (l/min) Sound power level L Uncertainty K

approx. 180

97 dB(A)

1.93 dB

Protection type IP20 Protection class I Weight of the unit in kg 5

The noise emission values were measured in accordance with EN ISO 3744.

Wear hearing protection.

The effects of noise can cause a loss of hearing.

Residual risks

Safety information for paint spraying

• Do not process any paints or solvents with a ash point below 55° C. There is a risk of explosion!

• Do not heat up paints or solvents. There is a risk of explosion!

• If hazardous liquids are processed, wear protective lter units (face guards). Also, adhere to the safety information provided by the manufacturers of such liquids.

• The details and designations of the Ordinance on

Hazardous Substances, which are displayed on the outer packaging of the processed material, must be observed.

• Additional protective measures are to be undertaken if necessary, particularly the wearing of suitable clothing and masks.

• Do not smoke during the spraying process and/or in the work area. There is a risk of explosion! Paint vapors are easily combustible.

Comply with the stipulated maintenance and safety instructions in the operating instructions. Remain attentive at all times when working and keep third parties at a safe distance from your work area.

Even when the device is being used properly, there will always be certain residual hazards that cannot be completely ruled out. The following potential hazards can arise due to the type and design of the device:

• Unintentional starting up of the product.

• Damage to hearing if the stipulated hearing protec-

tion is not worn.

• Dirt particles, dust etc. can get into the eyes or face despite wearing safety goggles.

• Inhaling swirled up particles.

15GB

Before starting the equipment

Before you connect the equipment to the mains supply make sure that the data on the rating plate are identical to the mains data.

• Check the equipment for damage which may have occurred in transit. Report any damage immediately to the transport company which was used to deliver the compressor.

• Install the compressor near the point of consumption.

• Avoid long air lines and supply lines (extension ca-

bles).

• Make sure that the intake air is dry and dustfree.

• Do not install the compressor in a damp or wet room.

• The compressor may only be used in suitable rooms

(with good ventilation and an ambient temperature from +5 °C to 40 °C). There must be no dust, acids, vapors, explosive gases or inammable gases in the room.

• The compressor is designed to be used in dry rooms. It is prohibited to use the compressor in areas where work is conducted with sprayed water.

Attachment and operation

n Important!

You must fully assemble the appliance before using

it for the rst time!

Mains connection

• The compressor can be connected to any 220 - 240240 V~ 50 Hz shock-proof socket which is protected by a 16 A fuse.

• Before you use the machine, make sure that the mains voltage is the same as the operating voltage (see the rating plate).

• Long supply cables, extensions, cable reels etc. cause a drop in voltage and can impede motor start-up.

• At low temperatures below +5°C, sluggishness may make starting difcult or impossible.

inatable dinghies, air mattresses, balls etc. Pressure can be released by actuating the vent valve (7). m Attention! The manometer has not been ofcially calibrated! After inating, please check the air pressure with a calibrated device.

Using an air blow gun

You can also use the tyre ination device (G) as an air blow gun to clean out cavities and to clean soiled surfaces and work equipment.

To do so, please rst remove the hose with the valve adapter (8). Now screw the blow-out adapter (D) to the tyre ination device (G).

Using the adapter set

The adapter set enables you to use the following additional capabilities of the tyre ination device:

• Pumping up balls with the help of the ball needle (F).

• The valve adapter (E) enables bicycle tyres to be in-

ated.

• Filling pools, air mattresses or boats with the help of the additional adapter (K).

• Filling items with threaded valves (e.g. Boats) with the screw-in valve adapter (J).

• Deating large volume items. The deating adapter (C) can be used for this.

• The two conical universal adapters (A/B) can likewise be used for inating air mattresses.

Electrical connection

The electrical motor installed is connected and ready for operation. The connection complies with the applicable VDE and DIN provisions. The customer‘s mains connection as well as the extension cable used must also comply with these regulations.

ON/OFF switch (g. 1)

• To switch on the compressor, press the button (2) on position I.

• To switch off the compressor, press the button (2) on position 0.

Establishing connections (g. 2-4)

m Attention! Switch the device off for this. When doing so, hold the coupling rmly in order to avoid injuries due to the hose springing back.

• First connect the air hose (5) with the quick coupling of your compressor.

• Connect the tting of your compressed air tool to the compressed air hose (5) of the compressor.

• To disconnect this coupling again, pull the quick-coupling (4) back at the compressed air hose (5).

Using the tyre ination device (g. 6, 7, 8)

The compressed air tyre ination device (G) is used to inate car tyres. With the corresponding accessories it can also be used to inate and regulate bicycle tyres,

16 GB

Damaged electrical connection cable

The insulation on electrical connection cables is often

damaged. This may have the following causes:

• Passage points, where connection cables are passed through windows or doors.

• Kinks where the connection cable has been improperly fastened or routed.

• Places where the connection cables have been cut due to being driven over.

• Insulation damage due to being ripped out of the wall outlet.

• Cracks due to the insulation ageing.

Such damaged electrical connection cables must not be

used and are life-threatening due to the insulation damage. Check the electrical connection cables for damage regularly. Make sure that the connection cable does not hang on the power network during the inspection. Electrical connection cables must comply with the applicable VDE and DIN provisions. Only use connection cables with the marking „H05VV-F“.

The printing of the type designation on the connection cable is mandatory.

AC motor

The mains voltage must be 220 - 240 V~ Extension cables up to 25 m long must have a crosssection of 1.5 mm2. Connections and repairs of electrical equipment may only be carried out by an electrician. Please provide the following information in the event of any enquiries:

• Type of current for the motor

• Machine data - type plate

Cleaning, maintenance, and storage

n Important!

Pull out the power plug before doing any cleaning and maintenance work on the equipment. Risk of injury from electric shock!

n Important!

Wait until the equipment has cooled down completely! Risk of burns!

n Important!

Always depressurize the equipment before carrying out any cleaning and maintenance work! Risk of injury!

Cleaning

• Keep the equipment free of dirt and dust as far as possible. Wipe the equipment with a clean cloth or blow it down with compressed air at low pressure.

• We recommend that you clean the equipment immediately after you use it.

• Clean the equipment regularly with a damp cloth and some soft soap. Do not use cleaningagents or solvents; these may be aggressive to the plastic parts in the equipment. Ensure that no water can get into the interior of the equipment.

• You must disconnect the hose and any spraying tools from the compressor before cleaning. Do not clean the compressor with water, solvents or the like.

Service information

Please note that the following parts of this product are subject to normal or natural wear and that the following parts are therefore also required for use as consumables. Wear parts*: belt, coupling * Not necessarily included in the scope of delivery!

m Important! Store the compressor only in a dry location which is not accessible to unauthorized persons. Always store upright, never tilted!

Storage power cord, hose and accessories (Fig. 2)

• The power cord can be stored sideways of the compressor.

• The air hose can be stored in the tool compartment.

Transport

• The unit can be transported with the handle (1) (g.

5).

Disposal and recycling

The equipment is supplied in packaging to prevent it from being damaged in transit. The raw materials in this packaging can be reused or recycled. The equipment and its accessories are made of various types of material, such as metal and plastic. Defective components must be disposed of as special waste. Ask your dealer or your local council.

Old devices must not be disposed of with

household waste!

This symbol indicates that this product must not be disposed of together with domestic waste in compliance with the Directive (2012/19/EU) pertaining to waste electrical and electronic equipment (WEEE). This product must be disposed of at a designated collection point. This can occur, for example, by handing it in at an authorised collecting point for the recycling of waste electrical and electronic equipment. Improper handling of waste equipment may have negative consequences for the environment and human health due to potentially hazardous substances that are often contained in electrical and electronic equipment. By properly disposing of this product, you are also contributing to the effective use of natural resources. You can obtain information on collection points for waste equipment from your municipal administration, public waste disposal authority, an authorised body for the disposal of waste electrical and electronic equipment or your waste disposal company.

Storage

m Important! Pull out the mains plug and ventilate the equipment and all connected pneumatic tools. Switch off the compressor and make sure that it is secured in such a way that it cannot be started up again by any unauthorized person.

17GB

Troubleshooting

Fault Possible cause Remedy

The compressor does not start.

• No supply voltage.

• Insuf cient supply voltage.

• No supply voltage.

• Insuf cient supply voltage.

The compressor starts but there is no pressure.

The compressor starts, pressure is shown on the pressure gauge, but the tools do not start.

• Outside temperature is too low.

• Motor is overheated.

• The non-return valve leaks.

• The seals are damaged.

• The hose connections have a leak.

• A quick-lock coupling has a leak.

• Outside temperature is too low.

• Motor is overheated.

• The non-return valve leaks.

• The seals are damaged.

• The hose connections have a leak.

• A quick-lock coupling has a leak.

18 GB

Légende des symboles apposés sur l‘appareil

Avant la mise en service, lisez le mode d’emploi et les consignes de sécurité et respectez-les!

Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe.

Portez des lunettes de protection!

Attention aux pièces brûlantes !

Attention à la tension électrique !

Attention! L’appareil est équipé d’un système automatique de mise en route. Veillez à maintenir les

tierces personnes à distance de l’appareil !

Ne pas ouvrir la vanne avant que le tuyau soit branché!

19FR

Introduction

Description de l’appareil

FABRICANT: scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen

CHERS CLIENTS,

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

REMARQUE:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n’est pas tenu responsable pour tous les dommages à cet appareil ou pour tous les dommages resultant de l’exploitation de cet appareil, dans les cas suivants :

• Mauvaise manipulation,

• Non-respect des instructions d‘utilisation,

• Travaux de réparation effectués par des tiers, par des

spécialistes non autorisés,

• Remplacement et installation de pièces de rechange qui ne sont pas d‘origine.

• Utilisation non conforme,

• Lors d’une défaillance du système électrique en

cas de non-conformité avec les réglementations électriques et les normes VDE 0100, DIN 57113 / VDE0113 .

Nous vous recommandons:

De lire intégralement le manuel d’utilisation, avant d’effectuer le montage et la mise en service. Le présent manuel d‘utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d‘en utiliser pleinement le potentiel dans le cadre d’une utilisation conforme. Les instructions importantes qu’il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les periods d’indisponibilité ; comment enn augmenter la abilité et la durée de vie de la machine. En plus des consignes de sécurité continues dans ce manuel d‘utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l‘utilisation de la machine dans votre pays. Conservez le manuel d‘utilisation dans une pochette plastique pour le protéger de la saleté et de l‘humidité, sur la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d‘utilisation puis le suivre attentivement. Seules les personnes formées à l‘utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L‘âge minimum requis doit être respecté. En plus des recommandations concernant la sécurité contenues dans cette notice et de la réglementation spécique en vigueur pour l’utilisation d’appareils similaires dans votre pays de résidence, il convient de respecter les règles techniques reconnues.

1. Poignée de transport

2. Interrupteur en / hors circuit

3. Carter du Compresseur

4. Raccord rapide

5. Tuyau d’air comprimé

6. cordon d´alimentation

A Adaptateur universel pour valves de diamètre 6 mm

environ

B Adaptateur universel pour valves de diamètre 9 mm

environ C Adaptateur pour H, J, K D Adaptateur pour soufage E Adaptateur pour valves, par exemple valves de bi-

cyclettes F Aiguille pour ballons G Poignée de gonage avec manomètre H Adaptateur de dégonage J Adaptateur pour valves à pas de vis K Adaptateur universel

Décompressez

• Ouvrez l’emballage et sortez-en délicatement l’appareil.

• Retirez le matériau d’emballage, ainsi que les protec-

tions d’emballage et de transport (s’il y a lieu).

• Vériez que les fournitures sont complètes.

• Vériez que l’appareil et les accessoires n’ont pas été

endommagés lors du transport.

• Conservez si possible l’emballage jusqu’à la n de la

période de garantie.

m ATTENTI ON! L’appareil et les matériaux d’emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas

jouer avec les sacs en plastique, lms d’emballage

et pièces de petite taille ! Il existe un risque d’ingestion et d’asphyxie !

Utilisation conforme à l’affectation

Le compresseur sert à produire de l’air comprimé pour les outils fonctionnant à l’air comprimé qui peuvent être exploités avec un débit d’air d’env. 180 l/min. (p.ex. pompes à pneus, pistolets à air et pistolets de vernissage). En raison du débit d’air limité, il n’est pas possible d’exploiter des outils dont la consommation en air est très élévée (p.ex. Ponceuse oscillante, meuleuse et tournevis à frapper).

Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

20 FR

Remarque : conformément aux dispositions, nos appareils n‘ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l‘appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d‘activités comparables.

Consignes de sécurité

n Attention ! Lors de l’usage de ce compresseur, il

faut respecter les mesures de sécurité fondamentales suivantes à des  ns de protection contre les électrocutions, les blessures et les incendies. Lisez et suivez ces indications avant d’utilisez l’appareil.

Travail en toute sécurité

1 Maintenir l‘ordre dans la zone de travail

– Le désordre régnant dans la zone de travail peut

entraîner des accidents.

2 Prendre en compte les facteurs environnementaux

– Ne pas exposer les outils électriques à la pluie. – Ne pas utiliser les outils électriques dans un en-

vironnement humide ou mouillé. Danger d’électrocution !

– Veiller à ce que la zone de travail soit bien éclairée. – Ne pas utiliser les outils électriques dans les lieux

soumis à des risques d‘incendie ou d‘explosion.

3 Assurer une protection contre les chocs électriques

– Éviter tout contact du corps avec les pièces mises

à la terre (par exemple, tuyaux, radiateurs, fours électriques, appareils de réfrigération).

4 Tenez les enfants à l‘écart !

– Ne laissez pas d’autres personnes toucher l’outil

ou le câble, éloignez-les de votre poste de travail.

5 Conserver les outils électriques non utilisés en sé-

curité

– Les outils électriques non utilisés doivent être

conservés dans un lieu sec, en hauteur ou fermé, hors de portée des enfants.

6 Ne pas forcer l‘outil électrique

– Il fonctionne en effet de manière plus satisfaisante

et plus sûre dans sa plage de performances.

7 Porter des vêtements adaptés

– Ne pas porter de vêtements amples ou de bijoux

qui risqueraient d‘être entraînés par les pièces mobiles.

– Lors de travaux en plein air, il est recommandé de

porter des gants en caoutchouc et des chaussures antidérapantes.

– Recouvrir les cheveux longs d‘un let.

8 Ne pas utiliser le câble/cordon dans de mauvaises

conditions

– Ne pas tirer sur le câble pour débrancher le

connecteur de la prise. Protéger le câble de la chaleur, de l‘huile et des bords coupants.

9 Prendre soin de ses outils

– Maintenez votre compresseur propre pour pouvoir

bien travailler en sécurité.

– Suivez les consignes de maintenance

– Contrôler régulièrement la conduite de raccorde-

ment de l‘outil électrique et le faire remplacer par un spécialiste agréé en cas de dommage.

– Contrôler régulièrement les rallonges et les rem-

placer en cas de dommage.

10 Tirer directement sur le connecteur pour le débran-

cher de la prise

– En cas de non-utilisation de l‘outil électrique,

avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.

11 Éviter une mise en marche involontaire

– S‘assurer lors du branchement de la che dans la

prise que l‘interrupteur est éteint.

12 Utiliser la rallonge pour l‘extérieur

– En extérieur, utiliser uniquement des rallonges

autorisées et indiquées comme étant conformes à cet emploi.

– N‘utiliser les tambours de câbles que lorsqu‘ils

sont déroulés.

13 Être attentif

– Faire attention à ce que l‘on fait. Procéder de ma-

nière raisonnable. Ne pas utiliser l‘outil électrique lorsque l‘on et pas concentré.

14 Vérier si l‘outil électrique présente des dommages

– Avant de poursuivre l‘utilisation de l‘outil élec-

trique, il convient de vérier soigneusement que les dispositifs de protection et les autres pièces fonctionnent parfaitement et conformément aux dispositions.

– Vérier que les pièces mobiles fonctionnent par-

faitement, ne sont pas coincées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l‘outil électrique.

– Sauf indication contraire dans la notice d‘utilisa-

tion, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés conformément aux dispositions par un atelier spécialisé et agréé.

– Les interrupteurs défectueux (ex : ne permettant

pas de passer de l’état de marche à l’état d’arrêt) doivent être remplacées par un atelier du service après-vente.

– Ne pas utiliser de conduites de raccordement dé-

faillantes ou endommagées.

– Ne pas utiliser d‘outils électriques pour lesquels

les ches ne se branchent et ne se débranchent pas.

15 Faire réparer l‘outil électrique par un électricien

spécialisé

– Cet outil électrique est conforme aux dispositions

de sécurité en vigueur. Les réparations ne doivent être menée à bien que par un électricien spécialisé qui utilisera des pièces de rechange d‘origine. Sinon, l‘utilisateur risque l‘accident.

21FR

16 Attention !

– Pour votre propre sécurité, utilisez uni quement

des accessoires et appareils auxiliaires indiqués dans le mode d’emploi ou recommandés ou indiqués par le producteur. L’usage de tout autre outil ou accessoire que ceux recommandés dans le mode d’emploi ou dans le catalogue peut signier pour vous un risqué de blessure corporelle.

17 Bruit

– Portez une protection de l’ouïe lors de l’utilisation

du compresseur.

18 Remplacement de la conduite de raccordement

– Lorsque la ligne de raccordement est endomma-

gée, le producteur ou un(e) spécialiste en électricité doit la remplacer an d’éviter tout danger. Danger par électrocution !

19 Gonage de pneus

– Attention ! Ce manomètre n’est pas étalonné!

Contrôlez la pression de gonage directement après le remplissage en utilisant un manomètre adéquat, p. ex. dans une station service.

20 Compresseurs pouvant aller sur route en conditions

de chantier

– Veiller à ce que tous les tuyaux et toutes les robi-

netteries conviennent à la pression de service la plus élevée admise pour le compresseur.

21 Lieu d’implantation

– Mettez uniquement le compresseur sur une sur-

face plane.

22 Attention !

– Cet appareil peut être utilisé par des enfants de

8 ans et plus ainsi que par des personnes avec des capacités physiques, psychiques ou sensorielles limitées ou manquant d‘expérience ou de connaissance s‘ils sont surveillés ou s‘ils ont été instruits de l‘utilisation de l‘appareil de manière sûre et comprennent les risques découlant de son utilisation.

– Les enfants ne doivent pas jouer avec cet appareil. – Le nettoyage et la maintenance domestique de

l’appareil ne doivent pas être effectués par un enfant sans surveillance.

23 Lors de l’utilisation des tuyaux d’air comprimé à des

pressions supérieures à 7 bar, il est recommandé de les assurer à l’aide d’un lien de sécurité (un l de fer par exemple).

24 Evitez d’exercer des contraintes trop importantes au

système d’alimentation en air, si vous utilisez des raccords souples, évitez qu’ils soient pliés.

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d‘implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d‘utiliser l‘outil électrique.

CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES

Consignes de sécurité relatives au travail avec de l’air comprimé et des pistolets à air

• La pompe du compresseur et les câbles atteignent

des températures élevées en fonctionnement. Tout contact provoque des brûlures.

• L’air aspiré par le compresseur doit être maintenu

exempt d’impuretés, elles pourraient entraîner des explosions ou des incendies dans la pompe du compresseur.

• Maintenez la pièce de connexion du exible de la

main pendant que vous détachez le raccord. Vous éviterez de la sorte des blessures par le tuyau qui rebondit.

• Portez des lunettes de protection lorsque vous tra-

vaillez avec le pistolet à air. Descorps étrangers et des pièces emportées par le soufe peuvent provoquer facilement des blessures.

• Ne dirigez pas le jet sur des personnes et ne nettoyez

pas des vêtements au corps avec le pistolet à air. Risque de blessure !

Consignes de sécurité lors de la peinture au pistolet

• N’utilisez pas de vernis ni de détergeant ayant un

point d’inammation inférieur à 55° C. Danger d’explosion !

• Ne chauffez pas la laque et le détergeant. Danger

d’explosion !

• Lorsque vous utilisez des liquides nuisibles pour la

santé, il est nécessaire de porter des appareils ltrants (masques) à des ns de protection. Respectez également les indications des producteurs de telles substances en ce qui concerne les mesures de sécurité.

• Respecter les indications sur les emballages des ma-

tériaux traités et les marquages de l’ordonnance relative aux substances dangereuses. Le cas échéant, prendre des measures de protection supplémentaires, porter particulièrement des vêtements adéquats et masques.

• Il ne faut pas fumer pendant la pulverization tout

comme dans l’espace de travail. Danger d’explosion ! Les vapeurs de peinture sont aussi facilement inammables.

• Aucun foyer, ni amme nue, ni aucune machine pro-

duisant des étincelles ne doivent être présentes ni utilisées.

• Ne consommez pas et ne conservez pas

• d’aliments et de boissons dans l’espace de travail.

Les vapeurs de couleurs sont nocives à la santé.

• L’espace de travail doit avoir plus de 30 m3 et il faut

garantir un renouvellement d’air sufsant lors de la pulvérisation et du séchage. Ne pulvérisez pas contre le vent. Respectez toujours les règlements de la police locale lorsque vous pulvérisez des produits combustibles ou dangereux.

• N’utilisez pas de uides comme de l’essence miné-

rale, du butylalcool et du chlorure de méthylène en association avec le tuyau de refoulement en C.P.V. Ces uides détruisent le tuyau de refoulement.

22 FR

Caractéristiques techniques

Branchement secteur 220 - 240 V~ 50 Hz Puissance moteur W max. 1100 Mode de service S3 15% Vitesse de rotation du

compresseur tr/min. Pression de service env. 8 bar Puissance d’aspiration l/min. env. 180 Niveau acoustique L Imprécision K Type de protection IP20 Catégorie de protection I Poids de l’appareil en kg 5

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d’audition.

3750 min

-1

97 dB(A)

1,93 dB

Risques résiduels

Respectez les conseils d’entretien et de sécurité indiqués dans la notice d’utilisation. Soyez toujours attentif pendant le travail et veillez à ce que les tiers se trouvent à une distance de sécurité sufsante de votre poste de travail.

En cas d‘utilisation non conforme, un risque résiduel persiste, qui ne peut pas être exclu. Les risques potentiels suivants existent étant donné le type et la construction de l‘appareil:

• Démarrage inopiné de l’appareil.

• Atteinte aux facultés d’audition si les protections au-

ditives prescrites ne sont pas utilisées.

• Des débris, de la poussière etc. peuvent atteindre le visage et les yeux malgré le port de lunettes de protection.

• Inhalation de particules projetés dans l’air ambiant.

Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

• Contrôler si l’appareil n’est pas endommagé. Signalez immédiatement tout dommage au transporteur par lequel le compresseur a été livré.

• Le compresseur doit être mis en place à proximité du consommateur.

• Il faut éviter les conduites d’air longues et les conduites d’alimentation longues (câbles de rallonge).

• Veillez à ce que l’air aspiré soit sec et sans poussière.

• N’installez pas le compresseur dans un endroit hu-

mide ni mouillé.

• Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, temperature ambiante +5° jusqu’à 40° C). La pièce doit être exempte de poussières, d’acides, de vapeurs, de gaz explosives ou inammables.

• Le compresseur doit être employé dans des endroits secs. Il ne peut pas être utilisé dans des zones où l’on travaille avec des éclaboussures d’eau.

Structure et commande

n Attention !

Avant la mise en service, montez absolument l’appareil complètement !

Raccord réseau

• Celui-ci peut être raccordé à chaque prise de courant de sécurité 220 - 240 V~ 50 Hz protégée par fusible 16 A.

• Veillez, avant la mise en service, à ce que la tension du secteur et la tension de service soient les mêmes, en vous reportant à la plaque signalétique de la machine.

• Les longs câbles d’alimentation tout comme les rallonges, tambours de câble etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur.

• Lorsque la température descend en dessous de +5° C, le moteur marche durement et peut ne pas démarrer.

Interrupteur marche/arrêt (gure 1)

• Faire basculer le bouton (2) en position I pour la mettre le compresseur en route.

• Pour arrêter le compresseur, faire basculer le bouton (2) en position 0.

Marche / Arrêt du compresseur (Fig.1)

• Pour mettre le compresseur en marche, faites basculer l’interrupteur Marche/Arrêt (2) en position I.

• Pour arrêter le compresseur, faites basculer l’interrupteur Marche/Arrêt (2) en position 0.

Branchement des accessoires (Fig. 2-4)

m Attention ! Avant de brancher les accessoires, arrêtez le compresseur. Maintenez fermement le connecteur pour éviter de vous blesser au cas où le tuyau serait refoulé par la pression.

• Raccorder le tuyau d’air comprimé (5) au coupleur rapide (4) du compresseur

• Insérez l’embout de l’accessoire dans le connecteur du tuyau (5).

• Si vous désirez extraire l’accessoire, tirez sur le raccord rapide (4) du tuyau (5)vers l’arrière.

Utilisation de la poignée de gonage de pneus

(Fig. 6, 7, 8)

La poignée de gonage de pneus (G) permet de goner les pneus de voiture et les pneus de vélo , les bateaux pneumatiques, les matelas pneumatiques, les ballons etc.,en utilisant l’accessoire correspondant.

23FR

L’air sous pression est libéré en sur la gâchette (7). m Attention! Le manomètre n‘est pas étalonné ! Vériez ensuite la pression de gonage des pneus avec un appareil étalonné.

Utilisation de la soufette

Vous pouvez aussi utiliser le pistolet de gonage (G) pour nettoyer les corps creux et les surfaces et outils sales en les soufant. Pour ce faire, enlevez le tuyau équipé de son connecteur (8). Vissez l’adaptateur de soufette (D) à la poignée de gonage (G).

Raccord électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Ligne de raccordement électrique défectueuse

Des détériorations de l‘isolation sont souvent présentes sur les lignes de raccordement électriques. Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou interstices de portes.

• Des pliures dues à une xation ou à un cheminement incorrects des lignes de raccordement.

• Des points d‘intersection si les lignes de raccordement se croisent.

• Des détériorations de l‘isolation dues à un arrachement hors de la prise murale.

• Des ssures dues au vieillissement de l‘isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses. Vérier régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Lors du contrôle, veillez à ce que la conduite de raccordement ne soit pas connectée au réseau. Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N‘utilisez que des lignes de raccordement dotées du signe H05V V - F.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur

• Données gurant sur la plaque signalétique de la ma- chine

• Données gurant sur la plaque signalétique du mo- teur

Nettoyage, maintenance et stockage

n Attention !

Retirez la prise du réseau pour chaque travail de réglage et de maintenance ! Risque de blessure par coup de courant !

n Attention !

Attendez jusqu’à ce que l’appareil ait complètement refroidi ! Risque de brûlure.!

n Attention !

Avant tous travaux de nettoyage et de maintenance, mettez l’appareil hors pression ! Risque de blessure !

Nettoyage

• Maintenez l’appareil aussi propre et sans poussière que possible. Frottez l’appareil avec un chiffon propre ou soufez dessus avec de l’air comprimé à basse pression.

• Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

• Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon noir. N’utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil.

• Détachez le tuyau et les outils de pulverization du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lave à l’eau, avec des solvants ou autres produits du même genre.

Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables. Pièces d‘usure*: Courroie, le couplage *Pas obligatoirement compris dans la livraison !

Stockage

L‘indication de la désignation du type sur la ligne de raccordement est obligatoire.

Moteur à courant alternatif

La tension du réseau doit être de 220 - 240 V~. Les rallonges d‘une longueur max. de 25 m doivent présenter une section de 1,5 mm2. Les raccordements et réparations de l‘équipement électrique doivent être réalisés par un électricien.

24 FR

m Attention!

Tirez la  che de contact, ventilez l’appareil et tous

les outils à air comprimé raccordés. Rangez le compresseur de manière qu’aucune personne non autorisée ne puisse le mettre en service.

m Attention! Maintenez le compresseur uniquement au sec et inaccessible aux personnes non autorisées. Ne le renversez pas, conservez- le uniquement debout !

Rangement du câble d’alimentation, du tuyau et des accessoires ( Fig.2)

• Le câble d’alimentation (6) peut être rangé dans le compartiment latéral du compresseur comme indiqué en gure 3.

• Le tuyau d’air comprimé peut être rangé dans le compartiment de rangement des outils

Transport

• Utilisez la poignée (1) pour transporter l’appareil (Fig.5)

Mise au rebut et recyclage

L’appareil se trouve dans un emballage permettant d’éviter les dommages dus au transpor t. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L’appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d’élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l’administration de votre commune !

Ne pas jeter les vieux appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d’équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par ex. être retourné à l’achat d’un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d’appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l’environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efcace des ressources naturelles. Pour plus d’informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d’élimination des déchets, un organisme agréé pour éliminer les déchets d’équipements électriques et électroniques ou le service d’enlèvement des déchets.

Dépannage

Panne Cause possible Remède

Le compresseur ne marche pas.

Le compresseur onctionne, cependant aucune pression n’est présente.

Le compresseur onctionne, la pression est af chée sur le manomètre, mais les outils ne fonctionnent pas.

• Tension secteur pas présente.

• Tension secteur trop basse.

• Température extérieure trop faible.

• Moteur surchauffé.

• Soupape anti-retour non étanche

• Joints cassés.

• Raccords de exibles perméables.

• Raccord rapide non étanche.

• Contrôler le câble, la  che de contact, le fusible

et la prise de courant.

• Evitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suf samment de diamètre de brin.

• Ne pas s‘en servir à une température inférieure à +5°C.

• Laisser refroidir le moteur, le cas échéant, éliminer l‘origine de la surchauffe.

• Remplacer la soupape anti-retour.

• Contrôler les joints, faire remplacer les joints

cassés dans un atelier.

• Contrôler le tuyau d‘air comprimé et les outils, le cas échéant, le remplacer.

• Contrôler le raccord rapide, le cas échéant, le remplacer

25FR

Vysvětlení symbolů na přístroji

Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!

Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu.

Noste ochranné brýle!

Výstraha pred horúcimi dielmi

Výstraha pred elektrickým napätím

Pozor! Jednotka je vybavená automatickou reguláciou štartu. Zoberme si zasiahnutú oblasť - Zákaz

vstupu!

Neotevírejte ventil dříve, než připojíte vzduchovou hadici

26 CZ

Úvod

Popis zařízení

VÝROBCE:

scheppach Fabrikation von Holzbearbeitungsmaschine GmbH Günzburger Straße 69 D-89335 Ichenhausen

VÁŽENÝ ZÁKAZNÍKU,

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

POZNÁMKA,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.

• Nedodržení pokynů pro obsluhu.

• Opravy prováděné třetí stranou, opravy neprováděné

v autorizovaném servisu.

• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.

• Jiné než specikované použití.

• Porucha elektrického systému, která byla způsobena

nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi. Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

1. Přepravní madlo

2. Spínač Zap/Vyp

3. Kryt skříně

4. Rychlospojka

5. uTlaková hadice

6. Napájecí kabel

A Univerzální adaptér, pro ventily o průměru cca 6 mm B Univerzální adaptér, pro ventily o průměru cca 9 mm

C Adaptér pro H, J, K D Adaptér pro ofukovací pistoli E Adaptér pro ventil, např. pro ventily jízdních kol F Jehla k nafukování míčů G Měřič tlaku vzduchu v pneumatikách H Adaptér pro odvzdušnění J Adaptér pro šroubovací ventily K Univerzální adaptér

Rozsah dodávky

• Otevřete balení a opatrně vyjměte přístroj.

• Odstraňte materiál obalu a obalové a přepravní po-

jistky (pokud je jimi výrobek opatřen).

• Zkontrolujte, zda je obsah dodávky úplný.

• Zkontrolujte přístroj a díly příslušenství, zda se při

přepravě nepoškodily.

• Uchovejte obal dle možností až do uplynutí záruční doby.

m POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro nástroje provozované se stlačeným vzduchem, které mohou být provozovány s množstvím vzduchu až cca 180 l/min. (např. hustilka pneumatik, vyfukovací pistole a lakovací pistole). Na základě omezeného dopravovaného množství vzduchu není možné provozovat nástroje, které vykazují velmi vysokou spotřebu vzduchu (např. vibrační brusky, tyčové brusky a rázové utahováky).

Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

27CZ

Bezpečnostní pokyny

m Pozor! Při použití tohoto kompresoru je třeba na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru dbát následujících bezpečnostních opatření. Přečtěte si a dbejte těchto pokynů, ještě než začnete přístroj používat.

Bezpečná práce

1 Udržujte Vaše pracoviště v pořádku

– Nepořádek na pracovišti představuje nebezpečí

úrazu.

2 Zohledněte vlivy prostředí

– Nevystavujte elektrické nářadí dešti. Nepouží-

vejte elektrické nářadí ve vlhkém nebo mokrém prostředí.

– Postarejte se o dobré osvětlení. Nebezpečí úderu

elektrickým proudem!

– Nepoužívejte elektrické nářadí v blízkosti hořla-

vých kapalin nebo plynů.

– Elektrický nástroj nepoužívejte, hrozí-li nebezpečí

požáru nebo výbuchu.

3 Chraňte se před úderem elektrickým proudem

– Vyhýbejte se tělesnému kontaktu s uzemněnými

částmi např. rourami, topnými tělesy, sporáky, led ničkami.

4 Nepouštějte do blízkosti děti!

– Nenechte jiné osoby dotýkat se nářadí nebo kabe-

lu, nepouštějte je na své pracoviště..

5 Nářadí uschovávejte bezpečně

– Nepoužívané nářadí musí být uloženo na suchém,

uzamčeném místě a mimo dosah dětí.

6 Nářadí nepřetěžujte

– Na těžké práce nepoužívejte moc slabé nářadí

nebo přídavné nářadí.

7 Noste vhodné pracovní oblečení

– Nenoste široké oblečení nebo šperky. Mohly by

být zachyceny pohyblivými částmi.

– Při práci ve volném prostranství jsou vhodné gu-

mové rukavice a pevná neklouzavá obuv

– V případě dlouhých vlasů noste vlasovou síťku.

8 Nepoužívejte kabel na účely, pro které není určen

– Nenoste nářadí za kabel a nepoužívejte ho na

vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

9 Nářadí pečlivě ošetřujte

– Udržujte Váš kompresor čistý, abyste mohli dobře

a bezpečně pracovat.

– Dodržujte předpisy pro údržbu. – Pravidelně kontrolujte zástrčku a kabel a v pří-

padě poškození je nechte obnovit autorizovaným odborníkem.

– Pravidelně kontrolujte prodlužovací kabely a po-

škozené nahraďte.

10 Vytáhněte vidlici z elektrické zásuvky

– Pokud elektrický nástroj nepoužíváte, před údrž-

bou a při výměně nástrojů, např. pilového listu, vrtáků, fréz.

11 Vyhněte se neúmyslnému spuštění

– Ujistěte se, že je spínač při zasunutí vidlice do

elektrické zásuvky vypnutý.

12 Venku používejte prodlužovací kabel.

– Venku používejte pouze k tomu schválené a od-

povídajícím způsobem označené prodlužovací kabely.

– Naviják prodlužovacích kabelů používejte pouze

s odvinutým kabelem.

13 Buďte soustředění

– Dávejte pozor na to, co se děje. Pracujte s rozu-

mem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.

14 Zkontrolujte nářadí, zda není poškozeno

– Před dalším použitím nářadí musí být pečlivě pře-

kontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí.

– Překontrolujte, zda je v pořádku bezvadná funkce

pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny části musí být správně namontovány, aby byla zajištěna bezpečnost přístroje.

– Poškozená bezpečnostní zařízení a díly musí být

řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak.

– Poškozené vypínače musí být nahrazeny v dílně

zákaznického servisu.

– Nepoužívejte žádné vadné nebo poškozené pří-

vodní kabely.

– Nepoužívejte stroje, u kterých se nedá za- a vy-

pnout vypínač.

15 Svůj elektrický nástroj nechávejte opravovat odbor-

nými elektrikáři.

– Toto elektrické nářadí odpovídá příslušným bez-

pečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provozovatele. Pozor!

16 m Pozor! Z důvodů vlastní bezpečnosti používejte

pouze příslušenství nebo přídavné přístroje, které jsou uvedeny v návodu k obsluze nebo byly výrobcem doporučeny nebo uvedeny. Používání jiných přídavných přístrojů nebo příslušenství, které nejsou doporučeny v návodu k obsluze nebo katalogu, může pro Vás osobně znamenat nebezpečí zranění.

17 Hluk

– Při používání kompresoru nosit ochranu sluchu.

18 Výměna napájecího vedení

– Pokud je poškozeno napájecí vedení, musí být na-

hrazeno výrobcem nebo odborným elektrikářem, aby se zabránilo ohrožením. Nebezpečí úderů elektrickým proudem!

19 Huštění pneumatik

– Kontrolujte tlak v pneumatikách bezprostředně po

naplnění vhodným manometrem, např. Na čerpací stanici.

20 Pojízdné kompresory ve staveništním provozu

– POZOR! Manometr není kalibrován! Dbejte na

to, aby byly všechny hadice a armatury vhodné pro nejvyšší přípustný pracovní tlak kompresoru.

21 Místo instalace

– Postavte kompresor pouze na rovnou plochu.

28 CZ

22 Pozor!

– Děti starší 8 let a osoby s omezenými fyzickými,

smyslovými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi smí používat tento přístroj, jen jsou-li pod dozorem nebo byly poučeny o bezpečném použití přístroje a pochopily rizika z něj vyplývající.

– Děti si s přístrojem nesmí hrát. – Děti nesmí u přístroje provádět čištění a údržbu.

23 Doporučujeme, aby přívodní hadice byly při tlaku

vyš ším než 7 bar vybaveny bezpečnostním kabelem, např. ocelovým lanem.

24 Vyvarujte se silného zatížení vedení; používejte

exibilní hadicové přípojky, abyste zabránili jejich zlomení.

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Doplňující bezpečnostní pokyny

Be zpečnostní pokyny pro práci se stlačeným vzdu chem a vyfukovacími pistolemi

• Čerpadlo kompresoru a vedení dosahují při provozu vysokých teplot. Kontakt s nimi vede k popálení.

• Vzduch nasávaný kompresorem je třeba udržovat bez příměsí, které by mohly vést v čerpadle kompresoru k požáru nebo výbuchu.

• Při uvolňování hadicové spojky držte spojovací díl hadice pevně rukou. Tím zabráníte zraněním způsobeným vymrštěním hadice.

• Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizími tělesy a odfouklými částmi mohou být lehce způsobena zranění.

• Vyfukovací hadicí nefoukat na žádné osoby nebo nečistit oblečení na těle. Nebezpečí zranění!

• Jídlo a nápoje neskladovat nebo nekonzumovat v pracovní místnosti. Výpary barev jsou zdraví škodlivé.

• Pracovní místnost musí být větší než 30 m3 a musí být zaručena dostatečná výměna vzduchu při stříkání a zasychání.

• Nestříkat proti větru. Při stříkání zápalných resp. nebezpečných tekutých materiálů zásadně dodržovat nařízení místních policejních úřadů.

• Nezpracovávejte ve spojení s tlakovou hadicí z PVC žádná média jako je lakový benzín, butanol a dichlormetan. Tato média mohou zničit tlakovou hadici.

Technické údaje

Síťová přípojka 220 - 240 V~ 50 Hz

Výkon motoru W max. 1100 Druh provozu S3 15%

Otáčky kompresoru

3750 min

-1

Provozní tlak ca. 8 bar Teor. sací výkon l/min ca. 180

Hladina akustického tlaku L

Kolísavost K

97 dB(A)

1,93 dB

Druh krytí IP20 třída ochrany I Hmotnost přístroje v kg 5

Hodnoty emisí hluku byly stanoveny v souladu s EN ISO 3744.

Noste ochranu sluchu.

Vystavení hluku může způsobit ztrátu sluchu.

Zbylé riziko

Dodržujte pokyny k údržbě a bezpečnostní pokyny uvedené v návodu k použití. Při práci buďte vždy pozorní a třetí osoby udržujte v bezpečné vzdálenosti od svého pracoviště.

Bezpečnostní pokyny při stříkání barvy

• Nezpracovávat žádné laky nebo rozpouštědla s bodem vzplanutí nižším než 55° C. Nebezpečí výbuchu!

• Laky a rozpouštědla nezahřívat. Nebezpečí výbuchu!

• Pokud jsou zpracovávány zdraví škodlivé kapaliny,

jsou k ochraně potřeba ltrační přístroje (obličejové masky). Dodržujte také údaje k ochranným opatřením výrobců těchto látek.

• Je třeba dodržovat údaje a značení nařízení o nebezpečných látkách uvedené na obalech zpracovávaných materiálů. V případě potřeby je třeba učinit dodatečná ochranná opatření, především nosit vhodný oděv a ochranné masky.

• Během stříkání a také v pracovní místnosti se nesmí kouřit. Nebezpečí výbuchu! Také výpary barev jsou lehce zápalné.

• Topeniště, otevřené světlo nebo jiskřící stroje se nesmí vyskytovat resp. být provozovány.

I při správném použití přístroje existuje určité zbylé riziko, které nelze vyloučit. Z typu a konstrukce přístroje mohou vyplývat následující potenciální nebezpečí:

• Neúmyslné uvedení přístroje do provozu.

• Poškození sluchu, pokud není používána předepsaná

ochrana sluchu.

• Částice nečistot, prach atd. se mohou i při používání ochranných brýlí dostat do očí nebo obličeje.

• Vdechnutí rozvířených částic.

Před uvedením do provozu

Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.

• Zkontrolujte přístroj, zda nebyl při přepravě poškozen. Eventuální poškození ihned nahlásit přepravní rmě, která kompresor dodala.

29CZ

• Instalace kompresoru musí být provedena v blízkosti spotřebiče.

• Vyvarujte se dlouhým vzduchovým a přívodním vedením (prodlužovací kabel).

• Dbát na suchý a bezprašný nasávaný vzduch.

• Kompresor neumisťovat ve vlhké nebo mokré míst-

nosti.

• Kompresor smí být provozován pouze ve vhodných místnostech (dobře větrané, teplota okolí +5°C až 40°C). V místnosti nesmí být žádné prachy, kyseliny, výpary, výbušné nebo zápalné plyny.

• Kompresor je vhodný k použití v suchých místnostech. V oblastech, ve kterých se pracuje se stříkající voudou, není použití přípustné.

• Před uvedením do provozu musí být zkontrolován stav oleje v čerpadle kompresoru.

Montáž a obsluha

m Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

Připojení na síť

• Kompresor je možné připojit na každou zásuvku s ochrannými kontakty 220 - 240V ~ 50 Hz, která má 16 A.

• Před uvedením do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím (podle výkonového listu přístroje).

• Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru.

• Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

Spínač Zap / Vyp (obrázek 1 )

• K zapnutí kompresoru se spínač Zap / Vyp (2) vytáhne nahoru. K vypnutí se spínač Zap / Vyp (2) zamáčkne dolů.

Provedení zapojení (obr. 2-4)

m Pozor! Vypněte přístroj. Pevně držte spojku, abyste zabránili zranění v souvislosti s vymrštěním hadice dozadu.

• Připojte hadici stlačeného vzduchu (5) k rychlospojce (4) kompresoru

• Vsuvku svého pneumatického nástroje připojte na pneumatickou hadici (5) kompresoru.

• Pokud budete chtít toto spojení opět rozpojit, vytáhněte rychlospojku (4) u pneumatické hadice (5) zpět.

Použití zařízení na huštění pneumatik (obr. 6, 7, 8)

Zařízení na huštění pneumatik (G) slouží k nahuštění pneumatik vozidel; při použití vhodného příslušenství i k nahuštění a nastavení pneumatik jízdních kol, nafukovacích člunů, nafukovacích matrací, míčů atd. Tlak můžete vypustit pomocí odvzdušňovacího ventilu (7). m Pozor! Manometr není kalibrován!

Po nahuštění prosím zkontrolujte tlak vzduchu pomocí kalibrovaného přístroje.

Použití ofukovací pistole

Zařízení na huštění pneumatik (G) můžete použít i jako ofukovací pistoli k očištění dutých prostorů, znečištěných povrchů a pracovních přístrojů. Přitom prosím nejdříve odpojte hadici s adaptérem pro ventil (8). Nyní sešroubujte adaptér pro ofukovací pistoli (D) se zařízením na huštění pneumatik (G).

Použití sady adaptérů

Díky sadě adaptérů můžete zařízení na huštění pneumatik používat následovně:

• Nafukování míčů pomocí jehly na míče (F).

• Adaptér pro ventil (E) umožňuje nahustit pneumatiky

jízdních kol.

• Nafukování bazénů, nafukovacích matrací nebo člunů pomocí přídavného adaptéru (K).

• Nafukování předmětů se šroubovacími ventily (např. čluny) pomocí adaptéru pro šroubovací ventil (J).

• Vypuštění objemných předmětů. K tomu můžete použít adaptér pro odvzdušňovací ventil (C).

• Oba kuželové univerzální adaptéry (A/B) můžete rovněž použít k nafouknutí nafukovacích matrací.

Elektrická přípojka

Instalovaný elektromotor je zabudován v provo-

zuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace. Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.

• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.

• Zlomení kvůli přejíždění přes přívodní kabel.

• Poškození izolace kvůli vytrhnutí z elektrické zásuv-

ky ve stěně.

• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné. Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě. Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05VV-F. Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 220 - 240 V~

• Prodlužovací kabely do délky 25 m mít průměr 1,5

milimetru čtverečního.

30 CZ

+ 106 hidden pages

Scheppach Air Force 3 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
