SyncMaster T260HD/T240HD

LCD-skärm

Bruksanvisning

Säkerhetsanvisningar

Symboler

Obs

Dessa säkerhetsanvisningar måste följas för att säkerställa säkerhet och förhindra skada på egendom.

Se till att läsa anvisningarna noggrant och använd produkten på rätt sätt.

Varning/försiktighet

Annars kan det orsaka dödsfall eller personskada.

Annars kan det orsaka personeller egendomsskada.

Symbolförklaringar

Förbjudet

Montera inte isär

Rör ej

Detta är alltid viktigt att läsa och förstå

Koppla ur kontakten från anslutningen

Jorda för att förhindra elektriska stötar

Ström

Ställ in din dator på DPM om den inte används under en längre tid.

Om du använder skärmsläckare ska du anpassa den för det aktuella skärmläget. Bilderna är endast för referens, de gäller inte vid alla tillfällen (eller i alla länder). Anvisningar för att undvika risk för kortslutning

Använd inte en skadad kontakt eller ett skadat vägguttag.

•Detta kan orsaka en elektrisk stöt eller brand.

Ta inte i kontakten med våta händer när du ska sätta i kontakten i vägguttaget eller ta ur det.

•Detta kan orsaka en elektrisk stöt.

Se till att ansluta strömsladden i ett jordat uttag.

•Annars kan det orsaka en elektrisk stöt eller brand.

Kontrollera att kontakten är korrekt ansluten till ett uttag.

•Detta kan orsaka brand.

Säkerhetsanvisningar

Använd inte onödigt mycket kraft när du drar ur kontakten och ställ inga tunga objekt på den.

•Detta kan orsaka brand.

Anslut inte flera apparater till samma vägguttag.

•Detta kan orsaka brand på grund av överhettning.

Koppla inte från strömkabeln när du använder produkten.

•Annars kan det leda till skada på produkten på grund av elektrisk kortslutning.

Om du vill koppla från apparaten från strömkällan måste kontakten kopplas från huvudströmmen och den ska göras helt funktionsduglig.

•Detta kan orsaka en elektrisk stöt eller brand.

Använd bara strömkabeln som tillhandahålls av vårt företag. Använd inte medföljande strömkabel för någon annan produkt.

•Annars kan det orsaka en elektrisk stöt eller brand.

Installation

Kontakta auktoriserad kundtjänst vid installation av bildskärmen på en plats med mycket damm, höga eller låga temperaturer, hög luftfuktighet, där det förekommer kemiska ämnen och om den används dygnet runt, exempelvis på flygplatser, tågstationer etc.

Om du inte gör det kan det leda till skada på skärmen.

Tappa inte skärmen när du flyttar den.

•Detta kan orsaka skada på produkten eller personen som bär den.

Se till att det alltid är minst två personer som lyfter produkten när den ska flyttas.

•Annars kan den tappas och orsaka personskador och/eller skador på produkten.

Vid installation av produkten i ett skåp eller på en hylla ska du se till att främre delen av produkten inte skjuter ut.

•Annars kan den falla ned eller orsaka personskada.

•Använd ett skåp eller en hylla med en storlek som passar produkten.

Placera inte ljus, myggljus, cigaretter eller andra varma föremål nära produkten.

•Detta kan orsaka brand.

Säkerhetsanvisningar

Strömkabeln och produkten ska ej placeras nära värmekällor.

•Detta kan orsaka en elektrisk stöt eller brand.

Placera inte produkten på platser med dålig ventilation, t.ex. i en bokhylla, i ett bokskåp eller i en garderob.

•Det kan orsaka brand på grund av för hög inre temperatur.

Ställ ned skärmen försiktigt.

•Om du inte gör det kan det leda till skada på skärmen.

Placera inte produkten på golvet.

•Annars kan det orsaka skada på skärmen.

Säkerställ att ett auktoriserat installationsföretag installerar väggfästet.

•Annars kan den falla ned och orsaka personskada.

•Installera med det väggstativ som är avsett för produkten.

Installera din produkt på en väl ventilerad plats. Säkerställ att det finns ett mellanrum på mer än 10 cm från väggen.

•Det kan annars orsaka brand på grund av för hög inre temperatur.

Böj utomhusantennkabeln nedåt så att inget regnvatten rinner in.

•Om det tränger in regnvatten i produkten kan det orsaka elektrisk kortslutning eller brand.

Installera antennen på avstånd från högspänningskablar.

•Om antennen vidrör eller faller mot en högspänningskabel kan det orsaka elektrisk kortslutning eller brand.

Säkerställ att förpackningsmaterialet förvaras på avstånd från barn.

•Annars kan det orsaka allvarlig skada om barnen leker med det (kvävningsrisk).

Om monitorns höjd är inställningsbar ska du inte placera några föremål eller delar av kroppen på stativet när du sänker ned den.

•Detta kan orsaka skada på produkten eller personen som bär den.

Rengöring

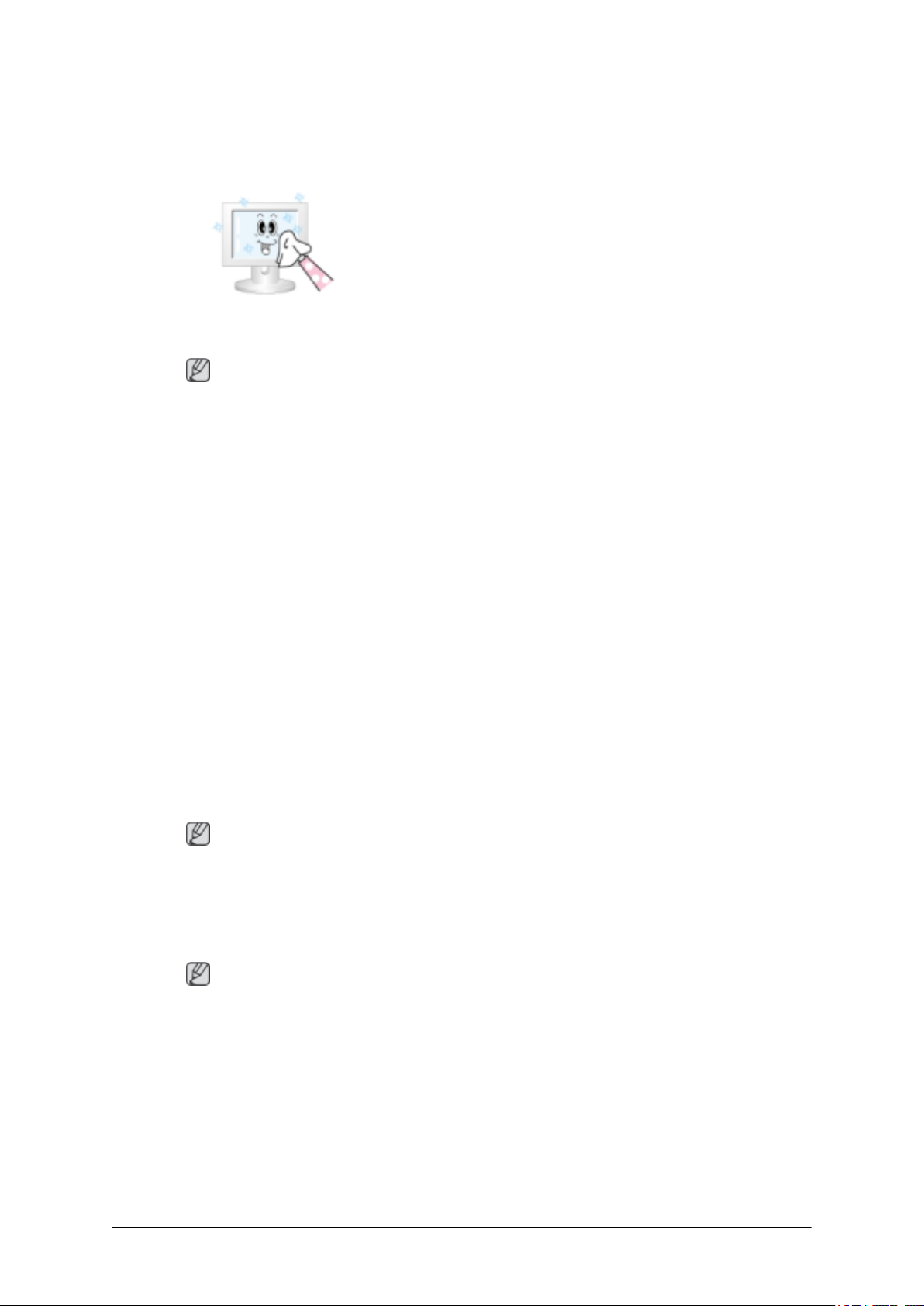

När du rengör skärmens hölje eller ytan på TFT-LCD-skärmen torkar du rent dem med ett något fuktigt, rent tyg.

Säkerhetsanvisningar

Spraya inte rengöringsmedlet direkt på produktens yta.

•Annars kan det leda till missfärgning och förändringar i skärmens yta.

Rengör produkten med en mjuk trasa och rengöringsmedel som är avpassat för skärmrengöring. Om du måste använda en annan rengöring, späd den med vatten i förhållandet 1:10.

Vid rengöring av strömkontaktens stift eller dammning av eluttaget ska du rengöra med en torr trasa.

•Detta kan orsaka brand.

Vid rengöring av produkten ska du kontrollera att strömkabeln har kopplats ur.

•Annars kan det orsaka en elektrisk stöt eller brand.

När du rengör produkten ska du först koppla ur strömkontakten och rengöra den med en mjuk och torr trasa.

•(Använd inte kemikalier, såsom vax, bensen, alkohol, tinner, myggmedel, smörjmedel eller rengöringsmedel.) Detta kan ändra produktens yta och avlägsna märketiketter på produkten.

Eftersom produktens hölje lätt repas ska du se till att endast använda en trasa som är avsedd för den.

•Fukta trasan lätt. Eftersom produkten lätt repas om det finns främmande föremål på trasan ska du skaka den ordentligt innan du använder den.

Vid rengöring av produkten ska du inte spraya direkt på produktens huvudkropp.

•Kontrollera att vatten inte tränger in i produkten och att den inte blir våt.

•Detta kan orsaka en elektrisk stöt eller brand eller felfunktion.

Övrigt

Den här produkten är en högspänningsprodukt. Kontrollera att användare inte demonterar, reparerar eller modifierar produkten på egen hand.

•Detta kan orsaka en elektrisk stöt eller brand. Om produkten behöver repareras ska du kontakta ett servicecenter.

Om det förekommer en underlig lukt eller konstiga ljud eller om det kommer ut rök ur produkten, ska du koppla från strömkontakten omedelbart och kontakta ett servicecenter.

•Detta kan orsaka en elektrisk stöt eller brand.

Säkerhetsanvisningar

Placera inte produkten på en plats där den utsätts för fukt, damm, rök, vatten eller i en bil.

•Detta kan orsaka en elektrisk stöt eller brand.

Om du tappar produkten eller om höljet går sönder, ska du slå av strömmen och koppla ur strömsladden. Kontakta ett servicecenter.

•Detta kan orsaka en elektrisk stöt eller brand.

Om det börjar åska eller blixtra ska du inte röra vid strömsladden eller antennkabeln.

•Detta kan orsaka en elektrisk stöt eller brand.

Försök inte flytta skärmen genom att dra i sladden eller signalkabeln.

•Annars kan den falla, vilket kan resultera i elektrisk kortslutning, skada på produkten eller brand på grund av skada på kabeln.

Lyft eller flytta inte produkten bakåt, framåt eller åt höger eller vänster samtidigt som du håller i strömsladden eller signalkablarna.

•Annars kan den falla, vilket kan resultera i elektrisk kortslutning, skada på produkten eller brand på grund av skada på kabeln.

Se till att ventilerna inte blockeras av något bord eller någon gardin.

•Det kan annars orsaka brand på grund av för hög inre temperatur.

Placera inga behållare som innehåller vatten, vaser, krukor, mediciner eller någon metall på produkten.

•Om vatten eller främmande föremål tränger in i produkten ska du koppla ur strömsladden och kontakta ett servicecenter.

•Detta kan orsaka produktfel, elektrisk stöt eller brand.

Använd eller förvara inte antändbara medel nära produkten.

•Detta kan orsaka en explosion eller brand.

För inte in några metallföremål, exempelvis gafflar, mynt och liknande, eller antändbara föremål, såsom tändstickor eller papper, in i produkten (genom ventilöppningar, inoch utgångsterminaler etc.).

•Om vatten eller främmande föremål tränger in i produkten ska du koppla ur strömsladden och kontakta ett servicecenter.

•Detta kan orsaka en elektrisk stöt eller brand.

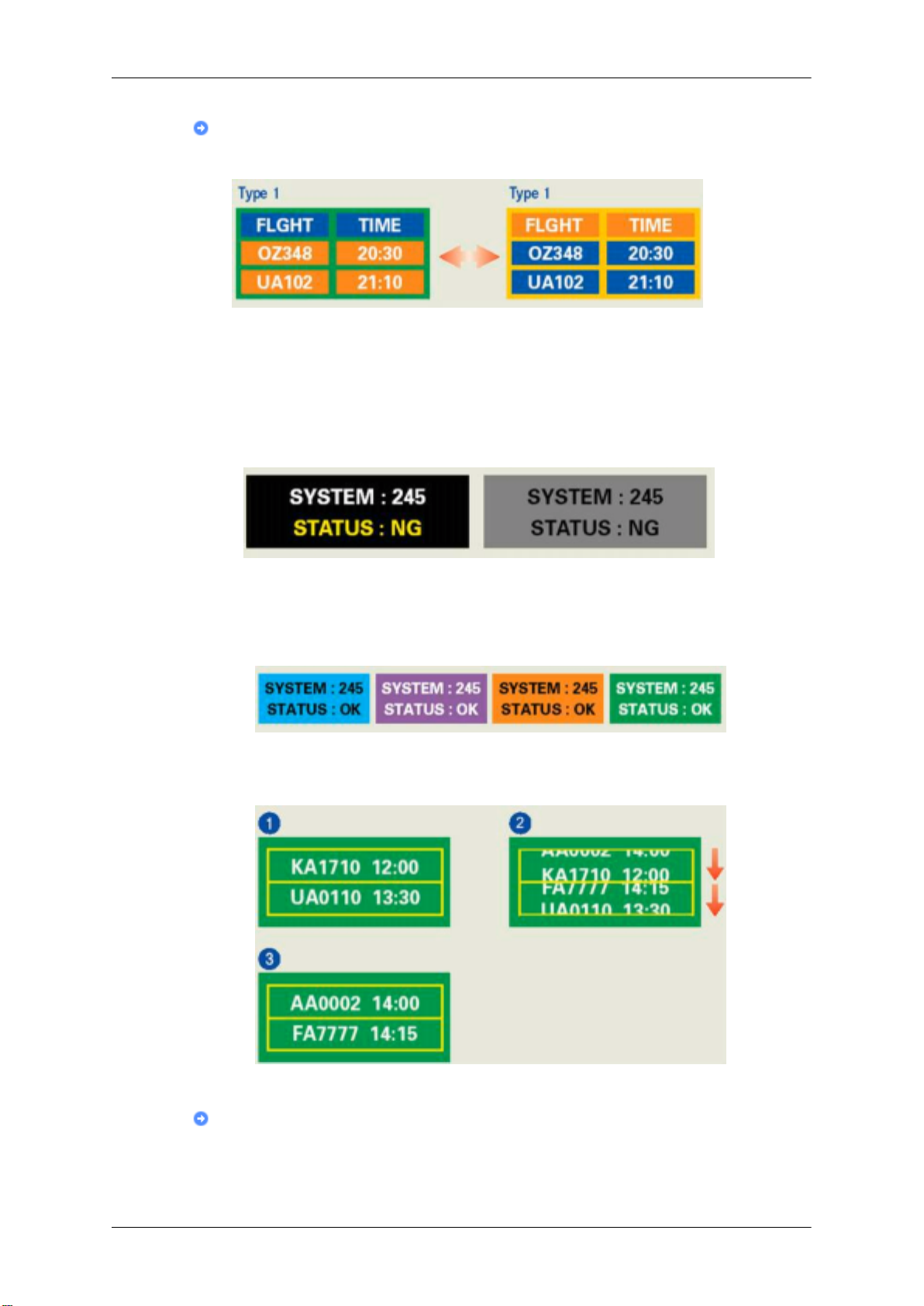

Vid användning av en fast bild under längre tid, kan det bildas en bilskärmsbränning eller uppstå fläckar.

•Om du inte använder produkten under en längre tid ska försätta den i viloläge eller använda en rörlig skärmsläckare.

Säkerhetsanvisningar

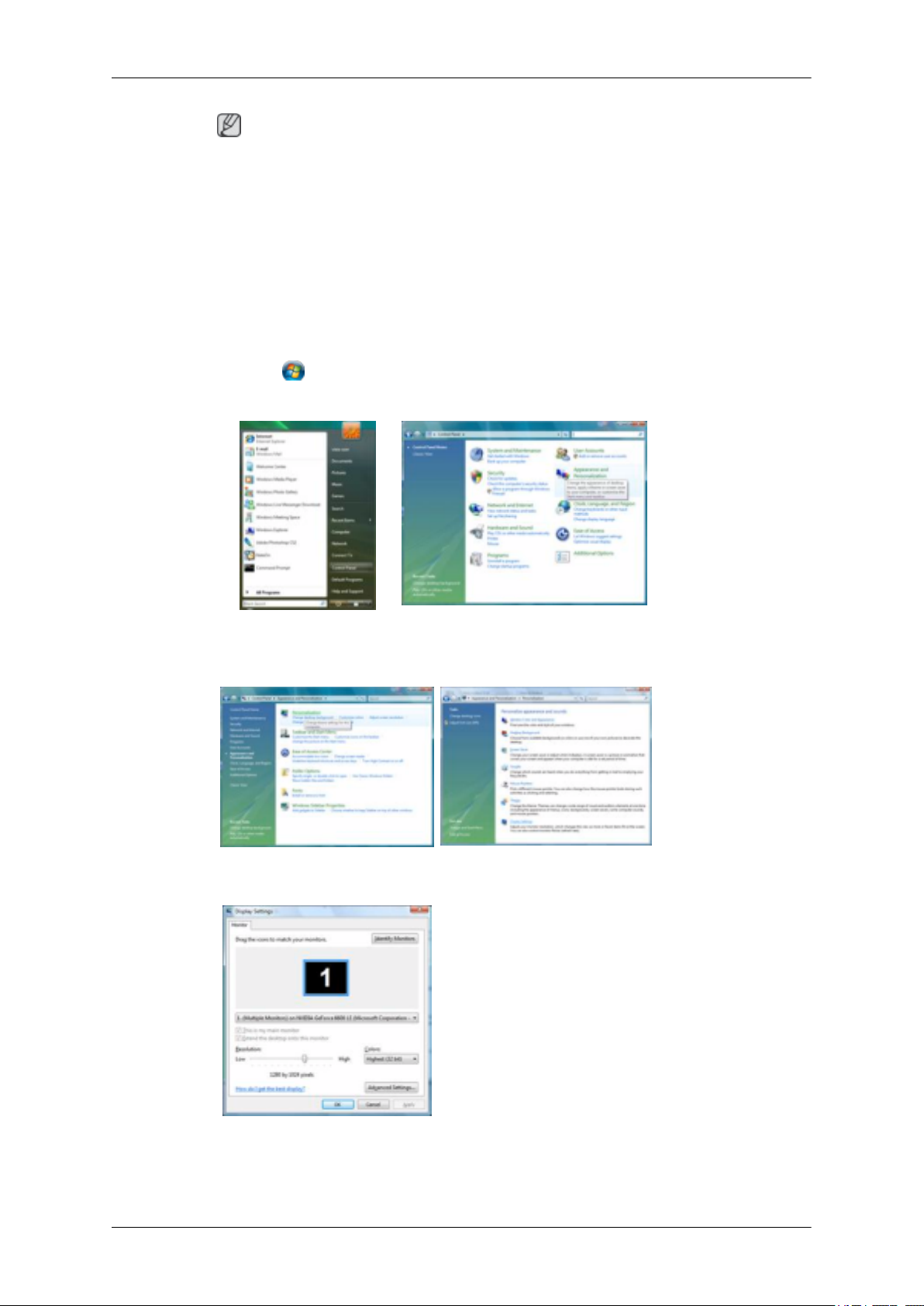

Ange en upplösning och frekvens som passar för produkten.

•Annars kan du skada din syn.

Vid användning av hörlurar eller örsnäckor, vrid inte upp volymen för högt.

•Om ljudet är för högt kan det skada hörseln.

Om du kontinuerligt placerar dig närmare produktskärmen kan synen bli sämre.

Minska påverkan på din syn genom att ta en minst fem minuter lång rast från skärmen en gång i timmen.

Installera inte på en instabil plats, exempelvis en ostadig hylla eller på en ojämn yta, eller där den kan utsättas för vibrationer.

•Annars kan den falla och orsaka personskador och/eller skador på produkten.

•Om du använder produkten på en plats där den utsätts för vibrationer kan det leda till skada på produkten och orsaka brand.

När du flyttar produkten ska du slå av strömmen och koppla ur strömkontakten, antennkabeln och alla kablar som är anslutna till produkten.

•Annars kan det orsaka en elektrisk stöt eller brand.

Se till att barn inte hänger över produkten eller klättrar på den.

•Produkten kan falla och orsaka personskada eller dödsfall.

Om du inte använder produkten under en längre period ska du koppla från strömsladden från vägguttaget.

•Annars kan det leda till överhettning eller brandrisk på grund av damm och brandrisk till följd av elektrisk kortslutning eller läckage.

Placera inga tunga föremål eller leksaker eller livsmedel, exempelvis kakor på produkten, eftersom det kan göra att barn vill klättra upp på produkten.

•Dina barn kan hänga över produkten, vilket kan göra att den faller och resultera i personskada eller dödsfall.

Var försiktig så att barn inte stoppar in batteriet i munnen om de plockar ur det ur fjärrkontrollen. Placera batteriet på en plats där barn eller ungdomar inte når det.

•Om barn har haft ett batteri i munnen ska du omedelbart kontakta läkare.

Säkerhetsanvisningar

Vid byte av batteri, sätt i det med polerna på rätt håll (+, -).

•Annars kan batteriet skadas eller orsaka brandrisk, personskada eller skada på grund av läckage av den interna vätskan.

Använd bara specificerade standardbatterier. Använd inte nya och gamla batterier samtidigt.

•Det här kan orsaka att ett batteri går sönder eller börjar läcka och kan leda till risk för brand, skada eller förgiftning (skada).

Batterier (uppladdningsbart eller ej uppladdningsbart) är inte hushållsavfall, utan måste lämnas till återvinning. Kunden ansvarar för att återinlämna det batteri (uppladdningsbart eller ej uppladdningsbart) till ett ställe för återvinning.

•Kunden kan lämna in batterier när de är förbrukade (uppladdningsbart eller ej uppladdningsbart) till en kommunal återvinningsstation eller till en butik som säljer samma typ av batteri (uppladdningsbart eller ej uppladdningsbart).

Vänd inte produkten upp och ned eller flytta på den när du håller i stativet.

•Annars kan den falla och orsaka personskador och/eller skador på produkten.

Placera inte produkten på en plats där den utsätts för direkt solljus eller nära någon värmeanläggning, såsom värmeaggregat.

•Det här kan orsaka att produktens livslängd minskar och och leda till brandrisk.

Tappa inga föremål på produten eller orsaka någon skada på den.

•Detta kan orsaka en elektrisk stöt eller brand.

Använd inget fuktmedel eller ha något köksbord intill produkten.

•Detta kan orsaka en elektrisk stöt eller brand.

Om det uppstår en gasläcka ska du inte vidröra produkten eller strömkontakten, utan omedelbart vädra.

•Om det bildas en gnista kan det orsaka explosion eller brand.

Om produkten har slagits av under en längre tid kan skärmen bli mycket varm. Rör den ej.

Var försiktig när du justerar produktens vinkel eller höjden på stativet.

•Det kan orsaka personskada, eftersom din hand eller dina fingrar kan fastna.

•Dessutom är det så att om du lutar produkten för mycket kan den falla och det kan orsaka personskada.

Säkerhetsanvisningar

Installera inte produkten på en plats som är så låg att barn kan nå den.

•Annars kan den falla ned och orsaka personskada.

•Eftersom främre delen av produkten är tung ska du installera produkten på en jämn och stabil yta.

Placera inga tunga föremål på produkten.

•Det kan orsaka personskada och/eller skada på produkten.

Bra ställningar när du använder skärmen

Vid användning av produkten, använd den i korrekt position.

•Håll ryggen rak när du tittar på produkten.

•Avståndet mellan ögonen och skärmen ska vara mellan 45 och 50 cm. Titta på skärmen från en något högre plats än skärmens placering.

•Vid användning av produkten, använd den i korrekt position.

•Justera vinkeln så att ljuset inte reflekteras i skärmen.

•Placera armarna utmed sidorna och låt dem hänga utmed armarna för att vara i nivå med handens baksida.

•Håll dina armbågar i 90 graders vinkel.

•Håll dina knän i större vinkel än 90 grader och placera hälarna ordentligt i golvet. Håll armarna i lägre nivå än hjärtat.

Inledning

Förpackningens innehåll

OBS

Kontrollera att följande saker medföljer skärmen.

Kontakta din återförsäljare om det saknas något.

Kontakta en lokal återförsäljare för att köpa till artiklar.

Uppackning

Utan stativ

Med stativ

Skärm

Skärm

Handböcker

Snabbstartguide	Garantikort	Bruksanvisning
	(Ej tillgängligt på alla platser)

Kablar

D-Sub-kabel

Strömkabel

Säljs separat

DVI-kabel	HDMI-kabel	Hörlurar

Inledning

Säljs separat

Stereokabel	TV-antennkabel	Component-kabeln (PR, PB,
	(Koaxialkabel)	Y)

Audiokabel	Optisk uteffektkabel för digi-	USB-kabel
	talt ljud

Övrigt

	Batterier (AAA X 2)	Rengöringsduk
Fjärrkontroll	(Ej tillgängligt på alla platser)

Kabelhållarring

Stativkropp

Stativbas

Obs

Rengöringstrasa gäller endast blankpolerade svarta produkter.

Inledning

Din skärm

Fram

Aktiverar det markerade menyalternativet.

Tryck på knappen '' för att byta källa för ingångssignalen.

Det är endast tillåtet att ändra källa för externa enheter som är anslutna till monitorn för tillfället.

För växling av skärmlägen:

[PC] →[Ext.] → [DVI] → [TV] → [Component] → [HDMI1] → [HDMI2]

>> Klicka här om du vill se ett animerat klipp

MENU

Använd den här knappen för att öppna skärmmenyn och gå ur menyfönstret eller stänga menyn för skärmjustering.

- VOL+

Går från ett menyalternativ till ett annat horisontellt eller justerar valda menyvärden. Justera ljudvolymen.

- CH +

Går från ett menyalternativ till ett annat vertikalt eller justerar valda menyvärden. I läget TV/DTV väljer du TV/DTV-kanaler.

Strömbrytare []

Använd den här knappen när du vill slå på och stänga av produkten.

Inledning

Obs

Knapparna till höger om skärmen är beröringskänsliga.

Rör lätt vid en knapp med ditt finger.

Strömindikator

Den här lampan tänds vid normal funktion och blinkar en gång när dina ändringar sparas.

Obs

Se Energisparfunktion som beskrivs i handboken för mer information om energibesparingsfunktioner. För att spara energi bör du även slå AV skärmen när den inte används, eller när du lämnar den obevakad under långa perioder.

Högtalare

Bak

Obs

Konfigurationen på skärmens baksida kan variera från produkt till produkt.

POWER

POWER

Anslut skärmens strömkabel till porten POWER på skärmens baksida.

PC

Inledning

HDMI/PC/DVI-D AUDIO IN / DIGITAL AUDIO OUT (OPTICAL) / EX-LINK

EXT(RGB)

DVI-D

PC

Anslut PC-terminalen på baksidan av skärmen till din dator.

HDMI/PC/DVI-D AUDIO IN

Anslut [ HDMI/PC/DVI-D AUDIO IN ]-termina- len på skärmens baksida till datorns ljudkort.

DIGITAL AUDIO OUT(OPTICAL)

Anslut [DIGITAL AUDIO OUT(OPTICAL)] -ter- minalen på skärmen till utgångsterminalen för digitalt ljud eller vanligt ljud på din DVD -hem- bioutrustning (eller förstärkare) med en optisk kabel för digitalt ljud.

EX-LINK

Den här terminalen är reserverad för service.

Anslut skärmens EXT(RGB)-port till DVDspelaren med en SCART-kontakt.

Som för EXT(RGB) -porten på skärmen, den tar in och skickar ut TVoch VIDEO-signalen.

DVI-D

Anslut DVI-sladden till DVI-D-porten på produktens baksida.

Kensington-lås

Inledning

Kensingtonlåset är en enhet som används för att fysiskt låsa systemet när det används på en allmän plats. Låsenheten måste köpas separat. Utseende och låsmetod kan variera beroende på tillverkare. Se bruksanvisningen som medföljer Kensington-låset för rätt användning. Låsenheten måste köpas separat.

Obs

Placeringen av kensingtonlåset kan variera beroende på modell.

Använda Kensington-låset (stöldskydd)

1.För in låsenheten i kensingtonfåran på skärmen () och vrid den i riktningen så att den låses ().

2.Anslut låskabeln av kensingtontyp.

3.Säkra kensingtonlåset mot en skiva eller något annat tungt och fast föremål.

HDMI IN 1

HDMI IN 1

Anslut [HDMI IN 1]-terminalen på baksidan av din skärm till HDMI -terminalen på din digitala utgångsenhet med en HDMI -kabel.

COMPONENT IN

R - AUDIO - L

Anslut porten för DVD, VCR (DVD / DTV dig- ital-tv-box) till porten [ R - AUDIO - L] på produkten.

PR, PB,Y

Anslut porten VIDEO OUT på DVD / DTV dig- ital-tv-boxen till ingångsportarna [ PR, PB,Y ] med en component video-kabel ( PR, PB,Y ).

ANT IN

Inledning

Anslut CATV -kabeln eller TV-antennkabeln till porten "ANT IN " på baksidan av skärmen. Försäkra dig om att du använder en TV-anten- nkabel (säljs separat) som antennkabel.

COMMON INTERFACE

Det här avsnittet innehåller information om CAM infogat i platsen CI och visar informationen.

Programinformationen handlar om CI CARD.

Du kan installera CAM när som helst när TV:n är

PÅ eller AV.

HDMI IN 2 /

HDMI IN 2

Anslut [HDMI IN 2]-terminalen på baksidan av din skärm till HDMI -terminalen på din digitala utgångsenhet med en HDMI -kabel.

Anslut hörlurarna till hörlursuttaget.

Obs

Se Att ansluta kablar för mer information om kabelanslutningar.

Kabelhållarring

•Fixera kablarna med hållarringen, så som visas på bilden.

Fjärrkontroll

Inledning

1. POWER

2.Number button

3.-/--

POWER

Number Button

-/--

TV/DTV

CH LIST

MUTE

MENU

Up-Down Left-Right buttons

ENTER

RETURN

SOURCE

PRE-CH

GUIDE

D.MENU

P

EXIT

INFO

TTX/MIX

COLOR BUTTON

P.MODE, M/B (MagicBright)

S.MODE

AUTO

P.SIZE

DUAL

SUBTITLE

SOURCE

PIP

Slå på och av skärmen.

Tryck här när du vill byta kanal. (Välja en-/tvåsiffriga kanaler)

Använd det här alternativet för att välja en kanal som ligger på nummer tio eller högre.

Tryck på den här knappen så visas symbolen "--". Ange det tvåsiffriga kanalnumret.

		Inledning
4. TV/DTV		Väljer TVoch DTV-läge direkt.
5. CH LIST		Meddelandet "Channel List" (Kanallista) visas på skärmen.
6.		Justera ljudvolymen.
7.	MUTE	Justera ljudvolymen.
8.	MENU	Öppnar skärmmenyn och stänger den eller stänger inställnings-
		menyn.
9.	Up-Down Left-	Går från ett menyalternativ till ett annat horisontellt eller vertikalt
Right buttons		eller justerar valda menyvärden.
10.	ENTER	Aktiverar det markerade menyalternativet.
11.	RETURN	Går tillbaka till föregående meny.
12.	SOURCE	Tryck på knappen för att ändra ingångssignalen SOURCE.
		Det går bara att ändra SOURCE för externa enheter som är ans-
		lutna till skärmen vid tidpunkten.
		- Du kan inte titta på TV eller DTV genom att använda knappen
		SOURCE .
		- Du kan bara titta på TV genom att använda knappen TV eller
		DTV.
13.	PRE-CH	Den här knappen används för att återgå till den kanal som an-
		vändes innan den aktuella.
14. GUIDE		EPG-skärm (EPG )
15. D.MENU		Visar DTV-menyn
16.	P	Väljer TV-kanaler i TV-läge.
17.	EXIT	Stänger menyskärmen.
18.	INFO	Den aktuella bildinformationen visas i skärmens övre vänstra
		hörn.
19.	TTX/MIX	TV-kanalerna erbjuder skriftlig information via text-tv.
		- Text-tv-knappar
		För ytterligare information >TTX / MIX
20.	COLOR BUTTON	Tryck för att lägga till eller ta bort kanaler och för att lagra kanaler
		till listan över favoritkanaler i menyn “Channel List” (Kanallista).

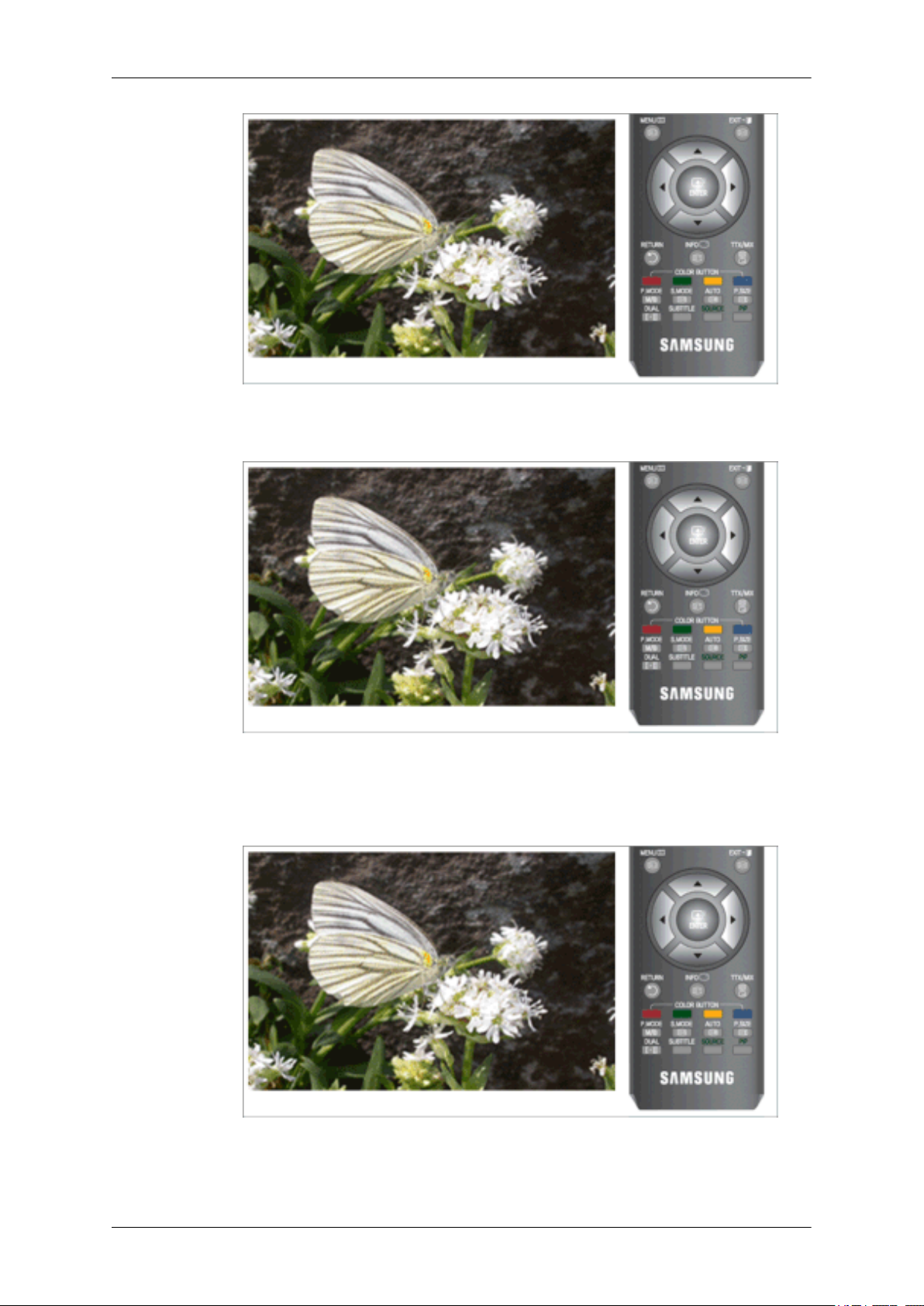

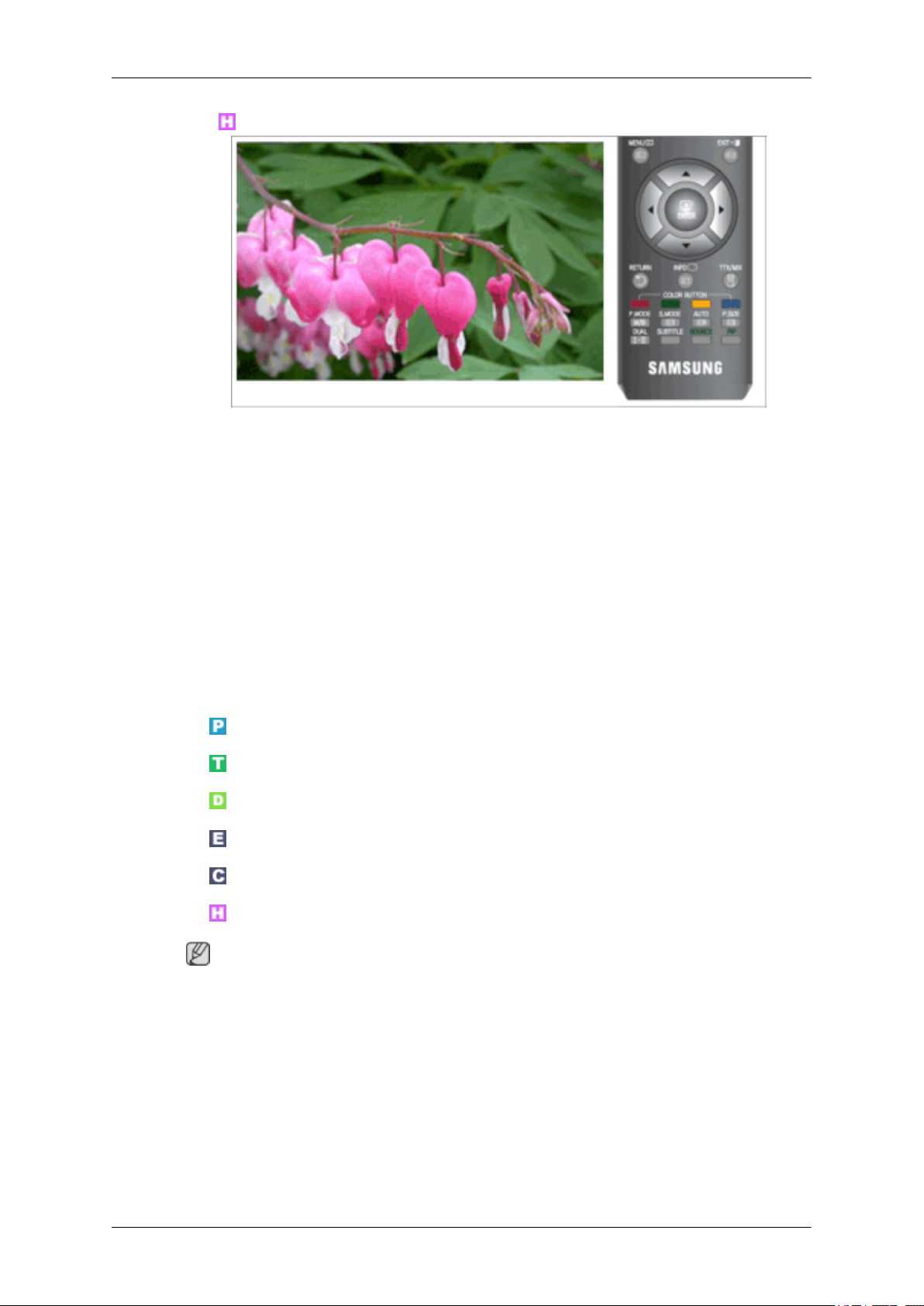

21.	P.MODE, M/B (Magic-	Tryck för att välja bildskärmens förinställda Picture Mode (bild-
Bright)		läge) eller för att ändra bildatmosfären enligt kraven.

När du trycker på den här knappen visas det aktuella bildläget på nedre delen av skärmens mittdel.

Inledning

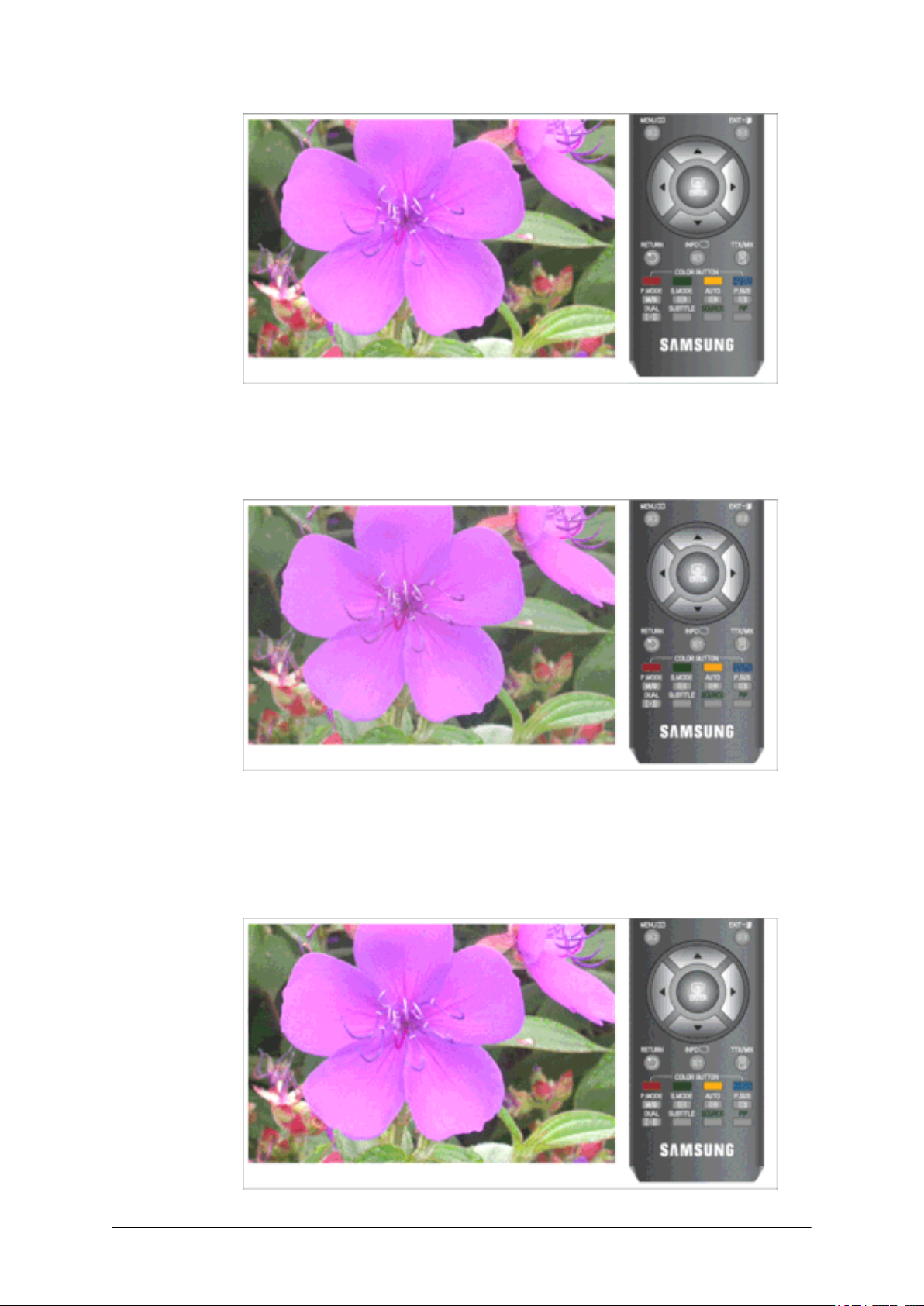

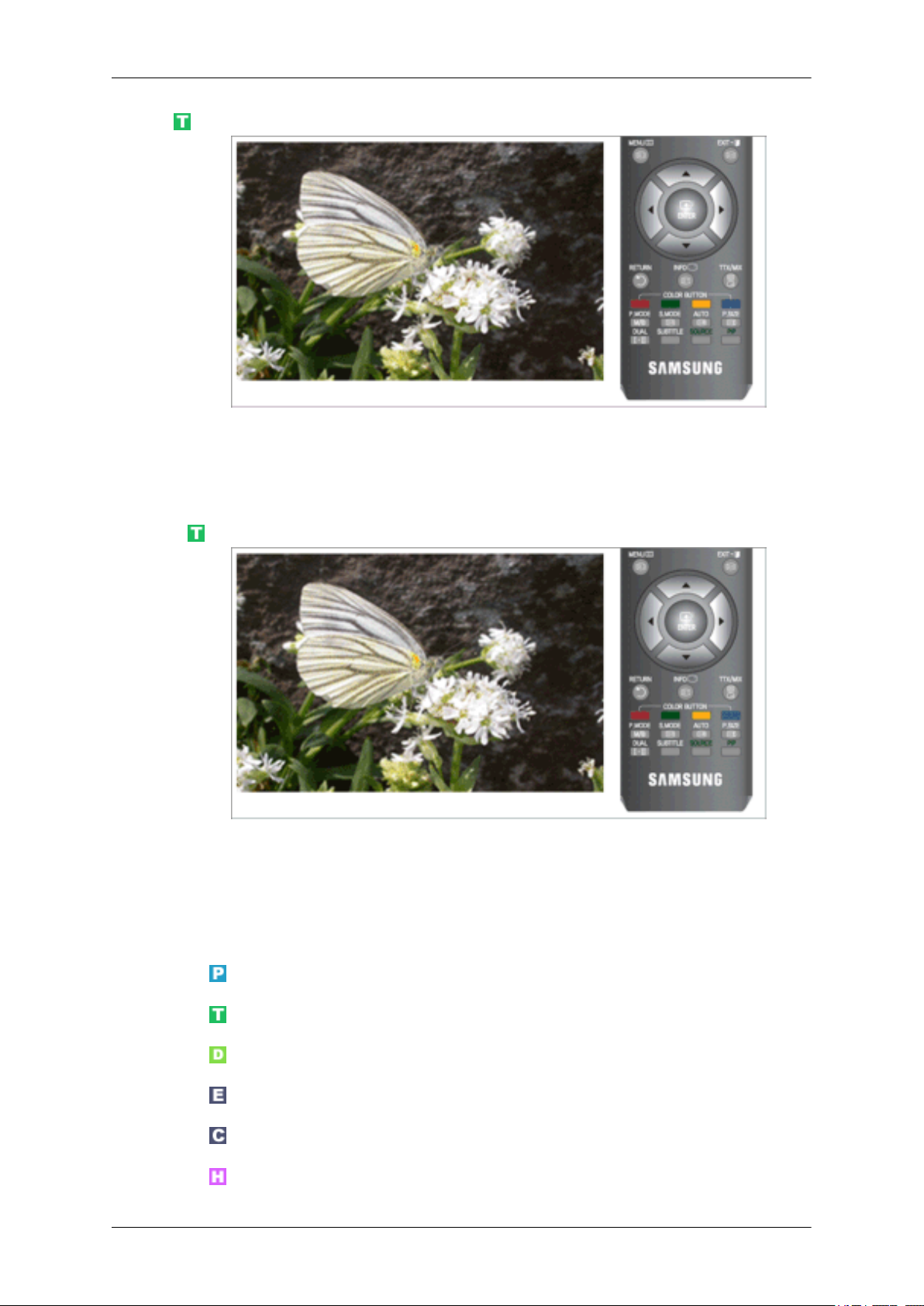

TV / DTV / Ext. / Component / HDMI: P.MODE

Skärmen har tre automatiska bildinställningar från fabriken.

Tryck sedan på knappen igen för att gå igenom de förinställda lägena.

(Dynamisk > Standard > Film )

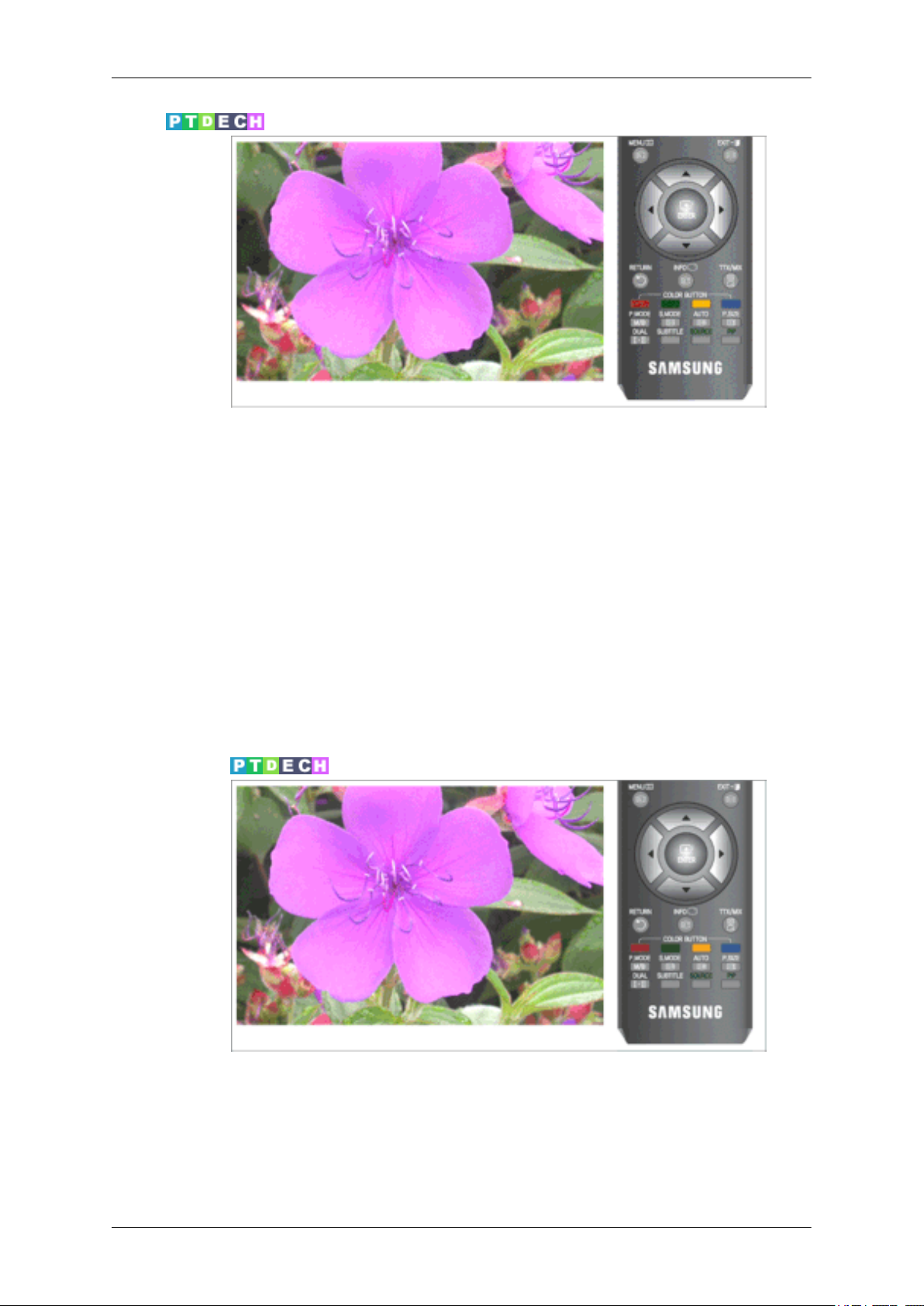

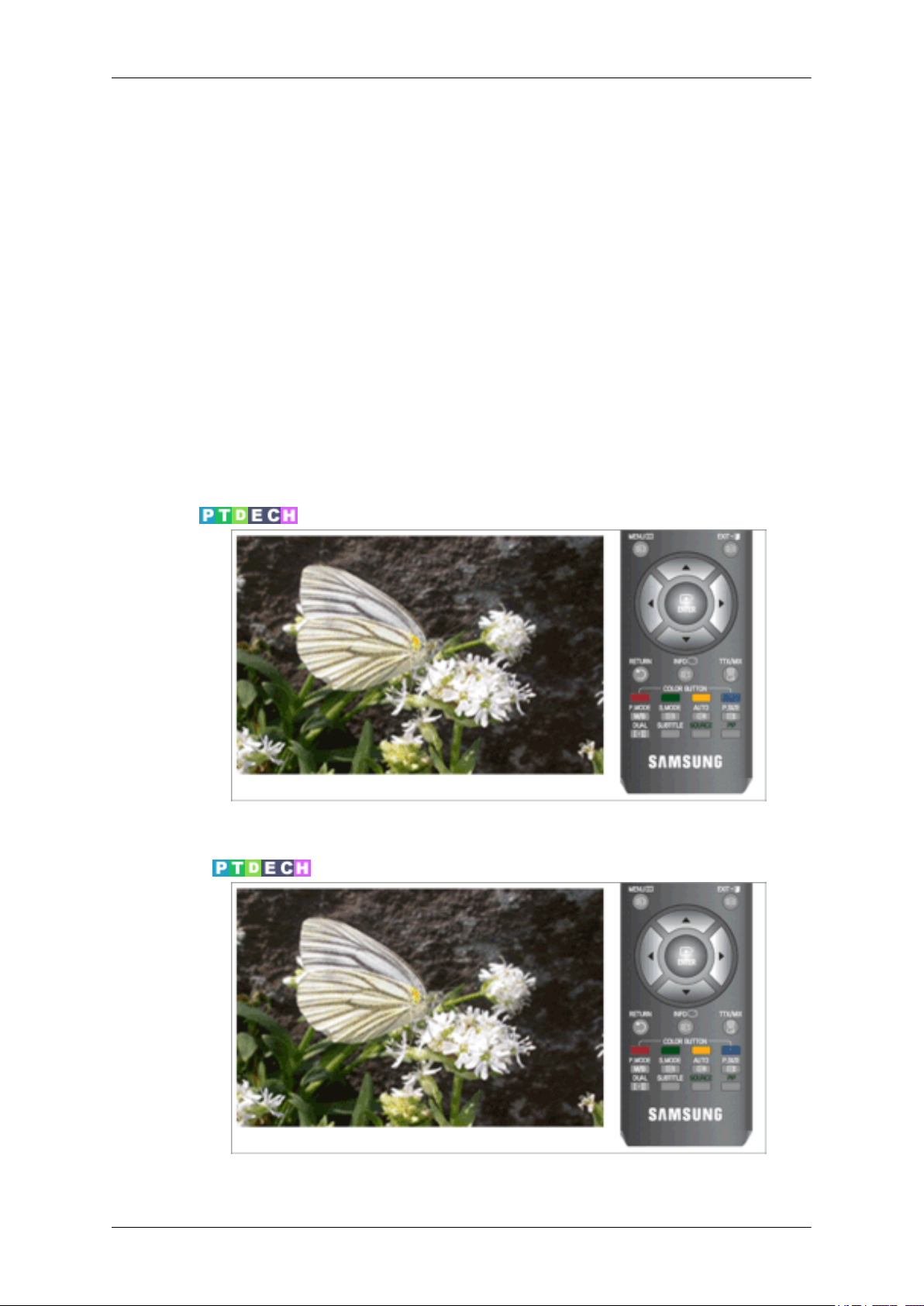

	PC / DVI Läge: M/B ( MagicBright )
	MagicBright är en ny funktion som erbjuder en optimal visnings-
	miljö beroende på innehållet i bilden som du tittar på.
	Tryck sedan på knappen igen för att gå igenom de förinställda
	lägena.
	(Nöje > Internet > Text > Dynamisk kontr. > Personlig )
22. S.MODE	När du trycker på den här knappen visas det aktuella bildläget på
	nedre delen av skärmens mittdel.
	Skärmen har en inbyggd hi-fi stereoförstärkare.
	Tryck sedan på knappen igen för att gå igenom de förinställda
	lägena.

23.AUTO - Endast tillgängligt i PC-läge

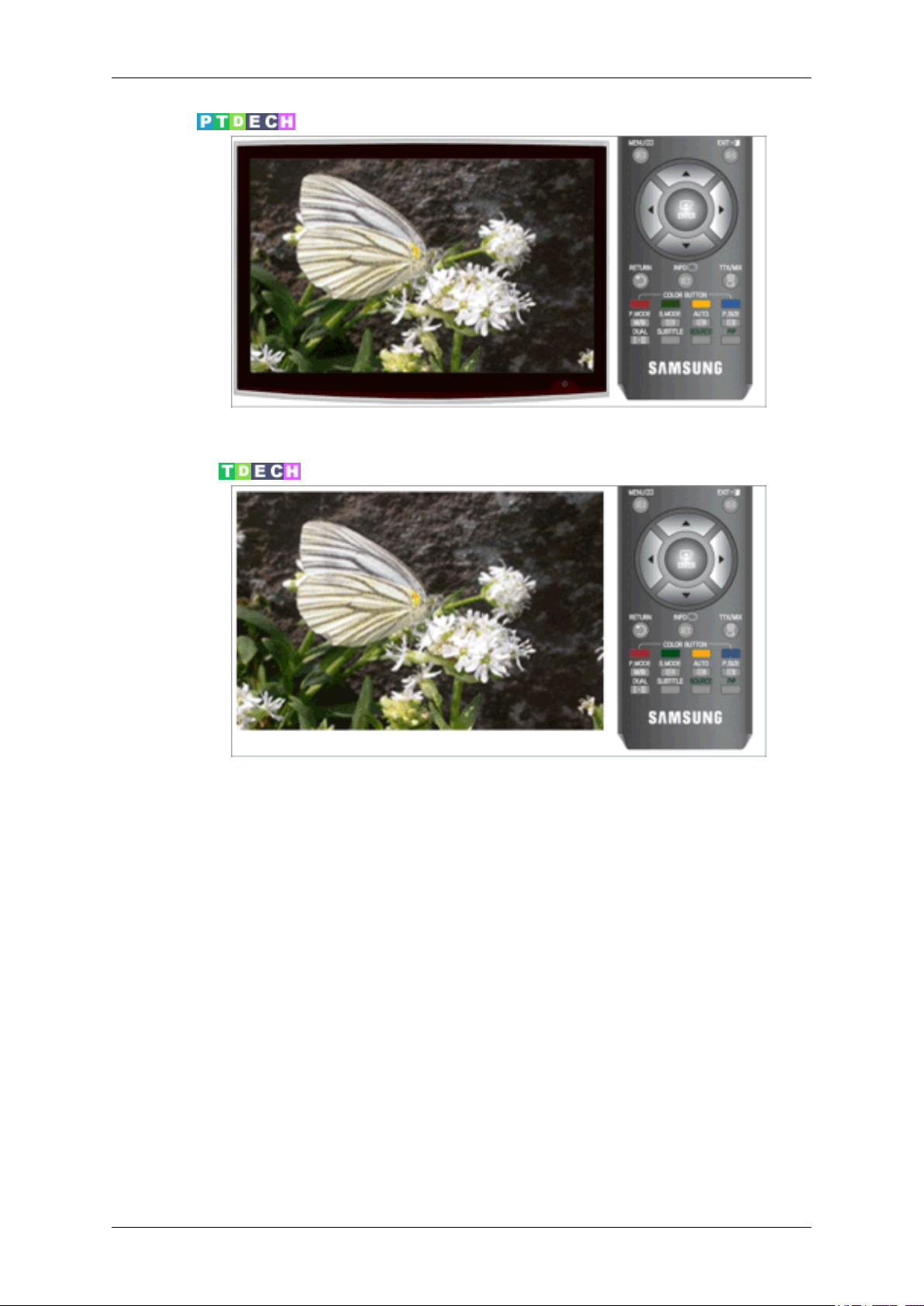

24.P.SIZE

25. DUAL

(Standard > Musik > Film > Tal > Personlig )

Justerar skärmbilden automatiskt.

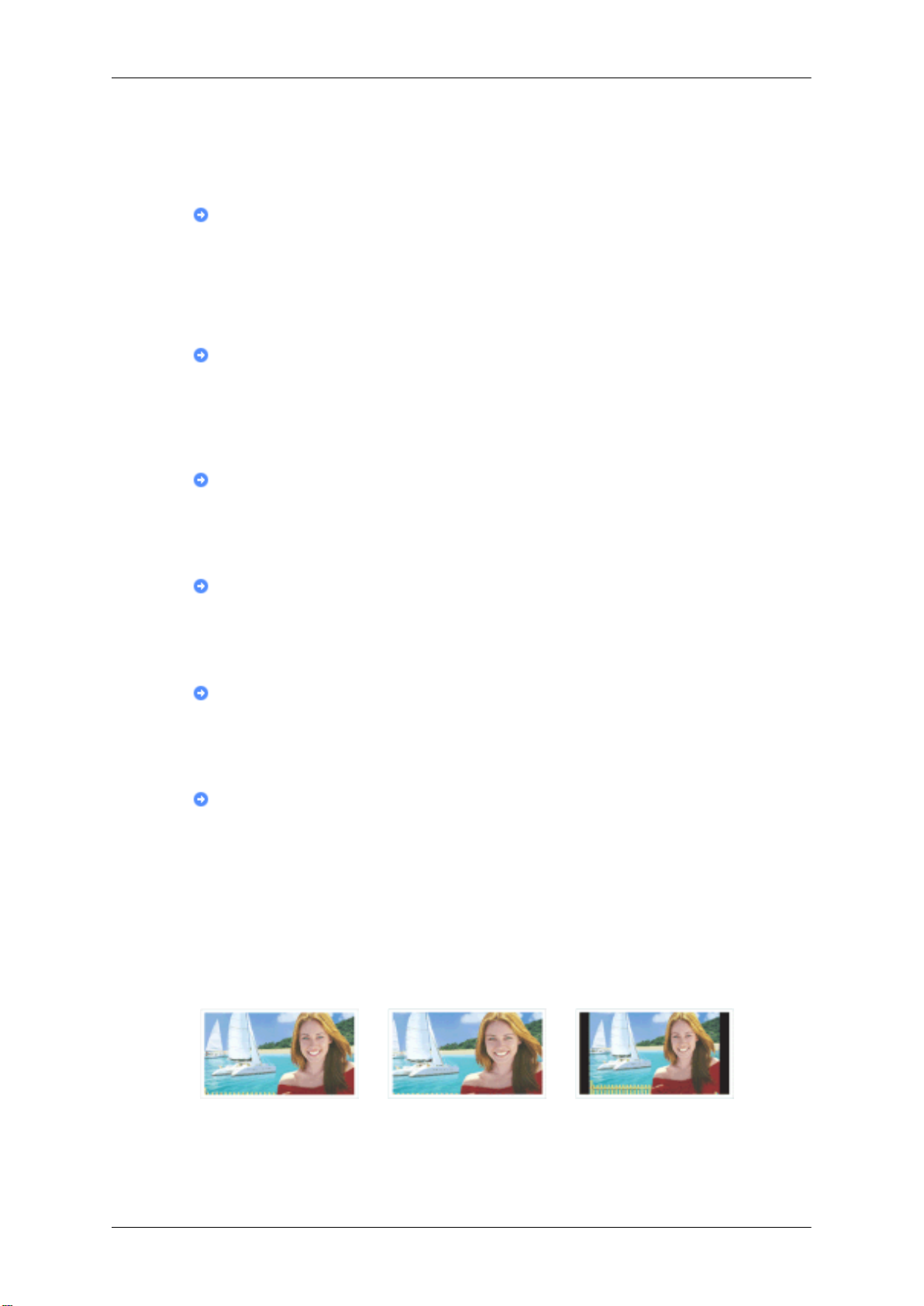

Tryck för att ändra skärmstorlek.

PC-/ DVI-läge: Wide / 4:3

TV/DTV /Ext.-läge: Auto Wide / Wide / 16:9 / Bredzoom / Zoom / 4:3

Component-läge: Wide / 16:9 / Bredzoom / Zoom / 4:3

HDMI-läge: Wide / 16:9 / Bredzoom / Zoom / 4:3 / Skanna

Stereo/Mono , Dubbel I / Dubbel II och Mono /NICAM Mono /NICAM STStereo kan användas beroende på sändningstyp genom att använda knappen DUAL på fjärrkontrollen när du tittar på TV.

26. SUBTITLE

Visar digitala undertexter

27.SOURCE - Ej tillgänglig

28.PIP - Ej tillgänglig

Anslutningar

Att ansluta kablar

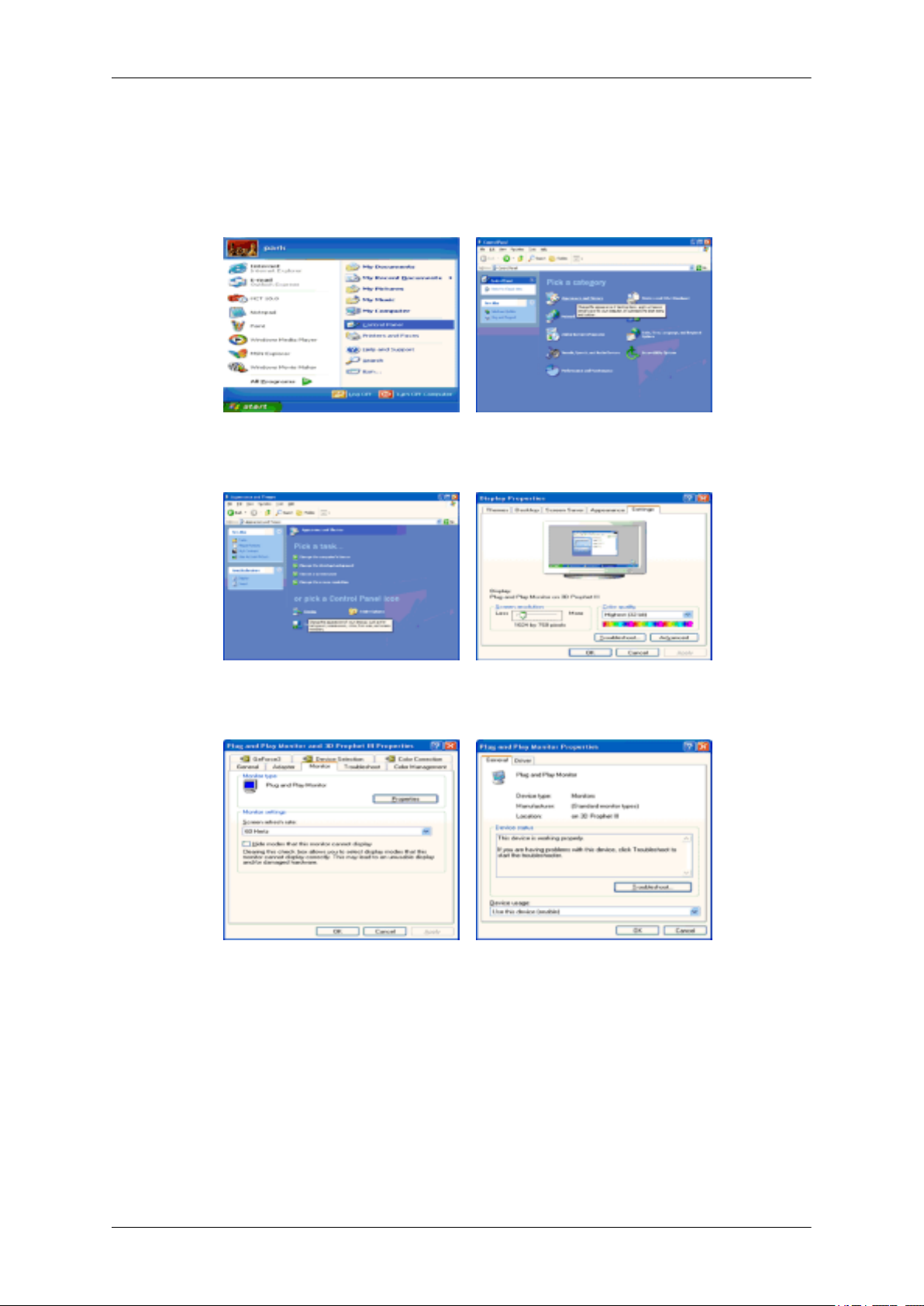

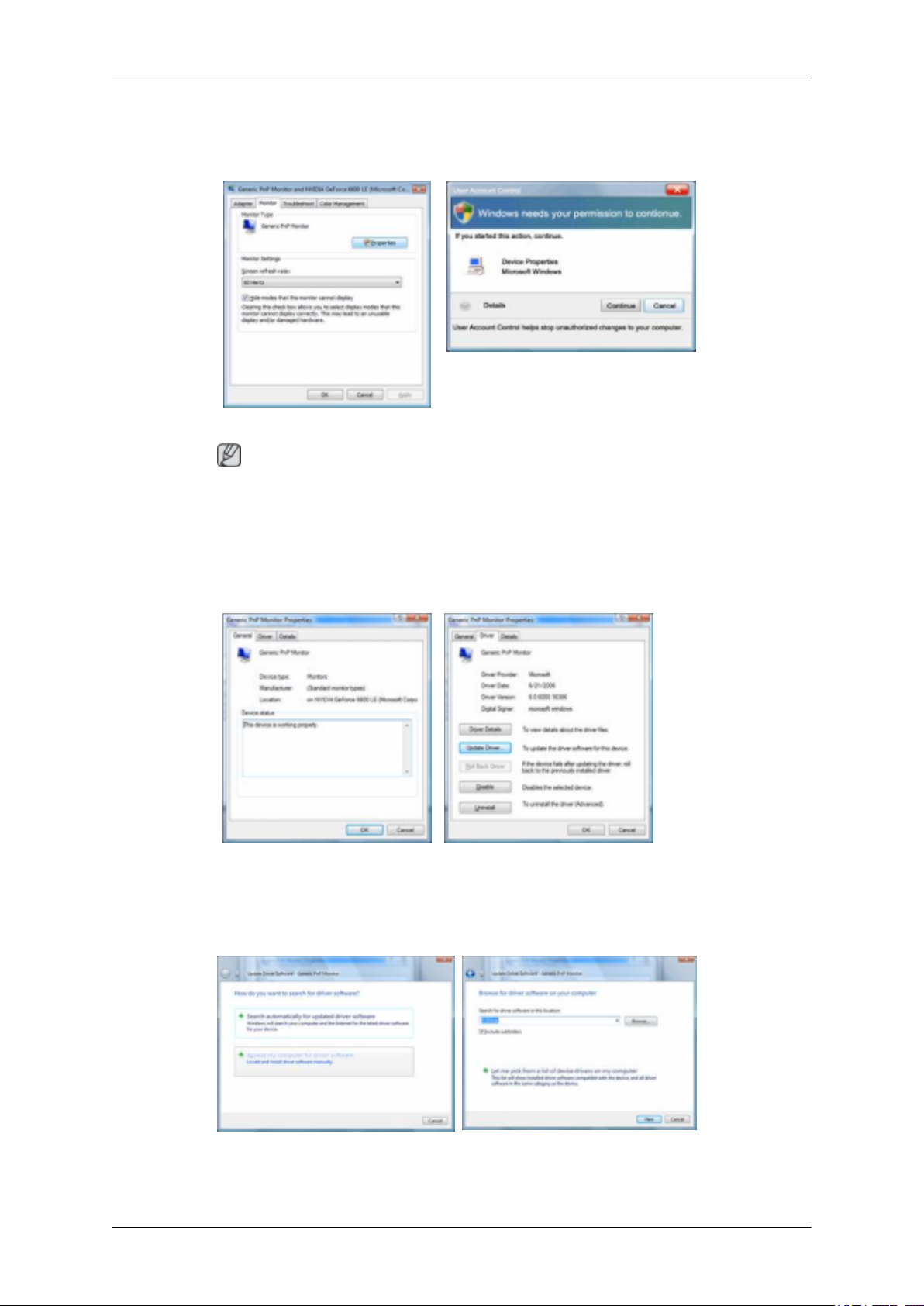

Ansluta till en dator

Anslut skärmens strömkabel för skärmen till porten POWER på skärmens baksida. Koppla in strömkabeln för skärmen i ett näraliggande uttag.

Använd en anslutning som passar datorn.

Använd den (analoga) kontakten på videokortet.

•Anslut signalkabeln till porten [PC] på skärmens baksida.

[PC]

Använd den DVI (Digitala) anslutningen på videokortet.

•Anslut DVI-kabeln till porten [DVI-D] på skärmens baksida.

[DVI-D]

Anslut porten [HDMI / PC / DVI-D AUDIO IN] på skärmens baksida till ljudkortet på PC.

Obs

•Du kan njuta av rent och fint kvalitetsljud från datorns ljudkort om du använder skärmhögtalarna. (du behöver inte installera några separata högtalare till din dator)

•Om du ansluter både D-sub- och DVI -kablarna till en dator kan du få en tom skärm beroende på vilket videokort du använder.

Anslutningar

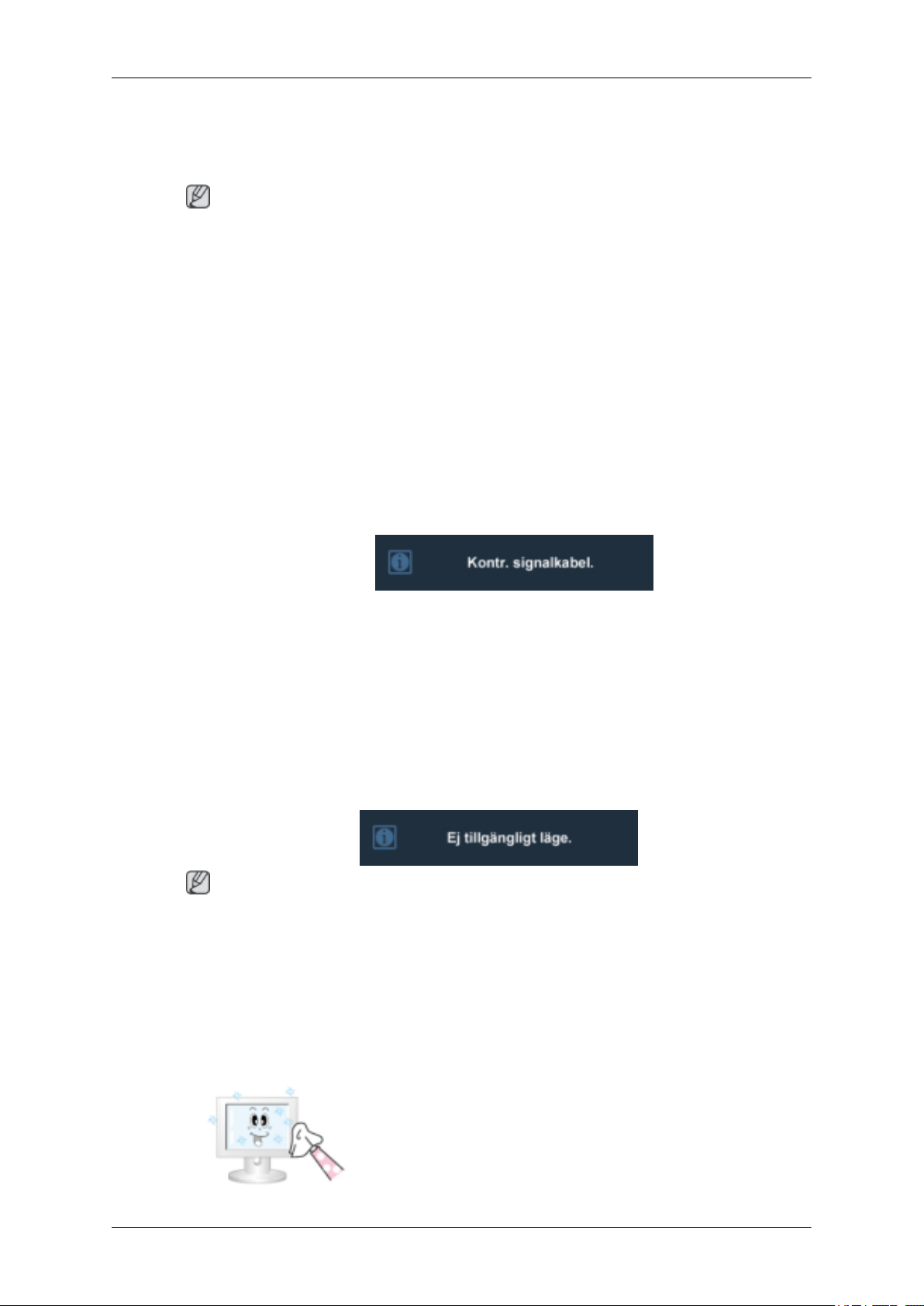

•Om du anslutit din bildskärm korrekt med DVI-anslutningen men ändå får en tom eller suddig skärmbild skall du kontrollera att bildskärmen är inställd på analog. Tryck på knappen 'SOURCE []' för att skärmen skall dubbelkolla signalkällans insignal.

Ansluta till en Macintosh.

1. Använd den (analoga) D-sub-kontakten på grafikkortet.

•Anslut signalkabeln till D-sub-anslutningen på skärmens baksida.

[PC]

Obs

Slå på skärmen och Macintosh

Ansluta till andra enheter

Obs

•Den här skärmen tillåter användaren att ansluta till ingångsenheter såsom en DVD-spelare, en VCR eller en videokamera, eller en DTV eller TV utan att koppla från PC.

•Konfigurationen på skärmens baksida kan variera från produkt till produkt.

•DVItill HDMI-kabeln, optisk kabel för digitalt utgångsljud och kabeln RCA till stereo (för PC) säljs separat.

Kontakta ett Servicecenter för att köpa produkter som säljs separat.

Anslutningar

Ansluta EXT.(RGB) - Detta gäller bara för AV DEVICE som stöder hantering av SCART.

Obs

Ansluta till DVD -enhetens ingång om enheten har en EXT (RGB) -anslutning. Du kan enkelt titta på DVD genom att koppla upp DVD-spelaren mot skärmen så länge strömmen är på.

1.Anslut skärmens EXT (RGB)-port till DVD -spelaren med en SCART -kontakt.

2.När en Scart-enhet är ansluten till skärmen växlas Source automatiskt till Ext.

Ansluta TV

Obs

Du kan titta på tv-program på skärmen om den är ansluten till en antenn eller CATV-kabel utan att installera någon separat TV-mottagare eller programvara på datorn.

1.Anslut CATV-kabeln eller TV-antennkabeln till porten "ANT IN " på baksidan av skärmen. Försäkra dig om att du använder en TV-antennkabel (säljs separat) som antennkabel.

•Vid användning av inomhusantenn:

Kontrollera antennanslutningen på väggen först och anslut sedan antennkabeln.

•Vid användning av utomhusantenn:

Om du använder en utomhusantenn ska du ha en fackman att installera den.

•Så här ansluter du RF-kabeln till antenningångsterminalen:

Anslutningar

Håll koppardelen på RF-kabeln rakt.

2.Slå på skärmen.

3.Välj TV med TV / DTV.

4.Välj önskad TV-kanal.

Obs

Är signalen svag på grund av dålig mottagning?

Köp och installera en signalförstärkare för bättre mottagning.

Ansluta DVD / DTV digital-tv-box

Obs

Anslut till DVD / DTV digital-tv-boxen om enheten har en [COMPONENT IN]-anslutning. Du kan enkelt titta på Component så länge som spänningen är på bara genom att koppla ihop Component med skärmen.

Anslut porten på DVD, VCR (DVD / DTV digital-tv-boxen) till porten [R-AUDIO-L] på skärmen.

Anslut porten VIDEO OUT på DVD / DTV digital-tv-boxen till ingångsportarna [PR, PB,Y] med en component video-kabel (PR, PB,Y).

Obs

Välj "Component" med 'SOURCE []'

Om du ansluter component-kablarna PR, PB och Y till fel terminaler visas skärmen med röd eller blå bakgrundsfärg.

För enfamiljshus installeras en UHF-antenn för att ta emot digital sändning.

Ansluta HDMI

Obs

Det går att ansluta digitala enheter till din skärm.

Du kan njuta av högre bildoch ljudkvalitet.

1.Anslutning med en HDMI -kabel

Anslutningar

a.Ingångsenheter såsom digital DVD är anslutna till terminalen HDMI IN på skärmen med HDMI-kabeln. När alla anslutningar är klara ansluter du strömsladdarna för din skärm och DVD-spelare (eller den enhet som är ansluten till den digitala utgångsterminalen).

Välj HDMI med knappen ‘SOURCE []‘.

2.Anslutning med en DVItill HDMI-kabel

Anslut DVI-utgångsterminalen för den digitala enheten till terminalen [HDMI IN] på skärmen med en DVItill HDMI-kabel.

Anslut de röda och vita uttagen på en RCA till stereo (för PC) till ljudutgångar med samma färger på den digitala utgångsenheten och anslut motsatt uttag till terminalen [HDMI/PC/DVI-D AUDIO IN]på skärmen.

3.När alla anslutningar är klara ansluter du strömsladdarna för din skärm och DVD-spelare (eller den enhet som är ansluten till den digitala utgångsterminalen).

4.Välj "HDMI" med knappen 'SOURCE []'.

Obs

Om du bara använder DVI till HDMI -kabeln utan att ansluta till ljudkällan kommer du inte att höra något ljud.

Om du ansluter ljudutgångstemrinalen på den digitala enheten till [R-AUDIO-L] på [COMPONENT IN] på skärmen med en ljudkabel så hörs inget ljud. Se till att ansluta till terminalen

[HDMI / PC/DVI-D AUDIO IN] på skärmen.

Anslutningar

Anslutning och användning av förstärkaren

Obs

Du kan ansluta den digitala ljudingången (optisk) eller standardingångsterminalen för förstärkarens ljud till skärmen genom att använda rätt kabel.

1.Anslut terminalen [DIGITAL AUDIO OUT (OPTICAL)] på skärmen till ingångsterminalen för digitalt ljud på din digitala förstärkare med en optisk kabel.

2.Ställ in Intern avst. till På i menyn Ljud med MENU -knappen.

3.Justera Ljud Volym med Volym-knapparna på förstärkaren.

4.Om anslutningarna är installerade startar du skärmen och förstärkaren.

Obs

•Eftersom inget ljud avges från skärmen ska du använda en förstärkare.

•Om du vill ha information om hur du ansluter en högtalare och förstärkare ska du läsa i respektive användarhandböcker från tillverkaren.

Ansluta COMMON INTERFACE

Obs

Du kan installera en CAM när som helst, oavsett om TV:n är ON eller OFF .

Köp CI CAM-modulen genom att besöka närmsta handlare eller beställ den via telefon.

1.Sätt in CI-kortet i din CAM i pilens riktning tills det sitter på plats.

2.Sätt in din CAM med installerat CI CARD i ”common interface”-porten.

Anslutningar

(Sätt in din CAM i pilens riktning, så långt in som möjligt så att den är parallell med porten.)

3.Kontrollera om du kan se bilder på en kodad kanal.

Ansluta hörlur

Obs

Det går att ansluta hörlurar till skärmen.

1.Anslut hörlurarna till hörlursuttaget.

Använda stativet

Montera skärmen

Skärm och undersida

Lutningsvinkel
