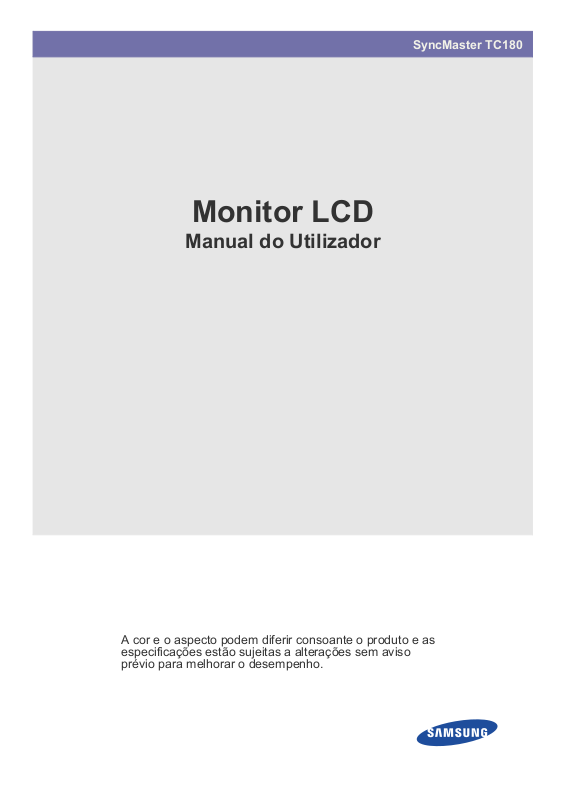

Samsung SyncMaster TC180 User Manual [pt]

Monitor LCD

Manual do Utilizador

SyncMaster TC180

A cor e o aspecto podem diferir consoante o produto e as
especificações estão sujeitas a alterações sem aviso
prévio para melhorar o desempenho.

Índice

PRINCIPAIS PRECAUÇÕES DE SEGURANÇA

Antes de começar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Conservação e manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Limpar o monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

Precauções de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4

INSTALAR O PRODUTO

Conteúdo da embalagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Instalar a base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Retirar a base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Instalar um suporte de montagem na parede . . . . . . . . . . . . . . . . . . . 2-4

Ligar à sua rede . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Ligar a alimentação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Ligar a outro monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Ligar um cabo SERIAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8

Ligar à sua impressora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Ligar a um PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Ligar um cabo estéreo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Ligar USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

Ligar os Auscultadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Ligar o MIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

Dispositivo de bloqueio Kensington . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

UTILIZAR O PRODUTO

O que é um monitor de rede? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Plug & Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Tabela do modo de sinal padrão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Instalar o controlador do dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Botões de operação do produto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5

Utilizar o menu de ajuste do ecrã

(OSD: On Screen Display (Menu digital)) . . . . . . . . . . . . . . . . . . . . 3-6

INSTALAR O SOFTWARE

Utilizar o Windows Embedded Standard . . . . . . . . . . . . . . . . . . . . . . . 4-1

Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

MagicTune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4

RESOLUÇÃO DE PROBLEMAS

Autodiagnóstico do monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Antes de solicitar assistência . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2

FAQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

MAIS INFORMAÇÕES

Especificações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Função de poupança de energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Contacte SAMSUNG GLOBAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Eliminação Correcta Deste Produto

(Resíduos de Equipamentos Eléctricos e Electrónicos) . . . . . . . . . . 6-4

1 Principais precauções de segurança

1-1 Antes de começar

Ícones utilizados neste manual

ÍCONE NOME SIGNIFICADO

Atenção Indica casos em que a função pode não funcionar ou a definição pode ser cancelada.

Nota Indica uma sugestão para utilizar uma função.

Utilizar este manual

• O conteúdo deste manual está sujeito a alterações sem aviso prévio para melhoria do desempenho.

• Informe-se completamente das precauções de segurança antes de utilizar este produto.

• Se ocorrer um problema, consulte a secção "Resolução de problemas".

Declaração de direitos de autor

Direitos de autor © 2011 Samsung Electronics Co., Ltd. Todos os direitos reservados.

Os direitos de autor deste manual estão reservados pela Samsung Electronics, Co., Ltd.

O conteúdo deste manual não pode ser reproduzido ou distribuído, completamente ou em parte, nem pode ser utilizado de
qualquer forma sem a permissão escrita da Samsung Electronics, Co., Ltd.

O logótipo da SAMSUNG e SyncMaster são marcas registadas da Samsung Electronics, Co., Ltd.

Microsoft, Windows e Windows NT são marcas registadas da Microsoft Corporation.

VESA, DPM e DDC são marcas registadas da Video Electronics Standard Association.

Todas as outras marcas comerciais mencionadas no presente documento são propriedade das respectivas empresas.

Principais precauções de segurança 1-1

1-2 Conservação e manutenção

Manutenção da superfície externa e do ecrã

Limpe o produto com um pano macio e húmido.

• Não limpe o produto com uma substância inflamável, como
benzina ou diluente, nem com um pano molhado. Caso
contrário, pode causar um problema ao produto.

• Não raspe o ecrã com as unhas nem com um objecto
pontiagudo.

Caso contrário, pode danificar ou arranhar o produto.

• Não aplique água directamente sobre o produto para o limpar.
A entrada de água no produto pode causar um incêndio,

choque eléctrico ou um problema no produto.

• Se utilizar um humidificador supersónico, poderá gerar-se uma
mancha branca na superfície do modelo brilhante devido às
características próprias do material.

O aspecto e a cor podem diferir consoante o modelo.

Imagens persistentes

• Após apresentar uma imagem fixa durante muito tempo, pode surgir uma imagem persistente ou uma mancha no ecrã. Se
não utilizar o produto durante muito tempo, defina o modo de poupança de energia ou a protecção de ecrã.

• Devido a restrições tecnológicas do fabricante do painel LCD, as imagens geradas por este produto podem ser mais claras
ou mais escuras do que o normal, aprox. 1 ppm (partes por milhão) pixel.

O número de subpixels de um painel LCD por tamanho: o número de subpixels = resolução horizontal máx. x resolução
vertical máx. x 3

Exemplo) Se a resolução máxima for 1366 x 768, o número de subpixels é 1366 x 768 x 3 = 3.147.264.

1-2 Principais precauções de segurança

1-3 Limpar o monitor

Limpar o monitor

• O painel e o exterior deste inovador monitor ficam facilmente riscados e necessitam de uma atenção especial. Limpe o
monitor de acordo com os seguintes passos.

1. Desligue o monitor e o PC.

2. Retire o cabo de alimentação do monitor.

Para evitar um choque eléctrico, assegure-se de que desliga o cabo agarrando na ficha e não
tocando no cabo com as mãos molhadas.

3. Limpe o ecrã do monitor utilizando um pano limpo, macio e seco.

• Não utilize um produto de limpeza que contenha agentes tensioactivos, álcool ou
solventes.
Caso contrário, o exterior pode descolorar ou estalar ou o revestimento do painel pode
sair.

• Não pulverize o monitor directamente com água ou produtos de limpeza.
Caso contrário, o líquido pode entrar no monitor e provocar um incêndio, um choque

eléctrico ou uma avaria.

4. Limpe o exterior do monitor utilizando um pano macio humedecido com uma pequena quantidade de
água.

5. Ligue o cabo de alimentação ao monitor depois de limpar.

6. Ligue o monitor e o PC.

Precauções e armazenamento

• Se utilizar um humidificador ultrasónico num produto altamente brilhante, poderão gerar-se manchas brancas.

Assegure-se de que contacta o centro de assistência mais próximo (serviço pago) para limpar o interior do monitor.

Principais precauções de segurança 1-3

1-4 Precauções de segurança

Ícones utilizados para precauções de segurança

ÍCONE NOME SIGNIFICADO

Aviso

Atenção

Caso não siga as precauções marcadas com este símbolo, pode causar ferimentos gra­ves ou até mesmo acidentes mortais.

Caso não siga as precauções marcadas com este símbolo, pode causar ferimentos ou
danos materiais.

Significado dos símbolos

Não executar. Deve ser respeitado.

Não desmontar.

Não tocar.

A ficha de alimentação deve estar desligada
da tomada de parede.

Deve ter ligação à terra para evitar choques
eléctricos.

Precauções relacionadas com a alimentação

As imagens seguintes são para referência do utilizador e podem diferir consoante os modelos e países.

Aviso

Evite utilizar um cabo ou ficha de alimenta­ção danificados ou uma tomada de parede
solta.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Evitar ligar ou desligar a fonte de alimenta­ção com mãos molhadas.

• Caso contrário, poderá ocorrer um
choque eléctrico.

Ligue o cabo de alimentação a uma tomada
de parede com ligação à terra (apenas para
equipamento de isolamento de classe 1).

• Caso contrário, poderá provocar um
choque eléctrico ou ferimentos.

Não aproxime o cabo de alimentação e o
produto de um aquecedor.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Evite ligar vários aparelhos eléctricos a uma
única tomada de parede.

• Caso contrário, pode causar um
incêndio devido ao sobreaquecimento
da tomada de parede.

Ligue a ficha de alimentação com firmeza.

• Caso contrário, poderá ocorrer um
incêndio.

Evite dobrar ou torcer o cabo de alimenta­ção excessivamente e evite colocar objec­tos pesados sobre o cabo.

• Caso contrário, pode causar um choque
eléctrico ou incêndio devido a um cabo
de alimentação danificado.

Se os pinos da ficha de alimentação ou a
tomada de parede estiverem cobertos de
pó, limpe-os com um pano seco.

• Caso contrário, poderá ocorrer um
incêndio.

1-4 Principais precauções de segurança

Atenção

Evite desligar a ficha de alimentação
enquanto o produto estiver a funcionar.

• Caso contrário, pode danificar o
produto, devido a um choque eléctrico.

Quando desligar a ficha de alimentação da
tomada de parede, segure-a pela ficha e
não pelo cabo.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Precauções relacionadas com instalação

Aviso

Evite colocar velas acesas, repelente de
mosquitos ou cigarros sobre o produto e
evite instalar o produto perto de um aquece­dor.

• Caso contrário, poderá ocorrer um
incêndio.

Evite instalar o produto num local mal venti­lado, tal como dentro de uma estante ou
armário.

Utilize apenas o cabo de alimentação forne­cido pela Samsung. Além disso, não utilize
o cabo de alimentação de outro electrodo­méstico.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Ligue a ficha de alimentação a uma tomada
de parede de fácil acesso.

• Caso ocorra um problema com o
produto, deve desligar a ficha de
alimentação de forma a cortar a
alimentação completamente. Não pode
cortar a alimentação completamente
utilizando apenas o botão de
alimentação do produto.

Peça a um técnico de instalação ou a uma
empresa especializada para instalar o pro­duto numa parede.

• Caso contrário, pode provocar
ferimentos.

• Utilize o suporte de montagem na
parede especificado.

Para permitir a ventilação, mantenha uma
distância de, pelo menos, 10 cm da parede
quando instalar o produto.

• Caso contrário, pode causar um
incêndio devido a um sobreaquecimento
interno.

Mantenha os sacos de plástico utilizados
para embalar o produto fora do alcance das
crianças.

• Se as crianças colocarem os sacos de
plástico na cabeça, podem sufocar.

• Caso contrário, pode causar um
incêndio devido a um sobreaquecimento
interno.

Evite instalar o produto num local instável
ou exposto a vibrações excessivas, como
numa prateleira instável ou inclinada.

• O produto pode cair e danificar-se ou
provocar ferimentos.

• Se utilizar o produto num local exposto a
vibrações excessivas, pode danificar o
produto ou provocar um incêndio.

Principais precauções de segurança 1-4

Atenção

Evite instalar o produto num local exposto
ao pó, à humidade (sauna), ao óleo, ao
fumo ou à água (gotas de chuva), e evite
instalá-lo dentro de um veículo.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Evite instalar o produto a uma altura de fácil
acesso para crianças.

• Se uma criança tocar no produto, este
poderá cair e causar ferimentos.

• Uma vez que a parte frontal é mais
pesada, instale o produto numa
superfície plana e estável.

Evite instalar o produto num local exposto a
luz solar directa ou fontes de calor, como
uma lareira ou um aquecedor.

• Tal pode reduzir o ciclo de vida do
produto ou causar um incêndio.

Não deixe o produto cair enquanto o estiver
a transportar.

• Caso contrário, pode causar um
problema ao produto ou ferimentos.

Quando instalar o produto numa consola ou
numa prateleira, certifique-se de que este
não fica saliente relativamente à consola ou
à prateleira.

• Caso contrário, o produto poderá cair,
causando assim avarias ou ferimentos.

• Utilize um armário ou prateleira
adequados ao tamanho do produto.

Se o produto for instalado num local onde
as condições de funcionamento variem con­sideravelmente, poderá ocorrer um grave
problema de qualidade devido ao ambiente
envolvente. Neste caso, instale o produto
apenas após consultar um dos nossos téc­nicos de assistência sobre este assunto.

• Locais expostos a pó microscópico,
químicos, temperaturas demasiado
elevadas ou baixas, humidade elevada,
tais como aeroportos ou estações onde
o produto seja utilizado
continuadamente durante um longo
período de tempo, etc.

Não coloque o produto virado para baixo no
chão.

• Pode danificar o painel do produto.

Quando pousar o produto no chão, faça-o
com cuidado.

• Caso contrário, pode danificar o produto
ou provocar ferimentos.

1-4 Principais precauções de segurança

Precauções relacionadas com a utilização

Aviso

Uma vez que o produto é percorrido por alta
tensão, nunca desmonte, não repare, nem
modifique o produto você próprio.

• Caso contrário, pode provocar um
incêndio ou um choque eléctrico.

• Se o produto necessitar de reparação,
contacte um centro de assistência.

Se o produto gerar ruídos estranhos, cheiro
a queimado ou fumo, desligue o cabo de
alimentação imediatamente e contacte um
centro de assistência.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Se deixar cair o produto ou se a caixa ficar
danificada, desligue a alimentação e o cabo
de alimentação. Contacte um centro de
assistência.

• Caso contrário, pode provocar um
incêndio ou um choque eléctrico.

Se ocorrerem trovões ou relâmpagos, desli­gue o cabo de alimentação e nunca toque
no cabo da antena, pois é perigoso.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Evite mover o produto puxando-o através
do cabo de alimentação ou através do cabo
da antena.

Quando limpar o produto, não aplique água
directamente sobre as peças do produto.

• Certifique-se de que não entra água
para o produto.

• Caso contrário, pode danificar o
produto, provocar um choque eléctrico
ou um incêndio.

Evite deixar as crianças pendurarem-se ou
subir para o produto.

• Caso contrário, o produto pode cair e
provocar ferimentos ou a morte.

Evite colocar objectos, como brinquedos e
bolachas, em cima do produto.

• Se uma criança se pendurar no produto
para agarrar um objecto, o objecto ou o
produto podem cair e isso pode
provocar ferimentos ou até a morte.

Evite deixar cair quaisquer objectos em
cima do produto ou dar-lhe pancadas.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Em caso de fuga de gás, não toque no pro­duto nem na ficha de alimentação e ventile
imediatamente o local.

• Caso contrário, pode provocar um
choque eléctrico, um incêndio ou
danificar o produto, devido aos danos
no cabo.

Evite levantar ou mover o produto segu­rando-o apenas pelo cabo de alimentação
ou pelo cabo de sinal.

• Caso contrário, pode provocar um
choque eléctrico, um incêndio ou
danificar o produto, devido aos danos
no cabo.

• Uma faísca poderá provocar uma
explosão ou um incêndio.

• Não toque no cabo de alimentação nem
no cabo da antena durante a ocorrência
de trovões ou relâmpagos.

Evite utilizar ou colocar spray ou objectos
inflamáveis próximos do produto.

• Caso contrário, poderá provocar uma
explosão ou um incêndio.

Principais precauções de segurança 1-4

Não bloqueie a ventilação com uma toalha
de mesa ou com uma cortina.

• Caso contrário, pode causar um
incêndio devido a um sobreaquecimento
interno.

Evite colocar um recipiente com líquidos,
como um vaso, jarro com flores, bebidas,
cosméticos ou medicamentos, ou um
objecto metálico sobre o produto.

• Se água ou uma substância estranha
entrar no produto, desligue a
alimentação e o cabo de alimentação, e
contacte um centro de assistência.

• Caso contrário, poderá provocar um
problema ao produto, um choque
eléctrico ou um incêndio.

Evite introduzir objectos metálicos, tais
como pauzinhos, moedas ou ganhos de
cabelo, bem como objectos inflamáveis
dentro do produto (aberturas de ventilação,
portas, etc.).

• Se água ou uma substância estranha
entrar no produto, desligue a
alimentação e o cabo de alimentação, e
contacte um centro de assistência.

• Caso contrário, poderá provocar um
problema ao produto, um choque
eléctrico ou um incêndio.

1-4 Principais precauções de segurança

Atenção

Após apresentar uma imagem fixa durante
muito tempo, pode surgir uma imagem per­sistente ou uma mancha no ecrã.

• Se não utilizar o produto durante muito
tempo, utilize o modo de poupança de
energia ou defina a protecção de ecrã
para o modo de imagem em movimento.

Defina a resolução e a frequência adequa­das para o produto.

• Caso contrário, pode provocar fadiga
ocular.

Se olhar continuamente para o produto de
uma distância muito reduzida, pode danifi­car a sua visão.

É importante descansar os olhos (5 minutos
por hora) quando olha para o ecrã do pro­duto durante muito tempo.

• Desta forma, diminuirá a fadiga ocular.

Se não utilizar o produto durante longos
períodos de tempo, como quando deixa a
sua casa, desligue o cabo de alimentação
da tomada de parede.

• Caso contrário, pode ocorrer uma
acumulação de pó e provocar um
incêndio, devido ao sobreaquecimento
ou a um curto-circuito, ou provocar um
choque eléctrico.

Evite mover ou virar o produto para baixo
segurando-o apenas pela base.

• O produto pode cair e danificar-se ou
provocar ferimentos.

Evite utilizar um humidificador ou um fogão
perto do produto.

• Caso contrário, poderá provocar um
choque eléctrico ou um incêndio.

Uma vez que o painel do visor aquece após
uma utilização prolongada, não toque no
produto.

Mantenha os acessórios pequenos fora do
alcance das crianças.

Evite colocar um objecto pesado sobre o
produto.

• Caso contrário, pode danificar o produto
ou provocar ferimentos.

Manter a postura correcta durante a utilização do produto

Mantenha a postura correcta durante a utilização do produto.

• Endireite as costas.

• Mantenha uma distância de 45~50 cm entre os olhos e o ecrã. Olhe para o ecrã para baixo
e em frente.

• Mantenha a postura correcta durante a utilização do produto.

• Ajuste o ângulo do produto de forma a que não haja reflexo de luz no ecrã.

• Mantenha o cotovelo num ângulo recto e alinhe o braço com as costas da mão.

• Mantenha o cotovelo num ângulo recto.

• Coloque os calcanhares firmes no chão, enquanto mantém os joelhos com um ângulo de
90 graus ou mais, bem como a posição do braço, de forma a que este fique abaixo do
coração.

Tenha cuidado quando ajustar o ângulo do
produto ou a altura da base.

• Se entalar a mão ou o dedo, pode ficar
ferido.

• Se inclinar demasiado o produto, este
pode cair e provocar ferimentos.

Principais precauções de segurança 1-4

2 Instalar o produto

2-1 Conteúdo da embalagem

• Se faltar algum acessório, contacte o seu revendedor.

• Contacte um revendedor local para comprar acessórios opcionais.

• Tire o produto da embalagem e verifique se todos os conteúdos seguintes foram incluídos.

• Guarde a caixa para o caso de ter de transportar o produto posteriormente.

Monitor

ÍNDICE

Manual de Configuração

Rápida

Cartão de garantia Manual do utilizador Cabo de alimentação

(Não disponível em todos

os locais)

PEÇAS OPCIONAIS

Teclado (USB) Rato (USB) Cabo D-Sub Cabo estéreo

Auscultador Microfone

A cor e o aspecto podem diferir consoante o produto e as especificações estão sujeitas a alterações sem aviso prévio para
melhorar o desempenho.

2-1 Instalar o produto

2-2 Instalar a base

Antes de montar o produto, pouse-o numa superfície plana e estável, com o ecrã virado para baixo.

Coloque um pano macio sobre a mesa para proteger o produto e pouse-o sobre o pano,
de forma a que a parte frontal do produto fique virada para baixo.

Não remova o pino de bloqueio antes de montar a base.

Segure a parte principal do corpo do produto com a mão, conforme ilustrado pela figura.

Introduza a base na peça de ligação da base na direcção indicada na figura.

Rode o parafuso de ligação existente na parte inferior da base até este ficar totalmente
fixo.

Instalar o produto 2-2

Depois de montar a base, ajuste o monitor como ilustrado na figura. Agora já pode remo­ver o pino de bloqueio para ajustar a base.

- Atenção
Evite levantar o aparelho, segurando-o apenas pela base.

• A cor e o aspecto podem diferir consoante o produto e as especificações estão sujeitas a alterações sem aviso prévio
para melhorar o desempenho.

• Para desmontar, siga a ordem contrária à montagem.

2-2 Instalar o produto

2-3 Retirar a base

Antes da montagem, desmonte o produto de acordo com os seguintes passos.

Levante a base do monitor até ao máximo com a mão esquerda e retire a tampa decorativa
posterior com a mão direita, conforme ilustrado na figura.

Retire os dois parafusos ( ).

O suporte pode ser retirado após a remoção dos parafusos.

Retire o suporte na direcção indicada na figura.

A cor e o aspecto podem diferir consoante o produto e as especificações estão sujeitas a alterações sem aviso prévio para
melhorar o desempenho.

Instalar o produto 2-3

2-4 Instalar um suporte de montagem na parede

Este produto fornece um suporte de montagem da base de 100 mm x 100 mm, em conformidade com as especificações VESA.

100 mm x 100 mm

Suporte de montagem na parede
Kit de montagem na parede

(Opcional)

1. Desligue o produto e retire o cabo de alimentação da tomada de parede.

2. Coloque um pano macio ou uma almofada numa superfície plana para proteger o painel e pouse o produto no pano, de forma

a que a parte frontal do produto fique virada para baixo.

3. Separe a base.

4. Alinhe a ranhura do suporte para montagem na parede do monitor com a ranhura do kit de montagem na parede e, fixe

firmemente o kit de montagem à parede apertando os parafusos.

• Se utilizar um parafuso maior do que as especificações, pode danificar o interior do produto.

• No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA, o comprimento
dos parafusos pode variar consoante as respectivas especificações.

• Não utilize parafusos incompatíveis com as especificações VESA e não os introduza com demasiada força.
Pode danificar o produto ou provocar ferimentos, devido à queda do produto. A Samsung não se responsabiliza por

quaisquer danos ou ferimentos.

• A Samsung não se responsabiliza por quaisquer danos causados no produto, por ferimentos provocados pela
utilização de um suporte incompatível com as especificações descritas, nem por uma instalação não realizada por um
técnico autorizado.

• Quando instalar o produto utilizando um suporte de montagem na parede, adquira um suporte que proporcione uma
distância mínima de 10 cm da parede.

• A Samsung não será responsabilizada por quaisquer problemas causados pela utilização de um suporte incompatível
com as especificações descritas.

• Utilize um suporte de montagem na parede de acordo com as especificações do seu país.

2-4 Instalar o produto

2-5 Ligar à sua rede

• A peça de ligação pode diferir consoante o modelo do produto.

• Estabeleça a ligação entre a porta [LAN] no produto e a rede com um cabo LAN.

Instalar o produto 2-5

2-6 Ligar a alimentação

• Para utilizar o monitor, ligue o cabo de alimentação a uma tomada eléctrica e à porta [POWER] do monitor.
(A tensão de entrada muda automaticamente.)

Quando o produto estiver ligado a um PC, pode ligar o produto e utilizá-lo.

2-6 Instalar o produto

2-7 Ligar a outro monitor

• Estabeleça a ligação entre a porta [VIDEO OUT] no produto e a porta D-Sub no seu monitor com um cabo D-Sub.

Ligue à porta [VIDEO OUT] para visualizar a mesma imagem noutro monitor.
(Para realização de apresentações)

Instalar o produto 2-7

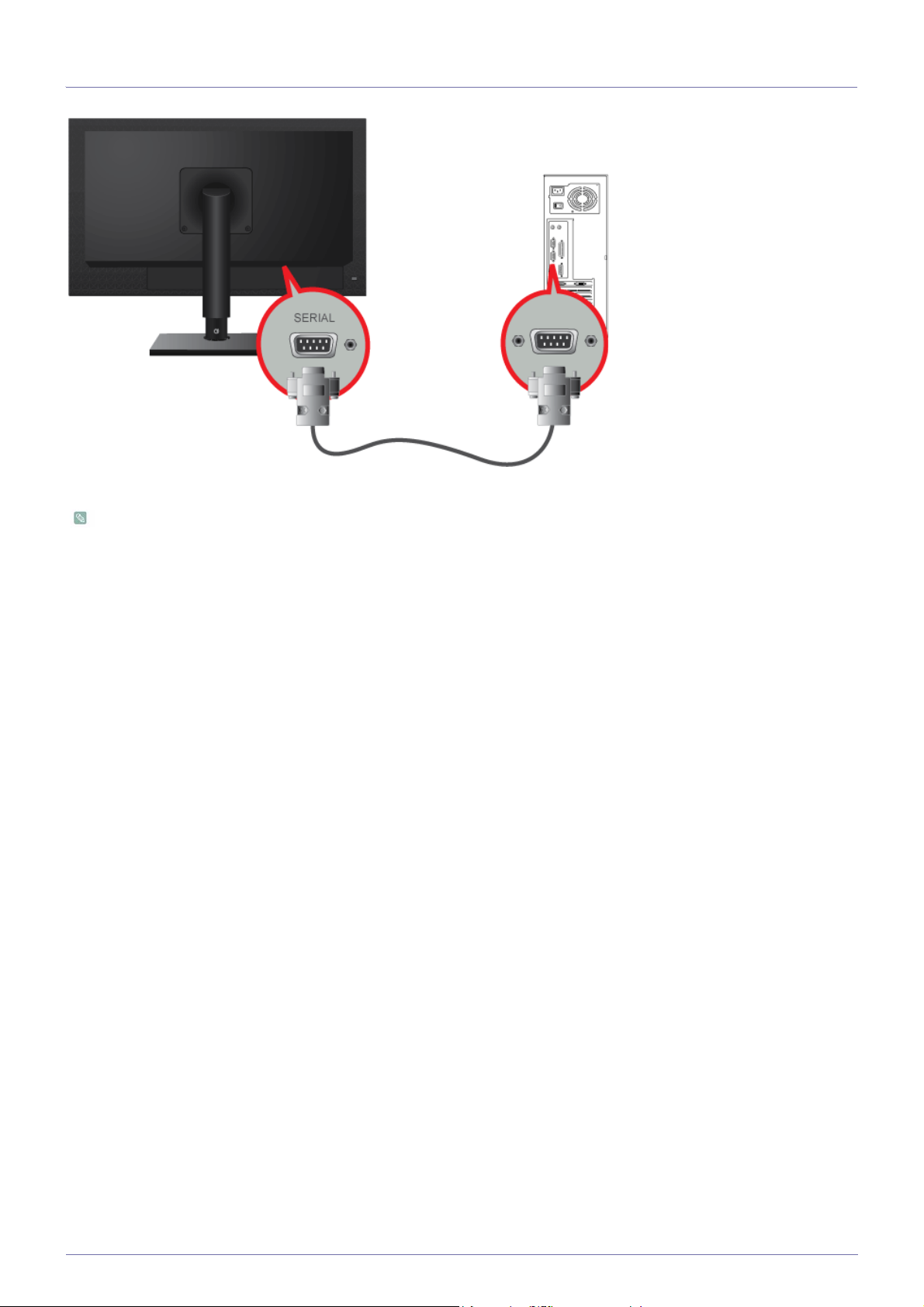

2-8 Ligar um cabo SERIAL

• Pode ser ligado o dispositivo que suporta ligação (interface) RS-232C.

A peça de ligação pode diferir consoante o modelo do produto.

2-8 Instalar o produto

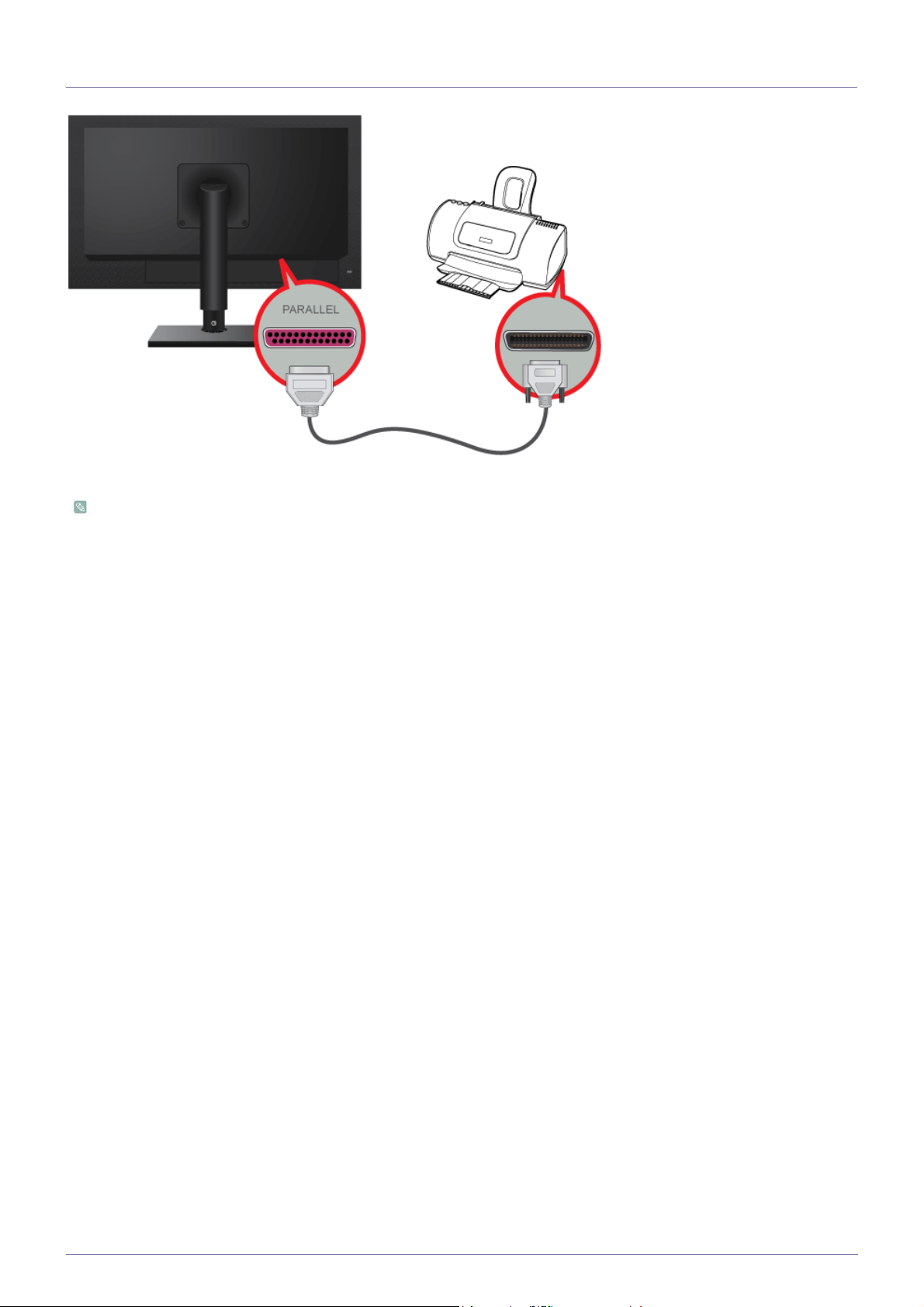

2-9 Ligar à sua impressora

• Podem ser ligados dispositivos que suportem ligação (interface) D-SUB de 25 pinos.

A peça de ligação pode diferir consoante o modelo do produto.

Instalar o produto 2-9

2-10 Ligar a um PC

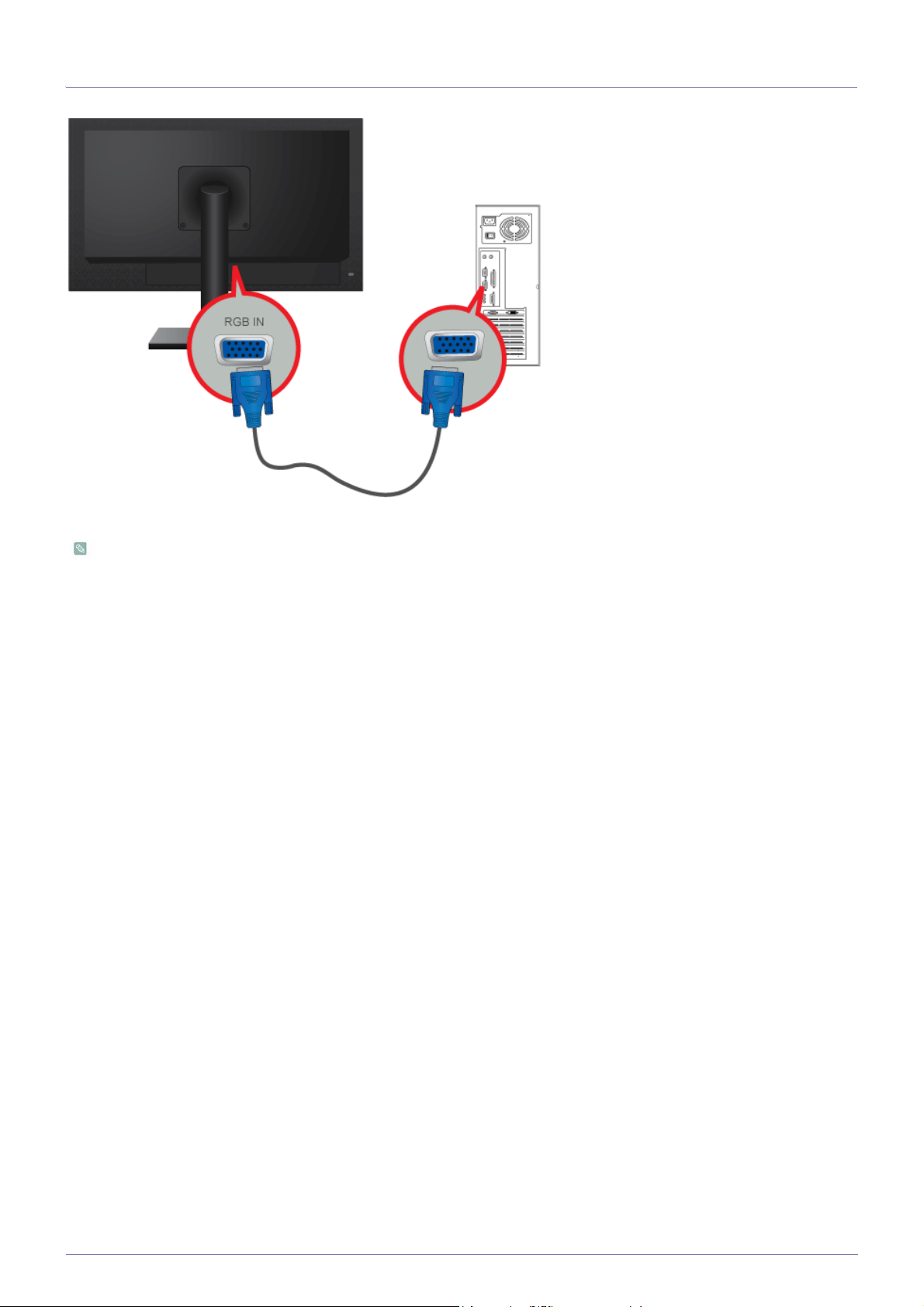

• Ligue a porta [RGB IN] do produto à porta [D-Sub] do PC com um cabo D-Sub.

• A peça de ligação pode diferir consoante o modelo do produto.

• Utilize a porta [RGB IN] para ligar directamente o monitor a um PC.

2-10 Instalar o produto

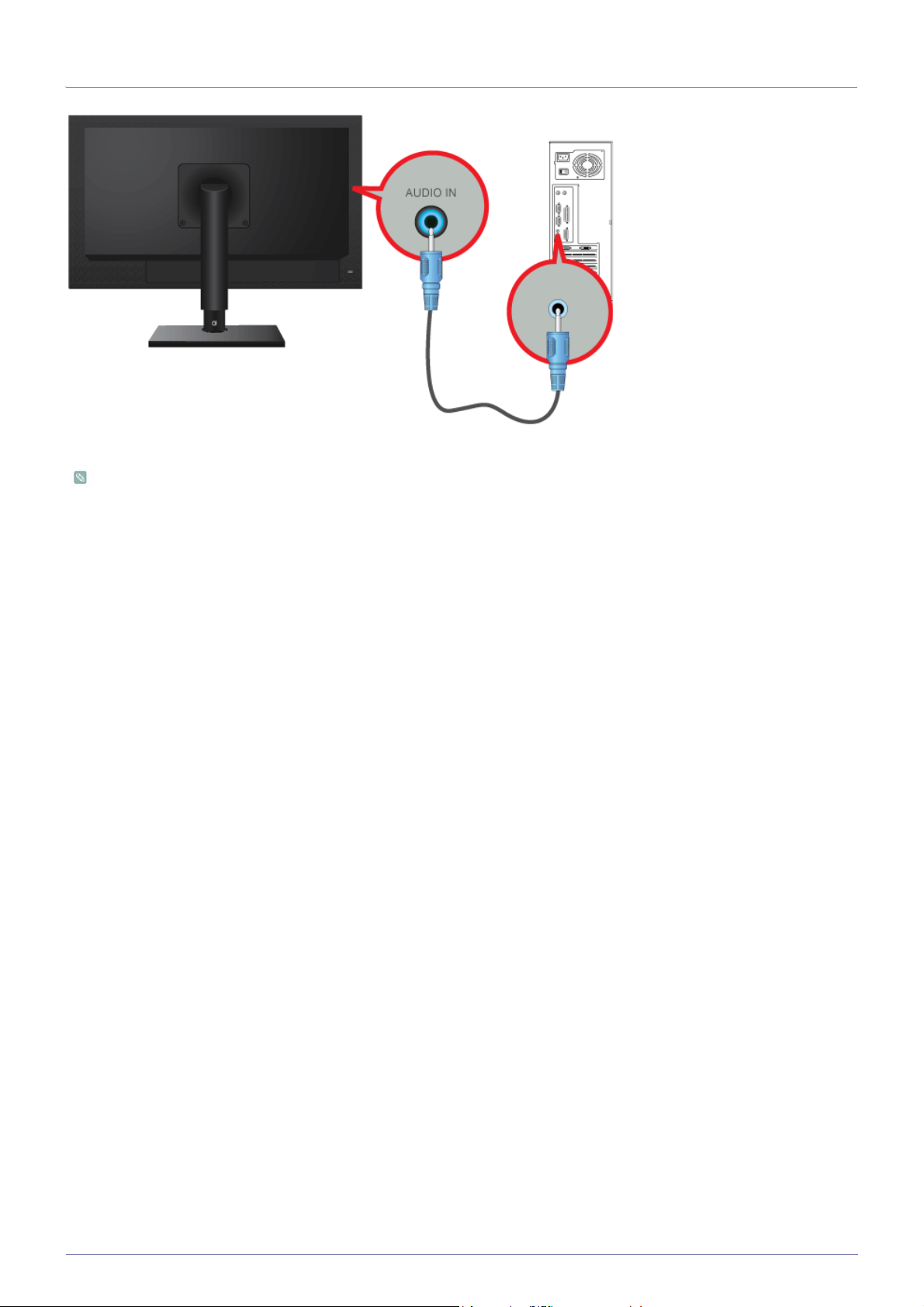

2-11 Ligar um cabo estéreo

• Ligue a porta [AUDIO IN] na parte traseira do monitor à placa de som do PC.

A peça de ligação pode diferir consoante o modelo do produto.

Instalar o produto 2-11

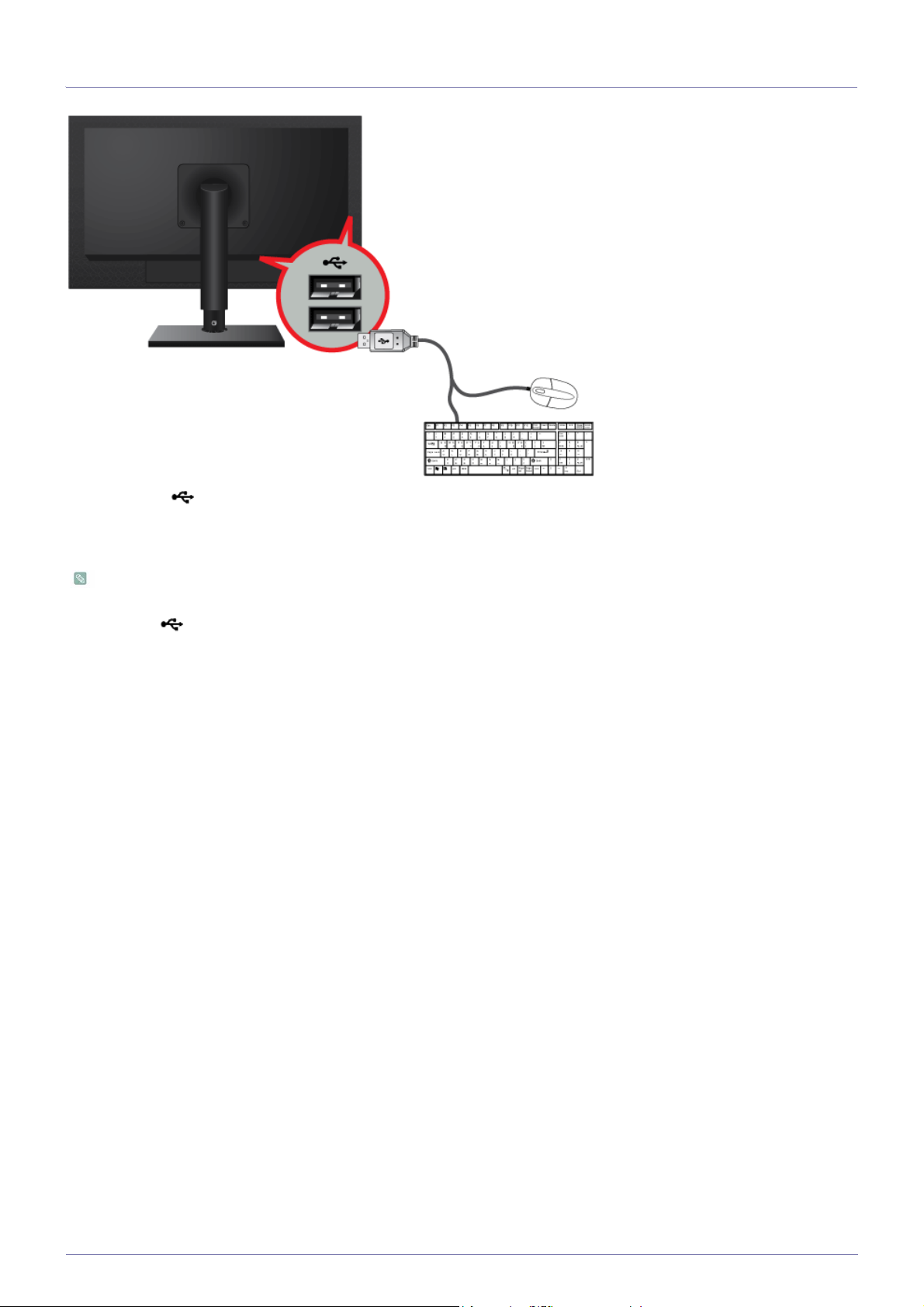

2-12 Ligar USB

• A porta USB do monitor suporta USB 2.0 de Alta Velocidade Certificado.

• Ligue os dispositivos USB como por exemplo, um rato, um teclado e dispositivos de armazenamento externos (DSC, MP3,
armazenamento externo, etc.).

• A peça de ligação pode diferir consoante o modelo do produto.

• Pode utilizar um dispositivo USB como um rato, teclado, Memory Stick ou unidade de disco rígido externa, ligando-o à

porta USB do monitor sem ter de o ligar ao PC.

2-12 Instalar o produto

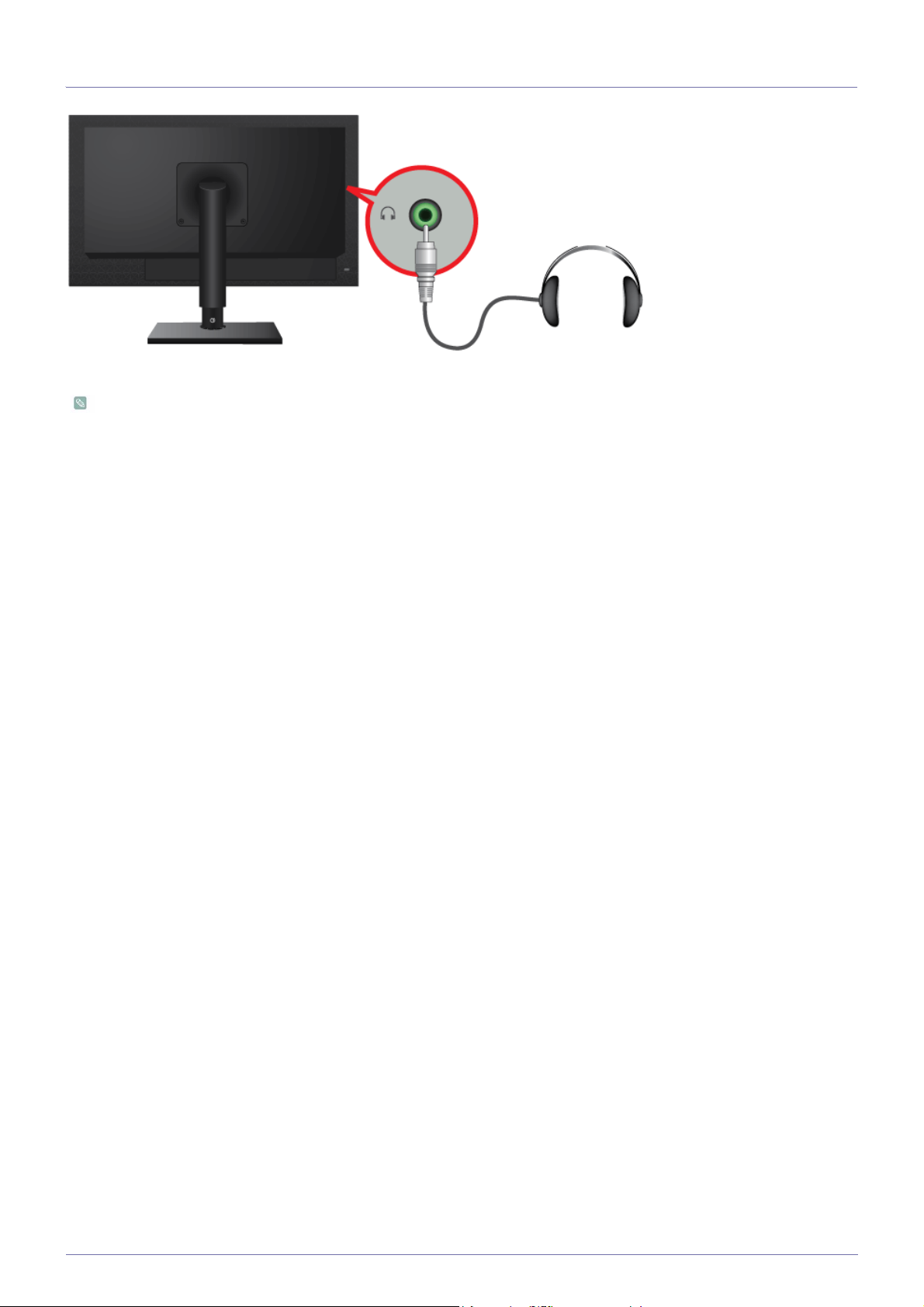

2-13 Ligar os Auscultadores

• Ligue os auscultadores ao terminal de ligação respectivo.

• A peça de ligação pode diferir consoante o modelo do produto.

• Pode ligar os auscultadores ao monitor.

Instalar o produto 2-13

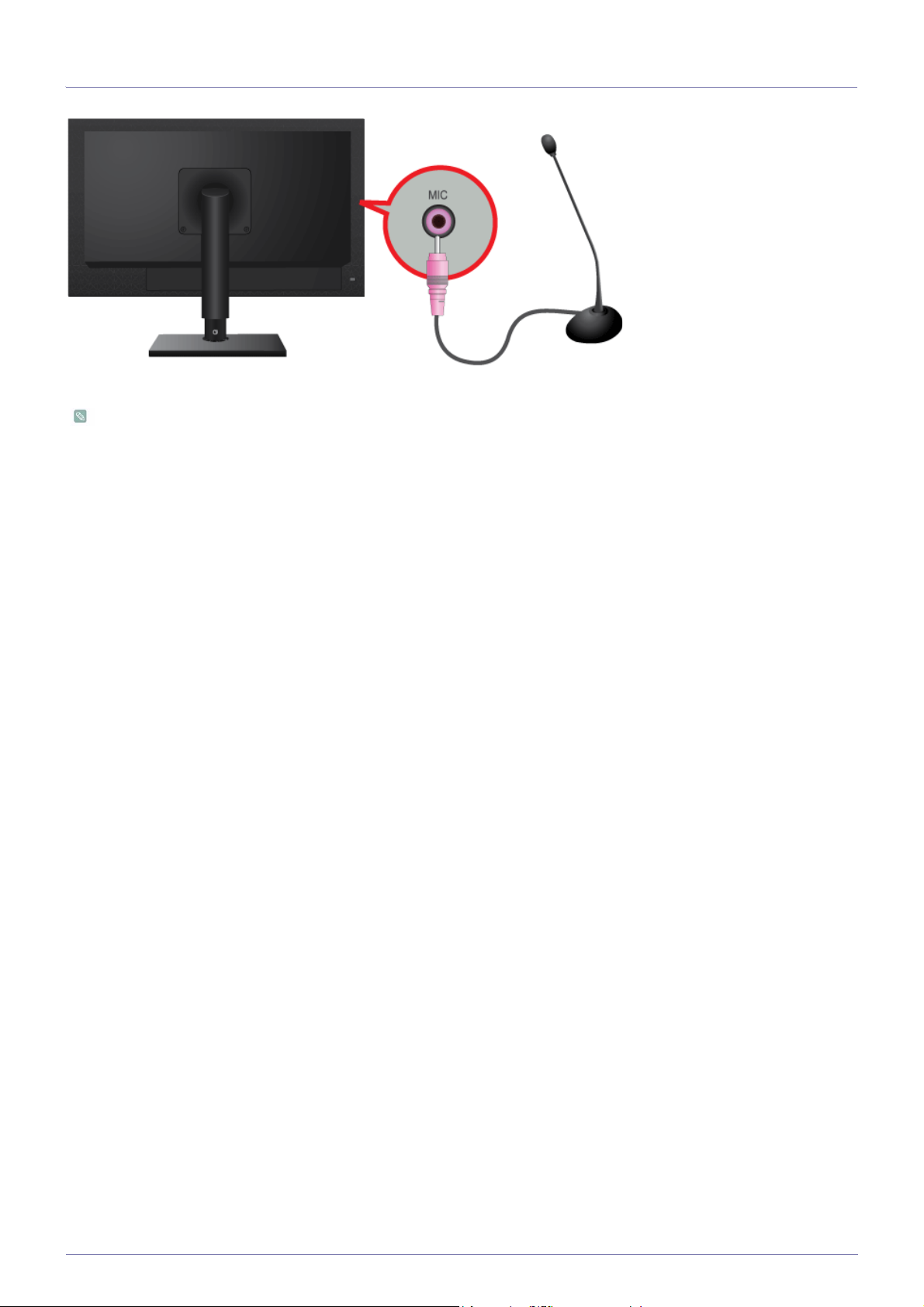

2-14 Ligar o MIC

• Ligue o cabo do microfone à porta MIC do monitor.

Pode ligar o microfone ao monitor.

2-14 Instalar o produto

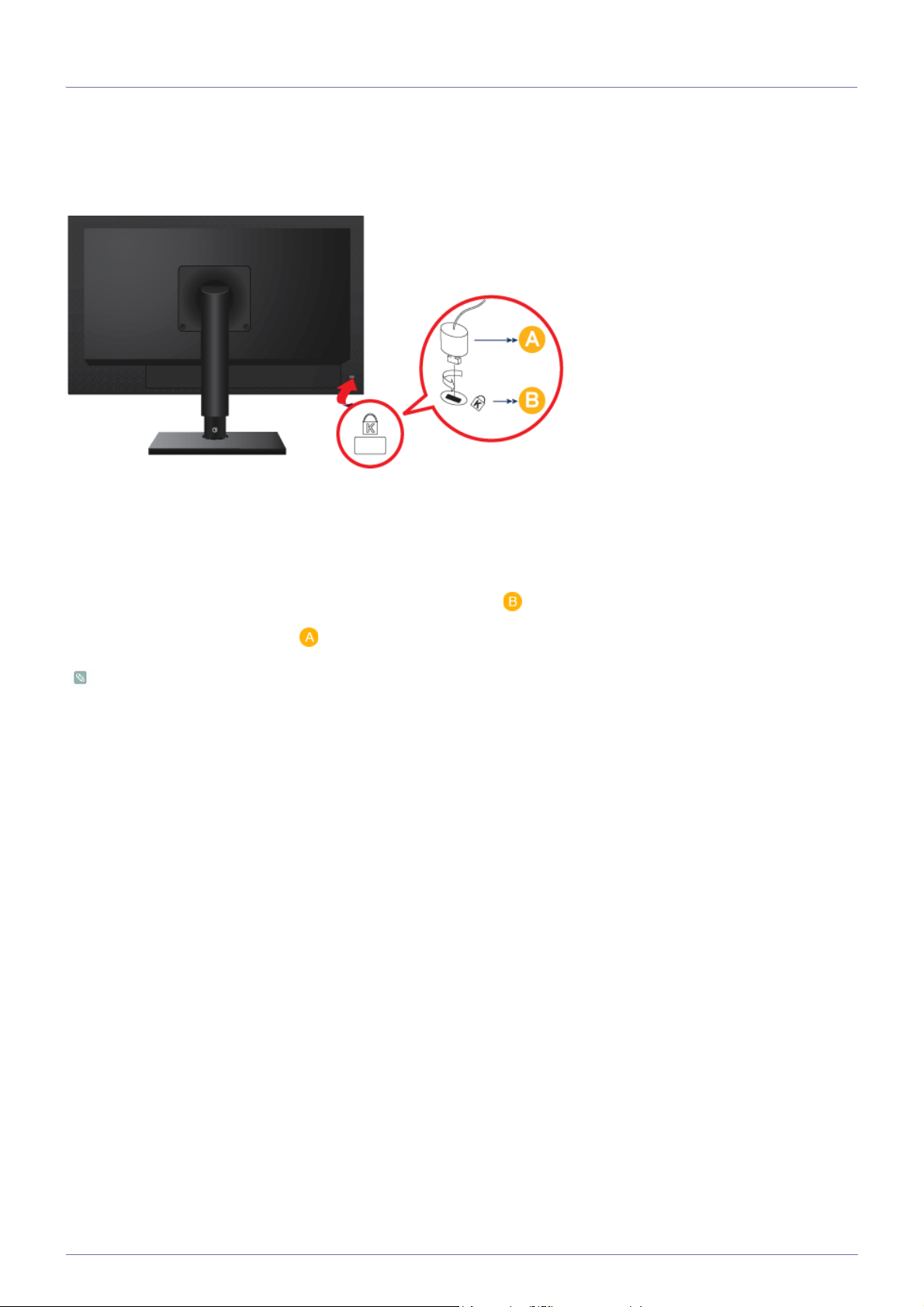

2-15 Dispositivo de bloqueio Kensington

Um dispositivo de bloqueio Kensington é um dispositivo anti-roubo que permite aos utilizadores bloquear o produto para que
possam utilizá-lo de forma segura em locais públicos. Dado que o formato e a utilização do dispositivo de bloqueio podem variar
consoante o modelo e o fabricante, consulte o Manual do utilizador fornecido com o dispositivo de bloqueio para obter mais
informações.

Para bloquear o produto, siga estes passos:

1. Enrole o cabo do dispositivo de bloqueio Kensington em torno de um objecto fixo e de grandes dimensões, tal como uma

secretária ou uma cadeira.

2. Faça deslizar a extremidade do cabo com o dispositivo de bloqueio através da extremidade aberta do cabo do dispositivo de
bloqueio Kensington.

3. Insira o dispositivo de bloqueio na ranhura Kensington do Monitor ( ).

4. Prenda o dispositivo de bloqueio ( ).

• Estas são instruções gerais. Para obter instruções exactas, consulte o Manual de utilizador fornecido com o dispositivo
de bloqueio.

• Pode adquirir o dispositivo de bloqueio numa loja de electrónica, uma loja online ou no nosso centro de assistência.

Instalar o produto 2-15

3 Utilizar o produto

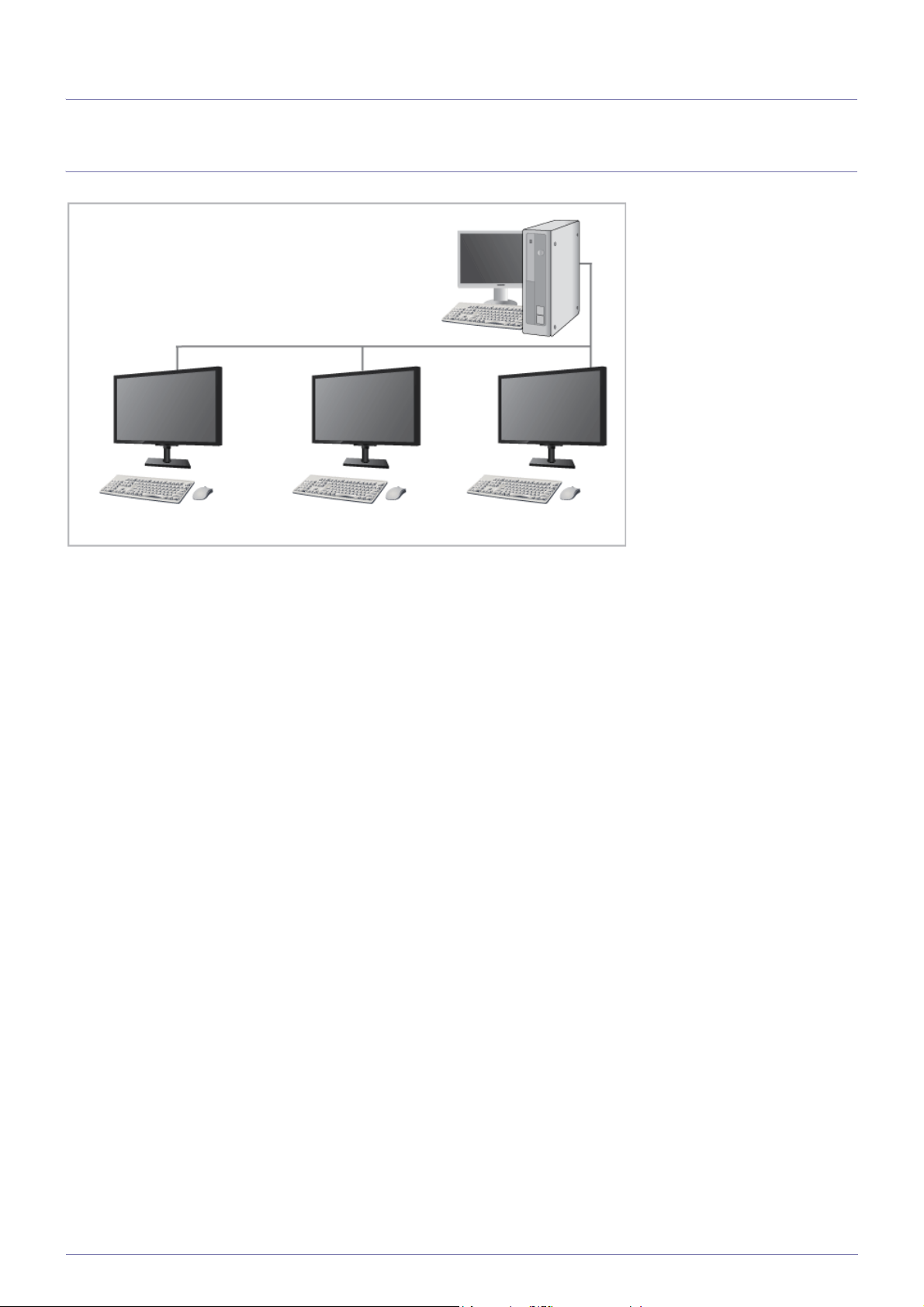

3-1 O que é um monitor de rede?

• Um monitor de rede pode ser utilizado para os mesmos fins de um monitor comum. Fornece igualmente as funcionalidades
da maioria dos computadores, tal como uma ligação à Internet, criação de documentos ou edição de imagens, através de
uma ligação ao PC anfitrião na LAN. Além disto, permite que ligue um dispositivo externo (DSC, MP3, dispositivos de
armazenamento externos) à porta USB e reproduza música, filmes e jogos.

• Pode igualmente partilhar o ecrã a ser apresentado no seu monitor de rede com outros utilizadores, ligando um projector ou
outro dispositivo de apresentação à porta VGA OUT. Pode utilizar esta funcionalidade para videoconferência e muitas outras
tarefas partilhadas.

• Além disto, uma vez que o Windows XP está instalado no seu monitor de rede, pode executar procuras na Internet, bem
como procuras na memória USB de forma independente do seu PC anfitrião.

3-1 Utilizar o produto

3-2 Plug & Play

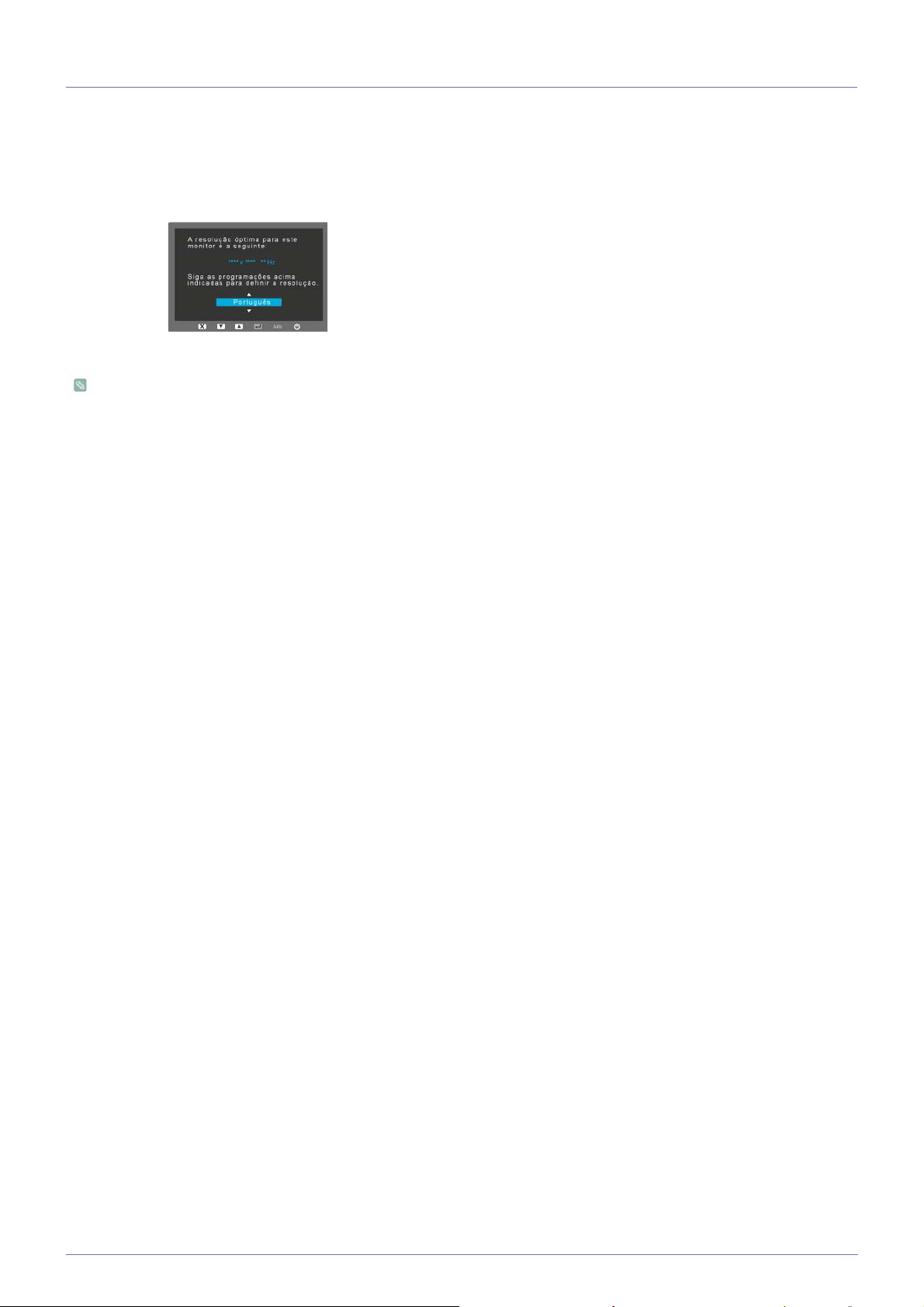

Quando ligar o produto depois de o adquirir, aparece no ecrã uma mensagem relativa à definição da resolução ideal.
Seleccione um idioma e a resolução ideal.

▲/▼ : Pode seleccionar um idioma com estes botões.
MENU : Se carregar neste botão, a mensagem desaparece.

Para definir a resolução para o valor ideal.

• Se o PC estiver desligado, estabeleça a ligação entre o produto e o PC, e ligue o PC.

• Clique com o botão direito no ambiente de trabalho e seleccione 'Properties (Propriedades)' do menu de contexto.

• No separador 'Settings (Definições)', defina a resolução para o valor ideal.

• A mensagem aparece até 3 vezes, se a resolução não estiver definida para o valor ideal.

Utilizar o produto 3-2

3-3 Tabela do modo de sinal padrão

O monitor LCD tem uma resolução ideal para proporcionar a melhor qualidade visual, consoante o tamanho do ecrã,
devido às características inerentes do painel, ao contrário de um monitor CDT.

Por esta razão, a qualidade visual piora se a resolução ideal não for definida para o tamanho do painel. Recomenda-se a
definição da resolução para o valor ideal do produto.

Se o sinal do PC for um dos modos de sinal padrão seguintes, o ecrã é definido automaticamente. No entanto, se o sinal do PC
não for um dos modos de sinal seguintes, pode ser apresentado um ecrã em branco ou pode ser ligado apenas o LED de
alimentação. Por esta razão, configure-o da seguinte forma, consultando o Manual do utilizador da placa gráfica.

MODO DE

VISUALIZAÇÃO

FREQUÊNCIA

HORIZONTAL (KHZ)

FREQUÊNCIA

VERTICAL (HZ)

RELÓGIO DE PIXEL

(MHZ)

POLARIDADE DE

SINCRONIZAÇÃO

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 640 x 480 31,469 59,940 25,175 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1366 x 768 47,712 59,790 85,500 +/+

Frequência horizontal

O tempo necessário para ler uma linha da esquerda para a direita no ecrã tem o nome de ciclo horizontal e a recíproca do ciclo
horizontal tem o nome de frequência horizontal. A frequência horizontal é representada em kHz.

Frequência vertical

Um painel tem de apresentar a mesma imagem no ecrã dezenas de vezes por segundo para que os humanos consigam vê-la.
Esta frequência tem o nome de frequência vertical. A frequência vertical é representada em Hz.

3-3 Utilizar o produto

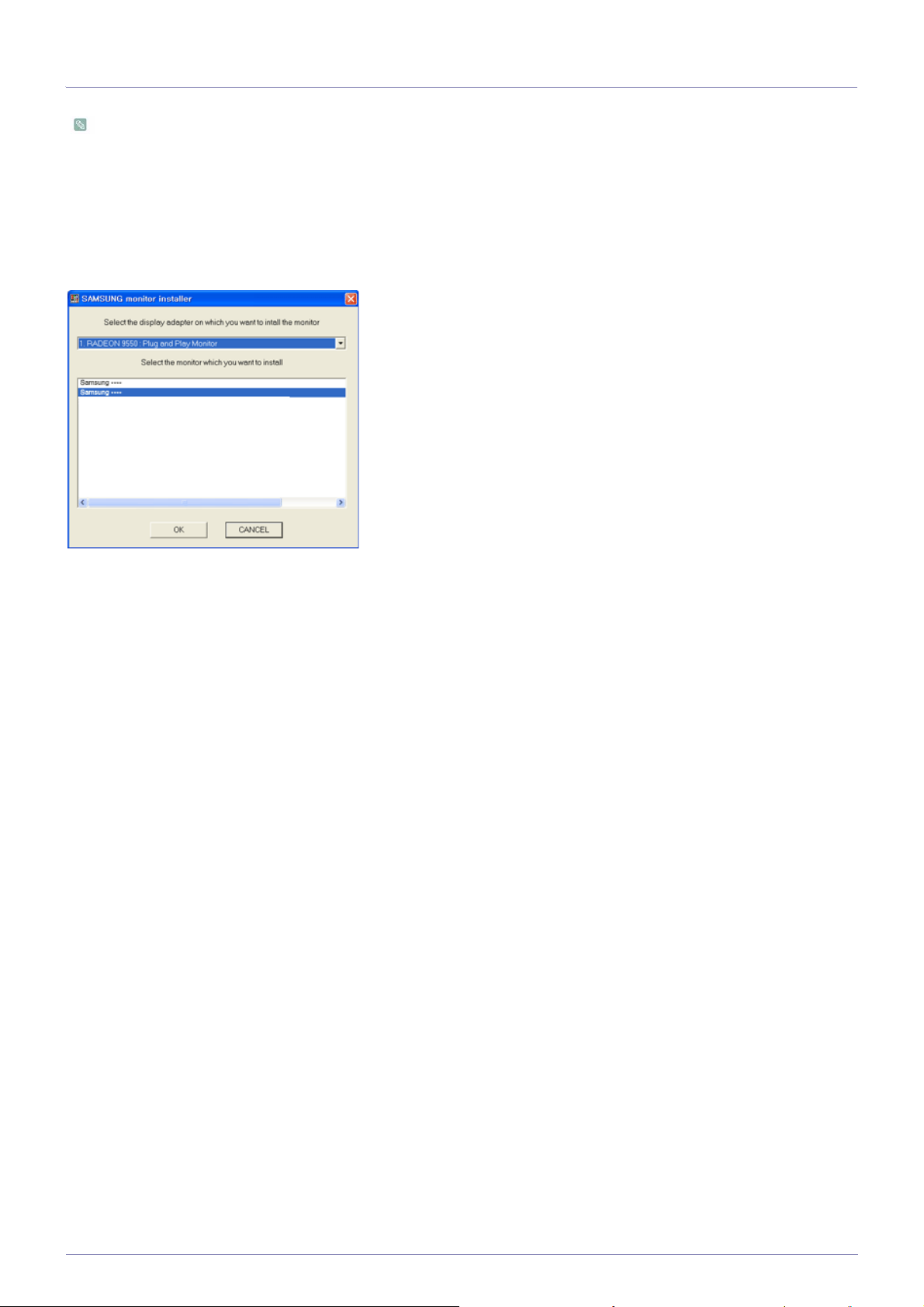

3-4 Instalar o controlador do dispositivo

Se instalar do controlador do dispositivo, pode configurar a resolução e a frequência adequadas para o produto. O
controlador do dispositivo está incluído no CD-ROM fornecido com o produto. Se o ficheiro do controlador fornecido estiver
danificado, visite o website da Samsung Electronics (http://www.samsung.com/) e transfira o controlador.

1. Introduza o CD-ROM de instalação do controlador na unidade de CD-ROM.

2. Clique em "Controlador do Windows".

3. Conclua os restantes passos da instalação de acordo com as instruções apresentadas no ecrã.

4. Seleccione o modelo do seu produto a partir da lista de modelos.

5. Confirme se a resolução e a taxa de actualização do ecrã apresentadas nas definições do Painel de controlo são as mais

adequadas. Para obter mais informações, consulte o documento sobre o sistema operativo do Windows.

Utilizar o produto 3-4

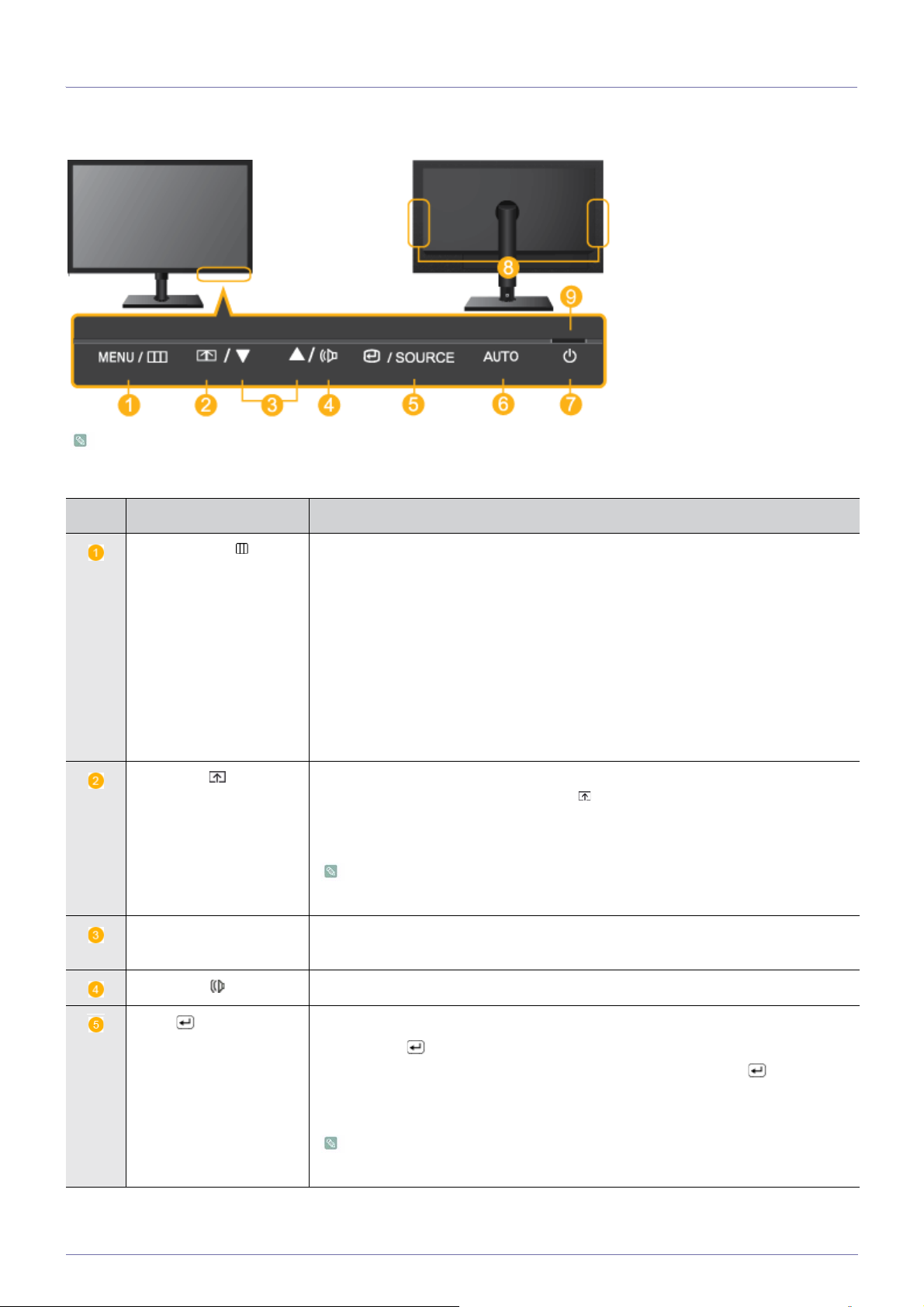

3-5 Botões de operação do produto

Botões de operação do produto

Os botões encontram-se na base do produto.

ÍCONE DESCRIÇÃO

MENU/

Carregue neste botão para ver o menu digital (OSD - On Screen Display).
Este botão também é utilizado para sair do OSD ou para voltar a um nível mais ele-

vado do menu OSD
* Função de bloqueio do teclado
Bloqueia as teclas para manter as definições actuais ou para evitar alterações às defi-

nições efectuadas por outros utilizadores.
Ligado: Se carregar no botão [MENU] durante 5 segundos, a função de bloqueio do

teclado fica definida como ligada.
Desligado: Se carregar no botão [MENU] durante 5 segundos, a função de bloqueio do

teclado fica definida como desligada.

Os utilizadores podem definir Tecla Personaliz. para uma das seguintes funções. Se o
utilizador carregar na tecla personalizada [ ] após tê-la definido, a função configurada
é executada.

<MagicBright> - <MagicColor> - <Efeito Cor> - <Formato Imagem>

Pode definir a função de <Tecla Personaliz.> seleccionando "<CONFIG. &
REPOR> -> <Tecla Personaliz.>" no OSD.

▲/▼ Regulam as opções do menu.

Quando não aparecer OSD no ecrã, carregue no botão para regular o volume.

Quando não aparecer OSD no ecrã, carregue no botão para regular o volume.

/SOURCE

Utilize este botão para seleccionar uma função.

Carregue em [ /SOURCE] para seleccionar o sinal de vídeo a partir de um disposi­tivo ligado enquanto o OSD está desactivado. (Se carregar no botão [ /SOURCE]

para alterar o modo de entrada, aparece uma mensagem com o modo actual no canto
superior esquerdo do ecrã.)

O som apenas pode ser regulado se a opção <PC/AV Mode> estiver como <AV>
e a entrada externa estiver ligada com o cabo HDMI ou DVI.

3-5 Utilizar o produto

ÍCONE DESCRIÇÃO

AUTO Carregue no botão [AUTO] para ajustar automaticamente as definições do ecrã

Se alterar as definições da resolução em Display Properties (Propriedades de visuali­zação), a função <Auto Ajuste> é executada

Esta função só está disponível no modo <Analógico>.

Carregue neste botão para ligar ou desligar o produto.

Altifalantes -

LED de alimentação Este LED acende-se quando o produto está a funcionar normalmente.

Para obter mais informações sobre a função de poupança de energia, consulte a
secção relativa à função de poupança de energia em Mais informações. Quando
não tencionar utilizar o produto durante muito tempo, recomenda-se que desligue
o cabo de alimentação para minimizar o consumo de energia.

Utilizar o produto 3-5

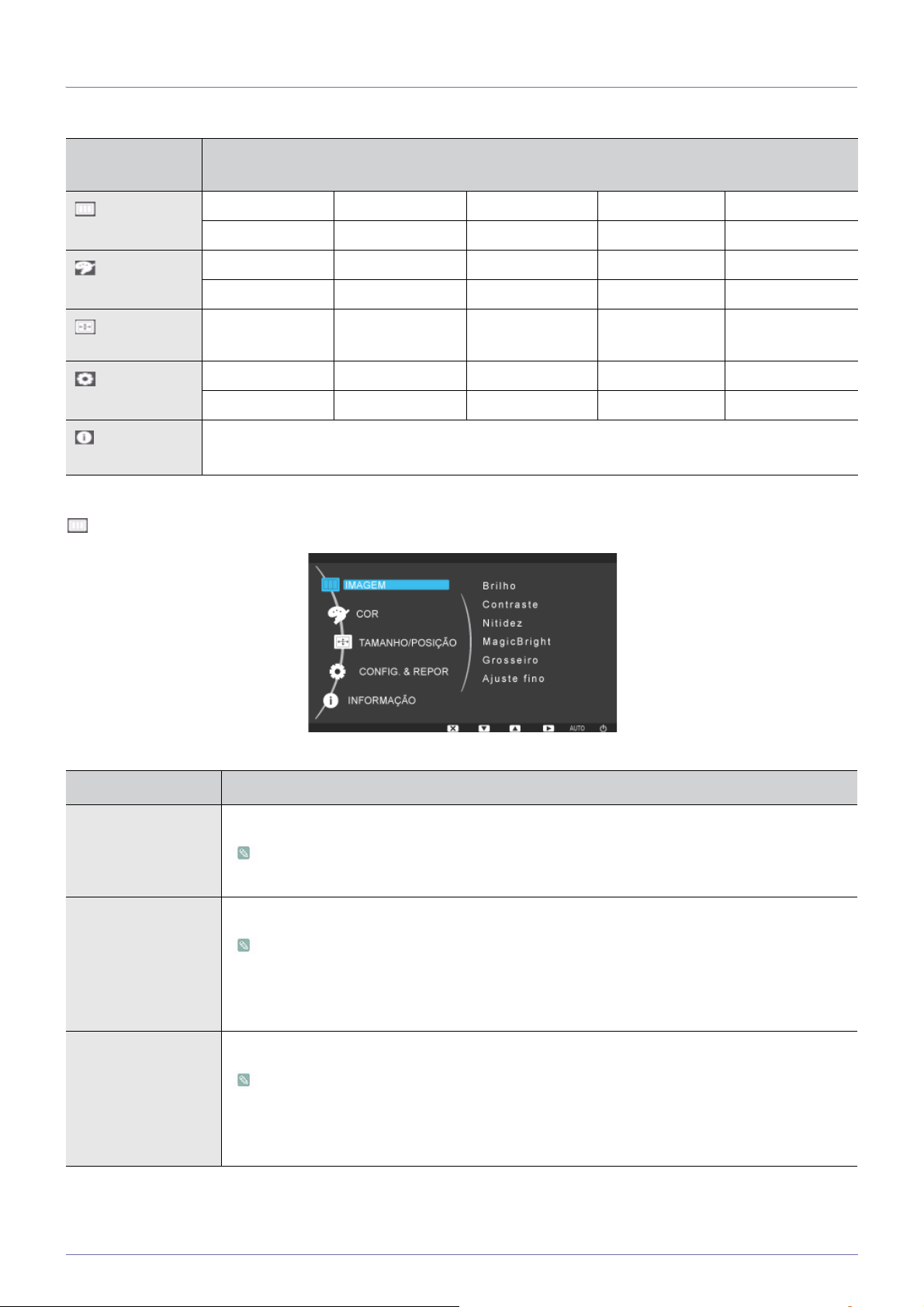

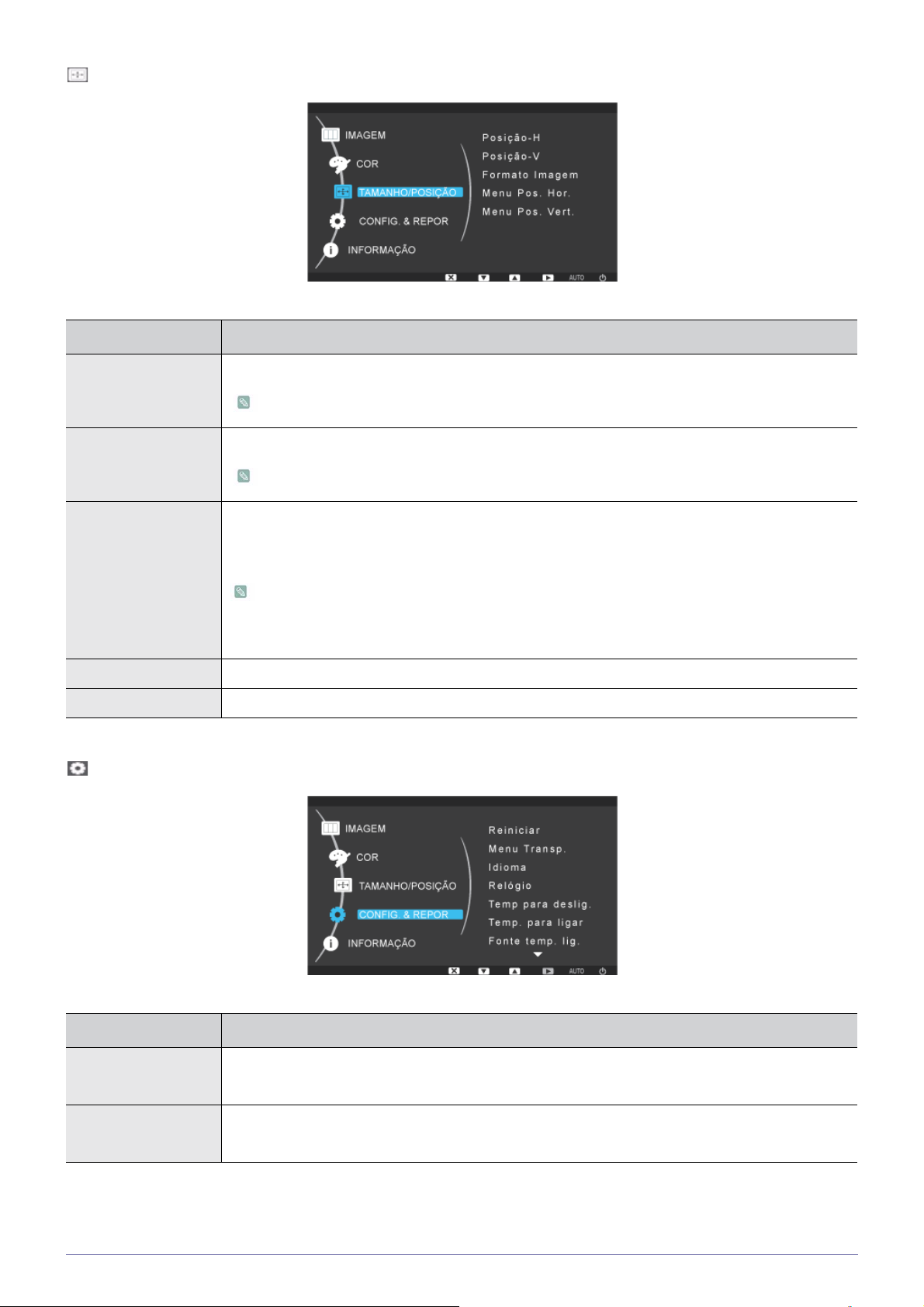

3-6 Utilizar o menu de ajuste do ecrã (OSD: On Screen Display (Menu digital))

A estrutura do menu de ajuste do ecrã (OSD: On Screen Display)

MENUS

PRINCIPAIS

IMAGEM

COR

TAMANHO/

POSIÇÃO

CONFIG. &

REPOR

INFORMA-

ÇÃO

IMAGEM

SUBMENUS

Brilho Contraste Nitidez MagicBright Grosseiro

Ajuste fino

MagicColor Vermelho Verde Azul Tonalidade

Efeito Cor Gama

Posição H Posição V Formato Imagem Menu Pos. Hor. Menu Pos. Vert.

Reiniciar Menu Transp. Idioma Relógio Temp para deslig.

Temp. para ligar Fonte temp. lig. Vol. temp. lig. Tempo Menu Tecla Personaliz.

-

MENU DESCRIÇÃO

Brilho Controla o brilho do ecrã.

Este menu não está disponível quando <MagicBright> está definido para o modo <Contraste
dinâm.>.

Contraste Controla o contraste das imagens apresentadas no ecrã

• Este menu não está disponível quando <MagicBright> está definido para o modo
<Contraste dinâm.>.

• Este menu não está disponível quando <MagicColor> está definido para o modo <Total> ou
<Inteligente>.

Nitidez Controla a nitidez dos detalhes das imagens apresentadas no ecrã

• Este menu não está disponível quando <MagicBright> está definido para o modo
<Contraste dinâm.>.

• Este menu não está disponível quando <MagicColor> está definido para o modo <Total> ou
<Inteligente>.

3-6 Utilizar o produto

MENU DESCRIÇÃO

MagicBright Optimiza as definições das imagens pré-programadas para vários ambientes de utilizador, como edi-

tar um documento, navegar na Internet, jogos, ver desporto ou filmes, etc.

• <Pessoal>
Se os modos de imagem predefinidos não forem suficientes, o utilizador pode configurar as

opções <Brightness> e <Contrast> directamente através deste modo.

•<Texto>
Este modo proporciona a definição de imagem adequada para a edição de um documento.

• <Internet>
Este modo proporciona a definição de imagem adequada para navegar na Internet (texto +

imagem).

• <Jogo>
Este modo proporciona a definição de imagem adequada para jogos que incluam muitos gráficos

e que requeiram uma taxa rápida de actualização do ecrã.

• <Esporte>
Este modo proporciona a definição de imagem adequada para ver desportos que incluam muito
movimento.

• <Filme>
Este modo proporciona as definições de brilho e de nitidez semelhantes às de um televisor, para

obter o melhor ambiente de entretenimento (filme, DVD, etc.).

• <Contraste dinâm.>
Controla automaticamente o contraste da imagem de forma a equilibrar, de uma forma geral, as

imagens claras e escuras.

Grosseiro Remove as linhas de interferência vertical (padrão de linha) do ecrã.

Pode alterar a localização do ecrã após o ajuste. Neste caso, mova o ecrã de forma a que este seja
apresentado no centro do painel do visor, através do menu <Posição-H>.

Esta função só está disponível no modo <Analógico>.

Ajuste fino Remove as linhas de interferência horizontal (padrão de linha) do ecrã.

Se não conseguir remover totalmente as interferências com a função <Ajuste fino>, ajuste <Gros­seiro> e, em seguida, utilize novamente a função <Ajuste fino>.

Esta função só está disponível no modo <Analógico>.

COR

Utilizar o produto 3-6

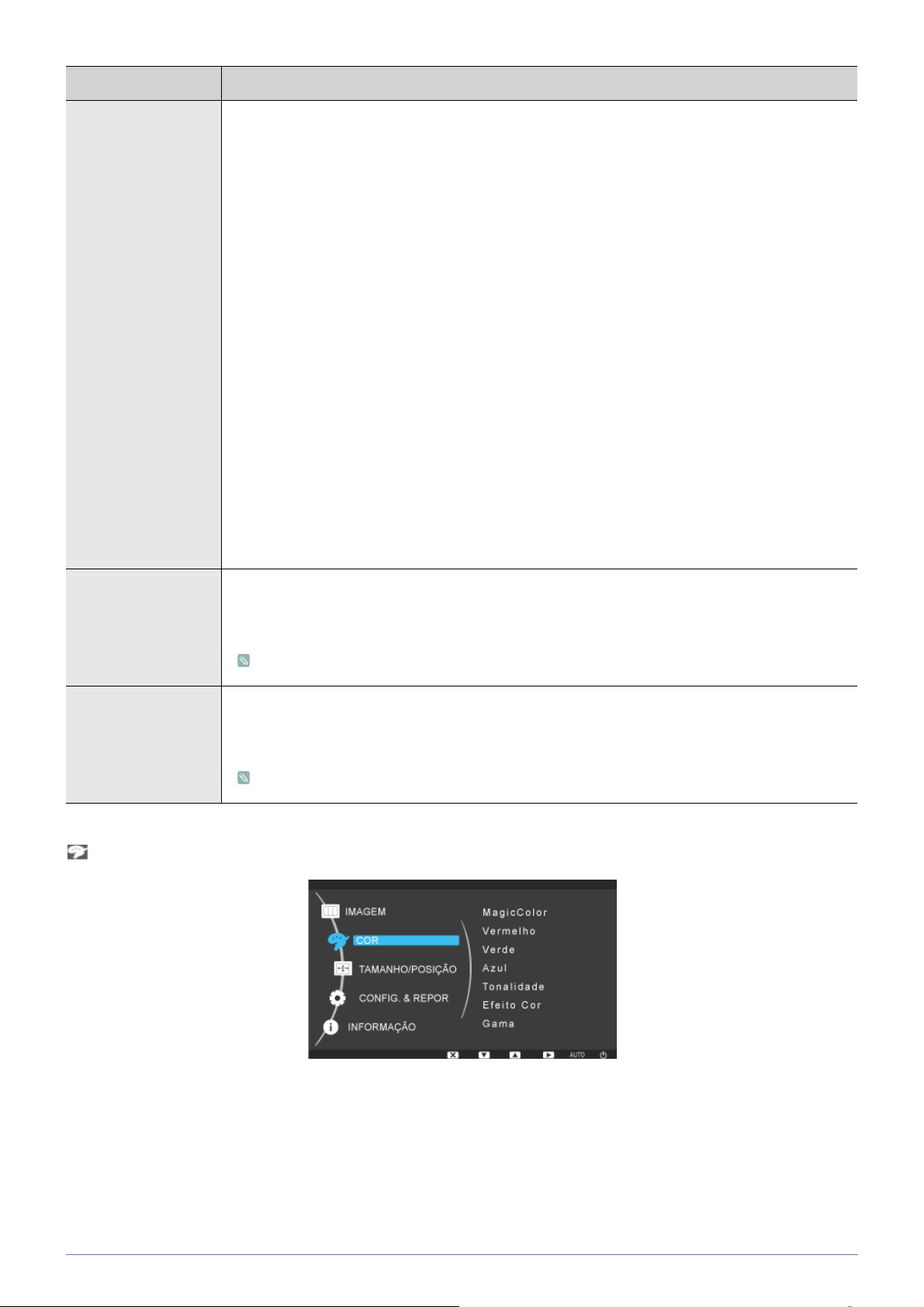

MENU DESCRIÇÃO

MagicColor Apresenta cores naturais de forma mais nítida sem alterar a qualidade da imagem utilizando a tecno-

logia exclusiva de aperfeiçoamento da qualidade da imagem digital desenvolvida pela Samsung
Electronics.

• <Deslig.> - Desactiva a função <MagicColor>.

• <Demo> - Pode comparar as imagens processadas pela função <MagicColor> com as imagens
originais.

• <Total> - Proporciona imagens mais nítidas, incluindo as áreas correspondentes à cor da pele.

• <Inteligente> - Aperfeiçoa a croma das imagens, excepto as áreas correspondentes à cor da
pele.

Vermelho Pode ajustar o valor da cor vermelha de acordo com a sua preferência.

Este menu não está disponível quando <MagicColor> está definido para o modo <Total> ou
<Inteligente>.

Verde Pode ajustar o valor da cor verde de acordo com a sua preferência.

Este menu não está disponível quando <MagicColor> está definido para o modo <Total> ou
<Inteligente>.

Azul Pode ajustar o valor da cor azul de acordo com a sua preferência.

Este menu não está disponível quando <MagicColor> está definido para o modo <Total> ou
<Inteligente>.

Tonalidade Pode definir a temperatura da cor de acordo com a sua preferência.

• <Frio> - Define a temperatura da cor do ecrã para uma cor mais fria.

• <Normal> - Define a temperatura da cor do ecrã para a temperatura da cor padrão.

• <Quente> - Define a temperatura da cor do ecrã para uma cor mais quente.

• <Pessoal> - Seleccione este menu para definir manualmente a temperatura da cor.
Se não gostar das temperaturas da cor predefinidas, pode ajustar manualmente as cores de
<Efeito Cor>.

Este menu não está disponível quando <MagicColor> está definido para o modo <Total> ou
<Inteligente>.

Efeito Cor Pode alterar a atmosfera geral mudando a cor das imagens.

• <Deslig.> - Desactiva a função Efeito Cor.

• <Escala Cinz.> - Apresenta imagens a preto e branco.

• <Green> - Apresenta imagens em cores monocromáticas verdes.

• <Aqua> - Apresenta imagens em cores monocromáticas verde-água.

• <Sepia> - Apresenta imagens em cores monocromáticas sépia.

Este menu não está disponível quando <MagicColor> está definido para o modo <Total> ou
<Inteligente>.

Gama Se utilizar este menu, pode alterar a intensidade das cores do brilho médio.

• <Modo1> - <Modo2> - <Modo3>

<A função <Cor> não está disponível quando a opção <MagicBright> está definida para o modo <Contraste dinâm.>.

3-6 Utilizar o produto

TAMANHO/POSIÇÃO

MENU DESCRIÇÃO

Posição H Move a posição da área de apresentação no ecrã na horizontal.

Esta função só está disponível no modo <Analógico>.

Posição V Move a posição da área de apresentação no ecrã na vertical.

Esta função só está disponível no modo <Analógico>.

Formato Imagem • <Autom.> - A imagem é apresentada no formato do sinal de entrada.

• <Wide> - A imagem é apresentada em ecrã inteiro independentemente do formato do sinal de
entrada.

• Não são suportados sinais que não constem da tabela do modo padrão.

• Se a resolução estiver definida para a resolução ideal, o formato não muda mesmo que
<Formato Imagem> esteja definido para <Autom.> ou <Wide>.

Menu Pos. Hor. Pode ajustar a posição horizontal do OSD.

Menu Pos. Vert. Pode ajustar a posição vertical do OSD.

CONFIG. & REPOR

MENU DESCRIÇÃO

Reiniciar Utilize esta função para repor os valores de fábrica da qualidade visual e das definições da cor.

• <Não> - <Sim>

Menu Transp. Pode seleccionar a transparência do OSD.

• <Deslig. >-<Ligado>

Utilizar o produto 3-6

MENU DESCRIÇÃO

Idioma Seleccione um idioma para o OSD.

O idioma seleccionado só é aplicado ao OSD do produto. Esta definição não afecta as outras
funções do PC.

Relógio Definição de hora actual.

Temp para deslig. Utilizado para programar o produto para que se desligue automaticamente a uma hora definida.

• <Deslig. >-<Ligado>

Este menu é activado se o <Relógio> estiver definido.

Temp. para ligar Utilizado para programar o produto para que se ligue automaticamente a uma hora definida.

• <Deslig. >-<Ligado>

Este menu é activado se o <Relógio> estiver definido.

Fonte temp. lig. Utilizado para ajustar o modo quando o produto é ligado automaticamente.

• <Analogowe> - <Client>

Este menu é activado se a opção <Temp. para ligar> estiver definida.

Vol. temp. lig. Ajusta o volume automaticamente para um determinado nível quando o produto é ligado.

Este menu é activado se a opção <Temp. para ligar> estiver definida.

Tempo Menu O OSD desaparece automaticamente se o utilizador não executar qualquer acção.

Pode determinar o tempo de espera antes de o OSD ser ocultado.

• <5 Seg.> - <10 Seg.> - <20 Seg.> - <200 Seg.>

Tecla Personaliz. Pode definir a função da tecla personalizada para uma das seguintes opções.

• <MagicBright> - <MagicColor> - <Efeito Cor> - <Formato Imagem>

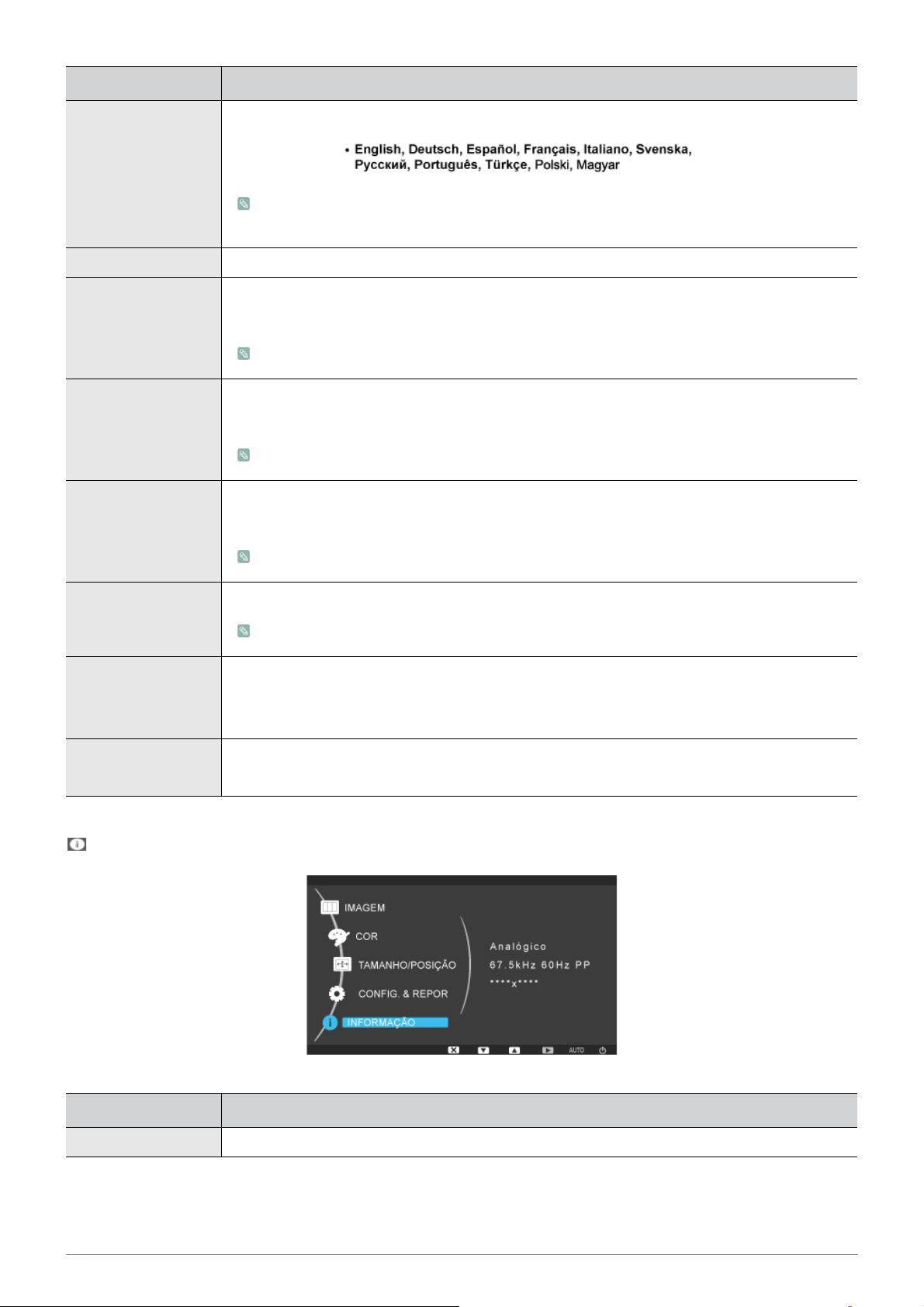

INFORMAÇÃO

MENU DESCRIÇÃO

INFORMAÇÃO Apresenta a frequência e a resolução definida no PC.

3-6 Utilizar o produto

4 Instalar o software

4-1 Utilizar o Windows Embedded Standard

O que é oWES ?

Um cliente Windows Embedded Standard (WES) da Microsoft utiliza o sistema operativo Windows Embedded Standard da
Microsoft. Quando se liga um WES Client a um servidor Citrix ICA ou a outro servidor capaz de fornecer o serviço Microsoft
RDP, os dados para teclado, rato, áudio/vídeo e ecrã são transmitidos através da rede entre o computador cliente e o servidor.

Servidores ligáveis

• Um servidor Citrix ICA (Independent Computing Architecture)

• Um servidor Microsoft Windows 2000/2003 em que os serviços de terminal e o Citrix MetaFrame estão instalados

• Um servidor Microsoft Windows NT 4.0 em que o Citrix MetaFrame está instalado

• Um servidor Microsoft RDP (Remote Desktop Protocol)

• Um servidor Microsoft Windows 2000 em que os serviços de terminal estão instalados

• Um servidor Microsoft Windows 2003

• Um Microsoft Windows XP Professional

Este manual descreve as funções fornecidas pelo WES Client. Mas não explica as funcionalidades gerais do Windows
Embedded Standard. Para obter mais informações gerais sobre o Windows Embedded Standard, consulte a Ajuda do
Windows Embedded Standard fornecida pela Microsoft.

Início de sessão

Quando o computador cliente arranca, pode iniciar sessão no servidor introduzindo o seu nome de utilizador e palavra-passe. Os
nomes de utilizador predefinidos já configurados são ‘Administrador’ e ‘MeuUtilizador’ e as respectivas palavras-passe são um
espaço.

Ambiente de trabalho Windows Embedded Standard

MeuUtilizador

Quando inicia a sessão, aparece o ambiente de trabalho do utilizador. Os ícones predefinidos que aparecem no ambiente de
trabalho do utilizador representam o plug-in Citrix Xendesktop Online, a aplicação Remote Desktop Connection, o Internet
Explorer, o VMWare View Client, e o 2X Client. Também pode fazer esta ligação a partir do menu Iniciar. O ícone de volume
de som, o ícone do servidor VNC e a hora do sistema aparecem na barra de tarefas do utilizador.

Quando se inicia a sessão como utilizador, existem muitas restrições que protegem o sistema de acções incorrectas. Não
pode aceder às unidades do sistema e existem restrições relativamente à configuração das respectivas propriedades. Para
configurar as definições avançadas e pormenorizadas do computador cliente, inicie sessão como administrador.

Administrador

Se iniciar a sessão como administrador, aparece o ambiente de trabalho do administrador. Os ícones predefinidos que
aparecem no ambiente de trabalho do administrador representam O meu computador, Os meus locais na rede, o plug-in
Citrix Xendesktop Online, a aplicação Remote Desktop Connection, o Internet Explorer, o VMWare View Client, o 2X Client e
a Reciclagem. Também pode executar Citrix Program Neighborhood, Remote Desktop Connection e Internet Explorer a
partir do menu Iniciar. O ícone de volume de som, o ícone do servidor VNC, o ícone de estado do Enhanced Write Filter e a
hora do sistema aparecem na barra de tarefas do Administrador. São necessários privilégios de Administrador para adicionar
e remover programas.

Terminar sessão, Reiniciar, Encerrar

• Para terminar a sessão actual, encerrar ou reiniciar o seu computador cliente, utilize o menu Iniciar. [Clique em Iniciar →

Instalar o software 4-1

Encerrar]. Aparece a caixa de diálogo Encerrar o Windows. Seleccione uma operação da caixa de combinação e clique
em OK. Também pode terminar sessão ou encerrar o seu computador cliente utilizando a caixa de diálogo Segurança do
Windows que aparece quando se carrega nas teclas [Ctrl + Alt + Del]. Se activar ‘Forçar início de sessão automático’,
inicia automaticamente sessão depois de terminar cada sessão.

• Terminar sessão, reiniciar e encerrar o computador cliente são efectuadas no EWF(Enhanced Write Filter). Para manter a
configuração de sistema alterada, é preciso guardar uma cache para a sessão de sistema actual na memória flash. Se
não o fizer, a configuração alterada perde-se quando se encerra ou reinicia o computador cliente. (Quando se termina
sessão, a configuração é relembrada quando se volta a iniciar sessão.) Para obter mais informações sobre o Enhanced
Write Filter, consulte a Ajuda do programa.

Programas

Remote Desktop Connection

Pode controlar remotamente um servidor de terminais ou outro computador em funcionamento (Windows 95 ou posterior)
através de uma ligação ao ambiente de trabalho remoto.

• Ambiente de trabalho remoto

• O servidor Windows XP Professional ou Windows 2000/2003 tem que estar instalado no computador para que seja

controlado remotamente. Este computador chama-se anfitrião.

• É preciso utilizar um computador remoto a funcionar num sistema operativo posterior ao Windows 95. Este

computador remoto chama-se cliente. O software cliente para a ligação ao ambiente de trabalho remoto tem que ser
instalado no computador cliente.

• Também é preciso estar ligado à Internet. Uma ligação à Internet de banda larga é boa para conseguir um óptimo

desempenho. Mas como o ambiente de trabalho remoto transmite um conjunto mínimo de dados, incluindo os dados
do ecrã e os dados do teclado, para controlar remotamente o computador anfitrião, não é necessário uma ligação à
Internet de banda larga. É possível executar um ambiente de trabalho remoto numa ligação à Internet com largura de
banda baixa.

Se executar um ambiente de trabalho remoto no Windows XP Professional, não pode utilizar o sistema operativo do
seu computador.

• Configurar o computador como anfitrião
É preciso activar a função de ambiente de trabalho remoto para poder controlá-lo a partir de outro computador. É preciso

iniciar sessão como administrador ou membro do grupo Administradores para activar o ambiente de trabalho remoto no
seu computador. Siga estes passos:

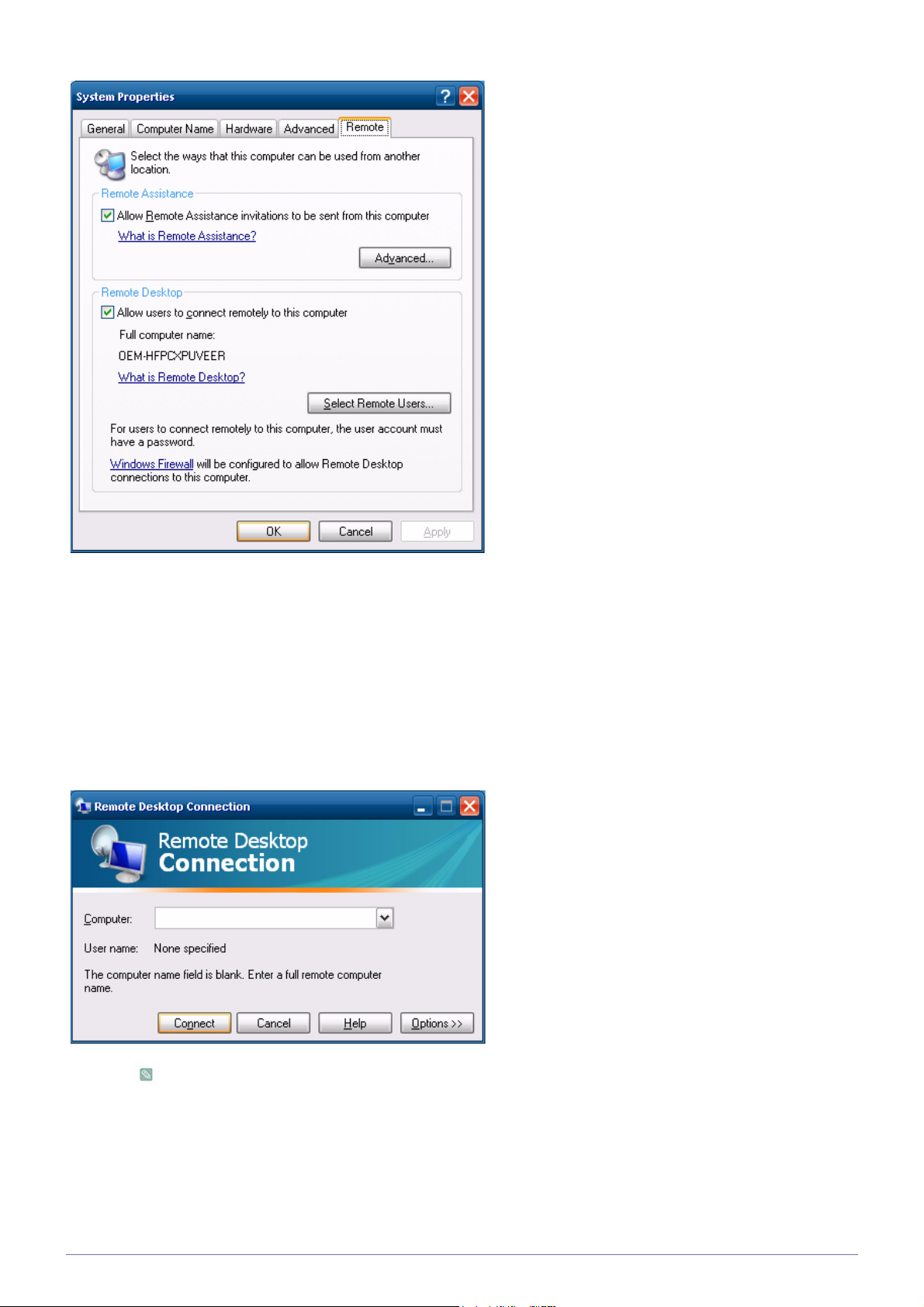

• Abra a pasta Sistema em Painel de controlo. Clique em Iniciar, aponte para Definições, clique em Painel de controlo e

depois clique duas vezes no ícone Sistema.

• No separador Remoto, seleccione a caixa de verificação “Permitir aos utilizadores ligar remotamente a este

computador”.

• Assegure-se de que tem as permissões adequadas para se ligar ao seu computador remotamente e clique em OK.

• Deixe o computador a funcionar e ligado à rede do computador cliente com acesso à Internet.

4-1 Instalar o software

• Inicie uma sessão de ambiente de trabalho remoto no computador cliente
Depois de activar a opção que permite ligações remotas no computador anfitrião e de ter instalado o software cliente num
computador cliente baseado em Windows, está pronto a iniciar uma sessão de ambiente de trabalho remoto. Primeiro, é
preciso estabelecer uma ligação de rede privada virtual ou uma ligação a um serviço de acesso remoto do computador
cliente para o computador anfitrião.

1. Clique em Iniciar, e depois clique em Remote Desktop Connection. Ou clique duas vezes no ícone Remote Desktop

Connection.
Abre-se a janela Remote Desktop Connection.

2. Introduza o nome do computador anfitrião. Pode configurar definições pormenorizadas clicando no botão Opções.

O ficheiro de Ajuda não está disponível neste monitor.

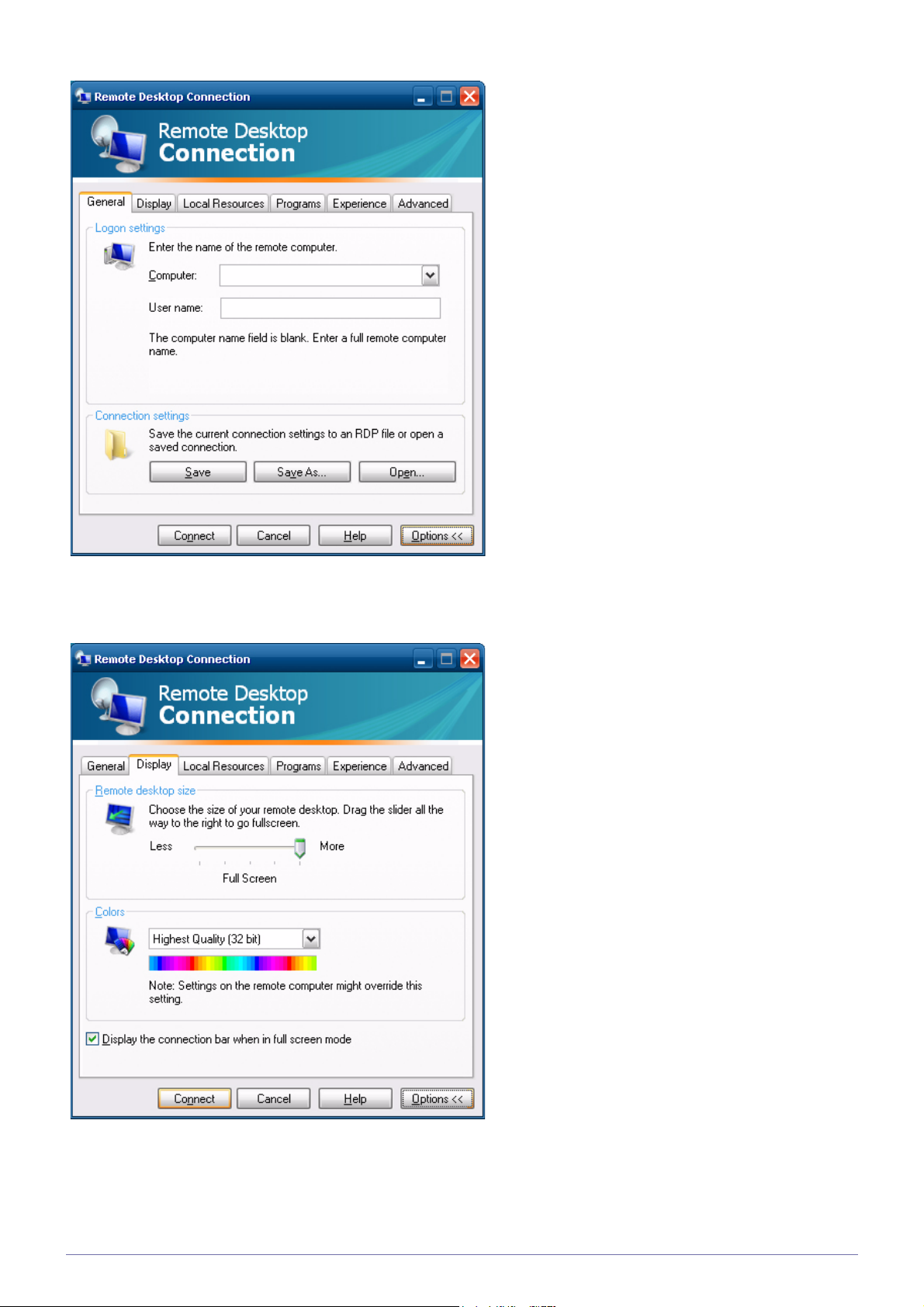

3. Options

- General :

Introduza a informação de início de sessão necessária para se ligar ao computador anfitrião. Introduza o

seu nome de utilizador e a palavra-passe para iniciar automaticamente sessão no computador anfitrião.

Instalar o software 4-1

- Display :

resolução e a qualidade da cor para um valor elevado, a velocidade pode diminuir.

A aplicação Remote Desktop Connection permite enviar e receber dados de ecrã comprimidos. Se definir a

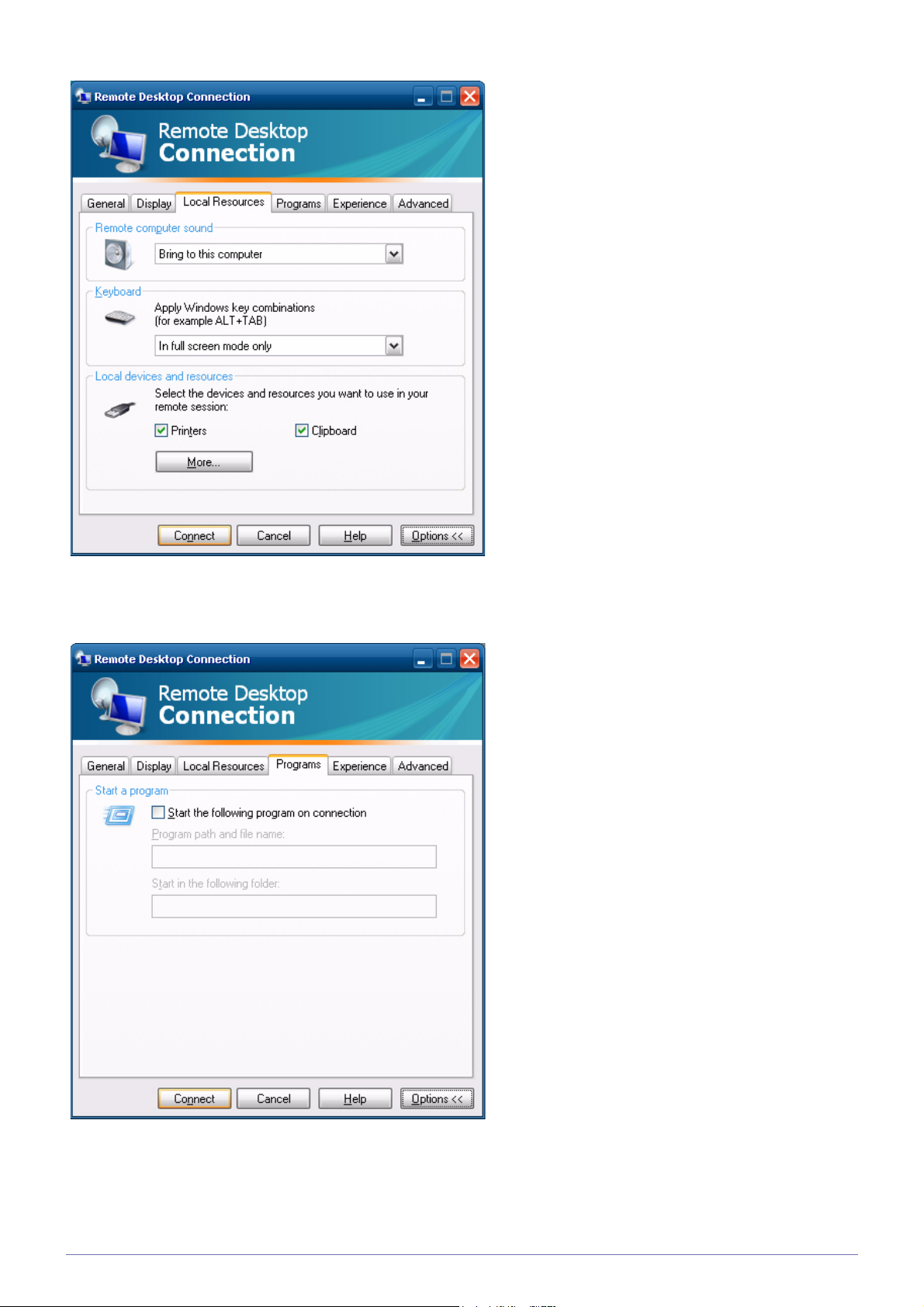

- Local Resource :

4-1 Instalar o software

Especifique se quer utilizar os discos rígidos e as portas.

- Programs :

predefinição é ‘Ambiente de trabalho’.

Especifique se quer ver o ambiente de trabalho ou executar uma aplicação sempre que estiver ligado. A

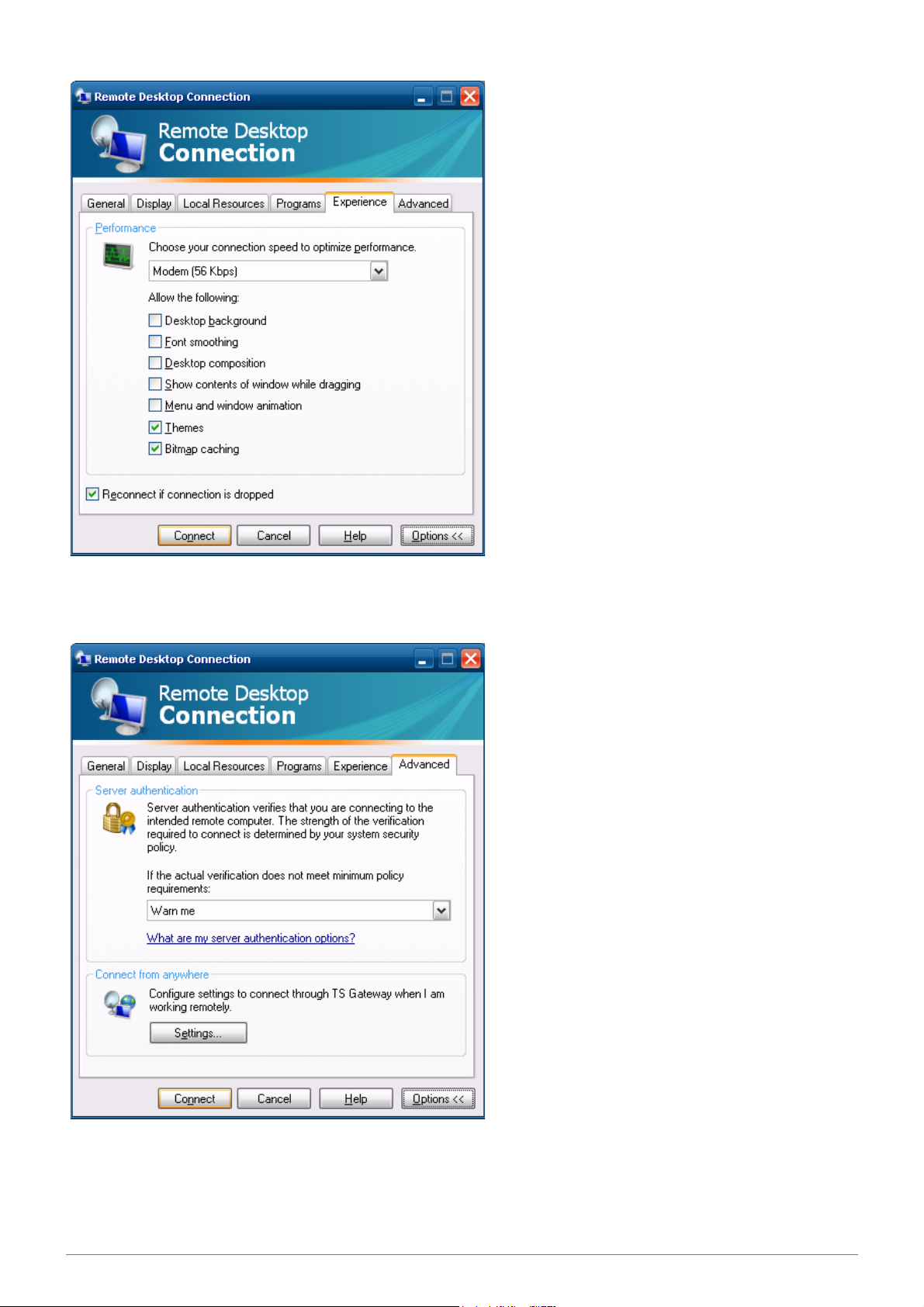

- Experience :

trabalho.

Instalar o software 4-1

Pode seleccionar a velocidade de ligação, bem como seleccionar e partilhar opções de ambiente de

- Advanced :

remoto.

Proteja as suas informações pessoais para quando o monitor estiver ligado a um ambiente de trabalho

4. Clique em Ligar. Aparece a caixa de diálogo Iniciar sessão no Windows.

5. Na caixa de diálogo “Iniciar sessão no Windows”, escreva o seu nome de utilizador, palavra-passe e domínio (se

necessário) e depois clique em OK. Abre-se a janela Ambiente de trabalho remoto e aparecem as definições do
ambiente de trabalho, os ficheiros e os programas que estão no computador anfitrião.

4-1 Instalar o software

Para obter mais informações sobre Ligações ao ambiente de trabalho remoto, visite o .

servidor Real/VNC

O RealVNC (Virtual Network Computing) é um programa de software que lhe permite ligar-se a outro computador numa rede
e controlá-lo remotamente. Comparado com o serviço de terminais do Windows que tem uma função semelhante, o
programa RealVNC só permite a ligação de um administrador de cada vez ao servidor. Isto é, se outra pessoa se ligar ao
servidor como administrador, a ligação do administrador anterior será desactivada.

No programa RealVNC, o servidor e o visualizador comunicam através do protocolo VNC. É preciso instalar um servidor
RealVNC no computador que pretende controlar remotamente e um visualizador VNC no computador que controla
remotamente o computador onde o servidor RealVNC está instalado. Assim, o programa do servidor RealVNC é instalado
num WES client.

Se utilizar este programa, não precisa de aceder directamente ao site do computador cliente para resolver os seus
problemas. Em vez disso, pode ligar-se ao computador cliente a partir do servidor e resolver os problemas remotamente. É
por isso que o RealVNC está a ser utilizado.

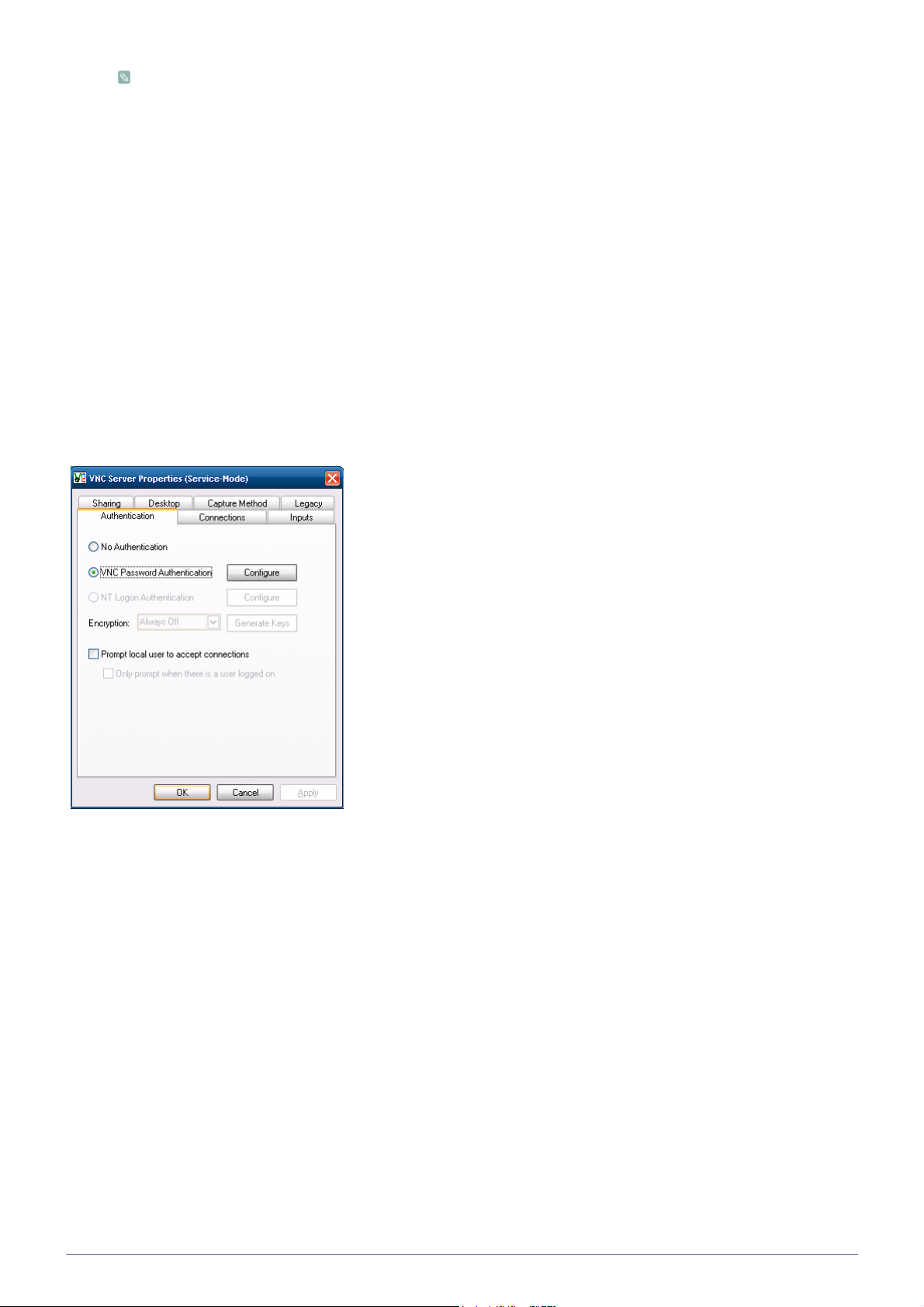

Só os administradores podem configurar as propriedades do servidor Real/VNC. Para ver a caixa de diálogo de configuração
do RealVNC, clique duas vezes no ícone do RealVNC no tabuleiro do sistema. A partir desta caixa de diálogo, pode pôr um
servidor VNC a funcionar e configurar uma palavra-passe e várias propriedades. A palavra-passe predefinida é
'Administrador'. Esta palavra-passe é sensível a maiúsculas/minúsculas.

Internet Explorer

Um WES Client inclui Internet Explorer. Este programa é para todos os utilizadores. Para obter mais informações sobre o
Internet Explorer, visite o .

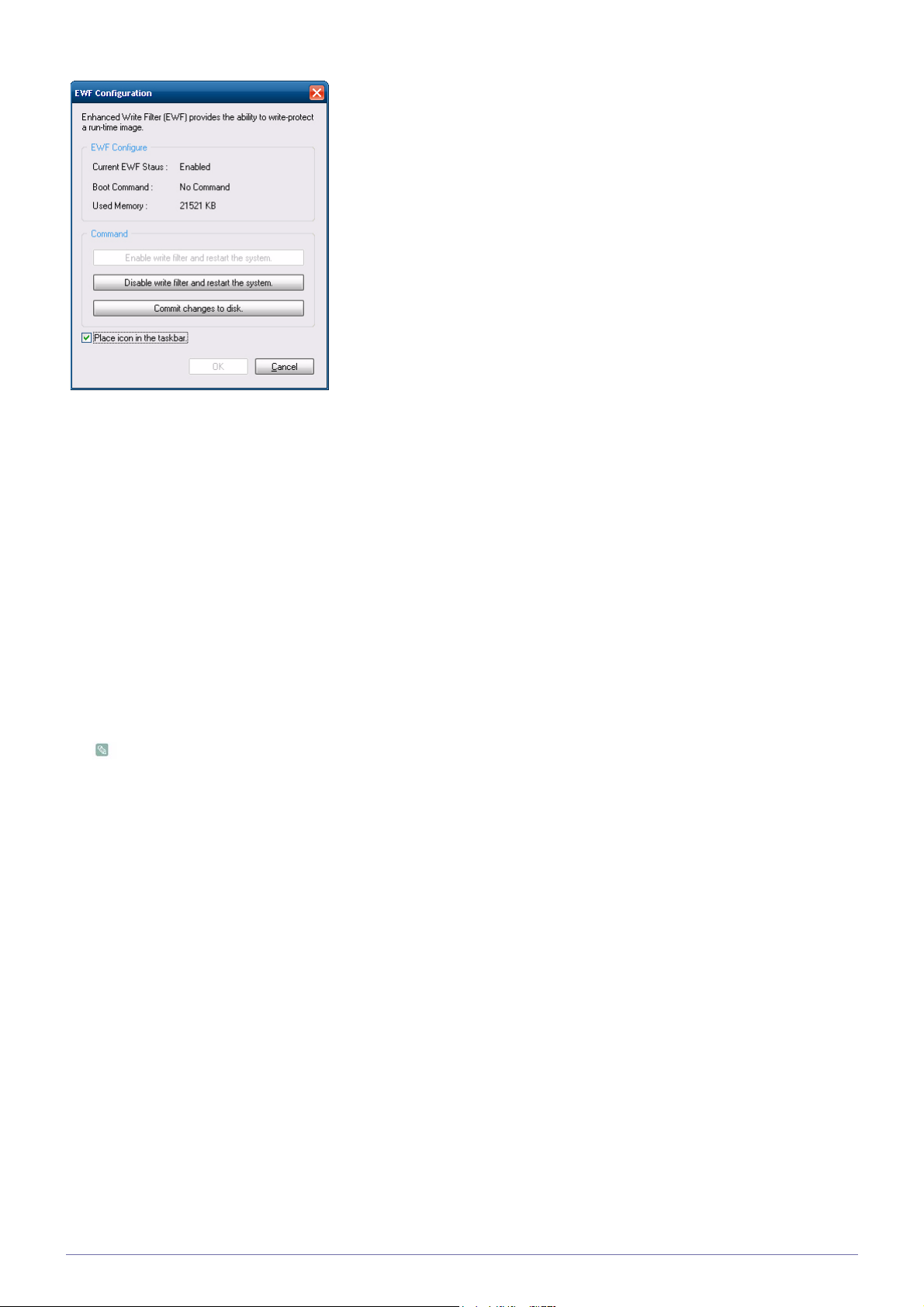

Enhanced Write Filter

O Enhanced Write Filter (EWF) impede o acesso de escrita num volume para flash e, consequentemente, preserva a
duração do flash. O EWF fornece acesso de escrita e leitura a partir de uma cache para o computador cliente em vez de
permitir o acesso directo a um volume para flash.

Se a opção EWF estiver activada, os dados não são armazenados na memória flash. Os dados guardados na cache só são
válidos enquanto o computador cliente estiver a funcionar. Os dados guardados na cache perdem-se quando se reinicia ou
encerra o computador cliente. Como tal, para guardar dados no registo, pastas de favoritos e cookies, etc., o conteúdo
memorizado na cache deve ser transferido para o flash. Aparece uma mensagem de erro quando não é possível gravar
dados na cache por causa de falta de memória. Se esta mensagem aparecer, é preciso desactivar o EWF para esvaziar a
cache do EWF. O utilizador pode clicar duas vezes no ícone do EWF, no tabuleiro na parte inferior direita do ecrã, para
chamar o EWF Manager. Um utilizador também pode mudar a configuração do EWF introduzindo comandos de gestão do
EWF no aviso de comando. Esta tarefa requer privilégios de administrador.

Instalar o software 4-1

• Active a protecção contra gravação do disco e reinicie o computador
Se o EWF estiver desactivado, active-o. Se esta opção estiver seleccionada, a cache é esvaziada e o EWF é activado.

Depois de reiniciar o computador, as configurações e a informação de sistema de ficheiros para o computador cliente são
gravadas numa cache. Também pode executar esta operação introduzindo “ewfmgr.exe c: -enable” no aviso de comando
e reiniciando o computador.

• Desactive a protecção contra gravação do disco e reinicie o computador
Esta opção é activada quando o EWF está a funcionar. Se se seleccionar esta opção, os estados actuais dos dados do

computador cliente (gravados numa cache) são guardados num volume para flash e o EWF é desactivado. Depois de
reiniciar o computador, as configurações e a informação de sistema de ficheiros para o computador cliente são gravadas
num volume para flash. Também pode executar esta operação introduzindo “ewfmgr.exe c: -commitanddisable” no aviso
de comando e reiniciando o computador.

• Write the changes to the disk (Guardar alterações no disco):
Esta opção é activada quando o EWF está a funcionar. Se se seleccionar esta opção, os estados actuais dos dados do

computador cliente (gravados numa cache) são guardados num volume para flash. No entanto, o estado do EWF não se
altera. Também pode executar esta operação introduzindo “ewfmgr.exe c: -commit” na linha de comandos.

Pode ver as configurações para os volumes protegidos introduzindo “ewfmgr.exe c: no aviso de comando.

File-Based Write Filter (FBWF)

O File-Based Write Filter (FBWF) protege a memória do cliente contra alterações por um utilizador não autorizado. Ao
restringir a escrita excessiva na memória, o FBWF permite-lhe utilizar o cliente por um longo período de tempo. Se pedir E/S,
o FBWF faz com que o cliente execute as suas operações utilizando a cache em vez da memória, mantendo-a protegida.

Os dados guardados na cache são preservados durante o funcionamento normal do cliente. São removidos quando o cliente
é encerrado ou reiniciado. Para guardar as alterações, deve guardar o respectivo ficheiro no disco utilizando o comando
commit. Se não sabe qual o ficheiro alterado, desactive, altere, e active novamente o FBWF.

Pode controlar o FBWF utilizando as várias opções do comando fbwfmgr num aviso de comando.

4-1 Instalar o software

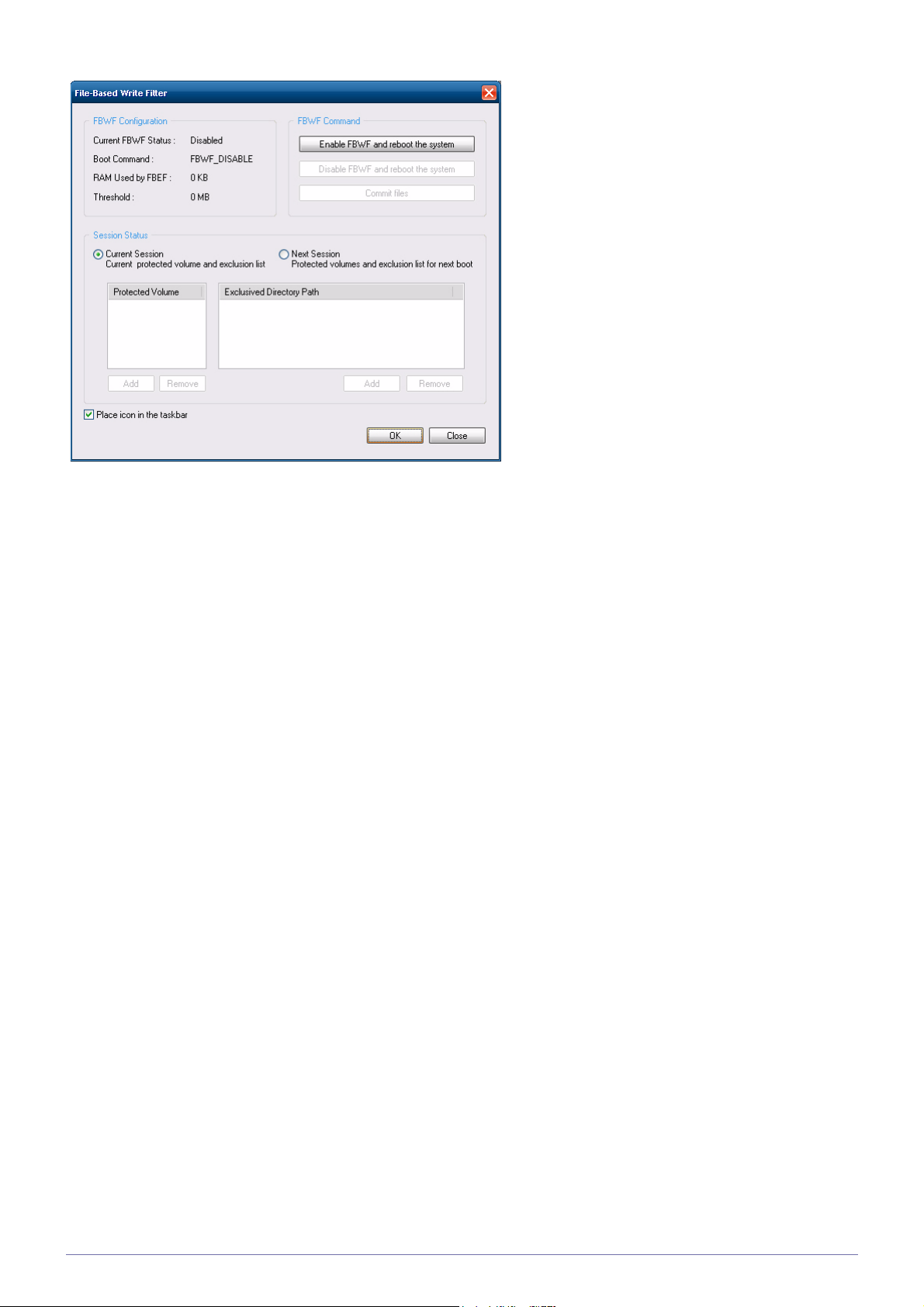

• Programar o FBWF

• Current FBWF status (Estado actual do FBWF): Indica o estado actual do FBWF (Activado ou Desactivado).

• Boot command (Comando de arranque): Apresenta o comando FBWF que será aplicado no próximo arranque.

• Memória utilizada: Indica o tamanho da RAM que o FBWF está a utilizar. Se o estado actual estiver definido como

“Disabled” (Desactivado), a indicação de memória utilizada é de 0 KB.

• Maximum memory (Capacidade máxima de memória): Indica o tamanho máximo da RAM que o FBWF pode utilizar.

• Comando FBWF

• Enable the FBWF and restart the system (Activar o FBWF e reiniciar o sistema): Activa o FBWF e reinicia o cliente. Se

o cliente não for reiniciado, o comando de arranque é alterado para BWF_ENABLE, mas o estado actual mantém-se.

• Disable the FBWF and restart the system (Desactivar o FBWF e reiniciar o sistema): Desactiva o FBWF e reinicia o

cliente. Se o cliente não for reiniciado, o comando de arranque é alterado para FBWF_DISABLE, mas o estado actual
mantém-se.

• Write the changes to the disk (Guardar alterações no disco): Mesmo que os discos estejam protegidos pelo FBWF,

pode adicionar ou eliminar os ficheiros que pretende guardar no mesmo. Para guardar as alterações no disco, clique
no botão [Write the changes to the disk] (Guardar alterações no disco).

• Estado da Sessão

• Current session (Sessão actual): Apresenta os volumes protegidos pelo FBWF e uma lista das pastas e ficheiros não

protegidos pelo FBWF nesses volumes.

• Next session (Sessão seguinte): Selecciona os volumes que serão protegidos pelo FBWF no próximo início de sessão

do cliente. Selecciona também as pastas e ficheiros que pretende que não sejam protegidos pelo FBWF.

Windows Media Player

O WES Client inclui o Windows Media Player 6.4. Com o Windows Media Player, pode reproduzir ficheiros de áudio e vídeo
num website.

Painel de controlo

O firewall do Windows

O firewall do Windows é uma protecção adicional para o computador cliente. O firewall do Windows permite restringir os
dados enviados por outros computadores para o seu computador cliente, o que ajuda a controlar os dados do seu
computador cliente com maior eficácia. Além disso, também cria uma barreira entre as ligações do seu computador cliente e
de rede, reduzindo o acesso não autorizado e a possibilidade de ser infectado por vírus e worms em redes.

Um firewall pode ser considerado como uma sentinela que identifica os dados enviados da Internet e de outras redes. De
acordo com as definições do firewall, os dados enviados para o seu computador são autorizados ou rejeitados.

Instalar o software 4-1

O firewall do Windows é, por defeito, instalado e activado no seu computador cliente. No entanto, o seu administrador pode
desactivá-lo. Pode optar por seleccionar um firewall diferente. Como tal, não precisa de utilizar o firewall do Windows.
Consulte as funções de outros firewalls e seleccione a que melhor se adequa aos seus requisitos. Para instalar e pôr a
funcionar um firewall diferente, é preciso desactivar o firewall do Windows.

Tem de iniciar sessão como administrador para activar ou desactivar o firewall do Windows. Siga estes passos para activar
ou desactivar o firewall do Windows.

1. Execute o firewall do Windows.

2. Clique numa destas opções no separador Geral.

• Activar (recomendada): Este é a definição recomendada para uma utilização normal.

• Activar sem excepções: : Esta definição bloqueia qualquer acesso não autorizado ao seu computador cliente,

incluindo todos os pedidos a programas e serviços seleccionados no separador Excepções. Utilize esta definição
quando precisar de protecção máxima para o seu computador cliente.

• Desactivar (não recomendada): A desactivação do firewall do Windows pode tornar o seu computador cliente e a

rede mais vulneráveis a vírus e intrusos.

Configurar utilitários

Unidade local

• Unidade C
A unidade C utiliza-se para o sistema. Se houver menos do que 3MB de espaço livre na memória, o SO do computador

cliente não funciona. Assim, assegure-se sempre de que existe espaço livre suficiente na memória. O EWF pode ajudar a
preservar espaço livre na memória impedindo que se grave directamente dados na unidade C.

• Guardar ficheiros
O seu computador cliente utiliza uma memória flash de capacidade fixa. Como tal, é melhor guardar ficheiros no servidor
do que no seu computador cliente.

Mapear uma unidade de rede

O administrador pode mapear uma pasta para uma unidade de rede. Para preservar a informação de mapeamento depois de
reiniciar o computador cliente, tome nota destas direcções.

• Seleccione a caixa de verificação Restabelecer ligação no arranque na caixa de diálogo Ligar unidade de rede.

• Se EWF ou FBWF estiverem activados, as alterações são guardadas no disco.

Instalar a MUI (Multi-language User Interface)

O programa de configuração da MUI ajuda a definir idiomas no WES Client. Além disso, pode apagar um conjunto de idiomas
original para aumentar o espaço livre no disco. Se quiser mudar o idioma, as normas ou os formatos predefinidos, utilize
Opções regionais em Painel de controlo.

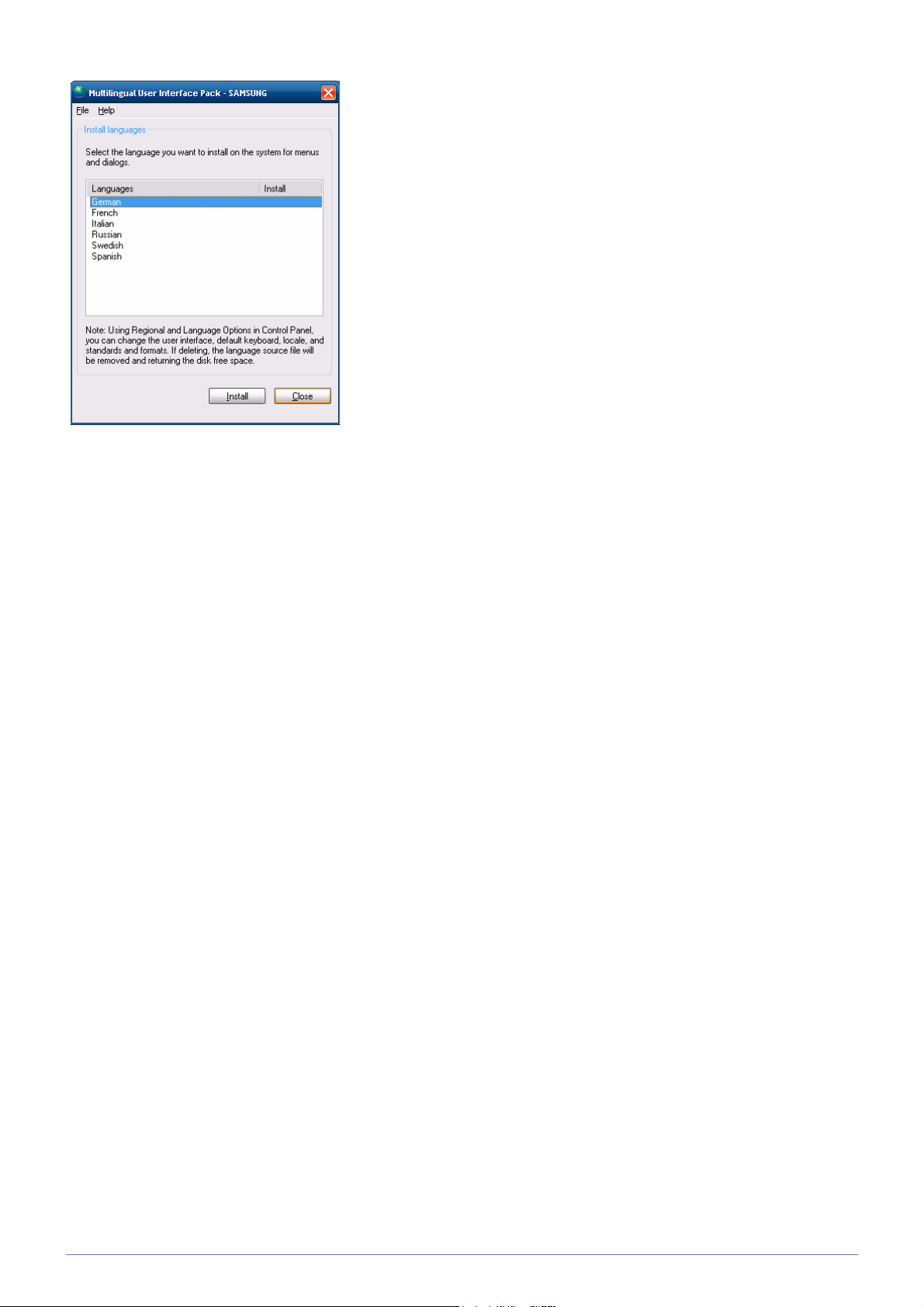

Para adicionar um idioma ao WES Client, siga estes passos:

• Inicie sessão como administrador.

• Se EWF ou FBWF estiverem activados, deve desactivá-los antes de iniciar a instalação.

• Clique em Iniciar e depois clique em Executar. Escreva muisetup.exe na caixa de diálogo Abrir e clique em OK. Aparece
uma lista dos idiomas que podem ser instalados. Inicie sessão como administrador.

• Seleccione o idioma que pretende instalar e clique em Instalar no menu Ficheiro. Começa a instalação. Inicie sessão
como administrador.

4-1 Instalar o software

Pode apagar um conjunto de idiomas original utilizando o menu Eliminar no menu Ficheiro.

Esta operação só apaga o conjunto de idiomas original e não a cópia instalada no WES Client.

Recuperar o sistema

Descrição geral

O WES Client inclui uma função de recuperação que lhe permite reverter para uma cópia de segurança do sistema quando
surgem problemas graves. Pode fazer uma cópia de segurança de uma imagem do SO a funcionar normalmente para a
memória USB ou para o servidor PXE. Pode reverter para uma cópia de segurança de uma imagem quando o computador
cliente tem um dos seguintes problemas:

• Quando um ficheiro do sistema é apagado acidentalmente ou fica danificado

• Quando o computador cliente não está a funcionar devidamente ou há um problema com um controlador

• Quando surge um problema depois de instalar um programa ou um dispositivo novo.

• Quando o computador cliente fica infectado por um vírus

• Quando o Windows Embedded Standard não consegue arrancar

Como recuperar o sistema

• Recuperação utilizando a memória USB
Se seguir estes passos, consegue guardar todos os ficheiros necessários para a memória USB, reiniciar através de uma

cópia de segurança do sistema na memória USB e recuperar o sistema.

• Faça a formatação do sistema para a memória USB para que possa ser reiniciado.

• Guarde a imagem do Windows Embedded Standard e o Utilitário de cópia de segurança/recuperação cuja

recuperação se fará posteriormente na memória USB.

• Reinicie o sistema a partir da memória USB.

• Recupere o sistema utilizando a imagem do Windows Embedded Standard e o Utilitário de cópia de segurança/

recuperação guardados na memória USB.

• Recuperação utilizando o arranque de rede
Este método é fornecido através do servidor PXE (Preboot eXecution Environment). O servidor PXE fornece uma
interface de cliente/servidor baseada em TCP/IP, DHCP e TFTP. Dá a um administrador num local distante a
possibilidade de configurar e iniciar o sistema operativo num computador cliente através de uma rede.

• Implemente um servidor PXE.

• Guarde a imagem do Windows Embedded Standard e o Utilitário de cópia de segurança/recuperação cuja

recuperação se fará posteriormente no servidor PXE.

• Inicie o computador cliente através da rede.

• Recupere o sistema utilizando a imagem do Windows Embedded Standard e o Utilitário de cópia de segurança/

Instalar o software 4-1

recuperação guardados no servidor PXE através da rede.

Para obter mais informações, consulte o manual do utilizador do servidor PXE.

4-1 Instalar o software

4-2 Natural Color

O que é o Natural Color ?

Este software só funciona com produtos Samsung e permite ajustar as cores apresentadas no produto e iguala as cores do
produto às cores das imagens impressas. Para obter mais informações, consulte a ajuda online do software (F1).

O Natural Color é fornecido online. Pode trasferi-lo através do website em baixo para depois o instalar;

http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html

Instalar o software 4-2

4-3 MagicTune

O que é o MagicTune ?

MagicTune é um programa de software que auxilia no ajuste do monitor, proporcionando descrições completas das funções do
monitor e directivas fáceis de compreender.

Pode ajustar o produto com o rato e com o teclado, sem utilizar os botões de operação do produto.

Instalar o software

1. Introduza o CD de instalação na unidade de CD-ROM.

2. Seleccione o programa de configuração do MagicTune.

Se o ecrã de contexto para a instalação do software não aparecer no ecrã principal, encontre e clique duas vezes no
ficheiro de configuração do MagicTune do CD-ROM.

3. Seleccione o idioma de instalação e clique em [Next (Seguinte)].

4. Conclua os restantes passos da instalação do software de acordo com as instruções apresentadas no ecrã.

• O software pode não funcionar correctamente se não reiniciar o computador após a instalação.

• O ícone do MagicTune pode não aparecer consoante o sistema do computador e as especificações do produto.

• Se o ícone de atalho não aparecer, carregue na tecla F5.

Restrições e problemas com a instalação (MagicTune™)

A instalação do MagicTune™pode ser afectada pela placa gráfica, pela placa-mãe e pelo ambiente de rede.

Requisitos do sistema

OS

•

Windows XP, Windows Vista, Windows 7

Remover o software

Só pode remover o MagicTune™através da opção [Add or Remove Programs (Adicionar ou remover programas)] do Windows.

Para remover o MagicTune™, faça o seguinte.

1. Clique em [Start (Seguinte)], seleccione [Settings (Definições)] e [Control Panel (Painel de controlo)] do menu.

No Windows XP, clique em [Start (Iniciar)] e seleccione [Control Panel (Painel de controlo)] do menu.

2. Clique duas vezes no ícone [Add or Remove Programs (Adicionar ou remover programas)] no Painel de controlo.

3. Na janela [Add/Remove (Adicionar/Remover)], encontre e seleccione o MagicTune™de forma a realçá-lo.

4. Clique em [Change or Remove Programs (Alterar ou remover programas)] para remover o software.

5. Seleccione [Yes (Sim)] para começar a remover o MagicTune™.

6. Aguarde até aparecer uma caixa de mensagens informando-o que o software foi totalmente removido.

Para obter assistência técnica, FAQ (perguntas mais frequentes) ou informações sobre a actualização do software para o
MagicTune™, visite o nosso website. (http://www.samsung.com/)

4-3 Instalar o software

4-4 MultiScreen

O que é o MultiScreen ?

O MultiScreen permite aos utilizadores dividir o monitor em várias secções.

Instalar o software

1. Introduza o CD de instalação na unidade de CD-ROM.

2. Seleccione o programa de configuração do MultiScreen.

Se o ecrã de contexto para a instalação do software não aparecer no ecrã principal, encontre e clique duas vezes no
ficheiro de configuração do MultiScreen do CD-ROM.

3. Quando aparecer o assistente de instalação, clique em [Next (Seguinte)].

4. Conclua os restantes passos da instalação do software de acordo com as instruções apresentadas no ecrã.

• O software pode não funcionar correctamente se não reiniciar o computador após a instalação.

• O ícone do MultiScreen pode não aparecer consoante o sistema do computador e as especificações do produto.

• Se o ícone de atalho não aparecer, prima a tecla F5.

Restrições e problemas com a instalação (MultiScreen)

A instalação do MultiScreen pode ser afectada pela placa gráfica, pela placa-mãe e pelo ambiente de rede.

Sistema operativo

OS

• Windows 2000

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista 32 Bit

• Windows 7 32 Bit

Para o MultiScreen, recomenda-se o sistema operativo Windows 2000 ou posterior.

Hardware

• No mínimo, 32 MB de memória

• No mínimo, 60 MB de espaço livre na unidade de disco rígido

Remover o software

Clique em [Start (Iniciar)], seleccione [Settings (Definições)]/[Control Panel (Painel de controlo)] e, em seguida, clique duas
vezes em [Add or Remove Programs (Adicionar ou remover programas)].

Seleccione MultiScreen da lista de programas e clique no botão [Add/Delete (Adicionar/Eliminar)].

4-4 Instalar o software

5 Resolução de problemas

5-1 Autodiagnóstico do monitor

• Pode verificar se o produto está a funcionar correctamente, através da função de autodiagnóstico.

• Se for apresentado um ecrã em branco e se o LED de alimentação começar a piscar, mesmo que o produto e o PC
estejam ligados correctamente, execute a função de autodiagnóstico de acordo com os procedimentos abaixo.

1. Desligue o produto e o PC.

2. Desligue o cabo de sinal do produto.

3. Ligue o produto.

4. Se o produto estiver a funcionar correctamente, aparece a mensagem <Verif. cabo de sinal>.

Nesse caso, se for apresentado outro ecrã em branco, certifique-se de que não há qualquer problema com o PC e com a
ligação. O produto está a funcionar correctamente.

Resolução de problemas 5-1

5-2 Antes de solicitar assistência

Verifique o seguinte antes de solicitar a assistência pós-venda. Se o problema persistir, contacte o centro de assistência da
Samsung Electronics mais próximo.

APARECE UM ECRÃ EM BRANCO / NÃO CONSIGO LIGAR O PRODUTO

O cabo de alimentação está correctamente ligado? Verifique o estado da ligação do cabo de alimentação.

A mensagem <Verif. cabo de sinal>aparece no ecrã? Verifique o cabo que liga o PC e o produto.

Se aparecer uma mensagem no ecrã, mesmo que o cabo
esteja ligado correctamente, volte a verificar o sinal de

entrada carregando no botão /SOURCE do produto.

A mensagem <Modo não otimizado>aparece no ecrã? Isto ocorre quando o sinal da placa gráfica excede a resolu-

ção máxima ou a frequência máxima do produto.
Nesse caso, configure a resolução e a frequência adequadas

para o produto.

Aparece um ecrã em branco e o LED de alimentação pisca
em intervalos de 1 segundo?

Isto ocorre quando a função de poupança de energia está em
execução.

Se clicar no rato ou carregar numa tecla, o ecrã liga-se.

A IMAGEM É DEMASIADO CLARA OU DEMASIADO ESCURA.

Ajuste <Brightness> e <Contrast>.
(Consulte <Brilho>, <Contraste>)
Se definir <MagicBright> para <Contraste dinâm.> o brilho do ecrã pode variar consoante o sinal de entrada.

O MENU DE REGULAÇÃO DO ECRÃ (OSD) NÃO APARECE.

Cancelou a regulação do ecrã? Verifique se a função < > está

Função de bloqueio do teclado

definida para Desligado.

A COR É ESTRANHA / A IMAGEM É APRESENTADA A PRETO E BRANCO

Todo o ecrã é apresentado com a mesma cor, como se esti­vesse a vê-lo através de um papel celofane?

Verifique a ligação do cabo ao computador.
Volte a introduzir totalmente a placa gráfica no computador.
Verifique se <Efeito Cor> está definido para <Deslig. >.

A placa gráfica está configurada correctamente? Configure a placa gráfica consultando o manual do utilizador.

A ÁREA DE APRESENTAÇÃO DESLOCA-SE SUBITAMENTE PARA UMA MARGEM OU PARA O CENTRO

Mudou a placa gráfica ou o controlador? Carregue no botão [AUTO] para executar a função de ajuste

automático.

Alterou a resolução e a frequência adequadas para o pro­duto?

Defina a resolução e a frequência para os valores adequados
na placa gráfica

consulte a (Tabela do modo de sinal padrão)

A placa gráfica está configurada correctamente? Configure a placa gráfica consultando o manual do utilizador.

AS IMAGENS ESTÃO DESFOCADAS.

Alterou a resolução e a frequência adequadas para o pro­duto?

Defina a resolução e a frequência para os valores adequados
na placa gráfica

consulte a (Tabela do modo de sinal padrão)

5-2 Resolução de problemas

A COR É APRESENTADA EM 16 BITS (16 CORES). A COR FOI ALTERADA APÓS MUDAR A PLACA GRÁFICA.

Instalou o controlador do dispositivo para o produto? Windows XP : Defina a resolução seleccionando Painel de

controlo→ Aspecto e temas →Visualização → Definições.
Windows ME/2000 : Defina novamente a cor seleccionando

Control Panel (Painel de controlo) → Display (Visualização)
→ Settings (Definições).

Windows Vista : altere as definições de cor seleccionando
Painel de controlo → Aspecto e personalização→Personali-
zação→Definições de visualização.

Windows 7: Altere as definições da cor seleccionando Painel
de controlo → Aspecto e Personalização → Ecrã → Ajustar a
resolução → Definições avançadas → Monitor.

(Para obter mais informações, consulte o manual do utilizador
do Windows para o computador.)

A placa gráfica está configurada correctamente? Configure novamente a cor de acordo com o controlador da

nova placa gráfica.

QUANDO LIGO O MONITOR, É APRESENTADA A MENSAGEM 'MONITOR DESCONHECIDO, MONITOR PLUG&PLAY

(VESA DDC) ENCONTRADO'.

Instalou o controlador do dispositivo para o produto? Instale o controlador do dispositivo consultando as descrições

sobre a instalação do controlador.

Verifique se todas as funções Plug&Play (VESA DDC) são
suportadas consultando o Manual do utilizador da placa gráfi­ca.

OUVE-SE UM SINAL SONORO QUANDO INICIO O COMPUTADOR.

Se ouvir o sinal sonoro 3 ou mais vezes quando inicia o computador, solicite assistência para o computador.

PROBLEMAS RELACIONADOS COM O ÁUDIO

Não se ouve o som Verifique se o cabo de áudio está bem ligado à porta de

O nível do som está muito baixo. Verifique o nível do volume.

Instale o controlador do dispositivo consultando as descrições
sobre a instalação do controlador.

entrada de áudio, no monitor, e à porta de saída de áudio, na
placa de som.

Verifique o nível do volume.

Se o volume ainda estiver demasiado baixo depois de regular
o controlo para o máximo, verifique o controlo de volume na
placa de som ou no programa de software do computador.

Resolução de problemas 5-2

5-3 FAQ

FAQ! EXPERIMENTE FAZER O SEGUINTE!

Como posso alterar a frequência do sinal de vídeo? Tem de alterar a frequência da placa gráfica.

Windows XP : Altere a frequência seleccionando Painel de
controlo → Aspecto e temas → Ecrã→ Definições → Avança­das → Monitor, e depois altere a taxa de actualização em
Definições do monitor.

Windows ME/2000 : Altere a frequência seleccionando Con­trol Panel (Painel de controlo) → Display (Ecrã) → Settings
(Definições) → Advanced (Avançadas) → Monitor, e depois
altere a taxa de actualização em Monitor Settings (Definições
do monitor).

Windows Vista : Altere a frequência, seleccionando Control
Panel (Painel de controlo) → Appearance and Personaliza­tion (Aspecto e personalização) → Personalization (Persona­lização) → Resolution (Resolução) → Advanced settings
(Definições avançadas) → Monitor, e depois altere a frequên­cia de actualização em Monitor Settings (Definições do moni­tor).

Windows 7: Altere a frequência seleccionando Painel de con­trolo → Aspecto e Personalização → Ecrã → Ajustar a resolu­ção do ecrã → Definições avançadas → Monitor, e depois
altere a frequência de actualização em Definições do monitor.

(Para obter mais informações, consulte o Manual do utilizador
do computador ou da placa gráfica.)

5-3 Resolução de problemas

FAQ! EXPERIMENTE FAZER O SEGUINTE!

Como posso alterar a resolução? Windows XP : Altere a resolução seleccionando Control

Panel (Painel de controlo) → Appearance and Themes
(Aspecto e temas) → Display (Visualização) → Settings (Defi­nições).

Windows ME/2000 : Altere a resolução seleccionando Control
Panel (Painel de controlo) → Display (Visualização) → Set­tings (Definições).

Windows Vista : altere a resolução seleccionando Painel de
controlo→Aspecto e personalização→Personaliza­ção→Resolução .

Windows 7: Altere a resolução seleccionando Painel de con­trolo → Aspecto e Personalização → Ecrã → Ajustar a resolu­ção do ecrã.

(Para obter mais informações, consulte o Manual do utilizador
do computador ou da placa gráfica.)

Como posso utilizar a função de poupança de energia? Windows XP : Configure-a seleccionando Control Panel (Pai-

nel de controlo) → Appearance and Themes (Aspecto e
temas) → Display (Visualização) → Screen Saver Setting
(Protecção de ecrã), ou configure-a na programação da BIOS
do computador.

Windows ME/2000 : Configure-a seleccionando Control Panel
(Painel de controlo) → Display (Visualização) → Screen
Saver Setting (Protecção de ecrã) , ou configure-a na progra­mação da BIOS do computador.

Windows Vista : altere as definições seleccionando Painel de
Controlo→ Aspecto e Personalização→Personalização→Pro­tecção de ecrã . Também pode utilizar o menu de Configura­ção do BIOS no PC.

Windows 7: altere as definições seleccionando Painel de
Controlo→ Aspecto e Personalização→Personaliza­ção→Alterar a protecção de ecrã . Também pode utilizar o
menu de Configuração do BIOS no PC.

(Para obter mais informações, consulte o manual do utilizador
do Windows para o computador.)

Resolução de problemas 5-3

6 Mais informações

6-1 Especificações

NOME DO MODELO TC180

Painel LCD Tamanho 18,5 polegadas (47 cm)

Área de visualização 409,8 mm (H) x 230,4 mm (V)

Densidade dos pixels 0,300 mm (H) x 0,300 mm (V)

Sincronização Horizontal 31 ~ 60 kHz

Vertical 56 ~ 75 Hz

Cores do ecrã 16,7 M

Resolução Resolução ideal 1366 x 768 a 60 Hz

Resolução máxima 1366 x 768 a 60 Hz

RGB Analógico

Sinal de entrada, com terminação

0,7 Vp-p ± 5 %
Sincronização H/V separada, Composto
Nível TTL (V alta ≥ 2,0 V, V baixa ≤ 0,8 V)

Relógio de pixel máximo 85,5 MHz (Analógico, Digital)

Fonte de alimentação Este produto suporta 100 a 240 V. Uma vez que a voltagem padrão pode diferir

consoante o país, consulte a etiqueta na parte de trás do produto.

Conectores de sinal Cabo D-sub de 15 pinos a 15 pinos, destacável

Dimensões (LxAxP)/ Peso 443,4 x 334,8 x 197,0 mm / 5,1 kg

Interface de montagem VESA 100 mm x 100 mm

Características
ambientais

Funcionamento Temperatura : 10 ˚C ~ 40 ˚C (50 ˚F ~ 104 ˚F)

Humidade :10 % ~ 80 %, sem condensação

Armazenamento Temperatura : -20 ˚C ~ 45 ˚C (-4 ˚F ~ 113 ˚F)

Humidade: 5% ~ 95%, sem condensação

Design e características técnicas sujeitos a alterações sem aviso prévio.

Este dispositivo é um aparelho digital de classe B.

6-1 Mais informações

6-2 Função de poupança de energia

Este produto proporciona uma função de poupança de energia que desliga automaticamente o ecrã quando o produto não é
utilizado durante um determinado período de tempo para reduzir o consumo de energia. Se o produto entrar no modo de
poupança de energia, o LED de alimentação muda de cor para indicar que o produto se encontra no modo de poupança de
energia. Se o produto estiver no modo de poupança de energia, não é desligado e pode voltar a ligar o ecrã carregando numa
tecla qualquer ou clicando no rato. No entanto, a função de poupança de energia só funciona se o produto estiver ligado a um
computador que proporcione a função de poupança de energia.

DESLIGAR

ESTADO

FUNCIONAMENTO

NORMAL

Indicador de corrente Ligado A piscar Desligado

Consumo de energia 30 W Menos de 2,7 watts 0 W

• Se não existir um interruptor de corte de corrente, o consumo de energia só é "0" quando o cabo de energia estiver
desligado.

• O consumo de energia real, pode ser diferente do consumo de energia indicado se as condições ou as definições do
sistema forem alteradas.

MODO DE POUPANÇA DE

ENERGIA

(BOTÃO DE

ALIMENTAÇÃO

DESLIGADO)

Mais informações 6-2

6-3 Contacte SAMSUNG GLOBAL

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes
SAMSUNG.

NORTH AMERICA

U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com

CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca

http://www.samsung.com/ca_fr (French)

MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com

LATIN AMERICA

ARGENTINA 0800-333-3733 http://www.samsung.com

BRAZIL 0800-124-421

http://www.samsung.com

4004-0000

BOLIVIA 800-10-7260 http://www.samsung.com

CHILE 800-SAMSUNG (726-7864)

http://www.samsung.com

From mobile [phone]

COLOMBIA 01-8000112112 http://www.samsung.com

COSTA RICA 0-800-507-7267 http://www.samsung.com

DOMINICA 1-800-751-2676 http://www.samsung.com

ECUADOR 1-800-10-7267 http://www.samsung.com

EL SALVADOR 800-6225 http://www.samsung.com

GUATEMALA 1-800-299-0013 http://www.samsung.com

HONDURAS 800-27919267 http://www.samsung.com

JAMAICA 1-800-234-7267 http://www.samsung.com

NICARAGUA 00-1800-5077267 http://www.samsung.com

PANAMA 800-7267 http://www.samsung.com

PERU 0-800-777-08 http://www.samsung.com

PUERTO RICO 1-800-682-3180 http://www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864) http://www.samsung.com

VENEZUELA 0-800-100-5303 http://www.samsung.com

EUROPE

ALBANIA 42 27 5755 http://www.samsung.com

AUSTRIA 0810 - SAMSUNG (7267864,€ 0.07/

http://www.samsung.com

min)

BELGIUM 02-201-24-18 http://www.samsung.com/be (Dutch)

http://www.samsung.com/be_fr
(French)

BOSNIA 05 133 1999 http://www.samsung.com

BULGARIA 07001 33 11 http://www.samsung.com

CROATIA 062 SAMSUNG (062 726 7864) http://www.samsung.com

6-3 Mais informações

EUROPE

CZECH 800-SAMSUNG (800-726786) http://www.samsung.com

Samsung Electronics Czech and Slovak, s.r.o., Oasis Florenc, Sokolovská 394/17,
180 00, Praha 8

DENMARK 70 70 19 70 http://www.samsung.com

FINLAND 030 - 6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com

GERMANY 01805 - SAMSUNG (726-7864,€ 0,14/

Min)

CYPRUS From landline : 8009 4000 http://www.samsung.com

GREECE From landline : 80111 - SAMSUNG

(7267864)
From landline & mobile : (+30) 210

6897691

HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com

ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com

KOSOVO [phone] http://www.samsung.com

LUXEMBURG 261 03 710 http://www.samsung.com

MACEDONIA 023 207 777 http://www.samsung.com

MONTENEGRO 020 405 888 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€

0,10/Min)

NORWAY 815-56 480 http://www.samsung.com

POLAND 0 801-1SAMSUNG (172-678)

[phone]

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

PORTUGAL 808 20 - SAMSUNG (808 20 7267) http://www.samsung.com

RUMANIA From landline : 08010- SAMSUNG

(7267864)
From landline & mobile : [phone]

01 10

SERBIA 0700 Samsung (0700 726 7864) http://www.samsung.com

SLOVAKIA 0800 - SAMSUNG(0800-726 786) http://www.samsung.com

SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com

SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/

min)

U.K 0330 SAMSUNG (7267864) http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

LITHUANIA 8-800-77777 http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com

ESTONIA 800-7267 http://www.samsung.com

TURKEY 444 77 11 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ch
http://www.samsung.com/ch_fr (French)

Mais informações 6-3

CIS

RUSSIA 8-800-555-55-55 http://www.samsung.com

GEORGIA 8-800-555-555 http://www.samsung.com

ARMENIA 0-800-05-555 http://www.samsung.com

AZERBAIJAN 088-55-55-555 http://www.samsung.com

KAZAKHSTAN 8-10-800-500-55-500 (GSM: 7799) http://www.samsung.com

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com

KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com

MONGOLIA http://www.samsung.com

UKRAINE 0-800-502-000 http://www.samsung.com/ua

http://www.samsung.com/ua_ru

BELARUS 810-800-500-55-500 http://www.samsung.com

MOLDOVA 00-800-500-55-500 http://www.samsung.com

ASIA PACIFIC

AUSTRALIA 1300 362 603 http://www.samsung.com

NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com

CHINA 400-810-5858 http://www.samsung.com

HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk

http://www.samsung.com/hk_en/

INDIA 1800 1100 11

3030 8282
1800 3000 8282
1800 266 8282

INDONESIA 0800-112-8888

021-5699-7777

JAPAN 0120-327-527 http://www.samsung.com

MALAYSIA 1800-88-9999 http://www.samsung.com

PHILIPPINES 1-800-10-SAMSUNG (726-7864) for

PLDT
1-800-3-SAMSUNG(726-7864) for Digi-

tel
1-800-8-SAMSUNG(726-7864) for

Globe
02-5805777

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

SINGAPORE 1800-SAMSUNG (726-7864) http://www.samsung.com

THAILAND 1800-29-3232

02-689-3232

TAIWAN 0800-329-999

0266-026-066

VIETNAM 1 800 588 889 http://www.samsung.com

6-3 Mais informações

http://www.samsung.com

http://www.samsung.com

MIDDLE EAST

IRAN 021-8255 http://www.samsung.com

OMAN 800-SAMSUNG (726-7864) http://www.samsung.com

KUWAIT 183-2255 http://www.samsung.com

BAHRAIN 8000-4726 http://www.samsung.com

EGYPT 08000-726786 http://www.samsung.com

JORDAN 800-22273 http://www.samsung.com

MOROCCO 080 100 2255 http://www.samsung.com

SAUDI ARABIA 9200-21230 http://www.samsung.com

U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com

AFRICA

CAMEROON 7095- 0077 http://www.samsung.com

COTE D’ IVOIRE 8000 0077 http://www.samsung.com

GHANA 0800-10077

0302-200077

KENYA 0800 724 000 http://www.samsung.com

NIGERIA 0800-726-7864 http://www.samsung.com

SENEGAL 800-00-0077 http://www.samsung.com

SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com

TANZANIA 0685 88 99 00 http://www.samsung.com

UGANDA 0800 300 300 http://www.samsung.com

http://www.samsung.com

Mais informações 6-3

6-4 Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e

Electrónicos)

Esta marca - apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios
electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os
resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana
causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resí­duos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades
oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para
permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de
compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comer­ciais para eliminação.

6-4 Mais informações
