SyncMaster 711NT/911NT

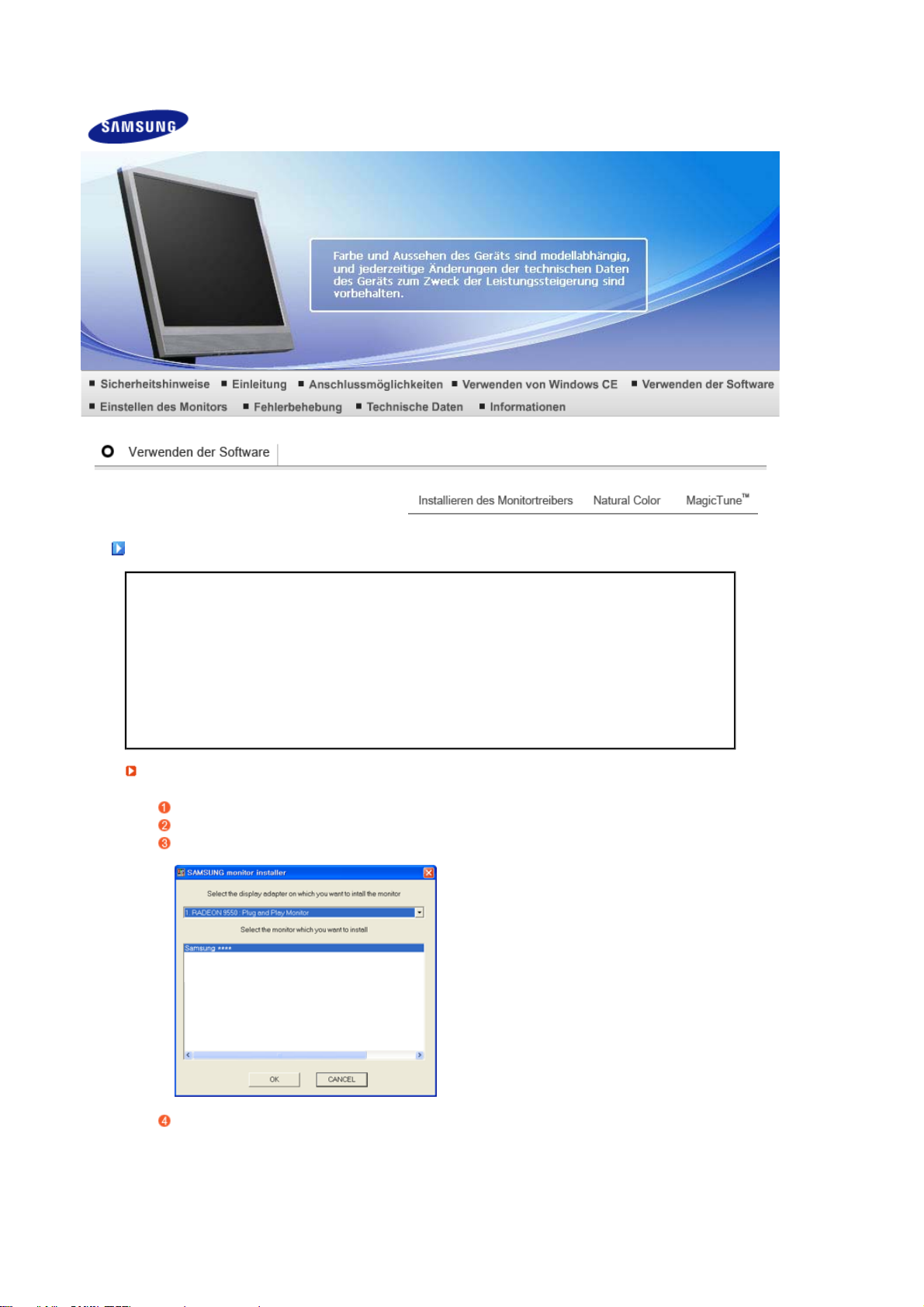

Treiberinstallation Programminstallation
g
Hinweis
Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu
Körperverletzungen oder Schaden an Geräten führen.
Verboten Wichtig: Muß stets gelesen und verstanden werden
Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose
Nicht berühren Zur Vermeidung von elektrischem Schlag erden
Stromversorgun
Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC
auf DPM.
Wenn Sie einen Bildschirmschoner benutzen, stellen Sie auf aktiven Bildschirmmodus.
Die gezeigten Bilder dienen nur als Referenz, und sie sind nicht in allen Fällen (oder Ländern) relevant.
Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.
Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.
Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht
mit nassen Händen.
Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.
Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen.
Unsachgemäße Erdung könnte zu elektrischem Schlag oder Beschädigung der
Geräte führen.(Nur Geräte der Klasse I)
Stecken Sie den Netzstecker in die Steckdose, und stellen Sie sicher, dass er fest in
der Steckdose sitzt.
Wackelkontakte können Brände verursachen.
Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie keine schweren
Objekte darauf, die Schaden verursachen könnten.
Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.
Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker an eine Steckdose
an.
Dies könnte ein Feuer verursachen.
Ziehen Sie den Netzstecker niemals bei eingeschaltetem Monitor aus der Steckdose.
Durch das Herausziehen kann eine Spannungsspitze auftreten, die den Monitor
beschädigt.
Verwenden Sie niemals den Netzstecker, wenn Stecker oder Steckdose staubig sind.
Wenn Stecker oder Dosenteil des Netzkabels staubig sind, müssen Sie es mit
einem sauberen Tuch reinigen.
Durch Verwendung des Netzkabels mit staubigem Stecker oder Dosenteil können
Stromschläge oder Brände verursacht werden.
Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker
aus der Dose ziehen. Deshalb muss der Netzstecker jederzeit leicht erreichbar sein.
Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.
Installation
Wenden Sie sich an den autorisierten Kundendienst, wenn der Monitor an einem Ort
mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer
Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu
chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder
Flughäfen, aufgestellt werden soll.
Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Monitor führen.
Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit niedriger
Luftfeuchtigkeit.
Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß oder Feuer
kommen.
Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern.
Es könnte Schaden am Gerät oder Körperverletzungen verursachen.
Stellen Sie den Monitorfuß so in einer Vitrine oder einem Regal auf, dass der Fuß
nicht über die Standfläche hinausragt.
Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und
Verletzungsgefahr führen kann.
Stellen Sie das Gerät nicht auf eine instabile oder zu schmale Fläche.
Stellen Sie das Gerät auf eine ebene, stabile Fläche, so dass es nicht
herunterfallen und jemanden (vor allem Kinder) verletzen kann.
Stellen Sie das Gerät nicht auf den Fußboden.
Es könnte jemand, vor allem Kinder, darüber fallen.
UM DIE AUSBREITUNG VON FEUER ZU VERHINDERN, SORGEN SIE
DAFÜR, DASS DAS GERÄT NIEMALS MIT KERZEN ODER OFFENEM
FEUER IN BERÜHRUNG KOMMT.
Andernfalls kann ein Brand verursacht werden.
Halten Sie das Netzkabel von Heizgeräten fern.
Eine geschmolzene Isolierung kann einen elektrischen Schlag oder Brand
verursachen.
Stellen Sie das Gerät nicht an schlecht belüfteten Orten, wie z.B. in Regalen oder
Schränken, auf.
Jede Erhöhung der Innentemperatur des Geräts kann einen Brand verursachen.
Setzen Sie den Monitor vorsichtig ab.
Er könnte sonst beschädigt werden oder zerbrechen.
Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.
Die TFT-LCD-Oberfläche könnte sonst beschädigt werden.
Die Wandhalterung muss von qualifiziertem Fachpersonal installiert werden.
Eine Installation durch unqualifizierte Personen kann zu Verletzungen führen.
Verwenden Sie dafür stets das in der Bedienungsanleitung angegebene
Montageelement.
Stellen Sie das Gerät in einiger Entfernung von der Wand auf (mindestens 10 cm),
um eine ausreichende Belüftung zu gewährleisten.
Mangelnde Belüftung kann die Innentemperatur des Produkts erhöhen, was zu
einer Verkürzung der Lebensdauer der Komponente und zu einer verringerten
Leistung führen kann.
Halten Sie die Verpackungsfolien (Tasche) von Kindern fern.
g
Spielende Kinder können an der Kunststofffolie (Tasche) ersticken.
Reinigung und Verwendun
Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen, wischen
Sie sie mit einem angefeuchteten weichen Tuch ab.
Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor.
Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen Tuch.
Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig oder
schmutzig ist, reinigen Sie es sorgfältig mit einem trockenen Tuch.
Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen.
Ein verschmutztes Verbindungsstück kann elektrischen Schlag oder Feuer
verursachen.
Ziehen Sie vor dem Reinigen des Geräts den Netzstecker.
Andernfalls kann ein elektrischer Schlag oder Brand verursacht werden.
Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit
einem weichen, trockenen Tuch ab.
Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner,
Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel.
Wenden Sie sich in Bezug auf die Innenreinigung einmal pro Jahr an ein Serviceoder Kundendienstzentrum.
Darauf achten, dass sich kein Schmutz im Gehäuseinneren befindet.
Wenn sich Staub über einen längeren Zeitraum im Gehäuse ansammelt, besteht
die Gefahr von Fehlfunktionen. Bei Staub im Gehäuseinneren besteht außerdem
Brandgefahr.
Andere
Entfernen Sie die Abdeckung (oder hintere Abdeckung) nicht.
Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.
Überlassen Sie die Wartung qualifiziertem Fachpersonal.
Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er ungewöhnliche
Geräusche oder Gerüche abgibt -, ziehen Sie sofort den Netzstecker heraus und
setzen Sie sich mit einem Vertragshändler oder.
Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.
Halten Sie das Gerät von Orten fern, an denen es mit Öl, Rauch oder Feuchtigkeit in
Berührung kommen kann. Stellen Sie das Gerät nicht in Fahrzeugen auf.
Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen Brand
verursachen.
Der Monitor darf auf keinen Fall in der Nähe von Wasser oder im Freien betrieben
werden, wo er Schnee oder Regen ausgesetzt sein könnte.
Wird der Monitor fallen gelassen oder das Gehäuse beschädigt, schalten Sie den
Monitor aus und ziehen den Netzstecker. Setzen Sie sich dann mit dem
Kundendienstzentrum in Verbindung.
Es kann zu Funktionsstörungen des Monitors kommen, die einen elektrischen
Schlag oder einen Brand verursachen.
Lassen Sie den Monitor bei Gewitter ausgeschaltet bzw. benutzen Sie ihn
währenddessen nicht.
Es kann zu Funktionsstörungen des Monitors kommen, die einen elektrischen
Schlag oder einen Brand verursachen.
Bewegen Sie den Monitor nicht durch Ziehen am Netz- oder Signalkabel.
Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen
Schlag oder Feuer verursachen.
Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netz- oder
Signalkabel ziehen.
Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen
Schlag oder Feuer verursachen.
Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses.
Unzureichende Belüftung könnte Funktionsausfall oder Feuer verursachen.
Stellen Sie keine Wasserbehälter, chemischen Produkte oder kleinen Gegenstände
aus Metall auf den Monitor.
Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen Brand
verursachen.
Ist ein Fremdkörper in den Monitor gelangt, ziehen Sie den Netzstecker und
setzen sich mit dem Kundendienstzentrum in Verbindung.
Halten Sie das Gerät von entflammbaren chemischen Sprays und brennbaren Stoffen
fern.
Dies könnte eine Explosion oder Feuer verursachen.
Schieben Sie niemals etwas Metallenes in die Öffnungen des Monitors.
Dies könnte elektrischen Schlag, Feuer oder Verletzungen verursachen.
Stecken Sie weder Metallgegenstände wie Werkzeuge, Kabel oder Bohrer, noch
leicht entflammbare Gegenstände wie Papier oder Streichhölzer in die
Belüftungsschlitze und die Kopfhörer- bzw. AV-Anschlüsse.
Dadurch könnte ein elektrischer Schlag oder ein Brand verursacht werden.
Wenn Fremdsubstanzen oder Wasser in das Gerät eindringen, schalten Sie es
aus, ziehen Sie den Netzstecker, und benachrichtigen Sie den Kundendienst.

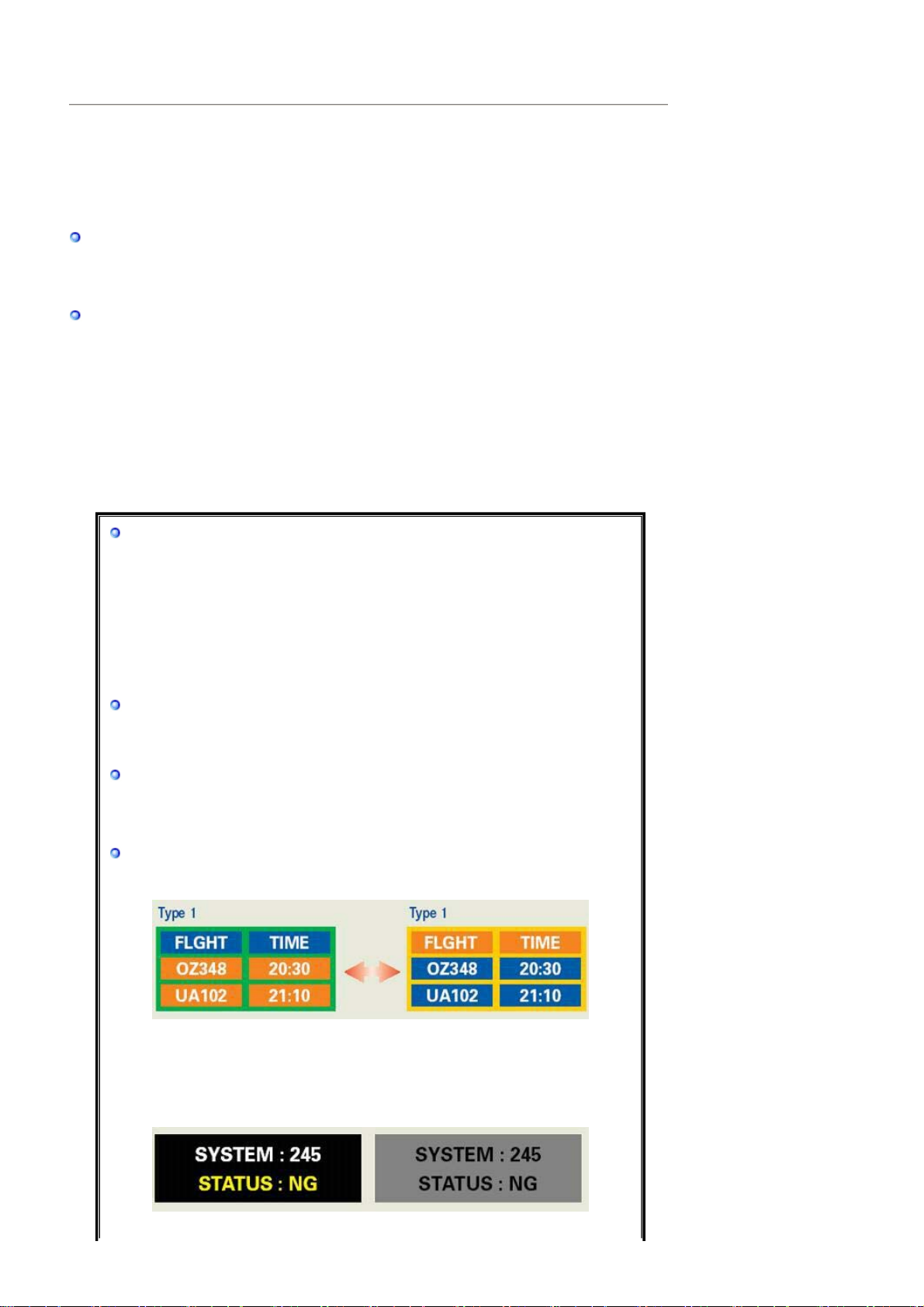

Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können
Nachbilder oder verschwommene Flecken erscheinen.
Deshalb sollten Sie zum Energiesparmodus wechseln oder einen
Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere
Zeit nicht am Monitor arbeiten.
Stellen Sie Auflösung und Frequenz auf die für das Modell optimalen Werte ein.
Durch eine ungeeignete Auflösung und Frequenz können Ihre Augen geschädigt
werden.
17 Zoll (43 cm),19 Zoll (48 cm) - 1280 x 1024
Bei Verwendung der Kopfhörer sollte die Lautstärke auf einen angemessenen Pegel
A
eingestellt werden.
Eine extrem hohe Lautstärke kann das Gehör schädigen.
Halten Sie genügend Sitzabstand zum Monitor, da ständiges Betrachten des Monitors
aus zu geringer Entfernung die Sehfähigkeit beeinträchtigen kann.
Um eine Überanstrengung der Augen zu vermeiden, sollten Sie nach einer Stunde
rbeit am Monitor mindestens fünf Minuten Pause machen.
Stellen Sie das Gerät nicht auf eine instabile, unebene Oberfläche oder an einen Ort,
der Vibrationen ausgesetzt ist.
Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und
Verletzungsgefahr führen kann.
Bei Aufstellung des Geräts an einem Ort, der Vibrationen ausgesetzt ist, besteht
Brandgefahr. Außerdem wird dadurch u. U. die Lebensdauer des Produkts
verkürzt.
Zum Transportieren des Monitors schalten Sie diesen aus, und ziehen Sie das
Netzkabel ab. Bevor Sie den Monitor bewegen, überprüfen Sie stets, ob alle Kabel,
einschließlich des Antennenkabels und den Kabeln zu den Peripheriegeräten
abgezogen wurden.
Bei Zuwiderhandlung besteht die Gefahr von Kabelschäden oder elektrischen
Schlägen sowie Bränden.
Stellen Sie das Gerät außerhalb der Reichweite von Kindern auf, da diese daran
ziehen und es dabei beschädigen könnten.
Wenn das Gerät herunterfällt, kann dies zu schweren Verletzungen bis hin zum
Tod führen.
Wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden, ziehen Sie den
Netzstecker ab.
Anderenfalls kann dies zu übermäßiger Wärmeabstrahlung durch den
abgelagerten Schmutz führen oder eine beschädigte Isolierung einen elektrischen
Schlag oder einen Brand verursachen.
Stellen Sie keine Objekte auf das Gerät, die für Kinder interessant sein könnten.
Kinder könnten versuchen, auf das Gerät zu steigen, um an diese Objekte zu
gelangen.
Das Gerät könnte herunterfallen und dabei Verletzungen verursachen, die u.U.
zum Tode führen können.
Beim Heben oder Tragen des Monitors dürfen Sie keinesfalls nur den Standfuß
r
A
anheben.
Hierdurch kann der Monitor herunterfallen und beschädigt werden. Zudem besteht
Verletzungsgefahr.
Ordnungsgemäße Sitzhaltung bei der Arbeit am Monito
chten Sie auf eine korrekte Sitzhaltung, wenn Sie den Monitor
verwenden.
Sitzen Sie mit geradem Rücken.
z
Halten Sie einen Abstand von 45 - 50 cm zwischen dem Monitor und
z
Ihren Augen. Die optimaleBlickrichtung auf den Monitor ist etwas von
oben und direkt von vorne.
Der Monitor sollte um 10 - 20 Grad nach oben geneigt sein. Stellen
z
Sie den Monitor so ein, dass sich die Oberkante des Monitors etwas
unterhalb der Augenhöhe befindet.
Stellen Sie den Monitor so ein, dass kein Licht auf dem Bildschirm
z
reflektiert wird.
Die Oberarme sollten gerade herunterhängen und. die Unterarme
z
sollten eine gerade Linie mit den Handrücken bilden.
Die Ellbogen sollten dabei in einem Winkel von 90 Grad gehalten
z
werden.
Die Knie sollten einem Winkel von mehr als 90 Grad aufweisen.
z
Stellen Sie die Füße ganz auf dem Boden ab. Die Arme sollten nicht
oberhalb des Herzes gehalten werden.
Ordnungsgemäße Entsorgung
Korrekte Entsorgung dieses Produkts (Elektromüll) - Nur Europa
(Anzuwenden in den Ländern der Europäischen Union und anderen
europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur
gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen
Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte
getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen
Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln
Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen
Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder
die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie
das Gerät auf umweltfreundliche Weise recyceln können.
Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die
Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht
zusammen mit anderem Gewerbemüll entsorgt werden.
Funktionen
Was ist ein Client Monitor ?
Ein Client Monitor ist ein neuer Typ Monitor, der sowohl als gewöhnlicher Monitor verwendet werden
kann als auch als Terminal, das über eine LAN-Verbindung an einen Host-PC angeschlossen wird.
Somit können Sie einen Client Monitor für den Zugang zum Internet, zum Erstellen eines Dokuments
und zum Bearbeiten einer Bilddatei verwenden.
Zudem können Sie ein externes Speichermedium (z. B. eine Digitalkamera, einen MP3-Player oder
einen externen Speicher) an den USB-Anschluss anschließen und die auf dem Gerät gespeicherte
Musik, Videos und Spielen wiedergeben.
Darüber hinaus können Sie die Bildschirmanzeige über den VGA-OUT-Anschluss auf ein anderes
Anzeigegerät, z. B. auf einen Projektor übertragen, so dass der Monitor für verschiedene Zwecke,
z. B. Videokonferenzen, Gemeinschaftsarbeit usw. verwendet werden kann.
Da zudem Windows CE im Monitor integriert ist, können Sie das Internet oder den USB-Speicher
durchsuchen, ohne hierfür den Monitor an den Host-PC anschließen zu müssen.
Lieferumfan
g
g
g
Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.
Wenden Sie sich an einen Händler in Ihrer Nähe, um optionale Artikel zu kaufen.
Lieferumfan
Nach der Installation des Fuß Nach dem Einklappen des Fuß
Bedienungsanleitun
Sollten Teile fehlen, wenden Sie sich an Ihren Händler.
Kabel
Separat erhältlich
Tastatur (USB) Maus (USB) D-sub-Kabel
Anleitung zum schnellen
Aufstellen
Netzanschlußkabel
Garantiekarte
(Nicht in allen Gebieten
erhältlich)
Benutzerhandbuch,
Monitortreiber, Installations-
CD mit den
Softwareprogrammen Natural
Color, MagicTune™
Der Monito
r
V
orderseite

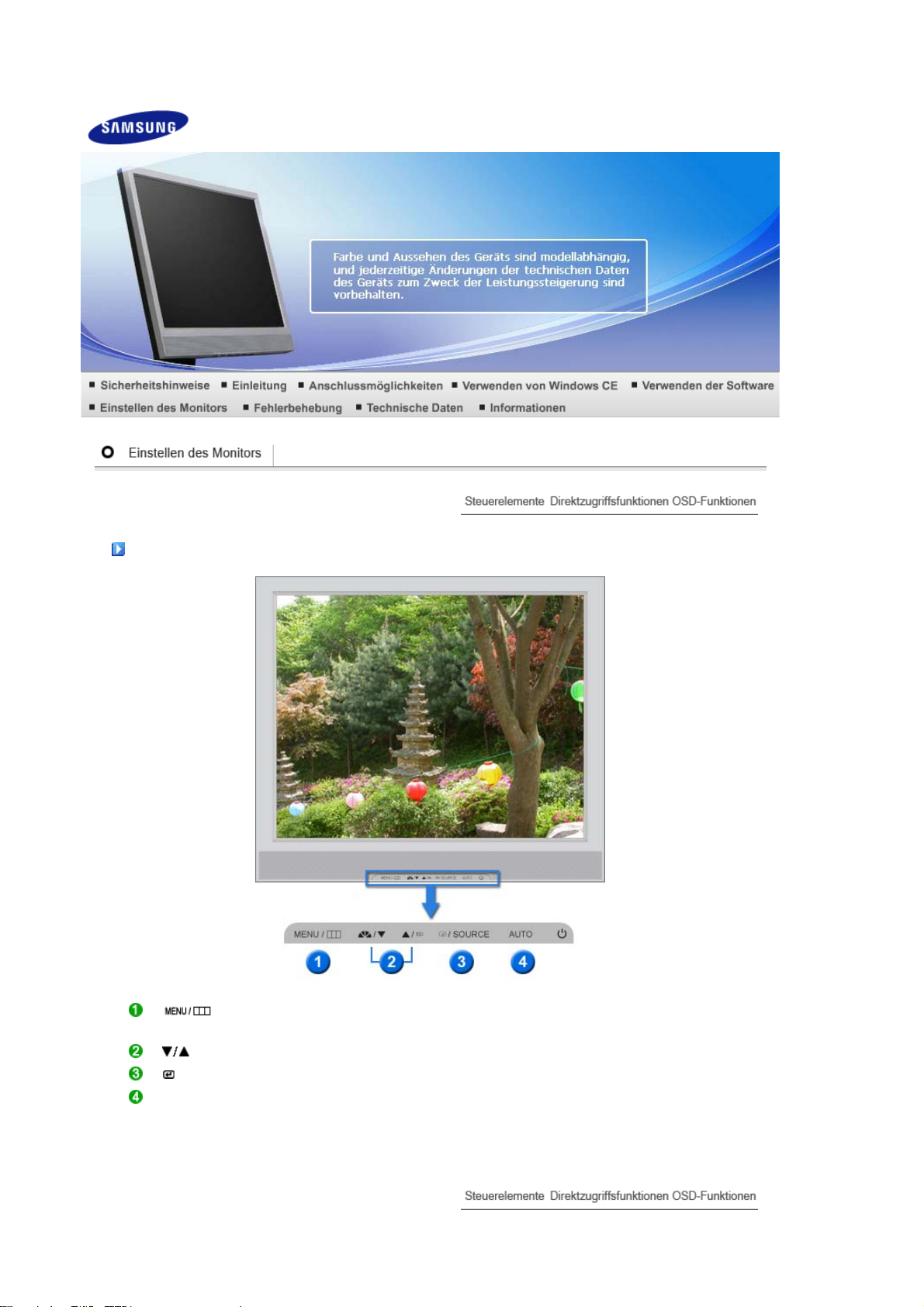

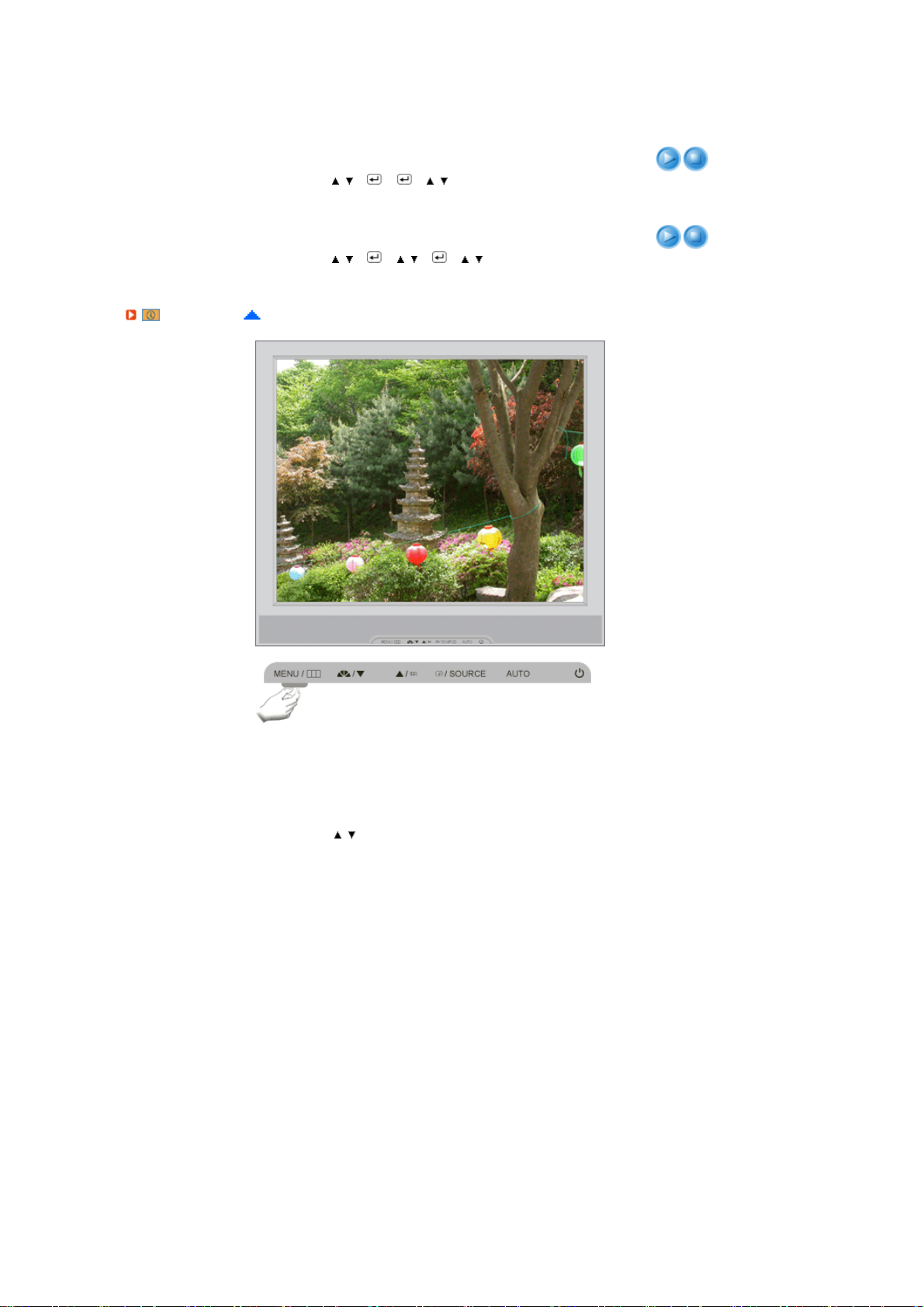

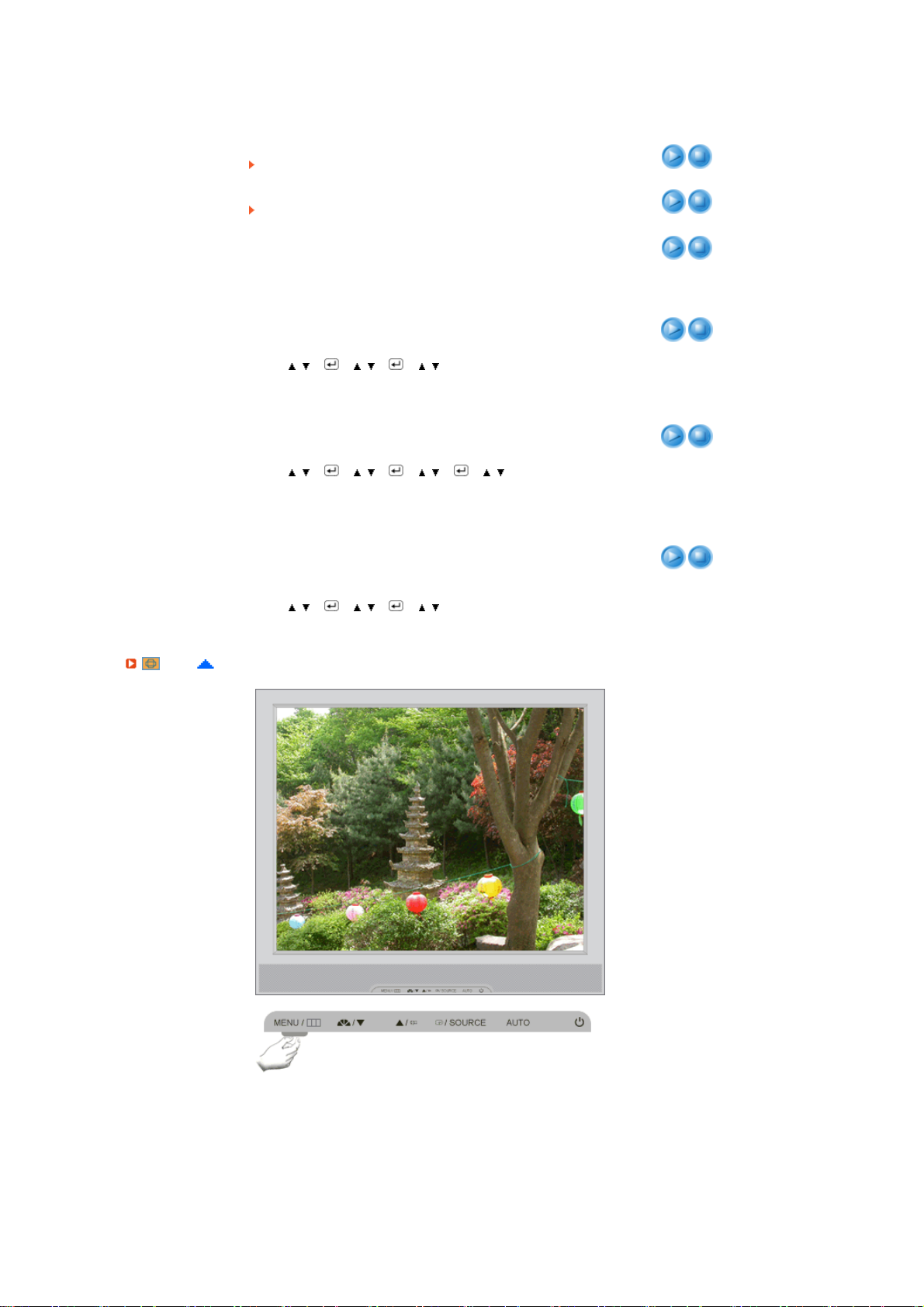

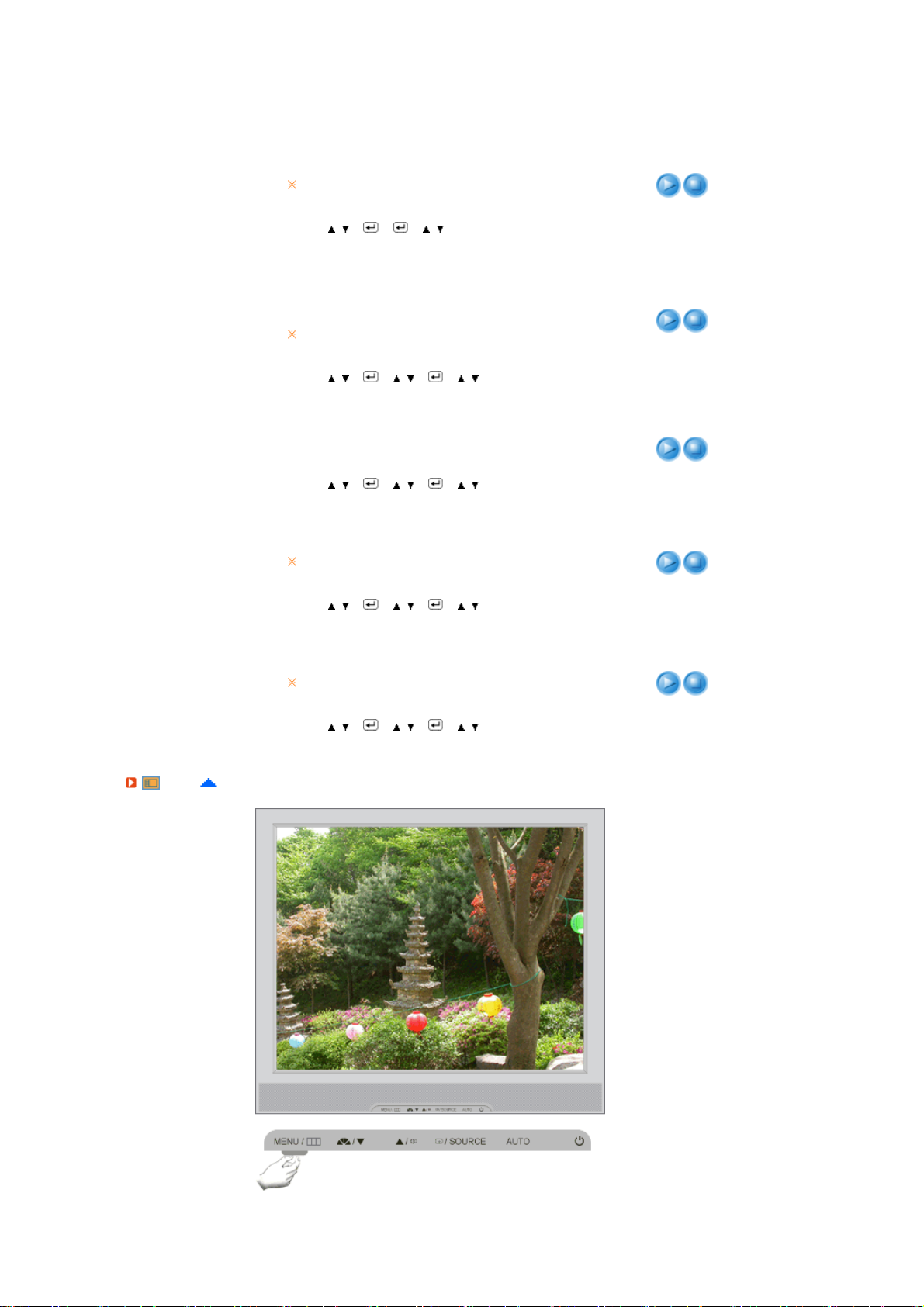

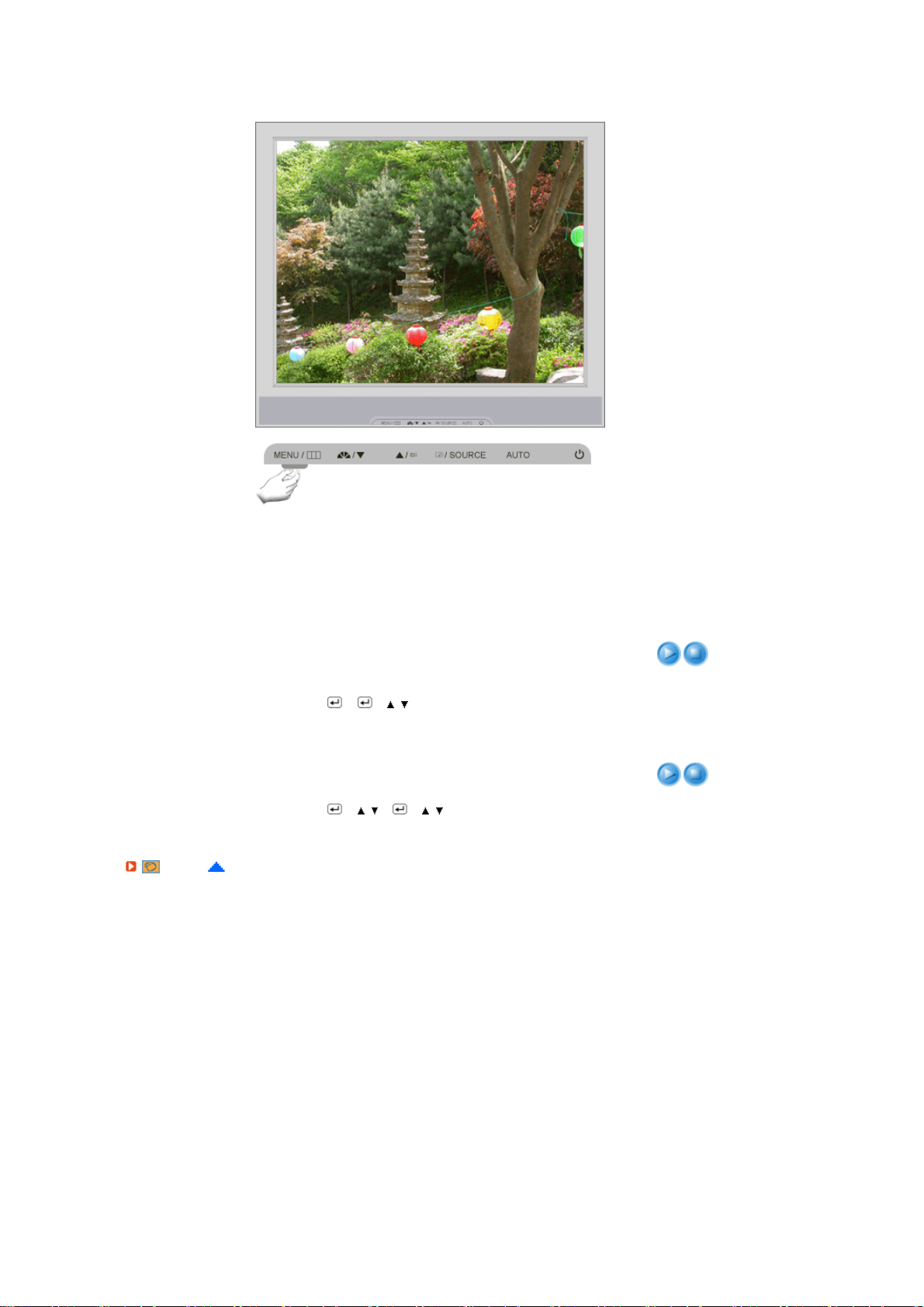

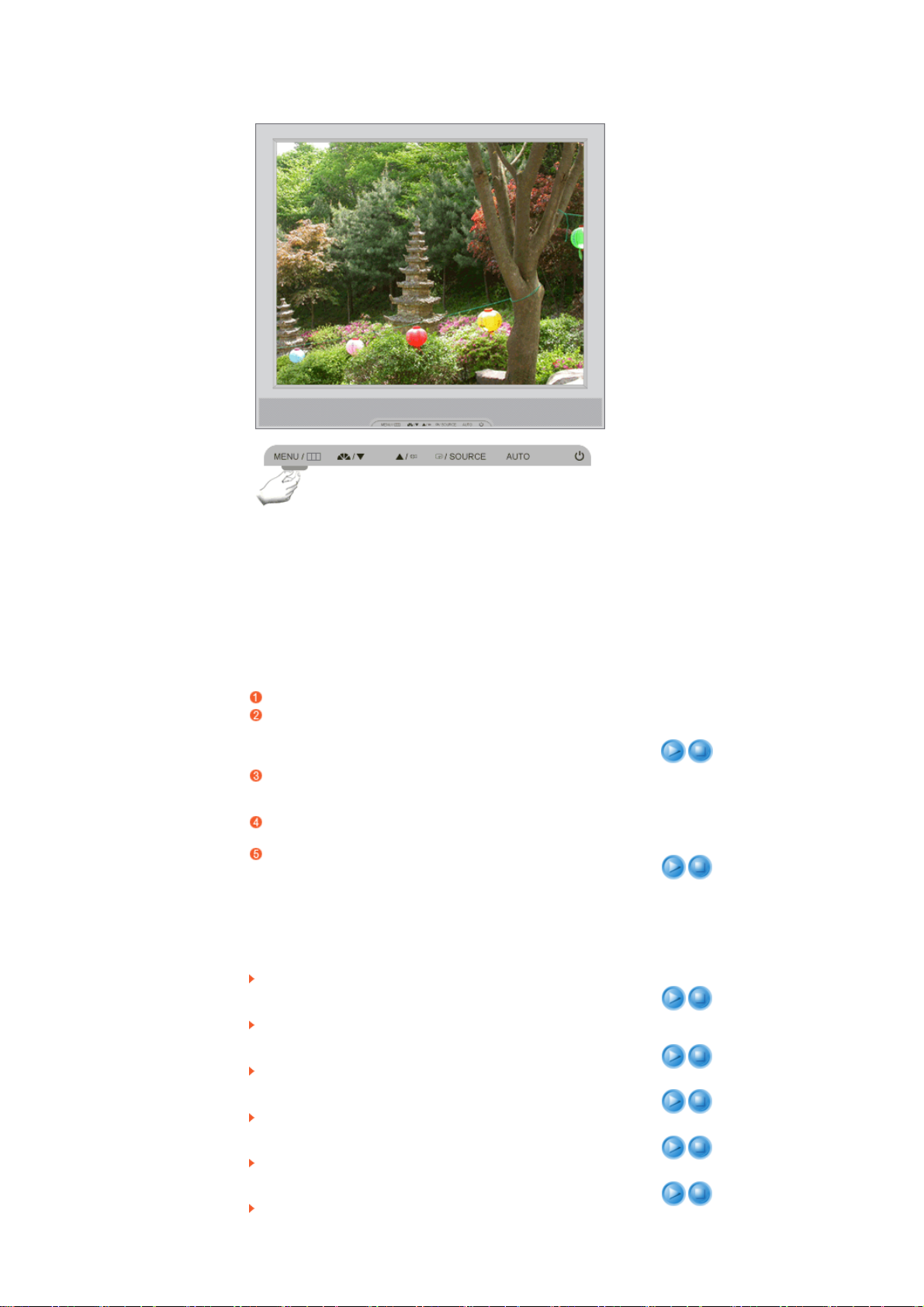

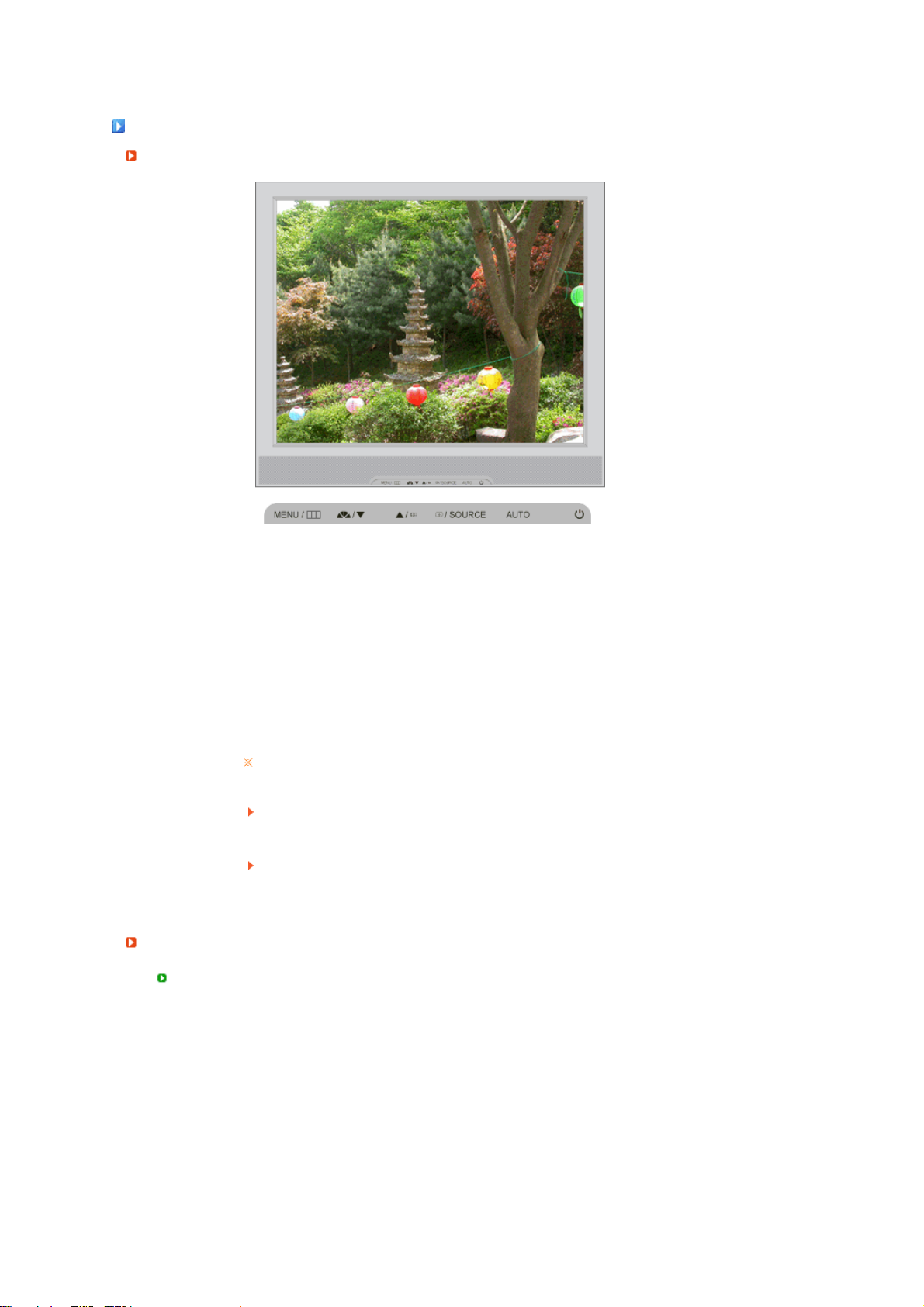

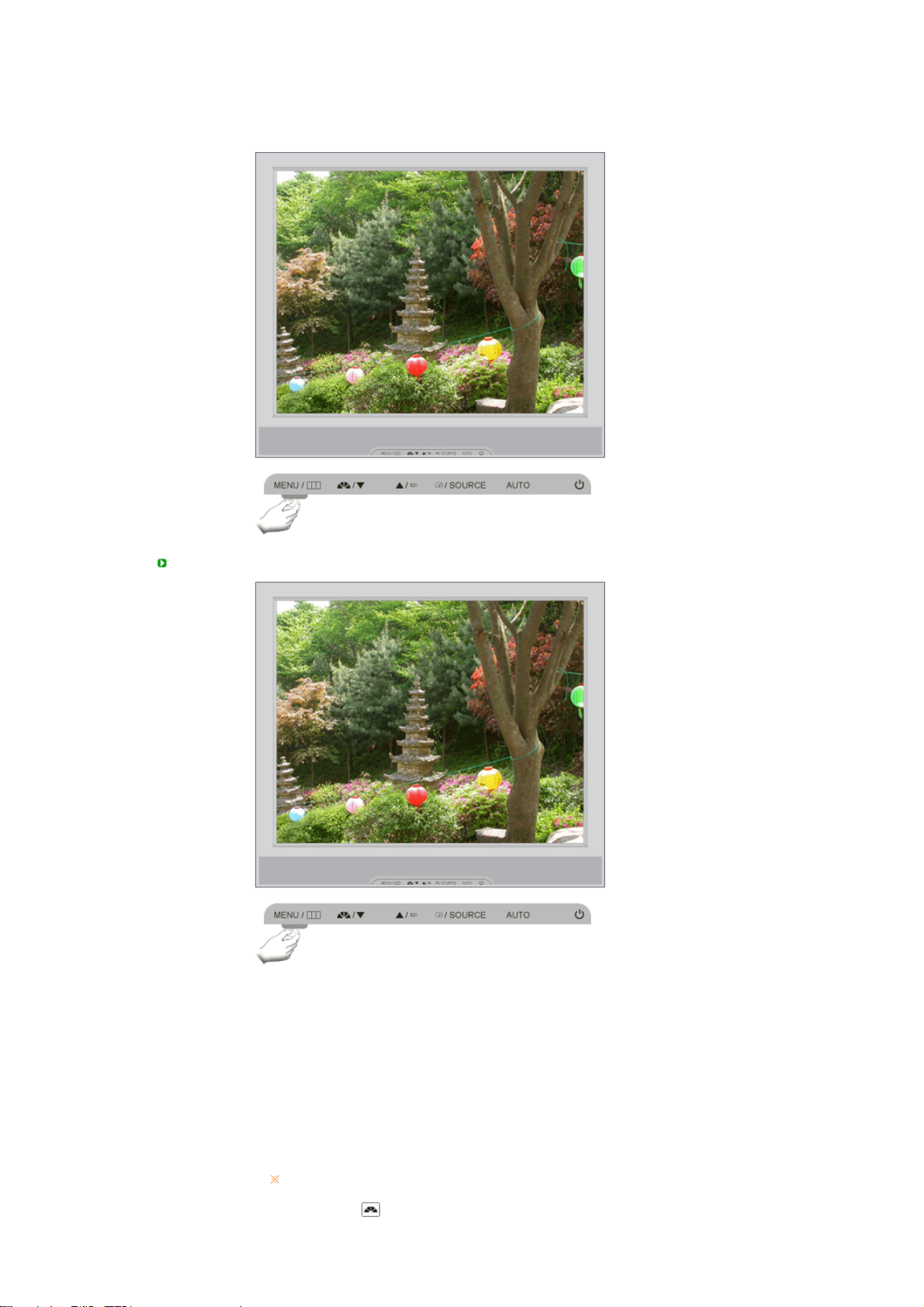

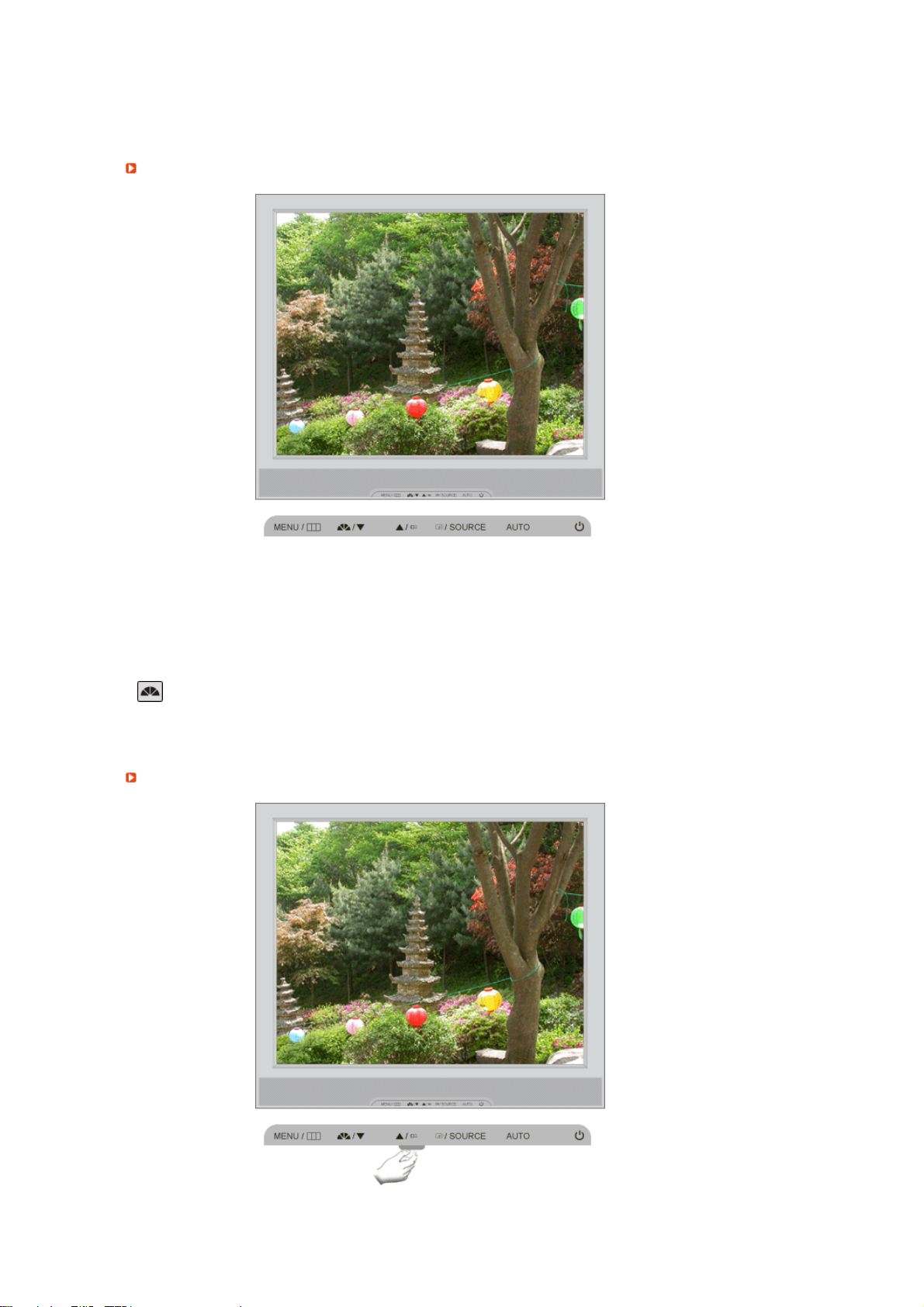

Taste MENU [ ]
Taste MagicBright™
[]
Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD-Menüs
und zur Rückkehr in das vorherige Menü.
Bei MagicBright™ handelt es sich um eine neue Funktion, die abhängig
vom angezeigten Bildinhalt die Anzeige optimiert. Derzeit sind 6
verschiedene Modi verfügbar : Benutzerdef., Text, Internet, Game, Sport
und Film. Für jeden Modus ist ein Helligkeitswert voreingestellt. Sie
können durch Drücken der Taste 'MagicBright™' eine der 6
Einstelllungen auswählen.
1) Benutzerdef.
Although the values are carefully chosen by our engineers, the pre-
configured values may not be comfortable to your eyes depending on
your taste.
Sollte dies der Fall sein, stellen Sie die Helligkeit und den Kontrast
über das Bildschirmmenü ein.
2) Text
For documentations or works involving heavy text.
3) Internet
For working with a mixture of images such as text and graphics.
4) Game
Zur Darstellung von bewegten Bildern, z. B. in einem Spiel.
5) Sport
Zur Darstellung von bewegten Bildern, z. B. Sportveranstaltungen.
6) Film
For watching motion pictures such as a DVD or Video CD.
>> Klicken Sie hier, um sich die Animation anzusehen.
Lautstärkeregler [ ]
Taste Einst. [ ] Mit diesen Tasten können Sie Menüeinträge markieren.
Eingabetaste [ ]
/ Taste SOURCE
Taste AUTO Mit "Auto" kann der Monitor das eingehende Videosignal selbständig
Netzschalter [ ]
In diesen Fällen wird der Bildschirm zwangsweise ausgeschaltet, wodurch
Stromversorgungsanzeige
Genauere Informationen zur Energiesparfunktion sind im Handbuch unter
Energiesparfunktion aufgeführt. Um Energie zu sparen, schalten Sie Ihren Monitor aus,
wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.
Rückseite
Mithilfe dieser Schaltfläche stellen Sie die gewünschte Lautstärke ein.
Aktiviert einen markierten Menüpunkt. /
Drücken Sie die 'SOURCE' Taste, und wählen Sie anschließend das
Videosignal, während OSD ausgeschaltet ist.
(Wenn Sie die Taste Quelle (SOURCE) zum Ändern des Eingangsmodus
drücken, wird in der oberen linken Ecke des Bildschirms eine Meldung mit
dem aktuellen Eingangssignalmodus angezeigt – Analog, Client.)
>> Klicken Sie hier, um sich die Animation anzusehen.
einstellen.
>> Klicken Sie hier, um sich die Animation anzusehen.
Diese Taste dient zum Ein- und Ausschalten des Monitors.
Bitte beachten Sie, dass das erzwungene Herunterfahren von Windows
Schäden verursachen kann.
das Betriebssystem beschädigt werden kann. Stellen Sie daher sicher,
dass die EWF-Funktion aktiviert ist.
1. Schalten Sie den Strom ab: Halten Sie hierfür die Netztaste
gedrückt, nachdem Sie vom Client-Modus in den Monitor-Modus
gewechselt sind.
2. Schalten Sie den Strom ab: Halten Sie hierfür die Netztaste länger
als fünf (5) Sekunden im Client-Modus gedrückt.
Wenn Ihr Computer aufgrund eines Windows-Absturzes nicht
gestartet werden kann, setzen Sie sich mit Ihrem Administrator in
Verbindung.
Diese LED leuchtet bei normalem Betrieb grün und blinkt einmal, wenn
die von Ihnen vorgenommenen Einstellungen gespeichert werden.
Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt unterscheiden.
POWER IN port
VGA IN port
Schließen Sie das Netzanschlußkabel für den Monitor an die
Netzstrombuchse auf der Rückseite des Monitors an.
Schließen Sie das Signalkabel an den 15-poligen D-sub-Anschluss auf
der Rückseite des Monitors an.
RS-232C Anschluss Schließen Sie an diesen Anschluss ein Kabel vom Typ RS-232C an.
VGA OUT port Verbinden Sie zwei Monitore durch ein D-Sub-Kabel miteinander.
Kensington-Schloss Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei
Verwendung in öffentlichen Bereichen.
Das Schloss muss separat erworben
werden.
Informationen zur Verwendungsweise des
Schlosses erhalten Sie über den Händler,
bei dem Sie das Schloss erworben haben.
Kabelfixierring Wenn die Kabel angeschlossen sind, befestigen Sie die Kabel am
Kabelfixierring.
Kopfhörerbuchse [ ]
Mikrophonanschluss
Schließen Sie den Kopfhörer an diese Buchse an.
Schließen Sie ein Mikrophon an den MIC-Anschluss an.
(MIC)
USB
(USB-Anschlussbuchse)
LAN
Sie können USB-Geräte, z. B. eine Maus, eine Tastatur und externe
Speichermedien (z. B. Digitalkameras, MP3-Player, externe Speicher
usw.) anschließen.
Anschließen des LAN-Kabels.
(LAN-Anschlussbuchse)
„Audio In”-Buchse Schließen Sie den „Audio In“-Anschluss an den „Audio Out“-Anschluss
unter Verwendung eines Audiokabels auf der Rückseite des Computers
an.
Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen
des Monitors.
V
erbindungskabel
V
)
V
erbindungskabel (Bei Verwendung als normaler Monitor
Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite
des Monitors an.
Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose.
Verwenden Sie eine Verbindung, die für Ihren Computer geeignet ist.
Verwenden des D-sub-Anschlusses (Analog) der Grafikkarte.
- Verbinden Sie den D-sub-Kabel an dem VGA IN Anschluß, der auf der Rückseite des
Monitors ist.
[VGA IN]
Für Macintosh
erbindung zu externen Geräten
- Verbinden Sie den Monitor und den Macintosh-Computer über das Verbindungskabel des
Computers.
Sobald Sie den Monitor mit dem Computer verbunden haben, können Sie damit arbeiten.
V
USB
(USB-Anschlussbuchse)
LAN
(LAN-Anschlussbuchse)
RS-232C Anschluss Schließen Sie an diesen Anschluss ein Kabel vom Typ RS-232C an.
Sie können USB-Geräte, z. B. eine Maus, eine Tastatur und externe
Speichermedien (z. B. Digitalkameras, MP3-Player, externe Speicher
usw.) anschließen.
Anschließen des LAN-Kabels.
D-sub 15-pin port
[VGA OUT]
erwenden des Fußes
Neigungswinkel
Zur Verwendung stellen Sie eine Verbindung zu einem anderen
Monitor her.
(Das Bild des Hauptmonitors wird auf dem angeschlossenen Monitor
angezeigt.)
Sie können den Bildschirm nach vorne kippen, um den Winkel nach Bedarf anzupassen.
V
A
Schwenkfuß
Sie können die Stellung des Monitors bequem durch Drehung des Schwenkfußes nach links oder rechts
anpassen. Gumminoppen auf der Unterseite des Fußes arretieren den Monitor in der gewünschten
Stellung.
erwenden anderer Halterungen
Wechseln des Fußes
n diesen Monitor kann eine 100 mm x 100 mm VESA-kompatible Montagevorrichtung angebracht werden.
Monitor Monta-gevorrich-tung ( Separat erhältlich )
Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.
Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein
Kissen unterlegen, um den Bildschirm zu schützen.
Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.
Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung
ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem
anderen Fuß mitgeliefert wurden.
Verwenden Sie keine Schrauben, die länger sind als das Standardmaß, da sie das Innere des
z
Monitors beschädigen könnten.
z Bei Wandhalterungen, die nicht den VESA-Standardspezifikationen für Schrauben
entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich sein.
Verwenden Sie keine Schrauben, die nicht den VESA-Standardspezifikationen für Schrauben
z
entsprechen.
Ziehen Sie die Schrauben nicht zu fest an, weil Sie so das Produkt beschädigen könnten oder
das Produkt dadurch herunterfallen könnte, was zu Verletzungen führen kann.
Samsung haftet nicht bei derartigen Unfällen.
Samsung haftet nicht für Produktschäden oder Verletzungen, wenn eine Wandhalterung
z
verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn
der Verbraucher die Installationsanleitung für das Produkt nicht befolgt.
Für eine Wandmontage des Monitors müssen Sie das Wandhalterungsset erwerben.
z
z Damit lässt sich der Monitor in einem Abstand von mindestens 10 cm zur Wand montieren.
Weitere Informationen erhalten Sie in einem Samsung Kundendienstzentrum in Ihrer Nähe.
Samsung Electronics übernimmt keine Haftung für Schäden, die durch Verwendung eines
anderen Sockels als dem hier beschriebenen entstehen.
z
Verwenden Sie die Wandhalterung gemäß den internationalen Standards.
V
erbinden eines Client-Monitors
r
Anschließen des Monitors an den Host-PC über ein LAN-Kabel
Host-PC Hub LAN-Kabel Monito
Schließen Sie das Netzkabel an den Netzanschluss an der Rückseite des Monitors an.
Schließen Sie die Maus und die Tastatur an die USB-Anschlüsse an.
Verbinden Sie den LAN-Anschluss an der Rückseite des Monitors mit dem Hub.
Verbinden Sie den Hub mit dem LAN-Anschluss des Host-PCs.
Der Host-PC muss über eine IP-Adresse verfügen.
Nachdem das LAN verbunden und die IP-Adresse festgelegt wurde, wird das Monitorsignal des
Host-PCs auf dem Monitor angezeigt.
Verwenden Sie den VGA IN-Anschluss, um den Monitor direkt an einen PC anzuschließen.
Stellen Sie eine Verbindung über den VGA OUT-Anschluss her, um das gleiche Bild auf einem
anderen Monitor, z. B. auf einem Projektor anzuzeigen. (für Präsentationszwecke)
Verwenden Sie den USB-Anschluss, um ein externes Speichermedium (z. B. eine Digitalkamera,
p
einen MP3-Player oder einen externen Speicher) anzuschließen.
Client-Monitor-Setu
Der Thin Client Setup Wizard (Thin-Client-Setup-Assistent) wird aufgerufen, wenn zum ersten Mal ein
Thin Client installiert wird, wenn Daten nach einer Aktualisierung nicht gesichert werden oder wenn
die Option Reset the terminal to factory default settings (Werkseitige Standardeinstellungen für
Terminal wiederherstellen) unter Control Panel -> System (Systemsteuerung -> System) gewählt
wird. Der Thin Client Setup Wizard (Thin-Client-Setup-Assistent) dient zum Konfigurieren der
Grundeinstellungen. Verfahren Sie dazu folgendermaßen:

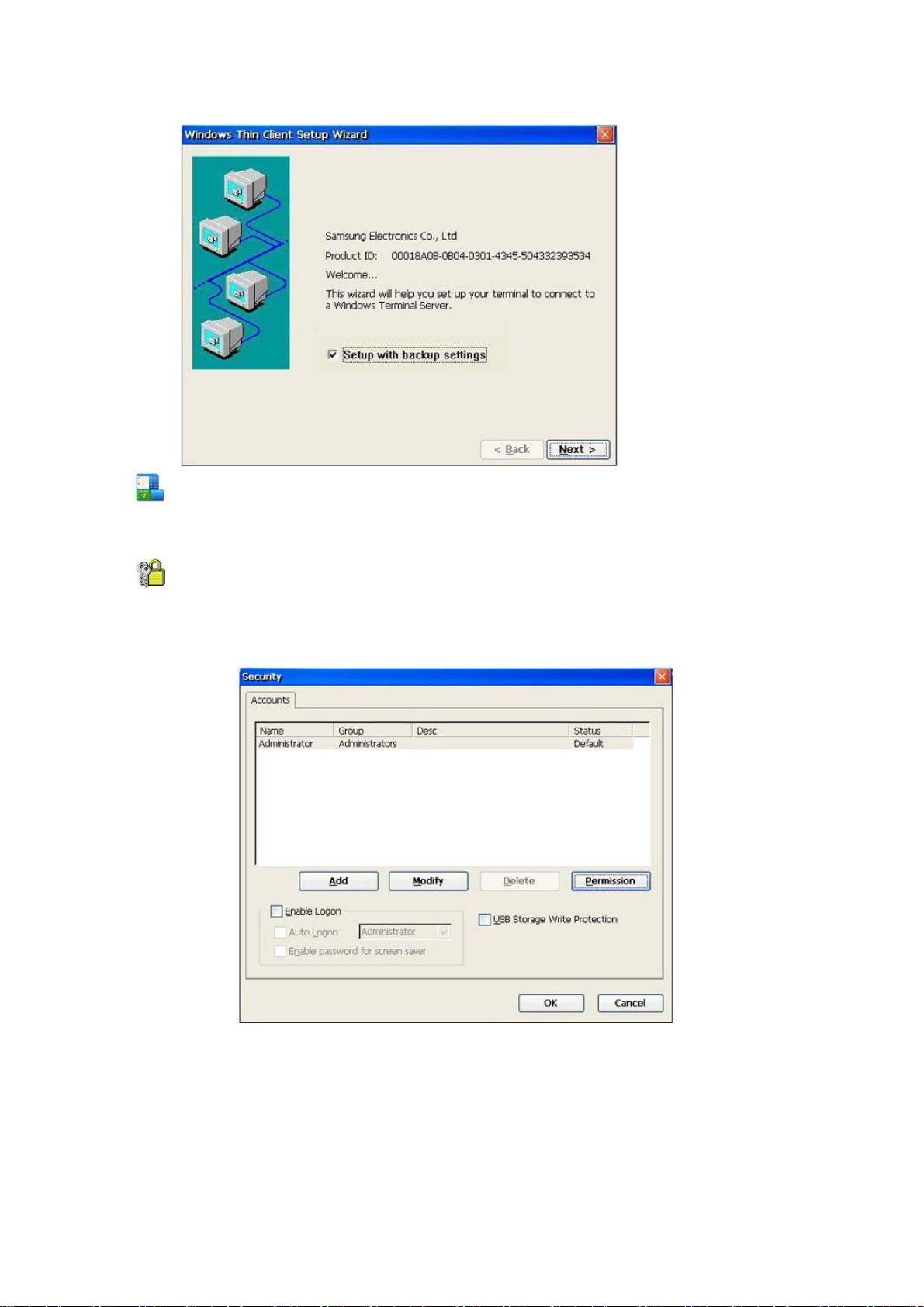

Beim ersten Systemstart wird der Thin Client Setup Wizard (Thin-Client-Setup-Assistent) wie
unten abgebildet aufgerufen. Falls
Next (Weiter)
nicht innerhalb von 15 Sekunden nach den
ersten 30 Sekunden angeklickt wird, werden alle Einstellungen entsprechend der werkseitigen
Einstellungen eingestellt, und der Setup-Assistent wird beendet.
Wenn Sie einen Computernamen eingeben und auf
(Netzwerkeigenschaften)
(Netzwerkverwaltung)
klicken, wird das Dialogfeld
angezeigt. Im Dialogfeld wird eine Liste der Adapter angezeigt, die auf
Network Properties
Network Manager
Ihrem Terminal installiert sind. Sie können die Eigenschaften eines Adapters, wie z. B. IPAdresse und Namenserver, ändern, indem Sie auf
Klicken Sie auf
Next (Weiter)
, um fortzufahren.
Properties (Eigenschaften)
) klicken.
Konfigurieren Sie hier Auflösung, Farbeinstellungen und Bildschirmschoner. Klicken Sie
anschließend auf
Next (Weiter)
.
Wählen Sie die
Klicken Sie auf
shell interface(Shell-Oberfläche)
Next (Weiter)
, um fortzufahren.
, die für das Terminal verwendet werden soll.
Legen Sie im nächsten Fenster die übrigen Eigenschaften des Terminals fest, und klicken Sie
dann auf „Next“ (Weiter). Nähere Informationen zu den Eigenschaften des Terminals finden Sie
unter Configuring the Client Monitor Environment (Konfigurieren der Client-Monitor-Umgebung).
Um die bereits konfigurierten Einstellungen zu ändern, klicken Sie auf
klicken Sie auf
Der Setup-Assistent wird daraufhin vom Thin Client beendet und das Terminal automatisch neu
gestartet.
Finish (Fertigstellen)
, um den Setup-Assistenten zu beenden.
Back (Zurück)
, oder
Connecting to the Host PC

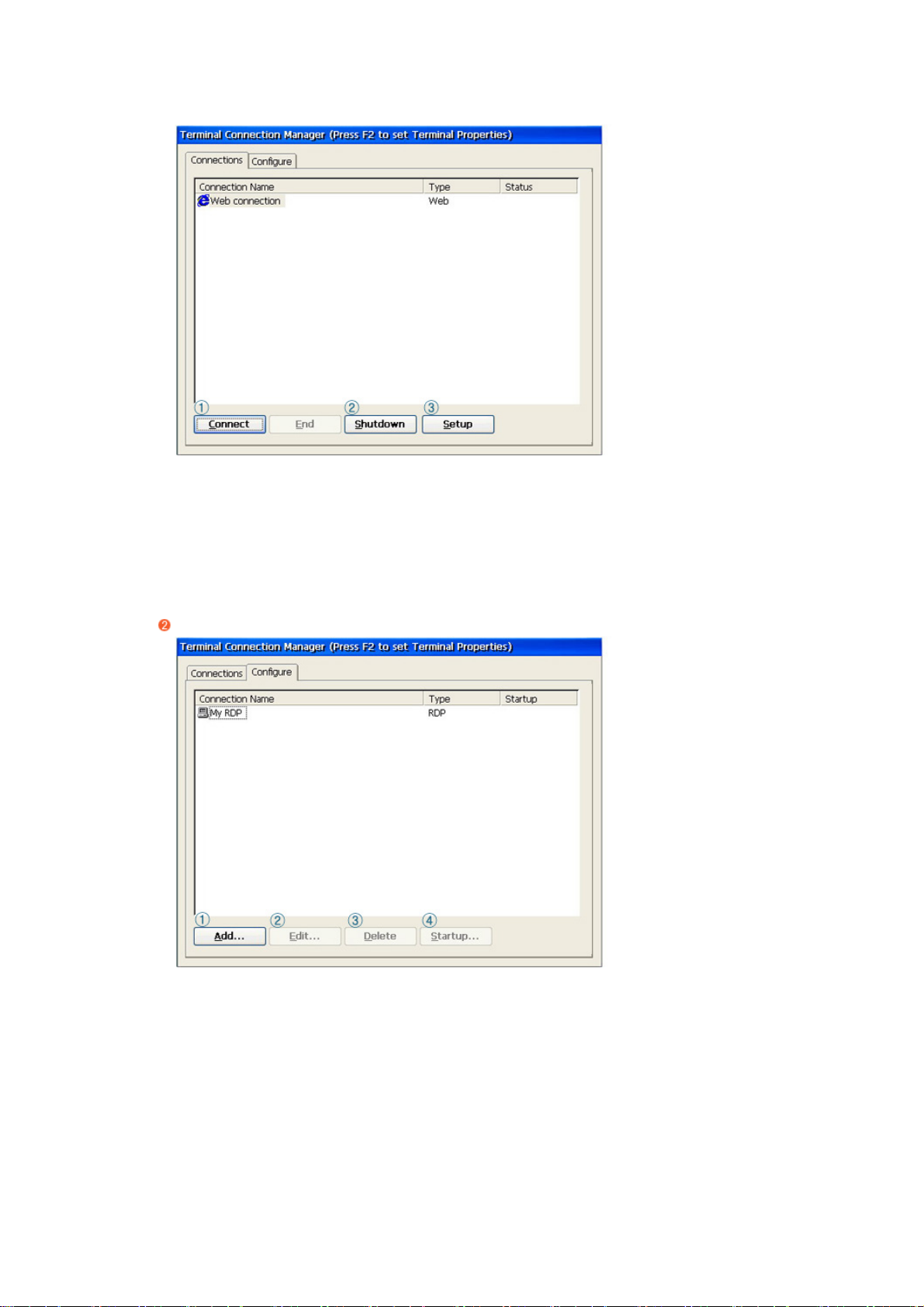

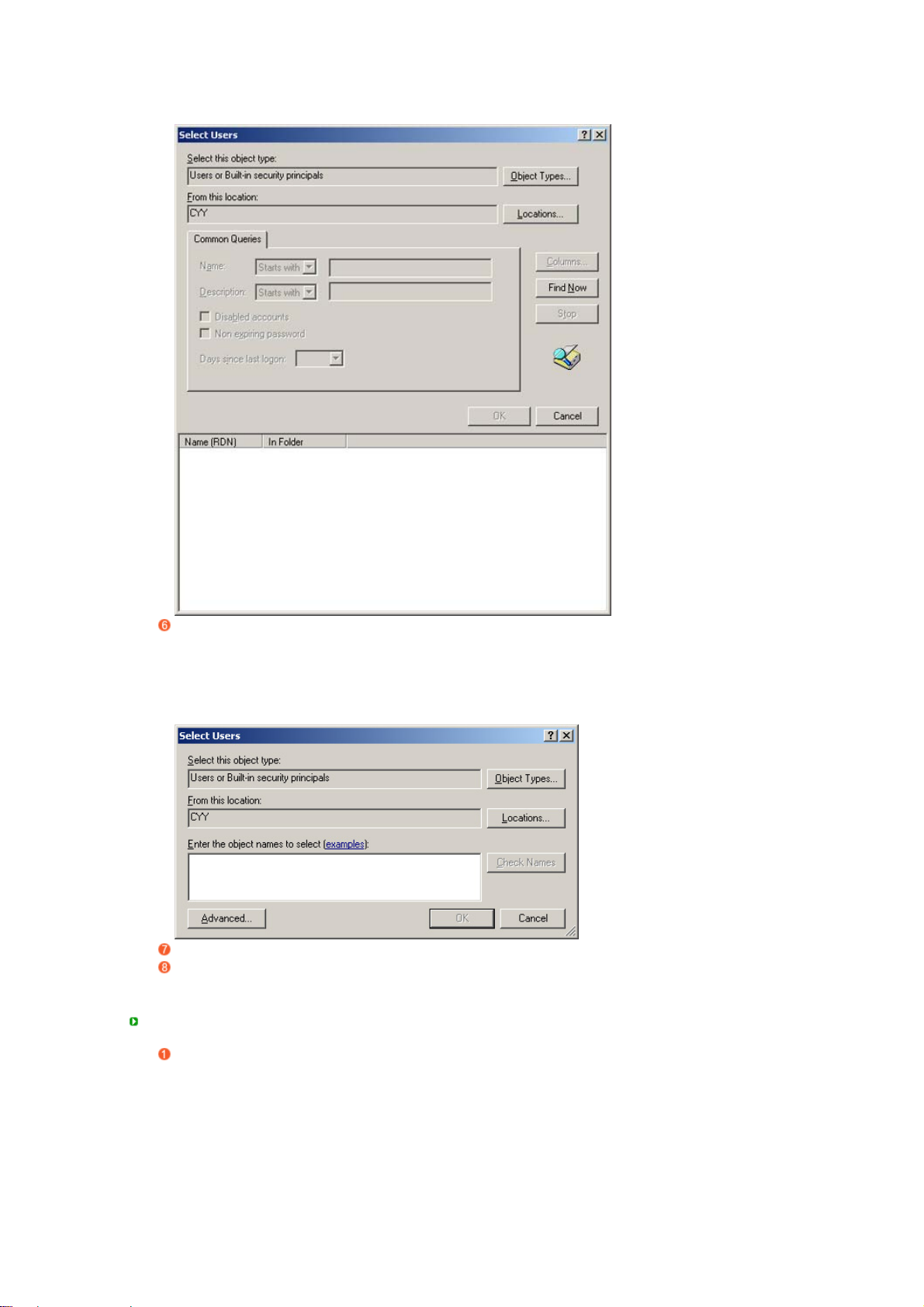

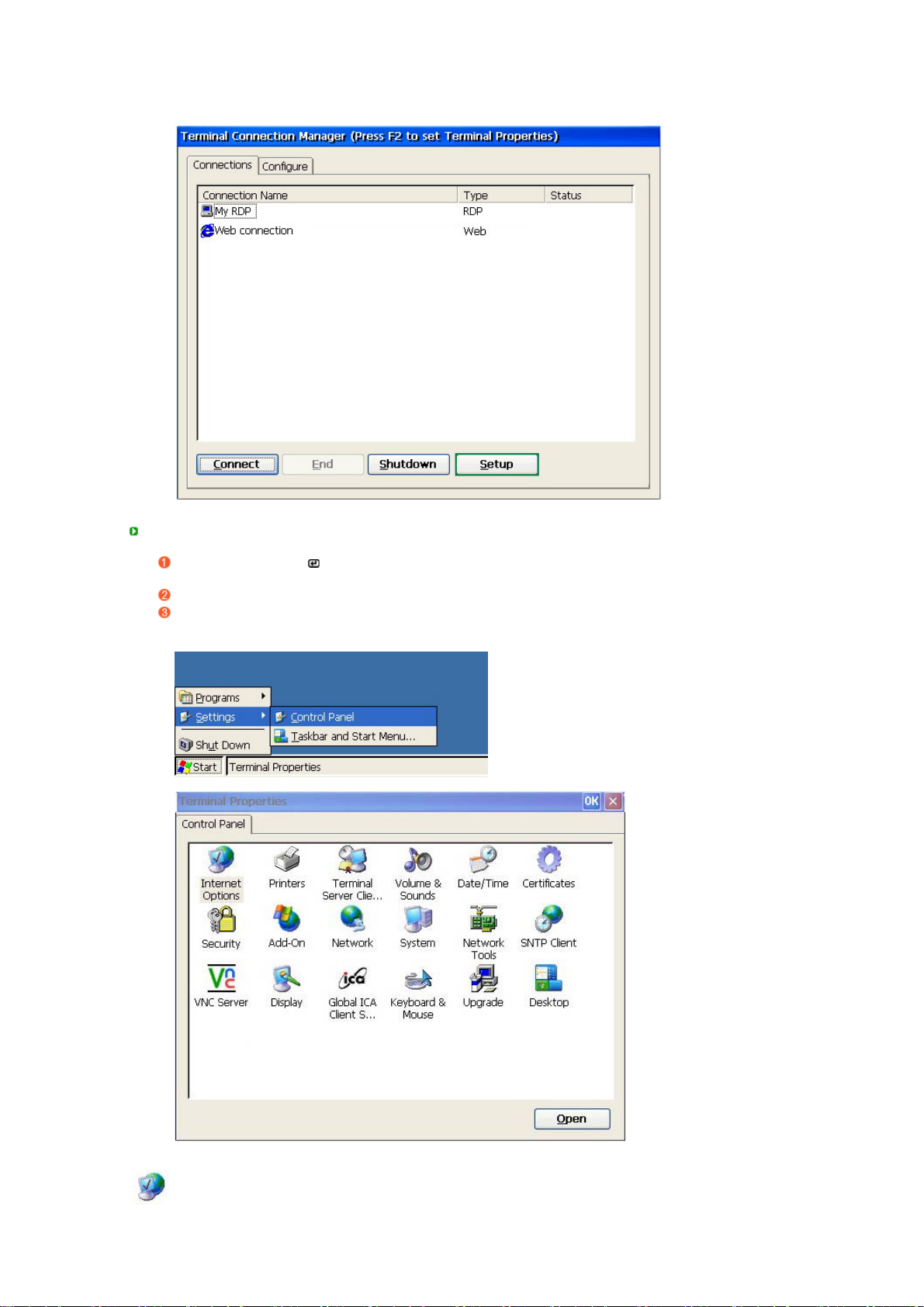

Mithilfe des Terminal Connection Manager (Thin Client Shell)(Verbindungsmanagers [Thin Client-
Shell]) oder den icon/menus on the Desktop. (Symbolen/Menüoptionen auf dem Desktop) können Sie
Verbindungen hinzufügen, bearbeiten oder entfernen. Für diese Funktion sind allerdings
Administratorrechte erforderlich. Wenn Sie als eingeschränkter Benutzer angemeldet sind, werden
die Menüs zur Verbindungskonfiguration ausgeblendet oder deaktiviert.
Wenn Sie auf die Taste „Add“ (Hinzufügen) oder das Menü „Add New Connection“ (Neue Verbindung
hinzufügen) im Verbindungsmanager klicken, öffnet sich das Fenster „New Connection“ (Neue
Verbindung). Nachdem Sie eine zu erstellende Verbindung ausgewählt haben und anschließend auf
„OK“ klicken, wird der Connection Wizard (Assistent für neue Verbindungen) aufgerufen.
Citrix ICA Client (Citrix ICA-Client): ICA
z
Gilt bei Verwendung eines Terminalservers mit verschiedenen Betriebssystemen wie z. B.
Unix, Linux und Windows.
Microsoft Remote Desktop Client (MS Remotedesktopverbindung): RDP
z
Gilt bei Verwendung eines Terminalservers mit dem Betriebssystem Windows.
Citrix ICA Client (Citrix ICA-Client)
Wählen Sie einen Server aus der Serverliste aus, oder geben Sie die Serverinformationen (IPAdresse, DNS-Name) direkt ein.Um die Serverliste zu aktualisieren, klicken Sie auf
„Refresh“ (Aktualisieren).
Klicken Sie auf „Server Location“ (Serverstandort), und konfigurieren Sie im eingeblendeten
Fenster die Servereigenschaften.
Klicken Sie auf „Next“ (Weiter), um fortzufahren.
Geben Sie den Namen ein, der in der Listen des Verbindungsmanagers (oder als
Verbindungssymbol auf dem Desktop) angezeigt werden soll, und klicken Sie auf „Next“ (Weiter).
Beim Herstellen der Serververbindung erscheint auf dem Monitor standardmäßig das ServerDesktop. Um nach dem Verbindungsaufbau eine Anwendung zu starten, geben Sie den Namen
der Anwendung und das Arbeitsverzeichnis ein.
Klicken Sie auf „Next“ (Weiter), um fortzufahren.
Wenn Sie sich bei bestehender Verbindung auf dem Server anmelden wollen, geben Sie
Benutzernamen, Kennwort und Domäne ein. Wenn Sie eine Smart Card für die Anmeldung
verwenden wollen, wählen Sie die Option „Allow Smart Card logon” (Smart Card-Anmeldung
zulassen). Klicken Sie auf „Next“ (Weiter), um fortzufahren.
Wählen Sie die angezeigten Farben aus. Weniger Farben zu wählen beschleunigt die allgemeine
Prozessgeschwindigkeit im Netz. Klicken Sie auf „Next“ (Weiter), um fortzufahren.
Legen Sie die Verdichtungs-, die Verschlüsselungs- und Audiooptionen für eine ICA-Verbindung
fest.
Geben Sie die erforderlichen Informationen für die Firewall oder Sicherheitsrichtlinien ein.

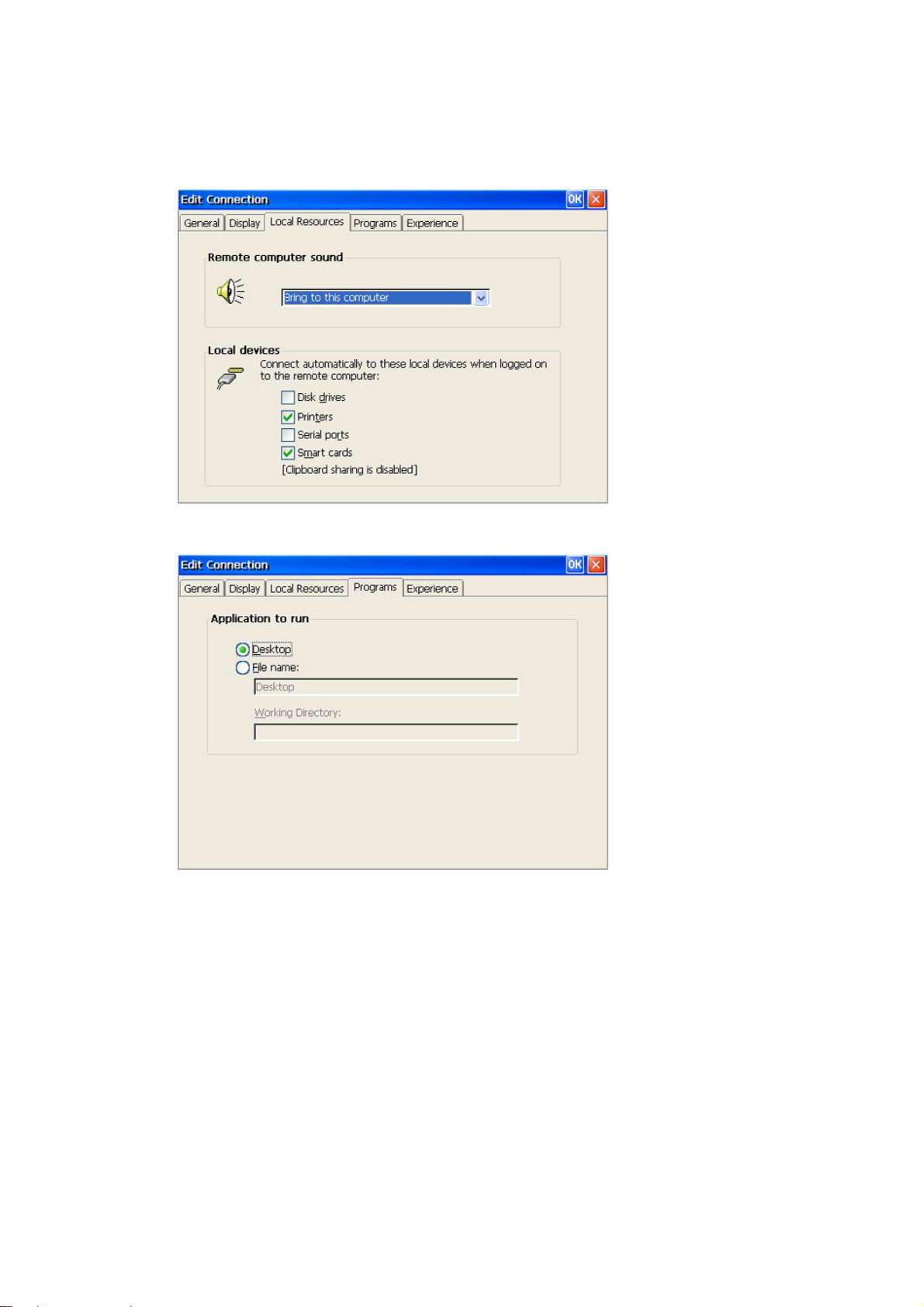

Microsoft Remote Desktop Client (MS Remotedesktopverbindung)
Geben Sie jeweils einen Namen für die Verbindung und den Host-PC ein. Der eingegebene
Name wird in der Liste des Verbindungsmanagers (oder als Verbindungssymbol auf dem
Desktop) angezeigt. Sie können eine IP-Adresse oder einen DNS-Namen als Host-PC-Namen
eingeben.
Klicken Sie auf „Next“ (Weiter), um fortzufahren.
Wenn Sie sich mit dem Verbindungsaufbau automatisch auf dem Host-PC anmelden wollen,
wählen Sie die Option „Auto-Login“ (Automatisch anmelden), und geben Sie Benutzernamen,
Kennwort und Domäne ein.
Klicken Sie auf „Next“ (Weiter), um fortzufahren.
Nachdem die Verbindung zum Host-PC hergestellt ist, erscheint auf dem Monitor standardmäßig
der Windows NT-Desktop. Wenn Sie bei bestehender Verbindung eine Anwendung starten
wollen, geben Sie den Pfad und Dateinamen ein. Klicken Sie auf „Next“ (Weiter), um zum letzten
Schritt zu gelangen.
Speichern Sie die neue Verbindung, und beenden Sie den „WTS Connection Wizard“ (WTSVerbindungsassistent).

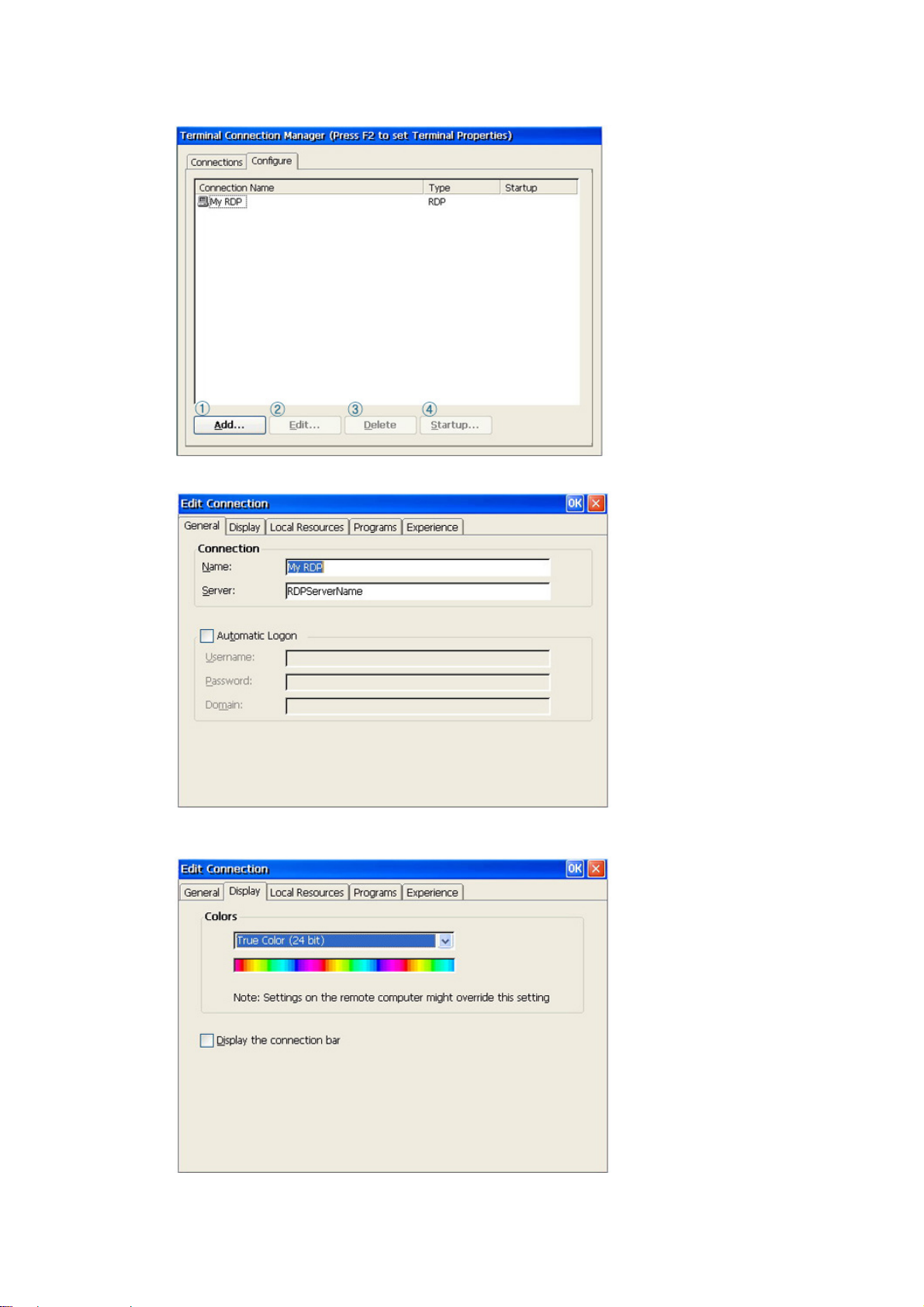

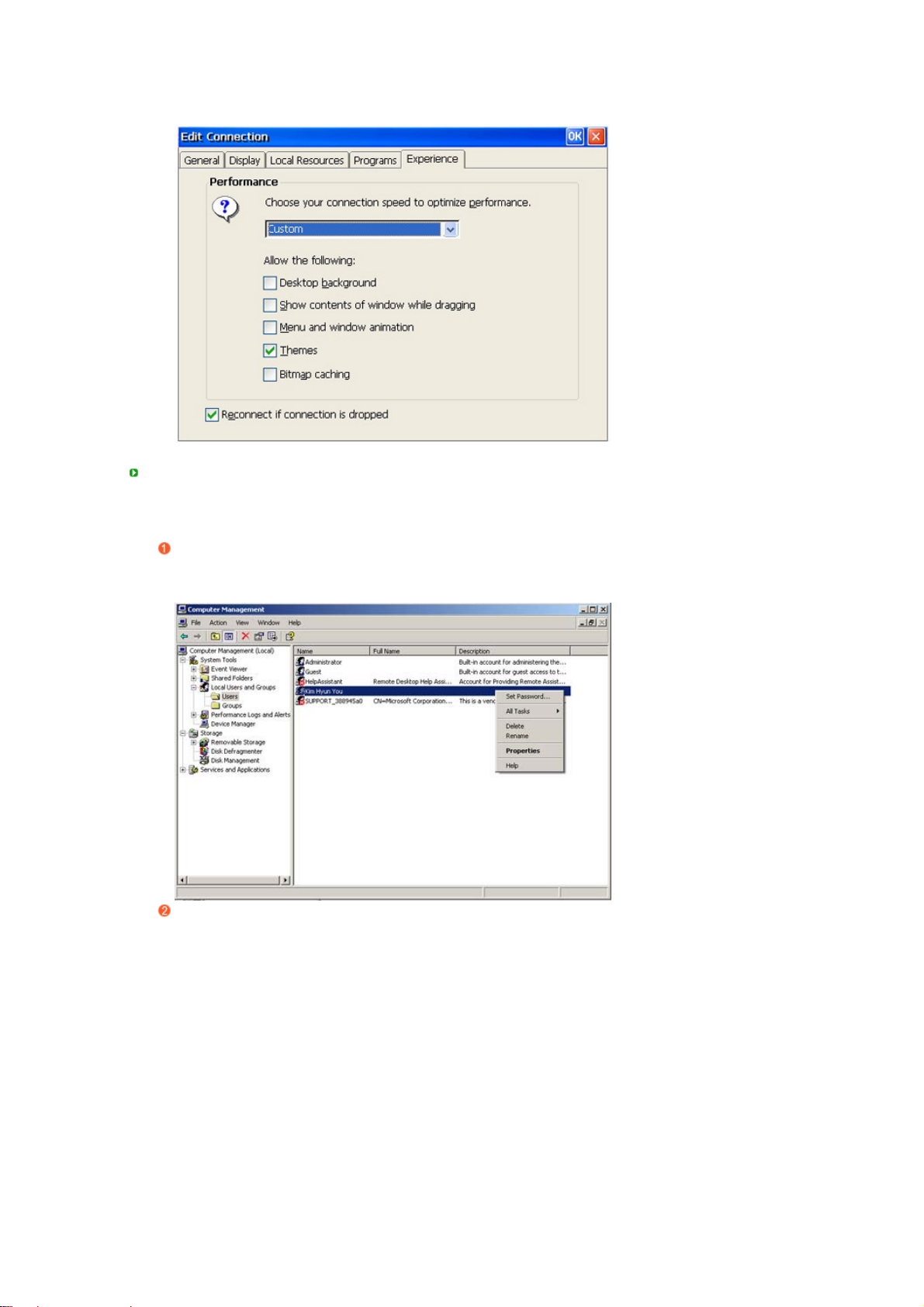

Wenn Sie die Einstellungen ändern wollen, wählen Sie die entsprechenden Einstellungen aus
und klicken auf „Edit“ (Bearbeiten).
