Samsung SYNCMASTER 910TM, SYNCMASTER 710TM, SYNCMASTER 713BM, SYNCMASTER 913TM User Manual

SyncMaster 710TM / 910TM / 713BM / 913TM

Strom

Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen.

Verboten Wichtig: Muß stets gelesen und verstanden werden

Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose

Nicht berühren Zur Vermeidung von elektrischem Schlag erden

Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS. Wenn Sie einen Bildschirmschoner benutzen, stellen Sie auf aktiven Bildschirmmodus.

Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.

z Dies könnte elektrischen Schlag oder Feuer verursachen.

Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen.

Dies könnte elektrischen Schlag oder Feuer verursachen.

z

Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen.

z Unsachgemäße Erdung könnte zu elektrischem Schlag oder

Beschädigung der Geräte führen.

Stecken Sie den Netzstecker in die Steckdose, und stellen Sie sicher, dass er fest in der Steckdose sitzt.

Wackelkontakte können Brände verursachen.

z

Installation

Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie keine schweren Objekte darauf, die Schaden verursachen könnten.

z Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem

Schlag oder Feuer führen.

Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker an eine Steckdose an.

z Dies könnte ein Feuer verursachen.

Wenden Sie sich an den autorisierten Kundendienst, wenn der Monitor an

einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll.

Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Monitor führen.

Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit niedriger Luftfeuchtigkeit.

z Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß oder

Feuer kommen.

Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern.

Es könnte Schaden am Gerät oder Körperverletzungen verursachen.

z

Stellen Sie den Monitorfuß so in einer Vitrine oder einem Regal auf, dass der Fuß nicht über die Standfläche hinausragt.

z Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und

Verletzungsgefahr führen kann.

Stellen Sie das Gerät nicht auf eine instabile oder zu schmale Fläche.

z Stellen Sie das Gerät auf eine ebene, stabile Fläche, so dass es nicht

herunterfallen und jemanden (vor allem Kinder) verletzen kann.

Stellen Sie das Gerät nicht auf den Fußboden.

Es könnte jemand, vor allem Kinder, darüber fallen.

z

Halten Sie das Gerät von entflammbaren Objekten wie Kerzen, Insektiziden oder Zigaretten fern.

z Andernfalls kann ein Brand verursacht werden.

Halten Sie das Netzkabel von Heizgeräten fern.

Eine geschmolzene Isolierung kann einen elektrischen Schlag oder

z

Brand verursachen.

Stellen Sie das Gerät nicht an schlecht belüfteten Orten, wie z.B. in Regalen oder Schränken, auf.

Jede Erhöhung der Innentemperatur des Geräts kann einen Brand

z

verursachen.

Setzen Sie den Monitor vorsichtig ab.

Er könnte sonst beschädigt werden oder zerbrechen.

z

Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.

z Die TFT-LCD-Oberfläche könnte sonst beschädigt werden.

Die Wandhalterung muss von qualifiziertem Fachpersonal installiert werden.

z Eine Installation durch unqualifizierte Personen kann zu Verletzungen

führen.

Verwenden Sie dafür stets das in der Bedienungsanleitung angegebene

z

Montageelement.

Stellen Sie das Gerät in einiger Entfernung von der Wand auf (mindestens 10 cm), um eine ausreichende Belüftung zu gewährleisten.

Mangelnde Belüftung kann die Innentemperatur des Produkts erhöhen,

z

was zu einer Verkürzung der Lebensdauer der Komponente und zu einer verringerten Leistung führen kann.

Reinigung

Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen, wischen Sie sie mit einem angefeuchteten weichen Tuch ab.

Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor.

z Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen.

Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen Tuch.

Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem trockenen Tuch.

z Ein verschmutztes Verbindungsstück kann elektrischen Schlag oder

Feuer verursachen.

Ziehen Sie vor dem Reinigen des Geräts den Netzstecker.

z Andernfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Anderes

Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol,

z

Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel.

Wenden Sie sich in Bezug auf die Innenreinigung einmal pro Jahr an ein Service- oder Kundendienstzentrum.

z Darauf achten, dass sich kein Schmutz im Gehäuseinneren befindet.

Wenn sich Staub über einen längeren Zeitraum im Gehäuse ansammelt, besteht die Gefahr von Fehlfunktionen. Bei Staub im Gehäuseinneren besteht außerdem Brandgefahr.

Entfernen Sie die Abdeckung (oder hintere Abdeckung) nicht.

z Ein Entfernen des Gehäuses könnte elektrischen Schlag oder Feuer

verursachen.

Überlassen Sie die Wartung qualifiziertem Fachpersonal.

z

Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort den Netzstecker heraus und setzen Sie sich mit einem Vertragshändler oderKundendienst in Verbindung.

z Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.

Halten Sie das Gerät von Orten fern, an denen es mit Öl, Rauch oder Feuchtigkeit in Berührung kommen kann. Stellen Sie das Gerät nicht in Fahrzeugen auf.

z Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen Brand

verursachen.

z Der Monitor darf auf keinen Fall in der Nähe von Wasser oder im Freien

betrieben werden, wo er Schnee oder Regen ausgesetzt sein könnte.

Wird der Monitor fallen gelassen oder das Gehäuse beschädigt, schalten Sie den Monitor aus und ziehen den Netzstecker. Setzen Sie sich dann mit dem

Kundendienstzentrum in Verbindung.

z Es kann zu Funktionsstörungen des Monitors kommen, die einen

elektrischen Schlag oder einen Brand verursachen.

Lassen Sie den Monitor bei Gewitter ausgeschaltet bzw. benutzen Sie ihn

währenddessen nicht.

z Es kann zu Funktionsstörungen des Monitors kommen, die einen

elektrischen Schlag oder einen Brand verursachen.

Versuchen Sie nicht, die Position des Monitors zu verändern, indem Sie am Netz- oder Signalkabel ziehen.

Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen

z

Schlag oder Feuer verursachen.

Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netz- oder Signalkabel ziehen.

z Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen

Schlag oder Feuer verursachen.

Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses.

z Unzureichende Belüftung könnte Funktionsausfall oder Feuer verursachen.

Stellen Sie keine Wasserbehälter, chemischen Produkte oder kleinen Gegenstände aus Metall auf den Monitor.

z Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem Schlag

oder Feuer führen.

z Wenn Fremdkörper ins Innere des Monitors gelangt sind, ziehen Sie das

Netzkabel und wenden sich an das Kundendienstzentrum.

Halten Sie das Gerät von entflammbaren chemischen Sprays und brennbaren Stoffen fern.

z Dies könnte eine Explosion oder Feuer verursachen.

Schieben Sie niemals etwas Metallenes in die Öffnungen des Monitors.

z Dies könnte elektrischen Schlag, Feuer oder Verletzungen verursachen.

Stecken Sie weder Metallgegenstände wie Werkzeuge, Kabel oder Bohrer, noch leicht entflammbare Gegenstände wie Papier oder Streichhölzer in die Belüftungsschlitze und die Kopfhörer-bzw. AV-Anschlüsse.

z Dadurch könnte ein elektrischer Schlag oder ein Brand verursacht werden.

Wenn Fremdsubstanzen oder Wasser in das Gerät eindringen, schalten Sie es aus, ziehen Sie den Netzstecker, und benachrichtigen Sie den

Kundendienst.

Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder verschwommene Flecken erscheinen.

z CDeshalb sollten Sie zum Energiesparmodus wechseln oder einen

Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

Stellen Sie Auflösung und Frequenz auf die für das Modell optimalen Werte ein.

z Durch eine ungeeignete Auflösung und Frequenz können Ihre Augen

geschädigt werden.

17, 19 Zoll - 1280 X 1024

Bei Verwendung der Kopfhörer sollte die Lautstärke auf einen angemessenen Pegel eingestellt werden.

z Eine extrem hohe Lautstärke kann das Gehör schädigen.

Halten Sie genügend Sitzabstand zum Monitor, da ständiges Betrachten des Monitors aus zu geringer Entfernung die Sehfähigkeit beeinträchtigen kann.

Um eine Überanstrengung der Augen zu vermeiden, sollten Sie nach einer Stunde Arbeit am Monitor mindestens fünf Minuten Pause machen.

Stellen Sie das Gerät nicht auf eine instabile, unebene Oberfläche oder an einen Ort, der Vibrationen ausgesetzt ist.

z Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und

Verletzungsgefahr führen kann. Bei Aufstellung des Geräts an einem Ort, der Vibrationen ausgesetzt ist, besteht Brandgefahr. Außerdem wird dadurch u. U. die Lebensdauer des Produkts verkürzt.

Zum Transportieren des Monitors schalten Sie diesen aus, und ziehen Sie das Netzkabel ab. Bevor Sie den Monitor bewegen, überprüfen Sie stets, ob alle Kabel, einschließlich des Antennenkabels und den Kabeln zu den Peripheriegeräten abgezogen wurden.

z Bei Zuwiderhandlung besteht die Gefahr von Kabelschäden oder

elektrischen Schlägen sowie Bränden.

Stellen Sie das Gerät außerhalb der Reichweite von Kindern auf, da diese daran ziehen und es dabei beschädigen könnten.

z Wenn das Gerät herunterfällt, kann dies zu schweren Verletzungen bis hin

zum Tod führen.

Wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden, ziehen Sie den Netzstecker ab.

z Anderenfalls kann dies zu übermäßiger Wärmeabstrahlung durch den

abgelagerten Schmutz führen oder eine beschädigte Isolierung einen elektrischen Schlag oder einen Brand verursachen.

Stellen Sie keine Objekte auf das Gerät, die für Kinder interessant sein könnten.

z Kinder könnten versuchen, auf das Gerät zu steigen, um an diese Objekte

zu gelangen. Das Gerät könnte herunterfallen und dabei Verletzungen verursachen, die u.U. zum Tode führen können.

p

g

SyncMaster 710TM

)

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.

Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

tionale Artikel zu kaufen.

Auspacken

Wenden Sie sich an einen Händler in Ihrer Nähe, um o

Monitor ( Typ (A)

Bedienungsanleitun

Anleitung zum schnellen

Aufstellen

Kabel

Monitor ( Typ (B)

Garantiekarte

(Nicht in allen Gebieten

erhältlich)

Benutzerhandbuch,

Monitortreiber,

Installations-CD mit

den

Softwareprogrammen

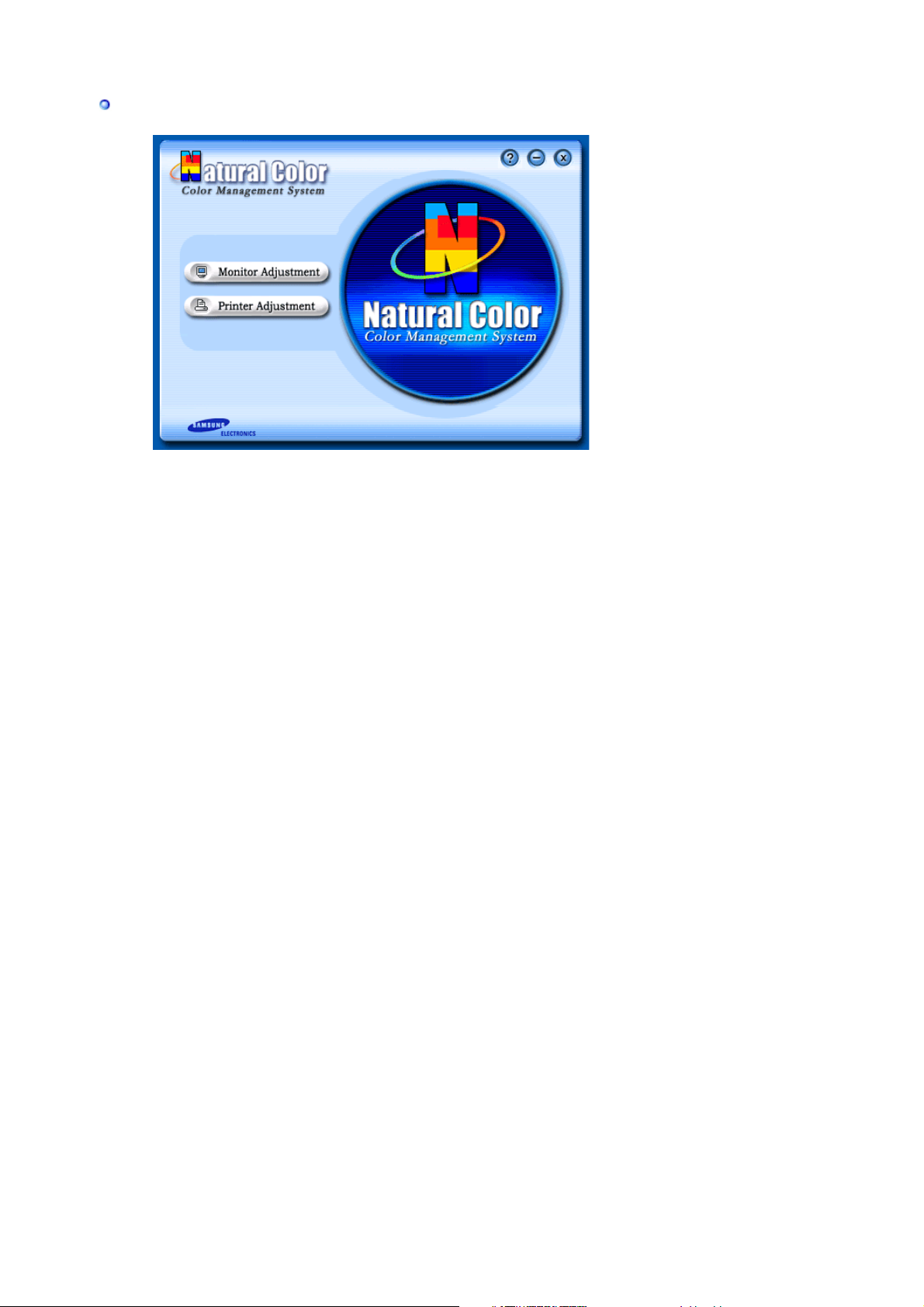

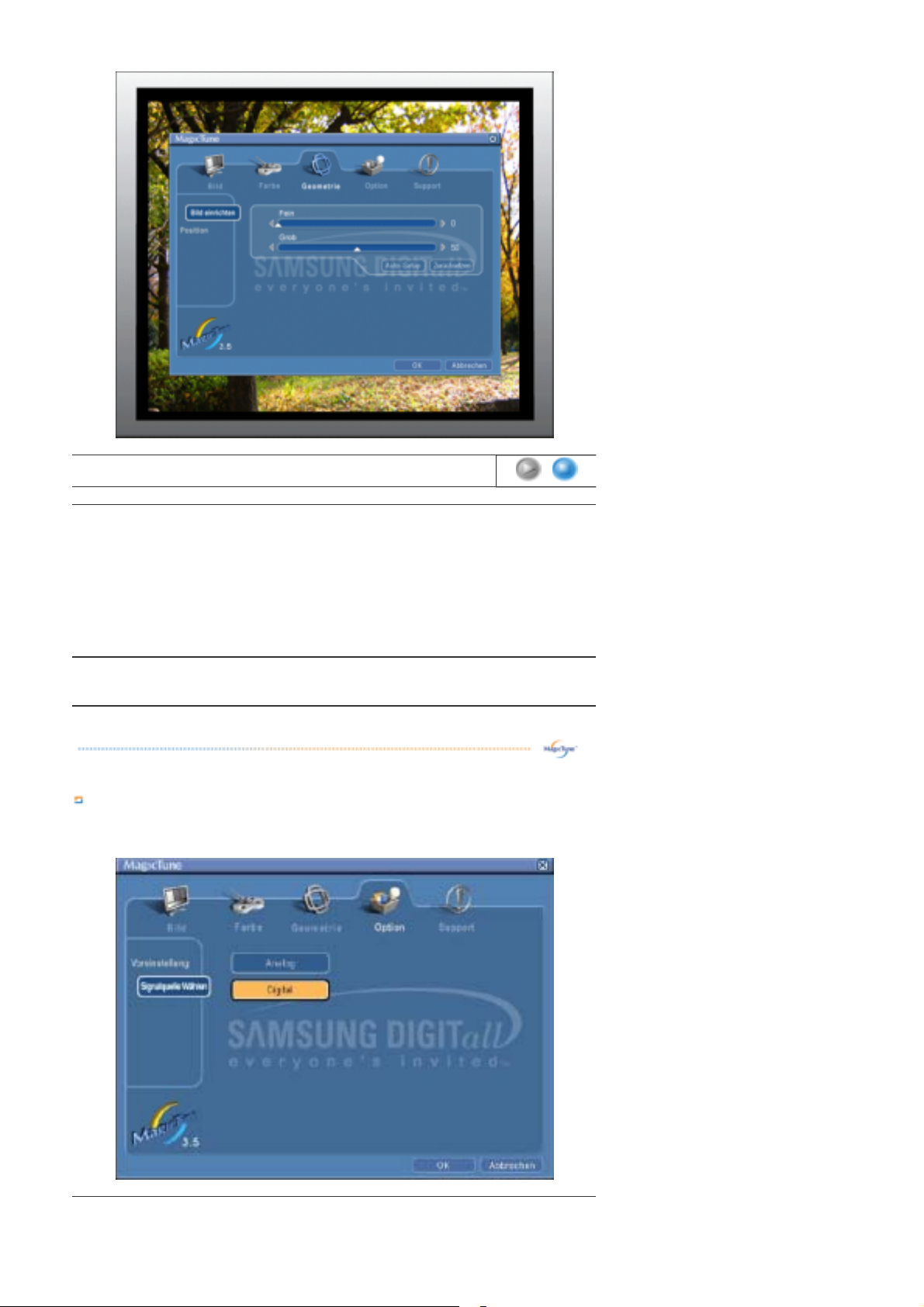

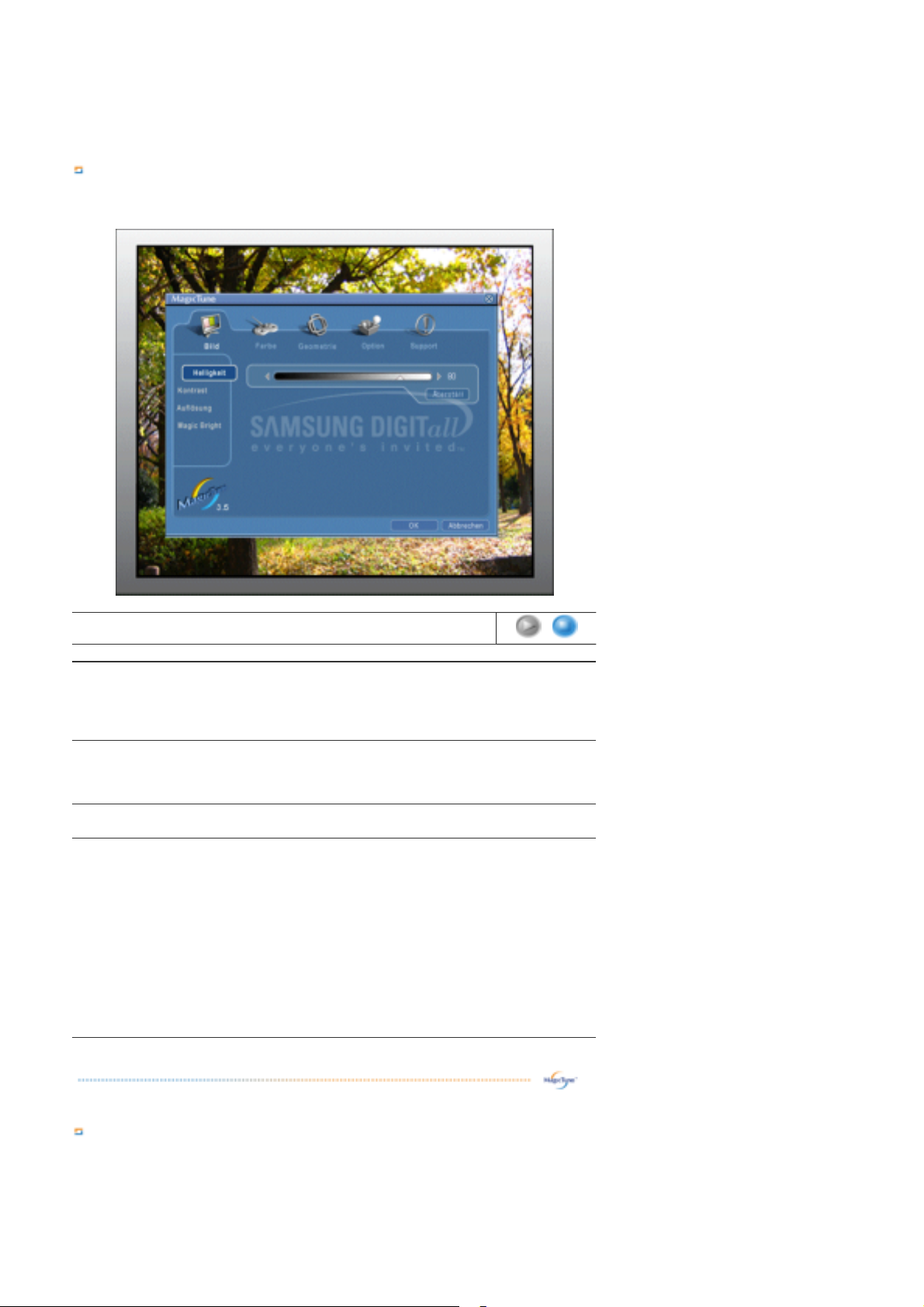

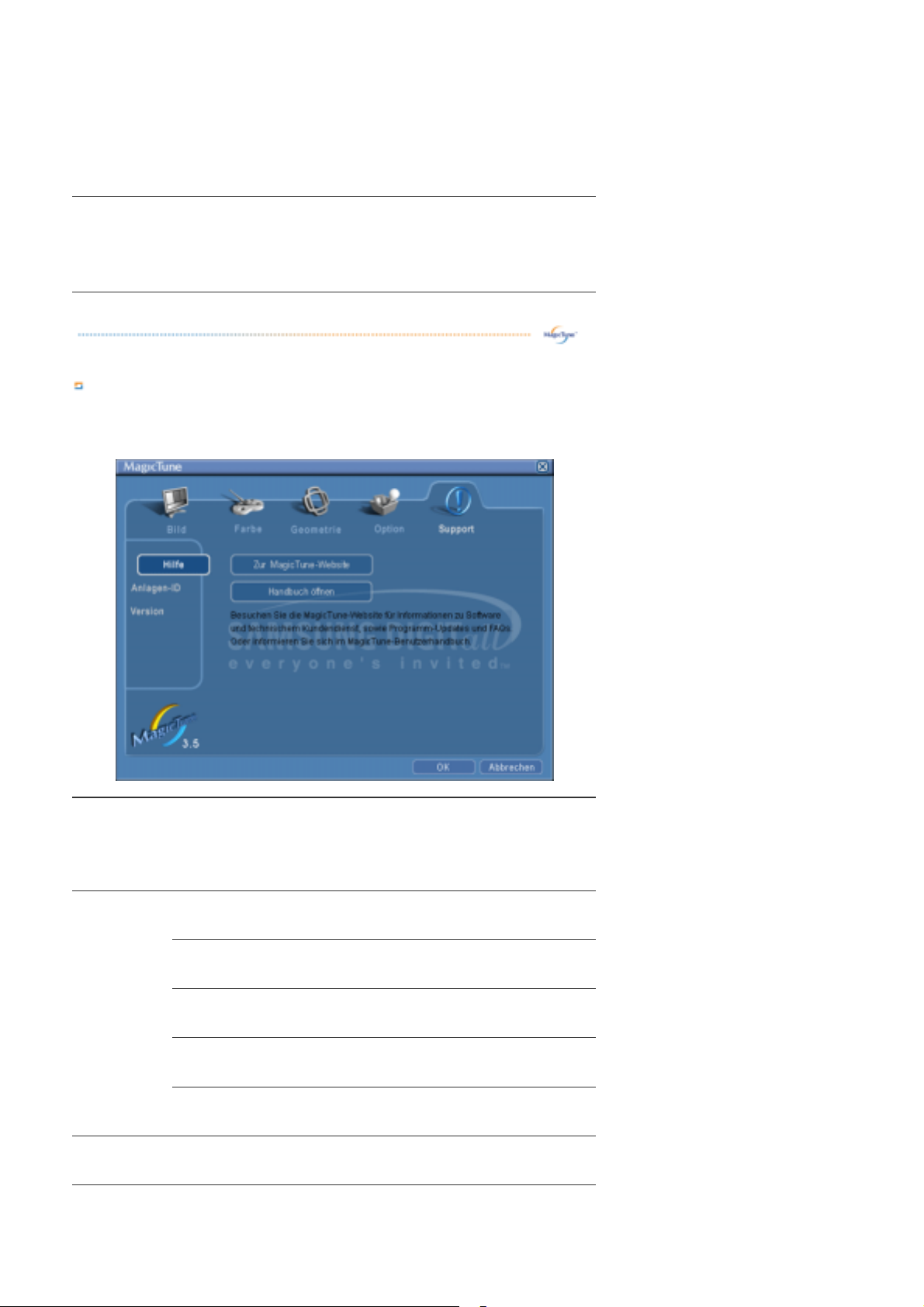

Natural Color, MagicTune™,

Ma

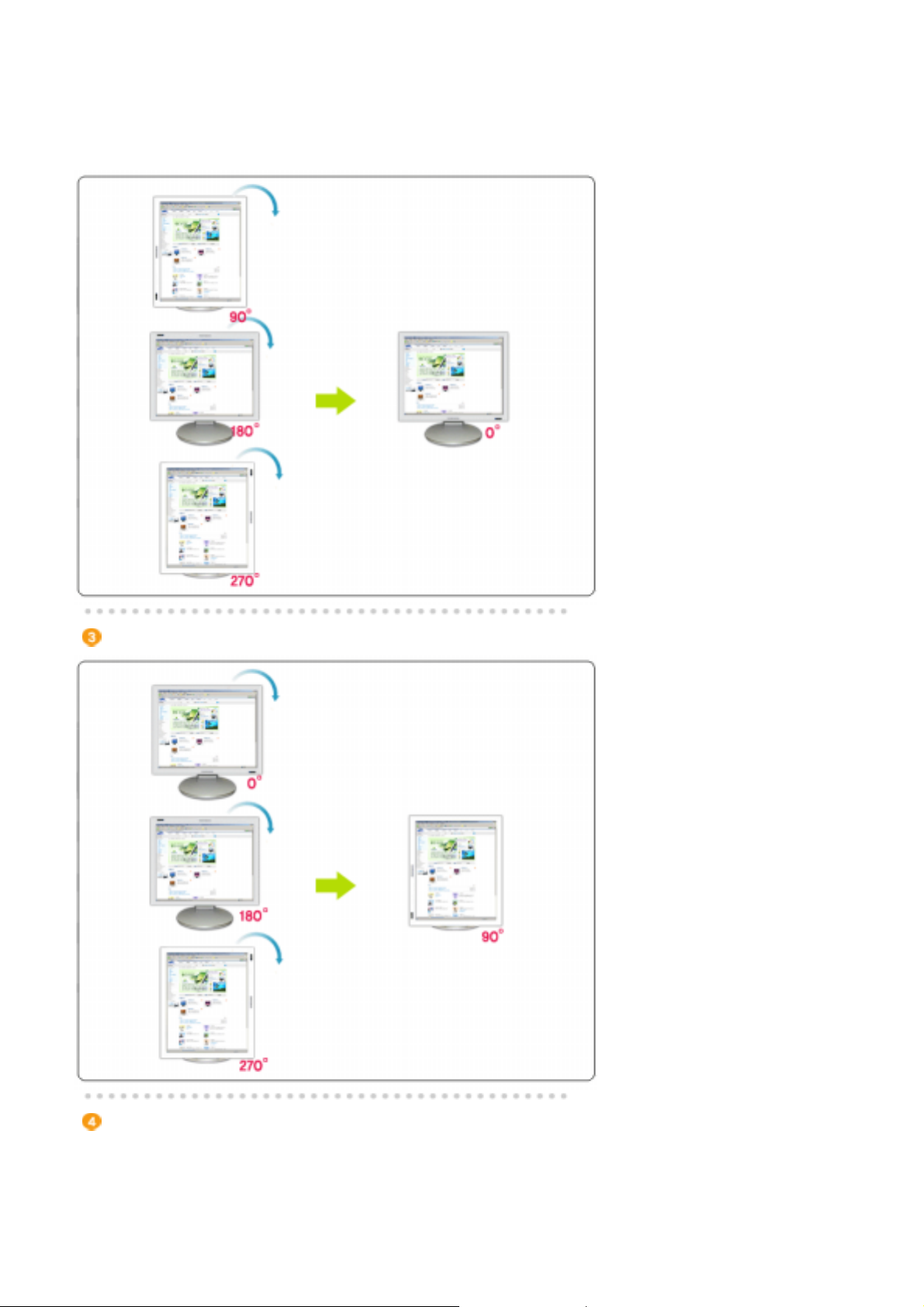

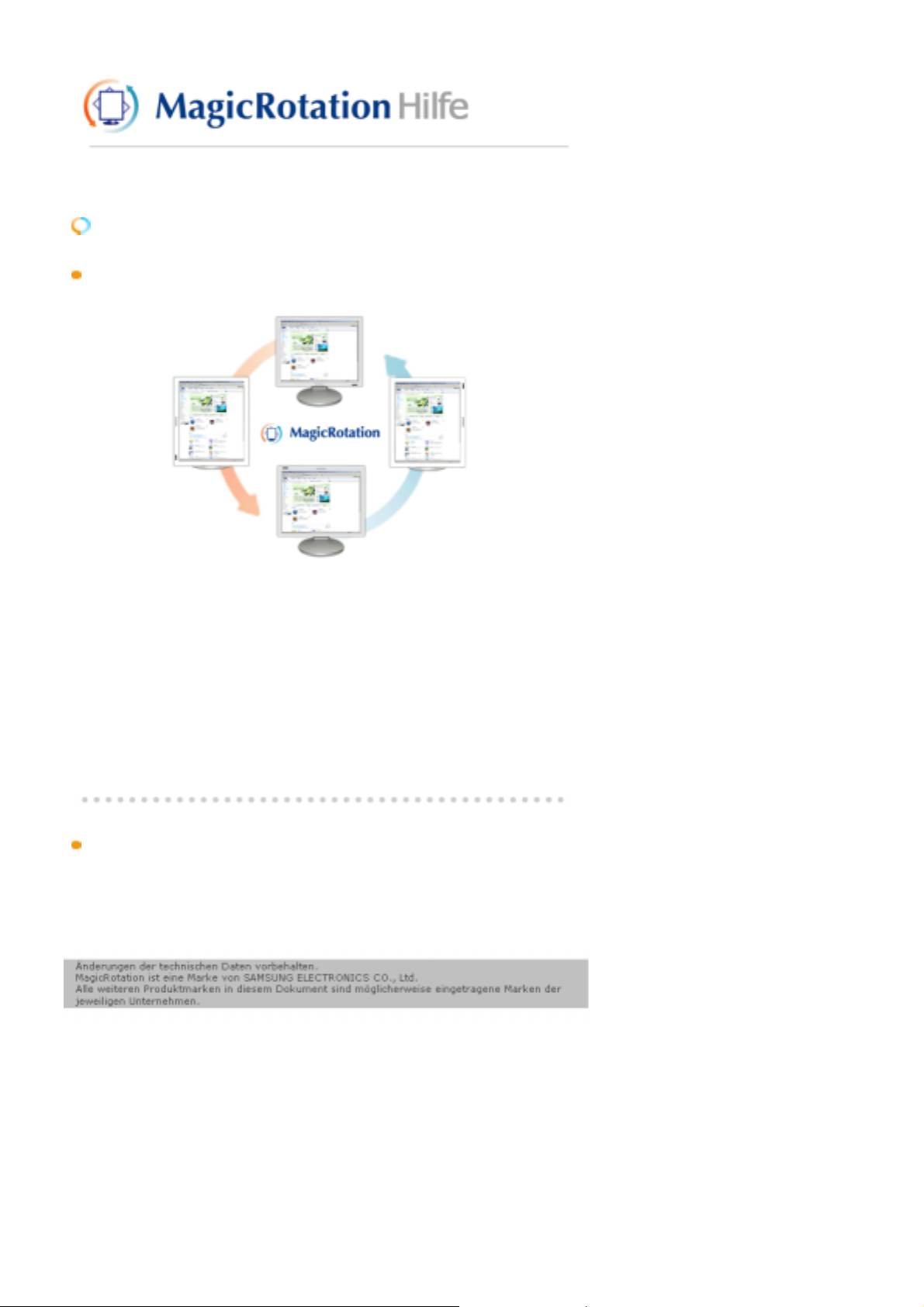

icRotation

option

A

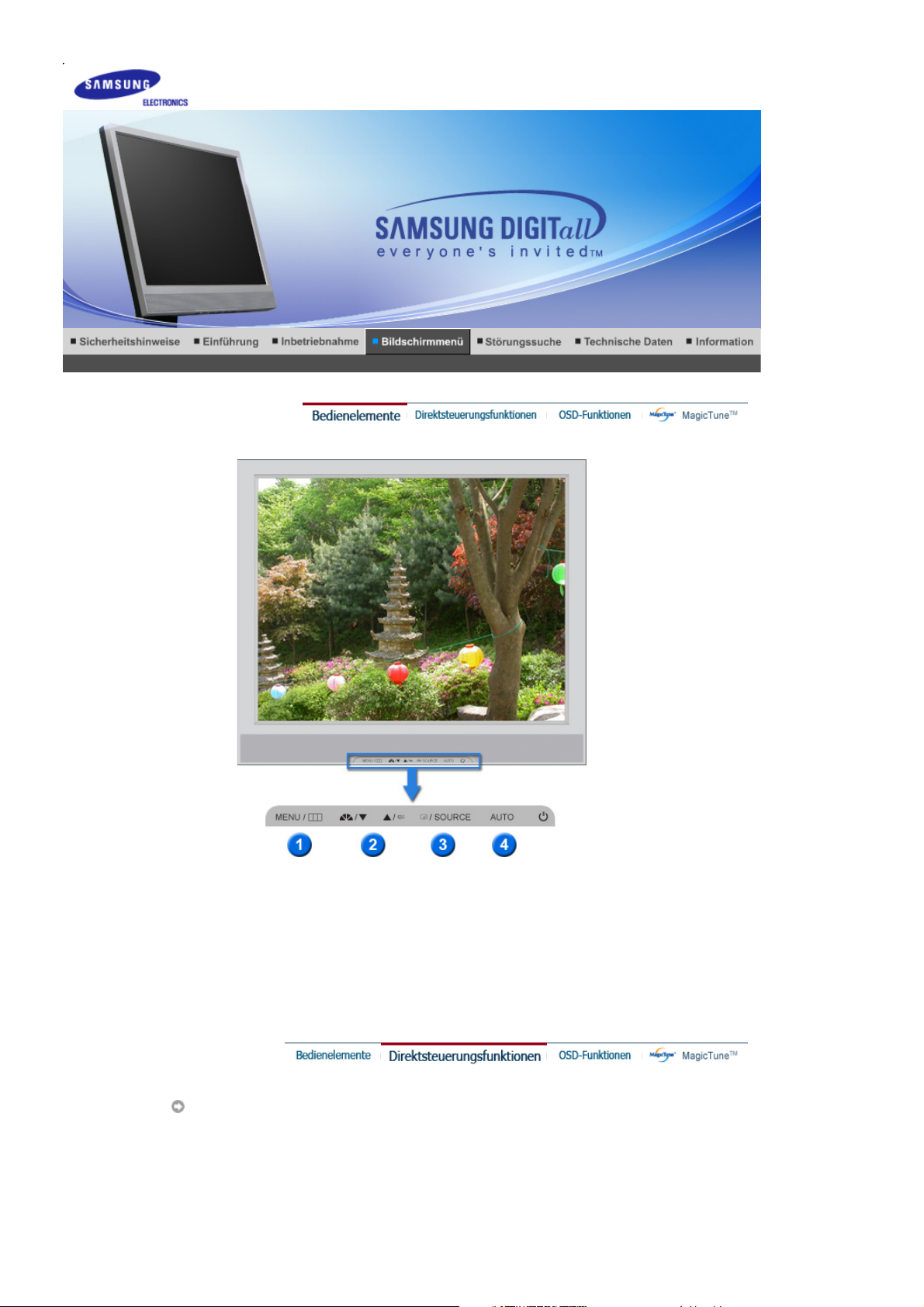

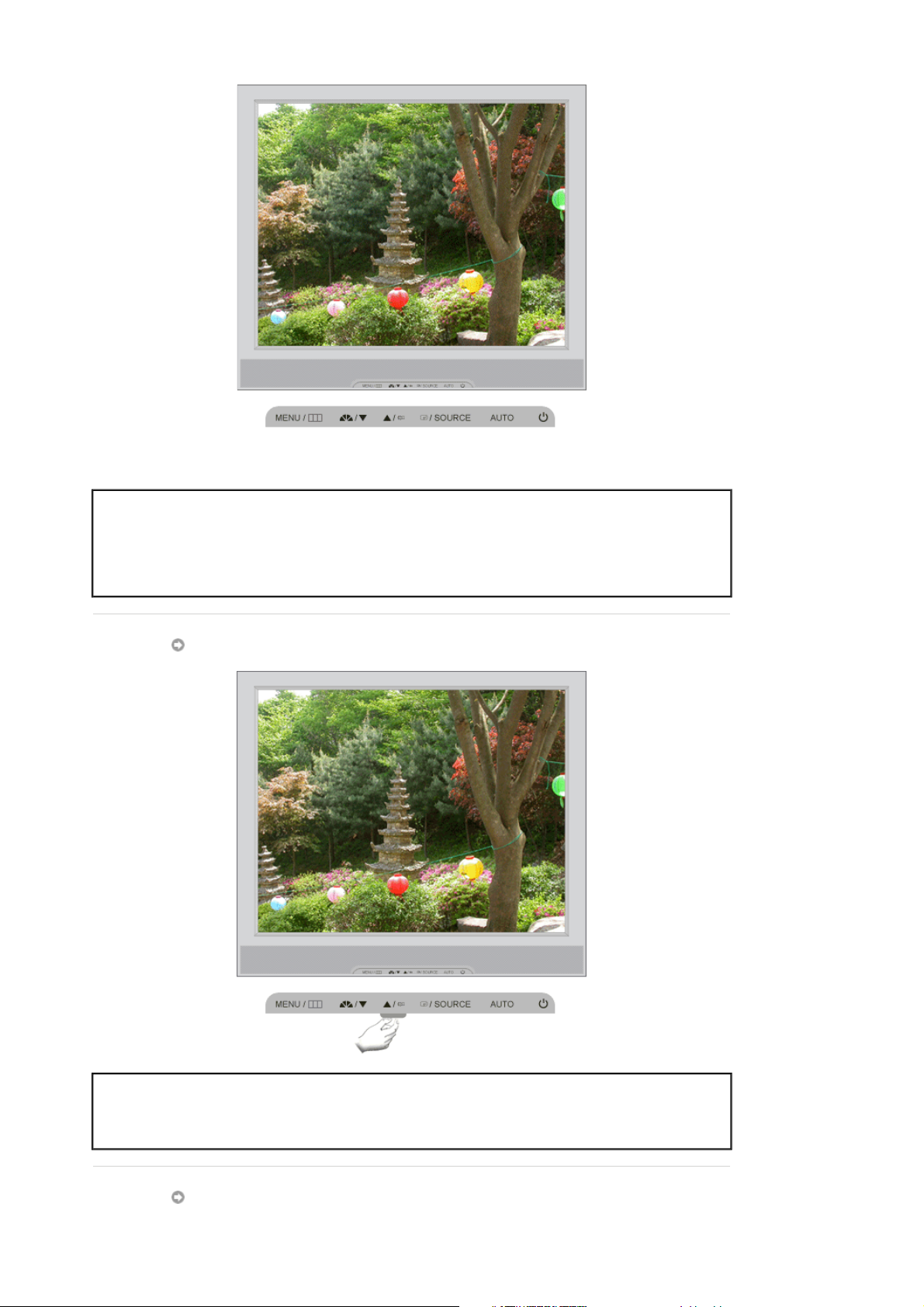

Vorderseite

D-Sub-Kabel Netzanschlußkabel Audio-Kabel

DVI-Kabel

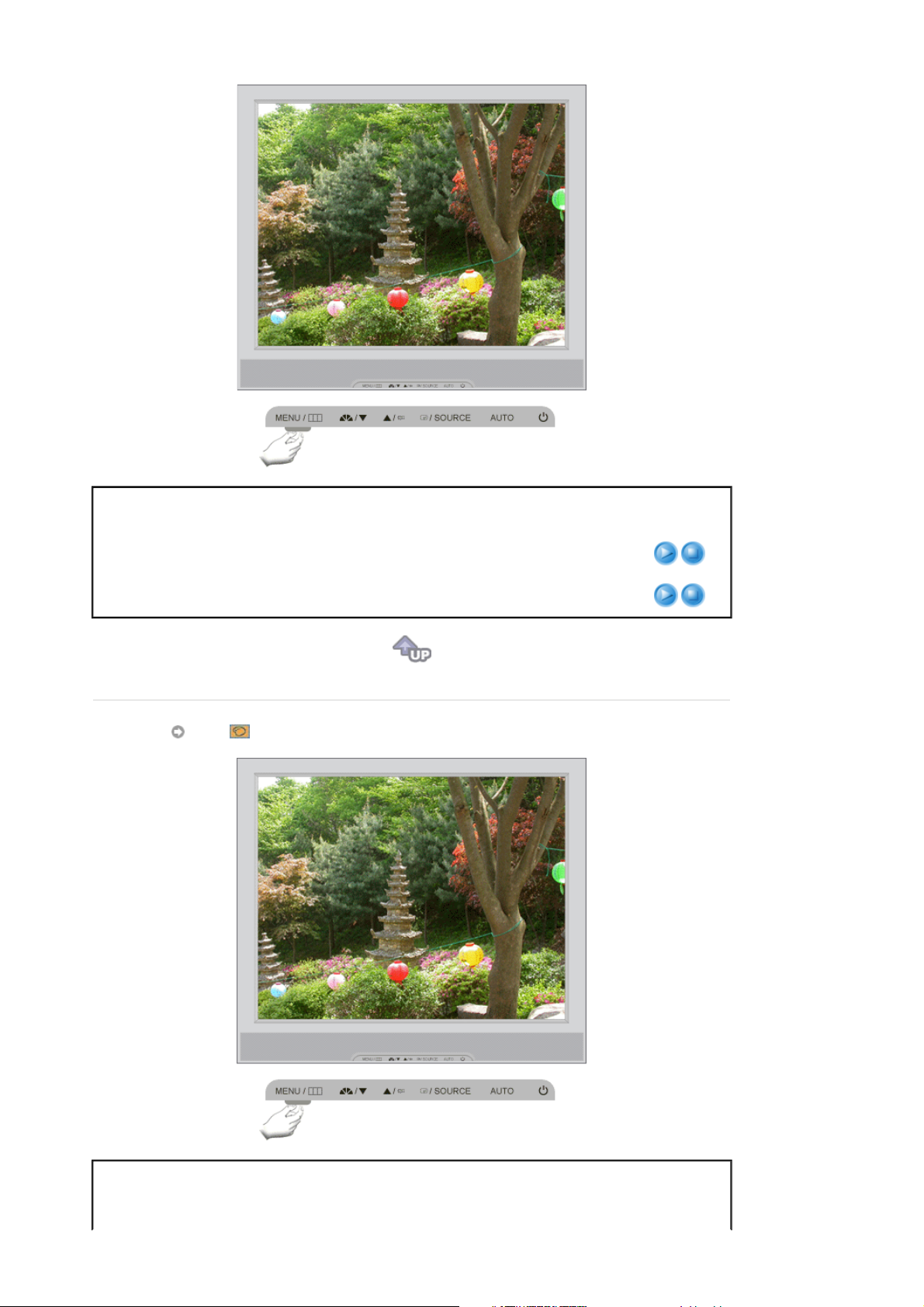

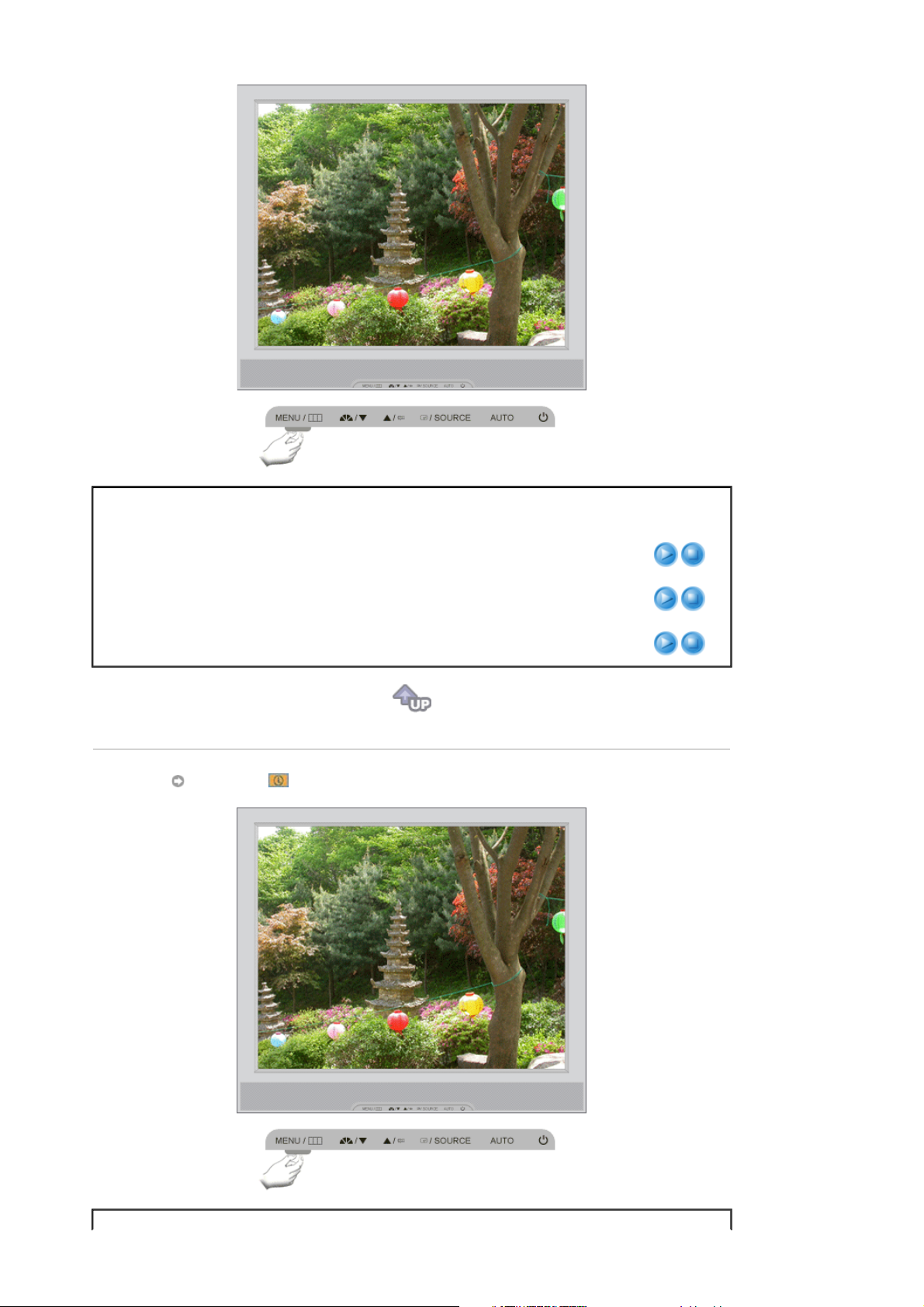

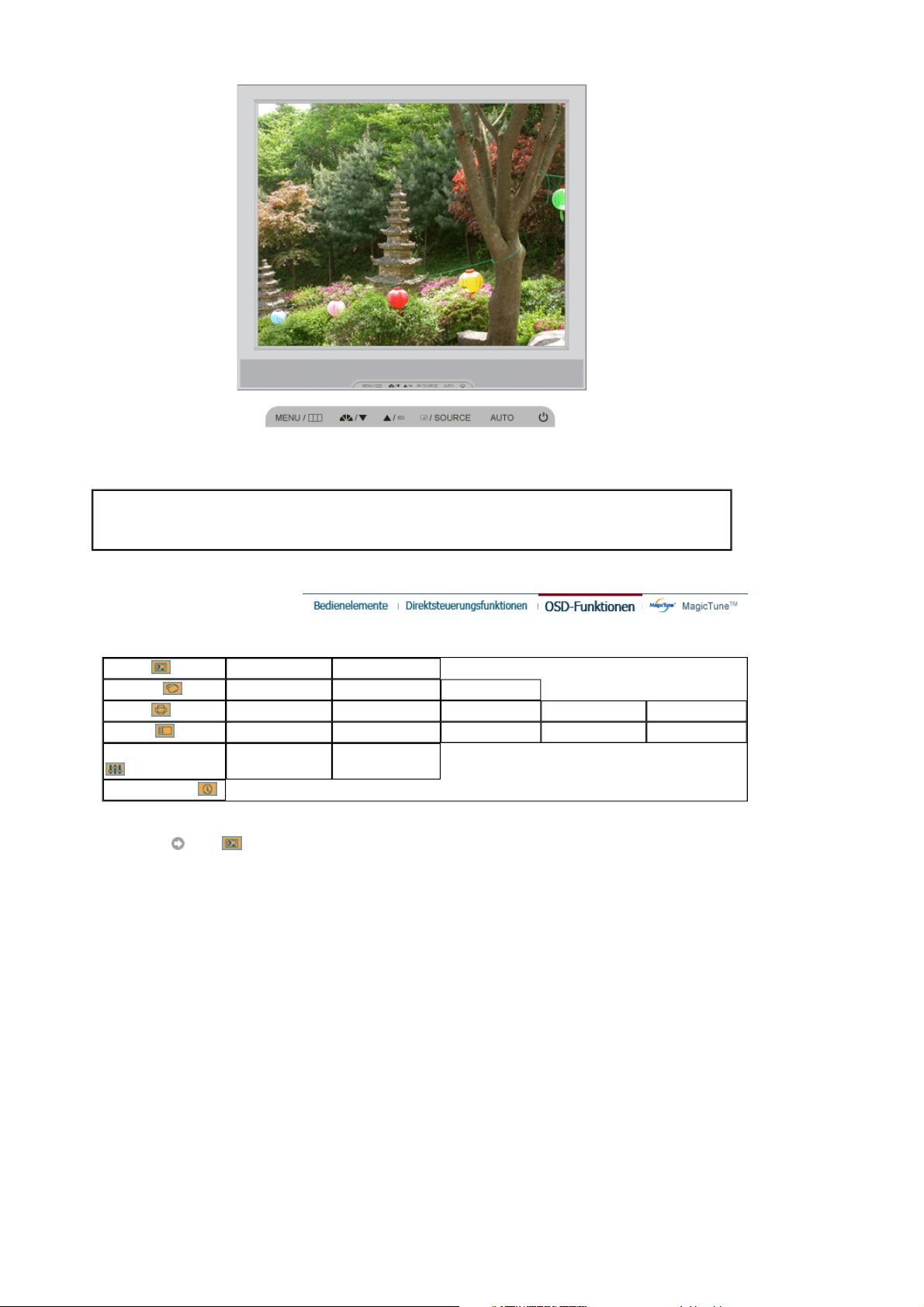

Menü-Taste [ ]

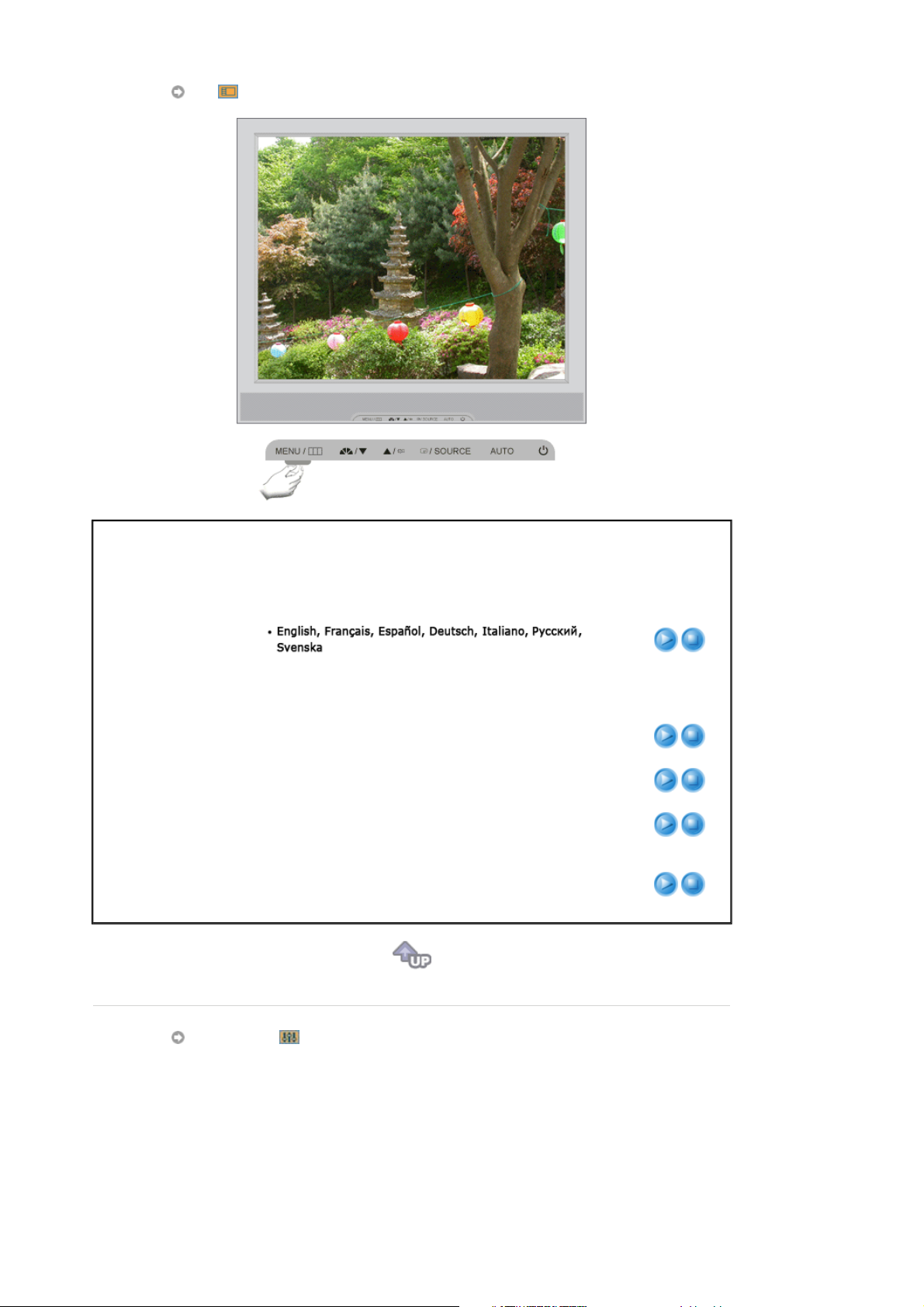

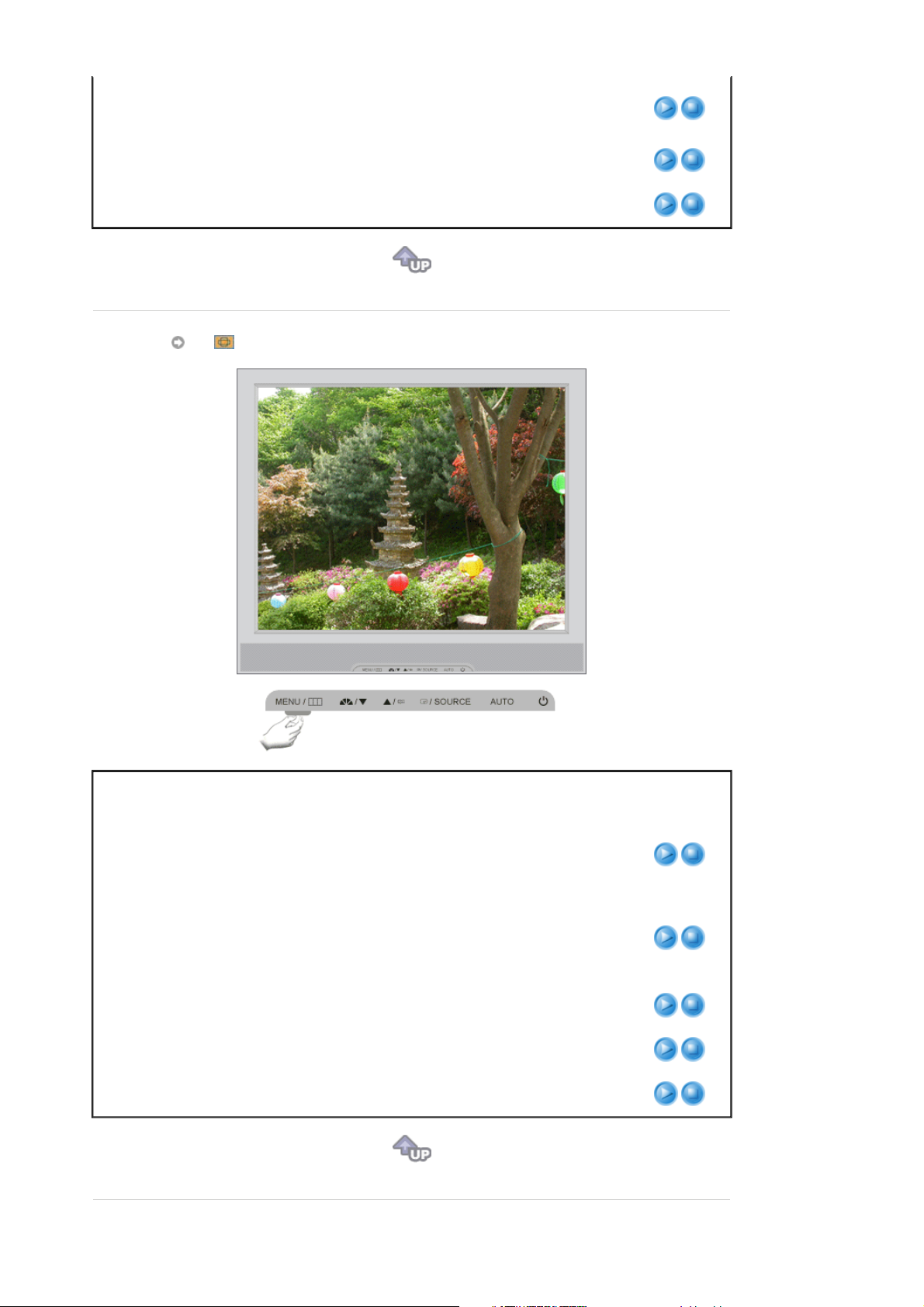

Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSDMenüs und zur Rückkehr in das vorherige Menü.

MagicBright-Taste []

MagicBright bezeichnet eine neue Monitorfunktion, die eine optimierte Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf vorhandenen Monitoren doppelt so brillant und klar ist. Dabei werden jeweils die optimalen Helligkeits- und

uflösungseinstellungen zum Anzeigen von Text, Internet und Multimedia-Anwendungen bereitgestellt. Durch einfaches Drücken der MagicBright-Steuertasten auf der Vorderseite des Monitors, kann der Benutzer ohne großen Aufwand eine von drei

Lautstärketaste [ ]

Einstelltasten [ ]

Eingabetaste [ ] / Source-Taste

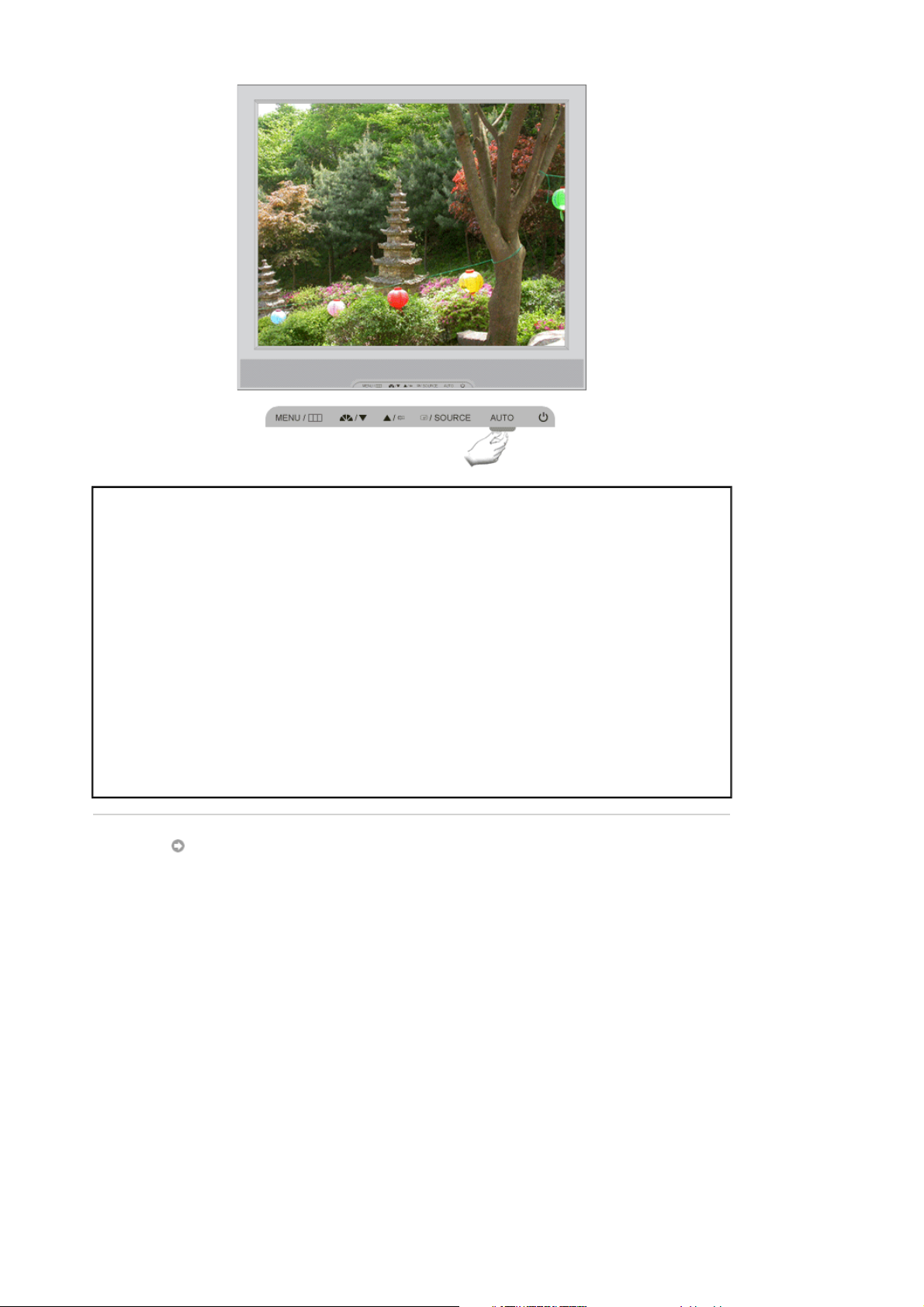

Auto-Taste

Netzschalter

[]

Betriebsanzeige

vordefinierten Helligkeits- und Auflösungsoptionen auswählen.

1) Benutzerdef.

Obwohl die vorkonfigurierten Werte sorgfältig von unseren Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, stellen Sie die Helligkeit und den Kontrast über das Bildschirmmenü ein.

: Normale Helligkeit

2) Text

Für Unterlagen, Dokumentation und alle Arbeiten mit umfangreichem Text.

3) Internet

: Mittlere Helligkeit

Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

4) Unterhalt.

: Hohe Helligkeit

Zum Ansehen von Filmen, von z. B. DVD oder VDC.

>>Klicken Sie hier, um sich die Animation anzusehen.

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Lautstärke. Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. / Drücken Sie die Source-Taste, und wählen Sie anschließend das Videosignal, während OSD ausgeschaltet ist. (Wenn Sie die Source-Taste drücken, um den Eingangsmodus zu ändern, wird in der Bildschirmmitte eine Meldung mit dem derzeit gewählten Modus mit der Angabe des Eingangssignals (Analog oder Digital) angezeigt.)

Hinweis:

Wenn Sie den Digitalmodus auswählen, müssen Sie den Monitor mit dem DVI-Kabel über einem Digital-Port an der Grafikkarte anschließen. Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstellen. Diese Taste dient zum Ein- und Ausschalten des Monitors.

Diese zeigt Normal- oder Energiespar-Modus an.

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver

(Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie

ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.

Rückseite

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt

unterscheiden.)

Netzstrombuchse

DVI port

D-sub 15-pin port

Ein-/Ausschalter Kensington-Schloss

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Verbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Computer. Verbinden Sie das 15-Pin D-SubVideosignalkabel mit dem PCVideostecker auf der Rückseite des Monitors. Diese Taste dient zum Ein- und Ausschalten des Monitors.

Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. (Das Schloss muss separat erworben werden.)

Kopfhöreranschlussbuchse

PC-Sound-Anschlussbuchse

Schließen Sie das Audiokabel für Ihren Monitor an den Audioanschluss auf der Rückseite Ihres Monitors an.

Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des

Monitors.

p

g

SyncMaster 713BM

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.

Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

Wenden Sie sich an einen Händler in Ihrer Nähe, um o

tionale Artikel zu kaufen.

Auspacken

Typ (A)

Typ (B)

Monitor und einfacher Fuß Fuß

Monitor und Fuß mit Pivot-Funktion

Bedienungsanleitun

g

Kabel

option

Benutzerhandbuch,

Monitortreiber,

Installations-CD mit

Softwareprogrammen

Natural Color,

Anleitung zum schnellen

Aufstellen

Garantiekarte

(Nicht in allen Gebieten

erhältlich)

MagicTune™,

Ma

D-Sub-Kabel Netzanschlußkabel Audio-Kabel

den

icRotation

Vorderseite

DVI-Kabel

Menü-Taste [ ]

A

MagicBright-Taste []

Lautstärketaste [ ]

Einstelltasten [ ]

Eingabetaste [ ] / Source-Taste

Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSDMenüs und zur Rückkehr in das vorherige Menü.

MagicBright bezeichnet eine neue Monitorfunktion, die eine optimierte Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf vorhandenen Monitoren doppelt so brillant und klar ist. Dabei werden jeweils die optimalen Helligkeits- und

uflösungseinstellungen zum Anzeigen von Text, Internet und Multimedia-Anwendungen bereitgestellt. Durch einfaches Drücken der MagicBright-Steuertasten auf der Vorderseite des Monitors, kann der Benutzer ohne großen Aufwand eine von drei vordefinierten Helligkeits- und Auflösungsoptionen auswählen.

1) Benutzerdef.

Obwohl die vorkonfigurierten Werte sorgfältig von unseren Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, stellen Sie die Helligkeit und den Kontrast über das Bildschirmmenü ein.

: Normale Helligkeit

2) Text

Für Unterlagen, Dokumentation und alle Arbeiten mit umfangreichem Text.

3) Internet

: Mittlere Helligkeit

Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

4) Unterhalt.

: Hohe Helligkeit

Zum Ansehen von Filmen, von z. B. DVD oder VDC.

>>Klicken Sie hier, um sich die Animation anzusehen.

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Lautstärke. Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. / Drücken Sie die Source-Taste, und wählen Sie anschließend das Videosignal, während OSD ausgeschaltet ist. (Wenn Sie die Source-Taste drücken, um den Eingangsmodus zu ändern, wird in der Bildschirmmitte eine Meldung mit dem derzeit gewählten Modus mit der Angabe des Eingangssignals (Analog

oder Digital) angezeigt.)

Hinweis:

Monitor mit dem DVI-Kabel über einem Digital-Port an der Grafikkarte anschließen.

Auto-Taste

Netzschalter Betriebsanzeige

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver

(Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie

ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.

Rückseite

[]

Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstellen. Diese Taste dient zum Ein- und Ausschalten des Monitors.

Diese zeigt Normal- oder Energiespar-Modus an.

Wenn Sie den Digitalmodus auswählen, müssen Sie den

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt

unterscheiden.)

Netzstrombuchse

DVI port

D-sub 15-pin port

Ein-/Ausschalter Kensington-Schloss

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Verbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Computer. Verbinden Sie das 15-Pin D-SubVideosignalkabel mit dem PCVideostecker auf der Rückseite des Monitors. Diese Taste dient zum Ein- und Ausschalten des Monitors.

Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. (Das Schloss muss separat erworben werden.)

Kopfhöreranschlussbuchse

PC-Sound-Anschlussbuchse

Schließen Sie das Audiokabel für Ihren Monitor an den Audioanschluss auf der Rückseite Ihres Monitors an.

Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des

Monitors.

r

g

SyncMaster 910TM / 913TM

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.

Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

Auspacken

Bedienungsanleitun

Anleitung zum schnellen

Aufstellen

Monito

Garantiekarte

(Nicht in allen Gebieten

erhältlich)

Benutzerhandbuch,

Monitortreiber,

Installations-CD mit

den

Softwareprogrammen

Natural Color, MagicTune™,

Ma

icRotation

Kabel

option

A

D-Sub-Kabel Netzanschlußkabel Audio-Kabel

Vorderseite

DVI-Kabel

(option)

Menü-Taste [ ]

Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSDMenüs und zur Rückkehr in das vorherige Menü.

MagicBright-Taste []

MagicBright bezeichnet eine neue Monitorfunktion, die eine optimierte Monitordarstellung ermöglicht, die verglichen mit der Darstellung auf vorhandenen Monitoren doppelt so brillant und klar ist. Dabei werden jeweils die optimalen Helligkeits- und

uflösungseinstellungen zum Anzeigen von Text, Internet und Multimedia-Anwendungen bereitgestellt. Durch einfaches Drücken der MagicBright-Steuertasten auf der Vorderseite des Monitors, kann der Benutzer ohne großen Aufwand eine von drei

Lautstärketaste [ ]

Einstelltasten [ ]

Eingabetaste [ ] / Source-Taste

Auto-Taste

Netzschalter

[]

Betriebsanzeige

vordefinierten Helligkeits- und Auflösungsoptionen auswählen.

1) Benutzerdef.

Obwohl die vorkonfigurierten Werte sorgfältig von unseren Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, stellen Sie die Helligkeit und den Kontrast über das Bildschirmmenü ein.

: Normale Helligkeit

2) Text

Für Unterlagen, Dokumentation und alle Arbeiten mit umfangreichem Text.

3) Internet

: Mittlere Helligkeit

Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

4) Unterhalt.

: Hohe Helligkeit

Zum Ansehen von Filmen, von z. B. DVD oder VDC.

>>Klicken Sie hier, um sich die Animation anzusehen.

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Lautstärke. Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. / Drücken Sie die Source-Taste, und wählen Sie anschließend das Videosignal, während OSD ausgeschaltet ist. (Wenn Sie die Source-Taste drücken, um den Eingangsmodus zu ändern, wird in der Bildschirmmitte eine Meldung mit dem derzeit gewählten Modus mit der Angabe des Eingangssignals (Analog oder Digital) angezeigt.)

Hinweis:

Wenn Sie den Digitalmodus auswählen, müssen Sie den Monitor mit dem DVI-Kabel über einem Digital-Port an der Grafikkarte anschließen. Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstellen. Diese Taste dient zum Ein- und Ausschalten des Monitors.

Diese zeigt Normal- oder Energiespar-Modus an.

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver

(Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie

ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.

Rückseite

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt

unterscheiden.)

Netzstrombuchse

DVI port

D-sub 15-pin port

Ein-/Ausschalter Kensington-Schloss

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Verbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Computer. Verbinden Sie das 15-Pin D-SubVideosignalkabel mit dem PCVideostecker auf der Rückseite des Monitors. Diese Taste dient zum Ein- und Ausschalten des Monitors.

Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. (Das Schloss muss separat erworben werden.)

Kopfhöreranschlussbuchse

PC-Sound-Anschlussbuchse

Schließen Sie das Audiokabel für Ihren Monitor an den Audioanschluss auf der Rückseite Ihres Monitors an.

Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des

Monitors.

A

SyncMaster 710TM

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der

1.

Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte

2-1.

Verbinden Sie das 15-Pin D-Sub Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

Verwenden des DVI-Anschlusses (Digital) der Grafikkarte

2-2.

Verbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Monitors ist.

2-3.

2-4.

3.

nschluss an einen Macintosh Computer.

Schließen Sie den Monitor mit einem D-Sub-Verbindungskabel an den Macintosh-Rechner an.

Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.

Fuß mit Pivot-Funktion

A

Wechseln des Fußes

n diesen Monitor kann eine 100 mm x 100 mm VESA-kompatible Montagevorrichtung angebracht

werden.

Einfacher Fuß

A. Monitor

B. Monta-gevorrich-tung

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

4. Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden.

A

SyncMaster 713BM

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der

1.

Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte

2-1.

Verbinden Sie das 15-Pin D-Sub Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

Verwenden des DVI-Anschlusses (Digital) der Grafikkarte

2-2.

Verbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Monitors ist.

2-3.

2-4.

3.

nschluss an einen Macintosh Computer.

Schließen Sie den Monitor mit einem D-Sub-Verbindungskabel an den Macintosh-Rechner an.

Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.

Montage des Monitors

Monitor und Fuß

Fuß mit Pivot-Funktion

Wechseln des Fußes

A

n diesen Monitor kann eine 100 mm x 100 mm VESA-kompatible Montagevorrichtung angebracht

werden.

Einfacher Fuß Fuß mit Pivot-Funktion

A. Monitor

B. Monta-gevorrich-tung

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

4. Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden.

A

SyncMaster 910TM / 913TM

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der

1.

Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte

2-1.

Verbinden Sie das 15-Pin D-Sub Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

Verwenden des DVI-Anschlusses (Digital) der Grafikkarte

2-2.

Verbinden Sie den DVI-Kabel an dem DVI-Anschluß, der auf der Rückseite des Monitors ist.

2-3.

2-4.

3.

nschluss an einen Macintosh Computer.

Schließen Sie den Monitor mit einem D-Sub-Verbindungskabel an den Macintosh-Rechner an.

Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.

Fuß mit Pivot-Funktion

A

Wechseln des Fußes

n diesen Monitor kann eine 100 mm x 100 mm VESA-kompatible Montagevorrichtung angebracht

werden.

Einfacher Fuß

A. Monitor

B. Monta-gevorrich-tung

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

4. Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden.

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter.

Internet-Website : http://www.samsung.com/ (Worldwide)

z

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

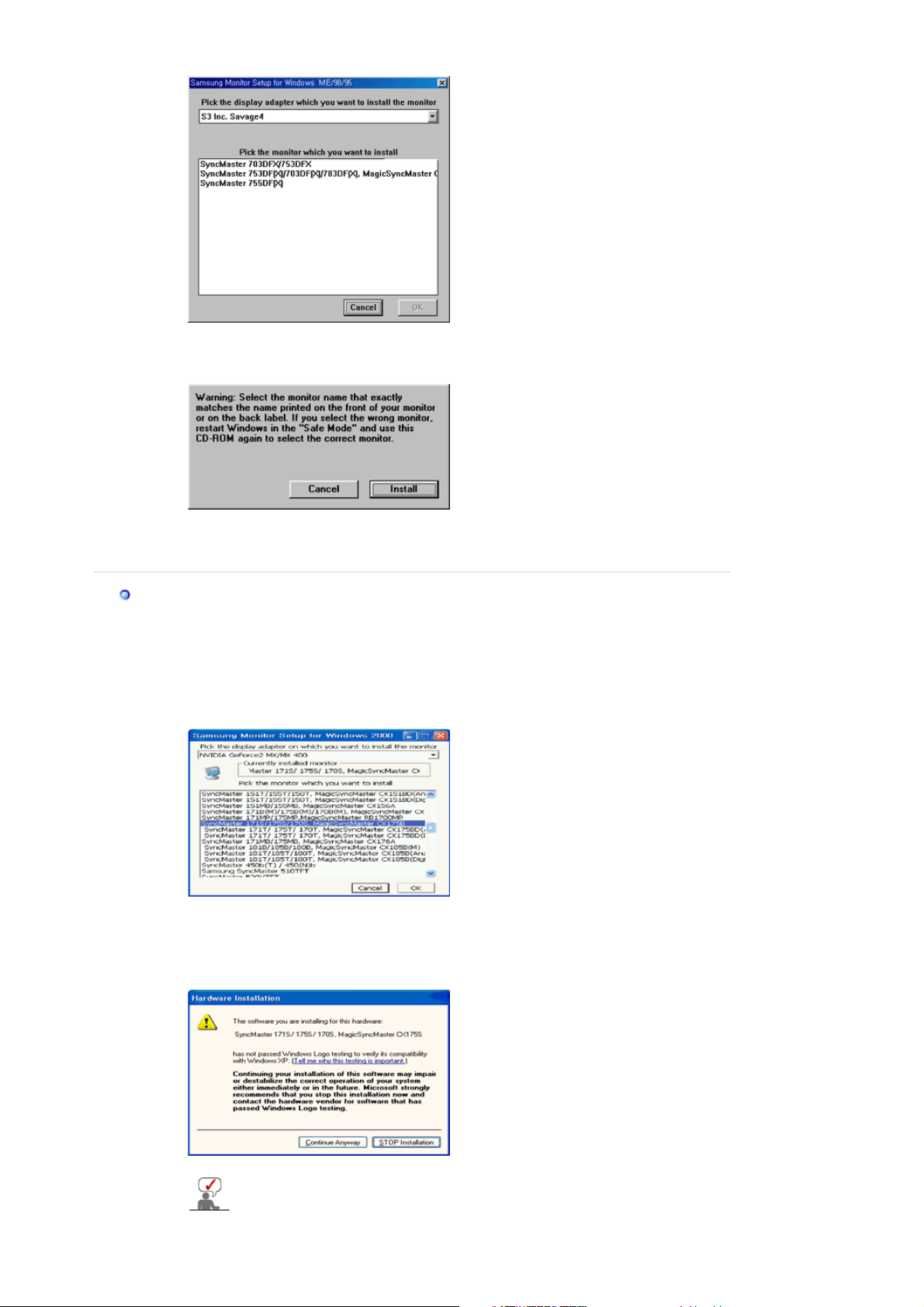

Windows ME

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf

"Windows ME Driver".

3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie auf die

"OK"

Taste.

4. Klicken Sie auf

ä

m

"Install"

Taste in der

5. Die Installation für den Monitor ist nun beendet.

Windows XP/2000

1. Legen Sie die CD in dem CD-ROM Treiber ein.

"Warning"

Maske.

2. Klicken Sie auf

"Windows XP/2000 Driver"

.

3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie auf die

4. Wenn die folgende

Anyway"

Dann klicken Sie auf die

"OK"

Taste.

"Message"

Maske erscheint, dann klicken Sie auf die

Taste.

"OK"

"Continue

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeintr nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Ho

http://www.samsung.com/.

5. Die Installation für den Monitor ist nun beendet.

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem.

Prepare a blank disk and download the driver program file at the Internet web site shown here.

z Internet-Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

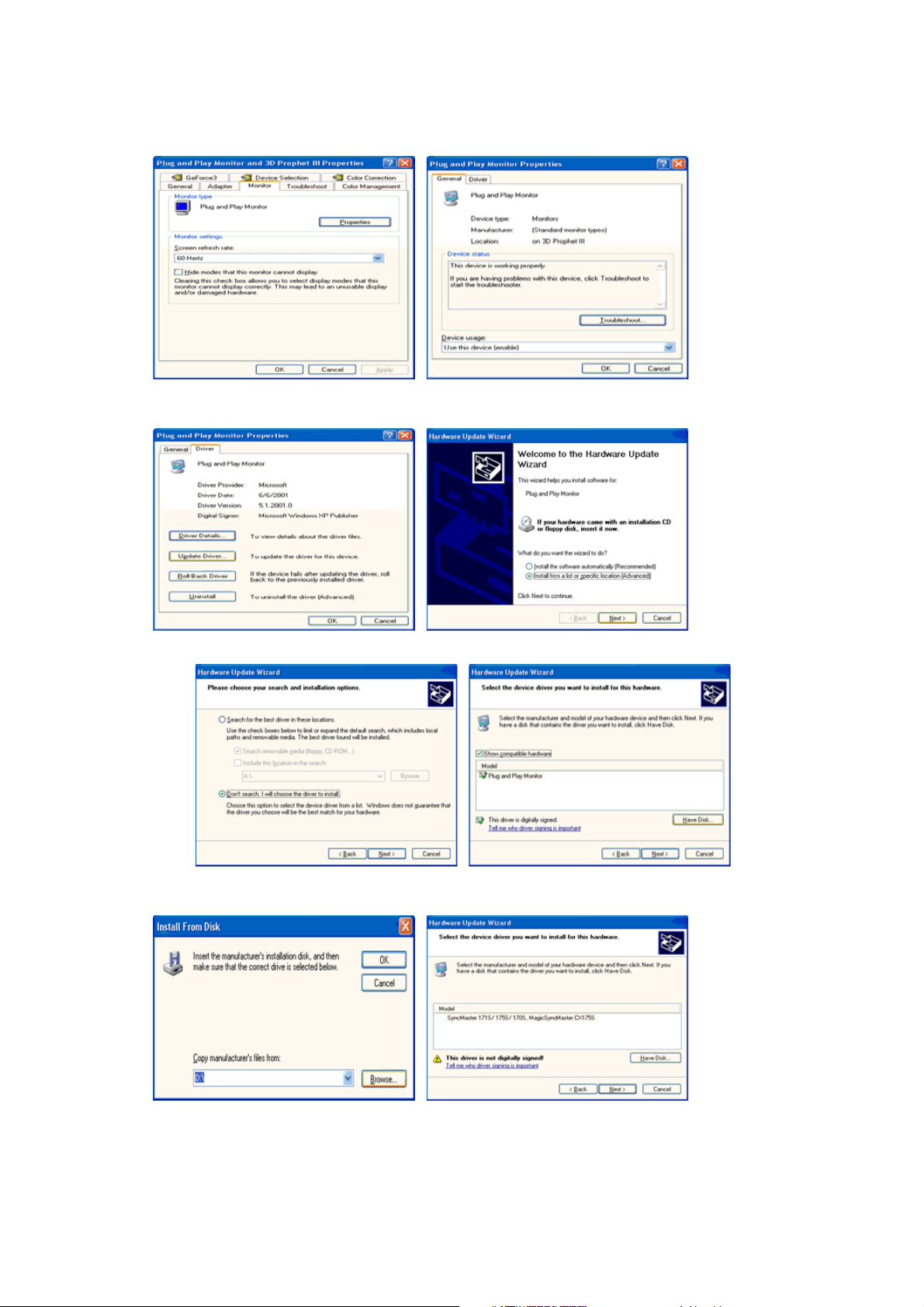

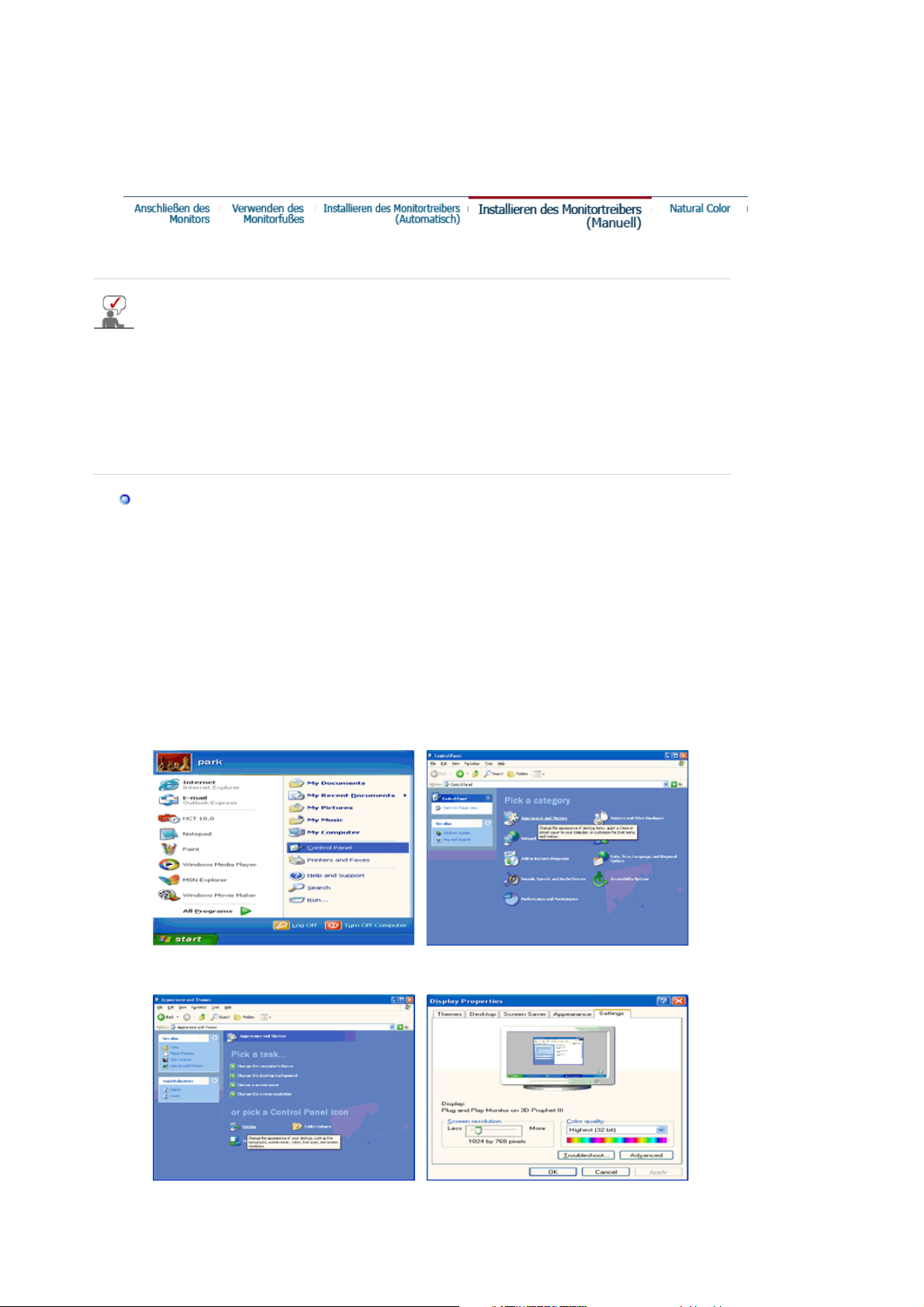

Microsoft® Windows® XP Betriebssystem

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf

Themes"

Icon.

"Start"

->

"Control Panel"

und dann klicken Sie auf das

3. Klicken Sie auf das

"Display"

Icon und wählen Sie

"Advanced.."

"Settings"

"Appearance and

an. Dann klicken Sie auf

4. Klicken Sie auf die an.

"Properties"

Taste unter dem

"Monitor"

Menü und wählen Sie

"Driver"

5. Klicken Sie auf klicken Sie auf die

6. Wählen Sie

"Don't search , I will… "

"Update Driver.."

Taste.

"Next"

und dann wählen Sie

"Install from a list or.."

, dann klicken Sie auf "Next" und dann auf

an, danach

"Have

.

disk"

7. Klicken Sie auf die

"Browse"

Taste und dann wählen Sie den A:\(D:\driver) und suchen Sie

Ihren Monitormodell auf der Modellliste. Danach klicken Sie auf die

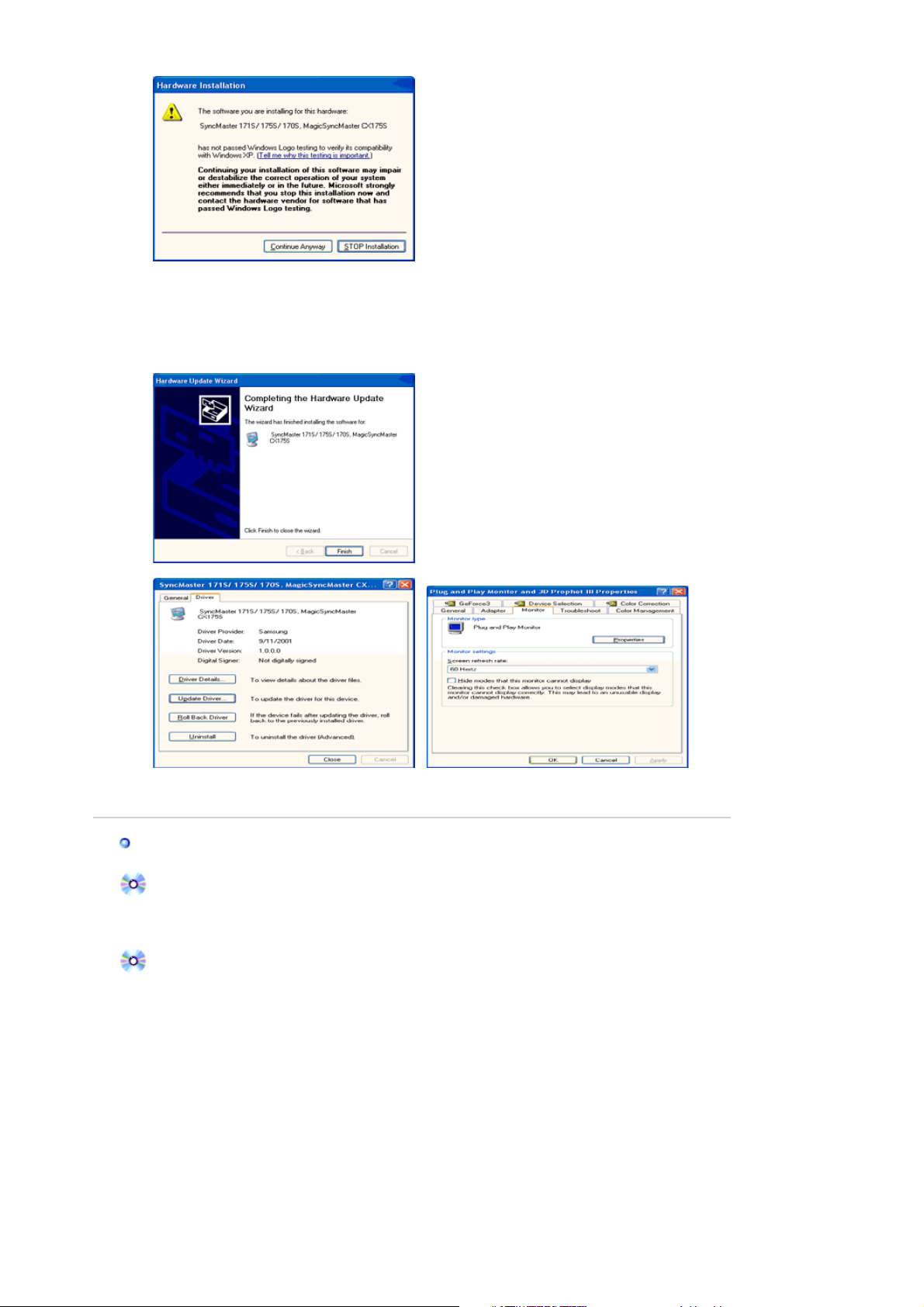

8. Wenn die folgende

Anyway"

Taste.Dann klicken Sie auf die

"Message"

Maske erscheint, dann klicken Sie auf die

Taste.

"OK"

"Next"

Taste.

"Continue

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. *Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung.com/

.

9. Klicken Sie auf die

"Close"

Taste und dann klicken Sie kontinuierlich auf die

"OK"

Taste.

10. Die Installation für den Monitor ist nun beendet.

Microsoft® Windows® 2000 Betriebssystem

Wenn auf Ihrem Monitor "Digitale Signatur nicht gefunden" zu sehen ist, befolgen Sie diese Schritte.

1. Wählen Sie die "OK"-Taste im "Diskette einlegen"-Fenster.

2. Klicken Sie auf die "Durchsuchen"-Taste im "Benötigte Datei"-Fenster.

3. Wählen Sie A:(D:\Driver), klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

Anleitung zur manuellen Monitor-Installation

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

3. Wählen Sie die "Einstellungen"-Registerkarte, dann klicken Sie auf "Erweitert".

4. Wählen Sie "Monitor".

Fall1:Wenn die "Eigenschaften"-Taste nicht aktiv ist, bedeutet dies, daß Ihr Monitor richtig

konfiguriert ist. Hören Sie bitte mit der Installation auf.

Fall2:Wenn die "Eigenschaften"-Taste aktiv ist, klicken Sie auf die "Eigenschaften"-Taste.

Bitte führen Sie die folgenden Schritte nacheinander aus.

5. Klicken Sie auf "Treiber", dann auf "Treiber aktualisieren", dann klicken Sie auf die "Weiter"Taste.

6. Wählen Sie "Eine Liste der bekannten Treiber für dieses Gerät anzeigen, um so einen bestimmten Treiber auswählen zu können", dann klicken Sie auf "Weiter" und dann auf "Diskette".

7. Klicken Sie auf die "Durchsuchen"-Taste, dann wählen Sie A:\(D:\driver).

8. Klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

9. Wählen Sie Ihr Monitormodell und klicken Sie auf die "Weiter"-Taste, dann klicken Sie auf die

"Weiter"-Taste.

r

A

10. Klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste.

Wenn das "Digitale Signatur nicht gefunden"-Fenster zu sehen ist, dann klicken Sie auf die "Ja"-Taste. Daraufhin klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"Taste.

Microsoft® Windows® Millennium Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

3. Wählen Sie "Einstellen" Taste an und klicken Sie auf "Erweiterte Funktionen" Taste.

4. Wählen Sie die "Monitor" Taste.

5. Klicken Sie auf die "Ändern" Taste in dem "Monitor Type" Bereich.

6. Gehen Sie auf den "Treiber lokalisieren" .

7. Gehen Sie auf "Zeigen Sie die Treibereigenschaften…."und dann klicken Sie auf die "Nächste" Taste.

8. Klicken Sie auf "Besitze eine Diskette".

9. Spezialisieren Sie auf A:\(D:\driver) und dann klicken Sie auf die "OK" Taste.

10. Wählen Sie "Zeigen Sie alle Geräte Monitor aus, dass dem System entspricht. Danach klicken Sie auf "OK".

11. Fahren Sie fort, indem Sie auf die "Schliessen"Taste drücken und klicken Sie auf die "OK" Taste wenn Sie das Dialogsfenster für das Display-Eigenschaften beenden möchten. (Es können auf dem Bildschirm andere Warnnachrichten erscheinen, dann klicken Sie bitte auf die empfohlene Option für Ihr Monitor.)

Microsoft® Windows® NT Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung", und doppelklicken Sie dann auf "Anzeige".

2. Im "Registrierungsinformation anzeigen"-Fenster klicken Sie auf die "Einstellungen"Registerkarte, dann auf "Alle Modi anzeigen".

3. Wählen Sie den von Ihnen gewünschten Modus ("Auflösung", "Anzahl der Farben" und "Vertikalfrequenz") und klicken Sie dann auf "OK".

4. Klicken Sie auf die "Übernehmen"-Taste, wenn der Bildschirm normal zu funktionieren scheint, nachdem Sie auf "Test" geklickt haben. Sollte der Bildschirm nicht normal sein, ve

ändern Sie den Modus (niedrigerer Auflösungs-, Farb- oder Frequenzmodus).

Hinweis:

Wenn es bei "Alle Modi anzeigen" keinen Modus gibt, wählen Sie die Höhe der

uflösung und Vertikalfrequenz anhand derVoreingestellten Anzeigemodi in dieser

Bedienungsanleitung.

Linux Betriebssystem

Um X-Windows auszuführen, benötigen Sie die X86Config-Datei, welches eine Art von Systemkonfigurationsdatei ist.

1. "Eingabe"-Taste drücken beim ersten und zweiten Bild nach Ausführung der "X86Config"Datei.

2. Das dritte Bild ist für das "Einstellen der Maus".

3. Stellen Sie eine Maus für Ihren Computer ein.

4. Das nächste Bild ist für "Tastatur auswählen".

5. Stellen Sie eine Tastatur für Ihren Computer ein.

6. Das nächste Bild ist für "Einstellen des Monitors".

7. Zuerst stellen Sie eine "Horizontalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz direkt eingeben.)

8. Stellen Sie eine "Vertikalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz direkt eingeben.)

9. Geben Sie die "Modellbezeichnung Ihres Monitors" ein. Diese Information wird keinen Einfluß auf die eigentliche Benutzung von X-Windows haben.

10. Das Aufstellen Ihres Monitors ist "fertiggestellt" "Ausführen" von X-Windows, nachdem Sie sonstige erforderliche Hardware eingestellt haben.

Natural Color

Natural Color Software Program

Bei der Benutzung eines PCs kommt es häufig vor, daß der Farbeffekt des Druckers oder die Aufzeichnung eines Scanners bzw. einer Digitalkamera nicht wie auf dem Monitor erscheint. Die Natural Color S/W ist die Lösung für dieses Problem. Dieses Programm ist ein Farbverwaltungssystem, daß von Samsung Electronics mit Zusammenarbeit von Korea Electronics & Telecommunications Forschungsinstitut (ETRI) entwickelt wurde. Dieses System ist nur bei einem Samsung Monitor anwendbar und ermöglicht, daß die Farbe des Bildes auf dem Monitor den gleichen Effekt zeigt, wie auf dem gedruckten bzw. gescannten Bild. Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere Informationen.

Installation der Natural Color Software

Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren. Wenn Sie das Programm manuell installieren möchten, so legen Sie die CD in den CD-ROM Treiber ein, drücken Sie auf das [Start] Zeichen des Windows und wählen Sie [Execute]. Geben Sie D:\color\eng\setup.exe ein und dann drücken Sie auf die Eingabetaste. (Wenn der Treiber, wo die CD angetrieben wird nicht D:\ sein sollte, müssen Sie den entsprechenden Treiber eingeben.)

Wie Sie das Natural Color software Programm löschen.

Wählen Sie [Setting]/[Control Panel] auf dem [Start] Menü und dann mit einem Doppelklick auf das [Add/Delete a program]. Wählen Sie Natural Color aus der Liste aus und dann klicken Sie auf das [Add/Delete] Zeichen.

Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement

1.

zu aktivieren. Mit diesen Tasten werden die Parameter im Menü eingestellt.

2.

Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement.

3.

Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal

4.

einstellt. Die Werte für Fine, Coarse und Position werden automatisch angepasst.

Auto

MENÜ Inhaltsverzeichnis

Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt. Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die Werte für Fine, Coarse und Position werden automatisch angepasst. (Nur im Analog-Modus verfügbar)

Auto

MagicBright™

Um die automatische Einstellungsfunktion schärfer einzustellen, müssen Sie die "AUTO" Funktion ausführen, während das AUTO ABLAUF an ist. (Drücken Sie hier, um die Animationen für die automatische Einstellung (Auto Adjustment) anzuzeigen.)

z Wenn die automatische Einstellung nicht ordnungsgemäß

funktioniert, drücken Sie die Auto-Taste noch einmal, um das Bild mit größerer Genauigkeit zu justieren.

z Wenn Sie die Auflösung über das Bedienfeld ändern, wird die Auto-

Funktion automatisch ausgeführt.

MENÜ Inhaltsverzeichnis

TDrücken Sie die MagicBright-Taste erneut, und wählen Sie den

MagicBright™

gewünschten Modus aus.

- Zur Auswahl stehen vier verschiedene Modi (Benutzerdef./Text/Internet/Unterhalt.).

Lautstärke

MENÜ Inhaltsverzeichnis

Lautstärke

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Lautstärke.

SOURCE

MENÜ Inhaltsverzeichnis

SOURCE

1. Bild

2. Farbe

3. Bild

4. OSD

5. Einstellungen

6. Information


Schaltet die LED für Eingangssignal ein, das zurzeit angezeigt wird.

Helligkeit Kontrast Farbtemp. Farbanpassung Gamma Grob Fein Schärfe H-Position V-Position Sprache H-Position V-Position Transparenz Anz. dauer Bild

zurücksetzen

Farbe zurücksetzen

MENÜ Inhaltsverzeichnis

Wiedergabe /

Stopp

Helligkeit

Kontrast

Farbe

Helligkeit einstellen

Kontrast einstellen

MENÜ Inhaltsverzeichnis

Wiedergabe /

Stopp

Farbtemp.

Der Ton der Farben kann geändert werden; hierfür stehen vier Optionen zur Auswahl – Kalt , Normal, Warm und Benutzerdef.

Farbanpassung

Gamma


Folgen Sie diese Anweisung, um individuell R,G,B Farben einstzustellen.

Wählen Sie eine von drei vordefinierten GammaEinstellungen.

MENÜ Inhaltsverzeichnis

Entfernt Störungen, wie z. B. vertikale Streifen. Bei der

Grob

Grobeinstellung wird unter Umständen der gesamte Bildbereich verschoben. Mithilfe des Menüs „Horizontal Control“ können Sie den Bildbereich wieder zentrieren.

Entfernt Störungen, wie z. B. horizontale Streifen. Wenn die Störung auch nach der Fine-Einstellung bestehen

Fein

bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).

Schärfe

H-Position

V-Position

Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu ändern.

Um die Position der horizontale auf dem Bildschirm zu ändern, machen Sie folgendes.

Um die Position der Bildfläche auf dem Bildschirm zu ändern, machen Sie folgendes.

Wiedergabe /

Stopp

OSD

MENÜ Inhaltsverzeichnis

Machen Sie folgendes um die Sprache vom Menü zu ändern.Sie können eine Sprache aus sieben möglichen auswählen

Sprache

Anmerkung

: Die von Ihnen gewählte Sprache betrifft nur die Sprache vom OSD-Bildschirmmenü. Die vom Computer benutzte Software ist also nicht betroffen.

H-Position

Senktecht

Transparenz

Sie können die horizontale Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.

Sie können die Bildfläche Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.

Wechseln Sie die Undurchsichtigkeit des Hintergrundes von dem OSD.

Das Menü schaltet sich automatisch aus, wenn keine

Anz. dauer

Einstellung innerhalb eines bestimmten Zeitraumes nicht gemacht wird. Sie können Sie Zeit einstellen, nach wievielen Sekunden das Menü auschalten soll.

Wiedergabe /

Stopp

Einstellungen

MENÜ Inhaltsverzeichnis

Wiedergabe /

Stopp

Autom. Quelle

Bild zurücksetzen

Farbe zurücksetzen

Information

Wählen Sie

Autom. Quelle

, damit der Monitor die

Signalquelle automatisch auswählt.

Die Bildparameter (Farben) werden durch die werkseitigen Standardwerte ersetzt.

Die Parameter für Farbe werden wie zu Anfang des Erwerbs zurückgesetzt.

MENÜ Inhaltsverzeichnis

Information

Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü.

Übersicht

Beschreibung von MagicTune™ ?

Die Monitorleistung ist direkt abhängig von der Grafikkarte, dem Hostr ech n er, de n Beleuchtungsbedingungen und anderen Umgebungsfaktoren. Damit die auf dem dargestellte Bildqualität so optimal wie möglich ausfällt, müssen Sie die Einstellungen entsprechend Ihren Anforderungen anpassen. Leider erweisen sich die manuellen Kontrollen im praktischen Einsatz oft als eine Herausforerung. Damit die richtige Einstellung (Tuning) erreicht wird, ist ein schrittweises Verfahren erforderlich, um die beste allgemeine Bildqualität zur realisieren.

In den meisten Fällen erfordert selbst eine einfache Anpassung der Einstellungen für Helligkeit und Kontrast eine Navigation durch die zahlreichen Ebenen und Menüs des OSDs, die nicht leicht zu verstehen sind. Es gibt darüber hinaus kein Feedback, das Sie bei der korrekten Einstellungen für den Monitor unterstützen könnte. Mit dem Dienstprogramm MagicTune™ werden Sie durch die Schritte des Tuning-Prozesses geführt. Die Anweisungen wurden bewusst einfach gehalten und es wurden neue Hintergrundmuster für jede Monitorsteuerung entwickelt. Es ist möglich, die Monitoreinstellung für jeden Benutzer zu speichern. Dadurch können die Anzeigeeinstellungen in einer Mehrbenutzerumgebung bequem ausgewählt werden. Ebenso kann ein einzelner Benutzer, mehrere definierte Presets haben, die auf Grundlage von Inhalt und Umgebungslicht erstellt wurden.

Grundlegende Funktionsweise

MagicTune™ist ein Dienstprogramm mit dem die allgemeinen Einstellungen oder das Farbtuning bei Verwenden

Display Data Channel Command Interface (DDC/CI)-Protokolls überwacht werden. Dabei werden alle

des Monitoreinstellungen von der Software gesteuert. Deshalb ist es nicht mehr nötig, das OSD (Monitor on-screen display) zu verwenden. MagicTune unterstützt Windows 98SE, ME, 2000, XP Home und XP Professional.

Zur Verwendung von MagicTune wird Windows™ 2000 oder höher empfohlen.

MagicTune™ läuft im Hintergrund. Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale Einstellung auswählen.

OSD-Modus

Der OSD-Modus gestattet eine einfache Justierung von Monitoreinstellungen, ohne dass vorgegebene Schritte befolgt werden müssen. Sie können den gewünschten Menüpunkt, der eingestellt werden soll, einfach aufrufen.

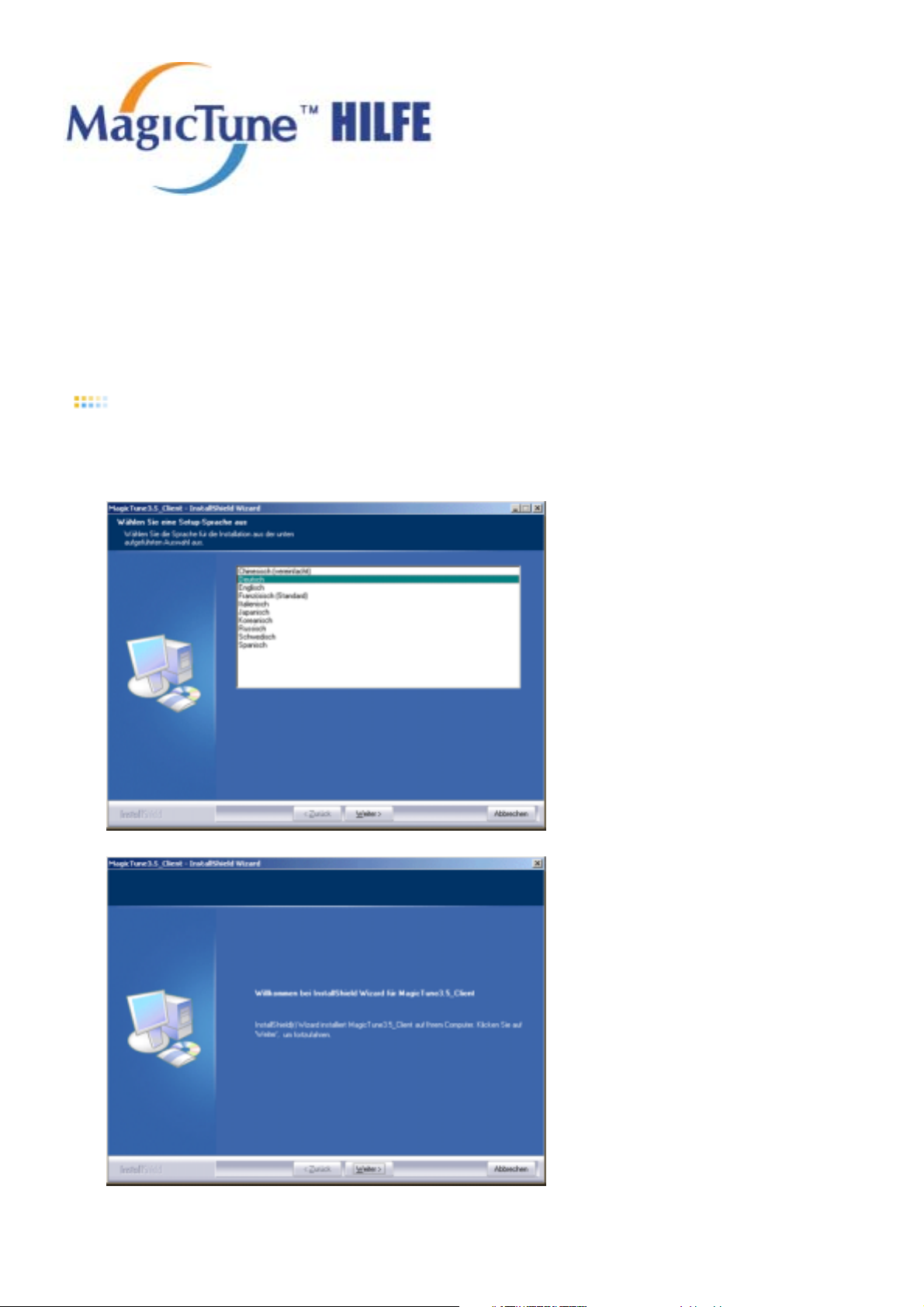

Installation

1. Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein.

2. Klicken Sie auf die MagicTune Installationsdatei.

3. Wählen Sie die Installationssprache aus und klicken Sie auf „Weiter“.

4. Wenn das Fenster des Installationsassistenten ers chei klicken Sie auf „Weiter“.

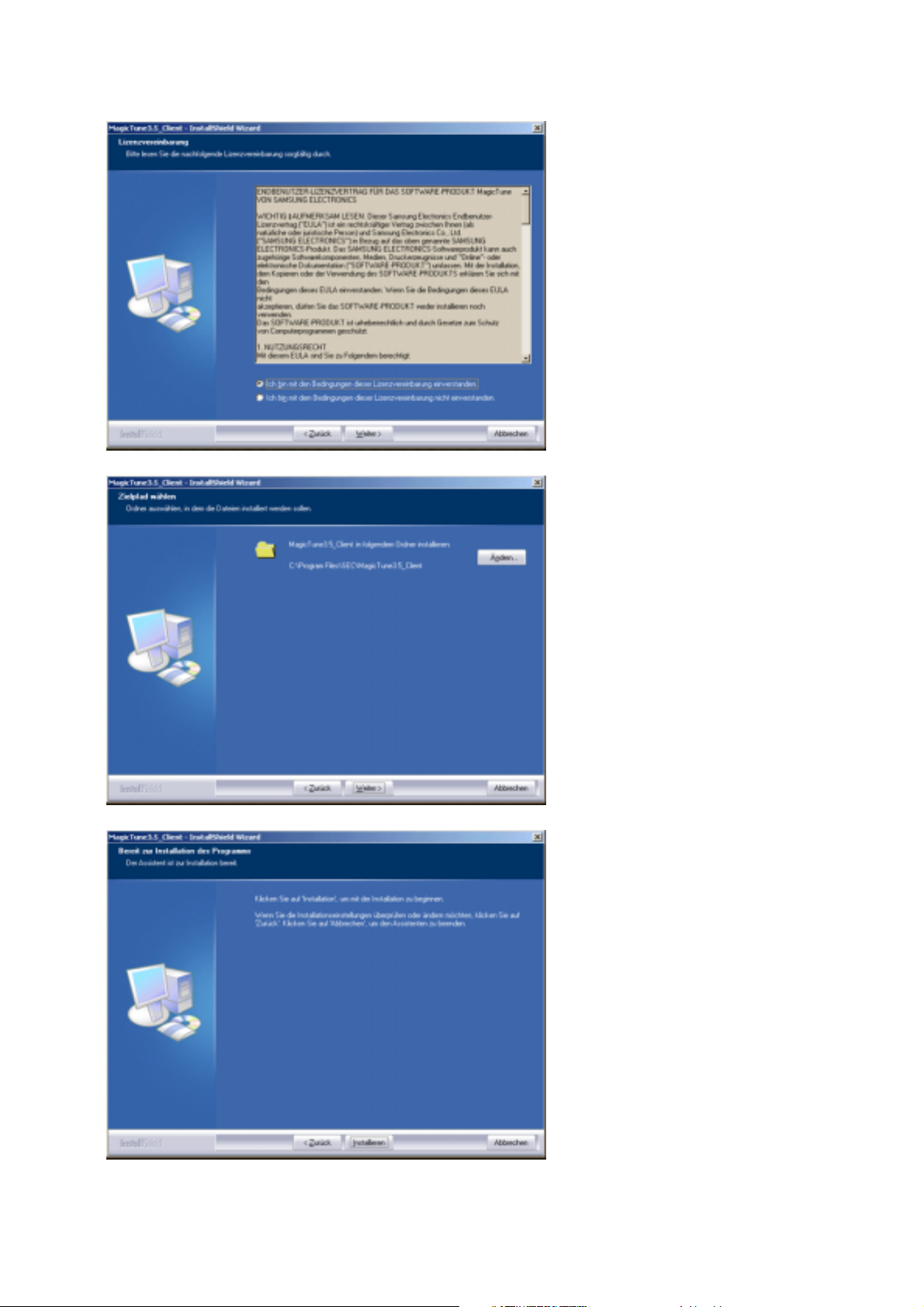

5. Markieren Sie „Ich bin mit den Lizenzbestimmungen einverstanden“ , um die Nutzungsbedingungen zu akzeptieren.

6. Wählen Sie einen Ordner aus, in den das MagicTune Programm installiert werden soll.

7. Klicken Sie auf „Installieren”.

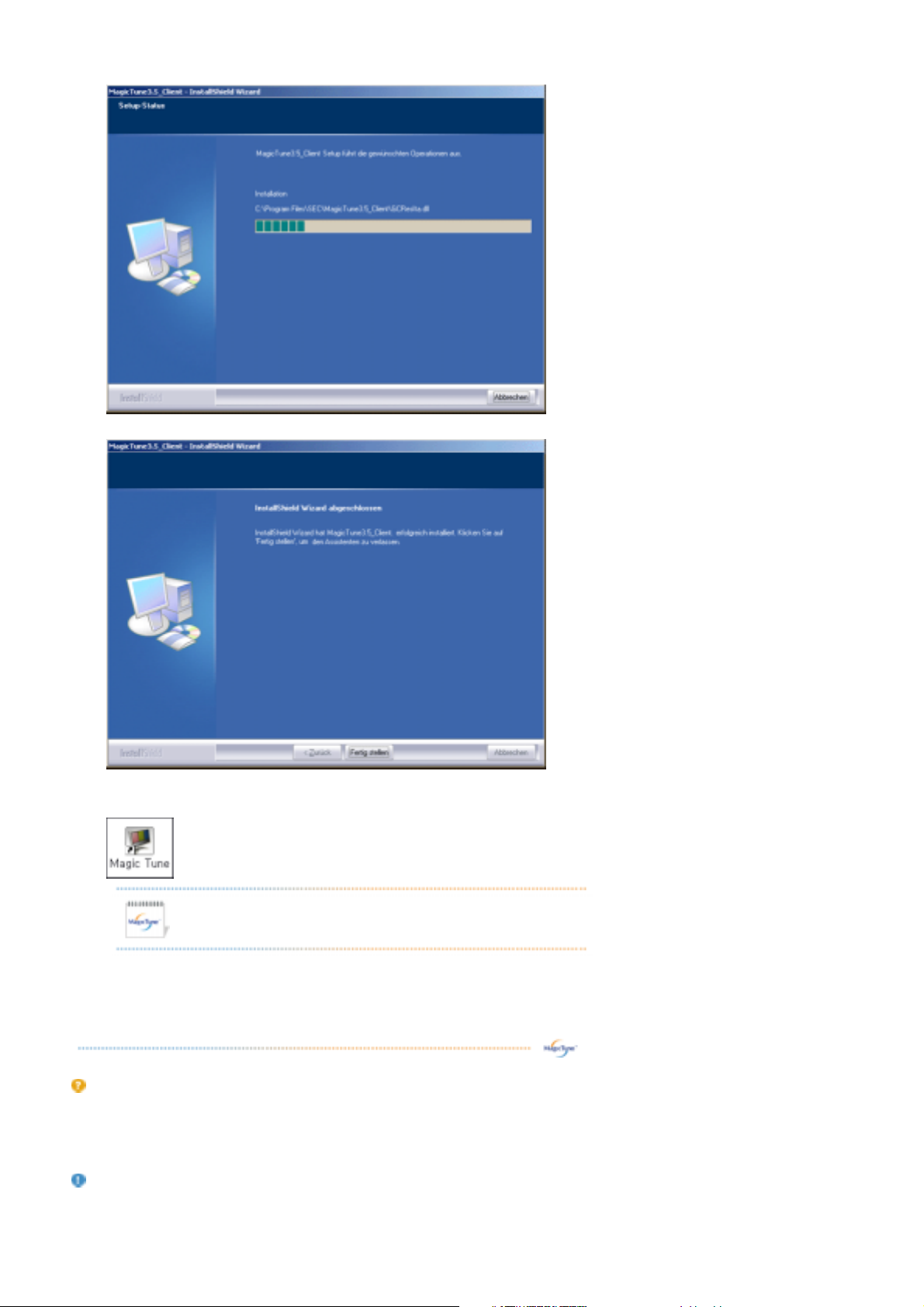

8. Das Fenster „Setup-Status” erscheint.

9. Klicken Sie auf „Abbrenchen“.

10. Wenn die Installation abgeschlossen ist, erscheint das Programmsymbol von MagicTune auf Ihrem Desktop.

Doppelklicken Sie auf das Symbol, um das Programm zu starten.

Je nach den Spezifikationen des Computersystems oder Monitors erscheint manchmal das MagicTune-Ausführungssymbol nicht. Drücken Sie in diesem Fall die Taste F5.

Probleme bei der Installation

Die Installation von MagicTune kann von solchen Faktoren wie Grafikkarte, Motherboard und Netzwerkumgebung beeinflusst werden. Sollten Probleme bei der Installation auftreten, schlagen Sie bitte unter

„Problembehebung“ nach.

Systemanforderungen

Betriebssysteme

z

Windows 98 SE

z Windows Me z Windows 2000 z Windows XP Home Edition z Windows XP Professional

Zur Verwendung von MagicTune wird Windows™ 2000 oder höher empfohlen.

Hardware

z 32 MB Arbeitsspeicher oder mehr z 25 MB Festplattenspeicherplatz oder mehr

* Für weitere Informationen besuchen Sie bitte die MagicTune

Internetseite

.

Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale Einstellung auswählen.

z Je nach den Spezifikationen des jeweiligen Monitors stimmt das

z Le mode MagicTune control est différent selon les modèles d'écran.

Erscheinungsbild des OSD-Modus möglicherweise nicht mit den Erläuterungen im Handbuch überein.

z Wenn die Pivot-Funktion aktiv ist, kann es vorkommen, dass ein Teil

des MagicTune-Programms nicht normal funktioniert.

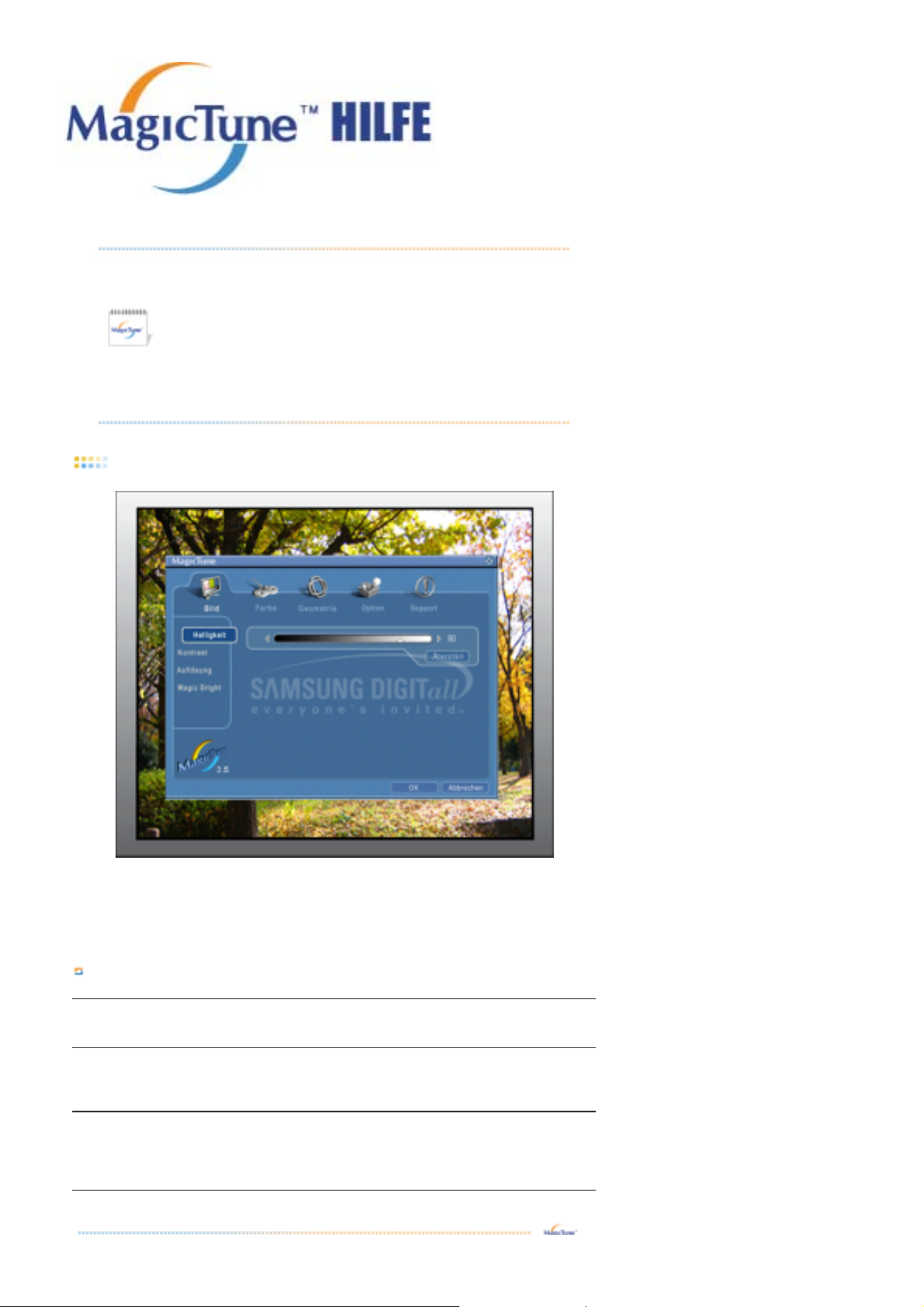

OSD-Modus

Der OSD-Modus vereinfacht die Durchführung von Einstellungen auf allen Monitoren. Wird am oberen Rand des Programmfensters eine Registerkarte ausgewählt, werden die Untermenüpunkte für die Einstellung angezeigt. Jede Registerkarte enthält eine Liste mit Menüs. Für eine schnelle Anpassung der Monitoreinstellungen erlaubt der OSD-Modus einen einfachen und komfortablen Zugriff auf alle Registerkarten und Untermenüpunkte.

Schaltflächen

OK

Zurücksetzen

Abbrechen

Übernimmt sämtliche Änderungen und beendet MagicTune.

Setzt die auf der aktiven Registerkarte angezeigten Monitorwerte auf die vom Hersteller empfohlenen Werte zurück.

Beendet MagicTune, ohne die vorgenommenen Änderungen zu übernehmen. Wenn Sie keine Änderungen auf der Registerkarte vorgenommen haben, werden durch Anklicken von „Cancel“ keine Aktionen bewirkt.

g

Die Registerkarte Bild

Diese Registerkarte gestattet Ihnen, die Bildschirmeinstellungen auf die gewünschten Werte zu setzen.

Helligkeit Kontrast Auflösung MagicBright

nmlkji nmlkj nmlkj nmlkj

Macht den gesamten Bildschirm heller oder dunkler. Ist die Helligkeit nicht richtig

Helligkeit

Kontrast

Auflösung

MagicBright™

eingestellt, können die Detaildaten der Bilder in dunklen Bereichen verloren gehen. Passen Sie die Helligkeit an, um optimale Betrachtungsbedingungen zu schaffen.

Stellt den Helligkeitsunterschied zwischen den hellsten und den dunkelsten Bereichen auf dem Bildschirm ein. Bestimmt die Schärfe der Bilder.

Führt alle vom Programm unterstützten Anzeigeauflösungen auf.

TDrücken Sie die MagicBright-Taste erneut, und wählen Sie den gewünschten Modus aus.Zur Auswahl stehen vier verschiedene Modi.

1. Text: Für Unterlagen, Tabellen und alle Arbeiten mit umfangreichem Text.

2. Internet: Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

3. Unterhaltung: Zum Ansehen von Filmen, von z. B. DVD oder VCD.

4. Custom (Benutzerdefiniert): Obwohl die vorkonfigurierten Werte sorgfältig von unseren Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, können Sie Bri und Contrast (Kontrast) über das Bildschirmmenü einstellen.

htness (Helligkeit)

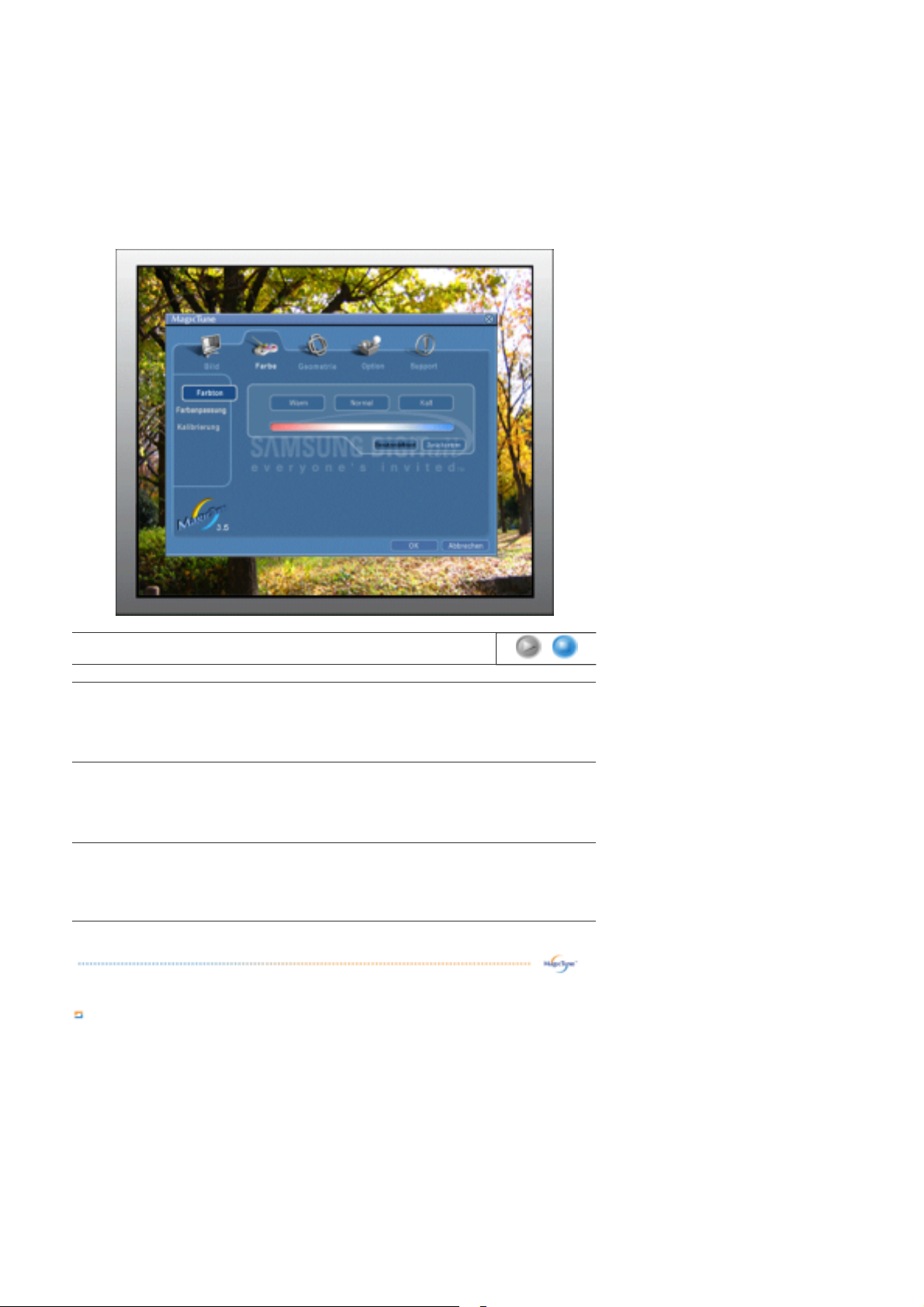

Die Registerkarte Farbe

Hier wird die „Wärme“ der Bildschirmfarben eingestellt.

Farbton Farbanpassung Kalibrierung

nmlkji nmlkj nmlkj

The tone of the color can be changed.

Farbton

z

Warm - Normal - Kalt

z Benutzerdefiniert

Adjusts of the monitor image color.

Farbanpassung

You can change the monitor color to your desired color.

z R- G - B

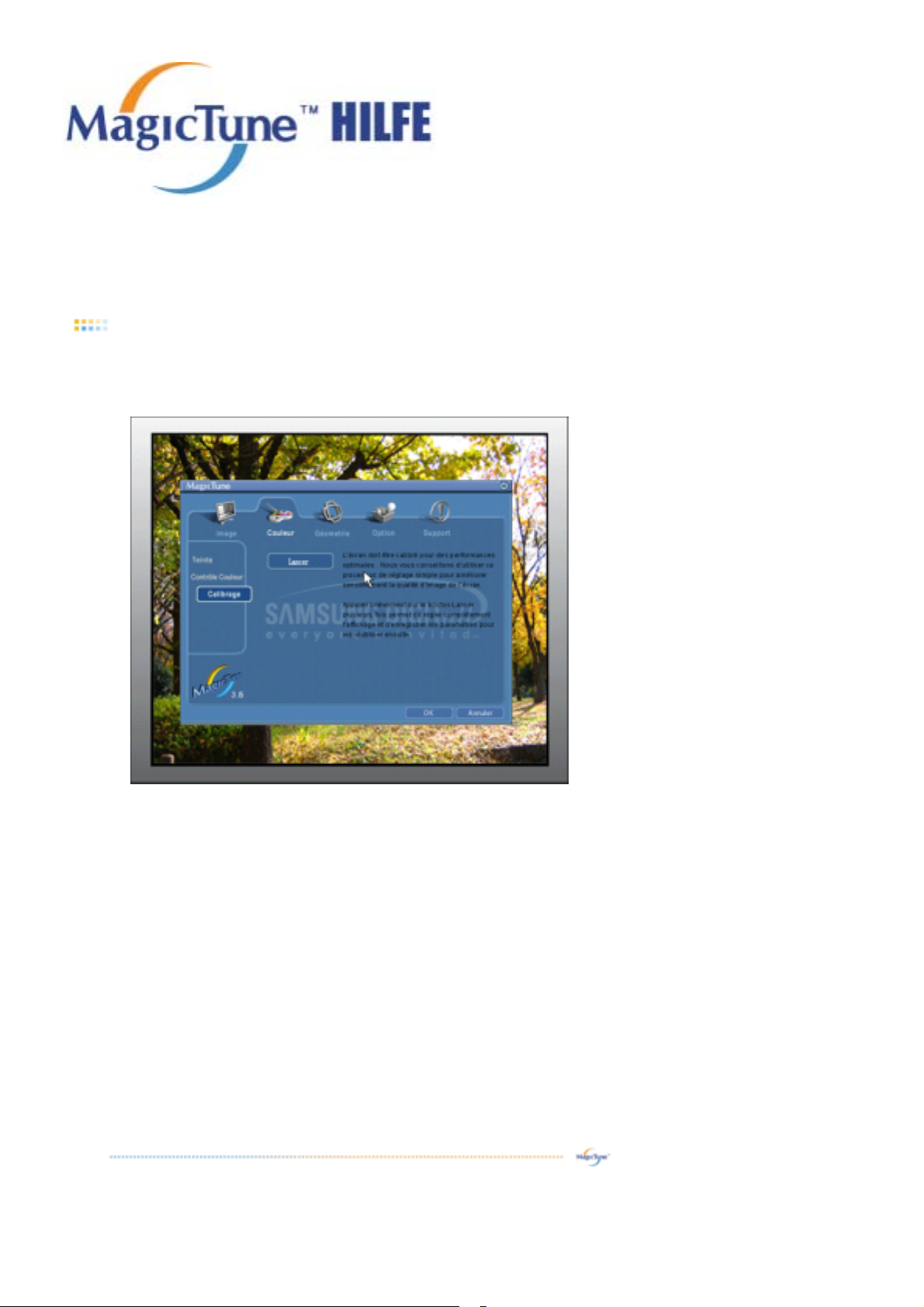

Ein Verfahren, bei dem die Farben nach Wunsch optimiert und beibehalten werden. Sie

Kalibrierung

werden MagicTune äußerst nützlich finden, wenn Ihnen die detailgetreue und präzise Wiedergabe von Bildern auf Webseiten, von Digitalkameras oder Scannern wichtig ist.

Die Registerkarte Geometrie

Passt die Werte für Bild einrichten und Position an.

Bild einrichten Position

g

nmlkji nmlkj

z Fein : Entfernt Störungen, wie z. B. horizontale Streifen.

Wenn die Störung auch nach der Fine-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).

Bild einrichten

z Grob : Entfernt Störun

unter Umständen der gesamte Bildbereich verschoben. Mit dem Menü für die

en, wie z. B. vertikale Streifen. Bei der Grobeinstellung wird

Horizontaleinstellung können Sie den Bildbereich wieder zentrieren.

z Auto-Setup : Die automatischen Einstellung ermöglicht, dass sich der Monitor

selbständig auf das ankommende Videosignal einstellen kann. Die Werte für Fein, Grob und Position werden automatisch angepasst.

Position

Stellt die horizontale und vertikale Lage der Bildfläche auf dem Bildschirm ein.

Die RegisterkarteOption

Sie können MagicTune mithilfe der folgenden Optionen konfigurieren.

Öffnet das Dialogfenster für Vorzugseinstellungen. Die benutzten Vorzugseinstellungen sind

mit einem „V“ im Kontrollkästchen gekennzeichnet. Zum Ein- oder Ausschalten einer Vorzugseinstellung setzen Sie den Cursor auf das Kästchen und klicken es an.

z

Voreinstellung

System-Tray aktivieren. - Um die MagicTune Menüs aufzurufen, klicken Sie auf das Symbol im [System-Tray]. Die Menüs werden nicht angezeigt, wenn die Auswahl von [Enable System Tray] unter [Options] - [Basic Settings] rückgängig gemacht wurde.

z Sprache wählen – Die gewählte Sprache betrifft nur die Sprache des Bildschirmmenüs

(OSD).

Source Select wird nur dann angezeigt, wenn zwei Monitore angeschlossen sind.

Signalquelle

Im Analogmodus wird nur die Wahlmöglichkeit für das Quellgerät nicht angezeigt.

wählen

z Analog z Digital

Registerkarte Support

Auf dieser Registerkarte werden die Asset ID und die Versionsnummer des Programms angezeigt. Außerdem kann von hier aus die Hilfe-Funktion aufgerufen werden.

Wenn Sie Hilfe bei der Installation oder Ausführung von MagicTune benötigen, besuchen

Hilfe

Sie bitte die MagicTune Internetseite oder klicken Sie hier, um die Hilfe-Dateien (Bedienungsanleitung) zu öffnen. Die Bedienungsanleitung wird in einem Browser-Fenster geöffnet.

Anlagen-ID Benutzername

Benutzer-ID

Server IP

Abteilung

Standort

Version

Zeigt die Versionsnummer von MagicTune.

Zeigt den Benutzernamen des Client-Monitors an.

Zeigt die ID (Kennnummer) des Client-Monitors an.

Geben Sie hier die IP-Adresse des Server-PCs ein.

Geben Sie hier die Abteilung des Client-Monitors ein.

Geben Sie hier den Standort des Client-Monitors ein.

Farbkalibrierung

1. Farbkalibrierung

Die „Farbkalibrierung“ unterstützt Sie bei der Schaffung optimaler Farbbedingungen für Ihren Monitor.

Um optimale Farbbedingungen zu erreichen, führen Sie die folgenden fünf Schritte durch.

1. Ziehen Sie den „Helligkeitsregler“, um die Helligkeit des Kontrollfeldes mit der Helligkeit des Hintergrundmusters in Übereinstimmung zu bringen.

2. Wenn Sie einen bestimmten Farbton auf dem „Kontrollfeld“ feststellen, bewegen Sie den Steuercursor unter Bezugnahme auf den „Farbreferenzkreis“ zu dem Farbton. => Wenn die Anpassung ordnungsgemäß vorgenommen wurde, nehmen Sie keinen Farbton mehr auf dem Kontrollfeld wahr.

3. Wenn Sie die Anpassung für Schritt 1 beendet haben, klicken Sie auf „Weiter“.

4. Wiederholen Sie das Vorgehen 1), 2) und 3) für die verbleibenden Schritte 2~5.

5. Durch Anklicken von „Vorschau“ können Sie den Kalibrierungseffekt mühelos anzeigen!

Wie mehrere Anwender ihre persönlichen Farbwerte verwenden können Definition Wird der Monitor von mehreren Anwendern genutzt, können mithilfe der Farbkalibrierung individuelle Farbwerte für jeden Anwender eingestellt und gespeichert werden. Solche Farbwerte lassen sich für bis zu 5 Anwender speichern.

1. Speichern der angepassten Farbwerte: Klicken Sie auf Next (Weiter), um zu Apply (Anwenden) zu wechseln, und speichern Sie die angepassten Farbwerte. Es können 5 Werte gespeichert werden.

2. Speichern der angepassten Farbwerte: Klicken Sie auf Next (Weiter), um zu Apply (Anwenden) zu wechseln, und speichern Sie die angepassten Farbwerte. Es können 5 Werte gespeichert werden.

2. Vorschau

Klicken Sie in der „Farbkalibrierung“ auf „Vorschau“.. Das oben stehende Bild wird angezeigt.

1. Klicken Sie auf „Ansicht kalibriert“, um den von Ihnen eingestellten Kalibrierungseffekt anzuzeigen.

2. Klicken Sie auf „Ansicht unkalibriert“, um das Originalbild zu betrachten.

Deinstallation

Das MagicTune Programm kann nur über „Programme hinzufügen oder entfernen“ unter Software in der Windows Systemsteuerung entfernt werden.

Gehen Sie wie folgt vor, um MagicTune zu entfernen.

1. Klicken Sie in der [Task-Leiste] auf [Start] -> [Einstellungen] -> [Systemsteuerung] > [Software]. Wenn das Programm unter Windows XP läuft, klicken Sie im [Start]-Menü auf [Systemsteuerung] -> [Software].

2. Klicken Sie im Fenster [Software] auf das Symbol „Programme hinzufügen oder entfernen“.

3. Scrollen Sie im Fenster „Programme hinzufügen oder entfernen“ nach unten, um „MagicTune” zu wählen. Klicken Sie darauf, um es zu markieren.

4. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“, um das Programm zu entfernen.

5. Klicken Sie auf „Ja“, um die Deinstallation zu starten.

6. Warten Sie, bis das Dialogfenster „Deinstallation abgeschlossen“ erscheint.

Besuchen Sie bitte die MagicTune (Häufig gestellte Fragen) und Software-Upgrades.

Internetseite

für technischen Support der MagicTune Software, FAQs

Problembehebung

Das aktuelle Computersystem ist nicht mit MagicTune kompatibel. Drücken Sie "OK", und klicken Sie auf die "Verknüpfung zur MagicTune-Website", um weitere Informationen zu diesem Thema anzuzeigen.

Wenn Ihre Videokarte bzw. Ihre Grafikkarte nicht in der Liste der kompatiblen Geräte enthalten ist, tritt möglicherweise ein Fehler auf. (Aktuelle oder sehr alte Videokarten sind möglicherweis e nicht kompatibel.)

Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzeigen.

Wenn der Videokartentreiber oder der Grafikchip modifiziert wurde, tritt möglicherweise ein Fehler au f, obwohl die Videokarte in der Liste aufgeführt ist.

Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzeig en.

Überprüfen Sie, ob Ihr Monitor von Samsung hergestellt wurde. Geräte anderer Hersteller können Fehler verursachen.

Nur Geräte von Samsung können diese Funktion unterstützen.

Wenn Ihr Monitor von Samsung hergestellt wurde, es sich jedoch um ein älteres Modell handelt, kann ein Fehler auftreten. Überprüfen Sie, ob Ihr Monitor Ma gicTune unterstützt.

Diese Funktion wird nur von Monitoren unterstützt, die auf der Homepage angegeben sind. Bevor Sie sich einen Monitor kaufen, überprüfen Sie, ob dieser auf der Homepage angegeben ist, da ältere Geräte MagicTune nicht unterstützen.

Wenn für den aktuellen Monitor keine Informationen über EDID (Extended Display Identification Data) vorhanden sind, tritt ein Fehler auf. Dies ist der Fall, wenn Sie auf dem Desktop "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Monitore" auswählen, den aktuellen "Plug und Play-Monitor" entfernen und das System bei der Suche nach neuer Hardware keinen "Plug und Play-Monitor" findet.

Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzeigen.

Wenn Sie den Monitor bei ausgeschaltetem System durch einen neuen ersetzen, das System jedoch nicht neu ges tartet wurde, tritt ein Fehler auf.

Wenn Sie einen neuen Monitor anschließen, starten Sie das System neu, bevor Sie MagicTune verwenden.

Wenn der Videokartentreiber nicht ordnungsgemäß installiert wurde, tritt ein Fehler auf.

Dies ist der Fall, wenn die aktuelle Videokartenliste nicht ordnungsgemäß angezeigt wird. Dies können Sie unter "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Grafikkarte" überprüfen.

Auf der Homepage des Videokartenherstellers können Sie den aktuellen Treiber herunterladen und anschließend installieren. Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller.

Um den normalen Betrieb zu gewährleisten, starten Sie das System neu.

Wenn nach der Installation von MagicTune das System nicht neu gestartet wird, tritt ein Fehler auf. (Dies gilt nur für Windows 98SE und Windows Me.)

Starten Sie vor der Verwendung das System neu.

Stellen Sie die optimale Auflösung ein, um mit MagicTune die beste Leistung zu erzielen. Die optimale Auflösung finden Sie im Benutzerhandbuch.

Wenn Sie vor dem Ausführen von Color Ca libration nicht die optimale Auf lösung eingestellt haben, kann der Monitor nicht optimal eingestellt werden.

Die optimale Auflösung finden Sie im Handbuch.

MagicTune wird von dieser Videokarte nicht unterstützt. Installieren Sie einen neuen Videokartentreiber.

Wenn der Videokartentreiber nicht ordnungsgemäß installiert wurde, tritt ein Fehler auf. Dies ist der Fall, wenn die aktuelle Videokartenliste nicht ordnungsgemäß angezeigt wird. Dies können Sie unter "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Grafikkarte" überprüfen.

Auf der Homepage des Videokartenherstellers können Sie den aktuellen Treiber herunterladen und anschließend installieren. Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller.

Da das Programm Highlight die Datenübertragungsleitungen verwendet, beenden Sie das Programm Highlight, bevor Sie auf MagicTune zugreifen.

Einige Röhrenmonitore von Sams ung unterstützen die Highlight-Funktion. Das gleichzeitige Verwenden der Highlight-Funkti on und MagicTune kann Konflikte und damit Fehler verursachen.

Stellen Sie sicher, dass die Highlight-Funktion deaktiviert ist, bevor Sie MagicTune verwenden.

Problembehebung

z MagicTune funktioniert u. U. nicht, wenn der Monitor ausgetauscht oder der Treiber der Grafikkarte

während des Betriebs von MagicTune aktualisiert wurde. Sollte dies der Fall sein, starten Sie bitte das System neu.

Symptom Checkliste Lösusng

Gehen Sie Die MagicTune-Funktion ist * Ob Ihr PC die MagicTune-Funktion unterstützt,

folgendermaßen vor, wenn MagicTune nicht ordnungsgemäß funktioniert.

nur wirksam bei PCs (VGA) mit einem WindowsBetriebssystem, das Plugand-Play unterstützt.

können Sie wie folgt feststellen (unter Windows XP):

Systemsteuerung -> Leistung und Wartung -> System -> Hardware -> Geräte-Manager -> Monitore. Wurde der Plug-and-Play-Monitor gelöscht, müssen Sie mit dem HardwareAssistenten den 'Plug-and-Play-Monitor' suchen.

MagicTune is an additional software for the monitor. Some graphic cards may not support your monitor. When you have a problem with the graphic card, visit our website to check the compatible graphic card list provided.

http://www.samsung.com/monitor/magictune

MagicTune™ funktioniert nicht ordnungsgemäß.

Haben Sie den Computer oder die Grafikkarte gewechselt?

Laden Sie die aktuelle Programmversion herunter. Das Programm kann unter

http://www.samsung.com/monitor/magictune

heruntergeladen werden..

z Besuchen Sie bitte die MagicTune Internetseite für technischen Support der MagicTune Software,

FAQs (Häufig gestellte Fragen) und Software-Upgrades.

z

Besuchen Sie unsere Website, und laden Sie die Installationssoftware fürMagicTune MAC herunter.

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

Überblick

Was ist MagicRotation?

Normalerweise erlauben Computermonitore nur die Anzeige im Querformat. Im heutigen Informationszeitalter müssen immer mehr Benutzer tagtäglich Dokumente, Webseiten, E-Mails usw. auf dem Computerbildschirm anzeigen. Für diese Art von Anwendungen ist eine Anzeige im Hochformat wesentlich besser geeignet als im Querfomat, da der gesamt Inhalt des Dokuments auf dem Bildschirm sichtbar ist. Die Möglichkeit des flexiblen Umschaltens zwischen Hoch- und Querformat erhöht entscheidend die Produktivität des Benutzers.

Die MagicRotation-Software von Samsung Electronics Inc. stellt dem Benutzer eine Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers verbessert.

Grundlegende Funktionen

MagicRotation unterstützt Windows™ 98 SE, Me, NT 4.0, 2000, XP Home und XP Professional.

* Windows™ ist eine eingetragene Marke der Microsoft Corporation,Inc.

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

Installation

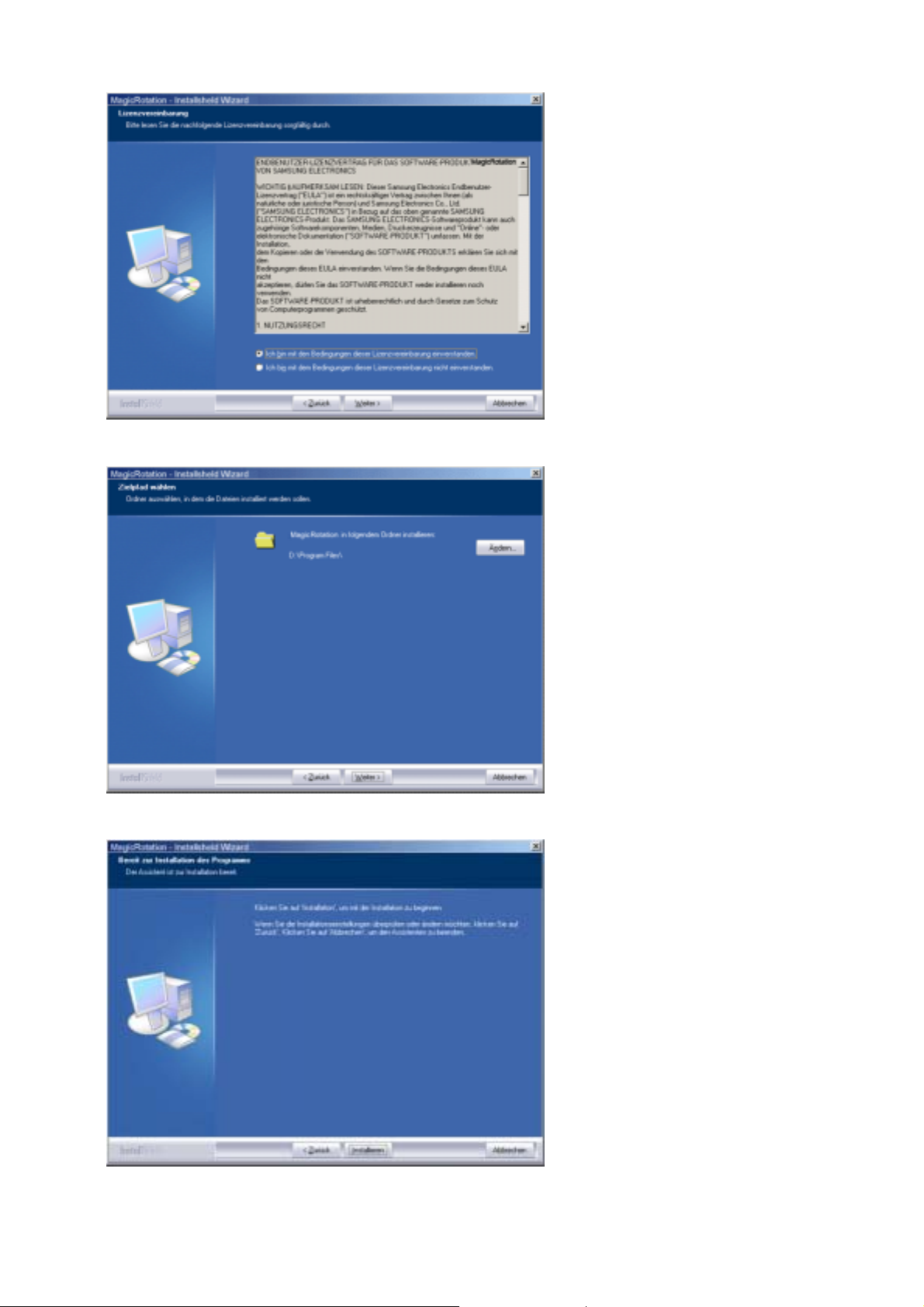

1. Legen Sie die Installations-CD in das CD-Laufwerk ein.

2. Klicken Sie auf die MagicRotation-Installationsdatei.

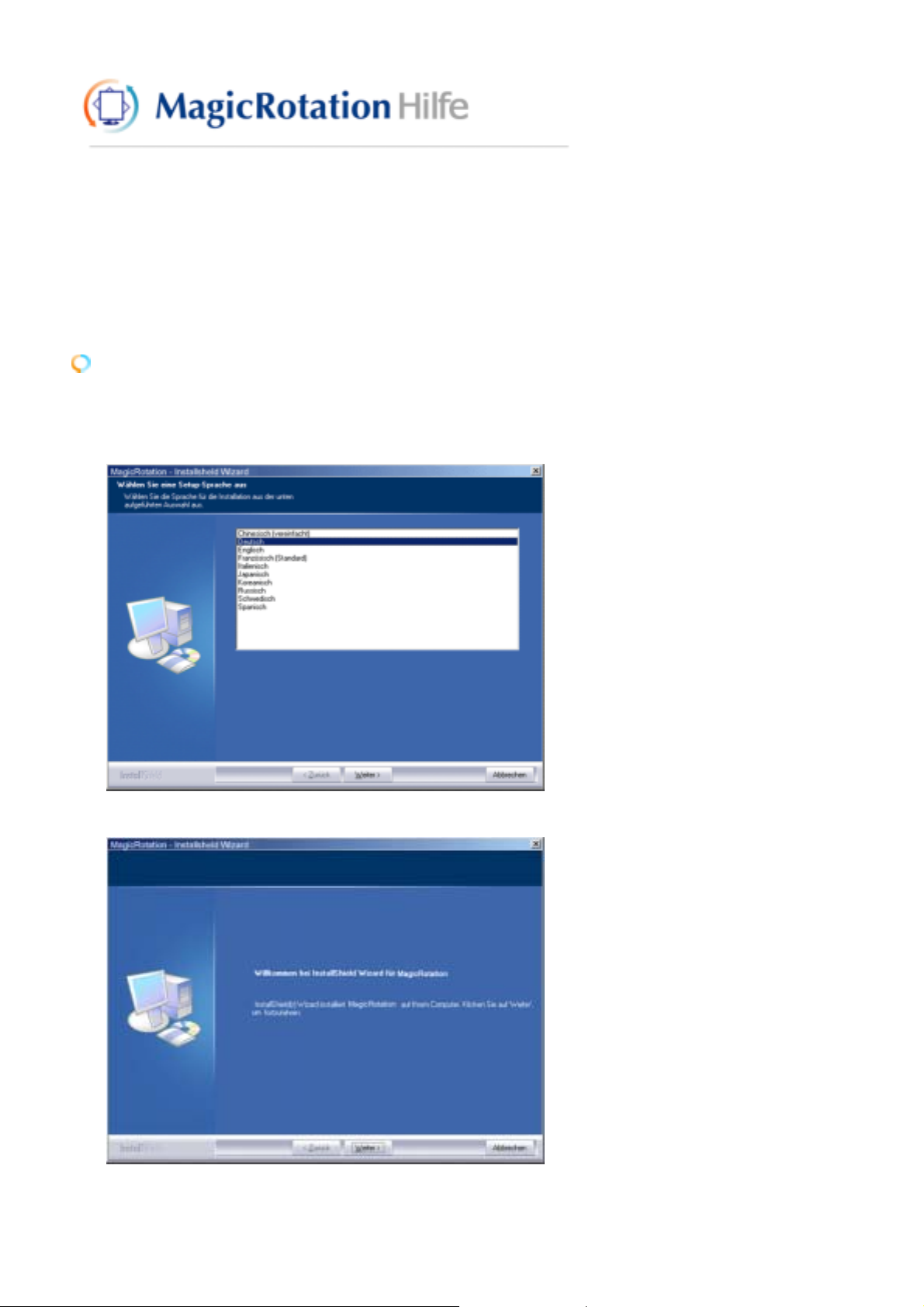

3. Wählen Sie die Sprache der Installation aus, und klicken Sie auf "Weiter".

4. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf „Weiter“.

5. Akzeptieren Sie die Bedingungen des Lizenzvertrags, indem Sie das entsprechende Kontrollkästchen aktivieren.

6. Wählen Sie einen Installationsordner für MagicRotation aus.

7. Klicken Sie auf "Installieren".

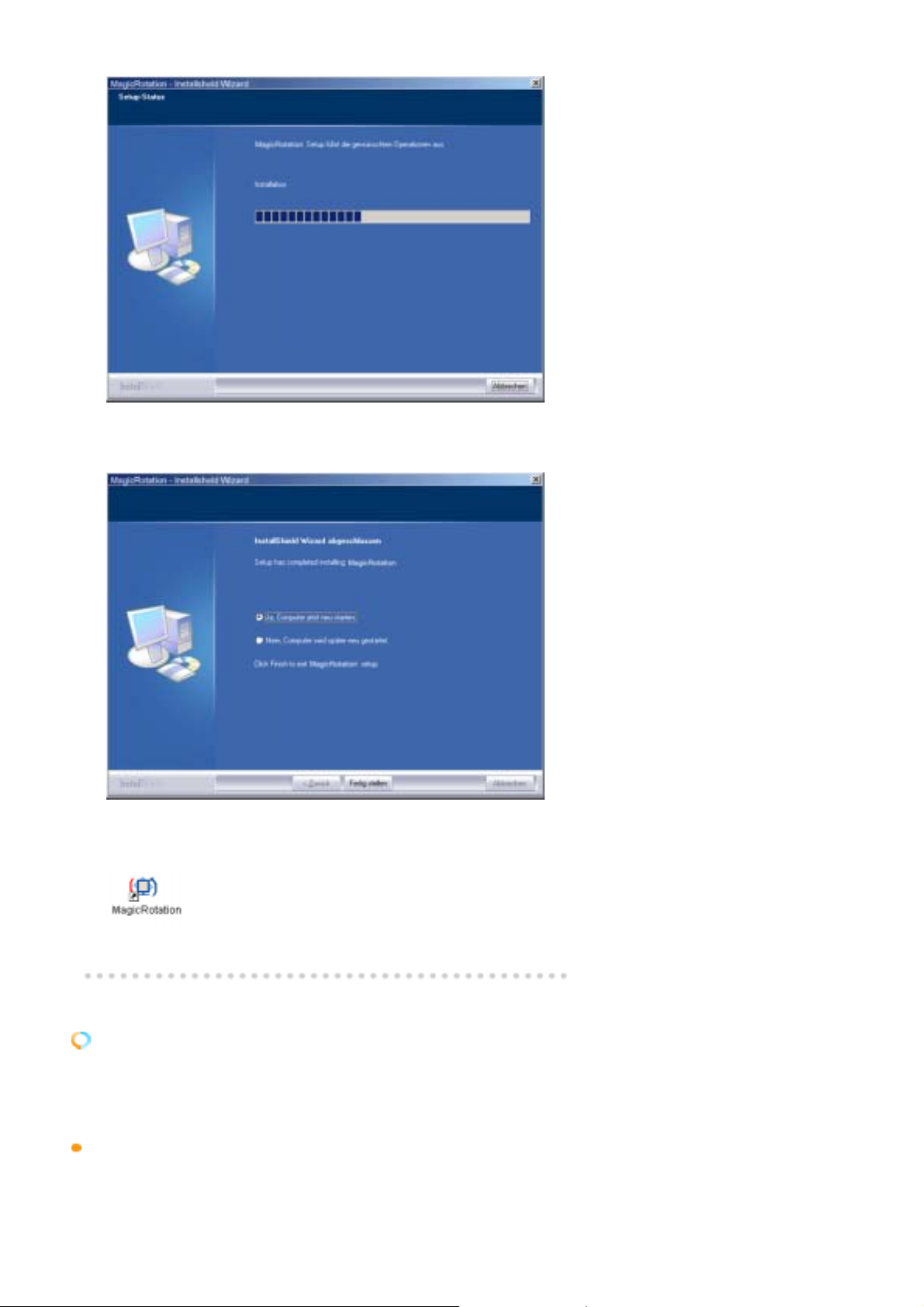

8. Das Fenster mit dem Setup-status wird angezeigt.

9. Klicken Sie auf "Fertig stellen." Der Computer muss neu gestartet werden, damit MagicRotation richtig funktioniert.

10. Nach Abschluss der Installation wird auf dem Desktop das Symbol für das Programm MagicRotation angezeigt.

Installationsprobleme

Die Installation von MagicRotation ist von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung abhängig. Wenn bei der Installation Probleme auftreten, finden Sie Hilfe unter "Fehlerbehebung".

Einschränkungen

1. Damit MagicRotation ordnungsgemäß ausgeführt werden kann, muss der Grafiktreiber korrekt geladen sein. Als Grafiktreiber sollte der aktuelle Treiber vom Hersteller verwendet werden.

2. Falls Anwendungen wie Windows Media Player oder Real Player Filmdateien bei 90-, 180oder 270-Grad-Ausrichtung nicht richtig anzeigen, gehen Sie wie folgt vor:

Schließen Sie die Anwendung.

{

Wählen Sie die gewünschte Bildschirmausrichtung (90, 180 oder 270 Grad) für die

{

Anwendung aus.

{ Führen Sie die Anwendung erneut aus.

In den meisten Fällen behebt dies das Problem.

3. Anwendungen, die OpenGL und DirectDraw (für 3D-Darstellung) verwenden (z. B 3DSpiele), können in den ausgewählten Ausrichtungsmodi 90, 180 und 270 Grad nicht ausgeführt werden.

4. DOS-Anwendungen können in den ausgewählten Ausrichtungsmodi 90, 180 und 270 Grad nicht im Vollbildmodus ausgeführt werden.

5. Die Option "Dual" wird unter Windows™ 98, ME und NT 4.0 nicht unterstützt.

6. MagicRotation bietet keine Unterstützung für 24 Bit pro Pixel (Farbtiefe/Farbqualität).

7. Wenn Sie beabsichtigen, Ihre Grafikkarte austauschen, sollten Sie zuvor MagicRotation deinstallieren.

Systemvoraussetzungen

Betriebssystem

z Windows™ 98 SE z Windows™ Me z Windows™ NT 4.0 z Windows™ 2000 z Windows™ XP Home Edition

Windows™ XP Professional

z

Hardware

Mindestens 128 MB Arbeitsspeicher (empfohlen)

z

Mindestens 25 MB freier Festplattenspeicher

z

Service Packs

z Sie sollten das aktuelle Service Pack auf Ihrem Computer installiert haben. z Wenn Sie Windows™ NT 4.0 verwenden, sollten Sie Internet Explorer 5.0 oder höher mit

Active Desktop-Komponenten installieren.

* Weitere Informationen finden Sie auf der website.

* Windows™ ist eine eingetragene Marke der Microsoft Corporation,Inc.

Überblick | Installation | Benutz eroberfläche | Deinstallieren | Fehlerbehebung

Wenn die Rotation-Funktion aktiv ist, kann es vorkommen, dass ein Teil

z

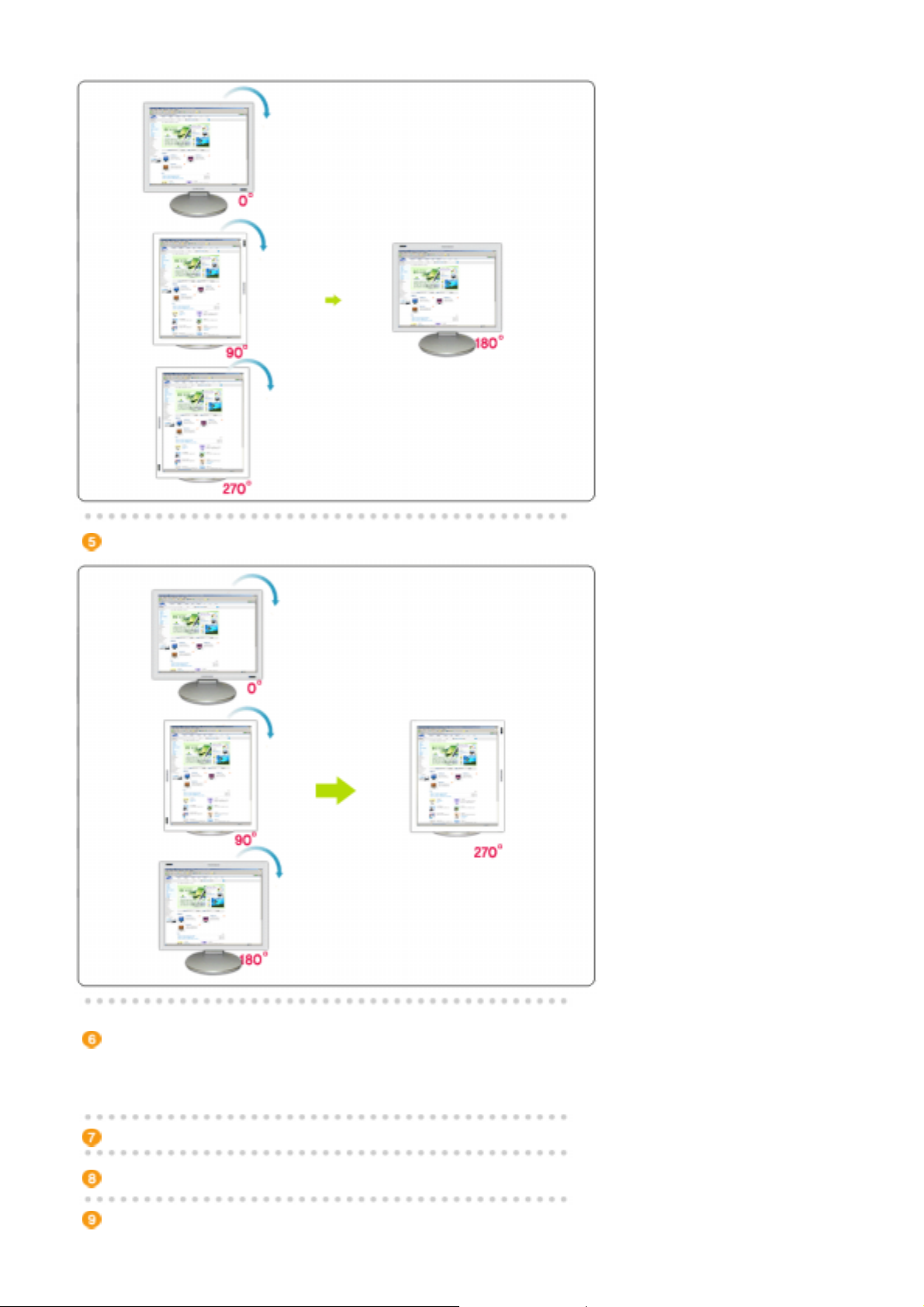

des MagicTune-Programms nicht normal funktioniert. Auto Rotation : Auto Rotation kippt automatisch das Monitorbild um 0, 90

z

und 180 Grad, wenn der Monitor gekippt wird.

Befolgen SIe zum Ausführen von Auto Rotation die folgenden Anweisungen.

Installieren Sie Auto Rotation und MagicTune 3.6, 3.7 auf Ihrem Computer.

z

Starten Sie MagicTune 3.6, 3.7.

z

z Options → Voreinstellun g → Klicken Sie im Menü zum Aktivieren des

Systembereichs auf das kleine Kästchen, um dieses zu aktivieren.

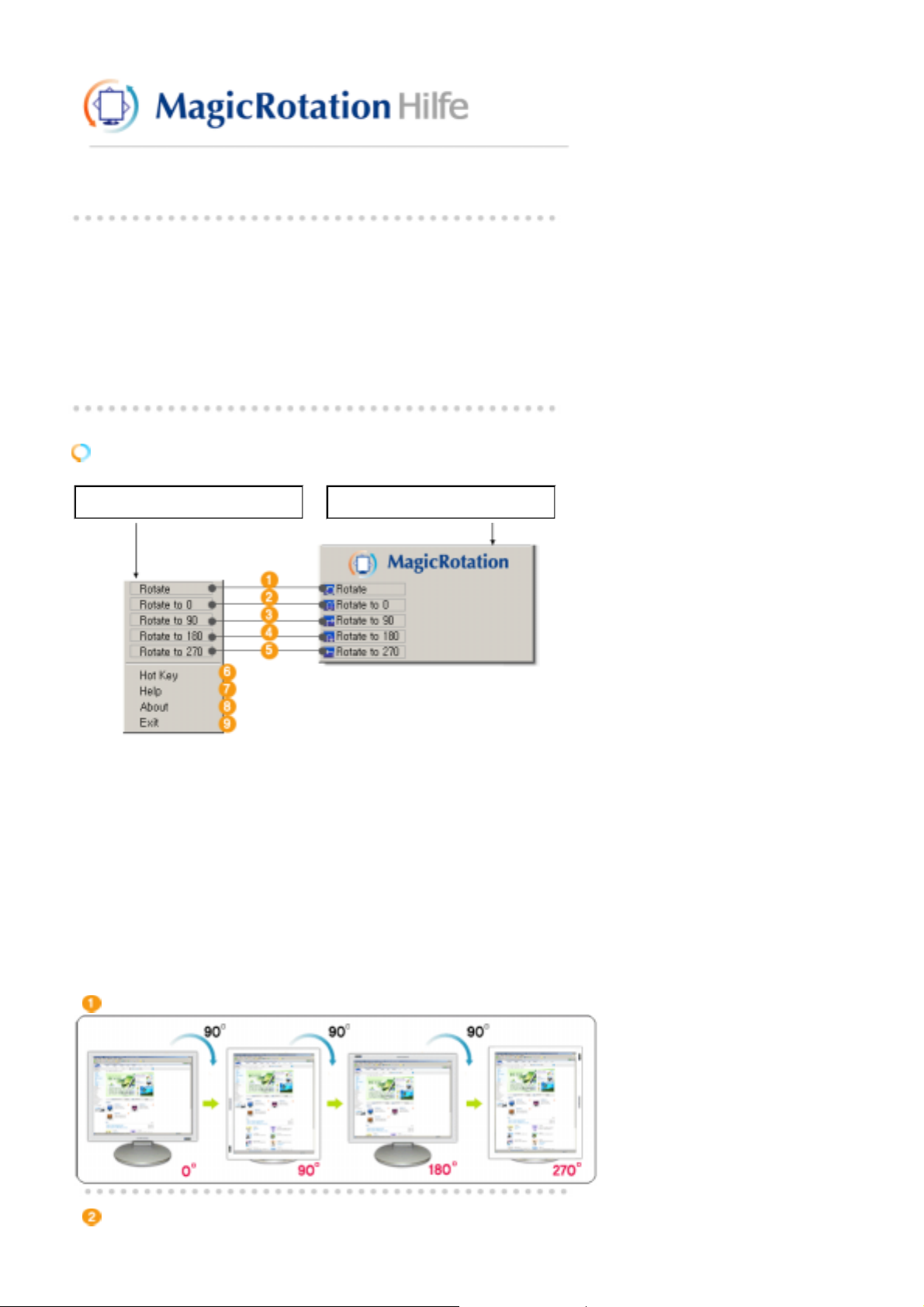

Benutzeroberfläche

Menü in der Taskleiste

Kontextmenü, dass durch Klicken mit der

rechten Maustaste geöffnet wird

Drehen: Die Bildschirmanzeige wird in Schritten von 90 Grad gedreht.

Drehen auf 0 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 0 Grad

gestellt.

Drehen auf 90 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 90 Grad gestellt.

Drehen auf 180 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 180 Grad gestellt.

Drehen auf 270 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 270

T

Grad gestellt.

Tastenkombination: Tastenkombination sind standardmäßig verfügbar. Die Tastenbelegung kann vom Benutzer geändert werden. Die Änderung einer vorhandenen Schnellzugriffstaste kann direkt über die Tastatur durchgeführt werden. Als Schnellzugriffstasten können Tastenkombinationen aus Umschalttaste, STRG-Taste, ALTnur eine normale Taste gedrückt wird, wird als Schnellzugriffstaste die Tastenkombination ALT+normale Taste festgelegt.

Hilfe: Mit dieser Option wird die Hilfe zu Auto Rotation angezeigt.

Info: Mit dieser Option wird die Versionsnummer und der Copyright-Vermerk zum

Programm angezeigt.

Beenden: Mit dieser Option wird Auto Rotation beendet.

aste und normalen Tasten definiert werden. Wenn

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

Deinstallieren

MagicRotation kann nur über die Option "Software" in der Systemsteuerung von Windows entfernt werden.

Befolgen Sie die folgenden Schritte, um MagicRotation zu entfernen.

1. Wählen Sie in der Taskleiste über [Start] ' [Einstellungen] die Option [Systemsteuerung]. Unter Windows™ XP wählen Sie im Menü [Start] die Option [Systemsteuerung].

2. Klicken Sie in der Systemsteuerung auf das Symbol "Software".

3. Suchen Sie im Fenster "Software" den Eintrag "MagicRotation", und klicken Sie auf diesen, um ihn zu markieren.

4. Klicken Sie auf die Schaltfläche "Ändern/Entfernen", um das Programm zu entfernen.

5. Klicken Sie auf "Ja", um den Deinstallationsvorgang zu starten.

6. Warten Sie, bis das Dialogfeld "Deinstallation wurde abgeschlossen" angezeigt wird.

7. Führen Sie nach der Deinstallation einen Neustart aus, um den Deinstallationsvorgang abzuschließen.

* Weitere Informationen finden Sie auf der website.

* Windows™ ist eine eingetragene Marke der Microsoft Corporation,Inc.

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

Fehlerbehebung

Bevor Sie sich an den technischen Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen einfachen Maßnahmen durch.

MagicRotation benötigt zum Drehen der Bildschirmanzeige einen installierten

z

Grafiktreiber, der vom Hersteller der Grafikkarte bereitgestellt wird. Wenn der installierte Grafiktreiber nicht ordnungsgemäß funktioniert oder Fehler aufweist, sind diese Fehler auch nach der Installation von MagicRotation weiterhin vorhanden. Falsches/unberechenbares Verhalten infolge von Fehlern im installierten Grafiktreiber gehen nicht auf MagicRotation zurück.

Um festzustellen, ob ein Problem vom installierten Grafiktreiber verursacht wird, können Sie die folgenden Diagnoseschritte durchführen:

1. Stellen Sie fest, ob das Problem sowohl bei einer Ausrichtung von 0 Grad (Querformat) als auch bei 90 Grad (Hochformat) auftritt.

2. Stellen Sie fest, ob das Problem bei unterschiedlichen Farbtiefen (8/19/32 Bit pro Pixel) und Auflösungen (800 x 600, 1024 x 768) auftritt.

3. Stellen Sie fest, ob das Problem auch bei deinstallierter MagicRotation-Software auftritt.

Wenn das Problem in allen oder einem der genannten Fälle auftritt, liegt der Fehler vermutlich beim installierten Grafiktreiber:

Führen Sie die folgenden Schritte durch, um das Problem zu beheben:

1. Deinstallieren Sie MagicRotation.

2. Fordern Sie den aktuellen Grafiktreiber beim Grafikkartenhersteller an. Die aktuellen Grafiktreiber von ATI, NVIDIA, MATROX, INTEL usw. können Sie einfach über die Website des jeweiligen Herstellers herunterladen.

3. Installieren Sie den aktuellen Grafiktreiber.

4. Installieren Sie MagicRotation. In den meisten Fällen behebt dies das Problem.

z MagicRotation funktioniert möglicherweise nicht, wenn Sie den Monitor ausgetauscht

oder den Treiber der Grafikkarte aktualisiert haben, während MagicRotation ausgeführt wurde. Wenn dies der Fall ist, starten Sie den Computer neu.

* Weitere Informationen finden Sie auf der website.

Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der

A

Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im

uskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung.

Symptom Checkliste Lösusng

Kein Bild. Ich kann den Monitor nicht einschalten.

Ist das Netzkabel richtig angeschlossen?

Ist auf dem Bildschirm

"Signalkabel berprfen"

zu sehen?

Wenn das Gerät eingeschaltet ist, booten Sie den Computer erneut, um das zuerst erscheinende Bild (den Login-Bildschirm) zu sehen.

Überprüfen Sie die Netzkabelverbindung und Stromversorgung.

(Anschluss per D-Sub-Kabel)

Vergewissern Sie sich, ob der Computer richtig angeschlossen ist.

(Anschluss per DVI-Kabel)

Wenn das Kabel richtig angeschlossen ist, die Meldung jedoch weiterhin auf dem Bildschirm angezeigt wird, ist es möglich, dass der Monitorbetrieb auf „Analog“ eingestellt ist. Verwenden Sie die Quellenumwandlungsfunktion auf der Vorderseite des Monitors, damit der Monitor die Überprüfung des Eingangssignals wiederholt.

Wenn das erste Bild (der Login-Bildschirm) erscheint, booten Sie den Computer im geeigneten Modus (dem abgesicherten Modus für Windows ME/2000/XP) und ändern Sie dann die Frequenz der Videokarte. (Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Hinweis: Wenn das erste Bild (der LoginBildschirm) nicht erscheint, wenden Sie sich an ein Kundendienstzentrum oder Ihren

Händler.

Ist auf dem Bildschirm

"ungeeign. Modus. Empfohlener Modus 1280 x 1024 60Hz"

zu

sehen?

Diese Meldung erscheint, wenn das Signal von der Videokarte die maximale Auflösung und Frequenz übersteigt.

Stellen Sie die dem Monitor angemessene maximale Auflösung und Frequenz ein.

Wenn die Anzeige SXGA oder 75 Hz überschreitet, wird die Meldung "

ungeeign.

Modus. Empfohlener Modus 1280 x 1024

" angezeigt. Wenn die Anzeige 85 Hz

60Hz

überschreitet, funktioniert der Bildschirm zwar ordnungsgemäß, aber die Meldung "

ungeeign. Modus. Empfohlener Modus

1280 x 1024 60Hz

" erscheint eine Minute lang und wird dann ausgeblendet. Bitte wechseln Sie in dieser einen Minute zum empfohlenen Modus. (Die Meldung wird nochmals angezeigt, wenn das System neu gebootet wird.)

Die Farben auf dem Bildschirm sind merkwürdig oder nur schwarz und weiß.

Es ist kein Bild auf dem Bildschirm.

Ist der Anschluss per DVI-Kabel erfolgt?

Zeigt der Bildschirm nur eine Farbe, als ob man durch Cellophanpapier auf den Bildschirm sieht?

Der Monitor befindet sich im Energiesparmodus.

Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus, um den Monitor zu aktivieren und das Bild auf dem Bildschirm wiederherzustellen.

Wenn der Monitor nicht reagiert, aktivieren Sie die Quellenumwandlungsfunktion auf der Vorderseite des Monitors oder versuchen Sie es mit einer Mausbewegung oder drücken Sie noch einmal eine Taste auf der Tastatur.

Wenn Sie das System vor dem Anschluss des DVI-Kabels booten oder während des Systembetriebs das DVI-Kabel abziehen und wieder anschließen, wird auf dem Bildschirm möglicherweise nichts angezeigt, da bestimmte Grafikkartentypen keine Videosignale senden. Schließen Sie das DVI-Kabel an und booten Sie anschließend das System neu.

Überprüfen Sie die Signalkabelverbindung.

Vergewissern Sie sich, daß die Videokarte vollständig in ihren Schlitz eingeführt ist.

Der Bildschirm ist plötzlich unausgewogen geworden.

Der Bildschirm ist unscharf oder die Bildschirmanzeige kann nicht eingestellt werden.

Sind die Farben auf dem

Booten Sie den Computer neu.

Bildschirm nach der Benutzung eines Programms oder aufgrund eines Zusammenstoßes zwischen Anwendungen merkwürdig geworden?

Wurde die Videokarte richtig eingestellt?

Haben Sie die Videokarte oder den Treiber

Stellen Sie die Videokarte anhand des Videokartenhandbuchs ein.

Stellen Sie Position und Größe anhand der Bildschirmanzeige ein.

geändert?

Haben Sie die Auflösung oder Frequenz des Monitors eingestellt?

Stellen Sie die Auflösung und Frequenz der Videokarte ein. (Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Der Bildschirm kann aufgrund des Videokartensignalzyklusses unausgewogen sein. Stellen Sie die Position anhand der Bildschirmanzeige neu ein.

Haben Sie die Auflösung oder Frequenz des Monitors eingestellt?

Stellen Sie die Auflösung und Frequenz der Videokarte ein. (Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Die LED blinkt auf, aber es ist kein Bild auf dem

Ist die Frequenz richtig eingestellt, wenn Sie den

Stellen Sie die Frequenz anhand des Videokartenhandbuchs und der

Bildschirm. Anzeigemodus im Menü

überprüfen?

voreingestellten Anzeigemodi.

(Die maximale Frequenz im Verhältnis zur Auflösung kann von Produkt zu Produkt unterschiedlich sein.)

Auf dem Bildschirm werden nur 16 Farben gezeigt. Die Bildschirmfarben haben sich nach Änderung der Videokarte geändert.

Es gibt die folgende Meldung: "Unbekannter Monitor, Plug & Play (VESA DDC)-Monitor gefunden".

Probleme im Zusammenhang mit der Audiowiedergabe

Wurden die WindowsFarben richtig eingestellt?

Für Windows ME/2000/XP: Stellen Sie die Farben in der Systemsteuerung, Anzeige, Einstellungen richtig ein.

Wurde die Videokarte richtig eingestellt?

Haben Sie den Monitortreiber installiert?

Konsultieren Sie das Videokartenhandbuch,

Stellen Sie die Videokarte anhand des Videokartenhandbuchs ein.

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

um zu sehen, ob die Plug & Play (VESA DDC)Funktion unterstützt wird.

Kein Ton Vergewissern Sie sich, dass das Audiokabel

fest mit dem Audio-Eingang des Monitors und dem Audio-Ausgang der Soundkarte verbunden ist. (Siehe Anschließen an

Monitor)

Überprüfen Sie den Lautstärkepegel.

Die Lautstärke ist zu leise.

Überprüfen Sie den Lautstärkepegel. Wenn die Lautstärke immer noch zu leise ist, nachdem Sie den Lautstärkeregler in die Maximalstellung gebracht haben, überprüfen Sie die Lautstärkeregelung der Soundkarte oder der Softwareanwendung.

Gehen Sie folgendermaßen vor, wenn MagicTune nicht ordnungsgemäß funktioniert.

MagicTune™ funktioniert nicht ordnungsgemäß.

Besuchen Sie unsere Website, und laden Sie die Installationssoftware für MagicTune MAC herunter.

Die MagicTune-Funktion ist nur wirksam bei PCs (VGA) mit einem WindowsBetriebssystem, das Plug-and-Play unterstützt.

Haben Sie den Computer oder die Grafikkarte gewechselt?

* Ob Ihr PC die MagicTune-Funktion unterstützt, können Sie wie folgt feststellen (unter Windows XP):

Systemsteuerung -> Leistung und Wartung -> System -> Hardware -> Geräte-Manager -> Monitore. Wurde der Plug-and-Play-Monitor gelöscht, müssen Sie mit dem Hardware-Assistenten den 'Plugand-Play-Monitor' suchen.

MagicTune is an additional software for the monitor. Some graphic cards may not support your monitor. When you have a problem with the graphic card, visit our website to check the compatible graphic card list provided.

http://www.samsung.com/monitor/magictune

Laden Sie die aktuelle Programmversion herunter. Das Programm kann unter

http://www.samsung.com/monitor/magictune

heruntergeladen werden..

Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt.

1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind.

2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt.

(Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.)

3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut haben, überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installiert haben.

4. Überprüfen Sie, ob die Abtastfrequenz des Bildschirms auf 56Hz oder 75Hz eingestellt ist. (Gehen Sie nicht über 75Hz, wenn Sie die maximale Auflösung verwenden.)

5. Wenn Sie Probleme damit haben, den Adapter-(Video)-Treiber zu installieren, booten Sie den Computer im abgesicherten Modus, entfernen Sie den Anzeige-Adapter bei

System, Geräte-Administrator"

und dann booten Sie den Computer neu, um den Adapter-

"Systemsteuerung,

(Video)-Treiber erneut zu installieren.

Wenn die Probleme wiederholt auftreten,wenden Sie sich an ein autorisiertes

Kundendienstzentrum.

Fragen und Antworten

Frag Antwort

Wie kann ich die Frequenz verändern? Die Frequenz kann durch Rekonfiguration der Videokarte

verändert werden.

Beachten Sie, daß Videokartenunterstützung je nach Version des benutzten Treibers unterschiedlich sein kann. (Entnehmen Sie Einzelheiten dazu dem Computer- oder Videokartenhandbuch.)

Wie kann ich die Auflösung einstellen? Windows ME/XP/2000: Stellen Sie die Auflösung in der

Systemsteuerung, Anzeige, Einstellungen ein.

* Erfragen Sie Einzelheiten beim Videokartenhersteller.

Wie kann ich die Energiesparfunktion einstellen?

Windows ME/XP/2000: Stellen Sie die Funktion beim BIOS-SETUP des Computers oder Bildschirmschoners ein. (Konsultieren Sie das Windows/Computerhandbuch)

Wie kann ich das äußere Gehäuse/die LCD Panel reinigen?

Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie den Monitor sodann mit einem weichen Tuch, entweder mit einer Reinigungslösung oder klarem Wasser.

Hinterlassen Sie keine Reinigungsmittelrückstände und zerkratzen Sie das Gehäuse nicht. Passen Sie auf, daß kein Wasser in den Monitor gerät.

Selbsttestfunktion

Selbsttestfunktion | Warnhinweise | Umgebung | Nützlicher Hinweis

Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige Funktionieren des Monitors zu überprüfen. Wenn Ihr Monitor und Computer richtig angeschlossen sind, der Monitorbildschirm aber dunkel bleibt und die Betriebsanzeige aufleuchtet, führen Sie den Monitor-Selbsttest durch, indem Sie folgende Schritte ausführen.

Selbsttestfunktion

1. Schalten Sie sowohl den Computer als auch den Monitor aus.

2. Ziehen Sie den Videokabelstecker aus der Rückseite des Computers heraus.

3. Schalten Sie den Monitor ein.

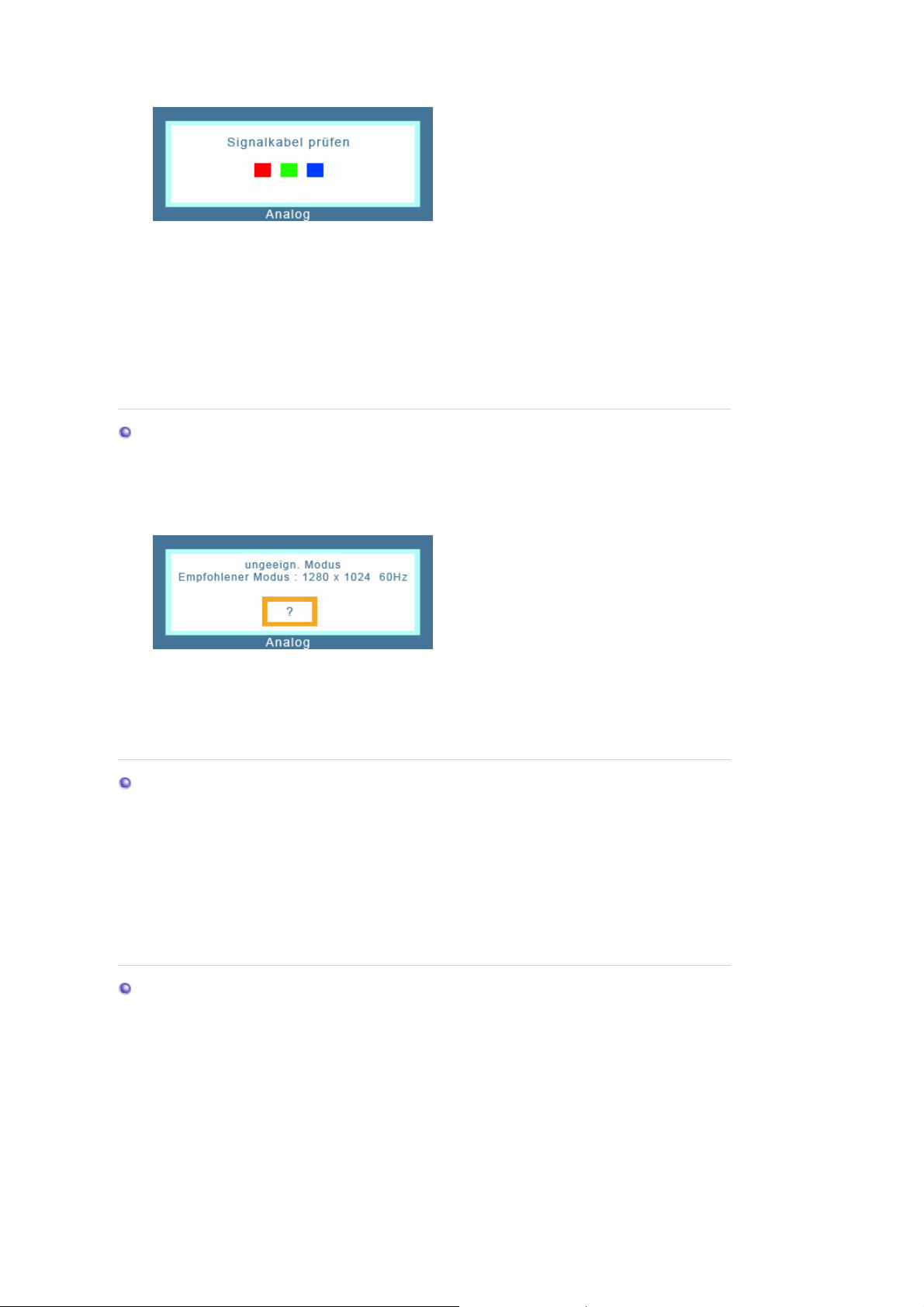

Wenn Ihr Monitor richtig funktioniert, sehen Sie ein Feld mit einem Rahmen und Text darin, wie im folgenden Bild dargestellt:

Die drei Felder innerhalb des Rahmens sind rot, grün und blau.

Wenn eines der Felder nicht erscheint, weist das auf ein Problem bei Ihrem Monitor hin. Dieses Feld erscheint auch bei normalem Betrieb, wenn das Videokabel herausgezogen oder beschädigt wird.

4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie dann sowohl den Computer als auch den Monitor ein. Wenn der Monitorbildschirm nach Ausführung des obigen Vorgangs weiterhin leer bleibt, überprüfen Sie Ihre Videokarte und Computersystem; Ihr Monitor funktioniert richtig.

Warnhinweise

Wenn etwas mit dem Eingangssignal nicht stimmt, erscheint eine Meldung auf dem Bildschirm oder der Bildschirm wird leer, obwohl die LED der Betriebsanzeige noch leuchtet. Die Meldung könnte darauf hinweisen, daß der Monitor außerhalb des Abtastbereichs liegt oder daß Sie das Signalkabel überprüfen müssen.

Wenn als Vertikalfrequenz 85 Hz oder höher festgelegt wurde, wird die Meldung "Nicht unterstützter Grafikmodus" in Halbton angezeigt. Legen Sie für die Vertikalfrequenz 75 Hz oder einen niedrigeren Wert fest, wenn diese Nachricht auf dem Bildschirm erscheint.

Umgebung

Der Standort und die Position des Monitors können die Qualität und andere Funktionen des Monitors beeinflussen.

1. Wenn in der Nähe des Monitors Woofer-Lautsprecher stehen, ziehen Sie den Netzstecker des Woofer und stellen Sie ihn in ein anderes Zimmer.

2. Entfernen Sie alle elektronischen Geräte wie Radios, Ventilatoren, Uhren und Telefone, die sich im Umkreis von 3 Fuß (einem Meter) vom Monitor befinden.

Nützlicher Hinweis

z Ein Monitor gibt die visuellen Signale wieder, die er vom PC empfängt. Sollten Probleme mit

dem PC oder der Videokarte auftreten, kann dies daher verursachen, daß der Monitor kein Bild anzeigt, schlechte Farbqualität, Geräusche, Videofrequenz zu hoch!, etc. aufweist. Überprüfen Sie in diesem Fall zuerst die Ursache des Problems und wenden Sie sich dann an ein Kundendienstzentrum oder Ihren Händler.

z

Beurteilung des Monitor-Betriebszustands

Wenn kein Bild auf dem Bildschirm zu sehen ist oder eine

Modus","Empfohlener Modus 1280 x 1024 60Hz"

"ungeeign.

-Meldung erscheint, ziehen Sie das

Kabel aus dem Computer, während der Monitor noch eingeschaltet ist.

{ Wenn eine Meldung auf dem Bildschirm erscheint oder wenn der Bildschirm weiß wird,

bedeutet dies, daß der Monitor in betriebsfähigem Zustand ist.

{ Überprüfen Sie in diesem Fall, ob das Problem beim Computer liegt.

Allgemeine

Modellbezeichnung SyncMaster 710TM

LCD Panel

Grösse 17,0 inch diagonal Display Fläche 337,92mm (H) x 270,336mm (V) Pixel Stufe 0,264 (H) x 0,264 (V) Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 81 kHz Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.194.277

Auflösung

Optimum Auflösung 1280 x 1024@60 Hz Maximum Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB. Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

AC 100 ~ 240VAC(+/- 10%),, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar DVI-D/DVI-D Kabel, trennbar

Stromverbrauch

Unter 34W

Abmessungen (B x T x H) / Gewicht / Gewicht (Typ (A))

370,0 x 64,1 x 342,3 mm / 14,6 x 2,5 x 13,5 inch (Nach dem Einklappen des Fußes) 370,0 x 190,9 x 406,8 mm / 14,6 x 7,5 x 16,0 inch (Nach der Installation des Fußes) / 6,35 kg

Abmessungen (B x T x H) / Gewicht (Typ (B))

370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 inch (Nach dem Einklappen des Fußes) 370,0 x 200,0 x 404,0 mm / 14,6 x 7,9 x 15,9 inch (Nach der Installation des Fußes) / 5,8 kg

VESA Feste Schnittstelle

100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Max internal speaker

0,8~1,0W

Ökologisch Berücksichtigung

Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Feuchtigkeit: 10% ~ 80%, nicht kondensiert

Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Feuchtigkeit: 5% ~ 95%, nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fäll en geh t di e Mon it ori n s tal l at io n au to mat isch vonsta tten, es sei denn, der Benutzer möchte andere Einstellungen wählen.

Dot anwendbar

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelege ntlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es k önnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigu ng geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmte n Z eitrau m nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm.

Stromanschluß

Status

Normalbetrieb

Stromsparmodus EPA/Energy 2000

Stromanschluß

aus

(Netzschalter)

aus

(Ein-

/Ausschalter)

(option)

Betriebsanzeige Grün Grün, blinkt Schwarz Schwarz

Stromverbrauch Unter 34W

Unter 1W

(Aus)

Unter 1W

(120Vac/220 Vac)

Unter 0W

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, w ährend die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

eingesetzt wird. Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Horizontalfrequenz

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 800 x 600 35,156 56,250 36,000 +/+,-/VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/-

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-

Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz

Allgemeine

Modellbezeichnung SyncMaster 910TM

LCD Panel

Grösse 19,0 inch diagonal Display Fläche 376,32mm (H) x 301,056mm (V) Pixel Stufe 0,294 (H) x 0,294 (V) Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 81 kHz Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.777.219

Auflösung

Optimum Auflösung 1280 x 1024@60 Hz Maximum Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB. Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

AC 100 ~ 240VAC(+/- 10%),, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar DVI-D/DVI-D Kabel, trennbar

Stromverbrauch

Unter 38W

Abmessungen (B x T x H) / Gewicht

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 inch (Nach dem Einklappen des Fußes) 416,6 x 190,9 x 423,4 mm / 16,4 x 7,5 x 16,7 inch (Nach der Installation des Fußes) / 7,2 kg

VESA Feste Schnittstelle

100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Max internal speaker

0,8~1,0W

Ökologisch Berücksichtigung

Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Feuchtigkeit: 10% ~ 80%, nicht kondensiert

Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Feuchtigkeit: 5% ~ 95%, nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fäll en geh t di e Mon it ori n s tal l at io n au to mat isch vonsta tten, es sei denn, der Benutzer möchte andere Einstellungen wählen.

Dot anwendbar

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelege ntlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es k önnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigu ng geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmte n Z eitrau m nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm.

Stromanschluß

Status

Normalbetrieb

Stromsparmodus EPA/Energy 2000

Stromanschluß

aus

(Netzschalter)

aus

(Ein-

/Ausschalter)

(option)

Betriebsanzeige Grün Grün, blinkt Schwarz Schwarz

Stromverbrauch Unter 38W

Unter 1W

(Aus)

Unter 1W

(120Vac)

Unter 0W

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität

eingesetzt wird. Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, w ährend die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Horizontalfrequenz

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 800 x 600 35,156 56,250 36,000 +/+,-/VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/-

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-

Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz

Allgemeine

Modellbezeichnung SyncMaster 713BM

LCD Panel

Grösse 17,0 inch diagonal Display Fläche 337,92mm (H) x 270,336mm (V) Pixel Stufe 0,264 (H) x 0,264 (V) Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 81 kHz Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.194.277

Auflösung

Optimum Auflösung 1280 x 1024@60 Hz Maximum Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB. Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

AC 100 ~ 240VAC(+/- 10%),, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar DVI-D/DVI-D Kabel, trennbar

Stromverbrauch

Unter 34W

Abmessungen (B x T x H) / Gewicht (Typ (A))

370,0 x 64,1 x 342,3 mm / 14,6 x 2,5 x 13,5 inch (Nach dem Einklappen des Fußes) 370,0 x 195,4 x 386,7 mm / 14,7 x 7,7 x 15,2 inch (Nach der Installation des Fußes) / 4,5 kg

Abmessungen (B x T x H) / Gewicht (Typ (B))

370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 inch (Nach dem Einklappen des Fußes) 370,0 x 200,0 x 404,0 mm / 14,6 x 7,9 x 15,9 inch (Nach der Installation des Fußes) / 5,8 kg

VESA Feste Schnittstelle

100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Max internal speaker

0,8~1,0W

Ökologisch Berücksichtigung

Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Feuchtigkeit: 10% ~ 80%, nicht kondensiert

Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Feuchtigkeit: 5% ~ 95%, nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fäll en geh t di e Mon it ori n s tal l at io n au to mat isch vonsta tten, es sei denn, der Benutzer möchte andere Einstellungen wählen.

Dot anwendbar

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelege ntlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es k önnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigu ng geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmte n Z eitrau m nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm.

Stromanschluß

Status

Normalbetrieb

Stromsparmodus EPA/Energy 2000

Stromanschluß

aus

(Netzschalter)

aus

(Ein-

/Ausschalter)

(option)

Betriebsanzeige Grün Grün, blinkt Schwarz Schwarz

Stromverbrauch Unter 34W

Unter 1W

(Aus)

Unter 1W

(120Vac/220 Vac)

Unter 0W

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, w ährend die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

eingesetzt wird. Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Horizontalfrequenz

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 800 x 600 35,156 56,250 36,000 +/+,-/VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/-

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-

Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz

Allgemeine

Modellbezeichnung SyncMaster 913TM

LCD Panel

Grösse 19,0 inch diagonal Display Fläche 376,32mm (H) x 301,056mm (V) Pixel Stufe 0,294 (H) x 0,294 (V) Typ a-si TFT active matrix

Synchronisierung

Horizontal 30 ~ 81 kHz Vertikal 56 ~ 75 Hz

Anzeigefarbe

16.777.219

Auflösung

Optimum Auflösung 1280 x 1024@60 Hz Maximum Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog, DVI-kompatibeles Digital RGB. Composite H/V Sync, SOG, 0,7 Vpp positiv bei 75 ohm Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

AC 100 ~ 240VAC(+/- 10%),, 60/50 Hz ± 3Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar DVI-D/DVI-D Kabel, trennbar

Stromverbrauch

Unter 38W

Abmessungen (B x T x H) / Gewicht

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 inch (Nach dem Einklappen des Fußes) 416,6 x 190,9 x 423,4 mm / 16,4 x 7,5 x 16,7 inch (Nach der Installation des Fußes) / 7,2 kg

VESA Feste Schnittstelle

100mm x 100mm (für Gebrauch mit Spezialkomponenten(Arm) Feste hardware.)

Max internal speaker

0,8~1,0W

Ökologisch Berücksichtigung

Arbeits Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Feuchtigkeit: 10% ~ 80%, nicht kondensiert

Lager Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Feuchtigkeit: 5% ~ 95%, nicht kondensiert

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fäll en geh t di e Mon it ori n s tal l at io n au to mat isch vonsta tten, es sei denn, der Benutzer möchte andere Einstellungen wählen.

Dot anwendbar

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelege ntlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es k önnen schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigu ng geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmte n Z eitrau m nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm.

Stromanschluß

Status

Normalbetrieb

Stromsparmodus EPA/Energy 2000

Stromanschluß

aus

(Netzschalter)

aus

(Ein-

/Ausschalter)

(option)

Betriebsanzeige Grün Grün, blinkt Schwarz Schwarz

Stromverbrauch Unter 38W

Unter 1W

(Aus)

Unter 1W

(120Vac)

Unter 0W

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität

eingesetzt wird. Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, w ährend die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Horizontalfrequenz

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 800 x 600 35,156 56,250 36,000 +/+,-/VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/-

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-

Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz

Dienstzentren

Die Adresse und Telefonnummer des Unternehmens kann ohne Ankündigung geändert werden.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.

Customer Response Centre

7 Parkview Drive, Homebush Bay NSW 2127

Tel : 1300 362 603

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.

R. Prof. Manoelito de Ornellas, 303, Terro B

Chacara Sto. Antonio, CEP : 04719-040

Sao Paulo, SP

SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.

Samsung Customer Care

55 Standish Court

Mississauga, Ontario

L5R 4B2

1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A.

Teatinos 550, Santiago Centro, Santiago, Chile

Fono: 56-2-5605000 Fax: 56-2-5605353

56-2-800200211

http://www.sonda.com/

http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia

Cra 9 No 99A-02 Of. 106

Bogota, Colombia

Tel.: 9-800-112-112

Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : soporte@samsung-latin.com

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.

Ciencies, 55-65 (Poligono Pedrosa) 08908

Hospitalet de Llobregat (Barcelona)

Tel. : (93) 261 67 00

Fax. : (93) 261 67 50

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service

Paris Nord 2

66 rue des Vanesses

BP 50116 Villepinte

95950 Roissy CDG Cedex

Tel : 08 25 08 65 65

Fax : 01 48 63 06 38

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH

Feldstr. 16

64331 Weiterstadt

T. 06151/957-1306

F. 06151/957-1732

* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt.

1039, Budapest, Lehel u. 15-17.

Tel: 36 1 453 1100

Fax: 36 1 453 1101

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.

Via C. Donat Cattin, 5

20063 Cernusco s/Naviglio (MI)

Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

Fax: 01-55-5747-5202 / 01-800-849-1743

RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.

Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS

Service and informatielijn ;

Belgium :0800-95214, http://www.samsung.be/

Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.

Calle 50 Edificio Plaza Credicorp, Planta Baja

Panama

Tel. : (507) 210-1122, 210-1133

Tel : 800-3278(FAST)

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

http://www.samsung-latin.com/

A

PERU

Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N

o

2 - 1º Drt. 2795-140 LINDA-A-VELHA Tel. 214 148 114/100 Fax. 214 148 133/1 28 Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A :

Samsung Electronics America Service Division 400 Valley Road, Suite 201 Mount Arlington, NJ 07856 1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.com/monitor/

Bezeichnungen

Lochmaske

Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je dichter die Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen Punkten wird als 'Lochmaskenabstand' bezeichnet. Einhe it: mm

Vertikalfrequenz

Der Bildschirm muß mehrere Male pro Sekunde erneuert werden, um fü r den Benutzer ein Bild zu erzeugen und anzuzeigen. Die Frequenz dieser Wie derholung pro Sekunde wird Vertikalfrequenz or Auffrischrate genann t. Einh ei t: Hz

Beispiel: Wenn dasselbe Licht sich 60 mal pro Sekunde wiederholt, wird dies als 60 Hz

angesehen.

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt. Der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Interlace und Non-Interlace Methode

Wenn die horizontalen Bildschirmzeilen nacheinander von oben nach unten dargestellt werden, wird das die Non-Interlace-Methode genann t, während das abwechselnde Zeigen aller ungeraden Zeilen und dann aller geraden Zeilen als die Interlace-Methode bezeichnet wird. Bei der Mehrheit aller Monitoren wird die Non-Interlace-Methode eingesetzt, um ein klares Bild zu gewährleisten. Die Interlace-Methode ist dieselbe Methode, die beim Fernseher benutzt wird.

Plug & Play

Dies ist eine Funktion, die dem Benutzer durch automatischen Informationsaustausch zwi schen Computer und Monitor die beste Bildschirmqualität bietet. Dieser Monitor entspricht dem internationalen Standard VESA DDC für die Plug & Play-Funktion.

Auflösung

Die Zahl der horizontalen und vertikalen Punkte, aus denen sich das Monitorbild zusammensetzt, wird als 'Auflösung' bezeichnet. Diese Zahl macht eine Aussage über die Genauigkeit der Anzeige. Eine hohe Auflösung ist vorteilhaft, wenn mehrere Aufgaben ausgeführt werden, da mehr Bildinformation auf dem Bildschirm gezeigt werden kann.

Beispiel: Wenn die Auflösung 1280 x 1024 ist, bedeutet das, daß der Bildschirm sich aus 1280

horizontalen Punkten (horizontale Auflösung) und 1024 vertikalen Linien (vertikale Auflösung) zusammensetzt.

Für ein besseres Display

1. Stellen Sie wie unten beschrieben die Auflösung und Bildwiederholfrequenz in der Systemsteuerung des Computers so ein, dass Sie ein hochqualitatives Bild erhalten. Bei Darstellungen, deren maximale Auflösung die TFT-LCD-Qualität nicht erreicht, kann das Bild ungleichmäßig sein.

{ Auflösung: 1280 x 1024

Vertikalfrequenz (Bildwiederholfreq ue nz): 60 Hz

{

2. Dieses Produkt verfügt über ein TFT-LCD-Display, das mit modernster Halbleitertechno logie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheine n oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualitä t od er technische Defekte.

{ Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixe l

3.932.160.

3. Zur äußeren Reinigung von Monitor und Bildschirm benutzen Sie bitte die empfohlene kleine Menge an Reinigungsmittel und einen trockenen we ichen Lappen. Wischen Sie das LCDDisplay sehr sanft ab. Übermäßige Kraftanwendung bei der Reinig ung kann das Display beschädigen.

4. Sollten Sie mit der Bildqualität nicht zufrieden sein, können Sie diese verbessern, indem Sie die Selbstregulierungsfunktion ausführen. Diese Funktion kann gestartet werden, nachdem die Exit-Taste gedrückt wurde. Sollte immer noch Bildrau sche n vo rh an de n sei n, ben ut zen Sie die FEIN/GROB-Einstellung.

5. Wenn permanent dasselbe Standbild auf dem Bildschirm angezei gt wird, können Nachbilder oder verschwommene Flecken erscheinen. Deshalb sollten Sie zum Energiesparmodus wechseln oder einen Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

Autorisierung

Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens untersagt.

Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge entstandene Schäden im Zusammenhang mit der Bereitstellu ng, Leistung oder Verwendung dieses Materials.

Das "Samsung Logo" sind eingetragene Warenzeichen von Samsung Electronics Co., Ltd.; "Microsoft", "Windows" und "Windows NT" sind eingetragene Warenzeich en der Microsoft Corporation; "VESA", "DPMS" and "DDC" sind eingetragene Warenzeichen der Video Electronics Standard Association; der "Energy STAR®"-Name und -Logo sind ei ngetragene Warenzeichen der Umweltschutzbehörde der U.S.A, der U.S. Environmental Protection Agency (EPA). Als Energy STAR®-Partner hat Samsung Electronics Co., Ltd. festgestellt, daß dieses Produkt die Energy STAR®-Richtlinien für Energieeffizienz erfüllt. Alle anderen hierin erwähnten Produktnamen sind möglicherweise die Warenzeichen oder ein getragenen Warenzeichen ihrer jeweiligen Eigentü me r .

Klasse B

Dies ist ein digitales Gerät der Klasse B. Informationen zur Sicherheit und EMV-Konformität finden Sie in den Hinweisen zu gesetzlichen Vorschriften.

Samsung SYNCMASTER 910TM, SYNCMASTER 710TM, SYNCMASTER 713BM, SYNCMASTER 913TM User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
