SyncMaster 770P / 970P

Notacional

O não cumprimento das indicações que acompanham este símbolo pode resultar em danos corporais ou danos no equipamento.

Proibido É importante ler e compreender

Alimentação

Não desmonte Desligue a ficha da tomada

Não toque Ligação de terra para evitar choque eléctrico

Quando não for utilizado durante largos períodos de tempo, defina o seu PC para DPMS. Se utiliza uma protecção de ecrã, defina-o com o modo de ecrã activo.

Não utilize uma ficha danificada ou solta.

z Pode provocar choque eléctrico ou incêndio.

Não retire a ficha pelo cabo nem toque na mesma com as mãos molhadas.

z Pode provocar choque eléctrico ou incêndio.

Utilize uma ficha e uma tomada devidamente ligadas à terra.

z Uma ligação de terra deficiente pode causar choque eléctrico ou danos

no equipamento.

Introduza bem a ficha para que não se desligue.

Uma má ligação pode provocar um incêndio.

Instalação

Não dobre excessivamente a ficha ou o cabo nem coloque objectos pesados sobre os mesmos, pois poderá resultar em danos.

incêndio.

Não ligue demasiadas extensões ou fichas a uma tomada.

z Pode provocar um incêndio.

O não cumprimento desta instrução pode causar choque eléctrico ou

Contacte o centro autorizado de assistência técnica quando instalar o monitor

em locais sujeitos a poeiras excessivas, locais sujeitos a temperaturas altas ou baixas, locais onde se utilizem substâncias químicas e locais onde o monitor esteja a funcionar 24 horas por dia como em aeroportos, estações de comboio, etc.

Se não o fizer, pode provocar sérios danos no monitor.

Coloque o monitor num local com pouca humidade e o mínimo de pó.

Caso contrário, pode provocar choque eléctrico ou incêndio no interior

do monitor.

Não deixe cair o monitor ao mudá-lo de local.

z Pode causar danos materiais ou corporais.

Instale a base do monitor numa estante ou prateleira de maneira a que extremidade da base não se prolongue além da estante ou da prateleira.

z Se deixar cair o produto pode danificá-lo ou magoar-se.

Não coloque o produto numa superfície instável ou de pequenas dimensões.

Coloque o produto numa superfície uniforme e estável; se não o fizer, o

produto pode cair e ferir alguém de passagem, especialmente crianças.

Não deixe o produto no chão.

Alguém, especialmente uma criança, pode tropeçar nele.

Afaste do produto todo e qualquer objecto inflamável como velas, insecticidas ou cigarros.

z Caso contrário, pode ocorrer um incêndio.

Afaste o cabo de alimentação de qualquer aparelho de aquecimento.

Se o revestimento do cabo de alimentação derreter, pode apanhar um

choque eléctrico ou provocar um incêndio.

Não instale o produto em locais com condições de ventilação inadequadas como, por exemplo, uma estante, um armário, etc.

Qualquer aumento de temperatura no interior do produto pode provocar

um incêndio.

Pouse o monitor com cuidado.

Pode estar danificado ou partido.

Não coloque o monitor com o ecrã virado para baixo.

z A superfície do tubo de raios catódicos (TFT-LCD) pode estar

danificada.

A instalação de um suporte de parede tem de ser efectuada por um profissional qualificado.

z A instalação levada a cabo por pessoal não qualificado pode resultar

em lesões.

z Utilize sempre o dispositivo de montagem especificado no manual do

proprietário.

Quando instalar o produto, mantenha-o afastado da parede (mais de 10 cm) para que a ventilação se faça de forma adequada.

z Uma ventilação inadequada pode provocar o sobreaquecimento do

produto, reduzindo a vida útil dos respectivos componentes e prejudicando o seu desempenho.

Limpeza

Quando limpar a caixa do monitor ou a superfície do tubo de raios catódicos (TFT-LCD), utilize um pano macio ligeiramente húmido.

Não pulverize o detergente directamente no monitor.

Utilize o detergente recomendado com um pano macio.

Se o conector entre a ficha e o pino estiver com poeira ou sujo, limpe-o correctamente com um pano seco.

z Um conector sujo pode causar choque eléctrico ou incêndio.

Desligue o cabo de alimentação da tomada antes de limpar o produto.

z Caso contrário, pode apanhar um choque eléctrico ou provocar um

incêndio.

Outros

Desligue o cabo de alimentação da tomada e utilize um pano seco e macio para limpar o produto.

Não utilize quaisquer produtos químicos como cera, benzina, álcool,

diluentes, insecticida, ambientador, lubrificante ou detergente.

Contacte um Centro de Assistência ou Centro de Clientes para fins de limpeza interior uma vez por ano.

z Mantenha o interior do produto limpo. A poeira acumulada no interior

durante um longo período de tempo pode provocar mau funcionamento ou um incêndio.

Não retire a tampa frontal (ou posterior).

z Pode provocar choque eléctrico ou incêndio.

As reparações devem ser realizadas por técnicos qualificados.

Se o monitor não estiver a funcionar normalmente - em particular, se emitir sons ou odores estranhos - desligue-o imediatamente e contacte

um representante autorizado ou centro de assistência.

z Esta situação pode causar choque eléctrico ou incêndio.

Afaste o produto de locais expostos a óleo, fumo ou humidade; não instale o produto no interior de um automóvel.

z Isso poderá provocar um mau funcionamento, choque eléctrico ou um

incêndio.

z De modo especial, evite utilizar o monitor perto de água ou no exterior,

onde poderá estar exposto a neve ou chuva.

Se o monitor cair ou se a caixa ficar danificada, desligue o monitor e o fio de alimentação. Em seguida, contacte o Centro de assistência.

z O monitor poderá funcionar incorrectamente, provocando um choque

eléctrico ou um incêndio.

Mantenha a alimentação desligada quando ocorrerem trovoadas e relâmpagos ou quando o monitor não for utilizado durante um longo período de tempo.

z O monitor poderá funcionar incorrectamente, provocando um choque

eléctrico ou um incêndio.

Mantenha a alimentação desligada quando ocorrerem trovoadas e relâmpagos ou quando o monitor não for utilizado durante um longo período de tempo.

z O monitor poderá funcionar incorrectamente, provocando um choque

eléctrico ou um incêndio.

Não tente mover o monitor puxando o respectivo cabo.

z Pode causar avaria, choque eléctrico ou incêndio devido a danos

resultantes no cabo.

Não tape as aberturas de ventilação da caixa do monitor.

z Uma ventilação deficiente pode causar uma avaria ou incêndio.

Não coloque recipientes com água, produtos químicos ou pequenos objectos de metal no monitor.

z Isso poderá provocar um mau funcionamento, choque eléctrico ou um

incêndio.

z Se alguma substância estranha entrar no monitor, desligue o cabo de

alimentação da tomada e contacte o centro de assistência técnica.

Afaste o produto de sprays químicos de combustão ou de substâncias inflamáveis.

z Pode causar explosão ou incêndio.

Nunca insira um objecto metálico nas aberturas do monitor.

z Pode causar choque eléctrico, incêndio ou lesão.

Não introduza objectos metálicos como bastonetes, arame e verrumas nem objectos inflamáveis como papel e fósforos nas aberturas de ventilação, portas para auscultadores ou portas AV.

z Pode provocar um incêndio ou choque eléctrico. Se entrar água ou

alguma substância estranha para dentro do produto, desligue-o, retire a ficha da tomada de parede e Contacto o centro de assistência.

Se olhar para um ecrã fixo durante um longo período de tempo, poderão aparecer imagens residuais ou manchas.

z Altere o modo para poupança de energia ou defina uma protecção de

ecrã para uma imagem em movimento quando tem de se afastar do

monitor durante um longo período de tempo.

Ajusta a resolução e frequência para os níveis adequados ao modelo.

z Níveis de resolução e de frequência inadequados podem danificar a

visão do utilizador.

Ecrã 17, 19 (43, 48 cm) - 1280 X 1024

Certifique-se de que adaptador não deve estar em contacto com a água, não devendo, por isso, ficar molhado.

z Este procedimento pode provocar um mau funcionamento, choques

eléctricos ou um incêndio.

z Não utilize o adaptador perto de água ou no exterior, em particular

quando chover ou nevar.

z Certifique-se de que o adaptador não fica molhado quando limpa o

chão com água.

Mantenha todos os adaptadores de alimentação afastados.

z Possível risco de incêndio.

Mantenha o adaptador de alimentação afastado de qualquer outra fonte de calor.

z Possível risco de incêndio.

Remova e deite fora o saco de plástico que envolve o adaptador de alimentação antes de o utilizar.

z Possível risco de incêndio.

Mantenha sempre o adaptador de alimentação numa área bem ventilada.

Olhar continuamente para o monitor de muito perto pode provocar lesões ópticas.

De modo a não esforçar demasiado os olhos, faça uma pausa, de pelo menos cinco minutos, de hora a hora quando utilizar o monitor.

Não instale o produto numa superfície instável, desnivelada ou num local sujeito a vibrações.

z Se deixar cair o produto pode danificá-lo ou magoar-se. A utilização do

produto num local sujeito a vibrações pode reduzir a sua vida útil ou incendiá-lo.

Quando transportar o monitor, desligue o cabo de alimentação e retire-o da tomada. Certifique-se de que todos os cabos, incluindo o cabo da antena e cabos que ligam a outros dispositivos, são desligados antes de mover o monitor.

z Falha em desligar um cabo pode danificá-lo e provocar um incêndio ou

choque eléctrico.

Mantenha o produto longe do alcance de crianças para não o danificar.

z A queda do produto pode provocar ferimentos e mesmo a morte.

Desligue o produto da tomada se não o for utilizar durante muito tempo.

z Se não o fizer, a possível emissão de calor provocada pela sujidade

acumulada ou por um mau isolamento pode originar um choque eléctrico ou um incêndio.

Não ponha os brinquedos preferidos das crianças (ou qualquer outro objecto irresistível) em cima do produto.

z As crianças podem tentar subir para cima do produto para agarrar um

objecto. E nesse caso, o produto pode cair e provocar ferimentos ou mesmo a morte.

Lista de funções

z Implementa cores mais escuras a taxas de contraste de 1500:1 para Magic Contrast

z Mostra uma imagem nítida sem ocorrer uma imagem residual a uma velocidade de 6ms.

z Ao ajustar o monitor para o ângulo desejado, Magic Rotation regula automaticamente a

770P e de 1000:1 para 970P .

Permite ajustar a altura até 170mm para Magic Stand 770P e até 134mm para 970P .

imagem.

Desembalar

Certifique-se de que os seguintes artigos estão incluídos com o monitor.

Se faltar um artigo ontacte o seu representante

Contacte um re

resentante local para comprar itens opcionais.

Monitor

Manual

Manual do Utilizador,

Adap

Guia de Rápida Instalação

(não está disponível em todos

Cartão de garantia

os locais)

Controlador do

Monitor, software Natural Color, software MagicTune™,

software Ma

icRotation

Cabo

Vendido em se

Parte Frental

Cabo 'DVI-A to D-SUB' Cabo de alimentação

arado

Cabo DVI

tador -DC

Indicador de energia / Botão de alimentação

[]

A luz azul acende em condições de funcionamento normal e pisca quando se definem as regulações do monitor. Utilize este botão para ligar/desligar o monitor, mudar de fonte de entrada ou executar a

função Auto Adjustment (Regulação automática).

Ligar/Desligar a alimentação

: Quando carrega no botão Power (Energia) liga/desliga o monitor.

>>Clique aqui para visualizar um clip de animação.

Origem de entrada

: Quando carrega no botão Power, a fonte de entrada pode piscar uma vez com luz azul e ser alterada para Analog ou Digital.

>>Clique aqui para visualizar um clip de animação.

Ajuste automático

: Quando carrega no botão Power,a função Auto Adjustment é activada e pisca duas vezes com luz azul. ( Analog only) (Apenas analógico)

>>Clique aqui para visualizar um clip de animação.

Consulte a secção PowerSaver do manual para obter mais informação sobre as funções de poupança de energia. Para poupar energia, desligue o monitor quando não necessita dele ou quando o abandona durante longos períodos de tempo.

Parte tras eira

(A configuração da parte de trás do monitor pode variar de produto para produto.)

Dispositivo de bloqueio Kensington

O dispositivo de bloqueio Kensington serve para 'fixar' fisicamente o sistema quando o utilizar num local público. (O dispositivo de bloqueio tem que ser adquirido separadamente. )

Signal Box

1. DC 14V :

Ligue o transformador de CC de 14V para o monitor à porta de alimentação na caixa de ligações. Plugg inn strømkabelen for skjermen i en stikkontakt i nærheten.

2. DVI-I :

Ligue o cabo 'DVI-A to D-SUB' à porta DVI-I na caixa de ligações.

Consulte a secção Ligação do Monitor para obter mais informação sobre as ligações dos cabos.

Ligar o monitor

Ligue o transformador de CC de 14V para o monitor à porta de alimentação na caixa de

ligações. Plugg inn strømkabelen for skjermen i en stikkontakt i nærheten. Bruke D-Sub kontakten ( Analog ) på skjermkortet.

2-1.

Ligue o cabo 'DVI-A to D-SUB' à porta DVI-I na caixa de ligações.

Koblet til en Macintosh-maskin.

2-2.

Koble skjermen til Macintosh-datamaskinen med ”DVI-A til D-SUB”-tilkoblingskabelen.

Hvis du har en eldre Macintosh-modell, må du koble til skjermen via en spesiell Mac-adapter.

2-3.

Slå på datamaskinen og skjermen. Hvis skjermen viser et bilde, er installasjonen fullført. Koble

til skjermen

Se ligar correctamente o monitor utilizando o conector DVI-I mas obter um ecrã em branco ou com interferências, verifique se o estado do monitor está definido como analógico. Prima o botão desligar [Origem] para que o monitor verifique a origem do sinal de entrada.

Utilizar o suporte

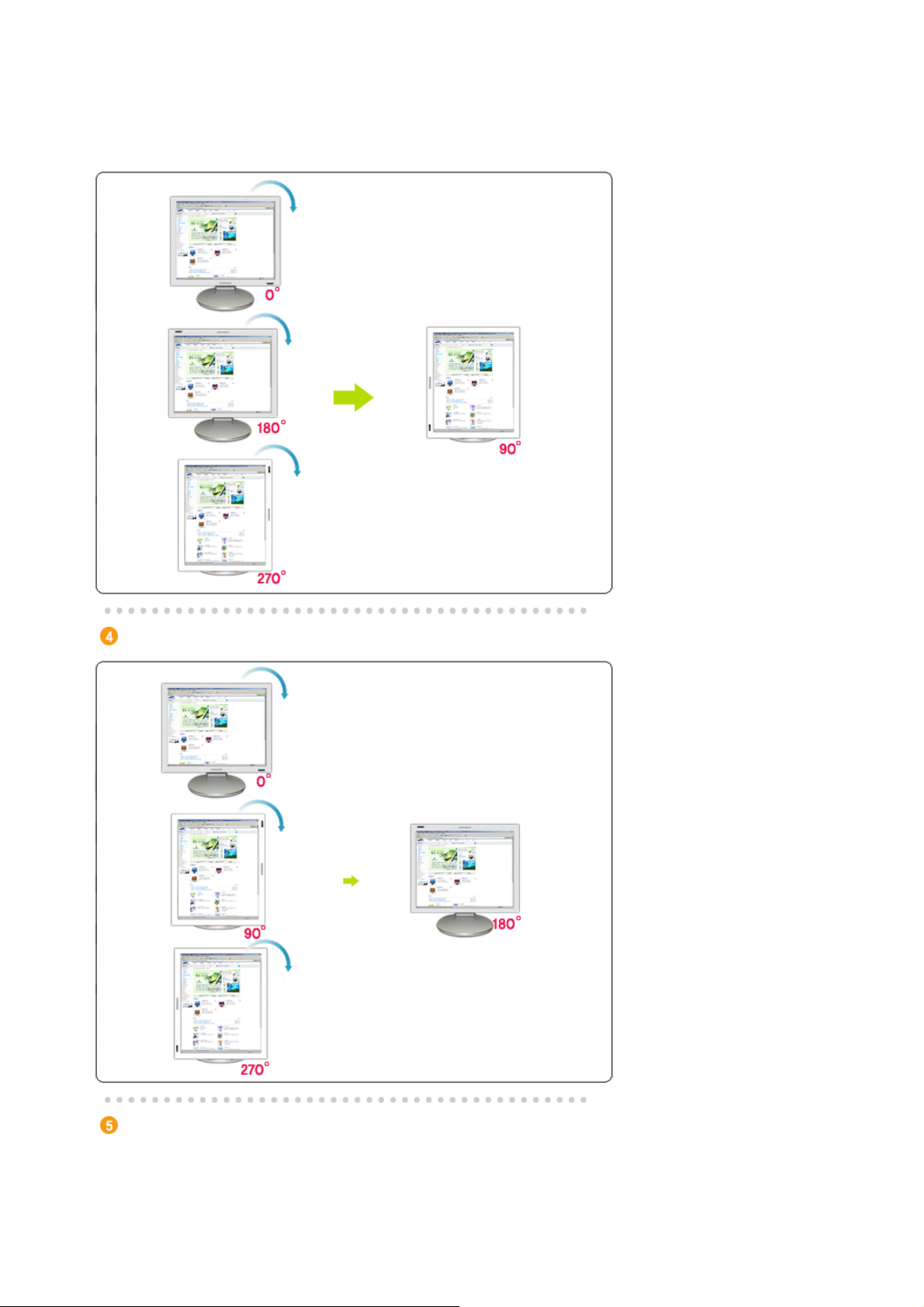

Suporte pivot

(Ao girar o monitor, o respectivo ângulo de rotação surge no ecrã do monitor.)

0° 90° 180°

Quando girar o monitor, o canto deste pode tocar na superfície na qual está assente. Incline o monitor para trás mais do que 45 graus e, em seguida, gire-o. Se não o fizer poderá danificar o monitor.

Instalar o controlador do monitor (Automático

)

Quando o sistema operativo solicitar o controlador do monitor, insira o CD-ROM fornecido com este monitor. A instalação do controlador é ligeiramente diferente de acordo com o sistema operativo utilizado. Siga as instruções apropriadas para o sistema operativo de que dispõe.

Prepare uma disquete vazia e transfira o ficheiro do controlador a partir do Web site apresentado a seguir.

z Web site da Internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Insira o CD na unidade do CD-ROM.

2. Clique em "

Windows ME Driver

3. Na lista de modelos, escolha o modelo do seu monitor e, em seguida, clique no botão "OK".

4. Na janela "

5. A instalação do Controlador de Monitor está concluída.

Windows XP/2000

1. Insira o CD na unidade do CD-ROM.

2. Clique em "

3. Na lista de modelos, escolha o modelo do seu monitor e, em seguida, clique no botão "OK".

", clique no botão "

Aviso

Windows XP/2000 Driver

Instalar

)

4. Na janela "

", clique no botão "

Aviso

Instalar

5. Se aparecer a janela "

Mensagem

" seguinte, clique no botão "

Continuar

" Em seguida, clique no botão "OK". Este controlador de monitor está certificado para o MS Logo e esta instalação não caU.S.A danos no seu sistema.

*O controlador certificado será disponibilizado na homepage de monitores da Sa

http://www.samsung.com/.

6. A instalação do Controlador de Monitor está concluída.

Instalar o controlador do monitor (Manual

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Prepare uma disquete vazia e transfira o ficheiro do controlador a partir do Web site apresentado a seguir.

Web site da Internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Sistema Operativo Microsoft® Windows

1. Insira o CD na unidade do CD-ROM.

2. Clique em "

3. Clique no ícone " "

Avançadas

Iniciar

…".

" - "

Painel de controlo

Monitor

" e escolha o separador "

" e, depois, clique no ícone "

Definições

". Depois, clique em

Aspecto e temas

4. Clique no botão " "

Controlador

5. Clique em " clique no botão "

Actualizar controlador

Propriedades

Seguinte

" do separador "

…" e seleccione "

Monitor

" e seleccione o separador

Instalar de uma lista ou

…". Depois,

6. Seleccione "

Não localizar, vou

… " e, em seguida, clique em "

Seguinte

" e em "

Disco

...".

7. Clique no botão "

Localizar

lista de modelos. Clique no botão "

8. Se vir a seguinte janela de " botão "

Terminar

" e escolha D:\Driver. Depois escolha o seu modelo de monitor na

Seguinte

Mensagem

", clique em "

Continuar

". Em seguida, clique no

Este controlador de monitor está certificado para o MS Logo e esta instalação não caU.S.A danos no seu sistema. *O controlador certificado será disponibilizado na homepage de monitores da Samsung.

http://www.samsung.com/

9. Clique no botão "

" e, depois, no botão "OK" de forma continuada.

Fechar

(

)

10. A instalação do Controlador de Monitor está concluída.

Sistema Operativo Microsoft

Windows® 2000

Quando vir a mensagem "Assinatura digital não localizada" no monitor, siga estes

assos.

1. Escolha o botão "OK" na janela "

2. Clique no botão "

3. Escolha "

A:\

D:\driver

Procurar

" na janela "

" e, em seguida, clique no botão "

Inserir disco

Ficheiro necessário

" e, finalmente, no botão "OK".

bri

Guia de Instalação Manual do Monitor

1. Click "

2. Clique duas vezes no ícone "

3. Escolha o separador "

4. Escolha "

Hipótese1: Se o botão "

Start

Monitor

" , "

Setting

" , "

Control Panel

Monitor

Definições

Propriedades

" e clique em "

" não estiver disponível, significa que o monitor está

Avançadas

devidamente configurado. Pare a instalação.

Hipótese2: Se o botão "

Propriedades

" estiver disponível, clique no botão

Siga o próximo passo em sequência.

5. Clique em "

Controlador

", em "

Actualizar controlador

" e, finalmente, no botão "

6. Escolha "Crie uma lista de todos os controladores numa localização específica, de modo a poder seleccionar o que deseja", clique em "

7. Clique no botão "

8. Clique no botão "

Procurar Abrir

" e seleccione A:\(D:\driver).

" e, em seguida, no botão "OK".

Seguinte

9. Escolha o modelo do seu monitor, clique no botão " "

Seguinte

" e, depois, em "

Seguinte

" e, finalmente, noutro botão

Disco

10. Clique no botão "Terminar" e, em seguida, no botão "Fechar".

Se vir a janela "Assinatura digital não localizada", clique no botão " no botão "

Terminar

" e, finalmente, no botão "

Fecha

". Depois, clique

Sim

Sistema Operativo Microsoft

1. Clique em "

Iniciar

2. Clique duas vezes no ícone "

3. Seleccione o separador "

4. Seleccione o separador "

5. Clique no botão "

6. Escolha "

7. Escolha "

localização…

Especificar a localização do controlador Apresentar uma lista de todos os controladores numa determinada

" e, em seguida, clique no botão "

8. Clique no botão "

", "

Alterar

Disco

Windows® Millennium

Definições

Monitor Definições Monitor

" na área "

" e "

Painel de controlo

" e clique no botão "

Tipo de monitor

Seguinte

Propriedades avançadas

9. Especifique A:\(D:\driver) e, em seguida, clique no botão "OK".

10. Seleccione "

Mostrar todos os dispositivos

" e escolha o monitor que corresponde àquele

que ligou ao seu computador e clique em "OK".

11. Continue a escolher o botão " "

Propriedades do monitor

" e o botão "OK" até fechar a caixa de diálogo

Fechar

(Poderão surgir outras mensagens de aviso no ecrã; nesse caso, clique na opção apropriada ao seu monitor.)

Sistema Operativo Microsoft

1. Clique em "

2. Na janela " seguida, em "

Start

Display Registration Information

All Display Modes

", "

Settings

Windows® NT

", "

Control Panel

" e clique duas vezes em "

", clique no separador "

Settings

Display

Seguinte

" e, em

3. Seleccione o modo que pretende utilizar ("

frequency

4. Clique no botão " "

Test

baixa, outras cores ou fre

Nota: Se não existirem opções de modo em " e de frequência vertical, consultando a secção Modos de apresentação predefinidos deste manual.

Linux Operating System

Para executar o X-Window, tem de criar o ficheiro X86Config, que é uma espécie de ficheiro de definição de sistema.

1. Prima "

2. O terceiro ecrã é para "

3. Configure um rato para o computador.

4. O ecrã seguinte é para "

5. Configure um teclado para o computador.

6. O ecrã seguinte é para "

7. Primeiro, defina uma " directamente.)

8. Defina uma " directamente.)

9. Introduza o " X-Window.

10. "

Terminou

Execute

") e, em seguida, clique em "OK".

" se vir que o ecrã funciona normalmente depois de ter seleccionado

". Se o ecrã não estiver normal, mude para outro modo (um modo de resolução mais

Enter

" o X-Window depois de configurar outro hardware necessário.

Apply

uência).

" no primeiro e segundo ecrãs após a execução do ficheiro "

configurar o seu rato

seleccionar um teclado

configurar o seu monitor

frequência horizontal

frequência vertical

nome do modelo do seu monitor

" a configuração do seu monitor.

" para o monitor. (Pode introduzir a frequência

Resolution

All Display Modes

" para o monitor. (Pode introduzir a frequência

", "

Number of colors

", seleccione o nível de resolução

". Esta informação não afecta a execução do

" e "

Vertical

X86Config

Natural Color

Programa de software Natural Color

Um dos problemas informáticos mais recentes é que a cor das imagens impressas numa impressora ou de outras imagens digitalizadas num scanner ou numa câmara digital não são as mesmas que aquelas apresentadas no monitor. O software Natural Color é a solução para este problema. É um sistema de gestão de cores desenvolvido pela Samsung Electronics em colaboração com o ETRI (instituto coreano de investigação electrónica e de telecomunicações). Este sistema apenas está disponível para os monitores Samsung e torna a cor das imagens no monitor igual à cor das imagens impressas ou digitalizadas. Para mais informações, consulte a ajuda (F1) do programa de software.

Como instalar o software Natural Color

Insira o CD fornecido com o monitor Samsung na unidade de CD-ROM. Em seguida, aparece o ecrã inicial do programa de instalação. Clique em Natural Color no ecrã inicial para instalar o software Natural Color. Para instalar o programa manualmente, insira o CD fornecido com o monitor Samsung na unidade de CD-ROM, clique no botão [Start (Iniciar)] do Windows e seleccione [Run (Executar)]. Introduza D:\color\eng\setup.exe e, em seguida, prima a tecla <Enter>. (Se a unidade onde o CD é inserido não corresponde à letra D:\, introduza a letra aplicável.)

Como eliminar o programa de software Natural Color

Seleccione [Settings (Definições)]/[Control Panel (Painel de controlo)] no menu [Start (Iniciar)] e, em seguida, faça duplo clique sobre [Add/Remove Program (Adicionar/remover programas)]. Seleccione Natural Color na lista e clique no botão [Add/Remove (Adicionar/remover)].

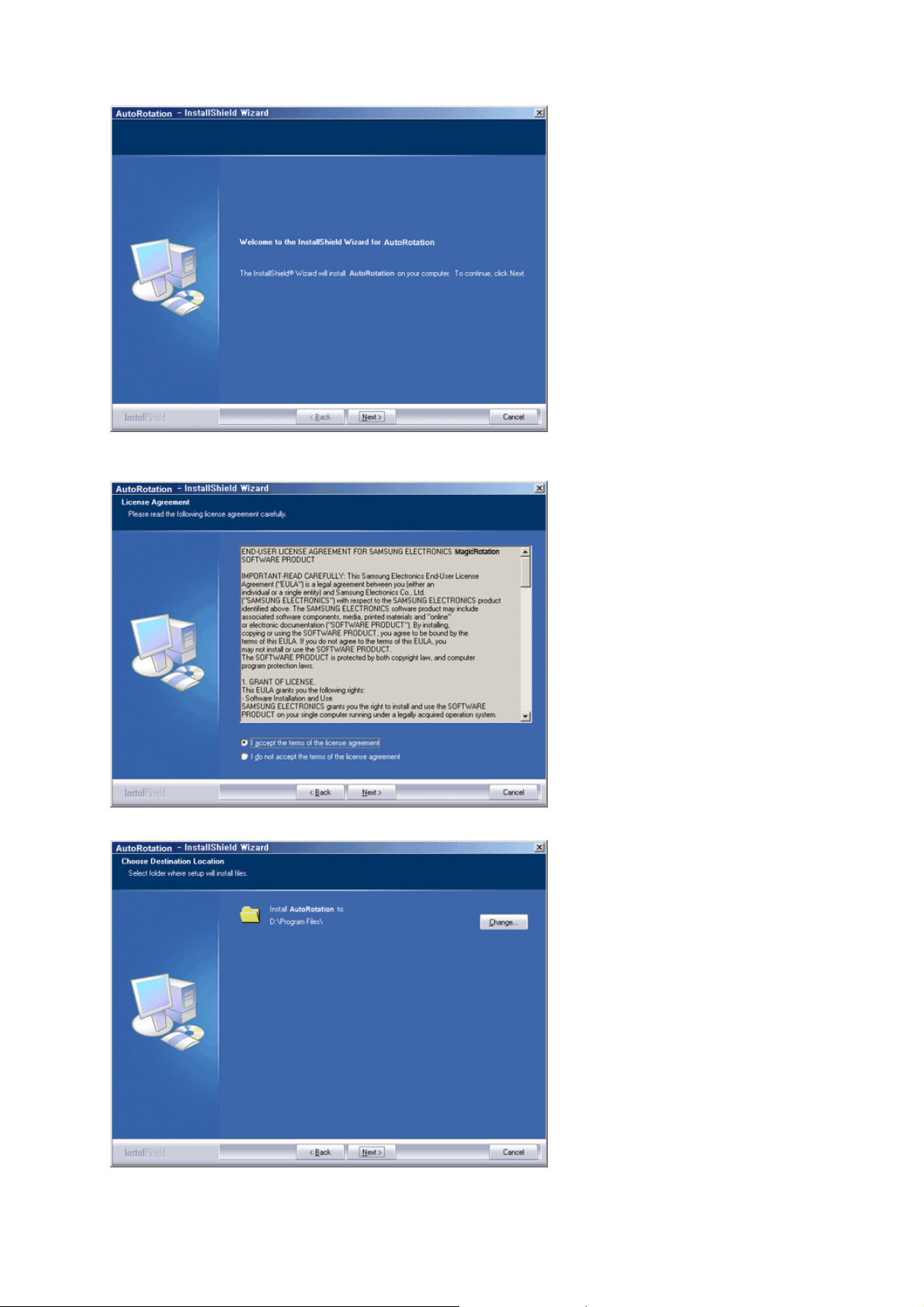

Instalação

1. Insira o CD de instalação na unidade de CD-ROM.

2. Clique no ficheiro de instalação AutoRotation.

3. Seleccione o idioma de instalação, Clique em "Next".

4. Quando aparecer a janela do Assistente do Ins tallationShield, clique em "Next" (Seguinte).

5. Seleccione "I accept the terms of the license agreement" para aceitar os termos de utilização do contrato de licença.

6. Seleccione uma pasta para instalar o programa AutoRotation.

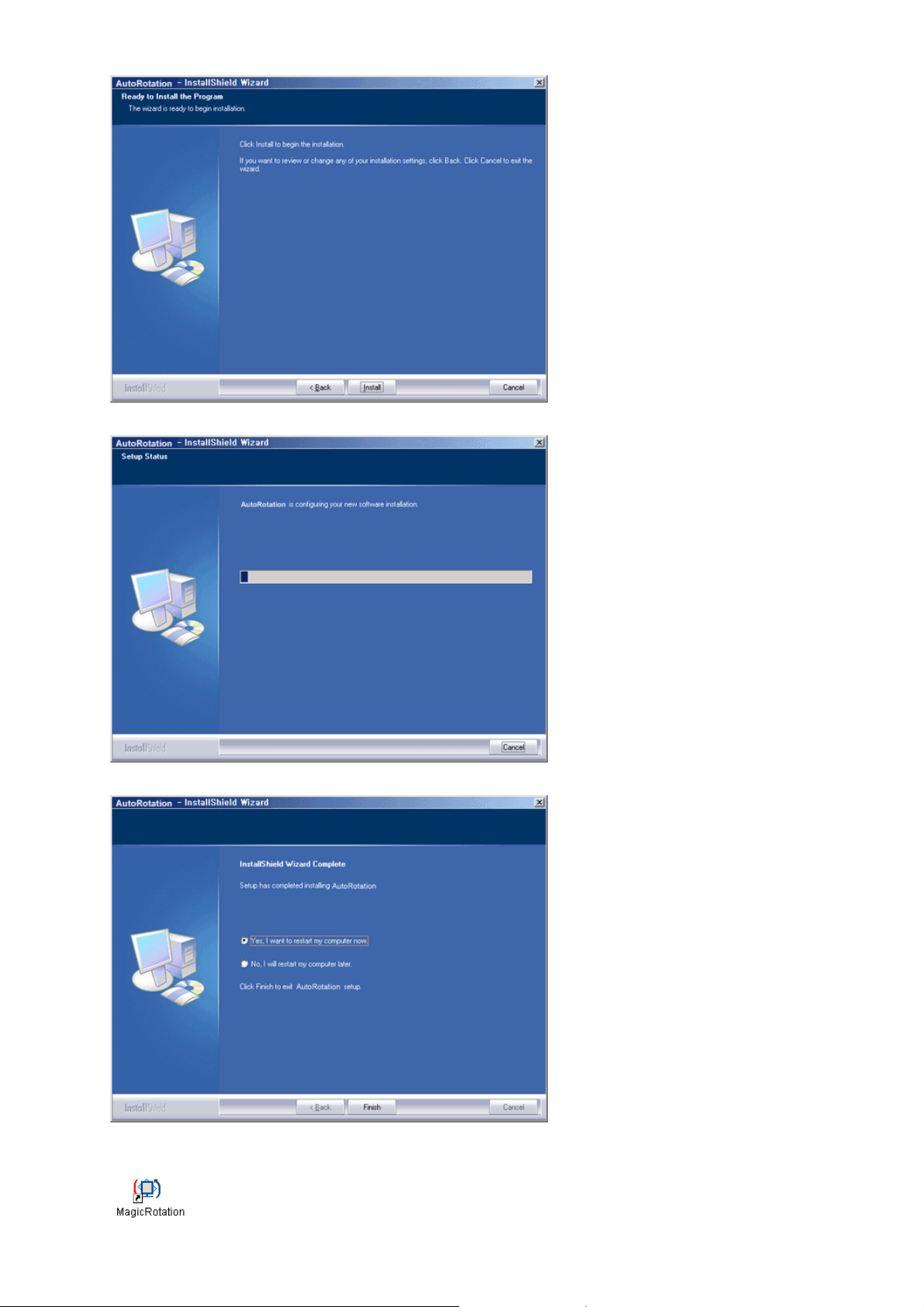

7. Clique em "Install".

8. É apresentada a caixa de diálogo "Installation Status".

9. Clique em "Finish".

10. Quando a instalação estiver concluída, o ícone executável MagicRotation, MagicTune™ é apresentado no ambiente de trabalho.

Faça duplo clique no ícone para iniciar o programa.

O ícone de execução MagicTune™ poderá não ser apresentado dependendo da especificação do sistema do computador ou do monitor. Se isso acontecer, prima a tecla F5.

Problemas de instalação (MagicTune™)

instalação do MagicTune™ pode ser afectada por factores tais como a placa de vídeo, placa principal e o ambiente de rede. Consulte a secção "

Resolução de problemas

" se tiver problemas durante a instalação.

Requisitos de sistema

Sistemas operativos

z Windows™ 98 SE z Windows™ Me z Windows™ 2000 z Windows™ XP Home Edition z Windows™ XP Professional

Recomenda-se que utilize o programa MagicTune™ em Windows™ 2000 ou mais recente.

Hardware

32MB de memória ou superior

z 25MB de espaço no disco rígido ou superior

* FPara mais informações, visite o

Web site

MagicTune™ .

Problemas de instalação (MagicRotation)

instalação do MagicRotation pode ser afectada por vários factores, como por exemplo, a placa de vídeo, a placa de sistema e o ambiente de rede. Se tiver problemas durante a instalação, consulte

"Resolução de problemas"

Limitação

1. O controlador de monitor deve ser car regado devidamente para que o MagicRotation funcione sem problemas. O controlador de monitor instalado deve ser o mais recente entregue pelo fornecedor.

2. Se algumas aplicações como o Windows™ Media Player, o Real Player, etc., não mostrarem filmes correctamente nas orientações de 90, 180 e 270 graus, faça o seguinte:

{ Feche a aplicação. { Seleccione a orientação (90, 180, 270) para a aplicação. { Volte a iniciar a aplicação.

Na maioria dos casos, este procedimento resolve o pro blema.

3. As aplicações do utilizador que tenham OpenGL e DirectDraw (desenho 3D) não funcionam com o modo de orientação seleccionado (90, 180, 270).

Por exemplo, jogos 3D

4. No modo de ecrã inteiro, as aplicações com base no DOS não funcionam com o modo de orientação seleccionado (90, 180, 270).

5. Windows™ 98, ME e NT 4.0 não suportam Dual.

6. O MagicRotation não suporta 24 bits por pixel (profundidade de bits/qualidade de cor).

7. Se substituir a placa gráfica, deve desinstalar primeiro o software MagicRotation .

Requisitos do sistema

z Windows™ 98 SE z Windows™ Me z Windows™ NT 4.0 z Windows™ 2000

Windows™ XP Home Edition

Windows™ XP Professional

Hardware

z 128MB ou mais de memória (recomendado) z 25MB ou mais de espaço livre no disco rígido

Service Packs

z O sistema deve ter instalado o Service Pack mais recente. z Para o Windows™ NT 4.0, deve instalar o Internet Explorer 5.0 ou superior, com o componente

Active Desktop.

* Para mais informações, visite o

website

do MagicRotation.

* Windows™ é uma marca registada da Microsoft Corporation,Inc.

Desinstalar

O programa AutoRotation pode apenas ser removido utilizando a opção "Adicionar ou remover programas" do "Painel de controlo" do Windows™.

Execute os seguintes passos para remover o AutoRotation.

1. Vá para [Task Tray] ' [Iniciar] ' [Definições] e seleccione [Painel de controlo] no menu. Se o programa for executado no Windows™ XP, vá para [Painel de controlo] no menu [Iniciar].

2. Clique no ícone "Adicionar ou remover programas" no "Painel de controlo"

3. No ecrã "Adicionar ou remover programas", desloque o cursor até localizar o "AutoRotation". Clique no mesmo para o realçar.

4. Clique no botão "Alterar/remover " para remover o programa.

5. Clique em "Sim" para iniciar o processo de desinstalação.

6. Aguarde até a caixa de diálogo "Desinstalação concluída" ser apresentada.

Web site

isite o

do AutoRotation para obter suporte técnico para o AutoRotation, FAQs (perguntas e

respostas) e actualizações de software.

Descrição gera |

Modo OSD

Calibragem da Cor

Resolução de problemas

Descrição gera

O que é o MagicTun™

O desempenho do monitor pode variar consoante a placa gráfica, computador anfitrião, condições de iluminação e outros factores ambientais. Para obter a melhor imagem num monitor é preciso ajustá-lo de acordo com uma definição personalizada. Infelizmente, os controlos manuais disponíveis para sintonizar a imagem são muitas vezes difíceis de utilizar. O ajuste adequado (sintonização) requer um programa fácil de utilizar composto por um processo passo a passo de modo a obter a melhor qualidade de imagem geral possível.

Na maior parte dos casos, até mesmo os ajustes simples de Brightness [Brilho] ou Contrast [Contraste] requerem a navegação dos menus (OSD) de múltiplos níveis que não são fáceis de compreender. Para além disso, não existem directrizes para auxiliar na definição correcta dos controlos do monitor. O MagicTune™ é um utilitário de software que o guia pelo proces so de sintonização com instruções fáceis e padrões de fundo concebidos para cada controlo de monitor. As definições de visualização de cada utilizador podem ser guardadas, fornecendo um modo fácil de seleccionar características de visualização num ambiente de múltiplos utilizadores ou fazendo com que um utilizador tenha múltiplas predefinições baseadas no conteúdo e iluminação ambiente.

Basic Functionality

O MagicTune™ é um utilitário de software que permite o ajuste do monitor e a sintonização de cor utilizando o protocolo efectuados no monitor são controlados através do software para eliminar a necessidade de utilizar o menu digital (OSD) do monitor. O MagicTune™ é suportado pelo Windows™ 98SE, Me, 2000, XP Home e XP Professional.

Recomenda-se que utilize o programa MagicTune™ em Windows™ 2000 ou mais recente.

O MagicTune™ permite uma sintonização precisa rápida do ecrã com a capacidade de guardar e utilizar facilmente configurações do monitor que melhor se adequam às necessidades do utilizador.

Display Data Channel Command Interface (DDC/CI)

. Todos os ajustes

Modo OSD

O Modo OSD permite um ajuste fácil das definições do monitor sem ter de tomar passos predefinidos. Pode definir facilmente o item de menu pretendido.

Descrição gera

| Modo OSD |

O MagicTune™ permite uma sintonização precisa rápida do ecrã com a capacidade de guardar e utilizar facilmente configurações do monitor que melhor se adequam às necessidades do utilizador.

Calibragem da Cor

Resolução de problemas

z O modo OSD pode parecer inconsistente relativamente

à explicação fornecida no manual de instruções, dependendo da especificação em cada monitor.

z Quando Pivot está a funcionar, parte do programa

MagicTune™ poderá não funcionar normalmente.

z AutoRotation : Ao girar o monitor, o AutoRotation

Magic roda automaticamente o monitor num ân

ulo de

90.180, 0 graus.

Siga as instruções abaixo para executar o programa Rotation.

z Instale os programas Rotation e MagicTune™ 3.6 no PC.

Inicie o programa MagicTune™ 3.6

Option (Opção) → Preference (Preferência) → Clique

na pequena caixa no menu Enable task tray (Activar tabuleiro de tarefas).

O modo de controlo MagicTune™ será diferente consoante os modelos de monitor..

z O ângulo de rotação permitido para o monitor é

determinado pelo respectivo modelo.

Modo OSD

O modo OSD facilita o ajuste de definições em todos os monitores. Quando seleccionado, cada separador na parte superior da janela de controlo apresenta as descrições gerais dos itens do submenu para ajuste. Quando seleccionado, cada separador apresenta uma lista de menus. Para ajuste rápido das definições do monitor, o modo OSD permite o acesso fácil e conveniente a todos os separadores e itens em submenus.

Botão de definição

Reset [Repor]

Cancel [Cancelar]

Aplica quaisquer alterações efectuadas e sai do MagicTune™.

Restaura os valores do monitor apresentados na janela de controlo activa para os valores predefinidos em fábric a.

Sai do MagicTune™ sem aplicar as alterações efectuadas. Se não tiver efectuado quaisquer alterações na janela de controlo, clicar em "Cancel" [Cancelar] não tem qualquer acção.

Imagem Definição de Separadores

Permite ao utilizador ajustar as definições de ecrã para os valores pretendidos

Brightness

Contrast

Resolution [Resolução] Lista todas as resoluções de visualização suportadas pelo programa.

Torna todo o ecrã brilhante ou mais escuro. Os dados detalhados das imagens nas áreas escuras podem perder-se se o brilho não for ajustado para o nível adequado. Ajuste o brilho para obter melhores condições de visualização.

Ajusta a diferença de brilho entre as áreas escuras e brilhantes no ecrã. Determina a nitidez das imagens.

MagicBright refere-se a uma nova funcionalidade do monitor que proporciona uma qualidade de apresentação no ecrã duas vezes melhor em termos de brilho e de nitidez do que a dos monitores existentes. Estão actualmente disponíveis seis modos diferentes. Cada modo tem o respectivo valor de brilho pré-configurado. Pode seleccionar facilmente uma de seis definições, bastando premir o botão de controlo MagicBright™.

1. Text : Para documentação ou trabalhos que envolvam texto complexo.

2. Internet : Para trabalhar com uma mistura de imagens, tais como texto e gráficos.

3. Game : Para ver e jogar jogos

4. Sport : Para assistir a programas de televisão, tais como de desporto.

5. Movie : Para assistir a filmes, tais como em DVD ou Video CD.

6. Custom : Apesar de os valores serem cuidadosamente escolhidos pelos nossos técnicos, os valores pré-configurados pode m não ser os mais adequados aos

MagicBright™

olhos do utilizador, dependendo das preferências deste. Se for este o caso, ajuste o Brilho e o Contraste utilizando o menu OSD.

O modo de controlo MagicBright será diferente consoante os modelos de monitor. Alguns monitores só suportam quatro modos(Text, Internet, Entertain, Custom)

Definição da Cor de Separadores

Ajusta o "calor" da cor de fundo do monitor ou da imagem.

MagicColor e Gamma só aparecem no monitor que suporta estas funções.

Color Tone [Tonalidade da cor]

Color Control [Controlo de Cor]

Calibration [Calibração]

A tonalidade da cor pode ser alterada.

z Warm - Normal - Cool

Custom

O modo Color Tone (Tonalidade da cor) será diferente consoante os modelos de monitor. Alguns monitores só suportam quatro modos ( Warm, Normal, Cool, Custom)

Ajusta a cor de imagem do monitor. Pode alterar a cor do monitor para a cor pretendida.

z R- G - B

O processo pelo qual as cores seleccionadas pelo utilizador são aperfeiçoadas e mantidas. Vai considerar o MagicTune™ extremamente útil se pretender visualizar imagens com todos os detalhes reproduzidos de forma precisa, incluindo imagens da Web e as imagens criadas por uma câmara digital ou digitalizador.

MagicColor é uma nova tecnologia desenvolvida exclusivamente pela Samsung, para melhorar a imagem digital e para apresentar cor natural de forma mais clara sem influenciar a qualidade da imagem.

1. OFF : Regressa ao modo original.

2. DEMO : O ecrã antes de aplicar MagicColor aparece no lado direito e depois de aplicar MagicColor aparece no lado esquerdo.

3. Full : Apresenta uma cor natural vívida com nitidez.

4. Intelligent : Apresenta não apenas cores naturais vívidas, mas também cor de pele mais realista com nitidez.

5. MagicZone

{

Com o MagicZone é possível ver nitidamente multimédia animado ou fotografias aumentando o brilho, a nitidez, a saturação e a matiz de

determinada área do ecrã. Oferece um a interface de fácil utilização que destaca a parte de reprodução vídeo do seu programa multimédia, detectando e realçando automaticamente a área pretendida quando se arrasta.

{ Se o cursor do rato estiver activado( ) e for preciso desactivá-lo para o

utilizar em outras tarefas, clique no botão direito do rato ou coloque o cursor activado ( )na barra de tarefas e clique. Quando for desactivado, o ícone no ecrã muda para o que é mostrado antes da activação.

{ O MagicZone é especialmente prático para imagens em movimento. { Auto Detect (Detecção automática): Se passar o filme em alguns

leitores, o MagicZone vai buscar automaticamente o ecrã de reprodução realçado (será suportado nos leitores de Gom, Adrenalin, KCP, Window Media e Power DVD etc., ). Também é possível realçar outros leitores, embora possam surgir alguns problemas.

{ Menu Tray (Tabuleiro)

HUE Regula a matiz da cor. Saturation Regula a saturação da cor.

Brightness Regula o brilho.

MagicColor

Gamma

Sharpness

Regula a diferença entre as áreas mais claras e mais escuras do ecrã.

Zone Off Anule a selecção da zona realçada. Reset Volta à programação predefinida pelo vendedor.

z Dependendo dos modelos de monitor, as opções Color Control,

Sharpness, Contrast, Color Tone, Brightness não serão ajustáveis no modo MagicColor de Full e Intelligent.

z MagicTune™ desaparece do ecrã se executar MagicZone; se

fechar MagicZone depois da regulação, MagicTune™ volta a aparecer no ecrã. (A opção System Tray (Tabuleiro do sistema) não está seleccionada) MagicTune™ desaparece do ecrã se executar MagicZone; se fechar MagicZone depois da regulação, MagicTune™ não volta a aparecer no ecrã. (A opção System Tray (Tabuleiro do sistema) está seleccionada)

z O modo MagicColor será diferente consoante os modelos de

monitor. O modo MagicZone aparece no ecrã se o monitor suportar a função.

A correcção gama muda a luminância das cores com luminância intermédia.

O modo Gamma (Gama) será diferente consoante os modelos de monitor. Alguns monitores só suportam três modos ( Mode 1, Mode 2, Mode 3)

Imagem de Definição de Separadores

Ajusta os valores Fine (Fino), Coarse (Grosso) e Position (Posição).

z Fine [Sintonização Fina]: Remove o ruído, tal como listas

horizontais. Se o ruído persistir mesmo após a aplicação da sintonização fina, repita o procedimento depois de ajustar a frequência (velocidade do relógio).

z Coarse [Sintonização Básica]: Remove o ruído, tal como listas

verticais. O ajuste básico pode mover a área de imagem do ecrã. Pode colocar a área de imagem no centro do ecrã utilizando o

Image Setup

menu Horizontal Control [Controlo Horizontal].

z Auto Setup : Prima para ajustar automaticamente o sinal PC de

entrada. Os valores do ajuste fino, básico e da posição são ajustados automaticamente.

Position

Siga estas instruções para mudar a posição horizontal, vertical da visualização completa do monitor .

Sharpness

Siga estas instruções para alterar a claridade da imagem.

Opções de Definição de Separadores

Pode configurar o MagicTune™ utilizando as seguintes opções.

Apresenta a caixa de diálogo Preferences [Preferências]. As preferências que estiverem a ser utilizadas terão um símbolo de visto "V" na caixa de verificação. Para activar ou desactivar qualquer preferência, posicione o cursor sobre a caixa e clique.

Preferences [Preferências]

z Enable task tray menu [Activar o menu do tabuleiro de tarefas].

- Para aceder aos menus do MagicTune™, cliq ue no ícone no [task tray menu] (menu do tabuleiro de tarefas). Os menus não aparecem se a opção [Enable System Tray] (Activar tabuleiro de tarefas) não estiver seleccionada em [Options] (Opções) → [Basic

Settings] (Definições básicas).

z Select Language[Seleccionar Idioma] - O idioma seleccionado

afecta apenas o idioma do OSD.

Source Select

z Analog z Digital

Suporte de Definição dos Separadores

Mostra o ID do artigo e o número de versão do programa e permite-lhe utilizar a funcionalidade Help [Ajuda].

Help [Ajuda]

Asset ID [ID do artigo]

Visite o Web site do MagicTune™ ou clique para abrir os ficheiros de ajuda (Manual do Utilizador) se necessitar de ajuda na instalação ou execução do MagicTune™. O Manual do Utilizador pode ser aberto com uma janela básica do browser.

Pode utilizar o servidor para controlar o monitor Cliente. (O programa do servidor deve ser instalado para que se possa utilizar este programa como Cliente)

User Name

Mostra o nome do utilizador registado no PC.

User ID

Mostra o ID do utilizador registado no PC.

Server IP

Anote o IP do servidor.

Department

Location

Version [Versão]

Apresenta o número de versão do MagicTune™.

Anote o departamento.

Anote o local.

Descrição gera

Modo OSD

| Calibragem da Cor |

Resolução de problemas

Color Calibration (Calibragem da Cor)

1. Color Calibration (Calibragem da Cor)

A secção "Calibragem da Cor" guia o utilizador de modo a permitir obter excelentes condições de cor para o monitor.

Efectue os 5 passos que se seguem para obter uma excelente condição de cor do monitor .

1. Controle a "Barra de controlo de brilho" para corresponder o brilho do patch de controlo e o brilho do padrão de fundo.

2. Quando detectar uma tonalidade de cor específica no "Patch de controlo", mova o cursor de controlo na direcção da tonalidade da cor referente ao "Círculo de Referência de Cor". => Quando o ajuste for concluído de forma adequada, o utilizador não vai detectar qualquer tonalidade de cor no Patch de Controlo.

3. concluir o ajuste no passo 1, clique no botão "Next" [Seguinte].

4. Repita os procedimentos 1), 2), 3) para os restantes passos 2 ~ 5.

5. Poderá visualizar facilmente o efeito de calibragem ao clicar no botão "Pré-visualizar"!

Modo como múltiplos utilizadores podem utilizar valores de cor ajustados Definição Quando o monitor está a ser utilizado por múltiplos utilizadores, os valores de cor ajustados através da Calibração de cor podem ser guardados e utilizados. Até 5 utilizadores podem utilizar os valores de cor guardados.

1. Como guardar valores de cor ajustados: Prima Next [Seguinte] para que mude para Apply [Aplicar] e, em seguida, poderá guardar valores de cor ajustados. Pode guardar até 5 valores.

2. Como aplicar valores de cor guardados: Prima o botão Multi User [Múltiplos Utilizadores] no ecrã principal para seleccionar e utilizar um dos valores de cor guardados.

2. Preview (Pré-visualização)

Prima o botão "Pré-visualizar" em "Color Calibration" [Calibragem da Cor]. Será apresentada a imagem acima.

1. Prima o botão "View Calibrated" [Ver Calibrado] para ver o efeito de calibrag em que ajustou.

2. Prima o botão "View Uncalibrated" [Ver n ão Calibrado] para visualizar a imagem original.

Descrição gera

Modo OSD

Calibragem da Cor

| Resolução de problemas

Resolução de problemas

O sistema informático actual não é compatível com o programa MagicTune™. Para obter mais informações, carregue em OK e clique em "Shortcut to the MagicTune™site" (Atalho para o site MagicTune™) para ver a nossa home page.

Pode ocorrer um erro se a sua placa de vídeo/gráfica não estiver na lista 'Available' (Disponível). (As placas de vídeo mais recentes ou mais antigas podem não ser compatíveis.)

Visite a nossa home page para ver a secção Resolução de problemas.

Pode ocorrer um erro se o fabricante da placa de vídeo tiver modificado o respectivo controlador ou processador gráfico, mesmo que a placa de vídeo faça parte da lista.

Visite a nossa home page para ver a secção Resolução de problemas.

Verifique se o monitor foi fabricado pela Samsu ng. Os produtos de outros fabricantes podem causar erros.

Só os produtos Samsung podem suportar esta funcionalidade.

Pode ocorrer um erro mesmo se o monitor for fabricado pela Samsung, mas esteja desactualizado. Verifique se o monitor pode suportar o programa MagicTune™.

Esta funcionalidade só é suportada pelos mo nitores registados na nossa home page. Antes de comprar o monitor, verifique as suas características porque os modelos desactualizados não são suportados.

Ocorre um erro quando não existe qualquer informação sobre EDID (Extended Display Identification Data) para o monitor actual. Isto acontece quando se selecciona Start (Iniciar) > Setup (Configurar) > Control Panel (Painel de controlo) > System (Sistema) > Hardware > Device Mana Monitor no ambiente de trabalho, quando se remove o "monitor Plug-and-play" actual e se procura novo hardware, mas o sistema não consegue encontrar qualquer "monitor Plug-and-play".

er (Gestor de dispositivos) >

Visite a nossa home page para ver a secção Resolução de problemas.

Ocorre um erro quando, ao substituir o monitor por um novo, o sistema está desligado e não é reini ciado.

Sempre que substituir o monitor, reinicie o sistema antes de utilizar o programa MagicTune™.

Ocorre um erro se o controlador da placa de vídeo não for instalado correctamente. Isto acontece quando a lista actual de placas de vídeo não aparece correctamente no ecrã. Pode verificar esta situação em Start (Iniciar) > Setup (Configurar) > System (Sistema) > Hardware > Device Manager (Gestor de dispositivos) > Display Adapter (Adaptador de vídeo).

Visite a home page do fabricante da placa de vídeo, transfira e instale o controlador mais recente. Para saber mais sobre a placa de vídeo, contacte o respectivo fabricante.

Para assegurar um funcionamento normal, reinicie o sistema.

Ocorre um erro se não reiniciar o sistem a depois de instalar o programa MagicTune™. (Só para Win98SE e WinMe.)

Para utilizar o programa MagicTune™nas melhores condições, regule o ecrã para a resolução ideal. Consulte o Manual do utilizador para saber qual é a resolução ideal.

Esta placa de vídeo não suporta o programa MagicTune™. Instale um novo controlador de placa de vídeo.

Reinicie o sistema antes de utilizar o programa.

Se não regular o ecrã para a resolução ideal e executar a calibragem da cor, não pode utilizar o monitor nas melhores condições.

Consulte o Manual do utilizador para saber qual é a resolução ideal.

Visite a home page do fabricante da placa de vídeo, transfira e instale

o controlador mais recente. Para saber mais sobre a placa de vídeo, contacte o respectivo fabricante.

Como o programa Highlight utiliza as linhas de comunicação, saia do programa Highlight antes de aceder ao programa MagicTune™.

Alguns monitores CDT da Samsung suportam a funcionalidade Highlight. Se utilizar a funcionalidade Highlight em simultâneo com o programa MagicTune™, ocorrem conflitos que resultam em erros.

MagicTune™.

Resolução de problemas

z O MagicTune™poderá não funcionar no caso de o monitor ser substituído ou se o

controlador da placa gráfica for actualizado enquanto o MagicTune™estiver a ser utilizado. Se assim for, reinicie o sistema.

Desactive a funcionalidade Highlight antes de utilizar o programa

Sintoma Lista de

Verifique quando o MagicTune™não funciona correctamente.

A função MagicTune™ só está disponível no PC (VGA) com um SO do Windows que suporte Plug and Play.

Verificação

* Para verificar se o PC tem a função MagicTune™, siga os passos abaixo (quando o Windows™ for XP);

Painel de controlo → Desempenho e manutenção → Sistema → Hardware

→ Gestor de dispositivos → Monitores → Depois de desligar o monitor Plug

and Play, localize 'Plug and Play monitor' procurando novo hardware.

O MagicTune™é um software adicional para o monitor. O seu monitor pode não suportar algumas placas gráficas. Quando houver problemas com a placa gráfica, visite o nosso website para consultar a lista de placas gráficas compatíveis.

http://www.samsung.com/monitor/magicTune

Soluções

MagicTune™ não funciona correctamente.

Mudou de PC ou de placa gráfica?

Transfira o programa mais recente. É possível transferir o programa de

http://www.samsung.com/monitor/magicTune

Visite o nosso website e transfira o software de instalação para MagicTune™MAC.

Web site

Visite o

do MagicTune™para obter suporte técnico para o MagicTune™,

FAQs (perguntas e respostas) e actualizações de software.

Descrição geral |

Descrição geral

O que é o MagicRotation?

Interface

Resolução de problemas

Normalmente, os monitores dos computadores apresentavam informação apenas no modo Horizontal. Agora, na era da informação, cada vez mais utilizadores precisam de ver diariamente documentos, páginas Web, mensagens de correio electrónico , etc. Os utilizadores podem ver melhor estes tipos de aplicações no modo Vertical, onde todo o conteúdo cabe no ecrã. Isto melhora bastante a produtividade do utilizador, permitindo-lhe alternar en tre os modos Horizontal e Vertical.

O software MagicRotation da Samsung Electronics, Inc. oferece uma função de rotação (orientação 0, 90, 180, 270) para facilitar a utilização do ecrã, bem como melhorar a visualização dos dados e a produtividade do utilizador.

Função básica

O MagicRotation suporta o Windows™ 98 SE, Me, NT 4.0, 2000, XP Home e XP Professional.

* Windows™ é uma marca registada da Microsoft Corporation,Inc.

Descrição geral

z Quando AutoRotation está a funcionar, parte do programa

| Interface |

MagicTune™ poderá não funcionar normalmente.

z AutoRotation : Ao girar o monitor, o AutoRotation Magic roda

automaticamente o monitor num ângulo de 90, 180, 0 graus.

Siga as instruções abaixo para executar o programa AutoRotation.

z Instale os programas Rotation e MagicTune™ 3.6 no PC. z Inicie o programa MagicTune™ 3.6 z Option → Preference → Marque um "V" na pequena caixa, no menu

Enable task tray (Activar tabuleiro de tarefas).

* O ângulo de rotação permitido para o monitor é determinado pelo

Resolução de problemas

respectivo modelo.

Interface

O menu na barra de ferramentas

Rotate (Rodar): a imagem roda 90 graus de cada vez

O menu de contexto aparece quando

clicar no botão direito do rato.

Rotate to 0 (Rodar para 0): a imagem roda até aos 0 graus desde o ângulo actual de rotação.

Rotate to 90 (Rodar para 90): a imagem roda até aos 90 graus desde o ângulo actual de rotação.

Rotate to 180 (Rodar para 180): a imagem roda até aos 180 graus desde o ângulo actual de rotação.

Rotate to 270 (Rodar para 270): a imagem roda até aos 270 graus desde o ângulo actual de rotação.

Hot key (Tecla de atalho): as teclas de atalho estão predefinidas e o utilizador pode alterá-las. Quando alterar a tecla de atalho existente, o utilizador pode designá-la directamente no teclado. O utilizador pode criar a tecla de atalho, combinando Shift, Ctrl, Alt com teclas standard. Se só carregar na tecla standard, a tecla de atalho é designada sob a forma de Alt+tecla standard.

Help (Ajuda): mostra o programa HELP (AJUDA) do MagicRotation.

About (Acerca de): mostra a versão e os direitos de autor do programa.

Exit (Sair): fecha o programa MagicRotation.

Descrição geral

Resolução de problemas

Antes de chamar a assistência técnica

z O software MagicRotation funciona com o controlador de monitor instalado,

entregue pelo fornecedor da placa gráfica, para permitir a rotação da imagem. Se o controlador de monitor instalado não estiver a funcionar correctamente ou tiver "bugs", continuará a haver problemas mesmo depois de instalar o software MagicRotation. Qualquer comportamento incorrecto/irregular, provocado por problemas no controlador de monitor instalado, não se deve ao software MagicRotation.

Para saber se há algum problema com o controlador de monitor instalado, pode efectuar os seguintes passos de diagnóstico:

1. Verifique se o problema tem a ver com a orientação 0 (modo Horizontal) e a orientação 90 (modo Vertical).

2. Verifique se o problema ocorre devido às intensidades de cores diferentes (8/16/32 bits por pixel) e aos modos de resolução diferentes (800 x 600, 1024 x 768).

3. Verifique se o problema ocorre antes de instalar o software MagicRotation.

Se o problema se repetir num ou em todos os cenários seguintes, isso pode deverse à instalação do controlador de monitor:

Interface

| Resolução de problemas

Para corrigir o problema, faça o segu inte:

1. Desisntale o software MagicRotation.

2. Adquira o controlador de monitor mais recente junto do seu fornecedor da placa gráfica. Os controladores de monitor mais recentes (da ATI, NVIDIA, MATROX, INTEL, etc.) estão disponíveis para transferência nos respectivos websites.

3. Instale o controlador de monitor mais recente

4. Instale o software MagicRotation. Na maioria dos c asos, este procedimento resolve o problema.

z Se substituir o monitor ou se actualizar o controlador da placa gráfica enquanto

estiver a utilizar o MagicRotation, este software pode deixar de funcionar. Se isso acontecer, reinicie o sistema.

Visite o

website

do MagicRotation para contactar a assistência técnica deste

software, ver as perguntas mais frequentes (perguntas e respostas) e actualizar o software.

Lista de Verificação

Antes de recorrer ao serviço de assistência, consulte a informação nesta secção para tentar resolver o problema por si mesmo. Caso necessite mesmo de recorrer à assistência técnica, faça-o através do número constante no documento de garantia, do número na secção de

informação ou contacte o seu representanter.

Sintoma Lista de Verificação Soluçãos

No images on the screen. I cannot turn on the monitor. Não consigo ligar o monitor.

O cabo de alimentação está correctamente ligado?

Consegue ver a indicação "

Check Signal Cable

ecrã?

Se a corrente estiver ligada, reinicie o computador para ver o ecrã inicial (ecrã de início de sessão), que pode ser visto.

Consegue ver a indicação

"Not Optimum Mode", "Recommended Mode 1280 x 1024 60Hz"

ecrã?

" no

Verifique a ligação e alimentação do cabo.

(Ligado utilizando o Cabo 'DVI-A to DSUB' )

Verifique se o computador está correctamente ligado.

(Ligado utilizando o cabo DVI)

Se for apresentada uma mensagem (erro) no ecrã quando o monitor estiver correctamente ligado, verifique se o estado do monitor está definido como analógico. Prima o botão Source [Origem] para que o monitor verifique a origem do sinal de entrada.

Se aparecer o ecrã inicial (ecrã de início de sessão), inicie o computador no modo aplicável (o modo de segurança para o Windows ME/2000/XP) e altere a frequência da placa de vídeo. (Consulte a secção "Modos de apresentação

predefinidos".)

Nota: Se o ecrã inicial (ecrã de início de sessão) não aparecer, contacte um centro

de assistência ou o seu representante.

Esta mensagem aparece quando o sinal da placa de vídeo excede a resolução e frequência máximas.

Ajuste a resolução e frequência máximas aplicáveis ao monitor.

O ecrã não apresenta qualquer imagem.

O monitor está no modo PowerSaver (Poupança de energia).

Prima uma tecla no teclado ou mova o rato para activar o monitor e restaurar a imagem no ecrã.

O ecrã apresenta cores estranhas ou apenas preto e branco.

De repente, o ecrã tornou-se assimétrico.

Ligado utilizando o cabo DVI?

O ecrã apresenta apenas uma cor, como se o utilizador estivesse a olhar para o ecrã através de um papel de celofane?

A placa de vídeo foi correctamente configurada?

Mudou a placa de vídeo ou o controlador?

Ajustou a resolução ou a frequência do monitor?

Pode obter um ecrã em branco se iniciar o sistema antes de ligar o cabo DVI ou desligar e, em seguida, ligar novamente o cabo DVI enquanto o sistema está em execução, uma vez que determinadas placas gráficas não enviam sinais de vídeo. Ligue o cabo DVI e, em seguida, reinicie o sistema.

Verifique a ligação do cabo de sinais.

Certifique-se de que a placa de vídeo está totalmente inserida na respectiva ranhura.

Configure a placa de vídeo consultando o manual da mesma.

Ajuste a posição e o tamanho consultando o MagicTune™ programa.

Ajuste a resolução e a frequência da placa de vídeo. (Consulte a secção "Modos de apresentação

predefinidos".)

O ecrã está desfocado ou não.

O ecrã apenas apresenta 16 cores. As cores alteraram-se depois de se ter mudado a placa de vídeo.

Aparece a mensagem "Monitor não reconhecido, monitor Plug & Play (VESA DDC) localizado".

Verifique quando o MagicTune™ não funciona correctamente.

O ecrã pode estar assimétrico devido ao ciclo dos sinais da placa de vídeo. Volte a ajustar a posição consultando o MagicTune™ programa.

Ajustou a resolução ou a frequência do monitor?

Ajuste a resolução e a frequência da placa de vídeo. (Consulte a secção " Modos de

apresentação predefinidos".)

As cores do Windows estão correctamente definidas?

A placa de vídeo está correctamente

Para o Windows ME/2000/XP: Defina as cores correctamente em "

de controlo

", "

Monitor

", "

Definições

Painel

Configure a placa de vídeo consultando o manual da mesma.

configurada?

Instalou o controlador do monitor?

Instale o controlador do monitor de acordo Consulte o manual da placa de vídeo para ver se a

com as Instruções de Instalação do

Controlador. função Plug & Play (VESA DDC) tem suporte.

A funcionalidade MagicTune™ é apenas encontrada em computadores (VGA) com o SO Window que suporte Plug and Play.

* Para verificar se o computador

está disponível para a

funcionalidade MagicTune™ siga

os passos abaixo (sistema

operativo Windows XP);

Painel de controlo -> Desempenho

e manutenção -> Sistema ->

Hardware -> Gestor de dispositivos

-> Monitores -> Depois de eliminar o

monitor Plug and Play, localize

'Monitor Plug and Play' ao procurar

novo hardware.

O MagicTune™ é um software

adicional para o monitor. O seu

monitor pode não suportar algumas

placas gráficas. Quando houver

problemas com a placa gráfica,

visite o nosso website para

consultar a lista de placas gráficas

compatíveis.

http://www.samsung.com/monitor/magictune

MagicTune™ não funciona correctamente.

Visite o nosso website e transfira o software de instalação para MagicTune™ MAC.

Caso surjam problemas com o monitor, verifique os seguintes itens.

1. Verifique se o cabo de alimentação e o cabo estão correctamente ligados ao computador.

2. Verifique se, ao reiniciar, o computador emite um sinal sonoro mais de 3 vezes. (Se o fizer, solicite uma operação pós-assistência para a motherboard do computador.)

3. Se instalou uma nova placa de vídeo ou se montou o PC, verifique se instalou o controlador do adaptador (de vídeo) e o controlador do monitor.

4. Verifique se o rácio de varredura do ecrã de vídeo está definido com os valores 56Hz ou 75Hz. (Ao utilizar a máxima resolução, não exceda os 75Hz.)

5. Se tiver problemas com a instalação do controlador do adaptador (de vídeo), inicie o computador no modo de segurança, remova o adaptador de vídeo em "Painel de controlo", "Sistema", "Gestor de dispositivos" e, em seguida, reinicie o computador para reinstalar o controlador do adaptador (de vídeo).

Se os problemas forem recorrentes,contacte um centro de assistência autorizado.

Mudou de PC ou de placa gráfica?

Transfira o programa mais recente. É possível transferir o programa de

http://www.samsung.com/monitor/magictune.

P & R

Pergunat Resposta

Como posso alterar a frequência? Pode alterar a frequência reconfigurando a placa de vídeo.

Repare que o suporte da placa de vídeo pode variar, consoante a versão do controlador utilizado. (Para mais detalhes, consulte os manuais do computador ou da placa de vídeo.)

Como posso ajustar a resolução? Windows ME/XP/2000: Defina a resolução em "

controlo

* Para mais detalhes, contacte o fabricante da placa de vídeo.

Como posso definir a função de poupança de energia?

Como posso limpar a caixa exterior/Painel LCD?

Windows ME/XP/2000: Defina a função na configuração do BIOS do computador ou da protecção de ecrã. (Consulte o Manual do Windows/Computador.)

Desligue o cabo de alimentação e limpe o monitor com um pano macio, utilizando uma solução de limpeza ou simplesmente água.

Não deixe resíduos do detergente nem risque a caixa. Não deixe que a água penetre no monitor. ergent nor scratch the case. Do not allow any water to go inside the monitor.

", "

Monitor

", "

Definições

Painel de

Verifição atravé da função do teste automátic

Verificação através da função de teste automático | Mensagens de aviso | Ambiente | Sugestão Útil

Existe a função de teste automático que lhe permite verificar o correcto funcionamento do monitor. Se o monitor e o computador estiverem devidamente ligados mas o ecrã do monitor permanece escuro e o indicador de energia estiver intermitente, execute o teste automático do monitor executando os seguintes passos.

erifição atravé da função do teste automátic

1. Desligue o computador e o monitor.

2. Retire o cabo de vídeo da parte de trás do computador.

3. Ligue o monitor.

Se o monitor estiver funcionando apropriadamente, vai ver uma caixa branca com uma borda e um texto em dentro, da maneira apresentada na seguinte ilustração. As três caixas localizadas dentro do limite têm as cores vermelho, verde e azul.

Se nenhuma das caixas aparecer, significa que há um problema com o monitor. Esta caixa também aparece durante o funcionamento normal, se o cabo de vídeo se desligar ou ficar danificado.

4. Desligue o monitor e volte a ligar o cabo de vídeo. Depois, ligue o computador e o monitor.

Se o ecrã do monitor permanece em branco depois de executar o procedimento anterior, verifique o controlador de vídeo e o sistema do computador. O monitor está a funcionar correctamente.

Mensagens de aviso

Se o sinal de entrada não estiver em bom estado, aparece uma mensagem no ecrã ou o ecrã fica em branco, apesar de o LED do indicador de energia continuar aceso. A mensagem pode indicar que o monitor está fora de sincronismo ou que tem de verificar o cabo de sinais

Ambiente

A localização e posição do monitor pode influenciar a qualidade e outras funções do monitor.

Se existirem colunas woofer próximo do monitor, desligue o woofer e coloque-o

noutra sala.

Remova todos os dispositivos electrónicos, tais como rádios, ventiladores, relógios e

telefones, que estejam a 1 metro do monitor.

estão Útil

Um monitor recria sinais visuais recebidos do PC. Por isso, se o PC ou a placa de vídeo apresentam problemas, podem fazer com que o monitor fique em branco, tenha má coloração, ruído, esteja fora de sincronismo, etc. Nesse caso, verifique primeiro a origem do problema e, em seguida, contacte um centro de assistência ou o seu representante.

Ajuizar sobre o estado de funcionamento do monitor

Se o ecrã não apresenta qualquer imagem ou se surgir a mensagem

"Recommended mode 1280 x 1024 60Hz"

, desligue o cabo do computador enquanto o

"Not Optimum Mode",

monitor ainda está ligado.

{

Se o ecrã apresenta uma mensagem ou se ficar branco, significa que o monitor está em perfeitas condições de funcionamento.

{ Nesse caso, verifique possíveis problemas no computador.

Especificações Gerais

Generalidades

Modelo SyncMaster 770P

Painel LCD

Tamanho 17,0 polegadas na diagonal (43 cm)

Área de visualização 337,92 mm (H) x 270,336 mm (V)

Pixel Pitch 0,264 mm (H) x 0,264 mm (V)

Tipo Matriz activa a-si TFT

Sincronização

Horizontal 30 ~ 81 kHz (Analog/Digital)

Vertical 56 ~ 75 Hz (Analog/Digital)

Cor de apresentação

16,7 M Cores

Resolução

Resolução óptima 1280 x 1024@60 Hz

Resolução máxima 1280 x 1024@75 Hz

Sinal de Entrada, Terminado

RGB analógico, RGB digital compatível com DVI (Digital Visual Interface)

0.7 Vp-p±5 %, iluminação positiva 75 Ω±10 % (terminada) Sincronia H/V separada, Composto, SOG, nível TTL, positivo ou negativo

Relógio de pixel máximo

140 MHz (Analog/Digital)

Corrente de alimentação

AC 100 ~ 240 VAC(±10 %), 60/50 Hz ± 3 Hz

Cabo de Sinal

Cabo 'DVI-A to D-SUB', amovível, 1,8 m Conector DVI-I a DVI-I, amovível, 2,0 m (opção)

Conector de sinal

Conector D-sub de 15 pinos e 3 filas, conector DVI-I de 24 pinos e 3 filas

Consumo de energia

Menos de 40 W

Dimensões (LxPxA) / Peso

380 x 242 x 488 mm(15 x 9,5 x 19,2 Ecrã ) / 6,0 kg

Considerações Ambientais

Operação Temperatura: 10 °C ~ 40 °C(50 °F ~ 104 °F)

Humidade: 10 % ~ 80 %, sem condensação

Armazenamento Temperatura: -20 °C ~ 45 °C(-4 °F ~113 °F)

Humidade: 5 % ~ 95 %, sem condensação

Capacidade Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção entre o monitor e os sistemas de computador proporcionará as melhores condições de funcionamento e definições do monitor. Na maioria dos casos, a instalação do monitor prossegue automaticamente, a menos que o utilizador queira seleccionar definições alternativas.

Aceitável por pontos

O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm (milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem e é possível utilizá-lo sem reservas.

z Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.932.160.

Nota: O projeto e as especificações estão sujeitos a mudança sem prévio aviso.

Poupança de energia

Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver. Esse sistema poupa energia, colocando o monitor num modo de baixo consumo energético quando não é utilizado durante um determinado período de tempo. O monitor retoma automaticamente o funcionamento normal quando o utilizador move o rato do computador ou prime uma tecla do teclado. Para poupar energia, desligue o monitor quando não está a ser utilizado ou quando o abandona durante longos períodos de tempo. O sistema PowerSaver funciona com uma placa de vídeo compatível com VESA DPMS instalada no computador. Utilize um utilitário instalado no computador para configurar esta função.

Modo de poupança

de energia

EPA/ENERGY 2000

Desligado

Estado

Funcionamento

normal

Indicador de energia Azul Preto Preto

Consumo de energia Menos de 40 W

Menos de 1 W

(Modo Off [desligado] )

Menos de 1 W

Este monitor é compatível com EPA ENERGY STAR® e com ENERGY2000 quando utilizado com um computador equipado com funcionalidade VESA DPMS.

Como parceiro da ENERGY STAR

, a SAMSUNG determinou que este

produto está em conformidade com as directrizes da ENERGY STAR

relativas à eficácia energética.

Modos de apresentação predefinidos

Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode ficar em branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da placa de vídeo e ajuste o ecrã de acordo com o seguinte.

Table 1. Modos de apresentação predefinidos

Modo de

Apresentação

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

Frequência

Horizontal

Frequência

Vertical (Hz)

Relógio de

Pixel (MHz)

Polaridade de

Sincronização

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à extremidade esquerda do ecrã na horizontal, é designado por Ciclo Horizontal e o número inverso do Ciclo Horizontal é designado por Frequência Horizontal. Unidade: kHz

Frequência Vertical

Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma imagem várias vezes por segundo para apresentar uma imagem ao utilizador. A frequência dessa repetição é designada por Frequência Vertical ou Taxa de Actualização. Unidade: Hz

Especificações Gerais

Generalidades

Modelo SyncMaster 970P

Painel LCD

Tamanho 19,0 polegadas na diagonal (48 cm)

Área de visualização 376,32 mm (H) x 301,056 mm (V)

Pixel Pitch 0,294 mm (H) x 0,294 mm (V)

Tipo Matriz activa a-si TFT

Sincronização

Horizontal 30 ~ 81 kHz (Analog/Digital)

Vertical 56 ~ 75 Hz (Analog/Digital)

Cor de apresentação

16,7 M Cores

Resolução

Resolução óptima 1280 x 1024@60 Hz

Resolução máxima 1280 x 1024@75 Hz

Sinal de Entrada, Terminado

RGB analógico, RGB digital compatível com DVI (Digital Visual Interface)

0.7 Vp-p±5 %, iluminação positiva 75 Ω±10 % (terminada) Sincronia H/V separada, Composto, SOG, nível TTL, positivo ou negativo

Relógio de pixel máximo

140 MHz (Analog/Digital)

Corrente de alimentação

AC 100 ~ 240 VAC(±10 %), 60/50 Hz ± 3 Hz

Cabo de Sinal

Cabo 'DVI-A to D-SUB', amovível, 1,8 m Conector DVI-I a DVI-I, amovível, 2,0 m (opção)

Conector de sinal

Conector D-sub de 15 pinos e 3 filas, conector DVI-I de 24 pinos e 3 filas

Consumo de energia

Menos de 40 W

Dimensões (LxPxA) / Peso

424 x 242 x 507 mm(16,7 x 9,5 x 20,0 Ecrã ) / 7,1 kg

Considerações Ambientais

Operação Temperatura: 10 °C ~ 40 °C(50 °F ~ 104 °F)

Humidade: 10 % ~ 80 %, sem condensação

Armazenamento Temperatura: -20 °C ~ 45 °C(-4 °F ~113 °F)

Humidade: 5 % ~ 95 %, sem condensação

Capacidade Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção entre o monitor e os sistemas de computador proporcionará as melhores condições de funcionamento e definições do monitor. Na maioria dos casos, a instalação do mo nitor prossegue automaticamente, a menos que o utilizador queira seleccionar definições alternativas.

Aceitável por pontos

z Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.932.160.

Nota: O projeto e as especificações estão sujeitos a mudança sem prévio aviso.

Poupança de energia

Modo de poupança

de energia

EPA/ENERGY 2000

Desligado

Estado

Funcionamento

normal

Indicador de energia Azul Preto Preto

Consumo de energia Menos de 40 W

Menos de 1 W

(Modo Off [desligado] )

Menos de 1 W

Este monitor é compatível com EPA ENERGY STAR® e com ENERGY2000 quando utilizado com um computador equipado com funcionalidade VESA DPMS.

Como parceiro da ENERGY STAR

, a SAMSUNG determinou que este

produto está em conformidade com as directrizes da ENERGY STAR

relativas à eficácia energética.

Modos de apresentação predefinidos

Table 1. Modos de apresentação predefinidos

Modo de

Apresentação

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

Frequência

Horizontal

Frequência

Vertical (Hz)

Relógio de

Pixel (MHz)

Polaridade de

Sincronização

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequência Horizontal

Frequência Vertical

Contacte SAMSUNG GLOBAL

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung.

North America

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar BRAZIL 0800-124-421 http://www.samsung.com/br CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl COSTA RICA 0-800-507-7267 http://www.samsung.com/latin ECUADOR 1-800-10-7267 http://www.samsung.com/latin EL SALVADOR 800-6225 http://www.samsung.com/latin GUATEMALA 1-800-299-0013 http://www.samsung.com/latin JAMAICA 1-800-234-7267 http://www.samsung.com/latin PANAMA 800-7267 http://www.samsung.com/latin PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz DENMARK 38 322 887 http://www.samsung.com/dk FINLAND 09 693 79 554 http://www.samsung.com/fi FRANCE 08 25 08 65 65 (€ 0,15/min) http://www.samsung.com/fr GERMANY 01805 - 121213 (€ 0,12/Min) http://www.samsung.de HUNGARY 06 40 985 985 http://www.samsung.com/hu ITALIA 199 153 153 http://www.samsung.com/it LUXEMBURG 02 261 03 710 http://www.samsung.lu NETHERLANDS 0900 20 200 88 (€ 0.10/Min) http://www.samsung.com/nl NORWAY 231 627 22 http://www.samsung.com/no POLAND 0 801 801 881 http://www.samsung.com/pl PORTUGAL 80 8 200 128 http://www.samsung.com/pt SLOVAKIA 0850 123 989 http://www.samsung.com/sk SPAIN 902 10 11 30 http://www.samsung.com/es SWEDEN 08 585 367 87 http://www.samsung.com/se U.K 0870 242 0303 http://www.samsung.com/uk

CIS

RUSSIA 8-800-200-0400 http://www.samsung.ru UKRAINE 8-800-502-0000 http://www.samsung.com/ur

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn HONG KONG 2862 6001 http://www.samsung.com/hk INDIA 3030 8282, 1600 1100 11 http://www.samsung.com/in INDONESIA 0800-112-8888 http://www.samsung.com/id JAPAN 0120-327-527 http://www.samsung.com/jp MALAYSIA 1800-88-9999 http://www.samsung.com/my PHILIPPINES 1800-10-SAMSUNG (7267864 ) http://www.samsung.com/ph SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg THAILAND 1800- 29-3232, 02-689-3232 http://www.samsung.com/th TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea

Terminologia

Distância entre pontos

Num monitor, as imagens são compostas por pontos vermelhos, verdes e azuis. Quanto mais próximos os pontos, mais elevada a resolução. A distância entre dois pontos da mesma cor é designada por 'Distância entre pontos'. Unidade: mm

Frequência Vertical

O ecrã tem de ser redesenhado várias vezes por segundo, por forma a criar e apresentar uma imagem para o utilizador. A frequência desta repetição por segundo é designada por Frequência Vertical ou Taxa de Actualiz ação . Un i da de : Hz

Exemplo: Se a mesma luz se repetir 60 vezes por segundo, isto corresponde a 60 Hz.

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à extremidade esquerda do ecrã na horizontal, é designado por Ciclo Horizontal. O número inverso do Ciclo Horizontal é designado por Frequência Horizontal. Unidade: kHz

Métodos Entrelaçado e Não Entrelaçado

O método Não Entrelaçado apresenta as linhas horizonta is do ecrã de cima a baixo, enquanto que o método Entrelaçado apresenta primeiro as linhas ímpares e depois as linhas pares. O método Não Entrelaçado é utilizado para a maioria dos monitores para garantir uma imagem clara. O método Entrelaçado é o método utilizado no s tele vi sore s.

Plug & Play

Trata-se de uma função que proporciona um ecrã da melhor qua lidade pelo facto de permitir que o computador e o monitor troquem informação automaticamente. Este monitor segue a norma internacional VESA DDC para a função Plug & Play.

Resolução

O número de pontos horizontais e verticais utilizado para compo r a imagem do ecrã é designado por 'resolução'. Esse número mostra a exactidão da apresentação. Uma resolução elevada é apropriada para a execução de várias tarefas, dado que possibilita a apresentação de mais informação de imagem no ecrã.

Exemplo: Se a resolução for 1280 x 1024, significa que o ecrã é composto por 1280 pontos

horizontais (resolução horizontal) e 1024 linhas verti cais (resolução vertical).

Para melhor apresentação

1. Defina a frequência de atualização e resolução do compu ta dor no painel de controle do computador de acordo com os itens descritos abaixo para obter uma alta qualidade de imagem. A imagem da tela pode se tornar precária se o TFT (Thin Film Transistor) -LCD não garantir uma imagem superior.

Resolução: 1280 x 1024

{

{ Frequência Vertical (taxa de atualização): 60 Hz

2. O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm (milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem e é possível utilizá-lo sem reservas.

{ Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de

3.932.160.

3. Ao limpar a caixa do monitor, favor aplicar a quantidade recomendada de produto de limpeza e usar um pano seco e macio para polimento. Limpe suavemente a superfície do LCD para não deixar nenhuma marca através de pressão excessiva.

4. Caso não esteja satisfeito com a qualidade da image m, configure a "função ajuste automático" na tela do vídeo que aparece ao pressionar o botão de fechamento da janela. Se ainda aparecer ruído após o ajuste automát ico , uti l ize a funçã o configuração NÍTIDA/INFERIOR.

5. Se olhar para um ecrã fixo durante um longo período de tempo, poderão aparecer imagens residuais ou manchas. Altere o modo para poupança de energia ou defina uma prote cção de ecrã pa ra uma imagem em movimento quando tem de se afastar do monitor durante um longo período de tempo.

Autoridade

A reprodução deste material por qualquer meio sem o consentimento por escrito da Samsung Electronics Co., Ltd. É estritamente proibida.

A Samsung Electronics Co., Ltd. não será responsabilizada por erros contidos aqui nem por danos incidentais ou conseqüentes relativos ao fornecimento, desempenho o u utilização deste material.

Samsung é marca registrada da Samsung Electronics Co., Ltd.; Microsoft, Windows e Windows NT são marcas registradas da Microsoft Corporation; VESA, DPMS e DDC são marcas registradas da Video Electronics Standard Association; o nome e o logotipo ENERGY STAR® são marcas registradas da Agência de Proteção Ambiental dos EUA (U.S. Environmental Protection Agency EPA). Na qualidade de parceira do programa ENERGY STAR®, a Samsung Electronics Co., Ltd. Considera que este produto cumpre as normas ENERGY STAR® de e fi c iência energética. Todos os demais nomes de produtos mencionados neste documento po dem ser marcas comerciais ou marcas registradas de seus respectivos proprietários.

Classe B

Trata-se de um aparelho digital de Classe B. Para saber mais sobre o Guia de segurança e conformidade EMC, pode consultar o Manual de "Regulamentação".

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

INFORMAÇÃO DO PRODUTO (Sem Retenção de Imagem)

Os monitores e aparelhos de televisão de LCD poderão ficar com retenção de imagem quando mudam de uma imagem para outra, em especial, depois de apresentarem uma imagem fixa durante muito tempo. Este guia serve para demonstrar a utilização correcta de produtos de LCD, como forma de os proteger contra a retenção de imagem.

Garantia

garantia não cobre quaisquer danos causados por retenção da imagem. garantia não cobre o efeito de ‘imagem queimada’.

O que é a Retenção de imagem?

Durante o funcionamento normal de um painel LCD, a retenção de imagem em pixels não ocorre. No entanto, se a mesma imagem for apresentada durante muito tempo, uma ligeira diferença na carga eléctrica acumula-se entre os dois eléctrodos que contêm o cristal líquido.Isto pode provocar a forma ção de cristal líquido em determinadas áreas do ecrã. Assim, a imagem anterior é retida qua ndo muda para uma nova imagem de vídeo. Todos os produtos que apresentam imagen s, incluindo LCD, estão sujeitos a retenção de imagem. Não se trata de um defeito do produto.

Siga as sugestões abaixo para proteger o seu LCD da retenção de imagem

Modo de Alimentação Desligada, de Protecção de Ecrã ou de Poupança de Energia

Exemplo)

z Desligar a alimentação quando utiliza um padrão fixo.

- Desligar a alimentação durante 4 horas após um período de utilização de 24 horas

- Desligar a alimentação durante 2 horas após um período de utilização de 12 horas

z Se possível, utilizar uma protecção de ecrã

- Recomenda-se uma protecção de ecrã numa cor ou uma imagem em movimento.

z Defina o Monitor para o estado de alimentação desligada através do

esquema de alimentação de propriedades do ecrã de computador.

Sugestões para aplicações específicas

Exemplo) Aeroportos, Estações de Trânsito, Bolsas de Valores, Bancos e Sistemas de Controlo Recomendamos que siga as instruções de instalação do program a de sistema de apresentação, tal como abaixo indicado:

Apresentar Informações em conjunto com o Logótipo ou ciclo de Imagem em movimento.

Exemplo) Ciclo : Apresentar Informações durante 1 hora a seguir a apresentação do logótipo ou imagem em movimento durante 1 minuto.

Alterar periodicamente as informações de cor (Utilize 2 cores diferentes).

Exemplo) Efectue a rotação das informações da cor com 2 cores, a cada 30 minutos.

Evite a utilização de uma combinação de caracteres e de uma cor de fundo com uma grande diferença em termos de luminosidade. Evite utilizar cores cinzentas, que poderão provocar facilmente a retenção de imagens.

Evite: Cores com uma grande diferença em termos de luminosidade (Branco

& Preto, Cinzento) Exemplo)

z Definições recomendadas: Cores brilhantes com uma pequena d iferença em

termos de luminosidade

- Altere a cor dos caracteres e a cor de fundo a cada 30 minutos Exemplo)

- A cada 30 minutos, altere os caracteres com movimento. Exemplo)

A melhor forma de proteger o monitor da Retenção de imagem consiste em definir o computador ou o sistema para utilizar um programa de protecção do ecrã quando não o está a utilizar.

Retenção de imagem pode não ocorrer quando um painel LCD é utilizado em circunstâncias normais. Como circunstâncias normais entenda-se a alteração constante de padrões de vídeo. Quando o painel de LCD é utilizado durante um longo período de tempo com um padrão fixo (mais de 12 horas), poderá ocorrer uma ligeira diferença de tensão nos eléctrodos que utilizam o cristal líquido (LC) num pixel .A diferença de tensão entre os eléctrodos aumenta com o tempo, forçando o cristal líquido a ficar menor. Quando isto ocorre, a imagem anterior pode ser visualizada quando o padrão é alterado. Para impedir isto, a diferença de tensão acumulada tem de ser diminuída.

O Monitor de LCD está em conformidade com a norma ISO13406-2, de falha de pixels, Classe II.

Eliminação Correcta Deste Produto (Resíduo de Equipamentos Eléctricos e Electrónicos)

- Apenas na Europa

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e à saúde humana causados pela eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de resíduos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem levar este produto para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto não deverá ser misturado com outros resíduos comerciais para eliminação.

Samsung SYNCMASTER 770P, SYNCMASTER 970P User Manual [pt]

Specifications and Main Features

Frequently Asked Questions

User Manual
