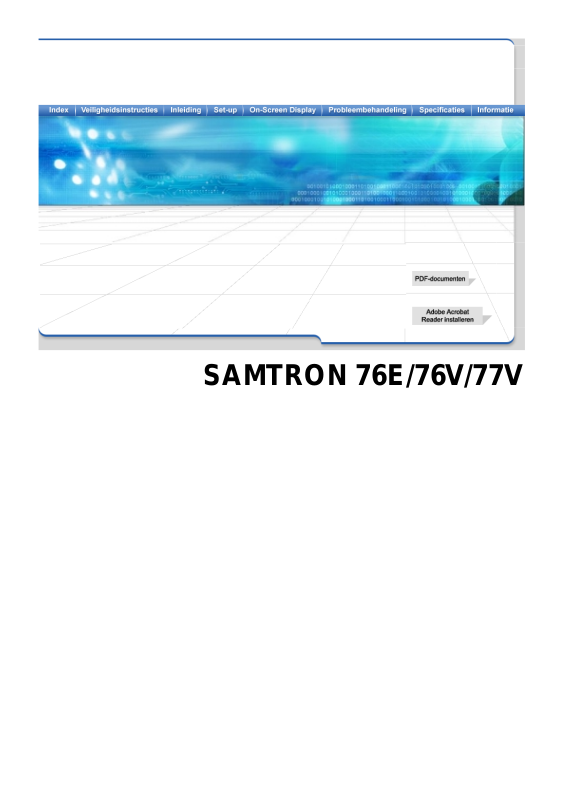

SAMTRON 76E/76V/77V

Hoofdpagina On-Screen Display

Veiligheidsinstructies Probleembehandeling

Waarschuwingen Controlelijst Elektriciteit V & A Installatie Zelftest Reinigen Overige

Inleiding Specificaties

Uitpakken Algemene specificaties Voorkant Tijdsinstellingen Achterkant PowerSaver Onderkant

Set-up Informatie

Uw monitor aansluiten Service Uw stuurprogramma installeren Voorwaarden

Automatisch Voorschriften Handleiding

De installatie van de voet

Rechten

Waarschuwingen

Elektriciteit Installatie Reinigen Overige

Het niet-naleven van instructies die aangegeven worden met dit symbool, kan lichamelijk letsel of schade aan de apparatuur veroorzaken.

Verboden Goed lezen

Niet demonteren Trek de stekker uit het stopcontact

Niet aanraken Aarden om een elektrische schok te voorkomen

Waarschuwingen

Elektriciteit

Installatie Reinigen Overige

Als u uw monitor gedurende langere tijd niet gebruikt, zet uw computer dan op de stand DPMS (Display Power Management Signaling). Als u een schermbeveiliging gebruikt, laat u de monitor gewoon aanstaan.

Bij een kleine monitor of als hetzelfde beeld gedurende langere tijd op uw

beeldscherm staat, kan het beeld "inbranden". De oorzaak hiervan is een beschadiging van de fluorescerende substantie aan de binnenkant van de beeldbuis.

Gebruik geen beschadigde of losse stekker.

Dit kan een elektrische schok of brand veroorzaken.

Trek niet aan de kabel om de stekker eruit te trekken en raak de stekker niet met natte handen aan.

Dit kan een elektrische schok of brand veroorzaken.

Gebruik alleen een geaarde stekker en stopcontact.

Een niet goed geaarde stekker en stopcontact kunnen een

elektrische schok of schade aan uw apparaat veroorzaken.

Buig de stekker en de kabel niet te ver door en plaats er geen zware voorwerpen op, dit kan schade veroorzaken.

Doet u dit toch, dan kan er een elektrische schok optreden of

brand ontstaan.

Trek de stekker uit het stopcontact als het gaat bliksemen of als u het apparaat gedurende een langere periode niet gebruikt.

Als u dit verzuimt, kan er een elektrische schok optreden of brand

ontstaan.

Sluit niet te veel verlengsnoeren of stekkers op het stopcontact aan.

Dit kan brand veroorzaken.

Waarschuwingen Elektriciteit

Installatie

Reinigen Overige

Dek de ventilatiegaten van de monitor niet af.

Slechte ventilatie kan een defect of brand veroorzaken.

Plaats uw monitor in een stofarme omgeving met een lage luchtvochtigheid.

U kunt een elektrische schok krijgen of er kan brand ontstaan in de

monitor.

Laat de monitor niet vallen.

Het product kan beschadigen of u kunt een verwonding oplopen.

Plaats de monitor op een vlakke en stabiele ondergrond.

Als de monitor zou vallen, kunt u zich bezeren.

Zet de monitor voorzichtig neer.

Hij kan beschadigd worden of stukgaan.

Zet de monitor niet met de beeldbuis omlaag neer.

De beeldbuis kan beschadigen.

Gebruik de monitor niet zonder de voet.

Hierdoor kan hij stukgaan of kan er brand ontstaan door de slechte

ventilatie. Als de monitor toch gebruikt moet worden zonder de voet, zorg er

dan voor dat er voldoende ventilatie is.

Waarschuwingen

Elektriciteit Installatie

Reinigen

Overige

Reinig de behuizing van de monitor en/of het oppervlak van de beeldbuis met een licht vochtig, zacht doekje.

Maak de monitor niet schoon met water, maar gebruik een met water gemengd mild reinigingsmiddel.

(Sommige reinigingsmiddelen bevatten een aanzienlijke hoeveelheid oplosmiddelen op basis van alcohol. Deze kunnen de behuizing van de monitor beschadigen of de kleur hiervan aantasten). Bovendien kan ook de speciale antireflectie/antistatische coating op de beeldbuis worden aangetast.)

lvorens u het reinigingsmiddel gebruikt, moet u het met water verdunnen in

de verhouding 1:10.

Spuit het reinigingsmiddel niet direct op de monitor.

Gebruik het aanbevolen reinigingsmiddel met een zacht doekje.

Op deze manier voorkomt u dat de coating van de beeldbuis wordt

beschadigd, of de behuizing van de monitor gaat scheuren, verkleurt of anderszins beschadigt raakt. U kunt een aanbevolen reinigingsmiddel bij ieder Samsung-dealer

kopen.

Als de connector tussen de stekker en de pin vuil of stoffig is, maak hem dan schoon met een droge doek.

Een vuile connector kan een elektrische schok of brand

veroorzaken.

Plaats geen vloeistoffen, chemicaliën of kleine metalen voorwerpen op de monitor.

Dit kan schade, een elektrische schok of brand veroorzaken.

Als een vreemde substantie in uw monitor terechtkomt, trekt u

meteen de stekker eruit en neemt u contact op met de dealer.

Verwijder nooit de behuizing of de achterkant van het apparaat. Er bevinden zich geen onderdelen in het apparaat waaraan u zelf onderhoud kunt uitvoeren.

Waarschuwingen Elektriciteit Installatie Reinigen

Overige

Dit kan een elektrische schok of brand veroorzaken.

Neem contact op met een gekwalificeerde servicedienst voor

onderhoud.

Als uw monitor niet goed werkt - in het bijzonder als het apparaat ongebruikelijke geluiden maakt of een vreemde geur verspreidt trek dan onmiddellijk de stekker uit het stopcontact en neem

contact op met een betreffende dealer of servicedienst.

Dit kan een elektrische schok of brand veroorzaken.

Zet geen zware voorwerpen op de monitor.

Dit kan een elektrische schok of brand veroorzaken.

Voor ieder uur dat u naar het beeldscherm kijkt, dient u uw ogen vijf minuten rust te geven.

Dit vermindert de vermoeidheid van de ogen.

Houd brandbare voorwerpen verwijdert van de monitor.

Dit kan een explosie of brand veroorzaken.

Probeer de monitor nooit te verplaatsen door aan de kabels te trekken.

Hierdoor kan het apparaat defect gaan, kan er een elektrische

schok optreden of kan er brand ontstaan door de beschadiging van de kabel.

Probeer de monitor niet naar rechts of links te verplaatsen door aan kabels te trekken.

Hierdoor kan het apparaat defect gaan, kan er een elektrische

schok optreden of kan er brand ontstaan door de beschadiging van de kabel.

Stop geen metalen voorwerpen in de openingen van de monitor.

Dit kan een elektrische schok, brand of een verwonding

veroorzaken.

Houd uw monitor uit de buurt van magnetische voorwerpen.

Dit kan leiden tot een verkleuring of vervorming van het beeld.

SAMTRON 76E/76V

Uitpakken

Voorkant Achterkant Onderkant

Monitor en voet

(Sommige modellen hebben een voet.)

Controleer a.u.b. of u de volgende zaken ook

ontvangen heeft bij de levering van uw monitor.

Als er iets ontbreekt neem dan contact op met uw

dealer.

Netsnoer

Voet

Snel aan de slag

Garantiekaart

(Niet overal verkrijgbaar)

Gebruiksaanwijzing en

de installatie-cd voor het stuurprogramma

USB-hub (Optioneel)

prog

SAMTRON 77V

Uitpakken

Voorkant Achterkant Onderkant

Monitor en voet

(Sommige modellen hebben een voet.)

Controleer a.u.b. of u de volgende zaken ook

ontvangen heeft bij de levering van uw monitor.

Als er iets ontbreekt neem dan contact op met uw

dealer.

Hoofd > Informatie > Uitpakken

Netsnoer

Voet

Snel aan de slag

Garantiekaart

(Niet overal verkrijgbaar)

Gebruiksaanwijzing en de installatie-cd voor het stuur

ramma

Uitpakken

Voorkant

Achterkant Onderkant

SAMTRON 76E/76V

1. Afsluit-knop

2,3. Instel-knoppen

4. Menu-knop

5. Aan/uit-lampje

6. Aan/uit-knop

Opmerking:

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop PowerSaver. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer gebruikt.

Met deze knop kunt u het actieve menu of de OSD (menu op het scherm) verlaten.

Met deze knoppen kunt u onderdelen in het menu selecteren en aanpassen.

Gebruik deze knop om de OSD te openen en een geselecteerd menuonderdeel te activeren.

Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen als de monitor uw aanpassingen opslaat.

Gebruik deze knop om de monitor aan of uit te zetten.

SAMTRON 77V

Uitpakken

Voorkant

Achterkant Onderkant

1. Afsluit-knop

2,3. Instel-knoppen

4. Menu-knop

5. Aan/uit-lampje

6. Aan/uit-knop

Opmerking:

Hoofd > Informatie > Voorkant

Met deze knop kunt u het actieve menu of de OSD (menu op het scherm) verlaten.

Met deze knoppen kunt u onderdelen in het menu selecteren en aanpassen.

Gebruik deze knop om de OSD te openen en een geselecteerd menuonderdeel te activeren.

Geeft de normale of de Power Saving stand aan.

Gebruik deze knop om de monitor aan of uit te zetten.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop PowerSaver. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer gebruikt.

Uitpakken Voorkant

Achterkant

Onderkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

1. Netaansluiting

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

2. Signaalkabel

Sluit de signaalkabel aan op de video-uitgang, videokaart of grafische kaart van uw computer.

Opmerking:

Zie het onderdeel Uw monitor aansluiten voor meer informatie over het aansluiten van kabels.

Uitpakken Voorkant Achterkant

Onderkant

1. Signaalkabel

2. Netaansluiting

3. Verstelbare voet

Sluit de signaalkabel aan op de video-uitgang, videokaart of grafische kaart van uw computer.

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

U kunt de voet losmaken van de monitor

Uw monitor aansluiten

Uw stuurprogramma installeren De installatie van de voet

1. Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor. Steek de netstekker van de monitor in een stopcontact.

2. Sluit de signaalkabel aan op de video-uitgang, videokaart of grafische kaart van uw computer.

3. Als u een Macintosh-computer gebruikt, sluit dan de kabel aan op een Macintosh-adapter en stel de pinnen op uw adapter in (adapter niet inbegrepen). Voor een PC heeft u geen adapter nodig.

4. Zet uw computer en monitor aan. Wanneer uw monitor een afbeelding laat zien, is de installatie succesvol voltooid.

Uw monitor aansluiten

Uw stuurprogramma installeren

De installatie van de voet

Plaats het stuurprogramma van de monitor in het cd-rom-station als het besturingssysteem hierom vraagt. Deze cd wordt samen met uw monitor geleverd. De installatie van het stuurprogramma is afhankelijk van het besturingssysteem. Volg de instructies van uw besturingssysteem op.

Plaats een lege diskette in het diskettestation en download het stuurprogramma van de hieronder genoemde website.

Internet website : http://www.samtron.com/

Windows ME

1. Leg de cd in het cd-rom-station.

2. Klik op "Windows ME Driver".

3. Selecteer uw monitor in de lijst en klik vervolgens op de knop "OK".

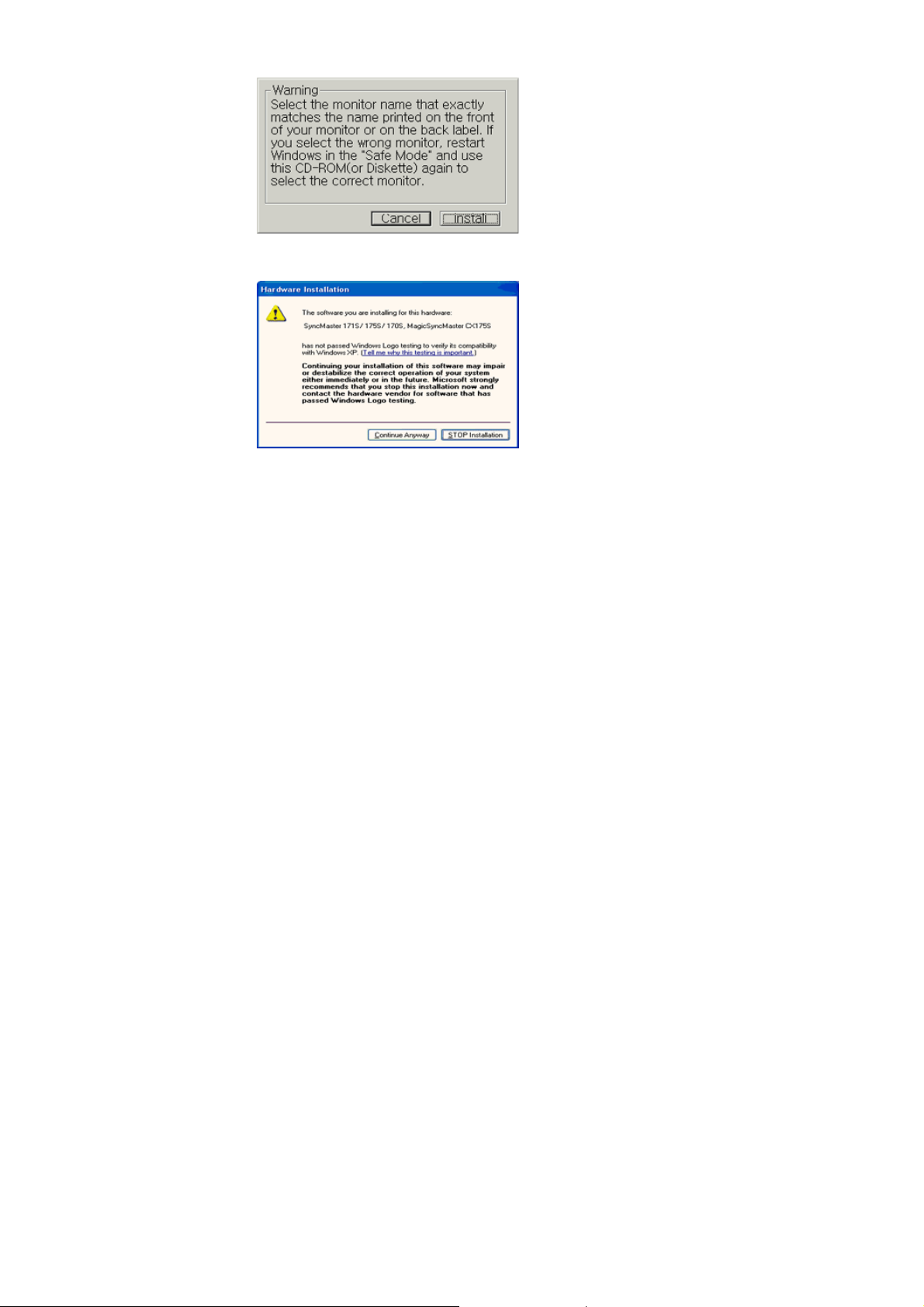

4. Klik op de knop "Install", in het dialoogvenster "Warning".

5. Het stuurprogramma is succesvol geïnstalleerd.

Windows XP/2000

1. Leg de cd in het cd-rom-station.

2. Klik op "Windows XP/2000 Driver".

3. Selecteer in de lijst uw monitor en klik vervolgens op de knop "OK".

4. Klik op de knop "Install", in het dialoogvenster "Warning".

5. Als u het dialoogvenster "Message" krijgt te zien, klikt u op de knop "Continue Anyway" en vervolgens op de knop "OK".

Het stuurprogramma van deze monitor wordt toegepast door Microsoft voor het logo van Windows en de installatie hiervan beschadigt verder niet het correct functioneren van uw systeem. Het gecertificeerd stuurprogramma, staat op de homepage van Samtron, dat u op elk gewenst moment kunt downloaden.

http://www.samtron.com/.

6. Het stuurprogramma is succesvol geïnstalleerd.

Uw monitor aansluiten

Uw stuurprogramma installeren

De installatie van de voet

Windows XP

Windows 2000

Windows Me

Windows NT

Linux

Plaats het stuurprogramma van de monitor in het cd-rom-station als het besturingssysteem hierom vraagt. Deze cd is inbegrepen bij de levering van uw monitor. De installatie van het stuurprogramma is afhankelijk van het besturingssysteem. Volg de instructies van uw besturingssysteem op.

Plaats een lege diskette in het diskettestation en download het stuurprogramma van de hieronder genoemde website.

Internet website : http://www.samtron.com/

Het besturingssysteem Microsoft® Windows® XP

1. Leg de cd in het cd-rom-station.

2. klik op "Start" —> "Configuratiescherm" en aansluitend op het pictogram "Appearance and Themes".

3. Klik op het pictogram "Beeldscherm" en selecteer het tabblad "Instellingen" en klik aansluitend op "Geavanceerd...".

4. Klik op de knop "Eigenschappen" van het tabblad "Monitor" en selecteer het tabblad "Stuurprogramma".

5. Klik op "Bijwerken...", selecteer "Install from a list or.." en klik aansluitend op knop "Volgende".

6. Selecteer de optie "Don't search, I will..", klik op "Volgende" en klik vervolgens op "Diskette".

7. Klik op de knop "Bladeren", selecteer het A:(D:\station) en selecteer uit de lijst uw monitor, klik aansluitend op de knop "Volgende".

8. Als u het dialoogvenster "Message" krijgt te zien, klikt u op de knop "Continue Anyway" en vervolgens op de knop "OK".

http://www.samtron.com/.

9. Klik op de knop "Sluiten" en daarna een paar keer op "OK".

10. Het stuurprogramma is succesvol geïnstalleerd.

Het besturingssysteem Microsoft® Windows® 2000 Als het bericht "Kan digitale handtekening niet vinden" niet verschijnt op uw monitor,

volg dan de volgende stappen.

1. Klik op de knop "OK" in het venster "Schijf plaatsen".

2. Klik op de knop "Bladeren" in het venster "File needed".

3. Selecteer A:(D:\station), klik op de knop "Openen" en aansluitend op de knop "OK".

Hoe te installeren

1. Klik achtereenvolgens op "Start", "Instellingen", "Configuratiescherm".

2. Dubbelklik op het pictogram "Beeldscherm".

3. Selecteer het tabblad "Instellingen" en klik aansluitend op "Geavanceerd..".

4. Selecteer de optie "Monitor".

1e voorbeeld: 2e voorbeeld:

5. Klik op "Stuurprogramma", vervolgens op "Bijwerken..." en aansluitend op "Volgende".

6. Selecteer de optie "Een lijst met bekende stuurprogramma's voor dit apparaat weergeven, zodat ik een specifiek stuurprogramma kan kiezen". Klik vervolgens op "Volgende" en aansluitend op "Diskette...".

7. Klik op "Bladeren" en selecteer A:(D:\station).

8. Klik op "Openen" en aansluitend op "OK".

9. Selecteer de gewenste monitor en klik tweemaal achter elkaar op "Volgende".

10. Klik op "Voltooien" en tenslotte op "Sluiten".

Als de knop "Eigenschappen" niet toegankelijk is, betekent dit dat uw monitor op de juiste wijze geconfigureerd is. Stop dan de installatie. Als de knop "Eigenschappen" wel toegankelijk is, klikt u op "Eigenschappen" en volgt u de volgende stappen.

Als u het venster "Kan digitale handtekening niet vinden" wel te zien krijgt, klikt u op de knop "Ja" en achtereenvolgens op "Voltooien" en "Sluiten".

Het besturingssysteem Microsoft® Windows® Millennium

1. Klik achtereenvolgens op "Start", "Instellingen", "Configuratiescherm".

2. Dubbelklik op het pictogram "Weergave".

3. Selecteer het tabblad "Instellingen" en klik aansluitend op de knop "Geavanceerd...".

4. Selecteer het tabblad "Monitor".

5. Klik op de knop "Wijzigen".

6. Selecteer de optie "De locatie van het stuurprogramma opgeven" en klik op

"Volgende".

7. Selecteer de optie "Een lijst van alle stuurprogramma's op een speciale locatie..." en

klik vervolgens op de knop "Volgende".

8. Klik op de knop "Diskette".

9.Specificeer A:\(D:\station) en klik aansluitend op de knop OK

10. Selecteer de optie "Alle hardware weergeven", selecteer de gewenste monitor en klik op "OK".

11. Klik op "Sluiten" en aansluitend op "OK". Sluit het dialoogvenster "Eigenschappen voor

Beeldscherm" af.

Het besturingssysteem Microsoft® Windows® NT

1. Klik achtereenvolgens op "Start", "Instellingen", "Configuratiescherm" en dubbelklik aansluitend op het pictogram "Beeldscherm".

2. Klik in het venster Display Registration Information op het tabblad "Instellingen" en aansluitend op "All Display Modes".

3. Selecteer een instelling die u wenst te gebruiken (Resolutie, Aantal kleuren en Verticale frequentie) en klik op "OK".

4. Klik, nadat u op test heeft geklikt, op de knop "Toepassen" als het beeld goed is. Als het beeld niet goed is, verander dan de instelling (lagere resolutie, kleur of frequentie).

Opmerking:Als u geen instellingsmogelijkheid heeft bij All Display Modes, selecteer dan de resolutie en verticale frequentie volgens de Scherminstellingen in de gebruiksaanwijzing.

Het besturingssysteem Linux

Om het X-Venster te kunnen uitvoeren, dient u eerst het X86Config-bestand aan te maken. Dit is een soort systeeminstellingsbestand.

1. Druk bij het eerste en tweede scherm op de Enter-toets, nadat het X86Config-bestand is uitgevoerd.

2. In het derde scherm stelt u uw muis in.

3. Selecteer een muis voor uw computer.

4. In het volgende scherm selecteert u een toetsenbord.

5. Selecteer een toetsenbord voor uw computer.

6. In het volgende scherm stelt u uw monitor in.

7. Stel eerst de horizontale frequentie voor uw monitor in. (U kunt de frequentie meteen invoeren.)

8. Stel de verticale frequentie voor uw monitor in. (U kunt de frequentie meteen invoeren.)

9. Voer het type monitor in. Deze informatie heeft geen invloed op de uitvoering van het X- Venster.

10. U bent klaar met het instellen van uw monitor. Voer het X-Venster uit nadat u eventuele andere hardware instellingen heeft ingesteld.

Uw monitor aansluiten Uw stuurprogramma installeren

De installatie van de voet

De voet

Het monteren en verwijderen van de voet

Met de voet kunt u de monitor kantelen en draaien om de ideale kijkhoek te bepalen.

Opmerking:

De voet kan verwijderd worden.

Als uw monitor geleverd werd met losse voet, bevestig de voet dan als volgt:

Verwijder eerst het koppelstuk, voordat u de voet aan de monitor vastmaakt.

De voet monteren

1. Zet de monitor ondersteboven op een vlakke ondergrond neer.

2. Zorg er voor dat de lipjes op de voet overeenkomen met de hiervoor bestemde openingen aan de onderkant van de monitor.

3. Duw de voet op de monitor en zorg ervoor dat de lipjes goed in de hiervoor bestemde openingen zitten.

4. Duw de voet in de richting van de voorkant van de monitor tot u hoort dat het lipje vastklikt.

5. Buig het lipje niet.

De voet verwijderen

5. Druk op het ontgrendellipje en trek de voet omhoog.

6. Duw de voet in de richting van de achterkant van de monitor en til hem op om hem te verwijderen.

Opmerking: De voet past maar op één manier in de hiervoor bestemde openingen van de monitor.

On-Screen Display

SAMTRON 76E/76V

1. Met deze knop kunt u het actieve menu of de OSD (menu op het scherm) verlaten. 2,3. Met deze knoppen kunt u onderdelen in het menu selecteren en aanpassen.

4. Gebruik deze knop om de OSD te openen en een geselecteerd menuonderdeel te

activeren.

On-Screen Display

SAMTRON 77V

1. Met deze knop kunt u het actieve menu of de OSD (menu op het scherm) verlaten. 2,3. Met deze knoppen kunt u onderdelen in het menu selecteren en aanpassen.

4. Gebruik deze knop om de OSD te openen en een geselecteerd menuonderdeel te

activeren.

Controlelijst

V & A Zelftest

Voordat u de servicedienst belt, dient u eerst de informatie op deze pagina te lezen. Misschien kunt u het probleem dan zelf verhelpen. Als u toch hulp nodig heeft, bel dan naar het telefoonnummer dat op de garantiekaart staat, het telefoonnummer op de

informatiepagina of neem contact op met uw dealer.

Klachten Controlelijst Oplossingen

Er verschijnt geen beeld op het beeldscherm. Ik kan de monitor niet aanzetten.

Is het netsnoer goed aangesloten?

Krijgt u het bericht "

Geen verbinding, controleer de signaalkabel

" op het

beeldscherm te zien?

Als de monitor aanstaat, start dan de computer opnieuw op om het beginscherm te zien (het aanmeldscherm).

Verschijnt het bericht

Synchronisatie buiten

bereik

" op het beeldscherm?

Controleer of het netsnoer en de voeding goed zijn aangesloten.

Controleer of de signaalkabel goed is aangesloten.

Als het beginscherm (het aanmeldscherm) verschijnt, start de computer dan opnieuw op in de toepasbare stand (de veilige modus voor Windows ME/XP/2000) en verander de frequentie van de videokaart. (Zie Scherminstellingen)

Opmerking: Neem contact op met

het service center of uw dealer

als

het beginscherm niet verschijnt.

Dit bericht krijgt u te zien als het signaal van uw videokaart de maximale resolutie en frequentie, die de monitor aankan, overschrijdt.

Pas de resolutie en frequentie aan.

Ik zie het On Screen Display niet.

Het beeld op het beeldscherm trilt.

Er verschijnt geen beeld op het beeldscherm. Knippert het

De monitor staat in de stand

PowerSaver. aan/uit-lampje op de monitor om de seconde?

Druk op een toets van het

toetsenbord of beweeg met de muis

om de monitor weer te activeren.

Heeft u het

(OSD)-menu

On Screen Display

vergrendeld om

veranderingen te voorkomen?

Controleer of de configuratie van de monitor zich in de Interlace-stand bevindt.

Ontgrendel de OSD door 10

seconden of langer de menu-knop

ingedrukt te houden.

Het signaal van de videokaart

overschrijdt de maximale resolutie

en frequentie van de monitor. (Interlace-stand: Verticale frequentie 43Hz, 87Hz(i), enz.)

Staan er voorwerpen in de buurt van de monitor die een magnetisch veld kunnen veroorzaken, zoals een

Zet de monitor uit de buurt van

voorwerpen die een sterk

magnetisch veld kunnen

veroorzaken. luidspreker?

Is de spanning stabiel? Het beeld kan gaan trillen of

bewegen als de spanning te laag

wordt.

Het beeld kan ook gaan trillen of bewegen als er problemen zijn

met de videokaart of het moederbord van de computer.

Het beeldscherm laat vreemde kleuren zien of toont alleen maar een zwart-wit-beeld.

De verhouding van het beeld verandert plotseling.

Het beeld is onscherp of de OSD kan niet worden aangepast.

Ziet u slechts één kleur op uw beeldscherm?

Krijgt u na het draaien van een programma of een crash vreemde kleuren op uw beeldscherm te zien?

Is de videokaart goed ingesteld?

Heeft u de videokaart of het stuurprogramma vervangen?

Heeft u de resolutie of frequentie van de monitor aangepast?

De verhouding van het beeld kan veranderen door de cyclus van de signalen van de videokaart. Pas de positie dan aan door gebruik te maken van het OSD-menu.

Heeft u de resolutie of frequentie van de monitor aangepast?

Controleer of de signaalkabel goed

is aangesloten.

Controleer of de videokaart goed in

het betreffende slot zit.

Start de computer opnieuw op.

Stel uw videokaart in volgens de

richtlijnen van de gebruiksaanwijzing

van de videokaart.

Pas de positie en afmeting van het

beeld aan via het OSD-menu.

Pas de resolutie en frequentie van

de videokaart aan.

(Zie Scherminstellingen).

Pas de resolutie en frequentie van

de videokaart aan.

(Zie Scherminstellingen).

Het beeld is deels vervormd.

Het aan/uit-lampje knippert, maar er verschijnen geen beelden op het beeldscherm.

Er zijn slechts 16 kleuren zichtbaar op het beeldscherm. De kleuren op het beeldscherm zijn veranderd, nadat de videokaart is vervangen.

Staan er magnetische voorwerpen in de buurt van de monitor, zoals luidsprekers?

Is de frequentie goed ingesteld tijdens de controle van het menu Tijdsinstellingen?

Zijn de kleuren van Windows juist ingesteld?

Is de videokaart goed ingesteld?

Demagnetiseer het beeldscherm via

de optie "Degauss" uit het OSD-

menu.

Houd uw monitor uit de buurt van

magnetische voorwerpen.

Pas de frequentie aan volgens de

richtlijnen van de gebruiksaanwijzing

van de videokaart en de

Scherminstellingen.

(De maximale frequentie en resolutie

varieert van product tot product.)

Voor Windows ME/XP/2000:

Stel de kleuren in via

Configuratiescherm

Beeldscherm, Instellingen

Stel de videokaart in volgens de

richtlijnen van de gebruiksaanwijzing

van de videokaart.

Het volgende bericht verschijnt op het beeldscherm: "Onbekende monitor, Plug & Play (VESA DDC) monitor gevonden".

Heeft u het stuurprogramma van de monitor geïnstalleerd?

Zie de gebruiksaanwijzing van de videokaart of de Plug & Play (VESA DDC)-functie ondersteund wordt.

Installeer het stuurprogramma van

de monitor volgens de installatie-

instructies van het stuurprogramma.

Installeer het stuurprogramma van

de monitor volgens de installatie-

instructies van het stuurprogramma.

Heeft u problemen met de monitor, controleer dan eerst de volgende onderdelen.

1. Controleer of het netsnoer goed is aangesloten op de computer.

2. Controleer of de computer meer dan drie keer een piepgeluid produceert wanneer de computer wordt opgestart. (Als dit het geval is, schakel dan een reparatiedienst in voor het moederbord van de computer.)

3. Als u een nieuwe videokaart geïnstalleerd heeft of de computer in elkaar gezet heeft, controleer dan of de stuurprogramma's van de videokaart en de monitor geïnstalleerd zijn.

4. Controleer of de frequentie van het beeldscherm ingesteld is op 75Hz of 85Hz. (Stel de frequentie niet boven de 60Hz in bij een maximale resolutie.)

5. Als u problemen heeft bij het installeren van het stuurprogramma van de videokaart, start dan de computer op in de veilige modus. Verwijder vervolgens de beeldschermadapter via

Configuratiescherm, Systeem, Apparaatbeheer

" opnieuw het stuurprogramma van de videokaart.

Opmerking:

aangewezen service center.

Als zich regelmatig problemen voordoen, neem dan contact op met een hiervoor

". Start de computer op en installeer

Controlelijst

V & A

Zelftest

Vraag Antwoord

Hoe kan ik de frequentie veranderen?

Hoe kan ik de resolutie aanpassen? Windows ME/XP/2000: Stel de resolutie in via:

De frequentie kunt u veranderen door het opnieuw configureren van de videokaart.

De ondersteuning van de videokaart is afhankelijk van de versie van het stuurprogramma dat gebruikt wordt. (Voor meer details zie de gebruiksaanwijzing van de computer of videokaart.)

Start, Instellingen, Configuratiescherm, Beeldscherm, Instellingen.

* Voor informatie kunt u het beste contact opnemen met de fabrikant van de videokaart.

Hoe kan ik de functie Power Saving instellen?

De monitor maakt een geluid als hij wordt uitgezet.

Hoe kan ik de behuizing/beeldbuis schoonmaken?

Windows ME/XP/2000: Stel de functie in via de set-up van de BIOS van de computer of via de Schermbeveiliging. (Kijk in de handleiding van Windows/Computer).

Dit is normaal, omdat er soms geluiden geproduceerd worden, als gevolg van de wisselwerking tussen de metalen behuizing en de elektromagneten. Deze zijn geïnstalleerd om magnetische golven te blokkeren.

Trek de stekker eruit en maak dan pas de monitor schoon met een zacht doekje. Maak hierbij gebruik van gewoon water of een reinigingsmiddel.

Laat geen resten van het reinigingsmiddel achter en bekras de behuizing niet. Zorg ervoor dat er geen water in de monitor kan lopen.

Controlelijst V & A

Zelftest

Waarschuwingsberichten

Omgeving

Uw monitor kan een zelftest uit te voeren. Op deze manier kunt u controleren of de monitor naar behoren functioneert.

1. Schakel zowel de computer als de monitor uit.

2. Trek de videokabel uit de achterkant van uw computer.

3. Zet de monitor aan.

Als uw monitor goed functioneert, zal het volgende beeld verschijnen.

Als niet alle vensters verschijnen, duidt dit op een probleem met de monitor. Dit venster verschijnt ook als de videokabel tijdens normaal gebruik beschadigd of losraakt.

Handige tips

4. Zet uw monitor uit en sluit de videokabel weer aan. Daarna zet u de computer en de monitor weer aan.

Als er op uw monitor nog steeds geen beeld verschijnt na de voorafgaande procedure, dient u de videocontroller en het computersysteem te controleren; uw monitor functioneert zoals het hoort.

Als er iets mis is met het ingangssignaal, verschijnt er een melding op het beeldscherm of het beeldscherm blijft leeg, ondanks dat het aan/uit-lampje aan is. De melding kan inhouden dat de monitor onvoldoende scanbereik heeft of dat u de signaalkabel moet controleren.

De plaats en de positie van de monitor kan van invloed zijn op de kwaliteit en andere eigenschappen van de monitor.

1. Als er lagetoonluidsprekers in de buurt staan van de monitor, verplaats deze dan naar een andere ruimte.

2. Verwijder alle elektronische apparaten zoals radio's, ventilatoren, klokken en telefoons die binnen een straal van één meter van de monitor staan.

3. Demagnetiseer de monitor nadat u een apparaat verwijderd hebt uit de ruimte.

Een monitor geeft visuele signalen weer van een computer. Daarom kan door een probleem

met de computer of de videokaart het beeld van de monitor zwart worden, de kleurweergave verminderen, ruis optreden, enz. Controleer in dit geval eerst de bron van het probleem en neem dan contact op met een service center of uw dealer.

Het functioneren van de monitor beoordelen.

Als er geen beeld op het beeldscherm verschijnt, of als de melding "Synchronisatie buiten bereik" verschijnt, moet u de kabel uit de computer trekken terwijl de monitor nog aan is.

Als er een bericht op het beeldscherm verschijnt of het beeldscherm wit wordt, betekent

{

dit dat de monitor werkt. In dit geval dient u de computer te controleren.

{

Algemene specificaties

PowerSaver Tijdsinstellingen

Algemeen

Type SAMTRON 76E

Beeldbuis

Zichtbaar beeld 17" (43 cm), Volledig beeldscherm (40,6 cm effectieve beeldgrootte) Deflection angle

90 °

(Afbuighoek) Dotpitch 0,23 mm (horizontaal) Type beeldscherm Gealuminiseerde tri-color fosforpunt trio met Black Matrix.

Anti-doming invar schaduwmasker. Meerlaagse antistatische coating.

Maximale resolutie

1280 beeldpunten, 1024 lijnen

Actief beeldscherm

Horizontaal 312 ± 4 mm Verticaal 234 ± 4 mm

Synchronisatie

Horizontaal 30 ~ 70 kHz Verticaal 50 ~ 160 Hz

Definitie ingangssignaal

Videosignaal RGB, analoog 0,7 Vpp positief bij 75 ohm Synchronisatiesignaal Gescheiden H/V synchronisatie, TTL-niveau, positief of negatief

Beeldschermkleur

Onbegrensd

Maximale pixelfrequentie

110 MHz

Voeding

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Energieverbruik

90W (maximaal), 80W (nominaal)

Afmetingen (bxhxd)

398 x 412 x 400mm (inclusief voet)

Gewicht

15 kg

Omgevingsfactoren

In bedrijf Temperatuur: 32°F ~ 104°F(0°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~ 113°F(-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Deze monitor kan geïnstalleerd worden op ieder plug-and-play-systeem. De wisselwerking tussen de monitor en de computer zorgt voor de beste gebruiksomstandigheden en monitorinstellingen. Meestal vindt de installatie van de monitor automatisch plaats, tenzij de gebruiker andere instellingen wenst toe te passen.

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Algemene specificaties

PowerSaver

Tijdsinstellingen

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis beweegt, wordt de monitor weer automatisch geactiveerd. Als u energie wilt besparen, zet dan uw monitor UIT als u hem langere tijd niet meer nodig heeft. Het PowerSaver-systeem werkt met een VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de software op uw computer.

De uit-stand

Status Normaal gebruik

EPA/ENERGY 2000

Aan/uit-lampje Groen Groen, Knipperen

Stroomverbruik

80W(Nominaal) 90W(Maximaal)

Minder dan 2W

Deze monitor voldoet aan de voorwaarden van EPA E

NERGY STAR

en ENERGY2000, als hij gebruikt wordt in combinatie met een computer die over een VESA DPMS-functionaliteit beschikt.

Daar SAMSUNG een partner is van ENERGY STAR richtlijnen die gesteld zijn door ENERGY STAR

voldoet dit product aan de

voor efficiënte energie.

Algemene specificaties

PowerSaver

Tijdsinstellingen

Als het signaal van de computer overeenkomt met de volgende instellingen, zal het beeldscherm automatisch worden aangepast. Komt dit signaal echter niet overeen, dan kan het zijn dat er geen beeld meer op het beeldscherm te zien is, terwijl het aan/uit-lampje aanstaat. Zie de gebruiksaanwijzing van de videokaart en stel het beeld als volgt in.

Tabel 1. Instellingen

Beeldschermresoluties

Horizontale

Frequentie

(kHz)

Verticale

Frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

IBM, 640 x 480 31,469 59,940 25,175 -/IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 43,269 85,008 36,000 -/VESA, 800 x 600 53,674 85,061 56,250 +/+ VESA, 1024 x 768 68,677 84,997 94,500 +/+

Horizontale frequentie

De tijd die nodig is voor het lezen van één horizontale lijn op een scherm, die de rechterkant met de linkerkant verbindt, noemen we een horizontale cyclus. Het omgekeerde, het schrijven van een horizontale lijn, bepaalt de horizontale frequentie. Eenheid: kHz

Verticale frequentie

Het beeldscherm moet meerdere keren per seconde worden opgebouwd om een afbeelding voor de gebruiker te kunnen maken en weer te geven. De frequentie van deze herhaling per seconde wordt Verticale frequentie of Refresh Rate genoemd. Eenheid: Hz

(H/V)

Algemene specificaties

PowerSaver Tijdsinstellingen

Algemeen

Type SAMTRON 76V

Beeldbuis

Zichtbaar beeld 17" (43 cm), Volledig beeldscherm (40,6 cm effectieve beeldgrootte) Deflection angle

90 °

(Afbuighoek) Dotpitch 0,23 mm (horizontaal) Type beeldscherm Gealuminiseerde tri-color fosforpunt trio met Black Matrix.

Anti-doming invar schaduwmasker. Meerlaagse antistatische coating/Weerspiegeling.

Maximale resolutie

1280 beeldpunten, 1024 lijnen

Actief beeldscherm

Horizontaal 312 ± 4 mm Verticaal 234 ± 4 mm

Synchronisatie

Horizontaal 30 ~ 70 kHz Verticaal 50 ~ 160 Hz

Definitie ingangssignaal

Videosignaal RGB, analoog 0,7 Vpp positief bij 75 ohm Synchronisatiesignaal Gescheiden H/V synchronisatie, TTL-niveau, positief of negatief

Beeldschermkleur

Onbegrensd

Maximale pixelfrequentie

110 MHz

Voeding

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Energieverbruik

90W (maximaal), 80W (nominaal)

Afmetingen (bxhxd)

398 x 412 x 400mm (inclusief voet)

Gewicht

15 kg

Omgevingsfactoren

In bedrijf Temperatuur: 32°F ~ 104°F(0°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~ 113°F(-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Algemene specificaties

PowerSaver

Tijdsinstellingen

De uit-stand

Status Normaal gebruik

EPA/ENERGY 2000

Aan/uit-lampje Groen Groen, Knipperen

Stroomverbruik

80W(Nominaal) 90W(Maximaal)

Minder dan 2W

Deze monitor voldoet aan de voorwaarden van EPA E

NERGY STAR

en ENERGY2000, als hij gebruikt wordt in combinatie met een computer die over een VESA DPMS-functionaliteit beschikt.

Daar SAMSUNG een partner is van ENERGY STAR richtlijnen die gesteld zijn door ENERGY STAR

voldoet dit product aan de

voor efficiënte energie.

Algemene specificaties

PowerSaver

Tijdsinstellingen

Tabel 1. Instellingen

Beeldschermresoluties

Horizontale

Frequentie

(kHz)

Verticale

Frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

Horizontale frequentie

Verticale frequentie

(H/V)

lgemene

specificaties

PowerSaver Tijdsinstellingen

Hoofd > Specificaties > Algemene specificaties

Algemeen

Type SAMTRON 77V

Beeldbuis

Zichtbaar beeld 17" (43 cm), Volledig beeldscherm (40,6 cm effectieve beeldgrootte) Deflection angle

90 °

(Afbuighoek) Dotpitch 0,23 mm (horizontaal) Type beeldscherm Gealuminiseerde tri-color fosforpunt trio met Black Matrix.

Anti-doming invar schaduwmasker. Meerlaagse antistatische coating.Weerspiegeling.

Maximale resolutie

1280 beeldpunten, 1024 lijnen

Actief beeldscherm

Horizontaal 312 ± 4 mm Verticaal 234 ± 4 mm

Synchronisatie

Horizontaal 30 ~ 70 kHz Verticaal 50 ~ 160 Hz

Definitie ingangssignaal

Videosignaal RGB, analoog 0,7 Vpp positief bij 75 ohm Synchronisatiesignaal Gescheiden H/V synchronisatie, TTL-niveau, positief of negatief

Beeldschermkleur

Onbegrensd

Maximale pixelfrequentie

110 MHz

Voeding

100 ~ 240VAC rms, 60/50 Hz ± 3Hz

Energieverbruik

90W (maximaal), 75W (nominaal)

Afmetingen (bxhxd)

398 x 412 x 400mm (inclusief voet)

Gewicht

15 kg

Omgevingsfactoren

In bedrijf Temperatuur: 32°F ~ 104°F(0°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~ 113°F(-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkhede n

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Service

Voorwaarden Voorschriften Rechten

SAMTRON SEOUL

15TH FL, JOONGANG DAILY NEWS BLDG. 7, SOONHWA-DONG,CHUNG-KU, SEOUL, KOREA, 100-759 TEL : (82-2) 727-3114

SAMTRON U.S.A.

SAMTRON COMPUTER PRODUCTS CUSTOMER SERVICE 400 Valley Road Suite 201, Mt. Arlington, NJ 07856 TEL : 973-601-6200, FAX : 973-601-6001 1-800-SAMTRON (1-800-726-8766)

SAMTRON CANADA

SAMSUNG ELECTRONICS CANADA INC. 7037 FINANCIAL DRIVE MISSISSAUGA, ONTARIO L5N 6R3 TEL : 1-800-726-7864 FAX : 905-542-1199

SAMTRON EUROPE

SAMSUNG ELECTRONICS GMBH SAMSUNG-HAUS, AM KRONBERGER HANG 6 65824 SCHWALBACH/TS., GERMANY TEL: 49 (0180) 5121213* FAX: 49 (0180) 5121214* * EURO 0,12/MIN.

SAMTRON TOKYO

17TH, HAMACHO CENTER BLDG. 2-31-1, NIHONBASHI-HAMACHO, CHOU-KU, TOKYO 103, JAPAN TEL : (81-3) 5641-9860 FAX : (81-3) 5641-9861

SAMTRON SWEDEN

SAMSUNG ELECTRONICS SYENSKA, AB BOX 713, S- 194 27 UPPLANDS VÄSBY TEL : 468- 590- 966- 00 FAX : 468- 590- 966- 50

SAMTRON MEXICO

SAMSUNG ELECTRONICS MEXICO, S.A. DE C. V. Mina No. 200, ESQ. GAVILANCOL. GUADALUPE DEL MORAL IZTAPALAPA, MEXICO, D.F. C.P. 09300 TEL. : (525) 686-0800 FAX : (525) 686-5094

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO DEL. GUSTAVO A. MADERO C.P. 07700 MEXICO D.F. TEL. 5747-5100 RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG. 7 SOON-WHA-DONG CHUNG-KU, C.P.O BOX 2775, 1144 SEOUL, KOREA

Service

Voorwaarden

Voorschriften Authority

Dotpitch (puntafstand)

De afbeelding op de monitor is opgebouwd uit dots (beeldpunten), die samengesteld zijn uit de kleuren rood, groen en blauw. Hoe kleiner de afstand tussen de beeldpunten, hoe hoger de beeldschermresolutie. De afstand tussen twee beeldpunten van dezelfde kleur wordt 'Dotpitch' genoemd. Eenheid: mm

Verticale frequentie

Bijvoorbeeld: Als het beeld 60 keer per seconde opnieuw wordt opgebouwd, spreken we van

een frequentie van 60 Hz. Bij deze frequentie kan het beeld gaan flikkeren. Om dit probleem te voorkomen, kunt u het beste de verticale frequentie instellen op meer dan 70 Hz.

Horizontale frequentie

Interlaced- en non-interlaced-methoden

Het in volgorde van boven naar beneden weergeven van de horizontale lijnen wordt de noninterlaced-methode genoemd. Het afwisselend weergeven van eerst oneven lijnen en daarna even lijnen wordt de interlaced-methode genoemd. De non-interlaced-methode wordt het vaakste toegepast bij monitoren om er voor te zorgen dat er een duidelijk beeld wordt weergegeven. De interlaced-methode wordt ook gebruikt voor tv's.

Plug & Play

Deze functie, waarbij de computer en de monitor automatisch informatie uitwisselen, zorgt er voor dat de gebruiker de beste beeldkwaliteit te zien krijgt. Deze monitor voldoet aan de internationale VESA DDC-norm met betrekking tot de Plug & Play-functie.

Resolutie

Het aantal horizontale en verticale beeldpunten waaruit de afbeelding bestaat wordt "Resolutie" genoemd. Dit aantal geeft de beeldkwaliteit weer. Een hoge resolutie is uitermate geschikt wanneer u meerdere taken tegelijkertijd uitvoert. U krijgt dan namelijk meer informatie op uw beeldscherm te zien.

Bijvoorbeeld: Een resolutie van 1024 x 768 betekent dat het beeld is opgebouwd uit 1024

horizontale beeldpunten (horizontale resolutie) en 768 verticale beeldpunten (verticale resolutie).

Service Voorwaarden

Voorschriften

Authority

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 3351 Michelson Drive, Suite #290, Irvine, CA92612 USA Tel) 949-975-7310 Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product. Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be

suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont ICES-003 sur les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice (Europe only)

Products with the CE Marking comply with both the EMC Directive (89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

EN55022:1998+A1:2000 - Radio Frequency Interference

EN55024:1998 - Electromagnetic Immunity

z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO applied model only)

AB general requirements AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and other electronic equipment are concerned is that environmentally harmful substances are used both in the products and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The length of time to reactivate the monitor shall be

reasonable for the user. Labelled products must meet strict environmental demands, for example in respect of the reduction of

electric and magnetic fields, along with physical and visual ergonomics and good usability. TCO Development Unit 1996-11-29

On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07 E-mail (Internet): development@tco.se Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

TCO'95 demand requires that plastic components weighing more than 25 grams must not contain

organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million) of

cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million) of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet): development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

Environmental requirements Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Service Voorwaarden Voorschriften

Rechten

De verspreiding hiervan in enige vorm of op enige wijze zonder voorafgaande schriftelijke toestemming van Samsung Electronics Co., Ltd. is verboden.

Samsung Electronics Co., Ltd. is niet aansprakelijk voor eventuele fouten in deze tekst of eventuele directe of gevolgschade die voortvloeit uit de levering, de prestaties of het gebruik van dit materiaal.

Het logo van Samsung en Samtron zijn geregistreerde handelsmerken van Samsung Electronics Co, Ltd.; Microsoft, Windows en Windows NT zijn geregistreerde handelsmerken van Microsoft Corporation; VESA, DPMS en DDC zijn geregistreerde handelsmerken van Video Electronics Standard Association; de naam E

NERGY STAR

en het logo zijn geregistreerde handelsmerken van de U.S. Environmental Protection Agency (EPA). Daar Samsung Electronics Co., Ltd. een partner is van E gesteld zijn door E

NERGY STAR

voor efficiënte energie. Alle andere productnamen die in dit

NERGY STAR,

voldoet dit product aan de richtlijnen die

document genoemd worden, kunnen namen zijn van geregistreerde handelsmerken van de betreffende eigenaren.

Samsung SYNCMASTER 76E User Manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
