SyncMaster 244T

yag

Jelölések

Ha elmulasztja az ezzel a szimbólummal jelölt utasítások betartását, akkor az testi sérülést vagy a készülék károsodását eredményezheti.

Tilos! Fontos elolvasni és megérteni!

Hálózati feszültség

Ne szedje szét! Húzza ki a csatlakozót az aljzatból!

Ne érintse meg!

Földelés az áramütés megelőzése céljából!

Ha hosszabb ideig nem használja, állítsa a PC-t DPMS üzemmódba. Ha képernyővédőt használ, állítsa aktív képernyő üzemmódba.

Ha a monitor kisméretű vagy ha ugyanaz a kép jelenik meg hosszú időn keresztül, akkor utókép jelenhet meg a képcső belsejében lévő fluoreszkáló

károsodása miatt.

Ne használjon sérült vagy laza villásdugót.

Ez áramütést vagy tüzet okozhat.

Ne húzza ki a villásdugót a kabelnel fogva és ne érintse nedves kézzel a villásdugót.

Ez áramütést vagy tüzet okozhat.

Csak helyesen földelt villásdugót és dugaszolóaljzatot használjon.

A helytelen földelés áramütést vagy készülékkárosodást okozhat.

Gondosan csatlakoztassa a tápkábelt, ügyeljen arra, hogy ne lazulhasson meg.

A nem megfelelő csatlakozás tüzet okozhat.

Üzembe helyezés

Ne hajlítsa meg túlzottan a kábelt és ne helyezzen rá olyan nehéz tárgyakat, amelyek károsíthatják.

Ennek elmulasztása áramütést vagy tüzet okozhat.

Ne csatlakoztasson túl sok hosszabbítót vagy villásdugót egyetlen aljzathoz.

Ez tüzet okozhat.

Ha a monitort szélsőséges hőmérsékleti körülmények között, kifejezetten

poros, magas páratartalmú vagy kémiai anyagoknak kitett környezetben használja, továbbá 24 órán keresztül folyamatosan üzemelteti (pl. repülőterek és vasútállomások várótermei), az üzembe helyezés előtt kérje hivatalos szakember tanácsát.

Ha ezt elmulaszt

a, azzal a monitor károsodását okozhatja.

Helyezze a monitort kis páratartalmú és pormentes helyre.

Ellenkező esetben áramütés következhet be vagy tűz keletkezhet a monitor belsejében.

Ne ejtse le a monitort szállítás közben.

Ha leejti, sérülés vagy károsdás keletkezhet.

Helyezze a monitor tartóját polcra vagy szekrénybe úgy, hogy a tartó ne nyúljon túl a szekrény vagy polc szélén.

A készülék leejtése a készülék károsodását vagy személyi sérülést okozhat.

A készüléket stabil, megfelelő méretű felületre helyezze.

A készüléket egyenletes, stabil felületre helyezze, mert az esetlegesen lezuhanó készülék veszélyt jelenthet, különösen gyermekekre.

Ne helyezze a készüléket a padlóra.

Ebben az esetben megbotolhatnak benne, különösen a gyermekek.

Tartsa távol a készüléktől a gyúlékony anyagokat, például az égő gyertyát, cigarettát, továbbá rovarirtót.

Ezek tűzveszélyt okozhatnak.

Tartsa a tápkábelt távol a fűtőberendezésektől.

A kábel burkolatának megolvadása áramütést vagy tüzet okozhat.

Ne tegye a készüléket rosszul szellőző helyre, például könyvespolcra vagy szekrénybe.

A készülék belső hőmérsékletének emelkedése tüzet okozhat.

Óvatosan tegye le a monitort.

Károsodhat vagy eltörhet, ha nem vigyáz.

Ne tegye le a monitort képernyővel lefelé.

A képcső felülete károsodhat.

A fali szerelőegység felszerelését bízza szakképzett szerelőre.

A nem megfelelően képesített szakember által végzett szerelés személyi sérülésekhez vezethet.

A szereléshez mindig a használati utasításban megadott eszközt használ

A termék felszerelésekor ügyeljen arra, hogy a szellőzés érdekében maradjon bizonyos távolság (több, mint 10 cm) a készülék és a fal között.

A nem megfelelő szellőzés a készülék belső hőmérsékletének emelkedését okozhatja, ami a berendezés élettartamának csökkenését és működésének romlását eredményezheti.

Tisztitás

monitor ház és a képernyő tisztításához gyengén benedvesített, puha rongyot

használjon.

Ne spriccelje a tisztítószert közvetlenül a monitor felületére.

Puha rongyot használjon és arra öntse a tisztítószert.

Csak javasolt tisztítószert használjon.

Ha a villásdugó érintkezői piszkosak, száraz ronggyal alaposan tisztítsa meg .

A piszkos villásdugó áramütést vagy tüzet okozhat.

Bizonyosodjon meg róla tisztítás előtt, hogy a tápkábelt kihúzta a konnektorból.

Ellenkező esetben tűzveszély léphet fel.

Egyebek

Húzza ki a tápkábelt a konnektorból, és törölje le a készüléket egy puha, száraz ronggyal.

Ne használjon a tisztításhoz viaszt, benzolt, alkoholt, hígítót, rovarölő szert, légfrissítőt, kenőanyagot vagy mosószert.

A termék belsejének kitisztítása érdekében évente forduljon a márkaképviselethez vagy valamelyik szakszervizhez.

A termék belsejét tisztán kell tartani. A hosszabb idő (több év) alatt felgyülemlő por meghibásodáshoz vezethet, vagy akár tüzet is okozhat.

Ne távolítsa el a készülék burkolatát (vagy hátlapját).

A hátlap vagy a borítás eltávolítása áramütést vagy tüzet okozhat.

A javítást bízza képzett szakemberre.

Ha a monitor a szokásostól eltérően működik, például szokatlan hang hallható vagy szag érezhető, azonnal húzza ki a csatlakozót az elektromos hálózatból, és forduljon a hivatalos kereskedőhöz vagy

szervizhez.

A szokásostól eltérő viselkedés áramütést vagy tüzet okozhat.

Ne tegye ki a terméket olaj, füst vagy nedvesség hatásának, és ne szerelje járműbe.

Ez meghibásodást, áramütést vagy tüzet okozhat.

Kifejezetten kerülendő a monitor működtetése víz közelében vagy kültéren, ahol hó vagy eső érheti.

Ha a monitort leejtette vagy a burkolata megsérült, kapcsolja ki a monitort, és húzza ki a halozati kabelt az aljzatból. Ezt követően értesítse a Szervizközpontot.

A sérült monitor hibásan működhet, ami áramütéshez vagy a tűzhöz vezethet.

Villámlás és vihar esetén, vagy ha a készüléket huzamosabb ideig nem használja, áramtalanítsa a készüléket.

A monitor meghibásodhat, ami áramütéshez vagy tűzhöz vezethet.

A monitort tilos a kabelnel vagy a jelkábelnél fogva húzni.

A sérült kábelek a készülék üzemzavarához, áramütéshez vagy tűzhöz vezethetnek.

A monitort tilos csak a halozati vagy a jelkábelnél fogva jobbra, illetve balra forgatni.

A sérült kábelek a készülék üzemzavarához, áramütéshez vagy tűzhöz vezethetnek.

Ne fedje le a monitor házán lévő nyilasokat !

A rossz szellőzés meghibásodást vagy tüzet okozhat.

A monitorra ne helyezzen vizet tartalmazó edényt, vegyi anyagokat vagy kisméretű fém tárgyakat.

Ez meghibásodást, áramütést vagy tüzet okozhat.

Ha idegen tárgy kerül a monitor belsejébe, szüntesse meg a tápellátást, és lépjen érintkezésbe a karbantartóközponttal.

Tartsa távol a készüléket robbanásveszélyes gázoktól, gőzöktől, és egyéb gyúlékony anyagoktól.

Ez robbanáshoz vagy tűzhöz vezethet.

Ne dugjon semmilyen fémtárgyat a monitor nyílásaiba.

Ez áramütéshez, tűzhöz vagy személyi sérüléshez vezethet.

Ne helyezzen fémtárgyakat, például fémpálcát, drótot, fúrót vagy gyúlékony tárgyakat, például papírt és gyufát a szellőzőnyílásba, a fejhallgatóba vagy az AV-csatlakozókba.

Tüzet vagy áramütést okozhat. Ha idegen anyag vagy víz kerül a készülékbe, kapcsolja ki a készüléket, húzza ki a csatlakozót a fali aljzatból, majd lépjen kapcsolatba a Szervizközponttal.

Ha a monitoron hosszabb ideig állóképet jelenít meg, akkor előfordulhat, hogy a képernyőn hátramaradt vagy elmosódott kép jelenik meg.

Ha hosszabb ideig nem használja, állítsa át a monitort energiatakarékos módra, vagy a képernyővédőt állítsa mozgó képre.

A felbontást és a képfrissítés gyakoriságát a modellnek megfelelően allitsa be.

A nem megfelelő felbontás és képfrissítési gyakoriság a szemekre ártalmas lehet.

24 hüvelyk (61 cm) - 1920 X 1200 @ 60 Hz

A monitor folyamatos, túl közeli szögből történő nézése látáskárosodát okozhat.

A szemek túlzott megerőltetésének megelőzésére a monitor használata közben legalább óránként tartson ötperces szüneteket.

Ne tegye a készüléket instabil, egyenetlen vagy rázkódásra hajlamos felületre.

A készülék leejtése a készülék károsodását vagy személyi sérülést okozhat. A készülék rázkódásra hajlamos helyen történő alkalmazása

övidítheti a termék élettartamát vagy tüzet okozhat.

Mozgatás közben kapcsolja ki, és csatlakoztassa le a hálózatról a monitort. Ügyeljen arra, hogy a monitor áthelyezése előtt az összes többi kabelt is ki kell húzni, így például az antenna kábelét is, továbbá a monitort más eszközökkel összekötő kabeleket is.

Ha valamelyik kabelt elfelejti kihúzni, akkor az megsérülhet, ami akár áramütést va

tüzet is okozhat.

Tartsa távol a készüléket gyermekektől, mert azok rákapaszkodhatnak, és így kárt tehetnek benne.

Az esetlegesen lezuhanó készülék személyi sérülést, vagy halált okozhat.

Ha sokáig nem használja a készüléket, húzza ki a tápkábelt a konnektorból.

Ha ezt elmulasztja, az összegyűlt szennyeződés, vagy a sérült szigetelés miatt megnőhet a hőkibocsátás, és ez áramütést, vagy tüzet okozhat.

Tartsa távol a gyermekek kedvenc tárgyát, és egyéb, a gyermek számára vonzó tárgyakat a készüléktől.

Gondoskodjon róla, hogy gyermekek ne mászhassanak fel a készülékre. Ha a készülék feldől, személyi sérülést vagy halálos balesetet okozhat.

Kérjük, ellenőrizze a következő tartozekok meglétét. Ha bármi hiányzik, reklamáljon az eladónál.

Lépjen kapcsolatba egy helyi viszonteladóval, amennyiben választható elemeket kíván

vásárolni.

Kicsomagolás

Monitor

A típusú állván

(

)

Kézikönyv

Gyors beállítási útmutató

Kábel

B típusú állvány

Jótállási jegy

(Egyes típusoknál)

Felhasználói kézikönyv,

monitorvezérlő, Natural Color szoftver, MagicTune™ szoftver,

icRotation szoftver

Külön értékes

D-Sub kábel Hálózati kábel DVI kábel

USB-kábel

A-B típus

tve

S-Video kábel Videó kábel

Komponenskábellel

Előlap

Csavar (4EA)

Berendezés tartókerete

MENU gomb [ ]

BEÁLLÍTÁS gomb []

Analog/Digital(PC) : MagicBright gomb

[]

Megnyitja a képernyőmenüt. Ezzel ki is léphet a képernyőmenüből, és visszatérhet az előző menüponthoz.

Ezekkel a gombokkal lehet kijelölni vagy beállítani a menüben lévo tételeket.

A MagicBright egy új monitor-uzemmod, amellyel a képernyő megjelenítésének fényereje és tisztasága kétszer jobb, mint a korábbi monitorok esetében. A megjelenítés fényereje és felbontása mindig a legmegfelelőbb a szöveges, internetes vagy multimédiás animációs célokra, a felhasználó változó igényei szerint. A felhasználó hat előre beállított fényerő és felbontás lehetőség közül választhat; elég csupán a monitor előlapján található MagicBright szabályozógombok valamelyikét megnyomni.

1) Custom

Ezeket az értékeket szakembereink nagy gondossággal állították be, azonban előfordulhat, hogy az előre beprogramozott beállítások nem megfelelőek az Ön számára. Ebben az esetben az OSD-menü segítségével szabályozza a fényerőt és a kontrasztot.

2) Entertain : Nagy fényerő

gyj

Mozgó képek, például DVD vagy video megtekintéséhez.

3) Internet : Közepes fényerő

Szöveget és grafikát egyaránt tartalmazó munkákhoz.

4) Text : Normál fényerő

Elsősorban szöveget tartalmazó dokumentációk és projektek számára.

>>Az animált bemutató megtekintéséhez kattintson ide.

Digital(DVD)/Video /S-Video/Component : Mode gomb

Fényerő gomb [ ] A fényerő szabályozására szolgál, amikor az OSD nem látható a

Bevitel gomb [ ] / SOURCE gomb

AUTO gomb ( Csak Analog módban érhető el)

PIP gomb ( Csak Analog/Digital(PC) módban érhető el)

Bekapcsoló gomb [ ] Ezzel a gombbal lehet be- és kikapcsolni a monitort.

A monitor négy, gyárilag beállított, automatikus képbeállítással („Dynamic", „Standard", „Movie" és „Custom”) („Dinamikus”, „Általános”, „Film” és „Egyéni”) rendelkezik. Ezek közül csak az egyiket aktiválhatja. A „Custom” („Egyéni”) opció kiválasztása automatikusan előhívja személyre szabott képbeállításait.

1) Dynamic

Ezt a módot akkor válassza, ha az „Általános” módnál élesebb képet szeretne kapni.

2) Standard

Ezt a módot akkor válassza, ha a környezet világos. Ez szintén éles képet biztosít.

3) Movie

Ezt a módot akkor válassza, ha a környezet sötét. Ezzel energiát takarít meg és kevésbé fárasztja a szemét.

4) Custom

Ezt a módot akkor válassza, ha a képet tetszés szerinti beállításokkal kívánja megjeleníteni.

>>Az animált bemutató megtekintéséhez kattintson ide.

képernyőn.

>>Az animált bemutató megtekintéséhez kattintson ide.

Az OSD-menü kiválasztására használható. / A 'SOURCE' (Forrás) gomb megnyomásával lehet kiválasztani a Video jelet az OSD kikapcsolt állapotában. (A bemeneti mód kiválasztásánál a forrás gomb megnyomásakor egy üzenet jelenik meg a képernyő bal felső sarkában megjelenítve az aktuális módot -- Analog, Digital, Video, S-Video és Component bemeneti jel.) Megjegyzés: A forrás megváltoztatása csak az aktuálisan a monitorhoz csatlakoztatott külső eszközök esetében megengedett.

Ahogyan az a középső animációs grafikán látható, az „AUTO” gomb megnyomásakor megjelenik az Automatikus beállítás képernyő. Ezt megnyomva lehet a bejövő PC jelek automatikus beállítását elvégezni. A finom, durva és a helyzet értékek beállítása automatikusan történik.

>>Az animált bemutató megtekintéséhez kattintson ide.

Analog vagy Digital módban bekapcsolja a videó képernyőjét a PIP-mód állásban. Video, S-Video vagy Component (Komponens) bemenetről képeket nézhet meg a PIP képernyőn keresztül Analog (Analóg) és Digital (Digitális) (PC) módban.

Hálózati feszültség jelző

z energiatakarékos uzemmoddal kapcsolatban lásd a monitor használati útmutatójában a

PowerSaver részt. Energiamegtakaritas céljából kapcsolja ki a monitort, ha nem használja,

ha hosszabb ideig felügyelet nélkül ha

Ez a funkció lehetővé teszi, hogy áttekintse a rendszer üzemállapotát. Erről bővebben a PowerSaver című részben olvashat.

Hátlap

(A monitor hátlapjának kialakitasa termékenként változhat.)

Kensington zár :

Kensington zár egy olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. (A zár külön megvásárolható).

A zárszerkezet használatával kapcsolatban forduljon a kereskedőhöz.

DVI IN (Source List : Digital)

: Csatlakoztassa a jelkábelt a monitor hátoldalán lévő DVI IN csatlakozóhoz.

RGB IN (Source List : Analog) : Csatlakoztassa a jelkábelt a monitor hátoldalán lévő 15 pólusú RGB IN csatlakozóhoz.

VIDEO (Source List : Video) : Külső eszköz (videó) bemeneti csatlakozója S-VIDEO (Source List : S-Video) : Külső eszköz (S-video) bemeneti csatlakozója

COMPONENT IN (Source List : Component)

Komponens videokábel (Y, PB,PR ) segítségével csatlakoztassa a DVD / DTV beltéri egység videokimeneti csatlakozóját a Y, P csatlakozókhoz.

bemeneti

B,PR

POWER S/W : A monitor be- és kikapcsolása

POWER IN

: Csatlakoztassa a monitor hálózati kábelét a monitor hátoldalán lévő POWER IN csatlakozóhoz.

USB csatlakozóaljzat

UP (USB-feltöltőcsatlakozó) : Csatlakoztassa a monitor UP csatlakozóját és a számítógépet az USB-kábellel.

DOWN (USB-letöltőcsatlakozó) : Kösse össze az USB monitor DOWN csatlakozóját és az USB eszközt az USB-kábellel.

A DOWN (Letöltőcsatlakozó)

használatához csatlakoztatnia kell a

számítógéphez az UP csatlakozót (Feltöltőcsatlakozó )

Ügyeljen rá, hogy a monitorhoz tartozó USB-kábelt használja a monitor UPportjának és a számítógép USB-portjának összekötéséhez.

kábelek csatlakoztatásával kapcsolatban lásd A monitor csatlakoztatása című részt.

A monitor csatlakoztatása

1. Csatlakoztassa a monitor hálózati kábelét a monitor hátoldalán lévő POWER IN

csatlakozóhoz. A hálózati kábelt csatlakoztassa egy közeli aljzathoz.

2-1. A videokártya D-Sub (analóg) csatlakozójának használata.

Csatlakoztassa a jelkábelt a monitor hátoldalán lévő 15 pólusú RGB IN csatlakozóhoz.

2-2. A videokártya DVI (digitális) csatlakozójának használata.

Csatlakoztassa a jelkábelt a monitor hátoldalán lévő DVI IN csatlakozóhoz.

2-3. Csatlakozás Macintosh számítógéphez.

A D-Sub csatlakozókábel segítségével csatlakoztassa a monitort a Macintosh számítógéphez.

2-4. Régebbi Macintosh tipusok esetében a monitort egy speciális Mac adapterrel kell a

számítógéphez csatlakoztatni.

3. Kapcsolja be a szamitogepet es monitort. Ha a monitoron kep jelenik meg, akkor az uzembe helyezes megtortent.

Csatlakoztatás egyéb készülékekhez

A monitorhoz DVD-lejátszót, videomagnót vagy videokamerát csatlakoztathat a számítógéppel történő csatlakoztatás megszüntetése nélkül.

Konfiguracja panelu tylnego moze byc inna, zaleznie od produktu.

A termékhez nem tartozik hangszóró. A hang meghallgatásához csatlakoztassa az audiokábelt egy másik audioeszközhöz.

Kábelrögzítő gyűrű

Ha csatlakoztatta a kábeleket, rögzítse azokat a kábelrögzítő gyűrűhöz.

1. Audiovizuális eszközök csatlakoztatása

A monitor AV csatlakozóaljzataihoz lehet audiovizuális eszközöket – mint pl. DVD lejátszót, videomagnót és videokamerát – csatlakoztatni.Az AV jelek a monitor bekapcsolt állapotában folyamatosan nézhetők.

1. A bemeneti eszközök (DVD, videomagnó, videokamera) a monitor VIDEO vagy SVIDEOcsatlakozóján keresztül csatlakoztathatók Video vagy S-Video kábel segítségével.

A Video, S-Video kábelek nem tartozékok.

2. Ezután indítsa el a DVD-készüléket, videomagnót vagy videokamerát egy behelyezett DVDlemezzel vagy kazettával.

3. Válassza ki a Video vagy az S-Video beállítást a SOURCE gombbal.

2. Digitális DVD csatlakoztatása

A monitor DVI IN csatlakozókkal rendelkezik DVI bemeneti eszközök digitális DVDlejátszóhoz történő csatlakoztatásához

1. A bemeneti eszközök, pl. a digitális DVD-készülék DVI-kábel használatával

csatlakoztathatók a monitor DVI IN csatlakozójához.

2. Ezután indítsa el a DVD-készüléket egy behelyezett DVD-lemezzel.

3. Válassza a Digital beállítást a SOURCE gombbal.

3. DVD/DTV beltéri egységek csatlakoztatása

Ha a készülék DVD/DTV-csatlakozóval ellátott, csatlakoztassa a DVD/DTV-eszközök bemenetéhez. A DVD/DTV-lemezek megtekintéséhez mindössze a DVD/DTV-lejátszót kell a bekapcsolt monitorhoz csatlakoztatnia.

1. Komponens videokábel (Y, PB,PR ) segítségével csatlakoztassa a DVD / DTV beltéri

egység videokimeneti csatlakozóját a Y, P

bemeneti csatlakozókhoz.

B,PR

2. Ezután indítsa el a DVD-készüléket egy behelyezett DVD-lemezzel.

3. Az Component lehetőséget a SOURCE gombbal választhatja ki.

4. Csatlakoztatás USB

A PC-hez csatlakoztatás nélkül közvetlenül a monitor DOWN-jához (letöltőcsatlakozó) köthet USB-eszközöket, pl. egér, billentyűzet, Memory Stick memóriakártya vagy külső merevlemez.

A monitor USB port (USB-port) lehetősége támogatja a nagysebességű USB 2.0 csatlakozók használatát.

Nagysebesség

Teljes

sebesség

Alacsony

sebesség

Adatsebesség 480 Mbps 12 Mbps 1.5 Mbps

Fogyasztás

2,5 W

(Max./port)

2,5 W

(Max./port)

2,5 W

(Max./port)

1. Csatlakoztassa a monitor UP csatlakozóját és a számítógépet az USB-kábellel.

A DOWN (Letöltőcsatlakozó) használatához csatlakoztatnia kell a számítógéphez az UP csatlakozót (Feltöltőcsatlakozó ).

Ügyeljen rá, hogy a monitorhoz tartozó USB-kábelt használja a monitor UPportjának és a számítógép USB-portjának összekötéséhez.

2. Kösse össze az USB monitor DOWN csatlakozóját és az USB eszközt az USB-kábellel.

3. A műveletek megegyeznek a külső eszköz számítógéphez történő csatlakoztatásánál elvégzendőkkel.

{

Csatlakoztathat és használhat billentyűzetet és egeret.

{

Fájlokat játszhat le médialejátszón. (Médialejátszó lehet: MP3-lejátszó, digitális kamera, stb.)

{

A tárolóeszközön lévő fájlokat futtathatja, áthelyezheti, másolhatja vagy törölheti. (Tárolóeszköz lehet: külső memória, memóriakártya, memóriaolvasó, merevlemez típusú MP3 lejátszó, stb.)

{

Más, a számítógéphez csatlakoztatható USB eszközöket is használhat.

Használjon a készülékhez megfelelő kábelt, ha a monitor DOWN portjához csatlakoztat egy eszközt.

(A kábel és a külső eszköz megvásárlásával kapcsolatban érdeklődjön az adott termék szervizközpontjában.)

A vállalat nem felelős a külső eszközben keletkezett, a csatlakoztatás során használt nem megfelelő kábel okozta károkért vagy gondokért.

Egyes termékek nem felelnek meg az USB szabványnak, amely a készülék hibás működéséhez vezethet.

Ha a készülék a számítógéphez történő csatlakoztatás után is hibásan működik, lépjen kapcsolatba a készülék/számítógép szervizközpontjával.

Az állvány használata

A típusú állvány

Az állvány elforgatása

Az (a) segítségével elforgathatja a képernyőt 0 ~ 90 fok között, így a monitort hosszában is használhatja. A (b) segítségével beállíthatja a magasságot.

Csak akkor forgathatja el a képernyőt, ha az teljes magasságáig fel van emelve. Ne forgassa el a képernyőt erővel, mert az állvány megsérülhet.

Hátradöntési szög

A (c) használatával a döntés szögét -5 ~ 15 fok között változtathatja. A (d) segítségével -30 ~ 30 fok között vízszintesen forgathatja a monitort.

B típusú állvány

Az állvány elforgatása

Az (a) segítségével elforgathatja a képernyőt 0 ~ 90 fok között, így a monitort hosszában is használhatja. A (b) segítségével beállíthatja a magasságot. Nyomja le az állvány felső részét, majd nyomja meg az állvány hátsó részének alján lévő gombot. Ezzel a gombbal szabályozhatja az állvány magasságát. Az állvány legmagasabb helyzetében a rugós szerelvény miatt kissé alacsonyabb helyzetet foglal el.

Hátradöntési szög

Ha a képernyőt úgy forgatja el, hogy nem emeli fel teljes magasságig, akkor a képernyő megsérülhet, mert a széle hozzáütődhet az asztalhoz.

A (c) használatával a döntés szögét 0 ~ 25 fok között változtathatja. A (d) segítségével -45 ~ 45 fok között vízszintesen forgathatja a monitort.

VESA kompatibilis talp felszerelése

1. Kapcsolja le a monitort és húzza ki az áramzsinórt.

2. Helyezze az LCD monitort ‘arccal' lefelé egy kipárnázott lapos felületre, hogy a képernyőt védje.

3. Csavarja ki a négy csavart és vegye le az Állványt az LCD monitorról. (A)

A talp felszerelése

Erre a monitorra 100 mm x 100 mm-es VESA kompatibilis interfész talp szerelhető fel.

A. Monitor

B. Allvany interfész csatlakozási felület (Külön beszerzendő )

1. Kapcsolja ki a monitort és húzza ki a halozati kabelt.

2. Helyezze az LCD monitort ‘képernyővel’ lefelé egy kipárnázott lapos felületre, hogy a képernyőt védje.

3. Csavarja ki a négy csavart és vegye le az allvanyt az LCD monitorról.

4. Állitsa egy vonalba az allvany csatlakozási felületet a hatso boritó Allvany csatlakozási felületén levő lyukakkal és rögzitse egymáshoz a két felületet a négy csavarral, amiket a kartipusú va

a falra szerelhető akasztóval vagy másfajta állvánnyal együtt mellekletek.

A monitor falra történő rögzítéséhez vásárolja meg a fali tartó készletet, amelynek segítségével a monitort legalább 10 centiméter távolságra szerelheti fel a faltól. További információkért keresse fel a legközelebbi Samsung Szervizközpontot. A Samsung Electronics nem vállal felelősséget a nem megfelelő állvány használatából eredő károkért.

Kérjük, a nemzetközi szabványoknak megfelelően használjon fali konzolt.

A monitor driver telepítése (Automatikus)

Ha az operációs rendszer kéri a monitor drivert, tegye be a CD olvasóba a monitorhoz mellékelt CD-t. A driver telepítése kissé eltérő a különböző operációs rendszerek esetén. Kövesse az Ön által használt operációs rendszernek megfelelő utasításokat.

Készítsen elő egy üres lemezt és töltse le a driver program fájlt az alábbi Internet webhelyről:

Internet web-hely : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Tegye be a CD-t az olvasóba.

2. Kattintson a „Windows ME Driver” telepítőre.

3. Válassza ki a monitort a modell listából majd kattintson az "OK" gombra.

4. Kattintson a megjelenő ablakban az "Install" gombra.

5. Ezzel a telepítés befejeződött.

Windows XP/2000

1. Tegye be a CD-t az olvasóba.

2. Kattintson a „Windows XP/2000 Driver” telepítőre.

3. Válassza ki a monitort a modell listából majd kattintson az "OK" gombra.

4. Kattintson a megjelenő ablakban az "Install" gombra.

5. Az alábbi ablak megjelenése esetén kattintson a „Continue Anyway” (Folytatás) gombra, majd pedig az OK-ra.

* Ez a monitor driver igazoló MS logóval rendelkezik, és a telepítés nem károsítja a számítógépet. Az ellenőrzött driver a Samsung Monitor honlapon található meg:

http://www.samsung.com/.

6. Ezzel a telepítés befe

A monitor driver telep

tése (Manuális)

eződött.

Windows XP| Windows 2000|Windows Me|Windows NT | Linux

Készítsen elő egy üres lemezt és töltse le a driver program fájlt az alábbi Internet webhelyről:

Internet web-hely : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Microsoft® Windows®XP operációs rendszer

1. Tegye be a CD-t a CD-ROM olvasóba.

2. Kattintson a Start … Control Panel (Vezérlőpult) majd az „Appearance and Themes”(Megjelenítés) ikonra.

3. Kattintson a Display (Képernyő ) ikonra és válassza a Settings (Beállítások) fület, majd az Advanced (Speciális) gombot.

4. A Monitor fülön kattintson a Properties (Tulajdonságok) gombra és válassza a Driver fület.

5. Kattintson az Update Driver (Driver frissítése) gombra, majd válassza az „Install from a list…” (Telepítés listából), majd a Next (Tovább) gombot.

6. Válassza a „Don’t search, I will” (Ne keressen, én szeretném) opciót, majd kattintson a Next (Tovább), majd a Have disk (Saját lemez) gombra.

7. Kattintson a Browse (Tallózás) gombra és a A (D:\Driver) könyvtárból válassza ki a megfelelő monitor modellt, majd kattintson a Next (Tovább) gombra.

8. Az alábbi ablak megjelenése esetén kattintson a Continue Anyway (Folytatás) gombra, majd az OK gombra.

Ez a monitor driver igazoló MS logóval rendelkezik, és a telepítés nem károsítja a számítógépet. Az ellenőrzött driver a Samsung Monitor honlapon található meg:

http://www.samsung.com/

9. Kattintson a Close (Bezárás) gombra, majd többször az OK-ra.

(

gyj

10. Ezzel a driver telepítése befejeződött.

Microsoft

Windows® 2000 operációs rendszer

Ha a képernyőn megjelenik a "Digital Signature Not Found" (A digitális aláírás nem található) ablak, akkor kövesse az alábbi lépéseket.

1. Az "Insert Disk" (Helyezze be a lemezt) ablakban válassza az "OK" gombot.

2. A"File Needed" (A szükséges fájl megadása) ablakban válassza a "Browse" gombot.

3. Válassza ki a A:

D:\Driver)fájlt, majd kattintson az "Open" gombra majd az "OK" gombra.

Telepítési útmutató

1. Kattintson a következőkre: "Start", "Setting", "Control Panel" (Start, Beállítások, Vezérlőpult)

2. Kattintson kétszer a "Display" (Megjelenítés) ikonra

3. Válassza a "Settings" (Beállítások) fület, majd kattintson az "Advanced" (Speciális) gombra.

4. Válassza a "Monitor" (Képernyő) fület

1. eset: Ha a "Properties" (Tulajdonságok) gomb nem aktív, ez azt jelenti, hogy a monitor hel

esen van konfigurálva. Ekkor ha

a abba a telepítést.

2. eset: Ha a "Properties" (Tulajdonságok) gomb aktív, kattintson rá. Kövesse folyamatosan a következő lépést.

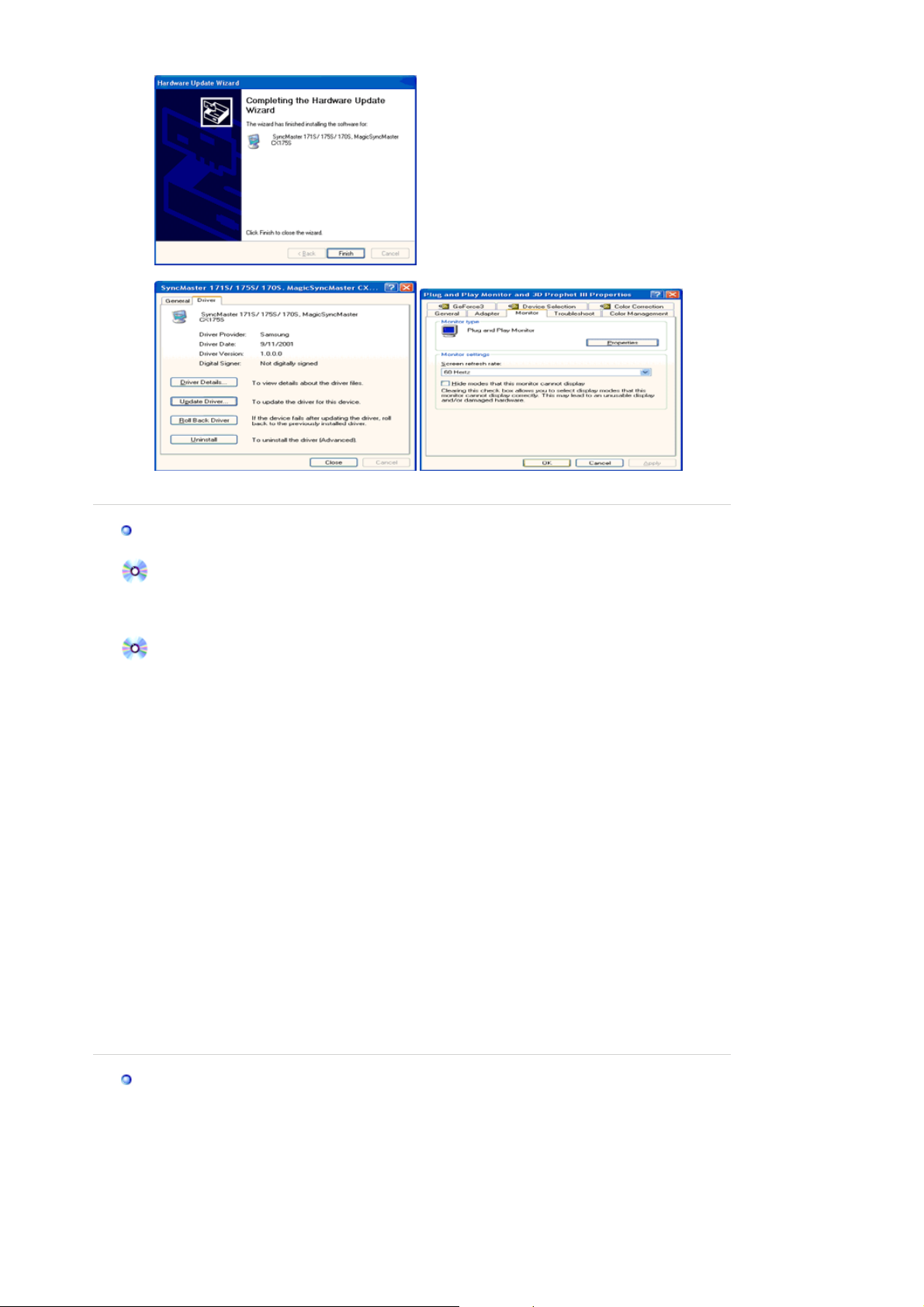

5. Kattintson a "Driver" (Illesztőprogram) fülre majd az "Update Driver" (Illesztőprogram frissítése) majd "Next" (Tovább) gombra.

6. Válassza a "Display a list of the known drivers for this device so that I can choose a specific driver" (Jelenítsen meg egy listát az eszköz ismert illesztőprogramjairól, így én tudok egyet választani) lehetőséget, majd kattintson a "Next" (Tovább), majd a "Have disk" (Saját lemez) gombra.

7. Kattintson a "Browse" (Tallózás) gombra és válassza az A: (D:\Driver) könyvtárat.

8. Kattintson az "Open" (Megnyitás) gombra, majd az "OK"-ra.

9. Válassza ki a monitor modell számát és kattintson a "Next" (Tovább) gombra, majd újra a "Next" (Tovább) gombra.

10. Kattintson a "Finish" (Befejezés), majd a"Close" (Bezárás) gombra.

Ha a képernyőn megjelenik a "Digital Signature Not Found" (A digitális aláírás nem található) ablak, akkor kattintson a "Yes" gombra, végül pedig a "Finish" (Befejezés), majd a "Close" (Bezárás) gombra.

Microsoft

Windows® Millennium Operációs rendszer

1. Kattintson a Start, Settings, Control Panel (Start, Beállítások, Vezérlőpult) menüpontokra, majd kétszer a Display (Megjelenítés) ikonra.

2. A Display Properties (A képernyő tulajdonságai) ablakban kattintson a Settings (Beállítások) fülre, majd az Advanced (Speciális) gombra.

3. Kattintson a Monitor (képernyő) fülre, majd a következőkre: Change, Specify the location of the driver, Next (Változtatás, Az illesztőprogram helyének megadása, Tovább).

4. Ha megjelenik az Update Device Driver Wizard (Eszközillesztő frissítése varázsló) párbeszédablak, válassza a "Display a list of all the drivers in a specific location, so you can

select the driver you want" (Jelenítse meg az adott helyen lévő összes illesztőprogram

)

listáját , így ki tudja választani a kívántat) lehetőséget, majd kattintson a "Next" (Tovább) gombra.

5. Tegye be a CD-t a meghajtóba és kattintson a "Have Disk" (Saját lemez) gombra.

6. Jelölje ki a A: (D:\Driver) –t és kattintson az OK-ra.

7. Válassza a Show all devices (Az összes eszköz megjelenítése) opciót, a listából válassza ki saját monitorját, majd kattintson az OK-ra.

8. Válassza többször a Close (Bezár) és az OK gombot, amíg be nem záródik a képernyő tulajdonságok párbeszédablak. (Megjelenhet néhány más párbeszédablak is, ekkor a saját monitorra vonatkozót kell választani.

Microsoft

Windows® NT Operációs Rendszer

1. Kattintson a Start, Settings, Control Panel (Start, Beállítások, Vezérlőpult) menüpontokra, majd kétszer a Display (Képernyő) ikonra.

2. A "Display Registration Information" (A Képernyő tulajdonságai) ablakban kattintson a "Setting" (Beállítások) fülre, majd az "All Display Mode" (Az összes mód...) gombra.

3. Válassza ki a használni kívánt üzemmódot (felbontás, színek száma, függőleges frekvencia), majd kattintson az OK-ra.

4. Kattintson az Apply (Alkalmaz) gombra, ha úgy tapasztalja, hogy a Test (Teszt)-re kattintás után a keszulek normálisan működik. Ha a képernyőn megjelenő kép nem megfelelő, akkor válasszon más üzemmódot.

Ha nincs mód feltüntetve az Összes Kijelző mód alatt, válassza ki a felbontas mértékét az Eredeti kijelző mód cimű részben.

Linux Operációs Rendszer

Az X-Window futtatásához el kell készíteni az X86Config fájlt, ami egyfajta rendszer beállító fájl.

1. Az X86Config fájl futtatása után az első és második képernyőben nyomja meg az Enter-t.

2. A harmadik Képernyő az egér beállítására szolgál.

3. Állítson be egeret a számítógépéhez.

4. A következő képernyő a billentyűzet kiválasztására szolgál.

5. Állítson be billentyűzetet a számítógépéhez.

6. A következő képernyő a monitor beállítására szolgál.

7. Először is állítson be vízszintes frekvenciát a monitor számára. (A frekvencia közvetlenül beírható.)

8. Állítson be függőleges frekvenciát a monitor számára. (A frekvencia közvetlenül beírható.)

9. Írja be a monitor modell nevét. Ez az információ nem befolyásolja az X-Window futtatását.

10. Ezzel befejezte a monitor beállítását.

11. Futtassa az X-Window-t a többi kért hardver beállítása után.

Natural Color

Natural Color program

számítógép-használat egyik jelenlegi problémája az, hogy a nyomtató által kinyomtatott kép

vagy a szkenner által bemasolt kép vagy a digitális kamera kép színei nem ugyanolyanok, mint a monitoron. A Natural Color szoftver a jó megoldás erre a problémára. Ez egy színadminisztrációs rendszer, amelyet a Samsung Electronics a Korea Electronics & Telecommunications Research Institute-tal (ETRI) együtt dolgozott ki. A rendszer csak a Samsung monitorok számára hozzáférhető és a monitoron lévő képek színeit megegyezővé teszi a nyomtatott vagy másolt képek színeivel.

A Natural Color szoftver telepítése Tegye be a CD-ROM olvasóba a monitorhoz mellékelt szoftver CD-t. Ezután megjelenik a telepítés nyitó képernyője. A telepítéshez kattintson a Natural Color feliratra. A program kézi telepítéséhez tegye be a CD-ROM olvasóba a monitorhoz mellékelt szoftver CD-t, kattintson a Start ikonra, majd a Futtatásra (Execute). Irja be: D:\color\eng\setup.exe És nyomja meg az OK gombot. (Ha a CD-t nem a D meghajtóba tette, akkor a megfelelő betűt írja be.)

A Natural Color szoftver törlése Kattintson a Start menüben a Beállítások (Setting), Vezérlőpult (Control panel) menüpontokra, majd kétszer a Programok telepítése/törlése (Add/Delete a Program) menüpontra. Válassza ki a listából a Natural Color programot és kattintson a Módosítás/eltávolítás (Add/Delete)

ombra.

SOURCE

AUTO

PIP

Megnyitja a képernyomenüt. Ezzel ki is léphet a képernyomenübol, és visszatérhet az elozo menüponthoz.

Analog/Digital(PC) : MagicBright

™

A MagicBright egy új monitor-uzemmod, amellyel a képernyo megjelenítésének fényereje és tisztasága kétszer jobb, mint a korábbi monitorok esetében. ( Custom → Entertain → Internet → Text )

Digital(DVD)/Video/S-Video/Component : Mode

Ezzel állítható a monitor képe, valamelyik elore beállított gyári beállítás kiválasztásával (vagy saját egyéni beállításait is kiválaszthatja). ( Dynamic → Standard → Movie → Custom )

A menü elemeinek beállítása.

A fényero szabályozására szolgál, amikor az OSD nem látható a képernyon.

Azon belül a kijelölt menütételt aktiválni.

Videojel kiválasztása a képernyomenü kikapcsolt állapotában.

A bejövo Analog jel automatikus beállításához nyomja meg a gombot. A fine, coarse (finom, durva) és a position (helyzet) értékei automatikusan kerülnek beállításra.

Nyomja meg a PIP-gombot a PIP-funkció ki-/bekapcsolásához.

AUTO : Csak Analog módban érheto el

Menü Leírás

Ahogyan az a középso animációs grafikán látható, az " megnyomásakor megjelenik az Automatikus beállítás képernyo. A bejövo Analog jel automatikus beállításához nyomja meg a gombot. A fine, coarse (finom, durva) és a position (helyzet) értékei automatikusan kerülnek beállításra. (Csak analóg-módban használható)

Az automatikus állitási uzemmod elinditasahoz nyomja meg az 'AUTO'

AUTO

Locked

gombot, amig az AUTO MINTA muködésben van. (Ezt nyomja meg az automatikus beállításról szóló animációs bemutatók megtekintéséhez.)

- Ha az Automatikus Beállítás nem muködik megfeleloen, nyomja meg ismételten az Auto gombot a kép pontosabb beállításához.

- Ha megváltoztatja a felbontást a vezérlopanelen, automatikusan végrehajtódik az Auto funkció.

AUTO

" gomb

Menü Leírás

Ha a "MENU" gombot 5 percnél tovább tartja lenyomva, az

Locked

OSD-funkciót rögzíti (rögzítését feloldja). A képernyomenu zárolása mellett a MagicBright™/Mode funkció, a Brightness (fényero) és Contrast (kontraszt) beállítás is módosítható.

Lejátszás

/Stop

AUTO/PIP

Menü Leírás

Analog/Digital(PC) : MagicBright

A MagicBright egy új monitor-uzemmod, amellyel a

™

Lejátszás

/Stop

MagicBright™

képernyo megjelenítésének fényereje és tisztasága kétszer jobb, mint a korábbi monitorok esetében. ( Custom → Entertain → Internet → Text )

/ Mode

Digital(DVD)/Video/S-Video/Component : Mode

: Csak Analog/Digital(PC) módban érheto el

MagicBright™

Mode

Menü Leírás

Brightness

A fényero szabályozására szolgál, amikor az OSD nem látható a képernyon.

SOURCE

Menü Leírás

Video jelet az OSD kikapcsolt állapotában. (A bemeneti mód kiválasztásánál a forrás gomb megnyomásakor egy üzenet jelenik meg a

SOURCE

PIP : Csak Analog/Digital(PC) módban érheto el

képernyo bal felso sarkában megjelenítve az aktuális módot -- Analog, Digital, Video, S-Video és Component bemeneti jel.) Megjegyzés: A forrás megváltoztatása csak az aktuálisan a monitorhoz csatlakoztatott külso eszközök esetében megengedett.

Menü Leírás

Nyomja meg a PIP-gombot a PIP-funkció ki-/bekapcsolásához.

PIP

Video, S-Video vagy Component bemenetrol képeket nézhet meg a PIP képernyon keresztül Analog és Digital (PC) módban.

Input

Az alapértelmezett beállítás a kiválasztott bemeneti módtól (a külső bemenetek listájáról kiválasztott bemeneti jelforrás) és felbontástól függően különbözhet.

Menü Leírás

Ezt használja a monitorhoz csatlakoztatott számítógép (Analog/Digital) (analóg/digitális) vagy egyéb külso jelforrás kiválasztásához. Ezzel válassza ki a kívánt képernyot.

Source List

Edit Name

Picture (Analog / Digital : PC)

1) Analog

2) Digital

3) Video

4) S-Video

5) Component

A bemeneti forrás kiválasztását megkönnyíti, ha elnevezi a bemeneti csatlakozókhoz csatlakoztatott eszközt.

1) Analog

2) Digital

3) Video

4) S-Video

5) Component

Lejátszás

/Stop

Az alapértelmezett beállítás a kiválasztott bemeneti módtól (a külső bemenetek listájáról kiválasztott bemeneti jelforrás) és felbontástól függően különbözhet.

Menü Leírás

A MagicBright egy új monitor-uzemmod, amellyel a képernyo megjelenítésének fényereje és tisztasága kétszer jobb, mint a korábbi monitorok esetében. A megjelenítés fényereje és felbontása mindig a legmegfelelobb a szöveges, internetes vagy multimédiás animációs célokra, a felhasználó változó igényei szerint. A felhasználó hat elore beállított fényero és felbontás lehetoség közül választhat; elég csupán a monitor elolapján található MagicBright szabályozógombok valamelyikét megnyomni.

1) Entertain

: Nagy fényero

Mozgó képek, például DVD vagy video

MagicBright

™

megtekintéséhez.

2) Internet

: Közepes fényero

Szöveget és grafikát egyaránt tartalmazó munkákhoz.

: Normál fényero

3) Text

Elsosorban szöveget tartalmazó dokumentációk és projektek számára.

4) Custom

Ezeket az értékeket szakembereink nagy gondossággal állították be, azonban elofordulhat, hogy az elore beprogramozott beállítások nem megfeleloek az Ön számára. Ebben az esetben az OSD-menü segítségével szabályozza a fényerot és a kontrasztot.

Lejátszás

/Stop

Custom

A képernyo menüje segítségével igényeinek megfeleloen módosíthatja a kontrasztot és a fényerot.

1) Contrast

: A Fényero állitása.

2) Brightness

: A fényero beállítása.

Az Image Lock (Képrögzítés) funkció a kép finomhangolására szolgál. Az instabil képek remegését és szikrázását okozó zajok eltávolításával a legjobb képminoséget biztosítja. Ha a Fine (Finom) beállítással nem sikerül kielégíto eredmény elérni, akkor használja a

Contrast

Brightness

Image Lock

Auto Adjustment

Coarse (Durva) beállítást, majd újra a Fine (Finom) beállítást.

1) Coarse

: Ezzel eltávolíthatók pl. a függoleges csíkok. A Coarse (Durva) beállítással elmozdulhat a képernyo képterülete. A Vízszintes vezérlés menüvel a képterület újra a középpontra tolható vissza.

2) Fine

: Ezzel eltávolíthatók pl. a vízszintes csíkok. Ha a zaj a finomhangolás (Fine) után is fennmarad, akkor azt ismételje meg újra a frissítés gyakoriságának (órajel) beállítása után.

3) Sharpness

: Az alábbi utasítások segítségével módosítsa a képtisztaságot.

4) H-Position

: Kövesse ezeket az utasitásokat a monitoron lévo teljes kep vizszintes helyzetének megváltoztatására. (Csak analóg-módban használható)

5) V-Position

: Ezzel a képernyo elhelyezkedése állítható vízszintesen és függolegesen.

A finom, durva és a helyzet értékek beállítása automatikusan történik. Ha megváltoztatja a felbontást a vezérlopanelen, végrehajtódik az Auto adjustment funkció.

- Csak Analog módban érheto el

Coarse

Fine

Sharpness

H-Position

V-Position

Size

PIP Picture

Picture (Digital : Digital DVD)

Ezzel különbözo képméretek közül lehet választani.

1) Wide

2) 4:3

Ha a PIP bekapcsolt, a PIP-képernyo beállításait meg lehet adni.

1) Contrast

: Ezzel állíthatja be a képernyon a "PIP"-ablak Contrast (Kontraszt) értékét

2) Brightness

: Ezzel állíthatja be a képernyon a "PIP"-ablak Brightness (Fényero) értékét

3) Sharpness

:Ezzel állíthatja be a "PIP"-ablak legvilágosabb és legsötétebb területei közötti különbség mértékét

4) Color

: Ezzel állíthatja be a "PIP"-ablakban a világosságot/sötétséget

5) Tint

: A PIP-ablaknak természetes színtónust kölcsönöz.

Contrast

Bightness

Sharpness

Color

Tint

Az alapértelmezett beállítás a kiválasztott bemeneti módtól (a külső bemenetek listájáról kiválasztott bemeneti jelforrás) és felbontástól függően különbözhet.

Menü Leírás

A monitor négy, gyárilag beállított, automatikus képbeállítással ("Dynamic", "Standard", "Movie" és "Custom") ("Dinamikus", "Általános", "Film" és "Egyéni") rendelkezik. Ezek közül csak az egyiket aktiválhatja. A "Custom" ("Egyéni") opció kiválasztása automatikusan elohívja személyre szabott képbeállításait.

1) Dynamic

Ezt a módot akkor válassza, ha az "Általános" módnál élesebb képet szeretne kapni.

Mode

2) Standard

Ezt a módot akkor válassza, ha a környezet világos. Ez szintén éles képet biztosít.

3) Movie

Ezt a módot akkor válassza, ha a környezet sötét. Ezzel energiát takarít meg és kevésbé fárasztja a szemét.

4) Custom

Ezt a módot akkor válassza, ha a képet tetszés szerinti beállításokkal kívánja megjeleníteni.

A képernyo menüje segítségével igényeinek megfeleloen módosíthatja a kontrasztot és a fényerot.

1) Contrast

: A Fényero állitása.

Custom

2) Brightness

: A fényero beállítása.

3) Sharpness

: Sharpness (Élesség) beállítása.

4) Color

: A kép színeinek beállítása..

Lejátszás

/Stop

Contrast

Brightness

Sharpness

Color

Size

Ezzel különbözo képméretek közül lehet választani.

1) Wide

2) 4:3

Picture (Video/S-Video/Component)

Az alapértelmezett beállítás a kiválasztott bemeneti módtól (a külső bemenetek listájáról kiválasztott bemeneti jelforrás) és felbontástól függően különbözhet.

Menü Leírás

Lejátszás

/Stop

1) Dynamic

Ezt a módot akkor válassza, ha az "Általános" módnál élesebb képet szeretne kapni.

Mode

2) Standard

Ezt a módot akkor válassza, ha a környezet világos. Ez szintén éles képet biztosít.

3) Movie

Ezt a módot akkor válassza, ha a környezet sötét. Ezzel energiát takarít meg és kevésbé fárasztja a szemét.

4) Custom

Ezt a módot akkor válassza, ha a képet tetszés szerinti beállításokkal kívánja megjeleníteni.

A képernyo menüje segítségével igényeinek megfeleloen

Contrast

módosíthatja a kontrasztot és a fényerot.

Brightness

Sharpness

Color

Custom

1) Contrast

: A Fényero állitása.

2) Brightness

: A fényero beállítása.

3) Sharpness

: Sharpness (Élesség) beállítása.

4) Color

Size

Film Mode

MagicColor Pro

: A kép színeinek beállítása.

5) Tint

: A képernyonek természetes színtónust kölcsönöz.

Ezzel különbözo képméretek közül lehet választani.

Video/S-Video : Wide / Zoom1 / Zoom2 / 4:3

Component : Wide / 4:3

Ha a bejövo jel gyenge, vagy az antenna nincs megfeleloen konfigurálva, elofordulhat, hogy egyes csatornákat nem lehet tökéletesen beállítani.

Component módban a Film Mode csak 480i és 576i bemeneten lehetséges.

Tint

Az alapértelmezett beállítás a kiválasztott bemeneti módtól (a külső bemenetek listájáról kiválasztott bemeneti jelforrás) és felbontástól függően különbözhet.

Menü Leírás

A természetes színpalettát a megjelenítés módjához igazítja. Automatikusan igazodik a megjelenítés módjához. A borszín árnyalatainak javítására kiválóan alkalmas.

1) Off

MagicColor

2) Intelligent

Természetes színek javítása kivéve a borszínt.

3) Full

Megjeleníti mind a természetes borszínt, mind az intenzív színeket.

4) Demo

A javított minoségu képet a bal, az eredeti képet a jobb oldalon jeleníti meg.

A színtónus felhasználó igényeinek megfelelo beállítását teszi lehetové.

Lejátszás

/Stop

Color Tone

Gamma

6-Color

Color Weakness

Analog/Digital(PC)

: Cool4 / Cool3 / Cool2 / Cool1 / Normal / Warm1 / Warm2

Digital(Digital DVD)/Video/S-Video/Component

: Cool2 / Cool1 / Normal / Warm1 / Warm2

A gamma korrekció a színek fényerősségét közepesre cseréli fel.

Növekvo szám

- A teljes képernyot természetesebben,

lágyabban jeleníti meg, a fényerot csökkenti.

Csökkeno szám

- A teljes képernyot élesebben jeleníti

meg, a fényerot növeli.

- Csak Analog/Digital(PC) módban érheto el

6 types: Red,Green,Blue,Cyan,Magenta and Yellow - A felhasználó egyéni igényei szerint állíthatóak be.

1) Saturation

telítettség módosítása.

2) Hue

zínárnyalatok módosítása .

3) Reset

Visszatérés az elozo képernyohöz.

- A 6-Color (6 szín) funkció csak a Color Weakness (Színtévesztési kiegyenlítés) funkció Off (Ki) állapotában muködik.

Csökkent színlátású felhasználók látásához igazítja a megjelenítés jellemzoit. .

1) Off

2) Custom1

3) Custom2

Saturation

Hue

Reset

PIP (Analog / Digital : PC)

Az alapértelmezett beállítás a kiválasztott bemeneti módtól (a külső bemenetek listájáról kiválasztott bemeneti jelforrás) és felbontástól függően különbözhet.

Menü Leírás

A PIP-kép ki- és bekapcsolása. Video, S-Video vagy Component bemenetrol képeket

PIP

Source

Size

Position

nézhet meg a PIP képernyon keresztül Analog és Digital (PC) módban.

1) Off

2) On

Ezzel válaszhatja ki a PIP kép forrását. Video, S-Video vagy Component (Komponens) bemenetrol képeket nézhet meg a PIP képernyon keresztül Analog (Analóg) és Digital (Digitális) (PC) módban.

Segítségével a felhasználó kikapcsolhatja a PIP képernyot, vagy annak méretét módosíthatja.

/ / / Ha kiválasztja a(z) és a(z) lehetoséget a Size (Méret) menüben, a Position (Pozíció) nem aktiválható.

A PIP ablak elhelyezkedésének megváltoztatására szolgál.

/ / /

Lejátszás

/Stop

Setup

Az alapértelmezett beállítás a kiválasztott bemeneti módtól (a külső bemenetek listájáról kiválasztott bemeneti jelforrás) és felbontástól függően különbözhet.

Menü Leírás

11 nyelvbol választhat egyet.

Language

Lejátszás

/Stop

Transparency

Blue Screen

Ezzel az OSD menü hátterének homályossága állítható.

1) High

2) Medium

3) Low

4) Opaque

Ha nincs jel vagy a bejövo jel nagyon gyenge, a zavaros háttérképernyo helyett egy kék képernyo jelenik meg. Ha a kék háttér helyett inkább a zajos képet szeretné megjeleníteni, kapcsolja ki a "Blue screen" (Kék képernyo) módot.

Csak Video, S-Video és Component módban muködik.

Reset

A szín paraméterei a gyári alapbeállítási értékekre állnak be.

1) Image Reset

: A kép paramétereit a gyári alapértékekre állítja.

- Csak Analog módban érheto el

2) Color Reset

: A szin paramétereket a gyártói alapértelmezési értékek váltják fel.

- Csak Analog/Digital(PC) módban érheto el

Analog

- Image Reset

Analog

- Color Reset

Digital : PC

- Color Reset

Áttekintés

Mi az a MagicTune™

A monitor teljesítményét számos körülmény befolyásolhatja (grafikus kártya, számítógép, megvilágítás, egyéb környezeti tényezők). A kívánt képi hatás eléréséhez a monitort be kell állítani. A hangoláshoz használható kézi vezérlőelemekkel azonban ez gyakran csak igen körülményesen valósítható meg. A megfelelő beállításhoz (hangoláshoz) egy olyan egyszerűen használható programra van szüksége, ami lépésenként végigvezeti a legjobb képminőséget biztosító beállítási folyamaton.

A legtöbb esetben még a fényerő vagy a kontraszt egyszerű beállításához is nehezen érthető többszintű képernyőmenükön (OSD) kell végighaladnia a felhasználónak. Ahhoz pedig, hogy a monitort helyesen állítsa be, általában nem áll rendelkezésre semmilyen visszajelzés. A MagicTune™ olyan segédprogram, ami könnyen érthető utasításokkal és monitorbeállításonként eltérő képernyőmintákkal vezeti végig a beállítási folyamaton. Az egyes felhasználók megjelenítési beállításai elmenthetők, így egy többfelhasználós környezetben egyszerűen elő lehet hívni a megfelelő megjelenítési tulajdonságokat, és egy adott felhasználó a környezettől és a megvilágítástól függően használhat különböző beállításokat is.

Alapvető funkciók

A MagicTune™segédprogram a Display Data Channel Command Interface (DDC/CI) protokoll segítségével teszi lehetővé a monitor beállítását és a színek hangolását. A szoftver a monitor összes beállítását kezeli, így nincs szükség képernyőn megjelenő (OSD) menük használatára. A MagicTune™ Windows™ 98SE, Me, 2000, XP Home és XP Professional operációs rendszereken használható.

A MagicTune™ használata Windows™2000 vagy későbbi operációs rendszer alatt ajánlott.

A MagicTune™ használatával a monitor hangolása gyorsan és pontosan elvégezheto, a legmegfelelobb monitorkonfigurációk pedig egyszeruen elmenthetok, és a késobbiekben visszatölthetok.

OSD mód

OSD módban a monitor beállításainak módosítását egyszeruen, elore meghatározott lépések követése nélkül elvégezheti. A beállítandó menüelemet könnyedén elérheti.

Telepítés

1. Helyezze a telepítő CD-t a CD-ROM-meghajtóba.

2. Kattintson a MagicTune™ telepítő fájljára.

3. Válassza ki a telepítés nyelvét, majd kattintson a „Next” (Tovább) gombra.

4. Az InstallShield varázsló ablakának megjelenése után kattintson a „Next” gombra.

5. A használati feltételek elfogadásához válassza az „I accept the terms of the license

agreement” (Elfogadom a licencszerződés feltételeit) lehetőséget.

6. Válassza ki a megfelelő mappát a MagicTune™ program telepítéséhez.

7. Kattintson az „Install” (Telepítés) gombra.

8. Megjelenik az „Installation Status” (Telepítés állapota) ablak.

9. Kattintson a „Finish” (Befejezés) gombra.

10. A telepítés befejezését követően az asztalon megjelenik a MagicTune™ program ikonja.

A program elindításához kattintson duplán az ikonra.

Előfordulhat, hogy ha az elforgatás üzemmód aktív, a MagicTune™ program bizonyos részei nem működnek megfelelően.

Telepítési problémák

A MagicTune™ telepítésének sikere a számítógép videokártyájától, az alaplaptól, a hálózati környezettől és egyéb hasonló tényezőktől függhet. Ha a telepítés során hibába ütközik, tekintse át a

„Hibaelhárítás” című fejezetet.

Rendszerkövetelmények

Operációs rendszerek

z Windows™ 98 SE z Windows™ Me

Windows™ 2000

z Windows™ XP Home Edition z Windows™ XP Professional

A MagicTune™ használata Windows™ 2000 vagy későbbi operációs rendszer alatt ajánlott.

Hardver

z Legalább 32 MB memória z Legalább 25 MB szabad merevlemez-terület

* További információkért látogasson el a MagicTune™

webhelyre.

A MagicTune™ használatával a monitor hangolása gyorsan és pontosan elvégezhető a legmegfelelőbb monitorkonfigurációk pedig egyszerüen elmenthetők, és a késobbiekben visszatölthetők.

z Az egyes monitorok specifikációjától függően előfordulhat, ho

A MagicTune™ beállítási mód a monitor típusának megfelelően különböző lehet.

OSD mód kiírásai nem egyeznek meg teljes egészükben a kézikönyvben található leírással.

z Előfordulhat, hogy ha az elforgatás üzemmód aktív, a MagicTune™

program bizonyos részei nem működnek megfelelően.

y az

OSD mód

SD módban a monitorbeállítások egyszerűen módosíthatók. Ha a vezérlőképernyő felső részén kiválaszt egy fület, megjelenik az adott fülön elérhető almenü beállítási lehetőségeinek általános leírása. Tetszőleges fül kiválasztásakor megjelenik egy menülista. A monitor beállításainak gyors módosításához OSD módban könnyedén hozzáférhet az összes laphoz és az almenük elemeihez.

Gombok leírása

Reset (Alaphelyzet)

Cancel (Mégse)

Alkalmazza a végrehajtott módosításokat, és kilép a MagicTune™ programból.

Az aktuálisan megjelenített vezérlőképernyő értékeit visszaállítja a gyártó által javasolt alapértékekre.

A MagicTune™ programból a módosítások érvényesítése nélkül lép ki. Ha a vezérlőablakban nem végzett módosításokat, a gombra kattintva nem történik változás.

A Picture (Kép) fül leírása

Ezen a fülön a felhasználó az igényeinek megfelelo képernyobeállításokat adhatja meg.

Az egész képernyő világosításához vagy sötétítéséhez használható. A helytelenül beállított

Brightness

Contrast

Resolution (Felbontás) A program által támogatott összes felbontási szintet felsorolja.

fényerő a sötétebb képterületeken a részletek elvesztéséhez vezethet. Állítsa be a fényerőt a lehető legjobb képminőség eléréséhez.

A képernyő világos és sötét részei közötti fényerőkülönbség megadására szolgál. A képek élességét határozza meg.

A MagicBright™T egy új monitor-funkció, amellyel a képernyo megjelenítésének fényereje és tisztasága kétszer jobb, mint a korábbi monitorok esetében. A megjelenítés fényereje és felbontása mindig a legmegfelelobb a szöveges, internetes vagy multimédiás animációs célokra, a felhasználó változó igényei szerint. A felhasználó három elore beállított fényero és

felbontás opció közül választhat; elég csupán a monitor elolapján található MagicBright™ szabályozógombok valamelyikét megnyomni.

1. Text : Normál fényerő Elsősorban szöveget tartalmazó dokumentációk és projektek

számára.

2. Internet : Közepes fényerő Szöveget és grafikát egyaránt tartalmazó munkákhoz.

MagicBright™

3. Entertain : Nagy fényerő DVD és Video CD műsorokhoz.

4. Custom : Ezeket az értékeket szakembereink nagy gondossággal állították be, azonban előfordulhat, hogy az előre beprogramozott beállítások nem megfelelőek az Ön számára. Ebben az esetben az OSD-menü segítségével szabályozza a fényerőt és a kontrasztot.

A Color (Szín) fül leírása

A monitor háttér- és képszíneinek "melegségét" határozza meg.

A MagicColor és a Gamma csak olyan monitoron válik láthatóvá, amelyen ezek a funkciók használhatóak.

A színtónust módosíthatja.

z Warm2 - Warm1 - Normal - Cool 1 - Cool 2 - Cool 3 - Cool 4 z Off

Color Tone (Színtónus)

Color Control (Színbeállítás)

Calibration (Kalibráció)

MagicColor

A Color Tone (Színtónus) mód a monitor típusának megfelelően különböző lehet. Néhány monitor csak négy módot támogat.( Warm, Normal, Cool, Custom)

A monitoron megjelenő képek színét állíthatja be.A monitor színét igényeinek megfelelően változtathat

z Not Available

A tetszés szerinti színek optimalizálásának és karbantartásának folyamata. A MagicTune™ funkció előnyeit akkor értékeli igazán, ha fontos Önnek a részletgazdagság a képeken, akár weboldalakról, akár digitális kamerából vagy lapolvasóból származó képeket néz.

A MagicColor egy technológia, melyet a Samsung kimondottan digitális képek feljavítására fejlesztett ki, hogy a természetes színeket minél tisztábban, a képminőség romlása nélkül adja vissza.

1. OFF : Visszatér az eredeti üzemmódhoz.

2. DEMO : A MagicColor alkalmazása előtti képernyő a jobb, az alkalmazása utáni képernyő a bal oldalon látható.

3. Full : Tiszta, élénk színeket ad vissza.

4. Intelligent : Nem csupán az élénk színeket, de a természetes, valósághű színeket is tisztán visszaadja.

Gamma - A gamma korrekció a színek fényerősségét közepesre cseréli fel.

Gamma

6-Color

A Gamma mód a monitor típusának megfelelően különböző lehet. Néhány monitor csak három módot támogat Mode1, Mode2, Mode 3 (1. Mode, 2. Mode, 3. Mode)

Ez arra a muveletre utal, amely a felhasználó igényei szerint optimalizálja a színeket, majd fenn is tartja azokat. A Magictune nagy segítséget nyújt azon felhasználóknak, akik az internetrol származó, digitális kamerával készült vagy a Windows-rendszerrel szkennelt képeket is meg akarnak tekinteni.

z Saturation - Színpaletta beállítása.

Hue - A színtónus beállítása.

z Reset - Visszaállítja a monitor gyári beállításait.

Az Image (Kép) fül leírása

A Fine (Finom), a Coarse (Durva) és a Helyzet értékeit módosítja.

z Az Image (Kép) fül leírásaFine (Finom): Ezzel eltávolíthatók pl. a vízszintes csíkok.

Ha a zaj a finom beállítás után is fennmarad, akkor azt ismételje meg újra a frissítés

Image Setup (Képbeállítás)

Position (Képhelyzet)

Sharpness

gyakoriságának (órajel) beállítása után.

z Coarse (Durva): Ezzel eltávolíthatók pl. a függőleges csíkok. A durva beállítással

elmozdulhat a képernyő képterülete. A Vízszintes vezérlés menüvel a képterület újra a középpontra tolható vissza.

z Auto Setup : Az automatikus beállítás a bejövő videojelhez állítja be önműködően a

monitort. A készülék önműködően beállítja a fine (Finom), a coarse (Durva) és a position (Képhelyzet) értékét.

Beállítja a kép vízszintes és függőleges elhelyezkedését.

Az alábbi utasítások segítségével módosítsa a képtisztaságot.

Az Option (Beállítások) fül leírása

A MagicTune™ konfigurálásához az alábbi opciók állnak rendelkezésére.

Betölti a Preferences (Tulajdonságok) párbeszédpanelt. Az éppen használt beállítások jelölőnégyzetében egy "V" betű látható. A beállítások ki- vagy bekapcsolásához kattintson a négyzetre.

Preferences (Tulajdonságok)

Source Select

Color Weakness

PIP

Enable task tray menu (Tálcamenü engedélyezése)

- A MagicTune™ menüelemeinek megjelenítéséhez kattintson a [task tray menu] (tálcamenü) ikonjára. A menük nem jelennek meg, ha az [Enable System Tray]

(Rendszertálca engedélyezése) lehetőség az [Options] (Lehetőségek) → [Basic Settings] (Alapbeállítások) elemnél nincs kiválasztva.

z Select Language (Nyelvválasztás)

- Az itt megadott nyelv lesz az OSD menük nyelve.

z Analog z Digital

Ez arra a muveletre utal, amely optimalizálja a színt, majd fenntartja azt a részleges színvaksági teszttel.

Off - A részleges színvaksági mód törlése.

z Custom - Részleges színvaksági teszt. z Reset - Visszaállítja a monitor gyári beállításait.

Amikor külso audiovizuális eszközök - mint pl. videomagnó vagy DVD lejátszó - vannak a monitorhoz csatlakoztatva, akkor a PIP funkció segítségével az ilyen eszközökrol származó képek a számítógép videoképe fölé helyezett kis ablakban tekinthetok meg. (be/ki)

A PIP-kép ki- és bekapcsolása.

Source

Ezzel válaszhatja ki a PIP kép forrását.

Size

Segítségével a felhasználó kikapcsolhatja a PIP képernyot, vagy annak méretét módosíthatja.

Position

A PIP ablak elhelyezkedésének megváltoztatására szolgál.

A Support (Támogatás) fül leírása

A program eszközazonosítóját és verziószámát jeleníti meg, és lehetővé teszi a súgórendszer használatát.

Látogasson el a MagicTune™ webhelyére, vagy a MagicTune™ telepítésével, illetve

Help (Súgó)

Asset ID (Eszközazonosító)

User Name

Department

Location

Version (Verzió)

futtatásával kapcsolatos kérdései esetén tekintse meg a súgófájlokat (Felhasználói kézikönyv). A Felhasználói kézikönyv egy alapböngésző ablakában nyílik meg.

A kiszolgáló használatával vezérelheti az ügyfélmonitort. (A program ügyfélként való használatához kiszolgálóprogramot kell telepíteni)

Megjeleníti a számítógépben regisztrált felhasználónevet.

User ID

Server IP

Megjeleníti a MagicTune™ program verziószámát.

Megjeleníti a számítógépben regisztrált felhasználói azonosítót.

A kiszolgáló IP-címe.

A részleg leírása.

A hely leírása

Színkalibrálás(Color Calibration)

1. Színkalibrálás(Color Calibration)

A „Color Calibration” (Színkalibrálás) segítségével megadhatja monitorának optimális színbeállításait.

Az optimális színhatás elérése érdekében kövesse az alábbi lépéseket :

1. A „Fényerő vezérlősávját” állítsa a beállítóminta és a háttérminta világosságának megfelelő fényerőre.

2. Ha a beállítómintán egy adott színtónust észlel, a beállítókurzort vigye a színkör megfelelő színe fölé. => Ha a beállításokat helyesen adta meg, a beállítómintán nem fog színt észlelni.

3. Amikor végzett az 1. lépés beállításaival, kattintson a „Next” (Tovább) gombra.

4. A hátralévő 2–5. lépéseknél ismételje meg az 1), 2), 3) műveletet.

5. A színkalibrációs beállítások hatását megtekintheti a „Preview” (Előnézet) gombra kattintva.

Beállított színértékek több felhasználó esetén Meghatározás Ha a monitort több felhasználó is használja, akkor a Színkalibrációval beállított, az egyes felhasználókhoz tartozó színértékek elmenthetők és később felhasználhatók. Legfeljebb 5 felhasználóhoz lehet színértékeket elmenteni.

1. Beállított színértékek elmentése: A Next (Tovább) gombot megnyomva az Apply (Alkalmaz) értékre vált át: ekkor elmentheti a beállított színértékeket. Legfeljebb 5 színérték menthető el.

2. Elmentett színértékek alkalmazása: A főképernyőn a Multi User (Több felhasználó) gomb megnyomásával választhatja ki és alkalmazhatja valamely elmentett színértéket.

2. Preview (Előnézet)

Kattintson a „Color Calibration” (Színkalibrálás) ablak „Preview” (Előnézet) gombjára. . Megjelenik a fent látható ablak.

1. A végrehajtott kalibrációs beállítások hatásának megtekintéséhez kattintson a „View Calibrated” (Kalibrált kép megtekintése) gombra.

2. Az eredeti kép megjelenítéséhez válassza a „View Uncalibrated” (Kalibrálás előtti kép megtekintése) gombot.

A telepítés eltávolítása

A MagicTune™ program csak a Windows™ Vezérlőpanel „Programok hozzáadása és eltávolítása” opciójával törölhető.

A MagicTune™ eltávolításához kövesse az alábbi lépéseket.

1. A [Tálca] [Start] menüjében válassza a [Beállítások], majd a [Vezérlőpanel] elemet. Windows™ XP rendszereken a [Start] menüben válassza a [Vezérlőpanel] elemet.

2. A Vezérlőpanelen kattintson a „Programok hozzáadása és eltávolítása” opcióra.

3. A megnyíló képernyőn a listán végiggörgetve keresse meg a „MagicTune™” programot, majd kijelöléséhez kattintson rá.

4. A A program eltávolításához kattintson a „Módosítás/Eltávolítás” gombra.

5. A telepítés eltávolításának megkezdéséhez válassza a „Yes” lehetőséget.

6. Várjon, amíg az „Uninstall Complete” (Telepítés eltávolítva) párbeszédpanel megjelenik.

A MagicTune™ feltett kérdések és válaszok listáját, illetve szoftverfrissítéseket talál.

webhelyén a MagicTune™ programmal kapcsolatos technikai támogatást, a leggyakrabban

Hibaelhárítás

A számítógéprendszer nem kompatibilis a MagicTune funkcióval.

Nyomja meg az OK gombot és kattintson a "MagicTune webhely parancsikonja"

lehetőségre honlapunk eléréséhez.

Amikor a video/grafikus kártya nem szerepel az "Available (Elérhető)" listán, hiba

lép fel.

(A legújabb vagy a régebbi videokártyák lehetnek inkompatibilisek.)

A Hibakeresés című részt honlapunkon olvashatja el.

Amennyiben a gyártó módosította a videokártya illesztőprogramját vagy a grafikus

áramköri lapkát, hiba lép fel még abban az esetben is, ha a videokártya szerepel a

listán.

A Hibakeresés című részt honlapunkon olvashatja el.

Ellenőrizze, hogy a monitor gyártója a Samsung-e.

Más gyártóktól származó termékek hibát okozhatnak.

Ezt a szolgáltatást csak a Samsung termékek képesek nyújtani.

Akkor is hiba léphet fel, ha a monitort a Samsung gyártotta, de a monitor régi.

Ellenőrizze, hogy a monitor támogatja-e a MagicTune funkciót.

Ezeket a szolgáltatásokat csak a honlapunkon regisztrált monitorok nyújtják.

Mivel a régi modellek nem támogatottak, vásárlás előtt ellenőrizze a monitort.

Amikor az EDID (Extended Display Identification Data = Kiterjesztett

kijelzőazonosító adatok) táblában a monitorhoz nincs bejegyzés, hiba lép fel.

Ez akkor fordul elő, amikor a számítógépen a Start > Beállítások > Vezérlőpult >

Rendszer > Hardver > Eszközkezelő >Monitor műveletsorozatnál a jelenlegi "Plug-

and-play" monitor el van távolítva és új hardver keresése folyik, de a rendszer

nem talál "Plug-and-play" monitort.

A Hibakeresés című részt honlapunkon olvashatja el.

Amikor a monitort a rendszer kikapcsolt állapotában cseréli ki, de a rendszer

újraindítása nem történt meg, hiba lép fel.

A MagicTune használata előtt indítsa újra a rendszert minden alkalommal, amikor a

monitort kicseréli.

Ha a videokártya illesztőprogramja nincs megfelelően telepítve, hiba lép fel.

Ez akkor történik, amikor az aktuális videokártya-lista nem megfelelően jelenik

meg. Ezt ellenőrizheti a következő műveletsorozattal: Start > Beállítások >

Rendszer > Hardver > Eszközkezelő > Képernyőcsatoló.

Látogassa meg a videokártya gyártójának a honlapját és töltse le a legfrissebb

illesztőprogramot.

A videokártyát illető további részletekért lépjen kapcsolatba annak gyártójával.

A normál működéshez indítsa újra a rendszert.

Ha MagicTune telepítését követően a rendszert nem indítják újra, hiba keletkezik.

(Ez csak Win98SE és WinMe rendszerekre vonatkozik.)

Használat előtt indítsa újra a rendszert.

A MagicTune legjobb kihasználásához állítsa be az optimális felbontást. Az optimális

felbontást keresse meg a kezelési kézikönyvben.

Ha nem állítja be az optimális felbontást és színbeállítást végez, a monitort nem

tudja beállítani optimális feltételeknek megfelelően.

Az optimális felbontást keresse meg a kezelési kézikönyvben.

A videokártya nem támogatja a MagicTune funkciót.

Telepítsen egy új videokártyaillesztő-programot.

Ha a videokártya illesztőprogramja nincs megfelelően telepítve, hiba lép fel.

Ez akkor történik, amikor az aktuális videokártya-lista nem megfelelően jelenik

meg. Ezt ellenőrizheti a következő műveletsorozattal: Start > Beállítások >

Rendszer > Hardver > Eszközkezelő > Képernyőcsatoló.

Látogassa meg a videokártya gyártójának a honlapját és töltse le a legfrissebb

illesztőprogramot.

A videokártyát illető további részletekért lépjen kapcsolatba annak gyártójával.

Mivel a Highlight program használja a kommunikációs vonalakat,

lépjen ki belőle, mielőtt a MagicTune funkciót alkalmazná.

Egyes Samsung CDT-monitorok támogatják a Highlight funkciót.

Ha a Highlight funkciót és a MagicTune funkciót együttesen használja, ütközés

keletkezhet, amely hibás működést okoz.

Ellenőrizze, hogy kikapcsolta-e a Highlight funkciót a MagicTune alkalmazása előtt.

Hibaelhárítás

Tünet Ellenőrizze Megoldás

Ellenőrizze, hogy a MagicTune mikor nem muködik helyesen.

A MagicTune™ funkció a Plug and Play lehetőséget használó, Windows operációs rendszert alkalmazó számítógépeken (VGA) elérhető..

* A következő lépésekkel ellenőrizheti, hogy számítógépe alkalmas-e a MagicTune™ funkció használatára. A lépések Windows™ XP operációs

rendszerre vonatkoznak.

Vezérlőpult -> Használat és karbantartás -> Rendszer -> Hardver -> Eszközkezelő -> Képernyő -> A Plug and Play monitor törlését követően a hardverkereső funkcióval keressen új Plug and Play monitort.

hogy a monitor bizonyos videokártyákkal nem használható. Ha problémája van a videokártyával, látogasson el weboldalunkra, és keresse meg a kompatibilis videokártyákat tartalmazó felsorolást.

http://www.samsung.com/monitor/magictune

A MagicTune™ funkció nem működik

Más számítógépet vagy videokártyát használ?

Töltse le a legfrissebb programot. A programot a következő webhelyről töltheti le:

http://www.samsung.com/monitor/magictune

megfelelően.

z Keresse fel weboldalunkat és töltse le a MagicTune MAC telepítőszoftverét. z A MagicTune webhelyén a MagicTune programmal kapcsolatos technikai támogatást, a

leggyakrabban feltett kérdések és válaszok listáját, illetve szoftverfrissítéseket talál.

Áttekintés |

Telepítés

Áttekintés

Mi az a MagicRotation?

Interfész

Eltávolítás

Hibaelhárítás

Korábban a számítógépes felhasználók csak fekvő módban használhatták a képernyőjüket. Manapság, az információ korában, egyre több felhasználónak kell dokumentumokkal, honlapokkal, emailekkel foglalkoznia nap mint nap. Ezek az alkalmazások sokkal áttekinthetőbbek álló módban, mert ekkor az összes elem látható a képernyőn. Ez nagy mértékben megnöveli a felhasználó eredményességét, hiszen egyszerűen váltogathatja a fekvő és az álló módot.

A Samsung Electronics, Inc. Magic Pivot szoftvere különböző elforgató szolgáltatásokat (0, 90, 180, 270 orientáció) tesz lehetővé a felhasználó számára, ami segít a számítógép képernyőjének hatékonyabb kihasználásában azzal, hogy javítja az átláthatóságot.

Alapfunkciók

A MagicRotation alkalmazással használhatóak a Windows™ 98 SE, Me, NT 4.0, 2000, XP Home és XP Professional operációs rendszerek.

* Windows™ a Microsoft Corporation, Inc. bejegyzett védjegye.

Áttekintés

| Telepítés |

Interfész

Eltávolítás

Telepítés

1. Helyezze a telepítő CD-lemezt a CD-ROM meghajtóba.

2. Kattintson a MagicRotation telepítőfájlra.

3. Válassza ki a telepítés során használandó nyelvet, majd kattintson a „Tovább” gombra.

Hibaelhárítás

4. Amikor megjelenik a telepítővarázsló párbeszédpanele, kattintson a „Tovább” gombra.

5. Válassza ki a „Tudomásul vettem a szabadalomra vonatkozó megállapodást” megjegyzést, amivel

elfogadja a használati feltételeket.

6. Válassza ki azt a mappát, ahova telepíteni szeretné a MagicRotation programot.

7. Kattintson a „Telepítés” gombra.

8. Megjelenik a „Telepítés folyamatban” ablak.

9. Kattintson a „Befejezés” gombra.

Ahhoz, hogy a MagicRotation rendeltetésszerűen működjön, újra kell indítania a rendszert.

10. A telepítés befejezését követően a MagicRotation parancsikon megjelenik a számítógépen.

Telepítési nehézségek

A MagicRotation telepítését olyan tényezők is befolyásolhatják, mint például a videokártya, alaplap vagy a hálózati környezet. Nézze meg a

Korlátozás

1. Ahhoz, hogy a MagicRotation rendeltetésszerűen működjön, a „képernyővezérlőnek” megfelelően kell

2. Ha az olyan alkalmazások, mint a Windows™ Media Player, a Real Player stb. nem játsszák le a

„Hibaelhárítás

működnie. Fontos, hogy a telepített „képernyővezérlő” a forgalmazó legújabb verziója legyen.

fejezetet, ha problémát tapasztal a telepítés során.

”

mozifájlokat 90, 180 vagy 270 fokos orientációban, akkor a következőt kell tennie:

{ Zárja be az alkalmazást.

{

Válassza ki azt az orinetációt (90, 180, 270) amelyben meg kívánja tekinteni az alkalmazást.

{ Indítsa újra az alkalmazást.

Legtöbb esetben ez elég a probléma megoldásához.

3. Az olyan felhasználói alkalmazások, amelyek OpenGL vagy DirectDraw (3D rajzolás) programokat használnak, nem fognak működni a kiválasztott orientációs beállítás (90, 180, 270) szerint. pl. 3D-s játékok

4. A DOS-alapú, teljesképernyő mód beállítású alkalmazások nem fognak működni a kiválasztott orientációs beállítás (90, 180, 270) szerint.

5. A Dual Windows™ 98, ME, NT 4.0 rendszereken nem használható.

6. A MagicRotation esetében nem érdemes képpontonként 24 bites (bitmélység/színminőség) monitort használni.

7. Amennyiben úgy dönt, hogy kicseréli a videokártyáját, ajánlott előtte eltávolítani a MagicRotation szoftvert a gépéről.

Rendszerkövetelmények

Operációs rendszer

z Windows™ 98 SE z Windows™ Me z Windows™ NT 4.0

Windows™ 2000

z Windows™ XP Home Edition z Windows™ XP Professional

Hardver

z 128 MB memóriánál több (ajánlott) z 25 MB szabad merevlemez-területnél több

Szolgáltatási csomagok

z Ajánlott rendszerére a legújabb szolgáltatási csomagokat feltelepíteni. z A Windows™ NT 4.0 esetében ajánlatos az Internet Explorer 5.0 vagy annál újabb, Active Desktop

összetevővel rendelkező programot feltelepíteni.

* További információért keresse fel a Magic Pivot

honlapját.

* A Windows™ a Microsoft Corporation Inc. bejegyzett védjegye.

Áttekintés | Telepítés | Interfész | Eltávolítás | Hibaelhárítás

z Forgatás közben lehetséges, hogy a MagicTune™ bizonyos részei nem

működnek megfelelően.

z Automatikus elforgatás: A képernyő a monitor elforgatásával együtt

automatikusan elfordul.

A AutoRotation futtatásához kövesse az alábbi utasításokat.

z Telepítse a MagicRotation™ és a MagicTune™ 3.6 szoftvereket a

számítógépre.

z Indítsa el a MagicTune™ 3.6 programot. z Option

Preference → Az enable task tray menu területen jelölje be a

→

négyzetet.

z A MagicRotation™ program nem elérhető, mert az egyszerű állvány

az elforgatási funkcióra nem alkalmas.

z A monitor megengedett elforgatási szöge a monitor típusától függ.

Interfész

Tálcamenü A menü a jobb egérgombbal hívható elő.

Elforgatás : A kép 90 fokban fog elfordulni

Elforgatás 0 fokkal : A képernyő a jelenlegi állástól 0 fokkal fordul el.

Elforgatás 90 fokkal : A képernyő a jelenlegi állástól 90 fokkal fordul el.

Elforgatás 180 fokkal : A képernyő a jelenlegi állástól 180 fokkal fordul el.

Elforgatás 270 fokkal : A képernyő a jelenlegi állástól 270 fokkal fordul el.

Billentyűkombináció : A billentyűkombinációk alapbeállítás szerint működnek, de

szükség esetén meg is változtathatók. A felhasználó új billentyűkombinációkat alkothat a billentyűzet segítségével, miután megváltoztatta a már létező kombinációt. A felhasználó a Shift, a Ctrl és az Alt, valamint az általános billentyűk segítségével hozhatja létre a kombinációkat. Az általános billentyű lenyomásakor az adott kombináció az Alt+általános billentyű elvén működik.

Súgó : A MagicRotation™ szoftver HELP (SÚGÓ) lehetőségének megjelenítése.

Névjegy : A MagicRotation™ verziószámának és szerzői jogi védelmi tudnivalóinak

megjelenítése.

Kilépés : Kilépés a MagicRotation™ programból.

Áttekintés

Telepítés

Interfész

| Eltávolítás |

Hibaelhárítás

Eltávolítás

A MagicRotation programot csak a Windows™ Vezérlőpultján található „Programok telepítése/törlése” opció segítségével tudja eltávolítani.

A következő lépéseket követve el tudja távolítani a MagicRotation szoftvert.

1. Kattintson a [Tálcán] a [Start], majd a [Beállítások] gombra, és válassza ki a [Vezérlőpult] feliratot a menüből. Ha a program a Windows™ XP verzión fut, kattintson a [Vezérlőpult] feliratra a [Start] menüben.

2. Kattintson a „Programok telepítése/törlése” ikonra a Vezérlőpulton.

3. A „Programok telepítése/törlése” ablakban keresse meg a „MagicRotation” gombot. Kattintással jelölje ki.

4. Kattintson a „Telepítés/Törlés” gombra, hogy eltávolítsa a programot.

5. A program eltávolításához kattintson az „Igen” lehetőségre.

6. Várjon, amíg megjelenik az „Eltávolítás kész” párbeszédpanel.

7. Miután az eltávolítás befejeződött, indítsa újra a rendszert, és ezzel a gépéről végleg törlődött a program.

Látogasson el a MagicRotation tippek mellett műszaki tanácsokat talál a MagicRotation üzemeltetésével kapcsolatban.

* A Windows™ a Microsoft Corporation Inc. bejegyzett védjegye.

honlapjára, ahol a gyakran feltett kérdések válaszai és szoftverfrissítési

Áttekintés

Telepítés

Interfész

Eltávolítás

| Hibaelhárítás

Hibaelhárítás

Mielőtt műszaki segítséget hívna

z A MagicRotation szoftver telepített képernyővezérlővel működik, amelyet az Ön videokártya-

forgalmazója épített be, hogy lehetővé tegye a képernyő elforgatását. Ha a telepített képernyővezérlő hibásan működik, a hiba a MagicRotation szoftver telepítése után sem szűnik meg. Minden olyan hiba, vagy rendellenes jelenség, amely a telepített képernyővezérlő meghibásodásából fakad, független a MagicRotation szoftver működésétől.

A képernyővezérlő hibájának azonosításához kövesse az alábbi diagnosztizáló lépéseket:

1. Ellenőrizze, hogy a probléma fennáll-e a 0 orientáció (fekvő mód), illetve a 90 fokos orientáció (álló mód) esetén is.

2. Ellenőrizze, hogy a probléma fennáll-e a különböző színmélység (képpontonként 8/16/32 bites), illetve felbontások (800 x 600, 1024 x 768) esetében is.

3. Ellenőrizze, hogy a probléma fennáll-e a MagicRotation szoftver telepítése nélkül is.

Ha a probléma fenáll több/minden fent említett esetben, akkor lehet, hogy a hiba a telepített képernyővezérlőben keresendő:

Ahhoz, hogy a hibát kiküszöbölje, az alábbi lépéseket kell tennie :

1. Távolítsa el a MagicRotation szoftvert.

2. Szerezze be a legújabb képernyővezérlőt a videokártya forgalmazójától. A legújabb képernyővezérlő programokat (ATI, NVIDIA, MATROX, INTEL stb.) egyszerűen letöltheti az adott internetes oldalról.

3. Telepítse a legújabb képernyővezérlőt

4. Telepítse a MagicRotation szoftvert. Legtöbb esetben ez elég a probléma megoldásához.

z Lehetséges, hogy a MagicRotation nem működik, ha kicseréli a monitort, vagy a videokártyát frissíti,

miközben a MagicRotation működik. Ebben az esetben indítsa újra a rendszert.

z Látogasson el a MagicRotation honlapjára, ahol a gyakran feltett kérdések válaszai és

szoftverfrissítési tippek mellett műszaki tanácsokat talál a MagicRotation üzemeltetésével kapcsolatban.

Mielőtt szervizhez fordulna, ellenőrizze az ebben a részben szereplő információkat, hátha

saját maga is meg tudja oldani a problémát. .

Tünet Ellenőrizze Megoldás

Nincs kép a képernyőn.Nem tudja bekapcsolni a monitort.

A hálózati kábel helyesen van csatlakoztatva?

A képernyőn a "Check Signal Cable" felirat látható?

Ha a hálózati feszültség rendben van, indítsa újra a számítógépet, hogy megjelenjen a kezdőképernyő (a bejelentkező képpernyő.)

A képernyőn a "Not

Optimum Mode", "Recommended mode : 1920 X 1200 60Hz"üzenet látható.

Ellenőrizze a hálózati kábel csatlakozását és a feszültséget.

(D-sub kábellel csatlakoztatva) Ellenőrizze, hogy a számítógép megfelelően vane csatlakoztatva. (DVI kábellel csatlakoztatva) Ha a monitor megfelelő csatlakoztatása mellett továbbra is látható hibaüzenet a képernyőn, akkor ellenőrizze, hogy a monitor állapota analógra van-e állítva. A 'SOURCE' gomb megnyomásával a monitor újra ellenőrzi a bemeneti jelforrást.

Ha a kezdő képernyő (a bejelentkező képernyő) jelenik meg, indítsa el a számítógépet a megfelelő módon (WindowsME/2000/XP biztonságos üzemmód), majd változtassa meg a videokártya frekvenciáját. (Lásd az előre

beállított megjelenítési üzemmódokat.)

Megjegyzés: Ha a kezdő képernyő (a bejelentkezés) nem jelenik meg, forduljon a

szervizhez.

Ez az üzenet akkor látható, ha a videokartyabol érkező jel meghaladja azt a maximális felbontast és frekvenciát, amit a monitor helyesen tud kezelni.

Állítsa be a lehetséges legnagyobb felbontast és frekvenciát.

Ha a megjelenítési mód jobb, mint WUXGA vagy 75 Hz (WUXGA esetén 60 Hz), a „Not Optimum

Mode” („Nem optimális mód”), „Recommended mode (Javasolt mód): 1920 X 1200 60Hz”

üzenet jelenik meg a képernyőn. Ha a megjelenítési mód jobb, mint 85 Hz, a képernyő megfelelően működik, ennek ellenére a „Not Optimum Mode” („Nem optimális mód”), „Recommended mode (Javasolt mód): 1920 X 1200 60Hz” üzenet egy percre megjelenik a képernyőn, aztán eltűnik. Kérjük, ez alatt az egy perc alatt váltson a javasolt módba. (Ha a rendszer újraindul, az üzenet ismét megjelenik.)

Nem látható a Képernyő-kijelző

A képernyőn furcsa színek jelennek meg vagy csak fekete-fehér

Nincs kép A képernyőn. Villog-e a monitoron lévo feszültségjelzo LED 1 mp-es idoközönként?

A monitort DVI-kábellel csatlakoztatja?

Lezárta a Képernyő- kijelző (KK) menüt, hogy ne lehessen változtatni?

A képernyőn csak egy szín látható,mintha celofánon néznénk át?

A színek egy program futása után lesznek furcsák, vagy az alkalmazások ütközése miatt?

A monitor energiatakarékos üzemmódban van.

Nyomjon meg egy gombot vagy mozgassa az egeret, hogy aktívvá tegye a monitort és visszahozza a képet a képernyőre.

Ha nem látható kép, nyomja meg az „ 'SOURCE'” gombot. A monitor bekapcsolásához és a képernyőkép visszaállításához nyomja meg a billentyűzet bármely gombját.

Ha a rendszert a DVI-kábel csatlakoztatása előtt indítja el, vagy a rendszer működése közben leválasztja, majd visszacsatlakoztatja a DVIkábelt, a képernyő elsötétülhet, mivel néhány videokártya videojeleket nem küld. Csatlakoztassa a DVI-kábelt, majd indítsa újra a rendszert.

Nyissa ki a KK menüt a MENÜ gomb lenyomásával, legalább 5 másodpercig.

Ellenőrizze a videokábel csatlakoztatását. Ellenőrizze, hogy a videokártya teljesen be van-e dugva a csatlakozóba.

Indítsa újra a számítógépet.

A képernyő hirtelen aszimmetrikussá válik.

A képernyő fókusza elromlott vagy az OSD nem állítható be.

A LED villog, de nincs kép A képernyőn.

Csak 16 szín látható A képernyőn. A képernyő

A videokártya helyesen lett beállítva?

Megváltoztatta Ön a videokártyát vagy a drivert?

Beállította Ön a monitor frekvenciáját vagy felbontását?

A képernyő a videokártya jelek ciklusideje miatt lehet kiegyensúlyozatlan. Állítsa be újra a kép helyzetét az OSD segítségével.

Beállította Ön a monitor frekvenciáját vagy felbontását?

Helyesen van beállítva a frekvencia, amikor ellenőrzi a megjelenítés órajelét a menüben?

A Windows színek helyesen lettek

Jól van beállítva a videokártya?

Állítsa be a kép helyzetét és méretét az OSD használatával.

Állítsa be a videokártya felbontását és a frekvenciáját. Lásd az előre beállított

megjelenítési üzemmódokat.)

Állítsa be a videokártya felbontását és a frekvenciáját. (Lásd az előre beállított

megjelenítési üzemmódokat.)

Állítsa be helyesen a frekvenciát a videokártya használati útmutatója és az előre beállított megjelenítési üzemmódok alapján.

(A maximális frekvencia per felbontás termékről termékre változhat.)

Windows Me/XP/2000 esetén: Állítsa be helyesen a színeket a Vezérlőpult (Control

színei a videokártya

cseréje után változtak meg.

beállítva? Panel), képernyő (Display) , Beállítások

(Settings) ablakokban.

A videokártya helyesen lett beállítva?

A videokártya használati útmutatója alapján állítsa be a videokártyát

A képernyőn a következő üzenet jelenik meg: "Unrecognised monitor, Plug & Play (VESA DDC) monitor found".

Ellenőrizze, hogy a MagicTune mikor nem muködik helyesen.

A MagicTune™ funkció nem működik megfelelően.

Telepítette Ön a monitor drivert?

Keresse meg a videokártya használati útmutatójában, hogy a Plug & Play (VESA DDC) modot támogatja-e.

A MagicTune funkció csak a Plug and Play szabványt támogató, Windows operációs rendszert futtató számítógépeken (VGA) található meg.

Más számítógépet vagy videokártyát használ?

Telepítse a monitor drivert annak telepítési

útmutatója szerint.

Telepítse a monitor drivert annak telepítési

útmutatója szerint.

*Annak ellenőrzésére, hogy az adott számítógép alkalmas-e a MagicTune funkció használatára, kövesse az alábbi lépéseket (Windows XP rendszer esetén):

Vezérlőpult -> Teljesítmény és karbantartás -> Rendszer -> Hardver -> Eszközkezelő -> Monitorok -> A Plug and Play monitor törlése után kerestesse meg a 'Plug and Play monitort' a Hardver hozzáadása funkcióval.

http://www.samsung.com/monitor/magictune

Töltse le a legfrissebb programot. A programot a következő webhelyről töltheti le:

http://www.samsung.com/monitor/magictune.

Keresse fel weboldalunkat és töltse le a MagicTune MAC telepítőszoftverét.

Ellenőrizze a következőket, ha probléma van a monitorral.

1. Ellenőrizze, hogy a hálózati kábel helyesen van-e csatlakoztatva a számítógéphez.

2. Ellenőrizze, hogy a számítógép az indítás után 3-nál többször sípol-e. (Ha igen, vizsgáltassa át szervizzel a számítógép alaplapját.)

3. Ha új videokártyát telepített vagy szerelte a PC-t, ellenőrizze, hogy telepítette-e a video drivert és a monitor drivert.

4. Ellenőrizze, hogy a képernyő letapogatási frekvenciája 56 Hz vagy 75 Hz-e. ( Ne legyen több mint 60Hz ha a maximális rezoluciót használja.)

5. Ha a video (adapter) driver telepítésével problémája van, indítsa el a számítógépet, távolítsa el Vezérlőpult, Rendszer, Eszközkezelő ablakokban a videokártyát, majd indítsa újra a számító

épet és telepítse újra a video drivert

Ha a probléma ismételten fennáll, forduljon a szervizhez.

Kérdések és válaszok

Kérdés Válasz

Hogyan lehet megváltoztatni a frekvenciát?

A frekvencia a videokártya újrakonfigurálásával változtatható meg.

A videokártya támogatása a használt driver verziójától függően változhat.

(A részletek a számítógép és a videokártya használati útmutatóiban találhatók.)

Hogyan állítható be a felbontás? Windows Me/XP/2000 esetén: A felbontás a Vezérlőpult (Control

Panel), Képernyő (Display), Beállítások (Settings) ablakokban állítható be.

* A videokártya gyártójától tudhatók meg a részletek.

Hogyan lehet beállítani az energiatakarékossági (PowerSaver) modot?

Hogyan tisztítható a külső burkolat és az LCD panel?

Windows ME/XP/2000 esetén: Ezt a funkciót a számítógép BIOSSETUP-jában vagy a képernyővédőnél lehet beállítani. (Lásd a számítógép használati útmutatóját és a Windows súgóját.)

Húzza ki a hálózati kábelt és utána puha ronggyal tisztítsa meg a monitort, akár sima vizet használva, akár tisztítószerrel.

Ne hagyjon mosószermaradékot a felületen és ne karcolja meg a házat. Ne engedje, hogy víz kerüljön a monitor belsejébe.

Önteszt

Önteszt | Figyelmeztető üzenetek | Környezet | Hasznos tanácsok

A monitor önteszt uzemmoddal rendelkezik, amely ellenőrzi a monitor helyes működését. Ha a monitor és a számítógép csatlakoztatása megfelelő, de a monitor képernyő sötét és a bekapcsolás jelző villog, az alábbiak szerint futtassa le az önteszt programot:

Önteszt

1. Kapcsolja ki mind a számítógépet, mind a monitort.

2. Távolítsa el a monitor videokábel csatlakozását a számítógépről.

3. Kapcsolja be a monitort. Ha a monitor megfelelően működik, egy ablakot fog látni vörös szegéllyel és fekete betűkarakterekkel a következő ábrának megfelelően:

Az ablakon belüli három hasáb színe: vörös, zöld és kék. Bármilyen hiba megjelenése a három hasáb valamelyikén a monitor problémáját jelzi. Ez az ablak normál működés közben is megjelenhet, ha a jelkábel csatlakozása kilazul, vagy sérül.

4. Kapcsolja ki a monitort és csatlakoztassa újra a videokábelt; ezután kapcsolja be a számítógépet és a monitort. Ha a monitor képernyője sötét marad az előző művelet elvégzése után, ellenőrizze a videovezérlőt és a számítógép rendszerét; a hiba nem a monitorban, hanem a számítógépben vagy a videovezérlőben keresendő.

Figyelmeztető üzenetek

Ha valamilyen probléma van a bemeneti jellel, akkor üzenet jelenik meg a képernyőn, vagy a képernyő elsötétül, bár a bekapcsolást jelző LED világít. A Video mode not supported (A video üzemmód nem támogatott) üzenet azt jelezheti, hogy a monitor a letapogatási (felbontási) tartományon kívül van , vagy ellenőrizni kell a jelkábelt. Ha a függőleges frekvencia 76 Hz fölé van állítva, akkor az alábbi üzenet jelenik meg 5 másodpercig, majd eltűnik.

Környezet

A monitor elhelyezése és helyzete befolyásolhatja a képminőséget és a monitor egyéb jellemzőit.

Ha hangsugárzó van a monitor közelében, húzza azt ki és helyezze át egy másik

szobába.

Távolítson el minden elektronikus eszközt, például rádiót, ventilátort, órát és telefont a

monitor 1 m-es körzetéből.

Hasznos tanácsok

A monitor a PC-től érkező vizuális jeleket jeleníti meg. Így ha, baj van a PC-vel vagy a videokártyával, ez azt okozhatja, hogy nincs kép a képernyőn, rossz a szín, zajos, kiesett a szinkronból stb. Ebben az esetben először ellenőrizze a probléma forrását, és azután forduljon a szervizhez.

A monitor működésének ellenőrzése Ha nincs kép a képernyőn vagy "Not Optimum Mode", "Recommended Mode 1920 X 1200 60Hz" üzenet jelenik meg, húzza ki a kábelt a számítógépből, mialatt a monitor bekapcsolva marad.

{

Ha üzenet jelenik meg a képernyőn, vagy ha a képernyő kifehéredik, ez azt jelenti, hogy a monitor üzemképes állapotban van.

{

Ebben az esetben a számítógépnél keresse a hibát.

Általános adatok

Modell név

LCD kijlező

Méret 24,3 hüvelyk átlósan (61cm)

Képernyő terület 518 mm (H) x 324 mm (V)

Pixel karakter/inch 0,270 mm (H) x 0,270 mm (V)

Tipus a-Si / PVA

Szinkronizáció

Vizszintes 30 ~ 94 kHz (Analóg)

Függőleges 56 ~ 75 Hz(Analóg/Digitális)

Megjelenített színek száma

16,7M színek

Képfelbontás

Optimális felbontás WUXGA 1920 x 1200@60 Hz

Maximális felbontás WUXGA 1920 x 1200@60Hz (Analóg)

Bemeneti jel, terminált

SyncMaster 244T

30 ~ 81 kHz (Digitális)

WUXGA 1920 x 1200@60Hz (Digitális)

Analóg RGB, DVI megfelelőségű digitális RGB, S-VHS, Kompozit, Component (Komponens), HDCP, SOG, 0,7 Vp-p pozitív, 75 Ω Külön H/V szink., TTL-szint pozitív vagy negatív

Video

Képformátum CVBS, S-Video, Komponens

Maximális pixel órajel

205 MHz (Analóg) 165 MHz (Digitális)

Hálózati feszültség

AC 100 ~ 240 VAC(± 10%) rms, 60/50 Hz ± 3Hz

Jelkábel

15 érintkezős D-sub kábel, nem beépített , 1,8 m DVI-D DVI-D csatlakozóhoz, leszerelhető, 2,0 m

Teljesítményfelvétel

Kevesebb mint 100 W (Analóg / Digitális)

Méretek (szélesség x mélység x magasság) / Tömeg: A típusú állvány

560,4 x 247,1 x 443,5 mm (22,1 x 9,7 x 17,5 inch) / 9,45 kg (felszerelt állvány esetén)

Méretek (szélesség x mélység x magasság) / Tömeg: B típusú állvány

560,4 x 255 x 506 mm (22,1 x 10,0 x 19,9 inch) / 9,55 kg (felszerelt állvány esetén)

VESA illesztő interfész

100mm x 100mm (Speciális (karos) illesztő hardverrel.)

Környezeti jellemzök

Működési Hőmérséklet: 10°C ~ 50°C(32°F ~ 122°F)

Páratartalom: 10% ~ 90%, nem-kondenzáló

Tárolási Hőmérséklet: -20°C ~ 65°C(-4°F ~ 149°F)

Páratartalom: 5% ~ 90%, nem-kondenzáló

Plug and Play képesség

Ez a monitor bármilyen Plug & Play kompatíbilis rendszeren üzembe helyezhető. A monitor és a számítógép rendszer kölcsönhatása a legjobb működési feltételeket és monitor beállítást biztosítja. Legtöbb esetben a monitor üzembe helyezése automatikusan megtörténik, hacsak a felhasználó nem akar más beállítást választani.

Elfogadható pontok

E termék gyártásához fejlett félvezető technológiával 1ppm (1 milliomod) pontossággal készült TFT LCD panelt használtak. A vörös, zöld, kék és fehér színű képpontok néha fényesnek látszanak vagy néhány fekete képpont látható. Ez nem a rossz minőség következménye, és a termék nehézség nélkül használható.

z Például ezen termék TFT LCD kijelzője 6.912.000 alpixelt tartalmaz.

Megjegyzés : A műszaki adatok és a kivitel külön értesítés nélkül változhat.

Energiatakarékos üzemmód

Ez az LCD monitor a PowerSaver nevű, beépített energiakezelő rendszerrel rendelkezik. Ez a rendszer energiát takarít meg oly módon, hogy ha az LCD monitor bizonyos ideig nincs használatban, akkor azt kis fogyasztású üzemmódba kapcsolja. A monitor automatikusan visszaáll a normál működésre, ha visszatér a vízszintes és a függőleges szinkron. Ez akkor történik, ha megmozdítja az egeret, vagy megnyomja valamelyik gombot a billentyűzeten. Energiatakarékossági célból kapcsolja ki a monitort, ha nincs rá szükség, vagy ha hosszabb ideig felügyelet nélkül hagyja. A PowerSaver rendszer VESA DPMS kompatibilis videokartyaval működik, ami be van építve az Ön számítógépébe. Az uzemmod használatához a számítógépen telepített segédszoftvert kell alkalmazni.

Állapot

Normál működés

Energiatakarékos

üzemmód

Kikapcsolás

(Kikapcsolt POWER

S/W)

Hálózati feszültség

jelző

Teljesítményfelvétel

Zöld Zöld,Villog Fekete

Analóg / Digitális

Kevesebb mint 2W Kevesebb mint 0W

Kevesebb mint 100 W („OFF” mód) (120Vac/220 Vac)

Előre beállított megjelenítési üzemmódok

Ha a számítógépből érkező jel megegyezik az alább felsorolt előre beállított megjelenítési üzemmódokkal, akkor a képernyő beállítása automatikusan megtörténik. Azonban ha a jel eltér, akkor lehetséges, hogy a képernyőn nincs kép és csak a bekapcsolást jelző fény világít. Ekkor a videokártya használati útmutatójának megfelelően állítsa be az üzemmódot az alábbi táblázat szerint.

1. Táblázat. Eredeti Időzitő Módok

Megjelenítési

üzemmód

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

IBM, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/-, +/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA,1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Vizszintes

Frekvencia

(kHz)

Függőleges

Frekvencia

(Hz)

Pixel órajel

(MHz)

Szinkron polaritás

(H/V)

VESA, 1152 x 864 67,500 75,000 108,000 +/+

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 67,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1600 x 1200 75,000 60,000 162,00 +/+

VESA, 1600 x 1200 93,750 75,000 202,500 +/+

VESA, 1600 x 1200 81,250 65,000 175,500 +/+

VESA, 1600 x 1200 87,500 70,000 189,000 +/+

VESA, 1920 x 1200 74,038 59,950 154,000 +/-

Vizszintes Frekvencia

Vízszintes ciklusidőnek hívjuk azt az időt, ami a képernyő vízszintes irányú végigpásztázásához kell a jobb szélétől a bal széléig. A vízszintes ciklusidő reciproka a vízszintes frekvencia, egysége a kHz.

Függőleges Frekvencia

Fluoreszkáló fényforrás lévén a képernyőnek ugyanazt a képet másodpercenként sokszor kell ismételnie, hogy a néző számára megjelenítse a képet. Ennek az ismétlésnek a frekvenciáját függőleges frekvenciának vagy frissítési sebességnek nevezzük. Egysége a Hz.

Kapcsolatfelvétel: SAMSUNG WORLD WIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz

North America

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 0800-124-421 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin

VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 38 322 887 http://www.samsung.com/dk

FINLAND 09 693 79 554 http://www.samsung.com/fi

FRANCE 08 25 08 65 65 (€ 0,15/min) http://www.samsung.com/fr

GERMANY 01805 - 121213 (€ 0,12/Min) http://www.samsung.de

HUNGARY 06 40 985 985 http://www.samsung.com/hu

ITALIA 199 153 153 http://www.samsung.com/it

LUXEMBURG 02 261 03 710 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0.10/Min) http://www.samsung.com/nl

NORWAY 231 627 22 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

SLOVAKIA 0850 123 989 http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 08 585 367 87 http://www.samsung.com/se

U.K 0870 242 0303 http://www.samsung.com/uk

CIS

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 2862 6001 http://www.samsung.com/hk

INDIA 3030 8282, 1920 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea

Kifejezések

Képpont távolság

képernyőn megjelenő kép vörös, zöld és kék pontokból áll. Minél közelebb vannak egymáshoz a pontok, annál nagyobb a felbontás. Az ugyanolyan színű két pont távolságát képpont távolságnak nevezzük Egysége a milliméter.

Függőleges frekvencia

képernyőt másodpercenként újra kell rajzolni annak érdekében, hogy a felhasználó számára kép jelenjen meg a képernyőn. Ennek az ismétlésnek a másodpercenkénti gyakoriságát nevezzük függőleges frekvenciának, vagy frissítési sebességnek. Egysége a Hz.

Példa: Ha ugyanaz a fényjel másodpercenként hatvanszor ismétli önmagát, ezt 60 Hz-nek

tekintjük.

Vizszintes frekvencia

képernyő egyetlen sorának vízszintes végigfutásához (a képernyő jobb oldalától a bal oldaláig) szükséges időt vízszintes ciklusidőnek nevezzük. A vízszintes ciklusidő reciprokát vízszintes frekvenciának nevezzük. Egysége a kHz.

Sorváltásos és nem sorváltásos módszerek

Nem sorváltásos módszernek nevezzük, ha a képernyő vízszintes sorai a kép tetejétől az aljáig megjelennek. A sorváltásos módszer az, ha először a páros sorok jelennek meg, utána pedig a páratlanok. A monitorok többsége nem sorváltásos módszert használ, mivel ez tisztább képet biztosít. A sorváltásos módszert a televíziók használják.

Plug & Play

Ez az uzemmod biztosítja a legjobb képminőséget, mivel lehetővé teszi, hogy a számítógép és a monitor automatikusan információt cseréljen. Ez a monitor a VESA DDC Plug & Play nemzetközi szabványt követi.

Képfelbontás

kép összeállításához használt vízszintes és függőleges képpontok számát képfelbontásnak nevezzük. Ez a szám jellemzi a megjelenítés pontosságát. A nagy felbontás akkor jó, ha több feladatot kívánunk elvégezni, mivel több képinformációt lehet a képernyőn megjeleníteni.

Példa: Ha a képfelbontás 1920 X 1200 , ez azt jelenti, hogy a képernyő 1920 vízszintes

S-Video

“Super Video” rövidítése. Az S-Video szabvány vízszintes felbontása maximálisan 800, ezáltal kiváló képminoséget tesz lehetové.

Bemenet külso eszköz számára

külso eszköz számára létesített bemenethez kell csatlakoztatni a tévéadástól független eszközöket, például a videomagnót, videokamerát vagy DVD-lejátszót.

DVD

Digitális lemeztechnológia a CD és LD előnyeivel, nagy felbontást és jó minőséget garantál, így tisztább képeket élvezhet a néző.

képpontból (vízszintes felbontás) és 1200 függőleges sorból (függőleges felbontás) áll.

obb képminőség érdekében

1. A legjobb képminőség beállítása érdekében az alább közölt módon állítsa be a számítógép vezérlőpultján a felbontást és a képernyő frissítési sebességét. Lehet, hogy nem kap kiváló minőségű képet, ha a legjobb beállítást nem támogatja a TFT-LCD monitor.

{ Képfelbontás: 1920 X 1200 { Függoleges frekvencia (frissítési sebesség): 60 Hz

2. E termék gyártásához fejlett félvezető technológiával 1ppm (1 milliomod) pontossággal készült TFT LCD panelt használtak. A vörös, zöld, kék és fehér színű képpontok néha fényesnek látszanak vagy néhány fekete képpont látható. Ez nem a rossz minőség következménye és a termék zavar nélkül használható.

{ Például ezen termék TFT LCD kijelzője 6.912.000 alpixelt tartalmaz.

3. A monitor és a kijelző panel külső felületének tisztítása esetén kérjük, hogy kis mennyiséget használjon a javasolt tisztítószerből. Puha és száraz rongyot használjon a fényesítéshez. Az LCD felületét gyengéden törölje le. Ha túlzott erőt alkalmaz, akkor a felület foltos lehet.

4. Ha nem elégedett a képminőséggel, akkor az "automatikus beállítási funkció" használatával jobb minőségu képet kaphat. Ez az ablak bezáró gomb megnyomásakor jelenik meg. Ha még az automatikus beállítás elvégzése után is zavarok láthatók a képen, akkor a Fine/Coarse (Finom/durva) beállítási uzemmodot kell alkalmazni.

5. Ha hosszabb ideig változatlan a képernyőn lévő kép, akkor hátramaradt kép vagy elmosódás jelenhet meg. Ha hosszabb ideig távol kell lennie a monitortól, akkor állítsa azt át energiatakarékos módra, vagy a képernyővédőt állítsa mozgó képre.

Joggyakorlás

Samsung Electronics cég írásos engedélye nélkül ennek a leírásnak bármilyen módon történő

másolása tilos!

Samsung Electronics cég nem vállal felelősséget az olyan hibákért, amely ennek az anyagnak

használatából, felszerelésből, vagy a teljesítmény miatt keletkeztek.

Samsung a Samsung Electronics cég bejegyzett kereskedelmi márkaneve; A Microsoft, Windows és a Windows NT a Microsoft Corporation bejegyzett márkanevei; VESA, DPMS és DDC a Video Electronics Standard Association bejegyzett márkanevei; az ENERGY STAR név és logo az Egyesült Államokbeli Environmental Protection Agent (EPA) bejegyzett márkaneve.

Minden egyéb, a leírásban említett terméknév, vagy márkanév, az illetékes cég kizárólagos tulajdona.

B osztály

Ez a készülék a B osztályba tartozó digitális készülék. A biztonsággal és az EMC-megfelelőséggel kapcsolatos információkat a „Szabályozási” útmutatóban találhat.

MÉXICO

IMPORTADO POR:

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

TERMÉKISMERTETŐ (Képvisszamaradás-mentes)

LCD monitorokon és TV-ken egyik képről a másikra váltva képvisszamaradás fordulhat elő, különösen, ha hosszabb ideig volt látható a képernyőn ugyanaz a kép. Ebből az ismertetőből megtudhatja, hogy hogyan használhatja LCD-készülékeit a képvisszamaradás veszélye nélkül.

Garancia

garancia nem vonatkozik képernyőbeégésből származó meghibásodásra. garancia nem vonatkozik a készülék képernyőjének beégésére.

Mi a képvisszamaradás?

Normális működés közben nem fordulhat elő pixel-visszamaradás egy LCD képernyőn.

zonban ha ugyanazt a képet hosszabb ideig jelenítjük meg, kis feszültségkülönbség

ön létre a folyadékkristályt magába foglaló két elektróda közt. Ez oda vezethet, hogy a folyadékkritály felgyülemlik a képernyő bizonyos területein. Így az előző kép a képernyőn marad, ahogy újabb képre váltunk. Minden képernyőfajta, beleértve az LCDket is, ki van téve a képvisszamaradás veszélyének. Ez nem minősül termékhibának.

Kövesse a lenti javaslatokat az LCD-monitoron előforduló képvisszamaradás elkerüléséhez.

Kikapcsolás, képernyővédő vagy energiatakarékos üzemmód

Példa)

z Állandó minta megjelenítésekor kapcsoljuk ki a készüléket.

- 24 óra használat után 4 órára kapcsoljuk ki a készüléket.

- 12 óra használat után 2 órára kapcsoljuk ki a készüléket

z Amennyiben lehetséges, használjunk képernyővédőt.

- Egyszínű képernyővédő vagy mozgó kép használata javasolt.

z Állítsa be úgy számítógépét a „Megjelenítés tulajdonságai –

Energiagazdálkodási sémák” panelen, hogy bizonyos hosszúságú használaton kívül töltött idő után kapcsolja ki a monitort.

Alkalmazási javaslatok egyes alkalmazási területekhez

Példa) Repülőterek, állomások, tőzsdék, bankok és felügyeleti rendszerek Javasoljuk, hogy megjelenítőrendszerét az alábbiak szerint állítsa be:

Az információ megjelenítését időközönként szakítsa meg logó vagy mozgókép kijelzésével.

Példa) Ismétlődés: Információ megjelenítése 1 órán át, majd logó vagy mozgókép 1 percig.

Cserélje fel időnként a színeket (2 eltérő szín használatával).

Példa) Cseréljen fel 2-2 színt minden 30 percben.

Kerüljük az olyan kombinációkat, ahol a képernyőn megjelenő karakterek és a háttér fényereje között nagy a különbség. Kerüljük a szürke szín használatát, amely könnyen vezethet képvisszamaradáshoz.

z Kerüljük: Nagy fényerőkülönbségű színek (Fekete és fehér, szürke)

Példa)

z Javasolt beállítások: Világos színek kis fényerőkülönbséggel

- Változtassuk meg a karakterek és a háttér színét 30 percenként Példa)

- 30 percenként mozgassuk el a megjelenített betűket. Példa)

A legjobb módja annak, hogy megvédjük monitorunkat a képvisszamaradástól, ha beállítjuk rendszerünket képernyővédő indítására, amikor a monitor nincs használatban.

Normális működés mellett nem fordulhat elő képvisszamaradás az LCD képernyőkön.

normál működés folyamatosan változó képmintázat megjelenítéseként írható le.

mennyiben ugyanazt a képet hosszabb ideig (12 óránál tovább) jelenítjük meg, kis feszültségkülönbség jöhet létre egy-egy pixelben a folyadékkristályt működtető két elektróda közt. Az elektródák közti feszültségkülönbség idővel egyre növekszik, ami elferdíti a folyadékkristályt. Ez azzal jár, hogy a minta változásakor az előző kép is látható még. Hogy ezt megelőzzük, a halmozódó feszültségkülönbséget csökkenteni kell.

LCD monitorjaink teljesítik az ISO13406-2 Class II, pixelhibákra vonatkozó szabványt.

A termék megfelelő leadása (Elektromos és elektronikus készülékek hulladékkezelése)

- Kizárólag Európa

A terméken vagy a hozzá tartozó dokumentáción szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából.

A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából.

Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.

Samsung SYNCMASTER 244T User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual
