SyncMaster 150T
Interfaccia Duale (Analogica/Digitale)
Monitor TFT-LCD
Istruzioni
per l’utente
Indice
Istruzioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Disimballaggio del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Impostazione del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Impostazione di una workstation ergonomica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Posizione del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Altezza della workstation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Angolo di visione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Slot per dispositivo di sicurezza Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Collegamento del monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Collegamento del monitor LCD multimediale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Installazione del driver video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Windows
Windows® 95 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Funzione di autoverifica (Self-Test Feature Check – STFC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Aiuto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Tempo di riscaldamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Regolazioni del monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Comandi Utente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Salvataggio automatico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Funzioni di accesso diretto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Regolazione automatica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Luminosità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Blocco/Sblocco OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Display comandi utente (OSD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Accesso al Sistema menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Funzioni e regolazioni OSD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Controlli audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
PowerSaver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Risoluzione dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Assegnazione pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Modalità di visualizzazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

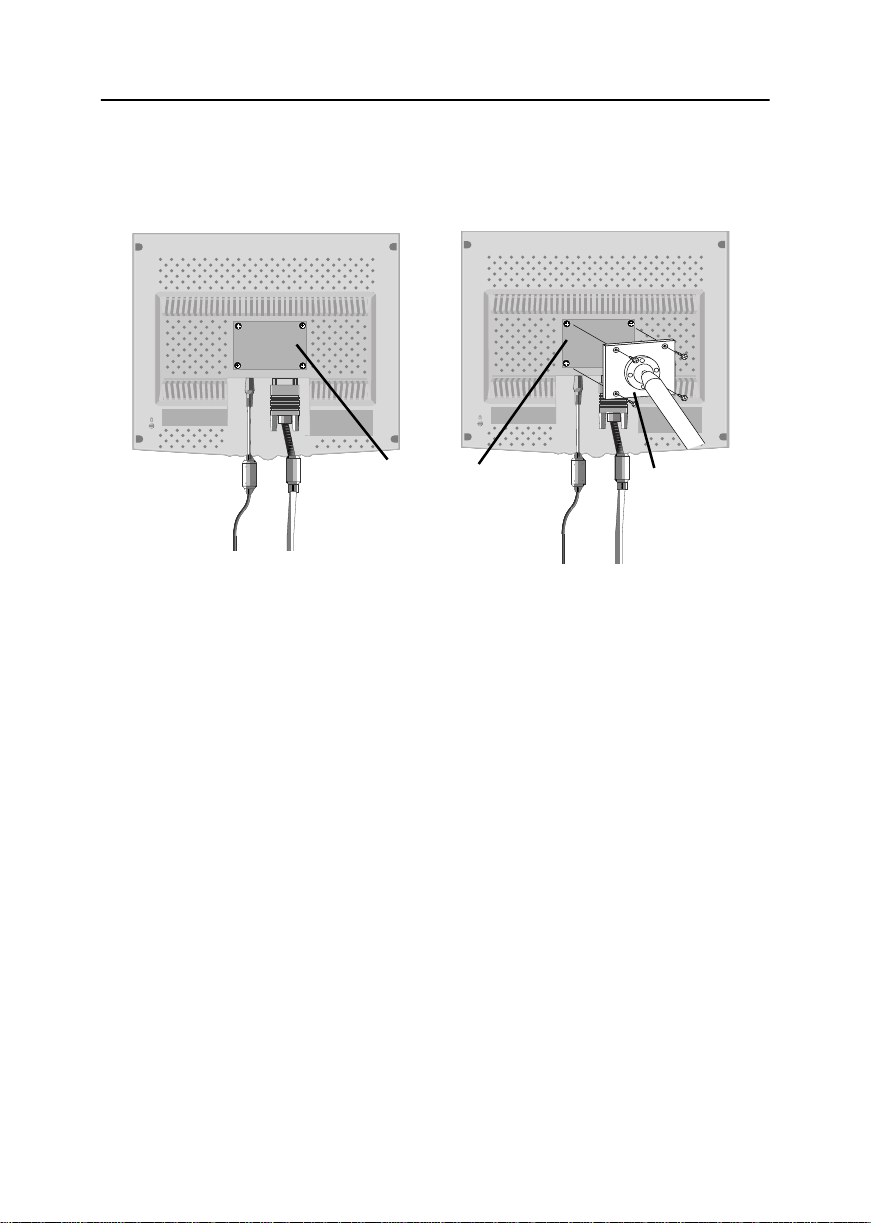

Sostituzione della base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Rimozione della base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Collegamento della base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Manutenzione del monitor LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
®
98 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Italiano
1
Istruzioni di sicurezza
Prima di inserire il cavo di alimentazione a c.a. nella presa dell’alimentatore a c.c., accertarsi
1
che la tensione indicata sull’alimentatore a c.c. corrisponda a quella dell’energia elettrica erogata nella propria zona.
Non introdurre assolutamente alcun oggetto metallico nelle feritoie del corpo del monitor a
2
Liquid cristal display (LCD). Ciò può provocare pericolo di scosse elettriche.
Per evitare scosse elettriche, non toccare mai l’interno del monitor LCD. L’involucro del monitor
3
LCD deve essere aperto solo da un tecnico qualificato.
Non utilizzare il monitor LCD nel caso in cui il cavo di alimentazione sia danneggiato. Non
4
appoggiare oggetti sul cavo di alimentazione e disporlo in modo tale che non vi si possa
inciampare.
Per scollegare il monitor LCD dalla presa elettrica, ricordarsi di afferrare la spina e non il cavo.
5
Le aperture presenti all’esterno del monitor LCD servono per la ventilazione. Per evitare
6
surriscaldamenti, tali aperture non devono essere ostruite o coperte. Inoltre, evitare di utilizzare
il monitor LCD su un letto, un divano, un tappeto o qualunque altra superficie morbida. Così
facendo si potrebbero bloccare le aperture di ventilazione poste nella parte inferiore dello
schermo. Se si posiziona il monitor LCD in una libreria o in un altro spazio chiuso, accertarsi che
la ventilazione sia adeguata.
Posizionare il monitor LCD in un luogo in cui l’umidità e la presenza di polvere siano minime.
7
Non esporre il monitor LCD alla pioggia né utilizzarlo in prossimità di acqua (in cucina, vicino ad
8
una piscina, ecc.). Se il monitor LCD dovesse accidentalmente bagnarsi, staccarlo
dall’alimentazione e rivolgersi immediatamente ad un rivenditore autorizzato. Ove necessario, è
possibile pulire il monitor con un panno umido. Tuttavia, ricordarsi sempre di staccare il monitor
LCD dall’alimentazione prima di compiere tale operazione.
Appoggiare il monitor LCD su una superficie solida e maneggiarlo con cura. Lo schermo è in
9
vetro, con una superficie anteriore in plastica, e può danneggiarsi se viene lasciato cadere, e in
caso di urti o graffiature. Non pulire il pannello frontale con materiali chetonici (ad esempio:
acetone), alcool etilico, toluene, acido etilico, metile o cloruro: tali materiali possono
danneggiare il pannello.
Posizionare il monitor LCD in prossimità di una presa c.a. facilmente accessibile.
10
Se il monitor LCD non funziona in modo normale – in particolare, se produce rumori inconsueti o
11
emana odori – staccarlo immediatamente dall’alimentazione e rivolgersi ad un centro di
assistenza o ad un rivenditore autorizzato.
Temperature elevate possono causare problemi. Non utilizzare il monitor LCD in un luogo in cui
12
sia direttamente esposto ai raggi solari e tenerlo lontano da radiatori, stufe, camini o altre fonti
di calore.
Staccare il monitor LCD dall’alimentazione se dovesse restare inutilizzato per un periodo di
13
tempo prolungato.
Staccare il monitor LCD dalla presa c.a. prima di qualunque intervento di riparazione.
14
ATTENZIONE
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSE ELETTRICHE, NON SMONTARE IL
COPERCHIO (O IL PANNELLO POSTERIORE). ALL’INTERNO SONO CONTENUTI PEZZI NON
RIPARABILI DALL’UTENTE. AFFIDARE L’ESECUZIONE DELLE RIPARAZIONI A TECNICI
2
QUALIFICATI.
Disimballaggio del monitor
Assicurarsi che i seguenti articoli siano presenti nella confezione del monitor. Nel caso in cui
qualche articolo risulti mancante, contattare il proprio rivenditore.
Cavo di alimentazione
Colorifico &
Driver
Softwaredi regolazione
(opzionale)
EXIT MENUAUTO EXIT MENUAUTO
Cavo segnale D-Sub a 15 pin
Scheda di garanzia
(Non disponibile in tutti i paesi)
Manuale
Adattatore DC
(Opzionale)
†
Il monitor può essere equipaggiato con uno di cinque diversi supporti, o essere del tutto
Monitor e supporto†
EXIT MENUAUTO EXIT MENUAUTO
Monitor e supporto†
Cavo segnale DVI-D
(Opzionale)
Cavo altoparlanti
(Opzionale)
Cavo uscita microfono
(Opzionale)
senza supporto, a seconda dell’opzione scelta al momento dell’acquisto. Se si desidera una
base diversa, contattare il rivenditore.
Base a telaio metallico
Base imperniata
Base multimediale
Base semplice
Base Multimediale imperniate
Italiano
3
Impostazione del monitor
Impostazione di una workstation ergonomica
Prima di installare il monitor, leggere le indicazioni di seguito riportate.
Posizione del monitor
Scegliere una posizione che esponga il monitor alla riflessione minima di luce proveniente da
lampade o finestre, solitamente ad angolo retto rispetto a una finestra.
Altezza della workstation
Collocare il monitor con display LCD in modo tale che la parte superiore dello schermo risulti
leggermente al di sotto del livello degli occhi dell’utente, quando questi sia seduto
comodamente.
Angolo di visione
Inclinare lo schermo in avanti o indietro per trovare una posizione di visione comoda.
AUTO
MENU
Figura 1. Inclinare lo schermo
Slot per dispositivo di sicurezza Kensington
Questo monitor offre la possibilità di collegare un dispositivo di sicurezza di tipo Kensington.
Il lucchetto Kensington non è compreso. Per le istruzioni di installazione consultare la
documentazione relativa al dispositivo di sicurezza.
Figura 2. Posizione dello slot per dispositivo di sicurezza Kensington
4
Impostazione del monitor
Collegamento del monitor LCD
➂
②
➃
➃
Figura 3.1 Connessione dei cavi (Analogica)
Spegnere il computer e staccare il relativo cavo di alimentazione.
1
Collegare il cavo di segnale al connettore D-sub a 15 pin posto sul retro del monitor.
2
Collegare il cavo di segnale alla porta video sul computer, alla scheda video o alla
3
scheda grafica.
Collegare il cavo di alimentazione del monitor all’adattatore DC e collegare la presa
4
"jack" dell’adattatore alla porta di alimentazione DC posta sul retro del monitor.
Inserire i cavi di alimentazione del computer e del monitor nella presa di alimentazi-
5
one di rete.
Accendere il computer e il monitor. Se il monitor visualizza un’immagine, l’installazi-
6
one è avvenuta correttamente.
Se necessario, installare il driver video per il monitor (vedere "Installazione del driver
7
video" a pagina 8).
Una volta completata la corretta installazione del monitore, eseguire la Regolazione
8
automatica (vedere pagina 12).
➄
Italiano
5
Impostazione del monitor
(b)
(a)
Figure 3.2 Connessione dei cavi (Digitale)
Spegnere il computer e staccare il cavo di alimentazione.
1
Collegare il cavo del segnale al connettore DVI-D (1) sul retro del monitor. Collegare
2
l'altra estremità del cavo alla porta video posta sul retro della workstation.
Collegare il cavo di alimentazione del monitor alla porta di alimentazione dell'alimen-
3
tatore.
Fissare il cavo dell'alimentatore e il cavo(1) del segnale sotto la linguetta di metallo.
4
Inserire la linguetta su ciascun lato del coperchio incernierato (b) dopodiché attaccare
5
il supporto al monitor.
Inserire i cavi di alimentazione del vostro computer e del monitor nella pressa di ali-
6
mentazione.
Accendere il computer ed il monitor Se il vostro monitor visualizza l'immagine, l'instal-
7
lazione é completa.
Effettuare la procedura di regolazione automatica come descritto a pagina 12 "Rego-
8
lazione automatica".
(1)
6
Impostazione del monitor
Collegamento del monitor LCD multimediale
A
C
MIC AUDIO
B
Figura 4. Connessioni multimediali
Seguire le fasi alla pagina precedente, dalla 1 alla 3.
1
Se si dispone di un supporto multimediale o di un supporto orientabile multimediale,
2
collegare la presa "jack" dell’adattatore di alimentazione (A) alla porta di alimentazione c.c. sul retro del monitor. Collegare il cavo di alimentazione alla porta di
alimentazione sul retro del supporto.
Per collegare gli altoparlanti e il microfono del supporto, seguire le indicazioni fornite
3
con la scheda audio o con il computer. Vedere Figura 4, sopra e Tabella 1, sotto.
Continuare con la fase 5 alla pagina precedente.
4
OUT IN
F
G
E
D
Tabella 1. Posizione dei connettori per basi multimediali
Articolo Nome Descrizione
Presa "jack"
A
B
C
D
E
dell’alimentatore
attaccata
Porta di alimentazione
Interruttore di alimentazione
MIC OUT presa
"jack"
AUDIO IN presa
"jack"
Collegare questo cavo alla porta dell’alimentazione c.c. posta sul retro del monitor.
Collegare qui il cavo di alimentazione.
Utilizzare questo pulsante per accendere e spegnere il monitor.
Collegare un cavo qui per inviare il suono dal
microfono interno alla scheda audio del computer.
Collegare un cavo qui per prendere il suono dalla
scheda audio del computer.
Italiano
7
Impostazione del monitor
Tabella 1. Posizione dei connettori per basi multimediali (
Articolo Nome Descrizione
F
G
Presa "jack" per
microfono esterno
Presa "jack" per
cuffie
Collegare qui un microfono esterno. L’uso di un
microfono esterno disattiva automaticamente il
microfono interno del computer.
Collegare qui le cuffie. Il collegamento delle
cuffie disattiva automaticamente gli altoparlanti.
Segue
)
Plug and Play
Grazie all’adozione della nuova soluzione Plug and Play VESA® sono state eliminate lunghe e
complicate procedure di installazione. L’utente potrà collegare il proprio monitor a un
computer compatibile con lo standard "Plug and Play", evitando ogni apprensione e rischio di
errore. Il PC è in grado di identificare facilmente il nuovo monitor e di configurarsi per operare
in abbinamento ad esso. Il monitor a pannello piatto comunica automaticamente al sistema i
propri dati estesi di identificazione display (EDID, Extended Display Identification data)
tramite i protocolli di canale dati display (DDC, Display Data Channel) per permettere al PC di
configurarsi automaticamente per l’utilizzo del monitor LCD. Se il PC in uso richiede l’uso di
uno specifico driver video, seguire le istruzioni di seguito riportate a seconda del sistema
operativo utilizzato.
Installazione del driver video
Quando il sistema operativo richiede il driver del monitor, inserire il dischetto Driver fornito
assieme al monitor. Poiché l’installazione del driver varia leggermente da un sistema
operativo all’altro, seguire le istruzioni relative al sistema operativo in uso.
Windows® 98
Windows® 98 rileverà automaticamente il nuovo monitor e avvierà "Installazione
1
guidata Nuovo hardware" se i driver non sono già installati. Fare clic sul pulsante
AVANTI
Attivare la casella Disco… per installare i driver dal CD-ROM fornito assieme al mon-
2
itor LCD e fare clic su
Confermare che Windows ha trovato il driver sul CD-ROM e fare clic nuovamente su
3
AVANTI
Per installare o aggiornare manualmente il driver, seguire le istruzioni di seguito riportate:
Fare clic su
1
SCHERMO, PROPRIETA’ AVANZATE
erà "Installazione guidata Nuovo hardware".
Seguire le stesse istruzioni fornite nelle fasi della sezione precedente.
2
8
per la ricerca dei driver.
AVANTI
per installare il driver.
AVVIO, IMPOSTAZIONI, PANNELLO DI CONTROLLO
.
, scheda
MONITOR, CAMBIA
, cartella
. Questo avvi-
Impostazione del monitor
Windows® 95
Per determinare la versione di Windows® 95 installata sul computer, fare clic con il pulsante
destro del mouse sull’icona "Risorse del computer" nel desktop Windows e selezionare
"Proprietà". Il numero di versione compare nella sezione "Generale" sotto "Sistema:". Seguire
le istruzioni sotto riportate a seconda della versione del sistema operativo Windows® 95 in
uso:
Versione 4.00.950A
Fare clic su
1
SCHERMO , CAMBIA SCHERMO, CAMBIA, DISCO DRIVER
Digitare la lettera di riferimento del drive per floppy disk e fare clic su OK.
2
Versione 4.00.950B
Fare clic su
1
PROPRIETA’ AVANZATE
Digitare la lettera di riferimento del drive per floppy disk e fare clic su OK.
2
Funzione di autoverifica (Self-Test Feature Check – STFC)
Il monitor è dotato di una funzione di autoverifica che consente di verificare il corretto
funzionamento del monitor stesso. Se il monitor e il computer sono collegati correttamente
ma lo schermo rimane scuro e la spia dell’alimentazione è lampeggiante, effettuare le
seguenti operazioni per lanciare la funzione di autoverifica del monitor:
AVVIO, IMPOSTAZIONI, PANNELLO DI CONTROLLO
AVVIO, IMPOSTAZIONI, PANNELLO DI CONTROLLO , SCHERMO,
, scheda MONITOR, DISCO DRIVER.
, scheda
.
Spegnere sia il computer che il monitor.
1
Scollegare il cavo del segnale video dal retro del computer.
2
Accendere il monitor.
3
Italiano
9
Loading...
