SAGEM MFD 6020 User Manual

LFF 6020

FR Guide d’utilisation

LFF6020

Cher client

Avant tout utilisation, pour votre confort et votre sécurité, nous vous engageons à lire attentivement le chapitre Sécurité.

En achetant cet appareil multifonction, vous avez opté pour un produit de qualité de la marque Philips. Votre appareil satisfait les différentes spécifications d’un outil bureautique moderne.

Cet appareil vous permet de scanner en couleur, d’imprimer et de copier en noir et blanc. Vous pouvez connecter l’appareil multifonction sur votre PC (Microsoft Windows 2000/XP/Vista).

Installez le logiciel joint pour utiliser l’appareil multifonction comme imprimante. Vous pouvez en outre via le PC scanner, éditer et enregistrer des documents. Pour la communication avec un ordinateur individuel sans fil, vous disposez d’une connexion avec adaptateur Wireless Local Area Network (WLAN) (équipement optionnel).

WLAN est une option fonctionnant uniquement avec un adaptateur d’origine que vous pouvez obtenir auprès de votre revendeur. Vous trouverez plus d’informations sur notre site Internet : www.sagem-communications.com.

Il conjugue puissance, convivialité et simplicité d’utilisation, grâce à son navigateur et son accès multitâche.

Les terminaux multifonction LFF6020 présentés sont équipés d’un scanner 600 dpi et d’une imprimante laser noir et blanc offrant une vitesse d’impression de 20 ppm. Le logiciel Companion Suite Pro fourni vous permet d’utiliser votre terminal multifonction comme un scanner et une imprimante depuis un ordinateur individuel. Il vous offre également la possibilité de gérer votre terminal multifonction.

Cher client

Consommables

Reportez-vous à la section Caractéristiques, page 49.

Sommaire

Cher client I

Consommables I

Sécurité 1

Consignes de sécurité 1 CEM 1

Remarque concernant les utilisateurs aux Etats-Unis d’Amérique 1 Déclaration de conformité 2 Conformité EEM pour le Canada 2

Informations de sécurité relatives au laser 2

Pour l’Europe/Asie 2

Pour l’Amérique du Nord 2 Position des étiquettes de sécurité sur la machine 3 Symboles de l’interrupteur d’alimentation 3 Informations réglementaires 4

Certifications en Europe 4

Informations sur la traçabilité du marquage CE (pour les pays de l’Union européenne uniquement) 4

Environnement 5

L'emballage 5

Les piles et batteries 5

Le produit 5

Licence d’usage du logiciel 6

Définition 6

Licence 6

Propriété 6

Durée 6

Garantie 6

Responsabilité 6

Evolution 6

Loi applicable 7 Marques déposées 7 Reproductions interdites 7

Installation 8

Conditions d'emplacement 8

Précautions d’utilisation 8 Informations de sécurité 9

Sécurité pendant le fonctionnement 9

Alimentation 10 Recommandations pour le papier 10

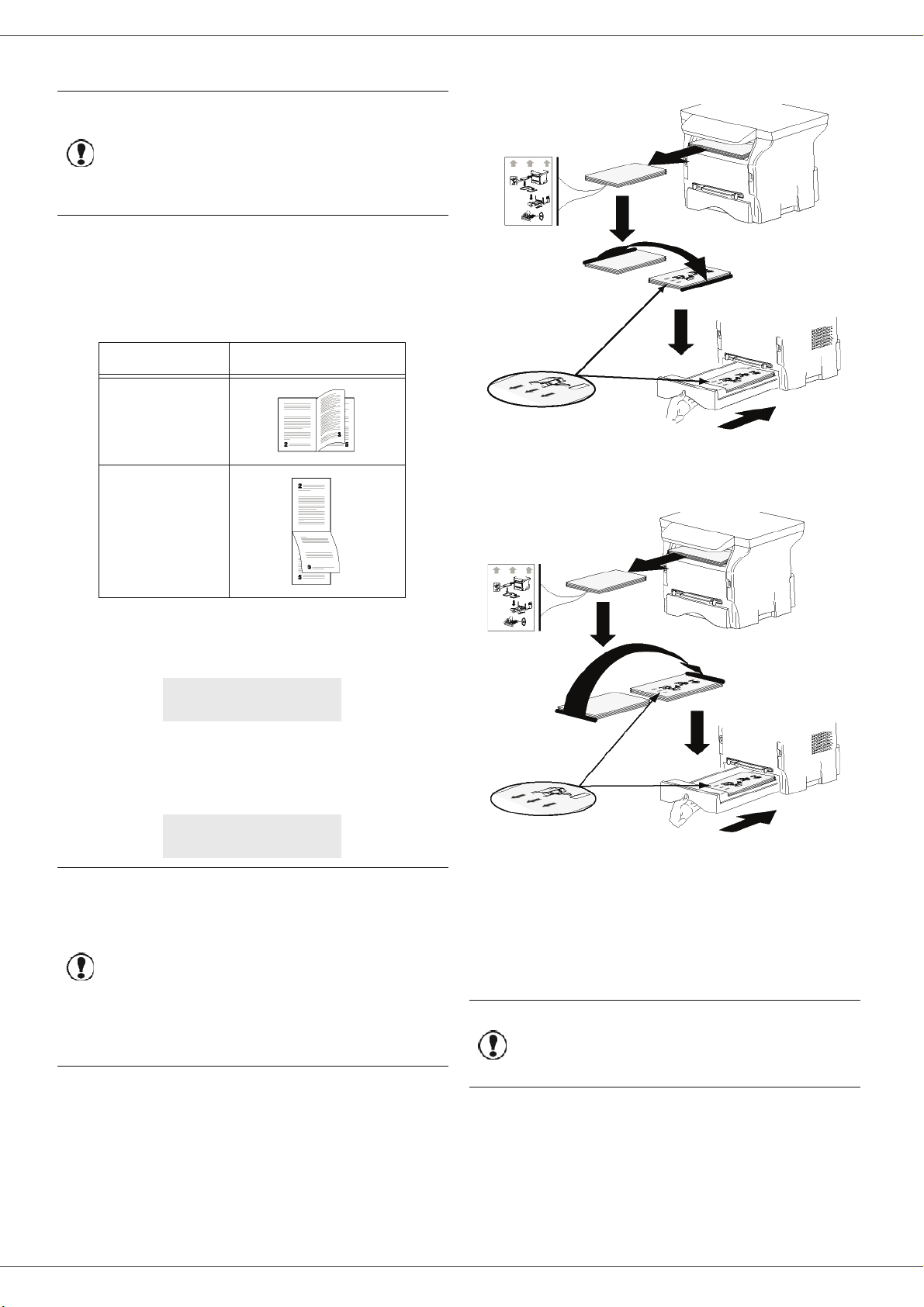

Chargement du papier dans le bac

principal 10

Manipulation du papier 10

Contrôle d’humidité 10 Manipulation de l’appareil 10

Chocs lors de manipulations 10

Déplacement de l’appareil 10

Manipulation de la cartouche toner 10 Règles d’utilisation des symboles 11 Description du terminal 12 Panneau de commande 13 Principe de navigation dans les menus 13 Contenu de l’emballage 14 Installation de l’appareil 14 Insertion de papier dans le bac principal 14 Installation de la cartouche 15 Butée de réception papier 15

LFF6020

Mise en service de votre appareil 16

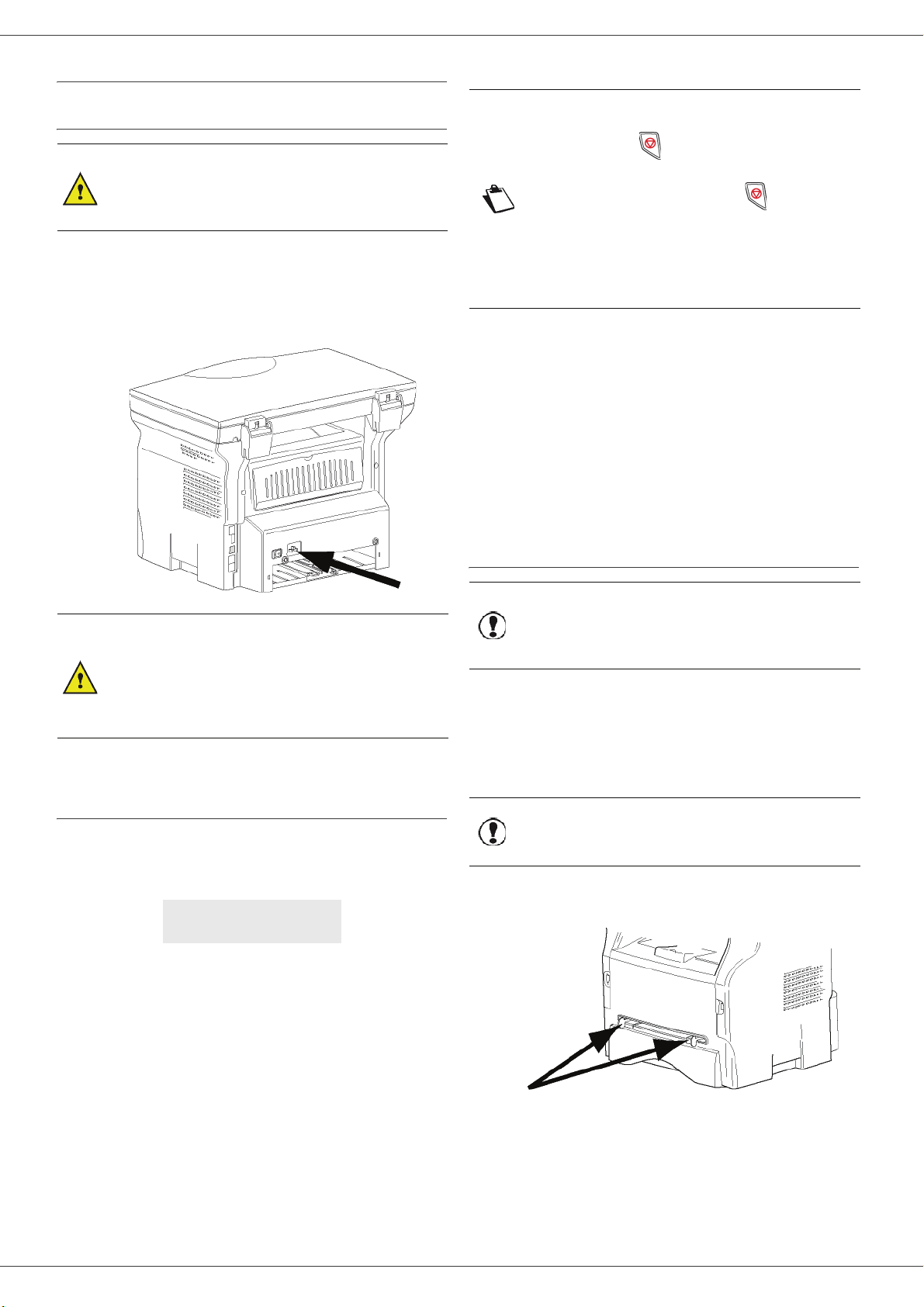

Raccordement de l’appareil 16

Configuration initiale de l’appareil 16 Insertion de papier dans l’introducteur manuel 16

Utilisation d’enveloppes 17

Copie 18

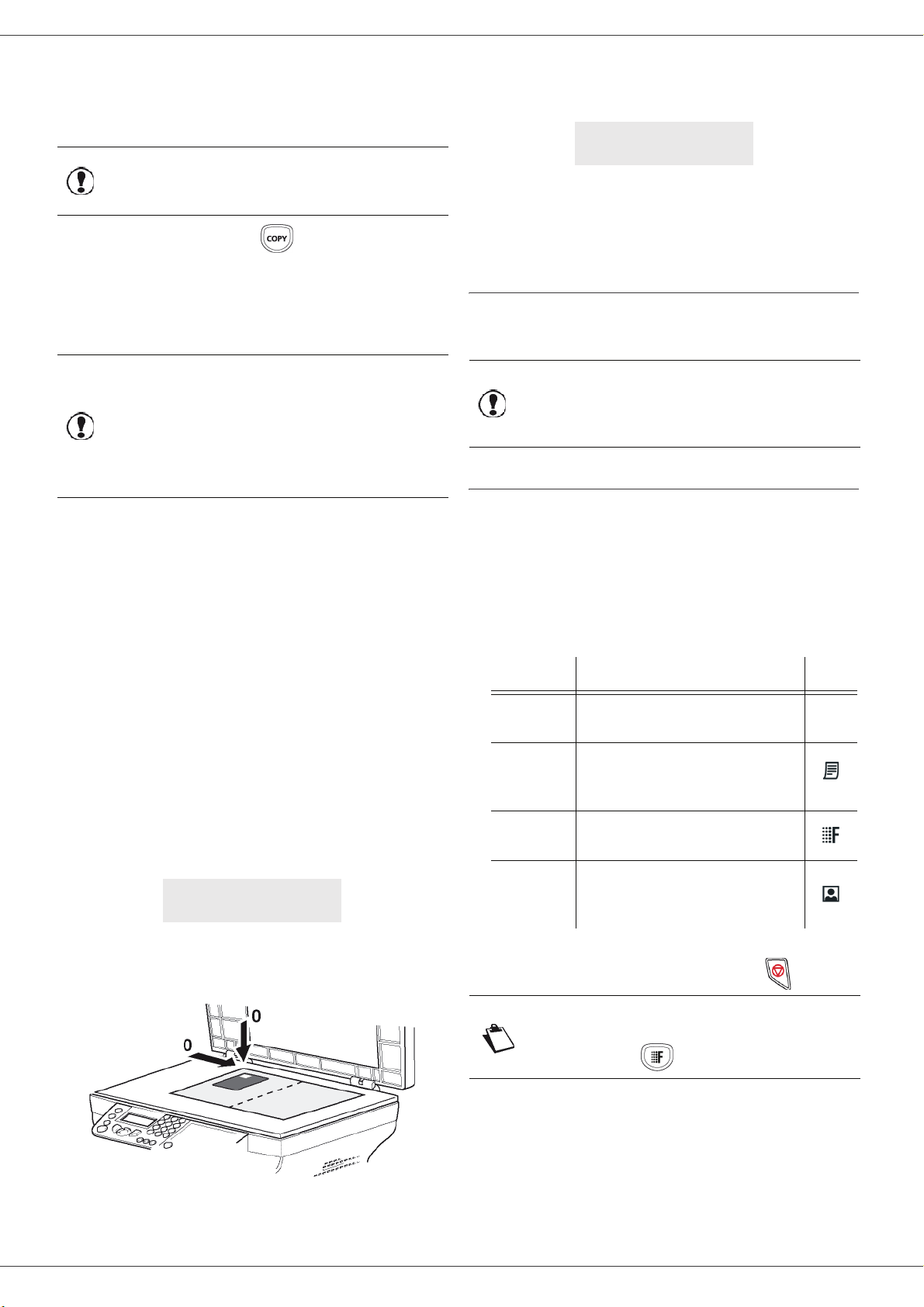

Copie simple 18 Copie en mode Economie de Toner 18 Copie élaborée 18 Mode Copie Carte d’identité 18 Réglages particuliers pour la copie 19

Réglage de la résolution 19

Paramétrer le zoom 20

Paramétrer l’origine d’analyse 20

Réglage du contraste 20

Réglage de la luminosité 20

Réglage du type de papier 20

Sélection du bac papier 20

Réglage des marges d’analyse du

scanner à plat 21

Réglages des marges d’impression

gauche et droite 21

Réglages des marges d’impression

haute et basse 21

Réglage du format de papier 21

Paramètres/Réglages 22

Langue 22 Paramètres techniques 22 Imprimer le guide des fonctions 23 Imprimer la liste des réglages 23 Verrouillage de l'appareil 23

Verrouillage du clavier 23

Verrouillage du service Média 23 Relever les compteurs 23

Compteur de pages numérisées 23

Compteur de pages imprimées 24 Afficher l’état des consommables 24 Calibrer votre scanner 24

Jeux 25

Sudoku 25

Imprimer une grille 25

Imprimer la solution d’une grille 25

Caractéristiques du réseau 26

Type de réseau radio 26

Réseau radio d’infrastructure 26

Réseau radio ad-hoc 26 Réseaux radio (WLAN) 26 Connectez votre adaptateur WLAN 27 Configurer votre réseau 27

Créer ou rejoindre un réseau 27 Consulter ou modifier vos paramètres réseau 28

Exemple de configuration d’un

réseau AD-HOC 30 Configuration du terminal multifonction 30

Configuration du PC 30

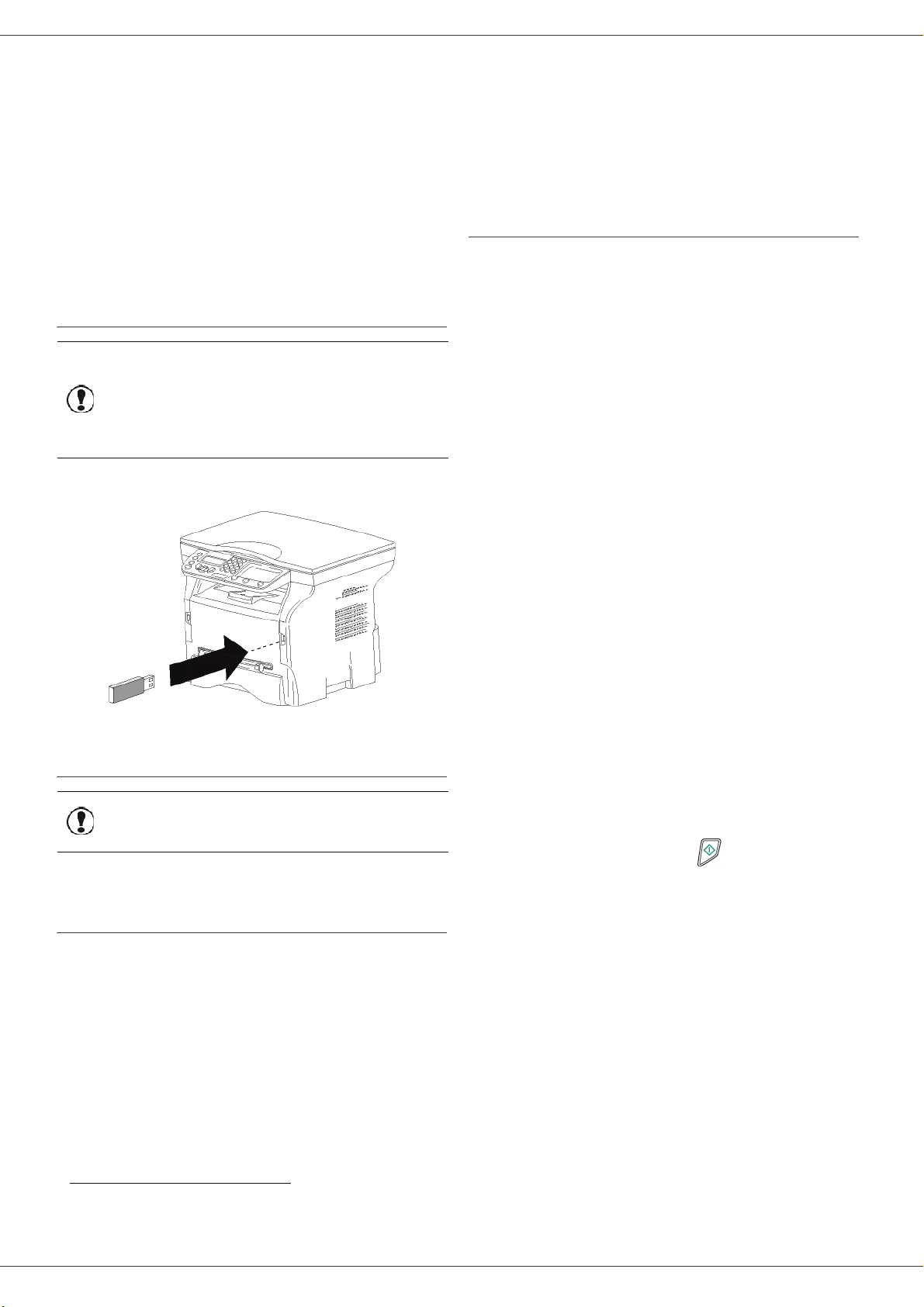

Clé USB 31

Utilisation de la clé USB 31

Imprimer vos documents 31

Imprimer la liste des fichiers présents sur la clé 31

Sommaire

- I -

LFF6020

Imprimer les fichiers présents sur la clé 31

Supprimer vos fichiers présents

sur la clé 32 Analyser le contenu de votre clé USB 32 Enregistrer un document sur une clé USB 32

Fonctions PC 34

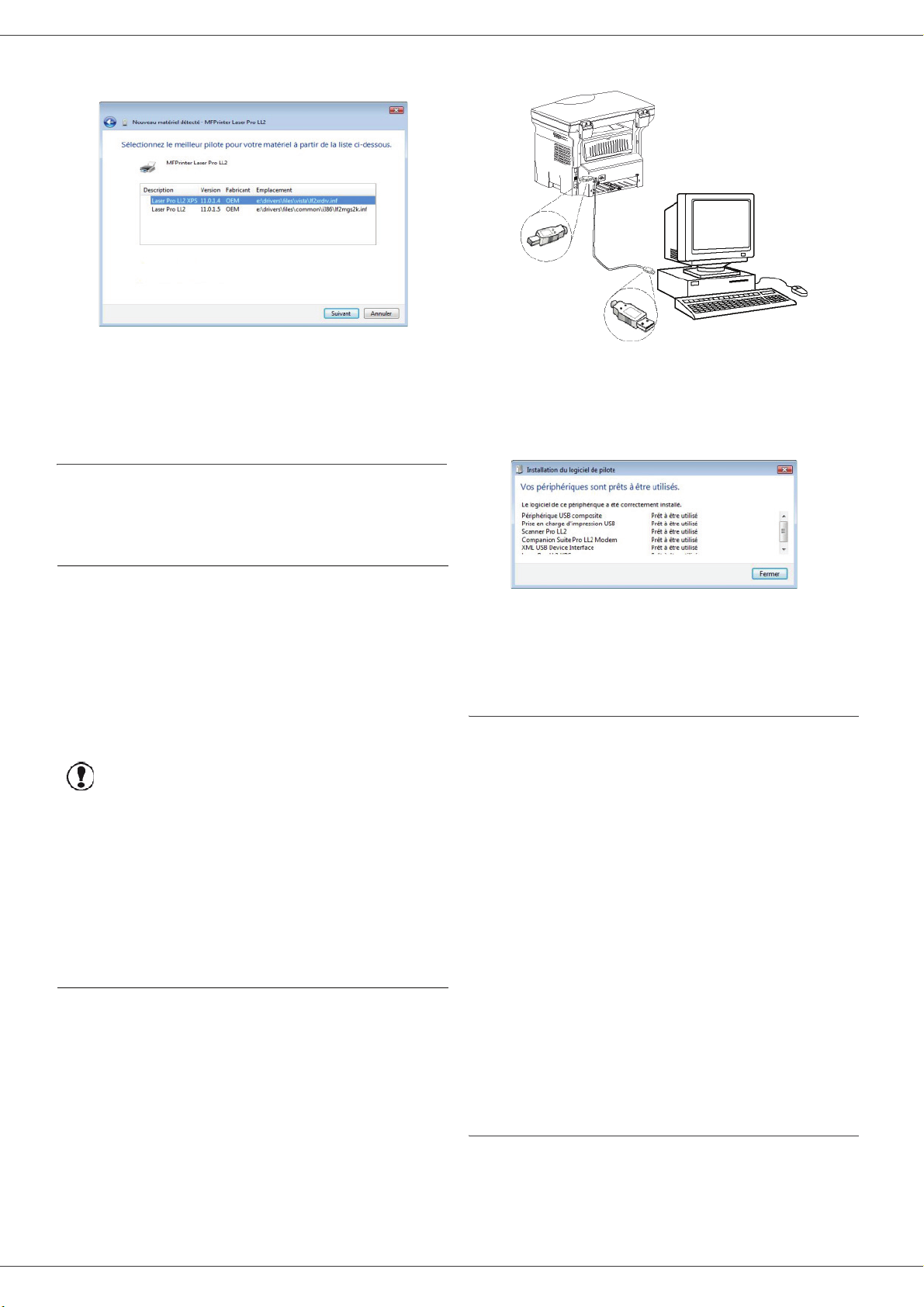

Introduction 34 Configuration requise 34 Installation du logiciel 34

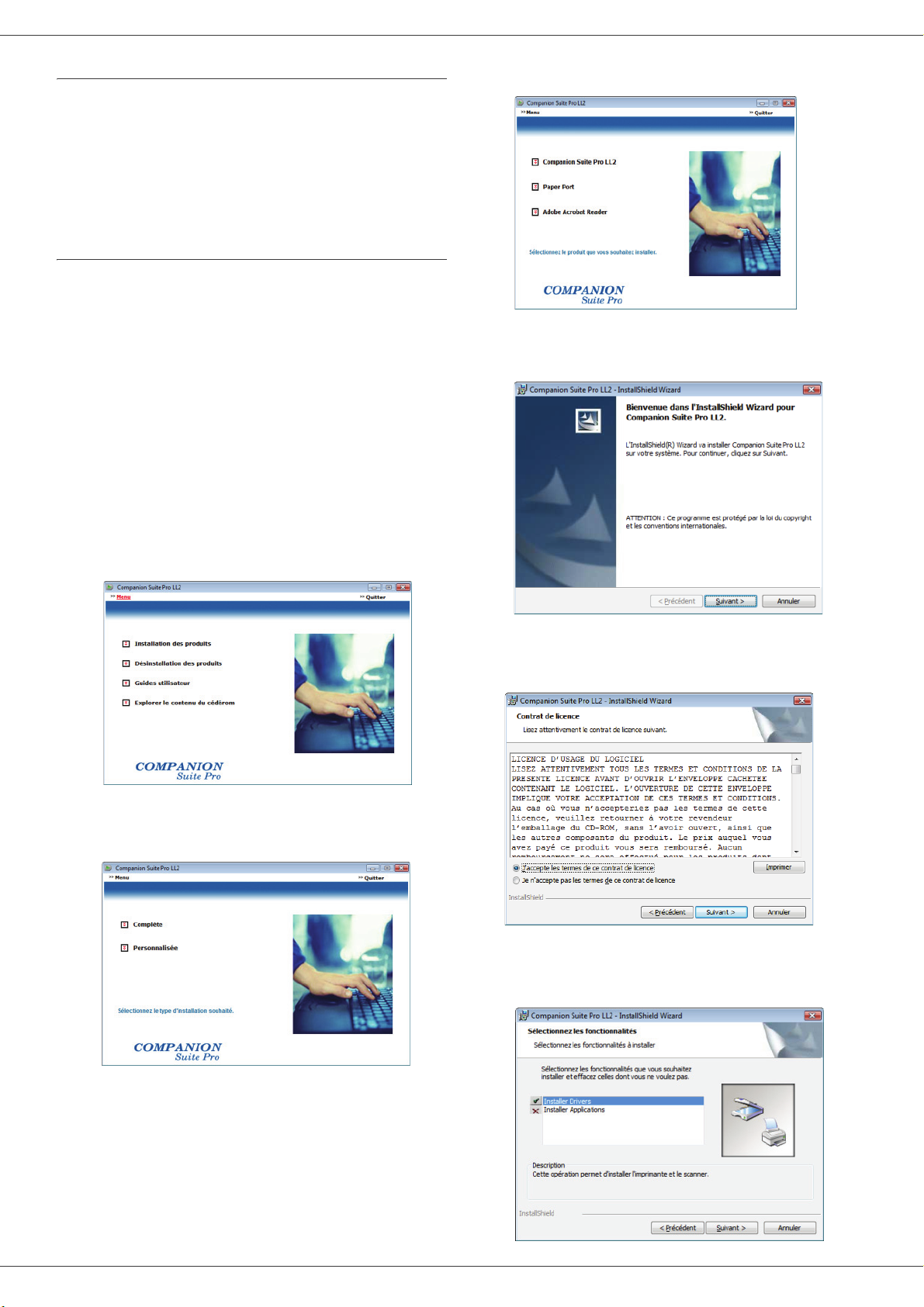

Installation complète du logiciel 34

Installation des pilotes uniquement 36

Installation des pilotes à l’aide du logiciel Companion Suite Pro 36 Installation manuelle des pilotes 37

Raccordements 38 Supervision du Terminal multifonction 38

Vérification de la liaison entre le PC et

le terminal multifonction 38 Companion Director 39

Présentation graphique 39

Activation des utilitaires et des

applications 39 Companion Monitor 39

Présentation graphique 39

Gestion des périphériques 39

Sélection du périphérique concerné 39 Etat de la connexion 39 Paramètres du périphérique 40 Suppression d’un périphérique 40

Afficher l’état des consommables 40 Fonctionnalités de Companion Suite Pro 40

Analyse de document 40

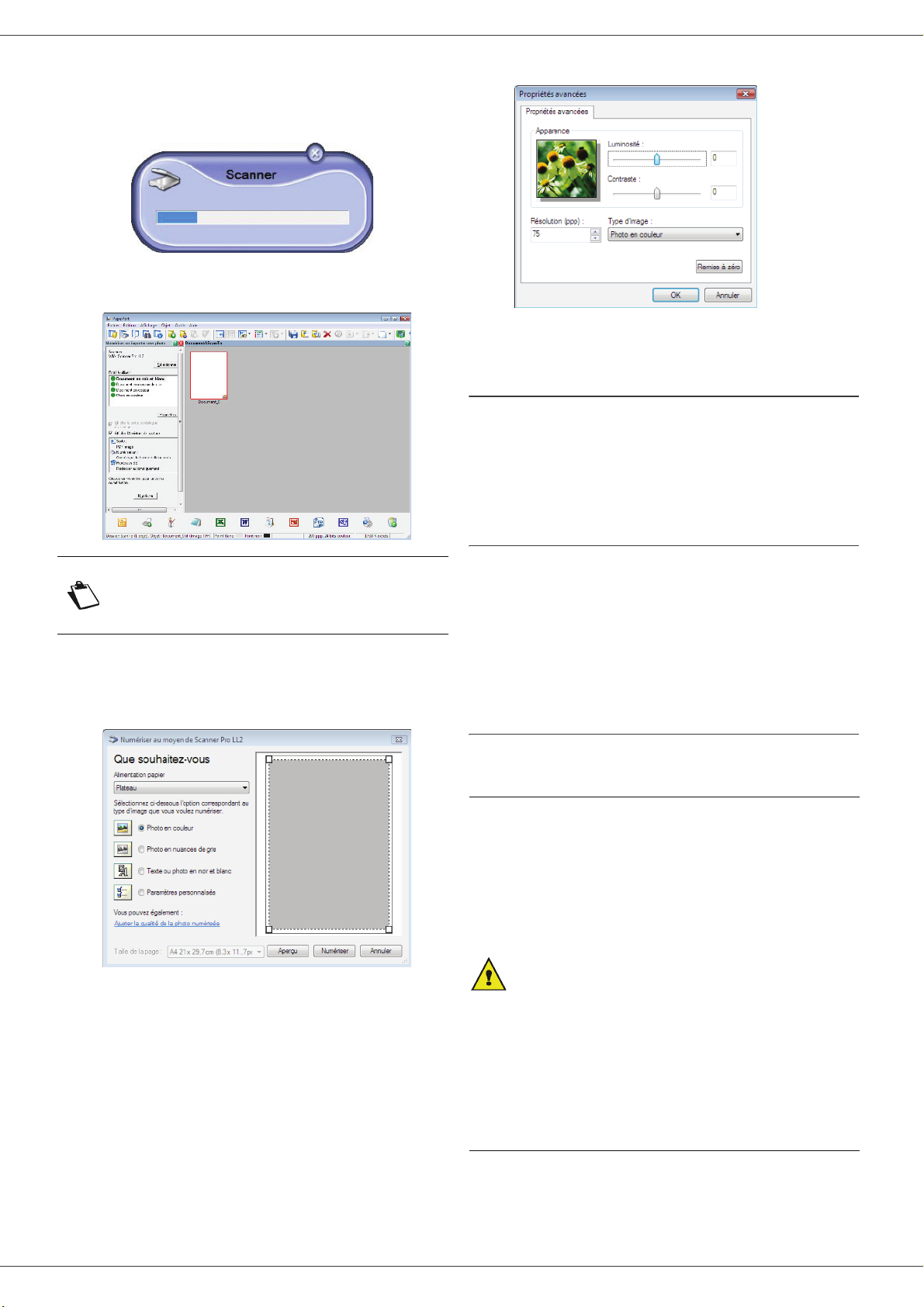

Analyse avec la fonction Numériser vers 40

Impression 41

Impression sur le terminal multifonction 41 Impression en mode duplex sur le terminal multifonction 41

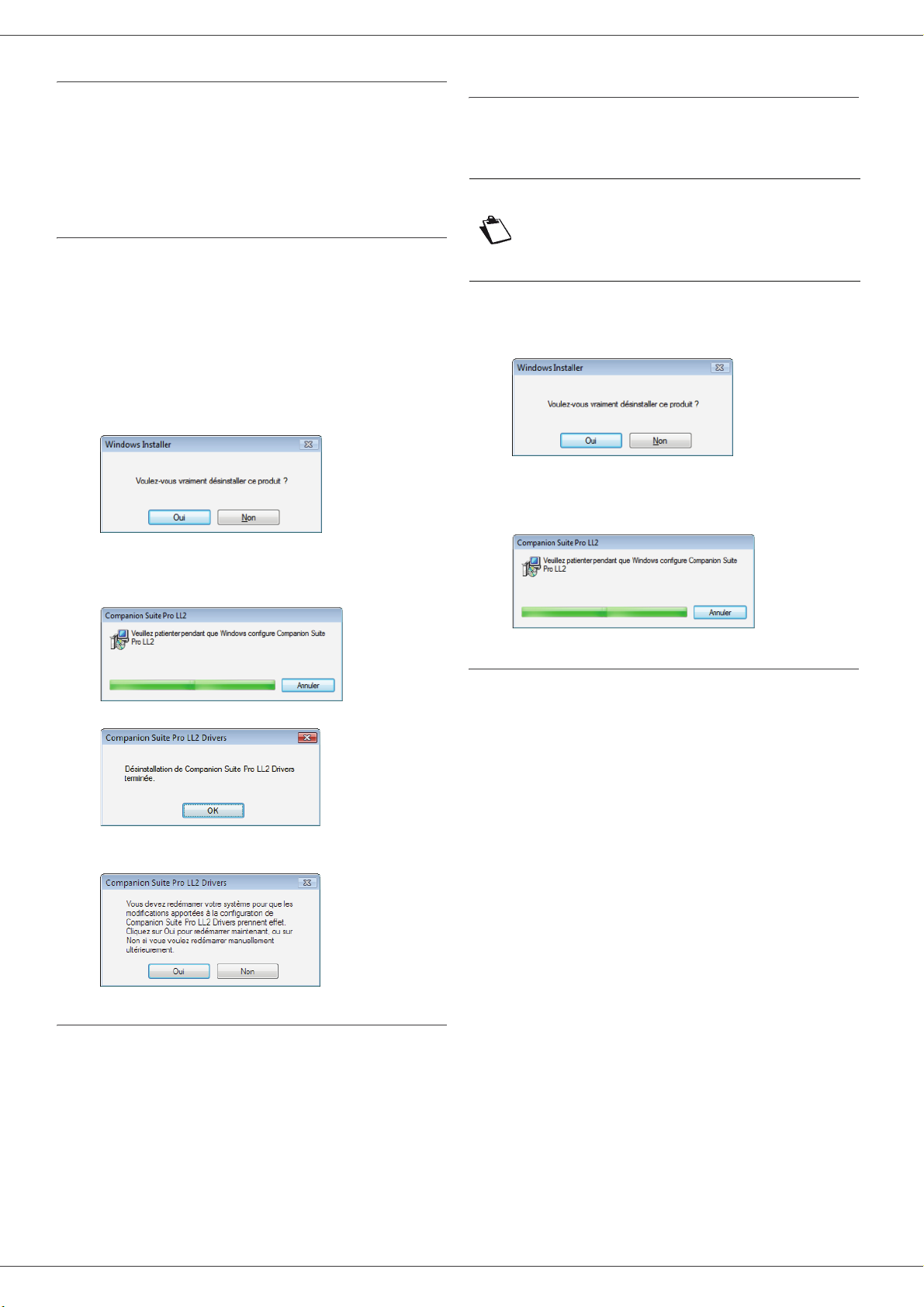

Désinstallation du logiciel 43

Désinstaller le logiciel de votre PC 43

Désinstaller les pilotes de votre PC 43

Désinstaller les pilotes à l’aide du logiciel Companion Suite Pro 43 Désinstaller manuellement les pilotes 43

Maintenance 45

Entretien 45

Généralités 45

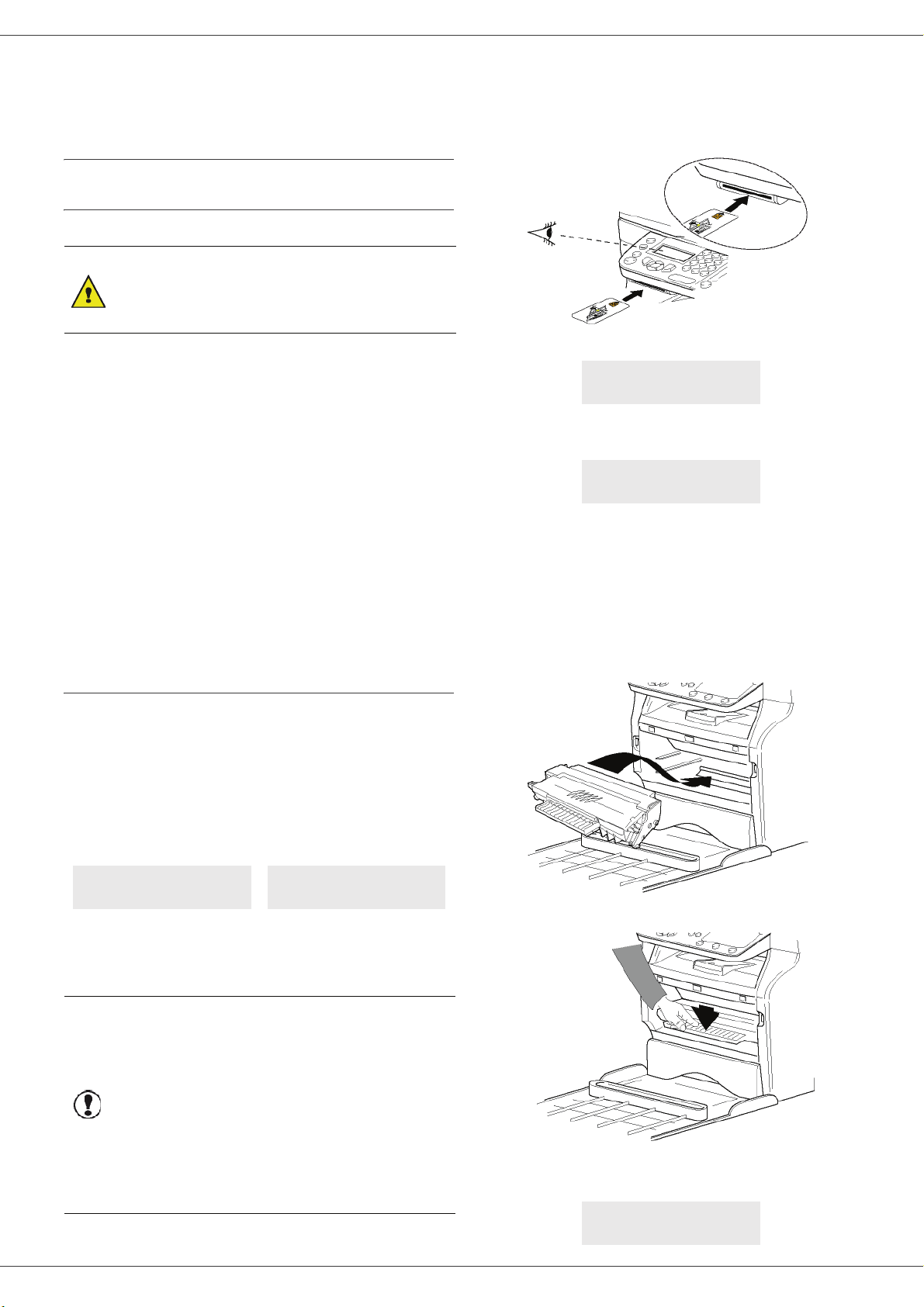

Remplacement de la cartouche toner 45

Incidents avec les cartes à puce 46 Nettoyage 46

Nettoyage des dispositifs de lecture du

scanner 46 Nettoyage de l’imprimante 46

Nettoyage de l’extérieur de l’imprimante 46 Incidents imprimante 46

Messages d’erreur 46 Bourrage papier 47 Problèmes d’impression PC 47

Impression PC via une connexion USB 47

Impression PC via une connexion

sans fil 48 Mise à jour des firmware 48 Caractéristiques 49

Caractéristiques physiques 49

Caractéristiques électriques 49

Caractéristiques environnementales 49 Caractéristiques des périphériques 49 Caractéristiques des consommables 50

Sommaire

- II -

LFF6020

Sécurité

Consignes de sécurité

Avant de brancher votre appareil, vérifiez que la prise de courant secteur sur laquelle vous allez brancher votre appareil est conforme aux indications portées sur l'étiquette signalétique (tension, courant, fréquence du réseau électrique) apposée sur votre appareil. Cet appareil doit être relié à un schéma d'alimentation secteur monophasé. L'appareil ne doit pas être installé à même le sol.

Les piles et batteries, les emballages et les équipements électriques et électroniques (EEE), doivent être mis au rebut, conformément aux instructions du chapitre ENVIRONNEMENT de ce manuel.

Selon le modèle de l'appareil, la fiche de prise de courant de l'appareil pouvant être le seul moyen de déconnexion du réseau électrique, il est impératif d'appliquer les consignes suivantes : votre appareil doit être branché sur une prise de courant secteur située à proximité. La prise de courant secteur doit rester aisément accessible.

Votre appareil est livré avec un cordon secteur équipé d'une fiche de courant avec terre. Une fiche de courant avec terre doit être impérativement branchée sur une prise murale munie d'une terre reliée à la terre de protection du bâtiment.

Réparation-maintenance : Faites exécuter toutes les interventions de réparation et maintenance par un technicien qualifié. Aucun des éléments internes ne peut être réparé par l'utilisateur. Afin d'éviter tout danger d'électrocution, vous ne devez pas essayer de procéder vous-même à ces opérations, car, par l'ouverture ou le retrait des couvercles, vous vous exposeriez à un double danger :

- L'interception du rayonnement laser par l'œil humain peut provoquer des blessures irrémédiables.

- Le contact avec les parties sous tension peut provoquer un choc électrique dont les conséquences peuvent être extrêmement graves.

Pour les conditions d’installation et les précautions d’utilisation, veuillez-vous référer au chapitre Installation, page 8.

CEM

Remarque concernant les utilisateurs aux Etats-Unis d’Amérique

Cet appareil a été testé et déclaré conforme à la Partie 15 des règles FCC relative aux appareils numériques de classe B. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences dangereuses dans une installation personnelle.

Cet appareil génère, utilise et peut rayonner des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, peut engendrer des interférences nuisibles avec les communications radio. Cependant, il n’est pas garanti que des interférences ne se produiront pas dans une installation particulière.

1 - Sécurité - Environnement - Licence d’usage du logiciel

S’il s’avérait que cet équipement génère des interférences nuisibles aux réceptions de radio ou de télévision, ce qui peut être vérifié en allumant et en éteignant l’équipement, vous êtes encouragé à essayer de corriger les interférences à l’aide de l’une ou de plusieurs des mesures suivantes :

1. Réorientez ou replacez l’antenne de réception.

2. Eloignez le matériel du récepteur.

3. Connectez le matériel sur une prise fonctionnant sur un circuit différent de celui où le récepteur est connecté.

4. Consultez le revendeur ou un technicien spécialisé en radio / TV.

- 1 -

LFF6020

Déclaration de conformité

Cet appareil est conforme au chapitre 15 des règles FCC. Son utilisation est soumise aux deux conditions suivantes :

1. Cet équipement ne peut pas causer d’interférences nuisibles,

2. Cet équipement doit accepter toutes les interférences reçues, y compris celles susceptibles d’entraîner un

fonctionnement non désiré.

Conformité EEM pour le Canada

This Class "B" digit apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe "B" est conforme à la norme NMB-003 du Canada.

Informations de sécurité relatives au laser

ATTENTION : L'utilisation de contrôles, de réglages ou de performances de procédures autres que celles spécifiées dans le présent guide peut entraîner une exposition dangereuse au rayonnement.

Cet équipement est conforme aux normes de sécurité internationales et est classé comme un produit laser de Classe 1.

Avec une référence spécifique aux lasers, l’équipement est conforme aux normes de performances de produits laser établies par les agences gouvernementales, nationales et internationales comme un produit laser de Classe

1. Il n’émet pas de rayonnement dangereux dans la mesure où le faisceau n’est à aucun moment exposé lors des phases de manipulation et de maintenance du client.

Pour l’Europe/Asie

Ce terminal est conforme au standard IEC 60825-1:1993+A1:1997+A2:2001, est un appareil laser de classe 1 et est sans danger dans un environnement informatique/de bureau. Il contient une diode laser de classe 3B, d’une puissance de 10,72 milliwatts et d’une longueur d’onde de 770 à 795 nanomètres et d’autres diodes laser classe 1 (280 µW à 639 nm).

L’exposition directe (ou indirecte par réfléchissement) des yeux au rayon laser présente un risque de lésions oculaires sérieuses. Des dispositifs de sécurité et de verrouillage permettent d’empêcher que les opérateurs ne soient exposés au rayonnement laser.

Pour l’Amérique du Nord

Normes CDRH.

Cet équipement est conforme aux FDA performance standards pour les produits laser excepté pour les dérogations relatives à la Laser Notice No.50, datée du 24 Juin 2007 et contient 1 diode laser classe 3B, 10.72 milliwatt et d'une longueur d'onde de 770 à 795 nanomètres et d’autres diodes laser classe 1 (280 µW à 639 nm).

Cet équipement n’émet pas de lumière laser dangereuse, car le rayon est totalement captif quel que soit le mode de fonctionnement ou de maintenance utilisé par le client.

1 - Sécurité - Environnement - Licence d’usage du logiciel

- 2 -

LFF6020

Position des étiquettes de sécurité sur la machine

Par mesure de sécurité, des étiquettes d’avertissement ont été apposées sur l’appareil aux endroits indiqués cidessous. Pour votre sécurité, ne touchez pas ces surfaces lorsque vous procédez à l’élimination d’un bourrage papier ou que vous remplacez la cartouche toner.

Symboles de l’interrupteur d’alimentation

Conformément à la norme IEC 60417, l’appareil utilise les symboles de l’interrupteur d’alimentation suivants :

- signifie MARCHE.

- signifie ARRET.

1 - Sécurité - Environnement - Licence d’usage du logiciel

- 3 -

LFF6020

Informations réglementaires

Certifications en Europe

La marque CE apposée sur ce produit indique la déclaration de conformité

de Sagem Communications SAS (ci-après dénommée Sagem Communications) avec les directives applicables de l’Union européenne, selon les dates indiquées :

12 décembre 2006 : Directive 2006/95/CE amendée. Approximation des lois des états membres

relatives aux équipements basse tension.

15 décembre 2004 : Directive 2004/108/CE amendée. Approximation des lois des états

membres relatives à la compatibilité électromagnétique.

9 mars 1999 : Directive 99/5/CE sur les équipements de radio et de télécommunications et

la reconnaissance mutuelle de conformité. La déclaration de conformité peut être consultée sur le site

www.sagem-commnuications.com rubrique "support" ou peut être demandée à l'adresse suivante :

Sagem Communications - Customer relations department

27, rue Leblanc - 75512 PARIS CEDEX 15 - France

Informations sur la traçabilité du marquage CE (pour les pays de l’Union européenne uniquement)

Fabricant :

Sagem Communications Le Ponant de Paris 27 rue Leblanc 75015 PARIS - FRANCE

1 - Sécurité - Environnement - Licence d’usage du logiciel

- 4 -

LFF6020

Environnement

La préservation de l'environnement est une préoccupation essentielle du fabricant. Le fabricant a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

Les piles et batteries

Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

Le produit

La poubelle barrée apposée sur le produit signifie qu'il appartient à la famille des équipements électriques et électroniques.

A ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective :

-Dans les points de distribution en cas d'achat d'un équipement équivalent.

-Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Le programme international ENERGY STAR développement et la popularisation des équipements de bureau à faible consommation.

En tant que partenaire de ENERGY STAR

produit répond aux directives de ENERGY STAR Votre appareil sera livré avec la minuterie pour basculer en mode Economie d’énergie à partir de la dernière copie/impression, configurée sur 5 ou 15 minutes en fonction du modèle. Vous trouverez une description plus détaillée de cette fonction dans la section Configuration du terminal de ce guide.

a pour objectif de promouvoir le

, Sagem Communication a déterminé que ce

en matière d’économie d’énergie.

1 - Sécurité - Environnement - Licence d’usage du logiciel

- 5 -

LFF6020

Licence d’usage du logiciel

LISEZ ATTENTIVEMENT TOUS LES TERMES ET CONDITIONS DE LA PRESENTE LICENCE AVANT D’OUVRIR

L’ENVELOPPE CACHETEE CONTENANT LE LOGICIEL. L’OUVERTURE DE CETTE ENVELOPPE IMPLIQUE

VOTRE ACCEPTATION DE CES TERMES ET CONDITIONS.

Au cas où vous n’accepteriez pas les termes de cette licence, veuillez retourner à votre revendeur l’emballage du CDROM, sans l’avoir ouvert, ainsi que les autres composants du produit. Le prix auquel vous avez payé ce produit vous sera remboursé. Aucun remboursement ne sera effectué pour les produits dont l’emballage du CD-ROM aurait été défait ou lorsqu’il manque des composants ou lorsque la demande de remboursement est effectuée après une période de dix (10) jours à compter de la date de livraison, la copie de votre reçu faisant foi.

Définition

Le Logiciel désigne les programmes et la documentation associée.

Licence

- Cette licence vous permet d’utiliser le Logiciel sur des ordinateurs personnels connectés sur un réseau local. Vous n’avez le droit d’utiliser le Logiciel que pour imprimer sur un seul terminal multifonction, vous ne pouvez prêter ou concéder à des tiers un droit d’usage sur le Logiciel.

- Vous êtes autorisé à effectuer une copie de sauvegarde.

- Cette licence est non exclusive et non transférable.

Propriété

Le fabricant ou ses fournisseurs conservent le droit de propriété du Logiciel. Vous ne devenez propriétaire que du CDROM. Vous ne devez pas modifier, adapter, décompiler, traduire, créer d’oeuvre dérivée, louer ou vendre le Logiciel ou la documentation. Tous droits non expressément concédés sont réservés par le fabricant ou ses fournisseurs.

Durée

Cette licence reste en vigueur jusqu’à sa résiliation. Vous pouvez la résilier en détruisant le programme et la documentation ainsi que toutes les copies de ceux-ci. Cette licence serait automatiquement résiliée au cas où vous ne respecteriez pas les termes de cette licence. En cas de résiliation, vous vous engagez à détruire toutes les copies du programme et de la documentation.

Garantie

Le Logiciel est fourni « en l’état » sans garantie d’aucune sorte, ni expresse, ni implicite, y compris, de façon non limitative, sans garantie d’adaptation commerciale et d’aptitude à une utilisation particulière ; tous les risques en ce qui concerne les résultats et performances de ce Logiciel sont assumés par l’acheteur. Au cas ou le programme s’avérerait défectueux, tous les frais de réparation ou de remise en état seraient pris en charge par l’acheteur.

Le titulaire de la licence bénéficie toutefois de la garantie suivante : le CD-ROM sur lequel le Logiciel est enregistré est garanti, sans défaut matériel ou de fabrication dans des conditions d’utilisation et de fonctionnement normales pendant une période de quatre-vingt dix (90) jours à compter de la date de livraison, la copie de votre reçu faisant foi. Dans le cas où le défaut du CD-ROM se produirait à la suite d’un accident ou d’une mauvaise utilisation, ce CD-ROM ne serait pas remplacé dans le cadre de la garantie.

1 - Sécurité - Environnement - Licence d’usage du logiciel

Responsabilité

La seule responsabilité de votre revendeur et votre seul et unique recours est le remplacement du CD-ROM qui ne répondrait pas à la garantie et qui serait renvoyé accompagné d’une copie de votre reçu. Ni le fabricant ni qui que ce soit impliqué dans la création, la réalisation, la commercialisation ou la livraison de ce programme ne serait être responsable des dommages directs, indirects ou immatériels, tels que, cette liste n’étant pas limitative, perte d’informations, perte de temps, perte d’exploitation, perte de revenus, perte de clientèle, à la suite de l’utilisation ou de l’incapacité d’utiliser un tel programme.

Evolution

Dans un souci d’amélioration constant, le fabricant se réserve le droit de faire évoluer les caractéristiques du Logiciel sans préavis. En cas d’évolution, votre droit d’utilisation ne vous donne pas droit à des mises à jour gratuites.

- 6 -

LFF6020

Loi applicable

Cette licence est régie par le droit français. Tout litige découlant de l’interprétation ou de l’exécution de cette licence sera soumis aux Tribunaux de Paris.

Etant donné l'évolution permanente de la technologie, le fabricant se réserve le droit de modifier les caractéristiques techniques indiquées pour ce produit, à tout moment, sans avis préalable, et/ou d'interrompre la production de ce produit. Tous les noms de produits et de marques pouvant être des marques déposées par leurs détenteurs respectifs sont reconnus dans le présent document.

Marques déposées

Compte tenu de l’évolution technique, Sagem Communications se réserve le droit de modifier les caractéristiques techniques de ce produit, à tout moment, sans avis préalable, et/ou d’interrompre la production de ce produit Companion Suite Pro est une marque déposée de Sagem Communications.

Adobe® et les produits Adobe® cités sont des marques déposées d’Adobe Systems Incorporated.

PaperPort11SE est une marque déposée de ScanSoft.

Microsoft® Windows 2000®, Microsoft® Windows Server 2003®, Microsoft® Windows XP®, Microsoft® Windows Vista® et tout autre produit Microsoft® mentionné sont des marques de Microsoft Corporation déposées et/ou utilisées aux Etats-Unis et/ou dans d’autres pays.

Toutes les autres marques ou noms de produits cités à titre d’exemple ou d’information sont des marques déposées de leurs détenteurs respectifs.

Les informations contenues dans ce livret d’utilisation sont sujettes à modification sans préavis.

Reproductions interdites

Ne copiez jamais ou n’imprimez jamais des documents dont la reproduction est interdite par la loi.

L’impression et la copie des documents suivants sont généralement interdites par la loi :

- billets de banque ;

- chèques ;

- obligations ;

- certificats de dépôt ;

- titres d’emprunt ;

- passeports ;

- permis de conduire.

1 - Sécurité - Environnement - Licence d’usage du logiciel

La liste ci-dessus est donnée à titre d’exemple, mais n’est pas exhaustive. En cas de doute sur la légalité de la copie ou de l’impression de certains documents, adressez-vous à un conseiller juridique.

- 7 -

LFF6020

Installation

Conditions d'emplacement

En choisissant un emplacement approprié, vous préservez la durée de vie du terminal. Vérifiez que l’emplacement sélectionné présente les caractéristiques suivantes :

- Choisissez un emplacement bien aéré.

- Veillez à ne pas obturer les grilles d’aération situées sur les côtés gauche et droit de l’appareil. Lors de l’installation, veillez à placer le terminal à une trentaine de centimètres de tout objet afin de faciliter l’ouverture des capots.

- Assurez-vous que cet emplacement ne présente aucun risque d’émission d’ammoniaque ou d’autres gaz organiques.

- La prise de terre (reportez-vous aux consignes de sécurité présentées au chapitre Sécurité) à laquelle vous envisagez de connecter le terminal doit se situer à proximité de celui-ci et être aisément accessible.

- Assurez-vous que le terminal n’est pas directement exposé aux rayons du soleil.

- Veillez à ne pas placer le terminal dans une zone exposée à un courant d’air généré par un système de conditionnement d’air, de chauffage ou de ventilation, ni dans une zone sujette à de grands écarts de température ou d’humidité.

- Choisissez une surface solide et horizontale sur laquelle le terminal ne sera pas exposé à de fortes vibrations.

- Tenez le terminal à l’écart de tout objet qui pourrait obstruer ses orifices d’aération.

- Ne placez pas le terminal à proximité de tentures ou d’autres objets combustibles.

- Choisissez un emplacement où les risques d’éclaboussures d’eau ou d’autres liquides sont limités.

- Assurez-vous que cet endroit est sec, propre et sans poussière.

Précautions d’utilisation

Tenez compte des importantes précautions ci-dessous lors de l’utilisation du terminal.

2 - Installation

Environnement d’exploitation :

- Température : 10 °C à 27 °C [50 °F à 80,6 °F] avec une humidité ambiante comprise entre 15 et 80 % (jusqu’à 32 °C [89,6 °F] avec une humidité ambiante comprise entre 15 et 54 %).

Terminal :

La section suivante décrit les précautions à prendre lors de l’utilisation du terminal :

- En cours d’impression, ne mettez jamais le terminal hors tension ou n’ouvrez jamais ses capots.

- N’utilisez jamais de gaz ou de liquides inflammables, ou des objets susceptibles de générer un champ magnétique à proximité du terminal.

- Lorsque vous débranchez le cordon secteur, saisissez toujours la fiche en évitant de tirer sur le cordon. Un cordon endommagé représente une source potentielle d’incendie ou de décharge électrique.

- Ne touchez jamais le cordon secteur avec des mains humides. Vous risqueriez de recevoir une décharge électrique.

- Débranchez toujours le cordon secteur avant de déplacer le terminal. Sinon, vous risqueriez d’endommager le cordon et de créer un risque d’incendie ou de décharge électrique.

- Débranchez toujours le cordon secteur lorsque vous envisagez de ne pas utiliser le terminal pendant une période prolongée.

- Ne posez jamais d’objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait générer un risque d’incendie ou de décharge électrique.

- Veillez toujours à ce que le terminal ne repose jamais sur le cordon secteur ou les câbles de communication de tout autre appareil électrique. Veillez également à ce qu’aucun cordon ni câble ne soit introduit dans le mécanisme du terminal. Cela vous exposerait à un risque de mauvais fonctionnement du terminal ou à un risque d’incendie.

- Assurez-vous que l’imprimante est hors tension avant de connecter ou de déconnecter un câble d’interface sur l’imprimante (utilisez un câble d’interface blindé).

- N’essayez jamais de retirer un panneau ou un capot fixé. Le terminal contient des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électrique.

- 8 -

LFF6020

- N’essayez jamais de modifier le terminal. Cela pourrait générer un risque d’incendie ou de décharge électrique.

- Veillez toujours à ce que les trombones, agrafes ou autres petites pièces métalliques ne pénètrent pas dans le terminal par les orifices d’aération ou d’autres ouvertures. De tels objets génèrent un risque d’incendie ou de décharge électrique.

- Evitez que de l’eau ou tout autre liquide ne se répande sur le terminal ou à proximité de celui-ci. Tout contact du terminal avec de l’eau ou du liquide peut générer un risque d’incendie ou de décharge électrique.

- Si du liquide ou une pièce métallique pénètre accidentellement dans le terminal, mettez-le immédiatement hors tension, débranchez le cordon secteur et contactez votre revendeur. Sinon, vous vous exposeriez à un risque d’incendie ou de décharge électrique.

- En cas d’émission de chaleur, de fumée, d’odeurs inhabituelles ou de bruits anormaux, mettez le terminal hors tension, débranchez-le immédiatement, puis contactez votre revendeur. Sinon, vous vous exposeriez à un risque d’incendie ou de décharge électrique.

- Evitez d’utiliser le terminal pendant un "orage électrique", ceci peut présenter un risque de choc électrique provoqué par la foudre.

- Ne déplacez jamais le terminal pendant une impression.

- Soulevez le terminal lorsque vous souhaitez le déplacer.

Veillez à placer le terminal dans un local bien aéré. Le fonctionnement de l’imprimante génère en effet une petite quantité d’ozone. Une odeur désagréable peut se dégager de l’imprimante si celle-ci fonctionne de façon intensive dans un local mal aéré. Pour une utilisation sûre, veillez à placer le terminal dans un local bien ventilé.

2 - Installation

Informations de sécurité

Lorsque vous utilisez votre équipement, les précautions de sécurité suivantes doivent toujours être respectées.

Sécurité pendant le fonctionnement

Dans cette section informative, les symboles suivants sont utilisés :

Indique une situation potentiellement dangereuse qui, si les instructions ne pas suivies,

ATTENTION :

ATTENTION

- Branchez le cordon secteur directement sur la prise murale et n'utilisez jamais de rallonge.

- Débranchez la prise d’alimentation (en tirant sur la prise et non sur le câble) si le câble d’alimentation ou la prise commence à s’effilocher ou à être endommagé(e).

- Pour éviter tout risque de choc électrique ou d’exposition aux rayons laser, ne déposez aucun couvercle ni aucune vis autres que ceux et celles spécifiés dans les instructions d’utilisation.

- Coupez l’alimentation et débranchez la prise d’alimentation (en tirant sur la prise et non sur le câble) si l’une des situations suivantes se présente :

• Vous versez quelque chose dans l’équipement.

• Vous pensez que votre équipement a besoin d'un entretien ou d'une réparation.

• Le couvercle de votre équipement est endommagé.

- Ne pas incinérer de toner renversé ou usagé. La poussière du toner peut s’enflammer si elle est exposée à une flamme nue.

- L’équipement peut être mis au rebut chez un revendeur autorisé ou un site de récupération approprié.

- La mise au rebut d’une cartouche (ou bouteille) de toner usagée est soumise à la réglementation locale.

peut entraîner des blessures graves voire fatales.

Indique une situation potentiellement dangereuse qui, si les instructions ne pas suivies, peut entraîner des blessures mineures à modérées, ou endommager l’équipement.

ATTENTION

- Protégez l’équipement de toute humidité (pluie, neige, etc.)

- 9 -

LFF6020

- Débranchez le cordon secteur de la prise murale avant de déplacer l’équipement. Lorsque vous déplacez l’équipement, veillez à ce que le cordon secteur ne reste pas sous l’équipement afin de ne pas l’endommager.

- Lorsque vous débranchez le cordon secteur de la prise murale, tirez toujours sur la prise (et non sur le câble).

- Veillez à ce que les trombones, agrafes ou autres petites pièces métalliques ne tombent pas dans l'équipement.

- Tenez les toners (usagés ou non), les cartouches de toners (ou bouteilles), l’encre (usagée ou non) ou les cartouches d’encre hors de portée des enfants.

- Veillez à ne pas vous couper sur des arêtes coupantes lorsque vous intervenez à l’intérieur de l’appareil pour éliminer tout bourrage papier.

- Pour des raisons environnementales, ne mettez pas au rebut l’appareil ou ni les consommables à un point de récupération de déchets ménagers. L’équipement peut être mis au rebut chez un revendeur autorisé ou un site de récupération approprié.

- Nos produits sont conçus pour répondre aux exigences les plus élevées en termes de qualité et de fonctionnalité, et nous vous conseillons de n’utiliser que les consommables disponibles auprès d’un revendeur autorisé.

Alimentation

La prise doit être installée près de l’appareil tout en restant aisément accessible.

Recommandations pour le papier

2 - Installation

Chargement du papier dans le bac principal

• Insérez toujours le papier côté à imprimer vers le bas et ajustez les guides papier au format du papier pour éviter tout problème d'alimentation et de bourrage papier.

• La quantité de papier chargé ne doit pas excéder la capacité de chargement. Dans le cas contraire, cela peut entraîner des problèmes d'alimentation et de bourrage papier.

• L’ajout de papier à la pile peut causer une double alimentation.

• Lorsque vous retirez le bac papier, prenez-le toujours avec les deux mains pour éviter de le faire tomber.

• Si vous utilisez du papier déjà imprimé par votre terminal ou une autre imprimante, la qualité d’impression peut ne pas être optimale.

Manipulation du papier

• Corrigez toute ondulation du papier avant l'impression.

• L’ondulation (ou courbure) ne doit pas excéder 10 mm.

• Stockez le papier avec soin pour éviter les problèmes d'alimentation et les défauts d'image dus au papier laissé dans des conditions d’humidité élevée.

Contrôle d’humidité

• N’utilisez jamais du papier humide ou du papier qui a été laissé dans un paquet ouvert.

• Après ouverture de l’emballage, conservez le papier dans un sachet plastique.

• N’utilisez jamais du papier avec des extrémités ondulées, du papier plissé ou tout autre papier abîmé.

Manipulation de l’appareil

Chocs lors de manipulations

Lors d’une impression, le bac papier, l’introducteur de papier, la trappe et toutes les autres pièces de l’appareil ne doivent subir aucun choc.

Déplacement de l’appareil

En cas de déplacement de l’appareil sur un bureau, il doit être soulevé et non traîné.

Manipulation de la cartouche toner

• Ne posez jamais la cartouche toner sur son extrémité. Ne tenez jamais la cartouche toner à l’envers.

• Ne secouez jamais la cartouche toner.

- 10 -

LFF6020

Règles d’utilisation des symboles

ATTENTION

Indique des notes de sécurité importantes. Le non respect de ces notes pourrait entraîner des blessures graves voire fatales. Veillez à bien lire ces notes. Vous

les trouverez à la section Informations de sécurité du présent manuel.

ATTENTION

Indique des notes de sécurité importantes. Le non respect de ces notes pourrait entraîner des blessures mineures à modérées, ou endommager l’appareil ou

l’équipement. Veillez à bien lire ces notes. Vous les trouverez à la section Informations de sécurité du présent manuel.

Important

Indique des points à lire avec une attention particulière lors de l’utilisation de l’appareil, ainsi que des explications de causes probables de bourrage papier, d’endommagement des originaux ou de perte de données. Veillez à bien lire ces explications.

Note

Indique des explications supplémentaires sur les fonctions de l’appareil, ainsi que des instructions sur la résolution d’erreurs de l’utilisateur.

2 - Installation

- 11 -

LFF6020

Description du terminal

Faces Avant et Arrière

2 - Installation

1. Panneau de commande

2. Trappe bourrage papier

3. Connexion cordon d’alimentation

4. Interrupteur Marche/Arrêt

5. Connecteur USB esclave (pour PC)

6. Connecteur USB maître (clé USB)

7. Guides de réglage papier de l’introducteur manuel

8. Introducteur manuel

9. Bac papier

10. Trappe d’accès à la cartouche

11. Butée rabattable de réception du papier

12. Sortie papier

13. Lecteur carte à puce

- 12 -

Panneau de commande

LFF6020

2 - Installation

1. Ecran.

2. Clavier numérique.

3. Touche : analyse de document vers le PC ou un média (clé USB).

4. Touche : copie locale.

5. Touche : arrête les impressions PC en cours.

6. Touche : Validation.

7. Touche

8. Touche menus vers le bas.

9. Touche saisie.

10. Touche

: valide la sélection affichée.



: accès au menu et navigation dans les

: retour au menu précédent et correction de la



: navigation dans les menus vers le haut.

11. Touche : arrêt de l’opération en cours.

12. Touche : règle le délai d’activation et le toner sav en mode copie.

13. Touche : accès au menu d’impression (liste de fonctions d’impression, paramètres de l’appareil, etc.).

14. Touche : réglage de la résolution d’analyse.

15. Touche : réglage du contraste.

16. Icône : résolution "

17. Icône : résolution "

18. Icône : résolution "

19. Icône : mode Couleur.

Qualité Texte Photo Texte

Principe de navigation dans les menus

Toutes les fonctions et tous réglages du terminal sont identifiés et accessibles par des menus. Par exemple, l’impression du guide des fonctions est identifié par le menu 51 (le guide des fonctions consigne la liste des menus, sous-menus et leurs numéros d’identification).

Deux méthodes permettent d’accéder aux menus : pas à pas ou accès direct.

Pour imprimer le guide des fonctions par la méthode pas à pas :

1 Appuyez sur . 2 Utilisez la touche  ou  pour parcourir le menu puis sélectionnez 5 - I 3 Utilisez la touche  ou  pour parcourir le menu I

sur OK.

Pour imprimer le guide des fonctions par la méthode accès direct :

1 Appuyez sur . 2 Saisissez 51 sur le clavier numérique pour imprimer directement le guide des fonctions.

MPRESSION puis sélectionnez 51-GUIDE. Validez en appuyant

- 13 -

MPRESSION. Validez en appuyant sur OK.

LFF6020

Contenu de l’emballage

L’emballage contient les éléments listés ci-dessous :

Appareil multifonction

1 cartouche toner

Installation de l’appareil

1 Déballez l’appareil. 2 Installez l’appareil en respectant les consignes de

sécurité que vous trouverez au début du présent manuel.

3 Retirez tous les adhésifs présents sur le terminal. 4 Retirez le film de protection plastique de l’écran.

Insertion de papier dans le bac principal

Avant d’insérer le papier, referez-

Important

Votre appareil accepte de nombreux formats et types de papier (referez-vous au paragraphe Caractéristiques, page 49).

Important

vous au paragraphe Recommandations pour le papier, page 10.

Vous pouvez utiliser du papier ayant un grammage compris entre 60 et 105 g/m².

2 - Installation

1 guide de sécurité et 1 guide d’installation

1 CD-ROM d’installation pour PC et 1 CD-ROM d’un logiciel OCR pour PC (selon le modèle)

1 cordon secteur

1 Sortez complètement le bac papier.

2 Poussez le plateau inférieur vers le bas jusqu’à ce

qu’il s’enclenche.

- 14 -

LFF6020

3 Réglez la butée située à l’arrière du bac en

appuyant sur le levier "PUSH" (A). Ensuite ajustez les guides papier latéraux au format du papier en appuyant sur le levier (B) situé sur le guide gauche. Ajustez le guide papier longitudinal au format du papier en appuyant sur le levier (C).

avec soin la cartouche garantira le nombre maximum de copies par cartouche. Tenez-la par la poignée.

2 - Installation

4 Insérez la cartouche dans son compartiment en la

poussant à fond jusqu’à son enclenchement (dernier mouvement vers le bas).

4 Prenez une pile de papier, effeuillez-la puis

aplanissez le papier sur une surface plane.

5 Placez la pile de papier dans le bac (par exemple

200 feuilles pour du papier 80 g/m²).

6 Remettez le bac dans son logement.

Installation de la cartouche

1 Placez-vous face à l’appareil. 2 Pressez du coté gauche et du coté droit de la

trappe et tirez-la simultanément vers vous.

5 Refermez le capot.

Butée de réception papier

Ajustez la butée de réception papier, en fonction du format de document à imprimer. N’oubliez pas de relever la partie rabattable de la butée pour empêcher les feuilles de tomber.

3 Déballez la nouvelle cartouche. Secouer

doucement la cartouche 5 ou 6 fois pour répartir régulièrement le toner dans la cartouche. Secouer

- 15 -

LFF6020

Mise en service de votre appareil

Raccordement de l’appareil

Avant de brancher le cordon

ATTENTION

1 Assurez-vous que l’interrupteur Marche/Arrêt est

sur Arrêt (position O).

2 Raccordez le cordon secteur sur l’appareil.

Branchez le cordon secteur sur la prise murale.

secteur, reportez-vous impérativement aux Sécurité, page 1.

suivant.

Si vous ne souhaitez pas procéder à la configuration initiale, appuyez sur la

touche . Un message de confirmation apparaît. Appuyez de

Note

1 Sélectionnez la langue souhaitée à l’aide de la

touche  ou  et validez en appuyant sur OK.

La configuration est à présent terminée et la liste des fonctions s’imprime automatiquement.

L’écran affiche le message P papier n’a été chargé dans le bac papier (voir Chargement du papier dans le bac principal, page 10). Une fois le papier chargé, l’impression reprend.

nouveau sur la touche pour confirmer.

Pour modifier manuellement et personnaliser les paramètres de l’appareil, reportez-vous à

Paramètres/Réglages, page 22.

LUS DE PAPIER si aucun

2 - Installation

Le cordon d’alimentation est utilisé pour couper l’alimentation. Par

ATTENTION

3 Appuyez sur le bouton Marche/Arrêt pour allumer

votre appareil (position I).

souci de précaution, la prise devra être située à proximité de l’appareil et être facile d’accès en cas de danger.

Configuration initiale de l’appareil

Après quelques secondes, une fois que l’appareil a un peu chauffé, la fonction Installation rapide est lancée et l’écran à cristaux liquides affiche le message suivant :

1 - FRANCAIS 2 - ENGLISH

La fonction Installation rapide vous aidera à configurer votre appareil en vous guidant à travers toutes les étapes de paramétrage de base.

Insertion de papier dans l’introducteur manuel

Avant d’insérer le papier, referez-

Important

L’introducteur manuel vous permet d’utiliser des formats de papiers variés avec un grammage plus important que celui utilisable dans le bac papier (referez-vous au paragraphe Caractéristiques, page 49).

Une seule feuille ou enveloppe peut être insérée à la fois.

Important

1 Ecartez les guides de l’introducteur manuel au

maximum.

vous au paragraphe Recommandations pour le papier, page 10.

Vous pouvez utiliser du papier ayant un grammage compris entre 52 et 160 g/m².

Si vous souhaitez modifier le paramètre affiché, appuyez sur la touche OK. Si vous ne souhaitez pas modifier le paramètre affiché, appuyez sur C : la fonction

Installation rapide affiche alors le paramètre de base

2 Insérez une feuille ou une enveloppe dans

l’introducteur manuel.

3 Ajustez les guides papier contre les bords droit et

gauche de la feuille ou de l’enveloppe.

4 Imprimez en veillant à ce que le format de papier

choisi corresponde au format sélectionné sur l’imprimante (reportez-vous à Copie, page 18).

- 16 -

Utilisation d’enveloppes

• Utilisez uniquement l’introducteur manuel.

• La zone recommandée doit être le secteur qui exclut 15 mm du bord principal et 10 mm des bords gauche, droit et arrière.

• Quelques lignes peuvent être ajoutées dans la pleine copie pour éliminer tout chevauchement.

• L'impression peut être incorrecte pour les enveloppes qui sont hors recommandation (referez-vous au paragraphe Caractéristiques, page 49).

• Aplanissez manuellement toute enveloppe courbée après impression.

• De petits plis sur le bord du côté large de l’enveloppe, un effet flou ou une impression moins nette peuvent apparaître sur le verso.

• Préparez l’enveloppe en appuyant correctement sur la ligne de pli des quatre bords, après avoir vidé l'air de l'intérieur.

• Placez ensuite l'enveloppe en position appropriée pour éviter tout pli ou déformation.

• Le conditionnement de papier n’est pas autorisé. Et il doit être utilisé dans un environnement de bureau normal.

LFF6020

2 - Installation

- 17 -

LFF6020

Copie

Votre appareil vous offre la possibilité de faire des copies en un ou plusieurs exemplaires.

Vous pouvez également régler de nombreux paramètres afin de réaliser des copies selon votre convenance.

Copie simple

Dans ce cas, ce sont les paramètres par défaut qui sont appliqués.

1 Placez votre document face à copier contre la vitre

en respectant les indications situées autour de la vitre.

2 Appuyez deux fois sur la touche . La copie est

réalisée en prenant en compte les paramètres par défaut.

la touche OK.

4 Choisissez le bac papier AUTOMATIQUE ou

MANUEL à l’aide de la touche  ou , puis validez par la touche OK.

5 Choisissez à l’aide de la touche  ou  l’option

d’impression (voir exemples ci-dessous) selon le mode d’analyse choisi : 1 Page vers 1,

1 Page vers 4 ou 1 page vers 9.

3 - Copie

Copie en mode Economie de Toner

Le mode ECO permet de diminuer la quantité de toner consommée sur la page et de réduire ainsi les coûts d'impression.

Lorsque vous utilisez ce mode, la consommation de toner est réduite et la densité d'impression est plus claire.

1 Placez votre document face à copier contre la vitre

en respectant les indications situées autour de la vitre.

2 Appuyez sur la touche .

3 Appuyez sur la touche .

Copie élaborée

La copie élaborée permet de faire des réglages particuliers pour la copie en cours.

Vous pouvez commencer la copie en

Note

1 Placez votre document face à copier contre la vitre

en respectant les indications situées autour de la vitre.

Note

2 Appuyez sur la touche . 3 Entrez le nombre de copies souhaité et validez par

appuyant sur la touche à tout

moment au cours de la procédure suivante.

Après l’étape 1, vous pouvez entrer directement le nombre de copies à l’aide du clavier numérique, puis appuyer sur la touche OK pour valider. Reportez-vous ensuite à l’étape 4.

Validez par la touche OK.

6 Ajustez la valeur du zoom désiré, de 25 % À 400 %

à l’aide de la touche  ou , validez par la touche OK (disponible uniquement en mode copie

1 Page à 1).

7 Ajustez les valeurs d’origine désirées à l’aide de la

touche  ou  du clavier numérique, puis validez par la touche OK.

8 Choisissez la résolution AUTO, TEXTE, QUALITE

TEXTE ou PHOTO selon la qualité d’impression

souhaitée à l'aide de la touche  ou , puis validez par la touche OK.

9 Ajustez la valeur du contraste souhaité à l’aide de

la touche  ou , puis validez par la touche OK.

10 Ajustez la valeur de la luminosité souhaitée à l’aide

de la touche  ou  touche OK.

11 Choisissez le type de papier NORMAL, EPAIS à

l’aide de la touche  ou , puis validez par la touche OK.

, puis validez par la

Mode Copie Carte d’identité

La fonction Copie CARTE D’IDENTITE est utilisée pour copier les deux côtés d’une carte d’identité ou d’un document de type permis de conduire sur une feuille de format A4 (taille du document original < A5) ou sur une feuille au format Lettre (taille du document original < Statement).

- 18 -

LFF6020

L’écran affiche les instructions utiles (lorsque le document original doit être placé, lorsque le document doit être retourné, etc.) et vous demande une confirmation pour lancer la tâche.

Les réglages de Zoom et d’Origine

Important

1 Appuyez sur la touche . 2 Entrez le chiffre correspondant au nombre de

copies souhaité et validez-le par la touche OK .

3 Choisissez le bac papier AUTOMATIQUE ou

MANUEL à l’aide de la touche  ou , puis validez par la touche OK.

Important

4 Sélectionnez l’option de copie CARTE

D’IDENTITE à l’aide de la touche  ou  puis validez par la touche OK.

5 Choisissez la résolution AUTO, TEXTE, QUALITE

TEXTE ou PHOTO selon la qualité d’impression

souhaitée à l'aide de la touche  ou , puis validez par la touche OK. Pour des résultats optimaux de documents d'identité, sélectionnez la résolution PHOTO.

6 Ajustez la valeur du contraste souhaité à l’aide de

la touche  ou , puis validez par la touche OK.

7 Ajustez la valeur de la luminosité souhaitée à l’aide

de la touche  ou , puis validez par la touche OK.

8 Choisissez le type de papier NORMAL, EPAIS à

l’aide de la touche  ou , puis validez par la touche OK. L’écran à cristaux liquides affiche le message suivant :

ne sont pas disponibles dans ce mode de copie.

La copie en mode Carte d’identité n'est possible qu’en format A4 (taille du document original < A5) ou Lettre (taille du document original < Statement). Vérifiez que le bac papier sélectionné utilise le format papier approprié.

METTRE CARTE ID

PUIS OK

Appuyez sur la touche OK. Le document est scanné, puis l’écran affiche le message suivant :

RETOURNEZ DOC

PUIS OK

11 Retournez votre document puis validez par la

touche OK.

L’appareil imprime une copie de votre document.

Réglages particuliers pour la copie

Les réglages effectués par ce menu deviennent les réglages par défaut de l’appareil après votre validation.

Lorsque la qualité de la copie ne

Important

Réglage de la résolution

Le paramètre RÉSOLUTION vous permet de régler la résolution en photocopie.

 841 - FCT EVOLUEES/COPIE/RESOLUTION

1 Appuyez sur , saisissez 841 à l’aide du clavier. 2 Choisissez la résolution à l’aide de la touche  ou

 selon le tableau défini ci-après :

Fonction Signification Icône

AUTO Basse résolution.

TEXTE

QUALITE TEXTE


vous paraît plus satisfaisante, vous pouvez effectuer un calibrage (Calibrer votre scanner, page 24).

aucun

Résolution standard pour documents contenant texte et graphiques.

Résolution adaptée aux documents contenant du texte.

Résolution adaptée aux documents contenant des photographies.

3 - Copie

9 Placez votre carte d’identité ou tout autre

document officiel contre la vitre du scanner à plat, comme indiqué ci-après :

- 19 -

3 Validez votre choix en appuyant sur la touche OK.

4 Sortez de ce menu en appuyant sur .

Vous pouvez également régler la

Note

résolution en appuyant sur la

touche .

LFF6020

Paramétrer le zoom

Le paramètre ZOOM vous permet de réduire ou d’agrandir une partie d’un document en choisissant l’origine et la valeur du zoom à appliquer à ce document, de 25 à 400 %.

 842 - FCT EVOLUEES/COPIE/ZOOM

1 Appuyez sur , saisissez 842 à l’aide du clavier. 2 Entrez la valeur du zoom souhaité à l’aide des

touches du clavier numérique ou sélectionnez une valeur parmi des valeurs prédéfinies à l’aide des touches  et .

3 Validez votre choix en appuyant sur la touche OK.

4 Sortez de ce menu en appuyant sur .

Paramétrer l’origine d’analyse

Si vous le souhaitez, vous pouvez changer l’origine du scanner.

En saisissant de nouvelles valeurs de X et Y exprimées en mm (X < 209 et Y < 280), vous déplacez la zone analysée comme indiqué sur la figure ci-dessous.

Réglage de la luminosité

Le paramètre LUMINOSITÉ permet d’éclaircir ou d’assombrir votre document.

 845 - FCT EVOLUEES/COPIE/LUMINOSITE

1 Appuyez sur , saisissez 845 à l’aide du clavier. 2 Réglez la luminosité souhaitée à l’aide des touches

 et .

3 Validez votre choix en appuyant sur la touche OK.

4 Sortez de ce menu en appuyant sur .

Réglage du type de papier

 851 - FCT EVOLUEES/SCAN. ET IMPR/PAPIER

1 Appuyez sur , saisissez 851 à l’aide du clavier. 2 Sélectionnez le papier NORMAL ou EPAIS que

vous utilisez à l’aide des touches  et .

3 Validez votre choix en appuyant sur la touche OK.

4 Sortez de ce menu en appuyant sur .

Sélection du bac papier

3 - Copie

 843 - FCT EVOLUEES/COPIE/ORIGINE

1 Appuyez sur , saisissez 843 à l’aide du clavier. 2 Sélectionnez les coordonnées X et Y à l’aide de la

touche  ou .

3 Paramétrez les coordonnées souhaitées à l’aide

du clavier numérique ou des touches  et .

4 Validez votre choix en appuyant sur la touche OK.

5 Sortez de ce menu en appuyant sur .

Réglage du contraste

Le paramètre CONTRASTE permet de choisir le contraste en photocopie.

 844 - FCT EVOLUEES/COPIE/CONTRASTE

1 Appuyez sur , saisissez 844 à l’aide du clavier. 2 Réglez le niveau de contraste souhaité à l’aide des

touches  et .

3 Validez votre choix en appuyant sur la touche OK.

La sélection de l’option Automatique peut avoir deux significations, en fonction du format de papier défini sur les bacs papier. Le tableau suivant décrit ces différents cas.

Bac par défaut

Même format de papier dans les bacs

Format de papier différent dans les bacs

 852 - FCT EVOLUEES/SCAN. ET IMPR/BAC

1 Appuyez sur , saisissez 852 à l’aide du clavier. 2 Sélectionnez le bac papier à utiliser,

AUTOMATIQUE ou MANUEL, à l’aide des

touches  et .

3 Validez en appuyant sur la touche OK.

4 Sortez de ce menu en appuyant sur .

AUTOMATIQUE

MANUEL

AUTOMATIQUE

MANUEL

Bac utilisé pour la

copie

Sélection entre le bac principal et le bac manuel.

Le bac manuel est utilisé.

Le bac principal est utilisé.

Le bac manuel est utilisé.

PAPIER

4 Sortez de ce menu en appuyant sur .

- 20 -

LFF6020

Réglage des marges d’analyse du scanner à plat

Si vous le souhaitez, vous pouvez décaler les marges latérales de votre document vers la gauche ou vers la droite lors de l’analyse avec votre scanner à plat.

 854 - FCT EVOLUEES/SCAN. ET IMPR/

MARGES PLAT

1 Appuyez sur , saisissez 854 à l’aide du clavier. 2 Réglez le décalage des marges gauche / droite

(par pas de 0,5 mm) à l'aide des touches  et .

3 Validez en appuyant sur la touche OK.

4 Sortez de ce menu en appuyant sur .

Réglages des marges d’impression gauche et droite

Si vous le souhaitez, vous pouvez décaler les marges latérales de votre document vers la gauche ou vers la droite lors de l’impression.

 855 - FCT EVOLUEES/SCAN. ET IMPR/

MARGES IMPR

1 Appuyez sur , saisissez 855 à l’aide du clavier. 2 Réglez le décalage des marges gauche / droite

(par pas de 0,5 mm) à l'aide des touches  et .

3 Validez en appuyant sur la touche OK.

Réglage du format de papier

Ce menu vous permet de définir le format de papier par défaut du bac manuel et du bac principal. Vous pouvez également régler la largeur de numérisation par défaut.

 857 - FCT EVOLUEES/SCAN. ET IMPR/

FORMAT PAPIER

1 Appuyez sur , saisissez 857 à l’aide du clavier. 2 Sélectionnez le bac papier pour lequel vous

souhaitez définir un format de papier par défaut à l’aide des touches  et .

3 Validez en appuyant sur la touche OK. 4 Choisissez le format de papier à l’aide de la touche

 ou  selon le tableau défini ci-après :

Bac papier Format de papier disponible

BAC MAN. A5, Statement, A4, Légal et Lettre

BAC AUTO. A5, Statement, A4, Légal et Lettre

SCANNER Lettre/Légal et A4

5 Validez en appuyant sur la touche OK.

6 Sortez de ce menu en appuyant sur .

3 - Copie

4 Sortez de ce menu en appuyant sur .

Réglages des marges d’impression haute et basse

Si vous le souhaitez, vous pouvez décaler les marges latérales de votre document vers le haut ou vers le bas lors de l’impression.

 856 - FCT EVOLUEES/SCAN. ET IMPR/TOP

IMPR

1 Appuyez sur , saisissez 856 à l’aide du clavier. 2 Réglez le décalage des marges haut / bas (par pas

de 0,5 mm) à l’aide des touches  et .

3 Validez en appuyant sur la touche OK.

4 Sortez de ce menu en appuyant sur .

- 21 -

LFF6020

Paramètres/ Réglages

Paramètres techniques

Votre terminal est déjà paramétré par défaut lorsque vous le réceptionnez. Cependant vous pouvez l’adapter à vos besoins en réglant les paramètres techniques.

Vous pouvez régler votre terminal à votre guise en fonction de votre utilisation. Vous trouverez dans ce chapitre le descriptif des fonctions.

Vous pouvez imprimer le guide des fonctions et les réglages disponibles de votre terminal multifonction.

Votre terminal fait continuellement l’objet de mises à jour, et de nouvelles fonctions sont disponibles régulièrement. Pour en bénéficier, visitez notre site

Note

Web www.sagem-communications.com. Vous pouvez également utiliser la fonction de mise à jour proposé par le logiciel Companion Suite Pro afin de télécharger les dernières mises à jour en ligne (voir Mise à jour des firmware, page 48).

Langue

Vous pouvez sélectionner une autre langue pour l’affichage des menus. Par défaut, le terminal fonctionne en langue anglaise.

Pour régler les paramètres techniques :

29 - REGLAGES / TECHNIQUES

1 Appuyez sur , saisissez 29 à l’aide du clavier. 2 Sélectionnez le paramètre désiré et validez en

appuyant sur OK.

3 A l’aide de la touche  ou , modifiez le réglage

du paramètre désiré en vous reportant au tableau ci-après puis validez en appuyant sur OK.

Fonction Signification

8 - Eco Energie

Choix du délai pour la mise en veille de l’imprimante : au bout du délai (en minutes) de NON utilisation ou pendant la plage horaire de votre choix, l’imprimante se met en veille.

Note : vous pouvez également accéder à cette fonction en

appuyant sur la touche à partir de l’écran inactif.

4 - Paramètres/Réglages

Pour sélectionner la langue :

203 - REGLAGES / GEOGRAPHIQUES / LANGUE

1 Appuyez sur , saisissez 203 à l’aide du clavier. 2 Sélectionnez la langue souhaitée à l’aide des

touches  et , puis validez en appuyant sur OK.

3 Sortez de ce menu en appuyant sur la touche .

80 - Toner save

90 - Port RAW

91 - Délai erreur

92 - Délai att. imp.

93 - Rempl. format

96 - Nbr clés WEP

Eclaircit les impressions afin d’économiser l’encre de la cartouche toner.

Numéro de port d’impression réseau RAW.

Délai d’attente avant suppression du document en cours d’impression suite à une erreur de l’imprimante en mode impression PC.

Délai d’attente des données en provenance du PC avant suppression de la tâche en impression PC.

Modification du format de page. Cette fonction permet d’imprimer un document au format LETTRE sur des pages A4 en la réglant sur LETTRE/A4.

Menu permettant de déclarer le nombre de clés WEP autorisées (entre 1 et 4).

- 22 -

LFF6020

Imprimer le guide des fonctions

Il n’est pas possible d’imprimer

Important

Appuyez sur , saisissez 51 à l’aide du clavier.

L’impression du guide des fonctions est lancée.

Note

sur du papier au format A5 (ou Statement).

51 - IMPRIMER / LISTE FONCTIONS

Vous pouvez également accéder au menu IMPRIMER en appuyant sur la

touche

Imprimer la liste des réglages

Il n’est pas possible d’imprimer

Important

Pour imprimer la liste des réglages :

sur du papier au format A5 (ou Statement).

56 - IMPRIMER / REGLAGES

Verrouillage du clavier

A chaque utilisation de votre terminal, vous devrez rentrer votre code.

812 - FCT EVOLUEES / VERROU / VER. CLAVIER

1 Appuyez sur , saisissez 812 à l’aide du clavier. 2 Entrez le code de verrouillage à quatre chiffres à

l'aide du clavier numérique.

3 Validez en appuyant sur OK. 4 A l’aide de la touche  ou , choisissez AVEC et

validez en appuyant sur OK.

5 Sortez de ce menu en appuyant sur .

Verrouillage du service Média

Cette fonction verrouille l’accès au service Média. Le code d’accès sera requis chaque fois qu'une personne souhaitera utiliser les fonctions de la clé USB :

• analyser le contenu d’une clé USB connectée,

• imprimer à partir d’une clé USB, supprimer des fichiers.

Pour accéder au menu de verrouillage du service Média :

816 - FCT ÉVOLUÉES / VERROU / VERROU MEDIA

4 - Paramètres/Réglages

Appuyez sur , saisissez 56 à l’aide du clavier.

L’impression de la liste des réglages est lancée.

Vous pouvez également accéder au

Note

menu IMPRIMER en appuyant sur la

touche

Verrouillage de l'appareil

Cette fonction permet d’interdire l’accès à l’appareil aux personnes non autorisées. Un code d’accès sera demandé chaque fois qu’une personne souhaitera utiliser l’appareil. Après chaque utilisation, l’appareil se verrouille automatiquement.

Au préalable, vous devez rentrer un code de verrouillage.

811 - FCT ÉVOLUÉES / VERROU / CODE VERROU

1 Appuyez sur , saisissez 811 à l’aide du clavier. 2 Saisissez votre code de verrouillage (4 chiffres) à

l’aide du clavier puis validez en appuyant sur OK.

Si un code est déjà enregistré,

Important

3 Saisissez de nouveau votre code de verrouillage (4

chiffres) à l’aide du clavier puis validez en appuyant sur OK.

4 Sortez de ce menu en appuyant sur .

rentrez l’ancien code avant de saisir le nouveau.

1 Appuyez sur , saisissez 816 à l’aide du clavier. 2 Entrez le code de verrouillage à quatre chiffres à

l'aide du clavier numérique.

3 Validez en appuyant sur OK. 4 A l’aide de la touche  ou , choisissez AVEC et

validez en appuyant sur OK.

5 Sortez de ce menu en appuyant sur .

Relever les compteurs

Vous pouvez à tout moment consulter les compteurs d’activités de votre appareil.

Vous pouvez consulter les compteurs d’activités suivants :

• nombre de pages numérisées ;

• nombre de pages imprimées.

Compteur de pages numérisées

Pour consulter le nombre de pages numérisées sur votre appareil :

823 - FCT EVOLUEES / COMPTEURS / NB PGS

SCAN

1 Appuyez sur , saisissez 823 à l’aide du clavier. 2 Le nombre de pages numérisées apparaît à

l’écran.

3 Sortez de ce menu en appuyant sur .

- 23 -

LFF6020

Compteur de pages imprimées

Pour consulter le nombre de pages imprimées sur votre appareil :

824 - FCT EVOLUEES / COMPTEURS / NB PAGES

IMP

1 Appuyez sur , saisissez 824 à l’aide du clavier. 2 Le nombre de pages imprimées apparaît à l’écran.

3 Sortez de ce menu en appuyant sur .

Afficher l’état des consommables

Vous pouvez à tout moment consulter la quantité restante dans la cartouche d’encre. Ce niveau apparaît en pourcentage.

86 - FCT ÉVOLUÉES / CONSOMMABLES

1 Appuyez sur , saisissez 86 à l’aide du clavier. 2 Le pourcentage de toner disponible apparaît à

l’écran.

3 Sortez de ce menu en appuyant sur .

4 - Paramètres/Réglages

Calibrer votre scanner

Vous pouvez effectuer cette opération lorsque la qualité des documents photocopiés n’est plus satisfaisante.

80 - FCT ÉVOLUÉES / CALIBRAGE

1 Appuyez sur , saisissez 80 à l’aide du clavier.

Validez en appuyant sur OK.

2 Le scanner est déclenché et un calibrage est

réalisé automatiquement.

3 A l’issue du calibrage, le terminal revient à l’écran

de veille

- 24 -

Jeux

Sudoku

Le Sudoku est un jeu d’énigme japonais. Le jeu se présente sous la forme d’une grille de trois carrés sur trois à répartir dans des champs en zones de 3 × 3. En fonction du niveau de difficulté, plus ou moins de chiffres sont déjà inscrits au début du jeu. Le but du jeu est de répartir les chiffres de 1 à 9 parmi les cases de façon à ce que chaque chiffre n’apparaisse qu’une seule fois dans chaque rangée, dans chaque colonne et dans chacun des neufs blocs. Il n’existe qu’une seule solution.

Imprimer une grille

Il existe au total 400 grilles de Sudoku, 100 pour chaque niveau de difficulté.

Il n’est pas possible d’imprimer

Important

 521 - IMPRIMER / SUDOKU / IMP GRILLE

1 Appuyez sur , saisissez 5 à l’aide du clavier.

Validez en appuyant sur OK.

Note

2 Sélectionnez SUDOKU à l’aide de la touche 

ou  .

3 Validez en appuyant sur OK. 4 Sélectionnez IMP GRILLE à l’aide de la touche

 ou  .

5 Sélectionnez le niveau de difficulté FACILE,

MOYEN, DIFFICILE, DIABOLIQUE à l’aide de la

touche  ou .

6 Validez en appuyant sur OK. 7 Choisissez la grille que vous désirez en saisissant

son numéro sur le clavier numérique (1 à 100).

8 Validez en appuyant sur OK. 9 Choisissez le nombre d’exemplaires que vous

désirez en saisissant un chiffre compris entre 1 et 9 sur le clavier numérique.

10 Validez en appuyant sur OK.

La grille s’imprime selon la quantité voulue.

sur du papier au format A5 (ou Statement).

Vous pouvez également accéder au menu IMPRIMER en appuyant sur la

touche .

LFF6020

Imprimer la solution d’une grille

Il n’est pas possible d’imprimer

Important

 522 - IMPRIMER / SUDOKU / IMP SOLUTION

1 Appuyez sur , saisissez 5 à l’aide du clavier.

Validez en appuyant sur OK.

Note

2 Sélectionnez SUDOKU à l’aide de la touche 

ou .

3 Validez en appuyant sur OK. 4 Sélectionnez IMP SOLUTION à l’aide de la touche

 ou .

5 Sélectionnez le niveau de difficulté FACILE,

MOYEN, DIFFICILE, DIABOLIQUE à l’aide de la

touche  ou .

6 Validez en appuyant sur OK. 7 Choisissez la grille que vous désirez en saisissant

son numéro sur le clavier numérique (1 à 100).

8 Validez en appuyant sur OK. 9 Choisissez le nombre d’exemplaires que vous

désirez en saisissant un chiffre compris entre 1 et 9 sur le clavier numérique.

10 Validez en appuyant sur OK.

La solution de la grille s’imprime selon la quantité voulue.

sur du papier au format A5 (ou Statement).

Vous pouvez également accéder au menu IMPRIMER en appuyant sur la

touche .

5 - Jeux

- 25 -

LFF6020

Caractéristiques du réseau

Vous pouvez connecter votre terminal multifonction à un réseau sans fil. Cependant, les réglages réseau requièrent une bonne connaissance de votre configuration informatique.

Réseau radio ad-hoc

Dans un réseau ad-hoc, les appareils communiquent directement entre eux sans passer par un point d’accès. La vitesse de transmission dans l’ensemble du réseau radio ad-hoc est fonction de la liaison la plus mauvaise dans le réseau. La vitesse de transmission est également fonction de la distance spatiale ainsi que des obstacles, tels que les parois ou les plafonds, entre l’émetteur et le récepteur.

Vous pouvez raccorder votre terminal à un PC ou à un réseau à l’aide d’un câble USB ou d’une liaison sans fil (WLAN ou Wireless Local Area Network).

Si vous disposez d’un adaptateur WLAN, vous pouvez intégrer votre terminal comme imprimante réseau dans un réseau radio. Ceci

Important

fonctionne uniquement avec un adaptateur d’origine que vous pouvez obtenir auprès de notre service de commandes. Pour plus d’informations : www.sagem-communications.com.

Type de réseau radio

On parle d’un réseau radio ou WLAN lorsqu’au moins deux ordinateurs, imprimantes et ou autres périphériques communiquent entre eux dans un réseau via des ondes radio (ondes haute fréquence). La transmission de données dans le réseau radio est basée sur les normes

802.11b et 802.11g. En fonction de la structure du réseau, on parle d’un réseau infrastructure ou d’un réseau ad-hoc.

Attention, lors de l’utilisation d’une liaison sans fil, certains équipements médicaux, sensibles ou sécuritaires

ATTENTION

Réseau radio d’infrastructure

Dans un réseau infrastructure, plusieurs appareils communiquent via un point d’accès central (passerelle ou routeur). Toutes les données sont envoyées au point d’accès central (passerelle ou routeur) et redistribuées à partir de celui-ci.

peuvent être perturbés par les transmissions radio de votre appareil. Dans tous les cas, nous vous invitons à respecter les recommandations de sécurité.

Veuillez noter qu’en mode ad-hoc, la

Important

méthode de cryptage WPA/WPA2 n’est pas disponible.

Réseaux radio (WLAN)

Trois étapes sont requises pour intégrer votre terminal dans un réseau radio (WLAN) :

1 Configurez le réseau à votre PC. 2 Paramétrez votre terminal pour qu’il puisse

fonctionner en réseau.

3 Après avoir paramétré l’appareil, installez le

logiciel Companion Suite Pro sur votre PC avec les pilotes d’imprimantes requis.

Une fois l’appareil intégré dans un réseau WLAN, vous pouvez effectuer les opérations suivantes à partir de votre PC :

• imprimer vos documents sur le terminal multifonction à partir de vos applications habituelles ;

• numériser des documents en couleur, en niveau de gris ou en noir et blanc sur votre PC.

6 - Caractéristiques du réseau

- 26 -

Il est nécessaire que le PC et tous les autres appareils soient paramétrés sur le même réseau que le terminal multifonction. Toutes les indications requises pour le paramétrage de l’appareil, telles que noms du réseau (Service-Set-ID ou SSID), type de réseau radio, clé de cryptage, adresse IP ou masque

Important

Note

sous-réseau, doivent correspondre aux indications du réseau.

Vous trouverez ces indications sur votre PC ou sur le Point d’Accès.

Pour savoir comment paramétrer votre PC, veuillez consulter le guide d’utilisation de votre adaptateur WLAN. Pour les grands réseaux, adressez-vous à votre administrateur réseau.

Une communication parfaite est assurée si vous utilisez également sur votre PC un adaptateur d’origine.

Vous trouverez sur notre site Internet les pilotes les plus récents pour l’adaptateur d’origine ainsi que d’autres informations : www.sagem-communications.com.

Connectez votre adaptateur WLAN

Votre terminal appartient à une nouvelle génération de terminaux que vous pouvez intégrer à un réseau WLAN à l’aide d’une clé USB WLAN.

L’adaptateur du réseau radio de votre terminal transmet des données via le protocole radio IEEE 802.11g. Il peut également être intégré dans un réseau IEEE 802.11b existant.

Pour le raccordement à votre terminal, utilisez exclusivement l’adaptateur d’origine. D’autres adaptateurs d’émission et de

Important

réception peuvent endommager l’appareil.

Que vous utilisiez votre terminal dans un réseau infrastructure ou adhoc, vous devez procéder à certains paramétrages de réseau et de sécurité (du SSID et de la clé de cryptage par exemple). Les paramètres doivent correspondre aux indications du réseau.

LFF6020

1 Raccordez votre clé USB WLAN sur le port USB de

votre terminal.

Configurer votre réseau

Faites modifier les réglages de votre

Note

Créer ou rejoindre un réseau

Avant toute utilisation d’un adaptateur WLAN sur votre terminal, vous devez rentrer les paramètres qui permettront à votre terminal d’être reconnu sur un réseau WLAN.

Une procédure simple est disponible sur votre terminal afin de vous guider pas à pas pour la création de votre réseau. Vous n’avez plus qu’à la suivre !

1 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

2 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

3 Sélectionnez ASS. CONF. à l’aide de la touche 

ou  et validez en appuyant sur OK. Le terminal recherche les réseaux existants.

4 Sélectionnez votre réseau existant, ou

sélectionnez NOUVEAU RESEAU pour le créer, à l’aide de la touche  ou  et validez en appuyant sur OK.

Note

5 SSID apparaît à l’écran, saisissez le nom de votre

réseau à l’aide du clavier numérique en appuyant successivement sur les touches jusqu’à l’obtention du nom voulu (32 caractères maximum) et validez en appuyant sur OK.

réseau WLAN par une personne ayant une bonne connaissance de votre configuration informatique.

 281 - REGLAGES / WLAN / ASS. CONF.

Si vous choisissez un réseau existant, les étapes 5 et 6 (et éventuellement 7) sont effectuées automatiquement.

6 - Caractéristiques du réseau

- 27 -

LFF6020

6 MODE AD-HOC ou MODE INFRA. apparaissent à

l’écran. Reportez-vous en début de chapitre pour faire votre choix. Sélectionnez l’un des modes et validez en appuyant sur OK.

- Si vous choisissez le MODE AD-HOC, le sous

menu CANAL apparaît. Saisissez un chiffre compris entre 1 et 13 (1 à 11 pour les Etats Unis) et validez en appuyant sur OK.

7 Sélectionnez votre méthode de cryptage,

AUCUNE, WEP ou WPA, et validez en appuyant sur OK:

Veuillez noter qu’en mode ad-hoc, la

Important

- Si vous choisissez WEP, saisissez la clé WEP

que vous utilisez sur votre réseau.

Note

- Si vous choisissez WPA, saisissez la clé WPA

ou WPA2 que vous utilisez sur votre réseau.

8 CONF. IP: MANU ou CONF. IP: AUTO

apparaissent à l’écran. Si vous choisissez la configuration manuelle, reportez-vous au paragraphe suivant pour rentrer les paramètres ADRESSE IP, MSK SS RES. et PASSERELLE.

9 En fin de procédure, vous revenez au menu

principal d’ASS. CONFIG.

10 Sortez de ce menu en appuyant sur la touche

Une fois le réseau configuré, la DEL de la clé USB WLAN doit être allumée.

méthode de cryptage WPA/WPA2 n’est pas disponible.

Le nombre de clés WEP est configurable dans le menu :  29 -

REGLAGES / TECHNIQUES / NBR CLES WEP.

 2823 - REGLAGES / WLAN / PARAMETRES / MSK

1 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

2 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

3 Sélectionnez PARAMETRES à l’aide de la touche

 ou  et validez en appuyant sur OK.

4 Sélectionnez MSK SS RES. à l’aide de la touche 

ou  et validez en appuyant sur OK.

5 Le numéro de votre masque sous-réseau apparaît

sous le format 000.000.000.000. Saisissez le nouveau masque sous-réseau de votre terminal selon le format proposé et validez en appuyant sur

OK.

6 Sortez de ce menu en appuyant sur la touche

 2824 - REGLAGES / WLAN / PARAMETRES /

PASSERELLE

1 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

2 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

3 Sélectionnez PARAMETRES à l’aide de la touche

 ou  et validez en appuyant sur OK.

4 Sélectionnez PASSERELLE à l’aide de la touche

 ou  et validez en appuyant sur OK.

5 Le numéro de votre passerelle apparaît sous le

format 000.000.000.000. Saisissez la nouvelle passerelle de votre terminal selon le format proposé et validez en appuyant sur OK.

6 Sortez de ce menu en appuyant sur la touche

SS RES.

6 - Caractéristiques du réseau

Consulter ou modifier vos paramètres réseau

Chacun des paramètres du réseau peut être modifié en fonction de l’évolution de votre réseau.

 2822 - REGLAGES / WLAN / PARAMETRES /

ADRESSE IP

1 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

2 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

3 Sélectionnez PARAMETRES à l’aide de la touche

 ou  et validez en appuyant sur OK.

4 Sélectionnez ADRESSE IP à l’aide de la touche 

ou  et validez en appuyant sur OK.

5 Le numéro de votre adresse IP apparaît sous le

format 000.000.000.000. Saisissez la nouvelle adresse IP de votre terminal selon le format proposé et validez en appuyant sur OK.

6 Sortez de ce menu en appuyant sur la touche

 2825 - REGLAGES /WLAN / PARAMETRES / SSID

1 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

2 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

3 Sélectionnez PARAMETRES à l’aide de la touche

 ou  et validez en appuyant sur OK.

4 Sélectionnez SSID à l’aide de la touche  ou  et

validez en appuyant sur OK.

5 Le nom de votre réseau apparaît à l’écran.

Saisissez le nouveau nom de votre réseau et validez en appuyant sur OK.

6 Sortez de ce menu en appuyant sur la touche

- 28 -

LFF6020

 2826 - REGLAGES / WLAN / PARAMETRES /

MODE

1 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

2 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

3 Sélectionnez PARAMETRES à l’aide de la touche

 ou  et validez en appuyant sur OK.

4 Sélectionnez MODE à l’aide de la touche  ou 

et validez en appuyant sur OK.

5 Le caractère >>, vous indique le mode actif de

votre réseau.

6 Sélectionnez l’un des modes et validez en

appuyant sur OK.

- Si vous choisissez le MODE AD-HOC, le sous

menu CANAL apparaît. Saisissez un chiffre compris entre 1 et 13 (1 à 11 pour les Etats Unis) et validez en appuyant sur OK.

7 Sortez de ce menu en appuyant sur la touche

Dans un réseau AD-HOC, les appareils communiquent directement entre eux sans passer par un point d’accès. La vitesse de transmission dans l’ensemble du réseau radio AD-HOC est fonction

Important

 2827 - REGLAGES / WLAN / PARAMETRES /

Ce paramètre vous permet de sécuriser votre réseau en définissant la méthode de cryptage à utiliser sur votre réseau WLAN.

de la liaison la plus mauvaise dans le réseau. La vitesse de transmission est fonction de la distance spatiale ainsi que des obstacles, tels que les parois ou les plafonds, entre l’émetteur et le récepteur.

SECURITE

Vous pouvez aussi saisir le mot de passe en hexadécimal. Dans ce cas :

- Pour une configuration de sécurité 64 bits, le mot de passe doit

Note

- Si vous choisissez WPA, rentrez un mot de

passe WPA ou WPA2 (compris en 8 caractères et 63 caractères). Le mot de passe peut contenir des caractères alphanumériques (chiffres et lettres) et tout autre symbole du clavier numérique. Le seul caractère non utilisable est " l’euro).

6 Sortez de ce menu en appuyant sur la touche

 2828 - REGLAGES / WLAN / PARAMETRES /NOM

Le nom machine vous permet d’identifier votre terminal sur le réseau par un PC (par exemple avec le nom "IMPRESEAU-1").

1 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

2 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

3 Sélectionnez PARAMETRES à l’aide de la touche

 ou  et validez en appuyant sur OK.

4 Sélectionnez NOM MACHINE à l’aide de la touche

 ou  et validez en appuyant sur OK.

5 Saisissez le nom voulu (15 caractères maximum)

et validez en appuyant sur OK.

comporter exactement 10 caractères hexadécimaux.

- Pour une configuration de sécurité 128 bits, le mot de passe doit comporter exactement 26 caractères hexadécimaux.

€" (symbole de

MACHINE

6 - Caractéristiques du réseau

1 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

2 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

3 Sélectionnez PARAMETRES à l’aide de la touche

 ou  et validez en appuyant sur OK.

4 Sélectionnez SECURITE à l’aide de la touche 

ou  et validez en appuyant sur OK.

5 Choisissez WEP, WPA ou OFF et validez en

appuyant sur OK.

- Si vous choisissez WEP, entrez un mot de

passe :

- Dans une configuration de sécurité 64 bits, le mot de passe doit comporter exactement 5 caractères.

- Dans une configuration de sécurité 128 bits, le mot de passe doit comporter exactement 13 caractères.

6 Sortez de ce menu en appuyant sur la touche

Une fois votre liaison configurée, vous devez installer le pilote d’impression réseau sur votre PC pour pouvoir imprimer vos documents. Reportez-vous au paragraphe Installation du logiciel, page 34.

- 29 -

LFF6020

Exemple de configuration d’un réseau ADHOC

Exemple de configuration d’un réseau Ad-hoc non sécurisé avec les paramètres suivants :

• nom du réseau : "maison"

• type radio : "ad-hoc"

• canal : "1"

• adresse IP du PC : "169.254.0.1"

• masque de sous-réseau du PC : "255.255.0.0"

• passerelle du PC : "0.0.0.0"

• adresse IP du terminal multifonction : "169.254.0.2"

• masque de sous-réseau du terminal multifonction : "255.255.0.0"

• passerelle du terminal multifonction : "0.0.0.0"

Configuration du terminal multifonction

1 Insérez la clé USB WLAN dans le connecteur USB

du terminal multifonction.

2 Appuyez sur , sélectionnez le menu REGLAGES

à l’aide de la touche  ou  et validez en appuyant sur OK.

3 Sélectionnez WLAN à l’aide de la touche  ou 

et validez en appuyant sur OK.

4 Sélectionnez ASS. CONF. à l’aide de la touche 

ou  et validez en appuyant sur OK.

5 Sélectionnez NOUVEAU RESEAU à l’aide de la

touche  ou  et validez en appuyant sur OK.

6 SSID apparaît à l’écran, saisissez "maison" à

l’aide du clavier numérique et validez en appuyant sur OK.

7 Sélectionnez le mode MODE AD-HOC et validez

en appuyant sur OK.

8 Saisissez "1" dans le champ CANAL et validez en

appuyant sur OK.

9 Sélectionnez AUCUN et validez en appuyant

sur OK.

10 Sélectionnez CONF. IP : MANU et validez en

appuyant sur OK.

11 Saisissez "169.254.0.2" dans le champ ADRESSE

IP et validez en appuyant sur OK.

12 Saisissez

RES. et validez en appuyant sur OK.

13 Saisissez "0.0.0.0" dans le champ PASSERELLE.

et validez en appuyant sur OK.

14 En fin de procédure, vous revenez au menu

principal d’ASS. CONFIG.

15 Sortez de ce menu en appuyant sur la touche

"255.255.0.0" dans le champ MSK SS

Configuration du PC

Pour cette partie, consultez la documentation constructeur de la clé USB WLAN pour vous aider à rechercher et adhérer au réseau "maison".

1 Le cas échéant, installez le logiciel de la clé USB

WLAN sur le PC.

2 Insérez la clé USB WLAN dans un port USB du PC. 3 Depuis le logiciel de la clé USB WLAN, effectuez

une détection de réseau.

4 Adhérez au réseau "maison" lorsque celui-ci a été

détecté.

5 Configurez maintenant la connexion réseau WLAN

de votre PC.

Pour vous aider dans cette étape,

Note

Vous devez configurer le composant Protocol Internet (TCP/IP) de la connexion WLAN créée. Si

ce composant est configuré pour obtenir une adresse IP automatiquement, vous devez le passer en mode manuel pour configurer l’adresse TCP/IP ("169.254.0.1" dans notre exemple), le masque de sous-réseau ("255.255.0.0" dans notre exemple) et la passerelle par défaut ("0.0.0.0" dans notre exemple).

6 Appuyez sur OK.

reportez-vous à la section dédiée au paramétrage d’une connexion de la documentation constructeur.

6 - Caractéristiques du réseau

Une fois le réseau configuré, la DEL de la clé USB WLAN doit être allumée.

Vous devez maintenant configurer le PC.

- 30 -

Clé USB

Vous pouvez connecter une clé USB en face avant de votre terminal. Les fichiers enregistrés aux formats TXT, TIFF et JPEG seront analysés et vous pourrez réaliser les opérations suivantes :

- imprimer les fichiers enregistrés contenus sur votre clé

USB

- supprimer les fichiers contenus sur votre clé USB;

- lancer une analyse du contenu de la clé USB insérée,

- numériser un document vers votre clé USB.

LFF6020

4 La liste des fichiers s’imprime dans un tableau avec

les informations suivantes:

- les fichiers analysés sont indexés par ordre croissant de 1 en 1,

- le nom des fichiers avec leur extension,

- la date du dernier enregistrement des fichiers,

- le poids des fichiers en Koctets.

7 - Clé USB

Imprimer les fichiers présents sur la clé

Pour imprimer les fichiers présents sur la clé :

 01 - MEDIA / IMPRIMER DOC / FICHIER

Utilisation de la clé USB

Insérez toujours votre clé USB dans votre terminal en respectant le sens

Important

Imprimer vos documents

Important

Vous pouvez imprimer les fichiers enregistrés ou une liste des fichiers présents sur la clé USB.

Imprimer la liste des fichiers présents sur la clé

Pour imprimer la liste des fichiers présents sur la clé :

1 Insérez votre clé USB en face avant du terminal en

respectant le sens d’insertion.

ANALYSE MEDIA apparaît à l’écran.

2 Sélectionnez IMPRIMER DOC à l’aide de la touche

 ou  et confirmez en appuyant sur OK.

3 Sélectionnez LISTE à l’aide de la touche  ou 

et confirmez en appuyant sur OK.

1. Il est possible que certains fichiers Tiff enregistrés sur votre clé USB ne puissent pas être imprimés en raison d’une limitation de formats de données.

d’insertion. Ne déconnectez jamais votre clé USB lorsqu’une opération de lecture ou d’écriture est en cours.

Il n’est pas possible d’imprimer sur du papier au format A5 (ou Statement).

 01 - MEDIA / IMPRIMER DOC / LISTE

1 Insérez votre clé USB en face avant du terminal en

respectant le sens d’insertion.

ANALYSE MEDIA apparaît à l’écran.

2 Sélectionnez IMPRIMER DOC à l’aide de la touche

 ou  et confirmez en appuyant sur OK.

3 Sélectionnez FICHIER à l’aide de la touche  ou

 et confirmez en appuyant sur OK.

4 Vous avez trois possibilités pour imprimer vos

fichiers :

- TOUT, pour imprimer tous les fichiers présents

sur la clé USB. Sélectionnez TOUT à l’aide de la touche  ou  et confirmez en appuyant sur OK. L’impression est lancée automatiquement.

- SERIE, pour imprimer une série de fichiers

présents sur la clé USB. Sélectionnez SERIE à l’aide de la touche  ou  et confirmez en appuyant sur OK. PREM. FICHIER et le premier fichier indexé apparaissent à l’écran. Sélectionnez à l’aide de la touche  ou  le premier fichier de la série à imprimer et confirmez en appuyant sur OK. Une étoile (*) apparaît sur la gauche du fichier. DERN. FICHIER apparaît à l’écran. Sélectionnez à l’aide de la touche  ou  le dernier fichier de la série à imprimer et confirmez en appuyant sur OK.

Appuyez sur la touche . NBRE DE COPIES apparaît à l’écran, saisissez

la quantité d’impression souhaitée à l’aide du clavier numérique et confirmez en appuyant sur OK. Sélectionnez le format d’impression (pour des fichiers JPEG) : A4 ou modèle), ou PHOTO et confirmez en appuyant sur OK. Sélectionnez le format d’impression : EPAIS ou NORMAL et confirmez en appuyant sur OK. L’impression est lancée.

- SELECTION, pour imprimer un ou plusieurs

fichiers présents sur la clé USB. Sélectionnez à l’aide de la touche  ou  le fichier à imprimer et confirmez en appuyant sur OK. Une étoile (*) apparaît sur la gauche du fichier. Répétez l’opération pour chaque fichier que vous souhaitez imprimer.

LETTRE (selon le

- 31 -

LFF6020

Appuyez sur la touche . NBRE DE COPIES apparaît à l’écran, saisissez

la quantité d’impression souhaitée à l’aide du clavier numérique et confirmez en appuyant sur OK. Sélectionnez le format d’impression (pour des fichiers JPEG) : A4 ou LETTRE (selon le modèle), ou PHOTO et confirmez en appuyant sur OK. Sélectionnez le format d’impression : EPAIS ou NORMAL et confirmez en appuyant sur OK. L’impression est lancée.

5 Sortez de ce menu en appuyant sur .

Supprimer vos fichiers présents sur la clé

Vous pouvez supprimer des fichiers présents sur votre clé USB.

 06 - MEDIA / SUPPRESSION / MANUEL

1 Insérez votre clé USB en face avant du terminal en

respectant le sens d’insertion.

ANALYSE MEDIA apparaît à l’écran.

2 Sélectionnez SUPPRESSION à l’aide de la touche

 ou  et confirmez en appuyant sur OK.

3 Sélectionnez MANUEL à l’aide de la touche  ou

 et confirmez en appuyant sur OK.

4 Vous avez trois possibilités pour supprimer vos

fichiers :

- TOUT, pour supprimer tous les fichiers présents

sur la clé USB. Sélectionnez TOUT à l’aide de la touche  ou  et confirmez en appuyant sur OK. Vous revenez au menu précédent.

- SERIE, pour supprimer une série de fichiers

présents sur la clé USB. Sélectionnez SERIE à l’aide de la touche  ou  et confirmez en appuyant sur OK. PREM. FICHIER et le premier fichier indexé apparaissent à l’écran. Sélectionnez à l’aide de la touche  ou  le premier fichier de la série à supprimer et confirmez en appuyant surOK. Une étoile (*) apparaît sur la gauche du fichier. DERN. FICHIER apparaît à l’écran. Sélectionnez à l’aide de la touche  ou  le dernier fichier de la série à supprimer et confirmez par OK. Une étoile (*) apparaît sur la gauche du fichier.

Appuyez sur la touche . Vous revenez au menu précédent.

- SELECTION

fichiers présents sur la clé USB. Sélectionnez à l’aide de la touche  ou  le fichier à supprimer et confirmez en appuyant sur OK. Une étoile (*) apparaît sur la gauche du fichier. Répétez l’opération pour chaque fichier que vous souhaitez supprimer.

, pour supprimer un ou plusieurs

Appuyez sur la touche . Vous revenez au menu précédent.

5 Sortez de ce menu en appuyant sur .

Analyser le contenu de votre clé USB

Après une période de non activité, votre terminal revient au menu principal. Vous pouvez visualiser de nouveau le contenu de votre clé USB. Pour cela, procédez comme suit :

 07 - MEDIA / ANALYSE MEDIA

1 Appuyez sur , saisissez 07 à l’aide du clavier. 2 L’analyse de la clé USB est lancée. 3 Vous pouvez imprimer ou supprimer les fichiers

détectés sur votre clé USB. Reportez-vous aux chapitres précédents.

Enregistrer un document sur une clé USB

Cette fonction vous permet de numériser un document et de l’enregistrer directement dans le répertoire MFPrinter Laser Pro LL2\SCAN sur une clé USB. Le répertoire MFPrinter Laser Pro LL2\SCAN est créé par l’application.

Avant de numériser un document, vérifiez que l’espace disque de votre clé USB est suffisant. S’il ne l’est

Important

1 Placez le document à copier, face à copier contre

la vitre.

2 Insérez votre clé USB en face avant du terminal en

respectant le sens d’insertion. L’analyse de la clé USB est lancée. Une fois l’analyse terminée, le menu MEDIA s’affiche.

3 Sélectionnez

 puis confirmez en appuyant sur OK.

Important

4 Choisissez entre SCAN N&B ou SCAN COULEUR

à l’aide de la touche  ou  et confirmez en appuyant sur OK.

pas, vous pouvez supprimer manuellement les fichiers, voir paragraphe Supprimer vos fichiers

présents sur la clé, page 32.

SCAN TO à l’aide de la touche  ou

Vous pouvez aussi accéder à cette fonction de deux autres manières :

• en appuyant sur la touche

puis en sélectionnant SCAN TO MEDIA.

• en appuyant sur la touche  à partir de l’écran de veille puis en tapant 03 sur le clavier numérique.

7 - Clé USB

- 32 -

5 A l’aide du clavier alphanumérique, donnez un nom

au fichier à numériser (jusqu’à 20 caractères) et validez en appuyant sur OK.

LFF6020

6 Choisissez le format de numérisation entre

PDF, et validez pour lancer la numérisation et

l’enregistrement du document.

IMAGE permet d’avoir un fichier de même nature

qu’une simple photo. création de documents numériques.

En format IMAGE, si vous avez sélectionné:

• NOIR&BLANC, l’image sera

• COULEUR, l’image sera

Vous pouvez choisir la résolution de l’image qui sera numérisée sur la clé USB, la résolution AUTO est sélectionnée par défaut.

Important

Appuyez successivement sur la touche et sélectionnez la résolution souhaitée :

• En numérisation NOIR&BLANC :

• En numérisation COULEUR :

PDF est un format pour la

enregistrée au format TIFF.

enregistrée au format JPEG.

- Icône : résolution Texte.

- Icône : résolution Photo.

- Pas d’icône : résolution Auto.


7 - Clé USB

- Icône : résolution Texte.

- Pas d’icône : résolution Auto.

La touche de début permet de lancer immédiatement la numérisation et d’envoyer un fichier

vers le support avec les paramètres définis dans le format d’analyse.

- 33 -

LFF6020

Fonctions PC

Introduction

Le logiciel Companion Suite Pro vous permet de connecter un ordinateur individuel à un terminal multifonction compatible.

Installation du logiciel

Cette section décrit les procédures d’installation suivantes :

• installation complète du logiciel Companion Suite Pro,

• installation des pilotes uniquement.

Installation complète du logiciel

A partir du PC, vous pouvez :

• gérer un terminal multifonction, le configurer selon vos besoins ;

• imprimer vos documents sur le terminal multifonction à partir de vos applications habituelles ;

• scanner des documents en couleur, en niveau de gris ou en noir et blanc et les retoucher sur votre PC.

Configuration requise

Votre ordinateur individuel doit présenter, au minimum, les caractéristiques suivantes :

Systèmes d’exploitation pris en charge :

• Windows 2000 avec Service Pack 4 minimum ;

• Windows XP x86 (Home et Pro) avec Service Pack 1 minimum ;

• Serveur Windows 2003 pour impression des pilotes uniquement ;

• Windows Vista.

Un processeur de :

• 800 MHz pour Windows 2000 ;

• 1 GHz pour Windows XP x86 (Home et Pro) ;

• 1 GHz pour Windows Vista.

Mettez votre PC sous tension. Ouvrez une session Administrateur.

1 Ouvrez le lecteur CD-ROM, placez le CD-ROM

d’installation et refermez le lecteur.

2 Une procédure d’installation se lance

automatiquement (Auto run). Sinon, double cliquez sur setup.exe en racine du CD-ROM.

3 Un écran intitulé C

apparaît. Cet écran vous permet d’installer les logiciels, de désinstaller les logiciels, d’accéder aux guides utilisateurs des produits ou d’explorer le contenu de CD-ROM.

4 Placez votre curseur sur I

PRODUITS et validez en cliquant sur le bouton

gauche de la souris.

OMPANION SUITE PRO LL2

NSTALLATION DES

8 - Fonctions PC

Un lecteur de CD-ROM.

Un port USB libre.

Un espace disque libre de 600 Mo pour l’installation d’une mémoire RAM de :

• 128 Mo minimum pour Windows 2000 ;

• 192 Mo minimum pour Windows XP x86 (Home et Pro) ;

• 1 Go pour Windows Vista.

5 L’écran d’Installation des Produits apparaît.

Placez votre curseur sur C l’aide du bouton gauche de la souris.

L’installation Complète copie sur votre disque dur les logiciels nécessaires à la bonne exécution du kit Companion Suite Pro, à savoir :

- Companion Suite Pro (logiciel de gestion de votre terminal, pilotes d’impression, scanner,...) ;

- Adobe Acrobat Reader ;

Note

- PaperPort. Il se peut que vous possédiez déjà une version de l’un des logiciels présents sur le CD-ROM d’installation. Dans ce cas, utilisez l’installation

ERSONNALISÉE, sélectionnez les

logiciels que vous souhaitez installer sur votre disque dur et validez votre choix.

OMPLÈTE et validez à

- 34 -

6 L’écran de bienvenue apparaît. Cliquez sur

UIVANT pour lancer l’installation du kit Companion

Suite Pro sur votre PC.

LFF6020

9 L’installation finale est prête à être lancée. Cliquez

sur I

NSTALLER.

L’écran suivant apparaît pour indiquer la progression de l’installation.

8 - Fonctions PC

7 Pour poursuivre l’installation, vous devez

impérativement lire et accepter le contrat de licence proposé.

8 Cliquez sur S

UIVANT.

10 Cliquez sur OK pour terminer l’installation.

Votre kit Companion Suite Pro est installé avec succès sur votre PC.

Vous pouvez à présent connecter votre terminal multifonction, reportez-vous au paragraphe Raccordements, page 38.

Vous pouvez lancer les logiciels de gestion de votre terminal multifonction à partir du menu D

LES PROGRAMMES > COMPANION SUITE > COMPANION

UITE PRO LL2 > COMPANION DIRECTOR ou en cliquant

sur l’icône C

OMPANION DIRECTOR située sur votre bureau.

ÉMARRER > TOUS

- 35 -

LFF6020

Installation des pilotes uniquement

Cette section décrit les procédures d’installation suivantes :

• installation des pilotes à l’aide du logiciel Companion Suite Pro,

• installation manuelle des pilotes.

Installation des pilotes à l’aide du logiciel Companion Suite Pro

Mettez votre PC sous tension. Ouvrez une session Administrateur.

1 Ouvrez le lecteur CD-ROM, placez le CD-ROM

d’installation et refermez le lecteur.

2 Une procédure d’installation se lance

automatiquement (Auto run). Sinon, double cliquez sur setup.exe en racine du CD-ROM.

3 Un écran intitulé C

apparaît. Cet écran vous permet d’installer les logiciels, de désinstaller les logiciels, d’accéder aux guides utilisateurs des produits ou d’explorer le contenu de CD-ROM.

4 Placez votre curseur sur I

PRODUITS et validez en cliquant sur le bouton

gauche de la souris.

OMPANION SUITE PRO LL2

NSTALLATION DES

6 Placez votre curseur sur C

OMPANION SUITE PRO et

validez à l’aide du bouton gauche de la souris.

7 L’écran de bienvenue apparaît. Cliquez sur

UIVANT pour lancer l’installation du kit Companion

Suite Pro sur votre PC.

8 - Fonctions PC

5 L’écran d’Installation des Produits apparaît.

Placez votre curseur sur P

ERSONNALISÉE et validez

en cliquant sur le bouton gauche de la souris.

8 Pour poursuivre l’installation, vous devez

impérativement lire et accepter le contrat de licence proposé.

9 Cliquez sur S 10 Sélectionnez I

cliquez sur S

UIVANT.

NSTALLER DRIVERS dans la liste et

UIVANT.

- 36 -

LFF6020

11 Sélectionnez le répertoire de destination pour

l’installation et cliquez sur S

12 L’installation finale est prête à être lancée. Cliquez

sur I

NSTALLER.

UIVANT.

Installation manuelle des pilotes

Vous pouvez installer manuellement les pilotes de l’imprimante et du scanner sans exécuter de logiciel de configuration.

Note

1 Repérez les connecteurs de votre câble USB et

raccordez-les comme illustré ci-après.

Ce mode d’installation n’est possible que sous Windows 2000, XP et Vista.

8 - Fonctions PC

13 Un écran vous indique l’état d’avancement de

l’installation.

14 Cliquez sur OK pour terminer l’installation.

2 Mettez sous tension votre terminal multifonction.

Le PC détecte le matériel.

3 Cliquez sur R

LOGICIEL (RECOMMANDÉ).

L’écran suivant apparaît :

ECHERCHER ET INSTALLER LE PILOTE

Le logiciel Companion Suite Pro est désormais installé sur votre PC.

Vous pouvez à présent connecter votre terminal multifonction, reportez-vous au paragraphe

Raccordements, page 38.

4 Ouvrez le lecteur CD-ROM, placez le CD-ROM

d’installation et refermez le lecteur. Les pilotes sont détectés automatiquement.

- 37 -

LFF6020

5 Sélectionnez LASER PRO LL2 dans la liste et

cliquez sur S

6 Une fenêtre vous informe que les pilotes ont été

installés. Cliquez sur F

Vous pouvez maintenant utiliser le terminal multifonction pour imprimer ou numériser vos documents.

UIVANT.

ERMER.

Raccordements

Vérifiez que votre terminal multifonction est hors tension. Le raccordement entre le PC et le terminal doit être réalisé au moyen d’un câble USB 2.0 blindé d’une longueur maximale de 3 mètres.

raccordez-les comme illustré ci-après.

8 - Fonctions PC

2 Mettez sous tension votre terminal multifonction.

Le PC détecte le matériel et les pilotes sont automatiquement installés.

3 Une fois l’installation terminée, un message

indique que les pilotes sont correctement installés.

Il est recommandé d’installer le logiciel Companion Suite Pro en premier sur votre PC et de raccorder ensuite le câble USB à votre terminal (voir Installation complète du logiciel, page 34).

Si vous raccordez le câble USB avant l’installation du logiciel Companion Suite Pro, le système de

Important

1 Repérez les connecteurs de votre câble USB et

reconnaissance (Plug and Play) détecte automatiquement l’ajout d’un nouveau matériel. Pour lancer l’installation des pilotes de votre terminal, reportez-vous au paragraphe Installation manuelle des pilotes, page 37 et suivez les instructions apparaissant à l’écran. Lorsque vous utilisez cette procédure, seules les fonctions d’impression et de numérisation sont activées.

Vous pouvez maintenant utiliser le terminal multifonction pour imprimer ou numériser vos documents.

Supervision du Terminal multifonction

Le logiciel que vous avez installé contient deux applications de gestion du terminal multifonction,

OMPANION DIRECTOR et COMPANION MONITOR, qui vous

permettent de :

• vérifier que votre terminal multifonction est bien connecté à votre PC ;

• suivre graphiquement les activités de votre terminal multifonction ;

• suivre l’état des consommables du terminal multifonction à partir du PC ;

• accéder rapidement aux applications de retouche d’images.

Pour gérer le terminal multifonction, lancez l’application Companion Director en cliquant sur l’icône située sur votre bureau ou à partir du menu D

LESprogrammes > COMPANION SUITE > COMPANION SUITE

RO LL2 > COMPANION DIRECTOR.

ÉMARRER >TOUS

Vérification de la liaison entre le PC et le terminal multifonction

Pour vérifier la bonne connexion entre les périphériques, lancez le logiciel C l’icône située sur le bureau et vérifiez que celui-ci affiche les mêmes informations que celles présentes sur l’écran de votre terminal multifonction.

- 38 -

OMPANION MONITOR en cliquant sur

LFF6020

Companion Director

Cette interface graphique vous permet de lancer des utilitaires et des logiciels pour gérer votre terminal multifonction.

Présentation graphique

Lancez l’application en cliquant sur l’icône COMPANION D

IRECTOR située sur votre bureau ou à partir du menu

ÉMARRER >TOUS LESprogrammes > COMPANION SUITE >

OMPANION SUITE PRO LL2 > COMPANION DIRECTOR.

Depuis cet écran vous pourrez suivre les informations ou configurer votre terminal multifonction à partir des onglets :

• S

ÉLECTION DU PÉRIPHÉRIQUE : Affiche la liste des

périphériques gérés par le PC.

• C

OMPANION : Affiche l’écran du terminal multifonction

(connexion USB uniquement)

• C

ONSOMMABLES : Affiche l’état des consommables.

Gestion des périphériques

Cet onglet affiche la liste des périphériques gérés par le PC.

Sélection du périphérique concerné

Seul un périphérique peut être raccordé au PC à la fois. Vous pouvez sélectionner le périphérique concerné en cliquant sur le bouton radio correspondant au périphérique.

8 - Fonctions PC

Activation des utilitaires et des applications

L’interface graphique COMPANION SUITE Pro vous permet de lancer les utilitaires et les logiciels suivants :

• obtenir de l’A

• lancer le logiciel P

Pour lancer un utilitaire ou un logiciel présent dans le kit C

OMPANION SUITE PRO, placez le curseur dessus et

cliquez sur le bouton gauche de la souris.

IDE dans la présente documentation ;

APERPORT (Doc Manager).

Companion Monitor

Présentation graphique

Lancez l’application en cliquant sur l’icône COMPANION M

ONITOR située sur votre bureau ou à partir du menu

ÉMARRER >TOUS LESprogrammes > COMPANION SUITE >

OMPANION SUITE PRO LL2 > COMPANION MONITOR.

Etat de la connexion

L’état de la connexion entre le périphérique concerné et le PC est indiqué en couleur. Le tableau suivant indique les états possibles de la connexion.

Couleur Etat

Jaune Connexion en cours.

Vert Connexion établie.

Le PC ne peut pas se connecter au

Rouge

périphérique. Vérifiez la connexion USB.

- 39 -

LFF6020

Paramètres du périphérique

1 Sélectionnez un périphérique en cliquant sur la

ligne correspondante dans la liste et cliquez sur

ROPRIÉTÉS pour configurer les paramètres de

numérisation à appliquer à ce périphérique lorsque vous utilisez la fonction S

2 Sélectionnez le M

dans le menu déroulant.

ODE de numérisation souhaité

CAN TO.

cliquez sur N

Le périphérique n’apparaît plus dans la liste.

ON.

Afficher l’état des consommables

Les informations suivantes seront disponibles dans l’onglet C

• état actuel des consommables ;

• nombre de pages imprimées ;

• nombre de pages numérisées.

ONSOMMABLES :

8 - Fonctions PC

3 Sélectionnez la R

souhaitée dans le menu déroulant.

4 Cliquez sur OK pour confirmer les nouveaux

paramètres.

ÉSOLUTION de numérisation

Suppression d’un périphérique

Fonctionnalités de Companion Suite Pro

Analyse de document

L’analyse de document peut être effectuée de deux façons :

• par la fonction S de la fenêtre Companion Director ou du bouton SCAN du terminal) ;

• ou directement à partir d’une application compatible standard.

Analyse avec la fonction Numériser vers

Lancez l’application en cliquant sur l’icône COMPANION D

IRECTOR située sur votre bureau ou à partir du menu

ÉMARRER >TOUS LES PROGRAMMES > COMPANION SUITE

> C

OMPANION SUITE PRO LL2 > COMPANION DIRECTOR.

CAN TO (application accessible à partir

1 Sélectionnez le périphérique dans la liste et cliquez

sur le signe moins ou sur S

2 Pour confirmer la suppression du périphérique,

cliquez sur O

UI. Pour annuler la suppression,

UPPRIMER.

- 40 -

LFF6020

1 Cliquez sur l’icône SCAN TO ou appuyez sur SCAN

de votre terminal puis sélectionnez S

2 Un écran, vous permet de suivre la numérisation

en cours.

3 A la fin de la numérisation, l’image numérisée

apparaît dans la fenêtre de PaperPort.

CAN-TO-PC.

sur OK.

5 Cliquez sur N

numérisation en cours à l’écran.

UMÉRISER, vous pouvez suivre la

Impression

Vous avez la possibilité d’imprimer vos documents par la connexion USB ou par la liaison sans fil WLAN.

Le pilote d’imprimante L automatiquement installé sur votre PC lors de l’installation du logiciel Companion Suite Pro.

ASER PRO LL2 est

8 - Fonctions PC

Si le logiciel PaperPort n’est pas

Note

Pour numériser un document depuis PaperPort :

1 Cliquez sur F 2 Sélectionnez le scanner.

3 Personnalisez les propriétés avancées de la

numérisation en cliquant sur le lien A

QUALITÉ DE L’IMAGE NUMÉRISÉE.

4 Ajustez les paramètres souhaités et cliquez

installé sur votre PC, l’image numérisée apparaîtra alors sur votre bureau au format TIFF.

ICHIER > NUMÉRISER.

JUSTER LA

Impression sur le terminal multifonction

La procédure d’impression d’un document sur le terminal multifonction à partir de votre PC est identique à celle d’un document sous Windows.

1 Utilisez la commande I

de l’application actuellement ouverte à l’écran.

2 Sélectionnez l’imprimante L

MPRIMER du menu FICHIER

ASER PRO LL2.

Impression en mode duplex sur le terminal multifonction

Le terminal offre la possibilité d’imprimer un document en mode duplex manuel sur votre PC.

En duplex manuel, la qualité d’impression et le transport du papier ne sont pas garantis.

- Si un problème de papier survient lors de l’impression du premier côté (pliure, corne ou agrafe), n’utilisez pas de papier pour le duplex manuel.

ATTENTION

- Lorsque vous chargez du papier, veillez à taquer la pile de papier sur une surface plane pour en aligner les bords.

Pour obtenir des résultats optimaux, nous vous recommandons d’utiliser un papier A4 de 80 g/m² A4 ou un papier Lettre de 20 lbs/m².

- 41 -

LFF6020

Pour imprimer un document en mode duplex manuel :

Le mode d’impression en duplex n’est disponible que dans un format

Important

1 Utilisez la commande I

de l’application actuellement ouverte à l’écran.

2 Sélectionnez l’imprimante L 3 Cochez la case Duplex et sélectionnez l’un des

deux modes de reliure :

Mode de reliure Impression

Bords longs

de papier géré par le bac papier. Le bac papier ne peut pas être utilisé pour imprimer en mode duplex.

MPRIMER du menu FICHIER

ASER PRO LL2.

• Bords longs

8 - Fonctions PC

• Bords courts

Bords courts

4 Cliquez sur OK pour lancer l’impression. 5 Le terminal imprime les pages impaires (dans

l’ordre décroissant) et l’écran affiche ce qui suit :

** IMPRESSION **

** PC **

6 Une fois les pages impaires imprimées, l’écran

affiche le message suivant : **P

FEUILLES IMPRIMÉES DANS LE BAC PAPIER FACE IMPRIMÉE VERS LE HAUT...:

** PLACER LES

..YER SUR <OK>

Le PC génère et imprime une page expliquant la procédure de rechargement des feuilles pour une tâche en duplex. Lisez attentivement

Important

7 Placez les feuilles dans le bac papier comme

indiqué sur la page explicative et ci-après. Les illustrations suivantes décrivent la procédure à suivre selon le mode de reliure sélectionné :

cette page et placez-la à l’arrière avec les autres feuilles. Il est très important que vous retourniez la feuille d’explications dans le bac papier pour poursuivre correctement l’impression.

LACER LES

8 Appuyez sur OK sur le panneau de commande

pour reprendre l’impression.

9 Les pages paires sont imprimées sur l’autre côté

des feuilles. Une fois toutes les pages imprimées, retirez la feuille explicative.

En cas de bourrage papier ou

Important

d’erreur de format de papier, la tâche est annulée. Vous devez alors relancer la tâche d’impression.

- 42 -

LFF6020

Désinstallation du logiciel

Cette section décrit les procédures suivantes :

• désinstallation complète du logiciel Companion Suite Pro,

• désinstallation des pilotes uniquement.

Désinstaller le logiciel de votre PC

Mettez votre PC sous tension. Ouvrez une session Administrateur.

Lancez la suppression des programmes depuis le menu

ÉMARRER >TOUS LES PROGRAMMES > COMPANION SUITE

> C

OMPANION SUITE PRO LL2 > DÉSINSTALLATION.

1 Un écran de confirmation apparaît. Cliquez sur O

pour continuer la suppression du programme Companion Suite Pro.

Désinstaller les pilotes à l’aide du logiciel Companion Suite Pro

Lancez la suppression des programmes depuis le menu

ÉMARRER >TOUS LES PROGRAMMES > COMPANION SUITE

OMPANION SUITE PRO LL2 > DÉSINSTALLATION.

Vous pouvez également désinstaller les pilotes L

Note

la fonction Windows A

SUPPRIMER DES PROGRAMMES dans le

panneau de configuration.

1 Un écran de confirmation apparaît. Cliquez sur O

pour continuer la suppression des pilotes L P

RO LL2 .

2 Le programme de désinstallation démarre. Vous

pouvez annuler la suppression en cliquant sur

NNULER.

ASER PRO LL2 à l’aide de

JOUTER OU

ASER

8 - Fonctions PC

2 Le programme de désinstallation démarre. Vous

pouvez annuler la suppression en cliquant sur

NNULER.

3 Cliquez sur OK.

4 En fin de procédure, vous devez redémarrer votre

système. Cliquez sur O

UI.

Désinstaller les pilotes de votre PC

Mettez votre PC sous tension. Ouvrez une session Administrateur.

Selon le mode d’installation utilisé, sélectionnez le mode de désinstallation approprié :

• Si vous avez installé les pilotes à l’aide du logiciel Companion Suite Pro, reportez-vous à la section Désinstaller les pilotes à l’aide du logiciel Companion Suite Pro.

• Si vous avez installé les pilotes manuellement, reportez-vous à la section Désinstaller manuellement les pilotes.

Désinstaller manuellement les pilotes

Les pilotes suivants doivent être supprimés :

• pilote d’imprimante

• pilote de scanner

• pilote de modem

Pour supprimer le pilote d’imprimante :

1 Ouvrez la fenêtre I

> P

ANNEAU DE CONFIGURATION > IMPRIMANTES ET

FAX ou DÉMARRER > PANNEAU DE CONFIGURATION >

ATÉRIEL ET AUDIO> IMPRIMANTES, selon le

système d’exploitation).

2 Supprimez l’icône L 3 Dans la fenêtre I

droit de votre souris et sélectionnez E

TANT QU'ADMINISTRATEUR > PROPRIÉTÉS DU SERVEUR.

4 Sélectionnez l’onglet P 5 Sélectionnez le pilote L

MPRIMANTES (DÉMARRER

ASER PRO LL2.

MPRIMANTES, cliquez sur le bouton

ILOTES.

ASER PRO LL2 et cliquez sur

XÉCUTER EN

- 43 -

LFF6020

SUPPRIMER.

6 Sélectionnez l’option S

cliquez sur OK.

UPPRIMER LE(S) PILOTE(S) et

2 Dans le sous-menu A

sélectionnez MF P

UTRES PÉRIPHÉRIQUES,

RINTER LASER PRO LL2 et

cliquez sur le bouton droit de votre souris.

3 Sélectionnez D

ÉSINSTALLER dans le menu et

cliquez sur le bouton gauche de votre souris.

4 Cliquez sur OK pour confirmer la suppression. 5 Dans le sous-menu P

sélectionnez S

CANNER PRO LL2 et cliquez sur le

ÉRIPHÉRIQUES D’IMAGERIE,

bouton droit de votre souris.

6 Sélectionnez D

ÉSINSTALLER dans le menu et

cliquez sur le bouton gauche de votre souris.

7 Cliquez sur OK pour confirmer la suppression.

8 - Fonctions PC

7 Un écran de confirmation apparaît. Cliquez sur O

pour continuer.

8 Cliquez sur S

UPPRIMER pour confirmer la

suppression.

Pour supprimer les pilotes du scanner et du modem :

1 Ouvrez la fenêtre G

ÉMARRER >PANNEAU DE CONFIGURATION >

YSTÈME > MATÉRIEL > GESTIONNAIRE DE PÉRIPHÉRIQUES ou DÉMARRER >PANNEAU DE CONFIGURATION > MATÉRIEL ET AUDIO >

ESTIONNAIRE DE PÉRIPHÉRIQUES, selon le système

ESTIONNAIRE DE PÉRIPHÉRIQUES

d’exploitation).

- 44 -

Maintenance

Entretien

Généralités

LFF6020

Pour remplacer la cartouche toner, procédez comme suit.

1 Insérez la carte à puce fournie avec la cartouche

toner neuve comme indiqué dans l’illustration suivante.

Pour votre sécurité, reportez-vous

ATTENTION

Pour assurer les meilleures conditions d'utilisation de votre appareil, il est conseillé de procéder périodiquement au nettoyage de l'intérieur.

L'usage normal de l'appareil implique de respecter les quelques règles suivantes :

- Ne laissez jamais le couvercle du scanner ouvert sans nécessité.

- N’essayez jamais de lubrifier l’appareil.

- Ne fermez jamais le couvercle du scanner violemment et ne soumettez jamais l'appareil aux vibrations.

- N’ouvrez jamais le capot d’accès à la cartouche en cours d'impression.

- N’essayez jamais de démonter l'appareil.

- N’utilisez jamais de papier qui serait resté trop longtemps dans le bac papier.

impérativement aux consignes de sécurité présentées au chapitre

Sécurité, page 1.

Remplacement de la cartouche toner

9 - Maintenance

Le message suivant apparaît :

CHANGER TONER ?

OUI=OK - NON=C

2 Appuyez surOK.

Le message suivant apparaît :

OUVRIR CAPOT AV.

CHANGER TONER

3 Placez-vous face à l’appareil. 4 Pressez du coté gauche et du coté droit du capot et

tirez-le simultanément vers vous.

5 Soulevez et sortez la cartouche toner du terminal

multifonction.

6 Déballez la cartouche neuve de son emballage et

insérez-la dans son compartiment comme l’indique l’illustration ci-après.

Votre terminal est équipé du système de gestion du consommable en place. Il vous indique quand votre cartouche toner est bientôt en fin de cycle.

Les messages suivants apparaîtront sur votre terminal lorsque la cartouche toner atteindra le seuil critique (moins de 10 % restants de la cartouche toner) et lorsqu’elle sera vide :

APPRO. FIN TONER TONER VIDE

FIN REMPLACER <OK>

Vous pouvez cependant remplacer la cartouche toner à tout moment, avant qu’elle n’atteigne la fin de sa durée de vie.

Utilisez systématiquement la carte à puce fournie lorsque vous remplacez la cartouche toner. La carte à puce contient les informations nécessaires pour

Important

réinitialiser le niveau du toner. Le fait de remplacer la cartouche toner sans utiliser de carte de puce peut entraîner une imprécision du système de gestion des consommables.

7 Refermez le capot.

Le message suivant apparaît :

AVEZ-VOUS CHANGE

LE TONER ? <OK>

- 45 -

LFF6020

8 Appuyez surOK.

Un message d’attente apparaît.

VEUILLEZ

PATIENTER

La carte à puce est lue.

TONER NEUF

RETIRER LA CARTE

9 Retirez la carte à puce du lecteur, votre terminal est

de nouveau prêt à imprimer.

Incidents avec les cartes à puce

Si vous utilisez une carte à puce déjà utilisée, le terminal affichera :

VEUILLEZ

PATIENTER

puis,

RETIRER LA CARTE

DEJA UTILISEE

Si vous utilisez une carte à puce défectueuse, le terminal affichera :

VEUILLEZ

PATIENTER

puis,

CARTE INCONNUE

RETIRER LA CARTE

En cas d’appui sur la touche C pendant la lecture de la carte à puce, le terminal affiche :

ACTION ANNULEE

RETIRER LA CARTE

Nettoyage

Nettoyage des dispositifs de lecture du scanner

Lorsqu’un ou plusieurs traits verticaux apparaissent sur les copies, effectuez un nettoyage de la vitre du scanner.

1 Ouvrez le couvercle scanner, jusqu’à son maintien

en position verticale.

2 Nettoyez la vitre avec un chiffon doux non

pelucheux imbibé d’alcool isopropylique.

3 Fermez le capot analyse du scanner. 4 Effectuez une copie pour vérifier que les

symptômes ont disparu.

Nettoyage de l’extérieur de l’imprimante

Nettoyez l’extérieur de l’imprimante à l’aide d’un chiffon doux imbibé de détergent ménager neutre.

Incidents imprimante

Messages d’erreur

Lorsque l’imprimante rencontre un des problèmes décrits ci-dessous, le message correspondant est inscrit sur l'afficheur du terminal.

Message Action

Vérifiez la présence d’une

VERIFIER TONER

APPRO. FIN TONER

METTRE DU PAPIER

PRECHAUFFAGE

FERMER CAPOT

IMPRIMANTE

TONER VIDE

REMPLACER <OK>

BOURRAGE PAPIER

RETIRER TONER

BOURRAGE PAPIER

BAC EXTERNE

PLUS DE PAPIER

Dès l’affichage de l’un des messages d’erreur précédemment mentionnés, il

Note

se peut que la tâche d’impression active soit annulée (voir Problèmes d’impression PC, page 47).

cartouche toner dans le terminal.

Vous signale la fin prochaine de votre consommable.

Ajoutez du papier dans le bac papier.

Message affiché lors de la mise en route du terminal.

Le capot avant du terminal est ouvert, fermez-le.

Remplacez la cartouche toner.

Une feuille est coincée dans le terminal. Sortez la cartouche toner et retirez la feuille coincée. Sortez le bac papier et retirez la feuille coincée. Puis ouvrez et refermez la trappe du consommable.

Une feuille est coincée dans le terminal. Ouvrez la trappe bourrage papier. Retirez la feuille coincée. Puis ouvrez et refermez la trappe du consommable.

Ajoutez du papier dans le bac papier.

9 - Maintenance

Nettoyage de l’imprimante

La présence de poussière, de saleté et de débris de papier sur les surfaces externes et à l’intérieur de l’imprimante peut nuire au fonctionnement de cette dernière. Nous conseillons de la nettoyer régulièrement.

- 46 -

LFF6020

Bourrage papier

Lors de l’impression, il est possible qu’une feuille de papier se coince dans l’imprimante ou le bac papier et provoque un bourrage.

En cas de bourrage papier dans le terminal, le message suivant apparaît :

BOURRAGE PAPIER

BAC EXTERNE

1 Ouvrez la trappe bourrage papier située à l’arrière

du terminal.

2 Retirez la feuille coincée et refermez la trappe.

3 Ouvrez et fermez la trappe avant.

L’imprimante redémarre automatiquement.

L’unité de fusion peut atteindre une température très élevée pendant le fonctionnement. Pour éviter toute

ATTENTION

En cas de bourrage papier, le message suivant apparaît :

1 Retirez la cartouche toner, vérifiez si une feuille est

coincée.

2 Retirez la feuille qui provoque le bourrage. 3 Replacez la cartouche toner dans le terminal ou

sortez le bac papier et retirez la feuille qui provoque le bourrage.

4 Vérifiez que les feuilles présentes dans le bac sont

correctement positionnées.

blessure, ne touchez pas cette zone. Pour plus de détails, reportezvous à Position des étiquettes de

sécurité sur la machine, page 3.

BOURRAGE PAPIER

RETIRER TONER

Problèmes d’impression PC

Cette section détaille la façon dont le terminal traite une demande d’impression après avoir rencontré un problème (bourrage papier, perte de connexion, etc.).

Se reporter aux sections ci-après pour savoir si l’impression de votre document reprendra ou sera annulée, selon :

• la connexion au PC,

• le problème rencontré lors de l’impression.

Impression PC via une connexion USB

Problème rencontré Traitement d’une demande

d’impression

Une fois le problème résolu,

Plus de papier

Aucun chargement papier

Bourrage papier

Problème de format de papier

Toner vide

Pause demandée par le spooler

Perte de connexion USB

l’impression reprend à partir de la première page non imprimée.

Une fois le problème résolu, l’impression reprend à partir de la première page non imprimée. Exception : Si le document devait être imprimé en mode duplex manuel, l’impression du document est annulée.

L’impression du document actif est annulée. Les documents en attente d’impression seront malgré tout imprimés une fois que la cartouche toner aura été remplacée.

Le terminal passe en mode inactif après un certain délai (30 secondes par défaut). L’impression du document actif est annulée. Les documents en attente d’impression seront malgré tout imprimés.

Une fois le problème résolu, l’impression du document reprend du début, quel que soit le nombre de pages déjà imprimées avant la perte de connexion.

9 - Maintenance

5 Replacez le bac papier dans le terminal.

- 47 -

LFF6020

Impression PC via une connexion sans fil

Problème rencontré Traitement d’une demande

d’impression

Une fois le problème résolu,

Plus de papier

Aucun chargement papier

Bourrage papier

Problème de format de papier

Toner vide

Pause demandée par le spooler

Perte de connexion sans fil

l’impression reprend à partir de la première page non imprimée.

L’impression du document actif est annulée. Les documents en attente d’impression seront malgré tout imprimés. ou L’impression reprend à partir de la première page non imprimée.

Une fois le problème résolu, l’impression du document reprend du début, quel que soit le nombre de pages déjà imprimées avant la perte de connexion.

Mise à jour des firmware

La mise à jour des firmware du terminal nécessite que le logiciel Companion Suite Pro soit installé sur votre PC, et que le PC soit connecté au terminal (voir Fonctions PC, page 34).

Consultez notre site Web www.sagemcommunications.com pour savoir si des mises à jour de firmware sont disponibles pour votre terminal et télécharger le fichier de mise à jour approprié sur votre PC.

Accédez ensuite à l’utilitaire de mise à jour (D

> TOUS LES programmes > COMPANION SUITE > C

OMPANION SUITE PRO LL2 > COMPANION - MISE À JOUR

DES FIRMWARE), sélectionnez le fichier de téléchargement

et lancez la mise à jour.

N’hésitez pas à consulter le site Web www.sagemcommunications.com pour savoir si de nouvelles versions de ce manuel sont disponibles une fois le logiciel mis à jour.

ÉMARRER

9 - Maintenance

- 48 -

Caractéristiques

Caractéristiques physiques

Dimensions : 344 x 447 x 386 mm Poids : 11,6 kg

Caractéristiques électriques

LFF6020

Alimentation (voir plaque signalétique) : Monophasée 220-240 V - 50/60 Hz – 4,5 A Consommation électrique : 10 W typique en veille

33 W typique en attente 450 W en moyenne pendant l’impression (pic de 900 W)

Caractéristiques environnementales

Température de fonctionnement : 10 °C à 27 °C [50 °F à 80,6 °F] avec une humidité ambiante

comprise entre 15 et 80 % (jusqu’à 32 °C [89,6 °F] avec une humidité ambiante comprise entre 15 et 54 %).

Caractéristiques des périphériques

Imprimante

Type : Laser (sur papier normal) Résolution : 600 dpi Vitesse :

Temps de préchauffage : 21s Temps d’impression de la première page : 13 s

a. La vitesse d'impression peut varier en fonction du système d'exploitation, des spécifications de l'ordinateur, de l'application, du mode

de connexion (USB ou sans fil), du format de papier et enfin du type et de la taille du fichier.

20 ppm maximum

Copieur

Type : Autonome Noir et Blanc Vitesse de copie : 20 ppm maximum Résolution : 600 dpi Copies multiples : 99 pages maximum Plage de zoom : 25 % à 400 %

9 - Maintenance

Scanner

Type : Scanner couleur Profondeur de couleur : 36 bits Résolution : 600 dpi (optique)

2400 dpi (interpolé) Compatibilité logicielle : TWAIN, WIA Format de papier maximum : Lettre

Supports d’impression

Capacité bac papier principal : 250 feuilles maxi (60 g/m²), 200 feuilles maxi (80 g/m²), Capacité du bac de sortie : 50 feuilles Format du papier pour le bac principal : A4, A5, Statement, Légal, Lettre

Papier 60 à 105 g/m² Format du papier pour impression manuelle : A4, A5, Statement, Légal, Lettre, B5, exec, A6

Papier 52 à 160 g/m²

Connexion PC

Port USB 2.0 esclave (connexion PC) Port USB 2.0 maître (connexion sans fil, lecture, lecture de clé mémoire USB) Système d’exploitation : Windows 2000 ≥ SP4, Windows XP x86 ≥ SP1, Windows Vista, Windows 2003 Server (pour impression uniquement)

- 49 -

LFF6020

Caractéristiques des consommables

Papier de référence

Scanner :

Imprimante :

Cartouche toner

Référence PFA821

Les spécifications sont susceptibles d’être modifiées à des fins de perfectionnement sans avis préalable.

Inapa tecno SPEED A4

Ricoh T6200 A4

PFA822

9 - Maintenance

- 50 -

Informations clients

Introduction à la hotline

Il est de notre devoir de développer nos produits selon les normes de qualité les plus élevées, et de les rendre les plus conviviaux possibles.

Vous trouverez dans votre guide d’utilisation toutes les informations nécessaires à l’utilisation de votre appareil. Si vous souhaitez un soutien supplémentaire à votre guide d’utilisation, notre Call Center est à votre disposition. Nos collaborateurs sont des personnes qualifiées, qui se feront un plaisir de répondre à vos questions.

Nous serons en mesure d’accélérer notre assistance si vous nous appelez d’un téléphone externe à votre appareil. Préparez une copie des paramètres de votre appareil ainsi que son numéro de série. Le numéro de série se trouve sur la plaque signalétique.

Branchement PC

Si vous rencontrez des problèmes de connexion avec le PC, préparez les informations suivantes si vous appelez le service d’assistance technique : la configuration matérielle de votre ordinateur, le système d’exploitation installé et les programmes de protection (anti-virus, pare-feu). Cela nous permettra de vous aider plus efficacement.

France

Call-Center Philips Frankreich

Téléphone: 08 92 - 23 04 27 (0,34 €/Minute)

Fax: 01 - 43 62 34 39

Belgique

Call-Center Philips Belgien

Téléphone: 070 - 35 00 06 (0,17 €/Minute)

Fax: 070 - 23 34 35

Suisse

Call-Center Philips Schweiz

Téléphone: 08 48 - 84 81 02

Fax: 08 48 - 84 81 04

Direct-Sales Philips Allgemein

Utilisez uniquement les accessoires PHILIPS. La garantie ne couvre pas les dommages survenant sur l’appareil, qui sont la conséquence de l’utilisation d’autres consommables.

Direct-Sales Philips FR · B · CH

En France et en Belgique, vous pouvez commander les accessoires PHILIPS par téléphone grâce à notre numéro gratuit. En Suisse, veuillez contacter votre revendeur.

Direct-Sales Philips/Sagem Frankreich

France

Téléphone: 08 00 - 94 30 10

Direct-Sales Philips/Sagem Belgien

Belgique

Téléphone: 08 00 - 485 88

E-mail: dti.faxinfoline@sagem.com

Internet : www.sagem-communications.com

Nous vous souhaitons beaucoup de plaisir avec votre produit !

PHILIPS and the PHILIPS’ Shield Emblem are registered trademarks of Koninklijke Philips Electronics N.V. and are used by SAGEM COMMUNICATIONS under license from Koninklijke Philips Electronics N.V.

SAGEM COMMUNICATIONS

Printing Terminals

Headquarters : Le Ponant de Paris 27, rue Leblanc · 75015 Paris · FRANCE Tél. : +33 1 58 11 77 00 · Fax : +33 1 58 11 77 77 www.sagem-communications.com Limited company · Capital 158.291.895 Euros · 440 294 510 RCS

PARIS

LFF6020

FR · B · CH

253118294-A
