Page 1
24
26
1
2
3
4
5
6
10
7
8
9
16
21
22
13
12
14
71
36
11
17
18
19
20
28
92
93
18
27
82
43
25
29
30
50
31
51
88
34
33
32
35
38
39
42
18
44
45
46
47
15
59
86
62
55
67
91
23
48
49
55
113
114
115
116
64
65
109
68
69
103
117
100
90
53
52
120
118
54
57
58
60
61
119
94
83
72
73
73
110
66
74
94
80
111
40
87
75
37
81
95
96
101
112
85
63
97
98
76
78
79
108
89
41
56
84
99
77
102
70
104
106
105
107
Esp. E74079
SUP 021YADR
POS CODICE
01 142816500 Coperchio cont. acqua
02 146580950 Maniglia nera coperchio cont. acqua
03 144650800 Filtro x serbatoio acqua esterno
04 142844380 Tappo grigio trasp. per vano galleggiante
05 145500859 Galleggiante grigio per conten. acqua
06 140328461 OR metrico 0019-10 EPDM
07 140324362 OR metrico 0060-30 Silicone
08 126764718 Molla per valvola contenitore acqua
09 147660562 Pistoncino grigio per valvola
10 222693500 Ass. contenitore acqua
11 129562603 Vite TSC pz-b 2,9x9,5 UNI 6956 Nik
12 149194650 Supporto nero cont. acqua
13 283551900 Ass. sensore 2 poli livello
14 129910921 Vite HI-LO TC 3 x 10 Inox
15 129661204 Vite Panelvit TCB 3x16 DIN 7505 BRU
16 175898600 Inserto superiore in Techmate
17 175897300 Inserto inferiore in Techmate
18 147623150 Piedino adesivo quadro nero
19 225920208 Impugnatura sx cromata
20 129511803 Vite TCB 2,9 x 6,4 DIN 7981 NIK
21 178515900 Scatola fl essografata 4 colori
22 148601650 Passacavo per cavo alimentazione
23 229170450 Supporto tenuta vasca recupero acqua
24 142816700 Coperchio cont. caffè in grani
25 223070200 Confezione Saeco Aqua Prima
26 227721800 Pomello grigio regolazione macinatura
27 U142.005 Vite panelvit TSP 4,5x16 DIN 7505
28 179990100 Fascia di sollevamento
29 142844059 Copertura grigia x guarnizione valvola
30 145842900 Guarn. Gaco per valvola cont. acqua
31 149185359 Supporto grigio per guarnizione valvola
32 NE03.038 Interruttore bipolare Fusit
33 129661204 Vite Panelvit TCB 3x16 DIN 7505 Brunita
34 128310321 Rosetta UNI 8842 A3 Inox
35 145854760 Guarnizione x contenitore caffè in grani
36 149202550 Supporto nero per interruttore generale
37 229183741 Supporto griglia in metallo vern. argento
DESCRIZIONE NOTE
Cod. 7 4 08 23
POS CODICE
38 145897300 Inserto per pomello regolazione macinatura
39 147755800 Prot. interna per cavo alimentazione
40 140326661 OR Metrico 0040-20 in EPDM
41 126772518 Molla per asta regolazione crema
42 222630350 Cerniera sportello nera
43 145902250 Innesto x fi ltro decalcifi cante
44 225920108 Impugnatura dx cromata
45 222360421 Carcassa verniciata trasparente
46 142602299 Cassetto raccogli fondi nero
47 229630841 Vasca recupero acqua argento
48 181556000 Basetta elettronica CPU
49 129661302 Vite Panelvit TCB 3x8 DIN 7505 ZNP
50 147472750 Perno bloccaggio molla
51 126838818 Molla per contenitore caffè in grani
52 149201552 Supporto nero per basetta elettronica
53 129661302 Vite Panelvit TCB 3x8 DIN 7505
54 145898160 Inserto supporto display
55 227751808 Protezione tazzine tubo cromato
56 149198700 Supporto asta regolazione crema
57 181556400 Basetta elettronica display grafi co
58 224890850 Ass. frontalino nero
59 149252850 Tasto apertura coperchio cont. caffè in grani
60 142855200 Copertura esterna trasparente
61 127390100 Pennello per pulizia
62 126838918 Molla per tasto copertura cont. caffè in grani
63 225930900 Ass. libretto istruzioni + norme di sicurezza EU
225930901 Ass. libretto istruzioni + norme di sicurezza CH
64 129571121 Vite TCB PH/SW 3 x 14 UNI 8112 Inox
65 129910921 Vite HI-LO TC 3 x 10 Inox
66 149501350 Tubo erogazione caffe’ nero
67 129931102 Vite TCBC M4x12 rondella inc. ZNP
68 129670302 Vite Panelvit TCB 2,9x9,5 testa D=7,5 ZN
69 146313750 Leva sgancio sportello senza molla nera
70 140324461 OR Metrico 0060-20 in EPDM
71 129535721 Vite TSP 3,5x9,5 DIN 7982 Inox
72 149200450 Supporto per snodo
73 140329162 OR 117 in silicone 70 SH
DESCRIZIONE NOTE
SUP 021 YO SBS
Rev. 00 - 22/03/04 TAVOLA 1a/3
Page 2
Esp. E74079
24
26
1
2
3
4
5
6
10
7
8
9
16
21
22
13
12
14
71
36
11
17
18
19
20
28
92
93
18
27
82
43
25
29
30
50
31
51
88
34
33
32
35
38
39
42
18
44
45
46
47
15
59
86
62
55
67
91
23
48
49
55
113
114
115
116
64
65
109
68
69
103
117
100
90
53
52
120
118
54
57
58
60
61
119
94
83
72
73
73
110
66
74
94
80
111
40
87
75
37
81
95
96
101
112
85
63
97
98
76
78
79
108
89
41
56
84
99
77
102
70
104
106
105
107
SUP 021YADR
POS CODICE
74 148620900 Semisfera di tenuta per snodo
75 228982921 Ass. sportello in metallo vern. trasparente
76 229184704 Supporto erogatore caffè con logo
77 223701050 Ass. erogatore caffè nero
78 147922250 Raccordo fi lettato per snodo
79 148620900 Semisfera di tenuta per snodo
80 145854962 Guarnizione per erogatore caffè
81 145501211 Galleggiante rosso per vasca rec. acqua
82 142714400 Contenitore caffè in grani
83 145896950 Inserto di ritegno per tubo tefl on
84 227701104 Pomello regolazione crema cromato lucido
85 142660259 Chiave grigia per fase gruppo
86 282800840 Ass. cop. scaldtazze inox-sb 230V
87 125743421 Griglia inox
88 0312.022 Guarnizione per contenitore valvola
89 228660204 Snodo sferico fi sso
90 129661302 Vite Panelvit TCB 3x8 DIN 7505 ZNP
91 129740202 Vite TSP PH/TT 4 x 10 UNIO 8113 ZNP
92 147623650 Piedino adesivo quadro NB4256 nero
93 220380259 Ass. anello girevole grigio
94 129562603 Vite TSC PZ-B 2,9x9,5 UNI 6956 NI
95 186401000 Linguetta ottone piana 6,3 D=5
96 128310304 Rosetta UNI 8842 A3 Brunita
97 229183550 Supporto cerniera sportello metallico nero
98 229183150 Supporto sportello nero
99 129512503 Vite TCB 2,9x9,5 DIN 7981 NIK
100 149202300 Supporto Reed
101 229200250 Tappo per pomello regolazione crema
102 122842121 Copertura esterna pannarello
103 129571521 Vite TCB PH/SW 3x18 UNI 8112 Inox
104 147757050 Protezione per tubo vapore
105 140320762 OR 108 in silicone
106 142271450 Canotto superiore per pannarello
107 142271350 Canotto interno inf. per pannarello
108 228660304 Snodo sferico mobile
109 149213450 Tappo per parte posteriore tubo erogazione
110 145853260 Guarnizione per tubo erogazione caffè
DESCRIZIONE NOTE
Cod. 7 4 08 23
POS CODICE
111 140640200 Asta regolazione crema
112 146680850 Misurino nero per caffè macinato
113 127535787 Piastra copertura contenitore caffè macinato
114 142816600 Coperchio contenitore caffè macinato
115 149261500 Tramoggia per caffè macinato
116 145854360 Guarnizione superiore cont. caffè macinato
117 122101100 Calamita D=8 H=7,7 mm
118 U143.018 Vite Torx TCB 3,5x16 Brunita
119 222813350 Copertura con apertura nera serigrafata
120 149202400 Supporto display
DESCRIZIONE NOTE
SUP 021 YO SBS
Rev. 00 - 22/03/04
TAVOLA 1b/3
Page 3
1
2
3
4
5
3
6
7
65
21
8
9
10
11
12
13
15
16
17
18
19
20
22
23
24
29
25
26
30
31
32
34
35
36
37
38
39
45
46
47
48
40
41
42
79
49
50
51
52
53
54
55
56
61
57
62
58
59
60
71
66
67
68
69
70
Esp. E74079
72
73
74
75
76
77
78
12
28
43
14
27
33
SUP 021YADR

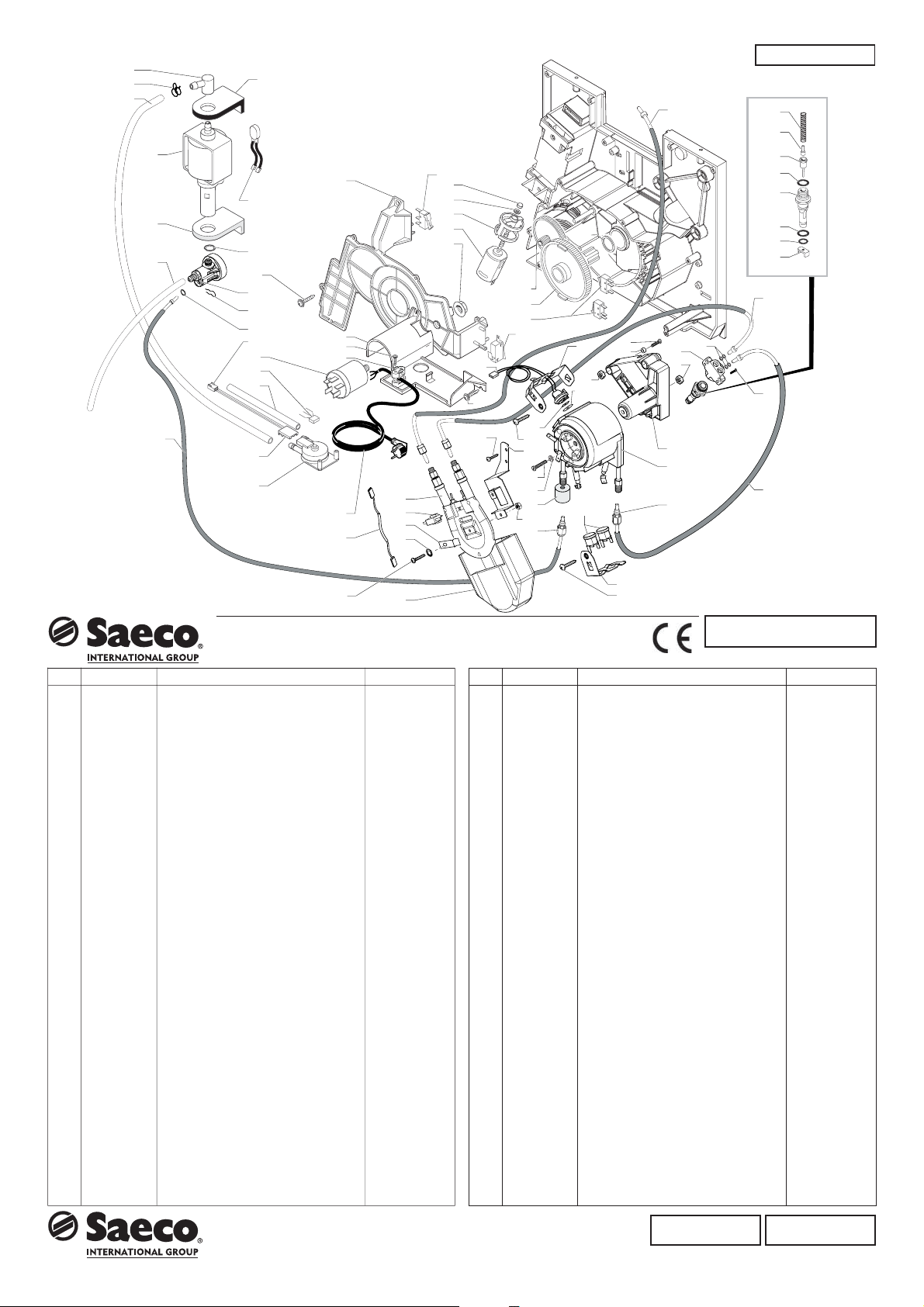

POS CODICE
01 9991.084 Raccordo in gomma 90° Ulka
02 184320200 Molla stringitubo D=9,5 mm
03 149360200 Tubo silicone 5x8
04 187720958 Pompa Ulka EX-5 230 V
05 149185850 Supporto per pompa
06 149361200 Tubo Silicone nero 7,5x9,3 Matassa in kg
07 149185850 Supporto per pompa
08 0311.807 Cablaggio giallo Klixon 230 V
09 140321961 OR 2031
10 129670202 Panelvit TCB 3,5 x 16 testa D.8
11 229452100 Ass. valvola di compensazione e sicurezza
12 9011.144 Forcella x tubo D.4
13 NM02.028 OR 2015 EPDM FDA
14 149361200 Tubo Silicone nero 7,5x9,3 Matassa in kg
15 283551300 Ass. connettore 3 poli turbina JP18
16 184651100 Filtro antidisturbo
17 Particolare non disponibile vedi pos.20
18 149361100 Tubo silicone 5x10 60 SR Matassa in Kg.
19 9161.018 Forcella per turbina
20 286473300 Kit turbina VDE “M” con sensore con pos. 15
21 9161.331.920 Copertura motoriduttore trasparente
22 149194800 Supporto turbina
23 129670202 Panelvit TCB 3,5 x 16 testa D.8
24 148600600 Stringicavo
25 183911550 Cavo alimentazione Schuko nero H05 L = 1500 mm
183930850 Cavo alimentazione CH nero H05 L = 1500 mm
183940950 Cavo alimentazione Australia nero H05 L = 1500 mm
26 183440800 Cavetto con termofusibile 229°
27 129823802 Vite TCB M4x8 UNI 7687 ZNP
28 227874900 Ass. raccordo tefl on L = 250 mm
29 288140458 Ass. resistenza Bleckmann 230 V 1000 W
30 189428300 Termostato 175°
31 127535319 Piastrina acc. ferma termofusibile
32 128310404 Rosetta UNI 8842 A4 Brunita
33 147755900 Protezione per resistenza Bleckmann
34 NE05.038 Microinterruttore
35 9121.046 Boccola sinterizzata per motoriduttore
36 148380200 Rondella tela bakelizzata D.5,5
37 9121.044 Antivibrante per motoriduttore
38 286892558 Ass. motore per motoriduttore
39 123453602 Dado M8 fl angiato base dentellata
40 288582300 Ass. sensore con pos.79
41 129670202 Vite Panelvit TCB 3,5x16 testa D=8
42 129573402 Vite TCB PH/SW 4x10 UNI 8112 ZNP
43 129910103 Vite HI-LO TC 3,5x15
DESCRIZIONE NOTE
63
64
Cod. 7 4 08 23
POS CODICE
44 145893000 Inserto cursore per valvola caldaia in plastica
45 146000759 Ingranaggio Z.12/90
46 9121.069.150 Ingranaggio Z.108 grigio
47 NE05.038 Microinterruttore
48 186723800 Microinterruttore presenza gruppo
49 129573202 Vite TCB PH/TT 4x8 UNI 8112 ZNP
50 129025002 Squadretta sostegno
51 129827402 Vite TCB M5x20 UNI 7687 ZNP
52 128310521 Rosetta UNI 8842 A5 Inox
53 147756562 Protezione per molla a forcella tubo D = 4
54 123260402 Dado M4 UNI 5588
55 227874900 Ass. raccordo tefl on L = 250 mm
56 9161.132 Rondella mylar per motoriduttore
57 126838017 Molla ferma sensore
58 123453302 Dado autobloccante M5 DIN 982
59 145951600 Isolante elettrico termoconduttivo Keratherm
60 189428200 Termostato 175°
61 U044.020 Vite TSP M5,0x30 UNI 7688 ZNP
62 9161.206 Distanziale isolante per caldaia
63 126838117 Molla ferma 2 termostati
64 129573202 Vite TCB PH/TT 4x8 UNI 8112 ZNP
65 227875400 Ass. raccordo tefl on+dado+protezione 2x4 L = 330 mm
66 227900320 Ass. raccordo in ottone 2 fori supp. caldaia
67 123160502 Dado M5 alto UNI 5587-68 Zincato
68 149197700 Supporto per caldaia
69 282058858 Ass. caldaia 230 V
70 227874700 Ass. raccordo tefl on L = 235 mm
71 140328059 OR 2015 Silicone PTFE/FDA
72 9011.132 Molla per spillo
73 127471620 Perno ottone x pistoncino caldaia
74 227660100 Ass. pistoncino ottone con gola
75 140320459 OR ORM 0080-20 Silicone
76 147471700 Perno per valvola caldaia
77 NM01.035 OR ORM 0090-20 Silicone
78 NM01.057 OR ORM 0050-20 Silicone
79 181553000 Basetta elettronica con sensore
DESCRIZIONE NOTE
SUP 021 YO SBS

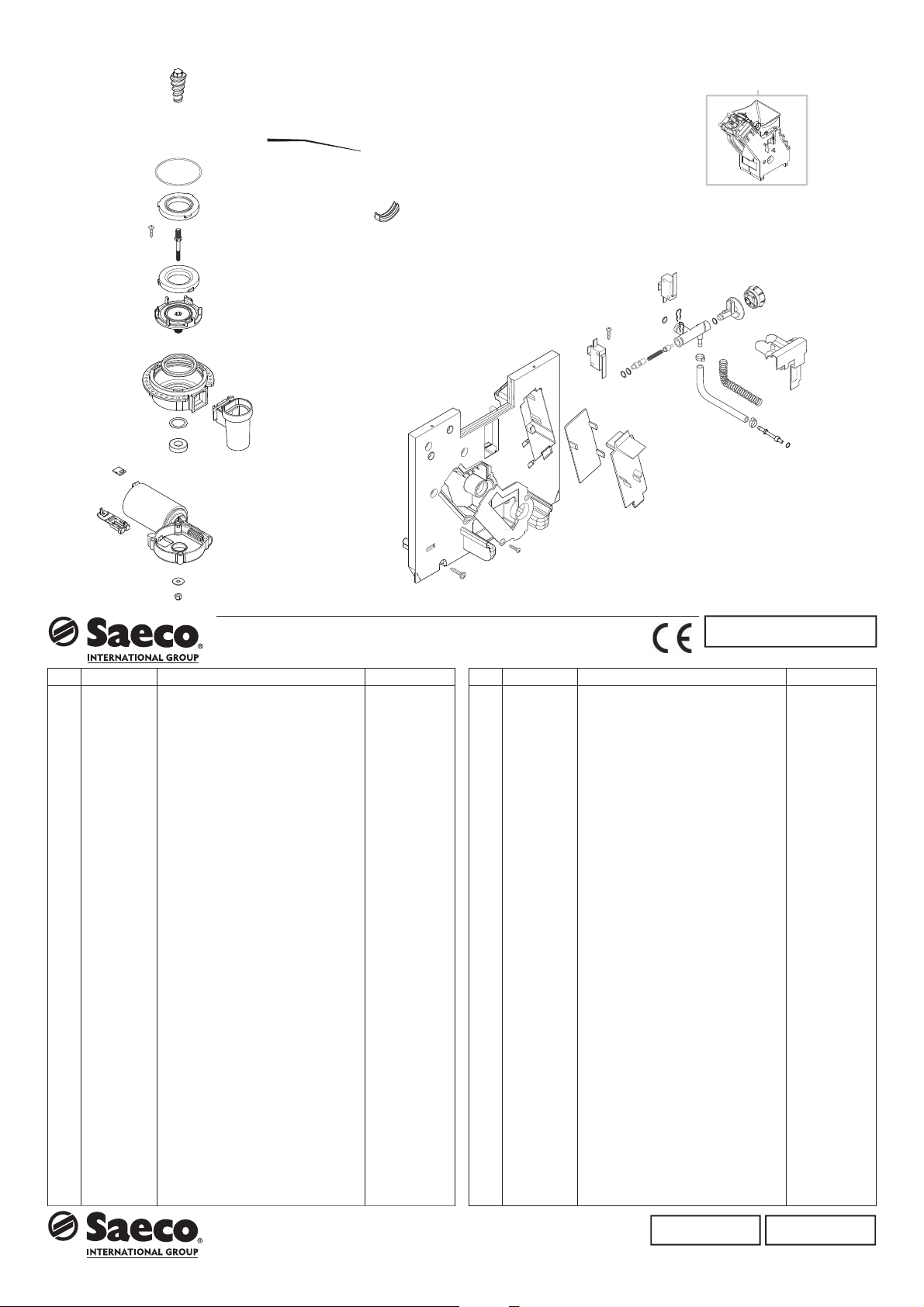

Rev. 00 - 22/03/04 TAVOLA 2/3
Page 4
SUP 021YADR
Cod. 7 4 08 23
SUP 021 YO SBS
Loading...
