Owner’s Manual
Manuel de l’utilisateur
Bedienungsanleitung
Manual de Instrucciones
Gebruiksaanwijzing
Manuale di istruzioni
Instruktionsbok
àÌÒÚÛ͈Ëfl ÔÓθÁÓ‚‡ÚÂÎfl
RT-06
DAB/AM/FM Stereo Tuner
Tuner stéréo DAB/AM/FM
DAB/AM/FM-Stereo-Tuner
Sintonizador Estereofónico de AM/FM/DAB
DAB/Middengolf/FM-Stereo Afstemeenheid
Sintonizzatore Stereo DAB/AM/FM
DAB/FM/AM-radio
DAB/AM/FM ÒÚÂÂÓ Ú˛ÌÂ
Register your product at
www.Rotel.com/register
RT-06 DAB/AM/FM Stereo Tuner

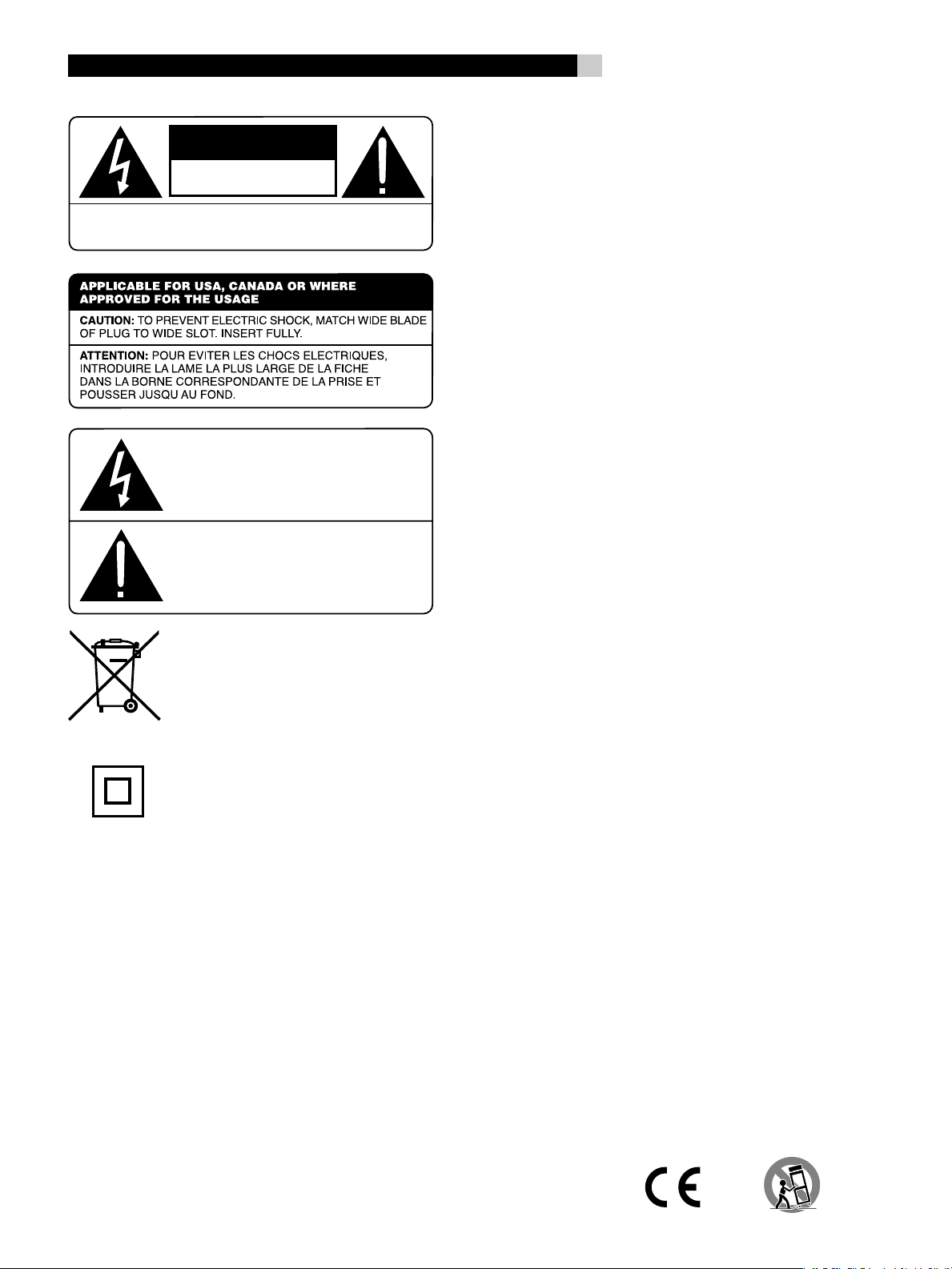

Rotel products are designed to comply with international
directives on the Restriction of Hazardous Substances
(RoHS) in electrical and electronic equipment and
the di s p osal of Wa s t e Electr i c a l and Electronic
Equipment (WEEE). the crossed whieelie bin symbol
indicates compliance and that the products must be
appropriately recycled or processed in accordance
with these directives.
This sy m bol mean s that this un i t is doubl e
insulated. An earth connection is not required.
2
Important Safety Information
WARNING: There are no user serviceable parts inside. Refer
all servicing to qualified service personnel.
WARNING: To reduce the risk of fire or electric shock, be
sure that the apparatus shall not be exposed to dripping
or splashing and that no objects filled with liquids, such as
vases, shall be placed on the apparatus.
Do not allow foreign objects to get into the enclosure. If the
unit is exposed to moisture, or a foreign object gets into the
enclosure, immediately disconnect the power cord from the
wall. Take the unit to a qualified service person for inspection
and necessary repairs.
Read all the instructions before connecting or operating the component.
Keep this manual so you can refer to these safety instructions.
Heed all warnings and safety information in these instructions and on the
product itself. Follow all op erating instructions.
Clean the enclosure only with a dry cloth or a vacuum cleaner.
You must allow 10 cm or 4 inches of unobstructed clearance
around the unit. Do not place the unit on a bed, sofa, rug, or similar
surface that could block the ventilation slots. If the component is placed in
a bookcase or cabinet, there must be ventilation of the cabinet to allow
proper cooling.
Keep the component away from radiators, heat registers, stoves, or any
other appliance that produces heat.
The unit must be connected to a power supply only of the type and voltage
specified on the rear panel of the unit.
Connect the component to the power outlet only with the supplied power
supply cable or an exact equivalent. Do not modify the supplied cable in any
way. Do not attempt to defeat grounding and/or polarization provisions.
Do not use extension cords.
Do not route the power cord where it will be crushed, pinched, bent at severe
angles, exposed to heat, or damaged in any way. Pay particular attention
to the power cord at the plug and where it exits the back of the unit.
Main plug is used as the mains disconnect device and shall remain ready
accessible.
The power cord should be unplugged from the wall outlet if the unit is to
be left unused for a long period of time.
The apparatus shall be connected to a mains socket outlet with a protective
earthing connection.
Immediately stop using the component and have it inspected and/or serviced
by a qualified service agency if:
• The power supply cord or plug has been damaged.
• Objects have fallen or liquid has been spilled into the unit.
• The unit has been exposed to rain.
• The unit shows signs of improper operation
• The unit has been dropped or damaged in any way
Please use Class 2 Wiring when connecting the speaker terminals
of the unit to ensure proper insulation and minimize the risk of
electrical shock.
Place the unit on a fixed, level surface strong enough to
support its weight. Do not place it on a moveable cart
that could tip over.
3
1: Front Panel Controls
Commandes de la face avant
Bedienelemente an der Gerätefront
Controles del Panel Frontal
De bedieningsorganen op de voorkant
Controlli sul pannello frontale
Kontroller på fronten
鄇Ì˚ ÛÔ‡‚ÎÂÌËfl ̇ Ô‰ÌÂÈ Ô‡ÌÂÎË
English
RT-06 DAB/AM/FM Stereo Tuner
PRESET UP
PRESE
T DOWN
FREQUENCY MEMORY
DISPLAYP SCAN
PT
Y AF TP TA
AM
DAB
FM MONO
AU
TO
TUNE
FREQ
DOWN
FREQ
UP
FM
DIM
ON
OFF
1 2 3
4 5 6
7 8
0
9
D M
RR-T95
2: RR-T95 Remote Control
Télécommande RR-T95
Fernbedienung RR-T95
Mando a Distancia RR-T95
De RR-T95 afstandsbediening
Telecomando RR-T95
RR-T95 fjärrkontroll
èÛÎ¸Ú Ñì RR-T95
4
5
Amplifier
FM Antenna AM Antenna
DAB Antenna
RT-06
3: Rear Panel Connections
Branchements en face arrière
Anschlussmöglichkeiten an der Geräterückseite
Conexiones del Panel Posterior
De aansluitingen op de achterkant
Connessioni sul pannello posteriore
Anslutningar på baksidan
к‡Б˙ВП˚ ‰Оfl ФУ‰ТУВ‰ЛМВМЛfl М‡ Б‡‰МВИ Ф‡МВОЛ
1 2
English
4: Connection Illustration
Schéma des différents branchements
Anschlussdiagramm
Ilustración de las Conexiones
De verbindingen
Collegamenti
Anslutningar
лıВП‡ ФУ‰ТУВ‰ЛМВМЛfl
1
Antenne FM
FM-Antenne
Antena de FM
FM-antenne
Antenna FM
FM-antenn
FM ‡МЪВММ‡
2
Antenne AM
AM-Antenne
Antena de AM
Middengolfantenne
Antenna AM
AM-antenn
AM ‡МЪВММ‡
3
Antenne DAB
DAB-Antenne
Antena para DAB
DAB-antenne
Antenna DAB
DAB-antenn
DAB ‡МЪВММ‡
3
4
4
Amplificateur
Verstärker
Amplificador
Versterker
Amplificatore
Förstärkare
мТЛОЛЪВО¸
RT-06 DAB/AM/FM Stereo Tuner
6
Important Notes
When making connections be sure to:
✔ Turn off all the components in the system before hooking up any components, including loudspeakers.
✔ Turn off all components in the system before changing any of the connections to the system.
It is also recommended that you:
✔ Turn the volume control of the amplifier all the way down before the amplifier is turned on or off.
Remarques importantes
Pendant les branchements, assurez-vous que :
✔ Tous les maillons sont éteints avant leur branchement, quels qu’ils soient, y compris les enceintes acoustiques.
✔ Éteignez tous les maillons avant de modifier quoi que ce soit au niveau de leurs branchements, quels qu’ils soient.
Il est également recommandé de :
✔ Toujours baissez le niveau sonore via le contrôle de volume, avant d’allumer ou d’éteindre l’amplificateur.
Wichtige Hinweise
Achten Sie beim Herstellen der Verbindungen auf Folgendes:
✔ Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Lautsprecher) anschließen.
✔ Schalten Sie alle Komponenten im System ab, bevor Sie Anschlüsse im System verändern.
Ferner empfehlen wir, dass
✔ Sie die Lautstärke herunterdrehen, bevor Sie die Endstufe ein- oder abschalten.
Notas Importantes
Cuando realice las conexiones, asegúrese de que:
✔ Desactiva todos los componentes del equipo, cajas acústicas incluidas, antes de conectar cualquier nuevo componente en el mismo.
✔ Desactiva todos los componentes del equipo antes de cambiar cualquier conexión del mismo.
También le recomendamos que:
✔ Reduzca el nivel de volumen de su amplificador a cero antes de activarlo o desactivarlo.
Héél belangrijk:
✔ Zorg dat niet alleen de RT-06, maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn.
✔ Zorg dat niet alleen de RT-06, maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen.
Wij raden u ook aan om
✔ de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet.
Note importanti
Quando effettuate i collegamenti assicuratevi di:
✔ Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.
✔ Spegnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.
Vi raccomandiamo inoltre di:
✔ Portare il volume a zero prima di accendere o spegnere l’amplificatore.
Viktigt
Tänk på följande när du gör anslutningar:
✔ Stäng av alla apparater i anläggningen innan du ansluter nya apparater eller högtalare.
✔ Stäng av alla apparater i anläggningen innan du ändrar någon anslutning.
Vi rekommenderar också att du:
✔ Vrider ner volymen på förförstärkaren helt och hållet innan förstärkaren slås på eller av.
иВВ‰ ФУ‰ТУВ‰ЛМВМЛВП:
✔ Ç˚Íβ˜ËÚ ‚Ò НУПФУМВМЪ˚, ‚НО˛˜‡fl НУОУМНЛ.
✔ Ç˚Íβ˜ËÚ ‚Ò НУПФУМВМЪ˚ ‚ ‚‡¯ВИ ТЛТЪВПВ, ФВК‰В ˜ВП ˜ЪУ-ЪУ ‚ МВИ ÏÂÌflÚ¸.
кВНУПВМ‰ЫВЪТfl Ъ‡НКВ:
✔ З˚‚ВТЪЛ „УПНУТЪ¸ ЫТЛОЛЪВОfl М‡ ПЛМЛПЫП, Ô‰ ÚÂÏ Í‡Í ‚Íβ˜‡Ú¸ ËÎË ‚˚Íβ˜‡Ú¸ „Ó.
7
English
Contents
Important Safety Information ........................ 2
1: Front Panel Controls 3
2: RR-T95 Remote Control 4
3: Rear Panel Connections 5
4: Connection Illustration 5
About Rotel .................................................. 7
Getting Started ............................................. 7
A Few Precautions 8
Key Features 8
Unpacking 8
Placement 8
Rear Panel Connections ................................. 8
FM Antenna t 8
AM Loop Antenna y 8
DAB Antenna u 8
RCA Outputs i 8
DAB Digital Outputs o 8
Computer I/O p 9
EXT REMOTE IN Jack [ 9
12V TRIGGER Connection ] 9
AC Input \ 9
Basic Operating Controls ................................ 9
Standby Button 1 and
Standby LED 2 9
ON Button S 9
OFF Button A 9
Remote Sensor 3 9
Front Panel Display 6 9
MEMORY Button qO 9
ENTER Button w 9
SETUP Button e 9
DIMMER Button rF 9
Basic Tuning Controls ................................... 10
TUNING Controls 8
BAND Button 9
FREQUENCY TUNING Mode 10
PRESET TUNING Mode 10
RDS PTY search mode 10
Numeric Buttons ......................................... 10
Station Presets 7G 10
Direct Access Tuning 0N 11
Auto Tuning Button =R 11
TUNE/PRESET Button - 11
PRESET SCAN Button H 11
FM MONO 4Q 11
RDS and RBDS Broadcast Reception ............. 12
DISPLAY Button 5M 12
PTY Button 5I 12
TP Button 5K 12
TA Button 5L 12
AF Button 5J 13
BCD
10
EP
10
Digital Audio Broadcast (DAB) ...................... 13
DAB Basic Information 13
BAND, DAB Buttons 9C 13
UP / DOWN Buttons 8 13
ENTER Button w 13
DISPLAY Button 6M 13
MEMORY Button qO 13
NUMERIC Button 7G 13
TUNE/PRESET Button - 13
Setup Operation .......................................... 13
SETUP Button e 13
SETUP Menu 13
Searching for a DAB station 14
AUTO TUNE button =R 14
How to store DAB stations 14
How to call a PRESET 14
Specifications ............................................. 15
About Rotel
A family whose passionate interest in music led
them to manufacture high fidelity components
of uncompromising quality founded Rotel
45 years ago. Over the years that passion
has remained undiminished and the goal of
providing exceptional value for audiophiles
and music lovers regardless of their budget,
is shared by all Rotel employees.
The engineers work as a close team, listening
to, and fine tuning each new product until it
reaches their exacting musical standards. They
are free to choose components from around
the world in order to make that product the
best they can. You are likely to find capacitors
from the United Kingdom and Germany, semiconductors from Japan or the United States,
and toroidal power transformers manufactured
in Rotel’s own factory.
Rotel’s reputation for excellence has been
earned through hundreds of good reviews
and awards from the most respected reviewers in the industry, who listen to music every
day. Their comments keep the company true
to its goal – the pursuit of equipment that is
musical, reliable and affordable.
All of us at Rotel thank you for buying this
product and hope it will bring you many hours
of enjoyment.
Getting Started
Thank you for purchasing the Rotel RT-06
DAB/AM/FM Stereo Tuner. Rotel’s Balanced
Design Concept combines advanced circuit
board layout, comprehensive parts evaluation
and extensive listening tests for superior sound
and long term reliability. The Rotel RT-06 will
provide years of listening enjoyment.
RT-06 DAB/AM/FM Stereo Tuner
8
A Few Precautions
Please read this manual carefully. In addition
to installation and operating instructions, it
provides valuable information on various
RT-06 system configurations as well as general
information that will help you get optimum
perfomance for your system. Please contact
your authorized Rotel dealer for answers to
any questions you might have. In addition,
all of us at Rotel welcome your questions and
comments.
Save the RT-06 packaging material for future
use. Shipping or moving the RT-06 in anything
other than the original packaging material may
result in severe damage that is not covered by
the warranty.
Register online at www.rotel.com/register
and keep your original sales receipt. It is your
proof of purchase in the event that warranty
service is required.
Key Features
• AM, FM and DAB tuning capabilities.
• User-friendly Fluorescent Display.
• 30 Station Presets for memorizing you
favorite AM/FM stations; 99 presets for
DAB stations.
• Manual frequency and preset tuning,
auto-search tuning, preset scanning and
frequency direct tuning.
• RDS (Radio Data System) capability for
Europe and RBDS (Radio Broadcast Data
Service) capability for the USA.
• DAB (Digital Audio Broadcast); a digital
transmission available throughout Europe
and Canada as well as many other supported regions.
• Stereo/mono switching.
• 12-volt trigger connections for remote turn
on/off by Rotel preamplifiers and surround
processors.
• Full- function wireless remote control.
Unpacking
Remove the unit from its packing. Look for
the handheld remote control and other accessories. Install the supplied batteries in the
remote control. Save the packing and box as
it will protect the RT-06 if you move or need
to return it for maintenance.
Placement
Place the RT-06 on a solid, dry, level surface
away from direct sunlight, exsessive heat, high
humidity or strong vibrations. The RT-06 can
generate some heat during normal operation.
If installed in a cabinet, make sure that there is
adequate ventilation. Make sure there is enough
room behind the RT-06 for easy hookup. Place
the unit close to the other components in your
audio/video system and, if possible, place it on
its own shelf. This will make initial cable routing,
hookup, and any subsequent system changes
easier. It also minimizes potential interference
or heat buildup from other components.
Don’t stack heavy objects on top of the RT-06.
Do not expose the unit to moisture; this could
damage the circuitry and cause a safety
hazard.
Rear Panel Connections
The RT-06 provides rear panel connections
for audio line level output, an FM antenna, on
AM antenna, a DAB antenna, a 12V Trigger,
a remote IR sensor, DAB digital outputs and
AC power input.
NOTE: Do not plug any system component
into an AC source until system hookup is
complete and you are confident that all
component-to-component connections have
been properly made.
FM Antenna
The RT-06 is supplied with a T-shaped indoor
FM antenna. Remove this antenna from the box
and connect its attached coax F-type plug to
the FM antenna connector on the RT-06. For
best reception, unfold the T-shaped antenna.
Eyelets at both ends of the T allow tacking the
antenna to a wall if desired. Experiment with
positioning for best reception.
NOTE: To use an outdoor antenna, connect
its 75 ohm coax lead wire to the FM connector in place of the indoor wire antenna,
only after a professional contractor has installed the antenna system in accordance
with local electrial codes. In the USA, you
will need to use the supplied F-type converter to connect the 75 ohm coax cable to the
antenna input.
t
AM Loop Antenna
The RT-06 includes a loop antenna to receive
AM radio signals. Remove this antenna from
the box and locate it near the RT-06.
Connect the 300 ohm twin-conductor wire
from the loop antenna to the pair of screw
terminals labeled AM LOOP, attaching one
wire to each terminal. It does not matter which
wire attaches to which terminal, but make sure
that the connections are solid and that the two
wires do not touch
You may need to rotate or otherwise reorient
the antenna to find the best position.
NOTE: To use an outdoor antenna, connect
its 300 ohm twin-conductor wire to the G
and AM terminals in place of the loop antenna, only after a professional contractor
has installed the antenna system in accordance with local electrcal codes.
DAB Antenna
Included is a DAB indoor antenna. If you
cannot obtain good reception using this supplied antenna, it is recommended to use an
outdoor DAB antenna. The outdoor antenna
can be connected with a F-Type connector
(male) then to the “Antenna DAB” connection
on the rear panel.
RCA Outputs
Line level RCA audio outputs send a fixedlevel stereo signal from the RT-06 to your
pre-amplifier, system controller, or integrated
amplifier.
Use a standard RCA audio cable to connect
the LEFT OUTPUT jack to the left channel tuner
input on your system controller and the RIGHT
OUTPUT jack to the right channel tuner input
on your system controller.
DAB Digital Outputs
One coaxial and one S/PDIF output capable
of outputting available DAB (Digital Audio
Broadcast) stations. DAB provides interference
free, near CD quality audio as well as well as
any corresponding broadcast data.
y
u
i
o
9
English
Computer I/O
The RT-06 can be operated from a computer
with audio system control software from thirdparty developers. This control is accomplished
by sending operating codes from the computer
via a hardwired RS-232 serial connection
In addition, the RT-06 can be updated using
special software from Rotel.
The COMPUTER I/O input provides the necessary network connections on the rear panel. It
accepts standard RJ-45 8-pin modular plugs,
such as those commonly used in 10-BaseT UTP
Ethernet cabling. For additional information
on the connections, cabling, software, and
operating codes for computer control or updating of the RT-06, contact your authorized
Rotel dealer or Rotel Tech Support.
EXT REMOTE IN Jack
This 3.5mm mini-jack receives command codes
from industry standard infrared receivers
(Xantech, etc.) via hard-wired connections.
This feature could prove useful when the unit
is installed in a cabinet and the front panel
sensor is blocked. Consult your authorized
Rotel dealer for information on these external
repeaters and the proper wiring of a jack to
fit the mini-jack receptacle.
12V TRIGGER Connection
The RT-06 can be activated by a 12 volt trigger
signal from a Rotel preamplifier.
The trigger input accepts any control signal (AC
or DC) ranging from 3 volts to 30 volts. When
a cable is connected to the input and a trigger
signal is present, the tuner is activated.
When the trigger signal is interrupted, the tuner
goes into standby mode. The front panel indicator
light remains lit, but the display goes dark and
the unit will not operate.
The RT-06 will also pass a 12V trigger signal to
associated equipment using a trigger. The signal
will remain 12V in normal operation.
p
[
]
AC Input
Your RT-06 is configured at the factory for the
proper AC line voltage in the country where
you purchased it (120 volts AC at 60Hz in the
USA and 230 volts AC at 50Hz in Europe).
The AC line configuration is noted on a decal on the back of your unit. Make sure that
your unit is configured properly for your AC
line voltage.
Plug the supplied cord into the AC INPUT
receptacle on the back of the unit. Once all
other rear panel connections are completed,
plug the power cord into an AC wall outlet
or switched AC outlet on another system
component.
\
Basic Operating Controls
The following explanations will help you get
familiar with the features and controls. When
a function is available on both the front panel
and the remote, a number (see front panel
illustration) and a letter (see remote control
illustration) are shown in the instructions. For
example, to change from the AM to FM band,
you can either press the front panel button or
use the button on the remote. When only one
identifier appears, that control is available
only on the front panel or the remote, but
not both.
NOTE: Controls used for tuning the DAB/
AM/FM receiver are described in the next
sections of this manual.
Standby Button 1 and
Standby LED
The STANDBY button is located on the front
panel of the RT-06 and is not duplicated on
the remote control.
The STANDBY LED will be lit when the AC
input line is connected.
2
ON Button
Remote only
Pressing the ON button deactivates the standby
mode and places the RT-06 into normal
operation.
OFF Button
Remote only
Pressing the OFF button places the RT-06 into
standby mode. Power is still supplied to the
unit, but functions are disabled
Remote Sensor
This front panel sensor receives infrared signals
from the remote control. Make sure you do
not accidentally block this sensor with cables
of accessories.
Front Panel Display
The large fluorescent display in the center portion of the RT-06 provides status information
used in operating the DAB/AM/FM receiver
(such as station frequency display, band preset
memory, RDS information, etc.).
MEMORY Button
The MEMORY button is used to confirm and
memorize various settings in the setup and
operation of the RT-06, including tuner station
presets. Its use is described in detail in the
relevant sections below.
ENTER Button
Pressing the ENTER button selects the highlighted parameter in the SETUP display.
SETUP Button
Opens and closes the RT-06 setup menu. This
provides the RT-06 setup menus as well as the
ability to change country modes by using the
front panel ENTER, UP/DOWN BUTTONS.
DIMMER Button
Available on the front panel and remote control, this button selects four display brightness
settings. Press the button to cycle through the
four settings.
NOTE: When the tuner is turned off then
back on, the display reverts to its normal
setting. The dimmer setting is also available
in the SETUP menu for memory setup until
the AC line is disconnected.
S
A
3
6
qO
w
e
rF
RT-06 DAB/AM/FM Stereo Tuner
10
Basic Tuning Controls
The RT-06 features a digital synthesized
AM/FM tuner with RDS or RBDS capability,
30 station presets and a DAB tuner with a
maximum of 99 station presets.
• Manual frequency tuning lets you tune up
or down to the next station frequency. Set
the TUNE/PRESET mode to TUNE. Turn off
AUTO TUNING. Use the TUNING controls
to tune up or down.
• Direct frequency tuning lets you enter the
desired station frequency digits. Press the
FREQUENCY DIRECT button on the remote
or front panel and enter the digits using
the NUMERIC buttons.
• Automatic frequency search tuning lets you
search up or down to find the next available broadcast signal. Set the TUNE/
PRESET mode to TUNE. Turn on AUTO
TUNING. Use the TUNING controls to
search up or down.
• Memory station preset tuning lets you
directly enter the number of a memorized
station preset number. Enter the number of
the memorized preset using the NUMERIC
buttons for the AM/FM or DAB band.
• Preset scan tuning lets you scan up/down
through the memorized station presets.
Press the PRESET SCAN button to begin
scanning the AM/FM bands.
• RDS (Europe) or RBDS (USA) tuning provides a range of special tuning and search
features based on data codes encoded with
the broadcast signal. See the RDS section
of this manual for detailed information.
TUNING Controls
A pair of buttons, labeled <TUNING> on the
front panel and the FREQ UP/DOWN and
PRESET UP/DOWN buttons on the remote,
serve as the main tuning controls for the RT-06.
You can use either the front panel or remote
buttons; their function is identical. These controls
provide different tuning functions, depending
on the mode of operation.
8EP
BAND Button
The BAND button selects whether the tuner will
receive DAB, AM or FM broadcast signals.
Press the button to toggle back and forth
between DAB, AM and FM. A corresponding
indicator will light at the left portion of the
front panel DISPLAY to confirm your choice.
The currently tuned station frequency will be
shown.
9BCD
FREQUENCY TUNING Mode
• With AUTO TUNING off, press a TUNING button to manually jump to the next
frequency, regardless of whether or not a
station is broadcasting on that frequency.
[See the TUNE/PRESET button and AUTO
TUNING button sections for details on
changing the tuning modes.]
• With AUTO TUNING on, press a TUNING button to start auto tuning. The tuner
begins automatically scanning up or down
through the frequencies until the next
receivable signal is detected. If this is not
the desired station, repeat the automatic
tuning procedure to find the next station.
Weak stations will be skipped during auto
tuning. If no receivable signal is detected,
the tuner will revert to the last previously
tuned station. (See the TUNE/PRESET button and AUTO TUNING button sections for
details on changing the tuning modes.)
PRESET TUNING Mode
Press a TUNING button to advance to the next
memorized station preset. [See the TUNE/PRESET button section for details on changing the
tuning modes.]
RDS PTY search mode
Press a TUNING button to select the desired
program type from the scrolling list in the
display. See the section on RDS tuning for
more details. [See the RDS PTY button section
for details.]
NOTE: Several indicators in the front panel
display assist tuning. A large display shows
the tuned frequency and increases or decreases during tuning. A signal strength indicator shows the strength of an incoming
signal. A TUNED indicator lights when a
sufficiently strong signal is received. An ST
indicator lights when a stereo FM signal is
received. In addition, indicators show the
currently selected tuning mode.
Numeric Buttons
Station Presets
The RT-06 can store up to 30 station presets for
recall at any time using the NUMERIC keypad.
These station presets can be used for any
combination of AM stations and FM stations
as well as 99 station presets for DAB.
The RT-06 is delivered from the factory with a set
of generic station presets that may or may not
match any available stations in your area.
To memorize a new station preset:
1. Tune to the desired station, AM or FM.
2. Press the MEMORY button on the front
panel. A MEMORY indicator will flash in
the front panel display.
3. While the MEMORY indicator is flashing,
press the number of the preset where you
wish to store the station frequency. For
example, to memorize the station as preset
3, press the 3 button. To memorize preset
15, press the 1 button followed by the 5
button.
4. A previously stored frequency is erased
from memory when a new frequency is
memorized for the same preset number.
To tune to a previously memorized station
preset, press the preset number using the
NUMERIC buttons. For example, to tune to
preset 3, press the 3 button. To tune to preset
30, press the 3 button and then press the 0
button within 5 seconds.
NOTE: The NUMERIC buttons can also be
used for FREQUENCY DIRECT tuning with
the AM/FM band.
7G
11
English
Direct Access Tuning
If you know the exact frequency of the desired station, you may tune it directly using
the FREQUENCY DIRECT button and the
NUMERIC buttons.
1. Press the FREQUENCY DIRECT button to
change the NUMERIC buttons from station
preset to direct access mode. The station
frequency in the front panel display will
change to a series of bars, representing the
digits of a station frequency, with the first bar
blinking.
2. Enter the first digit of the station frequency
using the NUMERIC buttons. The digit will
appear in the frequency display and the next
bar will flash. Enter the remaining digits of the
frequency. When all of the digits have been
entered, the tuner will automatically tune to
the displayed station frequency.
NOTE: On the USA version only, pressing
1 in the FM mode will enter 10 as the digit
in the frequency display. On the European
version, it is necessary to press 1 and then
0 to enter 10. For US FM stations, press
only one digit following the decimal point as
shown in the first example following. For
European FM stations, press two digits after
the decimal point as shown in the second
example.
EXAMPLES:
• (USA FM) 87.50MHz Press 8>7>5
• (Europe FM) 87.50MHz Press 8>7>5>0
• (USA AM) 1610kHz Press 1>6>1
• (Europe AM) 1611kHz Press 1>6>1>1
0N
Auto Tuning Button
The AUTO TUNING button toggles between
the frequency search tuning feature and
manual frequency tuning. When using the
TUNING controls on the front panel or remote
in AUTO TUNING mode, the tuner will begin
automatically scanning up or down through the
frequencies until the next receivable broadcast
signal is detected. If this is not the desired station, use the TUNING controls again to find
the next station. Weak stations will be skipped
during auto tuning. If no receivable signal is
detected, the tuner will revert to the previously
tuned station. To toggle between FREQUENCY
TUNING mode and AUTO TUNING mode,
press the AUTO TUNING button. An AUTO
indicator will appear in the display.
NOTE: AUTO TUNING mode is disengaged when the TUNE/PRESET button is set
to PRESET tuning mode. See the following
section.
TUNE/PRESET Button
The TUNE/PRESET button toggles between
FREQUENCY TUNING mode (the TUNING
controls advance to the next station frequency)
and PRESET TUNING mode (the TUNING
controls advance to the next memorized station
preset). To toggle between the two modes, press
the TUNE/PRESET button. A PRESET indicator
in the front panel DISPLAY will light when the
PRESET mode is active.
NOTE: AUTO TUNING mode is disengaged when the TUNE/PRESET button is set
to PRESET tuning mode.
=R
-
PRESET SCAN Button
This button activates a preset scanning feature.
When you press the button, the tuner will
automatically scan through all memorized
station presets, playing each for five seconds
before moving to the desired station preset,
press the button again.
NOTE: If a PRESET station is currently
tuned when the PRESET SCAN button is
pressed, scanning will start with the next
higher preset number and continue through
all preset stations, stopping on the initial
preset. If a PRESET station is not currently
tuned when the button is pressed, scanning
will start from PRESET 1 and contunue to
PRESET 30.
FM MONO
The FM MONO button changes the FM mode
from stereo reception to mono reception. In
stereo mode, a stereo signal will be heard if the
station is broadcasting a stereo signal and there
is sufficient signal strength. A stereo indicator
will light in the front panel display. In mono
mode, a mono signal will be heard even if the
station is broadcasting a stereo signal.
NOTE: Switching to mono mode can be a
useful way to improve the reception of weak
or distant FM signals. Less signal strength is
required for clean mono reception than for
stereo reception.
4Q
H
If no frequency is entered within 5 seconds,
the tuner will cancel FREQUENCY DIRECT
tuning mode and revert to the last previously
tuned station.
RT-06 DAB/AM/FM Stereo Tuner
12
RDS and RBDS Broadcast
Reception
The Rotel RT-06 is equipped with RDS (Radio
Data Systems) reception capabilities for Europe
and RBDS (Radio Broadcast Data Service) capabilities for the United States. These broadcast
systems provide additional functionality to
FM radio reception by transmitting encoded
information along with the radio signal. This
signal is decoded by an RDS or RBDS receiver
and can provide a range of informational
features including:
1. A display of the station’s identifying name
(e.g. BBC1)
2. A display of the station’s program content
(e.g. ROCK or NEWS).
3. Traffic information broadcasts.
4. A scrolling text display for announcements
or information.
In addition, RDS provides several advanced
search features including
1. The ability to search for a station with the
desired program content (PTY).
2. The ability to search for traffic information
(TP).
3. The ability to automatically search stations
broadcasting special traffic announcements
(TA).
RDS broadcasting has been widely available
in many European markets for years. There
are a large number of RDS stations and most
users will be familiar with the features and
operation. In the USA, implementation of the
RBDS system is more recent. Fewer stations are
currently broadcasting RBDS signals and the
features may be less familiar to many users.
Consult your authorized Rotel dealer for more
information on RDS or RBDS broadcasting in
your market.
NOTE: The RDS and RBDS features are entirely dependent on the broadcaster sending
properly encoded signals. Thus, they will
only be available in markets where RDS or
RBDS is currently implemented and where
stations are broadcasting these data signals. If there are no RDS or RBDS stations,
the RT-06 will function as a standard radio
receiver.
NOTE: RDS and RBDS services are only
available on FM broadcasts. The features
and buttons described below are only operational in FM mode.
DISPLAY Button
There are five display options when the
currently tuned station is broadcasting RDS
information and the RDS indicator in the front
panel display is lit. Press the DISPLAY button
to step sequentially through the five available
display options:
1. Standard FREQUENCY display.
2. PROGRAM SERVICE name. This is typically
the station’s call letters, such as BBC1). If
the current station is not broadcasting an
RDS signal, the display will show a blinking
PS indication.
3. PROGRAM TYPE. This is a description of
the station’s content from a standardized list
of program types in each market (for example: NEWS, CURRENT AFFAIRS, INFO,
SPORT, EDUCATION, DRAMA, CULTURE,
SCIENCE, VARIED, POP, ROCK, EASY
LISTENING, LIGHT CLASSICAL, SERIOUS
CLASSICAL, OTHER MUSIC, WEATHER,
FINANCE, CHILDREN, SOCIAL AFFAIRS,
RELIGION, PHONE IN, TRAVEL, LEISURE,
JAZZ, COUNTRY, NATIONAL MUSIC,
OLDIES, FOLK, and DOCUMENTARY). If
the current station is not broadcasting an
RDS signal, the display will show a blinking
PT indication.
4. CLOCK TIME. A time and date display
broadcast by the station. If the current
station is not broadcasting an RDS signal,
the display will show a blinking CT indication.
5. RADIO TEXT. Additional scrolling text
messages broadcast by the station. If the
current station is not broadcasting an RDS
signal, the display will show a blinking RT
indication.
5M
PTY Button
The PTY search function permits you to scan
available signals for RDS stations broadcasting
a particular type of program content.
1. Press the PTY button. The current RDS
program content type will appear in the
display.
2. If desired, change to a different PROGRAM
TYPE using the TUNING controls to scroll
through the list.
3. Press the PTY button a second time within
5 seconds. The tuner will attempt to find
an RDS station broadcasting the selected
type of program. If the button is not pressed
within 5 seconds after selecting a program
type, the PTY function will be cancelled.
4. If no station is located for the desired
content type, the tuner will return to the
last previously tuned station.
5. Cancel the PTY function by pressing any
button (except DIMMER or FM MONO).
TP Button
Searches for an RDS station broadcasting
traffic information programming:
1. Press the TP button. The tuner will attempt
to find an RDS station broadcasting the
traffic programming.
2. If no station is located, the tuner will return
to the last previously tuned station.
3. Cancel the TP function by pressing any
button (except DIMMER or FM MONO).
TA Button
Searches for an RDS station broadcasting
special traffic announcements:
1. Press the TA button. The tuner will attempt
to find an RDS station broadcasting traffic
announcements.
2. If no station is located, the tuner will return
to the last previously tuned station.
3. Cancel the TA function by pressing any
button (except DIMMER or FM MONO).
5I
5K
5L
13
English
AF Button
1. Press the AF button. The tuner will scan
each of the alternate frequencies for the
same programming in the stored list and
tune to the strongest signal.
2. If no station is located, the tuner will return
to the last previously tuned station.
3. If the signal strength of the new station is
weaker, the tuner will revert to the previously tuned station.
Cancel the AF function by pressing any button
(except DIMMER or FM MONO).
5J
Digital Audio Broadcast
(DAB)
DAB Basic Information
DAB is short for ‘Digital Audio Broadcast’ and
is a new form of radio broadcasting which
utilizes digital technology. DAB is capable of
providing near CD quality audio with virtually
interference free reception.
DAB operates in frequency band III (174
– 240MHz). Band III is divided into 41 channels labeled 5A to 13F.
DAB channels are categorized into ensembles,
which are also known as multiplexes. Each
multiplex provides a number of stations and
each service contains a primary service that
can contain secondary services. DAB technology allows broadcasters to transmit additional
data along with the audio, which can include
other audio channels, text and in the future,
even images and computer data.
NOTE: When the DAB tuner is used for the
first time the FL display will ask whether you
want to auto-tune to find the available service in your area. For most applications
auto-tune should only need to be carried out
once. Select <YES> to confirm the selection.
The tuner will then search automatically for
available stations on the DAB network. The
number of stations received will depend on
the location of your aerial and the available
multiplexes in your area. For optimal reception we recommend using a dedicated outdoor aerial.
BAND, DAB Buttons
The RT-06 receives AM, FM and DAB signals.
DAB mode is selected by pressing the BAND
key on the front panel. Direct access to DAB
mode can be selected using the DAB button
on the remote control
UP / DOWN Buttons
The UP and DOWN keys available on the front
panel and remote control can be used to change
between stations and also for selecting options
in the set-up menu (see SETUP MENU).
ENTER Button
Press the ENTER button on the front panel to
confirm a selected parameter.
w
DISPLAY Button
The RT-06 displays service identification in the
upper portion. This is information received
from the network. The RT-06 allows for several
display modes which are shown in the lower
portion of the FL display. Press <DISPLAY> button to toggle through the different modes:
• Program type: Displays genre or other
program information.
• Ensemble name: Multiplex identification
is displayed.
• Frequency: Indicates the frequency that
the selected multiplex is transmitted on.
• Bit rate: The rate at which bits (informa-
tion) are transmitted. This is expressed
in thousands of bits per second (Kbps),
which effectively shows the quality of the
broadcast. The higher the bit rate is the
better the sound quality is.
• Dynamic label segment: This is the
text that scrolls across the FL display giving
information on the play list and current
program content. This feature is subject
to the service provider and station.
• Signal strength: Indicates the input
signal level to the DAB module in block
format.
9C
8
6M
MEMORY Button
The RT-06 can store up to 99 DAB preset
stations. When you want to save a selected
station, press the memory button on the front
panel, then one of the numerical buttons of
the front panel that you wish to save the station to. FM and DAB memorized stations are
separate meaning that a station can be saved
to ‘1’ on DAB and another station with the
same number for DAB.
NUMERIC Button
The numerical buttons can be used to store to
a PRESET station or recall a PRESET.
TUNE/PRESET Button
The RT-06 has two operating modes:
• DAB Manual Mode: When the tuner is
selected to this mode you can scroll through
all the available stations using the up and
down keys.
• DAB Preset Mode: Use the preset but-
ton to enable you to use the up and down
keys to scroll through your saved stations.
Preset is displayed in the FL display when
you are selected to this operating mode.
qO
7G
-
Setup Operation
NOTE: The set-up menu features advanced
settings. In most installations the factory default will be the optimal required setting for
the RT-06.
SETUP Button e
The SETUP button on the front panel accesses
the Setup menu used for the advanced settings
of the RT-06.
SETUP Menu
Press the SETUP button on the front panel to
view the menu settings in the FL display. The
operation can be cancelled by pressing setup again. The menu will also automatically
be exited after a short period of when there
is no key press.
Use the UP and DOWN keys of the front panel
to scroll through the different menu settings.
Press the enter button to confirm a selection.
RT-06 DAB/AM/FM Stereo Tuner
RT-06 DAB/AM/FM Stereo Tuner
14
The following options are available: Use of
these features will require knowledge of your
local DAB transmitter.
DAB DAC VOLUME – The RT-06 allows
level adjustments to the DAC volume. The DAC
volume can be adjusted between 0 – 255 using
the up and down keys. This feature can be
used to match the output signal level of other
equipment in your set-up.
DIMMER – Select to change the FL display
brightness using the up and down keys. This
can be adjusted to your preference.
FACTORY DEFAULT – Select when you
wish to return the RT-06 to its factory settings.
Confirm factory default by pressing the ENTER
button. WARNING: Selecting factory default
will erase all saved settings.
TUNER AREA – Your tuner should be set to
operate within the country of purchase. The
tuner area can be set to either <EUROPE> or
<N_AMERICA>.
VERSION – This feature will confirm the main
software version of the RT-06.
Front CPU Upgrade – select this option
to upgrade the front CPU. Note: this menu
selection is used only with the factory so there
is no need for you to use this feature.
EXIT – Select to exit the set-up menu.
Searching for a DAB station
NOTE: When using the DAB tuner for the
first time the FL display will ask whether you
want to auto-tune to find the available service in your area. For most applications
auto-tune should only need to be carried out
once. Select YES to confirm the selection.
The tuner will then search automatically for
available stations on the DAB network. The
number of stations received will depend on
the location of your aerial and the available
multiplexes in your location. For optimal reception we recommend using a dedicated
outdoor antenna.
AUTO TUNE button
You may also wish to repeat the search periodically to discover if any new multiplexes (i.e.
group of services) have gone on air, or if you
move the tuner to a different area.
NOTE: Auto tune will erase any preset stations saved to memory.
1. Select the DAB tuner by keying BAND
on the front panel or DAB of the remote
control.
2. Press AUTO TUNE to search for first ensemble stations. The FL display will change
to [ DAB Auto Tuning ] and <No>, <Yes>
to perform.
3. Choose <No> by keying the UP/DOWN
buttons on the front panel, press ENTER if
you do not wish to retune. Choose <Yes>
by keying the UP/DOWN buttons of the
front panel, press ENTER to search new
ensembles and replace current stations
automatically.
=R
How to store DAB stations
When auto tune is finished the service identification will be displayed. Use the up/down
buttons to select the desired station.
To memorize the station press MEMORY
followed by your numbered preference.
Example: “Memory” + “1” + “2”
Repeat this process for saving additional
stations.
How to call a PRESET
After a station has been saved to memory it
can be recalled using the number keys.
Example: “1” + “2”
15
Specifications
FM Tuner
Usable Sensitivity 14.2 dBf
50dB Quieting Sensitivity 20.2 dBf (mono)
45.3 dBf (stereo)
Signal to Noise Ratio (at 65 dBf) 73 dBf (mono)
70 dBf (stereo)
Harmonic Distortion (at 65 dBf) 0.2% (mono)
0.3% (stereo)
Frequency Response 10 Hz-15kHz, +-3 dB
Capture Ratio 2.0 dB
Alternate Channel Selectivity 47 dB (+-400 kHz)
Spurious Response Ratio 90 dB
Image Rejection Ratio 80 dB
IF Rejection Ratio 80 dB
AM Suppression Ratio 55 dB
Stereo Separation (100Hz/1kHz/10kHz) 40 dB/45 dB/35 dB
Output level 1V
Antenna Input 75 ohms unbalanced
AM Tuner
Usable Sensitivity 500 mV/m
Selectivity 25 dB
Harmonic Distortion 0.5%
Image Rejection Ratio 45 dB
Signal to Noise Ratio 40 dB
Output level 500 mV
Antenna Input Loop Antenna
English
DAB Tuner
Sensitivity -96dBm
Tuning Range Band III (174-240MHz)
Audio Data Rate 224Kbps (Max)
Frequency Response 20-20KHz
Analog Output 2.0V at 0dBFS
Antenna Output 50 ohms F connector
Digital Output S/PDIF Coaxial/Optical
Format/Sample Rate PCM/48KHz
General
Power Consumption 15 watts
Standby Power Consumption 5 watts
Power Requirements (AC) 120 volts, 60Hz (USA version)
230 volts, 50Hz (European version)
Weight 3.9 Kg/8.6lb
Dimensions (W x H x D) 437 x 72 x 319mm
171/8” x 27/8” x 109/16”
Panel Height 60 mm / 23/8”
All specifications are accurate at the time of printing.
Rotel reserves the right to make improvements without notice.
Rotel and the Rotel HiFi logo are registered trademarks of The Rotel Co, Ltd., Tokyo Japan.
RDV-1092
Rotel product are designed to comply with international directives on the
Restriction of Hazardous Substances (RoHS) in electrical and electronic
equipment and the disposal of Waste Electrical and Electronic Equipment
(WEEE). The crossed wheelie bin symbol indicates compliance and that
the products must be appropriately recycled or processed in accordance
with these directives.
The symbol means that this unit is double insulated. An earth ground
connection is not required
2
ATTENTION :
RISQUE D’ÉLECTROCUTION.
NE PAS OUVRIR
ATTENTION : POUR RÉDUIRE LE RISQUE D’ÉLECTROCUTION, NE PAS
RETIRER LE CAPOT. IL N’Y A À L’INTÉRIEUR AUCUNE PIÈCE
SUSCEPTIBLE D'ÊTRE MODIFIÉE PAR L’UTILISATEUR. EN CAS DE
PROBLÈME, ADRESSEZ-VOUS À UN RÉPARATEUR AGRÉÉ.
L’éclair dans un triangle équilatéral indique
la présence interne de tensions électriques
élevées susceptibles de présenter des
risques graves d’électrocution.
Le point d’exclamation dans un triangle
équilatéral indique à l’utilisateur la
présence de conseils et d’informations
importantes dans le manuel d’utilisation
accompagnant l’appareil. Leur lecture est
impérative.
RT-06 Tuner stéréo DAB/AM/FM
Tous les appareils Rotel sont conçus en totale conformité
avec les directives internationales concernant les restrictions d’utilisation de substances dangereuses (RoHS)
pour l’environnement, dans les équipements électriques
et électroniques, ainsi que pour le recyclage des maté-
CÂBLE D’ANTENNE SOUS GAINE
BOÎTIER DE
RACCORDEMENT
ÉLECTRIQUE
riaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré
par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement
recyclés ou traités dans le respect total de ces normes.
Ce symbole signifie que cet appareil bénéficie d’une
double isolation électrique. Le branchement d’une mise
à la masse ou à la terre n’est pas nécessaire.
MISE À LA TERRE DE L’ANTENNE SUIVANT
L’ARTICLE 810 « APPAREILS RADIO ET TÉLÉVISION »
DES NORMES NATIONALES ÉLECTRIQUES
PRISE DE TERRE
CÂBLES DE MISE
À LA TERRE (NEC
SECTION 810-820)
BOÎTIER DE COUPURE CÂBLE
ANTENNE (NEC SECTION 810–20)
DÉRIVATIONS PRISE DE TERRE
SYSTÈME GÉNÉRAL DE MISE À LA
TERRE CONFORME AUX NORMES
ÉLECTRIQUES EN VIGUEUR
16
16
Instructions importantes concernant la
sécurité
ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible d’être modifiée
par l’utilisateur. Veuillez toujours consulter un technicien agréé pour toute
intervention interne, quelle qu’elle soit.
ATTENTION : Pour réduire tout risque d’électrocution, ne pas exposer l’appareil à l’humidité. Éloignez l’appareil de toute source de ruissellement ou
éclaboussure. Ne pas poser dessus des objets remplis de liquide, comme
un vase, etc.
Ne laissez aucun objet étranger pénétrer à l’intérieur. Si cela était le cas,
débranchez immédiatement l’appareil de son alimentation secteur. Faites-le
ensuite immédiatement vérifier par un technicien qualifié et agréé.
Tous les conseils de sécurité et d’installation doivent être lus avant de faire fonctionner l’appareil.
Conservez soigneusement ce livret pour le consulter à nouveau pour de futures références.
Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions.
Respectez les procédures d’installation et de fonctionnement indiquées dans ce manuel.
L’appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.
Ne pas utiliser cet appareil près d’une source d’eau ou humide.
L’appareil doit être placé de telle manière que sa propre ventilation puisse
fonctionner, c’est-à-dire avec un espace libre d’une dizaine de centimètres
autour de lui. Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute
autre surface susceptible de boucher ses ouïes d’aération ; ou placé dans un meuble empêchant la bonne circulation d’air autour des orifices d’aération.
Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières,
bouches de chaleur ou d’autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.
Cet appareil doit être branché sur une prise d’alimentation secteur, d’une tension et d’un
type conformes à ceux qui sont indiqués sur la face arrière de l’appareil (USA : 120 V/60
Hz, CE : 230 V/50 Hz).
Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent.
Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la
prise de terre si celle-ci est présente. Ne pas utiliser de cordon rallonge.
Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé, écrasé ou détérioré
sur tout son trajet, à ce qu’il ne soit pas mis en contact avec une source de chaleur. Vérifiez soigneusement la bonne qualité des contacts, à l’arrière de l’appareil comme dans la
prise murale.
La prise d’alimentation secteur constituant le moyen radical pour débrancher totalement l’appareil du secteur, elle doit être laissée facilement accessible en permanence.
Si l’appareil ne doit pas être utilisé pendant une longue période, la prise secteur sera débranchée.
L’appareil doit être branché sur une prise d’alimentation secteur principale, avec mise à la
terre effective.
L’appareil doit être immédiatement éteint, débranché puis retourné au service après-vente
agréé dans les cas suivants :
• Le câble d’alimentation secteur ou sa prise est endommagé.
• Un objet est tombé, ou du liquide a coulé à l’intérieur de l’appareil.
• L’appareil a été exposé à la pluie.
• L’appareil ne fonctionne pas normalement
• L’appareil est tombé, ou le coffret est endommagé.
Veuillez utiliser un câble de type Classe 2 pour la liaison avec les enceintes acoustiques, afin
de garantir une installation correcte et de minimiser les risques d’électrocution.
Installez l’appareil sur une surface plane et rigide, suffisamment solide pour supporter son
poids. Ne l’installez pas sur un support mobile qui pourrait basculer.
1717
Français
Sommaire
1 : Commandes de la face avant ..........................3
2 : Télécommande RR-T95 ...................................4
3 : Branchements en face arrière .........................5
4 : Schéma des différents branchements ...............5
Instructions importantes concernant la
sécurité ................................................ 16
Au sujet de Rotel ..................................18
Démarrage ...........................................18
Précautions .......................................................18
Caractéristiques principales ................................18
Déballage ..........................................................18
Installation ........................................................18
Branchements en face arrière .................18
Antenne FM t ...............................................19
Antenne AM y ...............................................19
Fonctionnement de base .........................20
Touche de mise en veille STANDBY 1
et diode LED de veille 2 .................................20
Touche ON S ..................................................20
Touche OFF A .................................................20
Capteur de télécommande 3 ..........................20
Afficheur de la face avant 6 ..........................20
Touche de mise en mémoire MEMORY
Touche de confirmation ENTER w ....................20
Touches de réglage SETUP e ...........................20
Touche d’atténuation de luminosité DIMMER
.............................................................20
rF
Fonctionnement de base du tuner ...........20
Commandes d’accord TUNING
Sélection gamme BAND
Mode d’accord par fréquence
FREQUENCY TUNING ..........................................21
Mode d’accord par présélection PRESET TUNING ..21
8EP
9BCD
....20
qO
..........21
...............21
Réception des stations RDS et RBDS ......23
Touche affichage DISPLAY
Touche PTY
Touche TP
Touche TA
Touche AF
Réception Digital Audio Broadcast (DAB) 24
Informations de base concernant la réception
DAB ..................................................................24
Fonctionnement de base tuner DAB ......... 24
Touches BAND, DAB
Touches haut/bas UP/DOWN 8 ......................24
Touche de confirmation ENTER w ....................24
Touche d’affichage DISPLAY
Touche de mise en mémoire MEMORY
Clavier numérique
Touche accord/présélection TUNE/PRESET - ...25
...........................................23
5I
.............................................23
5K
.............................................24
5L
.............................................24
5J
9C
7G
......................23
5M
...............................24
...................24
6M
....24
qO
.................................25
Antenne DAB u ..............................................19
Sorties RCA i ................................................19
Sorties numériques DAB o .............................19
Prise ordinateur I/O p ...................................19
Prise d’entrée télécommande EXT REMOTE IN
..................................................................19
[
Prise de commutation TRIGGER 12 V ] ...........19
Entrée câble secteur \ ...................................19
Mode d’accord RDS PTY .....................................21
Clavier numérique .................................21
Présélection des stations
Touche fréquence directe
FREQUENCY DIRECT
Accord par accès direct sur la fréquence de
réception ...........................................................22
Touche d’accord automatique
Touche d’accord/présélection TUNE/PRESET - 22
Touche de balayage des présélections
PRESET SCAN H ..............................................22
Touche FM MONO
0N
4Q
........................21
7G
.................22
=R
..................................23
Réglage SETUP .....................................25
Touche SETUP e .............................................25
MENU SETUP .....................................................25
Recherche d’une station DAB : ............................25
Touche de recherche automatique
AUTO TUNE
Comment mettre en mémoire des stations DAB ...26
Comment rappeler une station DAB
présélectionnée (PRESET) ...................................26
Spécifications ........................................ 26
...........................................25
=R
RDV-1092
RT-06 Tuner stéréo DAB/AM/FM
18
18
Au sujet de Rotel
C’est une famille de passionnés de musique
qui a fondé Rotel, il y a maintenant plus de
quarante-cinq ans. Pendant toutes ces années,
leur passion ne s’est jamais émoussée et tous
les membres de la famille se sont toujours battus pour fabriquer des appareils présentant
un exceptionnel rapport musicalité-prix, suivis
en cela par tous les employés.
Les ingénieurs travaillent toujours en équipe
réduite, écoutant et peaufinant soigneusement
chaque appareil pour qu’il corresponde parfaitement à leurs standards musicaux. Ils sont
libres de choisir n’importe quels composants
dans le monde entier, uniquement en fonction
de leur qualité. C’est ainsi que vous trouvez
dans les appareils Rotel des condensateurs
britanniques ou allemands, des transistors
japonais ou américains, tandis que tous les
transformateurs toriques sont directement fabriqués dans une usine Rotel.
L’excellente réputation musicale des appareils
Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d’innombrables
récompenses, et sont choisis par de nombreux
journalistes critiques du monde entier, parmi
les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires
restent immuables : Rotel propose toujours
des maillons à la fois musicaux, fiables et
abordables.
Mais plus que tout, Rotel vous remercie pour
l’achat de cet appareil, et souhaite qu’il vous
apporte de nombreuses heures de plaisir
musical et visuel.
Démarrage
Nous vous remercions pour l’acquisition de ce
tuner DAB/AM/FM Rotel RT-06. Il bénéficie
intégralement de l’application de la célèbre
philosophie Rotel « Balanced Design », qu’il
s’agisse du schéma de ses circuits, du choix de
tous ses composants, de sa conception après
de très longues heures de tests d’écoute, de
sa musicalité remarquable ou de sa fiabilité
exceptionnelle. Le Rotel RT-06 a été conçu
pour vous offrir de très nombreuses années
de plaisir musical.
Précautions
Veuillez lire très soigneusement ce manuel
d’utilisation. Il vous indique tout ce qu’il faut
savoir pour utiliser parfaitement votre nouveau tuner. Si vous vous posez ensuite encore des questions, veuillez contacter votre
revendeur agréé Rotel, qui se fera un plaisir
d’y répondre.
Conservez le carton d’emballage du RT-06. Il
constitue le meilleur moyen pour transporter
l’appareil dans le futur, sans risque de détérioration. Des détériorations provenant de
conditions de transport défectueuses ne sont
pas couvertes par la garantie.
Veuillez enregistrer en ligne votre nouvel
achat, sur www.rotel.com. Conservez soigneusement votre facture d’achat. Elle constitue en effet la meilleure preuve au cas bien
improbable où vous devriez faire jouer la
garantie.
Caractéristiques principales
• Réception des gammes et modes AM, FM
et DAB
• Afficheur fluorescent très pratique
• 30 stations présélectionnées dans les
gammes AM et FM ; 99 présélections de
stations DAB.
• Recherche d’accord manuelle ou par
présélections, recherche automatique,
balayage des présélections et recherche
directe par la fréquence de réception.
• Compatibilité totale RDS (Radio Data
System) pour l’Europe et RBDS (Radio
Broadcast Data Service) pour les USA.
• Tuner DAB (Digital Audio Broadcast), système de transmission numérique disponi-
ble en Europe et au Canada, ainsi que
régulièrement dans de nouveaux pays.
• Commutation possible mono/stéréo.
• Commutation par tension externe Trigger
12 V pour allumage/extinction couplée
des préamplificateurs et processeurs
Surround Rotel.
• Télécommande sans fil intégrale de toutes
les fonctions.
Déballage
Retirez l’appareil de son carton. N’oubliez
pas de sortir la télécommande et les autres
accessoires. Installez les piles fournies dans
la télécommande. Conservez soigneusement
le carton d’emballage et les éléments de protection internes du RT-06 ; ils constituent le
meilleur moyen de transporter votre RT-06,
dans le futur.
Installation
Posez le RT-06 sur une surface plane, sèche,
capable de supporter son poids, éloignée
des rayons directs du soleil et de toute source
de chaleur, de la présence d’humidité trop
élevée ou de vibrations importantes. Si vous
l’installez dans un meuble assurez-vous qu’un
minimum de ventilation soit présent. Vérifiez
qu’il y ait assez de place derrière le RT-06
pour tous les branchements. Disposez-le le
plus près possible des autres maillons et, si
possible, sur sa propre étagère. Tout cela
rendra plus aisé d’éventuelles modifications
dans les branchements, et une disposition
des câbles optimale. Cela réduira aussi la
présence d’éventuelles interférences entre
les appareils, ou les méfaits de la chaleur
dégagée par les autres maillons.
N’empilez pas d’objets lourds sur le capot
du RT-06. N’exposez jamais l’appareil à
l’humidité : cela pourrait endommager irrémédiablement ses circuits internes, et présenter de graves risques quant à la sécurité
des personnes.
Branchements en face
arrière
Le RT-06 dispose sur sa face arrière de tous
les branchements pour une sortie modulation
audio, une antenne FM, une antenne AM,
une antenne DAB, une commutation Trigger
1919
Français
12 V, un capteur infrarouge externe, les sorties numériques de réception DAB, et enfin
le câble d’alimentation secteur.
NOTE : Ne brancher aucun maillon dans sa
prise d’alimentation secteur tant que tous les
branchements entre les maillons n’ont pas été
correctement et définitivement réalisés.
Antenne FM t
Le RT-06 est fourni avec une antenne FM d’intérieur en « T ». Sortez l’antenne de l’emballage et branchez la prise coaxiale de type
« F » sur la prise d’antenne correspondante
du RT-06. Pour une réception optimale, dépliez complètement le « T » formé par l’antenne. Des œillets à l’extrémité de chaque
branche du T permettent éventuellement de
fixer l’antenne au mur. Plusieurs positions
doivent être essayées afin de déterminer la
position optimale pour une bonne qualité
de réception.
NOTE : Pour utiliser une antenne FM externe,
branchez son câble 75 ohms sur la prise en
lieu et place de l’antenne FM d’intérieur. Une
antenne externe doit être installée en respectant les normes en vigueur dans votre pays,
de préférence par un installateur professionnel. Dans certaines installations, utilisez la
prise de conversion type F fournie pour relier
le câble d’antenne 75 ohms à la prise.
Antenne AM y
Le RT-06 est livré avec une antenne cadre
en plastique pour recevoir les signaux radio
AM (modulation d’amplitude). Retirez cette
antenne de la boîte et placez-la près du
RT-06. Elle peut être plaquée contre un mur,
en utilisant le support fourni. Vous pouvez
aussi plier la portion centrale de l’antenne
pour former un support de table.
Branchez le double câble 300 ohms sortant de l’antenne sur les prises repérées AM
LOOP, en reliant chaque conducteur sur une
des deux prises. Il n’y a ici aucune polarité
à respecter ; vérifiez simplement que la fixation est correcte et que les deux conducteurs
ne se touchent pas.
Vous devrez certainement orienter ou déplacer
l’antenne pour trouver la meilleure position
pour la réception correcte.
NOTE : Si vous utilisez une antenne extérieure,
branchez celle-ci en lieu et place de l’antenne
cadre fournie, sur la double prise 300 ohms
(broches repérées G et AM). Assurez-vous
que toutes les normes électriques en vigueur
sont bien respectées, notamment en faisant
appel à un installateur agréé.
Antenne DAB u
Une antenne DAB intérieure est fournie d’origine. Si vous ne parvenez pas à obtenir une
réception correcte avec cette antenne intérieure, nous vous recommandons d’acquérir
une antenne DAB extérieure. Celle-ci sera
branchée via une prise type F sur la prise
repérée « Antenna DAB » sur le panneau
arrière du tuner.
Sorties RCA i
Ces prises de sortie audio fournissent un signal
stéréo de niveau fixe, pour le préamplificateur,
le processeur de commande de votre installation ou un amplificateur intégré.
Utilisez un câble de liaison RCA standard, en
respectant les canaux gauche (LEFT OUTPUT)
et droit (RIGHT OUTPUT).
Sorties numériques DAB o
Une prise coaxiale et une prise type S/PDIF
permettent de sortir directement le signal numérique reçu des stations DAB (Digital Audio
Broadcast, ou réseau audio numérique). Ce
type de réception DAB est totalement exempt
de parasites. Il est également capable de
fournir une qualité musicale proche de celle
des disques CD audio, plus des données
spécifiques aux émissions de radio.
Prise ordinateur I/O p
Le RT-06 peut être contrôlé à partir d’un ordinateur, grâce à des logiciels de commande
d’appareils audio-vidéo spécialement développés par des constructeurs tierce partie.
Ce contrôle se fait par des codes de commandes envoyés depuis l’ordinateur sur un
réseau câblé avec connexions de type série
RS-232. De plus, le RT-06 peut ainsi être mis
à jour via cette prise, en ce qui concerne son
logiciel de fonctionnement interne.
La prise COMPUTER I/O en face arrière
fournit toutes les connexions nécessaires pour
cette liaison. Elle accepte une prise standard
de type RJ-45 8 broches, comme celles cou-
ramment utilisées dans les liaisons Ethernet
10 Base-T UTP. Pour de plus amples informations concernant ce type de branchements,
les logiciels disponibles pour la commande
de l’installation, les codes utilisés ou la mise
à jour du RT-06, consultez votre revendeur
agréé ou le support technique Rotel.
Prise d’entrée télécommande
EXT REMOTE IN [
Cette prise jack 3,5 mm reçoit les codes de
commande de n’importe quel récepteur infrarouge du commerce (Xantech, etc.) placé dans
la pièce principale, via des câbles spéciaux.
Cette caractéristique est très utile si l’appareil
est placé dans un meuble rendant invisible
son capteur intégré. Consultez votre revendeur
agréé Rotel pour de plus amples informations
sur ces récepteurs-émetteurs infrarouge externes, et pour connaître le câblage correct de
la prise d’entrée correspondante.
Prise de commutation TRIGGER
12 V ]
Le RT-06 peut être activé par une tension de
commutation envoyée par exemple par un
préamplificateur Rotel.
L’entrée Trigger accepte n’importe quelle
tension de contrôle (courant continu ou courant alternatif) comprise entre 3 et 30 volts.
Lorsqu’un câble est branché sur cette prise,
et qu’une telle tension est présente dans ce
câble, le tuner s’allume.
Lorsque la tension de commutation disparaît,
le tuner se remet en mode de veille Standby.
La diode LED en façade reste allumée, mais
l’afficheur s’éteint et l’appareil ne fonctionne
plus.
Le RT-06 est également capable de laisser
passer la tension de commutation 12 V, pour
association avec un autre maillon compatible
avec ce mode de fonctionnement. Le signal
12 V reste présent en fonctionnement normal.
Entrée câble secteur \
Votre RT-06 est configuré en usine pour
fonctionner sur la tension secteur de l’installation de votre domicile, suivant le pays où
vous l’avez acheté (USA : 120 V/60 Hz ou
Europe : 230 V/50 Hz). Ce réglage est indiqué sur une étiquette collée à l’arrière de
l’appareil. Vérifiez que la valeur indiquée
RDV-1092
RT-06 Tuner stéréo DAB/AM/FM
20
20
correspond bien à celle de votre installation
électrique.
Branchez le câble d’alimentation secteur fourni
dans la prise repérée AC INPUT à l’arrière
de l’appareil. Branchez l’autre extrémité du
câble dans une prise secteur murale, ou dans
une prise de renvoi secteur d’un autre maillon
de votre installation audio.
Fonctionnement de base
Les explications qui suivent vous permettent
de vous familiariser avec les caractéristiques
et commandes de votre nouveau tuner. Lorsqu’une fonction est accessible à la fois sur la
face avant et sur la télécommande, un nombre
(voir illustration de la face avant) et une lettre
(voir illustration de la télécommande) sont
notés dans les instructions correspondantes.
Par exemple, pour passer de la gamme AM
à la gamme FM, vous pouvez presser une
touche de la face avant du tuner ou utiliser
une touche de la télécommande. Lorsqu’un
seul identifiant apparaît, c’est que la fonction
correspondante n’est accessible qu’à partir
de la face avant, ou de la télécommande,
mais jamais des deux à la fois.
NOTE : Les commandes concernant la récep-
tion radio numérique DAB font l’objet de
chapitres spécifiques, plus loin dans ce manuel d’utilisation.
Touche de mise en veille
STANDBY 1 et diode LED de
veille 2
La touche de la face avant STANDBY se trouve
en face avant du RT-06 est n’est pas reprise
sur la télécommande.
La diode STANDBY LED s’allume dès que
l’appareil est branché sur l’alimentation
secteur.
Touche ON S
Télécommande uniquement
Une pression sur la touche ON désactive
le mode de mise en veille Standby, et met
le RT-06 dans son mode de fonctionnement
actif normal.
Touche OFF A
Télécommande uniquement
Une pression sur la touche OFF enclenche
le mode de mise en veille Standby. Le tuner
est encore relié à l’alimentation secteur, mais
ses fonctions principales sont volontairement
désactivées.
Capteur de télécommande 3
Ce capteur en façade reçoit les codes infrarouge (IR) envoyés par la télécommande. Il ne
doit donc pas être obstrué ou caché, notamment par des câbles ou des accessoires.
Afficheur de la face avant 6
Au centre de la face avant du RT-06 se trouve
un grand afficheur fluorescent. Cet afficheur
fournit les informations de fonctionnement de
l’appareil en temps réel, suivant le mode de
fonctionnement DAB/AM/FM (indication de
la fréquence de réception, présélection mémorisée, indication de gamme de réception,
information RDS, etc.).
Touche de mise en mémoire
MEMORY
La touche repérée MEMORY est utilisée pour
confirmer ou mettre en mémoire les différents
réglages ou modes de fonctionnement du
RT-06, y compris les stations présélectionnées.
Son utilisation précise est décrite en détail
dans les chapitres qui suivent.
qO
Touche de confirmation
ENTER w
Une pression sur cette touche ENTER sélectionne les paramètres précédemment mis en
surbrillance dans l’affichage des réglages
SETUP.
Touches de réglage SETUP e
Permet d’ouvrir et de fermer le menu de réglage Setup du RT-06. Elle permet donc d’accéder
aux menus de réglage du RT-06, notamment
pour les modifications liées au pays d’utilisation de l’appareil, en utilisant conjointement
les touches de la face avant ENTER (confirmation) et UP/DOWN (haut/bas).
Touche d’atténuation de
luminosité DIMMER
Disponible aussi bien en face avant que sur
la télécommande, cette touche permet de
choisir parmi quatre luminosités différentes
de l’afficheur de la façade. Des pressions successives sur la touche permettent de passer
d’un degré de luminosité à un autre.
NOTE : Lorsque le tuner est éteint puis rallumé,
la luminosité de l’afficheur revient automatiquement à son mode d’éclairement normal.
Ce réglage de luminosité est également accessible dans le menu SETUP, afin de mémoriser une luminosité donnée, qui restera en
mémoire tant que l’appareil reste branché
sur l’alimentation secteur.
rF
Fonctionnement de base
du tuner
Le RT-06 intègre un tuner à synthèse numérique AM/FM, avec fonctions RDS ou RBDS,
doté de 30 présélections de stations, et un
tuner numérique DAB, permettant la mise
en mémoire de 99 stations présélectionnées
maximum.
• L’accord manuel vous permet de pas-
ser d’une fréquence de réception donnée
d’une station à la fréquence d’accord
immédiatement inférieure ou supérieure.
Placez le mode d’accord TUNE/PRESET
sur sa position TUNE. Coupez la fonction
d’accord automatique AUTO TUNING.
Utilisez les touches TUNING pour passer
d’une fréquence à une autre.
• L’accord direct par choix de la fré-
quence vous permet d’entrer directement
les chiffres correspondant à la fréquence
de réception de la station voulue. Pressez
la touche repérée FREQUENCY DIRECT
sur la télécommande ou la face avant du
tuner, puis entrez la fréquence désirée via
le clavier numérique.
• La recherche automatique de fré-
quence fait défiler les fréquences vers
le haut ou le bas, jusqu’à ce que le tuner
rencontre un signal de réception suffisamment fort. Placez le mode d’accord TUNE/
PRESET sur sa position TUNE. Activez la
fonction d’accord automatique AUTO
TUNING. Utilisez les touches TUNING
2121
Français
pour passer à la station suivante après
arrêt du tuner sur un signal.
• L’accord par entrée du numéro
de présélection d’une station vous
permet de choisir la station directement
via son numéro de présélection. Entrez
ce nombre utilisé lors de sa mémorisation
en utilisant le clavier numérique, pour les
gammes AM/FM ou DAB.
• Le balayage des présélections Pre-
set Scan vous permet de passer automatiquement d’une station présélectionnée
(préalablement mise en mémoire) à une
autre. Pressez la touche repérée PRESET
SCAN pour démarrer le balayage en
mode AM/FM.
• L’accord RDS (Europe) ou RBDS
(USA) permet d’accéder à une recherche
selon différents critères déterminés par les
données codées envoyées uniquement
pas les stations émettant en mode RDS
ou RBDS. Voir le chapitre RDS de ce manuel pour des informations détaillées à ce
sujet.
Commandes d’accord TUNING
8EP
Une paire de touches repérées TUNING,
sur la face avant, ainsi que les touches de
recherche de fréquence vers le haut ou le
bas, repérées FREQ UP/DOWN et les touches de la télécommande repérées PRESET
UP/DOWN représentent les principales
commandes pour l’accord sur une station
du RT-06. Vous pouvez utiliser, au choix, les
touches correspondantes de la face avant ou
de la télécommande : leurs fonctions respectives sont identiques. Ces touches permettent
d’accéder à différents modes de recherche
des stations de radio, suivant le mode de
fonctionnement désiré.
Sélection gamme BAND
9BCD
La touche repérée BAND permet de choisir la
gamme de réception du tuner : AM, FM ou
DAB. Des pressions successives sur la touche
permettent de passer d’une gamme d’ondes à
une autre. Un indicateur correspondant à la
gamme sélectionnée s’allume dans l’afficheur,
sur la partie gauche de celui-ci, pour confirmer votre choix. La fréquence de réception
correspondante s’affiche également.
Mode d’accord par fréquence
FREQUENCY TUNING
• La fonction d’accord automatique AUTO
TUNING étant désactivée, pressez une
des touches TUNING pour passer manuellement à la fréquence d’accord suivante,
qu’une station ou non soit réellement présente sur cette nouvelle fréquence. [Voir
les paragraphes consacrés à la touche
TUNE/PRESET et la touche AUTO TUNING
pour de plus amples détails sur la manière
de modifier le mode de recherche et d’accord sur les stations].
• La fonction d’accord automatique AUTO
TUNING étant activée, pressez une des
touches TUNING pour démarrer la recherche automatique d’une station. Le tuner
fait alors défiler automatiquement toutes
les fréquences de réception, vers le haut
ou le bas, et ce jusqu’à ce qu’il tombe sur
une fréquence correspondant réellement
à l’émission d’une station, avec un signal
de réception suffisamment fort. Si celui-ci
ne correspond pas à la station de radio
que vous désirez écouter, recommencez
la procédure. Si le tuner ne trouve aucun
signal de réception suffisamment fort, il se
replace automatiquement sur la dernière
fréquence de réception avant la recherche. [Voir les paragraphes consacrés à la
touche TUNE/PRESET et la touche AUTO
TUNING pour de plus amples détails sur
la manière de modifier le mode de recherche et d’accord sur les stations].
Mode d’accord par
présélection PRESET TUNING
Pressez une touche TUNING pour passer à
la station présélectionnée déjà mémorisée
immédiatement suivante, ou précédente.
[Voir les paragraphes consacrés à la touche
TUNE/PRESET pour de plus amples détails sur
la manière de modifier le mode de recherche
et d’accord sur les stations].
Mode d’accord RDS PTY
Pressez une touche TUNING pour choisir le
type de programme désiré pour la recherche,
dans la liste défilante qui s’affiche. Voir le
chapitre concernant le mode d’accord RDS
pour de plus amples informations sur cette
fonction. [Voir le paragraphe concernant la
touche RDS PTY pour les détails].
NOTE : Plusieurs indicateurs, dans l’afficheur
de la face avant, vous assistent pendant la
recherche. L’indication la plus grande concerne la fréquence d’accord, qui augmente
ou diminue pendant la procédure de recherche de station. Un indicateur de force du
signal à l’antenne indique la force réelle du
signal de réception entrant. Un indicateur
repéré TUNED s’allume lorsque la puissance
de ce signal est suffisante pour que le tuner
le reçoive. Un indicateur repéré ST s’allume
en présence d’un signal de réception FM stéréophonique. D’autres indicateurs supplémentaires indiquent également le mode d’accord
couramment sélectionné.
Clavier numérique
Présélection des stations
Le RT-06 peut mettre en mémoire jusqu’à
30 stations différentes, que l’on rappelle
ensuite simplement via leur numéro de mémorisation, avec le clavier numérique. Ces
présélections peuvent être utilisées aussi bien
pour des stations AM que FM, avec une capacité supplémentaire de 99 présélections
en mode DAB.
Le RT-06 possède préréglées en usine un certain nombre de stations génériques. Celles-ci
peuvent ne pas correspondre du tout à votre
zone géographique de réception.
Pour mémoriser une nouvelle station présélectionnée :
1. Accordez le tuner sur la station voulue,
en AM ou en FM.
2. Pressez la touche repérée MEMORY sur
la face avant. L’indicateur « MEMORY »
clignote dans l’afficheur de la façade.
3. Pendant que l’indicateur MEMORY clignote, pressez les touches du clavier
numérique correspondant au numéro
sous lequel vous souhaitez mémoriser la
fréquence et gamme de la station reçue,
et qui sera donc son numéro de présélection. Par exemple, pour mémoriser cette
station sous le numéro 3, pressez la touche 3. Pour mémoriser la station sous le
numéro 15, pressez la touche 1, suivie
tout de suite de la touche 5.
7G
RDV-1092
RT-06 Tuner stéréo DAB/AM/FM
22
22
4. Une station/fréquence précédemment
mémorisée sous le même numéro est effacée de la mémoire lorsqu’une nouvelle
station/fréquence est ainsi choisie.
Pour retrouver une station précédemment mémorisée, pressez tout simplement les touches
du clavier numérique correspondant à son
numéro de présélection. Par exemple, pour
retrouver la station présélectionnée sous le
numéro 3, pressez la touche 3. Pour retrouver la station présélectionnée 30, pressez la
touche 3, puis, dans les 5 secondes suivantes, la touche 0.
NOTE : Les touches du clavier numérique peu-
vent également être utilisées pour accorder
directement le tuner sur une fréquence de réception précise, dans les bandes AM/FM.
Touche fréquence directe
FREQUENCY DIRECT
0N
Accord par accès direct sur la
fréquence de réception
Si vous connaissez la fréquence d’accord
exacte de la station que vous souhaitez recevoir, vous pouvez y accéder directement
en entrant cette fréquence de réception avec
la touche FREQUENCY DIRECT et le clavier
numérique.
1. Pressez la touche FREQUENCY DIRECT
pour faire passer le clavier numérique en
mode d’accès direct en fréquence. L’affichage de la fréquence de réception, sur
l’afficheur, se transforme en une série de
barres représentant les différents chiffres
correspondant à la fréquence de réception,
la première barre étant clignotante.
2. Entrez le premier chiffre de la fréquence
de la station en utilisant le clavier numérique. Le chiffre correspondant apparaît
alors dans l’afficheur, et la barre suivante
se met à clignoter. Entrez alors les chiffres
suivants, les uns après les autres, suivant
le même principe. Lorsque tous les chiffres
ont été entrés, le tuner se cale automatiquement sur la fréquence de réception qui
apparaît maintenant dans l’afficheur.
NOTE : Sur la version américaine (US) unique-
ment, une pression sur « 1 » en mode FM se
traduit par un « 10 » dans l’affichage de la
fréquence. Sur la version européenne, il est
nécessaire de presser « 1 », puis « à » pour
afficher un « 10 ». Sur la version américaine,
il suffit de presser un seul chiffre après la virgule (ou point), alors que sur la version européenne, il faut indiquer/presser deux chiffres
après la virgule (point), comme indiqué dans
le second exemple ci-dessous.
EXEMPLES :
• (FM USA) 87,50 MHz.
Pressez 8 > 7 >5
• (FM Europe) 87,50 MHz.
Pressez 8 > 7 > 5 > 0
• (AM USA) 1 610 kHz.
Pressez 1 > 6 > 1
• (AM Europe) 1 611 kHz.
Pressez 1 > 6 > 1 > 1
Si aucune fréquence valable n’est entrée dans
les 5 secondes, le tuner annule automatiquement le mode d’accord direct par fréquence
FREQUENCY DIRECT et revient à la fréquence
de réception précédemment affichée.
Touche d’accord automatique
=R
La touche d’accord automatique AUTO
TUNING permet de basculer au choix entre le
mode de recherche par fréquence, et le mode
de recherche manuel. Lorsque l’on utilise les
touches TUNING de la face avant ou de la
télécommande en mode automatique AUTO
TUNING, le tuner fait défiler automatiquement,
vers le haut ou vers le bas, les fréquences de
réception jusqu’à ce qu’un signal de réception suffisamment fort soit capté. Si ce n’est
pas la station que vous recherchez, il suffit
de continuer le défilement des fréquences de
la même manière jusqu’à la station suivante.
Les stations envoyant un signal trop faible
sont volontairement ignorées pendant cette
recherche. Si aucune station n’est ainsi trouvée, le tuner se replace automatiquement sur
la fréquence calée avant cette recherche. Pour
passer du mode de recherche par fréquence
FREQUENCY TUNING au mode de recherche
automatique AUTO TUNING, pressez la touche AUTO TUNING. L’indicateur « AUTO »
s’allume alors dans l’afficheur.
NOTE : Le mode AUTO TUNING est désactivé
quand la touche TUNE/PRESET est réglée sur
le mode d’accord des présélections PRESET.
Voir le paragraphe suivant.
Touche d’accord/présélection
TUNE/PRESET -
La touche repérée TUNE/PRESET permet de
passer du mode de recherche par fréquence
FREQUENCY TUNING (quand les touches
TUNING permettent de faire défiler la fréquence de réception) au mode de recherche
par présélection PRESET TUNING (quand les
touches TUNING permettent de faire défiler
les stations présélectionnées les unes après les
autres, en fonction de leur numéro respectif
de mémorisation). Pour passer d’un mode à
l’autre, pressez simplement la touche TUNE/
PRESET. L’indicateur « PRESET » s’allume dans
l’afficheur lorsque c’est le mode de recherche
par présélections PRESET qui est choisi.
NOTE : Le mode AUTO TUNING est désactivé
quand la touche TUNE/PRESET est réglée sur
le mode d’accord des présélections PRESET.
Voir le paragraphe suivant.
Touche de balayage des
présélections PRESET SCAN H
Cette touche active la fonction de balayage
des stations déjà présélectionnées. Lorsque
vous pressez cette touche, le tuner « lit »
automatiquement toutes les stations présélectionnées, les unes derrière les autres, avec
une durée de cinq secondes pour chacune
d’entre elles. Pour arrêter ce balayage sur
la station voulue, pressez de nouveau la
touche une fois.
NOTE : Si une station présélectionnée PRESET
est couramment en écoute lorsque la touche
PRESET SCAN est pressée, le balayage démarre sur le numéro de station présélectionnée immédiatement supérieur à celui de la
station écoutée, et continue ainsi sur toutes
les stations présélectionnées, pour revenir sur
le choix initial. S’il ne s’agissait pas d’une
station présélectionnée écoutée, le balayage
démarre de la première station présélectionnée PRESET 1 et continue jusqu’à la station
PRESET 30.
2323
Français
Touche FM MONO
La touche repérée FM MONO permet de
passer d’une réception stéréo à une réception mono. En mode stéréo, une station sera
écoutée en stéréo si la force de son signal à
l’antenne est suffisante. Un indicateur stéréo
ST s’allume alors dans l’afficheur. En sélectionnant le mode mono, la station est écoutée
en monophonie, et ce même si elle émet et
est reçue en stéréophonie.
NOTE : L’écoute en mono est utile si le signal
d’une station FM émettant en stéréophonie
s’avère trop faible ou lointain pour être reçu
dans des conditions satisfaisantes. En effet,
un signal mono requiert moins de niveau à
l’antenne pour être correctement traité.
4Q
Réception des stations
RDS et RBDS
Le RT-06 est équipé des fonctions de réception radio RDS (Radio Data System) pour
l’Europe, et RBDS (Radio Broadcast Data
Service) pour les Etats-Unis. Ces systèmes
de réception apportent des fonctions supplémentaires, transmises de manière codée sur
les programmes radio de certaines stations
FM. Ce signal peut être décodé par un tuner RDS, fournissant, si émises, les fonctions
supplémentaires suivantes :
1. Affichage du nom « en clair » de la station
(par exemple, « INTER », « FIP »).
2. Affichage et sélection de stations en
fonction du contenu de leur programme
respectif (par exemple, NEWS, SPORT,
etc.)
3. Communication d’informations concernant
les conditions de circulation routière.
4. Affichage d’un texte défilant pour informations supplémentaires.
De plus, le RDS intègre des fonctions de recherche avancées :
1. Recherche de station(s) en fonction du
contenu spécifique de leur programme
(PTY).
2. Recherche des stations communiquant
des informations sur la circulation routière
(TP).
3. Interruption du programme normal pour
émission d’informations routières (TA, pour
Traffic).
Les fonctions RDS sont largement répandues
en Europe et disponibles lorsque les stations
d’émission FM envoient de telles informations
codées, désormais familières aux auditeurs.
Aux Etats-Unis, les fonctions RBDS sont apparues plus récemment, et les stations émettant de telles données sont plus rares, donc
moins connues des auditeurs. N’hésitez pas
à consulter votre revendeur agréé Rotel pour
de plus amples informations sur les réseaux
et les possibilités RDS et RBDS.
NOTE : Les fonctions RDS et RBDS sont laissées
à la discrétion des stations émettrices qui, elles seules, décident des données réellement
associées au signal radio. En l’absence de
ces données RDS ou RBDS, le RT-06 reçoit
les programmes correspondants comme un
tuner normal.
NOTE : Les données RDS et RBDS ne sont
disponibles que sur la gamme FM. Les fonctions et caractéristiques indiquées ci-après
ne sont donc opérationnelles qu’en mode
de réception FM.
Touche affichage DISPLAY
Il y a cinq options d’affichage lorsqu’une
station RDS est en cours de réception, avec
l’indication « RDS » allumée dans l’afficheur.
Pressez la commande OSD de la Page 2 de
l’écran de la télécommande pour passer d’une
de ces options d’affichage à une autre :
1. FREQUENCY (fréquence) : La fréquence de
réception de la station RDS est affichée.
2. (PS) PROGRAM SERVICE (programme) :
le nom de la station reçu, intégralement
ou en abrégé (par exemple INTER pour
France Inter) apparaît dans l’afficheur.
3. (PTY) PROGRAM TYPE (type de programme) : Une description du contenu
diffusé par la station reçue, d’après
une liste de contenu de programmes,
apparaît dans l’afficheur : par exemple NEWS, CURRENT AFFAIRS, INFO,
SPORT, EDUCATION, DRAMA, CULTURE,
SCIENCE, VARIED, POP, ROCK, EASY
LISTENING, LIGHT CLASSICAL, SERIOUS
CLASSICAL, OTHER MUSIC, WEATHER,
FINANCE, CHILDREN, SOCIAL AFFAIRS,
RELIGION, PHONE IN, TRAVEL, LEISURE,
5M
JAZZ, COUNTRY, NATIONAL MUSIC,
OLDIES, FOLK et DOCUMENTARY).
Si aucune information de ce type n’est
donnée, l’indication « PT » clignote dans
l’afficheur.
4. CLOCK TIME. L’heure et la date sont directement fournies par la station émettrice.
Si aucune information de ce type n’est
donnée, l’indication « CT » clignote dans
l’afficheur.
5. (RT) RADIO TEXTE (texte) : un message
sous forme de texte défilant apparaît
dans l’afficheur. Si aucune information
de ce type n’est donnée, l’indication
« RT » clignote dans l’afficheur.
Touche PTY
La fonction de recherche par type de programme s’affiche, suivant une liste standard.
1. Pressez la touche PTY. Le type de programme de la station RDS courante apparaît
dans l’afficheur.
2. Si désiré, choisissez le type de programme
PROGRAM TYPE en utilisant les touches
TUNING pour naviguer dans la liste des
programmes PTY.
3. Pressez la touche PTY une seconde fois
dans les 5 secondes qui suivent. Le tuner
va tenter de trouver une autre émission
répondant au type de programme que
vous avez choisi, puis s’accorder sur cette
station. Si la touche n’est pas pressée dans
les 5 secondes après avoir sélectionné
un type de programme, la fonction de
recherche PTY est annulée.
4. Si aucune station correspondant au critère
recherché n’est trouvée, le tuner revient sur
la station précédemment sélectionnée.
5. Annulez la fonction PTY en pressant n’importe quelle touche (exceptées les touches
DIMMER ou FM MONO).
Touche TP
Permet de rechercher une station RDS donnant des informations sur les conditions de
circulation routière.
1. Pressez la touche TP. Le tuner va tenter de
trouver une émission donnant des informations sur les conditions de circulation
routière.
5I
5K
RDV-1092
RT-06 Tuner stéréo DAB/AM/FM
24
24
2. Si aucune station n’est trouvée, le tuner
revient sur la station précédemment sélectionnée.
3. Annulez la fonction TP en pressant n’importe quelle touche (exceptées les touches
DIMMER ou FM MONO).
Touche TA
Permet de rechercher une station RDS donnant des informations sur les conditions de
circulation routière.
1. Pressez la touche TA. Le tuner va tenter de
trouver une émission donnant des informations sur les conditions de circulation
routière.
2. Si aucune station n’est trouvée, le tuner
revient sur la station précédemment sélectionnée.
3. Annulez la fonction TA en pressant n’importe quelle touche (exceptées les touches
DIMMER ou FM MONO).
Touche AF
1. Pressez la touche AF. Le tuner va rechercher les autres fréquences d’émission de
la même station de radio, dans la liste
mise en mémoire, et sélectionner automatiquement celle qui fournit le plus fort
signal à l’antenne.
2. Si aucune station n’est trouvée, le tuner
revient sur la station précédemment sélectionnée.
3. Si le signal de la nouvelle station trouvée
est plus faible que celui de la précédente,
le tuner se recale automatiquement sur
cette première fréquence.
4. Annulez la fonction AF en pressant n’importe quelle touche (exceptées les touches
DIMMER ou FM MONO).
5L
5J
Réception Digital Audio
Broadcast (DAB)
Informations de base
concernant la réception DAB
DAB est l’abréviation de « Digital Audio
Broadcast », une nouvelle forme d’émission
radio utilisant la technologie numérique. Les
émissions DAB sont capables d’atteindre
une qualité proche de celle des disques CD
Audio, avec théoriquement une absence totale de parasites.
Les émissions DAB opèrent dans la bande de
fréquence III (174 – 240 MHz). La bande III est
divisée en 41 canaux repérés 5A à 13F.
Ces canaux DAB sont regroupés en ensembles, également connus sous le nom de
multiplex(es). Chaque multiplex contient un
certain nombre de stations, et chaque service
primaire est divisé en un certain nombre de
services secondaires. La technologie DAB permet aux opérateurs radio de transmettre un
certain nombre de données supplémentaires
en plus du signal audio, qui peuvent inclure
d’autres canaux audio, du texte et même,
dans le futur, des images ou des données
informatiques pour ordinateur.
Fonctionnement de base
tuner DAB
NOTE : Quand le tuner DAB est utilisé pour
la première fois, l’afficheur vous demande
si vous désirez effectuer une recherche automatique pour déterminer quel service est disponible dans votre zone géographique. La
plupart de ces procédures n’ont besoin d’être
effectuées qu’une seule fois. Sélectionnez
« YES » pour confirmer cette recherche automatique. Le tuner va alors rechercher toutes
les stations disponibles sur le réseau DAB. Le
nombre de stations DAB effectivement reçues
dépend de votre situation géographique et
des multiplex disponibles dans votre région.
Pour une réception optimale, nous vous conseillons vivement d’utiliser une antenne spéciale extérieure.
Touches BAND, DAB
Le RT-06 reçoit les gammes AM, FM et DAB.
Le mode DAB est sélectionné en pressant la
touche BAND de la face avant. Un accès
direct au mode DAB peut également être
effectué en pressant la touche repérée DAB
sur la télécommande.
Touches haut/bas UP/DOWN
8
Les touches haut/bas UP/DOWN de la
face avant ou de la télécommande permettent de passer d’une station à une autre, et
9C
également de sélectionner des options dans
le menu de réglage (voir le paragraphe
MENU SETUP).
Touche de confirmation ENTER
w
Pressez la touche repérée ENTER sur la face
avant pour confirmer un paramètre sélectionné.
Touche d’affichage DISPLAY
6M
L’afficheur de la face avant indique l’identification du service dans sa partie supérieure.
Cette information est donnée par le réseau. Le
RT-06 peut également afficher plusieurs informations, présentes dans sa partie inférieure.
Pressez la touche repérée DISPLAY pour passer d’un de ces modes à un autre :
• Program type : affiche le type de pro-
gramme ou une information sur celui-ci.
• Ensemble name : l’identification mul-
tiplex est affichée.
• Frequency : indique la fréquence sur la-
quelle le multiplex sélectionné est émise.
• Bit rate : indique le taux avec lequel les
données numériques sont transmises. Ce
taux est exprimé en milliers de bits par
seconde (Kbps), qui a un rapport avec
la qualité de l’émission. Plus ce taux est
élevé, meilleure est la qualité.
• Dynamic label segment : c’est un
texte déroulant sur l’afficheur du tuner,
donnant des informations sur la liste de
lecture ou le contenu du programme en
cours. Cette caractéristique apparaît ou
non, suivant le fournisseur de service et
la station de radio.
• Signal strength : indique le niveau du
signal à l’entrée du module DAB, sous
forme de blocs.
Touche de mise en mémoire
MEMORY
Le RT-06 peut mettre en mémoire jusqu’à
99 stations DAB présélectionnées. Lorsque
vous désirez mettre en mémoire une station,
pressez la touche MEMORY sur la face avant,
puis une ou plusieurs des touches du clavier
numérique pour déterminer le numéro sous
lequel vous souhaitez mémoriser cette station.
Les stations présélectionnées en FM/AM d’une
qO
2525
Français
part et DAB d’autre part sont différentes, si
bien qu’une station DAB peut porter le numéro « 1 » par exemple, tout comme une
autre station FM.
Clavier numérique
Les touches du clavier numérique peuvent
être utilisées pour mettre en mémoire une
station tout comme pour rappeler ce numéro
de présélection mémorisé.
7G
Touche accord/présélection
TUNE/PRESET -
Le RT-06 propose deux modes de fonctionnement :
• Mode DAB manuel :
Quand le tuner est placé dans ce mode,
vous pouvez faire défiler toutes les stations
DAB disponibles en utilisant les touches
haut/bas.
• Mode DAB présélections :
Utilisez la touche PRESET et pressez cette
fois les touches haut/bas pour passer d’une
station DAB à l’autre, mais uniquement
pour celles qui ont été au préalable mémorisées/mises en présélections. L’indication
« Preset » s’allume alors dans l’afficheur
pour indiquer que c’est ce mode qui a été
sélectionné.
Réglage SETUP
NOTE : Ce menu de réglage set-up concerne
des fonctions avancées. Dans la plupart des
installations, ses réglages d’usine n’auront
pas besoin d’être modifiés.
Touche SETUP e
La touche SETUP de la face avant permet
d’accéder au menu des réglages avancés
Setup du RT-06.
MENU SETUP
Pressez la touche SETUP de la face avant
pour que s’affichent les réglages du menu
correspondant dans l’afficheur du tuner. Cette
opération peut être annulée à tout moment en
pressant une seconde fois la touche SETUP. Au
bout d’un court moment, ce menu disparaît
automatiquement ou si aucune autre touche
n’a été pressée.
Utilisez les touches haut et bas UP et DOWN
de la face avant pour passer d’un paramètre
de ce menu à un autre. Pressez la touche repérée ENTER pour confirmer une sélection.
Les options suivantes sont disponibles comme
réglages avancés. Une excellente connaissance de votre réseau DAB local est nécessaire
pour en tirer le meilleur parti.
DAB DAC VOLUME : Le RT-06 permet de
régler le volume spécifique du DAC (convertisseur N/A). Le volume DAC est réglable de
0 à 255 en utilisant les touches haut/bas.
Cette fonction est utilisée pour adapter le signal de sortie à celui des autres sources de
votre installation.
DIMMER : permet, via les touches haut et
bas, de faire varier la luminosité de l’afficheur
choisie par défaut.
FACTORY DEFAULT : sélectionnez ce paramètre si vous souhaitez revenir à tous les
réglages d’usine de votre RT-06. Confirmez
ce souhait en pressant la touche ENTER.
ATTENTION : ce retour aux réglages d’usine
a pour effet d’effacer toutes les présélections
mémorisées par vos soins.
ZONE GÉOGRAPHIQUE : TUNER AREA
(ZONE GÉOGRAPHIQUE) : Votre tuner doit
être réglé en fonction de la zone géographique
où vous l’utilisez. Cette zone peut être choisie
entre <EUROPE> ou <N_AMERICA>.
VERSION : confirme la version du logiciel
principal de gestion de votre RT-06.
Front CPU Upgrade : cette fonction permet
de mettre à jour le processeur principal.
NOTE : Cette fonction ne peut être faite qu’en
usine, aussi ne devez-vous jamais la sélectionner.
EXIT : sélectionner ce paramètre pour sortir
du menu des réglages avancés SETUP.
Recherche d’une station DAB :
NOTE : Lorsque vous utilisez le tuner DAB
pour la première fois, le tuner vous demande
automatiquement si vous souhaitez effectuer
cette opération pour trouver le service effectivement disponibles dans votre zone géographique. Dans la plupart des cas, cette
procédure n’a besoin d’être effectuée qu’une
seule fois. Choisissez « YES » pour effectuer
cette recherche. Le tuner recherche alors
automatiquement les stations disponibles sur
le réseau DAB. Le nombre de stations DAB effectivement reçues dépend de votre situation
géographique et des multiplex disponibles
dans votre région. Pour une réception optimale, nous vous conseillons vivement d’utiliser une antenne spéciale extérieure.
Touche de recherche
automatique AUTO TUNE
Vous pouvez également souhaiter répéter cette
recherche périodiquement, afin de trouver de
nouveaux multiplex (par exemple de nouveaux
services), ou encore si vous utilisez le tuner
dans une nouvelle zone géographique.
NOTE : Cette procédure Auto Tune efface
toutes les présélections éventuellement déjà
mémorisées.
1. Sélectionner le mode de fonctionnement
DAB du tuner en pressant la touche BAND
de la face avant, ou la touche DAB de la
télécommande.
2. Pressez la touche AUTO TUNE pour rechercher le premier ensemble de stations.
L’afficheur FL indique alors « DAB Auto
Tuning ». Sélectionnez « No » si vous ne
souhaitez pas effectuer cette recherche,
ou « Yes » si vous souhaitez l’effectuer.
3. Choisissez « No » en utilisant les touches
haut/bas UP/DOWN de la face avant,
puis pressez la touche ENTER. Choisissez
« Yes » en utilisant les touches haut/bas
UP/DOWN de la face avant puis pressez
ENTER, pour trouvez de nouveaux ensembles et remplacer les anciennes stations
déjà trouvées.
=R
RDV-1092
RT-06 Tuner stéréo DAB/AM/FM
26
26
Comment mettre en mémoire
des stations DAB
Lorsque la recherche automatique est terminée, l’identification du service (Service
Identification) apparaît dans l’afficheur. Utilisez alors les touches haut/bas pour sélectionner la station désirée.
Pour mémoriser cette station, pressez la touche
repérée MEMORY suivie de votre numéro de
présélection voulu.
Exemple : MEMORY + 1 + 2.
Répétez cette opération pour chaque station
que vous souhaitez mémoriser, en changeant
évidemment à chaque fois le numéro de présélection choisi.
Comment rappeler une station
DAB présélectionnée (PRESET)
Une fois qu’une station a été mise en mémoire,
vous la rappelez tout simplement en utilisant
le clavier numérique pour taper son numéro
de présélection. Dans l’exemple précédent :
pressez 1 + 2.
Spécifications
Tuner FM
Sensibilité utile :
14,2 dBf
Sensibilité S/B 50 dB :
20,2 dBf (mono)
45,3 dBf (stéréo)
Rapport signal/bruit (à 65 dBf) :
73 dBf (mono)
70 dBf (stéréo)
Distorsion harmonique (à 65 dBf) :
0,2 % (mono)
0,3 % (stéréo)
Réponse en fréquence :
10 Hz – 15 kHz ± 3 dB
Rapport de capture :
2 dB
Sélectivité canaux adjacents :
47 dB (± 400 kHz)
Rapport de capture :
90 dB
Réjection fréquence image :
80 dB
Réjection IF :
80 dB
Suppression AM :
55 dB
Séparation des canaux
(100 Hz/1 kHz/10 kHz) :
40 dB/45 dB/35 dB
Niveau de sortie :
1 V
Entrée antenne :
75 ohms asymétrique
Tuner AM
Sensibilité utile :
500 µV/m
Sélectivité :
25 dB
Distorsion harmonique :
0,5 %
Réjection fréquence image :
45 dB
Rapport signal/bruit :
40 dB
Niveau de sortie :
500 mV
Entrée antenne :
antenne-cadre
Tuner DAB
Sensibilité :
- 96 dBm
Gamme d’accord :
Bande III (174 – 240 MHz)
Taux transfert données audio :
224 Kbps (maximum)
Réponse en fréquence :
20 Hz – 20 kHz
Sortie analogique :
2 V à 0 dBFs
Sortie antenne :
50 ohms, prise type F
Sortie numérique :
S/PDIF coaxiale/optique
Format/taux d’échantillonnage
PCM/48 kHz
Général
Consommation :
15 watts
Consommation en veille (stand-by) :
5 watts
Alimentation secteur :
120 V, 60 Hz (version USA)
230 V, 50 Hz (version Europe)
Poids :
3,9 kg
Dimensions (L x H x P) :
437 x 72 x 319 mm
Hauteur face avant :
60 mm
Toutes les spécifications sont garanties exactes au
moment de l’impression.
Rotel se réserve le droit d’effectuer des améliorations sans préavis.
Rotel et le logo Rotel HiFi sont des marques déposées de The Rotel Co, Ltd, Tokyo, Japan.
2727
Rotel product are designed to comply with international directives on the
Restriction of Hazardous Substances (RoHS) in electrical and electronic
equipment and the disposal of Waste Electrical and Electronic Equipment
(WEEE). The crossed wheelie bin symbol indicates compliance and that
the products must be appropriately recycled or processed in accordance
with these directives.
The symbol means that this unit is double insulated. An earth ground
connection is not required
2
ACHTUNG
GEFAHR EINES ELEKTRISCHEN
SCHLAGES. NICHT ÖFFNEN.
ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN, NICHT DIE
GEHÄUSEABDECKUNG ENTFERNEN. IM INNERN BEFINDEN SICH KEINE VOM BEDIENER ZU
WARTENDEN TEILE. ZIEHEN SIE NUR QUALIFIZIERTES PERSONAL ZU RATE
.
Das Blitzsymbol mit Pfeil in einem
gleichseitigen Dreieck macht den Benutzer
auf das Vorhandensein gefährlicher Spannung
im Gehäuse aufmerksam. Diese ist so groß,
dass sie für eine Gefährdung von Personen
durch einen elektrischen Schlag ausreicht.
Das Ausrufungszeichen in einem
gleichseitigen Dreieck weist den Leser auf
wichtige Betriebs- und Wartungshinweise in
der dem Gerät beiliegenden Literatur hin.
Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS
genannt)) und über Elektro- und Elektronik-Altgeräte
(Waste Electrical and Electronic Equipment (WEEE)).
Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß
recycelt oder diesen Richtlinien entsprechend entsorgt
werden müssen.
Dieses Symbol bedeutet, dass das Gerät doppelt isoliert
ist. Es muss daher nicht geerdet werden.
Deutsch
Wichtige Sicherheitshinweise
Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von qualifiziertem
Fachpersonal durchgeführt werden.
Vorsicht: Dieses Gerät darf nur in trockenen Räumen betrieben werden. Zum
Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten
in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf
das Gerät.
Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte
dieser Fall trotzdem einmal eintreten, trennen Sie das Gerät sofort vom Netz.
Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführen.
Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie
enthält wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die
Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.
Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät müssen genau beachtet
werden. Dadurch können Personen- und Sachschäden vermieden werden. Außer den in der
Bedienungsanleitung beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät
vorzunehmen.
Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.
Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet
ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die
Ventilationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in einem Regal oder in einem
Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen
oder sonstige wärmeerzeugende Geräte).
Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes
angegeben.
Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose
an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder
Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose
angeschlossen werden. Verwenden Sie keine Verlängerungskabel.
Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung). Besondere Vorsicht ist dabei an den Steckern, Verteilern
und den Anschlussstellen des Gerätes geboten.
Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen, ziehen Sie den Netzstecker
aus der Steckdose.
Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.
Ist das Gerät z.B. während des Transportes über längere Zeit Kälte ausgesetzt worden, so
warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwärmt hat und das Kondenswasser verdunstet ist.
Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fachpersonal zu Rate, wenn:
• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
• das Gerät Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche Leistungsminderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.
Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine ordnungsgemäße Installation
zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.
Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestellen transportiert werden.
RDV-1092
RT-06 DAB/AM/FM-Stereo-Tuner
28
28
Inhaltsverzeichnis
1: Bedienelemente an der Gerätefront .................3
2: Fernbedienung RR-T95 ....................................4
3: Anschlussmöglichkeiten an der
Geräterückseite ...............................................5
4: Anschlussdiagramm .........................................6
Wichtige Sicherheitshinweise ................. 27
Die Firma Rotel .....................................29
Zu dieser Anleitung ............................... 29
Einige Vorsichtsmaßnahmen ...............................29
Die wesentlichen Ausstattungsmerkmale .............29
Auspacken des Gerätes ......................................29
Aufstellung des Gerätes .....................................29
Anschlussmöglichkeiten an der
Geräterückseite ....................................29
FM-Antennenanschluss t ..............................30
MW-Rahmenantenne y .................................30
DAB-Antenne u .............................................30
Cinch-Ausgänge i .........................................30
DAB-Digitalausgänge o .................................30
Computerschnittstelle p .................................30
EXT REM IN-Anschluss [ ................................30
Grundbedienelemente ............................30
Standby-Taste 1 und Standby-LED 2 ..........31
ON-Taste S ...................................................31
OFF-Taste A ..................................................31
Fernbedienungssensor 3 ...............................31
Frontdisplay 6 ..............................................31
MEMORY-Taste
ENTER-Taste w ..............................................31
SETUP-Taste e ..............................................31
DIMMER-Taste
Grund-Tuning-Funktionen ....................... 31
Bedienelemente zur Frequenzabstimmung
(TUNING CONTROLS)
BAND-Taste
FREQUENCY TUNING-Modus ...............................32
PRESET TUNING-Modus ......................................32
RDS-PTY-Suchmodus ..........................................32
Zifferntasten ........................................ 32
Senderspeicher
FREQUENCY DIRECT-Taste
Direkte Frequenzeinstellung ...............................32
AUTO TUNING-Taste
TUNE/PRESET-Taste - ....................................33
......................................31
qO
......................................31
rF
8EP
9BCD
7G
................................31
.....................................32
0N
..............................32
=R
........................31
RDS- und RBDS-Empfang .......................33
DISPLAY-Taste
PTY-Taste
TP-Taste
TA-Taste
AF-Taste
Digital Audio Broadcast (DAB) ................34
Grundlegende Informationen zu DAB .................34
BAND-Taste, DAB-Taste
UP/DOWN-Tasten 8 ......................................34
ENTER-Taste w ...............................................34
DISPLAY-Taste
MEMORY-Taste
ZIFFERNTASTEN
TUNE/PRESET-Taste - ....................................35
Setup ...................................................35
SETUP-Taste e ...............................................35
SETUP-MENÜ .....................................................35
Suche nach einem DAB-Sender ...........................35
AUTO TUNE-Taste
Speichern von DAB-Sendern ...............................36
Aufrufen eines gespeicherten Senders ................36
5I
5K
5L
5J
.......................................33
5M
..............................................33
...............................................34
...............................................34
...............................................34
.........................34
9C
.......................................34
5M
......................................35
qO
....................................35
7G
..................................35
=R
12V TRIGGER-Anschlüsse ] ............................30
Netzeingang \ ..............................................30
PRESET SCAN-Taste H .....................................33
FM MONO-Taste
....................................33
4Q
Technische Daten ................................... 36
2929
Deutsch
Die Firma Rotel
Die Firma Rotel wurde vor mehr als 45 Jahren
von einer Familie gegründet, deren Interesse
an Musik so groß war, dass sie beschloss,
hochwertigste HiFi-Produkte herzustellen und
Musikliebhabern ungeachtet ihres Geldbeutels
einen außergewöhnlichen Wert zukommen
zu lassen. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.
Die Ingenieure arbeiten als Team eng zusammen. Sie hören sich jedes neue Produkt
an und stimmen es klanglich ab, bis es den
gewünschten Musikstandards entspricht. Die
eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um
das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus
Großbritannien und Deutschland, Halbleiter
aus Japan oder den USA und direkt bei Rotel
gefertigte Ringkerntransformatoren.
Rotels guter Ruf wird durch hunderte von
Testerfolgen von den angesehensten Testern
der Branche, die jeden Tag Musik hören,
untermauert. Die Ergebnisse beweisen, dass
das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität
und Zuverlässigkeit bei gleichzeitig günstigen Preisen.
Wir danken Ihnen für Ihr Vertrauen in die
Marke Rotel und wünschen Ihnen viel Hörvergnügen.
Zu dieser Anleitung
Vielen Dank, dass Sie sich für den RotelDAB/AM/FM-Stereo-Tuner RT-06 entschieden haben. Rotels Balanced-Design-Concept
entsprechend verfügt dieser Tuner über ein
ausgeklügeltes Platinenlayout. Die Bauteile
wurden sorgfältig ausgewählt und ausgedehnte Hörtests gewährleisten eine erstklassige
Klangqualität und langfristige Zuverlässigkeit.
Mit dem RT-06 werden Sie viele Jahre lang
einen echten Hörgenuss haben.
Einige Vorsichtsmaßnahmen
Lesen Sie sich die Bedienungsanleitung bitte vor der Inbetriebnahme genau durch.
Neben grundsätzlichen Installations- und
Bedienungshinweisen (bitte beachten Sie
auch die Sicherheitshinweise am Anfang der
Bedienungsanleitung) enthält sie allgemeine
Informationen, die Ihnen helfen werden, Ihr
System mit seiner maximalen Leistungsfähigkeit zu betreiben. Bitte setzen Sie sich bei
etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhändler in Verbindung.
Bewahren Sie den Versandkarton und das
übrige Verpackungsmaterial des RT-06 für
einen eventuellen späteren Einsatz auf. Der
Versand oder Transport des Tuners in einer
anderen als der Originalverpackung kann
zu erheblichen Beschädigungen des Gerätes führen.
Schicken Sie die Ihrem Tuner beiliegende
Garantieanforderungskarte ausgefüllt an den
Rotel-Distributor in Ihrem Land. Bewahren Sie
bitte die Original-Kaufquittung auf. Sie belegt
am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in
Anspruch nehmen.
Die wesentlichen
Ausstattungsmerkmale
• AM-, FM- und DAB-Tuning-Funktionen.
• Benutzerfreundliches FL-Display.
• 30 Senderspeicher für die UKW- und MWSender; 99 Speicher für DAB-Sender.
• DAB (Digital Audio Broadcast) ist ein
digitaler Übertragungsstandard, der in
Deutschland und weiteren Teilen Europas
fast flächendeckend verfügbar ist.
• FM MONO-Taste zur Stereo/Mono-Umschaltung.
• 12-Volt-Trigger-Anschlüsse zur Fernein- und
-abschaltung durch Vorverstärker und Surround-Prozessoren von Rotel.
• Bedienerfreundliche Fernbedienung.
Auspacken des Gerätes
Nehmen Sie das Gerät vorsichtig aus der Verpackung. Neben dem Tuner enthält der Versandkarton eine Fernbedienung und weiteres
Zubehör. Bewahren Sie den Versandkarton
und das übrige Verpackungsmaterial für einen
eventuellen späteren Einsatz auf.
Aufstellung des Gerätes
Stellen Sie den RT-06 auf eine feste, trockene, ebene Oberfläche. Setzen Sie das Gerät weder direktem Sonnenlicht noch starker
Wärme, hoher Feuchtigkeit oder starken Vibrationen aus. Der RT-06 erwärmt sich während des Betriebes. Stellen Sie daher beim
Einbau in einen Schrank sicher, dass eine
ausreichende Luftzirkulation gewährleistet
ist. Lassen Sie hinter dem RT-06 genügend
Platz, um ihn problemlos anschließen zu
können. Stellen Sie das Gerät in die Nähe
der anderen, zu Ihrem Audio/Video-System
gehörenden Komponenten. Stellen Sie es,
falls möglich, in sein eigenes Regal. Dies
erleichtert die Kabelführung, das Anschließen und spätere Änderungen am System.
Außerdem werden mögliche Interferenzen
oder die Wärmeübertragung durch andere
Komponenten vermieden.
Stellen Sie keine schweren Gegenstände
auf den RT-06. Vermeiden Sie es, das Gerät
Feuchtigkeit auszusetzen, da hierdurch die
empfindlichen Schaltkreise beschädigt werden können.
• Manuelle Einstellmöglichkeit der Frequenz
und Senderspeichersuche, automatische Frequenzabstimmung, Senderspeichersuchlauf
und direkte Frequenzeinstellung.
• RDS (Radio Data System) für Europa und
RBDS (Radio Broadcast Data Service) für
die USA.
Anschlussmöglichkeiten
an der Geräterückseite
Der RT-06 besitzt an der Geräterückseite
Hochpegelausgänge, einen FM-, einen AMund einen DAB-Antennenanschluss, einen
12-V-Trigger-Ein- und -Ausgang, einen Fern-
RDV-1092
RT-06 DAB/AM/FM-Stereo-Tuner
30
30
bedienungssensor, DAB-Digitalausgänge und
einen Netzeingang.
HINWEIS: Schließen Sie die Systemkomponen-
ten erst an das Netz an, wenn die Geräte
miteinander verbunden sind und alle Verbindungen zwischen den Geräten ordnungsgemäß hergestellt wurden.
FM-Antennenanschluss t
Der RT-06 wird mit einer T-förmigen UKWZimmerantenne geliefert. Nehmen Sie die
Antenne aus der Verpackung und schließen
Sie den Koax-F-Stecker an den FM-Anschluss
an der Rückseite des RT-06 an. An jeder Seite
der T-förmigen Antenne befindet sich jeweils
eine Öse. Damit kann die Antenne an einer
Wand befestigt werden. Experimentieren Sie
mit der Position der Antenne, bis der Empfang optimal ist.
HINWEIS: Verwenden Sie eine Außenantenne,
so schließen Sie das 75-Ohm-Koaxialkabel
anstelle der Zimmerantenne an den FM-Anschluss an. Vorher ist das Antennensystem
von einem Fachmann den örtlichen Bestimmungen entsprechend zu installieren.
MW-Rahmenantenne y
Zum Empfang der MW-Audiosignale liegt
dem RT-06 eine Rahmenantenne aus Kunststoff bei. Nehmen Sie die Rahmenantenne aus
der Verpackung und platzieren Sie diese in
der Nähe des RT-06. Die Antenne kann mit
Hilfe des vorgesehenen Aufhängers an der
Wand befestigt werden. Sie können aber
auch den mittleren Bereich umklappen und
einrasten lassen, so dass die Antenne dann
aufgestellt werden kann.
Schließen Sie das zweiadrige 300-Ohm-Kabel der Rahmenantenne mit den Kabelschuhen an die mit AM LOOP gekennzeichneten
Anschlussklemmen an. Dabei spielt es keine
Rolle, welches Kabel mit welcher Anschlussklemme verbunden wird. Achten Sie aber auf
eine stabile Verbindung und darauf, dass die
beiden Kabel sich nicht berühren.
Verändern Sie die Ausrichtung der Antenne
solange, bis Sie einen optimalen Empfang
haben.
HINWEIS: Eine Außenantenne wird wie die
Rahmenantenne über ein zweiadriges
300-Ohm-Kabel an die mit AM LOOP gekennzeichneten Anschlussklemmen angeschlossen.
DAB-Antenne u
Zum Lieferumfang gehört eine DAB-Zimmerantenne. Ist der Empfang mit dieser Antenne
schlecht, empfehlen wir die Verwendung einer DAB-Außenantenne. Die Außenantenne
kann über einen Antennen-F-Stecker mit dem
„Antenna DAB“-Anschluss an der Geräterückseite verbunden werden.
Cinch-Ausgänge i
Über die beiden Hochpegel-Cinch-Audioausgänge sendet der RT-06 Stereosignale
konstanter Stärke zu Ihrem Vorverstärker,
System-Controller oder Vollverstärker.
Verwenden Sie ein Standard-Cinch-Audiokabel, um die mit „LEFT OUTPUT“ gekennzeichnete Buchse mit dem linken Tuner-Eingangsanschluss und die mit „RIGHT OUTPUT“
gekennzeichnete Buchse mit dem rechten
Tuner-Eingangsanschluss an Ihrem SystemController zu verbinden.
DAB-Digitalausgänge o
Zur Signalübertragung zu den verfügbaren
DAB(Digital Audio Broadcast)-Sendern stehen ein Koaxial- und ein S/PDIF-Ausgang
zur Verfügung. DAB sorgt für einen störungsfreien Empfang. Ferner bietet DAB Audio mit
CD-ähnlicher Qualität sowie entsprechende
Übertragungsdaten.
Computerschnittstelle p
Der RT-06 kann über einen Computer mit
spezieller Audio-Software betrieben werden.
Dabei werden die Betriebscodes vom Computer über den seriellen RS-232-Anschluss
gesendet. Ferner ist auf diese Weise ein
Update des RT-06 mit spezieller Rotel-Software möglich.
Anschluss bietet der COMPUTER I/O-Eingang
an der Geräterückseite. Die Verbindung zu
diesen Eingängen kann über einen RJ-45-8Pin-Stecker hergestellt werden. Diese Stecker
werden normalerweise bei der 10-BaseT UTPEthernet-Verkabelung genutzt.
Weitere Informationen zu den Anschlussmöglichkeiten, der Software und den Betriebs-
codes erhalten Sie bei Ihrem autorisierten
Rotel-Fachhändler.
EXT REM IN-Anschluss [
Diese 3,5-mm-Anschlussbuchse empfängt
die Befehlcodes eines Video-Link-Infrarotempfängers von Xantech (können Sie optional
bei Systeminstallateuren erwerben). Sie wird
genutzt, wenn die von einer Fernbedienung
gesendeten Infrarotsignale nicht den Fernbedienungssensor an der Gerätefront erreichen
können. Lassen Sie sich bezüglich externer
Empfänger und der geeigneten Verkabelung
für die EXT REM IN-Buchse von Ihrem autorisierten Fachhändler beraten.
12V TRIGGER-Anschlüsse ]
Der RT-06 kann über ein 12-Volt-TriggerSignal von einem Rotel-Vorverstärker aktiviert werden.
Der Trigger-Eingang akzeptiert Gleich- und
Wechselspannungssignale von 3 bis 30 Volt.
Ist ein Kabel an den 12-Volt-Trigger-Eingang
angeschlossen und liegt ein Signal an, wird
der RT-06 aktiviert.
Liegt kein Trigger-Signal mehr an, schaltet
das Gerät in den Standby-Modus. Die LED
an der Gerätefront leuchtet weiter, das Display nicht.
Über den Trigger-Ausgang kann auch ein
12-Volt-Trigger-Signal zu einem angeschlossenen Gerät geleitet werden. Das Signal liegt
im normalen Betrieb bei 12 Volt.
Netzeingang \
Ihr RT-06 wird von Rotel so eingestellt, dass
er der in Ihrem Land üblichen Wechselspannung (Europa: 230 Volt/50 Hz, USA: 120
Volt/60 Hz) entspricht. Die Einstellung ist an
der Geräterückseite angegeben.
Schließen Sie das Gerät nur mit dem beiliegenden Netzkabel an den Netzeingang an.
Grundbedienelemente
Die folgenden Erläuterungen helfen Ihnen, sich
mit den Ausstattungsmerkmalen und Bedienelementen vertraut zu machen. Die Nummern
und Buchstaben beziehen sich auf die Abbildungen am Anfang dieser Bedienungsanleitung. Die meisten Funktionen können über
die Bedienelemente an der Gerätefront und
3131
Deutsch
die beiliegende Fernbedienung gesteuert
werden. Möchten Sie beispielsweise von MW
auf UKW umschalten, können Sie entweder
die Taste an der Gerätefront oder die Taste
auf der Fernbedienung drücken. Ist nur eine
Zahl oder nur ein Buchstabe angegeben, so
kann diese Funktion nur über das Bedienelement an der Gerätefront oder nur über die
Fernbedienung aktiviert werden.
HINWEIS: Die zum Tunen genutzten Bediene-
lemente des DAB/AM/FM-Tuners werden in
den nächsten Kapiteln dieser Bedienungsanleitung beschrieben.
Standby-Taste 1 und StandbyLED 2
Die STANDBY-Taste befindet sich nur an
der Gerätefront des RT-06 und nicht auf der
Fernbedienung.
Die STANDBY-LED leuchtet, wenn das Gerät
ans Netz angeschlossen ist.
ON-Taste S
Nur auf der Fernbedienung
Durch Drücken der ON-Taste deaktivieren Sie
den Standby-Modus und setzen den RT-06 in
den normalen Betrieb.
OFF-Taste A
Nur auf der Fernbedienung
Mit Drücken der OFF-Taste setzen Sie den
RT-06 in den Standby-Modus. Das Gerät erhält immer noch Strom, die Funktionen sind
jedoch deaktiviert.
Fernbedienungssensor 3
Über dieses Fenster werden die von der
Fernbedienung übermittelten Infrarotsignale
empfangen. Richten Sie die Fernbedienung
auf diesen Sensor, um eine korrekte Signalübertragung zu gewährleisten. Stellen Sie sicher, dass der Sensor nicht durch Kabel oder
sonstiges Zubehör verdeckt wird.
Frontdisplay 6
Das große FL-Display ist mittig in den RT-06
integriert. Es stellt Statusinformationen über
den DAB/AM/FM-Tuner zur Verfügung
(z. B. Anzeige der Sendefrequenz, des
Bandbereichs, des Senderspeichers, von
RDS-Informationen usw.).
MEMORY-Taste
Mit der MEMORY-Taste können verschiedene
Einstellungen im Setup und beim Betrieb des
RT-06 bestätigt und gespeichert werden (z. B.
die Senderspeicher). Weitere Details folgen
in den entsprechenden Abschnitten.
qO
ENTER-Taste w
Durch Drücken der ENTER-Taste aktivieren
Sie den im SETUP-Display angewählten
Parameter.
SETUP-Taste e
Öffnet und schließt das Setup-Menü des
RT-06. Über diese Taste werden einerseits die
Setup-Menüs aufgerufen. Andererseits bietet
sie die Möglichkeit, über die Tasten ENTER,
UP/DOWN an der Gerätefront die Ländermodi zu ändern.
DIMMER-Taste
Diese Taste steht an der Gerätefront und
auf der Fernbedienung zur Verfügung. Sie
können zwischen vier Helligkeitsstufen des
Displays wählen. Drücken Sie diese Taste,
um nacheinander die vier Einstellungen anzuwählen.
HINWEIS: Wird der Tuner aus- und dann wie-
der eingeschaltet, leuchtet das Display in
der normalen Helligkeitsstufe. Die DimmerEinstellung steht auch im SETUP-Menü zur
Speicherung im Setup zur Verfügung, bis der
Netzstrom ausgeschaltet wird.
rF
Grund-Tuning-Funktionen
Der RT-06 ist ein AM/FM-Digitaltuner mit
RDS- und RBDS-Funktion und 30 Senderspeichern sowie ein DAB-Tuner mit maximal 99
Speichern für DAB-Sender.
• Setzen Sie zum manuellen Einstellen
der Frequenz den TUNE/PRESET-Modus
auf TUNE. Deaktivieren Sie die AUTO
TUNING-Funktion. Schalten Sie mit den
TUNING-Bedienelementen auf niedrigere
bzw. höhere Frequenzen um.
• Bei der direkten Frequenzeinstellung
geben Sie die Frequenz des gewünschten
Senders direkt über die Zifferntasten ein.
Drücken Sie zunächst die FREQUENCY
DIRECT-Taste an der Gerätefront oder auf
der Fernbedienung und geben Sie die
Zahlen anschließend über die entsprechenden ZIFFERNTASTEN ein.
• Bei der automatischen Frequenz-
abstimmung können Sie mit den TUNING-Bedienelementen auf niedrigere
und höhere Frequenzen umschalten und
so das nächste Sendesignal finden. Setzen Sie dazu den TUNE/PRESET-Modus
auf TUNE. Deaktivieren Sie die AUTO
TUNING-Funktion.
• Bei der Senderspeichersuche können
Sie die Nummer eines gespeicherten Senders für das AM/FM- oder DAB-Band direkt
über die ZIFFERNTASTEN eingeben.
• Beim Senderspeichersuchlauf werden die gespeicherten Sender der Reihe
nach abgerufen. Drücken Sie die PRESET
SCAN-Taste, um mit dem Suchlauf zu beginnen.
• Die RDS (Europa)- bzw. RBDS (USA)-
Funktion bietet eine Reihe von besonderen Tuning- und Suchmöglichkeiten. Diese
basieren auf Datencodes, die mit dem
Sendesignal encodiert sind. Detaillierte
Informationen hierzu können Sie dem Kapitel „RDS- und RBDS-Empfang“ in dieser
Anleitung entnehmen.
Bedienelemente zur
Frequenzabstimmung
(TUNING CONTROLS)
Ein Tastenpaar an der Gerätefront und die
Tasten „FREQ UP/DOWN“ sowie „PRESET
UP/DOWN“ auf der Fernbedienung dienen
beim RT-06 als wesentliche Bedienelemente
zur Frequenzabstimmung. Die Funktion der
Tasten an der Gerätefront und auf der Fernbedienung ist identisch. Diese Tasten bieten
abhängig vom Betriebsmodus mehrere verschiedene Funktionen.
BAND-Taste
Mit der BAND-Taste wählen Sie aus, ob der
Tuner ein DAB-, AM- oder FM-Übertragungssignal empfängt. Durch Drücken der Taste
können Sie zwischen DAB, AM und FM hin
und her schalten. Zur Bestätigung Ihrer Wahl
leuchtet eine entsprechende Anzeige im linken Bereich des Displays an der Gerätefront.
Ferner wird die Frequenz des eingestellten
Senders angezeigt.
9BCD
8EP
RDV-1092
RT-06 DAB/AM/FM-Stereo-Tuner
32
32
FREQUENCY TUNING-Modus
• Bei deaktivierter AUTO TUNING-Funktion drücken Sie eine TUNING-Taste, um
manuell zur nächsten Frequenz zu springen. Dies ist unabhängig davon, ob auf
dieser Frequenz gesendet wird oder nicht.
Weitere Informationen zur Änderung der
Tuning-Modi entnehmen Sie bitte den Abschnitten TUNE/PRESET-Taste und AUTO
TUNING-Taste.
• Bei aktivierter AUTO TUNING-Funktion
drücken Sie eine TUNING-Taste, um den
AUTO TUNING-Modus zu aktivieren. Der
Tuner beginnt nun automatisch, die einzelnen Frequenzen zu durchlaufen, bis das
nächste Empfangssignal erkannt wird. Ist
der gefundene Sender nicht der gewünschte, wiederholen Sie den automatischen
Tuning-Vorgang, um den nächsten Sender
zu suchen. Schwache Sender werden im
Auto Tuning-Modus übersprungen. Empfängt der Sender kein Signal, so kehrt er
zum zuletzt eingestellten Sender zurück.
Weitere Informationen zur Änderung der
Tuning-Modi entnehmen Sie bitte den Abschnitten TUNE/PRESET-Taste und AUTO
TUNING-Taste.
PRESET TUNING-Modus
Drücken Sie eine TUNING-Taste, um zum
nächsten Senderspeicher zu springen. Dem
Abschnitt TUNE/PRESET-Taste können Sie
weitere Informationen zum Ändern der TuningModi entnehmen.
RDS-PTY-Suchmodus
Drücken Sie eine TUNING-Taste, um die
gewünschte Programmkategorie aus der im
Display erscheinenden Liste auszuwählen.
Weitere Informationen entnehmen Sie bitte
im Kapitel „RDS- und RBDS-Empfang“ dem
Abschnitt PTY-Taste.
HINWEIS: Einige Anzeigen im Frontdisplay hel-
fen beim Einstellen des Tuners. Ein großes Display zeigt die eingestellte Frequenz und das
Erhöhen und Senken der Frequenz während
des Tunens an. Eine Signalstärkeanzeige gibt
Informationen zur Intensität des eingehenden
Signals. Das Wort TUNED erscheint, wenn
ein Signal ausreichender Stärke empfangen
wird. Ist das eingehende Signal ein StereoFM-Signal, leuchten die Buchstaben ST. Darüber hinaus gibt es Anzeigen für den gerade
ausgewählten Tuning-Modus.
Zifferntasten
Senderspeicher
Der RT-06 kann bis zu 30 UKW-/MW-Sender sowie 99 DAB-Sender speichern. Diese
Sender können jederzeit über die ZIFFERNTASTEN abgerufen werden.
Im Werk werden im RT-06 eine Reihe von Sendern gespeichert, wobei diese nicht unbedingt
überall empfangen werden können.
So speichern Sie einen neuen Sender:
1. Stellen Sie den gewünschten Bandbereich
ein: UKW oder MW.
2. Drücken Sie die MEMORY-Taste an der
Gerätefront. Im Frontdisplay blinkt das
Wort MEMORY.
3. Drücken Sie – während die MEMORYAnzeige blinkt – die Nummer, unter der
Sie die Senderfrequenz speichern möchten. Um beispielsweise einen Sender unter
der Nummer 3 zu speichern, drücken Sie
die Zifferntaste 3. Um einen Sender unter
der Nummer 15 zu speichern, drücken
Sie erst die Taste 1 und anschließend die
Taste 5.
4. Ein Sender wird aus dem Speicher gelöscht, sobald unter derselben Nummer
eine neue Frequenz gespeichert wird.
Möchten Sie einen gespeicherten Sender
abrufen, so drücken Sie die entsprechenden
ZIFFERNTASTEN. Um z.B. Senderspeicher
3 abzurufen, drücken Sie die Taste 3. Um
Senderspeicher 30 abzurufen, drücken Sie
die Taste 3 und anschließend innerhalb von
5 Sekunden die Taste 0.
HINWEIS: Die ZIFFERNTASTEN können auch
für die direkte Frequenzeinstellung verwendet
werden (siehe nächsten Abschnitt).
FREQUENCY DIRECT-Taste
Direkte Frequenzeinstellung
Kennen Sie die genaue Frequenz des gewünschten Senders, können Sie ihn direkt
mit der FREQUENCY DIRECT-Taste und den
ZIFFERNTASTEN einstellen.
1. Drücken Sie die FREQUENCY DIRECTTaste, um die Zifferntasten vom Senderspeicher auf den Direktzugriffsmodus zu
schalten. Die Senderfrequenz im Frontdisplay schaltet auf Platzhalter um, die
7G
0N
für die Senderfrequenz stehen. Der erste
Platzhalter blinkt.
2. Geben Sie über die ZIFFERNTASTEN die
erste Ziffer der Senderfrequenz ein. Die
Ziffer erscheint im Frequenzdisplay und
der zweite Platzhalter blinkt. Geben Sie
die restlichen Ziffern für die Frequenz ein.
Sind alle Ziffern eingegeben, stimmt der
Tuner automatisch auf die angezeigte
Senderfrequenz ab.
HINWEIS: Bei der amerikanischen Version ge-
ben Sie im FM-Modus durch Drücken der 1
eine 10 ein. Bei der europäischen Version
müssen Sie zur Eingabe einer 10 die 1 und
anschließend die 0 drücken. Für die amerikanischen FM-Sender geben Sie nach dem
Punkt nur eine Ziffer ein (siehe das erste der
folgenden Beispiele). Für die europäischen
FM-Sender ist hinter dem Punkt die Eingabe
von zwei Ziffern erforderlich (siehe das zweite der folgenden Beispiele).
BEISPIELE:
• (USA FM) 87.50MHz
Drücke: 8 > 7 > 5
• (Europa FM) 87.50MHz
Drücke: 8 > 7 > 5 > 0
• (USA AM) 1610kHz
Drücke: 1 > 6 > 1
• (Europa AM) 1611kHz
Drücke: 1 > 6 > 1 > 1
Erfolgt innerhalb von 5 Sekunden keine Frequenzeingabe, wird die FREQUENCY DIRECT
Tuning-Funktion deaktiviert. Der Tuner schaltet
auf den zuletzt eingestellten Sender zurück.
AUTO TUNING-Taste
Mit der AUTO TUNING-Taste können Sie
zwischen der Frequenzsuchfunktion und der
manuellen Frequenzabstimmung wählen.
Drücken Sie im AUTO TUNING-Modus die
TUNING-Bedienelemente an der Gerätefront
oder auf der Fernbedienung, beginnt der
Tuner automatisch nach dem nächsten Empfangssignal zu suchen. Stellt der Tuner nicht
den gewünschten Sender ein, nutzen Sie erneut die TUNING-Bedienelemente, um den
nächsten Sender zu suchen. Schwache Sender werden beim Auto Tuning übersprungen.
Empfängt der Tuner kein Signal, kehrt er zum
vorher eingestellten Sender zurück. Drücken
Sie die AUTO TUNING-Taste, um zwischen
dem FREQUENCY TUNING-Modus und dem
=R
3333
Deutsch
AUTO TUNING-Modus hin und her zu schalten. Im Display erscheint bei aktivierter Auto
Tuning-Funktion eine AUTO-Anzeige.
HINWEIS: Der AUTO TUNING-Modus wird
deaktiviert, wenn die TUNE/PRESET-Taste in
den PRESET Tuning-Modus gesetzt wird (siehe
folgenden Abschnitt).
TUNE/PRESET-Taste -
Mit der TUNE/PRESET-Taste können Sie zwischen dem FREQUENCY TUNING-Modus
(nach Drücken der TUNING-Bedienelemente
sucht der RT-06 die nächste Sendefrequenz)
und dem PRESET TUNING-Modus (nach Drücken der TUNING-Bedienelemente sucht der
RT-06 den nächsten gespeicherten Sender).
Drücken Sie die TUNE/PRESET-Taste, um zwischen den beiden Modi hin und her zu schalten. Bei aktiviertem PRESET-Modus leuchtet im
Frontdisplay eine PRESET-Anzeige.
HINWEIS: Der AUTO TUNING-Modus wird
deaktiviert, wenn die TUNE/PRESET-Taste in
den PRESET Tuning-Modus gesetzt wird (siehe
folgenden Abschnitt).
PRESET SCAN-Taste H
Durch Drücken dieser Taste wird der Senderspeichersuchlauf aktiviert. Alle gespeicherten
Sender werden der Reihe nach abgerufen und
jeder Sender für fünf Sekunden gespielt, bevor
der RT-06 zum nächsten schaltet. Spielt der
RT-06 den gewünschten Sender, drücken Sie
noch einmal die PRESET SCAN-Taste, um den
Senderspeichersuchlauf zu beenden.
HINWEIS: Ist bereits ein gespeicherter Sender
eingestellt, so beginnt der Senderspeichersuchlauf nach Drücken der PRESET SCAN-Taste mit der nächst höheren Speichernummer.
Es werden alle Senderspeicher abgerufen,
bis der Tuner am Ausgangssender angekommen ist. Drücken Sie die PRESET SCAN-Taste
und ist vorher kein gespeicherter Sender eingestellt worden, so beginnt der Senderspeichersuchlauf mit SENDERSPEICHER 1 und ruft
bis SENDERSPEICHER 30 alle gespeicherten
Sender ab.
FM MONO-Taste
Mit der FM MONO-Taste schalten Sie im
FM-Modus von Stereo- auf Monoempfang
um. Im Stereo-Modus hören Sie ein Stereosignal, wenn der übertragende Sender ein
4Q
Stereosignal sendet und die Signalstärke
groß genug ist. Im Frontdisplay leuchtet die
Stereoanzeige. Im Mono-Modus hören Sie
ein Monosignal, auch wenn der Sender ein
Stereosignal ausstrahlt.
HINWEIS: Das Umschalten in den Mono-Mo-
dus kann ein sinnvoller Weg sein, um den
Empfang schwacher oder weit entfernter FMSignale zu verbessern. Für einen sauberen
Monoempfang ist eine geringere Signalstärke erforderlich als für den Stereoempfang.
RDS- und RBDS-Empfang
Der Rotel RT-06 ist mit RDS(Radio Data System)-Funktion für Europa und RBDS(Radio
Broadcast Data Service)-Funktion für Amerika
ausgestattet. Bei diesen Übertragungssystemen
werden beim UKW-Empfang zusammen mit
dem Radiosignal encodierte Signale übertragen. Diese Signale werden decodiert und
damit eine Reihe zusätzlicher Informationen
zur Verfügung gestellt:
1. Anzeig e des Sendernamens (z.B.
BBC1)
2. Anzeige des Programminhalts des jeweiligen Senders (z.B. ROCK oder NEWS)
3. Verkehrsfunk
4. eine Fließtextanzeige für Ankündigungen
oder Informationen
Zusätzlich haben Sie mit der RDS-Funktion
die Möglichkeit,
1. nach einem Sender zu suchen, der den
gewünschten Programminhalt ausstrahlt
(PTY)
2. einen Sender mit Verkehrsfunk zu suchen
(TP)
3. sich den stärksten Sender mit speziellen
Verkehrsinformationen zu suchen (TA).
RDS-Übertragungen gehören in vielen europäischen Märkten seit Jahren zum Standard.
Es gibt eine große Anzahl von RDS-Sendern
und die meisten Endgebraucher sind mit der
Nutzung von RDS bestens vertraut. In den USA
ist die Implementierung von RBDS-Systemen
gebräuchlicher.
HINWEIS: Die Nutzung der RDS/RBDS-Funkti-
onen ist nur dann möglich, wenn der Sender
RDS/RBDS-encodierte Signale aussendet.
Somit funktioniert dies nur in Ländern, in denen RDS/RBDS implementiert ist. Sind keine
RDS/RBDS-Sender vorhanden, arbeitet der
RT-06 als Standard-Radio-Receiver.
HINWEIS: RDS- und RBDS-Informationen ste-
hen nur bei UKW-Sendern zur Verfügung.
Die im Folgenden beschriebenen Features
und Tasten können nur im FM-Modus genutzt werden.
DISPLAY-Taste
Überträgt ein eingestellter Sender RDS-Informationen und leuchtet die RDS-Anzeige im
Frontdisplay, so gibt es fünf Display-Optionen. Diese können Sie nacheinander durch
Drücken der DISPLAY-Taste abrufen:
1. Standard-FREQUENZ-Anzeige.
2. PROGRAMMDIENST-Bezeichnung. Dies
ist normalerweise der Sendername wie
z.B. BBC1. Sendet der eingestellte Sender
keine RDS-Signale, blinkt im Display PS.
3. PROGRAMMKATEGORIE. Dabei handelt
es sich um eine standardisierte Liste von
Programmtypen (z.B. NEWS, CURRENT
AFFAIRS, INFO, SPORT, EDUCATION,
DRAMA, CULTURE, SCIENCE, VARIED,
POP, ROCK, EASY LISTENING, LIGHT
CLASSICAL, SERIOUS CLASSICAL, OTHER
MUSIC, WEATHER, FINANCE, CHILDREN,
SOCIAL AFFAIRS, RELIGION, PHONE
IN, TRAVEL, LEISURE, JAZZ, COUNTRY,
NATIONAL MUSIC, OLDIES, FOLK und
DOCUMENTARY). Sendet der gewählte
Sender keine RDS-Signale, blinkt im Display PT.
4. CLOCK TIME. Eine vom Sender übertragene Zeit- und Datumsanzeige. Überträgt
der eingestellte Sender kein RDS-Signal,
blinkt im Display CT.
5. RADIO TEXT. Vom Sender ausgestrahlte
zusätzliche Fließtextinformationen. Überträgt der ausgewählte Sender kein RDSSignal, blinkt im Display RT.
PTY-Taste
Die PTY-Suchfunktion ermöglicht die Suche
nach RDS-Sendern, die eine vorgegebene
Programmkategorie ausstrahlen.
5I
5M
RDV-1092
RT-06 DAB/AM/FM-Stereo-Tuner
34
34
1. Drücken Sie die PTY-Taste. Die Programmkategorie des eingestellten Senders erscheint
im Display.
2. Wenn Sie dies möchten, so können Sie mit
den TUNING-Tasten die Liste durchsuchen
und auf eine andere PROGRAMMKATEGORIE umschalten.
3. Drücken Sie die PTY-Taste innerhalb von
5 Sekunden ein zweites Mal. Der Tuner
sucht nun nach einem RDS-Sender, der
die gewählte Programmkategorie überträgt. Wird die PTY-Taste innerhalb der
nächsten 5 Sekunden nach Auswahl der
Programmkategorie nicht gedrückt, wird
die Suchfunktion deaktiviert.
4. Findet der Tuner keinen Sender, der die
gewünschte Programmkategorie ausstrahlt,
kehrt der Tuner zum zuletzt eingestellten
Sender zurück.
5. Deaktivieren Sie die PTY-Funktion durch
Drücken einer beliebigen anderen Taste (mit Ausnahme von DIMMER und FM
MONO).
TP-Taste
Sie suchen einen RDS-Sender, der Verkehrsfunk überträgt:
1. Drücken Sie die TP-Taste. Der Tuner wird
versuchen, einen RDS-Sender zu finden,
der Verkehrsinformationen sendet.
2. Findet er keinen Sender, wird der Tuner
zum zuletzt eingestellten Sender zurückkehren.
3. Deaktivieren Sie die TP-Funktion, indem
Sie eine beliebige andere Taste drücken
(mit Ausnahme von DIMMER und FM
MONO).
TA-Taste
So finden Sie einen starken RDS-Sender, der
spezielle Verkehrsinformationen überträgt:
1. Drücken Sie die TA-Taste. Der Tuner wird
versuchen, einen RDS-Sender zu finden,
der die gewünschten Verkehrsinformationen überträgt.
2. Findet er keinen Sender, wird der Tuner
zum zuletzt eingestellten Sender zurückkehren.
3. Deaktivieren Sie die TA-Funktion, indem
Sie eine beliebige andere Taste drücken
5K
5L
(mit Ausnahme von DIMMER und FM
MONO).
AF-Taste
1. Drücken Sie die AF-Taste. Die Suche beginnt und es wird geprüft, ob ein stärkerer Sender das gleiche Programm ausstrahlt.
2. Findet er keinen Sender, wird der Tuner
zum zuletzt eingestellten Sender zurückkehren.
3. Ist der neue Sender schwächer als der
zuvor eingestellte, so kehrt der Tuner zu
letzterem zurück.
4. Deaktivieren Sie die AF-Funktion, indem
Sie eine beliebige andere Taste drücken
(mit Ausnahme von DIMMER und FM
MONO).
5J
Digital Audio Broadcast
(DAB)
Grundlegende Informationen
zu DAB
DAB steht für „Digital Audio Broadcast“ und
ist ein digitaler Übertragungsstandard für
den terrestrischen Empfang von Hörfunkprogrammen. DAB bietet Audio mit CD-ähnlicher
Qualität sowie einen praktisch störungsfreien
Empfang.
DAB arbeitet im Frequenzband III (174 – 240
MHz) und im L-Band (1452 – 1492 MHz).
Das Band III ist in 41 mit 5A bis 13F gekennzeichnete Kanäle unterteilt.
Die DAB-Kanäle sind in Ensembles (auch als
Multiplexe bekannt) kategorisiert. Jeder Multiplex bietet eine Reihe von Radioprogrammen
und zusätzlichen Datendiensten. Er hat eine
feste Gesamtkapazität, die aber flexibel unter
den verschiedenen Programmen und Diensten aufgeteilt werden kann. Jedes Ensemble
bzw. jeder Multiplex wird wie ein klassisches
UKW-Radioprogramm in einem bestimmten
Bereich ausgestrahlt, beispielsweise innerhalb
eines Bundeslandes oder nur in einer Stadt,
oder vielleicht auch in ganz Deutschland. In
einem Gebiet können dabei viele verschiedene Ensembles ausgestrahlt werden. Ein
Ensemble bzw. Multiplex verwendet dabei
aber immer nur eine einzige Frequenz und
hat eine eindeutige Identifikationsnummer
und einen Namen. Die DAB-Technologie
ermöglicht neben der Übertragung von Audiodaten auch die von zusätzlichen Daten,
z.B. von weiteren Audiokanälen, Text und in
Zukunft auch die Übertragung von Bildern
und Computerdaten.
HINWEIS: Benutzen Sie den DAB-Tuner zum
ersten Mal, wird das FL-Display Sie fragen,
ob Sie die Auto Tuning-Funktion nutzen wollen, um den verfügbaren Service in Ihrem Gebiet zu finden. In den meisten Fällen muss das
Auto Tuning nur einmal durchgeführt werden.
Wählen Sie YES, um die Wahl zu bestätigen.
Anschließend sucht der Tuner automatisch
nach im DAB-Netzwerk zur Verfügung stehenden Sendern. Die Anzahl der empfangenen
Sender hängt von der Platzierung Ihrer Antenne und den in Ihrer Gegend zur Verfügung
stehenden Multiplexen ab. Für einen optimalen Empfang empfehlen wir, eine spezielle
Außenantenne zu verwenden.
BAND-Taste, DAB-Taste
Der RT-06 empfängt AM-, FM- und DAB-Signale. Der DAB-Modus wird durch Drücken der
BAND-Taste an der Gerätefront ausgewählt.
Einen direkten Zugriff auf den DAB-Modus
haben Sie, wenn Sie die DAB-Taste auf der
Fernbedienung betätigen.
9C
UP/DOWN-Tasten 8
Über die UP/DOWN-Tasten können die
Sender sowie die Optionen im Setup-Menü
angewählt werden (siehe Abschnitt SETUPMENÜ).
ENTER-Taste w
Drücken Sie die ENTER-Taste an der Gerätefront, um einen ausgewählten Parameter zu
bestätigen.
DISPLAY-Taste
Im oberen Displaybereich des RT-06 erscheint
die Service-Kennung. Diese Information wird
über das Netzwerk empfangen und ermöglicht
mehrere Displaymodi, die im unteren Bereich
des FL-Displays angezeigt werden. Drücken
Sie die DISPLAY-Taste, um zwischen den verschiedenen Modi hin und her zu schalten.
• Program type (Programminhalt):
Zeigt das Genre oder sonstige Programminformationen an.
5M
3535
Deutsch
• Ensemble name (Paket-Name):
Multiplex-Kennung wird angezeigt.
• Frequency (Frequenz): Gibt die Fre-
quenz an, mit der der angewählte Multiplex übertragen wird.
• Bit rate (Datenrate): Zahl der pro Zeit-
einheit übertragenen Bits (Informationen).
Diese wird in tausend Bits pro Sekunde
(kBit/s) angegeben. Auf diese Weise
erhalten Sie Informationen zur Qualität
der Übertragung. Je höher die Datenrate,
desto besser die Klanqualität.
• Dynamic label segment: Zuständig
für das ständig wechselnde Mitsenden von
Kurztexten. Es handelt sich um Fließtextanzeigen im FL-Display, die Informationen zur
Playlist und zum aktuellen Programminhalt
geben. Dieses Feature hängt vom ServiceProvider und vom Sender ab.
• Signal strength (Signalstärke): Im
Blockformat wird die Eingangssignalstärke
zum DAB-Modul angezeigt.
MEMORY-Taste
Der RT-06 kann bis zu 99 DAB-Sender speichern. Möchten Sie einen angewählten Sender
speichern, drücken Sie die Memory-Taste an
der Gerätefront und dann eine der Zifferntasten an der Gerätefront, unter der Sie den
Sender speichern möchten. Das Speichern von
FM- und DAB-Sendern erfolgt separat, d.h.,
ein DAB-Sender kann unter „1“ gespeichert
werden und ein anderer Sender unter der
gleichen Nummer für FM.
ZIFFERNTASTEN
Die Zifferntasten können zum Speichern eines
Senders oder zum Aufrufen eines Senderspeichers genutzt werden.
qO
7G
TUNE/PRESET-Taste -
Der RT-06 besitzt zwei Betriebsmodi:
• DAB Manual Mode:
Wird der Tuner in diesen Modus gesetzt,
können Sie mit Hilfe der Up/Down-Tasten
durch alle zur Verfügung stehenden Sender rollen.
• DAB Preset Mode:
Nutzen Sie die Preset-Taste, um mit den
Up/Down-Tasten durch die gespeicherten
Sender zu rollen. Preset erscheint im FLDisplay, wenn dieser Modus aktiviert ist.
Setup
HINWEIS: Das Setup-Menü bietet weitere Ein-
stellmöglichkeiten. Für die meisten Systeme
sind jedoch bereits die Werksvoreinstellungen optimal.
SETUP-Taste e
Über die SETUP-Taste an der Gerätefront
rufen Sie das Setup-Menü auf, durch das
weitere Einstellmöglichkeiten für den RT-06
zur Verfügung stehen.
SETUP-MENÜ
Drücken Sie die SETUP-Taste an der Gerätefront, um sich die Menüeinstellungen des
RT-06 im FL-Display anzeigen zu lassen. Sie
verlassen das Setup, indem Sie erneut die
SETUP-Taste drücken. Nach kurzer Zeit wird
das Menü automatisch verlassen, wenn keine
Tasten gedrückt werden.
Verwenden Sie die UP/DOWN-Tasten an
der Gerätefront, um durch die verschiedenen Menüeinstellungen zu rollen. Drücken
Sie die ENTER-Taste, um eine Einstellung zu
bestätigen.
Die folgenden Optionen stehen zur Verfügung
(für die Nutzung dieser Features müssen Sie
einiges über Ihren örtlichen DAB-Sender
wissen):
DAB DAC VOLUME: Beim RT-06 können
Sie Pegelanpassungen vornehmen. Verwenden Sie die UP- und DOWN-Tasten, um einen Wert zwischen 0 und 255 einzustellen.
Dieses Feature kann genutzt werden, damit
der Ausgangspegel der anderen Geräte in
Ihrem Setup passt.
DIMMER: Wählen Sie dieses Feature, wenn
Sie mit den UP- und DOWN-Tasten die Helligkeit des FL-Displays Ihren Wünschen entsprechend verändern möchten.
FACTORY DEFAULT: Wählen Sie diesen
Punkt, wenn Sie den RT-06 in seine Werksvoreinstellungen zurücksetzen möchten. Bestätigen Sie die Werksvoreinstellung durch
Drücken der ENTER-Taste.
ACHTUNG: Beim Zurücksetzen in die Werksvoreinstellung gehen alle gespeicherten Einstellungen verloren.
TUNER AREA: Ihr Tuner ist entsprechend
dem Land einzustellen, in dem er gekauft/
eingesetzt wird. Die Einstellung kann auf
<EUROPE> oder <N_AMERICA> geändert
werden.
VERSION: Hier wird die Haupt-Softwareversion des RT-06 bestätigt.
Front CPU Upgrade: Wählen Sie diese
Option, um ein Upgrade der Front-CPU vorzunehmen.
HINWEIS: Dieser Menüpunkt ist nur in Zusam-
menarbeit mit dem Werk interessant. Daher
besteht für Sie nicht die Notwendigkeit, dieses Feature zu nutzen.
EXIT: Wählen Sie diese Einstellung, wenn Sie
das Setup-Menü verlassen möchten.
Suche nach einem DAB-Sender
HINWEIS: Benutzen Sie den DAB-Tuner zum
ersten Mal, wird das FL-Display Sie fragen,
ob Sie die Auto Tuning-Funktion nutzen wollen, um den verfügbaren Service in Ihrem Gebiet zu finden. In den meisten Fällen muss das
Auto Tuning nur einmal durchgeführt werden.
Wählen Sie YES, um die Wahl zu bestätigen.
Anschließend sucht der Tuner automatisch
nach im DAB-Netzwerk zur Verfügung stehenden Sendern. Die Anzahl der empfangenen
Sender hängt von der Platzierung Ihrer Antenne und den in Ihrer Gegend zur Verfügung
stehenden Multiplexen ab. Für einen optimalen Empfang empfehlen wir, eine spezielle
Außenantenne zu verwenden.
AUTO TUNE-Taste
Vielleicht möchten Sie die Suche in regelmäßigen Abständen wiederholen, um
herauszufinden, ob neue Multiplexe (d.h.
Gruppe von Datendiensten) zur Verfügung
stehen. Auch bietet sich eine erneute Suche
an, wenn Sie mit Ihrem Tuner in eine andere
Gegend ziehen.
HINWEIS: Durch die Auto Tune-Funktion wer-
den die Senderspeicher gelöscht.
1. Wählen Sie DAB-Tuner, indem Sie die
BAND-Taste an der Gerätefront oder die
DAB-Taste auf der Fernbedienung drücken.
2. Drücken Sie AUTO TUNE, um nach dem
ersten Ensemble zu suchen. Das FL-Display
wechselt auf [DAB Auto Tuning] und zur
Durchführung auf <No>, <Yes>.
=R
RDV-1092
RT-06 DAB/AM/FM-Stereo-Tuner
36
36
3. Wählen Sie <No>, indem Sie die UP/
DOWN-Tasten an der Gerätefront drücken. Betätigen Sie ENTER, wenn Sie
nicht neu tunen möchten. Wählen Sie
<Yes>, indem Sie die UP/DOWN-Tasten
an der Gerätefront drücken. Betätigen Sie
die ENTER-Taste, um neue Ensemble zu
suchen und aktuelle Sender automatisch
zu ersetzen.
Speichern von DAB-Sendern
Ist das Auto Tuning abgeschlossen, wird die
Service-Kennung angezeigt. Nutzen Sie die
Up/Down-Tasten, um den gewünschten Sender auszuwählen.
Zum Speichern des Senders drücken Sie die
MEMORY-Taste, gefolgt von der von Ihnen
gewünschten Zahl. Beispiel:
„Memory“ + „1“ + „2“.
Wiederholen Sie diesen Vorgang, um weitere
Sender zu speichern.
Aufrufen eines gespeicherten
Senders
Nachdem ein Sender gespeichert worden ist,
kann er über die Zifferntasten wieder aufgerufen werden. Beispiel: „1“ + „2“.
Technische Daten
FM-Tuner
Nutzbare Eingangsempfindlichkeit
14,2 dBf
50-dB-Empfindlichkeitsschwelle
20,2 dBf (Mono)
45,3 dBf (Stereo)
Geräuschspannungsabstand (bei 65 dBf)
73 dBf (Mono)
70 dBf (Stereo)
Klirrfaktor (bei 65 dBf)
0,2 % (Mono)
0,3 % (Stereo)
Frequenzgang
10 – 15.000 Hz, +/- 3 dB
Gleichwellenselektion
2,0 dB
Nachbarkanalunterdrückung
47 dB (+/- 400 kHz)
Nebenwellenunterdrückung
90 dB
Spiegelfrequenzdämpfung
80 dB
ZF-Unterdrückung
80 dB
AM-Unterdrückung
55 dB
Stereokanaltrennung
(100 Hz/1 kHz/10 kHz)
40 dB/45 dB/35 dB
Ausgangsspannung
1 V
Antenneneingang
75 Ohm (unsymmetrisch)
AM-Tuner
Nutzbare Empfindlichkeit
500 µV/m
Selektivität
25 dB
Klirrfaktor
0,5 %
Spiegelfrequenzdämpfung
45 dB
Geräuschspannungsabstand
40 dB
Ausgangsspannung
500 mV
Antenneneingang
Anschluss für Rahmenantenne
DAB-Tuner
Empfindlichkeit
-96 dBm
Tuning-Bereich
Band III (174 – 240 MHz)
Audio-Datenrate
224 kBit/s (Max.)
Frequenzgang
20 – 20.000 Hz
Analogausgang
2 V bei 0 dBFs
Antennenausgang
50 Ohm (F-Anschluss)
Digitalausgang
S/PDIF Koaxial/Optisch
Format/Samplingrate
PCM/48 kHz
Sonstige Daten
Leistungsaufnahme im Betrieb
15 Watt
Leistungsaufnahme im Standby-Modus
5 Watt
Spannungsversorgung
Europa: 230 V, 50 Hz
USA: 120 V, 60 Hz
Gewicht
3,9 kg
Abmessungen (B x H x T)
437 x 72 x 319 mm
Höhe der Gerätefront (für Rack-Einbau)
60 mm
Die hierin gemachten Angaben entsprechen dem
Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
Rotel und das Rotel HiFi-Logo sind eingetragene
Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.
3737
Rotel product are designed to comply with international directives on the
Restriction of Hazardous Substances (RoHS) in electrical and electronic
equipment and the disposal of Waste Electrical and Electronic Equipment
(WEEE). The crossed wheelie bin symbol indicates compliance and that
the products must be appropriately recycled or processed in accordance
with these directives.
The symbol means that this unit is double insulated. An earth ground
connection is not required
2
PRECAUCION
RIESGO DE ELECTROCUCION
NO ABRIR
PRECAUCION: PARA REDUCIR EL RIESGO DE RECIBIR UNA DESCARGA ELECTRICA, NO QUITAR LA CUBIERTA
SUPERIOR. NO HAY COMPONENTES MANIPULABLES POR EL USUARIO EN EL INTERIOR DEL APARATO.
CUALQUIER OPERACION DE MANTENIMIENTO DEBE SER LLEVADA A CABO POR PERSONAL CUALIFICADO.
Este símbolo es para alertar al usuario sobre
la presencia de tensiones peligrosas no
aisladas en el interior del aparato susceptibles
de constituir un riesgo de electrocución.
Este símbolo es para alertar al usuario sobre
la presencia de instrucciones importantes
relacionadas con el funcionamiento y el
mantenimiento (servicio técnico) tanto en este
manual como en la literatura que acompaña al
producto.
Los productos Rotel están diseñados para satisfacer
la normativa internacional en materia Restricción
del Uso de Sustancias Peligrosas (RoHS) en equipos
eléctricos y electrónicos y la eliminación de Desperdicios Procedentes de Equipos Eléctricos y Electrónicos
CABLE DE ENTRADA DE ANTENA
FIJACION DE MASA
CONDUCTORES DE
LA CONEXION A MASA
(SECCION 810-20 DEL NEC)
CAJA DE SERVICIO
DE LA INSTALACION
ELECTRICA
(WEEE). El símbolo del carrito de la basura tachado
indica la plena satisfacción de las citadas normativas
y que los productos que lo incorporan deben ser reciclados o procesados debidamente en concordancia
con las mismas.
Este símbolo quiere decir que este aparato está doblemente aislado, por lo que no se necesita ninguna
conexión a tierra o masa.
CONEXION A MASA DE LA ANTENA EN CONCORDANCIA
CON EL ARTICULO 810 DEL NATIONAL ELECTRIC CODE:
“APARATOS DE RADIO Y TELEVISION”
UNIDAD DE DESCARGA DE LA
ANTENA (SECCION 810-20 DEL NEC)
FIJACIONES DE LA CONEXION A MASA
SISTEMA DE ELECTRODOS DE CONEXION
A MASA DE LA INSTALACION ELECTRICA
(ARTICULO 250, APARTADO H DEL NEC)
Español
Instrucciones Importantes Relacionadas
con la Seguridad
ADVERTENCIA: No hay componentes manipulables por el usuario en el interior
del aparato. Cualquier operación de mantenimiento debe ser llevada a cabo
por personal cualificado.
ADVERTENCIA: Para reducir el riesgo de que se produzca un incendio o una
descarga eléctrica, no exponga el RT-06 al agua o la humedad. No permita que
ningún objeto extraño penetre en el interior del aparato. No coloque objetos
rellenos de líquido –como por ejemplo un florero- encima del aparato.
No permita que entren objetos extraños en el interior del aparato. Si el aparato está expuesto a la humedad o algún objeto extraño penetra en su interior,
desconecte inmediatamente el cable de alimentación de la red eléctrica. En caso
de que fuera necesario, envíe el aparato a un especialista cualificado para su
inspección y posterior reparación.
Lea todas las instrucciones del presente manual antes de conectar o hacer funcionar el RT-06.
Conserve este manual cerca de usted para el caso de que necesite revisar las instrucciones de
seguridad que se indican a continuación.
Tenga siempre en mente las advertencias y la información relativa a seguridad que figuran tanto
en estas instrucciones como en el propio aparato. Siga al pie de letra todas las instrucciones
relacionadas con el funcionamiento del mismo.
Limpie el exterior del RT-06 únicamente con una gamuza seca o un aspirador.
Debería dejar un mínimo de 10 centímetros de espacio libre alrededor del aparato. No coloque nunca el RT-06 sobre una cama, un sofá, una alfombra o una superficie similar
susceptible de bloquear las ranuras de ventilación. Si el RT-06 está ubicado en la estantería
de una librería o un mueble, debe haber suficiente espacio a su alrededor y ventilación en el
mueble para permitir una refrigeración adecuada.
Mantenga el RT-06 alejado de radiadores, estufas, cocinas o de cualquier otra instalación que
produzca calor.
El RT-06 debe ser conectado únicamente a una toma de corriente eléctrica del tipo y la tensión
especificados en su panel posterior (230 V/50 Hz para los países de la Comunidad Europea
y 115 V/60 Hz para Estados Unidos).
Conecte el RT-06 a una toma de corriente eléctrica únicamente a través del cable de alimentación de dos clavijas polarizado suministrado de serie o un equivalente exacto del mismo. No
modifique de ningún modo dicho cable. No intente desactivar los terminales destinados a la
conexión a tierra o polarización. No utilice ningún tipo de cable de extensión.
No coloque el cable de alimentación en lugares en que pueda ser aplastado, perforado, doblado en ángulos críticos, expuesto al calor o dañado de algún modo. Preste particular atención
al punto de unión entre el cable y la toma de corriente y también a la ubicación de esta última
en el panel posterior del aparato.
La clavija principal del cable de alimentación hace las veces de elemento de desconexión del
aparato, por lo que debería procurar que estuviese accesible en todo momento.
El cable de alimentación debería desconectarse de la red eléctrica cuando el aparato no vaya
a ser utilizado durante un largo período de tiempo (por ejemplo durante las vacaciones de
verano).
El RT-06 debería conectarse a una toma de corriente eléctrica con conexión a tierra.
Deje inmediatamente de utilizar el RT-06 y envíelo a un servicio técnico cualificado para su
inspección/reparación si:
• El cable de alimentación o alguna clavija del mismo ha sido dañado.
• Han caído objetos o se ha derramado líquido en el interior del aparato.
• El aparato ha sido expuesto a la lluvia.
• El aparato muestra signos de funcionamiento inadecuado.
• El aparato ha sido golpeado o dañado de algún modo.
RDV-1092
RT-06 Sintonizador Estereofónico de AM/FM/DAB
38
38
Contenido
1: Controles del Panel Frontal ..............................3
2: Mando a Distancia RR-T95 ...............................4
3: Conexiones del Panel Posterior .........................5
4: Ilustración de las Conexiones ...........................5
Instrucciones Importantes Relacionadas
con la Seguridad .................................... 37
Acerca de Rotel .....................................39
Para Empezar .......................................39
Precauciones .....................................................39
Funciones y Prestaciones Clave ..........................39
Desembalaje .....................................................39
Colocación .........................................................39
Conexiones del Panel Posterior .............. 40
Antena de FM t .............................................40
Antena de Bucle Cerrado para AM y ...............40
Antena para DAB u .......................................40
Salidas RCA i ................................................40
Salida Digitales para DAB o ...........................40
Entrada/Salida Computer p ...........................40
Toma REMOTE EXT IN [ .................................40
Conexión para SEÑAL DE DISPARO de 12 V ] .40
Entrada de Corriente Eléctrica \ .....................41
Controles de Funcionamiento Básicos ...... 41
Botón 1 e Indicador Luminoso 2
de la Posición de Espera (“Standby”) ..................41
Botón ON S ...................................................41
Botón OFF A ..................................................41
Sensor de Control Remoto 3 ...........................41
Visualizador de Funciones del Panel Frontal 6 .41
Botón MEMORY
Botón ENTER w ..............................................41
Botón SETUP e ..............................................41
Botón DIMMER
Controles de Sintonización Básicos ..........41
Controles TUNING
Botón BAND
Modo FREQUENCY TUNING .................................42
Modo PRESET TUNING ........................................42
Modo de Búsqueda PTY del RDS .........................42
Teclado NUMERICO: Emisoras Presintonizadas
7G
Sintonización por Acceso Directo a la Frecuencia
de la Emisora
Botón de SINTONIZACION AUTOMATICA
(“AUTO TUNING”)
Botón TUNE/PRESET - ...................................43
Botón “PRESET SCAN” H .................................43
Botón FM MONO
9BCD
.............................................................42
.....................................41
qO
......................................41
rF
8EP
0N
=R
4Q
............................42
...............................42
........................................43
.................................43
...................................43
Recepción de Emisoras con RDS y RBDS ..44
Botón DISPLAY
Botón PTY
Botón TP
Botón TA
Botón AF
Radiodifusión Digital de Audio (DAB) ...... 45
Información Básica sobre el Sistema DAB ............45
Botones BAND y DAB
Botones ARRIBA y ABAJO 8 ...........................45
Botón ENTER w ..............................................45
Botón DISPLAY
Botón MEMORY
Botones NUMERICOS
Botón TUNE/PRESET - ...................................46
Configuración (SETUP) ...........................46
Botón SETUP e ..............................................46
Menu SETUP ......................................................46
Búsqueda de una emisora DAB ...........................46
Botón AUTO TUNE
Cómo guardar emisoras DAB ..............................46
Cómo llamar a una EMISORA PRESELECCIONADA
(“PRESET”) ........................................................47
Características Técnicas .........................47
5I
5K
5L
5J
......................................44
5M
.............................................44
...............................................45
...............................................45
...............................................45
............................45
9C
......................................45
6M
.....................................45
qO
.............................46
7G
.................................46
=R
3939
Español
Acerca de Rotel
Rotel fue fundada hace más de 45 años por
una familia cuyo entusiasta interés por la música le condujo a diseñar y construir componentes de Alta Fidelidad sin ningún tipo de
compromiso. Esta pasión ha permanecido
inalterada durante todo este tiempo, hasta
el punto de que el objetivo de los fundadores
de la compañía -proporcionar productos de
la máxima calidad a melómanos y audiófilos
independientemente de cuales sean sus posibilidades económicas- es compartido por
todos sus empleados.
Los ingenieros de Rotel trabajan como un
equipo compacto, escuchando y llevando a
cabo el ajuste fino de cada nuevo producto
hasta que satisface de manera exacta los
estándares de calidad musical para los que
fue diseñado. Para lograrlo, disponen de
la máxima libertad para escoger los mejores componentes allí donde se encuentren.
Le sorprenderá agradablemente encontrar
exquisitos condensadores procedentes del
Reino Unido y Alemania o semiconductores
de Japón o Estados Unidos, mientras que los
transformadores toroidales de potencia son
construidos en la propia factoría de Rotel.
Rotel se ha ganado a pulso, a través de
cientos de artículos, bancos de pruebas y
galardones avalados por los críticos especializados más respetados del mundo, una
sólida reputación por la excelencia de sus
productos. Los comentarios de estos profesionales que escuchan música cada día hacen
posible que la compañía se reafirme en la
validez de sus objetivos: la puesta a punto
de componentes y equipos musicales, fiables
y asequibles.
Le agradecemos que haya adquirido este producto y esperamos que le permita disfrutar de
su música predilecta durante largos años.
Para Empezar
Gracias por haber adquirido el Sintonizador Estereofónico de AM/FM/DAB Rotel
RT-06. El Concepto de Diseño Equilibrado
de Rotel combina el empleo de placas de
circuito impreso sofisticadas, la evaluación
exhaustiva de los componentes utilizados y
rigurosas pruebas de escucha con el fin de
garantizar un sonido superior y la máxima
fiabilidad a largo plazo. Instalado en un
sistema de reproducción musical de alta calidad, el RT-06 le proporcionará años y años
de disfrute musical.
Precauciones
Le rogamos que lea cuidadosamente el
presente manual de instrucciones. Además
de las instrucciones básicas de instalación
y puesta a punto del RT-06, incluye información de gran valor sobre las diferentes
configuraciones que permite el aparato, así
como información general que le ayudará a
optimizar las prestaciones de su sistema. Le
rogamos asimismo que contacte con su distribuidor autorizado de Productos Rotel para
cualquier duda o consulta que se le pueda
plantear. No le quepa la menor duda de que
todos sus comentarios y observaciones serán
tenidos en cuenta.
Guarde el embalaje del RT-06 y todo el material en él contenido para un posible uso
futuro del mismo. El embalaje o transporte
del RT-06 en condiciones diferentes de las
originales puede provocar serios daños en
sus sistemas internos que no son cubiertos
por la garantía.
Regístrese online en www.rotel.com/register
y guarde la factura de su compra ya que
constituye la prueba palpable de la misma
para el caso de que necesite realizar operaciones de mantenimiento cubiertas por la
garantía.
Funciones y Prestaciones Clave
• Mando a distancia multifunción.
• Visualizador de Funciones Fluorescente
claro y conciso.
• 30 Preselecciones para memorizar sus
emisoras de radio en AM y FM favoritas;
99 preselecciones para emisoras DAB.
• Sintonización manual y automática de
emisoras, sintonización con búsqueda au-
tomática de emisoras, barrido de emisoras
preseleccionadas y sintonización directa
por frecuencia.
• Funciones RDS (Radio Data System) para
Europa y RBDS (Radio Broadcast Data
Service) para Estados Unidos.
• Compatible DAB (“Digital Audio Broadcasting” o Radiodifusión Digital de Radio”), un
sistema de transmisión digital de señales
de radio disponible en Europa y Canadá,
así como en muchas otras regiones que lo
apoyan.
• Conmutación mono/estéreo.
• Conexiones para señal de disparo de 12 V
continuos para el arranque/apagado a
distancia desde preamplificadores y procesadores de sonido envolvente de Rotel.
• Mando a distancia extremadamente completo.
Desembalaje
Saque cuidadosamente el RT-06, el mando a
distancia y los correspondientes accesorios de
su embalaje. Coloque las pilas suministradas
con el RT-06 en el mando a distancia. Guarde la caja del embalaje ya que protegerá el
RT-06 en el caso de que necesite transportarlo
o necesite enviarlo para una reparación u
otra operación de mantenimiento.
Colocación
Coloque el RT-06 sobre una superficie sólida,
seca y nivelada que esté alejada de la luz
solar directa, el calor excesivo, una humedad
elevada o vibraciones intensas. El RT-06 puede
generar algo de calor durante su funcionamiento normal. En caso de que esté instalado
en un mueble, asegúrese de que disponga
de una ventilación adecuada. Asegúrese asimismo de que hay suficiente espacio detrás
del RT-06 para facilitar la colocación de los
cables. Coloque el aparato cerca del resto
de componentes de su equipo de A/V y, si
es posible, en su propio estante ya que ello
facilitará tanto la disposición de los cables
como el conexionado y potenciales cambios
en el equipo. También minimizará posibles
interferencias o la influencia del calor disipado por otros componentes.
No coloque objetos pesados en la parte superior del RT-06. No exponga el aparato a
la lluvia ni la humedad ya que ello podría
RDV-1092
RT-06 Sintonizador Estereofónico de AM/FM/DAB
40
40
dañar la circuitería interna del mismo y exponerle a una situación peligrosa.
Conexiones del Panel
Posterior
El panel posterior del RT-06 incorpora conexiones para una salida de audio de nivel
de línea, una antena de FM, una antena de
AM, una antena para DAB, un interfaz de
ordenador, un sensor de rayos infrarrojos
remoto, señales de disparo de 12 V para el
arranque a distancia, salidas digitales para
DAB y una entrada de corriente alterna.
NOTA: No conecte ningún componente de
su equipo a una toma de corriente eléctrica
hasta que la configuración del mismo haya
sido completada y esté seguro de que todas
las conexiones entre componentes han sido
realizadas adecuadamente.
Antena de FM t
El RT-06 se suministra de serie con una antena
interior de FM en forma de “T”. Retire dicha
antena de la caja del embalaje y conecte
la clavija coaxial en forma de “F” que la
acompaña al conector para antena de FM
del RT-06. Para conseguir una mejor recepción, despliegue la antena en forma de “T”.
Si lo hace, los dos pequeños agujeros que
hay en los extremos de la “T” le permitirán
fijar la antena a una pared. Experimente
con diferentes posiciones hasta conseguir
la mejor recepción.
Conecte el cable de dos conductores de
300 ohmios desde la antena de bucle cerrado al par de terminales de tipo tornillo
designados por AM LOOP, fijando un cable
a cada terminal. No importa el terminal al
que se fija cada cable aunque sí el hecho de
que las conexiones sean sólidas y los cables
no se toquen entre sí.
Es posible que necesite girar o reorientar la
antena para encontrar la posición que proporcione la mejor calidad de recepción.
NOTA: Para utilizar una antena exterior, co-
necte su cable de dos conductores gemelos
de 300 ohmios en lugar de la antena de
bucle cerrado una vez que un instalador
especializado haya montado el sistema de
antena en concordancia con las normas de
seguridad eléctrica locales.
Antena para DAB u
El RT-06 también se suministra con una antena interior para DAB. Si con esta antena
no puede obtener una buena recepción, le
recomendamos que utilice una antena DAB
para exteriores. La antena exterior puede
conectarse con un conector en “F” (macho)
y a continuación al terminal “Antenna DAB”
del panel posterior.
Salidas RCA i
Un par de salidas de audio en formato RCA
envían una señal estereofónica de nivel fijo
desde el RT-06 al preamplificador, procesador de sonido envolvente o amplificador
integrado de su equipo.
Entrada/Salida Computer p
El RT-06 puede ser manejado desde un ordenador que funcione con software especial
desarrollado por fabricantes especializados.
Este control se lleva a cabo enviando códigos de funcionamiento desde un ordenador
mediante una conexión serie RS232. Además, el RT-06 puede actualizarse utilizando
software especial de Rotel.
La toma Computer I/O proporciona la conexión necesaria para ello en el panel posterior del RT-06. Acepta clavijas modulares
RJ-45 de 8 patillas, como por ejemplo las
habitualmente utilizadas en los cables 10-BaseT para interconexionado de redes Ethernet
UTP. Para obtener más información acerca
de las conexiones, el software y los códigos
de funcionamiento para control por ordenador, contacte con su distribuidor autorizado
de productos Rotel.
Toma REMOTE EXT IN [
Esta minitoma de 3’5 mm recibe códigos de
control por cable procedentes de sistemas de
gestión por infrarrojos estandarizados por
la industria (Xantech, etc.). Esta prestación
podría resultar muy útil cuando el aparato
estuviese instalado en el interior de un mueble y por tanto el sensor de rayos infrarrojos
del panel frontal esté bloqueado. Consulte
a su distribuidor autorizado de productos
Rotel para que le informe acerca de estos
repetidores externos de rayos infrarrojos y
sobre el cableado adecuado para montar
un conector que se adapte a la mencionada minitoma.
NOTA: Para utilizar una antena exterior, co-
necte su cable de 75 ohmios al conector de
75 ohmios en lugar de la antena interior
una vez que un instalador especializado
haya montado el sistema de antena en
concordancia con las normas de seguridad
eléctrica locales. En Estados Unidos, usted
necesitará utilizar el convertidor en forma de
“F” suministrado con el RT-06 para conectar
el cable coaxial de 75 ohmios a la entrada
de antena.
Antena de Bucle Cerrado para
AM y
El RT-06 incluye una antena de bucle cerrado
para recibir señales de radio en AM. Saque
esta antena del embalaje del aparato y sitúela cerca de este último.
Utilice un cable de audio RCA estándar para
conectar la toma LEFT OUTPUT a la entrada correspondiente al canal izquierdo para
sintonizador de su controlador de sistema y
la toma RIGHT OUTPUT a la entrada correspondiente al canal derecho para sintonizador
de su controlador de sistema.
Salida Digitales para DAB o
El RT-06 incorpora una salida digital coaxial
S/PDIF y una salida digital óptica EIAJ-TosLink
para suministrar una señal DAB a componentes externos. El sistema DAB proporciona una
recepción independiente de las condiciones
ambientales, a la vez que ofrecer una calidad de audio similar a la de los CD e información sobre los datos correspondientes a
cada retransmisión.
Conexión para SEÑAL DE
DISPARO de 12 V ]
El RT-06 puede ser activado por una señal de
disparo de 12 voltios continuos procedente
de un preamplificador Rotel.
La entrada para señal de disparo acepta
cualquier señal de control (tanto si es continua
como alterna) de valor comprendido entre
3 y 30 voltios. Cuando se conecta un cable
a dicha entrada y hay una señal de disparo
presente, el sintonizador de activa.
Cuando la señal de disparo es interrumpida,
el sintonizador se sitúa en su posición de
espera (“standby”). El indicador luminoso
del panel frontal permanece activado pero
el visualizador de funciones se oscurece y
el aparato no funcionará.
4141
Español
El RT-06 también trasferirá una determinada
señal de disparo de 12 voltios a componentes
compatibles (es decir que incluyan la pertinente toma de entrada). Durante el funcionamiento normal del aparato, el valor de la
señal se mantendrá en 12 voltios.
Entrada de Corriente Eléctrica
\
Su RT-06 está configurado en fábrica para
que funcione con la tensión de red correspondiente al país en que usted lo haya
comprado (115 voltios de corriente alterna
a 60 Hz en Estados Unidos y 230 voltios
de corriente alterna a 50 Hz en Europa).
Dicha configuración está indicada en el panel posterior del aparato. Asegúrese de que
su RT-06 esté adecuadamente configurado
para que se ajuste a los requisitos de su red
eléctrica local.
Conecte el cable de alimentación suministrado
de serie en el receptáculo AC INPUT situado
en el panel posterior del RT-06. Una vez que
el resto de conexiones del panel posterior
hayan sido completadas, inserte el cable
de alimentación en una toma de corriente
alterna de una de las paredes de su casa o
en una toma conmutada del panel posterior
de otro componente de su equipo.
Controles de
Funcionamiento Básicos
Las explicaciones que siguen le ayudarán a
familiarizarse con las funciones y controles
del RT-06. Cuando una función está disponible tanto en el panel frontal como en el
mando a distancia, se muestra un número
(ver ilustración del panel frontal) y una letra
(ver ilustración del mando a distancia) en las
instrucciones. Por ejemplo, para cambiar de
la banda de AM a la de FM, usted puede
tanto pulsar el botón pertinente del panel
frontal como su equivalente del mando a
distancia. Cuando solamente aparezca un
identificador, significa que el correspondiente control está disponible únicamente en el
panel frontal o el mando a distancia pero
no en ambos.
NOTA: Los controles utilizados para sintonizar
el receptor de AM/FM/DAB se describen en
las siguientes secciones de este manual.
Botón 1 e Indicador Luminoso
de la Posición de Espera
2
(“Standby”)
El botón STANDBY está ubicado en el panel
frontal del RT-06 y no está duplicado en el
mando a distancia.
El INDICADOR LUMINOSO STANDBY se
activará cuando el RT-06 sea conectado a
una toma de corriente eléctrica.
Botón ON S
Disponible únicamente en el mando
a distancia
La pulsación del botón ON desactiva el modo
de espera y coloca el RT-06 en su modo de
funcionamiento normal.
Botón OFF A
Disponible únicamente en el mando
a distancia
La pulsación del botón OFF coloca el
RT-06 en el modo de espera. En ese caso,
el aparato continúa recibiendo señal de
alimentación pero pero sus funciones están
desactivadas.
Sensor de Control Remoto 3
Este sensor del panel frontal recibe señales de
infrarrojos procedentes del mando a distancia.
Asegúrese de no bloquear accidentalmente
este sensor con cables o accesorios.
Visualizador de Funciones del
Panel Frontal 6
El visualizador de funciones fluorescente de
grandes dimensiones situado en la parte
central del RT-06 suministra información de
estado correspondiente al funcionamiento
del receptor de AM/FM/DAB (como por
ejemplo la visualización de la frecuencia
de la emisora, la banda de frecuencias seleccionada, la preselección efectuada, información RDS, etc.).
Botón MEMORY
El botón MEMORY es utilizado para confirmar y memorizar varios ajustes durante la
puesta a punto inicial y el funcionamiento
del RT-06, incluyendo la preselección de
emisoras. Su uso se describe con detalle en
las secciones que siguen.
qO
Botón ENTER w
La pulsación del botón ENTER selecciona
el parámetro resaltado en la visualización
SETUP.
Botón SETUP e
Abre y cierra el menú de configuración del
RT-06. Esto permite acceder a los menús de
configuración del RT-06, a la vez que proporciona la capacidad de cambiar los diferentes modos de funcionamiento utilizando
los botones ENTER y ARRIBA/ABAJO del
panel frontal.
Botón DIMMER
Disponible tanto en el panel frontal como en
el mando a distancia, este botón selecciona
cuatro niveles de brillo para el visualizador
de funciones. Pulse el botón para conmutar
de forma cíclica entre los cuatro ajustes disponibles.
NOTA: Cuando el sintonizador es desactiva-
do y a continuación se vuelve a activar, el
visualizador de funciones regresa a su modo
normal. El ajuste del nivel de brillo del visualizador de funciones también está disponible
en el menú SETUP y permanece memorizado hasta que se interrumpe el suministro de
corriente eléctrica.
rF
Controles de
Sintonización Básicos
El RT-06 incluye un sintonizador de AM/FM
por sintetización digital con capacidad RDS o
RDBS y memorización de hasta 30 emisoras
y un sintonizador DAB capaz de almacenar
hasta 99 emisoras.
• La sintonización manual de la
frecuencia le permite a usted aumentar o disminuir el valor de la frecuencia
hasta que encuentre una emisora. Sitúe
el modo TUNE/PRESET en TUNE. Desactive la sintonización automática (AUTO
TUNING). Utilice los controles TUNING
para aumentar/disminuir la frecuencia
de la emisora.
• La sintonización directa de la frecuencia le permite introducir los dígitos
correspondientes a la frecuencia de la
emisora deseada. Pulse el botón FRE-
RDV-1092
RT-06 Sintonizador Estereofónico de AM/FM/DAB
42
42
QUENCY DIRECT del mando a distancia e introduzca los dígitos utilizando el
teclado NUMERICO.
• La sintonización por búsqueda
automática de la frecuencia de la
emisora le permite a usted buscar hacia
arriba o hacia abajo en el dominio de
la frecuencia para encontrar la siguiente
emisora válida. Sitúe el modo TUNE/
PRESET en TUNE. Active la sintonización
automática (AUTO TUNING). Utilice los
controles TUNING para aumentar/disminuir la frecuencia de la emisora.
• La sintonización de emisoras almacenadas en memoria le permite
introducir directamente el número de una
emisora presintonizada almacenada en
memoria. Introduzca el número de la
emisora presintonizada utilizando el teclado NUMERICO tanto para la banda
de AM/FM como la de DAB.
• La sintonización mediante barrido
de las emisoras presintonizadas
le permite a usted explorar en sentido
ascendente/descendente las emisoras
preseleccionadas. Pulse el botón PRESET
SCAN para iniciar la exploración en las
bandas de AM y FM.
• El RDS (Europa) o RBDS (Estados
Unidos) proporciona un amplio abanico
de funciones de sintonización y búsqueda
basado en códigos de datos codificados
en la señal de FM. Diríjase a la sección
“RDS” de este manual para obtener información detallada al respecto.
Controles TUNING
Un par de botones, denominados <TUNING>
en el panel frontal y “FREQ UP/DOWN” y
“PRESET UP/DOWN” en el mando a distancia, se encargan de llevar a cabo las
funciones de sintonización principales del
RT-06. Puede utilizar tanto el botón del panel frontal como los del mando a distancia
ya que su función es idéntica. Estos controles permiten acceder a diferentes funciones
de sintonización dependiendo del modo de
funcionamiento seleccionado.
Botón BAND
El botón BAND selecciona si el sintonizador
va a recibir señales de AM, FM o DAB. Púlselo para conmutar alternativamente entre
dichas señales. Un indicador luminoso es-
8EP
9BCD
pecífico situado en la parte izquierda del
visualizador de funciones del panel frontal
se activará para confirmar su elección, mostrándose a continuación la frecuencia de la
emisora seleccionada.
Modo FREQUENCY TUNING
• Con la función de SINTONIZACION
AUTOMATICA (“AUTO TUNING”) desactivada, pulse un botón TUNING para
saltar de forma manual a la frecuencia de
la emisora siguiente independientemente
de que en la misma se esté retransmitiendo o no un programa. Para obtener más
detalles sobre el cambio de los modos de
sintonización, diríjase a las secciones en
las que se trata los botones TUNE/PRESET
y AUTO TUNING.
• Con la función de SINTONIZACION
AUTOMATICA (“AUTO TUNING”) activada, pulse un botón TUNING para
iniciar la sintonización automática. El
sintonizador iniciará automáticamente la
exploración de frecuencias en sentido ascendente o descendente hasta que detecte
la siguiente emisora disponible. En caso
de que dicha emisora no sea la emisora
buscada, repita el procedimiento de sintonización automática hasta encontrarla.
Durante la sintonización automática, las
emisoras débiles serán ignoradas. En
caso de que no se detecte ninguna señal
útil, el sintonizador regresará a la última
emisora sintonizada. Para obtener más
detalles sobre el cambio de los modos de
sintonización, diríjase a las secciones en
las que se trata los botones TUNE/PRESET
y AUTO TUNING.
Modo PRESET TUNING
Pulse un botón TUNING para saltar a la siguiente emisora preseleccionada. Para obtener más detalles sobre el cambio de los modos
de sintonización, diríjase a las secciones en
las que se trata el botón TUNE/PRESET.
Modo de Búsqueda PTY del
RDS
Pulse un botón TUNING para seleccionar el
tipo de programa deseado de la lista que se
desplaza a través del visualizador de funciones. Para más detalles, diríjase a la sección
de sintonización RDS y a la subsección que
hace referencia al botón PTY.
NOTA: Varias indicaciones que aparecen en
el panel frontal le asisten durante el proceso
de sintonización. Una visualización de gran
tamaño muestra la frecuencia sintonizada.
Un indicador de intensidad de señal muestra
la “fuerza” de la señal entrante (es decir la
que es captada por la antena). Un indicador
luminoso TUNED se activa cuando una señal
lo suficientemente intensa es recibida. Un indicador luminoso ST se activa cuando se recibe
una señal estereofónica de FM (frecuencia
modulada). Se dispone además de otros indicadores que muestran el modo de sintonización seleccionado en cada momento.
Teclado NUMERICO:
Emisoras Presintonizadas
El RT-06 puede almacenar hasta 30 emisoras
para recuperarlas en cualquier momento con
ayuda del teclado NUMERICO. Estas preselecciones pueden ser utilizadas para memorizar
cualquier combinación de emisoras de AM
y FM, a lo que hay que sumar hasta 99 preselecciones para las emisoras DAB.
El RT-06 se suministra de fábrica con un conjunto de emisoras genéricas presintonizadas
que pueden o no coincidir con emisoras disponibles en su área de residencia.
Para memorizar una nueva emisora presintonizada:
1. Sintonice la emisora deseada, sea de AM
o de FM.
2. Pulse el botón MEMORY del panel frontal.
Un indicador luminoso MEMORY parpadeará en el visualizador de funciones del
panel frontal.
3. Mientras el indicador MEMORY esté parpadeando, pulse el número de la preselección en la que usted desea almacenar
la frecuencia de la emisora sintonizada.
Por ejemplo, para memorizar la emisora
como preselección 3, pulse el botón 3.
Para memorizar la preselección 15, pulse
el botón 1 seguido del 5.
4. Cuando se memoriza una nueva frecuencia en una determinada preselección, la
emisora previamente almacenada en la
misma es automáticamente borrada.
Para sintonizar una emisora previamente
memorizada, basta con que pulse el correspondiente número de preselección utilizando los botones del teclado NUMERICO. Por
7G
4343
Español
ejemplo, para sintonizar la preselección 3
pulse el botón 3. Para sintonizar la preselección 30, pulse el botón 3 y a continuación
pulse el botón 0 antes de que transcurran
5 segundos.
NOTA: Los botones del teclado NUMERICO
también pueden ser utilizados para la sintonización por INTRODUCCION DIRECTA DE LA FRECUENCIA DE LA EMISORA
(“FREQUENCY TUNING”) en las bandas
de AM y FM.
Sintonización por Acceso
Directo a la Frecuencia de la
Emisora
Si usted ya conoce la frecuencia de la emisora deseada, puede sintonizarla directamente utilizando el botón FREQUENCY DIRECT
(disponible sólo en el mando a distancia) y
los botones del teclado NUMERICO.
1. Pulse el botón FREQUENCY DIRECT para
cambiar los botones del teclado NUMERICO desde el modo de preselección de
emisoras al de acceso directo. La visualización de frecuencia presente en el visualizador de funciones del panel frontal
se convertirá en una serie de barras, con
la primera de ellas parpadeando, que
representan los dígitos de la frecuencia
de una emisora.
2. Introduzca el primer dígito correspondiente
a la frecuencia de la emisora utilizando
el teclado NUMERICO. El dígito aparecerá en la visualización de frecuencia y
la segunda barra parpadeará. Introduzca los restantes dígitos de la frecuencia.
Cuando todos los números hayan sido
introducidos, el sintonizador sintonizará
automáticamente la emisora correspondiente a la frecuencia visualizada.
NOTA: En la versión destinada al mercado
estadounidense, la pulsación de 1 en el
modo FM hará que se introduzca un 10 en
la visualización de frecuencia. En la versión
europea, es necesario pulsar un 1 y un 0
para introducir un 10. Para las emisoras de
FM estadounidenses, pulse solamente un dígito después del punto decimal tal y como
se muestra en el primer ejemplo que sigue.
Para las emisoras de FM europeas, pulse dos
dígitos después del punto decimal tal y como
se muestra en el segundo ejemplo.
0N
EJEMPLOS:
• (FM EE.UU.) 87’50MHz
Pulse: 8 > 7 > 5
• (FM Europa) 87’50MHz
Pulse: 8 > 7 > 5 > 0
• (AM EE.UU.) 1610kHz
Pulse: 1 > 6 > 1
• (AM Europa) 1610kHz
Pulse: 1 > 6 > 1 > 1
En caso de que no se introduzca ninguna
frecuencia en un intervalo de 5 segundos,
el sintonizador cancelará el modo de sintonización por ACCESO DIRECTO A LA FRECUENCIA DE LA EMISORA y regresará a la
última emisora sintonizada.
Botón de SINTONIZACION
AUTOMATICA (“AUTO
TUNING”)
El botón AUTO TUNING conmuta entre la
función de sintonización por búsqueda de
frecuencia y la sintonización manual de
frecuencia. Cuando se utilicen los botones
DOWN/UP del panel frontal o el mando
a distancia en el modo AUTO TUNING, el
sintonizador empezará automáticamente
a explorar frecuencias en sentido ascendente o descendente hasta que detecte la
siguiente emisora útil. Si dicha emisora no
es la deseada, utilice de nuevo los botones
TUNING para buscar la siguiente emisora.
Las emisoras débiles serán ignoradas durante el proceso de sintonización automática.
En caso de que no se detecte ninguna señal
con la intensidad suficiente, el sintonizador
regresará a la última emisora sintonizada.
Para conmutar entre los modos FREQUENCY
TUNING y AUTO TUNING, pulse el botón
AUTO TUNING. Aparecerá una indicación
AUTO en el visualizador de funciones para
confirmarlo.
NOTA: El modo AUTO TUNING se desactiva
cuando el botón TUNE/PRESET es situado en
el modo de sintonización PRESET. Para más
detalles, diríjase a la siguiente sección del
presente manual.
=R
Botón TUNE/PRESET -
El botón TUNE/PRESET conmuta entre los
modos FREQUENCY TUNING (los botones
TUNING avanzan hacia la frecuencia correspondiente a la siguiente emisora) y PRESET
TUNING (los botones TUNING avanzan
hacia la siguiente emisora presintonizada).
Para conmutar entre los dos modos, pulse el
botón TUNE/PRESET. Cuando el modo PRESET esté activado, aparecerá una indicación
luminosa en el visualizador de funciones del
panel frontal para confirmarlo.
NOTA: El modo AUTO TUNING es desactiva-
do cuando el botón TUNE/PRESET es situado
en el modo de sintonización PRESET.
Botón “PRESET SCAN” H
Este botón activa una función de barrido de
emisoras presintonizadas. Cuando usted
pulse dicho botón, el sintonizador realizará automáticamente un barrido de todas
las emisoras memorizadas, reproduciendo
cada una de ellas durante cinco segundos
antes de pasar a la siguiente. Para detener
la exploración de emisoras en la emisora
preseleccionada que desee escuchar, pulse
de nuevo el mencionado botón.
NOTA: Si una emisora PRESINTONIZADA
está seleccionada en el momento de pulsar
el botón PRESET SCAN, la exploración comenzará con el número de presintonía inmediatamente superior y continuará a lo largo
de todas las emisoras presintonizadas, deteniéndose en la presintonía inicial. Si no se ha
sintonizado ninguna emisora presintonizada
cuando el mencionado botón es pulsado, la
exploración comenzará en la PRESINTONIA
1 (“PRESET 1”) y finalizará en la PRESINTONIA 30 (“PRESET 30”).
Botón FM MONO
El botón FM MONO cambia la recepción
de señales en FM de estéreo a mono. En el
modo estereofónico, una señal estereofónica
será oída si la emisora está difundiendo una
señal estereofónica y si dicha señal posee
la suficiente intensidad. Para confirmarlo, se
activará el indicador luminoso “stereo” en el
visualizador de funciones del panel frontal.
En el modo monofónico, se oirá una señal
monofónica incluso si la emisora está difundiendo una señal estereofónica.
4Q
RDV-1092
RT-06 Sintonizador Estereofónico de AM/FM/DAB
44
44
NOTA: La conmutación de estéreo a mono
puede ser una forma útil de mejorar la calidad de recepción de señales de FM débiles
o distantes puesto que para obtener una recepción limpia en mono se necesita menos
intensidad de señal que para hacer lo propio en estéreo.
Recepción de Emisoras
con RDS y RBDS
El Rotel RT-06 está equipado con la función
RDS (“Radio Data System”/”Sistema de Datos
Radiofónicos”) para Europa y la función RDBS
(“Radio Broadcast Data Service”/”Servicio de
Datos Radiofónicos”) para Estados Unidos.
Estos sistemas de radiodifusión proporcionan
una funcionalidad adicional a la recepción
de radio en FM mediante la transmisión de
información codificada junto con la señal
de radio. Esta señal es decodificada por un
receptor equipado con los correspondientes
circuitos RDS o RDBS y puede proporcionar
una extensa gama de prestaciones entre las
que se incluyen las siguientes:
1. Una visualización del nombre de identificación de la emisora (por ejemplo BBC1).
2. Una visualización del contenido de la
programación de la emisora (por ejemplo
ROCK o NOTICIAS).
3. Emisiones en las que se informa acerca
del estado del tráfico.
4. Una visualización de texto relacionado
con información o anuncios que se desplaza a lo largo de la pantalla.
Además, el RDS proporciona varias opciones de búsqueda avanzadas entre las que
se encuentran las siguientes:
1. La capacidad para buscar una emisora
que contenga una programación determinada (PTY).
2. La capacidad de buscar información relacionada con el estado del tráfico (TP).
3. La capacidad de buscar automáticamente
emisoras que estén difundiendo anuncios
especiales relacionados con el estado del
tráfico (TA).
La radiodifusión con RDS está ya ampliamente
disponible en muchos países europeos desde
hace bastantes años. Hay un gran número
de emisoras que operan con dicho sistema,
por lo que la inmensa mayoría de usuarios
se familiarizará rápidamente con sus funciones. En Estados Unidos, la implementación
del sistema RBDS es más reciente. En la actualidad, sólo unas pocas emisoras difunden
señales RBDS, por lo que es posible que las
funciones asociadas al mismo sean menos
familiares para muchos usuarios. Consulte a
su distribuidor autorizado de productos Rotel
para obtener más información sobre el estado de la radiodifusión de señales de radio
con RDS o RBDS en su mercado.
NOTA 1 : Las funciones del RDS y el RBDS
dependen por completo de la emisora que
envía las señales adecuadamente codificadas. En consecuencia, solamente estarán
disponibles en mercados en los que el RDS
o el RBDS esté ya implementado y en los que
las emisoras de radio difundan estas señales
de datos. Si no hay emisoras RDS o RBDS, el
RT-06 funcionará como un receptor de radio
convencional.
NOTA 2 : Los servicios RDS y RBDS solamente
están disponibles en la banda de FM. Por
tanto, las funciones y botones que se describen a continuación sólo son operativos en
el modo FM.
Botón DISPLAY
Se dispone de cinco opciones de visualización cuando la emisora seleccionada en ese
momento esté difundiendo información RDS
y el indicador luminoso RDS del visualizador
de funciones del panel frontal esté activado.
Pulse el botón DISPLAY para saltar secuencialmente a través de las cinco opciones de
visualización disponibles:
1. Visualización de FRECUENCIA estándar.
2. Nombre del SERVICIO DE PROGRAMA
(“PROGRAM SERVICE”): Por lo general
suele corresponder a las letras con que se
designa a una determinada emisora (por
ejemplo BBC1). Si la emisora seleccionada
en ese momento no está difundiendo una
señal RDS, el visualizador de funciones
mostrará una indicación PS parpadeante.
3. TIPO DE PROGRAMA (“PROGRAM TYPE”):
Es una descripción del contenido de la
emisora a partir de una lista estandarizada de tipos de programa (por ejemplo:
5M
NOTICIAS, TEMAS DE ACTUALIDAD, INFORMACION, DEPORTES, EDUCACION,
DRAMA, CULTURA, CIENCIA, MUSICA
VARIADA, MUSICA POP, MUSICA ROCK,
MUSICA AMBIENTAL, MUSICA CLASICA
LIGERA, MUSICA CLASICA SERIA, OTROS
TIPOS DE MUSICA, TIEMPO, FINANZAS,
PROGRAMAS PARA NIÑOS, ASUNTOS
SOCIALES, RELIGION, CONVERSACIONES TELEFONICAS, VIAJES, OCIO, MUSICA JAZZ, MUSICA COUNTRY, MUSICA
NACIONAL, MUSICA RETRO, MUSICA
FOLK y DOCUMENTALES). En caso de
que la emisora seleccionada no esté difundiendo una señal RDS, el visualizador
de funciones mostrará una indicación PT
parpadeante.
4. TIEMPO (“CLOCK TIME”): Se trata de una
visualización de tiempo y fecha difundida
por la emisora. Si la emisora seleccionada no está difundiendo una señal RDS,
el visualizador de funciones mostrará una
indicación CT parpadeante.
5. RADIOTEXTO (“RADIO TEXT”). Son mensajes de texto adicionales difundidos por
la emisora que se desplazan a través de
la pantalla de visualización. Si la emisora seleccionada no está difundiendo una
señal RDS, el visualizador de funciones
mostrará una indicación RT parpadeante.
Botón PTY
La función de búsqueda PTY le permite a usted explorar las emisiones disponibles para
buscar emisoras RDS que emitan un tipo de
programa con un contenido particular.
1. Pulse el botón PTY. El tipo de contenido
del programa RDS seleccionado aparecerá en el visualizador de funciones.
2. Si lo desea, cambie a un TIPO DE PROGRAMA diferente utilizando los botones
TUNING para desplazarse a través de
la lista.
3. Pulse una segunda vez, dentro de un
intervalo de 5 segundos, el botón PTY.
El sintonizador intentará encontrar una
emisora RDS que esté difundiendo el tipo
de programa seleccionado. Si el botón
no es pulsado dentro de un intervalo de
5 segundos inmediatamente después de
seleccionar un tipo de programa, la función PTY será cancelada.
5I
4545
Español
4. Si no se localiza ninguna emisora para
el tipo de contenido deseado, el sintonizador regresará a la última emisora
sintonizada.
5. Cancele la función PTY pulsando cualquier otro botón (excepto DIMMER o FM
MONO).
Botón TP
Busca una emisora RDS que esté difundiendo
información sobre el estado del tráfico:
1. Pulse el botón TP. El sintonizador intentará encontrar una emisora RDS que esté
difundiendo información sobre el estado
del tráfico.
2. Si no se localiza ninguna emisora, el sintonizador regresará a la última emisora
sintonizada.
3. Cancele la función TP pulsando cualquier otro botón (excepto DIMMER o FM
MONO).
Botón TA
Busca una emisora RDS que esté difundiendo anuncios especiales relacionados con el
estado del tráfico:
1. Pulse el botón TA. El sintonizador intentará encontrar una emisora RDS que esté
difundiendo anuncios especiales relacionados con el estado del tráfico.
2. Si no se localiza ninguna emisora, el sintonizador regresará a la última emisora
sintonizada.
3. Cancele la función TA pulsando cualquier otro botón (excepto DIMMER o FM
MONO).
Botón AF
1. Pulse el botón AF. El sintonizador explorará
cada una de las frecuencias alternativas
correspondientes al mismo programa presentes en la lista memorizada y sintonizará
la que posea la señal más intensa.
2. En caso de que no se localice ninguna
emisora, el sintonizador regresará a la
última emisora sintonizada.
5K
5L
5J
4. Cancele la función AF pulsando cualquier botón (excepto DIMMER o FM
MONO).
Radiodifusión Digital de
Audio (DAB)
Información Básica sobre el
Sistema DAB
DAB son las siglas de “Digital Audio Broadcasting”, una nueva forma de difusión de señales
de radio que utiliza tecnología digital. El DAB
es capaz de proporcionar una calidad sonora similar a la de un CD con una recepción
virtualmente libre de interferencias.
El DAB opera en la llamada banda de frecuencias III (174-240 MHz). A su vez, la
banda III está dividida en 41 canales que
se designan desde 5A a 13F.
Los canales DAB están clasificados en agrupaciones, también conocidas como multiplex.
Cada multiplex proporciona varias emisoras
y cada servicio contiene un servicio primario
que a su vez puede contener varios servicios
secundarios. La tecnología DAB permite a
los proveedores de servicios transmitir datos adicionales junto con la señal de audio,
datos que pueden corresponder a otros canales de audio, textos y, en el futuro, incluso
a imágenes y datos informáticos.
NOTA: Cuando el sintonizador DAB se utilice
por primera vez, el visualizador de funciones
le preguntará si desea iniciar la sintonización automática para encontrar el servicio
disponible en su área de residencia. Para la
mayoría de aplicaciones, la sintonización automática debería realizarse una sola vez. Seleccione <YES> para confirmar la opción por
usted elegida. A continuación el sintonizador
buscará automáticamente emisoras disponibles en la red DAB. El número de emisoras
recibidas dependerá de la ubicación de su
antena y de los multiplex disponibles en su
área de residencia. Para una recepción óptima, le recomendamos que utilice una antena
exterior especialmente dedicada.
el acceso directo al modo DAB utilizando el
botón DAB del mando a distancia.
Botones ARRIBA y ABAJO 8
Los botones ARRIBA y ABAJO del panel
frontal y el mando a distancia pueden ser
utilizados para cambiar de emisora y también para seleccionar opciones del menú de
configuración (ver MENU SETUP).
Botón ENTER w
Pulse el botón ENTER del panel frontal para
confirmar la selección de un parámetro.
Botón DISPLAY
El RT-06 muestra la identificación de servicio
en la zona superior del visualizador de funciones. Esta información es recibida por la
red y permite al RT-06 ofrecer varias visualizaciones. Pulse el botón <DISPLAY> para
conmutar entre dichos modos, que a su vez
son mostrados en la zona inferior del visualizador de funciones. Esos seis modos son
los siguientes:
• Tipo de programa: Muestra el género u
otra información referida al programa.
• Nombre de la agrupación: Muestra
identificación multiplex.
• Frecuencia: Indica la frecuencia a la
que es transmitido el multiplex seleccionado.
• Velocidad de transferencia bina-
ria: Es la velocidad a la que los bits (información) son transmitidos. Se expresa
en miles de bits por segundo (kbps), lo
que permite mostrar de manera efectiva
la calidad de la retransmisión. A mayor
velocidad de transferencia binaria, mayor
calidad sonora.
• Segmentación dinámica de etique-
tas: Es el texto que se desplaza a lo largo
del visualizador de funciones y proporciona información sobre el contenido del
programa que se está reproduciendo.
• Intensidad de la señal: Indica, en for-
mato de bloques, el nivel de la señal presente en la entrada del módulo DAB.
6M
3. En caso de que la intensidad de la señal
correspondiente a la nueva emisora sea
más débil, el sintonizador regresará a la
emisora previamente sintonizada.
Botones BAND y DAB
El RT-06 recibe señales de AM, FM y DAB.
El modo DAB se selecciona pulsando la tecla
BAND del panel frontal. Puede seleccionarse
9C
Botón MEMORY
El RT-06 puede almacenar hasta 99 preselecciones DAB. Cuando quiera guardar una
emisora seleccionada, pulse el botón de me-
qO
RDV-1092
RT-06 Sintonizador Estereofónico de AM/FM/DAB
46
46
morización del panel frontal y a continuación
uno de los botones numéricos del panel frontal. Las emisoras DAB y FM se memorizan
por separado, lo que significa que puede
guardarse una emisora DAB en “1” y una
emisora de FM con el mismo número.
Botones NUMERICOS
Los botones numéricos pueden utilizarse para
guardar o llamar una emisora PRESELECCIONADA (“PRESET”).
7G
Botón TUNE/PRESET -
El RT-06 presenta dos modos de funcionamiento:
• Modo DAB Manual:
Cuando el sintonizador está seleccionado
en este modo, usted puede desplazarse a
lo largo de todas las emisoras disponibles
utilizando las teclas arriba y abajo.
• Modo DAB Preseleccionado:
Utilice el botón correspondiente a las
emisoras preseleccionadas para que los
botones arriba y abajo le permitan desplazarse a través de las emisoras por usted seleccionadas. Una vez seleccionado
este modo, se muestra la preselección en
el visualizador de funciones.
Configuración (SETUP)
NOTA : El menú de configuración incluye
ajustes avanzados. Para la mayoría de instalaciones, los valores de fábrica (es decir
por defecto) del RT-06 serán más que suficientes.
Botón SETUP e
El botón SETUP del panel frontal permite acceder al menú de Configuración que se utiliza
para los ajustes avanzados del RT-06.
Utilice las teclas ARRIBA y ABAJO del panel
frontal para desplazarse a través de los diferentes ajustes del menú. Pulse el botón ENTER
para confirmar la selección efectuada.
Se dispone de las opciones que se describen
a continuación aunque su empleo exigirá
conocer las particularidades de su transmisor DAB local.
DAB DAC VOLUME: El RT-06 permite realizar ajustes en el nivel de volumen de salida
de su convertidor D/A o DAC. Dicho volumen
puede ajustarse entre 0 y 255 con ayuda
de las teclas arriba y abajo. Esta función
puede utilizarse para igualar el nivel de la
señal de salida con la de otros componentes
de su equipo.
DIMMER: Seleccione esta opción para
cambiar el nivel de brillo del visualizador
de funciones con ayuda de las teclas arriba
y abajo. Puede ajustarlo en función de sus
preferencias.
FACTORY DEFAULT: Seleccione esta opción cuando quiera situar los ajustes del
RT-06 en sus valores originales (es decir de
fábrica o por defecto). Confirme la restitución de dichos ajustes pulsando el botón
ENTER. ADVERTENCIA: La selección de los
ajustes de fábrica borrará todos los ajustes
memorizados.
TUNER AREA: Su sintonizador debería
estar ajustado para trabajar en el país en
que haya sido comprado. El área de sintonización puede cambiarse a <EUROPE> o
<N_AMERICA>.
VERSION: Confirma la versión del software
de gestión del RT-06.
Front CPU Upgrade: Seleccione esta opción para mejorar la CPU frontal.
NOTA: Esta selección de menú sólo se utiliza
en fábrica, por lo que no hay necesidad de
usarla por su parte.
Búsqueda de una emisora DAB
NOTA: Cuando el sintonizador DAB se utilice
por primera vez, el visualizador de funciones
le preguntará si desea iniciar la sintonización automática para encontrar el servicio
disponible en su área de residencia. Para la
mayoría de aplicaciones, la sintonización automática debería realizarse una sola vez. Seleccione <YES> para confirmar la opción por
usted elegida. A continuación el sintonizador
buscará automáticamente emisoras disponibles en la red DAB. El número de emisoras
recibidas dependerá de la ubicación de su
antena y de los multiplex disponibles en su
área de residencia. Para una recepción óptima, le recomendamos que utilice una antena
exterior especialmente dedicada.
Botón AUTO TUNE
Es posible que usted también quiera repetir
periódicamente la búsqueda para descubrir
si hay nuevos multiplex (es decir grupos de
servicios) en el aire o que traslade el sintonizador a una zona distinta de su área de
residencia.
1. Seleccione el sintonizador DAB pulsando
BAND en el panel frontal o DAB en el
mando a distancia.
2. Pulse AUTO TUNE para buscar las primeras agrupaciones de emisoras. El visualizador de funciones cambiará a [DAB
Auto Tuning]. Seleccione <NO> para
cancelar o <Yes> para llevar a cabo la
sintonización automática de emisoras.
3. Si no desea volver a sintonizar, seleccione
<No> con los botones ARRIBA/ABAJO
del panel frontal y pulse ENTER. Si desea
buscar nuevas agrupaciones y reemplazar
automáticamente las emisoras disponibles
en ese momento, seleccione <Yes> con los
botones ARRIBA/ABAJO y a continuación
pulse ENTER.
=R
Menu SETUP
Pulse el botón SETUP del panel frontal para
ver los ajustes de menú en el visualizador de
funciones. La operación puede ser cancelada
pulsando de nuevo el botón SETUP. Transcurridos unos instantes, el menú se cancelará
automáticamente si no se pulsa ningún botón
del mando a distancia.
EXIT: Seleccione esta opción para salir del
menú de configuración.
Cómo guardar emisoras DAB
Una vez finalizada la función de sintonización
automática de emisoras, se visualizará en
pantalla la identificación de servicio. Utilice
los botones arriba/abajo para seleccionar
la emisora deseada.
4747
Español
Para memorizar la emisora, pulse MEMORY
seguido del número que usted elija.
Ejemplo: “MEMORY” + 1” + “2”.
Repita este proceso para guardar emisoras
adicionales.
Cómo llamar a una EMISORA
PRESELECCIONADA (“PRESET”)
Cuando una emisora ha sido memorizada,
puede recuperarse utilizando el teclado numérico. Ejemplo; “1” + “2”.
Características Técnicas
Sintonizador de FM
Sensibilidad Util:
14’2 dBf
Sensibilidad para una Relación Señal/
Ruido de 50 dB:
20’2 dBf (mono)
45’3 dBf (estéreo)
Relación Señal/Ruido (a 65 dBf):
73 dB (mono)
70 dB (estéreo)
Distorsión Armónica (a 65 dBf):
0’2% (mono)
0’3% (estéreo)
Respuesta en Frecuencia:
10-15.000 Hz, ±3 dB
Relación de Captura:
2.0 dB
Selectividad de Canal Alterno:
47 dB (±400 kHz)
Nivel de Rechazo de las Señales Espúreas:
90 dB
Nivel de Rechazo de la Frecuencia Imagen:
80 dB
Nivel de Rechazo de la Frecuencia
Intermedia (IF):
80 dB
Nivel de Supresión de las Señales de AM:
55 dB
Separación Estéreo
(100 Hz/1 kHz/10 kHz):
40 dB/45 dB/35 dB
Nivel de Salida:
1 V
Entrada de Antena:
75 ohmios no balanceada
Sintonizador de AM
Sensibilidad Util:
500 uV/m
Selectividad:
25 dB
Distorsión Armónica:
0’5%
Nivel de Rechazo de la Frecuencia Imagen:
45 dB
Relación Señal/Ruido:
40 dB
Nivel de Salida:
500 mV
Entrada de Antena:
Antena de Bucle Cerrado
Sintonizador de DAB
Sensibilidad:
-96 dBm
Rango de Sintonización:
Banda III (174-240 MHz)
Velocidad de Transferencia Binaria de
Audio:
Máxima de 224 kbps
Respuesta en Frecuencia:
20-20.000 Hz
Nivel de la Salida Analógica:
2 V a dBFS
Salida de Antena:
Conector en “F” de 50 ohmios
Salida Digital:
S/PDIF Coaxial y Optica
Formato/Frecuencia de Muestreo:
PCM/48 kHz
General
Consumo:
15 vatios
Consumo en el Modo de Espera
(“Standby”)
5 vatios
Alimentación:
120 voltios/60 Hz (versión para EE.UU.)
230 voltios/50 Hz (versión para Europa)
Peso:
3’9 kg
Dimensiones (An x Al x Pr):
437x72x319 mm
Altura del Panel Frontal:
60 mm
Todas las especificaciones son correctas en el
momento de la impresión del presente manual.
Rotel se reserva el derecho a realizar mejoras sin
aviso previo.
Rotel y el logotipo Rotel HiFi son marcas
registradas de The Rotel Co., Ltd., Tokio, Japón.
RDV-1092
WAARSCHUWING
KANS OP ELEKTRISCHE
SCHOKKEN – NIET OPENEN
WAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, HET APPARAAT NIET
OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN DELEN IN HET
APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS.
Dit symbool maakt de gebruiker erop
attent dat er binnen in het apparaat
gevaarlijke spanningen zijn en dat
daardoor de kans bestaat op elektrische
schokken.
Dit symbool attendeert de gebruiker op
belangrijke bedienings- en onderhoudsaanwijzingen (service) in deze handleiding
en in overige documenten die bij het
apparaat zijn gevoegd.
RT-06 DAB/Middengolf/FM-Stereo Afstemeenheid
Rotel Producten worden zo ontworpen dat zij voldoen
aan de internationale regels betreffende de beperking
van milieuonvriendelijke grondstoffen die gebruikt kunnen worden in elektrische en elektronische apparatuur.
Het symbool met de vuilcontainer met het kruis erdoor
betekent voor u dat u, wanneer u dit apparaat wilt
afvoeren, dit moet doen volgens de regels die daarvoor hier gelden.
Dit symbool wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus
overbodig.
48
48
Waarschuwingen
Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin
geen door u te bedienen of te herstellen onderdelen. Iedere reparatie
dient door een gekwalificeerde technicus verricht te worden.
Om het risico op elektrische schokken of brand te vermijden, moet
u zorgen dat het apparaat niet nat wordt. Zet dus geen objecten
gevuld met water, b.v. een vaas bloemen, op het apparaat.
Zorg er ook voor dat er geen voorwerpen in de behuizing terecht
kunnen komen. Mocht het apparaat toch nat zijn geworden of
voorwerpen in de behuizing terecht zijn gekomen, ontkoppel dan
meteen het toestel van het lichtnet en breng het naar een erkende
audiotechnicus ter controle en/of eventuele reparatie.
Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is
het van groot belang dat u weet hoe u ermee om moet gaan en zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van
tijd nog weet te herinneren.
De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze niet in de wind.
Als het apparaat vuil wordt, stof het dan af met een zachte droge doek, of maak
gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan
ook.
Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling niet
in het gedrang komt. Laat om het apparaat minstens een ruimte van
10cm. vrij. Gebruik het apparaat dus niet op: een bed, een sofa, een plaid of
andere onregelmatige oppervlakken waardoor de ventilatiegaten geblokkeerd
zouden kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldoende koeling in de weg staan.
Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren
en kachels, maar ook van andere versterkers.
Het apparaat mag alleen aangesloten worden op het voltage, zoals aangegeven
op de achterkant, in dit geval 230 Volts 50 Hz.
Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit iets met het netsnoer. Doe ook
geen pogingen om de aarding of polariteit van het apparaat te wijzigen en gebruik geen verlengkabels.
De lichtnetkabel dient zo neergelegd te worden, dat hij niet in het looppad ligt
of geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten
zijn belangrijk: de aansluiting op de wandcontactdoos en daar waar de kabel
op het apparaat wordt aangesloten.
De lichtnetsteker is het belangrijkste contactpunt van het apparaat het moet te
allen tijde binnen bereik zijn.
Wanneer het apparaat voor langere tijd niet in gebruik is, dient de lichtnetkabel
uit het lichtnet verwijderd te zijn.
Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet:
• Wanneer het netsnoer en/of steker beschadigd zijn.
• Wanneer er toch voorwerpen/vloeistof in het apparaat terecht zijn gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat niet normaal functioneert of een duidelijk afwijkend gedrag
vertoont.
• Wanneer het apparaat gevallen is en/of de kast beschadigd is.
Plaats het apparaat op een vast plat oppervlak, sterk genoeg om zijn gewicht te
dragen. Vermijd verrijdbare instabiele opzetmeubels.
4949
Nederlands
Inhoud
1: De bedieningsorganen op de voorkant .............3
2: De RR-T95 afstandsbediening ..........................4
3: De aansluitingen op de achterkant ...................5
4: De verbindingen ..............................................5
Waarschuwingen ...................................48
Wij van Rotel ......................................50
Aan de slag met de RT-06 ......................50
Een paar voorzorgsmaatregelen .........................50
De belangrijkste eigenschappen .........................50
Het uitpakken ...................................................50
Een plek voor de RT-06 .....................................50
De aansluitingen op de achterkant ..........51
De aansluiting voor een FM-antenne t ...........51
De aansluiting voor een middengolfantenne
“AM LOOP” y ................................................51
De aansluiting voor een DAB-antenne u .........51
De cinch uitgangen i .....................................51
De DAB digitale uitgangen o ..........................51
Aansluiting voor een PC “COMPUTER I/O” p ...51
De aansluitingen voor een extern
afstandsbedieningsoog “EXT REM IN” [ ..........51
De schakelaansluitingen “12V TRIGGER” ] .....51
De lichtnetaansluiting \ .................................52
De belangrijkste bedieningsorganen ........ 52
De aan/uitschakelaar STANDBY 1 en zijn
indicator 2 ....................................................52
De toets “ON” S ............................................52
De toets “OFF” A ...........................................52
Het infraroodoog 3 .......................................52
Het infoscherm 6 ...........................................52
De geheugentoets “MEMORY”
De bevestigingstoets “ENTER” w .....................52
De toets “SETUP” e .......................................52
De toets voor de instelling van de verlichting
“DIMMER”
De belangrijkste afstemtoetsen .............. 52
De afstemorganen
De bandkeuzetoets “BAND”
TIJDENS OP FREQUENTIE-AFSTEMMEN, ...............53
TIJDENS OP FREQUENTIE-AFSTEMMEN, ...............53
TIJDENS OP VOORKEURZENDER AFSTEMMEN, .....53
TIJDENS RDS PTY AFSTEMMEN, ...........................53
HET NUMERIEKE TOETSENBORD:
De voorkeurzendertoetsen
Met de toets “FREQUENCY DIRECT”
direct de frequentie intoetsen .............................53
De automatische afstemtoets (“AUTO TUNING”)
.............................................................54
=R
De afstem/voorkeuzetoets (“TUNE/PRESET”)
..................................................................54
-
De toets voor het aftasten van de
voorkeurzenders (“P-SCAN”) H ......................54
............................................52
rF
8EP
7G
...............52
qO
...........................53
9BCD
........53
....................53
0N
RDS Ontvangst ..................................... 54
De infoschermtoets (“DISPLAY”)
De toets “PTY”
De toets “TP”
De toets “TA”
De toets “AF”
Digitale Radio Ontvangst (DAB) .............55
Wat basisinformatie over DAB ............................55
De toets “BAND”
De afstemtoetsen “UP” en “DOWN” 8 ............55
De bevestigingstoets “ENTER” w .....................56
De toets van het infoscherm “DISPLAY”
De geheugentoets “MEMORY”
De numerieke toetsenborden
De toets “TUNE/PRESET” - ............................56
Het instellingenmenu (SET UP) ............... 56
De installatietoets “SETUP” e .........................56
Het menu SETUP ................................................56
Het zoeken naar een DAB-station .......................57
De toets “AUTO TUNE”
Hoe DAB-stations in het geheugen vast
te leggen? .........................................................57
Hoe af te stemmen op een DAB
voorkeuzestation? .............................................57
Technische Gegevens ............................. 58
......................................55
5I
........................................55
5K
........................................55
5L
........................................55
5J
bij DAB-ontvangst ........55
9C
7G
=R
............54
5M
..56
6M
...............56
qO
.................56
..........................57
De monotoets (“FM MONO”)
4Q
.................54
RDV-1092
RT-06 DAB/Middengolf/FM-Stereo Afstemeenheid
50
50
Wij van Rotel
Het is alweer meer dan 45 jaar geleden dat
een familie met een gepassioneerde betrokkenheid bij muziek besloot om geluidsapparatuur van onberispelijke kwaliteit te gaan
vervaardigen onder de naam Rotel. In de
loop der jaren is die passie gebleven en het
familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te
bieden, wordt door iedere Rotelmedewerker
nog steeds gesteund.
De technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw product
dat muzikale niveau heeft bereikt dat hun bij
de aanvang van het project voor ogen stond.
Zij worden volkomen vrijgelaten in hun keuze
van componenten, waar ze ook van de wereld
vandaan moeten komen. In Rotel apparatuur
kunt u condensatoren vinden uit Duitsland en
Engeland of half geleiders uit Amerika en
Japan, terwijl de ringkerntransformatoren in
eigen huis worden vervaardigd.
Onze goede reputatie werd gevestigd door
honderden waarderende testrapporten en
vele onderscheidingen, die wij hebben mogen ontvangen van mensen die uit professie
dag in dag uit naar muziek luisteren. Hun
kritiek houdt ons bij de les: het vervaardigen
van muzikale, betrouwbare en betaalbare
apparatuur.
Door de aanschaf van dit product danken
wij u voor het in ons gestelde vertrouwen
en wensen wij u er veel en langdurig plezier mee.
Aan de slag met de RT-06
Wij danken u voor de aanschaf van onze
RT-06 DAB/middengolf/FM-stereo afstemeenheid. Rotel’s geroemde “Balanced Design
Concept” omvat zowel geavanceerde ontwerptechnieken gecombineerd met continue
evaluatie van de te gebruiken onderdelen,
als op de praktijk gerichte uitgebreide luistersessies, om een optimale geluidskwaliteit
zowel als betrouwbaarheid op de langere
termijn te kunnen waarborgen.
Wij zijn er van overtuigd dat deze RT-06 u
veel luisterplezier zal bieden.
Een paar
voorzorgsmaatregelen
Leest u vooral goed de gebruiksaanwijzing.
Er staat behalve over het installeren en de
bediening, belangrijke informatie in over de
verschillende manieren waarop u de RT-06
in uw installatie kunt inpassen, alsmede algemene richtlijnen om het maximale uit uw
audio-installatie te halen. Mocht u, ondanks
onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben,
aarzel dan niet om met uw Rotel dealer contact op te nemen; hij heeft vast en zeker de
antwoorden.
Bewaar als het even kan de verpakking.
Altijd handig bij een eventuele verhuizing
of wanneer het apparaat opgestuurd moet
worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn
eigen doos.
De garantie termijn op een Rotel product is
vijf jaar op elektronische schakelingen, twee
jaar op mechanische delen, laserunits en
afstandsbedieningen. De garantie termijn is
alleen van toepassing bij de eerste eigenaar.
Om aanspraak te maken op garantie is het
voldoende uw aankoopnota te overleggen.
De belangrijkste
eigenschappen
• Middengolf, FM en DAB ontvangstmogelijkheden.
• Afstemmen met de hand en via voorkeurzenders, het aftasten van de voorkeurzenders
en afstemmen direct op de frequentie.
• RDS (Radio Data System) ontvangstmogelijkheden.
• DAB; een digitale radio-ontvangstwijze
ondersteund in Europa, Canada en vele
andere regio’s.
• Mono/stereo schakelaar.
• 12V triggerschakeling om aan/uitgeschakeld te kunnen worden via een Rotel voorversterker of processor.
• Draadloze afstandsbediening voor alle
functies.
Het uitpakken
Haal het apparaat voorzichtig uit de verpakking. Vergeet de afstandsbediening en andere
accessoires niet. Bewaar als het even kan de
verpakking, altijd handig bij een eventuele
verhuizing of wanneer het apparaat opgestuurd moet worden voor reparatie, want er
is geen betere bescherming tijdens transport
dan zijn eigen doos.
Een plek voor de RT-06
De plaats voor het apparaat moet vlak zijn,
vrij van vocht, stof, trillingen en hoge temperaturen. Stel het apparaat niet bloot aan
direct zonlicht. De RT-06 produceert onder
normale bedrijfsomstandigheden wat warmte,
bij plaatsing in een meubel moet u dus aandacht schenken aan de ventilatie. Zorg, om
het apparaat makkelijk te kunnen aansluiten,
dat er genoeg ruimte achter de RT-06 aanwezig is. Zet de RT-06 zo dicht mogelijk bij
de andere apparatuur, maar indien mogelijk
wel op een eigen plank, dat maakt het aansluiten een stuk gemakkelijker.
Zet de RT-06 nooit direct op of onder andere
apparatuur, zo vermijdt u oververhitting, brom
en interactie met andere componenten. Voorkom dat er vloeistoffen in de RT-06 terecht
kunnen komen, daar deze fataal kunnen zijn
voor de inwendige elektronica.
• Eenvoudig te begrijpen infoscherm.
• 30 voorkeurzenders voor middengolf en
FM zenders en 99 voorkeurzenders voor
DAB ontvangst.
5151
Nederlands
De aansluitingen op de
achterkant
Op de achterkant van de RT-06 vindt u de
aansluitingen voor een stereoversterker, een
fm-antenne, een middengolfantenne, een DABantenne, een 12V aan/uitschakeling, een
afstandsbedieningsoog en een lichtnetkabel,
alsmede twee digitale uitgangen.
EXTRA INFORMATIE: Wij raden u aan een ap-
paraat pas op het lichtnet aan te sluiten
nadat u zich ervan vergewist heeft, dat alle
noodzakelijke verbindingen gemaakt en
correct zijn.
De aansluiting voor een
FM-antenne t
Bij de RT-06 wordt een binnenhuis FM-antenne geleverd, die u eventueel op deze F-type
aansluiting kunt inpluggen. Voor de beste
resultaten moet u wat experimenteren met de
positie. U kunt de antenne ophangen aan de
uiteinden met een paar punaises.
EXTRA INFORMATIE: De bijgeleverde noodan-
tenne kan alleen gebruikt worden wanneer u
op steenworp afstand woont van alle zenders,
die u wenst te ontvangen. Wij adviseren u
dan ook deze in de Benelux niet te gebruiken.
– De buitenantenne en de kabel –
Wanneer u zich niet in de bevoorrechte
positie bevindt dat u aan de bovenstaande
noodantenne genoeg heeft, dan moet u een
echte antenne op het dak (laten) plaatsen.
Ook om deze antenne aan te sluiten steekt u
de 75 Ω plug in de antenne-ingang achterop
de RT-06. Wilt u echter een maximum aan
stations dan staat de meesten onder u signaal
uit de muur ter beschikking: de kabel. Ook
deze sluit u aan op dezelfde wijze.
De aansluiting voor een
middengolfantenne “AM
LOOP” y
Bij de RT-06 hebben we een z.g. loopantenne
verpakt voor de ontvangst van de lokale middengolfstations. Haal de antenne uit de doos
en leg hem in de buurt van de RT-06. U kunt
‘m ook aan een muur hangen door gebruik
te maken van het meegeleverde bevestigingsmateriaal of het middendeel zo te vouwen
dat u hem op de tafel kunt zetten.
Verbind de dubbele draad van de antenne
met de drukverbindingen van de “AM LOOP”
aansluiting. In ieder gaatje past een draadje.
Het geeft niet hoe u ze aansluit als u het maar
goed doet en er geen sluiting is.
Door het verdraaien van de antenne kunt u
de ontvangst beïnvloeden. Experimenteer
naar hartelust!
EXTRA INFORMATIE: Als u een buitenantenne
gebruikt voor de middengolfontvangst, monteer dan de dubbele draad aan dezelfde
antenne-ingangen als de loopantenne. Voor
de beste resultaten adviseren wij u deze klus
aan een professional over te laten.
De aansluiting voor een
DAB-antenne u
Inclusief bij de RT-06 vindt u ook een DAB
binnenhuisantenne. Als u met deze antenne
geen goede resultaten heeft, raden wij u
aan een DAB buitenantenne aan te schaffen.
Een dergelijke antenne kunt u op dezelfde
wijze aansluiten als de binnenantenne, met
gebruikmaking dus van een F-connector
(mannetje).
De cinch uitgangen i
Op de achterkant van de RT-06 vindt u ook
de audio-uitgangen (“OUTPUTS”). Deze cinch
uitgangen moeten verbonden worden met de
ingangen van uw (voor)-versterker.
Gebruik voor deze stereoverbinding een
standaard audiokabel. Let u er vooral op
dat u links (“LEFT”) en rechts (“RIGHT”) juist
aansluit. Gezien de goede eigenschappen
van deze tuner is de aanschaf van een kwaliteitskabel wel op zijn plaats. Laat u door
uw leverancier hierover adviseren.
De DAB digitale uitgangen o
Met de coaxiale en de optische uitgang kan
het DAB-signaal digitaal naar buiten gebracht
worden t.b.v. een externe digitaal/analoogomzetter. DAB staat voor een storingsvrije
ontvangst op een vrijwel cd kwaliteitsniveau,
dat niveau is echter wel afhankelijk van de
grootte van de uitgezonden datastroom.
Aansluiting voor een PC
“COMPUTER I/O” p
Komt u in het bezit van speciale (van elders
komende) bedieningssoftware, dan bent u in
staat middels uw pc de RT-06 te bedienen. De
codes die daarvoor gebruikt worden, komen
van uw pc, die aangesloten moet worden op
de RS-232 seriële aansluiting. Ook kan via
uw pc in de loop der tijd de RT-06 middels
speciale Rotel software opgewaardeerd worden. Deze software is te downloaden van de
Rotel-site. Raadpleeg uw leverancier.
Het aansluitpunt “COMPUTER I/O” (22) op de
achterkant zorgt voor de nodige netwerkverbinding. Het is de bekende RJ-45 modulaire
aansluiting, waarvan de plug gewoonlijk
gebruikt wordt aan de 10-BaseT UTP Ethernetkabels. Voor aanvullende informatie over
de te gebruiken kabels, software en instructiecodes voor computergebruik, kunt u uiteraard
terecht bij uw Rotel leverancier.
De aansluitingen voor een
extern afstandsbedieningsoog
“EXT REM IN” [
Een 3.5mm. mini-jackplugaansluiting genaamd “EXT REM IN” kan de omgezette
infraroodsignalen ontvangen van een extern
aangebracht infraroodoog (b.v. van Xantech). Dat is handig wanneer bij voorbeeld
door omstandigheden het oog van de RT-06
voor de afstandsbediening niet bereikbaar
is. Ga bij uw Rotel-leverancier te rade voor
informatie over externe infraroodontvangers
en de juiste bedradingswijze voor dergelijke
accessoires.
De schakelaansluitingen
“12V TRIGGER” ]
De RT-06 kan ook aan/uitgezet worden
middels een “triggersignaal” van een Rotel
(voor)versterker. Van de twee aansluitingen
is er één een ingang die het signaal ontvangt
van de voorversterker en de andere een uitgang die het signaal weer doorgeeft aan een
ander apparaat dat middels het triggersignaal
aan en uitgezet kan worden.
Het signaal kan van elke soort zijn (wissel of
gelijkspanning) tussen de 3 en 30 volts.
Wanneer aan de triggeringang een kabel
wordt aangesloten waar een dergelijk signaal
op staat, dan wordt de tuner geactiveerd.
Wordt dit signaal onderbroken, dan gaat
de tuner weer uit (standby). Het indicatortje
blijft branden, maar het infoscherm en het
apparaat doen het niet meer.
RDV-1092
RT-06 DAB/Middengolf/FM-Stereo Afstemeenheid
52
52
De lichtnetaansluiting \
De RT-06 is ingesteld op het voltage en de
frequentie van het land waar u hem gekocht
heeft. In Nederland of België 230V/50Hz.
dus. Het staat ook achter op het apparaat.
Check het voltage even voor de zekerheid.
Doe de eurosteker van het meegeleverde netsnoer in de betreffende aansluiting (25) achter
op het apparaat. Pas nadat u alle aansluitingen op de achterkant heeft gemaakt, mag u
de kabel aansluiten op het lichtnet
De belangrijkste
bedieningsorganen
We raden u aan de voorkant van de RT-06
even rustig te bestuderen. De nummers en letters bij de volgende onderwerpen refereren
aan de tekeningen voorin in de gebruiksaanwijzing en helpen u vertrouwd te maken met
de mogelijkheden en bedieningsorganen van
de tuner. De nummers horen bij het apparaat
en de letters bij de afstandsbediening. De
meeste functies vindt u zowel op het apparaat
als op de afstandsbediening. Voorbeeld: om
over te schakelen van middengolf naar FM,
kunt u dat zowel op de voorkant van de tuner
zelf als met de afstandsbediening doen. Er
zijn echter een paar functies die zich slechts
op één van beide bevinden.
EXTRA INFORMATIE: De bedieningsorganen die
bij het afstemmen gebruikt worden, worden
in de volgende secties van deze gebruiksaanwijzing beschreven.
De aan/uitschakelaar
STANDBY 1 en zijn indicator
2
De aan/uitschakelaar vindt u links op de
voorkant van de tuner onder de aanduiding
“POWER” en heeft geen dubbelganger op
de afstandsbediening.
Het lampje boven deze schakelaar gaat
aan zodra de tuner op het lichtnet wordt
aangesloten.
De toets “ON” S
alleen op de afstandsbediening
Met deze toets op de afstandsbediening zet
u de tuner aan.
De toets “OFF” A
alleen op de afstandsbediening
Met deze toets op de afstandsbediening zet
u de tuner uit (standby). Het apparaat staat
nog steeds onder spanning, maar het functioneert niet meer.
Het infraroodoog 3
Dit is het oog van de afstandsbediening.
Zorg dat dit oog de afstandsbediening altijd kan “zien”.
Het infoscherm 6
Het infoscherm op de voorkant van de
RT-06 geeft u informatie over wat het apparaat aan het doen is, (zoals de afgestemde
frequentie, informatie over het geheugen,
RDS-informatie enz.).
De geheugentoets “MEMORY”
qO
Met deze toets kunt u diverse instellingen in
het geheugen van de RT-06 vastleggen, zoals
b.v. de voorkeurzenders op de FM. Verderop
in de gebruiksaanwijzing staat exact hoe te
handelen in welke omstandigheid.
De bevestigingstoets “ENTER”
w
Door het indrukken van de toets “ENTER”
bevestigt u de keuze die u gemaakt heeft in
een bepaald menu.
De toets “SETUP” e
Met deze toets opent u het “instellingenmenu”
van de RT-06. Dit menu stelt u niet alleen in
staat om de tuner te laten functioneren naar
uw wensen, maar ook de regio in te stellen
waarin de tuner moet werken. U gebruikt
daarbij de toetsen “ENTER” (14) en de op/
neertoetsen “UP” en “DOWN” (8).
De toets voor de instelling van
de verlichting “DIMMER”
Deze toets vindt u zowel op de RT-06 als op
de afstandsbediening. U kunt met deze toets
de verlichtingssterkte van het infoscherm op
vier niveaus instellen. Druk herhaalde malen
op “DIMMER” om door de verschillende niveaus te gaan.
rF
EXTRA INFORMATIE: Als de tuner uit en weer
aangezet wordt, komt het verlichtingsniveau
weer terug op zijn oorspronkelijke instelling.
U kunt in het “SETUP” menu uw voorkeursverlichting vastleggen in het geheugen.
Deze voorkeursinstelling gaat weer uit het
geheugen zodra de RT-06 van het lichtnet
wordt gehaald.
De belangrijkste
afstemtoetsen
De RT-06 is een digitaal werkende middengolf/FM-afstemeenheid met de mogelijkheid
RDS data weer te geven en 30 voorkeuzezenders vast te leggen. Hij is tevens een
DAB-afstemeenheid met de mogelijkheid zelfs
99 zenders in het geheugen te verankeren.
• Met de handmatige afstemmo-
gelijkheid kunt u afstemmen op iedere
frequentie naar boven of naar beneden
in de band. Zet de “TUNE/PRESET” mogelijkheid in “TUNE”, schakel “AUTO
TUNING” uit en zoek uw frequentie met
de “FREQ UP” en “FREQ DOWN” toetsen.
• U kunt ook direct de gewenste
frequentie invoeren, door eerst op
de “FREQUENCY DIRECT” toets van de
afstandsbediening of van het frontpaneel
te drukken en vervolgens met de numerieke toetsen de gewenste frequentie in
te toetsen.
• Met het automatisch zenderzoeken
kunt u de tuner op het eerst beschikbare
station laten afstemmen. Zet de “TUNE/
PRESET” mogelijkheid op “TUNE”. Activeer “AUTO TUNING”. Gebruik de “UP”
en “DOWN” toetsen om af te stemmen.
• Met de voorkeuzezenderafstem-
ming kunt u direct afstemmen op een
zender die u in het geheugen heeft vastgelegd. Kies een zender tijdens AM/FM
of DAB weergave middels de numerieke
toetsen.
• Met het voorkeuzezenderaftas-
ten kunt u op en neer langs al uw voorkeuzestations. Druk op de toets “PRESET
SCAN” en het voorkeuzezenderaftasten
op middengolf of FM-band neemt een
aanvang.
5353
Nederlands
• Met het RDS afstemmen kunt u zen-
ders zoeken gebaseerd op RDS gecodeerde data, die bij het programmamateriaal
wordt meegezonden. Zie hiervoor het gedeelte in deze handleiding dat speciaal
aan RDS is gewijd.
De afstemorganen
De toetsen “DOWN/UP” op de voorkant
en de “PRESET DOWN” en “UP” toetsen op
de afstandsbediening zijn de belangrijkste
organen waarmee u kunt afstemmen. Vanaf
nu hebben wij het alleen nog maar over de
“DOWN/ UP” toetsen daar beide op dezelfde wijze bediend worden. U kunt met deze
toetsen op verschillende manieren afstemmen
afhankelijk van de afstemwijze waarop de
tuner staat ingesteld:
8EP
De bandkeuzetoets “BAND”
9BCD
Met de bandkeuzetoets kiest u of u de tuner
wilt afstemmen op de middengolf- de FM-band
of op DAB. Links op het infoscherm kunt u
zien voor welke band u heeft gekozen, met
daarbij de frequentie van de zender waarop
u heeft afgestemd.
TIJDENS OP FREQUENTIEAFSTEMMEN,
• met de “AUTO TUNING” functie uit (off).
Druk op één van de “DOWN/UP” toetsen om handmatig frequentiestap voor
frequentiestap door de afstemband heen
te gaan ongeacht of er een zender is of
niet. Zie ook het betreffende hoofdstuk
elders.
TIJDENS OP FREQUENTIEAFSTEMMEN,
• met de AUTO TUNING functie aan (on).
Druk op één van de “DOWN/UP” toetsen
om het automatisch afstemmen te starten.
De tuner gaat nu de band op of af, zoekend naar de eerst goed ontvangbare
zender. Mocht dit niet een gewenste zender zijn, druk dan nogmaals op dezelfde
toets om de procedure voort te zetten. Tijdens het automatisch afstemmen worden
zwakke zenders overgeslagen. Mocht
de tuner geen goed te ontvangen zender
meer tegenkomen, dan gaat zij weer terug naar de zender waar oorspronkelijk
op was afgestemd. (Zie ook de secties
afstem/voorkeuzetoets “TUNE/PRESET”
en automatische afstemtoets “AUTOTUNE”
voor gedetailleerde informatie over dit
onderwerp.)
TIJDENS OP
VOORKEURZENDER
AFSTEMMEN,
drukt u op één van de afstemtoetsen om op
de volgende resp. vorige voorkeurzender af
te stemmen. (Zie ook het stukje over afstem/
voorkeuzetoets “TUNE/PRESET” voor gedetailleerde informatie over dit onderwerp.)
TIJDENS RDS PTY AFSTEMMEN,
drukt u op één van de afstemtoetsen om het
gewenste programmasoort van de getoonde
lijst te kunnen kiezen. (Zie hiervoor het stukje
de toets “PTY” voor gedetailleerde informatie
over dit onderwerp.)
EXTRA INFORMATIE: Op het infoscherm bevin-
den zich een serie aanduidingen die u bij
het afstemmen kan helpen. Heel groot wordt
getoond de afstemfrequentie welke meegaat
gedurende het afstemmen. Een signaalsterkte
indicator toont de veldsterkte waarmee de
zender binnenkomt. Het woordje “TUNED”
verschijnt in het scherm wanneer correct op
een zender is afgestemd en er verschijnt tevens “ST” wanneer het een stereo-uitzending
betreft. Ook de wijze van afstemmen wordt
in het venster getoond.
HET NUMERIEKE
TOETSENBORD: De
voorkeurzendertoetsen
Het geheugen van de RT-06 kan 30 voorkeurstations bevatten, zowel op de middengolf als
op de FM. U kunt deze oproepen d.m.v. de
toetsen van het numerieke toetsenbord.
Vanuit de fabriek hebben we wat willekeurige
frequenties in het geheugen gezet.
Om een bepaalde zender in het geheugen
te plaatsen, verricht u de volgende handelingen:
1. Stem af op de gewenste zender. Hetzij op
de middengolf hetzij op de FM-band.
2. Druk op de toets “MEMORY”. De indicator MEMORY gaat knipperen.
3. Druk, terwijl MEMORY knippert, op de
gewenste cijfercombinatie waaronder u
de betreffende zender wilt plaatsen. Voorbeeld: Om de gevonden zender onder drie
7G
te zetten drukt u tijdens het knipperen op
3 en als u hem onder 15 wilt laten schuil
gaan, drukt u eerst op 1 en vervolgens
op 5.
4. Wanneer een bepaald voorkeurnummer
al was bezet door een andere zender,
zal deze worden overschreven.
Om af te stemmen op een voorkeurstation
hoeft u alleen maar de betreffende toetsen in
te drukken van één van de numerieke toetsenborden. Bijvoorbeeld: voor voorkeurzender
drie drukt u op 3 en voor voorkeurzender
vijftien drukt u eerst op 1 en daarna (binnen
vijf seconden) op 5.
EXTRA IN FORMATIE: Het numerieke toetsen-
bord kan ook gebruikt worden voor het direct intoetsen van een zenderfrequentie (zie
hieronder).
Met de toets “FREQUENCY
DIRECT”
0N
direct de frequentie intoetsen
Als u de frequentie van een bepaalde zender weet, kunt u die direct intoetsen met de
“FREQ DIRECT” toets gecombineerd met de
numerieke toetsen.
1. Druk op de “FREQ DIRECT” toets om de
functie van het numerieke nummerbord te
veranderen van voorkeuze- naar direct frequentiekeuzegebruik. De zenderfrequentie
verandert nu in 4 balkjes, die de vier cijfers
van de frequentieaanduiding voorstellen.
Het eerste balkje knippert nu.
2. Breng het eerste cijfer van de frequentie
in met één van de numerieke toetsen. Het
cijfer verschijnt nu op het infoscherm en het
tweede balkje begint te knipperen. Breng
nu de resterende cijfers van de afstemfrequentie in. Wanneer alle cijfers zijn ingebracht wordt automatisch de afgestemde
zender ten gehore gebracht.
VOORBEELDEN VAN AFSTEMMEN (EU):
• FM: 87.50MHz Druk 8>7>5>0
• AM: 1611kHz Druk 1>6>1>1
Als u niet binnen vijf seconden een frequentie inbrengt, stopt de DIRECTE FREQUENTIE
inbrengwijze en gaat de tuner terug naar de
laatst afgestemde zender.
RDV-1092
RT-06 DAB/Middengolf/FM-Stereo Afstemeenheid
54
54
De automatische afstemtoets
(“AUTO TUNING”)
Met de toets “AUTO TUNING” kunt u heen
en weer schakelen tussen automatisch afstemmen op frequentie en handmatig afstemmen
op frequentie. Wanneer u afstemt met de
“DOWN/ UP” toetsen tijdens AUTO TUNING stemt de RT-06 automatisch af op de
eerstvolgende goed te ontvangen zender.
Is dit niet de gewenste zender, herhaal dan
de procedure. Zwakke zenders worden met
deze zoekmethode overgeslagen. Wordt er
geen goed ontvangbare zender ontdekt dan
gaat de tuner terug naar de laatst afgestemde
zender. Om over te schakelen van frequentie
afstemming naar automatische afstemming
gebruikt u de “AUTO TUNING” toets. Tijdens het automatisch afstemmen verschijnt
“AUTO” in het infoscherm.
EXTRA INFORMATIE: Wanneer u middels de
“TUNE/PRESET” toets (11) de PRESET functie
activeert wordt de AUTO/TUNING functie
opgeheven. Zie volgende onderwerp.
=R
De afstem/voorkeuzetoets
(“TUNE/PRESET”) -
Met de toets “TUNE/PRESET” kunt u heen
en weer schakelen tussen frequentieafstemming (met het activeren van de toetsen “UP”
en “DOWN” gaat u iedere keer een afstemfrequentie hoger of lager) en voorkeurafstemming (met het activeren van de toetsen
“UP” en “DOWN” gaat u iedere keer een
voorkeurzender hoger of lager). Om over te
schakelen van frequentieafstemming naar
voorkeurafstemming gebruikt u de “TUNE/
PRESET” toets. Tijdens het voorkeur afstemmen
verschijnt PRESET in het infoscherm.
EXTRA INFORMATIE: Wanneer u middels de
“TUNE/PRESET” toets (11) de voorkeuzefunctie activeert wordt de AUTO/TUNING
functie opgeheven.
De toets voor het aftasten
van de voorkeurzenders
(“P-SCAN”) H
Met de “PRESET SCAN” toets kunt u alle voorkeurzenders de revue laten passeren. Wanneer u deze toets indrukt laat de RT-06 alle
voorkeurzenders gedurende vijf seconden op
volgorde horen. Wilt u deze activiteit stoppen,
druk dan nogmaals op deze toets.
EXTRA IN FORMATIE: Wanneer u tijdens het
weergeven van een voorkeurzender de PRESET SCAN functie activeert, gaat de RT-06
naar de eerstvolgende voorkeurzender op
rij om vervolgens de hele rij af te werken en
pas weer te stoppen op het station waar de
rondgang begon. Is de tuner afgestemd op
een zender niet uit de rij van voorkeurstations dan start de PRESET SCAN functie met
de eerste voorkeurzender, om vervolgens de
hele rij op volgorde af te werken.
De monotoets (“FM MONO”)
4Q
Met de “FM MONO” toets kunt u een programma dat in stereo wordt uitgezonden in
mono ontvangen. In STEREO zal de RT-06 een
in stereo uitgezonden programma in stereo
weergeven mits de signaalsterkte voldoende
is. De STEREO indicator in het infoscherm
licht dan op. Staat de tuner in MONO dan
is de weergave ook in mono ongeacht de
uitzendwijze van de zender.
EXTRA INFORMATIE: Een programma in stereo
uitgezonden is pas de moeite waard als de
signaalsterkte voldoende is. Af en toe is dat
niet het geval. Druk dan de “FM MONO”
toets in. De stereo-informatie is nu wel verdwenen maar ruis en andere vervelende
storing vanwege te geringe signaalsterkte
ook.
RDS Ontvangst
We hebben de Rotel RT-06 uitgerust met RDS
(Radio Data System) ontvangstmogelijkheden.
Met RDS krijgt u toegevoegde informatie die
als een gecodeerde datastroom wordt meegezonden bij het gewone signaal van een
zender. Deze datastroom wordt gedecodeerd
door een decoder in de RT-06 en kunt u voorzien van de volgende informatie:
1. de naam van de zender waarop u heeft
afgestemd (b.v. Radio 1 of SKY)
2. het soort programma dat de betreffende
zender uitzendt (b.v. ROCK of NEWS
enz.)
3. verkeersinformatie
4. voorbijrollende teksten met aankondigingen of algemene informatie
Daarbij biedt RDS verschillende zoekroutines zoals:
1. de mogelijkheid naar een zender te zoeken met een bepaald soort programmainhoud (PTY).
2. de mogelijkheid van het zoeken naar een
zender die verkeersinformatie uitzendt
(TP).
3. de mogelijkheid om automatisch af te
stemmen op verkeersinformatie (TA).
EXTRA INFORMATIE: De RDS functie is geheel
afhankelijk van het feit of een zender wel
RDS data uitzendt. Dus kunt u RDS informatie
alleen maar dan ontvangen wanneer de zenders voorzien zijn van RDS apparatuur. Ontvangt u geen RDS informatie dan gedraagt
de RT-06 zich als een normale tuner.
EXTRA INFORMATIE: RDS informatie wordt al-
leen maar uitgezonden via FM zenders. Bovenstaande ontvangstprocedure is dan ook
slechts van toepassing op de FM-band.
De infoschermtoets
(“DISPLAY”)
Er zijn vijf verschillende infoscherm-mogelijkheden wanneer een zender RDS data uitzendt
en de desbetreffende RDS indicator oplicht.
Druk herhaaldelijk op de RDS infoschermtoets
“DISPLAY” om achtereenvolgens de onderstaande opties te kunnen aanschouwen:
1. De zendfrequentie waarop de afgestemde
zender uitzendt.
2. De (roep)naam van de zender waarop
afgestemd is. (b.v. Radio 1). Zendt de
betreffende zender deze RDS data niet
uit dan knippert in het venster “PS”.
3. Het type programma. Hier wordt gekozen
uit een standaard lijst van programmatypes
en die helaas alleen in het Engels is opgesteld. (NEWS, CURRENT AFFAIRS, INFORMATION, SPORT, EDUCATION, DRAMA,
CULTURE, SCIENCE, VARIED, POP MUSIC,
ROCK MUSIC, EASY LISTENING MUSIC,
LIGHT CLASSICAL, SERIOUS CLASSICAL,
OTHER MUSIC, WEATHER, FINANCE,
CHILDREN’S PROGRAMS, SOCIAL
AFFAIRS, RELIGION, PHONE IN, TRAVEL,
LEISURE, JAZZ MUSIC, COUNTRY MUSIC,
NATIONAL MUSIC, OLDIES MUSIC, FOLK
MUSIC and DOCUMENTARY). Zendt de
5M
5555
Nederlands
betreffende zender deze RDS data niet uit
dan knippert in het venster “PT”.
4. Een tijdmelding (CLOCK TIME) zoals die
wordt uitgezonden door de betreffende
zender (dus lokale tijd). Zendt de betreffende zender deze RDS data niet uit dan
knippert in het venster “CT”.
5. Een toegevoegde tekst (RADIO TEXT). Informatie of boodschappen waarvan de
zendgemachtigde het belangrijk vindt dat
u ze consumeert. Zendt de betreffende
zender deze RDS data niet uit dan knippert in het venster “RT”.
De toets “PTY”
Met de “PTY” toets kunt u alle (RDS) zenders
op programmatype afzoeken.
1. Druk op de toets “PTY”. Het huidige
programmatype verschijnt in het infoscherm.
2. Verander indien gewenst van programmatype middels de afstemtoetsen (“UP/
DOWN”). U kunt de veranderingen zien
in het infoscherm.
3. Druk nu binnen vijf seconden een tweede
maal op de toets “PTY”. De tuner gaat
nu een zender zoeken met het gewenste
programmatype. Als u te lang wacht met
het voor de tweede keer indrukken van de
toets “PTY” dan vervalt de PTY functie.
4. Indien er geen zender wordt gevonden
met het gewenste programmatype dan
wordt automatisch weer teruggekeerd
naar de laatst afgestemde zender.
5. Wilt u de PTY functie beëindigen dan
drukt op een willekeurige toets (behalve
“DIMMER” of “FM MONO”).
De toets “TP”
Met de “TP” toets kunt u alle (RDS) zenders
met verkeersinformatie afzoeken.
1. Druk op de toets “TP”. De tuner gaat nu
op zoek naar een zender met verkeersinformatie.
2. Indien er geen zender wordt gevonden
met verkeersinformatie dan wordt automatisch weer teruggekeerd naar de laatst
afgestemde zender.
5I
5K
De toets “TA”
Met de TA toets kunt u alle (RDS) zenders met
gesproken verkeersinformatie afzoeken.
1. Druk op de toets “TA”. De tuner gaat nu
op zoek naar een zender met gesproken
verkeersinformatie.
2. Indien er geen zender wordt gevonden met
gesproken verkeersinformatie dan wordt
automatisch weer teruggekeerd naar de
laatst afgestemde zender.
3. Wilt u de TA functie beëindigen dan
drukt op een willekeurige toets (behalve
“DIMMER” of “FM MONO”).
De toets “AF”
Er zijn landen waar een RDS zender deel
uitmaakt van een zendernetwerk, zoals in
Nederland, waar Radio 1, 2, 3 en 4 door
verschillende zenders op verschillende frequenties door het gehele land worden uitgezonden. Deze zenders kunnen een RDS
signaal meezenden met een lijst van frequenties waar hetzelfde programma elders wordt
uitgezonden. Mocht dit het geval zijn met een
zender waarop uw RT-06 is afgestemd, dan
staat AF in het infoscherm te lezen. De “AF”
toets wordt gebruikt om te onderzoeken of
de zender waarop u bent afgestemd wel de
best te ontvangen zender is met hetzelfde
programma.
1. Druk op de toets “AF”. De tuner gaat nu
alle frequenties af die de lijst met AF informatie opgeeft en zal dan afstemmen
op de best te ontvangen zender.
2. Is er geen betere zender dan zal de RT-06
zichzelf weer afstemmen op de oorspronkelijke zender.
3. Wordt het signaal van de nieuwe zender
zwakker dan zal de oude zender weer
worden opgezocht.
4. Wilt u de AF functie beëindigen dan
drukt u op een willekeurige toets (behalve
“DIMMER” of “FM MONO”).
5L
5J
Digitale Radio Ontvangst
(DAB)
Wat basisinformatie over DAB
DAB staat voor “Digital Audio Broadcast” en
vertegenwoordigt een nieuwe wijze van radio uitzenden, één die van digitale techniek
gebruikt maakt. DAB levert u een vrijwel storingsloze ontvangst in een kwaliteit die dicht
bij die van de cd komt.
DAB werkt op de frequentieband III (174
– 240MHz.) (VHF). Band III is opgedeeld in
41 kanalen genaamd 5A tot 13F.
DAB kanalen zijn geordend in “ensembles”
ook bekend als multiplexen. Ieder ensemble
bevat een pakket zenders. Iedere zender
bestaat in ieder geval uit een hoofdsignaal,
dat echter ook nog tal van bijsignalen kan
bevatten. Met de DAB-techniek kunnen de
zendgemachtigden naast audiosignalen ook
extra data meezenden zoals tekst en in de
toekomst zelfs beelden en computerdata.
EXTRA INFORMATIE: Wanneer u het DAB-ge-
deelte van de RT-06 voor het eerst gebruikt
zal het infoscherm u vragen of u de autotunefunctie wilt gebruiken om uit te vinden welke
zenders er op uw locatie beschikbaar zijn.
Voor de meeste toepassingen zal deze actie slechts eenmaal plaats hoeven te vinden.
Ga dus naar “YES” en bevestig deze keuze
met de toets “ENTER”. De tuner gaat nu op
zoek naar alle verkrijgbare stations binnen
uw DAB-netwerk. Het aantal stations is afhankelijk van de plaats van uw antenne en
het aanbod aan ensembles in uw omgeving.
Voor een optimale ontvangst adviseren wij u
een geschikte buitenantenne voor DAB-ontvangst te gebruiken.
De toets “BAND”
DAB-ontvangst
Met de bandkeuzetoets (9) kiest u of u de
tuner wilt afstemmen op de middengolf- de
FM-band of op DAB. U kunt DAB-ontvangst
direct bereiken door op de toets “DAB” (R) te
drukken van de afstandsbediening.
De afstemtoetsen “UP” en
“DOWN” 8
9C
bij
3. Wilt u de TP functie beëindigen dan
drukt op een willekeurige toets (behalve
“DIMMER” of “FM MONO”).
De “UP/DOWN” toetsen zowel aanwezig op
de RT-06 als op de afstandsbediening worden zowel gebruikt voor de zenderkeuze als
RDV-1092
RT-06 DAB/Middengolf/FM-Stereo Afstemeenheid
56
56
voor het kiezen uit de diverse opties van het
instellingenmenu (zie hiervoor de paragraaf:
Het instellingenmenu [SET UP]).
De bevestigingstoets “ENTER”
w
Druk op de toets “ENTER” om een bepaalde
keuze te bevestigen.
De toets van het infoscherm
“DISPLAY”
Extra serviceaanduidingen worden in de bovenkant van het infoscherm getoond. Deze
informatie komt van het netwerk. Aan de onderkant van het infoscherm laat de RT-06 de
verschillende DAB opties zien. Gebruik de
toets “DISPLAY” om langs de zes volgende
mogelijkheden te gaan:
• Program type: Laat het soort program-
ma zien en andere informatie over dat
programma.
• Ensemble name: Toont de identificatie
van de hele multiplex.
• Frequency: Toont de zendfrequentie van
de multiplex waarop afgestemd is.
• Bit rate: De snelheid waarmee de bits
worden uitgezonden. Deze waarde wordt
uitgedrukt in duizend bit per seconde
(Kbps). Hiermee wordt eigenlijk getoond
de technische kwaliteit van de uitzending.
Hoe hoger dit getal des te beter de geluidskwaliteit.
• Dynamic label segment: Dit is tekst die
als een lichtkrant over het infoscherm loopt
en geeft informatie over de inhoud van een
lopend programma (afspeellijst enz.). Deze
informatie is natuurlijk wel afhankelijk van
de service van de betreffende aanbieder
en het station.
• Signal strength: Geeft de signaalsterkte
aan van het betreffende station in blokvorm.
6M
De geheugentoets “MEMORY”
qO
Het DAB-gedeelte van de RT-06 kan 99 voorkeurstations in zijn geheugen vasthouden.
Als u een station in het geheugen wilt vastleggen drukt u eerst op de toets “MEMORY”
en vervolgens toetst u, middels de numerieke
toetsen, de cijfercombinatie in waaronder u
dat bepaalde station wenst te verankeren.
Voorkeurzenders in de FM-band en de DABband worden gescheiden opgeslagen. Dat
betekent dus dat u bij DAB zowel een zender
“onder 1” kunt vastleggen als een andere
zender “onder 1” bij FM.
De numerieke toetsenborden
7G
De toetsen op de beide numerieke toetsenborden kunnen worden gebruikt voor zowel
het vastleggen als het oproepen van voorkeurstations.
De toets “TUNE/PRESET” -
Met deze toets kunt u de RT-06 op twee wijzen laten werken:
• DAB Manual Mode:
Wanneer de tuner op deze wijze met de
toets “TUNE/PRESET” is geactiveerd, kunt
u met de afstemtoetsen “UP en DOWN”
langs alle beschikbare DAB-stations
gaan.
• DAB Preset Mode:
Wanneer de tuner op deze wijze met de
toets “TUNE/PRESET” is geactiveerd, kunt
u met de afstemtoetsen “UP en DOWN”
langs alle de door u geprogrammeerde
DAB-stations gaan. PRESET staat dan in
het infoscherm te lezen.
Het instellingenmenu
(SET UP)
EXTRA INFOR MATIE: In het instellingenmenu
SETUP kunt u wat meer geavanceerde instellingen maken. In de meeste hifisystemen
echter zullen de fabrieksinstellingen van de
RT-06 de beste blijken te zijn.
De installatietoets “SETUP” e
Met de toets “SETUP” op de voorkant komt u
in het SETUP menu voor het maken van meer
geavanceerde instellingen bij de RT-06.
Het menu SETUP
Druk op de toets “SETUP” om de verschillende
instellingen in het infoscherm te krijgen. U kunt
deze actie weer teniet doen door nogmaals
op deze toets te drukken. Ook als u geen toets
meer aanraakt zal na een korte periode dit
menu automatisch verlaten worden.
Ga met de op/neertoetsen (“UP” en “DOWN”)
van het frontpaneel langs de diverse instellingen. Druk op de toets “ENTER” (14) als u de
gewenste instelling gevonden heeft.
Een paar van de volgende instellingen vereist
kennis van uw lokale DAB-zender. De onderstaande opties staan in het SETUP-menu tot
uw beschikking:
DAB DAC VOLUME: De RT-06 biedt u de
mogelijkheid de geluidssterkte van de d/a
converter in te stellen. De geluidssterkte kan
geregeld worden tussen 0 – 255 met de op/
neertoetsen (“UP” en “DOWN”). Op deze
wijze kunt u het signaalniveau gelijktrekken
naar het gemiddelde van de andere bronnen
in uw hifiketen.
DIMMER: Met deze optie kunt u het verlichtingsniveau van het infoscherm instellen. Ook
hiervoor gebruikt u de op/neertoetsen (“UP”
en “DOWN”).
FACTORY DEFAULT: Kies voor deze optie
als u de RT-06 weer volledig wenst terug te
brengen naar zijn fabrieksinstellingen. Druk
op de toets “ENTER” (14) om deze keuze
te bevestigen.
WAARSCHUWING: Deze keuze wist al uw
opgeslagen instellingen!
TUNER AREA: De RT-06 moet ingesteld
zijn voor de regio waar hij gebruikt wordt.
U kunt kiezen tussen <EUROPE> of <NAMERICA>.
VERSION: In deze optie wordt de gebruikte
softwareversie van de RT-06 getoond.
Front CPU Upgrade: Selecteer deze mogelijkheid als u de processor (CPU) zelf wilt
opwaarderen.
EXTRA INFORMATIE: Daar dit menu alleen bij
Rotel zelf wordt gebruikt, kunt u deze optie
dus laten voor wat hij is.
EXIT: Met bevestiging van deze optie verlaat
u het SETUP-menu .
5757
Nederlands
Het zoeken naar een
DAB-station
EXTRA INFORMATIE: Wanneer u het DAB-ge-
deelte van de RT-06 voor het eerst gebruikt
zal het infoscherm u vragen of u de autotunefunctie wilt gebruiken om uit te vinden welke
zenders er op uw locatie beschikbaar zijn.
Voor de meeste toepassingen zal deze actie slechts eenmaal plaats hoeven te vinden
Ga dus naar “YES” en bevestig deze keuze
met de toets “ENTER”. De tuner gaat nu op
zoek naar alle verkrijgbare stations binnen
uw DAB-netwerk. Het aantal stations is afhankelijk van de plaats van uw antenne en
het aanbod aan ensembles in uw omgeving.
Voor een optimale ontvangst adviseren wij u
een geschikte buitenantenne voor DAB-ontvangst te gebruiken.
De toets “AUTO TUNE”
U kunt bovenstaande procedure altijd herhalen, om te checken of er binnen uw bereik
ensembles bijgekomen zijn (dus nieuwe
groepen van radiodiensten) of, als u bent
verhuisd, de tuner opnieuw in te stellen op
het nieuwe ontvangstgebied.
=R
op plek 12: Druk op de toets “MEMORY”
en vervolgens “1” en dan “2” van de numerieke toetsen.
Hoe af te stemmen op een
DAB voorkeuzestation?
Nadat u een station in het geheugen heeft
geplaatst kunt u hem weer oproepen door
tijdens DAB op de gewenste cijfercombinatie
te drukken. In het bovenstaande voorbeeld
dus: “1” gevolgd door “2” van de numerieke toetsen.
1. Selecteer het DAB afstemgedeelte met de
toets “BAND” (9) of de toets “DAB” (R)
2. Druk nu op de toets “AUTO TUNE” om
naar de DAB stations te kunnen zoeken.
Het infoscherm laat nu DAB Auto Tuning
zien.
3. Ga naar “NO” met de op/neertoetsen
(“UP” en “DOWN”) en bevestig deze
keuze met de toets “ENTER” als u niet opnieuw wilt afstemmen. Ga naar “YES” met
de op/neertoetsen (“UP” en “DOWN”)
en bevestig deze keuze met de toets “ENTER” als u wel op zoek wenst te gaan naar
nieuwe ensembles en de bestaande stations automatisch wenst te vervangen.
Hoe DAB-stations in het
geheugen vast te leggen?
Wanneer bovenstaande procedure is voltooid
wordt de aangeboden service getoond in het
venster. Gebruik de afstemtoetsen (“UP” en
“DOWN”) om het gewenste station te kunnen selecteren.
Om het station vast te leggen, drukt u op
“MEMORY” (13) (B) gevolgd door de cijfercombinatie waaronder u het station wenst
vast te leggen. Voorbeeld: Betreffende zender
RDV-1092
RT-06 DAB/Middengolf/FM-Stereo Afstemeenheid
58
58
Technische Gegevens
FM DEEL
Bruikbare gevoeligheid:
14,2dBf
Signaal/stoorverhouding van 50dBf bij:
20.2dBf (mono)
45.3dBf (stereo)
Signaal/stoorverhouding bij 65dBf:
73dBf (mono)
70dBf (stereo)
Harmonische vervorming bij 65dBf:
0,2% (mono)
0.3 % (stereo)
Frequentiebereik:
10Hz – 15kHz; ± 3dB
Vangverhouding:
2dB
Naastliggend kanaalonderdrukking:
47dB (±400kHz)
Kruismodulatieonderdrukking:
90dB
Spiegelfrequentieonderdrukking:
80dB
Middenfrequentonderdrukking:
80dB
AM onderdrukking:
55dB
Stereo kanaalscheiding
(100Hz/ 1kHz/ 10kHz):
40dB/ 45dB/ 35dB
Uitgangsniveau:
1V
Antenne ingangsimpedantie:
75 Ω ongebalanceerd
AM DEEL
Gevoeligheid:
500 µV/m
Selectiviteit:
25dB
Harmonische vervorming:
0.5%
Spiegelfrequentieonderdrukking:
45dB
Signaal/stoorverhouding:
40 dBf
Uitgangsniveau:
500mV
Antenne:
loopantenne
DAB DEEL
Gevoeligheid:
-96dBm
Afstembereik:
Band III VHF (174 – 240MHz)
Audio datasnelheid:
224 Kbps (maximaal)
Frequentiebereik:
20 – 20.000kHz
Uitgangsniveau (analoog):
2V bij 0dBFS
Antenne:
50 Ω F connector
Digitale uitgangen:
S/PDIF coaxiaal en optisch
Format/bemonsteringsfrequentie:
PCM/48kHz
Algemeen
Gebruik:
15 Watts (maximaal)
Gebruik in “STANDBY”:
5 Watts (standby)
Lichtnet:
120V/60Hz. (VS versie)
230V/50Hz. (Europese versie)
Gewicht:
3.9 kg
Afmetingen: (bxhxd)
437x72x319mm.
Hoogte t.b.v. rackmontage (excl. voetjes)
60mm.
Alle gegevens onder voorbehoud
Rotel houdt zich het recht voor, om wijzigingen
tussendoor aan te brengen.
Rotel en het Rotellogo zijn gedeponeerde han-
delsmerken van: The Rotel Company Ltd. Tokyo,
Japan.
5959
Rotel product are designed to comply with international directives on the
Restriction of Hazardous Substances (RoHS) in electrical and electronic
equipment and the disposal of Waste Electrical and Electronic Equipment
(WEEE). The crossed wheelie bin symbol indicates compliance and that
the products must be appropriately recycled or processed in accordance
with these directives.
The symbol means that this unit is double insulated. An earth ground
connection is not required
2
ATTENZIONE
RISCHIO DI SCOSSA
ELETTRICA, NON APRIRE
AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON
TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L’UTENTE.
PER L’ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.
Il fulmine inserito in un triangolo vi avverte
della presenza di materiale non isolato,
sotto tensione, ad elevato voltaggio
all'interno del prodotto che può costituire
pericolo di folgorazione.
Il punto esclamativo entro un triangolo
equilatero vi avverte della presenza di
istruzioni d’uso e manutenzione importanti
nel manuale o nella documentazione che
accompagna il prodotto.
I prodotti Rotel sono realizzati in conformità con le
normative internazionali: Restriction of Hazardous
Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic
Equipment (WEEE). Il simbolo del cestino con le ruote
CAVO DI INGRESSO ANTENNA
SUPPORTO DI COLLEGAMENTO
CONTATORE/
INTERRUTTORE
PRINCIPALE
e la croce sopra, indica la compatibilità con queste
norme, e che il prodotto deve essere riciclato o smaltito
in ottemperanza a queste direttive.
Questo simbolo indica che questo prodotto è doppiamente isolato. Non è necessario il collegamento
della messa a terra.
IMPIANTO DI TERRA SECONDO L’ARTICOLO 810:
“APPARECCHI RADIO E TV” – NORME U.S.A.
CONDUTTORI DI
TERRA (SEZIONE
NEC 810-20)
UNITA’ DI SCARICA DELL’ANTENNA
(SEZIONE NEC 810-20)
SUPPORTI DI COLLEGAMENTO
SISTEMA DI SCARICO A TERRA
(ARTICOLO NEC 250, PARTE H)
Italiano
Importanti informazioni di Sicurezza
ATTENZIONE: Non vi sono all’interno parti riparabili dall’utente. Per
l’assistenza fate riferimento a personale qualificato.
ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non
esponete l’apparecchio all’umidità o all’acqua. Non sovrapponete all’apparecchio contenitori di liquidi, come ad esempio vasi.
Evitare che cadano oggetti all’interno del cabinet. Se l’apparecchio
è stato esposto all’umidità o un oggetto è caduto all’interno del cabinet, staccate il cavo di alimentazione dalla presa. Portare l’apparecchio ad un centro di assistenza qualificato per i necessari controlli
e riparazioni.
Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio alla rete di
alimentazione ed utilizzarlo. Conservate questo manuale per ogni riferimento futuro
alle istruzioni di sicurezza.
Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza contenute
in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d’uso.
Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.
Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto. Non
posizionate l’apparecchiatura su un letto, divano, tappeto, o superfici che possano
bloccare le aperture di ventilazione. Se l’apparecchio è posizionato in una libreria
o in mobile apposito, fate in modo che ci sia abbastanza spazio attorno all’unità
per consentire un’adeguata ventilazione e raffreddamento.
L’unità dovrebbe essere posta lontano da fonti di calore come termosifoni, termoconvettori, stufe, o altri apparecchi che producono calore
L’apparecchiatura deve essere collegata esclusivamente ad una sorgente di alimentazione elettrica del tipo indicato sul pannello posteriore dell’unità. (USA: 120V/60Hz;
CE: 230 V/50Hz)
Collegate l’unità alla presa di alimentazione solo con il cavo che viene fornito o con
uno equivalente. Non modificate il cavo in dotazione in alcun modo. Non cercate
di eliminare la messa a terra o la polarizzazione. Se la spina del cavo ha difficoltà
ad entrare nella presa di alimentazione, consultate un elettricista per una eventuale
sostituzione della presa difettosa. Non utilizzate prolunghe.
Non fate passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato, piegato ad angoli acuti, esposto al calore o danneggiato. Fate particolare
attenzione al posizionamento del cavo di alimentazione all’altezza della presa e
nel punto in cui esce dalla parte posteriore dell’apparecchio.
Per scollegare completamente il prodotto dall’alimentazione, scollegate il cavo di
alimentazione dalla presa di rete, assicuratevi che questa sia sempre accessibile.
Il cavo di alimentazione dovrebbe essere scollegato dalla presa di rete quando
l’apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.
L’unità dovrebbe essere collegata d una presa di rete dotata di messa a terra.
L’apparecchiatura deve essere disattivata immediatamente e fatta ispezionare da
personale qualificato quando:
• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti, o del liquido è stato versato nell’apparecchio.
• L’apparecchiatura è stata esposta alla pioggia.
• L’apparecchiatura non sembra funzionare in modo normale.
• L’apparecchiatura è caduta, o è stata danneggiata in qualche modo.
Utilizzate cavi per i diffusori isolati in Classe 2 per assicurare un isolamento ade-
guato e limitare eventuali rischi di shock elettrico.
Posizionate l’unità su di una superficie solida e piana, abbastanza robusta da
sopportarne il peso. Non posizionate il prodotto su un carrello mobile da cui potrebbe cadere.
RDV-1092
RT-06 Sintonizzatore Stereo DAB/AM/FM
60
60
Indice
1: Controlli sul pannello frontale ..........................3
2: Telecomando RR-T95 .......................................4
3: Connessioni sul pannello posteriore ..................5
4: Collegamenti ...................................................5
Importanti informazioni di Sicurezza ....... 59
Alcune parole su Rotel ...........................61
Per Cominciare ......................................61
Alcune precauzioni .............................................61
Caratteristiche principali .....................................61
Sballaggio .........................................................61
Posizionamento .................................................61
Connessioni sul pannello posteriore ....... 61
Antenna FM t ...............................................62
Antenna AM ad anello y ................................62
Comandi di base .................................... 63
Tasto 1 e LED 2 Standby ..............................63
Tasto ON S ....................................................63
Tasto OFF A ...................................................63
Sensore del telecomando 3 ............................63
Display del pannello frontale 6 ......................63
Tasto MEMORY
Tasto ENTER w ...............................................63
Tasto SETUP e ................................................63
Tasto DIMMER
Comandi di base della sintonia ..............63
Controlli della sintonia
Tasto BAND
Modalità di sintonizzazione della frequenza .......64
Modalità PRESET TUNING ...................................64
Modalità di ricerca RDS PTY ................................64
9BCD
......................................63
qO
.......................................63
rF
8EP
.....................63
................................64
Ricezione di Trasmissioni RDS e RBDS .....65
Tasto DISPLAY
Tasto PTY
Tasto TP
Tasto TA
Tasto AF
Digital Audio Broadcast (DAB) ................66
Informazioni di base sul sistema DAB .................66
Tasti BAND, DAB
Tasti UP, DOWN 8 ..........................................67
Tasto ENTER w ...............................................67
Tasto DISPLAY
Tasto MEMORY
Tasti NUMERICI
Tasto TUNE/PRESET - ....................................67
Impostazioni .........................................67
5I
5K
5L
5J
.......................................65
5M
..............................................66
................................................66
................................................66
................................................66
...................................66
9C
.......................................67
6M
......................................67
qO
.....................................67
7G
Antenna DAB u .............................................62
Uscite RCA i ..................................................62
Uscite digitali DAB o ......................................62
Computer I/O p ............................................62
Ingresso EXT REMOTE IN [ .............................62
Collegamento TRIGGER 12V ] ........................62
Alimentazione AC \ .......................................62
Tasti numerici ........................................64
Stazioni preselezionate
Tasto FREQUENCY DIRECT:
Sintonizzazione ad accesso diretto .....................64
Tasto AUTO TUNING
Tasto TUNE/PRESET - ....................................65
Tasto PRESET SCAN H .....................................65
FM MONO
=R
.............................................65
4Q
..........................64
7G
0N
...............................65
Tasto SETUP e ................................................67
MENU SETUP .....................................................67
Ricerca di una stazione DAB ...............................67
Tasto AUTO TUNE
Come memorizzare le stazioni DAB ....................68
Come richiamare una memoria preselezionata ...68
Caratteristiche tecniche .......................... 68
..................................67
=R
6161
Italiano
Alcune parole su Rotel
Una famiglia, la cui passione per la musica
ha spinto a realizzare componenti hi-fi di
elevata qualità, fondò la Rotel oltre 45 anni
fa. Attraverso gli anni la passione è rimasta
intatta e l’obbiettivo di offrire prodotti eccezionali agli audiofili e amanti della musica
ad un costo non elevato è condiviso da tutti
alla Rotel.
Gli ingegneri lavorano come una squadra
affiatata, ascoltando e mettendo a punto ogni
nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi
di scegliere i componenti in qualsiasi parte
del mondo al fine di realizzare il prodotto nel
miglior modo possibile. Così potrete trovare
condensatori provenienti dall’Inghilterra e
dalla Germania, semiconduttori dal Giappone o dagli Stati Uniti, mentre i trasformatori
toroidali sono prodotti dalla Rotel stessa.
La fama di Rotel è stata costruita grazie a
centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del
settore, che ascoltano la musica ogni giorno.
I loro commenti confermano l’obiettivo della
società – La ricerca di un apparecchio che
sia musicale, affidabile e conveniente.
Noi tutti della Rotel vi ringraziamo per aver
scelto questo prodotto augurandovi molte ore
di piacevole intrattenimento musicale.
Per Cominciare
Grazie per aver acquistato il sintonizzatore
stereo DAB/AM/FM Rotel RT-06. Questo
prodotto è costruito secondo il Balanced Design Concept di Rotel: ottimizzazione della
disposizione circuitale dei componenti che
vengono selezionati accuratamente dai nostri ingegneri, lunghi test di ascolto per ottenere il più elevato livello di qualità sonora
e di affidabilità del prodotto. Il vostro Rotel
RT-06 vi garantirà numerosi anni di intrattenimento musicale.
Alcune precauzioni
Vi preghiamo di leggere con attenzione
questo manuale. Oltre alle istruzioni d’uso e
funzionamento fornisce una valida informazione sulle varie configurazioni del sistema
ed altre informazioni generali che vi aiuteranno a sfruttare al meglio il vostro RT-06. Siete
pregati di mettervi in contatto con il vostro
rivenditore autorizzato Rotel per eventuali
domande o dubbi a cui non trovate risposta in questo manuale. Inoltre, tutti noi della
Rotel saremo lieti di rispondere a qualsiasi
domanda e commento.
Conservate la scatola di imballo ed il materiale di protezione accluso dell’RT-06 per un
eventuale necessità futura. La spedizione o
lo spostamento dell’RT-06 in qualsiasi altro
contenitore che non sia l’imballo originale
potrebbe causare seri danni al prodotto non
coperti dalla garanzia.
Registrate il vostro prodotto ondine sul sito
www.rotel.con/register e conservate lo scontrino d’acquisto, vi servirà nel caso di necessità di assistenza in garanzia.
Caratteristiche principali
• Sintonizzazione in AM, FM e DAB.
• Display fluorescente di facile lettura.
• DAB (Digital Audio Broadcasting); trasmissione digitale disponibile nella maggior parte dell’Europa, Canada ed altre regioni.
• Commutazione Stereo/Mono.
• Connessioni trigger 12V per attivazione/
spegnimento remoto da preamplificatori o
processori surround Rotel.
• Telecomando in dotazione.
Sballaggio
Rimuovete l’unità, il telecomando e tutti gli
altri accessori dall’imballo. Inserite le batterie
fornite in dotazione nel telecomando. Conservate la scatola e tutto il materiale contenuto
per l’imballaggio, vi servirà nell’eventualità
sia necessario spostare il prodotto o portarlo
in assistenza.
Posizionamento
Posizionate il RT-06 su una superficie piana e
solida, lontano da raggi del sole diretti, fonti
di calore o umidità e vibrazioni. L’RT-06 può
generare calore durante il normale funzionamento. Se installato in un cabinet, assicuratevi
che ci sia una adeguata ventilazione. Assicuratevi inoltre che ci sia abbastanza spazio
dietro all’unità per consentire il collegamento
dei cavi. Posizionate il RT-06 vicino agli altri
componenti del sistema e, se possibile, da
solo su un ripiano dedicato. Questo vi aiuterà nella realizzazione iniziale del sistema e
faciliterà eventuali cambiamenti futuri; inoltre
minimizzerà la presenza di rumori provocati
da potenziali interferenze o surriscaldamenti
provocati dal calore generato da altri componenti vicini.
Non sovrapponete al RT-06 oggetti pesanti
o altri componenti; non esponetelo all’umidità, questo potrebbe danneggiare i circuiti
e causare scosse elettriche pericolose per
l’uomo.
• 30 stazioni preselezionabili per memorizzare le vostre stazioni preferite AM/FM;
99 memorie disponibili per stazioni DAB:
• Sintonizzazione di frequenza manuale, ricerca automatica, scansione delle stazioni
preselezionate, sintonizzazione diretta.
• Funzione RDS (Radio Data System) per
Europa ed RDBS per USA.
Connessioni sul pannello
posteriore
Sul pannello posteriore del RT-06 sono presenti
svariate connessioni: uscite audio a livello di
linea, antenna FM, AM e DAB, 12V Trigger,
sensore remoto IR, uscita digitale DAB ed
alimentazione AC.
RDV-1092
RT-06 Sintonizzatore Stereo DAB/AM/FM
62
62
NOTA: Non collegate l’alimentazione AC di
nessun componente del sistema finchè non
avete completato le connessioni tra tutti i
componenti.
Antenna FM t
Con l’RT-06 viene fornita in dotazione una
antenna per uso interno FM a forma di T.
Collegate il connettore coassiale di tipo-F al
connettore dell’antenna FM sul RT-06. Per una
migliore ricezione, srotolate completamente il
cavo dell’antenna. L’antenna può anche essere
fissata al muro, tramite gli occhielli posti alle
estremità della T. Fate delle prove per trovare
la migliore posizione per la ricezione.
NOTA: Se volete usare una antenna esterna,
collegatela con il suo cavo coassiale da
75 ohm al connettore FM al posto dell’antenna fornita in dotazione; l’antenna deve
essere installata solo da personale specializzato, secondo le normative locali. Negli
USA dovrete utilizzare il convertitore di tipo
F, fornito in dotazione, per collegare il cavo
da 75 ohm all’ingresso antenna.
Antenna AM ad anello y
Con l’RT-06 viene fornita in dotazione una
antenna ad anello in materiale plastico per
ricevere segnali radio AM. Estraetela dall’imballo e posizionatela vicino al RT-06.
Collegate il cavo bipolare da 300ohm dall’antenna ai terminali a vite contrassegnati AM
LOOP, collegando un filo per ogni terminale.
Non importa come i cavi vengono collegati ai due terminali, non c’è una polarità da
seguire, bisogna solo assicurarsi che i cavi
siano perfettamente bloccati nei connettori e
che non si tocchino tra loro.
Potreste avere bisogno di ruotare o orientare
nuovamente l’antenna per trovare la migliore
posizione per la ricezione.
NOTA: Se volete usare una antenna esterna,
collegatela mediante un cavo bipolare da
300 ohm ai terminali G ed AM del RT-06
al posto dell’antenna fornita in dotazione.
Fate installare l’antenna da esterno ad un
installatore specializzato in ottemperanza
alle norme locali di sicurezza.
Antenna DAB u
Con l’RT-06 viene fornita in dotazione una
antenna DAB per uso interno. Se non riuscite
a d ottenere una buona ricezione con questa
antenna, raccomandiamo l’uso di una antenna DAB da esterno. L’antenna da esterno può
essere collegata con un connettore (maschio)
di tipo-F al connettore “Antenna DAB” sul
pannello posteriore del RT-06.
Uscite RCA i
Le uscite RCA a livello di linea permettono di
inviare un segnale a livello fisso dal RT-06 al
vostro componente del sistema (preamplificatore, processore o amplificatore integrato).
Utilizzate un cavo standard RCA audio per
collegare il connettore LEFT OUTPUT all’ingresso dedicato al canale sinistro del sintonizzatore sul vostro componente del sistema
desiderato, ed il connettore RIGHT OUTPUT
all’ingresso dedicato al canale destro del
sintonizzatore sul vostro componente del sistema desiderato.
Uscite digitali DAB o
Sono disponibili due uscite digitali, una coassiale ed una digitale S/PDIF, per emettere il
segnale delle stazioni DAB (Digital Audio
Broadcasting) disponibili. Il sistema DAB
permette una ricezione diretta, senza la necessità di nessuna interfaccia di sistema, con
una qualità audio paragonabile a quella del
CD audio, oltre alla trasmissione di eventuali
dati aggiuntivi.
Computer I/O p
L’RT-06 può essere comandato da un computer dotato di un programma software di
controllo audio. Questa funzione viene eseguita inviando codici operativi dal computer
via cavo connesso alla porta seriale RS-232.
Inoltre, la porta seriale permette di effettuare
eventuali aggiornamenti futuri del RT-06, con
speciali software di Rotel .
L‘ingresso COMPUTER I/0 sul pannello posteriore consente di effettuare la necessaria
connessione al computer; l’ingresso accetta
connettori standard RJ-45 a 8 pin, comunemente utilizzati nel cablaggio di reti Ethernet
UTP 10-BaseT. Per maggiori informazioni su
connessioni, cablaggi, software, e codici
operativi per controlli da computer del RT-06,
contattate il vostro rivenditore autorizzato
Rotel o il supporto tecnico Rotel.
Ingresso EXT REMOTE IN [
Il connettore mini-jack da 3,5mm può ricevere codici di controllo da ricevitori a raggi
infrarossi standard (Xantech,ecc) via cavo.
Questa caratteristica potrebbe rendersi utile
quando l’apparecchio è installato in un cabinet e il sensore IR sul pannello anteriore è
coperto. Consultate il vostro rivenditore autorizzato Rotel per informazione sui ripetitori
esterni IR e sui cavi più adatti da utilizzare
per i collegamenti.
Collegamento TRIGGER 12V ]
L’RT-06 può essere attivato/disattivato tramite un segnale trigger 12V proveniente da un
preamplificatore Rotel.
L’ingresso trigger accetta qualsiasi segnale di
controllo (AC o DC) che va da 3 a 30Volt.
Diversi amplificatori Rotel possono essere attivati e disattivati tramite un segnale trigger
12 volt. Quando a questo ingresso è collegato
un cavo, ed è presente un segnale trigger, il
sintonizzatore viene attivato.
Quando il segnale trigger viene interrotto, il
sintonizzatore va in standby. Il led indicatore
sul pannello frontale rimane acceso, ma il display si spegne e l’unità non è attiva.
L’RT-06 può inoltre rinviare il segnale trigger
12V ad un componente associato con ingresso trigger. Il segnale rimane a 12V durante
il normale funzionamento.
Alimentazione AC \
Il vostro RT-06 è configurato dalla fabbrica
per funzionare alla tensione di alimentazione
appropriata del paese in cui l’avete acquistato (USA: 120 volt/60 Hz AC e Europa:
230 volt/50 Hz AC). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro del vostro apparecchio.
Assicuratevi che la tensione di alimentazione
della vostra unità corrisponda alla tensione
di linea AC del vostro paese.
Inserite il cavo fornito in dotazione nell’apposita presa AC INPUT sul retro dell’apparecchio.
Dopo avere completato tutti i collegamenti
sul pannello posteriore, inserite il cavo di
alimentazione, a vostra scelta, nella presa
AC di rete o nella presa comandata di un
altro componente.
6363
Italiano
Comandi di base
Le seguenti istruzioni vi aiuteranno a familiarizzare con le caratteristiche ed i comandi
dell’unità. Quando una funzione è disponibile
sia sul telecomando che tramite i comandi
sul pannello frontale, viene indicata con un
numero (vedi illustrazione del pannello frontale) ed una lettera (vedi illustrazione del
telecomando). Per esempio, per commutare
la banda tra AM ed FM, potete sia premere
il tasto sul pannello frontale o utilizzare il tasto corrispondente sul telecomando. Quando
trovate solo una identificazione, il comando
è disponibile solo sul pannello frontale o sul
telecomando, ma non su entrambi.
NOTA: I comandi per effettuare la sintonizza-
zione delle frequenze DAB/AM/FM sono
descritti nella sezione seguente di questo
manuale.
Tasto 1 e LED 2 Standby
Il tasto STANDBY è posizionato sul pannello
frontale del RT-06 e non è presente sul telecomando.
Il LED STANDBY si accenderà quando l’unità
è collegata alla linea di alimentazione AC.
Tasto ON S
Solo telecomando
Premendo il tasto ON si esce dalla modalità
standby ed il RT-06 entra nella normale modalità operativa.
Tasto OFF A
Solo telecomando
ad esempio la visualizzazione della frequenza delle stazioni, la memoria preselezionata
della banda, informazioni RDS, ecc…).
Tasto MEMORY
Il tasto MEMORY viene usato per confermare
e memorizzare le diverse impostazioni durante il setup e l’utilizzo del RT-06, incluso la
sintonizzazione delle stazioni preselezionate.
L’utilizzo di questo tasto viene descritto in dettaglio nella relativa sezione di seguito.
qO
Tasto ENTER w
Premendo il tasto ENTER si seleziona il parametro evidenziato nella schermata di impostazione.
Tasto SETUP e
Il tasto SETUP vi permette di attivare o disattivare il menu di impostazione del RT-06. Oltre
alla funzione sopra descritta, permette anche
di cambiare il paese tramite i tasti ENTER,
UP/DOWN sul pannello frontale.
Tasto DIMMER
Disponibile sia sul pannello frontale che sul
telecomando, questo tasto vi permette di impostare quattro livelli di luminosità del display
del pannello frontale. Premetelo ripetutamente
per selezionare il livello desiderato.
NOTA: Quando il sintonizzatore viene spen-
to, alla sua riaccensione la luminosità del
display torna all’impostazione originale. L’impostazione dimmer è anche disponibile dal
menu SETUP per impostare un livello da mantenere sempre come default, finchè non viene
scollegato il cavo di alimentazione AC.
rF
AUTO TUNING. Utilizzate i controlli
TUNING per aumentare o diminuire la
frequenza.
• La sintonizzazione diretta della
frequenza vi permette di inserire direttamente la frequenza della stazione desiderata. Premete il tasto FREQUENCY DIRECT
sul telecomando o sul pannello frontale
ed inserite poi il valore della frequenza
desiderata con i tasti NUMERICI.
• La ricerca automatica della fre-
quenza vi permette di cercare la stazione
precedente o successiva alla frequenza
attuale. Impostate la modalità TUNE/PRESET su TUNE. Attivate la funzione AUTO
TUNING. Utilizzate i controlli TUNING
per iniziare la ricerca verso al stazione
successiva o precedente.
• La selezione diretta della memoria
di preselezione vi permette di inserire direttamente il numero della memoria
preselezionata. Inserite il valore della
memoria preselezionata desiderata con
i tasti NUMERICI per la banda AM/FM
o DAB.
• La scansione delle stazioni me-
morizzate vi permette di effettuare una
scansione tra le memorie preselezionate.
Premete il tasto PRESET SCAN per iniziare
la scansione delle bande AM/FM.
• La funzione RDS (Europa) o RDBS
(USA) permette di avvalersi di un’ampia
gamma di funzioni di sintonizzazione e
ricerca basate su dati codificati con il
segnale trasmesso dalle stazioni radio.
Vedi la sezione RDS di questo manuale
per informazioni più dettagliate.
Premendo il tasto OFF si mette il RT-06 in
modalità standby. L’alimentazione è presente
sull’unità, che però rimane inattiva.
Sensore del telecomando 3
Questo sensore sul pannello frontale riceve
segnali infrarossi (IR) dal telecomando. Assicuratevi di non coprire accidentalmente
questo sensore con cavi o accessori.
Display del pannello frontale
6
Il grande display fluorescente (FL) posto al
centro del pannello frontale del RT-06 permette
di visualizzare informazioni di stato utili per
l’uso del sintonizzatore DAB/AM/FM (come
Comandi di base della
sintonia
L’RT-06 è dotato di un sintonizzatore digitale AM/FM con funzione RDS o RDBS,
30 memorie di preselezione ed un sintonizzatore DAB con un massimo di 99 memorie
di preselezione.
• La sintonizzazione di frequenza
manuale vi permette di sintonizzare la
frequenza della stazione precedente o
successiva. Impostate la modalità TUNE/
PRESET su TUNE. Disattivate la funzione
Controlli della sintonia
I comandi principali della sintonia dell’
RT-06 sono rappresentati dai tasti indicati con
<TUNING> sul pannello frontale, e dai tasti
“FREQ UP/DOWN” e “PRESET UP/DOWN”
sul telecomando. Potete utilizzare o i tasti sul
pannello frontale o quelli sul telecomando, le
loro funzioni sono identiche. Questi comandi permettono l’utilizzo di diverse funzioni
di sintonizzazione, in base alla modalità
operativa.
8EP
RDV-1092
RT-06 Sintonizzatore Stereo DAB/AM/FM
64
64
Tasto BAND
Il tasto BAND seleziona il tipo di banda di trasmissione che il sintonizzatore deve riceve tra
DAB, AM o FM. Premete ripetutamente il tasto
BAND per spostarvi tra le bande di frequenza
DAB, AM e FM. L’indicatore corrispondente
alla banda prescelta si illuminerà sulla parte
sinistra del DISPLAY a conferma della vostra
scelta, e sarà visualizzata la frequenza della
stazione sintonizzata attualmente.
9BCD
Modalità di sintonizzazione
della frequenza
• Con la funzione AUTO TUNING disattivata, premete un tasto TUNING per spostarvi
manualmente sulla frequenza successiva,
indipendentemente dal fatto che su quella frequenza sia presente una stazione.
[Vedi le sezioni tasto TUNE/PRESET e
AUTO TUNING per maggiori dettagli
sulle modalità di cambio della sintonia].
• Con la funzione AUTO TUNING attivata,
premete un tasto TUNING per iniziare
la sintonia automatica. Il sintonizzatore
inizierà la scansione automatica in su o
in giù delle frequenze finchè non rileva
un segnale adeguato. Se questa non è la
stazione desiderata, ripetete la procedura di ricerca automatica per cercare la
stazione successiva. Durante la ricerca
automatica, le stazioni con un segnale debole vengono saltate; se non viene rilevato
nessun segnale, il sintonizzatore ritornerà
alla stazione sintonizzata in precedenza. [Vedi le sezioni tasto TUNE/PRESET
e AUTO TUNING per maggiori dettagli
sulle modalità di cambio della sintonia].
Modalità PRESET TUNING
Premete un tasto TUNING per spostarvi alla
stazione memorizzata successiva. [Vedi la
sezioni tasto TUNE/PRESET per maggiori
dettagli sulle modalità di cambio della sintonia].
Modalità di ricerca RDS PTY
Premete un tasto TUNING per selezionare
il tipo di programma desiderato dalla lista
visualizzata sul display. Vedi la sezione relativa alla sintonizzazione RDS per maggiori
dettagli. [Vedi la sezione tasto RDS PTY per
maggiori dettagli in merito.]
NOTA: I vari indicatori che vengono visualiz-
zati sul display vi aiutano nelle operazioni di
sintonizzazione: una ampia parte del display
visualizza la frequenza sintonizzata, che aumenterà o diminuirà durante al sintonizzazione. Un indicatore di intensità del segnale
indica l’intensità del segnale in ricezione,
quando viene ricevuto un segnale abbastanza forte si illumina l’indicatore TUNED.
Quando viene ricevuto un segnale FM stereo
si illumina l’indicatore ST. Vi sono poi altri indicatori che mostrano la modalità di sintonizzazione selezionata correntemente.
Tasti numerici
Stazioni preselezionate
L’RT-06 può memorizzare fino a 30 stazioni
preselezionate e poi richiamarle in un qualsiasi momento, utilizzando i tasti NUMERICI. Queste memorie preselezionate possono
essere usate con qualsiasi combinazione di
stazioni AM, così come le 99 memorie preselezionate per la banda DAB.
L’RT-06 viene impostato dalla fabbrica con
una serie di memorie preselezionate standard,
che potrebbero non essere adeguate alle stazioni disponibili nella vostra zona.
Per memorizzare una nuova stazione nella
memoria di preselezione:
1. Sintonizzate le stazione desiderata, AM
o FM.
2. Premete il tasto MEMORY sul pannello
frontale. L’indicatore MEMORY lampeggerà per sul display del pannello frontale.
3. Mentre l’indicatore MEMORY sta lampeggiando, premete il numero della stazione
preselezionata in cui desiderate memorizzare la frequenza della stazione. Per
esempio, per memorizzare una stazione
nella memoria di preselezione 3, premere
il tasto 3. per memorizzare nella memoria di preselezione 15, premete il tasto
1, seguito dal tasto 5.
4. La frequenza precedentemente sintonizzata viene cancellata dalla memoria quando
viene memorizzata una nuova frequenza
con lo stesso numero di preselezione.
Per sintonizzarsi su una stazione precedentemente memorizzata, premere semplicemente
il numero corrispondente alla stazione prese-
7G
lezionata sui tasti NUMERICI. Per esempio,
per richiamare la preselezione 3, premere 3;
per sintonizzarsi sulla 30, premere il tasto 3,
seguito dal tasto 0 entro 5 secondi.
NOTA: I tasti NUMERICI si usano anche per
la funzione FREQUENCY DIRECT (sintonizzazione diretta) nelle bande AM/FM.
Tasto FREQUENCY DIRECT:
0N
Sintonizzazione ad accesso
diretto
Se conoscete l’esatta frequenza della stazione
desiderata, potete sintonizzarvi direttamente
su quella stazione utilizzando il tasto FREQUENCY DIRECT ed i tasti NUMERICI.
1. Premete il tasto FREQUENCY DIRECT per
cambiare la modalità di utilizzo dei tasti
NUMERICI dalla modalità di selezione
delle stazioni preselezionate, alla modalità di accesso diretto. La visualizzazione
della frequenza della stazione sul display
del pannello frontale cambierà, e verrà
visualizzata una serie di barre, che rappresentano le cifre della frequenza di una
stazione, con la prima bara lampeggiante.
2. Inserite la prima cifra della frequenza della
stazione utilizzando i tasti NUMERICI. La
cifra apparirà sul display e quindi comincerà a lampeggiare la seconda barra.
Inserite le cifre rimanenti della frequenza.
Quando sono state inserite tutte le cifre
necessarie, il sintonizzatore si sintonizzerà
sulla frequenza della stazione visualizzata.
NOTA: Solo per la versione USA, premendo il
tasto 1 in modalità FM, si inserirà 10 come
cifra nel display della frequenza. Nella versione Europea, è necessario premere i tasti
1 e quindi 0 per formare il numero 10. Per
le stazioni FM USA, inserite solo una cifra
dopo la virgola, come indicato nel primo
esempio di seguito. Per le stazioni FM Europee, inserite due cifre dopo la virgola, come
indicato nel secondo esempio.
ESEMPI:
• (USA FM) 87.50MHz
Premere: 8 >7 > 5
• (Europa FM) 87.50MHz
Premere: 8 > 7 > 5 > 0
6565
Italiano
• (USA AM) 1610kHz
Premere: 1 > 6 > 1
• (Europa AM) 1611kHz
Premere: 1 > 6 > 1 > 1
Se non viene inserita nessuna frequenza
entro 5 secondi, la modalità di ricerca FREQUENCY DIRECT viene disattivata ed il sintonizzatore torna alla stazione sintonizzata
in precedenza.
Tasto AUTO TUNING
Il tasto AUTO TUNING commuta tra la modalità automatica di ricerca della frequenza
di sintonia e la ricerca manuale. Quando
utilizzate i comandi TUNING del pannello
frontale o del telecomando in modalità AUTO
TUNING, il sintonizzatore comincerà automaticamente la scansione delle frequenze
finchè non trova un segnale di adeguata
intensità. Se la stazione sintonizzata non è
quella desiderata, utilizzate nuovamente i
comandi TUNING per cercare la stazione
successiva. Durante la ricerca automatica, le
stazioni con segnali deboli vengono saltate.
Se non viene rilevato nessun segnale, il sintonizzatore ritornerà alla stazione sintonizzata
in precedenza. Per cambiare la modalità tra
FREQUENCY TUNING e AUTO TUNING,
premete il tasto AUTO TUNING, sul display
comparirà l’indicatore AUTO.
NOTA: La modalità AUTO TUNING viene di-
sattivata quando il tasto TUNE/PRESET è in
modalità PRESET. Vedi la sezione seguente
per maggiori dettagli.
=R
Tasto TUNE/PRESET -
La pressione di questo tasto vi permette di
commutare tra la modalità FREQUENCY
TUNING (i tasti TUNING consentono di
avanzare alla frequenza della stazione successiva) e PRESET TUNING (i tasti TUNING
permettono di avanzare alla stazione preselezionata memorizzata successiva). Per selezionare queste due modalità premete il tasto
TUNE/PRESET. Quando è attiva la modalità
PRESET, sul display del pannello frontale si
illumina l’indicatore PRESET.
NOTA: La modalità AUTO TUNING viene di-
sattivata quando il tasto TUNE/PRESET è in
modalità PRESET.
Tasto PRESET SCAN H
Con questo tasto si attiva la scansione automatica di tutte le stazioni preselezionate memorizzate, facendovi ascoltare ogni stazione
per 5 secondi prima di spostarsi sulla stazione
successiva. Per disattivare questa funzione,
una volta trovata la stazione desiderata, premete nuovamente questo tasto.
NOTA: Se premete il tasto PRESET SCAN,
mentre è selezionata una stazione preselezionata, la scansione comincerò dalla
stazione successiva e continuerà su tutte le
stazioni preselezionate, fermandosi quando
raggiunge la stazione iniziale. Se lo premete
mentre non è selezionata una stazione preselezionata, la scansione comincerò dalla
memoria PRESET1 e continuerà fino alla
PRESET30.
FM MONO
Il tasto FM MONO permette di cambiare la
modalità di ricezione FM da stereo a mono.
In modalità stereo, si sentirà un segnale stereo se la stazione sta trasmettendo un segnale stereo ed il segnale è sufficientemente
potente. L’indicatore del segnale stereo si
illumina sul display del pannello frontale. In
modalità mono, si sentirà un segnale mono
anche se la stazione sta trasmettendo un
segnale stereo.
NOTA: Cambiando la modalità da stereo a
mono si può migliorare la ricezione di segnali FM deboli o distanti: per una buona ricezione mono viene richiesto un segnale meno
potente che per la ricezione stereo.
4Q
Ricezione di Trasmissioni
RDS e RBDS
L’RT-06 è dotato del sistema di ricezione RDS
(Radio Data System) per l’Europa, e del sistema RBDS (Radio Broadcast Data Service) per
gli Stati Uniti. Questi sistemi di trasmissione
forniscono una ulteriore funzionalità alla ricezione radio FM, trasmettendo informazioni
codificate insieme al segnale radio. Questo
segnale viene poi decodificato da un sintonizzatore RDS o RBDS e permette di ricevere
informazioni come:
1. Visualizzazione del nome della stazione:
(es. BBC1)
2. Visualizzazione del contenuto del programma della stazione (es. ROCK o NEWS)
3. Informazioni sul traffico
4. Visualizzazione a scorrimento di testo con
annunci o informazioni varie.
Inoltre, l’RDS permette di effettuare diversi
tipi di ricerca avanzata. come:
1. Ricerca di una stazione per tipo di programmazione (PTY)
2. Ricerca di informazioni sul traffico (TP)
3. Ricerca di stazioni che trasmettono informazioni sul traffico (TA)
Le trasmissioni RDS sono ampiamente disponibili in molti paesi Europei da molti anni.
Ci sono molte stazioni RDS e ci abitueremo
presto all’utilizzo delle funzioni principali
di questo sistema. In USA, lo sviluppo del
sistema RDBS è più recente. Il segnale RBDS
viene trasmesso da poche stazioni e le funzioni RBDS vengono utilizzate molto poco dagli
utenti. Consultate il vostro rivenditore Rotel
per maggiori informazioni sulla trasmissione
RDS o RBDS nella vostra zona.
NOTA: Le funzioni RDS e RBDS dipendono to-
talmente dalla stazione radio trasmittente che
invia i segnali codificati. Pertanto, saranno
disponibili solo nei paesi dove il sistema RDS
o RBDS è attivo, e comunque dove le stazioni
trasmettono questi segnali. Se non ci sono stazioni RDS o RBDS, il RT-06 funzionerà come
un sintonizzatore radio standard.
NOTA: I servizi RDS e RBDS sono disponibili
solo per le trasmissioni FM. Le funzioni ed i
tasti descritti di seguito sono operativi solo
in modalità FM.
Tasto DISPLAY
E’ possibile scegliere tra cinque impostazioni
di visualizzazione del display del pannello
frontale, quando la stazione radio sintonizzata
trasmette informazioni RDS e l’indicatore RDS
sul display del pannello frontale è acceso.
Premete il tasto DISPLAY sul telecomando per
muovervi tra le cinque opzioni display:
1. Visualizzazione standard FREQUENCY.
2. PROGRAM SERVICE: Viene visualizzato
sul display il nome della stazione ricevuta (ad es. BBC1). Se la stazione non sta
trasmettendo un segnale RDS, sul display
lampeggerà l’indicatore PS.
5M
RDV-1092
RT-06 Sintonizzatore Stereo DAB/AM/FM
66
66
3. PROGRAM TYPE: Viene visualizzata sul
display la descrizione del tipo di programma, da un elenco di tipi di programma
standard presente in ogni paese, della stazione ricevuta (ad es.: NEWS, CURRENT
AFFAIRS, INFO, SPORT, EDUCATION,
DRAMA, CULTURE, SCIENCE, VARIED,
POP, ROCK, EASY LISTENING, LIGHT
CLASSICAL, SERIOUS CLASSICAL, OTHER
MUSIC, WEATHER, FINANCE, CHILDREN,
SOCIAL AFFAIRS, RELIGION, PHONE
IN, TRAVEL, LEISURE, JAZZ, COUNTRY,
NATIONAL MUSIC, OLDIES, FOLK e
DOCUMENTARY). Se la stazione non sta
trasmettendo un segnale RDS, sul display
lampeggerà l’indicatore PT.
4. CLOCK TIME: Viene visualizzata sul display l’ora e la data trasmessa dalla stazione. Se la stazione non sta trasmettendo
un segnale RDS, sul display lampeggerà
l’indicatore CT.
5. RADIO TEXT: Viene visualizzato sul display
del pannello frontale un messaggio di testo
a scorrimento, trasmesso dalla stazione
sintonizzata. Se la stazione non trasmette
un segnale RDS, sul display lampeggerà
l’indicatore RT.
Tasto PTY
La funzione di ricerca PTY vi permette di effettuare la ricerca di una stazione, che trasmette
segnali RDS, in base al tipo di contenuto del
programma.
1. Premete il tasto PTY. Il tipo di programma RDS attuale sarà visualizzato sul display.
2. Se desiderate, cambiate il PROGRAM
TYPE usando i tasti TUNING per scorrere
le varie opzioni della lista.
3. Premere nuovamente il tasto PTY entro
5 secondi. Il sintonizzatore cercherà di
trovare una stazione RDS che trasmetta
il tipo di programma selezionato. Se il
tasto non viene premuto entro 5 secondi,
dopo la selezione del tipo di programma,
la funzione PTY verrà annullata.
4. Se non viene rilevata nessuna stazione
per il tipo di contenuto desiderato, il
sintonizzatore ritorna all’ultima stazione
precedentemente sintonizzata.
5I
Tasto TP
Ricerca una stazione RDS che trasmette programmi di informazione sul traffico:
1. Premete il tasto TP. Il sintonizzatore cercherà di trovare una stazione RDS che
trasmette programmi sul traffico.
2. Se non viene trovata alcuna stazione, il
sintonizzatore ritorna alla stazione precedentemente sintonizzata.
3. Per annullare la funzione TP premete un
tasto qualsiasi (eccetto DIMMER o FM
MONO).
Tasto TA
Ricerca una stazione RDS che trasmette informazioni speciali sul traffico:
1. Premete il tasto TA. Il sintonizzatore cercherà di trovare una stazione RDS che
trasmette annunci sul traffico.
2. Se non viene trovata alcuna stazione,
il sintonizzatore ritornerà alla stazione
precedentemente sintonizzata.
3. Per annullare la funzione TA premete un
tasto qualsiasi (eccetto DIMMER o FM
MONO).
Tasto AF
1. Premete il tasto AF. Il sintonizzatore effettuerà la scansione di ognuna delle frequenze
alternative per lo stesso programma nella
lista memorizzata, e si sintonizzerà sulla
frequenza con il segnale più forte.
2. Se non viene trovata alcuna stazione,
il sintonizzatore ritornerà alla stazione
precedentemente sintonizzata.
3. Se il segnale della nuova stazione è debole, il sintonizzatore ritornerà alla stazione
precedentemente sintonizzata.
4. Per annullare la funzione AF premete un
tasto qualsiasi (eccetto DIMMER o FM
MONO).
5K
5L
5J
Digital Audio Broadcast
(DAB)
Informazioni di base sul
sistema DAB
DAB è la sigla di “Digital Audio Broadcast”
(trasmissione audio digitale) ed è un nuovo
sistema di trasmissione radio che utilizza la
tecnologia digitale. Il sistema DAB permette
di raggiungere una qualità audio paragonabile a quella del CD audio, ed una ricezione
virtualmente priva di disturbi.
Il sistema DAB lavora sulla banda di frequenza
III (174-240 MHz). La banda III si divide in 41
canali indicati dalle sigle da 5A a 13F.
I canali DAB sono suddivisi in categorie, conosciute anche come multiplexes. Ogni multiplex dispone di un numero di stazioni, ed
ogni servizio contiene un servizio primario che
può contenere a sua volta servizi secondari.
La tecnologia DAB permette alle stazioni di
trasmettere assieme al segnale audio anche
dati addizionali, che possono includere: altri
canali audio, messaggi di testo, ed in futuro
anche immagini e dati per computer.
NOTA: Quando utilizzate il sintonizzatore
DAB per la prima volta, sul display FL sarà
visualizzato un messaggio in cui vi si chiede se volete attivare la ricerca e sintonizzazione automatica delle emittenti disponibili
nella vostra area. Per la maggior parte delle
applicazioni la ricerca automatica dovrebbe
essere effettuata solo una volta. Selezionate <YES> per confermare. Il sintonizzatore
cercherà quindi automaticamente le stazioni
disponibili sulla rete DAB. Il numero di stazioni ricevute dipenderà dalla posizione della
vostra antenna e dai multiplexes disponibili
nella vostra area. Per una ricezione ottimale raccomandiamo l’utilizzo di una antenna
esterna dedicata.
Tasti BAND, DAB
L’RT-06 può ricevere segnali AM, FM e DAB.
La modalità DAB è selezionabile premendo
il tasto BAND sul pannello frontale. L’accesso diretto alla modalità DAB può essere
selezionato anche tramite il tasto DAB sul
telecomando.
9C
5. Per annullare la funzione PTY premente
un tasto qualsiasi (eccetto DIMMER o FM
MONO).
6767
Italiano
Tasti UP, DOWN 8
I tasti UP e DOWN, disponibili sul pannello
frontale e sul telecomando, possono essere
usati per cambiare stazione e per selezionare le voci del menu di impostazione (vedi il
paragrafo SETUP MENU).
Tasto ENTER w
Premete il tasto ENTER sul pannello frontale per
confermare la selezione di un parametro.
Tasto DISPLAY
L’RT-06 visualizza le informazioni di servizio
sulla porzione superiore del display. Queste
informazioni vengono ricevute dalla rete, e
possono essere visualizzate in diverse modalità che vengono indicate nella parte bassa
del display FL. Premete il tasto <DISPLAY> per
muovervi tra le diverse modalità:
• Program Type: Visualizza il genere o
altre informazioni sul programma.
• Ensemble name: Vengono visualizzate
informazioni sul multiplex.
• Frequency: Visualizza le frequenze su
cui trasmette il multiplex selezionato.
• Bit rate: Visualizza il rate al quale i bit
informazioni) vengono trasmessi, espresso
un migliaia di bit al secondo (Kbps), che
indica l’effettiva qualità della trasmissione. Maggiore è il bit rate, migliore sarà
la qualità audio.
• Dynamic label segment: Visualizza
informazioni di testo, che scorrono sul
display FL, sulla programmazione e sul
contenuto del programma attuale. Questa
caratteristica è subordinata all’erogazione
di questo servizio da parte della stazione
trasmittente.
• Signal strength: Visualizza il livello
dell’intensità del segnale in ingresso al
modulo DAB.
Tasto MEMORY
L’RT-06 può memorizzare fino a 99 stazioni
DAB preselezionabili. Quando volete memorizzare una stazione, premete il tasto memory
sul pannello frontale, quindi uno dei tasti
numerici sul pannello frontale in cui volete
memorizzarla. Le stazioni memorizzate FM
e DAB sono separate: la memoria ‘1’ può
contenere sia una stazione in DAB che una
stazione in FM.
6M
qO
Tasti NUMERICI
I tasti numerici possono essere utilizzati per
memorizzare le stazioni nelle memorie PRESET
o per richiamare in seguito.
7G
Tasto TUNE/PRESET -
L’RT-06 dispone di due modalità operative:
• DAB Manual Mode:
Quando il sintonizzatore è impostato in
questa modalità, potete scorrere tra tutte
le stazioni disponibili utilizzando i tasti
up e down (su e giù).
• DAB Preset Mode:
Utilizzate il tasto preset per abilitare l’uso
dei tasti up e down (su e giù) per muovervi
tra le stazioni memorizzate. L’indicazione
del preset attuale viene visualizzata nel
display FL in questa modalità operativa.
Impostazioni
NOTA: Il menu di impostazioni dispone di
regolazioni avanzate. Per la maggior parte
dei sistemi, le impostazioni di fabbrica dovrebbero essere quelle ottimali.
Tasto SETUP e
Il tasto SETUP sul pannello frontale permette di
accedere al menu di impostazione per effettuare le impostazioni avanzate del RT-06
MENU SETUP
Premete il tasto SETUP sul pannello frontale
per visualizzare le impostazioni del menu
sul display FL. Per uscire dal menu premere nuovamente il tasto SETUP. Se non viene
premuto nessun tasto sul telecomando per
un dato periodo di tempo, il menu di setup
viene automaticamente disattivato.
Utilizzate i tasti UP e DOWN sul pannello
frontale per scorrere tra le diverse voci del
menu. Premete il tasto ENTER per confermare la selezione.
Sono disponibili le seguenti opzioni: L’uso e
la modifica di questi parametri richiede la
conoscenza delle emittenti DAB locali.
DAB DAC VOLUME: L’RT-06 permette di
modificare il volume del DAC, che può essere regolato tra 0 – 255 utilizzando i tasti
up e down. Questa caratteristica può essere
utilizzata per adeguare il livello del segnale
di uscita a quello degli altri componenti del
vostro sistema.
DIMMER: Selezionate questa voce per regolare la luminosità del display FL con i tasti up
e down in base alle vostre preferenze.
FACTORY DEFAULT: Selezionate questa
voce se volete ripristinare le impostazioni di
fabbrica del RT-06, confermando l’operazione premendo il tasto ENTER.
ATTENZIONE: Selezionando questa voce
tutte le impostazioni effettuate saranno cancellate.
TUNER AREA: Il vostro sintonizzatore dovrebbe essere impostato per funzionare nel
paese d’acquisto. L’area può comunque essere cambiata tra <EUROPE> e <N_AMERICA>.
VERSION: Visualizza la versione software
principale del RT-06.
Front CPU Upgrade: Selezionate questa
opzione per aggiornare la CPU frontale.
NOTA: Questa voce è utilizzata solo all’inter-
no della fabbrica, perciò non avrete bisogno
di utilizzarla.
EXIT: Selezionate questa voce per uscire
dal menu.
Ricerca di una stazione DAB
NOTA: Quando utilizzate il sintonizzatore
DAB per la prima volta, sul display FL sarà
visualizzato un messaggio in cui vi si chiede se volete attivare la ricerca e sintonizzazione automatica delle emittenti disponibili
nella vostra area. Per la maggior parte delle
applicazioni la ricerca automatica dovrebbe
essere effettuata solo una volta. Selezionate
YES per confermare. Il sintonizzatore cercherà quindi automaticamente le stazioni
disponibili sulla rete DAB. Il numero di stazioni ricevute dipenderà dalla posizione della
vostra antenna e dai multiplexes disponibili
nella vostra area. Per una ricezione ottimale raccomandiamo l’utilizzo di una antenna
esterna dedicata.
Tasto AUTO TUNE
Potreste volere effettuare nuovamente la
ricerca automatica per verificare se sono
disponibili trasmissioni di nuovi multiplexes
(gruppi di servizi), o se avete spostato il vostro sintonizzatore in un altra area.
=R
RDV-1092
RT-06 Sintonizzatore Stereo DAB/AM/FM
68
68
NOTA: La funzione Auto tune cancellerà tutte
le stazioni memorizzate precedentemente.
1. Selezionate la ricezione di segnali DAB
premendo il tasto BAND sul pannello
frontale o il tasto DAB sul telecomando.
2. Premete il tasto AUTO TUNE per effettuare
la ricerca del primo gruppo di stazioni. Il
display FL visualizzerà quindi [DAB Auto
Tuning] e <No> , <Yes> per attivare la
ricerca.
3. Scegliete <No> usando i tasti UP/DOWN
sul pannello frontale, quindi premete il tasto
ENTER se non volete effettuare la ricerca
automatica. Scegliete <Yes> usando i tasti
UP/DOWN sul pannello frontale, quindi
premete il tasto ENTER per cercare nuovi gruppi e sostituire automaticamente le
stazioni memorizzate attualmente.
Come memorizzare le stazioni
DAB
Quando la procedura automatica di sintonizzazione è terminata viene visualizzato
un messaggio. Utilizzate i tasti up/down per
selezionare la stazione desiderata.
Per memorizzare la stazione premete il tasto
MEMORY seguito dal numero di posizione
di memoria desiderato.
Esempio: “Memory” + “1” + “2” .
Ripetete questo procedimento per memorizzare altre stazioni.
Come richiamare una memoria
preselezionata
Dopo che una stazione è stata memorizzata può essere richiamata utilizzando i tasti
numerici.
Esempio: “1” + “2” .
Caratteristiche tecniche
Sintonizzatore FM
Sensibilità utile:
14.2sBf
Sensitività di attenuazione 50dB:
20.2 dBf (mono)
45.3 dBf (stereo)
Rapporto segnale/rumore (a 65 dBf):
73 dBf (mono)
70 dBf (stereo)
Distorsione armonica (a 65 dBf):
0.2% (mono)
0.3% (stereo)
Risposta in frequenza:
10 Hz-15 KHz, ±3dB
Rapporto di cattura:
2.0dB
Selettività di canale alternato:
47dB (±400 KHz)
Rapporto di risposta spuria:
90dB
Rapporto di reiezione di immagine:
80dB
Rapporto di reiezione IF:
80 dB
Rapporto di soppressione AM:
55dB
Separazione Stereo (100Hz/1KHz/10KHz):
40dB/45dB/35dB
Livello di uscita:
1V
Ingresso Antenna:
75 ohm non bilanciato
Sintonizzatore AM
Sensibilità utile:
500 µV/m
Selettività:
25dB
Distorsione armonica:
0.5%
Rapporto di reiezione di immagine:
45dB
Rapporto segnale rumore:
40dB
Livello di uscita:
500mV
Ingresso Antenna:
Antenna ad anello
Sintonizzatore DAB
Sensibilità:
-96dBm
Gamma di sintonia:
Banda III (174-240MHz)
Data Rate Audio:
224Kbps (Max)
Risposta in frequenza:
20-20KHz
Uscita analogica:
2.0V a 0dBFS
Uscita antenna:
50 ohm connettore tipo F
Uscita digitale:
S-PDIF Coassiale/ottica
Formato/Sample rate:
PCM/48KHz
Generali
Consumo:
15W
Consumo in standby:
5W
Alimentazione (AC):
120V, 60Hz (versione USA)
230V, 50Hz (versione Europea)
Peso:
3.9Kg / 8.6 lb.
Dimensioni (L x A x P):
437 x 72 x 319mm
171/8” x 27/8” x 109/16”
Altezza pannello frontale:
60mm / 23/8”
Tutte le caratteristiche sono accurate al momento
della stampa.
Rotel si riserva il diritto di apportare miglioramenti senza alcun preavviso
Rotel e il logo Rotel HiFi sono marchi registrati di
The Rotel Co. Ltd. Tokyo, Giappone.
6969
Rotel product are designed to comply with international directives on the
Restriction of Hazardous Substances (RoHS) in electrical and electronic
equipment and the disposal of Waste Electrical and Electronic Equipment
(WEEE). The crossed wheelie bin symbol indicates compliance and that
the products must be appropriately recycled or processed in accordance
with these directives.
The symbol means that this unit is double insulated. An earth ground
connection is not required
2
VARNING
RISK FÖR ELEKTRISKA STÖTAR
ÖPPNA EJ
VARNING: SKRUVA ALDRIG ISÄR APPARATEN. DET FINNS
INGA DELAR INUTI SOM KAN LAGAS AV ANVÄNDAREN. ANLITA
ALLTID EN BEHÖRIG SERVICETEKNIKER FÖR ALL SERVICE.
Denna symbol används för att
varna för farlig elektrisk ström
inuti apparaten som kan orsaka
elektriska stötar.
Denna symbol används för att
meddela att det finns viktiga
instruktioner om användning och
skötsel i denna bruksanvisning.
Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous
Substances) och WEEE (Waste Electrical and Electronic
Equipment) som behandlar hur uttjänta elektriska och
elektroniska produkter tas om hand. Symbolen med den
överkorsade soptunnan innebär att produkterna måste
återvinnas eller tas om hand enligt dessa direktiv.
Denna symbol betyder att apparaten är dubbelisolerad
och inte behöver jordas.
Svenska
Viktiga säkerhetsföreskrifter
VARNING! Försök aldrig att själv utföra service på apparaten.
Anlita alltid en behörig servicetekniker för all service.
VARNING! För att undvika risk för elektriska stötar och
brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig föremål som kan läcka eller droppa vatten, till exempel
blomkrukor, i närheten av apparaten.
Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget.
Lämna sedan apparaten till en behörig servicetekniker för
översyn och eventuell reparation.
Läs alla instruktioner innan du ansluter eller använder apparaten. Behåll
denna bruksanvisning så att du kan studera dessa säkerhetsföreskrifter.
Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på
själva apparaten. Följ alltid alla användarinstruktioner.
Använd bara en torr trasa eller dammsugaren när du rengör apparaten.
Se till att det alltid finns 10 cm fritt utrymme runt apparaten.
Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som
kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller
i ett skåp måste det finnas utrymme för god ventilation.
Placera inte apparaten nära element eller andra apparater som utvecklar värme.
Apparaten måste vara ansluten till ett vägguttag enligt markeringen på
apparatens baksida (230 V/50 Hz). .
Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln på något sätt. Ändra inte jord eller polaritet. Använd inte någon
förlängningskabel.
Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem
värme eller skadas på annat sätt. Var särskilt noga med att inte skada
kabelns ändar.
Strömkabeln används som huvudströmbrytare och måste finnas åtkomlig.
Strömkabeln ska kopplas ur vägguttaget vid åskväder eller om apparaten
inte ska användas under en längre tid.
Sluta omedelbart använda apparaten och låt behörig servicetekniker
kontrollera den om:
• Strömkabeln eller kontakten har skadats
• Främmande föremål eller vätska har kommit in i apparaten
• Apparaten har utsatts för regn
• Apparaten visar tecken på felaktig funktion
• Apparaten har tappats eller skadats på annat sätt
Använd klass 2-kablar till högtalaranslutningen för att minimera risken för
elektriska stötar och se till att installationen blir säker.
Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig
när apparaten ska flyttas så att den inte välter.
RDV-1092
RT-06 DAB/FM/AM-radio
70
70
Innehåll
1: Kontroller på fronten .......................................3
2: RR-T95 fjärrkontroll ........................................3
3: Anslutningar på baksidan .................................4
4: Anslutningar ....................................................4
Viktiga säkerhetsföreskrifter ................. 69
Om Rotel ............................................. 71
Introduktion .........................................71
Att tänka på .....................................................71
Funktioner ........................................................71
Uppackning .......................................................71
Placering ..........................................................71
Anslutningar på baksidan ...................... 71
FM-antenn t .................................................71
AM-antenn y .................................................72
DAB-antenn u ...............................................72
RCA-utgångar i ............................................72
Digital DAB-utgång o ....................................72
Computer I/O-kontakt p ................................72
Ingång för extern styrning [ ..........................72
12-volts syrsignaler ] ....................................72
Strömingång \ ..............................................72
Grundfunktioner .................................... 72
STANDBY-knappen 1 och
STANDBY-lysdioden 2 .....................................72
ON-knappen S ..............................................72
OFF-knappen A .............................................72
IR-sensorn 3 .................................................72
Displayen 6 ...................................................73
MEMORY-knappen
ENTER-knappen w ..........................................73
SETUP-knappen e ..........................................73
DIMMER-knappen
Att välja stationer ................................. 73
Kanalsökningsknapparna
BAND-knapparna
Frekvenssökningsläge ........................................73
Snabbvalssökning ..............................................73
RDS PTY-sökning ................................................73
Numeriska knapparna ............................73
Stationsförval
FREQUENCY DIRECT-knappen:
Direktsökning ....................................................74
AUTO TUNING-knappen
TUNE/PRESET-knappen - ...............................74
PRESET SCAN-knappen H ................................74
7G
.................................73
qO
.................................73
rF
8EP
9BCD
.......................................73
=R
.................73
.......................73
0N
.........................74
RDS- och RBDS-mottagning ...................74
DISPLAY-knappen
PTY-knappen
TP-knappen
TA-knappen
AF-knappen
Digital Audio Broadcast (DAB) ................75
Grundläggande om DAB ....................................75
BAND- och DAB-knapparna
UP/DOWN-knapparna 8 ................................76
ENTER-knappen w ..........................................76
DISPLAY-knappen
MEMORY-knappen
Numeriska knapparna
TUNE/PRESET-knappen - ...............................76
Installation ........................................... 76
SETUP-knappen e ..........................................76
Inställningsmenyn .............................................76
Söka efter DAB-stationer ...................................76
AUTO TUNE-knappen
Lagra DAB-stationer ..........................................77
Lyssna på DAB-station ........................................77
Specifikationer ...................................... 77
5I
5K
5L
5J
..................................75
5M
.........................................75
..........................................75
..........................................75
..........................................75
...................76
9C
..................................76
6M
.................................76
qO
..........................76
7G
.............................77
=R
FM MONO-knappen
...............................74
4Q
7171
Svenska
Om Rotel
Rotel grundades för över 45 år sedan av en
familj med ett passionerat intresse för musik.
Detta ledde till en egen tillverkning av hifiprodukter med en kompromisslös kvalitet.
Genom alla år har denna passion för musik,
som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka
prisvärda produkter för både audiofiler och
musikälskare, vilken budget de än har.
Rotels ingenjörer arbetar i team och har ett
nära samarbete. Tillsammans lyssnar de på
och finslipar varje ny produkt tills den når upp
till Rotels höga krav på musikalisk kvalitet. De
får välja komponenter från hela världen för att
göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska
kondensatorer till japanska och amerikanska
halvledare samt toroidaltransformatorer som
tillverkas i Rotels egna fabriker.
Rotel har förtjänat sitt goda rykte genom
hundratals goda tester och utmärkelser från
hifi-branschens mest respekterade recensenter som lyssnar på musik varje dag. Deras
erkännanden bidrar till att Rotel fortsätter att
tillverka produkter som är musikaliska, pålitliga och prisvärda.
Alla vi på Rotel är glada för att du köpt denna
produkt och hoppas att den kommer att ge
dig många års njutning och glädje.
Introduktion
Tack för att du har köpt DAB/AM/FM-radion
Rotel RT-06. Rotels Balanced Design Concept
kombinerar avancerade kretslösningar, utförlig
utprovning av komponenter och omfattande
lyssningstester, vilket ger ett ypperligt ljud och
en långvarig kvalitet. Rotel RT-06 kommer att
ge dig många års njutning.
Att tänka på
Läs denna bruksanvisning noggrant. Den ger
dig grundläggande instruktioner om hur du
installerar och använder RT-06 i din anläggning, samt innehåller information om hur du
får ett så bra ljud som möjligt. Om du har
några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel
uppskattar dina frågor och synpunkter.
Spara kartongen och allt packmaterial till
RT-06 så att du kan använda detta vid ett
senare tillfälle. Att skicka eller flytta radion
i en annan förpackning kan skada den allvarligt.
Registrera RT-06 på www.rotel.com/register
och spara ditt originalkvitto från köptillfället.
Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver
lämna in den för garantiservice.
Funktioner
• DAB-, FM- och AM-mottagning
• Användarvänlig display
• Minne som lagrar 30 FM/AM-stationer
och 99 DAB-stationer
• Manuell och automatisk lagring av kanaler,
genomsökning av lagrade stationer och
direkt inställning av frekvenser
Uppackning
Ta upp enheten ur kartongen. Ta vara på
fjärrkontrollen och andra tillbehör. Sätt i de
medföljande batterierna i fjärrkontrollen.
Spara kartongen och allt packmaterial, det
kan vara praktiskt om du flyttar eller om du
behöver lämna in radion för service.
Placering
Placera RT-06 på en stabil och plan hylla där
den inte utsätts för fukt, solljus, hetta, smuts eller vibrationer. RT-06 kan utveckla värme vid
normal användning. Om du placerar radion
i ett skåp måste du se till att det finns god
ventilation. Se till att det finns plats bakom
RT-06 så att det är enkelt att ansluta alla kablar. Placera radion nära de andra komponenterna i anläggningen och om möjligt på
en egen hylla. Detta underlättar installationen
och framtida ändringar i anläggningen. Det
minskar också risken för störningar eller värmepåverkan från andra komponenter.
Ställ inte andra apparater eller föremål
ovanpå RT-06. Se till att den inte utsätts för
fukt som kan skada kretsarna och utgöra en
säkerhetsrisk.
Anslutningar på baksidan
På baksidan av RT-06 finns anslutningar för
analoga lågnivåsignaler, FM-antenn, AM-antenn, DAB-antenn, 12-volts styrsignaler, extern
IR-sensor och digitala DAB-signaler. Det finns
också en kontakt för nätsladden.
OBS! Koppla inte in någon komponent till
vägguttaget förrän alla anslutningar mellan
komponenterna är gjorda och du är säker
på att alla anslutningar är korrekta.
• RDS-funktioner (Radio Data System) i Europa eller RBDS-funktioner (Radio Broadcast Data Service) i USA
• DAB (Digital Audio Broadcast), ett digitalt
överföringssystem som används i Europa
och Kanada samt på många andra platser
• Stereo- och monomottagning
• 12-volts styrfunktioner för fjärrstyrning från
Rotels försteg och hemmabioförstärkare.
• Trådlös fjärrkontroll för alla funktioner
FM-antenn t
Till RT-06 ingår det en FM-antenn (formad
som ett ”T”) för inomhusbruk. Ta loss antennen från lådan och anslut den i den koaxiala
antenningången på radions baksida. Vik ut
antennen helt och hållet för bästa mottagning. Det går att fästa antennen på väggen
med hjälp av de hål som finns i ändarna på
kabeln. Prova dig fram tills du får en optimal
mottagning.
RDV-1092
RT-06 DAB/FM/AM-radio
72
72
OBS! Vid användning av utomhusantenn,
anslut 75-ohmskabeln i samma antenningång. Anlita en professionell installatör för
monteringen av antennen utomhus i enlighet
med gällande bestämmelser.
AM-antenn y
Till RT-06 ingår det en ramantenn för mottagning av AM-signaler. Ta loss antennen
från kartongen och placera den i närheten
av RT-06.
Anslut den dubbeltrådiga 300-ohmskabeln till
klämkontakterna som är märkta AM LOOP.
Det spelar ingen roll vilken av trådarna som
ansluts till vilken klämkontakt, men se till att anslutningen är ordentlig och att de två trådarna
inte kommer i kontakt med varandra.
Du kan behöva vrida eller flytta på antennen
för att få en så bra mottagning som möjligt.
OBS! Vid användning av utomhusantenn
ska 300-ohmskabeln anslutas till samma
klämkontakter. Anlita en professionell installatör för monteringen av antennen utomhus i
enlighet med gällande bestämmelser.
DAB-antenn u
Till RT-06 ingår det en DAB-antenn för inomhusbruk. Om du inte får någon bra mottagning med denna antenn så bör du använda
en DAB-antenn som monteras utomhus.
Utomhusantennen kan anslutas till en adapter och sedan till ANTENNA DAB-ingången
på radions baksida.
RCA-utgångar i
Ur de analoga RCA-utgångarna överförs en
fast stereosignal från RT-06 till försteget eller
förstärkaren.
Använd en standardsignalkabel och anslut
L OUTPUT-utgången till ingången för vänster
kanal på förstärkaren och R OUTPUT-utgången
till den högra ingången.
Computer I/O-kontakt p
RT-06 kan skötas från en dator som har en
programvara för styrning av ljudanläggningar.
Detta sker genom att styrkoder överförs från
datorn via en RS-232-kabel. Det går också
att uppdatera RT-06 med särskild programvara från Rotel.
COMPUTER I/O-ingången på baksidan har
alla nödvändiga anslutningar. Den klarar
standardiserade RJ-45 kontakter med 8 stift,
som är vanliga i 10-BaseT UTP Ethernet-nätverk. Kontakta din Rotel-återförsäljare om du
vill ha mer information om anslutningarna,
programvaran, datorstyrkoderna och om hur
RT-06 kan uppdateras.
Ingång för extern styrning [
Denna 3,5-millimeters minijack-kontakt (märkt
EXT REM IN) tar emot IR-kommandon från
en extern infraröd mottagare (Xantech, etc).
Funktionen kan vara praktisk om radion står
i ett skåp och inte kan nås av fjärrkontrollens
signaler. Kontakta din auktoriserade Rotelåterförsäljare om du vill ha mer information
om IR-mottagare eller kablar och kontakter
som passar denna ingång.
12-volts syrsignaler ]
RT-06 kan slås på och av med hjälp av en 12volts styrsignal från en Rotel-förstärkare.
12V TRIGGER IN-ingången på baksidan tar
emot styrsignaler på mellan 3 och 30 volt
(växelström eller likström). När en kabel är
ansluten till ingången och en styrsignal tas
emot slås radion på.
När styrsignalen avbryts försätts RT-06 i
standby-läge. Strömindikatorn på fronten
lyser fortfarande, men displayen släcks och
det går inte att använda radion.
RT-06 kan också skicka vidare styrsignalen till
en annan apparat med hjälp av 12V TRIGGER OUT-utgången. Signalen mäter 12 volt
vid normal användning.
Anslut strömkabeln till ingången märkt AC
INPUT på baksidan. När alla andra anslutningar är gjorda sätter du i strömkabelns
kontakt i ett vägguttag eller i en annan apparats nätuttag.
Grundfunktioner
Följande instruktioner hjälper dig att bekanta
dig med funktionerna och kontrollerna. Om
en funktion är tillgänglig på apparatens front
eller på fjärrkontrollen visas en siffra (se illustrationen av fronten) eller en bokstav (se illustrationen av fjärrkontrollen) i beskrivningen.
Om du vill växla mellan AM- och FM-bandet
kan du till exempel antingen trycka på BANDknappen på fronten eller på direktknappen
på fjärrkontrollen. Om bara en siffra eller en
bokstav visas nås funktionen från antingen
fronten eller fjärrkontrollen.
OBS! De knappar som används för att ställa
in DAB/AM/FM-stationer beskrivs i nästa
avsnitt i denna bruksanvisning.
STANDBY-knappen 1 och
STANDBY-lysdioden 2
STANDBY-knappen sitter till vänster på fronten
och finns inte på fjärrkontrollen.
STANDBY-lysdioden lyser när RT-06 får ström
från vägguttaget.
ON-knappen S
Endast på fjärrkontrollen
Tryck på ON-knappen för att lämna Standbyläget och börja använda RT-06.
OFF-knappen A
Endast på fjärrkontrollen
Tryck på OFF-knappen för att försätta RT-06
i Standby-läge. Enheten får då fortfarande
ström, men kan inte användas.
Digital DAB-utgång o
En koaxial och en optisk digitalutgång som
överför signalen från DAB-radiostationer
(Digital Audio Broadcast). DAB-formatet har
en mottagning helt utan störningar och en
ljudkvalitet som kommer mycket nära CDformatets, samt kan överföra information om
sändningens innehåll.
Strömingång \
RT-06 är fabriksinställd för det land som du
köpte den i (230 volt/50 Hz i Europa och
120 volt/60 Hz i USA). Fabriksinställningen
finns utmärkt med en dekal på apparatens
baksida. Se till att din radio är anpassad till
ditt lands elnät.
IR-sensorn 3
Denna sensor på fronten tar emot infraröda
signaler från fjärrkontrollen. Se till att du inte
av misstag täcker för sensorn med kablar
eller annat.
7373
Svenska
Displayen 6
Den stora displayen på mitten av fronten visar information om DAB/AM/FM-mottagning
(till exempel kanalfrekvenser, vilket band som
används, RDS-data, etc).
MEMORY-knappen
MEMORY-knappen används för att bekräfta
och lägga in inställningar i minnet när RT-06
konfigureras och används, inklusive lagring
av kanaler. Avsnitten nedan beskriver mer
ingående hur knappen används.
qO
ENTER-knappen w
Tryck på ENTER-knappen för att välja markerad parameter i menysystemet.
SETUP-knappen e
Öppnar och stänger menysystemet i RT-06.
Detta gäller både inställningsmenyerna och
funktionen som väljer landsläge, med hjälp
av knapparna ENTER och UP/DOWN på
fronten av RT-06.
DIMMER-knappen
Denna knapp finns både på fronten och på
fjärrkontrollen och väljer mellan fyra olika
belysningslägen för displayen. Tryck på knappen för att växla till nästa läge.
OBS! När RT-06 stängs av och sätts på igen
så återgår displayen till det normala läget.
Dimmer-funktionen finns också i inställningsmenyn för minnesalternativ och gäller tills
RT-06 kopplas ur vägguttaget.
rF
(eller FREQUENCY-knappen på fjärrkontrollen) och ange frekvensen med hjälp
av de numeriska knapparna.
• Automatisk frekvenssökning söker uppåt eller nedåt för att hitta nästa
radiostation. Välj TUNE med TUNE/PRESET-knappen. Aktivera AUTO TUNING.
Använd UP- och DOWN-knapparna för
att söka uppåt eller nedåt.
• Stationssökning i minnet låter dig
komma till en station direkt som finns sparad i minnet genom att ange numret för
minnesplatsen. Välj minnesnumret med
de numeriska knapparna.
• Snabbvalssökning söker automatiskt
igenom stationerna i minnet. Tryck på
PRESET SCAN-knappen för att börja söka
igenom AM/FM-banden.
• RDS-sökning (i Europa) eller RBDS-
sökning (i USA) ger tillgång till en
mängd olika specialfunktioner som bygger på datakoder som finns i sändningen.
Läs mer om detta i avsnittet om RDS.
Kanalsökningsknapparna
8EP
Du väljer radiofrekvens med två knappar på
fronten, märkta UP och DOWN, eller med
två par knappar på fjärrkontrollen, FREQ UP/
DOWN och PRESET UP/DOWN. Du kan antingen använda knapparna på fjärrkontrollen
eller knapparna på fronten, de fungerar på
samma sätt. Knapparna ändrar radiofrekvens
beroende på vilket läge RT-06 har.
• Aktivera AUTO TUNING och tryck på
en kanalsökningsknapp för att påbörja
automatisk sökning. RT-06 söker då av
frekvensbandet uppåt eller nedåt tills
den hittar nästa signal. Om du inte vill
lyssna på denna station så upprepar du
sökningen. Svaga signaler hoppas över
under den automatiska sökningen. Om
ingen tillräckligt stark signal hittas så återgår RT-06 till den senast spelade stationen.
(Läs mer om olika kanalsökningslägen i
styckena om TUNE/PRESET-knappen och
AUTO TUNING-knappen.)
Snabbvalssökning
Tryck på en kanalsökningsknapp för att stega
till nästa frekvens som är lagrad i minnet. (Läs
mer om olika kanalsökningslägen i stycket om
TUNE/PRESET-knappen.)
RDS PTY-sökning
Tryck en kanalsökningsknapp för att välja
en programtyp från listan som visas i displayen. Läs mer i avsnitten om RDS och RDS
PTY-knappen.
OBS! Flera symboler i displayen underlättar vid stationssökning. De stora siffrorna
visar den aktuella frekvensen, som ökar eller
minskar under sökningen. En indikator visar
styrkan på aktuell signal och ”TUNED” visas
när en tillräckligt stark signal har hittats. En
ST-symbol visas när en FM-stereosignal har
hittats. Ytterligare symboler anger vilket kanalsökningsläge som används.
Att välja stationer
RT-06 har en digitalt styrd AM/FM-mottagare
med RDS- eller RDBS-funktioner och plats för
30 lagrade stationer, samt en DAB-mottagare
som kan lagra maximalt 99 stationer.
• Manuell frekvenssökning söker upp-
åt eller nedåt till nästa stations frekvens.
Välj TUNE med TUNE/PRESET-knappen.
Stäng av AUTO TUNING. Använd UP- och
DOWN-knapparna för att söka uppåt eller nedåt.
• Direkt frekvenssökning ger dig en
möjlighet att komma direkt till en station
genom att ange en frekvens med siffror.
Tryck på FREQUENCY DIRECT-knappen
BAND-knapparna
BAND-knappen väljer om RT-06 ska ta emot
DAB-, AM- eller FM-signaler. Tryck på knappen på fronten för att växla mellan olika
band, eller välj band direkt med knapparna
på fjärrkontrollen. Till vänster i displayen
visas vilket band som är valt, samt den aktuella frekvensen.
9BCD
Frekvenssökningsläge
• Stäng av AUTO TUNING och tryck på
en kanalsökningsknapp för att stega till
nästa frekvens, oavsett om någon station sänder på denna frekvens. (Läs mer
om olika kanalsökningslägen i styckena
om TUNE/PRESET-knappen och AUTO
TUNING-knappen.)
Numeriska knapparna
Stationsförval
RT-06 kan lagra upp till 30 stationer i minnet.
Du kan lyssna på en station som är lagrad
i minnet genom att använda de numeriska
knapparna. Minnet kan lagra vilken kombination av AM- eller FM-stationer som helst,
samt 99 DAB-stationer.
RT-06 är förprogrammerad med en uppsättning allmänna frekvenser som kanske inte
stämmer överens med de stationer som finns
där du bor.
Gör så här när du vill lagra en ny station
i minnet:
7G
RDV-1092
RT-06 DAB/FM/AM-radio
74
74
1. Ställ in önskad AM- eller FM-station.
2. Tryck på MEMORY-knappen. En MEMORYsymbol blinkar i displayen.
3. Under tiden MEMORY-symbolen blinkar
anger du det snabbvalsnummer som du
vill lagra stationen på. Tryck till exempel
på siffran 3 om du vill att stationen ska
sparas på snabbvalsnummer 3. Om du
vill spara en station på snabbvalsnummer
15 så trycker du först på 1 och sedan
på 5.
4. En tidigare sparad frekvens raderas från
minnet om en ny frekvens sparas på samma
snabbvalsnummer.
Om du vill lyssna på en station som är lagrad
i minnet använder du de numeriska knapparna för att ange snabbvalsnumret.Tryck
till exempel på siffran 3 om du vill lyssna på
stationen som lagrats på snabbvalsnummer
3. Om du vill lyssna på nummer 15 så trycker
du först på 1 och sedan på 5.
OBS! De numeriska knapparna kan också
användas för direktsökning på AM- och FMbandet.
FREQUENCY DIRECT-knappen:
0N
Direktsökning
Om du vet exakt vilken frekvens du vill
lyssna på kan du ange denna med hjälp av
FREQUENCY DIRECT-knappen och de numeriska knapparna.
1. Tryck på FREQUENCY DIRECT-knappen
för att ändra de numeriska knapparna
från snabbvalssökning till direktsökning.
Stationsfrekvensen i displayen ändras till
en rad med streck där det första strecket
blinkar.
2. Ange den första siffran i stationsfrekvensen
med de numeriska knapparna. Siffran visas
då displayen och det andra strecket börjar
blinka. Ange sedan resten av siffrorna i
frekvensen. När alla siffror har angivits tar
radion emot stationen på vald frekvens.
OBS ! I den amerikanska versionen av
RT-06 så motsvarar siffran 1 talet 10 på FMbandet. I den europeiska versionen måste
du först trycka på 1 och sedan på 0 för
att ange 10. För att ta emot amerikanska
FM-stationer så trycker du bara på en siffra
efter decimalkommat, enligt beskrivningen i
det första exemplet. För att ta emot europeiska stationer trycker du på två siffror efter
decimalkommat, enligt beskrivningen i det
andra exemplet.
EXEMPEL:
• (FM i USA): 87,50 MHz –
tryck 8 > 7 > 5
• (FM i Europa): 87,50 MHz –
tryck 8 > 7 > 5 > 0
• (AM i USA): 1610 kHz –
tryck 1 > 6 > 1
• (AM i Europa): 1611 kHz –
tryck 1 > 6 > 1 > 1
Om ingen frekvens anges inom 5 sekunder
avslutas direktsökningsläget och RT-06 återgår
till den senast inställda stationen.
AUTO TUNING-knappen
AUTO TUNE-knappen växlar mellan automatisk frekvenssökning och manuell sökning. När
kanalsökningsknapparna på fronten eller på
fjärrkontrollen används i AUTO TUNING-läge
börjar radion söka av frekvensbandet uppåt
eller nedåt tills den hittar nästa signal. Om
du inte vill lyssna på denna station så upprepar du sökningen. Svaga signaler hoppas
över under den automatiska sökningen. Om
ingen tillräckligt stark signal hittas så återgår RT-06 till den senast spelade stationen.
Växla mellan automatisk frekvenssökning
och manuell sökning genom att trycka på
AUTO TUNING-knappen. En AUTO-symbol
visas i displayen.
OBS! AUTO TUNING-läget kan inte användas när TUNE/PRESET-knappen är i PRESETläge. Läs mer om detta i nästa avsnitt.
=R
TUNE/PRESET-knappen -
TUNE/PRESET-knappen växlar mellan
FREQUENCY TUNING-läget (kanalsökningsknapparna stegar framåt till nästa station automatiskt) och PRESET TUNING-läget
(kanalsökningsknapparna stegar framåt till
nästa station i minnet). Tryck på TUNE/PRESET-
knappen för att växla mellan dessa båda lägen. En PRESET-symbol lyser i displayen när
PRESET-läget är aktiverat.
OBS! AUTO TUNING-läget kan inte användas när TUNE/PRESET-knappen är i
PRESET-läge.
PRESET SCAN-knappen H
Denna knapp söker automatiskt igenom stationerna i minnet och spelar varje station i
5 sekunder. Tryck på knappen en gång till
för att stoppa sökningen och lyssna på aktuell station.
OBS! När du lyssnar på en lagrad station
och trycker på PRESET SCAN-knappen så
börjar sökningen med nästa efterföljande
förvalsnummer och fortsätter tills sökningen
kommer till stationen som den startade från.
Om ingen förvald station är aktiverad när du
trycker på knappen så startar sökningen från
förvalsnummer 1 (PRESET 1) och fortsätter till
förvalsnummer 30 (PRESET 30).
FM MONO-knappen
FM MONO-knappen ändrar FM-bandet
från stereomottagning till monomottagning.
I stereoläget tar radion emot en stereosignal
om stationen sänds i stereo och signalen är
tillräckligt stark. En stereosymbol visas då i
displayen. I monoläget återges sändningen
i mono, även om stationen egentligen sänder i stereo.
OBS! Genom att byta till monomottagning
kan du förbättra mottagningen av svaga och
avlägsna FM-sändningar. Det behövs lägre
signalstyrka för monomottagning än för stereomottagning.
4Q
RDS- och RBDSmottagning
Rotel RT-06 är kompatibel med RDS, (Radio
Data System) för Europa och RBDS (Radio
Broadcast Data Service) för USA. Dessa båda
system kompletterar FM-mottagningen med en
kodad signal som innehåller information. RDSoch RBDS-funktionerna avkodar denna signal
och ger en rad olika informationstyper:
1. Namnet på radiostationen (t ex Sveriges
Radio P1).
7575
Svenska
2. Innehållet i det program som hörs (t ex
”ROCK” eller ”NEWS”).
3. Trafikinformation.
4. Rullande text med meddelanden och information.
RDS-systemet har även flera avancerade
sökfunktioner:
1. Sökning efter en station med ett önskat
programinnehåll (PTY).
2. Sökning efter trafikinformation (TP).
3. Sökning efter stationer med särskilda trafikmeddelanden (TA).
RDS-sändningar har varit tillgängliga i många
europeiska länder i flera år. Det finns många
stationer med RDS-kodade sändningar och
de flesta användare är vana vid de funktioner och möjligheter som RDS-systemet ger.
Kontakta gärna din Rotel-återförsäljare om
du vill ha mer information om RDS och vilka
stationer som sänder sådan information där
du bor.
OBS! RDS- och RBDS-funktionerna är helt
beroende av att radiostationerna sänder
kodade signaler. RDS och RBDS fungerar
endast i länder som har dessa system och
där stationerna sänder sådana signaler.
Om det inte finns några RDS- eller RBDS-stationer så fungerar RT-06 som en helt vanlig
radiomottagare.
OBS! RDS- och RBDS-tjänsterna är endast tillgängliga med FM-sändningar. Funktionerna
och knapparna som beskrivs nedan kan bara
användas med FM-sändningar.
DISPLAY-knappen
Det finns 5 visningslägen när en station sänder RDS-information och RDS-indikatorn lyser
i displayen. Tryck på DISPLAY-knappen för att
växla mellan de 5 visningsalternativen:
1. Vanlig frekvensvisning (FREQUENCY).
2. PROGRAM SERVICE-namn. Detta är oftast
stationens namn, till exempel P1. Om den
aktuella stationen inte sänder en RDS-signal visas en blinkande PS-symbol.
3. PROGRAM TYPE. Beskriver vad en station sänder enligt en standardiserad
uppsättning programtyper (till exempel NEWS, CURRENT AFFAIRS, INFO,
SPORT, EDUCATION, DRAMA, CULTURE,
5M
SCIENCE, VARIED, POP, ROCK, EASY
LISTENING, LIGHT CLASSICAL, SERIOUS
CLASSICAL, OTHER MUSIC, WEATHER,
FINANCE, CHILDREN, SOCIAL AFFAIRS,
RELIGION, PHONE IN, TRAVEL, LEISURE,
JAZZ, COUNTRY, NATIONAL MUSIC,
OLDIES, FOLK och DOCUMENTARY). Om
den aktuella stationen inte sänder en RDSsignal visas en blinkande PT-symbol.
4. CLOCK TIME. Tid och datum som sänds
från stationen visas i displayen. Om den
aktuella stationen inte sänder en RDS-signal visas en blinkande CT-symbol.
5. RADIO TEXT. Rullande textmeddelande
som sänds från stationen. Om den aktuella stationen inte sänder en RDS-signal
visas en blinkande RT-symbol.
PTY-knappen
Sökfunktionen PTY ger dig möjlighet att söka
efter tillgängliga stationer med RDS-sändningar som sänder en speciell programtyp.
1. Tryck på PTY-knappen. Den aktuella programtypen visas i displayen.
2. Om du vill byta till en annan programtyp
använder du kanalsökningsknapparna
för att välja en programtyp ur listan som
visas.
3. Tryck på PTY-knappen en andra gång inom
5 sekunder. RT-06 försöker då hitta en annan RDS-station som sänder den valda
programtypen. Om knappen inte trycks
ned inom 5 sekunder efter det att du valt
en programtyp avbryts PTY-funktionen.
4. Om PTY-funktionen inte hittar någon station
med den valda programtypen återgår RT06 till den senaste stationen.
5. Avbryt PTY-funktionen genom att trycka
på vilken annan knapp som helst (utom
DIMMER- eller FM MONO-knappen).
TP-knappen
Söker efter en RDS-station som sänder program med trafikinformation:
1. Tryck på TP-knappen. RT-06 försöker hitta
en RDS-station som sänder trafikinformation.
2. Om ingen station hittas återgår radion till
den senaste stationen.
5I
5K
3. Avbryt TP-funktionen genom att trycka
på vilken annan knapp som helst (utom
DIMMER- eller FM MONO-knappen).
TA-knappen
Söker efter en RDS-station som sänder sär-
skilda trafikmeddelanden.
1. Tryck på TA-knappen. RT-06 försöker hitta
en RDS-station som sänder trafikmeddelanden.
2. Om ingen station hittas återgår radion till
den senaste stationen.
3. Avbryt TA-funktionen genom att trycka på
vilken annan knapp helst (utom DIMMEReller FM MONO-knappen).
AF-knappen
1. Tryck på AF-knappen. RT-06 söker igenom
alla alternativa frekvenser och letar efter
samma program i den lagrade listan och
väljer sedan den starkaste signalen.
2. Om ingen station hittas återgår radion till
den senaste stationen.
3. Om den nya stationen sänder med en
svagare signal återgår radion till den senaste stationen.
4. Avbryt AF-funktionen genom att trycka på
vilken annan knapp helst (utom DIMMEReller FM MONO-knappen).
5L
5J
Digital Audio Broadcast
(DAB)
Grundläggande om DAB
DAB är en förkortning för ”Digital Audio
Broadcast” och är en ny typ av radiosändningar som använder digital teknik. DAB kan
ge en ljudkvalitet som kommer mycket nära
CD-formatets och har en mottagning nästan
helt utan störningar.
DAB använder frekvensband III (174–
240 MHz). Band III är uppdelat i 41 kanaler
med beteckningarna 5A till 13F.
DAB-kanalerna är uppdelade i grupper, som
också kallas för multiplexer. Varje multiplex
innehåller ett visst antal stationer och varje
tjänst innehåller en primär tjänst som kan
innehålla sekundära tjänster. DAB-tekniken
innebär att stationerna kan sända ytterligare
RDV-1092
RT-06 DAB/FM/AM-radio
76
76
data tillsammans med ljudet, vilka kan innehålla andra ljudkanaler och i framtiden till
och med bilder och datainformation.
OBS! När DAB-mottagaren används första
gången frågar displayen om du vill göra en
automatisk sökning och lagra alla tillgängliga stationer. I de flesta fall behöver en sådan automatisk sökning bara utföras en enda
gång. Välj ”YES” för att bekräfta sökningen.
RT-06 söker då efter alla tillgängliga stationer
på DAB-bandet. Antalet stationer som hittas
beror på var du bor och på vilken antenn
som används. För bästa möjliga mottagning
rekommenderas en särskild utomhusantenn.
BAND- och DAB-knapparna
9C
RT-06 kan ta emot AM-, FM- och DAB-signaler. Välj DAB-mottagning genom att trycka
på BAND-knappen på fronten eller på DABknappen på fjärrkontrollen.
UP/DOWN-knapparna 8
UP- och DOWN-knapparna på fronten och
på fjärrkontrollen används för att byta station
och för att göra val i menysystemet (läs mer
i avsnittet om inställningsmenyn).
ENTER-knappen w
Tryck på ENTER-knappen för att bekräfta ett
markerat val.
DISPLAY-knappen
RT-06 visar information om aktuell station
längst upp i displayen. Denna information
tas emot från radiostationen. RT-06 har olika
visningslägen, som visas längst ned i displayen. Tryck på DISPLAY-knappen för att växla
mellan de olika lägena:
• Program type: visar genre och annan
programinformation.
• Ensemble name: visar multiplex-iden-
tifiering.
• Frequency: visar frekvensen som den
valda multiplexen sänds på.
• Bit rate: visar överföringshastigheten.
Denna anges i antal kilobit per sekund
(kbps), vilket anger sändningens ljudkvalitet. Ju högre överföringshastighet, desto
högre ljudkvalitet.
6M
• Dynamic label segment: detta är tex-
ten som rullar i displayen och som visar
information om aktuellt programinnehåll.
Denna funktion beror på vem som sänder
och på vilken station som tas emot.
• Signal strength: visar hur stark signalen
som tas emot är, uttryckt i block.
MEMORY-knappen
RT-06 kan lagra upp till 99 DAB-stationer i
minnet. Om du vill lagra en vald station så
trycker du på MEMORY-knappen och sedan
på någon av de numeriska knapparna. FMoch DAB-stationerna lagras i olika minnen,
så du kan både lagra en DAB-station och
en FM-station på exempelvis minnesplats 1.
Numeriska knapparna
De numeriska knapparna kan användas för att
lagra stationer i minnet och för att lyssna på
en station som redan är lagrad i minnet.
qO
7G
TUNE/PRESET-knappen -
RT-06 kan användas i två lägen, som väljs
med TUNE/PRESET-knappen:
• DAB Manual Mode: När radion är
i detta läge kan du välja mellan alla tillgängliga stationer med hjälp av UP- och
DOWN-knapparna.
• DAB Preset Mode: Använd PRESET-
knappen för att växla till läget där du använder UP- och DOWN-knapperna för att
välja mellan alla lagrade stationer. I detta
läge visas PRESET-symbolen i displayen.
Installation
OBS! Inställningsmenyn har avancerade
inställningar. I de flesta fall räcker fabriksinställningarna för normal användning.
SETUP-knappen e
SETUP-knappen på fronten ger tillgång till inställningsmenyn (SETUP) som används för att
göra avancerade inställningar av RT-06.
Inställningsmenyn
Tryck på SETUP-knappen på fronten för att
visa menyalternativen på displayen. Tryck på
knappen en gång till för att stänga menyn.
Menyn stängs också automatiskt om ingen
annan knapp trycks ned på en kort stund.
Använd UP- och DOWN-knapparna för att
stega mellan de olika menyalternativen. Tryck
på ENTER-knappen för att bekräfta ett val.
Följande alternativ finns i menyn. För att göra
vissa ändringar krävs kunskap om de lokala
DAB-utsändningarna.
DAB DAC VOLUME: RT-06 kan ställa in
volymen på D/A-omvandlarens signal. Volymen kan ställas in mellan 0 och 255, med
hjälp av UP- och DOWN-knapparna. Denna
funktion kan användas för att ställa in utsignalen så att den matchar övriga signalkällor
i anläggningen.
DIMMER: Välj detta alternativ om du vill
ändra displayens ljusstyrka. Ändra styrkan
med UP- och DOWN-knapparna.
FACTORY DEFAULT: Välj detta alternativ om
du vill återställa RT-06 till fabriksinställningarna. Bekräfta med ENTER-knappen.
VARNING: Alla personliga inställningar
försvinner om du återgår till fabriksinställningarna.
TUNER AREA: Din radio ska vara inställd för
landet du köpte den i. Mottagningsområdet
kan ändras manuellt till antingen ”EUROPE”
eller ”N_AMERICA”.
VERSION: Visar vilken programvaruversion
som används i RT-06.
Front CPU Upgrade: Uppgraderar radions maskinvara.
OBS! Detta alternativ används endast under tillverkningen och kan inte utföras på
egen hand.
EXIT: Stänger inställningsmenyn.
Söka efter DAB-stationer
OBS! När DAB-mottagaren används första
gången frågar displayen om du vill göra en
automatisk sökning och lagra alla tillgängliga stationer. I de flesta fall behöver en sådan automatisk sökning bara utföras en enda
gång. Välj ”YES” för att bekräfta sökningen.
RT-06 söker då efter alla tillgängliga stationer
på DAB-bandet. Antalet stationer som hittas
beror på var du bor och på vilken antenn
som används. För bästa möjliga mottagning
rekommenderas en särskild utomhusantenn.
7777
Svenska
AUTO TUNE-knappen
=R
Du kan också göra nya sökningar med
jämna mellanrum för att se om fler stationer
har börjat sända, eller om du har flyttat till
ett nytt område.
OBS! Denna funktion raderar alla lagrade
stationer från minnet.
1. Välj DAB-bandet genom att trycka på
BAND-knappen på fronten eller på DABknappen på fjärrkontrollen.
2. Tryck på AUTO TUNE-knappen och påbörja en sökning efter kanaler. Displayen
visar ”DAB AUTO TUNING” och låter dig
välja mellan ”YES” och ”NO”.
3. Du väljer alternativ med hjälp av UP- och
DOWN-knapparna och bekräftar med
ENTER-knappen. Om du väljer ”NO”
avbryts sökningen. Om du väljer ”YES”
påbörjas sökningen och dina lagrade stationer ersätts automatiskt av de stationer
som hittas.
Lagra DAB-stationer
När den automatiska kanalsökningen är färdig visas resultatet. Använd UP- och DOWNknapparna för att välja en station.
Lagra stationen i minnet genom att trycka på
MEMORY-knappen, följt av det nummer som
du vill lagra stationen under. Upprepa detta
för varje station.
Exempel: 1 > 2 för minnesplats 12.
Lyssna på DAB-station
Om du vill lyssna på en station som är lagrad i minnet använder du de numeriska
knapparna.
Exempel: 1 > 2 för minnesplats 12.
Specifikationer
FM-mottagning
Usable Sensitivity:
14.2 dBf
50dB Quieting Sensitivity:
20.2 dBf (mono)
45.3 dBf (stereo)
Signal to Noise Ratio (at 65 dBf):
73 dBf (mono)
70 dBf (stereo)
Harmonic Distortion (at 65 dBf):
0,2 % (mono)
0,3 % (stereo)
Frequency Response:
10 Hz–15 kHz, ±3 dB
Capture Ratio:
2,0 dB
Alternate Channel Selectivity:
47 dB (±400 kHz)
Spurious Response Ratio:
90 dB
Image Rejection Ratio:
80 dB
IF Rejection Ratio:
80 dB
AM Suppression Ratio:
55 dB
Stereo Separation (100Hz/1 kHz/10 kHz):
40 dB/45 dB/35 dB
Output level:
1 V
Antenna Input:
75 ohms obalanserat
AM-mottagning
Usable Sensitivity:
500 µV/m
Selectivity:
25 dB
Harmonic Distortion:
0,5 %
Image Rejection Ratio:
45 dB
Signal to Noise Ratio:
40 dB
Output level:
500 mV
Antenna Input:
Loop-antenn
DAB-mottagning
Sensitivity:
-96 dBm
Tuning Range:
Band III (174–240 MHz)
Audio Data Rate:
224 kbps (Max)
Frequency Response:
20 Hz–20 kHz
Analog Output:
2,0 V vid 0 dBFS
Antenna Output:
50 ohms F connector
Digital Output:
S/PDIF koaxial/optisk
Format/Sample Rate:
PCM/48 kHz
Allmänt
Strömförbrukning:
15 watt
Strömförbrukning i standby-läge:
5 watt
Power Requirements (AC):
230 volt, 50 Hz (Europa)
120 volt, 60 Hz (USA)
Vikt:
3,9 kg
Mått (W x H x D):
437 x 72 x 319 mm
Fronthöjd:
60 mm
Alla specifikationer är korrekta vid tryckningen.
Rotel reserverar sig rätten att göra framtida
förbättringar utan föregående meddelanden.
Rotel och logotypen Rotel HiFi är registrerade
varumärken av The Rotel Co. Ltd, Tokyo, Japan.
RDV-1092
Rotel product are designed to comply with international directives on the
Restriction of Hazardous Substances (RoHS) in electrical and electronic
equipment and the disposal of Waste Electrical and Electronic Equipment
(WEEE). The crossed wheelie bin symbol indicates compliance and that
the products must be appropriately recycled or processed in accordance
with these directives.
The symbol means that this unit is double insulated. An earth ground
connection is not required
2
ВНИМАНИЕ
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ.
НЕ ОТКРЫВАТЬ
ВНИМАНИЕ: ДЛЯ УМЕНЬШЕНИЯ ОПАСНОСТИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ
ВЕРХНЮЮ И ЗАДНЮЮ ПАНЕЛЬ! ВНУТРИ НЕТ ЧАСТЕЙ, ДОСТУПНЫХ ДЛЯ ОБСЛУЖИВАНИЯ
ПОЛЬЗОВАТЕЛЮ. ДОВЕРЬТЕ ОБСЛУЖИВАНИЕ КВАЛИФИЦИРОВАННОМУ МАСТЕРУ.
ДЛЯ США, КАНАДЫ И ДРУГИХ СТРАН, ГДЕ
УСТРОЙСТВО ОДОБРЕНО К ИСПОЛЬЗОВАНИЮ.
Изображение молнии в равностороннем
треугольнике предупреждает пользователя
о наличии внутри корпуса изделия
неизолированного напряжения, величина
которого может создавать опасность
поражения человека электрическим током.
Изображение восклицательного знака в
равностороннем треугольнике
предупреждает пользователя о наличии в
сопровождающей аппарат документации
важных инструкций по эксплуатации и
техническому обслуживанию.
RT-06 DAB/AM/FM ÒÚÂÂÓ Ú˛ÌÂ
иУ‰ЫНЪ˚ Rotel ТФУВНЪЛУ‚‡М˚ Ъ‡Н, ˜ЪУ·˚ ТУУЪ‚ВЪТЪ‚У‚‡Ъ¸ ЪВ·У‚‡МЛflП ПВК‰ЫМ‡У‰М˚ı ‰ЛВНЪЛ‚ ФУ У„‡МЛ˜ВМЛ˛ ФЛПВМВМЛfl ‚В‰М˚ı ‚В˘ВТЪ‚ ‚ ˝ОВНЪУЪВıМЛ˜ВТНУП
Л ˝ОВНЪУММУП У·УЫ‰У‚‡МЛЛ (Restriction of Hazardous
Substances – RoHS), Ъ‡НКВ ФУ У·‡˘ВМЛ˛ Т УЪТОЫКЛ‚¯ЛП
Т‚ УИ ТУН ˝ОВ НЪ УЪ В ıМ Л˜В ТНЛ П Л ˝ОВН ЪУ ММ ˚ П
бДбЦегЦзаЦ ДзнЦззх З лййнЗЦнлнЗаа л нкЦЕйЗДзаьеа
NEC (зДсайзДгъзхп щгЦднкауЦлдап зйкеДнаЗйЗ лтД),
лнДнъь 810: “кДСай а нЦгЦЗабайззйЦ йЕйкмСйЗДзаЦ”
бДЬае бДбЦегЦзаь
щгЦднкауЦлдДь
лЦкЗалзДь
дйкйЕдД
У·УЫ‰У‚‡МЛВП (Waste Electrical and Electronic Equipment – WEEE). аБУ·‡КВМЛВ ФВВ˜ВНМЫЪУ„У ПЫТУМУ„У
·‡˜Н‡ М‡ НУОВТ‡ı УБМ‡˜‡ВЪ Ъ‡НКВ ЪУ, ˜ЪУ ˝ЪЛ ФУ‰ЫНЪ˚
‰УОКМ˚ ·˚Ъ¸ ‚ЪУЛ˜МУ ЛТФУО¸БУ‚‡М˚ (ВˆЛНОЛУ‚‡М˚)
ЛОЛ КВ У·‡·УЪ‡М˚ ‚ ТУУЪ‚ВЪТЪ‚ЛЛ Т ЫФУПflМЫЪ˚ПЛ ‚˚¯В
‰ЛВНЪЛ‚‡ПЛ.
щЪУ Ъ ТЛ П‚УО (Н‚‡‰ ‡Ъ ‚ Н‚ ‡‰‡ЪВ) УБМ‡˜ ‡ВЪ, ˜ЪУ
ЫТЪУИТЪ‚У ЛПВВЪ ‰‚УИМЫ˛ ЛБУОflˆЛ˛. иУ‰НО˛˜ВМЛВ Н
Б‡БВПОВМЛ˛ МВ ЪВ·ЫВЪТfl.
ДзнЦззхв лимлд
икйЗйСД
бДбЦегЦзаь (NEC
SECTION 810-20)
ДзнЦззхв кДбкьСзад (NEC
SECTION 810-20)
бДЬаех бДбЦегЦзаь
щгЦднкйС бДбЦегЦзаь
лагйЗйв щгЦднкйлЦна (NEC
ARTICLE 250, PART H)
78
78
З‡КМ˚В ЛМТЪЫНˆЛЛ ФУ ·ВБУФ‡ТМУТЪЛ
икЦСйлнЦкЦЬЦзаЦ: ЗМЫЪЛ МВЪ ˜‡ТЪВИ, ‰УТЪЫФМ˚ı ‰Оfl
У·ТОЫКЛ‚‡МЛfl ФУО¸БУ‚‡ЪВО˛. СУ‚ВflИЪВ У·ТОЫКЛ‚‡МЛВ
Н‚‡ОЛЩЛˆЛУ‚‡ММУПЫ ФВТУМ‡ОЫ.
икЦСйлнЦкЦЬЦзаЦ: СОfl ТМЛКВМЛfl УФ‡ТМУТЪЛ ‚УБ„У‡МЛfl
ЛОЛ ФУ‡КВМЛfl ˝ОВНЪЛ˜ВТНЛП ЪУНУП МВ ФУ‰‚В„‡ИЪВ
‰‡ММ˚И ‡ФФ‡‡Ъ ‚УБ‰ВИТЪ‚Л˛ ‰УК‰fl ЛОЛ ‚О‡„Л.
зВ ‰УФЫТН‡ИЪВ ФУФ‡‰‡МЛfl ФУТЪУУММЛı ФВ‰ПВЪУ‚
‚МЫЪ¸ НУФЫТ‡. ЦТОЛ ‚МЫЪ¸ НУФЫТ‡ ФУФ‡О‡ ‚О‡„‡
ЛОЛ ФУТЪУУММЛИ ФВ‰ПВЪ, МВПВ‰ОВММУ ‚˚М¸ЪВ ‚ЛОНЫ
¯МЫ‡ ФЛЪ‡МЛfl ЛБ УБВЪНЛ. СУТЪ‡‚¸ЪВ ‡ФФ‡‡Ъ Н
Н‚‡ОЛЩЛˆЛУ‚‡ММУПЫ ТФВˆЛ‡ОЛТЪЫ ‰Оfl УТПУЪ‡ Л
‚УБПУКМУ„У ВПУМЪ‡.
иВК‰В ˜ВП ФУ‰ТУВ‰ЛМflЪ¸ ‡ФФ‡‡Ъ Л ЫФ‡‚ОflЪ¸ ЛП, ФУ˜ЪЛЪВ
‚ТВ ЛМТЪЫНˆЛЛ. лУı‡МЛЪВ ЫНУ‚У‰ТЪ‚У ФУ ˝НТФОЫ‡Ъ‡ˆЛЛ ‰Оfl
‰‡О¸МВИ¯В„У ЛТФУО¸БУ‚‡МЛfl.
й·‡˘‡ИЪВ ‚МЛП‡МЛВ М‡ ФВ‰УТЪВВКВМЛfl, ЫН‡Б‡ММ˚В М‡ НУФЫТВ
‡ФФ‡‡Ъ‡ Л ‚ ‰‡ММУП ЫНУ‚У‰ТЪ‚В. мФ‡‚ОflИЪВ ‡ФФ‡‡ЪУП ‚
ТУУЪ‚ВЪТЪ‚ЛЛ Т ЛМТЪЫНˆЛflПЛ.
и УЛБ‚У‰Л ЪВ У˜ЛТ ЪНЫ НУФЫТ ‡ ЪУ О¸НУ ТЫ ıУИ ЪН‡ М¸˛ ЛОЛ
Ф˚ОВТУТУП.
йТЪ‡‚¸ЪВ МВ ПВМВВ 10 ТП Т‚У·У‰МУ„У ФУТЪ‡МТЪ‚‡ ‚УНЫ„ ‡ФФ‡‡Ъ‡
‰Оfl У·ВТФВ˜ВМЛfl ˆЛНЫОflˆЛЛ ‚УБ‰Ыı‡. зВ ТЪ‡‚¸ЪВ ‡ФФ‡‡Ъ М‡
НУ‚‡Ъ¸, ‰Л‚‡М, НУ‚В ЛОЛ ФУ‰У·МЫ˛ Пfl„НЫ˛ ФУ‚ВıМУТЪ¸, НУЪУ‡fl
ПУКВЪ Б‡„УУ‰ЛЪ¸ ‚ВМЪЛОflˆЛУММ˚В УЪ‚ВТЪЛfl. ЦТОЛ ‡ФФ‡‡Ъ
‚ТЪ‡Л‚‡ВЪТfl ‚ ¯Н‡Щ ЛОЛ ‰Ы„УИ НУФЫТ, ˝ЪУЪ НУФЫТ ‰УОКВМ
‚ВМЪЛОЛУ‚‡Ъ¸Тfl ‰Оfl У·ВТФВ˜ВМЛfl УıО‡К‰ВМЛfl ‡ФФ‡‡Ъ‡.
СВ КЛЪ В ‡Ф Ф‡‡ Ъ ФУ ‰‡О¸ ¯В У Ъ ‡‰Л‡ ЪУУ ‚ УЪ УФОВ МЛfl,
У·У„В‚‡ЪВОВИ, ФВ˜ВИ Л О˛·˚ı ‰Ы„Лı ЫТЪУИТЪ‚, ‚˚‰ВОfl˛˘Лı
ЪВФОУ.
лВЪВ‚УВ М‡ФflКВМЛВ, Н НУЪУУПЫ ФУ‰ТУВ‰ЛМflВЪТfl ‡ФФ‡‡Ъ, ‰УОКМУ
ТУУЪ‚ВЪТЪ‚У‚‡Ъ¸ ЪВ·У‚‡МЛflП, ЫН‡Б‡ММ˚П М‡ Б‡‰МВИ Ф‡МВОЛ
‡ФФ‡‡Ъ‡. зВ ФВВ‰ВО˚‚‡ИЪВ ‚ıУ‰fl˘ЛИ ‚ НУПФОВНЪ ¯МЫ ФЛЪ‡МЛfl.
зВ ФУО¸БЫИЪВТ¸ Ы‰ОЛМЛЪВОflПЛ.
зВ ФУНО‡‰˚‚‡ИЪВ ¯МЫ ФЛЪ‡МЛfl ‚ ПВТЪ‡ı, „‰В УМ ПУКВЪ ·˚Ъ¸
ФУ‚ВК‰ВМ ЛОЛ ФВВ„ВЪ. й·‡˘‡ИЪВ УТУ·УВ ‚МЛП‡МЛВ М‡ ТВЪВ‚Ы˛
‚ЛОНЫ Л ПВТЪУ ‚˚ıУ‰‡ ¯МЫ‡ ЛБ ‡ФФ‡‡Ъ‡.
ЦТОЛ ФВ‰ФУО‡„‡ВЪТfl ‰УТЪ‡ЪУ˜МУ ‰УО„У МВ ЛТФУО¸БУ‚‡Ъ¸ ‡ФФ‡‡Ъ,
‚˚М¸ЪВ ‚ЛОНЫ ¯МЫ‡ ФЛЪ‡МЛfl ЛБ УБВЪНЛ.
зВПВ‰ОВММУ ФВН‡ЪЛЪВ ФУО¸БУ‚‡Ъ¸Тfl ‡ФФ‡‡ЪУП Л У·‡ЪЛЪВТ¸ Н
Н‚‡ОЛЩЛˆЛУ‚‡ММУПЫ ФВТУМ‡ОЫ, ВТОЛ:
• èÓ‚ÂʉÂÌ˚ ¯ÌÛ ÔËÚ‡ÌËfl ËÎË ‚ËÎ͇.
• ЗМ Ы Ъ¸ ‡Ф Ф ‡‡Ъ‡ ФУФ‡О Л ФУТЪУ УММЛВ ФВ‰П В Ъ˚ ЛОЛ
КЛ‰НУТЪ¸.
• ÄÔÔ‡‡Ú ÔÓԇΠÔÓ‰ ‰Óʉ¸.
• ÄÔÔ‡‡Ú Ì ÙÛÌ͈ËÓÌËÛÂÚ ‰ÓÎÊÌ˚Ï Ó·‡ÁÓÏ.
• ДФФ‡‡Ъ ЫУМЛОЛ ЛОЛ УМ ФУ‚ВК‰ВМ ‰Ы„ЛП ТФУТУ·УП.
аТФУО¸БЫИЪВ ФУ‚У‰НЫ Class 2 ФЛ ФУ‰НО˛˜ВМЛЛ НУОУМУ˜М˚ı
НОВПП Н ЫТЪУИТЪ‚Ы ‰Оfl М‡‰ОВК‡˘ВИ ЛБУОflˆЛЛ Л ПЛМЛПЛБ‡ˆЛЛ
ЛТН‡ Ы‰‡‡ ˝ОВНЪЛ˜ВТНЛП ЪУНУП.
к‡БПВ˘‡ИЪВ ‡ФФ‡‡Ъ М‡ ЫТЪУИ˜Л‚УИ, ФОУТНУИ ФУ‚ВıМУТЪЛ,
‰УТЪ‡ЪУ˜МУ ФУ˜МУИ, ˜ЪУ·˚ ‚˚‰ВК‡Ъ¸ В„У ‚ВТ. зВ ТЪ‡‚¸ЪВ ‡ФФ‡‡Ъ
М‡ ЪВОВКНЫ, НУЪУ‡fl ПУКВЪ УФУНЛМЫЪ¸Тfl.
7979
кЫТТНЛИ
ëÓ‰ÂʇÌËÂ
1: 鄇Ì˚ ÛÔ‡‚ÎÂÌËfl ̇ Ô‰ÌÂÈ Ô‡ÌÂÎË ....3
2: èÛÎ¸Ú Ñì RR-T95 ............................................ 4
3: к‡Б˙ВП˚ ‰Оfl ФУ‰ТУВ‰ЛМВМЛfl М‡ Б‡‰МВИ
Ô‡ÌÂÎË .............................................................. 5
4: лıВП‡ ФУ‰ТУВ‰ЛМВМЛfl ..................................... 5
З‡КМ˚В ЛМТЪЫНˆЛЛ ФУ ·ВБУФ‡ТМУТЪЛ ..... 78
é ÍÓÏÔ‡ÌËË Rotel ...................................... 80
è‚˚ ¯‡„Ë ............................................ 80
еВ˚ ФВ‰УТЪУУКМУТЪЛ ................................... 80
йТМУ‚М˚В ‰УТЪУЛМТЪ‚‡ ......................................80
ê‡ÒÔ‡Íӂ͇ .........................................................80
ê‡ÁÏ¢ÂÌË ....................................................... 80
иУ‰ТУВ‰ЛМВМЛfl ........................................ 80
FM ‡МЪВММ‡ t ................................................. 81
к‡ПУ˜М‡fl AM ‡МЪВММ‡ y ............................... 81
DAB ‡МЪВММ‡ u .............................................. 81
гЛМВИМ˚И ‡Ы‰ЛУ ‚˚ıУ‰ („МВБ‰‡ RCA) i ..... 81
ñËÙÓ‚ÓÈ ‚˚ıÓ‰ DAB Ò˄̇· o ................. 81
äÓÏÔ¸˛ÚÂÌ˚È ‚ıÓ‰/‚˚ıÓ‰ p ...................... 81
ÉÌÂÁ‰Ó EXT REMOTE IN [ ............................... 81
ÉÌÂÁ‰Ó 12V Trigger ] ..................................... 81
ЗıУ‰ ФЛЪ‡МЛfl ФВВПВММУ„У ЪУН‡ \ .............. 81
éÒÌÓ‚Ì˚ ӄ‡Ì˚ ÛÔ‡‚ÎÂÌËfl ................ 82
дМУФН‡ Standby 1 Л Т‚ВЪУ‰ЛУ‰ Standby 2 82
дМУФН‡ ON S .................................................. 82
дМУФН‡ OFF A ................................................. 82
С‡Ъ˜ЛН ‰ЛТЪ‡МˆЛУММУ„У ЫФ‡‚ОВМЛfl 3 ...... 82
СЛТФОВИ ФВВ‰МВИ Ф‡МВОЛ 6 ....................... 82
дМУФН‡ MEMORY
дМУФН‡ ENTER w ............................................. 82
дМУФН‡ SETUP e ............................................. 82
дМУФН‡ DIMMER
éÒÌÓ‚Ì˚ ӄ‡Ì˚ ÛÔ‡‚ÎÂÌËfl ............... 82
дМУФНЛ TUNING (з‡ТЪУИН‡)
дМУФН‡ BAND (СЛ‡Ф‡БУМ)
кВКЛП М‡ТЪУИНЛ ˜‡ТЪУЪ˚
FREQUENCY TUNING ......................................... 83
З ВКЛПВ М‡ТЪУИНЛ М‡ ФВ‰ЫТЪ‡МУ‚НЛ
PRESET TUNING ................................................. 83
З ВКЛПВ ФУЛТН‡ RDS кнY ................................83
сЛЩУ‚˚В НМУФНЛ ................................... 83
Ç‚Ó‰ ‚ Ô‡ÏflÚ¸ ˜‡ÒÚÓÚ ‡‰ËÓÒڇ̈ËÈ
(Ô‰‚‡ËÚÂθ̇fl ̇ÒÚÓÈ͇)
дМУФН‡ FREQUENCY DIRECT (иflПУИ ‚‚У‰
˜‡ТЪУЪ˚)
кВКЛП ФflПУИ М‡ТЪУИНЛ .................................. 83
дМУФН‡ AUTO TUNING (Д‚ЪУП‡ЪЛ˜ВТН‡fl
М‡ТЪУИН‡)
дМУФН‡ TUNE/PRESET (з‡ТЪУИН‡ ˜‡ТЪУЪ˚/
̇ÒÚÓÈ͇ ̇ Ô‰ÛÒÚ‡ÌÓ‚ÍË) - ................... 84
0N
=R
................................... 82
qO
.................................... 82
rF
7G
......... 82
........ 83
............ 83
8EP
9BCD
............................................. 84
ꇉЛУФЛВП Т ЛТФУО¸БУ‚‡МЛВП
RDS ËÎË RBDS ........................................... 84
дМУФН‡ DISPLAY (СЛТФОВИ)
дМУФН‡ кнY (нЛФ ФУ„‡ПП˚)
дМУФН‡ нк (й·ТЪ‡МУ‚Н‡ М‡ ‰УУ„‡ı)
дМУФН‡ нД (CФВˆЛ‡О¸М˚В ТУУ·˘ВМЛfl У
‰УУКМУП ‰‚ЛКВМЛЛ)
дМУФН‡ AF (ДО¸ЪВМ‡ЪЛ‚М˚В ˜‡ТЪУЪ˚)
................................................................ 85
5J
ñËÙÓ‚Ó ‡‰Ëӂ¢‡ÌË (DAB) ............86
éÒÌÓ‚Ì˚ ÔÓÌflÚËfl DAB ‡‰Ëӂ¢‡ÌËfl .......... 86
дМУФНЛ BAND, DAB
дМУФНЛ З‚Вı Л ЗМЛБ (UP, DOWN) 8 ............ 86
дМУФН‡ ENTER w ............................................. 86
дМУФН‡ DISPLAY
дМУФН‡ MEMORY (и‡ПflЪ¸)
сЛЩУ‚˚В НМУФНЛ NUMERIC
дМУФН‡ TUNE/PRESET - ................................ 86
ìÒÚ‡Ìӂ͇ Setup ...................................... 86
дМУФН‡ SETUP e ............................................. 86
åÂÌ˛ SETUP ....................................................... 86
иУЛТН DAB ТЪ‡МˆЛИ: ..........................................87
дМУФН‡ AUTO TUNE (Д‚ЪУМ‡ТЪУИН‡)
д‡Н Б‡ФУПМЛЪ¸ DAB ТЪ‡МˆЛЛ ............................. 87
ä‡Í ‚˚Á‚‡Ú¸ ËÁ Ô‡ÏflÚË ÒÚ‡ÌˆË˛ PRESET .........87
нВıМЛ˜ВТНЛВ ı‡‡НЪВЛТЪЛНЛ .................. 88
5L
9C
.................................... 86
6M
................. 85
5M
.............. 85
5I
.. 85
5K
.......................... 85
............................... 86
................... 86
qO
............... 86
7G
. 87
=R
дМУФН‡ PRESET SCAN (лН‡МЛУ‚‡МЛВ
Ô‰ÛÒÚ‡ÌÓ‚ÓÍ) H .......................................... 84
дМУФН‡ FM MONO (еУМУ ФЛВП)
4Q
......... 84
RDV-1092
RT-06 DAB/AM/FM ÒÚÂÂÓ Ú˛ÌÂ
80
80
é ÍÓÏÔ‡ÌËË Rotel
дУПФ‡МЛfl Rotel УТМУ‚‡М‡ 45 ОВЪ М‡Б‡‰
ТВП¸ВИ, НУЪУ‡fl ЛБ-Б‡ ТЪ‡ТЪМУИ О˛·‚Л
Н ПЫБ˚НВ Б‡МflО‡Т¸ ФУЛБ‚У‰ТЪ‚УП hi-fi
НУПФУМВМЪУ‚ ·ВТНУПФУПЛТТМУ„У Н‡˜ВТЪ‚‡. л „У‰‡ПЛ ˝Ъ‡ ТЪ‡ТЪ¸ МВ ЫЪЛıО‡, Л
ТВ„У‰Мfl ТЪВПОВМЛВ ТВП¸Л Н У·ВТФВ˜ВМЛ˛
‡Ы‰ЛУЩЛОУ‚ Л ПВОУП‡МУ‚, МВБ‡‚ЛТЛПУ УЪ
Лı ЩЛМ‡МТУ‚У„У ФУОУКВМЛfl, ‡ФФ‡‡ЪЫУИ
‚˚ТУ˜‡И¯В„У Н‡˜ВТЪ‚‡, ‡Б‰ВОfl˛Ъ ‚ТВ
ТУЪЫ‰МЛНЛ Rotel.
СЫКМ‡fl НУП‡М‰‡ ЛМКВМВУ‚ ФУТОЫ¯Л‚‡ВЪ
Л М‡ТЪ‡Л‚‡ВЪ Н‡К‰УВ МУ‚УВ ЛБ‰ВОЛВ,
ФУН‡ УМУ МВ ·Ы‰ВЪ ТУУЪ‚ВЪТЪ‚У‚‡Ъ¸ Т‡П˚П
‚˚ТУНЛП ТЪ‡М‰‡Ъ‡П. аП ФВ‰УТЪ‡‚ОВМ‡
ФУОМ‡fl Т‚У·У‰‡ ‚˚·У‡ НУПФОВНЪЫ˛˘Лı
ФУ ‚ТВПЫ ПЛЫ, ˜ЪУ·˚ Т‰ВО‡Ъ¸ ‡ФФ‡‡Ъ Н‡Н
ПУКМУ ОЫ˜¯В. ЗВУflЪМУ, ‚˚ ТПУКВЪВ М‡ИЪЛ
УЪ·УМ˚В НУМ‰ВМТ‡ЪУ˚ ЛБ ЗВОЛНУ·ЛЪ‡МЛЛ
Л ЙВП‡МЛЛ, ФУОЫФУ‚У‰МЛНЛ ЛБ ьФУМЛЛ
Л лтД, ‡ Ъ‡НКВ ЪУУЛ‰‡О¸М˚В ТЛОУ‚˚В
Ъ‡МТЩУП‡ЪУ˚, ЛБ„ УЪУ ‚ОВ ММ˚ В М‡
ТУ·ТЪ‚ВММУП Б‡‚У‰В Rotel.
кВФЫЪ‡ˆЛfl НУПФ‡МЛЛ ROTEL Н‡Н ФУЛБ‚У‰ЛЪВОfl ФВ‚УТıУ‰МУИ ЪВıМЛНЛ ФУ‰Ъ‚ВК‰ВМ‡ ТУЪМflПЛ ФУОУКЛЪВО¸М˚ı УЪБ˚‚У‚ Л
М‡„‡‰ УЪ М‡Л·УОВВ Ы‚‡К‡ВП˚ı ˝НТФВЪУ‚.
аı НУППВМЪ‡ЛЛ Ф УПУ„‡ ˛Ъ НУ ПФ‡МЛ Л
ЪУ˜МУ ‰ВК‡Ъ¸Тfl НЫТ‡ М‡ ФУЛБ‚У‰ТЪ‚У
Н‡˜ВТЪ‚ВММУ„У, М‡‰ВКМУ„У Л ‰УТЪЫФМУ„У
У·УЫ‰У‚‡МЛfl.
е˚, ТУЪЫ‰МЛНЛ НУПФ‡МЛЛ ROTEL, ·О‡„У‰‡ЛП З‡Т Б‡ ФУНЫФНЫ ˝ЪУ„У ЛБ‰ВОЛfl, Л
М‡‰ВВПТfl, ˜ЪУ УМУ ‰УТЪ‡‚ЛЪ ‚‡П ПМУ„У
Ы‰У‚УО¸ТЪ‚Лfl.
è‚˚ ¯‡„Ë
ЕО‡„У‰‡ЛП З‡Т Б‡ ФУНЫФНЫ ТЪВВУ DAB/
AM/FM Ъ˛МВ‡ Rotel RT-06. дУМˆВФˆЛfl
„‡ПУМЛ˜МУ„У НУМТЪЫНЪЛ‚МУ„У ЛТФУОМВМЛfl
“Balanced Design” ТУ˜ВЪ‡ВЪ ФУ‰ЫП‡ММУВ
‡БПВ˘ВМЛВ ‰ВЪ‡ОВИ М‡ ФВ˜‡ЪМУИ ФО‡ЪВ,
Ъ˘‡ЪВО¸М˚И УЪ·У НУПФ ОВНЪЫ˛˘Лı Л
ПМУ„У˜ЛТОВММ˚В ТВ‡МТ˚ ФУТОЫ¯Л‚‡МЛfl,
˜ЪУ „‡‡МЪЛЫ˛Ъ ‚˚ТУ˜‡И¯ВВ Н‡˜ВТЪ‚У
‚УТФУЛБ‚В‰ВМЛfl Б‚ЫН‡ Л ‰УО„У‚ВПВММЫ˛
М‡‰ВКМУТЪ¸. З ТУТЪ‡‚В ‚˚ТУНУН‡˜ВТЪ‚ВММУИ
‡Ы‰ЛУТЛТЪВП˚ ТЪВВУ Ъ˛МВ Rotel RT-06
·Ы‰ВЪ ТОЫКЛЪ¸ З‡П ПМУ„ЛВ „У‰˚.
еВ˚ ФВ‰УТЪУУКМУТЪЛ
ЗМЛП‡ЪВО¸МУ ФУ˜ЛЪ‡ИЪВ ˝ЪУ ЫНУ‚У‰ТЪ‚У.
иУПЛПУ УТМУ‚М˚ı ЛМТЪЫНˆЛИ ФУ ЫТЪ‡МУ‚НВ
Л ˝НТФОЫ ‡ Ъ ‡ ˆ ЛЛ, ‚ МВП ТУ‰ВК‡Ъ Т fl
ВНУПВМ‰‡ˆЛЛ, НУЪУ˚ В ФУПУ„ЫЪ З‡П
П‡НТЛП‡О¸МУ ЛТФУО¸БУ‚‡Ъ¸ ‚ТВ ‚УБПУКМУТЪЛ
З‡¯ВИ ТЛТЪВП˚. иУ ‚ТВП ЛМЪВВТЫ˛˘ЛП З‡Т
‚УФУТ‡П У·‡˘‡ИЪВТ¸ Н ЫФУОМУПУ˜ВММУПЫ
‰ЛОВЫ Rotel. ЗТВ П˚, ТУЪЫ‰МЛНЛ Rotel,
‚ТВ„‰‡ „УЪУ‚˚ УЪ‚ВЪЛЪ¸ М‡ З‡¯Л ‚УФУТ˚
Л ФЛМflЪ¸ З‡¯Л Б‡ПВ˜‡МЛfl.
лУı‡МЛЪВ НУУ·НЫ ‰Оfl Ъ‡МТФУЪЛУ‚НЛ
Л ‚ТВ УТЪ‡О¸М˚В ЫФ‡НУ‚У˜М˚В П‡ЪВЛ‡О˚,
˜ЪУ·˚ ‚ ‰‡О¸МВИ¯ВП ЛПВЪ¸ ‚УБПУКМУТЪ¸
‚УТФУО¸БУ‚‡Ъ¸Тfl ЛПЛ. иВВПВ˘ВМЛВ ЛОЛ
Ъ‡МТФУЪЛУ‚Н‡ ФУЛ„˚‚‡ЪВОfl RT-06 ‚
‰Ы„УИ ЫФ‡НУ‚НВ ПУКВЪ ‚˚Б‚‡Ъ¸ ТВ¸ВБМ˚В
ФУ‚ВК‰ВМЛfl ЫТЪУИТЪ‚‡, МВ ФУН˚‚‡ВП˚В
„‡‡МЪЛВИ.
б‡В„ЛТЪЛЫИЪВТ¸ М‡ Т‡ИЪВ НУПФ‡МЛЛ
www.rotel.com/register Л У·flБ‡ЪВО¸МУ
ТУı‡МЛЪВ ˜ВН Л „‡‡МЪЛИМ˚И Ъ‡ОУМ. щЪУ
„О‡‚М˚В ‰УНЫПВМЪ˚, Ы‰УТЪУ‚Вfl˛˘ЛВ
‰‡ЪЫ ФУНЫФНЛ, ‚ ТОЫ˜‡В У·‡˘ВМЛfl Б‡
„‡‡МЪЛИМ˚П У·ТОЫКЛ‚‡МЛВП .
йТМУ‚М˚В ‰УТЪУЛМТЪ‚‡
• èËÂÏ ‡‰ËÓÒڇ̈ËÈ ‚ AM, FM Ë DAB
‰Ë‡Ô‡ÁÓ̇ı
• RDS (Radio Data System) ‰Îfl Ö‚ÓÔ˚ Ë
RBDS (Radio Broadcast Data Service) ‰Îfl
ëòÄ.
• DAB (Digital Audio Broadcast); ÔËÂÏ
ˆËÙÓ‚Ó„Ó ‡‰ËÓ ‚ Ö‚ÓÔÂ, ä‡Ì‡‰Â Ë
ÏÌÓ„Ëı ‰Û„Ëı „ËÓ̇ı.
• èÂÂÍβ˜ÂÌË ÒÚÂÂÓ/ÏÓÌÓ
• ЗıУ‰ ЪЛ„„ВМУ„У 12-З ЫФ‡‚Оfl˛˘В„У
ТЛ„М‡О‡ ‰Оfl ‰ЛТЪ‡МˆЛУММУ„У ‚НО˛˜ВМЛfl УЪ
ФВ‰ЫТЛОЛЪВОВИ Л ФУˆВТТУУ‚ Rotel.
• иУОМУЩЫМНˆЛУМ‡О¸М˚И ФЫО¸Ъ См
ê‡ÒÔ‡Íӂ͇
йТЪУУКМУ ЛБ‚ОВНЛЪВ ‡ФФ‡‡Ъ ЛБ ЫФ‡НУ‚НЛ.
з‡И‰ЛЪВ ФЫО¸Ъ Л ‰Ы„ЛВ ФЛМ‡‰ОВКМУТЪЛ.
мТЪ‡МУ‚ЛЪВ ‚ ФЫО¸Ъ ˝ОВПВМЪ˚ ФЛЪ‡МЛfl.
лУı‡МЛЪВ ЫФ‡НУ‚НЫ М‡ ТОЫ˜‡И ФВВВБ‰‡
ЛОЛ ‰УТЪ‡‚НЛ ‡ФФ‡‡Ъ‡ ‚ ВПУМЪ.
ê‡ÁÏ¢ÂÌËÂ
иУТЪ‡‚¸ЪВ RT-06 М‡ Ъ‚В‰Ы˛ „УЛБУМЪ‡О¸МЫ˛
ФУ‚ В ı М У ТЪ¸ ФУ‰‡О ¸ ¯ В У Ъ ФflП ˚ ı
ТУОМВ˜М˚ı ОЫ˜ВИ, ЛТЪУ˜МЛНУ‚ ЪВФО‡, ‚О‡„Л
Л ‚Л·‡ˆЛЛ.
З ФУˆВТТВ МУП‡О¸МУИ ‡·УЪ˚ RT-06
‚˚‰ВОflВЪ ЪВФОУ. ЦТОЛ ‡ФФ‡‡Ъ ‚ТЪ‡Л‚‡ВЪТfl
‚ П В ·ВО¸, У·ВТФВ ˜ ¸ЪВ ‰У Т Ъ‡ЪУ˜М Ы ˛
‚ВМЪЛОflˆЛ˛. м·В‰ЛЪВТ¸, ˜ЪУ ФУБ‡‰Л ‡ФФ‡‡Ъ‡
УТЪ‡ОУТ¸ МВНУЪУУВ ФУТЪ‡МТЪ‚У ‰Оfl
ФУ‰ТУВ‰ЛМВМЛfl Н‡·ВОВИ. к‡БПВТЪЛЪВ RT-06
‚·ОЛБЛ ‰Ы„Лı НУПФУМВМЪУ‚ З‡¯ВИ ТЛТЪВП˚,
Л, ФУ ‚УБПУКМУТЪЛ, М‡ УЪ‰ВО¸МУИ ФУОНВ.
щЪУ У·ОВ„˜ЛЪ ФУ‚В‰ВМЛВ ФВ‚УМ‡˜‡О¸М˚ı
ПВКТУВ‰ЛМВМЛИ Л ‰‡О¸МВИ¯Лı ЛБПВМВМЛИ
‚ ТЛТЪ В ПВ. н‡НК В ˝ЪУ ПЛМЛ ПЛБЛ ЫВЪ
‚УБПУКМУТЪ¸ М‡‚В‰ВМЛfl ФУПВı ЛОЛ М‡„В‚‡
RT-06 УЪ ‰Ы„У„У У·УЫ‰У‚‡МЛfl.
зВ ТЪ‡‚¸ЪВ ЪflКВО˚В ФВ‰ПВЪ˚ М‡ Н˚¯НЫ
RT-06. зВ ‰УФЫТН‡ИЪВ ФУФ‡‰‡МЛfl КЛ‰НУТЪЛ
‚МЫЪ¸ НУФЫТ‡.
• СЫКВТЪ ‚ В М М ˚ И Н ФУ О ¸ Б У ‚‡ЪВО˛
ЩОЫУВТˆВМЪМ˚И ‰ЛТФОВИ
• è‡ÏflÚ¸ ̇ 30 Òڇ̈ËÈ ‚ AM/FM
‰Ë‡Ô‡ÁÓ̇ı; Ô‡ÏflÚ¸ ̇ 99 Òڇ̈ËÈ ‚
DAB ‰Ë‡Ô‡ÁÓÌÂ.
• кЫ˜М‡fl М‡ТЪУИН‡, ‡‚ЪУМ‡ТЪУИН‡,
‚˚·У ТЪ‡МˆЛИ ЛБ Ф‡ПflЪЛ, ТН‡МЛУ‚‡МЛВ
ФВТВЪУ‚, ФflПУИ ‚‚У‰ ˜‡ТЪУЪ˚.
иУ‰ТУВ‰ЛМВМЛfl
з‡ Б‡‰МВИ Ф‡МВОЛ RT-06 М‡ıУ‰flЪТfl „МВБ‰‡
ОЛМВИМУ„У ‡Ы‰ЛУ ‚˚ıУ‰‡ , „МВБ‰У ‰Оfl
ФУ‰ТУВ‰ЛМВМЛfl FM ‡МЪВММ˚, DAB ‡МЪВММ˚,
НОВПП˚ ‰Оfl ФУ‰ТУВ‰ЛМВМЛfl AM ‡МЪВММ˚, ‚ıУ‰
12-З ФЫТНУ‚У„У ТЛ„М‡О‡, ‚ıУ‰ ФУ‚У‰МУИ
ФВВ‰‡˜Л ТЛ„М‡О‡ ЛМ Щ ‡Н‡ТМУ„У
‰ЛТЪ‡МˆЛУММУ„У ЫФ‡‚ОВМЛfl, ˆЛЩУ‚УИ
‚˚ıУ‰ DAB ТЛ„М‡О‡, ‡ Ъ‡НКВ ‚ıУ‰ ФЛЪ‡МЛfl
УЪ ТВЪЛ ФВВПВММУ„У ЪУН‡.
8181
кЫТТНЛИ
икаеЦуДзаЦ: ç ÔÓ‰ÒÓ‰ËÌflÈÚ ÌË Ó‰ËÌ ËÁ
НУПФУМВМЪУ‚ ТЛТЪВП˚ Н ТВЪЛ ФВВПВММУ„У
ЪУН‡, ФУН‡ МВ ‚˚ФУОМЛЪВ ‚ТВ ТУВ‰ЛМВМЛfl.
FM ‡МЪВММ‡ t
З НУПФОВНЪ ФУТЪ‡‚НЛ RT-06 ‚ıУ‰ЛЪ НУПМ‡ЪМ‡fl
‡МЪВММ‡, ЛПВ˛˘‡fl н-У·‡БМЫ˛ ЩУПЫ Л
ФВ‰М‡БМ‡˜ВММ‡fl ‰Оfl ФЛВП‡ ‡‰ЛУТЛ„М‡ОУ‚
FM. З˚М¸ЪВ ‡МЪВММЫ ЛБ НУУ·НЛ Л ‚ТЪ‡‚¸ЪВ
¯ЪВНВ ВВ НУ‡НТЛ‡О¸МУ„У Н‡·ВОfl ‚ „МВБ‰У
“FM” Ъ˛МВ‡ RT-06. СОfl У·ВТФВ˜ВМЛfl
М‡ЛОЫ˜¯В„У ФЛВП‡ ФУОМУТЪ¸˛ ‡Б‚ВМЛЪВ
‡МЪВММЫ ‚ ‚Л‰В ·ЫН‚˚ T. з‡ У·УЛı НУМˆ‡ı
‡МЪВММ˚ ВТЪ¸ НЫ„О˚В ФВЪОЛ, ФУБ‚УОfl˛˘ЛВ
ФЛ МВУ ·ıУ ‰ЛПУТЪЛ ФЛ НВ ФЛЪ¸ ВВ Н
ТЪВМВ. иУ˝НТФВЛПВМЪЛЫИЪВ, ˜ЪУ·˚ М‡ИЪЛ
ФУОУКВМЛВ ‡МЪВММ˚, У·ВТФВ˜Л‚‡˛˘ВВ
М‡ЛОЫ˜¯ЛИ ФЛВП.
икаеЦуДзаЦ: ЦТОЛ З˚ ıУЪЛЪВ ЛТФУО¸БУ‚‡Ъ¸
‚МВ¯М˛˛ ‡МЪВММЫ ‚ПВТЪУ НУПМ‡ЪМУИ
ФУ‚УОУ˜МУИ ‡МЪВМ М˚, ФУ‰ТУВ‰ЛМЛЪВ
ВВ НУ‡НТЛ‡О¸М˚П Н‡·ВОВП Т ‚УОМУ‚˚П
ТУФУЪЛ‚ОВМЛВП 75 йП Н „МВБ‰Ы FM. й‰М‡НУ
‰ВО‡Ъ¸ ˝ЪУ ПУКМУ ЪУО¸НУ ФУТОВ ЪУ„У, Н‡Н
‡МЪВММ‡ ·Ы‰ ВЪ ЫТЪ‡МУ‚ОВМ‡ УФ˚ЪМ˚П
ТФВˆЛ‡ОЛТЪУП, БМ‡НУП˚П Т ‰ВИТЪ‚Ы˛˘ЛПЛ
МУП‡ЪЛ‚‡ПЛ ˝ОВНЪУ·ВБУФ‡ТМУТЪЛ.
к‡ПУ˜М‡fl AM ‡МЪВММ‡ y
З НУПФОВ НЪ ФУТ Ъ ‡‚НЛ Ъ˛МВ ‡ RT-06
‚ıУ‰ЛЪ ‡ПУ˜М‡fl ‡МЪВММ‡ ‰Оfl ФЛВП‡
‡‰ЛУТЛ„М‡ОУ‚ Де-‰Л‡Ф‡БУМ‡. СУТЪ‡М¸ЪВ
˝ЪЫ ‡МЪВММЫ ЛБ НУУ·НЛ Л ‡ТФУОУКЛЪВ ВВ
УНУОУ Ъ˛МВ‡.
С‚ЫıКЛО¸М˚П Н‡·ВОВП М‡ 300 йП ФУ‰ТУВ‰ЛМЛЪВ ‡ПУ˜МЫ˛ ‡МЪВММЫ Н ‚ЛМЪУ‚˚П
НОВПП‡П ДM LOOP, ТУВ‰ЛМflfl Н‡К‰˚И
ФУ‚У‰ Т УЪ‰ВО¸МУИ НОВППУИ. зВ ЛПВВЪ
БМ‡˜ВМЛfl, Н Н‡НУИ НОВППВ ФУ‰НО˛˜ВМ ЪУЪ
ЛОЛ ЛМУИ ФУ‚У‰. З‡КМУ ФУТОВ‰ЛЪ¸ ЪУО¸НУ
Б‡ ЪВП, ˜ЪУ·˚ ТУВ‰ЛМВМЛfl ·˚ОЛ М‡‰ВКМ˚ПЛ
Л ‰‚‡ ФУ‚У‰‡ МВ ТУФЛН‡Т‡ОЛТ¸.
СОfl ЪУ„У ˜ЪУ·˚ М‡ИЪЛ ОЫ˜¯ВВ ФУОУКВМЛВ
‡МЪВММ˚, З˚ ПУКВЪВ ‚‡˘‡Ъ¸ ВВ ЛОЛ ФВВУЛВМЪЛУ‚‡Ъ¸ Н‡Н-МЛ·Ы‰¸ ФУ-‰Ы„УПЫ.
икаеЦуДзаЦ: ЦТОЛ З˚ ıУЪЛЪВ ЛТФУО¸БУ‚‡Ъ¸
‚МВ¯М˛˛ ‡МЪВММЫ ‚ПВТЪ У ‡ПУ˜М УИ,
ФУ‰ТУВ‰ЛМЛЪВ ВВ 300-йПМ˚И ‰‚ЫıКЛО¸М˚И
Н‡·ВО¸ Н НОВПП‡П G Л AM. й‰М‡НУ ‰ВО‡Ъ¸
˝ЪУ ПУКМУ ЪУО¸НУ ФУТОВ ЪУ„У, Н‡Н ‡МЪВММ‡
·Ы‰ВЪ ЫТЪ‡МУ‚ОВМ‡ УФ˚ЪМ˚П ТФВˆЛ‡ОЛТЪУП,
БМ‡НУП˚П Т ‰ВИТЪ‚Ы˛˘ЛПЛ МУП‡ЪЛ‚‡ПЛ
˝ОВНЪУ·ВБУФ‡ТМУТЪЛ.
DAB ‡МЪВММ‡ u
З НУПФОВНЪВ ФУТЪ‡‚ОflВЪТfl НУПМ‡ЪМ‡fl DAB
‡МЪВММ‡. ЦТОЛ Т МВИ МВ Ы‰‡ВЪТfl ФУОЫ˜ЛЪ¸
ıУУ¯ВВ Н‡˜ВТЪ‚У ФЛВП‡, ВНУПВМ‰ЫВЪТfl
ЛТФУО¸БУ‚‡Ъ¸ М‡ЫКМЫ˛ DAB ‡МЪВММЫ.
з‡ЫКМЫ˛ ‡МЪВММЫ ПУКМУ ФУ‰ТУВ‰ЛМЛЪ¸
Т ФУПУ˘¸˛ F-‡Б˙ВП‡ (Ф‡Ф‡) Н „МВБ‰Ы “Antenna DAB” М‡ Б‡‰МВИ Ф‡МВОЛ.
гЛМВИМ˚И ‡Ы‰ЛУ ‚˚ıУ‰
(„МВБ‰‡ RCA) i
з‡ ОЛМВИМ˚И ‡Ы‰ЛУ ‚˚ıУ‰ ФУТЪЫФ‡ВЪ ТЛ„М‡О
ЩЛНТЛУ‚‡ММУ„У ЫУ‚Мfl ‰Оfl ФУ‰‡˜Л М‡
ФВ‰‚‡ЛЪВО¸М˚И ЫТЛОЛЪВО¸, ТЛТЪВПМ˚И
НУМЪ У О О В ЛО Л ЛМЪВ„ Л У ‚ ‡ММ˚И
ЫТЛОЛЪВО¸.
иЛ ФУПУ˘Л ТЪ‡М‰‡ЪМУ„У ‡Ы‰ЛУ Н‡·ВОfl
RCA ТУВ‰ЛМЛЪВ „МВБ‰У LEFT (гВ‚УВ) „ЫФФ˚
OUTPUTS (З˚ıУ‰˚) ТУ ‚ıУ‰УП ОВ‚У„У Н‡М‡О‡
Ъ˛МВ‡ ТЛТЪВПМУ„У НУМЪУООВ‡, ‡ „МВБ‰У
RIGHT (臂УВ) – ТУ ‚ıУ‰УП Ф‡‚У„У Н‡М‡О‡
Ъ˛МВ‡ ТЛТЪВПМУ„У НУМЪУООВ‡.
ñËÙÓ‚ÓÈ ‚˚ıÓ‰ DAB Ò˄̇·
o
й‰ЛМ НУ‡НТЛ‡О¸М˚И Л У‰ЛМ S/PDIF ‚˚ıУ‰
ФВ‰М‡БМ‡˜ВМ˚ ‰Оfl ‚˚‰‡˜Л ТЛ„М‡ОУ‚ DAB
‡‰ЛУТЪ‡МˆЛИ (Digital Audio Broadcast). DAB
У·ВТФВ˜Л‚‡ВЪ ФЛВП ·ВБ ФУПВı Л Н‡˜ВТЪ‚У
ТЛ„М‡О‡ ФУ˜ЪЛ Н‡Н М‡ НУПФ‡НЪ-‰ЛТН‡ı CD,
‡ Ъ‡НКВ ТУФЫЪТЪ‚Ы˛˘Ы˛ ‚В˘‡ЪВО¸МЫ˛
ЛМЩУП‡ˆЛ˛.
äÓÏÔ¸˛ÚÂÌ˚È ‚ıÓ‰/‚˚ıÓ‰ p
н˛ М В У П R T- 0 6 П У К МУ Ы Ф ‡ ‚ О fl Ъ ¸
Т НУПФ¸˛ЪВ‡ Т ФУ П У ˘ ¸ ˛ ий ‰Оfl
ЫФ‡‚ОВМЛfl ‡Ы‰ЛУ ТЛТЪВП‡ПЛ УЪ ТЪУУММЛı
ФУЛБ‚У‰ЛЪВОВИ. СОfl ˝ЪУ„У Т НУПФ¸˛ЪВ‡
ФУТ˚О‡˛ЪТfl НУ‰˚ НУП‡М‰ ФУ ЛМЪВЩВИТЫ
RS-232. дУПВ ЪУ„У, ФУ¯Л‚НЛ RT-06 ПУКМУ
У·МУ‚ЛЪ¸ Т ФУПУ˘¸˛ ТФВˆЛ‡О¸МУ„У ий
УЪ Rotel.
дУПФ¸˛ЪВМ˚И I/O ‡Б˙ВП У·ВТФВ˜Л‚‡ВЪ
МВУ·ıУ‰ЛП˚ В ТВЪВ‚˚В ТУВ‰ЛМВМЛfl М‡
Б‡‰МВИ Ф‡МВОЛ. йМ ФЛМЛП‡ВЪ ТЪ‡М‰‡ЪМ˚В
8-НУМЪ‡НЪМ˚В ‡Б˙ВП˚ RJ-45, У·˚˜МУ
ЛТФУО¸БЫВП˚ ‚ ТВЪflı 10-BaseT UTP Ethernet. б‡ ‰УФУОМЛЪВО¸МУИ ЛМЩУП‡ˆЛВИ ФУ
ТУВ‰ЛМВМЛ˛, ФУНО‡‰НВ Н‡·ВОВИ, ий Л
НУ‰‡П НУП‡М‰ ‰Оfl ‡Ф„ВИ‰‡ ‚‡¯В„У RT-06,
У·‡˘‡ИЪВТ¸ Н ‡‚ЪУЛБУ‚‡ММУПЫ ‰ЛОВЫ
Rotel ЛОЛ М‡ ТВ‚ЛТ Rotel.
ÉÌÂÁ‰Ó EXT REMOTE IN [
з‡ ‡Б˙ВП 3.5 ПП ЪЛФ‡ mini-jack ФЛıУ‰flЪ
ФУ ФУ‚У‰‡П НУ‰˚ НУП‡М‰ УЪ ТЪ‡М‰‡ЪМ˚ı
ад-ФЛВПМЛНУ‚ (Xantech, Л Ъ. Ф.). йМ
ФВ‰М‡БМ‡˜ВМ ‰Оfl ФУ‰ТУВ‰ЛМВМЛfl ‚МВ¯МВ„У
‰‡Ъ˜ЛН‡ ‰ЛТЪ‡МˆЛУММУ„У ЫФ‡‚ОВМЛfl,
‰Ы·ОЛЫ˛˘В„У ‰‡Ъ˜ЛН М‡ ФВВ‰МВИ Ф‡МВОЛ.
щЪУ ФУОВБМУ ‚ ТОЫ˜‡В, ВТОЛ Ъ˛МВ М‡ıУ‰ЛЪТfl
‚ ¯Н‡ЩЫ Л ТЛ„М‡О МВ ПУКВЪ ФУФ‡ТЪ¸ М‡ В„У
ТУ·ТЪ‚ВММ˚И ‰‡Ъ˜ЛН. б‡ ‰УФУОМЛЪВО¸МУИ
ЛМЩУП‡ˆЛВИ ФУ ВФЛЪВ‡П ад ТЛ„М‡ОУ‚,
У·‡˘‡ИЪВТ¸ Н ‡‚ЪУЛБУ‚‡ММУПЫ ‰ЛОВЫ
Rotel.
ÉÌÂÁ‰Ó 12V Trigger ]
д „МВБ‰Ы 12V TRIG ФУ‰ТУВ‰ЛМflВЪТfl Н‡·ВО¸,
ФВВ‰‡˛˘ЛИ 12-ЗУО¸ЪУ‚˚И ФЫТНУ‚УИ
ТЛ„М‡О УЪ ФВ‰ЫТЛОЛЪВОfl ‰Оfl ‚НО˛˜ВМЛfl Л
‚˚НО˛˜ВМЛfl Ъ˛МВ‡.
ЗıУ‰ ФЛМЛП‡ВЪ О˛·УИ ТЛ„М‡О‡ (ФУТЪУflММУ„У
ЛОЛ ФВВПВММУ„У ЪУН‡) ‚ ‰Л‡Ф‡БУМВ УЪ
3 З ‰У 30 З. иЛ ФУ‰‡˜В Ъ‡НУ„У ТЛ„М‡О‡
М‡ ‚ıУ‰ Ъ˛МВ ‚НО˛˜‡ВЪТfl.
иЛ ФУФ‡‰‡МЛЛ ТЛ„М‡О‡ Ъ˛МВ ФВВıУ‰ЛЪ
‚ ВКЛП УКЛ‰‡МЛfl standby. аМ‰ЛН‡ЪУ‡
М‡ ФВВ‰МВИ Ф‡МВОЛ УТЪ‡ВЪТfl „УВЪ¸, МУ
‰ЛТФОВИ „‡ТМВЪ.
RT-06 ПУКВЪ Ъ‡НКВ ФУФЫТН‡Ъ¸ ТЛ„М‡О
12 З М‡ Т‚flБ‡ММУВ Т МЛП У·УЫ‰У‚‡МЛВ,
ЛТФУО¸БЫfl ФЫТНУ‚УВ М‡ФflКВМЛВ. лЛ„М‡О
УТЪ‡ВЪТfl ‡‚М˚П 12 З ‚ ВКЛПВ МУП‡О¸МУИ
‡·УЪ˚.
ЗıУ‰ ФЛЪ‡МЛfl ФВВПВММУ„У
ЪУН‡ \
RT-06 ЛПВВЪ Б‡‚ У‰ТНЫ˛ М‡ТЪУИНЫ М‡
ФЛЪ‡МЛВ У Ъ ТВЪЛ ФВВПВММ У„У ЪУН‡ Т
Ф‡‡ ПВЪ‡ПЛ, ТЪ‡М‰ ‡ЪМ˚ПЛ ‰ Оfl ЪУИ
ТЪ‡М˚, „‰В З˚ В„У ФЛУ·ВОЛ (‚ Ц‚УФВ:
230 З/50 Йˆ ФВВПВММУ„У ЪУН‡). 臇ПВЪ˚
ТВЪЛ ЫН‡Б‡М˚ ‚ Ъ‡·ОЛ˜НВ М‡ Б‡‰МВИ Ф‡МВОЛ
‡ФФ‡‡Ъ‡.
ЗТЪ‡‚¸ЪВ ‚ЛОНЫ ФЛО‡„‡ВПУ„У ¯МЫ‡ ФЛЪ‡МЛfl
‚ УБВЪНЫ AC INPUT М‡ Б‡‰МВИ Ф‡МВОЛ. иУ
Б‡‚В¯ВМЛЛ ‚ТВı ТУВ‰ЛМВМЛИ ‚ТЪ‡‚¸ЪВ
ТВЪВ‚Ы˛ ‚ЛОНЫ ¯МЫ‡ ФЛЪ‡МЛfl ‚ М‡ТЪВММЫ˛
УБВЪНЫ ЛОЛ НУППЫЪЛЫВПЫ˛ УБВЪНЫ ‰Ы„У„У
‡ФФ‡‡Ъ‡.
RDV-1092
RT-06 DAB/AM/FM ÒÚÂÂÓ Ú˛ÌÂ
82
82
éÒÌÓ‚Ì˚ ӄ‡Ì˚
ÛÔ‡‚ÎÂÌËfl
ЦТОЛ Н‡Н‡fl-ЪУ ЩЫМНˆЛfl ‰УТЪЫФМ‡ Н‡Н Т
ФВВ‰МВИ Ф‡МВОЛ, Ъ‡Н Л Т ФЛО‡„‡ВПУ„У
ФЫО¸Ъ‡, ЪУ МУПВ‡ (ТП. кЛТ. иВВ‰МВИ
Ф‡МВОЛ) ЫН‡Б˚‚‡˛ЪТfl ‚ аМТЪЫНˆЛЛ.
з‡ФЛПВ, ‰Оfl ФВВıУ‰‡ Т AM ‚ FM
‰Л‡Ф‡БУМ, ‚˚ ПУКВЪВ ОЛ·У М‡К‡Ъ¸ М‡
НМУФНЫ М‡ ФВВ‰МВИ Ф‡МВОЛ, ОЛ·У М‡
ФЫО¸ЪВ. ЦТОЛ ЛПВВЪТfl ЪУО¸НУ У‰ЛМ МУПВ,
ЪУ ЩЫМНˆЛfl ‰УТЪЫФМ‡ ЪУО¸НУ Т ФВВ‰МВИ
Ф‡МВОЛ ЛОЛ ЪУО¸НУ Т ФЫО¸Ъ‡.
икаеЦуДзаЦ: 鄇Ì˚ ̇ÒÚÓÈÍË DAB/AM/
FM Ú˛Ì‡ ÓÔËÒ‡Ì˚ ‚ ÒÎÂ‰Û˛˘ÂÏ ‡Á‰ÂÎÂ
˝ÚÓÈ àÌÒÚÛ͈ËË.
дМУФН‡ Standby 1 Л
Т‚ВЪУ‰ЛУ‰ Standby 2
дМУФН‡ STA N D B Y ‡ Т Ф У О У К В М ‡ М‡
ФВВ‰МВИ Ф‡МВОЛ RT-06 Л МВ ‰Ы·ОЛЫВЪТfl
М‡ ФЫО¸ЪВ.
л‚ВЪУ‰ЛУ‰М˚И ЛМ‰ЛН‡ЪУ STANDBY LED
Б‡„У‡ВЪТfl ФЛ ФУ‰ТУВ‰ЛМВМЛЛ ФЛЪ‡МЛfl
AC.
дМУФН‡ ON S
íÓθÍÓ Ì‡ ÔÛθÚÂ
з‡К‡ЪЛВ М‡ НМУФНЫ ON ‚˚‚У‰ЛЪ Ъ˛МВ
RT-06 ЛБ ВКЛП‡ standby Л ФВВ‚У‰ЛЪ В„У
‚ ВКЛП МУП‡О¸МУИ ‡·УЪ˚.
дМУФН‡ OFF A
íÓθÍÓ Ì‡ ÔÛθÚÂ
з‡ К ‡ЪЛВ М‡ Н М УФНЫ OFF ФВВ ‚ У‰ЛЪ
RT-06 ‚ ВКЛП standby. з‡ФflКВМЛВ ФУФВКМВПЫ ФУ‰‡ВЪТfl М‡ МВ„У, МУ ЩЫМНˆЛЛ
МВ ‚˚ФУОМfl˛ЪТfl.
С‡Ъ˜ЛН ‰ЛТЪ‡МˆЛУММУ„У
ЫФ‡‚ОВМЛfl 3
ФЛ ЫФ‡‚ОВМЛЛ DAB/AM/FM Ъ˛МВУП
(М‡ФЛПВ, ˜‡ТЪУЪ‡ ‚В˘‡МЛfl ‡‰ЛУТЪ‡МˆЛЛ,
‰Л‡Ф‡БУМ М‡ТЪУИНЛ, МУПВ ФВ‰ЫТЪ‡МУ‚НЛ,
‰‡ММ˚В RDS Л Ъ.Ф.)
дМУФН‡ MEMORY
щЪ‡ НМУФН‡ ЛТФУО¸БЫВЪТfl ‰Оfl ФУ‰Ъ‚ВК‰ВМЛfl
Л ТУı‡МВМЛfl ‚ Ф‡ПflЪЛ ‡БОЛ˜М˚ı ЫТЪ‡МУ‚УН
Ф Л М‡Т ЪУИ НВ Л ЫФ ‡‚ОВ МЛЛ RT-0 6,
‚НО˛˜‡fl ˜‡ТЪУЪ˚ М‡ТЪУИНЛ ‡‰ЛУТЪ‡МˆЛИ
(ФВ‰ЫТЪ‡МУ‚НЛ). иУ‰У·МУВ УФЛТ‡МЛВ
ЛТФУО¸БУ‚‡МЛfl ˝ЪУИ НМУФНЛ ФЛ‚В‰ВМУ
МЛ К В, ‚ ТУУЪ‚ ВЪТЪ ‚ Ы˛˘Л ı ‡Б‰ В О‡ı
ЫНУ‚У‰ТЪ‚‡.
qO
дМУФН‡ ENTER w
з‡К‡ЪЛВ М‡ НМУФНЫ ENTER ФУБ‚УОflВЪ
‚˚·‡Ъ¸ ФУ‰Т‚В˜ВММ˚И Ф‡‡ПВЪ ‚ ‰ЛТФОВВ
SETUP.
дМУФН‡ SETUP e
ЦТОЛ Н‡Н‡fl-ЪУ ЩЫМНˆЛfl ‰УТЪЫФМ‡ Н‡Н Т
ФВВ‰МВИ Ф‡МВОЛ, Ъ‡Н Л Т ФЛО‡„‡ВПУ„У
ФЫО¸Ъ‡, ЪУ МУПВ‡ (ТП. кЛТ. иВВ‰МВИ
Ф‡МВОЛ) ЫН‡Б˚‚‡˛ЪТfl ‚ аМТЪЫНˆЛЛ.
з‡ФЛПВ, ‰Оfl ФВВıУ‰ ‡ Т A M ‚ F M
‰Л‡Ф‡БУМ, ‚˚ ПУКВЪВ ОЛ·У М‡К‡Ъ¸ М‡
НМУФНЫ М‡ ФВВ‰МВИ Ф‡МВОЛ, ОЛ·У М‡
ФЫО¸ЪВ. ЦТОЛ ЛПВВЪТfl ЪУО¸НУ У‰ЛМ МУПВ,
ЪУ ЩЫМНˆЛfl ‰УТЪЫФМ‡ ЪУО¸НУ Т ФВВ‰МВИ
Ф‡МВОЛ ЛОЛ ЪУО¸НУ Т ФЫО¸Ъ‡.
дМУФН‡ DIMMER
иУБ‚УОflВЪ ‚˚· ‡Ъ ¸ У ‰ЛМ ЛБ ˜ ВЪ˚ Вı
ВКЛПУ‚ flНУТЪЛ ‰ЛТФОВfl. з‡К‡ЪЛВ М‡
НМУФНЫ ФВВ·Л‡ВЪ ‚‡Л‡МЪ˚.
икае ЦуДза Ц: ÖÒÎË Ú˛Ì ‚˚Íβ˜ËÚ¸, ‡
Б‡ЪВП ‚НО˛˜ЛЪ¸ ЪУ ‰ЛТФОВИ ‚УБ‚‡˘‡ВЪТfl
Н МУП‡О¸МУИ ЫТЪ‡МУ‚НВ flНУТЪЛ. зУ
ЫТЪ‡МУ‚НЛ ‰УТЪЫФМ˚ Ъ‡НКВ ‚ ПВМ˛ SETUP
‰Оfl Б‡ФУПЛМ‡МЛfl, ФУН‡ Ъ˛МВ МВ УЪНО˛˜ВМ
ТУ‚ТВП УЪ ТВЪЛ.
rF
• кВКЛП Ы˜МУИ М‡ТЪУИНЛ ФУБ‚УОflВЪ
ФУТОВ‰У‚ ‡ЪВО¸МУ Ы‚ВОЛ˜Л‚‡ Ъ¸ ЛОЛ
ЫПВМ¸¯‡Ъ¸ ˜‡ТЪУЪЫ М‡ТЪУИНЛ. дМУФНУИ
TUNE/PRESET ‚˚·ВЛЪВ ВКЛП TUNE.
йЪНО˛˜ЛЪВ ВКЛП AUTO TUNING. иЛ
ФУПУ˘Л НМУФУН TUNING ‚˚ФУОМЛЪВ
М‡ТЪУИНЫ М‡ МЫКМЫ˛ ˜‡ТЪУЪЫ.
• кВКЛП ФflПУИ М‡ТЪУИНЛ ФУБ‚УОflВЪ
М‡Т Ъ УЛЪ¸Т fl Т‡БЫ М‡ КВО‡В П Ы ˛
‡‰ЛУТЪ‡МˆЛ˛. з‡КПЛЪВ НМУФНЫ FREQUENCY DIRECT М‡ ФЫО¸ЪВ Л ‚‚В‰ЛЪВ
˜‡ТЪУЪЫ ‚В˘‡МЛfl ‡‰ЛУТЪ‡МˆЛЛ ФЛ
ФУПУ˘Л ˆЛЩУ‚˚ı НМУФУН.
• З ВКЛПВ ‡‚ЪУП‡ЪЛ˜ВТНУ„У ФУЛТН‡
УТЫ˘ВТЪ‚ОflВЪТfl ФУЛТН ‚‚Вı ЛОЛ ‚МЛБ
ФУ ‰Л‡Ф‡БУМЫ ˜‡ТЪУЪ ‰У У·М‡ЫКВМЛfl
·ОЛК‡И¯ВИ ТЪ‡Мˆ ЛЛ Т ‰УТЪ‡ЪУ˜МУ
ПУ˘М˚П ‰Оfl ФЛВП‡ ТЛ„М‡ОУП. дМУФНУИ
TUNE/PRESET ‚˚·ВЛЪВ ВКЛП TUNE.
ЗНО˛˜ЛЪВ ВКЛП AUTO TUNING. иЛ
ФУПУ˘Л У‰МУИ ЛБ НМУФУН TUNING
Б‡ФЫТЪ ЛЪВ ‡‚ЪУП‡Ъ Л˜ВТНЛИ ФУЛ ТН ‚
М‡Ф‡‚ОВМЛЛ Ы‚ВОЛ˜ВМЛfl ЛОЛ ЫПВМ¸¯ВМЛfl
˜‡ТЪУЪ˚.
• ç‡ ‡‰ËÓÒÚ‡ÌˆË˛, ˜‡ÒÚÓÚ‡ ÍÓÚÓÓÈ
Ô‰‚‡ËÚÂθÌÓ ÒÓı‡ÌÂ̇ ‚
Ô‡ÏflÚË, ПУКМУ М‡ТЪУЛЪ¸Тfl, ‚‚В‰fl
МУПВ, ФУ‰ НУЪУ˚П ı‡МЛЪТfl ‚ Ф‡ПflЪЛ ВВ
˜‡ТЪУЪ‡ (МУПВ ФВ‰ЫТЪ‡МУ‚НЛ). З‚В‰ЛЪВ
˝ЪУЪ МУПВ ˆЛЩУ‚˚ПЛ НМУФН‡ПЛ ‰Оfl
AM/FM ЛОЛ DAB ‰Л‡Ф‡БУМ‡.
• З ВКЛПВ ТН‡МЛУ‚‡МЛfl ФВ‰ЫТЪ‡-
ÌÓ‚ÓÍ ФУЛТıУ‰ЛЪ М‡ТЪУИН‡ М‡ ‚ТВ
‚‚В‰ВММ˚В ‚ Ф‡ПflЪ¸ ˜‡ТЪУЪ˚ ‚В˘‡МЛfl ФУ
У˜ВВ‰Л. уЪУ·˚ Б‡ФЫТЪЛЪ¸ ТН‡МЛУ‚‡МЛВ,
М‡КПЛЪВ НМУФНЫ PRESET/SCAN.
• з‡ТЪУ ИН‡ Т ЛТФУО¸БУ ‚‡МЛВП
ÒÎÛÊ·˚ RDS (Ö‚ÓÔ‡) ËÎË RBDS
(ëòÄ) ЛТФУО¸БЫВЪ ТФВˆЛ‡О¸М˚В ЩЫМНˆЛЛ
ФУЛТН‡ Л М‡ТЪУИНЛ, УТМУ‚‡ММ˚В М‡
ТОЫКВ·М˚ı ‰‡ММ˚ ı, ФВВ‰‡‚‡ВП˚ı
‚ПВТЪВ Т ‡‰ЛУ‚В˘‡ЪВО¸М˚П ТЛ„М‡ОУП.
иУ‰У·М˚В Т‚В‰ВМЛfl ТУ‰ВК‡ЪТfl ‚
‡Б‰ВОВ, ФУТ‚fl˘ВММУП ТЛТЪВПВ RDS.
щЪУЪ ‰‡Ъ˜ЛН, ‡ТФУОУКВММ˚И М‡ ФВВ‰МВИ
Ф‡МВОЛ, ФЛМЛП‡ВЪ ЛМЩ‡Н‡ТМ˚В ТЛ„М‡О˚
УЪ ФЫО¸Ъ‡ ‰ЛТЪ‡МˆЛУММУ„У ЫФ‡‚ОВМЛfl.
д‡·ВОЛ ЛОЛ ‰Ы„ЛВ ФВ‰ПВЪ˚ МВ ‰УОКМ˚
Б‡„У‡КЛ‚‡Ъ¸ ‰‡Ъ˜ЛН.
СЛТФОВИ ФВВ‰МВИ Ф‡МВОЛ 6
з‡ НЫФМ˚И ЩОЫУВТˆВМЪМ˚И ‰ЛТФОВИ
RT-06 ‚˚‚У‰flЪТfl ‰‡ММ˚В, ЛТФУО¸БЫВП˚В
éÒÌÓ‚Ì˚ ӄ‡Ì˚
ÛÔ‡‚ÎÂÌËfl
RT-06 УТМ‡˘ВМ ˆЛЩУ‚˚П AM/FM Ъ˛МВУП
Т ТЛМЪВБ‡ЪУУП ˜‡ТЪУЪ˚ Т RDS ЛОЛ RBDS
ТЛТЪВПУИ, Ф‡ПflЪ¸˛ М‡ 30 ТЪ‡МˆЛИ, ‡ Ъ‡НКВ
DAB Ъ˛МВУП Т Ф‡ПflЪ¸˛ М‡ П‡НТЛПЫП
99 ТЪ‡МˆЛИ.
дМУФНЛ TUNING (з‡ТЪУИН‡)
8EP
и‡М˚В НМУФНЛ <TUNING> М‡ ФВВ‰МВИ
Ф‡МВОЛ Л “FREQ UP/DOWN” Л “PRESET
UP/DOWN” М‡ ФЫО¸ЪВ ‰ЛТЪ‡МˆЛУММУ„У
ЫФ‡‚ОВМЛfl fl‚Оfl˛ЪТfl УТМУ‚М˚ПЛ В„ЫОflЪУ‡ПЛ М‡ТЪУИНЛ RT-06. З Б‡‚ЛТЛПУТЪЛ УЪ
‚˚·‡ММУ„У ВКЛП‡ ‡·УЪ˚, ˝ЪЛ НМУФНЛ
‚˚ФУОМfl˛Ъ ‡БМ˚В ЩЫМНˆЛЛ.
8383
кЫТТНЛИ
дМУФН‡ BAND (СЛ‡Ф‡БУМ)
9BCD
щЪУИ НМУФНУИ ‚˚·Л‡ВЪТfl ‰Л‡Ф‡БУМ ˜‡ТЪУЪ
М‡ТЪУИНЛ DAB, AM ЛОЛ FM. з‡КЛП‡ИЪВ
М‡ ˝ЪЫ НМУФНЫ ‰Оfl ФВВНО˛˜ВМЛfl ПВК‰Ы
DAB, AM Л FM. З ОВ‚УИ ˜‡ТЪЛ ‰ЛТФОВfl
ФУfl‚ОflВЪТfl ТУУЪ‚ВЪТЪ‚Ы˛˘ЛИ ЛМ‰ЛН‡ЪУ Л
ЪВНЫ˘‡fl ˜‡ТЪУЪ‡ М‡ТЪУИНЛ ‚ ‚˚·‡ММУП
‰Л‡Ф‡БУМВ.
кВКЛП М‡ТЪУИНЛ ˜‡ТЪУЪ˚
FREQUENCY TUNING
• иЛ УЪ НО˛˜ВММУИ ‡‚Ъ УП‡ЪЛ˜ВТНУИ
М‡ТЪУИНВ – AUTO TUNING OFF, М‡К‡ЪЛВ
НМУФНЛ TUNING ‚˚Б˚‚‡ВЪ ФВВıУ‰
Н ТОВ‰Ы˛˘ВПЫ БМ‡˜ВМЛ˛ ˜‡ТЪУЪ˚,
МВБ‡‚ЛТЛПУ УЪ ЪУ„У, ‚В˘‡ВЪ ОЛ М‡ ˝ЪУИ
˜‡ТЪУЪВ Н‡Н‡fl-ЪУ ТЪ‡МˆЛfl ЛОЛ МВЪ. [й·
ЛБПВМВМЛЛ ВКЛПУ‚ М‡ТЪУИНЛ ТП. ‚
‡Б‰ВО‡ı, ФУТ‚fl˘ВММ˚ı НМУФН‡П TUNE/
PRESET Л AUTO TUNING.]
• иЛ ‚НО ˛˜ВМ МУИ ‡ ‚ЪУП ‡ЪЛ˜ ВТНУ И
М‡Т Ъ УИНВ – AUTO TU NING ON,
М‡К‡ЪЛВ НМУФНЛ TUNING Б‡ФЫТН‡ВЪ
‡‚ЪУП‡ЪЛ˜ВТНЫ˛ М‡ТЪУИНЫ. н˛МВ
·Ы‰В Ъ Ы‚ВОЛ˜Л ‚‡Ъ¸ ЛО Л ЫПВМ¸¯‡Ъ¸
˜‡ТЪУЪЫ М‡ТЪУИНЛ, ФУН‡ МВ М‡И‰ВЪ
ТЪ‡МˆЛ˛ Т ‰УТЪ‡ЪУ˜МУ ПУ˘М˚П ‰Оfl
ФЛВП‡ ТЛ„М‡ОУП. ЦТОЛ ˝Ъ‡ ТЪ‡МˆЛfl
З‡Т МВ ЫТЪ‡Л‚‡ВЪ, ТМУ‚‡ Б‡ФЫТЪЛЪВ
‡‚ЪУП‡ЪЛ˜ВТНЫ˛ М‡ТЪУИНЫ. иЛ ‡‚ЪУП‡ЪЛ˜ВТНУИ М‡ТЪУИНВ ТЪ‡МˆЛЛ ТУ ТО‡·˚П
ТЛ„М‡ОУП ФУФЫТН‡˛ЪТfl. ЦТОЛ Ъ˛МВ
МВ У·М‡ЫКЛЪ МЛН‡НУ„У ТЛ„М‡О‡, ЪУ УМ
‚ВМВЪТfl Н ЛТıУ‰МУИ ˜‡ТЪУЪВ М‡ТЪУИНЛ.
[й· ЛБПВМВМЛЛ ВКЛПУ‚ М‡ТЪУИНЛ ТП. ‚
‡Б‰ВО‡ı, ФУТ‚fl˘ВММ˚ı НМУФН‡П TUNE/
PRESET Л AUTO TUNING]
З ВКЛПВ М‡ТЪУИНЛ М‡
ФВ‰ЫТЪ‡МУ‚НЛ PRESET TUNING
М‡ К‡ЪЛ В НМ УФНЛ TUN UNG ‚˚Б ˚‚‡В Ъ
ФВВıУ‰ Н М‡ТЪУИНВ М‡ ТОВ‰Ы˛˘Ы˛ ФУ
ФУfl‰НЫ ‚‚В‰ВММЫ˛ ‚ Ф‡ПflЪ¸ ˜‡ТЪУЪЫ.
[й· ЛБПВМВМЛЛ ВКЛПУ‚ М‡ТЪУИНЛ ТП.
‚ ‡Б‰ВОВ, ФУТ‚fl˘ВММУП НМУФНВ TUNE/
PRESET]
З ВКЛПВ ФУЛТН‡ RDS кнY
(ФУ ЪЛФЫ ФУ„‡ПП˚) НМУФНУИ TUNING
‚˚·Л‡ВЪТfl МЫКМ˚И ЪЛФ ФУ„‡ПП˚ ЛБ
ФВ‰ТЪ‡‚ОВММУ„У М‡ ‰ЛТФОВВ ТФЛТН‡. [лП.
‡Б‰ВО У НМУФНВ RDS кнY).]
è êà å Ö ó Ä çà Ö : Ç ˚ Ô Ó ÎÌfl Ú ¸ ̇ Ò Ú Ó ÈÍÛ
ФУ П У „‡˛Ъ ЛМ‰Л Н ‡ЪУ˚ М‡ ‰ЛТФО В В .
СЛТФОВИ ФУН‡Б˚‚‡ВЪ ˜‡ТЪУЪЫ, НУЪУ‡fl ‚
ФУˆВТТВ М‡ТЪУИНЛ Ы‚ВОЛ˜Л‚‡ВЪТfl ЛОЛ
ЫПВМ¸¯‡ВЪТfl. аМ‰ЛН‡ЪУ ТЛО˚ ТЛ„М‡О‡
УЪ‡К‡ВЪ ПУ˘МУТЪ¸ ‡‰ЛУТЛ„М‡О‡ ‚ ЪУ˜НВ
ФЛВП‡. аМ‰ЛН‡ЪУ “TUNED” Т‚ВЪЛЪТfl,
НУ„‰‡ ФЛМЛП‡ВЪТfl ‰УТЪ‡ЪУ˜МУ ТЛО¸М˚И
ТЛ„М‡О. аМ‰ЛН‡ЪУ “ST” Т‚ВЪЛЪТfl, НУ„‰‡
ФЛМЛП‡ВЪТfl ТЪВВУЩУМЛ˜ВТНЛИ ТЛ„М‡О
FM. дУПВ ЪУ„У, ЛМ‰ЛН‡ЪУ˚ УЪ‡К‡˛Ъ
‚˚ ·‡ММ˚И ‚ ‰‡ММ ˚И ПУПВМЪ ВКЛП
М‡ТЪУИНЛ.
сЛЩУ‚˚В НМУФНЛ
Ç‚Ó‰ ‚ Ô‡ÏflÚ¸ ˜‡ÒÚÓÚ
‡‰ËÓÒڇ̈ËÈ
(Ô‰‚‡ËÚÂθ̇fl ̇ÒÚÓÈ͇)
7G
З Ф‡ПflЪ¸ RT-06 ПУКМУ ‚‚ВТЪЛ ‰У 30 ˜‡ТЪУЪ
‡‰ЛУТЪ‡МˆЛИ ‰Оfl ‚˚БУ‚‡ Лı ‚ О˛·УИ
ПУПВМЪ Т ФУПУ˘¸˛ ˆЛЩУ‚˚ı НМУФУН. щЪЛ
fl˜ВИНЛ Ф‡ПflЪЛ ПУ„ЫЪ ·˚Ъ¸ ЛТФУО¸БУ‚‡М˚ ‰Оfl
О˛·У„У ТУ˜ВЪ‡МЛfl AM Л FM ‡‰ЛУТЪ‡МˆЛИ,
НУПВ ЪУ„У, ЛПВВЪТfl Ф‡ПflЪ¸ ‰Оfl ФВТВЪУ‚
‰У 99 ТЪ‡МˆЛИ ‚ DAB ‰Л‡Ф‡БУМВ.
RT-0 6 ÔÓÒÚ‡ ‚ Î flÂÚÒfl Ò Ì‡·ÓÓ Ï ÛÊÂ
Á‡ÔËÒ‡ÌÌ˚ı ‚ Ô‡ÏflÚ¸ ˜‡ÒÚÓÚ, ÍÓÚÓ˚ ÏÓ„ÛÚ
ÒÓÓÚ‚ÂÚÒÚ‚Ó‚‡Ú¸ ˜‡ÒÚÓÚ‡Ï ÔËÌËχÂÏ˚ı ‚
LJ¯ÂÏ Â„ËÓÌ ‡‰ËÓÒڇ̈ËÈ, ‡ ÏÓ„ÛÚ Ë
Ì ÒÓÓÚ‚ÂÚÒÚ‚Ó‚‡Ú¸
уЪУ · ˚ Т У ı ‡М Л Ъ ¸ ‚ Ф ‡ П fl Ъ Л МУ‚Ы ˛
˜‡ТЪУЪЫ:
1. з‡ТЪУИЪВТ¸ М‡ КВО‡ВПЫ˛ ТЪ‡МˆЛ˛ ‚
AM ЛОЛ FM ‰Л‡Ф‡БУМВ.
2. з‡КПЛЪВ НМУФНЫ MEMORY М‡ ФВВ‰МВИ
Ф‡МВОЛ. з‡ ‰ЛТФОВВ М‡˜МВЪ ПЛ„‡Ъ¸
ЛМ‰ЛН‡ЪУ “MEMORY” (и‡ПflЪ¸).
3. иУН‡ ПЛ„‡ВЪ ЛМ‰ЛН‡ЪУ “MEMORY”,
‚‚В‰ЛЪВ МУПВ, ФУ‰ НУЪУ˚П ıУЪЛЪВ
ТУı‡МЛЪ¸ ЪВНЫ˘Ы˛ ˜‡ТЪУЪЫ (МУПВ
ФВ‰ЫТЪ‡МУ‚НЛ). з‡ФЛПВ, ˜ЪУ·˚ ‚‚ВТЪЛ
МУПВ 3, М‡КПЛЪВ НМУФНЫ “3”. уЪУ·˚
‚‚ВТЪЛ МУПВ 15, М‡КПЛЪВ ТМ‡˜‡О‡ “1”,
‡ Б‡ЪВП “5”.
4. к‡МВВ ı‡МЛ‚¯ВВТfl ФУ‰ ˝ЪЛП МУПВУП
БМ‡˜ВМЛВ ˜‡ТЪУЪ˚ ТЪЛ‡ВЪТfl Л М‡ В„У
ПВТЪУ Б‡ФЛТ˚‚‡ВЪТfl МУ‚УВ.
óÚÓ·˚ ̇ÒÚÓËÚ¸Òfl ̇ ÒÚ‡ÌˆË˛, ˜‡ÒÚÓÚ‡
ÍÓÚÓÓÈ ı‡ÌËÚÒfl ‚ Ô‡ÏflÚË, ‚‚‰ËÚ ÌÓÏÂ
ФВ‰ЫТЪ‡МУ‚НЛ ˆЛЩУ‚˚ПЛ НМУФН‡ПЛ.
з‡ФЛПВ, ˜ЪУ·˚ М‡ТЪУЛЪ¸Тfl М‡ ТЪ‡МˆЛ˛
ФУ‰ МУПВУП 3, М‡КПЛЪВ НМУФНЫ “3”. уЪУ·˚
М‡ТЪУЛЪ¸Тfl М‡ ТЪ‡МˆЛ˛ “30”, М‡КПЛЪВ
НМУФНЫ “3”, ‡ Б‡ЪВП ‚ ЪВ˜ВМЛВ 5-ЪЛ ТВНЫМ‰
“0”.
èêàå ÖóÄ çàÖ: сЛЩУ‚˚В НМУФНЛ ПУКМУ
Ъ‡НКВ ЛТФУО¸БУ‚‡Ъ¸ ‰Оfl ‚‚У‰‡ ˜‡ТЪУЪ˚
М‡ТЪУИНЛ ‚ ВКЛПВ ФflПУИ М‡ТЪУИНЛ.
дМУФН‡ FREQUENCY DIRECT
(иflПУИ ‚‚У‰ ˜‡ТЪУЪ˚)
0N
кВКЛП ФflПУИ М‡ТЪУИНЛ
бМ‡fl ˜‡ТЪУЪЫ МЫКМУИ ‡‰ЛУТЪ‡МˆЛЛ, ПУКМУ
‚˚ФУОМЛЪ¸ М‡ТЪУИНЫ МВФУТВ‰ТЪ‚ВММУ М‡
˝ЪЫ ˜‡ТЪУЪЫ, ЛТФУО¸БЫfl НМУФНЫ FREQUENCY
DIRECT Л ˆЛЩУ‚˚В НМУФНЛ.
1. з‡КПЛЪВ НМУФНЫ FREQUENCY DIRECT,
˜ЪУ·˚ ФВВ‚ВТЪЛ ˆЛЩУ‚Ы˛ НО‡‚Л‡ЪЫЫ
‚ ВКЛП ФflПУ„У ‚‚У‰‡ ˜‡ТЪУЪ˚. з‡
‰ЛТФОВВ ‚ ФУБЛˆЛflı БМ‡˜ВМЛfl ˜‡ТЪУЪ˚
ФУfl‚flЪТfl ФУ˜ВНЛ, ФЛ˜ВП ФУ˜ВН ‚
ФВ‚УИ ФУБЛˆЛЛ ·Ы‰ВЪ ПЛ„‡Ъ¸.
2. сЛЩУ‚˚ПЛ НМУФН‡ПЛ ‚‚В‰ЛЪВ ФВ‚Ы˛
ˆЛЩЫ ˜‡ТЪУЪ˚ ТЪ‡МˆЛЛ. з‡ ‰ЛТФОВВ
ФУfl‚ЛЪТfl ‚‚В‰ВММ‡fl З‡ПЛ ˆЛЩ‡ Л
М‡˜МВЪ ПЛ„‡Ъ¸ ТЛП‚УО ‚У ‚ЪУУИ ФУБЛˆЛЛ.
З‚В‰ЛЪВ УТЪ‡‚¯ЛВТfl ˆЛЩ˚. дУ„‰‡
‚ТВ ˆЛЩ ˚ ·Ы‰ЫЪ ‚‚В‰ВМ˚, Ъ˛МВ
‡‚ЪУП‡ЪЛ˜ВТНЛ М‡ТЪУЛЪТfl М‡ ЫН‡Б‡ММЫ˛
М‡ ‰ЛТФОВВ ˜‡ТЪУЪЫ.
икаеЦ уДзаЦ : З ‡ПВЛН‡МТНУИ ПУ‰ВОЛ ‚
ВКЛПВ FM М‡К‡ЪЛВ НМУФНЛ Т ˆЛЩУИ
“1” ‚˚Б˚‚‡ВЪ ‚‚У‰ НУП·ЛМ‡ˆЛЛ ˆЛЩ 10.
З В‚УФВИТНУИ ПУ‰ВОЛ ‰Оfl ‚‚У‰‡ 10 МЫКМУ
М‡К‡Ъ¸ “1”, ‡ Б‡ЪВП “0”. иЛ М‡ТЪУИНВ ‚
‰Л‡Ф‡БУМВ FM М‡ ‡ПВЛН‡МТНЛВ ТЪ‡МˆЛЛ,
ТО В‰Ы ВЪ ‚‚В ТЪЛ ЪУО¸ НУ У‰МЫ ˆЛЩ Ы,
ТОВ‰Ы˛˘Ы˛ ФУТОВ ‰ВТflЪЛ˜МУИ ЪУ˜НЛ (ТП.
ФЛ‚В‰ВММ˚И МЛКВ ФЛПВ). иЛ М‡ТЪУИНВ
‚ ‰Л‡Ф‡БУМВ FM М‡ В‚УФВИТНЛВ ТЪ‡МˆЛЛ
‚‚В‰ЛЪВ ‰‚В ˆЛЩ˚, ТОВ‰Ы˛˘ЛВ ФУТОВ
‰ВТflЪЛ˜МУИ ЪУ˜НЛ (ТП. ‚ЪУУИ ФЛПВ).
èËÏÂ˚:
• (лтД, FM) 87,50 еЙˆ
з‡КПЛЪВ 8 > 7 > 5
• (Ц‚УФ‡, FM) 87,50 еЙˆ
з‡КПЛЪВ 8 > 7 > 5 > 0
• (лтД, AM) 1610 НЙˆ
з‡КПЛЪВ 1 > 6 > 1
RDV-1092
RT-06 DAB/AM/FM ÒÚÂÂÓ Ú˛ÌÂ
84
84
• (Ц‚УФ‡, AM) 1611 НЙˆ
з‡КПЛЪВ 1>6>1>1
ЦТОЛ ‚ ЪВ˜ВМЛВ 5 ТВНЫМ‰ ‚˚ МВ ‚‚В‰ВЪВ
БМ‡˜ВМЛВ ˜‡ТЪУЪ˚, ЪУ Ъ˛МВ ‚˚И‰ВЪ ЛБ
ВКЛП‡ ФflПУИ М‡ТЪУИНЛ Л ‚ВМВЪТfl Н
ЛТıУ‰МУИ ˜‡ТЪУЪВ М‡ТЪУИНЛ.
дМУФН‡ AUTO TUNING
(Д‚ЪУП‡ЪЛ˜ВТН‡fl М‡ТЪУИН‡)
=R
éÒ Û˘ÂÒÚ‚Î flÂÚ Ô ÂÍβ˜ÂÌ Ë ÏÂʉ Û
 ÊËÏ ‡ÏË Û ˜ÌÓÈ Ë ‡‚Ú Óχ Ú˘ ÂÒÍ ÓÈ
̇ÒÚÓÈÍË ˜‡ÒÚÓÚ˚.
З ВКЛПВ ‡‚ЪУП‡Ъ Л˜ВТНУИ М‡ТЪУИНЛ
М‡ ‰ЛТФОВВ Т‚ВЪЛЪТfl ЛМ‰ЛН‡ЪУ AUTO, Л
М‡К‡ЪЛВ НМУФУН TUNING М‡ ФВВ‰МВИ
Ф‡ М ВО Л ЛО Л М ‡ Ф Ы О¸ Ъ В Б ‡ Ф Ы Т Н ‡ В Ъ
‡‚ЪУП‡ЪЛ˜ВТНЫ˛ М‡ТЪУИНЫ. н˛МВ ·Ы‰ВЪ
Ы‚ ВОЛ˜ Л‚‡Ъ ¸ Л ОЛ Ы ПВМ¸ ¯‡Ъ¸ ˜‡Т ЪУЪ Ы
М‡ТЪУИНЛ, ФУН‡ МВ М‡И‰ВЪ ТЪ‡МˆЛ˛ Т
‰УТЪ‡ЪУ˜МУ ПУ˘М˚П ‰Оfl ФЛВП‡ ТЛ„М‡ОУП.
ЦТОЛ ˝Ъ‡ ТЪ‡МˆЛfl З‡Т МВ ЫТЪ‡Л‚‡ВЪ, ТМУ‚‡
Б‡ФЫТЪЛЪВ ‡‚ЪУП‡ЪЛ˜ВТНЫ˛ М‡ТЪУИНЫ. иЛ
‡‚ЪУП‡ЪЛ˜ВТНУИ М‡ТЪУИНВ ТЪ‡МˆЛЛ ТУ
ТО‡·˚П ТЛ„М‡ОУП ФУФЫТН‡˛ЪТfl. ЦТОЛ Ъ˛МВ
МВ У·М‡ЫКЛЪ МЛН‡НУ„У ТЛ„М‡О‡, ЪУ УМ
‚ВМВЪТfl Н ЛТıУ‰МУИ ˜‡ТЪУЪВ М‡ТЪУИНЛ.
èê àåÖ óÄ çà Ö: èË ÔÂÂı Ó‰Â Í ÂÊË ÏÛ
М‡ТЪУИНЛ М‡ ФВ‰ЫТЪ‡МУ‚НЛ Т ФУПУ˘¸˛
НМУФНЛ TUNE/PRESET ВКЛП ‡‚ЪУП‡ЪЛ˜ВТНУИ
М‡ТЪУИНЛ ‚˚НО˛˜‡ВЪТfl (ТП. ТОВ‰Ы˛˘ЛИ
‡Б‰ВО).
дМУФН‡ TUNE/PRESET
(з‡ТЪУИН‡ ˜‡ТЪУЪ˚/
М‡ТЪУИН‡ М‡ ФВ‰ЫТЪ‡МУ‚НЛ)
-
йТ Ы˘ВТЪ‚О flВЪ ФВ ВНО˛˜ВМ ЛВ ПВК‰ Ы
ВКЛП‡ПЛ М‡ТЪУИНЛ М‡ ˜‡ТЪУЪЫ (НМУФН‡ПЛ
TUNING ‚˚·Л‡ВЪТfl ˜‡ТЪУЪ‡ М‡ТЪУИНЛ)
Л М‡ТЪУИНЛ М‡ ФВ‰ЫТЪ‡МУ‚НЛ (НМУФН‡ПЛ
TUNING ‚˚·Л‡ВЪТfl МУПВ ФВ‰ЫТЪ‡МУ‚НЛ,
Ъ. В. ‡‰ЛУТ Ъ‡М ˆЛfl, ˜‡ ТЪУ Ъ‡ НУЪ УУ И
ФВ‰‚‡ЛЪВО¸МУ ·˚О‡ Б‡ФЛТ‡М‡ ‚ Ф‡ПflЪ¸
ФУ‰ ˝ЪЛП МУПВУП). З ВКЛПВ М‡ТЪУИНЛ
М‡ ФВ‰ЫТЪ‡МУ‚НЛ М‡ ‰ЛТФОВВ ФУfl‚ОflВЪТfl
ЛМ‰ЛН‡ЪУ “PRESET”.
èê àåÖ óÄ çà Ö: èË ÔÂÂı Ó‰Â Í ÂÊË ÏÛ
М‡ТЪУИНЛ М‡ ФВ‰ЫТЪ‡МУ‚НЛ Т ФУПУ˘¸˛
НМУФНЛ TUNE/PRESET ВКЛП ‡‚ЪУП‡ЪЛ˜ВТНУИ
М‡ТЪУИНЛ ‚˚НО˛˜‡ВЪТfl.
дМУФН‡ PRESET SCAN
(лН‡МЛУ‚‡МЛВ
ФВ‰ЫТЪ‡МУ‚УН) H
иЛ М‡К‡ЪЛЛ ˝ЪУИ НМУФНЛ Ъ˛МВ М‡˜МВЪ
ФУУ˜ВВ‰МЫ˛ М‡ТЪУИНЫ М‡ ФВ‰ЫТЪ‡МУ‚НЛ,
‚УТФУЛБ‚У‰fl ТЛ„М‡О Н‡К‰УИ ‡‰ЛУТЪ‡МˆЛЛ
‚ ЪВ˜ВМЛВ ФflЪЛ ТВНЫМ‰, ‡ Б‡ЪВП ФВВıУ‰fl Н
ТОВ‰Ы˛˘ВИ. уЪУ·˚ ФВ‚‡Ъ¸ ТН‡МЛУ‚‡МЛВ
Б‡ФЛТ‡ММ˚ı ‚ Ф‡ПflЪ¸ ˜‡ТЪУЪ Л УТЪ‡МУ‚ЛЪ¸Тfl
М‡ МЫКМУИ З‡П ТЪ‡МˆЛЛ, М‡КПЛЪВ ˝ЪЫ НМУФНЫ
В˘В ‡Б.
икаеЦуДзаЦ: ЦТОЛ ‚У ‚ВПfl М‡К‡ЪЛfl НМУФНЛ
PRESET SCAN Ъ˛МВ М‡ТЪУВМ М‡ ТЪ‡МˆЛ˛,
˜‡ТЪУЪ‡ НУЪ УУИ ı ‡МЛЪТfl ‚ Ф‡ ПflЪЛ,
ЪУ ТН‡МЛУ‚‡МЛВ М‡˜МВЪТfl ТУ ТЪ‡МˆЛЛ,
НУЪУУИ ФЛТ‚УВМ ТОВ‰Ы˛˘ЛИ ФУ ФУfl‰НЫ
МУПВ, Б‡ЪВП ФУТОВ ‰ВПУМТЪ‡ˆЛЛ ‚ТВı
УТЪ‡О¸М˚ı ФВ‰ЫТЪ‡МУ‚УН, Ъ˛МВ ‚ВМВЪТfl
Н ЛТıУ‰МУИ М‡ТЪУИНВ. ЦТОЛ ‚У ‚ВПfl
М‡К‡ЪЛfl НМУФНЛ PRESET SCAN Ъ˛МВ МВ
·Û‰ÂÚ Ì‡ÒÚÓÂÌ Ì‡ Ô‰ÛÒÚ‡ÌÓ‚ÍÛ, Ò͇ÌËÓ‚‡ÌË ̇˜ÌÂÚÒfl Ò Ô‰ÛÒÚ‡ÌÓ‚ÍË ÌÓÏÂ
1 Ë Á‡ÍÓ̘ËÚÒfl Ô‰ÛÒÚ‡ÌÓ‚ÍÓÈ 30.
дМУФН‡ FM MONO (еУМУ
ФЛВП)
йТ Ы˘ВТЪ‚О flВЪ ФВ ВНО˛˜ВМ ЛВ ПВК‰ Ы
ВКЛП‡ПЛ ПУМУ Л ТЪВВУ ФЛВП‡ ‚ FM
‰Л‡Ф‡БУМВ. лЪВВУ ФЛВП ‚УБПУКВМ, ВТОЛ
‡‰ЛУТЪ‡МˆЛfl ФВВ‰‡ВЪ ТЪВВУ ТЛ„М‡О, Л
УМ ЛПВВЪ ‰УТЪ‡ЪУ˜МЫ˛ ТЛОЫ ‚ ПВТЪВ ФЛВП‡.
нУ„‰‡ М‡ ‰ЛТФОВВ Т‚ВЪЛЪТfl ЛМ‰ЛН‡ЪУ
ТЪВВУФЛВП‡. З ВКЛПВ ПУМУ ФЛВП‡
Ъ˛МВ ·Ы‰ВЪ ‚˚‰‡‚‡Ъ¸ ПУМУ ТЛ„М‡О, ‰‡КВ
ВТОЛ ТЪ‡МˆЛfl ФВВ‰‡ВЪ ТЪВВУ.
икаеЦуДзаЦ: èÂÂÍβ˜ÂÌË ‚ ÏÓÌÓ ÂÊËÏ
ПУКВЪ ЫОЫ˜¯ЛЪ¸ ТО˚¯ЛПУТЪ¸ ТО‡·˚ı FM
ТЛ„М‡ОУ‚ ЛОЛ ТЛ„М‡ОУ‚ УЪ Ы‰‡ОВММ˚ı
‡‰ЛУТЪ‡МˆЛИ, Ъ‡Н Н‡Н ‰Оfl ПУМУ ФЛВП‡
‰УТЪ‡ЪУ˜МУ ПВМ¸¯ВИ ПУ˘МУТЪЛ ТЛ„М‡О‡.
4Q
ꇉЛУФЛВП Т
ЛТФУО¸БУ‚‡МЛВП RDS
ЛОЛ RBDS
Rotel RT-0 6 ТУ‚ПВТЪЛП Т В‚УФВИТНУИ
ТЛТЪВПУИ ‡‰ЛУ‰‡ММ˚ı RDS (Radio Data
Syst em) Л ‡ПВЛ Н‡МТН УИ RBDS (Radio
Broadcast Data Service). щЪЛ ТОЫК· ˚,
‡·УЪ‡˛˘ЛВ ‚ FM ‰Л‡Ф‡БУМВ, ФВВ‰‡˛Ъ
‚ПВТЪВ Т ‡‰ЛУТЛ„М‡ОУП Б‡НУ‰ЛУ‚‡ММ˚В
ТОЫКВ·М˚В ‰‡ММ˚В, НУЪУ˚В ‰ВНУ‰ЛЫ˛ЪТfl
ТУ‚ПВТЪЛП˚П Т RDS ЛОЛ RBDS ФЛВПМЛНУП
Л ФВ‰УТЪ‡‚ Оfl˛ Ъ Ф УО¸БУ‚‡ЪВО ˛ fl‰
‰УФУОМЛЪВО¸М˚ı Ы‰У·ТЪ‚, ‚НО˛˜‡fl:
1. ‚˚‚У‰ М‡ ‰ЛТФОВИ М‡Б‚‡МЛfl ТЪ‡МˆЛЛ
(М‡ФЛПВ, “ЗЗл1”);
2. ‚˚‚У‰ М‡ ‰ЛТФОВИ ЪЛФ‡ ФУ„‡ПП˚,
М‡ФЛПВ, “ROCK” (кУН) ЛОЛ “NEWS”
(зУ‚УТЪЛ);
3. ФВВ‰‡˜Ы ЛМЩУП‡ˆЛЛ У ‰‚ЛКВМЛЛ
Ъ‡МТФУЪ‡;
4. ‚˚‚У‰ М‡ ‰ЛТФОВИ ЪВНТЪ‡ ‚ ‚Л‰В ·В„Ы˘ВИ
ТЪУНЛ Л ‰Ы„УИ ЛМЩУП‡ˆЛЛ.
дУПВ ЪУ„У, ТЛТЪВП‡ RDS У·ВТФВ˜Л‚‡ВЪ
МВТНУО¸ НУ ‰УФУОМЛЪ ВО¸ М˚ı Щ ЫМН ˆЛИ
ФУЛТН‡, ‡ ЛПВММУ:
1. ‚УБПУКМУТЪ¸ ФУЛТН‡ ТЪ‡МˆЛЛ, ФВВ‰‡˛˘ВИ ФУ„‡ППЫ МЫКМУ„У З‡П ЪЛФ‡
(кнY);
2. ‚УБПУКМУТЪ¸ ФУЛТН‡ ЛМЩУП‡ˆЛЛ У
‰‚ЛКВМЛЛ Ъ‡МТФУЪ‡ (нк);
3. ‚УБПУКМУТЪ¸ ‡‚ЪУП‡ЪЛ˜ВТНУ„У ФУЛТН‡
ТЪ‡МˆЛИ, ФВВ‰‡˛˘Лı ТУУ·˘ВМЛfl У
‰‚ЛКВМЛЛ Ъ‡МТФУЪ‡ (нД).
лЛТЪВП‡ ‡‰ЛУ‰‡ММ˚ı ¯ЛУНУ ‡ТФУТЪ‡МВМ‡ ‚ ТЪ‡М‡ı Ц‚ УФ˚ . еМУ„ЛВ
В‚УФВИТНЛВ ‡‰ЛУТЪ‡МˆЛЛ ‡·УЪ‡˛Ъ ‚
ТЛТЪВПВ RDS, Л ·УО¸¯ЛМТЪ‚У ФУО¸БУ‚‡ЪВОВИ
БМ‡НУП˚ Т ВВ ЩЫМНˆЛflПЛ Л ‚УБПУКМУТЪflПЛ.
З лтД ТЛТЪВП‡ RBDS ‚‚В‰ВМ‡ УЪМУТЛЪВО¸МУ
МВ‰‡‚МУ. иУ‰У·М˚В Т‚В‰ВМЛfl У ТЛТЪВПВ
RDS ЛОЛ RBDS, ‰ВИТЪ‚Ы˛˘ВИ ‚ З‡¯ВИ
ТЪ‡МВ, З˚ ПУКВЪВ ФУОЫ˜ЛЪ¸ Ы ПВТЪМУ„У
‰ЛОВ‡ НУПФ‡МЛЛ Rotel.
икаеЦуДзаЦ: оЫМНˆЛЛ RDS Л RBDS ‰УТЪЫФМ˚
ЪУО¸НУ ‚ ЪВı В„ЛУМ‡ı , „‰В ЛПВ˛Ъ Тfl
‡·УЪ‡˛˘ЛВ ‚ ТЛТЪВПВ RDS ЛОЛ RBDS
‡‰ЛУТЪ‡МˆЛЛ. зВНУЪУ˚В ТЪ‡МˆЛЛ МВ
ФУ ОМУТ Ъ¸˛ В‡ОЛ БЫ˛ Ъ ТЛТЪ ВПЫ RDS,
М‡ФЛПВ, ФВВ‰‡˛Ъ ЪУО¸НУ М‡Б‚‡МЛВ
ТЪ‡МˆЛЛ . ЦТОЛ ‚ З‡¯ВП В„ЛУМВ МВЪ
ТЪ‡МˆЛИ, ‡·УЪ‡˛˘Лı ‚ ТЛТЪВПВ RDS ЛОЛ
RBDS, ЪУ Ъ˛МВ RT-06 ·Ы‰ВЪ ‡·УЪ‡Ъ¸ Н‡Н
У·˚˜М˚И ‡‰ЛУФЛВПМЛН.
èê à å Ö ó Ä çà Ö : ë Ë Ò Ú Â Ï ˚ R D S Ë R BDS
‡·УЪ‡˛Ъ ЪУО¸НУ ‚ ‰Л‡Ф‡БУМВ ‚В˘‡МЛfl
FM. йФЛТ‡ММ˚В МЛКВ ЩЫМНˆЛЛ ‡·УЪ‡˛Ъ
ЪУО¸НУ ‚ ВКЛПВ FM.
8585
кЫТТНЛИ
дМУФН‡ DISPLAY (СЛТФОВИ)
5M
ЦТОЛ ТЪ‡МˆЛfl, М‡ НУЪУЫ˛ М‡ТЪУВМ ‚ ‰‡ММ˚И
ПУПВМЪ З‡¯ Ъ˛МВ, ФВВ‰‡ВЪ ТЛ„М‡О˚ RDS,
Л М‡ ‰ЛТФОВВ Т‚ВЪЛЪТfl ЛМ‰ЛН‡ЪУ “RDS”,
ЪУ М‡ ‰ЛТФОВИ ПУКМУ ‚˚‚ВТЪЛ ФflЪ¸ ‚Л‰У‚
ЛМЩУП‡ˆЛЛ. з‡К‡ЪЛВП НМУФНЛ DISPLAY
ФУЛБ‚У‰ЛЪТfl ФУТОВ‰У‚‡ЪВО¸М˚И ФВВıУ‰
ЛБ У‰МУ„У ВКЛП‡ ‚ ‰Ы„УИ:
1. й·˚˜М˚И ‰ЛТФОВИ – ˜‡ТЪУЪ‡ М‡ТЪУИНЛ
(ЩЫМНˆЛfl FREQUENCY).
2. з‡Б‚‡МЛ В ‡‰ЛУТЪ‡МˆЛЛ (ЩЫМНˆЛfl
PROGRAM SERVICE), М‡ФЛПВ ЗЗл1.
ЦТОЛ ‚˚·‡ММ ‡fl ‚ ‰‡ММ˚ И ПУП ВМЪ
‡‰ЛУТЪ‡ МˆЛfl МВ ФВВ‰‡ВЪ ТЛ„М‡О
RDS, ЪУ М‡ ‰ЛТФОВВ ФУfl‚ЛЪТfl ПЛ„‡˛˘ЛИ
ЛМ‰ЛН‡ЪУ “PS”.
3. нЛФ ФУ„‡ПП˚ (ЩЫМНˆЛfl PROGRAM
TYPE). мН‡Б˚‚‡ВЪТfl ‚ ТУУЪ‚ВЪТЪ‚ЛЛ
ТУ ТЪ‡ М ‰ ‡ ЪМ ˚ П Т Ф Л Т НУП ЪЛФ У ‚
Ф У „ ‡ П П , Ф Л М flЪ ˚ П ‚ Н‡К ‰ У П
В„ЛУМВ (М‡ФЛПВ, NEWS [зУ‚УТЪЛ],
CURRENT AFFAIRS [нВНЫ˘ЛВ ТУ·˚ЪЛfl],
INFO [аМЩУП‡ˆЛfl], SPORT [лФУЪ],
EDUCATION [й·‡БУ‚‡МЛВ], DRAMA
[ꇉЛУТФВНЪ‡НО¸], CULTURE [дЫО¸ЪЫ‡],
SCIENCE [з‡ЫН‡], VARIED [к‡БМУВ],
POP [иУФ-ПЫБ˚Н‡], ROCK [кУН-ПЫБ˚Н‡],
EASY LISTENING [гВ„Н‡fl ПЫБ˚Н‡], LIGHT
CL A SSIC A L [гВ „Н‡fl НО‡Т Т Л˜ВТ Н ‡fl
ПЫБ˚Н‡], SERIOUS CLASSICAL [лВ¸ВБМ‡fl
НО‡ТТЛ˜ВТН‡fl ПЫБ˚Н‡], OTHER MUSIC
[еЫБ˚Н‡ ФУ˜Лı К‡МУ‚], WEATHER
[и У „У‰‡ ] , FIN ANCE [оЛМ ‡ МТУ‚ ˚ В
МУ‚УТЪЛ], CHILDREN [СВЪТНЛВ ФУ„‡ПП˚],
SOCIAL AFFAIRS [лУˆЛ‡О¸М˚В ‚УФУТ˚],
RELIGION [кВОЛ„Лfl], PHONE IN [йФУТ˚
ТОЫ¯‡ЪВОВИ], TRAVEL [иЫЪВ¯ВТЪ‚Лfl],
LEISURE [СУТЫ„], JAZZ [СК‡БУ‚‡fl ПЫБ˚Н‡],
COUNTRY [еЫБ˚Н‡ ‚ ТЪЛОВ Н‡МЪЛ],
NAT ION AL MUSIC [з‡ˆЛУМ‡О¸М‡fl
ПЫБ˚Н‡], OLDIES [лЪ‡˚В ПЫБ˚Н‡О¸М˚В
Б‡ФЛТЛ], FOLK [з‡У‰М‡fl ПЫБ˚Н‡] Л
DO CUME NTARY [С УНЫП ВМЪ‡ О¸М‡ fl
ФВВ‰‡˜‡]). ЦТОЛ ‚˚·‡ММ‡fl ‚ ‰‡ММ˚И
ПУПВМЪ ‡‰ЛУТЪ‡МˆЛfl МВ ФВВ‰‡ВЪ
ТЛ„М‡О RDS, ЪУ М‡ ‰ЛТФОВВ ФУfl‚ЛЪТfl
ПЛ„‡˛˘ЛИ ЛМ‰ЛН‡ЪУ “кн”.
4. ЗВПfl (ЩЫМНˆЛfl CLOCK TIME). з‡ ‰ЛТФОВИ
‚˚‚У‰flЪТfl ‚ВПfl Л ‰‡Ъ‡, ФВВ‰‡‚‡ВП˚В
‡‰ЛУТЪ‡МˆЛВИ. ЦТОЛ ‚˚·‡ММ‡fl ‚
‰‡ М М˚И ПУПВМ Ъ ‡‰Л УТЪ‡М ˆЛfl М В
ФВВ‰‡ВЪ ТЛ„М‡О RDS, ЪУ М‡ ‰ЛТФОВВ
ФУfl‚ЛЪТfl ПЛ„‡˛˘ЛИ ЛМ‰ЛН‡ЪУ “лн”.
5. ꇉЛУЪВНТЪ – ТУУ·˘ВМЛВ, ФВВ‰‡‚‡ВПУВ
‡‰ЛУТЪ‡МˆЛВИ ‚ ‚Л‰В ·В„Ы˘ВИ ТЪУНЛ
(ЩЫМНˆЛfl RADIO TEXT). ЦТОЛ ‚˚·‡ММ‡fl
‚ ‰‡ММ˚И ПУПВМЪ ‡‰ЛУТЪ‡МˆЛfl МВ
ФВВ‰‡ВЪ ТЛ„М‡О RDS, ЪУ М‡ ‰ЛТФОВВ
ФУfl‚ЛЪТfl ПЛ„‡˛˘ЛИ ЛМ‰ЛН‡ЪУ “RT”.
дМУФН‡ кнY (нЛФ ФУ„‡ПП˚)
5I
щЪ‡ НМУФН‡ ФУБ‚УОflВЪ ‚˚ФУОМЛЪ¸ ФУЛТН
ТЪ‡МˆЛЛ, ФВВ‰‡˛˘ВИ ФУ„‡ППЫ МЫКМУ„У
З‡П ЪЛФ‡, ФЛ ЫТОУ‚ЛЛ, ˜ЪУ ˝Ъ‡ ТЪ‡МˆЛfl
‡·УЪ‡ВЪ ‚ ТЛТЪВПВ RDS.
1. з‡К ПЛЪ В Н МУФ НЫ кнY. з‡ ‰ЛТФОВВ
ФУfl‚ЛЪТfl ‚˚·‡ММ˚И ‚ ‰‡ММ˚И ПУПВМЪ
ЪЛФ ФУ„‡ПП˚.
2. иЛ Ф У ПУ˘Л Н М УФУН T U NING З ˚
ПУКВЪВ ‚˚·‡Ъ¸ ЛБ ТФЛТН‡ ‰Ы„УИ ЪЛФ
ФУ„‡ПП˚.
3. зВ ФУБКВ ˜ВП ˜ВВБ 5 ТВНЫМ‰ М‡КПЛЪВ
НМУФНЫ кнY В˘В ‡Б. н˛МВ ФУФ˚Ъ‡ВЪТfl
М‡ИЪЛ ТЪ‡МˆЛ˛ RDS, ФВВ‰‡˛˘Ы˛
ФУ„‡ППЫ ‚˚·‡ММУ„У ЪЛФ‡. ЦТОЛ ‚
ЪВ˜ВМЛВ 5 ТВНЫМ‰ ФУТОВ ‚˚·У‡ ЪЛФ‡
ФУ„‡ПП˚ З˚ МВ М‡КПВЪВ НМУФНЫ PTY,
ЩЫМНˆЛfl ФУЛТН‡ ТЪ‡МˆЛЛ, ФВВ‰‡˛˘ВИ
ФУ„‡ П П Ы МЫ К М У „ У ЪЛ Ф ‡ , ·Ы ‰ ВЪ
УЪПВМВМ‡.
4. ЦТОЛ Ъ˛МВ МВ У·М‡ЫКЛЪ ТЪ‡МˆЛ˛,
ФВВ‰‡˛˘Ы˛ ФУ„‡ППЫ МЫКМУ„У ЪЛФ‡,
ЪУ ‚УТТЪ‡МУ‚ЛЪТfl М‡ТЪУИН‡ М‡ ЛТıУ‰МЫ˛
‡‰ЛУТЪ‡МˆЛ˛.
5. иВ‚‡Ъ¸ ФУЛТН ПУКМУ, М‡К‡‚ О˛·Ы˛
НМУФНЫ, НУПВ DIMMER Л FM MONO).
дМУФН‡ нк (й·ТЪ‡МУ‚Н‡ М‡
‰УУ„‡ı)
щЪ‡ НМУФН‡ ФУБ‚УОflВЪ ‚˚ФУОМЛЪ¸ ФУЛТН
ТЪ‡МˆЛЛ, ФВВ‰‡˛˘ВИ ЛМЩУП‡ˆЛ˛ У
ФУОУКВМЛЛ М‡ ‰УУ„‡ı, ФЛ ЫТОУ‚ЛЛ ˜ЪУ
˝Ъ‡ ТЪ‡МˆЛfl ‡·УЪ‡ВЪ ‚ ТЛТЪВПВ RDS.
1. з‡КПЛЪВ НМУФНЫ нк. н˛МВ ФУФ˚Ъ‡ВЪТfl
М‡ИЪЛ ТЪ‡МˆЛ˛ RDS, ФВВ‰‡˛˘Ы˛ ЛМЩУП‡ˆЛ˛ У ФУОУКВМЛЛ М‡ ‰УУ„‡ı.
2. ЦТОЛ Ъ˛МВ МВ У·М‡ЫКЛЪ ТЪ‡МˆЛ˛,
ФВВ‰‡˛˘Ы˛ ЛМЩУП‡ˆЛ˛ У ФУОУКВМЛЛ
М‡ ‰УУ„‡ı, ЪУ ‚УТТЪ‡МУ‚ЛЪТfl М‡ТЪУИН‡
М‡ ЛТıУ‰МЫ˛ ‡‰ЛУТЪ‡МˆЛ˛.
3. иВ‚‡Ъ¸ ФУЛТН ПУКМУ, М‡К‡‚ О˛·Ы˛
НМУФНЫ, НУПВ DIMMER Л FM MONO.
5K
дМУФН‡ нД (CФВˆЛ‡О¸М˚В
ТУУ·˘ВМЛfl У ‰УУКМУП
‰‚ЛКВМЛЛ)
щЪ‡ НМУФН‡ ФУБ‚УОflВЪ ‚˚ФУОМЛЪ¸ ФУЛТН
ТЪ‡МˆЛЛ, ФВВ‰‡˛˘ВИ ТФВˆЛ‡О¸М˚В ТУУ·˘ВМЛfl У ‰УУКМУП ‰‚ЛКВМЛЛ, ФЛ ЫТОУ‚ЛЛ,
˜ЪУ ˝Ъ‡ ТЪ‡МˆЛfl ‡·УЪ‡ВЪ ‚ ТЛТЪВПВ RDS:
1. з‡КПЛЪВ НМУФНЫ нД. н˛МВ ФУФ˚Ъ‡ВЪТfl
М‡ИЪЛ ТЪ ‡МˆЛ˛ RDS, ФВВ‰‡˛˘Ы˛
ТФВˆЛ‡О¸М˚В ТУУ·˘ВМЛfl У ‰УУКМУП
‰‚ЛКВМЛЛ.
2. ЦТОЛ Ъ˛МВ МВ У·М‡ЫКЛЪ ТЪ‡МˆЛ˛,
ФВ В‰‡ ˛˘Ы˛ ТФВ ˆЛ‡О ¸М˚В ТУУ ·˘В МЛfl У ‰УУКМУП ‰‚ЛК ВМЛ Л, ЪУ
‚УТТЪ‡МУ‚ЛЪТfl М‡ТЪУИН‡ М‡ ЛТıУ‰МЫ˛
‡‰ЛУТЪ‡МˆЛ˛.
3. иВ‚‡Ъ¸ ФУЛТН ПУКМУ, М‡К‡‚ О˛·Ы˛
НМУФНЫ, НУПВ DIMMER Л FM MONO.
5L
дМУФН‡ AF (ДО¸ЪВМ‡ЪЛ‚М˚В
˜‡ТЪУЪ˚)
З МВНУЪУ˚ı ТОЫ˜‡flı ТЪ‡МˆЛЛ ТУ ТОЫК·УИ
RDS ‚ı У ‰flЪ ‚ ТУТЪ‡‚ ТВ Ъ Л ТЪ‡МˆЛИ ,
ФВВ‰‡˛˘Лı У‰МЫ Л ЪЫ КВ ФУ„‡ППЫ М‡
‡БМ˚ı ˜‡ТЪУЪ‡ı (М‡ФЛПВ, ФУ„‡ППЫ
ЗЗл1 ‚ ЗВОЛНУ·ЛЪ‡МЛЛ ПУКМУ ТОЫ¯‡Ъ¸
М‡ ‡БМ˚ı ˜‡ТЪУЪ‡ı). З ˝ЪУП ТОЫ˜‡В ‚
‰‡ММ˚В RDS ПУ„ЫЪ ·˚Ъ¸ ‚НО˛˜ВМ˚ ‰‡ММ˚В
У ‰Ы„Лı ˜‡ТЪУЪ‡ı, М‡ НУЪУ˚ı ПУКМУ
ТОЫ¯‡Ъ¸ ЪЫ КВ ФУ„‡ППЫ. ЦТОЛ ТЪ‡МˆЛfl
ФВВ‰‡ВЪ Ъ‡НЛВ ‰‡ММ˚В, ЪУ М‡ ‰ЛТФОВВ
З‡¯В„У Ъ˛МВ‡ ФУfl‚ЛЪТfl ЛМ‰ЛН‡ЪУ “AF”.
дМУФН‡ AF ЛТФУО¸БЫВЪТfl ‰Оfl ТН‡МЛУ‚‡МЛfl
‡О¸ЪВМ‡ЪЛ‚М˚ı ˜‡ТЪУЪ ‚ ФУЛТН‡ı ·УОВВ
ТЛО¸МУ„У ТЛ„М‡О‡. дМУФН‡ ‡·УЪ‡ВЪ ЪУО¸НУ
‚ ЪУП ТОЫ˜‡В, ВТОЛ М‡ ‰ЛТФОВВ Т‚ВЪЛЪТfl
ЛМ‰ЛН‡ЪУ “AF”.
1. з‡КПЛЪВ НМУФНЫ AF. н˛МВ М‡˜МВЪ
ТН‡МЛУ‚‡МЛВ ‡О¸ЪВМ‡ЪЛ‚М˚ı ˜‡ТЪУЪ,
ТУ‰ВК‡˘ЛıТfl ‚ ФЛМflЪУП ТФЛТНВ, Л
М‡ТЪУЛЪТfl М‡ ЪЫ ˜‡ТЪУЪЫ, М‡ НУЪУУИ
ФЛМЛП‡ВЪТfl Т‡П˚И ТЛО¸М˚И ТЛ„М‡О.
2. ЦТОЛ Ъ˛МВ МВ У·М‡ ЫКЛЪ МЫКМУИ
ТЪ‡МˆЛЛ, ЪУ ‚УТТЪ‡МУ‚ЛЪТfl М‡ТЪУИН‡
М‡ ЛТıУ‰МЫ˛ ТЪ‡МˆЛ˛.
3. ÖÒÎË Ò˄̇ΠÌÓ‚ÓÈ Òڇ̈ËË Ó͇ÊÂÚÒfl
Ò··ÂÂ, Ú˛Ì ‚ÓÒÒÚ‡ÌÓ‚ËÚ Ì‡ÒÚÓÈÍÛ
̇ Ô‰˚‰Û˘Û˛ ÒÚ‡ÌˆË˛.
4. иВ‚‡Ъ¸ ФУЛТН ПУКМУ, М‡К‡‚ О˛·Ы˛
НМУФНЫ, НУПВ DIMMER Л FM MONO.
5J
RDV-1092
RT-06 DAB/AM/FM ÒÚÂÂÓ Ú˛ÌÂ
86
86
ñËÙÓ‚ÓÂ
‡‰Ëӂ¢‡ÌË (DAB)
éÒÌÓ‚Ì˚Â ÔÓÌflÚËfl DAB
‡‰Ëӂ¢‡ÌËfl
DAB – ˝ЪУ ТУН‡˘ВМЛВ «Digital Audio
Broadcast», Ъ‡Н М‡Б˚‚‡ВЪТfl МУ‚‡fl ЩУП‡
‡‰ЛУ‚В˘‡МЛfl Т ЛТФУО¸БУ‚‡МЛВП ˆЛЩУ‚˚ı
ЪВıМУОУ„ЛИ. DAB У·ВТФВ˜Л‚‡ВЪ ФВВ‰‡˜Ы
‡Ы‰ЛУ Т Н‡˜ВТЪ‚УП ФУ˜ЪЛ Н‡Н М‡ ‰ЛТН‡ı
CD ФЛ Ф‡НЪЛ˜ВТНЛ ФУОМУП УЪТЫЪТЪ‚ЛЛ
ФУПВı.
DAB ‡·ÓÚ‡ÂÚ Ì‡ ˜‡ÒÚÓÚ‡ı ‰Ë‡Ô‡ÁÓ̇ III
(174-240 åɈ). ÑˇԇÁÓÌ III ÔÓ‰ÂÎÂÌ Ì‡
41 ͇̇Î, Ó·ÓÁ̇˜‡ÂÏ˚È ÓÚ 5A ‰Ó 13F.
DAB Н‡М‡О˚ У·˙В‰ЛМВМ˚ ‚ ‡МТ‡П·ОЛ,
ЛБ‚ВТЪМ˚В Ъ‡НКВ Н‡Н ПЫО¸ЪЛФОВНТ˚. д‡К‰˚И
ПЫО¸ЪЛФОВНТ У·ВТФВ˜Л‚‡ВЪ УФВ‰ВОВММУВ
˜ЛТОУ ТЪ‡МˆЛИ, Л Н‡К‰˚И ТВ‚ЛТ ТУ‰ВКЛЪ
ФВ‚Л˜М˚И ТВ‚ЛТ, НУЪУ˚И ПУ‰ВЪ ФВ‰УТЪ‡‚ОflЪ¸ ‚ЪУЛ˜М˚В ТВ‚ЛТ˚. DAB ЪВıМУОУ„Лfl
ФУБ‚УОflВЪ ‚В˘‡ЪВОflП ФВВ‰‡‚‡Ъ¸ ‚ПВТЪВ ТУ
Б‚ЫНУП ‰УФУОМЛЪВО¸М˚В ‰‡ММ˚В, ‚ ˜ЛТОВ
НУЪУ˚ı ПУ„ЫЪ ·˚Ъ¸ ‰Ы„ЛВ ‡Ы‰ЛУ Н‡М‡О˚,
ЪВНТЪ, ‡ ‚ ·Ы‰Ы˘ВП ‰‡КВ ЛБУ·‡КВМЛfl Л
НУПФ¸˛ЪВМ˚В ‰‡ММ˚В.
икаеЦуДзаЦ: äÓ„‰‡ DAB Ú˛Ì ‚Íβ˜‡˛Ú
ФВ‚˚И ‡Б, FL ‰ЛТФОВИ Б‡Ф‡¯Л‚‡ВЪ, ıУЪЛЪВ
ОЛ ‚˚ Б‡ФЫТЪЛЪ¸ ‡‚ЪУ М‡ТЪУИНЫ, ˜ЪУ·˚ М‡ИЪЛ
‚ТВ ‰УТЪЫФМ˚В ТВ‚ЛТ˚ ‚ ‚‡¯ВП ‡ИУМВ.
З ·УО¸¯ЛМТЪ‚В ТОЫ˜‡В‚ ‡‚ЪУМ‡ТЪУИНЫ
‰УТЪ‡ЪУ˜МУ ФУ‚ВТЪЛ У‰ЛМ ‡Б. З˚·ВЛЪВ
<YES> ‰Оfl ФУ‰Ъ‚ВК‰ВМЛfl. иУТОВ ˝ЪУ„У
Ъ˛МВ М‡˜МВЪ ‡‚ЪУП‡ЪЛ˜ВТНЛИ ФУЛТН ‚ТВı
‰УТЪЫФМ˚ı ТЪ‡МˆЛИ ‚ DAB ТВЪЛ. уЛТОУ ФЛМflЪ˚ı
ТЪ‡МˆЛИ ·Ы‰ВЪ Б‡‚ЛТВЪ¸ УЪ ‡БПВ˘ВМЛfl ‚‡¯ВИ
‡МЪВММ˚ Л ˜ЛТО‡ ‰УТЪЫФМ˚ı ПЫО¸ЪЛФОВНТУ‚
‚ ‚‡¯ВП ‡ИУМВ. СОfl М‡ЛОЫ˜¯В„У ФЛВП‡
П˚ ТУ‚ВЪЫВП ЛТФУО¸БУ‚‡Ъ¸ ТФВˆЛ‡О¸МЫ˛
М‡ЫКМЫ˛ ‡МЪВММЫ.
дМУФНЛ BAND, DAB
RT-06 ФЛ МЛП‡ ВЪ Т Л„М‡ О˚ A M, F M Л
DAB. кВКЛП DAB ‚˚·Л‡ВЪТfl М‡К‡ЪЛВП
НМУФНЛ BAND М‡ ФВВ‰МВИ Ф‡МВОЛ. иflПУ
‚˚Б‚‡Ъ¸ ВКЛП DAB ПУКМУ НМУФНУИ DAB
М‡ ФЫО¸ЪВ.
дМУФНЛ З‚Вı Л ЗМЛБ (UP,
DOWN) 8
дМУФНЛ UP Л DOWN М‡ ФВВ‰МВИ Ф‡МВОЛ Л
М‡ ФЫО¸ЪВ ЛТФУО¸БЫ˛ЪТfl ‰Оfl ТПВМ˚ ТЪ‡МˆЛИ,
9C
‡ Ú‡ÍÊ ‰Îfl ‚˚·Ó‡ ‚‡Ë‡ÌÚÓ‚ ‚ ÏÂÌ˛
ÛÒÚ‡ÌÓ‚ÍË (ÒÏ. ÏÂÌ˛ SETUP MENU).
дМУФН‡ ENTER w
з‡КПЛЪВ М‡ НМУФНЫ ENTER М‡ ФВВ‰МВИ
Ф‡МВОЛ ‰Оfl ФУ‰Ъ‚ВК‰ВМЛfl ‚˚·‡ММУ„У
Ф‡‡ПВЪ‡.
дМУФН‡ DISPLAY
RT-06 ФУН‡Б˚‚‡ВЪ ‚ ‚ВıМВИ ˜‡ТЪЛ FL ‰ЛТФОВfl
ЪЛФ ТВ‚ЛТ‡. щЪ‡ ЛМЩУП‡ˆЛfl ФЛМЛП‡ВЪТfl
ЛБ ТВЪЛ Л ФУБ‚УОflВЪ RT-06 ФУН‡Б˚‚‡Ъ¸
¯ВТЪ¸ ‰УТЪЫФМ˚ı ВКЛПУ‚. з‡КПЛЪВ М‡
НМУФНЫ <DISPLAY> ‰Оfl ФВВНО˛˜ВМЛfl
ПВК‰Ы ‡БОЛ˜М˚ПЛ ВКЛП‡ПЛ, НУЪУ˚В
ФУН‡Б˚‚‡˛ЪТfl ‚ МЛКМВИ ˜‡ТЪЛ FL ‰ЛТФОВfl.
З ˜ЛТОВ ¯ВТЪЛ ВКЛПУ‚ ТОВ‰Ы˛˘ЛВ:
• íËÔ ÔÓ„‡ÏÏ˚ (Ô‰‡˜Ë): èÓ͇Á˚-
‚‡ÂÚ Ê‡Ì ËÎË ‰Û„Û˛ ËÌÙÓχˆË˛ Ó
Ô‰‡˜Â.
• з‡ЛПВМУ‚‡МЛВ ‡МТ‡П·Оfl: а‰ВМЪЛЩЛ-
Н‡ЪУ ‡МТ‡П·Оfl (ПЫО¸ЪЛФОВНТ‡) ‚˚‚У‰ЛЪТfl
М‡ ˝Н‡М.
• ó‡ÒÚÓÚ‡: à̉Ë͇ˆËfl ˜‡ÒÚÓÚ˚, ̇ ÍÓÚÓÓÈ
ФВВ‰‡ВЪТfl ‚˚·‡ММ˚И ПЫО¸ЪФОВНТ.
• лНУУТЪ¸ ФУЪУН‡ ‰‡ММ˚ı (·ЛЪВИЪ):
лНУУТЪ¸ ‚ Ъ˚Тfl˜‡ı ·ЛЪ ‚ ТВНЫМ‰Ы (Kbps),
‰ВПУМТЪЛЫВЪ Н‡˜ВТЪ‚У ФВВ‰‡˜Л. уВП
‚˚¯В ·ЛЪВИЪ, ЪВП ОЫ˜¯В Н‡˜ВТЪ‚У Б‚ЫН‡.
• ꇉЛУЪВНТЪ (СЛМ‡ПЛ˜ВТНЛИ ТВ„ПВМЪ
χÍËÓ‚ÍË): щЪУ ЪВНТЪ, НУЪУ˚И
ФУНЫ˜Л‚‡ВЪТfl ФУ FL ‰ЛТФОВ˛ Л ТУ‰ВКЛЪ ЛМЩУП‡ˆЛ˛ У ФОВИ-ОЛТЪВ Л
ТУ‰ВК‡МЛЛ ЪВНЫ˘ВИ ФВВ‰‡˜Л. щЪ‡
ЩЫМНˆЛfl Б‡‚ЛТЛЪ УЪ ТВ‚ЛТ-ФУ‚‡И‰В‡
Л ‡‰ЛУТЪ‡МˆЛЛ.
• ëË· Ò˄̇·: à̉Ë͇ˆËfl ÛÓ‚Ìfl ‚ıÓ‰ÌÓ„Ó
Ò˄̇· ÏÓ‰ÛÎfl DAB ‚ ·ÎÓ˜ÌÓÏ ÙÓχÚÂ.
дМУФН‡ MEMORY (и‡ПflЪ¸)
RT-06 ПУКВЪ Б‡ФУПМЛЪ¸ ‰У 99 DAB ТЪ‡МˆЛИ.
ЦТОЛ ‚˚ ıУЪЛЪВ Б‡ФУПМЛЪ¸ ‚˚·‡ММЫ˛
ТЪ‡МˆЛ˛, М‡КПЛЪВ М‡ НМУФНЫ Memory М‡
ФВВ‰МВИ Ф‡МВОЛ, ‡ Б‡ЪВП У‰МЫ ЛБ ˆЛЩУ‚˚ı
НМУФУН, ФУ‰ НУЪУУИ ‚˚ ıУЪЛЪВ ТУı‡МЛЪ¸
М‡ТЪУИНЫ М‡ ТЪ‡МˆЛ˛. и‡ПflЪ¸ ‰Оfl FM Л DAB
‡БМ‡fl, ФУ˝ЪУПЫ, НУПВ ТЪ‡МˆЛЛ Т МУПВУП
‘1’ ‚ DAB ЛПВВЪТfl ‰Ы„‡fl ТЪ‡МˆЛfl Т Ъ‡НЛП
КВ МУПВУП ‚ FM ‰Л‡Ф‡БУМВ.
6M
qO
сЛЩУ‚˚В НМУФНЛ NUMERIC
7G
сЛЩУ‚˚В НМУФНЛ ПУКМУ ЛТФУО¸БУ‚‡Ъ¸ ‰Оfl
Б‡МВТВМЛfl ТЪ‡МˆЛfl ‚ Ф‡ПflЪ¸ – PRESET Л ‰Оfl
‚˚БУ‚‡ Лı ЛБ МВВ.
дМУФН‡ TUNE/PRESET -
ì RT-06 ÂÒÚ¸ ‰‚‡ ÂÊËχ ‡·ÓÚ˚:
• êÛ˜ÌÓÈ DAB ÂÊËÏ:
дУ„‰‡ Ъ˛МВ ‚ ˝ЪУП ВКЛПВ, ‚˚ ПУКВЪВ
ФУНЫ˜Л‚‡Ъ¸ ‚ТВ ‰УТЪЫФМ˚В ТЪ‡МˆЛЛ Т
ФУПУ˘¸˛ НМУФУН З‚Вı Л ЗМЛБ.
• кВКЛП DAB ФВТВЪУ‚:
аТФУО¸БЫИЪВ НМУФНЫ ФВТВЪУ‚ ‰Оfl ЪУ„У,
˜ЪУ·˚ Т ФУПУ˘¸˛ НМУФУН З‚Вı Л ЗМЛБ
ФУНЫ˜Л‚‡Ъ¸ ТЪ‡МˆЛЛ, ТУı‡МВММ˚В ‚
Ф‡ПflЪЛ. дУ„‰‡ ‚˚ ‚˚·Л‡ВЪ ˝ЪУЪ ВКЛП,
М‡ FL ‰ЛТФОВВ ‚˚Т‚В˜Л‚‡ВЪТfl «Preset».
ìÒÚ‡Ìӂ͇ Setup
èêà åÖó Äç àÖ: Ç ÏÂÌ˛ ÛÒÚ‡ÌÓ‚ÓÍ set-up
ЛПВ˛ЪТfl ·УОВВ ТОУКМ˚В ЫТЪ‡МУ‚НЛ. й‰М‡НУ
‰Оfl ·УО¸¯ЛМТЪ‚‡ ТОЫ˜‡В‚ ‰УТЪ‡ЪУ˜МУ
Б‡‚У‰ТНЛı ЫТЪ‡МУ‚УН ФУ ЫПУО˜‡МЛ˛ ‰Оfl
УФЪЛП‡О¸МУИ М‡ТЪУИНЛ RT-06.
дМУФН‡ SETUP e
дМУФН‡ SETUP М‡ ФВВ‰МВИ Ф‡МВОЛ ‚˚Б˚‚‡ВЪ
ПВМ˛ Setup, ЛТФУО¸БЫВПУВ ‰Оfl ·УОВВ
ТОУКМ˚ı М‡ТЪУВН RT-06.
åÂÌ˛ SETUP
з‡КПЛЪВ М‡ НМУФНЫ SETUP М‡ ФВВ‰МВИ
Ф‡МВОЛ ‰Оfl ФУТПУЪ‡ УФˆЛИ ПВМ˛ М‡ FL
‰ЛТФОВВ. йФВ‡ˆЛ˛ ПУКМУ УЪПВМЛЪ¸, М‡К‡‚
М‡ НМУФНЫ SETUP В˘В ‡Б. уВВБ МВНУЪУУВ
‚ВПfl, ВТОЛ МВ М‡КЛП‡Ъ¸ НМУФНЛ ФЫО¸Ъ‡,
Ъ˛МВ ‚˚И‰ВЪ ЛБ ПВМ˛ ЫТЪ‡МУ‚НЛ.
аТ ФУО ¸БЫ ИЪВ НМ УФН Л UP Л D OWN М‡
ФВВ‰МВИ Ф‡МВОЛ ‰Оfl ФУНЫЪНЛ ‡БОЛ˜М˚ı
‚‡Л‡МЪУ‚ ПВМ˛. з‡КПЛЪВ М‡ НМУФНЫ ENTER
‰Оfl ФУ‰Ъ‚ВК‰ВМЛfl ‚˚·У‡.
аПВ˛ЪТfl ТОВ‰Ы˛˘ ЛВ УФ ˆЛЛ: й‰М‡НУ
ЛТФУО¸БУ‚‡МЛВ ˝ЪЛı ЩЫМНˆЛИ ЪВ·ЫВЪ
БМ‡МЛfl ЛМЩУП‡ˆЛЛ У ‚‡¯ВП ПВТЪМУП DAB
ФВВ‰‡Ъ˜ЛНВ.
ЙУПНУТЪ¸ DAB DAC VOLUME: RT-06
ФУБ‚УОflВЪ В„ЫОЛУ‚‡Ъ¸ „УПНУТЪ¸ ФУ
¯Н‡ОВ DAC (сДи – ˆЛЩУ‡М‡ОУ„У‚У„У
ФВУ·‡БУ‚‡ЪВОfl). ЙУПНУТЪ¸ DAC ПУКМУ
8787
кЫТТНЛИ
В„ЫОЛУ‚‡Ъ¸ ‚ ФВ‰ВО‡ı 0 – 255 ЛТФУО¸БЫfl
НМУФНЛ up Л down. щЪ‡ ЩЫМНˆЛfl У·˚˜МУ
ЛТФУО¸БЫВЪТfl ‰Оfl ТУ„О‡ТУ‚‡МЛfl ЫУ‚Мfl
ТЛ„М ‡О‡ Т Ъ˛М В‡ Т ‰Ы „ЛПЛ ‚‡ ¯ЛПЛ
НУПФУМВМЪ‡ПЛ.
иЛ„ОЫ¯ВМЛВ flНУТЪЛ DIMMER: СОfl
ЛБПВМВМЛfl flНУТЪЛ FL ‰ЛТФОВfl ‚ ТУУЪ‚ВЪТЪ‚ЛЛ
Т ‚‡¯ЛПЛ ФВ‰ФУ˜ЪВМЛflПЛ, М‡КЛП‡ИЪВ
НМУФНЛ up Л down.
ÇÓÁ‚‡Ú Í Á‡‚Ó‰ÒÍËÏ Ì‡ÒÚÓÈÍ‡Ï ÔÓ
ÛÏÓΘ‡Ì˲ FACTORY DEFAULT: ÑÎfl
ÚÓ„Ó, ˜ÚÓ·˚ ‚ÂÌÛÚ¸ RT-06 Í Á‡‚Ó‰ÒÍËÏ
ÛÒÚ‡Ìӂ͇Ï. èӉڂ‰ËÚ ¢ ‡Á Ê·ÌËÂ
‚ÂÌÛÚ¸Òfl Í Á‡‚Ó‰ÒÍËÏ ÛÒÚ‡Ìӂ͇Ï, ̇ʇ‚
̇ ENTER.
икЦСйлнЦкЦЬЦзаЦ: З˚·У Б‡‚У‰ТНЛı
М‡ТЪУВН ФУ ЫПУО˜‡МЛ˛ ТУЪВЪ ‚ТВ ‚‡¯Л
М‡ТЪУИНЛ ЛБ Ф‡ПflЪЛ.
áÓ̇ ‡·ÓÚ˚ Ú˛Ì‡ TUNER AREA:
зВУ·ıУ‰ЛПУ М‡ТЪУЛЪ¸ ‚‡¯ Ъ˛МВ ‰Оfl
‡·УЪ˚ ‚ ТЪ‡МВ ФУНЫФНЛ. бУМ‡ ‡·УЪ˚
ПВМflВЪТfl Т <EUROPE> М‡ <N_AMERICA>. иЛ ‚˚·УВ <Europe> ˜‡ТЪУЪ˚
DAB ЩЛНТЛЫ˛ЪТfl ‚ ‰Л‡Ф‡БУМВ Band III, ‡
ФЛ ‚˚·УВ <N_America>, ‚ ‰Л‡Ф‡БУМВ
Band III.
ÇÂÒËfl VERSION: Ç ˝ÚÓÏ ‡Á‰ÂΠÛ͇Á‡Ì‡
ÚÂÍÛ˘‡fl ‚ÂÒËfl èé ‰Îfl RT-06.
é·ÌÓ‚ÎÂÌËfl èé ÔÓˆÂÒÒÓ‡ Front
CPU Upgrade: Ç˚·ÂËÚ ˝ÚÛ ÒÚÓÍÛ ÏÂÌ˛
‰Îfl Ó·ÌÓ‚ÎÂÌËfl èé ÔÓˆÂÒÒÓ‡ CPU ‰Îfl
Ô‰ÌÂÈ Ô‡ÌÂÎË.
икаеЦуДзаЦ: щЪ‡ ТЪУН‡ ПВМ˛ ЛТФУО¸БЫВЪТfl
ÚÓθÍÓ Ì‡ Ù‡·ËÍÂ Ë Ì Ô‰̇Á̇˜Â̇
‰Îfl ‚‡Ò.
иУЛТН DAB ТЪ‡МˆЛИ:
икаеЦуДзаЦ: äÓ„‰‡ DAB Ú˛Ì ‚Íβ˜‡˛Ú
ФВ‚˚И ‡Б, FL ‰ЛТФОВИ Б‡Ф‡¯Л‚‡ВЪ,
ıУЪЛЪВ ОЛ ‚˚ Б‡ФЫТЪЛЪ¸ ‡‚ЪУ М‡ТЪУИНЫ,
˜ЪУ·˚ М‡ИЪЛ ‚ТВ ‰УТЪЫФМ˚В ТВ‚ЛТ˚ ‚
‚‡¯ВП ‡ИУМВ. З ·УО¸¯ЛМТЪ‚В ТОЫ˜‡В‚
‡‚ЪУМ‡ТЪУИНЫ ‰УТЪ‡ЪУ˜МУ ФУ‚ВТЪЛ У‰ЛМ
‡Б. З˚·ВЛЪВ <YES> ‰Оfl ФУ‰Ъ‚ВК‰ВМЛfl.
иУТОВ ˝ЪУ„У Ъ˛МВ М‡˜МВЪ ‡‚ЪУП‡ЪЛ˜ВТНЛИ
ФУЛТН ‚ТВı ‰УТЪЫФМ˚ı ТЪ‡МˆЛИ ‚ DAB ТВЪЛ.
уЛТОУ ФЛМflЪ˚ı ТЪ‡МˆЛИ ·Ы‰ВЪ Б‡‚ЛТВЪ¸
УЪ ‡БПВ˘ВМЛfl ‚‡¯ВИ ‡МЪВММ˚ Л ˜ЛТО‡
‰УТЪЫФМ˚ı ПЫО¸ЪЛФОВНТУ‚ ‚ ‚‡¯ВП ‡ИУМВ.
СОfl М‡ЛОЫ˜¯В„У ФЛВП‡ П˚ ТУ‚ВЪЫВП
ЛТФУО¸БУ‚‡Ъ¸ ТФВˆЛ‡О¸МЫ˛ М‡ЫКМЫ˛
‡МЪВММЫ.
дМУФН‡ AUTO TUNE
(Д‚ЪУМ‡ТЪУИН‡)
З˚ ПУКВЪВ ФВЛУ‰Л˜ВТНЛ ФУ‚ЪУflЪ¸ ФУЛТН,
ВТОЛ ‚ ‚‡¯ВП В„ЛУМВ ФУfl‚ЛОЛТ¸ МУ‚˚В
ПЫО¸ЪЛФОВНТ˚ (Ъ.В. „ЫФФ˚ ТВ‚ЛТУ‚) ЛОЛ
КВ, ВТОЛ ‚˚ ФВВВı‡ОЛ ‚ПВТЪВ Т Ъ˛МВУП
‚ ‰Ы„Ы˛ У·О‡ТЪ¸.
икаеЦуДзаЦ: Ä‚ÚÓ̇ÒÚÓÈ͇ ÒÚˇÂÚ ‚ÒÂ
ФВТВЪ˚ ‡‰ЛУТЪ‡МˆЛИ, Б‡МВТВММ˚В ‚
Ф‡ПflЪ¸.
1. ЗУИ‰ЛЪВ ‚ ВКЛП DAB Ъ˛МВ‡, М‡К‡‚
НМУФНЫ BAND М‡ ФВВ‰МВИ Ф‡МВОЛ ЛОЛ
DAB М‡ ФЫО¸ЪВ.
2. з‡КПЛЪВ М‡ НМУФНЫ AUTO TUNE ‰Оfl
ФУЛТН‡ ФВ‚У„У ‡МТ‡П·Оfl ТЪ‡МˆЛИ. з‡
FL ‰ЛТФОВВ ФУfl‚ЛЪТfl М‡‰ФЛТ¸ [DAB Auto
Tuning]. З˚·ВЛЪВ <No> ‰Оfl УЪПВМ˚
ЛОЛ <Yes> ‰Оfl ‡‚ЪУМ‡ТЪУИНЛ.
=R
д‡Н Б‡ФУПМЛЪ¸ DAB ТЪ‡МˆЛЛ
äÓ„‰‡ ‡‚ÚÓ Ì‡ÒÚÓÈ͇ Á‡ÍÓ̘Â̇, ̇ ˝Í‡ÌÂ
·Ы‰ВЪ ФУН‡Б‡М Л‰ВМЪЛЩЛН‡ЪУ ТВ‚ЛТ‡.
аТФУО¸БЫИЪВ НМУФНЛ up/down ‰Оfl ‚˚·У‡
КВО‡ВПУИ ТЪ‡МˆЛЛ.
СОfl Б‡МВТВМЛfl ТЪ‡МˆЛИ ‚ Ф‡ПflЪ¸ М‡КПЛЪВ
НМУФНЫ MEMORY, ‡ Б‡ЪВП КВО‡ВП˚И МУПВ.
з‡ФЛПВ: “Memory ” + “1” + “2”
иУ‚ЪУЛЪВ ˝ЪЫ ФУˆВ‰ЫЫ ‰Оfl Б‡ФУПЛМ‡МЛfl
‰УФУОМЛЪВО¸М˚ı ТЪ‡МˆЛИ.
ä‡Í ‚˚Á‚‡Ú¸ ËÁ Ô‡ÏflÚË
ÒÚ‡ÌˆË˛ PRESET
б‡МВТВММ‡fl ‚ Ф‡ПflЪ¸ ТЪ‡МˆЛfl ПУКВЪ ·˚Ъ¸
‚˚Б‚‡М‡ Т ФУПУ˘¸˛ ˆЛЩУ‚˚ı НМУФУН.
з‡ФЛПВ: “1” + “2”.
Ç˚ıÓ‰ EXIT: ‰Îfl ‚˚ıÓ‰‡ ËÁ ÏÂÌ˛ ÛÒÚ‡ÌÓ‚ÍË
set-up.
3. З˚·ВЛЪВ <No> Т ФУПУ˘¸˛ НМУФУН
UP/ D O WN М‡ ФВВ‰ М В И Ф‡МВО Л ,
М‡КПЛЪВ ENTER ВТОЛ ‚˚ МВ ıУЪЛЪВ ПВМflЪ¸
М‡ТЪУИНЛ. З˚·ВЛЪВ <Yes> Т ФУПУ˘¸˛
НМУФУН UP/DOWN М‡ ФВВ‰МВИ Ф‡МВОЛ,
Б‡ЪВП М‡КПЛЪВ ENTER ‰Оfl ФУЛТН‡ МУ‚˚ı
‡МТ‡П·ОВИ Л ‡‚ЪУ Б‡ПВМ˚ ЪВНЫ˘Лı
ТЪ‡МˆЛИ.
RDV-1092
RT-06 DAB/AM/FM ÒÚÂÂÓ Ú˛ÌÂ
88
88
нВıМЛ˜ВТНЛВ
ı‡‡НЪВЛТЪЛНЛ
FM Ú˛ÌÂ
ꇷӘ‡fl ˜Û‚ÒÚ‚ËÚÂθÌÓÒÚ¸:
14.2 䁔
уЫ‚ТЪ‚ЛЪВО¸МУТЪ¸ ФЛ УТО‡·ОВМЛЛ ТЛ„М‡О‡
М‡ 50 ‰Е:
20.2 ‰Åî (ÏÓÌÓ)
45.3 ‰Åî (ÒÚÂÂÓ)
éÚÌÓ¯ÂÌË Ò˄̇Î/¯ÛÏ (ÔË 65 ‰Åî):
73 ‰Åî (ÏÓÌÓ)
70 ‰Åî (ÒÚÂÂÓ)
Й‡ПУМЛ˜ВТНЛВ ЛТН‡КВМЛfl (ФЛ 65 ‰Ео):
0.2% (ÏÓÌÓ)
0.3% (ÒÚÂÂÓ)
ÑˇԇÁÓÌ ˜‡ÒÚÓÚ:
10 Hz-15 kHz, 3 ‰Å
äÓ˝ÙÙˈËÂÌÚ Á‡ı‚‡Ú‡:
2.0 ‰Å
àÁ·Ë‡ÚÂθÌÓÒÚ¸ ÔÓ ÒÓÒ‰ÌÂÏÛ Í‡Ì‡ÎÛ:
47 ‰Å (+ -400 ÍɈ)
àÁ·Ë‡ÚÂθÌÓÒÚ¸ ÔÓ ÔÓ·Ó˜ÌÓÏÛ Í‡Ì‡ÎÛ:
90 ‰Å
иУ‰‡‚ОВМЛВ ФУПВı ФУ БВН‡О¸МУПЫ
Н‡М‡ОЫ:
80 ‰Å
аБ·Л‡ЪВО¸МУТЪ¸ ФУ ФУПВКЫЪУ˜МУИ
˜‡ТЪУЪВ:
80 ‰Å
äÓ˝ÙÙˈËÂÌÚ ÔÓ‰‡‚ÎÂÌËfl Äå:
55 ‰Å
к‡Б‰ВОВМЛВ ТЪВВУН‡М‡ОУ‚
(100 Йˆ/ 1 НЙˆ/ 10 НЙˆ):
40 ‰Å/45 ‰Å/35 ‰Å
Ç˚ıÓ‰ÌÓÈ ÛÓ‚Â̸:
1 Ç
ДМЪВММ˚И ‚ıУ‰:
75 éÏ, Ì·‡Î‡ÌÒÌ˚È
DAB Ú˛ÌÂ
óÛ‚ÒÚ‚ËÚÂθÌÓÒÚ¸:
-96 ‰ÅÏ
ÑˇԇÁÓÌ˚ ÔËÌËχÂÏ˚ı ˜‡ÒÚÓÚ:
Band III (174-240 åɈ)
ДЫ‰ЛУ ФУЪУН ‰‡ММ˚ı:
224 Í·ËÚ/ÒÂÍ (χÍÒ.)
ÑˇԇÁÓÌ ‡Û‰ËÓ ˜‡ÒÚÓÚ:
20-20 ÍɈ
Ä̇ÎÓ„Ó‚˚È ‚˚ıÓ‰:
2.0 Ç ÔË 0 dBFS
ДМЪВММ˚И ‚ıУ‰:
50 éÏ F ‡Á˙ÂÏ
ñËÙÓ‚ÓÈ ‚˚ıÓ‰:
S/PDIF НУ‡НТЛ‡О¸М˚И/УФЪЛ˜ВТНЛИ
îÓχÚ/˜‡ÒÚÓÚ‡ ‰ËÒÍÂÚËÁ‡ˆËË:
PCM/48 ÍɈ
й·˘ЛВ ı‡‡НЪВЛТЪЛНЛ
èÓÚ·ÎflÂχfl ÏÓ˘ÌÓÒÚ¸:
15 ÇÚ
иУЪВ·ОВМЛВ ‚ ВКЛПВ Standby:
5 ÇÚ
í·ӂ‡ÌËfl Í ÔËÚ‡Ì˲ (AC):
120 Ç, 60 Ɉ (ëòÄ)
230 Ç, 50 Ɉ (Ö‚ÓÔ‡)
ÇÂÒ:
3.9 Í„/8.6 lb.
ê‡ÁÏÂ˚ (òıÇıÉ):
437 x 72 x 319 ÏÏ
171/8” x 27/8” x 109/16”
Ç˚ÒÓÚ‡ Ô‰ÌÂÈ Ô‡ÌÂÎË:
60 ÏÏ / 23/8”
ЗТВ ı‡‡НЪВЛТЪЛНЛ fl‚Оfl˛ЪТfl ЪУ˜М˚ПЛ М‡ ПУПВМЪ
ФЫ·ОЛН‡ˆЛЛ.
дУПФ‡МЛfl Rotel УТЪ‡‚ОflВЪ Б‡ ТУ·УИ Ф‡‚У ‚МУТЛЪ¸
ЫОЫ˜¯ВМЛfl ·ВБ Ы‚В‰УПОВМЛfl.
Rotel Л ОУ„УЪЛФ “Rotel HiFi” fl‚Оfl˛ЪТfl
Б‡В„ЛТЪЛУ‚‡ММ˚ПЛ ЪУ‚‡М˚ПЛ БМ‡Н‡ПЛ
НУПФ‡МЛЛ The Rotel Co., Ltd., нУНЛУ, ьФУМЛfl.
ÄM Ú˛ÌÂ
ꇷӘ‡fl ˜Û‚ÒÚ‚ËÚÂθÌÓÒÚ¸:
500 ÏÇ/Ï
àÁ·Ë‡ÚÂθÌÓÒÚ¸:
25 ‰Å
Й‡ПУМЛ˜ВТНЛВ ЛТН‡КВМЛfl:
0.5%
иУ‰‡‚ОВМЛВ ФУПВı ФУ БВН‡О¸МУПЫ
Н‡М‡ОЫ:
45 ‰Å
éÚÌÓ¯ÂÌË Ò˄̇Î/¯ÛÏ:
40 ‰Å
Ç˚ıÓ‰ÌÓÈ ÛÓ‚Â̸:
500 ÏÇ
ДМЪВММ˚И ‚ıУ‰:
‡ПУ˜М‡fl ‡МЪВММ‡
The Rotel Co. Ltd.
10-10 Shinsen-Cho
Shibuya-Ku
Tokyo 150-0045
Japan
Phone: +81 3-5458-5325
Fax: +81 3-5458-5310
Rotel of America
54 Concord Street
North Reading, MA 01864-2699
USA
Phone: +1 978-664-3820
Fax: +1 978-664-4109
Rotel Europe
Dale Road
Worthing, West Sussex BN11 2BH
England
Phone: + 44 (0)1903 221 761
Fax: +44 (0)1903 221 525
Rotel Deutschland
Vertrieb: B&W Group Germany GmbH
D-33790 Halle/Westf., Deutschland
Kleine Heide 12
Tel.: 05201 / 87170
Fax: 05201 / 73370
E-Mail: info@bwgroup.de
www.rotel-hifi.de
www.rotel.com
082 OMRT-06 022007
English • Français • Deutsch • Español • Nederlands • Italiano • Svenska • кЫТТНЛИ
Rotel RT-06
Addendum
Note importante
Nachtrag
Nota importante
Regarding DAB reception
Please note that although L Band is referred to in the owner’s manual the RT-06 does not in fact make use
of these frequencies.
The majority of DAB broadcasts and services are transmitted using Band III frequencies.
The RT-06 is designed to receive these transmissions.
Au sujet de la réception radio numérique DAB
Veuillez noter que la gamme de fréquences L Band mentionnée dans le manuel d’utilisation du RT-06
n’utilise pas en pratique les fréquences correspondantes.
La majorité des émetteurs DAB et des services correspondants sont transmis sur les fréquences dites de Band III.
Le RT-06 est conçu pour recevoir ces émissions.
Zum DAB-Empfang
Beachten Sie bitte, dass der RT-06 die Frequenzen des L-Bandes nicht nutzt, obwohl in der Bedienungsanleitung
zu diesem Gerät darauf Bezug genommen wird.
Für die Mehrheit der DAB-Übertragungen und -Dienste werden die Band-III-Frequenzen verwendet,
für die der RT-06 konzipiert ist.
Referente a la recepción de emisoras DAB
Observe que, aunque en el manual de instrucciones del RT-06 se hace referencia a la Banda L, en realidad
el aparato no utiliza las frecuencias que la constituyen.
La mayoría de retransmisiones y servicios DAB son transmitidos utilizando frecuencias de la Banda III.
El RT-06 está diseñado para recibir estas transmisiones.
Rotel Europe
Dale Road
Worthing, West Sussex BN11 2BH
England
Phone: + 44 (0)1903 221 761
Fax: +44 (0)1903 221525
