Roland TD-10 SERVICE MANUAL

Page 1

First Edition

Page

Issued by RIA

SERVICE NOTES

PERCUSSION SOUND MODULE

主な仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
パネル配置図・・・・・
分解図
パーツリスト・・・・
データのセーブ・ロードの方法・・・・・
ファクトリー・プリセットの設定方法・・・・・・・・・
バージョンアップの方法・・・・・
テストモード・・・・・ 1
ブロック図・・・・・ 1
基板図(Main board) · 1
回路図(Main board-trigger block) · · 1
回路図(Main board-trigger block) · 1
回路図(Main board-EPS block) · 1
回路図(Main board-analog block) · 1
基板図(Panel board) · 2
回路図(Panel board) · 2
基板図(Jack board) · 2
回路図(Jack board) · · 2

Copyright © 1997 by ROLAND CORPORATION

Specifications

Sound Generator	: Variable Drum Modeling
Maximum Polyphony	: 56 Voices
Instruments	: Drum Instruments: 600
	Backing Instruments: 54
Drum Kits	: 50
Drum Kit Chains	: 16 chains (32 steps per chain)
Instrument Parameters
Acoustic Drum	: Shell material, Shell depth, Head type, Head tuning, Muffling, Strainer adjustment
Electronic Drum	: Attack, Tone pitch, Noise pitch, Decay, Noise tone balance, Pitch bend
TR-808, TR-909	: Attack, Tune, Tone, Snappy, Decay
Others	: Pitch, Decay
Studio Parameters	: Studio types: 10
	Room size, Wall type, Ambience mic position, Mic type, Mic position
Mixer Parameters	: Volume, Pan, Output select
Compressor / Equalizer	: Compressor × 10
	2-band parametric equalizer × 10
	3-band master equalizer
Effect Types	: 30 Reverb (14 types)
	Delay (4 types)
	Flanger → Delay (2 types)
	Phaser → Delay (2 types)
	Chorus → Delay (2 types)
	Pitch shift delay (2 types)
	3D-Delay (2 types)
	Flying 3D-Delay (2 types)
Note Number Map	: 4 Note Number Range: 22-93
(Percussion Group)
Trigger Parameters	: Trigger type (Scan time, Retrigger Cancel, Mask time, Crosstalk)
	Sensitivity, Threshold, Curve
Segencer	: Preset Patterns: 50, User Patterns: 50
·	Tracks: 4
	Play Function: One shot, Loop, Tap
	Resolution: 192 ticks per quarter note
	Recording Method: Real-time
Metronome Parameters	: Time Signature, Interval, Volume, Output select (Master/Phones only)
	Instruments: 16 (Voice counting, Click, Cowbell, etc.)
Tempo	: 20-260
Display	: 64×160 dots backlit graphic LCD / 8-segment, 3-character LED
Sliders	: 6 Kick, Snare, Hi-Hat, Others, Backing, Click
Preview Button	: 1 (touch sensitive)
Connectors	: Trigger Input jack (dual) × 12. Output jack × 8 (4 stereo pairs)
	Phones jack
	Monitor Mix In jack (Stereo)
	Hi-Hat control jack
	Footswitch jack (dual)
	MIDI Connector (IN_OUT/THRU)
	Expansion Board Slot
	Memory Card Slot
Nominal Output level	· +4 dBm (Audio Output)
	: 330 ohms
Power Supply	· AC 117 V 230 V 240 V
Power Consumption	· 18 W
Dimensions	. 10 W . 205 (W) × 245 (D) × 00 (H) mm
Dimensions	12 1/16 (W) × 0 11/16 (D) × 3 0/16 (H) inches
Woight	12-1/10 (W) ^ 9-11/10 (D) ^ 5-9/10 (R) linches
According	: 2.5 Kg / 5 108 2 02
Accessones	: Owners manual (ENGLISH #/0905801)
	AC cord (117 v :#00894578, 230 v :#00894589, 240 v E:#00907001, 240 v A:#23495124
	Screws M5 × 12 (#40238145) × 4
Options	: Pad (PD-120, PD-100, PD-9, PD-7, PD-5), Kick Trigger Unit (KD-7)
	H1-Hat Control Pedal (FD-7), Pro Stand (MDS-10)
	Trap Stand/Stage Stand/Compact Stand (MDS-7U)
	Cymbal Mount (MDY-7U)
	Pad Mount (MDH-7U)
	Footswitch (BOSS: FS-5U)
	Footswitch cable (PCS-31)
	Memory Card (M-512E)

Page 2

主な仕様


● 音源方式	: バリアブル・ドラム・モデリング
● 最大同時発音数	: 56音
● インスト	: ドラム・インスト :600
	バッキング・インスト・54
● ドラム・モット粉	· 50

● トラム・キット・ナェイン	. 16ナエイン(32ステッフ/Iナエイン)
● 音色パラメーター
アコースティック・ドラム	: シェル・マテリアル、シェル・デプス、ヘッド・タイプ、
	ヘッド・チューニング、マフリング、ストレイナー・アジャストメント
エレクトロニック・ドラム	: アタック、トーン・ピッチ、ノイズ・ピッチ、ディケイ、
	ノイズ・トーン・バランス・ピッチ・ベンド
TD 000 TD 000

その他
● スタジオ・パラメーター	: スタジオ・タイプ :10
	ルーム・サイズ、ウォール・タイプ、アンビエンス・マイク・ポジション
	マイク・タイプ、マイク・ポジション
● ミキサー・パラメーター	: ボリューム、パン、アウトプット・セレクト
● コンプレッサー、イコライザー	: コンプレッサー×10
	2バンド・パラメトリック・イフライザー×10


● エフェクト・タイノ	: 30 () (149 1 7)
	ディレイ(4タイブ)
	フランジャー → ディレイ(2タイプ)
	フェーザー → ディレイ(2タイプ)
	コーラス → ディレイ(2タイプ)
×	ピッチ・シフト・ディレイ (2タイプ)
	3Dディレイ (2タイプ)
	フライングロアディレイ(2タイプ)

● ノート・テンバー・マップ	. 4 ノート・ナンバー・レンジ . 22-93
(パーカッション・クループ)
● トリガー・パラメーター	: トリガー・タイプ(スキャン・タイム、リトリガー・キャンセル、マスク・タイム、クロストーク)
	: センシティビティー、スレッショルド、カーブ
● シーケンサー	: プリセット・パターン:50、ユーザー・パターン:50
	: トラック数:4、再生機能:ワンショット、ループ、タップ
	分解能・192クロック/4分音符
	・レコーディング古注・リアルタイム
	・レニーディマアガム・デアルティー

	. クリック用インスト.16 (ホイスカリント、クリック、カリベル他)

● ディスブレイ	: 64×160ドット(バック照明付LCD)、8セグメント3桁(LED)
● スライダー	: 6 キック、スネア、ハイハット、その他ドラム、バッキング、クリック
● プレビュー・ボタン	:1(タッチ・センス付)
● 接続端子	: トリガー・インプット・ジャック(デュアル)×12
	アウトプット・ジャック×8(4ステレオ)、ヘッドホン・ジャック
	チニター・ミックス・イン・ジャック(ステレオ)
	ハイハット・コントロール・ジャックフット・フィッチ・ジャック (デュアル)


	エクスパンション・ボード・スロット、メモリー・ガート・スロット
● 規定出力レベル	: +4dBm(オーディオ出力)
● 出力インピーダンス	: 330オーム
● 電源	: AC100V
● 消費電力	: 18W
● 外形寸法	: 305(幅)×245(奥行)×90(高さ)mm
● 臿量	· 2 3kg
✓ ▲ 什属只	・取扱追阻書(和文 #70567756 英文 #70905801) ACフード100V(#00894367)
	→ 3 3 M5×10(#40020145)×4
	↑ > MJ > 12 (#+02361+3) > > +
● 別元品	. // ット (PD-120, PD-100, PD-9, PD-7, PD-5)
	キック・トリカー・ユニット (KD-7)
	ハイハット・コントロール・ペダル (FD-7)
	プロ・スタンド(MDS-10)
	コンパクト・スタンド(MDS-7U)
	シンバル・マウント(MDY-7U)
	パッド・マウント(MDH-7U)
	フットスイッチ (BOSS・FS-SU)
	フットスイッチ・ケーブル (DCC 21)
	ノファハイフノ・ファーノル(rc3-51) ステル
2	メモリー・ルート (M-512E)

0dBm=0.775Vrms

Page 3

	1 2 3	4 5 6 7 8 9 10 11 1	2 13 14 15 16 17 18 19	26 27 28 29 30 31 3
Α	Explode	ed view / 分解図
A B C D E F G H J K L	1 2 3 Explode (1) 01122812 (2) 22485295 (3) 22480260 (4) 01122823 (5) 01231201 (6) 22485303 (7) 01345278 (8) 01122801 (9) 01231212 (10) 01235334 (11) 01235356 (12) 70900801 (13) 40016545 (14) 01342989 (15) 01341112 (16) 00568989 (17) 70900812 (18) 22200188 (19) 70901789 (20) 01341112 (16) 00568989 (17) 70900812 (18) 22200188 (19) 70901789 (20) 01341512 (20) 01235290 (22) 70900834 (21) 70900834 (22) 70900834 (22) 70900834 (22) 70900834 (23) 70900835 (25) 70900823 (26) 01341556 (27) 01231223 (28) 22485118 (29) 01225378 (31) 01231189 (32) 40120967 (A) 40011278	4 5 6 7 8 9 10 11 1 DISPLAY COVER D S-KNOB S BLK/LCG P R-KNOB MF BLK/LCG TOP CASE FRONT HOLDER D R-KNOB L BLK SPACER ENCODER RUBBER SW SW HOLDER POT DUST COVER R POT DUST COVER R POT DUST COVER S PANEL BOARD ASSY SKM-1 INSULATING SHEET PANEL SHIELD SHEET LCD DMF-50374NY-LY VG-8 MEM CARD BOARD ASSY C-ESCT LX1H BLK MAIN BOARD ASSY SPACER POLYCARBONATE-PIPE 3.2×5×15 SWITCHING REG A1KW1AA240 INSULATING COVER SW-PS JACK-B BOARD ASSY JACK-B BOARD ASSY INSULATING COVER INLET JACK HOLDER H S-BUTTON SX BLK BOTTOM CHASSIS FOOT EXP COVER COATING CLIP CS-3
N N O	A 40011278 B 40238312 C 40011256 D 40019123 E 40011490 F 40011356 G 40012301 H 40011312 I 40011289 J 40016589	TAP TITE P BINDING 3×8 ZC TAP TITE P BINDING 3×25 ZC TAP TITE P BINDING 2×6 ZC TAP TITE S BINDING 3×8 BZC SEMS M3×6 BZC TAP TITE S BINDING 4×8 BZC (w/TOOTH WASHER) TAP TITE B BINDING 4×8 ZC TAP TITE P BINDING 3×8 BZC TAP TITE P BINDING 3×10 ZC NYLON RIVET NRP-335
P		(
Q		(	5
R				A
S

Page 4

安全

Parts list / パーツリスト


	CONSIDE	RATIONS ON	PARTS ORDERING
ETT PRECAUTION.	When orde	ring any parts li	sted in the parts list, pleas	e specify the following iter	as in the order sheet.
e parts marked // have safety-		QTY	PART NUMBER	DESCRIPTION	MODEL NUMBER
ited characteristics.	Ex.	10	22575241	Sharp key	C-20/50
e only listed parts for replacement.		15	2247017300	Knob (orange)	DAC-15D
	Failure to	completely fill	the above items with co	prrect number and descrip	tion will result in delayed or	even
	undelivered	l replacement.
が付いている部品は、安全上特	パーツ発注	主に関するお願	ίι.
な部品です。	オーダー:	レートには、必	ず下記の4項目は正確に	こ記入して下さい。(例タ	小は除く)
奥の際は、指定された部品番号		必要数	パーツナンバー	品名	使用機種
外の部品は使わないようにして	例)	10	22575241	Sharp key	C-20/50
έν,°		15	2247017300	Knob (orange)	DAC-15D
	もし記入港	しれ、誤記等が	有る場合、必要部品が発	発送できなかったり、大嶋	晶な遅れの原因になります。	御協
	力をお願い	います。

NOTE : The parts marked # are new (initial parts).

注意:#印が付いた部品は新規部品です。

MB=MAIN BOARD ASSY PB=PANEL BOARD ASSY JB=JACK BOARD ASSY CB=MEM CARD BOARD ASSY IB=INLET BOARD ASSY

CASING / ケース

#	01122823	TOP CASE
#	01122812	DISPLAY COVER
#	01231189	EXP COVER
#	01235334	POT DUST COVER R
#	01235356	POT DUST COVER S
#	01235378	FOOT
	22200188	LX1H BLK	Memory Card Holder

CHASSIS / シャーシ

#	01122834	BOTTOM CHASSIS
#	01235290	INSULATING COVER SW-PS
#	01235301	INSULATING COVER EXP
#	01341556	INSULATING COVER INLET
#	01231201	FRONT HOLDER
#	01231212	SW HOLDER
#	01231223	JACK HOLDER

KNOB,BUTTON / つまみ、ボタン


	22495277	D S-KEYTOP MD1H BLK	BUTTON
	00900156	D S-KEYTOP SD2H BLK	BUTTON
	00900190	D S-KEYTOP SX2H BLK	BUTTON
	00900167	D S-KEYTOP SD3H BLK	BUTTON
	00900189	D S-KEYTOP SX1H BLK	BUTTON
#	00904256	D S-KEYTOP SX4H BLK	BUTTON
	00900145	D S-KEYTOP SD1H BLK	BUTTON
#	01234090	D T-KEYTOP MX4B BLK	BUTTON
	22485118	H S-BUTTON SX BLK	BUTTON
	22485303	D R-KNOB L BLK	KNOB
	22480260	P R-KNOB MF BLK/LCG	KNOB
	22485295	D S-KNOB S BLK/LCG	KNOB
#	01122801	RUBBER SW

HLJ7001-01-3010

HLJ7101-01-3010

SWITCH / 7 7 ... F

13449284

13449283

30010
	13129734	SKHCAD	Tact Switch	S428,429 on PB
	00125590	EVQ QJJ 05Q	Tact Switch	S427 on PB
	00126956	EVQ21405R	Tact Switch	S401-426 on PB
Δ	00230223	SDDLD1-C-D-1 TV-3	Push Switch	SW701 on JB
JACK,S	SOCKET / ジャ	ック,ソケット
	13429676	YKF51-5048	MIDI Jack	JK713 on JB
	13449258	HLJ4306-01-3080	Stereo Jack	JK601,707 on JB

Stereo Jack

Mono Jack

JK606-612,701-706,712 on JB

JK602-605,708-711 on JB

DISPLAY UNIT / 表示ユニット

00568989 DMF-50374NY-LY VG-8

SENSOR ASSY

POWER SUPPLY UNIT / 電源ユニット

# 01127590	# A 01197500

PWB ASSY / 基板完成品

#	70901789	MAIN BOARD ASSY
#	70900801	PANEL BOARD ASSY
#	70900812	MEM CARD BOARD ASSY
#	70902167	JACK BOARD ASSY
	NOTE	: JACK BOARD ASSY includes the following PCB.
	注意	:JACK BOARD ASSY は下記の基板を含みます。
	******	INLET BOARD ASSY

SENSOR / センサー # 70909578

	01340890	HD6437021SC26X	СРИ	IC28 on MB
	00897078	RA01-005 (TC170C200AF-005)	Custom IC	IC27 on MB
	15235149	HG62E11B24FS	Custom IC	IC43 on MB
	00892556	TC170C140AF-003 (ESP2)	Custom IC	IC44,45,46 on MB
	00343823	M60205-0601FP	Custom IC	IC32 on MB
	00670612	HM62864LF7SLZ	IC S-RAM	IC29,33 on MB
	01233434	W2465S-70LL-TE2	IC S-RAM	IC37 on MB
	01233090	MSM514256C-50JS	IC D-RAM	IC49,50 on MB
	01230101	TC5332200AF H669 (TD-10ROMA)	IC WAVE ROM	IC34 on MB
	01230112	TC5332200AF H670 (TD-10ROMB)	IC WAVE ROM	IC31 on MB
	01341490	LH28F800SUT-70	IC Flash Memory	IC30 on MB
	15199915	LC7886M-TRM	IC A/D Converter	IC1 on MB
	15289714	UPD63200GS-E2	IC D/A Converter	IC51,55 on MB
	15169556T0	TC74HC574AP	IC Flip Flop	IC401 on PB
	15259863T0	TC74HC4051AF (EL)	IC Multiplexer	IC3,7,21 on MB
	15259864T0	TC74HC4052AF (EL)	IC Multiplexer	IC53,74 on MB
	15249104	TC7S04F (TE85L)	IC Inverter Gate	IC12,67 on MB
	15259884	TC7S08F (TE85L)	IC Gate	IC13 on MB
	15249111	TC7WU04F (TE12L)	IC Inverter Gate	IC35 on MB
	15249121	TC7W04F (TE12L)	IC Dual Inverter	IC40,70 on MB
	00232645	TC7W14F (TE12L)	IC Schmitt Triger	IC72 on MB
	15249112	TC7W32F (TE12L)	IC Gate	IC48 on MB
	00232634	TC7W74F (TE12L)	IC D Flip Flop	IC11 on MB
	15259809T0	TC74HC393AF (EL)	IC Dual Binary Counter	IC8 on MB
	15259711T0	TC74HC14AF (EL)	IC Hex Schmitt Inverter	IC2,15 on MB
	15259738T0	TC74HC138AF (EL)	IC Line Decorder	IC26 on MB
	15259740T0	TC74HC139AF (EL)	IC Dual Line Decorder	IC47,68 on MB
	15259885	TC7S32F (TE85L)	IC Gate	IC73 on MB
	15289131	BA10393F-T1	IC Comparator	IC41 on MB
	15289105	UPC4570G2-T2	IC Bipolar OP.amp	IC52,54,56,64,71,75 on MB
	15189261	M5218AFP-600E	IC Bipolar OP.amp	IC4,5,10,17,20,23-25,39,57-59,61,65 on MB
	15199286	AN78L05M- (E1)	IC Regulator	IC60 on MB
	15199287	AN79L05M- (E1)	IC Regulator	IC62 on MB
	15199944	SED1335F0B	IC LCD DRIVER	IC36 on MB
	15289709	M51954BFP-600D	IC Reset	IC42 on MB
	15289124	PC-400	IC Photo Coupler	IC38 on MB
			-
RAN	SISTOR / トラン	ジスタ	mp a voiomo s
	15129164	DTC114ESTP	TRANSISTOR	Q401-408 on PB
	15309101	2SA1037KR T146	TRANSISTOR	Q11,14,17,20,22,25,29,32,35,39,40,44,45 on MB
	15319101	2SC2412KR T146	TRANSISTOR	Q24,26,36,41on MB
	15319105	25C3326-A	TRANSISTOR	Q10,13,16,19,23,28,31,34 on MB
	15329105	25K208-Y	TRANSISTOR	Q9,12,15,18,21,27,30,33,37,42 on MB
	15329507	ΕΥΓΔ11/ΕΚΤ1/6	TRANSICTOR	OG 8 on MP

TRANSISTOR

Q1-5 on MB

Q38,43 on MB

Q7 on MB

Switching Regulator

15329512

15329516

15329514

DTB123TKT146

DTC114EKT146

DTC343TKT146

Page 5

DIODE / ダイオード

	15019145	1SS133 T-91	DIODE	D401-429 on PB
	15339138	DCC010-TB	DIODE	D2-9,13-16,18-21,25-32,37-41,48,50-52 on MB
	15339139	DCF010-TL	DIODE	D10,12,22,24,34,36,43 on MB
	15339140	DCG010-TL	DIODE	D1,11,17,23,33,35,42,46 on MB
	15339141	DSD010-TB	DIODE	D44,45,47,49 on MB
	00348490	SLR-325VCT31	LED (RED)	LED402-416 on PB
	00560745	SLR-325MCT31 (GREEN)	LED (GREEN)	LED410 on PB
	00239767	LB-603VF	7seg LED	LED401 on PB
RESIS	STOR / 抵抗
	15399953	1W MCR100-220J	RESISTOR 1W22ohm	R259,262,264,275,278,280 on MB
	15229941	THERMISTOR RESISTOR 10KD-5	Thermistor Resistor	R307 on MB
	15409113	EXBV8V103JV	Resistor Array	RA9,10,11,12 on MB
	00126134	EXBA10E103J	Resistor Array	RA3,4,5,6,8 on MB
	00126112	EXBV8V101JV	Resistor Array	RA13,14,15 on MB
POTE	NTIOMETER / ボ	リューム
	13289195	RK14K12C 10KB	Rotary Pot.	VR407-409 on PB
	13339467	EWA-NFEX10B14	Slide Pot.	VR401-406 on PB
САРА	CITOR / コンデン	ノサー
	15369142S0	16CV10BS	CAPACITOR	C139,197,198,225,226,252-254,260,303,304-310
				351,352 on MB
	15369151S0	16CV100BS	CAPACITOR	C322,323 on MB
#	15369163S0	25CV10BS	CAPACITOR	C204,213,222,233,239,246,251,259 on MB
	15169210S0	50CV1BS	CAPACITOR	C140,240 on MB
	15369105S0	6.3CV100BS	CAPACITOR	C108,109,120,121,125,127,136,143,195,205,206
				216,318-321 on MB
#	01340267	25CV100BS	CAPACITOR	C270,295 on MB
INDU	CTOR / インダク	タ-
	12449347	EXC ELDR35V	Ferrite Beads	L601-619,701-724 on JB
CRYS	STAL / 水晶発信器
#	01230878	DSX840GA 29.6352MHZ	Crystal	X1 on MB
	00894023	MA-406 20.000MHZ TE24	Crystal	X2 on MB
	12389783	CST8.00MTW	Ceramic Resonator	X3 on MB
	01129889	SG-531PCV 67.7376MHZ	Crystal	X4 on MB

ENCODER / エンコーダー

	*
00783523	EVQ-WQ5F1524B	Rotary Encoder	EN501 on PB

CONNECTOR / コネクター


	13429292	51048-0300	Cable Holder	CN403,501 on PB
	13369673	S13B-PH-K-S JST	CONNECTOR	CN403 on PB
#	00455923	52044-3510	CONNECTOR	CN401 on PB,CN802 on CB
	13429233	7508095A	IC Card Connector	CN801 on CB
	13369564	B12B-PH-K-S JST	CONNECTOR	CN7 on MB
	13369563	B14B-PH-K-S JST	CONNECTOR	CN1 on MB
	13369562	B15B-PH-K-S JST	CONNECTOR	CN2,5,11 on MB
	13369503	B7B-PH-K-S JST	CONNECTOR	CN8 on MB
	13369592	B7B-XH-A JST	CONNECTOR	CN10 on MB
	00780990	52045-3510	CONNECTOR	CN4,6 on MB
	13429833	52411-0402	CONNECTOR	CN3 on MB
Δ	00789378	NC-173-10 (N-L2) 3P	AC INLET	CN901 on IB

WIRING,CABLE / ワイヤリング、ケーブル


#		01233045	WIRING LCD		CN5 on MB to LCD Unit
#		01233056	WIRING VOLUME		CN11 on MB to CN402 on PB
#	Δ	01233034	WIRING 7X160-P2.5-XH-XH-F		CN10 on MB to POWER Unit
#		01233078	35X130-A6.0BBR-P1.25-HBL10	Fuji Card	CN4 on MB to CN401 on PB
#		01233067	35X150-A6.0BB-P1.25-HBL10	Fuji Card	CN6 on MB to CN802 on CB
		01016478	RIBON CABLE	RIBON CABLE	CN901 on IB to GND
#		01232978	WIRING GND		CN703 on JB,CN903 on IB
#		01232989	WIRING POWER1		CN902 on IB

#	01233001	12X70-P2.0-DA-KR-F	WIRING	CN702 on JB
#	01232990	15X70-P2.0-DA-KR-F	WIRING	CN701 on JB
#	01233012	14X70-P2.0-DA-KR-F	WIRING	CN602 on JB
#	01233023	7X60-P2.0-DA-KR-F	WIRING	CN601 on JB
#	01341134	WIRING SENSOR

BATTERY / 電池

Δ	12569249S0	CR2032 220MAH/3V	Litl

SCREWS / ねじ類


40238145	TRUSS M5*12 BZC
40012301	BINDING B-TIGHT 4*8 ZC
40011256	BINDING P-TIGHT 2*6 ZC
40011278	BINDING P-TIGHT 3*8 ZC
40011289	BINDING P-TIGHT 3*10 ZC
40011356	BINDING S-TIGHT 4*8 BZC	WITH TOOTH WASHER
40019123	TAP TIGHT S BINDING 3*8 BZC
40011490	SEMS M3*6 BZC
# 40238312	BINDING P-TIGHT 3*25 ZC

PACKING CASE / 梱包材

the second s
#	01122867	FRONT PAD		·
#	01341545	REAR PAD
#	01122856	PACKING CASE

MISCE	AISCELLANEOUS / その他
	19560490	III 22 A2 (EOD CD2022)	D # 11 11

	12569420	HL32-A2 (FOR CR2032)	Battery Holder
#	00670689	KBS-27DA-5A-14	Piezo
#	40122490	#500 W5MM 20M 40P	Double-faced Tape
	40122612	#5 BLACK W10MM 30M 20P	Acetate Tape
#	00670690	° #536 18 ∮	Double-faced Tape
#	01235312	HEATSINK
#	01341112	SHIELD SHEET
	12189810	WLS-14-094V0	Spacer
	00673067	WLS-04-0	Spacer
	00892234	LEAF SPRING
	12199584	GROUNDING TERMINAL M1698
#	40016589	NRP-335	Nylon Rivet
#	40014589	WARNING SEAL 102-103
	40126812	CAUTION LABEL BARRIER
#	40013378	POLYCARBONATE-PIPE 3.2515	SPACER
#	01342989	INSULATING SHEET PANEL
	40016512	INSULOCK TIE T-18S 80M/M
	40016545	INSULOCK TIE HOLDER SKM-1
	40120967	COATING CLIP CS-3
#	01345278	TD-10 SPACER ENCODER

ACCESSORIES (STANDARD) / 標準付属品


Δ	00894367	100V SP18A+IS14 VCTF2X0.75	AC CORD 100V
Δ	00894378	120V SP301+IS14 SJT18/3	AC CORD 117V
Δ	00894389	230V SP22+IS14 H05VV-F3G1.0	AC CORD 230V
Δ	00907001	240VE KP-610,GTBS-3,KS-31A	AC CORD 240VE
Δ	23495124	240VA SC-114-J01 ES303-10HMA	AC CORD 240VA
	70567756	OWNER'S MANUAL SET	JAPANESE
	70905801	OWNER'S MANUAL SET	ENGLISH

Page 6

Data save and load / データのセーブ・ロードの方法

Saving data to a memory card

An optional memory card (M-512E) can be used to save TD-10 別売のメモリー・カード(M-512E)を使って、TD-10の各種設 settings and sequencer data 定やシーケンサーの演奏データを保存します。 ※ 使用できるメモリー・カードはローランドM-512Eだけで

* The Roland M-512E is the ONLY memory card which can be used.

• When using a card for the first time

When a card is being used for the first time, or if the card has been used by another device, you must execute the following procedure to initialize the card (This prepares the card for use with the TD-10) * When a card is initialized, all data on that card will be lost. Make

sure that it does not contain data you wish to keen for another device.

Procedure

1. Press [KIT] The "DRUM KIT" page will appear.

認してから初期化してください。操作手順 1. [KIT] を押します。

はじめて使うカードの場合

進備をすること)を行ってください。

とがあります。

「DRUM KIT」画面が表示されます。

● データをメモリー・カードに保存する

す。他のカードを使用するとカードのデータを破壊するこ

はじめて使うカードや他の機種で使っていたカードを差し込ん

だ場合は、次の手順で初期化(カードをTD-10用に使うための

※初期化を実行すると、カードに保存されていた内容はすべ

て消されます。以前使っていた機種で、カードの内容を確

2. Set the protect switch located at the top of the memory card to the 2. メモリー・カードの上部にあるプロテクト・スイッチを [OFF] にします。

4 「F4 (INIT) ] を押します

the rear panel.

3. Insert the memory card into the MEMORY CARD slot located on 3. 使用するメモリー・カードをリア・パネルにあるMEMORY CARDスロットに差し込みます。「INITIALIZE CARD」画面が表示されます。

The "INITIALIZE CARD" page will appear.

4. Press [F4 (INIT)]. A confirmation display will appear

"OFF" position

確認の画面が表示されます。 INITIALIZE CARD This Will clear the Memory card Press 'F4' to EXEC. CANCEL EXEC

[F1 (CANCEL)] to return to the previous page without carrying out the operation.)

5. Press [F4 (EXEC)] and the memory card will be initialized. (Press 5. [F4 (EXEC)] を押すと、メモリー・カードが初期化されます。(「F1 (CANCEL) ]を押すと、実行しないで前の画面に戻ります。)

• Saving data to a memory card

All data (drum kits, patterns, percussion group, and setup) will be

Procedure

1. Press [SETUP]-[F4 (UTIL)]-[F1 (SAVE)]. The "Save to CARD" page will appear.

1. 「SETUP] - 「F4 (UTIL) ] - 「F1 (SAVE) ] を押します。「Save to CARD」画面が表示されます。

ドラム・キット、パターン、パーカッション・グループ、セッ

●データをメモリー・カードに保存する

トアップのすべてのデータを保存します。

操作手順

2. Move the protect switch on the memory card to the "OFF"
3. Insert the memory card into the MEMORY CARD slot located on the rear panel.
* If you insert a card being used for the first time or a card that has been used by another device, the "INITIALIZE CARD" page will appear. Refer to "When using a card for the first time" and initialize it.
4. Press [F4 (SAVE)].
A confirmation display will appear.

7 メモリー・カードの上部にあるプロテクト・スイッチを [OFF] にします。
3. データを保存するメモリー・カードを、リア・パネルにあろMFMORY CARDスロットに差し込みます。
※はじめて使用するカードや他機種で使っていたカードを差し込んだ場合は、「INITIALIZE CARD」画面が表示されます。「はじめて使うカードの場合」を参照して、カードを初期化してください。
4 「F4 (SAVE) ] を押します。確認の画面が表示されます。

5. Press [F4 (EXEC)] and the data will be saved to the memory card. (Press [F1 (CANCEL)] to return to the previous page without executing the operation.)

Loading data from a memory card

Data saved on a memory card can be loaded into the TD-10.

Procedure

1. Press [SETUP]-[F4 (UTIL)]-[F2 (LOAD)]. The "LOAD from CARD" page will appear.

5. 「F4 (EXEC) ] を押すと、データがメモリー・カードに保存されます。(「F1 (CANCEL)]を押すと、実行しないで前の画面に戻ります。)

●データをメモリー・カードから読み込むカードに保存した内容を、TD-10に読み込みます。

操作手順

1. [SETUP] - [F4 (UTIL)] - [F2 (LOAD)] を押します。「LOAD from CARD」画面が表示されます。

2. Insert the memory card into the MEMORY CARD slot.

2. データを読み出すメモリー・カードを、リア・パネルにあるMFMORY CARDスロットに差し込みます。

Page 7

3. Press [F4 (LOAD)]. A confirmation display will appear

3. 「F4 (LOAD) ] を押します。確認の画面が表示されます。

読み込まれます。

戻ります。)

操作手順

4. 「F4 (EXEC) ] を押すと、データがメモリー・カードから

外部シーケンサーなどの外部機器へTD-10のドラム・キットや

外部シーケンサーは通常の演奏情報を録音するように操作し、

TD-10のMIDLOUT端子と外部シーケンサー(保存先)のMIDLIN

1. 「SETUP] - 「F2 (MIDI) ] - 「F4 (BULK) ] を押します。

●送信(バルク・ダンプ)の方法

TD-10側で次の操作を行えば保存できます。

端子を、MIDIケーブルで接続してください。

「BIILK DUMP」画面が表示されます。

パターンのデータを保存できます。

(「F1 (CANCEL) ]を押すと、実行しないで前の画面に

4. Press [F4 (EXEC)] and the data will be loaded from the memory card. (Press [F1 (CANCEL)] to return to the previous page without executing the operation.)

Bulk dump

To save data, use the external sequencer as you would when recording musical data, and perform the following steps on the TD-10 as shown in the following diagram. Use a MIDI cable to connect the TD-10's MIDI OUT jack to the MIDI IN jack of the external sequencer.

Drocoduro

1. Press [SETUP]-[F2 (MIDI)]-[F4 (BULK)]. The "BULK DUMP" page will appear.

transmitted "ALL"

(ALL:All data (drum kits, patterns, percussion groups, and setup) will be transmitted )

3 Press [F4 (EXEC)] and data transmission will begin. (Press [F1 (CANCEL)] to return to the previous page without carrying out the operation.)
- Transmitting 37% ....................................... E TANE
2. Use [INC/DEC] or the VALUE dial to select the data that will be 2. [INC/DEC] またはVALUEダイヤルを使って、送信する内容(ALL)を選びます。
- (ALL:ドラム・キット、パターン、パーカッション・グループ、ヤットアップのすべてのデータを送信します。) 3. 「F4 (EXEC) ] を押すと、データの送信が開始されます。
- (「F1 (CANCEL)]を押すと、実行しないで前の画面に

Bulk load

Use a MIDI cable to connect the TD-10's MIDI IN connector to the MIDI OUT connector of the external sequencer.

Procedure

1. Set the device ID number of the TD-10 equal to that of the MIDI instrument or PC which transmits the exclusive message.
* When receiving the TD-10 data stored in the MIDI instrument or PC, use the same system exclusive device ID number as that used for the exclusive data transmission.
- To set the ID number

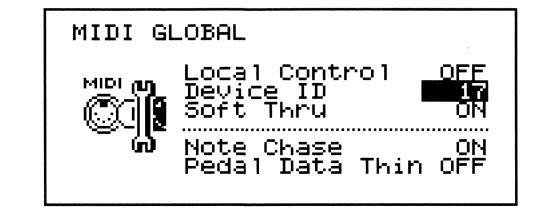

  - 1. Press [SETUP]-[F2 (MIDI)]-[F1 (GLOBAL)]. The "MIDI GLOBAL" page will appear.

● 受信 (バルク・ロード) の方法

TD-10のMIDI IN端子と外部シーケンサーのMIDI OUT端子を、 MIDIケーブルで接続してください。

操作手順

1 送信側のMIDI機器またはコンピュータからのエクスクルーシブ・メッヤージを送信するデバイスIDナンバーとTD-10のデバイスIDナンバーを合わせます。
※ シーケンサやコンピュータに保存したTD-10のデータを受信するときは、エクスクルーシブ・メッセージを送信したと
きと同じデバイスIDナンバーに設定してください。デバイスIDナンバーの設定方法。
- 1. [SETUP] [F2 (MIDI)] [F1 (GLOBAL) ] を押します。「MIDI GLOBAL」画面が表示されます。

2. Use [CURSOR] to move the cursor to "DEVICE ID"
3. Use [INC/DEC] or the VALUE dial to make the setting.
2. No special settings are required for the TD-10 to receive data from an external sequencer. Everything is done automatically
* When doing so, the data that was previously in the TD-10's memory will be lost. Be sure you have a backup!

2. 「CURSOR」を押して「DEVICE ID」のところにカーソルを合わせます。
3. [INC/DEC] またはVALUEダイヤルを使って設定します。
2. 保存したデータをTD-10に送り返すには、特に設定は必要ありません。外部シーケンサーから設定データをTD-10に送信すれば、その設定が再現されます。
※ このとき、TD-10の中のデータは失われます。必要に応じて

Page 8

Restoring the factory preset / ファクトリー・プリセットの設定方法

After servicing the TD-10, please follow these procedures to restore the RAM to its factory preset condition. When this is done, all data currently written into the RAM will be erased and replaced by "Factry Preset Data"

本体を修理した後などこの操作を行い、RAMの内容をファクトリー・プリセット状態に設定して下さい。この操作を行なうと、操作する前にRAMに書き込まれていたデータは全て消去され、ファクトリー・プリセット・データに置き換えられま

at the same time. The following display will appear.

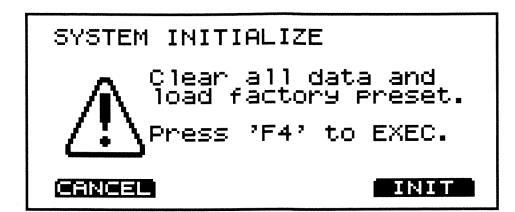

1. Turn on the power, while pressing the [SET UP] and [EXIT] keys 1. [SET UP]、[EXIT] キーを同時に押しながら電源をいれると、ディスプレイには以下のように表示されます。

2. [F4]キーを押すとイニシャライズを実行します。[F1]キーを押すと操作は中止されます。

2. Press the [F4] key to initialize the TD-10.

If you want to stop this procedure, press any key other than the (F1).

[Required Items / 準備するもの]

TD-10 UPDATE BOARD ASSY (#17048658)

HOW TO UPDATE THE SYSTEM PROGRAM

Since TD-10 has a FLASH MEMORY for the system program

by using TD-10 UPDATE BOARD ASSY (#17048658)

registration, you can make the software update

How to update the system program / バージョンアップの方法

TD-10 UPDATE PROGRAM ROM A (IC3) (#17048659)

TD-10 UPDATE PROGRAM ROM B (IC4) (#17048660)

システムアップデートの方法

UPDATE BOARD ASSY (#17048658) を

愔されています。

TD-10のシステムプログラムは、内部のフラッシュROMに記

このフラッシュROMに記憶されたプログラムは、TD-10

使用して、最新のものに書き換えることができます。

* If you need the BLANK ROM, please order the following parts. 空ROMが必要な場合には、下記の部品を要求して BLANK ROM EP ROM TMS27C040-10JL (#15209483)

[Caution]

TD-10 UPDATE BOARD ASSY (#17048658) does not includes the Programmed ROM

Be sure to place UPDATE PROGRAM ROM A (#17048659) and UPDATE PROGRAM ROM B (#17048660) to IC socket before using.

If you need these Programmed ROM, please order ROM A (#17048659) and ROM B (#17048660) each separately.

[注意]

TD-10 UPDATE BOARD ASSY (#17048658) には、プログラムROMは搭載されておりません。必ず基板上のICソケットにUPDATE PROGRAM ROM A (#17048659)と UPDATE PROGRAM ROM B (#17048660)を装着して使用してください。

システムプログラムのバージョンがあがった場合は、ローランドサービスセンターよりROM AとROM Bがセットで供給 (別途、このプログラムROMを要求される際は、ROMA、 ROM Bをそれぞれ別々に要求してください。)

アップデートの手順は下記のとおりです。

Page 9

SYSTEM UPDATE PROCEDURE

Here's how to update the system program of TD-10. Use the following procedure.

Caution !

* Always turn the unit off and unplug the power cord before attempting installation of TD-10 UP DATE BOARD ASSY.
* To avoid the risk of damage to internal components that can be caused by static electricity, please carefully observe the following whenever you handle the TD-10 UPDATE BOARD ASSY.
Before you touch the TD-10 UPDATE BOARD ASSY always first grasp a metal object (such as a water pipe), so you are sure that any static electricity you might have been carrying has been discharged.
1. Make sure that the power is turned off for all equipment, and disconnect all cables which are connected to the input/output jacks of the TD-10.
2. Insert the TD-10 UPDATE BOARD ASSY into the MEMORY CARD slot located on the rear panel of the TD-10. Make sure that the correct side of the board is facing up and that it is oriented correctly, and press it firmly all the way into the slot.
3. Connect the power cable to the TD-10. Turn the power on while pressing [CURSOR DOWN] button. Display shows Boot Loader screen automatically.

システムプログラムのアップデートは下記の手順で行います。

注意

* UPDATE BOARD ASSY を取り付ける前に、機器本体の電源を切って電源プラグをコンセントから外して下さい。
* この UPDATE BOARD ASSY は、静電気により部品が破壊されてしまう可能性があります。取り扱うときは次の点に注意してください。
UPDATE BOARD ASSY を持つときは、あらかじめ何らかの金属に触れて、体や衣類にたまっている静電気を放電してください。
すべての機器の電源がオフになっていることを確認し、T D-10の入出力ジャックに接続されているケーブルをすべて抜いてください。
UPDATE BOARD ASSYを、TD-10のリアパネルにある MEMORY CARD スロットに差し込みます。基板の向きを確認して、確実に奥まで差し込んで下さい。
TD-10に電源コードを接続します。 [CURSOR DOWN]を押しながら電源を入れるとBoot Loader の画面が立ち上がります。

BOOT LOADER		Ver.1.00
FLASH-ROM	<	EXP-BOARD
Ver.1.00 97/03/12		Ver.2.00 98/05/09
F 1=CANCEL		F4=LOAD

4. Press the [F4] button. SYSTEM UPDATE program will be 4.[F4]を押すとUPDATE BOARD ASSYのプログラムがロード loaded

خملیج BOOT LOADER Ver.1.00 FLASH-ROM <-- UPD-CARD Ver.1.00 Ver.2.00 97/03/12 98/05/09 Loading... 50%

The LCD will indicate the progress by count from 0% to 100%. When the system update has been complated normally, a message like the following will appear.

5.「Loading...」が100%になると、プログラムのロードが完了し、下記の画面になります。

BOOT LOADER Ver.1.00 Ver.2.00 98/05/09 20:10 Load Completed ! Please, POWER-OFF.

6. Turn the power off. And remove the TD-10 UPDATE BOARD ASSY from the MEMORY CARD slot.

TD-10 starts up with new software version, and display shows

7. Turn the power on again.

system initialize screen.

Update procedure is complete.

7.再び電源を入れると新しいプログラムで起動され、 SYSTEM INITIALIZE画面が表示されます。

Press [F4] button to perform the initialize. Then kit screen will appear, and TD-10 goes normal Mode.

[F4]を押すとINITIALIZEが行われ、KIT画面が表示されます。

これで、アップデート終了です。

TD-10

Page 10

Test mode / テストモード

White Line MEMORY CARD Roland MONITOR ED-7

O Required items

SR-JV series wave expansion board
FD-7
PD-7
PD-120
M-512E (memory card)
MIDI cable
FS-5U (foot switch x 2)
PCS-31
Monitor speakers
Stereo cable

OTest items

1 Version test
Device test
Wave expansion test
4 ESP test
Memory card test
6. MIDI test
7 SW/LED test
8. Foot switch test
9 LCD/ENCODER test 10. A/D (SLIDER) test
11. Hi-hat control test
12. Trigger test
13. Position test
14. Sound test 15. Effect test
16. MIX-IN test
17. System initialize

◎用意するもの

・ SR-IVシリーズのウェーブエクスパンジョンボード • FD-7 • PD-7 • PD-120 ・ M-512E(メモリーカード) ・MIDIケーブル・ FS-5 U(フットスイッチ)×2 • PCS-31 ・モニタースピーカー

◎テスト項目

4 FSPテスト 5 メモリーカードテスト 6. MIDIテスト 7. SW/LEDテスト 8 フット・スイッチテスト 9. LCD/ENCODERテスト 10 A/D (SLIDER)テスト 11. ハイハット・コントロールテスト 12. トリガーテスト 13 ポジションテスト 14. サウンドテスト 15. エフェクトテスト 16. MIX-INテスト 17. システム・イニシャライズ

1. Connect the AC cable.
Insert the wave expansion card into the socket Insert the M-512E (memory card) into the socket (with the Protect SW in the OFF position). Use the MIDI cable to loop the MIDI IN/OUT. Use the PCS-31 to connect the FS-5U (foot switch) to the
TD-10
Connect the FD-7.
2. While pressing [CHAIN] and [PATTERN], turn the power

(When you turn the power on for the first time following a system update, the System Initialize page will appear, so press [F4] to execute initialization. Then turn the power off, and once again press [CHAIN] and [PATTERN] and turn the power on again.)

◎テストモードへの入り方

1 ACコードを接続します。ウェーブ・エクスパンジョンカードをソケットに差します。 M-512E (メモリーカード)をソケットに差します。(Protect SWはOFFの状態) MIDIケーブルでMIDI-IN/OUTをループさせます。 FS-5U(フットスイッチ)をPCS-31を使って本体に接続します。 FD-7を接続します。
2. [CHAIN]、[PATTERN]を押しながら電源を入れます。 (System Update後、初めて電源を入れた時は、System Initializeの画面になるので、 [F4]を押してイニシャライズを実行して下さい。その後、一旦電源を切り、再度 [CHAIN]、[PATTERN]を押しながら電源を入れます。)

3. When you enter test mode, the LCD will indicate the

If you now press [CHAIN] and press [EXIT], the test list page for service test mode will appear.

ここで、ICHAINIを押しながらIEXITIを押すと、サービス用テストモードのテストリスト画面が表示されます。

4 リストの中から行いたいテストを選択し[F4]を押すと、その

テストモードに入ります。最初からテストを行いたいとき

4. From the list, select the test that you wish to perform, and press [F4] to enter the selected test mode. If you wish to perform the tests from the beginning, select "1. VERSION"

Turn the power off.

[1] Version test

1. Check the version, and press [F2] to advance to the next test.

は、「1. VERSION」を選択して下さい。

◎テストモードの抜け方

電源を切ります。

◎各テストの説明

version.

Page 11

Page 12

Page 13

Page 14

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

A Block diagram / ブロック図

Page 15

TD-10

Page 16

Page 17

TD-10

Page 18

Jul. 1997

Page 19

TD-10

Page 20

Page 21

Page 22

Jul. 1997

Page 23

	ul. 1997	-10
A	1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 Circuit diagram (Jack board) / 回路図	39
B
С
D
4
G
Η

J	Image: Second State Image: Second St
K	JK612 JK611 JK609 JK608 JK607 JK604 JK603 JK602 JK601 HL/7001-01-3010 HL/7001-0


N
0
, ,	Important Important
Q	WIRING 7:60-2:0-0-4KR-F 0-COTCO DOLATO 100 10
R
S

U

Page 24

Roland TD-10 SERVICE MANUAL

TABLE OF CONTENTS

Copyright © 1997 by ROLAND CORPORATION

Specifications

主な仕様

Parts list / パーツリスト

CASING / ケース

CHASSIS / シャーシ

KNOB,BUTTON / つまみ、ボタン

SWITCH / 7 7 ... F

DISPLAY UNIT / 表示ユニット

POWER SUPPLY UNIT / 電源ユニット

PWB ASSY / 基板完成品

SENSOR / センサー # 70909578

DIODE / ダイオード

ENCODER / エンコーダー

CONNECTOR / コネクター

WIRING,CABLE / ワイヤリング、ケーブル

BATTERY / 電池

SCREWS / ねじ類

PACKING CASE / 梱包材

ACCESSORIES (STANDARD) / 標準付属品

Data save and load / データのセーブ・ロードの方法

Saving data to a memory card

• When using a card for the first time

Procedure

• Saving data to a memory card

All data (drum kits, patterns, percussion group, and setup) will be

Procedure

Loading data from a memory card

Procedure

●データをメモリー・カードから読み込む カードに保存した内容を、TD-10に読み込みます。

操作手順

Bulk dump

Drocoduro

Bulk load

Procedure

● 受信 (バルク・ロード) の方法

操作手順

Restoring the factory preset / ファクトリー・プリセットの設定方法

[Caution]

[注意]

SYSTEM UPDATE PROCEDURE

Caution !

注意

Test mode / テストモード

White Line MEMORY CARD Roland MONITOR ED-7

O Required items

OTest items

◎用意するもの

◎テスト項目

©Entering test mode

◎テストモードへの入り方

©Exiting test mode

©Explanation of each test mode

A Block diagram / ブロック図

Roland

●データをメモリー・カードから読み込むカードに保存した内容を、TD-10に読み込みます。
